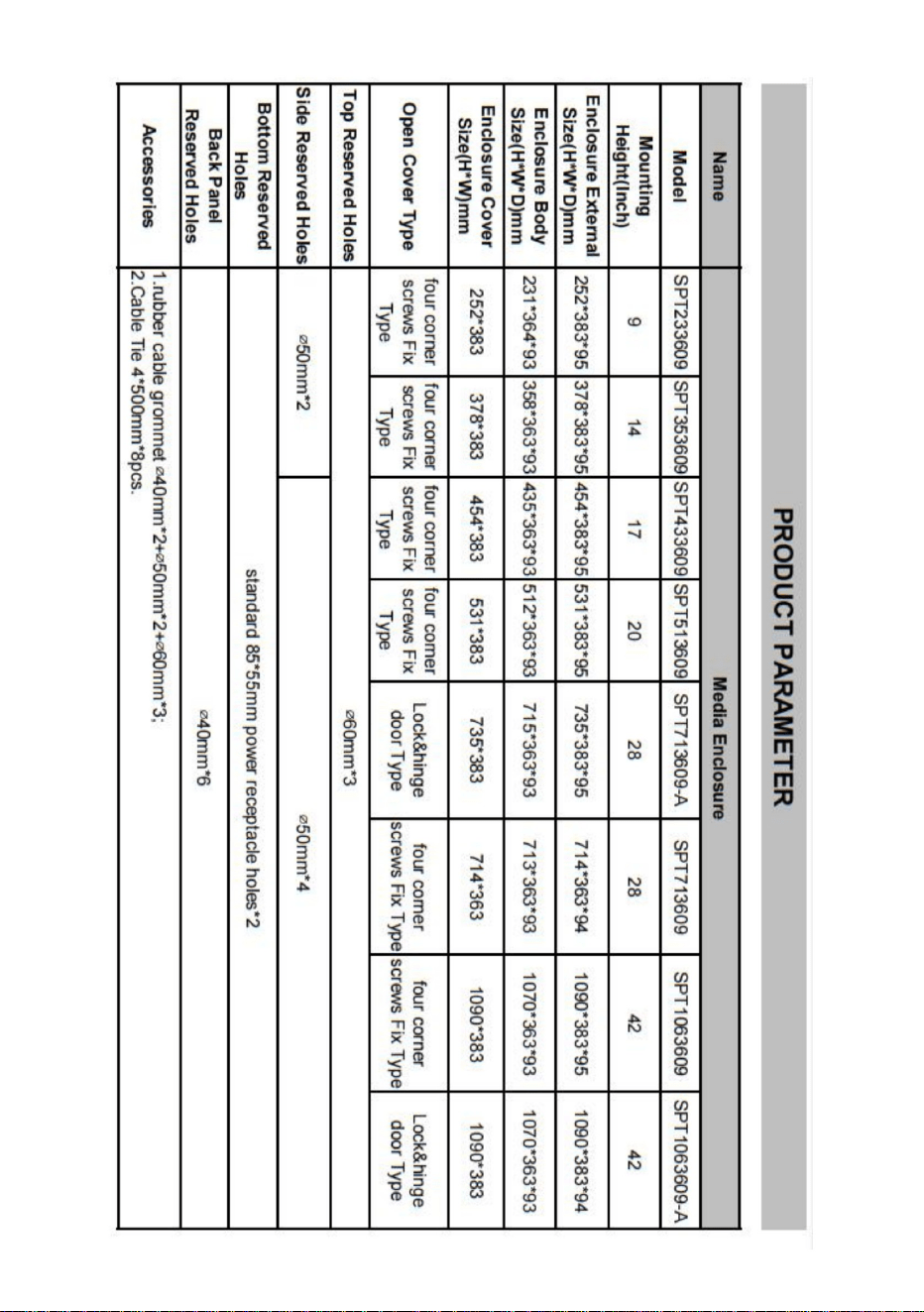

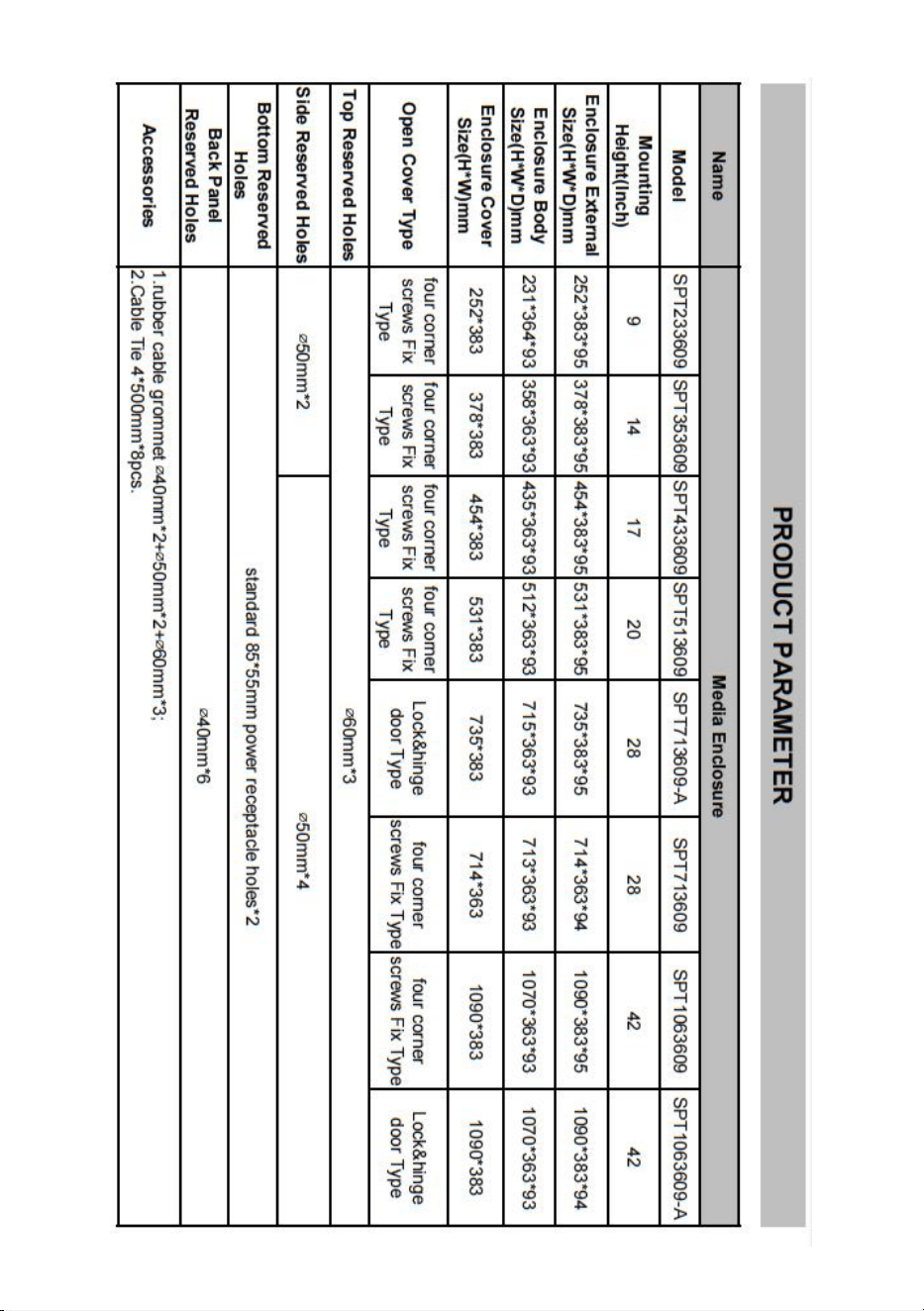

MEDIA ENCLOSURE
1. Do not use this product near water, such as a bath tub.bowl,
kitchen sink, laundry tub, swimming pool, or in a wet basement.
2.Never push objects of any kind into this product through
openings, as they may touch dangerous voltages. Never touch
uninsulated telephone wires or terminals unless the telephone
line has been disconnected at the network interface.
3.Never install communications wiring,or components,during a
lighting storm.
4.Equipment shall be installed in accordance with
ANSI/NFPA70, National Electrical Code (NEC), NFPA
72,CAN-ULC-S540, Canadian Electrical Code and/or other
applicable sections of ANSI/lEEE C2 & National Electrical
Safety Code (NESC). Equipment intended for installation in
information technology equipment (computer rooms should be
installed in accordance with NFPA 75, Standard for the Fire
Protection of information Technology Equipment.
5. Power supplied to fire or burglary components must be
provided by UL Listed Class 2 fire / burglary power limited
power supply.
6. All power limited and non-power limited wiring must be
separated by a minimum of ¼" spacing.
7. installation shall be completed by a professional electrical
contractor or low voltage technician.
** These enclosures are only compatible with subassembly
components as described in the individual subassembly's
installation instructions.
1. Enclosure Structure

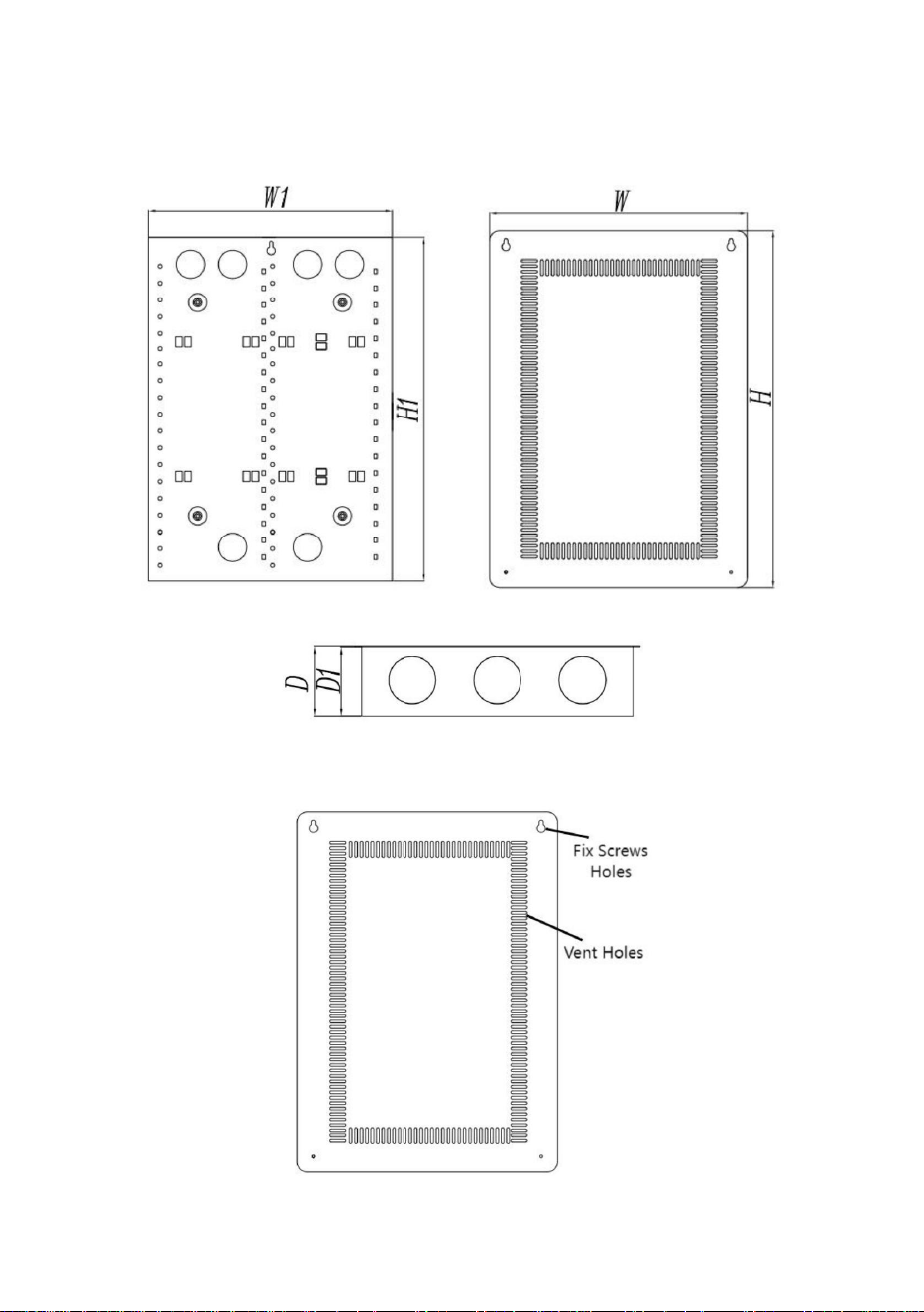

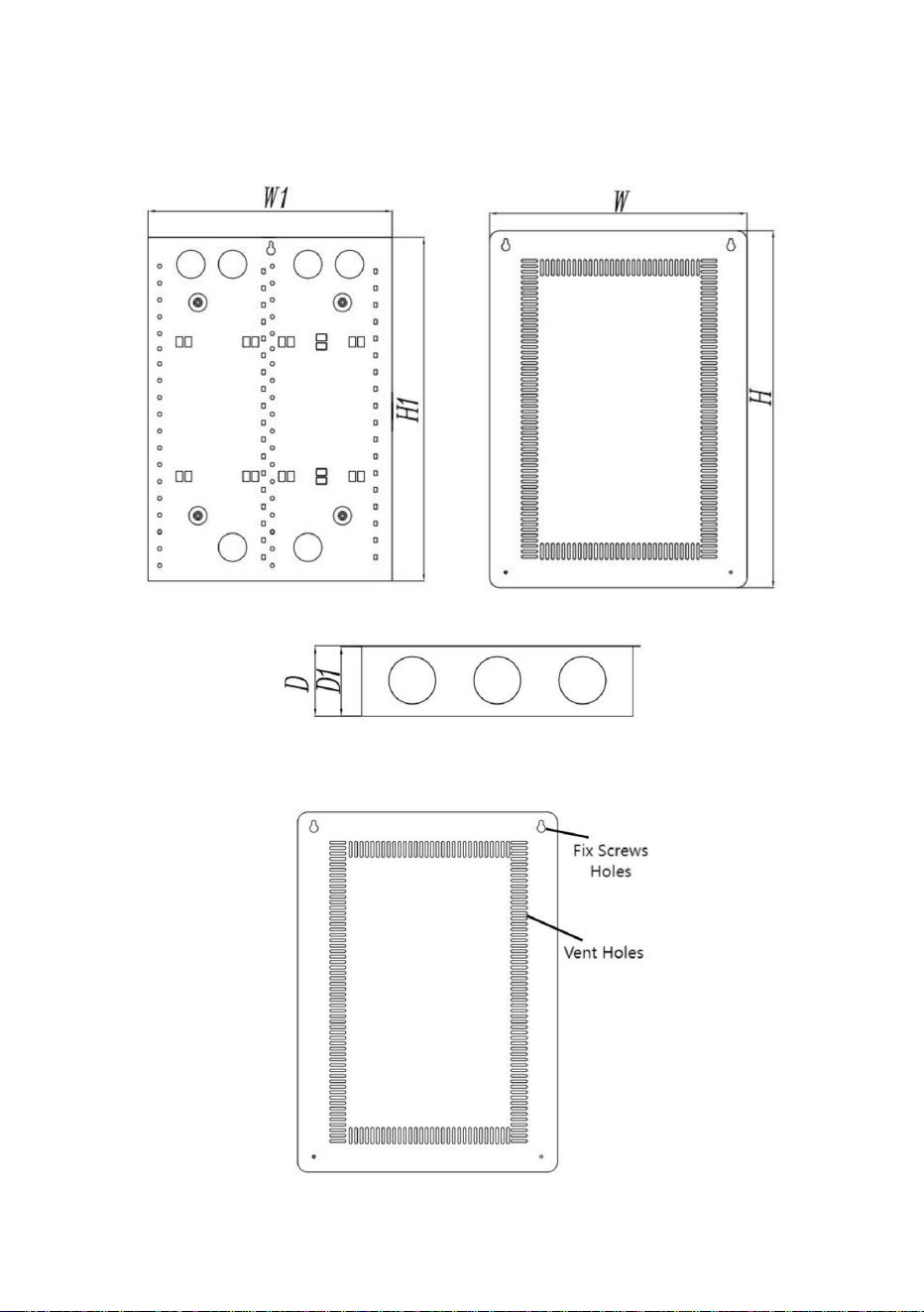

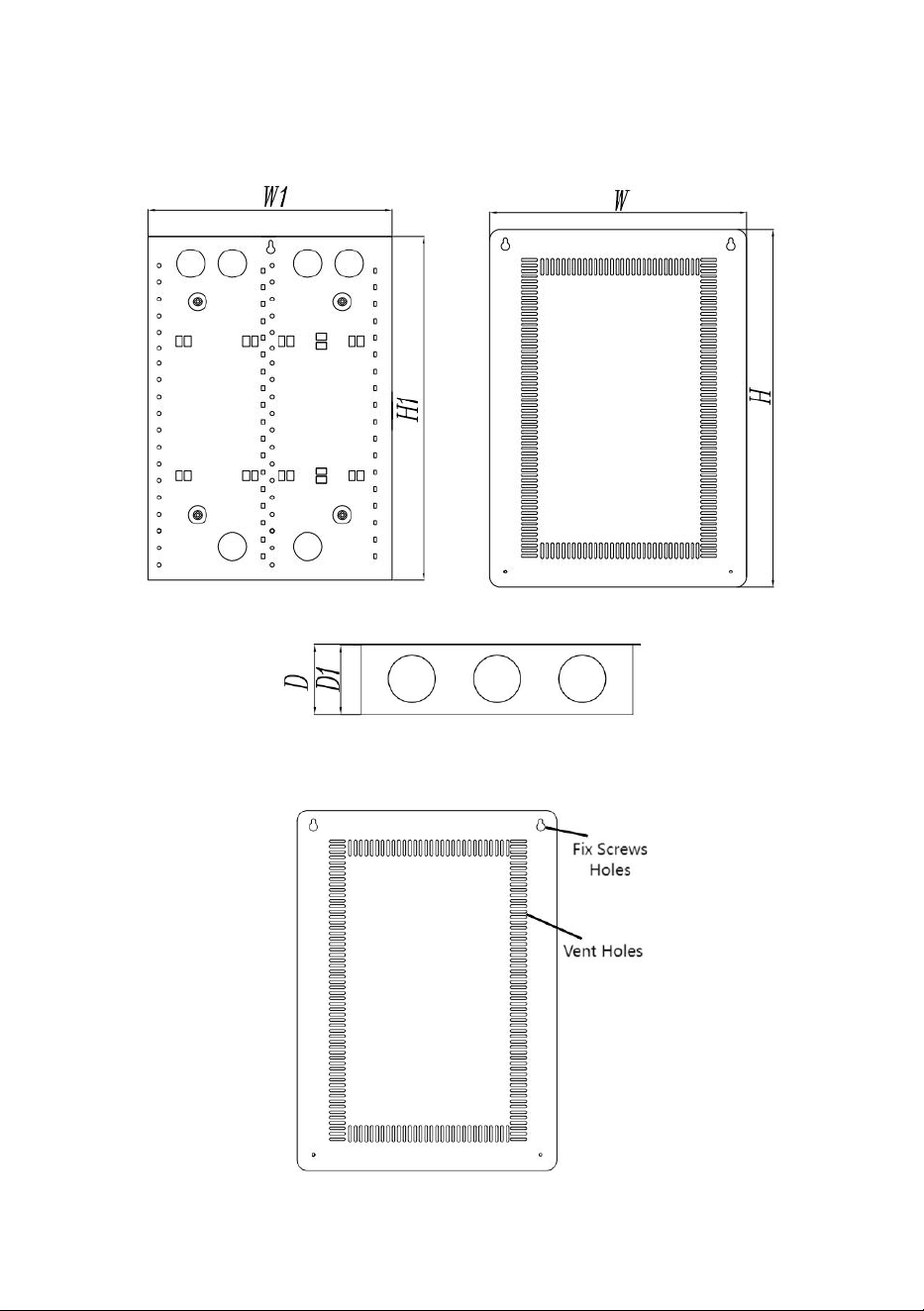

Enclosure structure drawing as follows:
Enclosure cover front view as follows:
Enclosure back view as follows:

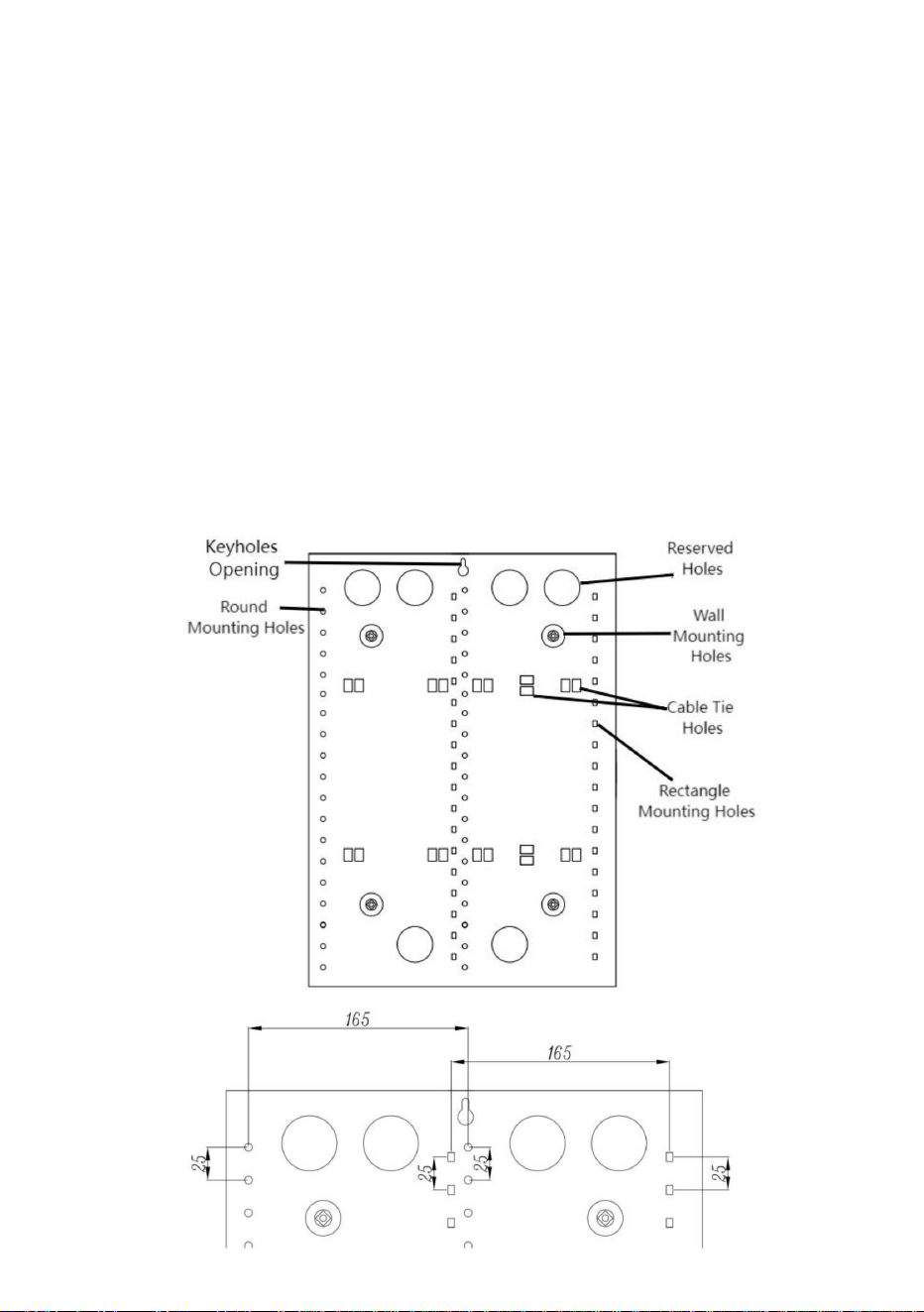

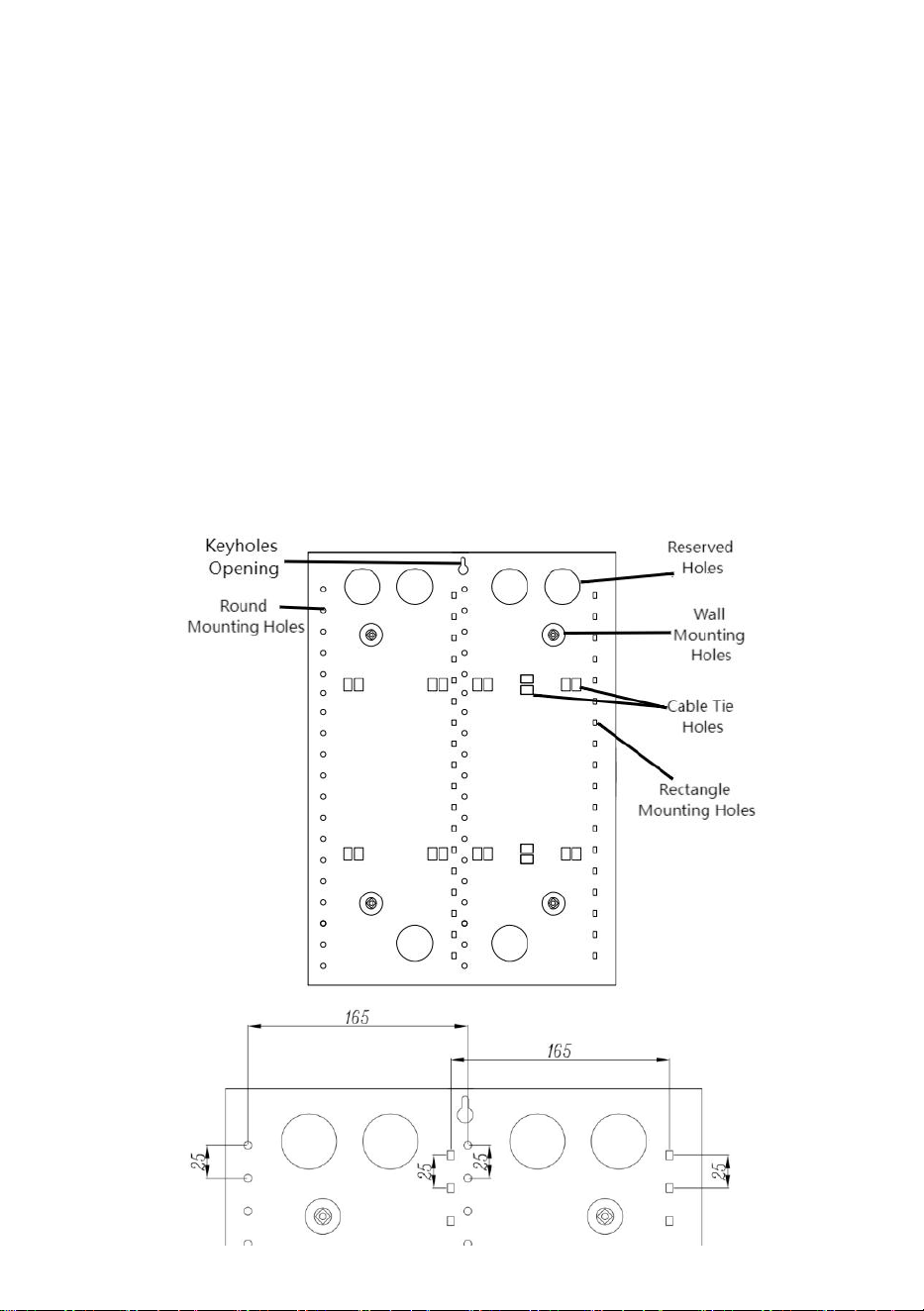

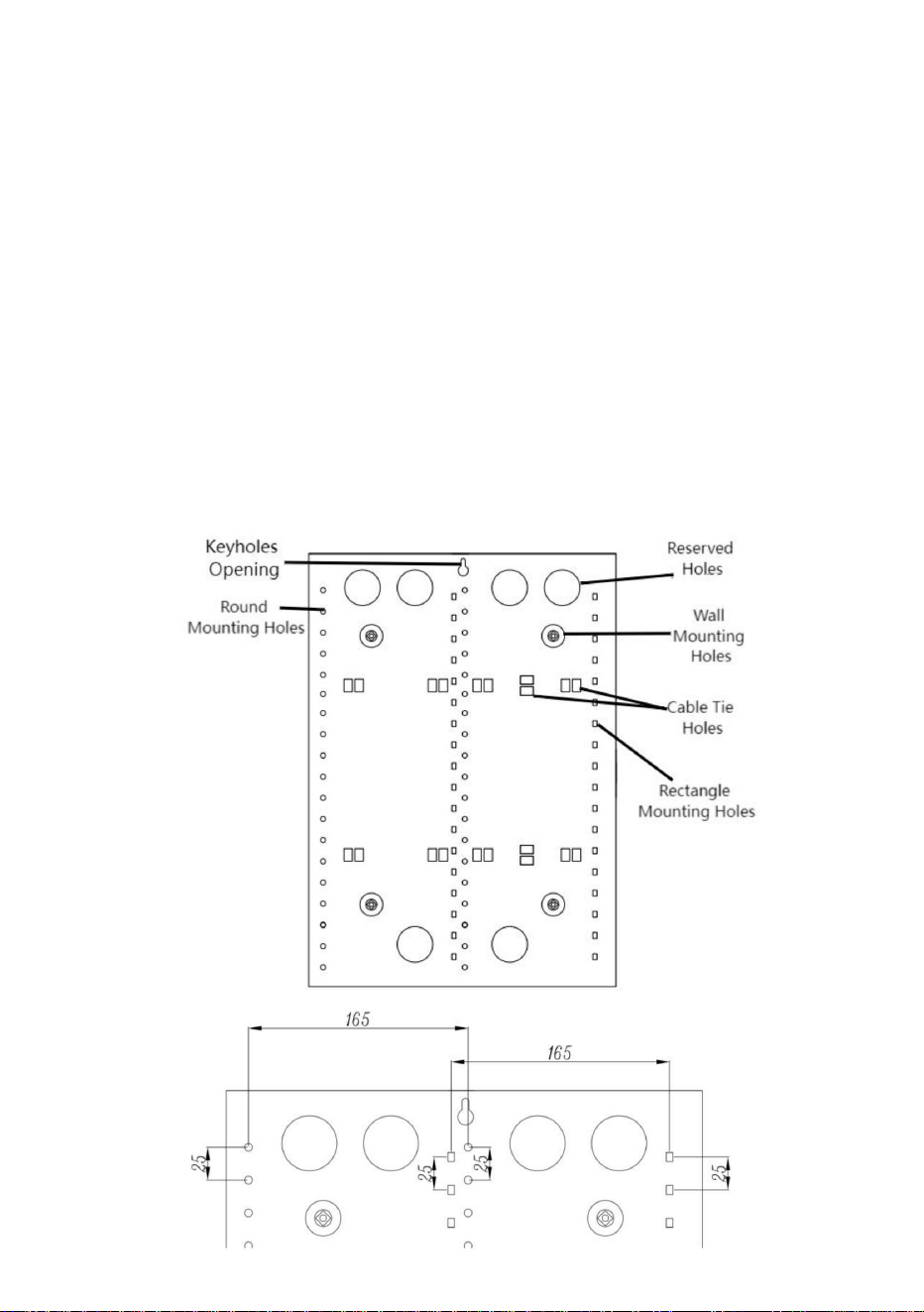

6*∮40mm reserved cable holes;
two columns ∮ 6mm equipment round mounting holes(distance
between holes is 165*25mm);
Two columns 7*6mm equipment rectangle mounting holes(distance
between holes is 165*25mm);
Cable tie holes,Wall Mounting Holes&keyholes opening.

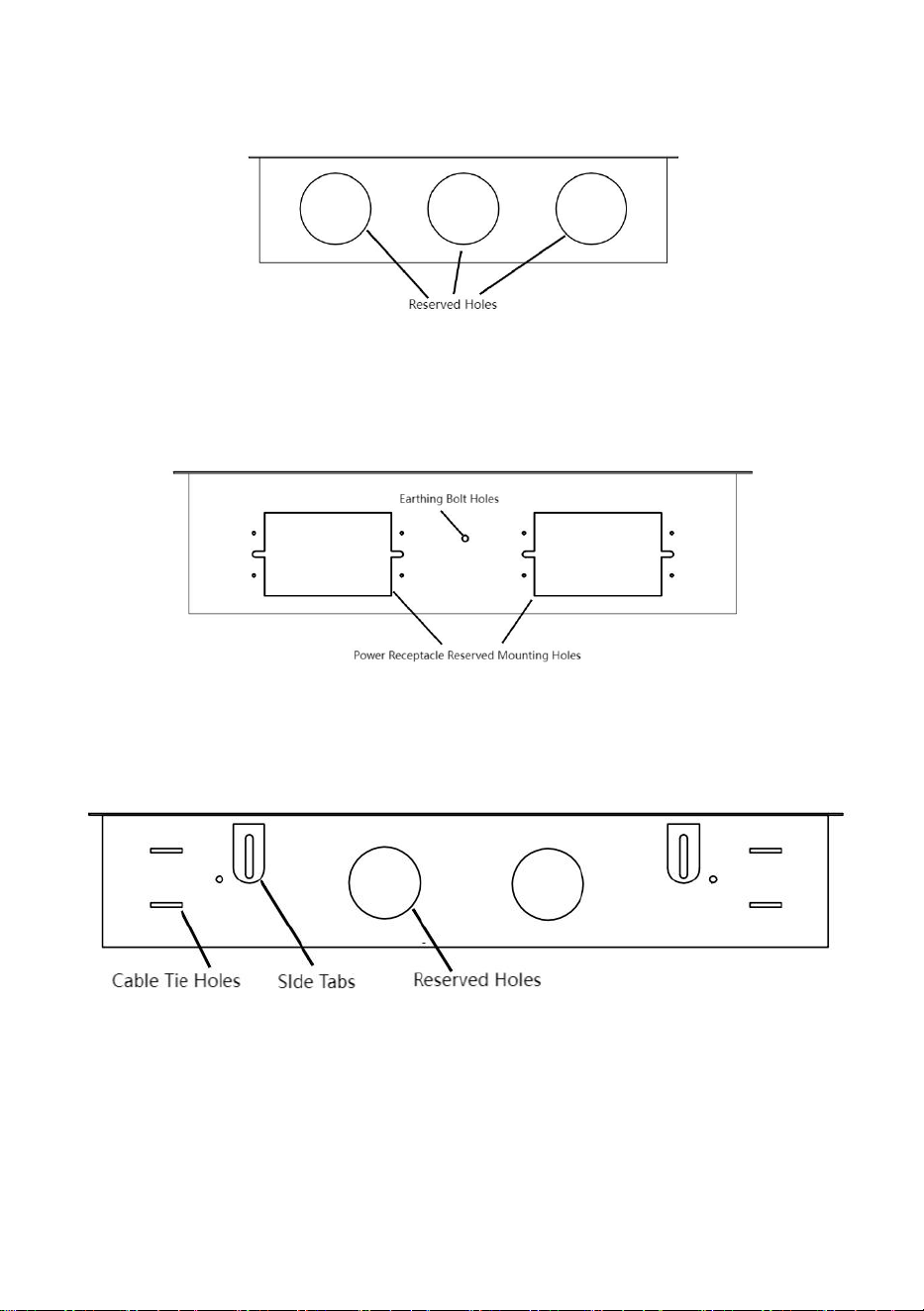

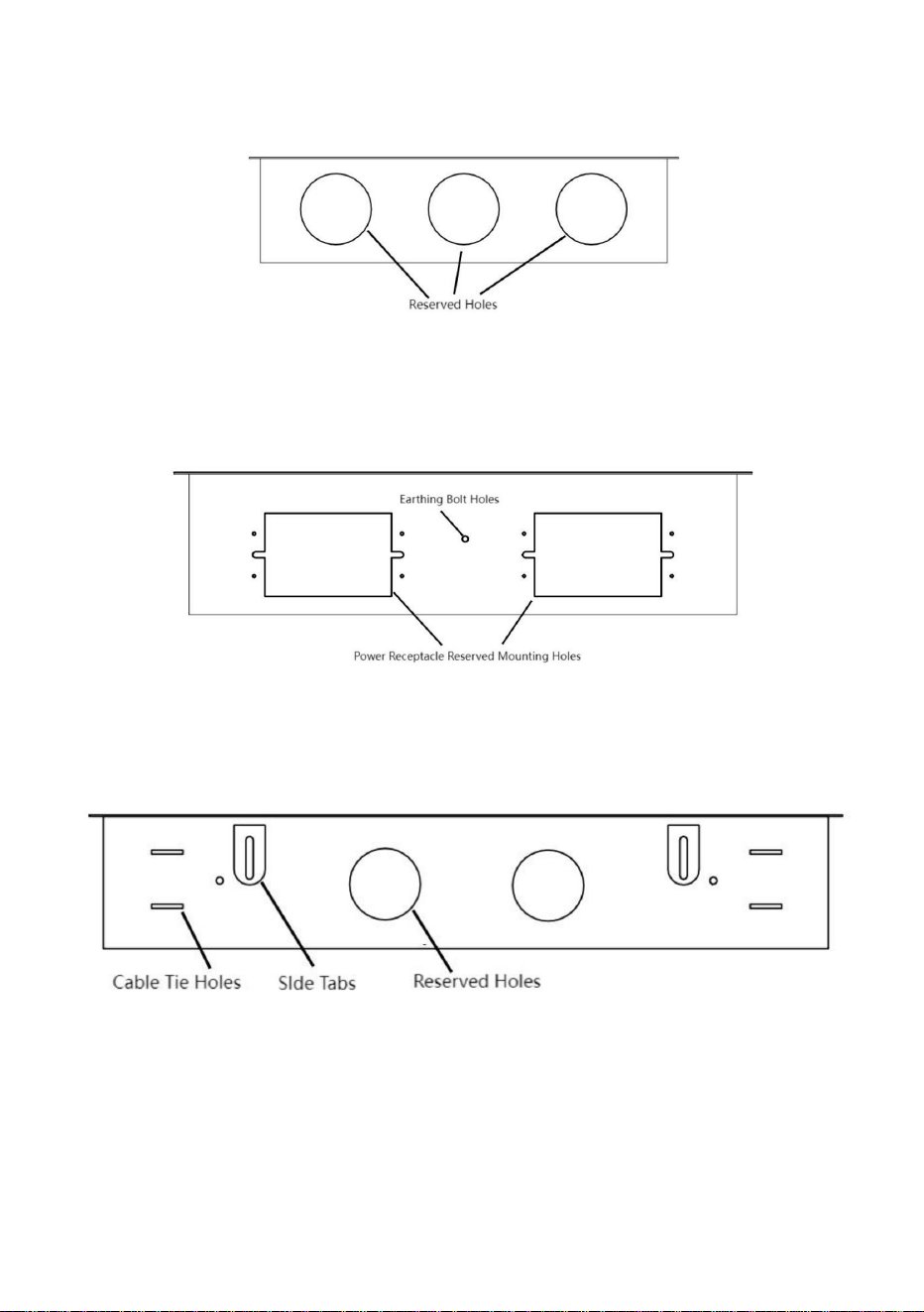

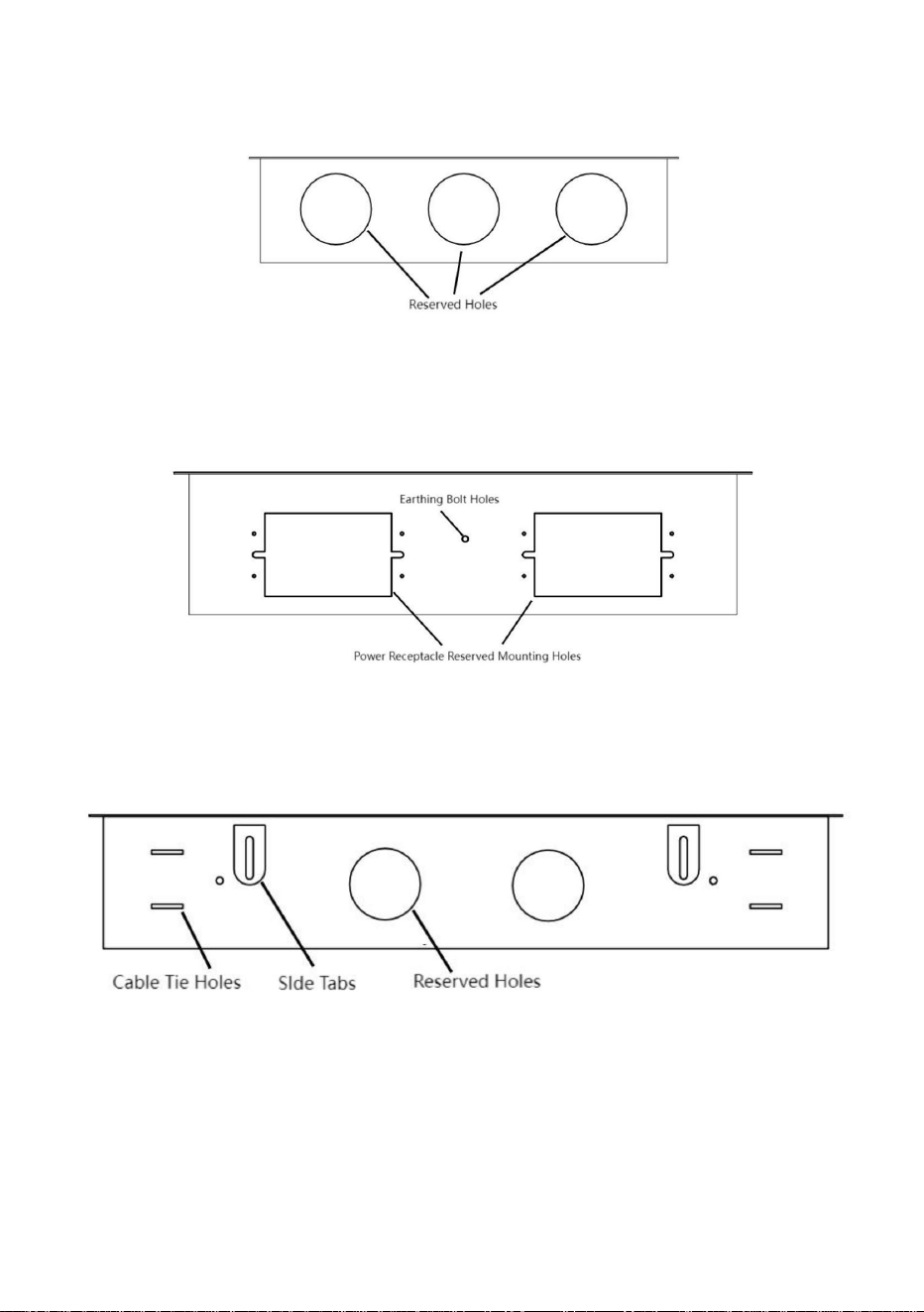

Enclosure top view as follows,3*∮60mm holes on the top:
Enclosure bottom view as follows,2pcs*85*55mm power receptacle
reserved holes on the bottom of enclosure:
Enclosure two sides view as follows,2pcs side tabs holes,cable tie
holes,2/4pcs ∮50mm reserved holes on the both sides of enclosure:
2.Enclosure Physical installation
Locate enclosure centrally inside the house in a low humidity, climate
controlled (0°C / 32°F.50°C/122°F), non-flooding area.
Surface Mounting
Typically mounted to plywood backboard by first hanging from keyhole
opening and marking and drilling any rear-access knockouts if cable
access is from rear.Use indicated mounting holes for permanent mounting
with wood screws.
Here also have M6*40mm expansion bolts are optional.you only need drill
diameter 6mm holes on the wall and insert expansion bolts into it,and fix
the enclosure with equipped screws.

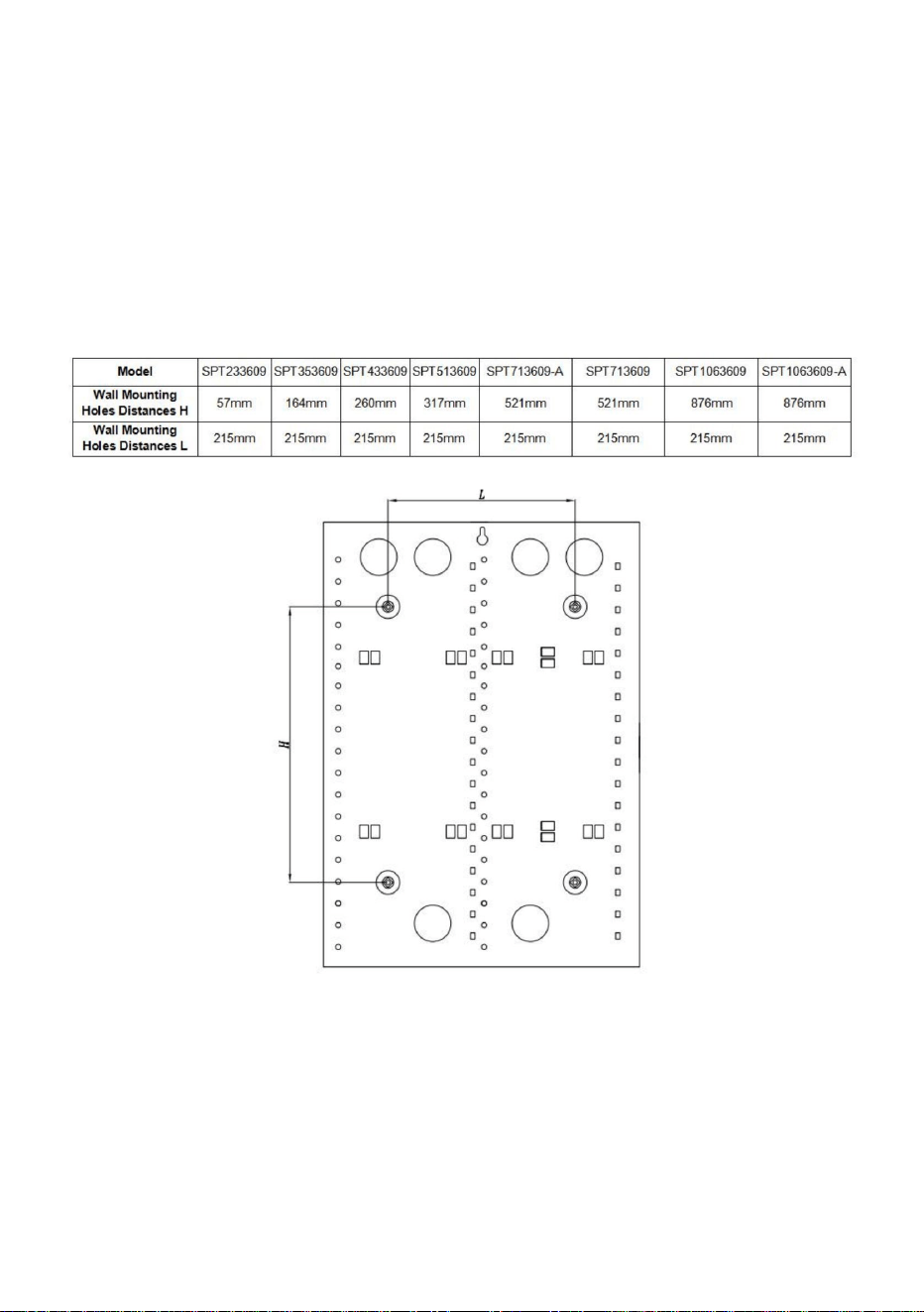

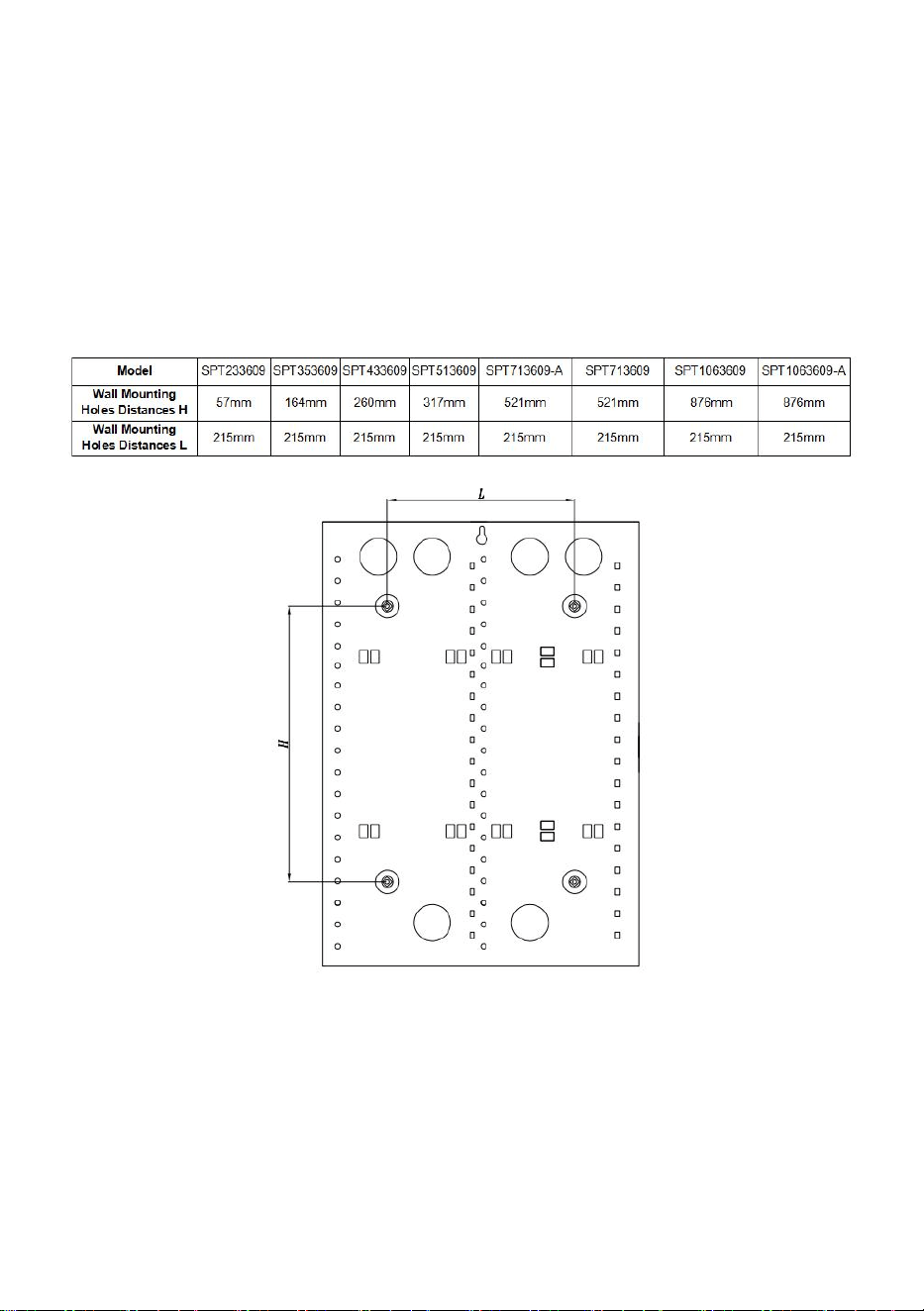

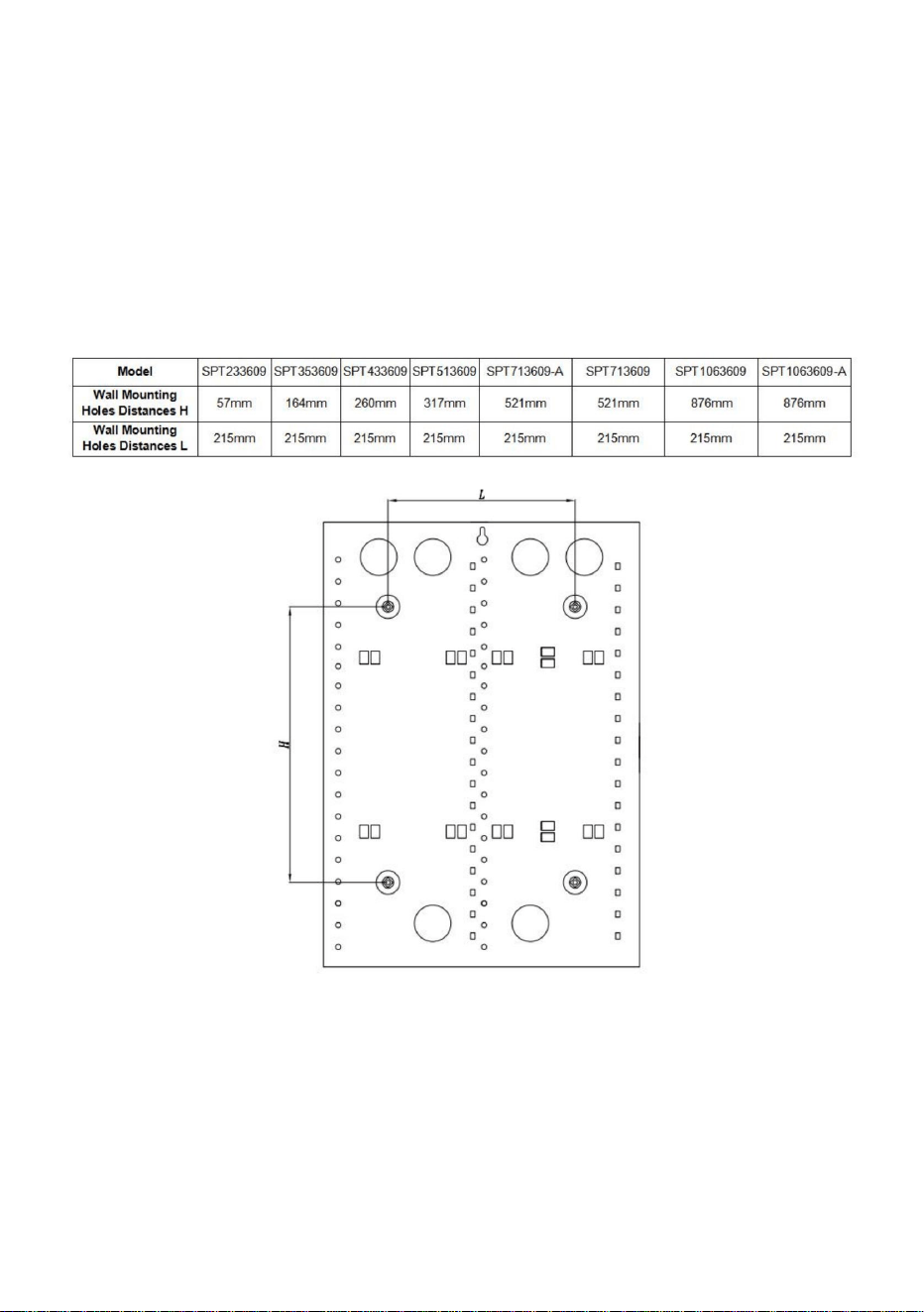

Wall mounting holes distances as follows sheet:
Recessed Mounting between 16" on-center studs
For 1/2" drywall, bend side tabs out and secure to studs with screws, or
position enclosure to desired depth using embossed depth marks and
screw to studs from inside enclosure.

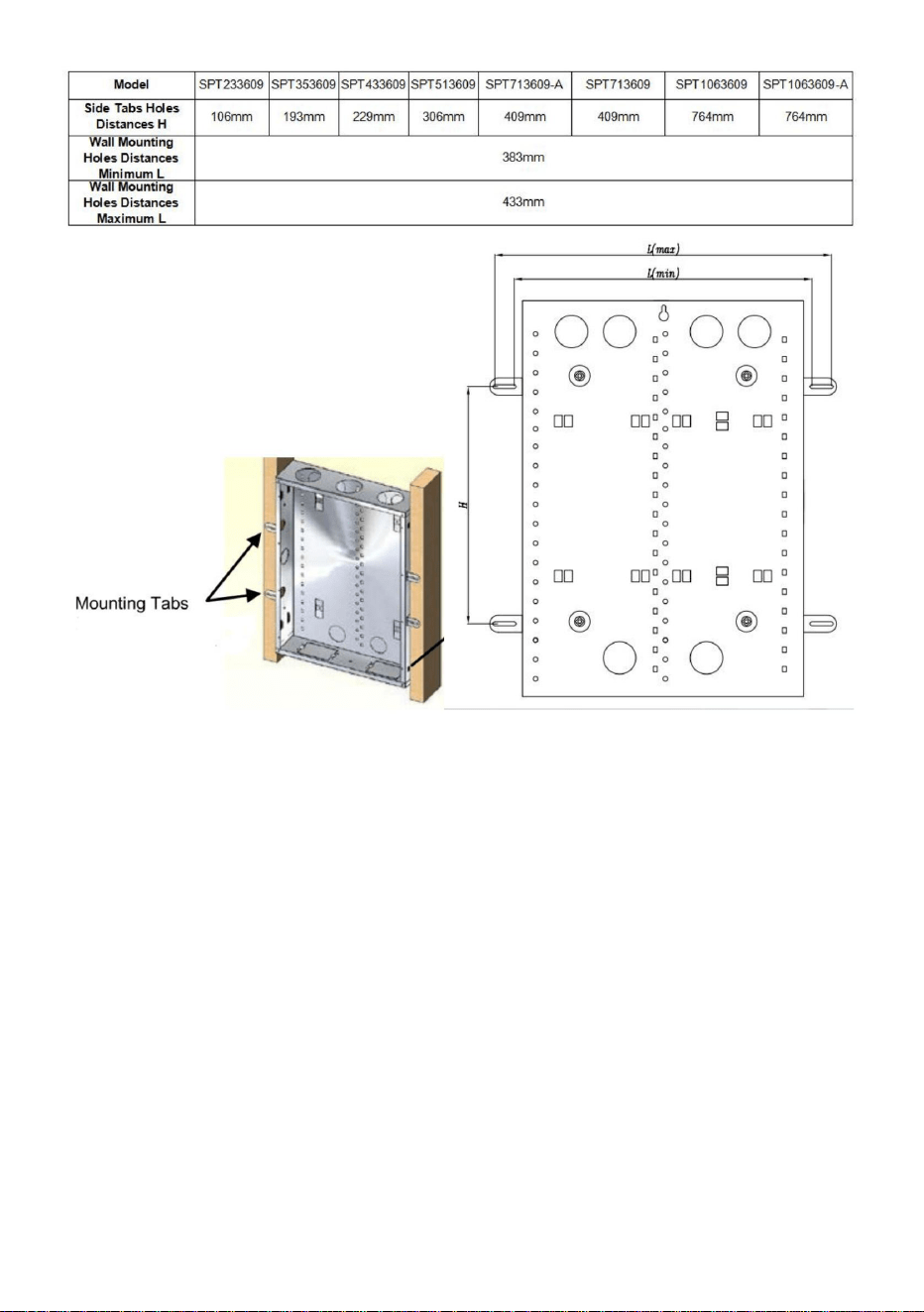

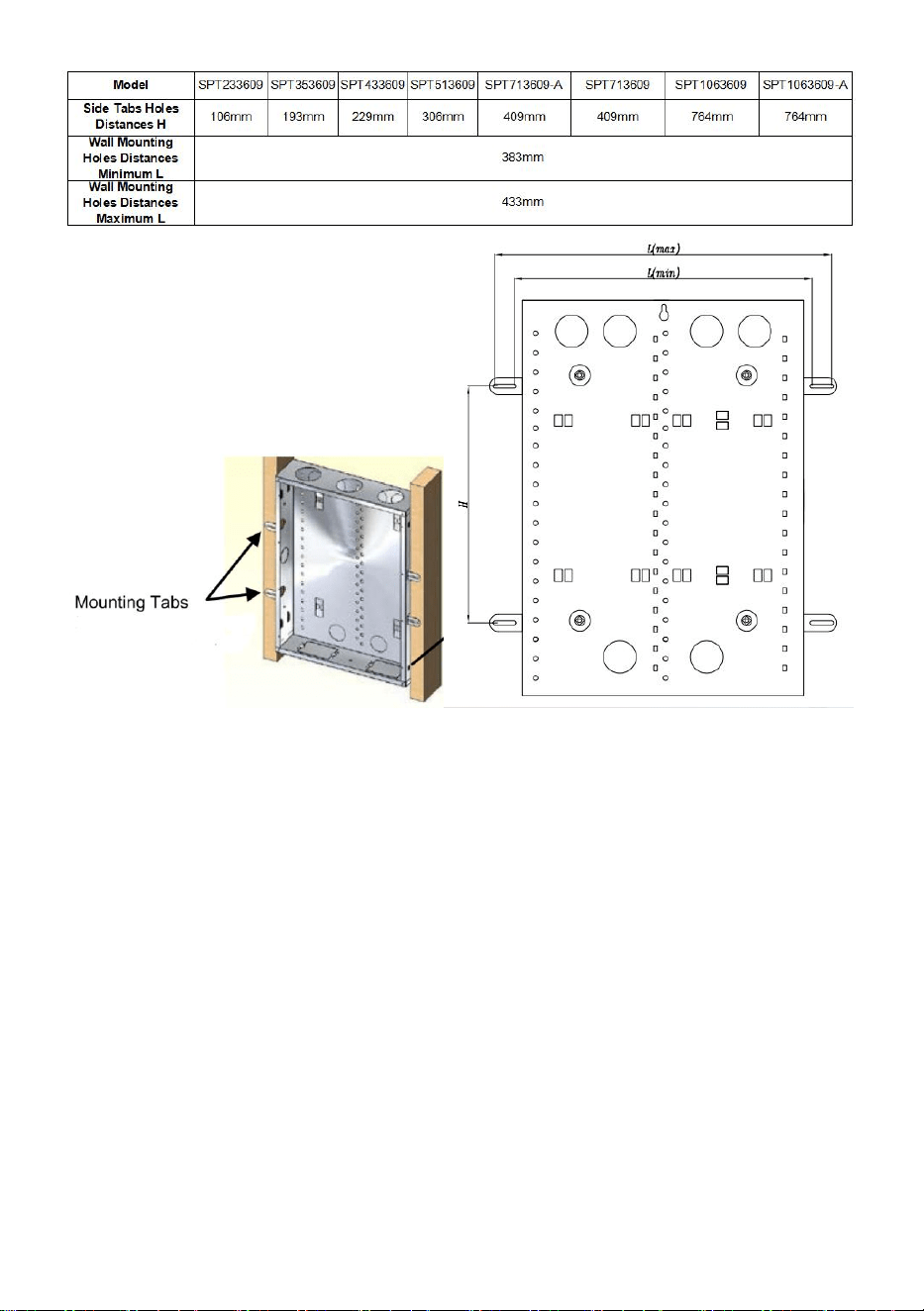

Side tabs holes distance as follows sheet:
3.Running Power to the Enclosure

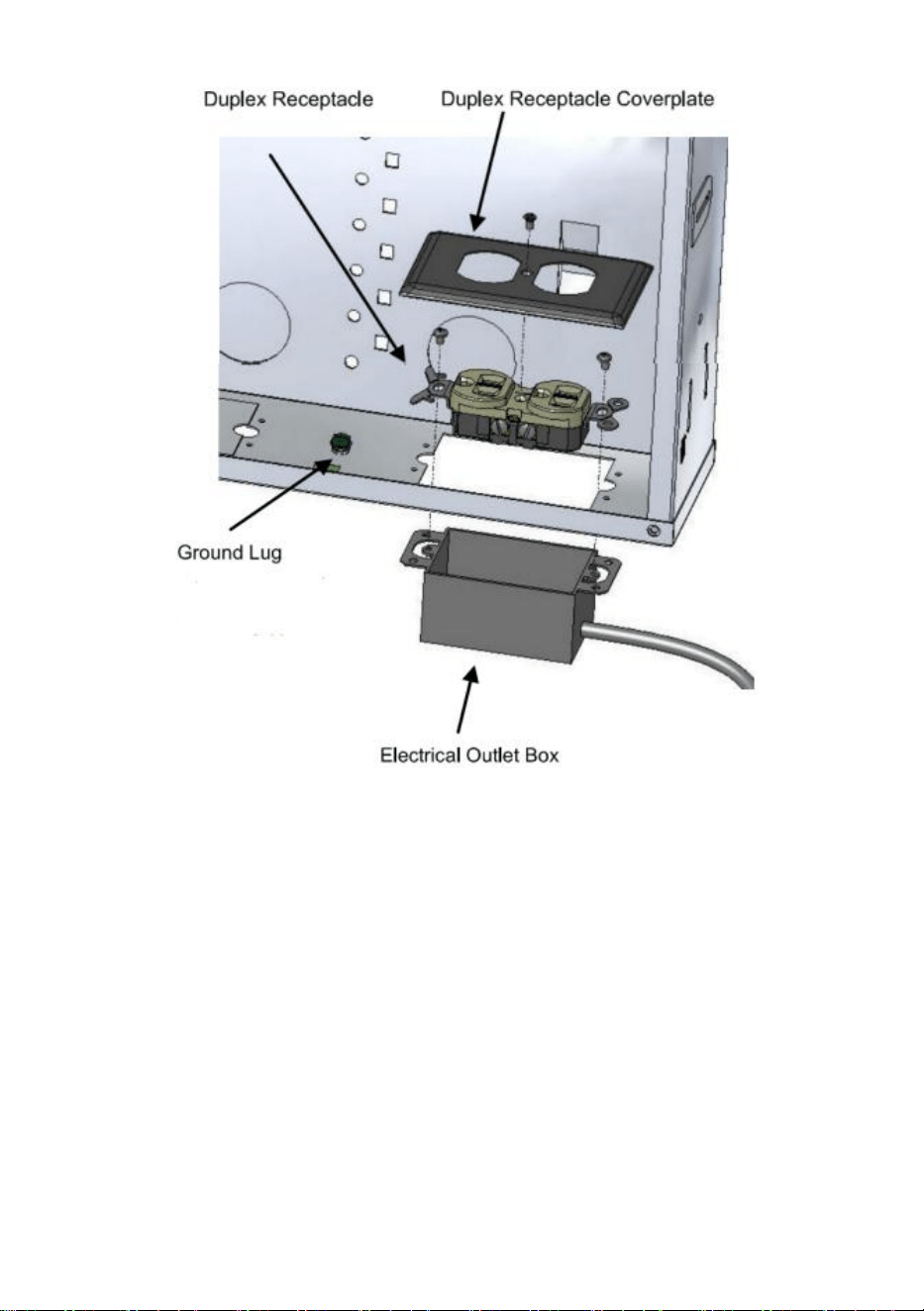

AC power needs to be run to the enclosure when installing any module that
requires AC or DC power to operate. A low voltage UL listed, Class 2,
plug-in power supply is required when using these modules. Remove
knock-out in the bottom of the enclosure. install a single-gang metal outlet
box. Run length of nonmetallic power cable to the enclosure for connection
of a standard 15 amp,120 volt power receptacle. The ground cables to be
routed from the enclosure to the house electrical ground. The ground
screw located inside the bottom of the enclosure.Note: Separation of
circuits must be maintained and electrical wiring must comply with the
National Electric Code (NFPA 70), Canadian Electric Code, and all
applicable state or local codes.
4.Cable Rough-In
All cabling to and from the enclosure low voltage class 2 or communication
cables. All code and good wiring practices should be maintained, such as
maintaining separation from power and using proper cable retention. The
next section describes rough-in at the enclosure.
Knockout the enclosure reserved holes as you need,then insert matched
rubber cable grommet into the holes to make sure the cable avoid damage
and wear.
Install your equipment by equipped round and rectangle mounting
holes,accessories bag also have 4*500mm cable ties are optional to fix
your equipment if the mounting holes is useless.
NOTE: The enclosure must be grounded. Use a minimum of 14 AWG
copper wire to connect the ground lug to earth ground. Electric
ground shall be considered at the same potential as earth ground.
5.Screw-on Cover Installation
NOTE: Only use vevor covers with the enclosure. Covers must be
matched to the proper size enclosure.

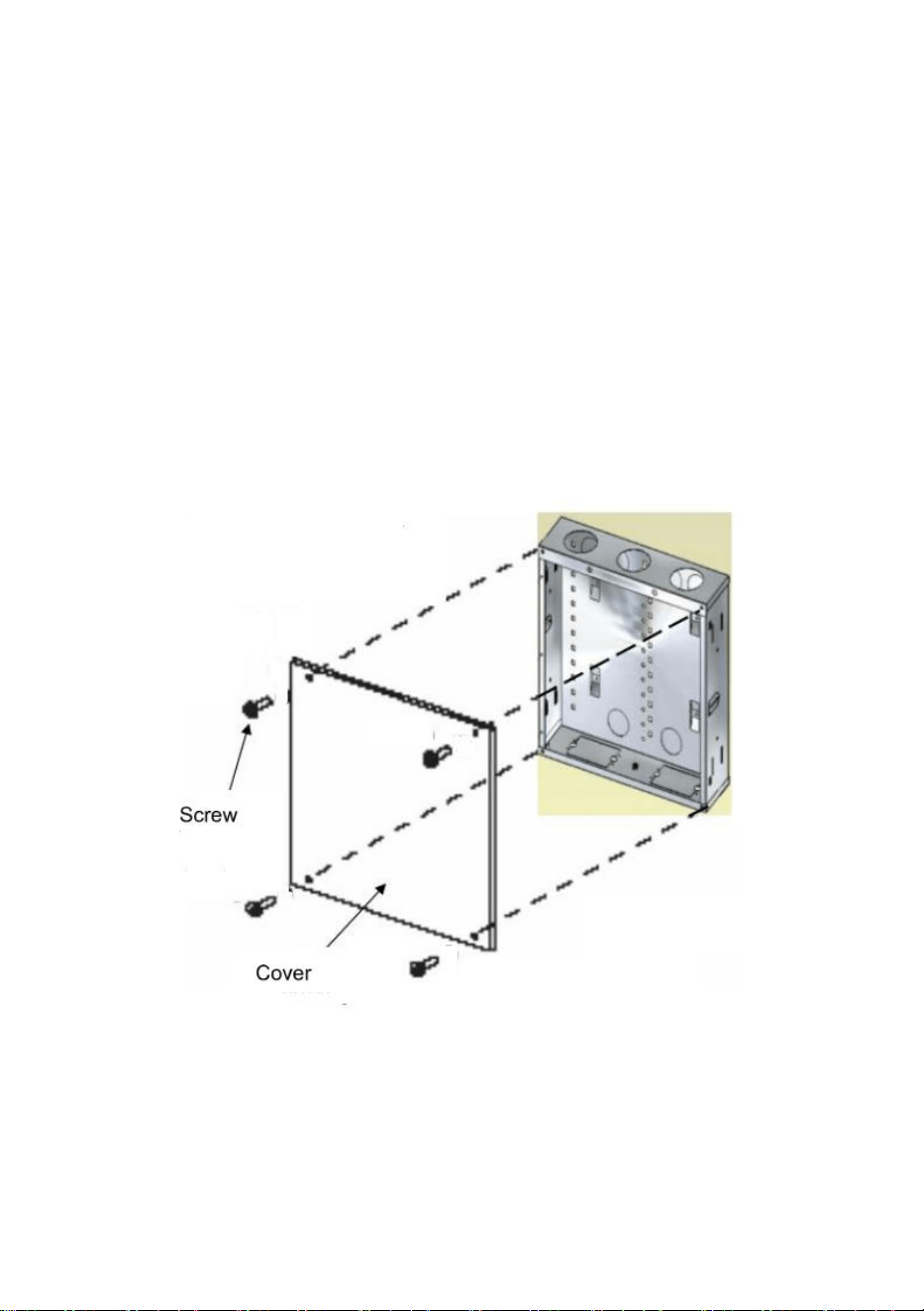

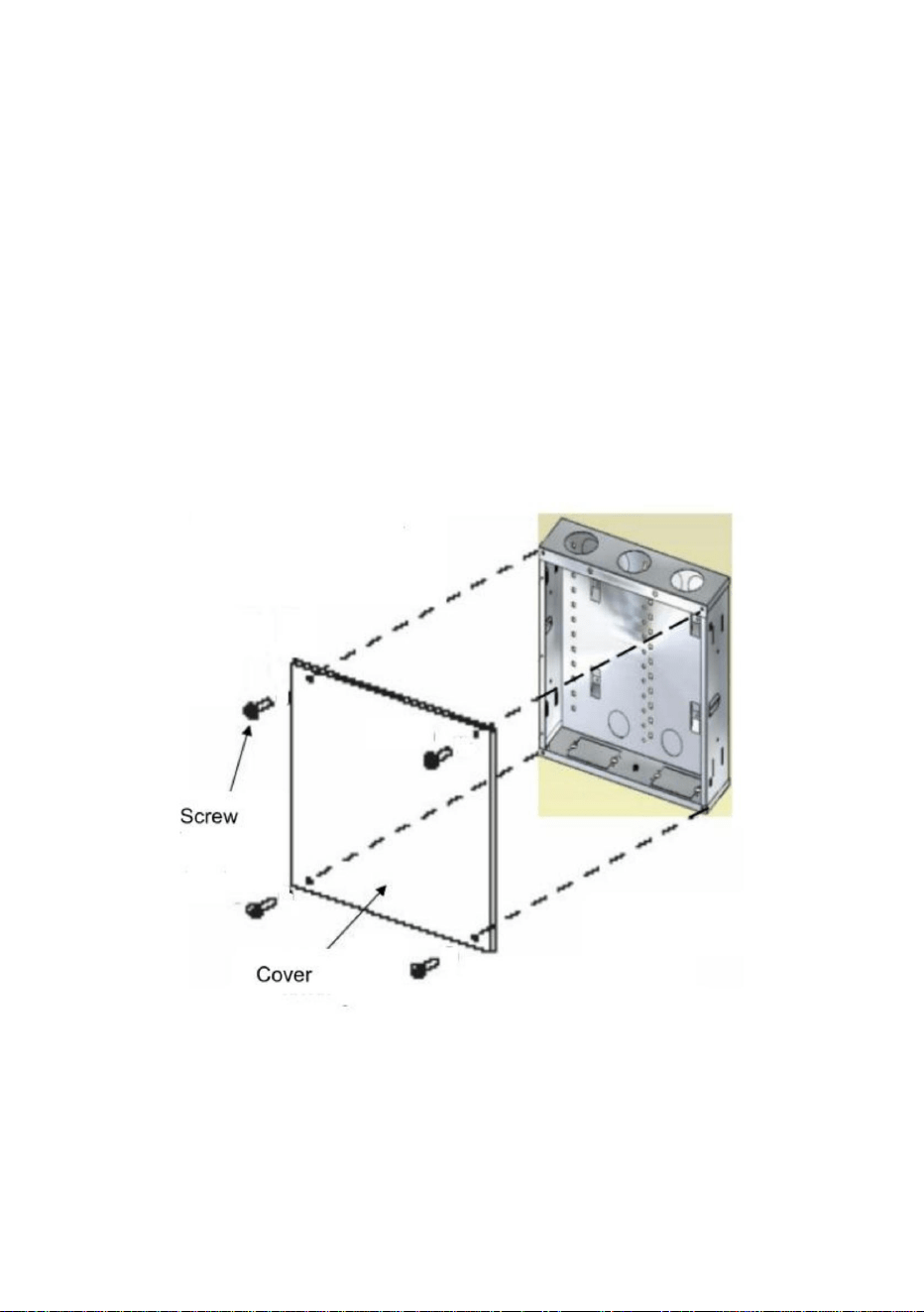

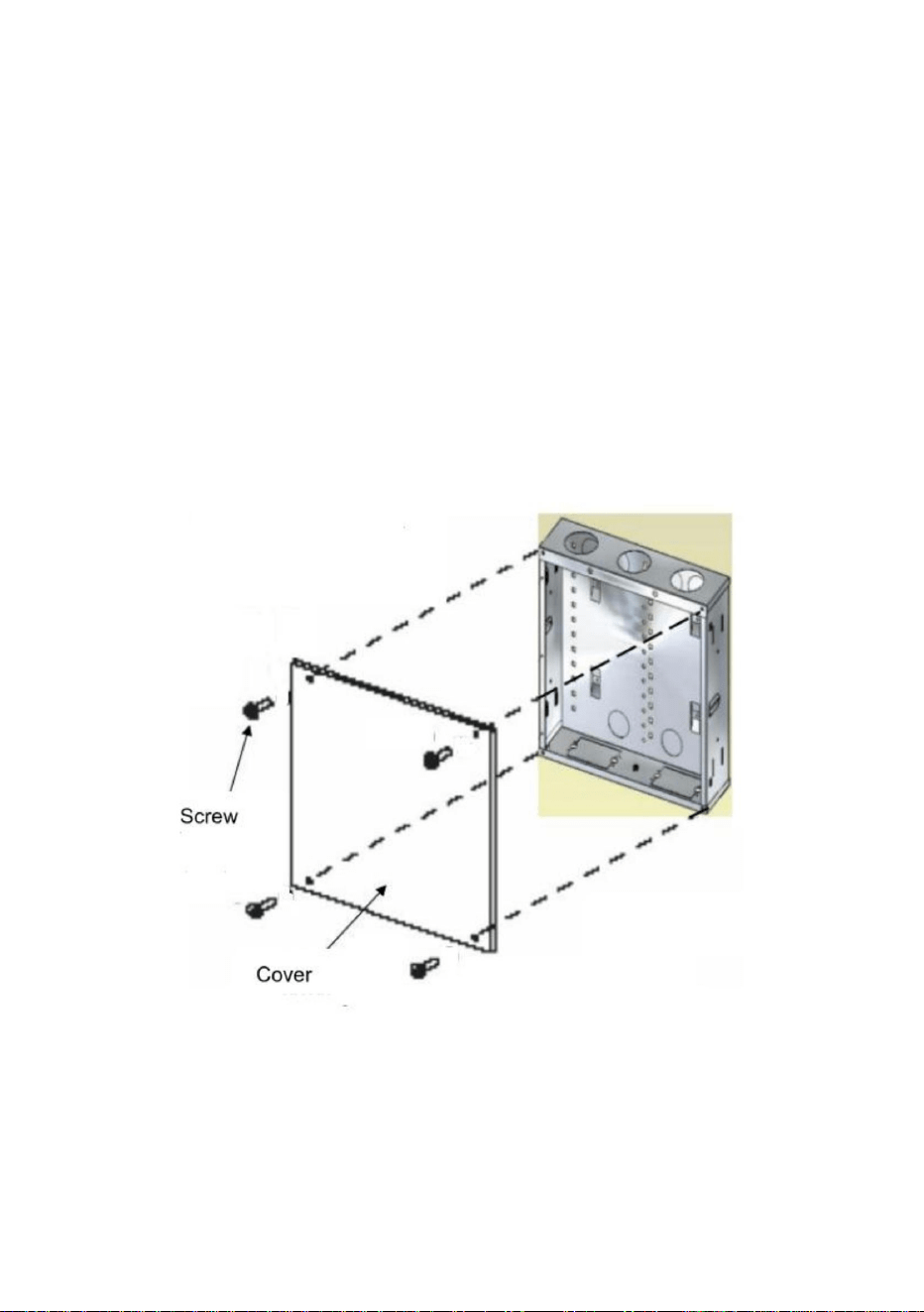

A. Partially install the top two(2)screws in the enclosure.
B. Hang the screw-on cover on the two partially installed screws using the
keyhole openings in the cover The cover should hang freely and fit up
against the enclosure; if not, check to see if cables are outside the
enclosure or check to see if cables are being pinched.
C. Install the remaining two screws, and tighten all of screws.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
