Makita GPH03SU1 40V max XGT Brushless Cordless Hammer User Manual

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Hammer Driver Drill

Taladro Percutor Inalámbrico

GPH03

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: GPH03

Drilling capacities Masonry 20 mm (13/16 ")

Steel 20 mm (13/16 ")

Wood Auger bit: 50 mm (2 ")

Self-feed bit: 92 mm (3-5/8 ")

Hole saw: 152 mm (6 ")

Fastening capacities Wood screw 10 mm x 90 mm (3/8 " x 3-1/2 ")

Machine screw M6 (1/4 ")

No load speed (RPM) High (3) 0 - 2,400 /min

Medium (2) 0 - 1,800 /min

Low (1) 0 - 650 /min

Blows per minute High (3) 0 - 36,000 /min

Medium (2) 0 - 27,000 /min

Low (1) 0 - 9,750 /min

Overall length 197 mm (7-3/4 ")

Rated voltage D.C. 36 V - 40 V max

Net weight 2.8 - 4.0 kg (6.2 - 8.8 lbs)

• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange

without notice.

• Specicationsmaydi󰀨erfromcountrytocountry.

• The net weight value includes the lightest and heaviest combination of the attachment(s) for normal and safe

useandbatterycartridge(s)whicharespeciedintheinstructionmanual.

Applicable battery cartridge and charger

Battery cartridge BL4020 / BL4025 / BL4040 / BL4040F* / BL4050F* / BL4080F

* : Recommended battery

Charger DC40RA / DC40RB / DC40RC / DC40WA

• Some of the battery cartridges and chargers listed above may not be available depending on your region of

residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

andchargersmaycauseinjuryand/orre.

SAFETY WARNINGS

General power tool safety warnings

WARNING Read all safety warnings, instruc-

tions, illustrations and specications provided with

this power tool. Failure to follow all instructions listed

belowmayresultinelectricshock,reand/orserious

injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiedplugsandmatchingoutletswill

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

3 ENGLISH

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

Personal safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

powertoolsmayresultinseriouspersonalinjury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

willreducepersonalinjuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

yourngerontheswitchorenergisingpowertools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

resultinpersonalinjury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away

from moving parts.Looseclothes,jewelleryor

long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

cancausesevereinjurywithinafractionofa

second.

9. Always wear protective goggles to protect

your eyes from injury when using power tools.

The goggles must comply with ANSI Z87.1 in

the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

powertoolwilldothejobbetterandsaferatthe

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

foroperationsdi󰀨erentfromthoseintendedcould

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

resultinpersonalinjury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

onetypeofbatterypackmaycreateariskofre

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packsmaycreateariskofinjuryandre.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from

one terminal to another. Shorting the battery

4 ENGLISH

terminalstogethermaycauseburnsorare.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help.Liquidejectedfromthebatterymaycause

irritation or burns.

5. Do not use a battery pack or tool that is dam-

aged or modied.Damagedormodiedbatteries

may exhibit unpredictable behaviour resulting in

re,explosionorriskofinjury.

6. Do not expose a battery pack or tool to re

or excessive temperature.Exposuretoreor

temperature above 130 °C (265°F) may cause

explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outsidethespeciedrangemaydamagethe

batteryandincreasetheriskofre.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Cordless hammer driver drill safety

warnings

Safety instructions for all operations

1. Wear ear protectors when impact drilling.

Exposure to noise can cause hearing loss.

2. Use the auxiliary handle(s). Loss of control can

causepersonalinjury.

3. Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting accessory or fasteners may contact

hidden wiring. Cutting accessory or fasteners

contacting a "live" wire may make exposed metal

parts of the power tool "live" and could give the

operator an electric shock.

4. Always be sure you have a rm footing. Be

sure no one is below when using the tool in

high locations.

5. Hold the tool rmly.

6. Keep hands away from rotating parts.

7. Do not leave the tool running. Operate the tool

only when hand-held.

8. Do not touch the drill bit or the workpiece

immediately after operation; they may be

extremely hot and could burn your skin.

9. Some material contains chemicals which may

be toxic. Take caution to prevent dust inhala-

tion and skin contact. Follow material supplier

safety data.

10. If the drill bit cannot be loosened even you

open the jaws, use pliers to pull it out. In such a

case, pulling out the drill bit by hand may result in

injurybyitssharpedge.

11. Make sure there are no electrical cables, water

pipes, gas pipes etc. that could cause a hazard

if damaged by use of the tool.

Safety instructions when using long drill bits

1. Never operate at higher speed than the max-

imum speed rating of the drill bit. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting

inpersonalinjury.

2. Always start drilling at low speed and with the

bit tip in contact with the workpiece. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting

inpersonalinjury.

3. Apply pressure only in direct line with the bit

and do not apply excessive pressure. Bits can

bend causing breakage or loss of control, resulting

inpersonalinjury.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

direct current

no load speed

revolutions or reciprocation per minute

number of blow

diameter

Important safety instructions for

battery cartridge

1. Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using

battery.

2. Do not disassemble or tamper with the battery

cartridge.Itmayresultinare,excessiveheat,

or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

5 ENGLISH

result in a risk of overheating, possible burns

and even an explosion.

4. If electrolyte gets into your eyes, rinse them

out with clear water and seek medical atten-

tion right away. It may result in loss of your

eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current

ow, overheating, possible burns and even a

breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re,excessiveheat,orexplosion.

9. Do not use a damaged battery.

10. The contained lithium-ion batteries are subject

to the Dangerous Goods Legislation require-

ments.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consult-

ing an expert for hazardous material is required.

Please also observe possibly more detailed

national regulations.

Tapeormasko󰀨opencontactsandpackupthe

battery in such a manner that it cannot move

around in the packaging.

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliantproductsmayresultinare,exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge.Itmaycauseheating,catchingre,

burst and malfunction of the tool or battery car-

tridge,resultinginburnsorpersonalinjury.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causingres,personalinjuryanddamage.Itwill

also void the Makita warranty for the Makita tool and

charger.

NOTICE: Makita is not responsible for any accidents

resulting from the use of non-genuine Makita batter-

iesorbatteriesthathavebeenmodied.Genuine

Makita batteries have been rigorously evaluated for

compatibility with Makita tools and chargers, in line

with applicable legislation and safety standards.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridgermlymaycausethemtoslipo󰀨yourhands

and result in damage to the tool and battery cartridge

andapersonalinjury.

6 ENGLISH

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator as

showninthegure,itisnotlockedcompletely.

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

Fig.1

►1. Red indicator 2. Button 3. Battery cartridge

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

itmayaccidentallyfalloutofthetool,causinginjuryto

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

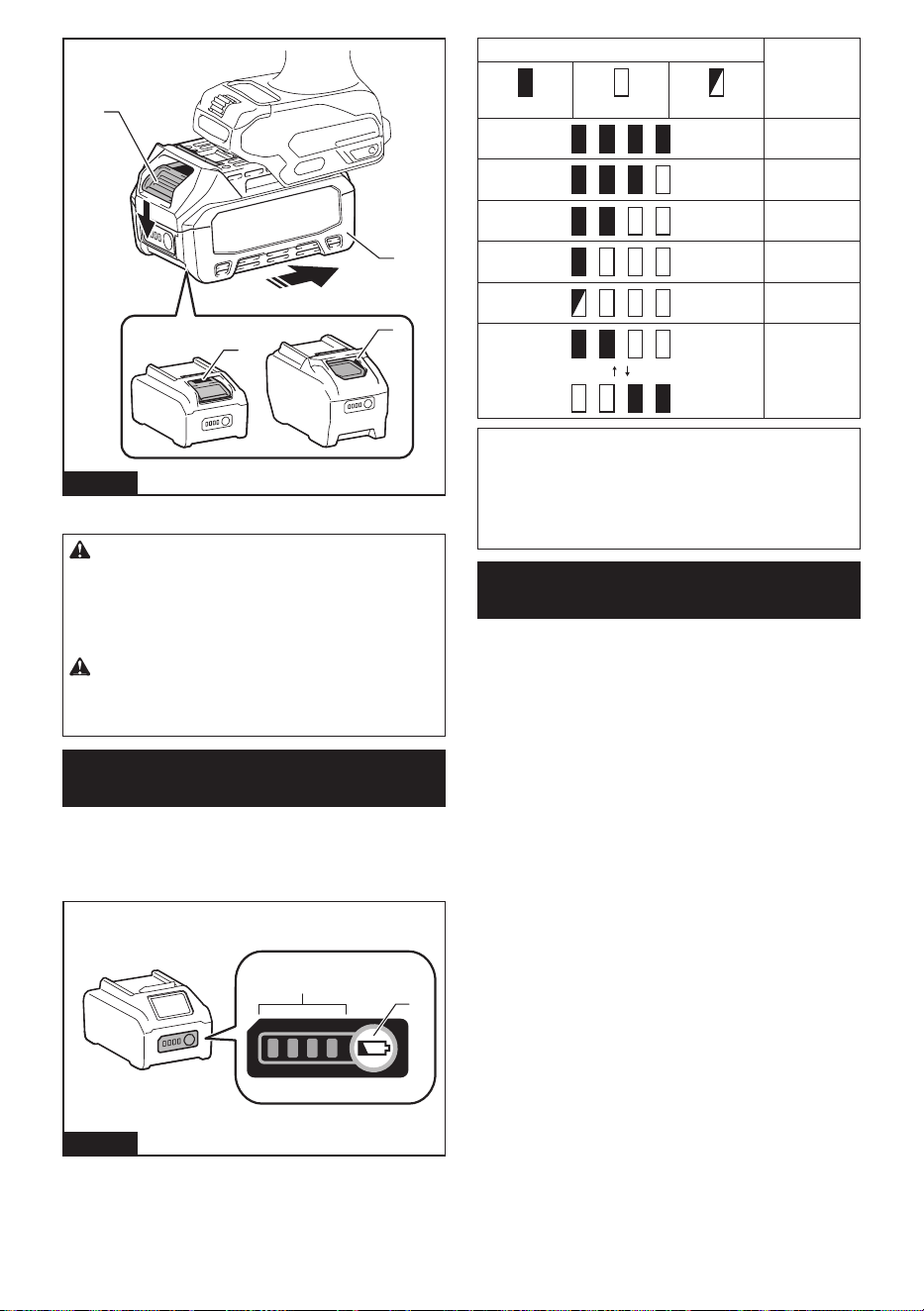

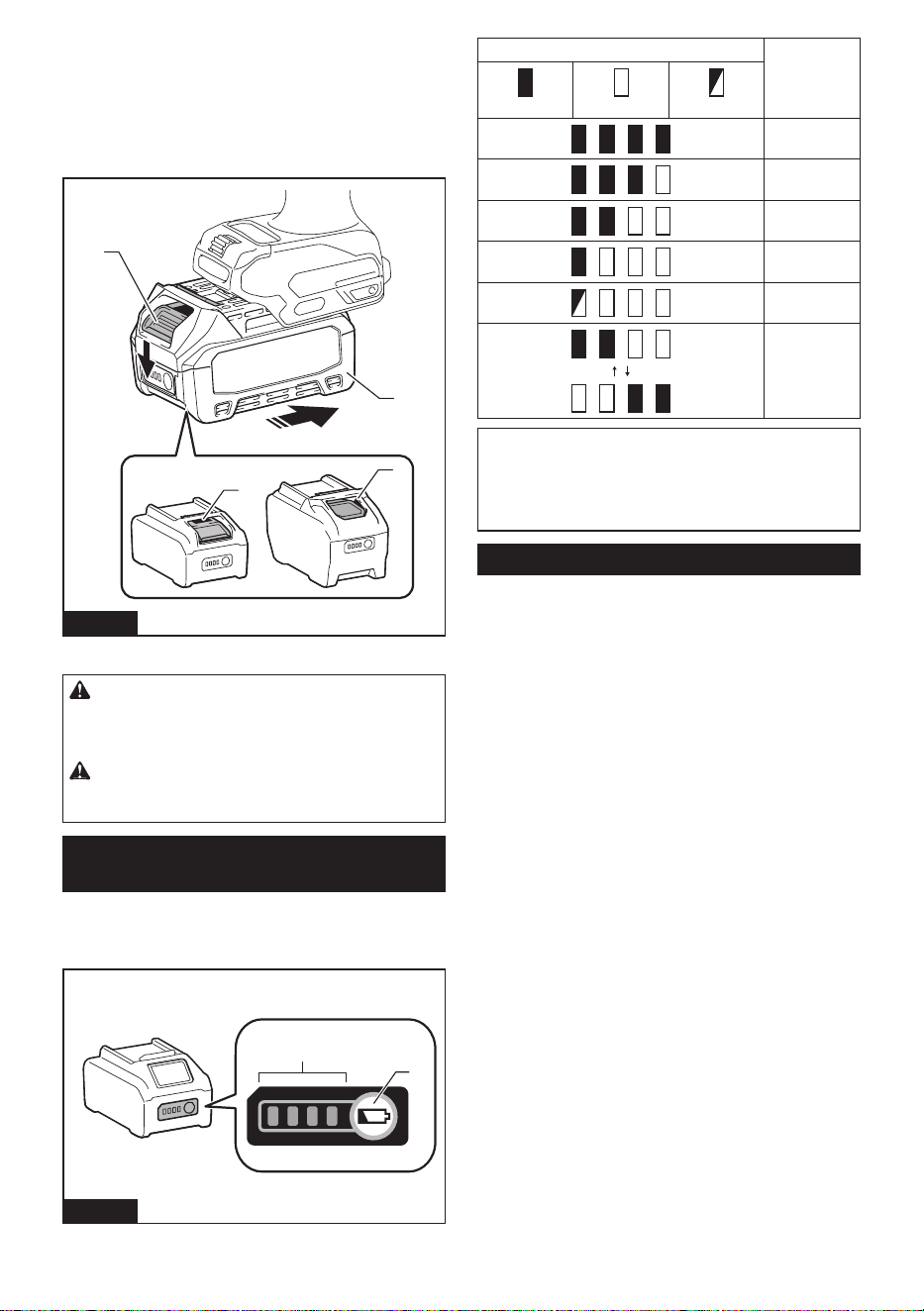

Indicating the remaining battery

capacity

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Fig.2

►1. Indicator lamps 2. Check button

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambienttemperature,theindicationmaydi󰀨erslightly

from the actual capacity.

NOTE:Therst(farleft)indicatorlampwillblinkwhen

the battery protection system works.

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem.Thissystemautomaticallycutso󰀨powertothe

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions:

Overload protection

When the tool is operated in a manner that causes it to

draw an abnormally high current, the tool stops auto-

matically.Inthissituation,turnthetoolo󰀨andstopthe

application that caused the tool to become overloaded.

Then turn the tool on to restart.

Overheat protection

When the tool is overheated, the tool stops automati-

cally and the lamp blinks. In this situation, let the tool/

battery cool before turning the tool on again.

Overdischarge protection

When the battery capacity is not enough, the tool stops

automatically. In this case, remove the battery from the

tool and charge the battery.

Protections against other causes

The protection system is also designed for other causes

that could damage the tool and allows the tool to stop

automatically. Take all the following steps to clear the

causes when the tool has been brought to a temporary

halt or stop in operation.

1. Turnthetoolo󰀨,andthenturnitonagainto

restart.

2. Charge the battery(ies) or replace it/them with

recharged battery(ies).

3. Let the tool and battery(ies) cool down.

7 ENGLISH

If no improvement can be found by restoring the pro-

tection system, then contact your local Makita Service

Center.

Electric brake

This tool is equipped with an electric brake. If the tool

consistently fails to quickly stop after the switch trigger

is released, have the tool serviced at a Makita service

center.

Switch action

CAUTION: Before installing the battery car-

tridge into the tool, always check to see that the

switch trigger actuates properly and returns to

the "OFF" position when released.

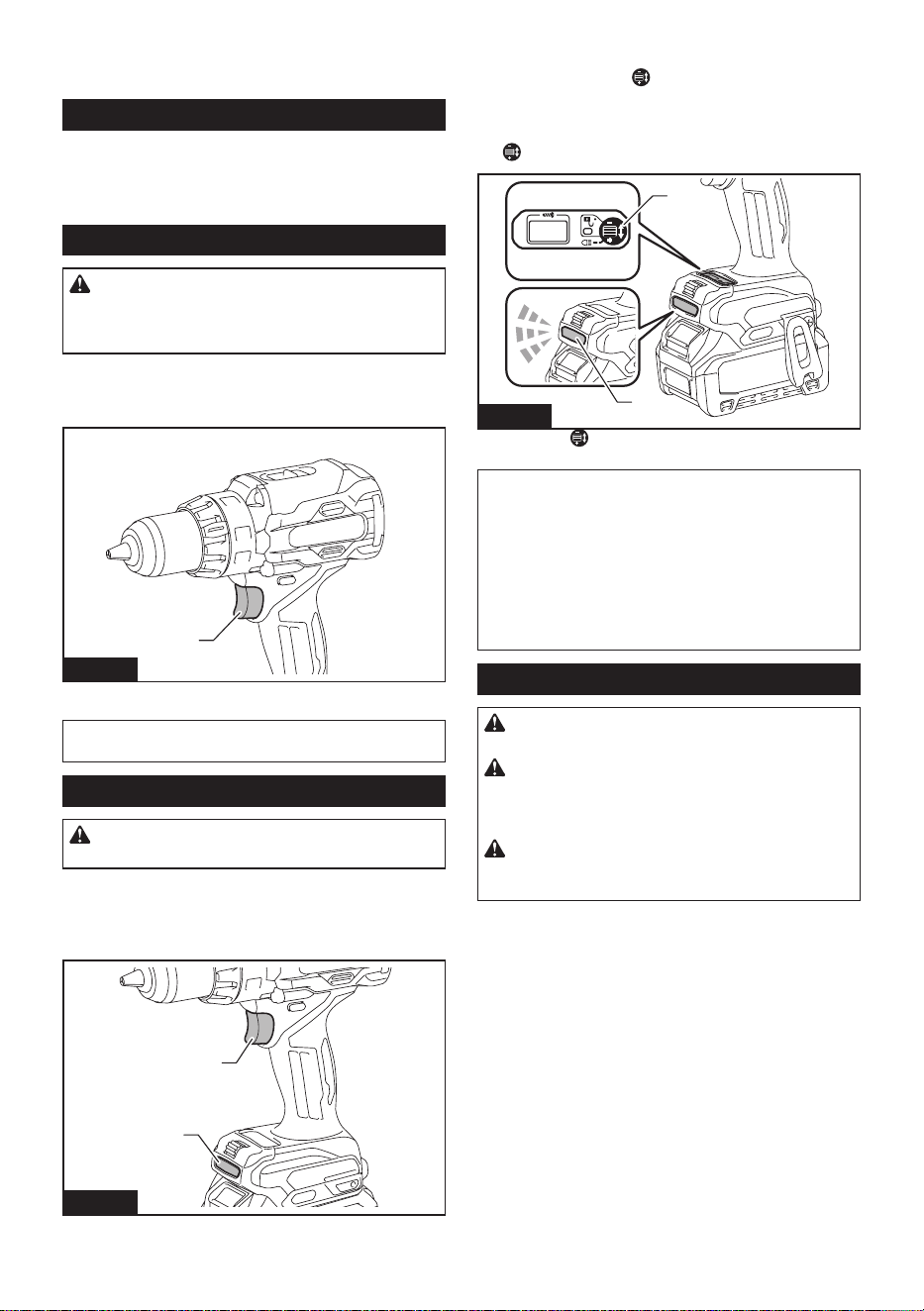

To start the tool, simply pull the switch trigger. Tool

speed is increased by increasing pressure on the switch

trigger. Release the switch trigger to stop.

Fig.3

►1. Switch trigger

NOTE: The tool automatically stops if you keep pull-

ing the switch trigger for about 6 minutes.

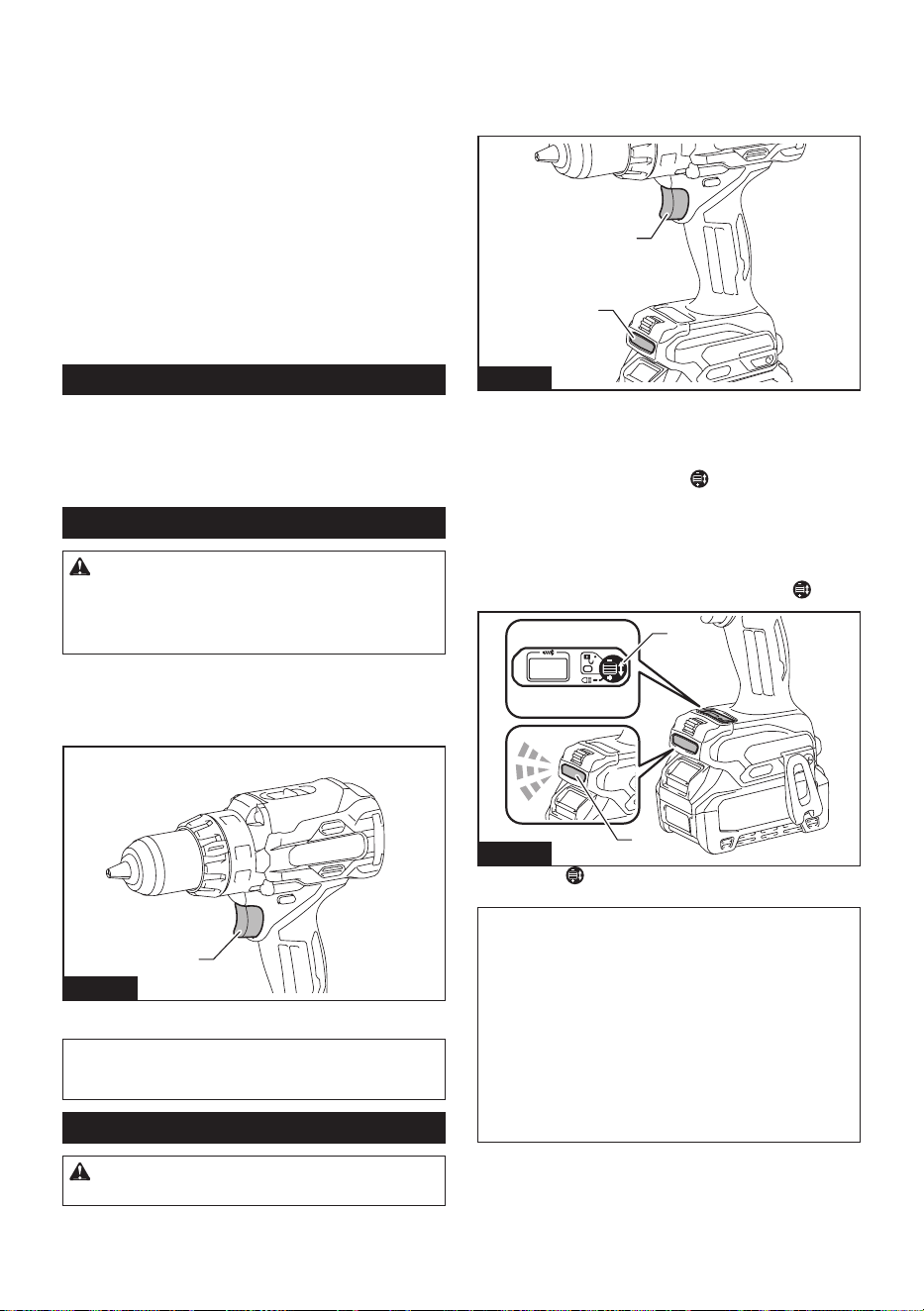

Lighting up the front lamp

CAUTION: Do not look into the light or look

directly at the light source.

Pull the switch trigger to light up the front lamp. The

front lamp keeps on lighting while the switch trigger is

being pulled. The front lamp goes out approximately 10

seconds after releasing the switch trigger.

Fig.4

►1. Switch trigger 2. Front lamp

Light mode

Long-press the button to activate light mode.

In light mode, the front lamp remains lit for 1 hour.

Thefrontlampautomaticallyturnso󰀨after1hour.To

turn the front lamp manually, press and hold the but-

ton .

Fig.5

►1. Button

2. Front lamp

NOTE: When the tool is overheated, the tool stops

automaticallyandthefrontlampstartsashing.Inthis

case, release the switch trigger. The front lamp turns

o󰀨inoneminute.

NOTE:Useadryclothtowipethedirto󰀨thelensof

the front lamp. Be careful not to scratch the lens of

the front lamp, or it may lower the illumination.

NOTE: The front lamp is brighter in light mode than

during normal operation.

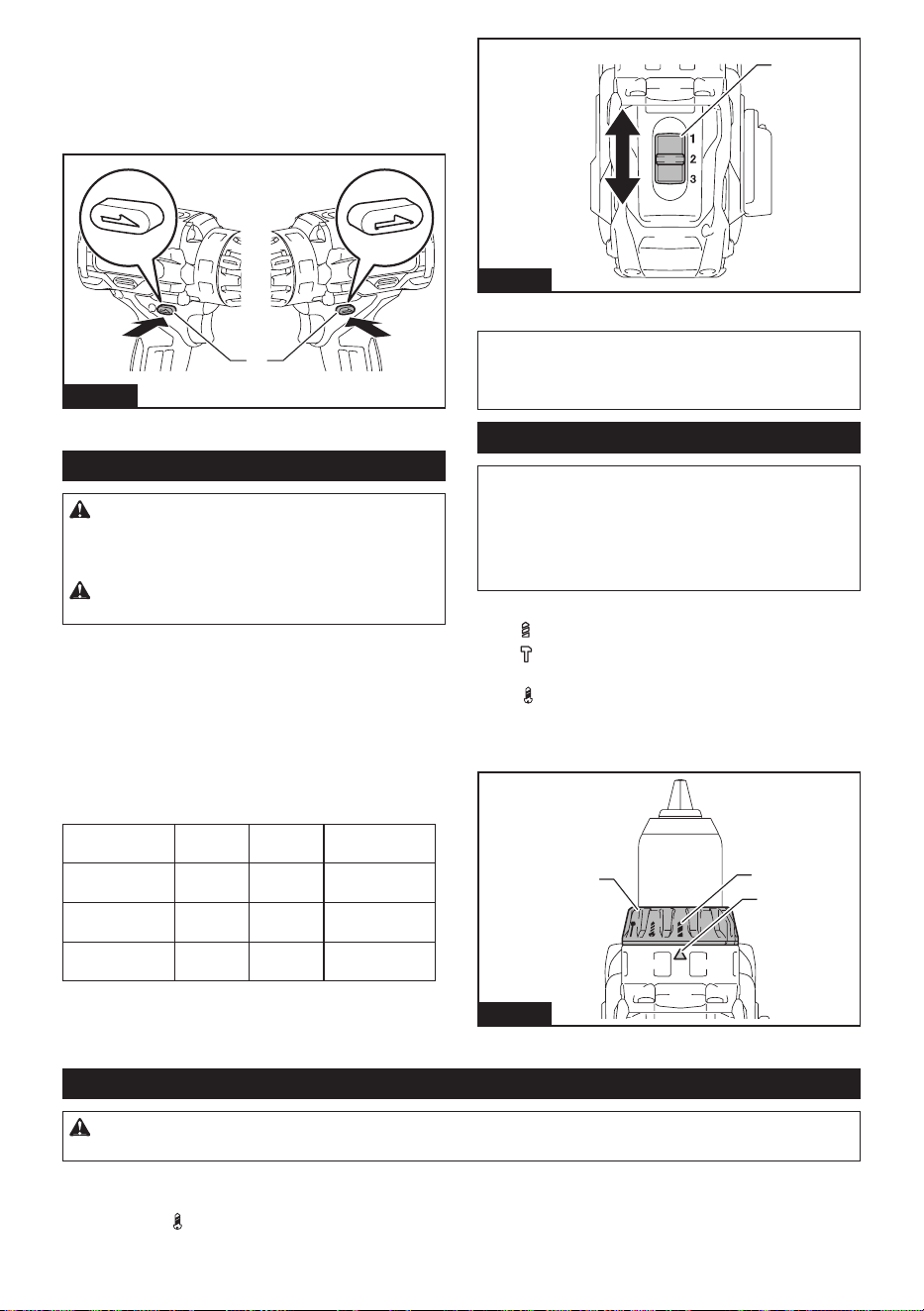

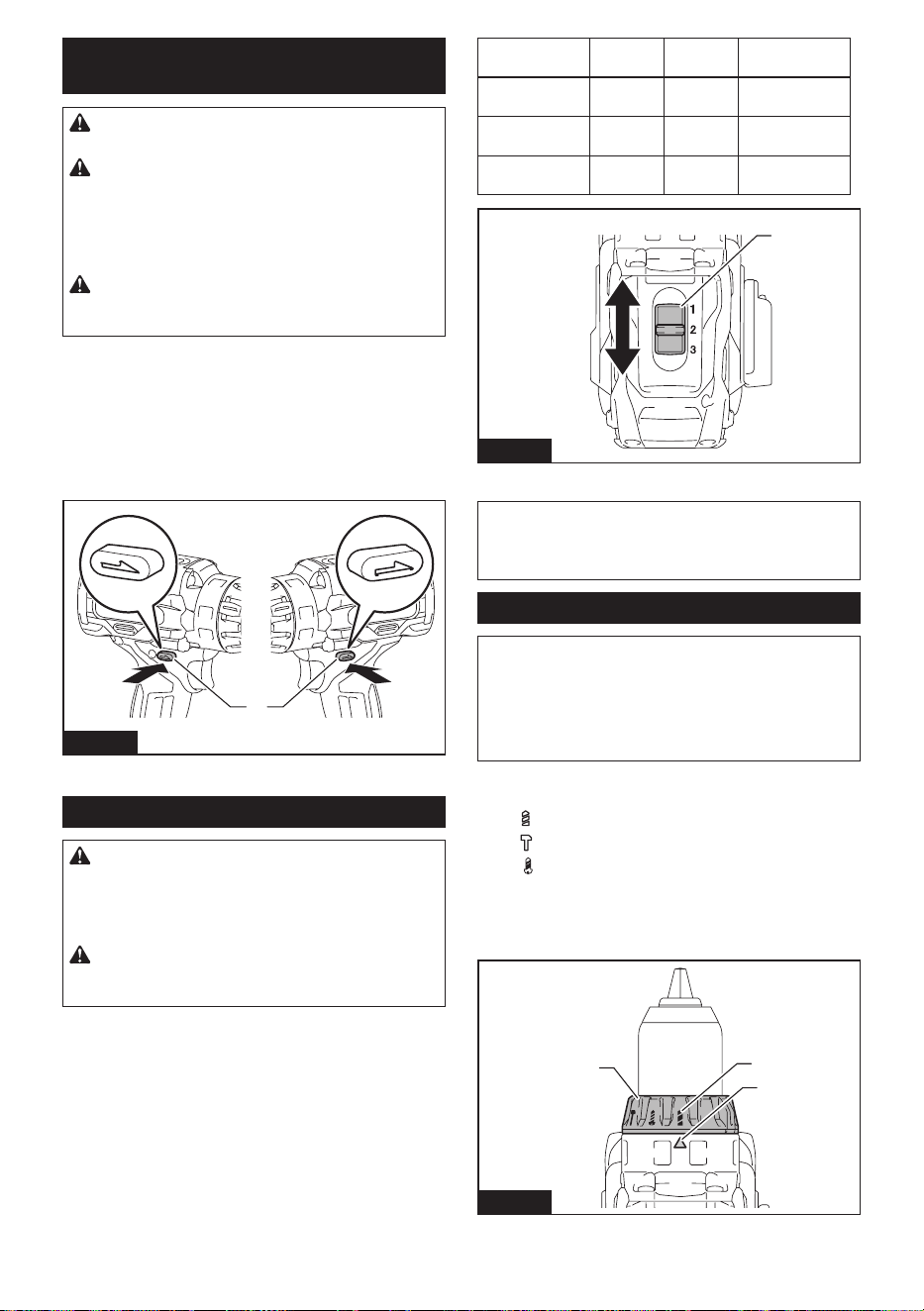

Reversing switch action

CAUTION: Always check the direction of

rotation before operation.

CAUTION: Use the reversing switch only after

the tool comes to a complete stop. Changing the

direction of rotation before the tool stops may dam-

age the tool.

CAUTION: When not operating the tool,

always set the reversing switch lever to the neu-

tral position.

8 ENGLISH

This tool has a reversing switch to change the direction

of rotation. Depress the reversing switch lever from the

A side for clockwise rotation or from the B side for coun-

terclockwise rotation.

When the reversing switch lever is in the neutral posi-

tion, the switch trigger cannot be pulled.

Fig.6

►1. Reversing switch lever

Speed change

CAUTION: Always set the speed change lever

fully to the correct position. If you operate the tool

with the speed change lever positioned in between

"1" and "2" or "2" and "3", the tool may be damaged.

CAUTION: Do not use the speed change lever

while the tool is running. The tool may be damaged.

This tool has a speed change lever. To change the

speed,rstswitcho󰀨thetoolandthenslidethespeed

change lever to the "1" position for low speed, "2" posi-

tion for medium speed or "3" position for high speed. Be

sure that the speed change lever is set to the correct

position before operation. Select the appropriate speed

for your application.

Ifthetoolspeeddecreasessignicantlyduringopera-

tion at high or medium speed, switch the speed change

lever one speed lower and restart the operation.

Displayed

Number

Speed Torque Applicable

operation

1 Low High Heavy loading

operation

2 Medium Medium Medium loading

operation

3 High Low Light loading

operation

Fig.7

►1. Speed change lever

NOTE:Ifthespeedchangeleverisdi󰀩culttoslide,

return the speed change lever to its previous position,

brieypulltheswitchtrigger,andthenslidethespeed

change lever again.

Selecting the action mode

NOTICE: Always set the ring correctly to your

desired mode mark. If you operate the tool with the

ring positioned halfway between the mode marks, the

tool may be damaged.

NOTICE: Do not change the action mode while

rotating.

This tool has three action modes.

•

Drilling mode (rotation only)

•

Hammer drilling mode (rotation with

hammering)

•

Screwdriving mode (rotation with clutch)

Select one mode suitable for your work. Turn the

action mode changing ring and align the mark that you

selected with the arrow on the tool body.

Fig.8

►1. Action mode changing ring 2. Mark 3. Arrow

Adjusting the fastening torque

CAUTION:Makesurethatthedialisclean.Dependingontheworkenvironment,foreignobjectssuchasiron

scrapsorchipsmayadheretothedialandcausethepersonalinjury.

Thefasteningtorquecanbeadjustedin41levelsinlowspeed,30levelsinmediumspeed,and25levelsinhigh

speed.

1. Align the

marking with the arrow on the tool body by turning the action mode changing ring.

9 ENGLISH

2. Pull the switch trigger and release it (or push the button) to turn on the indicator.

3. Push the button, and the green light blinks.

4. Turnthedial,andadjustthetorquelevelwhilethegreenlightisblinking.

5. Push the button to set the value.

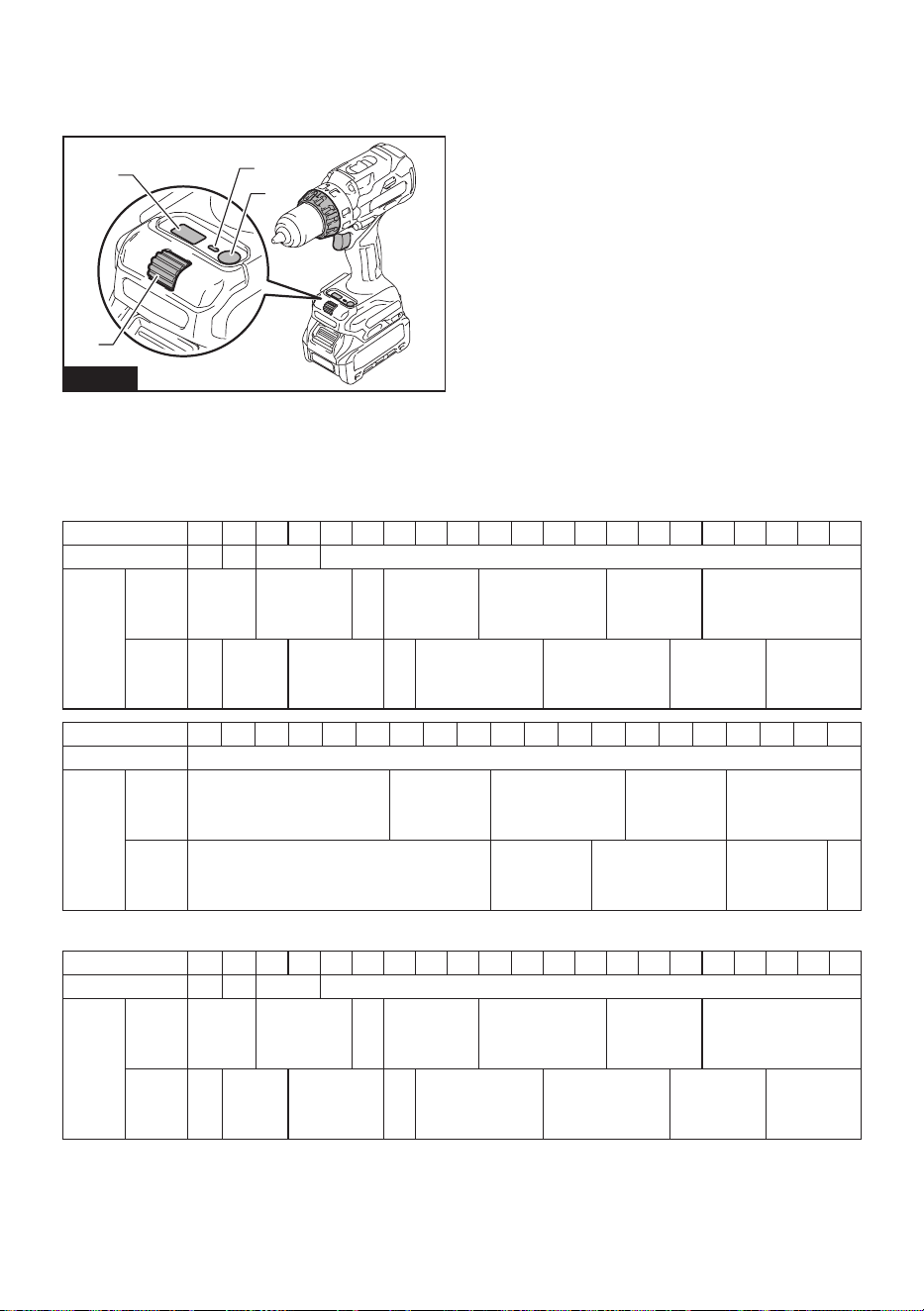

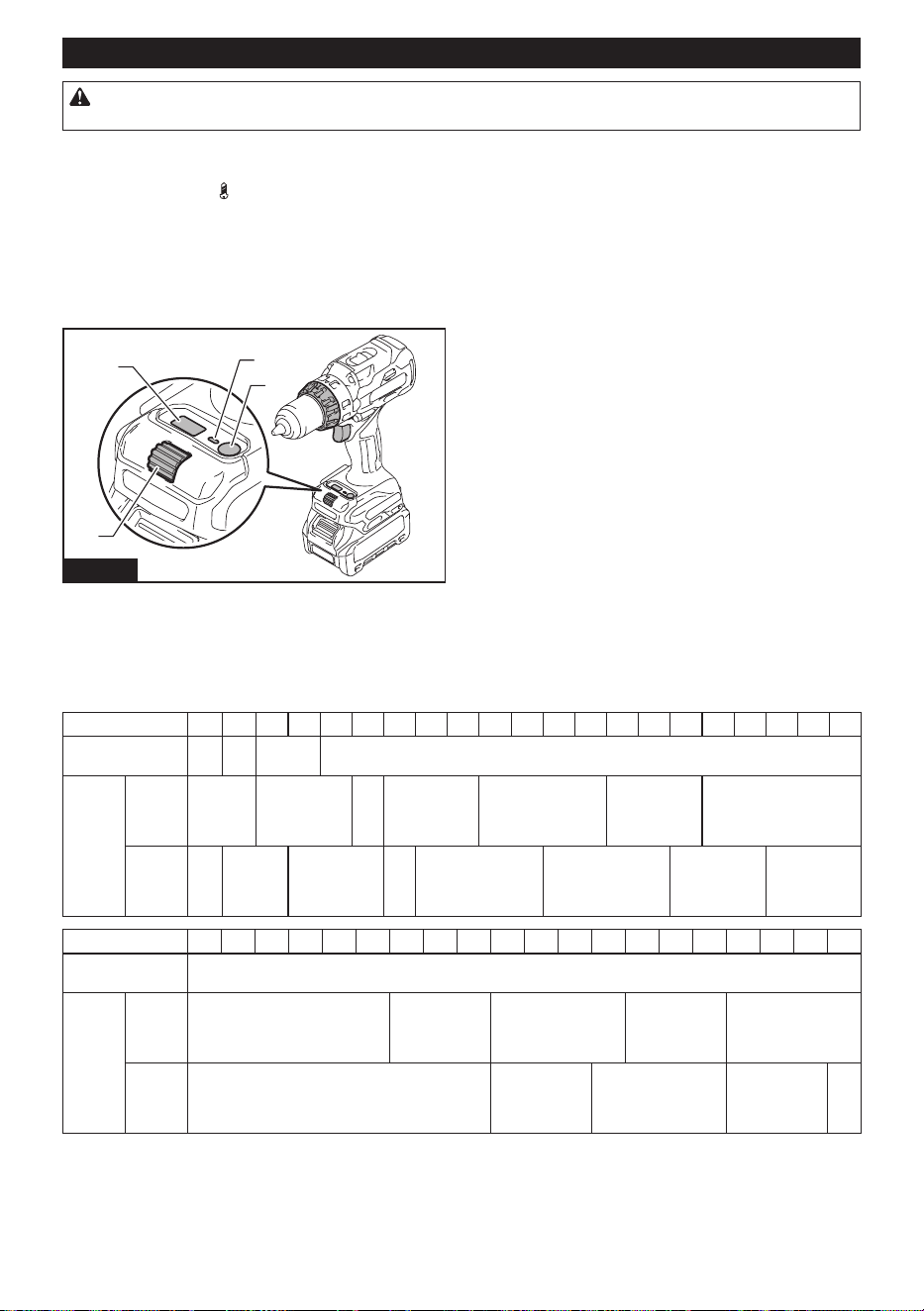

Fig.9

►1. Dial 2. Indicator 3. Button 4. Green light

To obtain a suitable torque level, perform a test drive with a workpiece of the same material that you are going to

screw.

The following shows a rough guide of the relationship between the screw size and graduation.

Low speed

Torque level 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Machine screw M4 M5 M6 –

Wood

screw

Soft

wood

(e.g.

pine)

ø3.5 x 22 ø4.1 x 38 – ø5.1 x 50 – ø6.2 x 63 –

Hard

wood

(e.g.

lauan)

– ø3.5

x 22

ø4.1 x 38 – ø5.1 x 50 – ø6.2 x 63 –

Torque level 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41

Machine screw –

Wood

screw

Soft

wood

(e.g.

pine)

– ø9 x 75 – ø10 x 90 –

Hard

wood

(e.g.

lauan)

– ø9 x 75 – ø10 x 90 –

Medium speed

Torque level 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Machine screw M4 M5 M6 –

Wood

screw

Soft

wood

(e.g.

pine)

ø3.5 x 22 ø4.1 x 38 – ø5.1 x 50 – ø6.2 x 63 –

Hard

wood

(e.g.

lauan)

– ø3.5

x 22

ø4.1 x 38 – ø5.1 x 50 – ø6.2 x 63 –

10 ENGLISH

Torque level 22 23 24 25 26 27 28 29 30

Machine screw –

Wood

screw

Soft

wood

(e.g.

pine)

– ø9 x 75

Hard

wood

(e.g.

lauan)

–

High speed

Torque level 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Machine screw M4 M5 M6 –

Wood

screw

Soft

wood

(e.g.

pine)

ø3.5 x 22 ø4.1 x 38 – ø5.1 x 50 – ø6.2 x 63 –

Hard

wood

(e.g.

lauan)

– ø3.5

x 22

ø4.1 x 38 – ø5.1 x 50 – ø6.2 x 63 –

Torque level 22 23 24 25

Machine screw –

Wood

screw

Soft

wood

(e.g.

pine)

–

Hard

wood

(e.g.

lauan)

–

NOTE:Afterpushingthebuttoninstep5,thegreenlightturnso󰀨.Ifyouadjustthetorquelevelagain,startover

from step 3.

NOTE: If you leave the green light blinking for a while, it stops blinking and the value displayed in the indicator will

be set.

NOTE: You can set the fastening torque level in three patterns; high speed, medium speed, and low speed.

When the lever displays "1", the torque level in low speed can be set. When the lever displays "2", the torque level

in medium speed can be set. When the lever displays "3", the torque level in high speed can be set.

When you change the speed with the speed change lever, the indicator blinks three times. After that, drive a trial

screw to check the speed and torque level.

NOTE:Ifyoupulltheswitchtriggerwhilethegreenlightisblinking,thegreenlightturnso󰀨andyouwillnotbeable

toadjustthetorquelevel.Toadjustthetorquelevelagain,releasetheswitchtriggerandturnthedialwhilethe

green light is blinking.

NOTE:Ifyouturntheactionmodechangingringwhilethegreenlightisblinking,thegreenlightturnso󰀨andyou

willnotbeabletoadjustthetorquelevel.Toadjustthetorquelevelagain,startoverfromstep1.

Electronic function

The tool is equipped with the electronic functions for

easy operation.

• Active Feedback sensing Technology

If the tool is swung at the predetermined accelera-

tion during operation, the motor is forcibly stopped

to reduce the burden on the wrist.

NOTICE:Holdthetoolrmlywhileoperating.

NOTICE: If any malfunction occurred with the elec-

tronic function, the light blinks for 3 seconds, and then

turnso󰀨.Inthatcase,contactwithMakitaAuthorized

or Factory Service Centers to repair.

NOTE: This function does not work if the acceleration

does not reach the predetermined one when the tool

is swung.

NOTE: If the tool is forcibly stopped, release the

switch trigger, and then pull the switch trigger to

restart the tool.

11 ENGLISH

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

Installing or removing driver bit/

drill bit

Optional accessory

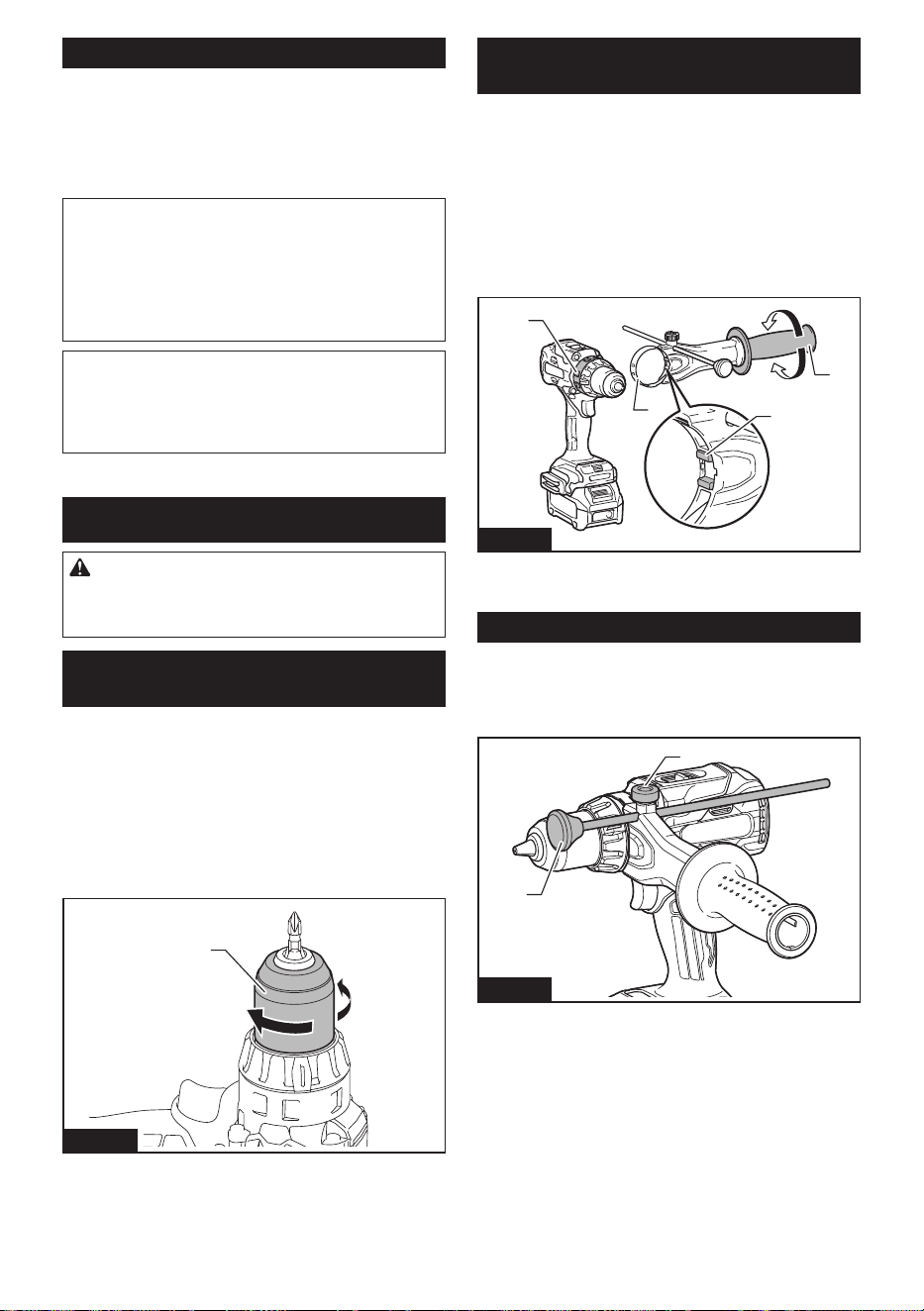

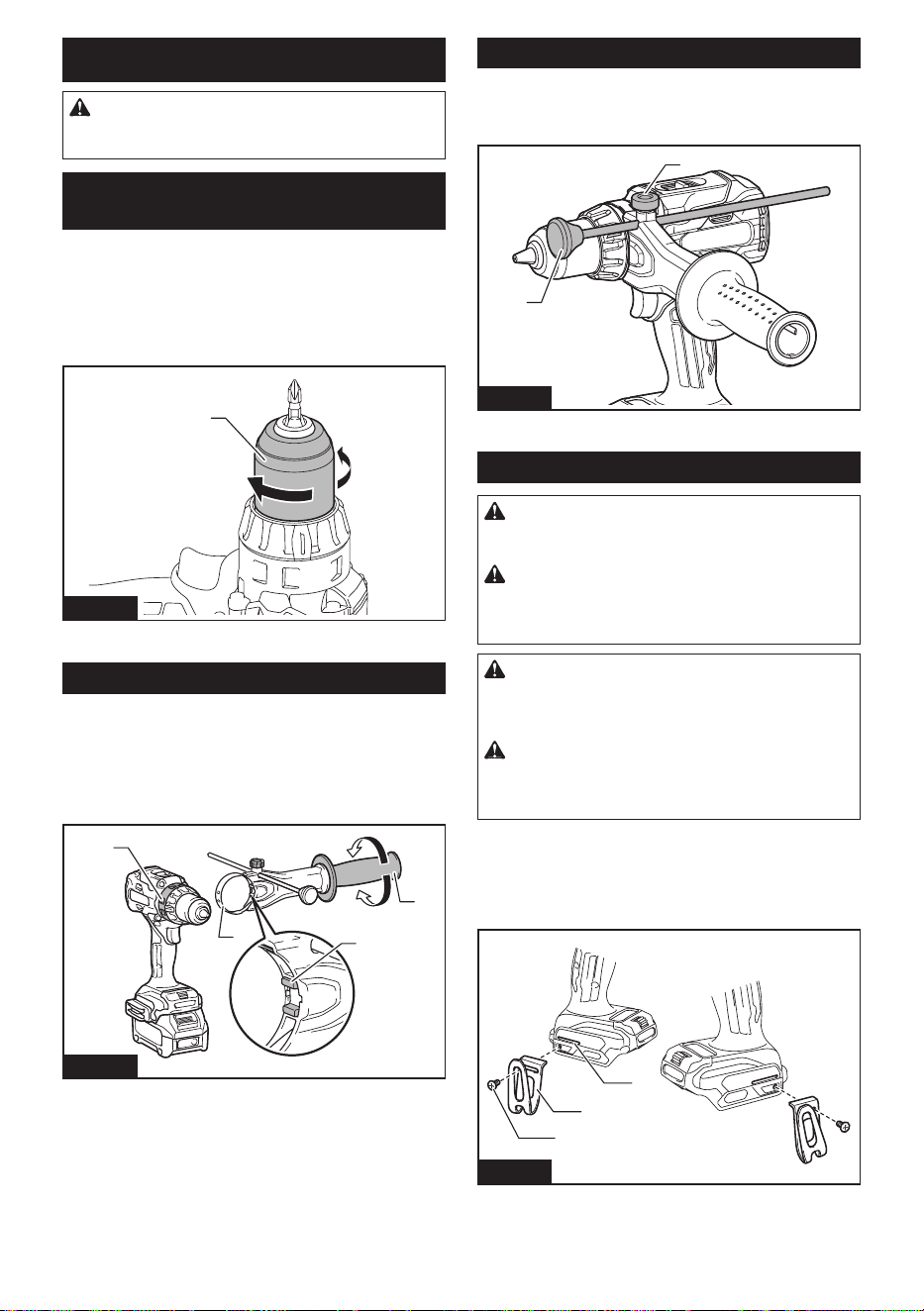

Turn the sleeve counterclockwise to open the chuck

jaws.Placethedriverbit/drillbitinthechuckasfar

as it will go. Turn the sleeve clockwise to tighten the

chuck. To remove the driver bit/drill bit, turn the sleeve

counterclockwise.

Fig.10

►1. Sleeve 2. Close 3. Open

Installing side grip (auxiliary handle)

Always use the side grip to ensure operating safety.

Attach the side grip so that the protrusions on the grip

baseandsteelbandtinthegroovesonthetoolbarrel.

Then tighten the grip by turning clockwise.

Depending on the operations, you can attach the side

grip upward or right/left side of the tool.

Fig.11

►1. Side grip 2. Steel band 3. Protrusion 4. Groove

5. Open 6. Close

Adjustable depth rod

Theadjustabledepthrodisusedtodrillholesofuniform

depth. Loosen the clamp screw, set the depth rod to

desired position, then tighten the clamp screw.

Fig.12

►1. Depth rod 2. Clamp screw

Installing hook

WARNING: Use the hanging/mounting parts

for their intended purposes only, e.g., hanging the

tool on a tool belt between jobs or work intervals.

WARNING: Be careful not to overload the

hook as too much force or irregular overburden

may cause damage to the tool resulting in per-

sonal injury.

CAUTION: When installing the hook, always

secure it with the screw rmly.Ifnotsecuredrmly,

thehookmaycomeo󰀨fromthetoolandresultinthe

personalinjury.

CAUTION: Make sure to hang the tool

securely before releasing your hold.Insu󰀩cient

orunbalancedhookingmaycausefallingo󰀨andyou

maybeinjured.

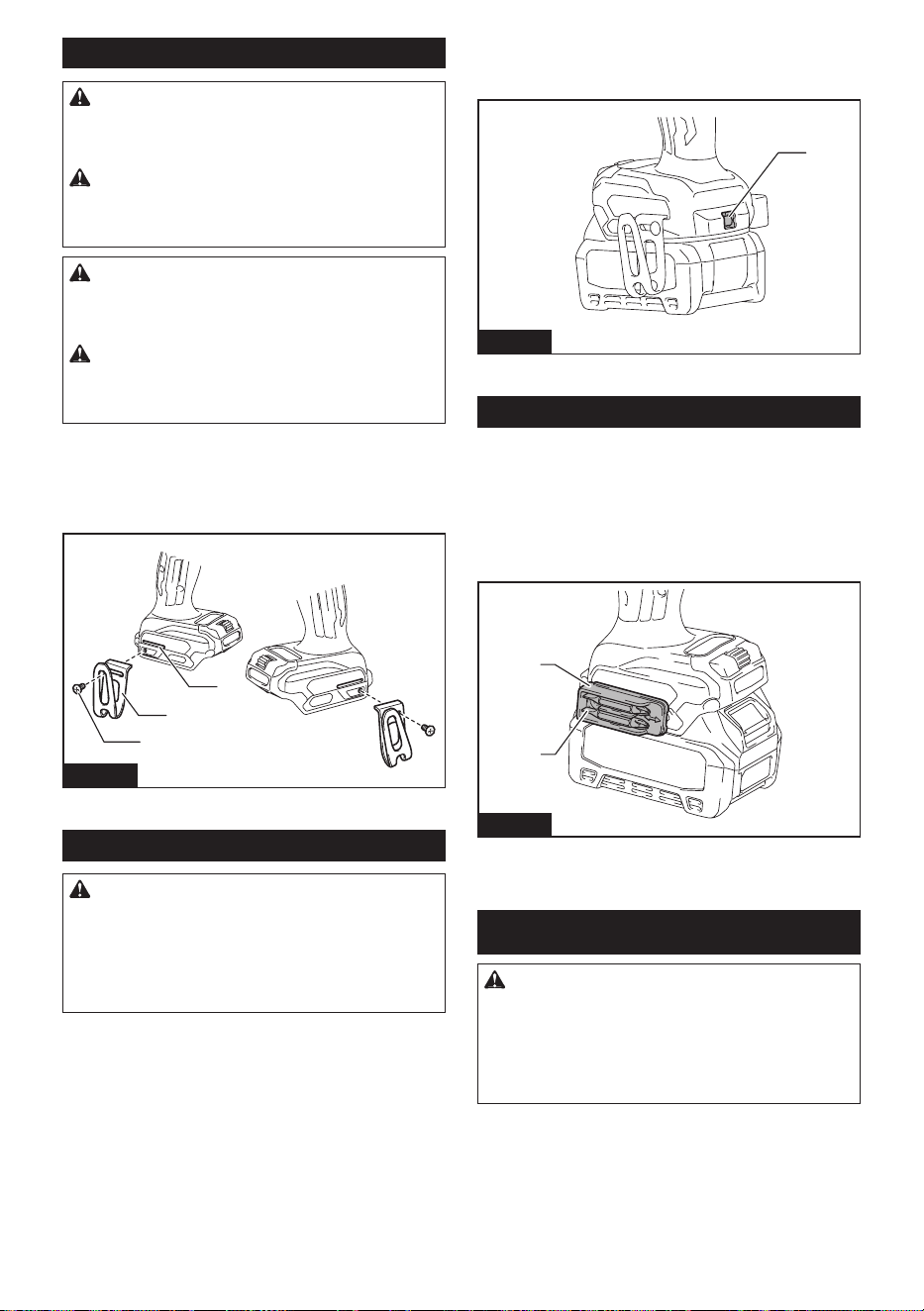

The hook is convenient for temporarily hanging the tool.

This can be installed on either side of the tool. To install

the hook, insert it into a groove in the tool housing on

either side and then secure it with a screw. To remove,

loosen the screw and then take it out.

Fig.13

►1. Groove 2. Hook 3. Screw

12 ENGLISH

Using hole

WARNING: Never use the hanging hole for

a purpose other than its intended purpose; for

instance, tethering the tool at high location.

Bearing stress in a heavily loaded hole may cause

damagetothehole,resultingininjuriestoyouor

people around or below you.

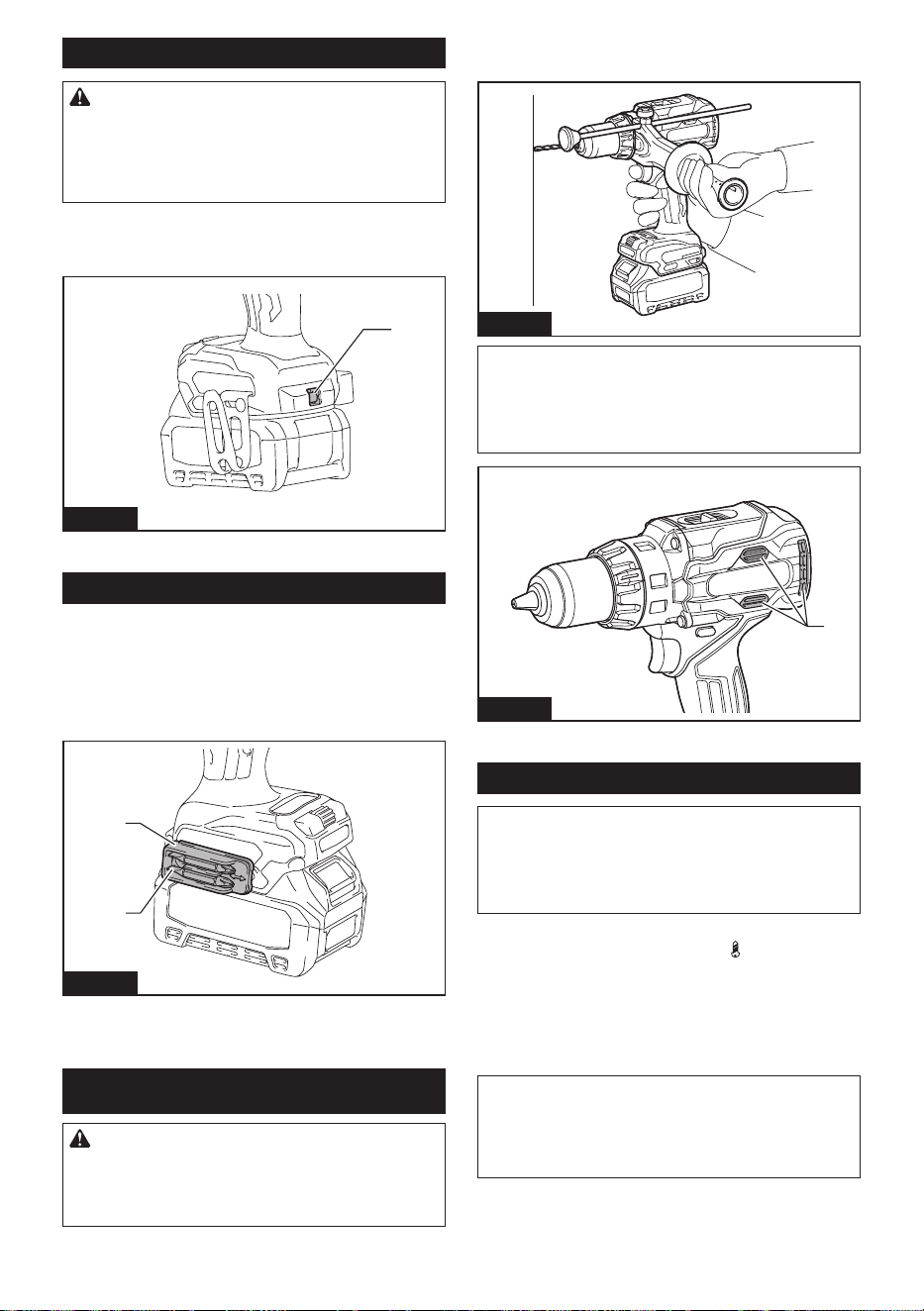

Use the hanging hole at the bottom rear of the tool to

hang the tool on a wall using a hanging cord or similar

strings.

Fig.14

►1. Hanging hole

Installing driver bit holder

Optional accessory

Fit the driver bit holder into the protrusion at the tool foot

on either right or left side and secure it with a screw.

When not using the driver bit, keep it in the driver bit

holders. Driver bits 45 mm-long (1-3/4") can be kept

there.

Fig.15

►1. Driver bit holder 2. Driver bit

OPERATION

CAUTION: Switch o󰀨 the tool immediately if

the tool malfunctions, foreign matter enters the

tool, or abnormal noises are heard. Contact Makita

service center or your local dealer to have the tool

serviced or repaired.

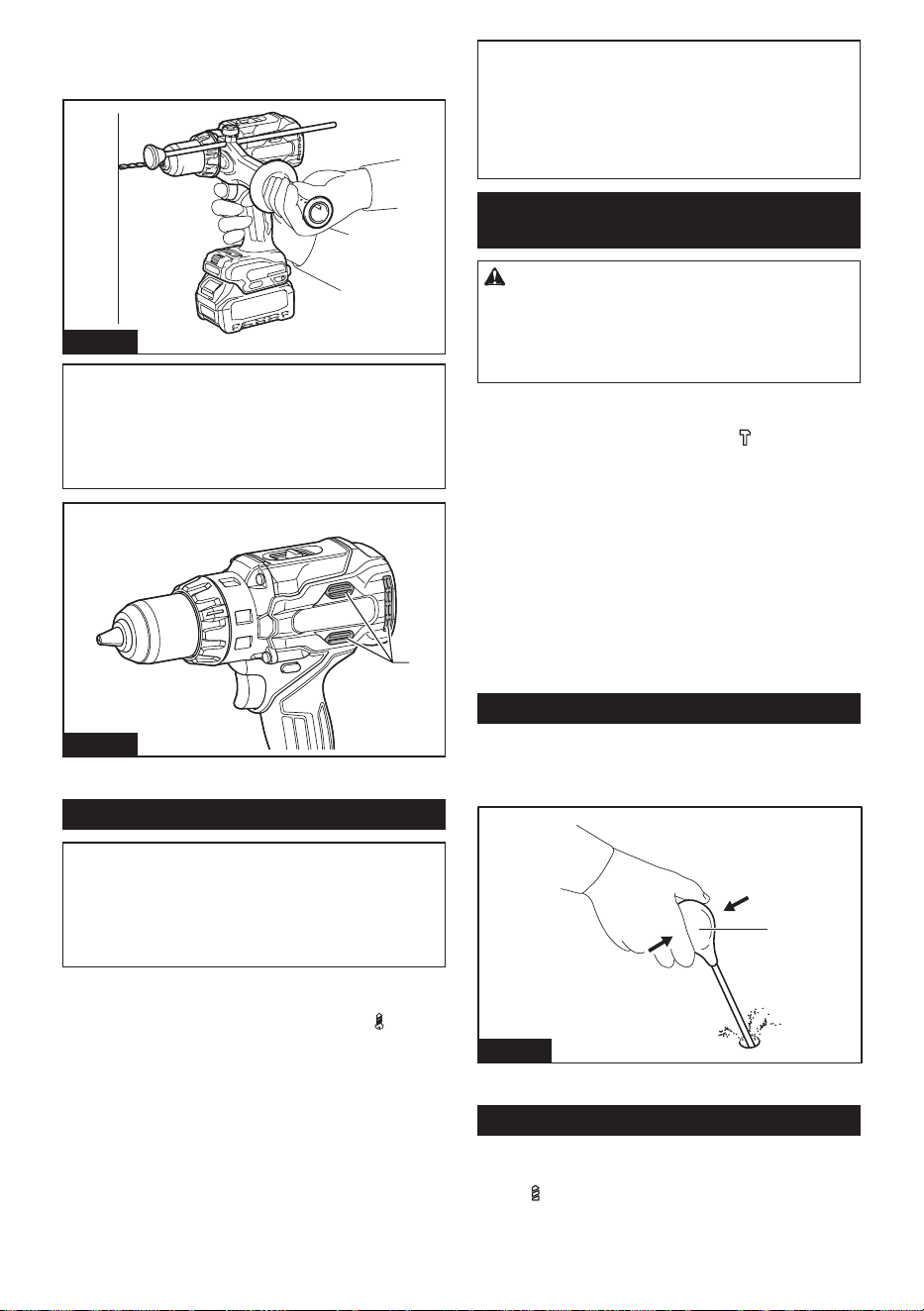

Holdthetoolrmlywithonehandonthegripandthe

other hand on the handle to control the twisting action.

Fig.16

NOTICE: When the speed slows down extremely,

reduce the load or stop the tool to avoid the tool

damage.

NOTICE: Do not cover vents, or it may cause over-

heating and damage to the tool.

Fig.17

►1. Vent

Screwdriving operation

NOTICE:Adjustthedialtothepropertorquelevel

for your work.

NOTICE: Make sure that the driver bit is inserted

straight in the screw head, or the screw and/or driver

bit may be damaged.

First, turn the action mode changing ring so that the

arrow on the tool body points to the marking, and

adjustthetorquelevel.

Place the point of the driver bit in the screw head and

apply pressure to the tool. Start the tool slowly and then

increase the speed gradually. Release the switch trigger

as soon as the tool stops the rotation automatically and

the green light turns on for 5 seconds.

NOTE: When driving a wood screw, pre-drill a pilot

hole 2/3 the diameter of the screw. It makes driving

easier and prevents splitting of the workpiece.

NOTE: In a cold environment, the tool may stop at

lower torque level depending on circumstances.

13 ENGLISH

Hammer drilling operation

CAUTION: There is a tremendous and sud-

den twisting force exerted on the tool/drill bit

at the time of hole breakthrough, when the hole

becomes clogged with chips and particles, or

when striking reinforcing rods embedded in the

concrete.

First, turn the action mode changing ring so that the

arrow on the tool body points to the marking.

Be sure to use a tungsten-carbide tipped drill bit.

Position the drill bit at the desired location for the hole,

then pull the switch trigger. Do not force the tool. Light

pressure gives best results. Keep the tool in position

and prevent it from slipping away from the hole.

Do not apply more pressure when the hole becomes

clogged with chips or particles. Instead, run the tool at

an idle, then remove the drill bit partially from the hole.

By repeating this several times, the hole will be cleaned

out and normal drilling may be resumed.

Blow-out bulb

Optional accessory

After drilling the hole, use the blow-out bulb to clean the

dust out of the hole.

Fig.18

►1. Blow-out bulb

Drilling operation

First, turn the action mode changing ring so that the

arrow points to the marking. Then proceed as

follows.

Drilling in wood

When drilling in wood, the best results are obtained

with wood drills equipped with a guide screw. The guide

screw makes drilling easier by pulling the drill bit into

the workpiece.

Drilling in metal

To prevent the drill bit from slipping when starting a

hole, make an indentation with a center-punch and

hammer at the point to be drilled. Place the point of the

drill bit in the indentation and start drilling.

Use a cutting lubricant when drilling metals. Some iron

and brass which should be drilled dry are exceptions.

CAUTION: Pressing excessively on the tool

will not speed up the drilling. In fact, this excessive

pressure will only serve to damage the tip of your drill

bit, decrease the tool performance and shorten the

service life of the tool.

CAUTION: Hold the tool rmly and exert care

when the drill bit begins to break through the

workpiece. There is a tremendous force exerted on

the tool/drill bit at the time of hole break through.

CAUTION: A stuck drill bit can be removed

simply by setting the reversing switch to reverse

rotation in order to back out. However, the tool

may back out abruptly if you do not hold it rmly.

CAUTION: Always secure workpieces in a

vise or similar hold-down device.

CAUTION: If the tool is operated continuously

until the battery cartridge has discharged, allow

the tool to rest for 15 minutes before proceeding

with a fresh battery.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs,anyothermaintenanceoradjustmentshould

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injurytopersons.Onlyuseanaccessoryorattach-

ment for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Drill bits

• Driver bits

• Tungsten-carbide tipped drill bit

• Blow-out bulb

• Driver bit holder

• Hook

• Makita genuine battery and charger

14 ENGLISH

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨erfromcountrytocountry.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

15 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: GPH03

Capacidades de taladrado Mampostería 20 mm (13/16")

Acero 20 mm (13/16")

Madera Broca de barrena: 50 mm (2")

Broca de autoalimentación: 92 mm (3-5/8")

Sierra perforadora: 152 mm (6")

Capacidadesdejación Tornillo para madera 10 mm x 90 mm (3/8" x 3-1/2")

Tornillo de máquina 6 mm (1/4")

Velocidad sin carga (RPM) Alta (3) 0 r/min - 2 400 r/min

Media (2) 0 r/min - 1 800 r/min

Baja(1) 0 r/min - 650 r/min

Golpes por minuto Alta (3) 0 gpm - 36 000 gpm

Media (2) 0 gpm - 27 000 gpm

Bajo(1) 0 gpm - 9 750 gpm

Longitud total 197 mm (7-3/4")

Tensión nominal 36 V - 40 V c.c. máx.

Peso neto 2,8 kg - 4,0 kg (6,2 lbs - 8,8 lbs)

• Debidoanuestrocontinuoprogramadeinvestigaciónydesarrollo,lasespecicacionesaquíincluidasestán

sujetasacambiosinprevioaviso.

• Lasespecicacionespuedenvariardepaísapaís.

• El valor del peso neto incluye la combinación más liviana y más pesada de los accesorios para un uso normal

yseguroyloscartuchosdebateríaqueseespecicanenelmanualdeinstrucciones.

Cartucho de batería y cargador aplicables

Cartucho de batería BL4020 / BL4025 / BL4040 / BL4040F* / BL4050F* / BL4080F

* : Batería recomendada

Cargador DC40RA / DC40RB / DC40RC / DC40WA

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indicadas

a continuación podrá ocasionar una descarga eléctrica,

incendio o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica”

sereereasuherramientaeléctricadefuncionamiento

con conexión a la red eléctrica (con cableado eléctrico)

o herramienta eléctrica de funcionamiento a batería

(inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

16 ESPAÑOL

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la cla-

vija de conexión de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas

eléctricas que tengan conexión a tierra (puesta

a tierra). Lautilizacióndeclavijasnomodica-

dasyqueencajenperfectamenteenlatomade

corriente reducirá el riesgo de que se produzca

una descarga eléctrica.

2. Evite tocar con el cuerpo supercies conec-

tadas a tierra o puestas a tierra tales como

tubos, radiadores, cocinas y refrigeradores. Si

su cuerpo es puesto a tierra o conectado a tierra

existirá un mayor riesgo de que sufra una des-

carga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

5. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de

un cable apropiado para uso en exteriores redu-

cirá el riesgo de que se produzca una descarga

eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

7. Las herramientas eléctricas pueden producir

campos electromagnéticos (CEM) que no son

dañinos para el usuario. Sin embargo, si los

usuarios tienen marcapasos y otros dispositivos

médicos similares, deberán consultar al fabricante

de su dispositivo y/o a su médico antes de operar

esta herramienta eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice una herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas puede

terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá el riesgo de lesiones.

3. Impida el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de batería,

así como al levantar o cargar la herramienta.

Cargar las herramientas eléctricas con su dedo

en el interruptor o enchufarlas con el interrup-

tor encendido hace que los accidentes sean

comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llavedeajusteollavedeaprietequehayasido

dejadapuestaenunapartegiratoriadelaherra-

mienta eléctrica puede ocasionar alguna lesión.

5. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equi-

librio en todo momento.Estopermiteunmejor

control de la herramienta eléctrica en situaciones

inesperadas.

6. Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello y la ropa

alejados de las piezas móviles. Las prendas

devestirholgadas,lasalhajasyelcabellolargo

suelto podrían engancharse en estas piezas

móviles.

7. Si dispone de dispositivos para la conexión

de equipos de extracción y recolección de

polvo, asegúrese de conectarlos y utilizarlos

debidamente. Hacer uso de la recolección de

polvo puede reducir los riesgos relacionados con

el polvo.

8. No permita que la familiaridad adquirida

debido al uso frecuente de las herramientas

haga que se sienta conado e ignore los prin-

cipios de seguridad de las herramientas. Un

descuido podría ocasionar una lesión grave en

una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejortrabajoydeformamásseguraalaveloci-

dad para la que ha sido fabricada.

2. No utilice la herramienta eléctrica si el inte-

rruptor no la enciende y apaga. Cualquier

herramienta eléctrica que no pueda ser contro-

lada con el interruptor es peligrosa y debe ser

reemplazada.

3. Desconecte la clavija de la fuente de alimen-

tación y/o retire la batería de la herramienta

eléctrica, en caso de ser removible, antes de

realizar ajustes, cambiar accesorios o almace-

nar las herramientas eléctricas. Tales medidas

de seguridad preventivas reducirán el riesgo

de poner en marcha la herramienta eléctrica de

forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

17 ESPAÑOL

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

5. Dé mantenimiento a las herramientas eléctri-

cas y los accesorios. Compruebe que no haya

piezas móviles desalineadas o estancadas,

piezas rotas y cualquier otra condición que

pueda afectar al funcionamiento de la herra-

mienta eléctrica. Si la herramienta eléctrica

está dañada, haga que la reparen antes de

utilizarla. Muchos de los accidentes son ocasio-

nados por no dar un mantenimiento adecuado a

las herramientas eléctricas.

6. Mantenga las herramientas de corte limpias

y losas. Si recibe un mantenimiento adecuado

ytienelosbordesalados,esprobablequela

herramienta se atasque menos y sea más fácil

controlarla.

7. Utilice la herramienta eléctrica, los accesorios

y las brocas de acuerdo con estas instruccio-

nes, considerando las condiciones laborales

y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de

las indicadas, podrá presentarse una situación

peligrosa.

8. Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o

grasa.Losmangosysuperciesdeasimiento

resbalosos no permiten una manipulación segura

ni el control de la herramienta en situaciones

inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse.Silosguantesdetrabajode

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

3. Cuando no se esté usando la batería, mantén-

gala alejada de otros objetos metálicos, como

sujetapapeles (clips), monedas, llaves, clavos,

tornillos u otros objetos pequeños de metal

los cuales pueden actuar creando una cone-

xión entre las terminales de la batería. Originar

un cortocircuito en las terminales puede causar

quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

bateríasdañadasomodicadaspodríanoca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego a una temperatura superior a 130

°C (265 °F) podría causar una explosión.

7. Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera

del rango de temperatura especicado en

las instrucciones. Una carga inadecuada o a

unatemperaturafueradelrangoespecicado

podría dañar la batería e incrementar el riesgo de

incendio.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das. El servicio a las baterías solamente deberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

Advertencias de seguridad para el

rotomartillo atornillador inalámbrico

Instrucciones de seguridad para todas las

operaciones

1. Utilice protectores de oídos al usar el taladro

de percusión. La exposición al ruido puede pro-

ducir pérdida auditiva.

2. Utilice el/los mango(s) auxiliar(es). La pérdida

de control puede ocasionar lesiones.

3. Sujete la herramienta eléctrica por las super-

cies de agarre aisladas al realizar una ope-

ración en la que el accesorio de corte o suje-

tadores puedan estar en contacto con cables

ocultos. Elaccesoriodecorteosujetadoresque

hagancontactoconuncableelectricadopueden

electricarlaspiezasmetálicasexpuestasdela

herramienta eléctrica, lo cual podría ocasionar

una descarga eléctrica al operador.

4. Asegúrese siempre de que pisa sobre suelo

rme. Asegúrese de que no haya nadie debajo

cuando utilice la herramienta en lugares altos.

5. Sujete la herramienta con rmeza.

6. Mantenga las manos alejadas de las piezas

giratorias.

7. No deje la herramienta funcionando. Ponga la

herramienta en marcha únicamente cuando la

tenga con usted.

8. No toque la broca de taladro o la pieza de tra-

bajo inmediatamente después de la operación,

ya que podría estar extremadamente caliente y

ocasionar quemaduras en la piel.

9. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Evite inhalar

polvo y que éste entre en contacto con la piel.

Consulte la hoja de seguridad de materiales

del proveedor.

18 ESPAÑOL

10. Si la broca no puede ser aojada aun abriendo

las mordazas, utilice tenazas para sacarla.

En este caso, sacar la broca con la mano podría

ocasionarunalesiónacausadesubordeloso.

11. Asegúrese de que no haya cables eléctricos,

tubos de agua, tubos de gas, etc. que pudieran

representar un peligro en caso de ser dañados

por el uso de la herramienta.

Instrucciones de seguridad cuando se utilicen

brocas largas

1. Nunca opere a una velocidad mayor que la

velocidad máxima nominal de la broca. A velo-

cidades más altas, es probable que la broca se

doble si se permite que gire libremente sin tocar

lapiezadetrabajo,loqueocasionaríalesiones

personales.

2. Siempre comience a perforar a baja velocidad

y con la punta de la broca en contacto con la

pieza de trabajo. A velocidades más altas, es

probable que la broca se doble si se permite que

girelibrementesintocarlapiezadetrabajo,loque

ocasionaría lesiones personales.

3. Aplique presión solo en línea directa con la

broca y no aplique presión excesiva. Las bro-

cas podrían doblarse y romperse u ocasionar la

pérdida del control, lo que resultaría en lesiones

personales.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

velocidad sin carga

revoluciones o alternaciones por minuto,

frecuencia de rotación

número de percusiones

diámetro

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

6. No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la tempera-

tura pueda alcanzar o exceder los 50 °C (122

°F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Paraeltrasportecomercial,porej.,mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

19 ESPAÑOL

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Podría pro-

vocar calentamiento, incendio, explosión y mal

funcionamiento de la herramienta o del cartucho

de batería, lo que resultaría en quemaduras o

lesiones personales.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

AVISO: Makita no es responsable de ningún acci-

dente que resulte del uso de baterías Makita no

originalesodebateríasquehayansidomodicadas.

Las baterías originales Makita han sido evaluadas

rigurosamente para garantizar su compatibilidad con

las herramientas y cargadores Makita, de acuerdo

con la legislación y los estándares de seguridad

correspondientes.

Consejos para alargar al máximo

la vida útil de la batería

1. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siem-

pre la operación y cargue el cartucho de

batería cuando note menos potencia en la

herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la herra-

mienta antes de colocar o quitar el cartucho de

batería.

PRECAUCIÓN: Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar

el cartucho de batería.Sinosesujetaconrmezala

herramienta y el cartucho de batería, puede ocasio-

nar que se resbalen de sus manos causando daños

a la herramienta y al cartucho de batería, así como

lesiones a la persona.

Para instalar el cartucho de batería, alinee la lengüeta

sobre el cartucho de batería con la ranura en la carcasa

y deslícela hasta su lugar. Insértelo por completo hasta

quesejeensulugarconunpequeñoclic.Sipuede

verelindicadorrojocomosemuestraenlailustración,

este no ha quedado asegurado por completo.

Para quitar el cartucho de batería, deslícelo de la herra-

mienta mientras desliza el botón sobre la parte delan-

tera del cartucho.

20 ESPAÑOL

Fig.1

►1.Indicadorrojo2. Botón 3. Cartucho de batería

PRECAUCIÓN: Introduzca siempre com-

pletamente el cartucho de batería hasta que

el indicador rojo no pueda verse. Si no, podría

accidentalmente salirse de la herramienta y caer al

suelo causando una lesión a usted o alguien a su

alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

Indicación de la capacidad restante

de la batería

Oprimaelbotóndevericaciónenelcartuchodela

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

Fig.2

►1. Luces indicadoras 2.Botóndevericación

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de pro-

tección de la herramienta/batería. Este sistema corta

en forma automática el suministro de energía al motor

para prolongar la vida útil de la herramienta y la batería.

La herramienta se detendrá automáticamente durante

la operación si la herramienta o la batería se someten a

una de las siguientes condiciones:

Protección contra sobrecarga

Cuando la herramienta sea operada de tal forma que

cause que use una cantidad de corriente anormalmente

alta, la herramienta se detendrá automáticamente.

En esta situación, apague la herramienta y detenga

la aplicación que haya causado que la herramienta

se sobrecargara. Luego encienda la herramienta para

reiniciarla.

Protección contra

sobrecalentamiento

Cuando la herramienta se sobrecaliente, la herramienta

se detendrá automáticamente y la lámpara parpadeará.

En este caso, permita que la herramienta/batería se

enfríe antes de volver a encender la herramienta.

Protección en caso de

sobredescarga

Cuandolacapacidaddelabateríanoessuciente,la

herramienta se detiene automáticamente. En este caso,

retire la batería de la herramienta y cárguela.

21 ESPAÑOL

Protección contra otras causas

El sistema de protección también está diseñado para

otras causas que podrían dañar la herramienta, y per-

mite que la herramienta se detenga automáticamente.

Siga todos los pasos a continuación para eliminar las

causas cuando la herramienta se haya detenido tempo-

ralmente o se haya detenido durante el funcionamiento.

1. Apague la herramienta, y luego enciéndala nueva-

mente para reiniciarla.

2. Cargue la(s) batería(s) o reemplácela(s) con

batería(s) recargada(s).

3. Dejequelaherramientayla(s)batería(s)se

enfríen.

Sinohayningunamejoraalrestaurarelsistemade

protección, comuníquese con su centro local de servi-

cio Makita.

Freno eléctrico

Esta herramienta está equipada con un freno eléctrico.

Si de manera consistente la herramienta no logra dete-

nerse rápidamente después de soltar el gatillo interrup-

tor, lleve la herramienta a un centro de servicio Makita

para que le den mantenimiento.

Accionamiento del interruptor

PRECAUCIÓN: Antes de insertar el cartucho

de batería en la herramienta, compruebe siem-

pre y cerciórese de que el gatillo interruptor se

acciona debidamente y que vuelve a la posición

“OFF” (apagado) cuando lo suelta.

Para poner en marcha la herramienta, simplemente

apriete el gatillo interruptor. La velocidad de la herra-

mienta aumenta incrementando la presión en el gatillo.

Para detenerla, suelte el gatillo.

Fig.3

►1. Gatillo interruptor

NOTA: La herramienta se detiene automáticamente

sicontinúajalandoelgatillointerruptoralrededorde

6 minutos.

Iluminación de la luz delantera

PRECAUCIÓN: No mire hacia la luz ni mire

directamente a la fuente de luz.

Jale el gatillo interruptor para encender la lámpara

delantera. La lámpara delantera continúa iluminándose

mientrasseestájalandoelgatillointerruptor.Lalám-

para delantera se apaga aproximadamente 10 segun-

dos tras haber liberado el gatillo interruptor.

Fig.4

►1. Gatillo interruptor 2. Lámpara delantera

Modo de iluminación

Mantenga presionado el botón para activar el modo

de iluminación.

En el modo de iluminación, la lámpara delantera per-

manece encendida durante 1 hora.

La lámpara delantera se apaga automáticamente

después de 1 hora. Para apagar la lámpara delantera

manualmente, mantenga presionado el botón

Fig.5

►1. Botón

2. Lámpara delantera

NOTA: Cuando la herramienta se sobrecaliente, esta

se detendrá automáticamente y la lámpara delantera

comenzará a destellar. En este caso, suelte el gatillo

interruptor. La lámpara delantera se apagará en un

minuto.

NOTA: Use un paño seco para limpiar la suciedad de

la lente de la lámpara delantera. Tenga cuidado de

no rayar la lente de la lámpara delantera, ya que la

iluminación podría disminuir.

NOTA: La lámpara delantera es más brillante en el

modo de iluminación que durante el funcionamiento

normal.

22 ESPAÑOL

Accionamiento del conmutador de

inversión de giro

PRECAUCIÓN: Verique siempre la dirección

de la rotación antes de la operación.

PRECAUCIÓN: Utilice el interruptor de

reversión de rotación solamente después de

que la herramienta haya parado completamente.

El cambiar la dirección de rotación antes de que la

herramienta se detenga podría causar daños a la

herramienta.

PRECAUCIÓN: Cuando no esté utilizando la

herramienta, ponga siempre la palanca del inte-

rruptor de inversión en la posición neutral.

Esta herramienta cuenta con un interruptor de inversión

para cambiar la dirección de la rotación. Presione la

palanca del interruptor de inversión desde el lado A

para una rotación en el sentido de las manecillas del

relojodesdeelladoB,paraunarotaciónensentido

inversoaldelasmanecillasdelreloj.

Cuando la palanca del interruptor de inversión esté en la

posiciónneutral,nosepodrájalarelgatillointerruptor.

Fig.6

►1. Palanca del interruptor de inversión

Cambio de velocidad

PRECAUCIÓN: Coloque siempre la palanca

de cambio de velocidad exactamente en la

posición correcta. Si opera la herramienta con la

palanca de cambio de velocidad posicionada entre

"1" y "2" o "2" y "3", la herramienta podría dañarse.

PRECAUCIÓN: No utilice la palanca de cam-

bio de velocidad mientras la herramienta está en

marcha. La herramienta puede dañarse.

Esta herramienta tiene una palanca de cambio de

velocidad. Para cambiar la velocidad, primero apague

la herramienta y luego deslice la palanca de cambio

develocidadalaposición"1"paravelocidadbaja,la

posición "2" para velocidad media o la posición "3" para

velocidad alta. Asegúrese de que la palanca de cambio

develocidadseaajustadaenlaposicióncorrectaantes

de iniciar la operación. Seleccione la velocidad ade-

cuada para su aplicación.

Silavelocidaddelaherramientadisminuyesignicati-

vamente durante la operación a velocidad alta o media,

cambie la palanca de cambio de velocidad a una veloci-

dadmásbaja,yreinicielaoperación.

Número

desplegado

Velocidad Torsión Operación

aplicable

1 Baja Alta Operación de

carga pesada

2 Media Media Operación de

carga media

3 Alta Baja Operación de

carga ligera

Fig.7

►1. Palanca de cambio de velocidad

NOTA: Si la palanca de cambio de velocidad resulta

difícil de deslizar, devuélvala a su posición anterior,

apriete brevemente el gatillo interruptor, y luego des-

lice la palanca de cambio de velocidad nuevamente.

Selección del modo de accionamiento

AVISO: Ponga siempre el anillo correctamente en la

marca del modo que desee. Si utiliza la herramienta

con el anillo puesto a medias entre las marcas de

modo, la herramienta podrá dañarse.

AVISO: No cambie el modo de acción mientras está

en rotación.

Esta herramienta cuenta con tres modos de

accionamiento.

•

Modo de taladrado (rotación solamente)

•

Modo de taladrado y martilleo (rotación con percusión)

• Modo de atornillado (rotación con embrague)

Seleccioneelmodoapropiadoparaeltrabajoen

cuestión. Gire el anillo de cambio de modo de acciona-

miento y alinee la marca que haya seleccionado con la

echaenelcuerpodelaherramienta.

Fig.8

►1. Anillo de cambio de modo de accionamiento

2. Marca 3. Flecha

23 ESPAÑOL

Ajuste de la torsión de apriete

PRECAUCIÓN:Asegúresedequeelselectorestélimpio.Dependiendodelentornodetrabajo,losobjetos

extraños como restos de hierro o astillas pueden adherirse al selector y causar lesiones personales.

Latorsióndeaprietesepuedeajustaren41nivelesenbajavelocidad,30nivelesenvelocidadmediay25niveles

en alta velocidad.

1. Alinee la marca

conlaechaenelcuerpodelaherramientaalgirarelanillodecambiodemodode

accionamiento.

2. Apriete el gatillo interruptor y suéltelo (o presione el botón) para encender el indicador.

3. Oprima el botón y la luz verde parpadeará.

4. Gireelselectoryajusteelniveldetorsiónmientraslaluzverdeestáparpadeando.

5. Oprimaelbotónparajarelvalor.

Fig.9

►1. Selector 2. Indicador 3. Botón 4. Luz verde

Paraobtenerunniveladecuadodetorsión,realiceunaprietedepruebaconunapiezadetrabajodelmismomate-

rial que vaya a usar.

A continuación se muestra una idea general de la relación entre el tamaño del tornillo y la graduación.

Baja velocidad

Nivel de torsión 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Tornillo de

máquina

4 mm 5 mm

6 mm –

Tornillo

para

madera

Madera

blanda

(Ej.

pino)

ø3,5 x 22 ø4,1 x 38 – ø5,1 x 50 – ø6,2 x 63 –

Madera

dura

(Ej.

lauan)

– ø3,5

x 22

ø4,1 x 38 – ø5,1 x 50 – ø6,2 x 63 –

Nivel de torsión 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41

Tornillo de

máquina

–

Tornillo

para

madera

Madera

blanda

(Ej.

pino)

– ø9 x 75 – ø10 x 90 –

Madera

dura

(Ej.

lauan)

– ø9 x 75 – ø10 x 90 –

24 ESPAÑOL

Velocidad media

Nivel de torsión 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Tornillo de

máquina

4 mm 5 mm

6 mm –

Tornillo

para

madera

Madera

blanda

(Ej.

pino)

ø3,5 x 22 ø4,1 x 38 – ø5,1 x 50 – ø6,2 x 63 –

Madera

dura

(Ej.

lauan)

– ø3,5

x 22

ø4,1 x 38 – ø5,1 x 50 – ø6,2 x 63 –

Nivel de torsión 22 23 24 25 26 27 28 29 30

Tornillo de

máquina

–

Tornillo

para

madera

Madera

blanda

(Ej.

pino)

– ø9 x 75

Madera

dura

(Ej.

lauan)

–

Alta velocidad

Nivel de torsión 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21

Tornillo de

máquina

4 mm 5 mm

6 mm –

Tornillo

para

madera

Madera

blanda

(Ej.

pino)

ø3,5 x 22 ø4,1 x 38 – ø5,1 x 50 – ø6,2 x 63 –

Madera

dura

(Ej.

lauan)

– ø3,5

x 22

ø4,1 x 38 – ø5,1 x 50 – ø6,2 x 63 –

Nivel de torsión 22 23 24 25

Tornillo de

máquina

–

Tornillo

para

madera

Madera

blanda

(Ej.

pino)

–

Madera

dura

(Ej.

lauan)

–

NOTA:Despuésdeoprimirelbotónenelpaso5,laluzverdeseapagará.Siajustanuevamenteelniveldetor-

sión, empiece otra vez desde el paso 3.

NOTA:Sidejalaluzverdeparpadeandoduranteuntiempo,dejarádeparpadearyseestableceráelvalorquese

muestra en el indicador.

NOTA:

Puedecongurarelniveldetorsióndeaprieteentrespatrones:altavelocidad,velocidadmediaybajavelocidad.

Cuandolapalancamuestra“1”,sepuedeestablecerelniveldetorsiónenbajavelocidad.Cuandolapalanca

muestra"2",sepuedecongurarelniveldetorsiónenvelocidadmedia.Cuandolapalancamuestra“3”,sepuede

establecer el nivel de torsión en alta velocidad.

Cuando usted cambia la velocidad con la palanca de cambio de velocidad, el indicador parpadea tres veces.

Despuésdeesto,atornilleuntornillodepruebaparavericarlavelocidadyelniveldetorsión.

NOTA:

Siaprietaelgatillointerruptormientraslaluzverdeestáparpadeando,laluzverdeseapagaráynopodráajustarelnivel

detorsión.Paraajustarelniveldetorsiónnuevamente,suelteelgatillointerruptorygireelselectormientraslaluzverdeparpadea.

NOTA:

Si gira el anillo de cambio de modo de accionamiento mientras la luz verde está parpadeando, la luz verde se apa-

garáynopodráajustarelniveldetorsión.Paraajustarnuevamenteelniveldetorsión,empieceotravezdesdeelpaso1.

25 ESPAÑOL

Funcionamiento electrónico

La herramienta está equipada con funciones electróni-

cas para facilitar la operación.

•

Tecnología de detección de retroalimentación activa

Si la herramienta gira a la aceleración predetermi-

nada durante la operación, el motor será detenido

forzadamente para reducir la carga en la muñeca.

AVISO:Sujetermementelaherramientadurante

la operación.

AVISO: Si se produce una avería con la función

electrónica, la luz parpadeará durante 3 segundos y

luego se apagará. En ese caso, póngase en contacto

con un centro de servicio autorizado o de fábrica

Makita para que se lo repare.

NOTA: Esta función no servirá si la aceleración no

alcanza la predeterminada al girar la herramienta.

NOTA: Si la herramienta se detiene de golpe, suelte

elgatillointerruptoryluegojaleelgatillointerruptor

para reiniciar la herramienta.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en la misma.

Instalación o extracción de la punta

de destornillador/broca de taladro

Accesorio opcional

Gire el mandril en sentido inverso al de las manecillas

delrelojparaabrirlasgarrasdelaprensadesujeción.

Inserte la punta de destornillador/broca de taladro

completamenteenlaprensadesujeción.Gireelman-

drilensentidodelasmanecillasdelrelojparaapretar

laprensadesujeción.Paraextraerlapuntadedes-

tornillador/broca de taladro, gire el mandril en sentido

inversoaldelasmanecillasdelreloj.

Fig.10

►1. Mandril 2. Cerrar 3. Abrir

Instalación de la empuñadura lateral

(mango auxiliar)

Utilice siempre la empuñadura lateral para garantizar

una operación segura.

Coloque la empuñadura lateral de modo que las protu-

berancias de la base de la empuñadura y la banda de

aceroencajenenlasranurasdelcilindrodelaherra-

mienta. Luego, apriete la empuñadura girándola en el

sentidodelasmanecillasdelreloj.

Dependiendo de las operaciones, puede colocar la

empuñadura lateral hacia arriba o en el lado derecho/

izquierdo de la herramienta.

Fig.11

►1. Empuñadura lateral de mango 2. Banda de acero

3. Protuberancia 4. Ranura 5. Abrir 6. Cerrar

Tope de profundidad ajustable

Lavarilladeprofundidadajustableseusaparabarre-

naroriciosdeprofundidaduniforme.Aojeeltornillo

dejación,jelavarilladeprofundidadalaposición

deseada,luegoaprieteeltornillodejación.

Fig.12

►1. Varilla de profundidad 2.Tornillodejación

26 ESPAÑOL

Instalación del gancho

ADVERTENCIA:

Utilice las piezas para col-

gado/montado solo para los nes previstos; por

ejemplo, colgar la herramienta en un cinturón de

herramientas entre trabajos o intervalos de trabajo.

ADVERTENCIA: Tenga cuidado de no sobre-

cargar el gancho, ya que demasiada fuerza o una

sobrecarga irregular podrían provocar daños a la

herramienta y provocar lesiones personales.

PRECAUCIÓN:

Cuando instale el gancho,

siempre asegúrelo rmemente con el tornillo. Si no

seasegurarmemente,elganchopodríadesprenderse

de la herramienta y provocar lesiones personales.

PRECAUCIÓN: Asegúrese de colgar la

herramienta de forma segura antes de soltarla. Un

engancheinsucienteodesequilibradopodríaprovo-

car que se caiga y usted podría lesionarse.

El gancho resulta útil para colgar temporalmente la herramienta.

Se puede instalar en cualquiera de los lados de la herramienta.

Para instalar el gancho, insértelo en una ranura de la carcasa

delaherramientadecualquieradelosladosydespuéssujételo

conuntornillo.Paraquitarlo,aojeeltornilloydespuéssáquelo.

Fig.13

►1. Ranura 2. Gancho 3. Tornillo

Uso del oricio

ADVERTENCIA: Nunca utilice el oricio para

colgado para un propósito distinto al previsto;

por ejemplo, para atar la herramienta en un lugar

alto.Lacargadeesfuerzoenunoriciomuycargado

podríacausarundañoaloricio,loquepodríaresul-

tar en lesiones para usted o para las personas que se

encuentranasualrededorodebajodeusted.

Utiliceeloricioparacolgadoenlaparteinferiortrasera

de la herramienta para colgar la herramienta en una

pared, con un cordón para colgar o cuerdas similares.

Fig.14

►1.Oricioparacolgado

Instalación del portabrocas

Accesorio opcional

Coloque el portabrocas en la protuberancia en la base

de la herramienta o ya sea del lado derecho o izquierdo

y asegúrelo con un tornillo.

Cuando no utilice la punta de destornillador, mantén-

gala dentro del portabrocas. Las puntas de destornilla-

dor de 45 mm de largo (1-3/4") se pueden guardar ahí.

Fig.15

►1. Portabrocas 2. Punta de destornillador

OPERACIÓN

PRECAUCIÓN: Apague la herramienta inme-

diatamente si esta no funciona correctamente,

si ingresan materias extrañas en ella o si se

escuchan ruidos anormales. Comuníquese con el

centro de servicio Makita o con su distribuidor local

para realizar el mantenimiento o reparación de la

herramienta.

27 ESPAÑOL

Sujetermementelaherramientaconunamanoenla

empuñadura y otra en el mango para controlar la acción

de torsión.

Fig.16

AVISO: Cuando la velocidad disminuye demasiado,

reduzca la carga o detenga la herramienta para evitar

daños en esta.

AVISO: No tape las aberturas de ventilación o

puede provocar un sobrecalentamiento y dañar la

herramienta.

Fig.17

►1. Aberturas de ventilación

Operación de atornillado

AVISO: Coloque el selector en el nivel de torsión

apropiadoparasutrabajo.

AVISO: Asegúrese de que la punta de destornillador

se inserte exactamente en la cabeza del tornillo, de

lo contrario el tornillo y/o la punta de destornillador

pueden dañarse.

En primer lugar, gire el anillo de cambio de modo de

accionamientodeformaquelaechaquehayenel

cuerpo de la herramienta apunte a la marca y

ajusteelniveldetorsión.

Coloque la punta de la punta de destornillador sobre la

cabeza del tornillo y aplique presión en la herramienta.

Haga funcionar la herramienta lentamente y después

aumente la velocidad gradualmente. Suelte el gatillo

interruptor tan pronto la herramienta detenga la rotación

automáticamente y la luz verde se enciende durante 5

segundos.

NOTA: Cuando atornille un tornillo para madera, tala-

dreprimerounoriciode2/3deldiámetrodeltornillo.

Esto facilitará el atornillado y evitará que la pieza de

trabajoserompa.

NOTA: En un ambiente frío, la herramienta podrá

detenerseenunniveldetorsiónmásbajo,depen-

diendo de las circunstancias.

Operación de taladrado con

percusión

PRECAUCIÓN: En el momento de comenzar

a penetrar, cuando se atasca el agujero con viru-

tas y partículas, o cuando se topa contra varillas

de refuerzo de hormigón armado, se ejerce una

tremenda y repentina fuerza de torsión sobre la

herramienta/broca.

En primer lugar, gire el anillo de cambio de modo de

accionamientodeformaquelaechaquehayenel

cuerpo de la herramienta apunte a la marca.

Asegúrese de utilizar una broca con punta de carburo

de tungsteno.

Coloquelabrocadondedeseehacerelagujero,des-

puésjaleelgatillointerruptor.Nofuercelaherramienta.

Losmejoresresultadosseobtienenconunaligera

presión. Mantenga la herramienta en posición y evite

quesedesliceysesalgadelagujero.

Noapliquemáspresióncuandoelagujeroseatore

con virutas y partículas. En su lugar, haga funcionar la

herramienta sin presión, después saque parcialmente

labrocadelagujero.Repitiendoestovariasveces,se

limpiaráelagujeroysepodráreanudareltaladrado

normal.

Soplador

Accesorio opcional

Despuésdeperforarelagujero,utiliceelsopladorpara

limpiarelpolvodelagujero.

Fig.18

►1. Soplador

Operación de taladrado

Primero, gire el anillo de cambio de modo de accio-

namientodetalformaquelaechaapuntehaciala

marca . Después proceda como sigue.

28 ESPAÑOL

Taladrado en madera

Cuandotaladreenmadera,podráobtenermejores

resultados si utiliza brocas para madera equipadas

con un tornillo guía. El tornillo guía facilita el taladrado

jalandolabrocadetaladrohaciaelinteriordelapieza

detrabajo.

Taladrado en metal

Para evitar que la broca de taladro resbale una vez que

comienceahacereloricio,hagaunsurcoconpunzón

y un martillo en el punto a taladrar. Coloque la punta

de la broca de taladro en el surco y comience a taladrar.

Al perforar metales, utilice un lubricante de corte. El

hierro y el latón deben perforarse en seco, con sus

excepciones.

PRECAUCIÓN: Ejercer una presión excesiva

sobre la herramienta no hará que consiga taladrar

más rápido. De hecho, una presión excesiva sólo

logrará dañar la punta de la broca de taladro, reducir

el desempeño y acortar la vida útil de la herramienta.

PRECAUCIÓN: Sujete rmemente la herra-

mienta y tenga cuidado cuando la broca de tala-

dro comience a penetrar en la pieza de trabajo. La

fuerzaejercidaenlaherramienta/brocadetaladroal

momento de la penetración es enorme.

PRECAUCIÓN: Para extraer una broca de

taladro atorada, basta simplemente con ajustar el

interruptor de inversión en rotación inversa para

hacerla retroceder. Sin embargo, la herramienta

puede retroceder bruscamente si no la sujeta con

rmeza.

PRECAUCIÓN: Asegure siempre las piezas

de trabajo con un tornillo de banco o dispositivo

de sujeción similar.

PRECAUCIÓN: Si utiliza la herramienta de

forma continua hasta que el cartucho de batería

se descargue, deje descansar la herramienta

durante 15 minutos antes de proceder con una

batería llena.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

extraído antes de intentar realizar una inspección

o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimientooajustedeberánserrealizadasencentros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos se recomiendan para usar con su herramienta

Makita especicada en este manual. El uso de

otros accesorios o aditamentos podría suponer un

riesgo de lesiones a las personas. Utilice un acce-

sorio o aditamento únicamente para el propósito

indicado.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Brocas de taladro

• Puntas de destornillador

• Broca con punta de carburo de tungsteno

• Soplador

• Portabrocas

• Gancho

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consultelahojadelagarantíaanexaparaverlos

términos más vigentes de la garantía aplicable a este

producto.Encasodenodisponerdeestahojade

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885B35-949

GPH03-1

EN, ESMX

20250711

Makita GPH03SU1 40V max XGT Brushless Cordless Hammer Driver-Drill Kit Efficient Durable Versatile 3-Speed Performance

Product's Documents

Makita GPH03 Instruction Manual

Specifications

Makita GPH03SU1 Questions and Answers

Related Products

Makita GPH01Z 40V max XGT Brushless Cordless 1/2" Hammer Driver‑Drill, Tool Only

Makita GPH01D 40V max XGT Brushless Cordless 1/2" Hammer Driver‑Drill Kit 2.5Ah

Makita GPH02Z 40V max XGT Compact Brushless Cordless 1/2" Hammer Driver‑Drill

Makita GPH02D 40V max XGT Compact Brushless Cordless 1/2" Hammer Driver‑Drill Kit 2.5Ah

Makita GRH09Z 40V max XGT Brushless Cordless 1‑3/16" AVT Rotary Hammer, accepts SDS‑PLUS,

Makita GRH09M1 40V max XGT Brushless Cordless 1‑3/16" AVT Rotary Hammer Kit, accepts SDS‑PLUS,
