CEILING FAN LIGHT KIT
INSTALLATION AND SAFETY INSTRUCTIONS
We thank you for selecting one of our superior quality products. We dedicate consider-
able time and effort to ensure they are the best available.
To ensure a successful installation be sure to read these instructions and review the dia-
grams thoroughly before beginning. Follow the instructions that are applicable for your
light kit.
Ceiling fan light kits are only meant to be used with ceiling fans. Do not install as a light
fixture.
Caution – Risk of electrical shock. Before starting installation, disconnect the power by
turning off the circuit breaker or removing the fuse at the fuse box. Turning the power
off using the fan switch is not sufficient to avoid electrical shock.
Review the installation instructions supplied with your fan. Make sure that your fan has
been wired properly into the ceiling to allow use with light kit.
All electrical connections must be in accordance with local codes, ordinances, and
national electric codes.
If you are unfamiliar with methods of installing electrical wiring, secure the
services of a qualified electrician.
NOTE: The important safeguards and instructions appearing in this manual are not
meant to cover all possible conditions and situations that may occur.
ALL SINGLE LIGHT KITS:
1-glassware or shade*
1-fitter with socket assembled
1-plastic bag containing:
-shade screws
-pull chain
-lock washer
-screw nut
-wire connectors
3 LIGHT KITS:
1-light fixture
3-light shades*
1-plastic bag containing:
-shade screws or socket rings
-pull chain
-lock washer
-screw nut
-wire connectors
*SOME LIGHT KITS MAY NOT INCLUDE GLASSWARE OR LIGHT SHADES.
PARTS

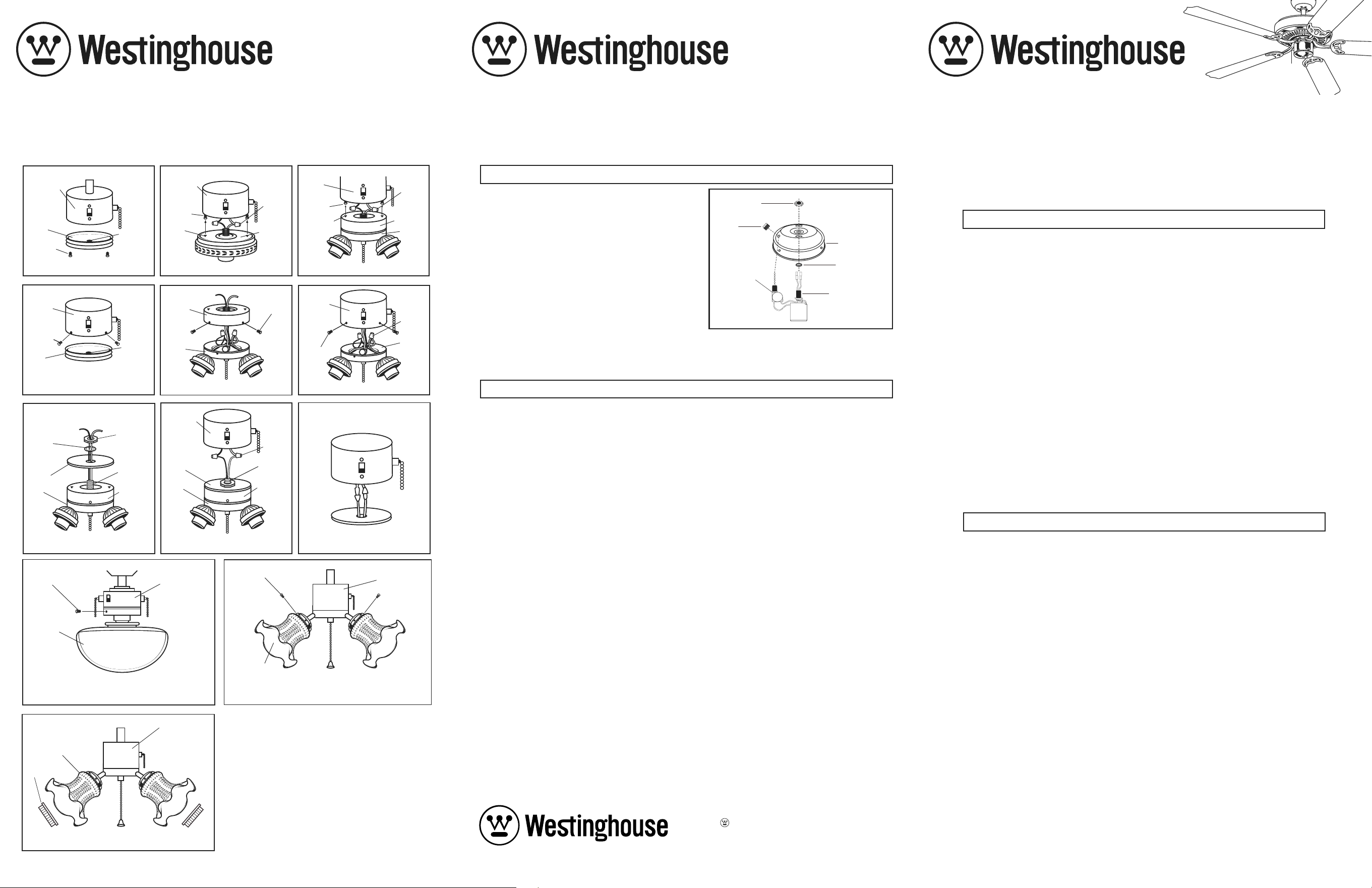

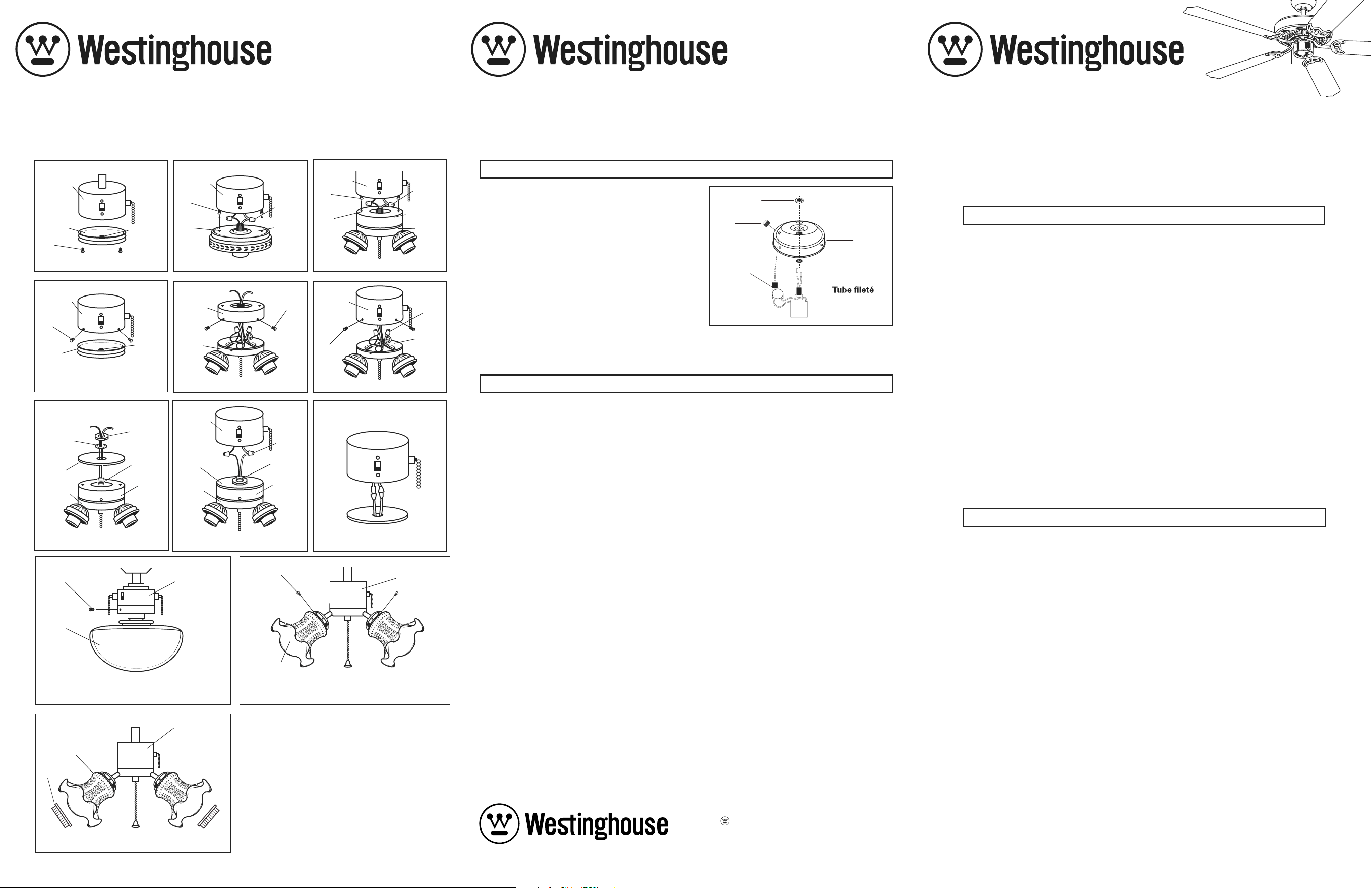

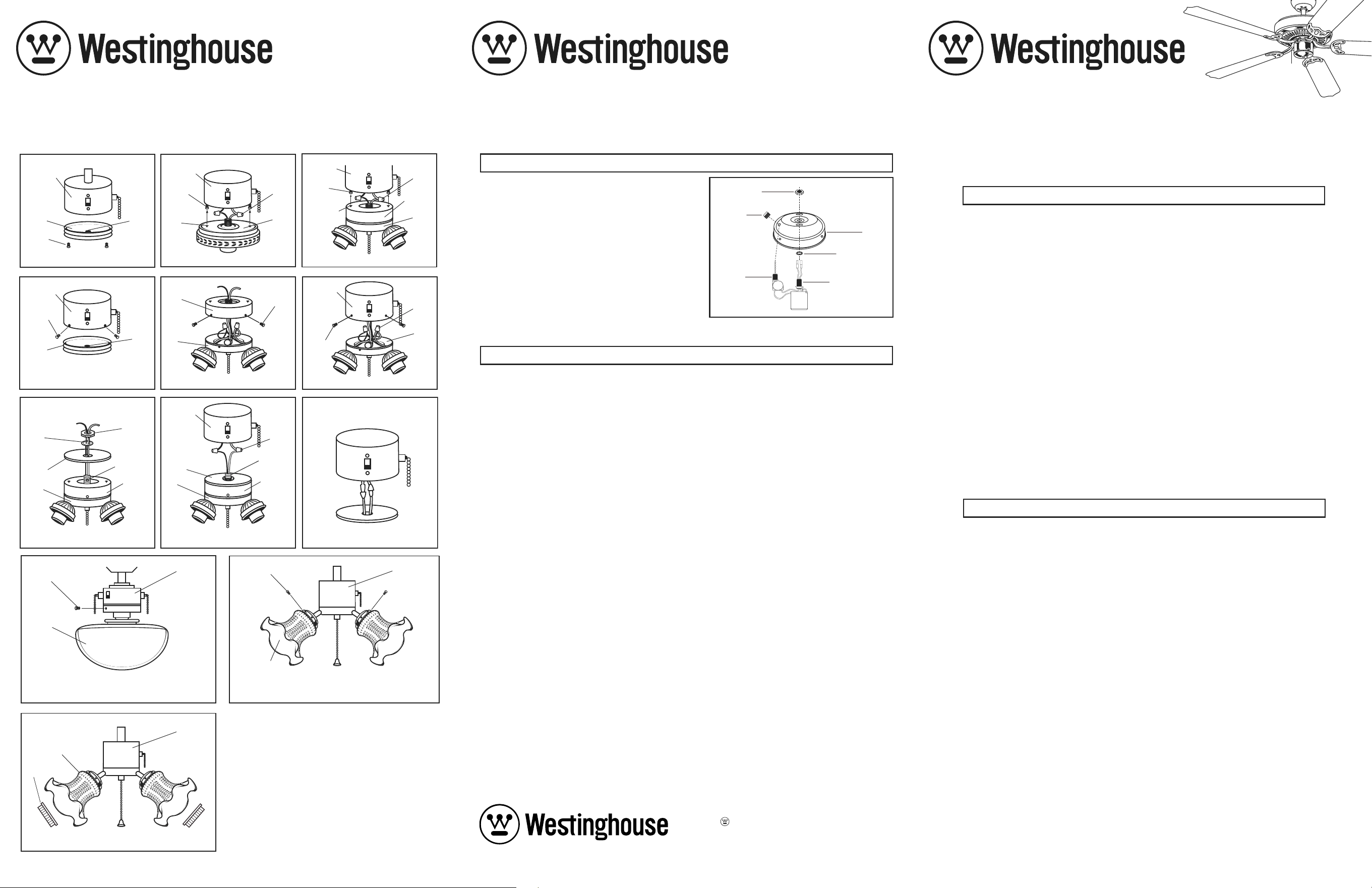

GENERAL
Figure 5
Figure 1
Figure 4
Figure 2
Figure 3
Figure 6
Figure 9a
Fan Switch
Housing
Cover
Plug
Screw
Fan Switch
Housing
Key Hole
Slot
Screw
Wire
Nuts
Fan
Light
Kit
Fan Switch
Housing
Key Hole
Slot
Screw
Wire
Nuts
Fan
Light
Kit
Adapter
Cup
Fan Switch
Housing
Cover
Screw
Plug
Adapter
Cup
Fan Light
Kit
Screw
Fan Switch
Housing
Screw
Wire
Nuts
Fan
Light
Kit
Canadian Wiring
Figure 7 Figure 8
Lock
Washer
Light
Fan
Kit
Light
Fan
Kit
Adapter
Hex Nut
Cup
Adapter
Cup
Fan Switch
Housing
Wire
Nuts
Threaded
Tube
Cover
Cover
Threaded
Tube
Hex Nut
Star Washer
Bushing
Fitter
Switch
Threaded Tube
Figure 12
CEILING FAN LIGHT KIT
INSTALLATION AND SAFETY INSTRUCTIONS
CEILING FAN LIGHT KIT
INSTALLATION AND SAFETY INSTRUCTIONS
Figure 10
Figure 11
Figure 9b
Screw
Shade
Fan
Switch
Housing
Bulb
Light Kit
Screw
Shade
Fan
Switch
Housing
Bae
Figure 11
Shade
Socket
Ring
Fan
Switch
Housing
If light kit does not work, turn off electricity and lower either canopy or decorative housing on your
ceiling fan to make sure the blue wire is connected to black household wire. Please refer to electrical
section on ceiling fan instruction manual.
1. If you want to replace the fitter for the fan light
kit, please loosen the hex nut and bushing to
release the fitter (See figure 12).
2. When re-installing, please place the fitter, star
washer over the threaded tube, then tighten
with hex nut. Take the switch through the side
hole of the fitter then tighten with the bushing.
(See figure 12).
NOTE: For the white and brushed nickel finish
fitters, please use the brushed nickel finish
hardware; For the oil rubbed bronze fitter,
please use the antique brass finish hardware.
TROUBLESHOOTING
REPLACE FITTER INSTALLATION
and Westinghouse are trademarks of
Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting.
All Rights Reserved.
Made in China
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A.
www.westinghouselighting.com
W-820
012826
NOTE: THIS FIXTURE IS SUITABLE FOR USE WITH DIMMABLE SWITCHES, SEE BELOW FOR LIST OF COMPATIBLE
DIMMERS.
Not recommended for use with motion sensors, light sensors, timers or any other external controls.
OVERVIEW
Screwdriver and Pliers.
TOOLS REQUIRED
1. Remove the switch housing cover from the fan by unscrewing the screws. You may keep this cover
for future use (See figure 4).
2. Remove adapter cup from top of the light kit by removing the screws on the side of the light kit
(See figure 5).
3. Locate two single wires in switch housing, white (gray on some models) and blue (red on some
models) labeled “for light”.
4. Connect these wires to the light kit wires using the wire nuts already attached (See figure 6).
White (gray) to white and blue (red) to black.
5. NOTE: For French Canadian specs, please use the plug system (See figure 9a). If using with a UL
spec fan, please cut off plugs, and wire with wire nuts provided with fan.
6. Carefully push the wiring connections back into the switch housing.
7. Using the cover plate mounting screws from step 1, attach the flush adapter portion of light to the
switch housing (See figure 6).
8. Proceed to “Shade Installation”.
INTEGRAL INSTALLATION
1. Remove the switch housing cover from the fan by unscrewing the screws (See figure 1). You may
keep this cover for future use.
2. Replace the two screws but thread only halfway into the switch housing.
3. Locate two single wires in the switch housing, white (gray on some models) and blue (red on some
models) labeled “for light”.
4. Connect these wires to the light kit wires using the wire nuts already attached (See figure 2 or 3).
White (gray) to white and blue (red) to black.
5. NOTE: For French Canadian specs, please use the plug system (See figure 9a). If using with a UL
spec fan, please cut off plugs, and wire with wire nuts provided with the fan.
6. Carefully push all wires back into switch housing of fan. Attach the light kit by aligning its keyhole
slots with the two screws previously threaded halfway into the switch housing (See figure 2 for
single light kits and figure 3 for 3, 4 or 5 lights). Push up so the screws go through the light kit's
keyhole slots and twist so that the screws engage into the smaller end of the slots. Tighten the
screws securely to prevent light kit from vibrating loose.
7. Proceed to “Shade Installation”.
KEY HOLE INSTALLATION
1. Remove the switch housing cover from the fan by unscrewing the bottom mount screws (figure 1)
or the side mount screws (figure 4).
2. Remove the plug (figure 4) from the center of this cover by unscrewing or pushing out. You may
discard the plug.
3. Attach the cover to the light kit threaded tube by first feeding the light kit wires (black and white)
through the hole in the cover and then screwing the cover onto the threaded tube (See figure 7). Be
sure it is tight enough to prevent the light kit from vibrating loose.
4. Place the lock washer and hex nut over the light kit wires onto the threaded tube, and tighten the
screw nut. (See figure 7).
5. Locate two single wires in switch housing, white (gray on some models) and blue (red on some
models) labeled “for light”.
6. Connect these wires to the light kit wires using the wire nuts already attached (See figure 8).
White (gray) to white and blue (red) to black.
7. NOTE: For French Canadian specs, please use the plug system (See figure 9a). If using with a UL
spec fan, please cut off plugs, and wire with wire nuts provided with fan.
8. Carefully push all wires back into the fan’s switch housing. Replace the cover with the screws
removed in step 1.
9. Proceed to “Shade Installation”.
UNIVERSAL INSTALLATION - Center Nipple Attachment
Please refer to the installation that corresponds to your light kit.
NOTE: Turn off power at circuit box to avoid possible electric shock.
For single shade models as seen in figure 9b.
Install light bulb included. Do not over tighten. Use 60 watt maximum medium base light bulb.
Attach shade to light kit shade holders by finger tightening three thumb screws. To avoid breakage,
do not over tighten. Restore electrical power. Installation is complete.
For three shade models by using fitter screw installation as seen in figure 10.
Install shades to light kit shade holders by finger tightening three sets of screws for each shade
holder. To avoid glass breakage, do not over tighten. Install A15 or T2 medium base light bulbs. Do
not over tighten. Use 60 watt maximum bulbs per socket. Restore electrical power. Installation is
complete.
For three shade models by using socket ring installation as seen in figure 11.
Install shades to light kit shade holders by securing three socket rings for each shade holder. To
avoid glass breakage, do not over tighten. Install A15 or T2 medium base light bulbs. Do not over
tighten. Use 60 watt maximum bulbs per socket. Restore electrical power. Installation is complete.
SHADE INSTALLATION
There are three different types of installations described below. Please read each one carefully to
determine the best method for installing your light kit.
Key Hole Installation
The key hole refers to slots in the light kit adapter in which screws mounted to the bottom of the
switch housing are inserted into these holes (See figures 2 and 3). The adapter is then turned, lock-
ing the screws, and the screws are tightened. Please refer to the Installation Instructions titled
Key Hole Installation.
Universal Installation – Center Nipple Attachment
The universal installation usually works on all fans. This method uses the switch housing cap on the
fan and an outer threaded tube to mount the light kit (See figure 8). This installation is used when
the other two will not work. Please refer to the Installation Instructions titled Universal Installation.
Please review the information at the end of this manual that refers to your particular light kit.
Integral Installation
The integral installation not for single light kit use is achieved when the switch housing cover is
removed and the light kit fits the fan by itself (See figure 6). This method will not work for single
light kits. The mounting of the light kit must be from the side and not the bottom. Also, the holes in
the fan’s switch housing must line up with the holes in the light kit. Please refer
to the Installation Instructions titled Integral Installation.
Special Notes
- Single light kits cannot use an Integral Installation.
- A decorative pull chain may be added to all light kits.
- Some Lights May Not Include Glassware or Light Shades
INSTALLATION INSTRUCTIONS INSTALLATION INSTRUCTIONS CON’T.
Fan Light Kit Model Number Weight Fan Light Kit Model Number Weight
77846, 77851, 77853, 77854 480G 77845, 77847, 77848, 77849, 77850, 77856 1620G
77852 650G
Model Number (Applicable to Model 77856 only) Brand
001-DW6HD-1BZ, 001-RDL06-10Z, 001-RNL06-10Z, 012-TSL06-1LW, 6613-P, 6615-P, 6633-P, Leviton
6672, 6674, 6681, IPL06, IPI06
DV600-P, DVCL-153-P, PD6WCL, MACL-153M, MSCL-153M, SLV-600P, S600-P Lutron
DCD267 Watt Stooper
JUEGO DE LUCES PARA VENTILADOR DE TECHO
INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD
Gracias por seleccionar uno de nuestros productos de calidad superior. Dedicamos
tiempo y esfuerzo para asegurarnos de que sean los mejores productos disponibles.
Para asegurarse de que la instalación sea correcta, asegúrese de leer estas instrucciones
y de consultar detenidamente los diagramas antes de comenzar. Siga las instrucciones
correspondientes para su juego de luces.
Los juegos de luces para ventiladores de techo deben usarse solamente con ventiladores
de techo. No deben instalarse como artefactos luminosos.
Advertencia – Riesgo de descarga eléctrica Antes de comenzar la instalación, desconecte
el suministro electrico, apagando el cortacircuito o quitando el fusible. Apagando el
suministro electrico usando el interruptor del ventilador no es suficiente para evitar
descargas eléctricas.
Lea las instrucciones de instalación incluidas con su ventilador.
Asegúrese de que el cableado de su ventilador haya sido correctamente instalado en el
techo para permitir el uso de un juego de luces.
Todas las conexiones eléctricas deben cumplir con los códigos y las ordenanzas locales,
y con los códigos eléctricos nacionales.
Si usted no tiene experiencia con los métodos para instalar cableado eléctrico, solicite
los servicios de un electricista certificado.
NOTA: Las instrucciones y las medidas preventivas incluidas en este manual no tienen la
intención de cubrir todas las condiciones y situaciones que pudieran ocurrir.
TODOS LOS JUEGOS DE LUCES CON UNA SOLA
LÁMPARA
1 pieza de vidrio o pantalla*
1 encastre con portalámparas armado
1 bolsa plástica que incluye:
-tornillos para pantalla
-cadenilla de tiro
-arandela de presión
-tuerca rosca
-conector de cables
JUEGO DE LUCES CON
3 LÁMPARAS:
1 juego de luces
3 pantallas*
1 bolsa plástica que incluye:
-tornillos para pantalla o anillos para
portalámparas
-cadenilla de tiro
-arandela de presión
-tuerca rosca
-conector de cables
*ALGUNOS JUEGOS DE LUCES PODRÍAN NO INCLUIR PIEZAS DE VIDRIO
O PANTALLAS.
PIEZAS
CONSIDERACIONES GENERALES
Figura 5
Figura 1
Figura 4
Figura 2 Figura 3
Figura 6
Figura 9a
Cubierta del
Interruptor
del
Ventilador
Tapa
Enchufe
Tornillo
Cubierta del
interruptor
del
ventilador
Bocallave
Tornillo
Tuercas
para
cables
Juego
de Luces
para
Venti-
lador
Cubierta del
Interruptor
del
Ventilador
Bocallave
Tornillo
Tuercas
para
Cables
Juego
de Luces
para
Venti-
lador
Taza
Adaptadora
Cubierta del
Interruptor
del
Ventilador
Tapa
Tornillo
Enchufe
Taza
Adaptadora
Juego de
Luces
para
Venti-
lador
Tornilla
Cubierta del
Interruptor
del
Ventilador
Tornillo
Tuercas
para
Cables
Juego
de Luces
para
Venti-
lador
Cableado Canadiense
Figure 7 Figure 8
Tuerca
Hexagonal
Arandela de
Presión
Tapa
Tapa
Juego
de Luces
para
Venti-
lador
V
Juego
de Luces
para
enti-
lador
Taza
Adaptadora
Taza
Adaptadora
Tubo
Roscado
Cubierta del
Interruptor
del
Ventilador
Tuercas
Para
Cables
Tubo
Roscado
JUEGO DE LUCES PARA VENTILADOR DE TECHO
INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD
JUEGO DE LUCES PARA VENTILADOR DE TECHO
INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD
Figura 10
Figura 11
Figura 9b
Tornillo
Pantalla
Cubierta
del Interruptor
del Ventilador
Juego de Luces
Tornillo
Pantalla
Cubierta del
Interruptor
del Ventilador
Bafle
Figura 11
Pantalla
Anillos para
Portalámparas
Cubierta del
Interruptor
del Ventilador
Si el juego de luces no funciona, apague el suministro eléctrico y baje el dosel o el alojamiento deco-
rativo del ventilador de techo para asegurarse de que el cable azul esté conectado al cable negro de
la casa. Consulte la sección de electricidad en el manual de instrucciones del ventilador de techo.
GUÍA PARA SOLUCIONAR PROBLEMAS
1. Si desea reemplazar el ajustador del juego de
luces para ventilador, afloje la tuerca hexagonal
y el cojinete para liberar el ajustador. (Vea la
figura 12.)
2. Durante la reinstalación, coloque el ajustador, la
arandela en estrella sobre el tubo roscado, luego
ajuste con la tuerca hexagonal. Pase el interru-
ptor a través del agujero lateral del ajustador y
luego ajuste con el cojinete. (Vea la figura 12.)
NOTA: Para los ajustador con acabado color
blanco y níquel, use la tornillería con acabado
color níquel; para el ajustador con acabado color
bronce con pátina al aceite, use la tornillería
con acabado latón estilo antiguo.
INSTALACIÓN DE AJUSTADOR DE REEMPLAZO
Arandela
en estrella
Floron
Ajustador
Interruptor
Figure 12
Tuerca
Hexagonal
Tubo
Roscado
and Westinghouse are trademarks of
Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting.
All Rights Reserved.
Made in China
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A.
www.westinghouselighting.com
NOTA: ESTA LÁMPARA ES ADECUADA PARA USO CON UN REGULADOR DE INTENSIDAD, ABAJO SE ENCUENTRA LA
LISTA DE REGULADOR DE INTENSIDAD COMPATIBLES.
No está recomendado para uso con sensores de movimiento, sensores de luz, temporizadores, u otros controles externos.
DESCRIPCIÓN GENERAL
Destornillador y pinzas.
HERRAMIENTAS NECESARIAS
1. Quita la tapa del alojamiento del interruptor del ventilador aflojando los tornillos. Puede guardar esta tapa
para usarla en el futuro (Vea la figura 4).
2. Quita la taza adaptadora de la parte superior del juego de luces retirando los tornillos laterales del juego
de luces (Vea la figura 5).
3. Ubique dos cables de un solo hilo en el alojamiento del interruptor, blanco (gris en algunos modelos) y azul
(rojo en algunos modelos) rotulados “para luz”.
4. Conecte estos cables al juego de luces usando los conectores para cable que ya están instaladas (Vea la
figura 6). Blanco (gris) a blanco y azul (rojo) a negro.
5. NOTA: Para las especificaciones canadienses, por favor use el sistema de enchufe (Vea la figura 9a). Si
está usando un ventilador con especificación UL, por favor corte los enchufes y haga el cableado usando
los conectores para cables incluidas con el ventilador.
6. Empuje con cuidado las conexiones del cableado nuevamente dentro del alojamiento del interruptor.
7. Usando los tornillos de la placa de montaje del paso 1, fije el adaptador al ras de las luces al alojamiento
del interruptor (Vea la figura 6).
8. Vaya a “Instalación de las pantallas”.
INSTALACIÓN INTEGRAL
1. Quite la tapa del alojamiento del interruptor del ventilador aflojando los tornillos (Vea la figura 1). Puede
guardar esta tapa para usarla en el futuro.
2. Vuelva a atornillar los tornillos pero sólo hasta la mitad.
3. Ubique dos cables de un solo hilo en el alojamiento del interruptor, blanco (gris en algunos modelos) y azul
(rojo en algunos modelos) rotulados “para luz”.
4. Conecte estos cables al juego de luces usando los conectores de cable (Vea la figura 2 ó 3). Blanco (gris)
a blanco y azul (rojo) a negro.
5. NOTA: Para las especificaciones canadienses, por favor use el sistema de enchufe (Vea la figura 9a). Si
está usando un ventilador con especificación UL, por favor corte los enchufes y haga el cableado usando
conectores de cable incluidos con el ventilador
6. Meta cuidadosamente todos los cables nuevamente dentro del alojamiento del ventilador. Instale el juego
de luces alineando las ranuras de bocallave con los dos tonillos anteriormente atornillados sólo hasta la
mitad en el alojamiento del interruptor (Consulte la figura 2 para juegos de luces de una sola lámpara y la
figura 3 para juegos de luces de 3 lámparas). Empuje de manera que los tornillos pasen a través de las
ranuras de las bocallaves y gire de manera que se fijen en el extremo más angosto de las ranuras. Apriete
de manera segura los tornillos para evitar que se suelte el juego de luces a causa de las vibraciones.
7. Vaya a “Instalación de las pantallas”.
INSTALACIÓN DE BOCALLAVES
1. Quita del ventilador la tapa del alojamiento del interruptor destornillando los tornillos de montaje inferiores
(figura 1) o los tornillos de montaje laterales (figura 4).
2. Destornillando o empujándolo hacia afuera, saque el enchufe (figura 4) del centro de esta cubierta. Puede
descartar el enchufe.
3. Fije la cubierta al adaptador del juego de luces metiendo primero los cables del juego de luces (blanco y
negro) a través del agujero en la cubierta; atornille luego la cubierta en el adaptador (Vea la figura 7).
Asegúrese de que esté suficientemente apretado para evitar que se suelte el juego de luces debido a las
vibraciones.
4. Coloque una arandela de presión y una tuerca roscada sobre los cables del juego de luces y el niple
central, y apriete la tuerca roscada. (Vea la figura 7).
5. Ubique dos cables de un solo hilo en el alojamiento del interruptor, blanco (gris en algunos modelos) y
azul (rojo en algunos modelos) rotulados “para luz”.
6. Conecte estos cables al juego de luces usando los conectores de cable (Vea la figura 8). Blanco (gris) a
blanco y azul (rojo) a negro.
7. NOTA: Para las especificaciones canadienses, por favor use el sistema de enchufe (Vea la figura 9a). Si
está usando un ventilador con especificación UL, por favor corte los enchufes y haga el cableado usando
conectores de cable.
8. Meta con cuidado todos los cables dentro del alojamiento del interruptor del ventilador. Vuelva a colocar
la tapa del alojamiento del interruptor con los tornillos que se quitó en el paso 1.
9. Vaya a “Instalación de las pantallas”.
INSTALACIÓN UNIVERSAL – Fijación del niple central
Consulte la instalación correspondiente a su juego de luces.
NOTA: Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléc-
trica.
Para modelos con una sola pantalla como lo ilustra la figura 9b.
Instale la lámpara incluidas. No la apriete demasiado. Usa lamparas de 60 vatios con base estandar.
Fije la pantalla a los soportes para pantallas del juego de luces apretando a mano tres tornillo de pantalla.
Para evitar roturas, no apriete demasiado. Conecte el
suministro eléctrico. La instalación ha sido completada.
Para modelos de tres pantallas utilizando la instalación de tornillo de encastre como lo ilustra
la figura 10.
Instale las pantallas en los soportes para las pantallas del juego de luces apretando a mano los tornillos para
cada soporte de pantalla. Para evitar que se rompan las piezas de vidrio, no apriete demasiado.
Instala
lamparas tipo A15 o T2 con base estandar.
No las apriete demasiado. Use lámparas de 60 vatios como
máximo. Conecte el suministro eléctrico. La instalación ha sido completada.
Para modelos de tres pantallas utilizando la instalación de anillo para portalámparas como lo
ilustra la figura 11.
Instale las pantallas en los soportes para pantallas del juego de luces asegurando tres anillos para por-
talámparas por cada soporte para pantalla. Para evitar que se rompan las piezas de vidrio, no apriete
demasiado.
Instala lamparas tipo A15 o T2 con base estandar. No las apriete demasiado. Use lámpa-
ras de 60 vatios como máximo. Conecte el suministro eléctrico. La instalación ha sido completada.
INSTALACIÓN DE LAS PANTALLAS
A continuación, se describen tres tipos distintos de instalaciones. Por favor lea cada una detenidam-
ente para determinar el método óptimo para instalar su juego de luces.
Instalación de bocallaves
Bocallaves son las ranuras en el adaptador del juego de luces en las que se insertan los tornillos
montados en la parte inferior del alojamiento del interruptor (Vea las figuras 2 y 3). Luego, se gira
el adaptador para trabar los tornillos y se ajustan los tornillos. Consulte las Instrucciones de insta-
lación tituladas Instalación de bocallaves.
Instalación Universal – Fijación del niple central
La instalación universal generalmente es aplicable a todos los ventiladores. Este método usa la tapa
del alojamiento del interruptor del ventilador y un tubo roscado exterior para montar el juego de luces
(Vea la figura 8). Esta instalación se utiliza cuando no funciona ninguna de las otras dos. Consulte las
Instrucciones de instalaciones titulada Instalación Universal. Consulte la información al final de este
manual que corresponde a su juego de luces específico.
Instalación Integral
La instalación integral se retira la tapa del alojamiento del interruptor y el juego de luces se ajusta
directamente al ventilador (Vea la figura 6). Este método no funciona con juegos de luces de una sola
lámpara. El montaje del juego de luces debe hacerse lateralmente y no por la parte inferior. También,
los agujeros en el alojamiento del interruptor del ventilador deben estar alineados con los agujeros
del artefacto luminoso. Consulte las Instrucciones de instalaciones titulada Instalación Integral.
Notas especiales
– Los juegos de luces de una sola lámpara no se pueden instalar mediante una Instalación Integral.
– Es posible agregar una cadenilla de tiro decorativa a todos los juegos de luces.
– Algunos juegos de luces podrían no incluir piezas de vidrio o pantallas.
INSTRUCCIONES DE INSTALACIÓN INSTRUCCIONES DE INSTALACIÓN (CONT.)
Modelo de Juego de Luces para Ventilador Peso Modelo de Juego de Luces para Ventilador Peso
77846, 77851, 77853, 77854 480G 77845, 77847, 77848, 77849, 77850, 77856 1620G
77852 650G
Modelo Número (Applicable uniquement au modèle 77856) Marco
001-DW6HD-1BZ, 001-RDL06-10Z, 001-RNL06-10Z, 012-TSL06-1LW, 6613-P, 6615-P, 6633-P, Leviton
6672, 6674, 6681, IPL06, IPI06
DV600-P, DVCL-153-P, PD6WCL, MACL-153M, MSCL-153M, SLV-600P, S600-P Lutron
DCD267 Watt Stooper
ENSEMBLE D’ÉCLAIRAGE POUR VENTILATEUR DE PLAFOND
INSTRUCTIONS D’INSTALLATION ET CONSIGNES DE SÉCURITÉ
Merci d'avoir sélectionné l'un de nos produits de qualité supérieure. Nous consacrons
un temps et un effort de travail particuliers pour garantir que ces produits sont les meil-
leurs du marché.
Pour que cette installation soit réussie, veuillez lire ces instructions et bien revoir les dia-
grammes avant de débuter. Suivre les instructions qui correspondent à votre ensemble
d'éclairage.
Les ensembles d’éclairage pour ventilateurs de plafond ne peuvent être utilisés qu’avec
des ventilateurs de plafond. Ils ne peuvent être installés comme luminaires.
Attention – Risque de choc électrique. Avant de débuter l’installation, couper
l’alimentation électrique au disjoncteur ou enlever le fusible dans le boîtier à fusibles. Le
fait de mettre l’interrupteur du ventilateur sur Arrêt n’est pas suffisant pour éviter les
risques d’électrocution.
Reportez-vous aux instructions d'installation fournies avec votre ventilateur.
Assurez-vous que votre ventilateur a été correctement raccordé au plafond pour pouvoir
l'utiliser avec l'ensemble d'éclairage.
Tous les raccordements électriques doivent être effectués conformément aux codes et
règlements locaux ou aux codes électriques nationaux.
Si vous n’êtes pas familier avec l’installation de câbles électriques, consultez un élec-
tricien qualifié.
NOTE : Les importantes consignes de sécurité et instructions de ce manuel ne sauraient
prévoir toutes les conditions et situations possibles.
TOUS LES ENSEMBLES D’ÉCLAIRAGE À
AMPOULE UNIQUE :
1-abat-jour (en verre ou autre)*
1-pièce d’ajustement avec douille
assemblée
1-sac de plastique contenant :
-vis de l’abat-jour
-chaînette
-rondelle de blocage
-écrou de vis
-connecteur de fil
ENSEMBLE D’ÉCLAIRAGE À 3
AMPOULES :
1-luminaire
3-ampoules avec abat-jour*
1- sac de plastique contenant :
-vis pour abat-jours ou bagues
pour douille
-chaînette
-rondelle de blocage
-écrou de vis
-connecteur de fil
*CERTAINS ENSEMBLES D’ÉCLAIRAGE NE COMPRENNENT PAS LES ABAT-JOUR (EN VERRE
OU AUTRE).
PIÈCES
RENSEIGNEMENTS GÉNÉRAUX
Figure 5
Figure 1
Figure 4
Figure 2 Figure 3
Figure 6
Figure 9a
Boîtier de
l'interrupteur
du ventilateur
Couvercle
Bouchon
Vis
Boîtier de
l'interrupteur
du ventilateur
Logement
de
Clavette
Vis
Écrous
serre-fils
Ensemble
d'éclairage
de
ventilateur
Boîtier de
l'interrupteur
du ventilateur
Logement
de
Clavette
Vis
Écrous
serre-fils
Ensemble
d'éclairage
de
ventilateur
Soucoupe de
L'adaptateur
Boîtier de
l'interrupteur
du ventilateur
Couvercle
Vis
Bouchon
Soucoupe
de
l'adaptateur
Ensemble
d'éclairage
de ventilateur
Vis
Boîtier de
l'interrupteur
du ventilateur
Vis
Écrous
serre-fils
Ensemble
d'éclairage
de
ventilateur
Câblage Canadien
Figure 8Figure 7
L’ecrou
Rondelle
de blocage
Couverture
Couverture
Tube fileté
Tube fileté
Hexagonal
Boîtier de
l'interrupteur
du ventilateur
Écrous
serre-fils
Ensemble
d'éclairage
Ensemble
d'éclairage
Soucoupe de
L'adaptateur
Soucoupe de
L'adaptateur
ENSEMBLE D’ÉCLAIRAGE POUR VENTILATEUR DE PLAFOND
INSTRUCTIONS D’INSTALLATION ET CONSIGNES DE SÉCURITÉ
ENSEMBLE D’ÉCLAIRAGE POUR VENTILATEUR DE PLAFOND
INSTRUCTIONS D’INSTALLATION ET CONSIGNES DE SÉCURITÉ
Figure 10
Figure 11
Figure 9b
Vis
Abat-jour
Boîtier de
l'interrupteur
du ventilateur
Ampoule
Ensemble
d'éclairage
Vis
Abat-jour
Boîtier de
l'interrupteur
du ventilateur
Bae
Figure 11
Abat-jour
Bagues
pour Douille
Boîtier de
l'interrupteur
du ventilateur
Si l’ensemble d’éclairage ne fonctionne pas, couper le courant et abaisser le chapeau conique ou le
boîtier décoratif du ventilateur pour vous assurer que le fil bleu est connecté au fil noir de la résidence.
Se reporter à la section sur les raccordements électriques du manuel d’instruction du ventilateur de
plafond.
DÉPANNAGE
1. Si vous souhaitez remplacer le plafonnier de
l'appareil d'éclairage, desserrez l'écrou
hexagonal et le fleuron pour le dégager. (Voir
figure 12.)
2. Lorsque vous réinstallez le plafonnier, placez
la rondelle éventail sur le tube fileté, puis
serrez l'écrou hexagonal. Passez l'interrupteur
par le trou latéral du plafonnier, puis serrez
avec le fleuron. (Voir figure 12.)
REMARQUE : Pour les adaptateurs au fini blanc
et nickel brossé, veuillez utiliser la quincaillerie
en nickel brossé; pour les adaptateurs de
bronze huilé, veuillez utiliser la quincaillerie au
fini laiton antique.
PROCÉDURES D'INSTALLATION POUR LE PLAFONNIER
Rondelle
Etoilee
Ecrou
Decoratif
Chapeau
Commutateur
Figure 12
L’ecrou
Hexagonal
and Westinghouse are trademarks of
Westinghouse Electric Corporation.
Used under license by Westinghouse Lighting.
All Rights Reserved.
Made in China
Westinghouse Lighting, Philadelphia, PA 19154-1029, U.S.A.
www.westinghouselighting.com
PRÉSENTATION GÉNÉRALE
Tournevis et pinces.
OUTILS NÉCESSAIRES
1. Retirer le couvercle du boîtier de l’interrupteur du ventilateur en dévissant les trois vis. Vous pouvez
disposer de ce bouchon ou le conserver pour usage futur (Voir figure 4).
2. Retirer la soucoupe de l'adaptateur de la partie supérieure de l'ensemble d'éclairage en enlevant les
trois vis latérales (Voir figure 5).
3. Dans le boîtier de l’interrupteur, repérer le fil unique blanc (gris sur certains modèles) et le fil unique
bleu (rouge sur certains modèles) portant l’étiquette for light (éclairage).
4. Connecter ces fils à ceux de l'ensemble d'éclairage à l'aide des écrous serre-fils déjà montés (Voir
figure 6). Fil blanc (gris) au fil blanc et fil bleu (rouge) au fil noir.
5. NOTE : Pour les spécifications en canadien français, veuillez utiliser le système à fiches (Voir figure
12a). Si vous utilisez un ventilateur conforme aux spécifications UL, veuillez couper les bouchons
(fiches) et effectuer le câblage avec les écrous serre-fils fournis avec le ventilateur.
6. Bien remettre en place tous les raccords électriques dans le boîtier de l’interrupteur du ventilateur.
7. À l'aide des vis de fixation du couvercle retirées à l'étape 1, relier la portion encastrée de l'adaptateur
dans le boîtier de l'interrupteur (Voir figure 6). Pour les ensembles d'éclairage à dôme inversé,
reportez-vous à la figure 16 pour l'installation.
8. Passer à la section. Installation de l'abat-jour .
INSTALLATION INTÉGRALE
1. Retirer le couvercle du boîtier de l’interrupteur du ventilateur en dévissant les deux vis (Voir figure 1).
Vous pouvez jeter ce couvercle ou le conserver pour usage futur.
2. Remettre les deux vis en place en les vissant seulement à moitié.
3. Sur le boîtier de l’interrupteur, repérer le fil unique blanc (gris sur certains modèles) et le fil unique
bleu (rouge sur certains modèles) portant l’étiquette for light (éclairage).
4. Connecter ces fils à ceux de l'ensemble d'éclairage à l'aide des écrous serre-fils déjà montés (Voir
figure 2 ou 3). Fil blanc (gris) au fil blanc et fil bleu (rouge) au fil noir.
5. REMARQUE : Pour les spécifications en canadien français, veuillez utiliser le système à fiches (Voir
figure 9a). Si vous utilisez un ventilateur conforme aux spécifications UL, veuillez couper les
bouchons (fiches) et effectuer le câblage avec les écrous serre-fils fournis avec le ventilateur.
6. Bien remettre en place tous les fils dans le boîtier de l’interrupteur du ventilateur. Montez l'ensemble
d'éclairage en alignant ses logements de clavette aux deux vis précédemment montées à moitié sur
le boîtier de l'interrupteur (Voir la figure 2 pour les ensembles d'éclairage à ampoule unique et la
figure 3 pour les ensembles à 3, 4 ou 5 ampoules). Enfoncez les vis afin qu'elles passent au travers
des logements de clavette et faites-les tourner afin qu'elles s'engagent dans l'extrémité la plus
étroite. Bien serrer les vis pour que l’ensemble d’éclairage ne vibre pas.
7. Passer à la section. Installation de l'abat-jour.
MONTAGE DU LOGEMENT DE CLAVETTE
INSTALLATION UNIVERSELLE – Montage du manchon central
Veuillez vous reporter à l'installation appropriée pour votre ensemble d'éclairage.
NOTA: Mettez l’interrupteur de la boîte à fusibles à « OFF » afin d’éviter le risque d’électrocution.
Pour les modèles à abat-jour unique comme présenté sur la figure 9b.
Employez l’ampoule de T3 à culot standard. Ne serrez pas outre mesure. Utilisez une ampoule moy-
enne de 60 watts à base moyenne. Monter l'abat-jour sur les supports de l'ensemble d'éclairage
en serrant manuellement les trois vis à tête clé. Ne pas trop serrer pour éviter tout risque de casse.
Rétablir l'alimentation électrique. L'installation est terminée.
Pour modèles à 3 abat-jours pour installation avec vis, telle qu'illustrée à la Figure 10.
Installer les abat-jour sur les supports en serrant manuellement les trois jeux d'écrous de chaque
support d'abat-jour. Ne pas trop serrer pour éviter tout risque de casse. Rétablir l'alimentation élec-
trique. Installez des ampoules A15 ou T2 à base moyenne. Ne serrez pas outre mesure. Utiliser les
ampoules de 60 watts maximum par douille. L'installation est terminée.
Pour modèles à 3 abat-jours pour installation avec bague pour douille, telle qu'illustrée à
la Figure 11.
Installez les abat-jours aux supports de l'abat-jour de l'appareil d'éclairage en sécurisant les trois
bagues pour douille à chaque support. Ne pas trop serrer pour éviter tout risque de casse. Rétablir
l'alimentation électrique. Installez des ampoules A15 ou T2 à base moyenne. Ne serrez pas outre
mesure. Utiliser les ampoules de 60 watts maximum par douille. L'installation est terminée.
INSTALLATION DE L'ABAT-JOUR
Trois différents types d'installation sont décrits ci-dessous. Veuillez lire chacun d'entre eux avec
attention, afin de déterminer la méthode d'installation la plus appropriée à votre ensemble
d'éclairage.
Montage du logement de clavette
Le logement de clavette correspond aux fentes se trouvant sur l'adaptateur et où sont insérées les
vis montées sur le boîtier de l'interrupteur (Voir Figures 2 et 3). Faites ensuite tourner l'adaptateur
pour bloquer les vis et ainsi les maintenir en place. Veuillez vous reporter à la section d'instruction
intitulée. Montage du logement de clavette.
Installation universelle – Montage du manchon central
L'installation universelle est généralement appropriée pour tous les ventilateurs. Cette méthode
utilise le capuchon du boîtier de l'interrupteur et un tube fileté externe pour effectuer l'installation
de l'ensemble d'éclairage (Voir figure 8). Cette installation est sélectionnée lorsque les deux autres
méthodes ne donnent pas de bons résultats. Veuillez vous reporter à la section d'instruction
intitulée. Installation universelle. Veuillez consulter l'information à la fin de ce manuel se rapportant
à votre ensemble d'éclairage particulier.
Installation intégrale
L'installation intégrale est généralement la meilleure des méthodes car l'adaptateur est éliminé et
l'ensemble d'éclairage tient de façon autonome sur le ventilateur (Voir figure 6). Cette méthode
n'est pas appropriée pour les ensembles d'éclairage à ampoule unique. Le montage de l'ensemble
d'éclairage doit se faire latéralement et non par la partie inférieure. D'autre part, les trous dans
le boîtier de l'interrupteur doivent être alignés avec ceux de l'ensemble d'éclairage. Veuillez vous
reporter à la section d'instruction intitulée. Installation intégrale.
Remarques particulières
– L'installation intégrale ne peut pas servir pour les ensembles d'éclairage à ampoule unique.
– Une chaîne décorative peut être ajoutée à tous les ensembles d'éclairage.
– Certains ensembles d’éclairage ne comprennent pas les abat-jour (en verre ou autre).
INSTRUCTIONS D’INSTALLATION INSTRUCTIONS D’INSTALLATION (SUITE)
Modèle de L’Ensemble D’Éclairage Pour Ventilateur Poids Modèle de L’Ensemble D’Éclairage Pour Ventilateur Poids
77846, 77851, 77853, 77854 480G 77845, 77847, 77848, 77849, 77850, 77856 1620G
77852 650G
1. Retirez le couvercle du boîtier d'interrupteur du ventilateur en dévissant les deux vis de montage
inférieures (Figure 1) ou les trois vis de montage latérales (Figure 4).
2. Enlever le bouchon (figure 4) qui est au centre de ce couvercle en le dévissant ou le poussant vers
l'extérieur. Vous pouvez jeter le bouchon.
3. Fixer le couvercle à l'adaptateur en passant en premier le jeu de fils (blanc et noir) par l'ouverture du
couvercle, puis en le vissant à l'adaptateur (Voir figure 7). S'assurer que les vis sont suffisamment
serrées pour que l'ensemble d'éclairage ne vibre pas.
4. Positionnez la rondelle d’arrêt et la vis-écrou sur les fils du luminaire et le tubefileté et serrez l’écrou
(voir le schéma 7).
5. Dans le boîtier de l’interrupteur, repérer le fil unique blanc (gris sur certains modèles) et le fil unique
bleu (rouge sur certains modèles) portant l’étiquette for light (éclairage).
6. Connecter ces fils à ceux de l'ensemble d'éclairage à l'aide des écrous serre-fils déjà montés (Voir
figure 8). Fil blanc (gris) au fil blanc et fil bleu (rouge) au fil noir.
7. NOTE : Pour les spécifications en canadien français, veuillez utiliser le système à fiches. (Voir
figure 9a). Si vous utilisez un ventilateur conforme aux spécifications UL, veuillez couper les
bouchons (fiches) et effectuer le câblage avec les écrous serre-fils fournis avec le ventilateur.
8. Bien remettre en place tous les fils dans le boîtier de l’interrupteur du ventilateur. Replacer le
couvercle avec les vis retirées à l'étape 1.
9. Passer à la section. Installation de l'abat-jour.
REMARQUE : CE LUMINAIRE EST ADAPTÉ POUR GRADATEUR, CI-DESSOUS EST LES GRADATEURS DE TRIAC
STANDARDS COMPATIBLES.
Non recommandé pour une utilisation avec des détecteurs de mouvement, capteurs de lumière, timmers ou tous autres
contrôles externes.
Numéro de Modèle (Applicable uniquement au modèle 77856) Marque
001-DW6HD-1BZ, 001-RDL06-10Z, 001-RNL06-10Z, 012-TSL06-1LW, 6613-P, 6615-P, 6633-P, Leviton
6672, 6674, 6681, IPL06, IPI06
DV600-P, DVCL-153-P, PD6WCL, MACL-153M, MSCL-153M, SLV-600P, S600-P Lutron
DCD267 Watt Stooper
