Content / Innehåll / Innhold
English
Caution .............................................................................................................................. 4
Safety Information ............................................................................................................ 5-8
Product Introduction ............................................................................................................9
Connections ........................................................................................................................10
Remote Control ............................................................................................................ 11-12
Basic Operation ..................................................................................................................13

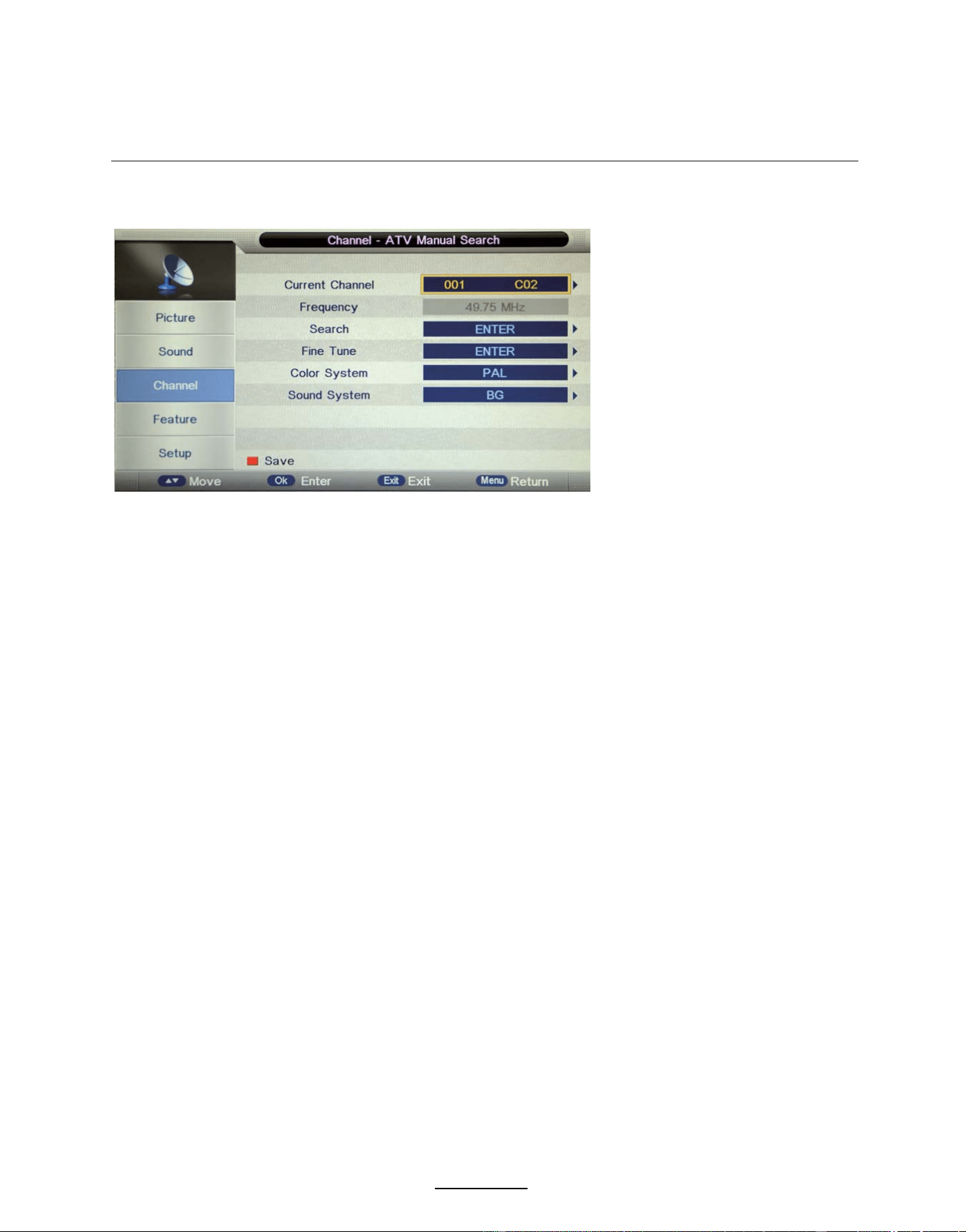

OSD Menu..................................................................................................................... 14-21
Multimedia Operation ................................................................................................... 22-25
Recording Operation ................................................................................................... 26-28
Maintenance and Service ............................................................................................. 29-31
Svenska
Varning ..............................................................................................................................33
Säkerhetsföreskrifter .................................................................................................. 34-37
Produktintroduktion ............................................................................................................38
Baksidans anslutningar ......................................................................................................39
Fjärrkontroll ................................................................................................................. 40-41
Grundfunktioner ..................................................................................................................42
OSD-meny.................................................................................................................... 43-50
Använda multimedia..................................................................................................... 51-54
Inspelning .................................................................................................................... 55-57
Användning och underhåll............................................................................................ 58-60
Norsk
Forsiktig ..............................................................................................................................62
Sikkerhetsinformasjon .................................................................................................. 63-66
Presentasjon av produktet...................................................................................................67
Tilkoblinger ........................................................................................................................68
Fjernkontroll ................................................................................................................. 69-70
Grunnleggende bruk............................................................................................................71
OSD-meny.................................................................................................................... 72-79
Bruk av multimedia ..................................................................................................... 80-83
Opptak.......................................................................................................................... 84-86
Vedlikehold og service.................................................................................................. 87-89
Downloaded from www.ManualsFile.com manuals search engine
4
Caution
intended to alert the user to the presence of un-insulated “dangerous voltage”
a risk of electric shock to the persons.
The exclamation point within an equilateral triangle is intend to alert the user to
the presence of important operating and maintenance (servicing) instructions in
the literature accompanying the appliance.
WARNING
TO PREVENT DAMAGE WHICH MAY RESULT
IN FIRE OR ELECTRIC SHOCK HAZARD, DO
NOT EXPOSE THIS APPLIANCE TO RAIN OR
MOISTURE.
Correct Disposal of this Product
Waste of Electrical and Electronic Equipment (WEEE)
Your product is designed and manufactured with high quality materials and
components which can be recycled and reused. Electronic products can be
harmful to the environment and must therefore be disposed of separately from
other household waste in order to reduce damage to the environment. Batteries
must be disposed of in special containers for battery disposal. The EU has
separate waste collection systems, contact your local dealer or authority for
more information.
This unit complies with European safety and electrical interference directives.
This product has been manufactured according to current regulations for
according to safety instructions.
The product is manufactured according to current regulations within the EU
legislation, limiting the use of hazardous substances in electrical and electronic
equipment (RoHS Directive 2011/65/EU).
Downloaded from www.ManualsFile.com manuals search engine
5
Safety Information
The purpose of these precautions
is to ensure user safety and
prevent property damage.
Be sure to read and
observe all safety
precautions.
The following precautions are divided into
“Warnings“ and “Cautions“.
Warning: Ignoring this precaution may result
in death or serious injury.
Caution: Ignoring this precaution may result
in injury or property damage.
1. Read these instructions.
2. Keep these instructions.
3. Follow all instructions.
4. Heed all warnings.
5. The appliance is only for domestic use.
6. Do not use this apparatus near water.
7. Clean only with a dry cloth.
8. Do not block any of the ventilation openings. Install in accordance with the manufacturer’s
instructions.
9. Do not install near any heat sources such as radiators, heat registers, stoves, or other
10. Do not defeat the safety purpose of the polarized or grounding type plug. A polarized plug
has two blades with one wider than the other. A grounding type plug has two blades and a
third grounding prong. The wide blade or the third prong is provided for your safety. When the
outlet.
11. Protect the power cord from being walked on or pinched particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus.
12.
.
13. Unplug this apparatus during lightning storms or when unused for long periods of time.
14.
been damaged in any way, such as power supply cord or plug is damaged, liquid has been
spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
15.
as vases, shall be placed on the apparatus.
16. , or sold with
the apparatus. When a cart is used, use caution when moving the cart/apparatus combination
to avoid injury from tip-over.
Downloaded from www.ManualsFile.com manuals search engine
Safety Information
6
Warnings
Cautions
Do not touch the power
plug with wet hands.
Doing so may result in
electric shock.
Do not use a damaged
power cord or plug or
a loose outlet. Doing
electric shock.
Do not plug several
devices into the same
outlet. Doing so may
cause the outlet to
Insert the power plug
fully into the outlet. A
loose or improperly
inserted power plug
Do not bend the power
cord excessively or place
heavy objects on it. Doing
electric shock.
When disconnecting the power cord from an AC
outlet, always grasp it by the plug. Pulling on the
cord can damage the internal wire and may result
Always unplug the unit before cleaning. Not
Downloaded from www.ManualsFile.com manuals search engine
Safety Information
Warnings
Do not place containers
vases, soft drink cans, or
medicine bottles or small
metallic objects on top of
the unit. If liquid enters the
unit or any metal object
falls into the unit, it may
or electric shock.
Do not place the unit
where it is exposed to
rain, excessive moisture
or grease. Doing so may
shock, malfunction, or
deformation.
Do not use or store
materials near the unit.
or exlosion.
Do not place the unit on an
unstable surface, such as
a wobbly stand or sloped
table, or on any surface
whose area is smaller than
the bottom area of the unit.
If a child climbs on the
unit it could topple and fall
onto the child, resulting in
serious injury to the child or
damage to the unit.
Place the unit
surface.
Do not place a burning
candle, burning
anti-mosquito incense,
or lighted cigarette on top
of the unit. Do not place
the unit near any heat
or space heater. Doing
so poses a serious risk
Do not place the unit
in a poorly ventilated
enclosure, such as a
cabinet. Doing so poses a
Do not run power cords
near head-producing
appliances such as
radiators, stoves, or
irons. The excessive heat
could melt the insulation
and expose live wires,
shock.
Install the antenna away
from high-voltage power
lines and communication
cables and make sure
it is installed securely. If
the antenna touches a
power line, contact with
the antenna could result
serious injury, or death.
Cautions
Install the unit at an
adequate distance
from the wall to ensure
the temperature inside
the unit rises, it may result
Do not cover the unit
with a tablecloth, curtain,
or other material. If the
temperature inside the
unit rises, it may result in
Be sure to place the unit
on a level surface.
Form a drip loop where
the coaxial antenna cable
enters your building to
prevent rainwater from
travelling along the cable
and coming in contact with
the antenna input terminal.
inside the unit, it may result
WARNING
7
Downloaded from www.ManualsFile.com manuals search engine
Safety Information
8
Warnings
Disconnect the power cord
from the wall outlet during a
lightning storm. Not doing so
shock.
Do not insert any metal
objects, such as a
screwdriver, paper clip,
or bent wire into the
ventilation openings or
A/V terminals. Doing so
poses a serious risk of
Do not allow children to
climb or hang on the unit.
The unit could topple
over onto a child and
result in serious injury.
Never disassemble or
modify the unit in any
way. Do not attempt to
service the unit yourself.
Doing so may result in
the unit requires repair,
contact the service
center.
Caution
When not using the unit
for long periods of time,
disconnect the power cord
from the wall outlet. Dust
could accumulate over time
on the unit and cause it to
generate heat and ignite,
or deteriorate insulation,
which in turn may result in
When moving the unit, be
sure to turn off the unit
and unplug the power
cord from the wall outlet.
Moving the unit with the
power cord connected
to the outlet may cause
damage to the cord,
shock.
If you notice any unusual
odors or smoke around
the unit, immediately
disconnect the unit from
the outlet and contact the
service center. Failure to
electric shock.
When removing the
batteries from the remote
control, make sure children
do not swallow them. Keep
the batteries out of reach
of infants and children.
If a child has swallowed
a battery, seek medical
attention immediately.
Always use two or more
people to lift or move the
unit. If the unit is dropped,
it could be damaged or
otherwise cause injury.
Wipe off any moisture,
dirt, or dust on the power
plug pins with a clean
dry cloth. Failure to do
electric shock.
It is advisable to clean
the interior of the unit at
least once a year. Contact
the store of purchase
or service center for
information. Continuing
to use the unit without
cleaning off the dust built-
or electric shock.
Always turn off the unit
and unplug the power cord
when cleaning the unit. Use
a soft dry cloth to clean it.
Never clean with industrial
strength polish wax,
benzene, paint thinner,
air freshener, lubricant,
detergent, or other such
chemicals. Also, do not
clean with a damp cloth.
WARNING
Downloaded from www.ManualsFile.com manuals search engine
Product Introduction
Accessories
Remote Control Receiver (IR)
(keep clear)
LED Indicator
SOURCE
Display the input source menu.
MENU
Display/exit the OSD menu.
CH+/-
Step through channels.
VOL+/-
Adjust the volume.
POWER
Turn on/standby the TV set.
Infrared Receiver (IR): Receives IR signals from the remote control.
The effective receiving range for the signal is 5-8 meters from the front of the remote control
window, and 30° to the left or right side and 20° above or below the control window.
LED Indicator (Power on/Standby): Press POWER to turn on and off.
Indicator on (red) Standby mode
Indicator on (green) Power on mode
Instruction Manual
Remote Control
(model: E-37)
The configuration of the components may look different from the following illustrations.
9
Mini YPbPr Cable
Mini AV Cable
SOURCE
Downloaded from www.ManualsFile.com manuals search engine
Headphone:
Connect it to your headphone or other audio equipment.
HDMI: Connect them to the HDMI of DVD player or other equipment.
SCART: Connect it to the SCART video output terminal of DVD (used in component source).
MINI AV: Connect it to the audio & video output terminals of DVD with the converter cable
(audio terminals are shared with YPbPr).
MINI YPbPr: Connect it to the YPbPr video output terminal of DVD (used in component source).
COAX: Digital coaxial output.
USB: Media and PVR (USB jack for update).
VGA: For PC display. Connect it to the D-Sub 15 pins analog output connector of the PC.
PC -IN: Connect it to the audio output terminal of PC.
RF: Connect antenna or cable 75 Ohm coaxial to receive TV signal.
Common Interface: CI slot.
POWER: Connect to the power supply with the mains adaptor.
USB
RF Common Interface
MINI
AV
Connections
10
CA module must be installed with
Boxer/RiksTV logo away from your
TV. The smart card must be installed
as shown below.
Headphone out
COAX
POWER HDMI
VGA PC-IN
SCART
MINI
YPbPr
Downloaded from www.ManualsFile.com manuals search engine
MUTE: Press to mute the sound, press again or press
VOL+ to unmute.
CURSOR KEYS OK/ENTER
NUMBER BUTTONS
Press0-9 to select a TV channel directly when you
are watching TV.
Return to the previous channel viewed.
POWER: Turnthe TV on/standby.
SOURCE: Press to display the input source menu.
ASPECT: Change the screen display mode.
P.MODE: Press to cycle through the different picture settings.
S.MODE: Press to cycle through the different sound settings.
Allows you to navigate the on-screen menus and adjust the
system settings to your preference.
MENU: System setup menu.
EXIT: Exit the OSD menu.
Colour buttons:Short cuts-follow the coloured links in the text.
INFO：Means information, to display brief information concerning
the current channel or disc you are wathching.
CH +/- : Scan through channels.
VOL+/- : Adjust the volume.
EPG: To show the Electronic Program Guide during no-menu
state only in DTV mode.
SLEEP: Standby timer.
Remote Control
The remote control is using Infrared (IR). Point it towards the front of the TV. The remote control
may not work correctly if it is operated out of range or out of angle.
11
Downloaded from www.ManualsFile.com manuals search engine
TV/RADIO: To switch to TV or Radio state in DTV mode.
FAV: Display the favorite program list.
CH.LIST: Display the channel list.
REC : Press to start record the program in DTV mode.
SUBTITLE: Turn the subtitle display on/off in DTV mode.
: Fast reverse.
: Fast forward.
: Previous chapter.
: Next chapter.
: Stop program.
: Play/Pause program.
REC.LIST: Record List.
TV/TXT: Turn off/on the Teletext display.
CANCEL: Cancel the Teletext display.
REVEAL: Reveal any hidden text.
NICAM/A2: TV Nicam/A2 select.
INDEX: Go to index.
HOLD: Hold or carry on the current subpage.
SIZE: Press to see top half of page double size,
Press again to see the bottom
half of page double size. Press again for normal size.
SUBPAGE: Press to enter subpages, pressagain to cancel.
Remote Control
12
Downloaded from www.ManualsFile.com manuals search engine
Basic Operation
13
Power on/off
1. Connect to the power supply with the power cord.
2. To turn on the TV, press POWER button on the TV or remote control.
To turn off the TV, press POWER button on the TV or remote control.
Input Source Select
Press SOURCE button on the TV set or remote control to display the
input source menu, and use CH+/- button on the TV set or button
on remote control to select the input source. Press OK button on the
remote control to enter.
Ĥ0ĥ!
Note: Before you select the input source, make sure the connections
are prepared.
Basic OSD Menu Operation
Main menu: Picture Sound Channel Feature Setup
Submenu
(picture menu
for example)
Hint: You should operate
the OSD menu according
to the hint.
Press MENU button to display the OSD menu as below:
Use button to select the main menu, and press > / OK button to enter the submenu.
In the submenu, use button to select the function item, press > / OK button to enter
the setup menu, then press </> button to adjust, or press to select and press OK /
</> button to confirm.
/
Ĥĥ
/
Ĥĥ
/
Ĥĥ
• Press MENU / < button to return to the upper menu.
• Press EXIT button to exit the menu display.
Note:
a) Only when you input the suitable signal, the relevant items can be activated.
b) Please operate the OSD menu according to hint on the bottom of the banner.
DTV
AV
YPBPR
SCART
HDMI
ATV
Media
PC
Downloaded from www.ManualsFile.com manuals search engine
OSD Menu
14
1. Picture Menu
Description
Picture Mode: Select your desired picture mode from Dynamic, Standard, Mild and User.
Brightness: Adjust image brightness level.
Contrast: Adjust image contrast.
Sharpness*: Adjust the sharpness (cannot be changed in VGA/PC mode).
Colour: Adjust image colour from black and white.
Tint: Control the tint in NTSC mode (only in USA).
Colour Temp.: Select an optimum color temperature mode to suit your eyes for viewing from
Warm, Cool, Standard.
Aspect Ratio: Change the aspect for the screen from 4:3,16:9, Zoom1, Zoom2 or Panorama etc.
Noise Reduction: If the broadcast signal received is weak, you can select the Noise Reduction
option to reduce the video noise level between Off, Low, Middle and High.
* When background is grey it is not changeable. Some adjustments are subject to selected
source. If selected source is not compatible then background will be grey and cannot be
adjusted.
Downloaded from www.ManualsFile.com manuals search engine
OSD Menu
15
2. Sound Menu
Description
Sound Mode: Select your desired sound mode from Standard, Movie, Music, Speech and User.
Bass: Adjust the level of the lower-pitched sounds.
Treble: Adjust the level of the higher-pitched sounds.
Balance: Adjust the audio output between left and right speakers.
Surround: Turn on/off the surround sound function.
Auto Volume Level (AVL): The volumes of all sources will be maintained when the function's on.
SPDIF: Select the SPDIF mode (off, PCM or Auto) when connected to audio system with
coaxial digital input.
Downloaded from www.ManualsFile.com manuals search engine
Lock: You must set the “Lock enable” (Feature-Lock-Lock enable) at ON to active this function.
Press GREEN button to sign (lock) or cancel (unlock) the channel. And you have to enter the
password to view the program.
Delete: Press RED button to sign the channels you want to delete, it will hint you when you exit.
Skip: Press YELLOW button to skip the channel or cancel the setting, and the program will not
be programmed by CH+/- button.
Move: Press BLUE button to sign the channel, press / button to move, and press OK button
to confirm.
OSD Menu
16
3. Channel Menu (in ATV/DTV mode)
Description
Channel Management: Enter the Channel Management menu to edit the channels.
Move
Downloaded from www.ManualsFile.com manuals search engine
DTV Manual Search: Enter the DTV Manual Search menu.
Press button to highlight “Channel” and press < / > button to select channel no.
Then press button to highlight “Start” and press < / > button to start manual search.
OSD Menu
17
Country: Select the country.
Auto Search: Press OK button to enter the Auto Search menu, select search mode, and press
OK button to start auto search.
Note:
1. ALL: Auto search channels for DTV, ATV
and Radio.
DTV: Auto search channels for DTV and Radio.
ATV: Auto search channels for ATV.
2. When the TV is auto tuning, you can press
MENU button to stop auto tuning and return
to previous menu.
When the Child Lock is activated, please enter the Password (Lock Password in Feature Menu) to start
Auto and Manual Search.
DVB-C
DVB-T
Favorite Management: Add or remove favorite
channels by the colour buttons. Up to 4 favorite
lists are available, RED-Fav1, GREEN-Fav2,
YELLOW-Fav3, BLUE-Fav4.
Downloaded from www.ManualsFile.com manuals search engine
OSD Menu
18
ATV Manual Search: Enter the ATV Manual Search menu.
Current Channel: Select the Current Channel for manual searching.
Search: Press OK button to enter the Search menu, and manually
search the frequency by < / > button.
Fine Tune: Press OK button to enter the Fine Tune menu, and fine
tune the frequency by < / > button.
Color/Sound System: Select the Color/Sound System for the program.
Downloaded from www.ManualsFile.com manuals search engine
OSD Menu
19
4. Feature Menu
Description
Lock: This menu allows you to lock certain features of the television so that they cannot be
used or viewed. For example if you do not want certain channels viewed by children or if the
television is to be used in a hotel and you want certain channels locked. When you enter the
system lock menu you will be asked for a password. As default it is 0000.
Lock Enable: Turn on/off the Lock functions.
Note: When it is turned on, the functions of Parental Guidance and Change Pin Code
below will be locked. The Functions Lock, Auto Search, DTV Manual Search, ATV
Manual Search in Channel Menu will also be locked.
Parental Guidance: Select the Parental Guidance mode, or turn off the function.
Change Pin Code: Press OK button to enter. First enter the current code, then enter
your new code and confirm your new code.
Downloaded from www.ManualsFile.com manuals search engine
OSD Menu
20
Language: Lets you adjust the different language options available.
Clock: Allows you to set the clock (as default the information is taken automatically from
the digital signal).
Sleep Timer: Lets you set the sleep timer so the television automatically switches off after
a certain amount of time.
Auto Power Off: The TV will switch off by itself automatically if no change in status within
the time you select. You can choose 1H, 2H, 4H or off.
Hearing Impaired: You can switch on the hearing impaired feature, this provides additional
information and subtitles.
CI Info: Pay per view services require a “smartcard” to be inserted into the TV. If you subscribe
to a pay per view service the provider will issue you with a ‘CAM’ and a “smartcard”. The CAM
can then be inserted into the Common Interface Port (CI Card In).
PVR/Timeshift: Setup menu for recording, please see the Recording Operation section.
Hotel Mode: Enter the Hotel Setting menu.
Hotel Lock: Turn on/off the Hotel Lock function.
Channel Lock: Disable/enable the Channel Menu in OSD.
Picture Lock: Disable/enable the Picture Menu in OSD.
Sound Lock: Disable/enable the Sound Menu in OSD.
Feature Lock: Disable/enable the Feature Menu in OSD.
Setup Lock: Disable/enable the Setup Menu in OSD.
Key Lock: Disable/enable the buttons on the TV set.
Source Lock: Disable/enable the input source you desired.
Set Source: Select the default source when you turn on the TV.
Channel Number: Select the default channel number when
you turn on the TV.
Max Volume: Set the max volume for the TV.
Default Volume: Set the default volume when the program is on.
Clear Lock: Clear all the locks above, which means to set all the
locks to OFF and max volume to 100.
Database Export: Export all Hotel Settings to the USB device.
Database Import: Import all Hotel Settings from the USB device.
Downloaded from www.ManualsFile.com manuals search engine
OSD Menu
21
OSD Timer: Lets you adjust the viewing time of the On Screen Menu displayed on your
screen before disappearing.
Auto SCART: The TV will be changed to SCART source automatically when you connect
the TV to the SCART device (providing it is fully in compliance with Euro 21 pin SCART).
PC Setup: Change the PC Settings in PC mode.
Software Upgrade: From time to time we may release new firmware to improve the running
of the television (available to download). This menu lets you upgrade that software onto the
television. Further details of how to do this will be issued with the firmware. Contact the
helpline or refer to the ‘product support’ section of the website.
5. Setup Menu
Description
Blue Screen: Changes the background when there is no input between clear and a blue
background (only available in some sources).
Reset TV Setting: This clears all the TV settings for the television.
Auto Adjust: Setup the parameter of the screen automatically (recommended).
H/V-Position: Adjust the transverse/vertical position of the screen.
Phase: Adjust the phase of the ADC sampling clock relative to the sync signal,
until a stable image is obtained.
Clock: Adjust the pixel clock frequency, until the image size is maximized for the screen.
Downloaded from www.ManualsFile.com manuals search engine
Basic Operation
2) Insert USB device and select the Media Mode between Photo, Music, Movie and eBook.
Then you will find the name of the device display on the screen as shown below.
1) Press the SOURCE button on the remote control to display the Input Source Menu. Select Media
Source by the / buttons and press OK button to enter the Multimedia Menu as shown below.
Hints for operation
Multimedia Operation
22
DTV
AV
YPBPR
SCART
HDMI
ATV
Media
PC
Downloaded from www.ManualsFile.com manuals search engine
Basic Operation
Multimedia Operation
23
Press GREEN button to sign or cancel all the files to playlist.
Press OK button to sign or cancel the selected file to playlist.
Press < button to go to previous menu.
Press EXIT button to select the file view type list (<) or thumbnail(>).
Press Exit again to return to the root MENU.
Then press button to program the files (be signed) you select or the files in the folder you select.
Press button to stop and exit the full screen program, please note the hints on the bottom.
3) Press / button to select the USB device and press OK button to enter the file list as shown below.
Preview
Return to
device list
File list
Information
Hints
Press / buttons to move (press OK button to select the file or open the folder).
Press RED button to delete the file.
Downloaded from www.ManualsFile.com manuals search engine
1. Photo
2. Music
Press </> button to select the option on the table, and press OK button to change.
Note: You can press OK button to display the option table when it disappears.
Press / button to select the option on the table, and press OK button to change.
Play photo
Play music
Multimedia Operation
24
Stop and exit the full screen program.
Play the previous or next file directly.
Rate the picture (0, 90, 180, 270).
Zoom in/out the picture, you could move the picture by Cursor left/right/up/down button in Zoom
Display the information of the current file.
Display the photo setup menu, and select the Repeat mode, Background Music, Slide Time, Effect.
Display the playing list.
Stop and exit the music playing.
Play the previous or next file directly.
Play fast backward and forward.
Select the repeat mode for playing music.
ALL
Switch the window between "information" and "playlist".
Switch on/off the screen while playing music.
Play/Pause the music playing.
Play/Pause the photo playing.
mode.
Downloaded from www.ManualsFile.com manuals search engine
3. Movie
4. eBook
Turn to previous/next page of the text.
RED button: Add or delete the bookmark.
GREEN button: Go to the appoint page.
YELLOW button: Display the bookmark list.
BLUE button: Display the playlist.
Play movie
Play eBook
Multimedia Operation
25
Play the movie in slow mode.
Play the movie in step mode.
Set the A-B repeat playing mode.
AB
Go to mode, Input the time and start playing directly.
Display the information of the current file.
Display the movie setup menu, and setup the Program, Subtitle, Audio, Repeat mode.
Display the playing list.
Stop and exit the full screen program.
Play the previous or next file directly.
Play fast backward or forward.
Press / button to select the option on the table, and press OK button to change.
Note: You can press OK button to display the option table when it disappears.
Play/Pause the movie playing.
Downloaded from www.ManualsFile.com manuals search engine
PVR settings
Press the MENU button to select Feature-PVR/Timeshift menu, press OK button to enter the menu as
below.
1) Record File format
Select Record File Format mode from TS and PS for storing in the USB device.
USB device information
Format: Press RED button to format the selected USB device.
Set Default Partition: Press GREEN button to set the focus partition as the
default partition. The recorders are stored in the default partition. It need to
be reset if the default partition is full in recording progress.
2) Partition Select
Recording Operation
26
Set Timeshift Buffer mode: Auto, 30 mins, 1 hr, 2 hr.
3) Timeshift Buffer
Enter the Timer menu to setup the timer recording settings.
4) Timer
Recorder: Turn on/off the recorder function.
Type: Select the type of the program you want to record.
Channel: Select the channel you want to record.
Start Time: Setup the start time for recording the program.
Duration: Setup the duration time for recording.
Date: Select the date for recording.
Mode: Select the mode for recording.
Press yellow button to add.
Downloaded from www.ManualsFile.com manuals search engine
Recording Operation
27
Delete: Press RED button to delete the selected recording plan.
Display the Record List Menu.
Press OK button to start recording, as the function of the REC button on the remote control.
Press EPG button on the remote control to display EPG menu.
5) Record List
6) Recorder Start
EPG and Timer Recording
EPG mode: Press RED button to change the EPG display mode.
Daily mode: Shows the information of the programs to be broadcasted in daily mode.
Weekly mode: Shows the information of the programs to be broadcasted in weekly mode.
Reminder: Press GREEN button once to remind the program for watching, and press GREEN
button again to remind the program for recording. You could check it in Timer Men, and the TV
will record the program according to your settings automatically.
Previous/Next Day: Press YELLOW/BLUE button to display the programs on previous or next day.
Downloaded from www.ManualsFile.com manuals search engine
Recording Operation
28
Press REC button on the remote control to start recording in DTV mode, and the TV will give you a hint.
Note:
a) Please make sure the USB device is inserted to the TV.
b) Please make sure the speed and free space of the USB is enough.
c) Press STOP button to exit the recording mode.
d) Press Recording list button to display the recorder list, and you can play the program you selected.
e) You could also play the recorded program in Multimedia mode.
Recording
Select “OK” item, and press OK to start recording, there will be a sign on the screen.
Note:
a) Please make sure the USB device is inserted to the TV.
b) Please make sure the speed and free space of the USB is enough.
c) Press STOP button to exit the timeshift mode.
d) Press PLAY button to play the program you are recording from the beginning, and the timeshift
till be going on.
e) Timeshift time menu on the right top corner shows the fallen time between the current picture and
the living broadcasting picture.
f) During the recording progress; if the signal is missing the recording process till take a pause until
the signal is stable again.
Timeshift
Press PAUSE button on the remote control to start timeshift in DTV mode, and the TV will give you a
hint. Select "OK" item, and press OK to start timeshift, there will be a sign on the screen, and the screen
will be freezed.
Downloaded from www.ManualsFile.com manuals search engine
Simple Troubleshooting
Maintenance and Service
29
If the display fails or performance dramatically deteriorates, check the display in accordance
with the following instructions. Remember to check the peripherals to pin point the source of
the failure. If the display still fails to perform as expected, please contact the store where the
product was purchased.
No Power
- Press either the power button or the Standby button on the Remote control.
No Picture or Sound
- Ensure that the TV is plugged in and the power is on.
- Ensure that the aerial is connected.
-
Try a different program.
Poor Picture Quality
- Check the aerial connections.
- Check that the channel is tuned in properly.
- Adjust the picture settings: Brightness, color, sharpness, contrast, hue.
- Make sure that the TV is not located close to electrical appliances that
may emit radio frequency interference.
No colour
- Adjust the color setting.
- Check that the programme is broadcast in color.
- Check that the channel is tuned properly.
TV does not respond to remote control
- Check that there are no obstructions between the remote control and the unit.
- Check that the remote control is within range of the unit.
- Check that the batteries in the remote control and not weak or exhausted.
This TV is for household use and registered as harmless on electromagnetic waves.
Therefore, you can use it in every location as well as residential areas.
- Check all connections to the TV.
Downloaded from www.ManualsFile.com manuals search engine
Maintenance and Service
Technical –
PC Supported: 640*480 60HZ 1360*768 60HZ 800*600 60HZ
1024*768 1920*1080 60Hz60HZ
LED22010FHD PVR
30
0.3(H) x 0.3(V)
1000:1
476.64 (H) x 268.11(V)
Panel
LED
Screen Size
22”
Display Area
Display Res on
1920(H) x 1080(V)
Viewing Angle
178(H)/160(V)(CR>10)
Aspect o
16: 9
Pixel pitch (H/V)
Brightness
250nits
Contrast
Response
5
Color Capacity
16.7M
Panel Type
Liquid Crystal Display with
LED Backlight unit
Panel
o Backlight
30,000 Hrs
sys s
PAL SECAM -BG /DK / I,
Band
UH
/VH
Sound
Analog stereo, NICAM/A2
1000 Pages
DVB standard
y co ply with DVB-
an2/C d MPEG-
2,MPEG4,H.264 standard
Video decoder
MPEG-2 ,MPEG4 ,H.264
QPSK/16QAM/64QAM
M
2K/8K
Bandwidth
7/8MHz
V
CI
x1
Pla
y
back formats
NO
NO
NO
NO
NO
NO
Supported Media
S
y
stem
Semi-conductor Lase
r
S/N
DVD
Audio d
y
namic ran
g
e
RF-IN
75
( IEC75 )
SCART ( Euro 21pin ) -IN
analog sound
Component Video-IN
YPbPr x 1
VGA-IN
D-SUB 15 Pin * x 1
PC Audio-IN
x1
HDMI-IN
x 1
AV-IN
x1
Headphone out
x1
Coax out
x1
USB- upgrade, PVR, Media
x1
Power
Power p n
Connectors
Stand-by power
p n
<0.5W
Dimensions
With Stand ( L/W/H )
Without stand ( L/W/H )
Vesa measurements
513 x 160 x 347mm
513 x 40 x 308mm
100 x 100 mm
36W
12V 3A
Downloaded from www.ManualsFile.com manuals search engine
Maintenance and Service
31
Media
Movie
Music
File
Ext.
.mpg
MPEG-1, MPEG-2
MPEG-1, MPEG-2
RV8/RV9/MP2 cook,MP2
MPEG-1
MPEG-2,H.264
MPEG-2
Progressive JPEG
Baseline JPEG
BMP
--
--
--
Xvid, MJPEG,
MPEG-4 SP/ASP,
MPEG-4 SP/ASP,
MPEG-4 SP/ASP,
H.264
H.264
H.264
.avi
.ts
.dat
.mp4
.vob
.rm/
.rmvb
.mp3
.wma
.m4a/
.aac
.jpg/
.jpeg
.bmp
.png
.mov/
.mkv
Codec
Video
Audio
Max Solution:1920x1080
Max Solution:1920x1080
Max Solution:1920x1080
Max Resolution:1024x768
Max Resolution:8192x8192
Max Resolution:6500x6500
Max Resolution:3000x3000
Max Resolution:1500x1500
Pixel Depth:1/4/8/16/24/32 bpp
Max Solution:720x576
Max Data Rate:40 Mbps
Max Data Rate:20 Mbps
Sample Rate:8K~48KHz
Sample Rate:16K~48KHz
Bit Rate:32K~320Kbps
Bit Rate:32K~442Kbps
Channel:Mono/Stereo
Channel:Mono/Stereo
Max Data Rate:40 Mbps
MP3, WMA, AAC,
AC3,PCM
MP3
WMA
AAC
Remark
Non-Interlaced
Interlaced
USB Multimedia Playback Format
USB Storage
USB memory size: 32GB / FAT32
USB HDD size: 1.5 TB (maximum power consumption 500 mAh)
Total amount of files/folders on root: Total amount of the files and folders can not overpass 1900.
Total folder depth: The largest depth is 29.
Downloaded from www.ManualsFile.com manuals search engine
This TV set may contain lead only in certain parts or components where no technology alternatives
exist in accordance with existing exemption clauses under the RoHS Directive.
Screen Resolution: 1920(H) x 1080(V)
Standby Mode(w)
Presence of Lead
Peak Luminance Ratio
(Required:>65%)
Mercury content
(mg)
0.450
0.000
No
100
.
000%
Annual energy consumption is calculated on the basis of
the On-mode(Home, Standard-mode) power consumption,
operating 4 hours a day and 365 days a year (measured
according to IEC 62087 Ed.2).
The power consumption of On-mode varies depending
on setting the TV displays.
Downloaded from www.ManualsFile.com manuals search engine
33
Varning
Symbolen med blixten i triangeln ska göra användaren uppmärksam på att
TV:n innehåller högspänning, som kan vara tillräcklig för att ge en kraftig stöt
vid kontakt.
Symbolen med utropstecknet i triangeln ska göra användaren uppmärksam på
TV:n.
VARNING
FÖR ATT FÖRHINDRA SKADA, ELD ELLER
ELCHOCK - UTSÄTT ALDRIG TV:N FÖR REGN
ELLER FUKT.
Korrekt bortskaffande av produkten
Waste of Electrical and Electronic Equipment (WEEE)
Produkten är konstruerad och producerad med material och komponenter av
hög kvalitet som kan återvinnas och återanvändas. Elektroniska produkter kan
vara skadliga för miljön och måste därför slängas separat från hushållsavfall
för minsta möjliga miljöpåverkan. Batterier lämnas i särskild behållare och får
inte kastas bland hushållsavfall. EU har separata system för elektriskt och
elektroniskt avfall. Kontakta din återförsäljare eller lokala myndigheter om du
behöver mer information.
europeiska säkerhets- och elektromagnetiska kraven.
Denna produkt är tillverkad enligt gällande regler för elektromagnetiska
fält (EMF), vilket innebär att den är säker att använda så länge säkerhets-
anvisningarna följs.
Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar
användning av skadliga ämnen i elektriska och elektroniska produkter
(Europaparlamentets och rådets direktiv 2011/65/EU).
VARNING
RISK FÖR ELCHOCK
ÖPPNA EJ
VARNING: FÖR ATT FÖRHINDRA RISK AV ELCHOCK,
ÖPPNA ALDRIG HÖLJET (ELLER BAKSTYCKET). DET
FINNS INGA DELAR INUTI TV:N SOM ANVÄNDAREN
SJÄLV KAN LAGA. ÖVERLÅT ALL SERVICE TILL
KVALIFICERAD SERVICETEKNIKER.
Downloaded from www.ManualsFile.com manuals search engine
34
Säkerhetsföreskrifter
Meningen med dessa varningar är
att vara säker på att användaren
hanterar TV:n på ett säkert och bra
sätt.
Var noga med att läsa
igenom manualen och
följ instruktionerna.
Följande varningar är indelade i kategorierna
”Varningar” och ”Akta”.
Varning: Följs inte detta kan det leda till
allvarlig personskada eller dödsfall.
Akta: Följs inte detta kan det leda till
personskada eller trasig TV.
1. Läs igenom manualen.
2. Spara manualen.
3. Följ alla varningar och instruktioner.
4. Apparaten är endast avsedd för hushållsbruk.
5. Använd aldrig TV:n nära vatten.
6. Rengör endast med en ren duk.
7. Blockera inga ventilationsöppningar. Placera TV:n i enlighet med tillverkarens rekommendationer.
8. Placera inte TV:n nära värmekällor som element, ugnar eller andra produkter (exempelvis
förstärkare) som alstrar värme.
9. Utför inget som strider mot TV:ns användning eller kontakter. Kontakten är utformad på ett
speciellt vis och kan endast kopplas in i väggkontakten på ett sätt. När det blir motstånd vid
10.Skydda strömsladden från att trampas på eller klämmas. Var speciellt noga vid kontakterna.
11. Använd endast tillbehör som är rekommenderade av tillverkaren.
12.Koppla ur TV:n under åskoväder eller när den inte kommer att användas under lång tid.
13. TV:n har skadats,
om strömsladden eller kontakten har skadats eller om föremål har fallit på TV:n.
14.Apparaten får inte utsättas för någon vätska, och inga föremål fyllda med vätska, så som vaser,
får placeras ovanpå TV:n.
15.Använd endast vagn, bord eller stativ som är rekommenderade av tillverkaren, eller säljs
Downloaded from www.ManualsFile.com manuals search engine
Säkerhetsföreskrifter
35
Varning
Akta
Rör aldrig vid ström-
kontakten med våta
händer. Det kan leda till
elchock.
Använd aldrig en
trasig strömkabel eller
elkontakt. Det kan leda
till brand eller elchock.
produkter till samma
uttag. Det kan leda till att
uttaget överbelastas
och fattar eld.
Koppla in elkontakten
ordentligt i väggen. En
lös eller felaktigt
inkopplad elkontakt
kan fatta eld.
Kläm inte fast ström-
kabeln eller placera tunga
föremål på kabeln. Det
kan leda till brand eller
elchock.
När du kopplar ur strömkabeln från väggkontakten,
ta alltid tag i kontakten. Drar du i strömkabeln kan
det skada ledningen och leda till brand.
Koppla alltid ur TV:n från väggkontakten innan
rengöring. Görs det inte kan det leda till brand
eller elchock.
Downloaded from www.ManualsFile.com manuals search engine
Säkerhetsföreskrifter
36
Varning
Placera aldrig behållare
med vätskor så som
blomvaser, läskburkar eller
TV:n. Om vätska kommer
in i TV:ns delar kan det
leda till kortslutning, eld
eller elchock.
Placera aldrig TV:n på
en plats där den kan
utsättas för regn, hög
luftfuktighet eller fett.
Det kan leda till eld,
elchock eller skada på
TV:n.
Förvara eller använd
aldrig brandfarliga
produkter nära TV:n.
Det kan leda till eld eller
explosion.
Placera aldrig TV:n på en
ostabil yta; som en dålig
möbel eller lutande bord,
eller på en möbel vars yta
är mindre än TV:ns.
Om ett barn klättrar på
TV:n kan den falla ner på
barnet och leda till allvarlig
personskada på barnet
eller skada TV:ns delar.
Placera alltid TV:n
på en stabil yta.
Placera aldrig levande
ljus, brinnande rökelser
eller cigaretter på TV:n.
Placera inte TV:n nära
värmekällor som en
eldstad eller element.
Det kan starta en eld.
Placera inte TV:n i dåligt
ventilerade utrymmen,
som en bokhylla. Det kan
starta en eld.
Lägg inte strömsladden
nära andra varma
produkter som
förstärkare, element eller
strykjärn. Den kraftiga
värmen kan smälta
ledningen och exponera
elledningen vilket leder till
eld eller elchock.
Anslut antennen på
avstånd från hög-
spänningsledningar och
se till att de är riktigt
anslutna. Om antennen
vidrör en elledning, kan
det leda till eld, elchock,
allvarlig personskada eller
dödsfall.
Akta
Placera TV:n på ett bra
avstånd från väggen för
att säkra god ventilation.
Om temperaturen inne i
TV:n stiger, kan det leda
till eld.
Täck inte över TV:n med
en handduk, bordsduk
eller annat material. Om
temperaturen inne i TV:n
stiger kan det leda till eld.
Var noga med att placera
TV:n på en jämn yta.
Från en utomhusantenn
kan det läcka in vatten via
ledningen, och komma i
kontakt med kontakten till
TV:n. Om regnvatten
kommer in i TV:n, kan det
leda till eld eller elchock.
VARNING
Downloaded from www.ManualsFile.com manuals search engine
37
Säkerhetsföreskrifter
Varning
Koppla ur TV:n från vägg-
kontakten under åskoväder.
Görs det inte kan det leda till
eld eller elchock.
För inte in några
metallföremål som
skruvmejsel, gem
eller stålvajer in i
öppningarna eller A/V-
öppningarna. Det kan
leda till eld eller elchock.
Låt aldrig barn klättra
eller hänga på TV:n. TV:n
kan falla över på barnet
och leda till allvarlig
personskada.
Plocka aldrig isär eller
förändra TV:ns delar.
Försök aldrig själv göra
service på TV:n. Det kan
leda till eld eller elchock.
Om TV:n behöver lagas,
servicetekniker.
Akta
När TV:n inte kommer
att användas under
en längre tidsperiod,
koppla ur TV:n från
väggkontakten. Damm kan
samlas inne i TV:n och
värmen kan tända eld,
som kan leda till brand.
till att koppla ur den från
väggkontakten. Flyttar du
TV:n med strömsladden
inkopplad, kan det leda till
eld eller brand.
Om du känner av stark
lukt eller rök från TV:n,
koppla genast ur den
från väggkontakten och
kontakta service. Görs det
inte kan det leda till eld
eller elchock.
När du tar ur batterierna
från fjärrkontrollen, se
till att barn inte råkar
svälja dem. Behåll
batterierna borta från
småbarn. Om ett barn
sväljer batterierna, tillkalla
omedelbart läkarhjälp.
för att lyfta TV:n när den
tappas, kan det skada
dess inre delar.
Torka av all fukt,
smuts eller damm från
elkontakterna med en
ren duk. Görs det inte
ordentligt kan det leda till
eld eller elchock.
Det rekommenderas att
rengöra TV:ns inre delar
åtminstone en gång per
år. Kontakta
återförsäljaren eller
servicetekniker för mer
information. Fortsätter
du använda TV:n utan
att rengöra den kan allt
damm leda till eld eller
elchock.
Stäng alltid av TV:n och
koppla ur strömsladden
när du ska rengöra TV:n.
Använd en mjuk duk för att
rengöra TV:n. Rengör aldrig
med starka kemikalier eller
rengöringsmedel. Använd
heller aldrig en fuktig duk.
VARNING
Downloaded from www.ManualsFile.com manuals search engine
SOURCE
Produktintroduktion
Tillbehör
Sensor för fjärrkontrollen (IR)
(blockera ej)
LED-indikator
SOURCE
Tryck på den här knappen för
att öppna menyn för signalkälla.
MENU
Tryck på den här knappen för
att öppna skärmmenyn. Tryck
en gång till för att stänga menyn.
CH+/-
Tryck på den här knappen för
att växla kanal.
VOL+/-
Tryck på den här knappen för att
justera ljudnivån.
POWER
Slå på/stäng av TV:n.
IR-mottagare: Tar emot IR-signaler från fjärrkontrollen.
Fjärrkontrollens signal kan tas emot från upp till åtta meter från rakt framför
kommunikationsfönstret och en vinkel på 30° vänster och höger och 20° över och
under kommunikationsfönstret.
LED-indikator (på/standby): Tryck POWER för att slå på och stänga av.
Indikator tänd (röd) Standby-läge
Indikator tänd (grön) Start
Bruksanvisning
Fjärrkontroll
(modell: E-37)
Komponenterna kan se annorlunda ut i jämförelse med bilden.
38
Mini YPbPr-kabel
Mini AV-kabel
Downloaded from www.ManualsFile.com manuals search engine
CA Modulen skall installeras med
Boxer-/RiksTV loggans sida ut från
installeras enligt bilden nedan.
din tv. Programkortet skall
POWER: Anslut till strömförsörjningen (12V DC ).
USB
RF Common Interface
MINI
AV
Headphone out
COAX
POWER HDMI
VGA PC-IN
SCART
MINI
YPbPr
Baksidans anslutningar
Headphone: Anslut hörlurar eller annan analog ljudutrustning.
HDMI: Ingång för HDMI från till exempel Blu-ray-spelare m.m.
SCART: Ansluts till utrustning med SCART till exempel DVD-spelare (stöd för CVBS/RGB).
MINI AV: Anslut till ljud- och videoutgångarna på DVD-spelaren med hjälp av konverterkabeln
(ljudutgångarna delas med YPbPr).
MINI YPbPr: Komponentvideoingång för anslutning av videoutrustning med utgång YPbPr.
COAX: Koaxial digital ljudutgång till exempelvis hemmabioljudsystem.
USB: Mediaspelare eller PVR (Personal Video Recorder) via USB eller extern hårddisk
(musik/foto/film), se specifikationer för filformat. Serviceport för uppgradering.
VGA: Anslut datorn till datorns analoga monitorutgång (D-subkontakt med 15 stift).
PC -IN: Ansluts till datorns ljudutgång (stereo).
RF: Anslut antenn (75 ohm) för mottagning av TV-signal.
Common Interface: CI-uttag för anslutning av CA-modul.
39
Downloaded from www.ManualsFile.com manuals search engine
POWER: Slå på TV:n eller ställ den i standbyläge.
MUTE: Tryck en gång för att stänga av ljudet och tryck igen eller tryck på
VOL+ för att sätta på ljudet igen.
EPG: Visa den elektroniska programguiden utanför menyläget endast i
DTV-läge.
SOURCE: Visa menyn med inkälla.
MENU: Systeminställningsmeny.
EXIT: Lämna OSD-menyn.
SIFFERKNAPPAR
Tryck på 0-9 för a
tt välja en TV-kanal direkt när du tittar på TV.
Gå till föregående kanal.
PILKNAPPAR
(/ / / /OK)
Möjliggör navigering i menyerna på skärmen och ändring av systeminställn-
ingarna efter önskemål.
CH +/- : Bläddra bland kanalerna.
VOL+ /-: Ställ in rätt volym.
P.MODE: Välj bildläge.
ASPECT: Ändrar visningsläget på skärmen.
S.MODE: Välj ljudläge.
SLEEP: Avstängningstimer (till standbyläge).
INFO: Visa information om det aktuella läget/kanalen.
Färgknappar: genvägar enligt de färgade länkarna i texten.
Fjärrkontroll
Fjärrkontrollen använder infraröda vågor (IR). Peka med den mot TV:n. Det är inte säkert att
fjärrkontrollen fungerar bra om den används utanför det rekommenderade avståndet eller
vinkeln.
40
Downloaded from www.ManualsFile.com manuals search engine
NICAM/A2: Välj TV Nicam/A2.
TV/TXT: Slå på/stäng av text-TV.
CANCEL: Avbryt visning av text-TV.
REVEAL: Visa dold text.
HOLD: Stanna eller fortsätt på den aktuella länkade sidan.
SIZE: Tryck för att se övre halvan av sidan i dubbel storlek. Tryck
igen för att se nedre halvan av sidan i dubbel storlek. Tryck en
tredje gång för att visa sidan i normal storlek.
SUBPAGE: Tryck för att öppna länkade sidor och tryck igen för att
avbryta.
INDEX: Gå till innehållssidan.
: Föregående kapitel .
: Nästa kapitel.
: Snabbspola bakåt .
: Snabbspola framåt .
: Stoppa program.
: Spela/Pausa i program.
REC.LIST: Inspelningslista.
REC : Starta inspelning av ett program i DVB-läge.
CH.LIST: Visa programlistan.
SUBTITLE: Aktivera eller avaktivera visning av undertext i DTV.
TV/RADIO:För att växla till TV eller Radio stat i DTV-läge.
FAV: Visa listan med favoritprogram.
Fjärrkontroll
41
Downloaded from www.ManualsFile.com manuals search engine
DTV
AV
YPBPR
SCART
HDMI
ATV
Media
PC
Grundfunktioner
42
Slå på/stäng av
1. Koppla spelaren till vägguttaget med nätkabeln.
2. För att slå på TV:n, tryck på POWER-knappen på TV:n eller fjärrkontrollen.
För att stänga av TV:n, tryck på POWER-knappen på TV:n eller
fjärrkontrollen.
Välja källa
Tryck på SOURCE-knappen på TV:n eller fjärrkontrollen för att visa menyn
för källa och använd knappen CH+/- på TV:n eller -knapparna på
fjärrkontrollen för att välja källa. Tryck på OK på fjärrkontrollen för att bekräfta.
Ĥ0ĥ!
OBS: Se till att alla anslutningar är förberedda innan du väljer källa.
Grundläggande användning av OSD-menyn
Huvudmeny: Bild Ljud Kanal Funktion Inställningar
Undermeny
(exempelvis
bildläge)
Hänvisning: Använd
OSD-menyn enligt
hänvisningen.
Tryck på MENU-knappen för att visa OSD-menyn:
• Tryck på MENU / <-knappen för att återgå till den övre menyn.
• Tryck på EXIT för att stänga menyn.
OBS:
a) Aktuella alternativ kan endast aktiveras vid rätt signal.
b) Använd OSD-menyn enligt hänvisningen längst ned på skärmen.
Använd -knapparna för att välja huvudmenyn och tryck på > / OK-knappen för att öppna
undermenyn. I undermenyn, använd -knappen för att välja funktionsalternativ och tryck
på > / OK -knappen för att nå inställningarna. Tryck sedan på </>-knappen för att justera, eller
tryck för att välja och tryck på OK / </>-knappen för att bekräfta.
/
Ĥĥ
/
Ĥĥ
/
Ĥĥ
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
43
1. Bildmeny
Beskrivning
Bildläge: Välj mellan Dynamic, Standard, Mild och User.
Ljusstyrka: Justera bildens allmänna ljusstyrka.
Kontrast: Ändra kontrasten mellan bildens ljusa och mörka partier.
Skärpa*: Öka skärpan för att se skarpa kanter på bilden och minska
skärpan för att göra kanterna mjukare.
Färg: Ändra färg från svart och vitt.
Färgton: Ändra nyansen i NTSC-läge (endast i USA).
Färgtemperatur: Välj ett färgtemperatursläge som passar dig. Du kan
välja mellan varm, kall och standard.
Bildförhållande: Välj ett bildförhållande; 4:3, 16:9, Zoom1, Zoom2 eller
panorama etc.
Brusreducering: Om mottagarsignalen är svag kan du välja brusreduceringsnivå
mellan av, låg, medel och hög.
* Skärpan kan inte justeras om bakgrunden är grå. Några justeringar är beroende av vald källa.
Om den valda källan inte är kompatibel är bakgrunden grå och kan inte justeras.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
44
2. Ljudmeny
Beskrivning
Ljudläge: Välj önskat ljudläge; standard, film, musik, tal och personlig.
Bas: Justera basljudens styrka.
Diskant: Justera diskantljudens styrka.
Balans: Ställ in balansen mellan vänster och höger ljudutgång.
Surround: Slå på eller stäng av surroundfunktionen.
Auto Volume Level (AVL): Volymen för alla källor kommer upprätthållas
när funktionen är på.
SPDIF: Välj SPDIF-läge (av, PCM eller auto) när apparaten är kopplad till
ett ljudsystem med koaxial digital ingång.
Downloaded from www.ManualsFile.com manuals search engine
Hoppa över: Tryck på den GULA knappen för att hoppa över kanalen eller avbryta inställningen.
Därmed hoppas den över när du söker kanaler med CH +/-.
Flytta: Tryck på den BLÅ knappen för att markera kanalen, tryck / -knapparna för att flytta
och tryck på OK-knappen för att välja.
OSD-meny
45
3. Kanalmeny (i ATV/DTV-läge)
Beskrivning
Kanalhantering: Gå till kanalhanteringsmenyn för att redigera kanalerna.
Radera: Tryck på den RÖDA knappen för att markera de kanaler du till radera.
Du får en uppmaning när du avslutar.
Lås: Du måste aktivera låsfunktionen (funktion-lås-lås aktiverat) för att detta ska fungera.
Tryck på den GRÖNA knappen för att låsa eller låsa upp kanalen. Därmed behöver du ange
lösenordet för att visa programmet.
Move
Downloaded from www.ManualsFile.com manuals search engine
DVB-C
OSD-meny
46
Land: Välj land.
Automatisk sökning: Tryck på OK-knappen för att gå till menyn för automatisk sökning. Välj
sökläge och tryck på OK för att starta den automatiska sökningen.
OBS:
1. ALL: Automatisk kanalsökning för DTV, ATV
och radio.
DTV: Automatisk kanalsökning för DTV och radio.
ATV: Automatisk kanalsökning för ATV.
2. När TV:n genomför den automatiska sökningen
kan du trycka på MENU-knappen för att stoppa
sökningen och gå tillbaka till föregående meny.
När barnlåset är aktiverat, vänligen ange lösenordet (låslösenordet i funktionsmenyn) för att starta
automatisk och manuell sökning.
DVB-T
DTV manuell sökning: Gå till menyn för DTV manuell sökning.
Tryck -knappen för att markera “kanal” och tryck < / >-knappen för att välja kanalnummer.
Tryck sedan på -knappen för att markera “start” och tryck < / >-knappen för att starta den
manuella sökningen.
Favorithantering: Lägg till eller ta bort
favoritkanaler genom att använda de färgade
knapparna. Upp till fyra favoritlistor finns
tillgängliga; röd – Fav1, grön – Fav2,
gul – Fav3, blå – Fav4.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
ATV manuell sökning: Gå till menyn för ATV manuell sökning.
Aktuell kanal: Välj aktuell kanal för manuell sökning.
Sök: Tryck på OK-knappen för att komma till sökmenyn och sök manuellt efter frekvens
med < / >-knappen.
Fininställning: Tryck på OK-knappen för att nå menyn för fininställningar och finjustera
frekvensen med < / >-knappen.
Färg-/Ljudsystem: Välj färg-/ljudsystem för programmet.
47
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
48
4. Funktionsmeny
Beskrivning
Lås: Denna meny låter dig låsa vissa TV-funktioner så de inte kan användas eller visas.
Exempelvis om du inte vill att vissa kanaler ska vara tillgängliga för barn eller om TV:n ska
användas på ett hotell och du vill låsa vissa kanaler. När du går till låsmenyn får du en förfrågan
om lösenord – standardlösenordet är 0000.
Lås aktiverat: Slå på eller av låsfunktionerna. Obs! När de är påslagna kommer funktionerna
föräldralås och ändra PIN-kod (som presenteras nedan) vara låsta. Funktionslås, autosök,
DTV manuell sökning, ATV manuell sökning i kanalmenyn kommer också att vara låsta.
Föräldralås: Välj läget för föräldralås eller slå av funktionen.
Ändra PIN-kod: Tryck på OK-knappen för att gå till funktionen. Tryck först in den aktuella
koden, därefter den nya och bekräfta sedan den nya.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
49
Språk: Låter dig välja mellan de språk som finns tillgängliga.
Klocka: Låter dig ställa in klockan (som standard ställs informationen in automatiskt från
den digitala signalen).
Sleep Timer: Låter dig ställa in sleep timern så TV:n automatiskt stängs av efter en viss tid.
Autom. avstängning: TV:n stängs av av sig självt om inga ändringar görs under den tid du
väljer. Du kan välja mellan 1 timma, 2 timmar, 4 timmar eller att funktionen är av.
Hörselskada: Du kan slå på funktionen för hörselskadade som ger extra information och
undertexter.
CI Info: Pay per view-tjänster kräver ett “smartcard” i TV:n. Om du skaffar ett
betal-TV-abonnemang kan leverantören förse dig med ett “smartcard” och en
CA-modul (kortläsare). CA-modulen sätts sedan in i Common Interface-porten.
PVR/Timeshift: Inställningsmeny för inspelning, vänligen se avsnittet för inspelning.
Hotelläge: Gå till menyn för hotellägesinställningar.
Hotellås: Slå på/av hotellåsfuktionen.
Kanallås: Slå på/av kanalmenyn i OSD:n.
Bildlås: Slå på/av bildmenyn i OSD:n.
Ljudlås: Slå på/av ljudmenyn i OSD:n.
Funktionslås: Slå på/av funktionsmenyn i OSD:n.
Inställningslås: Slå på/av inställningsmenyn i OSD:n.
Knapplås: Slå på/av användningen av knapparna på TV:n.
Källås: Slå på/av önskad källa.
Ange källa: Välj standardkälla som ska gälla när TV:n slås på.
Kanalnummer: Välj standardkanal som ska gälla när TV:n slås på.
Maxvolym: Välj maxvolym för TV:n.
Förvald volym: Välj en förvald volym när programmet är på.
Öppna lås: Öppna alla ovanstående lås, vilket innebär att stänga av
alla lås och att maxvolymen blir 100.
Databasexport: Exportera alla hotellägesinställningar till en USB-enhet.
Databasimport: Importera alla hotellägesinställningar från en USB-enhet.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
50
Menytimer: Låter dig justera visningstiden för menyn som visas på din TV-skärm innan den
försvinner.
Auto-SCART: TV:n ändrar till SCART-källan automatiskt när du kopplar TV:n till en SCART
-enhet (förutsatt att den passar med en SCART 21-stifts).
PC-inställning: Ändra PC-inställningarna i PC-läge.
Uppgradering av programvara: Från tid till annan kan vi släppa nya firmware för att förbättra
driften av TV (tillgänglig för nedladdning). Den här menyn kan du uppgradera programvaran på
tv. Ytterligare detaljer om hur detta kommer att ges ut med den fasta programvaran. Kontakta
hjälplinje eller hänvisa till "produktstöd" delen av webbplatsen.
5. Inställningar
Beskrivning
Autojustering: Ställ in parametern för skärmen automatiskt (rekommenderas).
H/V-Position: Justera skärmens horisontella och vertikala position.
Phase: Justera fasen för ADC-samplingsklockan i förhållande till synkroniseringssignalen
tills en stabil bild uppnåtts.
Klocka: Justera pixelklockans frekvens tills bildens storlek är maximerad för skärmen.
Blåskärm: Ändrar bakgrunden mellan klar och blå när det inte finns någon ingångssignal
(endast tillgängligt för vissa källor).
Återst. TV-inst.: Denna funktion återställer alla TV-inställningar.
Downloaded from www.ManualsFile.com manuals search engine
Grundfunktioner
2) Anslut USB-enheten och välj medialäge mellan foto, musik, film och e-bok. Därefter hittar du
namnet på enheten på skärmen likt nedan.
1) Tryck på SOURCE-knappen på fjärrkontrollen för att visa menyn för källa. Välj mediakälla
med / -knapparna och tryck på OK-knappen för att gå till multimediamenyn som visas nedan.
Användningstips
Använda multimedia
51
DTV
AV
YPBPR
SCART
HDMI
ATV
Media
PC
Downloaded from www.ManualsFile.com manuals search engine
Grundfunktioner
Använda multimedia
52
Tryck på GRÖN knapp för att lägga till eller ta bort alla filer från spellistan.
Tryck på OK-knappen för att lägga till eller ta bort valda filer från spellistan.
Tryck på < -knappen för att gå till föregående meny.
Tryck på EXIT-knappen för att välja att visa en lista med filtyper (<) eller miniatyrbilder (>).
Tryck på EXIT-knappen igen för att återgå till ursprungmenyn.
Tryck sedan -knappen för att programmera filerna (lägga till) du valt eller filerna i mappen du valt.
Tryck på -knappen för att stoppa och avsluta fullskärmsprogrammet, var uppmärksam på
hänvisningarna i botten.
3) Tryck på / -knappen för att välja USB-enheten och tryck på OK-knappen för att gå till fillistan
som visas nedan.
Förhandsvisning
Återgå till listan
med enheter
Fillista
Information
Hänvisning
Tryck på / -knapparna för att flytta (tryck på OK-knappen för att välja fil eller öppna mapp).
Tryck på RÖD knapp för att ta bort filen.
Downloaded from www.ManualsFile.com manuals search engine
1. Foto
2. Musik
Tryck på </>-knappen för att välja alternativet i tabellen och tryck på OK-knappen för att ändra.
Obs! Du kan trycka på OK-knappen för att visa tabellen med alternativ om den försvunnit.
Tryck på / -knappen för att välja alternativet i tabellen och tryck på OK-knappen för att ändra.
Visa foton.
Spela musik
Använda multimedia
53
Stoppa och avsluta fullskärmsprogrammet.
Visa föregående eller nästa fil direkt.
Rotera bilden (0, 90, 180, 270).
Zooma in/ut i bilden. Du kan flytta bilden med pilknapparna till vänster, höger, upp och ned i
Visa information om den aktuella filen.
Visa fotoinställningsmenyn och välj repetera, bakgrundsmusik, visningstid och effekt.
Visa spellistan.
Stoppa och avsluta musiken som spelas.
Spela föregående eller nästa fil direkt.
Spela snabbt bakåt och framåt.
Välj repetera för musiken som spelas.
ALL
Ändra fönstret mellan “information” och “spellista”.
Slå på/stäng av skärmen medan musiken spelas.
Spela/pausa musiken som spelas.
Spela/Pausa fotovisningen.
zoomläget.
Downloaded from www.ManualsFile.com manuals search engine
3. Film
4. E-bok
Gå till föregående eller nästa sida av texten.
RÖD knapp: Lägg till eller ta bort bokmärke.
GRÖN knapp: Gå till angiven sida.
GUL knapp: Visa bokmärkeslistan.
BLÅ knapp: Visa spellistan.
Spela upp film.
Spela e-bok.
Använda multimedia
54
Spela upp filmen långsamt.
Spela upp filmen stegvis.
Ange A-B repeteringsläge för uppspelning.
AB
Goto-läge, ställ in tiden och börja spela direkt.
Visa informationen för den aktuella filen.
Visa inställningsmenyn för film och ställ in program, undertext, ljud och repeteringsläge.
Visa spellistan.
Stoppa och avsluta fullskärmsprogrammet.
Spela föregående eller nästa fil direkt.
Spela snabbt bakåt och framåt.
Tryck på / -knappen för att välja alternativet i tabellen och tryck på OK-knappen för att ändra.
Obs! Du kan trycka på OK-knappen för att visa tabellen med alternativ om den försvunnit.
Spela/pausa filmen som spelas.
Downloaded from www.ManualsFile.com manuals search engine
PVR-inställningar
Tryck på MENU-knappen för att välja funktion-PVR/Timeshift-menyn och tryck på OK-knappen för att
gå till menyn enligt vad som visas nedan.
1) Filformat för inspelning
Välj filformat för inspelning från TS och PS för lagring på USB-enheten.
USB-enhetsinformation
Format: Tryck på den RÖDA knappen för att formatera den valda
USB-enheten.
Välj förvald partition: Tryck på den GRÖNA knappen för att ange gällande
partition som förvald partition. Inspelningarna lagras i standardpartitionen.
Den behöver återställas om den blir full under inspelningsprocessen.
2) Partitionsval
Inspelning
55
Välj läge för timeshiftbuffert: Auto, 30 min, 1 timma, 2 timmar.
3) Timeshiftbuffert
Gå till timermenyn för att ange timerinställningar för inspelning.
4) Timer
Inspelare: Slå på/stäng av inspelningsfunktionen.
Typ: Välj typ för det program du vill spela in.
Kanal: Välj kanalen du vill spela in.
Starttid: Ange starttiden för när inspelningen ska starta.
Varaktighet: Ange varaktigheten för inspelningen.
Datum: Välj datum för inspelningen.
Läge: Ange läget för inspelningen.
Tryck på GUL knapp för att lägga till.
Downloaded from www.ManualsFile.com manuals search engine
Inspelning
56
Radera: Tryck på RÖD knapp för att ta bort den valda inspelningsplanen.
Visa menyn för inspelningslistan.
Tryck på OK-knappen för att starta inspelningen. Samma funktion som REC-knappen på
fjärrkontrollen.
Tryck på EPG-knappen på fjärrkontrollen för att visa EPG-menyn.
5) Inspelningslista
6) Inspelningsstart
EPG och timerinspelning
EPG mode: Tryck på RÖD knapp för att ändra EPG-visningsläget.
Dagligt läge: Visar informationen om de program som sänds i dagligt läge.
Veckoläge: Visar information om de program som sänds i veckoläge.
Påminnelse: Tryck på GRÖN knapp en gång för att ange en påminnelse för ett program du
vill se och tryck på GRÖN knapp ytterligare en gång för att påminna om ett program som ska
spelas in. Du kan kolla det i timermenyn och TV:n kommer spela in programmet enligt dina
inställningar automatiskt.
Previous/Next Day: Tryck på GUL/BLÅ knapp för att visa programmen för föregående eller
nästa dag.
Downloaded from www.ManualsFile.com manuals search engine
Inspelning
57
Tryck på REC-knappen på fjärrkontrollen för att starta en inspelning i DTV-läget och TV:n kommer ge
dig en hänvisning. Välj “OK” och tryck på OK för att start inspelningen; en symbol visas på skärmen.
OBS:
a) Vänligen kontrollera att USB-enheten är ansluten till TV:n.
b) Vänligen kontrollera att hastigheten och det lediga utrymmet i USB-enheten är tillräckligt.
c) Tryck på STOP-knappen för att avsluta inspelningsläget.
d) Tryck på Rec.List-knappen för att visa inspelningslistan, så kan du spela det program du valt.
e) Du kan också spela upp det inspelade programmet i multimedialäget.
Inspelning
OBS:
a) Vänligen kontrollera att USB-enheten är ansluten till TV:n.
b) Vänligen kontrollera att hastigheten och det lediga utrymmet i USB-enheten är tillräckligt.
c) Tryck på STOP-knappen för att avsluta tidsförskjutningsläget.
d) Tryck på PLAY-knappen för att spela upp programmet du spelar in från början, och
tidsförskjutningen kommer fortsätta.
e) Menyn för tidsförskjutning i övre högra hörnet visar tidsskillnaden mellan den aktuella bilden
och livesändningen.
f) Om signalen försvinner under inspelningen kommer inspelningsprocessen pausas tills det att
signalen är stabil igen.
Tidsförskjutning
Tryck på -knappen på fjärrkontrollen för att starta tidsförskjutningen i DTV-läget och TV:n kommer
att ge dig en hänvisning. Välj “OK” och tryck på OK för att starta tidsförskjutning. En symbol visas på
skärmen och skärmen kommer att frysas.
Downloaded from www.ManualsFile.com manuals search engine
Enkel felsökning
Användning och underhåll
58
Om skärmen inte fungerar eller bildkvaliteten blir betydligt sämre; kontrollera skärmen enligt
nedanstående instruktioner. Kom ihåg att även kolla kringutrustning för att hitta källan till felet.
Om du fortfarande upplever problem; vänligen kontakta butiken där du köpte TV:n.
Ingen ström
- Tryck på antingen POWER-knappen eller Standby-knappen på fjärrkontrollen.
Ingen bild eller ljud
- Kontrollera att TV:n är inkopplad och att strömmen är på.
- Kontrollera att antennsladden är ansluten.
-
Testa ett annat program.
Dålig bildkvalitet
- Kontrollera antennanslutningen.
- Kontrollera att kanalen är rätt inställd.
- Justera bildinställningarna: Ljusstyrka, färg, skärpa, kontrast, ton.
- Kontrollera att TV:n inte är placerad nära elektriska apparater som kan utveckla
störningar av radiofrekvensen.
Ingen färg
- Justera färginställningarna.
- Kontrollera att programmet sänds i färg.
- Kontrollera att kanalen är rätt inställd.
TV:n svarar inte på fjärrkontrollen
- Kontrollera att det inte är några hinder mellan fjärrkontrollen och TV:n.
- Kontrollera att fjärrkontrollen är inom räckvidd för TV:n.
- Kontrollera att batterierna i fjärrkontrollen inte är dåliga och förbrukade.
Denna TV är endast för hemmabruk och registrerad som ofarlig med hänsyn till
elektromagnetiska vågor. Därför kan den användas på alla ställen i hemmet.
- Kontrollera alla anslutningar till TV:n.
Downloaded from www.ManualsFile.com manuals search engine
476.64 (H) x 268.11(V)
178(H)/160(V)(CR>10)
513 x 160 x 347mm
513 x 40 x 308mm
Användning och underhåll
– Modell：
PC Supported: 640*480 60HZ 1360*768 60HZ 800*600 60HZ
1024*768 1920*1080 60Hz60HZ
LED22010FHD PVR
59
0.3(H) x 0.3(V)
1000:1
Panel
LED
Screen Size
22”
Display Area
Display Res on
1920(H) x 1080(V)
Viewing Angle
Aspect o
16: 9
Pixel pitch (H/V)
Brightness
250nits
Contrast
Response
5
Color Capacity
16.7M
Panel ype
Liquid Crystal Display with
LED Backlight unit
Panel
o Backlight
30,000 Hrs
sys s
PAL SECAM -BG /DK / I,
Band
UH
/VH
Sound
Analog stereo, NICAM/A2
1000 Pages
DVB standard
y co ply with DVB-
an2/C d MPEG-
2,MPEG4,H.264 standard
Video decoder
MPEG-2 ,MPEG4 ,H.264
QPSK/16QAM/64QAM
M
2K/8K
Bandwidth
7/8MHz
V
CI
x1
Pla
y
back formats
NO
NO
NO
NO
NO
NO
Supported Media
S
y
stem
Semi-conductor Lase
r
S/N
DVD
Audio d
y
namic ran
g
e
RF-IN
75
( IEC75 )
SCART ( Euro 21pin ) -IN
analog sound
Component Video-IN
YPbPr x 1
VGA-IN
D-SUB 15 Pin * x 1
PC Audio-IN
x1
HDMI-IN
x 1
AV-IN
x1
Headphone out
x1
Coax out
x1
USB- upgrade, PVR, Media
x1
Power
Power p n
Connectors
Stand-by power
p n
<0.5W
Dimensions
With Stand ( L/W/H )
Without stand ( L/W/H )
Vesa measurements 100 x 100 mm
36W
12V 3A
Downloaded from www.ManualsFile.com manuals search engine
Användning och underhåll
60
Media
Movie
Music
File
Ext.
.mpg
MPEG-1, MPEG-2
MPEG-1, MPEG-2
RV8/RV9/MP2 cook,MP2
MPEG-1
MPEG-2,H.264
MPEG-2
Progressive JPEG
Baseline JPEG
BMP
--
--
--
Xvid, MJPEG,
MPEG-4 SP/ASP,
MPEG-4 SP/ASP,
MPEG-4 SP/ASP,
H.264
H.264
H.264
.avi
.ts
.dat
.mp4
.vob
.rm/
.rmvb
.mp3
.wma
.m4a/
.aac
.jpg/
.jpeg
.bmp
.png
.mov/
.mkv
Codec
Video
Audio
Max Solution:1920x1080
Max Solution:1920x1080
Max Solution:1920x1080
Max Resolution:1024x768
Max Resolution:8192x8192
Max Resolution:6500x6500
Max Resolution:3000x3000
Max Resolution:1500x1500
Pixel Depth:1/4/8/16/24/32 bpp
Max Solution:720x576
Max Data Rate:40 Mbps
Max Data Rate:20 Mbps
Sample Rate:8K~48KHz
Sample Rate:16K~48KHz
Bit Rate:32K~320Kbps
Bit Rate:32K~442Kbps
Channel:Mono/Stereo
Channel:Mono/Stereo
Max Data Rate:40 Mbps
MP3, WMA, AAC,
AC3,PCM
MP3
WMA
AAC
Remark
Non-Interlaced
Interlaced
USB multimedia uppspelningsformat
USB-lagring
Storlek på USB-minne: 32GB / FAT32
Storlek på USB-hårddisk: 1.5 TB (maximum power consumption 500 mAh)
Totalt antal filer/mappar på rot: Totalt antal filer och mappar kan inte överstiga 1900.
Totalt mappdjup: Största djup är 29.
Downloaded from www.ManualsFile.com manuals search engine
– Om du vill minska energiförbrukningen justerar du ner ljusstyrkan för TV:n
– Detta minskar den totala driftskostnaden.
– Låt inte TV:n vara i vänteläget under en längre tid (t.ex. när du är på semester).
En liten mängd ström konsumeras även när enheten är frånslagen.
Det bästa är att dra ur nät- och antennkontakterna.
：1920(H) x 1080(V)
Standby Mode(w)
Presence of Lead
Peak Luminance Ratio
(Required:>65%)
Mercury content
(mg)
0.450
0.000
No
100
.
000%
Den årliga energiförbrukningen beräknas utifrån att
enheten är påslagen (hemma, standardläge) 4 timmar
om dagen och 365 dagar om året (uppmätt enligt IEC
62087 Ed.2).
Energiförbrukningen i påslaget läge varierar beroende
på inställningarna för TV-skärmen.
Downloaded from www.ManualsFile.com manuals search engine
62
Forsiktig!
Lynsymbolet inne i den likesidede trekanten varsler brukeren om
tilstedeværelsen av uisolert ”farlig spenning” inne i produktet som kan være
kraftig nok til å utgjøre en fare for elektrisk støt.
Utropstegnet inne i den likesidede trekanten varsler brukeren om viktige
instruksjoner for bruk og vedlikehold (service) i litteraturen som følger
med apparatet.
ADVARSEL
FOR Å UNNGÅ SKADER SOM KAN FØRE
TIL BRANN ELLER ELEKTRISK STØT, MÅ
APPARATET IKKE EKSPONERES FOR REGN
ELLER FUKTIGHET.
Riktig kassering av dette produktet
Waste of Electrical and Electronic Equipment (WEEE)
Produktet er konstruert og produsert med materialer og komponenter av høy
kvalitet som kan gjenvinnes og gjenbrukes. Elektroniske produkter kan være
skadelige for miljøet og må derfor kasseres separat atskilt fra husholdningsavfall
for å redusere skadene på miljøet. Batterier må avhendes i spesielle beholdere
beregnet på dette formålet. EU og EØS har egne systemer for innsamling
av elektrisk og elektronisk avfall. Kontakt din lokale forhandler eller lokale
myndigheter for mer informasjon.
Dette apparatet er i samsvar med EUs direktiver om sikkerhet og elektrisk
interferens.Produktet er produsert i samsvar med gjeldende forskrifter for
elektro-magnetiske felt (EMF), noe som betyr at det er trygt å bruke produktet
hvis det anvendes i henhold til sikkerhetsinstruksjonene.
Produktet er produsert i henhold til gjeldende forskrifter i EUs lovgivning, som
begrenser bruken av farlige stoffer i elektrisk og elektronisk utstyr (RoHS-
direktivet, 2011/65/EU).
FORSIKTIG
FARE FOR ELEKTRISK STØT
MÅ IKKE ÅPNES
FORSIKTIG: FOR Å REDUSERE FAREN FOR
ELEKTRISK STØT MÅ DU IKKE FJERNE
DEKSELET (ELLER BAKSIDEN) INGEN
DELER SOM BRUKEREN KA UTFØRE
SERVICE PÅ INNI APPARATET. HENVIS
SERVICE TIL KVALIFISERT
SERVICEPERSONELL.
Downloaded from www.ManualsFile.com manuals search engine
63
Sikkerhetsinformasjon
Hensikten med disse
forholdsreglene er å
sørge for bruker-
sikkerhet og forhindre
skade på eiendom.
Sørg for at du leser og
følger alle sikkerhetsregler.
Forholdsreglene nedenfor er delt i “Advarsel” og “Forsiktig”.
Advarsel: Hvis du ignorerer denne forholdsregelen, kan
det føre til død eller alvorlige skader.
Forsiktig: Hvis du ignorerer denne forholdsregelen, kan
det føre til skader på person eller eiendom.
1. Les disse instruksjonene.Ta vare på instruksjonene.Ta hensyn til alle advarsler. Følg alle
instruksjoner.
2. Dette apparatet er beregnet for bruk i husholdninger.
3. Ikke bruk apparatet i nærheten av vann.
4. Rengjør bare med en tørr klut.
5. Ikke blokker noen av ventilasjonsåpningene. Monter i henhold til produsentens instruksjoner.
6. Ikke monter i nærheten av varmekilder som radiatorer, varmeovner, komfyrer eller andre
apparater (inkludert forsterkere) som produserer varme.
7. Du må ikke foreta endringer på støpselet som følger med. Hvis støpselet ikke passer inn i
stikkontakten, må du ta kontakt med en elektriker for å skifte støpsel.
8. Beskytt strømledningen slik at ingen tråkker på den eller at den kommer i klem, særlig ved
støpselet, stikkontakten og punktet der den kommer ut fra apparatet.
9.
10. Trekk ut støpselet under tordenvær eller hvis apparatet ikke skal brukes på lenge.
11.
noen måte, f.eks. hvis strømledningen eller støpselet er skadet, hvis det er sølt væske eller
har kommet fremmedobjekter inn i apparatet, hvis apparatet har vært eksponert for regn eller
fuktighet, ikke fungerer normalt eller har falt i gulvet.
12. Apparatet må ikke eksponeres for dryppende eller skvettende væske, og det må ikke plasseres
gjenstander fylt med væske, f.eks. vaser, på apparatet.
13.
av
produsenten eller som selges sammen med apparatet. Hvis du bruker et rullebord,
.
INFORMASJON TIL KUNDEN
monteras. Dette er sikkerhetsutstyr for å hindre brannfare. Varme eller brann kan utvikles hvis det
skyldes en strømførende (galvanisk) forbindelse mellom TV-utstyret og strømnettet. Det
galvaniske skillet isolerer mot slik forbindelse, og skal plasseres i antenneuttakets veggkontakt.
Bruksanvisning for hvordan en monterer skillet, skal følge med galvaniske skillet. Post- og
TV-kort
-nett eller satellittantenne.
Pålegget er hjemlet i Forskrift om elsikkerhet i elektronisk kommunikasjonsnett §5a. Forbrukerne
bør la det galvaniske skillet følge med TV-utstyret hvis de senere velger å selge dette, eller å gi
galvanisk skille og å la dette følge TV-utstyret gjennom hele dets levetid.
Downloaded from www.ManualsFile.com manuals search engine
Sikkerhetsinformasjon
64
Advarsel
Forsiktig
Ikke ta på strømkontakten
med fuktige hender. Hvis
du gjør det, kan du få
elektrisk støt.
Ikke bruk en skadet
strømledning eller en
løs stikkontakt. Hvis du
gjør det, kan det føre til
brann eller elektrisk støt.
til samme stikkontakt.
Hvis du gjør det, kan
kontakten bli for varm,
noe som kan føre til
brann.
Stikk strømkontakten
helt inn i stikkontakten.
En løs kontakt eller en
kontakt som ikke er satt
inn skikkelig, kan føre
til brann.
Ikke bøy strømledningen
for mye eller plasser
tunge objekter på den.
Hvis du gjør det, kan
det føre til brann eller
elektrisk støt.
Når du kobler strømledningen fra en stikkontakt, må
du alltid gripe i støpselet Hvis du drar i ledningen,
kan du skade ledningen, noe som kan føre til brann.
Dra alltid ut ledningen før du rengjør enheten.
Hvis du ikke gjør det, kan det føre til brann
eller elektrisk støt.
Downloaded from www.ManualsFile.com manuals search engine
Sikkerhetsinformasjon
65
Advarsel
Ikke plasser gjenstander
som inneholder væske,f.
eks. blomstervaser, brus-
metallgjenstander på
toppen av enheten. Hvis
det kommer væske inn i
enheten eller hvis en
metallgjenstand faller ned
på enheten, kan det føre til
kortslutning, brann eller
elektrisk støt.
Ikke plasser enheten
på et sted der den
eksponeres for regn, høy
fuktighet eller olje. Hvis
du gjør det, kan det føre
til brann, elektrisk støt,
funksjonsfeil eller
deformering.
Ikke bruk eller oppbevar
brennbarteller lett
antennelig materiale i
nærheten av enheten.
Hvis du gjør det, kan
det føre til brann eller
eksplosjon.
Ikke plasser enheten på
ustabilt stativ, et bord som
er mindre enn bunnen
på enheten. Hvis et barn
klatrer opp på enheten,
kan den velte og falle over
barnet, noe som kan føre til
alvorlige skader på barnet
eller enheten. Plasser
enheten på en
Ikke plasser brennende
stearinlys, brennende
lys mot insekter eller
tente sigaretter på
enheten. Ikke plasser
enheten i nærheten av
varmekilder, f.eks. peis
eller varmeovner. Hvis du
gjør det, utgjør det en
alvorlig brannfare.
Ikke plasser enheten
på et sted med dårlig
ventilasjon, f.eks. et
skap. Hvis du gjør det,
utgjør det en alvorlig
brannfare.
Ikke plasser strøm-
ledninger i nærheten av
varmeproduserende
apparater, f.eks.
radiatorer, komfyrer eller
strykejern. Den sterke
varmen kan smelte
isolasjonen og eksponere
de strømførende
ledningene, noe som kan
føre til brann eller
elektrisk støt.
Monter antennen i
avstand fra strøm-
ledninger og
kommunikasjonskabler
med høy spenning, og
sørg for at den monteres
på riktig måte.Hvis
antennen kommer borti
en strømledning, kan det
føre til brann, elektrisk
støt, alvorlige skader eller
død.
Forsiktig
Monter enheten i
tilstrekkelig avstand
fra veggen for å sikre
tilstrekkelig ventilasjon.
Hvis temperaturen inni
enheten stiger, kan det
føre til brann.
Ikke dekk enheten
med duk, gardin eller
annet materiale. Hvis
temperaturen inni
enheten stiger, kan det
føre til brann.
Sørg for å plassere
enheten på en jevn
Sørg for en dryppanordning
der koaksialkabelen
kommer inn i huset for å
forhindre at vann kommer i
kontakt med antenne-
kontakten. Hvis det
kommer regnvann inn i
enheten, kan det føre til
brann eller elektrisk støt.
ADVARSEL
Downloaded from www.ManualsFile.com manuals search engine
Sikkerhetsinformasjon
66
Advarsel
Koble fra strømmen ved å
trekke ut støpselet fra stik-
kontakten under tordenvær.
Hvis du ikke gjør det, kan det
føre til brann eller elektrisk
støt.
Ikke stikk metall-
gjenstander, f.eks. en
skrutrekker, binders
eller bøyd ledning inn i
ventilasjonsåpningene
eller kontaktene. Hvis
du gjør det, utgjør det
en alvorlig fare for brann
eller elektrisk støt.
Ikke la barn klatre eller
henge på enheten.
Enheten kan velte over
barnet og føre til alvorlig
skade.
Du må aldri demontere
eller endre enheten på
noen måte. Ikke prøv å
utføre service på enheten
selv. Hvis du gjør det,
kan det føre til brann
eller elektrisk støt. Hvis
enheten trenger
reparasjon, må du ta
kontakt med service-
senteret.
Forsiktig
Hvis enheten ikke skal
brukes på lenge, må du
koble fra strømmen ved
å trekke støpselet ut fra
stikkontakten. Det kan over
tid samle seg opp støv i
enheten, noe som kan føre
til at det dannes varme
og til antenning eller til at
isolasjonen ødelegges,
noe som igjen kan føre til
brann.
må du sørge for at du
slår den av og trekker
støpselet ut av
stikkontakten.
med støpselet i
stikkontakten, kan det
føre til at ledningen
skades, noe som kan føre
til brann eller elektrisk
støt.
Hvis du legger merke til
uvanlig lukt eller røyk i
nærheten av enheten,
må du straks trekke ut
støpselet og ta kontakt
med servicesenteret.
Hvis du ikke gjør det, kan
det føre til elektrisk støt.
Når du skifter batterier
i fjernkontrollen, må du
sørge for at ingen barn
svelger dem. Oppbevar
batteriene ute av
rekkevidde for barn.
Hvis et barn har svelget et
batteri, må du straks søke
medisinsk hjelp.
Sørg for at det er minst to
personer som løfter eller
enheten faller, kan den
bli ødelagt eller forårsake
skade på annen måte.
Tørk av eventuell
fuktighet, smuss
eller støv på støpselet
med en ren, tørr klut.
Hvis du ikke gjør det, kan
det føre til brann eller
elektrisk støt.
Vi anbefaler at du rengjør
enhetens innside minst
én gang i året. Ta kontakt
med kjøpsstedet eller
et servicesenter for
informasjon. Hvis du
fortsetter å bruke enheten
uten å fjerne støv på
innsiden, kan det føre til
brann eller elektrisk støt.
Slå alltid av enheten og
trekk ut støpselet når du
rengjør enheten. Bruk en
myk, tørr klut. Rengjør aldri
med polish for industriell
bruk, voks, benzen,
malingstynner, luftrenser,
smøremiddel, rensemiddel
eller andre tilsvarende
kjemikalier. Bruk heller ikke
en fuktig klut.
ADVARSEL
Downloaded from www.ManualsFile.com manuals search engine
SOURCE
Presentasjon av produktet
Tilbehør
Fjernkontrollmottaker (IR)
(må ikke tildekkes)
LED-indikator
SOURCE
Viser menyen for inngangskilde.
MENU
Viser/avslutter OSD-menyen.
CH+/-
Bla gjennom kanalene.
VOL+/-
Justere volumet.
POWER
Slå på TV-apparatet eller sette
det i standby.
Infrarød mottaker (IR): Mottar IR-signaler fra fjernkontrollen.
Den effektive mottaksrekkevidden for signalet er 5–8 meter fra fronten av fjernkontrollens
vindu, og 30° til venstre eller høyre samt 20° over eller under vinduet.
LED-indikator (strøm på/standby): Trykk på POWER for å slå apparatet på og av.
Indikator på (rød) Standby-modus
Indikator på (grønn) Strøm på-modus
Bruksanvisning
Fjernkontroll
(modell: E-37)
Konfigurasjonen av komponentene kan se annerledes ut enn på illustrasjonene nedenfor.
67
Mini YPbPr-kabel
Mini AV-kabel
Downloaded from www.ManualsFile.com manuals search engine
USB
RF Common Interface
MINI
AV
Headphone out
COAX
POWER HDMI
VGA PC-IN
SCART
MINI
YPbPr
Tilkoblinger
POWER: Koble til strømforsyningen med nettadapter.
Headphone: Koble til hodetelefoner eller annet audioutstyr.
HDMI: Koble til HDMI-utgang på DVD-spiller eller annet utstyr.
SCART: Koble til SCART-videoutgang på DVD-spiller (brukt i komponentkilde).
MINI AV: Koble til audio- og videoutganger på DVD-spiller med omformerkabel
(audioterminalene deles med YPbPr).
MINI YPbPr: Koble til YPbPr-videoutgang på DVD-spiller (brukt i komponentkilde).
COAX: Digital koaksialutgang.
USB: Media og PVR (USB-plugg for oppdatering).
VGA: For tilkobling av PC. Koble den til D-Sub 15-pinners analog utgang på PC-en.
PC-IN: Koble til audioutgangen på PC-en.
RF: Koble til antenne eller kabel 75 ohm koaksial for å motta TV-signal.
Common Interface: CI-spor.
68
CA-modul må være installert med
RiksTV/Boxer logo vekk fra TV-
apparatet. Smartkortet må installeres
som vist nedenfor.
Downloaded from www.ManualsFile.com manuals search engine
POWER:
Slå på / sett TV i standby.
MUTE: Trykk for å dempe lyden, trykk på nytt eller trykk
VOL+ for å oppheve demping.
EPG:
Vis elektronisk programguide i status uten meny
i DTV-modus.
MARKØRTASTER OK
Gir deg muligheten til å navigere i menyene på skjermen og justere
systeminnstillingene.
NUMMERKNAPPER
Trykk 0-9 for å velge en TV-kanal direkte mens du
ser på TV.
Gå tilbake til forrige kanal.
ESOURC : Trykk for å vise menyen for inngangskilde.
MENU: Meny for systemoppsett.
EXIT: Avslutt OSD-menyen.
CH+/-: Søk gjennom kanaler.
VOL+/-: Juster volumet.
P.MODE: Velg bildemodus.
ASPECT: Cycles blant skjermen skjermodusene.
S.MODE:Velg lydmodus.
SLEEP: Standby-timer.
INFO: Trykk for å vise informasjon i gjeldende modus/TV-kanal.
Fjernkontroll
Fjernkontrollen bruker infrarøde signaler (IR). Rett den mot fronten av TV-en.
Fjernkontrollen vil kanskje ikke virke som den skal hvis den brukes på for lang avstand eller
med for stor vinkel i forhold til TV-en.
69
Fargeknapper: Snarveier – følg de fargede koblingene i teksten.
Downloaded from www.ManualsFile.com manuals search engine
Fjernkontroll
70
REC
:
Trykk for å starte opptak av program i DVB-modus.
REC .LIST: Opptaksliste.
CH.LIST: Vis programliste.
SUBTITLE: Slå på/av visning av undertekst i DTV.
TV/RADIO：Å bytte til TV eller radio stat i DTV-modus.
FAV: Vis favorittprogramliste.
NICAM/A2: Velg TV Nicam/A2.
TV/TXT: Slå på/av tekst-TV
CANCEL:Avbryt visning av tekst-TV.
REVEAL: Vis eventuell skjult test
HOLD: Hold eller fortsett gjeldende underside.
SIZE: Trykk for å se den øverste halvdelen av siden i dobbel størrelse.
Trykk på nytt for å se den nederste halvdelen av siden i dobbel størrelse.
Trykk på nytt for å se vanlig størrelse
SUBPAGE: Trykk for å gå til undersider, trykk på nytt for å avbryte.
INDEX: Gå til innhold.
:
Forrige kapittel.
: Neste kapittel.
: Hurtig bakover.
: Hurtig fremover.
: Stop
program.
: Spill av Pause program.
Downloaded from www.ManualsFile.com manuals search engine
DTV
AV
YPBPR
SCART
HDMI
ATV
Media
PC
Grunnleggende bruk
71
Strøm på/av
1. Koble til strømforsyningen med strømkabelen.
2. Slå på TV-en ved å trykke på POWER-knappen på TV-en eller fjernkontrollen.
Slå av TV-en ved å trykke på POWER-knappen på TV-en eller fjernkontrollen.
Valg av inngangskilde
Trykk på SOURCE-knappen på TV-en eller fjernkontrollen for å vise
menyen for inngangskilde, og bruk knappen CH+/- på TV-en eller
-knappen på fjernkontrollen for å velge inngangskilde. Trykk på OK-knappen
på fjernkontrollen for å aktivere kilden.
Ĥ0ĥ!
Merk: Før du velger inngangskilde, kontroller at tilkoblingene er klare.
Grunnleggende bruk av OSD-menyen
Hovedmeny: Bilde Lyd Kanal Funksjon Oppsett
Undermeny
(bildemeny for
eksempel)
Tips: Du bør betjene
OSD-menyen som angitt
i tipset.
Trykk på MENU-knappen for å vise OSD-menyen som vises nedenfor:
Bruk -knappen til å velge hovedmenyen, og trykk så på > / OK-knappen for å gå til
undermenyen. I undermenyen bruker du -knappen for å velge funksjon, og så trykker
du på > / OK for å gå til oppsettmenyen. Trykk deretter på </>-knappen for å justere, eller
trykk på for å velge og trykk på OK / </>-knappen for å bekrefte.
/
Ĥĥ
/
Ĥĥ
/
Ĥĥ
• Trykk på MENU / <-knappen for å gå tilbake til den øverste menyen.
• Trykk på EXIT-knappen for å avslutte menyvisningen.
Merk:
a) De relevante delene kan bare aktiveres med det egnede signalet.
b)
Vennligst bruk OSD-menyen ifølge tipset nederst på banneret.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
72
1. Picture-menyen (Bilde)
Beskrivelse
Bildemodus: Velg ønsket bildemodus: Dynamic (dynamisk), Standard, Mild (mild) eller User
(bruker).
Lysstyrke: Juster bildets lysskarphet.
Kontrast: Juster bildets kontrast.
Skarphet*: Juster bildeskarphet (kan ikke endres i VGA/PC-modus).
Farge:
Juster bildets farge fra svart/hvitt.
Nyanse: Juster fargetone i NTSC-modus (bare i USA).
Fargetemperatur: Velg en optimal fargetemperaturmodus som passer for dine øyne: Warm
(varm), Cool (kjølig), Standard.
Bildeformat:
Endre skjermens bildeformat. Velg mellom: 4:3, 16:9, Zoom1, Zoom2, Panorama
osv.
Støyreduksjon: Hvis TV-signalet er svakt, kan du velge alternativet for støyreduksjon for å
redusere støynivået. Velg mellom Off (av), Low (lav), Middle (middels) og High (høy).
* Når bakgrunnen er grå, kan dette ikke endres. Noen justeringer avhenger av valgt kilde.
Hvis den valgte kilden ikke er kompatibel, er bakgrunnen grå og kan ikke justeres.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
73
2. Sound-menyen (Lyd)
Beskrivelse
Lydmodus: Velg ønsket lydmodus: Standard, Movie (film), Music (musikk), Speech (tale)
eller User (bruker).
Bass: Juster nivået på lydene med mørkere tone.
Diskant: Juster nivået på lydene med lysere tone.
Balanse: Juster lydutgangen mellom venstre og høyre høyttaler.
Surround: Slå på/av funksjonen for surround-lyd.
Auto Volume Level (AVL): Volumet for alle kilder vil bli opprettholdt når funksjonen er på.
SPDIF: Velg SPDIF-modus (av, PCM eller Auto) når apparatet er koblet til et audiosystem med
koaksial digital inngang.
Downloaded from www.ManualsFile.com manuals search engine
Move
Slett: Trykk på den RØDE knappen for å merke de kanalene du vil slette. Du får en melding
når du avslutter.
Lås: Du må sette ”Lock enable” (aktiver funksjonslås) til ON (på) for å aktivere denne
funksjonen. Trykk på den GRØNNE knappen for å merke (låse) eller for å avbryte (låse opp)
kanalen. Dermed må du taste inn passordet for å kunne vise programmet.
Hopp over: Trykk på den GULE knappen for å hoppe over kanalen eller for å avbryte
innstillingen. Dermed vil programmet ikke være programmert av knappen CH+/-.
Flytt: Trykk på den BLÅ knappen for å merke kanalen, trykk på / -knappen for å flytte den,
og trykk på OK-knappen for å bekrefte.
OSD-meny
74
3. Channel-menyen (Kanal) (i ATV/DTV-modus)
Beskrivelse
Kanaladminstrasjon:Gå til menyen kanaladminstrasjon for å redigere kanalene.
Downloaded from www.ManualsFile.com manuals search engine
DVB-C
OSD-meny
75
Land: Velg land.
Autosøk: Trykk på OK-knappen for å gå til Autosøk -menyen. Velg søkemodus og trykk på
OK-knappen for å starte det automatiske søket.
Merk:
1. ALL: Automatisk kanalsøk for DTV, ATV
og Radio.
DTV: Automatisk kanalsøk for DTV og Radio.
ATV: Automatisk kanalsøk for ATV.
2. Når TV-en utfører det automatiske søket, kan
du trykke på MENU-knappen for å stoppe søket
og gå tilbake til forrige meny.
Når barnelåsen er aktivert, vennligst tast inn passordet (låspassordet i Feature-menyen) for å starte
automatisk og manuelt søk.
DVB-T
Digital manuelt søk: Gå til menyen Digital manuelt søk. Trykk på -knappen for å merke
”Channel” og trykk på < / > for å velge kanalnummer. Trykk deretter på -knappen for å
merke ”Start” og trykk på < / > for å starte det manuelle søket.
Favorittbehandling: Legg til eller fjern
favorittkanaler ved hjelp av fargeknappene.
Opptil 4 favorittlister er tilgjengelige, RØD-Fav1,
GRØNN-Fav2, GUL-Fav3, BLÅ-Fav4.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
76
Analog manuelt søk: Gå til menyen Analog manuelt søk.
Gjeldende kanal: Velg gjeldende kanal for manuelt søk.
Søk: Trykk på OK-knappen for å gå til Søk-menyen, og søk manuelt
etter frekvens med < / >-knappen.
Fininnstille: Trykk på OK-knappen for å gå til Fine Tune-menyen, og
finjuster frekvensen med < / >-knappen.
Farge-/lydsystem: Velg farge-/lydsystem for programmet.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
77
4. Feature-menyen (Funksjon)
Beskrivelse
Lås: Med denne menyen kan du låse visse funksjoner på TV-en slik at de ikke kan brukes eller
vises. Det kan f.eks. være at du vil unngå at barn ser på visse kanaler eller hvis TV-en skal brukes
på et hotell og du ønsker å låse visse kanaler. Når du går til systemlåsmenyen, vil du bli bedt om
å oppgi et passord. Som standard er det 0000.
Lås aktivert: Slå på/av låsefunksjonene.
Merk: Når denne er slått på, vil funksjonene Parental Guidance (foreldrekontroll) og Change
Pin Code (endre pin-kode) nedenfor være låst. Funksjonene Lås, Autosøk, Digital manuelt søk,
Analog manuelt søk i Channel-menyen vil også være låst.
Foräldrelås： Velg modusen for foreldrekontroll, eller slå av funksjonen.
Endre PIN-kode: Trykk på OK-knappen for å gå til funksjonen. Tast først inn gjeldende
kode, og deretter den nye koden. Bekreft så den nye koden.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
78
Språk: Lar deg velge mellom de ulike språkene som er tilgjengelige.
Klokke: Lar deg stille inn klokken (som standard hentes informasjonen automatisk fra det
digitale signalet).
Dvaletimer: Lar deg stille inn innsovningstimeren slik at TV-en slår seg av automatisk etter
en viss tid.
Automatisk av: TV-en slår seg av automatisk hvis det ikke skjer noen endring i status i løpet
av den tiden du velger. Du kan velge 1, 2 eller 4 timer, eller at funksjonen er av.
Hørselshemmede: Du kan slå på funksjonen for hørselshemmede. Det gir ekstra informasjon
og teksting.
CI Info: Pay per view-tjenester krever at det settes inn et ”smartkort” i TV-en. Hvis du abonnerer
på en slik tjeneste, vil leverandøren sende deg en kortleser (CAM) og et ”smartkort”. Kortleseren
kan deretter kobles til Common Interface-porten (CI Card In).
PVR/Timeshift: Oppsettmeny for opptak, se kapittelet Opptak.
Hotellmodus: Gå til menyen Hotel Setting (hotellinnstilling).
Hotellås: Slå på/av funksjonen Hotel Lock (hotellås).
Kanallås: Deaktiver/aktiver Channel-menyen i OSD.
Bildelås: Deaktiver/aktiver Picture-menyen i OSD.
Lydlås: Deaktiver/aktiver Sound-menyen i OSD.
Funksjonslås: Deaktiver/aktiver Feature-menyen i OSD.
Oppsettslås: Deaktiver/aktiver Setup-menyen i OSD.
Nøkkellås: Deaktiver/aktiver knappene på TV-apparatet.
Kildelås: Deaktiver/aktiver den inngangskilden du ønsket.
Angi kilde: Angi standard kilde når TV-en slås på.
Kanalnummer: Angi standard kanalnummer når TV-en slås på.
Maks. volum: Still inn maksimalt volum for TV-en.
Standard volum: Angi standard volum når programmet er på.
Opphev lås: Opphev alle låser ovenfor. Det innebærer at alle låser
settes til OFF (av) og det maksimale volumet til 100.
Database Eksport: Eksporter alle hotellinnstillinger til USB-enheten.
Database Import: Importer alle hotellinnstillinger fra USB-enheten.
Downloaded from www.ManualsFile.com manuals search engine
OSD-meny
79
OSD Timer: Lar deg justere den tiden skjermmenyen vises på skjermen før den forsvinner igjen.
Auto SCART: TV-en bytter automatisk til SCART-kilden når du kobler den til SCART-enheten
(forutsatt at den er i samsvar med Euro 21-pinners SCART).
PC-oppsett: Endre PC-innstillingene i PC-modus.
Oppgradering av programvare: From time to time we may release new firmware to improve
the running of the television (available to download). This menu lets you upgrade that software
onto the television. Further details of how to do this will be issued with the firmware. Contact the
helpline or refer to the ‘product support’ section of the website.
5. Setup-menyen (Oppsett)
Beskrivelse
Blå skjerm: Endrer bakgrunnen når det ikke er noe innsignal, mellom klar og en blå bakgrunn
(bare tilgjengelig i noen kilder).
Slett TV-innst.: Gjenoppretter alle opprinnelige innstillinger for TV-apparatet.
Autojustering:Angi parameteren for skjermen automatisk (anbefales).
H/V-Position: Juster skjermens horisontale/vertikale posisjon.
Fase:Juster fasen for ADC samplingsklokke i forhold til synkroniseringssignalet,
inntil et stabilt bilde er oppnådd.
Klokke: Juster pikselklokkefrekvensen, inntil bildestørrelsen er maksimert for
skjermen.
Downloaded from www.ManualsFile.com manuals search engine
Grunnleggende bruk
2) Sett inn USB-enheten og velg Media Mode (mediemodus). Du kan velge mellom Photo (foto), Music
(musikk), Movie (film) og eBook (e-bok). Deretter finner du navnet på enheten på skjermen som vist
nedenfor.
1) Trykk på SOURCE-knappen på fjernkontrollen for å vise menyen Input Source (inngangskilde). Velg
Media Source (mediekilde) med / -knappene og trykk på OK-knappen for å gå til Multimedia-menyen
som vist nedenfor.
Bruk av multimedia
80
Brukstips
DTV
AV
YPBPR
SCART
HDMI
ATV
Media
PC
Downloaded from www.ManualsFile.com manuals search engine
3) Trykk på / -knappen for å velge USB-enheten og trykk så på OK-knappen for å gå til fillisten som
vist nedenfor.
Trykk på / -knappene for å bla (trykk på OK-knappen for å velge filen eller åpne mappen).
Trykk på den RØDE knappen for å slette filen.
Trykk på den GRØNNE knappen for å tilknytte eller fjerne alle filene fra spillelisten.
Trykk OK-knappen for å tilknytte eller fjerne den valgte filen fra spillelisten.
Trykk på <-knappen for å gå til forrige meny.
Trykk på EXIT-knappen for å velge å vise en liste med filtyper (<) eller miniatyrbilder (>).
Trykk på EXIT på nytt for å gå tilbake til rotmenyen.
Trykk deretter på -knappen for å programmere de filene (tilknytte dem) du har valgt eller filene i den
mappen du har valgt.
Trykk på -knappen for å stoppe og avslutte fullskjermprogrammet. Vær oppmerksom på tipsene nederst.
Grunnleggende bruk
Forhåndsvisning
Gå tilbake til
enhetslisten
Filliste
Informasjon
Tips
Bruk av multimedia
81
Downloaded from www.ManualsFile.com manuals search engine
1. Photo (Foto)
2. Music (Musikk)
Trykk på </>-knappen for å velge alternativet i tabellen, og trykk på OK-knappen for å endre.
Merk: Du kan trykke på OK-knappen for å vise tabellen med alternativer når den forsvinner.
Trykk på / -knappen for å velge alternativet i tabellen, og trykk på OK-knappen for å endre.
Vise foto
Avspille musikk
Bruk av multimedia
82
Stoppe og avslutte fullskjermprogrammet.
Vise forrige eller neste fil direkte.
Rotere bildet (0, 90, 180, 270).
Zoome bildet inn/ut. Du kan bevege deg i bildet med markøren venstre/høyre/opp/ned i Zoom-
Vise informasjon om den gjeldende filen.
Vise fotooppsettsmenyen, og velge repetisjonsmodus, bakgrunnsmusikk, visningstid, effekt.
Vise spillelisten.
Stoppe og avslutte musikkavspillingen.
Avspille forrige eller neste fil direkte.
Avspille hurtig bakover eller fremover.
Velge repetisjonsmodus for musikkavspillingen.
ALL
Veksle vindu mellom "informasjon" og "spilleliste".
Slå på/av skjermen under musikkavspilling.
Starte/pause musikkavspillingen.
Starte/pause fotovisningen.
modus.
Downloaded from www.ManualsFile.com manuals search engine
Trykk på / -knappen for å velge alternativet i tabellen, og trykk på OK-knappen for å endre.
3. Movie (Film)
4. eBook (e-bok)
Gå til forrige/neste siden i teksten.
RØD knapp: Legge til eller slette bokmerke.
GRØNN knapp: Gå til angitt side.
GUL knapp: Vise bokmerkelisten.
BLÅ knapp: Vise spillelisten.
Avspille film
Avspille eBook
Bruk av multimedia
83
Avspille filmen i saktemodus.
Avspille filmen i trinnmodus.
Angi A-B repetisjonsmodus for avspilling.
AB
Gå til modusen, legg inn tiden og start avspillingen direkte.
Vise informasjon om den gjeldende filen.
Vise filmoppsettmenyen, der du kan velge program, teksting, audio, repetisjonsmodus.
Vise spillelisten.
Stoppe og avslutte fullskjermprogrammet.
Avspille forrige eller neste fil direkte.
Avspille hurtig bakover eller fremover.
Merk: Du kan trykke på OK-knappen for å vise tabellen med alternativer når den forsvinner.
Starte/pause filmavspillingen.
Downloaded from www.ManualsFile.com manuals search engine
PVR-innstillinger
Trykk på MENU-knappen for å velge Feature-PVR/Timeshift-menyen, og trykk deretter på OK-knappen
for å gå til menyen som vist nedenfor.
1) Opptaksfilformat (Record File Format)
Velg filformat for opptak, TS eller PS, for lagring i USB-enheten.
Informasjon om USB-enheten
Format: Trykk på den RØDE knappen for å formatere den valgte USB-
enheten.
Ange standardpartisjon: Trykk på GRØNNE knappen for å angi gjeldende
partisjon som standardpartisjon. Opptakene lagres i standardpartisjonen.
Den må nullstilles hvis den blir full mens opptaket pågår.
2) Partisjonsvalg (Partition Select)
Opptak
84
Angi modus for tidsforskyvningsbuffer: Auto, 30 min, 1 t, 2 t.
3) Tidsforskyvningsbuffer (Timeshift Buffer)
Gå til Timer-menyen for å angi timerinnstillinger for opptak.
4) Timer
Opptaker: Slå på/av opptaksfunksjonen.
Type: Velg hvilken type program du vil ta opp.
Kanal: Velg hvilken kanal du vil ta opp fra.
Starttid: Angi starttiden for opptak av programmet.
Varighet: Angi varigheten for opptaket.
Dato: Angi datoen for opptaket.
Modus: Angi modusen for opptaket.
Trykk på den gule knappen for
å legge til.
Downloaded from www.ManualsFile.com manuals search engine
Opptak
85
Slette: Trykk på den RØDE knappen for å slette den valgte opptaksplanen.
Vis Record List-menyen.
Trykk på OK-knappen for å starte opptaket. Dette er samme funksjon som REC-knappen på
fjernkontrollen.
Trykk på
EPG-knappen på fjernkontrollen for å vise EPG-menyen.
5) Opptaksliste (Record List).
6) Opptaksstart (Recorder Start)
EPG og Timer Recording
EPG mode: Trykk på den RØDE knappen for å endre EPG visningsmodus.
Daily mode (daglig modus): Viser informasjon om programmene som sendes i daglig modus.
Weekly mode (ukentlig modus): Viser informasjon om programmene som sendes i ukentlig modus.
Påminnelse:Trykk på den GRØNNE knappen en gang for å angi en påminnelse for program du vil
se, og trykk på den GRØNNE knappen på nytt for angi en påminnelse for et program du vil ta opp.
Du kan sjekke det i Timer-menyen, og TV-en vil ta opp programmet automatisk i samsvar med dine
innstillinger.
Previous/Next Day: Trykk på den GULE/BLÅ knappen for å vise programmene for forrige eller
neste dag.
Downloaded from www.ManualsFile.com manuals search engine
Opptak
86
Merk:
a) Kontroller at USB-enheten er koblet til TV-en.
b) Kontroller at USB-enheten har tilstrekkelig hastighet og nok ledig plass.
c) Trykk på STOP-knappen for å avslutte opptaksmodus.
d) Trykk på Recording List-knappen for å vise opptakslisten, og så kan du avspille det valgte
programmet.
e) Du kan også avspille det opptatte programmet i Multimedia-modus.
Opptak
Trykk på REC-knappen på fjernkontrollen for å starte opptak i DTV-modus. TV-en vil da gi deg et tips.
Velg "OK", og trykk deretter på OK for å starte opptaket. Det vises da et symbol på skjermen.
Merk:
a) Kontroller at USB-enheten er koblet til TV-en.
b) Kontroller at USB-enheten har tilstrekkelig hastighet og nok ledig plass.
c) Trykk på STOP-knappen for å avslutte tidsforskyvningsmodus.
d) Trykk på PLAY-knappen for å avspille programmet du tar opp, fra begynnelsen. Tidsforskyvningen
vil fortsette.
e) Menyen for tidsforskyvningen i øvre høyre hjørne viser tidsforskjellen mellom det gjeldende bildet og
den faktiske TV-sendingen.
f) Hvis signalet blir borte under opptaket, tas det en pause i opptaksprosessen inntil signalet er stabilt
igjen.
Tidsforskyvning
Trykk på -knappen på fjernkontrollen for å starte tidsforskyvning i DTV-modus. TV-en vil da
gi deg et tips. Velg "OK", og trykk deretter på OK for å starte tidsforskyvningen. Det vises da
et symbol på skjermen, og skjermbildet fryses.
Downloaded from www.ManualsFile.com manuals search engine
Enkel feilsøking
Vedlikehold og service
87
Hvis det ikke vises noe på TV-en eller kvaliteten blir betydelig dårligere, sjekk TV-en ved å følge
instruksjonene nedenfor. Husk å sjekke tilkoblet utstyr for om mulig å finne feilkilden. Hvis TV-en
fremdeles ikke fungerer som forventet, vennligst kontakt butikken der produktet ble kjøpt.
Ingen strøm
- Trykk på Power-knappen eller Standby-knappen på fjernkontrollen.
Intet bilde eller ingen lyd
- Kontroller at TV-en er tilkoblet og at strømmen er slått på.
- Kontroller at antennen er tilkoblet.
-
Prøv et annet program.
Dårlig bildekvalitet
- Sjekk antennetilkoblingene
- Sjekk at kanalen er riktig innstilt.
- Juster bildeinnstillingene: lysstyrke, farge, skarphet, kontrast, fargetone.
- Kontroller at TV-en ikke er plassert nær elektriske apparater som kan avgi
radiofrekvensinterferens.
Ingen farger
- Juster fargeinnstillingen.
- Sjekk at programmet sendes i farger.
- Sjekk at kanalen er riktig innstilt.
TV-en reagerer ikke på fjernkontrollen
- Sjekk at det ikke er noe som skjermer mellom fjernkontrollen og TV-en.
- Sjekk at fjernkontrollen er innenfor rekkevidde i forhold til TV-en.
- Sjekk at batteriene i fjernkontrollen ikke er dårlige eller utladete.
Denne TV-en er beregnet for bruk i husholdninger og den er registrert som ufarlig med
hensyn til elektromagnetiske bølger. Du kan derfor bruke den alle steder i boligen.
- Sjekk alle tilkoblinger til TV-en.
Downloaded from www.ManualsFile.com manuals search engine
476.64 (H) x 268.11(V)
178(H)/160(V)(CR>10)
513 x 160 x 347mm
513 x 40 x 308mm
12V 3A
Vedlikehold og service
^ƉĞƐŝĮŬĂƐũŽŶĞƌ –
PC Supported: 640*480 60HZ 1360*768 60HZ 800*600 60HZ
1024*768 1920*1080 60Hz60HZ
LED22010FHD PVR
88
0.3(H) x 0.3(V)
1000:1
Panel
LED
Screen Size
22”
Display Area
Display Res on
1920(H) x 1080(V)
Viewing Angle
Aspect o
16: 9
Pixel pitch (H/V)
Brightness
250nits
Contrast
Response
5
Color Capacity
16.7M
Panel ype
Liquid Crystal Display with
LED Backlight unit
Panel
o Backlight
30,000 Hrs
sys s
PAL SECAM -BG /DK / I,
Band
UH
/VH
Sound
Analog stereo, NICAM/A2
1000 Pages
DVB standard
y co ply with DVB-
an2/C d MPEG-
2,MPEG4,H.264 standard
Video decoder
MPEG-2 ,MPEG4 ,H.264
QPSK/16QAM/64QAM
M
2K/8K
Bandwidth
7/8MHz
V
CI
x1
Pla
y
back formats
NO
NO
NO
NO
NO
NO
Supported Media
S
y
stem
Semi-conductor Lase
r
S/N
DVD
Audio d
y
namic ran
g
e
RF-IN
75
( IEC75 )
SCART ( Euro 21pin ) -IN
analog sound
Component Video-IN
YPbPr x 1
VGA-IN
D-SUB 15 Pin * x 1
PC Audio-IN
x1
HDMI-IN
x 1
AV-IN
x1
Headphone out
x1
Coax out
x1
USB- upgrade, PVR, Media
x1
Power
Power p n
Connectors
Stand-by power
p n
<0.5W
Dimensions
With Stand ( L/W/H )
Without stand ( L/W/H )
Vesa measurements 100 x 100 mm
36W
Downloaded from www.ManualsFile.com manuals search engine
Vedlikehold og service
89
Media
Movie
Music
File
Ext.
.mpg
MPEG-1, MPEG-2
MPEG-1, MPEG-2
RV8/RV9/MP2 cook,MP2
MPEG-1
MPEG-2,H.264
MPEG-2
Progressive JPEG
Baseline JPEG
BMP
--
--
--
Xvid, MJPEG,
MPEG-4 SP/ASP,
MPEG-4 SP/ASP,
MPEG-4 SP/ASP,
H.264
H.264
H.264
.avi
.ts
.dat
.mp4
.vob
.rm/
.rmvb
.mp3
.wma
.m4a/
.aac
.jpg/
.jpeg
.bmp
.png
.mov/
.mkv
Codec
Video
Audio
Max Solution:1920x1080
Max Solution:1920x1080
Max Solution:1920x1080
Max Resolution:1024x768
Max Resolution:8192x8192
Max Resolution:6500x6500
Max Resolution:3000x3000
Max Resolution:1500x1500
Pixel Depth:1/4/8/16/24/32 bpp
Max Solution:720x576
Max Data Rate:40 Mbps
Max Data Rate:20 Mbps
Sample Rate:8K~48KHz
Sample Rate:16K~48KHz
Bit Rate:32K~320Kbps
Bit Rate:32K~442Kbps
Channel:Mono/Stereo
Channel:Mono/Stereo
Max Data Rate:40 Mbps
MP3, WMA, AAC,
AC3,PCM
MP3
WMA
AAC
Remark
Non-Interlaced
Interlaced
USB multimedia avspillingsformatet
USB-minne
USB-minnets størrelse: 32 GB / FAT32
USB HDD-størrelse: 1,5 TB (maks. strømforbruk 500 mAh)
Totalt antall filer/mapper på roten: Totalt antall filer og mapper kan ikke overstige 1900.
Total mappedybde: Største dybde er 29.
Downloaded from www.ManualsFile.com manuals search engine
For å redusere strømforbruket justerer du lysstyrken til TV-apparatet eller angir Energisparing
alternativet til Høy.
Det vil redusere den totale løpende kostnaden.
Skjermoppløsning: 1920(H) x 1080(V)
Standby-modus(w)
Forekomst av bly
Peak Luminance Ratio
(Nødvendig:>65%)
Kvikksølvinnhold
(mg)
0.450
0.000
No
100
.
000%
Årlig energiforbruk beregnes på grunnlag av strømforbruket
til På-modusen (Hjemme, Standard-modus), som brukes 4
timer om dagen og 365 dager i året. (Målt i henhold til IEC
62087 utg. 2)
Strømforbruket til På-modusen varierer avhengig av
innstillingen som TV-apparatet viser.
Downloaded from www.ManualsFile.com manuals search engine
