Dewalt DCD806B 20V XR Brushless Cordless 1/2 in. Hammer User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DCD801

20V Max* 1/2" (13 mm) Drill/Driver

Perceuse/visseuse compacte de 13mm (1/2po), 20V max*

Taladro/atornillador Compacto de 20V Máx.* 13mm (1/2")

DCD806

20V Max* 1/2" (13 mm) Drill/Driver/Hammerdrill

Perceuse/visseuse/perceuse à percussion, compacte de

13mm (1/2po), 20V max*

Taladro/Percutor/Martillo Compacto de 20V Máx.* 13mm (1/2")

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 14

Español (traducido de las instrucciones originales) 25

Scan the QR code on the tool to access the manualonline.

Balayez le code à barres 2D sur l’outil pour accéder au guide enligne.

Escanee el código QR de la herramienta para tener acceso al manual enlínea.

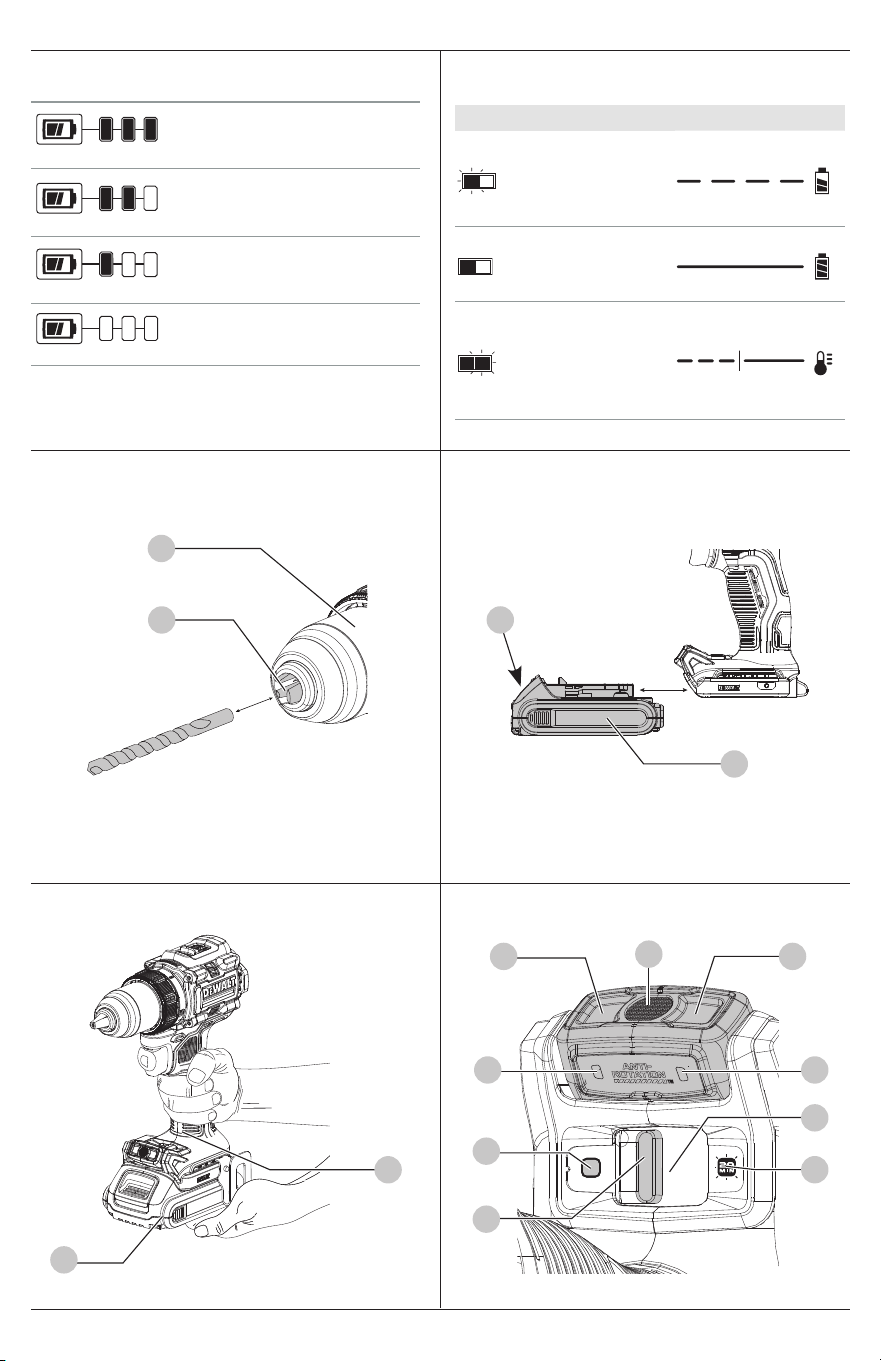

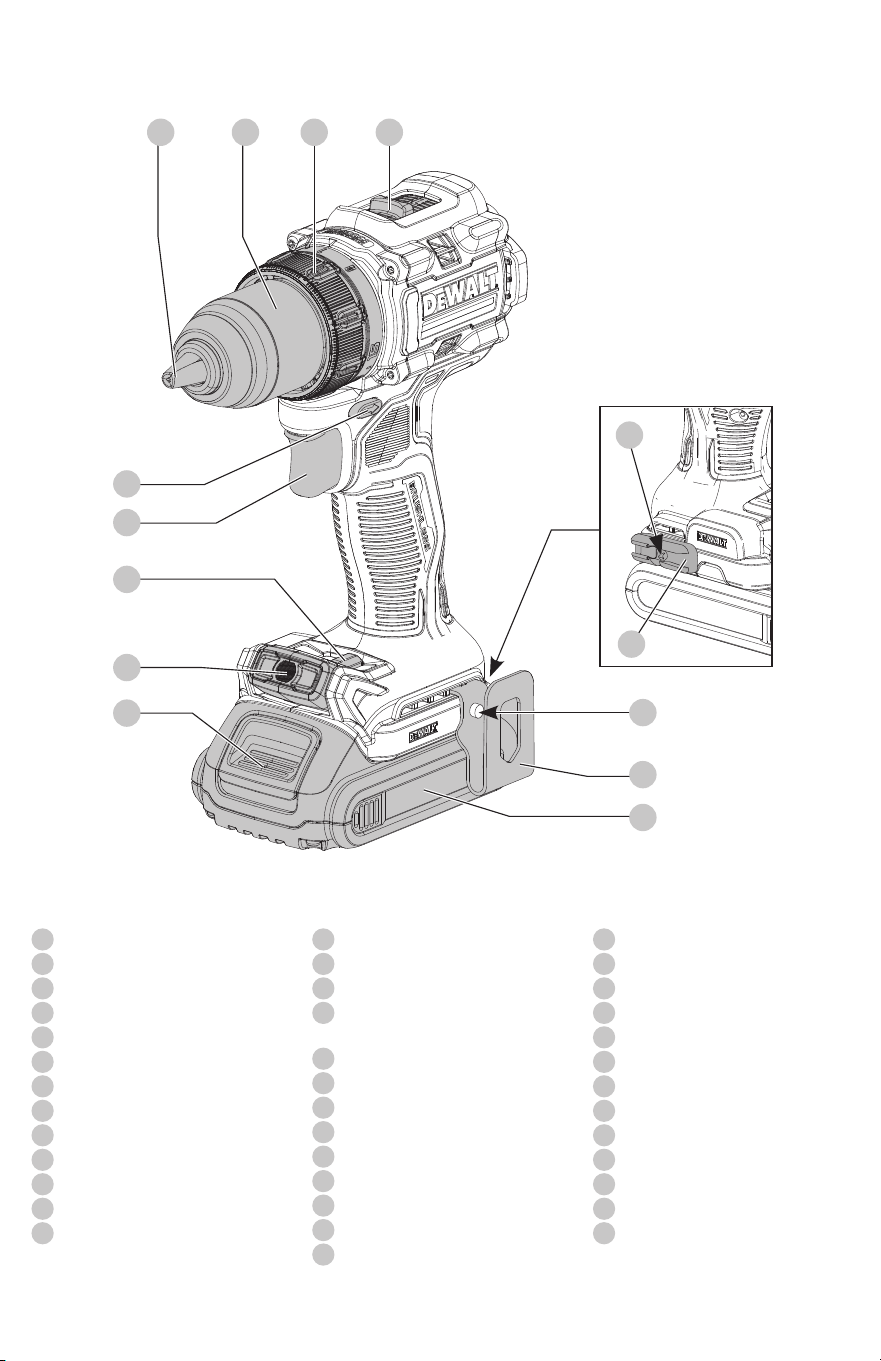

Fig. A

Components

Battery pack

Battery release button

Variable speed trigger switch

Forward/reverse control button

Mode selection collar

Keyless chuck

Chuck sleeve

Speed selector

Pivoting LED worklight

Worklight switch

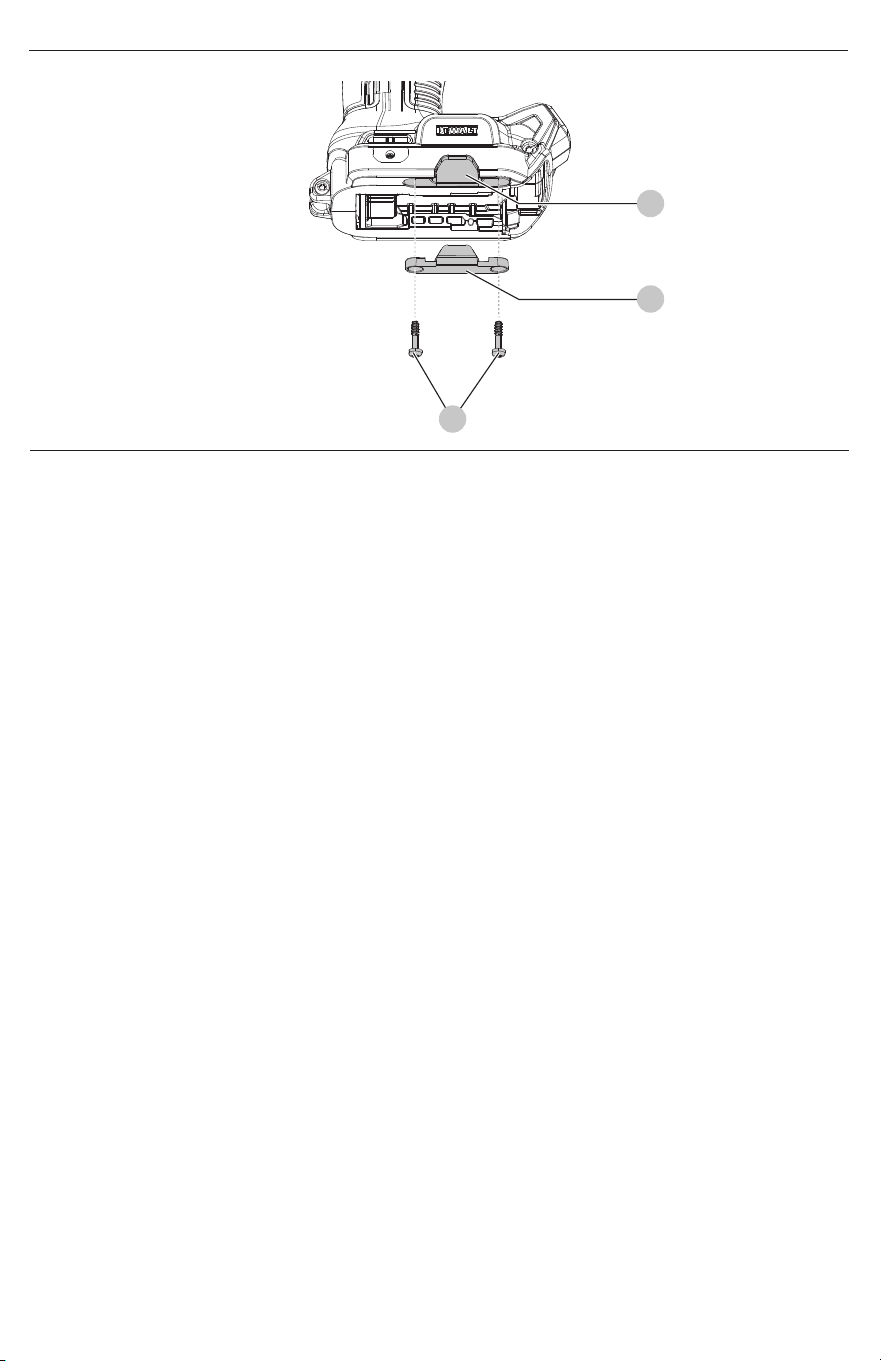

Belt hook

Mounting screw

Bit clip (Optional accessory)

5 86 7

Composants

Bloc‑piles

Bouton de libération du bloc‑piles

Gâchette de vitesse variable

Bouton de commande Avancer/

Reculer

Collier de sélection du mode

Mandrin sans clé

Douille du mandrin

Sélecteur de vitesses

Lampe de travail à DEL pivotante

Interrupteur de la lampe de travail

Agrafe pour courroie

Vis de montage

Pince de la mèche

(accessoireoptionnel)

Componentes

Paquete de batería

Botón de liberación de batería

Gatillo de velocidad variable

Botón de control de avance/reversa

Collar de selección de modo

Mandril sin llave

Camisa del mandril

Selector de velocidad

Luz de trabajo LED giratoria

Interruptor de la luz de trabajo

Gancho de cinturón

Tornillo de montaje

Sujetador de broca

(Accesorioopcional)

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

1818

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

Fig.H

English

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location is

unavoidable, use a ground fault circuit interrupter

(GFCI) protected supply. Use of a GFCI reduces the risk

of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair and clothing away from

moving parts. Loose clothes, jewelry or long hair can

be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with this

power tool. Failure to follow all instructions listed below

may result in electric shock, fire and/or seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

This drill/driver/hammerdrill is designed for drilling and

screwdrivingand hammerdrillingapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English

DRILL/DRIVER/IMPACT DRILL

SAFETYWARNINGS

1) Safety Instructions for All Operations

a ) Wear ear protectors when impact drilling.

Exposure to noise can cause hearingloss.

b ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting accessory or fasteners may contact

hidden wiring. Cutting accessory or fastener

contacting a “live” wire may make exposed metal parts

of the power tool “live” and could give the operator an

electricshock.

2) Safety Instructions When Using Long

Drill Bits

a ) Never operate at higher speed than the maximum

speed rating of the drill bit. At higher speeds, the

bit is likely to bend if allowed to rotate freely without

contacting the workpiece, resulting in personalinjury.

b ) Always start drilling at low speed and with the

bit tip in contact with the workpiece. At higher

speeds, the bit is likely to bend if allowed to rotate

freely without contacting the workpiece, resulting in

personalinjury.

c ) Apply pressure only in direct line with the bit

and do not apply excessive pressure. Bits can

bend causing breakage or loss of control, resulting in

personalinjury.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help. Liquid

ejected from the battery may cause irritation orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire, explosion

or risk ofinjury.

f ) Do not expose a battery pack or tool to fire

or excessive temperature. Exposure to fire or

temperature above 265°F (130°C) may causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

Batteries and Chargers

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

..................... do not expose to

rain

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other masonry

products, and

• arsenic and chromium from chemically‑treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss of control andinjury.

• Air vents often cover moving parts and should be avoided.

Loose clothes, jewelry or long hair can be caught in movingparts.



CAUTION:

When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack but

may be easily knockedover.

Additional Safety Warnings for Drills

• Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool may

cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time ofuse.

• Hammer bits and tools get hot during operation.

Wear gloves when touchingthem.

English

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DeWALT charger. DeWALT

chargers and battery packs are specifically designed to

worktogether.

The RBRC® Seal

Please take your spent battery packs to

an authorized DeWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll‑free

number in the RBRC®Seal. RBRC® is a registered trademark of

Call 2Recycle,Inc.

shipping the DeWALT FlEXVOlT® Battery Pack

The DeWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled"Use."

Example battery pack label:

USE: 120Wh SHIPPING: 3x 40Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life, store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of the

specified range may damage the battery and increase the

risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

English

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.A, C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

1

. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger orremoved.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

nOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

nOTE: To remove the battery pack, some chargers

require the battery pack release button

2

to bepressed.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

• These chargers are not intended for any uses other

than charging DeWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

English

Speed Selection (Fig.A)

The tool features two speed settings for greaterversatility.

nOTE: Do not change speeds when the tool is running.

Always allow the tool to come to a complete stop before

changingspeed.

1. To select speed 1(high torque setting), turn the tool off

and permit it to stop. Slide the speed selector

8

forward

(toward thechuck).

2. To select speed 2(high speed setting), turn the tool off

and permit it to stop. Slide the speed selector back (away

from thechuck).

3. If the tool does not change speeds, confirm that the

speed selection switch is completely engaged in the

forward or backposition.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Wall Mounting

Some DeWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface.If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

between 65° F – 75° F (18° C– 24° C). DO NOT charge

when the battery pack is below 40° F (4.5° C), or above

104° F (40° C). This is important and will prevent serious

damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

switch and disconnect tool from power source when

changingacces sories.



WARNING: Always ensure the bit is secure before

starting the tool. A loose bit may eject from tool

causing possible personalinjury.



WARNING: The keyless chuck is unlocked after the first

click in the counterclockwise direction with the chuck

sleeve. Operation in the unlocked condition may cause

unintentional opening of the keylesschuck.

To insert a drill bit or other accessory, follow thesesteps.

1. Turn tool off and remove batterypack.

2. Grasp the black sleeve of the chuck with one hand

and use the other hand to secure the tool. Rotate the

sleeve counterclockwise far enough to accept the

desiredaccessory.

3. Insert the accessory about 3/4" (19 mm) into the

chuck

6

and tighten securely by grasping and rotating

the chuck sleeve

7

clockwise with one hand while

holding the tool with the other. When the chuck is

nearly tightened you will hear a clicking sound. Continue

tightening as far as you can. Your tool is equipped with

an automatic spindle lock mechanism. This allows you to

open and close the chuck with onehand.

4. Be sure to tighten the chuck with one hand on the

chuck sleeve and one hand holding the tool for

maximum tightness. When tightening, do not turn in the

counterclockwisedirection.

5. To release the accessory, repeat steps 1and 2above.

Installing a Bit or Accessory into a Keyless

Chuck (Fig.D)



WARNING: Do not attempt to tighten drill bits (or

any other accessory) by gripping the front part of the

chuck and turning the tool on. Damage to the chuck

and personal injury may result. Always lock off trigger

Mode Selection (Fig.A)

The mode selection collar

5

can be used to select

the correct operating mode depending upon the

plannedapplication.

To select, rotate the collar until the desired symbol aligns

with thearrow.



WARNING: When the mode selection collar is in

the drill or hammerdrill positions, the drill will not

clutch. The drill may stall if overloaded, causing a

suddentwist.

English

Proper Hand Position (Fig.F)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

14

and the other hand holding the battery pack

1

Installing and Removing the Battery Pack

(Fig.E)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

1

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

2

and firmly pull the battery

pack out of the toolhandle.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

ANTI‑ROTATION System (Fig. G)

Your tool is equipped with the DeWALT ANTI‑ROTATION

System. This feature senses the motion of the tool and

shuts the tool down if necessary. The red LED indicator

18

illuminates when the ANTI‑ROTATION System isengaged.

inDiCATOR DiAgnOsis sOlUTiOn

OFF Tool is functioning

normally

Follow all warnings and instructions

when operating the tool.

SOLID RED ANTI‑ROTATION

System has

been activated

(ENGAGED)

With the tool properly supported,

release trigger. The tool will function

normally when the trigger is

depressed again and the indicator

light will go out.

Pivoting LED Worklight (Fig.A, G)

The pivoting LED worklight

9

capsule is physically adjustable

via three detent positions. The pivoting LED worklight

9

and its switch

10

are located on the foot of the tool. The

worklight is activated when the trigger is depressed. The

Off

15

, On

16

and 20minute modes

17

can be changed

by moving the switch on the foot of the tool. If the trigger

switch remains depressed, the worklight will remain on in

allmodes.

When in the On setting, the beam will automatically turn off

20seconds after the trigger switch isreleased.

20 Minute Mode

The high setting is the 20minute mode

17

. The worklight

will run for 20minutes after the trigger switch is released.

Two minutes before the worklight will shut off, it will flash

twice and then dim. To avoid the worklight shutting off,

lightly tap the triggerswitch.



WARNING: While using the worklight in On or

20minute mode, do not stare at the light or place

the drill in a position which may cause anyone to

stare into the light. Serious eye injury couldresult.



CAUTION: When using the tool as a worklight, be sure

it is secured on a stable surface where it will not cause a

tripping or fallinghazard.



CAUTION: Remove all accessories from the chuck

before using the drill as a worklight. Personal injury or

property damage couldresult.

Low Battery Warning

When in 20minute mode and the battery is nearing

complete discharge, the light will flash twice and then dim.

Variable Speed Trigger and Forward/

Reverse Control Button (Fig.A)

The tool is turned on and off by pulling and releasing the

variable speed trigger switch

3

. The farther the trigger

switch is depressed, the higher the speed of the tool. Your

tool is equipped with a brake. The chuck will stop as soon as

the trigger switch is fullyreleased.

A forward/reverse control button

4

determines the

rotational direction of the tool and also serves as a

lock‑offbutton.

• To select forward rotation (clockwise), release the trigger

switch and depress the forward/reverse control button

on the right side of thetool.

• To select reverse (counterclockwise), depress the

forward/reverse control button on the left side of

thetool.

nOTE: The center position of the control button locks the

tool in the off position. When changing the position of the

control button, be sure the trigger isreleased.

nOTE: Continuous use in variable speed range is not

recommended. It may damage the switch and should

beavoided.

nOTE: The first time the tool is run after changing the

direction of rotation, you may hear a click on start‑up. This is

normal and does not indicate aproblem.

DCD801

symbol Mode

Drilling

1-15 Screwdriving (higher number = greater torque)

DCD806

symbol Mode

Drilling

1-14 Screwdriving (higher number = greater torque)

Hammerdrilling

English

Performing an Application (Fig.A)



WARNING: To reduce the risk of personal

injury, ALWAYS ensure workpiece is anchored or

clampedfirmly.



WARNING: Always wait until the motor has come to

a complete standstill before changing the direction

ofrotation.

Prior to Performing Work

• Set the speed selector

8

. Refer to SpeedSelection.

• Install the appropriate bit or accessory into the chuck.

Refer to accessory installation instructions in thismanual.



WARNING:

• Do not use this tool to mix or pump easily

combustible or explosive fluids (benzine, alcohol,etc.).

• Do not mix or stir flammable liquids

labeledaccordingly.

Screwdriving

Your tool has a clutch with adjustable torque for driving

and removing a wide array of fastener shapes and sizes. The

numbers 1–14 or 1–15 on the mode selection collar

5

are

used to set a torque range for screwdriving. The higher the

number on the collar, the higher the torque and the larger

the fastener which can bedriven.

1. Turn the mode selection collar

5

to the desiredposition.

Refer to Mode Selection.

2. Pull the trigger switch applying pressure in a straight line

with the bit until the fastener is seated at the desired

depth in theworkpiece.

Recommendations for screwdriving

• Start with lower torque settings, then advance to higher

torque settings to avoid damage to the workpiece

orfastener.

• Make some practice runs in scrap or on unseen areas of

the workpiece to determine the proper position of the

mode selectioncollar.

Drilling

iMPORTAnT: For MASONRY, such as brick, cement, cinder

block, etc., use carbide‑tipped masonrybits.

1. Turn the mode selection collar

5

to the drillsymbol.

Refer to ModeSelection.

2. Place drill bit in contact with theworkpiece.

nOTE: Use sharp drill bitonly.

3. Pull the trigger switch applying pressure in a straight line

with the bit until it reaches the desireddepth.



WARNING: Drill may stall if overloaded causing a

sudden twist. Always expect the stall. Grip the drill

firmly to control the twisting action and avoidinjury.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

4. Keep the motor running when pulling the bit back out of

a drilled hole to preventjamming.

Recommendations for Drilling

• When drilling, always apply pressure in a straight line

with the bit, but do not push hard enough to stall the

motor or deflect thebit.

• iF ThE DRill sTAlls:

‑ RElEAsE TRiggER sWiTCh iMMEDiATElY,

remove drill bit from work, and determine cause

ofstalling.

‑ DO nOT DEPREss TRiggER sWiTCh On AnD OFF

in An ATTEMPT TO sTART A sTAllED DRill—

This CAn DAMAgE ThEDRill.

‑ To minimize stalling or breaking through the

material, reduce pressure on drill and ease the bit

through the last fractional part of thehole.

• Large holes (5/16" to 1/2" [7.9 mm to 12.7 mm]) in

steel can be made easier if a pilot hole (5/32" to 3/16"

[4mmto 4.8 mm]) is drilledfirst.

• If drilling thin material or material that is prone to

splinter, use a wood “back‑up” block to prevent damage

to theworkpiece.

Hammerdrilling DCD806

iMPORTAnT: Use carbide‑tipped or masonry bits rated for

percussion drillingonly.

1. Select the desired speed/torque range using the speed

selector

8

to match the speed and torque to the

planned operation. Turn the mode selection collar

5

the hammerdrillsymbol.

2. Pull the trigger, applying just enough pressure on the

hammer to keep it from bouncing excessively or "rising"

off the bit.

Recommendations for hammerdrilling

• Too much force will cause slower drilling speeds,

overheating, and a lower drillingrate.

• A smooth even flow of material indicates the proper

drillingrate.

• Drill straight, keeping the bit at a right angle to the work.

Do not exert side pressure on the bit when drillling as

this will cause clogging of the bit flutes and a slower

drillingspeed.

• When drilling deep holes, if the hammer speed starts to

drop off, pull the bit partially out of the hole with tool still

running to help clear debris from thehole.

After two minutes, the battery will be completely discharged

and the drill will immediately shut down. At this point,

replace with a freshbattery.



WARNING: To reduce the risk of injury, always have a

back‑up battery or secondary lighting available if the

situation warrantsit.

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

MAXIMUM RECOMMENDED CAPACITIES

DCD801 DCD806

WOOD

Auger 1‑1/2" (38 mm) 1‑1/2" (38 mm)

Paddle 1‑1/2" (38 mm) 1‑1/2" (38 mm)

Twist 1" (25 mm) 1" (25 mm)

Self‑feed 2‑9/16" (65 mm) 2‑9/16" (65 mm)

Hole saw 3" (76 mm) 3" (76 mm)

METAl

Twist 1/2" (13 mm) 1/2" (13 mm)

Hole saw 1‑1/2" (38 mm) 1‑1/2" (38 mm)

MAsOnRY

Carbide – 1/4" (6.4 mm)



WARNING: To reduce the risk of serious personal

injury, ensure the screw holding the belt hook

issecure.

iMPORTAnT: When attaching or replacing the belt hook or

bit clip, use only the screw

12

that is provided. Be sure to

securely tighten thescrew.

The belt hook

11

and bit clip

13

can be attached to

either side of the tool using only the screw

12

provided, to

accommodate left‑ or right‑handed users. If the belt hook

or bit clip is not desired at all, they can be removed from

thetool.

To move the belt hook or bit clip, remove the screw that

holds it in place then reassemble on the opposite side. Be

sure to securely tighten thescrew.

Tool Connect™ Chip (Fig. H)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your tool is Tool Connect™ Chip ready and has a location for

installation of a Tool Connect™ Chip.

Tool Connect™ Chip is an optional application for your

smart device (such as a smart phone or tablet) that connects

the device to utilize the mobile application for inventory

management functions.

Refer to Tool Connect™ Chip Instruction Sheet for

moreinformation.

installing the Tool Connect™ Chip

1. Remove the retaining screws

19

that hold the Tool

Connect™ Chip protective cover

20

into thetool.

2. Remove the protective cover and insert the Tool

Connect™ Chip into the empty pocket

21

3. Ensure that the Tool Connect™ Chip is flush with the

housing. Secure it with the retaining screws and tighten

thescrews.

4. Refer to Tool Connect™ Chip Instruction Sheet for

furtherinstructions.

Accessories



WARNING: Since accessories, other than those

offered by DeWALT, have not been tested with this

product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

DeWALT‑recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DeWALT. Call 1-800-4-DeWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

Cleaning



WARNING: Blo

w dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when perform

ing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These

chemicals may weaken the plastic materials used in

these parts. Use a cloth dampened only with water and

mild soap. Never let any liquid get inside the tool; never

immerse any part of the tool into aliquid.

Belt Hook and Bit Clip (Fig.A)

(Optional Accessory)



WARNING: To reduce the risk of serious personal

injury, ONLY use the tool’s belt hook to hang the

tool from a work belt. DO NOT use the belt hook

for tethering or securing the tool to a person or object

during use. DO NOT suspend tool overhead or suspend

objects from the belthook.

English

Three‑Year Limited Warranty

For warranty terms, go to www.dewalt.com/support/

warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1-800-4-DeWALT

(1-800-433-9258).

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-DeWALT

(1-800-433-9258) for a freereplacement.

FRAnçAis

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis

àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DESOUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

Définitions: symboles et mentions d'alerte

desécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les situations

dangereuses et les risques de blessures ou de dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas

évitée, la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) indique un message lié à

lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation Prévue

Ces perceuses/visseuses/perceuses à percussion sont

conçues pour des applications de perçage, de vissage et de

perçage à percussionprofessionnelles.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gazinﬂammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRAnçAis

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux et les vêtements à l’écart des pièces

mobiles. Les vêtements amples, les bijoux ou les

cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il

aétéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

FRAnçAis

Avertissements de sécurité

supplémentaires pour les perceuses

• Ne pas utiliser cet outil durant de longues périodes.

La vibration causée par l’action du fonctionnement de cet

outil peut causer des blessures permanentes aux doigts, aux

mains et aux bras. Utilisez des gants pour offrir un coussin

supplémentaire, prenez des pauses fréquentes et limitez la

durée d’utilisationquotidienne.

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessures corporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial ou anti‑poussière si l’opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• protection oculaire ANSIZ87.1 (CAN/CSAZ94.3),

• protection auditive ANSIS12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour causer

le cancer et des anomalies congénitales ou autres effets

nuisibles sur la reproduction. Certains exemples de ces

produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et

d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction

traité chimiquement.

Votre risque à ces expositions varie selon la fréquence dont vous

effectuez ce type de travail. Pour réduire votre exposition à ces

produits chimiques: travaillez dans un endroit bien aéré et avec

un équipement de sécurité homologué, comme les masques

anti‑poussière spécialement conçus pour filtrer les particules

microscopiques

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et du corps.

• Utilisez l’extracteur de poussière approprié pour

enlever la grande majorité de la poussière statique

et en suspension dans l’air. Ne pas enlever la poussière

statique et en suspension dans l’air peut contaminer

l’environnement de travail ou présenter un risque accru

pour la santé de l’utilisateur et les personnes à proximité.

• Utilisez des pinces ou d’autres méthodes pratiques

pour sécuriser et maintenir la pièce de travail sur

une plateforme stable. Tenir le travail d’une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et une blessure.

• Les évents couvrent souvent des pièces qui se déplacent

et doivent être évités. Des vêtements amples, les bijoux

ou les cheveux longs peuvent se coincer dans des pièces qui

déplacent.



ATTENTION:

lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

• Les mèches des perceuses et les outils deviennent

chauds durant l’utilisation. Portez des gants lorsque

vous lestouchez.

PERCEUSE/DRIVER/PERCEUSES À

PERCUSSION CONSIGNES DESÉCURITÉ

1) Consignes de sécurité pour toutes

les opérations

a ) Veillez à porter des protections auditives pendant

l'utilisation. L’exposition au bruit peut engendrer

une perte del’ouïe.Tenez l’outil électrique par les

surfaces de prise isolées lorsque vous effectuez

une tâche où l’accessoire de coupe ou les fixations

peut entrer en contact avec le câblage dissimulé.

L’accessoire de coupe ou les fixations entrant en

contact avec un câble «sous tension» peuvent exposer

les pièces métalliques de l’outil électrique «sous

tension» et pourraient donner un choc électrique

àl’utilisateur.

2) Consignes de sécurité lors de

l’utilisation de longues mèches

a ) Ne jamais utiliser une vitesse plus élevée que

la cote de vitesse maximale de la mèche. À des

vitesses plus élevées, la mèche risque de plier si on la

laisse tourner librement sans entrer en contact la pièce

de travail, entraînant une blessurecorporelle.

b ) Démarrez toujours le perçage à la vitesse

inférieure et avec la pointe de la mèche en contact

avec la pièce de travail. À des vitesses plus élevées, la

mèche risque de plier si on la laisse tourner librement

sans entrer en contact la pièce de travail, entraînant

une blessurecorporelle.

c ) Appliquez de la pression seulement en ligne

directe avec la mèche et n’appliquez pas de

pression excessive. Les mèches peuvent plier causant

un bris ou une perte de contrôle, entraînant une

blessurecorporelle.

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dans le

chargeursDeWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMARCHE.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

Piles et chargeurs

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs‑piles de remplacement,

assurez‑vous d’inclure le numéro du catalogue et latension.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

.....................

portez des

protections auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement être renversés.

FRAnçAis

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DeWALT. Les chargeurs

et les blocs‑piles DeWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DeWALT. Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DeWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Expédier la bloc-pile FlEXVOlT® de DeWALT

Le bloc‑piles FLEXVOLT® de DeWALT a un couvercle des piles

qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le couvercle au bloc‑piles afin qu’il soit prêt pour

l’expédition. Cela convertit le bloc‑piles en trois piles 20V

séparés. Les trois piles ont un taux de wattheures sur le

bloc‑piles étiqueté « Expédition». Si vous l’expédiez sans le

capuchon ou dans un outil, le bloc est une pile au taux de

wattheures étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION: 120Wh Expédition: 3x 40Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

froid excessif. Entreposez le bloc‑piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant. Lorsque

vous appuyez et maintenez, les voyants DEL indiqueront le

niveau approximatif de charge restante. Cela n’indique pas

la fonctionnalité de l’outil et peut varier selon les accessoires

utilisés, la température et l'utilisation de l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRAnçAis

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: pour retirer le bloc‑piles, on

doit appuyer sur le bouton de libération du

bloc‑piles



2



sur certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc‑piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc‑piles est en dessous

de 4,5°C(40°F) ou au‑dessus de 40°C (104°F). C’est

important pour prévenir tout dommage sérieux au

bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge ou

calibrage américain normalisé des fils)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.A, C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles

1

. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ouretiré.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

FRAnçAis

Sélection du mode (Fig.A)

Le collier de sélection du mode

5

peut être utilisé pour

sélectionner le bon mode de fonctionnement selon

l’applicationprévue.

Pour sélectionner, tournez le collier jusqu’à ce que le

symbole désiré s’aligne avec laflèche.

Installer une mèche ou un accessoire dans

un mandrin sans clé (Fig.D)



AVERTISSEMENT: ne tentez pas de fixer les mèches

(ou tout autre accessoire) en tenant la partie avant

du mandrin et en mettant l'outil en marche. Vous

pourriez vous blesser et endommager le mandrin.

Verrouillez toujours la gâchette et débranchez l'outil de

Sélection de la vitesse (Fig.A)

L’outil a deux réglages de vitesses pour une plus

grandepolyvalence.

REMARQUE: ne pas changer les vitesses lorsque l’outil

fonctionne. Laissez toujours l’outil s’arrêter complètement

avant de changer devitesse.

1. Pour sélectionner la vitesse 1(réglage du couple plus

élevé), glissez le sélecteur de vitesses

8

vers l’arrière (loin

dumandrin).

2. Pour sélectionner la vitesse 2réglage du couple moins

élevé), glissez le sélecteur de vitessesvers l’avant (vers

lemandrin).

3. Si l’outil ne change pas de vitesses, assurez‑vous que le

sélecteur de vitesses est entièrement engagé en position

avant ouarrière.

la source d'alimentation électrique avant de remplacer

unaccessoire.



AVERTISSEMENT: assurez‑vous toujours que

la mèche est bien fixée avant de démarrer l'outil.

Une mèche mal serrée peut être éjectée de l'outil et

provoquer desblessures.



AVERTISSEMENT: le mandrin sans clé est déverrouillé

après le premier clic dans le sens inverse des aiguilles

d'une montre avec le manchon du mandrin.

L'utilisation en mode déverrouillé peut provoquer

l'ouverture accidentelles du mandrin sansclé.

Pour insérer une mèche ou un autre accessoire, respectez

cesétapes.

1. Éteignez l'outil et retirez le bloc‑batterie.

2. Saisissez le manchon noir du mandrin d'une main et

utilisez l'autre main pour fixer l'outil. Tournez le manchon

dans le sens inverse des aiguilles d'une montre jusqu'à

pouvoir insérer l'accessoiredésiré.

3. Insérez l'accessoire de 3/4" (19mm) environ dans le

mandrin

et serrez fermement en tenant et en tournant

le manchon du mandrin

dans le sens des aiguilles

d'une montre d'une main tout en tenant l'outil de l'autre

main. Une fois le mandrin presque complètement serré

vous entendrez un cliquetis. Continuez à serrer autant

que vous pouvez. Votre outil est équipé d'un mécanisme

de verrouillage de l'arbre automatique. Il vous permet

d'ouvrir et de refermer le mandrin d'une seulemain.

4. Veillez à bien serrer le mandrin avec une main sur le

manchon du mandrin et l'autre main sur l'outil pour que

le serrage soit optimal. En serrant, ne tournez pas dans le

sens inverse des aiguilles d'unemontre.

5. Pour libérer l'accessoire, répétez les étapes 1et

2ci‑dessus.

ASSEMBLAGE ET RÉGLAGES



AVERTISSEMENT:

afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

retirez le blocs‑piles

avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Montage mural

Certains chargeurs DeWALT sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail.Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à la

circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 25,4mm(1po)

de longueur avec tête de diamètre de 7mm à 9mm

(0,28à0,35po) vissées dans du bois à une profondeur

optimale en laissant exposée une partie de vis d’environ

5,5mm (7/32po). Alignez les fentes au dos du chargeur avec

les vis exposées et insérez‑les entièrement dans lesfentes.

CONSERVER TOUS LES

AVERTISSEMENTS POUR UN

USAGE ULTÉRIEUR.

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

FRAnçAis

Lampe de travail à DEL pivotante

(Fig.A, G)

La lampe de travail à DEL pivotante

9

est réglable

physiquement par trois crans. La lampe de travail à DEL

pivotante

9

et sa gâchette

10

sont situés sur le pied

de l’outil. La lampe de travail est activée lorsque vous

appuyez sur la gâchette. Les modes Arrêt

15

, Marche

16

et 20minutes

17

peuvent être modifiés en déplaçant

la gâchette sur le pied de l’outil. Si la gâchette demeure

appuyée, la lampe de travail demeurera allumée dans tous

lesmodes.

En mode Marche, le faisceau s’éteindra automatiquement

20secondes après que vous ayez relâché lagâchette.

Gâchette Variateur de vitesse et bouton de

sélection du sens de rotation (Fig.A)

L'outil est allumé et éteint en enfonçant et en relâchant

la gâchette variateur de vitesse

. Plus la gâchette est

enfoncée, plus la vitesse de l'outil est élevée. Votre outil est

équipé d'un frein. Le mandrin s'arrête dès que la gâchette est

complètementrelâchée.

Un bouton de sélection du sens de rotation

4

sert à choisir

le sens de rotation de l'outil mais il sert aussi de bouton

deverrouillage.

• Pour sélectionner le sens de rotation avant (le sens des

aiguilles d'une montre), relâchez la gâchette et enfoncez

le bouton de sélection du sens de rotation à droite

del'outil.

• Pour sélectionner le sens de rotation arrière (le sens

inverse des aiguilles d'une montre), appuyez sur le

bouton de sélection du sens de rotation sur le côté

gauche del’outil.

REMARQUE : la position centrale du bouton de commande

permet de verrouiller l'outil à l'arrêt. Avant de changer la

position du bouton de sélection, veillez à bien relâcher

lagâchette.

REMARQUE : une utilisation continue à une plage de vitesse

variable n'est pas recommandée. Cela peut endommager

l'interrupteur et il faut éviter de lafaire.

REMARQUE : la première fois que l'outil est utilisé

après un changement du sens de rotation, un clic est

émis au démarrage. C'est normal et ce n'est pas le signe

d'unproblème.

Position correcte des mains (Fig.F)



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, adopter

SYSTÉMATIQUEMENT la position des mainsillustrée.



AVERTISSEMENT: pour réduire tout risque

de dommages corporels graves, maintenir

SYSTÉMATIQUEMENT l’outil fermement pour

anticiper toute réactionsoudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

14

et l’autre main tenant le bloc‑piles

1

Installation et retrait du bloc‑piles (Fig.E)



AVERTISSEMENT : assurez‑vous que l'outil/appareil

est en position d'arrêt avant d'insérer labatterie.

REMARQUE : pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

1. Pour installer le bloc‑piles

1

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

2. Pour retirer le bloc‑piles de l’outil, appuyez sur le bouton

de libération

2

et tirez‑le fermement hors de la poignée

de l’outil. Insérez‑le dans lechargeur.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et retirez le bloc‑piles avant d’effectuer tout

réglage ou de retirer/installer des fixations ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Système ANTI‑ROTATION (Fig. G)

Votre outil est équipé du système ANTI‑ROTATION DeWALT.

Cette fonction détecte le mouvement de l'outil et l'éteint si

nécessaire. Le voyant rouge

18

s'allume quand le système

ANTI‑ROTATION estenclenché.

VOYAnT DiAgnOsTiC sOlUTiOn

ÉTEINT L'outil fonctionne

normalement

Veillez à respecter tous les

avertissements et toutes

les consignes lorsque vous

utilisez l'outil.

ROUGE FIXE Le système

ANTI‑ROTATION

a été activé

(ENCLENCHÉ)

Relâchez la gâchette en soutenant

bien l'outil. L'outil fonctionne à

nouveau normalement une fois la

gâchette à nouveau enfoncée et le

voyant éteint.



AVERTISSEMENT: lorsque le collier de sélection de

mode est en position de perçage ou de perçage à

percussion, la perceuse n’embraye pas. La perceuse

peut bloquer si elle est surchargée, causant une

torsionsoudaine.

DCD801

symbole Mode

Perçage

1-15 Vissage (numéro élevé = couple plus grand)

DCD806

symbole Mode

Perçage

1-14 Vissage (numéro élevé = couple plus grand)

Perçage à percussion

FRAnçAis

pour le vissage. Plus le numéro du collier est élevé, plus le

couple sera élevé et plus la fixation pouvant être enfoncée

seragrande.

1. Tournez le collier de sélection du mode

5

à la position

désirée. Consultez Sélection du mode.

2. Appuyez sur la gâchette en appliquant de la pression en

ligne droite avec la mèche jusqu’à ce que la fixation soit

placée à la profondeur désirée dans la pièce detravail.

Recommandations pour le vissage

• Commencez par des réglages de couples moins élevés,

puis avancez vers les réglages de couples plus élevés afin

d’éviter d’endommager la pièce de travail ou lafixation.

• Effectuez des essais dans des zones à éliminer ou non

visibles de la pièce de travail pour déterminer la bonne

position du collier de sélection dumode.

Perçage

iMPORTAnT: pour la MAÇONNERIE, comme la brique,

du ciment, un bloc de béton, etc., utilisez des mèches de

maçonnerie à pointe encarbure.

1. Tournez le collier de sélection du mode

5

vers le

symbole de la perceuse. Consultez Sélection dumode.

2. Mettez la mèche en contact avec la pièce detravail.

REMARQUE: utilisez seulement une mècheaffûtée.

3. Appuyez sur la gâchette en appliquant de la pression en

ligne droite avec la mèche jusqu’à ce qu’elle atteigne la

profondeurdésirée.



AVERTISSEMENT: la perceuse peut bloquer si elle

est surchargée entraînant une torsion soudaine.

Attendez‑vous toujours à un blocage. Saisissez

fermement le marteau pour contrôler l’action de la

torsion et éviter uneblessure.

4. Gardez le moteur en marche lorsque vous retirez la

mèche du trou percé afin d’empêcher qu’elle se coince.

Recommandations pour le perçage

• Lorsque vous percez, appliquez toujours de la pression

en ligne droite avec la mèche, mais ne poussez pas trop

fort afin que le moteur ne se bloque pas ou que la mèche

ne déviepas.

• si lA PERCEUsE BlOQUE:

‑ RElÂChEZ iMMÉDiATEMEnT lA gÂChETTE,

retirez la mèche du travail et déterminez la cause du

blocage.

‑ nE PAs APPUYER ni RElÂChER lA gÂChETTE

DAns lE BUT DE DÉMARRER UnE PERCEUsE

BlOQUÉE : CElA PEUT EnDOMMAgER

lAPERCEUsE.

‑ Pour minimiser le blocage ou le bris du matériau,

réduisez la pression sur la perceuse et facilitez le

passage de la mèche dans la dernière partie duetrou.

• Les gros trous (7,9 mm à 12,7 mm [5/16 pi à 1/2 po])

dans l’acier peuvent être faits plus facilement si un

trou de départ (4 mm à 4,8 mm [5/32 po à 3/16 po])

d’abordpercé.

• Si vous percez un matériau mince ou un matériau qui a

tendance à se fendre, utilisez un bloc de «soutien» afin

d’éviter d’endommager la pièce detravail.

Exécuter une application (Fig.A)



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, assurez‑vous TOUJOURS que

la pièce de travail est solidement fixée ouserrée.



AVERTISSEMENT: attendez toujours jusqu’à ce que

le moteur s’arrête complètement avant de changer le

sens de larotation.

Avant d’effectuer un travail

• Réglez le sélecteur de vitesses

8

. Consultez la section

Sélection devitesse.

• Installez la mèche ou l’accessoire approprié dans le

mandrin. Consultez les instructions d’installation des

accessoires dans cemanuel.



AVERTISSEMENT:

• ne pas utiliser cet outil pour mélanger ou pomper

des liquides facilement combustibles ou explosifs

(benzène, alcool, etc.).

• ne pas mélanger des liquides inflammables portant

une étiquette enconséquence.

Vissage

Votre outil a un embraye à couple ajustable pour enfoncer et

retirer une vaste gamme de formes et de tailles de fixations.

Les numéros 1à 14ou 1à 15sur le collier de sélection

du mode

5

sont utilisés pour régler la plage du couple

Mode 20 minutes

Le réglage le plus élevé est le mode 20minutes

17

. La

lampe de travail fonctionnera pendant 20minutes après que

vous ayez appuyé sur le commutateur. Deux minutes avant

que la lampe de travail s’éteigne, elle clignotera deux fois,

puis s’affaiblira. Pour éviter que la lampe de travail s’éteigne,

touchez légèrement lecommutateur.



AVERTISSEMENT: lorsque vous utilisez le mode

Marche ou 20minutes, ne pas fixer la lumière ou

placer la perceuse dans une position qui pourrait

entraîner quelqu’un à fixer la lumière. Cela peut

causer une grave blessureoculaire.



ATTENTION: lorsque vous utilisez l’outil comme

lampe de travail, assurez‑vous qu’il soit sécurisé sur

une surface stable qui n’entraînera pas de risque de

trébucher ou detomber.



ATTENTION: retirez tous les accessoires du mandrin

avant d’utiliser la perceuse comme lampe de travail.

Cela pourrait causer une blessure corporelle ou des

dommagesmatériels.

Avertissement de pile faible

Lorsque l’outil est mode 20minutes et que la pile est sur le

point d’être complètement déchargée, la lampe clignotera

deux fois, puis s’affaiblira. Après deux minutes, la pile

sera complètement déchargée et la perceuse s’éteindra

immédiatement. À ce moment, remplacez‑là par une

nouvellepile.



AVERTISSEMENT: pour réduire le risque de blessure,

ayez toujours une pile de réserve ou un second

éclairage disponible si la situationl’exige.

FRAnçAis

Crochet pour ceinture et attache pour

embout (Fig.A)

(Accessoire optionnel)



AVERTISSEMENT: afin de réduire de blessure

corporelle grave, utiliser SEULEMENT le crochet de

ceinture de l’outil pour suspendre l’outil à partir

de votre corps. NE PAS utiliser l’agrafe pour courroie

pour attacher ou sécuriser l’outil à une personne ou

un objet durant l’utilisation. NE PAS suspendre l’outil

au plafond ou suspendre des objets à partir de l’agrafe

pourcourroie.



AVERTISSEMENT: afin de réduire le risque de

blessures graves, assurez‑vous que la vis maintenant

le crochet de ceinture estsécuritaire.

iMPORTAnT: pour la fixation ou le remplacement de

l’agrafe pour ceinture ou la pince de la mèche, utilisez

seulement la vis

12

qui est fournie. Assurez‑vous que la vis

est vissée de façonsécuritaire.

Puce Tool Connect

(Fig. H)



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Votre outil est compatible à la puce Tool Connect™ et il a un

emplacement pour l’installation de la puce Tool Connect™.

Cette puce Tool Connect™ est une application optionnelle

pour votre appareil intelligent (comme un téléphone

intelligent ou une tablette) qui connecte l’appareil afin

d’utiliser l’application mobile pour des fonctions de gestion

del’inventaire.

Consultez la Feuille d’instructions de la puce Tool

Connect

pour plus derenseignements.

installer la puce Tool Connect

1. Retirez la vis de retenue

19

qui maintient le couvercle de

protection de la puce Tool Connect™

20

dansl’outil.

2. Retirez le couvercle de protection et insérez la puce Tool

Connect

dans la poche vide

21

3. Assurez‑vous que la puce Tool Connect™ est égale au

boîtier. Fixez‑la avec les vis de retenue et serrez lesvis.

4. Consultez la Feuille d’instructions de la puce Tool

Connect

pour des instructionssupplémentaires.

Accessoires



AVERTISSEMENT: les accessoires autres que DeWALT

n’ayant pas été testés avec ce produit, leur utilisation

avec cet outil peut s’avérer dangereuse. Pour réduire le

risque de blessure, seuls les accessoires recommandés

par DeWALT doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

DeWALT. Appelez au 1-800-4-DeWALT (1-800-433-9258)

ou consultez notre site web: www.dewalt.com.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot DeWALT a été conçu pour fonctionner sur

une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Perçage à percussion DCD806

iMPORTAnT: utilisez seulement des mèches de maçonnerie

ou à pointe en carbure classées pour le perçage àpercussion.

1. Sélectionnez la plage de vitesse/couple désirée à l’aide

du sélecteur de vitesses

8

pour faire correspondre

la vitesse et le couple à l’utilisation prévue. Tournez

le collier de sélection du mode

5

vers le symbole de

perçage àpercussion.

2. Appuyez sur la gâchette en appliquant juste assez de

pression sur la perceuse pour l’empêcher de rebondir de

façon excessive ou d’élever la mèche.

Recommandations pour le perçage à percussion

• Trop de force causera des vitesses de perçage plus lentes,

de la surchauffe et un niveau de perçageinférieur.

• Un flot de matériau régulier indique une vitesse de

perçageappropriée.

• Percez directement en gardant la mèche à angle droit

par rapport au travail. Ne pas exercer de pression sur les

côtés de la mèche lorsque vous percez puisque cela peut

causer une obstruction des cannelures de la mèche et

une vitesse de perçage pluslente.

• Lorsque vous percez des trous profonds, si la vitesse du

marteau diminue, tirez la mèche partiellement hors du

trou avec l’outil encore en marche pour aider à enlever

les débris dutrou.

FRAnçAis

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez‑vous en ligne sur

www.dewalt.com

/account-login.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.



AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DeWALT

ou un centre de réparation agréé DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

CAPACITÉS MAXIMALES

RECOMMANDÉES

DCD801 DCD806

BOis

Tarière 38 mm (1‑1/2 po) 38 mm (1‑1/2 po)

Palette 38 mm (1‑1/2 po) 38 mm (1‑1/2 po)

Hélicoïdale 25 mm (1 po) 25 mm (1 po)

Auto‑avance 65 mm (2‑9/16 po) 65 mm (2‑9/16 po)

Scie à trous 76 mm (3 po) 76 mm (3 po)

MÉTAl

Hélicoïdale 13 mm (1/2 po) 13 mm (1/2 po)

Scie à trous 38 mm (1‑1/2 po) 38 mm (1‑1/2 po)

MAçOnnERiE

Carbure – 6,4 mm (1/4 po)

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à www.dewalt.com/

support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez au 1-800-4-DeWALT (1-800-433-9258).

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1-800-4-DeWALT (1-800-433-9258) pour en obtenir le

remplacementgratuit.

L’agrafe pour courroie

11

ou la pince de la mèche

13

peut

être fixée sur un côté ou l’autre de l’outil utilisant seulement

la vis fournie

12

pour accommoder les utilisateurs droitiers

ou gauchers. Si vous ne souhaitez pas du tout avoir l’agrafe

pour courroie ou la pince de la mèche, elles peuvent être

retirées del’outil.

Pour retirer l’agrafe pour courroie ou la pince de la mèche,

retirez la vis qui la maintient en place, puis réassemblez

du côté opposé. Assurez‑vous que la vis est vissée de

façonsécuritaire.

EsPAñOl

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

Definiciones: Símbolos y Palabras de

Alerta deSeguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

Uso Pretendido

Estos taladros/destornilladores/rotomartillos están diseñados

para aplicaciones profesionales de perforación, atornillado

ymartillado.

nO use bajo condiciones húmedas o en presencia de

líquidos o gasesinﬂamables.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

EsPAñOl

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello y la ropa

alejados de las piezas en movimiento. Las ropas

holgadas, las joyas o el cabello largo pueden quedar

atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

EsPAñOl

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesiones personales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado, aserrado,

pulido, perforación eléctricos y otras actividades de

construcción contienen químicos conocidos por el Estado

de California como causantes de cáncer, defectos de

nacimiento u otros daños reproductivos. Algunos ejemplos

de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de

mampostería, y

• arsénico y cromo a partir de madera tratada

químicamente.

Su riesgo a partir de estas exposiciones varía, dependiendo de

qué tan a menudo realice este tipo de trabajo. Para reducir su

exposición a estos químicos: trabaje en un área bien ventilada,

y trabaje con equipo de seguridad aprobado, tal como

máscaras de polvo que estén diseñadas específicamente para

filtrar partículas microscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

el cuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en las cercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

y lesiones.

• Las ventilas de aire a menudo cubren las partes móviles

y se deben evitar. La ropa suelta, joyería, o cabello largo

podrían quedar atrapados en las partes móviles.



ATENCIÓN:

Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

de esta herramienta puede causar lesiones permanentes

en los dedos, las manos y los brazos. Use guantes para

proporcionar un acojinamiento adicional, tome descansos

frecuentes y limite el tiempo de usodiario.

• Las brocas y herramientas de rotomartillo se

calientan durante la operación. Use guantes cuando

lostoque.

Advertencias de Seguridad Adicionales

para Taladros

• No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción de operación

TALADRO/DRIVER/ROTOMARTILLOS

ADVERTENCIAS DE SEGURIDAD

1) Instrucciones de seguridad para todas

las operaciones

a ) Use protectores auditivos durante el uso. La

exposición al ruido puede causar pérdida deaudición

b ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas, cuando realice

una operación en la que el accesorio de corte o

sujetadores puedan hacer contacto con cableado

oculto. Los accesorios de corte o sujetador que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían

dar al operador una descargaeléctrica.

2) Instrucciones de seguridad al usar

brocas largas

a ) Nunca opere a mayor velocidad que la velocidad

máxima de la broca. A velocidades más altas, es

probable que la broca se doble si se permite que gire

libremente sin entrar en contacto con la pieza de

trabajo, lo que ocasionaría lesionespersonales.

b ) Siempre comience a taladrar a baja velocidad y

con la punta de la broca en contacto con la pieza

de trabajo. A velocidades más altas, es probable que

la broca se doble si se permite que gire libremente

sin entrar en contacto con la pieza de trabajo, lo que

ocasionaría lesionespersonales.

c ) Aplique presión sólo en línea recta con la broca y

no aplique una presión excesiva. Las brocas pueden

doblarse y causar roturas o pérdida de control, lo que

puede ocasionar lesionespersonales.

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

• Cargue los paquetes de batería sólo

encargadoresDeWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias. Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

Baterías y Cargadores

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase II

(aislamiento doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

..................... usar protección

respiratoria

..................... usar protección

para los ojos

..................... usar protección

auditiva

..................... lea toda la

documentación

.....................

no exponga a

la lluvia

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltear fácilmente.

EsPAñOl

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DeWALT. Los

cargadores y paquetes de batería DeWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DeWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Envío de Paquete de Batería DeWAlT FlEXVOlT®

El paquete de batería DeWALT FLEXVOLT® tiene una tapa de

batería que se debe usar cuando se envíe el paquete debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío.” Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso."

Ejemplo de etiqueta de paquete de batería:

USO: 120Wh Envío: 3x 40Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

EsPAñOl

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

nOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería

2

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo

de 4,5°C (40 °F), o arriba de 40°C (104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.A, C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería

1

. Las luces verde rojas parpadearán

continuamente mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador oretirarse.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a

40°C (104°F).

EsPAñOl

Selección de modo (Fig.A)

El collar de selección de modo

5

se puede usar para

seleccionar el modo de operación correcto dependiendo de

la aplicaciónplanificada.

Para seleccionar, gire el collar hasta que el símbolo deseado

se alinee con laflecha.



ADVERTENCIA: Cuando el collar de selección de modo

esté en las posiciones de taladro o rotomartilol, el

taladro no se embraga. El taladro puede atorarse si se

sobrecarga causando un girorepentino.

Selección de Velocidad (Fig.A)

La herramienta presenta dos ajustes de velocidad para

mayorversatilidad.

nOTE: No cambie velocidades cuando la herramienta

esté en operación. Siempre permita que la herramienta se

detenga por completo antes de cambiar lavelocidad.

1. Para seleccionar la velocidad 1(ajuste de mayor torque),

deslice el selector de velocidad

8

hacia atrás (lejos

delmandril).

2. Para seleccionar la velocidad 2(ajuste de par inferior),

deslice el selector de velocidad hacia adelante (hacia

elmandril).

3. Si la herramienta no cambia velocidades, confirme que

el interruptor de selección de velocidad esté conectado

completamente en la posición delantera otrasera.

broca suelta puede ser expulsada de la herramienta

causando posibles lesionespersonales.



ADVERTENCIA: El mandril sin llave se desbloquea

tras el primer clic con la camisa del mandril en sentido

contrario a las manecillas del reloj. La operación en

estado desbloqueado puede provocar la abertura

involuntaria del mandril sinllave.

Para insertar una broca u otro accesorio, siga estospasos.

1. Apague la herramienta y retire el paquete debatería.

2. Sujete la camisa negra del mandril con una mano y

utilice la otra mano para sujetar la herramienta. Gire la

camisa en sentido contrario a las manecillas del reloj lo

suficiente para aceptar el accesoriodeseado.

3. Inserte el accesorio aproximadamente 19mm (3/4") en

el mandril

6

y apriételo firmemente sujetando y girando

la camisa del mandril

7

en sentido de las manecillas del

reloj con una mano mientras sostiene la herramienta

con la otra mano. Cuando el mandril esté casi apretado

escuchará un sonido de clic. Continúe apretando tanto

como pueda. Su herramienta está equipada con un

mecanismo de bloqueo de husillo automático. Esto le

permite abrir y cerrar el mandril con unamano.

4. Asegúrese de apretar el mandril con una mano sobre

la camisa del mandril y una mano sosteniendo la

herramienta para obtener el máximo apriete. Al apretar,

no gire en el sentido contrario a las manecillas delreloj.

5. Para liberar el accesorio, repita los pasos 1y 2anteriores.

Instalación de broca o accesorio en

mandril (Fig.D)



ADVERTENCIA: No intente apretar brocas (ni

ningún otro accesorio) sujetando la parte delantera

del mandril y encendiendo la herramienta. Pueden

resultar daños en el mandril y lesiones personales.

Siempre bloquee el interruptor de gatillo y desconecte

la herramienta de la fuente de alimentación cuando

cambie losaccesorios.



ADVERTENCIA: Siempre asegúrese que la broca está

asegurada antes de arrancar la herramienta. Una

ENSAMBLE Y AJUSTES



ADVERTENCIA:

Para reducir el riesgo de lesiones

personales serias, apague la unidad y

retire el

paquete de batería

antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Montaje en Pared

Algunos cargadores DeWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

EsPAñOl

Luz de trabajo LED giratoria (Fig.A, G)

La cápsula de la luz de trabajo LED giratoria

9

se puede

ajustar físicamente por medio de tres posiciones de tope.

La luz de trabajo LED giratoria

9

y su interruptor

10

están

ubicados en el pie de la herramienta. La luz de trabajo se

activa cuando se presiona el gatillo. Los modos apagado

15

encendido

16

y 20minutos

17

se pueden cambiar

moviendo el interruptor en el pie de la herramienta. Si el

interruptor de gatillo permanece presionado, la luz de trabajo

permanecerá encendida en todos losmodos.

Cuando esté en el ajuste encendido, la luz se apagará

automáticamente 20segundos después que se libere el

interruptor degatillo.

Modo de 20 Minutos

El ajuste alto es el modo de 20minutos

17

. La luz de

trabajo funcionará por 20minutos después que se libere el

interruptor de gatillo. Dos minutos antes que se apague la luz

Gatillo de Velocidad Variable y Botón de

Control de Avance/Reversa (Fig.A)

La herramienta se enciende y apaga jalando y liberando

el interruptor de velocidad variable

3

. Mientras más se

presione el gatillo, mayor será la velocidad de la herramienta.

Su herramienta está equipada con un freno. El mandril se

detendrá tan pronto como el interruptor de gatillo se libere

porcompleto.

Un botón de control de avance/reversa

4

determina la

dirección de rotación de la herramienta y también sirve

como un botón de bloqueo enapagado.

• Para seleccionar la rotación de avance (en sentido de las

manecillas del reloj), libere el gatillo y presione el botón

de control de avance/reversa en el lado derecho de

laherramienta.

• Para seleccionar la reversa (en sentido contrario a las

manecillas del reloj), presione el botón de control de

avance/reversa en el lado izquierdo de laherramienta.

nOTA: La posición central del botón de control bloquea

la herramienta en la posición apagada. Cuando cambie

la posición del botón de control, asegúrese que se libere

elgatillo.

nOTA: No se recomienda el uso continuo en rango

de velocidad variable. Puede dañar el interruptor y se

debeevitar.

nOTA: La primera vez que se opere la herramienta después

de cambiar la dirección de rotación, puede escuchar un clic

al encender. Esto es normal y no indica unproblema.

Posición Adecuada de las Manos (Fig.F)



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, tenga SIEMPRE las manos en una posición

adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesión personal

grave, sujete SIEMPRE bien en caso de que haya una

reacciónrepentina.

La posición correcta de la mano requiere una mano en el

mango principal

14

y la otra mano sosteniendo el paquete

de la batería

1

Instalación y desinstalación de paquete de

batería (Fig.E)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición apagada antes de insertar

el paquete de labatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

1

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación del paquete de batería

2

y jale firmemente el paquete de batería fuera de la

manija de la herramienta. Insértelo en elcargador.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Sistema ANTI‑ROTACIÓN (Fig. G)

Su herramienta está equipada con el Sistema

ANTI‑ROTACIÓN DeWALT. Esta función detecta el

movimiento de la herramienta y la apaga si es necesario.

El indicador LED rojo

18

se ilumina cuando el sistema

ANTI‑ROTACIÓN está activado.

inDiCADOR DiAgnÓsTiCO sOlUCiÓn

APAGADO La herramienta

está funcionando

normalmente

Siga todas las advertencias

e instrucciones al operar la

herramienta.

RÓJO SÓLIDO El sistema

ANTI‑ROTACIÓNse

activó (ACTIVADO)

Con la herramienta correctamente

apoyada, libere el gatillo.

La herramienta funcionará

normalmente cuando se presione

nuevamente el gatillo y se apague la

luz indicadora.

DCD801

símbolo Modo

Perforación

1-15 Atornillado (mayor número = mayor torque)

DCD806

símbolo Modo

Perforación

1-14 Atornillado (mayor número = mayor torque)

Rotoperforación

EsPAñOl

2. Jale el interruptor de gatillo aplicando presión en línea

recta con la broca hasta que el sujetador se asiente a la

profundidad deseada en la pieza detrabajo.

Recomendaciones para atornillar

• Comience con ajustes de par de torsión más bajos, luego

avance a ajustes de torsión más altos para evitar daños a

la pieza de trabajo osujetador.

• Realice algunos recorridos de práctica en chatarra o

en áreas que no se verán de la pieza de trabajo para

determinar la posición correcta del collar de selección

demodo.

Perforación

iMPORTAnTE: Para MAMPOSTERÍA, como ladrillo,

cemento, bloques de hormigón, etc., use brocas de

mampostería con punta decarburo.

1. Gire el collar de selección de modo

5

al símbolo de

perforación. Consulte Selección demodo.

2. Coloque la broca en contacto con la pieza detrabajo.

nOTA: Use sólo brocasafiladas.

3. Jale el interruptor de gatillo aplicando presión

en línea recta con la broca hasta que alcance la

profundidaddeseada.



ADVERTENCIA: El taladro puede atorarse si se

sobrecarga causando un giro repentino. Siempre

espere el atoramiento. Sujete el taladro firmemente

para controlar la acción de giro y evitarlesiones.

4. Mantenga el motor en operación mientras retrae la broca

del orificio perforado para evitar atascamiento.

Recomendaciones para la perforación

• Al perforar, aplique siempre presión en línea recta con

la broca, pero no presione lo suficiente para detener el

motor o desviar labroca.

• si El TAlADRO sE DETiEnE:

‑ liBERE El inTERRUPTOR DE gATillO

inMEDiATAMEnTE, retire la broca del trabajo, y

determine la causa de atascamiento.

‑ nO PREsiOnE El inTERRUPTOR DEl gATillO

PARA EnCEnDER Y APAgAR PARA inTEnTAR

ARRAnCAR Un TAlADRO ATAsCADO, EsTO

PUEDE DAñAR lABROCA.

‑ Para minimizar el estancamiento o rompimiento del

material, reduzca la presión sobre el taladro y facilite

la perforación a través de la última parte fraccionaria

delorificio.

• Se pueden perforar agujeros grandes (7,9mm a 12,7mm

[5/16" a 1/2"]) en acero si se perfora un orificio piloto

(4mm a 4,8 mm [5/32" a 3/16"])primero.

• Si perfora material delgado o propenso a astillarse, use

un bloque de madera de "respaldo" para evitar daños a la

pieza detrabajo.

Rotoperforación DCD806

iMPORTAnTE: Utilice brocas con punta de carburo o

para mampostería clasificadas para la perforación de

percusiónsolamente.

1. Seleccione el rango de velocidad/torque deseado con

el selector de velocidad

8

para igualar la velocidad

Realización de Aplicación (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, SIEMPRE asegúrese que la pieza de

trabajo esté anclada o aseguradafirmemente.



ADVERTENCIA: Siempre espere hasta que el motor se

detenga por completo antes de cambiar la dirección

derotación.

Antes de realizar el trabajo

• Ajuste el selector de velocidad

8

. Consulte Selección

develocidad.

• Instale la broca o accesorio apropiado en el mandril.

Consulte las instrucciones de instalación de accesorio en

estemanual.



ADVERTENCIA:

• No utilice esta herramienta para mezclar o

bombear fluidos fácilmente combustibles o

explosivos (bencina, alcohol, etc.).

• No mezcle ni agite líquidos inflamables etiquetados

de formacorrespondiente.

Destornillar

Su herramienta tiene un embrague con torque ajustable para

introducir y retirar una amplia variedad de formas y tamaños

de sujetadores. Los números 1–14 o 1–15 en el collar de

selección de modo

5

se utilizan para ajustar un rango de

torque para atornillar. Cuanto mayor sea el número en el

collar, mayor será el torque y mayor será el sujetador que

puede serimpulsado.

1. Gire el collar de selección de modo

5

en la posición

deseada. Consulte Selección de modo.

de trabajo, parpadeará dos veces y después se atenuará. Para

evitar que la luz de trabajo se apague, toque ligeramente el

interruptor degatillo.



ADVERTENCIA: Mientras use la luz de trabajo

en el modo encendido o de 20minutos, no vea

directamente la luz o coloque el taladro en una

posición que pueda causar que alguien vea

directamente a la luz. Podría resultar en lesiones

ocularesserias.



ATENCIÓN: Cuando use la herramienta como una luz

de trabajo, confirme que está asegurada sobre una

superficie estable donde no cause un riesgo de tropiezo

ocaída.



ATENCIÓN: Retire todos los accesorios del mandril

antes de usar el taladro como luz de trabajo. Podría

resultar en lesiones personales o daño a lapropiedad.

Advertencia de batería baja

Cuando esté en modo de 20minutos y la batería casi se

descargue por completo, la luz parpadeará dos veces y

después se atenuará. Después de dos minutos, la batería

se descargará por completo y el taladro se apagará de

inmediato. En este punto, reemplace con una bateríanueva.



ADVERTENCIA: Para reducir el riesgo de lesiones,

siempre tenga una batería de respaldo o iluminación

secundaria disponible si la situación lorequiere.

EsPAñOl

Gancho de cinturón y sujetador de broca

(Fig.A)

(Accesorio opcional)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SÓLO use el gancho de cinturón

de la herramienta para colgar la herramienta

de un cinturón de trabajo. NO use el gancho de

cinturón para anclar o asegurar la herramienta a

una persona u objeto durante el uso. NO suspenda

la herramienta por arriba de su cabeza o suspenda

objetos del gancho delcinturón.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, asegúrese que el tornillo que sujeta

el gancho de cinturón estéseguro.

iMPORTAnTE: Cuando conecte o reemplace el gancho

del cinturón o sujetador de broca, sólo use el tornillo

12

incluido. Asegúrese de apretar firmemente eltornillo.

El gancho de cinturón

11

y el sujetador de broca

13

se pueden colocar en cualquier lado de la herramienta

utilizando únicamente el tornillo

12

incluido, para

acomodarse a usuarios zurdos o diestros. Si el gancho de

cinturón o el sujetador de broca no se desean en absoluto, se

pueden retirar de laherramienta.

Para mover el gancho de cinturón o sujetador de broca, retire

el tornillo que lo sostiene en su lugar y vuelva a ensamblarlo

Chip Tool Connect™ (Fig. H)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Su herramienta está lista con el Chip Tool Connect™ y tiene

una ubicación para instalación de un Chip Tool Connect™.

El Chip Tool Connect™ es una aplicación opcional para su

dispositivo inteligente (como un teléfono inteligente o

tableta) que conecta el dispositivo para utilizar la aplicación

móvil para funciones de administración de inventario.

Consulte la Hoja de instrucciones del Chip Tool Connect™

para informaciónadicional.

instalación de Chip Tool Connect™

1. Retire los tornillos de retención

19

que sostienen la

cubierta de protección del Chip Tool Connect™

20

laherramienta.

2. Retire la cubierta de protección e inserte el Chip Tool

Connect™ en la cavidad vacía

21

3. Asegúrese que el Chip Tool Connect™ esté al ras con el

alojamiento. Asegúrelo con los tornillos de retención y

apriete lostornillos.

4. Consulte la Hoja de Instrucciones del Chip Tool

Connect™ para instruccionesadicionales.

autorizado. Si necesita asistencia para localizar cualquier

accesorio, póngase en contacto con DeWALT. Llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Accesorios



ADVERTENCIA:

Ya que los accesorios, diferentes a los

ofrecidos por

DeWALT

, no han sido probados con este

producto, el uso de tales accesorios con esta herramienta

podría ser peligroso. Para reducir el riesgo de lesiones, sólo

se deben usar accesorios recomendados por

DeWALT

con

esteproducto.

Los accesorios recomendados para uso con su

herramienta están disponibles por un costo adicional

a partir de su distribuidor local o centro de servicio

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios o

antes de la limpieza. Un arranque accidental puede

causarlesiones.

Su herramienta

DeWALT

ha sido diseñada para funcionar

durante un largo período de tiempo con un mínimo de

mantenimiento. La operación satisfactoria continua depende del

cuidado adecuado de la herramienta y la limpiezaregular.

y torque para la operación planeada. Gire el collar de

selección de modo

5

al símbolo derotomartillo.

2. Jale el gatillo, aplicando presión suficiente sobre el

martillo para evitar que rebote excesivamente o que se

"levante" de la broca.

Recomendaciones para perforación con rotomartillo

• Demasiada fuerza causará velocidades de perforación

más lentas, sobrecalentamiento y una menor tasa

deperforación.

• Un flujo suave y uniforme de material indica la velocidad

adecuada deperforación.

• Perfore de forma recta, manteniendo la broca en un

ángulo recto con el trabajo. No ejerza presión lateral

sobre la broca cuando perfore ya que esto provocará

obstrucción de las ranuras de la broca y una velocidad de

perforación máslenta.

• Al perforar orificios profundos, si la velocidad del martillo

comienza a disminuir, saque la broca parcialmente del

orificio con la herramienta todavía en funcionamiento

para ayudar a despejar los desechos delorificio.

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

CAPACIDADES MÁXIMAS DE CORTE

DCD801 DCD806

MADERA

Barrena 38 mm (1‑1/2") 38 mm (1‑1/2")

Pala 38 mm (1‑1/2") 38 mm (1‑1/2")

Giro 25 mm (1") 25 mm (1")

Alimentación

automática

65 mm (2‑9/16") 65 mm (2‑9/16")

Sierra circular 76 mm (3") 76 mm (3")

METAl

Giro 13 mm (1/2") 13 mm (1/2")

Sierra circular 38 mm (1‑1/2") 38 mm (1‑1/2")

MAMPOsTERÍA

Carburo – 6,4 mm (1/4")

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: DeWALT S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

en el lado opuesto. Asegúrese de apretar firmemente

eltornillo.

EsPAñOl

ESPECIFICACIONES

DCD801

DCD806

20 V Máx*

Garantía Limitada de Tres Años

Para los términos de garantía, visite www.dewalt.com/

support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1-800-4-DeWALT (1-800-433-9258).

AMÉRiCA lATinA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1-800-4-DeWALT

(1-800-433-9258) para que se le reemplacengratuitamente.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

Registro en línea en www.dewalt.com/account-login.

TEL(52) 5553267100

R.F.C.BDE8106261W7

NA283252 08/24

DeWALT Industrial Tool Co., 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

Battery Packs

Blocs‑piles

Baterías

DCB201, DCB203, DCB203G, DCB204, DCB204BT, DCB205, DCB205G, DCB205BT, DCB206, DCB208, DCB210, DCB230, DCB240, DCBP034,

DCBP034G, DCBP320, DCBP520, DCBP520G, DCB2104, DCB2108, DCB606, DCB609, DCB609G, DCB612, DCB615.

Chargers

Chargeurs

Cargadores

DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112,

DWST08050



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool

and battery pack in locations where the temperature may reach or exceed 104° F (40°C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni

use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*.)

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120voltios. El voltaje nominal es de 18, 54o

108V. (120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

Dewalt DCD806B 20V XR Brushless Cordless 1/2 in. Hammer Drill Tool-Only

Product's Documents

User Manual

Specifications

Dewalt DCD806B Questions and Answers

Related Products

Dewalt DCD997CB 20V MAX 1/2 in. XR Brushless Cordless Hammer Drill/Driver with Bluetooth Tool Only

Dewalt DCD796B 20v Max* Xr Brushless Cordless 1/2 In. Hammer Drill/driver Tool Only

Dewalt DCD805B 20V MAX XR Brushless Cordless 1/2 in. Hammer Drill/Driver Tool Only

Dewalt DWD520 Hammer Drill, 1/2-Inch, 10-Amp, Pistol Grip

Dewalt DCK299P2 20V MAX Hammer Drill and Impact Driver, Cordless Power Tool Combo Kit

Dewalt DCD985B 20V MAX* 3-Speed Hammer Drill Tool Only
