Nexgrill 810-0171 Oakford Homestead 24-Heavy Duty Charcoal User Manual

MODEL / MODÈLE / MODELO:

810-0171

FOR OUTDOOR USE ONLY. NOT FOR COMMERCIAL USE.

POUR USAGE EXTÉRIEUR SEULEMENT. À USAGE NON COMMERCIAL.

PARA EXTERIOR SÓLAMENTE. NO PARA USO COMERCIAL.

Part Number:

19001178A0

OWNER'S MANUAL

MANUEL D'UTILISATION

MANUAL DEL PROPIETARIO

Oakford Homestead 24 Charcoal Grill

Barbecue au charbon Oakford Homestead 24

Oakford Homestead 24 Parrilla de carbón

• This instruction manual contains important information necessary for the proper assembly and safe use of the appliance.

• Read and follow all warnings and instructions before assembling and using the appliance.

• Keep this manual for future reference.

• El presente manual de instrucciones contiene información importante que lo ayudará a armar el dispositivo correctamente y a utilizarlo de

manera segura.

• Antes de armar y utilizar el dispositivo, lea y siga todas las advertencias e instrucciones.

• Conserve el presente manual para consultas futuras.

• Ce manuel d’instructions contient d’importantes informations essentielles à un assemblage approprié et sécuritaire de l’appareil.

• Lire et respecter tous les avertissements et toutes les instructions avant l’assemblage et l’utilisation de l’appareil.

• Conserver ce manuel à titre de référence ultérieure.

ONLINE SUPPORT / ASSISTANCE EN LIGNE / ASISTENCIA EN LÍNEA

Visit www.nexgrill.com for common trouble shooting steps.

Rendez-vous sur www.nexgrill.com pour des solutions de dépannage.

Visita www.nexgrill.com para pasos comunes de solución de problemas.

SCAN THIS QR CODE

TO REGISTER

SCANNEZ LE QR CODE

POUR VOTRE GARANTIE!

ESCANEA ESTE CÓDIGO

QR PARA REGISTRARSE

MODEL / MODÈLE / MODELO: 810-0171

SERIAL # / NUMÉRO DE SÉRIE / NÚM. DE SERIE:

MFG. DATE / DATE DE FABRICATION / FECHA DE MANUFACTURA:

PURCHASE DATE / DATE D'ACHAT / FECHA DE COMPRA

MISSING OR DAMAGED PARTS?

We’re here to help—just reach out

using the contact info above.

PIÈCES MANQUANTES OU

ENDOMMAGÉES ?

Nous sommes là pour vous aider

— contactez-nous en utilisant les

informations ci-dessus.

¿FALTAN PIEZAS O ESTÁN

DAÑADAS?

Estamos aquí para ayudarte —

contáctanos usando la información

de arriba.

Oakford Homestead 24

Charcoal Grill

Barbecue au charbon

Oakford Homestead 24

Parrilla de carbón

QUESTIONS?

Contact our customer service department

at 1-800-913-8999

Languages spoken: English, French,

Spanish

8 a.m – 5 p.m, PST Monday – Friday.

[email protected]

DES QUESTIONS ?

Contactez notre service clientèle au

1-800-913-8999

Langues parlées : anglais, français,

espagnol

De 8 h à 17 h, heure du Paciﬁque, du Lundi

au Vendredi.

[email protected]

PREGUNTAS?

Contacte con nuestro servicio de atención

al cliente al 1-800-913-8999

Idiomas que se hablan: Inglés, Francés,

Español

De 8 a.m – 5 p.m, hora del Pacíﬁco Lunes

– Viernes.

[email protected]

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 3

Table of contents / table des matières / TABLA DE CONTENIDOS

Helpful Videos | Vidéos utiles | Videos útiles

SAFETY INSTRUCTIONS ....................................................................................................................................................................................4

INSTALLATION FINAL CHECK LIST .................................................................................................................................................................5

FIRST TIME USE ....................................................................................................................................................................................................5

LIGHTING INSTRUCTIONS ................................................................................................................................................................................5

OPERATING AND COOKING INSTRUCTIONS .............................................................................................................................................6

CARE AND MAINTENANCE...............................................................................................................................................................................8

ORDERING PARTS ...............................................................................................................................................................................................8

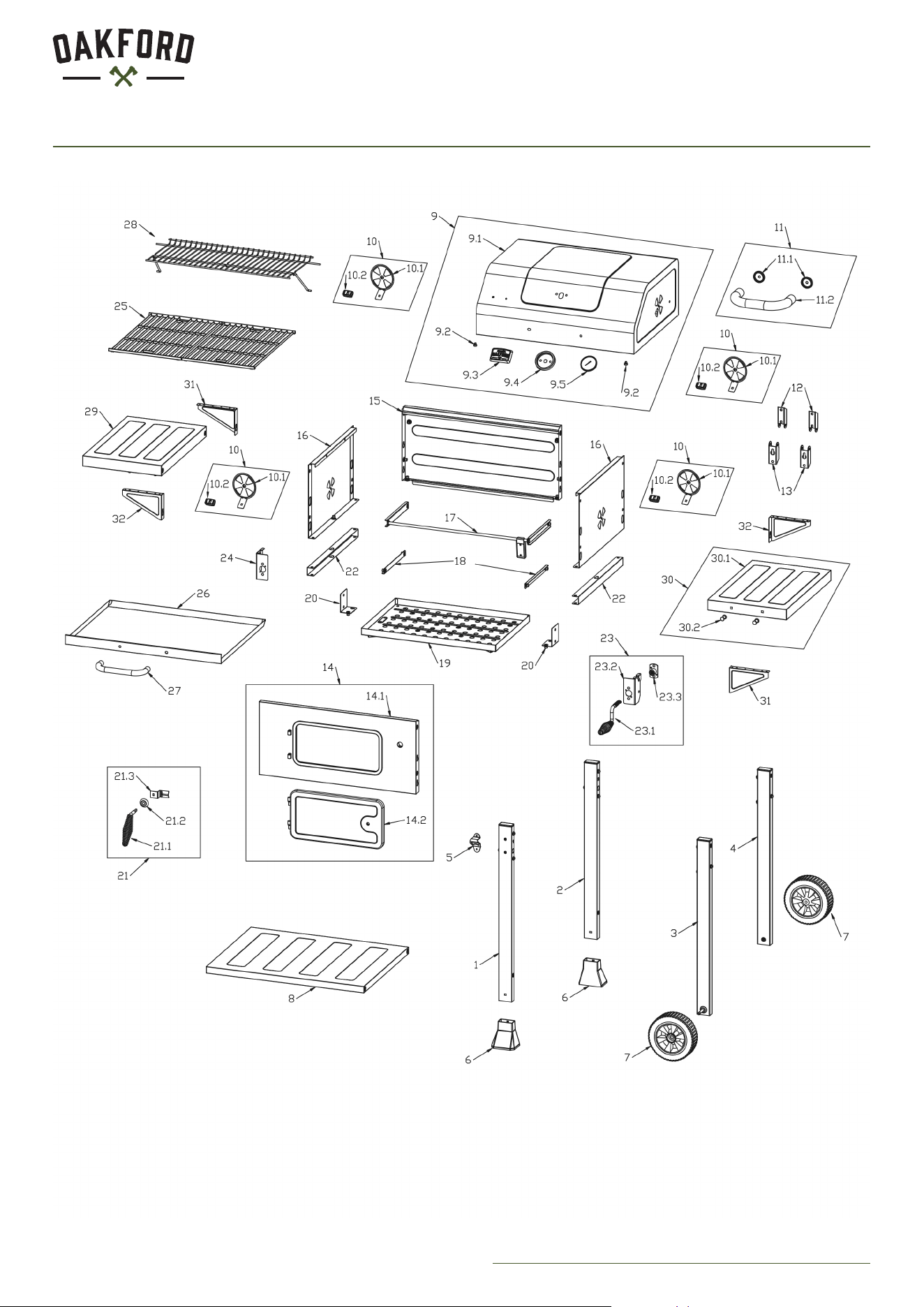

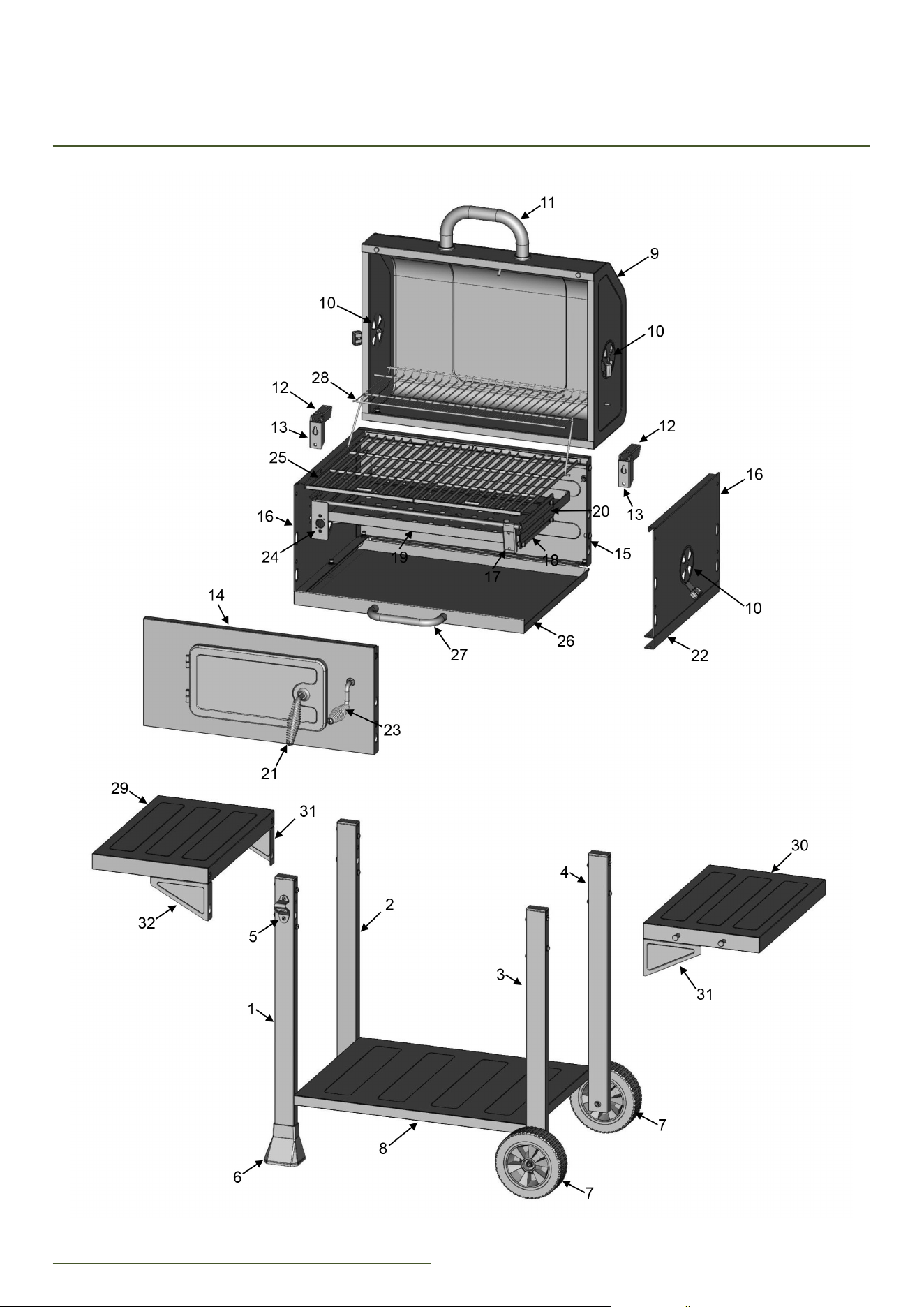

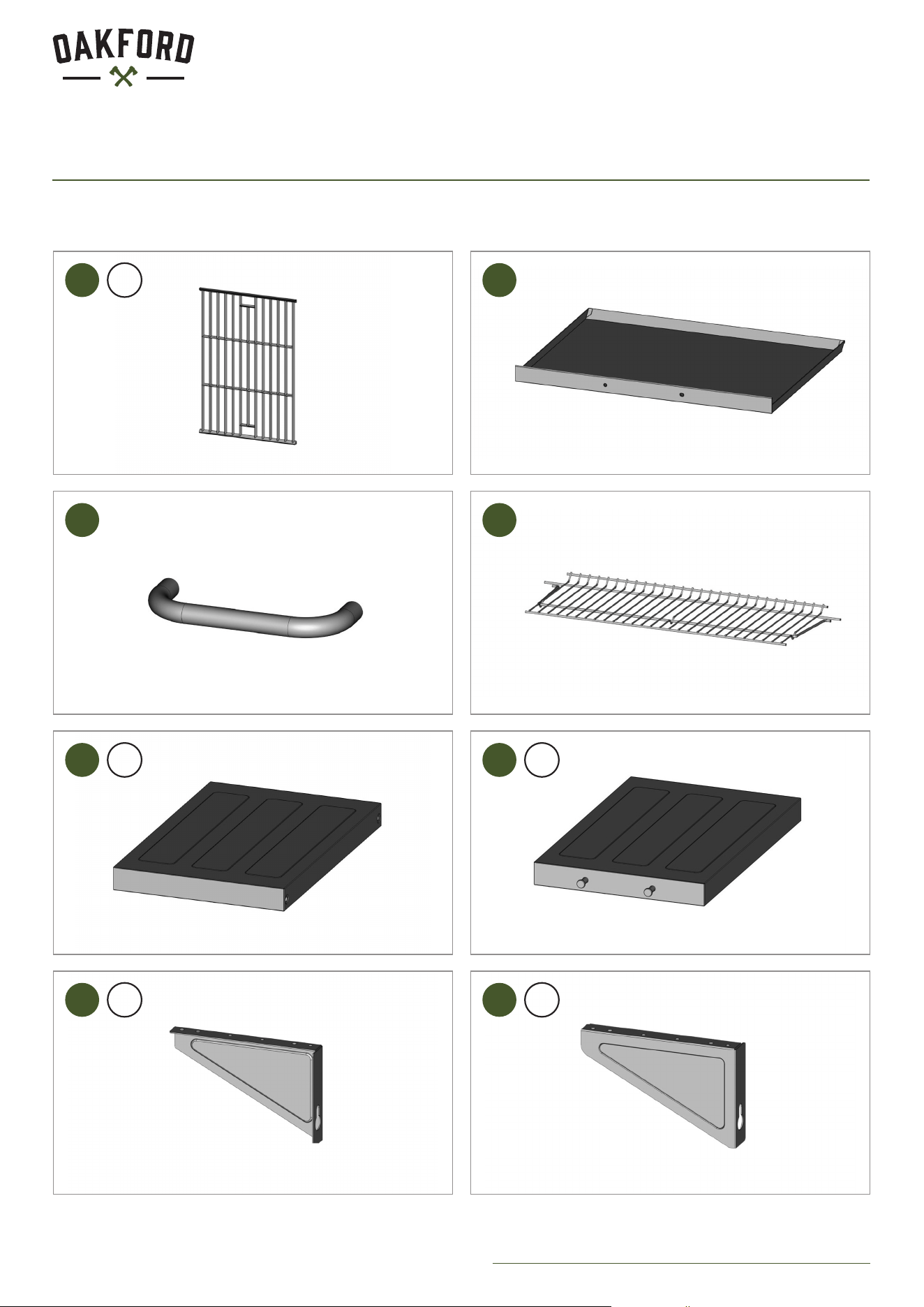

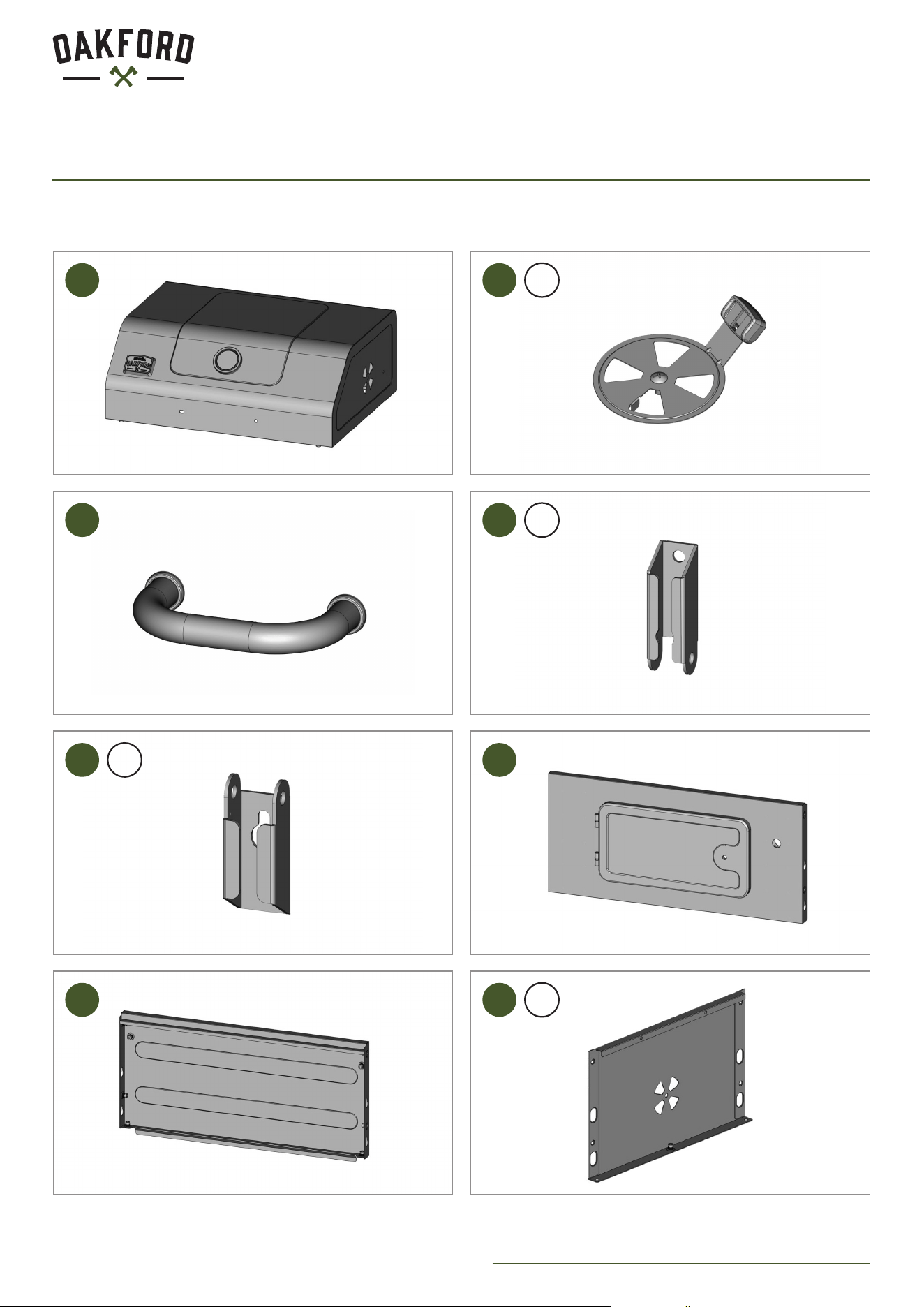

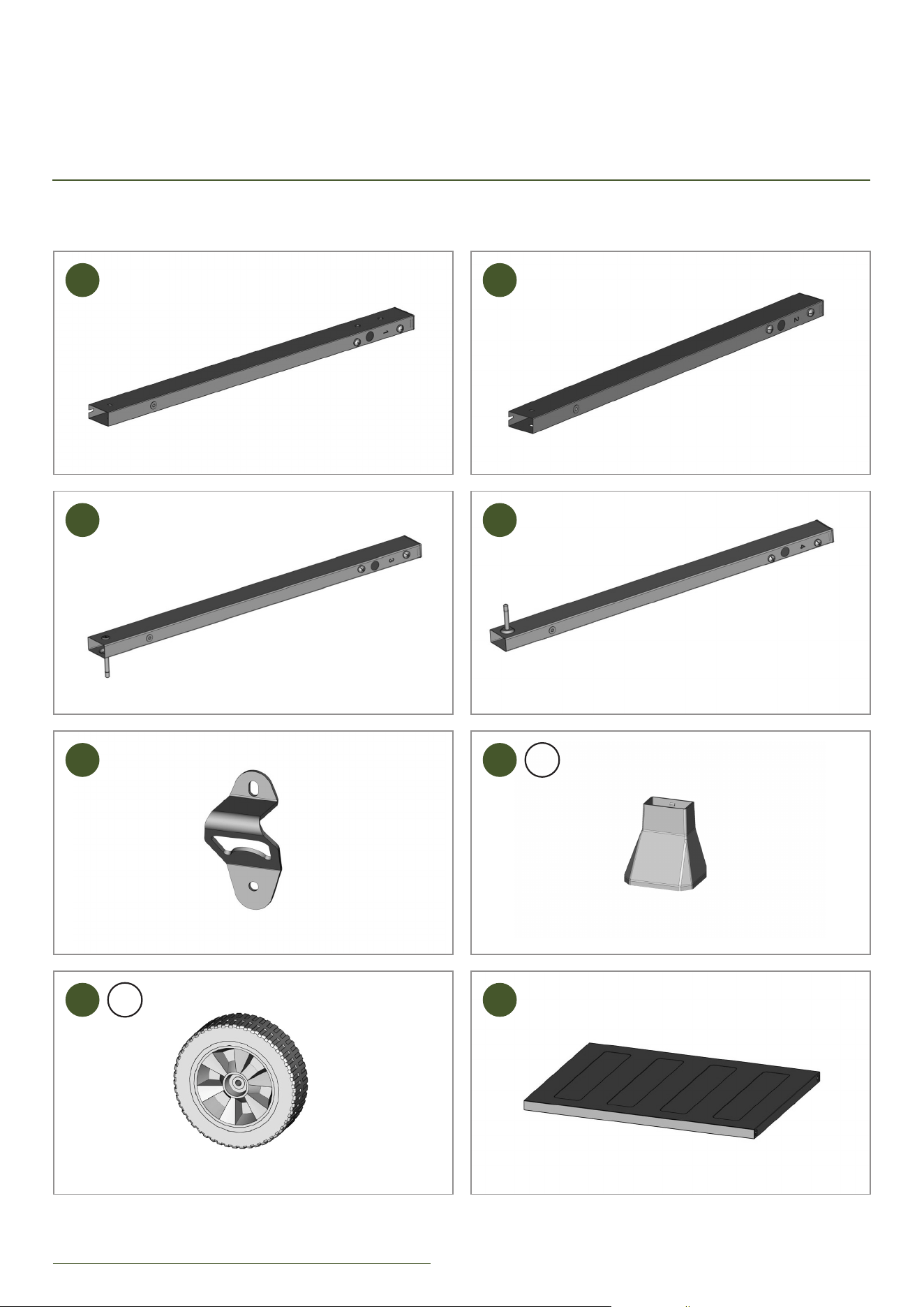

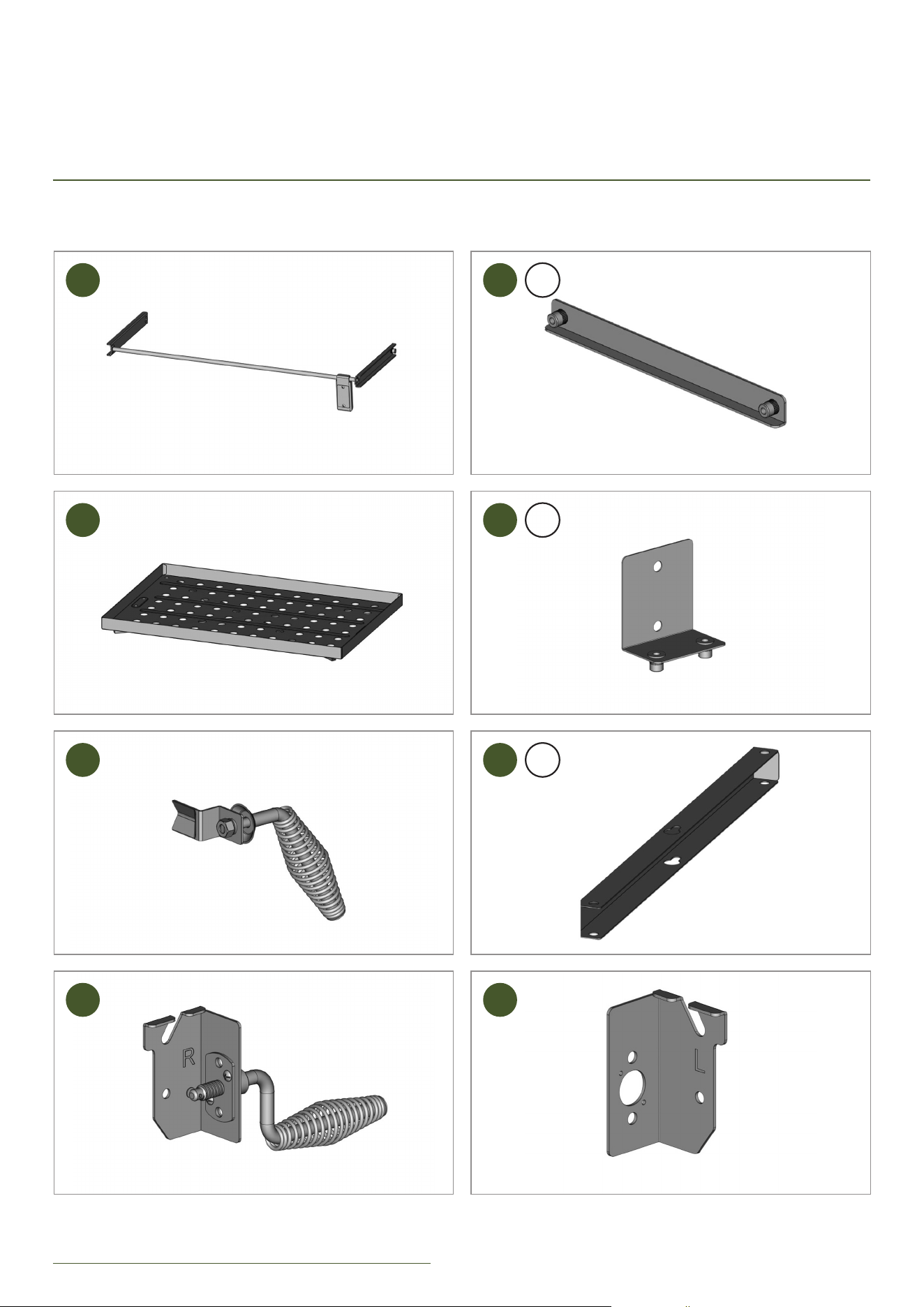

PARTS LIST ............................................................................................................................................................................................................9

LIMITED WARRANTY ...........................................................................................................................................................................................11

MESURES DE SÉCURITÉ .................................................................................................................................................................................. 12

INSTALLATION LISTE DE VÉRIFICATION FINALE ......................................................................................................................................13

UTILISATION POUR LA PREMIÈRE FOIS ......................................................................................................................................................13

CONSIGNES D‘ALLUMAGE ...............................................................................................................................................................................13

CONSIGNES D'UTILISATION ET DE CUISSON .......................................................................................................................................... 15

BON ENTRETIEN ET NETTOYAGE ................................................................................................................................................................. 16

COMMANDE DE PIÈCES .................................................................................................................................................................................. 16

LISTE DES PIECES ..............................................................................................................................................................................................17

GARANTIE LIMITÉE ............................................................................................................................................................................................ 19

INSTRUCCIONES DE SEGURIDAD ............................................................................................................................................................... 20

LISTA DE VERIFICACIÓN FINAL DE INSTALACIÓN .................................................................................................................................. 21

PRIMER USO ........................................................................................................................................................................................................ 21

INSTRUCCIONES DE ENCENDIDO ............................................................................................................................................................... 21

INSTRUCCIONES DE OPERACIÓN Y COCCIÓN ...................................................................................................................................... 22

CUIDADO Y MANTENIMIENTO APROPIADOS ..........................................................................................................................................24

ORDENAR REPUESTOS ...................................................................................................................................................................................24

LISTA DE PARTES .............................................................................................................................................................................................. 25

GARANTÍA LIMITADA ........................................................................................................................................................................................27

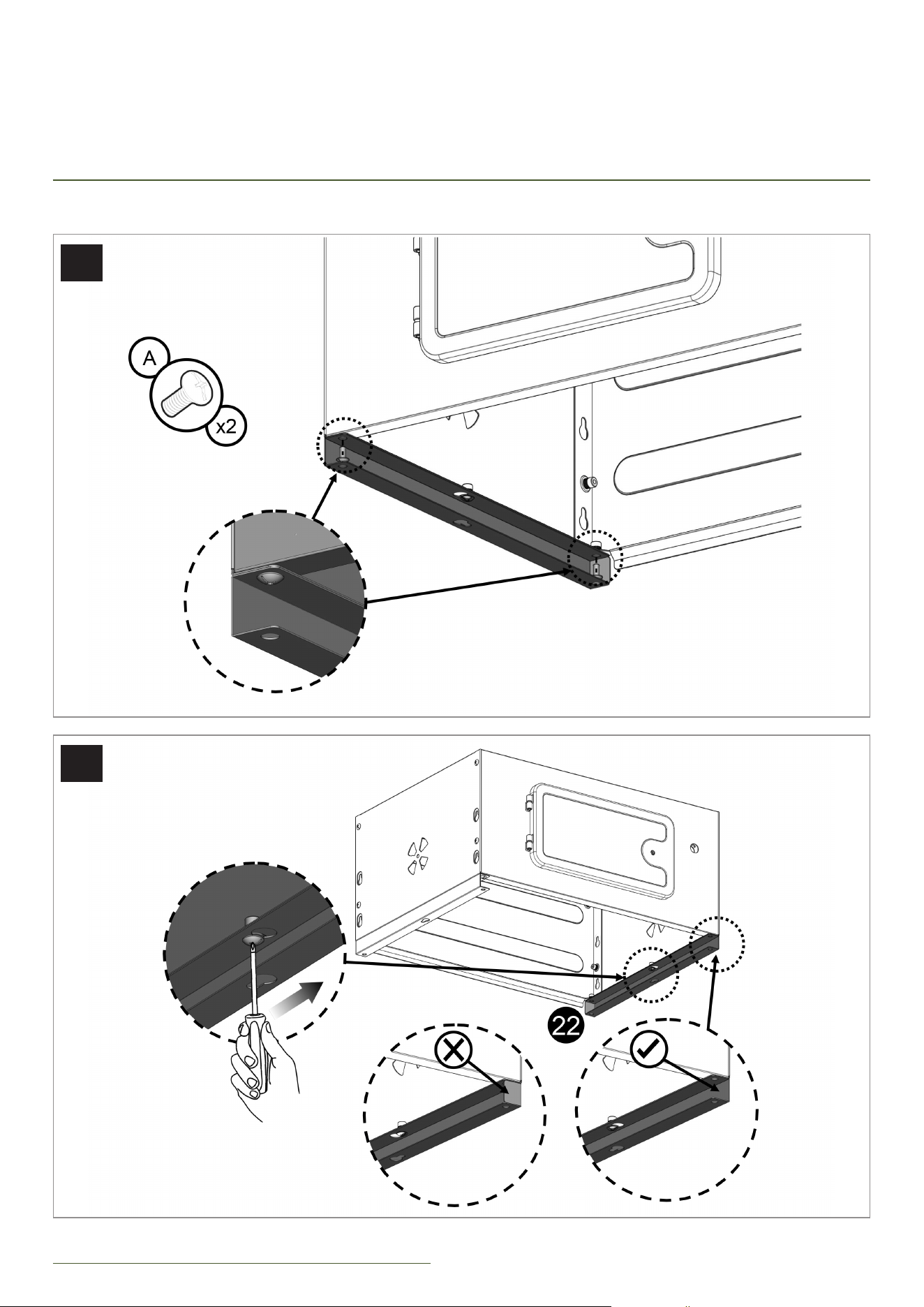

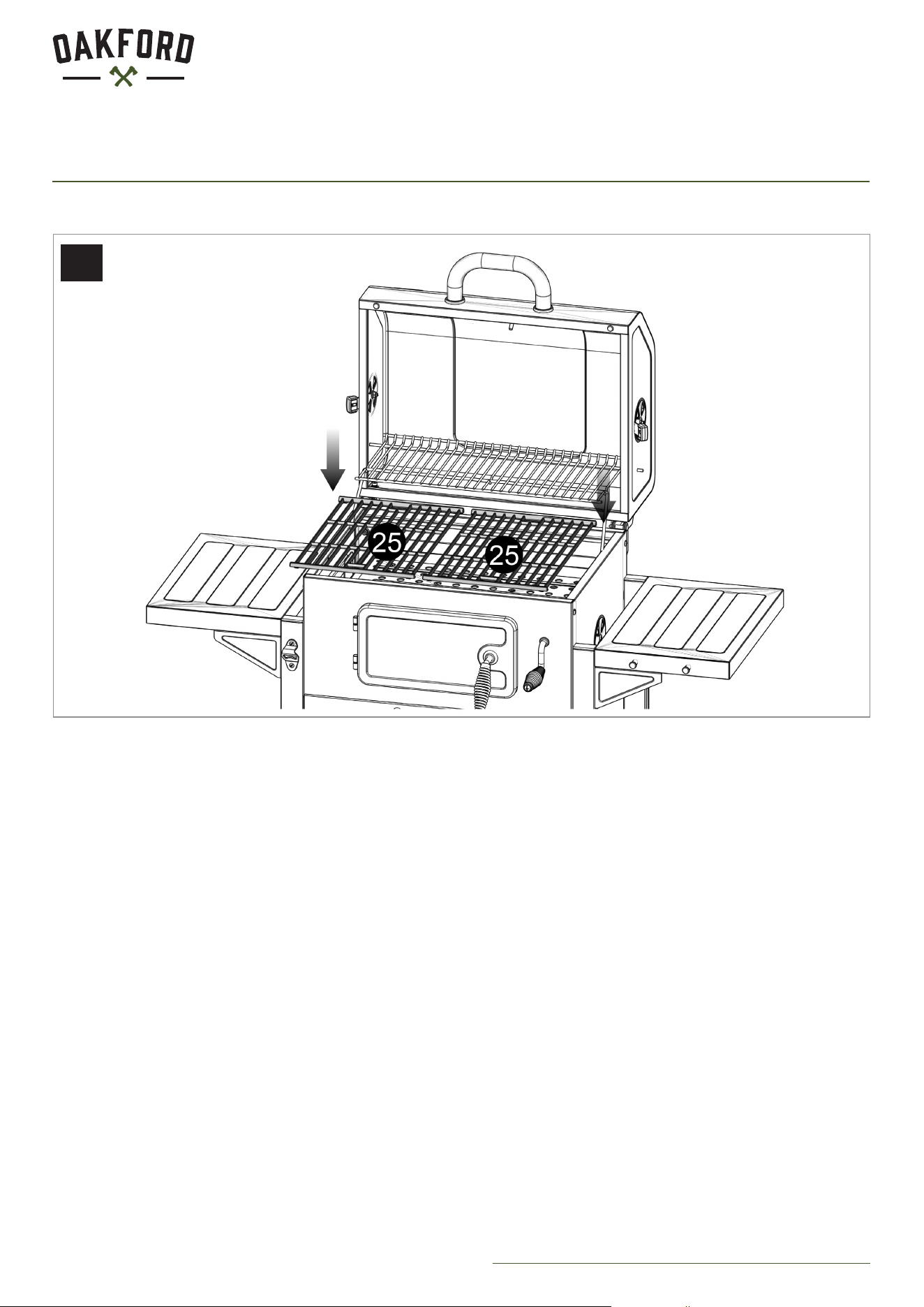

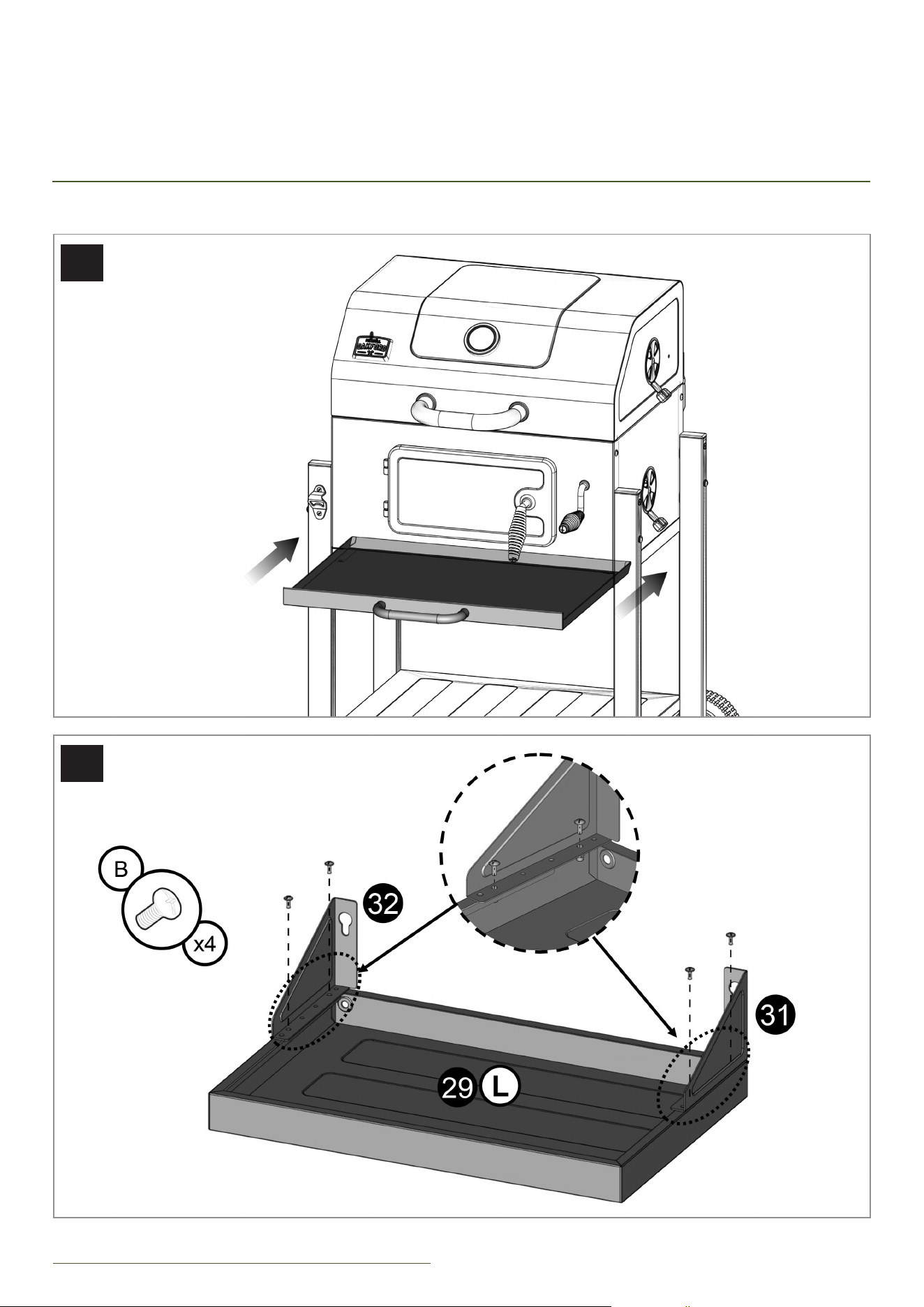

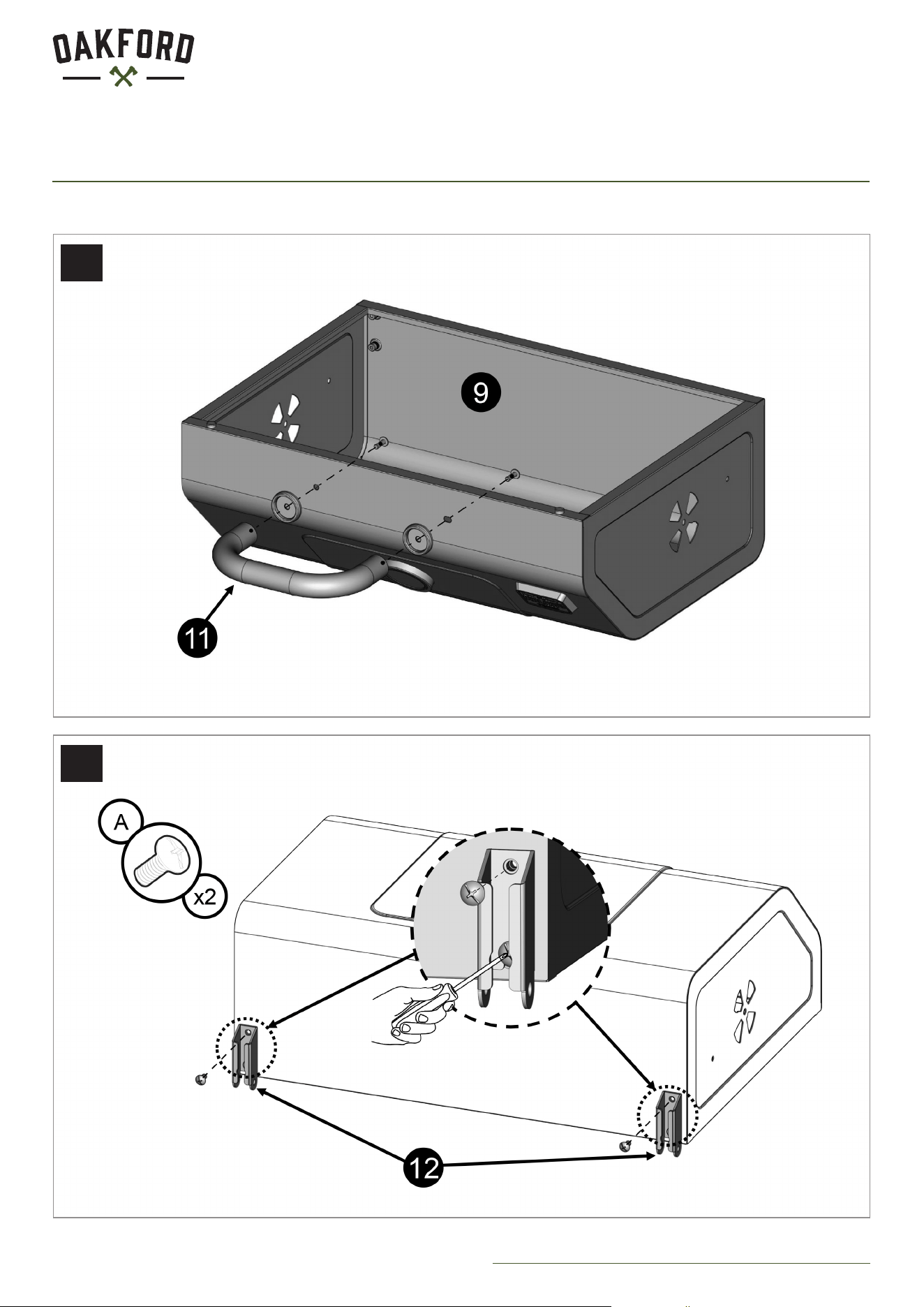

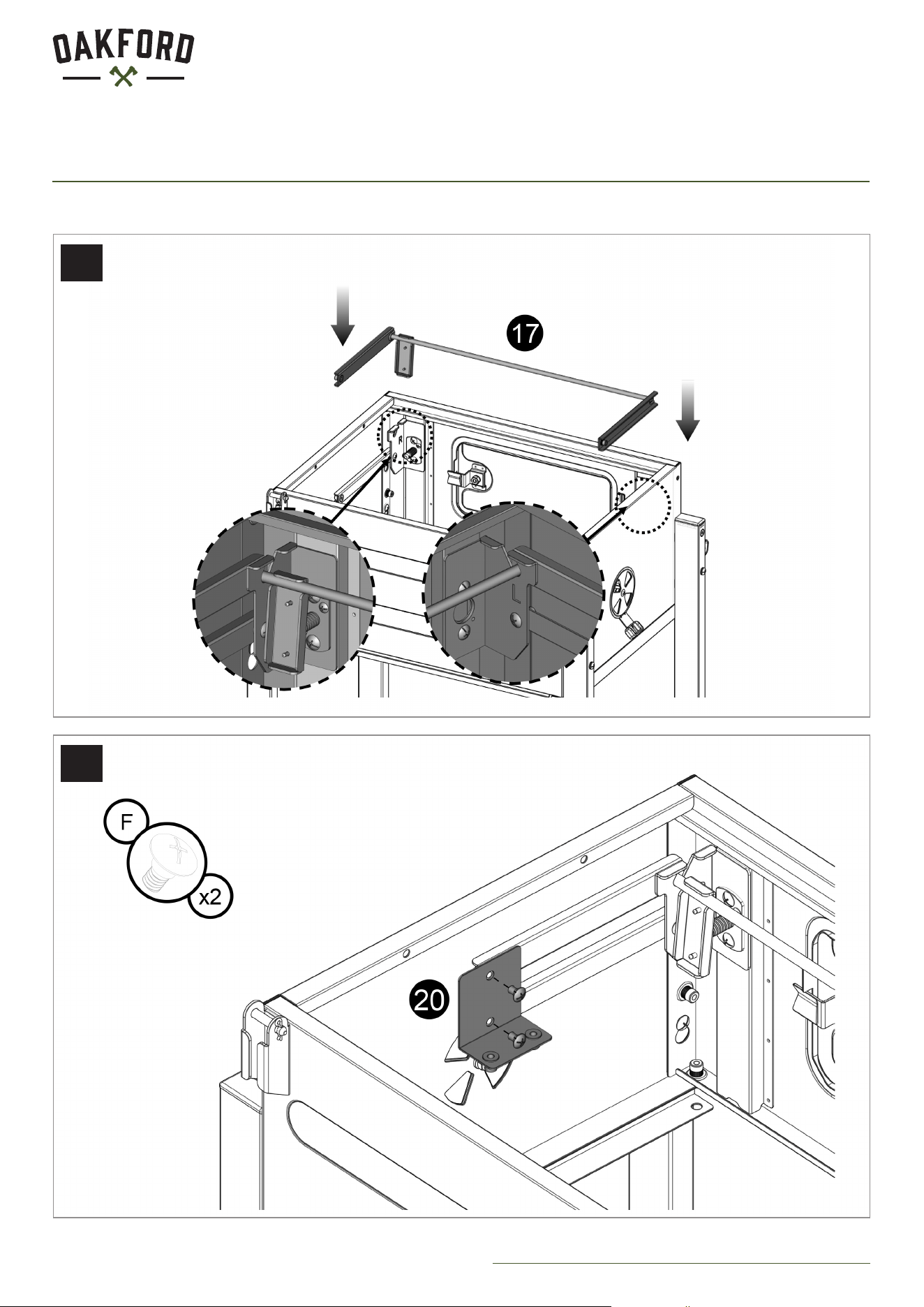

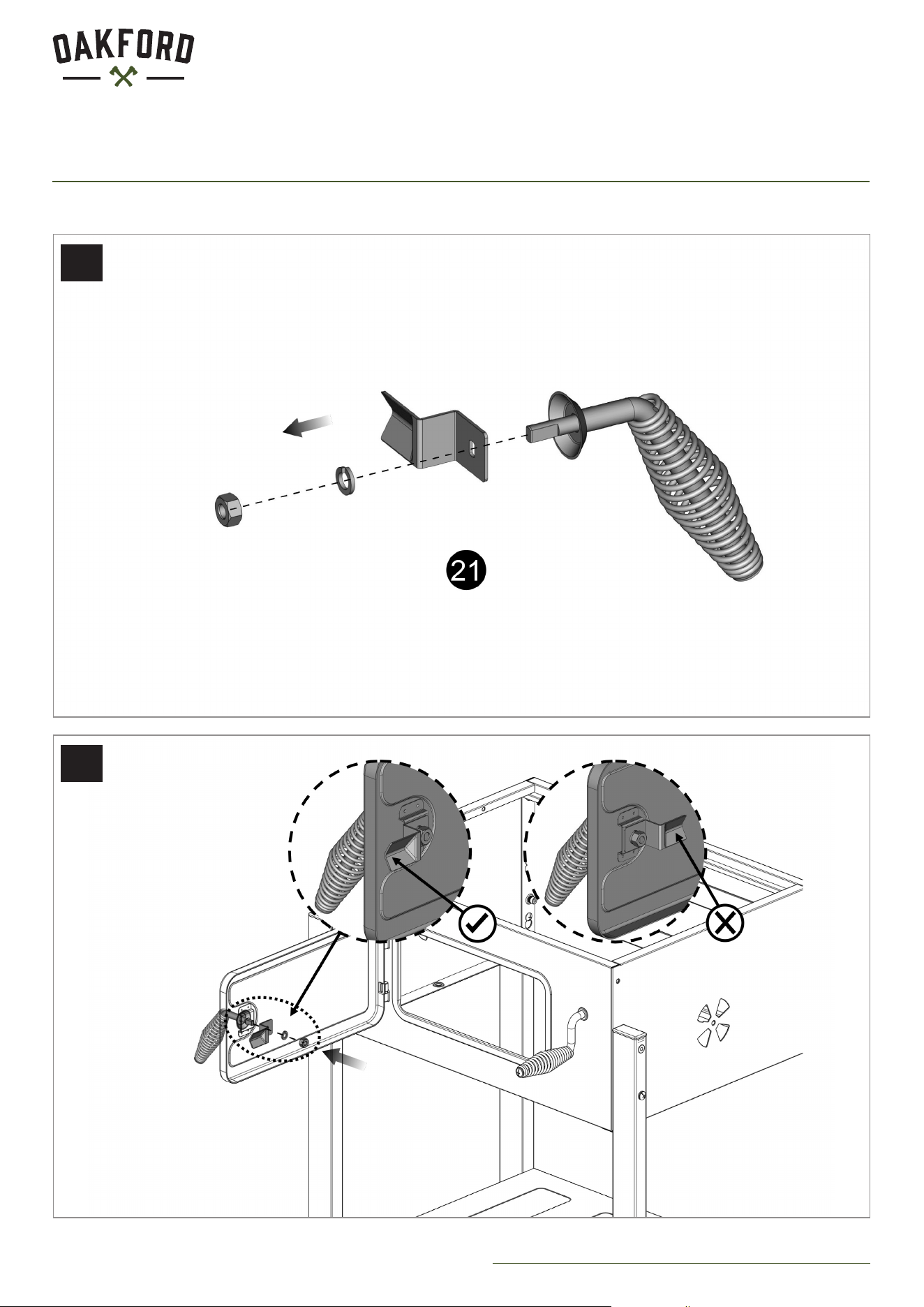

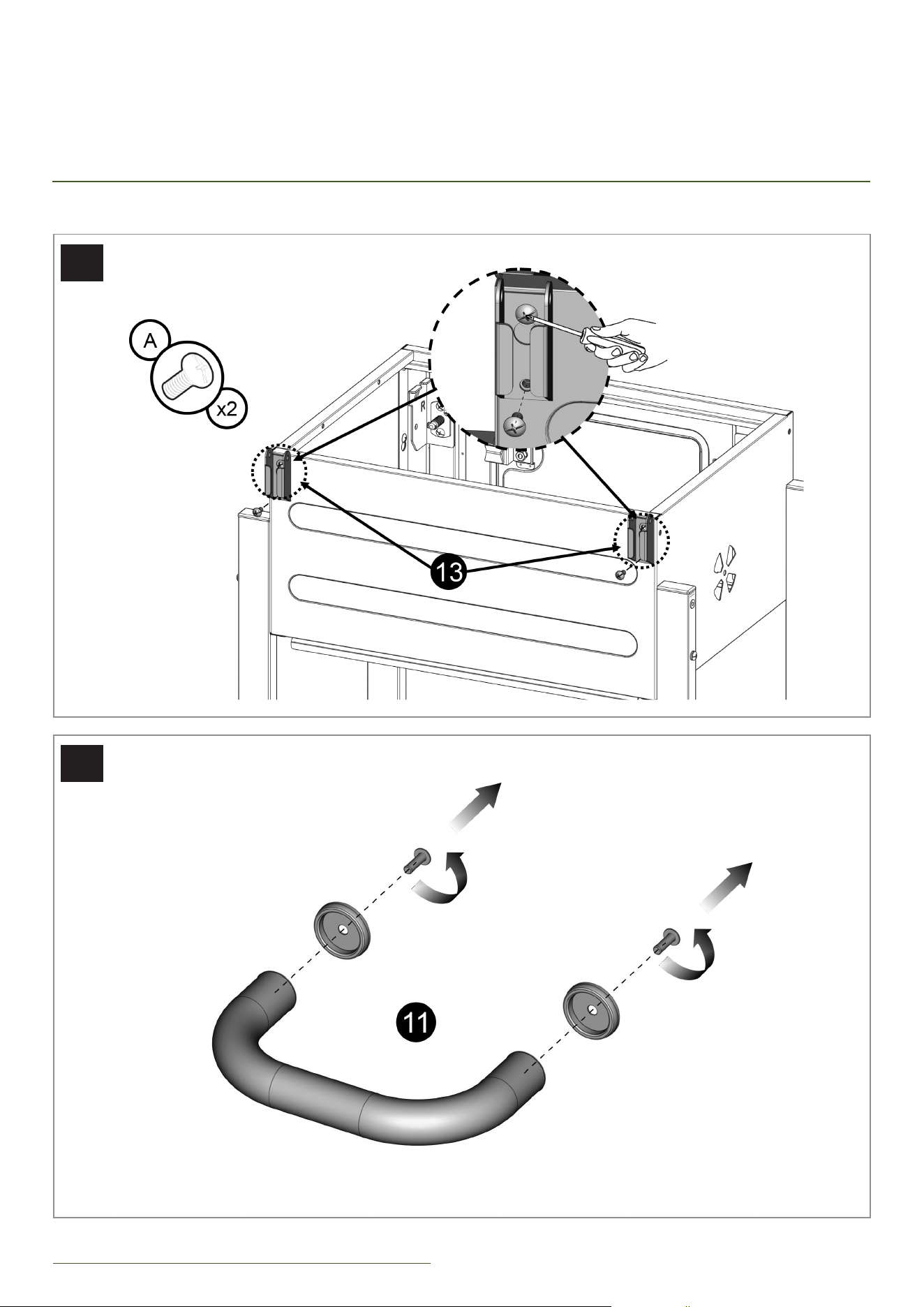

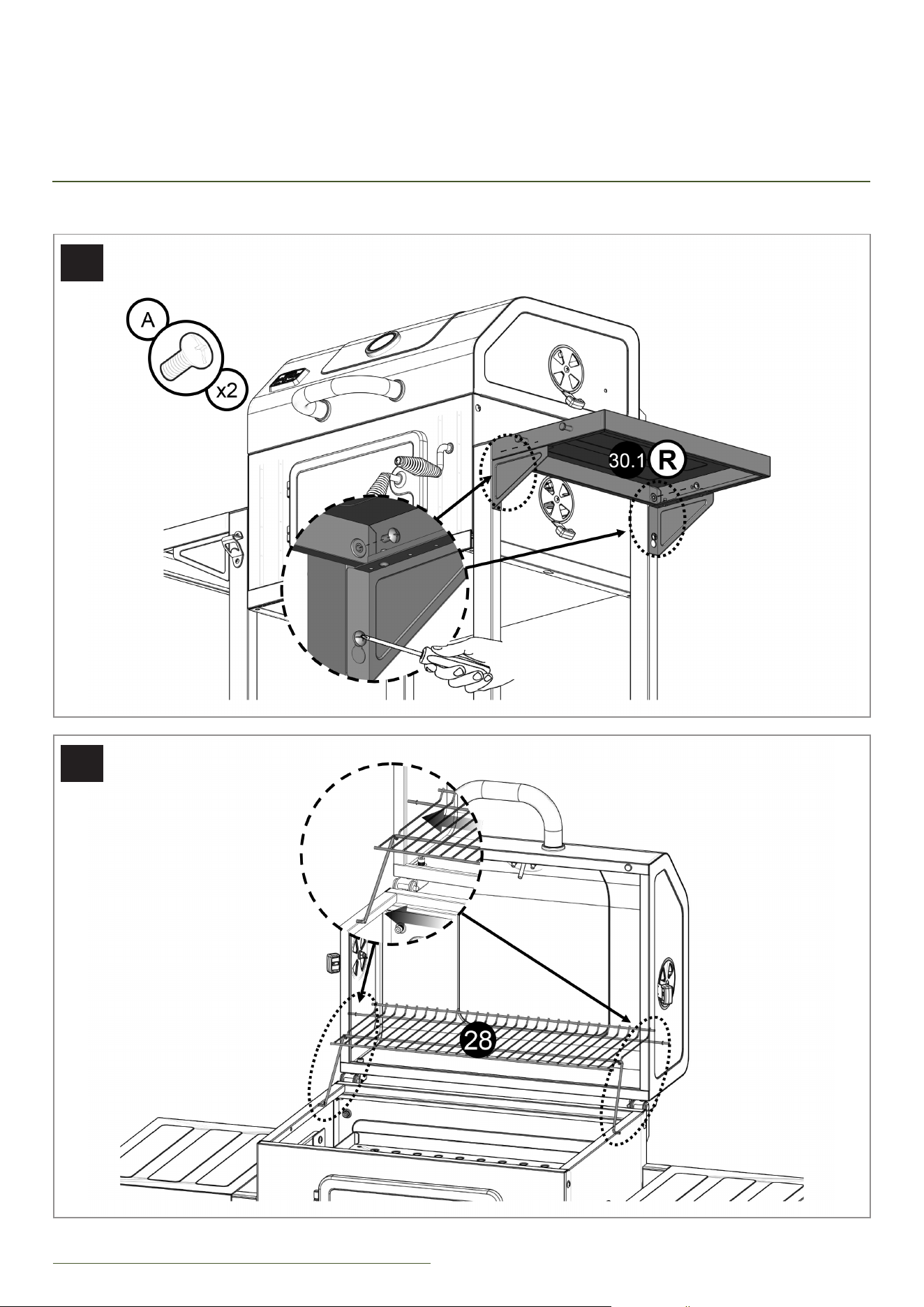

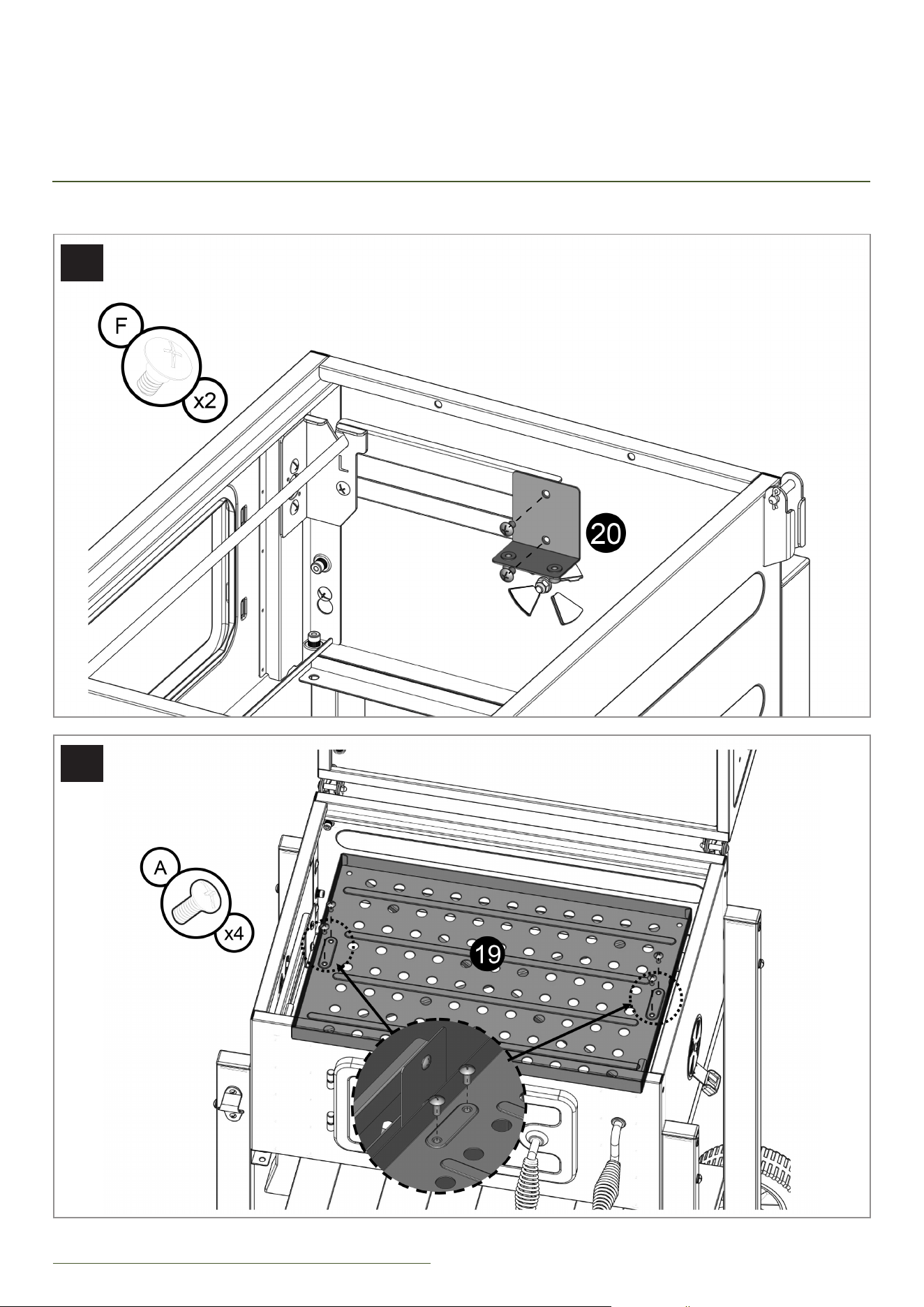

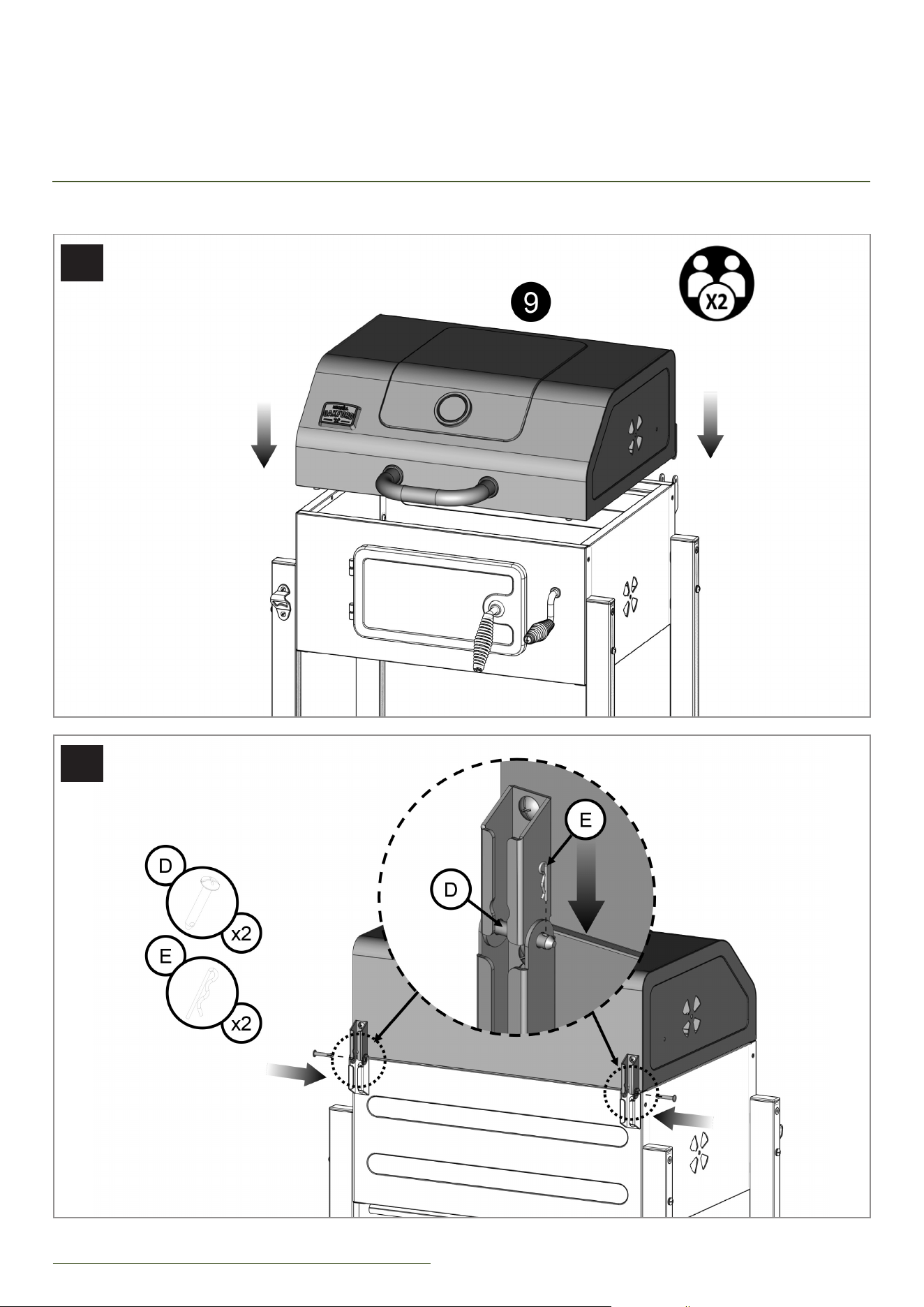

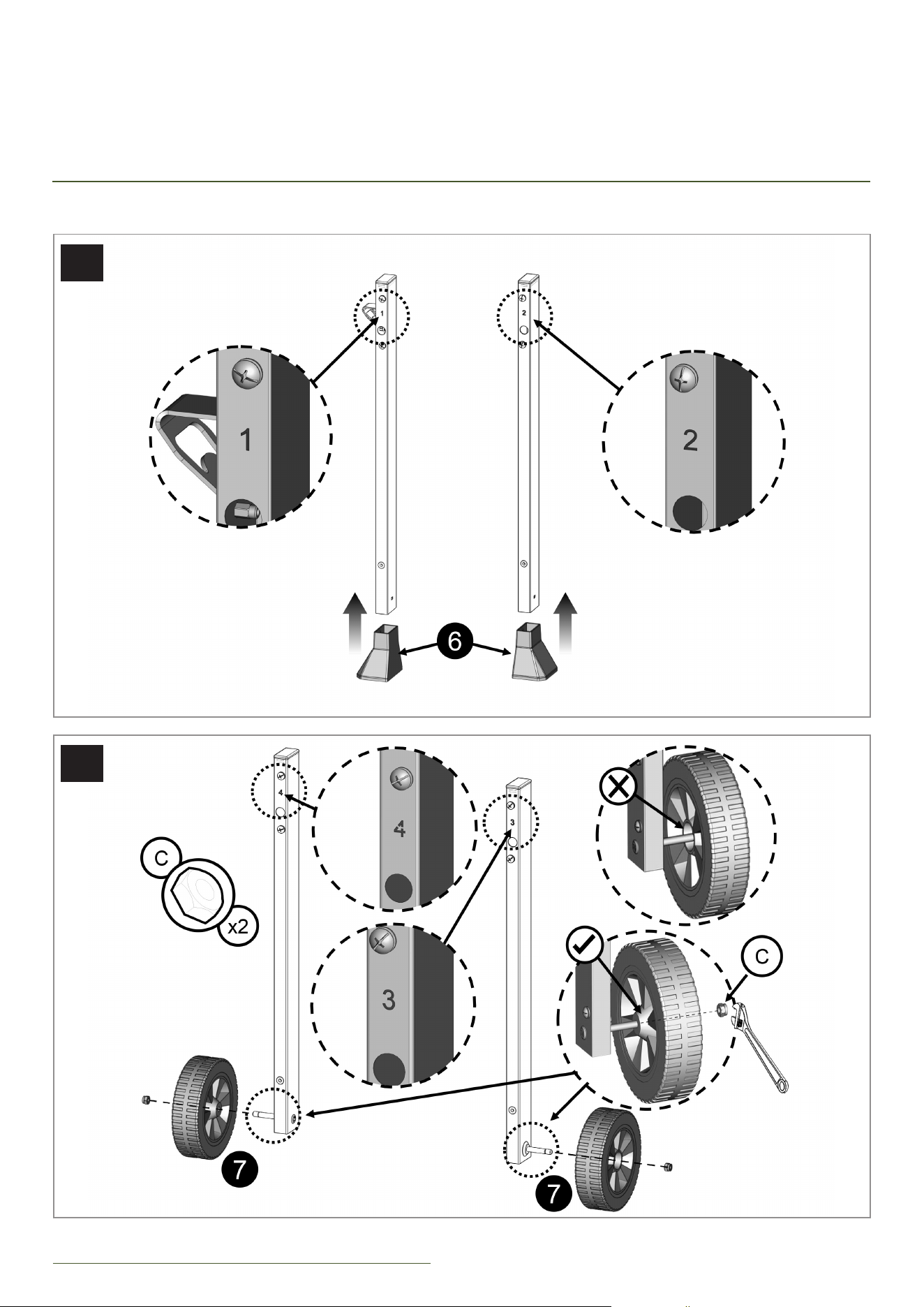

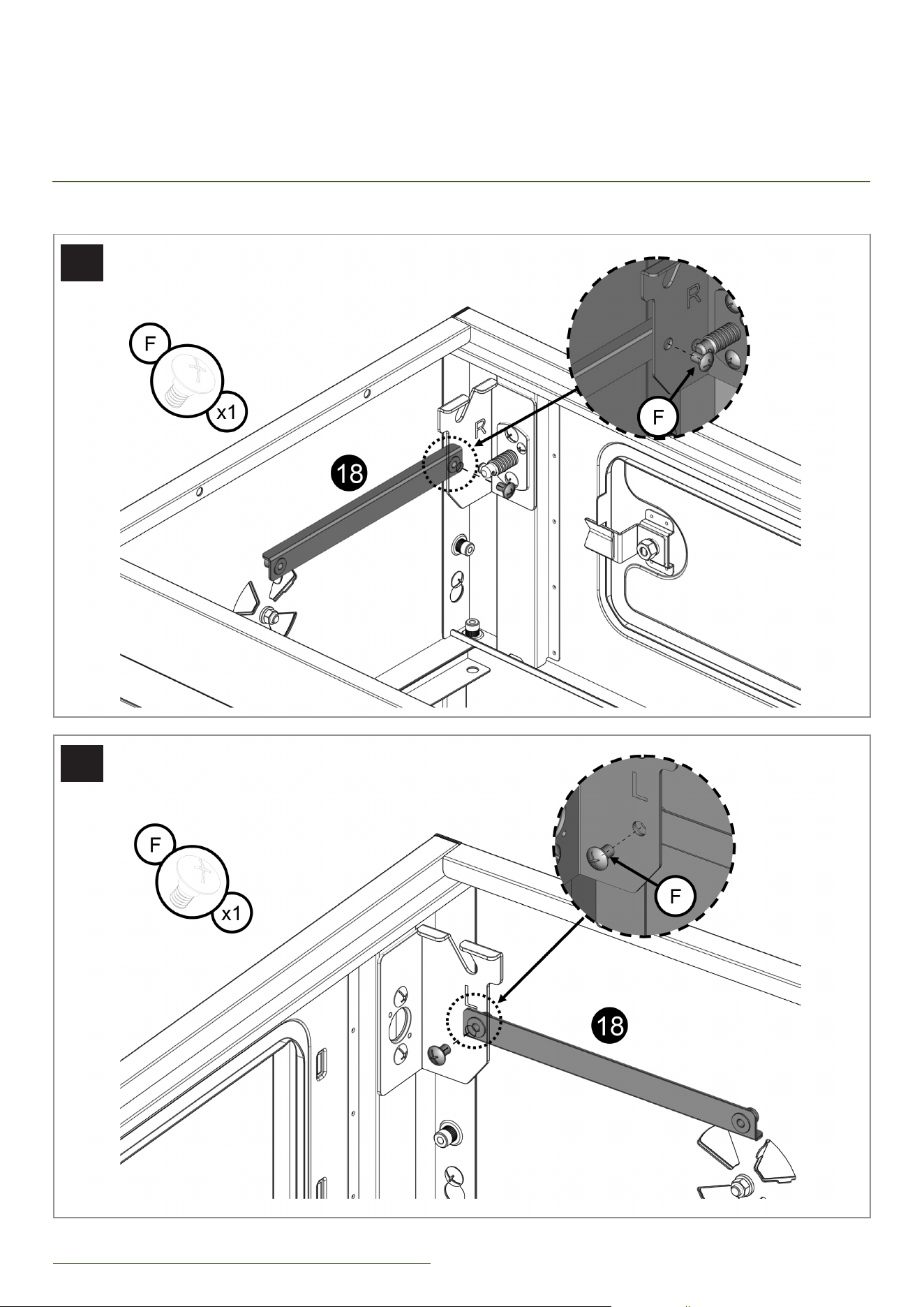

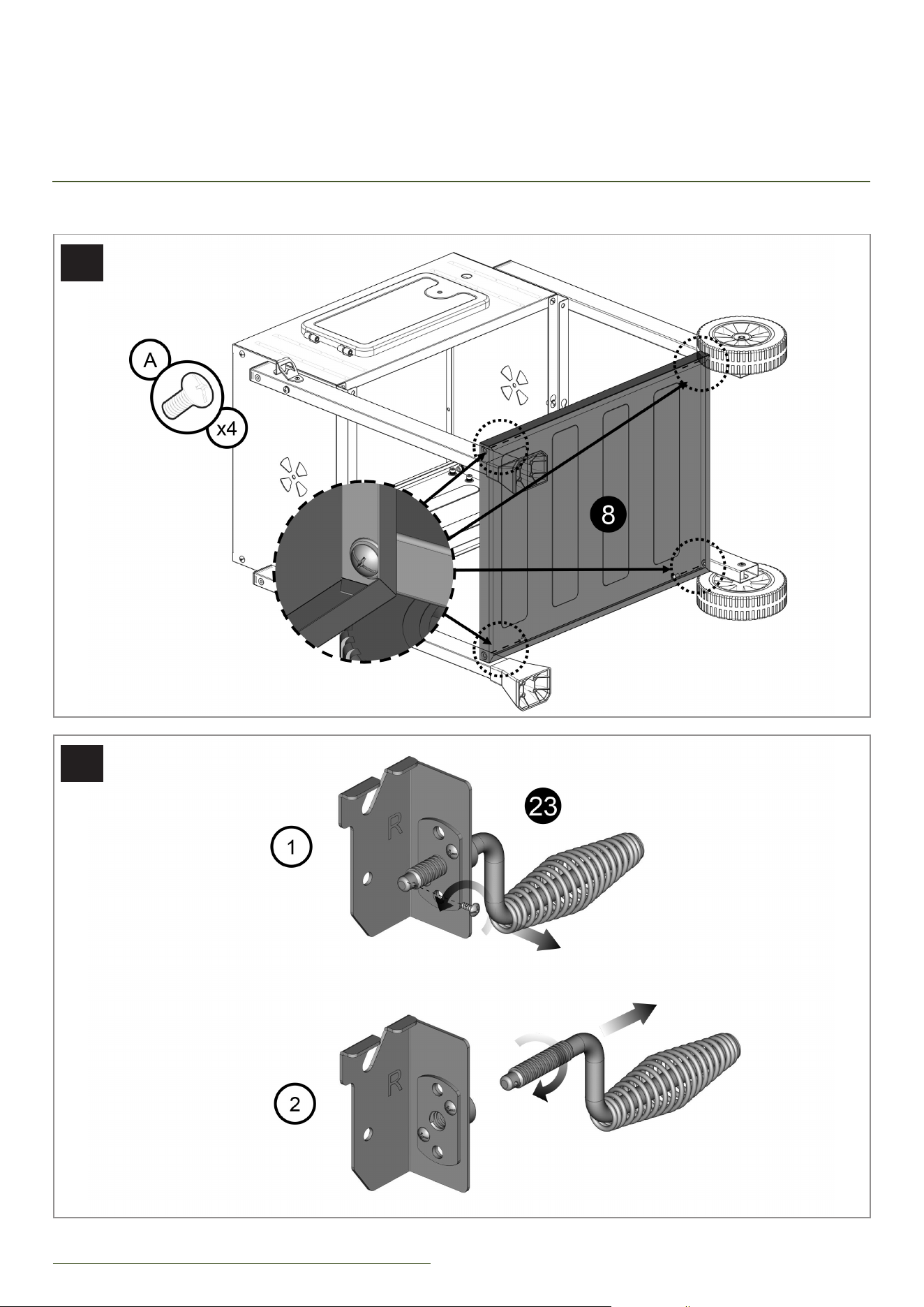

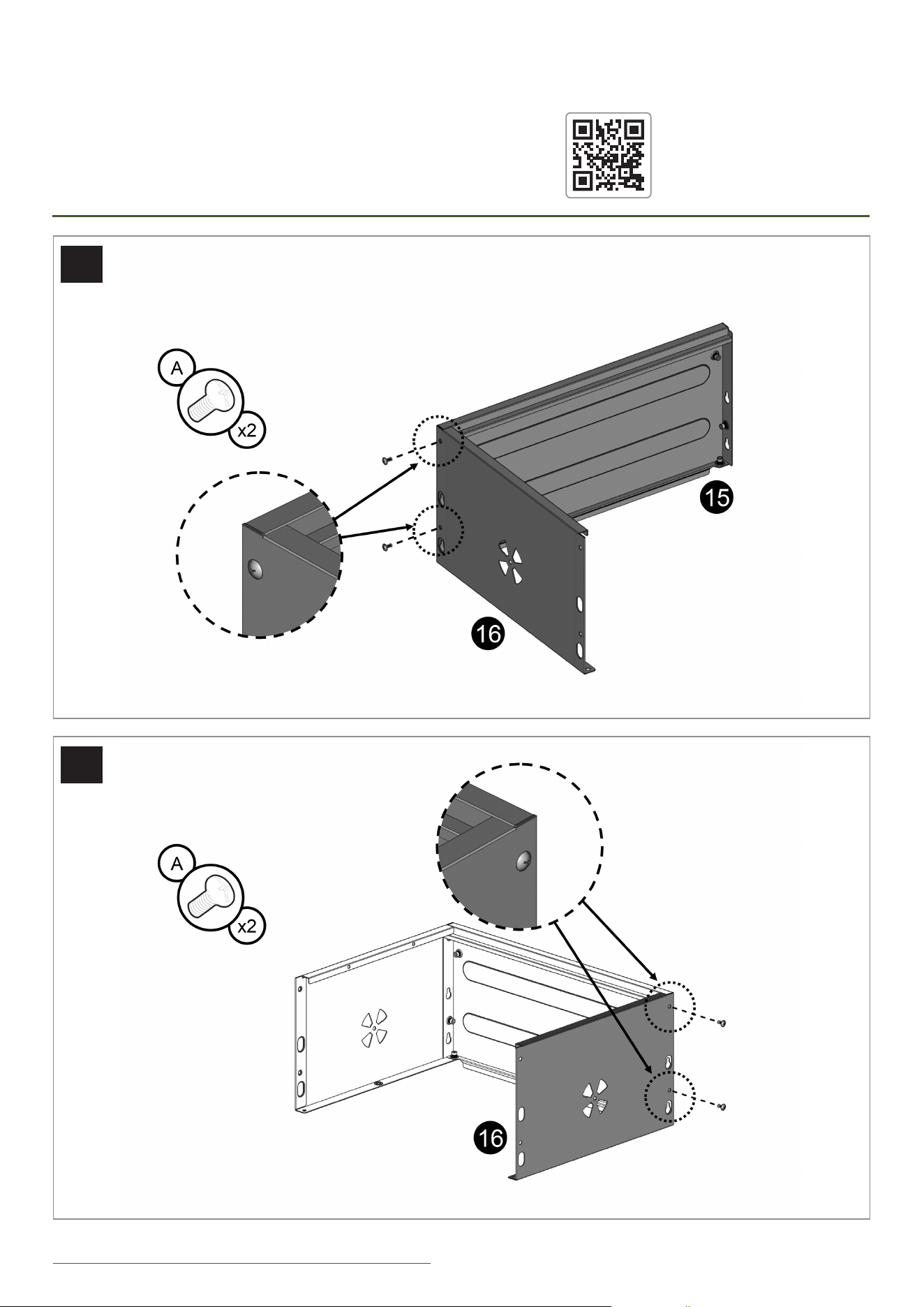

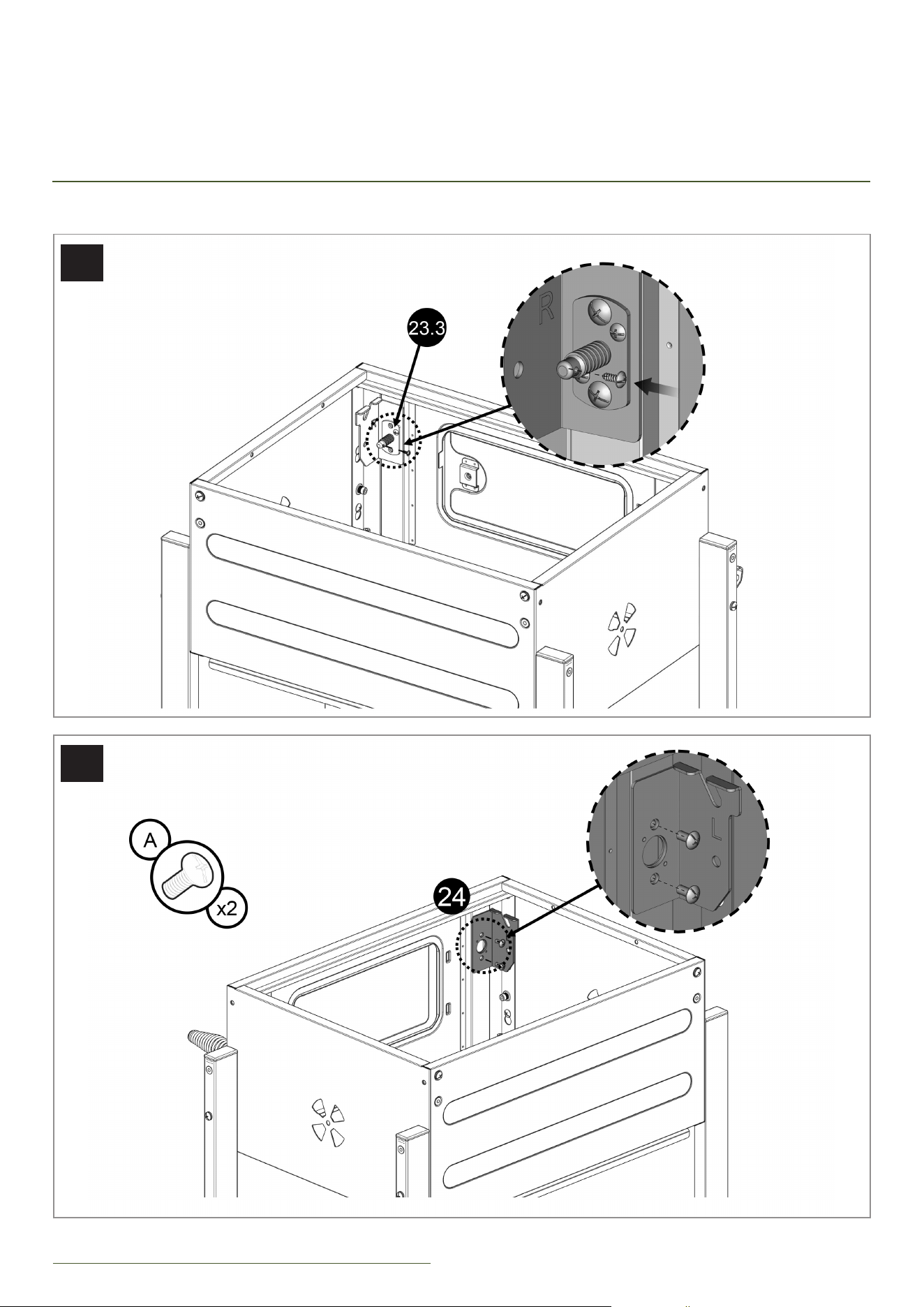

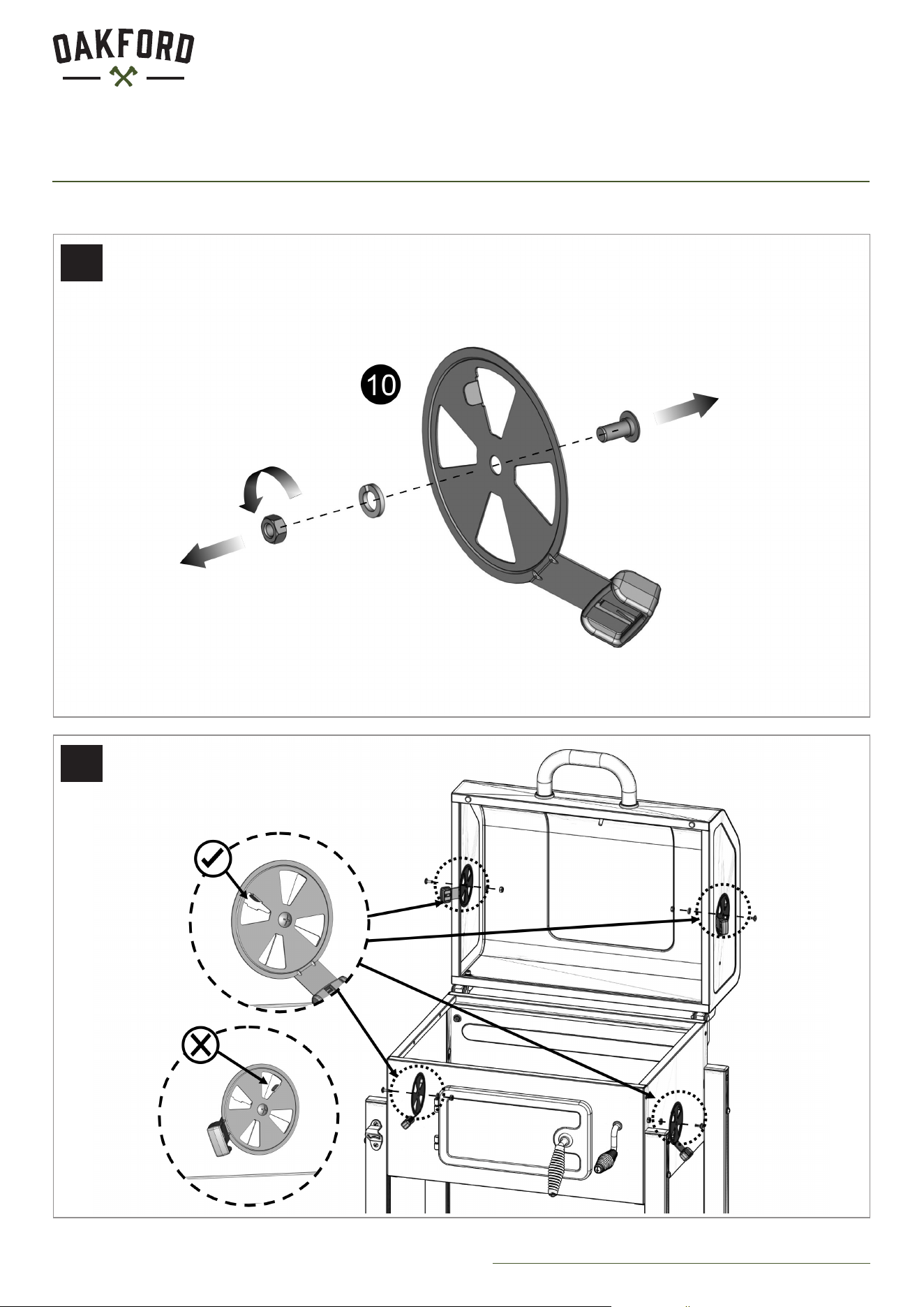

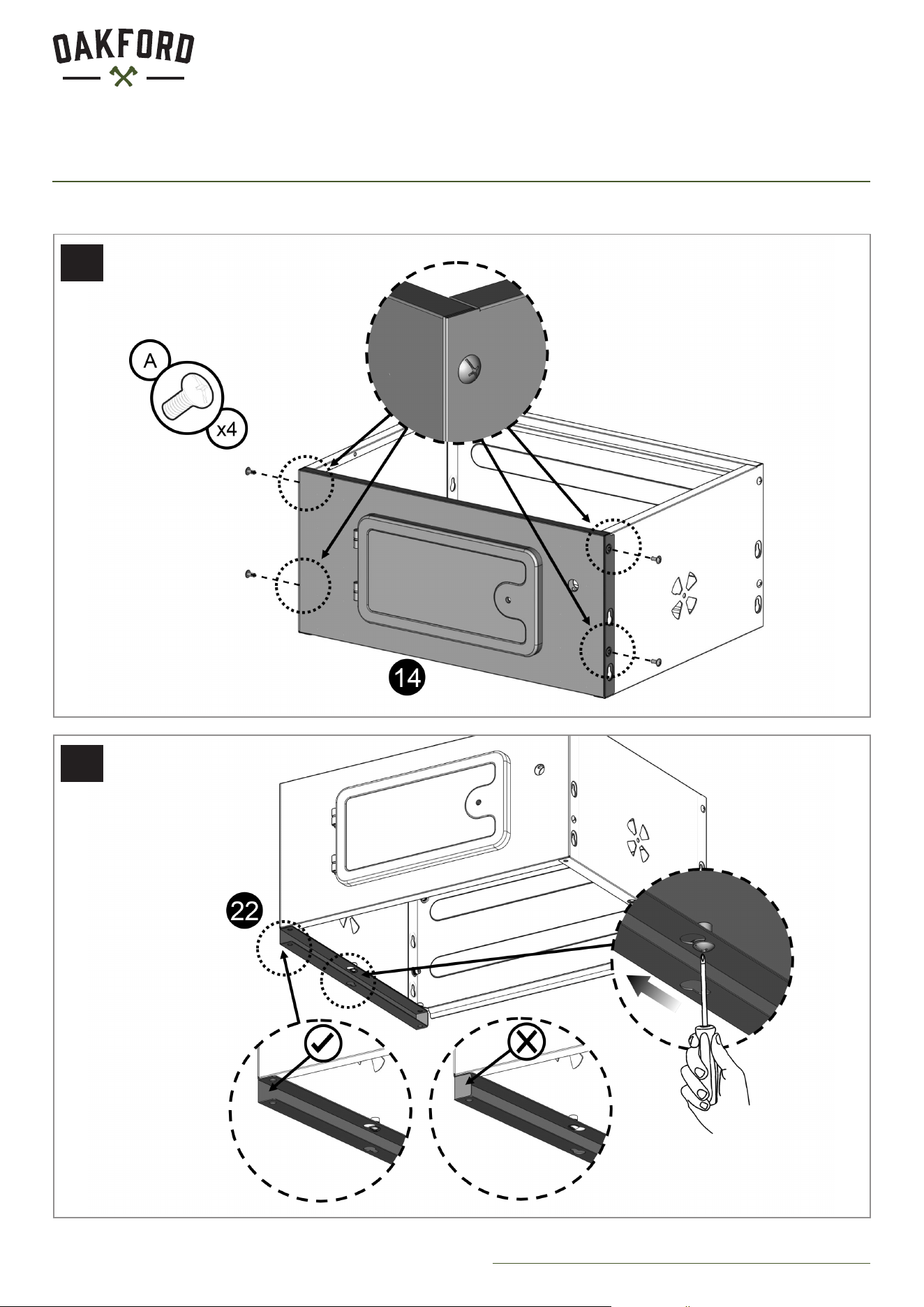

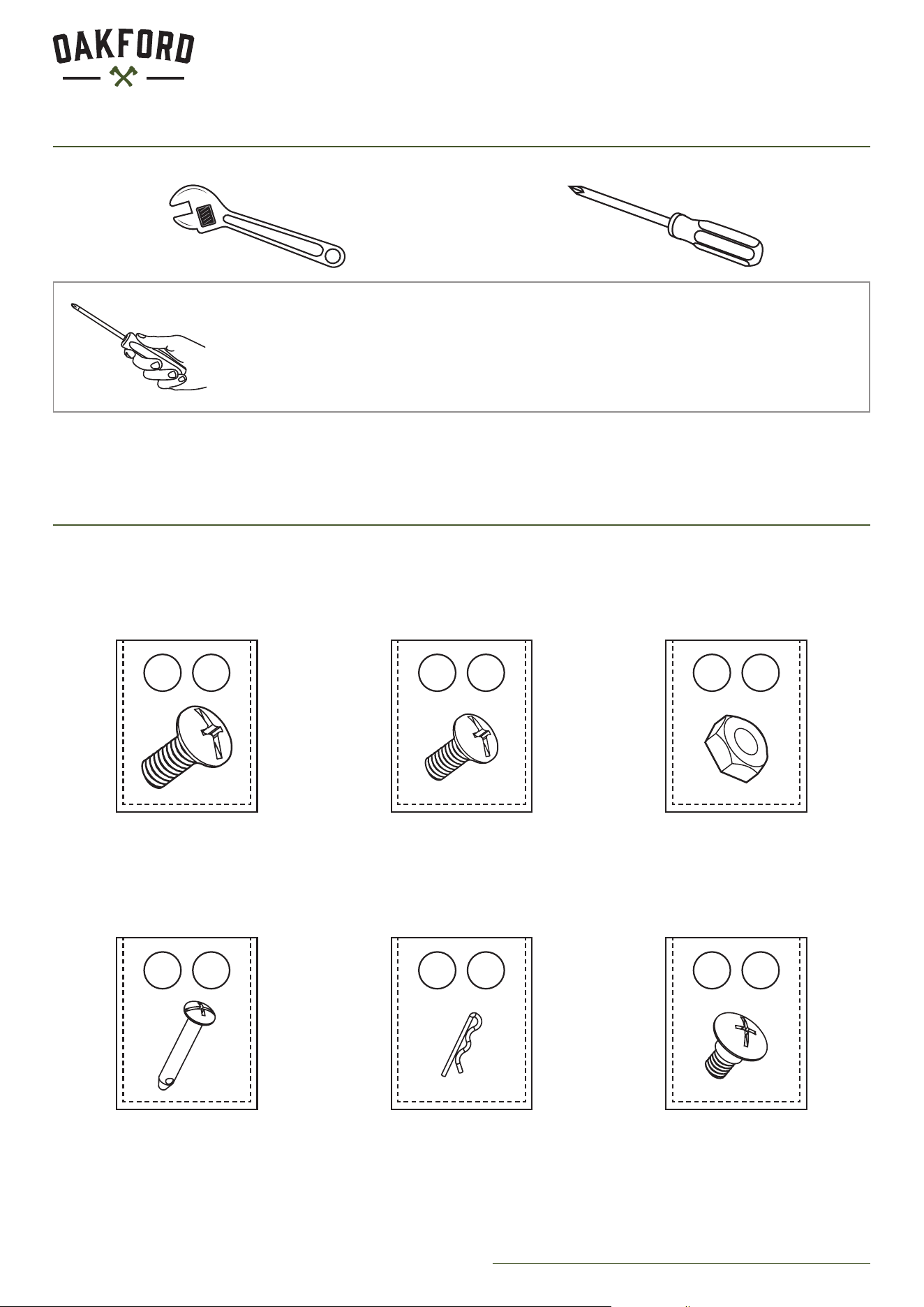

ASSEMBLY INSTRUCTIONS / CONSIGNES POUR L'ASSEMBLAGE / INSTRUCCIONES DE ENSAMBLAJE ............................. 28

4 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Safety Instructions

ATTENTION

• This grill will become very hot while inuse.

• DO NOT move during operation.

• DO NOT use indoors.

CAUTION

• DO NOT use alcohol, gasoline, or

comparable ﬂuids for lighting or re-lighting!

• WARNING: Keep children and pets away.

WARNING

• DO NOT burn more than 2 lb of charcoal in this unit at one time.

• Keep a ﬁre extinguisher nearby at all times.

• This grill is for outdoor use only, in well-ventilated areas.

• The use of alcohol, prescription or non-prescription drugs may impair the user’s ability to properly assemble and safely operate

this unit. Use caution when lifting and moving the unit to avoid back strain or back injury. Do not move the unit while it is in use.

• DO NOT operate the unit near or under ﬂammable or combustible materials such as decks, porches or carports. A minimum

clearance of 36 in (91 cm) is required from all combustible materials.

• DO NOT place goods over 22 lb (10 kg) on side shelf.

WARNING

• This product is not to be used as a heater.

• Operate the unit on a stable, level, non-ﬂammable tabletop surface. DO NOT operate the unit on ﬂammable material.

• Use caution when assembling and operating this unit to avoid cuts and scrapes from sharp edges.

• DO NOT use this product in a manner other than its intended purpose. It is NOT intended for commercial use. It is not intended

to be installed or used in or on a recreational vehicle and/or boats.

• DO NOT store this unit near gasoline or other combustible liquids or where other combustible vapors may be present.

• DO NOT store or operate this product in an area accessible to children or pets. Store this unit in a dry, protected location.

• DO NOT leave the unit unattended while in use.

• DO NOT leave hot ashes unattended until the grill cools completely.

• DO NOT move the unit while in use or while ashes are still hot. Allow the unit to cool completely before moving or storing.

• NEVER use gasoline or other highly volatile ﬂuids as a starter.

• Always wait for any charcoal ﬂames to subside before placing food on cooking grid.

• If there is a naked ﬂame or temperature is over 325 °F, do not close the hood.

• Dispose of cold ashes by wrapping them in a heavy-duty aluminum foil and placing in a noncombustible container. Make sure

that there are no other combustible materials in or near the container.

• Allow the unit to cool completely before conducting any routine cleaning or maintenance.

Failure to comply with these instructions could void the warranty and result in a ﬁre or explosion that could cause serious

bodily injury, death, or property damage.

The grill will be very hot. Never lean over the cooking area while using your grill. Do not touch cooking surfaces, grill housing,

lid or any other grill parts while the grill is in operation, or until the grill has cooled down after use.

CALIFORNIA RESIDENTS ONLY - WARNING:

This product and the fuels used to operate this product (charcoal or wood), and the products of combustion of such fuels, can

expose you to chemicals including carbon black, which is known to the state of California to cause cancer, and carbon monoxide,

which is known to the State of California to cause birth defects or other reproductive harm.

For more information go to: www.P65Warnings.ca.gov.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 5

Installation Final Check List

The cooking grid and charcoal grate are ﬂat and resting in proper position.

Ash catcher is properly mounted.

Vents can be turned smoothly.

Legs stand securely.

All packaging has been removed.

First Time Use

READ ALL SAFETY WARNINGS AND INSTRUCTIONS CAREFULLY BEFORE OPERATING

YOURGRILL.

WARNING

• Always wear oven mitts/glovers when adjusting cooking levels to protect your hands from burn.

• DO NOT use grill without charcoal ash tray in place.

• DO NOT attempt to remove charcoal ash tray while drawer contains hot coals.

PREPARING THE CHARCOAL GRILL FOR FIRST TIME USE.

1. Wash cooking grids thoroughly. Rinse with hot water and dry completely.

2. It is recommended to season with a thin coating of solid vegetable shortening with a paper towel over the entire cooking grid

surface.

3. Preheat grill for 15 minutes, then carefully place cooking grids in the grill. Allow the grill to heat the cooking grids for

30-60minutes. Allow the ﬁre to burn out on its own and leave cooking grids in grill until they have completely cooled.

6 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Operating and Cooking Instructions

WARNING

Never use charcoal that has been pre-treated with lighter

ﬂuid. Use only a high grade plain charcoal or charcoal

wood mixture.

WARNING

Never add charcoal lighting ﬂuid to hot or even warm coals

as ﬂare-up may occur causing severe burns.

LIGHTING AND OPERATING YOUR

CHARCOALGRILL

NOTE: To extend the life of your grill, make sure that hot coals

and wood do not touch the walls of grill.

If using charcoal lighting ﬂuid, ONLY use one that is speciﬁcally

approved for lighting charcoal. Do not use gasoline, kerosene,

alcohol or other ﬂammable material for lighting charcoal. Follow

all manufacturer’s warnings and instructions regarding the use

of their product.

IF USING CHARCOAL CHIMNEY STARTER, PROCEED TO

STEP 4

1. Open grill lid and the butterﬂy dampers. Push lid back to its

fully opened position - if the lid is left partially open, it may

drop suddenly, causing bodily injury.

2. Use a glove to remove cooking grid to add 1 pound of

regular charcoal briquettes to the charcoal tray and arrange

into a pile in center of charcoal tray.

3. Saturate charcoal with lighting ﬂuid. With lid open wait 2 to

3 minutes to allow lighting ﬂuid to soak into charcoal. Store

charcoal lighting ﬂuid safely away from the grill.

4. With grill lid open, stand back and carefully light charcoal

and allow to burn covered with a lighting ash (approximately

20minutes).

WARNING

Charcoal lighting ﬂuid must be allowed to completely burn

o prior to closing grill lid (approximately 20 minutes).

Failure to do this could trap fumes from charcoal lighting

ﬂuid in grill and may result in a ﬂash-ﬁre or explosion when

lid is opened.

5. Spread the charcoal evenly across the charcoal tray. Place

cooking grid on the unit.

6. Place the food on the cooking grid and close the grill lid.

Closing the side air vent slightly will lower the temperature.

Always check food with a meat thermometer to ensure it

has reached the desired doneness before removing it from

thegrill.

7. Allow grill to cool completely, then follow instructions in the

”After-Use Safety” and “Proper Care & Maintenance” section

of this manual.

REGULATING HEAT

To control the cooking temperature and smoke, open or close

the butterﬂy dampers on the side of the grill. To increase

temperature, open the ventilation. To decrease temperature,

close the ventilation.

WARNING

The dampers will become very hot after lighting the

charcoal - wear protective gloves or oven mitts when

adjusting the dampers.

Wear protective gloves or oven mitts when handling the

charcoal tray handle.

The adjustable charcoal tray can also be used to control the

temperature. Raise it to its highest setting for quick searing

and lower it to its lowest setting for slow cooking. Do not allow

charcoal tray to fall uncontrolled to its lowest position.

NOTE: The temperature should not exceed 400 °F; The

temperature can be checked using the temperature gauge on

the grill lid.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 7

Operating and Cooking Instructions

ADD CHARCOAL/WOOD DURING COOKING

Additional charcoal and/or wood may be required to maintain or

increase cooking temperature.

1. Stand back and carefully open grill lid. Use caution since

ﬂames can ﬂare-up when fresh air suddenly comes in

contact with ﬁre.

2. Wearing oven mitts/gloves, remove the food from cooking

grid, then remove the cooking grid.

3. Stand back a safe distance and use long cooking tongs to

lightly brush aside ashes on hot coals. Use cooking tongs

to add charcoal and/or wood to charcoal tray, being careful

not to stir-up ashes and sparks. If necessary, use your

charcoal chimney starter to light additional charcoal and/or

wood and add to existing ﬁre.

4. When the charcoal is burning strong again, wear oven mitts/

gloves and carefully return cooking grid on grill in place.

5. Close the grill lid and door. Allow food to continue cooking.

Alternatively, additional charcoal can be added through the

front panel access door.

1. Lower the adjustable charcoal tray to its lowest setting

2. Use protective gloves or oven mitts to open the front panel

access door.

3. Use long-handled tongs to stoke the coals and allow excess

ash to fall through the charcoal tray into the ash pan below.

4. Use protective gloves or oven mitts and long-handled tongs

to add charcoal to the tray as needed.

5. Close the access door.

6. Raise the charcoal tray to the desired level.

AFTER-USE SAFETY

WARNING

• Always allow grill and all components to cool completely

before handling.

• Never leave coals and ashes in grill unattended. Make

sure coals and ashes are completely extinguished

before removing.

• Before grill can be left unattended, remaining coals and

ashes must be removed from grill. Use caution to protect

yourself and property. Place remaining coals and ashes

in a non-combustible metal container and completely

saturate with water. Allow coals and water to remain in

metal container 24 hours prior to disposing.

• Extinguished coals and ashes should be placed a safe

distance from all structures and combustible materials.

• With a garden hose, completely wet surface beneath

and around the grill to extinguish any ashes, coals or

embers which may have fallen during the cooking or

cleaning process.

• Cover and store grill in a protected area away from

children and pets.

8 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Care and Maintenance

• To protect your grill from excessive rust, the unit must be properly cleaned and covered at all times when not in use.

• Wash cooking grill and charcoal grate with hot, soapy water, rinse well and dry.

• Clean inside and outside of grill by wiping o with a damp cloth. Apply a light coat of vegetable oil or vegetable oil spray to the

interior surface to prevent rusting. Do not coat charcoal tray or charcoal ash tray.

• If rust appears on the exterior surface of your grill, clean and bu the aected area with steel wool or ﬁne grit emery cloth. Touch-

up with a good quality high-temperature resistant paint.

• Never apply paint to the interior surface. Rust spots on the interior surface can be bued, cleaned, then lightly coated with

vegetable oil or vegetable oil spray to minimize rusting.

Ordering Parts

HOW TO ORDER REPLACEMENT PARTS

To ensure you get the correct replacement part(s) for your gas grill, please refer to the Parts List. The

following information is required to assure getting the correct part. Please note the shipping cost for

the delivery of any replacement parts will be at your cost.

• Model number (see data sticker on grill).

• Part number of replacement part needed.

• Description of replacement part needed.

• Quantity of parts needed.

To obtain replacement parts, contact our customer service hotline U.S.A: 1-800-913-8999.

IMPORTANT

Use only factory authorized parts. The use of any part that is not factory authorized can be dangerous. This will also void your

warranty. Keep this assembly and operating instruction manual for convenient referral, and for replacement parts ordering.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 9

Parts list

NO. Part (Description) QTY NO. Part (Description) QTY

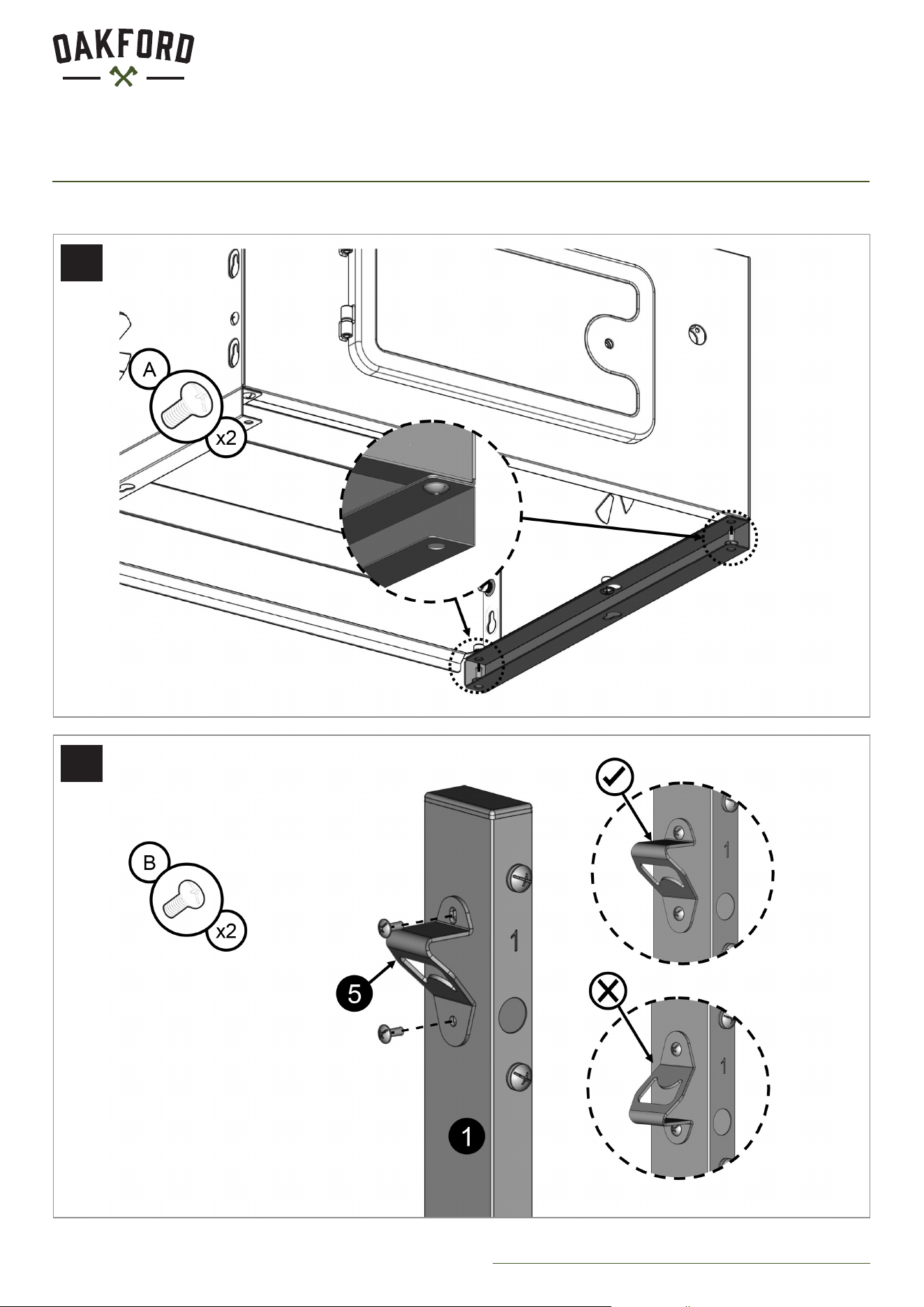

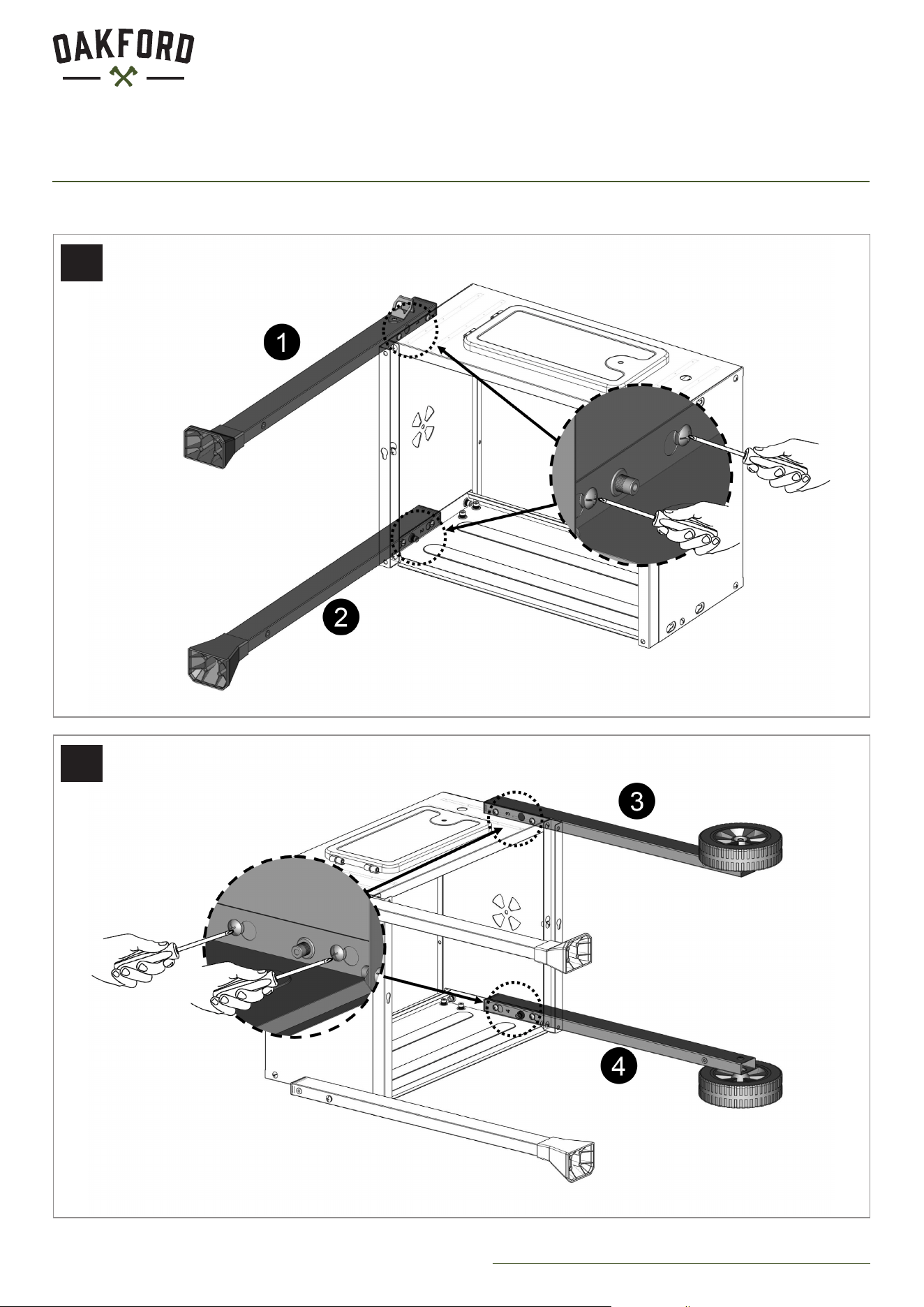

1 Cart Leg – Front Left 1 16 Firebox Side Panel 2

2 Cart Leg – Rear Left 1 17 Charcoal Tray Rotating Axis 1

3 Cart Leg – Front Right 1 18 Charcoal Tray Rotating Bracket 2

4 Cart Leg – Rear Right 1 19 Charcoal Tray 1

5 Bottle Opener 1 20 Charcoal Tray Support Bracket 2

6 Cart Leg Endcap 2 21.1 Charcoal Door Handle 1

7 Wheel 2 21.2 Charcoal Door Handle Bezel 1

8 Cart Shelf - Bottom 1 21.3 Charcoal Door Locking Bracket 1

9.1 Lid 1 22 Ash Tray Support Bracket 2

9.2 Lid Bumper 2 23.1 Crank Handle 1

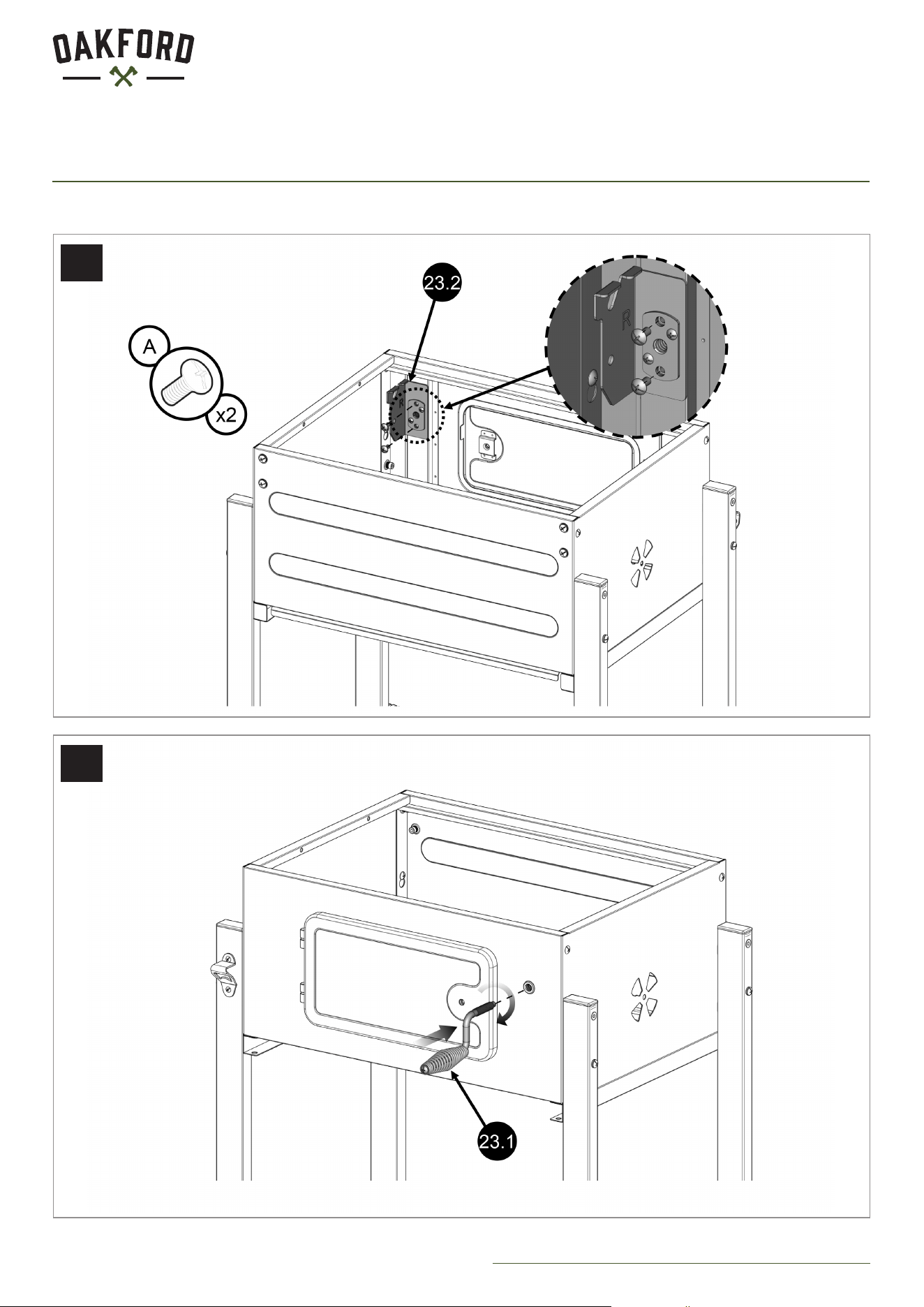

9.3 Badge 1 23.2 Crank Handle Support Bracket - Right 1

9.4 Temperature Gauge Bezel 1 23.3 Crank Handle Stopper 1

9.5 Temperature Gauge 1 24 Shaft Support Bracket - Left 1

10.1 Vent 4 25 Cooking Grid 2

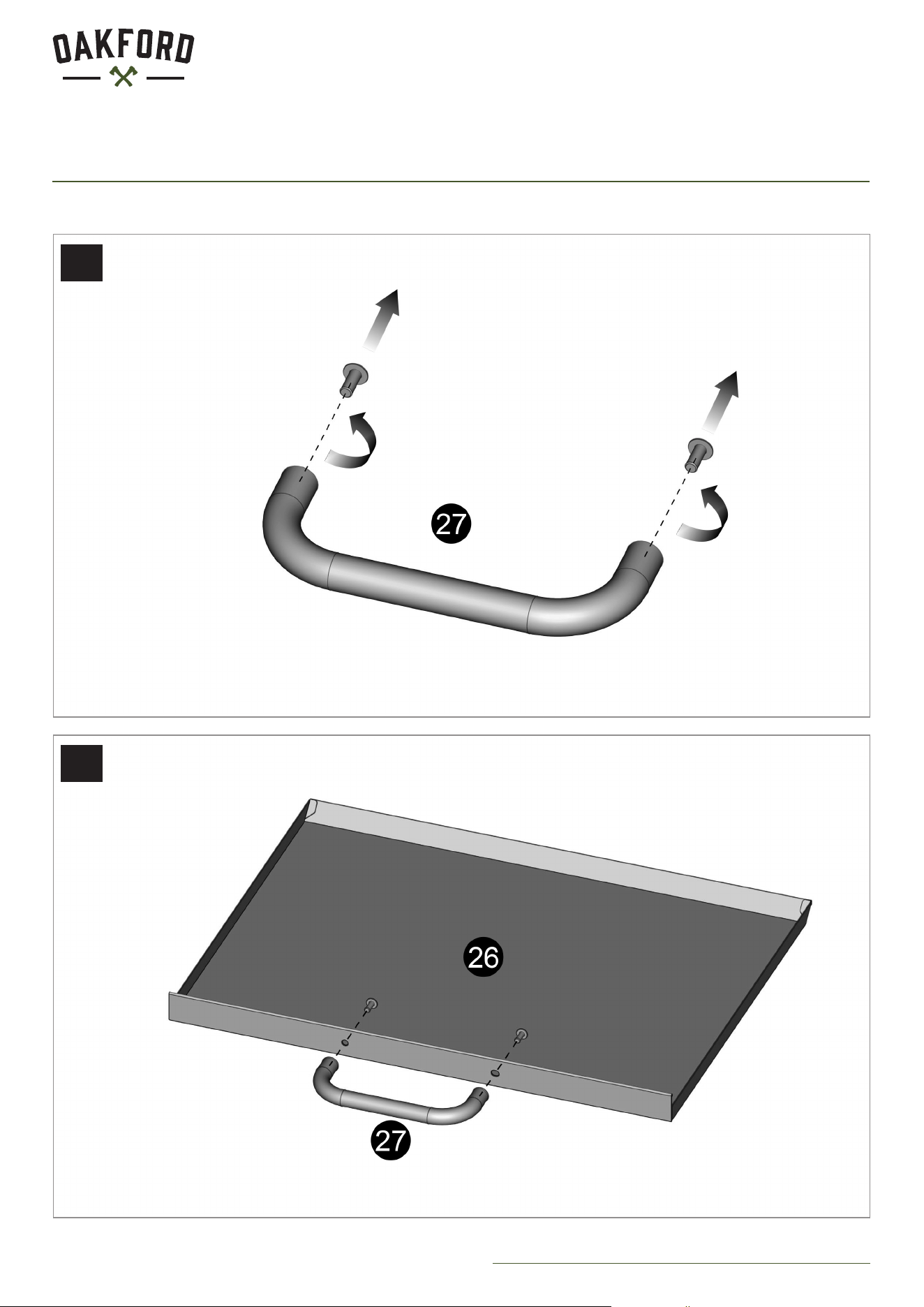

10.2 Vent Handle 4 26 Ash Tray 1

11.1 Lid Handle Bezel 2 27 Ash Tray Handle 1

11.2 Lid Handle 1 28 Warming Rack 1

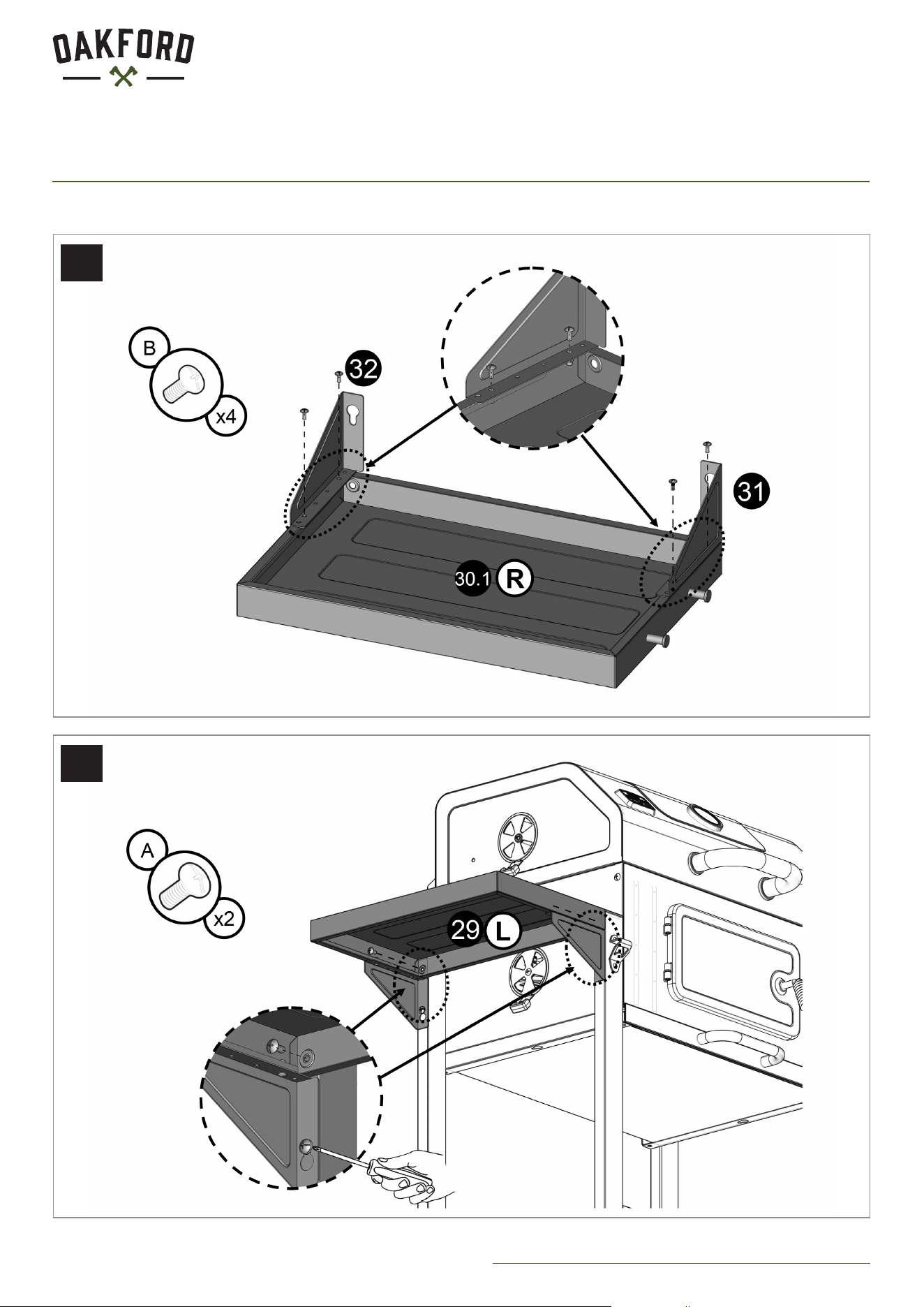

12 Lid Hinge 2 29 Side Shelf - Left 1

13 Firebox Hinge 2 30.1 Side Shelf - Right 1

14.1 Firebox Front Panel 1 30.2 Tool Hook 2

14.2 Charcoal Door 1 31 Side Shelf Support Bracket – Rear Left 2

15 Firebox Rear Panel 1 32

Side Shelf Support Bracket – Rear

Right

10 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

exploded view

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 11

LIMITED WARRANTY

LIMITED WARRANTY (Model # 810-0171): The manufacturer warrants to the original consumer-purchaser only that this product shall

be free from defects in workmanship and materials after correct assembly and under normal and reasonable home use for the periods

indicated below beginning on the date of purchase. The manufacturer reserves the right to require photographic evidence of damage,

or that defective parts be returned, postage and/or freight pre-paid by the consumer, for review and examination.

ALL PARTS: 1 year LIMITED warranty (Includes, but not limited to frame, housing, cart, control panel)

*Does not cover chipping, scratching, cracking surface corrosion, or rust.

Upon consumer supplying proof of purchase as provided herein, Manufacturer will repair or replace the parts which are proven

defective during the applicable warranty period. Parts required to complete such repair or replacement shall be free of charge except

for shipping costs, as long as the purchaser is within the warranty period from the original date of purchase. The original consumer-

purchaser will be responsible for all shipping charges of parts replaced under the terms of this limited warranty. This limited warranty

is applicable in the United States and Canada only, is only available to the original owner of the product and is not transferable.

Manufacturer requires reasonable proof of date of purchase. Please retain your sales receipt and/or invoice. If the unit was received

as a gift, please ask the gift-giver to send in the receipt to the below address. Defective or missing parts subject to this limited

warranty will not be replaced without registration or proof of purchase. This limited warranty applies to the functionality of the product

ONLY and does not cover cosmetic issues such as scratches, dents, corrosions or discoloring by heat, abrasive and chemical cleaners

or any tools used in the assembly or installation of the appliance, surface rust, or the discoloration of stainless steel surfaces. Surface

rust, corrosion, or powder paint chipping on metal parts that does not aect the structural integrity of the product is not considered

a defect in workmanship or material and is not covered by this warranty. This limited warranty will not reimburse for the cost of any

inconvenience, food, personal injury or property damage. If an original replacement part is not available, a comparable replacement

part will be sent. Consumer will be responsible for all shipping charges of parts replaced under the terms of this limited warranty.

MANUFACTURER WILL NOT PAY FOR:

• Service calls to residence.

• Repairs when product is used for other than normal, single-family household or residential use.

• Damage resulting from accident, alteration, misuse, lack of maintenance/cleaning, abuse, ﬁre, ﬂood, acts of God, improper

installation, and installation not in accordance with electrical or plumbing codes or misuse of product.

• Any food loss due to product failure.

• Replacement parts or repair labor costs for units operated outside the United States or Canada.

• Pickup and delivery of product.

• Postage fees or photo processing fees for photos sent in as documentation.

• Repairs to parts or systems resulting from unauthorized modiﬁcations made to the product.

• The removal and/or reinstallation of product.

• Shipping cost, standard or expedited, for warranty/non warranty and replacement parts.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

Repair or replacement of defective parts is the exclusive remedy under the terms of this limited warranty. Manufacturer will not be

responsible for any consequential or incidental damages arising from the breach of either this limited warranty or any applicable

implied warranty, or for failure or damage resulting from acts of God, improper care and maintenance, grease ﬁre, accident, alteration,

replacement of parts by anyone other than manufacturer, misuse, transportation, commercial use, abuse, hostile environments

(inclement weather, acts of nature, animal tampering), improper installation or installation not in accordance with local codes or printed

manufacturer instructions.

THIS LIMITED WARRANTY IS THE SOLE EXPRESS WARRANTY GIVEN BY THE MANUFACTURER. NO PRODUCT PERFORMANCE

SPECIFICATION OR DESCRIPTION WHEREVER APPEARING IS WARRANTED BY MANUFACTURER EXCEPT TO THE EXTENT

SET FORTH IN THIS LIMITED WARRANTY. ANY IMPLIED WARRANTY PROTECTION ARISING UNDER THE LAWS OF ANY STATE,

INCLUDING IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR USE, IS HEREBY LIMITED

IN DURATION TO THE DURATION OF THIS LIMITED WARRANTY.

Neither dealers nor the retail establishment selling this product has any authority to make any additional warranties or to promise

remedies in addition to or inconsistent with those stated above. Manufacturer's maximum liability, in any event, shall not exceed the

documented purchase price of the product paid by the original consumer. This warranty only applies to units purchased from an

authorized retailer and or re-seller. NOTE: Some states do not allow an exclusion or limitation of incidental or consequential damages,

so some of the above limitations or exclusions may not apply; this limited warranty provides speciﬁc legal rights as set forth herein.

Additional rights may vary by jurisdiction.

If you wish to obtain performance of any obligation under this limited warranty, you should write to:

Nexgrill Customer Relations

14050 Laurelwood PI

Chino, CA 91710

All consumer returns, parts orders, general questions, and troubleshooting

assistance can be acquired by calling U.S.A: 1-800-913-8999

[email protected]

12 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Mesures de sécurité

ATTENTION

• Ce gril chaue beaucoup pendant son

utilisation.

• NE PAS le déplacer pendant qu'il

fonctionne.

• NE PAS utiliser à l'intérieur.

MISE EN GARDE

• NE PAS utiliser d'alcool, d'essence ni

de liquides semblables pour allumer ou

réallumer le gril.

• AVERTISSEMENT: Garder loins des

enfants et des animaux

WARNING

• NE PAS brûler plus de 2.7 kg (6 lbs.) de charbon dans cette unité en une seule fois.

• Toujours avoir un extincteur à disposition dans les environs.

• Ce gril doit être utilisé à l’extérieur uniquement dans des zones bien ventilées.

• Un utilisateur en état d’ébriété, drogué ou prenant des médicaments sous ordonnance n’est pas en mesure d’assembler l’unité

correctement et en toute sécurité.

• Prendre toutes les précautions nécessaires lors du soulèvement et déplacement de l’unité pour ne pas se heurter le dos ou

sourir de douleurs dorsales. Il est recommandé que deux personnes soulèvent et déplacent l’unité. Ne pas déplacer l’unité

pendant qu’elle est en marche.

• NE PAS faire fonctionner l’unité près ou sous des matériaux inﬂammables ou combustibles, tels que plates-formes, porches,

abris à voitures. Une distance minimum de 91cm (36 po.) et recommandée loin des matériaux combustibles. NE PAS utiliser

l’unité sous des constructions recouvertes.

AVERTISSEMENT

• Ce produit ne doit pas être utilisé en guise d'élément chauant.

• Utiliser l’unité sur une surface inﬂammable, à niveau, stable, telle qu’asphalte, béton ou sol ferme. NE PAS utiliser l’unité sur un

matériau inﬂammable, tel qu’une moquette ou une plate-forme en bois.

• Prendre toutes les précautions nécessaires lors de l’assemblage et de l’utilisation de cette unité pour ne pas se couper et

s’égratigner sur les bords.

• NE PAS utiliser ce produit de toute autre manière que l'objectif pour lequel il a été conçu. Ce produit N’EST PAS destiné à un

usage commercial. Il ne doit pas être installé ni utilisé dans ou sur un véhicule récréatif ou des bateaux.

• NE PAS stocker cette unité près d’essence ou autres combustibles liquides ni près de vapeurs combustibles.

• NE PAS stocker ni utiliser ce produit dans une zone accessible aux enfants ou animaux domestiques. Stockez cette unité dans

un endroit sec et protégé.

• NE PAS laisser l’unité sans surveillance pendant son utilisation.

• NE PAS laisser de cendres chaudes sans surveillance tant que le gril n’a pas totalement refroidi.

• NE PAS déplacer l’unité pendant son utilisation ou pendant que les cendres sont encore chaudes. Attendre que l’unité ait

refroidi complètement avant de la déplacer ou de la ranger.

• NE JAMAIS utiliser d’essence ni d’autres ﬂuides très volatiles pour l'allumage.

• Toujours attendre que les ﬂammes du charbon se soient calmées avant de placer la nourriture sur la grille de cuisson.

• Pour jeter les cendres froides, les envelopper dans une feuille en aluminium et la placer dans un conteneur non combustible.

S’assurer qu’il n’y a pas d’autres matériaux combustibles dans ou près du conteneur.

• Attendre que l’unité ait refroidi complètement avant toute opération régulière de nettoyage ou de maintenance.

• NE PAS placer d’articles de plus de 22 lb (10 kg) sur l’étagère latérale.

La non-conformité aux présentes consignes peut déclencher un incendie ou une explosion qui sont susceptibles d’entraîner

des lésions corporelles graves voire la mort ou des dommages matériels.

Votre gril deviendra très chaud. Ne vous penchez jamais au-dessus de l'aire de cuisson pendant l'utilisation de votre gril. Ne

touchez pas aux surfaces de cuisson, au boîtier du gril, au couvercle ou à toute autre pièce pendant l’utilisation du gril et tant

qu'il n’a pas refroidi après l'usage.

RESIDENTES DE CALIFORNIA SOLAMENTE - ADVERTENCIA:

Residentes de california solamente - advertencia: los combustibles usados en equipos para quemar madera o carbón, así como

los productos de tal combustión, pueden exponerte a sustancias químicas, entre ellas el negro de humo y el monóxido de

carbono, que el Estado de California reconoce como causa, respectivamente, de cáncer y de malformaciones congénitas y otros

daños al sistema reproductor. Para más información, visite www.P65Warnings.ca.gov

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 13

Installation Liste de vérification finale

La grille de cuisson et la grille à charbon sont plates et reposent dans la bonne position.

Le receveur de cendres est correctement monté.

Les évents peuvent être tournés doucement.

Les jambes se tiennent solidement.

Tous les emballages ont été supprimés.

Utilisation pour la première fois

LISEZ TOUTES LES CONSIGNES DE SÉCURITÉ AVANT D'UTILISER VOTRE GRIL.

WARNING

• Utilisez toujours des gants de cuisine pendant l'ajustement des niveaux de cuissons aﬁn de protéger vos main de la chaleur.

• N'UTILISEZ JAMAIS le gril sans mettre en place le bac à cendres.

• N'ESSAYEZ PAS de retirer le plateau des cendres du charbon tant que le tiroir contient des braises chaudes.

PRÉPARATION DU BARBECUE À CHARBON POUR LA PREMIÈRE UTILISATION.

1. Lavez soigneusement les grilles de cuisson. Rincez-les à l'eau chaude et séchez-les complètement.

2. Il est recommandé d'enduire toute la surface de la grille de cuisson d'une ﬁne couche de graisse végétale solide à l'aide d'un

essuie-tout.

3. Préchauez le barbecue pendant 15 minutes, puis placez-y délicatement les grilles de cuisson. Laissez le gril chauer les grilles

de cuisson pendant 30 à 60 minutes. Laissez le feu s'éteindre et laissez les grilles de cuisson dans le barbecue jusqu'à ce qu'elles

aient complètement refroidi.

14 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Consignes d'utilisation et de cuisson

AVERTISSEMENT:

N'utilisez jamais de charbon pré-traité avec de l essence.

Utilisez seulement un charbon non-traité ou une mixture

de charbon de bois.

AVERTISSEMENT:

Ne jamais ajouter du liquide d'allumage de charbon sur

des braises chaude ou tièdes au risque de retour de

ﬂamme qui peut entrainer des brûlures sérieuses.

ALLUMAGE ET UTILISATION DE VOTRE GRIL

AUCHARBON

REMARQUE: Pour prolonger la vie utile de votre gril, assurez-

vous que le charbon ne touche pas les parois du gril.

Si vous utilisez un liquide d’allumage, choisissez uniquement

un produit spéciﬁquement conçu pour cet usage. N’utilisez

jamais d’essence, de kérosène, d’alcool ou tout autre

liquide inﬂammable pour allumer le charbon. (Respectez

scrupuleusement les instructions du fabricant.)

EN CAS D'UTILISATION D'UN ALLUME-FEU POUR CHARBON

DE CHEMINÉE, PASSEZ À L'ÉTAPE 4.

1. Ouvrez le couvercle du gril et les clapets papillon.

Repoussez le couvercle en position complètement ouverte

; s'il reste partiellement ouvert, il risque de retomber

brusquement et de provoquer des blessures.

2. Retirez la grille de cuisson avec un gant et ajoutez 450 g

de briquettes de charbon de bois standard dans le bac à

charbon et disposez-les en tas au centre du bac.

3. Saturez le charbon avec le liquide d'allumage. Laissant

le couvercle du grill ouvert, attendez 2 à 3 minutes pour

permettre au liquide d'allumage d'imprégner le charbon.

Ranger le liquide d'allumage de charbon en toute sécurité

loin du gril.

4. Laissant le couvercle du grill ouvert, éloignez-vous et

allumez le charbon et laissez-le brûler avec une ﬁne couche

de cendres (environ 20 minutes).

AVERTISSEMENT:

Le liquide d'allumage de charbon doit être permis de

brûler complètement avant de fermer le couvercle du gril

(environ 20 minutes). Le non-respect de cette précaution

peut piéger des vapeurs provenant du liquide d'allumage

de charbon et peut entrainer un feu éclair ou une

explosion une fois le couvercle ouvert.

5. Répartissez le charbon uniformément sur le bac à charbon.

Placez la grille de cuisson sur l'appareil.

6. Placez la nourriture sur les grilles du gril et fermez le

couvercle du gril. En fermant la ventilation de l'air à l'avant,

l'intensité de la cuisson est ralentie. Utilisez toujours un

thermomètre à viande pour assurez que la nourriture soit

complètement cuite avant de la retirer du gril.

7. Laissez le gril refroidir complètement, puis suivez les

consignes dans la section "Sécurité après l'usage" et de

"Bon nettoyage et entretien" de ce manuel.

RÉGLAGE DE LA CHALEUR

Pour contrôler la température de cuisson et la fumée, ouvrez

ou fermez les volets papillon situés sur le côté du gril. Pour

augmenter la température, ouvrez la ventilation. Pour diminuer

la température, fermez la ventilation.

AVERTISSEMENT:

Les registres deviendront très chauds après l'allumage du

charbon de bois. Portez des gants de protection ou des

maniques pour régler les registres.

Portez des gants de protection ou des maniques pour

manipuler la poignée du bac à charbon.

Le bac à charbon réglable permet également de contrôler la

température. Réglez-le au maximum pour une saisie rapide et

au minimum pour une cuisson lente. Ne laissez pas le bac à

charbon tomber incontrôlablement en position basse.

REMARQUE: La température ne doit pas dépasser 400°F. Vous

pouvez vériﬁer la température à l’aide du thermomètre situé sur

le couvercle du gril.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 15

Consignes d'utilisation et de cuisson

AJOUTER DU CHARBON DE BOIS/BOIS PENDANT

LA CUISSON

Des briquettes de charbon supplémentaires peuvent devoir

être ajoutées pour maintenir ou augmenter la température de la

cuisson.

1. Éloignez-vous et ouvrez le couvercle du gril avec précaution.

Soyez prudent étant donné que les ﬂammes peuvent

ﬂamber dés que l'air frais entre en contact avec le feu

2. Avec la poignée du bac à charbon, retirez les nourritures de

la grille du gril puis la grille du gril.

3. Tenez vous à une distance sûre et utilisez des pinces de

cuisson longues pour brosser légèrement les cendres

sur les braises chaudes. Utilisez des pinces de cuisson

pour ajouter du charbon ou du bois au bac à charbon, en

prenant garde de ne pas attiser les cendres et les étincelles.

Si besoin est, utilisez votre allume-feu pour charbon de

cheminée pour allumer du charbon ou du bois en plus et les

ajouter au feu existant.

4. Une fois que le charbon brûle fort une fois encore, utilisez

des gants de cuisine et remettez soigneusement la grille de

cuisson en place sur le gril.

5. Fermez le couvercle et la porte du gril. Laissez les aliments

griller.

Vous pouvez également ajouter du charbon de bois

supplémentaire par la trappe d'accès du panneau avant.

1. Abaissez le bac à charbon réglable au niveau le plus bas.

2. Utilisez des gants de protection ou des maniques pour

ouvrir la trappe d'accès du panneau avant.

3. Utilisez des pinces à long manche pour attiser les braises

et laissez l'excédent de cendres tomber à travers le bac à

charbon dans le cendrier situé en dessous.

4. Utilisez des gants de protection ou des maniques et des

pinces à long manche pour ajouter du charbon de bois dans

le bac selon vos besoins.

5. Fermez la trappe d'accès.

6. Relevez le bac à charbon au niveau souhaité.

SÉCURITÉ APRÈS USAGE

AVERTISSEMENT:

• Laissez toujours refroidir le gril et tout ses composants

avant de les manipuler.

• Ne laissez jamais les braises et les cendres sans

surveillance. Assurez-vous que les braises et les

cendres soit complètement éteintes avant de les retirer.

• Avant que le gril puisse être laissé sans surveillance,

les braises et cendres restent doivent être retirée du

gril. Soyez prudent pour vous protéger ainsi que vos

biens. Placez les braises et les cendres restantes dans

un récipient en métal non-combustible et complètement

saturé d'eau. Laissez reposer les braises et l'eau dans le

récipient en métal 24 heures avant d'y jeter.

• Les braises et cendres éteintes devraient être placer

à une distance sûre loin des structures et matériaux

combustibles.

• À l'aide d'un tuyau d'arrosage, mouillez complètement

la surface en-dessous et autour du gril pour éteindre

toutes cendres ou braises tombées pendant la cuisson

our le processus de nettoyage.

• Couvrez et rangez le gril dans un endroit protégé loin

des enfants et des animaux domestiques.

16 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Bon entretien et nettoyage

• Pour protéger le gril de la rouille, l unité doit être nettoyée soigneusement et couverte à tout moment quand il n'est pas utilisé.

• Lavez la grille de cuisson et la grille de charbon à l'eau chaude savonnée, rincez bien et séchez.

• Nettoyez l'intérieur et l'extérieur du gril en essuyant avec un linge humide. Appliquez une ﬁne couche d'huile végétale ou d'huile

végétale en aérosol sur la surface intérieur aﬁn d'éviter la rouille. Ne couvrez pas le plateau à charbon ou le plateau de cendres à

charbon.

• Si la rouille apparait sur la surface extérieure du gril, nettoyez et frottez la zone aectée avec de laine de verre ou une toile émeri

ﬁne. Retouchez avec une peinture résistante aux températures élevées de bonne qualité.

• Ne jamais peindre la surface intérieure. Les endroits rouiilés à l'intérieur peuvent être frottés, nettoyés et recouvert d'une ﬁne

couche d'huile végétale ou d'huile végétale en aérosol.

Commande de pièces

COMMENT PASSER UNE COMMANDE DE PIÈCES DE REMPLACEMENT

Pour vous assurer d’obtenir la ou les bonnes pièces de rechange pour votre barbecue au gaz,

veuillez vous référer à la liste des pièces. Les informations suivantes sont requises pour assurer que

la pièce envoyée est correcte. Prière de remarquer que les frais de livraison des pièces de rechange

sont à votre charge.

• Numéro de modèle (voir l’étiquette sur le barbecue).

• Numéro de pièce de rechange requise.

• Description de la pièce de rechange requise.

• Quantité de pièces requises.

Pour obtenir des pièces de rechange, contactez notre service clientèle au 1-800-913-8999.

MISE EN GARDE :

Utilisez uniquement les pièces autorisées par l’usine. L'emploi de pièces qui ne seraient pas autorisées par l’usine peut

être dangereux. Toute substitution annulerait votre garantie. Conservez ce manuel d’instructions pour l’assemblage et de

fonctionnement qui vous servira de référence et facilitera votre commande de pièces de remplacement.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 17

Liste des pieces

Non. Partie (Description) QTY Non. Partie (Description) QTY

1 Pied de chariot – Avant gauche 1 16 Panneau latéral du foyer 2

2 Pied de chariot – Arrière gauche 1 17 Axe rotatif du bac à charbon 1

3 Pied de chariot – Avant droit 1 18 Support rotatif du bac à charbon 2

4 Pied de chariot – Arrière droit 1 19 Bac à charbon 1

5 Décapsuleur 1 20 Support du bac à charbon 2

6 Embout de pied de chariot 2 21.1 Poignée de porte à charbon 1

7 Roue 2 21.2 Bague de poignée de porte à charbon 1

8 Étagère du chariot – Inférieure 1 21.3

Support de verrouillage de la porte à

charbon

9.1 Couvercle 1 22 Support de bac à cendres 2

9.2 Butée de couvercle 2 23.1 Poignée de manivelle 1

9.3 Insigne 1 23.2 Support de manivelle – Droit 1

9.4 Bague de thermomètre 1 23.3 Butée de manivelle 1

9.5 Thermomètre 1 24 Support d’arbre – Gauche 1

10.1 Aérateur 4 25 Grille de cuisson 2

10.2 Poignée d’aérateur 4 26 Bac à cendres 1

11.1 Bague de poignée de couvercle 2 27 Poignée de bac à cendres 1

11.2 Poignée de couvercle 1 28 Grille de réchauage 1

12 Charnière de couvercle 2 29 Étagère latérale – Gauche 1

13 Charnière de foyer 2 30.1 Étagère latérale – Droite 1

14.1 Panneau avant du foyer 1 30.2 Crochet à ustensiles 2

14.2 Porte à charbon 1 31

Support d’étagère latérale – Arrière

gauche

15 Panneau arrière du foyer 1 32

Support d’étagère latérale – Arrière

droit

18 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Vue éclatée

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 19

Garantie limitée

GARANTIE LIMITÉE (Modèle n° 810-0171) : Nexgrill garantit à l’acheteur-consommateur d’origine uniquement que ce produit est

exempt de défaut de fabrication et de matériaux après un assemblage correct et dans des conditions d'utilisation normales et

raisonnables au domicile pendant les périodes indiquées ci-dessous à compter de la date d'achat. Le fabricant se réserve le droit de

demander une photo comme preuve du dommage ou de renvoyer les pièces défectueuses, tout frais d’expédition par voie postale ou

transport prépayé par le consommateur, à titre de révision et d’inspection.

Toutes les pièces : Garantie LIMITÉE de 1 an

* Ne couvre pas l'écaillage, les éraﬂures, les ﬁssures, la corrosion de la surface ou la rouille .

Sur présentation par le consommateur d’une preuve d’achat telle que prévue aux présentes, le fabricant réparera ou remplacera

les pièces reconnues défectueuses pendant la période de garantie applicable. Les pièces nécessaires à cette réparation ou à ce

remplacement seront fournies gratuitement, à l’exception des frais d’expédition, tant que l’acheteur se trouve dans la période de

garantie à compter de la date d’achat initiale. Le consommateur-acheteur initial sera responsable de tous les frais d’expédition des

pièces remplacées en vertu des termes de cette garantie limitée. Cette garantie limitée s’applique uniquement aux États-Unis et

au Canada, est réservée exclusivement au propriétaire initial du produit et n’est pas transférable. Le fabricant exige une preuve

raisonnable de la date d’achat. Veuillez conserver votre reçu de vente et/ou votre facture. Si l’appareil a été reçu en cadeau,

demandez au donateur d’envoyer le reçu à l’adresse ci-dessous. Les pièces défectueuses ou manquantes couvertes par cette

garantie limitée ne seront pas remplacées sans enregistrement ou preuve d’achat. Cette garantie limitée s’applique UNIQUEMENT

à la fonctionnalité du produit et ne couvre pas les problèmes esthétiques tels que les rayures, bosses, corrosion ou décoloration

due à la chaleur, aux nettoyants abrasifs et chimiques ou à tout outil utilisé pour l’assemblage ou l’installation de l’appareil, la rouille

de surface, ou la décoloration des surfaces en acier inoxydable. La rouille de surface, la corrosion ou l’écaillage de la peinture en

poudre sur les pièces métalliques qui n’aectent pas l’intégrité structurelle du produit ne sont pas considérés comme des défauts

de fabrication ou de matériau et ne sont pas couverts par cette garantie. Cette garantie limitée ne couvre pas le remboursement de

frais liés à tout désagrément, nourriture, blessure personnelle ou dommage matériel. Si une pièce de rechange d’origine n’est pas

disponible, une pièce de remplacement comparable sera envoyée. Le consommateur sera responsable de tous les frais d’expédition

des pièces remplacées en vertu des termes de cette garantie limitée.

ÉLÉMENTS QUE LE FABRICANT NE REMBOURSERA PAS:

• Interventions à domicile.

• Réparations lorsque le produit est utilisé à d’autres ﬁns que l’usage domestique normal d’une seule famille ou l’usage résidentiel.

• Dommage résultant d’accident, modiﬁcation, utilisation erronée, manque de maintenance/nettoyage, abus, incendie, inondation,

cas de force majeure, installation incorrecte et installation ne correspondant pas aux codes d'électricité ou de plomberie ou

utilisation des produits non approuvés par le fabricant.

• Toute perte de nourriture due à une défaillance du produit.

• Pièces de remplacement ou coûts de main-d’œuvre pour la réparation pour les unités utilisées en dehors des États-Unis ou

auCanada.

• Ramassage et livraison du produit.

• Frais d’expédition ou de traitement des photos envoyées dans des documents.

• Réparation des pièces ou des systèmes résultant de modiﬁcations non autorisées apportées au produit.

• Le retrait et/ou la réinstallation du produit.

• Coût d’expédition, standard ou expédié, pour les pièces sous garantie/non garantie et de remplacement.

CLAUSE DE DÉNÉGATION DE RESONSABILITÉ DES GARANTIES IMPLICITES; LIMITES DES RECOURS

La réparation ou le remplacement des pièces défectueuses constitue le seul recours en vertu des termes de cette garantie limitée.

Lefabricant n’est pas responsable des dommages directs ou accessoires découlant d’une infraction à la présente garantie limitée

ou à toute autre garantie implicite applicable ou toute défaillance ou dommage résultant de cas fortuit, entretien et maintenance

incorrects, incendie déclenché par la graisse, accident, modiﬁcation, remplacement de pièces de marques fabriquées par tiers,

utilisation erronée, transport, utilisation commerciale, abus, environnements hostiles (temps rudes, calamités naturelles, modiﬁcations

par des animaux), installation inappropriée ou non conforme aux codes locaux ou aux instructions imprimées du fabricant.

LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE EXPRESSE OFFERTE PAR LE FABRICANT. AUCUNE SPÉCIFICATION DE

PERFORMANCE OU DESCRIPTION DU PRODUIT, WHEREVER IT APPEARS N’EST GARANTIE PAR LE FABRICANT SAUF DANS LA

FORME TELLE QUE STIPULÉE DANS LA PRÉSENTE GARANTIE. TOUTE PROTECTION DE GARANTIE IMPLICITE DÉCOULE DES LOIS

D’UN ÉTAT QUELCONQUE, Y COMPRIS GARANTIE IMPLICITE DE COMMERCIALISATION OU D’ADAPTABILITÉ DANS UN OBJECTIF

OU EMPLOI PARTICULIER EST PAR LA PRÉSENTE LIMITÉE EN TEMPS À LA DURÉE STIPULÉE CI-CONTRE.

Ni les revendeurs ni l’établissement de vente au détail vendant ce produit n'ont le droit de proposer d’autres garanties

supplémentaires ou de promettre des recours additionnels ou ne correspondant pas aux déclarations susmentionnées. La

responsabilité maximum du fabricant, dans tous les cas, ne peut pas dépasser le prix d’achat documenté du produit réglé par le

consommateur d'origine. La présente garantie ne s’applique qu’aux unités achetés auprès d’un vendeur au détail ou revendeur

agréé. REMARQUE : Certains États n’autorisent pas l’exclusion ou la limitation des dommages indirects ou consécutifs, de sorte que

certaines des limitations ou exclusions ci-dessus peuvent ne pas s’appliquer ; la présente garantie limitée accorde des droits légaux

spéciﬁques tels qu’énoncés aux présentes. Des droits supplémentaires peuvent varier selon la juridiction.

Pour faire valoir vos droits conformément à la présente garantie limitée, vous devez envoyer un courrier à:

Nexgrill’s Customer Relations, 14050 Laurelwood PI, Chino, CA 91710 U.S.A.

Pour toute assistance concernant un retour de marchandises, des questions d’ordre général

et des problèmes de dépannage, veuillez contacter. le U.S.A:1- 800-913-8999.

[email protected]

20 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Instrucciones de seguridad

ATENCIÓN

• Este asador puede ponerse muy caliente

cuando se usa.

• NO LO mueva mientras esté en

funcionamiento.

• NO UTILIZAR en lugares cerrados.

PRECAUCIÓN

• ¡NO use alcohol, gasolina o líquidos

semejantes para encender o reencender

la parrilla!

• ADVERTENCIA: Mantenga alejados a

niños y mascotas.

ADVERTENCIA

• NO queme más de 6 libras de carbón en esta unidad de una sola vez.

• Siempre tenga un extinguidor de fuego cerca.

• La parrilla es sólo para uso al aire libre, en áreas bien ventiladas.

• El consumo de alcohol o fármacos prescritos o no prescritos puede reducir la capacidad del usuario para armar esta unidad

correctamente y para utilizarla de manera segura.

• Tenga cuidado al levantar o al mover la unidad para así evitar lesiones o daño en la espalda. Es aconsejable que sean dos

personas las que levanten o muevan la unidad. No mueva la unidad mientras esté en uso.

• NO utilice la unidad cerca o debajo de materiales inﬂamables o combustibles tales como cubiertas, porches o cocheras. Se

requiere un espacio mínimo de 36 pulgadas (91 cm) de cualquier material combustible.

• NO utilice esta unidad sobre construcciones o materiales combustibles.

• NO coloque artículos que pesen más de 22 lb (10 kg) en el estante lateral.

ADVERTENCIA

• Este producto no debe utilizarse como calentador.

• Utilice esta unidad sobre una superﬁcie estable, plana y no inﬂamable, tal como asfalto, concreto o suelo sólido. NO utilice esta

unidad sobre un material inﬂamable tal como una alfombra o piso de madera.

• Tenga cuidado al armar y al utilizar esta unidad para no cortarse ni rasparse con los bordes.

• NO utilice este producto con otro ﬁn que no sea aquel para el que fue diseñado. El presente producto no tiene un ﬁn

comercial. No debe instalarse o utilizarse dentro o sobre vehículos y/o barcos recreacionales.

• NO guarde esta unidad cerca de gasolina o de cualquier otro líquido combustible o donde puedan haber otros vapores

combustibles.

• NO guarde ni utilice este producto en lugares a los que tengan acceso niños o mascotas. Guarde esta unidad en un lugar seco

y protegido.

• NO descuide la unidad mientras la esté utilizando.

• PRESTE ATENCIÓN a las cenizas calientes hasta que la parrilla se haya enfriado por completo.

• NO mueva la unidad mientras la esté utilizando o mientras las cenizas aún estén calientes. Antes de mover o guardar la

unidad, espere a que se enfríe por completo.

• JAMÁS utilice combustible u otros ﬂuidos altamente volátiles para encender el fuego.

• Antes de colocar alimentos sobre la rejilla de cocción, espere a que se hayan apagado todas las llamas del carbón.

• Para deshacerse de las cenizas frías, envuélvalas en papel de aluminio fuerte y colóquelas en un cesto no combustible.

Asegúrese de que no haya otros materiales combustibles dentro o cerca del cesto.

• Antes de limpiar o realizarle el mantenimiento a la unidad, déjela enfriar por completo.

En caso de que estas instrucciones no se cumplieran, ello podría dar como resultado un incendio o una explosión que podría

causar lesiones corporales graves, la muerte o daños a la propiedad.

Su parrilla llegará a tener una temperatura muy elevada. Nunca se incline sobre el área de cocción mientras use la parrilla.

No toque las superﬁcies de cocción, la carcasa de la parrilla, la tapa o cualquier otra pieza de la parrilla mientras esta esté

operando o hasta que la parrilla de carbón se haya enfriado luego de usarla.

RÉSIDENTS DE CALIFORNIE SEULEMENT - AVERTISSEMENT:

Ce produit et les combustibles qui sont utilisés pour son fonctionnement avec le (charbon ou bois) et les produits de combustion

comme le ﬁoul peuvent vous exposer à des produits chimiques, tels que le carbone noire, qui est connu par l'état de Californie

de causer le cancer et le monoxyde de carbone qui est connu de l'État de Californie de causer des malformations congénitales

ou des danger possible à la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 21

Lista de verificación final de instalación

La parrilla de cocina y la parrilla de carbón son planas y descansan en la posición correcta.

El receptor de ceniza está montado correctamente.

Las ventilas se pueden girar suavemente.

Las piernas se mantienen ﬁrmes.

Todo el paquete ha sido eliminado.

Primer uso

LEA CUIDADOSAMENTE TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD ANTES

DE OPERAR SU PARRILLA.

ADVERTENCIA

• Siempre utilice mitones/guantes cuando ajuste los niveles de cocción para proteger sus manos de quemaduras.

• NO utilice la parrilla sin la bandeja de cenizas en su lugar.

• NO intente retirar la bandeja de cenizas mientras esta contiene carbón caliente

PREPARACIÓN DE LA PARRILLA DE CARBÓN PARA EL PRIMER USO.

1. Lave bien las rejillas de cocción. Enjuáguelas con agua caliente y séquelas completamente.

2. Se recomienda cubrir toda la superﬁcie de la parrilla con una ﬁna capa de manteca vegetal sólida con una toalla de papel.

3. Precaliente la parrilla durante 15 minutos y luego coloque con Cuidado las rejillas de cocción. Deje que la parrilla caliente las

rejillas durante 30 a 60 minutos. Deje que el fuego se apague solo y deje las rejillas en la parrilla hasta que se enfríen por

completo.

22 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Instrucciones de Operación y Cocción

ADVERTENCIA

Nunca utilice carbón que haya sido pretratado con ﬂuido

para encendedores. Utilice sólo carbón de alto grado o

una mezcla de carbón y madera.

ADVERTENCIA

Nunca añada ﬂuido para encender carbón a carbones

calientes o tibios, ya que podría ocurrir un ﬂamazo que

causaría quemaduras severas.

ENCENDIDO Y USO DE SU PARRILLA DE CARBÓN

NOTA: Para prolongar la duración de su parrilla, no permita

que los carbones y madera calientes toquen las paredes de la

parrilla.

Si utiliza líquido de encendido para carbón, use ÚNICAMENTE

uno que esté especíﬁcamente aprobado para encender

carbón. No utilice gasolina, kerosén, alcohol u otros materiales

inﬂamables para encender carbón, Siga todas las advertencias

e instrucciones del fabricante en relación con el uso de su

producto.

SI ESTÁ UTILIZANDO UN INICIADOR DE CARBÓN EN

CHIMENEA, VAYA AL PASO 4

1. Abra la tapa de la parrilla y las compuertas de mariposa.

Empuje la tapa hacia atrás hasta que esté completamente

abierta. Si se deja parcialmente abierta, podría cerrarse

repentinamente y causar lesiones corporales.

2. Use guantes para retirar la rejilla de cocción y agregue 1

libra de carbón a la bandeja de carbón. Colóque el carbón

en el centro de la parrilla de carbón.

3. Sature el carbón con ﬂuido para encendido. Espere 2 a 3

minutos para permitir que el ﬂuido de encendido se embeba

dentro del carbón. Almacene de forma segura el ﬂuido para

encender carbón lejos de la parrilla.

4. Con la tapa de la parrilla abierta, aléjese y encienda

cuidadosamente el carbón y permita que se queme hasta

alcanzar una apariencia de ceniza encendida (por cerca de

20 minutos).

ADVERTENCIA

Debe permitirse que el ﬂuido para encender carbón

se queme completamente antes de cerrar la tapa de la

parrilla (aproximadamente 20 minutos). Dejar de hacer

esto podría atrapar vapores del ﬂuido para encender

carbón en la parrilla, lo que podría dar como resultado un

ﬂamazo o explosión cuando se abre la tapa.

5. Extienda el carbón de manera uniforme a través de la rejilla

de carbón. Coloque la rejilla de cocción en la unidad.

6. Coloque los alimentos en la parrilla y cierra la tapa de la

parrilla. Cerrar más la ventilación de aire frontal, disminuye

la intensidad de quemado. Utilice siempre un termómetro

de carne para asegurarse de que la comida esté totalmente

cocida antes de retirarla de la parrilla.

7. Siempre permita que la parrilla se enfríe completamente

y siga luego las instrucciones en la sección ”Seguridad

después del uso” y “Cuidado y mantenimiento apropiados”

de este manual.

REGULACIÓN DEL CALOR

Para controlar la temperatura de cocción y el ahumado,

abra o cierre los reguladores de mariposa en el lateral de la

parrilla. Para aumentar la temperatura, abra la ventilación. Para

disminuir la temperatura, cierre la ventilación.

ADVERTENCIA

Los reguladores se calentarán mucho después de

encender el carbón; Use guantes protectores o guantes

de cocina al ajustarlos.

Use guantes protectores o guantes de cocina al manipular

el asa de la bandeja de carbón.

La bandeja de carbón ajustable también se puede usar para

controlar la temperatura. Súbala a la posición más alta para

sellar rápidamente y bájela a la posición más baja para una

cocción lenta. No permita que la bandeja de carbón baje sin

control a su posición más baja.

NOTA: La temperatura no debe superar los 400 °F; Puede

comprobar la temperatura con el termómetro de la tapa de la

parrilla.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 23

Instrucciones de Operación y Cocción

AGREGAR CARBÓN/MADERA DURANTE LA

COCCIÓN

Es posible que necesite más briquetas de carbón/madera para

mantener o aumentar la temperatura de cocción.

1. Aléjese y abra cuidadosamente la tapa de la parrilla. Tenga

cuidado, ya que las llamas pueden aumentar de tamaño

cuando el aire fresco entra súbitamente en contacto con el

fuego.

2. Utilice mitones/guantes para horno para retirar los alimentos

de la parrilla, y después retire la parrilla en sí.

3. Retírese a una distancia segura y utilice pinzas de cocción

largas para retirar con cuidado la ceniza de los carbones

calientes. Utilice pinzas de cocción para añadir carbón y/o

madera a la bandeja de carbón, teniendo cuidado de no

hacer saltar cenizas y chispas. Si es necesario, utilice su

iniciador de carbón en chimenea para encender carbón y/o

madera adicional y añadirlo al fuego existente.

4. Cuando el carbón se esté quemando fuertemente de nuevo,

utilice mitones o guantes para horno y vuelva a colocar

cuidadosamente la rejilla de cocciónen en su lugar.

5. Cierre la tapa y la puerta de la parrilla. Deje que los

alimentos se sigan asando.

Como alternativa, puede agregar carbón adicional a través de

la puerta de acceso del panel frontal.

1. Baje la bandeja de carbón ajustable a su posición más baja.

2. Use guantes protectores o guantes de cocina para abrir la

puerta de acceso del panel frontal.

3. Use pinzas de mango largo para avivar las brasas y dejar

que el exceso de ceniza caiga a través de la bandeja de

carbón al cenicero inferior.

4. Use guantes protectores o guantes de cocina y pinzas de

mango largo para agregar carbón a la bandeja según sea

necesario.

5. Cierre la puerta de acceso.

6. Suba la bandeja de carbón al nivel deseado.

SEGURIDAD DESPUÉS DEL USO

ADVERTENCIA

• Siempre permita que la parrilla y todos sus

componentes se enfríen completamente antes de

manipularlos.

• Nunca deje carbones ni cenizas en la parrilla sin

atención. Asegúrese de que el carbón y las cenizas se

han extinguido completamente antes de retirarlos.

• Antes de dejar la parrilla sin atención, deben removerse

de la parrilla los carbones y cenizas restantes. Tenga

cuidado de protegerse a sí mismo y a la propiedad.

Coloque los carbones y cenizas restantes en un

contenedor metálico no combustible y satúrelos

completamente con agua. Permita que los carbones y

el agua permanezcan en el contenedor metálico por

24horas antes de desecharlos.

• Los carbones y cenizas extinguidos deben colocarse

a una distancia segura de todas las estructuras y

materiales combustibles.

• Con una manguera de jardín moje completamente la

superﬁcie por debajo y alrededor de la parrilla para

extinguir cualquier ceniza, carbón o brasa que pudiere

haber caído durante la cocción, o durante el proceso de

limpieza.

• Cubra y almacene la parrilla en un área protegida, lejos

de niños y mascotas.

24 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Cuidado y mantenimiento apropiados

• Para proteger su parrilla de la oxidación excesiva, la unidad debe limpiarse adecuadamente y cubrirse en todo momento cuando no

está en uso.

• Lave la parrilla de cocción y la bandeja de carbón con agua caliente, jabonosa, enjuague bien y seque.

• Limpie el interior y el exterior de la parrilla, limpiándola con un trapo húmedo. Aplique una capa ligera de aceite vegetal o atomice

aceite vegetal en la superﬁcie interior para evitar la oxidación. No cubra la bandeja de carbón ni la bandeja para la ceniza.

• Si aparece oxido en la superﬁcie exterior de su parrilla, limpie y frote el área afectada con lana de acero o con papel de lija ﬁna y

retoque con pintura resistente a altas temperaturas de buena calidad.

• Nunca aplique pintura a la superﬁcie interior. Los puntos de óxido en la superﬁcie interior pueden frotarse, limpiarse y cubrirse

ligeramente con aceite vegetal o con aceite vegetal en aerosol para minimizar la oxidación.

Ordenar repuestos

CÓMO SOLICITAR PIEZAS DE REPUESTO

Para asegurarse de recibir la(s) pieza(s) de repuesto correcta(s) para su asador de gas, consulte

la lista de partes. Es necesaria la siguiente información para asegurarse que obtenga el repuesto

correcto. Tenga en cuenta que el costo de envío para la entrega de piezas de repuesto corre por

sucuenta.

• Número de modelo (ver etiqueta de datos en la parrilla).

• Número de parte del repuesto necesario.

• Descripción del repuesto necesario.

• Cantidad de repuestos necesarios.

Para obtener piezas de repuesto, comuníquese con la línea del Servicio de Atención al Cliente Estados Unidos:1-800-913-8999.

IMPORTANTE

Sólo utilice repuestos autorizados de fábrica. Puede ser peligroso que utilice repuestos no autorizados de fábrica. Esto también

dejará sin validez su garantía. Conserve este manual de armado e instrucciones de uso para consultas futuras y para ordenar

repuestos.

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 25

Lista de partes

No. Pieza (Descripción) CANT. No. Pieza (Descripción) CANT.

1 Pata del carrito – Delantera izquierda 1 16 Panel lateral de la caja de fuego 2

2 Pata del carrito – Trasera izquierda 1 17 Eje giratorio de la bandeja de carbón 1

3 Pata del carrito – Delantera derecha 1 18

Soporte giratorio de la bandeja de

carbón

4 Pata del carrito – Trasera derecha 1 19 Bandeja de carbón 1

5 Destapador 1 20 Soporte de la bandeja de carbón 2

6 Tapón de pata del carrito 2 21.1 Manija de puerta de carbón 1

7 Rueda 2 21.2 Aro de manija de puerta de carbón 1

8 Repisa del carrito – Inferior 1 21.3 Soporte de cierre de puerta de carbón 1

9.1 Tapa 1 22 Soporte de bandeja de cenizas 2

9.2 Tope de tapa 2 23.1 Manivela 1

9.3 Insignia 1 23.2 Soporte de manivela – Derecho 1

9.4 Aro del termómetro 1 23.3 Tope de manivela 1

9.5 Termómetro 1 24 Soporte de eje – Izquierdo 1

10.1 Ventilación 4 25 Rejilla de cocción 2

10.2 Manija de ventilación 4 26 Bandeja de cenizas 1

11.1 Aro de manija de tapa 2 27 Manija de bandeja de cenizas 1

11.2 Manija de tapa 1 28 Parrilla de calentamiento 1

12 Bisagra de tapa 2 29 Repisa lateral – Izquierda 1

13 Bisagra de la caja de fuego 2 30.1 Repisa lateral – Derecha 1

14.1 Panel frontal de la caja de fuego 1 30.2 Gancho para utensilios 2

14.2 Puerta de carbón 1 31

Soporte de repisa lateral – Trasero

izquierdo

15 Panel trasero de la caja de fuego 1 32

Soporte de repisa lateral – Trasero

derecho

26 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Vista en Detalle

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 27

Garantía Limitada

GARANTÍA LIMITADA (Modelo n.° 810-0171): Nexgrill garantiza al consumidor/comprador original sólo que este producto no debe

tener defectos de fábrica ni de materiales luego de su correcto armado y bajo un uso doméstico normal y razonable durante el

período indicado a continuación y a partir de la fecha de compra. El fabricante se reserva el derecho a solicitar pruebas fotográﬁcas

del daño, o la devolución de las partes defectuosas, para llevar a cabo una revisión y examen. El consumidor deberá enfrentar los

gastos de envío y/o ﬂete.

Todas las partes: 1 años de garantía LIMITADA

* No cubre raspados, rayones, corrosión en la superﬁcie agrietada, u óxido

Al presentar el consumidor una prueba de compra según lo previsto en este documento, el fabricante reparará o reemplazará

las piezas que se demuestren defectuosas durante el período de garantía aplicable. Las piezas necesarias para completar dicha

reparación o reemplazo se proporcionarán sin cargo, excepto los costos de envío, siempre que el comprador se encuentre dentro del

período de garantía a partir de la fecha original de compra. El consumidor-comprador original será responsable de todos los gastos

de envío de las piezas reemplazadas bajo los términos de esta garantía limitada. Esta garantía limitada es aplicable únicamente en

los Estados Unidos y Canadá, está disponible solo para el propietario original del producto y no es transferible. El fabricante requiere

una prueba razonable de la fecha de compra. Conserve su recibo de venta y/o factura. Si la unidad fue recibida como regalo, solicite

al donante que envíe el recibo a la dirección indicada a continuación. Las piezas defectuosas o faltantes cubiertas por esta garantía

limitada no serán reemplazadas sin registro o prueba de compra. Esta garantía limitada se aplica ÚNICAMENTE a la funcionalidad

del producto y no cubre problemas estéticos como rayones, abolladuras, corrosión o decoloración por calor, limpiadores abrasivos

y químicos o cualquier herramienta utilizada en el ensamblaje o instalación del aparato, óxido superﬁcial o la decoloración de

superﬁcies de acero inoxidable. El óxido superﬁcial, la corrosión o el descascaramiento de la pintura en polvo en piezas metálicas

que no afecten la integridad estructural del producto no se consideran un defecto de mano de obra o de material y no están

cubiertos por esta garantía. Esta garantía limitada no reembolsa el costo de ningún inconveniente, alimento, lesión personal o daño

a la propiedad. Si una pieza de repuesto original no está disponible, se enviará una pieza de reemplazo comparable. El consumidor

será responsable de todos los gastos de envío de las piezas reemplazadas bajo los términos de esta garantía limitada.

ARTÍCULOS POR LOS CUALES NO PAGARÁ EL FABRICANTE:

• Llamadas de servicio a domicilio.

• Reparaciones cuando el producto se utiliza para ﬁnes distintos del uso normal en un solo hogar familiar o uso residencial.

• Daños que resulten de accidentes, alteraciones, mal uso, falta de mantenimiento / limpieza, abuso, incendio, inundaciones, casos

fortuitos, instalación incorrecta, e instalación que no cumple con los códigos de electricidad o plomería o el uso de productos no

autorizados por el fabricante.

• Cualquier pérdida de alimentos debido a una falla del producto.

• Repuestos o costos de reparación de unidades que se utilizan fuera de los Estados Unidos de América o de Canadá.

• Recogida y entrega del producto.

• Facturas de envío o facturas de revelado de fotos por las fotos que se enviaron como prueba.

• Reparaciones de partes o sistemas que surgieran como consecuencia de la realización de modiﬁcaciones no autorizadas al

producto.

• La retirada y/o reinstalación del producto.

• Costo de envío, estándar o urgente, de la garantía/no-garantía y repuestos.

RENUNCIA A LAS GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES Y RECURSOS LEGALES

La reparación o el reemplazo de las piezas defectuosas es el único recurso bajo los términos de esta garantía limitada. El Fabricante

no se responsabilizará de ningún daño consecuente o incidental que surja del incumplimiento ya sea de esta garantía limitada o

de cualquier garantía aplicable implícita, o de ninguna falla o daño que surjan como consecuencia de hechos fortuitos, cuidado y

mantenimiento indebidos, incendio provocado por grasa, accidente, alteración, cambio de partes que realice otra persona que no sea

el Fabricante, mal uso, transporte, uso comercial, abuso, ambientes hostiles (clima inclemente, actos de la naturaleza, manipulación

de animales), instalación indebida o instalación que no cumpla con los códigos locales o con las instrucciones impresas del

fabricante.

ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA EXPRESA QUE OTORGA EL FABRICANTE. EL FABRICANTE NO GARANTIZA

NINGUNA ESPECIFICACIÓN DE USO O DESCRIPCIÓN DONDE SEA QUE APAREZCAN, EXCEPTO HASTA EL PUNTO INDICADO

EN LA PRESENTE GARANTÍA LIMITADA. CUALQUIER PROTECCIÓN IMPLÍCITA DE LA GARANTÍA QUE SURJA DE LAS LEYES DE

CUALQUIER ESTADO, INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN DETERMINADO

USO O PROPÓSITO, TENDRÁ LA MISMA DURACIÓN LIMITADA QUE LA PRESENTE GARANTÍA LIMITADA.

Ningún proveedor ni el establecimiento de venta que comercialice este producto tiene derecho a ofrecer garantías adicionales o a

prometer otras acciones legales posibles además de o contrarias a las establecidas con anterioridad. La responsabilidad máxima del

fabricante, en cualquier caso, no debe superar el precio de compra documentado del producto que abonó el consumidor original.

Esta garantía solo es aplicable a la unidades adquiridas en un minorista o en un mercado de reventa. NOTA: Algunos estados no

permiten la exclusión o limitación de daños incidentales o consecuentes, por lo que algunas de las limitaciones o exclusiones

anteriores pueden no aplicarse; esta garantía limitada otorga derechos legales especíﬁcos según lo establecido en el presente

documento. Los derechos adicionales pueden variar según la jurisdicción.

En caso de que quiera que se cumpla con cualquiera de las obligaciones estipuladas en la presente garantía limitada, escriba a:

Atención al cliente de Nexgrill, 14050 Laurelwood PI, Chino, CA 91710

Puede solicitar devoluciones, ordenar repuestos, realizar preguntas generales y obtener ayuda sobre localización y resolución de

problemas comunicándose al US.A:1-800-913-8999

[email protected]

28 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Assembly Instructions

Consignes pour l'assemblage

Instrucciones de Ensamblaje

PACKAGE PARTS LIST / LISTE DES PIÈCES DE L'EMBALLAGE / LISTA DE CONTENIDO DEL PAQUETE ................................. 29

EXPLODED VIEW / VUE ÉCLATÉE / VISTA EN DETALLE ........................................................................................................................33

TOOLS NEEDED / OUTILLAGE REQUIS / HERRAMIENTAS NECESARIAS .........................................................................................34

HARDWARE PACKAGE LIST / LISTE DES VIS DE L'EMBALLAGE / LISTA DE TORNILLOS DEL PAQUETE .................................34

ASSEMBLY INSTRUCTIONS / CONSIGNES POUR L'ASSEMBLAGE / INSTRUCCIONES DE MONTAJE......................................35

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 29

Package Parts List / Liste des pièces de l'emballage /

Lista de contenido del paquete

30 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Package Parts List / Liste des pièces de l'emballage /

Lista de contenido del paquete

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 31

Package Parts List / Liste des pièces de l'emballage /

Lista de contenido del paquete

32 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Package Parts List / Liste des pièces de l'emballage /

Lista de contenido del paquete

x2x2

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 33

Exploded View / Vue éclatée / Vista en detalle

34 810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO

Tools Needed / Outillage Requis / Herramientas necesarias

This symbol means:

Some parts come with

screws pre-installed.

Loosen and tighten

for ﬁnal assembly.

Ce symbole signiﬁe:

Algunas partes vienen con

los tornillos pre instalados.

Aﬂoje y apriete para el

ensamble ﬁnal.

Este símbolo signiﬁca:

Certaines pièces sont

livrées avec les vis pré-

installées.

Desserrez et resserrez

pour l'assemblage ﬁnal.

Hardware package list / Liste des vis de l'emballage /

Lista de tornillos del paquete

Truss head screw (Black)

Vis à tête bombée (Noir)

Tornillo de cabeza redonda (Negro)

1/4-20 X 1/2”

Truss head screw (Black)

Vis à tête bombée (Noir)

Tornillo de cabeza redonda (Negro)

5/32-32 x 2/5”

Nylon lock nuts (Black)

Écrous nylstop (Noir)

Tuercas de seguridad de nailon (Negro)

W5/16”-18

A x32 B x10 C x2

Main lid screw

Vis de couvercle principal

Tornillo de tapa principal

R Pin

Goupille en R

Pasador en R

Step screw (Black)

Vis à épaulement (Noir)

Tornillo de hombro (Negro)

W1/4

D x2 E x2 F x6

810-0171 OWNER’S MANUAL / MANUEL D'UTILISATION / MANUAL DEL PROPIETARIO 35

Assembly Instructions

Consignes pour l'assemblage

Instrucciones de montaje

Scan QR / Scannez / Escanee QR

More assembly help

Plus d’aide au montage

Más ayuda de montaje
