WHAW-241IN Whirlpool 24,000 BTU Window Mounted Inverter Air User Manual

For questions about features, operation/performance, parts, or service, call: 1-800-207-1156.

In Canada, for assistance, installation, or service, call: 1-800-207-1156.

Table of Contents

WHAW-151IN

WHAW-181IN

WHAW-241IN

Models:

ROOM AIR CONDITIONER

Use and Car

Operating Instructions ............................................................................................................................................................................ 6

ASSEMBLY & INSTALLATION WINDOW MOUNTING

................................................................................................................ 7

ASSEMBLY & INSTALLATION-THRU-THE-WALL (CONT.)

........................................................................................................11

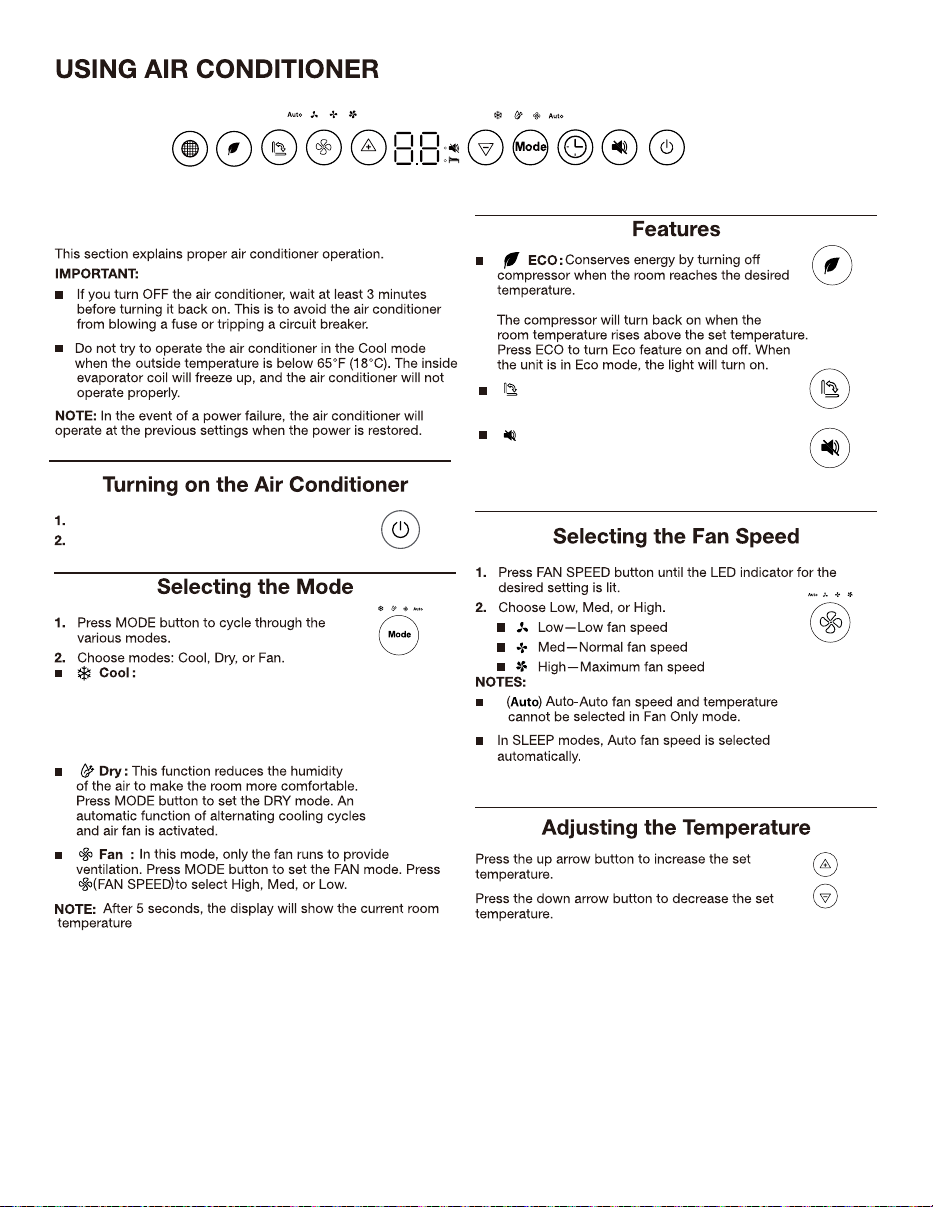

USING AIR CONDITIONER ...........................................................................................................................................................14

Turning on the Air Conditioner....................................................................................................................................................14

Selecting the Mode ....................................................................................................................................................................14

Features......................................................................................................................................................................................14

Selecting the Fan Speed ............................................................................................................................................................14

Adjusting the Temperature............................................................................................................................... ...........................14

Using the Timer ......................................................................................................................................................................... 15

Normal Operating Sounds......................................................................................................................................................... 15

Clean Filter Reminder ................................................................................................................................................................ 15

Using the Remote Control .........................................................................................................................................................

Replacing the battery ................................................................................................................................................................ 16

AIR CONDITIONER CARE............................................................................................................................................................ 17

Air Filter Removal ...................................................................................................................................................................... 17

Cleaning the Air Filter ................................................................................................................................................................ 17

Cleaning the Front Panel ........................................................................................................................................................... 17

Repairing Paint Damage............................................................................................................................................................ 17

Winter Storage........................................................................................................................................................................... 17

TROUBLESHOOTING ................................................................................................................................................................... 18

ASSISTANCE OR SERVICE .......................................................................................................................................................... 19

XLS PRODUCTS WARRANTY FOR WHIRLPOOL

AIR CONDITIONERS ................................................................................

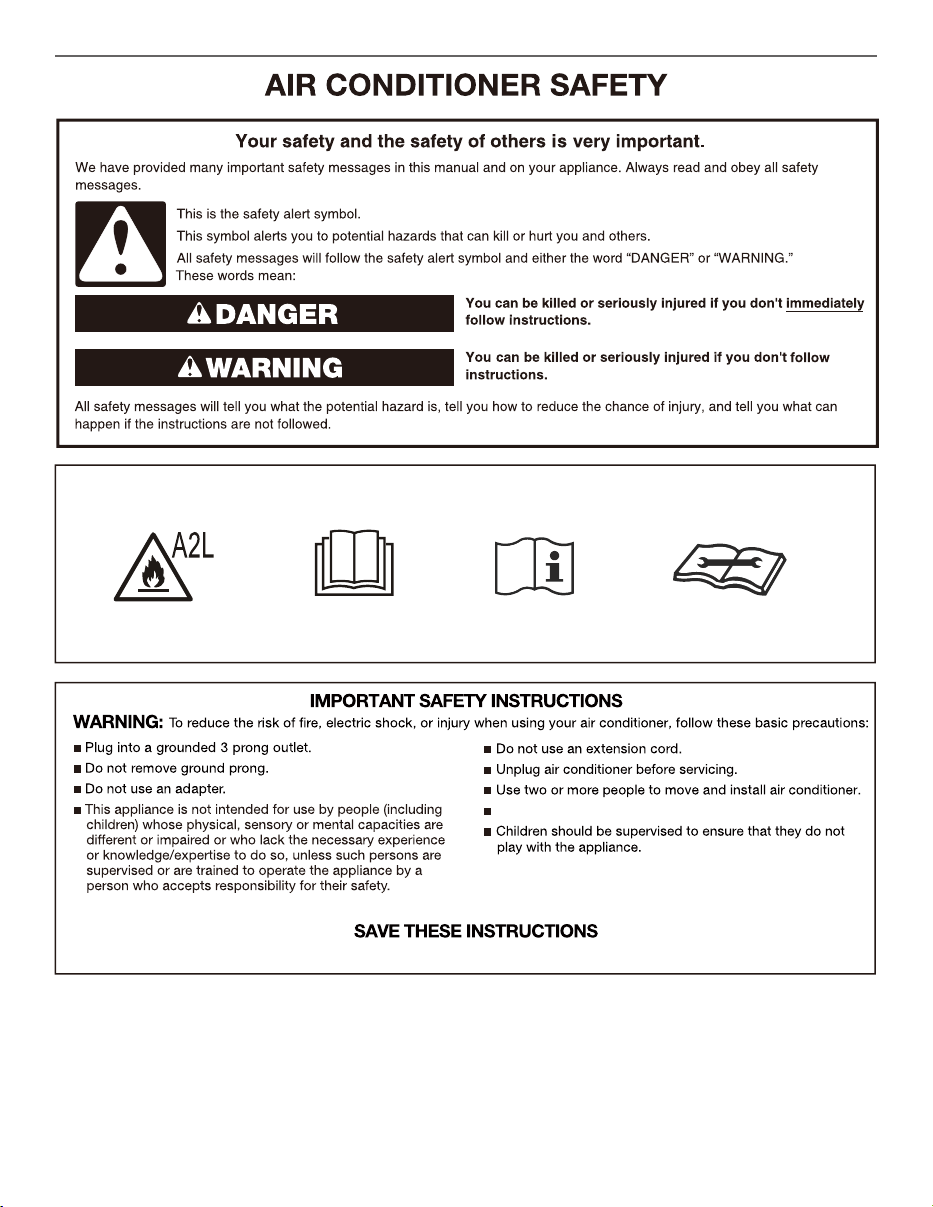

AIR CONDITIONER SAFETY .......................................................................................................................................................... 2

INTRODUCTION TO REFRIGERANTS R32................................................................................................................................... 3

INSTALLATION REQUIREMENTS.................................................................................................................................................. 4

Electrical Requirements—All Models .......................................................................................................................................... 4

Recommended Grounding Method............................................................................................................................................. 4

Power Supply Cord—All Models................................................................................................................................................. 5

Tools Required—All Models ........................................................................................................................................................ 5

Packing List ................................................................................................................................................................................ 5

e Guide

03/24

W11712643A

Do not drink water collected in the water tray.

WARNING

Please read the manual before installation, operation, and

maintenance.

Do not use means to accelerate the defrosting process or

to clean, other than those recommended by the

manufacturer.

Do not pierce or burn the appliance.

The appliance must be stored in a room without

continuously operating ignition sources (for example:

sources (for example: an operating electric heater) close

to the appliance.

Please contact the nearest after-sale service center when

maintenance is necessary. At the time of maintenance,

the maintenance personnel must strictly comply with the

Operation Manual provided by the corresponding

manutacturer and any non-professional is prohibited to

maintain the air conditioner.

It is necessary to clear away the refrigerant in the

system before maintaining or scrapping an air

conditioner. Be aware the refrigerant may not contain

Unit operation limits: Outdoor 61 -110°F, 80%RH;

indoor 61~90°F, 80%RH.

Keep ventilation openings clear of any obstruction.

Any person who is involved with working on or

breaking into a refrigerant circuit should hold a current

assessment authority, which monitors their

competence to handle refrigerants safely in accordance

INSTALLATION REQUIREMENTS

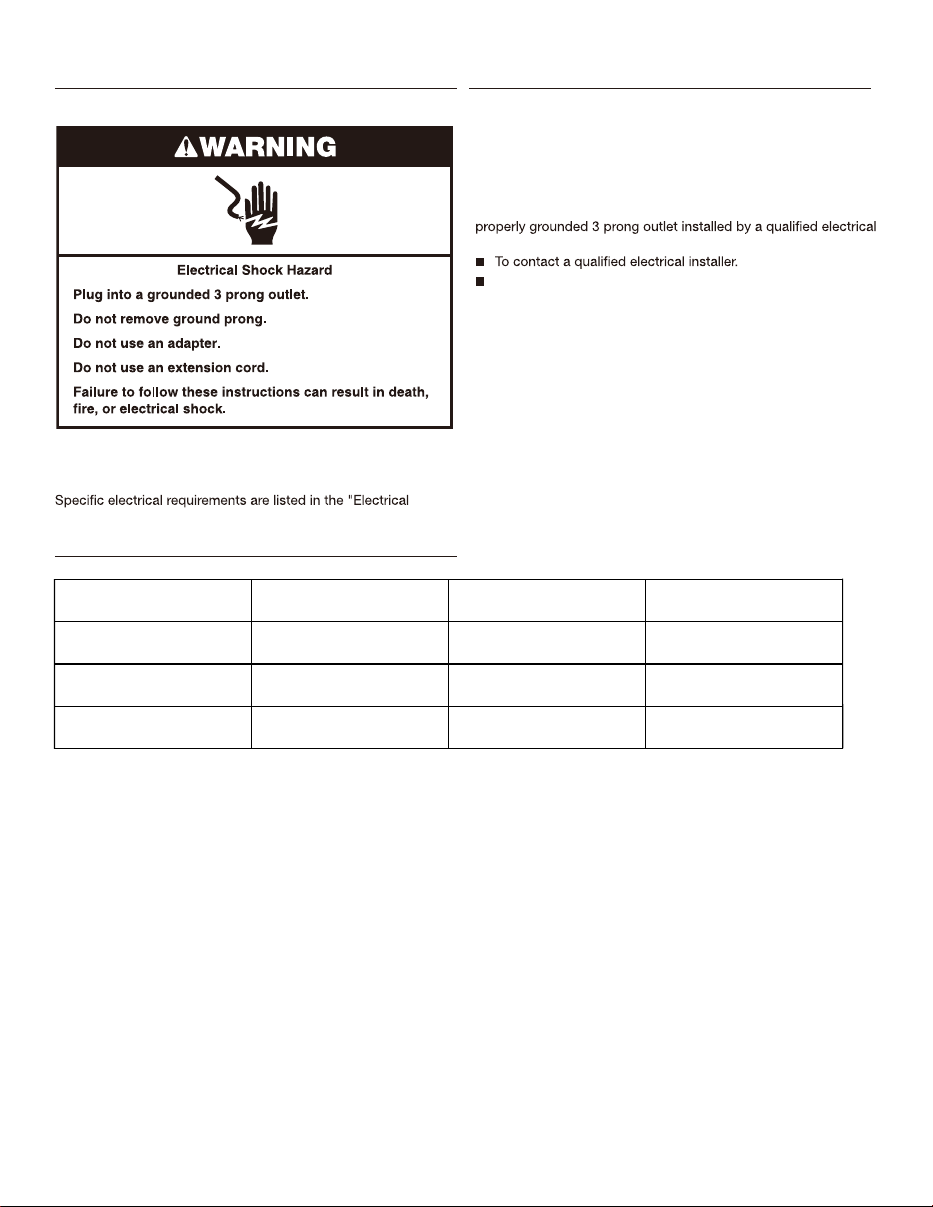

Electrical Requirements—All Models

The electrical ratings for air conditioner are listed on the model

and serial number label. The model and serial number label is

located on the right-hand side of the air conditioner cabinet.

Requirements" sections. Follow the requirements for the type of

plug shown in these sections.

Recommended Grounding Method

This air conditioner must be grounded. This air conditioner is

equipped with a power supply cord having a grounded 3 prong

plug. To minimize possible shock hazard, the cord must be

plugged into a mating, grounded 3 prong outlet and grounded

in accordance with all local codes and ordinances. If a mating

outlet is not available, it is the customer’s responsibility to have a

installer. It is the customer’s responsibility:

To assure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70—

latest edition, and all local codes and ordinances.

Copies of the standards listed may be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

15k

Voltage(V)

Current(A)

Fuse

115 V (103 min - 127 max)

0 - 15 A

15 amp time-delay fuse or

circuit breaker

18k

208/203 V (187 min - 127 max)

0 - 13 A

15 amp time-delay fuse or

circuit breaker

24k

208/230 V (187 min - 253 max)

0 - 13 A

20 amp time-delay fuse or

circuit breakerr

Power Supply Cord—All Models

NOTE: The air conditioner’s power supply cord may differ from

those shown.

The air conditioner is equipped with a power supply cord that is

required by UL. This power supply cord contains

state-of-the-art electronics that sense leakage current. If the cord

is damaged, the electronics detect leakage current and power

will be disconnected in a fraction of a second.

To test your power supply cord:

1. Plug power supply cord into a grounded 3 prong outlet.

2. Press RESET (on some models, a green light will turn ON).

3. Press TEST (listen for click; Reset button will trip, and on some

devices, a green light will turn OFF).

4. Press and release RESET (listen for click; Reset button will

latch, and on some devices, a green light will turn ON). The

power supply cord is ready for operation.

NOTES:

The Reset button must be pushed in for proper operation.

The power supply cord must be replaced if it fails to trip when

the test button is pressed or fails to reset.

Do not use the power supply cord as an OFF/ON switch. The

power supply cord is designed as a protective device.

A damaged power supply cord must be replaced with a new

power supply cord obtained from the product manufacturer

and must not be repaired.

The power supply cord contains no user-serviceable parts.

Opening the tamper-resistant case voids all warranty and

performance claims.

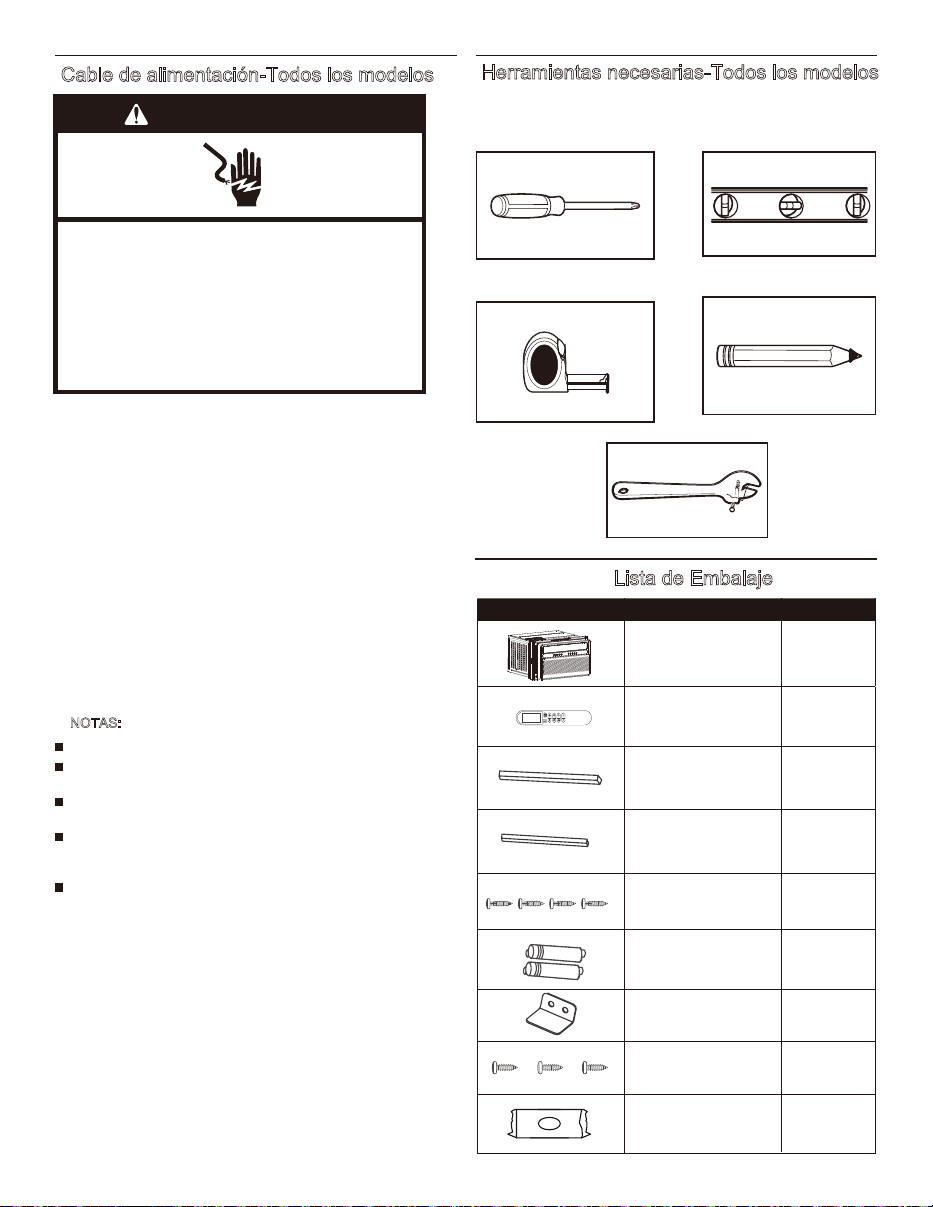

Tools Required—All Models

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Phillips screwdriver

Tape measure

Level

Pencil

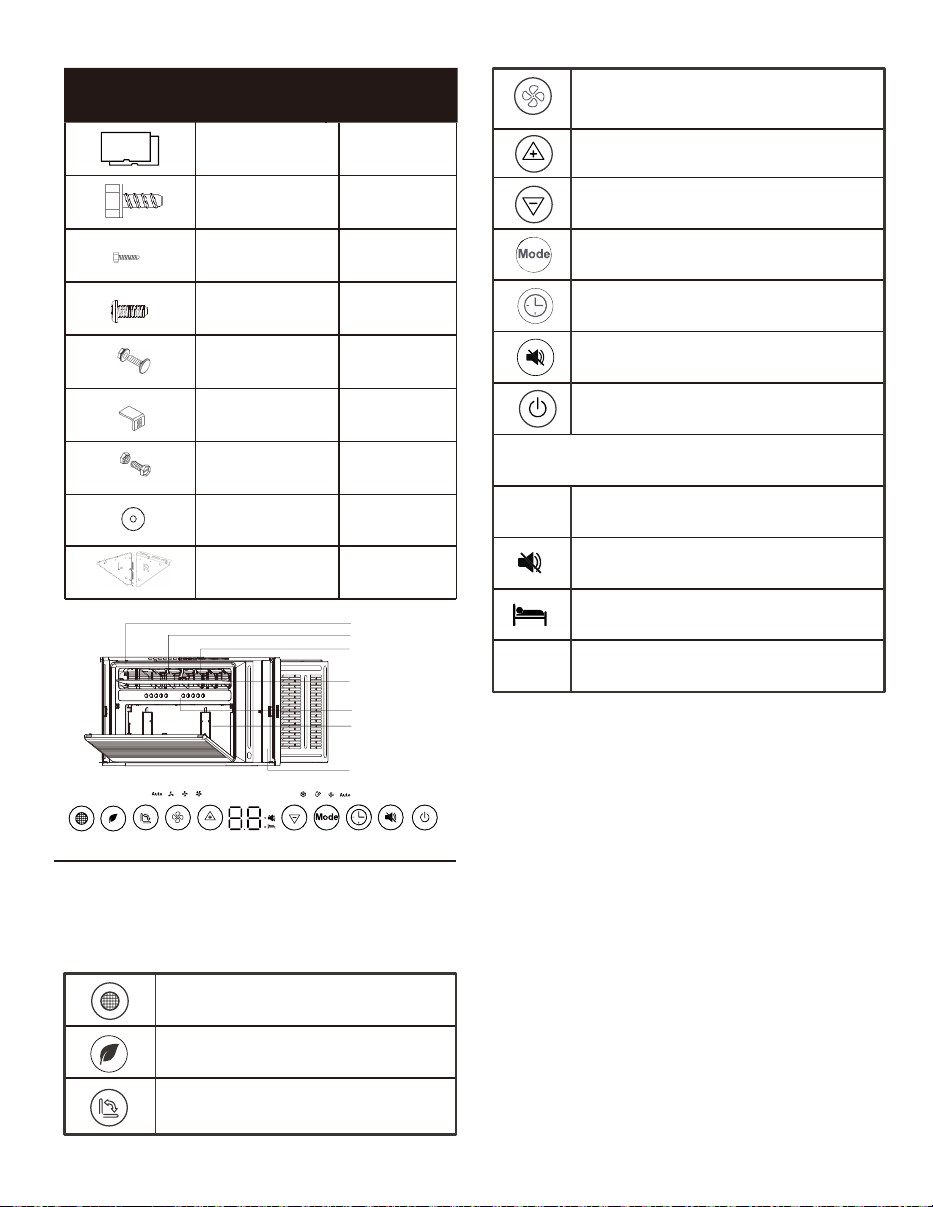

Packing List

Security Bracket

1/2" Screw

Window Air Conditioner

Remote Control

Long Foam Seal

(Non-Adhesive)

Long Foam Seal

(Adhesive)

3/4

" Screw

Remote Control Battery

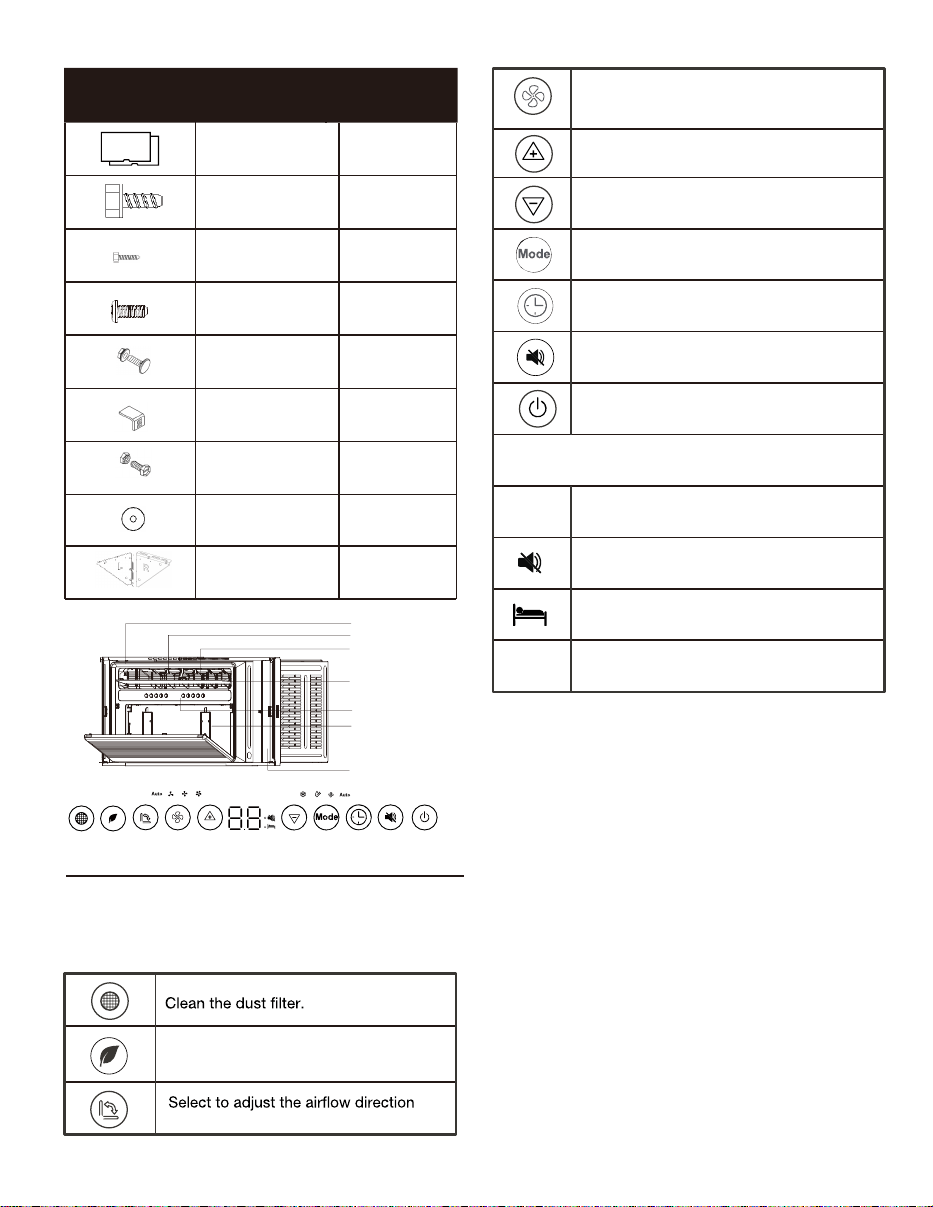

APPEARANCE

PART NAME

QUANTITY

Plasticine

APPEARANCE

PART NAME

QUANTITY

5/16" Long Hex-head

Screw

1/2

" Long Hex-head

Screw

Sill Angel Bracket

Gasket

Mark “R” and “L”

5/8

" Long Flat head Bolt

and Locknut

1/2

" Long Flat head Bolt

and Locknut

Panel Seal

(Adhesive)

1/4

" Long Hex-head

Screw

Control Panel

Front Panel

Air Louver

Grid Guard

Vane

Display Board

Air Filter

Telescopic Curtain Assy

For remote control model

Turn on/off the MONEY SAVER mode,

under Cool/Dry mode

by swinging the louver vertically.

You can easily operate this air conditioner by press relevant

button on the control panel as well

as the remote controller.

Operating Instructions

Increase the air conditioning temperature.

Decrease the air conditioning temperature.

Switch between Cool/Dry/Fan/Auto mode.

Timer on or Timer off the unit.

Turn on/off the MUTE mode.

Indicates the unit is in MUTE mode.

Indicates the unit is in Sleep mode.

Indicates Cool, Dry, Fan, and Auto mode,

respectively.

Indicates Automatic,Low,Medium and

High fan speeds, respectively.

Turn on the air conditioner or switch

to standby.

AUTO LOW

MED HIGH

COOL DRY

FAN AUTO

Adjust fan speed (Auto,Low, Med, High)

NOTE: Fan speed setting is available

in Auto,Cool, and Fan modes only.

Indication symbols of LED on control panel

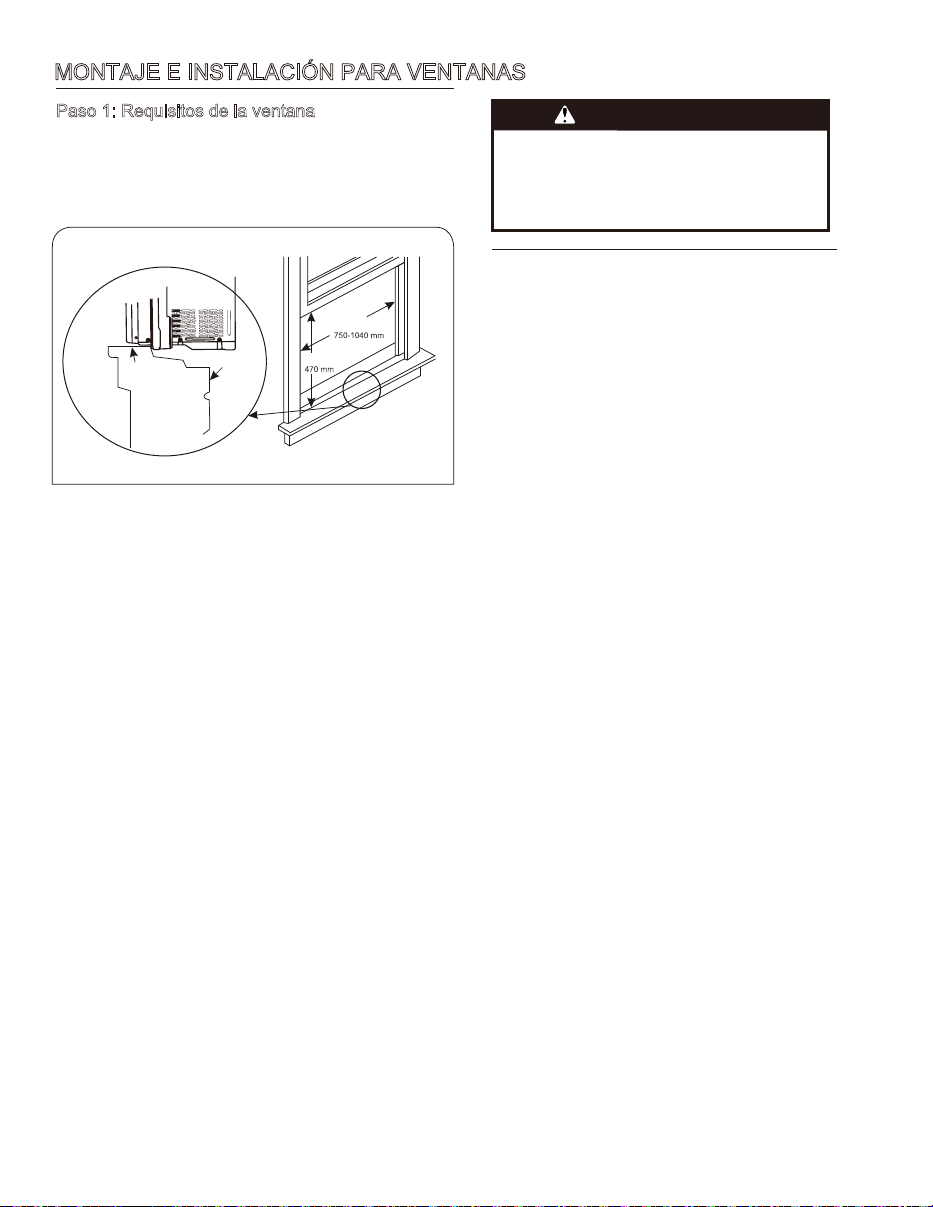

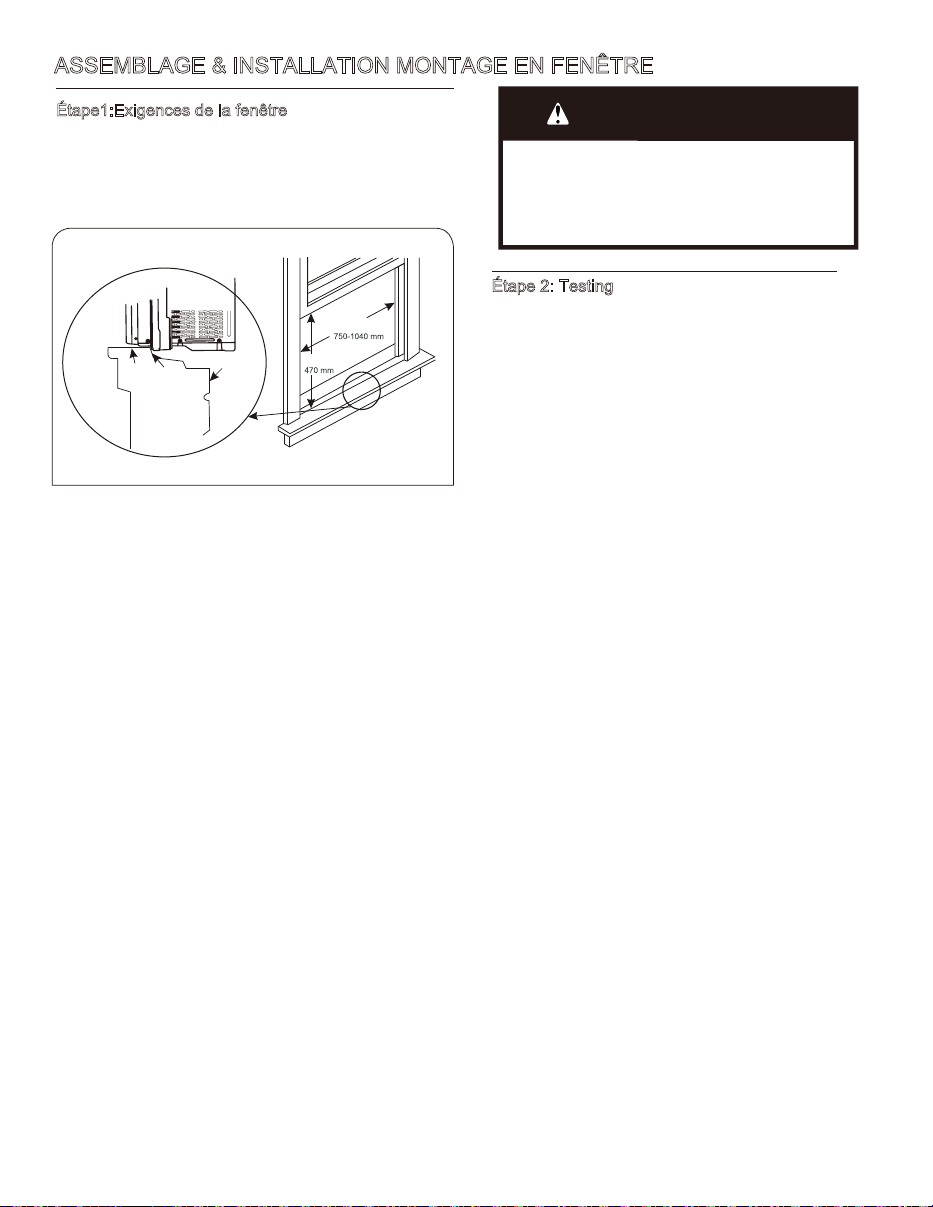

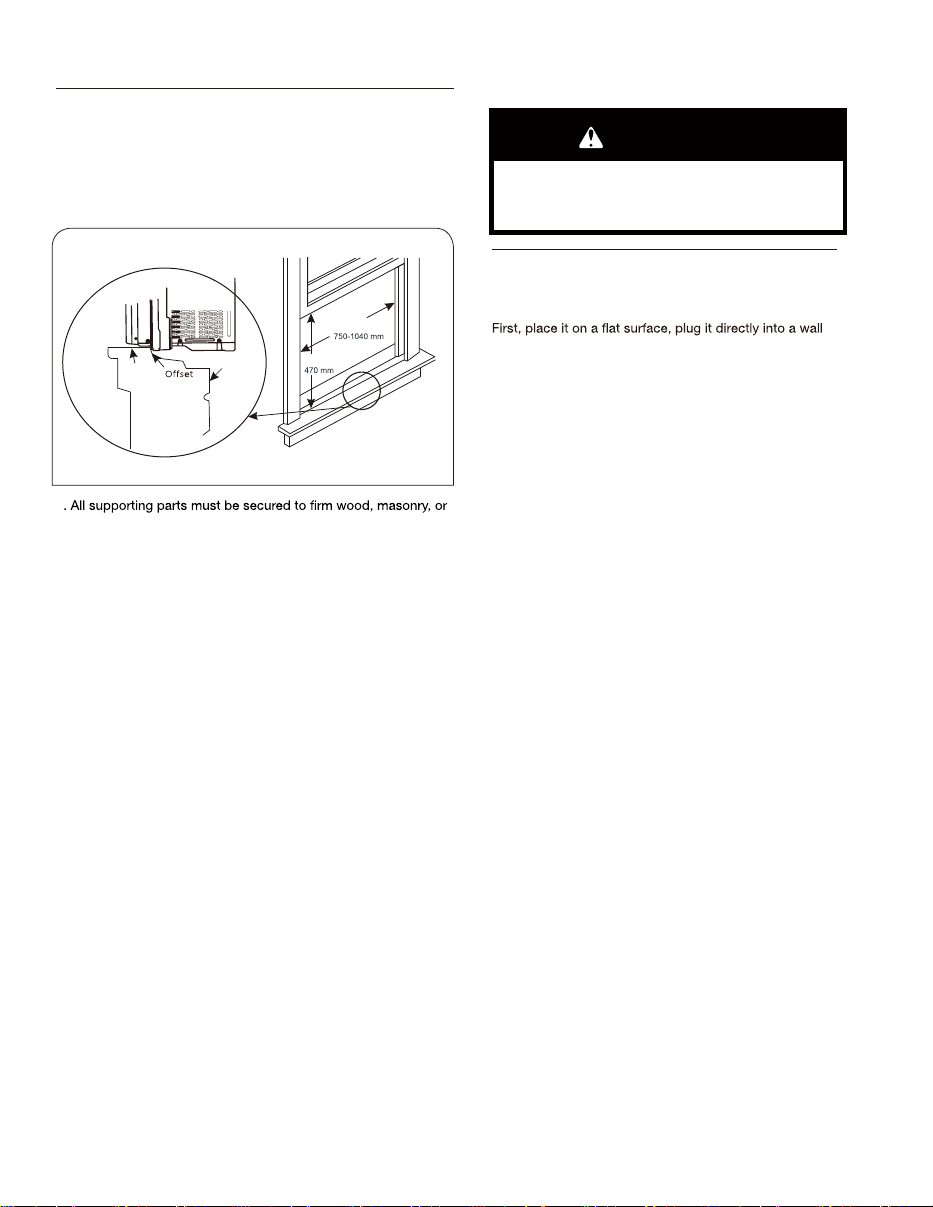

ASSEMBLY & INSTALLATION WINDOW MOUNTING

Step 1: Window Requirements

Step 2: Testing

Before installing your AC, test it to make sure it works properly,

and your outlet has the proper power level.

outlet (never use a powerstrip or other device). and turn it on.

Next, use the Mode button on your control panel to change

the AC to Cool Mode and press the down arrow to set the

temperature to the lowest setting. After 3 minutes, the AC

should be blowing cool air. lf so, please continue to the next step.

lf not, see detailed troubleshooting tips at support.

1. This air conditioner is designed to be installed in a standard

single-hung or double-hung window with a window width between

29.5" and 41" (750mm - 1040mm).

2. The lower sash (the lower part of the window that moves up and

down) must allow for 14.5" of vertical clearance when open.

metal.

4. The electrical outlet must be within reach of the power cord.

(Electrical outlets only, no power strips or other outlets allowed.)

NOTE: Store the air conditioner in its product box while not in use.

29.5-41 inch

18.5 inch

Exterior

Wall

Stool

Sill

Interior

Wall

WARNING

Excessive Weight Hazard

Use two or more people to move and install air

conditioner.

Failure to do so can result in back or other injury.

WARNING

Excessive Weight Hazard

Use two or more people to move and install air

conditioner.

Failure to do so can result in back or other injury.

Excessive Weight Hazard

Use two or more people to move and install

air conditioner.

WARNING

Failure to do so can result in back or other injury.

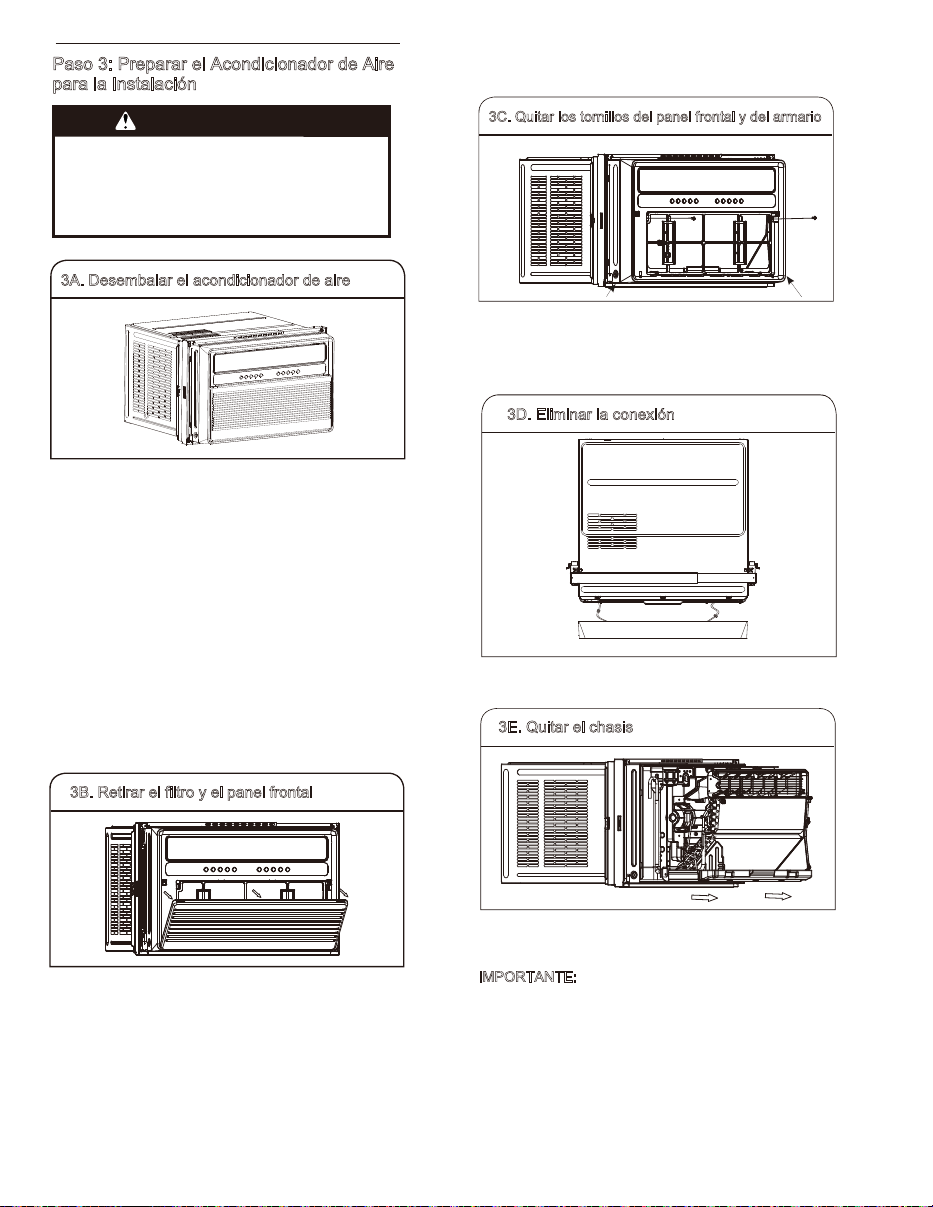

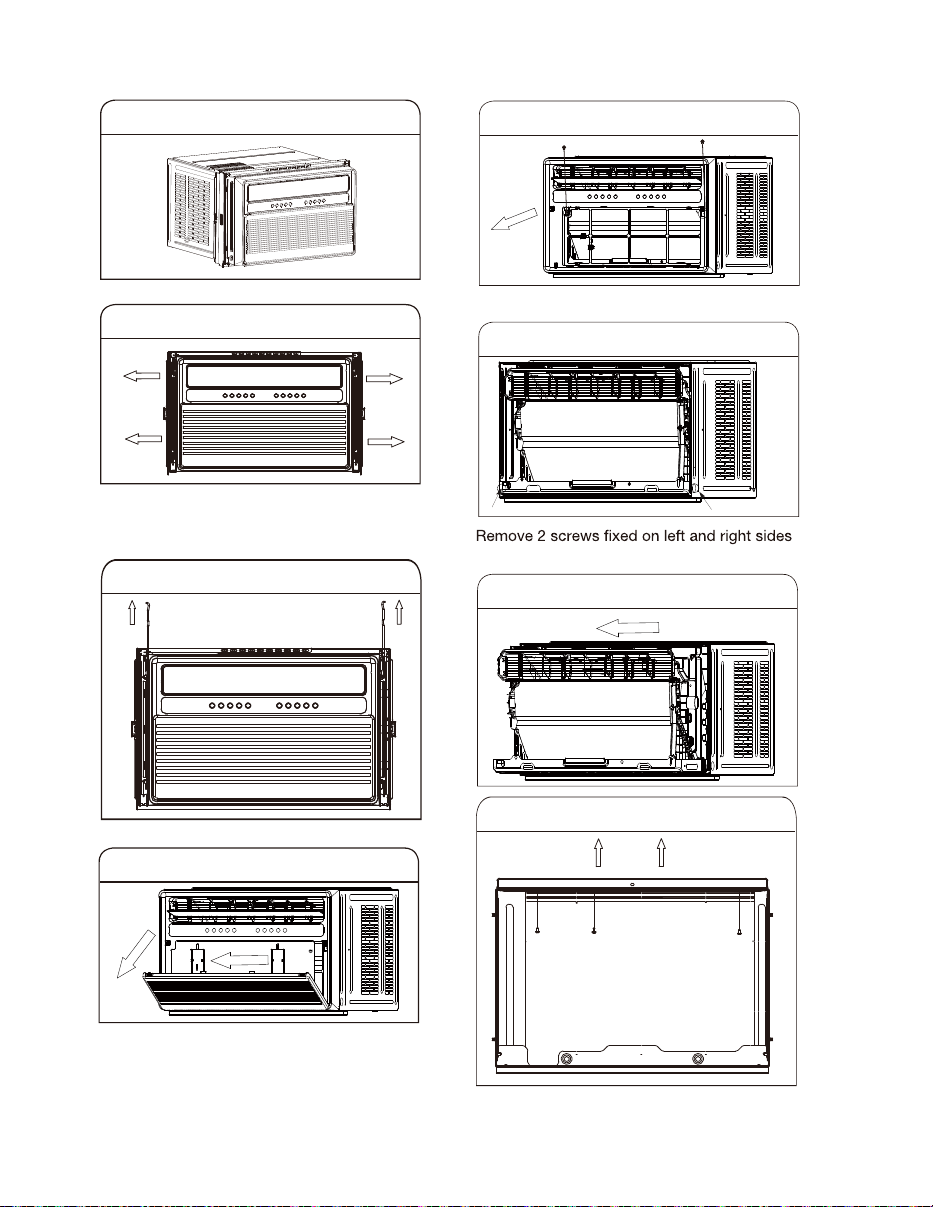

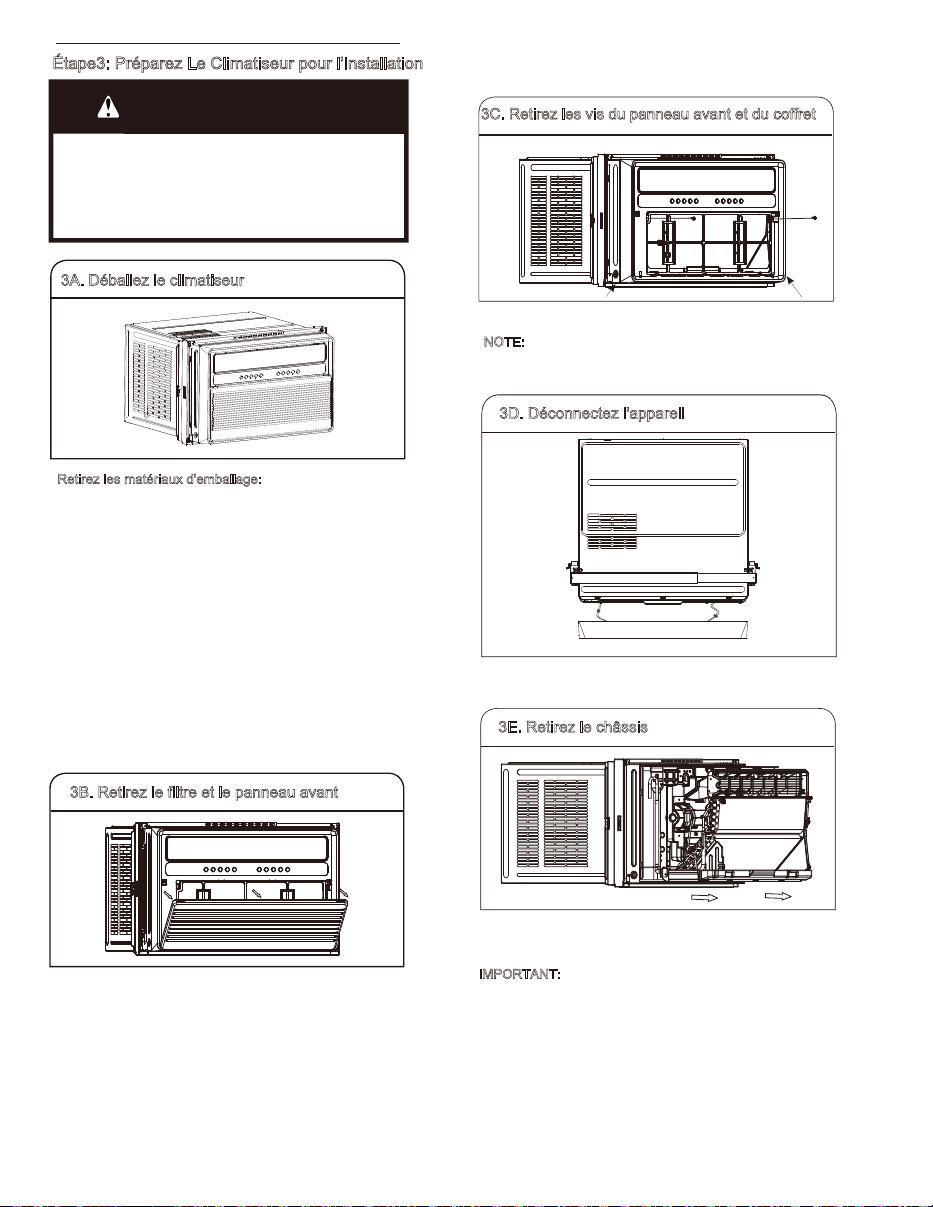

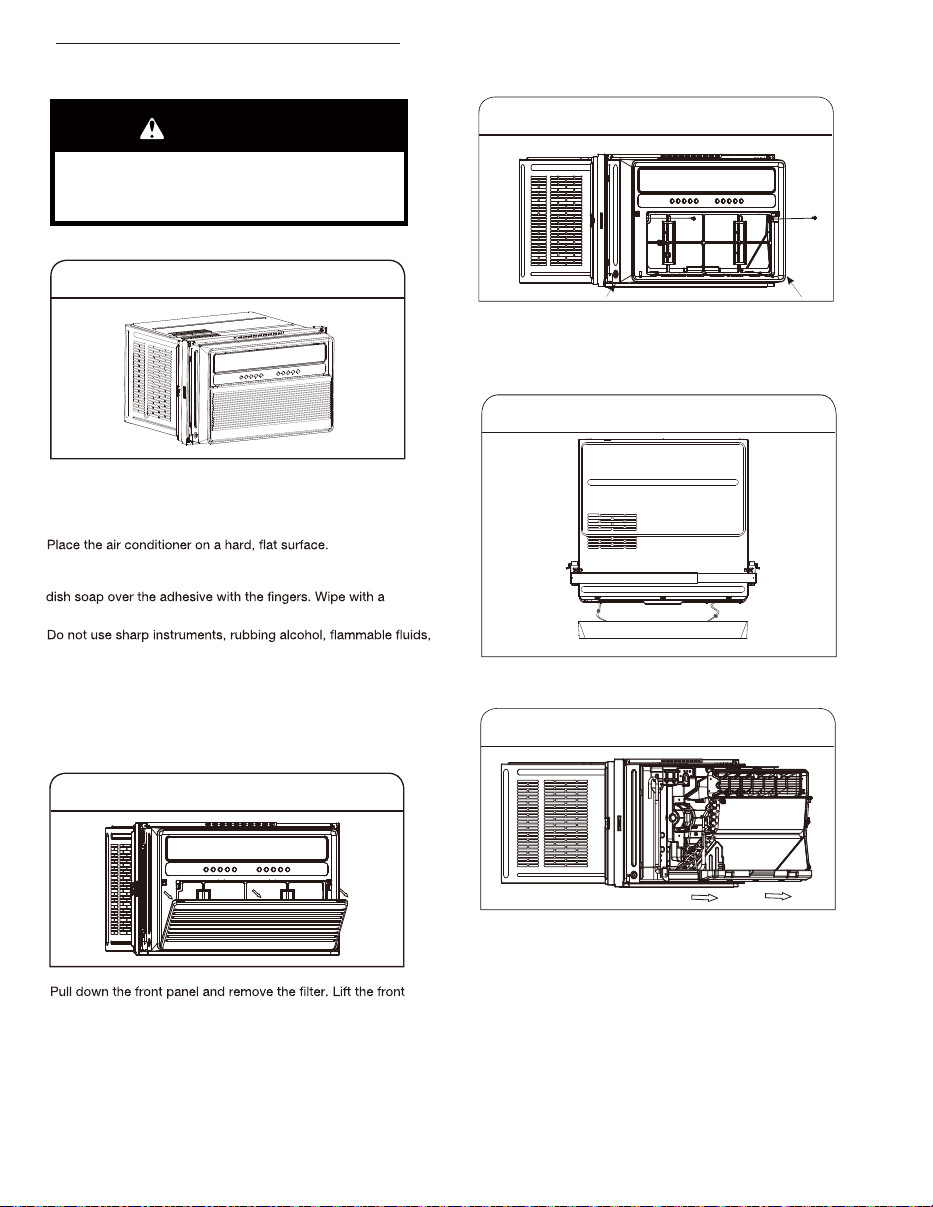

Step 3: Prepare Air Conditioner for Installation

3A. Unpack the Air Conditioner

Remove Packaging Materials:

Gently handle the air conditioner while unpacking the unit.

Remove tape and glue residue from surfaces before

turning on the air conditioner. Rub a small amount of liquid

or abrasive cleaners to remove tape or glue. These products can

damage the surface of the air conditioner.

Remove any packaging materials inserted into the side louvers.

Dispose of/recycle packaging materials in an appropriate way.

3B. Remove ﬁlter and front panel

front panel upwards and remove from the air conditioner.

3C. Remove front panel and cabinet screws

Remove the four screws.

NOTE:The front panel screws must be reinstalled before

mounting the air conditioner.

Remove the cable connecting the display board.

3D. Remove the connection

3E. Remove chassis

Hold the cabinet while pulling on the base handle to install

the unit.

IMPORTANT: To avoid damage, do not pull or lift near the

top of the unit.

damp cloth and dry.

Excessive Weight Hazard

Use two or more people to move and install

air conditioner.

WARNING

Failure to do so can result in back or other injury.

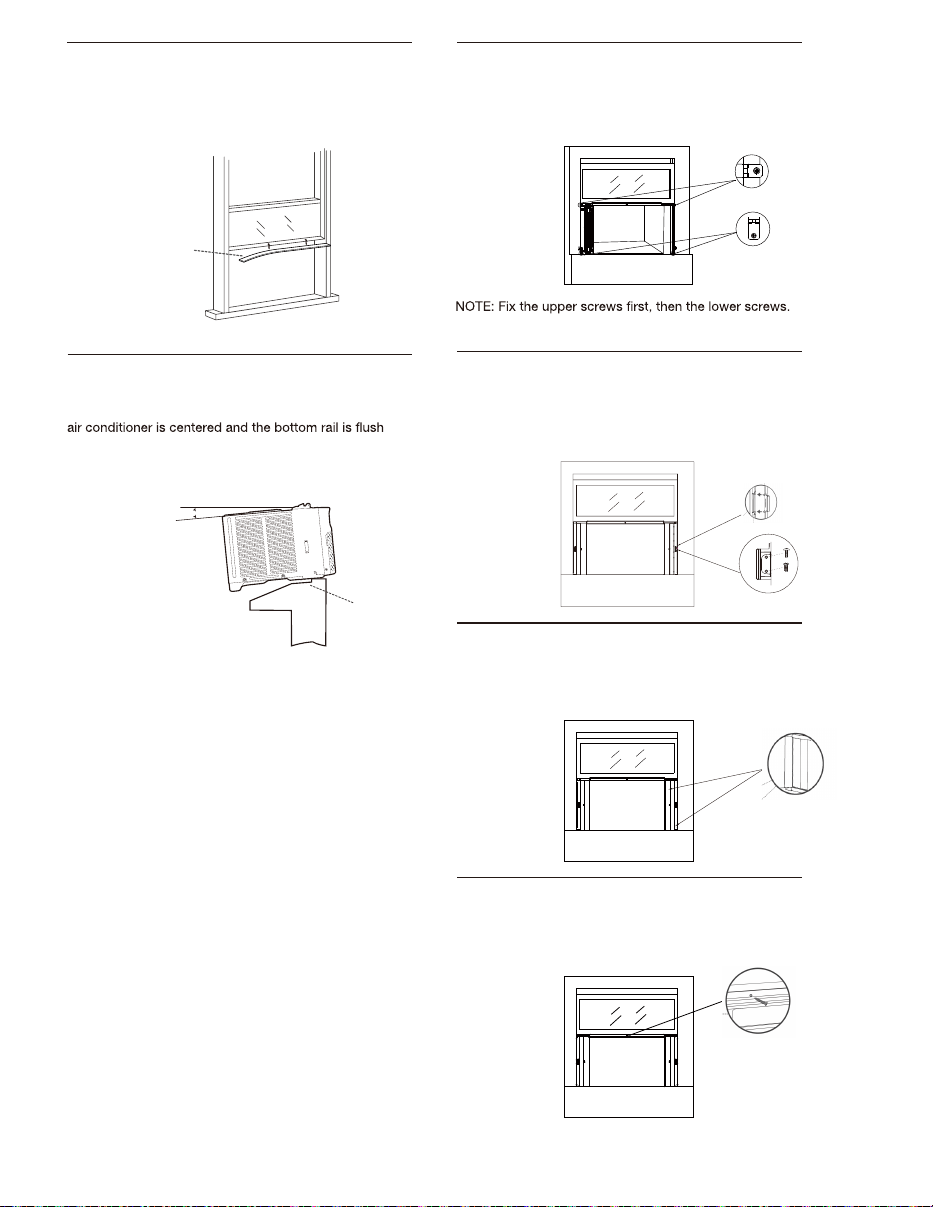

Step 6: Securing the Side Brackets

Extend the side brackets from both sides of the air conditioner

onto the left and right window frames and secure by installing

four 3/4" screws as shown.

Step 4: Applying the Adhesive Foam Seal

Measure the length of the upper window frame, trim the

adhesive foam seal to the appropriate length, and apply

as shown below.

Step 5: Placing Inside an Open Window

Using team lift, gently lift the air conditioner and place

in the windowsill.

Next, close the window, making sure the

against the windowsill.

NOTE: The air conditioner should be tilted about 3° to allow

for better drainage of condensation and rainwater.Using a

level, measure measure about 1/3 bubble for the correct

slant.

Adhesive

Foam Seal

Outside Inside

Bottom

Rail

About 3°

Step 7: Securing the Side Panels

Step 8: Sealing Any Gaps with Modeling Clay

(Plasticene)

Pull the side panels inwards to align with the brackets, then secure

onto the sides by snapping the jutting points onto the locking pins.

The side panels should be locked by 1/4" Long Hex-head Screw.

Fill the crevices between the side brackets and panels with the

included plasticene.

Secure the 1/2" Screw into the top rail of the air conditioner to

the window frame.

Step 9: Securing the Screw into the Top Rail

When open the window, be sure that all the screws are

fastened tightly.

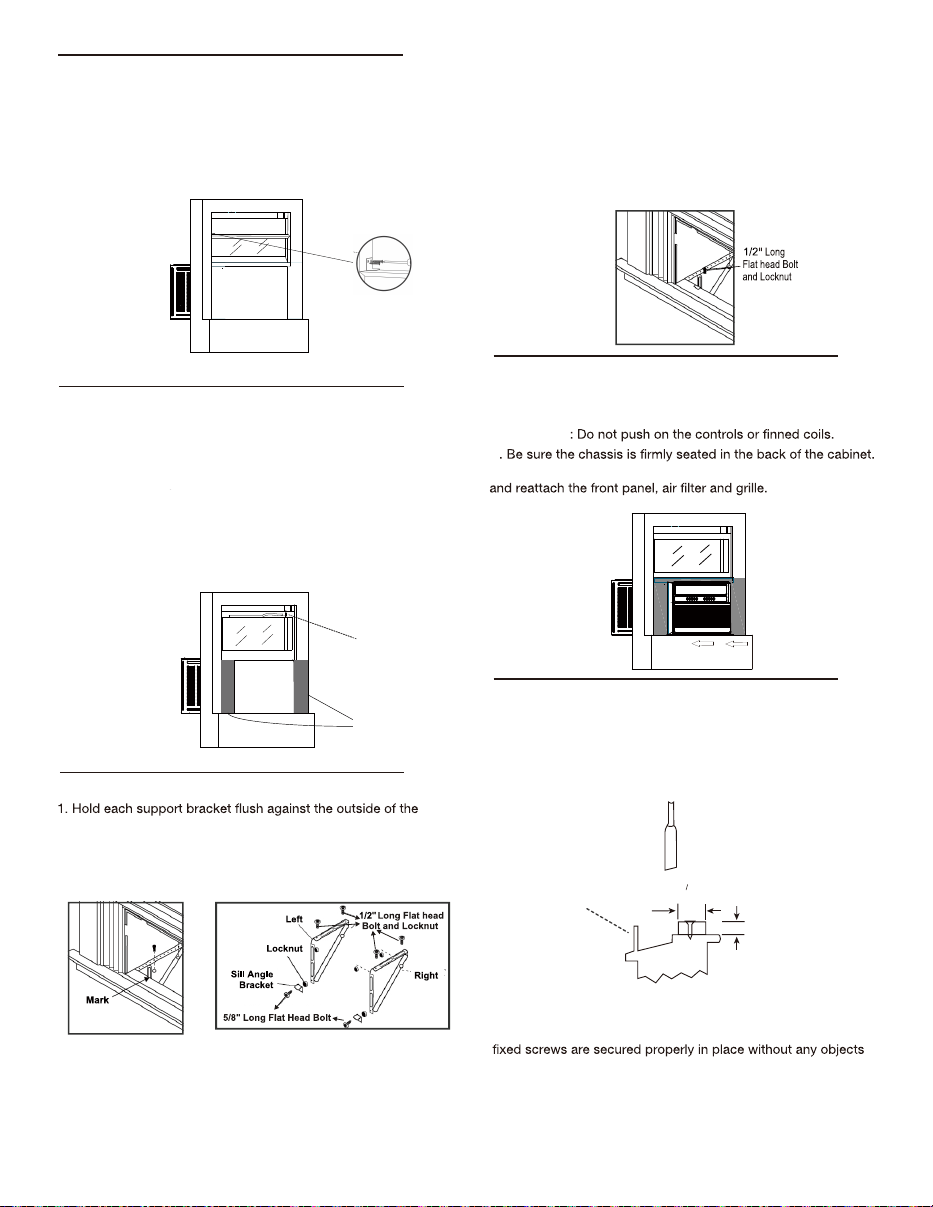

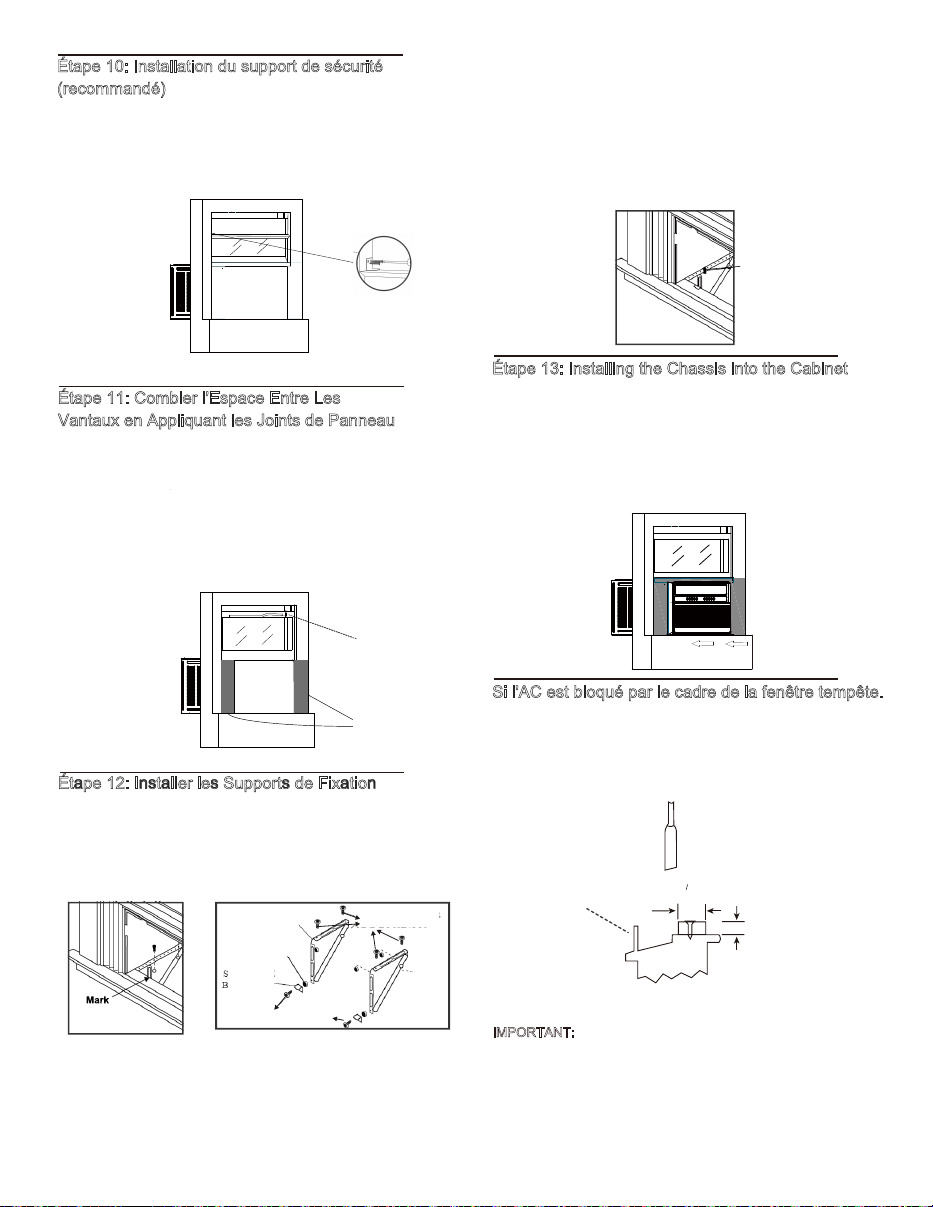

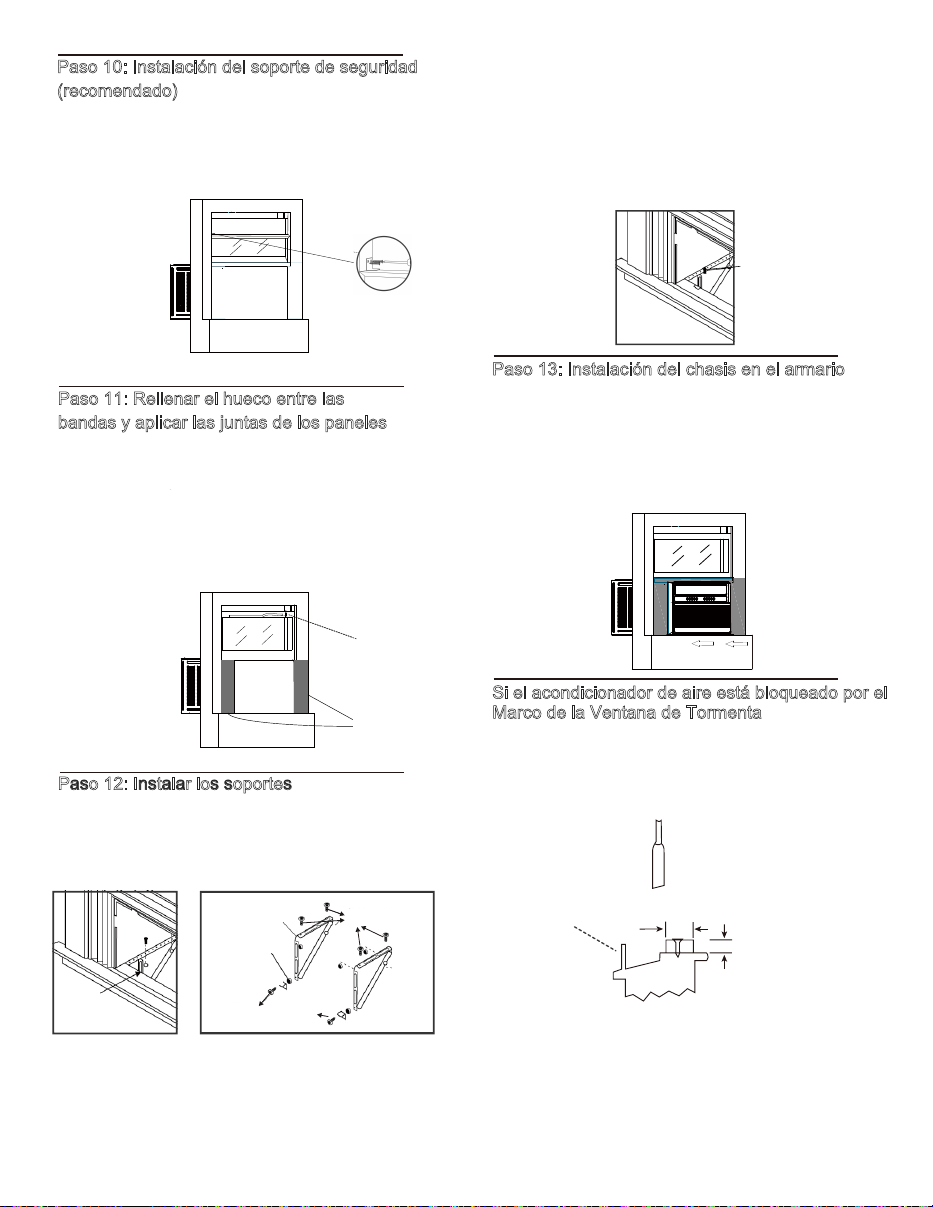

Step 10: Installing the Security Bracket

(Recommended)

Step 11: Filling the Gap Between Sashes

Applying the Panel Seals

Step 12: Install Support Brackets

Step 13: Installing the Chassis into the Cabinet

If AC is Blocked by Storm Window Frame

For security purposes, it is recommended to attach the security

bracket to the top of the window using two 1/2" screws to

prevent opening the window from outside. However, the security

bracket can be removed to allow you to open the window when

desired.

Trim the non-adhesive foam seal to the appropriate length and

insert between the window sashes.

fastened tightly from the AC unit curtain to the window frame.

Measure the length extended by the side panels, trim the panel

seals to the appropriate length, peel off the backings and apply

on the panels on both sides.

window sill. Tighten each bracket to the bottom of the cabinet

as shown below. Mark the brackets at top level of the window

sill and then remove.

2. Assemble the sill angle brackets to the support brackets at the

marked position as shown above. Hand tighten, but not all the

way for any changes that may need to be made later during

installation.

3. Install the support brackets (with sill angle brackets attached)

to the bottom of the cabinet as shown below.

4.Tighten all 6 bolts securely.

1. Using two or more people, lift the air conditioner and gently

side it into the cabinet.

IMPORTANT

3. Insert all screws removed during window installation (Step 3, 3C)

Add wood as shown. Remove the storm window frame/obstruction

before installing the window air conditioner. if the Storm Window

Frame must remain, be sure the drain holes or slots are not caulked

or painted shut. Accumulated rainwater or condensation must be

allowed to drain out.

Non-Adhesive

Foam Seal

Panel Seals *2

SASH

INSIDE

1-1

2" min

(38mm)

Storm window

frame or other

obstruction

Board thickness as

required, for proper

pitch to rear, along

entire sill.

Fasten with nails or

screws.

OUTSIDE

IMPORTANT: When opening the window, be sure that the

affecting their attachment to the side brackets and associated

window frame to prevent the unit from becoming unstable and

falling.

When open the window, be sure that all the screws are

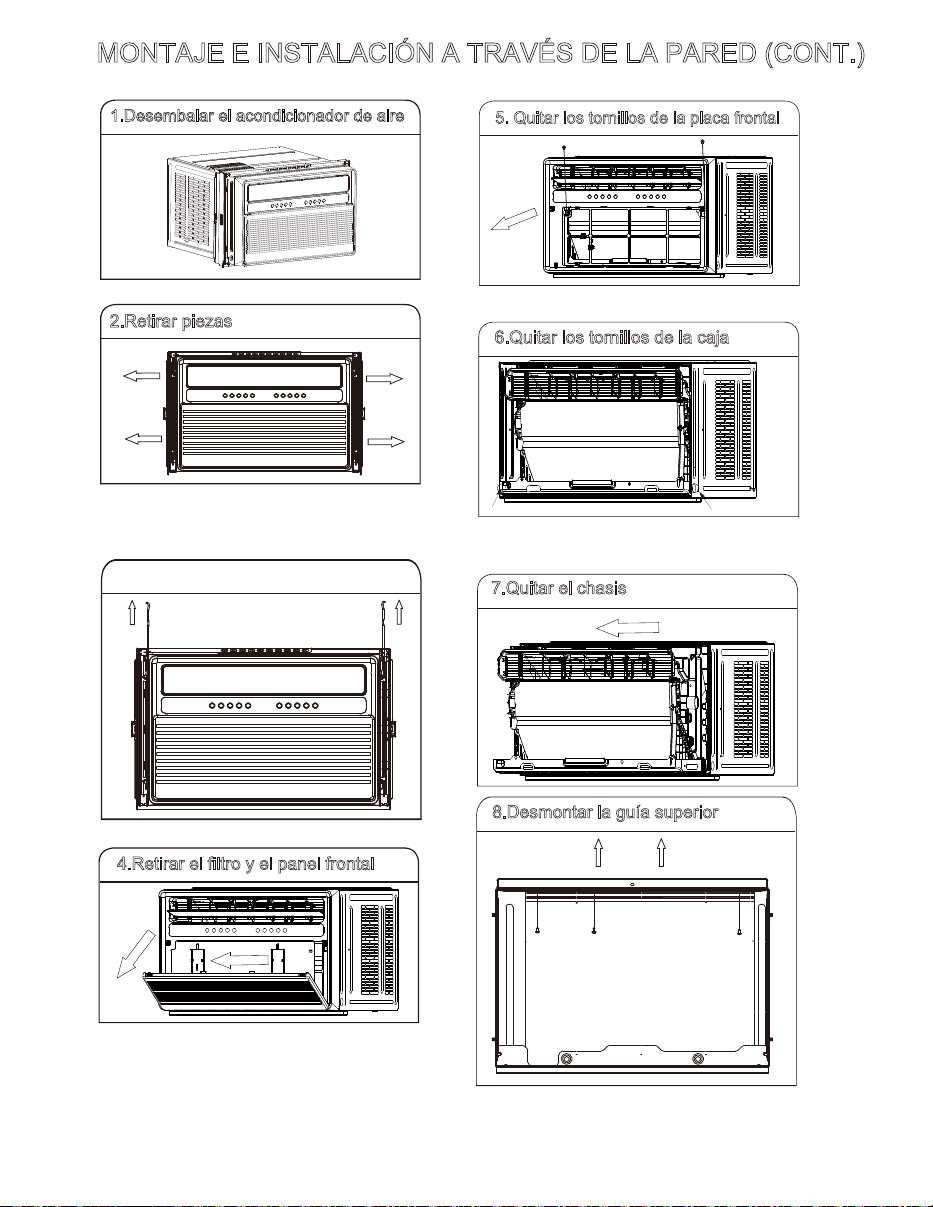

ASSEMBLY & INSTALLATION-THRU-THE-WALL (CONT.)

1.Unpack the Air Conditioner

Remove Left Telescopic Curtain Support Assy.

Remove Right Telescopic Curtain Support Assy.

2.Remove parts

3.Remove Hinge

4.Remove ﬁlter and front panel

5.Remove faceplate screws

Remove the two faceplate screws.

6.Remove case screws

7.Remove chassis

of case and chassis.

8.Remove Upper guide rail

Follow the widow installation step

Prepare the Wall

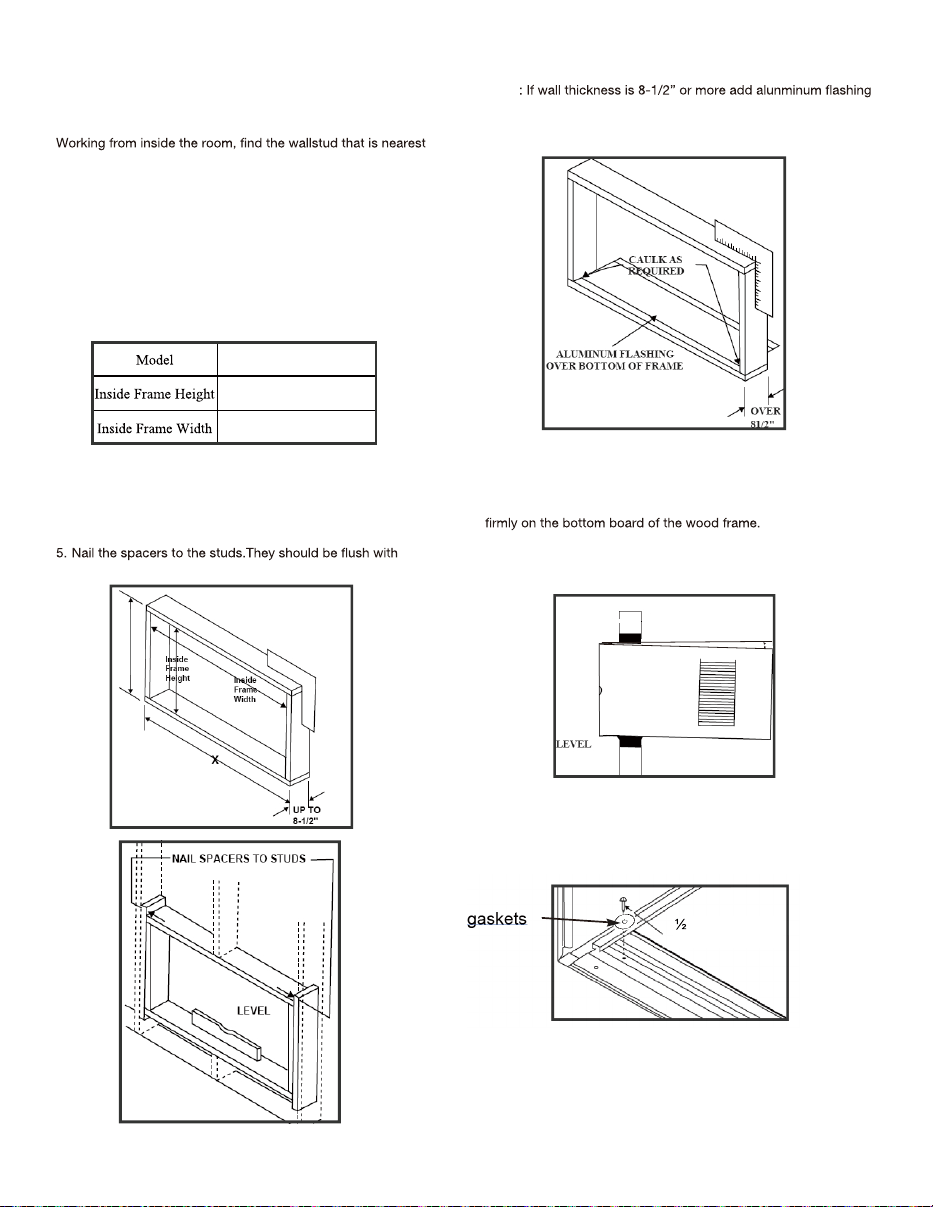

1. Prepare the wall in frame construction (including brick and

stucco veneer).

the center of the installation area.

2. Cut a hole on each side of the center stud.

3. Measure between the inside edges of every other stud as shown

below.

Measure and cut an opening with the following dimensions

depending on your model.

WIDTH"X"= inside model plus twice the thickness of the framing

material used.

HEIGHT "Y"= inside model eight plus twice the thickness of framing

material used.

4. Build a wooden frame with the inside dimensions of

your model isted above (Measure twice).

The frame depth should be the same as the wall thickness.

Fill in extra space from the opening to the studs with wood

spacers as shown below.

the dry wall.

over the bottom of the frame opening to assure water is unable

to enter the area between the inner and outer wall.

Prepare and Install the Cabinet

1. Slide the chassis from the cabinet. Refer back to the REMOVE

CHASSIS instructions in the WINDOW MOUNTING section..

2. Place the cabinet into the opening with the bottom rail resting

3. Position the cabinet so it is tilted properly for water removal as

seen below.

4. Secure the bottom rail to the wood frame with two 1/2

Long Hex-head Screws and gaskets as shown below.

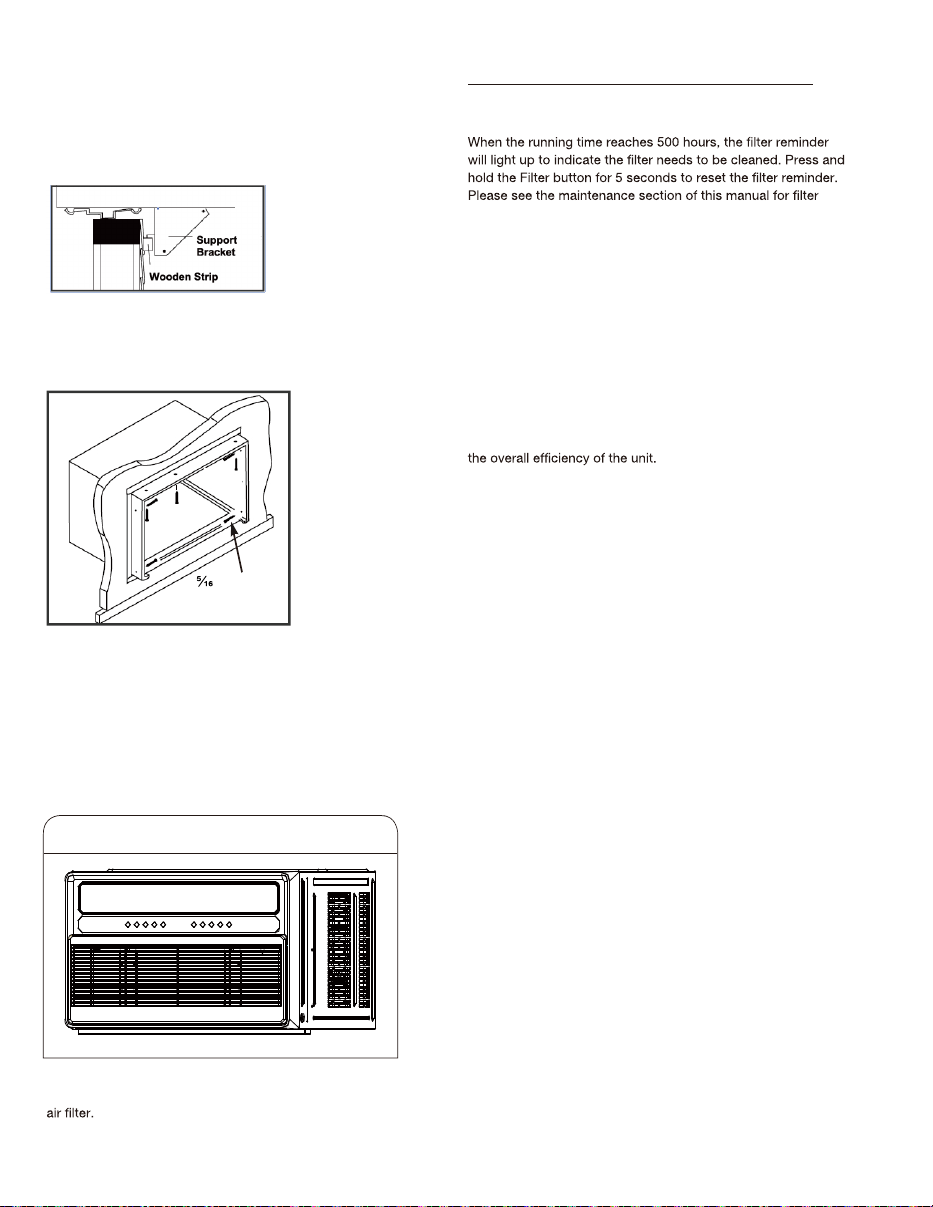

ASSEMBLY & INSTALLATION-THRU-THE-WALL (CONT.)

15K/18K/22K/24K

17.13 inch (435mm)

25.59 inch (650mm)

About 3°

" Long

Hex-head Screw

NOTE

Other Features

Refer to the SUPPORT BRACKET

ASSEMBLY in the WINDOW MOUNTING

Section to assemble the support brackets.

A wooden strip nailed to the outside wall should be used in

conjunction with the angled sill support brackets.

Filter Reminder

cleaning instructions.

Display Auto Off

Display will dim after 30 seconds (or after 15 seconds in sleep mode)

Wake up the display by pressing any button.

Memory

if the air conditioner is turned off but stays connected to the power,

it will resume the previous settings (except the timer setting) when

it is turned on again.

Drain Water

This unit was designed to collect moisture from condensation in a

collection pan in the base of the unit. The collected water is

distributed by the rear fan on to the condenser coil. This aids in

It is normal to hear the water sloshing around when the fan is spinning.

5. Screw the cabinet to the wooden frame using shims as

below with 7 long Hex-head screws, remember to maintain

proper slope for water elirnination.

6. Install the chassis into the cabinet by following the steps

described in the WINDOW MOUNTING section.

Push the chassis into the cabinet. Reinstall the screws of

cabinet, and reattach the front facelate, front panel, and

OPTIONAL: Caulking and installation of the trim on the interior

wall may be done if desired.

Caulk the openings around the top and sides of the cabinet and

all sides of the wood sleeve to the opening.

NOTE: See the WINDOW MOUNTING instructions for the bottom

rail seal location.

ASSEMBLY & INSTALLATION-THRU-THE-WALL (CONT.)

" Long

Hex-head Screw

Installing the Chassis into the Cabinet

( )

The fan motor will run for 1 minute,

Operating the air conditioner properly helps you to obtain the

best possible results.

stop for 5 minutes, then run again.

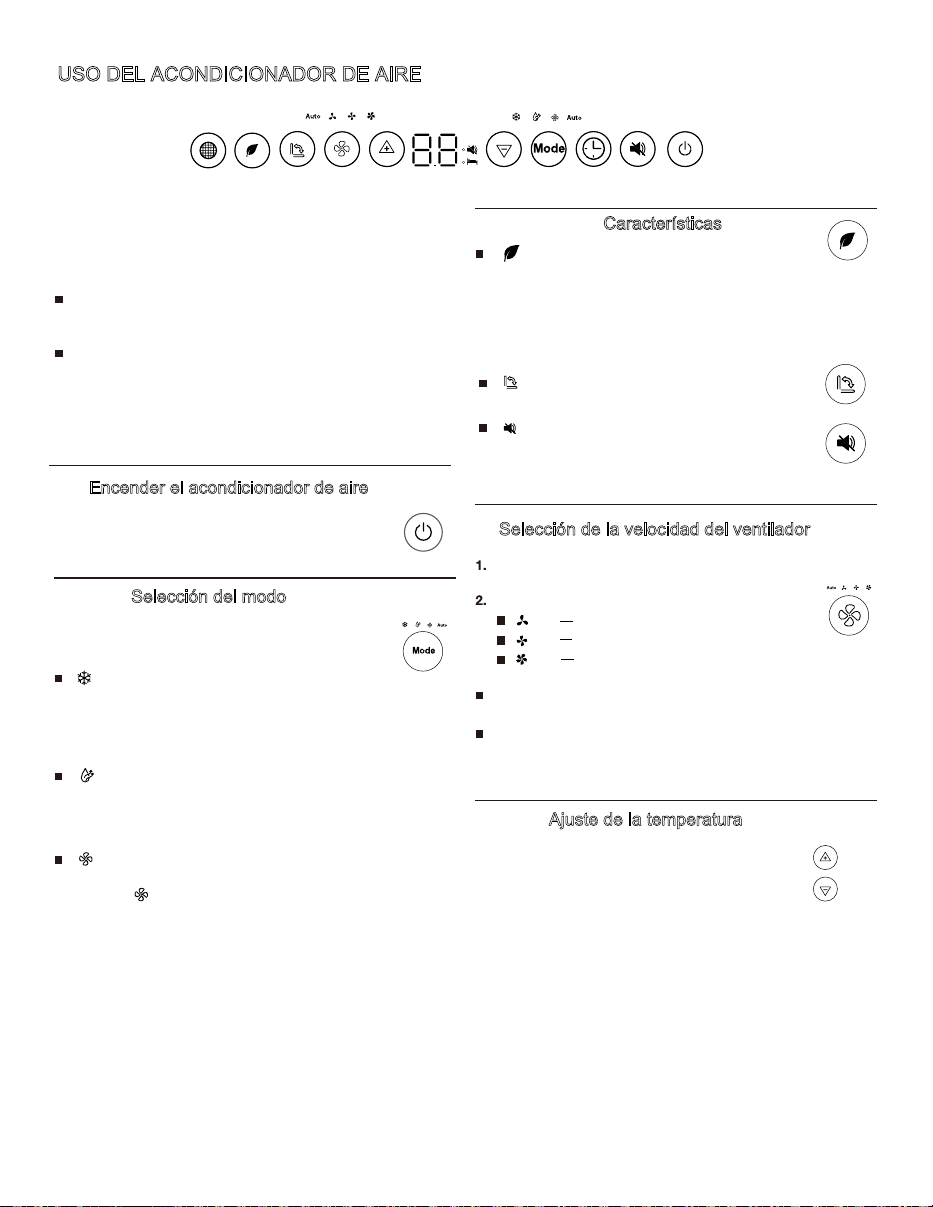

Press POWER to turn ON the air conditioner.

Press POWER to turn OFF the air conditioner.

The cooling function allows the

air conditioner to cool the room and at the

same time reduces air humidity. Press the

MODE button to set the cooling function.

Press the up or down arrow button to adjust

the temperature.

Swing：Press SWING button to auto swing

louvers, to control the air direction.

MUTE ：Press the MUTE button, the fan

speed will change to mute speed.

, under fan mode.

( )

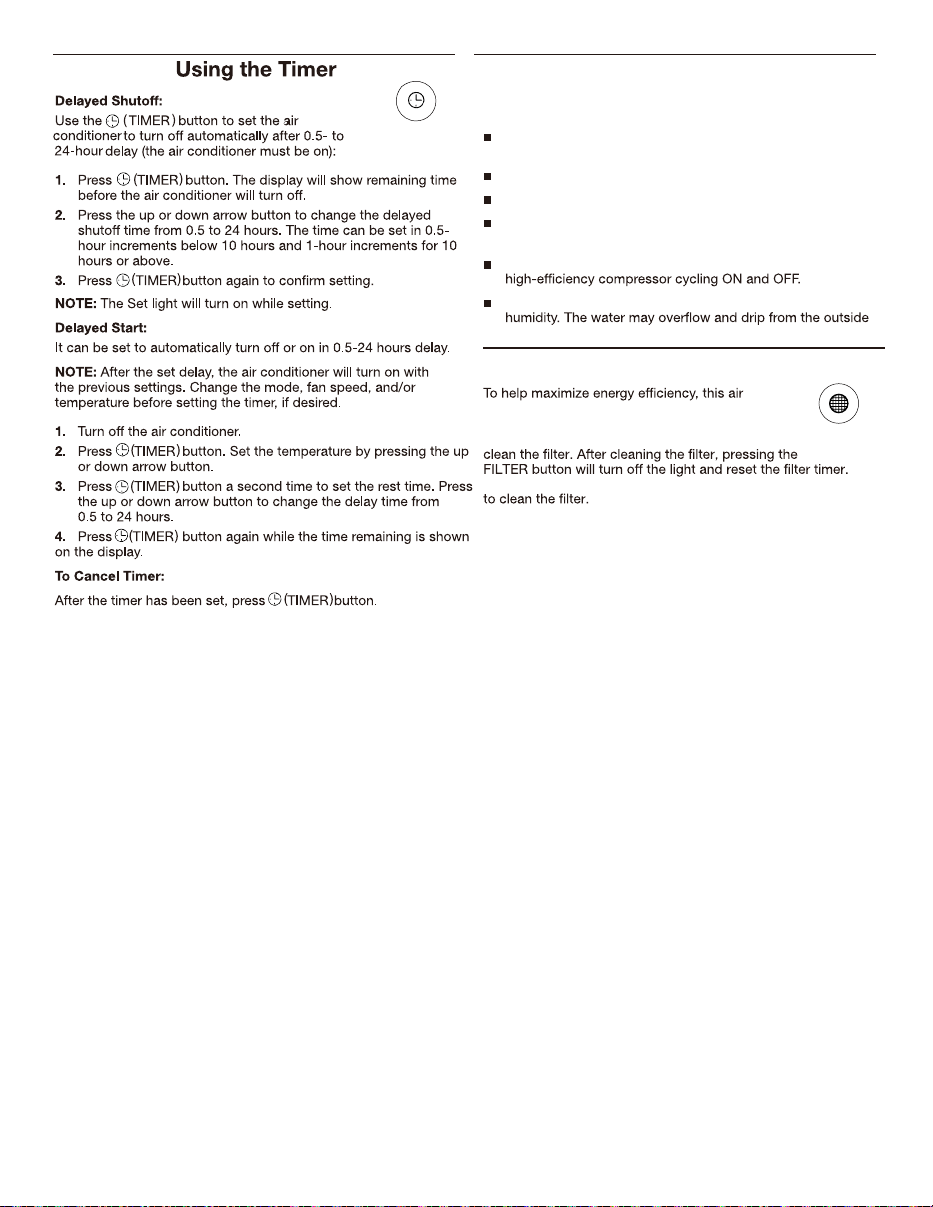

Normal Operating Sounds

When the air conditioner is operating normally, you may hear

sounds such as:

Droplets of water hitting the condenser, causing a pinging or

clicking sound. The water droplets help cool the condenser.

Air movement from the fan.

Clicks from the thermostat cycle.

Vibrations or noise due to loose material in the wall or window

construction.

A high-pitched hum or pulsating noise caused by the modern

Water will collect in the base pan during rain or days of high

part of the unit.

Clean Filter Reminder

conditioner features a Clear Filter reminder.

After 500 hours of operation, FILTER will

illuminate as a reminder that it is time to

See the "Air Conditioner Care" section for instructions on how

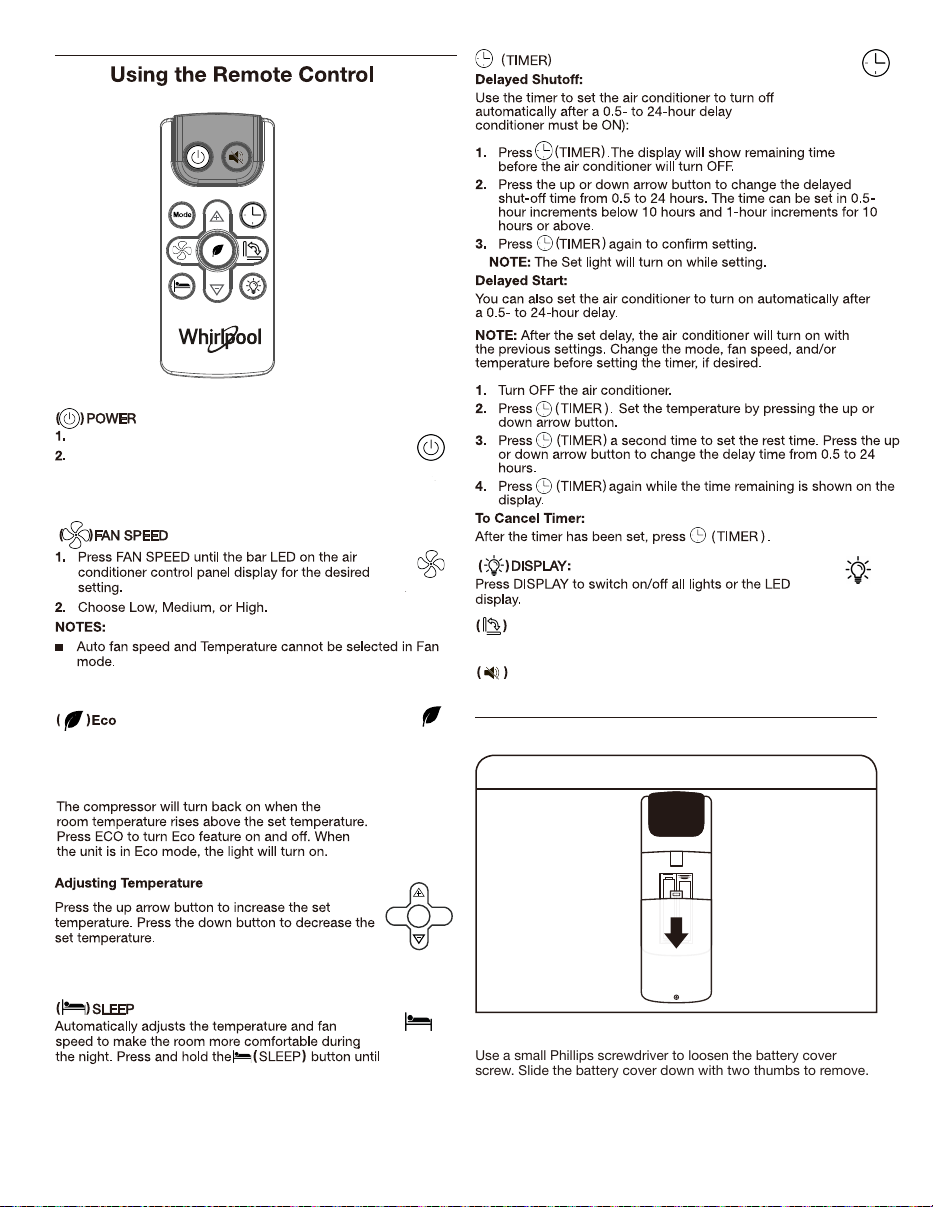

POWER COOL

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

FAN

SPEED

SLEEP

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

FAN

SPEED

POWER COOL

SLEEP

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

POWER COOL

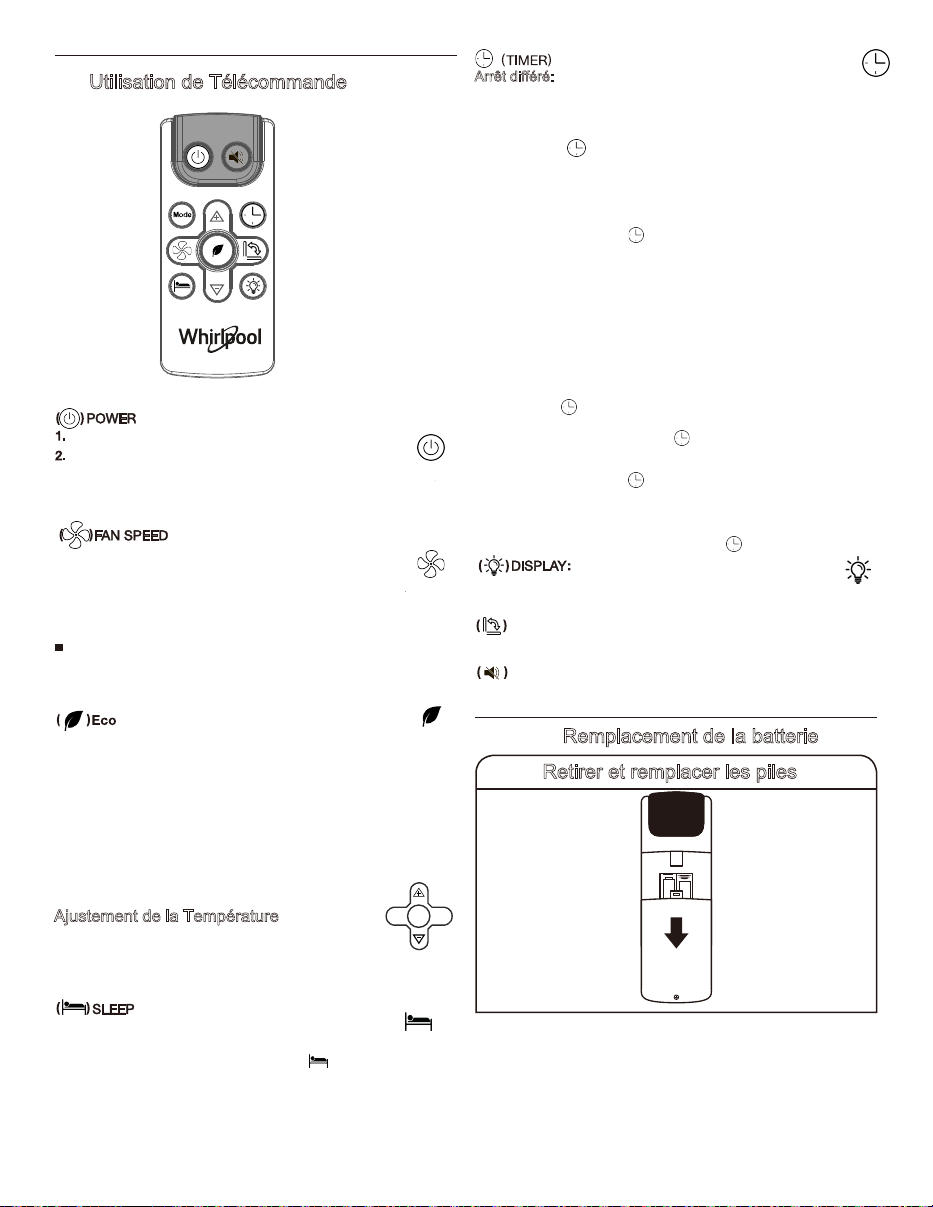

Replacing the battery

Use a small Phillips screwdriver to loosen the battery cover

screw. Slide the battery cover down with two thumbs to remove.

Remove and properly dispose of old batteries, then replace with

two new AAA batteries. Replace the battery cover and tighten the

screw.

Remove and replace batteries

Conserves energy by turning off compressor when

the room reaches the desired temperature. The fan

motor will run for 1 minute, stop for 5 minutes, then

run again.

Press POWER to turn ON the air conditioner.

Press POWER to turn OFF the air conditioner.

the sleep light turns on. All other lights will turn off.

The set temperature will automatically increase by 1 degree

every 30-60 minutes. At the end of the sleep cycle, the

temperature will switch back to the originally set temperature.

Swing：Press SWING button to auto swing

the air vane, to control the air direction.

MUTE ：Press the QUIET button, the fan

speed will change to mute speed.

.The air

The air conditioner is designed to give you many years of

dependable service. This section tells you how to clean and care

for your air conditioner properly.

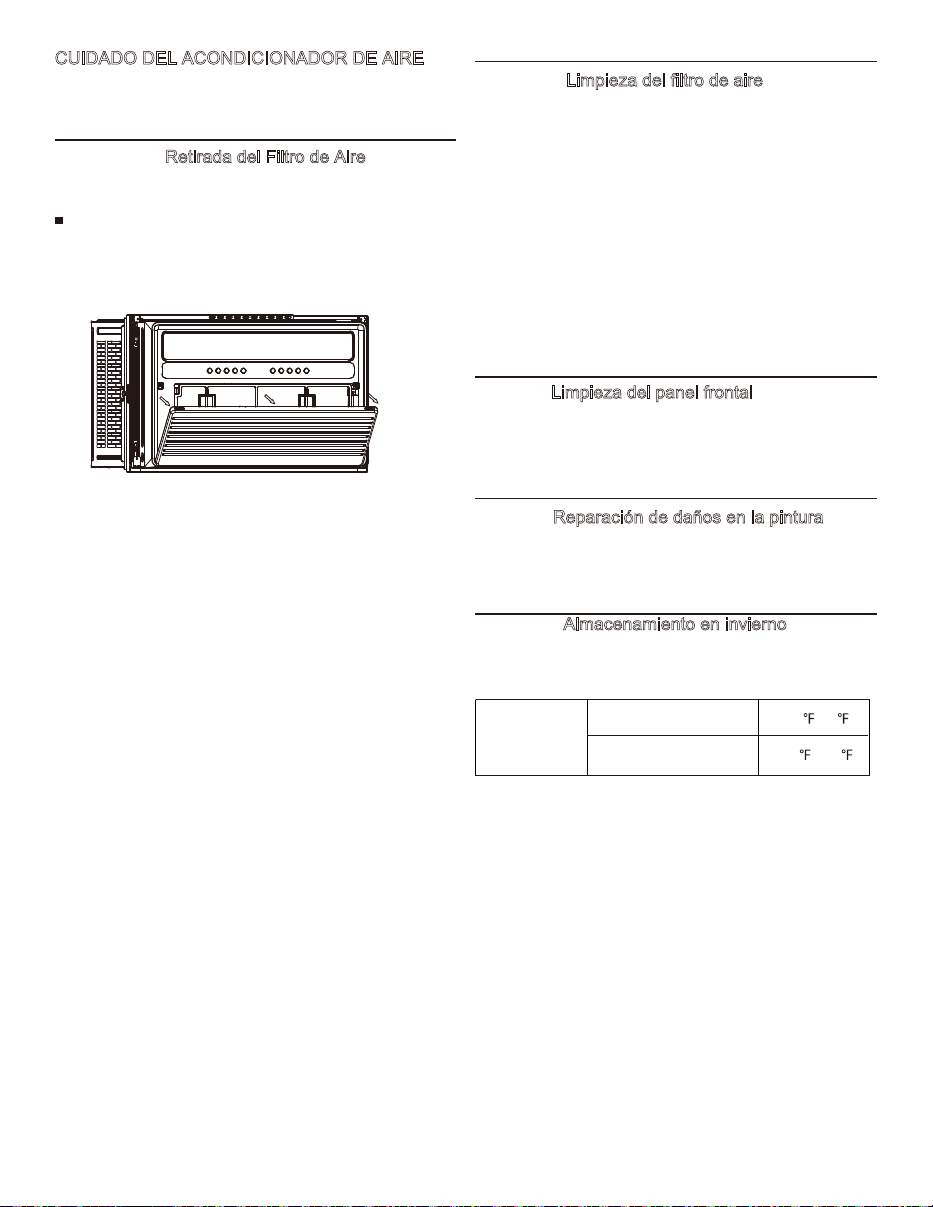

AIR CONDITIONER CARE

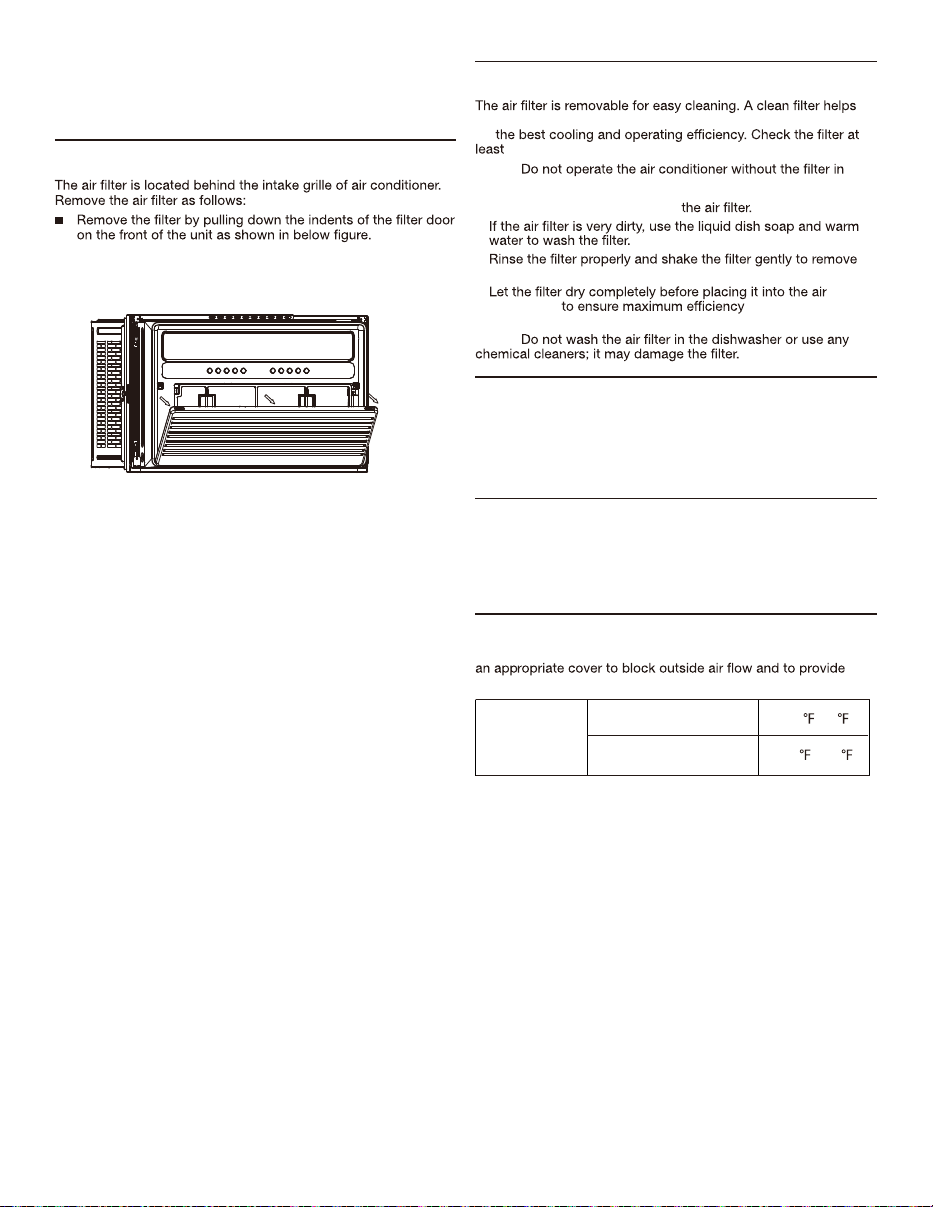

Air Filter Removal

Cleaning the Air Filter

remove dust, lint, and other particles from the air and is important

for

once per month to see whether it needs cleaning.

NOTE:

place. Doing so will degrade the unit performance over time.

1. Use a vacuum cleaner to clean

the excess water.

conditioner .

NOTE:

Cleaning the Front Panel

1. Turn off the air conditioner.r.

2. Wipe the front panel with a soft, damp cloth.

3. Air dry the front panel completely.

Repairing Paint Damage

Check once or twice a year for paint damage. This is very

important, especially in areas near salt water or where rust is a

problem. If needed, touch up with a good grade enamel paint.

Winter Storage

Unplug the unit prior to storing Cover the air conditioner with

insulation

Operation temp

indoor(cooling/heating)

-88

64 -109outdoor(cooling/heating)

TROUBLESHOOTING

Before calling for service, try the suggestions below to see whether you can solve problem without outside help.

PROBLEM POSSIBLE CAUSES SOLUTIONS

The Air Conditioner Will

Not Start

The air conditioner is unplugged.

Make sure the air conditioner plug is pushed completely

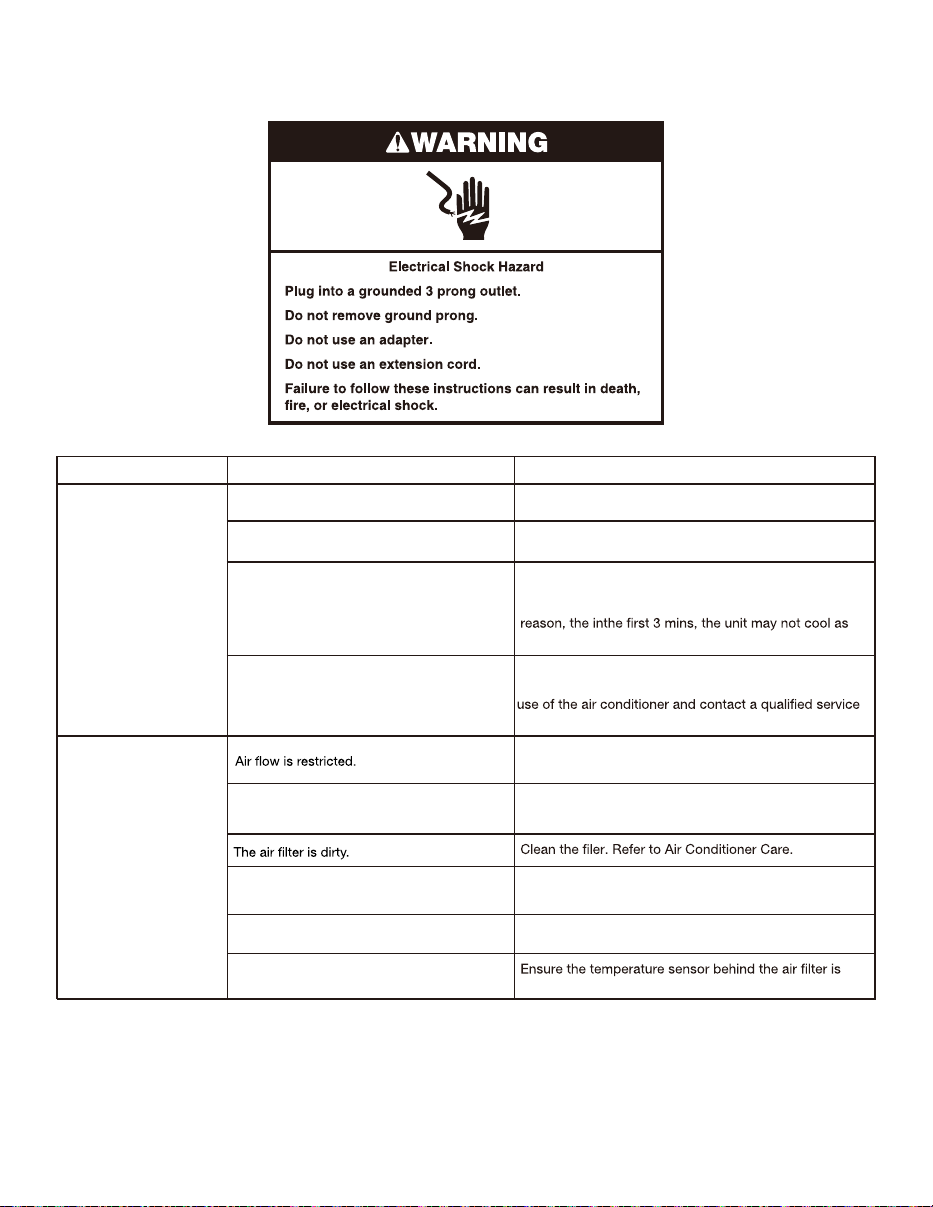

into the outlet.

The air conditioner does

not cool as it should

The unit will automatically restart when power is restored.

There is a protective time delay(approx. 3 minutes) to

prevent tripping and overloading the compressor.For this

normal.

Press the RESET button located on the power cord plug.

If the RESET button will not stay engaged, discontinue

technician.

The fuse is blown/circuit breaker is tripped.

Check the house fuse/circuit breaker box and replace

the fuse or reset the breaker.

Power failure.

The temperature control may not be set

correctly.

The room may be too warm.

Cold air is escaping.

The temperature sensor is not well situated.

Lower the set thermostat temperature.

Please allow time for the room to cool down after turning

on the air conditioner.

Check for open furnace registers and cold air returns.

not in contact with the cold coil.

Make sure there are no curtains, blinds or furniture

blocking the front of the air conditioner.

The current interrupter device is tripped.

The air conditioner is

freezing up.

The remote control

is not working.

Water is dripping outside.

Water is dripping INSIDE

when the unit is cooling.

Water is dripping INSIDE

when the unit is cooling.

Noise when the unit starts.

The air conditioner is not correctly

tilted outside.

Moisture removed from the air is draining into

the base pan.

A"da-da"sound may occur for 30 seconds

when the unit is turned on due to the

compressor starting.

This is normal for a short period in areas with low humidity

and normal for a longer period in areas with high humidity

This is normal.

Improper installation.Tilt air conditioner slightly to the

outside to allow water drainage. Refer to installation

in structions.

Hot and humid weather. This is normal.

The batteries are inserted incorrectly.

The batteries may be dead. Replace the batteries.

Check the position of the batteries.

conditioner from cooling the room.

Switch to high fan speed and set the thermostat to a

higher temperature.

Before calling for assistance or service, please check the

"Troubleshooting" section. It may save you the cost of a service

call. If you still need help, follow the instructions below.

When calling, please have the delivery date and the complete

model and serial numbers of the appliance. This information will

help us to better respond to the request.

Call XLS Products Customer Service toll free:

1-800-207-1156.

Our consultants provide assistance with:

Installation information.

Use and maintenance procedures.

Accessory and repair parts.

Specialized customer assistance.

Referrals to local dealers, repair parts distributors, and service

companies. XLS Products-designated service technicians

warranty service, anywhere in the United States.

For further assistance:

If you need further assistance, you can write to XLS Products

with any questions or concerns at:

XLS Products, Inc.

Customer Service

P.O. Box 16262

Philadelphia, PA 19114-0262

Please include a daytime phone number in your correspondence.

Call XLS Products Customer Service toll free:

1-800-207-1156.

Our consultants provide assistance with:

Use and maintenance procedures.

Accessory and repair parts.

Referrals to local dealers, repair parts distributors, and service

companies. XLS Products-designated service technicians

warranty service, anywhere in Canada.

For further assistance:

If you need further assistance, you can write to XLS Products

with any questions or concerns at:

XLS Products, Inc.

Customer Service

P.O. Box 16262

Philadelphia, PA 19114-0262

Please include a daytime phone number in your correspondence.

ASSISTANCE OR SERVICE

In the USA

In Canada

XLS PRODUCTS WARRANTY FOR

WHIRLPOOL

AIR CONDITIONERS

ONE YEAR LIMITED WARRANTY

For one year from no earlier than date of delivery, when this product is operated and maintained according to instructions attached to

or furnished with the product, XLS Products will pay for product replacement (at our discretion) to correct defects in materials or

workmanship.

ITEMS XLS PRODUCTS WILL NOT PAY FOR

1. Service calls to correct the installation of your product, instruct you how to use your product, to replace house fuses or reset circuit

3. Repairs when your product is used for other than normal, single-family household use.

accordance with electrical or plumbing codes, or use of products not approved by XLS Products.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada.

6. Pickup and delivery. This product is designed to be repaired in the home.

8. Expenses for travel and transportation for product service in remote locations.

9. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED

HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE,

ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. XLS PRODUCTS SHALL NOT BE LIABLE FOR

INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES AND PROVINCES DO NOT ALLOW THE EXCLUSION OR

LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE DURATION OF IMPLIED WARRANTIES OF

MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES

YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS, WHICH VARY, FROM STATE TO STATE OR PROVINCE

TO PROVINCE.

Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized XLS Products dealer to determine if

another warranty applies.

can be found by checking the “Assistance or Service” section or by calling XLS Products. In the U.S.A., call 1-800-207-1156.

In Canada, call 1-800-207-1156.

Keep this book and your sales slip together for future reference.

You must provide proof of purchase or installation date for

in-warranty service.

Write down the following information about your air conditioner

to better help you obtain assistance or service if you ever need

it. You will need to know your complete model number and serial

number label located on the product.

Dealer name _____________________________________________

Address _________________________________________________

Phone number ___________________________________________

Model number ___________________________________________

Serial number ____________________________________________

Purchase date ___________________________________________

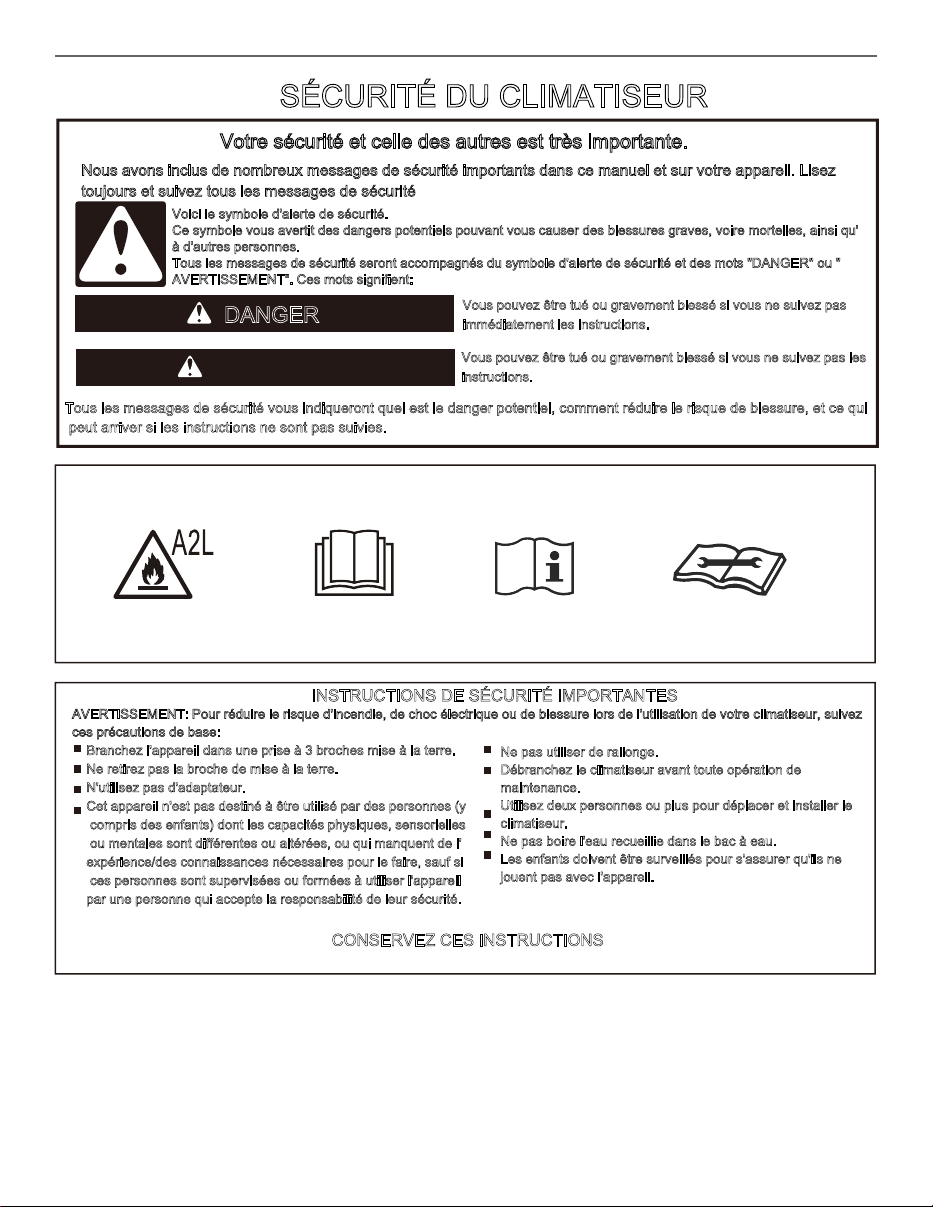

SÉCURITÉ DU CLIMATISEUR

Votre sécurité et celle des autres est très importante.

Nous avons inclus de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Lisez

oujours et suivez tous les messages de sécurité

Voici le symbole d'alerte de sécurité.

Ce symbole vous avertit des dangers potentiels pouvant vous causer des blessures graves, voire mortelles, ainsi qu'

à d'autres personnes.

Tous les messages de sécurité seront accompagnés du symbole d'alerte de sécurité et des mots "DANGER" ou "

AVERTISSEMENT". Ces mots signifient:

Vous pouvez être tué ou gravement blessé si vous ne suivez pas les

ous pouvez être tué ou gravement blessé si vous ne suivez pas

mmédiatement les instructions.

instructions.

Tous les messages de sécurité vous indiqueront quel est le danger potentiel, comment réduire le risque de blessure, et ce qui

peut arriver si les instructions ne sont pas suivies.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT: Pour réduire le risque d'incendie, de choc électrique ou de blessure lors de l'utilisation de votre climatiseur, suivez

es précautions de base:

Branchez l'appareil dans une prise à 3 broches mise à la terre.

Ne retirez pas la broche de mise à la terre.

N'utilisez pas d'adaptateur.

Cet appareil n'est pas destiné à être utilisé par des personnes (y

compris des enfants) dont les capacités physiques, sensorielles

ou mentales sont différentes ou altérées, ou qui manquent de l'

expérience/des connaissances nécessaires pour le faire, sauf si

ces personnes sont supervisées ou formées à utiliser l'appareil

ar une personne qui accepte la responsabilité de leur sécurité.

Ne pas utiliser de rallonge.

Débranchez le climatiseur avant toute opération de

aintenance.

Utilisez deux personnes ou plus pour déplacer et installer le

limatiseur.

Ne pas boire l'eau recueillie dans le bac à eau.

Les enfants doivent être surveillés pour s'assurer qu'ils ne

ouent pas avec l'appareil.

CONSERVEZ CES INSTRUCTIONS

AVERTISSEMENT

DANGER

AVERTISSEMENT

Veuillez lire le manuel avant l'installation, l'utilisation et l'

entretien.

N'utilisez pas de moyens pour accélérer le dégivrage ou le

nettoyage, autres que ceux recommandés par le fabricant.

Ne percez pas ou ne brûlez pas l'appareil.

L'appareil doit être stocké dans une pièce sans sources d'

allumage en fonctionnement continu (par exemple : des

flammes nues, un appareil à gaz en fonctionnement) et des

sources d'allumage (par exemple : un radiateur électrique en

fonctionnement) à proximité de l'appareil.

Veuillez contacter le centre de service après-vente le plus

proche lorsque l'entretien est nécessaire. Au moment de l'

entretien, le personnel d'entretien doit respecter strictement

le manuel d'utilisation fourni par le fabricant correspondant et

toute personne non professionnelle est interdite de maintenir

le climatiseur.

Il est nécessaire de purger le réfrigérant du système

avant d'effectuer une maintenance ou de mettre au rebut

un climatiseur. Notez que le réfrigérant peut ne pas avoir

d'odeur et est inflammable.

Limites de fonctionnement de l'unité : Côté extérieur 61 à

110°F, 80 % RH ; côté intérieur 61 à 90°F, 80 % RH.

Veillez à ce que les ouvertures de ventilation soient

dégagées de tout obstacle.

Toute personne impliquée dans le travail sur un circuit de

réfrigérant ou dans son ouverture doit détenir un

certificat valide délivré par un organisme d'évaluation

agréé par l'industrie, qui surveille leur compétence à

manipuler les réfrigérants en toute sécurité

conformément à une spécification d'évaluation reconnue

par l'industrie.

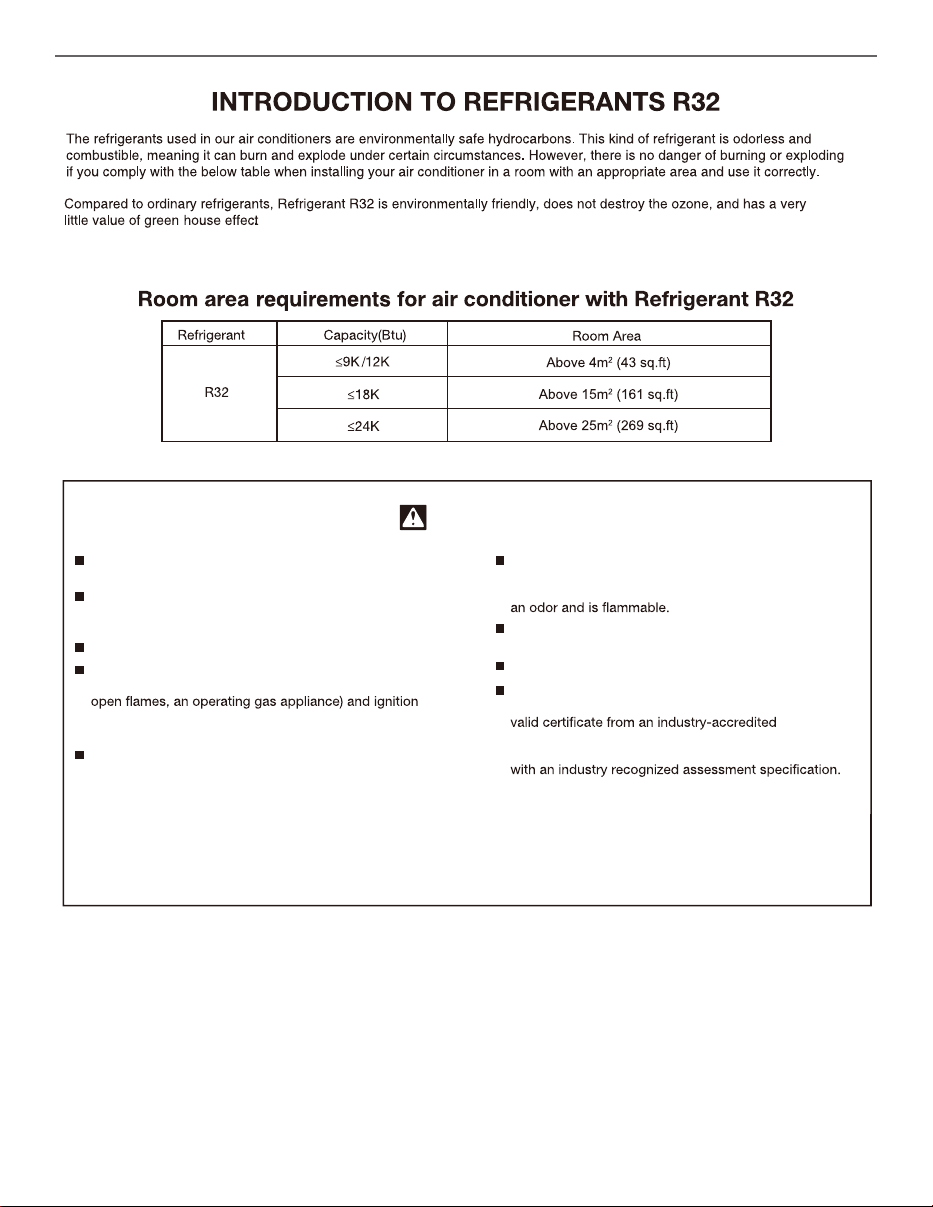

INTRODUCTION AUX FLUIDES FRIGORIGÈNES R32

Les fluides frigorigènes utilisés dans nos climatiseurs sont des hydrocarbures respectueux de l'environnement. Ce type de fluide

frigorigène est inodore et combustible, ce qui signifie qu'il peut brûler et exploser dans certaines circonstances. Cependant, il n'y

a aucun danger de combustion ou d'explosion si vous respectez le tableau ci-dessous lors de l'installation de votre climatiseur

dans une pièce ayant une superficie appropriée et si vous l'utilisez correctement.

Comparé aux fluides frigorigènes ordinaires, le réfrigérant R32 est respectueux de l'environnement, n'endommage pas la couche

d'ozone et a un très faible effet de serre.

Exigences de surface de la pièce pour un climatiseur avec le réfrigérant R32

Réfrigérant

Capacité (Btu)

Surface de Pièce

Supérieur à 4m

Supérieur à 15m

Supérieur à 25m

EXIGENCES D'INSTALLATION

Exigences électriques - Tous les modèles

Les spécifications électriques pour le climatiseur sont

répertoriées sur l'étiquette du modèle et du numéro de série.

L'étiquette du modèle et du numéro de série se trouve sur le

côté droit du coffret du climatiseur.

Les exigences électriques spécifiques sont répertoriées dans

les sections "Exigences électriques". Suivez les exigences pour

le type de fiche indiqué dans ces sections.

Méthode de Mise à La Terre Recommandée

Cet appareil de climatisation doit être mis à la terre. Il est équipé d'

un cordon d'alimentation avec une fiche à trois broches mise à la

terre. Pour réduire au minimum les risques de choc électrique, le

cordon doit être branché dans une prise à trois broches mise à la

terre correspondante et être mis à la terre conformément à tous les

codes et règlements locaux. Si une prise correspondante n'est pas

disponible, il incombe au client de faire installer une prise à trois

broches mise à la terre par un installateur électricien qualifié. Il

incombe au client:

Des copies des normes mentionnées peuvent être

obtenues auprès de: National Fire Protection

Association

1 Battery march Park

Quincy, MA 02269

15k

Tension(V)

Currant(A)

Fusible

115 V (103 min - 127 max)

0 - 15 A

Fusible temporisé de 15

ampères ou disjoncteur

18k

208/203 V (187 min - 127 max)

0 - 13 A

Fusible temporisé de 15

ampères ou disjoncteur

24k

208/230 V (187 min - 253 max)

0 - 13 A

Fusible temporisé de 20

ampères ou disjoncteur

Pour contacter un installateur électricien qualifié.

Pour s'assurer que l'installation électrique est adéquate et conforme

au Code électrique national, ANSI/NFPA 70 - dernière édition, ainsi

qu'à tous les codes et règlements locaux.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

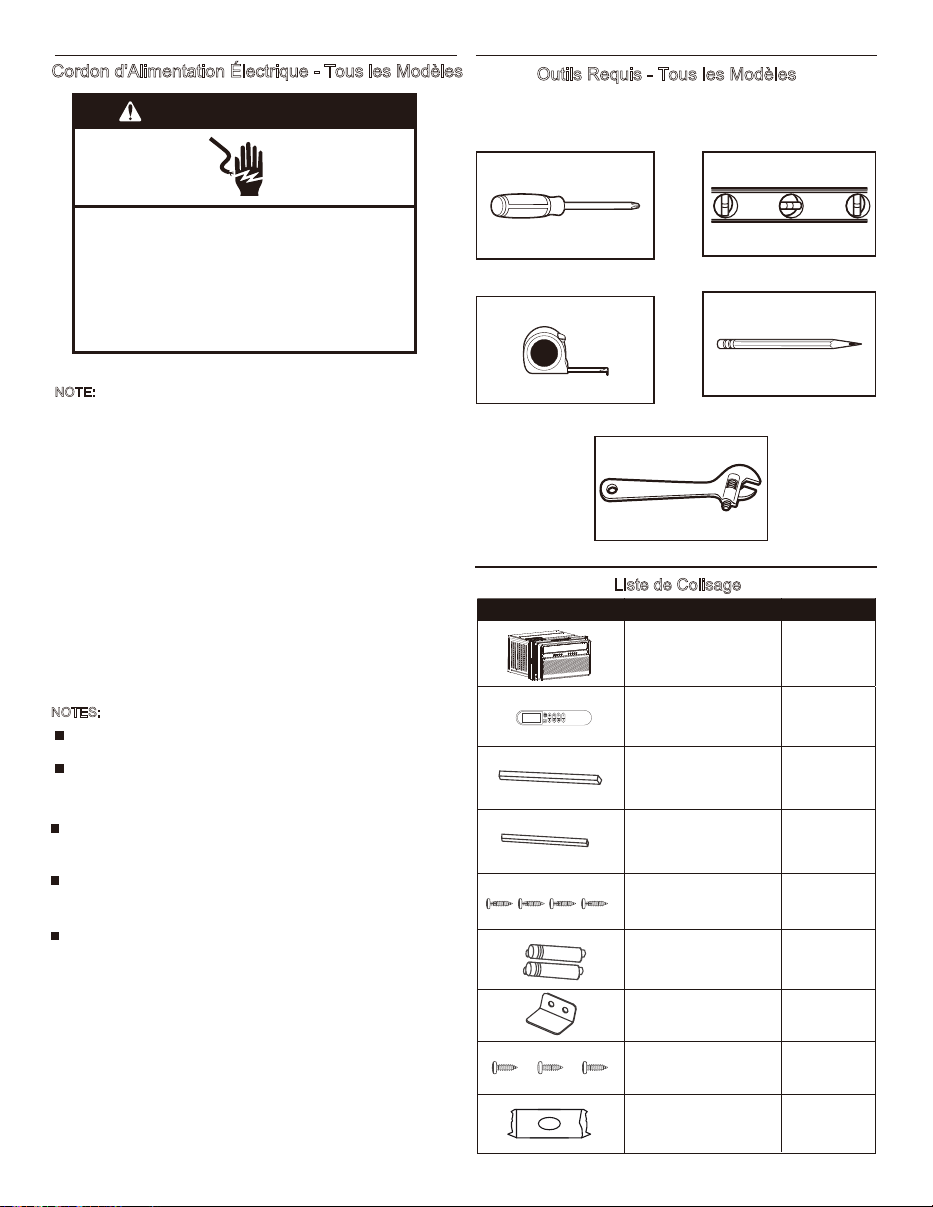

Cordon d'Alimentation Électrique - Tous les Modèles

NOTE: Le cordon d'alimentation électrique du climatiseur peut

différer de ceux présentés.

Le climatiseur est équipé d'un cordon d'alimentation électrique

conforme aux normes UL. Ce cordon d'alimentation contient des

composants électroniques de pointe qui détectent les courants de

fuite. Si le cordon est endommagé, les composants électroniques

détectent les courants de fuite et l'alimentation est coupée en une

fraction de seconde.

Pour tester votre cordon d'alimentation électrique:

1. Branchez le cordon d'alimentation dans une prise à 3 broches

mise à la terre

2. Appuyez sur RESET (sur certains modèles, une lumière verte s'

allumera).

3. Appuyez sur TEST (écoutez le clic ; le bouton de réinitialisation

se déclenchera, et sur certains appareils, une lumière verte s'

éteindra).

4. Appuyez et relâchez RESET (écoutez le clic ; le bouton de

réinitialisation se verrouillera, et sur certains appareils, une lumière

verte s'allumera). Le cordon d'alimentation est prêt à être utilisé.

Le bouton de réinitialisation doit être enfoncé pour un

fonctionnement correct.

Le cordon d'alimentation doit être remplacé s'il ne se

déclenche pas lorsque le bouton de test est pressé ou s'il ne

se réinitialise pas.

Ne pas utiliser le cordon d'alimentation comme interrupteur ON

/OFF. Le cordon d'alimentation est conçu comme un dispositif

de protection.

Un cordon d'alimentation endommagé doit être remplacé par

un nouveau cordon d'alimentation obtenu auprès du fabricant

du produit et ne doit pas être réparé.

Le cordon d'alimentation ne contient pas de pièces réparables

par l'utilisateur. L'ouverture du boîtier inviolable annule toutes

les garanties et réclamations de performance.

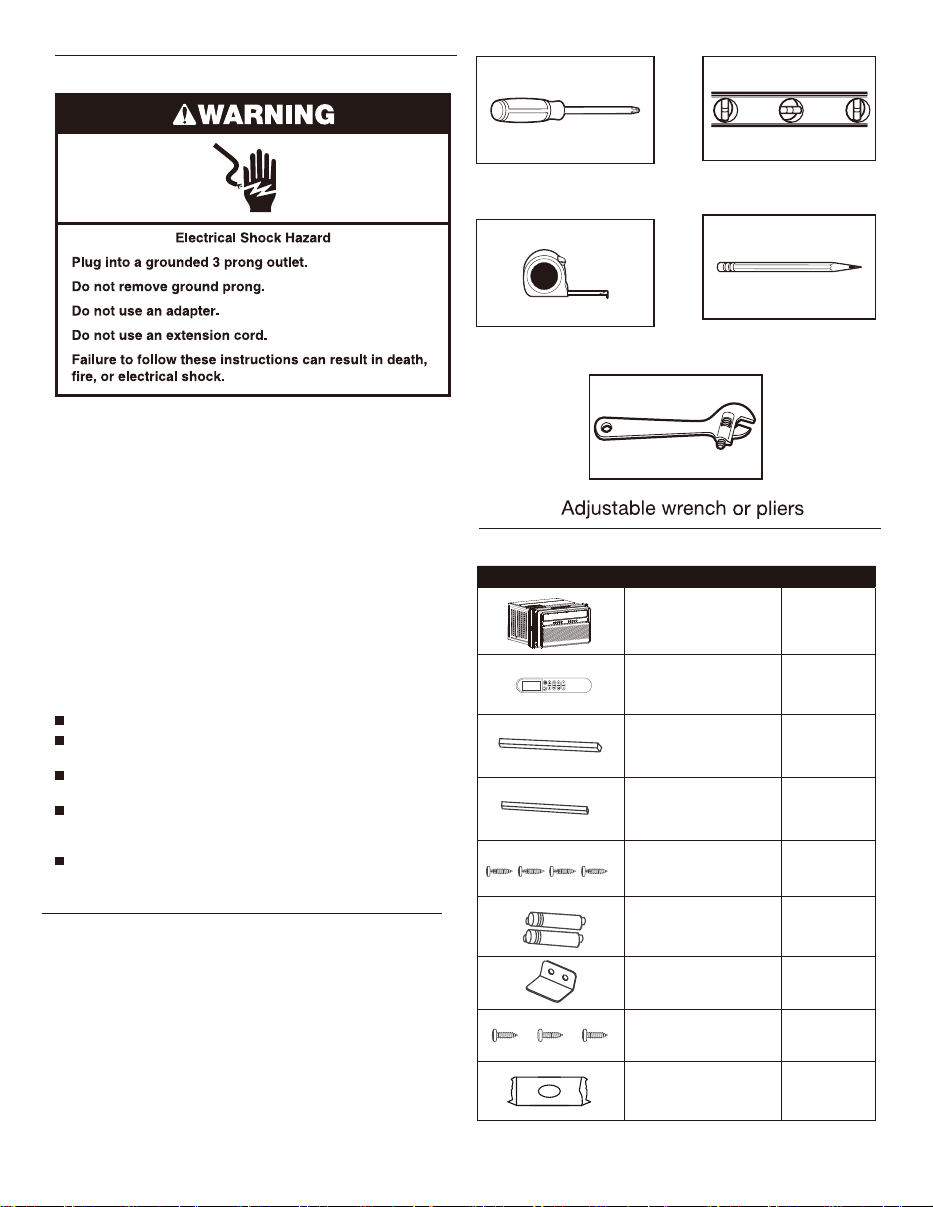

Outils Requis - Tous les Modèles

Rassemblez les outils et pièces nécessaires avant de

commencer l'installation. Lisez et suivez les instructions fournies

avec les outils listés ici.

Tournevis cruciforme

Mètre ruban

Niveau

Crayon

Liste de Colisage

Support de sécurité

Vis de 1/2"

Climatiseur de Fenêtre

Télécommande

Joint en mousse

long (non adhésif)

Joint en mousse

long (adhésif)

Vis de 3/4"

Pile pour télécommande

APPEARANCE

NOM DE LA PIÈCE

QUANTITÉ

Plasticine

NOTES:

Clé à molette ou pince

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

APPEARANCE

NOM DE LA PIÈCE

QUANTITÉ

Vis à tête hexagonale

longue de 5/16"

Boulon à tête plate de 5/

8" de long et écrou de

blocage

Boulon à tête plate de 1/

2" de long et écrou de

blocage

Joint de panneau

(adhésif)

Vis à tête

hexagonale longue

de 1/4"

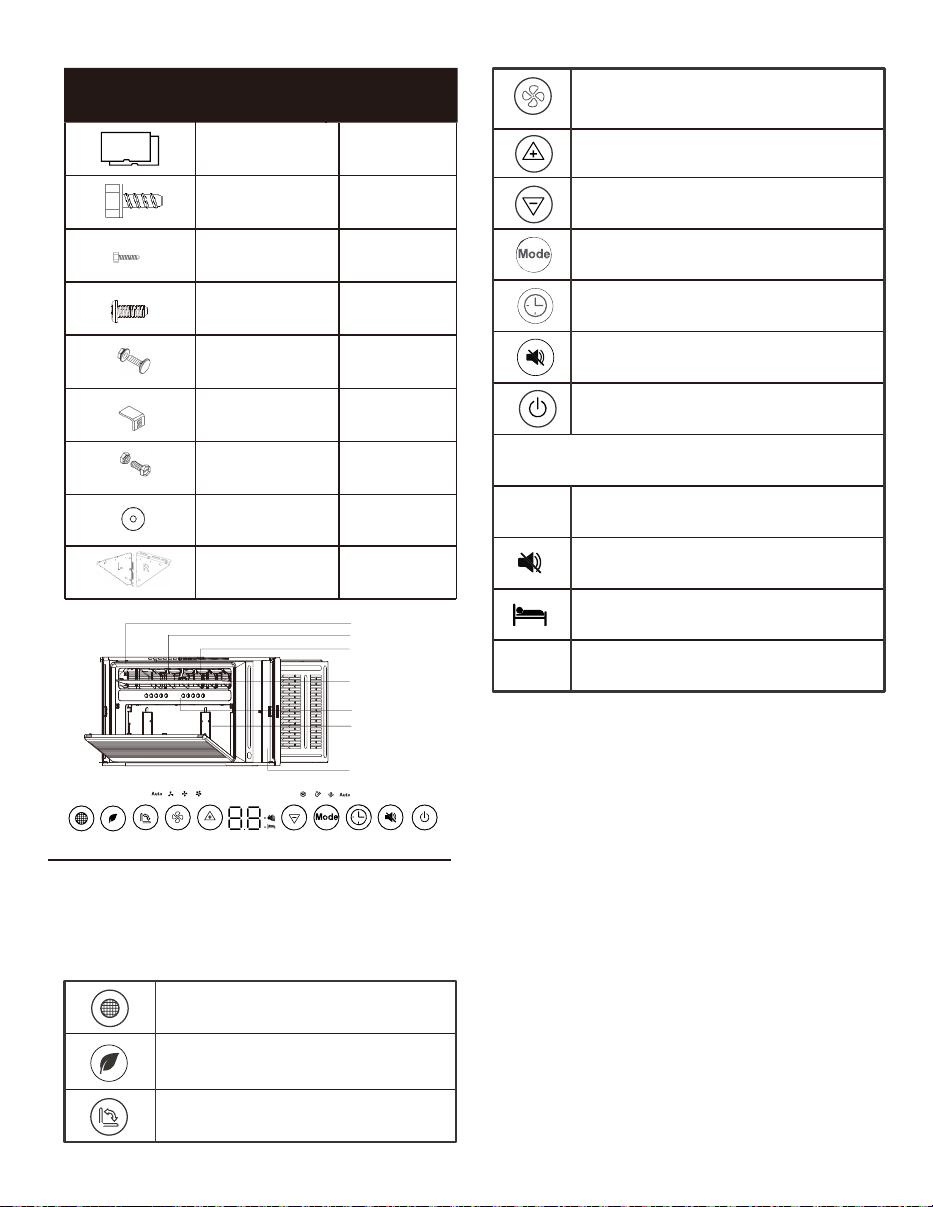

Panneau de Contrôle

Pour le modèle avec télécommande

Vous pouvez facilement utiliser ce climatiseur en

appuyant sur le bouton correspondant sur le panneau de

contrôle ainsi que sur la télécommande.

Vis à tête hexagonale

longue de 1/2"

Support d'angle de rebord

Joint d'étanchéité

Marquage "R" et "L"

Ajustez la vitesse du ventilateur (Auto, Faible, Moyenne,

Élevée)

NOTE: Le réglage de la vitesse du ventilateur est disponible

uniquement en mode Auto, Cool et Ventilateur.

Augmentez la température de la climatisation.

Diminuez la température de la climatisation.

Passez entre les modes Cool/Séchage/Ventilateur/Auto.

Programmez l'activation ou la désactivation du minuteur

de l'unité.

Activez/désactivez le mode SILENCE.

Allumez le climatiseur ou passez en mode veille.

Symboles d'indication des LED sur le panneau de contrôle

Indique les vitesses de ventilateur automatique, faible,

moyenne et élevée, respectivement.

AUTO

FAIBLE

MOYEN

ÉLEVÉ

Indique que l'unité est en mode SILENCE..

Indique que l'unité est en mode Sommeil.

Indique respectivement les modes Cool, Séchage,

Ventilateur et Auto.

COOL

SÉCHAGE

VENTILAT

EUR AUTO

Nettoyez le filtre à poussière.

Activez/désactivez le mode

ÉCONOMIE, en mode Cool/Séchage.

Sélectionnez pour ajuster la direction du

flux d'air en faisant pivoter la grille

verticalement.

Panneau avant

Grille d'air

Grille de protection

Ailette

Carte d'affichage

Filtre à Air

Ensemble de Rideau Télescopique

Instructions d'opération

ASSEMBLAGE & INSTALLATION MONTAGE EN FENÊTRE

Étape1:Exigences de la fenêtre

Étape 2: Testing

1. Ce climatiseur est conçu pour être installé dans une fenêtre

standard à guillotine simple ou double, avec une largeur de fenêtre

entre 29,5" et 41" (750 mm - 1040 mm).

2. Le vantail inférieur (la partie inférieure de la fenêtre qui monte et

descend) doit permettre un dégagement vertical de 14,5" lorsqu'il

Avant d'installer votre climatiseur, testez-le pour vous assurer qu'

il fonctionne correctement et que votre prise de courant a le

niveau de puissance approprié.

Tout d'abord, placez-le sur une surface plane, branchez-le

directement dans une prise murale (ne jamais utiliser de

multiprise ou autre dispositif), et allumez-le.

Ensuite, utilisez le bouton de mode sur votre panneau de

contrôle pour passer le climatiseur en mode Refroidissement et

appuyez sur la flèche vers le bas pour régler la température au

réglage le plus bas. Après 3 minutes, le climatiseur doit souffler

de l'air frais. Si c'est le cas, veuillez passer à l'étape suivante.

Sinon, consultez des conseils de dépannage détaillés sur le site

de support.

est ouvert.

3. Toutes les pièces de support doivent être fixées à du bois solide

, de la maçonnerie ou du métal.

4. La prise électrique doit être accessible pour le cordon d'

alimentation. (Prises électriques uniquement, pas de multiprises ou

autres prises autorisées.)

NOTE: Rangez le climatiseur dans sa boîte de produit lorsqu'il n'

est pas utilisé.

29.5-41 inch

18.5 inch

Mur

extérieur

Seuil de l

'appui de

fenêtre

Mur

intérie

Excessive Weight Hazard

Use two or more people to move and install air

conditioner.

Failure to do so can result in back or other injury.

Excessive Weight Hazard

Use two or more people to move and install air

conditioner.

Failure to do so can result in back or other injury.

Décalage

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le climatiseur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Étape3: Préparez Le Climatiseur pour l'Installation

3A. Déballez le climatiseur

3B. Retirez le filtre et le panneau avant

Tirez vers le bas le panneau avant et retirez le filtre.

Soulevez le panneau avant vers le haut et retirez-le du

climatiseur

3C. Retirez les vis du panneau avant et du coffret

Retirez les quatre vis.

OTE: Les vis du panneau avant doivent être réinstallées

avant de monter le climatiseur.

Débranchez le câble connectant la carte d'affichage

3D. Déconnectez l'appareil

3E. Retirez le châssis

Maintenez l'armoire tout en tirant sur la poignée de la base

pour installer l'unité

MPORTANT: Pour éviter tout dommage, ne tirez pas ou

ne soulevez pas près du haut de l'unité.

Retirez les matériaux d'emballage:

Manipulez délicatement le climatiseur lors du déballage de l'

unité. Placez le climatiseur sur une surface dure et plane.

Retirez les résidus de ruban adhésif et de colle des surfaces

avant d'allumer le climatiseur. Frottez une petite quantité de

liquide vaisselle sur l'adhésif avec les doigts. Essuyez avec

un chiffon humide et séchez.

Ne pas utiliser d'instruments tranchants, d'alcool à friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhésif ou la colle. Ces produits peuvent

endommager la surface du climatiseur.

Retirez tous les matériaux d'emballage insérés dans les

grilles latérales. Jetez/recyclez les matériaux d'emballage de

manière appropriée.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer le climatiseur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

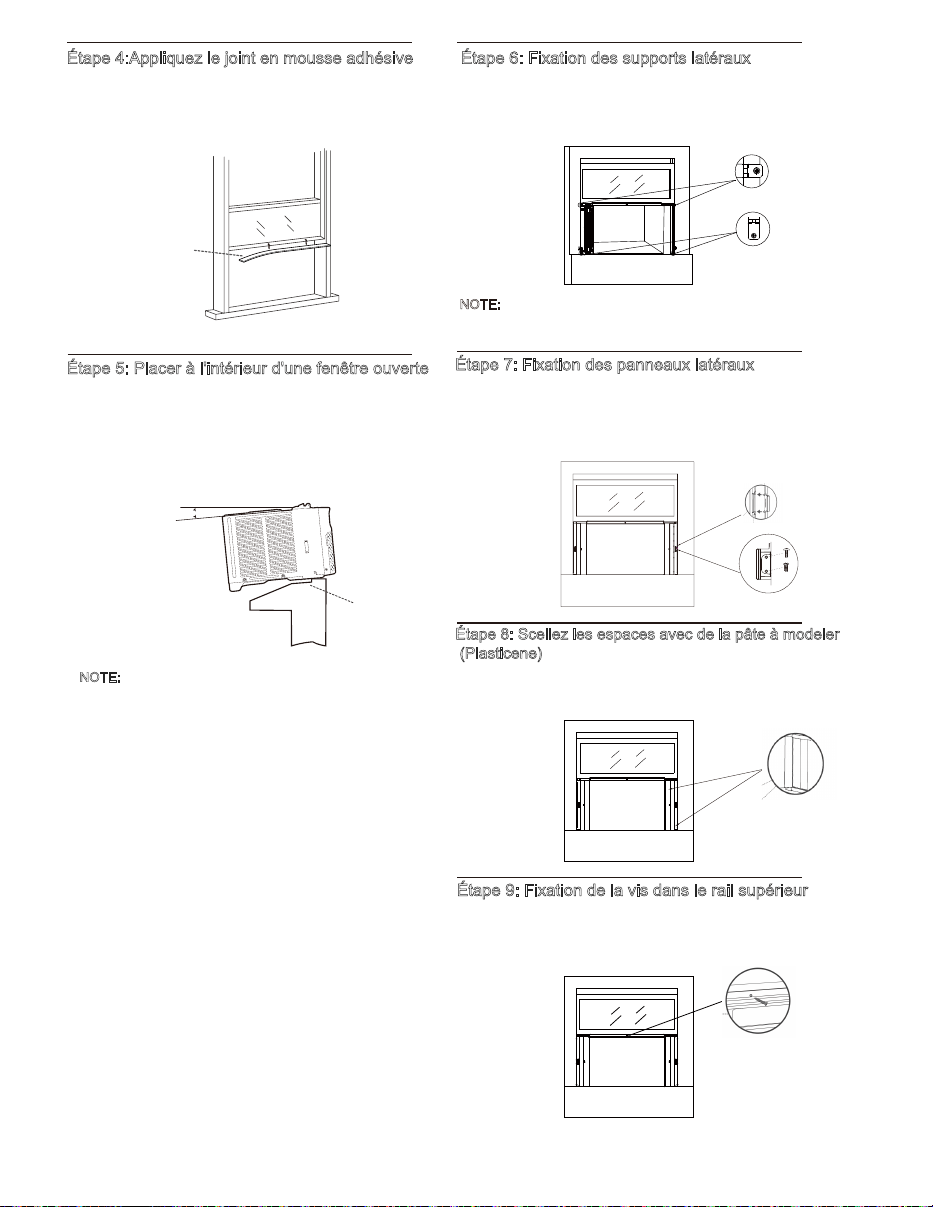

Étape 6: Fixation des supports latéraux

Étendez les supports latéraux des deux côtés du climatiseur

sur les cadres de fenêtre gauche et droit et fixez-les en

installant quatre vis de 3/4" comme indiqué.

Mesurez la longueur du cadre de fenêtre supérieur,

découpez le joint en mousse adhésive à la longueur

Étape 4:Appliquez le joint en mousse adhésive

appropriée, et appliquez comme indiqué ci-dessous.

Étape 5: Placer à l'intérieur d'une fenêtre ouverte

En utilisant une équipe de levage, soulevez doucement le

climatiseur et placez-le sur le rebord de la fenêtre. Ensuite,

fermez la fenêtre en vous assurant que le climatiseur est

centré et que le rail inférieur est bien aligné avec le rebord

de la fenêtre.

OTE: Le climatiseur doit être incliné d'environ 3° pour

permettre un meilleur drainage de la condensation et de l'

eau de pluie. À l'aide d'un niveau, mesurez environ 1/3 de

bulle pour obtenir la pente correcte.

Joint en mousse

adhésive

À l'extérieur À l'intérieur

Barre Inférieure

Environ 3°

Étape 7: Fixation des panneaux latéraux

Tirez les panneaux latéraux vers l'intérieur pour les aligner avec les

supports, puis fixez-les sur les côtés en enclenchant les points

saillants sur les broches de verrouillage. Les panneaux latéraux

Étape 8: Scellez les espaces avec de la pâte à modeler

(Plasticene)

doivent être verrouillés par une vis à tête hexagonale longue de 1/4".

Remplissez les crevasses entre les supports latéraux et les

panneaux avec la plasticine incluse.

Fixez la vis de 1/2" dans le rail supérieur du climatiseur au

cadre de la fenêtre.

Étape 9: Fixation de la vis dans le rail supérieur

NOTE: Fixez d'abord les vis supérieures, puis les vis

inférieures. Lorsque vous ouvrez la fenêtre, assurez-vous

que toutes les vis sont bien serrées.

Étape 10: Installation du support de sécurité

(

recommandé)

Étape 11: Combler l'Espace Entre Les

antaux en Appliquant les Joints de Panneau

Étape 12: Installer les Supports de Fixation

Étape 13: Installing the Chassis into the Cabinet

Pour des raisons de sécurité, il est recommandé de fixer le

support de sécurité sur le dessus de la fenêtre à l'aide de deux

vis de 1/2" pour empêcher l'ouverture de la fenêtre de l'extérieur.

Cependant, le support de sécurité peut être retiré pour vous

Si l'AC est bloqué par le cadre de la fenêtre tempête.

permettre d'ouvrir la fenêtre lorsque vous le souhaitez.

2. Assemblez les supports d'angle du seuil aux supports de

fixation à la position marquée comme indiqué ci-dessus. Serrez à

la main, mais pas complètement pour d'éventuels ajustements

nécessaires ultérieurement pendant l'installation.

3. Installez les supports de fixation (avec les supports d'angle du

seuil attachés) au bas de l'armoire comme indiqué ci-dessous.

1. Maintenez chaque support de fixation contre le rebord

extérieur de la fenêtre. Serrez chaque support au bas de l'

armoire comme indiqué ci-dessous. Marquez les supports au

niveau supérieur du rebord de la fenêtre, puis retirez-les.

4. Serrez fermement les 6 boulons.

Ajoutez du bois comme indiqué. Retirez le cadre de la fenêtre

tempête ou l'obstruction avant d'installer le climatiseur de fenêtre. Si

le cadre de la fenêtre tempête doit rester, assurez-vous que les

trous de drainage ou les fentes ne sont pas calfeutrés ou peints. L'

eau de pluie accumulée ou la condensation doivent pouvoir s'

écouler.

Joint en mousse

non adhésive

Joints de panneau *2

SASH

1-1

À L'INTERIEUR

2" min

(38mm)

Cadre de fenêtre

tempête ou autre

obstruction

Épaisseur de planche selon les

besoins, pour une pente

appropriée vers l'arrière, le long de

tout le rebord.

À l'EXTERIEUR

Découpez le joint en mousse non adhésif à la longueur

appropriée et insérez-le entre les vantaux de la fenêtre.

Lorsque la fenêtre est ouverte, assurez-vous que toutes les vis

sont bien serrées, de l'unité de climatisation au cadre de la

fenêtre. Mesurez la longueur étendue par les panneaux latéraux

, découpez les joints de panneau à la longueur appropriée,

retirez les pellicules protectrices et appliquez-les sur les

MPORTANT: Lors de l'ouverture de la fenêtre, assurez-vous

que les vis fixes sont correctement fixées en place sans aucun

objet affectant leur attachement aux supports latéraux et au

cadre de fenêtre associé pour éviter que l'unité ne devienne

instable et ne tombe.

panneaux des deux côtés.

1. Utilisez deux personnes ou plus pour soulever le climatiseur et le

glisser doucement dans l'armoire.

IMPORTANT: Ne pas appuyer sur les commandes ou les

serpentins à ailettes.

2. Assurez-vous que le châssis est fermement en place à l'arrière

de l'armoire.

3.Insérez toutes les vis retirées lors de l'installation de la fenêtre

(Étape 3, 3C) et réattachez le panneau avant, le filtre à air et la

grille.

Boulon à tête plate

de 1/2" de long et

écrou de blocage

Fixez avec des clous ou des vis.

Boulon à tête plate

de 1/2 pouce de long

et écrou de blocage

Droite

Équerre d'

angle de

rebord

Boulon à tête plate de 5/8

pouce de long

Gaugh

Contre-écrou

ASSEMBLAGE ET INSTALLATION À TRAVERS LE MUR (CONT.)

Retirez l'ensemble de support de rideau télescopique

gauche.

Retirez l'ensemble de support de rideau télescopique

droit.

Retirez les deux vis de la plaque frontale

Suivez l'étape d'installation de la fenêtre.

1. Déballez le climatiseur

2. Retirez les pièces.

5.Retirez les vis de la plaque frontale.

6. Retirez les vis du boîtier

3. Retirez la charnière

4. Retirez le filtre et le panneau avant

7. Retirez la chaisse

8. Retirez le filtre et le panneau avant

Retirez les 2 vis fixées sur les côtés gauche et

droit du boîtier et du châssis

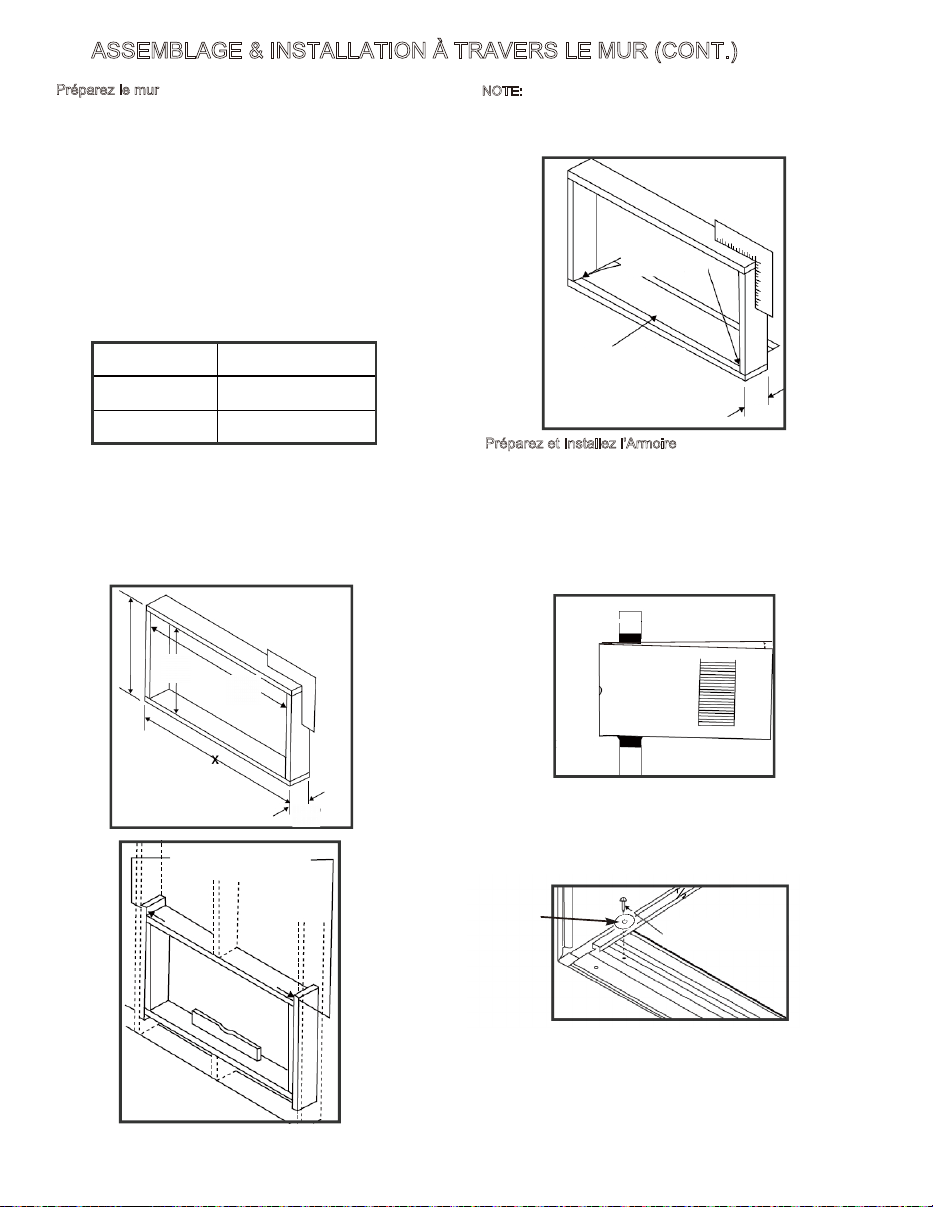

Préparez le mur

1. Préparez le mur dans une construction à ossature (y compris

en briques et en enduit).

En travaillant depuis l'intérieur de la pièce, trouvez le montant le

plus proche du centre de la zone d'installation.

2. Faites un trou de chaque côté du montant central..

3. Mesurez entre les bords intérieurs de chaque montant tous

les deux, comme indiqué ci-dessous

Mesurez et découpez une ouverture avec les dimensions

suivantes selon votre modèle

Largeur "X" = modèle intérieur plus deux fois l'épaisseur du

matériau d'ossature utilisé

Hauteur "Y" = hauteur intérieure du modèle plus deux fois l'

épaisseur du matériau d'ossature utilisé.

4. Construisez un cadre en bois avec les dimensions

intérieures de votre modèle indiquées ci-dessus (mesurez

deux fois).

La profondeur du cadre doit être la même que l'épaisseur

du mur. Comblez l'espace supplémentaire entre l'ouverture

et les montants avec des cales en bois, comme illustré ci-

dessous.

5. Clouez les cales aux montants. Elles doivent être

alignées avec le mur en placoplâtre

4. Secure the bottom rail to the wood frame with two 1/2

Préparez et Installez l'Armoire

1. Faites glisser le châssis de l'armoire. Reportez-vous aux

instructions de RETRAIT DU CHÂSSIS dans la section de

MONTAGE DE LA FENÊTRE

2. Placez l'armoire dans l'ouverture avec le rail inférieur reposant

fermement sur le panneau inférieur du cadre en bois.

3. Positionnez l'armoire de manière à ce qu'elle soit inclinée

correctement pour l'évacuation de l'eau, comme indiqué ci-

dessous..

Long Hex-head Screws and gaskets as shown below.

ASSEMBLAGE & INSTALLATION À TRAVERS LE MUR (CONT.)

15K/18K/22K/24K

17.13 inch (435mm)

25.59 inch (650mm)

CLAIRAGE EN

ALUMINIUM SUR

LE BAS DU CADRE

SUR 8-1/2”

CLOUEZ LES CALES AUX

MONTANTS

NIVEAU

CALFEUTREZ SI

NÉCESSAIRE

Hauteur du

cadre

intérieur

Largeur du

cadre intérieur

Jusqu'à

8-1/2"

Environ 3°

Vis à tête

hexagonale de

1/2" de longueur

Joints

d'étanchéité

NOTE: Si l'épaisseur du mur est de 8-1/2”ou plus, ajoutez un éclai

rage en aluminium sur le bas de l'ouverture du cadre pour vous as

surer que l'eau ne puisse pas entrer dans l'espace entre le mur int

érieur et extérieur..

Modèl

Hauteur du Cadre

Intérieur

Largeur du

Cadre Intérieur

Reportez-vous à l'ASSEMBLAGE DU SUPPORT DE

BRIDE dans la section de MONTAGE DE LA FENÊTRE

pour assembler les supports de bride.

Section pour assembler les supports de fixation.

Une bande de bois clouée au mur extérieur devrait être

utilisée en conjonction avec les supports de rebord inclinés.

5. Vissez l'armoire sur le cadre en bois en utilisant des

cales comme indiqué ci-dessous avec 7 longues vis à tête

hexagonale, n'oubliez pas de maintenir une pente

appropriée pour l'élimination de l'eau.

6. Installez le châssis dans l'armoire en suivant les étapes

décrites dans la section MONTAGE DE LA FENÊTRE.

PTIONNEL: Le calfeutrage et l'installation de la garniture sur le

mur intérieur peuvent être effectués si désiré.

Calfeutrez les ouvertures autour du haut et des côtés de l'armoire

ainsi que tous les côtés de la douille en bois à l'ouverture.

NOTE: Consultez les instructions de MONTAGE DE LA

Poussez le châssis dans l'armoire. Réinstallez les vis de l'

armoire, et rattachez la façade avant, le panneau avant et

le filtre à air.

FENÊTRE pour l'emplacement du joint de rail inférieur.

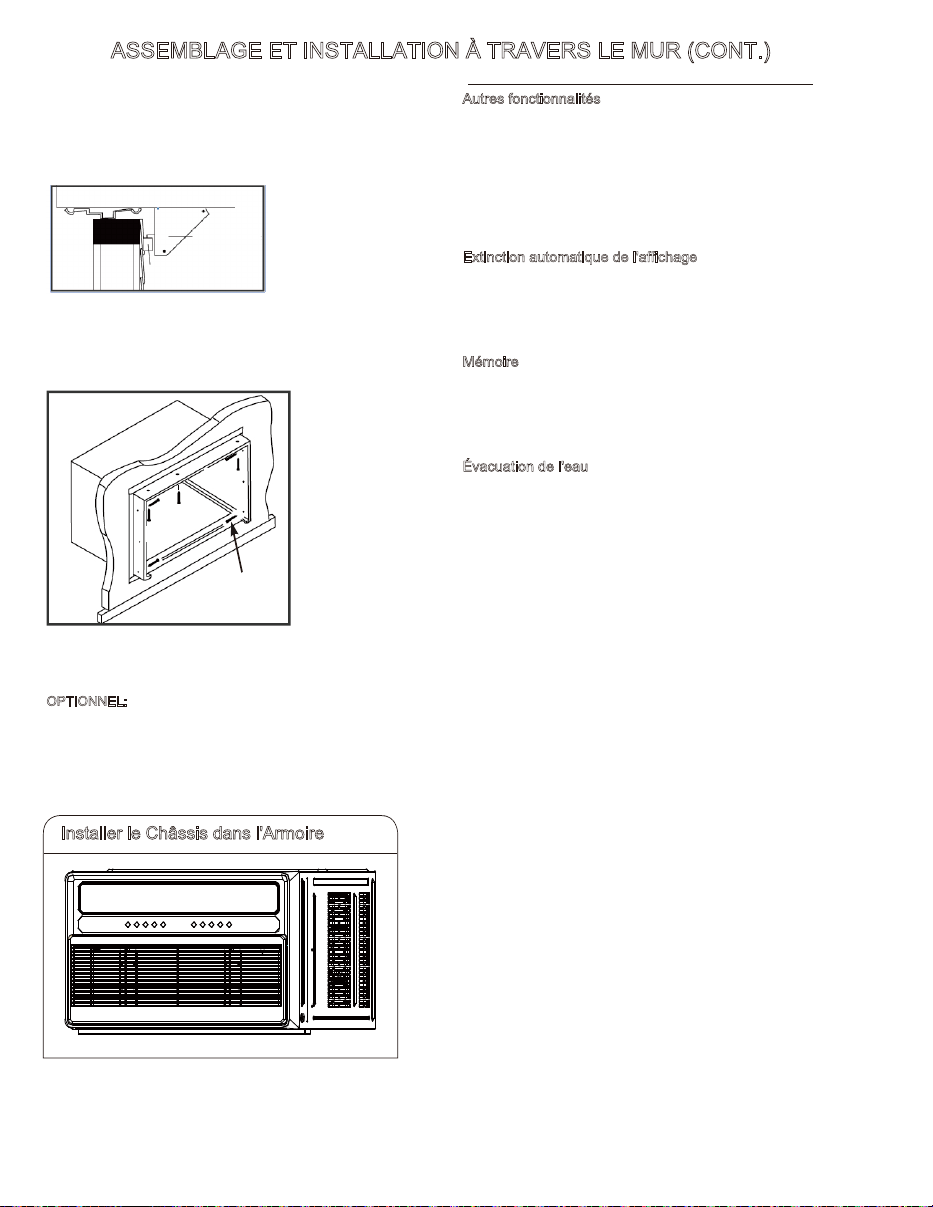

ASSEMBLAGE ET INSTALLATION À TRAVERS LE MUR (CONT.)

Vis à tête

hexagonale

longue de 5/16"

Installer le Châssis dans l'Armoire

Autres fonctionnalités

Rappel de filtre

Lorsque le temps de fonctionnement atteint 500 heures, le rappel de

filtre s'allume pour indiquer que le filtre doit être nettoyé. Appuyez et

maintenez enfoncé le bouton Filtre pendant 5 secondes pour

réinitialiser le rappel de filtre.Veuillez consulter la section entretien de

ce manuel pour les instructions de nettoyage du filtre.

Extinction automatique de l'affichage

L'affichage s'assombrira après 30 secondes (ou après 15 secondes

en mode veille). Réveillez l'affichage en appuyant sur n'importe quel

bouton.

Mémoire

Si le climatiseur est éteint mais reste connecté à l'alimentation, il

reprendra les paramètres précédents (à l'exception du réglage de la

minuterie) lorsqu'il sera rallumé.

Évacuation de l'eau

Cette unité a été conçue pour collecter l'humidité de la condensation

dans un bac de récupération à la base de l'appareil. L'eau collectée

est distribuée par le ventilateur arrière sur le serpentin du

condenseur. Cela contribue à l'efficacité globale de l'unité.

Il est normal d'entendre l'eau qui se déplace lors de la rotation du

ventilateur.

Support

Équerret

Bande de Bois

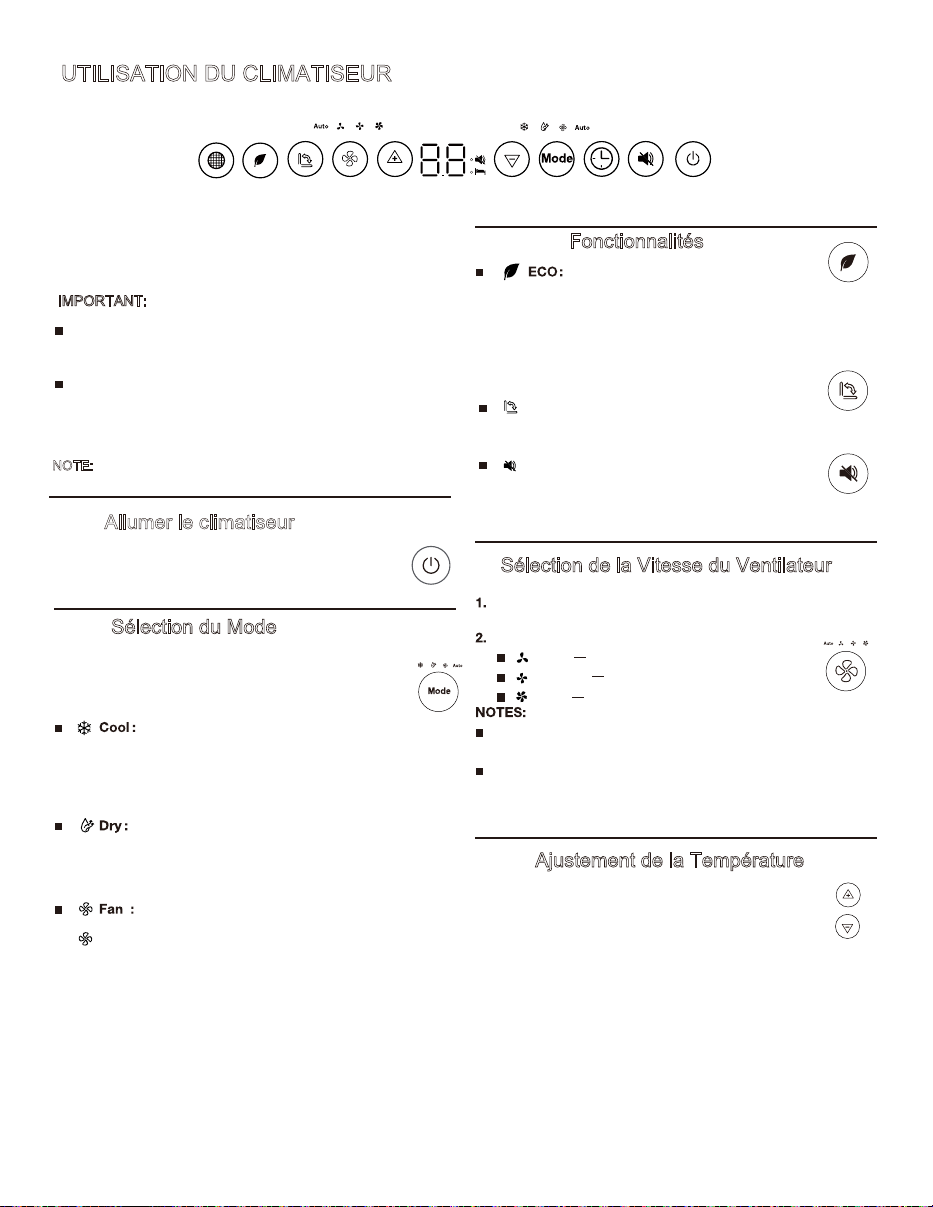

UTILISATION DU CLIMATISEUR

Faire fonctionner le climatiseur correctement vous aide à obtenir

les meilleurs résultats possibles

Cette section explique le fonctionnement correct du climatiseur.

( )

IMPORTANT:

NOTE: En cas de panne de courant, le climatiseur fonctionnera

Si vous éteignez le climatiseur, attendez au moins 3 minutes

avant de le rallumer. Cela permet d'éviter que le climatiseur ne

grille un fusible ou ne déclenche un disjoncteur

Ne tentez pas de faire fonctionner le climatiseur en mode

Refroidissement lorsque la température extérieure est inférieure

61°F (18°C). Le serpentin évaporateur intérieur gèlera, et le

climatiseur ne fonctionnera pas correctement.

avec les réglages précédents lorsque l'alimentation sera rétablie.

Allumer le climatiseur

1. Appuyez sur POWER pour allumer le climatiseur.

2. Appuyez sur POWER pour éteindre le climatiseur.

Sélection du Mode

2. Choisissez les modes : Fraîcheur, Déshumidification

1. Appuyez sur le bouton MODE pour parcourir les différents modes.

ou Ventilateur.

La fonction de refroidissement permet au climatiseur

de refroidir la pièce tout en réduisant l'humidité de l'air. Appuyez

sur le bouton MODE pour sélectionner la fonction de

refroidissement. Utilisez les boutons fléchés vers le haut ou vers

le bas pour ajuster la température.

Cette fonction réduit l'humidité de l'air pour rendre la

pièce plus confortable. Appuyez sur le bouton MODE pour

sélectionner le mode SÉCHAGE. Une fonction automatique de

cycles de refroidissement alternés et de ventilation d'air est activée.

Dans ce mode, seul le ventilateur fonctionne pour

assurer la ventilation. Appuyez sur le bouton MODE pour

sélectionner le mode VENTILATEUR. Appuyez sur le

bouton (VITESSE DU VENTILATEUR) pour choisir Haute,

Moyenne ou Basse.

NOTE: Après 5 secondes, l'affichage affichera la température

actuelle de la pièce en mode ventilateur.

Fonctionnalités

Économie d'énergie en éteignant le

compresseur lorsque la pièce atteint la température désirée.

Le moteur du ventilateur fonctionnera pendant 1 minute, s'

arrêtera pendant 5 minutes, puis se remettra en marche.

Le compresseur se rallumera lorsque la température de la

pièce dépasse la température réglée. Appuyez sur ECO pour

activer et désactiver la fonction Eco. Lorsque l'unité est en

mode Eco, la lumière s'allumera.

( )

Swing：

Appuyez sur le bouton BALANCE

pour faire pivoter automatiquement les volets, afin de contrôler

la direction de l'air

MUTE ：

Appuyez sur le bouton

SILENCIEUX, la vitesse du ventilateur passera en

mode silencieux.

Sélection de la Vitesse du Ventilateur

Appuyez sur le bouton VITESSE DU VENTILATEUR jusqu'à

ce que le témoin LED pour le réglage souhaité s'allume

Choisissez Basse, Moyenne ou Haute.

Basse

Vitesse de ventilateur basse

Moyenne

Vitesse de ventilateur normale

Haute

Vitesse de ventilateur maximale

(Auto) La vitesse de ventilateur et la température automatiques ne

peuvent pas être sélectionnées en mode Ventilateur uniquement.

Dans les modes SOMMEIL, la vitesse de ventilateur automatique est

sélectionnée automatiquement.

Ajustement de la Température

Appuyez sur le bouton fléché vers le haut pour

augmenter la température réglée

Appuyez sur le bouton fléché vers le bas pour diminuer

la température réglée.

Sons de Fonctionnement Normaux

Lorsque le climatiseur fonctionne normalement, vous pouvez

entendre des sons tels que:

Rappel de Nettoyage du Filtre

Utilisation de la Minuterie

Delayed Shutoff:

Utilisez le bouton (MINUTERIE) pour régler le climatiseur pour

qu'il s'éteigne automatiquement après un délai de 0.5 à 24 heures

(le climatiseur doit être allumé):

1. Appuyez sur le bouton (MINUTERIE). L'affichage indiquera le

temps restant avant que le climatiseur ne s'éteigne

2. Appuyez sur le bouton fléché vers le haut ou vers le bas pour

changer le temps de fermeture différée de 0.5 à 24 heures. Le temps

peut être réglé par incréments de 0.5 heure pour moins de 10 heures

et par incréments d'1 heure pour 10 heures ou plus.

3. Appuyez de nouveau sur le bouton (MINUTERIE) pour

confirmer le réglage.

NOTE: La lumière Set s'allumera pendant le réglage.

Démarrage différé:

Il peut être réglé pour s'allumer ou s'éteindre automatiquement avec

un retard de 0.5 à 24 heures.

NOTE: Après le délai défini, le climatiseur s'allumera avec les

réglages précédents. Changez le mode, la vitesse du ventilateur et/

ou la température avant de régler la minuterie, si désiré.

1. Éteignez le climatiseur

2. Appuyez sur le bouton (MINUTERIE). Réglez la température en

appuyant sur le bouton fléché vers le haut ou vers le bas.

3. Appuyez une deuxième fois sur le bouton (MINUTERIE) pour

régler le temps restant. Appuyez sur le bouton fléché vers le haut ou

vers le bas pour changer le délai de 0.5 à 24 heures.

4. Appuyez de nouveau sur le bouton (MINUTERIE) pendant que

le temps restant est affiché à l'écran.

Pour Annuler la Minuterie

Après que la minuterie a été réglée, appuyez sur le bouton

(MINUTERIE))button.

Des gouttelettes d'eau frappant le condenseur, provoquant un son

de tintement ou de clic. Les gouttelettes d'eau aident à refroidir le

condenseur.

Mouvement d'air provenant du ventilateur.

Clics provenant du cycle du thermostat.

Vibrations ou bruits dus à des matériaux lâches dans la construction

du mur ou de la fenêtre.

Un bourdonnement aigu ou un bruit pulsatoire causé par le cycle de

mise en marche et d'arrêt du compresseur moderne à haute

efficacité.

De l'eau se collectera dans le bac de base pendant les jours de

pluie ou d'humidité élevée. L'eau peut déborder et goutter depuis la

partie extérieure de l'unité.

Pour maximiser l'efficacité énergétique, ce climatiseur

est équipé d'un rappel de nettoyage du filtre. Après 500

heures de fonctionnement, le voyant FILTRE s'allumera pour

indiquer qu'il est temps de nettoyer le filtre. Après avoir

nettoyé le filtre, appuyez sur le bouton FILTRE pour éteindre

le voyant et réinitialiser le minuteur du filtre.

Consultez la section "Entretien du climatiseur" pour obtenir

des instructions sur la façon de nettoyer le filtre.

POWER COOL

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

FAN

SPEED

FAN

SPEED

POWER COOL

SLEEP

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

Utilisez un petit tournevis cruciforme pour desserrer la vis du

couvercle de la batterie. Faites glisser le couvercle de la batterie

vers le bas avec deux pouces pour le retirer. Retirez et éliminez

correctement les anciennes piles, puis remplacez-les par deux

nouvelles piles AAA. Replacez le couvercle de la batterie et serrez

la vis.

Remplacement de la batterie

Économie d'énergie en éteignant le compresseur lorsque

la pièce atteint la température désirée. Le moteur du

ventilateur fonctionnera pendant 1 minute, s'arrêtera

pendant 5 minutes, puis redémarrera.Le compresseur se

rallumera lorsque la température de la pièce dépasse la

température réglée. Appuyez sur ECO pour activer ou

désactiver la fonctionnalité Eco. Lorsque l'unité est en

mode Eco, la lumière s'allumera.

Ajustement de la Température

Appuyez sur le bouton flèche vers le haut pour

augmenter la température réglée. Appuyez sur le bouton

vers le bas pour diminuer la température réglée.

MUTE

Swing

：

Utilisation de Télécommande

Appuyez sur POWER pour allumer le climatiseur.

Appuyez sur POWER pour éteindre le climatiseur

1.Appuyez sur VITESSE DU VENTILATEUR jusqu'à ce que

la barre LED sur l'affichage du panneau de commande du

climatiseur correspondant au réglage souhaité s'allume

2. Choisissez Basse, Moyenne ou Haute

NOTES:

La vitesse automatique du ventilateur et la température ne

peuvent pas être sélectionnées en mode Ventilateur.

Ajuste automatiquement la température et la vitesse du

ventilateur pour rendre la pièce plus confortable pendant la nuit

. Appuyez et maintenez enfoncé le bouton (SOMMEIL)

jusqu'à ce que le voyant de sommeil s'allume. Tous les autres

voyants s'éteindront.

La température réglée augmentera automatiquement d'un

degré toutes les 30 à 60 minutes. À la fin du cycle de sommeil,

la température reviendra à la température initialement réglée.

Arrêt différé:

Utilisez la minuterie pour régler le climatiseur pour qu'il s'éteigne

automatiquement après un délai de 0.5 à 24 heures. Le

climatiseur doit être allumé:

1. Appuyez sur (MINUTER). L'affichage indiquera le temps restant

avant que le climatiseur ne s'éteigneF.

2. Appuyez sur le bouton fléché vers le haut ou vers le bas pour changer

le temps de fermeture différée de 0.5 à 24 heures. Le temps peut être

réglé par incréments de 0.5 heure pour moins de 10 heures et par

incréments d'une heure pour 10 heures ou plus.

3. Appuyez à nouveau sur (MINUTER) pour confirmer le réglage.

NOTE: Le voyant Set s'allumera pendant le réglage

Démarrage différé:

Vous pouvez également régler le climatiseur pour qu'il s'allume

automatiquement après un délai de 0.5 à 24 heures.

NOTE: Après le délai défini, le climatiseur s'allumera avec les réglages

précédents. Modifiez le mode, la vitesse du ventilateur et/ou la

température avant de régler la minuterie, si vous le souhaitez

1. Éteignez le climatiseur.

2. Appuyez sur (MINUTER). Réglez la température en appuyant sur le

bouton fléché vers le haut ou vers le bas

3. Appuyez une deuxième fois sur (MINUTER) pour définir le temps de

repos. Appuyez sur le bouton fléché vers le haut ou vers le bas pour

changer le délai de 0.5 à 24 heures.

4. Appuyez à nouveau sur (MINUTER) pendant que le temps restant

est affiché à l'écran.

Pour Annuler la Minuterier:

Après avoir réglé la minuterie, appuyez sur (MINUTER).

Appuyez sur AFFICHAGE pour allumer/

éteindre toutes les lumières ou l'affichage LED.

Appuyez sur le bouton BALANCE pour faire pivoter

automatiquement la lamelle d'air, afin de contrôler la direction de l'air

Appuyez sur le bouton SILENCE, la vitesse du

ventilateur passera en mode silencieux.

Retirer et remplacer les piles

Le climatiseur est conçu pour vous offrir de nombreuses années

de service fiable. Cette section vous indique comment nettoyer et

prendre soin de votre climatiseur correctement.

ENTRETIEN DU CLIMATISEUR

Retrait du Filtre à Air

Nettoyage du Filtre à Air

Nettoyage du Panneau Avant

Réparation des Dommages de Peinture

Vérifiez une ou deux fois par an les dommages de peinture. C'

est très important, surtout dans les zones près de l'eau salée ou

où la rouille est un problème. Si nécessaire, effectuez des

retouches avec une peinture émail de bonne qualité.

Stockage d'Hiver

Débranchez l'unité avant de la ranger. Couvrez le climatiseur

avec une housse appropriée pour bloquer le flux d'air extérieur

et fournir une isolation

Température de

fonctionnement

-88

64 -109

intérieure (refroidissement

/chauffage)

Le filtre à air se trouve derrière la grille d'admission du climatiseur

extérieure (refroidissement

/chauffage)

. Retirez le filtre à air comme suit:

Retirez le filtre en tirant vers le bas sur les encoches de la

porte du filtre à l'avant de l'unité, comme indiqué dans la figure

ci-dessous.

Le filtre à air est amovible pour un nettoyage facile. Un filtre propre

aide à éliminer la poussière, les peluches et autres particules de l'air

et est important pour une efficacité de refroidissement et de

fonctionnement optimale. Vérifiez le filtre au moins une fois par mois

pour voir s'il a besoin d'être nettoyé

NOTE: Ne faites pas fonctionner le climatiseur sans le filtre en place.

Faire ainsi dégradera les performances de l'unité au fil du temps.

1. Utilisez un aspirateur pour nettoyer le filtre à air.

2. Si le filtre à air est très sale, utilisez du liquide vaisselle et de l'eau

tiède pour laver le filtre.

3. Rincez correctement le filtre et secouez-le doucement pour enlever

l'excès d'eau.

4. Laissez le filtre sécher complètement avant de le remettre dans le

climatiseur pour garantir une efficacité maximale.

NOTE: Ne lavez pas le filtre à air dans le lave-vaisselle ni n'utilisez

de nettoyants chimiques ; cela pourrait endommager le filtre.

1. Éteignez le climatiseur.

2. Essuyez le panneau avant avec un chiffon doux et humide.

3. Laissez sécher à l'air le panneau avant complètement.

DÉPANNAGE

Avant de demander un service, essayez les suggestions ci-dessous pour voir si vous pouvez résoudre le problème sans aide extérieure.

PROBLÈME POSSIBLE CAUSES SOLUTIONS

Le climatiseur ne

démarre pas

Le climatiseur est débranché

Le climatiseur ne refroidit

pas comme il le devrait

Le fusible est grillé/le disjoncteur est

déclenché..

Panne de courant.

Le dispositif d'interruption de courant est

déclenché.

Le flux d'air est restreint.

Le contrôle de température peut ne pas être

correctement réglé.

Le filtre à air est sale.

La pièce peut être trop chaude.

L'air froid s'échappe.

Le capteur de température n'est pas bien situé

Assurez-vous que la fiche du climatiseur est complètement

enfoncée dans la prise de courant.

Vérifiez le fusible ou le disjoncteur de la maison et

remplacez le fusible ou réinitialisez le disjoncteur.

L'unité redémarrera automatiquement lorsque l'

alimentation sera rétablie. Il y a un retard de temps de

protection (environ 3 minutes) pour éviter le

déclenchement et la surcharge du compresseur. Pour cette

raison, pendant les 3 premières minutes, l'unité peut ne

pas refroidir normalement.

Appuyez sur le bouton de RÉINITIALISATION situé sur la

fiche du cordon d'alimentation. Si le bouton de

RÉINITIALISATION ne reste pas enclenché, cessez d'

utiliser le climatiseur et contactez un technicien de service

qualifié.

Assurez-vous qu'il n'y a pas de rideaux, de stores ou de

meubles bloquant l'avant du climatiseur.

Abaissez la température thermostatique réglée.

Nettoyez le filtre. Reportez-vous à l'Entretien du Climatiseur.

Veuillez accorder du temps à la pièce pour qu'elle

refroidisse après avoir allumé le climatiseur.

Vérifiez les registres de chauffage ouverts et les retours

d'air froid.

Assurez-vous que le capteur de température derrière le

filtre à air n'est pas en contact avec la bobine froide

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Lors de l'appel, veuillez avoir la date de livraison ainsi que les

numéros de modèle et de série complets de l'appareil. Ces

Avant de demander une assistance ou un service, veuillez vérifier

la section "Dépannage". Cela pourrait vous éviter les frais d'un

appel de service. Si vous avez toujours besoin d'aide, suivez les

instructions ci-dessous.

informations nous aideront à mieux répondre à la demande.

Pour contacter le service client de XLS Products, composez le

numéro gratuit suivant:

1-800-207-1156.

Nos consultants fournissent une assistance pour:

Caractéristiques et spécifications de notre gamme complète d'

appareils.

Informations d'installation.

Procédures d'utilisation et d'entretien. Accessoires et pièces de

rechange.

Assistance client spécialisée.

Références vers des revendeurs locaux, distributeurs de pièces de

rechange et entreprises de service. Les techniciens de service

désignés par XLS Products sont formés pour remplir la garantie du

produit et fournir un service après-garantie, partout aux États-Unis

Pour une assistance supplémentaire:

Si vous avez besoin d'une assistance supplémentaire, vous pouvez

écrire à XLS Products avec toutes vos questions ou

préoccupations à l'adresse suivante :

XLS Products, Inc.

Service Client

P.O. Box 16262

Philadelphia, PA 19114-0262

Veuillez inclure un numéro de téléphone pendant la journée dans

votre correspondance.

Pour contacter le service client de XLS Products, composez le

numéro gratuit suivant:

1-800-207-1156.

Nos consultants fournissent une assistance pour:

Pour une assistance supplémentaire:

Si vous avez besoin d'une assistance supplémentaire, vous

pouvez écrire à XLS Products avec toutes vos questions ou

préoccupations à l'adresse suivante :

XLS Products, Inc.

Service client

P.O. Box 16262

Philadelphia, PA 19114-0262

Veuillez inclure un numéro de téléphone pendant la journée

dans votre correspondance.

ASSISTANCE OU SERVICE

Aux États-Unis

Au Canada

Le climatiseur gèle.

La télécommande ne

fonctionne pas.

De l'eau goutte à l'

extérieur.

De l'eau goutte à l'

INTÉRIEUR lorsque l'

De l'eau goutte à l'

INTÉRIEUR lorsque l'unité

refroidit.

unité refroidit..

Bruits lorsque l'unité

démarre.

Des blocs de glace bloquent le flux d'air et

empêchent le climatiseur de refroidir la pièce.

Les piles sont insérées incorrectement.

Les piles peuvent être déchargées.

Temps chaud et humid.

Le climatiseur n'est pas correctement

incliné vers l'extérieur..

L'humidité extraite de l'air s'écoule dans le

bac de base.

Un son "da-da" peut se produire pendant 30

secondes lorsque l'unité est allumée en

raison du démarrage du compresseur.

Passez à la vitesse de ventilation élevée et réglez le

thermostat à une température plus élevée.

Vérifiez la position des piles.

Remplacez les piles.

Ceci est normal.

Installation incorrecte. Inclinez légèrement le climatiseur

vers l'extérieur pour permettre le drainage de l'eau.

Référez-vous aux instructions d'installation.

Ceci est normal pendant une courte période dans les

zones à faible humidité et normal pour une période plus

longue dans les zones à haute humidité.

Ceci est normal.

Caractéristiques et spécifications de notre gamme complète d'

appareils.

Procédures d'utilisation et d'entretien.

Accessoires et pièces de rechange.

Références vers des revendeurs locaux, distributeurs de pièces

de rechange et entreprises de service. Les techniciens de

service désignés par XLS Products sont formés pour remplir la

garantie du produit et fournir un service après-garantie, partout

au Canada

GARANTIE DES PRODUITS XLS POUR

ES CLIMATISEURS WHIRLPOOL®

GARANTIE LIMITÉE D'UN AN

Pendant un an à compter de la date de livraison, lorsque ce produit est utilisé et entretenu conformément aux instructions fournies avec le

produit, XLS Products paiera le remplacement du produit (à notre discrétion) pour corriger les défauts de matériaux ou de fabrication.

Conservez ce livret et votre reçu de vente ensemble pour référence

future. Vous devez fournir une preuve d'achat ou de la date d'

installation pour le service sous garantie.

Notez les informations suivantes concernant votre climatiseur pour

vous aider à obtenir une assistance ou un service si vous en avez

besoin un jour. Vous devrez connaître votre numéro de modèle

complet et votre numéro de série. Vous pouvez trouver ces

informations sur l'étiquette du numéro de modèle et de série située

sur le produit.

Nom du revendeur ___________________________

Addresse __________________________________

Numéro de téléphone _______________________

Numéro de modèle___________________________

Numéro de sérier____________________________

Date d'achat________________________________

ARTICLES POUR LESQUELS XLS PRODUCTS NE PAIERA PAS

1. Appels de service pour corriger l'installation de votre produit, vous donner des instructions sur son utilisation, remplacer les fusibles de la

maison ou réinitialiser les disjoncteurs, remplacer ou nettoyer les filtres, ou corriger le câblage de la maison.

2. Appels de service pour réparer ou remplacer les filtres à air. Ces pièces consommables ne sont pas couvertes par la garantie.

3. Réparations lorsque votre produit est utilisé à des fins autres que l'usage domestique normal dans une maison individuelle.

4. Dommages résultant d'un accident, d'une altération, d'une mauvaise utilisation, d'un abus, d'un incendie, d'une inondation, de forces

majeures, d'une installation incorrecte, d'une installation non conforme aux codes électriques ou de plomberie, ou de l'utilisation de produits

non approuvés par XLS Products.

5. Pièces de rechange ou coûts de main-d'œ uvre pour les unités utilisées en dehors des États-Unis ou du Canada.

6. Ramassage et livraison. Ce produit est conçu pour être réparé à domicile.

7. Réparations des pièces ou systèmes résultant de modifications non autorisées apportées à l'appareil.

8. Frais de déplacement et de transport pour le service du produit dans des endroits éloignés.

9. Le retrait et la réinstallation de votre appareil s'il est installé dans un endroit inaccessible ou s'il n'est pas installé conformément aux

instructions d'installation publiées.

EXCLUSION DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LA SEULE ET UNIQUE SOLUTION POUR LE CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE SERA LA RÉPARATION DU

PRODUIT TELLE QUE PRÉVUE ICI.LES GARANTIE IMPLICITES,Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'

ADÉQUATION A UN USAGE PARTICULIER, SONT LIMITÉES A UN AN OU A LA PÉRIODE LA PLUS COURTE AUTORISÉE PAR LA

LOI. LES PRODUITS XLS NE SERONT PAS LIMITATION DES DOMMAGES INDIRECTS OU CONSÉCUTIFS. CERTAINS ÉTAS ET

PROVINCES N'AUTORISENT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU CONSÉCUTIFS,NI LES

LIMITATIONS SUR LA DURÉE DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'ADÉQUATION A UN USAGE

PARTICULIER, DONC CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS S'APPLIQUER A VOUS. CETTE GARANTIE VOUS

CONERE DES DROITS LÉGAUX SPÉGAUX SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT AVOIR D'AUTRES DROITS,QUI

VARIENT D'UN ÉTAT A L'AUTRE OU D'UNE PROVINCE A L'AUTRE.

En dehors des 50 États-Unis et du Canada, cette garantie ne s'applique pas. Contactez votre revendeur autorisé de produits XLS pour

déterminer si une autre garantie s'applique.

Si vous avez besoin de service, consultez d'abord la section "Dépannage" du Guide d'utilisation et d'entretien. Après avoir consulté le "

Dépannage", une aide supplémentaire peut être trouvée en consultant la section "Assistance ou Service" ou en appelant XLS Products.

Aux États-Unis, appelez le 1-800-207-1156.

Au Canada, appelez le 1-800-207-1156.

Para preguntas sobre características, funcionamiento/rendimiento, piezas o servicio, llame al: 1-800-207-1156.

En Canadá, para asistencia, instalación o servicio, llame al: 1-800-207-1156.

Tabla de Contenidos

SEGURIDAD DEL ACONDICIONADOR DE AIRE ..............................................................................................2

NTRODUCCIÓN A LOS REFRIGERANTES R32 .............................................................................................. 3

EQUISITOS DE INSTALACIóN .........................................................................................................................4

Método de conexiónatierra recomendado ...................................................................................................4

Cable de alimentación eléctrica-Todos los modelos .....................................................................................5

Herramientas necesarias-Todos los modelos ...............................................................................................5

Lista de embalaje ......................................................................................................................................... 5

Instrucciones de funcionamiento....................................................................................................................6

NSAMBLAJE E INSTALACIÓN DE MONTAJE DE VENTANAS.......................................................................7

ONTAJE E INSTALACIÓN A TRAVÉS DE LA PARED (CONT.) ....................................................................11

SO DEL ACONDICIONADOR DE AIRE ......................................................................................................... 14

Encendido el acondicionador de aire .........................................................................................................14

Selección del modo ....................................................................................................................................14

Características ........................................................................................................................................... 14

Selección de la velocidad del ventilador ....................................................................................................14

Ajuste de la temperatura ............................................................................................................................14

Uso del Temporizador ................................................................................................................................15

Sonidos de funcionamiento normal ............................................................................................................15

Recordatorio de limpieza del filtro ..............................................................................................................15

Uso del control remoto ...............................................................................................................................16

Sustitución de la batería .............................................................................................................................16

UIDADO DEL ACONDICIONADOR DE AIRE .................................................................................................17

Retirada del filtro de aire ............................................................................................................................17

Limpieza del filtro de aire ...........................................................................................................................17

Limpieza del panel frontal ..........................................................................................................................17

Reparación de daños en la pintura ............................................................................................................17

Almacenamiento en invierno ......................................................................................................................17

OLUCIÓN DE PROBLEMAS ...........................................................................................................................18

SISTENCIA O SERVICIO ................................................................................................................................19

ARANTÍA DE PRODUCTOS XLS PARA ACONDICIONADORES DE AIRE DE WHIRLPOOL® .................. 20

WHAW-151IN

WHAW-181IN

WHAW-241IN

Models:

ROOM AIR CONDITIONER

Use and Care Guide

Garantía limitada proporcionada por XLS Products.

SEGURIDAD DEL ACONDICIONADOR DE AIRE

Su seguridad y la de los demás es muy importante.

Este símbolo le avisa de peligros potenciales que pueden matarle o herirle a usted y a otras personas.

Todos los mensajes de seguridad irán seguidos del símbolo de alerta de seguridad y de la palabra "

PELIGRO" o " AVISO".

Hemos incluido muchos mensajes de seguridad importantes en este manual y en su aparato. Lea y obedezca

siempre todos los mensajes de seguridad.

Estas palabras significan:

Puede morir o resultar gravemente herido si no sigue

inmediatamente las instrucciones.

Puede morir o resultar gravemente herido si no sigue las

instrucciones.

Todos los mensajes de seguridad le indicarán cuál es el peligro potencial, le indicarán cómo reducir la posibilidad de

lesiones y le indicarán qué puede ocurrir si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o lesiones al utilizar el aire acondicionado, siga

estas precauciones básicas:

Enchúfelo a una toma de corriente de 3 clavijas con conexión a

tierra.

No retire la clavija de toma de tierra.

No utilice un adaptador.

Este aparato no está destinado a ser utilizado por personas

(incluidos niños) cuyas capacidades físicas, sensoriales o

mentales sean diferentes o estén disminuidas, o que carezcan de

la experiencia o los conocimientos necesarios para hacerlo, a

menos que dichas personas estén supervisadas o hayan recibido

formación para utilizar el aparato por parte de una persona que

acepte la responsabilidad de su seguridad.

No utilice un cable alargador.

Desenchufe el acondicionador de aire antes de repararlo.

Utilice dos o más personas para mover e instalar el

acondicionador de aire.

No beba el agua recogida en la bandeja de agua. Los

niños deben ser supervisados para asegurarse de que no

juegan con el aparato.

GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA

INTRODUCCIÓN A LOS REFRIGERANTES R32

Los refrigerantes utilizados en nuestros aparatos de aire acondicionado son hidrocarburos inocuos para el medio

ambiente. Este tipo de refrigerante es inodoro y combustible, lo que significa que puede arder y explotar en

determinadas circunstancias. Sin embargo, no hay peligro de que se queme o explote si cumple con la tabla

siguiente al instalar el aire acondicionado en una habitación con un área adecuada y lo utiliza correctamente.

En comparación con los refrigerantes ordinarios, el refrigerante R32 es respetuoso con el medio ambiente, no

destruye la capa de ozono y tiene un valor muy bajo de efecto invernadero.

Requisitos de superficie para acondicionador de aire con refrigerante R32

Refrigerante

Capacidad(Btu)

Área de la sala

Más de 4m

Más de 15m

Más de 25m

Por favor, lea el manual antes de la instalación, operación

y mantenimiento.

No utilice medios para acelerar el proceso de

descongelación o para limpiar, distintos de los

recomendados por el fabricante.

No perfore ni queme el aparato.

El aparato debe almacenarse en una habitación sin

fuentes de ignición en funcionamiento continuo (por

ejemplo: llamas abiertas, un aparato de gas en

funcionamiento) y fuentes de ignición (por ejemplo: un

calentador eléctrico en funcionamiento) cerca del aparato.

Póngase en contacto con el centro de servicio posventa

más cercano cuando sea necesario realizar tareas de

mantenimiento. En el momento del mantenimiento, el

personal de mantenimiento debe cumplir estrictamente

con el Manual de Operación proporcionado por el

fabricante correspondiente y se prohíbe que cualquier

persona no profesional realice el mantenimiento del

acondicionador de aire.

Es necesario eliminar el refrigerante del sistema

antes de realizar el mantenimiento o desguace de

un acondicionador de aire. Tenga en cuenta que

el refrigerante puede no contener olor y es

inflamable.

Límites de funcionamiento de la unidad: Lado

exterior 61~110°F, 80% HR; lado interior 61-90°

F, 80% HR.

Mantenga las aberturas de ventilación libres de

cualquier obstrucción.

Toda persona que trabaje o intervenga en un

circuito de refrigerante debe estar en posesión de

un certificado válido y actualizado expedido por

una autoridad de evaluación acreditada por la

industria, que controle su competencia para

manipular refrigerantes de forma segura de

acuerdo con una especificación de evaluación

reconocida por la industria.

REQUISITOS DE INSTALACIÓN

15k

Tensión(V)

Corriente(A)

Fusible

115 V (103 min - 127 max)

0 - 15 A

Fusible de retardo de 15

amperios o disyuntor

18k

208/203 V (187 min - 127 max)

0 - 13 A

Fusible de retardo de 15

amperios o disyuntor

24k

208/230 V (187 min - 253 max)

0 - 13 A

Fusible de retardo de 20

amperios o disyuntor

Para ponerse en contacto con un instalador eléctrico cualificado.

Para asegurarse de que la instalación eléctrica es adecuada y

conforme al Código Eléctrico Nacional, ANSI/NFPA 70- última edición,

y a todos los códigos y ordenanzas locales.

Requisitos eléctricos-Todos los modelos

Los valores eléctricos nominales del acondicionador de aire

figuran en la etiqueta del modelo y número de serie. La etiqueta

con el modelo y el número de serie se encuentra en el lado

derecho del armario del acondicionador de aire.

Los requisitos eléctricos específicos se enumeran en las

secciones "Requisitos eléctricos". Siga los requisitos para el

tipo de enchufe que se muestran en estas secciones.

Recommended Grounding Method

Este acondicionador de aire debe estar conectado a tierra. Este

acondicionador de aire está equipado con un cable de alimentación con

un enchufe de 3 clavijas con toma de tierra. Para minimizar el riesgo de

descarga eléctrica, el cable debe estar enchufado a una toma de

corriente de 3 clavijas con conexión a tierra y conectado a tierra de

acuerdo con todos los códigos y ordenanzas locales. Si no se dispone

de una toma de corriente con toma de tierra, es responsabilidad del

cliente que un instalador eléctrico cualificado instale una toma de

corriente de 3 clavijas con toma de tierra. Es responsabilidad del cliente:

Pueden solicitarse copias de las normas enumeradas

a: National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02269

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Cable de alimentación-Todos los modelos

NOTA: El cable de alimentación del acondicionador de aire

puede diferir de los mostrados.

El acondicionador de aire está equipado con un cable de

alimentación que es requerido por UL. Este cable de alimentación

contiene componentes electrónicos de última generación que

detectan las fugas de corriente. Si el cable está dañado, los

componentes electrónicos detectan la corriente de fuga y la

alimentación se desconectará en una fracción de segundo.

Para comprobar el cable de alimentación

1. Enchufe el cable de alimentación a una toma de corriente de 3

clavijas con toma de tierra.

2. Pulse RESET (en algunos modelos, se encenderá una luz

verde).

3. Pulse TEST (escuche el clic; el botón de reinicio saltará y, en

algunos dispositivos, se apagará una luz verde).

4. El cable de alimentación está listo para funcionar.

NOTAS:

El botón de reinicio debe pulsarse para que funcione

correctamente.

El cable de alimentación debe sustituirse si no se dispara al

pulsar el botón de prueba o no se restablece.

No utilice el cable de alimentación como interruptor OFF/ON.

El cable de alimentación está diseñado como dispositivo de

protección.

Un cable de alimentación dañado debe ser sustituido por un

nuevo cable de alimentación obtenido del fabricante del

producto y no debe ser reparado.

El cable de alimentación no contiene piezas que el usuario

pueda reparar. La apertura de la caja a prueba de

manipulaciones anula todas las reclamaciones de garantía y

rendimiento.

Herramientas necesarias-Todos los modelos

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación. Lea y siga las instrucciones proporcionadas con

cualquier herramienta incluida en esta lista.

Destornillador Phillips

Cinta métrica

Nivel

Lápiz

Lista de Embalaje

Soporte de seguridad

1/2"Tornillo

Acondicionador de aire

de ventana

Control remoto

Sello de espuma

larga (no adhesiva)

Sello de espuma

larga (adhesiva)

3/4" Tornillo

Batería de Control Remoto

APARIENCIA

NOMBRE DE PIEZA

CANTIDAD

Plastilina

Llave ajustable o pinzas

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

APARIENCIA

NOMBRE DE PIEZA

CANTIDAD

Tornillo hexagonal

largo de 5/16"

Tornillo de cabeza plana

de 5/8" y contratuerca

Perno de cabeza plana

de 1/2" y contratuerca

Sello de panel

(adhesivo)

Tornillo de cabeza

hexagonal de 1/4"

Panel de Control

Para el modelo con control remoto

Puede manejar fácilmente este aire acondicionado

pulsando el botón correspondiente en el panel de control

Encender o apagar el modo AHORRO

DE DINERO, en el modo Frío/Seco.

, así como el mando a distancia.

Tornillo hexagonal de 1/2"

Soporte de Ángel de

Alféizar

Junta

Marca "R" y "L

Rejilla de ventilación

Panel frontal

Guarda Gd

Aleta

Panel de visualización

Filtro de aire

Conjunto Cortina Telescópica

Limpiar el filtro de polvo.

Seleccionar para ajustar la dirección

del flujo de aire girando la rejilla

verticalmente.

Instrucciones de funcionamiento

Indica que la unidad está en modo

MUTE.

Ajustar la velocidad del ventilador (Auto, Baja, Media,

Alta)

NOTA: El ajuste de la velocidad del ventilador sólo

está disponible en los modos Auto, Cool y Fan.

Cambiar entre modo frío/seco/

Aumentar la temperatura del aire

acondicionado.

Disminuir la temperatura del aire

acondicionado.

ventilador/automático.

Encender o apagar la unidad.

Encender o apagar el modo de MUTE.

Encender el acondicionador de aire o

cambiarlo al modo de espera.

Símbolos de indicación del LED en el panel de

control

Indica las velocidades Auto, Baja, Media

AUTO LOW

MED HIGH

y Alta del ventilador, respectivamente.

Indica que la unidad está en modo de

reposo.

Indica los modos de Frío, Seco,

Ventilador y Auto, respectivamente.

COOL DRY

FAN AUTO

MONTAJE E INSTALACIÓN PARA VENTANAS

Paso 1: Requisitos de la ventana

29.5-41 inch

18.5 inch

Pared

Fachada

exterior

Fecal

interior

1. Este acondicionador de aire está diseñado para instalarse en

una ventana estándar de una o dos hojas con un ancho de ventana

de entre 750 mm y 1040 mm (29,5" y 41").

2. La hoja inferior (la parte inferior de la ventana que se mueve

hacia arriba y hacia abajo) debe dejar un espacio vertical de 14,5"

cuando esté abierta.

3. Todas las piezas de soporte deben fijarse a madera,

mampostería o metal firmes.

4. La toma de corriente debe estar al alcance del cable de

alimentación. (Sólo tomas eléctricas, no se permiten regletas ni

otras tomas).

NOTA: Guarde el acondicionador de aire en su caja de producto

mientras no esté en uso.

Paso 2: Pruebas

Antes de instalar su AC, pruébelo para asegurarse de

que funciona correctamente y de que su toma de corriente

tiene el nivel de potencia adecuado.

En primer lugar, colóquelo sobre una superficie plana,

enchúfelo directamente a una toma de corriente (nunca

utilice una regleta u otro dispositivo) y enciéndalo.

A continuación, utilice el botón Modo del panel de control

para cambiar el aire acondicionado al modo Frío y pulse la

flecha hacia abajo para ajustar la minutos, el aire

acondicionado debería soplar aire frío.

Si es así, continúe con el siguiente paso. Si no es así,

consulte los consejos detallados para la solución de

problemas en el servicio de asistencia técnica.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión

en la espalda u otro tipo de lesiones.

WARNING

Excessive Weight Hazard

Use two or more people to move and install air

conditioner.

Failure to do so can result in back or other injury.

WARNING

Excessive Weight Hazard

Use two or more people to move and install air

conditioner.

Failure to do so can result in back or other injury.

temperatura al nivel más bajo. Después de 3

Paso 3: Preparar el Acondicionador de Aire

ara la Instalación

3A. Desembalar el acondicionador de aire

3B. Retirar el filtro y el panel frontal

Tire hacia abajo del panel frontal y extraiga el filtro.

Levante el panel frontal hacia arriba y retírelo del

acondicionador de aire.

3C. Quitar los tornillos del panel frontal y del armario

Retire los cuatro tornillos.

NOTA: Los tornillos del panel frontal deben volver a

instalarse antes de montar el acondicionador de aire.

Retire el cable que conecta la placa de la pantalla.

3D. Eliminar la conexión

3E. Quitar el chasis

Sujete el mueble mientras tira de la manija de la base

para instalar la unidad.

MPORTANTE: Para evitar daños, no tire ni levante

cerca de la parte superior de la unidad.

Retirar los materiales de embalaje:

Manipule suavemente el acondicionador de aire mientras

desembala la unidad. Coloque el aire acondicionado sobre

una superficie dura y plana.

Retire los restos de cinta adhesiva y pegamento de las

superficies antes de encender el acondicionador de aire.

Frote con los dedos una pequeña cantidad de detergente

líquido para vajilla sobre el adhesivo. Limpie con un paño

húmedo y seque.

No utilice instrumentos afilados, alcohol para fricciones,

líquidos inflamables o limpiadores abrasivos para retirar la

cinta o el pegamento. Estos productos pueden dañar la

superficie del acondicionador de aire.

Retire cualquier material de embalaje introducido en las

rejillas laterales. Deseche/recicle los materiales de

embalaje de forma adecuada.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

el acondicionador de aire.

No seguir esta instrucción puede ocasionar una lesión

en la espalda u otro tipo de lesiones.

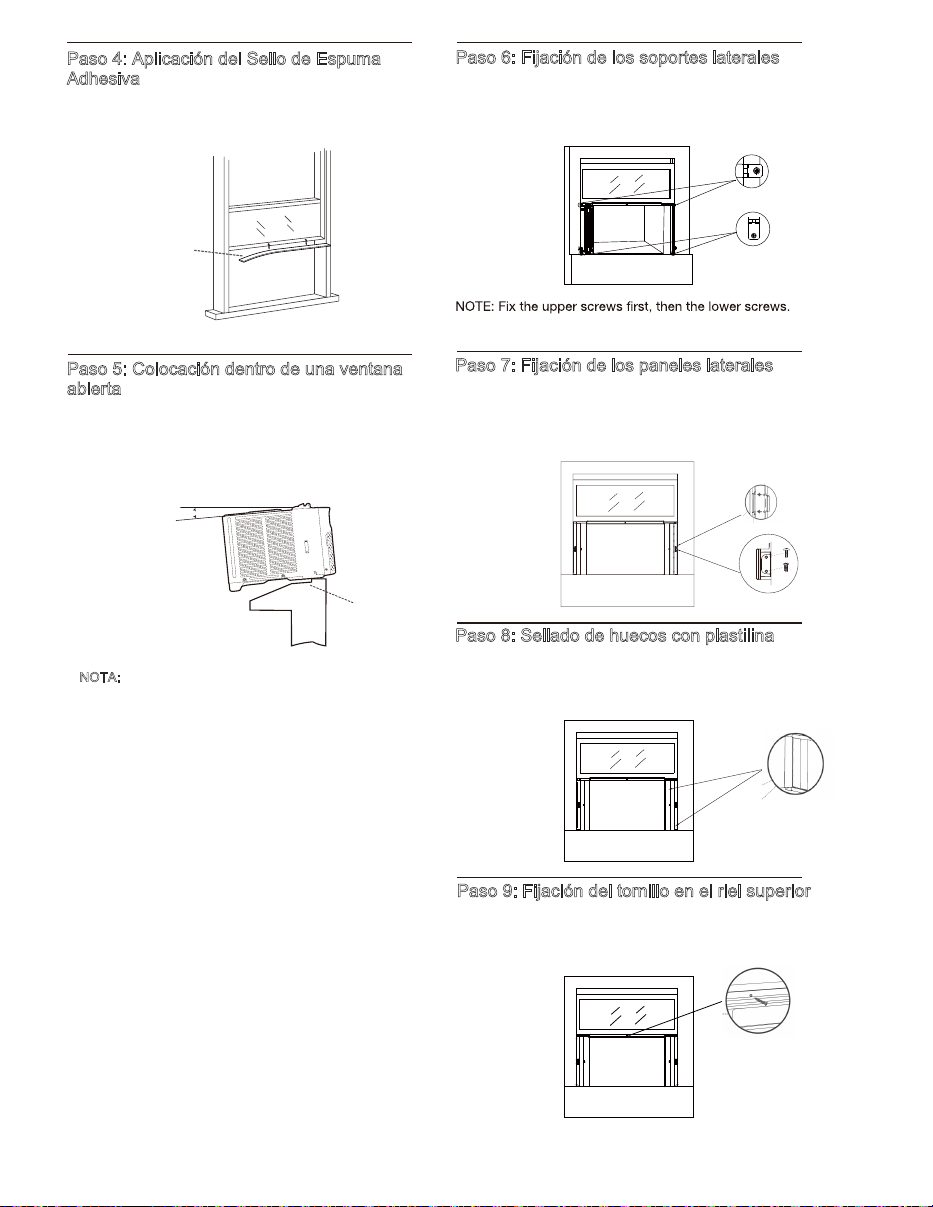

Paso 6: Fijación de los soportes laterales

Extienda los soportes laterales de ambos lados del

acondicionador de aire en los marcos de las ventanas

izquierda y derecha y asegúrelos instalando cuatro tornillos de

3/4" como se muestra.

Paso 4: Aplicación del Sello de Espuma

dhesiva

Mida la longitud del marco superior de la ventana,

recorte el sello de espuma adhesiva a la longitud

adecuada y aplíquelo como se muestra a continuación.

Paso 5: Colocación dentro de una ventana

bierta

Utilizando el elevador de equipo, levante suavemente el

acondicionador de aire y colóquelo en el alféizar de la

ventana. A continuación, cierre la ventana, asegurándose

de que el aire acondicionado está centrado y el riel inferior

está a ras contra el alféizar.

OTA: El acondicionador de aire debe estar inclinado unos

3° para permitir un mejor drenaje de la condensación y del

agua de lluvia. Utilizando un nivel, rmedir aproximadamente

1/3 de burbuja para la inclinación correcta.

Mar de espuma

adhesiva

Exterior Interior

Riel

inferior

Más de 3°

Paso 7: Fijación de los paneles laterales

Tire de los paneles laterales hacia dentro para alinearlos con los

soportes y, a continuación, fíjelos a los laterales encajando los

puntos salientes en los pasadores de bloqueo. Los paneles

Paso 8: Sellado de huecos con plastilina

laterales deben bloquearse con un tornillo hexagonal largo de 1/4".

Rellene las hendiduras entre los soportes laterales y los

paneles con la plastilina incluida.

Fije el tornillo de 1/2" en el riel superior del acondicionador de

aire al marco de la ventana.

Paso 9: Fijación del tornillo en el riel superior

When open the window, be sure that all the screws are

fastened tightly.

Paso 10: Instalación del soporte de seguridad

(

recomendado)

Paso 11: Rellenar el hueco entre las

andas y aplicar las juntas de los paneles

Paso 12: Instalar los soportes

Paso 13: Instalación del chasis en el armario

Por motivos de seguridad, se recomienda fijar el soporte de

seguridad a la parte superior de la ventana utilizando dos

tornillos de 1/2" para evitar que se abra la ventana desde el

exterior. Sin embargo, el soporte de seguridad puede ser retirado

Si el acondicionador de aire está bloqueado por el

arco de la Ventana de Tormenta

para permitirle abrir la ventana cuando lo desee.

2. Ensamble los soportes angulares del umbral a los soportes de

apoyo en la posición marcada como se muestra arriba. Apriete a

mano, pero no del todo para cualquier cambio que pueda ser

necesario hacer más tarde durante la instalación.

3. Instale las ménsulas de soporte (con las ménsulas de ángulo

de umbral fijadas) en la parte inferior del armario como se

muestra a continuación.

1. Sujete cada soporte a ras contra el exterior del alféizar de la

ventana. Apriete cada soporte a la parte inferior del armario

como se muestra a continuación. Marque los soportes en el

nivel superior del alféizar de la ventana y luego retírelos.

4. Apriete firmemente los 6 tornillos.

Añada madera como se muestra. Retire el marco/obstrucción de la

contraventana antes de instalar el aire acondicionado de ventana. si

el marco de la contraventana debe permanecer, asegúrese de que

los orificios o ranuras de drenaje no estén calafateados o pintados.

El agua de lluvia o condensación acumulada debe poder drenarse.

Sello de espuma

no adhesiva

Sellos para paneles *2

Izquierda

Tuerca de bloqueo

Soport e de

ángulo de umbral

Perno de cabeza

plana larga

de 5/ 8 "

Correcto

Marcar

Perno de cabeza

plana larga de 1/ 2 "

y t uerca de bloqueo

SASH

Interior

Marco de ventana

de tormenta u otra

1-1/2"min

(38mm)

obstrucción

Espesor del tablero según

sea necesario, para una

inclinación adecuada hacia atrás,

a lo largo de todo el l montante

Exterior

1. Con la ayuda de dos o más personas, levante el acondicionador

de aire e introdúzcalo suavemente en el armario.

IMPORTANTE: No empuje los controles ni las bobinas con aletas.

2. Asegúrese de que el chasis esté firmemente asentado en la

parte posterior del gabinete.

3. Inserte todos los tornillos retirados durante la instalación de la

ventana (Paso 3, 3C) y vuelva a colocar el panel frontal, el filtro de

aire y la rejilla.

Fijar con clavos o tornillos.

1/2" Largo Perno

de cabeza plana y

contratuerca

Recorte la junta de espuma no adhesiva a la longitud adecuada

e insértela entre las hojas de la ventana.

Cuando abra la ventana, asegúrese de que todos los tornillos

están bien apretados desde la cortina de la unidad AC hasta el

marco de la ventana. Mida la longitud extendida por los paneles

laterales, recorte las juntas de los paneles a la longitud

adecuada, despegue los revestimientos y colóquelos en los

IMPORTANTE: Al abrir la ventana, asegúrese de que los

tornillos fijos estén bien fijados en su sitio sin que ningún objeto

afecte a su sujeción a los soportes laterales y al marco de la

ventana asociado para evitar que la unidad se vuelva inestable

y se caiga.

paneles de ambos lados.

MONTAJE E INSTALACIÓN A TRAVÉS DE LA PARED (CONT.)

Desmontar el conjunto de soporte telescópico

izquierdo de la cortina.

Retirar el conjunto de soporte telescópico derecho de

la cortina.

2.Retirar piezas

4.Retirar el filtro y el panel frontal

5. Quitar los tornillos de la placa frontal

Retirar los dos tornillos de la carátula.

6.Quitar los tornillos de la caja

Quitar 2 tornillos fijados en los lados izquierdo y derecho

7.Quitar el chasis

de la caja y del chasis.

8.Desmontar la guía superior

Siga el paso de instalación de la viuda

1.Desembalar el acondicionador de aire

3.Quitar la bisagra

Preparar el muro

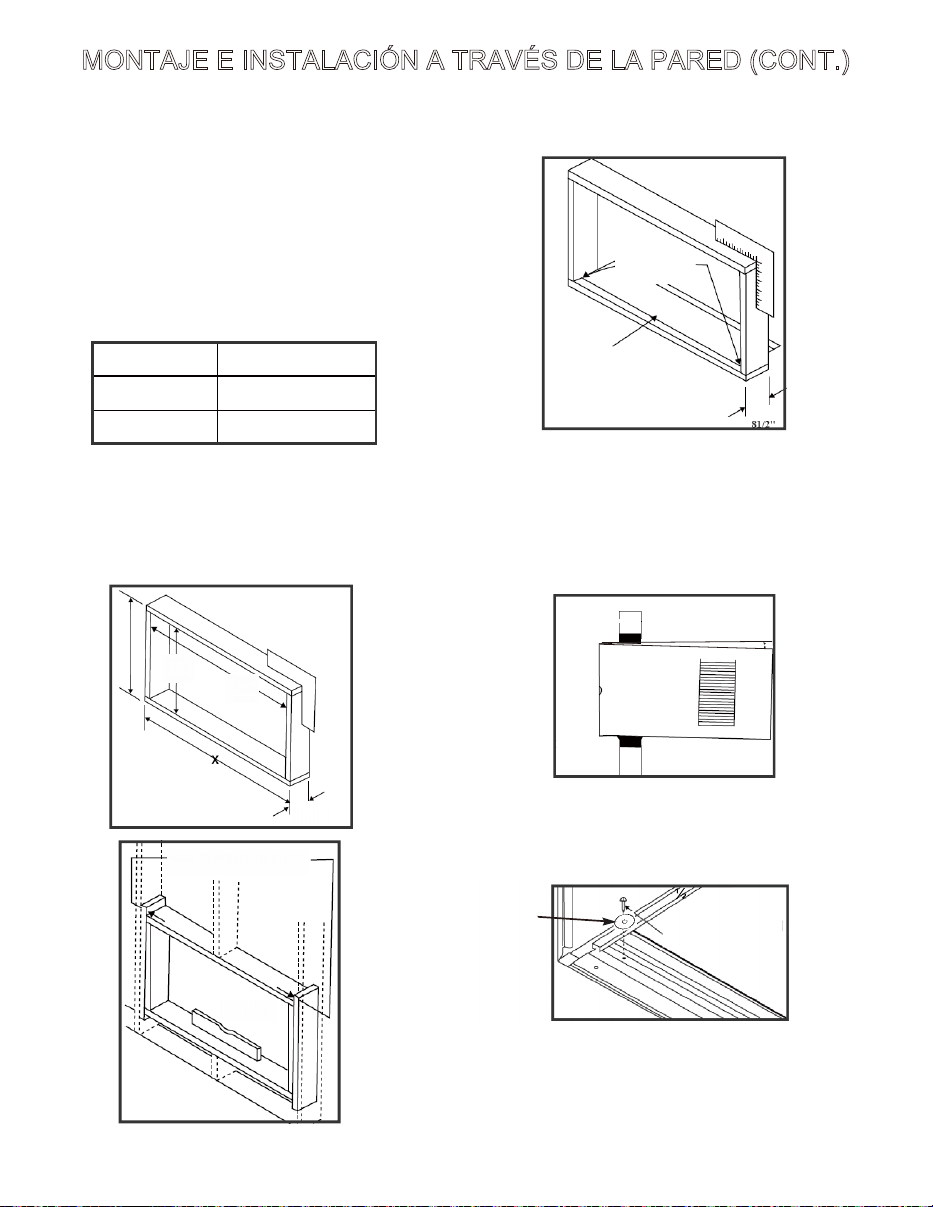

1. Prepare la pared en construcción de armazón (incluido el

revestimiento de ladrillo y estuco).

Trabajando desde el interior de la habitación, encuentre el montante

de pared que esté más cerca del centro del área de instalación.

2. Corte un agujero a cada lado del montante central.

3. Mida entre los bordes interiores de cada montante como se

muestra a continuación.

Mida y corte una abertura con las siguientes dimensiones

dependiendo de su modelo.

ANCHURA "X"= interior del modelo más el doble del grosor del

material de enmarcado utilizado.

ALTURA "Y"= interior modelo ocho más dos veces el grosor del

material de enmarcado utilizado.

4. Construya un marco de madera con las dimensiones

interiores de su modelo indicadas anteriormente (mida dos

veces).

La profundidad del marco debe ser la misma que el grosor de

la pared. Rellene el espacio extra desde la abertura hasta los

montantes con espaciadores de madera como se muestra a

continuación.

5. Clave los separadores en los montantes. Deben quedar a

ras de la pared seca.

4. Fije el riel inferior al marco de madera con dos tornillos

hexagonales largos de 1/2" y juntas como se muestra a

Preparación e instalación del armario

1. Deslice el chasis del armario. Vuelva a consultar las

instrucciones para QUITAR EL CHASIS en la sección MONTAJE

DEL ARMARIO.

2. Coloque el gabinete en la abertura con el riel inferior apoyado

firmemente en la tabla inferior del marco de madera.

3. Coloque el armario de forma que quede inclinado

correctamente para la evacuación del agua, tal como se muestra

a continuación.

continuación.

MONTAJE E INSTALACIÓN A TRAVÉS DE LA PARED (CONT.)

15K/18K/22K/24K

17.13 inch (435mm)

25.59 inch (650mm)

Más de

3°

NOTA: Si el espesor de la pared es de 8-1/2" o más, añada un

tapajuntas de aluminio sobre la parte inferior de la abertura del

marco para asegurarse de que el agua no pueda entrar en la

zona entre la pared interior y la exterior.

Modelo

Altura interior del

marco

Anchura interior

del marco

Empaque

1/2" Largo

Tornillo hexagonal

NIVEL

Altura del

marco interno

Ancho del

marco

interior

Hasta

8-1/2"

Clavar la Junta en el perno

Cantidad

ALUMINIO

PARPADEANDO

SOBRE LA PARTE

INFERIOR DEL

CALAFATEE

SEGÚN SEA

NECES

MARCO

Más de

Consulte el MONTAJE DEL SOPORTE en el apartado

MONTAJE DE VENTANAS.

Sección para montar los soportes de apoyo.

Se debe utilizar un listón de madera clavado en la pared

exterior junto con las escuadras de soporte angulares del

Otras características

antepecho.

5. Atornille el armario al marco de madera utilizando calzos

como se indica a continuación con 7 tornillos largos de

cabeza hexagonal, recuerde mantener la pendiente

Recordatorio del filtro

Cuando el tiempo de funcionamiento alcance las 500 horas, el

recordatorio del filtro se encenderá para indicar que es necesario

limpiar el filtro. Mantenga pulsado el botón Filtro durante 5 segundos

para restablecer el recordatorio del filtro. cleaning instructions.

Apagado automático de la pantalla

La pantalla se atenuará después de 30 segundos (o después de 15

segundos en modo de reposo) Despierte la pantalla pulsando

cualquier botón.

Memoria

Si el acondicionador de aire se apaga pero permanece conectado a

la corriente, reanudará los ajustes anteriores (excepto el ajuste del

temporizador) cuando se vuelva a encender.

Drenaje de agua

Esta unidad fue diseñada para recoger la humedad de la

condensación en una bandeja de recogida en la base de la unidad.

El agua recogida es distribuida por el ventilador trasero a la batería

del condensador. Esto ayuda a la eficiencia general de la unidad.

Es normal oír el chapoteo del agua cuando el ventilador gira.

adecuada para la irrigación.

6. Instale el chasis en el armario siguiendo los pasos descritos

en la sección MONTAJE EN VENTANA.

OPCIONAL: Si lo desea, puede calafatear e instalar la moldura

en la pared interior.

Calafatee las aberturas alrededor de la parte superior y los lados

del gabinete y todos los lados del manguito de madera hasta la

abertura.

NOTA: Consulte las instrucciones de MONTAJE DE VENTANAS

Empuje el chasis dentro del armario. Vuelva a colocar los

tornillos del armario y vuelva a colocar la placa frontal, el

panel frontal y la rejilla de aire.

para conocer la ubicación de la junta del riel inferior.

MONTAJE E INSTALACIÓN A TRAVÉS DE LA PARED (CONT.)

Instalación del chasis en el armario

5/16" Tornillo

hexagonal

largo

Soporte

de apoy

Tira de madera

USO DEL ACONDICIONADOR DE AIRE

El funcionamiento correcto del acondicionador de aire le ayuda a

obtener los mejores resultados posibles.

( )Swing

：

Pulse el botón SWING para hacer

oscilar automáticamente las rejillas y controlar la

dirección del aire.

MUTE ：

Pulse el botón MUTE, la

( )

Características

ECO: Puede conservar la energía apagando el

compresor cuando la habitación alcanza la temperatura deseada

. El motor del ventilador funcionará durante 1 minuto, se detendrá

durante 5 minutos y volverá a funcionar.

El compresor se encenderá de nuevo cuando la temperatura

ambiente supere la temperatura ajustada. Pulse ECO para activar

y desactivar la función Eco. Cuando la unidad está en modo Eco,

la luz se encenderá.

velocidad del ventilador cambiará a velocidad de

silencio.

Selección de la velocidad del ventilador

Pulse el botón FAN SPEED hasta que se encienda el indicador

LED del ajuste deseado.

Elija Bajo, Medio o Alto.

Low

Baja velocidad del ventilador

Med

Velocidad normal del ventilador

High

Velocidad máxima del ventilador

NOTAS:

En los modos SLEEP, la velocidad del ventilador Auto se selecciona

(Auto) Velocidad y temperatura del ventilador automáticas

no se pueden seleccionar en el modo Sólo ventilador.

automáticamente.

Ajuste de la temperatura

Pulse el botón de flecha hacia arriba para aumentar

la temperatura programada.

Pulse el botón de flecha hacia abajo para reducir la

temperatura programada.

Esta sección explica el funcionamiento correcto del acondicionador

de aire.

IMPORTANTE

Si apaga el aire acondicionado, espere al menos 3 minutos

antes de volver a encenderlo. Esto es para evitar que el

acondicionador de aire queme un fusible o dispare un disyuntor.

No intente hacer funcionar el acondicionador de aire en el modo

Frío cuando la temperatura exterior sea inferior a 61°F (18°C).

El serpentín interior del evaporador se congelará y el

acondicionador de aire no funcionará correctamente.

NOTA: En caso de un corte de energía, el acondicionador de aire

funcionará con los ajustes anteriores cuando se restablezca la

energía.

Encender el acondicionador de aire

1. Pulse POWER para encender el acondicionador de aire.

2. Pulse POWER para apagar el acondicionador de aire.

Selección del modo

1. Pulse el botón MODE para recorrer los distintos modos.

2. Seleccione los modos: Cool, Dry o Fan.

Cool : La función de refrigeración permite al

acondicionador de aire enfriar la habitación y, al mismo

tiempo, reducir la humedad del aire. Pulse el botón MODE

para ajustar la función de refrigeración. Pulse el botón de

flecha arriba o abajo para ajustar la temperatura.

Dry: Esta función reduce la humedad del aire para

hacer la habitación más confortable. Pulse el botón MODE

para ajustar el modo DRY. Se activa una función automática

de alternancia de ciclos de refrigeración y ventilador de aire.

Fan : En este modo, sólo funciona el ventilador para

proporcionar ventilación. Pulse el botón MODE para ajustar el

modo FAN. Pressione (VELOCIDAD VENTILADOR) para

seleccionar High, Med, or Low.

NOTA: Transcurridos 5 segundos, la pantalla mostrará la

temperatura ambiente actual, en modo ventilador.

Sonidos de Funcionamiento Normal

Cuando el acondicionador de aire funciona normalmente, puede oír

sonidos como:

Recordatorio de limpieza del filtro

Uso del temporizador

Apagado retardado:

Utilice el botón TIMER) para ajustar el acondicionador de aire

para que se apague automáticamente después de un retardo de

0.5 a 24 horas (el acondicionador de aire debe estar encendido):

1. Pulse el botón (TIMER). The display will show remaining

time before the air conditioner will turn off.

2. Pulse el botón de flecha arriba o abajo para cambiar el tiempo

de apagado retardado de 0.5 a 24 horas. El tiempo puede

ajustarse en incrementos de 0.5 horas para menos de 10 horas y

en incrementos de 1 hora para 10 horas o más.

3. Pulse de nuevo el botón (TIMER) para confirmar el ajuste.

NOTA: La luz de ajuste se encenderá durante el ajuste.

Inicio retardado:

Se puede programar para que se apague o encienda

automáticamente con un retardo de 0.5-24 horas.

NOTA: Después del retardo ajustado, el acondicionador de aire

se encenderá con los ajustes anteriores. Cambie el modo, la

velocidad del ventilador y/o la temperatura antes de ajustar el

temporizador, si lo desea.

1. Apague el acondicionador de aire.

2. Pulse el botón (TIMER). Ajuste la temperatura pulsando el

botón de flecha arriba o abajo.

3. Pulse el botón (TIMER) una segunda vez para ajustar el

tiempo de reposo. Pulse el botón de flecha arriba o abajo para

cambiar el tiempo de retardo de 0.5 a 24 horas.

4. Pulse de nuevo el botón (TIMER) mientras se muestra el

tiempo restante en la pantalla.

Para Cancelar el Temporizador

Una vez ajustado el temporizador, pulse el botón (TIMER).

Para ayudar a maximizar la eficiencia energética, este

aire acondicionado cuenta con un recordatorio de Filtro

Limpio. Después de 500 horas de funcionamiento, FILTER

se iluminará como recordatorio de que es hora de limpiar el

filtro.

Después de limpiar el filtro, pulsando el botón FILTER se

apagará la luz y se reiniciará el temporizador del filtro.

Consulte la sección "Cuidado del Acondicionador de Aire"

para obtener instrucciones sobre cómo limpiar el filtro.

Gotas de agua golpeando el condensador, causando un sonido de

ping o chasquido. Las gotas de agua ayudan a enfriar el condensador

Movimiento de aire del ventilador.

Chasquidos del ciclo del termostato.

Vibraciones o ruidos debidos a material suelto en la construcción de

paredes o ventanas.

Un zumbido agudo o ruido pulsante causado por el ciclo de

encendido y apagado del moderno compresor de alta eficiencia.

Se acumula agua en la bandeja de la base cuando llueve o en días

de mucha humedad. El agua puede rebosar y gotear por la parte

exterior de la unidad.

POWER COOL

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

FAN

SPEED

FAN

SPEED

POWER COOL

SLEEP

TIMER

ECO

DISPLAY

AUTO

MODE

FAN

ONLY

Utilice un destornillador Phillips pequeño para aflojar el tornillo de la

tapa de la batería. Deslice la tapa de las pilas hacia abajo con los

dos pulgares para extraerla. Retire las baterías viejas y deséchelas

adecuadamente, luego reemplácelas con dos baterías AAA nuevas.

Vuelva a colocar la tapa de las baterías y apriete el tornillo.

Sustitución de la batería

Conserva la energía apagando el compresor cuando la

habitación alcanza la temperatura deseada. El motor del

ventilador funcionará durante 1 minuto, se detendrá durante 5

minutos y volverá a funcionar.

Swing：

MUTE ：

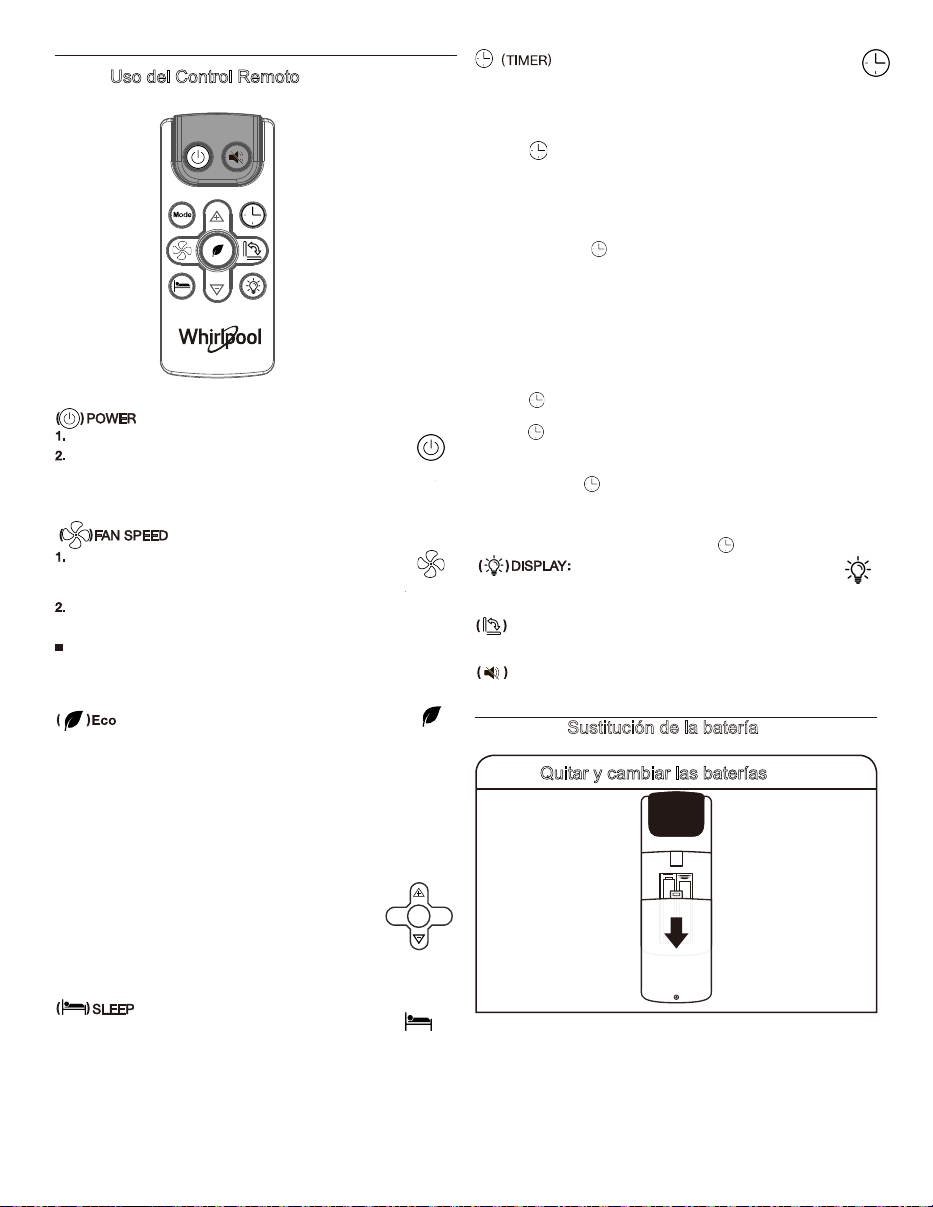

Uso del Control Remoto

Pulse POWER para encender el acondicionador de aire.

Pulse POWER para apagar el acondicionador de aire.

Pulse FAN SPEED hasta que la barra LED del panel

de control del aire acondicionado muestre el ajuste

deseado.

Elija Bajo, Medio o Alto.

NOTAS:

La velocidad automática del ventilador y la temperatura no

se pueden seleccionar en el modo Ventilador.

El compresor se encenderá de nuevo cuando la temperatura

ambiente supere la temperatura ajustada. Pulse ECO para

activar y desactivar la función de Eco. Cuando la unidad está en

modo de Eco, la luz se encenderá.

Ajuste de la temperatura

Pulse el botón de flecha hacia arriba para aumentar la

temperatura programada. Pulse el botón de flecha hacia abajo

para disminuir la temperatura programada

Se puede ajustar automáticamente la temperatura y la

velocidad del ventilador para que la habitación esté más

confortable durante la noche. Mantenga pulsada el botón

(SLEEP) hasta que se encienda la luz de reposo. Todas las

demás luces se apagarán.

La temperatura ajustada aumentará 1 grado automáticamente

cada 30-60 minutos. Al final del ciclo de sueño, la temperatura

volverá a la originalmente ajustada.

Quitar y cambiar las baterías

Apagado retardado:

Utilice el temporizador para ajustar el aire acondicionado para que se

apague automáticamente después de un retardo de 0,5 a 24 horas. El

acondicionador de aire debe estar ENCENDIDO):

1. Pulse (TIMER). La pantalla mostrará el tiempo restante antes de

que el acondicionador de aire se apague

2. Pulse el botón de flecha arriba o abajo para cambiar el tiempo de

desconexión retardada de 0.5 a 24 horas. El tiempo puede ajustarse en

incrementos de 0.5 horas para menos de 10 horas y de 1 hora para 10

horas o más.

3. Pulse de nuevo (TIMER) para confirmar el ajuste.

NOTA: La luz de ajuste se encenderá durante el ajuste.

Inicio retrasado:

También puede ajustar el acondicionador de aire para que se encienda

automáticamente después de un retardo de 0.5 a 24 horas.

NOTA: Tras el retardo ajustado, el acondicionador de aire se encenderá

con los ajustes anteriores. Cambie el modo, la velocidad del ventilador y/

o la temperatura antes de ajustar el temporizador, si lo desea.

1. Apague el acondicionador de aire.

2. Pulse (TIMER). Ajuste la temperatura pulsando el botón de flecha

arriba o abajo.

3. Pulse (TIMER) una segunda vez para ajustar el tiempo de reposo.

Pulse el botón de flecha arriba o abajo para cambiar el tiempo de

retardo de 0,5 a 24 horas.

4. pulse de nuevo (TIMER) mientras se muestra el tiempo restante en

la pantalla.

Para cancelar el temporizador:

Una vez ajustado el temporizador, pulse (TIMER).

Pulse DISPLAY para encender/apagar

todas las luces o la pantalla LED.

Pulse el botón SWING para hacer oscilar

automáticamente la veleta y controlar la dirección del aire.

Pulse el botón QUIET, la velocidad del

ventilador cambiará a velocidad de silencio.

El acondicionador de aire está diseñado para proporcionarle

muchos años de servicio fiable. Esta sección le indica cómo limpiar

y cuidar adecuadamente su acondicionador de aire.

CUIDADO DEL ACONDICIONADOR DE AIRE

Retirada del Filtro de Aire

Limpieza del filtro de aire

Limpieza del panel frontal

Reparación de daños en la pintura

Compruebe una o dos veces al año si hay daños en la pintura.

Esto es muy importante, especialmente en zonas cercanas a

agua salada o donde el óxido es un problema. Si es necesario,

retoque con pintura esmaltada de buena calidad.

Almacenamiento en invierno

Desenchufe la unidad antes de guardarla Cubra el aire

acondicionado con una cubierta adecuada para bloquear el flujo

de aire exterior y proporcionar aislamiento.

Temperatura

funcionamiento

-88

64 -109

interior(refrigeración/

calefacción)

El filtro de aire se encuentra detrás de la rejilla de admisión del

exterior(refrigeración/

calefacción)

aire acondicionado. Retire el filtro de aire de la siguiente manera:

Retire el filtro tirando hacia abajo de las muescas de la

puerta del filtro en la parte frontal de la unidad, como se muestra

en la figura siguiente.

El filtro de aire es extraíble para facilitar su limpieza. Un filtro limpio

ayuda a eliminar el polvo, las pelusas y otras partículas del aire y es

importante para obtener la mejor refrigeración y eficacia de

funcionamiento. Compruebe el filtro al menos una vez al mes para ver

si necesita limpieza.

NOTA: No haga funcionar el acondicionador de aire sin el filtro colocado

. Si lo hace, el rendimiento de la unidad se degradará con el tiempo.

1. Utilice un aspirador para limpiar el filtro de aire.

2. Si el filtro de aire está muy sucio, utilice el jabón líquido para platos y

agua tibia para lavar el filtro.

3. Enjuague bien el filtro y agítelo suavemente para eliminar el exceso

de agua.

4. Deje que el filtro se seque completamente antes de colocarlo en el

acondicionador de aire para garantizar la máxima eficacia.

NOTA: No lave el filtro de aire en el lavavajillas ni utilice limpiadores

químicos; podría dañar el filtro.

1. Apague el acondicionador de aire.

2. Limpie el panel frontal con un paño suave y húmedo.

3. Seque el panel frontal completamente al aire.

SOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio técnico, pruebe las siguientes sugerencias para ver si puede resolver el problema sin ayuda externa.

PROBLEMA CAUSAS POSIBLES SOLUCCIONES

El acondicionador de aire

no arranca

l acondicionador de

ire no enfría

El acondicionador de aire está desenchufado.

El fusible o el disyuntor están fundidos

Corte de corriente.

Se ha disparado el dispositivo de

interrupción de corriente.

La entrada de aire está restringida.

Es posible que el control de temperatura

no esté ajustado correctamente.

El filtro de aire está sucio.

La habitación está demasiado caliente.

El aire frío se escapa.

El sensor de temperatura no está bien situado..

Asegúrese de que el enchufe del aire acondicionado está

completamente introducido en la toma de corriente.

Compruebe la caja de fusibles/disyuntores de la vivienda

y sustituya el fusible o restablezca el disyuntor.

La unidad se reiniciará automáticamente cuando se

restablezca el suministro eléctrico. Existe un retardo de

protección (aprox. 3 minutos) para evitar que el

compresor se dispare y se sobrecargue. Por este motivo,

es posible que durante los 3 primeros minutos el aparato

no enfríe con normalidad.

Pulse el botón RESET situado en el enchufe del cable de

alimentación. Si el botón RESET no permanece activado,

deje de utilizar el acondicionador de aire y póngase en

contacto con un técnico cualificado.

Asegúrese de que no haya cortinas, persianas o muebles

bloqueando la parte frontal del aire acondicionado.

Baje la temperatura del termostato.

Clean the filer. Refer to Air Conditioner Care. Limpie el filtro

. Consulte el Cuidado del acondicionador de aire.

Deje tiempo para que la habitación se enfríe después de

encender el aire acondicionado.

Compruebe si hay registros del horno y retornos de aire

frío abiertos.

segúrese de que el sensor de temperatura situado detrás

del filtro de aire no está en contacto con la batería fría.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Antes de llamar para solicitar asistencia o servicio técnico,

consulte la sección "Solución de problemas". Puede ahorrarle el

coste de una llamada al servicio técnico. Si aún así necesita

ayuda, siga las instrucciones que se indican a continuación.

Cuando llame, tenga a mano la fecha de entrega y los números

de modelo y serie completos del aparato. Esta información nos

ayudará a responder mejor a la solicitud.

Llame gratis al servicio de atención al cliente de XLS

Products: 1-800-207-1156.

Nuestros asesores prestan asistencia en:

Llame gratis al servicio de atención al cliente de XLS Products:

1-800-207-1156.

Nuestros asesores prestan asistencia en:

Para más información:

Si necesita más ayuda, puede escribir a XLS Products con cualquier

pregunta o preocupación en:

XLS Products, Inc.

Servicio de Atención al Cliente

P.O. Box 16262

Philadelphia, PA19114-0262

Por favor, incluya un número de teléfono durante el día en su

correspondencia.

ASISTENCIA O SERVICIO

En Estados Unidos

En Canadá

El acondicionador de aire

se congela.

El control remoto no

funciona.

Gotea agua en el exterior.

Gotea agua en el

INTERIOR cuando la

unidad está enfriando

Gotea agua en el

INTERIOR cuando la

unidad está enfriando..

Hay ruido cuando la

unidad arranca.

El hielo bloquea el flujo de aire e impide que

el aire acondicionado enfríe la habitación.

Las baterías están mal colocadas.

Las baterías pueden estar agotadas.

Tiempo caluroso y húmedo.

El acondicionador de aire no está

correctamente inclinado hacia el exterior.

La humedad eliminada del aire está

drenando hacia la bandeja de la base.

Puede producirse un sonido "da-da" durante

30 segundos cuando se enciende la unidad

debido al arranque del compresor.

Cambie a la velocidad alta del ventilador y ajuste el

termostato a una temperatura más alta.

Instalación incorrecta. Incline el aire acondicionado

ligeramente hacia el exterior para permitir el drenaje del

Compruebe la posición de las baterías.

Cambie las baterías.

Esto es normal.

agua. Consulte las instrucciones de instalación.

Esto es normal durante un período corto en áreas con

baja humedad y normal durante un período más largo

en áreas con alta humedad.

Esto es normal.

Características y especificaciones de nuestra línea completa de

electrodomésticos.

Información sobre la instalación.

Procedimientos de uso y mantenimiento. Accesorios y piezas de

reparación.

Asistencia especializada al cliente.

Referencias a distribuidores locales, distribuidores de piezas de

repuesto y empresas de servicios. Los técnicos de servicio

designados por XLS Products están capacitados para cumplir

con la garantía del producto y proporcionar servicio post-

garantía, en cualquier lugar de los Estados Unidos.

Para más información:

Si necesita más ayuda, puede escribir a XLS Products con cualquier

pregunta o preocupación en:

XLS Products,Inc.

Servicio de Atención al Cliente

P.O. Box 16262

Philadelphia,PA19114-0262

Por favor, incluya un número de teléfono durante el día en su

correspondencia.

Características y especificaciones de toda nuestra gama de

aparatos.

Procedimientos de uso y mantenimiento.

Accesorios y piezas de reparación.

Referencias a distribuidores locales, distribuidores de piezas de

repuesto y empresas de servicios. Los técnicos de servicio

designados por XLS Products están capacitados para cumplir con

la garantía del producto y proporcionar servicio post-garantía, en

cualquier lugar de Canadá.

GARANTÍA DE PRODUCTOS XLS PARA

CONDICIONADORES DE AIRE DE WHIRLPOOL®

GARANTÍA LIMITADA DE UN AÑO

Durante un año a partir de no antes de la fecha de entrega, cuando este producto es operado y mantenido de acuerdo con las

instrucciones adjuntas o suministradas con el producto, XLS Products pagará por el reemplazo del producto (a nuestra discreción)

para corregir defectos en materiales o mano de obra.

Conserve este libro y su recibo de compra juntos para futuras

consultas. Debe proporcionar una prueba de compra o fecha de

instalación para el servicio en garantía.

Anote la siguiente información sobre su acondicionador de aire

para ayudarle a obtener asistencia o servicio si alguna vez lo

necesita. Necesitará conocer el número de modelo completo y el

número de serie. Puede encontrar esta información en la etiqueta

de modelo y número de serie situada en el producto.

Nombre de distribuidor__________________________________

Dirección __________________________________

Número de teléfono __________________________________

Número de modelo__________________________________

Número de serie __________________________________

Fecha de compra__________________________________

03/24

W11712643A

ARTÍCULOS QUE LOS PRODUCTOS XLS NO PAGARÁN

1. Llamadas de servicio para corregir la instalación de su producto, instruirle sobre cómo utilizar su producto, sustituir fusibles domésticos o

restablecer disyuntores, sustituir o limpiar filtros, o corregir el cableado doméstico.

2. Llamadas al servicio técnico para reparar o sustituir filtros de aire. Estas piezas consumibles están excluidas de la cobertura de la garantía.

3. Reparaciones cuando su producto se utilice para fines distintos al uso doméstico normal y unifamiliar.

4. Daños resultantes de accidente, alteración, mal uso, abuso, incendio, inundación, actos de Dios, instalación incorrecta, instalación no

conforme con los códigos eléctricos o de plomería, o el uso de productos no aprobados por XLS Products.

5. Piezas de repuesto o costes de mano de obra de reparación para las unidades operadas fuera de los Estados Unidos o Canadá.

6. Recogida y entrega. Este producto está diseñado para ser reparado en el hogar.

7. Reparaciones de piezas o sistemas resultantes de modificaciones no autorizadas realizadas en el aparato.

8. Gastos de viaje y transporte para el servicio del producto en lugares remotos.

9. La retirada y reinstalación del aparato si está instalado en un lugar inaccesible o no se ha instalado de acuerdo con las instrucciones de

instalación publicadas.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS

EL ÚNICO Y EXCLUSIVO REMEDIO DEL CLIENTE EN VIRTUD DE ESTA GARANTÍA LIMITADA SERÁ LA REPARACIÓN DEL

PRODUCTO SEGÚN LO DISPUESTO EN EL PRESENTE DOCUMENTO. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE

COMERCIABILIDAD O IDONEIDAD PARA UN FIN DETERMINADO, ESTÁN LIMITADAS A UN AÑO O AL PERIODO MÁS BREVE

PERMITIDO POR LA LEY. XLS PRODUCTS NO SERÁ RESPONSABLE DE LOS DAÑOS INCIDENTALES O CONSECUENTES. ALGUNOS

ESTADOS Y PROVINCIAS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, O

LIMITACIONES EN LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O IDONEIDAD, POR LO QUE ESTAS

EXCLUSIONES O LIMITACIONES PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES

ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS, QUE VARÍAN, DE UN ESTADO A OTRO O DE UNA PROVINCIA A

OTRA.

Fuera de los 50 Estados Unidos y Canadá, esta garantía no se aplica. Póngase en contacto con su distribuidor autorizado de XLS Products

para determinar si se aplica otra garantía.

Si necesita asistencia técnica, consulte primero la sección "Resolución de problemas" de la Guía de uso y mantenimiento. Después de

consultar la sección "Solución de problemas", puede encontrar ayuda adicional consultando la sección "Asistencia o servicio técnico" o

Garantía limitada proporcionada por XLS Products.

llamando a XLS Products. En EE.UU., llame al 1-800-207-1156.

WHAW-241IN Whirlpool 24,000 BTU Window Mounted Inverter Air Conditioner with Quiet, 230V, AC for Large Rooms up to 1500 Square Feet with Remote, Window AC Unit for Apartment, Living Room, Bedroom

Product's Documents

User Manual

Specifications

Whirlpool WHAW-241IN Questions and Answers

Related Products

Whirlpool WHAW242BW Energy Star 24,000 BTU 230V Window-Mounted Air Conditioner
