Vevor FB3500 Air Compressor 80 Gallon 6.5HP 15.5 SCFM User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

80 Gallon Air Compressor

Single-phase model

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the

major top brands and does not necessarily mean to cover all categories of tools offered by

us. You are kindly reminded to verify carefully when you are placing an order with us if you

are actually saving half in comparison with the top major brands.

- 1 -

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

- 2 -

Technical Specifications

Model

N. W.

G. W.

Carton Size

FB3500-10A300-1P

348.3LBS

(158Kg)

401.2LBS

(182Kg)

23.8*23.8*65.6 inch

(605*605*1665 mm)

Voltage

Capacity

Volume

Flow

AC 220V/60Hz

6.5HP

(4.7kW±10% )

80Gallon

(303L)

15.5 SCFM

±5%@ 90 PSI

SAFETY

Note / Remark.

Caution / Warning.

Read the instruction manual.

Read this material before using this product. Failure to do so can result

in serious injury. Save This Manual.

Assembly precautions

1. Assemble only according to these instructions. Improper assembly can create

hazards.

2. Wear ANSI-approved safety goggles and heavy-duty work gloves during

assembly.

3. Keep assembly area clean and well lit.

4. Keep bystanders out of the area during assembly.

5. Do not assemble when tired or when under the influence of alcohol, drugs or

medication.

6. Weight capacity and other product capabilities apply to properly and completely

assembled product only.

7. Assemble on a flat, level, hard and smooth surface capable of safely

supporting a Vertical Air Compressor

- 3 -

Use precautions

ELECTRICAL SAFETY-TO PREVENT SERIOUS INJURY AND

DEATH FROM TIPPING:

 The power supply environment of this product must have a good grounding

device, must use a three-core plug, and with a well-grounded three-hole

socket to ensure good grounding of this product.

 Three-phase power supply air compressor, must use three-phase five-core

wire, with good grounding, after the cable is connected, start to check

whether the motor rotation direction is consistent with the direction of the

arrow of the main engine, if the opposite direction of the arrow, please switch

the two live wires, the wire diameter of the cable is different due to the

different power and choose different, Refer to the three phase cable diameter

selection table in Chapter 2 of this manual for specific wire diameter selection.

 Before powering this product, please make sure that the power supply you

provide can meet the input power information marked near the power input

port of this product.

 Do not share the socket with other electrical appliances, in case the voltage

is unstable sometimes, resulting in damage to the product.

 When maintaining/repairing or cleaning the product, please be sure to unplug

the power cord to ensure that the product is completely powered off before

operation.

 Regularly check whether the power cord and power plug are damaged, and

make sure that the power cord is not squeezed by other items.

WARNING!

DO NOT let comfort or familiarity with product (gained from repeated use) replace

strict adherence to the product safety rules. If you use this product unsafely or

incorrectly, you can suffer serious personal injury.

Preparation

Before beginning assembIy of product. make sure aII parts are present.

Compare parts with package contents Iist and hardware contents Iist.

If any part is missing or damaged. do not attempt to assembIe the product.

- 4 -

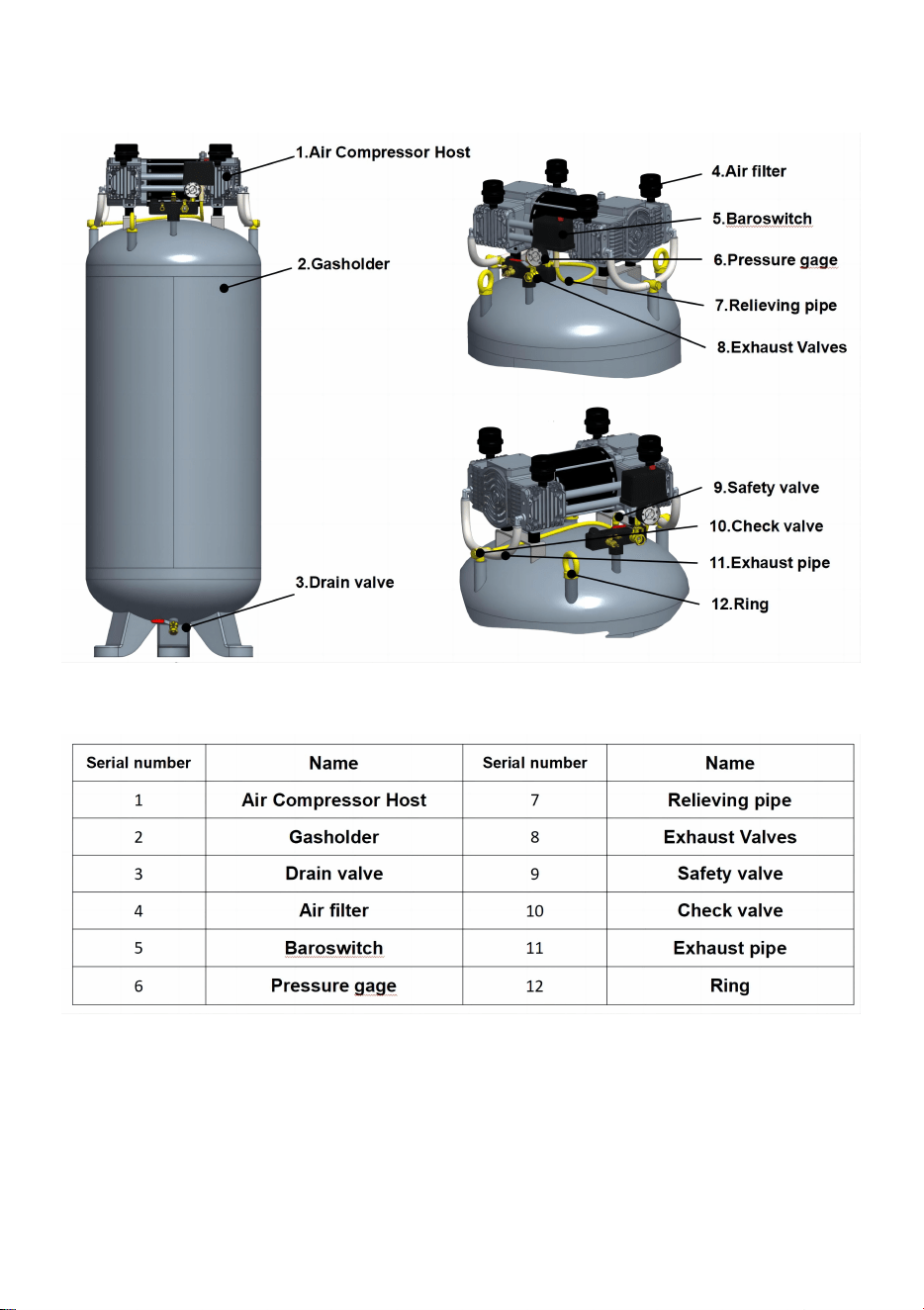

General Assembly drawings

Packing list

- 5 -

Installation

STEP1:To prevent collision and

collapse of the machine, fix the

machine to the ground with foot

bolts before use.

STEP2:Install the four air

filters at the air compressor

intake ports

STEP3:Disassemble the screws fixing

the cover shell of the air pressure

switch, remove the cover shell,

connect the external cable to the air

pressure switch, and then fasten the

cover shell again.

- 6 -

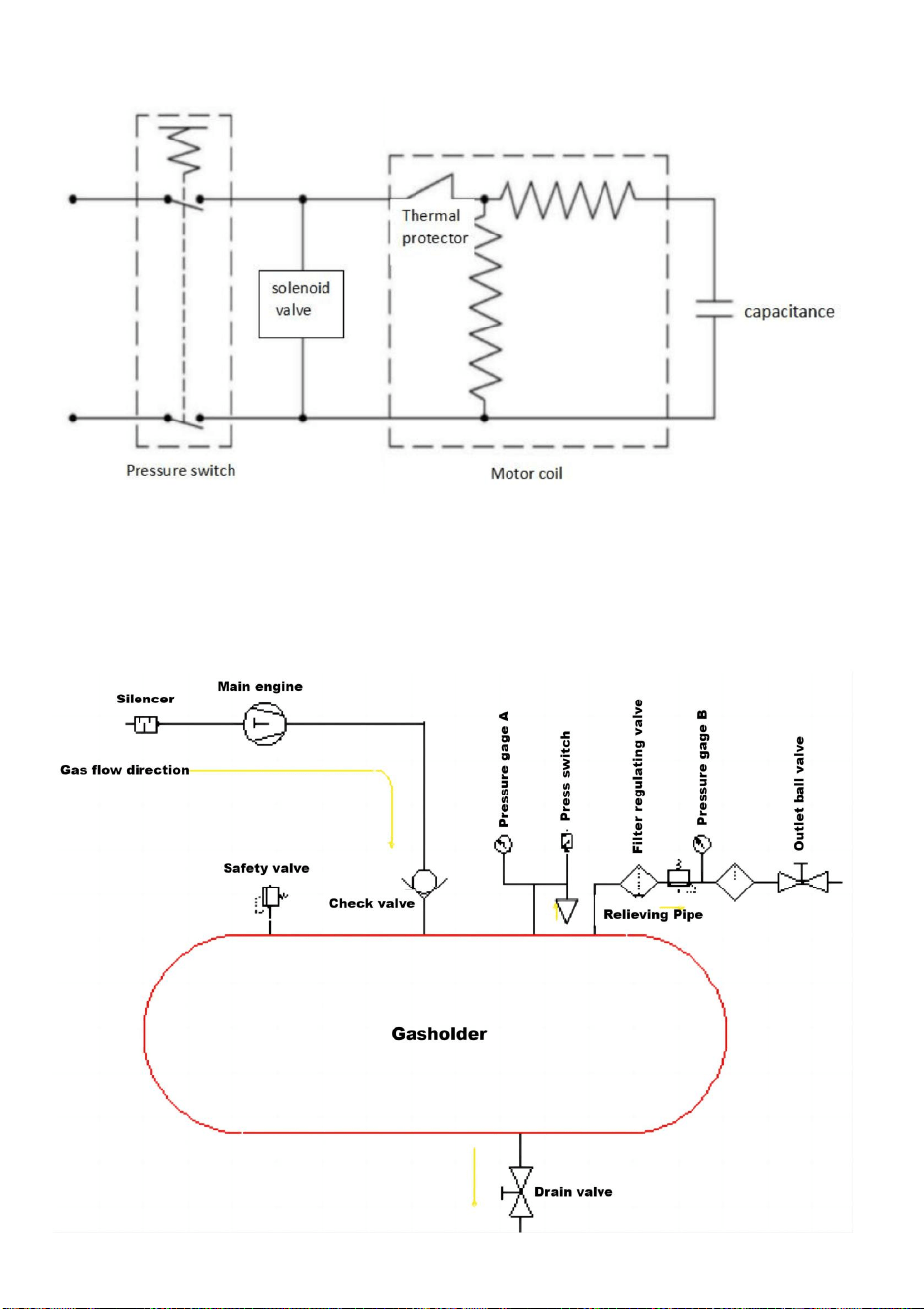

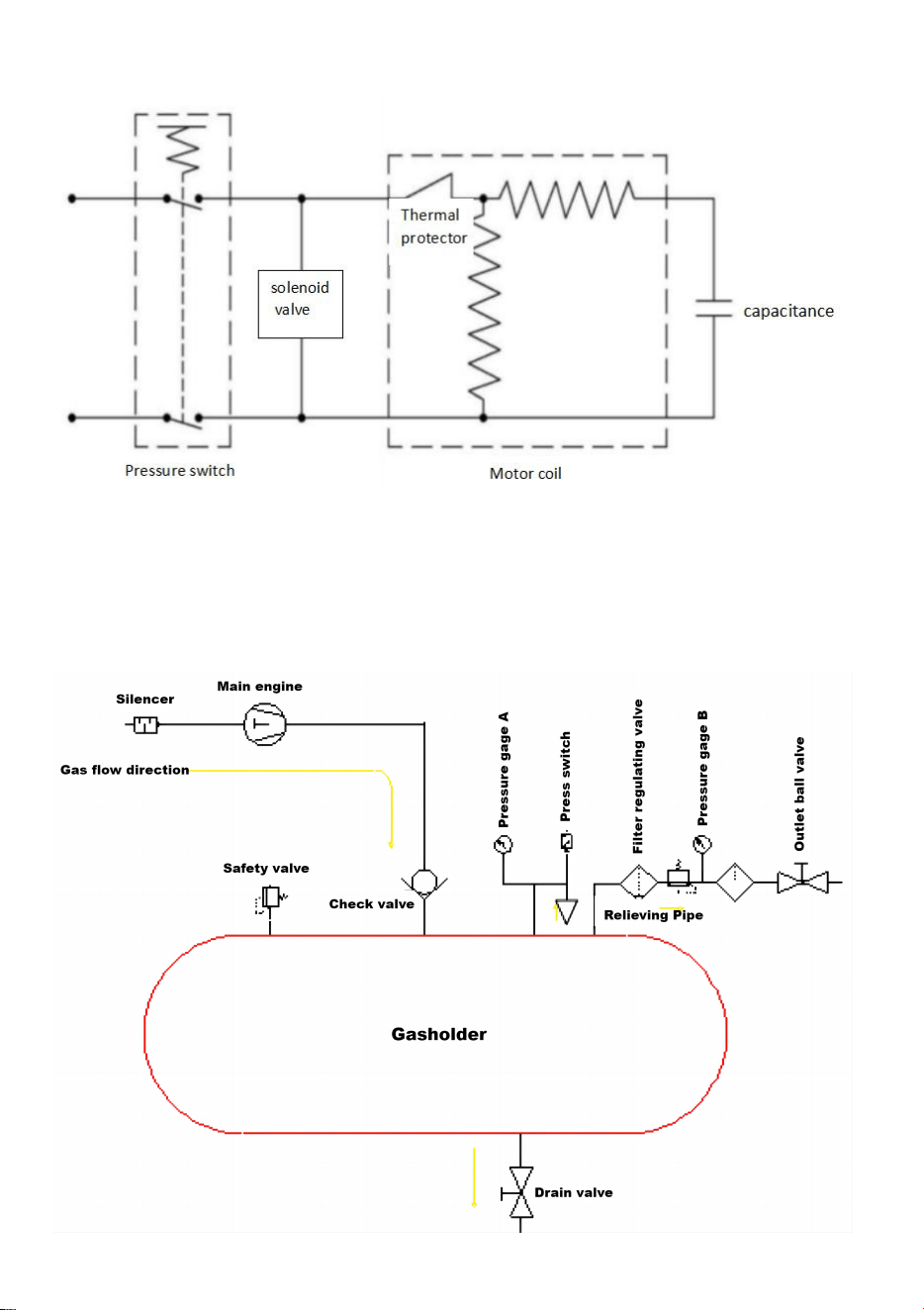

Electrical principle chart

Description: The motor is single-phase 220V/60Hz, and the pressure switch is

connected to the external power supply terminal. The pressure switch controls the

power supply and power failure of the motor through the set pressure sensing.

Gas circuit

- 7 -

MAINTENANCE/ Service

1) The electric oil-free air compressor is oil-free lubrication, and it is strictly

prohibited to fill any lubricating oil.

2) The machine should be used in the process of drainage once every one to two

days, cleaning the noise filter.

3) If the electric oil-free air compressor stops suddenly and cannot be restarted in

a short time (the voltage is normal) during the working process, it may be because

the motor of the air compressor head works for a long time is overheated, and the

motor heat protector automatically disconnects the power to protect the motor.

This is a normal phenomenon. When the temperature decreases, the compressor

will automatically start and continue to work.

4) The electric oil-free air compressor can not start normally, please check

whether the power supply is normal, whether the power plug contact is good, if

these are normal, it may be the motor itself or the control system fault, if you can

not solve it by yourself, please contact our company through the seller for

maintenance.

Air compressor common fault maintenance

Fault Phenomenon

Possible Reasons

Treatment

The motor can not

be turned and there

is no sound

1. No power on

2. Pressure switch disconnected

3. Fuse blown

4. Overload protector in

protection state

5. Pressure switch damaged

6. motor stator winding burned

7. Time relay dropped or

damaged

8. AC contactor damaged

1. Check the plug and

switch

2. Reset the switch and

determine the cause

3. Replace the fuse

4. The motor will restart

after cooling

5. Contact a reliable service

center

6. Replace the stator

7. Check or replace

8. Check or replace

The motor has a

current sound but

does not run or the

speed is very slow

1. The voltage is too low.

2. The capacity of the starting

capacitor is reduced or damaged.

3. The motor coil is short circuit

or open circuit

1. Check that the voltage is

not less than 10% of the

rated voltage. 2. Check or

replace the voltage.

3. Contact the reliable

service center

Overload protector

repeatedly cuts off

power

1. voltage is too low,

2. ventilation is bad, the

temperature is too high,

3. three-phase motor inversion,

1. Check the voltage, not

less than 10% of the rated

voltage

2. Put the air compressor in

- 8 -

motor temperature is high

a well-ventilated place

3. check and exclude

The pressure of the

air compressor

drops after

shutdown

1. The air channel connection is

loose and leaks.

2. The drainage valve is open. 3.

The check valve leaks

1. Check and remove the

drainage valve.

2. Tighten the drainage

valve.

3. Remove and clean the

drainage valve

The discharged gas

contains a lot of

water

1 .There is a large amount of

water in the gas storage tank.

2. The humidity is too high

1. Drain the water in the gas

storage tank

2. Move the air compressor

to a place with low

temperature for use, or use

an oil-water separator

The air compressor

keeps running

1. Air pressure switch is

damaged

2. There is leakage

1. Replace the air pressure

switch.

2. Check and remove

The air compressor

vibrates

1. Fastener loose

2 .valve plate damaged

3 .support pad damaged or lost

4 .motor out of phase

1. Check and remove.

2. Check and replace.

3. Replace the foot pad.

4. Check and remove

The air compressor

is slow or can not

reach the specified

pressure

1. The drainage valve is open,

2. air filter is blocked,

3. pipeline air leakage,

4. valve plate poor action or

foreign matter or air leakage,

5. piston ring with the cylinder

excessive wear

1. Tighten the drainage

valve

2. Clean or replace the filter

element

3. Check and remove the

filter.

4. Clean or replace the filter.

5. Replace the new product

High operating

frequency of air

compressor

1. Pipeline leaks

2. The gas consumption of the

gas equipment is greater than the

gas production of the air

compressor.

3. The sewage in the gas storage

tank is not discharged

1. Check and exclude.

2. Replace other models of

air compressors.

3. Exhaust the water in the

air storage tank

The upper drainage

valve does not

discharge water

line clogging

Check and exclude

abnormal sound

1. Fastener loose or damaged

2. piston ring with cylinder

excessive wear

3. foreign matter into the air

compressor

4. Large swing of the crank

1. Check and replace

2. Replace new products

3. Check and exclude

4. Check and replace

- 9 -

Attention

1. In the process of work, ensure that there are no objects that can be reached

within the whole range of travel that can be moved.

2. The gas storage tank should be drained regularly, usually one to two days. The

sewage discharged from the gas storage tank shall be treated in accordance with

the local laws and regulations of the user.

3. Clean the silencer often.

4. When replacing electrical components, the power supply must be cut off.

5. When maintaining and cleaning the machine, the power supply must be cut off.

6. For untrained personnel, use dental electric oil-free air compressor to avoid

wrong operation.

7. The maintenance of electric oil-free air compressor must be carried out by

trained professional maintenance personnel.

8. The elderly, children, the mentally disabled and the mentally ill must be

supervised by special persons to avoid the damage caused by their control of the

dental electric oil-free air compressor.

9. It is prohibited to use electric oil-free air compressors when it is known or

should be foreseen that electric oil-free air compressors may cause harm to

personnel.

10. After retiring the electric oil-free air compressor, the processing of capacitance

and electronic components should comply with the local laws and regulations of

the user.

11. After two months of installation and use, the connection bolts of the electric

oil-free air compressor must be checked. If they are loose, they must be tightened

immediately. Check it every six months after that.

12. Electric oil-free air compressor is strictly prohibited from filling any lubricating

oil.

13. When maintaining the electric oil-free air compressor, the pressure in the air

storage tank should be discharged before maintenance.

14. The pressure in the air storage tank should be discharged before the electric

oil-free air compressor is moved or transported.

15. After six years of use, the electric oil-free air compressor storage tank should

be tested for pressure resistance.

16. If the head of the electric oil-free air compressor is damaged in the

transportation process, the safety valve, pressure gauge, pressure controller, gas

storage tank and other related parts should be sent to the relevant local

departments for inspection or feedback to dealers for repair and replacement.

- 10 -

Disposal

This product should be disposed of in accordance with local regulations. If you are

unsure how to proceed, contact your local authority.

Only qualified technicians are authorized to undertake the repair of Vertical Air

Compressor. For your safety , please observe all safety notes, precautions, and

details in this manual.

Warranty

1. This warranty shall only cover claims for damage due to a fault in the product's

manufacture

2. If a warranty claim is made, the party entitled to warranty cover must present

the proof of purchase, including the purchase date.

3. Customers’ satisfaction is always the motivation of our brand growth. We

promise to help you solve any issues . Please just let us know if you need help.

OUR SERVICE TEAM PROMISES TO REPLY TO YOUR MESSAGE WITHIN

24H.

Scope of Warranty

1. We guarantee that VEVOR products are produced in accordance with iso9001

Quality Management procedures and are free of manufacturing defects for the

period of warranty.

2. This warranty covers faults in the products due to manufacturing defects within

1 year from date of purchase.After inspection by sales representative, defective

products will be replaced or repaired with equivalent goods free of charge.

3. Any warranty claim made during warranty period shall not extend the overall

period of warranty coverage.

4. Warranty periods:Warranty claim date

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technical Support and E-Warranty Certificate

www.vevor.com/support

Compresseurd'airde80gallons

Modèlemonophasé

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

estimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapportaux

grandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandecheznoussivous

économisentenfaitlamoitiéparrapportauxgrandesmarques.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésentequ'une

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasà

nouscontacter:

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne

vousinformeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

1

Machine Translated by Google

Lisezlemanueld'instructions.

Note/Remarque.

Attention/Avertissement.

2

1.Assemblezuniquementseloncesinstructions.Unassemblageincorrectpeutcréer

produitassembléuniquement.

(605*605*1665mm)

Modèle

(158kg)

(303L) ±5%à90PSI

4.Gardezlesspectateurshorsdelazonependantlemontage.

assemblée.

Tailleducarton

Couler

dangers.

CA220V/60Hz

401,2livres

Capacité

7.Assemblezsurunesurfaceplane,deniveau,dureetlissecapabledesupporterentoutesécurité

FB350010A3001P

NordOuest

6,5CV

6.Lacapacitédepoidsetlesautrescapacitésduproduits'appliquentcorrectementetcomplètement

348,3LB

15,5pi3/min

Lisezcedocumentavantd'utiliserceproduit.Lenonrespectdecetteconsignepeutentraîner

5.Nevousassemblezpaslorsquevousêtesfatiguéousousl'influencedel'alcool,dedroguesou

80gallons

23,8*23,8*65,6pouces

3.Gardezlazonedemontagepropreetbienéclairée.

2.Portezdeslunettesdesécuritéapprouvéesparl'ANSIetdesgantsdetravailrobustespendant

(182kg)

Volume

supportantuncompresseurd'airvertical

médicament.

deblessuresgraves.Conservezcemanuel.

(4,7kW±10%)

Tension

SÉCURITÉ

Spécificationstechniques

Précautionsdemontage

Machine Translated by Google

Compresseurd'airàalimentationtriphasée,doitutiliseruncouranttriphaséàcinqconducteurs

Nepartagezpaslapriseavecd'autresappareilsélectriques,aucasoùlatension

Avantd'allumerceproduit,assurezvousquel'alimentationélectriquequevousutilisez

L'environnementd'alimentationdeceproduitdoitavoirunebonnemiseàlaterre

3

Vérifiezrégulièrementsilecordond'alimentationetlafiched'alimentationsontendommagéset

Lorsdel'entretien/réparationoudunettoyageduproduit,veillezàdébrancher

fil,avecunebonnemiseàlaterre,unefoislecâbleconnecté,commencezàvérifier

respectstrictdesrèglesdesécuritéduproduit.Sivousutilisezceproduitdemanièredangereuseou

portdeceproduit.

NELAISSEZPASleconfortoulafamiliaritéavecleproduit(acquisparuneutilisationrépétée)remplacer

lesdeuxfilssoustension,lediamètredufilducâbleestdifférentenraisondela

estparfoisinstable,cequipeutendommagerleproduit.

silesensderotationdumoteurestcohérentaveclesensderotationdu

lecordond'alimentationpours'assurerqueleproduitestcomplètementéteintavant

flèchedumoteurprincipal,silesensdelaflècheestopposé,veuillezchanger

Sivousnelefaitespascorrectement,vousrisquezdesubirdesblessurescorporellesgraves.

tableaudesélectionauchapitre2decemanuelpourlasélectiond'undiamètredefilspécifique.

Siunepièceestmanquanteouendommagée,n’essayezpasd’assemblerleproduit.

Avantdecommencerl’assemblageduproduit,assurezvousquetouteslespiècessontprésentes.

puissancedifférenteetchoisirdifférent,seréféreraudiamètreducâbletriphasé

opération.

prisepourassurerunebonnemiseàlaterredeceproduit.

fournirpeutrépondreauxinformationsdepuissanced'entréemarquéesprèsdel'entréed'alimentation

Comparezlespiècesaveclalisteducontenudel'emballageetlalisteducontenudumatériel.

appareil,doitutiliseruneficheàtroisconducteursetavecunfilàtroistrousbienmisàlaterre

assurezvousquelecordond'alimentationn'estpasécrasépard'autreséléments.

MORTPARBASCULEMENT:

SÉCURITÉÉLECTRIQUEPOURPRÉVENIRLESBLESSURESGRAVESET

AVERTISSEMENT!

Précautionsd'emploi

Préparation

Machine Translated by Google

4

Listedecolisage

Dessinsdel'AssembléeGénérale

Machine Translated by Google

ÉTAPE1:Pourévitertoutecollisionettout

effondrementdelamachine,fixezlaausol

avecdesboulonsdepiedavantutilisation.

ÉTAPE2:Installezlesquatrefiltres

àairsurlesportsd'admissiondu

compresseurd'air

5

connecterlecâbleexterneàl'air

ÉTAPE3:Démontezlesvisfixantlacoquedu

couvercledupressostatd'air,retirezla

coqueducouvercle,

pressostat,puisfixezànouveaulacoquedu

couvercle.

Installation

Machine Translated by Google

Description:Lemoteurestmonophasé220V/60Hzetlepressostatest

connectéàlaborned'alimentationexterne.Lepressostatcontrôlel'alimentationet

lacoupuredecourantdumoteurgrâceàladétectiondepressionréglée.

Legazcircule

Schémadeprincipeélectrique

6

Machine Translated by Google

3)Silecompresseurd'airélectriquesanshuiles'arrêtesoudainementetnepeutpasêtreredémarréen

peudetemps(latensionestnormale)pendantleprocessusdefonctionnement,celapeutêtredûaufait

quelemoteurdelatêteducompresseurd'airfonctionnependantunelonguepériodeetestsurchauffé,

etleprotecteurthermiquedumoteurdéconnecteautomatiquementl'alimentationpourprotégerlemoteur.

4)Lecompresseurd'airélectriquesanshuilenepeutpasdémarrernormalement,veuillez

vérifiersil'alimentationélectriqueestnormale,silecontactdelaprised'alimentationestbon,siceux

cisontnormaux,celapeutêtrelemoteurluimêmeouledéfautdusystèmedecontrôle,sivousne

pouvezpaslerésoudrevousmême,veuillezcontacternotresociétévialevendeurpourla

maintenance.

Ils'agitd'unphénomènenormal.Lorsquelatempératurediminue,lecompresseurdémarre

automatiquementetcontinuedefonctionner.

2)Lamachinedoitêtreutiliséedansleprocessusdedrainageunefoistouslesunàdeuxjours,en

nettoyantlefiltreàbruit.

Maintenancedespannescourantesducompresseurd'air

ENTRETIEN/Service1)Le

compresseurd'airélectriquesanshuileestlubrifiésanshuileetilest

strictementinterditderemplird'huiledelubrification.

Traitement

êtretournéetlà

2.Lacapacitéducondensateurde

démarrageestréduiteouendommagée.

sonactuelmais

1.Vérifiezlatension,pasmoinsde

10%delatensionnominale2.

Mettezle

compresseurd'airenmarche

Raisonspossiblesduphénomènededéfaillance

Lemoteurnepeutpas

Lemoteuraun

centre

oucircuitouvert

3.Fusiblegrillé

1.Vérifiezlapriseet

l'interrupteur2.Réinitialisezl'interrupteuret

iln'yapasdeson

6.Remplacezlestator.7.

Vérifiezouremplacez.8.

Vérifiezouremplacez.1.

Vérifiezquelatensionn'estpas

inférieureà10%delatension

nominale.2.Vérifiezouremplacezla

tension.

1.Pasd'alimentation

2.Pressostatdéconnecté

nefonctionnepasoula

vitesseesttrèslente

4.Protecteurdesurchargeen

étatdeprotection5.

Pressostatendommagé6.Enroulement

dustatordumoteurbrûlé7.Relais

temporisétombéouendommagé8.

Contacteur

CAendommagé

1.Latensionesttropbasse.

centredeservices

1.latensionesttropbasse,

2.laventilationestmauvaise,la

températureesttropélevée,3.

inversiondumoteurtriphasé,

déterminerlacause

3.Contactezlapersonnefiable

après

refroidissement5.Contactezunservicefiable

3.Labobinedumoteurestencourtcircuit

Leprotecteurdesurcharge

coupel'alimentationà

plusieursreprises

7

3.Remplacezlefusible4.

Lemoteurredémarrera

Machine Translated by Google

élément

estlentounepeutpas

usureexcessive

2.Resserrezledrainage

1.Ilyaunegrandequantitéde

changer.

1.Lavannededrainageestouverte,2.Le

filtreàairestbloqué,3.Fuite

d'airdanslacanalisation,4.

Mauvaiseactiondelaplaquedesoupapeou

1.Vérifiezetretirez.

2.Laconsommationdegazdu

Fonctionnementélevé

4.Grandmouvementdelamanivelle

endommagé

àunendroitavecpeu

4.Vérifiezetremplacez

1.Vidangezl'eaudugaz

1.Resserrezledrainage

contientbeaucoupde

3.Leseauxuséesdanslestockagedegaz

Ledrainagesupérieur

évacuerl'eau

compresseurd'air

3.Coussinetdesupportendommagéouperdu

5.Remplacezlenouveauproduit

2.Remplacezlesautresmodèlesde

2.Ilyaunefuite

températured'utilisation,ouutilisation

3.Vérifiezetretirezle

atteindrelespécifié

1.Vérifiezetremplacez

lâcheetfuit.

3.vérifieretexclure

Lecompresseurd'air

corpsétrangeroufuited'air,5.segment

depistonaveclecylindre

fréquencedel'air

bruitanormal

gouttesaprès

4.Moteurdéphasé

Lecompresseurd'air

compresseursd'air.

3.corpsétrangersdansl'air

réservoirdestockage

soupape.

eaudansleréservoirdestockagedegaz.

2.Vérifiezetremplacez.

l'équipementàgazestsupérieuràla

lavalvenefonctionnepas

usureexcessive

compresseur

8

unséparateurhuileeau

1.Fixationdesserrée

filtre.

eau

soupape

leréservoirn'estpasdéchargé

1.Fixationdesserréeouendommagée

2.Lavannededrainageestouverte.3.

1.Vérifiezetretirezle

continuedecourir

obstructiondelaligne

latempératuredumoteurestélevée

1.Remplacezlapressiond'air

vibre

fermer

pression

3.Évacuezl'eaudansle

2.Remplacerlesnouveauxproduits

compresseur

2.L'humiditéesttropélevée

3.Retirezetnettoyezle

3.Remettezlereposepiedenplace.

productiondegazdel'air

vannededrainage.

Leclapetantiretourfuit

2.Vérifiezetsupprimez

1.Fuitesdecanalisations

réservoirdestockaged'air

2.Déplacezlecompresseurd'air

1.Lepressostatd'airest

2.NettoyezouremplacezlefiltreLecompresseurd'air

2.segmentdepistonaveccylindre

Legazdéchargé

vannedevidange

4.Vérifiezetsupprimez

compresseur.

Vérifieretexclure

unendroitbienaéré

1.Laconnexionducanald'airest

Lapressiondela

2.plaquedesoupapeendommagée

4.Nettoyezouremplacezlefiltre.

1.Vérifiezetexcluez.

3.Vérifiezetexcluez

Machine Translated by Google

servicespourinspectionouretourauxconcessionnairespourréparationetremplacement.

7.L'entretienducompresseurd'airélectriquesanshuiledoitêtreeffectuépar

danstoutelagammededéplacementsquipeuventêtreeffectués.

etlescomposantsélectroniquesdoiventêtreconformesauxloisetréglementationslocales

14.Lapressiondansleréservoirdestockaged'airdoitêtreévacuéeavantquel'appareilélectrique

leseauxuséesrejetéesduréservoirdestockagedegazdoiventêtretraitéesconformémentà

15.Aprèssixansd'utilisation,leréservoirdestockageducompresseurd'airélectriquesanshuiledoit

8.Lespersonnesâgées,lesenfants,leshandicapésmentauxetlesmaladesmentauxdoiventêtre

11.Aprèsdeuxmoisd'installationetd'utilisation,lesboulonsdeconnexiondusystèmeélectrique

3.Nettoyezsouventlesilencieux.

compresseurd'airélectriquedentairesanshuile.

immédiatement.Vérifiezletouslessixmoisparlasuite.

16.Silatêteducompresseurd'airélectriquesanshuileestendommagéedans

huile.

5.Lorsdel'entretienetdunettoyagedelamachine,l'alimentationélectriquedoitêtrecoupée.

ilfautprévoirquelescompresseursd'airélectriquessanshuilepeuventcauserdesdommages

Leréservoirdestockageetlesautrespiècesconnexesdoiventêtreenvoyésauservicelocalcompétent.

1.Pendantletravail,assurezvousqu'iln'yapasd'objetsaccessibles

mauvaiseopération.

10.Aprèslamisehorsserviceducompresseurd'airélectriquesanshuile,letraitementdelacapacité

leréservoirdestockagedoitêtrevidéavantl'entretien.

l'utilisateur.

2.Leréservoirdestockagedegazdoitêtrevidangérégulièrement,généralementunàdeuxjours.

personneldemaintenanceprofessionnelformé.

lecompresseurd'airsanshuileestdéplacéoutransporté.

surveilléspardespersonnesspécialespouréviterlesdommagescausésparleurcontrôledela

lesloisetréglementationslocalesdel'utilisateur.

Lescompresseursd'airsanshuiledoiventêtrevérifiés.S'ilssontdesserrés,ilsdoiventêtreresserrés

êtretestépourlarésistanceàlapression.

9.Ilestinterditd'utiliserdescompresseursd'airélectriquessanshuilelorsqu'ilestconnuou

4.Lorsduremplacementdecomposantsélectriques,l'alimentationélectriquedoitêtrecoupée.

12.Ileststrictementinterditaucompresseurd'airélectriquesanshuilederemplirtoutlubrifiant

processusdetransport,lasoupapedesécurité,lemanomètre,lerégulateurdepression,legaz

6.Pourlepersonnelnonformé,utilisezuncompresseurd'airélectriquedentairesanshuilepouréviter

personnel.

13.Lorsdel'entretienducompresseurd'airélectriquesanshuile,lapressiondansl'air

Attention

9

Machine Translated by Google

ImportéauxÉtatsUnis:SanvenTechnologyLtd.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

24H.

NOTREÉQUIPEDESERVICES'ENGAGEÀRÉPONDREÀVOTREMESSAGEDANSLES24HEURES

4.Périodesdegarantie:Datederéclamationdegarantie

1.NousgarantissonsquelesproduitsVEVORsontfabriquésconformémentàlanormeISO9001

1.Cettegarantienecouvrequelesréclamationspourdommagesdusàundéfautduproduit.

2.Siuneréclamationautitredelagarantieestfaite,lapartieayantdroitàlacouverturedelagarantiedoitprésenter

fabrication

Ceproduitdoitêtreéliminéconformémentàlaréglementationlocale.Sivous

lapreuved'achat,incluantladated'achat.

Procéduresdegestiondelaqualitéetsontexemptsdedéfautsdefabricationpourla

périodedegarantie.

3.Lasatisfactiondesclientsesttoujourslamotivationdelacroissancedenotremarque.

Sivousnesavezpascommentprocéder,contactezvotreautoritélocale.

2.Cettegarantiecouvrelesdéfautsdesproduitsdusàdesdéfautsdefabricationdans

1anàcompterdeladated'achat.Aprèsinspectionparunreprésentantcommercial,défectueux

lesproduitsserontremplacésouréparéspardesproduitséquivalentsgratuitement.

SeulslestechniciensqualifiéssontautorisésàentreprendrelaréparationdeVerticalAir

Jeprometsdevousaideràrésoudretouslesproblèmes.N'hésitezpasànousfairesavoirsivousavezbesoind'aide.

3.Touteréclamationdegarantiefaitependantlapériodedegarantienedoitpasprolongerladuréeglobaledelagarantie.

Compresseur.Pourvotresécurité,veuillezrespectertouteslesconsignesdesécurité,précautionset

périodedecouverturedelagarantie.

détailsdanscemanuel.

Garantie

Élimination

Étenduedelagarantie

10

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Einphasiges Modell

80 Gallonen Luftkompressor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den

großen Top-Marken erzielen könnten, und bedeutet nicht unbedingt, dass alle von uns angebotenen

Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

sparen tatsächlich die Hälfte im Vergleich zu den großen Top-Marken.

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren

Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie

das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung

vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten

haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder

Software-Updates für unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Machine Translated by Google

Achtung / Warnung.

Hinweis / Anmerkung.

Lesen Sie die Bedienungsanleitung.

- 2 -

(182 kg)

Volumen

2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während

Unterstützung eines vertikalen Luftkompressors

zu schweren Verletzungen führen. Bewahren Sie dieses Handbuch auf.

Medikamente.

(4,7 kW ± 10 %)

Stromspannung

1. Die Montage muss gemäß dieser Anleitung erfolgen. Eine unsachgemäße Montage kann

348,3 Pfund

Nur montiertes Produkt.

5. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder

15,5 SCFM

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Nichtbeachtung kann zu

80 Gallonen

23,8*23,8*65,6 Zoll

3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

401,2 Pfund

Gefahren.

Kapazität

Wechselstrom 220 V/60 Hz

7. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die sicher

FB3500-10A300-1P

6,5 PS

6. Gewichtskapazität und andere Produktfunktionen gelten für richtig und vollständig

4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

(605*605*1665 mm)

(303L)

Modell

(158 kg)

Kartongröße

Fließen

±5 % bei 90 PSI

Montage.

SICHERHEIT

Technische Spezifikationen

Vorsichtsmaßnahmen bei der Montage

Machine Translated by Google

TOD DURCH KIPPEN:

ELEKTRISCHE SICHERHEIT - UM SCHWERE VERLETZUNGEN ZU VERMEIDEN UND

Port dieses Produkts.

Lassen Sie nicht zu, dass Komfort oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung)

strikte Einhaltung der Produktsicherheitsregeln. Wenn Sie dieses Produkt unsicher verwenden oder

Draht, mit guter Erdung, nachdem das Kabel angeschlossen ist, beginnen Sie zu überprüfen

Wenn Sie dies falsch tun, können Sie schwere Verletzungen erleiden.

ob die Drehrichtung des Motors mit der Richtung des

Pfeil des Hauptmotors, wenn die entgegengesetzte Richtung des Pfeils, schalten Sie bitte

ist manchmal instabil, was zu Schäden am Produkt führen kann.

Die beiden stromführenden Drähte, der Drahtdurchmesser des Kabels ist unterschiedlich aufgrund der

das Netzkabel, um sicherzustellen, dass das Produkt vollständig ausgeschaltet ist, bevor

Stellen Sie vor Beginn der Produktmontage sicher, dass alle Teile vorhanden sind.

unterschiedliche Leistung und wählen Sie verschiedene, siehe den dreiphasigen Kabeldurchmesser

Betrieb.

Vergleichen Sie die Teile mit der Packungsinhaltsliste und der Hardware-Inhaltsliste.

Wenn ein Teil fehlt oder beschädigt ist, versuchen Sie nicht, das Produkt zusammenzubauen.

Informationen zur Auswahl eines bestimmten Drahtdurchmessers finden Sie in der Auswahltabelle in Kapitel 2 dieses Handbuchs.

Gerät muss einen dreiadrigen Stecker verwenden und über eine gut geerdete Dreiloch-

Achten Sie darauf, dass das Netzkabel nicht durch andere Gegenstände eingeklemmt wird.

Steckdose, um eine gute Erdung dieses Produkts sicherzustellen.

bieten kann, um die Eingangsleistung Informationen erfüllen, die in der Nähe der Leistungsaufnahme markiert

ÿ Bevor Sie das Produkt einschalten, vergewissern Sie sich, dass das von Ihnen verwendete Netzteil

ÿ Benutzen Sie die Steckdose nicht gemeinsam mit anderen Elektrogeräten, da die Spannung

ÿ Dreiphasige Stromversorgung des Luftkompressors, muss dreiphasig mit fünf Adern sein

ÿ Die Stromversorgungsumgebung dieses Produkts muss eine gute Erdung haben

ÿ Wenn Sie das Produkt warten, reparieren oder reinigen, ziehen Sie bitte immer den Netzstecker.

ÿ Überprüfen Sie regelmäßig, ob Netzkabel und Netzstecker beschädigt sind und

- 3 -

WARNUNG!

Vorsichtsmaßnahmen treffen

Vorbereitung

Machine Translated by Google

- 4 -

Zeichnungen der Generalversammlung

Packliste

Machine Translated by Google

Schließen Sie das externe Kabel an die Luft an

SCHRITT 3: Die Schrauben, mit denen die

Abdeckschale des Luftdruckschalters befestigt

ist, lösen, die Abdeckschale abnehmen,

Druckschalter und befestigen Sie anschließend

die Abdeckschale wieder.

- 5 -

SCHRITT 2: Installieren Sie die vier

Luftfilter an den Ansaugöffnungen des

Luftkompressors

SCHRITT 1: Um Kollisionen und

Zusammenbrüche der Maschine zu

verhindern, befestigen Sie die Maschine vor

der Verwendung mit Fußschrauben am Boden.

Installation

Machine Translated by Google

- 6 -

Das Gas zirkuliert

Diagramm des elektrischen Prinzips

Beschreibung: Der Motor ist einphasig (220 V/60 Hz) und der Druckschalter ist an

den externen Stromversorgungsanschluss angeschlossen. Der Druckschalter steuert die

Stromversorgung und den Stromausfall des Motors über die eingestellte Druckmessung.

Machine Translated by Google

Fehlerphänomen Mögliche Ursachen

Der Motor kann nicht

3. Die Motorspule ist kurzgeschlossen

Der Motor hat eine

gedreht werden und dort

Behandlung

aktueller Sound aber

- 7 -

läuft nicht oder die

Geschwindigkeit ist sehr langsam

1. Überprüfen Sie den Stecker und

den

Schalter. 2. Setzen Sie den Schalter zurück und

1. Kein Strom an 2.

Druckschalter getrennt

ist kein Ton

Center

3. Sicherung durchgebrannt

6. Stator austauschen. 7.

Prüfen oder austauschen.

8. Prüfen oder austauschen.

1. Prüfen, ob die Spannung nicht

weniger als 10 % der

Nennspannung beträgt. 2. Spannung

prüfen oder austauschen.

oder offener Stromkreis

Servicecenter

die Ursache ermitteln

3. Kontaktieren Sie den zuverlässigen

Überlastschutz unterbricht

wiederholt die Stromzufuhr

1. Die Spannung ist zu niedrig.

4. Überlastschutz im

Schutzzustand 5.

Druckschalter beschädigt 6.

Motorstatorwicklung durchgebrannt 7.

Zeitrelais abgefallen oder beschädigt

8. AC-Schütz

beschädigt

1. Spannung zu niedrig, 2.

Belüftung schlecht, Temperatur

zu hoch, 3. Drehstrommotor-

Umkehrung,

1. Überprüfen Sie die Spannung,

nicht weniger als 10% der

Nennspannung 2. Setzen Sie den Luftkompressor in

3. Ersetzen Sie die

Sicherung. 4. Der Motor startet neu.

nach dem Abkühlen

5. Kontaktieren Sie einen zuverlässigen Service

2. Die Kapazität des Anlaufkondensators

ist reduziert oder beschädigt.

Wartung und Instandhaltung von Luftkompressoren mit häufigen Störungen

WARTUNG/Service 1) Der elektrische

ölfreie Luftkompressor verfügt über eine ölfreie Schmierung und das Einfüllen von

Schmieröl ist strengstens untersagt.

Dies ist ein normales Phänomen. Wenn die Temperatur sinkt, startet der Kompressor

automatisch und arbeitet weiter.

3) Wenn der elektrische ölfreie Luftkompressor während des Arbeitsvorgangs plötzlich stoppt

und nicht innerhalb kurzer Zeit neu gestartet werden kann (die Spannung ist normal), kann dies

daran liegen, dass der Motor des Luftkompressorkopfes bei längerem Betrieb überhitzt ist und

der Motorhitzeschutz die Stromzufuhr automatisch unterbricht, um den Motor zu schützen.

2) Die Maschine sollte alle ein bis zwei Tage zur Entleerung verwendet werden, um den

Geräuschfilter zu reinigen.

4) Der elektrische ölfreie Luftkompressor kann nicht normal starten. Überprüfen Sie bitte, ob die Stromversorgung

normal ist und ob der Kontakt des Netzsteckers gut ist. Wenn beides normal ist, liegt möglicherweise ein Fehler am

Motor selbst oder am Steuerungssystem vor. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich zur

Wartung bitte über den Verkäufer an unser Unternehmen.

Machine Translated by Google

2. Prüfen und entfernen

5. Ersetzen Sie das neue Produkt

Luftkompressor

3. Stützpolster beschädigt oder verloren

2. Ersetzen Sie andere Modelle von

Die obere Entwässerung

3. Das Abwasser im Gasspeicher

Abflusswasser

enthält viel

1. Lassen Sie das Wasser im Gas ab

1. Entwässerung festziehen

4. Prüfen und ersetzen

beschädigt

an einen Ort mit niedrigem

Hohe Betriebstemperatur

4. Großer Schwung der Kurbel

schalten.

1. Das Ablassventil ist offen, 2. Luftfilter

ist verstopft, 3. Luftleck in

der Rohrleitung, 4. Ventilplatte

funktioniert nicht richtig oder

1. Es gibt eine große Menge an

2. Entwässerung festziehen

1. Prüfen und entfernen.

2. Der Gasverbrauch des

übermäßiger Verschleiß

Element

ist langsam oder kann nicht

Ventil nicht

2. Prüfen und ersetzen.

Gasausrüstung ist größer als die

Ventil.

Wasser im Gasspeichertank.

Lagertank

3. Fremdkörper in der Luft

Der Luftkompressor

Luftkompressoren.

4. Motor außer Phase

fällt nach

Frequenz der Luft

ungewöhnliches Geräusch

Der Luftkompressor

Fremdkörper oder Luftleckage, 5.

Kolbenring mit dem Zylinder

lose und undicht.

3. Prüfen und ausschließen

erreichen Sie die angegebene

1. Prüfen und ersetzen

2. Es gibt ein Leck

Temperatur für den Einsatz oder Einsatz

3. Überprüfen und entfernen Sie die

3. Setzen Sie das Fußpolster wieder ein.

Gasproduktion der Luft

2. Die Luftfeuchtigkeit ist zu hoch

3. Entfernen und reinigen Sie die

Druck

2. Neue Produkte ersetzen

3. Lassen Sie das Wasser im

Kompressor

1. Ersetzen Sie den Luftdruck

abschalten

Die Motortemperatur ist hoch

vibriert

Leitungsverstopfung

2. Das Drainageventil ist geöffnet. 3.

1. Prüfen und entfernen Sie die

läuft weiter

1. Befestigungselement lose oder beschädigt

Wasser

Ventil

1. Befestigungselement lose

ein Öl-Wasser-Abscheider

Filter.

Tank wird nicht entleert

- 8 -

übermäßiger Verschleiß

Kompressor

1. Prüfen und ausschließen.

3. Prüfen und ausschließen

2. Ventilplatte beschädigt

Der Druck der

4. Reinigen oder ersetzen Sie den Filter.

ein gut belüfteter Ort

1. Der Luftkanalanschluss ist

Kompressor.

Prüfen und ausschließen

Das austretende Gas

Entleerungsventil

4. Prüfen und entfernen

2. Kolbenring mit Zylinder

2. Filter reinigen oder austauschenDer Luftkompressor

2. Bewegen Sie den Luftkompressor

1. Luftdruckschalter ist

1. Leckagen in der Pipeline

Luftspeichertank

Das Rückschlagventil ist undicht

Entleerungsventil.

Machine Translated by Google

den örtlichen Gesetzen und Vorschriften des Benutzers.

durch spezielle Personen beaufsichtigt werden, um Schäden zu vermeiden, die durch ihre Kontrolle über die

ölfreier Luftkompressor muss überprüft werden. Wenn sie locker sind, müssen sie festgezogen werden

auf Druckfestigkeit geprüft werden.

Der Lagertank sollte vor der Wartung entleert werden.

der Benutzer.

2. Der Gasspeicher sollte regelmäßig entleert werden, normalerweise alle ein bis zwei Tage.

geschultes professionelles Wartungspersonal.

ölfreier Luftkompressor wird bewegt oder transportiert.

6. Für ungeschultes Personal, verwenden Sie dental elektrische ölfreie Luftkompressor zu vermeiden

Abteilungen zur Inspektion oder Rückmeldung an Händler zur Reparatur und zum Austausch.

Personal.

13. Bei der Wartung des elektrischen ölfreien Luftkompressors muss der Druck in der Luft

9. Es ist verboten, elektrische ölfreie Luftkompressoren zu verwenden, wenn bekannt ist oder

4. Beim Austausch elektrischer Komponenten muss die Stromzufuhr unterbrochen werden.

12. Elektrischer ölfreier Luftkompressor ist streng verboten, Schmiermittel zu füllen

Transportprozess, das Sicherheitsventil, Druckmesser, Druckregler, Gas

Das aus dem Gasspeicher abgeleitete Abwasser wird gemäß den

15. Nach sechs Jahren Nutzung sollte der elektrische ölfreie Luftkompressor-Speichertank

8. Ältere Menschen, Kinder, geistig Behinderte und Geisteskranke müssen

11. Nach zwei Monaten Installation und Nutzung sind die Anschlussbolzen der elektrischen

7. Die Wartung des elektrischen ölfreien Luftkompressors muss durchgeführt werden durch

innerhalb des gesamten Verfahrbereichs bewegt werden kann.

und elektronische Komponenten sollten den örtlichen Gesetzen und Vorschriften entsprechen

14. Der Druck im Luftspeicherbehälter muss entladen werden, bevor der elektrische

Öl.

5. Bei der Wartung und Reinigung der Maschine muss die Stromzufuhr unterbrochen werden.

Es sollte vorhergesehen werden, dass elektrische ölfreie Luftkompressoren Schäden verursachen können

Lagertank und andere zugehörige Teile sollten an die zuständige örtliche

falsche Bedienung.

1. Stellen Sie während der Arbeit sicher, dass keine Gegenstände erreichbar sind

3. Reinigen Sie den Schalldämpfer häufig.

Elektrischer, ölfreier Luftkompressor für Zahnärzte.

sofort. Kontrollieren Sie es danach alle sechs Monate.

10. Nach dem Ausscheiden des elektrischen ölfreien Luftkompressors erfolgt die Verarbeitung der Kapazität

16. Wenn der Kopf des elektrischen ölfreien Luftkompressors im

Aufmerksamkeit

- 9 -

Machine Translated by Google

In die USA importiert: Sanven Technology Ltd.

24 Stunden.

UNSER SERVICETEAM VERSPRICHT, IHRE NACHRICHT INNERHALB VON

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

- 10 -

Dauer der Garantiedeckung.

4. Garantiefristen: Datum des Garantieanspruchs

1. Wir garantieren, dass VEVOR-Produkte gemäß ISO9001 hergestellt werden

1. Diese Garantie deckt nur Schadensersatzansprüche aufgrund eines Fehlers am Produkt ab.

Herstellung

2. Bei Geltendmachung eines Garantieanspruchs muss der Garantieberechtigte

Qualitätsmanagementverfahren und sind frei von Herstellungsfehlern für die

Garantiezeit.

den Kaufbeleg inklusive Kaufdatum.

Dieses Produkt muss gemäß den örtlichen Vorschriften entsorgt werden. Wenn Sie

2. Diese Garantie deckt Mängel an den Produkten aufgrund von Herstellungsfehlern innerhalb

3. Die Zufriedenheit unserer Kunden ist immer die Motivation unseres Markenwachstums. Wir

Wenn Sie nicht sicher sind, wie Sie vorgehen sollen, wenden Sie sich an Ihre örtliche Behörde.

1 Jahr ab Kaufdatum. Nach Prüfung durch den Vertriebsmitarbeiter, defekt

Produkte werden kostenlos durch gleichwertige Ware ersetzt oder repariert.

Nur qualifizierte Techniker sind befugt, die Reparatur von Vertical Air durchzuführen.

Kompressor. Beachten Sie zu Ihrer Sicherheit alle Sicherheitshinweise, Vorsichtsmaßnahmen und

Wir versprechen, Ihnen bei der Lösung aller Probleme zu helfen. Bitte lassen Sie uns einfach wissen, wenn Sie Hilfe benötigen.

3. Jeder Garantieanspruch, der während der Garantiezeit geltend gemacht wird, verlängert nicht die

Einzelheiten finden Sie in diesem Handbuch.

Umfang der Garantie

Entsorgung

Garantie

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Modello monofase

Compressore d'aria da 80 galloni

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo un

stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi

di punta e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

cortesemente di verificare attentamente quando effettui un ordine con noi se

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

risparmiano addirittura la metà rispetto ai marchi più noti.

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

Attenzione / Avvertenza.

Nota / Osservazione.

Leggere il manuale di istruzioni.

- 2 -

assemblaggio.

(182 kg)

Volume

Dimensioni della scatola

Fluire

Dimensioni (605*605*1665 millimetri)

(303L)

4. Tenere gli astanti fuori dall'area durante l'assemblea.

Modello

(158 Kg)

±5% a 90 PSI

Nord-Ovest

Modello FB3500-10A300-1P

6,5 CV

6. La capacità di peso e le altre capacità del prodotto si applicano correttamente e completamente

Capacità

pericoli.

CA 220V/60Hz

401,2 libbre

7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro

23,8*23,8*65,6 pollici

80 galloni

3. Mantenere l'area di assemblaggio pulita e ben illuminata.

348,3 libbre

15,5 metri cubi al minuto

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare

5. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o

in caso di gravi lesioni. Salva questo manuale.

farmaco.

Voltaggio

(4,7 kW±10%)

1. Montare solo secondo queste istruzioni. Un montaggio non corretto può creare

solo prodotto assemblato.

2. Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante

supporto di un compressore d'aria verticale

Precauzioni di montaggio

Specifiche tecniche

SICUREZZA

Machine Translated by Google

MORTE PER MANCANZA:

SICUREZZA ELETTRICA - PER PREVENIRE LESIONI GRAVI E

dispositivo, deve utilizzare una spina a tre poli e con un tre fori ben messo a terra

filo, con una buona messa a terra, dopo aver collegato il cavo, iniziare a controllare

rigorosa aderenza alle norme di sicurezza del prodotto. Se si utilizza questo prodotto in modo non sicuro o

porta di questo prodotto.

NON lasciare che la comodità o la familiarità con il prodotto (acquisita dall'uso ripetuto) sostituiscano

i due fili sotto tensione, il diametro del filo del cavo è diverso a causa del

il cavo di alimentazione per assicurarsi che il prodotto sia completamente spento prima

freccia del motore principale, se la direzione è opposta alla freccia, cambiare

se la direzione di rotazione del motore è coerente con la direzione del

a volte è instabile, con conseguente danneggiamento del prodotto.

tabella di selezione nel Capitolo 2 di questo manuale per la selezione specifica del diametro del filo.

in modo errato, si possono subire gravi lesioni personali.

Se una qualsiasi parte risulta mancante o danneggiata, non tentare di montare il prodotto.

diversa potenza e scegliere diverso, fare riferimento al diametro del cavo trifase

operazione.

Prima di iniziare il montaggio del prodotto, assicurarsi che siano presenti tutte le parti.

Confrontare le parti con l'elenco del contenuto della confezione e l'elenco del contenuto dell'hardware.

presa di corrente per garantire una buona messa a terra del prodotto.

fornire può soddisfare le informazioni sulla potenza in ingresso contrassegnate vicino all'ingresso di potenza

assicurarsi che il cavo di alimentazione non venga schiacciato da altri oggetti.

ÿ Prima di accendere questo prodotto, assicurarsi che l'alimentatore utilizzato

ÿ Non condividere la presa con altri apparecchi elettrici, nel caso in cui la tensione

ÿ Compressore d'aria con alimentazione trifase, deve utilizzare un motore trifase a cinque core

ÿ L'ambiente di alimentazione di questo prodotto deve avere una buona messa a terra

ÿ Durante la manutenzione/riparazione o la pulizia del prodotto, assicurarsi di scollegare

ÿ Controllare regolarmente se il cavo di alimentazione e la spina di alimentazione sono danneggiati e

- 3 -

AVVERTIMENTO!

Usare precauzioni

Preparazione

Machine Translated by Google

- 4 -

Lista imballaggio

Disegni dell'Assemblea Generale

Machine Translated by Google

FASE 2: Installare i quattro filtri

dell'aria sulle porte di aspirazione del

compressore dell'aria

FASE 1: Per evitare collisioni e crolli

della macchina, fissarla al suolo con

bulloni prima dell'uso.

- 5 -

pressostato, quindi fissare nuovamente il

guscio di copertura.

PASSO 3: Smontare le viti che fissano il guscio

di copertura del pressostato dell'aria,

rimuovere il guscio di copertura,

collegare il cavo esterno all'aria

Installazione

Machine Translated by Google

Descrizione: Il motore è monofase 220V/60Hz e il pressostato è collegato al

terminale di alimentazione esterno. Il pressostato controlla l'alimentazione e

l'interruzione di corrente del motore tramite il rilevamento della pressione impostata.

Schema dei principi elettrici

Il gas circola

- 6 -

Machine Translated by Google

3) Se il compressore d'aria elettrico oil-free si ferma improvvisamente e non può essere riavviato in breve

tempo (la tensione è normale) durante il processo di lavoro, potrebbe essere perché il motore della testa

del compressore d'aria funziona a lungo e si surriscalda, e il protettore termico del motore scollega

automaticamente l'alimentazione per proteggere il motore.

Questo è un fenomeno normale. Quando la temperatura diminuisce, il compressore si avvia

automaticamente e continua a funzionare.

2) La macchina deve essere utilizzata nel processo di drenaggio una volta ogni uno o due giorni, pulendo

il filtro antirumore.

4) Il compressore d'aria elettrico oil-free non si avvia normalmente, controllare che l'alimentazione

sia normale, che il contatto della spina di alimentazione sia buono, se questi sono normali, potrebbe

essere il motore stesso o un guasto del sistema di controllo, se non si riesce a risolvere il problema da

soli, contattare la nostra azienda tramite il venditore per la manutenzione.

Manutenzione guasti comuni del compressore d'aria

MANUTENZIONE/Assistenza 1) Il

compressore d'aria elettrico oil-free è un sistema di lubrificazione oil-free ed è

severamente vietato rabboccare con olio lubrificante.

Trattamento

essere girato e lì

suono attuale ma

Il motore non può

Fenomeno di guasto Possibili cause

3. Fusibile bruciato

centro

6. Sostituire lo statore 7.

Controllare o sostituire 8.

Controllare o sostituire 1.

Controllare che la tensione non sia

inferiore al 10% della tensione

nominale. 2. Controllare o sostituire

la tensione.

Il motore ha un

1. Nessuna

alimentazione 2. Pressostato scollegato

1. Controllare la spina e

l'interruttore 2. Ripristinare l'interruttore e

non c'è suono

4. Protettore di sovraccarico in

stato di protezione

5. Pressostato danneggiato 6.

Avvolgimento dello statore del motore

bruciato 7. Relè temporizzato

caduto o

danneggiato 8. Contattore CA danneggiato

1. La tensione è troppo bassa.

non funziona o la velocità

è molto lenta

o circuito aperto

1. la tensione è troppo

bassa, 2. la ventilazione è

scarsa, la temperatura è troppo

alta, 3. inversione del motore trifase,

determinare la causa

3. Contattare l'affidabile

centro di assistenza

3. La bobina del motore è in cortocircuito

Il protettore da sovraccarico

interrompe ripetutamente

l'alimentazione

- 7 -

dopo il

raffreddamento 5. Contattare un servizio affidabile

3. Sostituire il fusibile 4. Il

motore si riavvia

2. La capacità del condensatore di

avviamento è ridotta o danneggiata.

1. Controllare la tensione, non

inferiore al 10% della tensione

nominale

2. Mettere il compressore d'aria in

Machine Translated by Google

corpi estranei o perdite d'aria, 5. anello

del pistone con il cilindro

la temperatura del motore è alta

intasamento della linea

3. Scaricare l'acqua nel

compressore

fermare

1. Sostituire la pressione dell'aria

vibra

pressione

2. Sostituire i nuovi prodotti

3. Sostituire il poggiapiedi.

produzione di gas dell'aria

3. Rimuovere e pulire il

2. L'umidità è troppo alta

- 8 -

usura eccessiva

compressore

1. Fissaggio allentato

filtro.

un separatore olio-acqua

1. Dispositivo di fissaggio allentato o danneggiato

acqua

valvola

1. Controllare e rimuovere il

2. La valvola di scarico è aperta. 3.

continua a correre

il serbatoio non è scaricato

compressore.

Controlla ed escludi

valvola di scarico

Il gas scaricato

4. Controllare e rimuovere

un luogo ben ventilato

1. Il collegamento del canale dell'aria è

2. Piastra valvola danneggiata

4. Pulire o sostituire il filtro.

La pressione del

1. Controlla ed escludi.

3. Controlla ed escludi

La valvola di ritegno perde

2. Controllare e rimuovere

valvola di drenaggio.

1. Perdite di condutture

serbatoio di accumulo dell'aria

2. Spostare il compressore d'aria

1. L'interruttore della pressione dell'aria è

2. fascia elastica con cilindro

2. Pulire o sostituire il filtroIl compressore d'aria

1. Scaricare l'acqua dal gas

4. Controllare e sostituire

3. Le acque reflue nel deposito del gas

scaricare l'acqua

contiene molto

1. Stringere il drenaggio

Il drenaggio superiore

5. Sostituisci il nuovo prodotto

2. Sostituisci altri modelli di

compressore d'aria

3. Il cuscinetto di supporto è danneggiato o perso

usura eccessiva

elemento

è lento o non può

1. C'è una grande quantità di

1. Controllare e rimuovere.

2. Il consumo di gas dell'

2. Stringere il drenaggio

Elevata operatività

4. Grande oscillazione della manovella

interruttore.

1. La valvola di scarico è aperta, 2. il

filtro dell'aria è bloccato, 3.

perdita d'aria dalla tubazione,

4. scarsa azione della piastra della valvola o

in un posto con basso

danneggiato

Il compressore d'aria

compressori d'aria.

gocce dopo

4.motore fuori fase

serbatoio di stoccaggio

3. corpi estranei nell'aria

2. Controllare e sostituire.

l'attrezzatura a gas è maggiore della

valvola.

acqua nel serbatoio di stoccaggio del gas.

la valvola non

temperatura per l'uso, o uso

2. C'è una perdita

3. Controllare e rimuovere il

raggiungere lo specificato

1. Controllare e sostituire

3. controlla ed escludi

allentato e con perdite.

frequenza dell'aria

suono anomalo

Il compressore d'aria

Machine Translated by Google

le leggi e i regolamenti locali dell'utente.

sorvegliati da persone specializzate per evitare i danni causati dal loro controllo

16. Se la testa del compressore elettrico d'aria oil-free è danneggiata nel

3. Pulire spesso il silenziatore.

compressore d'aria elettrico oil-free per uso dentale.

immediatamente. Controllalo ogni sei mesi dopo.

5. Durante la manutenzione e la pulizia della macchina, l'alimentazione elettrica deve essere interrotta.

si deve prevedere che i compressori d'aria elettrici oil-free possono causare danni a

olio.

1. Durante il lavoro, assicurarsi che non vi siano oggetti che possono essere raggiunti

operazione errata.

10. Dopo aver ritirato il compressore d'aria elettrico oil-free, l'elaborazione della capacità

all'interno dell'intero intervallo di spostamento che può essere effettuato.

7. La manutenzione del compressore elettrico senza olio deve essere effettuata da

e i componenti elettronici devono essere conformi alle leggi e ai regolamenti locali

14. La pressione nel serbatoio di accumulo dell'aria deve essere scaricata prima dell'accensione elettrica.

il serbatoio di stoccaggio e le altre parti correlate devono essere inviate al locale competente

8. Gli anziani, i bambini, i disabili mentali e i malati mentali devono essere

11. Dopo due mesi di installazione e utilizzo, i bulloni di collegamento dell'impianto elettrico

15. Dopo sei anni di utilizzo, il serbatoio di stoccaggio del compressore d'aria elettrico oil-free dovrebbe

le acque reflue scaricate dal serbatoio di stoccaggio del gas devono essere trattate in conformità con

4. Quando si sostituiscono componenti elettrici, l'alimentazione elettrica deve essere interrotta.

9. È vietato utilizzare compressori d'aria elettrici oil-free quando si sa o si

12. È severamente vietato al compressore d'aria elettrico oil-free di riempire qualsiasi lubrificante

6. Per il personale non formato, utilizzare un compressore d'aria elettrico dentale oil-free per evitare

processo di trasporto, valvola di sicurezza, manometro, regolatore di pressione, gas

personale.

13. Durante la manutenzione del compressore d'aria elettrico oil-free, la pressione nell'aria

reparti per l'ispezione o il feedback ai concessionari per la riparazione e la sostituzione.

il serbatoio di stoccaggio deve essere svuotato prima della manutenzione.

personale addetto alla manutenzione professionale e qualificato.

2. Il serbatoio di stoccaggio del gas deve essere svuotato regolarmente, di solito uno o due giorni.

l'utente.

il compressore d'aria oil-free viene spostato o trasportato.

compressore d'aria oil-free devono essere controllati. Se sono allentati, devono essere serrati

essere testato per la resistenza alla pressione.

Attenzione

- 9 -

Machine Translated by Google

24 ore.

Importato negli USA: Sanven Technology Ltd.

IL NOSTRO TEAM DI ASSISTENZA PROMETTE DI RISPONDERE AL TUO MESSAGGIO ENTRO

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

- 10 -

Compressore. Per la vostra sicurezza, si prega di osservare tutte le note di sicurezza, le precauzioni e

1. La presente garanzia copre esclusivamente i reclami per danni dovuti a un difetto del prodotto.

1. Garantiamo che i prodotti VEVOR sono realizzati in conformità con iso9001

4. Periodi di garanzia: Data di richiesta di garanzia

Questo prodotto deve essere smaltito in conformità con le normative locali. Se si è

la prova d'acquisto, inclusa la data di acquisto.

periodo di garanzia.

2. La presente garanzia copre i difetti dei prodotti dovuti a difetti di fabbricazione entro

2. Se viene presentata una richiesta di garanzia, la parte avente diritto alla copertura della garanzia deve presentare

produzione

Procedure di gestione della qualità e sono esenti da difetti di fabbricazione per l'

promettiamo di aiutarti a risolvere qualsiasi problema. Per favore facci sapere se hai bisogno di aiuto.

Solo i tecnici qualificati sono autorizzati a effettuare la riparazione di Vertical Air

i prodotti saranno sostituiti o riparati con prodotti equivalenti gratuitamente.

Se non sei sicuro di come procedere, contatta l'autorità locale.

3. La soddisfazione dei clienti è sempre la motivazione della crescita del nostro marchio. Noi

1 anno dalla data di acquisto. Dopo l'ispezione da parte del rappresentante di vendita, difettoso

periodo di copertura della garanzia.

dettagli in questo manuale.

3. Qualsiasi richiesta di garanzia presentata durante il periodo di garanzia non estenderà la garanzia complessiva.

Garanzia

Disposizione

Ambito di garanzia

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Modelomonofásico

Compresordeairede80galones

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorralamitad","mitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolorepresentauna

Enrealidad,ahorranlamitadencomparaciónconlasprincipalesmarcaslíderes.

Estimacióndelosahorrosquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientasque

ofrecemos.Lerecordamosqueverifiquecuidadosamentecuandorealiceunpedidoconnosotrossi

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

Leaelmanualdeinstrucciones.

Nota/Observación.

Precaución/Advertencia.

±5%a90PSI

4.Mantengaalostranseúntesfueradeláreaduranteelmontaje.

Voltaje

encasodelesionesgraves.Guardeestemanual.

(4,7kW±10%)

1.Realiceelmontajeúnicamentedeacuerdoconestasinstrucciones.Unmontajeincorrectopuedeprovocar

medicamento.

Productoensambladoúnicamente.

(182kg)

2.UsegafasdeseguridadaprobadasporANSIyguantesdetrabajoresistentesdurante

Volumen

Soporteparauncompresordeairevertical

23,8x23,8x65,6pulgadas

80galones

3.Mantengaeláreadereuniónlimpiaybieniluminada.

15,5piescúbicosporminuto

Leaestematerialantesdeutilizaresteproducto.Delocontrario,puederesultar

5.Nosereúnacuandoestécansadoobajolainfluenciadelalcohol,drogaso

348.3LBS

6.Lacapacidaddepesoyotrascapacidadesdelproductoseaplicandemaneraadecuadaycompleta.

noroeste

FB350010A3001P

6,5CV

401,2libras

Capacidad

peligros

CA220V/60Hz

7.Montarsobreunasuperficieplana,nivelada,duraylisacapazdesoportarcargasdeformasegura.

Tamañodelacaja

Fluir

asamblea.

Modelo

(605*605*1665milímetros)

(303L)

(158kg)

SEGURIDAD

Especificacionestécnicas

Precaucionesdemontaje

2

Machine Translated by Google

Antesdeencenderesteproducto,asegúresedequelafuentedealimentaciónque

Alrealizartareasdemantenimiento,reparaciónolimpiezadelproducto,asegúresededesenchufarlo.

Compresordeaireconfuentedealimentacióntrifásica,debeutilizarcinconúcleostrifásicos.

Elentornodesuministrodeenergíadeesteproductodebetenerunabuenaconexiónatierra.

Compruebeperiódicamentesielcabledealimentaciónyelenchufeestándañadosy

3

Nocompartalatomadecorrienteconotrosaparatoseléctricos,encasodequeelvoltaje

MUERTEPORVUELCO:

SEGURIDADELÉCTRICA:PARAPREVENIRLESIONESGRAVESY

¡ADVERTENCIA!

Tomeprecauciones

Preparación

puertodeesteproducto.

NOpermitaquelacomodidadolafamiliaridadconelproducto(obtenidaapartirdelusorepetido)reemplacen

Cable,conbuenaconexiónatierra,despuésdeconectarelcable,comienceaverificar

Cumplimientoestrictodelasnormasdeseguridaddelproducto.Siutilizaesteproductodeformainsegurao

siladirecciónderotacióndelmotoresconsistenteconladireccióndela

Avecesesinestable,loqueprovocadañosenelproducto.

Silohaceincorrectamente,puedesufrirlesionespersonalesgraves.

flechadelmotorprincipal,siladireccióndelaflechaesopuesta,cambie

losdoscablesvivos,eldiámetrodelcableesdiferentedebidoala

elcabledealimentaciónparaasegurarsedequeelproductoestécompletamenteapagadoantes

Antesdecomenzaraensamblarelproducto,asegúresedequetodaslaspiezasesténpresentes.

diferentepotenciayelijadiferente,consulteeldiámetrodelcabletrifásico

operación.

Comparelaspiezasconlalistadecontenidosdelpaqueteylalistadecontenidosdelhardware.

TabladeselecciónenelCapítulo2deestemanualparalaseleccióndeldiámetrodealambreespecífico.

Sifaltaalgunapiezaoestádañada,nointenteensamblarelproducto.

dispositivo,debeutilizarunenchufedetresnúcleosyconunatomadetresorificiosbienconectadaatierra.

Asegúresedequeelcabledealimentaciónnoquedeaplastadoporotroselementos.

Tomaparagarantizarunabuenaconexiónatierradeesteproducto.

Proporcionarpuedecumplirconlainformacióndepotenciadeentradamarcadacercadelaentradadeenergía

Machine Translated by Google

4

Listadeembalaje

DibujosdelaAsambleaGeneral

Machine Translated by Google

Conectarelcableexternoalaire

PASO3:Desmontelostornillosquefijan

lacubiertadelinterruptordepresión

deaire,retirelacubierta,

interruptordepresiónyluegovuelvaa

fijarlacubierta.

5

PASO2:Instaleloscuatrofiltros

deaireenlospuertosdeentradadel

compresordeaire

PASO1:Paraevitarcolisionesycolapso

delamáquina,fíjelaalsueloconpernos

depieantesdeusarla.

Instalación

Machine Translated by Google

Descripción:Elmotoresmonofásicode220V/60Hzyelpresostatoestá

conectadoalterminaldealimentaciónexterna.Elpresostatocontrolalaalimentación

yelcortedeenergíadelmotoratravésdeladeteccióndepresiónestablecida.

Elgascircula

Diagramadelprincipioeléctrico

6

Machine Translated by Google

Esteesunfenómenonormal.Cuandolatemperaturadisminuye,elcompresorseponeenmarcha

automáticamenteycontinúafuncionando.

4)Elcompresordeaireeléctricosinaceitenopuedearrancarnormalmente,verifiquesila

fuentedealimentaciónesnormal,sielcontactodelenchufedealimentaciónesbueno,siestosson

normales,puedeserelmotorensíolafalladelsistemadecontrol,sinopuederesolverloustedmismo,

comuníqueseconnuestraempresaatravésdelvendedorparamantenimiento.

3)Sielcompresordeaireeléctricosinaceitesedetienerepentinamenteynosepuedereiniciarenpoco

tiempo(elvoltajeesnormal)duranteelprocesodetrabajo,puededeberseaqueelmotordelcabezaldel

compresordeairefuncionadurantemuchotiempoysesobrecalienta,yelprotectordecalordelmotor

desconectaautomáticamentelaenergíaparaprotegerelmotor.

2)Lamáquinadebeutilizarseenelprocesodedrenajeunavezcadaunoodosdías,limpiandoelfiltro

deruido.

Mantenimientodeaveríascomunesdelcompresordeaire

MANTENIMIENTO/Servicio1)El

compresordeaireeléctricosinaceitetienelubricaciónsinaceiteyestáestrictamente

prohibidollenarloconcualquieraceitelubricante.

7

FenómenodefallaPosiblescausas

Elmotornopuede

Elmotortieneuna

Tratamiento

sergiradoyallí

sonidoactualpero

1.Verifiqueelenchufeyel

interruptor2.Reinicieelinterruptory

Nohaysonido

Nocorreolavelocidades

muylenta

1.Nohayenergía2.

Interruptordepresióndesconectado

centro

ocircuitoabierto

3.Fusiblefundido

6.Reemplaceelestator7.

Verifiqueoreemplace8.

Verifiqueoreemplace1.

Verifiquequeelvoltajenoseainferior

al10%delvoltajenominal.2.

Verifiqueoreemplaceelvoltaje.

centrodeservicio

determinarlacausa

3.Contacteconelproveedordeconfianza

Elprotectordesobrecarga

cortarepetidamentela

energía

4.Protectordesobrecargaen

estadodeprotección

5.Presostatodañado6.Bobinadodel

estatordelmotorquemado7.Relé

temporizadorcaídoodañado8.

Contactor

deCAdañado

1.Elvoltajeesdemasiadobajo.

1.Elvoltajeesdemasiado

bajo,2.Laventilaciónes

deficiente,latemperaturaes

demasiadoalta,3.Inversióndelmotortrifásico,

3.Reemplaceelfusible4.

Elmotorsereiniciará.

2.Lacapacidaddelcondensadorde

arranqueestáreducidaodañada.

1.Verifiqueelvoltaje,nomenos

del10%delvoltajenominal2.

Coloque

elcompresordeaireen

Despuésdeenfriarse5.

Póngaseencontactoconunserviciotécnicoconfiable.

3.Labobinadelmotorestáencortocircuito.

Machine Translated by Google

eslentoonopuede

1.Comprobaryexcluir.

3.Comprobaryexcluir

2.Placadeválvuladañada.

4.Limpieoreemplaceelfiltro.

Lapresióndela

unlugarbienventilado

1.Laconexióndelcanaldeairees

compresor.

Comprobaryexcluir

válvuladedrenaje

Elgasdescargado

4.Comprobaryeliminar

2.Anillodepistónconcilindro.

2.LimpieoreemplaceelfiltroElcompresordeaire

2.Muevaelcompresordeaire

1.Elinterruptordepresióndeairees

1.Fugasentuberías

Tanquedealmacenamientodeaire

Laválvuladeretencióntienefugas

2.Comprobaryeliminar

válvuladedrenaje.

3.Vuelvaacolocarlaalmohadilladelpie.

Produccióndegasdelaire

3.Retireylimpieel

2.Lahumedadesdemasiadoalta.

presión

2.Reemplazarproductosnuevos

3.Agotarelaguadel

compresor

cerrar

1.Reemplacelapresióndeaire

vibra

Latemperaturadelmotoresalta

obstruccióndelínea

1.Compruebeyretireel

2.Laválvuladedrenajeestáabierta.3.

siguecorriendo

1.Sujetadorsueltoodañado

agua

válvula

1.Elsujetadorestásuelto

filtrar.

Eltanquenoestádescargado

unseparadordeaceiteyagua

8

desgasteexcesivo

compresor

Laválvulanofunciona

2.Verifiqueyreemplace.

Elequipodegasesmayorqueel

válvula.

aguaeneltanquedealmacenamientodegas.

Tanquedealmacenamiento

3.Materiaextrañaenelaire.

Elcompresordeaire

Compresoresdeaire.

Gotasdespués

4.motordesfasado

frecuenciadelaire

sonidoanormal

Elcompresordeaire

Materiaextrañaofugadeaire,5.

Anillodelpistónconelcilindro

3.comprobaryexcluir

sueltoyconfugas.

alcanzarelespecificado

1.Verificaryreemplazar

temperaturadeuso,ouso

2.Hayfugas

3.Compruebeyretireel

5.Reemplaceelproductonuevo

2.Reemplazarotrosmodelosde

compresordeaire

3.Almohadilladesoportedañadaoperdida.

Eldrenajesuperior

3.Lasaguasresidualesenelalmacenamientodegas.

descargadeagua

contienemucho

1.Aprieteeldrenaje

1.Dreneelaguadelgas.

4.Comprobarysustituir

Aunlugarconpoca

dañado

Altoniveldefuncionamiento

4.Granoscilacióndelamanivela

cambiar.

1.Laválvuladedrenajeestáabierta,2.

Elfiltrodeaireestábloqueado,

3.Fugadeaireenlatubería,

4.Laplacadelaválvulafuncionamalo

1.Hayunagrancantidadde

1.Comprobaryretirar.

2.Elconsumodegasdel

2.Aprieteeldrenaje

desgasteexcesivo

elemento

Machine Translated by Google

Operaciónincorrecta.

10.Despuésderetirarelcompresordeaireeléctricosinaceite,serealizaelprocesamientodecapacitancia.

2.Eltanquedealmacenamientodegasdebevaciarseperiódicamente,generalmenteunoodosdías.

Personaldemantenimientoprofesionalcapacitado.

Eltanquedealmacenamientodebedescargarseantesdelmantenimiento.

Elusuario.

Elcompresordeairesinaceitesemueveotransporta.

Eltanquedealmacenamientoyotraspiezasrelacionadasdebenenviarsealaoficinalocalcorrespondiente.

lasleyesyregulacioneslocalesdelusuario.

Sedebenrevisarloscompresoresdeairesinaceite.Siestánflojos,sedebenapretar.

supervisadosporpersonasespecialesparaevitarlosdañoscausadosporsucontroldela

Serprobadopararesistenciaalapresión.

4.Alsustituircomponenteseléctricos,sedebecortarelsuministroeléctrico.

9.Estáprohibidoutilizarcompresoresdeaireeléctricossinaceitecuandosesepao

12.Seprohíbeestrictamentequeelcompresordeaireeléctricosinaceitellenecualquierlubricante.

procesodetransporte,válvuladeseguridad,manómetro,controladordepresión,gas

personal.

13.Alrealizarelmantenimientodelcompresordeaireeléctricosinaceite,lapresiónenelaire

departamentosparainspecciónoretroalimentaciónalosdistribuidoresparareparaciónyreemplazo.

6.Parapersonalnocapacitado,utiliceuncompresordeaireeléctricodentalsinaceiteparaevitar

dentrodetodoelrangoderecorridoquesepuederealizar.

7.Elmantenimientodelcompresordeaireeléctricosinaceitedebeserrealizadopor

yloscomponenteselectrónicosdebencumplirconlasleyesyregulacioneslocalesde

14.Lapresióneneltanquedealmacenamientodeairedebedescargarseantesdelaconexióneléctrica.

Lasaguasresidualesdescargadasdeltanquedealmacenamientodegassetratarándeacuerdocon

8.Losancianos,losniños,losdiscapacitadosmentalesylosenfermosmentalesdebenser

11.Despuésdedosmesesdeinstalaciónyuso,lospernosdeconexióndelsistemaeléctrico

15.Despuésdeseisañosdeuso,eltanquedealmacenamientodelcompresordeaireeléctricosinaceitedebe

3.Limpieelsilenciadorconfrecuencia.

Compresordeaireeléctricodentalsinaceite.

Inmediatamente.Revíselocadaseismesesdespuésdeeso.

16.Sielcabezaldelcompresordeaireeléctricosinaceiteestádañadoenel

1.Duranteeltrabajo,asegúresedequenohayaobjetosquepuedanalcanzarse.

5.Duranteelmantenimientoylimpiezadelamáquina,sedebecortarelsuministroeléctrico.

Sedebepreverqueloscompresoresdeaireeléctricossinaceitepuedencausardaños

aceite.

Atención

9

Machine Translated by Google

ImportadoaEE.UU.:SanvenTechnologyLtd.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

24H.

NUESTROEQUIPODESERVICIOSECOMPROMETEARESPONDERSUMENSAJEDENTRODE

4.Periodosdegarantía:Fechadereclamacióndegarantía

1.Estagarantíasólocubriráreclamacionespordañosdebidosaundefectoenelproducto.

1.GarantizamosquelosproductosVEVORsefabricandeacuerdoconlanormaISO9001.

fabricar

ProcedimientosdeGestióndeCalidadyestánlibresdedefectosdefabricaciónparael

2.Siserealizaunreclamodegarantía,laparteconderechoalacoberturadegarantíadebepresentar

Períododegarantía.

Esteproductodebedesecharsedeacuerdoconlasnormaslocales.Siestá

elcomprobantedecompra,incluidalafechadecompra.

2.Estagarantíacubrefallasenlosproductosdebidoadefectosdefabricacióndentro

Sinoestásegurodecómoproceder,comuníqueseconsuautoridadlocal.

3.Lasatisfaccióndelclienteessiemprelamotivacióndelcrecimientodenuestramarca.

1añoapartirdelafechadecompra.Despuésdelainspecciónporpartedelrepresentantedeventas,defectuoso

SólotécnicoscalificadosestánautorizadospararealizarlareparacióndeVerticalAir

Prometemosayudartearesolvercualquierproblema.Solotienesqueavisarnossinecesitasayuda.

Losproductosseránreemplazadosoreparadosconproductosequivalentessincargoalguno.

Compresor.Parasuseguridad,observetodaslasnotasdeseguridad,precaucionesy

3.Cualquierreclamacióndegarantíarealizadaduranteelperíododegarantíanoextenderálagarantíatotal.

detallesenestemanual.

períododecoberturadelagarantía.

Garantía

Desecho

Alcancedelagarantía

10

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Model jednofazowy

Kompresor powietrza 80 galonów

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

„Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają wyłącznie

w rzeczywistości oszczędzają połowę w porównaniu do najlepszych marek.

szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu do głównych

marek i niekoniecznie oznacza to, że obejmuje wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie

przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie,

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Machine Translated by Google

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

Uwaga / Ostrzeżenie.

Uwaga/Uwaga.

Przeczytaj instrukcję obsługi.

80 galonów

23,8*23,8*65,6 cala

Pojemność

Prąd zmienny 220 V/60 Hz

3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

7. Montaż należy wykonać na płaskiej, równej, twardej i gładkiej powierzchni, która będzie bezpieczna.

5. Nie należy gromadzić się, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub

15,5 stóp sześciennych na minutę

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować

348,3 funta

(4,7 kW±10%)

Woltaż

w poważnym urazie. Zapisz ten podręcznik.

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może spowodować

lek.

Tom

(182 kg)

Tylko produkt zmontowany.

2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI.

podtrzymywanie pionowej sprężarki powietrza

Rozmiar kartonu

Przepływ

montaż.

Model

(158 kg)

±5% przy 90 PSI

(605*605*1665 mm)

(303L)

4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.

6. Nośność i inne możliwości produktu są stosowane w celu prawidłowego i całkowitego

FB3500-10A300-1P

Północny Zachód

6,5 KM

401,2 funta

zagrożenia.

BEZPIECZEŃSTWO

Dane techniczne

Środki ostrożności podczas montażu

- 2 -

Machine Translated by Google

 Przed włączeniem zasilania tego produktu należy upewnić się, że zasilacz, którego używasz,

 Nie należy dzielić gniazdka z innymi urządzeniami elektrycznymi, w przypadku gdy napięcie

 Sprężarka powietrza zasilana prądem trójfazowym, musi używać trójfazowego, pięciordzeniowego

 Środowisko zasilania tego produktu musi mieć dobre uziemienie

- 3 -

 Regularnie sprawdzaj, czy przewód zasilający i wtyczka nie są uszkodzone,

 Podczas konserwacji, naprawy lub czyszczenia produktu należy pamiętać o odłączeniu go od zasilania.

ŚMIERĆ Z POWODU WYWROTU:

BEZPIECZEŃSTWO ELEKTRYCZNE – ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM I

Przygotowanie

Stosuj środki ostrożności

OSTRZEŻENIE!

zapewnić może spełnienie informacji o mocy wejściowej oznaczonych w pobliżu wejścia zasilania

portu tego produktu.

NIE pozwól, aby wygoda lub znajomość produktu (nabyta w wyniku wielokrotnego używania) zastąpiły

ścisłe przestrzeganie zasad bezpieczeństwa produktu. Jeśli używasz tego produktu w sposób niebezpieczny lub

przewód, z dobrym uziemieniem, po podłączeniu kabla zacznij sprawdzać

strzałka głównego silnika, jeżeli kierunek strzałki jest przeciwny, należy zmienić

Nieprawidłowo wykonane czynności mogą skutkować poważnymi obrażeniami ciała.

czy kierunek obrotów silnika jest zgodny z kierunkiem obrotów silnika

dwa przewody pod napięciem, średnica przewodu kabla jest różna ze względu na

bywa niestabilny, co może spowodować uszkodzenie produktu.

przewód zasilający, aby upewnić się, że produkt jest całkowicie wyłączony przed

różna moc i wybierz inną, patrz średnica kabla trójfazowego

działanie.

Porównaj części z listą zawartości opakowania Iist i zawartością sprzętu Iist.

Przed rozpoczęciem montażu produktu należy upewnić się, że wszystkie części są obecne.

Jeżeli jakakolwiek część brakuje lub jest uszkodzona, nie należy podejmować prób montażu produktu.

tabela wyboru w rozdziale 2 niniejszej instrukcji dotycząca doboru konkretnej średnicy drutu.

upewnij się, że przewód zasilający nie jest przyciśnięty przez inne przedmioty.

urządzenie musi być wyposażone w wtyczkę trójżyłową i dobrze uziemiony przewód trójotworowy

gniazdo zapewniające dobre uziemienie tego produktu.

Machine Translated by Google

- 4 -

Lista rzeczy do spakowania

Rysunki Zgromadzenia Ogólnego

Machine Translated by Google

podłącz kabel zewnętrzny do powietrza

KROK 3: Odkręć śruby mocujące osłonę wyłącznika

ciśnienia powietrza, zdejmij osłonę,

wyłącznik ciśnieniowy, a następnie ponownie

zamocuj pokrywę.

KROK 1: Aby zapobiec zderzeniu i

zawaleniu się maszyny, przed użyciem

należy przymocować ją do podłoża za

pomocą śrub stopowych.

KROK 2: Zamontuj cztery filtry

powietrza w portach dolotowych

sprężarki powietrza

Instalacja

- 5 -

Machine Translated by Google

Opis: Silnik jest jednofazowy 220 V/60 Hz, a wyłącznik ciśnieniowy jest podłączony

do zewnętrznego zacisku zasilania. Wyłącznik ciśnieniowy kontroluje zasilanie i

awarię zasilania silnika poprzez ustawiony czujnik ciśnienia.

Gaz krąży

Schemat zasad elektrycznych

- 6 -

Machine Translated by Google

To normalne zjawisko. Gdy temperatura spadnie, sprężarka automatycznie się uruchomi i będzie

kontynuować pracę.

4) Elektryczna sprężarka powietrza bezolejowa nie uruchamia się normalnie, sprawdź, czy

zasilanie działa prawidłowo i czy styk wtyczki zasilającej jest dobry. Jeśli są prawidłowe, przyczyną może

być sam silnik lub usterka układu sterowania. Jeśli nie możesz rozwiązać problemu samodzielnie,

skontaktuj się z naszą firmą za pośrednictwem sprzedawcy w celu przeprowadzenia konserwacji.

3) Jeśli elektryczna sprężarka powietrza bezolejowa nagle się zatrzyma i nie będzie można jej ponownie

uruchomić w krótkim czasie (napięcie jest normalne) w trakcie pracy, przyczyną może być przegrzanie się

silnika głowicy sprężarki powietrza, który pracuje przez długi czas. W takim przypadku zabezpieczenie

termiczne silnika automatycznie odłącza zasilanie w celu ochrony silnika.

2) Urządzenie należy używać do odwadniania raz na jeden lub dwa dni, czyszcząc filtr przeciwzakłóceniowy.

KONSERWACJA/Serwis 1) Elektryczna

sprężarka powietrza bezolejowa jest smarowana bezolejowo. Surowo zabrania się

napełniania jej jakimkolwiek olejem smarującym.

Częste usterki sprężarki powietrza

- 7 -

Zjawisko usterki Możliwe przyczyny

Silnik nie może

Silnik ma

być odwróconym i tam

Leczenie

1. Brak zasilania 2.

Odłączony wyłącznik ciśnieniowy

obecny dźwięk ale

nie działa lub prędkość

jest bardzo niska

1. Sprawdź wtyczkę i

przełącznik 2. Zresetuj przełącznik i

3. Przepalony bezpiecznik

nie ma dźwięku

6. Wymień stojan 7. Sprawdź

lub wymień 8. Sprawdź

lub wymień 1. Sprawdź,

czy napięcie nie jest mniejsze niż

10% napięcia znamionowego.

2. Sprawdź lub wymień napięcie.

centrum

ustalić przyczynę

3. Skontaktuj się z zaufanym

lub obwód otwarty

centrum usług

1. Napięcie jest zbyt niskie.

4. Zabezpieczenie przeciążeniowe

w stanie ochronnym

5. Uszkodzony wyłącznik ciśnieniowy 6.

Spalone uzwojenie stojana silnika 7.

Przekaźnik czasowy spadł lub został

uszkodzony

8. Uszkodzony stycznik prądu przemiennego

Zabezpieczenie

przeciążeniowe

wielokrotnie odcina zasilanie

1. napięcie jest za niskie,

2. wentylacja jest zła,

temperatura jest za wysoka, 3.

inwersja silnika trójfazowego,

1. Sprawdź napięcie, nie mniejsze

niż 10% napięcia znamionowego

2. Włącz

sprężarkę powietrza

3. Wymień bezpiecznik.

4. Silnik uruchomi się ponownie.

2. Pojemność kondensatora

rozruchowego jest zmniejszona lub uszkodzona.

3. Cewka silnika jest zwarta

po schłodzeniu

5. Skontaktuj się z zaufanym serwisem

Machine Translated by Google

zatkanie linii

częstotliwość powietrza

ciało obce lub nieszczelność powietrza,

5. pierścień tłokowy z cylindrem

Kompresor powietrza

luźne i przeciekające.

3. sprawdź i wyklucz

dźwięk nienormalny

1. Sprawdź i wymień

osiągnąć określony

3. Sprawdź i usuń

temperatura użytkowania lub użytkowania

2. Jest wyciek

zawór nie

sprzęt gazowy jest większy niż

2. Sprawdź i wymień.

zawór.

woda w zbiorniku gazu.

zbiornik magazynowy

3. obce ciała w powietrzu

sprężarki powietrza.

Kompresor powietrza

4.silnik poza fazą

krople po

uszkodzony

do miejsca z niskim

4. Duży wychył korby

Wysoka wydajność operacyjna

1. Zawór spustowy jest otwarty, 2. Filtr

powietrza jest zablokowany, 3.

Nieszczelność przewodu

powietrznego, 4. Nieprawidłowe działanie płyty zaworu lub

przełącznik.

1. Sprawdź i usuń.

1.Istnieje duża ilość

2. Uszczelnij odpływ

2. Zużycie gazu

nadmierne zużycie

jest powolny lub nie może

element

2. Wymień inne modele

5. Wymień nowy produkt

kompresor powietrza

3.podkładka podporowa uszkodzona lub zgubiona

Drenaż górny

odprowadzić wodę

3. Ścieki w zbiorniku gazu

1. Uszczelnij odpływ

zawiera dużo

1. Odcedź wodę z gazu

4. Sprawdź i wymień

2. pierścień tłokowy z cylindrem

Kompresor powietrza 2. Wyczyść lub wymień filtr

2. Przesuń sprężarkę powietrza

1. Wyłącznik ciśnienia powietrza jest

zbiornik magazynowy powietrza

1. Wycieki z rurociągów

2. Sprawdź i usuń

Zawór zwrotny przecieka

zawór spustowy.

1. Sprawdź i wyklucz.

4. Wyczyść lub wymień filtr.

2.płytka zaworowa uszkodzona

Ciśnienie

3. Sprawdź i wyklucz

miejsce dobrze wentylowane

1. Połączenie kanału powietrznego jest

Sprawdź i wyklucz

kompresor.

Wyładowany gaz

zawór spustowy

2. Zawór spustowy jest otwarty. 3.

1. Sprawdź i usuń

ciągle biegnie

4. Sprawdź i usuń

1. Luźne lub uszkodzone mocowanie

zawór

woda

filtr.

1. Luźne zapięcie

separator oleju i wody

zbiornik nie jest opróżniony

- 8 -

kompresor

nadmierne zużycie

produkcja gazu z powietrza

3. Wymień podkładkę pod stopę.

2. Wilgotność jest zbyt wysoka

3. Wyjmij i wyczyść

2. Wymień nowe produkty

ciśnienie

kompresor

3. Wylej wodę z

1. Wymień ciśnienie powietrza

zamknięcie

temperatura silnika jest wysoka

wibruje

Machine Translated by Google

3. Często czyść tłumik.

Elektryczny, bezolejowy kompresor powietrza do zastosowań stomatologicznych.

natychmiast. Sprawdzaj to co pół roku po tym.

należy sprawdzić sprężarkę powietrza bezolejową. Jeśli są luźne, należy je dokręcić

zostać przetestowane pod kątem odporności na ciśnienie.

16. Jeżeli głowica sprężarki powietrza bezolejowej elektrycznej ulegnie uszkodzeniu w

olej.

5. Podczas konserwacji i czyszczenia maszyny należy odłączyć zasilanie elektryczne.

należy przewidzieć, że elektryczne sprężarki powietrza bezolejowe mogą powodować szkody

zbiornik magazynowy i inne powiązane części należy przesłać do właściwego lokalnego

1. Podczas pracy upewnij się, że nie ma żadnych przedmiotów, do których można dotrzeć

nieprawidłowa operacja.

10. Po wycofaniu z eksploatacji elektrycznej sprężarki powietrza bezolejowej, przetwarzanie pojemności

7. Konserwację elektrycznej sprężarki powietrza bezolejowej należy wykonywać

w całym zakresie podróży, w którym można się poruszać.

i podzespoły elektroniczne powinny być zgodne z lokalnymi przepisami i regulacjami

14. Przed włączeniem zasilania elektrycznego należy rozładować ciśnienie w zbiorniku powietrza.

ścieki odprowadzane ze zbiornika magazynowego gazu należy oczyszczać zgodnie z

15. Po sześciu latach użytkowania zbiornik magazynowy sprężarki powietrza bezolejowej elektrycznej powinien być

8. Osoby starsze, dzieci, osoby niepełnosprawne umysłowo i osoby chore psychicznie muszą być

11. Po dwóch miesiącach instalacji i użytkowania śruby przyłączeniowe instalacji elektrycznej

9. Zabrania się stosowania elektrycznych sprężarek powietrza bezolejowych, jeżeli jest to znane lub

4. Podczas wymiany elementów elektrycznych należy koniecznie odłączyć zasilanie.

12. Elektryczny kompresor powietrza bezolejowy jest surowo zabroniony do napełniania jakimkolwiek środkiem smarującym

proces transportu, zawór bezpieczeństwa, manometr, regulator ciśnienia, gaz

6. W przypadku personelu nieprzeszkolonego należy używać bezolejowego kompresora powietrza do zastosowań stomatologicznych, aby uniknąć

działów w celu przeprowadzenia inspekcji lub przekazania informacji dealerom w celu dokonania naprawy lub wymiany.

personel.

13. Podczas konserwacji sprężarki powietrza bezolejowej należy kontrolować ciśnienie w powietrzu.

Przed przystąpieniem do prac konserwacyjnych należy opróżnić zbiornik magazynowy.

użytkownik.

2. Zbiornik magazynowy gazu należy regularnie opróżniać, zwykle co jeden do dwóch dni.

przeszkolony, profesjonalny personel zajmujący się konserwacją.

bezolejowa sprężarka powietrza jest przenoszona lub transportowana.

nadzorowane przez osoby specjalne w celu uniknięcia szkód spowodowanych ich kontrolą

lokalne przepisy i regulacje obowiązujące użytkownika.

Uwaga

- 9 -

Machine Translated by Google

Importowane do USA: Sanven Technology Ltd.

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

24H.

NASZ ZESPÓŁ OBSŁUGI OBIECUJE, ŻE ODPOWIE NA TWOJĄ WIADOMOŚĆ W CIĄGU

4. Okresy gwarancji: Data zgłoszenia roszczenia gwarancyjnego

1. Gwarantujemy, że produkty VEVOR są produkowane zgodnie z normą iso9001

1. Niniejsza gwarancja obejmuje wyłącznie roszczenia dotyczące uszkodzeń powstałych na skutek wady produktu.

2. W przypadku zgłoszenia roszczenia gwarancyjnego strona uprawniona do świadczeń gwarancyjnych musi przedstawić:

produkcja

Ten produkt należy utylizować zgodnie z lokalnymi przepisami. Jeśli jesteś

dowód zakupu, zawierający datę zakupu.

Procedury zarządzania jakością i są wolne od wad produkcyjnych.

okres gwarancji.

3. Zadowolenie klientów jest zawsze motywacją rozwoju naszej marki.

Jeśli nie jesteś pewien, jak postępować, skontaktuj się z lokalnymi władzami.

2. Niniejsza gwarancja obejmuje wady produktów powstałe w wyniku wad produkcyjnych

1 rok od daty zakupu. Po sprawdzeniu przez przedstawiciela handlowego, wadliwy

Produkty zostaną bezpłatnie wymienione lub naprawione na produkty równoważne.

obiecujemy pomóc rozwiązać wszelkie problemy. Proszę, daj nam znać, jeśli potrzebujesz pomocy.

Tylko wykwalifikowani technicy są upoważnieni do podejmowania napraw Vertical Air

3. Wszelkie roszczenia gwarancyjne zgłoszone w okresie gwarancji nie powodują przedłużenia okresu gwarancji.

Kompresor. Dla Twojego bezpieczeństwa, proszę przestrzegać wszystkich uwag dotyczących bezpieczeństwa, środków ostrożności i

okres obowiązywania gwarancji.

Szczegóły w tym podręczniku.

Gwarancja

Sprzedaż

Zakres gwarancji

- 10 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

80 Gallon Luchtcompressor

Enkelfasig model

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met

de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden

gedekt. U wordt vriendelijk herinnerd om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u

besparen zelfs de helft vergeleken met de grote topmerken.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Machine Translated by Google

Lees de gebruiksaanwijzing.

Opmerking.

Let op / Waarschuwing.

- 2 -

1. Monteer alleen volgens deze instructies. Onjuiste montage kan leiden tot

Alleen gemonteerd product.

(605*605*1665mm)(158 kg)

±5% bij 90 PSI(303L)

Model

4. Houd omstanders uit de buurt tijdens de montage.

montage.

Kartonformaat

Stroom

gevaren.

Capaciteit

401,2LBS

Wisselstroom 220V/60Hz

7. Monteer op een vlak, egaal, hard en glad oppervlak dat veilig kan worden gebruikt

FB3500-10A300-1P

6,5 pk

6. Het draagvermogen en andere productcapaciteiten zijn van toepassing op de juiste en volledige

348,3 pond

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot:

15,5 SCFM-formaat

5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of

80 gallons

23,8*23,8*65,6 inch

3. Zorg ervoor dat de montageplek schoon en goed verlicht is.

2. Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.

(182 kg)

Volume

ondersteuning van een verticale luchtcompressor

medicatie.

bij ernstig letsel. Bewaar deze handleiding.

(4,7 kW±10%)

Spanning

VEILIGHEID

Technische specificaties

Voorzorgsmaatregelen bij de montage

Machine Translated by Google

ÿ Voordat u dit product inschakelt, dient u ervoor te zorgen dat de voeding die u gebruikt, correct is.

ÿ Deel het stopcontact niet met andere elektrische apparaten, voor het geval de spanning te hoog is.

ÿ Luchtcompressor met driefasige voeding, moet een driefasige vijf-aderige compressor gebruiken

ÿ De stroomvoorziening van dit product moet over een goede aarding beschikken

- 3 -

ÿ Controleer regelmatig of het netsnoer en de stekker beschadigd zijn en

ÿ Zorg ervoor dat u de stekker uit het stopcontact haalt wanneer u het product onderhoudt, repareert of schoonmaakt.

het netsnoer om ervoor te zorgen dat het product volledig is uitgeschakeld voordat u het gebruikt.

Controleer of alle onderdelen aanwezig zijn voordat u met de montage van het product begint.

verschillende vermogens en kies verschillende, Raadpleeg de diameter van de driefasenkabel

operatie.

Vergelijk onderdelen met de inhoudsopgave van het pakket en de inhoudsopgave van de hardware.

Als een onderdeel ontbreekt of beschadigd is, probeer het product dan niet zelf in elkaar te zetten.

selectietabel in Hoofdstuk 2 van deze handleiding voor specifieke draaddiameterselectie.

apparaat, moet een stekker met drie aders gebruiken, en met een goed geaarde stekker met drie gaten

Zorg ervoor dat het netsnoer niet bekneld raakt door andere voorwerpen.

stopcontact om een goede aarding van dit product te garanderen.

kan voldoen aan de ingangsvermogeninformatie die bij de ingangsvermogensingang is gemarkeerd

haven van dit product.

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET de plaats innemen van

strikte naleving van de productveiligheidsregels. Als u dit product onveilig gebruikt of

draad, met goede aarding, nadat de kabel is aangesloten, begin met controleren

Als u dit niet correct doet, kunt u ernstig persoonlijk letsel oplopen.

of de draairichting van de motor consistent is met de richting van de

pijl van de hoofdmotor, indien de richting van de pijl tegengesteld is, schakel dan over

is soms instabiel, waardoor er schade aan het product kan ontstaan.

de twee stroomdraden, de draaddiameter van de kabel is verschillend vanwege de

DOOD DOOR FOOIEN:

ELEKTRISCHE VEILIGHEID - OM ERNSTIG LETSEL TE VOORKOMEN EN

Voorbereiding

Neem voorzorgsmaatregelen

WAARSCHUWING!

Machine Translated by Google

- 4 -

Paklijst

Tekeningen van de Algemene Vergadering

Machine Translated by Google

sluit de externe kabel aan op de lucht

STAP 3: Demonteer de schroeven die de

dekselbehuizing van de luchtdrukschakelaar

bevestigen, verwijder de dekselbehuizing,

drukschakelaar en bevestig vervolgens de

dekselschaal weer.

- 5 -

STAP 2: Installeer de vier

luchtfilters bij de inlaatpoorten van

de luchtcompressor

STAP 1: Om botsingen en instorting

van de machine te voorkomen, bevestigt

u de machine vóór gebruik met

voetbouten aan de grond.

Installatie

Machine Translated by Google

- 6 -

Het gas circuleert

Elektrisch principeschema

Beschrijving: De motor is eenfase 220V/60Hz en de drukschakelaar is

aangesloten op de externe voedingsaansluiting. De drukschakelaar regelt de

voeding en stroomuitval van de motor via de ingestelde druksensor.

Machine Translated by Google

6. Vervang de stator. 7.

Controleer of vervang. 8.

Controleer of vervang. 1.

Controleer of de spanning niet lager is

dan 10% van de nominale

spanning. 2. Controleer of vervang

de spanning.

of open circuit

de oorzaak bepalen

3. Neem contact op met de betrouwbare

servicecentrum

Overbelastingsbeveiliging

schakelt herhaaldelijk de

stroom uit

1. De spanning is te laag.

4. Overbelastingsbeveiliging in

beschermingsstatus

5. Drukschakelaar beschadigd 6. Motor

statorwikkeling verbrand 7. Tijdrelais

gevallen of beschadigd 8. AC-

contactor

beschadigd

1. de spanning is te laag, 2.

de ventilatie is slecht, de

temperatuur is te hoog, 3. de

driefasenmotor is omgedraaid,

1. Controleer de spanning, niet

minder dan 10% van de nominale

spanning

2. Zet de luchtcompressor in

3. Vervang de zekering. 4.

De motor start opnieuw.

na afkoeling 5.

Neem contact op met een betrouwbare service

2. De capaciteit van de startcondensator

is verminderd of beschadigd.

3. De motorspoel is kortgesloten

Mogelijke redenen voor het foutfenomeen

De motor kan niet

De motor heeft een

- 7 -

worden gedraaid en daar

Behandeling

huidig geluid maar

loopt niet of de snelheid is

erg laag

1. Controleer de stekker en

schakelaar 2. Reset de schakelaar en

1. Geen stroom aan

2. Drukschakelaar losgekoppeld

is geen geluid

centrum

3. Zekering doorgebrand

ONDERHOUD/Service 1) De elektrische

olievrije luchtcompressor is voorzien van olievrije smering en het is ten strengste

verboden om er smeerolie bij te vullen.

Onderhoud van veelvoorkomende storingen aan luchtcompressoren

Dit is een normaal verschijnsel. Wanneer de temperatuur daalt, start de compressor automatisch en blijft

werken.

4) De elektrische olievrije luchtcompressor start niet normaal. Controleer of de stroomvoorziening

normaal is en of de stekker goed contact maakt. Als dit het geval is, kan het zijn dat er een storing is

in de motor zelf of in het besturingssysteem. Als u het probleem niet zelf kunt oplossen, neem dan

contact op met ons bedrijf via de verkoper voor onderhoud.

3) Als de elektrische olievrije luchtcompressor plotseling stopt en niet binnen korte tijd opnieuw kan

worden gestart (de spanning is normaal) tijdens het werkproces, kan dit komen doordat de motor van de

luchtcompressorkop gedurende een lange tijd oververhit is geraakt. De hittebeveiliging van de motor

schakelt dan automatisch de stroom uit om de motor te beschermen.

2) De machine moet eens per dag of twee dagen worden gebruikt voor het afvoeren, waarbij het filter

wordt gereinigd.

Machine Translated by Google

element

is traag of kan niet

overmatige slijtage

2. Draai de afvoer dicht

1. Er is een grote hoeveelheid

1. Controleren en verwijderen.

1. De afvoerklep is open, 2. Het

luchtfilter is geblokkeerd, 3.

Lekkage van lucht in de

pijpleiding, 4. De klepplaat functioneert slecht of

schakelaar.

2. Het gasverbruik van de

Hoge bedrijfskosten

4. Grote zwaai van de kruk

beschadigd

naar een plek met weinig

4. Controleren en vervangen

1. Laat het water uit het gas lopen

bevat veel

1. Draai de afvoer dicht

3. Het rioolwater in de gasopslag

De bovenste drainage

water afvoeren

luchtcompressor

3. Ondersteuningspad beschadigd of verloren

5. Vervang het nieuwe product

2. Vervang andere modellen van

2. Er is lekkage

temperatuur voor gebruik, of gebruik

3. Controleer en verwijder de

de opgegeven bereiken

1. Controleren en vervangen

los en lekt.

3. controleren en uitsluiten

De luchtcompressor

vreemde materie of luchtlekkage, 5.

zuigerveer met de cilinder

frequentie van lucht

abnormaal geluid

druppels na

4. motor uit fase

De luchtcompressor

luchtcompressoren.

3. vreemde stoffen in de lucht

opslagtank

ventiel.

water in de gastank.

2. Controleren en vervangen.

gasapparatuur is groter dan de

klep doet niet

overmatige slijtage

compressor

- 8 -

een olie-waterscheider

filter.

1. Bevestiging los

ventiel

water

tank is niet leeg

1. Bevestiging los of beschadigd

2. De afvoerklep staat open. 3.

blijft rennen

1. Controleer en verwijder de

verstopping van de leiding

motortemperatuur is hoog

afsluiten

1. Vervang de luchtdruk

trilt

druk

3. Laat het water uit de

2. Vervang nieuwe producten

compressor

2. De luchtvochtigheid is te hoog

3. Verwijder en reinig de

3. Plaats de voetzool terug.

gasproductie van de lucht

afvoerklep.

Het terugslagventiel lekt

2. Controleren en verwijderen

1. Lekkages in de pijpleiding

luchtopslagtank

2. Verplaats de luchtcompressor

1. Luchtdrukschakelaar is

2. Maak het filter schoon of vervang hetDe luchtcompressor

2. zuigerveer met cilinder

Het afgevoerde gas

afvoerklep

4. Controleren en verwijderen

compressor.

Controleren en uitsluiten

1. De luchtkanaalaansluiting is

een goed geventileerde plaats

De druk van de

2.klepplaat beschadigd

4. Maak het filter schoon of vervang het.

1. Controleren en uitsluiten.

3. Controleren en uitsluiten

Machine Translated by Google

- 9 -

Aandacht

olievrije luchtcompressor wordt verplaatst of getransporteerd.

olie.

5. Tijdens het onderhouden en reinigen van de machine moet de stroomtoevoer worden onderbroken.

Verkeerde bediening.

10. Na het uit dienst nemen van de elektrische olievrije luchtcompressor, de verwerking van de capaciteit

moet worden voorzien dat elektrische olievrije luchtcompressoren schade kunnen veroorzaken aan

1. Zorg ervoor dat er tijdens het werk geen voorwerpen zijn die bereikbaar zijn

opslagtank en andere gerelateerde onderdelen moeten naar de relevante lokale

16. Als de kop van de elektrische olievrije luchtcompressor beschadigd is in de

3. Maak de geluiddemper regelmatig schoon.

tandheelkundige elektrische olievrije luchtcompressor.

onmiddellijk. Controleer het daarna elke zes maanden.

15. Na zes jaar gebruik moet de opslagtank van de elektrische olievrije luchtcompressor

8. Ouderen, kinderen, geestelijk gehandicapten en geesteszieken moeten worden beschermd.

Het rioolwater dat uit de gasopslagtank wordt geloosd, moet worden behandeld in overeenstemming met

11. Na twee maanden installatie en gebruik moeten de verbindingsbouten van de elektrische

7. Het onderhoud van de elektrische olievrije luchtcompressor moet worden uitgevoerd door

binnen het gehele bereik van de verplaatsing die kan worden gemaakt.

en elektronische componenten moeten voldoen aan de lokale wetten en voorschriften van

14. De druk in de luchttank moet worden afgevoerd voordat de elektrische

6. Gebruik voor ongetraind personeel een tandheelkundige elektrische olievrije luchtcompressor om

13. Bij het onderhouden van de elektrische olievrije luchtcompressor moet de druk in de lucht

personeel.

afdelingen voor inspectie of feedback aan dealers voor reparatie en vervanging.

9. Het is verboden om elektrische olievrije luchtcompressoren te gebruiken wanneer dit bekend is of

4. Bij het vervangen van elektrische componenten moet de stroomtoevoer worden onderbroken.

12. Het is ten strengste verboden om een olievrije elektrische luchtcompressor te gebruiken voor het vullen van smeermiddelen.

transportproces, veiligheidsventiel, drukmeter, drukregelaar, gas

olievrije luchtcompressor moet worden gecontroleerd. Als ze los zitten, moeten ze worden vastgedraaid

de lokale wetten en voorschriften van de gebruiker.

onder toezicht van speciale personen om de schade te voorkomen die door hun controle over de

worden getest op drukbestendigheid.

De opslagtank moet worden geleegd vóór onderhoud.

de gebruiker.

2. De gasopslagtank moet regelmatig worden leeggemaakt, meestal een tot twee dagen.

opgeleid professioneel onderhoudspersoneel.

Machine Translated by Google

het aankoopbewijs, met daarop de aankoopdatum.

2. Deze garantie dekt gebreken in de producten die het gevolg zijn van fabricagefouten binnen

3. De tevredenheid van klanten is altijd de motivatie voor de groei van ons merk. Wij

Als u niet zeker weet hoe u verder moet, neem dan contact op met uw lokale overheid.

1 jaar vanaf de aankoopdatum. Na inspectie door de verkoper, defect

Producten worden kosteloos vervangen of gerepareerd met gelijkwaardige goederen.

Alleen gekwalificeerde technici zijn bevoegd om de reparatie van Vertical Air uit te voeren

Compressor. Voor uw veiligheid, neem alle veiligheidsinstructies, voorzorgsmaatregelen en

beloven u te helpen bij het oplossen van problemen. Laat het ons weten als u hulp nodig hebt.

3. Een garantieclaim die tijdens de garantieperiode wordt ingediend, verlengt de totale garantieperiode niet.

details in deze handleiding.

periode van garantiedekking.

4. Garantieperiodes: Datum van garantieclaim

1. Wij garanderen dat VEVOR-producten worden geproduceerd in overeenstemming met iso9001

1. Deze garantie dekt alleen claims voor schade die het gevolg is van een defect in het product.

vervaardiging

2. Indien er een garantieclaim wordt ingediend, moet de partij die recht heeft op garantiedekking het volgende overleggen:

Kwaliteitsmanagementprocedures en zijn vrij van fabricagefouten voor de

garantieperiode.

Dit product moet worden afgevoerd in overeenstemming met de lokale regelgeving. Als u

- 10 -

Geïmporteerd naar de VS: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

24 uur.

ONS SERVICETEAM BELOOFT BINNEN 14:00 OP UW BERICHT TE ANTWOORDEN

Omvang van de garantie

Beschikbaarheid

Garantie

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Enfasmodell

80 gallon luftkompressor

Teknisk support och e-garanticertifikat www.vevor.com/support

uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora

toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du

påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du

sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

"Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Teknisk support och e-garanticertifikat www.vevor.com/

support

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder

den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten

är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen

om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

Varning / Varning.

Anmärkning / Anmärkning.

Läs bruksanvisningen.

- 2 -

(303L)

4. Håll åskådare borta från området under monteringen.

(4,7kW±10%)

Spänning

vid allvarlig skada. Spara denna manual.

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa

medicin.

endast monterad produkt.

(182 kg)

Volym

2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under

stöder en vertikal luftkompressor

23,8*23,8*65,6 tum

80 liter

3. Håll monteringsområdet rent och väl upplyst.

15,5 SCFM

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera

5. Montera inte när du är trött eller påverkad av alkohol, droger eller

348,3 LBS

6. Viktkapacitet och andra produktegenskaper gäller korrekt och fullständigt

FB3500-10A300-1P

6,5 hk

401,2 LBS

Kapacitet

AC 220V/60Hz

faror.

7. Montera på en plan, jämn, hård och slät yta som kan säkert

Kartongstorlek

Flöde

montering.

Modell

(158 kg)

±5 %@ 90 PSI

(605*605*1665 mm)

SÄKERHET

Tekniska specifikationer

Försiktighetsåtgärder vid montering

Machine Translated by Google

ÿ Trefas strömförsörjningsluftkompressor, måste använda trefas femkärnig

ÿ När du underhåller/ reparerar eller rengör produkten, se till att dra ur kontakten

ÿ Innan du sätter igång denna produkt, se till att strömförsörjningen till dig

ÿ Strömförsörjningsmiljön för denna produkt måste ha en bra jordning

ÿ Kontrollera regelbundet om nätsladden och stickkontakten är skadade, och

- 3 -

ÿ Dela inte uttaget med andra elektriska apparater, i händelse av spänningen

se till att nätsladden inte kläms av andra föremål.

kabel, med bra jordning, efter att kabeln är ansluten, börja kontrollera

strikt efterlevnad av produktsäkerhetsreglerna. Om du använder denna produkt på ett osäkert sätt eller

port för denna produkt.

Låt INTE komfort eller förtrogenhet med produkten (erhållen genom upprepad användning) ersättas

de två strömförande ledningarna är kabelns tråddiameter olika på grund av

nätsladden för att säkerställa att produkten är helt avstängd innan

felaktigt kan du drabbas av allvarliga personskador.

om motorns rotationsriktning överensstämmer med riktningen för

pilen på huvudmotorn, om pilens motsatta riktning, vänligen byt

är ibland instabil, vilket leder till skada på produkten.

Om någon del saknas eller är skadad. Försök inte att montera produkten.

urvalstabell i kapitel 2 i denna handbok för val av specifik tråddiameter.

Innan du påbörjar monteringen av produkten. se till att alla delar finns med.

annan effekt och välj olika, Se trefaskabelns diameter

drift.

tillhandahålla kan möta den ingående effektinformationen som är markerad nära strömingången

uttag för att säkerställa god jordning av denna produkt.

Jämför delar med paketets innehåll Iist och hårdvaruinnehåll Iist.

enhet, måste använda en trekärnig plugg och med ett väljordat trehål

DÖD VID TIPPNING:

ELEKTRISK SÄKERHET - FÖR ATT FÖREBYGGA ALLVARLIGA SKADA OCH

VARNING!

Använd försiktighetsåtgärder

Förberedelse

Machine Translated by Google

- 4 -

Packlista

Generalförsamlingsritningar

Machine Translated by Google

anslut den externa kabeln till luften

STEG 3: Ta isär skruvarna som fäster

locket på lufttrycksbrytaren, ta bort

locket,

tryckbrytare och fäst sedan locket igen.

STEG 1: För att förhindra kollision och

kollaps av maskinen, fixera maskinen

till marken med fotbultar före användning.

STEG 2: Installera de fyra

luftfiltren vid luftkompressorns

inloppsportar

Installation

- 5 -

Machine Translated by Google

Beskrivning: Motorn är enfasig 220V/60Hz, och tryckvakten är ansluten till den

externa strömförsörjningsterminalen. Tryckvakten styr strömförsörjningen och

strömavbrottet för motorn genom den inställda tryckavkänningen.

Elektrisk principdiagram

Gasen cirkulerar

- 6 -

Machine Translated by Google

Detta är ett normalt fenomen. När temperaturen sjunker startar kompressorn automatiskt och fortsätter att

arbeta.

4) Den elektriska oljefria luftkompressorn kan inte starta normalt, kontrollera om strömförsörjningen

är normal, om stickkontakten är bra, om dessa är normala kan det vara själva motorn eller styrsystemets

fel, om du kan inte lösa det själv, kontakta vårt företag via säljaren för underhåll.

3) Om den elektriska oljefria luftkompressorn plötsligt stannar och inte kan startas om på kort tid (spänningen

är normal) under arbetsprocessen, kan det bero på att motorn på luftkompressorhuvudet fungerar under lång

tid är överhettad, och motorvärmeskyddet kopplar automatiskt från strömmen för att skydda motorn.

2) Maskinen ska användas vid dränering varannan till varannan dag, för att rengöra brusfiltret.

Underhåll av luftkompressor vanligt fel

UNDERHÅLL/ Service 1) Den elektriska

oljefria luftkompressorn är oljefri smörjning, och det är strängt förbjudet att fylla på någon

smörjolja.

- 7 -

Motorn kan inte

Felfenomen Möjliga orsaker

Motorn har en

Behandling

vändas och där

nuvarande ljud men

1. Kontrollera kontakten och

strömbrytaren 2. Återställ strömbrytaren och

är inget ljud

går inte eller hastigheten

är mycket låg

1. Ingen ström på

2. Tryckbrytare frånkopplad

centrum

eller öppen krets

3. Säkringen har gått

6. Byt ut statorn 7.

Kontrollera eller byt ut 8.

Kontrollera eller byt ut 1.

Kontrollera att spänningen inte är

mindre än 10 % av

märkspänningen. 2. Kontrollera

eller byt ut spänningen.

service-center

fastställa orsaken

3. Kontakta den pålitliga

Överbelastningsskydd

stänger av strömmen

upprepade gånger

4. Överbelastningsskydd i

skyddstillstånd 5.

Tryckbrytare skadad 6. Motorns

statorlindning bränd 7. Tidsrelä tappat

eller skadat 8. AC-kontaktor

skadad

1. Spänningen är för låg.

1. spänningen är för låg,

2. ventilationen är dålig,

temperaturen är för hög, 3.

trefasmotorinversion,

3. Byt ut säkringen. 4.

Motorn startar om

2. Startkondensatorns kapacitet är

reducerad eller skadad.

1. Kontrollera spänningen, inte

mindre än 10 % av märkspänningen

2. Sätt in

luftkompressorn

efter kylning 5.

Kontakta en pålitlig service

3. Motorspolen är kortsluten

Machine Translated by Google

element

1. Kontrollera och exkludera.

4. Rengör eller byt ut filtret.

2 .ventilplattan skadad

Trycket av

3. Kontrollera och exkludera

en välventilerad plats

1. Luftkanalanslutningen är

Kontrollera och exkludera

kompressor.

Den utsläppta gasen

dräneringsventil

4. Kontrollera och ta bort

2. kolvring med cylinder

Luftkompressorn 2. Rengör eller byt ut filtret

2. Flytta luftkompressorn

1. Lufttrycksvakt är

luftlagringstank

1. Rörledningsläckor

2. Kontrollera och ta bort

Backventilen läcker

dräneringsventil.

gasproduktion av luften

3. Sätt tillbaka trampdynan.

2. Luftfuktigheten är för hög

3. Ta bort och rengör

2. Byt ut nya produkter

tryck

kompressor

3. Sug ut vattnet i

1. Byt ut lufttrycket

vibrerar

motortemperaturen är hög

stängning

linje igensättning

2. Dräneringsventilen är öppen. 3.

1. Kontrollera och ta bort

fortsätter springa

1. Fästelement löst eller skadat

ventil

vatten

filtrera.

1. Fästelement löst

en olje-vattenavskiljare

tanken är inte tömd

- 8 -

kompressor

överdrivet slitage

ventilen inte

gasutrustning är större än

2. Kontrollera och byt ut.

ventil.

vatten i gastanken.

lagringstank

3. främmande ämnen i luften

luftkompressorer.

Luftkompressorn

4 .motor ur fas

droppar efter

frekvens av luft

främmande föremål eller luftläckage,

5. kolvring med cylindern

Luftkompressorn

lös och läcker.

3. kontrollera och exkludera

onormalt ljud

1. Kontrollera och byt ut

nå det angivna

2. Det finns läckage

temperatur för användning eller användning

3. Kontrollera och ta bort

2. Byt ut andra modeller av

5. Byt ut den nya produkten

luftkompressor

3. Stöddynan skadad eller förlorad

Den övre dräneringen

släppa ut vatten

3. Avloppsvattnet i gaslagret

1. Dra åt dräneringen

innehåller mycket

1. Töm vattnet i gasen

4. Kontrollera och byt ut

skadad

till en plats med låg

4. Stort sväng av veven

Hög drift

1. Dräneringsventilen är öppen, 2.

luftfiltret är blockerat, 3.

rörledningsluftläckage, 4.

ventilplattan fungerar dåligt eller

växla.

1. Kontrollera och ta bort.

1. Det finns en stor mängd

2. Dra åt dräneringen

2. Gasförbrukningen för

överdrivet slitage

är långsam eller kan inte

Machine Translated by Google

- 9 -

Uppmärksamhet

inom hela intervallet av resor som kan flyttas.

7. Underhåll av elektrisk oljefri luftkompressor ska utföras av

och elektroniska komponenter bör följa lokala lagar och regler för

14. Trycket i luftförrådstanken ska tömmas innan el

avloppsvatten som släpps ut från gaslagringstanken ska behandlas enl

8. Äldre, barn, utvecklingsstörda och psykiskt sjuka ska vara

11. Efter två månaders installation och användning, anslutningsbultar för el

15. Efter sex års användning bör den elektriska oljefria luftkompressorns lagringstank

3. Rengör ljuddämparen ofta.

dental elektrisk oljefri luftkompressor.

omedelbart. Kontrollera det var sjätte månad efter det.

16. Om huvudet på den elektriska oljefria luftkompressorn är skadat i

5. Vid underhåll och rengöring av maskinen måste strömförsörjningen brytas.

bör förutses att elektriska oljefria luftkompressorer kan skada

olja.

lagringstank och andra relaterade delar ska skickas till relevant lokal

1. Se till att det inte finns några föremål som kan nås under arbetets gång

fel operation.

10. Efter att ha pensionerat den elektriska oljefria luftkompressorn, bearbetning av kapacitans

lagringstanken bör tömmas före underhåll.

2. Gastanken ska tömmas regelbundet, vanligtvis en till två dagar. De

utbildad professionell underhållspersonal.

användaren.

oljefri luftkompressor flyttas eller transporteras.

användarens lokala lagar och förordningar.

oljefri luftkompressor måste kontrolleras. Om de är lösa måste de dras åt

övervakas av särskilda personer för att undvika skador som orsakas av deras kontroll över

testas för tryckmotstånd.

4. Vid byte av elektriska komponenter måste strömförsörjningen brytas.

9. Det är förbjudet att använda elektriska oljefria luftkompressorer när det är känt eller

12. Elektrisk oljefri luftkompressor är strängt förbjuden att fylla på smörjmedel

transportprocess, säkerhetsventil, tryckmätare, tryckregulator, gas

6. För otränad personal, använd dental elektrisk oljefri luftkompressor för att undvika

personal.

13. Vid underhåll av den elektriska oljefria luftkompressorn, trycket i luften

avdelningar för inspektion eller återkoppling till återförsäljare för reparation och utbyte.

Machine Translated by Google

4. Garantiperioder: Datum för garantianspråk

1. Denna garanti täcker endast skadeanspråk på grund av ett fel i produktens

1. Vi garanterar att VEVOR-produkterna är tillverkade i enlighet med iso9001

tillverkning

Kvalitetsledningsprocedurer och är fria från tillverkningsfel för

2. Om ett garantianspråk görs måste den som är berättigad till garantiskyddet uppvisa

garantiperiod.

Denna produkt ska kasseras i enlighet med lokala bestämmelser. Om du är det

köpbeviset, inklusive inköpsdatum.

2. Denna garanti täcker fel i produkterna på grund av tillverkningsfel inom

osäker på hur du ska gå tillväga, kontakta din lokala myndighet.

3. Kundernas tillfredsställelse är alltid motivationen för vårt varumärkestillväxt. Vi

1 år från inköpsdatum. Efter inspektion av säljare, defekt

Endast kvalificerade tekniker är auktoriserade att utföra reparationen av Vertical Air

lovar att hjälpa dig att lösa eventuella problem. Säg bara till om du behöver hjälp.

produkter kommer att ersättas eller repareras med likvärdiga varor utan kostnad.

Kompressor. För din säkerhet, vänligen observera alla säkerhetsanvisningar, försiktighetsåtgärder och

3. Eventuella garantianspråk som görs under garantiperioden ska inte förlänga helheten

detaljer i denna manual.

garantiperioden.

Importerad till USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

24H.

VÅRT SERVICETEAM LOVAR ATT SVARA PÅ DITT MEDDELANDE INOM

Garanti

Förfogande

Omfattning av garantin

- 10 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor FB3500 Air Compressor 80 Gallon 6.5HP 15.5 SCFM 2-Stage 145PSI Oil Free High Performance Efficient Power

Product's Documents

User Manual

Specifications

Vevor FB3500-10A300-1P Questions and Answers
