WWW.ZEPHYRONLINE.COM
JUL26.0101
PRW24C32CPG
Presrv™ Dual Zone Panel Ready Wine Cooler
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
Commercial
Certi�ied
C
US
2
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
3
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Contents
Page
Safety Information .................................................................................................. 4-9
Types of Safety Warnings ..........................................................................................4
General Safety ........................................................................................................4-5
Before Using Your Appliance ......................................................................................6
Installation of Your Appliance ....................................................................................6
Attention .................................................................................................................... 6
Electrical Connection ................................................................................................7
Disposal of Old Appliance..........................................................................................7
Commercial Safety ....................................................................................................8
Servicing....................................................................................................................9
Repairing Components .............................................................................................. 9
Labeling ....................................................................................................................9
Save These Instructions .............................................................................................9
Introduction ............................................................................................................. 10

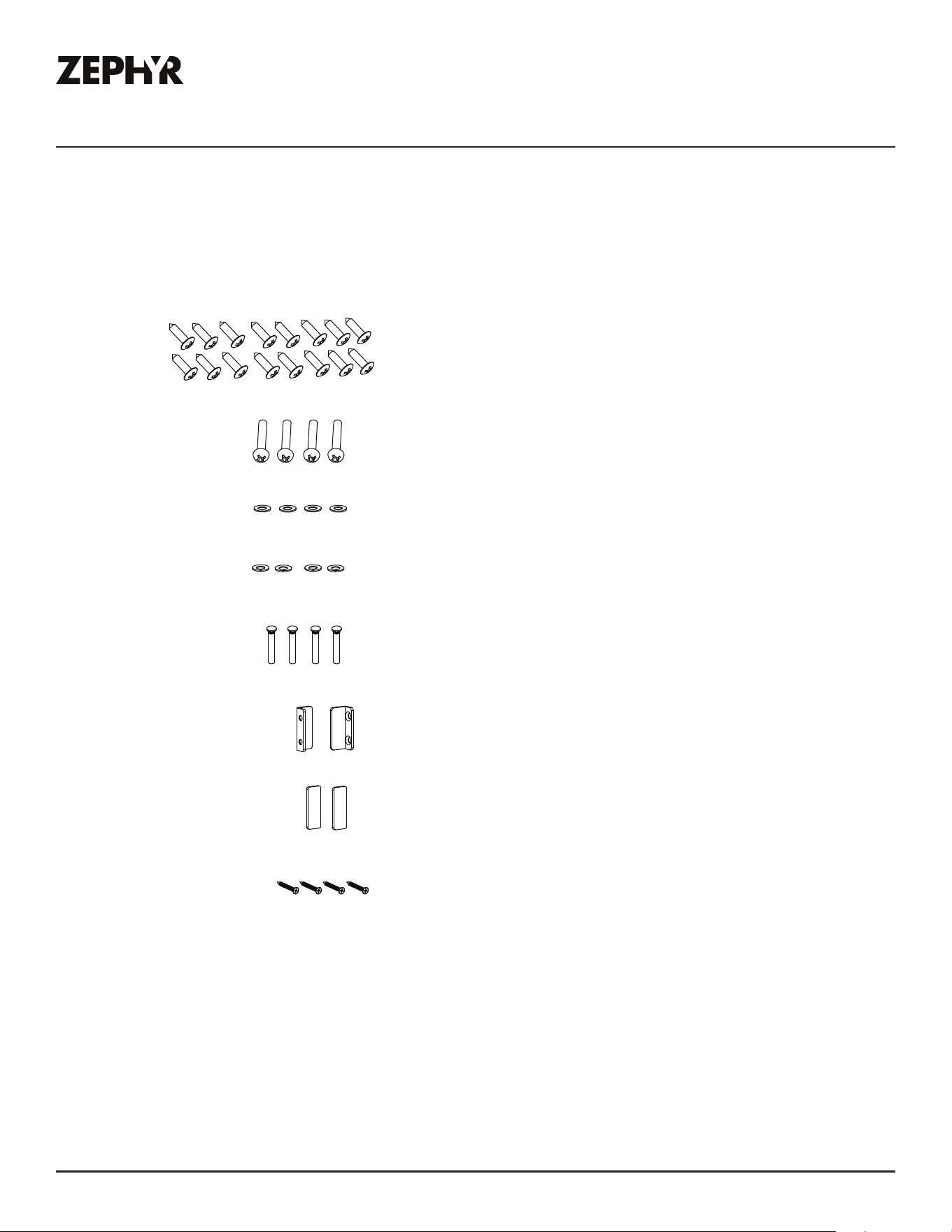

List of Materials ........................................................................................................ 11

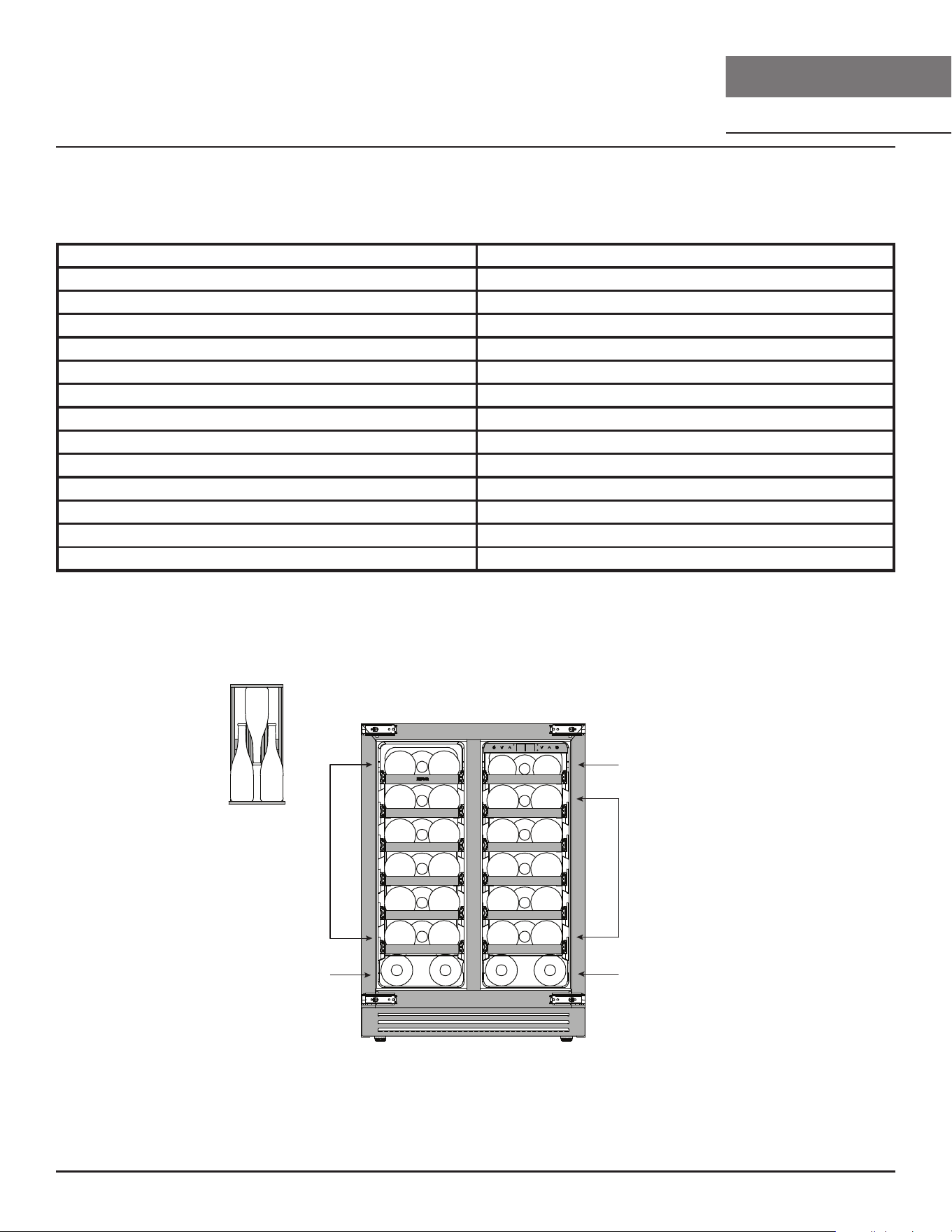

Product Specications ...........................................................................................12-14
Product Summary ....................................................................................................12
Internal Storage ........................................................................................................12

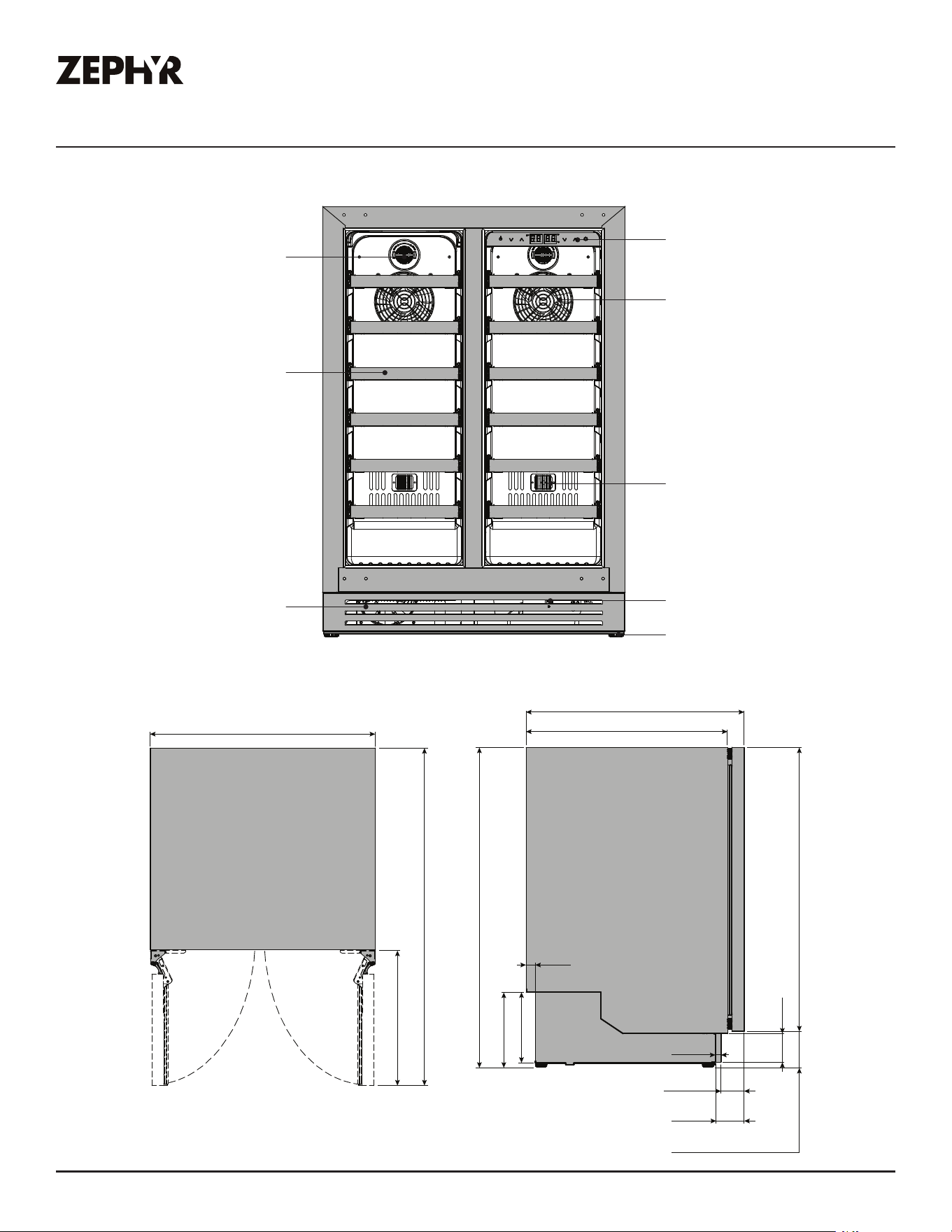

Parts Identification ................................................................................................... 13
Dimensions ............................................................................................................... 13

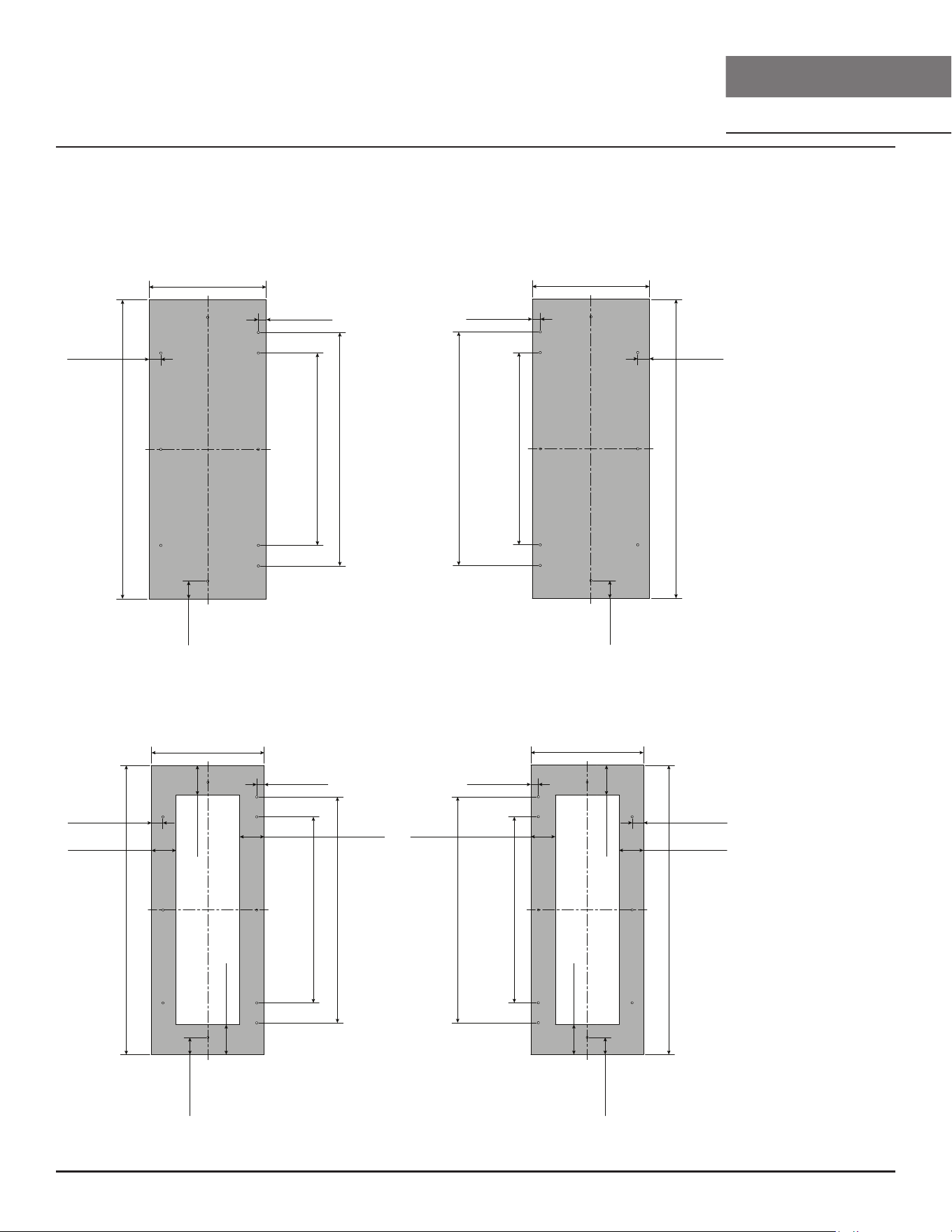

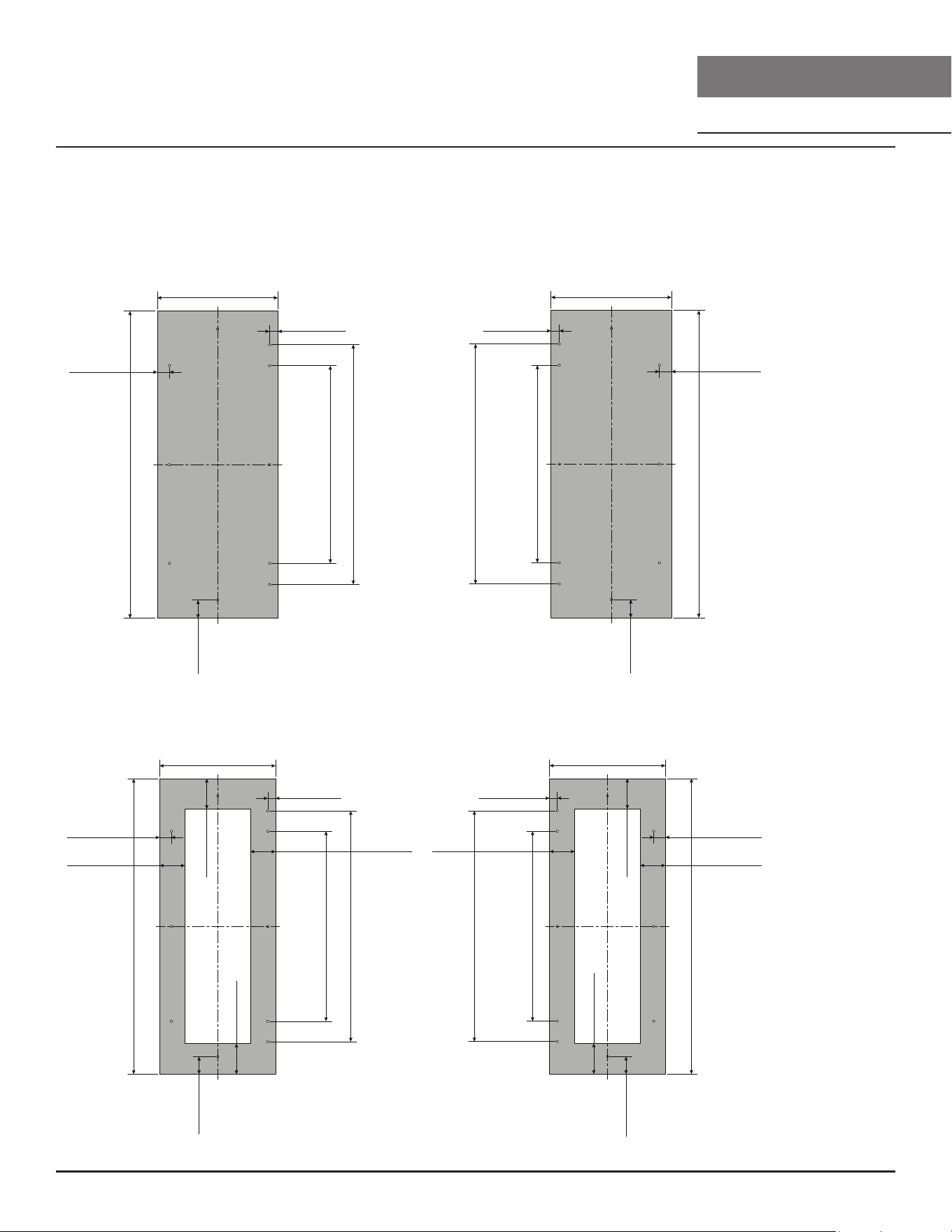

Overlay Panel Dimensions ........................................................................................14
Installation Instructions .......................................................................................... 15-21

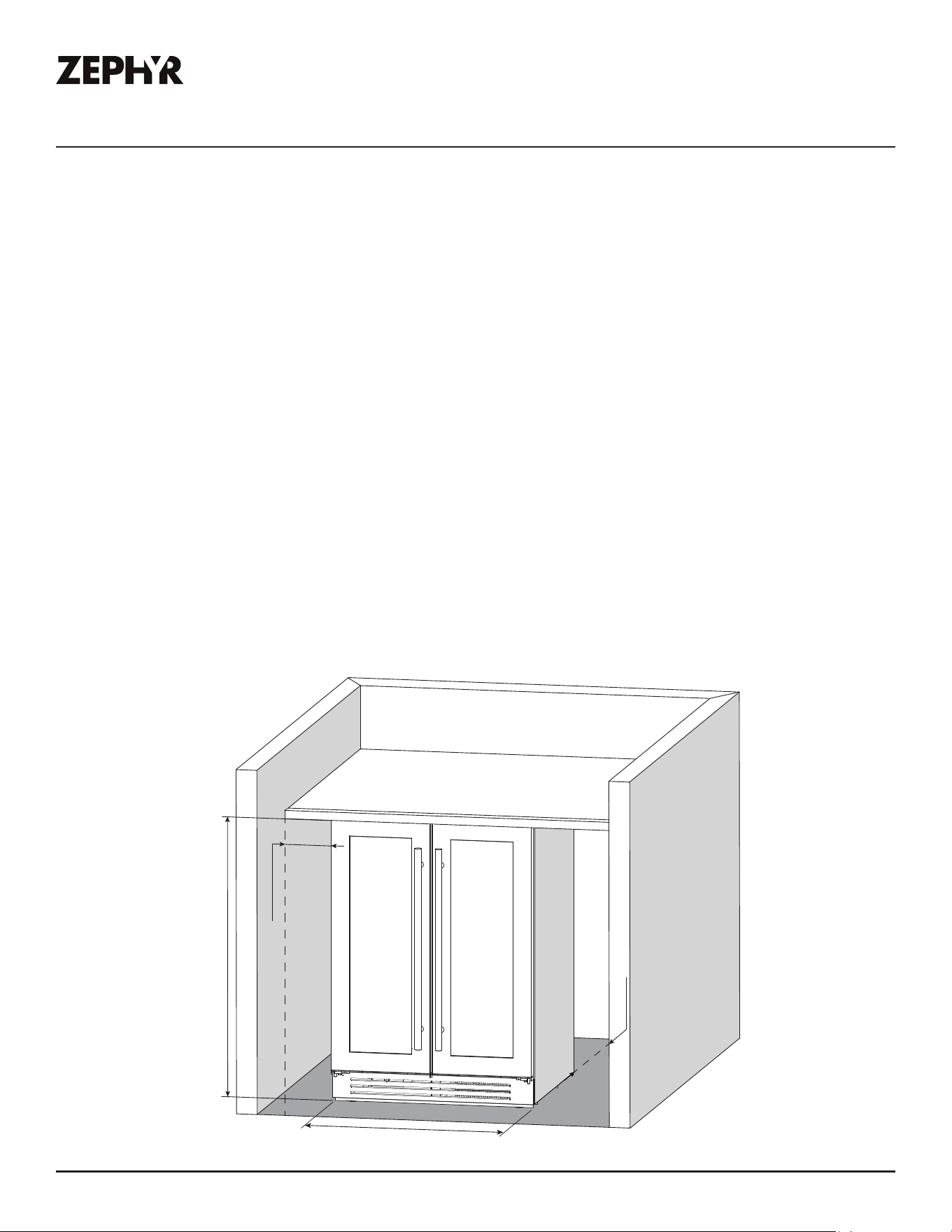

Installation Clearance Requirements ........................................................................15

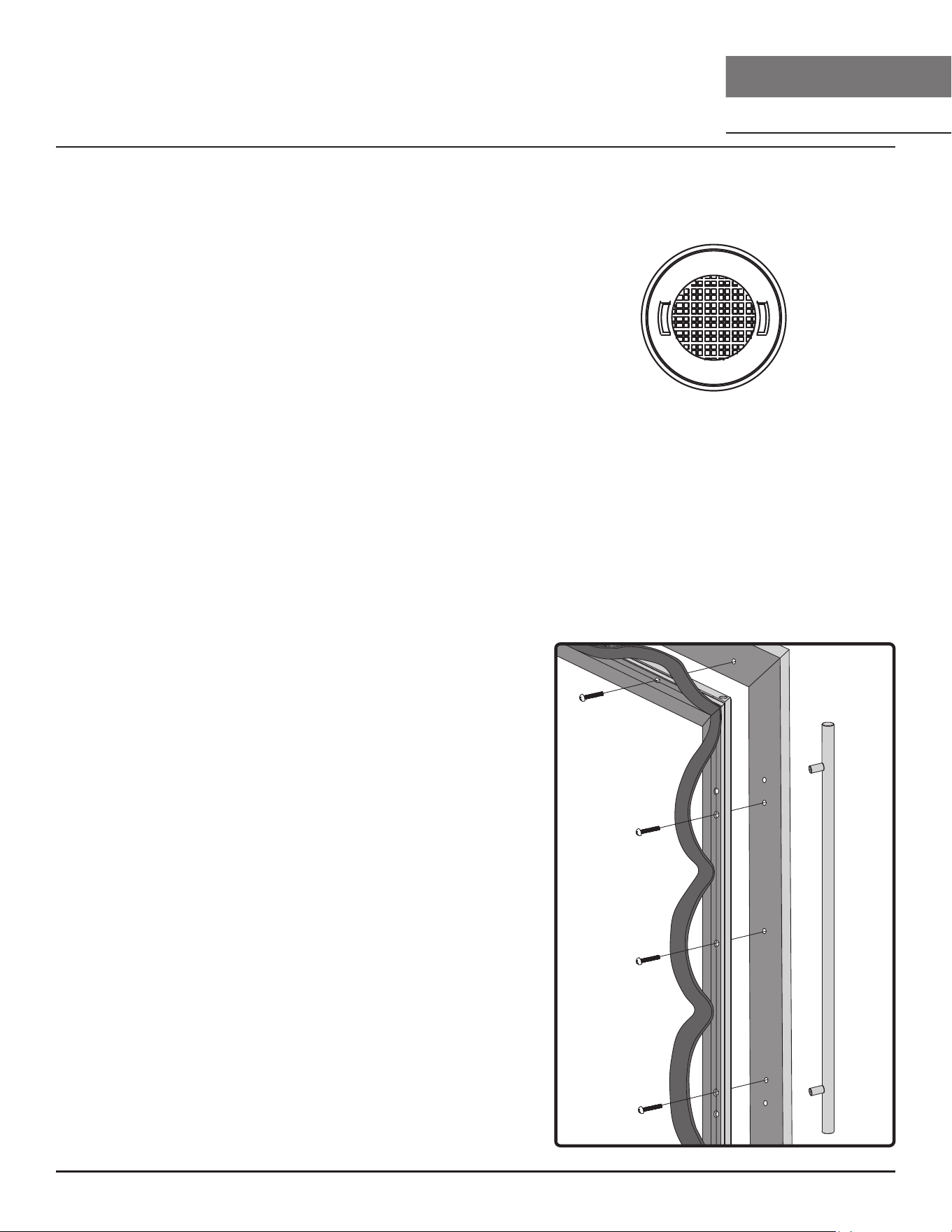

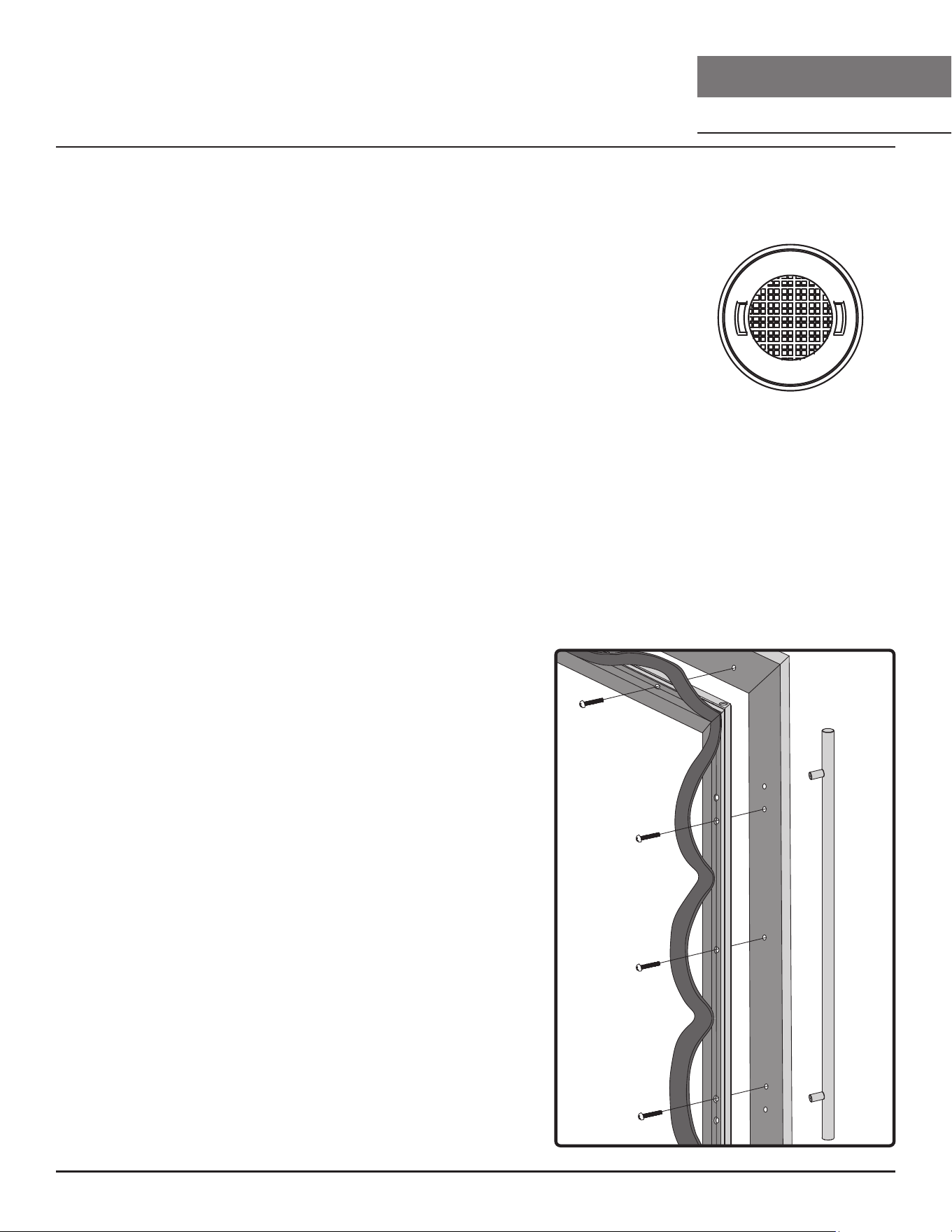

Carbon Filter ............................................................................................................16
Installing the Overlay Panel ...................................................................................... 16

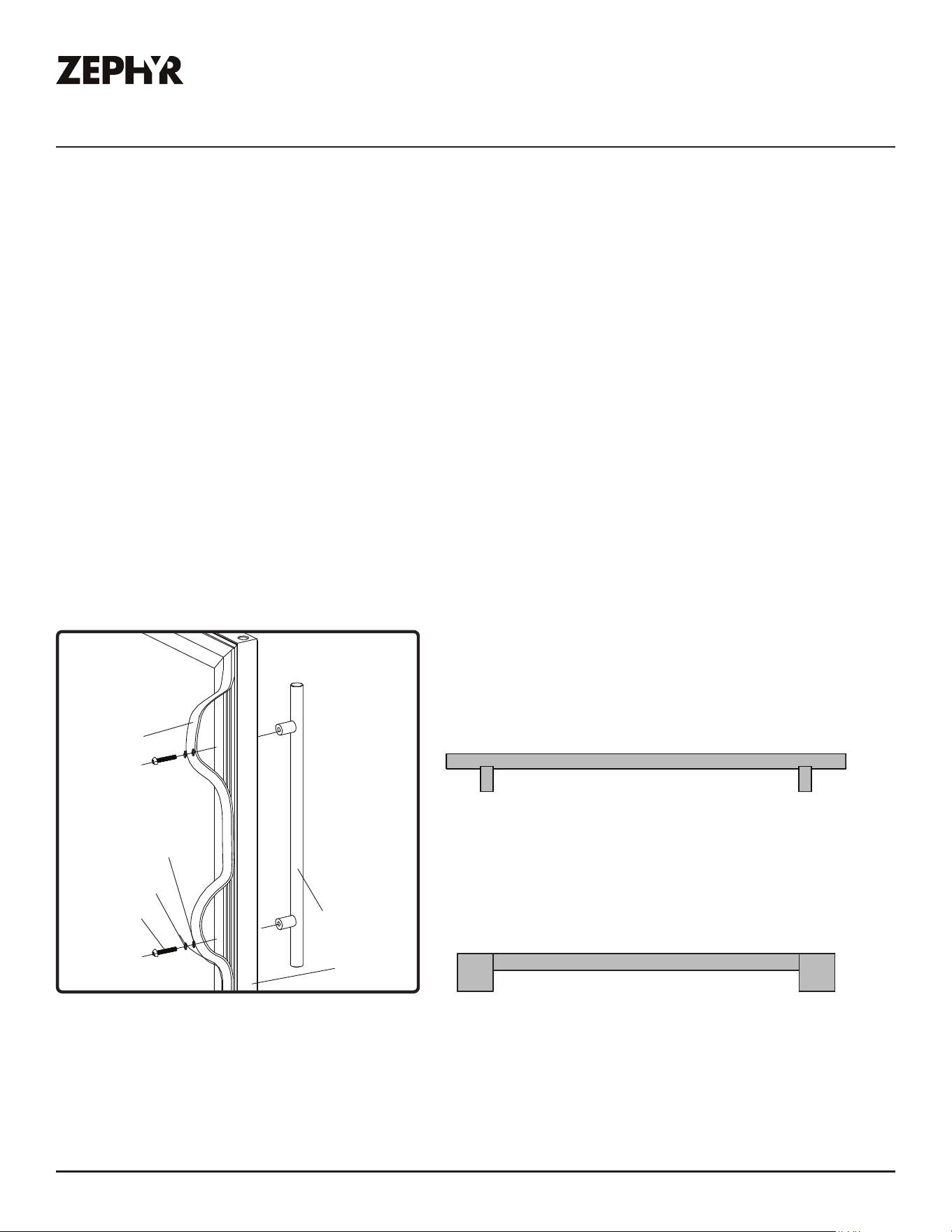

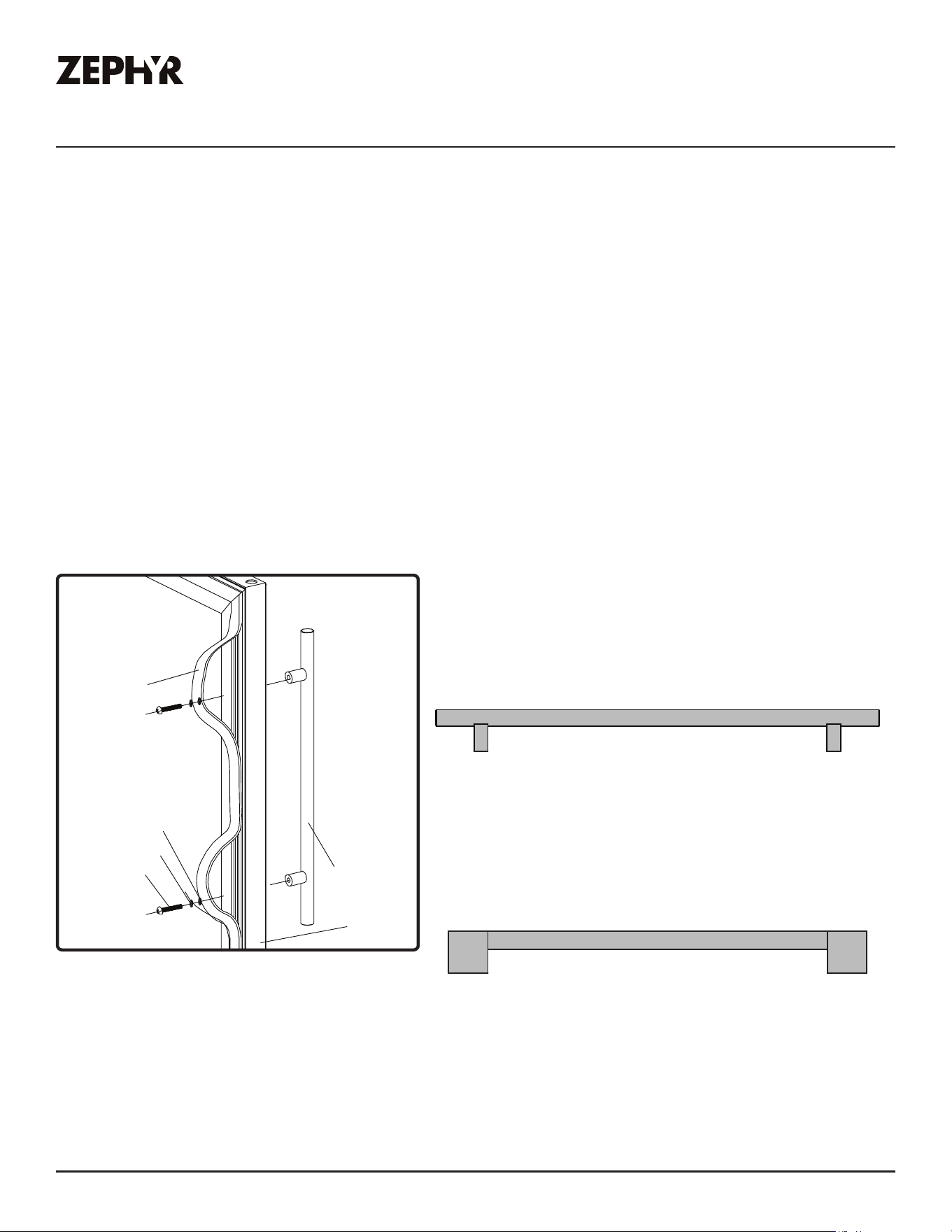

Installing the Handle ................................................................................................. 17

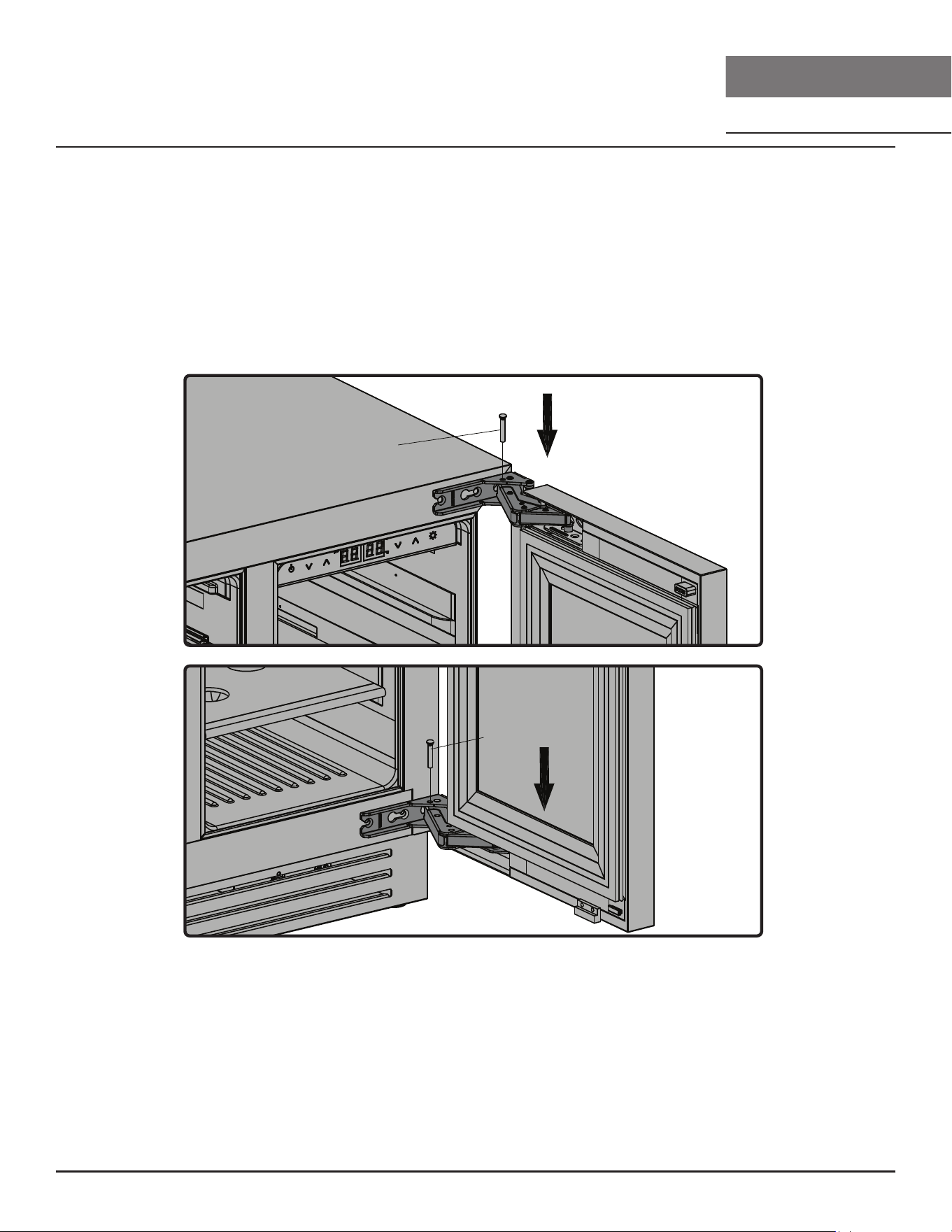

Articulating Hinge Adjustment ..................................................................................18
Installing the Anti-Tip Bracket ................................................................................... 19

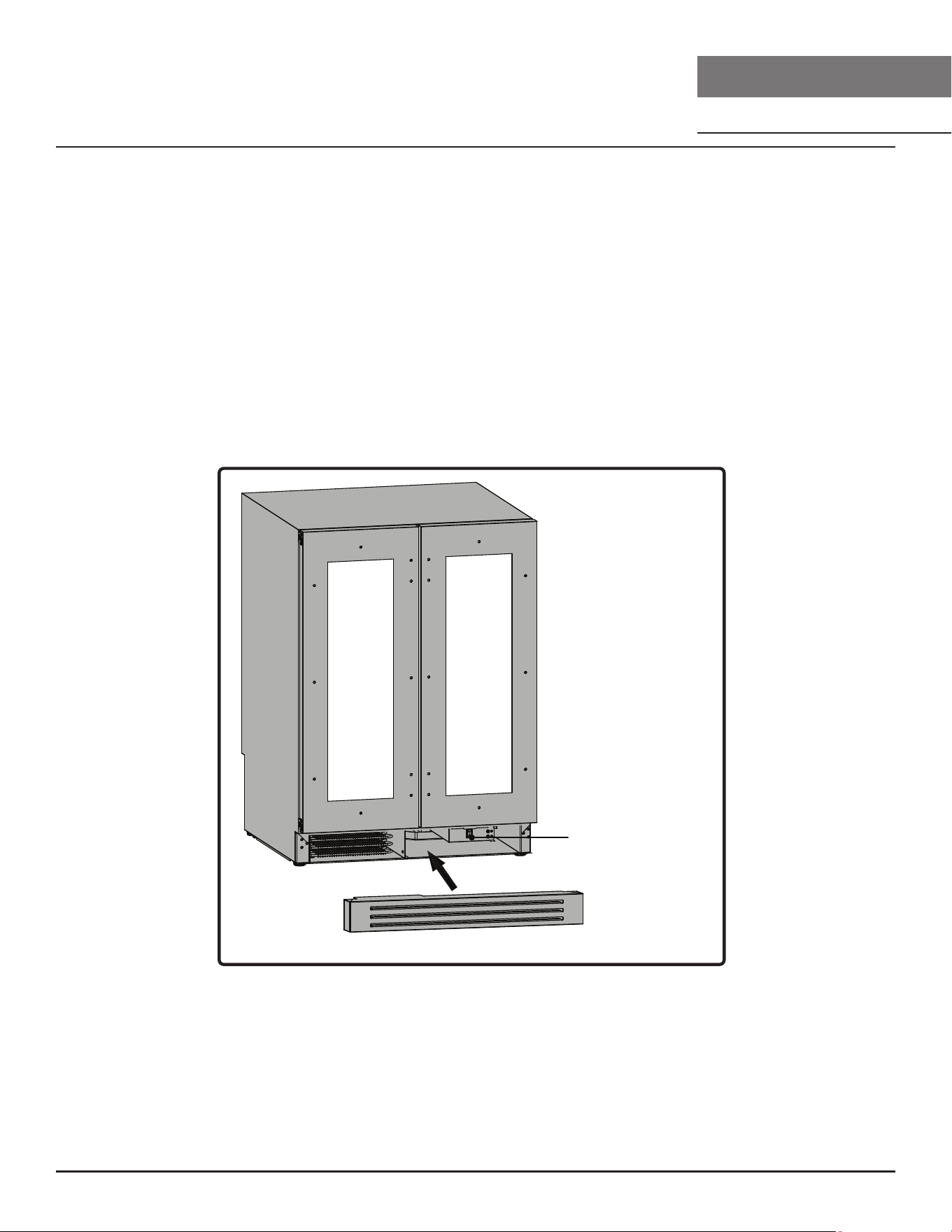

Magnetic Kickplate ...................................................................................................20

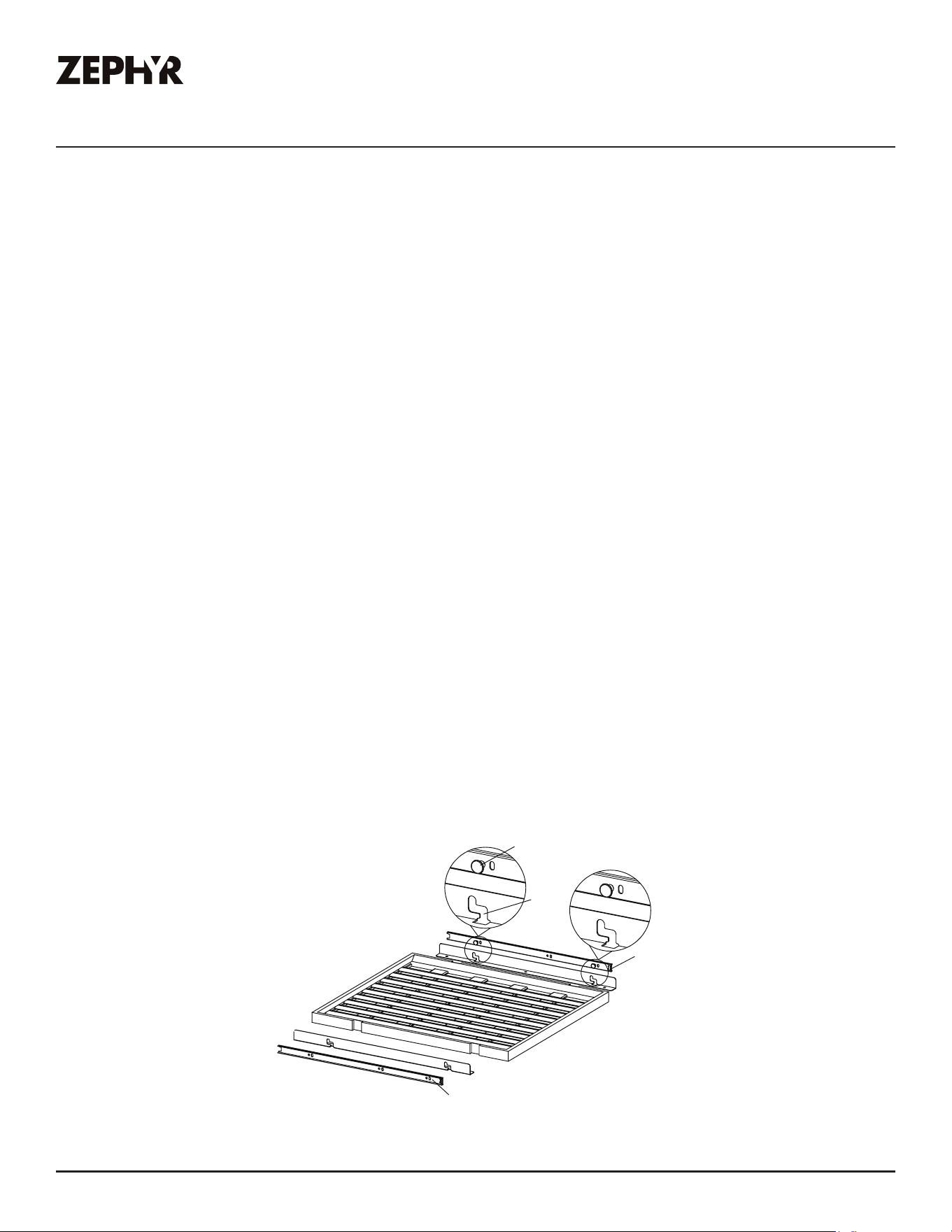

Installing the Wooden Roll-Out Shelves ....................................................................21
Removing the Wooden Roll-Out Shelves ...................................................................21
Operating Your Appliance ..................................................................................... 22-24
Using the Control Panel ............................................................................................22
Internal Light ............................................................................................................23
Door Open Alarm ...................................................................................................... 23
Sabbath Mode .......................................................................................................... 23
Demonstration Mode ................................................................................................24
Temperature Alarm ...................................................................................................24
Defrosting ................................................................................................................. 24
Care and Maintenance .......................................................................................... 25-26
Normal Sounds .........................................................................................................25
Cleaning the Unit .....................................................................................................25
Power Failure ............................................................................................................26
Moving Your Wine Cooler .......................................................................................... 26
Energy Saving Tips ...................................................................................................26
Troubleshooting..................................................................................................... 27-28
Limited Warranty .....................................................................................................29
Product Registration .................................................................................................30
4
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Safety Information
Your safety and the safety of others are very important.
We have provided many important safety messages in this
manual for your appliance. Always read and obey all safety
messages.
This is the Safety Alert Symbol. This symbol alerts you to potential
hazards that can cause severe bodily injury or death. All safety
messages will follow the Safety Alert Symbol and either the words
“DANGER” “WARNING” or “CAUTION”
DANGER
WARNING
CAUTION
Danger means that failure to heed this safety statement may
result in severe injury or death.
Warning means that failure to heed this safety statement may
result in extensive product damage, serious personal injury, or
death.
Caution means that failure to heed this safety statement
may result in minor or moderate personal injury, property or
equipment damage.
► Use this appliance only as described in this manual. Other
uses not recommended may cause fire, electric shock or
personal injury.
► This appliance is not intended for use by young children or
infirm persons unless they have been adequately supervised
by a responsible person to ensure that they can use the
appliance safely.
► Young children should be supervised to ensure that they
never play with the appliance.
► To protect against the risk of electric shock, NEVER IMMERSE
the unit, cord, or plug in water or spray any other liquid.
► Unplug the appliance from the plug socket when not in
use, when moving from one location to another and before
cleaning.
► To disconnect the appliance, grip the plug and pull it from the
wall outlet. Never pull by the cord.
► Never operate the appliance in the presence of explosive and/
or flammable fumes.
► Never place the appliance or any of its parts near an open
flame, cooking or other heating appliance.
General Safety
DANGER
WARNING
CAUTION
When using an electrical appliance, basic precautions should
always be followed to reduce the risk of fire, electric shock, and
injury to persons.
To reduce the risk of fire, electric shock or personal injury,
unplug or disconnect the appliance from the power supply
before servicing.
Flammable refrigerant used! When handling, moving and use
of the refrigerator, make sure to avoid either damaging the
refrigerant tubing, or increasing the risk of a leak.
WARNING
Do not damage the refrigerant circuit.
WARNING
Do not use electrical appliances inside the food storage
compartments of the appliance, unless they are of the type
recommended by the manufacturer.
5
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
► Never operate the appliance with a damaged cord or plug, if
the product malfunctions, or if it is dropped or damaged in
any manner.
► The use of attachments not recommended by the
manufacturer may be hazardous.
► Never operate if the housing is removed or damaged.
► A loose fit between the AC outlet (receptacle) and plug may
cause overheating and a distortion of the plug. Contact a
qualified electrician to replace loose or worn outlet.
► Locate the unit away from direct sunlight and sources of heat
(stove, heater, radiator, etc.).
► This appliance is CFC and HFC free and contains small
quantities of Isobutane (R600a), an environmentally friendly
coolant.
► You must ensure that the cooling circuit is undamaged when
installing the appliance. However, if it becomes damaged,
avoid proximity to open fires and heat sources of all kinds.
The room in which the appliance is located should be
ventilated properly and according to state and local codes.
► Never use an appliance with a damaged circuit.
► Ensure that the ventilation openings to and from a built-in
appliance are never blocked or covered.
► No liability will be accepted for any damage caused by
misuse of the appliance, or as a result of repairs carried out
by unqualified person. In this case neither the warranty nor
any other liability claims will apply.
WARNING
Never operate any other electrical appliance inside this
appliance.
► Never attempt to repair or replace any part of your
appliance unless it is specifically recommended in this
manual. All other servicing should be referred to a qualified
technician.
► Replace all access panels before operating.
► Use two or more people to move and install the appliance.
Failure to do so can result in back or other injury.
► Check that cabling will not be subject to wear, corrosion,
excessive pressure, vibration, sharp edges, or any other
adverse environmental eects. The check shall also take
into account the eects of aging or continual vibration from
sources such as compressors or fans.
► Never clean appliance parts with flammable liquids. These
fumes can create a fire hazard or explosion. Never store or
use gasoline or other flammable vapors and liquids in the
vicinity of this or any other appliance. The fumes can create
a fire hazard or explosion.
► Do not use means to accelerate the defrosting process or to
clean, other than those recommended by the manufacturer.
► Do not pierce or burn.
► Be aware that refrigerants may not contain an odor.
► Never connect or disconnect the electric plug with wet
hands.
► It is recommended that a separate circuit, serving only your
appliance be provided. Use receptacles that cannot be
turned o by a switch or pull chain.
WARNING
► Risk of fire and flammable materials. Take care to avoid
causing a fire by igniting flammable materials.
► When positioning the appliance, ensure the supply cord is
not trapped or damaged.
► Do not locate multiple portable socket-outlets or portable
power supplies at the rear of the appliance.
WARNING
Prop. 65 Warning for California Residents: This product can
expose you to chemicals including Di(2-ethylhexyl)phthalate
(DEHP), which is known to the State of California to cause
cancer and birth defects or other reproductive harm. For more
information go to www.P65Warnings.ca.gov.
6
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Before Using Your Appliance
► Remove all exterior and interior packing.
► Before connecting the appliance to the power source, let it
stand upright for approximately 2 hours. This will reduce the
possibility of a malfunction in the cooling system caused by
handling during transportation.
► Clean the interior surface with warm water using a soft cloth.
Installation of Your Appliance
WARNING
Do not store or install the appliance outdoors.
WARNING
Keep clear of obstruction all ventilation openings in the
appliance enclosure or in the structure for building-in.
► The appliances are designed for either built-in, or free-
standing installation.
► Place your appliance on a floor that is strong enough to
support it when it is fully loaded. To level your appliance,
adjust the 4 legs until level.
► Locate the appliance away from direct sunlight and sources
of heat (stove, heater, radiator, etc.). Direct sunlight may
aect the acrylic coating and heat sources may increase
electrical consumption. Extreme cold ambient temperatures
may also cause the unit not to perform properly.
► The appliance shall be stored in a room without continuous
operating ignition sources (e.g., open flames, an operating
gas appliance, or an operating electric heater).
► The appliance shall be stored in a well-ventilated area where
the room size corresponds to the room area as specified for
operation; the appliance shall be stored so as to prevent
mechanical damage from occurring.
► Never place the unit in damp areas.
► Plug the appliance into an exclusive, easily accessible
electrical socket.
► Any questions concerning power and/or electrical connection
should be directed towards a qualified electrician or an
authorized products service center.
► The air vent at the front of the appliance must never be
covered or blocked in any way.
► The appliance must be installed to all electrical connections
in accordance with state and local codes.
► Use two or more people to move and install the cooler. Failure
to do so can result in back or other injury.
► The cooler may experience decreased cooling eciency if air
flow is restricted due to a fully loaded cabinet.
Attention
► Never overload the cabinet.
► Never open the door unless necessary.
► Never cover shelves with aluminum foil or any other shelf
material which may prevent air circulation.
► Do not store explosive substances such as aerosol cans with
a flammable propellant in this appliance.
► Should the appliance be left empty for long periods, it is
suggested that the appliance be unplugged, and, after
careful cleaning, leave the door ajar to allow air to circulate
inside the cabinet in order to avoid possible condensation,
mold or odors from forming.
7
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Electrical Connection
WARNING
Improper use of the grounded plug can result in the risk of
electrical shock. If the power cord is damaged, it must be
replaced by the manufacturer, its service agent or similar
qualified person in order to avoid hazard.
Check that the voltage marked on the product corresponds with
your supply voltage.
This appliance should be properly grounded for your safety. The
power cord of this appliance is equipped with a three-pin plug
which mates with standard three-pin wall outlets to minimize the
possibility of electrical shock.
Never under any circumstances cut or remove the third ground
prong from the power cord supplied. For personal safety, this
appliance must be properly grounded.
Have the wall outlet and circuit checked by a qualified electrician
to make sure the outlet is properly grounded. When a standard
two-pin wall outlet is encountered, it is your responsibility and
obligation to have it replaced with a properly grounded three-pin
wall outlet.
To prevent accidental injury, the cord should be secured behind
the appliance and not left exposed or dangling.
The appliance should always be plugged into its own individual
electrical outlet which has a voltage rating that matches the
rating label on the appliance. This provides the best performance
and also prevent overloading wiring circuits that could cause
a fire hazard from overheating. Never unplug the appliance
by pulling the power cord. Always grip the plug firmly and pull
straight out from the receptacle. Repair or replace immediately
all power cords that have become frayed or otherwise damaged.
Never use a cord that shows cracks or abrasion damage along its
length or at either end. When moving the appliance, be careful
not to damage the power cord.
Never use your appliance with an extension cord unless this cord
has been checked and tested by a qualified technician or service
person. The extension cord must be a UL/CUL Listed, 3-wire
grounding extension cord that has a grounding plug and outlet
and that the electrical rating of the cord is 115 volts and at least
10 amperes. Do not use ungrounded (two prong) adapters.
Disposal of Old Appliance
Dispose of your appliance packaging properly. Refrigeration
equipment must be properly disposed of in a way which protects
the environment. This applies to your old appliance and to your
new unit once it has reached the end of its service life.
WARNING
Please ensure that old, worn appliances are rendered unusable
before disposal by removing the plug, cutting the power cable,
and removing or destroying any snap fastenings or bolts.
You will thus prevent children from locking themselves in the
appliance during play (risk of suocation) or endangering their
lives in any other way.
► Before carrying out the decommissioning procedure, it is
essential that the technician is completely familiar with
the equipment and all its detail. It is recommended good
practice that all refrigerants are recovered safely. Prior to
the task being carried out, an oil and refrigerant sample
shall be taken in case analysis is required prior to re-use of
recovered refrigerant. It is essential that electrical power is
available before the task is commenced.
► The appliance must not be disposed with normal household
waste collection.
► The coolant circuit, particularly the heat exchange at the
back/bottom of the unit, must not be damaged.
► The symbol on the product or its packaging indicates that
this product is not to be handled as normal household waste
but is to be taken to a recycling collection point for electrical
and electronic goods. By correctly disposing of this product
you are contributing to the protection of the environment.
Improper disposal endangers health and the environment.
Further information about the recycling of the product may
be obtained from your town hall or local waste collection
department.
8
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Test Room
Climate Class
Dry Bulb
Temperature (ºC)
Relative
Humidity
Dew Point (ºC) Water Vapor Mass in
Dry Air (g/kg)
0 20 50 9.3 7.3
1 16 80 12.6 9.1
8 23.9 55 14.3 10.2
2 22 65 15.2 10.8
3 25 60 16.7 12.0
4 30 55 20.0 14.8
6 27 70 21.1 15.8
5 40 40 23.9 18.8
7 35 75 30.0 27.3
NOTE: The water vapor mass in dry air is one of the main points influencing the performance and
the energy consumption of the cabinets. Therefore, the order of the climate class in the
table is based on the water vapor mass in dry air column. Also see Annex B to compare lab
and store conditions.
NOTE: The applicable climate type for this appliance is 5 or 7, but the maximum ambient
temperature during the actual product testing was 43ºC.
A table displaying ambient temperature and humidity conditions relative to the dierent climate
classes are shown below:
► The appliance is to be installed in accordance with the
Safety Standard for Refrigeration Systems, ANSI/ASHRAE 15.
► If the appliance needs repair, it must use the same model
components.
WARNING
Risk of fire and flammable materials. Take care to avoid
causing a fire by igniting flammable materials.
All maintenance sta and others working in the local area shall
be instructed on the nature of work being carried out. Work in
confined spaces shall be avoided.
If any hot work is to be conducted on the refrigerating equipment
or any associated parts, appropriate fire extinguishing
equipment shall be available on hand. A dry chemical or CO2 fire
extinguisher should be adjacent to the charging area.
Any person who is involved with working on or breaking into a
refrigerant circuit should hold a current valid certificate from an
industry-accreddited assessment authority, which authorizes
their competence to handle refrigerants safely in accordance
with an industry recognized assessment specification.
Servicing shall only be performed as recommended by the
equipment manufacturer. Maintenance and repair requiring the
assistance of other skilled personnel shall be carried out under
the supervision of the person competent in the use of flammable
refrigerants.
No person carrying out work in relation to a refrigerating system
which involves exposing any pipe work shall use any sources
of ignition in such a manner that it may lead to the risk of fire
or explosion. All possible ignition sources, including cigarette
smoking, should be kept suciently far away from the site of
installation, repairing, removing, and disposal, during which
refrigerant can possibly be released to the surrounding space.
Prior to work taking place, the area around the equipment shall
be surveyed to make sure that there are no flammable hazards or
ignition risks. "No Smoking" signs shall be displayed.
Checking for presences of refrigerant: The area shall be checked
with an appropriate refrigerant detector prior to and during
work, to ensure the technician is aware of potentially toxic
or flammable atmospheres. Ensure that the leak detection
equipment being used is suitable for use with all applicable
refrigerants, i.e., nonsparking, adequately sealed, or instrinsically
safe.
Ensure that the area is in the open or that it is adequately
ventilated before breaking into the system or conducting any hot
work. A degree of ventilation shall continue during the period that
work is carried out. The ventilation should safely disperse any
released refrigerant and preferably expel it externally into the
atmosphere.
Detectation of flammable refrigerants: Under no circumstances
shall potential sources of ignition be used in the searching for
or detection of refrigerant leaks. A halide torch (or any other
detector using a naked flame) shall not be used.
Commercial Safety
9
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Safety Information
For your safety, read all instructions carefully before operating the appliance.
Save These Instructions
If you are experiencing problems, check the Troubleshooting
Guide at the back of this manual. It lists causes of minor
operating problems that you can correct yourself.
Servicing
The following checks shall be applied to installation using
flammable refrigerants:
1. the actual refrigerant charge is in accordance with the
room size within which the refrigerant containing parts are
installed;
2. the ventilation machinery and outlets are operating
adequately and are not obstructed;
3. if an indirect refrigerating circuit is being used, the
secondary circuit shall be checked for the presence of
refrigerant;
4. marking to the equipment continues to be visible and legible.
Markings and signs that are illegible shall be corrected;
5. refrigerating pipe or components are installed in a position
where they are unlikely to be exposed to any substance
which may corrode refrigerant containing components,
unless the components are constructed of materials which
are inherently resistant to being corroded or are suitable
protected against being so corroded.
Initial safety checks shall include:
1. that capacitors are discharged: this shall be done in a safe
manner to avoid possibility of sparking;
2. that no live electrical components and wiring are exposed
while charging, recovering, or purging the system;
3. that there is continuity of earth bonding.
Repairing Components
During repairs to sealed components, all electrical supplies shall
be disconnected from the equipment being worked upon prior to
any removal of sealed coveres, etc. If it is absoutely necessary
to have an electrical supply to equipment during servicing, then
a permanently operating form of leak detection shall be located
at the most critical point to warn of a potentially hazardous
situation.
Particulator attention shall be paid to the following to ensure that
by working on electrical components, the casing is not altered
in such a way that the level of protection is aected. This shall
include damage to cables, excessive number of connections,
terminals not made to original specifications, damage to seals,
incorrect fitting of glands, etc.
Ensure that the apparatus is mounted securely. Ensure that
the seals or sealing materials have not degraded to the point
that they no longer serve the purpose of preventing the ingress
of flammable atmospheres. Replacement parts shall be in
accordance with the manufacturer's specifications.
Do not apply any permanent inductive or capacitance loads
to the circuit without ensuring that this will not exceed the
permissible voltage and current permitted for the equipment in
use.
Intrinsically safe components are the only types that can be
worked on while live in the presence of a flammable atmosphere.
The test apparatus shall be at the correct rating.
Replace components only with parts specified by the
manufacturer. Other parts can result in the ignition of refrigerant
in the atmosphere from a leak.
Labeling
Equipment shall be labeled stating that it has been
decommissioned and emptied of refrigerant. The label shall
be dated and signed. For appliances containing flammable
refrigerants, ensure that there are labels on the equipment
stating the equipment contains flammable refrigerant.
10
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Introduction
Thank you for purchasing your Zephyr wine cooler. Zephyr is dedicated to developing products that
will enhance your lifestyle with superior quality and distinctive features. Please visit
www.zephyronline.com for more information on your product and other Zephyr products.
This manual contains important information regarding the proper installation, use, and maintenance
of your wine cooler. Following this manual will ensure that your product will work at its peak
performance and eciency.
For Your Records
Please write down the model number and serial number below for future reference. Both numbers
are located on the rating label on the back of your unit and inside the unit towards the bottom of the
cabinet and are needed to obtain warranty service. You may also want to staple your receipt to this
manual as it is the proof of your purchase and may also be needed for service under warranty.
Model Number:
Serial Number:
Date of Purchase:
To better serve you, please do the following before contacting customer service:
If you received a damaged product, immediately contact the retailer or dealer that sold you the
product.
► Read and follow this instruction manual carefully to help you install, use and maintain your wine
cooler.
► Read the troubleshooting section of this manual as it will help you diagnose and solve common
issues.
► Visit us on the web at http://www.zephyronline.com to download product guides, additional
troubleshooting resources and up-to-date information.
► If you need warranty service, our friendly customer service representatives are available on our
website at http://zephyronline.com/contact.
11
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM

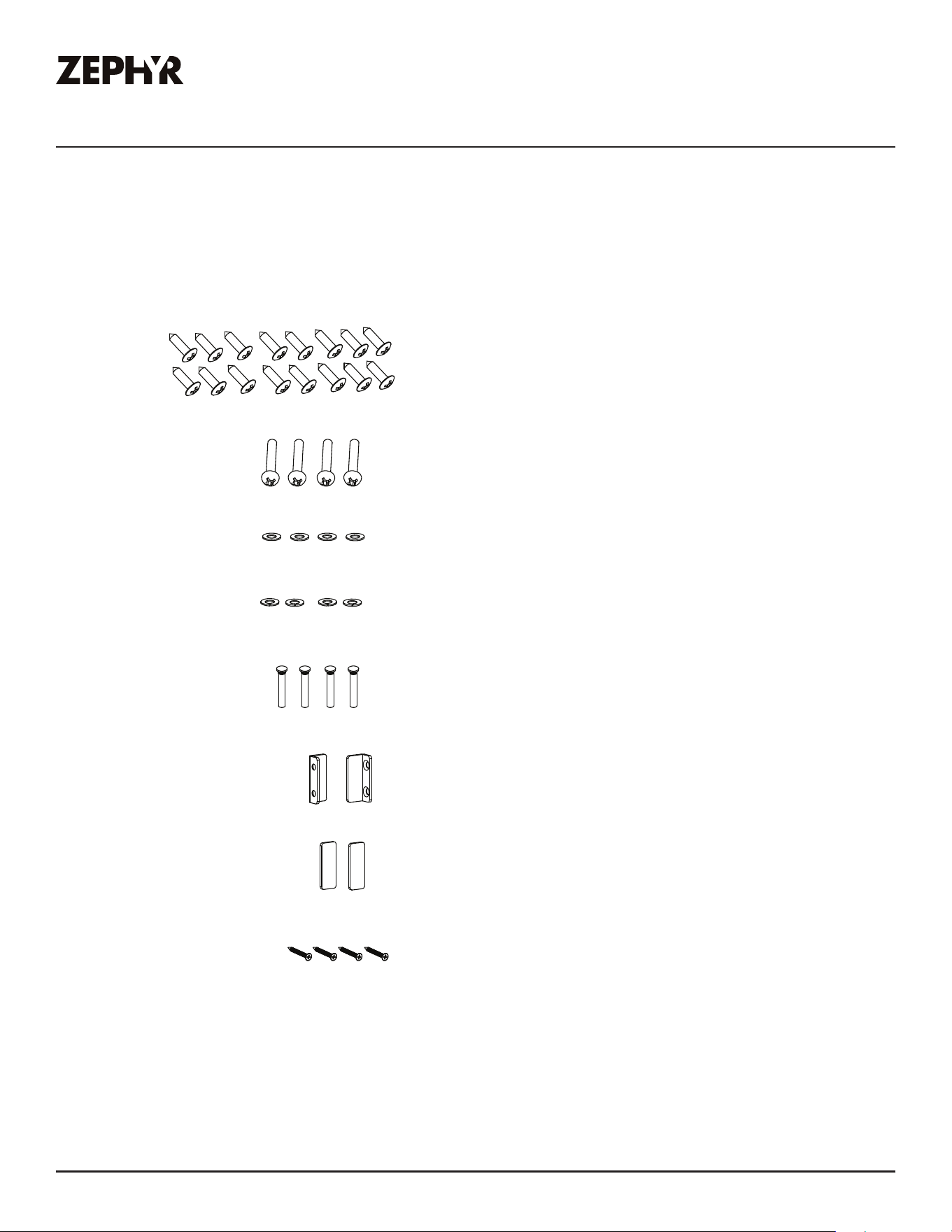

List of Materials
Quantity Part
Self-tapping screws (ST4*35)
Door handle screws (M4*55)
Flat washers (Φ4.3*Φ8*0.5, M4)
Spring washers (Φ4*1.1, M4)
Locking pins
Anti-tip brackets
Double-sided tape
Self-tapping screws (ST4*12)
12
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Product Specications
Product Summary
This appliance requires a standard 115/120 Volt AC~60Hz electrical ground outlet.
DESCRIPTION OF PRODUCT Presrv™ Dual Zone Panel Ready Wine Cooler
MODEL PRW24C32CPG
VOLTAGE/FREQUENCY AC 115/60Hz
AMPERAGE 1.5A
COLOR Black Cabinet with Black Panel Ready Door
STORAGE CAPACITY* (40) 750ml bottles
REFRIGERANT R600a
TEMPERATURE RANGE 38°F - 65°F
DIMENSIONS (HxWxD) 33-7/8’’ X 23-7/8’’ X 23-1/8’’
GROSS WEIGHT (lb) 165lb
NET WEIGHT (lb) 152.1lb
WEIGHT CAPACITY - WOODEN ROLL-OUT SHELF (lb) 44lb
REPLACEMENT CARBON FILTER Z0F-C004 (one in each zone)
OPTIONAL SOLID PANEL INSULATION PRINS24CFA
*Storage capacity is based on 750 ml. Bordeaux-style wine bottles.

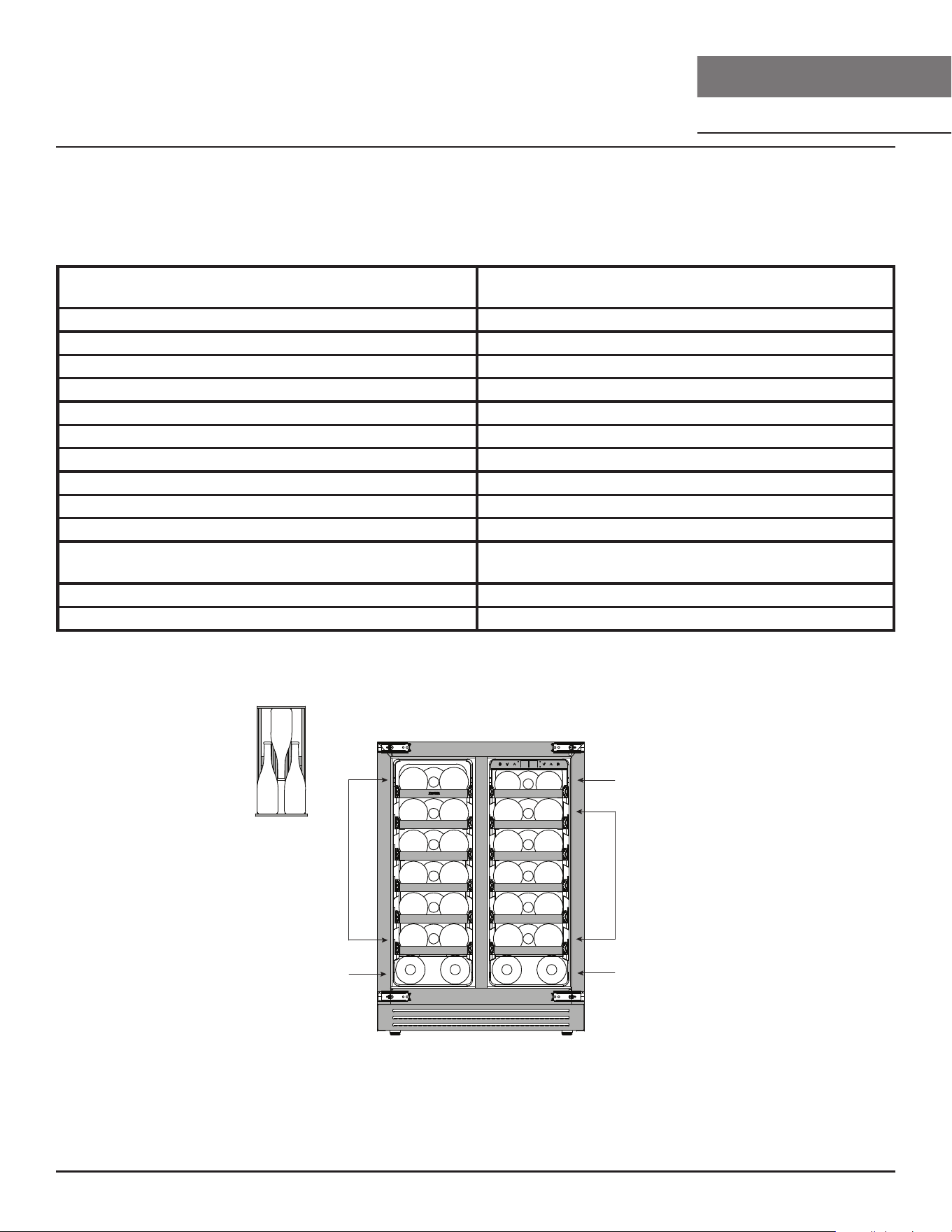

Internal Storage
40 bottle capacity
2 bottles
(max. Ø 3-3/8”)
3 bottles x 6
(max. Ø 3-3/8”)
2 bottles
(max. Ø 3-3/8”)
3 bottles x 5
(max. Ø 3-3/8”)
3 bottles
(max. Ø 3”)
o
o
R F
C
13
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Product Specications
Parts Identication
Dimensions
Control Panel
Internal Fan
Sensor
Mechanical Power
Button
Leveling Legs
Carbon Filter
Wooden
Roll-out Shelf
Magnetic
Kickplate
Max 115°
Max 115°
TOP
14-
3/8
”
35-
3/4
”
23-
7/8
”
SIDE
33-
7/8
” - 34-
7/8
”
23-
1/8
”
21-
3/8
”
30”
1”
7-
7/8
”
9/16”
3”
3”
3-
3/4
” - 4-
3/4
”
2-
7/16
”
7-
7/16
”
14
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Product Specications
Overlay Panel Dimensions
19-5/16”
(optional Zephyr handle
screw holes)
23-7/16”
1-
3/4”
30”
1-3/16”
11-
3/4”
13/16”
Panel Thickness
5/8” - 3/4”
Left Panel Ready Door Right Panel Ready Door
19-5/16”
(optional Zephyr handle
screw holes)
23-7/16”
1-
3/4”
30”
1-3/16”
11-
3/4”
13/16”
1-
3/16
”
2-
9/16
”
11-
3/4
”
Panel Thickness
5/8” - 3/4”
3-
1/8
”
13/16”
2-
9/16
”
3-
1/8
”
1-
3/4
”
30”
19-
5/16
”
(optional Zephyr handle
screw holes)
23-
7/16
”
1-
3/16
”
2-
9/16
”
11-
3/4
”
3-
1/8
”
13/16”
2-
9/16
”
3-
1/8
”
1-
3/4
”
30”
19-
5/16
”
(optional Zephyr handle
screw holes)
23-
7/16
”
Left Panel Ready Door Right Panel Ready Door
NOTE: The weight
limit for the
overlay panels
is 12 pounds per
door.
NOTE: The
custom solid
overlay panel
will require
PRINS24CFA
insulation.
SOLID OVERLAY PANEL
FRAMED OVERLAY PANEL
15
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

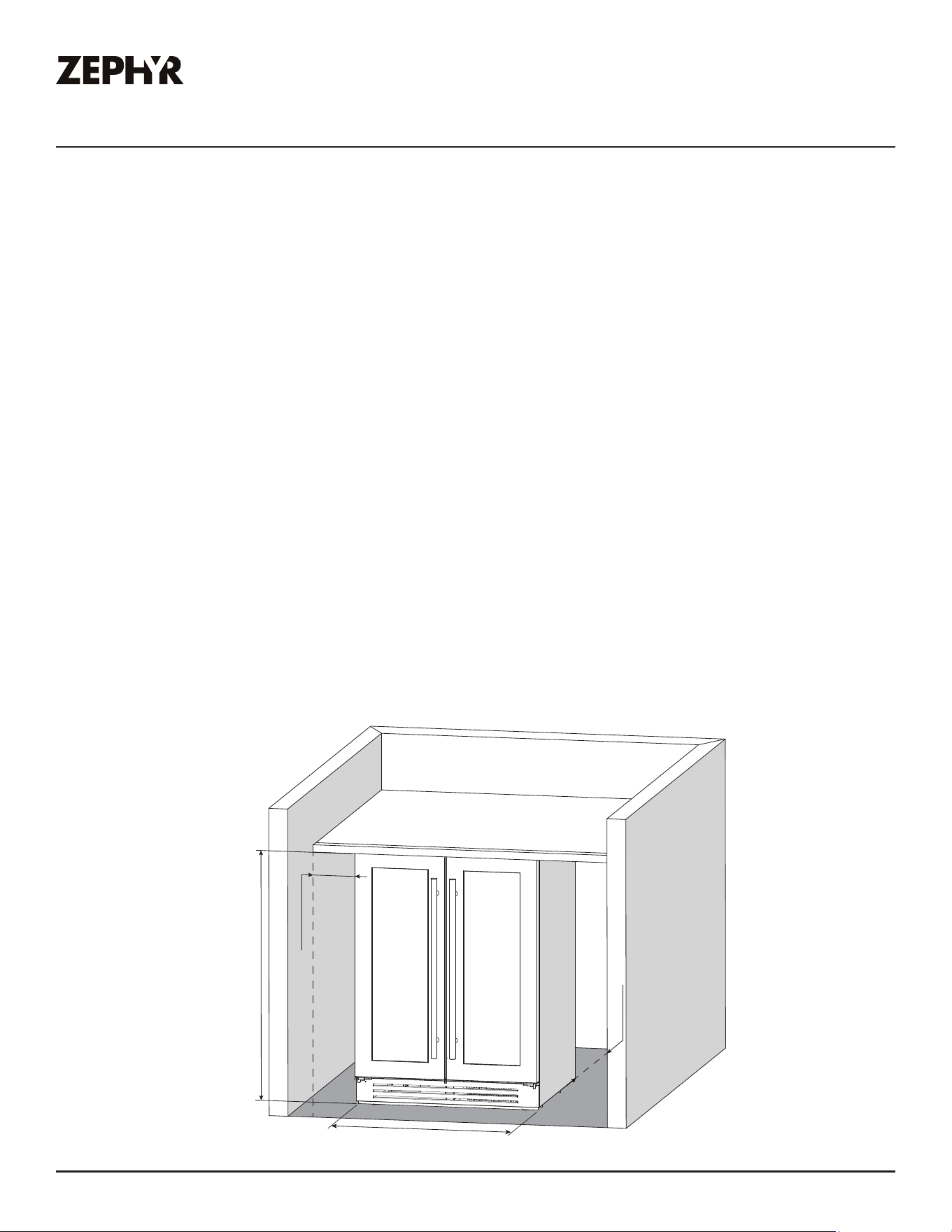

Installation Clearance Requirements
When installing the wine cooler under a counter, follow the recommended spacing dimensions shown.
► If the cooler is flush-mounted with the front of the cabinets, an additional 1/8” cabinet height
clearance will be required.
► For proper clearance of the electrical plug, allow at least 1” of clearance at the back as shown in
the diagram.
► An installation next to a wall will require a 2-1/4” minimum door clearance to accommodate the
Zephyr handle if the articulating hinges have been adjusted to limit the door opening to 90°. If the
hinges have not been adjusted, a 8” minimum door clearance is required. If a custom handle is
used, the dimensions will need to be measured accordingly based on the handle dimensions.
► The cabinet should allow at least 24” for the width and 34” for the height to accommodate the
wine cooler.
► The power cable is located on the back right of the unit and has a length of 72” to accommodate
multiple outlet locations.
► Once you are ready to install the unit, you must adjust the feet to level the wine cooler.
► This refrigerator can be fully built-in to cabinetry and does not require any additional clearances
besides what is referenced below.
► The installation should allow the unit to be pulled forward for servicing, if necessary.
2-
1/4
” Min.
.niM ”43
24” Min.
1” Min.
16
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Installation Instructions
Installing the Overlay Panel
To install the overlay panel onto the door, please follow the instructions below. Ensure the screws
for any customer-sourced handles are countersunk on the backside of the overlay panel to prevent
the screw head from interfering with the hood. Refer to the dimensions page to ensure proper
measurements prior to installation.
1. Open the door. Temporarily remove the door gasket to
see the (8) holes for the overlay panel. There is (1) hole
on the top and bottom sides of the door with either 3 or
5 holes on the left and right side depending on where
the handle is located. The handle side will have 5 holes.
2. Open the hardware package containing (16) self-
tapping screws (ST4*35 size) for the overlay panel.
3. Clamp the overlay panel with the door firmly with bar
clamps and screw the self-tapping screws into the
overlay panel. Perform this step per screw until the
overlay panel is completely secured.
4. Reattach the door gasket and close the door.
Carbon Filter
A built-in carbon filter protects your beverages by acting
as a natural barrier against harmful odors. The carbon
filter should be replaced every 3-6 months depending on
the unit’s exposure level to odor. If the unit is placed in a
kitchen, regular replacement every three months is ideal.
There are two carbon filters in this unit.
Remove the carbon filter by turning counterclockwise to
unlock from rear panel.
Carbon Filter Replacement Part #: Z0F-C004
17
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
Zephyr Presrv Contemporary Handles
Zephyr Presrv Pro Handle
Part #: PRHAN-C101
Part #: PRHAN-C102
Part #: PRHAN-C104
Color: Stainless Steel
Color: Brushed Gold
Color: Matte Black
Part #: PRHAN-C002
Part #: PRHAN-C003
Part #: PRHAN-C004
Color: Stainless Steel
Color: Brushed Gold
Color: Matte Black
Installing the Handle
If you are using optional Zephyr contemporary or pro handles, refer to the instructions below.
1. Confirm if the overlay panel has already been installed onto the unit. If not, refer to page 16 to
mount the overlay panel onto the unit.
2. Push aside the door gasket. Under the gasket you will see two designated holes for handle
installation. Mark handle hole locations on the overlay panel.
3. Remove overlay panel from door. Using 3/16” drill bit, create holes for handle screws.
4. Re-install overlay panel on the door.
5. Install the handle tightly as shown with (2) M4*55 machine screws, spring washers, and flat
washers. Repeat steps with the other door.
NOTE: If using a custom handle, pre-install the handle in the position of your choosing with
countersunk screw holes onto the overlay panel prior to installing the overlay panel to door.
Handle
Door Frame
Gasket
Flat Washer
Spring Washer
Screw
NOTE: All Zephyr door handles are sold individually,
except PRHAN-C002, which includes (2) door
handles.
18
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Installation Instructions
Locking pin
Locking pin

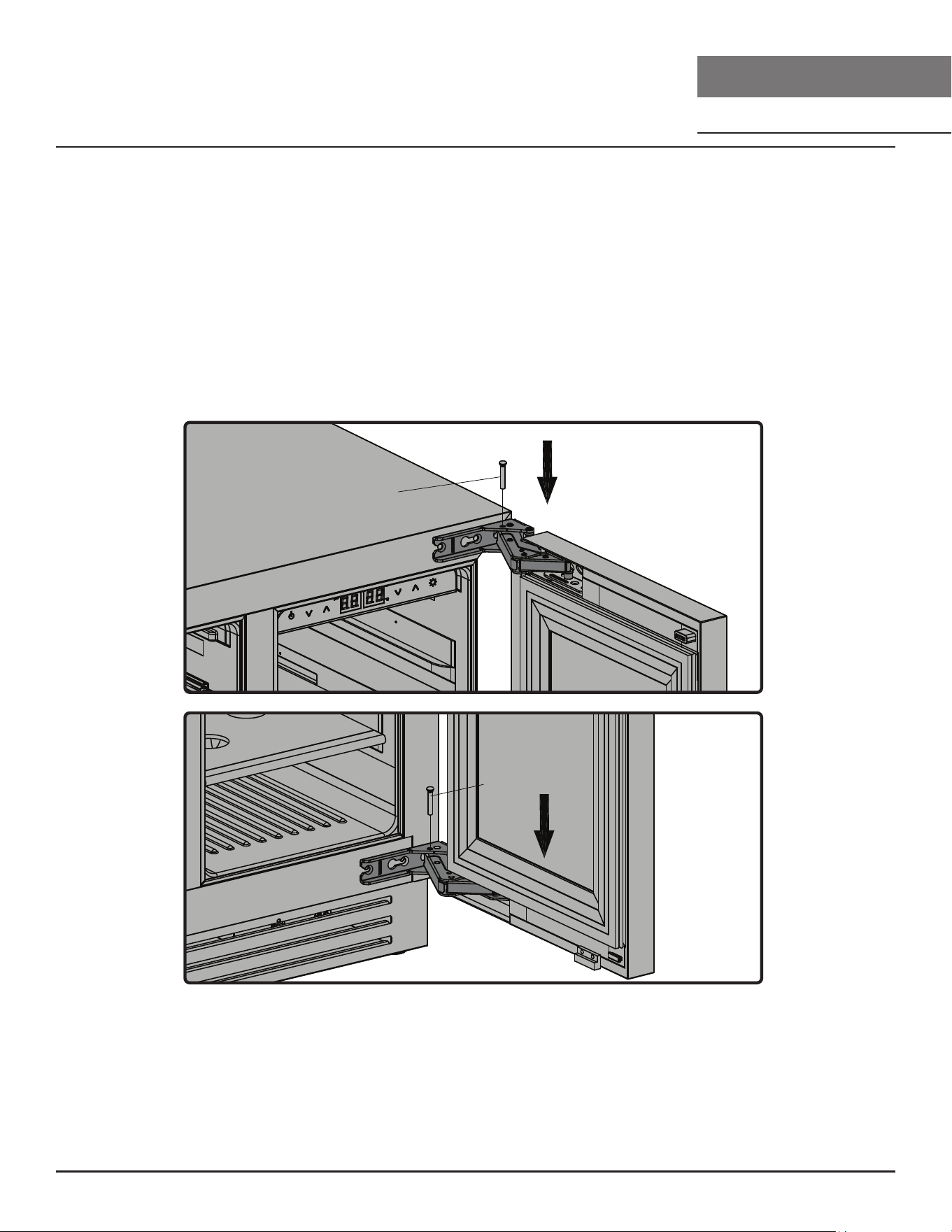

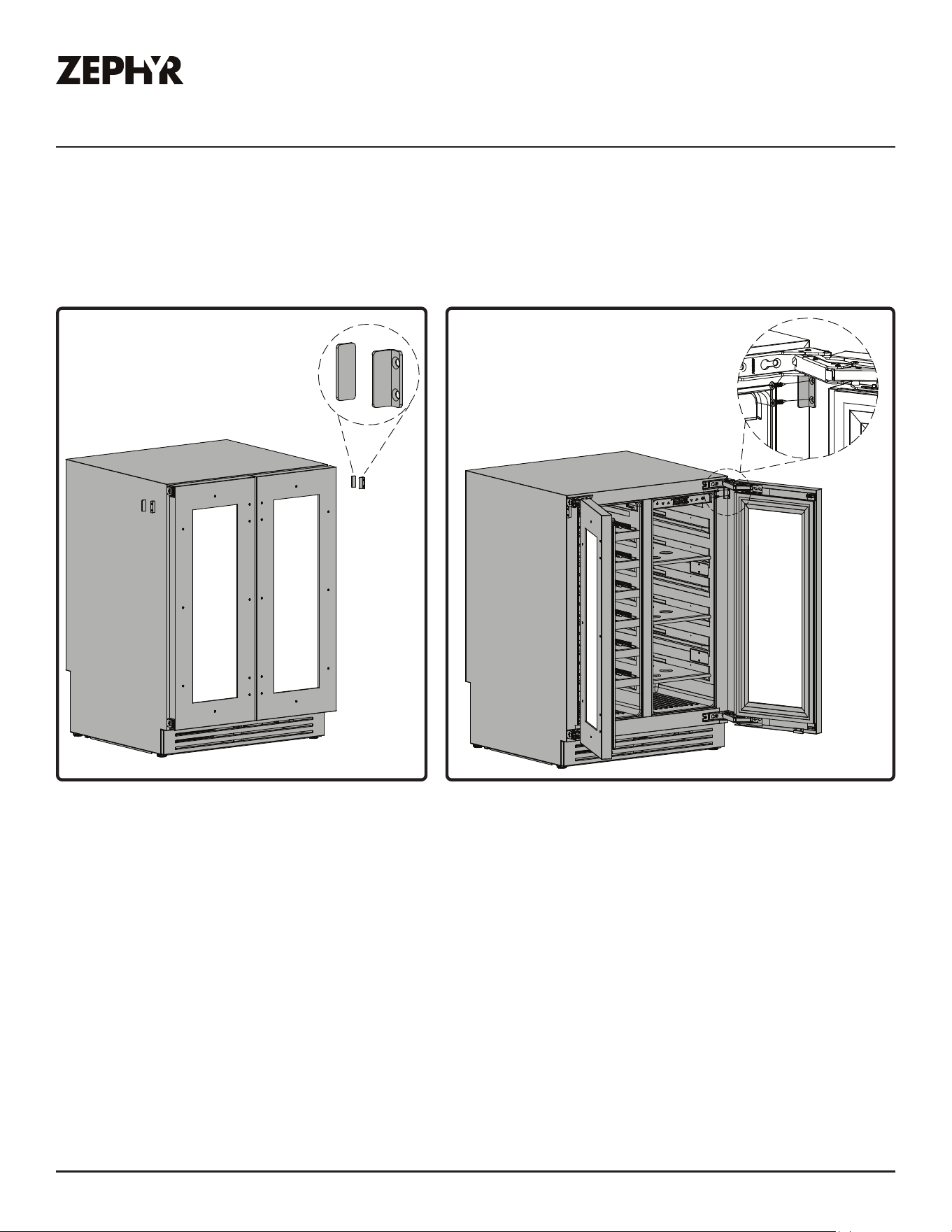

Articulating Hinge Adjustment
The door opening angle from the articulating hinges on the ice machine can be reduced from the
default 115° to 90°. This is recommended in installations with restricted space to prevent the door from
making contact with adjacent walls or cabinetry.
To adjust the articulating hinges, open the door and insert the locking pins in the designated areas.
Insert one locking pin per articulating hinge.
NOTE: The locking pins should be fitted into the articulating hinges before the ice machine is installed.
Locking pin
Locking pin
19
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions

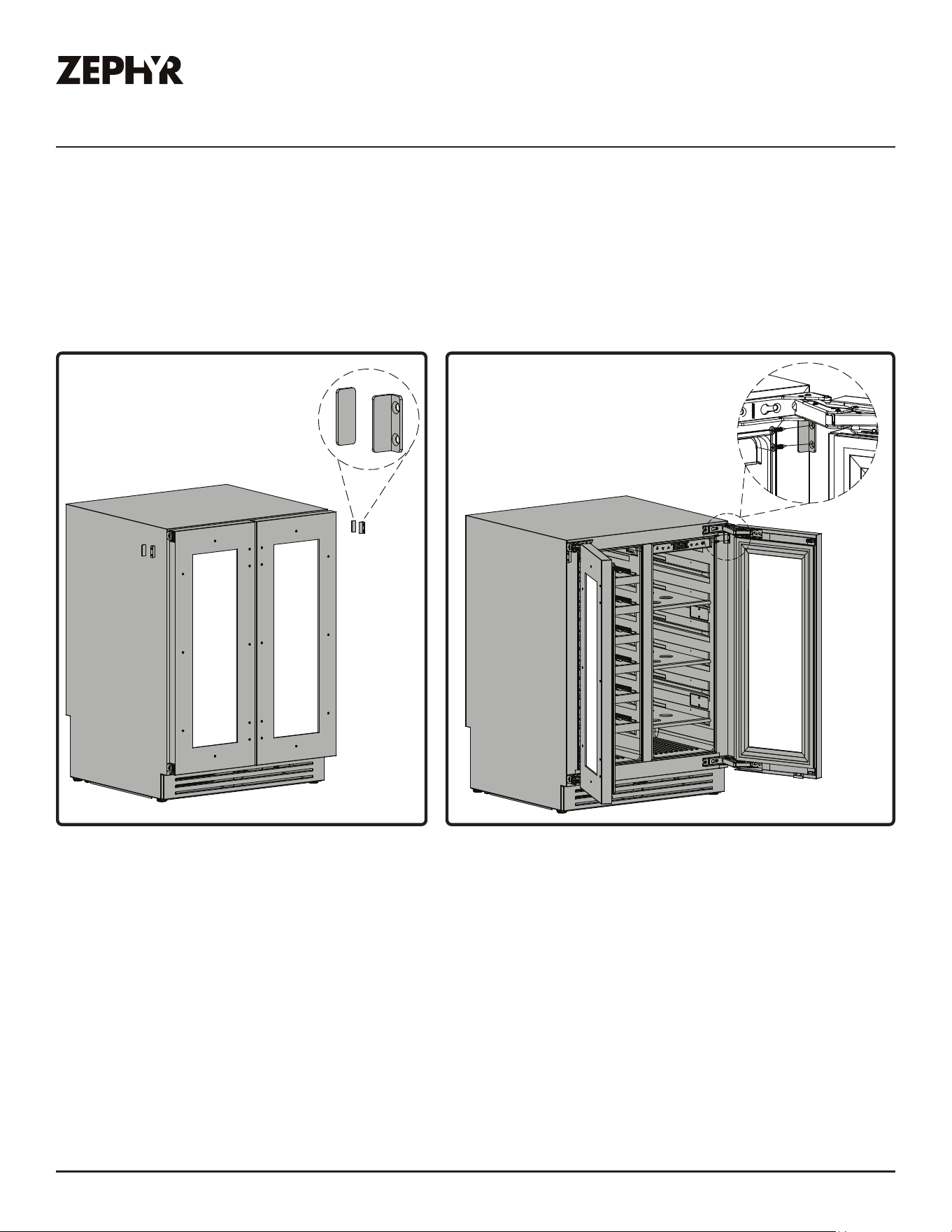

Installing the Anti-Tip Bracket
To install the anti-tip bracket, please follow the instructions below. The anti-tip bracket prevents the
cooler from tipping, moving side-to-side, and forwards and backwards. This allows the cooler to
maintain its position so the overlay panel remains properly aligned with the cabinet doors. Two anti-
tip brackets and double-sided tape are available for both sides of the cooler.
1. Remove the protective film from one side of the double sided-tape.
2. Adhere exposed adhesive side of the tape onto the anti-tip bracket.
3. Remove the other protective film from the tape. Open the cooler door and firmly adhere the
double-sided tape onto the front cabinet of the cooler. Repeat this step with the other bracket.
4. Slide the unit into the cabinet opening. Secure the anti-tip bracket to adjacent cabinetry with (2)
ST4*12 self-tapping screws per bracket, (4) screws total.
20
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Installation Instructions
Mechanical
Power Button

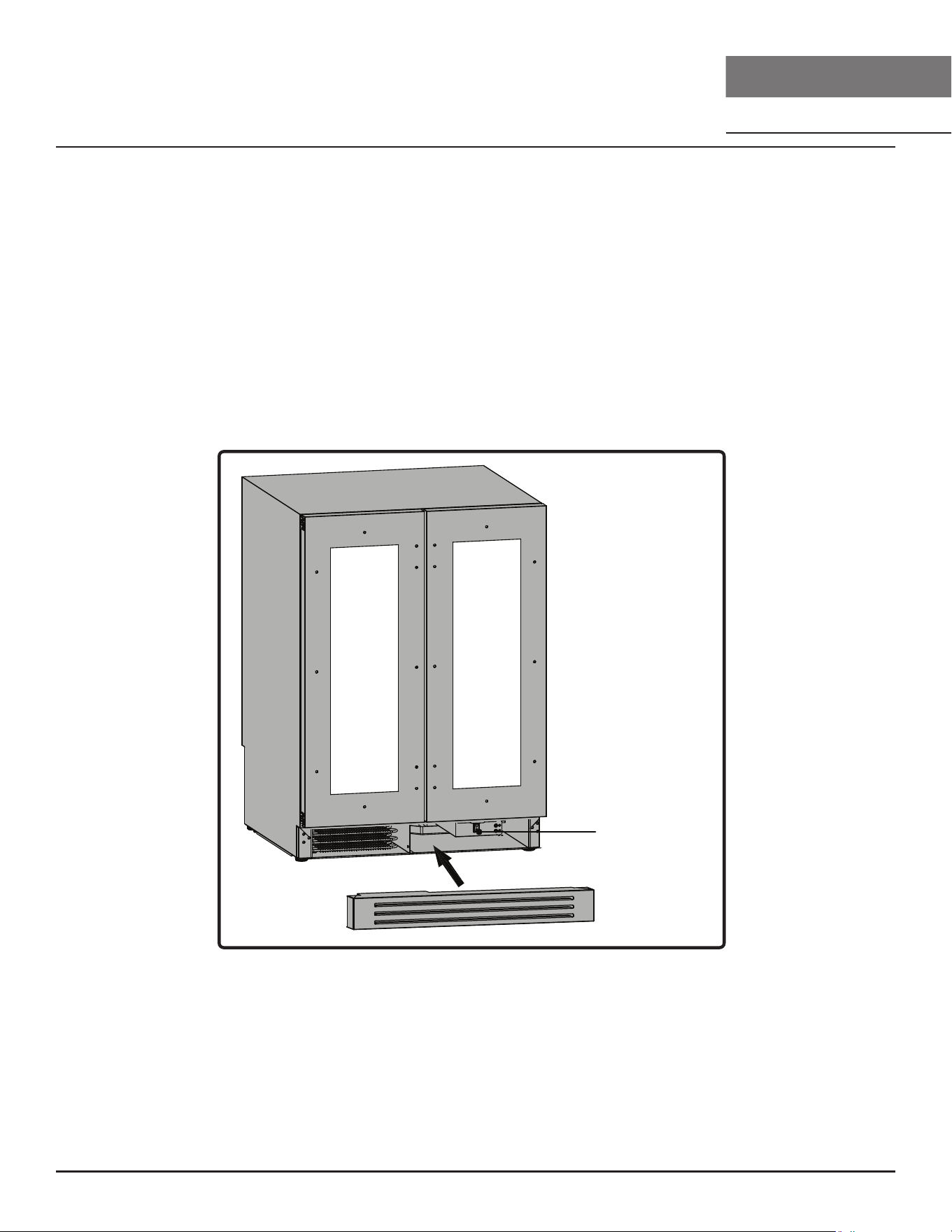

Magnetic Kickplate
The wine cooler includes a black magnetic kickplate that can be removed by pulling it away from the
unit.
To reinstall the kickplate, position it near the front of the unit. The magnets will automatically secure
the kickplate in place.
NOTE: If a custom kickplate is used, an open area of at least 8.75 in² must be exposed to allow for
adequate airflow.
When the black magnetic kickplate is removed, a mechanical power button will be visible on the lower
right side of the wine cooler. Pressing this button turns the cooler on or o.
21
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Installation Instructions
► To prevent damaging the door or door gasket, make sure the door is open at least 90-degrees
when pulling shelves out of the rail compartment.
► The door opens to a maximum of 115 degrees with a door stop on the bottom hinge preventing the
door from opening further.
► Use caution when opening the door so adjacent cabinetry will not be damaged.
Installing the Wooden Roll-Out Shelves
1. Open the door completely.
2. Line up the shelf notches with the rail posts on both the right and left sides.
3. Push the shelf down and then push it all the way inwards until the shelf fully rests inside of the unit
and you are able to close the door.
4. The shelf should glide smoothly back and forth. If it does not, you may need to remove it and start
over.
TIP: To prevent damaging the door gasket, make sure to open the door fully before pulling the shelves
out of their track.

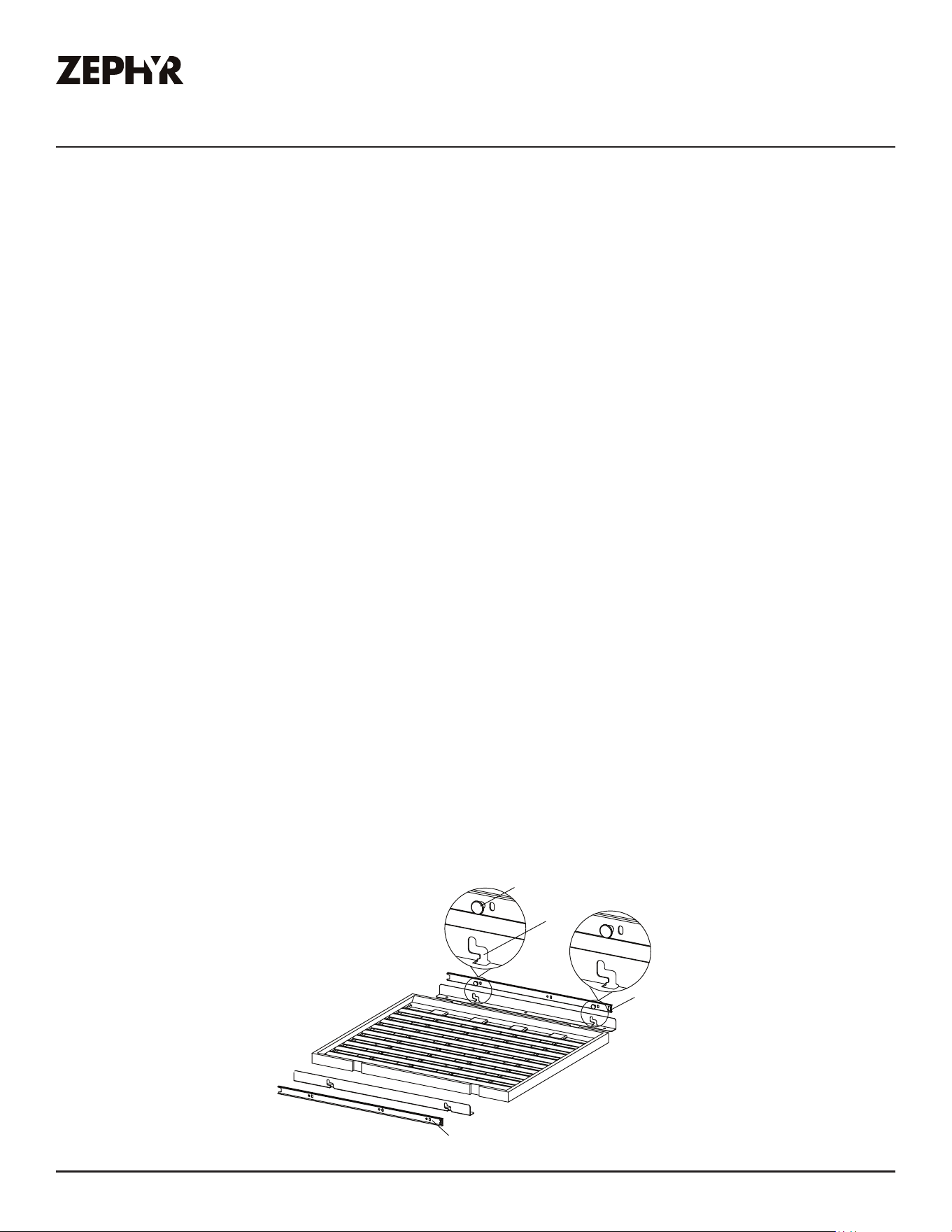

Removing the Wooden Roll-Out Shelves
1. Open the door completely.
2. Remove all of the contents loaded on the shelf, if applicable.
3. Line up the shelf notches with the rail posts as indicated below. This will require you to hold on to
both rails as you move the shelf to line up the posts with the notches on both sides of the shelf.
4. Evenly lift the shelf up and then pull the shelf out.
Rail Posts
Notch
Rail
Rail
22
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
If the unit is unplugged, power lost, or turned o, you must wait 3 to 5 minutes before restarting the
unit. If you attempt to restart before this time delay, the appliance may not start and will not keep the
last set temperature.
Using the Control Panel
This wine cooler has a temperature range from 38ºF-65ºF.
F
C
R
left zone
right zone
Power Button
Press and hold this button for three seconds to power your unit on or o. While the unit is on,
the R “Compressor Running” light may illuminate to indicate the internal compressor is active.
Increase Temperature
Press this button to increase the temperature by one (1) degree increments. 65ºF is the highest
available temperature on this unit.
Decrease Temperature
Press this button to decrease the temperature by one (1) degree increments. 38ºF is the lowest
available temperature on this unit.
Interior Light
Press this button to cycle through the dierent colors and brightness for the control panel and
internal lights. There are three colors and two brightness settings: Cloud White (50%, 100%),
Deep Blue (50%, 100%) and Amber (50%, 100%).
ºF/ºC Selector
Hold the Increase and Decrease Temperature buttons at the same time for two seconds to
switch the display temperature. Performing this on either zone works.
NOTE: The wine cooler is equipped with a memory function. If power is suddenly lost, the previous
set temperature and light setting will be saved, and the cooler will return to this setting once
power is restored.
Operating Your Appliance
23
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Operating Your Appliance
Internal Light
This refrigerator is equipped with side internal lights that can be set to Cloud White, Deep Blue or
Amber. Because the unit comes with a glass door, the inside will be seen whether the door is open or
closed.
You can choose to display each color of light in two dierent modes: Display Mode and Automatic
Mode by pressing and holding the Light Brightness button for 3 seconds.
Automatic Mode:
The internal lights will illuminate each time the door is opened and fade o after the door is closed.
This is the default lighting mode. This feature is triggered by a sensor located on the front vent that
recognizes when the door is open or closed.
Display Mode:
The internal lights will remain illuminated whether the door is open or closed. The brightness will be
based on your brightness setting when the door is closed, but will change to the highest brightness
setting upon opening the door. This is a user-enabled lighting mode and will use more energy.
Door Open Alarm
After 3 minutes of the door being open an alarm will sound and the display will flash with 00.
Sabbath Mode
Sabbath mode disables system responses to user-initiated activities and all external functions,
including lighting, display and audible alarms. The unit will still maintain internal temperatures and
set points.
To enable or disable Sabbath mode, press the Power Button and left zone Increase Temperature
Button at the same time. The interior lights and display will be o except the Power Button and left
zone Increase Temperature Button.
NOTE: Although the display will not be visible, the temperature settings will remain active and
preserve the internal temperature. Sabbath mode will remain active until it is disabled by the
user.
24
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Operating Your Appliance
Demonstration Mode
In this mode, the compressor and fans never turn on but all other functions remain enabled. When in
Demonstration Mode, the “R” indicator light will slowly blink indicating it is in Demonstration Mode.
To enable or disable Demonstration mode, hold Power Button and tap Decrease Temperature Button
twice.
Temperature Alarm
If the interior temperature is higher than 73ºF (23ºC), “HI” is shown on the temperature control panel
and the temperature alarm will sound continuously after one hour. This indicates that the inner
temperature is too high. If the inner temperature is lower than 28ºF (-2ºC), “LO” is shown on the
temperature display panel and the temperature alarm will sound continuously after 15 minutes. If one
of these situations occur, please reference the troubleshooting section for support.
Defrosting
The wine cooler is designed with an automatic defrost system. However, on colder settings, some frost
may build up. Additionally, the more humid the ambient conditions, the more frost may build up.
Keep the door closed as much as possible and avoid opening the door unnecessarily to minimize frost
build-up.
If frost is preventing the door from closing properly, you may need to power the unit o until the frost
melts (possibly up to 24 hours). Use a soft absorbent towel to dry the unit.
Never attempt to remove frost with a sharp object.
WARNING
25
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Care and Maintenance
Normal Sounds
Your new wine cooler may make sounds that are not familiar to you. Most of the new sounds are
normal. Hard surfaces like the floor or walls can make the sounds seem louder than they actually are.
The following describes the kinds of sounds that might be new to you and what may be making them.
► Rattling noises may come from the flow of the refrigerant or the water line.
► Items stored on top of the wine cooler can also make noises.
► The high eciency compressor may make a pulsating or high-pitched sound.
► Water running from the evaporator to the water bin may make a splashing sound.
► As each cycle ends, you may hear a gurgling sound due to the refrigerant flowing in your wine
cooler.
► You may hear air being forced over the condenser by the condenser fan.
Cleaning the Unit
Periodic cleaning and proper maintenance will ensure eciency, top performance, and long life.
Interior Cleaning
1. Disconnect power to the unit.
2. Open the door and remove the contents and shelves.
3. With a clean cloth, wipe down the interior of the unit.
4. Reinsert the shelves and beverages.
5. Reconnect power to the unit.
Exterior Cleaning
The door and cabinet may be cleaned with a mild detergent and lukewarm water solution such as
two (2) tablespoons of baking soda to one (1) quart of water. Do not use solvent based or abrasive
cleaners. Use a soft sponge and rinse with clean water. Wipe with a soft clean towel to prevent
water spotting. If the door panel is stainless steel, it can discolor when exposed to chlorine gas and
moisture. Clean stainless steel with a cloth dampened with a mild detergent and warm water solution.
Never use an abrasive or caustic cleaning agent.
26
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Care and Maintenance
Power Failure
Most power failures are corrected within a few hours and should not aect the temperature of your
appliance if you minimize the number of times the door is opened. If the power is going to be o for a
longer period of time, you need to take the proper steps to protect your contents.
Moving Your Wine Cooler
► Remove all items.
► Securely tape down all loose items (shelves) inside your appliance.
► Turn the adjustable leg all the way up (clockwise) to the base to avoid damage.
► Tape the door shut.
► Be sure the appliance stays secure in the upright position during transportation. Also protect
outside of appliance with a blanket, or similar item.
Energy Saving Tips
► The appliance should be located in the coolest area of the room, away from heat producing
appliances, and out of the direct sunlight.
► Ensure that the unit is adequately ventilated. Never cover air vents.
► Only open the door for as long as necessary.
27
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Troubleshooting
Possible Problem Possible Cause Solutions
The appliance does not
operate.
Not plugged in.
Ensure the appliance is plugged in
and the power outlet has power.
The appliance is turned o. Turn on the appliance.
The circuit breaker tripped or has a
blown fuse.
Replace the broken fuse or reset
the breaker.
Sabbath mode may be enabled.
See the Operating Your Appliance
section and verify if Sabbath
mode is disabled.
The appliance is not
cold enough.
Temperature control setting is too
high.
Adjust the set temperature.
External environment may require a
higher setting.
Keep the appliance away from
sunshine or other heat sources.
The door is opened too frequently or
for long periods of time.
Close the door tightly and do not
open the door too frequently or
for a long period of time.
The door gasket is not sealed properly.
Ensure the door gasket is not
loose.
Demonstration mode may be enabled.
See the Operating Your
Appliance section and verify if
Demonstration mode is disabled.
The cooler does not have sucient
ventilation.
Read and follow the “Installation
Clearance Requirements” in the
Installation Instructions section.
The cooler has restricted air flow due
to too much storage.
Open space in the cabinet to
allow air flow.
The appliance turns on
and o frequently.
The room temperature is hotter than
normal.
Run the refrigerator at the
appropriate ambient temperature.
The door gasket is not sealed properly.
Ensure the door gasket is not
loose.
The door is opened too frequently or
for long periods of time.
Close the door tightly and do not
open the door too frequently or
for a long period of time.
The cooler does not have sucient
ventilation.
Read and follow the “Installation
Clearance Requirements” in the
Installation Instructions section.
The door is not closed completely
Make sure the door is completely
closed.
The body of the
appliance is electrified.
The unit is not properly grounded.
Contact your local electrician
to test your electrical grounding
system.
28
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Troubleshooting
Possible Problem Possible Cause Solutions
Frost is forming in the
appliance.
The environment is too humid.
The unit uses an ‘auto-defrost’
system, under certain conditions,
manual defrosting may be
required. If frost builds up, you
can try running the refrigerator
on a warmer temperature setting,
minimizing the number of times
you open the door or unplugging
the unit to allow the frost to melt.
The ambient temperature is too low.
The door is being opened too
frequently.
The appliance makes
too much noise.
The rattling noise may come from
the flow of the refrigerant, which is
normal. As each cycle ends, you may
hear gurgling sounds caused by the
flow of refrigerant in the appliance.
It is normal that as each cooling
cycle ends, you may hearing
ratting or gurgling sounds caused
by the flow of refrigerant in the
appliance. The high eciency
compressor may make a pulsating
or high pitched sound.
Contraction and expansion of the
inside walls may cause popping and
cracking noises.
Some popping or cracking noises
are normal. They are caused by
expansion and contraction of the
inside walls due to temperature
changes.
The unit is not level or is touching
another appliance.
Check to make sure the cooler is
level and that it is non in contact
with another appliance or
furniture.
The door will not close
properly.
The appliance is not level.
Make sure the appliance is on a
level surface.
The door gasket is not installed
correctly.
Make sure the door gasket is
properly installed.
The gasket is dirty. Clean the door gasket.
The shelves are out of position. Install the shelves correctly.
29
PRW24C32CPG Use, Care, and Installation Guide
ZEPHYRONLINE.COM
Limited Warranty
ZEPHYRONLINE.COM
Limited Warranty
Five Year Limited Warranty for Compressor: For five
years from the date of your original purchase of the
Products, we will provide, free of charge, compressor
parts to replace those that failed due to manufactur-
ing defects subject to the exclusions and limitations
below.
Two Year Limited Warranty for Parts: For two years
from the date of your original purchase of the Products,
we will provide, free of charge, Products or parts
(including LED light bulbs, if applicable) to replace
those that failed due to manufacturing defects subject
to the exclusions and limitations below. We may
choose, in our sole discretion, to repair or replace parts
before we elect to replace
the Products.
Two Year Limited Warranty for Labor: For two years from
the date of your original purchase of the Products, we
will provide, free of charge, the labor cost associated
with repairing the Products or parts to replace those
that failed due to manufacturing defects subject to the
exclusions and limitations below.
To Obtain Service Under Limited Warranty: To qualify for
warranty service, you must: (a) notify us at
www.zephyronline.com/contact within 60 days of
discovering the defect;(b) give the model number and
serial number; and (c) describe the nature of any
defect in the Product or part. At the time of the request
for warranty service, you must present evidence of your
proof of purchase and proof of the original purchase
date. If we deter-mine that the warranty exclusions
listed above apply or if you fail to provide the necessary
documentation to obtain service, you will be
responsible for all shipping, travel, labor and other costs
related to the services. This warranty is not extended or
restarted upon warranty repair or replacements.
Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser
(referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from
defects in materials or workmanship as follows:
Warranty Exclusions:
This warranty covers only repair or
replacement, at our option, of defective Products or parts and
does not cover any other costs related to the Products including
but not limited to: (a) normal maintenance and service required for
the Products and consumable parts such as filters, light bulbs, fuses;
(b) any Products or parts which have been subject to freight
damage, misuse, negligence, accident, faulty installation or
installation contrary to recommended installation instructions,
improper maintenance or repair (other than by us); (c) government
use of the Products or use otherwise inconsistent with its
intended purpose; (d) natural wear of the finish of the Products or
wear caused by improper maintenance, use of corrosive and
abrasive cleaning products, pads, and oven cleaner products; (e)
chips, dents or cracks caused by abuse or misuse of the Products;
(f) service trips to your home to teach you how to use the Products;
(g) damage to the Products caused by accident, fire, floods, acts
of God; or (h) Custom installations or alterations that impact
serviceability of the Products. (I) Damage to personal property or
food spoilage from use of this product. If you are outside our service
area, additional charges may apply for shipping costs for warranty
repair at our designated service locations and for the travel cost to
have a service technician come to your home to repair, remove or
reinstall the Products. After the first year from the date of your
original purchase, you are also responsible for all labor costs
associated with this warranty. All Products must be installed by a
qualified professional installer to be eligible for warranty repairs or
service.
Limitations of Warranty: OUR OBLIGATION TO REPAIR OR
REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE
REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR
INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT
OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THE
PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION
ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. WE
HEREBY DISCLAIM AND EXCLUDE ALL OTHER EXPRESS WARRANTIES
FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES
IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. Some states or provinces do
not allow limitations on the duration of an implied warranty or the
exclusion or limitation of incidental or consequential damages, so
the above limitations or exclusions may not apply to you. To the
extent that applicable law prohibits the exclusion of implied
warranties, the duration of any applicable implied warranty is
limited to the same two-year and one-year periods described
above if permitted by applicable law. Any oral or written descrip-
tion of the Products is for the sole purpose of identifying the
Products and shall not be construed as an express warranty. Prior to
using, implementing or permitting use of the Products, you shall
determine the suitability of the Products for the intended use, and
you shall assume all risk and liability whatsoever in connection with
such determination. We reserve the right to use functionally
equivalent refurbished or reconditioned parts or Products as
warranty replacements or as part of warranty service. This warranty
is not transferable from the original purchaser and only applies to
the consumer residence where the Product was originally installed
located in the United States and Canada. This warranty is not
extended to resellers.
Please check our website for any additional product information, www.zephyronline.com
For warranty support, contact us at www.zephyronline.com/contact
AUG25.0701
TO OBTAIN SERVICE UNDER WARRANTY OR FOR ANY SERVICE RELATED QUESTIONS
United States Customers please call: 1-888-880-8368 or contact us at: zephyronline.com/contact
Canada Customers please call: 1-888-812-8311 or email: [email protected]
30
PRW24C32CPG Use, Care, and Installation Guide
WINE COOLER
DUAL ZONE
PRESRV™
Product Registration
zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520
• Ensures warranty coverage should you need service
• Ownership verification for insurance purposes
• Notification of product changes or recalls
Don’t Forget to Register your
Zephyr Presrv™ Cooler
Congratulations on your Presrv purchase! Please take a
moment to register your new cooler.
Why is it important?
Prompt registration helps in more ways than one:
While you’re at it, leave a review to let us know how much
you love your cooler.
How about a review?
Register
Review
qrs.ly/c7ea9sj
Search your Presrv model number in
the top navigation bar
zephyronline.com/registration
EN Use, Care, and Installation Guide
FR Guide d’utilisation, d’entretien et d’installation
WWW.ZEPHYRONLINE.COM
JUL26.0101
PRW24C32CPG
Refroidisseur à vin Presrv™ à deux zones, prêt à
recevoir un panneau
Commercial
Certi�ied
C
US
2
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
3
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Table des matières
Page
Consignes de sécurité ............................................................................................. 4-9
Types d’avertissements de sécurité ............................................................................4
Sécurité générale .....................................................................................................4-5
Avant d’utiliser votre appareil ....................................................................................6
Installation de votre appareil .....................................................................................6
Attention .................................................................................................................... 6
Raccordement électrique ........................................................................................... 7
Mise au rebut de l’ancien appareil .............................................................................7
Sécurité commerciale ................................................................................................8
Entretien et réparation ...............................................................................................9
Réparation des composants ......................................................................................9
Étiquetage .................................................................................................................9
Conservez ces instructions.........................................................................................9
Introduction ............................................................................................................. 10
Liste du matériel ....................................................................................................... 11
Caractéristiques du produit ...................................................................................12-14
Aperçu du produit ..................................................................................................... 12
Rangement intérieur ................................................................................................. 12
Identification des pièces ........................................................................................... 13
Dimensions ............................................................................................................... 13
Dimensions du panneau de recouvrement ................................................................ 14
Instructions d’installation .......................................................................................15-21
Exigences relatives aux dégagements d’installation .................................................15
Filtre au charbon actif .............................................................................................. 16
Installation du panneau de recouvrement.................................................................16
Installation de la poignée .......................................................................................... 17
Réglage de la charnière articulée .............................................................................18
Installation du support antibasculement .................................................................. 19
Plinthe magnétique ..................................................................................................20
Installation des tablettes coulissantes en bois ........................................................... 21
Retrait des tablettes coulissantes en bois ................................................................. 21
Utilisation de votre appareil ................................................................................... 22-24
Utilisation du panneau de commande ......................................................................22
Éclairage intérieur ....................................................................................................23
Alarme de porte ouverte ...........................................................................................23
Mode Sabbat ............................................................................................................ 23
Mode démonstration ................................................................................................24
Alarme de température .............................................................................................24
Dégivrage .................................................................................................................24
Entretien et maintenance ...................................................................................... 25-26
Bruits normaux .........................................................................................................25
Nettoyage de l’appareil ............................................................................................25
Panne de courant .....................................................................................................26
Déplacement de votre refroidisseur à vin ..................................................................26
Conseils d’économie d’énergie .................................................................................. 26
Dépannage ........................................................................................................... 27-28
Garantie limitée .......................................................................................................29
Enregistrement du produit ........................................................................................30
4
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Consignes de sécurité
Votre sécurité et celle des autres sont très importantes.
De nombreux messages de sécurité importants sont fournis dans
ce manuel pour votre appareil. Veuillez toujours lire et respecter
tous les messages de sécurité.
Ceci est le symbole d’alerte de sécurité. Ce symbole vous avertit
des dangers potentiels pouvant entraîner des blessures graves
ou la mort. Tous les messages de sécurité seront précédés du
symbole d’alerte de sécurité ainsi que des mentions « DANGER »,
« AVERTISSEMENT » ou « ATTENTION ».
DANGER
AVERTISSEMENT
ATTENTION
Danger signifie que le non-respect de cet énoncé de sécurité
peut entraîner des blessures graves ou la mort.
Avertissement signifie que le non-respect de cet énoncé de
sécurité peut entraîner des dommages importants au produit,
des blessures graves ou la mort.
Attention signifie que le non-respect de cet énoncé de sécurité
peut entraîner des blessures mineures ou modérées, ou des
dommages matériels ou à l’équipement.
Sécurité générale
DANGER
Lors de l’utilisation d’un appareil électrique, des précautions de
base doivent toujours être respectées afin de réduire les risques
d’incendie, de choc électrique et de blessures.
► Utilisez cet appareil uniquement de la manière décrite dans
le présent manuel. Toute autre utilisation non recommandée
peut entraîner un incendie, un choc électrique ou des
blessures.
► Cet appareil n’est pas destiné à être utilisé par de jeunes
enfants ou des personnes ayant des capacités physiques,
sensorielles ou mentales réduites, à moins qu’elles ne soient
adéquatement surveillées par une personne responsable afin
de s’assurer qu’elles peuvent l’utiliser en toute sécurité.
► Les jeunes enfants doivent être surveillés afin de s’assurer
qu’ils ne jouent jamais avec l’appareil.
► Afin de vous protéger contre les risques de choc électrique,
N’IMMERGEZ JAMAIS l’appareil, le cordon d’alimentation ou
la fiche dans l’eau et ne les exposez à aucun autre liquide.
► Débranchez l’appareil de la prise de courant lorsqu’il n’est pas
utilisé, avant de le déplacer d’un endroit à un autre et avant
de le nettoyer.
► Pour débrancher l’appareil, saisissez la fiche et retirez-la de la
prise murale. Ne tirez jamais sur le cordon d’alimentation.
► N’utilisez jamais l’appareil en présence de vapeurs explosives
ou inflammables.
► Ne placez jamais l’appareil ni aucune de ses composantes à
AVERTISSEMENT
CAUTION
Afin de réduire les risques d’incendie, de choc électrique ou
de blessure, débranchez l’appareil de la source d’alimentation
électrique avant d’eectuer tout entretien ou toute réparation.
Réfrigérant inflammable utilisé! Lors de la manipulation, du
déplacement ou de l’utilisation du réfrigérateur, veillez à ne
pas endommager les conduites de réfrigérant ni à accroître le
risque de fuite.
AVERTISSEMENT
N’endommagez pas le circuit de réfrigération.
AVERTISSEMENT
N’utilisez pas d’appareils électriques à l’intérieur des
compartiments de rangement de l’appareil, sauf s’il s’agit
d’appareils du type recommandé par le fabricant.
5
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil.
proximité d’une flamme nue, d’un appareil de cuisson ou de
toute autre source de chaleur.
► N’utilisez jamais l’appareil si le cordon d’alimentation ou la
fiche est endommagé, si l’appareil présente une défaillance
ou s’il a été échappé ou endommagé de quelque façon que
ce soit.
► L’utilisation d’accessoires non recommandés par le fabricant
peut présenter un danger.
► N’utilisez jamais l’appareil si son boîtier est retiré ou
endommagé.
► Un mauvais contact entre la prise de courant c.a. (réceptacle)
et la fiche peut provoquer une surchaue et déformer
la fiche. Communiquez avec un électricien qualifié pour
remplacer toute prise desserrée ou usée.
► Placez l’appareil à l’abri de la lumière directe du soleil et loin
des sources de chaleur (cuisinière, appareil de chauage,
radiateur, etc.).
► Cet appareil est exempt de CFC et de HFC et contient
de faibles quantités d’isobutane (R600a), un réfrigérant
respectueux de l’environnement.
► Lors de l’installation de l’appareil, vous devez vous assurer
que le circuit de réfrigération n’est pas endommagé.
Toutefois, s’il devait être endommagé, évitez toute proximité
avec des flammes nues ou des sources de chaleur de quelque
nature que ce soit. La pièce dans laquelle se trouve l’appareil
doit être adéquatement ventilée conformément aux codes
provinciaux et locaux applicables.
► N’utilisez jamais un appareil dont le circuit de réfrigération est
endommagé.
► Assurez-vous que les ouvertures de ventilation d’un appareil
encastré ne sont jamais obstruées ni couvertes.
► Aucune responsabilité ne sera assumée pour les dommages
résultant d’une mauvaise utilisation de l’appareil ou de
réparations eectuées par une personne non qualifiée.
Dans ce cas, ni la garantie ni toute autre réclamation en
responsabilité ne s’appliqueront.
AVERTISSEMENT
► N’essayez jamais de réparer ou de remplacer une pièce de
votre appareil, sauf si cela est expressément recommandé
dans le présent manuel. Toute autre intervention doit être
confiée à un technicien qualifié.
► Remettez en place tous les panneaux d’accès avant de faire
fonctionner l’appareil.
► Utilisez deux personnes ou plus pour déplacer et installer
l’appareil. Le non-respect de cette consigne peut entraîner
des blessures au dos ou d’autres blessures.
► Vérifiez que le câblage ne sera pas exposé à l’usure, à
la corrosion, à une pression excessive, aux vibrations,
aux arêtes vives ou à tout autre facteur environnemental
défavorable. Cette vérification doit également tenir compte
des eets du vieillissement ainsi que des vibrations continues
provenant de sources telles que les compresseurs ou les
ventilateurs.
► Ne nettoyez jamais les pièces de l’appareil avec des liquides
inflammables. Les vapeurs dégagées peuvent créer un risque
d’incendie ou d’explosion. Ne rangez et n’utilisez jamais
d’essence ni d’autres vapeurs ou liquides inflammables à
proximité de cet appareil ou de tout autre appareil. Les
vapeurs peuvent créer un risque d’incendie ou d’explosion.
► N’utilisez aucun moyen pour accélérer le processus de
dégivrage ou pour nettoyer l’appareil autre que ceux
recommandés par le fabricant.
► Ne percez pas et ne brûlez pas l’appareil.
► Sachez que les réfrigérants peuvent être inodores.
► Ne branchez ni ne débranchez jamais la fiche électrique avec
les mains mouillées.
► Il est recommandé de prévoir un circuit électrique distinct
réservé uniquement à votre appareil. Utilisez des prises de
courant qui ne peuvent pas être mises hors tension au moyen
d’un interrupteur ou d’une chaînette de commande.
N’utilisez jamais un autre appareil électrique à l’intérieur de cet
appareil.
AVERTISSEMENT
► Risque d’incendie et présence de matières inflammables.
Prenez les précautions nécessaires pour éviter tout
incendie causé par l’inflammation de matières
inflammables.
► Lors du positionnement de l’appareil, assurez-vous que le
cordon d’alimentation n’est ni coincé ni endommagé.
► Ne placez pas de prises multiples portatives ni de blocs
d’alimentation portatifs à l’arrière de l’appareil.
6
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Consignes de sécurité
Pour votre sécurité, veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil.
Avant d’utiliser votre appareil
► Retirez tout le matériel d’emballage extérieur et intérieur.
► Avant de brancher l’appareil à la source d’alimentation
électrique, laissez-le en position verticale pendant environ
2 heures. Cela réduira le risque de défaillance du système
de refroidissement causée par la manipulation durant le
transport.
► Nettoyez les surfaces intérieures avec de l’eau tiède à l’aide
d’un chion doux.
Installation de votre appareil
AVERTISSEMENT
Ne rangez pas et n’installez pas l’appareil à l’extérieur.
AVERTISSEMENT
Veillez à ce qu’aucune obstruction ne bloque les ouvertures
de ventilation de l’appareil ou de l’enceinte dans laquelle il est
encastré.
► Les appareils sont conçus pour une installation encastrée ou
autonome.
► Placez votre appareil sur un plancher susamment solide
pour supporter son poids lorsqu’il est entièrement chargé.
Pour mettre l’appareil de niveau, réglez les quatre (4) pieds
de nivellement jusqu’à ce qu’il soit parfaitement de niveau.
► Installez l’appareil à l’abri de la lumière directe du soleil
et loin des sources de chaleur (cuisinière, appareil de
chauage, radiateur, etc.). L’exposition directe au soleil
peut altérer le revêtement acrylique et les sources de
chaleur peuvent augmenter la consommation d’énergie.
Des températures ambiantes excessivement froides peuvent
également nuire au bon fonctionnement de l’appareil.
► L’appareil doit être entreposé dans une pièce exempte de
sources d’inflammation en fonctionnement continu (par
exemple, des flammes nues, un appareil à gaz en marche ou
un appareil de chauage électrique en fonctionnement).
► L’appareil doit être entreposé dans un endroit bien
ventilé dont la superficie correspond aux exigences de
fonctionnement spécifiées. Il doit également être entreposé
de manière à prévenir tout dommage mécanique.
► Ne placez jamais l’appareil dans un endroit humide.
► Branchez l’appareil à une prise électrique exclusive et
facilement accessible.
► Toute question concernant l’alimentation électrique ou le
raccordement électrique doit être adressée à un électricien
qualifié ou à un centre de service autorisé.
► La grille de ventilation avant de l’appareil ne doit jamais être
couverte ni obstruée de quelque façon que ce soit.
► L’appareil doit être installé conformément à tous les codes
provinciaux et locaux applicables en matière d’électricité.
► Utilisez deux personnes ou plus pour déplacer et installer
le refroidisseur. Le non-respect de cette consigne peut
entraîner des blessures au dos ou d’autres blessures.
► L’ecacité de refroidissement du refroidisseur peut être
réduite si la circulation d’air est restreinte en raison d’un
compartiment entièrement chargé.
Attention
► Ne surchargez jamais le compartiment.
► N’ouvrez la porte que lorsque nécessaire.
► Ne recouvrez jamais les tablettes d’une feuille d’aluminium ou
de tout autre matériau susceptible d’empêcher la circulation
de l’air.
► Ne rangez pas dans cet appareil de substances explosives,
telles que des bombes aérosol contenant un gaz propulseur
inflammable.
► Si l’appareil doit demeurer inutilisé pendant une longue
période, il est recommandé de le débrancher et, après
l’avoir soigneusement nettoyé, de laisser la porte
légèrement entrouverte afin de permettre à l’air de circuler
à l’intérieur du compartiment et ainsi éviter la formation de
condensation, de moisissures ou d’odeurs.
AVERTISSEMENT
Avertissement de la Proposition 65 pour les résidents de la
Californie : Ce produit peut vous exposer à des substances
chimiques, notamment le phtalate de di(2-éthylhexyle) (DEHP),
reconnu par l’État de la Californie comme pouvant causer le
cancer ainsi que des anomalies congénitales ou d’autres eets
nocifs sur la reproduction. Pour plus de renseignements, visitez
le site www.P65Warnings.ca.gov.
7
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil.
Raccordement électrique
AVERTISSEMENT
Une utilisation inadéquate de la fiche avec mise à la terre
peut entraîner un risque de choc électrique. Si le cordon
d’alimentation est endommagé, il doit être remplacé par le
fabricant, son agent de service ou une personne qualifiée afin
d’éviter tout danger.
Consultez un électricien qualifié ou un agent de service si les
instructions de mise à la terre ne sont pas entièrement comprises
ou en cas de doute quant à la mise à la terre adéquate de
l’appareil.
Vérifiez que la tension indiquée sur le produit correspond à votre
tension d’alimentation.
Cet appareil doit être correctement mis à la terre pour votre
sécurité. Le cordon d’alimentation de cet appareil est muni d’une
fiche à trois broches compatible avec les prises murales standard
à trois alvéoles afin de réduire les risques de choc électrique.
Ne coupez ni ne retirez en aucun cas la troisième broche de mise
à la terre du cordon d’alimentation fourni. Pour votre sécurité
personnelle, cet appareil doit être correctement mis à la terre.
Faites vérifier la prise murale et le circuit par un électricien
qualifié afin de vous assurer que la prise est correctement mise à
la terre. Si vous avez une prise murale standard à deux alvéoles,
il vous incombe de la faire remplacer par une prise murale à trois
alvéoles correctement mise à la terre.
Afin de prévenir tout risque de blessure accidentelle, le cordon
doit être fixé derrière l’appareil et ne doit pas être laissé exposé
ou pendant.
L’appareil doit toujours être branché dans sa propre prise
électrique individuelle dont la tension correspond à celle indiquée
sur la plaque signalétique de l’appareil. Cela permet d’obtenir
un rendement optimal et d’éviter de surcharger les circuits
électriques, ce qui pourrait entraîner un risque d’incendie par
surchaue. Ne débranchez jamais l’appareil en tirant sur le
cordon d’alimentation. Saisissez toujours fermement la fiche
et tirez-la directement hors de la prise. Réparez ou remplacez
immédiatement tout cordon d’alimentation eloché ou
endommagé. N’utilisez jamais un cordon qui présente des fissures
ou des signes d’usure sur toute sa longueur ou à ses extrémités.
Lors du déplacement de l’appareil, prenez soin de ne pas
endommager le cordon d’alimentation.
N’utilisez jamais votre appareil avec une rallonge, à moins que
celle-ci n’ait été vérifiée et testée par un technicien qualifié ou
un agent de service. La rallonge doit être homologuée UL/CUL,
munie de trois conducteurs avec mise à la terre, et comporter une
fiche et une prise avec mise à la terre. Elle doit avoir une tension
nominale de 115 volts et une intensité minimale de 10 ampères.
N’utilisez pas d’adaptateurs sans mise à la terre (à deux broches).
Mise au rebut de l’ancien appareil
Éliminez correctement l’emballage et l’appareil conformément
aux réglementations fédérales ou locales. Les équipements de
réfrigération doivent être éliminés de manière appropriée afin de
protéger l’environnement. Cela s’applique à votre ancien appareil
ainsi qu’à votre nouvel appareil une fois arrivé à la fin de sa durée
de vie.
AVERTISSEMENT
Veuillez vous assurer que les appareils usagés sont rendus
inutilisables avant leur mise au rebut en retirant la fiche, en
coupant le câble d’alimentation et en enlevant ou détruisant
tout mécanisme de verrouillage ou boulon. Vous éviterez ainsi
que des enfants ne s’enferment à l’intérieur de l’appareil en
jouant (risque de suocation) ou ne mettent leur vie en danger
d’une autre manière.
► Avant la mise hors service, le technicien doit bien connaître
l’équipement. Les réfrigérants doivent être récupérés de
façon sécuritaire, et un échantillon peut être requis pour
analyse avant leur réutilisation. L’alimentation électrique doit
être disponible avant l’intervention.
► L’appareil ne doit pas être jeté avec les ordures ménagères.
► Le circuit de refroidissement, notamment l’échangeur
thermique à l’arrière ou au bas de l’unité, ne doit pas être
endommagé.
► Ce produit doit être apporté à un point de collecte pour le
recyclage des équipements électriques et électroniques. Une
élimination adéquate contribue à protéger l’environnement,
tandis qu’une mauvaise élimination peut nuire à la santé et
à l’environnement. Pour plus d’information, communiquez
avec votre municipalité ou votre service local de gestion des
déchets.
8
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Consignes de sécurité
Pour votre sécurité, veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil.
Classe
climatique
Température à
bulbe sec (°C)
Humidité relative Point de rosée (°C) Masse de vapeur d’eau
dans l’air sec (g/kg)
0 20 50 9.3 7.3
1 16 80 12.6 9.1
8 23.9 55 14.3 10.2
2 22 65 15.2 10.8
3 25 60 16.7 12.0
4 30 55 20.0 14.8
6 27 70 21.1 15.8
5 40 40 23.9 18.8
7 35 75 30.0 27.3
REMARQUE : La masse de vapeur d’eau dans l’air sec est l’un des principaux facteurs influençant le
rendement et la consommation d’énergie des armoires. Par conséquent, l’ordre des classes climatiques
dans le tableau est basé sur la colonne de la masse de vapeur d’eau dans l’air sec. Voir également l’annexe
B pour comparer les conditions de laboratoire et celles en magasin.
REMARQUE : Les classes climatiques applicables à cet appareil sont 5 ou 7, mais la température ambiante
maximale atteinte lors des essais du produit était de 43 °C.
Un tableau présentant les conditions de température ambiante et d’humidité relative selon les
diérentes classes climatiques est présenté ci-dessous :
► L’appareil doit être installé conformément à la norme de
sécurité pour les systèmes de réfrigération ANSI/ASHRAE 15.
► Si l’appareil doit être réparé, des composants du même
modèle doivent être utilisés.
AVERTISSEMENT
Risque d’incendie et de matières inflammables. Prenez toutes
les précautions nécessaires pour éviter de provoquer un
incendie en enflammant des matières inflammables.
Tout le personnel d’entretien ainsi que toute personne travaillant
dans la zone doivent être informés de la nature des travaux. Les
travaux dans des espaces confinés doivent être évités.
Si des travaux à chaud sont réalisés sur l’équipement frigorifique
ou ses composants, un équipement d’extinction approprié doit
être disponible à proximité (extincteur à poudre chimique ou au
CO₂).
Toute personne intervenant sur un circuit frigorifique doit détenir
un certificat valide délivré par un organisme accrédité, attestant
de sa compétence à manipuler les réfrigérants en toute sécurité.
L’entretien doit être eectué conformément aux
recommandations du fabricant. Toute maintenance nécessitant
plusieurs intervenants doit être réalisée sous la supervision d’une
personne compétente en réfrigérants inflammables.
Aucune source d’inflammation ne doit être utilisée lors de
travaux impliquant des tuyauteries exposées. Toutes les sources
potentielles (y compris le tabagisme) doivent être maintenues à
distance. La zone doit être inspectée au préalable afin d’éliminer
tout risque d’inflammation et des panneaux « Interdiction de
fumer » doivent être achés.
Vérification de la présence de réfrigérant : La zone doit être
contrôlée avant et pendant les travaux à l’aide d’un détecteur
approprié, sans étincelles et adapté aux réfrigérants utilisés.
Avant d’ouvrir le système ou d’eectuer des travaux à chaud,
assurez-vous que la zone est ouverte ou bien ventilée. Une
ventilation adéquate doit être maintenue afin de disperser tout
réfrigérant libéré, idéalement vers l’extérieur.
Détection des réfrigérants inflammables : N’utilisez jamais de
source d’inflammation pour détecter les fuites. Les détecteurs à
flamme nue (ex. lampe halogène) sont interdits.
Sécurité commerciale
9
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Consignes de sécurité
Pour votre sécurité, veuillez lire attentivement toutes les instructions avant d’utiliser l’appareil.
Conserver ces instructions
Si vous éprouvez des problèmes, consultez la section Dépannage
à la fin de ce manuel. Elle présente les causes de problèmes de
fonctionnement mineurs que vous pouvez corriger vous-même.
Entretien
Les vérifications suivantes doivent être eectuées pour les
installations utilisant des réfrigérants inflammables :
1. La charge réelle de réfrigérant est conforme à la taille de la
pièce dans laquelle les composants contenant le réfrigérant
sont installés.
2. Les systèmes de ventilation et les sorties fonctionnent
correctement et ne sont pas obstrués.
3. Si un circuit frigorifique indirect est utilisé, le circuit
secondaire doit être vérifié pour détecter la présence de
réfrigérant.
4. Les marquages sur l’équipement demeurent visibles et
lisibles; tout marquage illisible doit être corrigé.
5. Les conduites ou composants frigorifiques sont installés de
manière à ne pas être exposés à des substances susceptibles
de les corroder, sauf s’ils sont fabriqués à partir de matériaux
résistants à la corrosion ou adéquatement protégés.
Les vérifications de sécurité initiales doivent inclure :
1. S’assurer que les condensateurs sont déchargés, de manière
sécuritaire, afin d’éviter tout risque d’étincelle.
2. S’assurer qu’aucun composant électrique sous tension ni
câblage exposé n’est présent lors du chargement, de la
récupération ou du purgeage du système.
3. Vérifier la continuité de la mise à la terre.
Réparation des composants
Lors des réparations de composants scellés, toutes les
alimentations électriques doivent être déconnectées de
l’équipement avant de retirer les couvercles ou protections. Si
une alimentation électrique est nécessaire pendant l’entretien,
un dispositif de détection de fuites fonctionnant en continu doit
être installé au point le plus critique afin de signaler tout danger
potentiel.
Une attention particulière doit être portée afin que toute
intervention sur les composants électriques n’altère pas le niveau
de protection de l’appareil. Cela inclut les dommages aux câbles,
un nombre excessif de connexions, des bornes non conformes aux
spécifications d’origine, des joints endommagés ou un mauvais
montage des presse-étoupes.
Assurez-vous que l’appareil est solidement installé et que les
joints ou matériaux d’étanchéité ne sont pas dégradés au point
de ne plus prévenir l’infiltration d’atmosphères inflammables. Les
pièces de rechange doivent être conformes aux spécifications du
fabricant.
N’appliquez aucune charge inductive ou capacitive permanente
au circuit sans vous assurer qu’elle respecte les limites de tension
et de courant de l’équipement.
Seuls les composants intrinsèquement sûrs peuvent être
manipulés sous tension en présence d’une atmosphère
inflammable. L’équipement d’essai doit être correctement
homologué.
Remplacez uniquement les composants par des pièces spécifiées
par le fabricant. L’utilisation d’autres pièces peut entraîner
l’inflammation du réfrigérant en cas de fuite.
Étiquetage
L’équipement doit être muni d’une étiquette indiquant qu’il a été
mis hors service et vidé de tout réfrigérant. L’étiquette doit être
datée et signée. Pour les appareils contenant des réfrigérants
inflammables, assurez-vous que l’équipement comporte des
étiquettes indiquant la présence de réfrigérant inflammable.
10
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Introduction
Merci d’avoir acheté votre refroidisseur à vin Zephyr. Zephyr se consacre à la conception de produits
de qualité supérieure dotés de caractéristiques distinctives qui contribuent à améliorer votre style de
vie. Pour obtenir plus de renseignements sur votre produit et découvrir les autres produits Zephyr,
veuillez visiter le site www.zephyronline.com.
Le présent manuel contient des renseignements importants concernant l’installation, l’utilisation
et l’entretien appropriés de votre refroidisseur à vin. En suivant les instructions de ce manuel, vous
contribuerez à assurer le rendement optimal et l’ecacité maximale de votre appareil.
Pour vos dossiers
Veuillez inscrire ci-dessous le numéro de modèle et le numéro de série de votre appareil pour référence
future. Ces deux numéros se trouvent sur la plaque signalétique située à l’arrière de l’appareil ainsi
qu’à l’intérieur de celui-ci, dans la partie inférieure du compartiment. Ils sont requis pour obtenir
un service sous garantie. Vous pouvez également agrafer votre preuve d’achat au présent manuel,
puisqu’elle constitue la preuve de votre achat et pourrait être exigée pour toute réclamation au titre
de la garantie.
No de modèle :
No de série :
Date d’achat :
Avant de communiquer avec le service à la clientèle, veuillez prendre les mesures suivantes :
Si vous avez reçu un produit endommagé, communiquez immédiatement avec le détaillant ou le
concessionnaire qui vous a vendu le produit.
► Lisez attentivement et suivez les instructions du présent manuel afin de vous aider à installer,
utiliser et entretenir votre refroidisseur à vin.
► Consultez la section Dépannage de ce manuel. Elle vous aidera à diagnostiquer et à résoudre les
problèmes les plus courants.
► Visitez notre site Web au www.zephyronline.com pour télécharger des guides de produits, accéder
à des ressources de dépannage supplémentaires et obtenir les renseignements les plus récents.
► Si vous avez besoin d’un service sous garantie, nos représentants du service à la clientèle se feront
un plaisir de vous aider. Vous pouvez communiquer avec eux à partir de notre site Web à l’adresse
www.zephyronline.com/contact.
11
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Liste de matériel
Quantité Pièce
Vis autotaraudeuses (ST4 × 35)
Vis de poignée de porte (M4 × 55)
Rondelles plates (Φ4,3 × Φ8 × 0,5, M4)
Rondelles à ressort (Φ4 × 1,1, M4)
Goupilles de verrouillage
Supports antibasculement
Ruban adhésif double face
Vis autotaraudeuses (ST4 × 12)
12
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Caractéristiques du produit
Aperçu du produit
Cet appareil doit être branché sur une prise électrique mise à la terre standard de 115/120 V c.a., 60
Hz.
DESCRIPTION DU PRODUIT Refroidisseur à vin Presrv™ à deux zones, prêt à recevoir
un panneau
MODÈLE PRW24C32CPG
TENSION / FRÉQUENCE 115 V c.a. / 60 Hz
INTENSITÉ (A) 1,5 A
COULEUR Caisson noir avec porte prête à recevoir un panneau noir
CAPACITÉ DE RANGEMENT* (40) bouteilles de 750 ml
RÉFRIGÉRANT R600a
PLAGE DE TEMPÉRATURE 38 °F à 65 °F
DIMENSIONS (H × L × P) 33 7/8 po × 23 7/8 po × 23 1/8 po
POIDS BRUT (lb) 165lb
POIDS NET (lb) 152.1lb
CAPACITÉ DE CHARGE – TABLETTE COULISSANTE EN BOIS
(lb)
44lb
FILTRE AU CHARBON ACTIF DE REMPLACEMENT Z0F-C004 (un dans chaque zone)
ISOLANT POUR PANNEAU PLEIN EN OPTION PRINS24CFA
* La capacité de rangement est calculée en fonction de bouteilles de vin de style Bordeaux de 750 ml.
Rangement intérieur
40 bouteilles
2 bouteilles
(diamètre max.
de 3 3/8 po)
3 bouteilles x 6
(diamètre max.
de 3 3/8 po)
2 bouteilles
(diamètre max.
de 3 3/8 po)
3 bottles x 5
(diamètre max.
de 3 3/8 po)
3 bouteilles
(diamètre max.
de 3 po)
o
o
R F
C
13
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Caractéristiques du produit
Identication des pièces
Dimensions
Filtre au charbon actif
Tablette coulissante
en bois
Plinthe magnétique
Panneau de commande
Ventilateur interne
Capteur
Bouton marche
arrêt mécanique
Pieds de nivellement
Max 115°
Max 115°
Vue de dessus
14-
3/8 po
35-
3/4 po
23-
7/8 po
Vue de côté
33-
7/8 po
- 34-
7/8 po
23-
1/8 po
21-
3/8 po
30
po
1
po
7-
7/8 po
9/16
po
3
po
3
po
3-
3/4 po
- 4-
3/4 po
2-
7/16 po
7-
7/16 po
14
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Caractéristiques du produit
Dimensions du panneau de recouvrement
19-
5/16 po
(trous de vis pour poignée
Zephyr en option)
23-
7/16 po
1-
3/4 po
30
po
1-
3/16 po
11-
3/4 po
13/16
po
19-
5/16 po
(trous de vis pour poignée
Zephyr en option)
23-
7/16 po
1-
3/4 po
30
po
1-
3/16 po
11-
3/4 po
13/16
po
Épaisseur du panneau
5/8 po à 3/4 po
Porte prête à recevoir un
panneau – côté gauche
Porte prête à recevoir un
panneau – côté droit
1-3/16 po
2-9/16 po
11-3/4 po
Épaisseur du panneau
5/8 po à 3/4 po
3-1/8 po
13/16 po
2-9/16 po
3-1/8 po
1-3/4 po
30 po
19-5/16 po
(trous de vis pour poignée
Zephyr en option)
23-7/16 po
1-3/16 po
2-9/16 po
11-3/4 po
3-1/8 po
13/16 po
2-9/16 po
3-1/8 po
1-3/4 po
30 po
19-5/16 po
(trous de vis pour poignée
Zephyr en option)
23-7/16 po
Porte prête à recevoir un
panneau – côté gauche
Porte prête à recevoir un
panneau – côté droit
REMARQUE
: La limite
de poids des
panneaux de
recouvrement
est de 12 lb par
porte.
REMARQUE
: Les
panneaux de
recouvrement
pleins
personnalisés
nécessitent
l’utilisation
de l’ensemble
d’isolation
PRINS24CFA.
PANNEAU DE RECOUVREMENT PLEIN
PANNEAU DE RECOUVREMENT ENCADRÉ
15
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Exigences relatives aux dégagements d’installation
Lors de l’installation du refroidisseur à vin sous un comptoir, respectez les dimensions de dégagement
recommandées illustrées dans le schéma.
► Si le refroidisseur est installé à égalité avec le devant des armoires, un dégagement
supplémentaire de 1/8 po en hauteur sera requis.
► Afin de permettre le dégagement adéquat de la fiche électrique, prévoyez un espace libre d’au
moins 1 po à l’arrière de l’appareil, comme indiqué dans le schéma.
► Une installation adjacente à un mur nécessite un dégagement minimal de 2 1/4 po pour la
porte afin de permettre l’utilisation de la poignée Zephyr lorsque les charnières articulées ont
été réglées pour limiter l’ouverture de la porte à 90°. Si les charnières n’ont pas été réglées, un
dégagement minimal de 8 po pour la porte est requis. Si une poignée personnalisée est utilisée, les
dégagements requis devront être déterminés en fonction des dimensions de la poignée choisie.
► L’ouverture de l’armoire doit orir une largeur minimale de 24 po et une hauteur minimale de 34
po afin d’accueillir le refroidisseur à vin.
► Le cordon d’alimentation est situé à l’arrière droit de l’appareil et mesure 72 po, ce qui permet
plusieurs options d’emplacement de prise électrique.
► Lorsque vous êtes prêt à installer l’appareil, vous devez régler les pieds de nivellement afin de
mettre le refroidisseur à vin parfaitement de niveau.
► Ce réfrigérateur peut être entièrement encastré dans des armoires et ne nécessite aucun
dégagement supplémentaire autre que ceux indiqués ci-dessous.
► L’installation doit permettre de tirer l’appareil vers l’avant pour faciliter l’entretien ou les
réparations, au besoin.
2-
1/4
po min.
po min.43
24 po min.
1 po min.
16
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Instructions d’installation
Installation du panneau de recouvrement
Pour installer le panneau de recouvrement sur la porte, veuillez suivre les instructions ci-dessous.
Assurez-vous que les vis de toute poignée fournie par le client sont installées à fleur à l’arrière du
panneau de recouvrement afin d’éviter que les têtes de vis n’interfèrent avec la hotte. Reportez-vous
à la page des dimensions afin de vous assurer que les mesures sont conformes avant de procéder à
l’installation.
1. Ouvrez la porte. Retirez temporairement le joint
d’étanchéité de la porte afin d’accéder aux
huit (8) trous destinés à la fixation du panneau
de recouvrement. Il y a un (1) trou sur les côtés
supérieur et inférieur de la porte, ainsi que trois (3)
ou cinq (5) trous sur les côtés gauche et droit, selon
l’emplacement de la poignée. Le côté où se trouve la
poignée comporte cinq (5) trous.
2. Ouvrez le sachet de quincaillerie contenant les seize
(16) vis autotaraudeuses (ST4 × 35) destinées à
l’installation du panneau de recouvrement.
3. Maintenez fermement le panneau de recouvrement
contre la porte à l’aide de serre-joints à barre, puis
vissez les vis autotaraudeuses dans le panneau.
Répétez cette opération pour chaque vis jusqu’à ce que
le panneau de recouvrement soit solidement fixé.
4. Remettez le joint d’étanchéité en place et fermez la
porte.
Filtre au charbon actif
Un filtre au charbon actif intégré protège vos boissons en agissant comme
une barrière naturelle contre les odeurs indésirables.Le filtre au charbon
actif doit être remplacé tous les 3 à 6 mois, selon le niveau d’exposition
de l’appareil aux odeurs. Si l’appareil est installé dans une cuisine, il est
recommandé de remplacer le filtre tous les trois mois. Cet appareil est
équipé de deux filtres au charbon actif.
Pour retirer le filtre au charbon actif, tournez-le dans le sens inverse des
aiguilles d’une montre afin de le déverrouiller du panneau arrière.
No de pièce du ltre au charbon actif de remplacement : Z0F-C004
17
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Poignées contemporaines Zephyr Presrv
Zephyr Presrv Pro Handle
No de pièce : PRHAN-C101
No de pièce : PRHAN-C102
No de pièce : PRHAN-C104
Couleur : Acier inoxydable
Couleur : Or brossé
Couleur : Noir mat
Couleur : Acier inoxydable
Couleur : Or brossé
Couleur : Noir mat
No de pièce : PRHAN-C002
No de pièce : PRHAN-C003
No de pièce : PRHAN-C004
Installation de la poignée
Si vous souhaitez installer des poignées contemporaines ou Pro Zephyr oertes en option, veuillez
suivre les instructions ci-dessous.
1. Vérifiez si le panneau de recouvrement a déjà été installé sur l’appareil. Dans le cas contraire,
reportez-vous à la page 16 pour installer le panneau de recouvrement sur la porte.
2. Écartez le joint d’étanchéité de la porte. Sous le joint, vous trouverez deux trous prévus pour
l’installation de la poignée. Marquez l’emplacement des trous de fixation de la poignée sur le
panneau de recouvrement.
3. Retirez le panneau de recouvrement de la porte. À l’aide d’un foret de 3/16 po, percez les trous
destinés aux vis de la poignée.
4. Réinstallez le panneau de recouvrement sur la porte.
5. Fixez solidement la poignée, comme illustré, à l’aide de deux (2) vis mécaniques M4 × 55, de
rondelles à ressort et de rondelles plates. Répétez les mêmes étapes pour l’autre porte.
REMARQUE : Si vous utilisez une poignée personnalisée, installez-la sur le panneau de recouvrement
à l’emplacement souhaité à l’aide de fixations à tête fraisée avant d’installer le panneau de
recouvrement sur la porte.
Poignée de porte
Cadre de porte
Joint
d’étanchéité
Rondelle plate
Rondelle à
ressort
Vis
REMARQUE : Toutes les poignées de porte Zephyr sont
vendues individuellement, à l’exception du modèle
PRHAN-C002, qui comprend deux (2) poignées de porte.
18
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Instructions d’installation
Goupilles de
verrouillage
Goupilles de
verrouillage
Réglage de la charnière articulée
L’angle d’ouverture de la porte, assuré par les charnières articulées de la machine à glaçons, peut
être réduit de l’angle par défaut de 115° à 90°. Cette configuration est recommandée lorsque l’espace
d’installation est restreint afin d’éviter que la porte n’entre en contact avec les murs ou les armoires
adjacents.
Pour régler les charnières articulées, ouvrez la porte et insérez les goupilles de verrouillage dans les
emplacements prévus à cet eet. Installez une (1) goupille de verrouillage par charnière articulée.
REMARQUE : Les goupilles de verrouillage doivent être installées dans les charnières articulées avant
l’installation de la machine à glaçons.
Goupilles de
verrouillage
Goupilles de
verrouillage
19
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
Installation du support antibasculement
Pour installer le support antibasculement, veuillez suivre les instructions ci-dessous. Le support
antibasculement empêche le refroidisseur de basculer, de se déplacer latéralement ainsi que de
bouger vers l’avant ou vers l’arrière. Il permet ainsi à l’appareil de demeurer bien en place afin que
le panneau de recouvrement reste correctement aligné avec les portes des armoires. Deux supports
antibasculement et du ruban adhésif double face sont fournis pour permettre l’installation de chaque
côté du refroidisseur.
1. Retirez la pellicule protectrice d’un côté du ruban adhésif double face.
2. Collez le côté adhésif exposé du ruban sur le support antibasculement.
3. Retirez la pellicule protectrice de l’autre côté du ruban. Ouvrez la porte du refroidisseur et fixez
fermement le ruban adhésif double face à l’avant du caisson du refroidisseur. Répétez cette étape
pour l’autre support.
4. Glissez l’appareil dans l’ouverture de l’armoire. Fixez chaque support antibasculement à l’armoire
adjacente à l’aide de deux (2) vis autotaraudeuses ST4 × 12 par support, soit un total de quatre (4)
vis.
20
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Instructions d’installation
Bouton marche
arrêt mécanique
Plinthe magnétique
Le refroidisseur à vin comprend une plinthe magnétique noire qui peut être retirée en la tirant vers
vous.
Pour réinstaller la plinthe, positionnez-la près de l’avant de l’appareil. Les aimants la maintiendront
automatiquement en place.
REMARQUE : Si une plinthe personnalisée est utilisée, une ouverture minimale de 8,75 po² doit être
maintenue afin d’assurer une circulation d’air adéquate.
Une fois la plinthe magnétique noire retirée, un bouton marche/arrêt mécanique devient visible dans
la partie inférieure droite du refroidisseur à vin. Appuyez sur ce bouton pour mettre l’appareil sous
tension ou hors tension.
21
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Instructions d’installation
► Afin d’éviter d’endommager la porte ou le joint d’étanchéité de la porte, assurez-vous que la porte
est ouverte à au moins 90° avant de retirer les tablettes du compartiment à rails.
► La porte s’ouvre jusqu’à un maximum de 115°. Une butée de porte située sur la charnière inférieure
empêche toute ouverture au-delà de cet angle.
► Faites preuve de prudence lors de l’ouverture de la porte afin d’éviter d’endommager les armoires
adjacentes.
Installation des tablettes coulissantes en bois
1. Ouvrez complètement la porte.
2. Alignez les encoches de la tablette avec les montants de rail situés des côtés droit et gauche.
3. Abaissez la tablette, puis poussez-la complètement vers l’intérieur jusqu’à ce qu’elle soit
entièrement en place dans l’appareil et que vous puissiez fermer la porte.
4. La tablette doit coulisser facilement vers l’avant et vers l’arrière. Si ce n’est pas le cas, retirez-la et
recommencez l’installation.
CONSEIL : Afin d’éviter d’endommager le joint d’étanchéité de la porte, assurez-vous d’ouvrir
complètement la porte avant de tirer les tablettes hors de leurs rails.
Retrait des tablettes coulissantes en bois
1. Ouvrez complètement la porte.
2. Retirez tout le contenu se trouvant sur la tablette, le cas échéant.
3. Alignez les encoches de la tablette avec les montants de rail, comme illustré ci-dessous. Pour ce
faire, vous devrez maintenir les deux rails tout en déplaçant la tablette afin d’aligner les montants
avec les encoches situées de chaque côté de la tablette.
4. Soulevez la tablette de façon uniforme, puis tirez-la vers l’extérieur pour la retirer.
Montants de rail
Encoche
Rail
Rail
22
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Si l’appareil est débranché, s’il y a une panne de courant ou s’il est mis hors tension, vous devez
attendre de 3 à 5 minutes avant de le remettre en marche. Si vous tentez de le redémarrer avant
la fin de ce délai, l’appareil pourrait ne pas démarrer et ne conservera pas le dernier réglage de
température.
Utilisation du panneau de commande
Ce refroidisseur à vin ore une plage de température de 38 °F à 65 °F
F
C
R
left zone
right zone
Bouton marche/arrêt
Maintenez ce bouton enfoncé pendant trois (3) secondes pour mettre l’appareil sous tension ou
hors tension. Lorsque l’appareil est en marche, le voyant R (« Compresseur en fonctionnement
») peut s’allumer pour indiquer que le compresseur interne est en marche.
Augmentation de la température
Appuyez sur ce bouton pour augmenter la température par incréments de 1 °F. 65 °F est la
température maximale pouvant être réglée sur cet appareil.
Diminution de la température
Appuyez sur ce bouton pour diminuer la température par incréments de 1 °F. 38 °F est la
température minimale pouvant être réglée sur cet appareil.
Éclairage intérieur
Appuyez sur ce bouton pour faire défiler les diérentes couleurs et niveaux de luminosité du
panneau de commande et de l’éclairage intérieur. Trois couleurs et deux niveaux d’intensité
lumineuse sont oerts : Blanc nuage (50 %, 100 %), Bleu profond (50 %, 100 %), Ambre (50 %,
100 %)
Sélecteur °F/°C
Maintenez simultanément les boutons d’augmentation et de diminution de la température
enfoncés pendant deux (2) secondes pour changer l’unité d’achage de la température.
Cette fonction peut être utilisée à partir de l’une ou l’autre des zones.
REMARQUE : Le refroidisseur à vin est doté d’une fonction de mémorisation. En cas de panne de
courant, les réglages précédemment sélectionnés de température et d’éclairage seront conservés.
Une fois l’alimentation rétablie, l’appareil reprendra automatiquement ces réglages.
Utilisation de votre appareil
23
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Utilisation de votre appareil
Éclairage intérieur
Ce réfrigérateur est équipé d’un éclairage intérieur latéral pouvant être réglé sur les couleurs Blanc
nuage, Bleu profond ou Ambre. Comme l’appareil est doté d’une porte en verre, l’intérieur demeure
visible que la porte soit ouverte ou fermée.
Vous pouvez choisir d’acher chacune des couleurs d’éclairage selon deux modes diérents : le Mode
achage et le Mode automatique. Pour passer d’un mode à l’autre, maintenez le bouton de réglage
de la luminosité enfoncé pendant 3 secondes.
Mode automatique
Les lumières intérieures s’allument chaque fois que la porte est ouverte et s’éteignent progressivement
après sa fermeture. Il s’agit du mode d’éclairage par défaut. Cette fonction est commandée par un
capteur situé sur la grille de ventilation avant, qui détecte si la porte est ouverte ou fermée.
Mode achage
Les lumières intérieures demeurent allumées que la porte soit ouverte ou fermée. Lorsque la porte est
fermée, la luminosité correspond au niveau sélectionné par l’utilisateur. Lors de l’ouverture de la porte,
l’éclairage passe automatiquement au niveau de luminosité maximal. Ce mode d’éclairage est activé
par l’utilisateur et entraîne une consommation d’énergie plus élevée.
Alarme de porte ouverte
Après 3 minutes lorsque la porte demeure ouverte, une alarme sonore retentit et l’acheur clignote en
indiquant « 00 ».
Mode Sabbat
Le mode Sabbat désactive les réponses du système aux actions initiées par l’utilisateur ainsi que
toutes les fonctions externes, y compris l’éclairage, l’achage et les alarmes sonores. L’appareil
continue toutefois à maintenir les températures internes et les points de consigne programmés.
Pour activer ou désactiver le mode Sabbat, appuyez simultanément sur le bouton marche/arrêt et sur
le bouton d’augmentation de la température de la zone gauche. Les lumières intérieures et l’achage
s’éteindront, à l’exception du bouton marche/arrêt et du bouton d’augmentation de la température de
la zone gauche.
REMARQUE : Bien que l’achage ne soit pas visible, les réglages de température demeurent actifs et
la température intérieure continue d’être maintenue. Le mode Sabbat restera activé jusqu’à ce qu’il
soit désactivé par l’utilisateur.
24
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Utilisation de votre appareil
Mode démonstration
Dans ce mode, le compresseur et les ventilateurs ne fonctionnent jamais, mais toutes les autres
fonctions demeurent activées. Lorsque le mode démonstration est activé, le voyant « R » clignote
lentement pour indiquer que l’appareil est en mode démonstration.
Pour activer ou désactiver le mode démonstration, maintenez le bouton marche/arrêt enfoncé et
appuyez deux fois sur le bouton de diminution de la température.
Alarme de température
Si la température intérieure dépasse 73 °F (23 °C), l’indication « HI » s’ache sur le panneau de
commande de température et l’alarme de température retentit en continu après une heure. Cela
indique que la température intérieure est trop élevée. Si la température intérieure descend sous 28
°F (-2 °C), l’indication « LO » s’ache sur le panneau de commande de température et l’alarme de
température retentit en continu après 15 minutes. Cela indique que la température intérieure est trop
basse. Si l’une ou l’autre de ces situations se produit, veuillez consulter la section Dépannage pour
obtenir de l’aide.
Dégivrage
Le refroidisseur à vin est doté d’un système de dégivrage automatique. Toutefois, lorsque des
températures plus froides sont sélectionnées, une certaine accumulation de givre peut se produire.
De plus, plus le taux d’humidité ambiante est élevé, plus l’accumulation de givre peut être importante.
Gardez la porte fermée autant que possible et évitez de l’ouvrir inutilement afin de réduire la
formation de givre.
Si l’accumulation de givre empêche la porte de se fermer correctement, il peut être nécessaire de
mettre l’appareil hors tension jusqu’à ce que le givre ait complètement fondu (ce qui peut prendre
jusqu’à 24 heures). Utilisez une serviette douce et absorbante pour assécher l’intérieur de l’appareil.
N’essayez jamais d’enlever le givre à l’aide d’un objet pointu ou
tranchant.
AVERTISSEMENT
25
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Entretien et maintenance
Bruits normaux
Votre nouveau refroidisseur à vin peut produire des sons qui ne vous sont pas familiers. La plupart
de ces nouveaux sons sont normaux. Les surfaces dures, comme les planchers ou les murs, peuvent
amplifier les sons et les faire paraître plus forts qu’ils ne le sont réellement. Les descriptions suivantes
expliquent les types de sons que vous pourriez entendre et leur origine possible.
► Des bruits de cliquetis peuvent provenir de la circulation du réfrigérant ou de la conduite d’eau.
► Les articles placés sur le dessus du refroidisseur à vin peuvent également produire des bruits.
► Le compresseur à haute ecacité peut émettre un son pulsatoire ou aigu.
► L’eau qui s’écoule de l’évaporateur vers le bac de récupération peut produire un bruit
d’éclaboussement.
► À la fin de chaque cycle, vous pourriez entendre un gargouillement causé par la circulation du
réfrigérant dans votre refroidisseur à vin.
► Vous pourriez également entendre l’air poussé à travers le condenseur par le ventilateur du
condenseur.
Nettoyage de l’appareil
Un nettoyage périodique et un entretien adéquat contribueront à assurer l’ecacité, le rendement
optimal et la longue durée de vie de l’appareil.
Nettoyage de l’intérieur
1. Débranchez l’alimentation électrique de l’appareil.
2. Ouvrez la porte et retirez le contenu ainsi que les tablettes.
3. À l’aide d’un chion propre, essuyez l’intérieur de l’appareil.
4. Remettez les tablettes et les boissons en place.
5. Rétablissez l’alimentation électrique de l’appareil.
Nettoyage de l’extérieur
La porte et le caisson peuvent être nettoyés avec une solution d’eau tiède et de détergent doux, par
exemple deux (2) cuillères à soupe de bicarbonate de soude pour un (1) litre (1 pinte) d’eau. N’utilisez
pas de nettoyants à base de solvants ni de produits abrasifs. Utilisez une éponge douce et rincez
à l’eau propre. Essuyez ensuite avec un chion doux et propre afin d’éviter la formation de taches
d’eau. Si le panneau de porte est en acier inoxydable, il peut se décolorer lorsqu’il est exposé au
chlore gazeux et à l’humidité. Nettoyez les surfaces en acier inoxydable avec un chion humidifié
d’une solution d’eau tiède et de détergent doux. N’utilisez jamais de produit nettoyant abrasif ou
caustique.
26
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Entretien et maintenance
Panne de courant
La plupart des pannes de courant sont rétablies en quelques heures et ne devraient pas aecter
la température de votre appareil si vous réduisez au minimum le nombre d’ouvertures de la porte.
Si la panne doit durer plus longtemps, prenez les mesures appropriées pour protéger le contenu de
l’appareil.
Déplacement de votre refroidisseur à vin
► Retirez tous les articles de l’appareil.
► Fixez solidement tous les éléments amovibles (tablettes) à l’intérieur de l’appareil à l’aide de ruban
adhésif.
► Vissez complètement les pieds de nivellement réglables vers le haut (dans le sens des aiguilles
d’une montre) afin d’éviter tout dommage.
► Maintenez la porte fermée à l’aide de ruban adhésif.
► Assurez-vous que l’appareil demeure bien en position verticale pendant le transport. Protégez
également l’extérieur de l’appareil à l’aide d’une couverture ou d’un matériau similaire.
Conseils d’économie d’énergie
► Placez l’appareil dans l’endroit le plus frais de la pièce, à l’écart des appareils produisant de la
chaleur et à l’abri de la lumière directe du soleil.
► Assurez-vous que l’appareil est susamment ventilé. Ne couvrez jamais les ouvertures de
ventilation.
► N’ouvrez la porte que lorsque cela est nécessaire et seulement pour la durée requise.
27
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Dépannage
Problème possible Causes possibles Solutions
L’appareil ne
fonctionne pas.
L’appareil n’est pas branché.
Assurez-vous que l’appareil est branché et
que la prise de courant est alimentée.
L’appareil est hors tension. Mettez l’appareil sous tension.
Le disjoncteur s’est déclenché ou un
fusible est grillé.
Remplacez le fusible grillé ou réarmez le
disjoncteur.
Le mode Sabbat est peut-être activé.
Consultez la section Utilisation de votre
appareil et vérifiez que le mode Sabbat est
désactivé.
L’appareil n’est pas
susamment froid.
Le réglage de la température est trop
élevé.
Ajustez la température réglée.
Les conditions ambiantes peuvent
nécessiter un réglage à une température
plus basse.
Éloignez l’appareil de la lumière directe du
soleil et des autres sources de chaleur.
La porte est ouverte trop fréquemment ou
pendant de longues périodes.
Fermez la porte correctement et évitez de
l’ouvrir trop fréquemment ou de la laisser
ouverte pendant de longues périodes.
Le joint d’étanchéité de la porte ne scelle
pas correctement.
Assurez-vous que le joint d’étanchéité de
la porte est bien en place et assure une
bonne étanchéité.
Le mode démonstration est peut-être
activé.
Consultez la section Utilisation de
votre appareil et vérifiez que le mode
démonstration est désactivé.
Le refroidisseur n’est pas susamment
ventilé.
Consultez et respectez les Exigences
relatives aux dégagements d’installation
figurant dans la section Instructions
d’installation.
La circulation d’air à l’intérieur du
refroidisseur est restreinte en raison d’un
excès de contenu entreposé.
Libérez de l’espace à l’intérieur du
compartiment afin de permettre une
circulation d’air adéquate.
L’appareil se met en
marche et s’arrête
fréquemment.
La température ambiante de la pièce est
plus élevée que la normale.
Faites fonctionner le réfrigérateur dans
une plage de température ambiante
appropriée.
Le joint d’étanchéité de la porte ne scelle
pas correctement.
Assurez-vous que le joint d’étanchéité de
la porte est bien en place et assure une
bonne étanchéité.
La porte est ouverte trop fréquemment ou
pendant de longues périodes.
Fermez la porte correctement et évitez de
l’ouvrir trop fréquemment ou de la laisser
ouverte pendant de longues périodes.
Le refroidisseur n’est pas susamment
ventilé.
Consultez et respectez les Exigences
relatives aux dégagements d’installation
figurant dans la section Instructions
d’installation.
La porte n’est pas complètement fermée.
Assurez-vous que la porte est
complètement fermée.
28
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Dépannage
Problème possible Causes possibles Solutions
Le corps de
l’appareil est sous
tension électrique.
L’appareil n’est pas correctement mis à la
terre.
Communiquez avec un électricien qualifié
pour faire vérifier le système de mise à la
terre de votre installation électrique.
Du givre se forme
dans l’appareil.
L’environnement est trop humide.
L’appareil est doté d’un système de
dégivrage automatique; toutefois, dans
certaines conditions, un dégivrage
manuel peut être nécessaire. En cas
d’accumulation de givre, essayez de régler
le réfrigérateur à une température plus
élevée, de réduire la fréquence d’ouverture
de la porte ou de débrancher l’appareil
afin de permettre au givre de fondre.
La température ambiante est trop basse.
La porte est ouverte trop fréquemment.
L’appareil est trop
bruyant.
Le bruit de cliquetis peut provenir de
la circulation du réfrigérant, ce qui est
normal. À la fin de chaque cycle, vous
pourriez entendre des gargouillements
causés par la circulation du réfrigérant
dans l’appareil.
Il est normal d’entendre des cliquetis ou
des gargouillements à la fin de chaque
cycle de refroidissement. Ces bruits sont
causés par la circulation du réfrigérant
dans l’appareil. Le compresseur à haute
ecacité peut également produire un
bruit pulsatoire ou un son aigu.
La contraction et la dilatation des parois
intérieures peuvent provoquer des bruits
de craquement ou de claquement.
Certains bruits de claquement ou de
craquement sont normaux. Ils sont causés
par la dilatation et la contraction des
parois intérieures en raison des variations
de température.
L’appareil n’est pas de niveau ou est en
contact avec un autre appareil.
Vérifiez que le refroidisseur est de niveau
et qu’il n’est pas en contact avec un autre
appareil ou un meuble.
La porte ne ferme
pas correctement.
L’appareil n’est pas de niveau.
Assurez-vous que l’appareil est installé sur
une surface de niveau.
Le joint d’étanchéité de la porte n’est pas
installé correctement.
Assurez-vous que le joint d’étanchéité de la
porte est correctement installé.
Le joint d’étanchéité est sale. Nettoyez le joint d’étanchéité de la porte.
Les tablettes ne sont pas correctement
positionnées.
Installez correctement les tablettes.
29
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
ZEPHYRONLINE.COM
Garantie limitée
ZEPHYRONLINE.COM
Garantie limitée
Garantie limitée de cinq ans sur le compresseur : Pour une
période de cinq ans à partir de la date d’achat originale
des produits, nous fournirons sans frais les pièces de
remplacement du compresseur qui ont cessé de fonction-
ner en raison d’un défaut de fabrication, sous réserve des
exclusions et limites énumérées ci-dessous.
Garantie limitée de deux ans sur les pièces : Pour une
période de deux ans à partir de la date d’achat originale
des produits, nous fournirons sans frais les produits ou les
pièces de remplacement (hormis les ampoules DEL, s’il y a
lieu) qui ont cessé de fonctionner en raison d’un défaut de
fabrication, sous réserve des exclusions et limites énumérées
ci-dessous. Nous pouvons choisir, à notre discrétion
exclusive, de réparer ou de remplacer les
pièces avant de décider de remplacer les produits.
Garantie limitée de deux sur la main-d’œuvre : Pour une
période de deux ans à partir de la date d’achat originale
des produits, nous fournirons sans frais la main-d’œuvre
requise pour procéder à la réparation des produits ou des
pièces qui ont cessé de fonctionner en raison d’un défaut
de fabrication, sous réserve des exclusions et limites
énumérées ci-dessous. Un an après la date d’achat original,
vous êtes responsable de tous les frais de
main-d’œuvre associés à la présente garantie.
Pour obtenir du service en vertu de la garantie limitée : Pour
être admissible au service de garantie, vous devez (a) nous
aviser à l’adresse (www.zephyronline.com/contact) dans les
soixante jours qui suivent la découverte du défaut; (b) nous
fournir le numéro de modèle et le numéro de série; (c)
décrire la nature de tout défaut du produit ou de la pièce.
Au moment de présenter la demande de service de
garantie, vous devez fournir une preuve d’achat ainsi
qu’une preuve de la date d’achat originale. Si nous
déterminons que l’une ou l’autre des exclusions de garantie
énumérées ci-dessus s’applique à votre cas ou si vous ne
nous fournissez pas les documents nécessaires pour obtenir
du service, vous serez responsable de tous les frais associés à
l’expédition, au déplacement et à la main-d’œuvre, ainsi
que tous les autres frais liés aux services obtenus. La présente
garantie ne se prolonge pas et ne recommence pas lors
d’une réparation ou d’un remplacement couvert par la
garantie.
Zephyr Ventilation, LLC (appelé aux présentes « nous ») garantit au premier acheteur (appelé aux présentes «
vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de défauts de matériau et de
fabrication, comme suit :
Exclusions de la garantie : Cette garantie ne couvre que la réparation ou
le remplacement, à notre discrétion, des pièces ou produits défectueux. Elle
ne couvre aucun autre coût lié aux produits, y compris, sans s’y limiter, ce qui
suit : (a) services d’entretien et de réparation normaux requis pour les produits
et les pièces non durables, comme des filtres, des ampoules et des fusibles;
(b) dommage à un produit ou à une pièce qui a été endommagé lors de
l’expédition ou en raison d’un mauvais usage, de négligence, d’un accident,
d’une installation fautive ou contraire aux instructions, de travaux d’entretien
inadéquats ou d’une réparation inadéquate (autre que par nous); (c)
utilisation gouvernementale des produits, utilisation allant à l’encontre
de l’usage prévu; (d) usure naturelle du fini ou usure causée par
un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corrosifs,
de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats,
bosselures ou craquelures causés par une mauvaise utilisation des produits;
déplacements à votre domicile pour vous montrer comment utiliser les
produits; dommages aux produits causés par un accident, un incendie, une
inondation, une catastrophe naturelle; (h) installation personnalisée ou
modification ayant une incidence sur l’état de fonctionnement des produits;
(i) dommages à des biens personnels ou altération d’aliments en raison de
l’utilisation des produits. Si vous vous trouvez à l’extérieur de la région que
nous desservons, des coûts supplémentaires pourraient s’appliquer à
l’expédition de pièces pour une réparation sous garantie à l’un de nos points
de service désignés et au déplacement d’un technicien de service à votre
domicile pour réparer, désinstaller ou réinstaller les produits. Un an après la
date d’achat original, vous êtes également responsable de tous les frais de
main-d’œuvre associés à la présente garantie. Tous les produits doivent être
installés par un installateur professionnel qualifié pour pouvoir recevoir des
services d’entretien ou de réparation sous garantie.
Limites de la garantie : NOTRE OBLIGATION DE RÉPARER OU DE
REMPLACER LES PRODUITS, À NOTRE DISCRÉTION, CONSTITUE VOTRE
RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRÉSENTE GARANTIE.
NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUS RESPONSABLES DE
TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU PARTICULIER
ATTRIBUABLE OU LIÉ À L’UTILISATION OU AU RENDEMENT DES
PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTÉRIEURE
SONT EXCLUSIVES ET REMPLACENT TOUTES LES AUTRES GARANTIES
EXPRESSES. NOUS REJETONS ET EXCLUONS AUX PRÉSENTES TOUTES LES
AUTRES GARANTIES EXPRESSES COUVRANT LES PRODUITS AINSI
QUETOUTES LES GARANTIES IMPLICITES EN VERTU DE LA LOI, Y
COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À
L’ADÉQUATION À UN USAGE PARTICULIER.
Dans les états ou provinces ne
permettant pas une limite de la durée d’une garantie implicite, ou une
exclusion ou limite des dommages indirects ou consécutifs, les limites et
exclusions mentionnées ci-dessus ne s’appliquent pas. Dans la mesure où les
lois en vigueur interdisent l’exclusion de garanties implicites, la durée de toute
garantie implicite pertinente se limite aux mêmes périodes d’un an et de
deux ans décrites ci-dessus, si les lois en vigueur le permettent. Toute
description orale ou écrite des produits ne sert qu’à identifier les produits et
ne peut être considérée comme une garantie expresse. Avant d’utiliser, de
mettre en marche ou de permettre l’utilisation des produits, vous devez
déterminer la pertinence des produits pour leur usage prévu, et vous devez
assumer tous les risques et toutes les responsabilités liés d’une manière ou
d’une autre à cette décision. Nous nous réservons le droit d’utiliser des pièces
ou produits réparés ou remis en état dont le fonctionnement est équivalent
aux pièces originales lorsque nous effectuons un remplacement ou une
réparation sous la garantie. Le premier acheteur ne peut transférer cette
garantie, qui n’est valide que dans le domicile du consommateur où le
produit a été installé à l’origine, aux États-Unis ou au Canada. Cette garantie
ne peut être transférée à un revendeur.
Veuillez consulter notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com.
AUG25.0701
POUR OBTENIR UN SERVICE SOUS GARANTIE OU POUR TOUTE QUESTIONS LIÉES AU SERVICE
Les clients des États-Unis doivent appeler le: 1-888-880-8368 ou nous contacter à: zephyronline.com/contact
Clients du Canada, veuillez appeler: 1-888-812-8311 ou par courriel: [email protected]
30
PRW24C32CPG Guide d’utilisation, d’entretien et d’installation
REFROIDISSEUR À VIN
DEUX ZONES
PRESRV™
Enregistrement du produit
zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520
• Il assure la couverture de votre garantie si vous
avez besoin de service après-vente.
• À des fins d’assurance, il permet de confirmer
que vous êtes le propriétaire.
• Il vous permet de recevoir des avis concernant
des modifications ou des rappels de produits.
N'oubliez pas d'enregistrer votre
réfrigérateur Zephyr Presrv™
Félicitations pour votre achat dePresrv ! Veuillez prendre
quelques instants pour enregistrer votre nouveau
réfrigérateur.
C’EST IMPORTANT
L'enregistrement de votre produit aide à bien des égards
Que diriez-vous d'un avis?
Pendant que vous y êtes, laissez un commentaire et
dites-nous à quel point vous aimez votre nouveau
réfrigérateur.
Passer en revue
qrs.ly/c7ea9sj
Recherchez votre numéro de modèle Presrv
dans la barre de navigation supérieure
Enregistrer
zephyronline.com/registration
