Technical Support and E-Warranty Certificate
www.vevor.com/support
Electrical Enclosure
Product Description
Material: SUS304 / Cold Rolled Steel
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
- 1 -
Electrical Enclosure
Material：SUS304 Material：Cold Rolled Steel
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
MATTERSNEEDATTENTION
Warning
Enclosure enclosure/Cabinet is only coating but NOT insulated. ONLY a
qualified electrician could deal with the inside circuits and electrical parts.
Warning Labels or other signs could be posted according to relative laws or
codes if necessary.
DO NOT Permit children to play with this item.
The Electrical Enclosure enclosure could be waterproof ONLY all the holes
have been sealed by a soft gasket or plug. For the holes cut by customer,
please use an IP66 Grade Gasket or equivalent parts to keep waterproof.
This item MUST BE GROUNDED. Please refer to the "Body
installation-Assembly the earth wire".
Tips
Any damage on the finish coating could lead to rust, and tiny surface
damage could be repaired by re-painting. But it is not recommended when
painting on large scale damages.
The working temperature should be lower than 80°C, otherwise, it could
lead to damage to the painting surface and the failure of sealing.
FEATURESOF PRODUCTS
- 3 -
PU foaming sealing strip ensures a protection grade of IP66 to
enclosure body.
Bosses of various types and sizes allow easy installation of inlet/outlet
lines.
Galvanized mounting plate can also be used for wiring outside the
enclosure.
Multiple protection grooves are designed at the enclosure opening that
can not only reinforce the structure but also prevent the entry of dirt or
water when the door is opened.
Professional lock system with double-teeth cylinder allows easy
locking/unlocking.
SPECIFICATIONDATA
Color
Stainless Steel Color/RAL7035(White Gray)
Body Material
SUS304/Cold Rolled Steel
Inner plate
2.0mm Galvanized Plate
Finish
Powder Coating
Construction
Continuously Welded
Ambient Temperature
-40~+55°C
Gasket Material
Seamless Foam/Nylon(washers or plugs)
Certification
CE ROHS
Ratings
NEMA 4/NEMA 4X
Protection Grade
IP66 IK10
- 4 -
Model
Height*Width*Depth (mm)
Material
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Cold Rolled Steel
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -

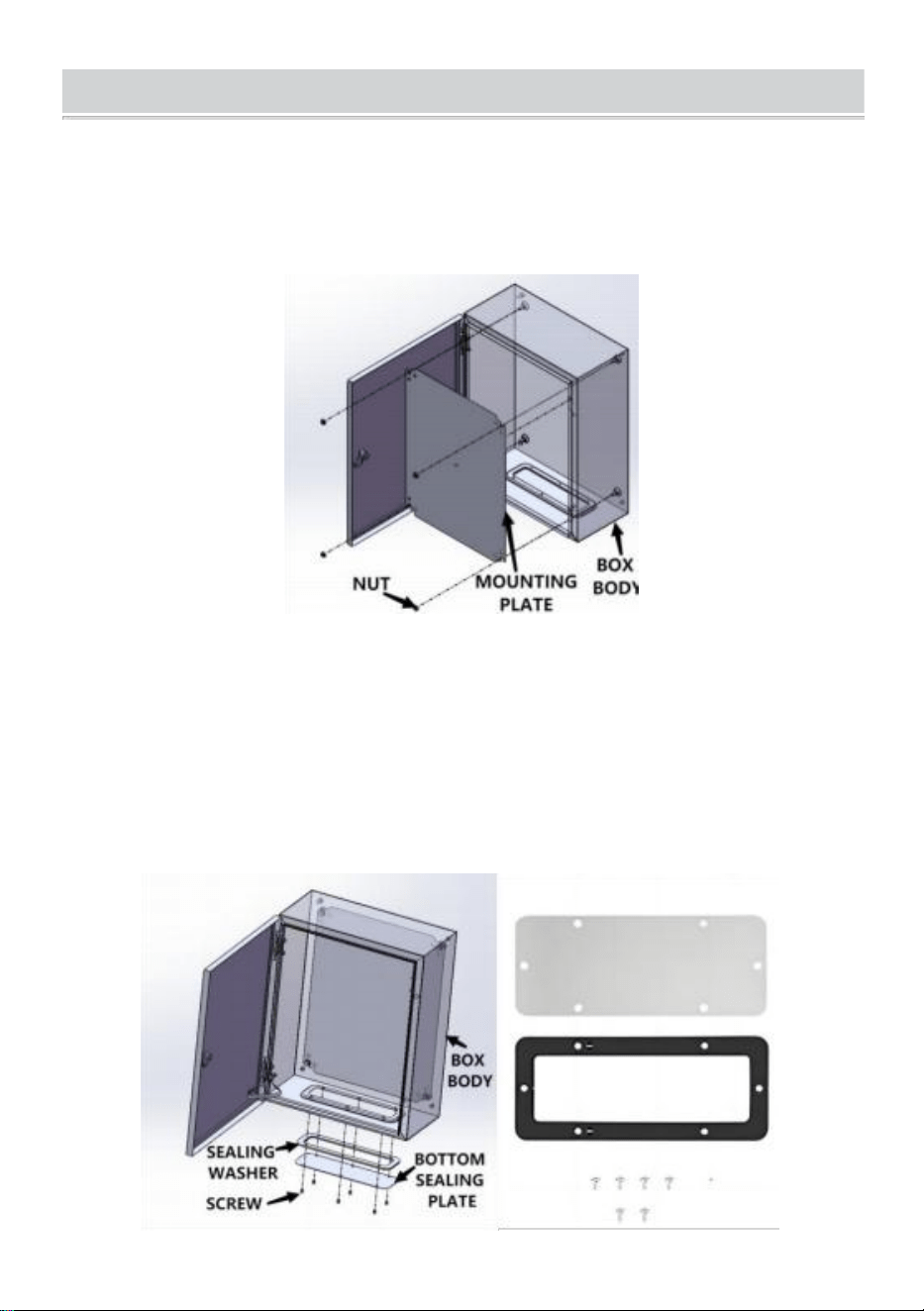

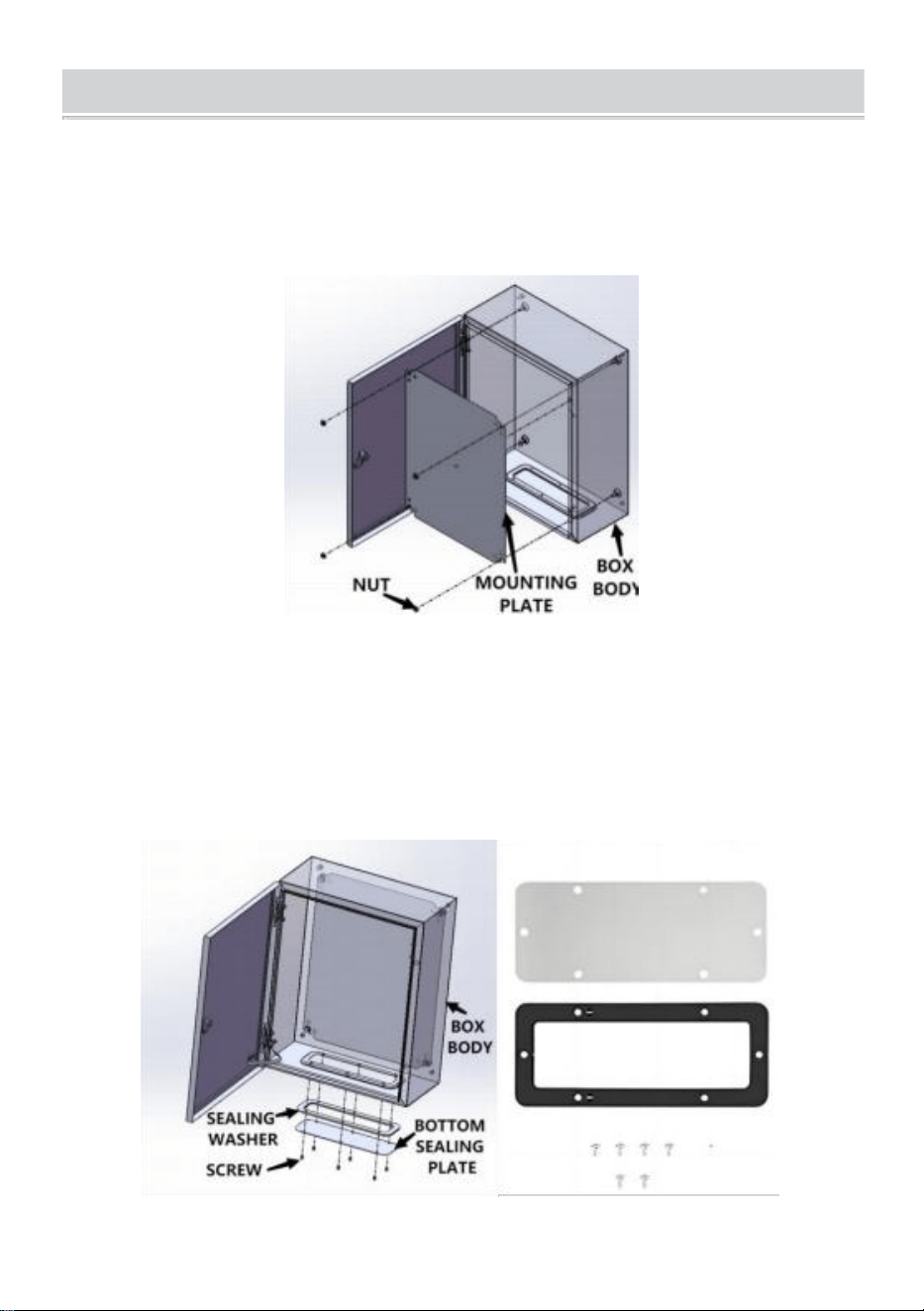

A:Mounting Plate Installation
Adopts 4pcs M8 hex head flange nut assembly mounting plate with
enclosure body. See Figure 1.
Notice:already assembled on enclosure body when ex-factory.
Figure 1
B:Bottom Sealing Plate Installation
Adopts M5*10mm cross self-tapping screws assembly sealing
washer,bottom sealing plate with enclosure body. See Figure 2.
According to your usage requirement to mount it or not.
Figure 2
- 6 -

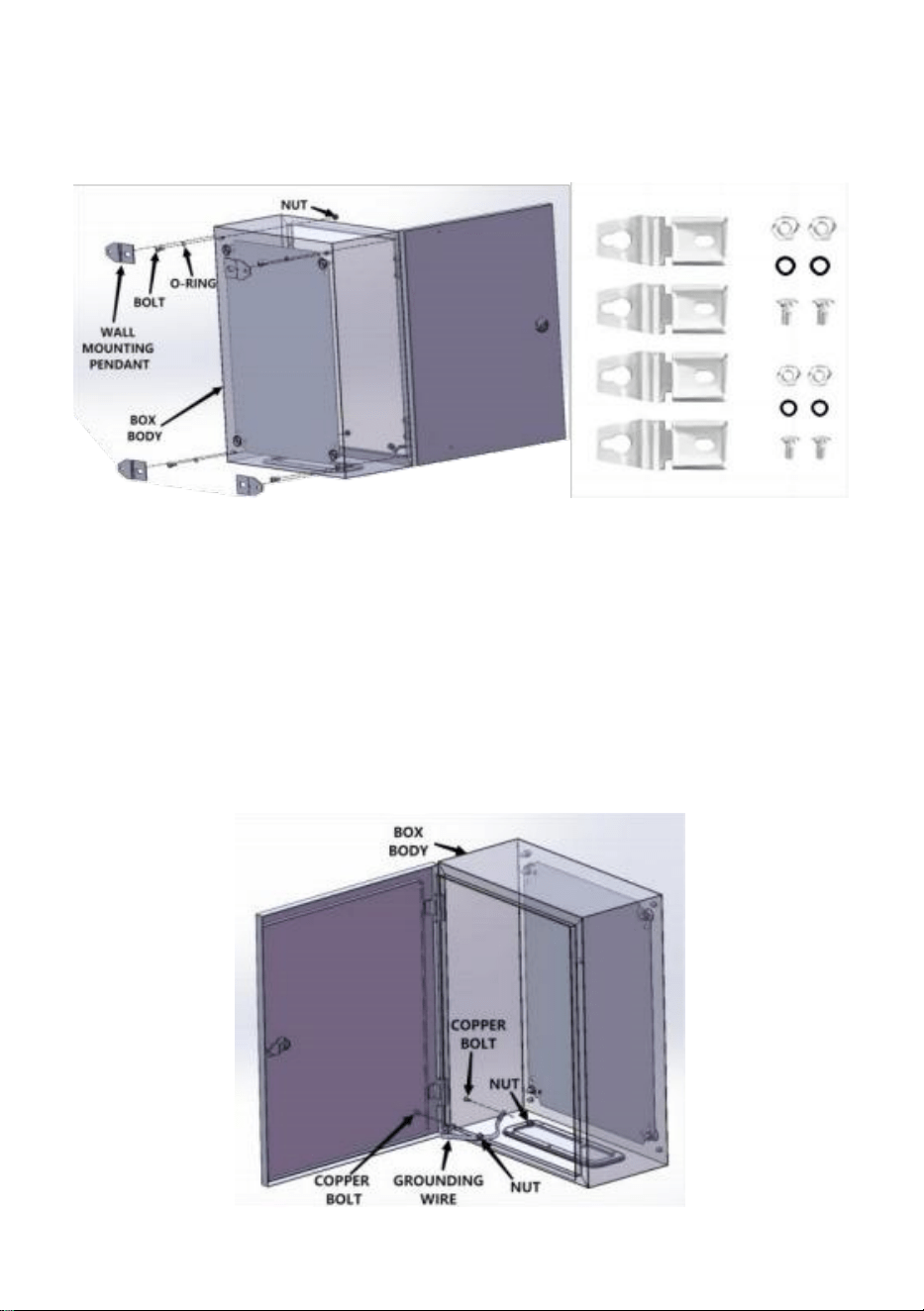

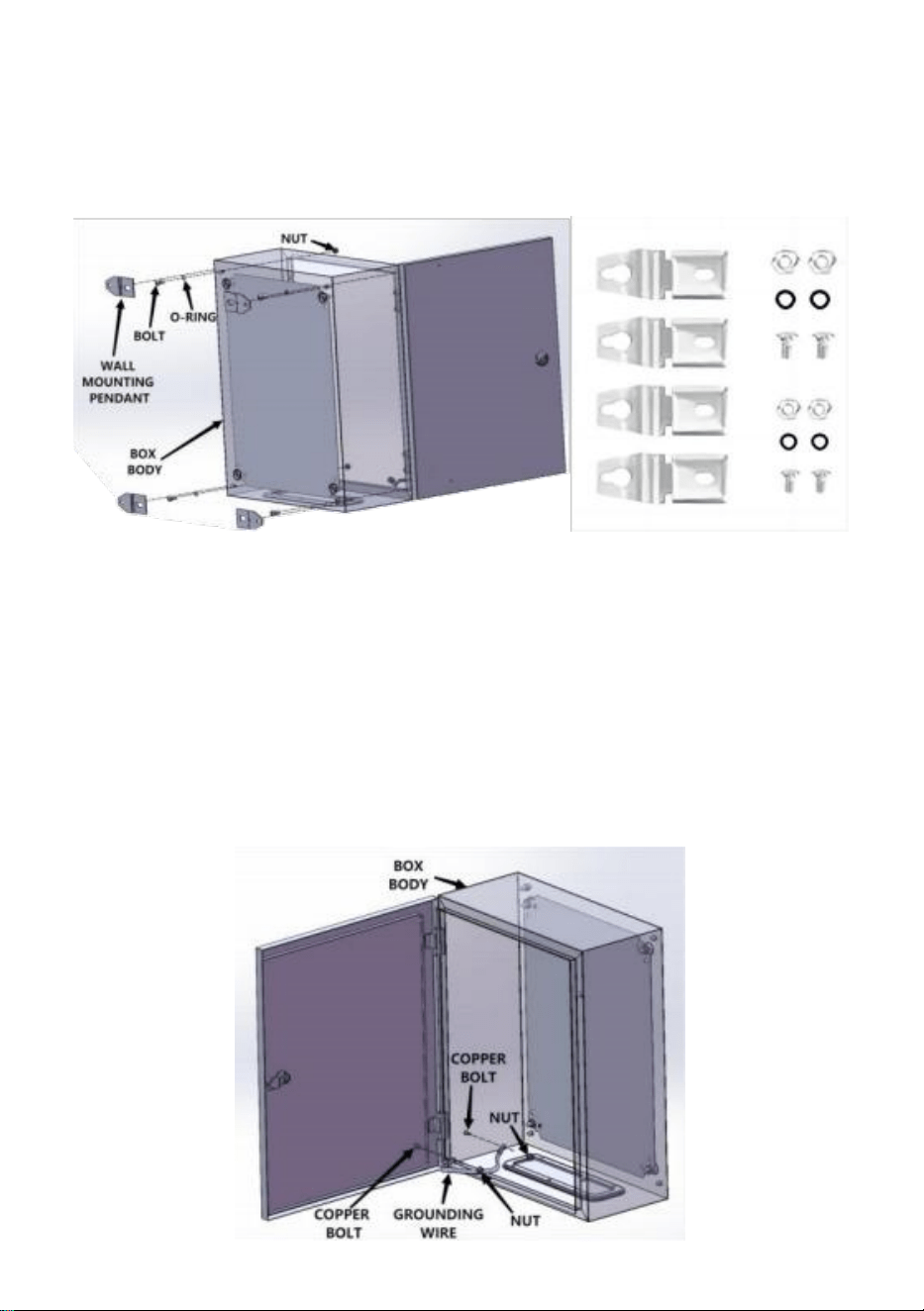

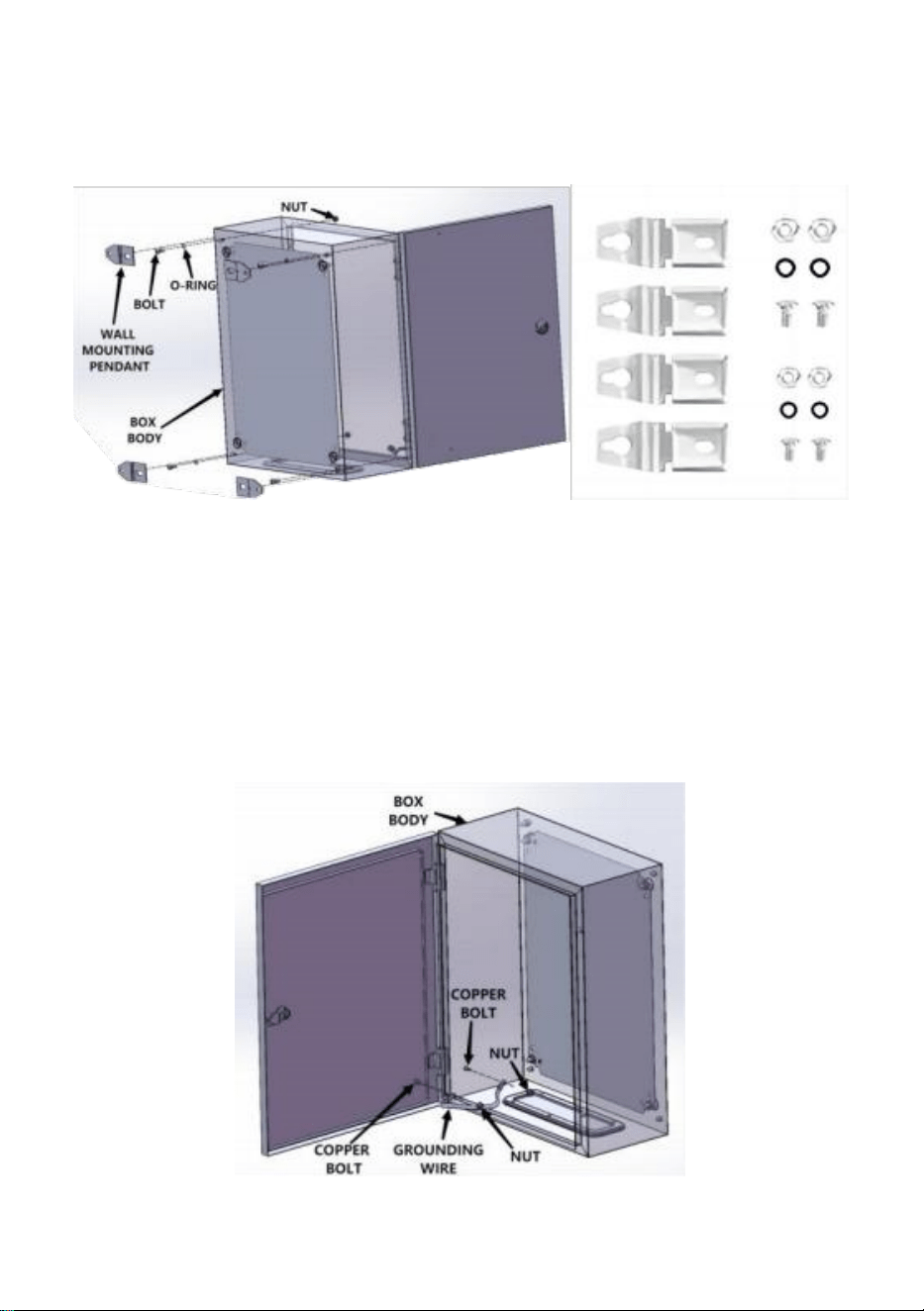

C:Wall Mounting Brackets Installation
Adopts 4pcs M8*16mm hex head bolt,M8 O-ring,M8 nuts mounting 4pcs
wall mounting brackets on the wall.See Figure 3.
Figure 3
D:Grounding Wire Installation
Adopts 2pcs M6 hex head flange nut assembly grounding wire on
M6*12mm copper bolt of enclosure do or and enclosure body.
See Figure 4.
Notice:already assembled on enclosure body when ex-factory.
Figure 4
- 7 -

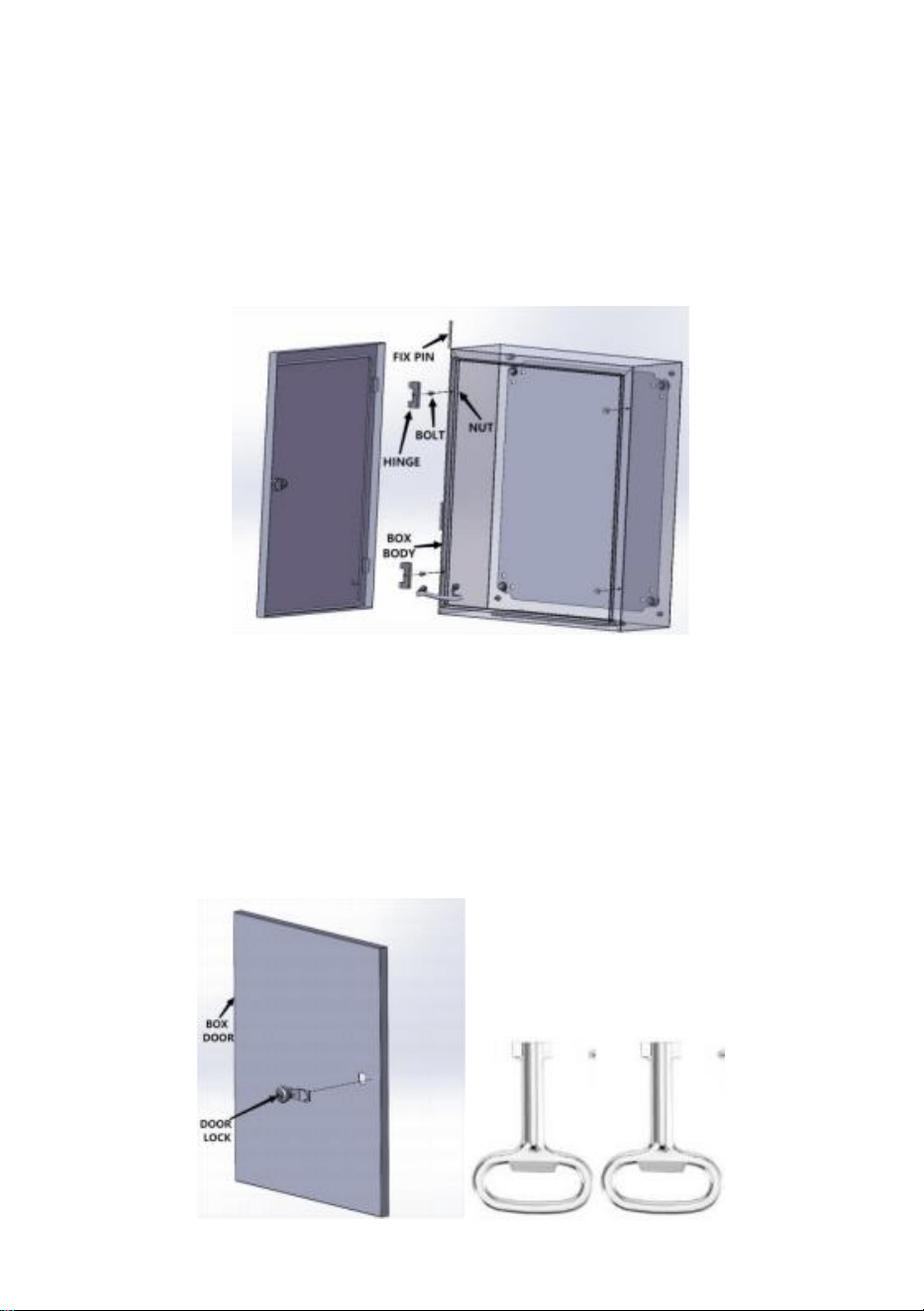

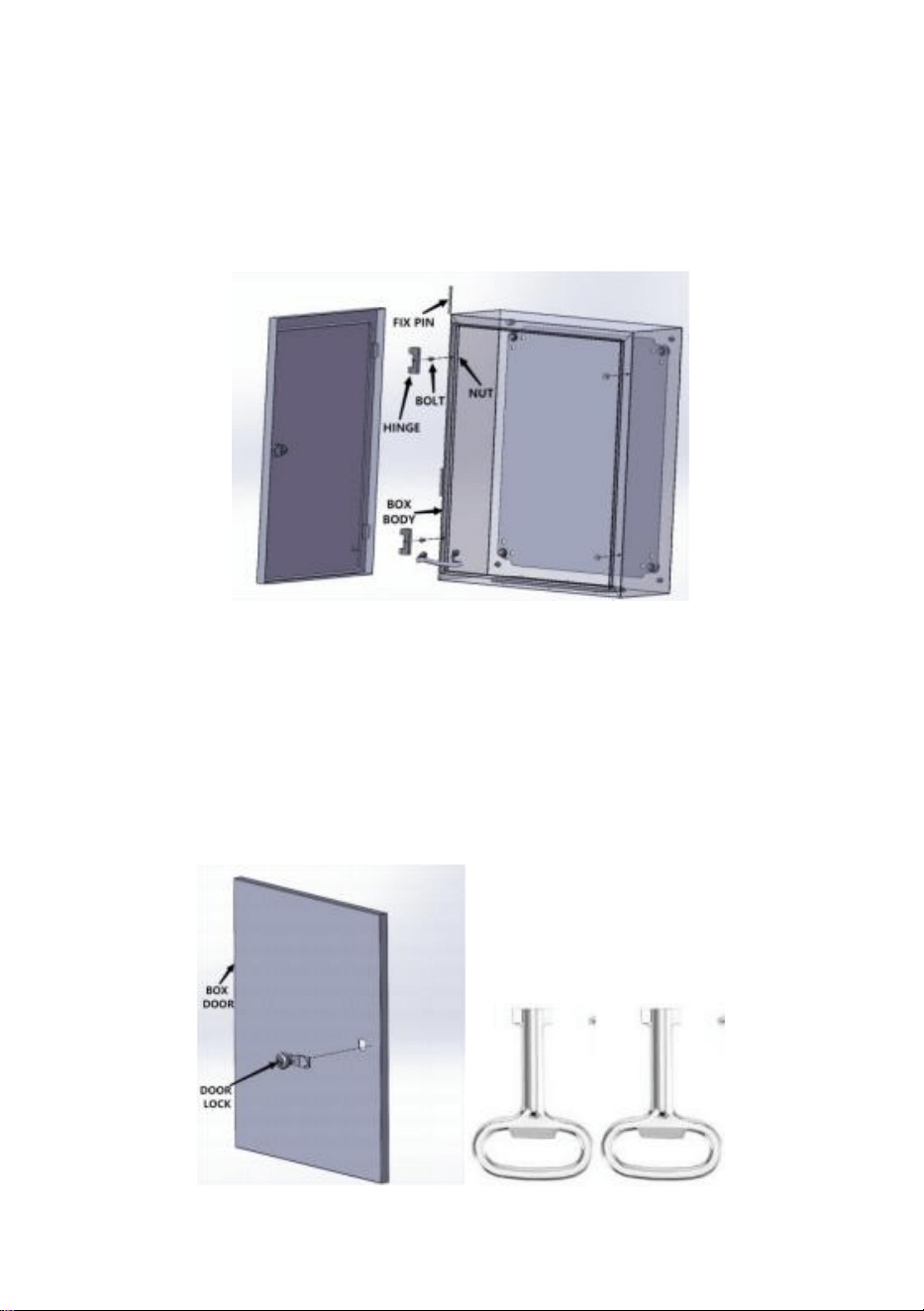

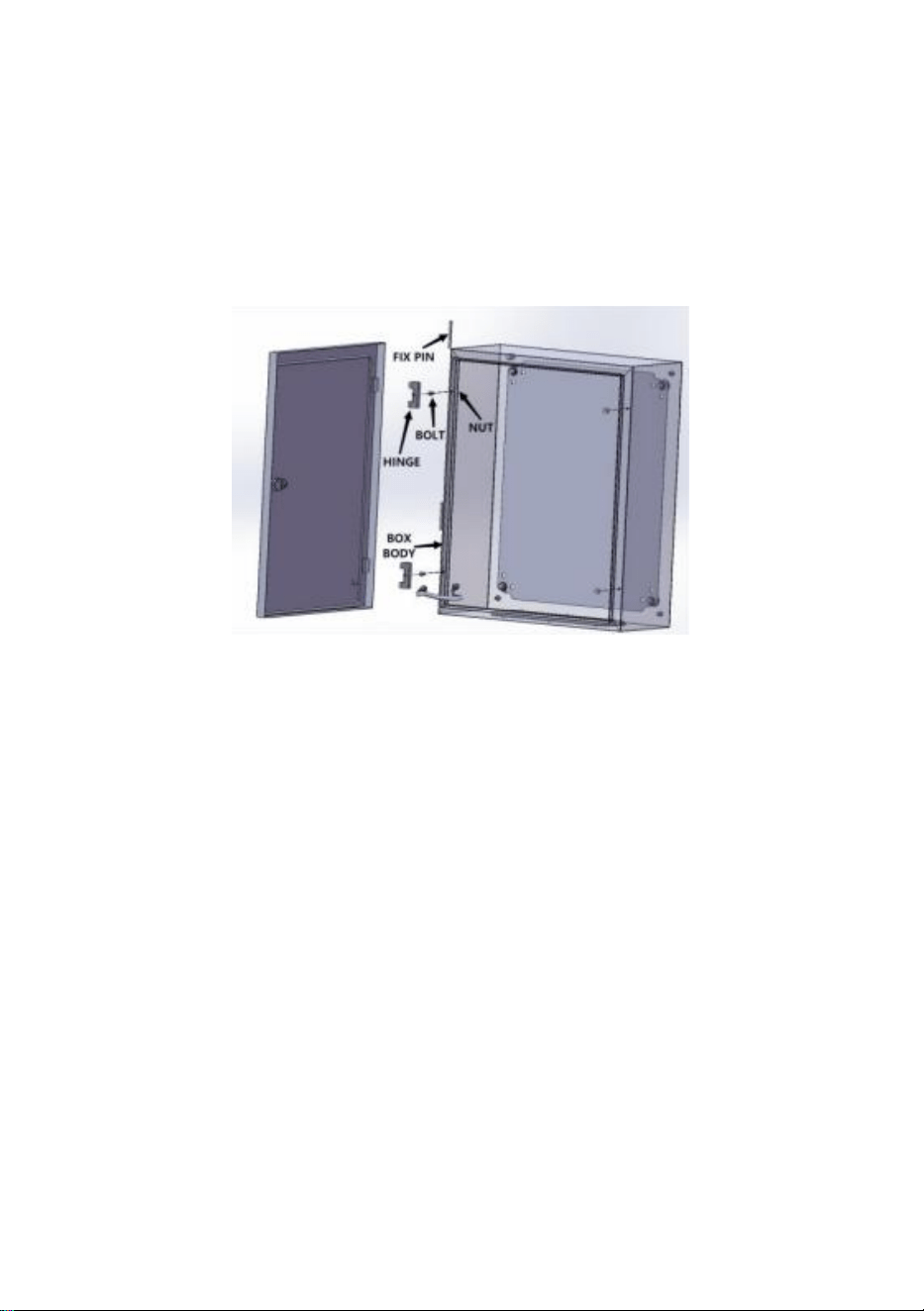

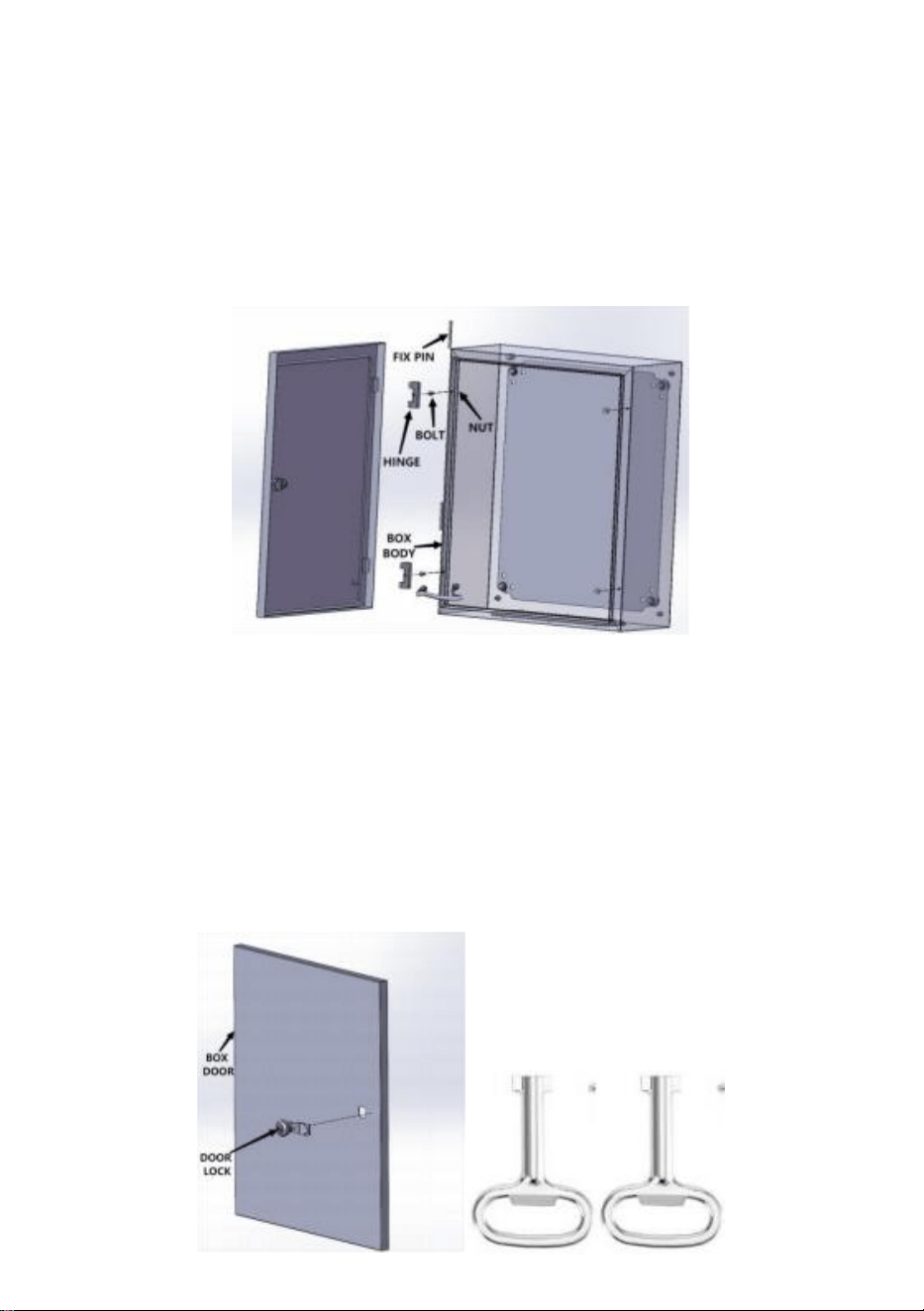

E:Enclosure Door Installation
Adopts 1pcs M6*12mm flat head cross screw,M6 O-ring, M6 hex head
flange nut assembly hinge on enclosure body, Adopts fixed pin assembly
enclosure do or on hinge. See Figure 5.
Notice:Enclosure door already assembled on enclosure body when
ex-factory.
Figure 5

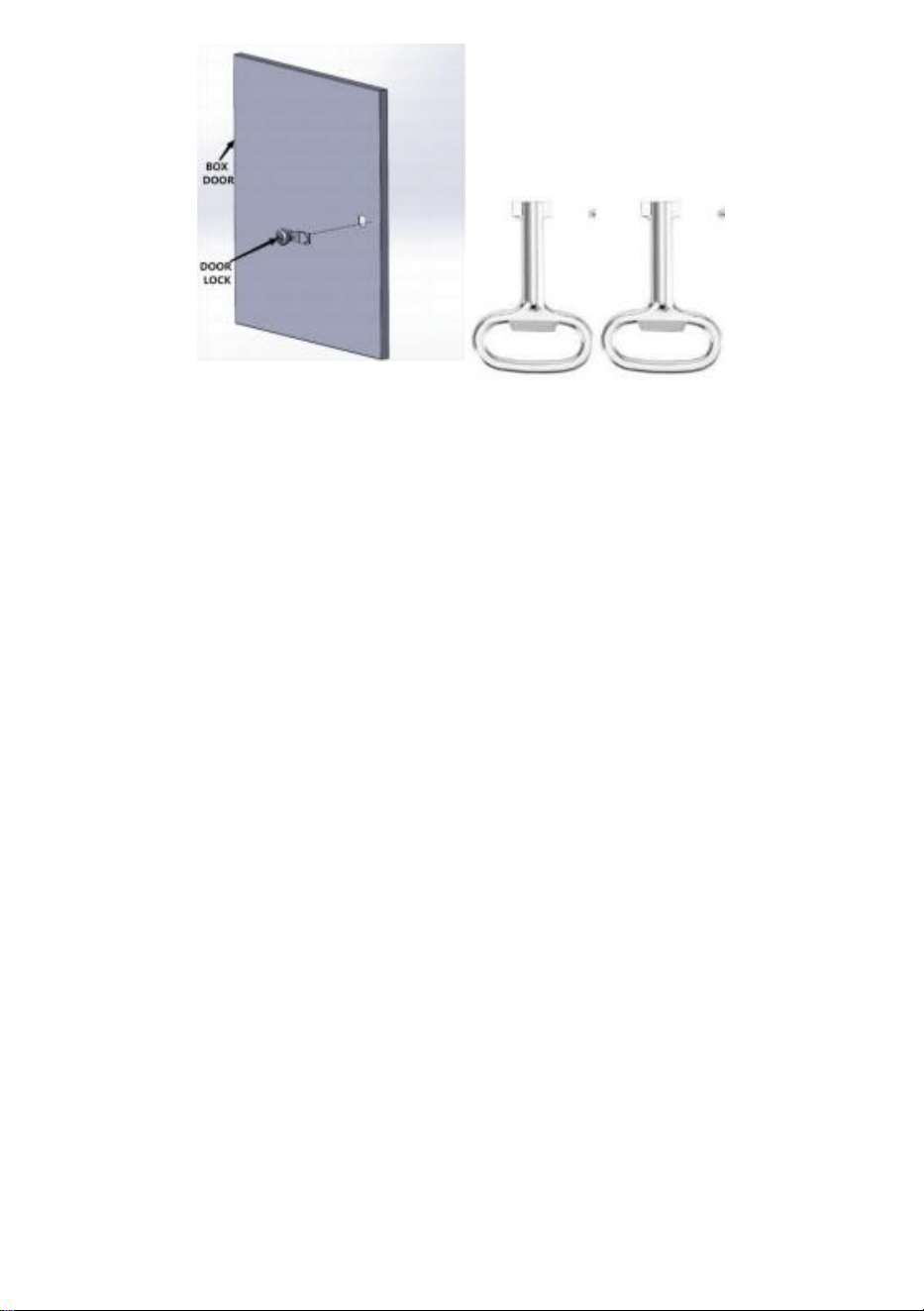

F:Door Lock Installation
Adopts lock nuts assembly enclosure lock on enclosure door.
Adopts matched key to meet enclosure door door opening and closing.
See Figure 6.
Notice:already assembled on enclosure body when ex-factory.
Figure 6
- 8 -
Warning:when locking the enclosure door,please turn lock core 90°
from vertical direction to horizontal direction,make sure to meet best
protection level.
Support technique et Garantie électronique
Certificat www.vevor.com/support
Électrique Enceinte
Produit Description
Matériau : SUS304 / Froid Acier laminé
Nous continuons à nous engager à vous fournir des outils avec compétitif prix.
"Sauvegarder "Moitié", "Moitié Prix " ou toute autre expression similaire utilisé par nous
seulement représente un
estimation des économies que vous pourriez réaliser en achetant certains outils chez nous
par rapport aux principaux
grandes marques et fait pas nécessairement signifie couvrir toutes les catégories des outils
proposés par nous. Toi
nous vous rappelons de bien vouloir vérifier attentivement lorsque vous êtes placement
un commander avec nous si tu sont
en fait, je sauve la moitié par rapport au top grandes marques.
- 1 -
Electrical Enclosure
Matériau : SUS304 Matériau : Acier laminé à froid
BESOIN DE L'AIDE? CONTACT NOUS!
Avoir produit Des questions ? Besoin technique soutien? S'il te
plaît sentir gratuit à contact nous:
Assistance technique et certificat de garantie
électronique
www.vevor.com/support
C'est l'original instruction, s'il vous plaît lisez tout manuel instructions
soigneusement avant de l'utiliser. VEVOR se réserve une interprétation
claire de notre manuel d'utilisation. L'apparence du produit doit être
soumis à la
produit vous reçu. S'il te plaît, pardonne nous que nous ne le ferons pas
je vous informe à nouveau s'il existe une technologie ou un logiciel
mises à jour sur notre produit.
- 2 -
Avertissement - Pour réduire le risque de blessure, l'utilisateur
doit lire les instructions Lisez attentivement le manuel.
LES QUESTIONSNÉCESSITENTUNE ATTENTION
PARTICULIÈRE
Avertissement
Le boîtier/l'armoire n'est qu'un revêtement mais PAS isolé.
SEULEMENT un électricien qualifié pourrait s'occuper des circuits
intérieurs et électrique parties. Des étiquettes d'avertissement ou d'autres
panneaux pourraient être affichés conformément aux lois relatives ou
codes si nécessaire.
FAIRE PAS Permettre aux enfants de jouer avec cela article.
Le Le boîtier électrique peut être étanche UNIQUEMENT tous les trous
avoir été scellé par un joint souple ou prise. Pour le trous couper par client,
s'il te plaît utiliser un Joint de qualité IP66 ou équivalent pièces à garder
imperméable f.
Ce l'article DOIT SOYEZ TERRIFIÉ. Veuillez vous référer à
la " Montage de la carrosserie - Assemblage le Terre fil ".
Conseils
Tout dommage sur le revêtement de finition pourrait conduire à la rouille,
et minuscule surface
les dégâts pourraient être réparé en repeignant. Mais il est pas
recommandé lorsque peinture sur dommages à grande échelle.
La température de travail doit être inférieure à 80°C, sinon, elle pourrait
endommager la surface de la peinture et entraîner sa défaillance de
scellement.
FEATURESOF PRODUCTS
- 3 -
La bande d'étanchéité en mousse PU assure une protection
grade de IP66 à corps de l'enceinte.
Patrons de divers types et tailles permettre facile installation de
entrée/sortie lignes.
Galvanisé montage plaque peut aussi être utilisé pour le câblage
en dehors de lui enceinte.
Multiple rainures de protection sont conçu à la enceinte ouverture que
ne peut pas seulement renforcer la structure mais aussi prévenir le
entrée de saleté ou de l'eau lorsque la porte est ouvert.
Professionnel système de verrouillage avec cylindre à double
denture permet un verrouillage facile verrouillage/déverrouillage.
DONNÉES DE SPÉCIFICATION
Couleur
Couleur acier inoxydable/RAL703 5 (gris blanc)
Corps Matériel
SUS304/Froid Acier laminé
Intérieur plaque
Galvanisé 2,0 mm Plaque
Finition
Revêtement en poudre
Construction
Soudé en continu
Température ambiante
-40~+55°C
Joint d'étanchéité
Matériel
Sans couture Mousse/Nylon (rondelles ou
bouchons)
Certification
CE Directive RoHS
Notes
NEMA 4/NEMA 4X
Niveau de protection
IP66 IK10
- 4 -
Modèle
Hauteur*Largeur*Profondeur
(mm)
Matériel
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Froid Acier laminé
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A : Installation de la plaque de montage
Adopte 4 pièces M8 bride à tête hexagonale montage d'écrou
plaque avec corps de l'enceinte. Voir Chiffre 1.
Remarque : déjà assemblé sur le corps du boîtier à la sortie d'usine.
Chiffre 1
B : Plaque d'étanchéité inférieure Installation
Adopte M5*Vis autotaraudeuses cruciformes de 10 mm,
rondelle d'étanchéité d'assemblage, étanchéité inférieure
plaque avec corps de boîtier. Voir Figure 2. Selon vos besoins
d'utilisation monter il ou pas.
INSTALLATIONSTEPS
- 5 -
Figure 2
- 6 -

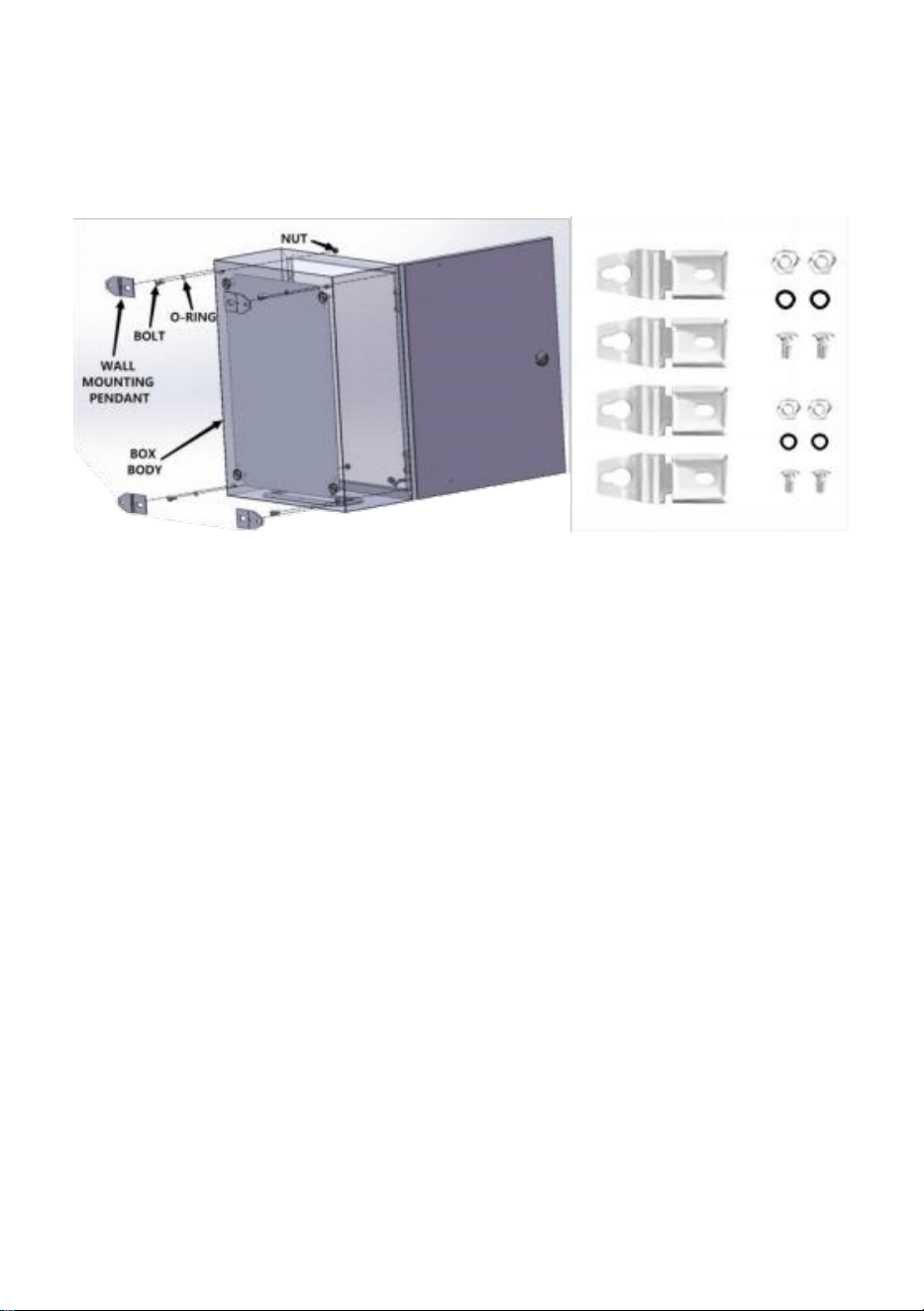

C:Mur Montage Installation des supports
Adopte 4 pièces M8*Tête hexagonale de 16 mm boulon, M8 joint
torique, M8 écrous de montage 4 pièces mur supports de montage sur
le mur.Voir Figure 3.
Chiffre 3

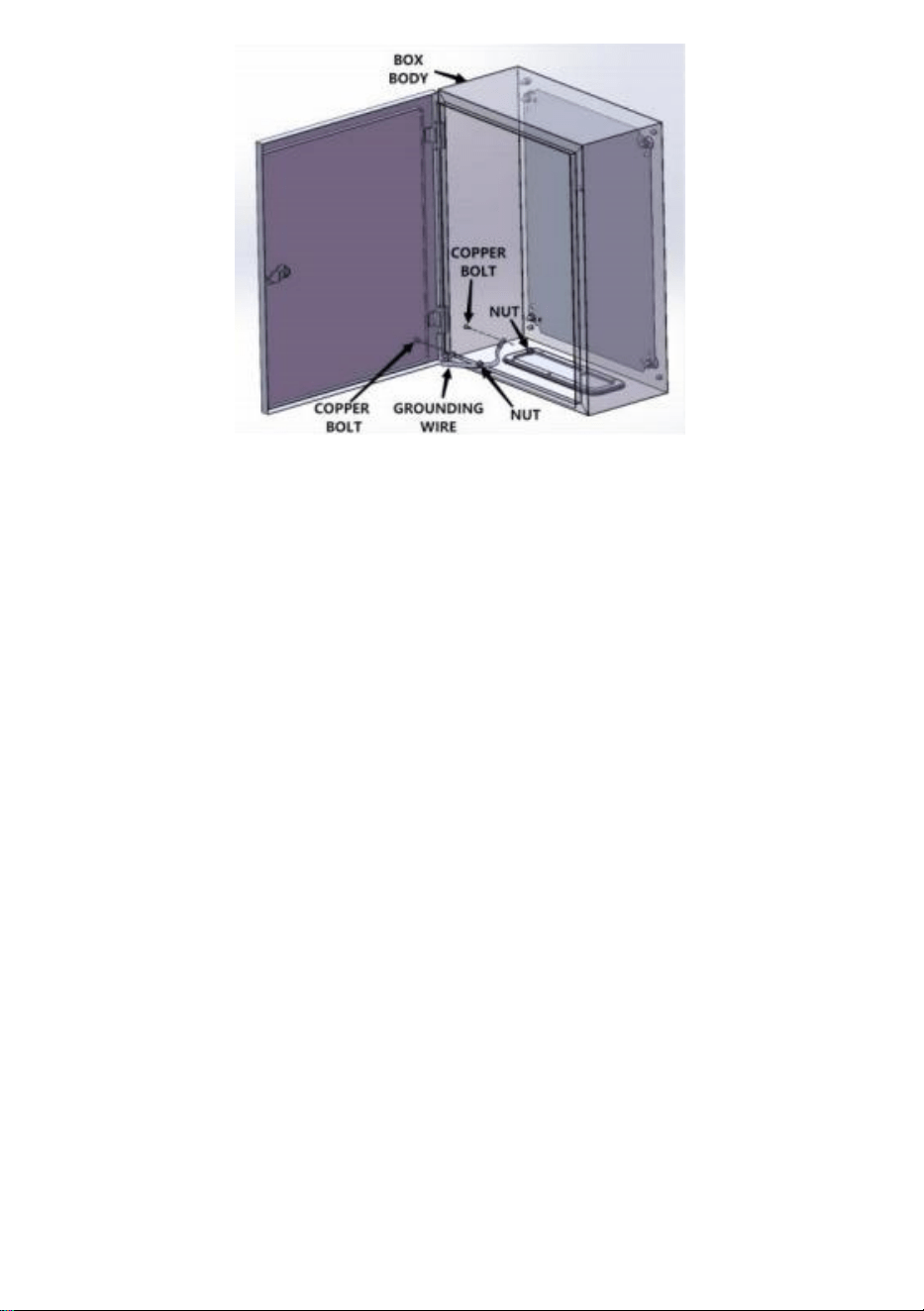

D : Installation du fil de terre
Adopte 2 pièces M6 bride à tête hexagonale écrou de montage fil
de mise à la terre sur M6*Boulon en cuivre de 12 mm pour boîtier
ou et enclos corps.
Voir Figure 4.
Remarque : déjà assemblé sur le corps du boîtier à la sortie d'usine.
- 6 -
Figure 4
- 7 -
E : Installation de la porte de l'enceinte
Adopte 1 pièce M6*12 mm plat vis à tête cruciforme, joint torique M6, M6
assemblage d'écrou à bride à tête hexagonale charnière sur le corps du
boîtier, adopte une fixation fixe épingle assemblée enceinte à faire ou à
allumer charnière. Voir e Chiffre 5.
Remarque : la porte du boîtier est déjà assemblée sur le corps du
boîtier lorsque départ usine.
Chiffre 5
F : Serrure de porte Installation
Adopte un boîtier d'assemblage de contre-écrous verrouillage sur
enceinte porte.
Adopte une clé adaptée pour répondre aux exigences du boîtier porte
ouverture et clôture. Voir Figure 6.
Remarque : déjà assemblé sur le corps du boîtier à la sortie d'usine.
- 7 -
Chiffre 6
- 8 -
Avertissement : lors du verrouillage de la porte du boîtier, veuillez
tourner le noyau de verrouillage de 9 à 0 ° de la direction verticale à
la direction horizontale, assurez -vous de respecter meilleur niveau
de protection.
Technischer Support und E-Garantie
Zertifikat www.vevor.com/support
Elektrisch Gehäuse
Produkt
Beschreibung
Material: SUS304 / Kalt Walzstahl
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zur Verfügung zu stellen mit
wettbewerbsfähig Preis.
"Speichern Halb", "Halber Preis " oder andere ähnliche Ausdrücke gebraucht von uns nur
repräsentiert ein
Schätzung der Ersparnisse, die Sie durch den Kauf bestimmter Werkzeuge bei uns
gegenüber den großen Werkzeugen erzielen können.
Top-Marken und tut nicht unbedingt bedeutet, alle Kategorien abzudecken der angebotenen
Werkzeuge von uns. Sie
Wir möchten Sie bitten, sorgfältig zu prüfen, wenn Sie Platzierung ein Bestellen mit uns
wenn du Sind
tatsächlich sparen Hälfte im Vergleich zur Spitze große Marken.
- 1 -
Electrical Enclosure
Material : SUS304 Material : Kaltgewalzter Stahl
BRAUCHEN HILFE? KONTAKT UNS!
Haben Produkt Fragen? Brauchen technisch Unterstützung? Bitte
fühlen frei Zu Kontakt uns:
Technischer Support und E-Garantie-
Zertifikat www.vevor.com/support
Dies ist das Original Anweisung, bitte alles lesen Handbuch
Anweisungen
sorgfältig vor dem Betrieb. VEVOR behält sich eine klare Auslegung
unserer Bedienungsanleitung vor. Das Aussehen des Produkts soll
unterliegen dem
Produkt Sie erhalten. Bitte verzeihen Sie uns, dass wir nicht informiere
euch nochmal wenn es Technologien oder Software gibt Updates auf
unserer Produkt.
- 1 -
- 2 -
Warnung - Um das Verletzungsrisiko zu verringern , muss der
Benutzer Anleitung lesen Lesen Sie das Handbuch sorgfältig
durch.
AngelegenheitenbenötigenAufmerksamkeit
Warnung
Gehäuse Gehäuse/Schrank ist nur Beschichtung aber NICHT isoliert.
NUR Ein qualifizierter Elektriker kann sich um die Innenschaltung
kümmern und elektrisch Teile. Warnschilder oder andere Zeichen können
gemäß den geltenden Gesetzen angebracht werden oder Codes, wenn
notwendig.
TUN NICHT Erlauben Sie Kindern, mit diesem Artikel.
Der Das Gehäuse des elektrischen Gehäuses könnte NUR alle Löcher
wasserdicht sein haben durch eine weiche Dichtung abgedichtet oder
Stecker. Für die Löcher schneiden von Kunde, Bitte verwenden Sie eine
Dichtung der Schutzklasse IP66 oder gleichwertig Teile zu wasserdicht
halten f.
Das Artikel MUSS Seien Sie geerdet. Bitte beachten Sie die
" Karosseriemontage - Montage Die Erde Draht ".
Tipps
Eventuelle Beschädigungen der Deckschicht können führen zu rost, Und
winzig Oberfläche
Schäden könnten durch Neulackierung ausgebessert . Aber Es Ist nicht
empfohlen, wenn Malerei auf Schäden großen Ausmaßes.
Die Arbeitstemperatur sollte unter 80°C liegen , sonst kann zu einer
Beschädigung der Lackoberfläche und zum Ausfall führen der
Versiegelung.
FEATURESOF PRODUCTS
- 3 -
PU-Schaumdichtband sorgt für Schutz Grad von IP66 bis
Gehäusekörper.
Bosse von verschiedenen Arten Und Größen erlauben einfach
Installation von Einlass/Auslass Linien.
Verzinkt Montage Platte dürfen Auch Sei Wird für die Verdrahtung
verwendet außerhalb des Gehäuse.
Mehrere Schutzrillen Sind entworfen am Gehäuse Öffnung Das
kann nicht nur die Struktur zu stärken, sondern auch verhindern Die
Eintrag von Schmutz oder Wasser, wenn die Tür geöffnet.
Professional Schließsystem mit Doppelzahnzylinder ermöglicht
einfaches Ver-/Entriegeln.
SPEZIFIKATIONSDATEN
Farbe
Edelstahlfarbe/RAL703 5 (Weißgrau)
Körper Material
SUS304/Kalt Walzstahl
Innere Platte
2,0 mm verzinkt Platte
Beenden
Pulverbeschichtung
Konstruktion
Durchgehend geschweißt
Umgebungstemperatur
-40~+55°C
Dichtung Material
Nahtlos Schaumstoff/Nylon (Unterlegscheiben
oder Stopfen)
Zertifizierung
CE ROHS
Bewertungen
NEMA 4/NEMA 4X
Schutzgrad
IP66 IK10
- 4 -
Modell
Höhe*Breite*Tiefe (mm)
Material
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Kalt Walzstahl
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A: Installation der Montageplatte
Nimmt 4 Stück an M8 Sechskantflansch Mutter Montage Montage
Platte mit Gehäusekörper. Sehen Figur 1.
Hinweis: Ab Werk bereits am Gehäusekorpus montiert .
Figur 1
B: Untere Dichtungsplatte Installation
Adoptiert M5*10mm Kreuzschlitz Blechschrauben Montage
Dichtscheibe,Bodendichtung Platte mit Gehäusekörper. Siehe
Abbildung 2. Entsprechend Ihrer Nutzungsanforderung
montieren Es oder nicht.
INSTALLATIONSTEPS
- 5 -
Abbildung 2
- 6 -
C:Wand Montage Klammern Installation
Nimmt 4 Stück an M8*16 mm Sechskantkopf Schraube, M8 O-Ring, M8
Muttern Befestigung 4 Stück Wand Montagehalterungen an der
Wand.Siehe Abbildung 3.
Figur 3
D: Installation des Erdungskabels
Nimmt 2 stücke an M6 Sechskantflansch Mutter Montage
Erdungskabel auf M6*12mm Kupferbolzen des Gehäuses do
oder und Gehäuse Körper.
Sehen Abbildung 4.
Hinweis: Ab Werk bereits am Gehäusekorpus montiert .
- 6 -
Abbildung 4
- 7 -
E: Installation der Gehäusetür
Adoptiert 1 Stück M6*12mm flach Kreuzschlitzschraube M6, O-Ring, M6
Sechskantflanschmutterbaugruppe Scharnier am Gehäusekörper,
Adopts feste Stift Montage Gehäuse tun oder auf Scharnier. Siehe Figur
5.
Hinweis: Die Gehäusetür ist bereits am Gehäusekorpus montiert,
wenn ab Werk.
Figur 5
F: Türschloss Installation
das Gehäuse für die Kontermutternmontage an sperren An Gehäuse Tür.
Nimmt passenden Schlüssel an, um Gehäuse zu erfüllen oder Tür
Öffnung Und Schließen. Sehen Abbildung 6.
Hinweis: Ab Werk bereits am Gehäusekorpus montiert .
Figur 6
- 8 -
Achtung: Beim Verriegeln der Gehäusetür drehen Sie den
Schlosskern um 9 0° von der vertikalen in die horizontale Richtung.
Achten Sie dabei auf am besten Schutzniveau.
Supporto tecnico e Garanzia elettronica
Certificato www.vevor.com/support
Elettrico Allegato
Prodotto
Descrizione
Materiale: SUS304 / Freddo Acciaio laminato
Continuiamo a impegnarci per fornirti strumenti con competitivo prezzo.
"Salva Metà", "Metà prezzo " o altre espressioni simili usato di solo noi rappresenta UN
stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai
principali
i migliori marchi e fa non necessariamente significa coprire tutte le categorie di strumenti
offerti di noi. Tu
si ricorda gentilmente di verificare attentamente quando si è collocamento UN ordina con
noi se tu Sono
effettivamente risparmiando metà rispetto alla parte superiore grandi marchi.
- 1 -
Electrical Enclosure
Materiale : SUS304 Materiale : acciaio laminato a freddo
BISOGNO AIUTO? CONTATTO NOI!
Avere prodotto domande? Bisogno tecnico supporto? Per favore
Tatto gratuito A contatto noi:
Supporto tecnico e certificato di garanzia
elettronica
www.vevor.com/support
Questo è l'originale istruzione, per favore leggi tutto manuale istruzioni
accuratamente prima di operare. VEVOR si riserva una chiara
interpretazione del nostro manuale utente. L'aspetto del prodotto deve
essere soggetto al
prodotto tu ricevuto. Per favore perdonami noi che non lo faremo
informarti di nuovo se ci sono tecnologie o software aggiornamenti sul
nostro prodotto.
- 2 -
Attenzione: per ridurre il rischio di lesioni , l'utente deve leggere
le istruzioni manuale con attenzione.
LEQUESTIONIRICHIEDONO ATTENZIONE
Avvertimento
Il contenitore/armadietto è solo un rivestimento ma NON isolato.
SOLTANTO un elettricista qualificato potrebbe occuparsi dei circuiti
interni e elettrico parti. Etichette di avvertimento o altri segnali potrebbero
essere affissi in base alle leggi pertinenti o codici se necessario.
FARE NON Permettere ai bambini di giocare con questo articolo.
IL L'involucro elettrico potrebbe essere impermeabile SOLO tutti i fori
Avere è stato sigillato da una guarnizione morbida o tappo. Per il buchi
taglio di cliente, Per favore utilizzare un Guarnizione di grado IP66 o
equivalente parti a mantenere impermeabile .
Questo l'articolo DEVE RIMANI CON PUNTO TERZO. Si
prega di fare riferimento al " Installazione carrozzeria -
Montaggio IL terra filo ".
Suggerimenti
Eventuali danni al rivestimento di finitura potrebbero portare alla ruggine, E
minuscolo superficie
il danno potrebbe essere riparato mediante riverniciatura. Ma Esso È non
consigliato quando dipingere su danni su larga scala.
La temperatura di lavoro dovrebbe essere inferiore a 80°C, altrimenti
potrebbe causare danni alla superficie della vernice e il fallimento di
sigillatura.
FEATURESOF PRODUCTS
- 3 -
La striscia di tenuta in schiuma PU garantisce una protezione
grado Di IP66 a corpo del recinto.
boss di vario tipo E dimensioni permettere facile installazione Di
ingresso/uscita linee.
zincato montaggio piatto Potere Anche Essere utilizzato per il
cablaggio fuori dal allegato.
Multiplo scanalature di protezione Sono progettato al allegato apertura
Quello non può solo rinforzare la struttura ma anche impedire IL
iscrizione di sporcizia o acqua quando la porta è aperto.
Professionale il sistema di chiusura con cilindro a doppia
dentatura consente una facile bloccaggio/sbloccaggio.
DATISPECIFICI
Colore
Colore acciaio inossidabile/RAL703 5 (grigio
bianco)
Corpo Materiale
SUS304/Freddo Acciaio laminato
Interno piatto
2,0 mm zincato Piatto
Fine
Verniciatura a polvere
Costruzione
Saldato in continuo
Temperatura ambiente
-40~+55°C
Guarnizione Materiale
Senza soluzione di continuità Schiuma/Nylon
(rondelle o tappi)
Certificazione
CE Direttiva RoHS
Valutazioni
NEMA 4/NEMA 4X
Grado di protezione
Grado di protezione IP66 IK10
- 4 -
Modello
Altezza*Larghezza*Profondit
à (mm)
Materiale
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
Codice articolo: SP
-B3-303020
300*300*200
SP-B3-403015
400*300*150
Codice articolo: SP
-B3-403020
400*300*200
SP-B3-403025
Dimensioni: 400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
Codice articolo: SP
-B3-605020
600*500*200
SPT-202015
200*200*150
Freddo Acciaio
laminato
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
Codice articolo:
SPT-302515
300*250*150
Codice articolo:
SPT-303015
300*300*150
Codice articolo:
SPT-303020
300*300*200
Codice articolo:
SPT-403015
400*300*150
Codice articolo:
SPT-403020
400*300*200
Codice articolo SPT
-404015
400*400*150
Codice articolo:
SPT-404020
400*400*200
Codice articolo:
SPT-503025
500*300*250
Codice articolo:
SPT-504015
500*400*150
Codice articolo:
SPT-504020
500*400*200
- 4 -
Codice articolo:
SPT-504025
500*400*250
Codice articolo:
SPT-505015
500*500*150
Codice articolo:
SPT-604025
Dimensioni: 600*400*250
Codice articolo:
SPT-604030
Dimensioni: 600*400*300
Codice articolo:
SPT-606020
600*600*200
Codice articolo:
SPT-606030
600*600*300
Codice articolo:
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A: Installazione della piastra di montaggio
Adotta 4 pezzi M8 flangia a testa esagonale montaggio del gruppo
dado piatto con corpo del recinto. Vedere Figura 1.
Nota: già assemblato sul corpo della custodia in fabbrica.
Figura 1
B:Piastra di tenuta inferiore Installazione
Adotta M5*Viti autofilettanti a croce da 10 mm, rondella di
tenuta, guarnizione inferiore piastra con corpo contenitore.
Vedere Figura 2. In base alle tue esigenze di utilizzo montare
Esso O non.
INSTALLATIONSTEPS
- 5 -
Figura 2
- 6 -
C:Muro Montaggio Installazione staffe
Adotta 4 pezzi M8*Testa esagonale da 16 mm bullone, M8 O-ring, M8
montaggio noci 4 pezzi parete staffe di montaggio a parete.Vedi Figura
3.
Figura 3
D: Installazione del filo di messa a terra
Adotta 2 pezzi La M6 flangia a testa esagonale gruppo dado filo
di messa a terra su M6*Bullone di rame da 12 mm per il fissaggio
della custodia recinto corpo.
Vedere Figura 4.
Nota: già assemblato sul corpo della custodia in fabbrica.
- 6 -
Figura 4
- 7 -
E: Installazione della porta della cabina
Adotta 1 pz M6*12mm piatto vite a testa svasata,O-ring M6, La M6
gruppo dado flangiato a testa esagonale cerniera sul corpo dell'involucro,
adotta fisso spillo assemblaggio recinto fare o su cerniera. Vedi Figura 5.
Nota: la porta dell'involucro è già assemblata sul corpo
dell'involucro quando ex fabbrica.
Figura 5
F: Serratura della porta Installazione
Adotta il contenitore di assemblaggio dei dadi di bloccaggio serratura SU
allegato porta.
Adotta la chiave abbinata per soddisfare le esigenze di custodia o
porta apertura E chiusura. Vedere Figura 6.
Nota: già assemblato sul corpo della custodia in fabbrica.
Figura 6
- 8 -
Attenzione: quando si blocca la porta della custodia, ruotare il
nucleo della serratura di 90 ° dalla direzione verticale alla direzione
orizzontale, assicurarsi di soddisfare migliore livello di protezione.
Soporte técnico y Garantía electrónica
Certificado
www.vevor.com/support
Eléctrico Recinto
Producto
Descripción
Material: SUS304 / Frío Acero laminado
Seguimos comprometidos a brindarle herramientas con competitivo precio.
"Ahorrar Mitad", "mitad de precio " o cualquier otra expresión similar usado por Sólo
nosotros representa un
Estimación de los ahorros que podría obtener al comprar ciertas herramientas con nosotros
en comparación con las principales
Las mejores marcas y hace no necesariamente significa cubrir todas las categorías de
herramientas ofrecidas por Nosotros. Tú
Se les recuerda que deben verificar cuidadosamente cuando estén colocación un
Ordenar con a nosotros si usted son
realmente ahorrando La mitad en comparación con la parte superior
Grandes marcas.
- 1 -
Electrical Enclosure
Material : SUS304 Material : acero laminado en frío
NECESIDAD ¿AYUDA? CONTACTO ¡A
NOSOTROS!
Tener producto ¿preguntas? Necesidad técnico ¿apoyo? Por favor
sentir gratis a contacto a nosotros:
Soporte técnico y certificado de garantía
electrónica
www.vevor.com/support
Este es el original instrucción, Por favor lea todo manual instrucciones
con cuidado antes de operar. VEVOR se reserva una interpretación
clara de nuestro manual de usuario. La apariencia del producto debe
estar sujeto a la
producto tu recibió. Por favor perdona nosotros que no lo haremos
informarle nuevamente Si hay alguna tecnología o software
actualizaciones sobre nuestro producto.
- 2 -
Advertencia: Para reducir el riesgo de lesiones, el usuario debe
Lea las instrucciones Lea el manual con cuidado.
ASUNTOSQUENECESITANATENCIÓN
Advertencia
El gabinete/carcasa es solo un revestimiento pero NO aislado. SOLO
Un electricista calificado podría ocuparse de los circuitos internos y
eléctrico regiones. Se podrán colocar etiquetas de advertencia u otros
carteles de acuerdo con las leyes o códigos si necesario.
HACER NO Permita que los niños jueguen con esto artículo.
El El gabinete eléctrico puede ser impermeable SOLO todos los orificios
tener sido sellado por una junta blanda o enchufar. Para el agujeros cortar
por cliente, por favor utiliza un Junta de grado IP66 o equivalente partes a
mantener a prueba de agua f.
Este El artículo DEBE ESTAR CONECTADO A TIERRA.
Por favor consulte la " Instalación de la carrocería - Montaje
el tierra cable ".
Consejos
Cualquier daño en el revestimiento de acabado podría conducir al óxido, y
diminuto superficie
El daño podría ser reparado mediante nueva pintura. Pero él es no
Recomendado cuando pintura en Daños a gran escala.
La temperatura de trabajo debe ser inferior a 80°C, de lo contrario,
Podría provocar daños en la superficie de la pintura y la falla. de
sellado.
FEATURESOF PRODUCTS
- 3 -
La tira de sellado de espuma de PU garantiza una
protección calificación de IP66 a Cuerpo del recinto.
Jefes De varios tipos y tamaños permitir fácil instalación de
entrada/salida pauta.
Galvanizado montaje lámina poder también ser utilizado para
cableado Fuera de el recinto.
Múltiple ranuras de protección son diseñado al recinto apertura eso
no solo puede reforzar la estructura pero también prevenir el entrada
de suciedad o agua cuando la puerta esta abierto.
Profesional Sistema de bloqueo con cilindro de doble
dentado que permite un fácil bloqueo/desbloqueo.
DATOS DE ESPECIFICACIÓN
Color
Color acero inoxidable/RAL703 5 (gris blanco)
Cuerpo Material
SUS304/Frío Acero laminado
Interno lámina
2,0 mm galvanizado Lámina
Finalizar
Recubrimiento en polvo
Construcción
Soldadura continua
Temperatura ambiente
-40 ~ +55 °C
Empaquetadora
Material
Sin costura Espuma/nailon (arandelas o
tapones)
Proceso de dar un título
CE RoHS
Calificaciones
NEMA 4/NEMA 4X
Grado de protección
IP66 IK10
- 4 -
Modelo
Alto*Ancho*Profundidad
(mm)
Material
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Frío Acero laminado
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A: Instalación de la placa de montaje
Adopta 4 piezas M8 brida de cabeza hexagonal montaje del
conjunto de tuercas plato con Cuerpo del recinto. Ver Cifra 1.
Nota: ya viene montado en el cuerpo del gabinete cuando sale de fábrica.
Cifra 1
B: Placa de sellado inferior Instalación
Adopta M5*Conjunto de tornillos autorroscantes en cruz de 10
mm , arandela de sellado, sellado inferior placa con cuerpo
envolvente. Ver Figura 2. Según sus necesidades de uso
montar él o no.
INSTALLATIONSTEPS
- 5 -
Figura 2
- 6 -
C: Muro Montaje Instalación de soportes
Adopta 4 piezas M8*Cabeza hexagonal de 16 mm perno, M8 junta
tórica, M8 Tuercas de montaje 4 piezas muro Soportes de montaje en la
pared.Ver Figura 3.
Cifra 3
D:Instalación del cable de puesta a tierra
Adopta 2 piezas M6 brida de cabeza hexagonal conjunto de
tuercas cable de conexión a tierra M6*Perno de cobre de 12 mm
para la caja o el marco. Adjunto cuerpo.
Ver Figura 4.
Nota: ya viene montado en el cuerpo del gabinete cuando sale de
fábrica.
- 6 -
Figura 4
- 7 -
E:Instalación de la puerta del recinto
Adopta 1 pieza M6*12 mm plano Tornillo de cabeza cruzada, junta tórica
M6, M6 conjunto de tuerca de brida de cabeza hexagonal Bisagra en el
cuerpo del gabinete, adopta fijación alfiler asamblea recinto hacer o
sobre Bisagra. Ver Cifra 5.
Aviso: La puerta del gabinete ya está ensamblada en el cuerpo
del gabinete cuando ex-fábrica.
Cifra 5
F: Cerradura de puerta Instalación
Adopta una carcasa de conjunto de tuercas de seguridad cerrar en
recinto puerta.
Adopta una llave combinada para cumplir con el requisito de
cerramiento . puerta apertura y cierre. Ver Figura 6.
Nota: ya viene montado en el cuerpo del gabinete cuando sale de
fábrica.
- 7 -
Cifra 6
- 8 -
Advertencia: al bloquear la puerta del gabinete, gire el núcleo de la
cerradura 9 0° desde la dirección vertical a la dirección horizontal,
asegúrese de cumplir mejor nivel de protección.
Wsparcie techniczne i E-gwarancja Certyfikat
www.vevor.com/support
Elektryczny
Załącznik Produkt
Opis
Materiał: SUS304 / Zimny Stal walcowana
Nadal staramy się dostarczać Ci narzędzia z konkurencyjny cena.
"Ratować Połowa", "Połowa ceny " lub jakiekolwiek inne podobne wyrażenia używany
przez tylko my reprezentuje jakiś
Szacunkowe oszczędności, jakie możesz uzyskać kupując u nas niektóre narzędzia w
porównaniu do innych dużych firm
najlepsze marki i robi nie koniecznie oznacza objęcie wszystkich kategorii oferowanych
narzędzi przez nas. Ty
uprzejmie przypominamy o dokładnym sprawdzeniu, kiedy umieszczanie jakiś zamów z
nas jeśli ty Czy
faktycznie oszczędzając połowa w porównaniu z górą główne marki.
- 1 -
Electrical Enclosure
Materiał : SUS304 Materiał : Stal walcowana na zimno
POTRZEBOWAĆ POMOCY? KONTAKT NAS!
Mieć produkt pytania? Potrzebować techniczny wsparcie? Proszę
czuć bezpłatny Do kontakt nas:
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
To jest oryginał instrukcja, proszę przeczytać wszystko podręcznik
instrukcje
ostrożnie przed uruchomieniem. VEVOR zastrzega sobie prawo do
jednoznacznej interpretacji naszej instrukcji obsługi. Wygląd produktu
powinien podlegać
produkt ty otrzymane. Proszę wybaczyć nas, że nie będziemy
poinformuję cię ponownie jeśli istnieje jakaś technologia lub
oprogramowanie Aktualizacje na naszym produkt.
- 1 -
- 2 -
Ostrzeżenie: Aby zmniejszyć ryzyko obrażeń , użytkownik musi:
przeczytaj instrukcje instrukcję uważnie.
SPRAWYWYMAGAJĄCEUWAGI
Ostrzeżenie
Obudowa/szafka to tylko powłoka, ale NIE bezludny. TYLKO
wykwalifikowany elektryk może poradzić sobie z obwodem wewnętrznym
i elektryczny strony. Etykiety ostrzegawcze lub inne znaki mogą być
umieszczane zgodnie z odpowiednimi przepisami lub kody jeśli niezbędny.
DO NIE Pozwól dzieciom bawić się tym przedmiot.
Ten Obudowa elektryczna może być wodoodporna TYLKO we wszystkich
otworach Posiadać uszczelnione miękką uszczelką lub wtyczka. Dla
dziury cięcie przez klient, Proszę użyj Uszczelka klasy IP66 lub
równoważna części do utrzymuj wodoodporność f.
Ten pozycja MUSI BĄDŹ UZIEMIONY. Proszę zapoznać
się z „ Montaż nadwozia – montaż ten ziemia drut ".
Porady
Jakiekolwiek uszkodzenie powłoki wykończeniowej może prowadzić do
rdzy, I malutki powierzchnia
uszkodzenie może być naprawiono poprzez ponowne malowanie. Ale To
Jest nie zalecane kiedy malowanie na szkody na dużą skalę.
Temperatura pracy powinna być niższa niż 80°C, w przeciwnym razie
może spowodować uszkodzenie powierzchni malarskiej i awarię
uszczelnienia.
FEATURESOF PRODUCTS
- 3 -
Uszczelniająca taśma piankowa PU zapewnia ochronę
stopień z IP66 do korpus obudowy.
Szefowie różnych typów I rozmiary umożliwić łatwy instalacja z
wlot/wylot kwestia.
Ocynkowany montowanie płyta Móc Również Być używany do
okablowania poza nim załącznik.
Wielokrotny rowki ochronne Czy zaprojektowany w załącznik otwór To
nie może tylko wzmocnić konstrukcję, ale także zapobiegać ten
wejście z brudu lub wody, gdy drzwi są otwarte otwierany.
Profesjonalny system blokowania z podwójnym cylindrem
zębatym umożliwia łatwe blokowanie/odblokowywanie.
DANESPECYFIKACYJNE
Kolor
Kolor stali nierdzewnej/RAL703 5 (biały szary)
Ciało Tworzywo
SUS304/Zimny Stal walcowana
Wewnętrzny płyta
2,0 mm ocynkowane Płyta
Skończyć
Malowanie proszkowe
Budowa
Spawane w sposób ciągły
Temperatura otoczenia
-40~+55°C
Uszczelka Tworzywo
Bezszwowy Pianka/Nylon (podkładki lub
zatyczki)
Orzecznictwo
CE RoHS-y
Oceny
Certyfikat NEMA 4 4X
Stopień ochrony
IP66 IK10
- 4 -
Model
Wysokość*Szerokość*Głębo
kość (mm)
Tworzywo
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Zimno Stal
walcowana
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A: Instalacja płyty montażowej
Przyjmuje 4 sztuki M8 kołnierz z łbem sześciokątnym montaż
nakrętki montażowej talerz z korpus obudowy. Widzieć Postać 1.
Uwaga: elementy są już zamontowane na obudowie w fabryce.
Postać 1
B: Dolna płyta uszczelniająca Instalacja
Przyjmuje M5*Montaż śrub samogwintujących krzyżowych 10
mm , podkładka uszczelniająca, uszczelnienie dolne płyta z
korpusem obudowy. Zobacz Rysunek 2. Zgodnie z Twoimi
wymaganiami użytkowania uchwyt To Lub nie.
INSTALLATIONSTEPS
- 5 -
Rysunek 2
- 6 -
C: Ściana Montowanie Montaż wsporników
Przyjmuje 4 sztuki M8*16mm łeb sześciokątny śruba,M8 O-ring,M8
nakrętki mocujące 4 szt. ściana uchwyty montażowe na ścianie.Zobacz
Rysunek 3.
Postać 3
D: Instalacja przewodu uziemiającego
Przyjmuje 2 sztuki M6 kołnierz z łbem sześciokątnym nakrętka
montażowa przewód uziemiający na M6*12mm miedziana śruba
obudowy lub załączyć ciało.
Widzieć Rysunek 4.
Uwaga: elementy są już zamontowane na obudowie w fabryce.
- 6 -
Rysunek 4
- 7 -
E:Montaż drzwi obudowy
Przyjmuje 1 szt. M6*12mm płaski śruba krzyżakowa, pierścień
uszczelniający M6, M6 zespół nakrętki kołnierzowej z łbem
sześciokątnym zawias na obudowie, przyjmuje stałe szpilka montaż
obudowa zrób lub na zawias. Zobacz e Postać 5.
Uwaga: Drzwi obudowy są już zamontowane na korpusie obudowy
w momencie montażu. ex-fabryka.
Postać 5
F: Zamek drzwi Instalacja
obudowę montażową z nakrętkami zabezpieczającymi zamek NA
załącznik drzwi.
Przyjmuje dopasowany klucz, aby spełnić wymagania obudowy lub
drzwi otwór I zamknięcie. Widzieć Rysunek 6.
Uwaga: elementy są już zamontowane na obudowie w fabryce.
- 7 -
Postać 6
- 8 -
Ostrzeżenie: podczas blokowania drzwi obudowy należy obrócić
rdzeń zamka o 9 0° z kierunku pionowego do poziomego,
upewniając się, że spełnione są następujące wymagania: to, co
najlepsze poziom ochrony.
Technische ondersteuning en E-Garantie
Certificaat www.vevor.com/support
Elektrisch
Behuizing Product
Beschrijving
Materiaal: SUS304 / Koud Gewalst staal
Wij blijven ons inzetten om u de tools te bieden die u nodig hebt competitief prijs.
"Redden Half", "Half Price " of andere soortgelijke uitdrukkingen gebruikt door alleen wij
vertegenwoordigt een
schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te
kopen in vergelijking met de belangrijkste r
topmerken en doet niet noodzakelijkerwijs betekent dat alle categorieën worden gedekt van
de aangeboden hulpmiddelen door wij. Jij
Wij herinneren u eraan om zorgvuldig te controleren wanneer u plaatsen een bestellen
met ons als je Zijn
Eigenlijk besparen de helft in vergelijking met de bovenkant grote merken.
- 1 -
Electrical Enclosure
Materiaal : SUS304 Materiaal : Koudgewalst staal
BEHOEFTE HULP? CONTACT ONS!
Hebben product vragen? Behoefte technisch steun? Alsjeblieft
gevoel vrij naar contact ons:
Technische ondersteuning en e-
garantiecertificaat
www.vevor.com/support
Dit is het origineel instructie, lees alles alstublieft handmatig instructies
voorzichtig voor gebruik. VEVOR behoudt zich een duidelijke
interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het
product moet onderworpen zijn aan de
product jij ontvangen. Vergeef me alsjeblieft ons dat we niet zullen u
opnieuw informeren als er technologie of software is updates over onze
product.
- 2 -
Waarschuwing - Om het risico op letsel te verkleinen, moet de
gebruiker: lees instructies handleiding zorgvuldig door.
ZAKENHEBBENAANDACHTNODIG
Waarschuwing
Behuizing behuizing/kast is alleen coating maar NIET geïsoleerd.
ALLEEN een gekwalificeerde elektricien kan de binnencircuits
behandelen en elektrisch onderdelen. Waarschuwingslabels of andere
borden kunnen worden geplaatst volgens de relatieve wetten of codes als
nodig.
DOEN NIET Laat kinderen hiermee spelen item.
De Elektrische behuizing behuizing kan alleen waterdicht zijn als alle
gaten hebben verzegeld door een zachte pakking of plug. Voor de gaten
snee door klant, Alsjeblieft gebruik een IP66-klasse pakking of
gelijkwaardig onderdelen naar waterdicht houden f.
Dit item MOET BLIJF GEARBD. Zie de "Carrosserie -
installatie - Montage de aarde draad ".
Tips
Eventuele schade aan de afwerklaag kan leiden tot roest, En klein
oppervlak
schade zou kunnen zijn gerepareerd door opnieuw te schilderen. Maar
Het is niet aanbevolen wanneer schilderen op grootschalige schade.
De werktemperatuur moet lager zijn dan 80°C, anders is het kan leiden
tot schade aan het schilderoppervlak en het falen van verzegeling.
FEATURESOF PRODUCTS
- 3 -
PU-schuimafdichtingsstrip zorgt voor een bescherming
cijfer van IP66 tot behuizing.
Bazen van verschillende typen En maten toestaan eenvoudig
installatie van inlaat/uitlaat lijnen.
Gegalvaniseerd montage bord kan Ook zijn gebruikt voor
bedrading buiten de omheining.
Meervoudig beschermingsgroeven Zijn ontworpen bij de behuizing
opening Dat kan niet alleen de structuur versterken maar ook
voorkomen de binnenkomst van vuil of water als de deur open is
geopend.
Professioneel sluitsysteem met dubbele tandcilinder maakt
eenvoudig vergrendelen/ontgrendelen.
SPECIFICATIEGEGEVENS
Kleur
RVS kleur/RAL703 5 (witgrijs)
Lichaam Materiaal
SUS304/Koud Gewalst staal
Binnen bord
2,0 mm gegalvaniseerd Bord
Finish
Poedercoating
Bouw
Doorlopend gelast
Omgevingstemperatuur
-40~+55°C
Pakking Materiaal
Naadloos Schuim/nylon (ringen of pluggen)
Certificering
CE ROHS
Beoordelingen
NEMA 4/NEMA 4X
Beschermingsgraad
IP66 IK10
- 4 -
Model
Hoogte*Breedte*Diepte
(mm)
Materiaal
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Koud Gewalst staal
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A: Montageplaatinstallatie
Neemt 4 stuks aan M8 zeskantige kopflens moer montage
montage bord met behuizing. Zien Figuur 1.
Let op: af-fabriek reeds gemonteerd op de behuizing .
Figuur 1
B: Onderste afdichtplaat Installatie
Adopteert M5*10mm kruis zelftappende schroeven montage
afdichtingsring , bodemafdichting plaat met behuizing. Zie
Figuur 2. Afhankelijk van uw gebruiksvereiste berg Het of niet.
Figuur 2
- 6 -
C:Muur Montage Haakjes Instelling
Neemt 4 stuks aan M8*16mm zeskantkop bout,M8 O-ring,M8 noten
monteren 4 stuks muur montagebeugels aan de muur.Zie Figuur 3.
Figuur 3
D: Installatie van aardingsdraad
Neemt 2 stuks aan M6 zeskantige kopflens moer montage
aardingsdraad op M6*12mm koperen bout van behuizing do of
en omhulsel lichaam.
Zien Figuur 4.
Let op: af-fabriek reeds gemonteerd op de behuizing .
Figuur 4
- 7 -
E: Installatie van de behuizingdeur
Adopteert 1 stuks M6*12mm plat kruiskopschroef, M6 O-ring, M6
zeskantige flensmoer montage scharnier op behuizing, neemt vaste
positie aan pin montage behuizing doen of op scharnier. Zie e Figuur 5.
Let op: De behuizingsdeur is al gemonteerd op de
behuizingsbehuizing wanneer af-fabriek.
Figuur 5
F: Deurslot Installatie
de behuizing van de borgmoerenmontage aan slot op behuizing deur.
toe om aan de behuizing te voldoen deur opening En sluiten. Zien
Figuur 6.
Let op: af-fabriek reeds gemonteerd op de behuizing .
Figuur 6
- 8 -
Waarschuwing: wanneer u de deur van de behuizing vergrendelt,
dient u de slotkern 9 0° van de verticale naar de horizontale richting
te draaien. Zorg ervoor dat u de juiste vergrendelingsrichting
aanhoudt. best beschermingsniveau.
Teknisk support och E-garanti Certifikat
www.vevor.com/support
Elektrisk Inhägnad
Produkt
Beskrivning
Material: SUS304 / Kall Valsat stål
Vi fortsätter att vara engagerade i att förse dig med verktyg konkurrenskraftig pris.
"Spara Hälften", "Halv Pris " eller andra liknande uttryck begagnad av bara oss
representerar en
uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora
toppmärken och gör inte nödvändigtvis innebär att täcka alla kategorier verktyg som erbjuds
av oss. Du
påminns vänligt om att verifiera noggrant när du är placering en beställa med oss om du
är
faktiskt sparar hälften i jämförelse med toppen stora varumärken.
- 1 -
Electrical Enclosure
Material : SUS304 Material : Kallvalsat stål
BEHOV HJÄLP? KONTAKTA USA!
Ha produkt frågor? Behov tekniskt stöd? Behaga känsla gratis till
kontakta oss:
Teknisk support och e-garanticertifikat
www.vevor.com/support
Detta är originalet instruktion, snälla läs allt manuell instruktioner
försiktigt före drift. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Produktens utseende ska vara föremål för
produkt dig mottagen. Snälla förlåt oss att vi inte gör det informera dig
igen om det finns någon teknik eller programvara uppdateringar på vår
produkt.
- 2 -
Varning-För att minska risken för i jury måste användaren läs
instruktionerna handbok noggrant.
ÄRendenBEHÖVERUPPMÄRKSAMHET
Varning
Kapsling kapsling/skåp är endast beläggning men INTE isolerade.
ENDAST Y en kvalificerad elektriker kan ta itu med den inre kretsen
elektrisk delar. Varningsetiketter eller andra skyltar kan sättas upp enligt
relativa lagar eller koder om nödvändig.
DO INTE Låt barn leka med detta punkt.
De Elektrisk kapsling kan vara vattentät ENDAST alla hål ha förseglats
med en mjuk ga -skiss eller plugg. För den hål skära av kund, behaga
använd en IP66-klassad packning eller motsvarande delar till hålla
vattentät f.
Detta föremål MÅSTE VARA JORDAD. Vänligen se "
Krossinstallation - Montering de jorden tråd ".
Tips
Eventuella skador på ytbeläggningen kan leda till rost, och mycket liten yta
skada kan vara repareras genom ommålning. Men det är inte
rekommenderas när måla på storskaliga skador.
Arbetstemperaturen bör vara lägre än 80°C, annars är det kan leda till
skador på målningsytan och fel av tätning.
FEATURESOF PRODUCTS
- 3 -
PU-skummande tätningslist ger ett skydd kvalitet av IP66 till
höljeskropp.
Chefer av olika slag och storlekar tillåta lätt installation av
inlopp/utlopp rader.
Galvaniserad montering tallrik burk också vara används för
ledningar utanför han inhägnad.
Flera skyddsgr ooves är utformad vid inhägnad öppning att kan inte
bara förstärka strukturen men också förhindra de inträde av smuts
eller vatten när dörren är öppnad.
Professionell låssystem med dubbla tänder cylinder gör enkelt
låsning/upplåsning.
SPECIFIKATIONSDATA
Färg
Rostfritt stål färg/RAL703 5 (vit grå)
Kropp Material
SUS304/Kall Valsat stål
Inre tallrik
2,0 mm galvaniserad Tallrik
Avsluta
Pulverlackering
Konstruktion
Kontinuerligt svetsad
Omgivningstemperatur
-40~+55°C
Packning Material
Sömlös Skum/nylon (brickor eller pluggar)
Certifiering
CE ROHS
Betyg
NEMA 4/NEMA 4X
Skyddsgrad
IP66 IK10
- 4 -
Modell
Höjd*Bredd*Djup (mm)
Material
SP-B3-252010
250*200*100
SUS304
SP-B3-302015
300*200*150
SP-B3-302515
300*250*150
SP-B3-303020
300*300*200
SP-B3-403015
400*300*150
SP-B3-403020
400*300*200
SP-B3-403025
400*300*250
SP-B3-404020
400*400*200
SP-B3-504020
500*400*200
SP-B3-605020
600*500*200
SPT-202015
200*200*150
Kall Valsat stål
SPT-252015
250*200*150
SPT-302015
300*200*150
SPT-302020
300*200*200
SPT-302515
300*250*150
SPT-303015
300*300*150
SPT-303020
300*300*200
SPT-403015
400*300*150
SPT-403020
400*300*200
SPT-404015
400*400*150
SPT-404020
400*400*200
SPT-503025
500*300*250
SPT-504015
500*400*150
SPT-504020
500*400*200
SPT-504025
500*400*250
SPT-505015
500*500*150
SPT-604025
600*400*250
SPT-604030
600*400*300
SPT-606020
600*600*200
SPT-606030
600*600*300
SPT-705025
700*500*250
INSTALLATIONSTEPS
- 5 -
A: Installation av monteringsplatta
Adopterar 4st M8 sexkantshuvudfläns montering av mutter tallrik
med höljeskropp. Se Figur 1.
Observera: redan monterad på höljeskroppen från fabrik.
Figur 1
B: Botten tätningsplatta Installation
Adopterar M5*10 mm tvärgående självgängande skruvar
montering tätningsbricka , bottentätning plåt med
kapslingskropp. Se Figur 2. Enligt ditt användningskrav till
montera det eller inte.
INSTALLATIONSTEPS
- 5 -
Figur 2
- 6 -
C: Vägg Montering Fästen Ins tallation
Adopterar 4st M8*16 mm sexkantshuvud bult,M8 O-ring,M8 nötter
montering 4 st vägg monteringsfästen på väggen.Se Figur 3.
Figur 3
D: Installation av jordledning
Adopterar 2st M6 sexkantshuvudfläns mutterenhetens jordkabel
på M6*12 mm kopparbult av kapsling do eller och inhägnad ang
kropp.
Se Figur 4.
Observera: redan monterad på höljeskroppen från fabrik.
Figur 4
- 7 -
E: Installation av kapslingsdörr
Adopterar 1 st M6*12 mm platt huvudkorsskruv, M6 O-ring, M6
sexkantsflänsmutter gångjärn på höljeskroppen, antar fast stift
montering kapsling gör eller på gångjärn. Se e Figur 5.
Obs: Kapslingsdörren redan monterad på kapslingens kropp när fd
fabrik.
Figur 5
F: Dörrlås Installation
kapsling för låsmuttrar låsa på inhägnad dörr.
Adopterar matchad nyckel för att möta hölje gör eller dörr öppning och
stängning. Se Bild 6.
Observera: redan monterad på höljeskroppen från fabrik.
Figur 6
- 8 -
Varning: när du låser skåpets dörr, vrid låskärnan 9 0° från vertikal
riktning till horisontell riktning, se till att möta bäst skyddsnivå.
