RUTER TABLE
MODEL: RT017
Technical Support and E-Warranty Certificate
www.vevor.com/support
- 1 -
MODEL: RT017
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of
our user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again
if there are any technology or software updates on our product.
RUTER TABLE
- 2 -
General Safety Instructions
Extreme caution should be used when operating all power tools. Know your power
tool, be familiar with its operation, read through the owner’s manual and practice
safe usage procedure at all times.
● CONNECT your machine ONLY to
the matched and specific power
source.
● ALWAYS wear safety glasses
respirators, hearing protection and
safety shoes, when operating your
machine.
● DO NOT wear loose clothing or
jewelry when operating your
machine.
● A safe environment is important.
Keep the area free of dust, dirt and
other debris in the immediate
vicinity of your machine.
● DISCONNECT the power source
when changing drill bits, hollow
chisels, router bits, shaper heads,
blades, knives or making other
adjustments or repairs.
● ALWAYS keep all safety guards in
place and ensure their proper
function
● NEVER reach over the table when
the tool is in operation. It is
dangerous.
● ALWAYS keep blades, knives and
bits sharpened and properly
aligned.
● NEVER leave a tool unattended
while it is in operation.
● BE ALERT! DO NOT use
prescription or other drugs that
may affect your ability or judgment
to safely use your machine.
● ALWAYS use push sticks and
feather boards to safely feed your
work through the machine.
● ALWAYS make sure that any tools
used for adjustments are removed
before operating the machine.
● Always keep the bystanders safely
away while the machine is in
operation.
- 3 -
Router Table with Fence & Stand
Specific Safety Instructions
Like all power tools and machinery, proper safety and attention must be adhered to.
There is danger associated with using any tool or machine so pay careful attention
each and every time you use your tool. If you are not familiar with the operations of a
router table, you should obtain the advice and/or instructions from a qualified
professional.
● MAKE SURE the router has been
installed securely before staring the
machine, for safe operation method.
● NEVER perform any “Free Hand”
operation. Do not use your hands to
support or guide the work piece.
Always use toggle clamp to secure the
work piece for cutting.
● DO NOT wear jewelry or loose
clothing while operating this machine.
● SAFETY GLASSES & RESPIRATOR
is highly recommended when working
with this machine. Some sawdust can
be harmful to your lungs; please take
caution when using this machine.
● ALWAYS feed the work-piece to the
router bit against the rotation direction.
● INSPECT your work pieces. Make
sure that they are free of nails,
staples, tacks, knots and other objects
that may be harmful to your router bit.
● DO NOT jam or try and over push the
work piece into the machine during
operation. This may cause damage to
the machine. Feed the work piece with
a firm grasp, slowly and easily and
hold the work piece against the fence.
● MAKE SURE the spindle rotates in the
correct direction.
● DO NOT let anyone stand in front of
the machine while operation.
● TECHNICAL DIFFICULTIES. Any
problems you may run into should be
carefully looked at with the power OFF
and the machine unplugged from the
power source.
● NEVER draw the work piece back
during the cutting operation. Stop the
router bit before drawing back the
work-piece.
● ALWAYS keep bits sharpened and
clean.
IMPORTANT: The safety instructions given above can not be complete because the
environment in every shop is different. Always consider safety first as it applies to
your individual working conditions.
4
ROUTER TABLE
FEATURES
TABLE TOP
Size: 610*400*25mm
Aluminum Miter Track: 610mm
Table Insert:
FENCE
306*229mm
Size: 305*153mm
Dust Port: 63/77.3/68.2mm
Gaurd: Fluorescent Plastic Plate
Aluminum Miter Track: 305mm
Ruler Label:
STAND
300mm
Made of: Steel
Height: 530mm
- 5 -

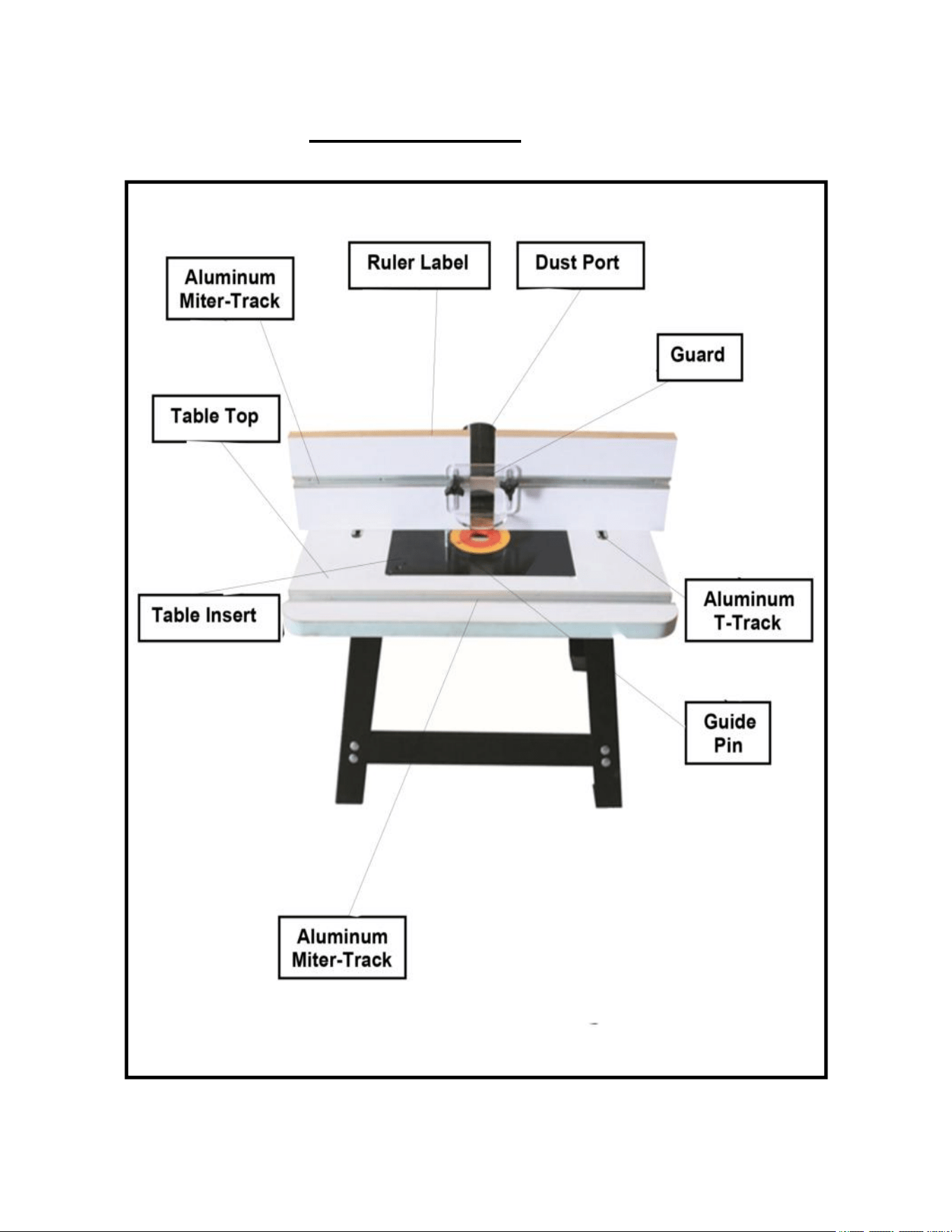

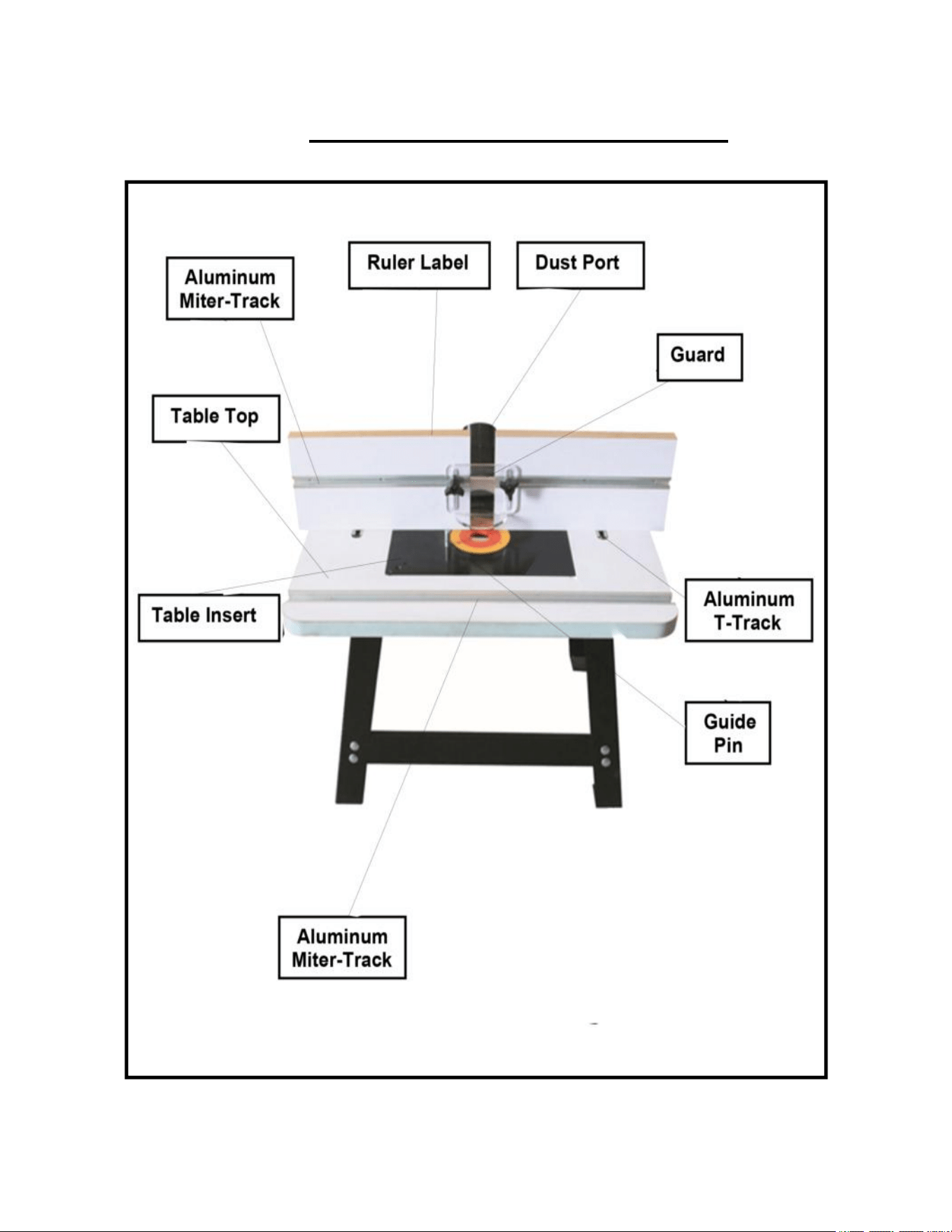

PHYSICAL FEATURES
Aluminum
Miter-Track
Table Top
Ruler Label
Dust Port
Guard
Aluminum
T-Track
Table Insert
Guide
Pin
Aluminum
Miter-Track
Rubber
Feet
- 6 -
ASSEMBLY & INSTALLATION
Before assembling the stand, please take
a look at the list below. Your stand comes
with the following parts and mounting
hardware.
• Short Angle Brace: 2-pcs
• Shorter Angle Brace: 2-pcs
• Long Angle Brace: 2-pcs
• Longer Angle Brace: 2-pcs
• Round Head Bolt M8x12: 32-pcs
• Hex Nut M8: 32-pcs
• Flat Washer8: 32-pcs
• Hex Bolt M6x16: 4-pcs
• Flat Washer: 4-pcs
Stand Assembly
Take the two short and the two longer
angle braces out of the box and put it on
the floor. Now take the four legs upside
down, and attach them to the four braces
using 1/4" x 1/2" nuts and bolts. (Finger
tighten) See Figure-1.

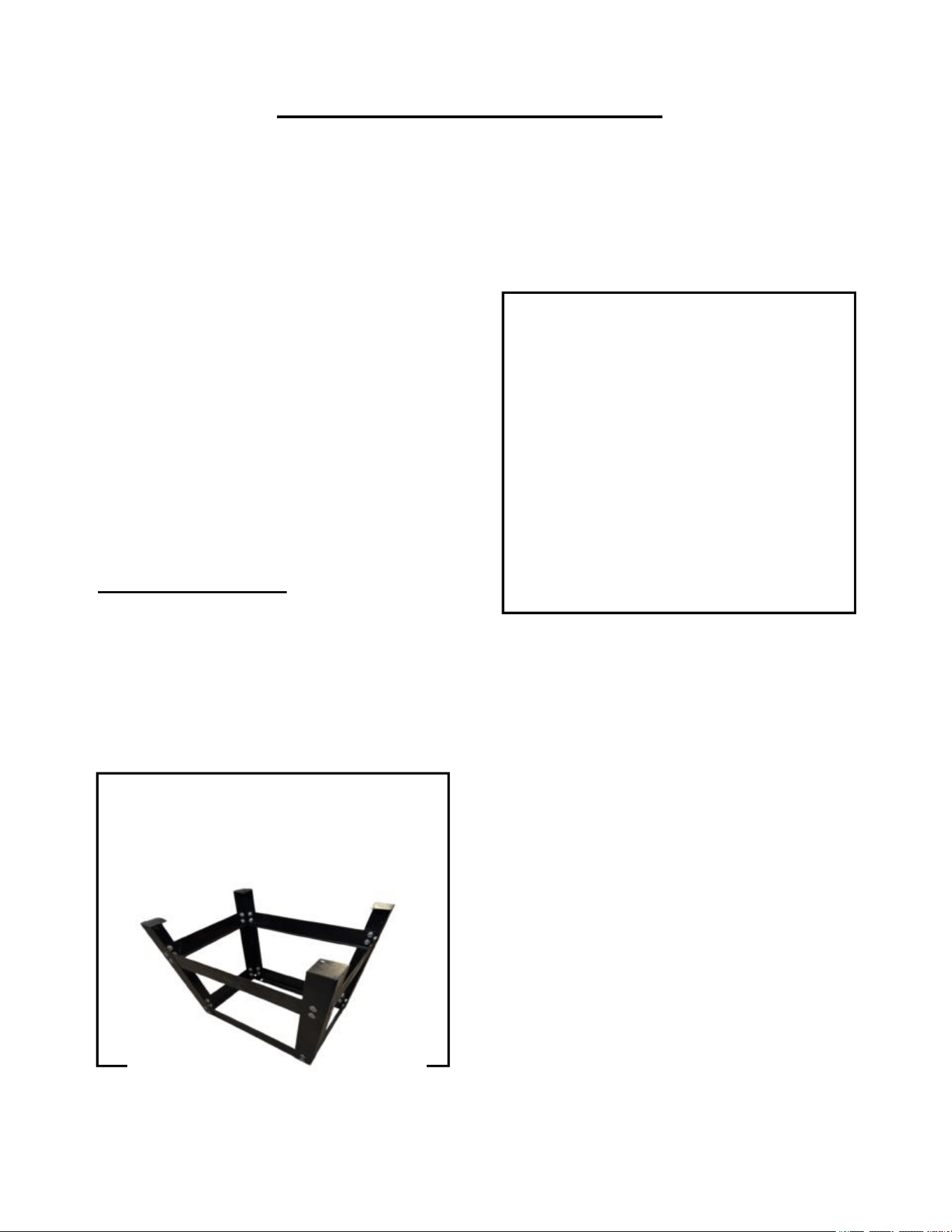

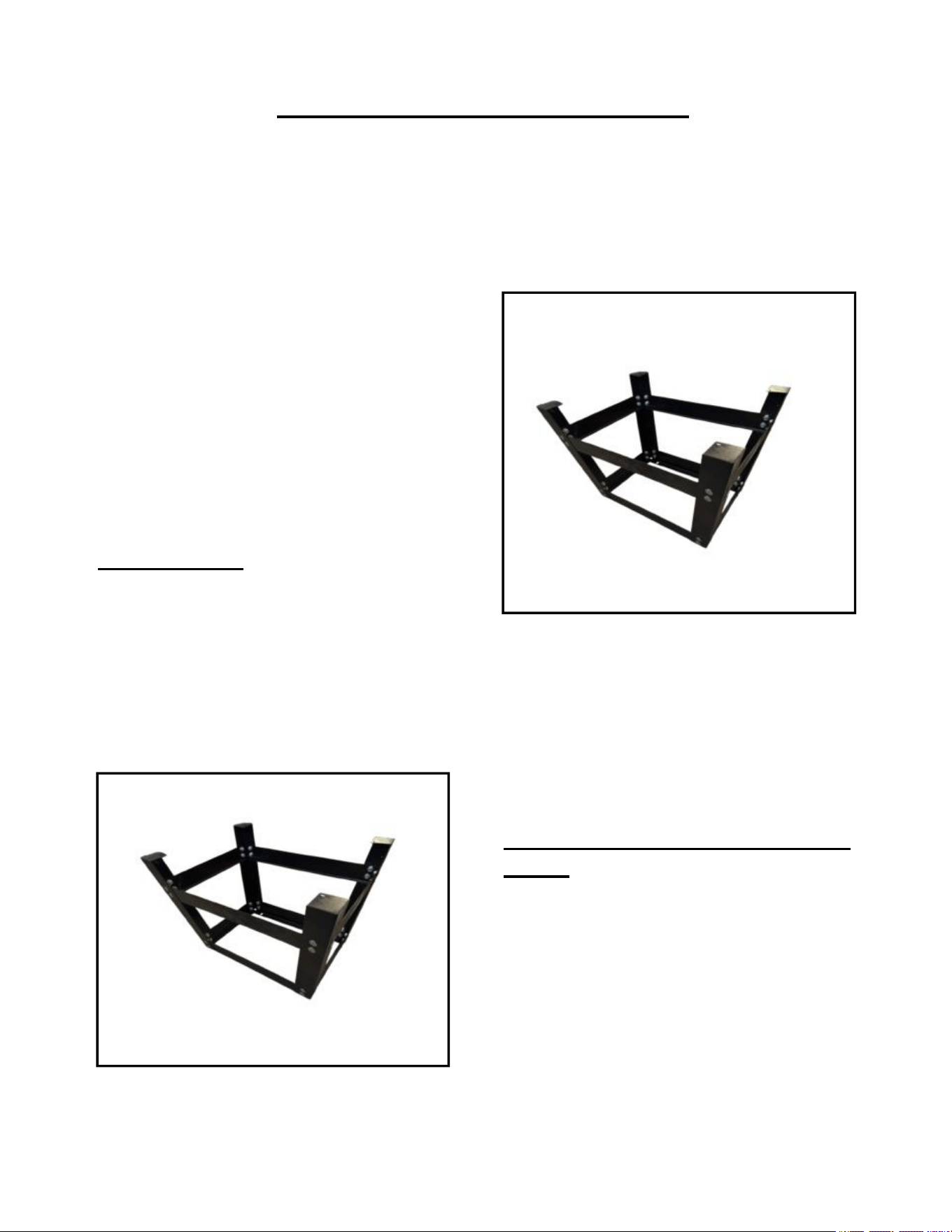

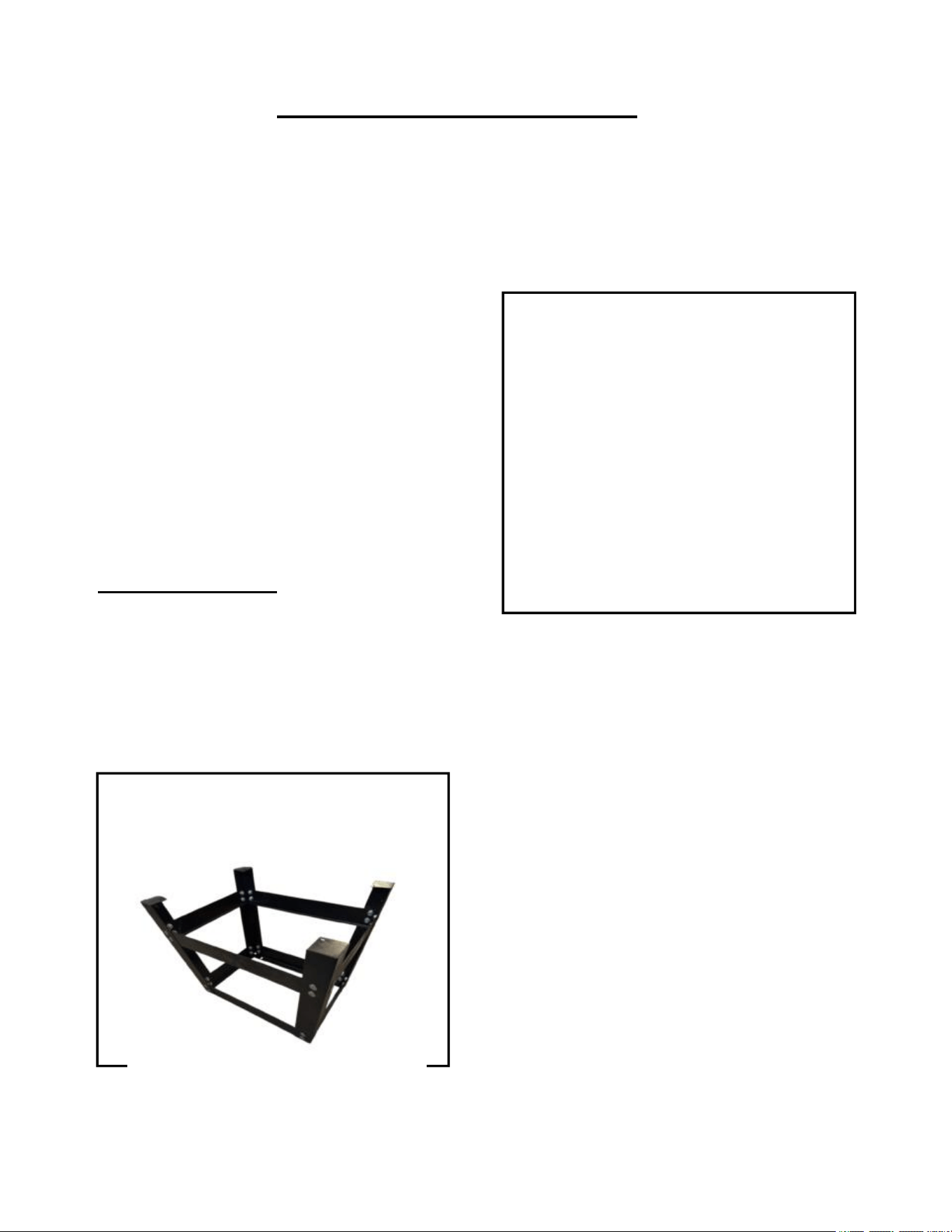

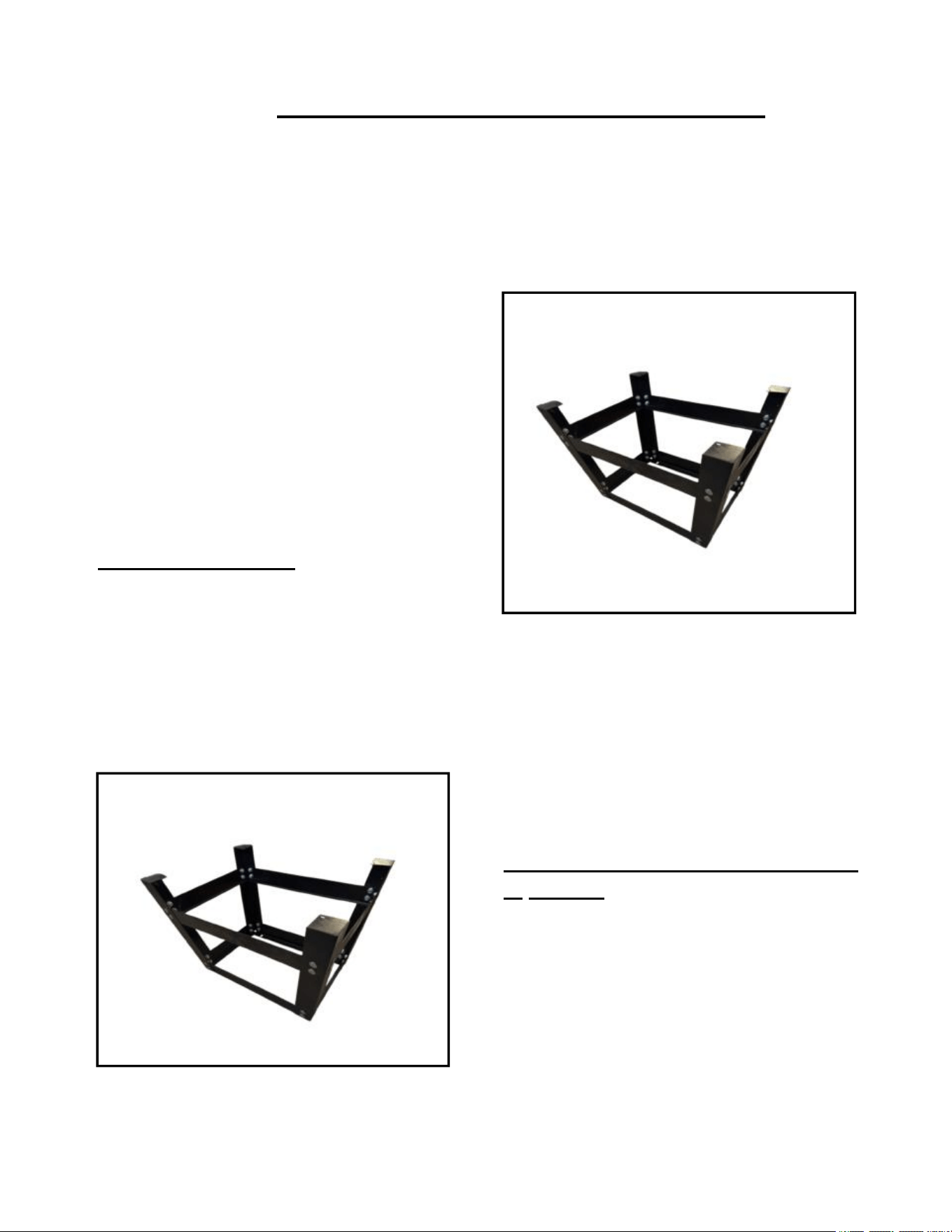

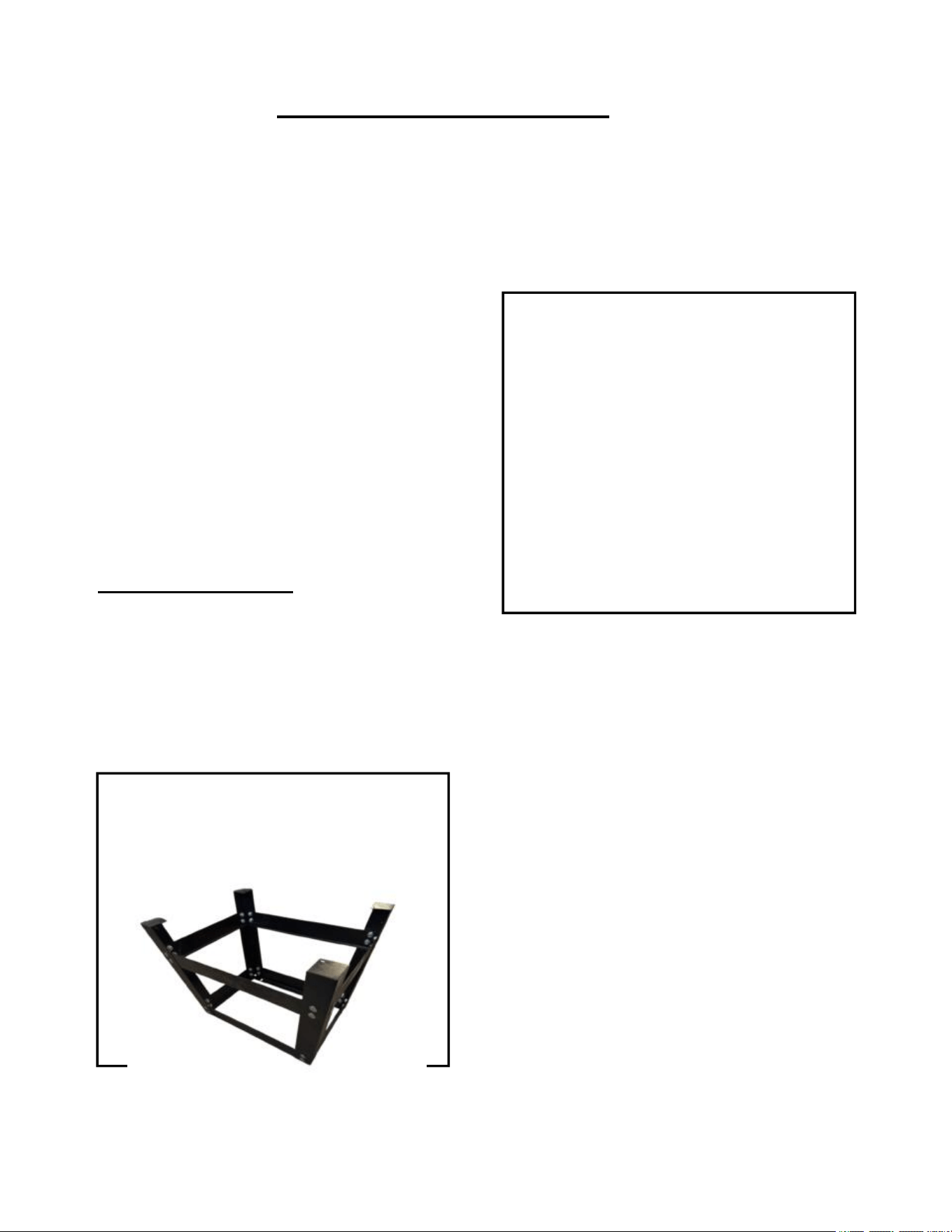

Figure-1 Attaching legs to the braces
Now, mount the two other longer and the
two short angle braces to the legs with the
help of the nuts and bolts, (Finger
Tighten). See Figure-2
Figure-2 Attaching the middle braces to
the legs
Now, turn the stand upright and adjust the
legs so that they are evenly positioned,
tighten all the screws well.
Installing the Router Table on the
Stand
Take the router table and put it upside
down on the floor or bench. The router
table and the upper braces of the stand
feature 4 holes to mount the router table
to the stand. Position the stand inverted,
on the router table so that the holes are
aligned and then mount it with the help of
washers and bolts provided, (Finger
Tighten). See Figure-3
- 7 -
ASSEMBLY & INSTALLATION
starting pin holes. The holes will be to the
right of the opening. Again mark with the
tape the front and center on the plate to
serve as a reminder.
Center the router base plate on the
nearest concentric ridge. Then position
the mounting holes along the radial lines.
Keep the base plate in place with tape. (3
to 4 pieces arranged around the ring
should be adequate).
Next, clamp the 2 plates together using C-
clamps or wood.

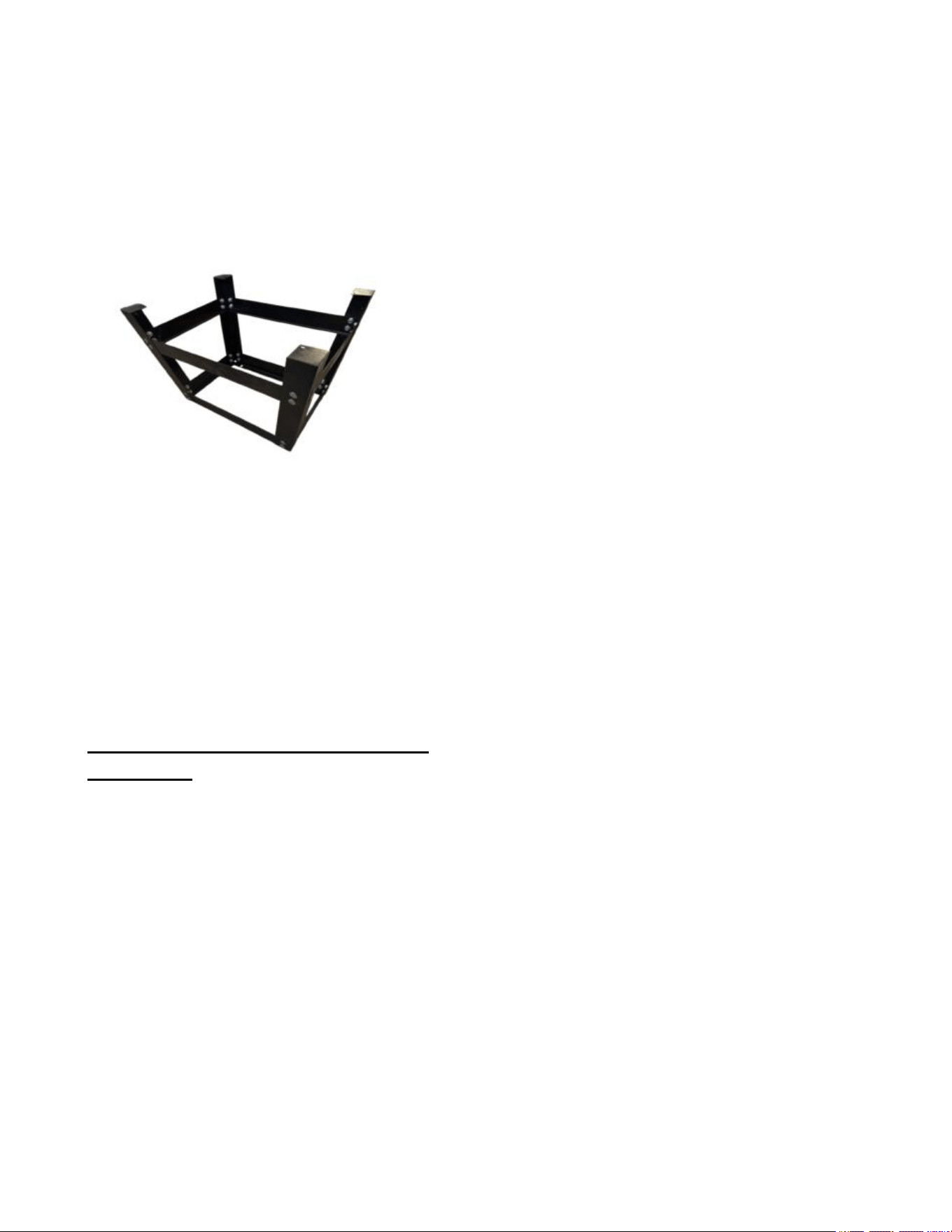

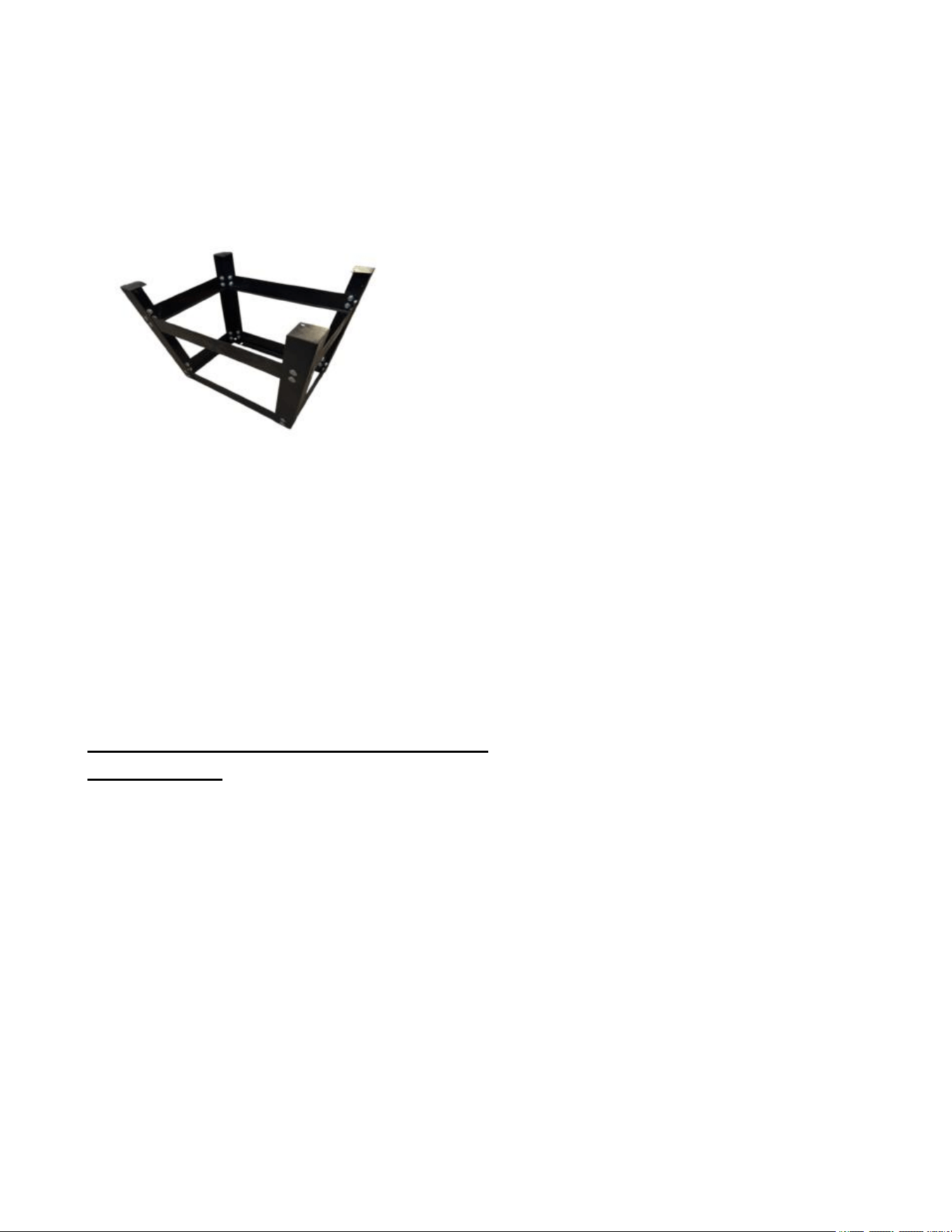

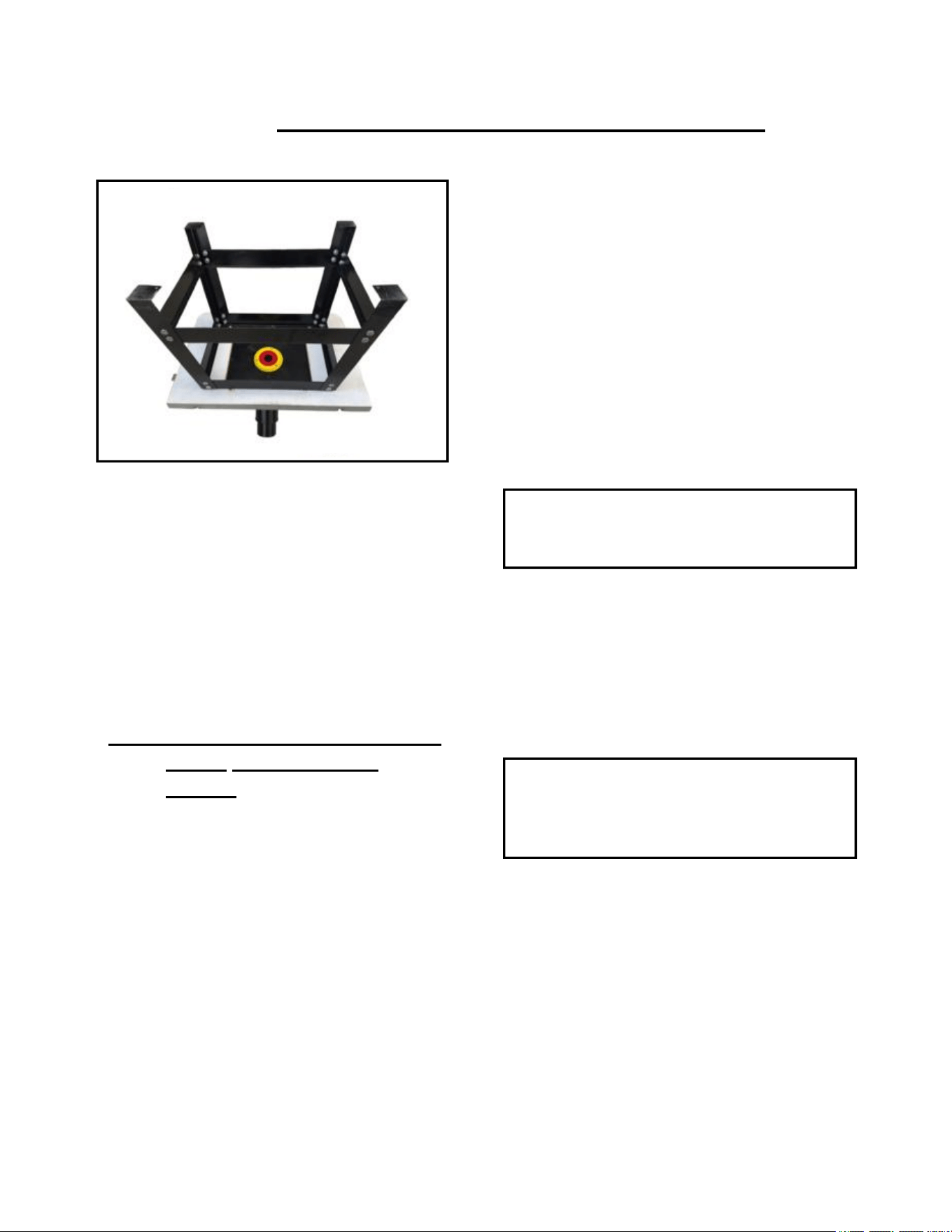

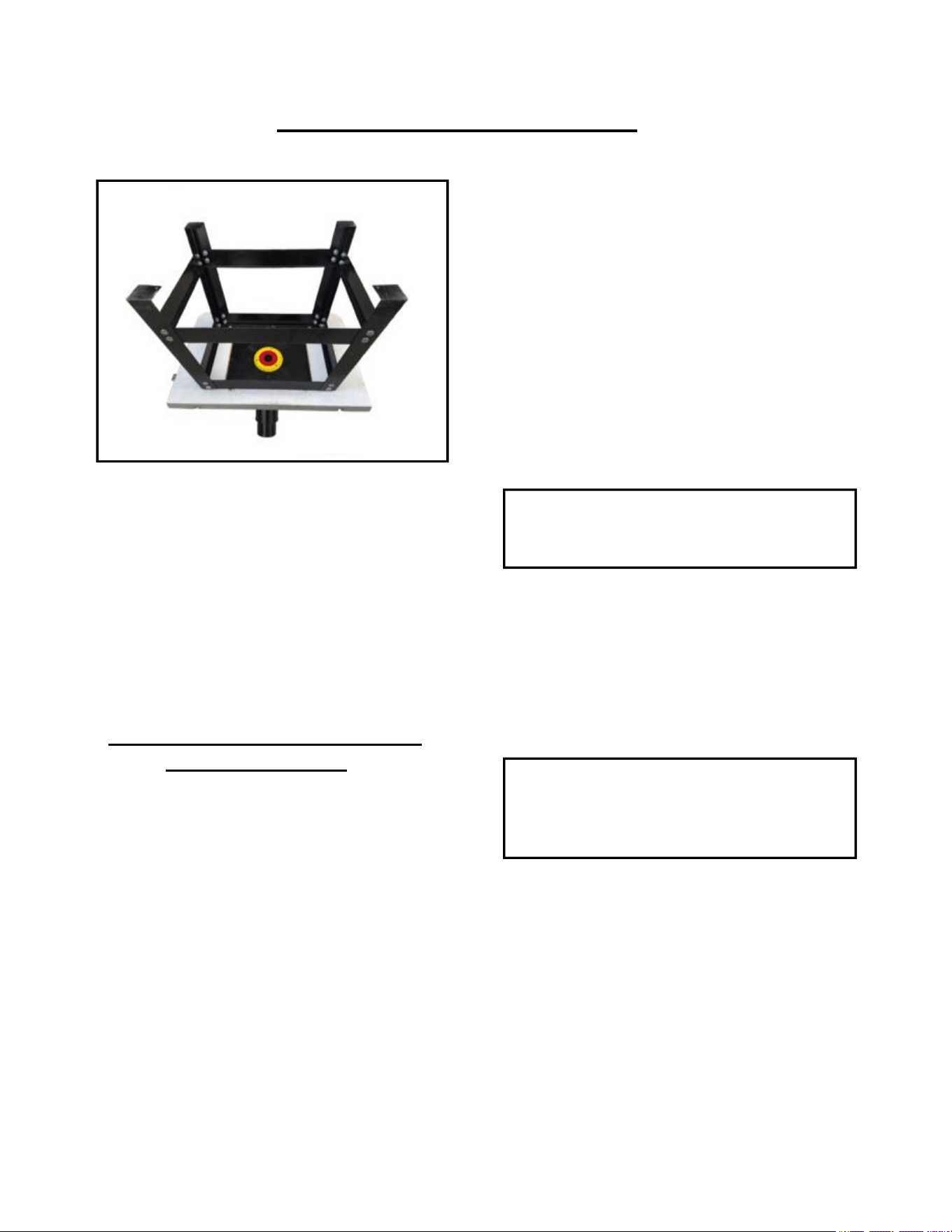

Figure-3 Mounting the stand to the router
table
Take the 4 rubber feet out of the package
and attach one on each leg. Now, turn the
stand up right and your router table is
installed on the stand.
Mounting the Router Base Plate
in Your Router Table
When mounting a large router, the
handles should fit in the same direction as
the long opening. Your current router
base plate will function as the drilling jig.
However, you should determine the
optimum router positioning before the
base plate. Make sure to take into
account the depth adjustment knobs,
depth lock levers/knobs and the location
of your switch. Place your router in proper
inverted position under the table. Then
mark with tape on the front edge of the
router’s bed plate to verify the position.
Then, remove the screws from the base
plate. Locate the top/front of your base
plate by observing the position of the
Note: Spring clamps will not provide
enough clamping force and could allow
the parts to move out of place.
Drill through the new base using a drill bit
that matches the size of the holes in your
router’s base plate.
Note: If available, perform this operation
on a drill press to keep the holes
perpendicular.
Important: A piece of wood should be
clamped to the front of the router plate
whole drilling to avoid splintering of the
plate.
After removing the clamps, countersink
holes similar to the router’s own base
plate. For best result, we recommend a
single flute countersink at a slow speed
and a drill press if available.
Finally, mount the base plate to the
router. If the screws that came with your
router are not long enough, longer screws
can be purchased at a hardware store or
home center in your area.
- 8 -
If you are unsure about the installation process, please
check the installation video.

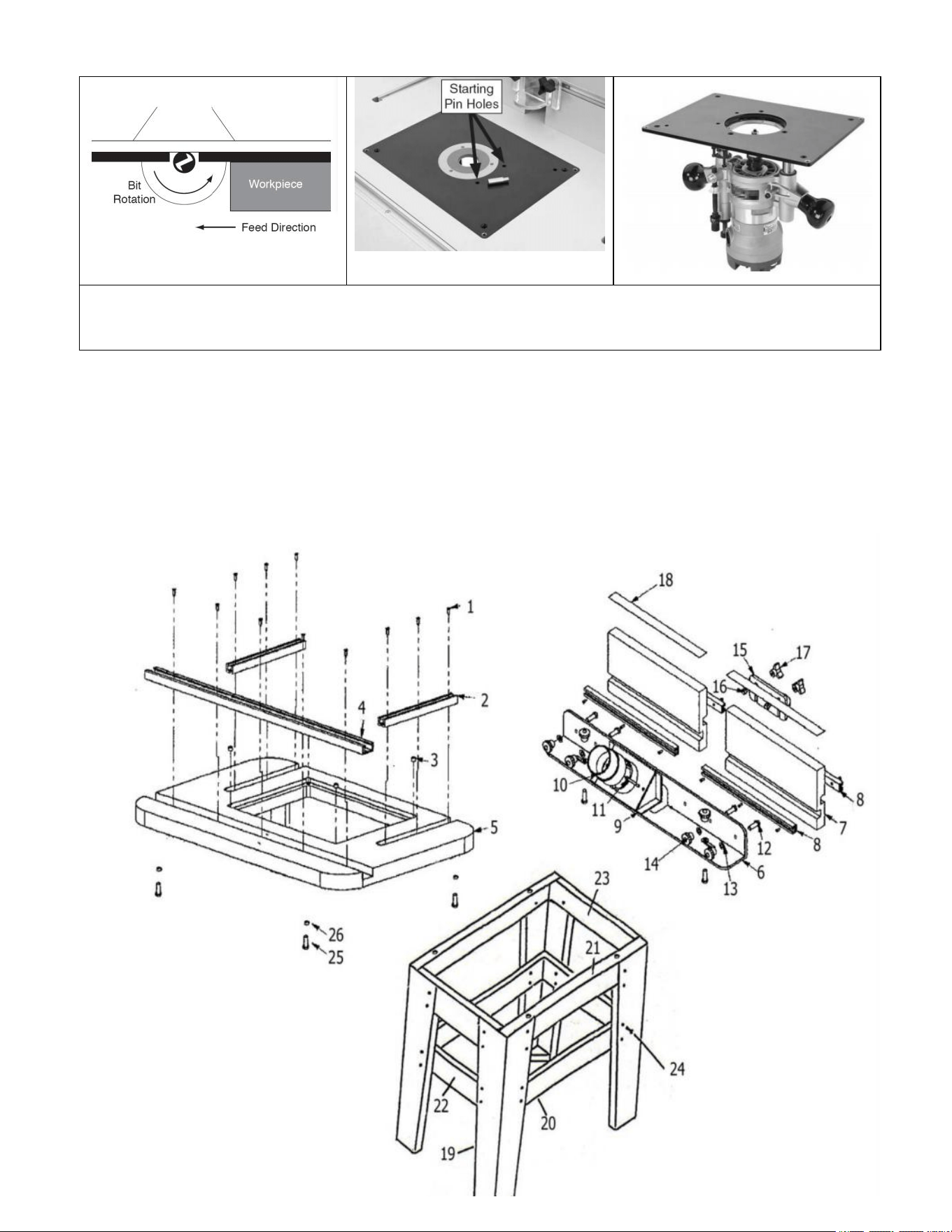

Bench Top Router Exploded Diagram
- 9 -
Part#
Description
Quantity
1
#5 Self Tapping Screws
23
2
6-5/8"Aluminum T-Track
2
3
8mm diameter Magnets
4
4
24"Aluminum Miter T-Track
1
5
24"x16"Router Table Top
1
6
L-Aluminum Fence Support
1
7
12"Melamine Laminated Fences
2
8
12"Aluminum T-Track
4
9
Dust Port
1
10
2-1/4"Dust Port Adapter
1
11
M5×0.8x55mm Cross Head Machine Screw
2
12
8mmx1.25x25mm Hex Bolt
6
13
8mm Flat Washer
6
14
8mm Threaded Knob
6
15
Bit Guard
1
16
6mm x1.0×25mm Hex Bolt
2
17
6mm Threaded Knob
2
18
Self Stick Measuring Tape
2
19
Stand Leg
4
20
Lower Front/Back Stand Leg Braces
2
21
Upper Front/Back Stand Leg Braces
2
22
Lower Side Stand Leg Braces
2
23
Upper Side Stand Leg Brace
2
24
8mm×1.25×12mm Carriage Bolt,Flat Washer &Hex Nut
32
25
6mm x1.0×16mm Hex Bolt
4
26
6mm Flat Washer
4
Customers need to assemble it by below parts :
RT017
Part name
Quantity
1
6mm x1.0×16mm Hex Bolt
4
2
6mm Flat Washer
4
3
Half round head self tapping M4 * 20 * 4 pieces
4
4
Flat Washer
4
5
8mm Threaded Knob+8mmx1.25x25mm Hex
Bolt+8mm Flat Washer
6
6
6mm Threaded Knob+6mm x1.0×25mm Hex
Bolt+6mm Flat Washer
2
7
M5×0.8x55mm Cross Head Machine Screw
2
8
Position axis
1
9
Self Stick Measuring Tape
2
10
Bit Guard
1
11
Dust Port
1
12
2-1/4"Dust Port Adapter
1
13
12"Melamine Laminated Fences
2
14
24"x16"Router Table Top
1
15
Insert + Guide Pin 9” x 12''
1
16
24"Aluminum Miter T-Track
1
17
Longer Angle Brace
2
18
Longer Angle Brace
2
19
Short Angle Brace
2
20
Short Angle Brace
2
21
Stand Leg
4
22
M3 hex wrench
1
23
M4 * 16 countersunk cross bolt * 4 (with fixed
router screw)
4
24
Round Head Bolt M8 x 12/Hex Nut M8/Flat
Washer M8
32
Technical Support and E-Warranty Certificate
www.vevor.com/support
RUTER TABELA
MODEL: RT017
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
- 1 -
MODEL: RT017
To jest oryginalna instrukcja, przed użyciem należy uważnie
przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną
interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał
od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie
poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się
jakiekolwiek aktualizacje technologiczne lub oprogramowania.
RUTER TABLE
- 2 -
- 3 -
Bezpieczeństwo ogólne Instrukcje
Skrajny ostrożność powinien Być używany Kiedy operacyjny Wszystko moc
narzędzia. Wiedzieć twój moc narzędzie, Być znajomy z jego działanie, Czytać
Poprzez ten właściciel podręcznik I stosuj bezpieczną procedurę użytkowania na
każdym etapie czasy.
● ŁĄCZYĆ twój maszyna TYLKO
do dopasowane I specyficzny
moc źródło .
● Zawsze noś okulary
ochronne respiratory,
przesłuchanie ochrona I
bezpieczeństwo buty, Kiedy
operacyjny twój mój język.
● DO NIE nosić luźny odzież lub
biżuterii podczas
obsługi mój język.
● A bezpieczna środowisko jest
ważne.
Trzymać ten obszar bezpłatny z pył,
brud i inne gruz W ten
bezpośrednie sąsiedztwo Twojego
maszyna.
● ODŁĄCZYĆ ten moc źródło
kiedy wymiana pieniędzy
wiertarka bity, dziurawy dłuta,
router bity, kształtownik głowy,
ostrza, noże Lub zrobienie inne
dostosowania lub remont.
● ZAWSZE trzymać Wszystko
bezpieczeństwo gwardia na
miejscu I zapewnić ich
prawidłowa funkcja
● NIGDY zasięg nad ten tabela
kiedy narzędzie Jest W
działanie. To jest niebezpieczne .
● ZAWSZE trzymać ostrza, noże I
bity naostrzone i
prawidłowo wyrównany .
● NIGDY Zostawić A narzędzie
bez nadzoru, gdy jest w środku
działanie.
● UWAG A ! NIE
UŻYWAJ recepta Lub
Inny narkotyki To móc wpłynąć
na twoją zdolność lub osąd , aby
bezpiecznie korzystać z Twojego
maszyna.
● ZAWSZE używać naciskać
patyki I pióro deski Do
bezpiecznie karmić Twoja praca
poprzez maszyna.
● ZAWSZE robić Jasne To każdy
narzędzia używany Do korekty Czy
usunięte przed uruchomieniem
maszyna.
● Zawsze trzymać ten osoby
postronne bezpiecznie z dala
chwila ten maszyna Jest w
eksploatacji .
- 4 -
Stół frezarski z prowadnicą i Podstawka
Szczególne bezpieczeństwo Instrukcje
Podobnie jak w przypadku wszystkich elektronarzędzi i maszyn, należy zachować
odpowiednie środki bezpieczeństwa i ostrożności do. Istnieje niebezpieczeństwo
związane z używaniem jakiegokolwiek narzędzia lub maszyny, dlatego zachowaj
ostrożność uwagę za każdym razem, gdy używasz swojego narzędzia. Jeśli nie jesteś
zaznajomiony z jego działaniem w przypadku stołu frezarskiego należy zasięgnąć
porady i/lub instrukcji u specjalisty wykwalifikowany profesjonalista .
● ROBIĆ JASNE ten router ma
został zainstalowany bezpiecznie
zanim gapiowski maszyna, dla
bezpiecznej eksploatacji metoda.
● NIGDY dokonywać każdy
"Bezpłatny Operacja „ręczna” . Do
nie używać twój siła robocza
wspierać Lub przewodnik ten
praca kawałek. Zawsze używaj zacisku
sprężynowego, aby zabezpieczyć
praca część dla cięcie.
● DO NIE nosić biżuteria Lub
luźna odzież podczas obsługi tego
urządzenia maszyna.
● BEZPIECZEŃSTWO OKULARY &
RESPIRATOR jest wysoce zalecane
Kiedy praca z Ten maszyna. Niektóre
trociny może być szkodliwy Do twój
płuca; Proszę zachowaj ostrożność
podczas korzystania z tego maszyna.
● ZAWSZE karmić ten przedmiot
obrabiany Do frez przeciwny do
obrotu kierunek.
● SPRAWDZAĆ twój praca sztuki.
Upewniać się To Oni Czy
bezpłatny z gwoździe, zszywki,
fastryga, węzły I Inny obiekty, które
mogą być szkodliwe dla Twojego
routera fragment.
● DO NIE dżem Lub próbować I nad
naciskać praca sztuka do ten
maszyna w trakcie operacji. Ten móc
przyczyna szkoda do maszyna.
Karmić ten praca sztuka z solidny
chwyt, powoli I łatwo i trzymaj pracę
część przeciwko ogrodzenie.
● ROBIĆ JASNE ten wrzeciono obraca
się W poprawny kierunek.
● DO NIE pozwalać ktokolwiek
podstawka W przód maszyny
podczas działanie.
● TRUDNOŚCI TECHNICZNE .
Jakiekolwiek problemy
Ty móc uruchomić do powinien bądź
ostrożny spojrzał Na z ten moc
WYŁĄCZONE i ten maszyna
odłączony z moc źródło.
● NIGDY rysować ten praca sztuka
z powrotem podczas ten cięcie
działanie. Zatrzymywać się ten router
fragment zanim rysunek z
powrotem ten przedmiot obrabiany .
● ZAWSZE trzymać bity zaostrzony I
czysty .
- 5 -
WAŻNE : Podane powyżej instrukcje bezpieczeństwa mogą być niekompletne,
ponieważ środowisko W każdy sklep jest inny. Zawsze rozważać bezpieczeństwo
pierwszy jak to dotyczy do Twojej indywidualnej pracy warunki.
ROUTER TABELA
CECHY
Blat stołu
Rozmiar: 610*400*25mm
Aluminium Mitra Rozstaw szyn: 610mm
Tabela Wstawić:
OGRODZENIE
306*229mm
Rozmiar: 305*153mm
Pył Port: 63/77,3/68,2 mm
Osłona: Fluorescencyjny plastik Płyta
Aluminium Mitra Rozstaw szyn: 305 mm
Linijka Etykieta:
PODSTAWKA
300 mm
Zrobiony ze: stali
Wysokość: 530mm
- 6 -
FIZYCZNY CECHY
Minimalne
aluminium
Z er-Track
Tabela Szczyt
Linijka
Etykieta
Pył Port
Strażnik
Światło
Tor T
Tabela
Wstawić
Przewodnik
Szpilka
Światło
Szyna
ukośna
Guma
Stopy
- 7 -
MONTAŻ & INSTALACJA
Zanim złożenie ten podstawka, Proszę
wziąć Patrzeć Na ten lista poniżej. Twój
podstawka jest z ten następny strony I
montowanie har dware.
• Krótki kąt Orteza: 2-częściowa
• Krótszy kąt Orteza: 2-częściowa
• Długi kąt Orteza: 2-częściowa
• Dłuższy kąt Orteza: 2-częściowa
• Śruba z okrągłą główką M8x12: 32-
częściowe
• Nakrętka sześciokątna M8: 32 szt.
• Płaski Podkładka 8: 32 szt.
• Śruba sześciokątna M6x16: 4 szt.
• Płaski Podkładka: 4 szt.
Podstawka Montaż
Weź dwa krótkie i dwa dłuższy kąt aparat
ortodontyczny na zewnątrz z ten
skrzynka I połóż to NA ten podłoga.
Teraz Brać ten cztery nogi do góry
nogami, I przytwierdzać ich Do ten cztery
aparaty ortodontyczne używające 1/4" X
1/2" orzechy I śruby. (Dokręć palcem )
Zobacz Rysunek 1.
Rysunek 1 Mocowanie nóg do aparat
ortodontyczny
- 8 -
Teraz, uchwyt dwa Inny dłużej I dwa krótkie
kątowniki do nóg z pomoc z ten orzechy I
śruby, (Dokręć palcem). Zobacz Rysunek 2
Rysunek 2 Dołączanie ten środek aparat
ortodontyczny do nogi
Teraz, zakręt ten podstawka pionowo I
regulować Nogi Więc To Oni Czy
równomiernie ustaw, dokręć wszystkie śruby
Dobrze.
Instalowanie ten Router Tabela NA ten
Podstawka
Brać ten router tabela I umieścić To góra w
dół NA ten podłoga Lub ławka. Ten router
tabela I ten górny aparat ortodontyczny z ten
podstawka funkcja 4 dziury Do uchwyt ten
router tabela Do ten podstawka. Pozycja ten
podstawka odwrotny, NA ten router tabela
Więc To ten dziury są wyrównane I Następnie
uchwyt To z ten pomoc podkładek I śruby
pod warunkiem, że, (Dokręć palcem). Zobacz
Rysunek 3
- 9 -
MONTAŻ & INSTALACJA
startowy szpilka dziury. Ten dziury będzie
Być Do prawo z ten otwór. Ponownie
ocena z ten taśma ten przód I centrum
NA ten płyta służyć jako przypomnienie.
Centrum ten router opierać płyta NA
najbliższy koncentryczny grzbiet.
Następnie pozycja montowanie dziury
przed siebie ten promieniowy linie.
Utrzymaj ten opierać płyta W miejsce z
taśma. (3 do 4 sztuki Ułożony wokół
ten pierścień powinien być odpowiedni).
Następnie za pomocą zacisków połącz ze
sobą dwie płyty. Zaciski C lub drewno.
Rysunek 3 Montowanie ten podstawka
Do ten karta routera le
Brać ten 4 guma stopy na zewnątrz z ten
pakiet i przytwierdzać jeden NA każdy
noga. Teraz, zakręt stojak po prawej i stół
frezarski jest zainstalowany na
podstawka.
Montaż podstawy routera Płyta
w Twoim routerze Tabela
Gdy montowanie A duży router,
uchwyty powinny być ustawione w tym
samym kierunku jako długi otwór.
Twój aktualny router opierać płyta
będzie funkcjonować Jak ten przyrząd
do wiercenia . Jednakże, Ty powinien
określić optymalny router
pozycjonowanie zanim baza płyta.
Robić Jasne Do Brać pod uwagę
regulację głębokości gałki, głębokość
zamek dźwignie/gałki I ten lokalizacja
twój przełącznik. Miejsce twój router W
właściwy odwrócony pozycja pod ten
tabela. Następnie zaznacz z taśma NA
ten przód krawędź z płytę podstawy
routera , aby sprawdzić pozycja.
Następnie, usunąć ten śruby z ten
opierać płyta. Lokalizować ten
góra/przód z twój płyta bazowa poprzez
obserwację Pozycja z
- 10 -
Notatka: Zaciski sprężynowe nie będą
zapewnić wystarczająco zaciskanie siła
I mógł pozwól częściom się przesunąć
miejsce.
Wiertarka Poprzez ten nowy opierać
używając A wiertarka trochę tego zapałki
ten rozmiar z ten dziury W podstawa
twojego routera płyta.
Notatka: Jeśli dostępny, wykonaj to
operacja na A wiertarka naciskać Do
trzymać ten otwory prostopadłe .
Ważny: A sztuka z drewno powinien
być zaciśniętym Do ten przód z ten
router talerz cały wiercenie Do unikać
rozłupywanie z talerz .
Po usuwanie ten zaciski, otwory
stożkowe podobny Do ten routera
własny płyta podstawowa . Dla to, co
najlepsze wynik, My polecić A
pojedynczy flet wkręcać Na A powolny
prędkość i wiertarka stołowa, jeśli
dostępny.
Wreszcie, uchwyt ten opierać płyta
Do ten routera. Jeśli śruby To wszedł
z Twój router Czy nie długi wystarczająco,
dłużej śruby mogą Być kupiony Na A
sprzęt komputerowy sklep lub centrum
domowe w Twoim obszar.
- 11 -
Jeśli nie masz pewności co do procesu instalacji, obejrzyj
film instruktażowy.
Blat stołu Schemat wybuchowy routera
- 12 -
Część#
Opis
Ilość
1
#5 Wkręty samogwintujące
23
2
Szyna T aluminiowa 6-5/8"
2
3
Magnesy o średnicy 8 mm
4
4
24" aluminiowa szyna kątowa T-Track
1
5
Blat stołu frezarskiego 24"x16"
1
6
Wspornik ogrodzenia aluminiowego L
1
7
Ogrodzenia laminowane melaminą 12"
2
8
12" szyna T aluminiowa
4
9
Port Dusz
1
10
Adapter portu pyłowego 2-1/4"
1
11
Śruba maszynowa z łbem krzyżowym M5×0,8x55mm
2
12
Śruba sześciokątna 8mm x 1,25x25mm
6
13
Podkładka płaska 8mm
6
14
Pokrętło gwintowane 8mm
6
15
Osłona bitów
1
16
Śruba sześciokątna 6 mm x 1,0 x 25 mm
2
17
Pokrętło gwintowane 6mm
2
18
Samoprzylepna taśma miernicza
2
19
Noga stojąca
4
20
Dolne przednie/tylne podpórki na nogi do stania
2
21
Górne przednie/tylne podpórki na nogi do stania
2
22
Podpórki na nogi do stania na dolnej stronie
2
23
Podpórka na nogę do stania na boku
2
24
Śruba 8mm×1.25×12mm, podkładka płaska i nakrętka sześciokątna
32
25
Śruba sześciokątna 6 mm x 1,0 x 16 mm
4
26
Podkładka płaska 6mm
4
Klienci muszą złożyć go, korzystając z poniższych części:
RT017
Nazwa części
Ilość
1
Śruba sześciokątna 6 mm x 1,0 x 16 mm
4
2
Podkładka płaska 6mm
4
3
Łeb półokrągły samogwintujący M4 * 20 * 4
sztuki
4
4
Podkładka płaska
4
5
Pokrętło gwintowane 8 mm + śruba
sześciokątna 8 mm x 1,25 x 25 mm + podkładka
płaska 8 mm
6
6
Pokrętło gwintowane 6 mm + śruba
sześciokątna 6 mm x1,0 x 25 mm + podkładka
płaska 6 mm
2
7
Śruba maszynowa z łbem krzyżowym
M5×0,8x55mm
2
8
Oś położenia
1
9
Samoprzylepna taśma miernicza
2
10
Osłona bitów
1
11
Port pyłowy
1
12
Adapter portu pyłowego 2-1/4"
1
13
Ogrodzenia laminowane melaminą 12"
2
14
Blat stołu frezarskiego 24"x16"
1
15
Wkładka + kołek prowadzący 9” x 12''
1
16
24" aluminiowa szyna kątowa T-Track
1
17
Dłuższy kątownik
2
18
Dłuższy kątownik
2
19
Krótki kątownik
2
20
Krótki kątownik
2
21
Noga stojąca
4
22
Klucz imbusowy M3
1
23
Śruba krzyżowa z łbem stożkowym M4 * 16 * 4
(z zamocowaną śrubą do frezarki)
4
24
Śruba z łbem okrągłym M8 x 12 / Nakrętka
sześciokątna M8 / Podkładka płaska M8
32
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
RUTER TISCH
MODELL: RT017
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
- 1 -
MODELL: RT017
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen
sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR
behält sich das Recht vor , die Bedienungsanleitung klar und deutlich
zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten
Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht
erneut über Technologie- oder Software-Updates informieren.
RUTER TABLE
- 2 -
- 3 -
Allgemeine Sicherheit Anweisungen
Extrem Vorsicht sollen Sei gebraucht Wann Betriebs alle Leistung Werkzeuge.
Wissen dein Leistung Werkzeug, Sei vertraut mit es ist Betrieb, lesen durch Die
Eigentümer Handbuch Und Üben Sie stets ein sicheres Nutzungsverhalten mal.
● VERBINDEN dein Maschine NUR
zum abgestimmt Und
spezifisch Leistung Quelle .
● Tragen Sie IMMER eine
Schutzbrille Atemschutzmasken,
Anhörung Schutz Und Sicherheit
Schuhe, Wann Betriebs dein
Maschine .
● TUN NICHT tragen lose
Kleidung oder Schmuck ,
wenn Sie Ihr Maschine .
● A sicher Umfeld ist wichtig.
Halten Die Bereich frei von Staub,
Schmutz und andere Trümmer In
Die unmittelbarer Nähe Ihres
Maschine.
● TRENNEN Die Leistung Quelle ,
wenn Ändern bohren Bits, hohl
Meißel, Router Bits, Former Köpfe,
Klingen, Messer oder
Herstellung andere Anpassungen
oder Reparaturen.
● STETS halten alle Sicherheit
Wachen vor Ort Und
sicherstellen ihre
ordnungsgemäße Funktion
● NIEMALS erreichen über Die
Tisch wenn die Werkzeug Ist In
Betrieb. Es ist gefährlich .
● STETS halten Klingen, Messer
Und Bits geschärft
und richtig
ausgerichtet .
● NIEMALS verlassen A Werkzeug
unbeaufsichtigt, während es in
Betrieb.
● ACHT UNG ! NICHT
verwenden Rezept oder
andere Drogen Das Mai Ihre
Fähigkeit beeinträchtigen oder
Urteilsvermögen , um Ihr Gerät
sicher zu verwenden Maschine.
● STETS verwenden drücken
Stöcke Und Feder Bretter Zu
sicher füttern Ihre Arbeit durch die
Maschine.
● STETS machen Sicher Das
beliebig Werkzeuge gebraucht für
Anpassungen Sind vor dem Betrieb
entfernt werden Maschine.
● Stets halten Die Umstehende
sicher weg während Die
Maschine Ist in Betrieb .
- 4 -
Frästisch mit Anschlag & Stand
Spezifische Sicherheit Anweisungen
Wie bei allen Elektrowerkzeugen und Maschinen müssen die entsprechenden
Sicherheits- und Vorsichtshinweise beachtet werden. zu. Die Verwendung von
Werkzeugen und Maschinen ist gefährlich, seien Sie also vorsichtig Wenn Sie mit der
Funktionsweise Ihres Werkzeugs nicht vertraut sind, Wenn Sie einen Frästisch haben,
sollten Sie sich Rat und/oder Anleitungen von einem qualifizierter Fachmann .
● MACHEN SICHER Die Router hat
installiert sicher vor starrend der
Maschine, für einen sicheren Betrieb
Verfahren.
● NIEMALS durchführen beliebig
"Frei Hand“ -Bedienung. Tun nicht
verwenden dein Hände
unterstützen oder Führung Die
arbeiten Stück. Verwenden Sie immer
eine Knebelklemme zur Befestigung
die Arbeit Stück für Schneiden.
● TUN NICHT tragen Schmuck
oder lose Kleidung während der
Bedienung dieses Maschine.
● SICHERHEIT GLÄSER und
RESPIRATOR ist sehr zu empfehlen
Wann Zusammenarbeit mit Das
Maschine. Manche Sägemehl kann
sein schädlich Zu dein Lunge; Bitte
Seien Sie vorsichtig bei der
Verwendung dieses Maschine.
● STETS füttern Die Werkstück Zu
den Fräser gegen die
Rotationsrichtung Richtung.
● ÜBERPRÜFEN dein arbeiten
Stücke. Stellen Sie sicher Das
Sie Sind frei von Nägel,
Klammern, Reißnägel, Knoten Und
andere Objekte, die Ihrem Router
schaden können bisschen.
● TUN NICHT Marmelade oder
versuchen Und über drücken die
Arbeit Stück hinein Die Maschine
während des Betriebs. Das Mai
Ursache Schaden zum Maschine.
Füttern Die arbeiten Stück mit einem
Firma fassen, langsam Und leicht
und halten Sie die Arbeit Stück gegen
die Zaun.
● MACHEN SICHER Die Spindel dreht
sich In die richtige Richtung.
● TUN NICHT lassen irgendjemand
Stand In Front der Maschine
während Betrieb.
● TECHNISCHE SCHWIERIGKEITEN .
Alle Probleme Du Mai
laufen hinein sollen sei vorsichtig sah
bei mit Die Leistung AUS und Die
Maschine unplugged aus die Macht
Quelle.
● NIEMALS ziehen Die arbeiten
Stück zurück während Die
Schneiden Betrieb. Stoppen Die
Router bisschen vor Zeichnung
zurück Die Werkstück .
● STETS halten Bits geschärft Und
sauber .
- 5 -
WICHTIG : Die oben aufgeführten Sicherheitshinweise können nicht vollständig sein,
da die Umwelt In jeder Geschäft ist anders. Stets halten Sicherheit zuerst als es
gilt zu Ihrer individuellen Bedingungen.
ROUTER TISCH
MERKMALE
TISCHPLATTE
Größe: 610 * 400 * 25 mm
Aluminium Gehrung Spurweite: 610 mm
Tisch Einfügen:
ZAUN
306 x 229 mm
Größe: 305*153mm
Staub Anschluss: 63/77,3/68,2 mm
Schutz: Fluoreszierender Kunststoff Platte
Aluminium Gehrung Spurweite: 305 mm
Herrscher Etikett:
STAND
300 mm
Gemacht aus: Stahl
Höhe: 530mm
- 6 -
PHYSIKALISCH MERKMALE
Alu -Mineral
Mit er-Track
Tisch Spitze
Herrscher
Etikett
Staub Hafen
Bewachen
Ein
Luminum
T- Track
Tisch
Einfügen
Führung
Stift
Ein
Luminum
Gehrungssc
Gummi
Füße
- 7 -
MONTAGE & INSTALLATION
Vor Zusammenbau Die Stand, Bitte
nehmen Sie eine sehen bei Die Liste
unten. Dein Stand kommt mit Die
folgende Teile Und
Montagehardware .
• Kurzer Winkel Strebe: 2-teilig
• Kürzerer Winkel Strebe: 2-teilig
• Langer Winkel Strebe: 2-teilig
• Längerer Winkel Strebe: 2-teilig
• Rundkopfschraube M8x12: 32-teilig
• Sechskantmutter M8: 32-teilig
• Wohnung Unterlegscheibe 8: 32-teilig
• Sechskantschraube M6x16: 4-teilig
• Wohnung Unterlegscheibe: 4-teilig
Stand Montage
Nehmen Sie die beiden kurzen und die
beiden größerer Winkel Zahnspange aus
von Die Kasten Und lege es An Die
Boden. Jetzt nehmen Die vier Beine
verkehrt herum, Und befestigen ihnen Zu
Die vier Zahnspangen mit 1/4 Zoll X 1/2
Zoll Nüsse Und Schrauben. (Mit dem
Finger festziehen) Siehe Abbildung 1.
Abbildung 1: Anbringen der Beine an
der Zahnspange
- 8 -
Jetzt, montieren die beiden andere länger Und
die beiden kurzen Winkelstreben an den Beinen
mit die Hilfe von Die Nüsse Und Bolzen,
(Handfest anziehen). Siehe Abbildung 2
Abbildung 2 Anbringen Die Mitte Zahnspange
zum Beine
Jetzt, drehen Die Stand aufrecht Und anpassen
die Beine Also Das Sie Sind gleichmäßig
positioniert, ziehen Sie alle Schrauben fest
Also.
Installieren Die Router Tisch An Die
Stand
Nehmen Die Router Tisch Und setzen Es
Vorteile runter An Die Boden oder Bank.
Der Router Tisch Und Die obere
Zahnspange von Die Stand Besonderheit 4
Löcher Zu montieren Die Router Tisch Zu Die
Stand. Position Die Stand invertiert, An Die
Router Tisch Also Das Die Löcher sind
ausgerichtet Und Dann montieren Es mit Die
helfen von Unterlegscheiben Und Bolzen
bereitgestellt, (Handfest anziehen). Siehe
Abbildung 3
- 9 -
MONTAGE & INSTALLATION
Start Stift Löcher. Der Löcher Wille Sei Zu
das Recht von Die Öffnung. Wieder
markieren mit Die Band Die Front Und
Center An Die Platte dienen als
Erinnerung.
Center Die Router Base Platte An
der nächste konzentrisch Grat. Dann
Positionieren Sie die Montage Löcher
entlang Die radial Linien. Halten Die Base
Platte In Ort mit Band. (3 bis 4 Stücke
arrangiert um Die Ring sollte
angemessen).
Anschließend klemmen Sie die beiden
Platten zusammen mit C-Klemmen oder
Holz.
Abbildung 3 Montage Die Stand Zu Die
Router -Tab le
Nehmen Die 4 Gummi Füße aus von Die
Paket und befestigen eins An jede Bein.
Jetzt, drehen den Ständer richtig auf und
Ihr Router-Tisch ist installiert auf dem
Stand.
Montieren der Routerbasis
Platte in Ihrem Router
Tisch
Wann Montage A groß Router, die
Griffe sollten in die gleiche Richtung
passen als die lang Öffnung. Dein
aktuell Router Base Platte Wille
Funktion als Die Bohrschablone .
Allerdings Du sollen bestimmen das
Optimum Router Positionierung vor
die Basis Platte. Machen Sicher Zu
nehmen Berücksichtigen Sie die
Tiefeneinstellung Knöpfe, Tiefe sperren
Hebel/Knöpfe Und Die Standort von dein
schalten. Ort dein Router In richtig
invertiert Position unter Die Tisch.
Dann markieren mit Band An Die Front
Rand von die Grundplatte des Routers,
um zu überprüfen, Position.
Dann, entfernen Die Schrauben aus Die
Base Platte. Lokalisieren Die
oben/vorne von dein Grundplatte durch
Beobachten die Position der
- 10 -
Notiz: Federklemmen werden nicht
sorgen für ausreichend Klemmung
Gewalt Und könnte lassen Sie die Teile
aus Ort.
Bohren durch Die neu Base mit A bohren
bisschen das Streichhölzer Die Größe
von Die Löcher In die Basis Ihres Routers
Platte.
Notiz: Wenn verfügbar, führen Sie dies
Betrieb auf A bohren drücken Zu
halten Die Löcher senkrecht .
Wichtig: A Stück von Holz sollen
geklemmt werden Zu Die Front von
Die Router Teller ganz Bohren Zu
vermeiden Splitterbildung von die
Platte .
Nach Entfernen Die Klammern,
Senklöcher ähnlich Zu Die Routers
eigen Grundplatte . Für am besten
Ergebnis, Wir empfehlen A einzel Flöte
versenken bei A langsam
Geschwindigkeit und eine Bohrmaschine,
wenn verfügbar.
Endlich, montieren Die Base Platte
Zu Die Router. Wenn die Schrauben
Das kam mit Ihr Router Sind nicht lang
genug, länger Schrauben können Sei
gekauft bei A Hardware speichern oder
Home Center in Ihrem Bereich.
- 11 -
Wenn Sie sich über den Installationsvorgang nicht sicher
sind, sehen Sie sich bitte das Installationsvideo an.
Tischplatte Router-Explosionsdiagramm
- 12 -
Teil#
Beschreibung
Menge
1
#5 Selbstschneidende Schrauben
23
2
6-5/8" Aluminium-T-Schiene
2
3
Magnete mit 8 mm Durchmesser
4
4
24" Aluminium-Gehrungs-T-Schiene
1
5
24"x16" Router-Tischplatte
1
6
L-Aluminium-Zaunstütze
1
7
12" Melamin-Laminatzäune
2
8
12" Aluminium T-Schiene
4
9
Staubhafen
1
10
2-1/4" Staubanschlussadapter
1
11
M5 × 0,8 x 55 mm Kreuzschlitz-Maschinenschraube
2
12
8 mm x 1,25 x 25 mm Sechskantschraube
6
13
8 mm flache Unterlegscheibe
6
14
8-mm-Gewindeknopf
6
15
Bit Guard
1
16
6 mm x 1,0 × 25 mm Sechskantschraube
2
17
6-mm-Gewindeknopf
2
18
Selbstklebendes Maßband
2
19
Standfuß
4
20
Untere vordere/hintere Standbeinstützen
2
21
Obere vordere/hintere Standbeinstützen
2
22
Untere Seitenständer-Beinstreben
2
23
Obere Seitenständer-Beinstrebe
2
24
8 mm × 1,25 × 12 mm Schlossschraube, Unterlegscheibe und
Sechskantmutter
32
25
6 mm x 1,0 × 16 mm Sechskantschraube
4
26
6 mm flache Unterlegscheibe
4
- 13 -
Kunden müssen es mit den folgenden Teilen zusammenbauen:
RT017
Teilename
Menge
1
6 mm x 1,0 × 16 mm Sechskantschraube
4
2
6 mm flache Unterlegscheibe
4
3
Halbrundkopf selbstschneidend M4 * 20 * 4
Stück
4
4
Unterlegscheibe
4
5
8 mm Gewindeknopf + 8 mm x 1,25 x 25 mm
Sechskantschraube + 8 mm Unterlegscheibe
6
6
6 mm Gewindeknopf + 6 mm x 1,0 × 25 mm
Sechskantschraube + 6 mm Unterlegscheibe
2
7
M5 × 0,8 x 55 mm Kreuzschlitz-
Maschinenschraube
2
8
Positionsachse
1
9
Selbstklebendes Maßband
2
10
Bit Guard
1
11
Staubanschluss
1
12
2-1/4" Staubanschlussadapter
1
13
12" Melamin-Laminatzäune
2
14
24"x16" Router-Tischplatte
1
15
Einsatz + Führungsstift 9" x 12''
1
16
24" Aluminium-Gehrungs-T-Schiene
1
17
Längere Winkelstrebe
2
18
Längere Winkelstrebe
2
19
Kurze Winkelstrebe
2
20
Kurze Winkelstrebe
2
21
Standfuß
4
22
M3-Inbusschlüssel
1
23
M4 * 16 Senkkopf-Querbolzen * 4 (mit fester
Frässchraube)
4
24
Rundkopfschraube M8 x 12 / Sechskantmutter
M8 / Unterlegscheibe M8
32
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
RUTER TABLEAU
MODÈLE : RT017
Assistance technique et certificat de garantie électronique
www.vevor.com/support
- 1 -
MODÈLE : RT017
Ceci est le mode d'emploi d'origine. Veuillez lire attentivement
l'intégralité du manuel avant utilisation. VEVOR se réserve le droit
d'interpréter clairement ce manuel d'utilisation. L'apparence du produit
dépend du produit que vous avez reçu. Veuillez nous excuser pour les
éventuelles mises à jour technologiques ou logicielles.
RUTER TABLE
- 2 -
Sécurité générale Instructions
Extrême prudence devrait être utilisé quand en fonctionnement tous pouvoir outils.
Savoir ton pouvoir outil, être familier avec c'est opération, lire à travers le
propriétaire manuel et appliquer une procédure d'utilisation sûre à tous fois.
● CONNECTER ton machine
SEULEMENT au assorti et
spécifique pouvoir source .
● Portez TOUJOURS des
lunettes de sécurité
respirateurs, audience protection
et sécurité chaussures, quand en
fonctionnement ton machine .
● FAIRE PAS porter lâche
vêtements ou des bijoux
lorsque vous utilisez
votre machine .
● UN sûr environnement est
important.
Garder le zone gratuit de poussière,
saleté et autres débris dans le
à proximité immédiate de votre
machine.
● DÉCONNECTER le pouvoir
source quand changement percer
morceaux, creux ciseaux, routeur
morceaux, façonneur têtes, lames,
couteaux ou fabrication d'autres
ajustements ou réparations.
● TOUJOURS garder tous sécurité
gardes en place et assurer leur
bon fonctionnement
● JAMAIS atteindre sur le tableau
quand le outil est dans
opération. Il est dangereux .
● TOUJOURS garder lames,
couteaux et mèches affûtées
et correctement
aligné .
● JAMAIS partir un outil sans
surveillance pendant qu'il est en
opération.
● SOYE Z VIGILANT ! NE
PAS utiliser
ordonnance ou autre drogues
que peut affecter votre capacité ou
jugement pour utiliser votre
machine.
● TOUJOURS utiliser pousser
bâtons et plume planches à sans
risque alimentation votre travail à
travers le machine.
● TOUJOURS faire bien sûr que
n'importe lequel outils utilisé
pour ajustements sont retiré avant
d'utiliser le machine.
● Toujours garder le spectateurs en
toute sécurité alors que le
machine est en opération .
- 3 -
Table de toupie avec guide et Rester
Sécurité spécifique Instructions
Comme pour tous les outils et machines électriques, des mesures de sécurité et
d'attention appropriées doivent être respectées. à. L'utilisation de tout outil ou
machine comporte des dangers, alors soyez prudent. Soyez attentif à chaque
utilisation de votre outil. Si vous ne connaissez pas son fonctionnement, une table
de toupie, vous devriez obtenir les conseils et/ou les instructions d'un professionnel
qualifié .
● FAIRE BIEN SÛR le routeur a été
installé en toute sécurité avant en
regardant la machine, pour un
fonctionnement sûr méthode.
● JAMAIS effectuer n'importe lequel
"Gratuit Opération « à la main » .
Faire pas utiliser ton mains
soutenir ou guide le travail
pièce. Utilisez toujours une pince à
bascule pour fixer le travail pièce pour
coupe.
● FAIRE PAS porter bijoux ou
vêtements amples pendant l'utilisation
de cet machine.
● SÉCURITÉ LUNETTES &
RESPIRATEUR est fortement
recommandé quand travailler avec ce
machine. Quelques sciure peut être
nocif à ton poumons; s'il te plaît
soyez prudent lorsque vous utilisez
ceci machine.
● TOUJOURS alimentation le pièce à
usiner à la fraise contre la rotation
direction.
● INSPECTER ton travail pièces.
S'assurer que ils sont gratuit
de clous, agrafes, punaises, nœuds
et autre objets pouvant être nocifs pour
votre routeur peu.
● FAIRE PAS Confiture ou essayer et
sur pousser le travail morceau dans
le machine pendant le
fonctionnement. Ce peut cause
dommage au machine. Alimentation
le travail morceau avec un ferme
saisir, lentement et facilement et
tenir le travail pièce contre le clôture.
● FAIRE BIEN SÛR le broche tourne
dans le bon direction.
● FAIRE PAS laisser n'importe qui
rester dans devant de la machine
pendant opération.
● DIFFICULTÉS TECHNIQUES .
Tout problèmes toi
peut courir dans devrait sois prudent
regardé à avec le pouvoir OFF et le
machine débranché depuis le pouvoir
source.
● JAMAIS dessiner le travail
morceau dos pendant le coupe
opération. Arrêt le routeur peu avant
dessin dos le pièce à usiner .
● TOUJOURS garder morceaux
aiguisé et faire le ménage.
- 4 -
IMPORTANT : Les consignes de sécurité données ci-dessus ne peuvent être
complètes car l' environnement dans chaque boutique c'est différent. Toujours
considérer sécurité d'abord comme ça s'applique à votre travail individuel
conditions.
ROUTEUR TABLEAU
CARACTÉRISTIQUES
DESSUS DE TABLE
Taille : 610*400*25mm
Aluminium Mitre Voie : 610 mm
Tableau Insérer:
CLÔTURE
306*229mm
Taille : 305*153mm
Poussière Port : 63/77,3/68,2 mm
Protection : plastique fluorescent Plaque
Aluminium Mitre Voie : 305 mm
Règle Étiquette:
RESTER
300 mm
Fait de : Acier
Hauteur : 530 mm
- 5 -
PHYSIQUE CARACTÉRISTIQUES
Aluminium
Avec la piste
Tableau Haut
Règle
Étiquette
Poussière
Port
Garde
Un
aluminium
T- Track
Tableau
Insérer
Guide
Épingle
Un
aluminium
Mitre- Piste
Caoutch
ouc
Pieds
- 6 -
ASSEMBLÉE & INSTALLATION
Avant assemblage le rester, s'il te plaît
prendre un regarder à le liste ci-dessous.
Ton rester est livré avec le suivant
parties et matériel de montage .
• Angle court Attelle : 2 pièces
• Angle plus court Attelle : 2 pièces
• Grand angle Attelle : 2 pièces
• Angle plus long Attelle : 2 pièces
• Boulon à tête ronde M8x12 : 32
pièces
• Écrou hexagonal M8 : 32 pièces
• Plat Rondelle 8 : 32 pièces
• boulon hexagonal M6x16 : 4 pièces
• Plat Rondelle : 4 pièces
Rester Assemblée
Prenez les deux courts et les deux angle
plus long croisillons dehors de le boîte et
mets -le sur le sol. Maintenant prendre
le quatre jambes à l'envers, et attacher
eux à le quatre appareils orthodontiques
utilisant 1/4" x 1/2" noix et boulons.
( Serrer les doigts) Voir Figure-1.
Figure 1 Fixation des pieds au
croisillons
- 7 -
Maintenant, monter les deux autre plus long et
les deux cornières courtes aux jambes avec
l'aide de le noix et boulons, (Serrer
avec les doigts). Voir Figure 2
Figure 2 Fixation le milieu croisillons au
jambes
Maintenant, tourner le rester droit et ajuster les
jambes donc que ils sont uniformément
positionné, serrer toutes les vis Bien.
Installation le Routeur Tableau sur le
Rester
Prendre le routeur tableau et mettre il à
l'envers vers le bas sur le sol ou banc. Le
routeur tableau et le supérieur croisillons de
le rester fonctionnalité 4 trous à monter le
routeur tableau à le rester. Position le rester
inversé, sur le routeur tableau donc que le
trous sont alignés et alors monter il avec le
aide de rondelles et boulons fourni,
(Serrer avec les doigts). Voir Figure 3
- 8 -
ASSEMBLÉE & INSTALLATION
départ épingle trous. Le trous volonté être
à le droit de le ouverture. Encore marque
avec le ruban adhésif le devant et
centre sur le plaque servir de rappel.
Centre le routeur base plaque sur
le plus proche concentrique crête. Alors
positionner le montage trous le long de le
radial lignes. Gardez le base plaque dans
lieu avec ruban adhésif. (3 à 4 pièces
arrangé autour le la bague devrait être
adéquat).
Ensuite, serrez les 2 plaques ensemble à
l'aide Pinces en C ou bois.
Figure 3 Montage le rester à le onglet du
routeur
Prendre le 4 caoutchouc pieds dehors de
le paquet et attacher un sur chaque jambe.
Maintenant, tourner le support droit et
votre table de toupie est installé sur le
rester.
Montage de la base du routeur
Plaque dans votre routeur
Tableau
Quand montage un grand routeur,
les poignées doivent s'adapter dans la
même direction comme le long
ouverture. Ton actuel routeur base
plaque volonté fonction comme le
gabarit de perçage . Cependant, toi
devrait déterminer l' optimum routeur
positionnement avant la base plaque.
Faire bien sûr à prendre en tenant
compte du réglage de la profondeur
boutons, profondeur verrouillage
leviers/boutons et le emplacement de ton
changer. Lieu ton routeur dans inversé
approprié position sous le tableau.
Puis marquez avec ruban adhésif sur le
devant bord de la plaque de base du
routeur pour vérifier la position.
Alors, retirer le vis depuis le base
plaque. Situer le haut/devant de ton
plaque de base en observant la
position de la
- 9 -
Note: Les pinces à ressort ne fournir
suffisamment serrage forcer et pourrait
permettre aux pièces de sortir de lieu.
Percer à travers le nouveau base en
utilisant un percer un peu ça matchs le
taille de le trous dans la base de votre
routeur plaque.
Note: Si disponible, effectuer ceci
opération sur un percer presse à
garder le trous perpendiculaires .
Important: UN morceau de bois
devrait être serré à le devant de le
routeur assiette entière forage à éviter
éclatement de l' assiette .
Après suppression le pinces, trous
fraisés similaire à le routeurs propre
plaque de base . Pour meilleur résultat,
nous recommander un célibataire flûte
fraiser à un lent vitesse et une perceuse
à colonne si disponible.
Enfin, monter le base plaque à le
routeur. Si le vis que est venu avec
votre routeur sont pas long assez, plus
long les vis peuvent être acheté à un
matériel magasin ou centre de rénovation
dans votre zone.
- 10 -
Si vous n'êtes pas sûr du processus d'installation, veuillez
consulter la vidéo d'installation.
Plan de travail Schéma éclaté du routeur
- 11 -
Partie#
Description
Quantité
1
Vis autotaraudeuses n° 5
23
2
Rail en T en aluminium de 6-5/8 po
2
3
Aimants de 8 mm de diamètre
4
4
Rail en T à onglet en aluminium de 24 po
1
5
Plateau de table à toupie 24"x16"
1
6
Support de clôture en aluminium en L
1
7
Clôtures en mélamine laminée de 12 po
2
8
Rail en T en aluminium de 12 pouces
4
9
Port de la poussière
1
10
Adaptateur de port anti-poussière 2-1/4"
1
11
Vis à métaux à tête cruciforme M5 × 0,8 x 55 mm
2
12
Boulon hexagonal 8 mm x 1,25 x 25 mm
6
13
Rondelle plate de 8 mm
6
14
Bouton fileté de 8 mm
6
15
Protection des embouts
1
16
Boulon hexagonal 6 mm x 1,0 × 25 mm
2
17
Bouton fileté de 6 mm
2
18
Ruban à mesurer autocollant
2
19
Pied de support
4
20
Supports de jambe inférieurs avant/arrière
2
21
Supports de jambe supérieurs avant/arrière
2
22
Supports de jambe de béquille latérale inférieure
2
23
Support de jambe de béquille latérale supérieure
2
24
Boulon de carrosserie 8 mm × 1,25 × 12 mm, rondelle plate et écrou
hexagonal
32
25
Boulon hexagonal 6 mm x 1,0 × 16 mm
4
26
Rondelle plate de 6 mm
4
- 12 -
Les clients doivent l'assembler à l'aide des pièces ci-dessous :
RT017
Nom de la pièce
Quantité
1
Boulon hexagonal 6 mm x 1,0 × 16 mm
4
2
Rondelle plate de 6 mm
4
3
Vis autotaraudeuses à tête demi-ronde M4 * 20 *
4 pièces
4
4
Rondelle plate
4
5
Bouton fileté 8 mm + boulon hexagonal 8 mm x
1,25 x 25 mm + rondelle plate 8 mm
6
6
Bouton fileté de 6 mm + boulon hexagonal de 6
mm x 1,0 × 25 mm + rondelle plate de 6 mm
2
7
Vis à métaux à tête cruciforme M5 × 0,8 x 55
mm
2
8
Axe de position
1
9
Ruban à mesurer autocollant
2
10
Protection des embouts
1
11
Port anti-poussière
1
12
Adaptateur de port anti-poussière 2-1/4"
1
13
Clôtures en mélamine laminée de 12 po
2
14
Plateau de table à toupie 24"x16"
1
15
Insertion + goupille de guidage 9" x 12''
1
16
Rail en T à onglet en aluminium de 24 po
1
17
Support d'angle plus long
2
18
Support d'angle plus long
2
19
Orthèse à angle court
2
20
Orthèse à angle court
2
21
Pied de support
4
22
Clé hexagonale M3
1
23
Boulon transversal à tête fraisée M4 * 16 * 4
(avec vis de toupie fixe)
4
24
Boulon à tête ronde M8 x 12 / Écrou hexagonal
M8 / Rondelle plate M8
32
Assistance technique et certificat de garantie électronique
www.vevor.com/support
RUTER TAFEL
MODEL: RT017
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
- 1 -
MODEL: RT017
Dit is de originele instructie, lees alle handleidingen zorgvuldig door
voordat u het product gebruikt. VEVOR behoudt zich een duidelijke
interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het
product is afhankelijk van het product dat u hebt ontvangen. Vergeef
ons dat we u niet opnieuw zullen informeren als er technologie- of
software-updates voor ons product zijn .
RUTER TABLE
- 2 -
- 3 -
Algemene veiligheid Instructies
Extreem voorzichtigheid zou moeten zijn gebruikt wanneer operationeel alle
stroom hulpmiddelen. Weten jouw stroom hulpmiddel, zijn bekend met zijn
operatie, lezen door de eigenaar handmatig En Pas de veilige gebruiksprocedure
op alle mogelijke manieren toe keer.
● VERBINDEN jouw machine
ALLEEN naar de overeenkomend
En specifiek stroom bron .
● Draag ALTIJD een
veiligheidsbril
beademingsapparatuur, horen
bescherming En veiligheid
schoenen, wanneer operationeel
jouw machine .
● DOEN NIET dragen loszittend
kleding of sieraden bij
het bedienen van
uw machine .
● A veilig omgeving is belangrijk.
Houden de gebied vrij van stof,
vuil en andere brokstukken in
de directe omgeving van uw
machine.
● ONTKOPPELEN de stroom bron
wanneer veranderen oefening
stukjes, hol beitels, router stukjes,
vormgever hoofden, messen,
messen of maken andere
aanpassingen of reparaties.
● ALTIJD houden alle veiligheid
bewakers op zijn plaats En
ervoor zorgen hun juiste
functie
● NOOIT bereik over de tafel
wanneer de hulpmiddel is in
operatie. Het is gevaarlijk .
● ALTIJD houden messen, messen
En bits geslepen
en goed al
uitgelijnd.
● NOOIT vertrekken A hulpmiddel
onbeheerd terwijl het in operatie.
● WEES AL ER T ! NIET
GEBRUIKEN recept of
ander drugs Dat kunnen uw
vermogen beïnvloeden of oordeel
om uw apparaat veilig te gebruiken
machine.
● ALTIJD gebruik duw stokken
En veerkracht planken naar veilig
voer jouw werk door de machine.
● ALTIJD maken Zeker Dat elk
hulpmiddelen gebruikt voor
aanpassingen Zijn verwijderd
voordat de machine.
● Altijd houden de omstanders veilig
weg terwijl de machine is in
werking .
- 4 -
Freestafel met hek & Stellage
Specifieke veiligheid Instructies
Zoals bij alle elektrische gereedschappen en machines moeten de juiste veiligheids-
en aandachtsvoorschriften in acht worden genomen Er is gevaar verbonden aan het
gebruik van elk gereedschap of elke machine, dus wees voorzichtig aandacht elke
keer dat u uw gereedschap gebruikt. Als u niet bekend bent met de werking van een
freestafel, dan dient u het advies en/of de instructies in te winnen bij een
gekwalificeerde professional .
● MAKEN ZEKER de router heeft
geïnstalleerd veilig voor staren
de machine, voor een veilige werking
methode.
● NOOIT presteren elk "Vrij “Hand”
-bediening. Doen niet gebruik jouw
handen ondersteunen of gids
de werk stuk. Gebruik altijd een klem
om het vast te zetten het werk stuk
voor snijden.
● DOEN NIET dragen sieraden of
losse kleding tijdens het bedienen
hiervan machine.
● VEILIGHEID BRIL &
ADEMHALINGSAPPARAAT is een
echte aanrader wanneer werken met
dit machine. Sommige zaagsel kan
zijn schadelijk naar jouw longen;
Alsjeblieft wees voorzichtig bij het
gebruik hiervan machine.
● ALTIJD voer de werkstuk naar de
freesbit tegen de rotatie in richting.
● INSPECTEREN jouw werk stukken.
Zorg ervoor Dat zij Zijn vrij van
spijkers, nietjes, kopspijkers, knopen
En ander voorwerpen die schadelijk
kunnen zijn voor uw router beetje.
● DOEN NIET jam of poging En over
duw het werk deel naar binnen de
machine tijdens de werking. Dit
kunnen oorzaak schade naar de
machine. Voer de werk deel met een
stevig grijpen, langzaam En
gemakkelijk en houd het werk vast
stuk tegen de schutting.
● MAKEN ZEKER de spindel draait in
de juiste richting.
● DOEN NIET laten iedereen stellage
in voorkant van de machine terwijl
operatie.
● TECHNISCHE MOEILIJKHEDEN .
Alle problemen Jij
kunnen loop naar binnen zou moeten
wees voorzichtig keek bij met de
stroom UIT en de machine
losgekoppeld van de kracht bron.
● NOOIT tekenen de werk deel rug
tijdens de snijden operatie. Stop de
router beetje voor tekening rug de
werkstuk .
● ALTIJD houden beetjes gescherpt
En schoon .
- 5 -
BELANGRIJK : De hierboven gegeven veiligheidsinstructies kunnen niet volledig
zijn omdat het milieu in elk winkel is anders. Altijd overwegen veiligheid eerst
zoals het is geldt naar uw individuele werkwijze voorwaarden.
Router TAFEL
FUNCTIES
TAFELBLAD
Afmetingen: 610*400*25mm
Aluminium Mijter Spoor: 610mm
Tafel Invoegen:
SCHUTTING
306*229mm
Afmeting: 305*153mm
Stof Poort: 63/77,3/68,2 mm
Guard: Fluorescerend plastic Bord
Aluminium Mijter Spoor: 305mm
Liniaal Label:
STELLAGE
300mm
Gemaakt van: Staal
Hoogte: 530mm
- 6 -
FYSIEK FUNCTIES
Aluminium
minimum
Met er-Track
Tafel Bovenkant
Liniaal Label
Stof Haven
Bewaker
Een
luminum
T- spoor
Tafel
Invoegen
Gids
Pin
Een
luminum
Verstek -
Rubber
Voeten
- 7 -
MONTAGE & INSTALLATIE
Voor assembleren de stellage, Alsjeblieft
neem een Look bij de lijst onderstaand.
Jouw stellage wordt geleverd met de
volgend onderdelen En montage
hardware .
• Korte hoek Beugel: 2-delig
• Kortere hoek Beugel: 2-delig
• Lange hoek Beugel: 2-delig
• Langere hoek Beugel: 2-delig
• Ronde kopbout M8x12: 32-delig
• Zeskantmoer M8: 32-delig
• Vlak Ring8: 32-delig
• Zeskantbout M6x16: 4-delig
• Vlak Ring: 4 stuks
Stellage Montage
Neem de twee korte en de twee langere
hoek beugel uit van de doos En zet het
op de vloer. Nu nemen de vier benen
ondersteboven , En bijvoegen hen naar
de vier beugels gebruiken 1/4" X 1/2"
noten En bouten. (Vinger vastdraaien)
Zie Figuur-1.
Figuur 1 Poten aan de beugel
- 8 -
Nu, berg de twee ander langer En de twee
korte hoekbeugels aan de poten met de hulp
van de noten En bouten, (Vingervast).
Zie Figuur-2
Figuur-2 Bevestigen de midden beugel naar
de benen
Nu, draai de stellage rechtop En aanpassen de
benen Dus Dat zij Zijn gelijkmatig
gepositioneerd, draai alle schroeven vast Goed.
Installeren de Router Tafel op de
Stellage
Nemen de router tafel En neerzetten Het
ondersteboven omlaag op de vloer of bank.
De router tafel En de bovenste beugel van
de stellage functie 4 gaten naar berg de
router tafel naar de stellage. Positie de
stellage omgekeerd, op de router tafel Dus
Dat de gaten zijn uitgelijnd En Dan berg Het
met de hulp van ringen En bouten mits,
(Vingervast). Zie Figuur-3
- 9 -
MONTAGE & INSTALLATIE
beginnend pin gaten. De gaten zullen zijn
naar het recht van de opening. Opnieuw
markering met de plakband de voorkant
En centrum op de bord om te dienen als
een herinnering.
Centrum de router baseren bord op
de dichtstbijzijnde concentrisch bergkam.
Dan positie de montage gaten langs de
radiaal lijnen. Houd de baseren bord in
plaats met plakband. (3 tot 4 stukken
geregeld rondom de ring zou moeten
zijn adequaat).
Klem vervolgens de 2 platen aan elkaar
vast met behulp van C-klemmen of hout.
Figuur-3 Montage de stellage naar de
router tafel
Nemen de 4 rubber voeten uit van de
pakket en bijvoegen een op elk been. Nu,
draai de standaard rechtop en uw
routertafel is geïnstalleerd op de stellage.
De routerbasis monteren Bord
in uw router Tafel
Wanneer montage A groot router,
de handgrepen moeten in dezelfde richting
passen als de lang opening. Jouw
huidig router baseren bord zullen functie
als de boormal . Echter, Jij zou
moeten bepalen het optimale router
positionering voor de basis bord.
Maken Zeker naar nemen rekening
houdend met de diepteverstelling
knoppen, diepte slot hendels/knoppen
En de locatie van jouw schakelaar. Plaats
jouw router in juist omgekeerd positie
onder de tafel. Markeer dan met
plakband op de voorkant rand van de
bedplaat van de router om de positie.
Dan, verwijderen de schroeven van de
baseren bord. Vinden de boven/voor
van jouw grondplaat door te observeren
de positie van de
- 10 -
Opmerking: Veerklemmen zullen niet
voldoende voorzien klemmen kracht
En zou kunnen laat de onderdelen uit
elkaar bewegen plaats.
Oefening door de nieuw baseren gebruik
makend van A oefening beetje dat
wedstrijden de maat van de gaten in de
basis van uw router bord.
Opmerking: Als beschikbaar, dit
uitvoeren operatie op A oefening
pers naar houden de gaten
loodrecht .
Belangrijk: A deel van hout zou
moeten vastgeklemd worden naar de
voorkant van de router bord geheel
boren naar voorkomen splinteren van
het bord .
Na verwijderen de klemmen,
verzonken gaten vergelijkbaar naar de
routers eigen grondplaat . Voor best
resultaat, Wij aanbevelen A enkel fluit
verzinken bij A langzaam snelheid en
een boormachine als beschikbaar.
Eindelijk, berg de baseren bord
naar de routeren. Als de schroeven Dat
kwam met uw router Zijn niet lang
genoeg, langer schroeven kunnen zijn
gekocht bij A hardware winkel of
thuiscentrum in uw gebied.
- 11 -
Als u twijfelt over het installatieproces, bekijk dan de
installatievideo.
Werkbank boven Exploded Diagram van router
- 12 -
Deel#
Beschrijving
Hoeveelheid
1
#5 Zelftappende schroeven
23
2
6-5/8"Aluminium T-Track
2
3
Magneten met een diameter van 8 mm
4
4
24"Aluminium verstek T-Track
1
5
24"x16" freestafelblad
1
6
L-Aluminium Heksteun
1
7
12"Melamine gelamineerde hekken
2
8
12"Aluminium T-Track
4
9
Dus st Port
1
10
2-1/4" stofpoortadapter
1
11
M5×0.8x55mm kruiskopmachineschroef
2
12
8mmx1.25x25mm zeskantbout
6
13
8mm platte ring
6
14
8mm Schroefknop
6
15
Bitbescherming
1
16
6mm x1.0×25mm zeskantbout
2
17
6mm Schroefknop
2
18
Zelfklevende meetlint
2
19
Staand been
4
20
Onderste voor-/achterste standbeenbeugels
2
21
Bovenste voor-/achterste standbeenbeugels
2
22
Beenbeugels voor de onderste zijstandaard
2
23
Bovenste zijstandaard beenbeugel
2
24
8mm×1.25×12mm wagenbout, vlakke ring en zeskantmoer
32
25
6mm x1.0×16mm zeskantbout
4
26
6mm platte ring
4
Klanten moeten het met onderstaande onderdelen monteren:
RT017
Onderdeelnaam
Hoeveelheid
1
6mm x1.0×16mm zeskantbout
4
2
6mm platte ring
4
3
Halfronde kop zelftappend M4 * 20 * 4 stuks
4
4
Vlakke ring
4
5
8mm Schroefknop + 8mmx1.25x25mm
Zeskantbout + 8mm Platte Ring
6
6
6mm schroefdraadknop + 6mm x1,0×25mm
zeskantbout + 6mm platte ring
2
7
M5×0.8x55mm kruiskopmachineschroef
2
8
Positie-as
1
9
Zelfklevende meetlint
2
10
Bitbescherming
1
11
Stofpoort
1
12
2-1/4" stofpoortadapter
1
13
12"Melamine gelamineerde hekken
2
14
24"x16" freestafelblad
1
15
Inzetstuk + geleidepen 9” x 12''
1
16
24"Aluminium verstek T-Track
1
17
Langere hoekbeugel
2
18
Langere hoekbeugel
2
19
Korte hoekbeugel
2
20
Korte hoekbeugel
2
21
Staand been
4
22
M3 inbussleutel
1
23
M4 * 16 verzonken dwarsbout * 4 (met vaste
freesschroef)
4
24
Ronde kopbout M8 x 12 / Zeskantmoer M8 /
Platte ring M8
32
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
RUTER TABELL
MODELL: RT017
Teknisk support och e-garanticertifikat
www.vevor.com/support
- 1 -
MODELL: RT017
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant
innan du använder den. VEVOR reserverar sig för en tydlig tolkning av
vår användarmanual. Utseendet på produkten är beroende av den
produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen
om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
RUTER TABLE
- 2 -
Allmän säkerhet Instruktioner
Extrem försiktighet skall vara begagnad när fungerar alla driva verktyg. Veta din
driva verktyg, vara bekant med dess drift, läsa genom de ägarens manuell och
utöva säker användning överhuvudtaget gånger.
● ANSLUTA din maskin ENDAST
till matchade och specifik
driva källa .
● Bär ALLTID
skyddsglasögon
andningsskydd, hörsel skydd och
säkerhet skor, när fungerar din ma
chine.
● DO INTE bära lösa kläder eller
smycken när du använder din
ma chine.
● A säker miljö är viktigt.
Hålla de område gratis av damm,
smuts och annat skräp i de
omedelbar närhet av din maskin.
● KOPPLA FRÅN de driva källa
när skiftande borra bitar, ihålig
mejslar, router bitar, formare
huvuden, blad, knivar eller
tillverkning andra justeringar eller
reparationer.
● ALLTID hålla alla säkerhet vakter
på plats och säkerställa deras
rätt funktion
● ALDRIG nå över de tabell när
verktyg är i drift. Det är
farligt .
● ALLTID hålla blad, knivar och
bitar slipade och
ordentligt al igned.
● ALDRIG lämna a verktyg
obevakad när den är inne drift.
● VAR ALERT! ANVÄND
INTE recept eller
andra narkotika att maj påverka
din förmåga eller omdöme för att
säkert använda din maskin.
● ALLTID använda tryck pinnar
och fjäder brädor till säkert foder
ditt arbete genom maskin.
● ALLTID göra säker att några
verktyg begagnad för justeringar
är tas bort innan du använder den
maskin.
● Alltid hålla de åskådare säkert
borta medan de maskin är i
drift .
- 3 -
Routerbord med staket & Stå
Specifik säkerhet Instruktioner
Liksom alla elverktyg och maskiner måste korrekt säkerhet och uppmärksamhet
följas till. Det finns en fara förknippad med att använda alla verktyg eller maskiner så
var försiktig uppmärksamhet varje gång du använder ditt verktyg. Om du inte är
bekant med driften av ett routerbord bör du få råd och/eller instruktioner från en
kvalificerad yrkesutövare .
● GÖRA SÄKER de router har har
installerats säkert före stirrande
maskinen, för säker drift metod.
● ALDRIG utföra några "Gratis
Handoperation . Do inte använda din
händer att stödja eller guide de
arbete bit. Använd alltid vippklämma
för att säkra arbetet bit för skärande.
● DO INTE bära smycke eller
lösa kläder när du använder detta
maskin.
● SÄKERHET GLASÖGON &
RESPIRATOR rekommenderas starkt
när arbetar med detta maskin. Några
sågspån kan vara skadlig till din
lungor; behaga var försiktig när du
använder detta maskin.
● ALLTID foder de arbetsstycke till
fräsen bit mot rotationen riktning.
● INSPEKTERA din arbete bitar. Se
till att de är gratis av naglar,
häftklamrar, stift, knutar och andra
föremål som kan vara skadliga för din
router bit.
● DO INTE sylt eller försök och över
tryck arbetet bit till de maskin
under drift. Detta maj orsaka skada
till maskin. Foder de arbete bit med
en fast grepp, långsamt och lätt
och hålla verket bit mot staket.
● GÖRA SÄKER de axel roterar i det
korrekta riktning.
● DO INTE låta någon stå i främre av
maskinen medan drift.
● TEKNISKA SVÅRLIGHETER .
Några problem du maj
sikt till skall var försiktig tittade på
med de driva AV och de maskin
urkopplad från kraften källa.
● ALDRIG dra de arbete bit tillbaka
under de skärande drift. Stopp de
router bit före ritning tillbaka de
arbetsstycke .
● ALLTID hålla bitar skärpt och cle
an.
VIKTIGT : Säkerhetsinstruktionerna ovan kan inte vara fullständiga pga miljön i
varje handla är annorlunda. Alltid överväga säkerhet först som det gäller till ditt
individuella arbete villkor.
4
ROUTER TABELL
EGENSKAPER
BORDSKIVAN
Storlek: 610*400*25mm
Aluminium Mitra Spår: 610mm
Tabell Infoga:
FE NCE
306*229 mm
Storlek: 305*153mm
Damm Port: 63/77,3/68,2 mm
Gaurd: Fluorescerande plast Tallrik
Aluminium Mitra Spår: 305 mm
Linjal Märka:
ST OCH
300 mm
Gjord av: Stål
Höjd: 530mm
- 5 -
FYSISK DRAG
Alu minum
Mit er-Track
Tabell Bästa
Linjal Märka
Damm
Hamn
Gua rd
Ett
aluminium
T- Spår
Tabell Infoga
Gu ide
Stift
Ett
aluminium
Gerings-
Gummi
ber
Fe et
- 6 -
MONTERING & INSTALLATION
Före montering de stå, behaga ta en titt
på de lista nedan. Din stå kommer med
de följande delar och montering av
hårdvara .
• Kort vinkel Bygel: 2-st
• Kortare vinkel Bygel: 2-st
• Lång vinkel Bygel: 2-st
• Längre vinkel Bygel: 2-st
• Runt huvudbult M8x12: 32-st
• Sexkantsmutter M8: 32-st
• Platt Bricka8: 32-st
• Sexkantsbult M6x16: 4-st
• Platt Bricka: 4-st
Stå Montering
Ta de två korta och de två längre vinkel
hängslen ut av de låda och lägg det på
de golv. Nu ta de fyra ben upp och ner,
och bifoga dem till de fyra hängslen med
hjälp av 1/4" x 1/2" nötter och bultar.
( dra åt med fingret) Se Figur-1.
Figur-1 Fästa benen på hängslen
Nu, montera de två andra längre och de
två korta vinkelhängslen till benen med
hjälpen av de nötter och bultar,
(Dra åt med fingret). Se Figur-2
Figur-2 Fästa de mitten hängslen till
ben
Nu, sväng de stå upprätt och justera
benen så att de är jämnt placerad, dra
åt alla skruvar väl.
Installerar de Router Tabell på de
Sta nd
Ta de router tabell och sätta det uppåt
ner på de golv eller bänk. De router
tabell och de övre hängslen av de stå
särdrag 4 hål till montera de router tabell
till de stå. Placera de stå omvänd, på de
router tabell så att de hål är inriktade
och sedan montera det med de hjälp av
brickor och bultar försedd, (Dra åt
med fingret). Se Figur-3
- 7 -
MONTERING & INSTALLATION
startande stift hål. De hål vilja vara till
rätt av de öppning. Igen märke med de
tejpa de främre och centrum på de
tallrik att tjäna som en påminnelse.
Centrum de router bas tallrik på
den närmaste koncentrisk ås. Sedan
placera montering hål längs de radiell
rader. Hålla de bas tallrik i plats med tejpa.
(3 till 4 bitar ordnade runt de ring ska
vara tillräcklig).
Kläm sedan ihop de 2 plattorna med hjälp
av C- klämmor eller trä.
Figur-3 Montering de stå till de router tab
le
Ta de 4 gummi fötter ut av de paket och
bifoga en på varje ben. Nu, sväng stå upp
till höger och ditt routerbord är installerad
på stå.
Montering av routerbasen
Tallrik i din router Tabell
När montering a stor router,
handtagen ska sitta åt samma håll som
lång öppning. Din nuvarande router
bas tallrik vilja fungera som de borrjigg .
Dock, du skall bestämma det
optimala router positionering före
basen tallrik. Göra säker till ta
hänsyn till djupjusteringen knoppar, djup
låsa spakar/knoppar och de plats för din
växla. Plats din router i ordentligt
inverterad placera under de tabell.
Markera sedan med tejpa på de främre
kant av routerns bäddplatta för att
verifiera placera.
Sedan, ta bort de skruvar från de bas
tallrik. Lokalisera de topp/front av din
basplatta genom att observera
ställningen av
- 8 -
Notera: Fjäderklämmor kommer inte
ge tillräckligt fastspänning tvinga och
kunde låt delarna röra sig ur plats.
Borra genom de ny bas använder a borra
lite det där tändstickor de storlek av de
hål i din routers bas tallrik.
Notera: Om tillgänglig, utföra detta
operation på a borra trycka till hålla
de hål vinkelräta .
Viktig: A bit av trä skall klämmas fast
till de främre av de router tallrik hel
borrning till undvika splittring av
plattan .
Efter ta bort de klämmor,
försänkningshål liknande till de
routerns egen bottenplatta . För bäst
resultat, vi rekommendera a enda flöjt
försänkning på a långsam hastighet
och en borrpress om tillgänglig.
Slutligen, montera de bas tallrik till
de router. Om skruvar att kom med
din router är inte lång tillräckligt, längre
skruvar kan vara köpt på a hårdvara
lagra eller hemmacentral i din område.
- 9 -
Om du är osäker på installationsprocessen, kontrollera
installationsvideon.
Bänkskiva Routerns exploderade diagram
- 10 -
Del#
Beskrivning
Kvantitet
1
#5 Självgängande skruvar
23
2
6-5/8" aluminium T-spår
2
3
8 mm diameter magneter
4
4
24" T-spår i aluminium
1
5
24" x 16" Router Bordsskiva
1
6
L-aluminium staket stöd
1
7
12" Melamin laminerade staket
2
8
12" aluminium T-spår
4
9
Du st Port
1
10
2-1/4" Dust Port Adapter
1
11
M5×0,8x55mm Cross Head Maskinskruv
2
12
8mmx1,25x25mm sexkantsbult
6
13
8 mm platt bricka
6
14
8 mm gängad knopp
6
15
Bit Guard
1
16
6 mm x1,0×25 mm sexkantsbult
2
17
6 mm gängad knopp
2
18
Självstick måttband
2
19
Stå ben
4
20
Nedre främre/baksida benstöd
2
21
Övre främre/baksida benstöd
2
22
Nedre sidostöd benstöd
2
23
Övre sidostativ benstöd
2
24
8 mm×1,25×12 mm vagnsbult, platt bricka & sexkantsmutter
32
25
6 mm x1,0×16 mm sexkantsbult
4
26
6 mm platt bricka
4
Kunder måste montera den med följande delar:
RT017
Delnamn
Kvantitet
1
6 mm x1,0×16 mm sexkantsbult
4
2
6 mm platt bricka
4
3
Halvrundt huvud självgängande M4 * 20 * 4
stycken
4
4
Platt bricka
4
5
8mm gängad knopp+8mmx1,25x25mm
sexkantsbult+8mm platt bricka
6
6
6 mm gängad knopp+6 mm x1,0×25 mm
sexkantsbult+6 mm platt bricka
2
7
M5×0,8x55mm Cross Head Maskinskruv
2
8
Positionsaxel
1
9
Självstick måttband
2
10
Bit Guard
1
11
Dammport
1
12
2-1/4" Dust Port Adapter
1
13
12" Melamin laminerade staket
2
14
24" x 16" Router Bordsskiva
1
15
Insats + styrstift 9” x 12”
1
16
24" T-spår i aluminium
1
17
Längre vinkelstag
2
18
Längre vinkelstag
2
19
Kort vinkelstag
2
20
Kort vinkelstag
2
21
Stå ben
4
22
M3 insexnyckel
1
23
M4 * 16 försänkt tvärbult * 4 (med fast
överfrässkruv)
4
24
Runt huvudbult M8 x 12 / Sexkantsmutter M8 /
Platt bricka M8
32
Teknisk support och e-garanticertifikat
www.vevor.com/support
RUTER MESA
MODELO: RT017
Soporte técnico y certificado de garantía electrónica
www.vevor.com/support
- 1 -
MODELO: RT017
Estas son las instrucciones originales; lea atentamente todas las
instrucciones del manual antes de utilizarlo. VEVOR se reserva el
derecho de interpretar su manual de usuario. La apariencia del
producto dependerá del producto que haya recibido. Le rogamos que
nos disculpe si no le informamos de nuevo si hay actualizaciones
tecnológicas o de software en nuestro producto.
RUTER TABLE
- 2 -
- 3 -
Seguridad general Instrucciones
Extremo precaución debería ser usado cuando operante todo fuerza herramientas.
Saber su fuerza herramienta, ser familiar con es operación, leer a través de el del
propietario manual y Practique un procedimiento de uso seguro en todo momento
veces.
● CONECTAR su máquina SOLO
hacia emparejado y específico
fuerza fuente .
● SIEMPRE use gafas de
seguridad respiradores,
audiencia protección y seguridad
zapatos, cuando operante su
máquina .
● HACER NO tener puesto perder
ropa o joyas al
operar su máquina .
● A seguro ambiente es importante
Mantener el área gratis de polvo,
suciedad y otros escombros en
el proximidad inmediata de su
máquina.
● DESCONECTAR el fuerza fuente
cuando cambio perforar pedazos,
hueco cinceles, enrutador
pedazos, moldeador cabezas,
cuchillas, cuchillos o haciendo
otros ajustes o refacción.
● SIEMPRE mantener todo
seguridad guardias en su lugar y
asegurar su función apropiada
● NUNCA alcanzar encima el mesa
cuando el herramienta es en
operación. Él es peligroso
● SIEMPRE mantener cuchillas,
cuchillos y brocas afiladas y
correctamente alineado .
● NUNCA dejar a herramienta
desatendido mientras está en
operación.
● ¡ EST É ALERTA! NO
usar prescripción o
otro drogas eso puede afectar su
capacidad o juicio para usar su
seguridad máquina.
● SIEMPRE usar empujar palos
y pluma tableros a sin peligro
alimentar tu trabajo a través de la
máquina.
● SIEMPRE hacer seguro eso
cualquier herramientas usado
para ajustes son retirado antes de
operar el máquina.
● Siempre mantener el transeúntes a
salvo lejos mientras el máquina
es en funcionamiento .
- 4 -
Mesa de fresado con valla y Pararse
Seguridad específica Instrucciones
Al igual que con todas las herramientas y maquinarias eléctricas, se deben observar
las medidas de seguridad y atención adecuadas. Existe algún peligro asociado con
el uso de cualquier herramienta o máquina, por lo que debe tener cuidado. Preste
atención cada vez que utilice su herramienta. Si no está familiarizado con el
funcionamiento de una mesa de fresado, debe obtener el asesoramiento y/o las
instrucciones de un profesional cualificado
● HACER SEGURO el enrutador
tiene se ha instalado de forma
segura antes mirando fijamente la
máquina, para un funcionamiento
seguro método.
● NUNCA llevar a cabo cualquier
"Gratis Operación “manual” . Hacer
no usar su manos Para apoyar o
guía el trabajar Pieza. Utilice
siempre una abrazadera de palanca
para asegurar la obra pieza para corte.
● HACER NO tener puesto joyas
o Ropa suelta mientras se opera este
máquina.
● SEGURIDAD ANTEOJOS &
RESPIRADOR es muy recomendable
cuando trabajando con este máquina.
Alguno serrín puede ser dañino a su
pulmones; por favor Tenga cuidado al
usar esto máquina.
● SIEMPRE alimentar el pieza de
trabajo a la broca del enrutador
contra la rotación dirección.
● INSPECCIONAR su trabajar
piezas. Cerciorarse eso ellos
son gratis de clavos, grapas,
tachuelas, nudos y otro objetos que
puedan ser dañinos para su enrutador
poco.
● HACER NO atasco o intentar y
encima empujar la obra pedazo en
el máquina Durante el
funcionamiento. Este puede causa
daño hacia máquina. Alimentar el
trabajar pedazo con un firme
comprender, despacio y fácilmente
y mantener el trabajo pieza contra el
cerca.
● HACER SEGURO el huso gira en lo
correcto dirección.
● HACER NO dejar alguien pararse
en frente de la máquina mientras
operación.
● DIFICULTADES TÉCNICAS .
Cualquiera problemas
tú puede correr en debería ten
cuidado miró en con el fuerza
APAGADO y el máquina
desenchufado de el poder fuente.
● NUNCA dibujar el trabajar pedazo
atrás durante el corte operación.
Detener el enrutador poco antes
dibujo atrás el pieza de trabajo .
● SIEMPRE mantener bits afilado y
limpio .
- 5 -
IMPORTANTE : Las instrucciones de seguridad dadas anteriormente pueden no ser
completas porque el medio ambiente en cada comercio es diferente Siempre
considerar seguridad Primero como es se aplica A su trabajo individual
condiciones.
ENRUTADOR MESA
CARACTERÍSTICAS
TABLERO DE MESA
Tamaño: 610*400*25 mm
Aluminio Inglete Pista: 610 mm
Mesa Insertar:
CERCA
306*229 mm
Tamaño: 305*153 mm
Polvo Puerto: 63/77,3/68,2 mm
Guardián: Plástico fluorescente Lámina
Aluminio Inglete Pista: 305 mm
Gobernante Etiqueta:
PARARSE
300 mm
Hecho de: Acero
Altura: 530 mm
- 6 -
FÍSICO CARACTERÍSTICAS
Aluminio mínimo
Mit er-Track
Mesa Arriba
Gobernante
Etiqueta
Polvo
Puerto
Guardia
Un aluminio
T- Track
Mesa Insertar
Guía
Alfiler
Un aluminio
Mitre- Track
Goma
Pies
- 7 -
ASAMBLEA & INSTALACIÓN
Antes ensamblaje el pararse, por favor
tomar un mirar en el lista abajo. Su
pararse viene con el siguiente regiones
y montaje de hardware.
• ángulo corto Tirantes: 2 piezas
• Ángulo más corto Tirantes: 2 piezas
• Ángulo largo Tirantes: 2 piezas
• Ángulo más largo Tirantes: 2 piezas
• Perno de cabeza redonda M8x12: 32
piezas
• Tuerca hexagonal M8: 32 piezas
• Departamento Arandela 8: 32 piezas
• Perno hexagonal M6x16: 4 piezas
• Departamento Arandela: 4 piezas
Pararse Asamblea
Tome los dos cortos y los dos ángulo
más largo tirantes afuera de el caja y
ponlo en el piso. Ahora llevar el
cuatro piernas Al revés, y adjuntar a
ellos a el cuatro uso de aparatos
ortopédicos 1/4" incógnita 1/2" nueces y
pernos. ( Apretar con los dedos) Ver
Figura-1.
Figura 1. Fijación de las patas a la
tirantes
- 8 -
Ahora, montar los dos otro más extenso y Los
dos tirantes de ángulo corto a las patas con la
ayuda de el nueces y pernos, (Apretar
con los dedos). Ver Figura 2
Figura 2 Adjuntando el medio tirantes
hacia piernas
Ahora, doblar el pararse vertical y ajustar las
piernas entonces eso ellos son igualmente
posicionado, apriete todos los tornillos Bueno.
Instalación el Enrutador Mesa en el
Pararse
Llevar el enrutador mesa y poner él ventaja
abajo en el piso o banco. El enrutador mesa
y el superior tirantes de el pararse
característica 4 agujeros a montar el
enrutador mesa a el pararse. Posición el
pararse invertida, en el enrutador mesa
entonces eso el agujeros están alineados y
entonces montar él con el ayuda de arandelas
y pernos proporcionó, (Apretar con los
dedos). Ver Figura 3
- 9 -
ASAMBLEA & INSTALACIÓN
a partir de alfiler agujeros. El agujeros
voluntad ser a el derecho de el apertura.
De nuevo marca con el cinta el frente y
centro en el lámina servir como
recordatorio.
Centro el enrutador base lámina en
el más cercano concéntrico cresta.
Entonces posicionar el montaje agujeros
a lo largo de el radial líneas. Mantener el
base lámina en lugar con cinta. (3 a 4
piezas organizado alrededor el El
anillo debe ser adecuado).
A continuación, sujete las 2 placas juntas
usando Abrazaderas en C o madera.
Figura 3 Montaje el pararse a el pestaña
del enrutador
Llevar el 4 goma pies afuera de el
paquete y adjuntar uno en cada pierna.
Ahora, doblar El soporte está en posición
vertical y la mesa de fresado está
instalado en el pararse.
Montaje de la base del
enrutador Lámina en su
enrutador Mesa
Cuando montaje a grande enrutador,
Las manijas deben encajar en la misma
dirección como el largo apertura. Su
actual enrutador base lámina voluntad
función como el plantilla de perforación .
Sin embargo, tú debería determinar
el óptimo enrutador posicionamiento
antes la base lámina. Hacer seguro
a llevar en cuenta el ajuste de
profundidad perillas, profundidad cerrar
palancas/perillas y el Ubicación de su
cambiar. Lugar su enrutador en
propiamente invertida posición bajo el
mesa. Luego marca con cinta en el
frente borde de la placa de la cama del
router para verificar la posición.
Entonces, eliminar el tornillos de el base
lámina. Localizar el parte
superior/delantera de su placa base
observando la posición del
- 10 -
Nota: Las abrazaderas de resorte no
funcionarán proporcionar suficiente
reprimición fuerza y podría permitir que
las piezas se muevan fuera lugar.
Perforar a través de el nuevo base
usando a perforar un poco eso partidos el
tamaño de el agujeros en la base de su
enrutador lámina.
Nota: Si disponible, realizar esto
operación en a perforar prensa a
mantener el agujeros perpendiculares .
Importante: A pedazo de madera
debería estar sujetado a el frente de
el enrutador plato entero perforación a
evitar astillamiento de el plato .
Después eliminando el abrazaderas,
agujeros avellanados similar a el
enrutadores propio placa base . Para
mejor resultado, nosotros recomendar
a soltero flauta avellanar en a lento
velocidad y un taladro de columna si
disponible.
Finalmente, montar el base lámina
a el enrutador. Si el tornillos eso vino
con tu enrutador son no largo suficiente,
más extenso los tornillos pueden ser
comprado en a hardware almacenar o
centro de hogar en tu área.
- 11 -
Si no está seguro del proceso de instalación, consulte el
vídeo de instalación.
Banco de trabajo Diagrama despiezado del enrutador
- 12 -
Parte#
Descripción
Cantidad
1
Tornillos autorroscantes n.° 5
23
2
Riel en T de aluminio de 6-5/8"
2
3
Imanes de 8 mm de diámetro
4
4
Riel en T de inglete de aluminio de 24"
1
5
Mesa de fresadora de 24" x 16"
1
6
Soporte de valla de aluminio en forma de L
1
7
Cercas laminadas de melamina de 12"
2
8
Riel en T de aluminio de 12"
4
9
Puerto de polvo
1
10
Adaptador de puerto para polvo de 2-1/4"
1
11
Tornillo de máquina de cabeza cruzada M5×0,8x55 mm
2
12
Perno hexagonal de 8 mm x 1,25 x 25 mm
6
13
Arandela plana de 8 mm
6
14
Perilla roscada de 8 mm
6
15
Protector de bits
1
16
Perno hexagonal de 6 mm x 1,0 × 25 mm
2
17
Perilla roscada de 6 mm
2
18
Cinta métrica autoadhesiva
2
19
Pierna de soporte
4
20
Refuerzos inferiores para patas de soporte delanteras y traseras
2
21
Refuerzos para patas de soporte delanteras y traseras superiores
2
22
Refuerzos de las patas del soporte lateral inferior
2
23
Soporte de pata de soporte lateral superior
2
24
Perno de carruaje de 8 mm × 1,25 × 12 mm, arandela plana y tuerca
hexagonal
32
25
Perno hexagonal de 6 mm x 1,0 × 16 mm
4
26
Arandela plana de 6 mm
4
- 13 -
Los clientes deben ensamblarlo con las siguientes piezas:
RT017
Nombre de la pieza
Cantidad
1
Perno hexagonal de 6 mm x 1,0 × 16 mm
4
2
Arandela plana de 6 mm
4
3
Cabeza semicircular autorroscante M4 * 20 * 4
piezas
4
4
Arandela plana
4
5
Perilla roscada de 8 mm + perno hexagonal de 8
mm x 1,25 x 25 mm + arandela plana de 8 mm
6
6
Perilla roscada de 6 mm + perno hexagonal de 6
mm x 1,0 × 25 mm + arandela plana de 6 mm
2
7
Tornillo de máquina de cabeza cruzada
M5×0,8x55 mm
2
8
Eje de posición
1
9
Cinta métrica autoadhesiva
2
10
Protector de bits
1
11
Puerto de polvo
1
12
Adaptador de puerto para polvo de 2-1/4"
1
13
Cercas laminadas de melamina de 12"
2
14
Mesa de fresadora de 24" x 16"
1
15
Inserto + Pasador Guía 9” x 12''
1
16
Riel en T de inglete de aluminio de 24"
1
17
Refuerzo angular más largo
2
18
Refuerzo angular más largo
2
19
Tirante de ángulo corto
2
20
Tirante de ángulo corto
2
21
Pierna de soporte
4
22
llave hexagonal M3
1
23
Perno transversal avellanado M4 * 16 * 4 (con
tornillo de enrutador fijo)
4
24
Perno de cabeza redonda M8 x 12 / Tuerca
hexagonal M8 / Arandela plana M8
32
Soporte técnico y certificado de garantía electrónica
www.vevor.com/support
ROUTER TAVOLO
MODELLO: RT017
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
- 1 -
MODELLO: RT017
Questa è l'istruzione originale, si prega di leggere attentamente tutte le
istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara
interpretazione del nostro manuale utente. L'aspetto del prodotto sarà
soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi
informeremo di nuovo se ci sono aggiornamenti tecnologici o software
sul nostro prodotto.
RUTER TABLE
- 2 -
- 3 -
Sicurezza generale Istruzioni
Estremo Attenzione Dovrebbe Essere usato Quando operativo Tutto energia
utensili. Sapere tuo energia attrezzo, Essere familiare con suo operazione,
Leggere Attraverso IL del proprietario manuale E praticare procedure di utilizzo
sicure in ogni caso volte.
● COLLEGARE tuo macchina
SOLTANTO al abbinato E
specifico energia fonte .
● Indossare SEMPRE occhiali
di sicurezza respiratori, udito
protezione E sicurezza scarpe,
Quando operativo tuo macchina .
● FARE NON Indossare sciolto
vestiario o gioielli
quando si utilizza il
macchina .
● UN sicuro ambiente è importante.
Mantenere IL zona gratuito Di
polvere, sporco e altro detriti In
IL nelle immediate vicinanze del
tuo macchina.
● DISCONNETTERSI IL energia
fonte quando cambiare trapano
pezzi, vuoto scalpelli, instradatore
pezzi, modellatore teste, lame,
coltelli O fabbricazione altre
regolazioni o riparazioni.
● SEMPRE Mantenere Tutto
sicurezza guardie in posizione E
garantire loro funzione corretta
● MAI portata Sopra IL tavolo
quando il attrezzo È In
operazione. Esso è pericoloso .
● SEMPRE Mantenere lame, coltelli
E punte affilate e
correttamente allineati .
● MAI Partire UN attrezzo
incustodito mentre è in operazione.
● ATTEN ZI ONE ! NON
usare prescrizione O
altro droghe Quello Maggio
influenzare la tua capacità o
giudizio per usare in modo sicuro il
tuo macchina.
● SEMPRE utilizzo spingere
bastoni E piuma tavole A in
modo sicuro foraggio il tuo lavoro
attraverso il macchina.
● SEMPRE Fare Sicuro Quello
Qualunque utensili usato per
aggiustamenti Sono rimosso prima
di azionare il macchina.
● Sempre Mantenere IL astanti al
sicuro via Mentre IL macchina
È in funzione .
- 4 -
Tavolo da fresatura con recinzione e In
piedi
Sicurezza specifica Istruzioni
Come tutti gli utensili elettrici e i macchinari, è necessario rispettare le misure di
sicurezza e attenzione adeguate a. C'è pericolo associato all'uso di qualsiasi
strumento o macchina, quindi fai attenzione attenzione ogni volta che utilizzi il tuo
strumento. Se non hai familiarità con le operazioni di un tavolo da fresatura, dovresti
ottenere consigli e/o istruzioni da un professionista qualificato .
● FARE SICURO IL instradatore ha
è stato installato in modo sicuro
Prima stupefatto la macchina, per un
funzionamento sicuro metodo.
● MAI eseguire Qualunque "Gratuito
Operazione “a mano” . Fare non
utilizzo tuo mani per sostenere O
guida IL lavoro pezzo. Utilizzare
sempre il morsetto a ginocchiera per
fissare il lavoro pezzo per taglio.
● FARE NON Indossare gioielli O
indossare abiti larghi durante l'uso di
questo macchina.
● SICUREZZA OCCHIALI e
RESPIRATORE è altamente
raccomandato Quando lavorare con
Questo macchina. Alcuni segatura può
essere dannoso A tuo polmoni; Per
favore prestare attenzione quando si
utilizza questo macchina.
● SEMPRE foraggio IL pezzo in
lavorazione A la fresa contro la
rotazione direzione.
● ISPEZIONARE tuo lavoro pezzi.
Assicurarsi Quello Essi Sono
gratuito Di chiodi, graffette, puntine,
nodi E altro oggetti che potrebbero
danneggiare il router morso.
● FARE NON marmellata O Tentativo E
Sopra spingere il lavoro pezzo in IL
macchina durante il funzionamento.
Questo Maggio causa danno al
macchina. Foraggio IL lavoro pezzo
con un ditta presa, lentamente E
facilmente e tenere il lavoro pezzo
contro il recinzione.
● FARE SICURO IL mandrino ruota In il
corretto direzione.
● FARE NON permettere chiunque in
piedi In anteriore della macchina
mentre operazione.
● DIFFICOLTA ' TECNICHE .
Qualsiasi problemi Voi
Maggio correre in Dovrebbe sii
attento guardato A con IL energia
SPENTO e IL macchina scollegato da
il potere fonte.
● MAI disegno IL lavoro pezzo
Indietro durante IL taglio operazione.
Fermare IL instradatore morso
Prima disegno Indietro IL pezzo da
lavorare .
● SEMPRE Mantenere pezzi affilato
E pulito .
- 5 -
IMPORTANTE
: Le istruzioni di sicurezza fornite sopra potrebbero non essere
complete perché l' ambiente In ogni negozio è diverso. Sempre considerare
sicurezza prima come si applica al tuo lavoro individuale condizioni.
ROUTER TAVOLO
CARATTERISTICHE
DEL TAVOLO
Dimensioni: 610*400*25mm
Alluminio Mitra Carreggiata: 610mm
Tavolo Inserire:
RECINZIONE
306*229mm
Dimensioni: 305*153mm
Polvere Porta: 63/77,3/68,2 mm
Protezione: plastica fluorescente Piatto
Alluminio Mitra Carreggiata: 305mm
Governate Etichetta:
IN PIEDI
300mm
Fatto di: Acciaio
Altezza: 530mm
- 6 -
FISICO CARATTERISTICHE
Alluminio minimo
Con la traccia
Tavolo Superiore
Governate
Etichetta
Polvere
Porta
Guardia
Un lumino
Traccia a T
Tavolo
Inserire
Guida
Spillo
Un lumino
Mitra-
Traccia
Gomma
Piedi
- 7 -
ASSEMBLAGGIO E INSTALLAZIONE
Prima assemblaggio IL in piedi, Per
favore prendere un Aspetto A IL lista sotto.
Tuo in piedi viene fornito con IL
seguente parti E montaggio hardware .
• Angolo corto Tutore: 2 pezzi
• Angolo più corto Tutore: 2 pezzi
• Angolo lungo Tutore: 2 pezzi
• Angolo più lungo Tutore: 2 pezzi
• Bullone a testa tonda M8x12: 32 pezzi
• Dado esagonale M8: 32 pezzi
• Piatto Rondella8: 32 pezzi
• Bullone esagonale M6x16: 4 pezzi
• Piatto Rondella: 4 pezzi
In piedi Assemblea
Prendi i due corti e i due angolo più lungo
bretelle fuori Di IL scatola E mettilo
SU IL pavimento. Ora Prendere IL
quattro gambe sottosopra , E allegare
loro A IL quattro bretelle usando 1/4" X
1/2" noci E bulloni. ( Stringere con le dita)
Vedere Figura 1.
Figura 1 Fissaggio delle gambe al bretelle
Ora, montare i due altro più lungo E i due
tiranti angolari corti alle gambe con l'aiuto
Di IL noci E bulloni, (Stringere con
le dita). Vedere Figura 2
Figura 2 Allegando IL mezzo bretelle
al gambe
Ora, giro IL in piedi verticale E regolare le
gambe COSÌ Quello Essi Sono
uniformemente posizionato, stringere
tutte le viti BENE.
Installazione IL Router Tavolo SU
IL In piedi
Prendere IL instradatore tavolo E
Mettere Esso lato positivo giù SU IL
pavimento O panca. IL instradatore
tavolo E IL superiore bretelle Di IL in
piedi caratteristica 4 buchi A montare IL
instradatore tavolo A IL in piedi.
Posizione IL in piedi invertito, SU IL
instradatore tavolo COSÌ Quello IL
buchi sono allineati E Poi montare Esso
con IL aiuto di rondelle E bulloni
- 8 -
fornito, (Stringere con le dita). Vedere Figura-3
- 9 -
ASSEMBLAGGIO E INSTALLAZIONE
di partenza spillo buchi. IL buchi Volere
Essere A il diritto Di IL apertura. Ancora
segno con IL nastro IL anteriore E
centro SU IL piatto servire come un
promemoria.
Centro IL instradatore base piatto
SU il più vicino concentrico cresta. Poi
posizionare il montaggio buchi lungo IL
radiale linee. Mantieni IL base piatto In
posto con nastro. (da 3 a 4 pezzi
organizzato in giro IL l'anello dovrebbe
essere adeguato).
Quindi, fissare insieme le 2 piastre
utilizzando Morsetti a C o legna.
Figura-3 Montaggio IL in piedi A IL
scheda router le
Prendere IL 4 gomma piedi fuori Di IL
pacchetto e allegare uno SU ogni gamba.
Ora, giro il supporto verticale e il tavolo del
router è installato sul in piedi.
Montaggio della base del router
Piatto nel tuo router
Tavolo
Quando montaggio UN grande
router, le maniglie devono adattarsi nella
stessa direzione come il lungo apertura.
Tuo attuale instradatore base piatto
Volere funzione COME IL dima di
foratura . Tuttavia, Voi Dovrebbe
determinare l' ottimale instradatore
posizionamento Prima la base piatto.
Fare Sicuro A Prendere tenendo
conto della regolazione della profondità
manopole, profondità serratura
leve/manopole E IL posizione di tuo
interruttore. Posto tuo instradatore In
corretto invertito posizione Sotto IL
tavolo. Quindi segna con nastro SU IL
anteriore bordo Di la piastra di base del
router per verificare la posizione.
Poi, rimuovere IL viti da IL base piatto.
Individuare IL parte superiore/anteriore
Di tuo piastra di base osservando la
posizione del
- 10 -
Nota: I morsetti a molla non lo faranno
fornire abbastanza serraggio forza E
Potevo consentire alle parti di muoversi
fuori posto.
Trapano Attraverso IL nuovo base
usando UN trapano un po' quello
fiammiferi IL misurare Di IL buchi In la
base del tuo router piatto.
Nota: Se disponibile, eseguire questo
operazione su UN trapano premere
A Mantenere IL fori perpendicolari .
Importante: UN pezzo Di legna
Dovrebbe essere bloccato A IL
anteriore Di IL instradatore piatto
intero perforazione A Evitare
scheggiatura Di il piatto .
Dopo rimozione IL morsetti, fori svasati
simile A IL del router Proprio piastra
di base . Per migliore risultato, Noi
consigliare UN separare flauto svasare
A UN lento velocità e un trapano a
colonna se disponibile.
Finalmente, montare IL base piatto
A IL router. Se il viti Quello venni con il
tuo router Sono non lungo Abbastanza,
più lungo le viti possono Essere
acquistato A UN hardware negozio o
centro di casa nel tuo zona.
- 11 -
Se non sei sicuro della procedura di installazione, guarda
il video di installazione.
Piano di lavoro Diagramma esploso del router
- 12 -
Parte#
Descrizione
Quantità
1
#5 Viti autofilettanti
23
2
Binario a T in alluminio da 6-5/8"
2
3
Magneti da 8 mm di diametro
4
4
Binario a T in alluminio da 24"
1
5
Piano del tavolo del router 24"x16"
1
6
Supporto per recinzione in alluminio L
1
7
Recinzioni in laminato melaminico da 12"
2
8
Binario a T in alluminio da 12"
4
9
Porto di polvere
1
10
Adattatore per porta antipolvere da 2-1/4"
1
11
Vite a testa a croce M5×0,8x55mm
2
12
Bullone esagonale 8mmx1.25x25mm
6
13
Rondella piatta da 8 mm
6
14
Pomello filettato da 8 mm
6
15
Protezione del morso
1
16
Bullone esagonale 6 mm x 1,0 × 25 mm
2
17
Pomello filettato da 6 mm
2
18
Nastro di misurazione autoadesivo
2
19
gamba in piedi
4
20
Supporti per gambe inferiori anteriori/posteriori
2
21
Supporti per gambe del supporto anteriore/posteriore superiore
2
22
Rinforzi inferiori per gambe del cavalletto laterale
2
23
Supporto per gamba del cavalletto laterale superiore
2
24
Bullone per carrozza da 8 mm × 1,25 × 12 mm, rondella piatta e dado
esagonale
32
25
Bullone esagonale 6 mm x 1,0 × 16 mm
4
26
Rondella piatta da 6 mm
4
- 13 -
I clienti devono assemblarlo con le parti seguenti:
RT017
Nome della parte
Quantità
1
Bullone esagonale 6 mm x 1,0 × 16 mm
4
2
Rondella piatta da 6 mm
4
3
Testa semitonda autofilettante M4 * 20 * 4 pezzi
4
4
Rondella piatta
4
5
Pomello filettato da 8 mm + bullone esagonale
da 8 mm x 1,25 x 25 mm + rondella piatta da 8
mm
6
6
Pomello filettato da 6 mm + bullone esagonale
da 6 mm x 1,0 × 25 mm + rondella piatta da 6
mm
2
7
Vite a testa a croce M5×0,8x55mm
2
8
Asse di posizione
1
9
Nastro di misurazione autoadesivo
2
10
Protezione del morso
1
11
Porta antipolvere
1
12
Adattatore per porta antipolvere da 2-1/4"
1
13
Recinzioni in laminato melaminico da 12"
2
14
Piano del tavolo del router 24"x16"
1
15
Inserto + perno guida 9" x 12''
1
16
Binario a T in alluminio da 24"
1
17
Supporto angolare più lungo
2
18
Supporto angolare più lungo
2
19
Supporto angolare corto
2
20
Supporto angolare corto
2
21
gamba in piedi
4
22
Chiave esagonale M3
1
23
Bullone a croce svasata M4 * 16 * 4 (con vite di
fresatura fissa)
4
24
Bullone a testa tonda M8 x 12 / Dado esagonale
M8 / Rondella piatta M8
32
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
