Important notes:
1. For indoor use only.
2. Operate between 32 ˚F (0 ˚C) and 104 ˚F (40 ˚C).
WARNING: SHOCK
HAZARD! May result in
Serious Injury or Death. Turn off
power at circuit breaker or fuse
before installing.
ON
OFF
ON
OFF
ON
OFF
ON
OFF

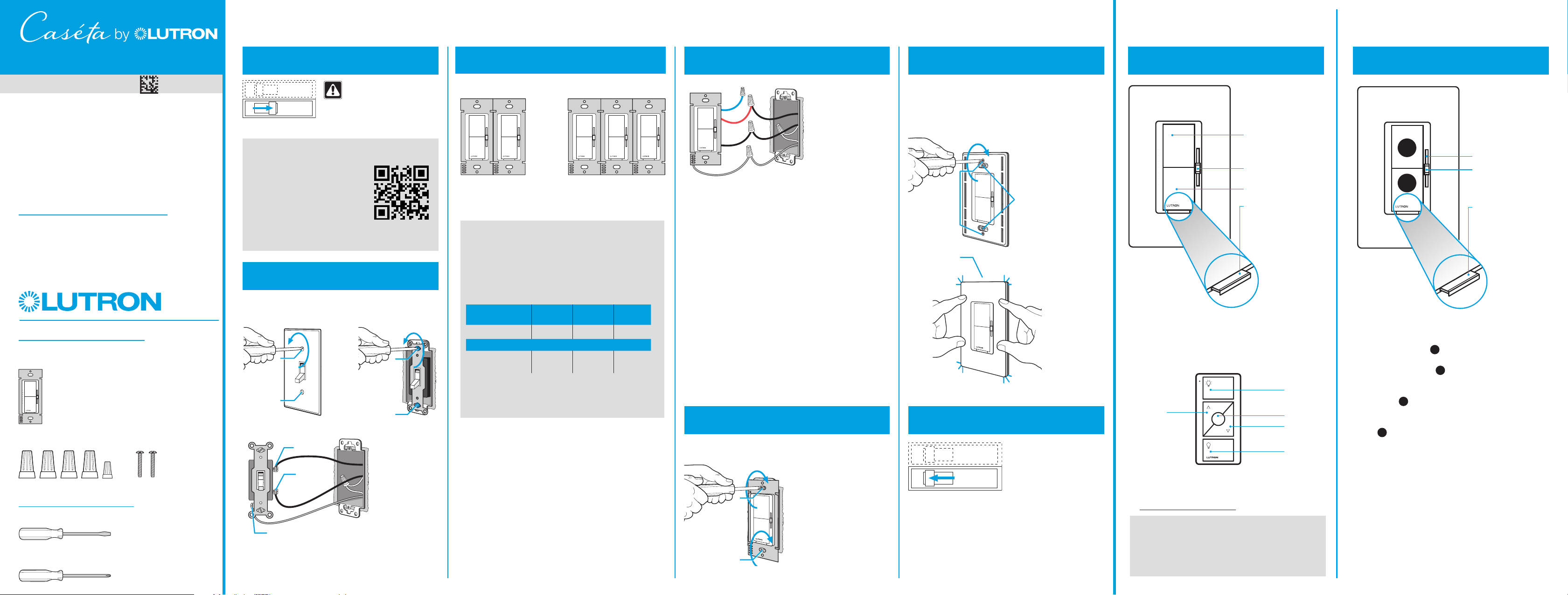

quick-start guide
Dimmer
Installation videos can be found here:
www.casetawireless.com/support
Contents supplied
Double your warranty
Dimmer
(DVRF-6L)
Tools you’ll need
Flat-head screwdriver
Wire connectors (5)
Phillips-head screwdriver
Screws (2)
Installation for lights with one wall switch (single pole)
Installing your dimmer
1
Turn power off at circuit breaker!
4
Connect the dimmer
5
Mount the dimmer
6
Attach the wallplate
7
Turn power on at circuit breaker
* If your switch has more than 3 wires attached, see
“Installing Caséta in a 3-way switch application” video
at www.casetawireless.com/3way
1
2
3
Ground
1 Connect the bare copper (or green) “ground” wire
from the wallbox to the green wire on the dimmer
using one of the large supplied wire connectors.
2 Connect either of the remaining wires from the
wallbox to the black wire on the dimmer using one of
the large supplied wire connectors.
3 Connect the remaining wire from the wallbox to
the red wire on the dimmer using one of the large
supplied wire connectors.
4 Cap the blue wire coming from the dimmer with the
small supplied wire connector. The blue wire is not
used for single pole installations.
Note: Wire colors depicted in this install guide may
not match what is in your walls.
Use the mounting screws provided, leaving them loose
for this step.
Love Caséta products?
Have ideas for making them better? Tell us what
you think and we’ll extend your warranty by 1 year.
www.casetawireless.com/register
2
Remove existing switch from wall
Remove the wallplate from switch. Remove the switch
and pull it away from the wall.
3
4
1
2
1
2
5
6
Ground
7
Disconnect all three wires* from the switch.
Diva Smart Dimmer
DVRF-6L
120 V~ 50/60 Hz
P/N 0302048 REV A
Important note:
Multi-gang installations may reduce the dimmer’s
maximum wattage rating. See the chart below for
maximum wattage information.
* For maximum wattage information when
mixing light bulb types see
www.casetawireless.com/ganging
Maximum* wattage derating chart
(120 V~ 50/60 Hz)
Load Type
Single
gang
Double
gang
Triple
gang
LED & CFL 150 W 150 W 150 W
or
*
Incandescent &
Halogen
600 W 500 W 400 W
Double Gang Triple Gang
3
Ganging and Derating
4
We’ve included instructions
for when a single switch is
controlling the lights. For
installation instructions when
two or more switches are
controlling a light, please visit
www.casetawireless.com/3way for complete
installation instructions and how-to videos.
Important note:
1 Attach the adapter to the dimmer using the
screws provided.
2 Tighten the mounting screws on the dimmer.
3 Snap on the wallplate.
‘snap’
3
1
2
Slider
FASS
Front Accessible
Service Switch
Dimmer
On
Off
1. Pull the Front Accessible Service Switch (FASS) out to
the open position.
2. Press and HOLD the
Off
button.
3. Continue to HOLD the
Off
button and push the FASS in
until the light bar flashes.
4. Release the
Off
button and adjust the slider to desired
low-end brightness.
5. Press
Off
to save settings.
Light bar
9
Adjusting low-end trim
Pico remote control (sold separately)
Replacing light bulbs using Front Accessible
Service Switch (FASS)
Pull the FASS out on the dimmer to remove power at
the light socket.
On
Off
• Adjust slider to dim / brighten
the light level
• Will not turn lights off
FASS
Front Accessible
Service Switch
Dimmer
On
Off
Darker
Favorite
Brighter
To restore the original factory settings please go
to www.lutron.com/restore
8
Using your controls
x3
x2
Hold for 6 seconds
until light bar starts
blinking
NOTE: You can mix and match dimmable LED and
CFLs, as well as halogen and incandescent light
bulbs, with Caséta dimmers.
Dimmable LED and CFL light bulbs vary in their
dimming performance. If you’re using these
bulbs and they flicker or turn off, please visit
www.casetawireless.com/lowend for information
on adjusting the dimmer for best bulb performance.
For a complete list of compatible dimmable
LEDs and CFLs, please visit
www.casetawireless.com/bulblist
LED—up to 150 W
CFL—up to 150 W
Works with energy efficient
dimmable light bulbs:
To use your Caséta by Lutron system
1
Press and hold “off” button on dimmer
2
Press and hold “off” button on remote
Pairing the dimmer and Pico
remote control
Go to www.casetawireless.com/support for
additional troubleshooting suggestions.
Symptoms Probable cause and action
Light does not
turn on or the
dimmer light bar
does not light up.
• Light bulb(s) burned out.
• Breaker is OFF or tripped.
• Light not properly installed.
• Wiring error.
• FASS switch on the dimmer is
in the Off position.
Light does not
respond to Pico
remote control.
• The dimmer failed to pair with
Pico remote control; see Pairing
the dimmer and Pico remote
control.
• The dimmer is already at the
light level the Pico remote
control is sending.
• The Pico remote control
is outside the 30 ft (9 m)
operating range.
• The Pico remote control battery
is low.
• The Pico remote control battery
is installed incorrectly.
• Bulbs turn off
while being
dimmed.
• Bulbs turn on
at high light
level but do not
turn on at a low
light level.
• Bulbs flicker
or flash when
dimmed to a
low light level.
Verify bulbs are marked
dimmable and visit
www.casetawireless.com/
lowend for information on
adjusting the dimmer for best bulb
performance.
Load is Off and
the light bar
blinks 4 times,
pauses, and
repeats.
The dimmer is in Over
Temperature Protection
(OTP) mode.
• See Step 3 Ganging and
Derating. Ensure the dimmer is
not overloaded.
• Reset the dimmer by using
the Front Accessible Service
Switch (FASS); See Using your
Controls section. Pull out the
FASS and push it back in.
For advanced features, tips for using Caséta dimmers with LEDs and CFLs, the complete Caséta product line, and more,
please visit www.casetawireless.com/features
Changing the favorite light level
on the Pico remote control
(sold separately)
You can use the round “favorite”
button on the Pico remote control
to recall a favorite light level.
We’ve set it to 50%, but you can
change it to any level you like.
Favorite
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Hold for 6 seconds until
light bar blinks twice on
the dimmer. New favorite
level is now saved.
3
Set desired light level on dimmer
4
Press and hold “favorite” button on remote
Troubleshooting
Hold for 6 seconds until
lights flash 3 times.

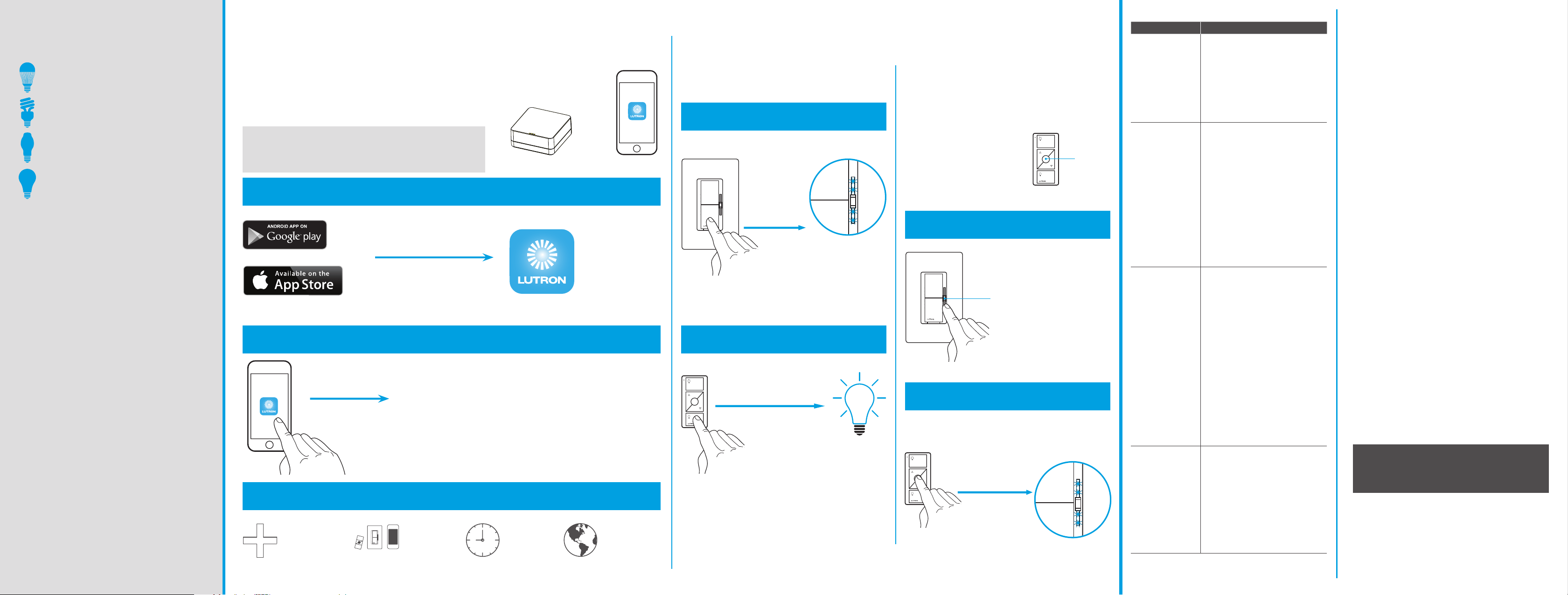

With a smartphone or tablet (Smart Hub required, sold separately)
3
Use the Lutron app to complete ALL remaining steps
The Caséta Diva smart dimmer can be controlled from
a smartphone when used with the Lutron smart hub
(formerly smart bridge) and the Lutron app.
If you are using the dimmer and remote control with the Lutron
smart hub follow the instructions below.
Lutron Smart Hub
Lutron app
Without a smartphone or tablet (Smart hub not required)
Incandescent—up to 600 W
Control
three ways
Add devices
• Pico remotes
• Dimmers
• Shades
Schedule
your lights
Connect
while away
Halogen—up to 600 W
Set the light level by
adjusting the slider
up and down
Note: If you are using the dimmer and remote control with
another manufacturer’s bridge, please refer to that manufacturer’s
instructions for set-up.
1 Press and hold “off” button on dimmer
2
Press and hold “off” button on remote
The Lutron app will walk you through
setting up your devices.
Download the Lutron app
Launch the Lutron app
Search for “Lutron Caséta”
Repeat steps to pair other Pico
remote controls.
CAUTION
Use only with permanently installed fixtures with
dimmable LED, dimmable CFL, halogen, or
incandescent,lamps. To avoid overheating and
possible damage to other equipment, do not use
to control receptacles, motor-driven appliances, or
transformer-supplied appliances.
Codes
Install in accordance with all national and local
electrical codes.
Grounding
When no “grounding means” exist in wallbox, the
National Electrical Code (NEC®) allows a control to
be installed as a replacement if 1) a nonmetallic,
noncombustible faceplate is used with nonmetallic
attachment screws or 2) the circuit is protected by a
ground fault circuit interrupter (GFCI). When installing
a control according to these methods, cap or remove
green wire before screwing control into wallbox.
FCC/IC Information
This device complies with part 15 of the FCC Rules and Industry Canada
license-exempt RSS standard(s). Operation is subject to the following two
conditions: (1) This device may not cause interference, and (2) this device
must accept any interference, including interference that may cause undesired
operation. Modifications not expressly approved by Lutron Electronics Co.,
Inc. could void the user’s authority to operate this equipment.
Note: This equipment has been tested and found to comply with the limits for
a Class B digital device, pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or
more of the following measures:
—Reorient or relocate the receiving antenna.
—Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which
the receiver is connected.
—Consult the dealer or an experienced radio/TV technician for help.
Warranty
For warranty information, please visit
www.casetawireless.com/warranty
Lutron, the Lutron logo, Diva, FASS, Caséta, Pico, and the design of the
Pico remote are trademarks or registered trademarks of Lutron Electronics
Co., Inc. in the US and/or other countries. Apple is a trademark of Apple
Inc., registered in the U.S. and other countries. App Store is a service
mark of Apple Inc. All other product names, logos, and brands are
property of their respective owners.
© 2022 Lutron Electronics Co., Inc.

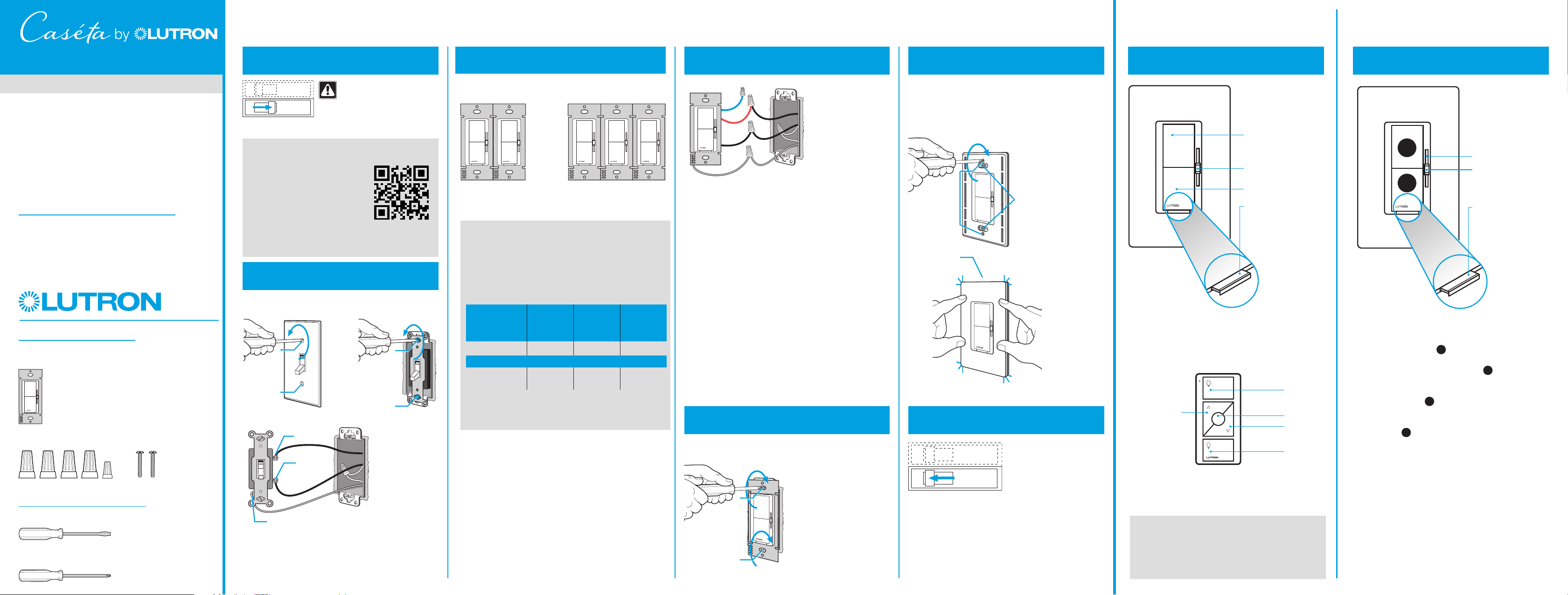

AVERTISSEMENT: RISQUE
D’ÉLECTROCUTION.
Peut entraîner des blessures graves
ou la mort. Coupez le courant au
niveau du disjoncteur ou
du fusible avant l’installation.
ON
OFF
ON
OFF
ON
OFF
ON
OFF
guide de démarrage rapide
Gradateur
Les vidéos d’installation sont disponibles sur:
www.casetawireless.com/support
Éléments fournis
Doublez votre garantie
Gradateur
(DVRF-6L)
Outils nécessaires
Tournevis à tête plate
Connecteurs de fils (5)
Tournevis cruciforme
Vis (2)
Installation pour des lumières fonctionnant avec un seul interrupteur mural (unipolaire)
Installation de votre gradateur
1
Coupez le courant au niveau
du disjoncteur! 4
Connecter le gradateur
5
Monter le gradateur
6
Fixez la plaque murale
7
Mettez le disjoncteur sous tension
* Si plus de 3 fils sont raccordés à votre interrupteur,
visionnez la vidéo « Installing Caséta Wireless in a 3-way
switch application » (Installation du Caséta Wireless dans
une application contenant un interrupteur à trois voies) à
la page www.casetawireless.com/3way
1
2
3
Masse
1 Raccordez le fil de «masse» en cuivre dénudé (ou vert)
du boîtier d’encastrement au fil vert du gradateur à
l’aide de l’un des gros connecteurs de fil fournis.
2 Connectez l’un des fils restants du boîtier
d’encastrement au fil noir du gradateur à l’aide de l’un
des gros connecteurs de fils fournis.
3 Connectez le fil restant du boîtier d’encastrement
au fil rouge du gradateur à l’aide de l’un des gros
connecteurs de fils fournis.
4 Capuchonnez le fil bleu provenant du gradateur avec le
petit connecteur de fils fourni. Le fil bleu n’est pas utilisé
pour les installations unipolaires.
Remarque: Les couleurs de fil illustrées dans ce guide
d’installation peuvent ne pas correspondre
à celles de vos murs.
Utilisez les vis de montage fournies, en les laissant
desserrées pour cette étape.
Vous aimez les produits CasétaWireless?
Vous avez des idées pour les améliorer? Dites-nous
ce que vous en pensez et nous prolongerons votre
garantie d’unan
www.casetawireless.com/register
2
Retirez l’interrupteur existant du mur
Retirez la plaque murale de l’interrupteur. Retirez
l’interrupteur et éloignez-le du mur.
3
4
1
2
1
2
5
6
Mise à la terre
7
Détachez les troisfils* de l’interrupteur.
Gradateur intelligent Diva
DVRF-6L
120 V~ 50/60 Hz
Remarque importante :
Les installations à plusieurs compartiments peuvent
réduire la puissance nominale maximale du gradateur.
Voir le tableau ci-dessous pour les informations sur la
puissance maximale.
* Pour les informations de puissance maximale lorsque
vous utilisez différents types d’ampoules, consultez
www.casetawireless.com/ganging
Tableau de déclassement de la puissance maximale*
(120 V~ 50/60 Hz)
Type de
charge
Compar-
timent
simple
Compar-
timent
double
Compar-
timent
triple
DEL et AFC 150 W 150 W 150 W
ou
*
Incandescente
et Halogène
600 W 500 W 400 W
Compartiment
double
Compartiment
triple
3
Encastrement et déclassement
4
Nous avons inclus des instructions
dans le cas où un seul interrupteur
contrôle les lumières. Pour les
instructions d’installation dans le
cas où deux interrupteurs ou plus
contrôlent une lumière, veuillez
consulter www.casetawireless.com/3way pour
obtenir des instructions d’installation complètes et des
vidéos explicatives.
Remarque importante :
1 Attachez l’adaptateur au gradateur à l’aide des deux
vis fournies.
2 Serrez les vis de montage du gradateur.
3 Posez la plaque murale.
« déclic »
3
1
2
Curseur
FASS
Interrupteur de service
accessible à l’avant
Gradateur
On
Off
1. Tirez l’interrupteur de service accessible à l’avant
(FASS) en position ouverte.
2. Appuyez sur le bouton
Off
et MAINTENEZ-LE enfoncé.
3. Continuez de MAINTENIR le bouton
Off
et appuyez sur
le FASS jusqu’à ce que la barre lumineuse clignote.
4. Relâchez le bouton
Off
et réglez le curseur sur la
luminosité basse souhaitée.
5. Appuyez sur
Off
pour enregistrer les réglages.
Barre lumineuse
9
Réglage du seuil bas
Télécommande Pico (vendue séparément)
Remplacement des ampoules à l’aide d’un
interrupteur de service accessible à l’avant (FASS)
Retirez le FASS du gradateur pour couper le courant au
niveau de la prise de la lumière.
Allumer
Éteindre
• Ajustez le curseur pour
atténuer/augmenter le
niveau de lumière
• Cela n’éteindra pas les
lumières.
FASS
Interrupteur de service
accessible à l’avant
Gradateur
Allumer
Éteindre
Plus
sombre
Préféré
Plus
lumineux
Pour restaurer les réglages d’usine d’origine,
veuillez consulter sur www.lutron.com/restore
8
Utiliser vos commandes
Remarques importantes:
1. Pour une utilisation en intérieur uniquement.
2. Faites-le fonctionner à une température
comprise entre 0˚C (32˚F) et 40˚C (104˚F).
x3
x2
Maintenez
enfoncé pendant
6secondes
jusqu’à ce que la
barre lumineuse
commence à
clignoter.
REMARQUE: vous pouvez mélanger et assortir des
DEL et des AFC à intensité réglable, ainsi que des
ampoules halogènes et à incandescence, avec les
gradateurs CasétaWireless.
Les performances de gradation des ampoules DEL
et AFCà intensité réglable varient. Si vous utilisez
ces ampoules et qu’elles scintillent ou s’éteignent,
consultez le site www.casetawireless.com/lowend
pour plus d’informations sur le réglage du gradateur,
qui permet d’obtenir les meilleures performances
des ampoules.
Pour une liste complète des DEL et CFL à
intensité réglable compatibles, consultez le site
www.casetawireless.com/bulblist
DEL—jusqu’à 150W
AFC—jusqu’à 150W
Fonctionne avec des ampoules
à basse consommation et
àintensité réglable:
Pour utiliser votre système Caséta de Lutron
1
Appuyer et maintenir le bouton
«
éteindre
» du
gradateur
2
Appuyez sur le bouton « éteindre » de la
télécommande et maintenez la pression
Appariement du gradateur et
de la télécommande Pico
Accédez à la page www.casetawireless.com/
support pour obtenir des suggestions de dépannage
supplémentaires.
Symptômes Cause probable et solution
L’éclairage ne
s’allume pas
ou la barre
lumineuse du
gradateur ne
s’illumine pas.
• La ou les ampoule(s) sont grillées.
• Le disjoncteur est en position
ÉTEINDRE ou s’est déclenché.
• La lumière n’est pas
correctement installée.
• Erreur de câblage.
• L’interrupteur FASS du
interrupteur est en position
Éteindre.
La lumière ne
répond pas à la
télécommande
Pico.
• Le gradateur n’a pas pu
s’apparier avec la télécommande
Pico ; consultez la section
Appariement dugradateur et de
la télécommande Pico.
• Le gradateur est déjà au niveau
d’éclairage que transmet la
télécommande Pico.
• La télécommande Pico se
trouve en dehors de la plage de
fonctionnement de 9m (30pi).
• Les piles de la télécommande
Pico sont faibles.
• Les piles de la télécommande
Pico ne sont pas installées
correctement.
• Les ampoules
s’éteignent
pendant le
réglage de leur
intensité.
• Les ampoules
s’allument
à un niveau
d’éclairage
élevé, mais pas
à un niveau
d’éclairage
faible.
• Les ampoules
scintillent ou
clignotent
lorsqu’elles
sont réglées
à un niveau
d’éclairage
faible.
Vérifiez que les ampoules sont
indiquées comme étant à intensité
réglable et consultez la page
www.casetawireless.com/
lowend pour plus d’informations
sur le réglage du gradateur, qui
permet d’obtenir les meilleures
performances des ampoules.
La charge est
désactivée et la
barre lumineuse
clignote 4 fois,
fait une pause et
recommence.
Le gradateur est en mode de
protection contre la surchauffe (OTP).
• Voir Étape 3 Encastrement
et déclassement. Assurez-
vous que le gradateur n’est pas
surchargé.
• Réinitialisez le gradateur à l’aide
de l’interrupteur de service
accessible à l’avant (FASS);
consultez la section Utiliser vos
commandes. Tirez sur le FASS
puis renfoncez-le.
Pour découvrir des fonctions avancées, des conseils d’utilisation des gradateurs Caséta Wireless avec les DEL et AFC,
la gamme complète des produits Caséta Wireless et plus, veuillez consulter www.casetawireless.com/features
Changement du niveau
d’éclairage préféré sur la
télécommande Pico
(vendu séparément)
Vous pouvez utiliser le
bouton rond « préféré » de la
télécommande Pico pour rappeler
un niveau d’éclairage préféré.
Nous l’avons configuré à 50 %,
mais vous pouvez le changer par
le niveau de votre choix.
Préféré
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Maintenez enfoncé
pendant 6secondes
jusqu’à ce que la barre
lumineuse du gradateur
mural clignote deux
fois. Le nouveau niveau
favori est maintenant
enregistré.
3
Réglez le niveau d’éclairage désiré
sur le gradateur
4
Appuyez sur le bouton « préféré » de la
télécommande et maintenez la pression
Dépannage
Maintenez la pression pendant
6secondes, jusqu’à ce que
les lumièresclignotent 3fois.
Avec un smartphone ou une tablette
(hub intelligent requis, vendu séparément)
3
Utilisez l’application Lutron pour effectuer TOUTES les étapes restantes
Le gradateur intelligent Caséta Diva peut être contrôlé à partir d’un
smartphone lorsqu’il est utilisé avec le hub intelligent Lutron (anciennement
pont intelligent) et l’application Lutron.
Si vous utilisez le gradateur et la télécommande avec le hub intelligent de
Lutron, suivez les instructions ci-dessous.
Hub intelligent de Lutron
Application
Lutron
Sans smartphone ou tablette (hub intelligent non requis)
À incandescence—jusqu’à 600W
Contrôlez
les opérations
de trois
manières
Ajoutez des
dispositifs
• Télécommandes
Pico
• Gradateurs
• Stores
Programmez
les
lumières
Connectez-
vous lors
de vos
déplacements
Halogène—jusqu’à 600W
Réglez le niveau de
lumière en ajustant le
curseur vers le haut
ou vers le bas
Remarque: si vous utilisez le gradateur et la
télécommande avec un dispositif de connexion fourni par
un autre fabricant, consultez les instructions d’installation
de ce fabricant.
1 Press and hold “off” button on dimmer
2
Press and hold “off” button on remote
L’application Lutron vous
accompagnera tout au long du
processus d’installation des dispositifs.
Télécharger l’application Lutron
Lancer l’application Lutron
Rechercher «Lutron Caseta»
Répétez ces étapes pour apparier
d’autres télécommandes Pico.
ATTENTION
À utiliser uniquement dans des installations permanentes
intégrant des lampes DEL et AFC à intensité réglable,
des lampes halogènes, à incandescence. Pour éviter
la surchauffe et l’endommagement éventuel d’autres
équipements, ne l’utilisez pas pour commander des
prises électriques, des appareils à moteur ou des
appareils alimentés par transformateur.
Codes
Procédez à l’installation conformément à tous les
codes électriques locaux et nationaux.
Mise à la terre
Lorsqu’aucun « moyen de mise à la terre » n’est
présent dans le boîtier mural, le Code électrique
national (NEC®, National Electrical Code) autorise
l’installation d’une commande en remplacement si
1) une plaque frontale non métallique et non
combustible est utilisée avec des vis de fixation
non métalliques ou 2) le circuit est protégé par
un disjoncteur de fuite à la terre (DDFT). Lors de
l’installation d’une commande selon ces méthodes,
protégez ou retirez le filvert avant de visser la
commande dans le boîtier mural.
Informations sur la FCC/IC
Ce dispositif est conforme à la partie15 des règles de la FCC et à la (aux)
norme(s) CNR d’exemption de licence d’Industrie Canada. Son fonctionnement
est soumis aux deux conditions suivantes: (1) ce dispositif ne peut pas
provoquer d’interférence, et (2) ce dispositif doit accepter toute interférence, y
compris une interférence qui pourrait causer un fonctionnement non souhaité.
Les modifications non expressément approuvées par Lutron Electronics Co.,
Inc. pourront annuler le droit de l’utilisateur à faire fonctionner cet équipement.
Remarque: cet équipement a été testé et déclaré en conformité avec les limites
correspondant à un dispositif numérique de catégorieB, en vertu de la partie15
des règles de la FCC. Ces limites visent à fournir une protection raisonnable
contre les interférences préjudiciables dans une installation résidentielle. Cet
équipement génère, utilise et peut émettre une énergie de fréquence radio et,
s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer
une interférence préjudiciable avec les transmissions radio. Toutefois, il n’est
pas garanti qu’aucune interférence ne se produira dans une installation
particulière. Si cet équipement provoque une interférence préjudiciable à la
réception radio ou télévisuelle, laquelle peut être déterminée en éteignant
et en mettant en marche l’équipement, l’utilisateur est invité à corriger cette
interférence en prenant l’une, ou plusieurs, des mesures suivantes:
—Réorienter ou déplacer l’antenne de réception.
—Augmenter la distance entre l’équipement et le récepteur.
— Brancher l’équipement à une prise qui se trouve sur un circuit différent de
celui sur lequel le récepteur est branché.
— Consulter le distributeur ou un technicien radio/TV expérimenté pour toute
assistance.
Garantie
Pour obtenir des informations sur la garantie,
veuillez consulter la page
www.casetawireless.com/warranty
Lutron, le logo Lutron, Diva, FASS, Caséta, Pico et la conception de la
télécommande Pico sont des marques commerciales ou déposées de
Lutron Electronics Co., Inc. aux États-Unis et/ou dans d’autres pays.
Apple est une marque commerciale de Apple Inc., enregistrée aux
États-Unis et dans d’autres pays. App Store est une marque de service
de Apple Inc. Tous les autres noms de produits, logos et marques
appartiennent à leurs propriétaires respectifs.
© 2022 Lutron Electronics Co., Inc.
ADVERTENCIA: RIESGO
DE DESCARGA ELÉCTRICA.
Puede resultar en lesiones graves
o la muerte. Corte la corriente del
cortacircuitos o fusible antes de instalar.
ON
OFF
ON
OFF
ON
OFF
ON
OFF
guía de inicio rápido
Atenuador
Los videos de instalación pueden encontrarse aquí:
www.casetawireless.com/support
Contenido suministrado
Doble su garantía
Atenuador
(DVRF-6L)
Herramientas que necesitará
Destornillador de cabeza plana
Conectores de cables (5)
Destornillador Phillips
Tornillos (2)
Instalación de luces con un interruptor de pared (unipolar)
Cómo instalar el atenuador
1
Corte la corriente del cortacircuitos!
4
Conecte el atenuador
5
Monte el atenuador
6
Coloque la placa de pared
7
Encienda la corriente
del cortacircuitos
* Si su interruptor tiene más de 3 cables, consulte el video
“Installing Caséta Wireless in a 3-way switch application”
(Cómo instalar Caséta Wireless en una aplicación de
interruptor de 3vía) a: www.casetawireless.com/3way
1
2
3
Tierra
1 Conecte el cable de “tierra” de cobre desnudo (o verde)
de la caja de empotrar al cable verde del atenuador
utilizando uno de los conectores de cable grandes
suministrados.
2 Conecte cualquiera de los cables restantes de la caja
de empotrar al cable negro del atenuador utilizando uno
de los conectores de cable grandes suministrados.
3 Conecte el cable restante de la caja de empotrar
al cable rojo del atenuador utilizando uno de los
conectores de cable grandes suministrados.
4 Cubra el cable azul proveniente del atenuador con
el pequeño conector de cable suministrado. Para
instalaciones unipolares no se utiliza el cable azul.
Nota: Los colores de los cables representados en esta
guía de instalación podrían no coincidir con los
que hay en sus paredes.
Utilice los tornillos de montaje suministrados,
dejándolos flojos para este paso.
¿Le encantan los productos Caséta Wireless? ¿Tiene
alguna idea para mejorarlos? Cuéntenos su opinión y
extenderemos la garantía por 1 año.
www.casetawireless.com/register
2
Retire el interruptor actual de la pared
Retire la placa de pared del interruptor. Retire el
interruptor y aléjelo de la pared.
3
4
1
2
1
2
5
6
Tierra
7
Desconecte los tres cables* del interruptor.
Atenuador inteligente Diva
DVRF-6L
120 V~ 50/60 Hz
Nota importante:
Las instalaciones con múltiples dispositivos pueden
reducir la potencia nominal máxima del atenuador.
Para obtener información sobre la potencia máxima
consulte la tabla siguiente.
* Para obtener información sobre la potencia máxima
cuando se mezclan tipos de bombillas luminosas,
consulte www.casetawireless.com/ganging
Tabla de reducción de la potencia máxima*
(120 V~ 50/60 Hz)
Tipo de carga
Dispos-
itivo
único
Dos
disposi-
tivos
Tres
dispos-
itivos
LED y CFL 150 W 150 W 150 W
o
*
Incandescente y
Halógena
600 W 500 W 400 W
Double Gang Triple Gang
3
Agrupamiento y reducción de potencia
4
Hemos incluido instrucciones
para cuando un único interruptor
controla las luces. Para obtener
instrucciones de instalación
cuando dos o más interruptores
controlen una luz, visite
www.casetawireless.com/3way para recibir
instrucciones de instalación completas y
videos instructivos.
Nota importante:
1 Fije el adaptador al atenuador utilizando los tornillos
suministrados.
2 Apriete los tornillos de montaje del atenuador.
3 Encájelo en la placa de pared.
‘chasquido’
3
1
2
Deslizador
FASS
Interruptor de Servicio
de Acceso Frontal
Atenuador
On
Off
1. Tire hacia afuera del interruptor de servicio de acceso
frontal (FASS) hacia la posición abierta.
2. Pulse y MANTENGA PULSADO el botón
Off
.
3. Continúe MANTENIENDO PULSADO el botón de
Off
y
empuje el FASS hasta que la barra de luz destelle.
4. Suelte el botón de
Off
y ajuste el control deslizante al
nivel de brillo mínimo deseado.
5. Pulse
Off
para guardar la configuración.
Barra de luz
9
Ajuste de la intensidad mínima
Notas importantes:
1. Solo para uso en interiores.
2. Opere entre 0°C (32°F) y 40°C (104°F).
Control remoto Pico (se vende por separado)
Reemplazo de las bombillas con el Interruptor
de Servicio de Acceso Frontal (FASS)
Deslice el FASS hacia fuera en el atenuador para
desconectar la energía en el zócalo de la luz.
Encender
Apagar
• Ajuste el control deslizante
para atenuar/incrementar el
nivel de la luz
• No apagará las luces
FASS
Interruptor de Servicio
de Acceso Frontal
Atenuador
Encender
Apagar
Más
oscuro
Favorito
Más
brillante
Para restaurar la configuración original de
fábrica diríjase a www.lutron.com/restore
8
Cómo utilizar sus controles
x3
x2
Mantenga pulsado
durante 6 segundos
hasta que la barra
de luz comience a
parpadear
NOTA: Puede combinar bombillas LFCA y LED
atenuables, así como bombillas de luz halógenos e
incandescentes, con los atenuadores
Caséta Wireless.
Las bombillas de luz atenuables LFCA y LED varían
en su rendimiento de atenuación. Si está utilizando
estos bombillas y parpadean o se apagan, visite
www.casetawireless.com/lowend para obtener
información sobre cómo ajustar el atenuador para un
mejor rendimiento de la bombilla.
Para obtener una lista completa de los
LFCA y LED atenuables compatibles, visite
www.casetawireless.com/bulblist
LED—hasta 150W
LFCA—hasta 150W
Funciona con bombillas
de luz atenuable de bajo
consumo energético:
Para utilizar su sistema Caséta de Lutron
1
Pulse y mantenga pulsado el botón
“Apagar” del atenuador
2
Mantenga presionado el botón
“apagado”del control remoto
Cómo emparejar el atenuador
con el control remoto Pico
Ingrese a www.casetawireless.com/support para obtener
sugerencias adicionales para la resolución de problemas.
Symptoms Probable cause and action
La luz no se
enciende o la
barra de luz del
atenuador no se
enciende.
• Las bombilla(s) están quemados.
• El cortacircuitos está apagado
osedisparó.
• La luz no está instalada
correctamente.
• Error de cableado.
• El interruptor FASS del
atenuador está apagado.
La luz no
responde al
control remoto
Pico.
• Falló el emparejamiento del
atenuador con el control
remoto Pico; consulte Cómo
emparejar elatenuador con el
control remotoPico.
• El atenuador ya se encuentra
en el nivel de luz solicitado por
el control remoto Pico.
• El control remoto Pico
está fuera del rango
de funcionamiento
de9m(30pies).
• La batería del control remoto
Pico están bajas.
• La batería del control remoto
Pico están mal instaladas.
• Las bombillas
se apagan
mientras
seatenúan.
• Las bombillas
se encienden
en un nivel de
luz alto pero no
se encienden
en un nivel de
luz bajo.
• Las bombillas
parpadean
cuando se
atenúan a un
nivel de luz
bajo.
Verifique que las bombillas
tengan la marca de atenuable
y visite www.casetawireless.
com/lowend para obtener
información sobre cómo ajustar
el atenuador para un mejor
rendimiento de la bombilla.
La carga está
desactivada y
la barra de luz
parpadea cuatro
veces, hace
una pausa y la
secuencia se
repite.
El atenuador está en el modo de
Protección contra Temperatura
Excesiva (OTP).
• Consulte el Paso 3
Agrupamiento y reducción
de potencia. Asegúrese de
que el atenuador no esté
sobrecargado.
• Reconfigure el atenuador
por medio del Interruptor de
Servicio de Acceso Frontal
(FASS); consulte la sección
Cómo utilizar suz controles.
Tire del FASS hacia afuera y
vuelva a introducirlo.
Para informarse de funciones avanzadas, consejos para utilizar los atenuadores Caséta Wireless con LED y LFCA, la
línea completa de productos Caséta Wireless y más, visite www.casetawireless.com/features
Cómo cambiar el nivel de luz
favorito en el control remoto
Pico (vendido por separado)
Puede usar el botón redondo
“favorito” en el control remoto
Pico para recuperar un nivel de
luz favorito. Lohemos establecido
en 50%, pero puede cambiarlo al
nivel que desee.
Favorito
Lutron Electronics Co., Inc.
7200 Suter Road
Coopersburg, PA 18036-1299, U.S.A.
Mantenga pulsado
durante 6 segundos
hasta que la barra de luz
parpadee dos veces en el
atenuador empotrado. El
nuevo nivel de Favorito está
ahora guardado.
3
Configure el nivel de luz deseado
enelatenuador
4
Mantenga presionado el botón
“favorito”del control remoto
Resolución de problemas
Mantenga presionado
durante 6segundos
hasta que la luz
parpadee 3 veces.
Con un teléfono inteligente o tableta
(se requiere hub inteligente, vendido por separado)
3
Utilice la aplicación de Lutron para completar TODOS los pasos restantes
El atenuador inteligente Diva de Caséta se puede controlar desde un
teléfono intelegente cuando se utiliza con el Smart Hub (anteriormente
smart bridge) de Lutron y la app. de Lutron.
Si está utilizando el atenuador y el control remoto con el hub
inteligente de Lutron siga las instrucciones indicadas a continuación.
Hub inteligente de Lutron
App. de
Lutron
Sin un teléfono inteligente o tableta (no se requiere el hub inteligente)
Incandescente—hasta 600W
Controle
de tres
maneras
Añada dispositivos
• Controles
remotos Pico
• Atenuadores
• Persianas
Programe
sus luces
Conecte
a larga
distancia
Halógeno—hasta 600W
Configure el nivel de luz
ajustando el control deslizante
hacia arriba y hacia abajo
Nota: Si utiliza el atenuador y el control remoto con el
dispositivo de conexión de otro fabricante, consulte las
instrucciones del fabricante para configurarlo.
1 Press and hold “off” button on dimmer
2
Press and hold “off” button on remote
La aplicación Lutron lo guiará por la
configuración de sus dispositivos.
Descargue la aplicación Lutron
Inicie la aplicación Lutron
Busque “Lutron Caseta”
Repita los pasos para emparejar
otros controles remotos Pico.
PRECAUCIÓN
Use solo con luminarias permanentes con lámparas
LED atenuables, LFCA atenuables, halógenas o
incandescentes. Para evitar el sobrecalentamiento
y posibles daños a otros equipos, no lo use para
controlar receptáculos, electrodomésticos con motor o
electrodomésticos con transformador.
Códigos
Instale de acuerdo con todos los códigos eléctricos
nacionales y locales.
Conexión a tierra
Cuando no exista ningún medio de conexión a
tierra en la caja de pared, el NEC® (Código Eléctrico
Nacional) permite la instalación de un control como
reemplazo si 1) se usa una placa frontal incombustible
que no sea metálica con tornillos de sujeción no
metálicos o 2) el circuito está protegido por un GFCI
(interruptor de circuito por falla a tierra). Al instalar un
control de acuerdo con estos métodos, tape o retire el
cable verde antes de atornillar el control a la caja
de pared.
Información de la FCC/IC
Este dispositivo cumple con la parte 15 de las reglas de la FFC (Comisión
Federal deComunicaciones) y con las normas RSS de IC (Industry Canada)
para dispositivos exentos de licencia. La operación está sujeta a las dos
condiciones siguientes: (1)Estedispositivo no debe causar interferencia
perjudicial y (2) este dispositivo debe aceptar cualquier interferencia recibida,
incluyendo las que pueden causar una operación indeseada. Cualquier cambio
o modificación sin la aprobación explícita deLutron Electronics Co., Inc. puede
anular la autorización del usuario para operar elequipo.
Nota: Este equipo ha sido probado y se comprobó que cumple con los límites
para dispositivos digitales de ClaseB, de acuerdo con la Parte15 de las
Reglas de la FCC. Estos límites se han diseñado para proveer una protección
razonable contra interferencias dañinas en una instalación residencial. Este
equipo genera, usa ypuede emitir energía de radiofrecuencia y si no se instala
yutiliza de acuerdo con las instrucciones, puede causar interferencia dañina en
las comunicaciones de radio. Sin embargo, no hay garantía de que no ocurrirá
interferencia en una instalación determinada. Si este equipo causa interferencia
dañina en la recepción de la radio ola televisión, que se puede determinar
encendiendo y apagando el equipo, elusuario puede tratar de corregir la
interferencia mediante uno o más de los siguientes procedimientos:
—Cambiar la orientación o ubicación de la antena receptora.
—Aumentar la separación entre el equipo y el receptor.
— Conectar el equipo a un receptáculo que esté en un circuito diferente al del
receptor.
— Consultar al distribuidor o a un técnico experimentado en radio/TV para
obtener ayuda.
Garantía
Para obtener información sobre la garantía, visite
www.casetawireless.com/warranty
Lutron, el logotipo de Lutron, Diva, FASS, Caséta, Pico y el diseño del
control remoto Pico son marcas comerciales o marcas comerciales
registradas de Lutron Electronics Co., Inc. en E.U.A. y/o en otros países.
Apple es una marca comercial de Apple Inc., registrada en E.U.A. y otros
países. App Store es una marca de servicio de Apple Inc. Todos los
demás nombres de productos, logotipos y marcas son de propiedad de
sus respectivos poseedores.
© 2022 Lutron Electronics Co., Inc.
