Vevor HFK-2414-W Floor-to-Ceiling Transfer Pole with Anti-Slip Handle and 300 Lbs Capacity for Elderly Safety

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
HFK-2414-W photo

User Manual

This is the main product document for model HFK-2414-W.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
BATHROOM TRANSFER ROD
MODEL:HFK-3160B \ HFK-3160W
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
background
- 1 -
MODEL:HFK-3160B \ HFK-3160W
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
BATHROOM TRANSFER
ROD
background
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
Part List
Code
Qty.
A
1
B
1
C
1
D
1
E
1
F
1
G
1
H
1
I
2
J
1
background
- 3 -
Model
HFK-3160W
Max. Load (kg)
136
Height Adjustment Range (mm)
2130-3060
Colour
White
Assemble the handrail as shown below:
background
- 4 -
Warning!
Sloping or concave ceilings are not available. Ensure that the
ceiling is parallel to the floor.
Note:It can be combined in a variety of forms, choose the height
you want!

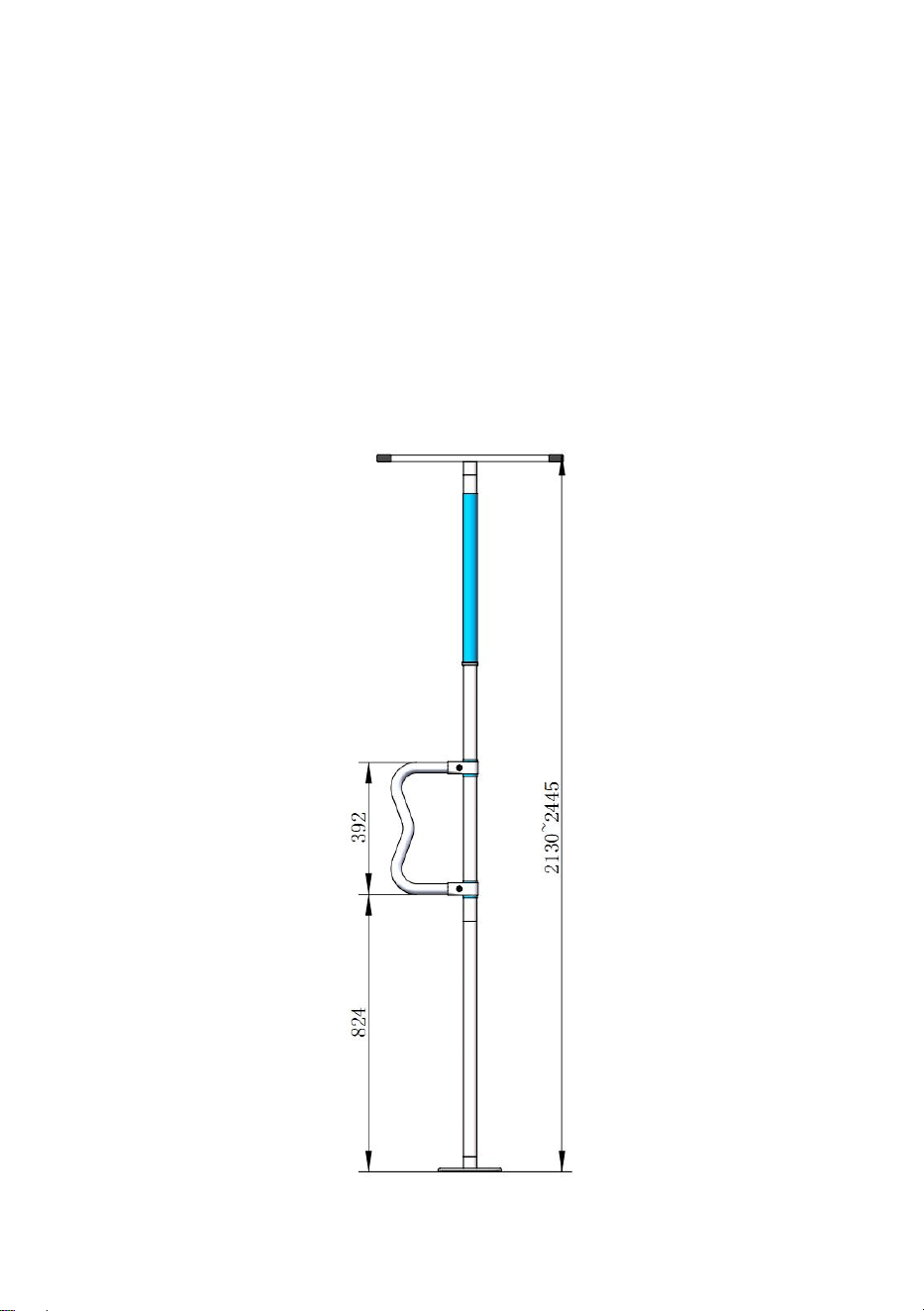

Shape I
When E is not installed, it can be adapted to the ceiling high panel
range:2130-2445mm.
(Unit:mm)
background
- 5 -

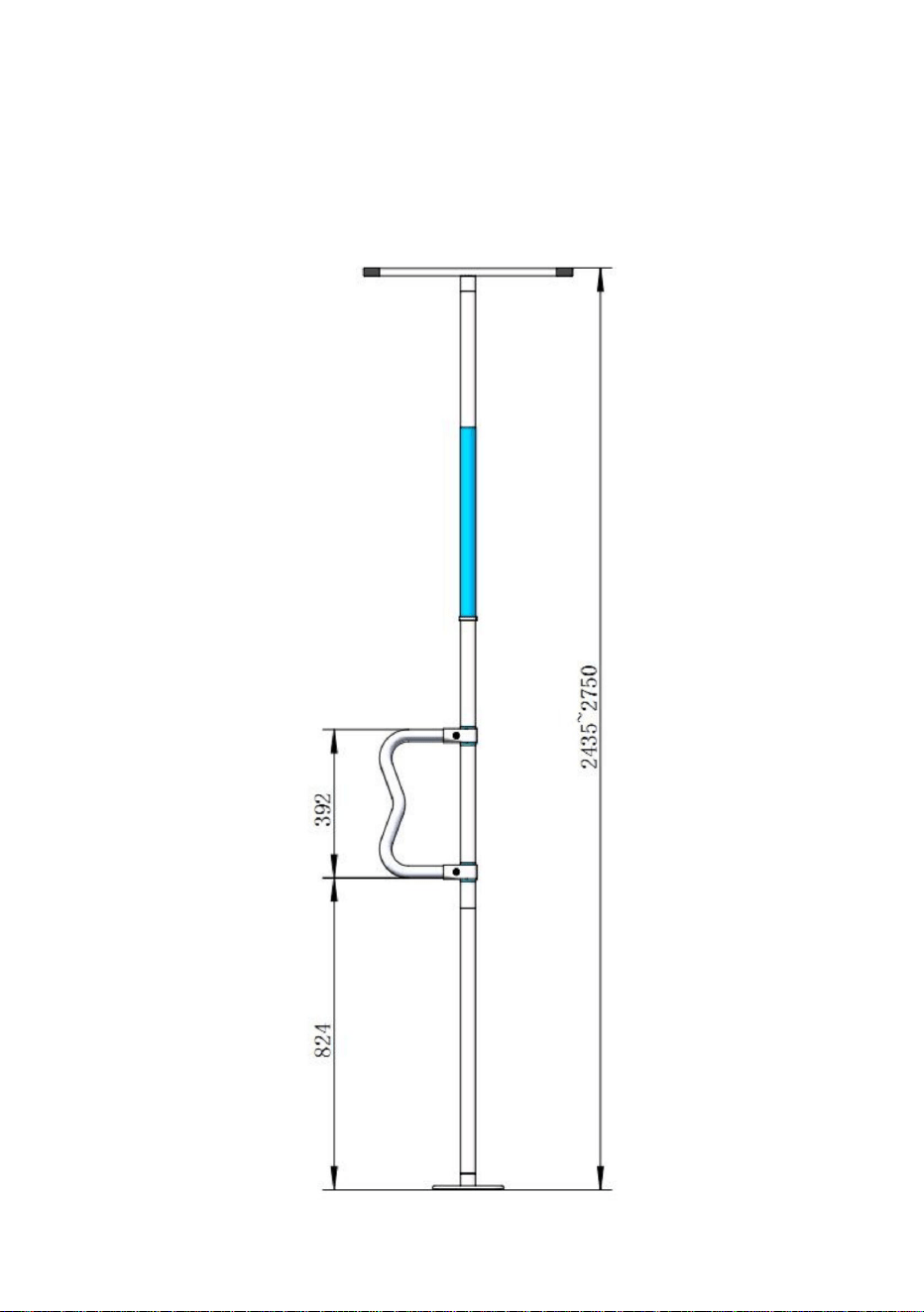

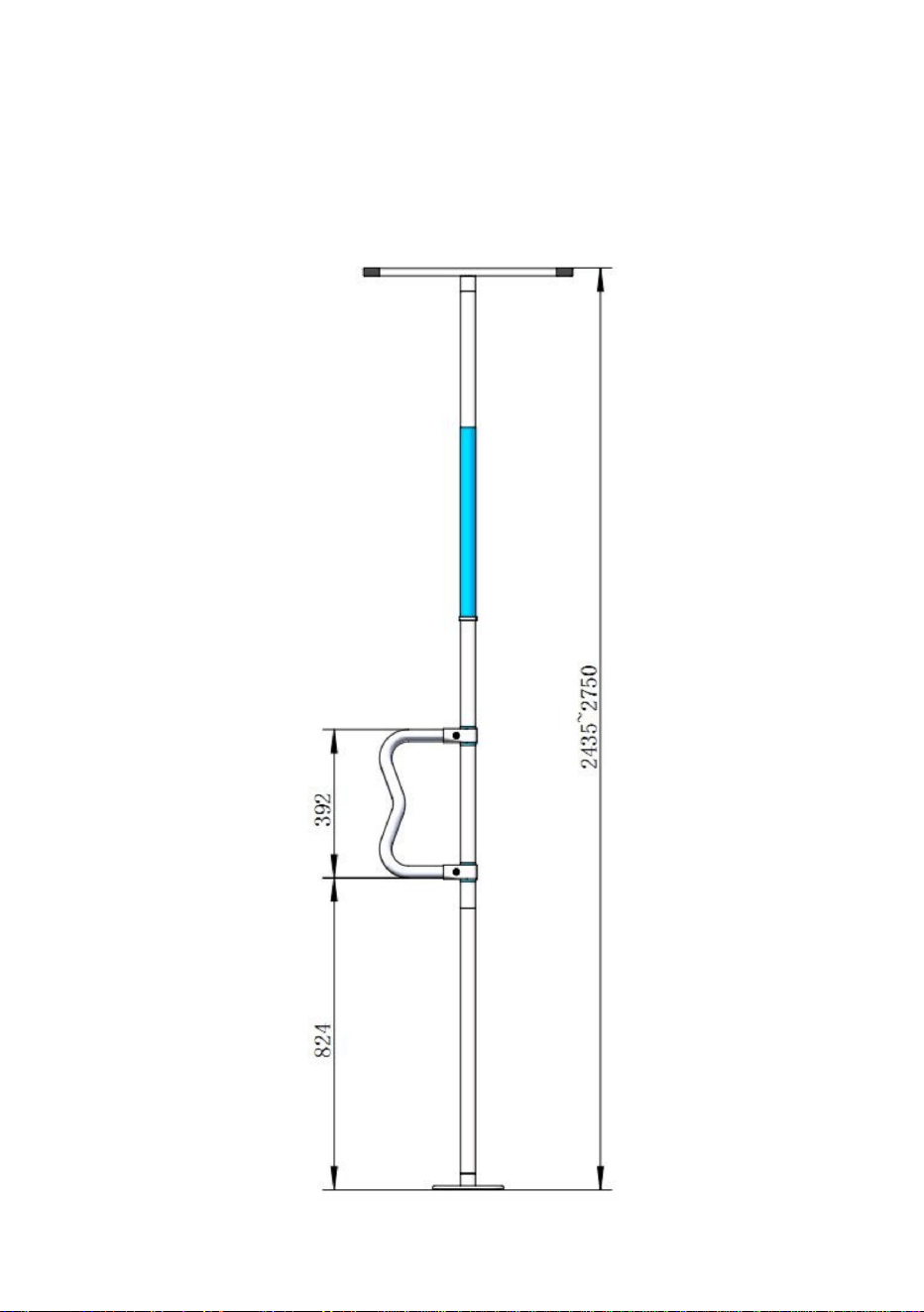

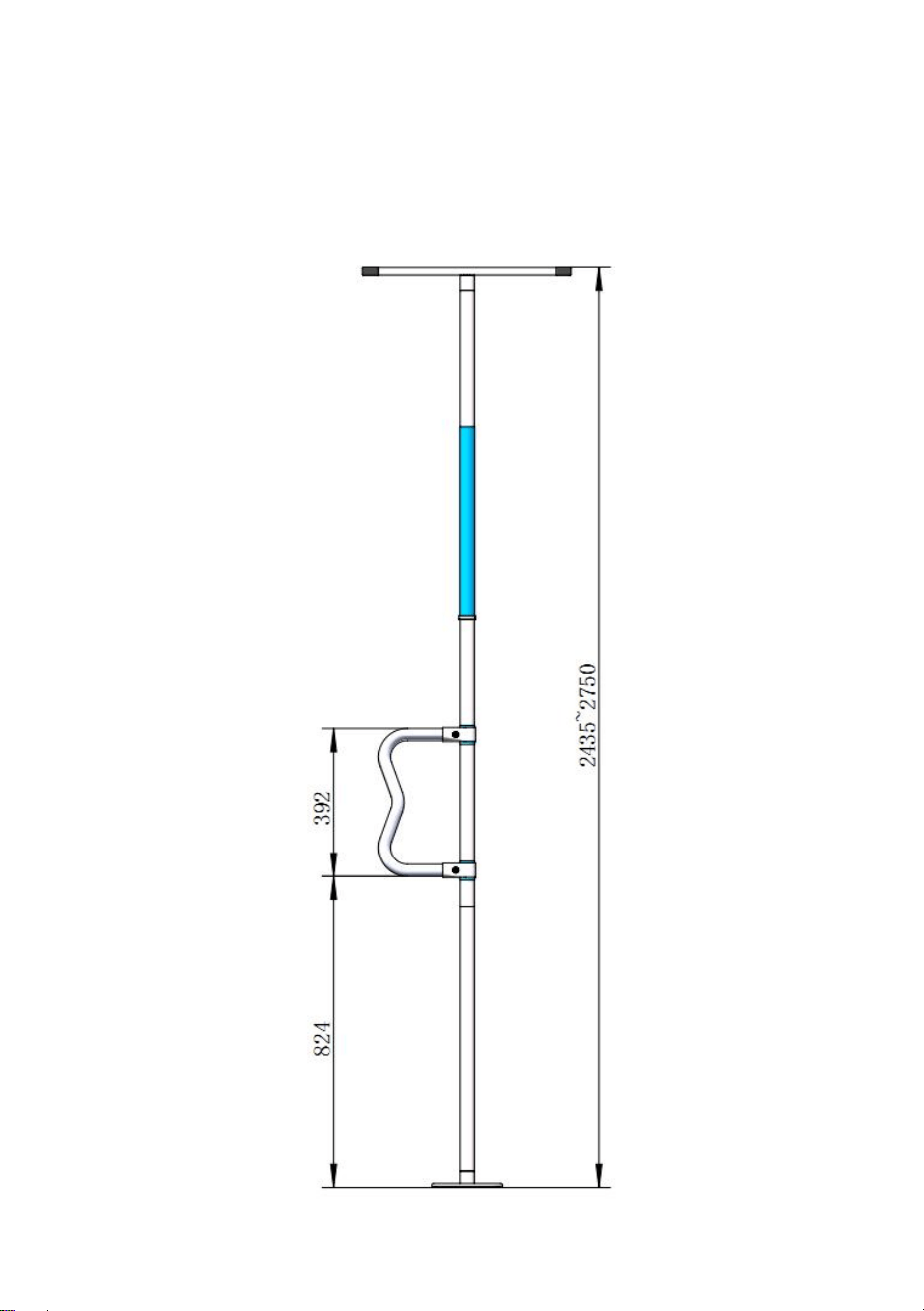

Shape II
When F is not installed, it can be adapted to the ceiling high panel
range:2435-2750mm.
(Unit:mm)
background
- 6 -

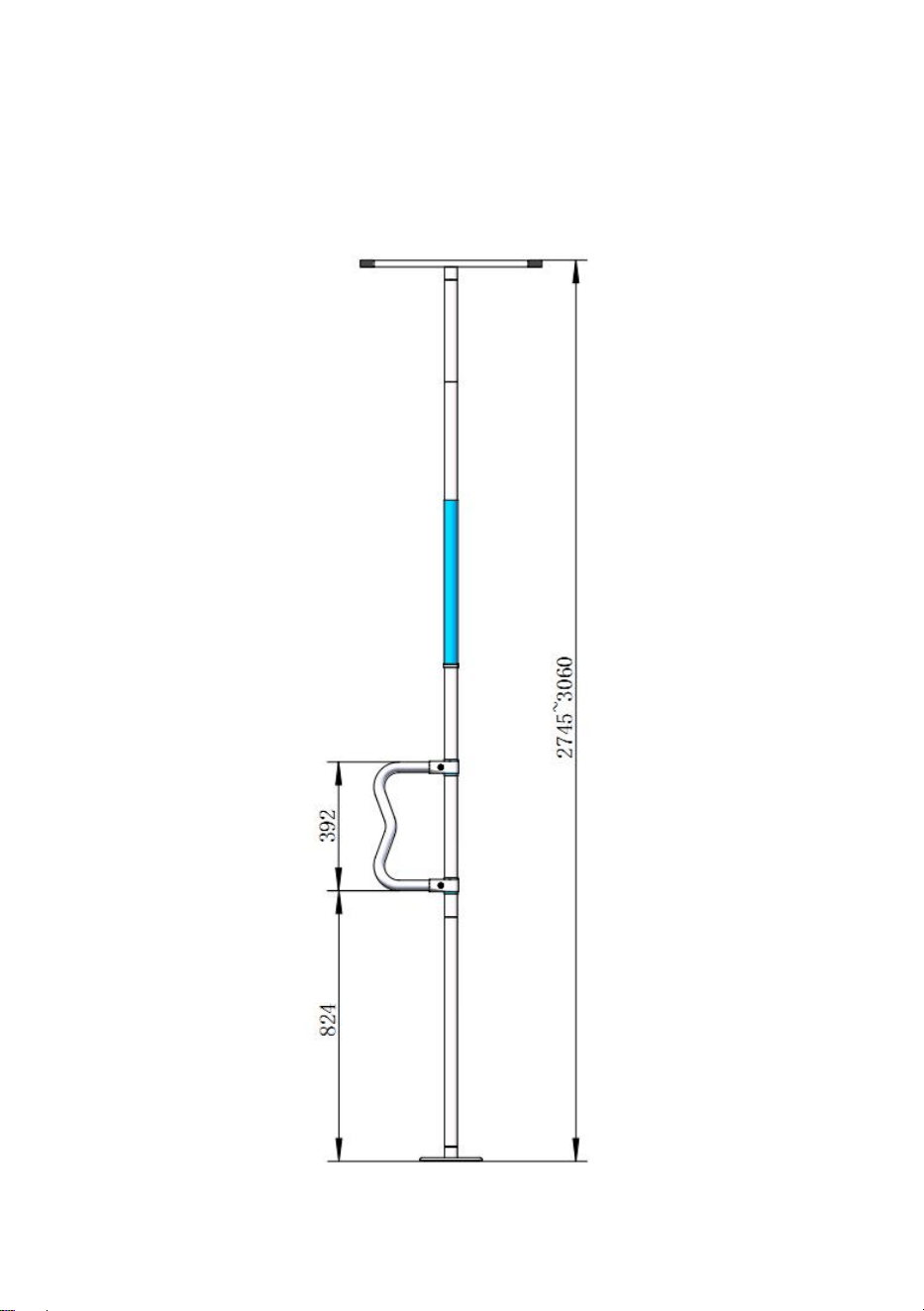

Shape III
When fully installed, can be adapted to the ceiling panel
range:2745-3060mm.
(Unit:mm)
background
- 7 -

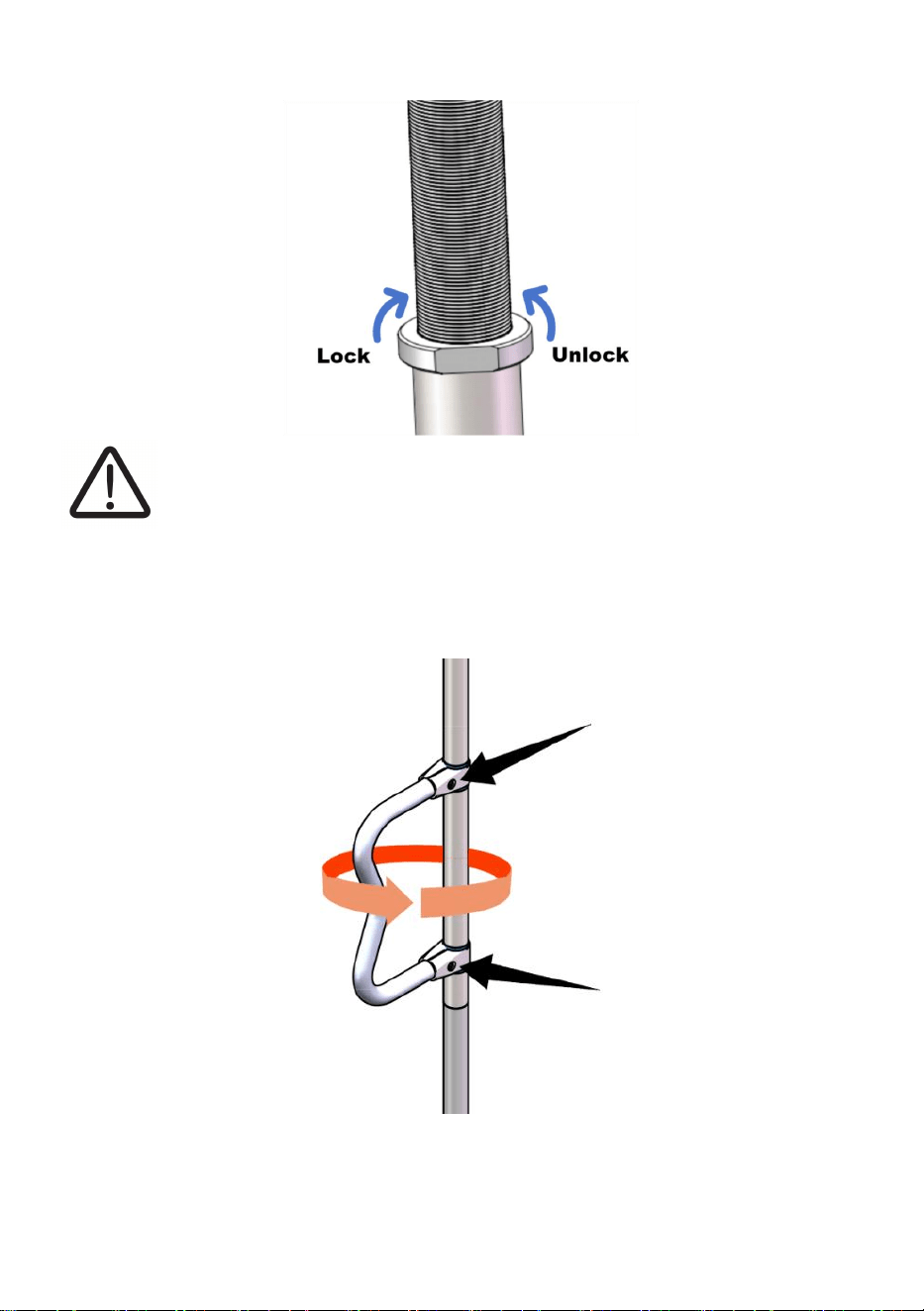

Regulation Method
Warning！
The torque shall not be less than 22Nm and shall not be greater than
33Nm when tightening.
Loosen the two screws pointed by the arrow, the armrest can be
rotated 360°, adjusted to the required position, and then tightened.
background
- 8 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
MODÈLE:HFK3160B\HFK3160W
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar
nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes
lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier
soigneusementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
TIGEDETRANSFERTPOURSALLEDEBAIN
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
1
BESOIND'AIDE?CONTACTEZNOUS!
TRANSFERTDESALLEDEBAIN
TIGE
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?
N'hésitezpas
ànouscontacter:Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
MODÈLE:HFK3160B\HFK3160W
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles
instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement
notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez
reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique
oulogicielledenotreproduit.
Machine Translated by Google
background
je
F
1
1
UN
1
Lisezattentivementlemanueld'instructions.
C
1
G
AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlire
1
2
B
1
D
1
1
Listedespièces
H
J
Qté.
ET
1
Code
2
Machine Translated by Google
background
Assemblezlamaincourantecommeindiquécidessous:
Noir
HFC3160W
136
Blanc
136
21303060
HFC3160BModèle
Chargemax.(kg)
Plagederéglagedelahauteur(mm)
Couleur
21303060
3
Machine Translated by Google
background
FormeI
4
Lesplafondsinclinésouconcavesnesontpasdisponibles.Assurezvous
queleplafondestparallèleausol.
Remarque:ilpeutêtrecombinésousdifférentesformes,choisissezlahauteur
tuveux!
LorsqueEn'estpasinstallé,ilpeutêtreadaptéàlagammedepanneauxhauts
deplafond:21302445mm.
Attention!
(Unité:mm)
Machine Translated by Google
background
5
FormeII
LorsqueFn'estpasinstallé,ilpeutêtreadaptéàlagammedepanneauxhauts
deplafond:24352750mm.
(Unité:mm)
Machine Translated by Google
background
6
FormeIII
(Unité:mm)
Unefoisentièrementinstallé,ilpeutêtreadaptéàlagammedepanneaux
deplafond:2745à3060mm.
Machine Translated by Google
background
7
Avertissement!
Méthodederégulation
Lecoupledeserragenedoitpasêtreinférieurà22Nmetnedoitpasêtre
supérieurà33Nmlorsduserrage.
Desserrezlesdeuxvispointéesparlaflèche,l'accoudoirpeutêtretournéà
360°,ajustéàlapositionrequise,puisserré.
Machine Translated by Google
background
8
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,
RanchoCucamonga,CA91730
YHCONSULTINGLIMITED.C/OYHConsultingLimited
Bureau147,CenturionHouse,LondonRoad,Staines
uponThames,Surrey,TW184AX
ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
Australie
Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
ECrossStuGmbH
MainzerLandstr.69,
60329FrancfortsurleMain.
REPRÉSENTANTDELACE
REPRÉSENTANTDUROYAUMEUNI
Machine Translated by Google
background
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
BADEWANNEN-TRANSFERSTANGE
MODELL: HFK-3160B \ HFK-3160W
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Machine Translated by Google
background
Machine Translated by Google
background
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
MODELL: HFK-3160B \ HFK-3160W
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
STANGE
BADEZIMMERTRANSFER
Brauchen Sie Hilfe? Kontaktieren Sie uns!
- 1 -
Machine Translated by Google
background
- 2 -
UND
A
1
2
F
1
Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer
1
1
B
Lesen Sie die Bedienungsanleitung sorgfältig durch.
C
1
G
1
Stückliste
1
H 1
D 1
Code
ICH
J
Stk.
Machine Translated by Google
background
- 3 -
Schwarz
HFC-3160W
136
2130-3060
136
2130-3060
HFC-3160BModell
Weiß
Höhenverstellbereich (mm)
Farbe
Max. Belastung (kg)
Montieren Sie den Handlauf wie unten gezeigt:
Machine Translated by Google
background
Schräge oder konkave Decken sind nicht verfügbar. Stellen Sie sicher,
dass die Decke parallel zum
Boden ist. ÿ Hinweis: Es kann in verschiedenen Formen kombiniert werden, wählen Sie die Höhe
du willst!
Form I
Wenn E nicht installiert ist, kann es an den Deckenhöhenbereich von 2130–
2445ÿmm angepasst werden.
ÿ Warnung!
(Einheit: mm)
- 4 -
Machine Translated by Google
background
- 5 -
Form II
(Einheit: mm)
Wenn F nicht installiert ist, kann es an den Deckenhöhenbereich von 2435–
2750ÿmm angepasst werden.
Machine Translated by Google
background
- 6 -
Form III
(Einheit: mm)
Kann bei vollständiger Installation an den Deckenplattenbereich
angepasst werden: 2745–3060ÿmm.
Machine Translated by Google
background
- 7 -
Warnung!
Regelungsmethode
Durch Lösen der beiden mit dem Pfeil markierten Schrauben lässt sich die
Armlehne um 360° drehen, in die gewünschte Position bringen und anschließend festziehen.
Das Drehmoment beim Anziehen darf nicht weniger als 22 Nm und nicht mehr als
33 Nm betragen.
Machine Translated by Google
background
- 8 -
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED. C/O YH Consulting Limited
Office 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
UK REP
Vertreter der EG
Machine Translated by Google
background
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
ASTA DI TRASFERIMENTO PER BAGNO
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando
determinati utensili con noi rispetto ai principali marchi principali e non significa
necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
MODELLO: HFK-3160B \ HFK-3160W
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
- 1 -
ASTA
TRASFERIMENTO BAGNO
HAI BISOGNO DI AIUTO? CONTATTACI!
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
MODELLO: HFK-3160B \ HFK-3160W
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
Machine Translated by Google
background
1
F
IO
1
UN
1
2
G
attentamente il manuale di istruzioni.
B
C
1
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere
1
1
Immagine
D
1
Elenco delle parti
1
H
Quantità
E
J
Codice
1
- 2 -
Machine Translated by Google
background
Montare il corrimano come mostrato di seguito:
2130-3060
Nero
136
Bianco
136
HFC-3160WHFC-3160BModello
Carico massimo (kg)
Gamma di regolazione dell'altezza (mm)
Colore
2130-3060
- 3 -
Machine Translated by Google
background
Forma I
- 4 -
Non sono disponibili soffitti inclinati o concavi. Assicurarsi
che il soffitto sia parallelo al
pavimento. ÿ Nota: può essere combinato in una varietà di forme, scegliere l'altezza
vuoi!
Se E non è installato, può essere adattato all'intervallo di pannelli alti del
soffitto: 2130-2445 mm.
ÿ Attenzione!
(Unità:mm)
Machine Translated by Google
background
(Unità:mm)
Se F non è installato, può essere adattato all'intervallo di pannelli alti del
soffitto: 2435-2750 mm.
Forma II
- 5 -
Machine Translated by Google
background
(Unità:mm)
Una volta completamente installato, può essere adattato alla gamma di
pannelli del soffitto: 2745-3060 mm.
Forma III
- 6 -
Machine Translated by Google
background
La coppia di serraggio non deve essere inferiore a 22 Nm e non deve
essere superiore a 33 Nm.
Allentando le due viti indicate dalla freccia, il bracciolo può
essere ruotato di 360°, regolato nella posizione desiderata e quindi serrato.
Avvertimento!
Metodo di regolamentazione
- 7 -
Machine Translated by Google
background
Rappresentante della CE
RAPPRESENTANZA DEL REGNO UNITO
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australia
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
YH CONSULTING LIMITED. C/O YH Consulting Limited
Ufficio 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Francoforte sul Meno.
- 8 -
Machine Translated by Google
background
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
MODELO:HFK3160B\HFK3160W
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos
solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas
herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente
significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos
que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
BARRADETRANSFERENCIAPARABAÑO
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel
manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro
manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.
Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen
nuestroproducto.
MODELO:HFK3160B\HFK3160W
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen
contactocon
nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica
www.vevor.com/support
VARA
TRASLADOALBAÑO
¿NECESITAAYUDA?¡CONTÁCTENOS!
1
Machine Translated by Google
background
2
Leaatentamenteelmanualdeinstrucciones.
do
GRAMO
1
Advertencia:Parareducirelriesgodelesiones,elusuariodebeleer
1B
1
1
F
1
A
1
Yo
2
Cantidad.
1
Y
I
Código Imagen
D
1
Listadepiezas
1
yo
Machine Translated by Google
background
3
136
HFC3160W
21303060 21303060
136
Negro
HFC3160BModelo
Cargamáxima(kg)
Color
Rangodeajustedealtura(mm)
Blanco
Monteelpasamanoscomosemuestraacontinuación:
Machine Translated by Google
background
¡quieres!
Noseadmitentechosinclinadosocóncavos.Asegúresedeque
eltechoestéparaleloalsuelo.
Nota:Sepuedecombinarenunavariedaddeformas,elijalaaltura
4
FormaI
CuandoEnoestáinstalado,sepuedeadaptaralrangodepanelesaltosdel
techo:21302445mm.
¡Advertencia!
(Unidad:mm)
Machine Translated by Google
background
(Unidad:mm)
CuandoFnoestáinstalado,sepuedeadaptaralrangodepanelesdealturadel
techo:24352750mm.
FormaII
5
Machine Translated by Google
background
(Unidad:mm)
Unavezcompletamenteinstalado,sepuedeadaptaralrangodepaneles
deltecho:27453060mm.
FormaIII
6
Machine Translated by Google
background
Aflojelosdostornillosqueseñalalaflecha,elapoyabrazossepuede
girar360°,ajustaralaposiciónrequeridayluegoapretar.
Elpardeaprietenodeberáserinferiora22Nmnisuperiora33Nm.
Métododeregulación
¡Advertencia!
7
Machine Translated by Google
background
REPRESENTANTECE
REPRESENTANTEDELREINOUNIDO
ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122
Australia
ECrossStuGmbH
MainzerLandstr.69,
60329FráncfortdelMeno.
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:
Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.
YHCONSULTINGLIMITED.ALADIRECCIÓNDEYH
ConsultingLimitedOficina147,CenturionHouse,London
Road,StainesuponThames,Surrey,TW184AX
8
Machine Translated by Google
background
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
MODEL: HFK-3160B \ HFK-3160W
„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez
nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas
określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one
objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,
aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie
oszczędzasz połowę w porównaniu z głównymi markami.
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
PRĘT TRANSPORTOWY DO ŁAZIENKI
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
MODEL: HFK-3160B \ HFK-3160W
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie
instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu
będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy
Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub
oprogramowania.
PRĘT
TRANSFER ŁAZIENKI
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
Machine Translated by Google
background
- 2 -
Ilość.
I
J
Kod
1
I
1
Zdjęcie
D
1
Lista części
H
G
Przeczytaj uważnie instrukcję obsługi.
C
1
B
Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać
1
F
1
1
1
A
1
2
Machine Translated by Google
background
Złóż poręcz w sposób pokazany poniżej:
Czarny
2130-3060
HFC-3160W
Biały
HFC-3160B
136136
Model
Maksymalne obciążenie (kg)
Zakres regulacji wysokości (mm)
Kolor
2130-3060
- 3 -
Machine Translated by Google
background
Kształt I
- 4 -
chcesz!
Nie ma możliwości zastosowania sufitów skośnych lub wklęsłych.
Upewnij się, że sufit jest
równoległy do podłogi. Uwaga: Można łączyć w różnych formach, wybierz wysokość
(Jednostka: mm)
Ostrzeżenie!
Gdy E nie jest zainstalowany, można go dostosować do zakresu wysokości paneli sufitowych:
2130-2445 mm.
Machine Translated by Google
background
(Jednostka: mm)
Gdy F nie jest zainstalowany, można go dostosować do zakresu wysokości paneli sufitowych:
2435-2750 mm.
Kształt II
- 5 -
Machine Translated by Google
background
(Jednostka: mm)
Po całkowitym zamontowaniu można go dopasować do zakresu paneli sufitowych:
2745-3060 mm.
Kształt III
- 6 -
Machine Translated by Google
background
Odkręć dwie śruby wskazane strzałką, podłokietnik można obrócić o
360°, ustawić w żądanej pozycji, a następnie dokręcić.
Moment dokręcania nie powinien być mniejszy niż 22 Nm i nie większy niż
33 Nm.
Ostrzeżenie!
Metoda regulacji
- 7 -
Machine Translated by Google
background
Przedstawiciel UE
REP WIELKIEJ BRYTANII
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho
Cucamonga, CA 91730
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Producent: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt nad Menem.
YH CONSULTING LIMITED. C/O YH Consulting Limited Biuro
147, Centurion House, London Road, Staines-upon-
Thames, Surrey, TW18 4AX
- 8 -
Machine Translated by Google
background
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
MODEL: HFK-3160B\HFK-3160W
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen
een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons
te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën
gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te
controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
BADKAMER TRANSFERSTANG
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met
ons op: Technische ondersteuning en E-garantiecertificaat
www.vevor.com/support
MODEL: HFK-3160B\HFK-3160W
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het
product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze
gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product
dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-
of software-updates voor ons product zijn.
HENGEL
BADKAMER OVERDRACHT
HULP NODIG? NEEM CONTACT MET ONS OP!
- 1 -
Machine Translated by Google
background
- 2 -
I
F
1
1
A
1
Lees de gebruiksaanwijzing zorgvuldig door.
C
1
G
Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen
1
2
B
1
Afbeelding
D
1
1
Onderdelenlijst
H
J
Aantal
EN
1
Code
Machine Translated by Google
background
Monteer de leuning zoals hieronder afgebeeld:
Zwart
HFC-3160W
136
2130-3060
136
2130-3060
HFC-3160BModel
Maximale belasting (kg)
Kleur
Hoogteverstellingsbereik (mm)
Wit
- 3 -
Machine Translated by Google
background
Vorm I
- 4 -
jij wilt!
Hellende of concave plafonds zijn niet beschikbaar. Zorg ervoor dat
het plafond parallel aan de vloer
is. ÿ Opmerking: Het kan in verschillende vormen worden gecombineerd, kies de hoogte
(Eenheid: mm)
ÿ Waarschuwing!
Wanneer E niet is geïnstalleerd, kan deze worden aangepast aan het plafondhoogtebereik
van het paneel: 2130-2445 mm.
Machine Translated by Google
background
- 5 -
Vorm II
(Eenheid: mm)
Wanneer F niet is geïnstalleerd, kan deze worden aangepast aan het plafondhoogtebereik
van 2435-2750 mm.
Machine Translated by Google
background
- 6 -
Vorm III
(Eenheid: mm)
Wanneer volledig geïnstalleerd, kan het worden aangepast aan het
plafondpaneelbereik: 2745-3060 mm.
Machine Translated by Google
background
- 7 -
Waarschuwing!
Regelmethode
Draai de twee schroeven los die met de pijl zijn aangegeven. De armleuning kan
360° worden gedraaid, in de gewenste positie worden gezet en vervolgens weer worden vastgedraaid.
Bij het vastdraaien mag het aanhaalmoment niet lager zijn dan 22 Nm en niet hoger dan
33 Nm.
Machine Translated by Google
background
- 8 -
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED. C/O YH Consulting Limited
Kantoor 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australië
Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
EC-REP
VK REP
Machine Translated by Google
background
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL: HFK-3160B \ HFK-3160W
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
BADRUMMET ÖVERFÖRINGSSTAV
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
Machine Translated by Google
background
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
MODELL: HFK-3160B \ HFK-3160W
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du
använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet
på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att
informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
BEHÖVER HJÄLP? KONTAKTA OSS!
BADRUMSÖVERFÖRING
STÅNG
- 1 -
Machine Translated by Google
background
- 2 -
1
D
1
Dellista
1
1
H 1
Antal.
1
OCH
jag
Koda
J
2
1
F
1
A
1
bruksanvisningen noggrant.
C
G
Varning - För att minska risken för skada måste användaren läsa
B
Machine Translated by Google
background
Montera ledstången enligt bilden nedan:
136
HFC-3160W
2130-3060
Vit
136
Svart
HFC-3160BModell
Max. Belastning (kg)
Höjdjusteringsområde (mm)
Färg
2130-3060
- 3 -
Machine Translated by Google
background
Form I
- 4 -
du vill!
Snedtak eller konkava tak finns inte. Se till att taket är
parallellt med golvet. ÿ Obs:
Den kan kombineras i en mängd olika former, välj höjden
När E inte är installerad kan den anpassas till det takhöjda panelområdet:
2130-2445 mm.
ÿ Varning!
(Enhet:mm)
Machine Translated by Google
background
(Enhet:mm)
När F inte är installerad kan den anpassas till det takhöjda panelområdet:
2435-2750 mm.
Form II
- 5 -
Machine Translated by Google
background
(Enhet:mm)
Fullt installerad kan den anpassas till takpanelens intervall:
2745-3060 mm.
Form III
- 6 -
Machine Translated by Google
background
Vridmomentet ska inte vara mindre än 22Nm och får inte vara större än
33Nm vid åtdragning.
Lossa de två skruvarna som pilen pekar, armstödet kan vridas
360°, justeras till önskat läge och sedan dras åt.
Varning!
Reglermetod
- 7 -
Machine Translated by Google
background
EC REP
UK REP
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122
Australien
Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
YH CONSULTING LIMITED. C/O YH Consulting Limited
Office 147, Centurion House, London Road, Staines-
upon-Thames, Surrey, TW18 4AX
- 8 -
Machine Translated by Google
background
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor HFK-2414-W Questions and Answers

Find answers or ask new question.
See other models: IPTT-DD-DL-360 IPTT-DD-DL-360-H LX-PMMA-36*48 LX-P9371 RG1461
Questions and Answers
