. Work area safety
a. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
b. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
c. Keep children and bystanders away while
operating a power tool. Distractions can cause you
to lose control.
2. Electrical safety
a. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodified plugs and matching outlets will
reduce risk of electric shock.
b. Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
d. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
e. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
f. If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of an
GFCI reduces the risk of electric shock.
3. Personal safety
a. Stay alert, watch what you are doing and use
common sense when operating a power tool. Do
not use a power tool while you are tired or under
the influence of drugs, alcohol or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
b. Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust
mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will
reduce personal injuries.
Read all safety warnings, instructions, illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below may result in electric shock, fire and/
or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated (cord-
less) power tool.
General Power Tool Safety Warnings
Safety Symbols
The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these
symbols.
This is the safety alert symbol. It is used to alert you to potential personal injury
hazards. Obey all safety messages that follow this symbol to avoid possible injury or
death.
DANGER indicates a hazardous situation which, if not avoided, will result in death or
serious injury.
WARNING indicates a hazardous situation which, if not avoided, could result in death
or serious injury.
CAUTION indicates a hazardous situation which, if not avoided, could result in minor
or moderate injury.
160992A9NS_GKS18V-25_202404.indd 2160992A9NS_GKS18V-25_202404.indd 2 28/05/2024 16:33:2728/05/2024 16:33:27
3
General Power Tool Safety Warnings
c. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting to
power source and / or battery pack, picking up or
carrying the tool. Carrying power tools with your
finger on the switch or energizing power tools that
have the switch on invites accidents.
d. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
e. Do not overreach. Keep proper footing and
balance at all times. This enables better control of
the power tool in unexpected situations.
f. Dress properly. Do not wear loose clothing or
jewelry. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewelry or long
hair can be caught in moving parts.
g. If devices are provided for the connection of dust
extraction and collection facilities, ensure these
are connected and properly used. Use of dust
collection can reduce dust-related hazards.
h. Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore
tool safety principles. A careless action can cause
severe injury within a fraction of a second.
4. Power tool use and care
a. Do not force the power tool. Use the correct
power tool for your application. The correct power
tool will do the job better and safer at the rate for
which it was designed.
b. Do not use the power tool if the switch does not
turn it on and off. Any power tool that cannot be
controlled with the switch is dangerous and must be
repaired.
c. Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from
the power tool before making any adjustments,
changing accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d. Store idle power tools out of the reach of
children and do not allow persons unfamiliar with
the power tool or these instructions to operate
the power tool. Power tools are dangerous in the
hands of untrained users.
e. Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tool’s operation. If
damaged, have the power tool repaired before
use. Many accidents are caused by poorly
maintained power tools.
f. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
g. Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking
into account the working conditions and the
work to be performed. Use of the power tool for
operations different from those intended could
result in a hazardous situation.
h. Keep handles and grasping surfaces dry, clean
and free from oil and grease. Slippery handles and
grasping surfaces do not allow for safe handling and
control of the tool in unexpected situations.
5. Battery tool use and care
a. Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one
type of battery pack may create a risk of fire when
used with another battery pack.
b. Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
c. When battery pack is not in use, keep it away
from other metal objects like paper clips, coins,
keys, nails, screws, or other small metal objects
that can make a connection from one terminal
to another. Shorting the battery terminals together
may cause burns or a fire.
d. Under abusive conditions, liquid may be ejected
from the battery, avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help.
Liquid ejected from the battery may cause irritation
or burns.
e. Do not use a battery pack or tool that is damaged
or modified. Damaged or modified batteries may
exhibit unpredictable behaviour resulting in fire,
explosion or risk of injury.
f. Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or
temperature above 265 °F may cause explosion.
g. Follow all charging instructions and do not
charge the battery pack or tool outside the
temperature range specified in the instructions.
Charging improperly or at temperatures outside
the specified range may damage the battery and
increase the risk of fire.
160992A9NS_GKS18V-25_202404.indd 3160992A9NS_GKS18V-25_202404.indd 3 28/05/2024 16:33:2728/05/2024 16:33:27
4
General Power Tool Safety Warnings
6. Service
a. Have your power tool serviced by a qualified
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
b. Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
Cutting procedures
a. Keep hands away from
cutting area and the
blade. Keep your second hand on auxiliary
handle, or motor housing. If both hands are
holding the saw, they cannot be cut by the blade.
b. Do not reach underneath the workpiece. The
guard cannot protect you from the blade below the
workpiece.
c. Adjust the cutting depth to the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
d. Never hold the workpiece in your hands
or across your leg while cutting. Secure the
workpiece to a stable platform. It is important
to support the work properly to minimize body
exposure, blade binding, or loss of control.
e. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the cutting tool may contact hidden wiring.
Contact with a “live” wire will also make exposed
metal parts of the power tool “live” and could give
the operator an electric shock.
f. When ripping, always use a rip fence or straight
edge guide. This improves the accuracy of cut and
reduces the chance of blade binding.
g. Always use blades with correct size and shape
(diamond versus round) of arbor holes. Blades
that do not match the mounting hardware of the
saw will run off-center, causing loss of control.
h. Never use damaged or incorrect blade washers
or bolt. The blade washers and bolt were specially
designed for your saw, for optimum performance
and safety of operation.

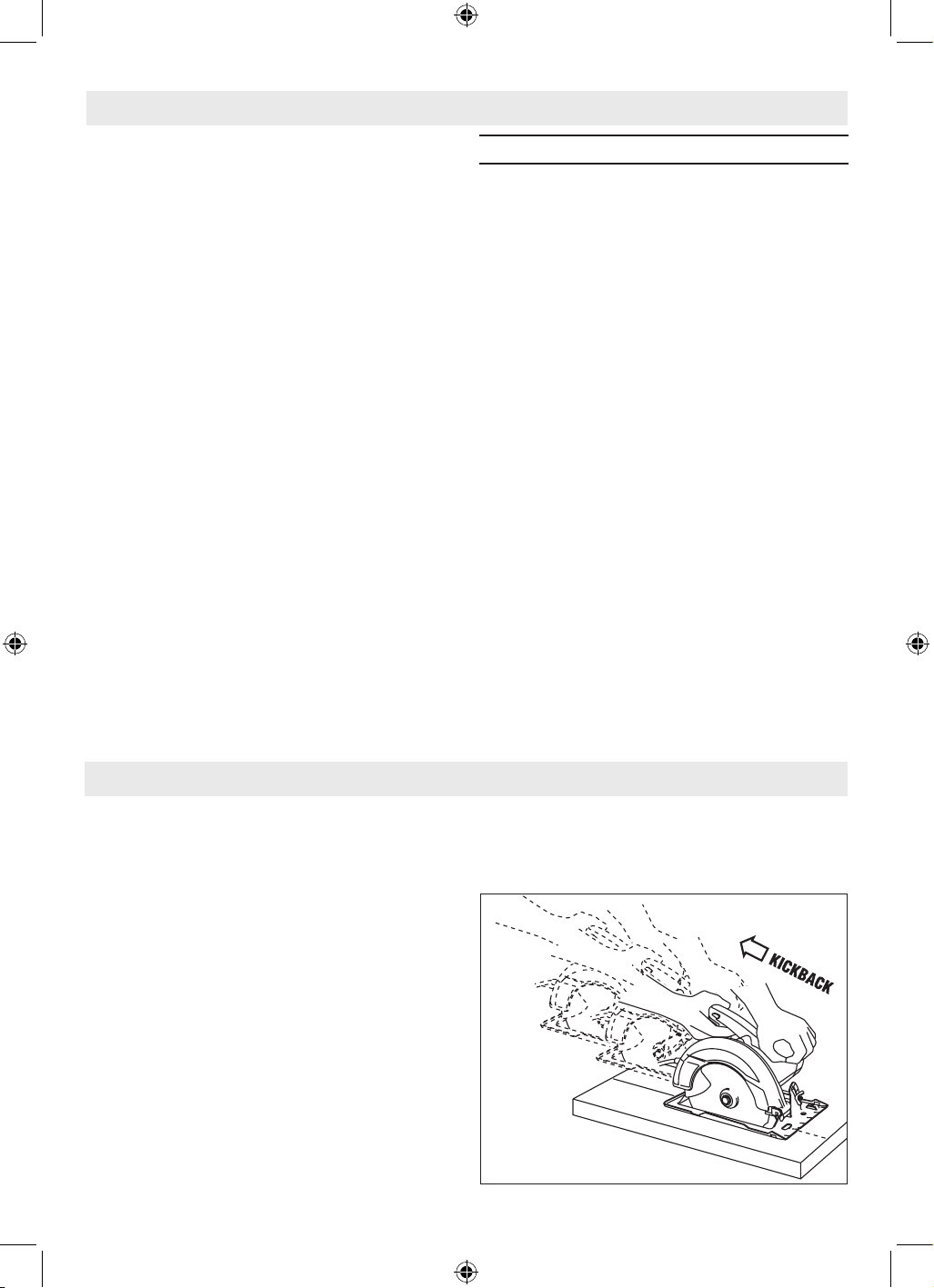

Kickback causes and related
warnings

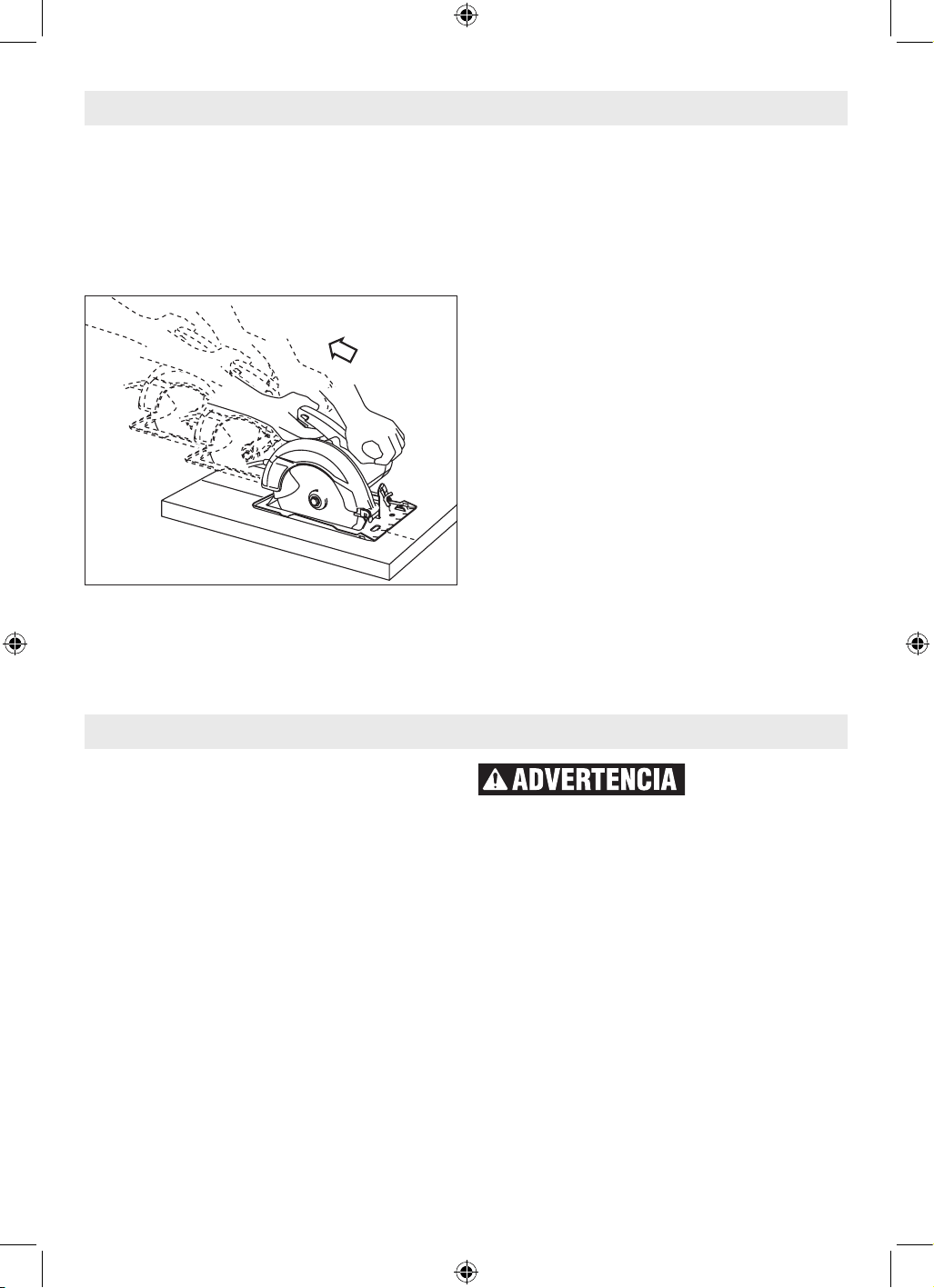

Kickback is a sudden reaction to a pinched, jammed or
misaligned saw blade, causing an uncontrolled saw to
lift up and out of the workpiece toward the operator.
When the blade is pinched or jammed tightly by the
kerf closing down, the blade stalls and the motor
reaction drives the unit rapidly back toward the
operator.
If the blade becomes twisted or misaligned in the cut,
the teeth at the back edge of the blade can dig into the
top surface of the wood causing the blade to climb out
of the kerf and jump back toward the operator.
Kickback is the result of saw misuse and/or incorrect
operating procedures or conditions and can be avoided
by taking proper precautions as given below:
a. Maintain a firm grip with both hands on the
saw and position your arms to resist kickback
forces. Position your body to either side of the
blade, but not in line with the blade. Kickback
could cause the saw to jump backwards, but
kickback forces can be controlled by the operator,
if proper precautions are taken.
b. When blade is binding, or when interrupting
a cut for any reason, release the trigger and
hold the saw motionless in the material until
the blade comes to a complete stop. Never
attempt to remove the saw from the work or pull
the saw backward while the blade is in motion
or kickback may occur. Investigate and take
corrective action to eliminate the cause of blade
binding.
c. When restarting a saw in the workpiece, center
the saw blade in the kerf so that the saw teeth
are not engaged into the material. If a saw
blade binds, it may walk up or kickback from the
workpiece as the saw is restarted.
Safety Instructions for Circular Saws
160992A9NS_GKS18V-25_202404.indd 4160992A9NS_GKS18V-25_202404.indd 4 28/05/2024 16:33:2728/05/2024 16:33:27
5
d. Support large panels to minimize the risk of
blade pinching and kickback. Large panels tend
to sag under their own weight. Supports must be
placed under the panel on both sides, near the line
of cut and near the edge of the panel.
e. Do not use dull or damaged blades.
Unsharpened or improperly set blades produce
narrow kerf causing excessive friction, blade
binding and kickback.
f. Blade depth and bevel adjusting locking levers
must be tight and secure before making cut. If
blade adjustment shifts while cutting, it may cause
binding and kickback.
g. Use extra caution when sawing into existing
walls or other blind areas. The protruding blade
may cut objects that can cause kickback.
Lower Guard Function
a. Check the lower guard for proper closing before
each use. Do not operate the saw if the lower
guard does not move freely and close instantly.
Never clamp or tie the lower guard into the open
position. If the saw is accidentally dropped, the
lower guard may be bent. Raise the lower guard
with the retracting handle and make sure it moves
freely and does not touch the blade or any other
part, in all angles and depths of cut.
b. Check the operation of the lower guard spring.
If the guard and the spring are not operating
properly, they must be serviced before use.
Lower guard may operate sluggishly due to
damaged parts, gummy deposits, or a build-up of
debris.
c. The lower guard may be retracted manually
only for special cuts such as “plunge cuts” and
“compound cuts”. Raise the lower guard by
the retracting handle and as soon as the blade
enters the material, the lower guard must be
released. For all other sawing, the lower guard
should operate automatically.
d. Always observe that the lower guard is covering
the blade before placing the saw down on bench
or floor. An unprotected, coasting blade will cause
the saw to walk backwards, cutting whatever is in
its path. Be aware of the time it takes for the blade
to stop after the switch is released.
a.
Inspect the condition and quality of the wood and
remove all nails from lumber before cutting. Wet
lumber, green lumber or pressure treated lumber
require special attention during cutting operation to
prevent kickback.
b. Hold the saw firmly to prevent loss of control.
Figures in this manual illustrate typical hand support
of the saw.
c. Depending upon use, the switch may not last the
life of the saw. If the switch should fail in the
“OFF” position, the saw may not start. If it should
fail while the saw is running, the saw may not shut
off. If either occurs, remove the battery pack from
the saw immediately and do not use until repaired.
d. This circular saw should not be mounted to a table
and converted to a table saw. Circular saws are not
designed or intended to be used as table saws.
e. The blade washers and the bolt on your saw have
been designed to work as a clutch to reduce the
intensity of a kickback. Understand the operation
and settings of the VARI-TORQUE CLUTCH
.
Safety Instructions for Circular Saws
Additional Safety Instructions for Circular Saws
160992A9NS_GKS18V-25_202404.indd 5160992A9NS_GKS18V-25_202404.indd 5 28/05/2024 16:33:2928/05/2024 16:33:29
6
The proper setting of the clutch, combined with
firm handling of the saw will allow you to control
kickback.
f. Never place your hand behind the saw blade.
Kickback could cause the saw to jump backwards
over your hand.
g. Do not use the saw with an excessive depth of cut
setting. Too much blade exposure increases the likelihood
of the blade twisting in the kerf and increases the surface
area of the blade available for pinching that leads to
kickback.
h. Do not run the tool while carrying it at your side. Lower
guard may be opened by a contact with your clothing.
Accidental contact with the spinning saw blade could
result in serious personal injury.
i. Periodically remove the blade, clean the upper, lower
guards and the hub area with kerosene and wipe it dry.
Preventive maintenance and properly operating guard will
reduce the probability of an accident.
j. Ensure the switch is in the off position before inserting
battery pack. Inserting the battery pack into power tools
that have the switch on invites accidents.
k. Avoid overheating saw blade tips.
Additional Safety Warnings
GFCI and personal protection devices like electrician’s
rubber gloves and footwear will further enhance your
personal safety.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not to
disassemble any portion of the tool since internal
wires may be misplaced or pinched or safety guard
return springs may be improperly mounted. Certain
cleaning agents such as gasoline, carbon tetrachloride,
ammonia, etc. may damage plastic parts.
Some dust created by power
sanding, sawing, grinding,
drilling, and other construction activities contains
chemicals known to cause cancer, birth defects or
other reproductive harm. Some examples of these
chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and other
masonry products, and
• Arsenic and chromium from chemically-treated
lumber.
Your risk from these exposures varies, depending on
how often you do this type of work. To reduce your
exposure to these chemicals: work in a well ventilated
area, and work with approved safety equipment, such as
those dust masks that are specially designed to filter out
microscopic particles.
Additional Safety Instructions for Circular Saws
160992A9NS_GKS18V-25_202404.indd 6160992A9NS_GKS18V-25_202404.indd 6 28/05/2024 16:33:2928/05/2024 16:33:29
7

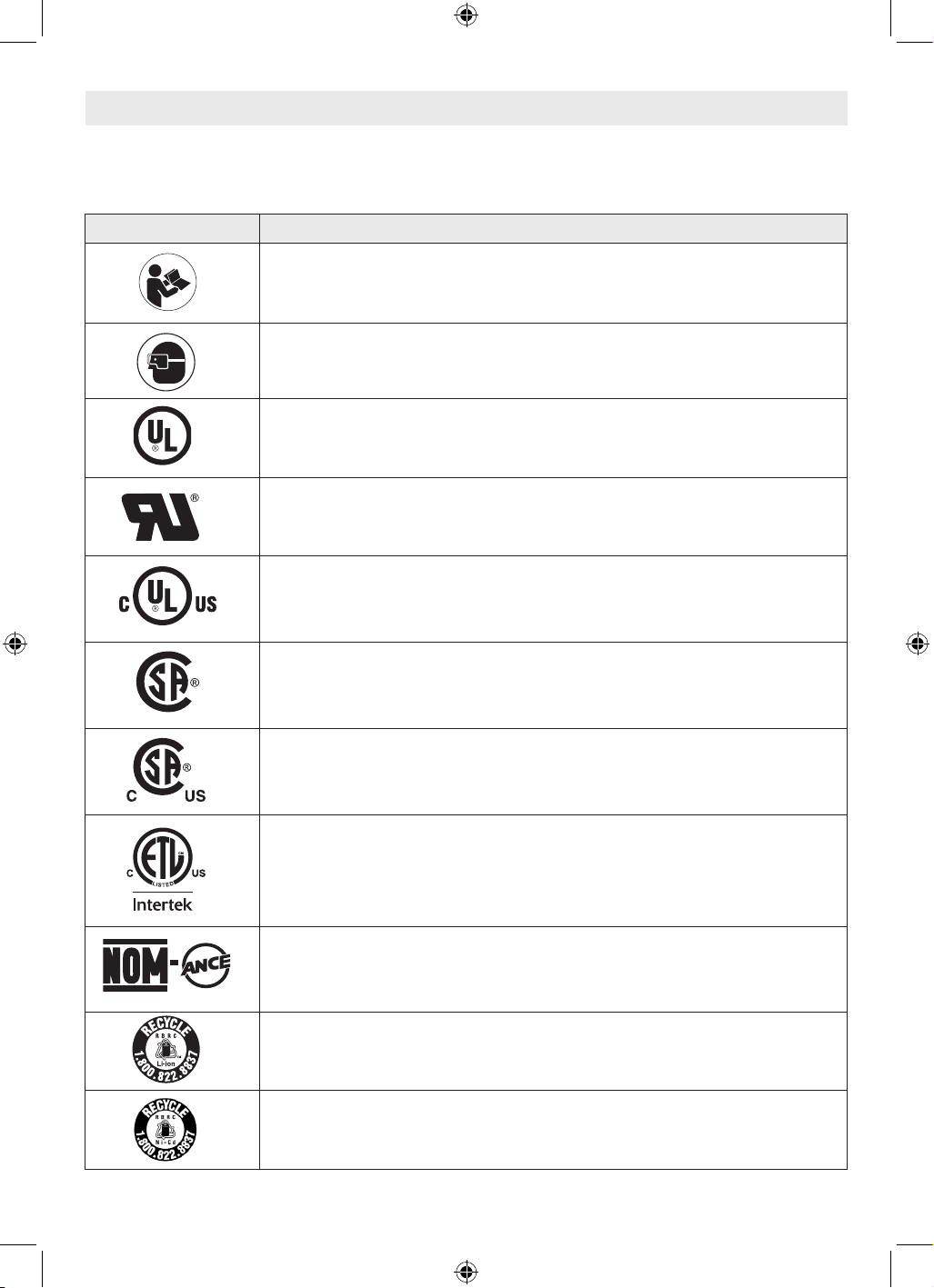

Symbols

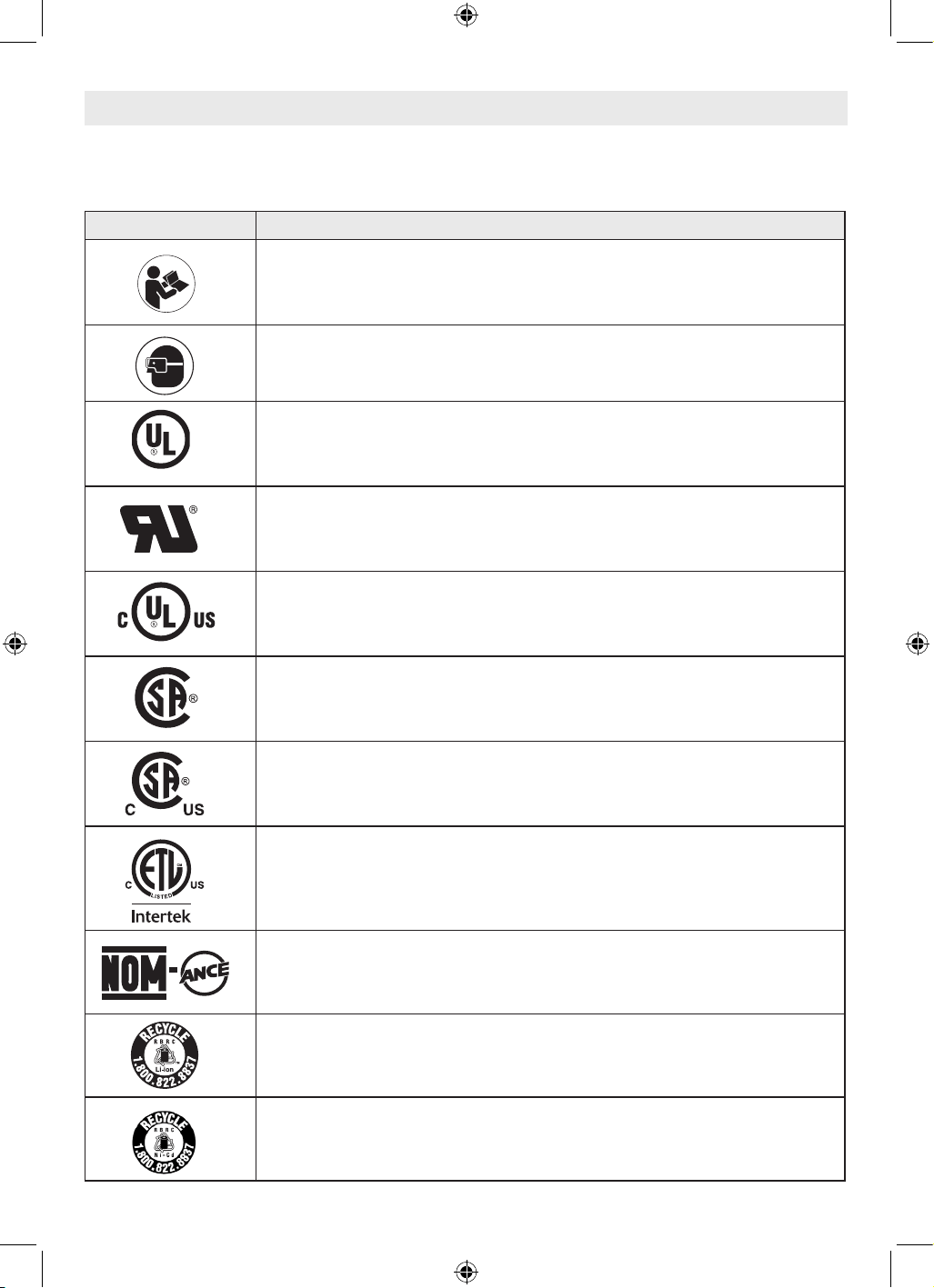

Important: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the tool better and safer.
Symbol Designation / Explanation
V Volts (voltage)
Ah Amp hour (measurement of battery capacity)
A Amperes (current)
Hz Hertz (frequency, cycles per second)
W Watt (power)
kg Kilograms (weight)
min Minutes (time)
s Seconds (time)
⌀
Diameter (size of drill bits, grinding wheels, etc.)
n
0
No load speed (rotational speed at no load)
n Rated speed (maximum attainable speed)
.../min Revolutions or reciprocation per minute (revolutions, strokes, surface speed, orbits etc. per minute)
0 Off position (zero speed, zero torque...)
1, 2, 3, ...
I, II, III,
Selector settings (speed, torque or position settings. Higher number means greater speed)
Infinitely variable selector with off (speed is increasing from 0 setting)
Arrow (action in the direction of arrow)
Alternating current (type or a characteristic of current)
Direct current (type or a characteristic of current)
Alternating or direct current (type or a characteristic of current)
Class II construction (designates double insulated construction tools)
Earthing terminal (grounding terminal)
160992A9NS_GKS18V-25_202404.indd 7160992A9NS_GKS18V-25_202404.indd 7 28/05/2024 16:33:3128/05/2024 16:33:31
8
Important: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the tool better and safer.
Symbols
Symbol Designation / Explanation
Alerts user to read manual
Alerts user to wear eye protection
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this component is recognized by Underwriters Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories, to United States
and Canadian Standards.
This symbol designates that this tool is listed by the Canadian Standards Association.
This symbol designates that this tool is listed by the Canadian Standards Association, to United
States and Canadian Standards.
This symbol designates that this tool is listed by the Intertek Testing Services, to United States
and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
Designates Li-ion battery recycling program
Designates Ni-Cad battery recycling program
160992A9NS_GKS18V-25_202404.indd 8160992A9NS_GKS18V-25_202404.indd 8 28/05/2024 16:33:4728/05/2024 16:33:47
9
Getting to Know Your Saw
Disconnect battery pack from tool before making any assembly, adjustments or changing
accessories. Such preventive safety measures reduce the risk of starting the tool accidentally.

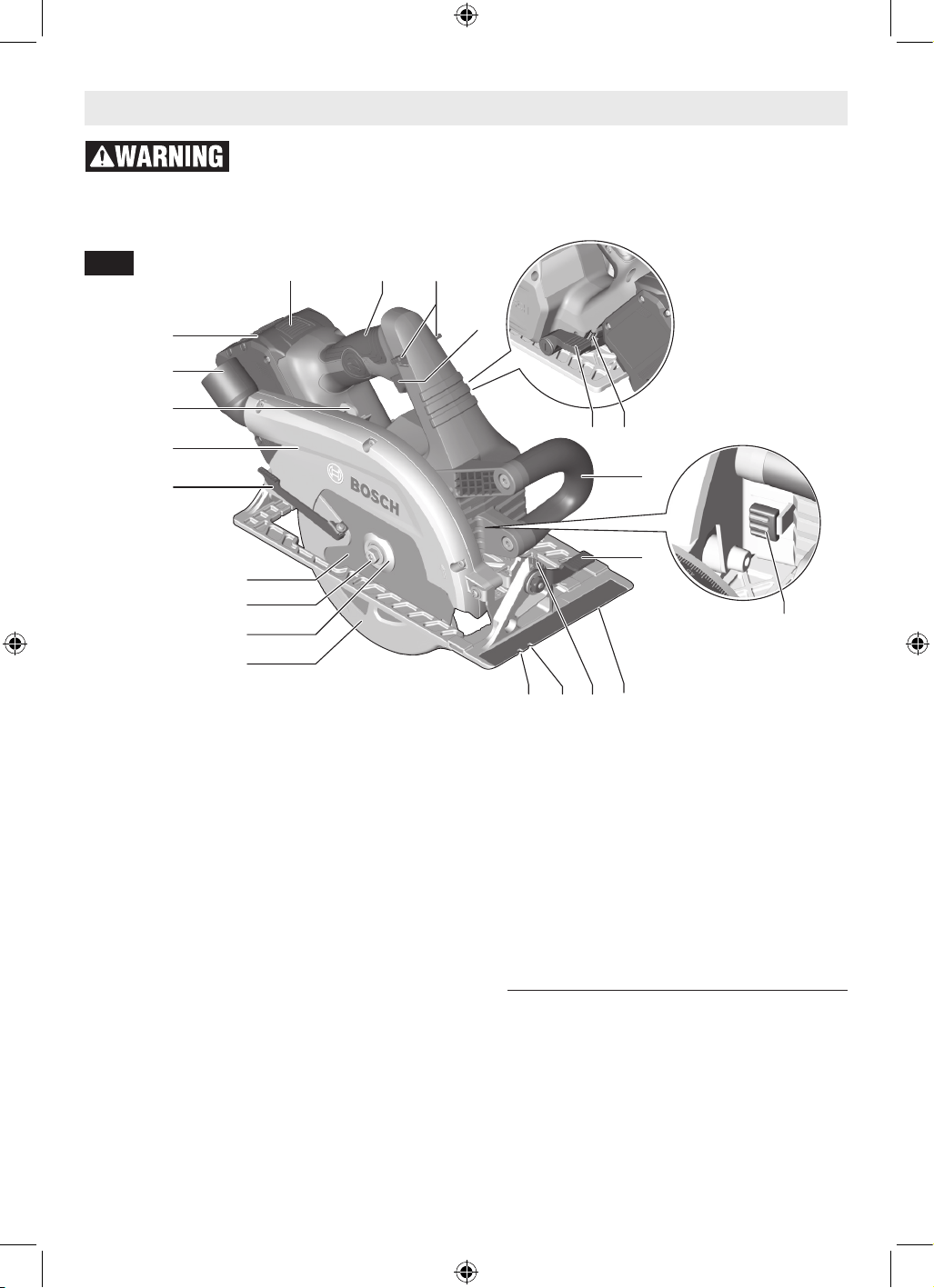

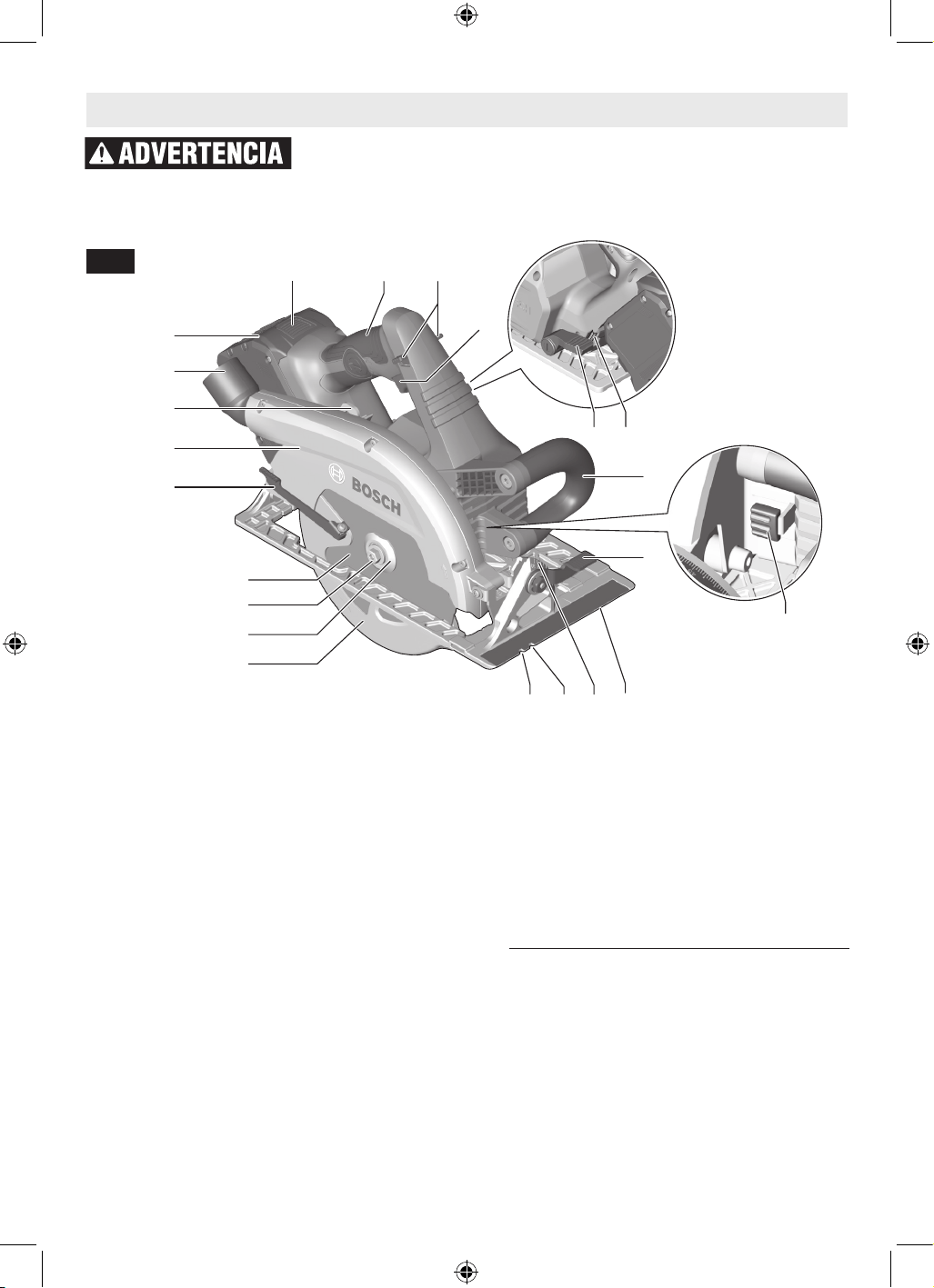

Cordless Circular Saw GKS18V-25
18 3
2
1
6
23
5
4
78
139
10
20
21
22
12
11
14
15
16
17
Fig. 1
1 Lock-off release buttons
2 Trigger switch
3 Handle (insulated gripping surface)
4 Auxiliary handle (insulated gripping surface)
5 Bevel adjustment lever
6 Depth adjustment lever
7 Bevel scale
8 Cutting line guide notch 0°
9 Cutting line guide notch 45°
10 Shaft lock button
11 Lower guard lift lever (Retracting handle)
12 Lower guard
13 Foot
14 Upper guard
15 Cutting depth scale
16 Dust port
17 Battery pack*
18 Battery pack release button
20 Blade
21 Blade stud
22 Outer washer
23 Wrench
* Sold separately
160992A9NS_GKS18V-25_202404.indd 9160992A9NS_GKS18V-25_202404.indd 9 28/05/2024 16:34:0928/05/2024 16:34:09
10
* For replacement blades we recommend Bosch Cordless Circular saw blades. Their thin kerf and tooth design deliver the
superior speed, quality of cut, and reduce battery drain. Use of standard blades will substantially affect the performance and
reduce run-time.
Specifications
Model number GKS18V-25
Voltage rating 18 V
No load speed n
0
5,000/min
Blade* 7-1/4"
Blade arbor hole 5/8" (16mm) Round
Blade tooth thickness
7/64" (2.6mm)*
*minimum 3/64" (1.0 mm)
Blade body thickness 0.079" (2.0mm) Maximum
Depth of cut at 0° 2-1/2" (63.5mm) Maximum
Depth of cut at 45° 1-13/16" (46mm) Maximum
Depth of cut at 50° 1-5/8" (41.3mm) Maximum
Allowed ambient temperature
– during charging
– during operation and storage
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Battery Packs/Chargers
Please refer to the battery/charger list, included with your tool.
Intended Use
Use this saw only as intended.
Unintended use may result in
personal injury and property damage.
This product is intended to cut wood and wood-like
products only. Dust build up around the lower guard and
hub from other materials (plastic, masonry or metal) may
disable the lower guard operation.
Cutting Masonry/Metal
Do not cut metal or masonry
with this circular saw. The dust
from metal or masonry cutting will cause the lower
guard to become sluggish and may not close fully and
quickly after cutting these materials.
Do not use abrasive wheels.
This tool is not intended for
usage with metal or masonry cut-off wheels.
Do not use Wet Diamond
cutting off wheel or water
feed devices with this circular saw. Masonry cutting
waste will enter the lower guard system, harden and
cause the guard to become inoperable. Use of water in
masonry cutting applications with an electric circular
saw will cause electric shock hazards.
This tool is not intended for usage with metal or
masonry cut-off wheels.
160992A9NS_GKS18V-25_202404.indd 10160992A9NS_GKS18V-25_202404.indd 10 28/05/2024 16:34:1028/05/2024 16:34:10
11
Saw Assembly
Inserting and Releasing Battery Pack
Use only Bosch or
AMPShare batteries
recommended in the battery/charger list,
included with your tool. Using other types of
batteries may result in personal injury or property
damage.

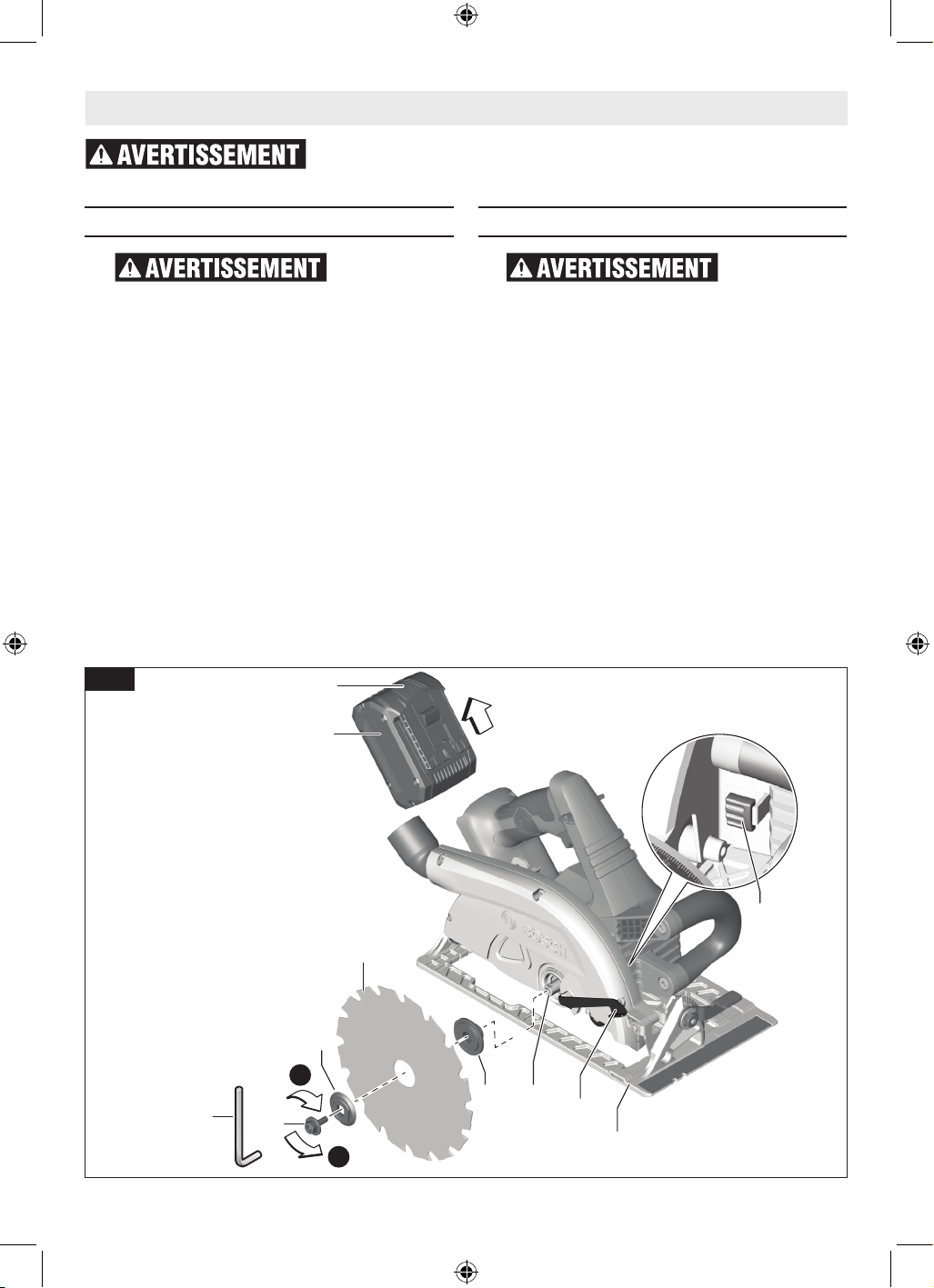

Slide charged battery pack 17 into the housing until
the battery pack locks into position (Fig. 2).
Your tool is equipped with a secondary locking latch
to prevent the battery pack from completely falling
out of the handle, should it become loose due to
vibration.
To remove the battery pack 17, press the battery
pack release button 18 and slide the battery pack
forward.
Press the battery pack release button 18 again and
slide the battery pack completely out of tool housing
(Fig. 2).
Attaching the Blade
Use only 7-1/4” (184mm)
blade. Use only blade rated
5000/min (RPM) or greater. Using blade not
designed for the saw may result in serious personal
injury and property damage.
1. Press and hold the shaft lock button 10. Turn
blade stud 21 with provided wrench 23 in the
direction a and remove blade stud 21 and outer
washer 22. Note: the wrench is stored near the
battery compartment (Fig. 2).
2. Make sure the saw teeth and arrow on the blade
point in the same direction as the arrow on the
lower guard.
3. Retract the lower guard all the way up into the
upper guard. While retracting the lower guard,
check operation and condition of the LOWER
GUARD SPRING.
a
b
18
17
24
11
13
25
10
21
20
22
23

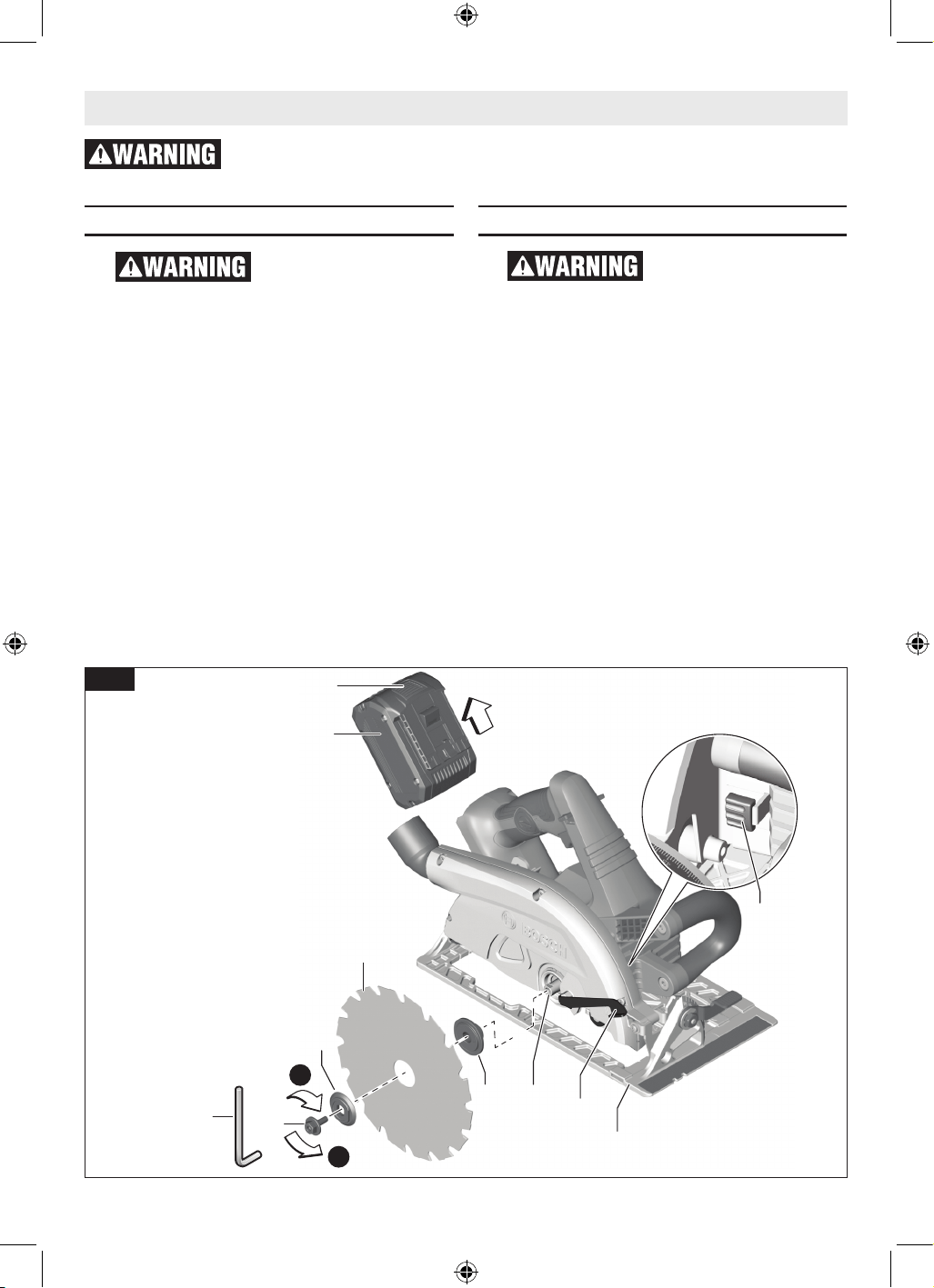

Fig. 2
Disconnect battery pack from tool before making any assembly, adjustments or
changing accessories. Such preventive safety measures reduce the risk of starting the tool
accidentally.
160992A9NS_GKS18V-25_202404.indd 11160992A9NS_GKS18V-25_202404.indd 11 28/05/2024 16:34:2328/05/2024 16:34:23
12

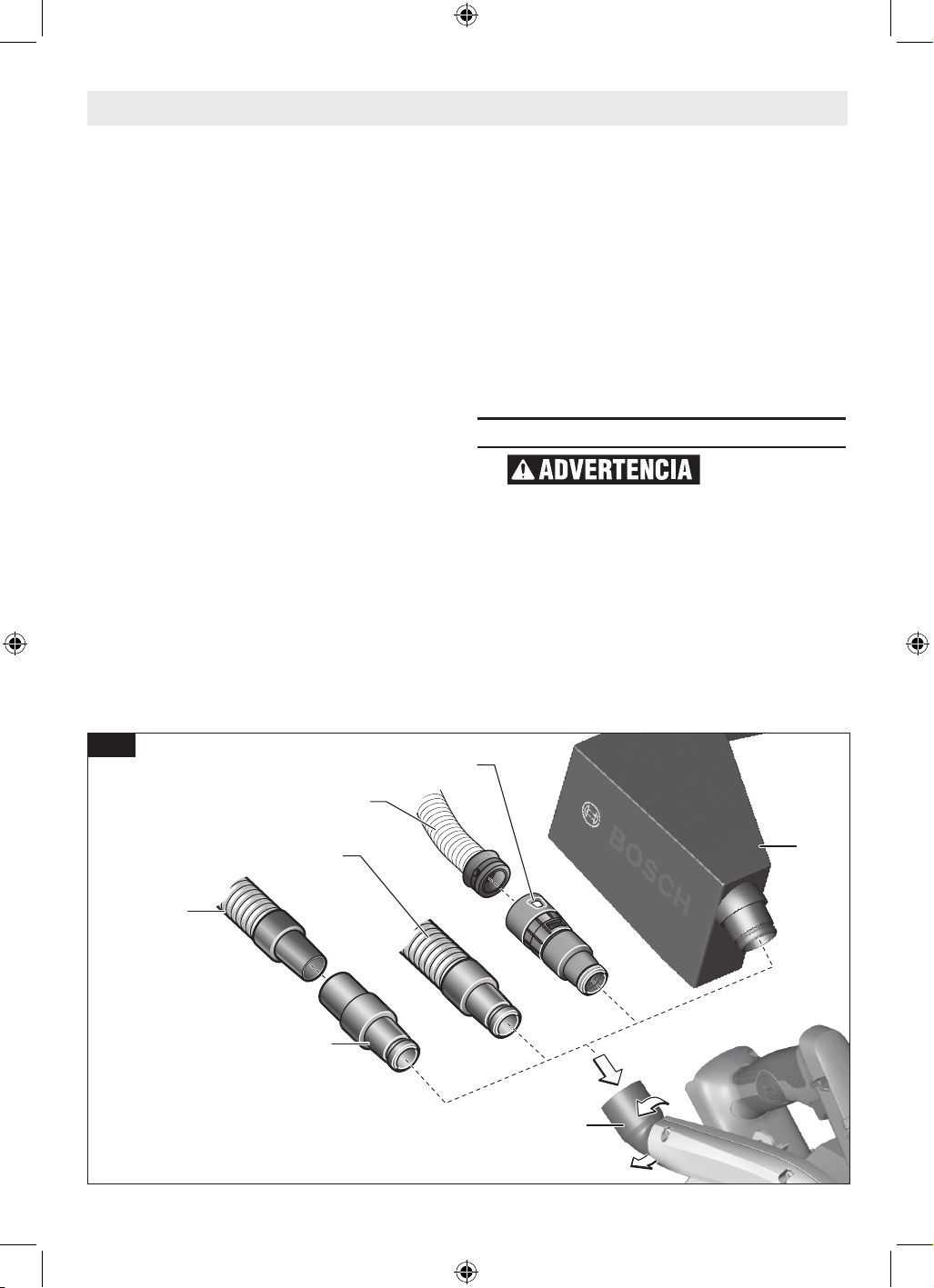

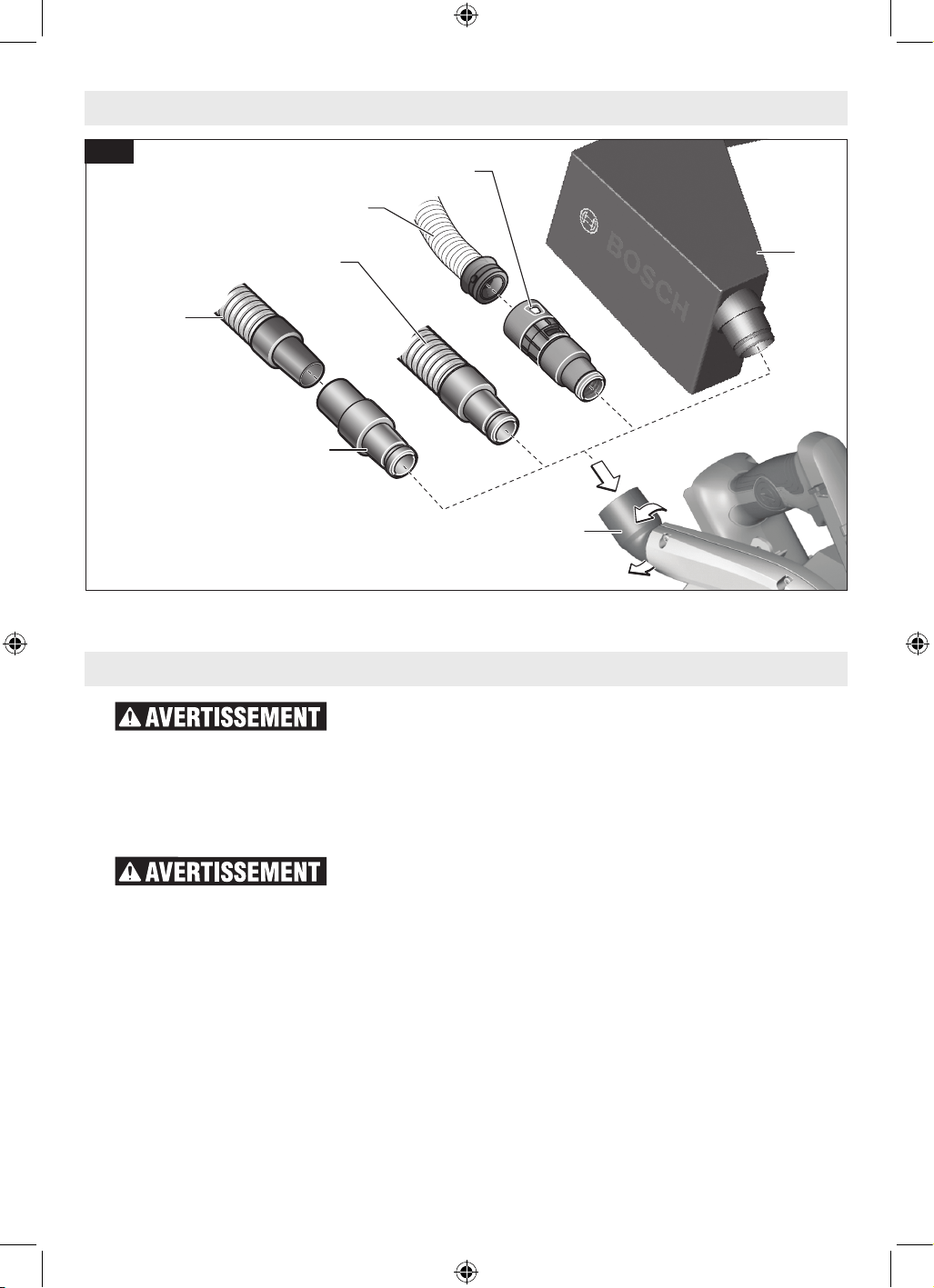

26
18
VAC024
35mm HOSE
BOSCH VH-SERIES
HOSE
VX120
1-1/4" or
1-1/2" HOSE

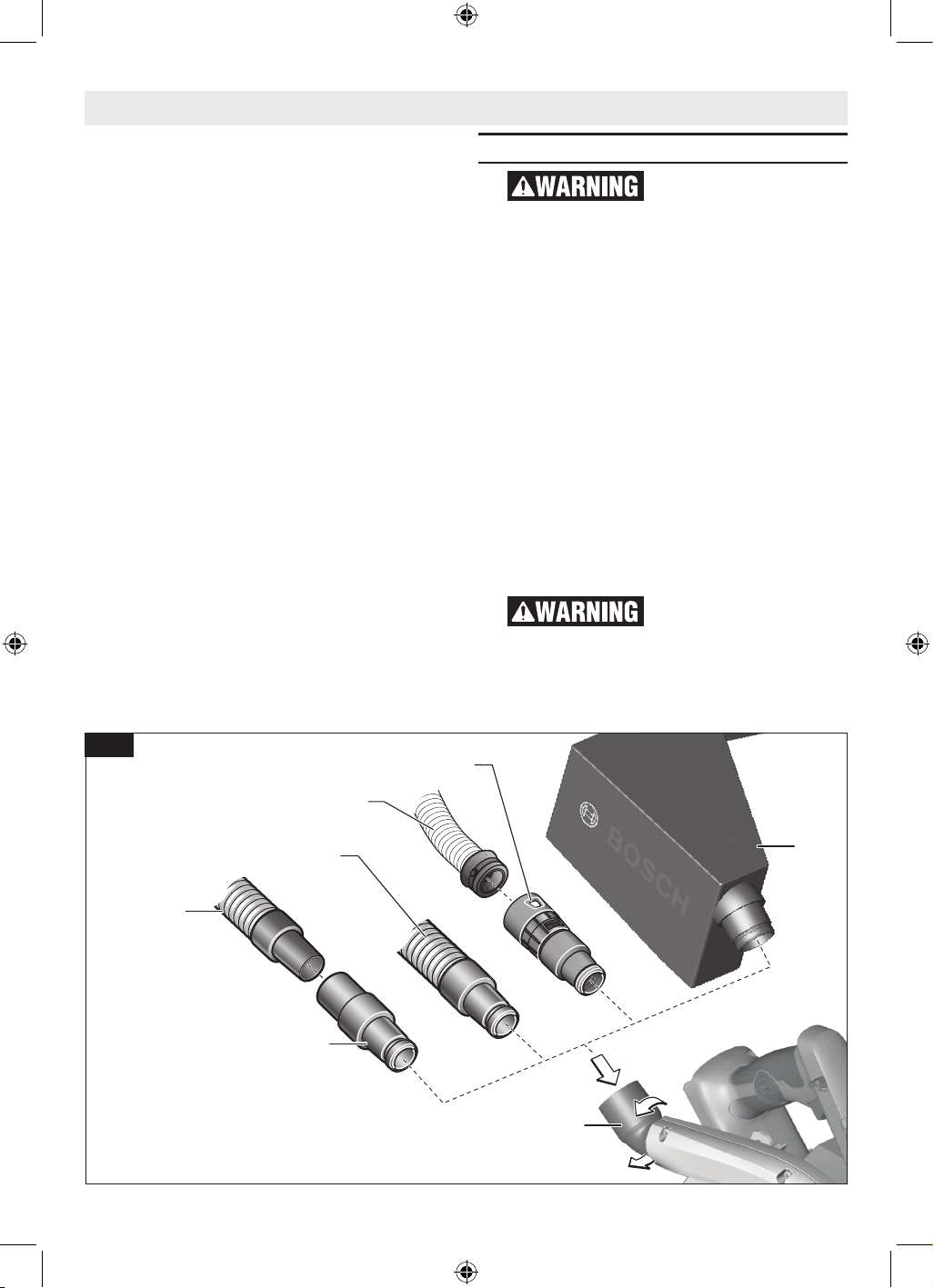

Fig. 3
Saw Assembly
4. Slide blade 20 through slot in the foot 13 and
mount it against the inner washer 25 on the
shaft 24. Be sure the large diameter of the
outer washer 22 lays flush against the blade
(Fig. 2).
5. Reinstall outer washer and tighten blade stud
21 finger tight in the direction b. Press and
hold lock button 10 to lock shaft and TIGHTEN
BLADE STUD COUNTER-CLOCKWISE 1/4
TURN WITH THE WRENCH PROVIDED (Fig. 2).
Do not use wrenches with longer handles, since it
may lead to over tightening of the blade stud.
VARI-TORQUE CLUTCH
This clutching action is provided by the friction
of the outer washer 24 against the blade 20 and
permits the blade shaft to turn when the blade
encounters excessive resistance. When the blade
stud 21 is properly tightened (as described in No.
5 of Attaching The Blade), the blade will slip when
it encounters ex cessive resistance, thus reducing
saw’s tendency to KICKBACK.
One setting may not be sufficient for cutting all
materials. If ex cessive blade slippage occurs,
tighten the blade stud one mark more.
OVERTIGHTENING THE BLADE STUD NULLIFIES
THE EFFECTIVENESS OF THE CLUTCH.
Dust Extraction
To reduce the risk of injury,
always position dust port
and vacuum hose so that they do not interfere
with the lower guard, or the cutting operation at
all settings.
DUST PORT
The dust port 16 swivels so that dust can be
directed in the desired direction (Fig. 3).
DUST BAG (sold separately)
Using Dust Bag – To attach the empty dust bag
26, press-fit its coupler end into the saw's dust
port 16 (Fig. 3).
Cleaning Dust Bag – After the dust bag is 2/3
to 3/4 full, remove it from the saw. Bring the bag
to a proper container and pull open the zipper
located on the bottom of the bag. Hold the bag by
the coupler end and shake it vigorously until all
the dust and debris fall from it. Close zipper and
reattach the bag.
NOTE: Clean the bag at the end of the cutting
session and before transporting or storing the saw.
Be extremely careful when
disposing of dust. Materials
in fine particle form may be explosive. Do not
throw sawdust on an open fire. Spontaneous
combustion, in time, may result from the
mixture of oil or water with dust particles.
160992A9NS_GKS18V-25_202404.indd 12160992A9NS_GKS18V-25_202404.indd 12 28/05/2024 16:34:4028/05/2024 16:34:40
13
Saw Assembly
Brake Action
Let the saw blade come
to a complete stop before
setting the tool down. The brake action of this
circular saw is not intended as a safety feature.
Unintended contact with a rotating saw blade can
cause property damage and/or personal injury.
Know the charge state of
your battery. The electric
braking action is initiated ONLY by the release
of the trigger switch and in a tool that has
power available. When electrical power is lost
due to a discharged battery or other causes, the
electric brake will not operate and the motor will
gradually slow down. Unexpected run down time
may cause property damage and/or personal injury.
Your circular saw is equipped with an automatic
electric brake, which is designed to stop the saw
blade from spinning in approximately two (2)
seconds after you release the trigger switch. This
feature helps improve jobsite productivity.
Braking starts once the power is turned off. The
brake requires a charged battery to function.
Stopping time will vary depending on, among other
factors, saw blade used, and number of actuations.
The electric brake of your circular saw has been
designed for a high degree of reliability, but
unexpected circumstances such as contamination
or failure of the motor’s components can cause the
brake to not activate. If the tool operates but the
brake does not consistently stop the blade in about
2 seconds, DO NOT use the circular saw and have it
serviced by a Bosch Factory Service Center or Bosch
authorized service facility.
CONNECTION TO VACUUM CLEANER / DUST
EXTRACTOR
Connect the vacuum cleaner hose to the dust port
(Fig. 3).
- Bosch VH-series hoses - The VX120 hose adapter
is required (included with VH-series hoses).
- Other 35mm and 22mm hoses, such as the
Bosch VAC-series hoses - Connect hose directly
to the tool.
- Common 1¼" or 1½" hoses - The Bosch VAC024
adapter is required (sold separately).
Connect the vacuum hose to a vacuum cleaner.
The vacuum cleaner must be suitable for the
material being worked on.
When vacuuming dry dust that is especially
detrimental to health or carcinogenic, use a special
vacuum cleaner / dust extractor.
160992A9NS_GKS18V-25_202404.indd 13160992A9NS_GKS18V-25_202404.indd 13 28/05/2024 16:34:4028/05/2024 16:34:40
Depth Adjustment
Adjust the cutting depth so
that no more than one tooth
is visible below the work piece. Excessive blade
exposure below the workpiece could result in
personal injury and/or property damage.
The depth adjustment
system should be not used
to change the depth while the saw is in operation,
or for plunge cutting. If blade adjustment shifts
while cutting, it may cause binding and kickback.
To adjust the cutting depth follow these instructions
(Fig. 4):
A. Disconnect battery pack 17 from tool.
B. Loosen the depth adjustment lever 6 located on
the left side of the tool.
C. Hold the foot 13 down with one hand and raise
or lower saw by the handle 3.
- For a smaller cutting depth, pull the saw
away from the foot 13;
- for a deeper cutting depth, push the saw
toward the foot 13. The cutting depth scale
15 has both inch and metric scales.
D. Tighten the depth adjustment lever at the
desired depth setting.
Note: Not more than one tooth length of the blade
should extend below the material to be cut, for
minimum splintering (Fig. 5).
90° Cutting Angle Check
A. Disconnect battery pack 17 from tool.
B. Set foot to maximum depth of cut setting.
C. Loosen adjustment lever 5, set to 0° on bevel
scale 7, retighten lever 5 (Fig. 5).
D. Check for 90° angle between the blade and
bottom plane of foot 13 with a square (Fig. 6).
If necessary, make adjustments by turning the
small alignment screw 27 from bottom side
of foot 13 with a 2.5 mm allen wrench [not
included] (Fig. 6).
14
Operating Instructions
5
7
One tooth length should
penetrate wood for minimum
splintering
Fig. 5
13
27
2017
90°
Fig. 6
156 17 13
3
Fig. 4
Disconnect battery pack from tool before making any assembly, adjustments or changing
accessories. Such preventive safety measures reduce the risk of starting the tool accidentally.
160992A9NS_GKS18V-25_202404.indd 14160992A9NS_GKS18V-25_202404.indd 14 28/05/2024 16:35:0628/05/2024 16:35:06
15
Bevel Adjustment
A. Disconnect battery pack from tool.
B. Loosen the bevel adjustment lever 5.
C. Align to desired angle on the bevel scale 7. The
foot can be adjusted up to 50°.
D. Tighten lever 5 (Fig. 5).
Because of the increased amount of blade
engagement in the work and decreased stability
of the foot, blade binding may occur. Keep the saw
steady and the foot firmly on the workpiece.

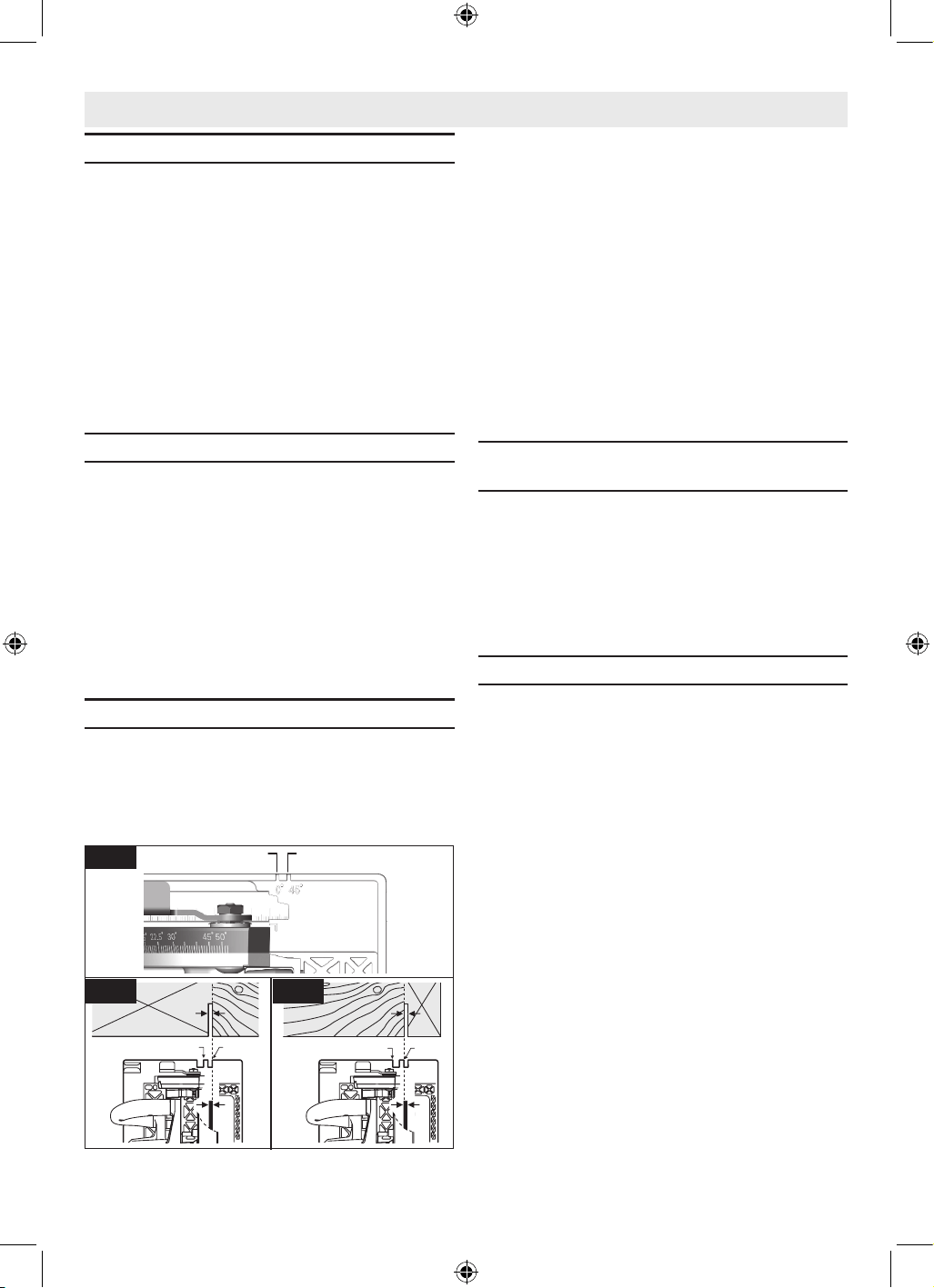

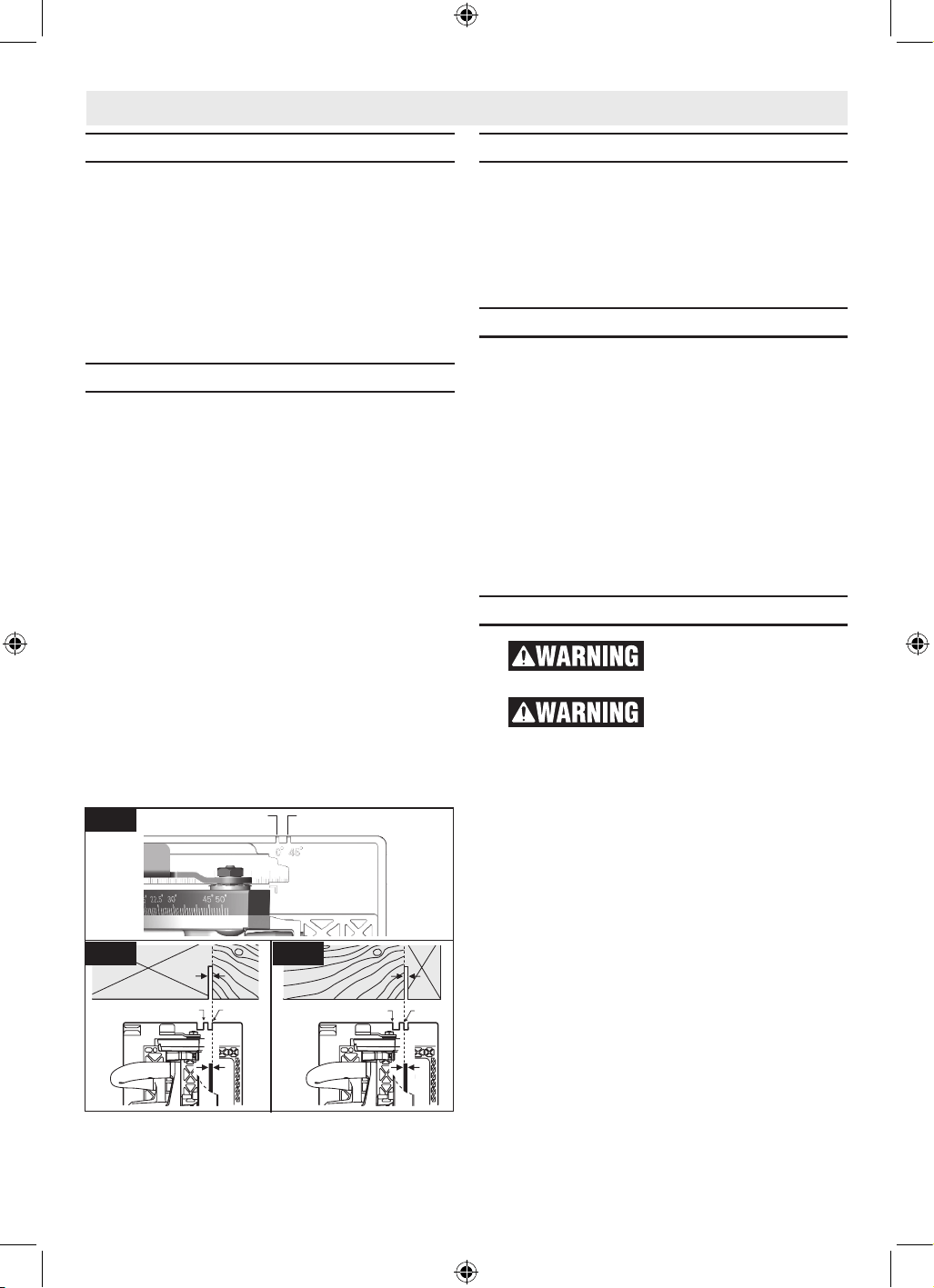

Cutting Line Guide Notches
The marked notches 8 and 9 at the front of the
footplate indicate the approximate line of the cut
(Fig. 7).
• For a non-bevelled cut, use 0° notch 8.
• For 45° and 50° bevel cuts, use 45° notch 9.
• To ensure minimum splintering on the good
side of the material to be cut, face the good
side down.
• Make sample cuts in scrap lumber to verify
actual line of cut. This will be helpful because of
the variety of blade types and thicknesses that
are available.
• Use RIGHT side of notch when the part of the
workpiece that is to the left of the blade is the
scrap piece (Fig. 7a).
• Use LEFT side of notch when the part of the
workpiece that is to the right of the blade is the
scrap piece (Fig. 7b).
Lock-off Release Buttons
The Lock-off release buttons are designed to prevent
accidental starts. To operate, press the release
button 1 with your thumb on either side of handle to
disengage the lock, then pull the trigger 2 (Fig. 1).
When the trigger is released the button will engage
the safety switch automatically, and the trigger will
no longer operate.
Switch
When starting the tool, hold it with both hands.
The torque from the motor can cause the tool to
twist.
To turn tool on, press the lock-off release button
1 with your thumb on either side of handle to
disengage the lock, then pull the trigger 2 (Fig. 1).
To turn the tool “OFF”, release the trigger switch,
which is spring loaded and will return to the off
position automatically.
Your saw should be running at full speed BEFORE
starting the cut, and turned off only AFTER
completing the cut. To increase switch life, do not
turn switch on and off while cutting.
All Cuts
Always be sure either hand
does not interfere with the
free movement of the lower guard.
After completing a cut and
the trigger has been
released, be aware of the nec es sary time it
takes for the blade to come to a com plete stop
during coast down. Do not allow the saw to
brush against your leg or side, since the lower
guard is retractable, it could catch on your
clothing and expose the blade. Be aware of the
necessary blade ex posures that exist in both the
upper and lower guard areas.
Always hold the saw handle with one hand and the
auxiliary handle or housing with the other.
Always make sure saw foot rests on portion of work
surface that does not drop off.
Maintain a firm grip and operate the switch with a
decisive action. Never force the saw. Use light and
continuous pressure.
When cutting is interrupted, to resume cutting:
squeeze the trigger and allow the blade to reach
full speed, re-enter the cut slowly and resume
cutting.

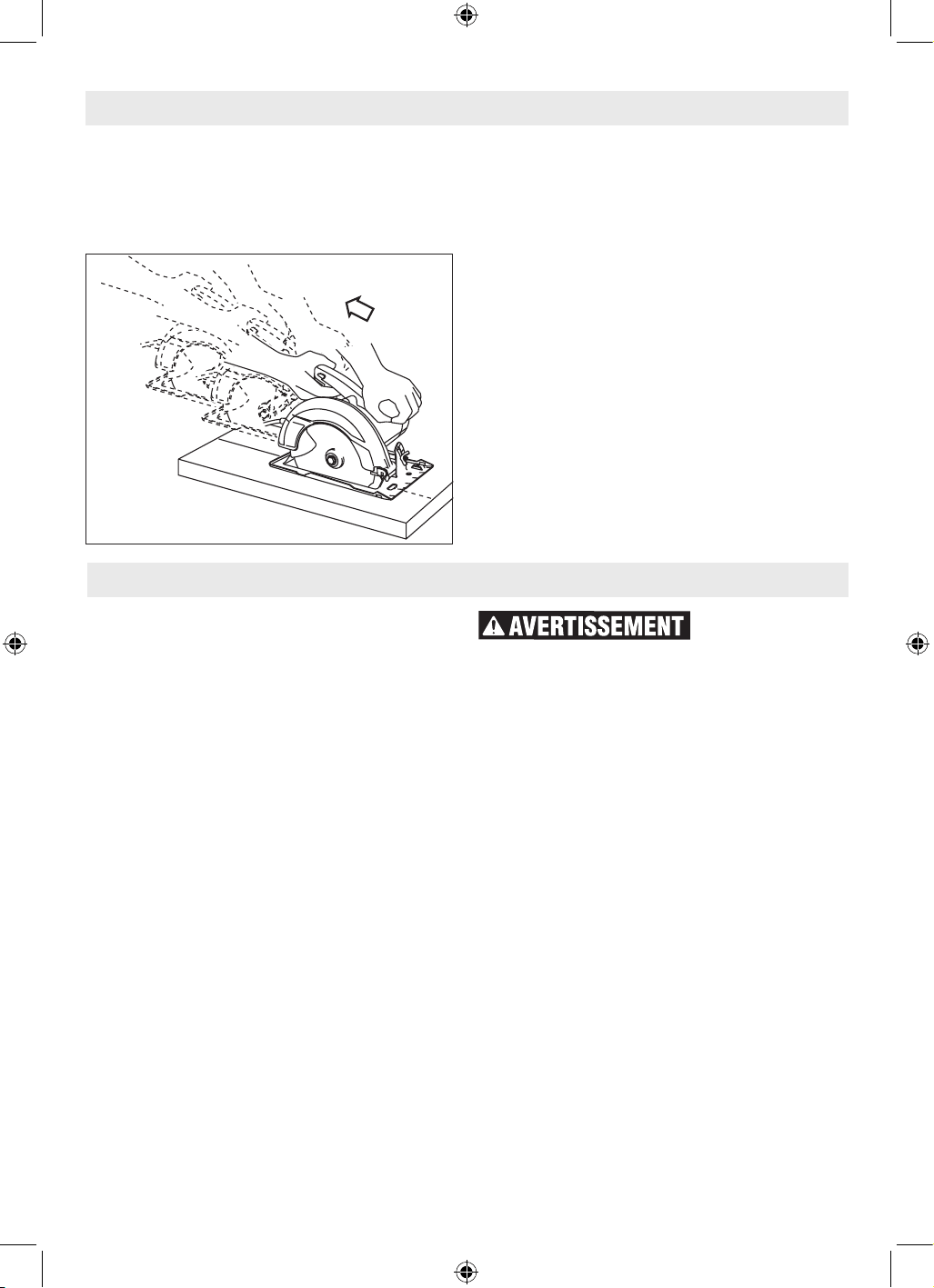

When cutting across the grain, the fibers of the
wood have a ten den cy to tear and lift. Advancing
the saw slowly minimizes this effect. For a finished
cut, a cross cut blade or miter blade is rec om-
mended.
Operating Instructions
0°45°
0°45°
89
Fig. 7
Fig. 7a Fig. 7b
160992A9NS_GKS18V-25_202404.indd 15160992A9NS_GKS18V-25_202404.indd 15 28/05/2024 16:35:1128/05/2024 16:35:11
16
Plunge Cuts
Adjust the cutting depth to
the thickness of the
workpiece. Less than a full tooth of the blade teeth
should be visible below the workpiece.
The depth adjustment
system should be not used
to change the depth while the saw is in
operation, or for plunge cutting. If blade
adjustment shifts while cutting, it may cause
binding and kickback.
As blade starts cutting the
ma terial, release the lower
guard immediately. When the foot rests flat on the
surface being cut, proceed cutting in forward
direction to end of cut.
Allow blade to come to a
complete stop before lifting
the saw from cut. Also, never pull the saw
backward since blade will climb out of the
material and KICKBACK will occur. Turn saw
around and finish the cut in the normal manner,
sawing forward. If corners of your pocket cut are
not completely cut through, use a jigsaw or hand
saw to finish the corners.
Disconnect battery pack from tool before making
adjustments. Set depth adjustment according to
material to be cut. Reattach battery pack to the
saw. Tilt saw forward with cutting guide notch
lined up with the line you’ve drawn. Raise the lower
guard, using lift lever 11 and hold the saw by the
front and rear handles (Fig. 9).
With the blade just clearing the material to be cut,
start the motor. Gradually lower the back end of
saw using the front end of the foot 13 as the hinge
point.

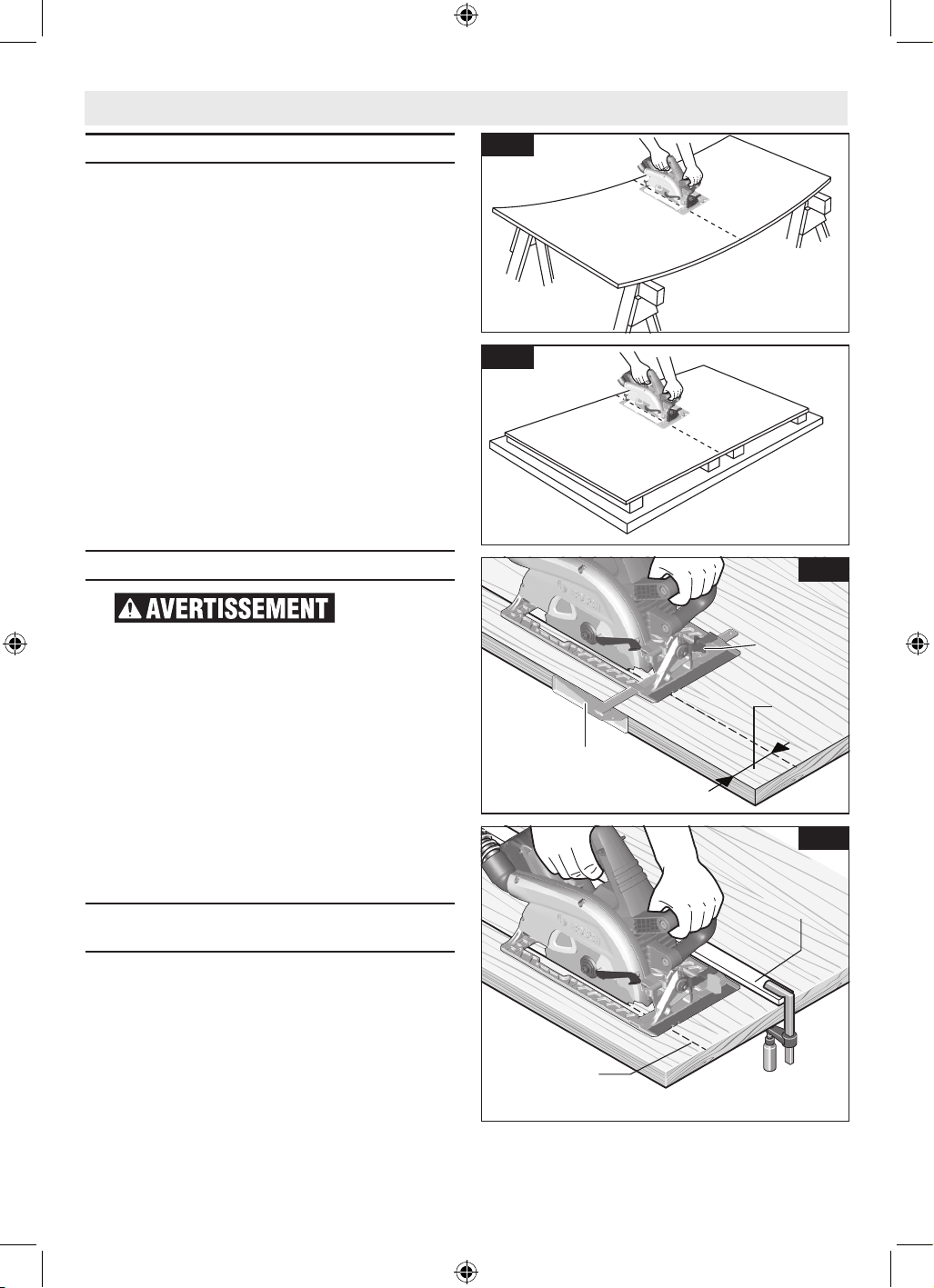

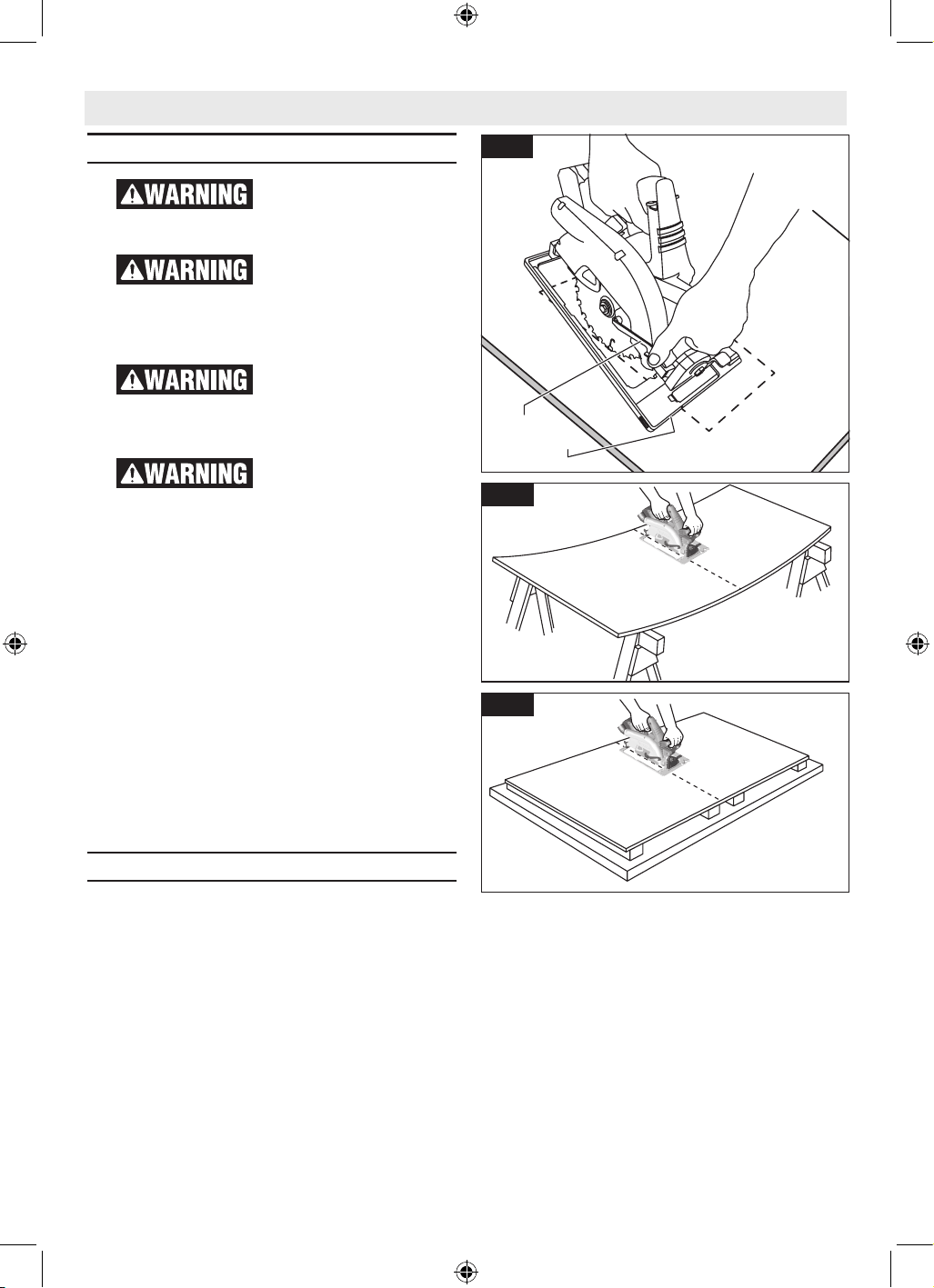

Cutting Large Sheets
Large sheets and long boards sag or bend,
depending on support. If you attempt to cut
without leveling and properly supporting the piece,
the blade will tend to bind, causing KICKBACK and
extra load on the motor (Fig. 10).
Support the panel or board close to the cut, as
shown in (Fig. 11). Be sure to set the depth of
the cut so that you cut through the sheet or board
only and not the table or work bench. The two-by-
fours used to raise and support the work should
be positioned so that the broadest sides support
the work and rest on the table or bench. Do not
support the work with the narrow sides as this is an
unsteady arrangement. If the sheet or board to be
cut is too large for a table or work bench, use the
supporting two-by-fours on the floor and secure.
Operating Instructions
11
13
Fig. 9
Fig. 11
RIGHT
Fig. 10
WRONG
160992A9NS_GKS18V-25_202404.indd 16160992A9NS_GKS18V-25_202404.indd 16 28/05/2024 16:35:2728/05/2024 16:35:27
17

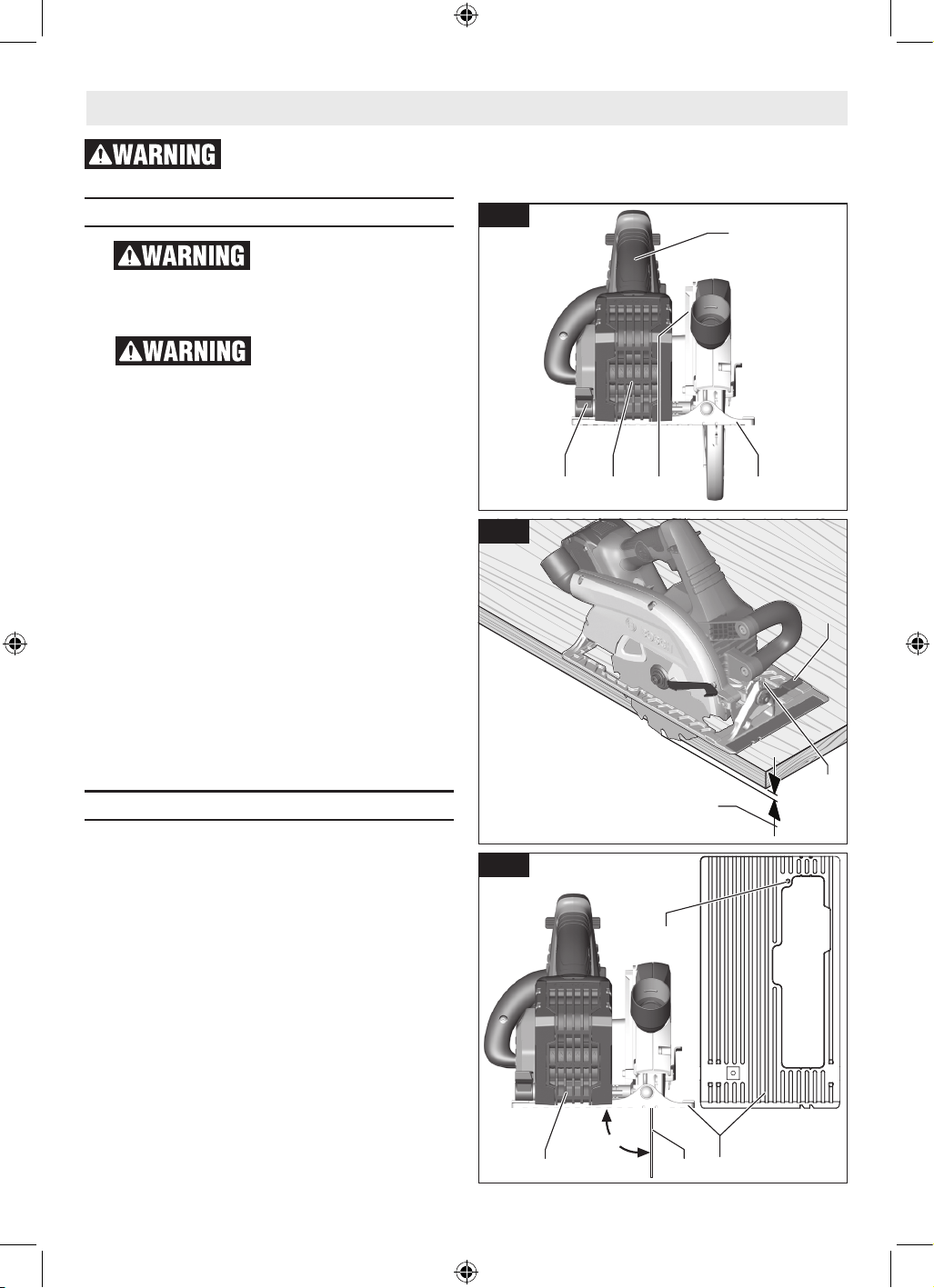

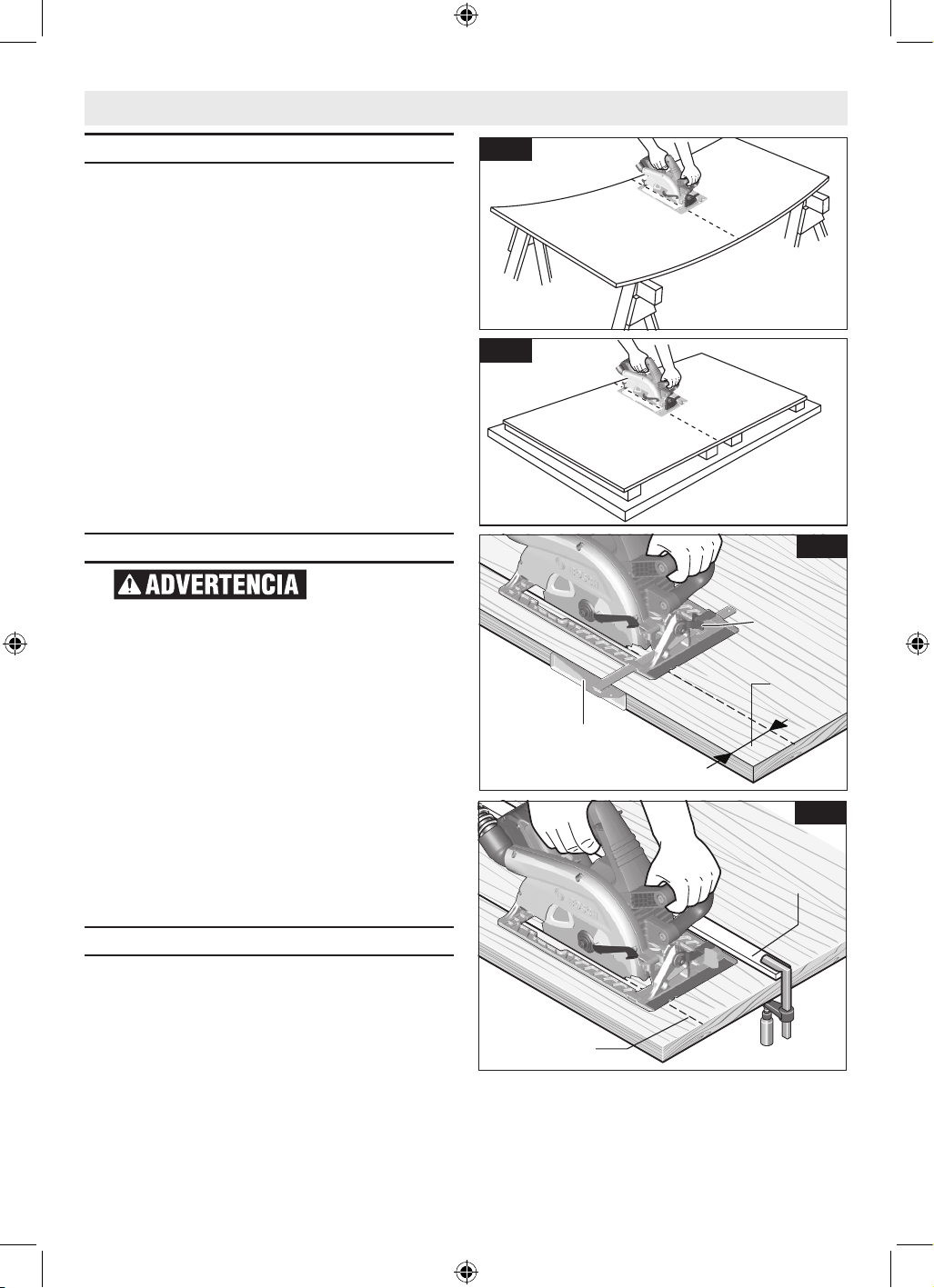

Rip Cuts
After attaching or adjusting
the rip fence, be sure the rip
fence does not touch or interfere with the free
movement of the lower guard or contact the saw
blade.
The combination blade provided with your saw is
for both cross cuts and rip cuts. Ripping is cutting
lengthwise with the grain of the wood. Narrow rip
cuts are easy to do with a rip fence (Fig. 12). To
attach optional rip fence 28, insert fence through
slots in foot to desired width as shown and secure
with the knob 29.

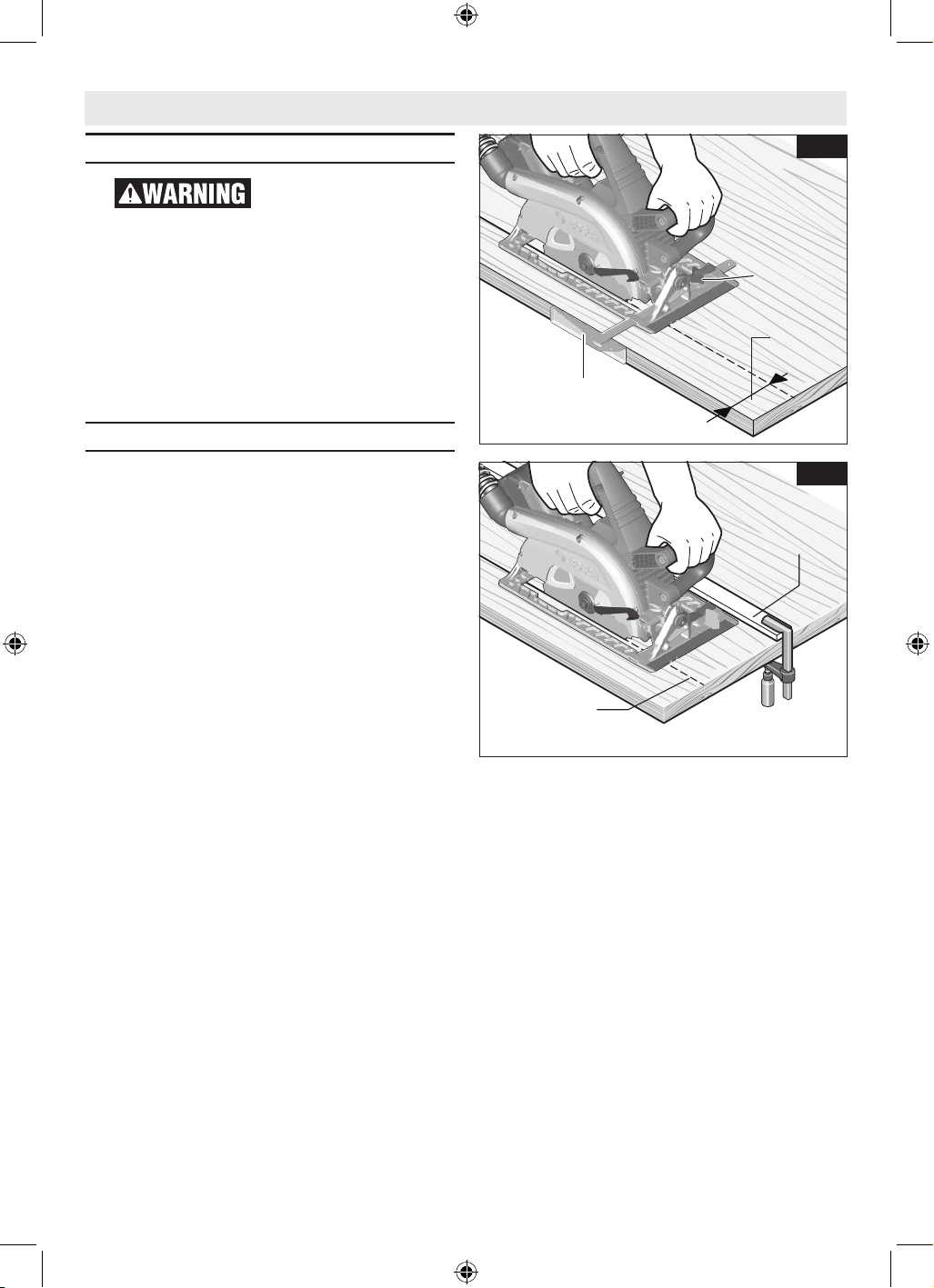

Rip Board Guide
When rip cutting large sheets, the rip fence may not
allow the desired width of cut. Clamp or nail a straight
piece of 1" (25 mm) lumber to the sheet as a guide
(Fig. 13). Use the left side of the foot against the board
guide.
The GKS18V-25's auxiliary handle is designed to allow
lumber as thick as 2x ("2-by") to be used as a guide.
Operating Instructions
Fig. 13
DESIRED
LINE
OF CUT
RIP
BOARD
GUIDE
28
29
Fig. 12
DESIRED
WIDTH
OF CUT
160992A9NS_GKS18V-25_202404.indd 17160992A9NS_GKS18V-25_202404.indd 17 28/05/2024 16:35:3728/05/2024 16:35:37
18
Maintenance
Service
NO USER SERVICE-ABLE
PARTS INSIDE. Preventive
maintenance performed by un au thorized personnel
may result in misplacing of internal wires and
components which could cause serious hazard. We
recom mend that all tool service be performed by a
Bosch Factory Service Center or Authorized Bosch
Service Station.
Batteries
Be alert for battery packs that are nearing their
end of life. If you notice decreased tool performance
or significantly shorter running time between charges
then it is time to replace the battery pack. Failure to do
so can cause the tool to operate improperly or damage
the charger.
Tool Lubrication
Your Bosch tool has been properly lubricated and is
ready for use.
D.C. Motors
The motor in your tool has been engineered for many
hours of dependable service. To maintain peak
efficiency of the motor, we recommend it be examined
every six months. Only a genuine Bosch replacement
motor specially designed for your tool should be used.
Bearings
Bearings which become noisy (due to heavy load or very
abrasive material cutting) should be replaced at once to
avoid overheating and motor failure.
Cleaning
Certain cleaning agents
and solvents damage
plastic parts. Some of these are: gasoline, car bon
tetrachloride, chlorinated cleaning solvents, ammonia
and household detergents that contain ammonia.
Ventilation openings and switch levers must be kept
clean and free of foreign matter. Do not attempt to clean
by inserting pointed objects through opening.
Develop a periodic maintenance schedule for
your tool. When cleaning a tool be careful not to
disassemble any portion of the tool since internal
wires may be misplaced or pinched or safety guard
return springs may be improperly mounted. Certain
cleaning agents such as gasoline, carbon tetrachloride,
ammonia, etc. may damage plastic parts.
Care of Blades
Blades become dull even from cutting regular lumber. If
you find yourself forcing the saw forward to cut instead
of just guiding it through the cut, chances are the blade
is dull or coated with wood pitch.
When cleaning gum and wood pitch from blade,
remove the battery from the saw and remove the blade.
Remember, blades are designed to cut, so handle
carefully. Wipe the blade with kerosene or similar
solvent to remove the gum and pitch. Unless you are
experienced in sharpening blades, we recommend you
do not try.
To avoid accidents, always disconnect battery pack from tool before cleaning or
performing any maintenance.
160992A9NS_GKS18V-25_202404.indd 18160992A9NS_GKS18V-25_202404.indd 18 28/05/2024 16:35:3828/05/2024 16:35:38
19
Accessories and Attachments
The use of any other attachments or acces so ries not specified in this manual may cre-
ate a hazard.
Store accessories in a dry and temperate environment to avoid corrosion and deterioration.
Bosch No. Description Included Sold Separately
Accessories
CBCL724 7¼" (184mm) thin kerf 24 tooth carbide blade ● ●
Attachments
2610041761 Carry Bag ● ●
GKSRIP Rip fence – ●
160541101V Dust Bag – ●
Various Vacuum Hoses – ●
VAC024 Vacuum Hose Adapter for 1/14" and 1-1/2" Hoses – ●
160992A9NS_GKS18V-25_202404.indd 19160992A9NS_GKS18V-25_202404.indd 19 28/05/2024 16:35:3828/05/2024 16:35:38
20
Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications
fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant
ci-après pourrait causer un choc électrique, un incendie et/ou des blessures graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à
votre outil alimenté par piles (sans fil).
1
. Sécurité du lieu de travail
a. Maintenez le lieu de travail propre et bien
éclairé. Les risques d’accident sont plus élevés
quand on travaille dans un endroit encombré ou
sombre.
b. N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple
en présence de gaz, de poussières ou de
liquides inflammables. Les outils électroportatifs
produisent des étincelles qui risquent d’enflammer
les poussières ou les vapeurs.
c. Éloignez les enfants et les visiteurs quand vous
vous servez d’un outil électroportatif. Vous
risquez une perte de contrôle si on vous distrait.
2. Sécurité électrique
a. Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument
jamais modifier la fiche. N’utilisez pas
d’adaptateur de prise avec des outils
électroportatifs munis d’une fiche de terre.
Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
b. Évitez tout contact du corps avec des surfaces
reliées à la terre tels que tuyaux, radiateurs,
gazinières ou réfrigérateurs. Le risque de choc
électrique augmente si votre corps est relié à la
terre.
c. N’exposez pas les outils électroportatifs à la
pluie ou à l’humidité. Si de l’eau pénètre dans un
outil électroportatif, le risque de choc électrique
augmente.
d. Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif,
pour le tirer ou pour le débrancher. Éloignez
le cordon de la chaleur, des huiles, des arêtes
coupantes ou des pièces mobiles. Les cordons
abîmés ou emmêlés augmentent les risques de
choc électrique.
e. Si vous utilisez un outil électroportatif à
l’extérieur, employez une rallonge conçue
pour l’extérieur. Ces rallonges sont faites
pour l’extérieur et réduisent le risque de choc
électrique.

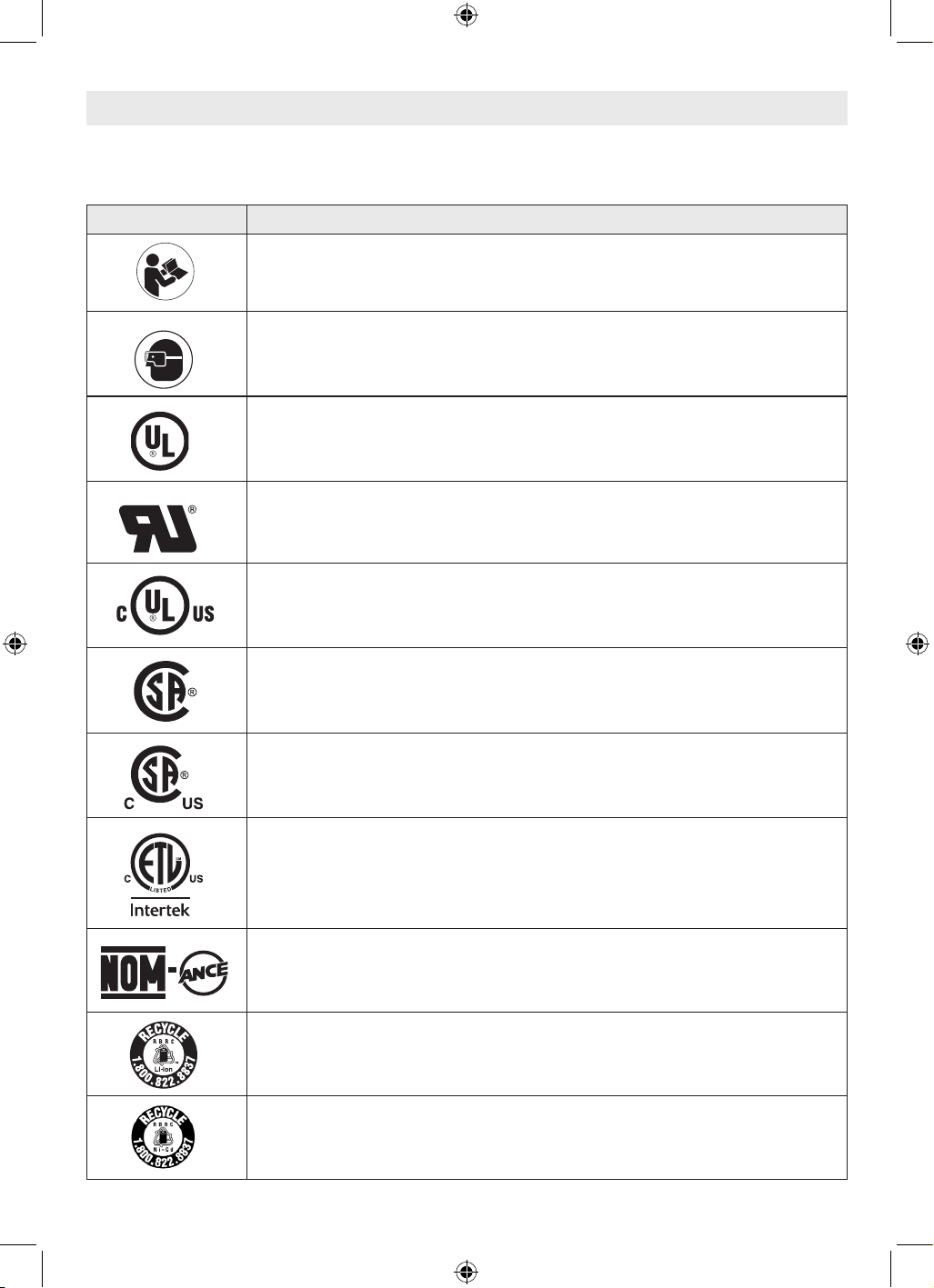

Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le mode
d’emploi et lire la signification de ces symboles.
C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir
de l’existence possible d’un danger de lésion corporelle. Obéissez à tous les
messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de
blessure ou même de mort.
DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la
mort d’une personne ou une blessure grave.
AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée,
pourrait causer la mort d’une personne ou une blessure grave.
MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée,
causera une blessure légère ou modérée.
Avertissements généraux concernant la sécurité des outils électroportatifs
160992A9NS_GKS18V-25_202404.indd 20160992A9NS_GKS18V-25_202404.indd 20 28/05/2024 16:35:4328/05/2024 16:35:43
21
f. S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez
une alimentation protégée par un disjoncteur de
fuite de terre (GFCI). L'utilisation d'un disjoncteur
GFCI réduit les risques de choc électrique.
3. Sécurité personnelle
a. Restez concentré, faites attention à ce que
vous faites, et servez-vous de votre bon sens
lorsque vous utilisez un outil électroportatif.
N'employez pas d’outils électroportatifs quand
vous êtes fatigué ou sous l’emprise de drogues,
d’alcool ou de médicaments. Quand on utilise
des outils électroportatifs, il suffit d’un moment
d’inattention pour causer des blessures corporelles
graves.
b. Utilisez des équipements de sécurité
personnelle. Portez toujours une protection
oculaire. Le port d'équipements de sécurité tels
que des masques antipoussières, des chaussures
de sécurité antidérapantes, des casques de
chantier et des protecteurs d'oreilles dans des
conditions appropriées réduira le risque de
blessure corporelle.
c. Évitez les démarrages intempestifs. Assurez-
vous que l'interrupteur est dans la position arrêt
(Off) avant de brancher l'outil dans une prise
de courant et/ou un bloc-piles, de le ramasser
ou de le transporter. Le transport d'un outil
électroportatif avec le doigt sur la gâchette ou
le branchement de cet outil quand l'interrupteur
est en position de marche (ON) est une invite aux
accidents.
d. Enlevez toutes les clés de réglage avant de
mettre l’outil électroportatif en marche. Si on
laisse une clé sur une pièce tournante de l’outil
électroportatif, il y a risque de blessure corporelle.
e. Ne vous penchez pas. Conservez toujours une
bonne assise et un bon équilibre. Ceci vous
permettra de mieux maîtriser l’outil électroportatif
dans des situations inattendues.
f. Habillez-vous de manière appropriée. Ne
portez pas de vêtements amples ou de bijoux.
Attachez les cheveux longs. N’approchez pas
les cheveux, les vêtements ou les gants des
pièces en mouvement. Les vêtements amples, les
bijoux ou les cheveux longs risquent d’être happés
par les pièces en mouvement.
g. Si l’outil est muni de dispositifs permettant
le raccordement d’un système d’aspiration
et de collecte des poussières, assurez-vous
que ces dispositifs sont raccordés et utilisés
correctement. L'utilisation d'un dépoussiéreur
peut réduire les dangers associés à l'accumulation
de poussière.
h. Ne laissez pas la familiarité résultant de
l'utilisation fréquente des outils vous inciter
à devenir complaisant(e) et à ignorer les
principes de sécurité des outils. Une action
négligente pourrait causer des blessures graves en
une fraction de seconde.
4. Utilisation et entretien des outils
électroportatifs
a. Ne forcez pas sur l’outil électroportatif. Utilisez
l’outil électroportatif qui convient à la tâche à
effectuer. L’outil qui convient à la tâche fait un
meilleur travail et est plus sûr à la vitesse pour
lequel il a été conçu.
b. Ne vous servez pas de l’outil électroportatif si
son interrupteur ne parvient pas à le mettre en
marche ou à l’arrêter. Tout outil électroportatif
qui ne peut pas être commandé par son
interrupteur est dangereux et doit être réparé.
c. Débranchez la fiche de la prise secteur et/ou
retirez le bloc-piles de l’outil électrique (s’il est
amovible) avant d’y apporter de quelconques
modifications, de changer d’accessoire ou
de ranger l’outil électrique. De telles mesures
de sécurité préventive réduisent le risque de
démarrage intempestif de l’outil électroportatif.
d. Rangez les outils électroportatifs dont vous
ne vous servez pas hors de portée des enfants
et ne permettez pas à des personnes qui ne
connaissent pas l’outil électroportatif ou qui
ignorent ces consignes de s’en servir. Les outils
électroportatifs sont dangereux dans les mains
d’utilisateurs inexpérimentés.
e. Entretenez de façon appropriée les outils
électriques et les accessoires. Assurez-vous
que les pièces en mouvement sont bien alignées
et qu'elles ne se coincent pas, qu’il n’y a pas de
pièces cassées ou qu’il n’existe aucune situation
pouvant affecter le fonctionnement de l’outil
électrique. Si l’outil est abîmé, faites-le réparer
avant de l’utiliser. De nombreux accidents
sont causés par des outils électroportatifs mal
entretenus.
Avertissements généraux concernant la sécurité des outils électroportatifs
160992A9NS_GKS18V-25_202404.indd 21160992A9NS_GKS18V-25_202404.indd 21 28/05/2024 16:35:4328/05/2024 16:35:43
22
f. Maintenez les outils coupants affûtés et
propres.Les outils coupants entretenus
correctement et dotés de bords tranchants affûtés
sont moins susceptibles de coincer et sont plus
faciles à maîtriser.
g. Utilisez l'outil électroportatif, les accessoires
et les embouts d'outil, etc. conformément à
ces instructions, en tenant compte des
conditions de travail et des travaux à réaliser.
L'emploi d’outils électroportatifs pour des tâches
différentes de celles pour lesquelles ils ont été
prévus peut résulter en une situation dangereuse.
h. Gardez les poignées et les surfaces de
préhension propres, sèches et exemptes de
toute trace d'huile ou de graisse. Les poignées
et les surfaces de préhension glissantes ne
permettent pas une manipulation et un contrôle
sûrs de l'outil dans des situations inattendues.
5. Utilisation et entretien des outils
à piles
a. Rechargez les piles uniquement avec le
chargeur spécifié par le fabriquant. Un chargeur
qui convient à un type de bloc-piles peut entraîner
un risque d’incendie quand il est utilisé avec un
autre bloc-piles.
b. Utilisez des outils électroportatifs uniquement
avec les bloc-piles spécifiquement désignés
pour eux. L’utilisation de tout autre bloc-piles peut
créer un risque de blessures et d’incendie.
c. Lorsque le bloc-piles n’est pas utilisé, gardez-le
à distances d’autres objets métalliques tels que
des trombones, des pièces de monnaie, des
clés, des clous, des vis ou de tout autre objet
métallique pouvant faire une connexion entre
une borne et une autre. Court-circuiter les bornes
des piles peut causer des brûlures ou un incendie.
d. Dans des conditions abusives, du liquide peut
être éjecté de la pile ; dans un tel cas, évitez
tout contact avec ce liquide. Si un contact se
produit accidentellement, rincez avec de l’eau.
Si le liquide entre en contact avec les yeux,
consultez un médecin. Du liquide éjecté de la pile
peut causer des irritations ou des brûlures.
e. N’utilisez pas un bloc-piles ou un outil qui
est endommagé ou a été modifié. Des piles
endommagées ou modifiées peuvent se comporter
de façon imprévisible et causer un incendie ou une
explosion, ou entraîner des blessures.
f. N’exposez pas un bloc-piles ou un outil à un
incendie ou à une température excessive.
L’exposition à un incendie ou à une température
supérieure à 265° F (130° C) pourrait causer une
explosion.
g. Suivez toutes les instructions relatives à la
charge et ne chargez pas le bloc-piles ou l’outil
en dehors de la plage de température indiquée
dans les instructions. Une charge dans des
conditions appropriées ou à des températures en
dehors de la plage spécifiée pourrait endommager
les piles et augmenter le risque d’incendie.
6. Entretien
a. Faites réparer votre outil électroportatif par
un agent de service qualifié n’utilisant que des
pièces de rechange identiques. Ceci assure que
la sécurité de l’outil électroportatif est préservée.
b. Ne tentez jamais de réparer des blocs-piles
endommagés. La réparation de blocs-piles ne
doit être effectuée que par le fabricant ou un
prestataire de services agréé.
Avertissements généraux concernant la sécurité des outils électroportatifs
160992A9NS_GKS18V-25_202404.indd 22160992A9NS_GKS18V-25_202404.indd 22 28/05/2024 16:35:4328/05/2024 16:35:43
23
Procédures de coupe
a. Tenez les mains à l'écart
de l'aire de coupe et de
la lame. Gardez votre deuxième main sur la
poignée auxiliaire ou le carter du moteur. Quand
les mains tiennent la scie, elles ne peuvent pas être
coupées par la lame.
b. N'introduisez pas la main sous la pièce à
travailler. Le garde ne peut pas vous protéger de la
lame sous la pièce à travailler.
c. Ajustez la profondeur de coupe en fonction
de l'épaisseur de la pièce à travailler. Il doit
seulement être possible de voir moins d'une dent
complète des dents de la lame au-dessous de la
pièce à travailler.
d. Ne tenez jamais l’ouvrage dans vos mains ou
sur vos jambes pendant la coupe. Sécurisez
l’ouvrage sur une plateforme stable. Il importe
de supporter l'ouvrage adéquatement afin de
minimiser l'exposition corporelle, le grippage de
lame ou la perte de contrôle.
e. Tenez l'outil électroportatif par les surfaces
isolées de préhension quand vous effectuez
une opération au cours de laquelle l'outil
de coupe peut venir en contact avec des fils
dissimulés. Le contact avec un fil sous tension
rendra également les parties métalliques exposées
de l'outil sous tension et causera des chocs à
l'opérateur.
f. En refendant, utilisez toujours un guide de
refente ou une règle. Ceci améliore la précision
de la coupe et réduit le risque de coincement de la
lame.
g. Utilisez toujours des lames avec trous d'arbre
de la dimension et de la forme appropriées (en
diamant par rapport à rondes). Les lames qui
ne correspondent pas au matériel de fixation de
la scie se décentreront et causeront une perte de
contrôle.
h. N'utilisez jamais des rondelles ou boulon de
lame abîmés ou incorrects. Les rondelles et le
boulon de lame ont été conçus spécialement pour
votre scie, pour une performance optimale et pour
un fonctionnement des plus sûrs.
Causes des rebonds et
avertissements associés
Le rebond est une réaction soudaine à une lame de
scie pincée, coincée ou mal alignée, provoquant le
soulèvement et le retrait d'une scie qui n’est plus
contrôlée depuis l’ouvrage vers l'opérateur.
Lorsque la lame est pincée ou coincée étroitement
dans l’entaille créée par le trait de scie, la lame cale et
la réaction du moteur ramène rapidement l'instrument
vers l'opérateur.
Si la lame devient tordue ou mal alignée dans la
coupe, les dents du bord arrière de la lame peuvent
s'enfoncer dans la surface supérieure du bois, amenant
ainsi la lame à sortir du trait de scie et à revenir vers
l'opérateur.
Le rebond est le résultat d'une utilisation erronée
de la scie et/ou de méthodes ou de conditions de
fonctionnement incorrectes, et on peut l'éviter en
prenant les précautions appropriées, comme indiqué
ci-après :
a. Maintenez une prise ferme avec les deux mains
sur la scie et positionnez vos bras de manière
à résister aux forces de rebond. Positionnez
votre corps d’un côté ou de l’autre de la lame,
mais pas dans la trajectoire de la lame. Le
rebond peut faire que la lame saute en arrière, mais
l'opérateur peut contrôler les forces de rebond en
prenant les précautions appropriées.
b. Lorsque la lame grippe ou lorsqu'une coupe est
interrompue pour quelque motif que ce soit,
relâchez la gâchette et tenez la scie sans bouger
dans l'ouvrage jusqu'à ce que la lame s'arrête
complètement. Ne tentez jamais de retirer la
scie de l'ouvrage ou de tirer la scie vers l'arrière
pendant que la lame est en mouvement, ce qui
pourrait provoquer un rebond. Recherchez la
cause du grippage de lame et prenez les mesures
nécessaires pour le corriger.
c. Lorsque vous remettez une scie dont la lame est
engagée dans un ouvrage en marche, centrez la
lame de la scie sur le trait de coupe de manière
que les dents de la scie ne soient pas engagées
dans le matériau. Si une lame de scie se coince,
elle risque de remonter ou de rebondir hors de
l’ouvrage lorsque la scie est remise en marche.
d. Supportez les gros panneaux pour minimiser le
risque de pincement de lame et de rebond. Les
gros panneaux ont tendance à s'affaisser sous leur
propre poids. Des supports doivent être placés
sous le panneau des deux côtés, près de la ligne de
coupe et près du bord du panneau.
Consignes de sécurité pour les scies circulaires
160992A9NS_GKS18V-25_202404.indd 23160992A9NS_GKS18V-25_202404.indd 23 28/05/2024 16:35:4328/05/2024 16:35:43
24
a.
Inspectez la condition et la qualité du bois et si vous
trouvez des clous, retirez-les avant de couper. Le bois
mouillé, le bois vert ou le bois traité par pression nécessite
une attention spéciale durant la coupe pour prévenir le
rebond.
b.
Tenez la scie fermement pour prévenir une perte de
contrôle. Les figures de ce manuel illustrent le support
manuel typique de la scie.
c.
Suivant l'usage, l'interrupteur peut ne pas durer aussi
longtemps que la scie. Si l'interrupteur fait défaut
en position d'arrêt, la scie peut ne pas se mettre en
marche. S'il devient défectueux pendant que la scie
est en marche, la scie peut ne pas s'arrêter. Dans l'un ou
l'autre cas, retirez immédiatement le bloc-piles de la scie et
ne l'utilisez pas avant qu'il ne soit réparé.
d.
Cette scie circulaire ne doit pas être montée sur une
table et convertie en scie de table. Les scies circulaires
ne sont pas conçues ni destinées à être utilisées comme
scies de table.
e.
Les rondelles de lame et le boulon sur votre scie ont été
conçus de manière à travailler comme un embrayage
pour réduire l’intensité des rebonds. Comprenez le
fonctionnement et les réglages de l'EMBRAYAGE À
COUPLE VARIABLE. Le réglage approprié de l'embrayage,
combiné au maniement ferme de la scie, vous permettra de
contrôler le rebond.
f.
Ne placez jamais votre main derrière la lame de la scie.
Le rebond pourrait faire sauter la scie vers l'arrière par-
dessus votre main.
Consignes de sécurité supplémentaires pour les scies circulaires
e. N'utilisez pas une lame émoussée ou abîmée.
Les lames non affûtées ou réglées de façon
inappropriée produisent un trait de scie étroit, ce
qui cause une friction excessive, un grippage de
lame et un rebond.
f. Les leviers de blocage de réglage de biseau
et de profondeur de lame doivent être serrés
et fermes avant de pratiquer la coupe. Un
déplacement du réglage de lame durant la coupe
peut causer un grippage et un rebond.
g. Les leviers de blocage de réglage de biseau
et de profondeur de lame doivent être serrés
et fermes avant de pratiquer la coupe. Un
déplacement du réglage de lame durant la coupe
peut causer un grippage et un rebond.
Fonction du garde inférieur
a. Vérifiez le garde inférieur pour vous assurer
qu'il ferme adéquatement avant chaque usage.
N'utilisez pas la scie si le garde inférieur
ne bouge pas librement et ne ferme pas
instantanément. N’immobilisez jamais (que ce
soit par une bride ou un fil quelconque) le garde
inférieur en position ouverte. Si vous avez laissé
tomber la scie accidentellement, il se peut que
le garde inférieur soit tordu. Soulevez le garde
inférieur avec la poignée rétractable et assurez-
vous qu'il bouge librement et ne touche pas la lame
ou toute autre pièce, à tous les angles et à toutes
les profondeurs de la coupe.
b. Vérifiez le fonctionnement du ressort du
garde inférieur. Si le garde et le ressort ne
fonctionnent pas correctement, ils doivent
être réparés avant toute nouvelle utilisation. Le
garde inférieur risque de fonctionner lentement
à cause de pièces endommagées, de dépôts de
gomme ou d'une accumulation de débris.
c. Le garde inférieur ne peut être rétracté
manuellement que pour des coupes spéciales
telles que les « coupes plongeantes » et les «
coupes composées ». Soulevez le garde inférieur
par la poignée rétractable et, dès que la lame
pénètre dans le matériau, le garde inférieur doit
être relâché. Pour toutes les autres opérations de
sciage, le garde inférieur doit pouvoir fonctionner
automatiquement.
d. Observez toujours que le garde inférieur
recouvre la lame avant de poser la scie sur un
banc ou sur le sol. Une lame en train de tourner
librement sans protection causera un mouvement
vers l’arrière de la scie, qui coupera tout ce qui est
sur son chemin. Déterminez le temps nécessaire
pour que la lame s’arrête après avoir actionné
l’interrupteur, et tenez-en compte.
Consignes de sécurité pour les scies circulaires
160992A9NS_GKS18V-25_202404.indd 24160992A9NS_GKS18V-25_202404.indd 24 28/05/2024 16:35:4428/05/2024 16:35:44
25
g. N’utilisez pas la scie avec un réglage excessif de
profondeur de coupe. Une exposition excessive
de la lame accroît la possibilité de torsion de la
lame dans le trait de scie. Elle accroît également
la surface de lame pouvant être pincée, ce qui
entraînerait un rebond.
h. Ne faites pas fonctionner l’outil quand vous
le portez sur votre hanche. Le garde inférieur
peut s'ouvrir au contact avec vos vêtements. Un
contact accidentel avec la lame de scie en rotation
pourrait provoquer des blessures graves.
i. À intervalles périodiques, déposez la lame,
nettoyez les gardes supérieur et inférieur et
la région du moyeu à l'aide de kérosène et
essuyez pour sécher. Une maintenance préventive
et une utilisation correcte du garde réduiront la
probabilité d’un accident.
j. Veillez à ce que l’interrupteur soit dans la
position de fermeture avant d’insérer le bloc-
piles. L’insertion d’un bloc-piles dans un outil
électroportatif dont l’interrupteur est dans la
position de marche est une invite aux accidents.
k. Évitez de causer la surchauffe des pointes de la
lame de la scie.
Consignes de sécurité supplémentaires pour les scies circulaires
REBOND
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Les travaux à
la machine tel
que ponçage, sciage, meulage, perçage et autres
travaux du bâtiment peuvent créer des poussières
contenant des produits chimiques qui sont des
causes reconnues de cancer, de malformation
congénitale ou d’autres problèmes reproductifs. Ces
produits chimiques sont, par exemple :
• Le plomb provenant des peintures à base de
plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec
la fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement
de sécurité approprié tel que certains masques
à poussière conçus spécialement pour filtrer les
particules microscopiques.
160992A9NS_GKS18V-25_202404.indd 25160992A9NS_GKS18V-25_202404.indd 25 28/05/2024 16:35:4428/05/2024 16:35:44
26
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et
plus sûre.
Symbole Désignation / Explication
V Volts (voltage)
Ah Ampères/heure (mesure de la capacité de la pile)
A Ampéres (courant)
Hz Hertz (fréquence, cycles par seconde)
W Watt (puissance)
kg Kilogrammes (poids)
min Minutes (temps)
s Seconds (temps)
⌀
Diamétre (taille des mèches de perceuse, meules, etc.)
n
0
Vitesse à vide (vitesse de rotation, à vide)
n Vitesse nominale (vitesse maximum pouvant être atteinte)
.../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)
0 Position d'arrêt (vitesse zéro, couple zéro ...)
1, 2, 3, ...
I, II, III,
Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie
une vitesse plus grande)
Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)
Flèche (action dans la direction de la flèche)
Courant alternatif (type ou caractéristique du courant)
Courant continu (type ou caractéristique du courant)
Courant alternatif ou continu (type ou caractéristique du courant)
Construction classe II (désigne des outils construits avec double isolation)
Borne de terre (borne de mise à la terre)
160992A9NS_GKS18V-25_202404.indd 26160992A9NS_GKS18V-25_202404.indd 26 28/05/2024 16:35:4528/05/2024 16:35:45
27
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur
signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus
sûre.
Symbole Désignation / Explication
Alerte l’utilisateur pour lire le mode d’emploi
Alerte l’utilisateur pour porter des lunettes de sécurité
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes
des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes des
États-Unis et du Canada
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
Désigne le programme de recyclage des piles Li-ion.
Désigne le programme de recyclage des piles Ni-Cad.
160992A9NS_GKS18V-25_202404.indd 27160992A9NS_GKS18V-25_202404.indd 27 28/05/2024 16:35:4928/05/2024 16:35:49

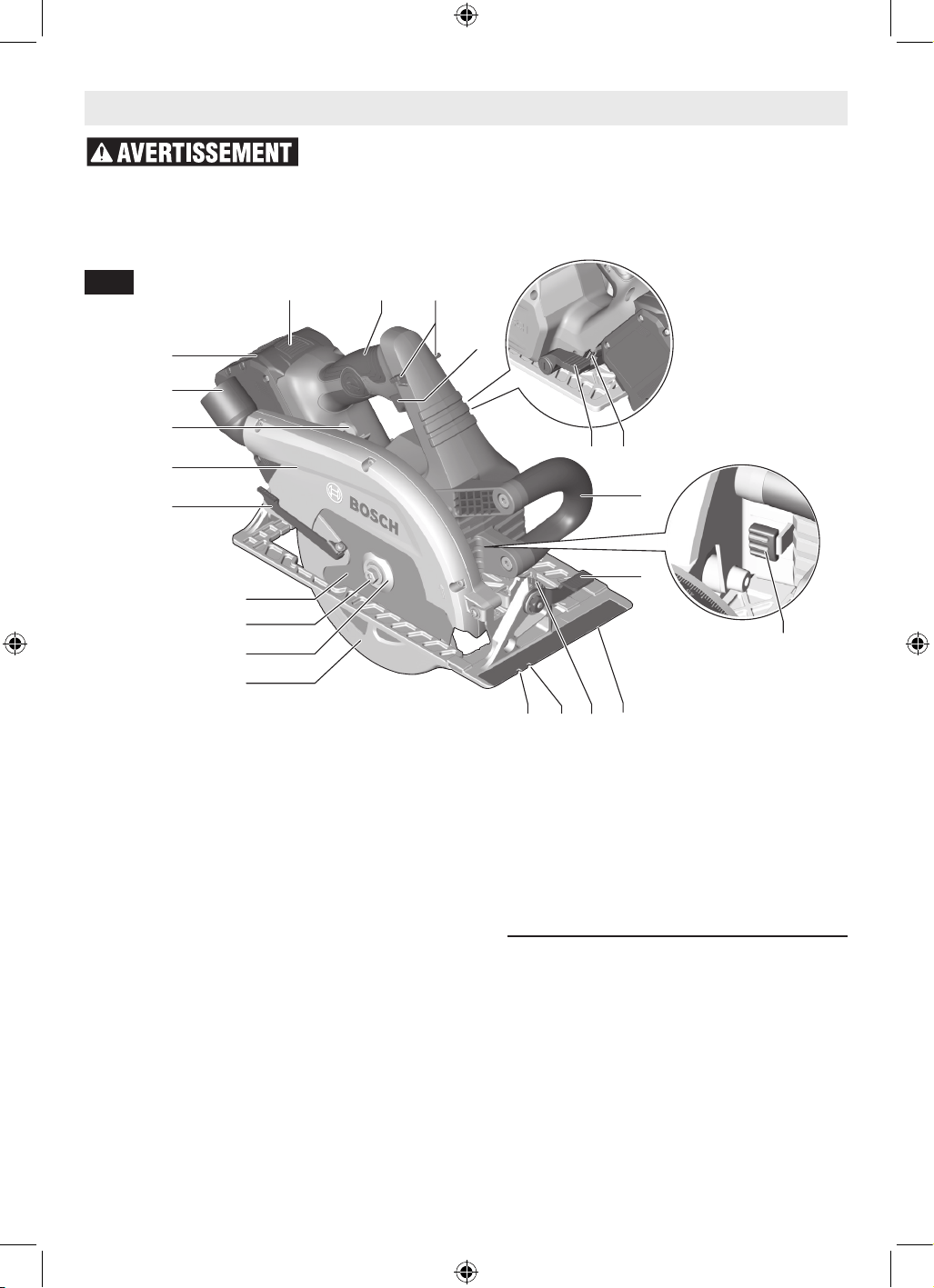

18 3
2
1
6
23
5
4
78
139
10
20
21
22
12
11
14
15
16
17
28
Familiarisez-vous avec votre scie
Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage, ou
de changer des accessoires. Ces mesures de sécurité préventives réduisent le risque
d'une mise en marche accidentelle de l'outil.
Scies circulaires sans fil GKS18V-25
1 Boutons de relâchement du verrouillage à l’état d’arrêt
2 Gâchette
3 Poignée (surface de préhension isolée)
4 Poignée auxiliaire (surface de préhension isolée)
5 Levier de réglage du biseau
6 Levier de réglage de la profondeur
7 Secteur gradué de biseau
8 Encoche de guidage du trait de coupe 0°
9 Encoche de guidage du trait de coupe 45°
10 Bouton de verrouillage de l’arbre
11 Levier de levage du garde inférieur (Poignee retractable)
12 Garde inférieur
13 Semelle
14 Garde supérieur
15 Échelle de profondeur de coupe
16 Orifice de dépoussiérage
17 Bloc-piles*
18 Bouton de déclenchement du bloc-piles
20 Lame
21 Goujon de fixation de la lame
22 Rondelle extérieure
23 Clé
* Vendu séparément
Fig. 1
160992A9NS_GKS18V-25_202404.indd 28160992A9NS_GKS18V-25_202404.indd 28 28/05/2024 16:35:5028/05/2024 16:35:50
29
* Pour des lames de
remplacement, nous
recommandons les
lames de scies circulai-
res sans fil de Bosch.
Grâce à la conception
de leurs dents et à leur
trait de coupe très fin,
elles fournissent une
coupe de qualité à une
vitesse supérieure, et
elles réduisent la vitesse
d’épuisement des piles.
L’utilisation de lames
standard affectera
substantiellement la
performance et réduira
l’autonomie de fonc-
tionnement.
Spécifications
Numéro de modèle GKS18V-25
Tension nominale 18 V
Régime à vide n
0
5 000/min
Lame* 7-1/4" (184 mm)
Moyeu de lame 5/8" (16 mm) Rond
Épaisseur des dents de la lame
7/64 po (2.6 mm)*
*minimum 3/64 po (1,0 mm)
Épaisseur du corps de la lame 0.079 po (2,0 mm) Maximum
Profondeur de coupe à 0° 2-1/2 po (63,5 mm) Maximum
Profondeur de coupe à 45° 1-13/16 po (46 mm) Maximum
Profondeur de coupe à 50° 1-5/8" (41,3 mm) Maximum
Température ambiante autorisée
– pendant la charge
– pendant le fonctionnement et stockage
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
Bloc-piles/chargeurs
Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.
Utilisation prévue
N’utilisez cette
scie que dans le
but pour lequel elle a été conçue. Une utilisation
non conforme pourrait causer des blessures et des
dommages matériels.
Ce produit est conçu pour scier du bois et
produits similaires. L’accumulation de bran de
scie provenant d’autres matériaux (plastique,
maçonnerie ou métaux) autour du garde inférieur
et du moyeu risque d'entraver le fonctionnement
du garde inférieur.
Cutting Masonry/Metal
Ne coupez pas
de métaux ou
de matériaux de maçonnerie avec cette scie
circulaire. La poussière produite par le sciage de
métaux ou de matériaux de maçonnerie ralentira le
mouvement de la garde inférieure et il est possible
que celle-ci ne puisse pas se fermer rapidement et
complètement après la coupe de tels matériaux ou
métaux.
N’utilisez pas
de meules
abrasives. Cet outil n’est pas conçu pour un
emploi avec des meules de tronçonnage du métal
ou de la maçonnerie.
N'utilisez pas
cette scie
circulaire avec une meule à diamant humide ou
avec des dispositifs fonctionnant avec de l'eau.
Les déchets provenant de la coupe de matériaux de
maçonnerie pénétreront dans le système de garde
inférieur, le durciront et le rendront inutilisable.
L'utilisation d'eau dans des applications de
coupe de matériaux de maçonnerie avec une scie
circulaire entraînerait un risque de choc électrique.
Cet outil n’est pas conçu pour un emploi avec
des meules de tronçonnage du métal ou de la
maçonnerie.
160992A9NS_GKS18V-25_202404.indd 29160992A9NS_GKS18V-25_202404.indd 29 28/05/2024 16:35:5028/05/2024 16:35:50
30
Montage de la scie
Insertion et retrait du bloc-piles
N’utilisez que
des piles Bosch
recommandées sur la liste des chargeurs/piles
et incluses avec votre outil. L’utilisation d’autres
types de piles pourrait causer des blessures ou des
dommages matériels.
Faites glisser le bloc-piles chargé 17 dans le bâti
jusqu’à ce que le bloc-piles se bloque en position
(Fig. 2).
Votre outil est muni d’un loquet de verrouillage
secondaire qui empêche le bloc-piles de se séparer
complètement de la poignée et de tomber au cas où il
viendrait à se décrocher à cause des vibrations.
Pour retirer le bloc-piles 17, appuyez sur le bouton
de déclenchement du bloc-piles 18 et faites glisser le
bloc-piles vers l’avant.
Appuyez une fois de plus sur le bouton de
déclenchement du bloc-piles 18 et faites glisser le
bloc-piles jusqu’à ce qu’il sorte complètement du bâti
de l’outil (Fig. 2).
Montage de la lame
Utilisez seulement
une lame de
184 mm / 7-1/4 po. Utilisez seulement une lame
ayant une vitesse nominale d’au moins 5 000
tr/min. L’utilisation d’une lame non conçue pour
cette scie pourrait causer de graves blessures et des
dommages matériels.
1. Appuyez sur le bouton de verrouillage de
l'arbre 10. Faites tourner la tige de la lame 21
au moyen de la clé 23 fournie dans le sens a
et retirez la tige de la lame 21 et la rondelle
extérieure 22. Remarque: la clé se range près
du compartiment des piles (Fig. 2).
2. Assurez-vous que les dents de la scie et la flèche
sur la lame sont dirigées dans le même sens
que la flèche figurant sur le garde inférieur de la
lame.
Débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,
ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le
risque d'une mise en marche accidentelle de l'outil.
a
b
18
17
24
11
13
25
10
21
20
22
23
Fig. 2
160992A9NS_GKS18V-25_202404.indd 30160992A9NS_GKS18V-25_202404.indd 30 28/05/2024 16:35:5128/05/2024 16:35:51
31
Montage de la scie
3. Faites remonter le garde inférieur de la lame
en le laissant coulisser totalement à l’intérieur
du capot. Profitez-en pour vérifier l’état et le
fonctionnement du RESSORT DU GARDE
INFÉRIEUR.
4. Glissez la lame 20 dans la fente de la semelle 13
et placez-la contre la rondelle intérieure 25 de
l’arbre 24. Assurez-vous que le plus grand côté
de rondelle extérieure 22 appuie carrément sur
la lame (Fig. 2).
5. Réinstallez la rondelle extérieure et serrez la tige
de la lame 21 à la main dans le sens b. Appuyez sur
le bouton de verrouillage 10 et maintenez-le enfoncé
pour verrouiller l'arbre et SERREZ LA TIGE DE LA
LAME D’UN QUART DE TOUR AVEC LA CLÉ FOURNIE
(Fig. 2)
N’utilisez pas de clés plus longues car vous risqueriez de
trop serrer le goujon.
EMBRAYAGE « VARI-TORQUE »
L’embrayage est assuré par la friction de la rondelle
extérieure 24 sur la lame 20 et il permet à l’arbre de
continuer à tourner si la lame éprouve une résistance
excessive. Si le goujon de la lame 21 est correctement
serré (tel qu’il est expliqué à l’étape 5 du chapitre
intitulé montage de la lame), la lame glissera sur son
arbre quand elle éprouve une résistance excessive, ce
qui réduit le risque de REBOND.
Il est possible qu’un seul et même réglage ne convienne
pas pour couper tous les matériaux. Si la lame patine
trop, serrez le goujon de lame d’une graduation de
plus. LE SERRAGE EXCESSIF DU GOUJON DE LA LAME
REND LE DISPOSITIF DE DÉBRAYAGE ABSO LUMENT
INUTILE.
Extraction de poussière
Pour réduire le
risque de
blessure, positionnez toujours l’orifice de
dépoussiérage et le tuyau de l’aspirateur de telle
sorte qu’ils n’affectent pas le fonctionnement du
dispositif de protection inférieur ou l'opération de
coupe quel que soit le réglage choisi.
ORIFICE DE DÉPOUSSIÉRAGE
L’orifice de dépoussiérage 16 pivote pour permettre
de diriger la poussière dans le sens souhaité (Fig. 3).
SAC À POUSSIÈRE (vendu séparément)
Utilisation du sac à poussière – Pour attacher le
sac à poussière vide 26, appuyez pour enfoncer
son extrémité de couplage dans l’orifice de
dépoussiérage de la scie 16 (Fig. 3).
Nettoyage du sac à poussière – Quand le sac à
poussière est plein aux 2/3 ou aux 3/4, retirez-le de
la scie. Trouvez un contenant approprié et ouvrez la
fermeture à glissière située sur la partie inférieure
du sac. Tenez le sac par l’extrémité où se trouve le
coupleur et secouez le sac vigoureusement jusqu’à
ce que toute la poussière et tous les débris en soient
sortis. Fermez la fermeture à glissière et rattachez
le sac.
REMARQUE: Nettoyez le sac après toute séance de
coupe et avant de transporter ou de ranger la scie.
Faites très
attention quand
vous vous débarrassez de la poussière. Les
matériaux, quand ils ont pris la forme de
particules fines, peuvent être explosifs. Ne jetez
pas la sciure de bois dans un feu. Une combustion
pourrait se produire, après un certain temps, en
conséquence du mélange d’huile ou d’eau avec
des particules de poussière.
RACCORDEMENT À UN ASPIRATEUR /
EXTRACTEUR DE POUSSIÈRE
Connectez le tuyau flexible de l’aspirateur à l’orifice
de dépoussiérage (Fig. 3).
- Tuyaux flexibles Bosch de la série VH -
L’adaptateur de tuyau flexible VX120 est requis
(inclus avec les tuyaux flexibles de la série VH).
- Autres tuyaux flexibles de 35 mm et de 22
mm, tels que ceux de la série VAC de Bosch -
Connectez le tuyau flexible directement à l'outil.
- Tuyaux flexibles courants de 1-1/4 po ou de
1-1/2 po - L’adaptateur Bosch VAC024 est
requis (vendu séparément).
Connectez le tuyau flexible de l’aspirateur à un
aspirateur.
L’aspirateur doit être approprié pour le matériau
sur lequel vous devez travailler.
Lorsque vous aspirez de la poussière sèche qui
est particulièrement toxique pour la santé ou peut
même être cancérogène, utilisez un aspirateur /
extracteur de poussière conçu spécifiquement
pour une telle application.
160992A9NS_GKS18V-25_202404.indd 31160992A9NS_GKS18V-25_202404.indd 31 28/05/2024 16:35:5128/05/2024 16:35:51
32
Montage de la scie
Action de freinage
Attendez que
la scie cesse
complètement de tourner avant de poser l'outil.
L’action de freinage de cette scie circulaire n’est
pas conçue comme une fonctionnalité associée à la
sécurité. Tout contact imprévu avec une lame de scie
en rotation pourrait causer des blessures aux personnes
et/ou des dommages matériels.
Surveillez
régulière ment le
niveau de charge de vos piles. L’action de freinage
électrique n’est déclenchée QUE par le relâchement
de l'interrupteur à gâchette, et seulement dans un
outil ayant de l’énergie électrique disponible. En
cas de coupure de l’alimentation électrique causée
par la décharge de piles ou pour d’autres raisons, le
frein électrique ne fonctionnera pas et le moteur se
ralentira progressivement. Une interruption imprévue
du fonctionnement peut causer des dommages
matériels et/ou des blessures.
Votre scie circulaire est munie d'un frein électrique
automatique, qui est conçu pour arrêter la rotation
de la lame de la scie environ deux (2) secondes après
que vous aurez relâché l'interrupteur à gâchette. Cette
fonctionnalité contribue à améliorer la productivité sur
le lieu de travail.
Le freinage commence dès que l’alimentation électrique
est perdue. Le frein nécessite une pile chargée pour
fonctionner. Le temps d’arrêt variera en fonction,
entre autres facteurs, de la lame de scie utilisée et
du nombre d’actionnements. Le frein électrique de
votre scie circulaire a été conçu pour un degré élevé
de fiabilité, mais des circonstances inattendues telles
que la contamination ou la défaillance de composants
du moteur peuvent empêcher l’activation du frein.
Si l’outil fonctionne mais que le frein n’arrête pas
systématiquement la lame en 2 secondes environ,
N'UTILISEZ PAS la scie circulaire et faites-la réviser par
un centre de service d'usine de Bosch ou un centre de
service après-vente agréé de Bosch.
26
18
VAC024
TUYAU FLEXIBLE
DE 35mm
TUYAU FLEXIBLE BOSCH
DE LA SÉRIE VH
VX120
TUYAU
FLEXIBLE DE
1¼PO OU 1½
PO
Fig. 3
160992A9NS_GKS18V-25_202404.indd 32160992A9NS_GKS18V-25_202404.indd 32 28/05/2024 16:35:5228/05/2024 16:35:52
33
Débranchez le
bloc-piles de l'outil
avant d'effectuer tout assemblage ou réglage, ou
de changer des accessoires. Ces mesures de sécurité
préventives réduisent le risque d'une mise en marche
accidentelle de l'outil.
Réglage de la profondeur de coupe
Ajustez la
profondeur de
coupe de telle façon que seulement une dent soit
visible en dessous de l'ouvrage. Une exposition
excessive de la lame en dessous de l'ouvrage
pourrait causer des blessures et/ou des dommages
matériels.
Le système de
réglage de la
profondeur ne doit pas être utilisé pour changer
la profondeur pendant que la scie est en marche
ou pour une coupe en plongée. Si le réglage de la
lame change pendant la coupe, cela peut créer un
risque de coincement et de choc en retour.
Pour ajuster la profondeur de coupe, suivez ces
instructions (Fig. 4) :
A. Débranchez le bloc-piles 17 de l'outil.
B. Desserrez le levier de réglage de la profondeur
6 situé du côté gauche de l’outil.
C. Appuyez sur le pied 13 d’une main et élevez ou
abaissez la scie par la poignée 3.
- Pour une profondeur de coupe réduite, tirez
sur la scie pour l’éloigner du pied 13.
- Pour une profondeur de coupe accrue,
poussez la scie en direction du pied 13.
L’échelle de profondeur de coupe 15 est à la
fois en pouces et en unités métriques.
D. Serrez le levier de réglage de la profondeur
après avoir réglé à la profondeur désiré.
Remarque: Il ne faut pas que plus de la longueur
d’une dent de la lame dépasse en dessous du
matériau à couper pour réduire au minimum le
risque d’éclatement du bois (Fig. 5).
Consignes de fonctionnement
5
7
Pour éviter l’écaillage du bois, la
lame ne coit pas dépasser de plus
de la longueur d’une dent au dos de
la pièce
Fig. 5
13
27
2017
90°
Fig. 6
156 17 13
3
Fig. 4
160992A9NS_GKS18V-25_202404.indd 33160992A9NS_GKS18V-25_202404.indd 33 28/05/2024 16:35:5428/05/2024 16:35:54
34

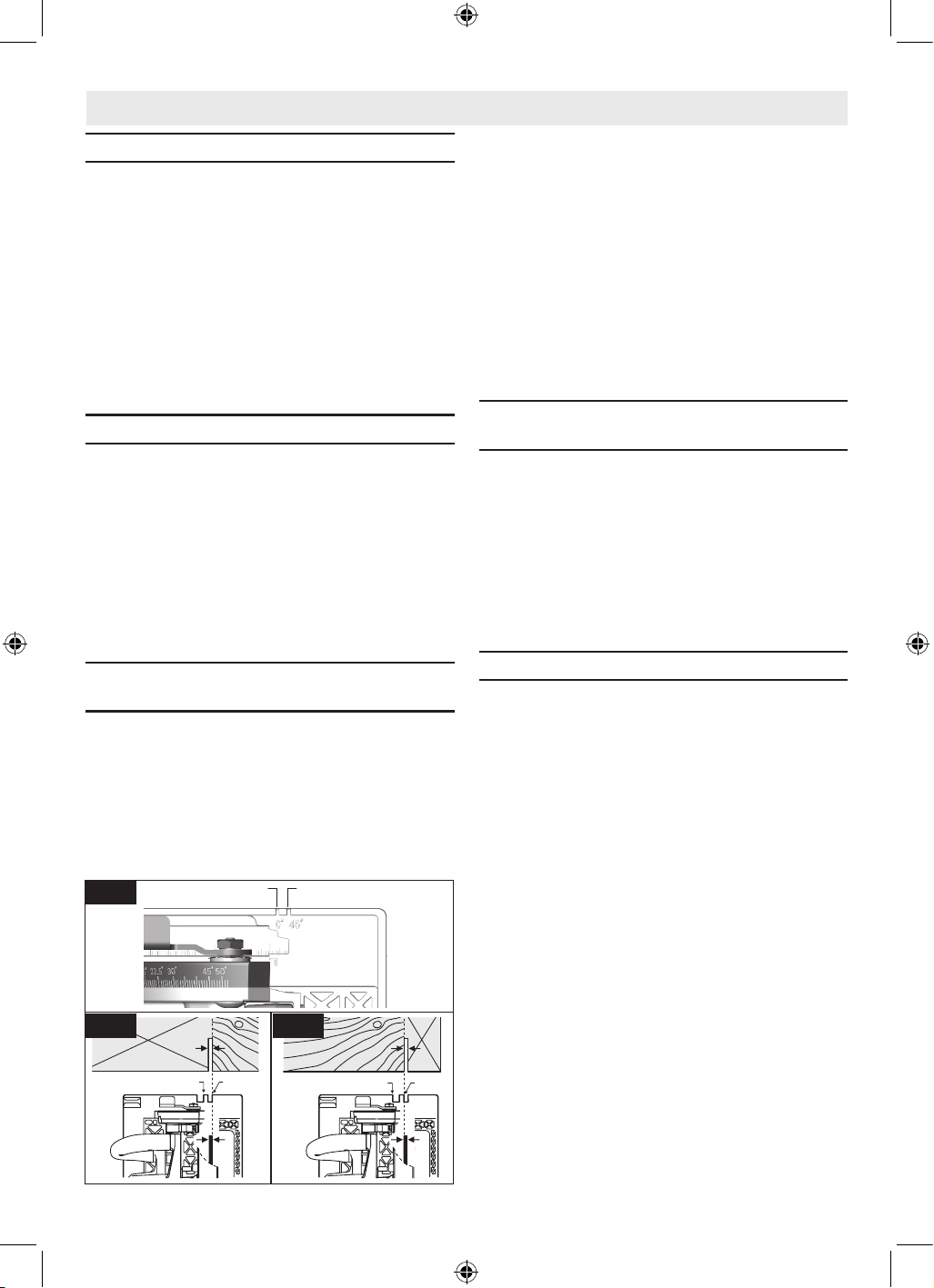

Vérification de l’angle de coupe 90°
A. Débranchez le bloc-piles 17 de l'outil.
B. Réglez le pied sur le réglage de profondeur de
coupe maximum.
C. Desserrez le levier de réglage 5, réglez sur 0°
sur l’échelle de biseaux 7, resserrez le levier 5
(Fig. 5).
D. Vérifiez l’angle de 90° entre la lame et le plan
inférieur du pied 13 à l’aide d’une équerre
(Fig. 6). Si nécessaire, effectuez les réglages
en tournant la petite vis d’alignement 27
depuis le côté inférieur du pied 13 avec une
clé Allen de 2,5 mm [non fournie] (Fig. 6).
Réglage de la coupe en biseau
A. Débranchez le bloc-piles de l'outil.
B. Desserrez le levier de réglage du biseau 5.
C. Alignez à l’angle désiré sur l’échelle de biseaux
7. Le pied peut être ajusté jusqu’à 50°.
D. Serrez le levier 5 (Fig. 5).
En raison de l’engagement d’une plus grande
surface de la lame dans la pièce et la stabilité
réduite de la semelle, la lame risque de gripper.
Suivez la ligne de coupe, la semelle de la scie bien
d’aplomb sur la pièce.
Encoches de guidage du trait de
coupe
Les encoches marquées 8 et 9 à l’avant de la
semelle indiquent le trait de coupe approximatif
(Fig. 7).
• Pour une coupe sans biseau, utilisez l’encoche
8 à 0°.
• Pour des coupes à biseaux de 45° et de 50°,
utilisez l’encoche 9 à 45°.
• Pour assurer le minimum d’éclatements sur le
bon côté du matériau à couper, orientez le bon
côté vers le bas.
• Effectuez des coupes de test dans des déchets
de bois pour vérifier le trait de coupe réel.
Ceci sera utile en raison de la variété de types
et d’épaisseurs de lames qui sont disponibles.
• Utilisez le côté DROIT de l’encoche lorsque la
partie de l'ouvrage qui est à gauche de la lame
est le morceau qui sera rebuté (Fig. 7a).
• Utilisez le côté GAUCHE de l’encoche lorsque
la partie de l'ouvrage qui est à droite de la lame
est le morceau qui sera rebuté (Fig. 7b).
Boutons de relâchement du
verrouillage à l’état d’arrêt
Les boutons de relâchement du verrouillage à
l’état d’arrêt sont conçus pour prévenir des mises
en marche accidentelles. Pour mettre l'outil en
service, appuyez sur le bouton de relâchement
1 avec votre pouce d'un côté ou de l’autre de la
poignée afin de désengager le mécanisme de
verrouillage, puis tirez sur l’interrupteur à gâchette
2 (Fig. 1). Lorsque vous appuyez sur la gâchette,
le bouton engagera automatiquement l'interrupteur
de sécurité, et la gâchette sera désactivée.
Interrupteur
Tenez l’outil des deux mains lorsque vous le
mettez en marche. Le couple du moteur peut
causer une torsion de l’outil.
Pour mettre l'outil en service, appuyez sur le
bouton de relâchement 1 avec votre pouce d'un
côté ou de l’autre de la poignée afin de désengager
le mécanisme de verrouillage, puis tirez sur
l’interrupteur à gâchette 2 (Fig. 1). Pour mettre
l'outil à l'arrêt (« OFF »), relâchez l’inter rupteur
à gâchette (qui est à ressort) et il retournera
automatiquement dans la position « OFF ».
La scie devrait tourner à plein régime AVANT de
commencer à scier et elle ne devrait être arrêtée
qu’APRÈS avoir terminé la coupe. Pour prolonger
la durée utile de l’interrupteur, évitez de mettre le
moteur en marche et de l’arrêter en sciant.
Consignes de fonctionnement
0°45°
0°45°
89
Fig. 7
Fig. 7a Fig. 7b
160992A9NS_GKS18V-25_202404.indd 34160992A9NS_GKS18V-25_202404.indd 34 28/05/2024 16:35:5428/05/2024 16:35:54
35

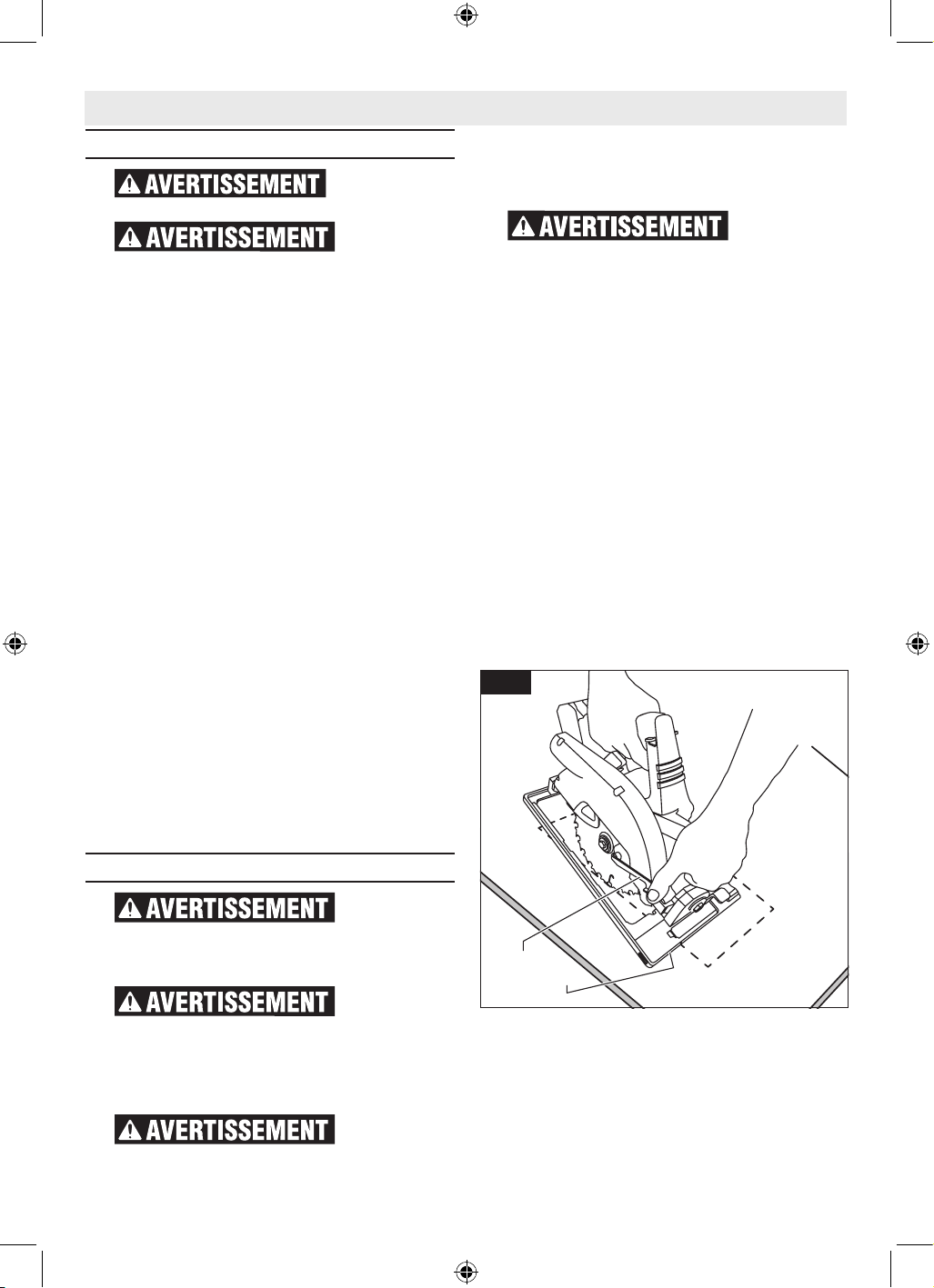

Toutes les coupes
Assurez-vous que
vos mains ne
gênent pas le mouvement de la
Après avoir
terminé une
coupe et relâché la gâchette, souvenez-vous que
la lame ralentit et qu’il lui faut un certain temps
pour s’arrêter complètement. Évitez que la scie
ne vienne frôler votre jambe ou votre côté car,
étant donné qu’il est rétractible, le garde
inférieur de la lame risquerait de s’agripper à
vos vêtements et d’exposer la lame. Sachez
qu’une partie de la lame est exposée en
permanence à l’endroit où finis sent le capot et le
garde inférieur de la lame.
Tenez toujours la poignée de la scie d'une main et
la poignée auxiliaire ou le logement de l'autre main.
Assurez-vous que la semelle de la scie repose
toujours sur la portion de la surface de la pièce qui
ne plonge pas.
Serrez-la fermement et actionnez l’interrup-
teur énergiquement. Ne forcez jamais la scie
outre mesure. Exercez une pression modérée et
soutenue.
Pour recommencer à scier, suivant un arrêt,
appuyez sur la gâchette et attendez que la lame
ait atteint son régime maximal avant de rentrer
lentement dans la pièce.
Lors de coupes en travers, les fibres du bois
ont tendance à se déchi queter et à se soulever.
Vous pouvez minimiser le problème en avançant
lentement la scie. Pour réaliser une coupe nette, il
est recommandé d’utiliser une lame pour coupe en
travers ou à onglets.
Coupes en guichet
Ajustez la
profondeur de
coupe en fonction de l’épaisseur de l'ouvrage. Il
faut que moins de la longueur d'une dent de la lame
soit visible en dessous de l'ouvrage.
Le système de
réglage de la
profondeur ne doit pas être utilisé pour changer
la profondeur pendant que la scie est en marche
ou pour une coupe en plongée. Si le réglage de la
lame change pendant la coupe, cela peut créer un
risque de coincement et de choc en retour.
Aussitôt que la
lame
commence à trancher le matériau, relâchez le
garde inférieur immé diate ment. Dès que la
semelle repose bien à plat sur la surface que vous
coupez, continuez la coupe en poussant la scie vers
l’avant jusqu’à la fin de la ligne.
Attendez l’arrêt
complet de la
lame avant de retirer la scie du trait que vous
venez de tailler dans le matériau. De même, ne
ramenez jamais la scie vers l’arrière, car la lame
peut sortir du matériau risquant de provoquer un
REBOND. Soulevez la scie et tournez-la en sens
opposé pour achever normalement la coupe dans
l’autre sens. Si les coins de votre coupe en guichet
ne sont pas complètement taillés, finissez-les à la
scie sauteuse ou à l’égoïne.
Débranchez le bloc-piles de l'outil avant de
procéder aux réglages. Réglez la lame à la
profondeur correspondant à l’épaisseur du
matériau à tailler. Rattachez le bloc-piles à la scie.
Inclinez la scie vers l’avant en alignant l’encoche-
guide sur la ligne de coupe. Relevez le garde
inférieur de la lame, au moyen du levier de levage
11, et tenez la scie par ses poignées avant et
arrière (Fig. 9).
La lame touchant presque à la pièce à tailler, mettez
le moteur en marche. Abaissez graduellement
l’arrière de la scie en utilisant l’extrémité avant de la
semelle 13 comme point d’appui.
Consignes de fonctionnement
11
13
Fig. 9
160992A9NS_GKS18V-25_202404.indd 35160992A9NS_GKS18V-25_202404.indd 35 28/05/2024 16:35:5428/05/2024 16:35:54
36
Coupe de grandes feuilles
Les grandes feuilles et les longs panneaux
fléchissent ou plient, selon la façon dont ils sont
soutenus. Si vous essayez de les couper sans les
avoir mise au niveau et soutenus par des supports
au préalable, la lame aura tendance à gripper
provoquant des REBONDS et la surcharge du
moteur (Fig. 10).
Placez le panneau ou la planche sur des supports
situés à proximité de la ligne de coupe, comme
l’indique la (Fig. 11). Assurez-vous que la pro-
fon deur de coupe est réglée de manière à ce que
la lame ne traverse que la feuille ou la planche
à couper, sans faire d’entailles dans la table de
travail ou l’établi. Les deux-par-quatre utilisés pour
soulever et soutenir la pièce devraient reposer à
plat entre celle-ci et la table ou l’établi. Ne placez
jamais les deux-par-quatre sur leurs côtés plus
étroits car cet arrangement man que rait de stabilité.
Si la feuille ou le panneau est plus grand que la
table ou l’établi, placez-le sur des deux-par-quatre
sur le plancher et assujettissezle.
Coupes de refente
Après avoir
attaché ou
ajusté le guide de refente, assurez-vous que
celui-ci n'affecte pas la liberté de mouvement du
garde inférieur et ne fait pas obstacle à ce
mouvement, et qu'il n'entre pas en contact avec
la lame de la scie.
La lame universelle fournie avec la scie convient
tant pour les coupes en travers que pour les coupes
de refente. La refente est la coupe en long, en sens
du grain du bois. Les coupes de refente sont facile
à exécuter avec un guide de refente (Fig. 12). Pour
attacher le guide de refente 28 en option, insérez
le guide à travers les fentes dans le pied jusqu’à la
largeur désirée comme illustré, et sécurisez à l’aide
du bouton 29.
Utilisation d’une planche
comme guide de refente
Si vous devez exécuter une coupe de refente sur
de grandes feuilles, il est possible que le guide
de refente ne soit pas assez long pour permettre
d’exécuter une coupe à la largeur désirée. Dans
ce cas, une planche bien droite de 25 mm (1 po)
d’épaisseur fixée à la feuille au moyen de serres
ou de clous peut servir de guide (Fig. 13). Faites
glisser le côté gauche de la semelle contre la
planche.
La poignée auxiliaire de GKS18V-25 est conçue
pour permettre d’utiliser du bois d’œuvre aussi
épais que 2x (« 2 par ») comme guide.
Consignes de fonctionnement
Fig. 11
BONNE
MANIÈRE
Fig. 10
MAUVAISE
MANIÈRE
28
29
Fig. 12
LARGEUR
DE COUPE
DÉSIRÉE
Fig. 13
LIGNE DE
COUPE
DÉSIRÉE
PLANCHE DE
BOIS EN TANT
QUE GUIDE DE
REFENTE
160992A9NS_GKS18V-25_202404.indd 36160992A9NS_GKS18V-25_202404.indd 36 28/05/2024 16:35:5528/05/2024 16:35:55
37
Entretien
Service
IL N’EXISTE À
L’INTÉRIEUR
AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRE-
TENUE PAR L’UTILISATEUR. L’entretien
préventif exécuté par des personnes non
autorisés peut entraîner un positionnement
erroné des composants et des fils internes, ce
qui peut présenter de graves dangers. Nous
recommandons de confier toute intervention
d’entretien sur l’outil à un centre de service-usine
Bosch ou à un centre de service après-vente Bosch
agréé.
Piles
Faire attention aux blocs-piles qui approchent
la fin de leur vie. Si vous remarquez une
diminution dans les performances de votre outil
ou une durée de fonctionnement réduite de
manière significative entre charges, il est temps de
remplacer le bloc-piles. S’il n’est pas remplacé, il
se peut qu’il endommage le chargeur ou que l’outil
fonctionne incorrectement.
Graissage de l’outil
Votre outil Bosch a été graissé de manière
appropriée et il est prêt à l’usage.
Moteurs C.C.
Le moteur de votre outil a été conçu pour de
nombreuses heures d’utilisation fiable. Pour
maintenir l’efficacité maximale du moteur,
nous recommandons de l’examiner tous les six
mois. Seul un moteur de remplacement Bosch
authentique, conçu spécialement pour votre outil,
doit être utilisé.
Roulements
Les roulements qui deviennent bruyants (en
raison d’une charge importante ou de la coupe de
matériaux très abrasifs) doivent être remplacés
im mé diatement pour éviter la surchauffe et les
défaillances du moteur.
Nettoyage
Certains
agents de
nettoyage et certains dissolvants abîment les
pièces en plastique. Parmi ceux-ci se trouvent:
l’essence, le tétrachlorure de carbone, les
dissolvants de nettoyage chlorés, l’ammoniaque
ainsi que les détergents domestiques qui en
contiennent.
Gardez les prises d’air et les interrupteurs propres
et libres de débris. N’essayez pas de les nettoyer
en introduisant des objets pointus dans leurs
ouvertures.
Créez un agenda d’entretien périodique pour
votre outil. Quand vous nettoyez un outil,
faites attention de n’en démonter aucune pièce
car il est toujours possible de mal remonter
ou de pincer les fils internes ou de remonter
incorrectement les ressorts de rappel des
capots de protection. Certains agents de
nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Entretien des lames
Les lames finissent par s’émousser, même
à couper des pièces de bois régulières. Si vous
constatez que vous devez forcer la scie à avancer
plutôt que de la guider simplement vers la ligne de
coupe, il est probable que la lame est émoussée ou
souillée de résine.
Lorsque vous nettoyez la gomme et la poix de
bois accumulées sur la lame, retirez la pile de
la scie et enlevez la lame. Souvenez-vous que
les lames sont des objets tranchants et qu’elles
doivent être manipulées avec soin. Essuyez la lame
avec du kérosène ou un dissolvant similaire pour
enlever l’accumulation de gomme et de résine. À
moins que vous soyez parfaitement familier avec
l’affûtage des lames, nous vous déconseillons de
l’essayer.
Pour éviter le risque d’accidents, débranchez le bloc-piles de l’outil avant de
procéder au nettoyage ou à l’entretien.
160992A9NS_GKS18V-25_202404.indd 37160992A9NS_GKS18V-25_202404.indd 37 28/05/2024 16:35:5528/05/2024 16:35:55
38
Attachements et accessoires
L’utilisation d’autres accessoires ou attachements non spécifiés dans ce mode
d’emploi pourrait être dangereuse.
Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de
détérioration.
Bosch No. Description Inclus
Vendu
séparément
Accessoires
Lame carbure de 7¼ po (184 mm) à 24 dents à voie étroite
– ●
Attachements
2610041761 Sac de transport ● ●
GKSRIP Guide de refente
– ●
160541101V Sac à poussière
– ●
Divers Tuyaux flexibles d'aspirateur – ●
VAC024
Adaptateur de tuyau flexible d’aspirateur pour des tuyaux flexibles de
1-1/4 po et de 1-1/2 po
– ●
160992A9NS_GKS18V-25_202404.indd 38160992A9NS_GKS18V-25_202404.indd 38 28/05/2024 16:35:5528/05/2024 16:35:55
39
Advertencias generales de seguridad para herramientas mecánicas
Lea todas las advertencias de seguridad, instrucciones, ilustraciones
y especificaciones suministradas con esta herramienta eléctrica. Si no
se siguen todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas
eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red
eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
1. Seguridad del área de trabajo
a. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas desordenadas u oscuras
invitan a que se produzcan accidentes.
b. No utilice herramientas mecánicas en
atmósferas explosivas, como por ejemplo
en presencia de líquidos, gases o polvos
inflamables. Las herramientas mecánicas
generan chispas que pueden incendiar el polvo o
los vapores.
c. Mantenga alejados a los niños y a las personas
que estén presentes mientras esté utilizando
una herramienta mecánica. Las distracciones
pueden hacerle perder el control de la
herramienta.
2. Seguridad eléctrica
a. Los enchufes de las herramientas mecánicas
deben coincidir con el tomacorriente. No
modifique nunca el enchufe de ningún modo.
No use enchufes adaptadores con herramientas
mecánicas conectadas a tierra (puestas a
tierra). Los enchufes no modificados y los
tomacorrientes coincidentes reducirán el riesgo
de sacudidas eléctricas.
b. Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como
tuberías, radiadores, estufas y refrigeradores.
Hay un aumento del riesgo de sacudidas eléctricas
si el cuerpo del operador se conecta o pone a
tierra.
c. No exponga las herramientas mecánicas a la
lluvia o a condiciones mojadas. La entrada de
agua en una herramienta mecánica aumentará el
riesgo de que se produzcan sacudidas eléctricas.
d. No maltrate el cordón de energía. No use nunca
el cordón para transportar la herramienta
mecánica, tirar de ella o desenchufarla.
Mantenga el cordón alejado del calor, el aceite,
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad. Por
favor, lea el manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted
de posibles peligros de lesiones corporales. Obedezca todos los mensajes
de seguridad que sigan a este símbolo para evitar posibles lesiones o
muerte.
PELIGRO indica una situación peligrosa que, si no se evita, causará la
muerte o lesiones graves.
ADVERTENCIA indica una situación peligrosa que, si no se evita, podría
causar la muerte o lesiones graves.
PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría
causar lesiones leves o moderadas.
160992A9NS_GKS18V-25_202404.indd 39160992A9NS_GKS18V-25_202404.indd 39 28/05/2024 16:36:0228/05/2024 16:36:02
40
los bordes afilados o las piezas móviles. Los
cordones dañados o enganchados aumentan el
riesgo de que se produzcan sacudidas eléctricas.
e. Cuando utilice una herramienta mecánica
en el exterior, use un cordón de extensión
adecuado para uso a la intemperie. La utilización
de un cordón adecuado para uso a la intemperie
reduce el riesgo de que se produzcan sacudidas
eléctricas.
f. Si es inevitable utilizar una herramienta
mecánica en un lugar húmedo, utilice una
fuente de energía protegida por un interruptor
de circuito accionado por corriente de pérdida
a tierra (GFCI). El uso de un GFCI reduce el riesgo
de sacudidas eléctricas.
3. Seguridad personal
a. Manténgase alerta, fíjese en lo que está
haciendo y use el sentido común cuando esté
utilizando una herramienta mecánica. No
use una herramienta mecánica cuando esté
cansado o bajo la influencia de drogas, alcohol
o medicamentos. Un momento de distracción
mientras esté utilizando herramientas mecánicas
podría causar lesiones corporales graves.
b. Use equipo de protección personal. Use
siempre protección de los ojos. El equipo de
protección, como por ejemplo una máscara
antipolvo, calzado de seguridad antideslizante,
casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones
corporales.
c. Evite el arranque accidental. Asegúrese de que
el interruptor esté en la posición de apagado
antes de conectar la herramienta a la fuente
de energía y / o al paquete de batería, levantar
la herramienta o transportarla. Transportar
herramientas mecánicas con un dedo en el
interruptor o encender herramientas mecánicas
que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
d. Quite todas las llaves de ajuste o de tuerca
antes de encender la herramienta mecánica.
Una llave de tuerca o de ajuste que se deje
colocada en una pieza giratoria de la herramienta
mecánica podría causar lesiones corporales.
e. No intente alcanzar demasiado lejos. Mantenga
un apoyo de los pies y un equilibrio apropiados
en todo momento. Esto permite controlar mejor la
herramienta mecánica en situaciones inesperadas.
f. Vístase adecuadamente. No use ropa holgada
ni alhajas holgadas. Mantenga el pelo, la ropa
y los guantes alejados de las piezas móviles. La
ropa holgada, las alhajas holgadas o el pelo largo
pueden quedar atrapados en las piezas móviles.
g. Si se proporcionan dispositivos para la
conexión de instalaciones de extracción
y recolección de polvo, asegúrese de que
dichas instalaciones estén conectadas y se
usen correctamente. El uso de dispositivos de
recolección de polvo puede reducir los peligros
relacionados con el polvo.
h. No deje que la familiaridad obtenida con el
uso frecuente de las herramientas le haga
volverse complaciente e ignorar los principios
de seguridad de las herramientas. Una acción
descuidada puede causar lesiones graves en una
fracción de segundo.
4. Uso y cuidado de las herramientas
mecánicas
a. No fuerce la herramienta mecánica. Use
la herramienta mecánica correcta para la
aplicación que desee realizar. La herramienta
mecánica correcta hará el trabajo mejor y con más
seguridad a la capacidad nominal para la que fue
diseñada.
b. No use la herramienta mecánica si el
interruptor no la enciende y apaga. Toda
herramienta mecánica que no se pueda controlar
con el interruptor es peligrosa y debe ser
reparada.
c. Desconecte el enchufe de la fuente de
alimentación y/o retire el paquete de batería de
la herramienta eléctrica, si es extraíble, antes
de hacer cualquier ajuste, cambiar accesorios
o almacenar herramientas eléctricas. Dichas
medidas preventivas de seguridad reducen el
riesgo de arrancar accidentalmente la herramienta
mecánica.
d. Guarde las herramientas que no esté usando
fuera del alcance de los niños y no deje
que personas que no estén familiarizadas
con la herramienta mecánica o con estas
instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos
de usuarios que no hayan recibido capacitación.
e. Mantenga las herramientas eléctricas y sus
accesorios. Compruebe si hay piezas móviles
desalineadas o atoradas, si hay piezas rotas y
cualquier otra situación que pueda afectar al
funcionamiento de la herramienta eléctrica.
Si la herramienta eléctrica está dañada, haga
que sea reparada antes de utilizarla. Muchos
accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
Advertencias generales de seguridad para herramientas mecánicas
160992A9NS_GKS18V-25_202404.indd 40160992A9NS_GKS18V-25_202404.indd 40 28/05/2024 16:36:0228/05/2024 16:36:02
41
f. Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas
de corte mantenidas apropiadamente, con bordes
de corte afilados, se atoren, y dichas herramientas
son más fáciles de controlar.
g. Utilice la herramienta mecánica, los accesorios,
las brocas de la herramienta, etc., de acuerdo
con estas instrucciones, teniendo en cuenta las
condiciones de trabajo y el trabajo que se vaya
a realizar. El uso de la herramienta mecánica para
operaciones distintas a aquéllas para las que fue
diseñada podría causar una situación peligrosa.
h. Mantenga secos, limpios y libres de aceite y
grasa los mangos y las superficies de agarre. Si
están resbalosos, los mangos y las superficies de
agarre no permiten un manejo y un control seguros
de la herramienta en situaciones inesperadas.
5. Uso y cuidado de las herramientas
alimentadas por baterías
a. Recargue las baterías solamente con el
cargador especificado por el fabricante. Un
cargador que es adecuado para un tipo de paquete
de batería puede crear un riesgo de incendio
cuando se utiliza con otro paquete de batería.
b. Utilice las herramientas mecánicas solamente
con paquetes de batería designados
específicamente. El uso de cualquier otro
paquete de batería puede crear un riesgo de
lesiones e incendio.
c. Cuando el paquete de batería no se esté
usando, manténgalo alejado de otros objetos
metálicos, tales como sujetapapeles,
monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños que pueden hacer
una conexión de un terminal a otro. Si se
cortocircuitan los terminales de la batería uno con
otro, se pueden causar quemaduras o un incendio.
d. En condiciones abusivas, es posible que se
eyecte líquido de la batería. Evite el contacto.
Si se produce un contacto accidental,
enjuáguese con agua. Si el líquido entra en
contacto con los ojos, obtenga además ayuda
médica. El líquido que salga eyectado de la batería
puede causar irritación o quemaduras.
e. No utilice un paquete de batería o una
herramienta que hayan sido dañados o
modificados. Es posible que las baterías dañadas
o modificadas exhiban un comportamiento
impredecible que cause un incendio, una
explosión o riesgo de lesiones.
f. No exponga un paquete de batería o una
herramienta a un fuego o una temperatura
excesiva. Es posible que la exposición a un fuego
o una temperatura superior a 265 °F cause una
explosión.
g. Siga todas las instrucciones de carga y no
cargue el paquete de batería ni la herramienta
fuera del intervalo de temperatura especificado
en las instrucciones. Es posible que realizar una
carga incorrectamente o a temperaturas que estén
fuera del intervalo especificado dañe la batería y
aumente el riesgo de incendio.
6. Servicio de ajustes y reparaciones
a. Haga que su herramienta mecánica reciba
servicio de un técnico de reparaciones
calificado, utilizando únicamente piezas
de repuesto idénticas. Esto asegurará que
se mantenga la seguridad de la herramienta
mecánica.
b. No haga nunca servicio de ajustes y
reparaciones de paquetes de batería
dañados. El servicio de ajustes y reparaciones
de los paquetes de batería deberá ser realizado
únicamente por el fabricante o por proveedores de
servicio autorizados.
Advertencias generales de seguridad para herramientas mecánicas
160992A9NS_GKS18V-25_202404.indd 41160992A9NS_GKS18V-25_202404.indd 41 28/05/2024 16:36:0228/05/2024 16:36:02
42
Procedimientos de corte
a. Mantenga las manos alejadas
del área de corte y de la hoja.
Mantenga la segunda mano en el mango auxiliar o
en la caja del motor. Si las manos están sujetando la
sierra, la hoja no puede cortarlas.
b. No ponga la mano debajo de la pieza de trabajo. El
protector no puede protegerle de la hoja debajo de la
pieza de trabajo.
c. Ajuste la profundidad de corte al grosor de la pieza
de trabajo. Menos de un diente completo de los
dientes de la hoja debería ser visible por debajo de la
pieza de trabajo.
d. No sostenga nunca la pieza de trabajo en las manos
ni sobre una pierna mientras esté cortando. Sujete
firmemente la pieza de trabajo a una plataforma
estable. Es importante apoyar la pieza de trabajo
adecuadamente para minimizar la exposición del
cuerpo, el atasco de la hoja y la pérdida de control.
e. Sujete la herramienta mecánica por las superficies
de agarre aisladas al realizar una operación en
la que la herramienta de corte pueda entrar en
contacto con cables ocultos. El contacto con un
cablel con corriente también hará que las partes
metálicas al descubierto de la herramienta lleven
corriente y causará descargas eléctricas al operador.
f. Al cortar al hilo, utilice siempre un tope-guía para
cortar al hilo o una guía de borde recto. Esto mejora
la precisión de corte y reduce la probabilidad de que la
hoja se atore.
g. Utilice siempre hojas con agujeros de eje
portaherramienta de tamaño y forma correctos
(diamante frente a redondo). Las hojas que no
coincidan con los herrajes de montaje de la sierra
girarán descentradas y con ello causarán pérdida de
control.
h. Nunca utilice arandelas o perno de hoja dañados
o incorrectos. Las arandelas y el perno de la hoja se
diseñaron especialmente para la sierra con objeto de
lograr un rendimiento óptimo y un funcionamiento con
seguridad.
Causas del retroceso y
advertencias relacionadas
El retroceso es una reacción repentina a una hoja de sierra
pellizcada, atorada o desalineada, que hace que una sierra
descontrolada se levante y se salga de la pieza de trabajo
hacia el operador.
Cuando la hoja resulte pellizcada o se atore fuertemente
debido a que la sección de corte se cierra, la hoja se
detiene y la reacción del motor impulsa rápidamente la
unidad hacia atrás, hacia el operador.
Si la hoja se tuerce o se desalinea en el corte, los dientes
del filo trasero de la hoja pueden penetrar en la superficie
superior de la madera, haciendo que la hoja se salga de
la separación de corte y salte hacia atrás en dirección al
operador.
El retroceso es el resultado del uso incorrecto de la sierra
y/o de procedimientos o condiciones de funcionamiento
incorrectos y se puede evitar tomando las precauciones
adecuadas que se indican a continuación:
a. Mantenga un agarre firme de la sierra con las dos
manos y sitúe los brazos para resistir las fuerzas
de retroceso. Sitúe el cuerpo en cualquiera de los
dos lados de la hoja, pero no en línea con la hoja. El
retroceso podría hacer que la sierra salte hacia atrás,
pero las fuerzas de retroceso pueden ser controladas
por el operador, si se toman las precauciones
adecuadas.
b. Cuando la hoja se atasque o cuando se interrumpa
un corte por cualquier razón, suelte el gatillo y
sujete la sierra en posición inmóvil en el material
hasta que la hoja se detenga por completo. Nunca
intente retirar la sierra de la pieza de trabajo ni
tirar de la sierra hacia atrás mientras la hoja está
en movimiento o de lo contrario se podrá producir
retroceso. Investigue y tome medidas correctoras
para eliminar la causa del atasco de la hoja.
c. Cuando rearranque una sierra en la pieza de
trabajo, centre la hoja de sierra en la sección de
corte, de manera que los dientes de la sierra no
estén acoplados en el material. Si una hoja de sierra
se atora, es posible que trepe o experimente retroceso
de la pieza de trabajo al rearrancar la sierra.
d. Soporte los paneles grandes para minimizar el
riesgo de que se produzcan pellizcamiento de la
hoja y retroceso. Los paneles grandes tienden a
combarse bajo su propio peso. Se deben colocar
soportes bajo el panel a ambos lados, cerca de la línea
de corte y cerca del borde del panel.
Instrucciones de seguridad para sierras circulares
160992A9NS_GKS18V-25_202404.indd 42160992A9NS_GKS18V-25_202404.indd 42 28/05/2024 16:36:0228/05/2024 16:36:02
43
Instrucciones de seguridad adicionales para sierras circulares
a
. Inspeccione el estado y la calidad de la madera
y quítele todos los clavos antes de realizar el
corte. La madera mojada, la madera verde y
la madera tratada a presión requieren atención
especial durante la operación de corte para
prevenir el retroceso.
b. Sujete la sierra firmemente para evitar la
pérdida de control. Las figuras que aparecen en
este manual ilustran la manera típica de sujetar la
sierra con las manos.
c. Según el uso, es posible que el interruptor no
dure toda la vida de la sierra. Si el interruptor
falla en la posición "OFF" (apagado), puede
que la sierra no arranque. Si falla mientras la
sierra está en marcha, puede que ésta no se
pueda apagar. Si se produce cualquiera de estas
dos situaciones, retire inmediatamente el paquete
de batería de la sierra y no utilice la sierra hasta
que haya sido reparada.
d. Esta sierra circular no se debe montar en una
mesa para convertirla en una sierra de mesa.
Las sierras circulares no están diseñadas ni
concebidas para usarse como sierras de mesa.
e. No utilice una hoja desafilada o dañada. Las hojas
desafiladas o ajustadas incorrectamente producen
una separación de corte estrecha, causando fricción
excesiva, atasco de la hoja y retroceso.
f. Las palancas de fijación de profundidad de la hoja
y de ajuste de inclinación de la hoja deben estar
apretadas y fijas antes de hacer el corte. Si el ajuste
de la hoja cambia mientras se está haciendo un corte,
puede causar atasco y retroceso.
g. Tenga precaución especial al hacer un operaciones
de aserrado en paredes existentes o en otras áreas
ciegas. La hoja que sobresale puede cortar objetos
que pueden causar retroceso.
Función del protector inferior
a. Compruebe si el protector inferior cierra
correctamente antes de cada uso. No haga
funcionar la sierra si el protector inferior no se
mueve libremente y no se cierra instantáneamente.
No fije nunca con abrazaderas ni amarre el
protector inferior en la posición abierta. Si
la sierra se cae accidentalmente, es posible que el
protector inferior se doble. Suba el protector inferior
con el mango retráctil y asegúrese de que se mueva
libremente y no toque la hoja ni ninguna otra parte, en
todos los ángulos y profundidades de corte.
b. Compruebe el funcionamiento del resorte del
protector inferior. Si el protector y el resorte
no están funcionando correctamente, deben
recibir servicio de ajustes y reparaciones antes
de utilizarlos. Es posible que el protector inferior
funcione con dificultad debido a que haya piezas
dañadas, depósitos gomosos o una acumulación de
residuos.
c. El protector inferior se puede retirar manualmente
solo para cortes especiales, tales como “cortes
por inmersión” y “cortes compuestos”. Suba
el protector inferior por el mango retráctil y en
cuanto la hoja entre en contacto con el material,
el protector inferior se debe soltar. Para todos
los demás cortes de aserrado, el protector inferior
debería funcionar automáticamente.
d. Observe siempre que el protector inferior esté
cubriendo la hoja antes de dejar la sierra en un
banco o en el piso. Una hoja desprotegida y que esté
desacelerando hará que la sierra se desvíe hacia atrás,
cortando todo aquello que esté en su trayectoria.
Tenga en cuenta el tiempo que se toma para que la
hoja se detenga después de soltar el interruptor.
Instrucciones de seguridad para sierras circulares
160992A9NS_GKS18V-25_202404.indd 43160992A9NS_GKS18V-25_202404.indd 43 28/05/2024 16:36:0228/05/2024 16:36:02
44
Instrucciones de seguridad adicionales para sierras circulares
e. Las arandelas y el perno de la hoja de la sierra
se han diseñado para funcionar como un
embrague para reducir la intensidad de un
retroceso. Entienda el funcionamiento y las
posiciones del EMBRAGUE DE PAR MOTOR
VARIABLE. El ajuste apropiado del embrague,
combinado con un manejo firme de la sierra, le
permitirá controlar el retroceso.
f. Nunca ponga la mano detrás de la hoja de
sierra. El retroceso podría hacer que la sierra
salte hacia atrás sobre la mano.
g. No utilice la sierra con un ajuste de la
profundidad de corte que sea excesivo. Si
una parte demasiado grande de la hoja queda
al descubierto, se aumentan las posibilidades
de que la hoja se tuerza en la sección de corte
y se aumenta el área de superficie de la hoja
disponible para causar un pellizco que produzca
retroceso.
h. No tenga la herramienta en marcha mientras la
lleva a su lado. El protector inferior se puede
abrir al entrar en contacto con su ropa. El
contacto accidental con la hoja de sierra que gira
podría ocasionar lesiones personales graves.
i. Asegúrese de que el interruptor esté en la
posición de apagado antes de introducir el
paquete de batería. Si se introduce el paquete de
batería en herramientas mecánicas que tengan el
interruptor en la posición de encendido, se invita
a que se produzcan accidente.
j. Periódicamente quite la hoja, limpie con
queroseno los protectores superior e inferior
y el área central y séquelos con un trapo. El
mantenimiento preventivo y un protector que
funcione correctamente reducirán la probabilidad
de que se produzca un accidente.
k. Evite sobrecalentar las puntas de la hoja de
sierra.
RETROCESO
Advertencias de seguridad adicionales
Un GFCI y los dispositivos de protección personal,
como guantes de goma y calzado de goma de
electricista, mejorarán más su seguridad personal.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de
sus partes, ya que los cables internos podrían
reubicarse incorrectamente o pellizcarse, o los
resortes de retorno de los protectores de seguridad
podrían montarse incorrectamente. Ciertos agentes
de limpieza, tales como gasolina, tetracloruro de
carbono, amoníaco, etc., podrían dañar las piezas de
plástico.
Cierto polvo
generado por el
lijado, aserrado, amolado y taladrado mecánicos,
y por otras actividades de construcción, contiene
agentes químicos que se sabe que causan cáncer,
defectos de nacimiento u otros daños sobre la
reproducción. Algunos ejemplos de estos agentes
químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada
químicamente.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje
con equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.
160992A9NS_GKS18V-25_202404.indd 44160992A9NS_GKS18V-25_202404.indd 44 28/05/2024 16:36:0328/05/2024 16:36:03
45
Símbolos
Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda
su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Désignación / Explicación
V Volt (tensión)
Ah Amperios-hora (medición de la capacidad de la batería)
A Ampere (corriente)
Hz Hertz (frecuencia, ciclos por segundo)
W Watt (potencia)
kg Kilogramo (peso)
min Minuto (tiempo)
s Segundo (tiempo)
⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)
n
0
Velocidad sin carga (velocidad rotacional sin carga)
n Velocidad nominal (máxima velocidad obtenible)
.../min
Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por
minuto)
0 Posición "off" (velocidad cero, par motor cero...)
1, 2, 3, ...
I, II, III,
Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto
significa mayor velocidad)
Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)
Flecha (Acción en la dirección de la flecha)
Corriente alterna (tipo o una característica de corriente)
Corriente continua (tipo o una característica de corriente)
Corriente alterna o continua (tipo o una característica de corriente)
Construcción de clase II (designa las herramientas de construcción con aislamiento doble)
Terminal de toma de tierra (terminal de conexión a tierra)
160992A9NS_GKS18V-25_202404.indd 45160992A9NS_GKS18V-25_202404.indd 45 28/05/2024 16:36:0328/05/2024 16:36:03
46
Símbolo Désignación / Explicación
Alerta al usuario para que lea el manual.
Alerta al usuario para que use protección de los ojos.
Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.
Este símbolo indica que este componente está reconocido por Underwriters Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando
que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta está catalogada por la Canadian Standards
Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando que
cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).
Designa el programa de reciclaje de baterías de Li-ion.
Designa el programa de reciclaje de baterías de Ni-Cd.
Símbolos
Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda
su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
160992A9NS_GKS18V-25_202404.indd 46160992A9NS_GKS18V-25_202404.indd 46 28/05/2024 16:36:0528/05/2024 16:36:05
18 3
2
1
6
23
5
4
78
139
10
20
21
22
12
11
14
15
16
17
47
Familiarización con la sierra
Desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje,
ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.
Sierras circulares sin cordón GKS18V-25
1 Botón de liberación de fijación en apagado
2 Gatillo
3 Mango (superficie de agarre con aislamiento)
4 Mango auxiliar (superficie de agarre con aislamiento)
5 Palanca de ajuste de bisel
6 Palanca de ajuste de profundidad
7 Cuadrante de inclinacion calibrado
8 Muesca de guía de la línea de corte a 0°
9 Muesca de guía de la línea de corte a 45°
10 Botón del cierre del eje
11 Palanca de elevacion del protector inferior (Mango
retractil)
12 Protector inferior
13 Base
14 Protector superior
15 Escala de profundidad de corte
16 Orificio para polvo
17 Paquete de baterías
18 Botón de liberación del paquete de baterías
20 Hoja
21 Perno de la hoja
22 Arandela exterior
23 Llave
* Vendido por separado
Fig. 1
160992A9NS_GKS18V-25_202404.indd 47160992A9NS_GKS18V-25_202404.indd 47 28/05/2024 16:36:0528/05/2024 16:36:05
48
Especificaciones
Número de modelo GKS18V-25
Tensión nominal 18 V
Capacidad sin carga n
0
5 000/min
Hoja* 7-1/4 pulg. (184 mm)
Agujero de eje porta-herramienta de la hoja 5/8 pulg. (16 mm) Redondo
Grosor de los dientes de la hoja
7/64 pulg. (2,6mm)*
*mínimo 3/64 pulg. (1,0 mm)
Grosor del cuerpo de la hoja 0.079 pulg. (2,0 mm) Máximo
Profundidad de corte a 0° 2-1/2 pulg. (63,5 mm) Máximo
Profundidad de corte a 45° 1-13/16 pulg. (46 mm) Máximo
Profundidad de corte a 50° 1-5/8 pulg. (41,3 mm) Máximo
Temperatura ambiente permitida
– durante el proceso de carga
– durante la utilización /almacenamiento
32...95 °F (0...+35 °C)
–4...122 °F (–20...+50 °C)
* Para hojas de repues-
to, recomendamos
hojas de sierra circular
inalámbrica Bosch. Su
diseño de sección de
corte delgada y dientes
delgados ofrece una
velocidad extraordi-
naria y gran calidad de
corte, y reduce el des-
gaste de la batería. El
uso de hojas estándar
afectará sustancial-
mente al rendimiento
y reducirá el tiempo de
funcionamiento.
Paquetes de batería/Cargadores de baterías:
Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.
Uso previsto
Utilice esta
sierra solo según
lo previsto. Es posible que un uso no previsto cause
lesiones corporales y daños materiales.
Este producto está diseñado para cortar madera y
productos tipo madera solamente. Es posible que la
acumulación de polvo alrededor del protector inferior
y el núcleo, procedente de otros materiales (plástico,
mampostería o metal), inutilice el protector inferior.
Corte de mampostería y metal
No corte metal ni
mam postería con
esta sierra circular. El polvo generado al cortar metal
o mampostería hará que el protector inferior funcione
con dificultad y es posible que no se cierre completa y
rápidamente después de cortar estos materiales.
No use ruedas
abrasivas. Esta
herramienta no está diseñada para utilizarse con discos
recortadores para metal o mampostería.
No utilice una
rueda abra siva de
diamante de corte en húmedo ni dispositivos de
alimentación de agua con esta sierra circular. Los
residuos de los cortes de mampostería entrarán en el
sistema del protector inferior, se endurecerán y harán
que el protector se vuelva inoperable. El uso de agua
en las aplicaciones de corte de mampostería con una
sierra circular eléctrica causará peligros de descargas
eléctricas.
Esta herramienta no está diseñada para utilizarse con
discos recortadores para metal o mampostería.
160992A9NS_GKS18V-25_202404.indd 48160992A9NS_GKS18V-25_202404.indd 48 28/05/2024 16:36:0528/05/2024 16:36:05
49
Ensamblaje de la sierra
Introducción y suelta del paquete de
baterías
Utilice únicamente
baterías Bosch o
AMPShare recomendadas en la lista de baterías/
cargadores incluida con su herramienta. Es posible
que el uso de otros tipos de baterías cause lesiones
corporales o daños materiales.
Deslice el paquete de baterías cargado 17 al interior de
la carcasa hasta que dicho paquete se acople en su sitio
(Fig. 2).
La herramienta está equipado con un pestillo de fijación
secundario para impedir que dicho paquete se caiga
y salga completamente del mango, en caso de que se
afloje debido a la vibración.
Para quitar el paquete de baterías 17, oprima el botón
de liberación del paquete de baterías 18 y deslice dicho
paquete hacia delante.
Oprima de nuevo el botón de liberación del paquete de
baterías 18 y deslice dicho paquete completamente
hacia afuera hasta sacarlo de la carcasa de la
herramienta (Fig. 2).
Colocación de la hoja
Utilice solo una hoja
de 7-1/4 pulgadas
(184 mm). Utilice solo una hoja que tenga una
capacidad nominal de 5000/min (RPM) o mayor.
La utilización de una hoja que no esté diseñada para la
sierra puede causar lesiones corporales graves y daños
materiales.
1. Presione y mantenga presionado el botón de fijación
del eje 10. Gire el perno de la hoja 21 con la llave
hexagonal suministrada 23 en el sentido a y retire
el perno de la hoja 21 y la arandela externa 22.
Nota: la llave hexagonal se almacena cerca del
compartimiento de la batería (Fig. 2).
2. Asegúrese de que los dientes de la sierra y la flecha
de la hoja están dirigidos en la misma dirección que
la flecha del protector inferior.
Desconecte el paquete de batería de la herramienta antes de realizar cualquier
ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad
reducen el riesgo de arrancar la herramienta accidentalmente.
a
b
18
17
24
11
13
25
10
21
20
22
23

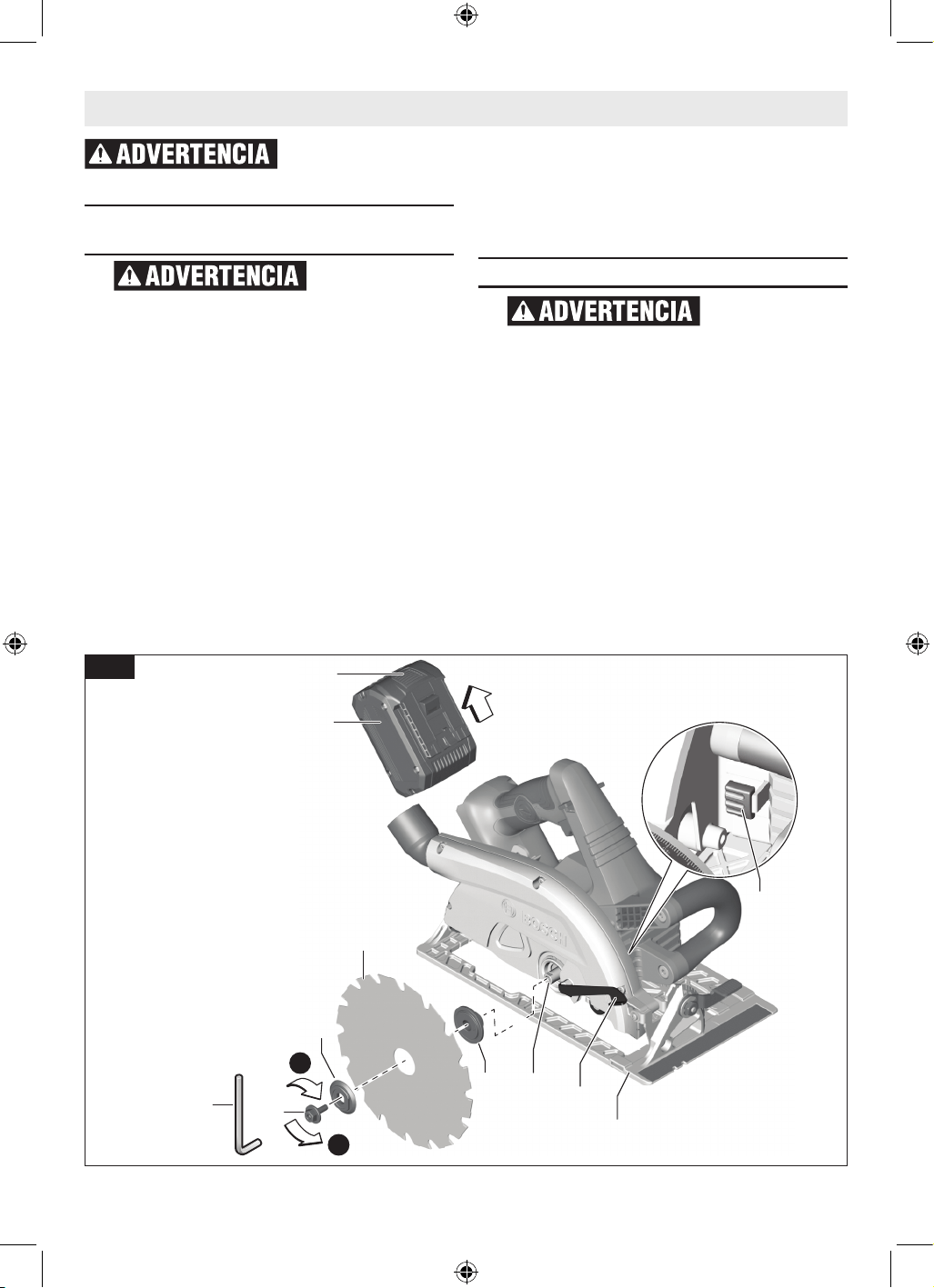

Fig. 2
160992A9NS_GKS18V-25_202404.indd 49160992A9NS_GKS18V-25_202404.indd 49 28/05/2024 16:36:0628/05/2024 16:36:06
50
Ensamblaje
3. Retraiga el protector inferior por completo hasta el
interior del protector superior. Mientras que retrae
el protector inferior, revise el funcionamiento y el
estado del MUELLE DEL PROTECTOR INFERIOR.
4. Deslice la hoja 20 a través de la ranura de la base
13 y móntela junto a la arandela interior 25 en el
eje 24. Asegúrese de que no queda espacio entre el
diámetro grande de la arandela exterior 22 y la hoja
(Fig. 2).
5. Reinstale la arandela externa y apriete el perno de
la hoja 21 con los dedos en el sentido b. Presione y
mantenga presionado el botón de fijación 10 para
fijar el eje y APRIETE EL PERNO DE LA HOJA EN
SENTIDO CONTRARIO AL DE LAS AGUJAS DEL
RELOJ 1/4 DE VUELTA CON LA LLAVE HEXAGONAL
SUMINISTRADA (Fig. 2).
No utilice llaves con mangos más largos, ya que pueden
hacer que el perno de la hoja quede excesivamente
apretado.
EMBRAGUE DE PAR MOTOR VARIABLE
Esta acción de embrague es proporcionada por
la fricción de la arandela exterior 24 contra la hoja
20 y permite que el eje de la hoja gire cuando la hoja
encuentra una resistencia excesiva. Cuando el perno de
la hoja 21 esté apretado adecuadamente (tal como se
describe en el No. 5 de Colocación de la hoja), la hoja
patinará al encontrar una resistencia excesiva, por lo
que reducirá la tendencia de la sierra al RETROCESO.
Una posición de ajuste puede no ser suficiente
para cortar todos los materiales. Si la hoja patina
demasiado, apriete el perno de la hoja una marca más.
EL APRETAR EXCESIVAMENTE EL PERNO DE LA HOJA
ANULA LA EFICACIA DEL EMBRAGUE.
Extracción de polvo
Para reducir
el riesgo de
lesiones, posicione siempre el orificio para polvo
y la manguera de aspiración de manera que
no interfieran con el protector inferior ni con la
operación de corte en todas las configuraciones.
ORIFICIO PARA POLVO
El orificio para polvo 16 gira para que el polvo se pueda
dirigir en el sentido deseado (Fig. 3).
26
18
VAC024
MANGUERA DE 35 mm
MANGUERA BOSCH
SERIE VH
VX120
MANGUERA
DE 1¼ Ó 1½
PULGADAS
Fig. 3
160992A9NS_GKS18V-25_202404.indd 50160992A9NS_GKS18V-25_202404.indd 50 28/05/2024 16:36:0628/05/2024 16:36:06
51
Ensamblaje
BOLSA COLECTORA DE POLVO (vendida por
separado)
Utilización de una bolsa colectora de polvo: Para
instalar la bolsa colectora de polvo vacía 26, presione
el extremo de su acoplador para ajustarlo en el orificio
para polvo de la sierra 16 (Fig. 3).
Limpieza de la bolsa para polvo: Después de que la
bolsa para polvo esté llena de 2/3 a 3/4, retírela de la
sierra. Lleve la bolsa a un recipienteapropiado y abra
la cremallera ubicada en la parte de abajo de la bolsa.
Agarre la bolsa por el extremo donde está ubicado el
acoplador y sacúdala vigorosamente hasta que todo el
polvo y todos los residuos hayan caído de ella. Cierre la
cremallera y reinstale la bolsa.
NOTA: Limpie la bolsa al final de la sesión de corte y
antes de transportar o almacenar la sierra.
Tenga sumo cuidado
cuando deseche el
polvo. Los materiales en forma de partículas finas
pueden ser explosivos. No arroje aserrín a un fuego
al descubierto. Con el tiempo se puede producir una
combustión espontánea como resultado de la mezcla
de aceite o agua con las partículas de polvo.
CONEXIÓN A UNA ASPIRADORA / UN EXTRACTOR
DE POLVO
Conecte la manguera de la aspiradora al orificio para
polvo (Fig. 3).
- Mangueras Bosch serie VH: Se requiere el adaptador
de manguera VX120 (incluido con las mangueras
serie VH).
- Otras mangueras de 35 y 22 mm, tales como las
mangueras Bosch serie VAC: Conecte la manguera
directamente a la herramienta.
- Mangueras comunes de 1-1/4 o 1-1/2 pulgadas: Se
requiere el adaptador Bosch VAC024 (vendido por
separado).
Conecte la manguera de aspiración a una aspiradora.
La aspiradora debe ser adecuada para el material en
el cual se esté trabajando.
Cuando aspire polvo seco que sea especialmente
perjudicial para la salud o cancerígeno, utilice una
aspiradora o un extractor de polvo especial.
Acción de freno
Deje que la hoja de
la sierra se detenga
por completo antes de dejar la herramienta en algún
lugar. La acción de freno de esta sierra circular
no está diseñada como función de seguridad. Un
contacto accidental con una hoja de sierra que esté
rotando puede causar daños materiales y/o lesiones
corporales.
Conozca el estado de
carga de la batería.
La acción de frenado eléctrico es iniciada SOLO por
la liberación del interruptor gatillo y en una
herramienta que tanga alimentación eléctrica
disponible. Cuando se pierda la alimentación
eléctrica debido a que la batería se haya descargado
o a otras causas, el freno eléctrico no funcionará y el
motor reducirá su velocidad gradualmente. Es
posible que un tiempo inesperado de desaceleración
cause daños materiales y/o lesiones corporales.
Esta sierra circular está equipada con un freno eléctrico
automático, el cual está diseñado para hacer que la hoja
de sierra deje de girar en aproximadamente dos (2)
segundos después de que usted suelte el interruptor
gatillo. Esta función ayuda a mejorar la productividad en
el sitio de construcción.
La acción de frenado comienza una vez que se
apague la herramienta. Para que el freno funcione es
necesario que la batería esté cargada. El tiempo de
parada variará dependiendo, entre otros factores, de
la hoja de sierra que se esté utilizando y del número
de accionamientos. El freno eléctrico de esta sierra
circular ha sido diseñado para ofrecer un alto grado
de confiabilidad, pero las circunstancias inesperadas,
tales como la contaminación o una falla de los
componentes del motor, pueden hacer que el freno no
detenga uniformemente la hoja en aproximadamente 2
segundos. NO utilice la sierra circular y haga que reciba
servicio de ajustes y reparaciones por un Centro de
Servicio de Fábrica Bosch o por un centro de servicio
autorizado Bosch.
160992A9NS_GKS18V-25_202404.indd 51160992A9NS_GKS18V-25_202404.indd 51 28/05/2024 16:36:0728/05/2024 16:36:07
52
Instrucciones de funcionamiento
Desconecte el
paquete de batería
de la herramienta antes de realizar cualquier
ensamblaje, ajuste o cambio de accesorios. Dichas
medidas preventivas de seguridad reducen el riesgo de
arrancar la herramienta accidentalmente.
Ajuste de profundidad
Ajuste la profundidad
de corte de manera
que no más de un diente sea visible debajo de la
pieza de trabajo. Una exposición excesiva de la hoja
por debajo de la pieza de trabajo podría causar lesiones
corporales y/o daños materiales.
El sistema de ajuste
de profundidad
no se deberá utilizar para cambiar la profundidad
mientras la sierra esté en funcionamiento ni para
cortar por inmersión. Si el ajuste de la hoja cambia
mientras se realiza el corte, es posible que cause
atoramiento y retroceso.
Para ajustar la profundidad de corte, siga estas
instrucciones (Fig. 4):
A. Desconecte el paquete de batería 17 de la
herramienta.
B. Afloje la palanca de ajuste de profundidad 6 ubicada
en el lado izquierdo de la herramienta.
C. Sostenga el pie 13 hacia abajo con una mano y suba
o baje la sierra por el mango 3.
- Para obtener una profundidad de corte más
pequeña, jale la sierra alejándola del pie 13;
- Para obtener una profundidad de corte más
grande, empuje la sierra hacia el pie 13. La escala
de profundidad de corte 15 tiene unidades tanto
en pulgadas como métricas.
D. Apriete la palanca de ajuste de profundidad en la
posición de profundidad deseada.
Nota: No más de la longitud de un diente de la hoja de
debería sobresalir por debajo del material que se vaya
a cortar, para que el astillamiento sea mínimo (Fig. 5).
5
7
Un diente es la longitud que
debe penetrar en la madera
para un astillado minimo

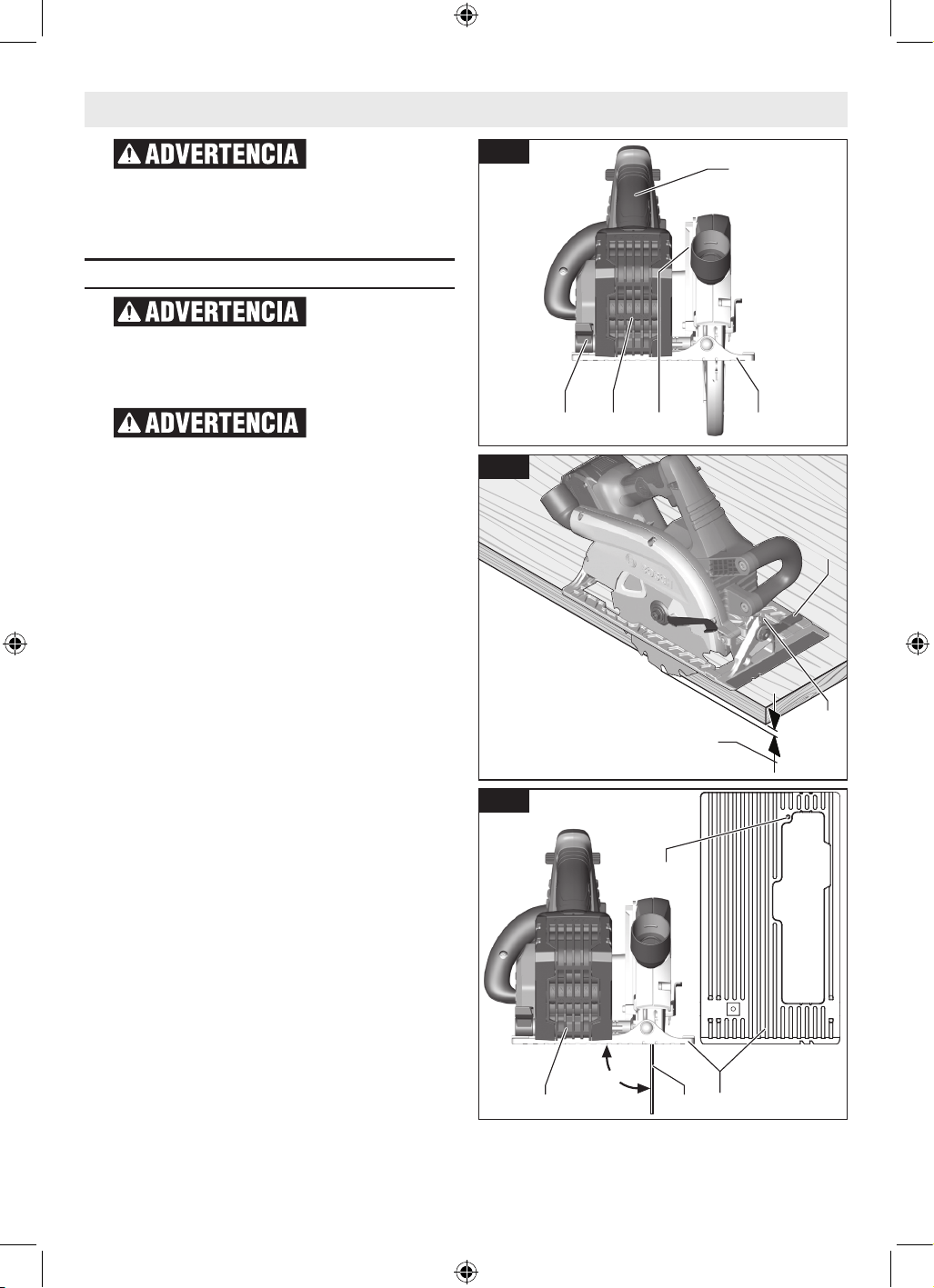

Fig. 5
13
27
2017
90°
Fig. 6
156 17 13
3
Fig. 4
160992A9NS_GKS18V-25_202404.indd 52160992A9NS_GKS18V-25_202404.indd 52 28/05/2024 16:36:0728/05/2024 16:36:07
53
Verificación del ángulo de corte de 90°
A. Desconecte el paquete de batería 17 de la
herramienta.
B. Ajuste el pie a la configuración de profundidad de
corte máxima.
C. Afloje la palanca de ajuste 5, ajuste el ángulo a
0° en la escala de bisel 7 y reapriete la palanca 5
(Fig. 5).
D. Compruebe si el ángulo es de 90° entre la hoja
y el plano inferior del pie 13 con una escuadra
(Fig. 6). Si es necesario, haga ajustes girando el
tornillo de alineación pequeño 27 ubicado en el
lado inferior del pie 13 con una llave Allen de 2,5
mm [no incluida] (Fig. 6).
Ajuste de inclinación
A. Desconecte el paquete de batería de la
herramienta.
B. Afloje la palanca de ajuste de bisel 5.
C. Realice la alineación al ángulo deseado en la escala
de bisel 7. El pie se puede ajustar hasta 50°.
D. Apriete la palanca 5 (Fig. 5).
Debido al aumento en la cantidad de acoplamiento de
la hoja en la pieza de trabajo y a la disminución en la
estabilidad de la base, se puede producir el atasco de la
hoja. Mantenga la sierra estable y la base firme sobre la
pieza de trabajo.
Muescas de guía de la línea de corte
Las muescas marcadas 8 y 9 ubicadas en la parte
delantera de la placa-base indican la línea de corte
aproximada (Fig. 7).
• Para realizar un corte no biselado, utilice la
muesca de 0° 8.
• Para realizar cortes en bisel a 45° y 50°, utilice la
muesca de 45° 9.
• Para asegurarse de que el astillamiento sea
mínimo en el lado bueno del material que se vaya a
cortar, oriente el lado bueno hacia abajo.
• Haga cortes de muestra en madera de desecho
para verificar la línea de corte real. Esto será útil
debido a la variedad de tipos y grosores de hoja
que están disponibles.
• Utilice el lado DERECHO de la muesca cuando la
parte de la pieza de trabajo que está a la izquierda
de la hoja sea la pieza de desecho (Fig. 7a).
• Utilice el lado IZQUIERDO de la muesca cuando la
parte de la pieza de trabajo que está a la derecha
de la hoja sea la pieza de desecho (Fig. 7b).
Botones de liberación de fijación en
apagado
Los botones de liberación de fijación en apagado están
diseñados para prevenir los arranques accidentales.
Para utilizarlos, presione el botón de liberación 1 con
el dedo pulgar en cualquiera de los dos lados del asa
para desacoplar el cierre y luego apriete el gatillo 2
(Fig. 1). Cuando se suelte el gatillo, el botón acoplará
automáticamente el interruptor de seguridad y el gatillo
ya no funcionará.
Interruptor
Cuando arranque la herramienta, agárrela con las
dos manos. La fuerza de torsión producida por el motor
puede hacer que la herramienta se tuerza.
Para encender la herramienta, presione el botón
de liberación de fijación de apagado 1 con el dedo
pulgar en cualquiera de los dos lados del asa para
desacoplar el cierre y luego apriete el gatillo 2 (Fig. 1).
Para “APAGAR” la herramienta, suelte el interruptor
gatillo, que está accionado por resorte y regresará
automáticamente a la posición de apagado.
La sierra debe funcionar a toda velocidad ANTES
de comenzar el corte y se debe apagar únicamente
DESPUES que se haya terminado el corte. Para
aumentar la vida del interruptor, no apague y encienda
el interruptor mientras esté cortando.
Instrucciones de funcionamiento
0°45°
0°45°
89
Fig. 7
Fig. 7a Fig. 7b
160992A9NS_GKS18V-25_202404.indd 53160992A9NS_GKS18V-25_202404.indd 53 28/05/2024 16:36:0828/05/2024 16:36:08
54

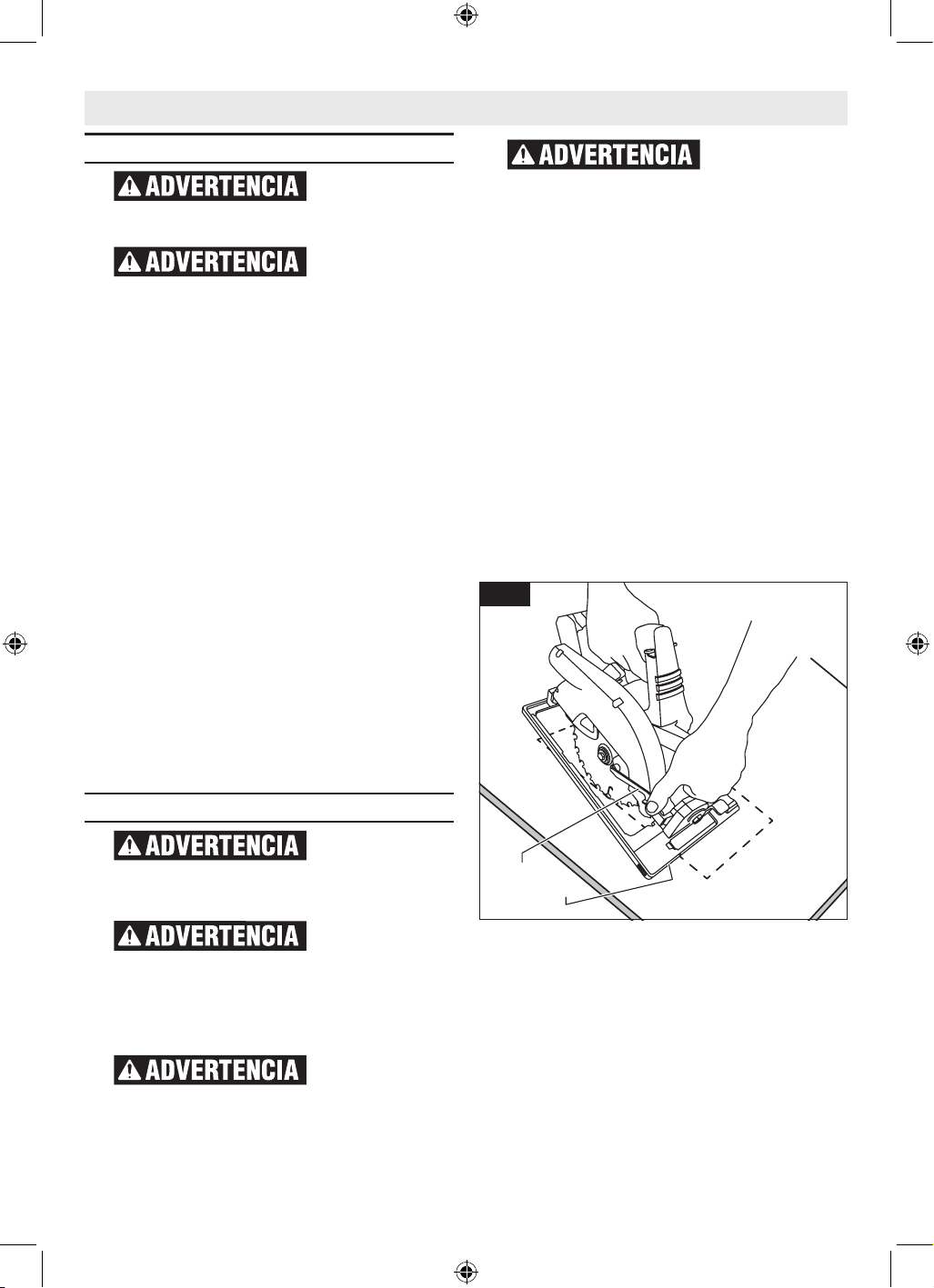

Todos los cortes
Asegúrese siempre
de que las manos no
interfieran con el movimiento libre del protector
inferior.
Después de
completar un corte y
haber soltado el gatillo, tenga en cuenta el tiempo
que se necesita para que la hoja se detenga por
completo durante la desaceleración con movimiento
por inercia. No permita que la sierra le roce la pierna
o el lado, ya que como el protector inferior es
retráctil podría engancharse en la ropa y poner la
hoja al descubierto. Tenga en cuenta los sitios en
que la hoja está al descubierto por necesidad tanto
en las áreas del protector inferior como del superior.
Sujete siempre el mango de la sierra con una mano y el
mango auxiliar o la caja protectora con la otra.
Asegúrese siempre de que la base suave descanse
sobre la parte de la superficie de trabajo que no vaya a
caerse.
Agarre firmemente y accione el interruptor con una
acción decidida. Nunca fuerce la sierra. Utilice una
presión ligera y continua.
Cuando se interrumpe el corte, para seguir cortando:
apriete el gatillo y deje que la hoja se ponga a toda
velocidad, vuelva a entrar en el corte lentamente y siga
cortando.
Cuando se corta a contrahilo, las fibras de la madera
tienden a rasgarse y levantarse. El hacer que la sierra
avance lentamente minimiza este efecto. Para un corte
acabado se recomienda una hoja de corte transversal o
una hoja de cortar a inglete.
Cortes por penetración
Ajuste la profundidad
de corte al grosor de
la pieza de trabajo. Menos de un diente completo de
los dientes de la hoja debería ser visible debajo de la
pieza de trabajo.
El sistema de ajuste
de profundidad no se
deberá utilizar para cambiar la profundidad
mientras la sierra esté en funcionamiento ni para
cortar por inmersión. Si el ajuste de la hoja cambia
mientras se realiza el corte, es posible que cause
atoramiento y retroceso.
Cuando la hoja
comience a cortar el
material, suelte el protector inferior
inmediatamente. Cuando la base descanse horizon-
talmente sobre la superficie que se está cortando, siga
cortando en dirección hacia adelante hasta el final del
corte.
Deje que la hoja se
detenga por
completo antes de sacar la sierra del corte. Además,
nunca intente mover la sierra hacia atrás, ya que la
hoja se saldrá del material y se producirá
RETROCESO.
De la vuelta a la sierra y termine el corte
de manera normal, aserrando hacia adelante. Si las
esquinas del corte de bolsillo no están completamente
cortadas, utilice una sierra de vaivén o una sierra de
mano para terminar las esquinas.
Desconecte el paquete de baterías de la herramienta
antes de realizar ajustes. Coloque el ajuste de
profundidad de acuerdo con el material que va a
cortar. Reinstale el paquete de baterías en la sierra.
Incline la sierra hacia adelante con la muesca de la guía
de corte alineada con la línea que usted ha trazado.
Levante el protector inferior utilizando la palanca de
elevación 11 y sujete la sierra con los mangos frontal y
posterior (Fig. 9).
Con la hoja muy cerca del material que se va a cortar,
pero sin tocarlo, arranque el motor. Baje gradualmente
la parte posterior de la sierra utilizan do el extremo
frontal de la base 13 como punto de bisagra.
Instrucciones de funcionamiento
11
13
Fig. 9
160992A9NS_GKS18V-25_202404.indd 54160992A9NS_GKS18V-25_202404.indd 54 28/05/2024 16:36:0828/05/2024 16:36:08
55
Corte de planchas grandes
Las planchas grandes y los tableros largos se comban
o se doblan según el apoyo. Si usted intenta cortar sin
nivelar y sin apoyar la pieza ade cuadamente, la hoja
tenderá a atascarse, produciendo RETROCESO y una
sobrecarga en el motor (Fig. 10).
Apoye el panel o el tablero cerca del corte, tal como
se muestra en la (Fig. 11). Asegúrese de ajustar la
profundidad de corte para cortar la plan cha o el tablero
solamente y no la mesa o el banco de trabajo. Las tablas de
dos por cuatro pulgadas utilizadas para elevar y apoyar la
pieza de trabajo deben colocarse de manera que los lados
más anchos soporten la pieza de trabajo y descansen en
la mesa o en el banco. No apoye la pieza de trabajo en los
lados estrechos, ya que esta disposición es inestable. Si
la plancha o el tablero a cortar es demasiado grande para
una mesa o un banco de trabajo, utilice los tablas de apoyo
de dos por cuatro pulgadas sobre el suelo y fije la pieza de
trabajo.
Cortes al hilo
Después de instalar o
ajustar el tope-guía
para cortar al hilo, asegúrese de que dicho tope-guía
no toque el protector inferior ni interfiera con el
movimiento libre de dicho protector, y asegúrese
también de que dicho tope-guía no entre en contacto
con la hoja de sierra.
La hoja combinada suministrada con la sierra sirve
tanto para cortes transversales como para cortes al hilo.
El corte al hilo consiste en cortar a lo largo siguiendo
la veta de la madera. Los cortes al hilo estrechos son
fáciles de hacer con un tope-guía para cortar al hilo
(Fig. 12). Para instalar el tope-guía para cortar al hilo
opcional 28, inserte dicho tope-guía a través de las
ranuras ubicadas en el pie hasta la anchura deseada, de
la manera que se muestra en la ilustración, y fíjelo con
el pomo 29.
Tablero-guía para cortar al hilo
Cuando se cortan al hilo planchas grandes, puede que
el tope-guía para cortar al hilo no permita el ancho
de corte deseado. Sujete o clave una pieza recta de
madera de 1” (25mm) a la plancha como guía (Fig. 13).
Utilice el lado izquierdo de la base apoyándolo en la
tablero-guía.
El mango auxiliar de la GKS18V-25 está diseñado
para permitir que se utilice como guía madera de
construcción tan gruesa como 2x (“2 por”).
Instrucciones de funcionamiento
Fig. 10
INCORRECTO
Fig. 11
CORRECTO
28
29
Fig. 12
ANCHO
DE CORTE
DESEADO
Fig. 13
LINEA DE CORTE
DESEADA
TABLERO-GUIA
PARA CORTAR
AL HILO
160992A9NS_GKS18V-25_202404.indd 55160992A9NS_GKS18V-25_202404.indd 55 28/05/2024 16:36:0928/05/2024 16:36:09
56
Mantenimiento
Servicio
NO HAY PIEZAS EN
EL INTERIOR QUE
PUEDAN SER AJUSTADAS O REPA RA DAS POR EL
USUARIO. El mantenimiento preventivo realizado
por personal no autorizado pude dar lugar a la
colocación inco rrec ta de cables y componentes
internos que podría constituir un peligro
serio. Recomendamos que todo el servicio de las
herramientas sea realizado en un Centro de servicio
de fábrica Bosch o en una Estación de servicio Bosch
autorizada.
BaterÍas
Esté alerta a los paquetes de baterías que estén
aproximándose al final de su vida útil. Si observa
una disminución del rendimiento de la herramienta o
un tiempo de funcionamiento significativamente más
corto entre cargas, entonces ha llegado el momento
de cambiar el paquete de baterías. Si no se hace esto,
el resultado puede ser que la herramienta funcione
incorrectamente o que el cargador se dañe.
Lubricacion de las herramientas
Su herramienta Bosch ha sido lubricada
adecuadamente y está lista para la utilización.
Motores “Corriente Directa”
El motor de la herramienta ha sido diseñado para
muchas horas de servicio fiable. Para mantener un
rendimiento óptimo del mo tor, recomendamos que
éste sea examinado cada seis me ses. Sólo se debe
usar un motor de repuesto Bosch genuino diseñado
especialmente para la herramienta.
Rodamientos
Los roda mientos que se vuelven ruidosos (debido a la
pesada carga o al corte de materiales muy abrasivos)
deben ser sustituidos inme diatamente para evitar el
sobrecalentamiento y el fallo del motor.
Limpieza
Ciertos agentes de
limpieza y disolventes
dañan las piezas de plástico. Algunos de es tos son:
gasolina, tetracloruro de carbono, disolventes de
limpie za clorados, amoníaco y detergentes domésticos
que contienen amoníaco.
Las aberturas de ventilación y las palancas de
interruptor deben mantenerse limpias y libres de
materias extrañas. No intente lim piar introduciendo
objetos puntiagudos a través de las aberturas.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de
sus partes, ya que los cables internos podrían
reubicarse incorrectamente o pellizcarse, o los
resortes de retorno de los protectores de seguridad
podrían montarse incorrectamente. Ciertos agentes
de limpieza, tales como gasolina, tetracloruro de
carbono, amoníaco, etc., podrían dañar las piezas de
plástico.
Cuidado de las hojas
Las hojas se desafilan incluso al cortar madera normal.
Si usted tiene que forzar la sierra hacia adelante para
que corte, en vez de simplemente guiar la a través del
corte, lo más probable es que la hoja esté desafilada o
cubierta de resina de madera.
Cuando limpie la hoja para eliminar la goma y la resina
de madera, saque la batería de la sierra y retire la hoja.
Recuerde, las hojas están diseñadas para cortar, así
que manipúlelas cuidadosamente. Limpie la hoja con
queroseno o con un disolvente similar para eliminar la
goma y la resina. A menos que usted tenga experiencia
en afilar hojas, le recomendamos que no lo intente de
trabajo.
Para evitar accidentes desconecte el paquete de batería de la herramienta antes de la
limpieza o de la realización de cualquier mantenimiento.
160992A9NS_GKS18V-25_202404.indd 56160992A9NS_GKS18V-25_202404.indd 56 28/05/2024 16:36:0928/05/2024 16:36:09
57
Es posible que el uso de cualquier otro aditamento o accesorio no especificado en
este manual cree un peligro.
Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el deterioro.
Bosch No. Descripción Se incluye(n)
Se vende(n) por
separado
Accesorios
CBCL724
Hoja de carburo de 7-1/4 pulg. (184 mm) con 24 dientes para
separación de corte estrecha
● ●
Aditamentos
2610041761 Bolsa de transporte ● ●
GKSRIP Tope-guía para cortar al hilo – ●
160541101V Bolsa colectora de polvo – ●
Varios Mangueras de aspiración – ●
VAC024
Adaptador de manguera de aspiración para mangueras de 1-1/4
y 1-1/2 pulgadas
– ●
VAC020
Adaptador de manguera de aspiración para mangueras de 2-1/2
pulgadas
– ●
Aditamentos y accesorios
160992A9NS_GKS18V-25_202404.indd 57160992A9NS_GKS18V-25_202404.indd 57 28/05/2024 16:36:0928/05/2024 16:36:09
58
Notes:
Remarques :
Notas:
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
160992A9NS_GKS18V-25_202404.indd 58160992A9NS_GKS18V-25_202404.indd 58 28/05/2024 16:36:0928/05/2024 16:36:09
59
Notes:
Remarques :
Notas:
This page was intentionally left blank
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco
160992A9NS_GKS18V-25_202404.indd 59160992A9NS_GKS18V-25_202404.indd 59 28/05/2024 16:36:0928/05/2024 16:36:09
160992A9NS 05/2024
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!160992A9NS!
LIMITED WARRANTY
For details on the terms of the limited warranty for this product, go to
https://rb-pt.io/PowerToolWarranty or call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous details sur les conditions de la garantie limitee pour ce produit, allez sur le site
https://rb-pt.io/PowerToolWarranty ou telephonez au 1-877-BOSCH99
GARANTÍA LIMITADA
Para obtener detalles sobre los terminos de la garantia limitada de este producto,
visite https://rb-pt.io/PowerToolWarranty o llame al 1-877-BOSCH99
160992A9NS_GKS18V-25_202404.indd 60160992A9NS_GKS18V-25_202404.indd 60 28/05/2024 16:36:1028/05/2024 16:36:10
