ELECTRIC REAR HATCH LIFT
MODEL:D1206/D3304/D3305/D4806/D2002/YQ53203/D1304/D5102/D58
01/D5104
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
MODEL: D1206/ D3304/ D3305/ D4806/ D2002/ YQ53203/ D1304/
D5102/ D5801/ D5104
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
ELECTRIC REAR HATCH LIFT
background
- 2 -
1. Product Working principle and structure introduction:
Working principle:
The Power liftgate is an electric drive device that converts the rotational motion of
the motor into the linear reciprocating motion of the push rod. The strut motor is
controlled by the tailgate ECU controller module to achieve the up and down
extension and retraction of the electric strut, thereby completing the lifting and
lowering action of the tailgate

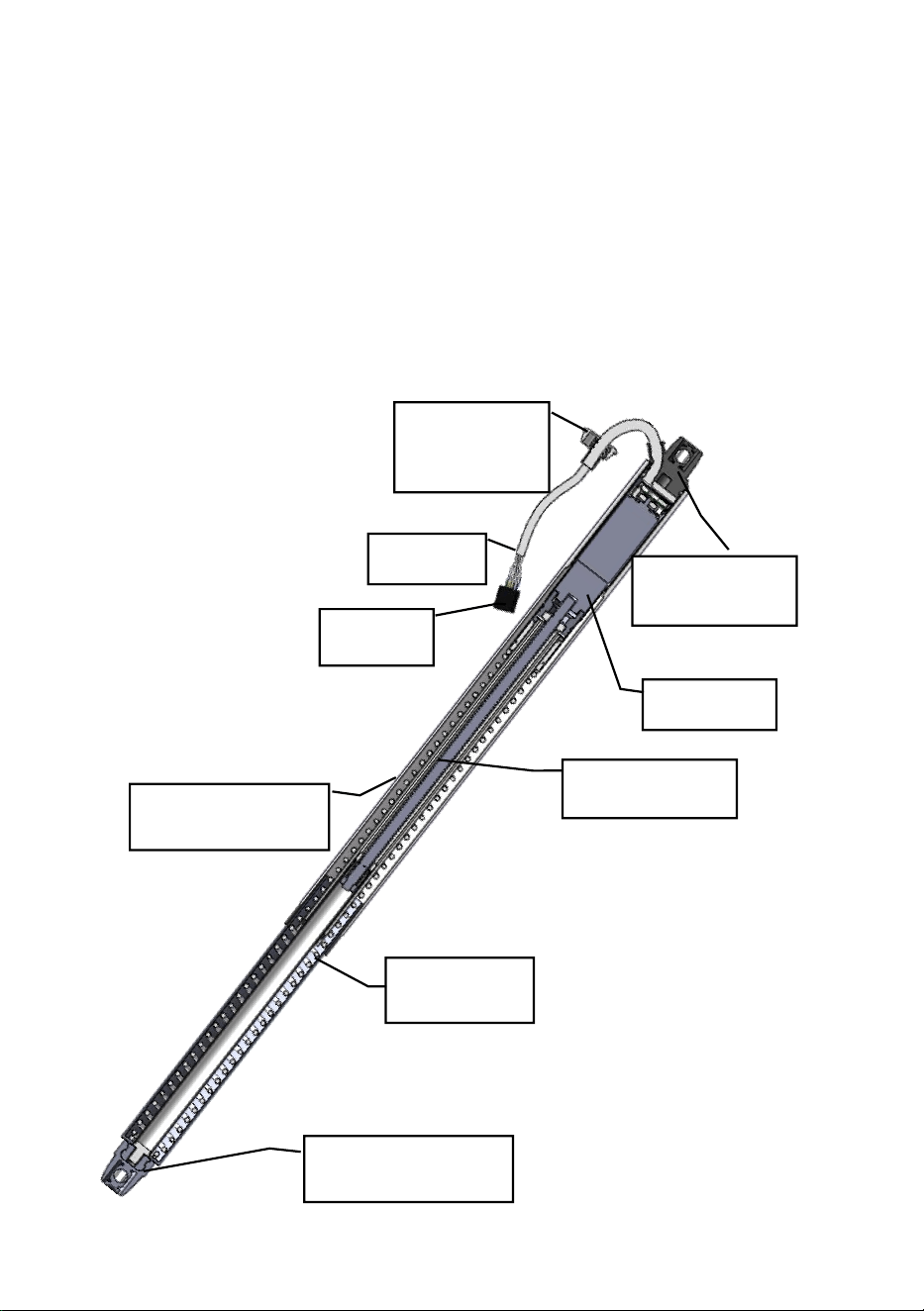

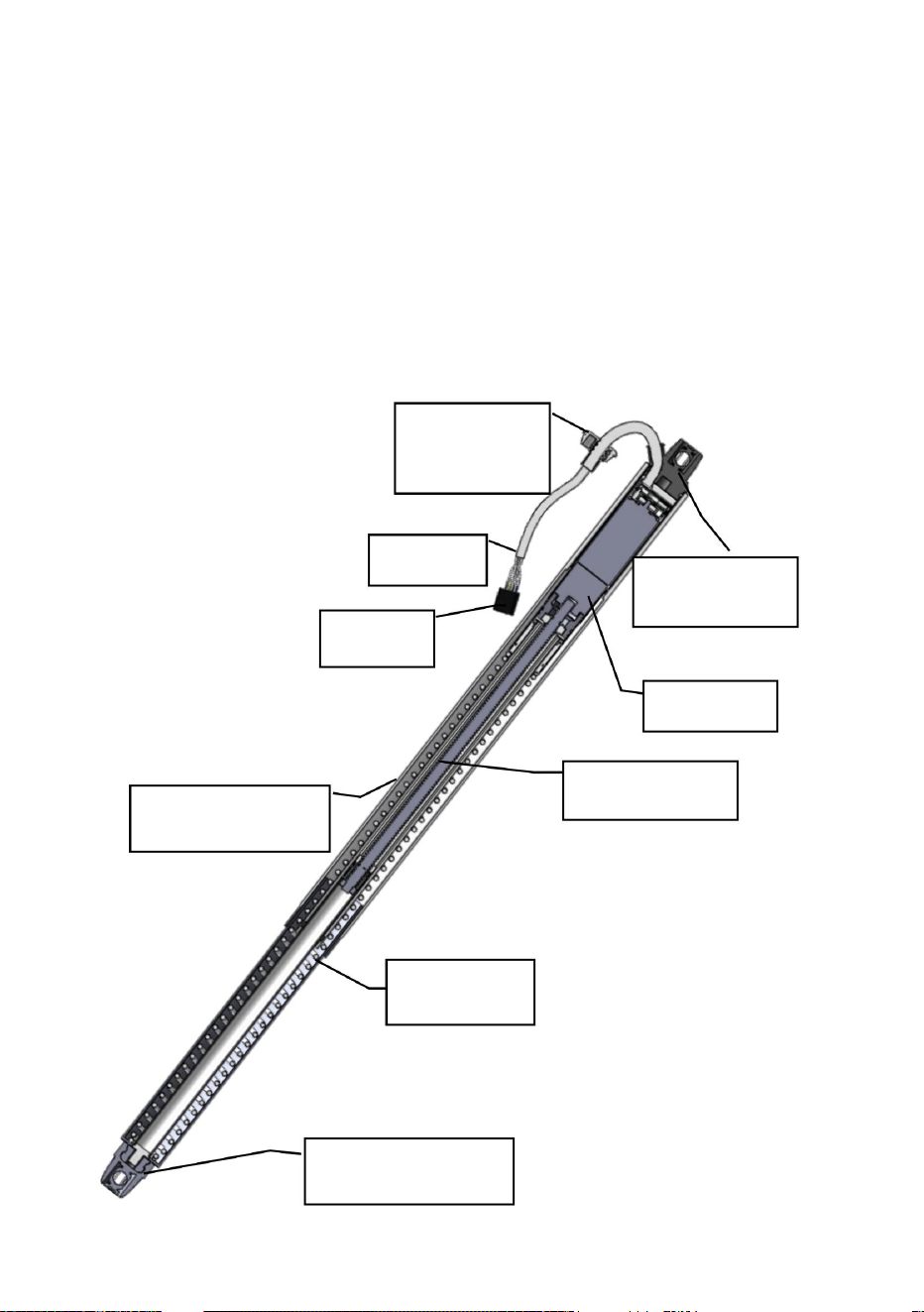

2. Internal structure and appearance:
Waterproof
plug
Wiring
Plug
External pipe
End fitting
Motor
Coil spring
End fitting
background
- 3 -
Rated voltage: DC12V Operating voltage: DC9V-DC16V
Working current: ≤8A Stall current: ≤25A
Openning hours: 5s-8s Closing hours: 5s-8s
Operating temperature: -30℃~+80℃
3. Power liftgate installation steps (Porsche Panamera for
example)

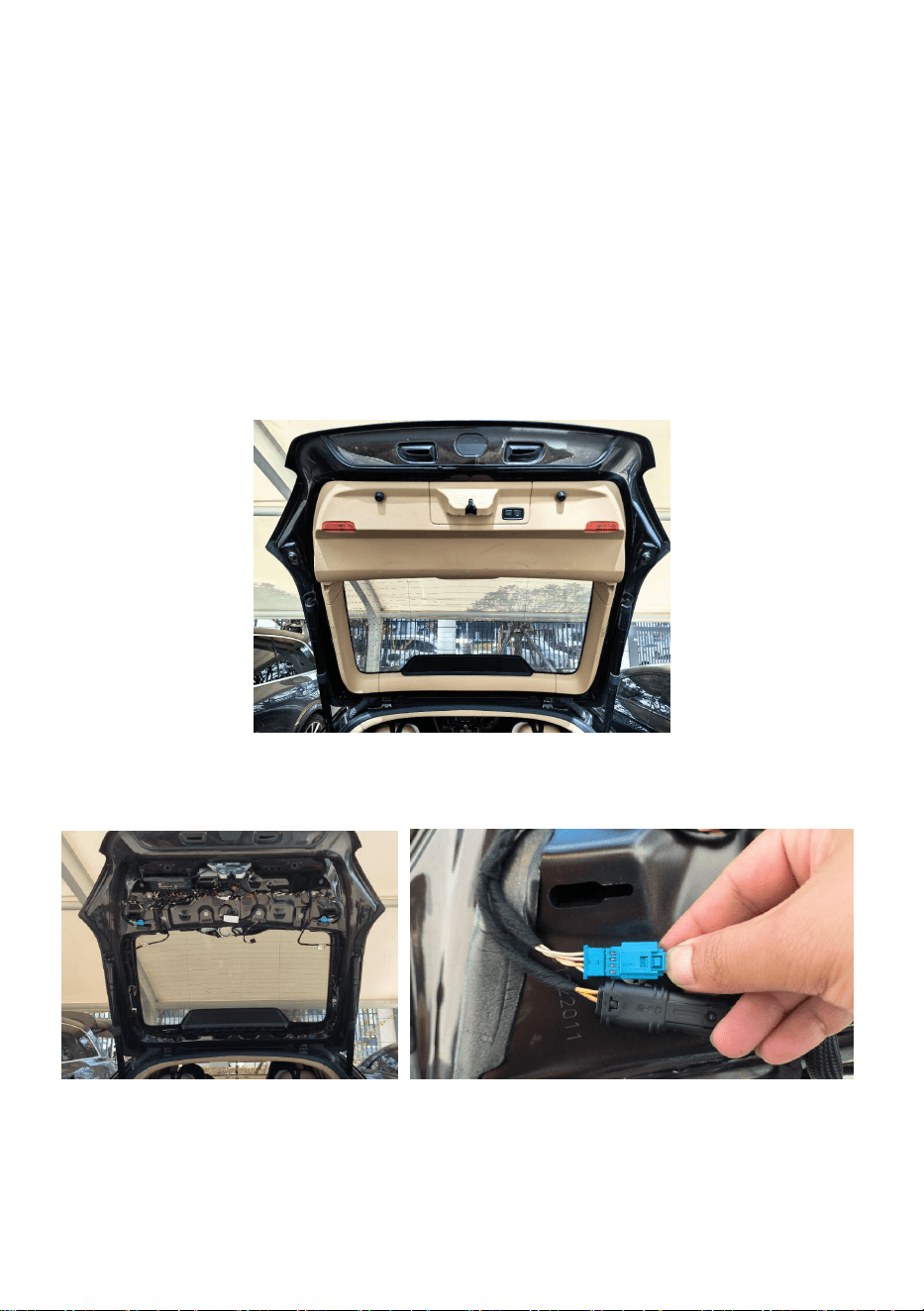

3.1 Remove the interior panel of the vehicle's tailgate.
3.2 Then, disconnect the power tailgate plug from the vehicle's connection point.
background
- 4 -

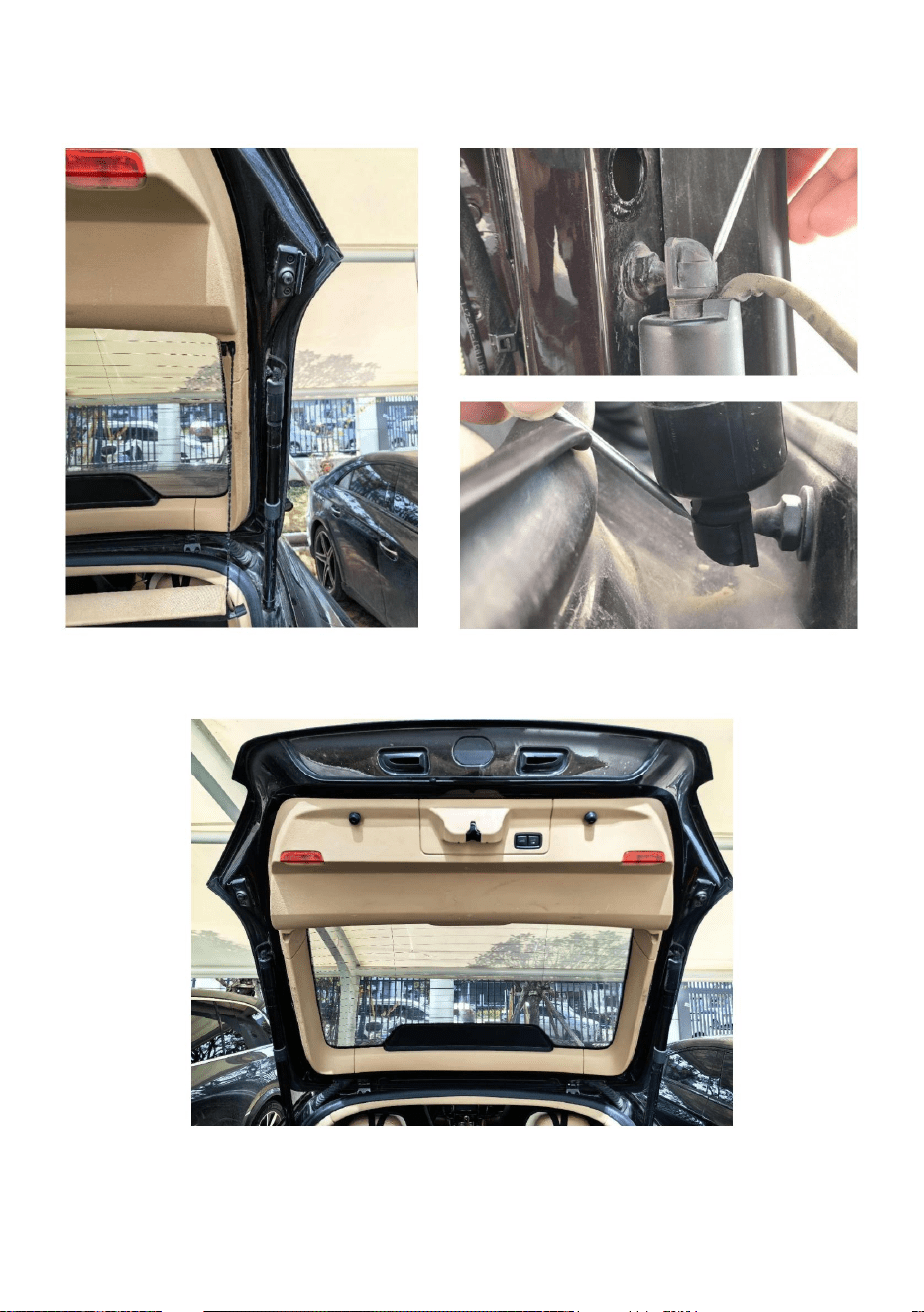

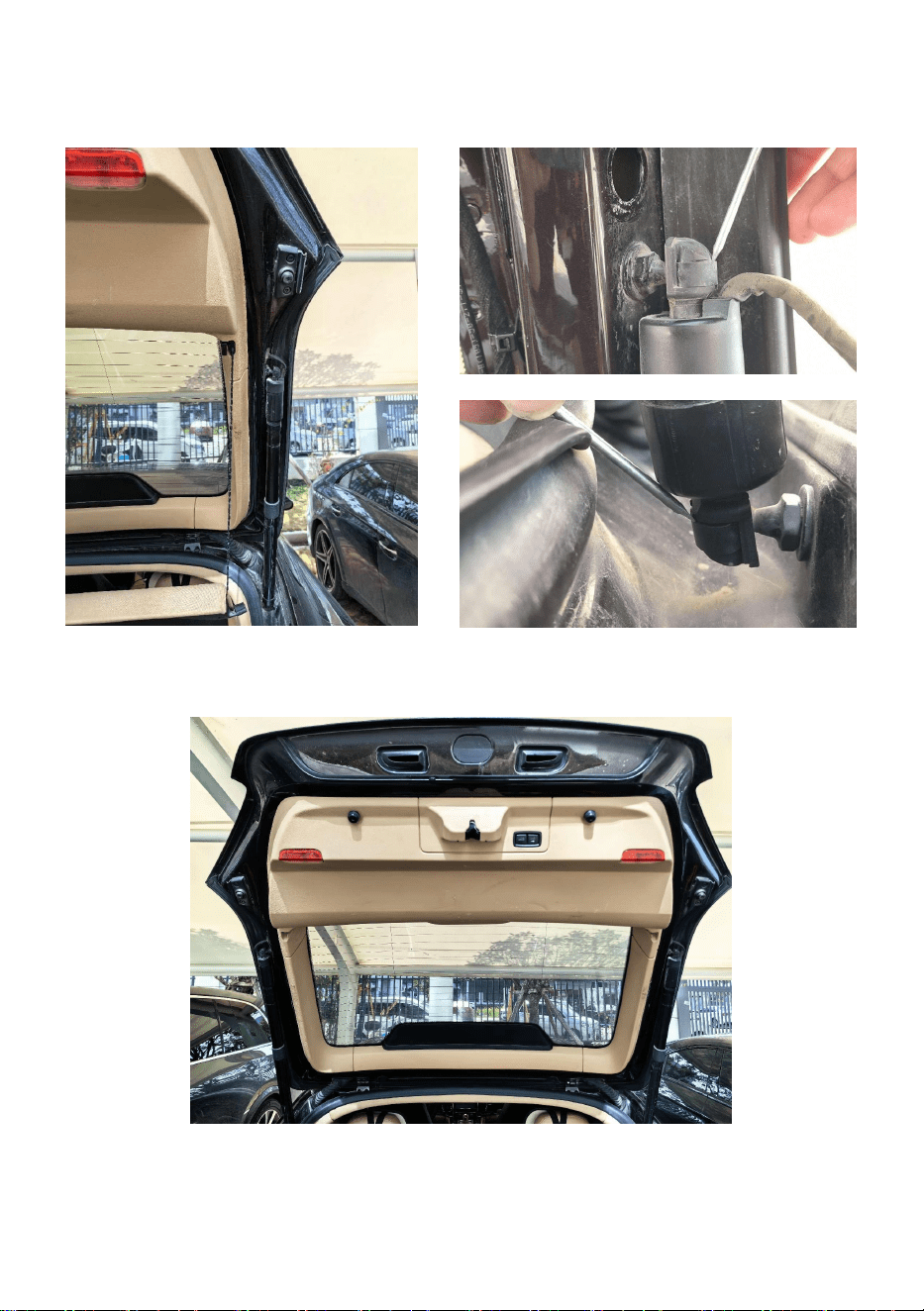

3.3 Using flat-head screwdriver to remove the clips from the old tailgate, then
install the new one. Same method for both sides.
3.4 After installing the new tailgate, reinstall the original panel.
background
- 5 -
3.5 Use diagnostic tools to connect to the car and clear error codes caused by the
replacement of the power tailgate.
3.6 After clearing the error codes, you can activate the power tailgate closing
using the following methods:
3.6.1 Press the tailgate close button directly.
3.6.2 Manually close the tailgate and then press the tailgate open button.
Tailgate open button
3.6.3 Reset the control module by using diagnostic tools like Autel or Launch,
then press the tailgate close button.
background
- 6 -

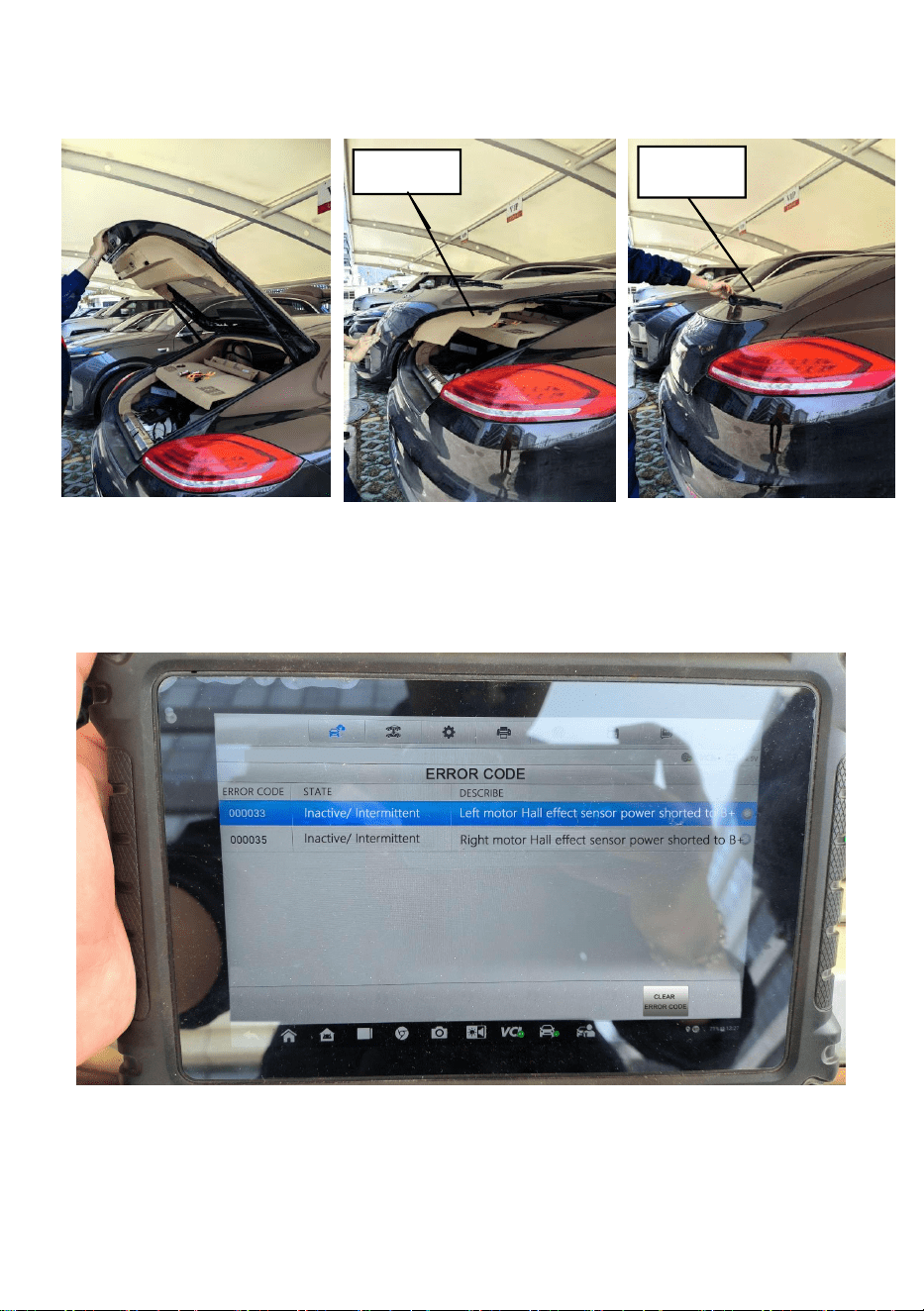

3.7 Manually close the tailgate by holding it with both hands and lowering it
slowly until the lock engages with the latch.
Latch
Latch
Manual closing operation example

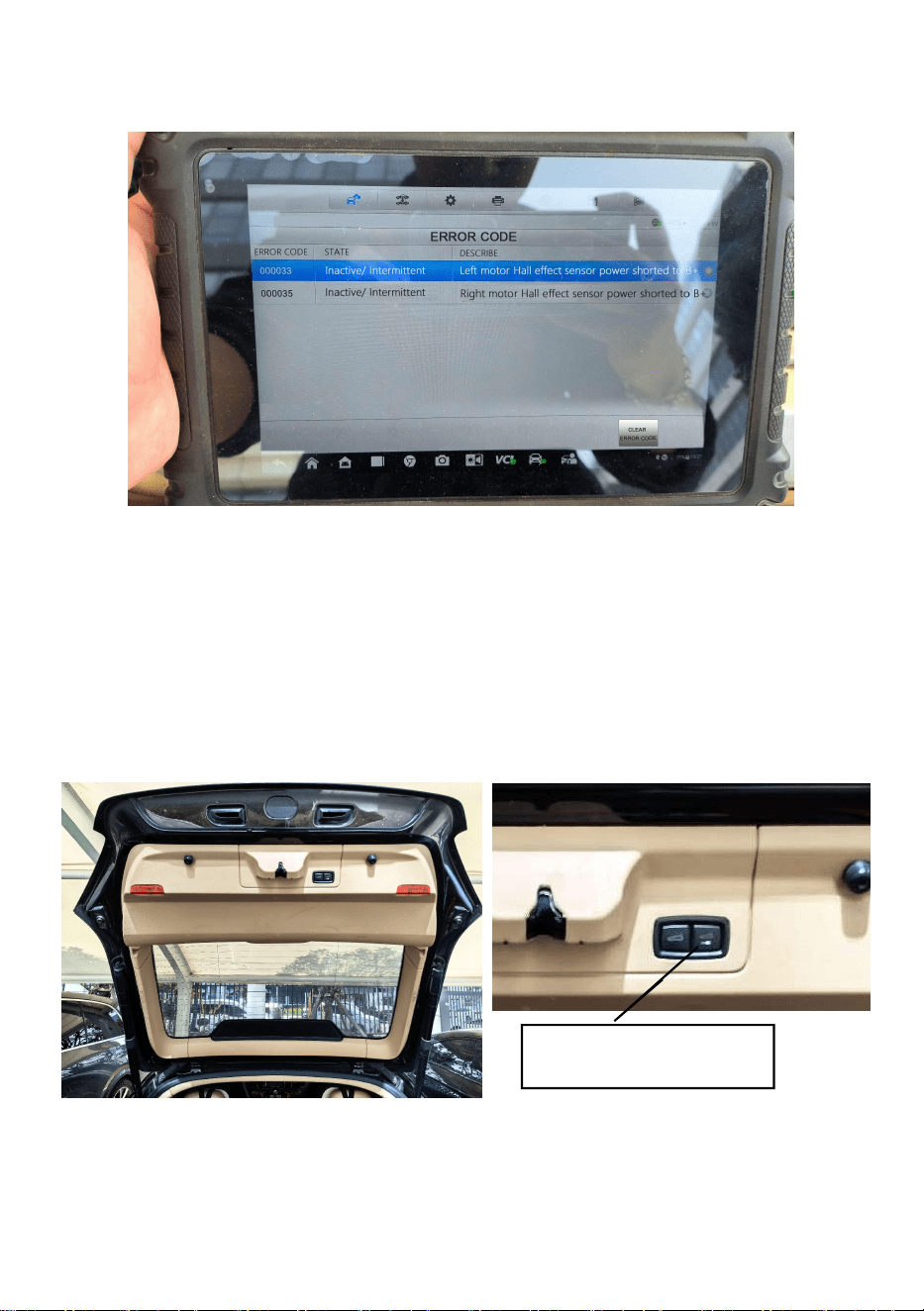

3.8 Troubleshooting: If the error code status is inactive or intermittent, it can be
cleared by using the diagnostic tool
background
- 7 -

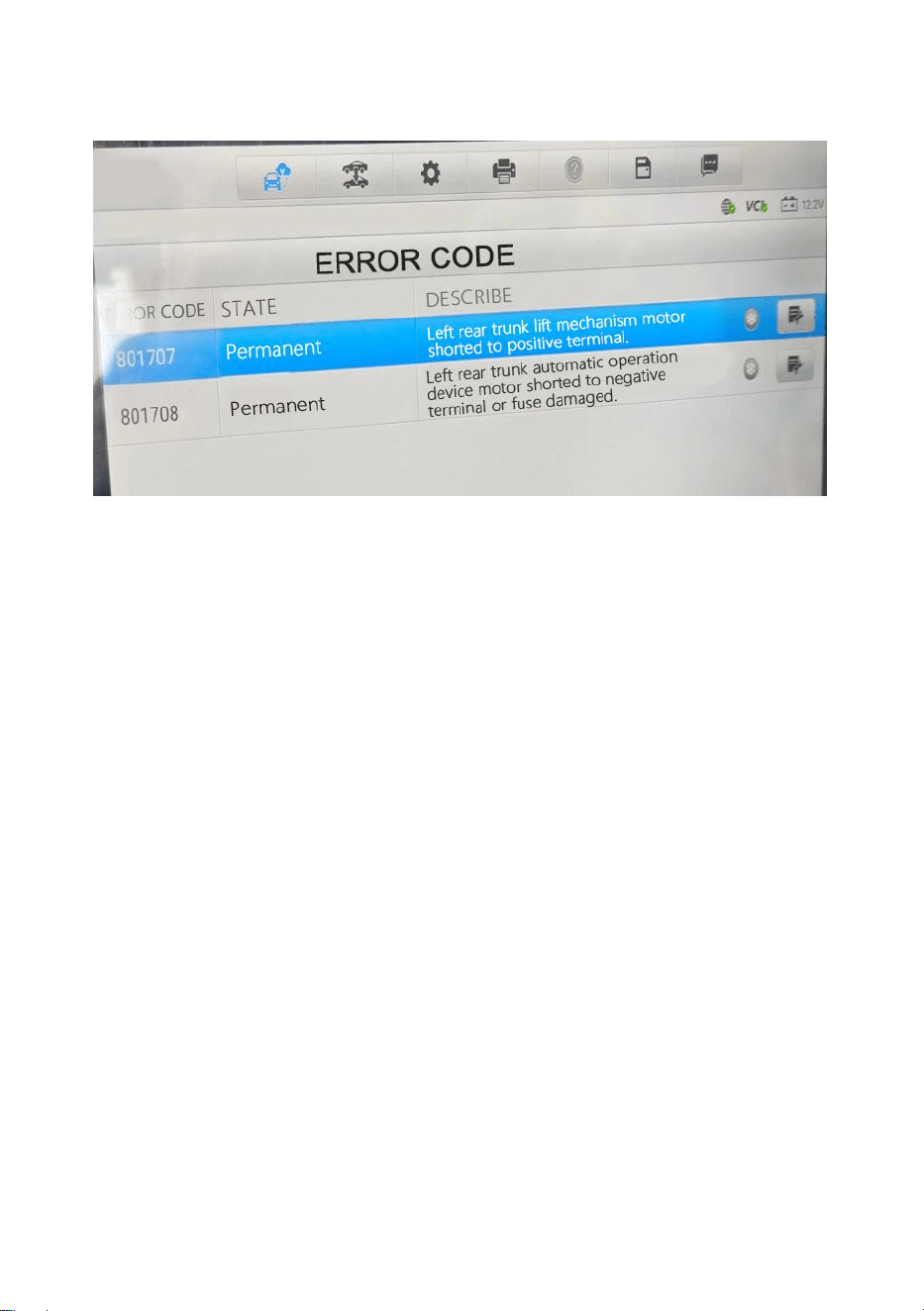

Permanent error code indicates an electrical fault in the tailgate; tailgate
replacement is required.
4. Precautions for Installing the Power Tailgate Strut
To ensure the safety and proper functioning of our products, installation should
be performed by qualified professionals. Do not disassemble the product, and
avoid forcibly pushing or pulling the tailgate to prevent vehicle damage or safety
incidents;
Before installing the product, check the dashboard display functions, ensure
button operations are normal, and inspect for any scratches on the interior and
exterior surfaces. Report any issues to the customer immediately.
Check if the power tailgate strut operates correctly and if the indicator lights
are functioning properly.
Turn off the engine and prepare the necessary tools;
For Installers: Remove any metal objects and other hard materials from the
vehicle to prevent damage or scratches during installation.
Carefully remove and store car parts to avoid scratching the dashboard. Clean
up any wire fragments promptly and ensure connectors are well-insulated to
prevent short circuits.
Route the wiring according to the original vehicle layout. Secure each wire
harness to avoid interference with moving parts such as the steering column,
accelerator, and brake pedals
background
- 8 -
Connect each wire harness following the original factory wiring scheme,
paying attention to the grounding wire.
Do not replace wires or components while powered.
After installation, manually close the tailgate to allow the system to initialize.
Ensure the tailgate is secured during the installation process to prevent it from
falling and causing injury.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
