LITE
WaveLinx
www.cooperlighting.com

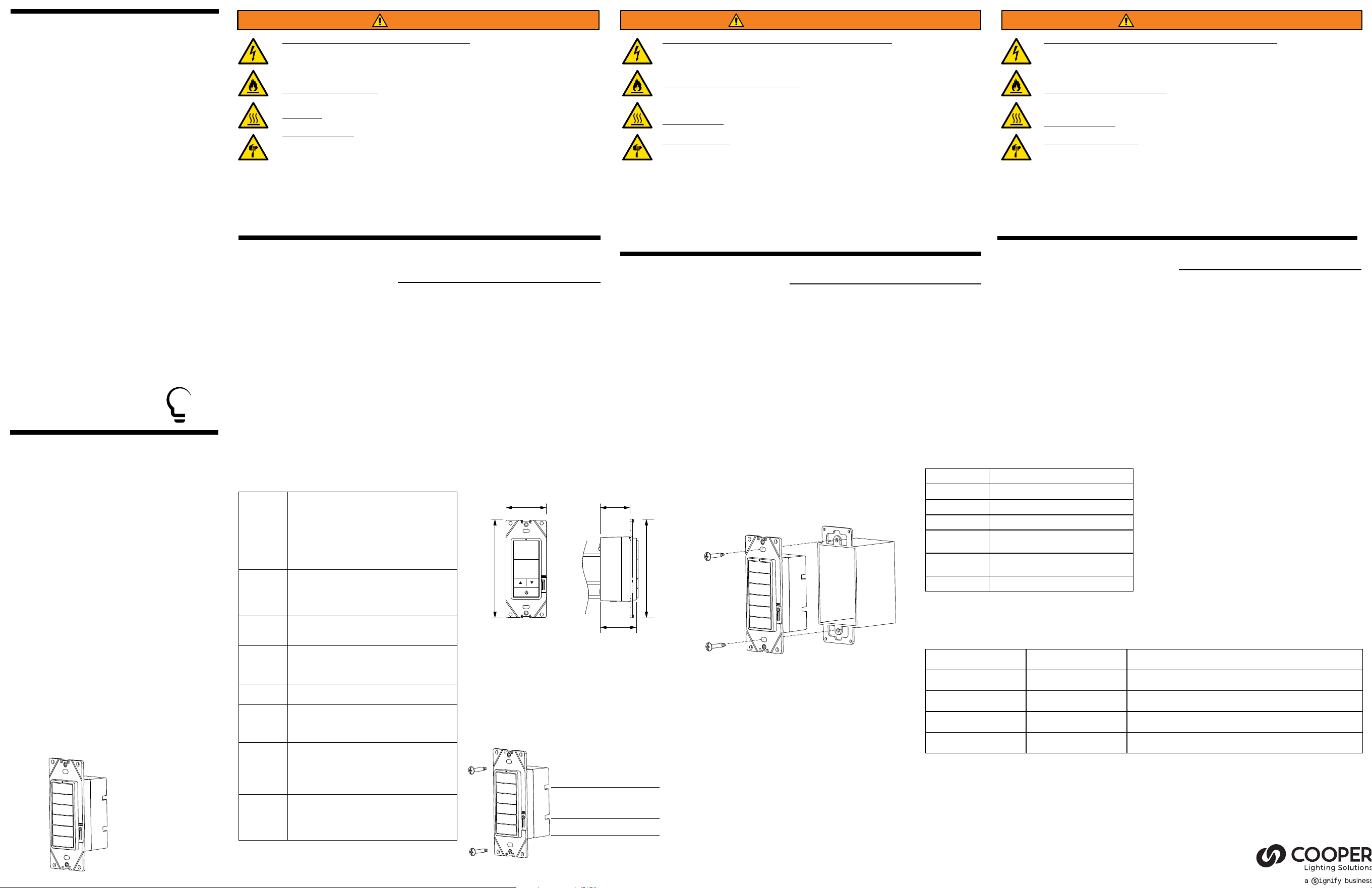

WaveLinx LITE Wallstation
General Information
Overview
The WaveLinx LITE No Neutral Wallstation is a versatile device for use in
retrofit applications where no neutral is available. These Wallstations are line
voltage (120-277VAC) powered and are fully configurable to provide wireless
local and multi-level control of the lighting in an area. The Wallstations
operate on a Bluetooth Mesh network.
The Wallstation mounts in a standard wallbox (single or multi-gang) and is
suitable for standard wall plates (not included). Each button is pre-configured
to control an area and each button’s to control a lighting scene for an area
and each button’s functionality can be modified using the WaveLinx LITE
Mobile Application.
The Wallstation is a multi-scene, single area dimming Wallstation which
provides customized light level for each area.
The Wallstation provides default sequence of operations including 50% light
level, scene light levels between 30-70% as well as 100% and full off. Two
configurations also include raise/ lower buttons to allow further light level
manual adjustment.
Notes:
• Each is powered by an internal universal 120-277 VAC (+/- 10%) input
power supply with line, neutral, and ground.
• The WaveLinx LITE Wallstation alone does not support any load switching.
Supplied Parts
Designed for installation into a standard single or multi- gang wiring box, each
wallstation is installed in the same manner as an ordinary wall switch.
Note: Before installing the unit in the junction box, please wire the wall station
per the instructions listed in the “Wiring Diagram” section.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com pour obtenir les conditions générales.
Énoncé de la FCC
Remarque: Cet équipement a été mis à l’essai et déclaré conforme aux limites établies pour un dispositif numérique de catégorie B en vertu de la section 15 des
règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre toute interférence nuisible dans une installation résidentielle.
Cet équipement génère, utilise et peut émettre de l’énergie radiofréquence et, s’il n’est pas installé et utilisé conformément aux instructions, peut provoquer des
interférences nuisibles aux communications radio. Toutefois, il n’est absolument pas garanti qu’aucune interférence ne se produira dans une installation donnée.
Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant
l’équipement, l’utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes:
• Réorientez ou déplacez l’antenne réceptrice.
• Augmentez la distance entre l’équipement et le récepteur.
• Branchez l’équipement sur la prise électrique d’un circuit autre que celui sur lequel le récepteur est branché.
• Demandez de l’aide au distributeur ou à un technicien radio ou TV qualifié.
Cet appareil est conforme aux limites d’exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Il doit être installé et utilisé à une
distance minimale de 20 cm entre l’émetteur et toute partie du corps.
Cet appareil est conforme aux limites d’exposition aux rayonnements de la norme ISED RSS-102 établies pour un environnement non contrôlé. Il doit être installé
et utilisé à une distance minimale de 20 cm entre l’émetteur et toute partie du corps.
ISED RSS
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions
suivantes : 1) l’appareil ne doit pas produire de brouillage; 2) l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en
compromettre le fonctionnement. CAN ICES-3 (B)/NMB-3(B)
Risque d’incendie, de décharge électrique, de coupure ou d’autres risques – L’installation et l’entretien de
ce produit doivent être effectués par un électricien qualifié. Ce produit doit être installé conformément
aux règles d’installation en vigueur par une personne familière avec la construction et le fonctionnement
du produit ainsi qu’avec les risques inhérents. Pour une protection continue contre les décharges
électriques, réinstallez tous les couvercles et protecteurs en place une fois le câblage terminé.
Risque d’incendie et de décharge électrique – Assurez-vous que l’alimentation électrique est HORS
TENSION avant de commencer l’installation ou de tenter d’en faire l’entretien. Mettez l’alimentation
électrique hors tension au niveau du fusible ou du disjoncteur. Toutes les installations doivent être
conformes au Code national de l’électricité, ainsi qu’à tous les codes nationaux et locaux.
Risque de brûlure– Débranchez la source d’alimentation et laissez refroidir le luminaire avant de
procéder à son entretien ou à sa manipulation.
Risque de blessures – À cause des arêtes tranchantes, manipulez ce produit avec précaution.
La désobéissance aux instructions suivantes représente un risque de blessures (y compris la mort) et de
dommages matériels.
EXONÉRATION DE RESPONSABILITÉ: Cooper LIghting Solutions n’assume aucune responsabilité pour les dommages
ou pertes de quelque nature que ce soit pouvant découler d’une installation, d’une manipulation ou d’une utilisation
inappropriée, imprudente ou négligente de ce produit.
IMPORTANT: Lire attentivement avant d’installer le luminaire. À conserver pour consultation ultérieure.
AVIS: Ce produit peut s’endommager ou devenir instable s’il n’est pas installé correctement.
Remarque: Les caractéristiques techniques et les dimensions peuvent changer sans préavis.
ATTENTION Service de la réception: Veuillez fournir une description de tout élément manquant ou de tout dommage constaté au
bordereau de réception. Soumettez une réclamation de transporteur public (chargement partiel) directement auprès du transporteur. Les
demandes pour les dommages cachés doivent être présentées dans les 15 jours suivants la livraison. Tout matériel endommagé doit être
conservé avec tout l’emballage d’origine.
AVIS: Produit conçu uniquement pour une installation et un usage à l’intérieur.
AVERTISSEMENT
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com para conocer nuestros términos y condiciones.
Declaración de la FCC
Nota: El equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de conformidad con la parte 15 de las Normas de la FCC. Estos
límites están diseñados para proporcionar una protección razonable contra las interferencias dañinas en una instalación residencial. Este equipo genera, usos y
puede emitir energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencia dañina en las comunicaciones
de radio. Sin embargo, no se puede garantizar que dicha interferencia no ocurra en una instalación determinada. Si este equipo causa interferencia dañina en
la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia
mediante una o más de las siguientes medidas:
• Reorientar o reubicar la antena receptora.
• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor
• Consultar con el distribuidor o con un técnico de radio/TV experimentado para obtener ayuda.
Este equipo cumple con los límites de exposición a la radiación de la FCC establecidos para un entorno no controlado. Este equipo debe instalarse y utilizarse
manteniendo una distancia mínima de 20 cm entre el radiador y cualquier parte del cuerpo.
Este equipo cumple con los límites de exposición a la radiación ISED RSS-102 establecidos para un entorno no controlado. Este equipo debe instalarse y
utilizarse manteniendo una distancia mínima de 20 cm entre el radiador y cualquier parte del cuerpo.
ISED RSS
Este dispositivo cumple con los RSS exentos de licencia de Industry Canada. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo
no puede causar interferencias; y (2) Este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no
deseado del dispositivo. CAN ICES-3 (B) / NMB-3 (B)
Riesgo de incendio, descarga eléctrica, cortes u otros riesgos de accidentes: la instalación y el
mantenimiento de este producto deben ser realizados por un electricista calificado. Este producto debe
ser instalado de acuerdo con el código de instalación correspondiente por una persona familiarizada
con la construcción y la operación del producto y los peligros involucrados. Para una protección
continua contra el riesgo de electrocución, reemplace todas las cubiertas y protectores después de que
se haya completado el cableado de campo.
Riesgo de incendio y descarga eléctrica: asegúrese de que el suministro eléctrico esté desconectado
antes de comenzar la instalación o intentar realizar cualquier tarea de mantenimiento. Desconecte
el suministro eléctrico en el fusible o disyuntor. Todas las instalaciones deben cumplir con el Código
Eléctrico Nacional y todos los códigos estatales y locales.
Riesgo de quemaduras: desconecte el suministro eléctrico y espere que la luminaria se enfríe antes de
manipularla o repararla.
Riesgo de lesiones personales: debido a bordes filosos, manipúlela con cuidado.
El incumplimiento de estas instrucciones puede provocar lesiones graves (incluida la muerte) y daños
a la propiedad.
RENUNCIA DE RESPONSABILIDAD: Cooper LIghting Solutions no asume ninguna responsabilidad por daños o pérdidas de ningún
tipo que puedan surgir por la instalación, manipulación o uso inadecuado, descuidado o negligente de este producto.
IMPORTANTE: Lea atentamente antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia futura.
AVISO: La luminaria puede dañarse y/o ser inestable si no se instala correctamente.
Nota: Las especificaciones y dimensiones están sujetas a cambios sin previo aviso.
ATENCIÓN Departamento de recepción: Observe que la descripción real de la luminaria no carezca de piezas ni presente
daños notorios al momento de su entrega. Presente el reclamo directamente al transportista de carga (LTL). Los reclamos por daños ocultos deben
presentarse dentro de los 15 días posteriores a la entrega. Se debe retener todo el material dañado, completo con el embalaje original.
AVISO: Diseñado solo para su instalación y uso en interiores.
ADVERTENCIA
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com for our terms and conditions.
FCC Statement
Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with a
minimum distance of 20cm between the radiator and any part of your body.
This equipment complies with ISED RSS-102 radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and
operated with a minimum distance of 20cm between the radiator and any part of your body.
ISED RSS
This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the following two conditions:
(1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the
device. CAN ICES-3 (B)/NMB-3(B)
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance with
the applicable installation code by a person familiar with the construction and operation of the product
and hazards involved. For continued protection against shock hazard replace all covers and guards after
field wiring is completed.
Risk of Fire and Electric Shock- Before installing or performing any service, the power MUST be turned
OFF. All installations should be in compliance with the National Electric Code and all state local codes.
Risk of Burn- Disconnect power and allow product to cool before handling or servicing.
Risk of Personal Injury- Due to sharp edges, handle with care.
Failure to comply with these instructions may result in death, serious bodily injury and property damage.
DISCLAIMER OF LIABILITY: Cooper LIghting Solutions assumes no liability for damages or losses of any kind that may
arise from the improper, careless, or negligent installation, handling or use of this product.
IMPORTANT: Read carefully before installing product. Retain for future reference.
NOTICE: Product may become damaged and/or unstable if not installed properly.
Note: Specifications and dimensions subject to change without notice.
ATTENTION Receiving Department: Note actual product description of any shortage or noticeable damage on delivery receipt. File
claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be filed within 15 days of delivery. All damaged
material, complete with original packing must be retained.
NOTICE: Designed for indoor installation and use only.
WARNING
WaveLinx LITE No Neutral
Required Wallstation
Installation Instructions
Station murale
sans neutre
WaveLinx LITE
Instructions d’installation
Estación de pared sin
necesidad de cable
neutro WaveLinx LITE
Instrucciones de Instalación
Specifications
Technology: WaveLinx LITE No Neutral Wallstation for Lighting and Scene
control utilizing Bluetooth Mesh.
Power Input power:
• 120/277VAC
• 5mA @ 120V
• 5mA @ 277V
• Rated impulse voltage: 4000V
• Type of Action: Type 1 Action
• Pollution Degree: 2
• Software Class: Class A
• Control Type: Operating Control
Indicators White LED (1 per wallstation)
LED functionality
• Indication of wireless network join request
• Indication of wireless network connection
• Scene indication of operations
Button
Configurations
• 3 Button
• 3 Button with R/L
• 5 Button with R/L
Installation Indoor use only
Standard gang decorator opening (wall plate not included)
Degree of Protection Provided by Enclosure – IP20
Method of Mounting – Flush mounting
Wallstation
Size
4.2"H x 1.8"W x 1.5” D (1.3” in box)
107mm x 45mm x 36mm (32mm in box)
Environmental
Specifications
Operating Temperature Range: 32°F to 113°F (0°C to 45°C)
Storage Temperature Range: 32°F to 167°F ( 0°C to 75°C)
Relative Humidity: 5% to 95% non-condensing,
for indoor use only
Standards Listings: cULus Certified, FCC
Meets latest ASHRAE Standard 90.1 requirements
Meets latest IECC requirements
Meets latest CEC Title 24 requirements
No Air Gap Switch provided for control of Electronic Ballast,
CFLs, LED, and LED Lamps
Wireless
Specifications
Radio 2.4GHz
IEEE 802.15.1 - Bluetooth
®
Low Energy (BLE)
Transmitter Power +8dBm
Range: 100ft (30m) LOS (see Note)
50 devices (MAX) per network (40 best practice)
Note: Use of a metal wall plate will result in reduced wireless range.

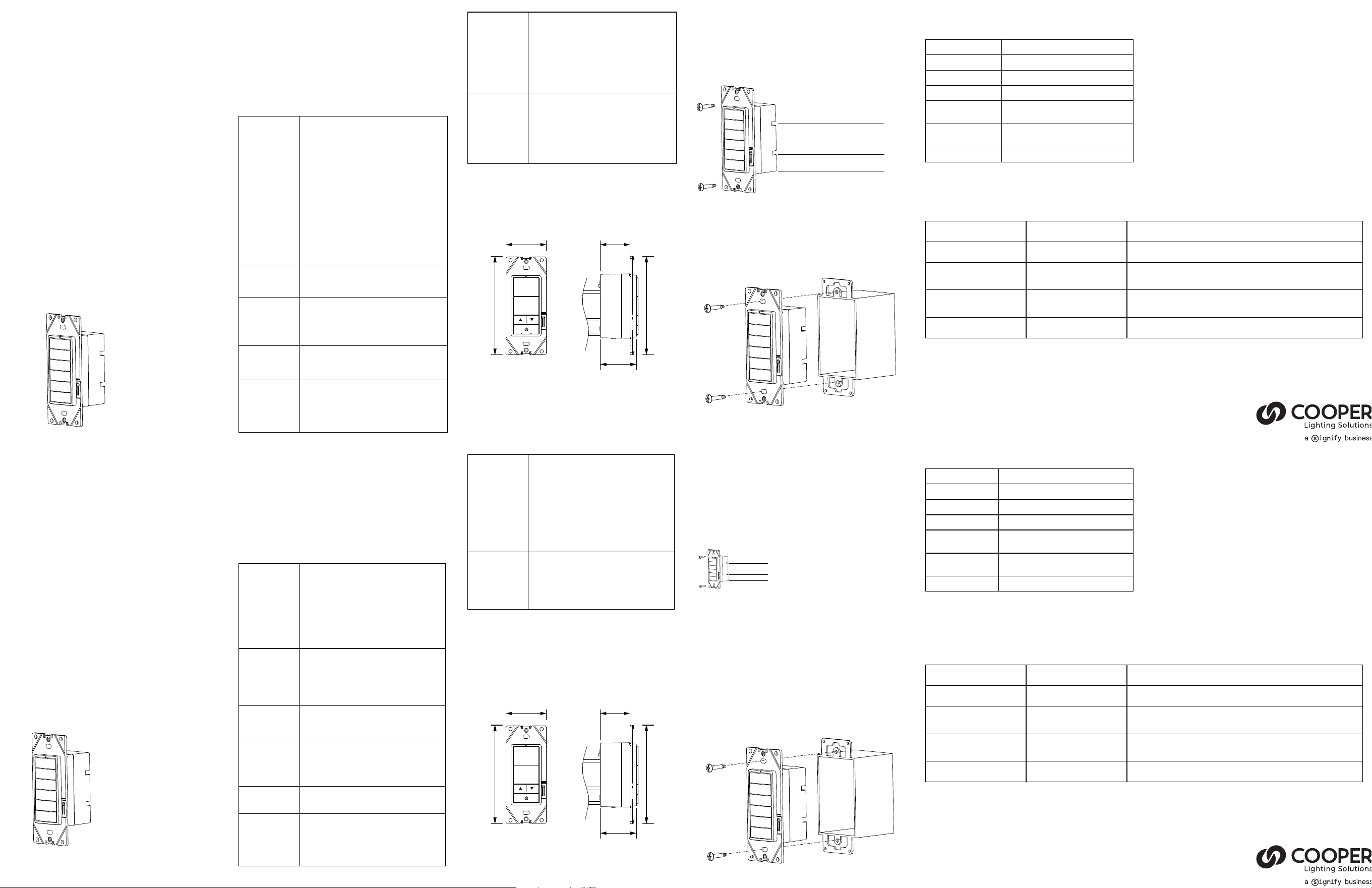

Wallstation Dimensions
The WaveLinx LITE Wallstation is intended to fit into a standard wall box with
a minimum internal depth of 2 inches (51 mm).
1.3"
[32mm]
1.8"
[45mm]
1.5"
[36mm]
4.2"
[107mm]
4.2"
[107mm]
1
2
AC Wiring
1. Make sure power is turned OFF at the branch circuit breaker.
2. Wire units as shown per the “Wiring Diagram” section.
3. Mount the unit to wall box.
4. All installations should comply with the National Electrical Code
and all state and local codes including Canadian Electrical code.
5. Turn power back ON at the branch circuit breaker and wait for the
unit to stabilize.
120/277VAC - BLACK - LINE
GROUND - GREEN
Wall plate not included
120/277VAC - BLACK- LOAD
Line and Load wires are interchangeable
Default Button Behavior
Button 1 Scene 3 = 50%
Button 2 Scene 1 = 100%
Button 3 Scene 2 = 70%
Button 4 Scene 4 = 30%
Raise press*
hold*
Increase 1% (per press)
Increase 15% (per sec)
Lower press*
hold*
Decrease 1% (per press)
Decrease 15% (per sec)
Power* Scene 0 = OFF
* - affects all zones in area
Note: Please refer to the WaveLinx LITE Mobile Application
User Manual for complete configuration information.
Canada Sales
5925 McLaughlin Road
Mississauga, Ontario L5R 1B8
P: 905-501-3000
F: 905-501-3172
Cooper LIghting Solutions is a
registered trademark.
All trademarks are property
of their respective owners.
Product availability, specifications,
and compliances are subject to
change without notice.
Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
www.cooperlighting.com
For service or technical
assistance:
1-800-553-3879
© 2020 Cooper Lighting Solutions
All Rights Reserved
Printed in Mexico
Publication No. IB503086ML
November 2020
Wallstation Installation
1. The WaveLinx LITE Wallstation is intended to fit into a standard gang wall
box with a minimum internal depth of 2 in. (51mm). With the all plate
(not included) removed, use the two supplied long screws to secure the
wallstation to the wall box.
2. Finish installation with a wall plate (not included).
Wall plate not included
LED Indicator
• Out of Box (OOB) operation- After a button press the LED blinks green
then blue.
• Networked operation- After a button press the LED blinks White then blue.
NOTE: WaveLinx LITE devices are not currently
compatible with the WaveLinx Wireless Area Controller.
Troubleshooting
Issue Possible Causes Suggestions
LED will not blink when button
is pressed
Power Interrruption Check incoming voltage and/or wiring (load connection)
LED blinks for 10 seconds after
button press
No network connection Check that the wallstation connected to the WaveLinx LITE network.
Wallstation cannot connect to the
WaveLinx LITE network
Communication Issue
Check that the Wallstation is within range of other WaveLinx LITE devices in the
same network without obstacles and can establish reliable communicatins.
Button toggles incorrect scene Configuration Issue
Check that the wallstation button was programmed with the correct scene via the
WaveLinx LITE mobile application.
If still having trouble, call Technical Services at 1-800-553-3879
Wall plate
not include
d
Servicio de ventas de Canada
5925 McLaughlin Road
Mississauga (Ontario) L5R 1B8
T: 905501-3000
T: 905501-3172
Cooper LIghting Solutions es una
marca registrada.
Todas las marcas registradas
son propiedad de sus respectivos
propietarios.
La disponibilidad de productos,
las especificaciones y los
cumplimientos están sujetos a
cambio sin previo aviso.
Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
www.cooperlighting.com
Para servicio o
asistencia técnica:
1-800-553-3879
© 2020 Cooper Lighting Solutions
Todos los derechos reservados
Impreso en México
Publicación No.IB503086ML
Noviembre 2020
Service des ventes du Canada
5925 McLaughlin Road
Mississauga (Ontario) L5R 1B8
Tél.: 905501-3000
Téléc.: 905501-3172
Cooper LIghting Solutions est une
marque déposée.
Toutes les autres marques de
commerce sont la propriété de leur
propriétaire respectif.
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans
préavis.
Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
www.cooperlighting.com
Pour obtenir de l’aide
technique ou un service:
1800553-3879
© Cooper Lighting Solutions, 2020.
Tous droits réservés.
Imprimé en Mexique
Publication no IB503086ML
Novembre 2020
Station murale WaveLinx LITE
Renseignements généraux
Vue d’ensemble
Le poste mural WaveLinx LITE sans neutre est un appareil polyvalent destiné
aux applications de rénovation où aucun neutre n’est disponible. Ces postes
muraux sont alimentés par tension composée (120 à 277Vc.a.) et sont
entièrement configurables pour fournir un contrôle local sans fil et à plusieurs
niveaux d’éclairage dans un secteur. Les postes muraux fonctionnent sur un
réseau maillé Bluetooth.
La station murale se monte dans une boîte électrique murale standard (simple
ou multiple) et convient aux plaques murales standard (non incluses). Chaque
bouton est préconfiguré pour contrôler un secteur et chaque bouton contrôle
une scène d’éclairage pour un secteur; de plus, la fonctionnalité de chaque
bouton peut être modifiée à l’aide de l’application mobile WaveLinx LITE.
La station murale est un poste de gradation multiscène réglable unique qui
fournit un niveau d’éclairage personnalisé pour chaque secteur.
La station murale fournit une séquence d’opérations par défaut incluant un
niveau d’éclairage de 50%, des niveaux d’éclairage de scène entre 30 et 70%,
ainsi que des niveaux d’éclairage complet et éteint. Deux configurations
incluent également des boutons pour augmenter/réduire l’éclairage afin de
permettre un réglage manuel supplémentaire du niveau d’éclairage.
Remarques:
• Chacun est alimenté par une entrée interne universelle de 120 à 277Vc.a.
(+/- 10%) comprenant un fil de tension, un fil neutre et un fil de mise à
la terre.
• La station murale WaveLinx LITE à lui seul ne prend en charge aucune
commutation de charge.
Pièces fournies
Conçu pour être installé dans une boîte de câblage standard simple ou multiple,
chaque poste mural est installé de la même manière qu’un commutateur mural
classique.
Remarque: Avant d’installer l’appareil dans la boîte de jonction, veuillez raccorder
le poste mural selon les instructions indiquées dans la section «Schéma de
câblage».
Spécifications
Technologie: Station murale sans fil pour l’éclairage et le contrôle de scène
utilisant un réseau maillé Bluetooth.
Alimentation Puissance d’entrée :
• 120 à 277Vc.a. (50/60 Hz)
• 5 mA à 120V
• 5mA à 277V
• Tension d’impulsion nominale: 4 000 V
• Type d’action: Action de type1
• Degré de pollution: 2
• Classe de logiciel: Classe A
• Type de commande: Commande de
fonctionnement
Indicateurs DEL blanche (1 par poste mural)
Fonctionnalité DEL
• Indication de la demande de connexion au réseau
sans fil
• Indication de la connexion au réseau sans fil
• Indication de la scène des opérations
Bouton
Configurations
• 3 boutons
• 3 boutons avec D/G
• 5 boutons avec D/G
Installation Usage intérieur seulement
Boîte murale standard décorative (multiple)
(plaque murale non incluse)
Degré de protection du boîtier: IP20
Mode de montage: encastré
Taille du poste
mural
107mmH x 45mmL x 36mmP (32mm dans
la boîte)
(4,2poH x 1,8poL x 1,5poP [3,3 cm (1,3 po) dans
la boîte])
Spécifications
environnementales
Plage de température de fonctionnement :
0 °C à 45 °C (32 °F à 113 °F)
Plage de température de stockage :
0 °C à 75 °C (32 °F à 167 °F)
Humidité relative : 5% à 95% sans condensation,
pour usage intérieur uniquement
Normes Caractéristiques nominales : Homologation cULus,
FCC
Répond aux dernières exigences de la norme
90.1 de l’ASHRAE
Répond aux dernières exigences du IECC
Répond aux dernières exigences de la norme
24 du CEC
Aucun interrupteur à entrefer n’est prévu pour la
commande des ballasts électroniques, des lampes
fluocompactes, des DEL et des lampes LED.
Sans fil
Spécifications
Radio 2,4GHz
IEEE 802.15.1 – Bluetooth
®
à faible consommation
(Bluetooth Low Energy – BLE)
Puissance de l’émetteur +8dBm
Intervalle : 30m (100pi) de visibilité directe (voir
la remarque)
50 appareils (MAX) par réseau (40 est une pratique
exemplaire)
Remarque: L’utilisation d’une plaque métallique pour poste mural
réduira la portée du sans fil.
Dimensions du poste mural
La station murale WaveLinx LITE est conçu pour s’intégrer dans une boîte
murale standard avec une profondeur interne minimale de 51mm (2po).
1.3"
[32mm]
1.8"
[45mm]
1.5"
[36mm]
4.2"
[107mm]
4.2"
[107mm]
1
2
Câblage CA
1. S’assurer que l’alimentation est hors tension depuis le disjoncteur de
circuit de dérivation.
Comportement du bouton par défaut
Bouton 1 Scène 3 = 50%
Bouton 2 Scène 1 = 100%
Bouton 3 Scène 2 = 70%
Bouton 4 Scène 4 = 30%
Augmenter la pression*
tenir*
Augmenter de 1% (par pression)
Augmenter de 15% (par seconde)
Réduire la pression*
tenir*
Réduire de 1% (par pression)
Réduire de 15% (par seconde)
Alimentation* Scène 0 = ÉTEINT
* - touche toutes les zones du secteur
Remarque: Pour obtenir plus de renseignements sur la configuration,
reportez-vous au manuel de l’utilisateur de l’application mobile WaveLinx LITE.
2. Raccorder les unités comme indiqué dans la section
« Schéma de câblage ».
3. Monter l’appareil sur la boîte murale.
4. Toutes les installations doivent être conformes au Code national de
l’électricité et à tous les codes provinciaux et locaux, y compris le code
électrique canadien.
5. Remettez l’alimentation sous tension sur le disjoncteur et attendez que
l’appareil se stabilise.
120/277 V CA - NOIR - LIGNE
TERRE - VERT
120/277 V CA - NOIR - CHARGEUR
Plaque murale non incluse
Les fils de ligne et de charge sont interchangeables
Installation murale
1. La station murale commercial WaveLinx LITE est conçu pour s’intégrer
à une boîte murale standard (multiple) avec une profondeur interne
minimale de 51mm (2po). Une fois la plaque (non incluse) retirée, utiliser
les deux longues vis fournies pour fixer le poste mural à la boîte murale.
2. Terminer l’installation avec une plaque murale (non incluse).
Plaque murale non incluse
Témoin DEL
• Fonctionnement initial (OOB): après avoir appuyé sur un bouton, la DEL
clignote en vert puis en bleu.
• Fonctionnement en réseau: après avoir appuyé sur un bouton, la DEL
clignote en blanc, puis en bleu.
REMARQUE : Les appareils WaveLinx LITE ne sont pas
actuellement compatible avec le contrôleur de zone sans fil
WaveLinx.
Dépannage
Problème Causes possibles Suggestions
Le témoin DEL ne clignote pas
lorsque le bouton est enfoncé
Coupure de courant Vérifiez la tension d’entrée et/ou le câblage (connexion de la charge).
Le témoin DEL clignote pendant
10 secondes après avoir appuyé
sur le bouton
Aucune connexion au réseau Vérifier que le poste mural est connecté au réseau WaveLinx LITE.
La station murale ne peut pas se
connecter au réseau WaveLinx
LITE
Problème de communication
Vérifier que le poste mural est à portée d’autres appareils WaveLinx LITE du même
réseau sans obstacle et qu'il peut établir des communications fiables.
Le bouton bascule vers la
mauvaise scène
Problème de configuration
Vérifier que le bouton du poste mural a été programmé avec la bonne scène à l’aide
de l’application mobile WaveLinx LITE.
Si vous rencontrez toujours des problèmes, appelez le Service technique au 1800553-3879
Unidad de pared de uso WaveLinx LITE
Información general
Descripción General
La estación de pared WaveLinx LITE sin neutro es un dispositivo versátil para
su uso en aplicaciones de modernización donde no se dispone de neutro.
Estas botoneras para pared funcionan con voltaje de línea (120-277 VCA) y
se pueden configurar para ofrecer control inalámbrico local y multinivel de
la iluminación en un área. Las botoneras para pared funcionan en una red de
malla Bluetooth Mesh.
La unidad de pared se monta en una caja de pared estándar (de una o varias
bandas) y es adecuada para placas de pared estándar (no incluidas). Cada
botón está preconfigurado para controlar un área y una escena de iluminación
para un área, y las funciones de cada botón se pueden modificar mediante la
aplicación para dispositivos móviles de uso comercial WaveLinx LITE.
La unidad de pared es una unidad de regulación para un área individual y
varias escenas, que brinda un nivel de luz personalizado para cada área.
Esta unidad proporciona una secuencia predeterminada de operaciones, que
incluyen un 50% del nivel de luz, niveles de luz de escena de entre 30% y
70%, así como también 100% y apagado completo. Dos configuraciones
también incluyen botones para subir y bajar el nivel de luz y así permitir un
mayor ajuste manual.
Notas:
• Cada una recibe alimentación de una fuente de alimentación de entrada
interna universal de 120-277 VCA (+/- 10%) con terminales de línea,
neutro y a tierra.
• La unidad de pared de uso WaveLinx LITE por sí sola no admite
conmutación de cargas.
Piezas provistas
Según su diseño, cada botonera para pared se instala en una caja de conexiones
estándar de una o varias bandas de la misma forma que un interruptor de pared
común.
Nota: Antes de instalar la unidad en la caja de derivación, conecte la unidad de
pared de acuerdo con las instrucciones que figuran en la sección “Diagrama de
cableado”.
Especificaciones
Tecnología: La unidad de pared inalámbrica para control de iluminación y
escenas mediante Bluetooth Mesh.
Alimentación Alimentación de entrada:
• 120 - 277VCA (50/60Hz)
• 5mA a 120V
• 5mA a 277V
• Voltaje de impulso nominal: 4000V
• Tipo de acción: Acción tipo 1
• Grado de contaminación: 2
• Clase de software: Clase A
• Tipo de control: Control de funcionamiento
Indicadores LED blanco (uno por botonera para pared)
Función del indicador LED
• Indicación de solicitud de incorporación a la
red inalámbrica
• Indicación de conexión a la red inalámbrica
• Indicación de escena de operaciones
Botón
Configuraciones
• Tres (3) botones
• Tres (3) botones con D/I
• Cinco (5) botones con D/I
Instalación Solo para uso en interiores
Apertura estándar del decorador de bandas
(placa de pared no incluida)
Grado de protección de la envolvente – IP20
Método de montaje – Montaje empotrado
Tamaño de la
unidad de pared
4,2in de alto x 1,8in de ancho x 1,5in de
profundidad (1,3in en la caja)
107mm x 45mm x 36mm (32mm en la caja)
Especificaciones
ambientales
Rango de temperatura de funcionamiento:
32°F a 113°F (0°C a 45°C)
Rango de temperatura de almacenamiento:
32°F a 167°F (0°C a 75°C)
Humedad relativa: 5% a 95% sin condensación,
solo para uso en interiores
Estándares Certificaciones: Certificación cULus, Comisión
Federal de Comunicaciones (FCC)
Cumple con los requisitos vigentes del estándar
ASHRAE 90.1
Cumple con los requisitos vigentes del Código
Internacional de Conservación de la Energía (IECC)
Cumple con los
requisitos vigentes del Título 24 de la Comisión de
Energía de California (CEC)
No se incluye interruptor de desconexión física (air
gap) para el control de balastos electrónicos, CFL,
LED y lámparas LED.
Especificaciones
de conexión
inalámbrica
Radio 2,4GHz
IEEE 802.15.1: Bluetooth
®
Low Energy (BLE)
Potencia del transmisor +14dBm
Rango: 100 ft (30 m) LOS (ver nota)
50 dispositivos (MÁX.) por red
(se recomiendan 40)
Nota: El uso de una placa frontal de metal para la botonera de pared
reducirá el alcance inalámbrico.
Dimensiones de la unidad de pared
La unidad de pared WaveLinx LITE está diseñada para calzar dentro de una
caja de pared estándar con una profundidad interna mínima de 2pulgadas
(51mm).
1.3"
[32mm]
1.8"
[45mm]
1.5"
[36mm]
4.2"
[107mm]
4.2"
[107mm]
1
2
Funciones predeterminadas de los botones
Botón 1 Escena 3 = 50%
Botón 2 Escena 1 = 100%
Botón 3 Escena 2 = 70%
Botón 4 Escena 4 = 30%
Presionar Subir*
Mantener presionado*
Aumento de un 1% (por pulsación)
Aumento de un 15% (por segundo)
Presionar Bajar*
Mantener presionado*
Disminución de un 1% (por pulsación)
Disminución de un 15% (por segundo)
Alimentación* Escena 0 = APAGADO
* - afecta a todas las zonas del área
Nota: Consulte el Manual del usuario de la Aplicación para dispositivos
móviles de uso comercial WaveLinx LITE para obtener información completa
sobre la configuración.
Cableado de CA
1. Asegúrese de que la alimentación esté desconectada en el disyuntor de
circuito derivado.
2. Cablee las unidades tal como se muestra en la sección “Diagrama de
cableado”.
3. Monte la unidad en la caja de pared.
4. Todas las instalaciones deben realizarse en cumplimiento del Código
Eléctrico Nacional y de todos los códigos locales y estatales, incluido el
Código Eléctrico Canadiense.
5. Conecte la alimentación nuevamente en el disyuntor de circuito derivado y
espere hasta que la unidad se estabilice.
120/277 V CA - NEGRO - LÍNEA
A TIERRA - VERDE
120/277 V CA - NEGRO - CARGA
La placa de la pared no está incluida
Les ls de ligne et de charge sont interchangeables
Los cables de línea y de carga son intercambiables.
Instalación de la unidad de pared
1. La unidad de pared de uso WaveLinx LITE está diseñada para calzar
dentro de una caja de pared de banda estándar con una profundidad
interna mínima de 2in (51mm). Quite la placa de pared (no incluida) y
use los dos tornillos largos suministrados para fijar la botonera a la caja
de pared.
2. Termine la instalación con una placa de pared (no incluida).
La placa de la pared no está incluida
Indicador LED
• Funcionamiento inicial (fuera de la caja): tras pulsar el botón, el LED
parpadea en verde y luego en azul.
• Funcionamiento en red: tras pulsar el botón, el LED parpadea en blanco y
luego en azul.
NOTAS: Los dispositivos WaveLinx LITE no están
actualmente compatible con el controlador de área
inalámbrico WaveLinx.
Solución de problemas
Problema Causas posibles Sugerencias
El LED no parpadea al presionar
el botón
Interrupción de la alimentación Verifique el voltaje de entrada y/o el cableado (conexión de la carga).
El LED parpadea durante
10segundos después de
presionar el botón
No hay conexión de red Compruebe que la botonera esté conectada a la red de uso comercial WaveLinx LITE.
La botonera no se puede conectar
a la red de uso comercial
WaveLinx LITE
Problema de comunicación
Compruebe que la botonera se encuentre dentro del alcance de otros dispositivos de
uso comercial WaveLinx LITE en la misma red sin obstáculos y que pueda establecer
comunicaciones confiables.
El botón alterna una escena
incorrecta
Problema de configuración
Compruebe que el botón de la botonera se haya programado con la escena correcta
a través de la aplicación para dispositivos móviles de uso comercial WaveLinx LITE.
Si aún tiene problemas, llame al Servicio Técnico al 1-800-553-3879
La placa de la pared
no está incluida
Plaque murale
non incluse
