KitchenAid KOED930SPS Smart Electric Double Wall Oven User Manual

W11794111A

IMPORTANT:

Save for local electrical inspector's use.

IMPORTANT :

À conserver pour consultation par l'inspecteur local des installations électriques.

IMPORTANTE:

Guarde para tener a disposición del inspector de electricidad local.

BUILT-IN ELECTRIC SINGLE AND DOUBLE OVEN

OWNER’S MANUAL

MANUEL DU PROPRIÉTAIRE DU FOUR ÉLECTRIQUE

SIMPLE OU DOUBLE ENCASTRÉ

MANUAL DEL USUARIO PARA EL HORNO

INTEGRADO ELÉCTRICO SENCILLO O DOBLE

Table of Contents/Table des matières/Índice

BUILT-IN OVEN SAFETY....................2

Built-In Oven Safety ........................2

Internet Connectivity Guide for

Connected Appliances Only ..............3

Disclaimer for Units with Camera

Only.............................................4

OVEN MAINTAINANCE AND CARE .....5

General Cleaning............................5

Self-Cleaning Cycle.........................5

Steam Clean..................................6

INSTALLATION INSTRUCTIONS .........7

REQUIREMENTS..............................7

Tools and Parts ..............................7

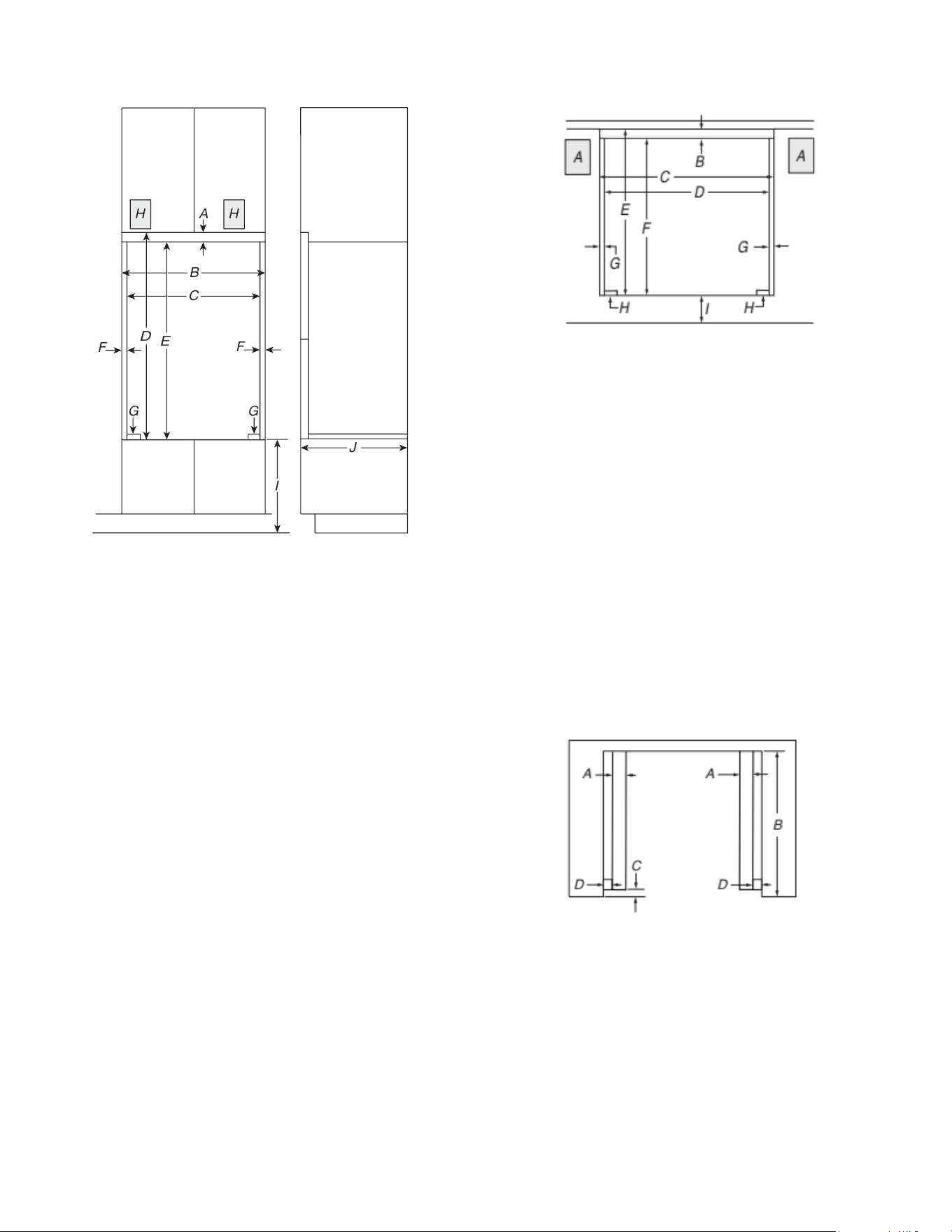

Location Requirements ....................7

Electrical Requirements ................. 12

INSTALLATIONS ............................ 13

Prepare Built-In Oven .................... 13

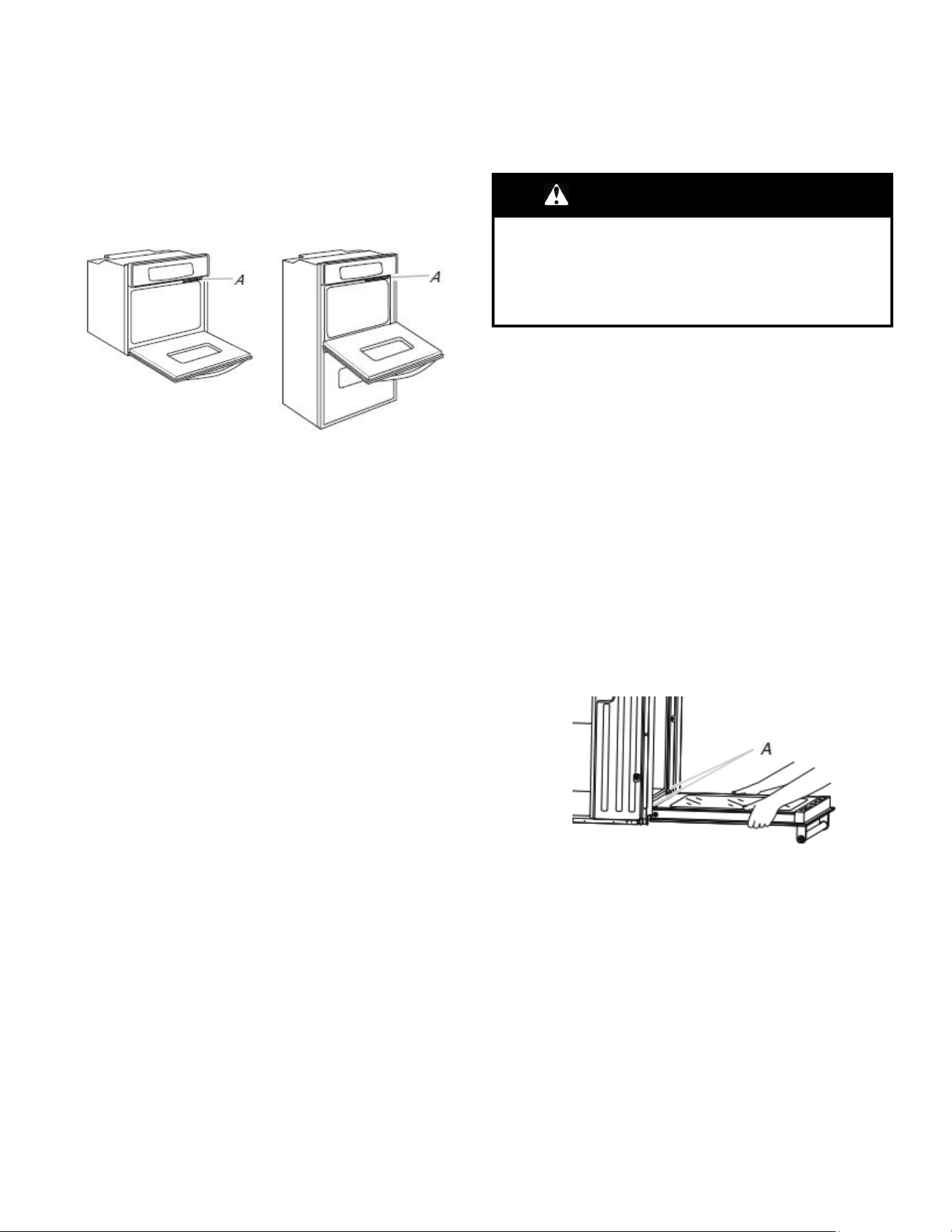

Remove Oven Door(s) ................... 13

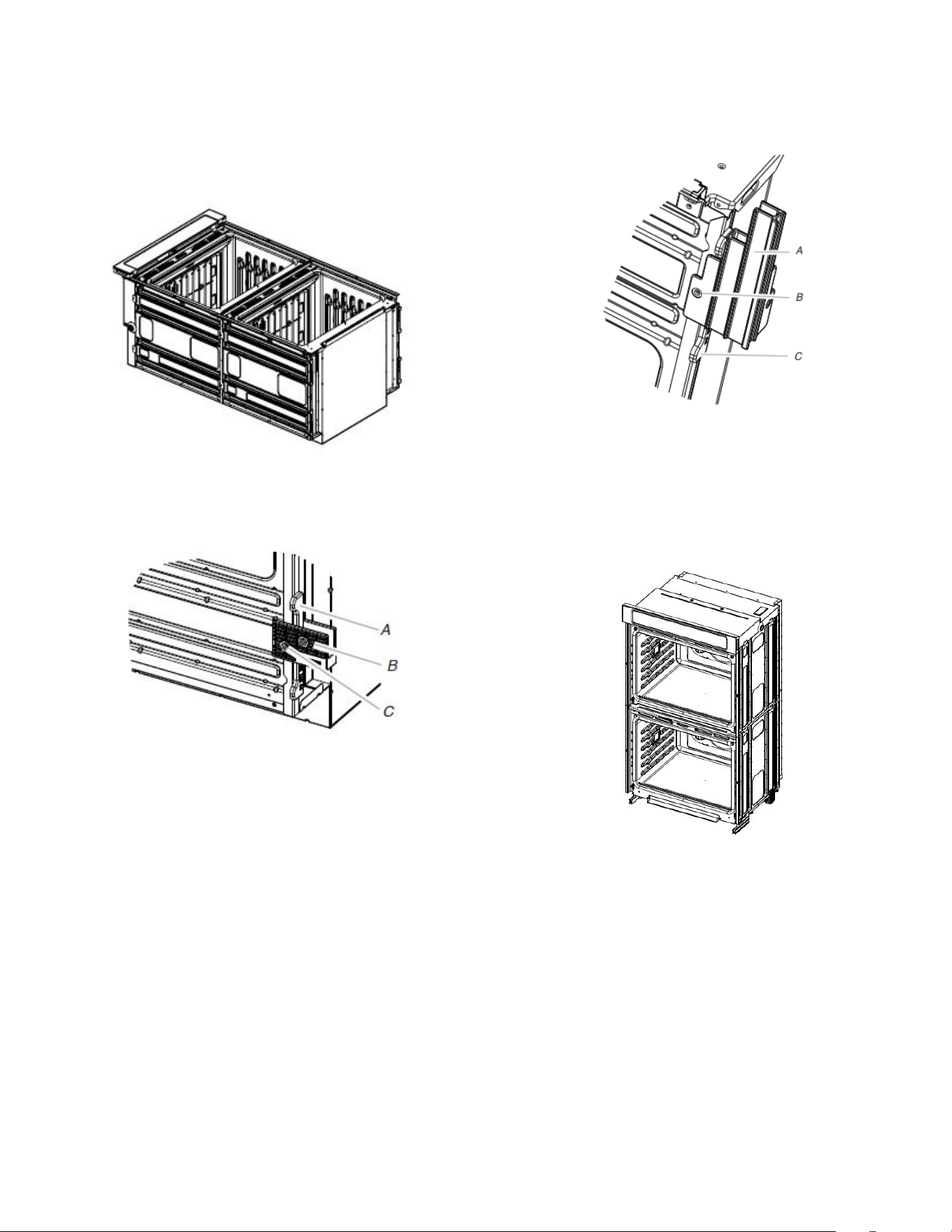

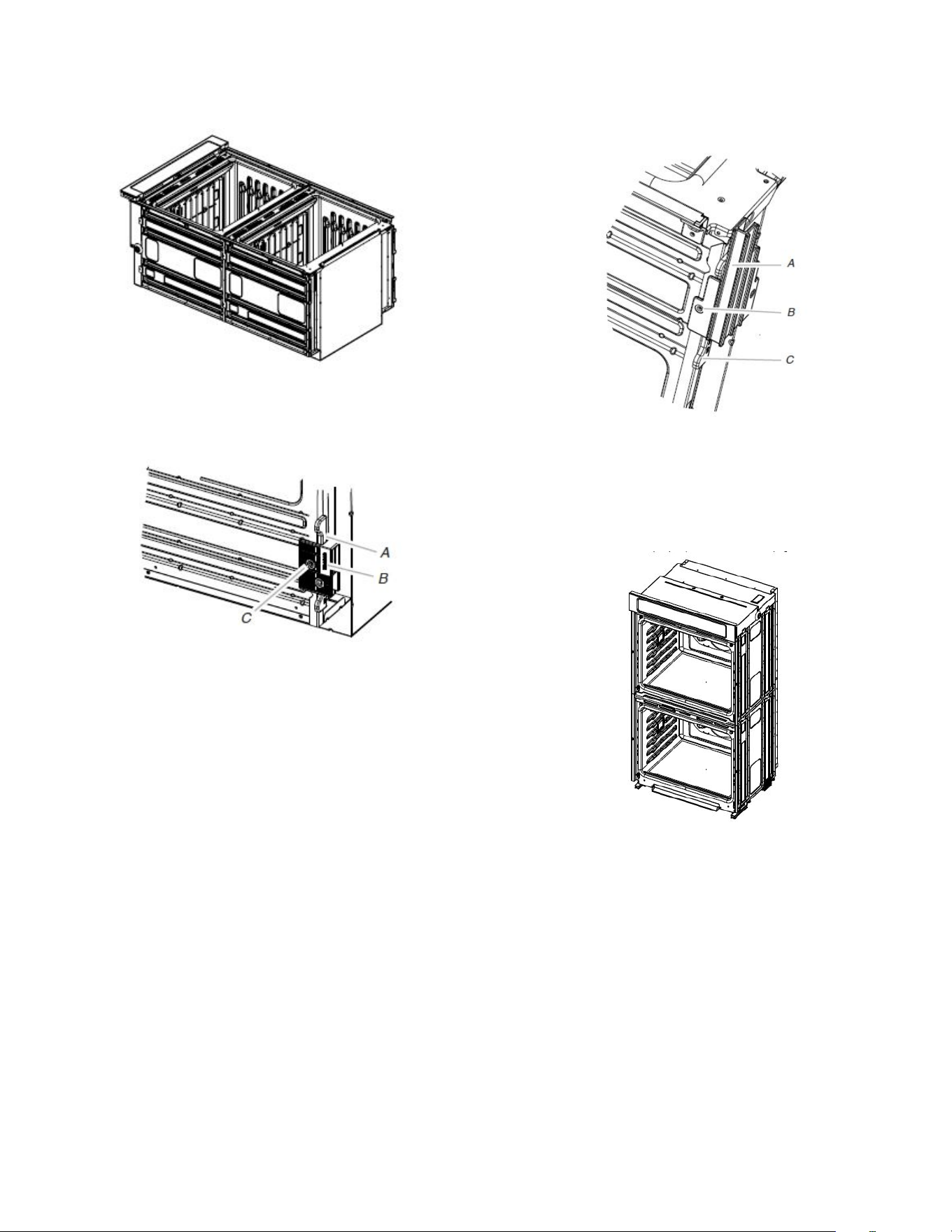

Positioning Oven Feet for Multiple

Cabinet Cutout Heights .................. 14

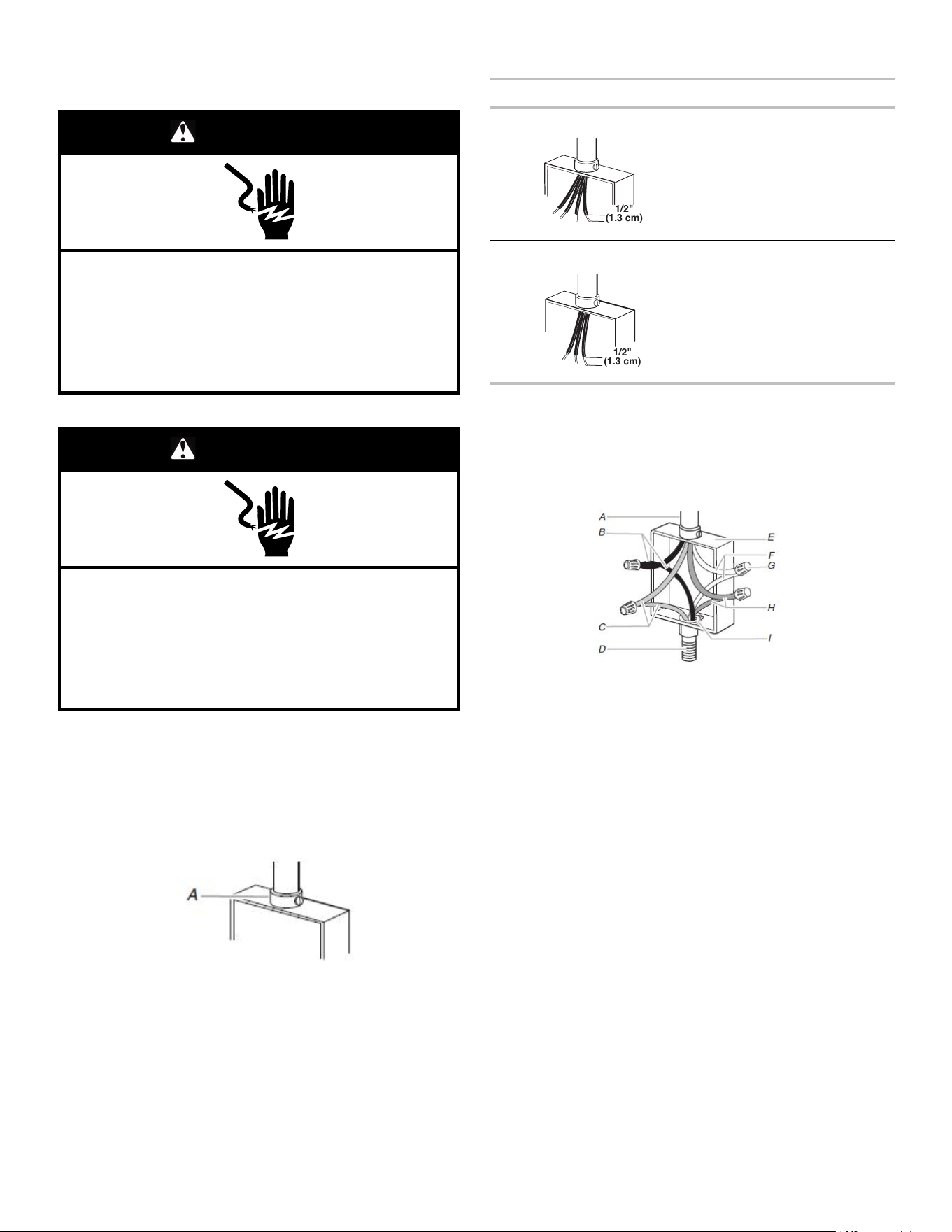

Make Electrical Connection............. 18

Install Oven ................................. 19

Install Deflector Kit (on some

models) ...................................... 20

Replace Oven Door(s) ................... 21

Complete Installation ..................... 22

SÉCURITÉ DU FOUR ENCASTRÉ ..... 23

Sécurité du four encastré................ 23

Guide de connexion Internet pour les

appareils connectés uniquement...... 24

Clause de non-responsabilité pour

les appareils avec caméra

seulement ................................... 25

ENTRETIEN ET NETTOYAGE DU

FOUR ........................................... 26

Nettoyage général ........................ 26

Programme Self-Cleaning

(Autonettoyage)............................ 26

Steam Clean (nettoyage à la

vapeur)....................................... 28

INSTRUCTIONS D’INSTALLATION .... 28

SPÉCIFICATIONS ........................... 28

Outils et pièces............................. 28

Exigences d’emplacement .............. 28

Spécifications électriques ............... 34

INSTALLATION .............................. 35

Préparer le four encastré ................ 35

Enlever la/les porte(s) du four.......... 35

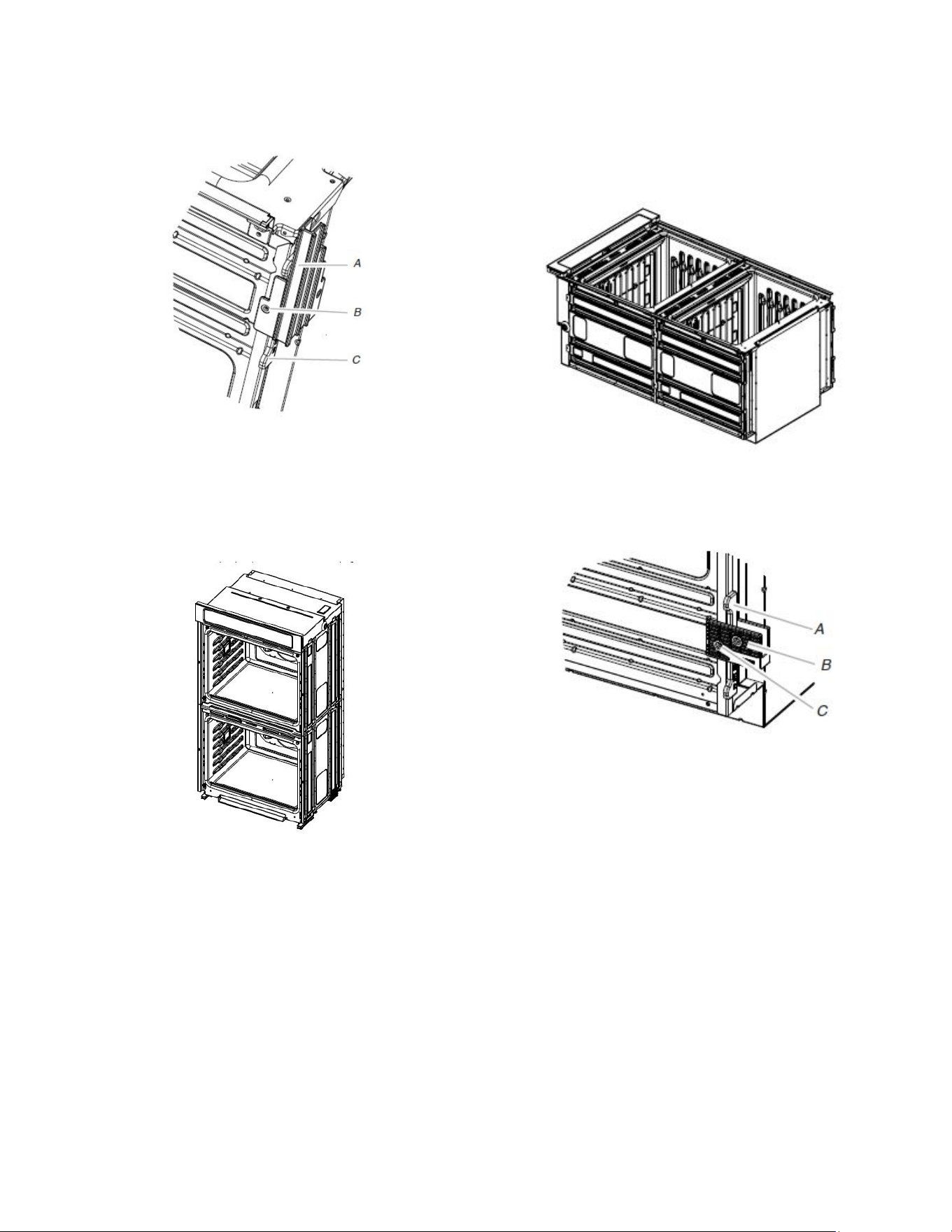

Positionner les pieds du four pour

des ouvertures de découpe dans

l’armoire ..................................... 36

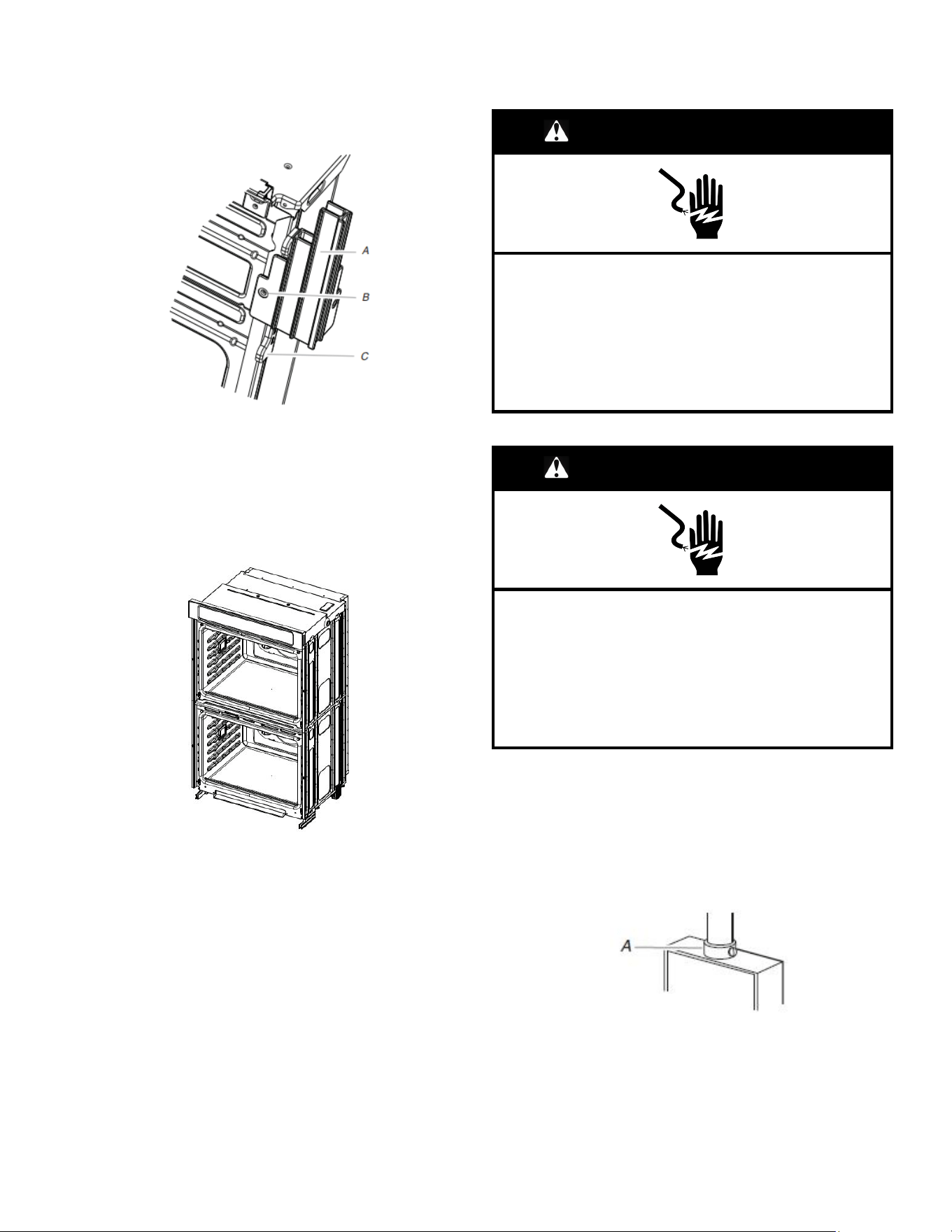

Raccordement électrique................ 40

Installation du four......................... 42

Installation de l’ensemble de

déflecteurs (sur certains modèles) .... 43

Réinstallation de la/des porte(s) du

four............................................ 44

Achever l’installation...................... 45

SEGURIDAD DEL HORNO

INTEGRADO.................................. 46

Seguridad Del Horno Integrado........ 46

Guía de conectividad a Internet solo

para electrodomésticos

conectados.................................. 47

Descargo de responsabilidad solo

para unidades con cámara.............. 48

MANTENIMIENTO Y CUIDADO DEL

HORNO......................................... 49

Limpieza general .......................... 49

Ciclo Self-Cleaning (Autolimpieza).... 49

Steam Clean (Limpieza con vapor) ... 51

INSTRUCCIONES DE

INSTALACIÓN................................ 51

REQUISITOS ................................. 51

Herramientas y piezas ................... 51

Requisitos de ubicación ................. 51

Requisitos eléctricos ..................... 57

INSTALACIONES............................ 58

Preparación del horno empotrado .... 58

Retire las puertas del horno ............ 58

Posición de las patas del horno para

múltiples alturas de recorte del

gabinete ..................................... 59

Hacer la conexión eléctrica ............. 63

Para instalar el horno..................... 64

Instale el kit de deflector (en algunos

modelos)..................................... 66

Vuelva a colocar las puertas del

horno ......................................... 66

Instalación completa...................... 67

BUILT-IN OVEN SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian

Electrical Code. Be sure your appliance is properly installed

and grounded by a qualified technician.

� Never Use Your Appliance for Warming or Heating the

Room.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part of

the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual.

All other servicing should be referred to a qualified

technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let

potholder touch hot heating elements. Do not use a towel or

other bulky cloth.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot

even though they are dark in color. Interior surfaces of an

oven become hot enough to cause burns. During and after

use, do not touch, or let clothing or other flammable

materials contact heating elements or interior surfaces of

oven until they have had sufficient time to cool. Other

surfaces of the appliance may become hot enough to cause

burns – among these surfaces are the coil and cooktop

elements, oven vent openings and surfaces near these

openings, oven doors, and windows of oven doors.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

� Placement of Oven Racks – Always place oven racks in

desired location while oven is cool. If rack must be moved

while oven is hot, do not let potholder contact hot heating

element in oven.

For self-cleaning ovens:

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage,

or move the gasket.

� Do not use a protective coating to line the oven and do not

use commercial oven cleaner unless Certified for use in a

self-cleaning oven.

� Clean Only Parts Listed.

CAUTION: DO NOT LEAVE FOOD OR COOKING

UTENSILS, ETC., IN OVEN DURING THE PYROLYTIC

SELF-CLEANING MODE OF OPERATION.

� Before Self-Cleaning the Oven – Remove broiler pan and

other utensils, and wipe off all excessive spillage.

For smart enabled ranges and ovens:

� Remote Operation – This appliance is configurable to allow

remote operation at any time. Do not store any flammable

materials or temperature sensitive items inside, on top or

near surface units of the appliance.

SAVE THESE INSTRUCTIONS

Internet Connectivity Guide for Connected Appliances Only

IMPORTANT: Proper installation of your appliance prior to use is your responsibility. Be sure to read and follow the installation

instructions that came with your appliance.

Connectivity requires Wi-Fi and account creation. App features and functionality are subject to change. Data rates may apply. Once

installed, launch the app. You will be guided through the steps to set up a user account and to connect your appliance.

You Will Need:

� A home wireless router supporting Wi-Fi, 2.4 Ghz with WPA2 security. If you are unsure of your router’s capabilities, refer to the router

manufacturer’s instructions.

� The router to be on and have a live internet connection.

� The 10–character SAID code for your appliance. The SAID code is either printed on a label on the appliance or found on the LCD

screen.

Federal Communications Commission (FCC) Compliance Notice

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the

equipment.

Industry Canada (IC) Compliance Notice

This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:

1. This device may not cause interference.

2. This device must accept any interference, including interference that may cause undesired operation of the device.

Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain

approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain

should be so chosen that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful

communication.

To comply with FCC and Industry Canada RF radiation exposure limits for general population, antenna(s) used for this transmitter must

be installed such that a minimum separation distance of 20 cm is maintained between the radiator (antenna) and all persons at all times

and must not be co-located or operating in conjunction with any other antenna or transmitter.

If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one of the following measures:

� Reorient or relocate the receiving antenna.

� Increase the separation between the equipment and receiver.

� Connect the equipment into an outlet on a circuit different from

that to which the receiver is connected.

� Consult the dealer or an experienced radio/TV technician for

help.

Disclaimer for Units with Camera Only

This device transmits audio and/or video back to the manufacturer and/or a third party and which may be recorded.

Camera, Data Collection, and Your Privacy

Your oven is equipped with a camera to help improve its functionality and enhance your cooking experience.

How the Camera Works:

Activation: The camera is not always on. It is activated when you access the camera feature through the mobile app or when a cooking

cycle is active. A visual indicator that the camera is in use is the activation of the oven's cavity lights.

Disabling the Camera: You have the ability to disable the camera entirely within the settings of the oven. You will not be penalized for

declining to activate the camera, and you can continue to use your oven in manual mode and access traditional oven cycles. However,

disabling the camera will prevent you from using any camera-specific features or cycles.

Data Collection and Use:

When you use the camera, videos and associated metadata (such as deviceID) may be collected and shared with Whirlpool. The

collected videos and metadata are used to improve our algorithms and product functionality after undergoing a de-identification process

and becoming pseudonymous IDs.

For a comprehensive overview of our privacy practices, please refer to the Whirlpool Privacy Notice.

OVEN MAINTAINANCE AND CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are OFF

and the oven is cool. Always follow label instructions on cleaning

products.

Soap, water, and a soft cloth or sponge are suggested first unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES (on

some models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire oven is cool. These spills may

affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner, or nonabrasive scrubbing

pad:

Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, steel-wool pads,

gritty washcloths, or abrasive paper towels. Damage may occur to

stainless steel surfaces, even with one-time or limited use.

Cleaning Method:

Rub in direction of grain to avoid damaging.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust

removers, ammonia, or sodium hydroxide (lye) because paint

surface may stain.

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive

cleaners, steel-wool pads, gritty washcloths, or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge:

Apply glass cleaner to soft cloth or sponge, not directly on

panel.

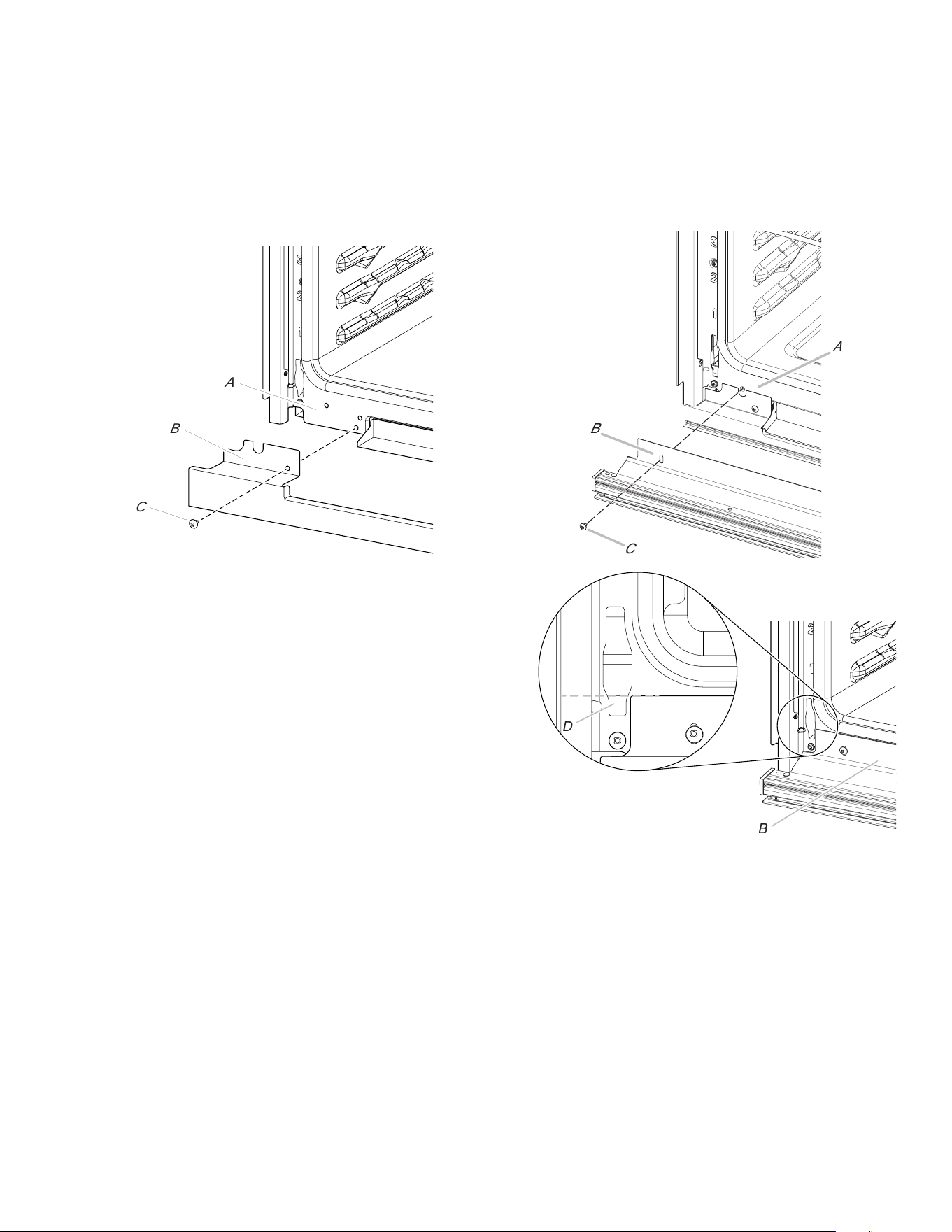

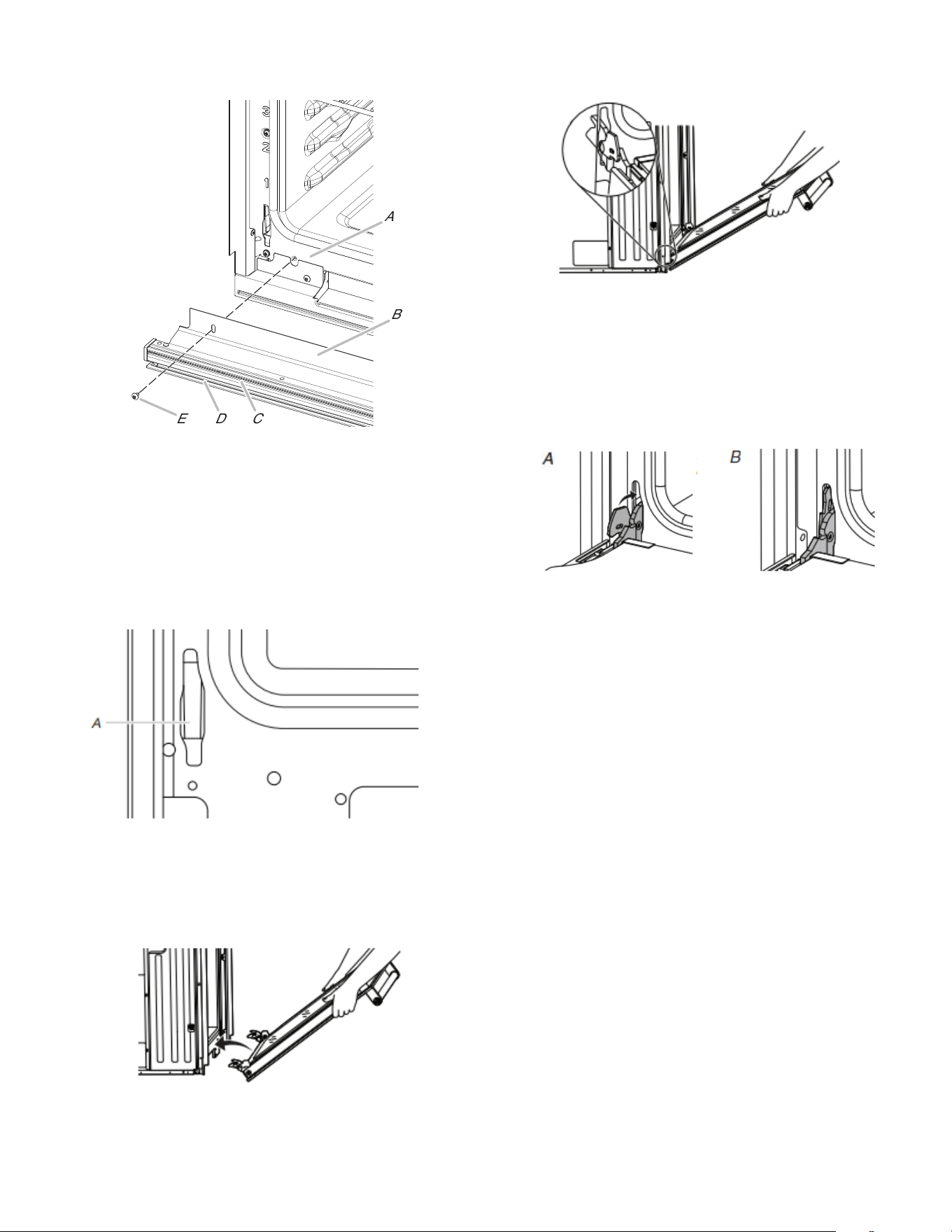

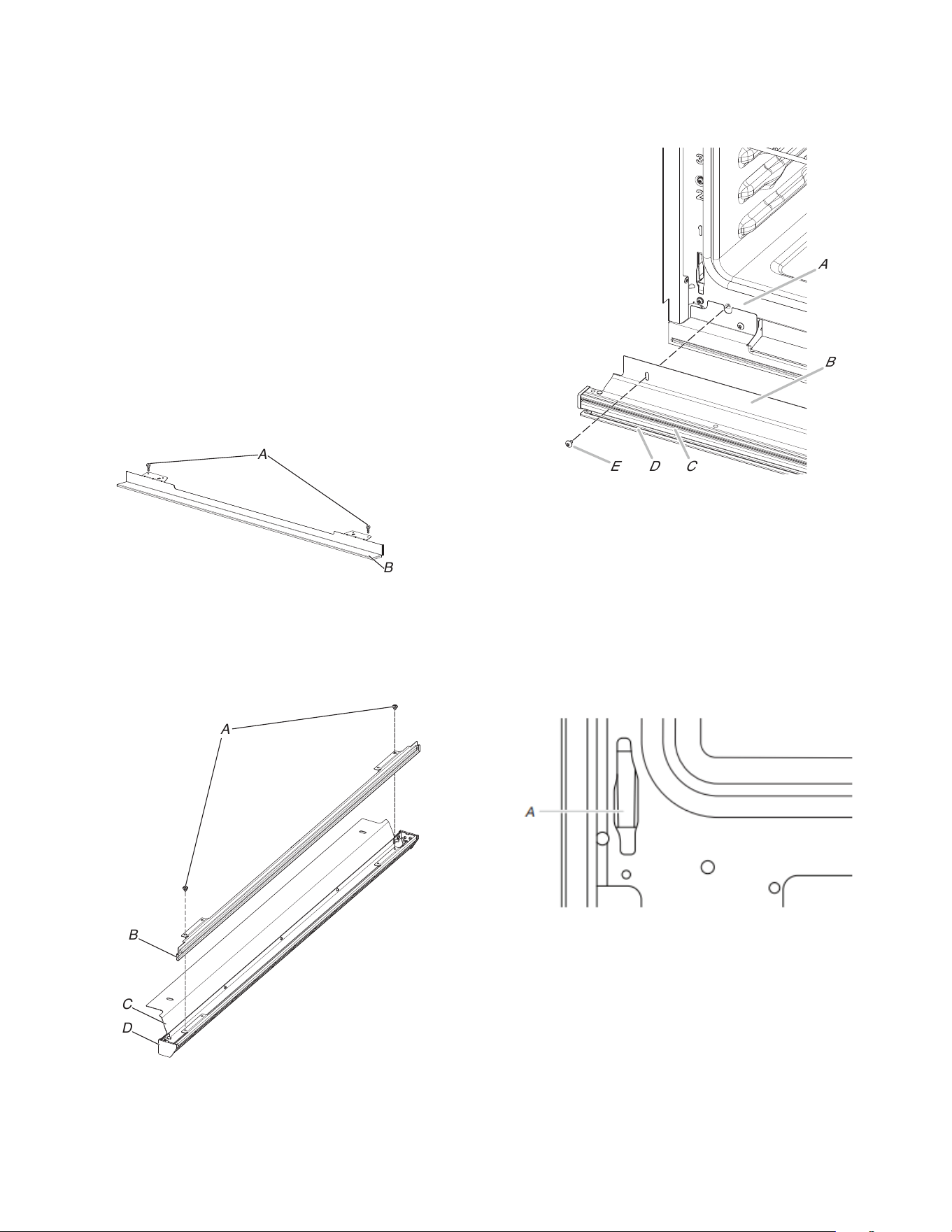

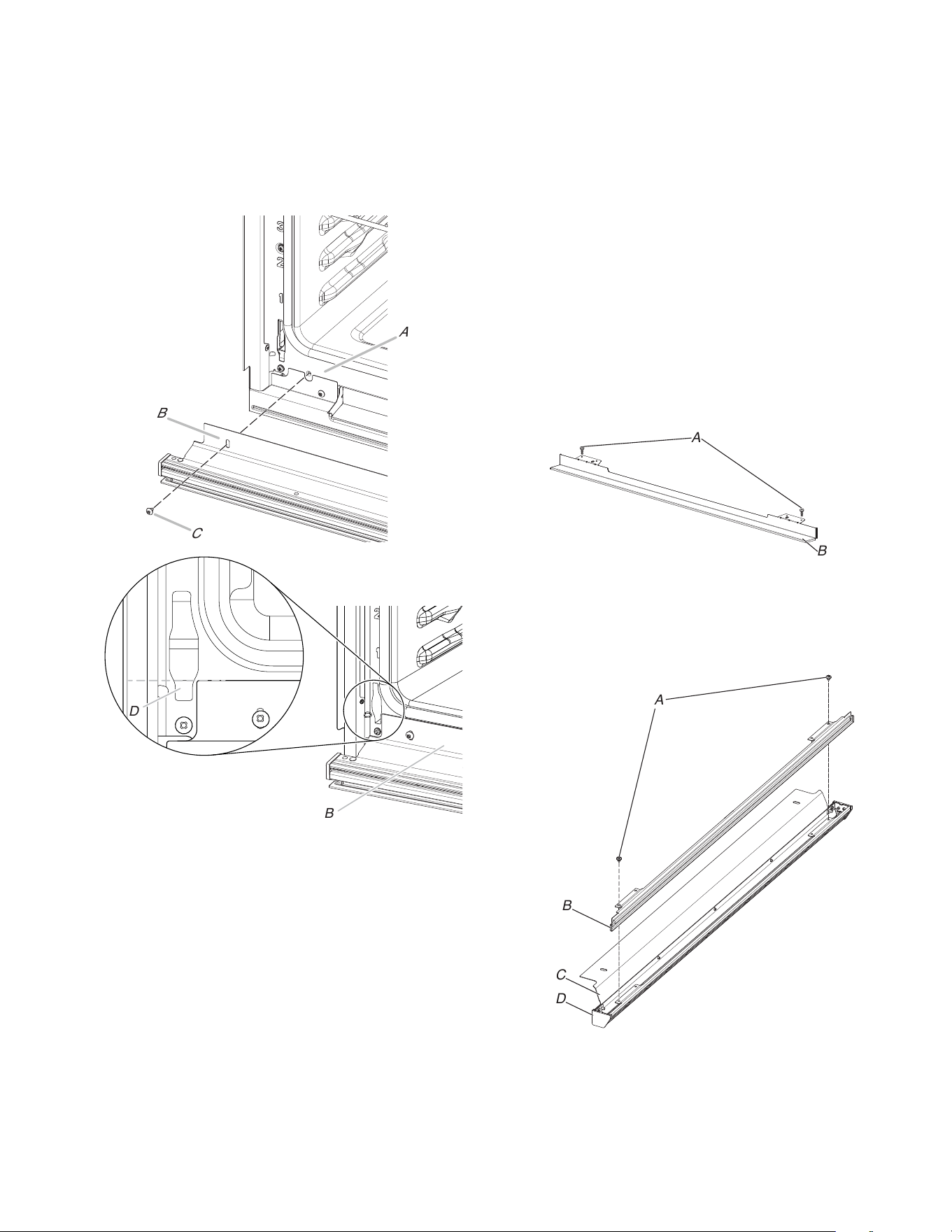

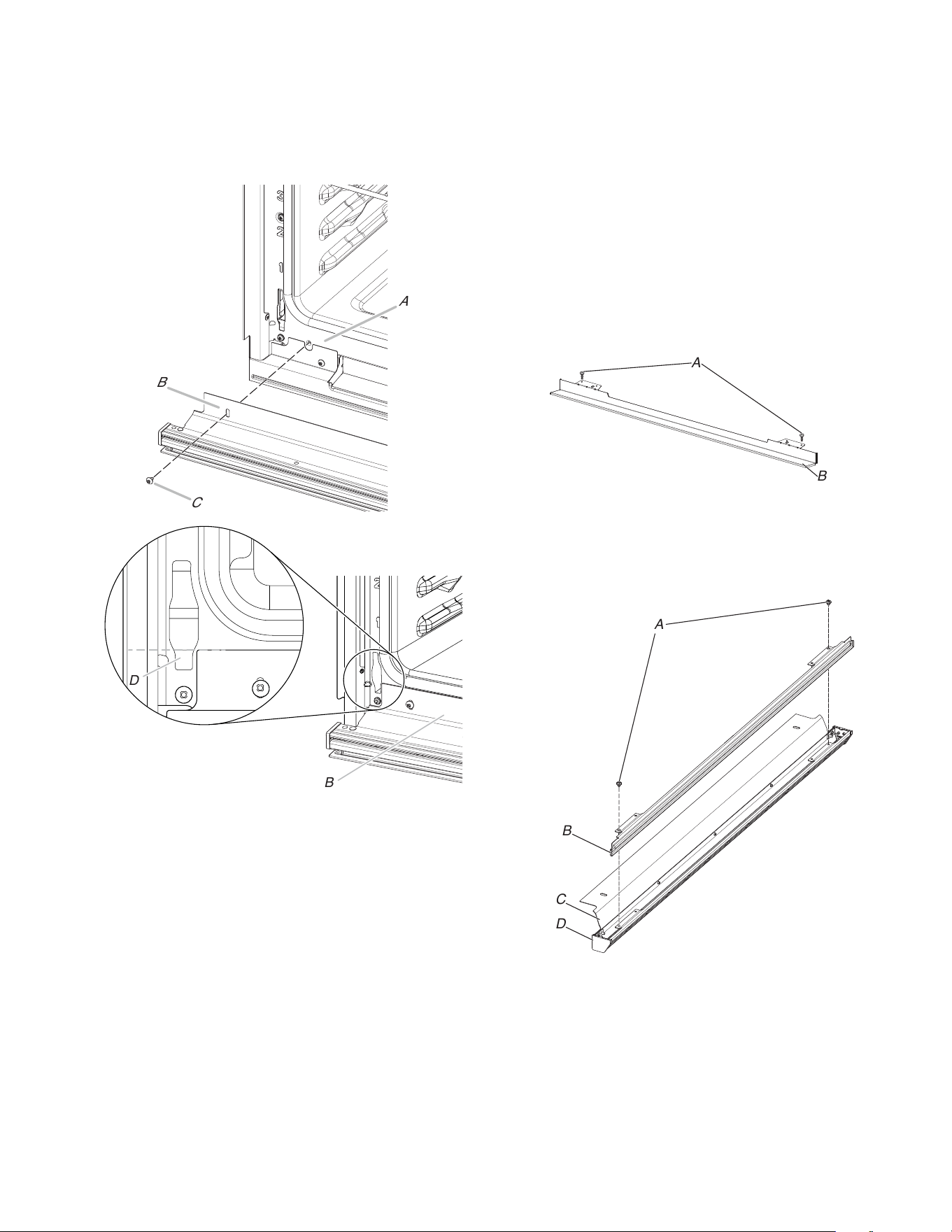

NOTE: To clean the bottom vent trim, the oven door must be

removed first. See the “Oven Door” section.

OVEN RACKS

Cleaning Method:

� Steel-wool pad.

� For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help

them slide.

OVEN CAVITY OVEN DOOR INTERIOR

Do not use oven cleaners.

Food spills should be cleaned after the oven cools. At high

temperatures, foods react with porcelain, and staining, etching,

pitting, or faint white spots can result.

Cleaning Method:

� Self-Cleaning cycle:

See the “Self-Cleaning Cycle” section first. Remove racks or

they will discolor and become harder to slide. If this happens, a

light coating of vegetable oil applied to the rack guides will help

them slide.

� For optimal door cleaning results, wipe away any deposits with

a damp sponge before running cycle.

Camera Cleaning Instructions (on some models)

� After the oven has cooled, clean the camera using the

self-clean cycle (see instructions below) or by manually

scrubbing the glass.

� To clean the glass manually, spray it with a mixture of baking

soda and water, then wait 30 minutes.

� Afterward, scrub the glass with a soft cloth and rinse it with a

damp cloth.

Self-Cleaning Cycle

WARNING

Burn Hazard

Do not touch the oven during the Self-Cleaning cycle.

Keep children away from the oven during Self-Cleaning

cycle.

Failure to follow these instructions can result in burns.

IMPORTANT: The health of some birds is extremely sensitive to

the fumes given off during the Self-Cleaning cycle. Exposure to

the fumes may result in death to certain birds. Always move birds

to another closed and well-ventilated room.

Self-clean the oven before it becomes heavily soiled. Heavy soil

results in longer cleaning and more smoke.

Keep the kitchen well-ventilated during the Self-Cleaning cycle to

help get rid of heat, odors, and smoke.

Do not block the oven vent(s) during the Self-Cleaning cycle. Air

must be able to move freely. See the “Oven Vents” section.

Do not clean, rub, damage, or move the oven door gasket. The

door gasket is essential for a good seal.

Prepare Oven:

� Remove the broiler pan, grid, cookware and bakeware, and,

on some models, the temperature probe from the oven.

� Remove oven racks to keep them shiny and easy to slide. See

the “General Cleaning” section for more information.

� Remove any foil from the oven because it may burn or melt,

damaging the oven.

� Hand clean inside door edge and the 1

" (3.8 cm) area

around the inside oven cavity frame, being certain not to move

or bend the gasket. This area does not get hot enough during

high-temp self-cleaning to remove soil. Do not let water,

cleaner, etc., enter slots on door frame. Use a damp cloth to

clean this area.

� Wipe out any loose soil to reduce smoke and avoid damage.

At high temperatures, foods react with porcelain. Staining,

etching, pitting, or faint white spots can result. This is normal

and will not affect cooking performance.

IMPORTANT:

� Oven temperature must be below 500°F (260°C) to program a

clean cycle.

� For double ovens only: Only 1 oven can be cleaned at a time.

� For double ovens only: Both oven doors will lock when either

oven is running the Self-Cleaning cycle.

How the Cycle Works

IMPORTANT: The heating and cooling of porcelain on steel in the

oven may result in discoloring, loss of gloss, hairline cracks, and

popping sounds.

The Self-Cleaning cycle uses very high temperatures, burning soil

to a powdery ash.

NOTE: 12 hours must pass before the next Self-Clean can begin.

Once the oven has completely cooled, remove ash with a damp

cloth. To avoid breaking the glass, do not apply a cool damp cloth

to the inner door glass before it has completely cooled.

The oven lights will not work during the Self-Cleaning cycle.

NOTE: The oven has a two-speed cooling fan motor. During the

Self-Cleaning cycle, the fan(s) will operate at its highest speed to

increase airflow to better exhaust the hotter air through the oven

vent(s). An increase in noise may be noticeable during and after

the Self-Cleaning cycle until the oven cools.

Before Self-Cleaning, make sure the door is closed completely or

it will not lock and the cycle will not begin. When the oven is

locked, the doors of the oven cannot be opened. To avoid damage

to the doors, do not force the doors open when the oven is locked.

To Self-Clean:

NOTE: For specific instructions on your model’s Self-Clean cycle,

please see your model’s online Control Guide.

1. Close door, and (for select models) Touch the Tools keypad.

2. Select Self-Clean icon.

3. (For Double-Ovens) Select Upper Cavity or Lower Cavity. On

some models, select the “1” or “2” number keypad to select

desired oven to clean.

4. Select duration or level of cleaning. This will impact the

duration which can range from 3 to 6 hours including cool

down. If this model offers “Steam Clean” please check the

“Steam Clean” section.

5. (On select models) follow the prompts on the oven display to

prepare the oven.

6. Select Start OR (on select models) select Delay Start to set a

delayed Self-Cleaning cycle. See the “To Delay Start

Self-Cleaning Cycle” section .The oven doors will

automatically lock.

NOTE: It may take a couple moments for the oven door to

automatically lock after starting the Self-Clean Cycle. The

doors will automatically unlock once the Self-Cleaning cycle is

complete and the oven is cool.

7. When the oven is completely cooled, remove ash with a damp

cloth.

Delay Start: (on select models)

Depending on your model, your oven may be able to Delay Start

the Self-Cleaning cycle. You may be able to use one of the

methods listed below.

NOTE: For specific instructions on your model’s Delay Start

Self-Clean cycle, please see your model’s online Control Guide.

Version A:

1. Follow steps 1-5 in the “To Self-Clean” section.

2. Select Delay Start.

3. Select the start time of when the Self-Cleaning cycle should

begin by scrolling from left to right.

4. Select Start Delay.

The oven doors will automatically lock after the Delay Start

countdown. When the Self-Cleaning cycle is complete and the

oven cools, the oven doors will unlock.

5. When the oven is completely cooled, remove ash with a damp

cloth.

Version B:

1. Close the oven doors, and then press Delay Start.

2. (For Double-Ovens) Select Upper Cavity or Lower Cavity. On

some models, select the “1” or “2” number keypad to select

the desired oven to clean.

3. Select the number keypads to enter the desired amount of

time by which you want to delay the start.

4. Press Self Clean.

5. Select level of cleaning.

6. Select Start for the selected oven.

The oven doors will automatically lock after the Delay Start

countdown.

When the Self-Cleaning cycle is complete and the oven cools,

the oven doors will unlock.

7. When the oven is completely cooled, remove ash with a damp

cloth.

To Stop Self-Cleaning Anytime:

Touch the Oven Cancel Key for single oven models, or the keys

for double oven models. If the oven temperature is too high, the

door will remain locked. It will not unlock until the oven cools.

Steam Clean

The Steam Clean feature is designed for light oven cavity bottom

cleaning on models that have hidden bake in both ovens.

Allow the oven to cool to room temperature before using the

Steam Clean feature. If your oven cavity is above 200°F (93°C),

the Steam Clean feature will not activate until it cools down.

Remove all racks and accessories from the oven cavity.

For best results, use 10 oz (295.7 mL) of distilled or filtered water.

Do not use oven cleaners.

The Steam Clean feature will take approximately 1 hour. A tone

will sound at the end of the cycle.

IMPORTANT: Because the water in the oven bottom is hot, do not

open the oven door during the Steam Clean cycle.

Touch the Oven Cancel keypad for single oven models and the

Upper/Lower keypads for double oven models at any time to end

the cycle. The display will return to the time of day.

To Steam Clean:

1. Open the oven door of the selected oven and remove all racks

and accessories from the oven cavity.

2. Pour 10 oz (295.7 mL) of distilled or filtered water into the

oven bottom. Then close the oven door.

3. Touch the Tools keypad.

(On double-oven models) Select Upper Cavity or Lower

Cavity.

4. Select STEAM CLEAN.

5. Select START.

6. After approximately 1 hour, a tone will sound to signal the end

of the cycle. Touch the Cancel Key for single oven models and

the Cancel Key for double oven models to clear the display.

7. When the oven is completely cooled, remove any excess

water with a sponge or cloth and wipe down oven interior. If

needed, use a non-scratch scrubbing pad to remove stubborn

soils.

Helpful Hints

� Once the Steam Clean cycle is complete and the oven is

completely cooled, remove all remaining water in the bottom of

the oven with a sponge or cloth.

� Wipe any remaining moisture from the oven door interior, oven

cavity interior sides, and cooktop.

� Use a soft brush or nylon scrubber to wipe the oven interior.

This may help with more stubborn stains.

� It is recommended to use distilled or filtered water, as tap

water may leave mineral deposits on the oven bottom. Use a

cloth soaked with vinegar or lemon juice to remove any

mineral deposits that may be left after the Steam Clean cycle.

� If the oven is heavily soiled, use the Self-Cleaning cycle. The

Steam Clean cycle may be used first to eliminate most of the

debris, resulting in a more effective self-cleaning.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed

� Phillips screwdriver

� Measuring tape

� Drill

� 1" (2.5 cm) drill bit

� Level

� Flat-blade screwdriver

Parts Needed

� UL listed or CSA-approved conduit connector

� UL listed wire connectors

� Deflector Kit (on some models) (for ovens installed above a

warming drawer, under-counter, or for ovens installed using

flush installation cabinetry): See the Online Ordering

Information section of your Quick Start Guide.

Parts Supplied

� #8-14 x 3/4" (1.9 cm) screws - single ovens (2),

double ovens (4)

� #8-18 x 3/8" (9.5 mm) Phillips head screws - bottom vent

trim (2)

� #8-18 x 3/8" (9.5 mm) Phillips head screws - bottom vent

shield (2)

� #8-18 x 3/8" (9.5 mm) hex head screws - feet (4)

� Rear feet - double oven (2)

� Front feet - double oven (2)

� Bottom vent and shield

Check local codes. Check existing electrical supply. See the

“Electrical Requirements” section.

It is recommended that all electrical connections be made by a

licensed, qualified electrical installer.

NOTE: Be sure to purchase only Whirlpool

™ factory-certified

parts and accessories for your appliance. Your installation may

require additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

� Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance with oven.

� Recessed installation area must completely enclose the sides

and top of the oven.

� Grounded electrical supply is required. See “Electrical

Requirements” section.

� Electrical supply junction box should be located 3" (7.6 cm)

maximum above the top enclosure surface when the oven is

installed in a wall cabinet. A 1" (2.5 cm) minimum diameter

hole should have been drilled in the right rear or left rear

corner of the top enclosure surface to pass the appliance cable

through to the junction box.

NOTE: For undercounter installation, it is recommended that

the junction box be located in the adjacent right or left cabinet.

If you are installing the junction box on rear wall behind oven, it

is recommended that the junction box be recessed and located

in the upper center of the cabinet.

� Oven support surface must be solid, level and flush with

bottom of cabinet cutout.

� Floor must be able to support a single oven weight of 200 lbs

(91 kg) for 30" (76.2 cm) models.

� Floor must be able to support a double oven weight of 330 lbs

(150 kg) for 30" (76.2 cm) models.

IMPORTANT: To avoid damage to your cabinets, check with

your builder or cabinet supplier to make sure that the materials

used will not discolor, delaminate or sustain other damage.

This oven has been designed in accordance with the

requirements of UL and CSA International and complies with

the maximum allowable wood cabinet temperatures of 194°F

(90°C).

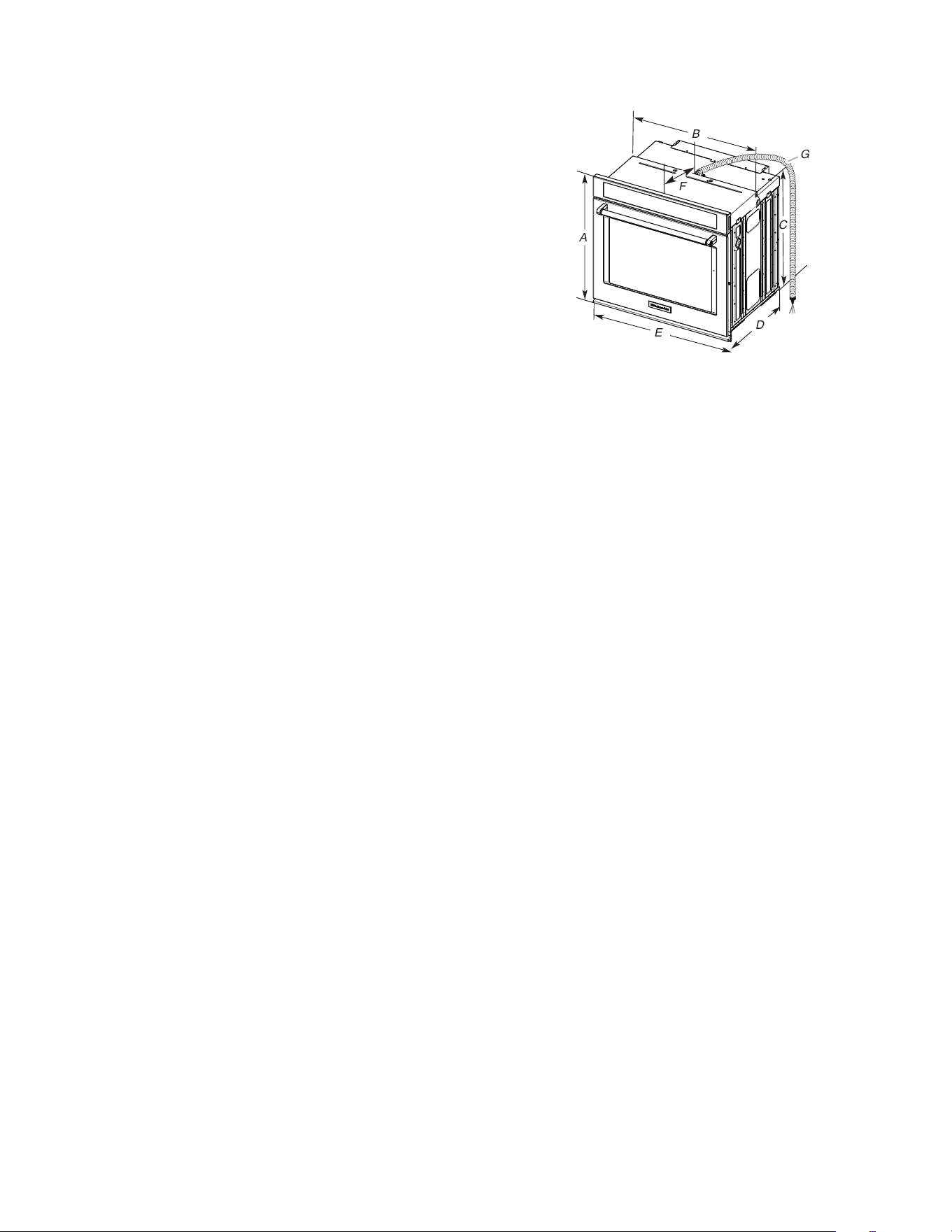

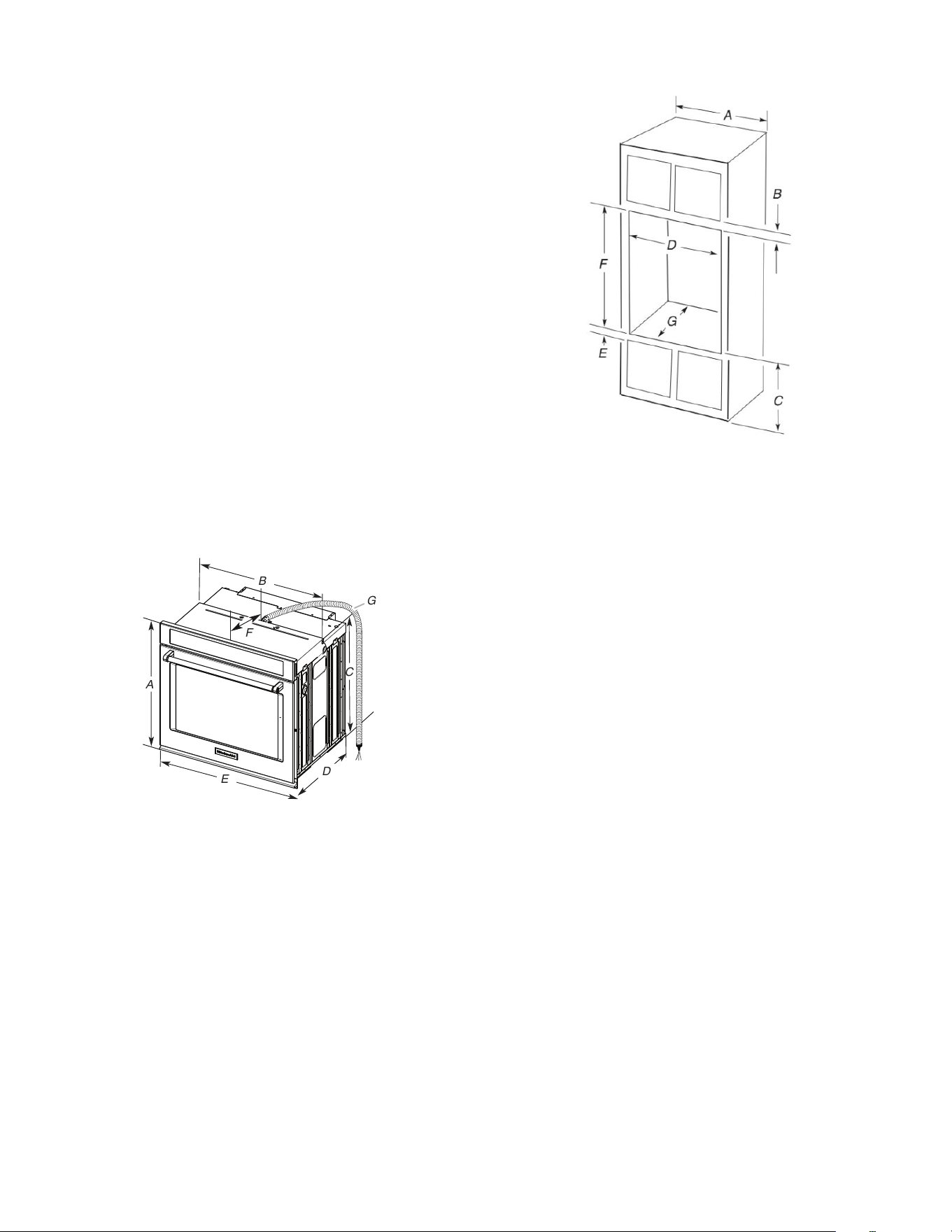

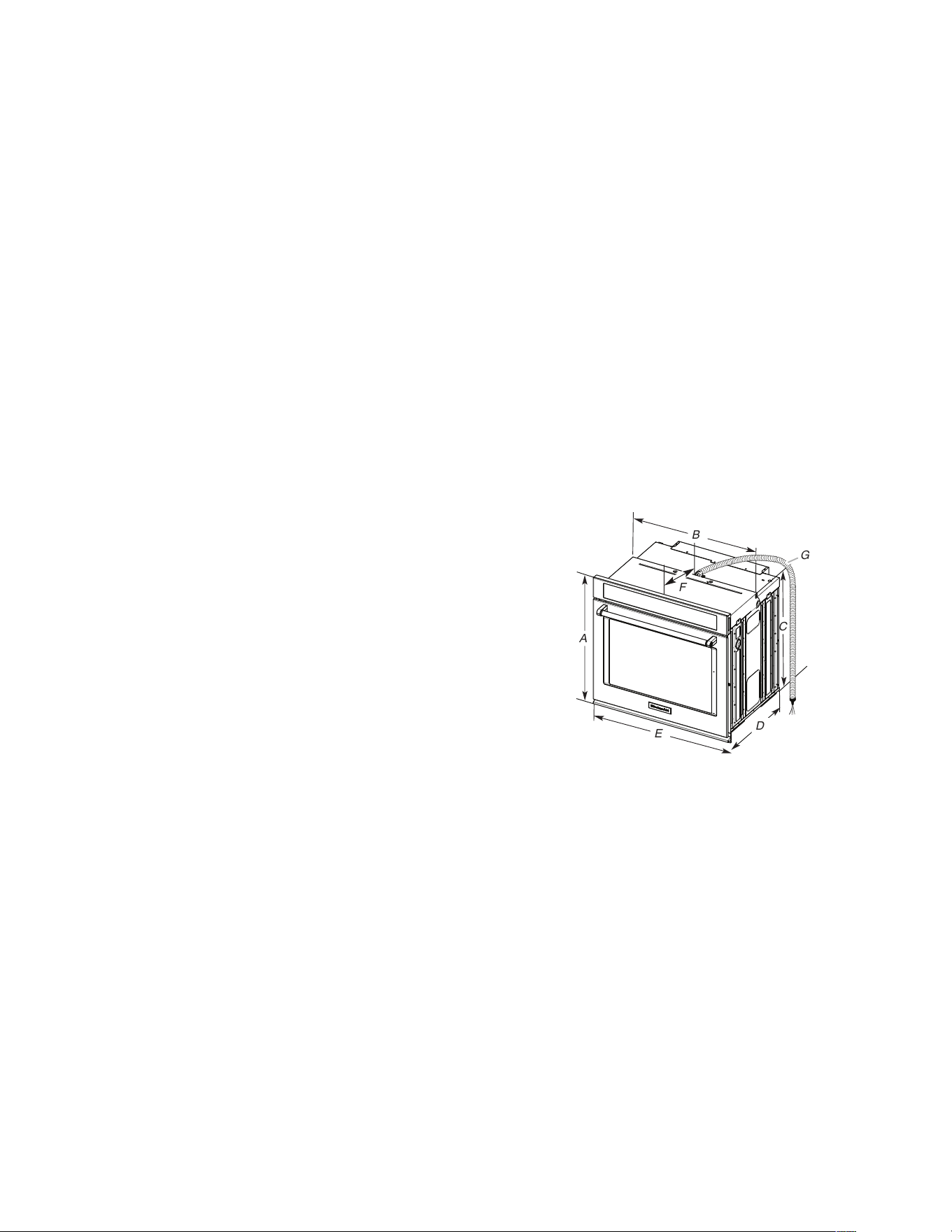

Product Dimensions - Single Ovens

27" (68.6 cm) models

A. 29" (73.6 cm) maximum

overall height

B. 25

" (65.1 cm) maximum

recessed width

C. 26" (65.9 cm) recessed height

D. 23

" (59.1 cm) maximum

recessed depth

E. 26

" (68 cm) overall width

F. 12" (30.5 cm) from back of

control panel to start of strain

relief

G. 48" (121.9 cm) flexible

conduit length

30" (76.2 cm) models

A. 29" (73.6 cm) maximum

overall height

B. 28

" (72.7 cm) maximum

recessed width

C. 26" (65.9 cm) recessed height

D. 23

" (59.1 cm) maximum

recessed depth

E. 29

" (75.6 cm) overall width

F. 12" (30.5 cm) from back of

control panel to start of strain

relief

G. 48" (121.9 cm) flexible

conduit length

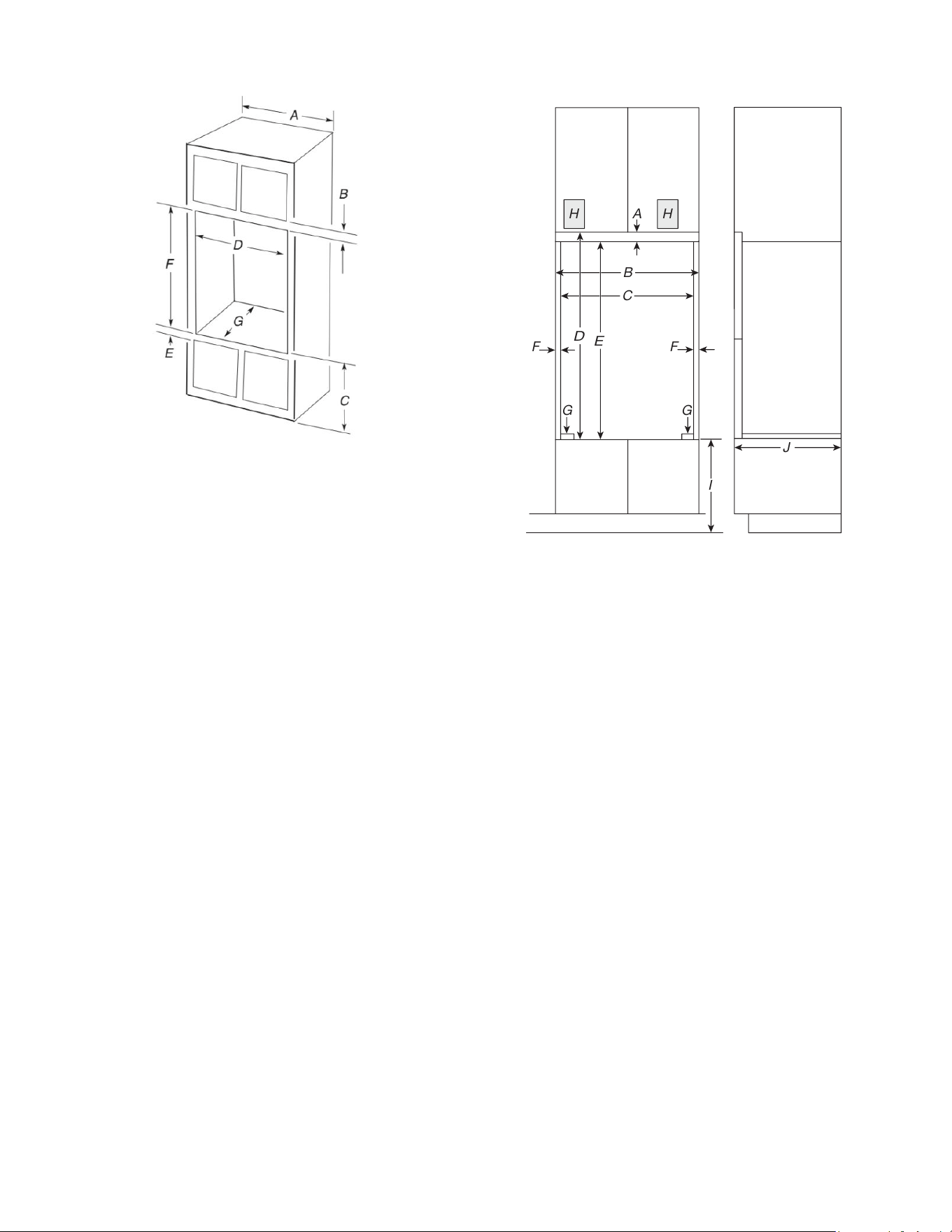

Single Ovens Installed in Cabinet

27" (68.6 cm) models

A. 27" (68.6 cm) minimum

cabinet width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 32" (81.3 cm) bottom of

cutout to bottom of floor

(recommended) 4

(11.7 cm) minimum

D. 25

" (65.4 cm) minimum

cutout width

E. 1

" (3.8 cm) minimum

bottom of cutout to top of

cabinet door

F. 28" (71.2 cm)* recommended

cutout height

G. 24" (60.7 cm) cutout depth

30" (76.2 cm) models

A. 30" (76.2 cm) minimum

cabinet width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 32" (81.3 cm) bottom of

cutout to bottom of floor

(recommended) 4

(11.7 cm) minimum

D. 28

" (73 cm) minimum

cutout width

E. 1

" (3.8 cm) minimum

bottom of cutout to top of

cabinet door

F. 28" (71.2 cm)* recommended

cutout height

G. 24" (60.7 cm) cutout depth

*NOTE: The cutout height can be between 27

" and 29

(69.2 cm and 74.8 cm) for single ovens.

*NOTE: Tall shield for installations greater than 28

" (72.9 cm).

Cabinet Dimensions - Single Ovens, Flush

Installations

NOTE: This is an alternate option to install your product in the

cabinet and obtain a flush look. For standard installation, refer

section “Cabinet Dimensions - Single Ovens, Standard

Installation”.

A 25" (63.5 cm) minimum cutout depth is required.

Top and bottom gaps will be 1/8" (0.3 cm) above and below the

product. Top and bottom gaps not required for installation.

Exposed areas of the cabinet should be finished to match.

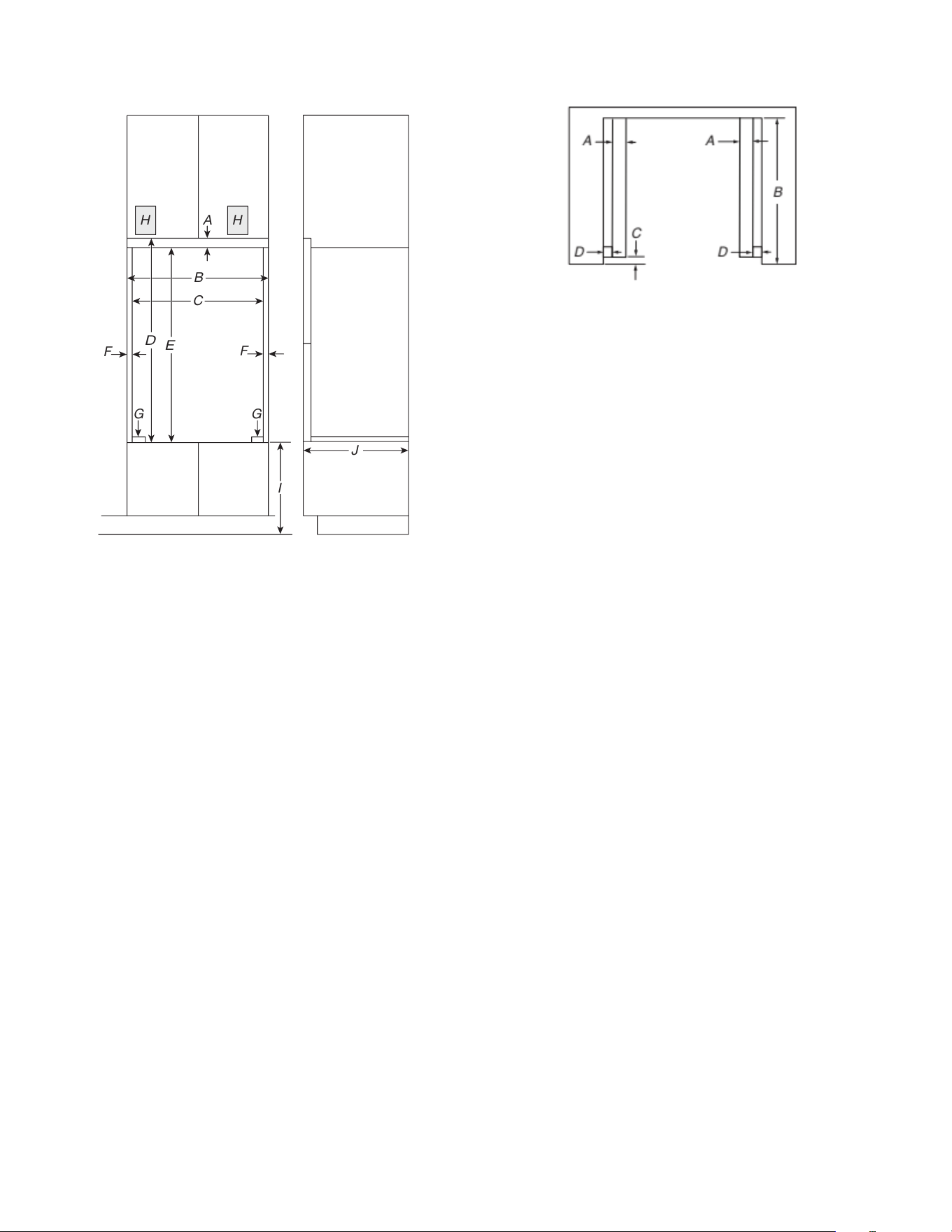

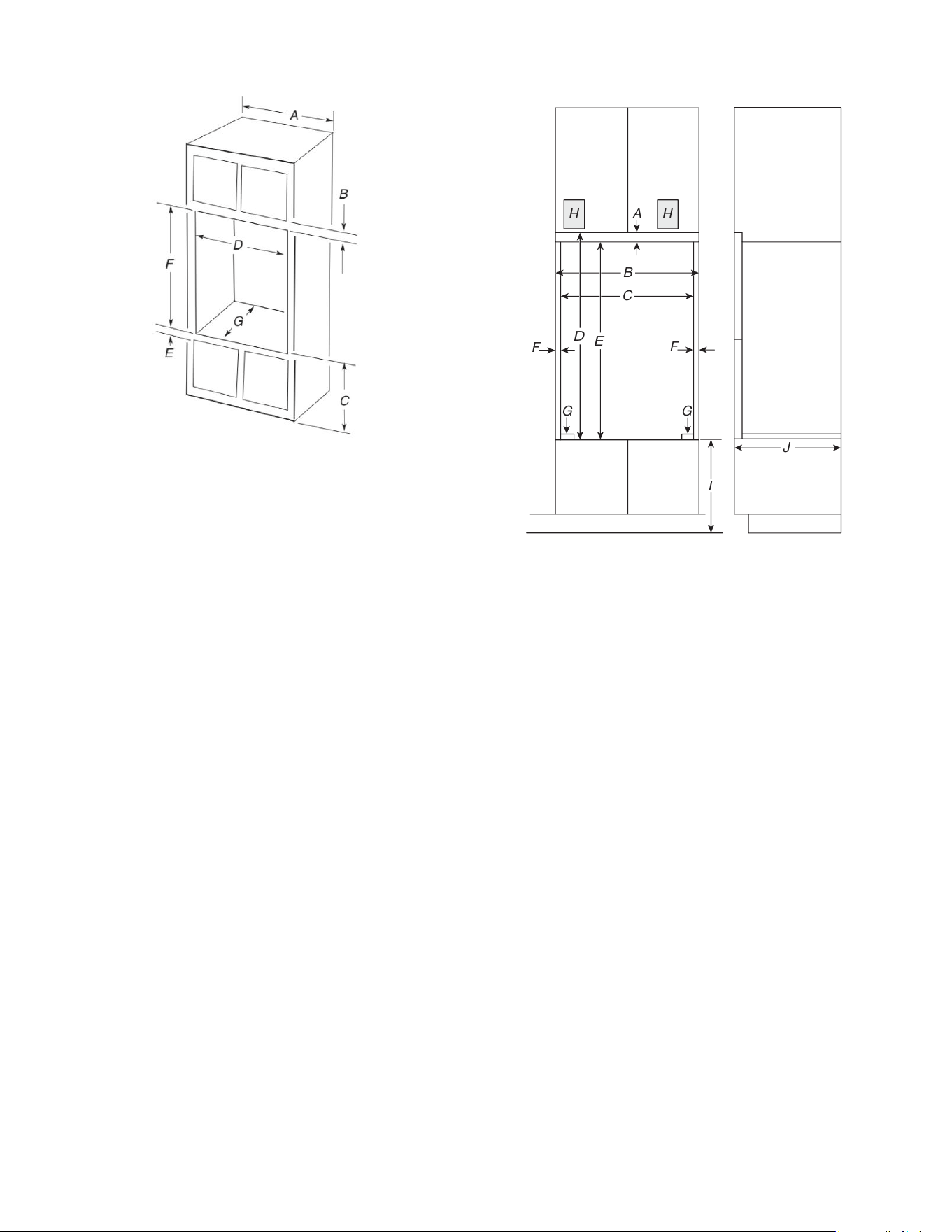

Single Ovens Installed in Cabinet

H A

G G

27" (68.6 cm) Models

A. 3/4" (1.9 cm) top cleat*

B. 27

" (69.2 cm) minimum width

of flush inset cutout

C. 25

" (65.7 cm) minimum width

of opening

D. 29

" (74.3 cm) minimum

height of flush inset cutout

E. 28

" (72.4 cm) recommended

cutout height

F. 11/16" (1.7 cm) side cleat*

G. 1/4" (0.6 cm) recommended

with foot. 15/16" to 1

(2.2 cm to 2.9 cm) allowable

without foot.

H. Recommended junction box

location

I. 4

"- 32" (11.7 - 81.3 cm)

bottom of cutout to floor

J. 25" (63.5 cm) minimum depth

of cutout

30" (76.2 cm) Models

A. 3/4" (1.9 cm) top cleat*

B. 30

" (76.8 cm) minimum width

of flush inset cutout

C. 28

" (73.3 cm) minimum width

of opening

D. 29

" (74.3 cm) minimum

height of flush inset cutout

E. 28

" (72.4 cm) recommended

cutout height

F. 11/16" (1.7 cm) side cleat*

G. 1/4" (0.6 cm) recommended

with foot. 15/16" to 1

(2.2 cm to 2.9 cm) allowable

without foot.

H. Recommended junction box

location

I. 4

" - 32" (11.7 - 81.3 cm)

bottom of cutout to floor

J. 25" (63.5 cm) minimum depth

of cutout

*Cleats and spacers must be recessed 1

" (3.5 cm) from the

front of the cabinet.

Front View

Side View

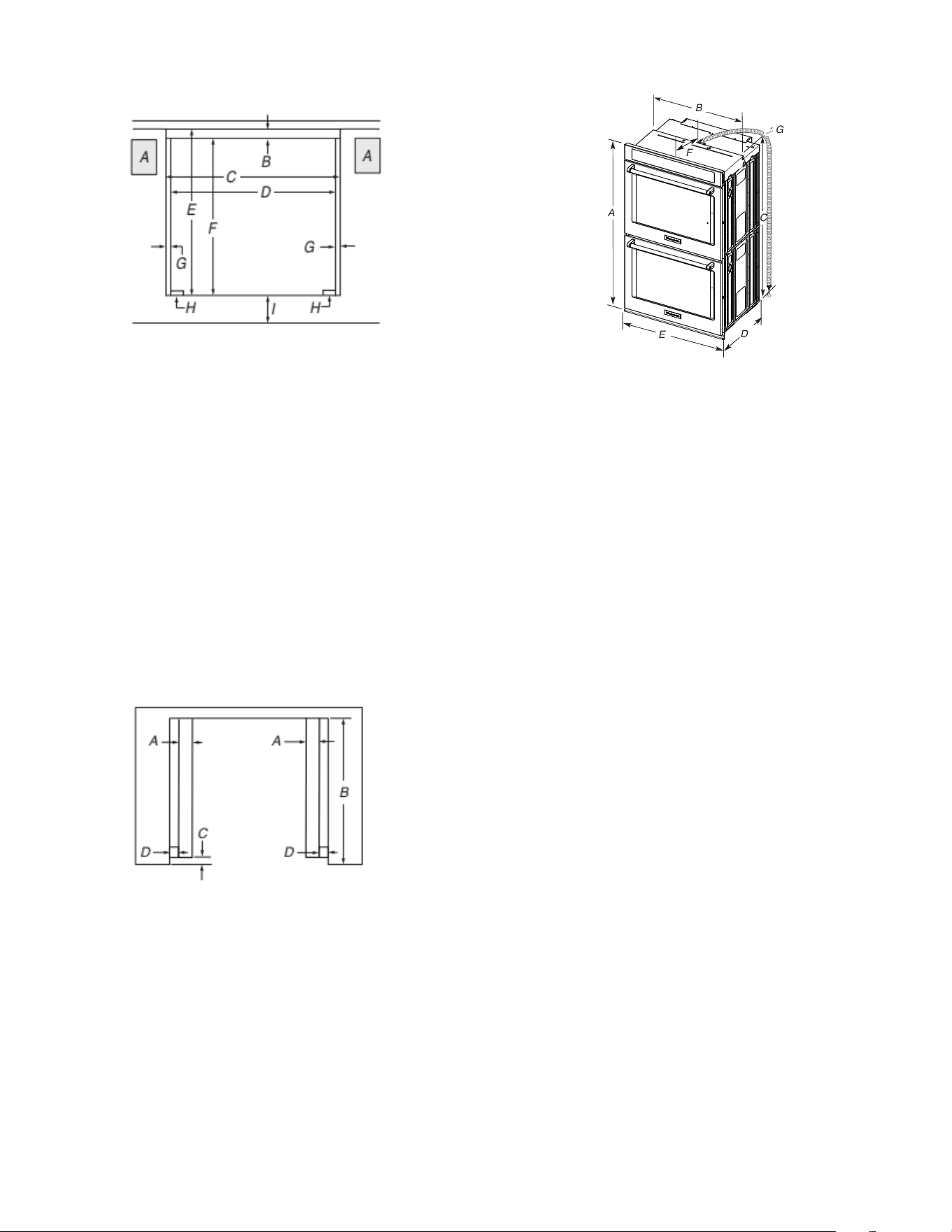

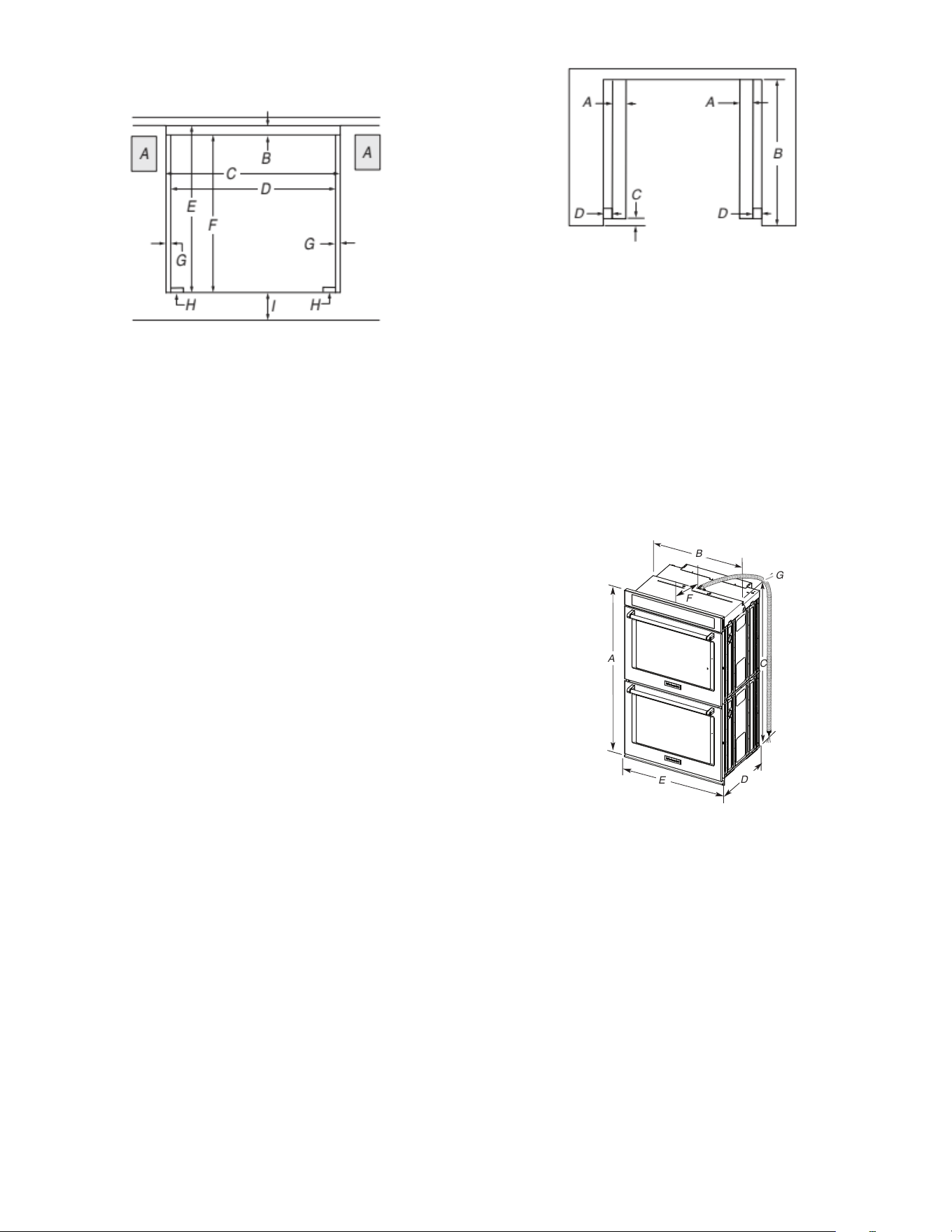

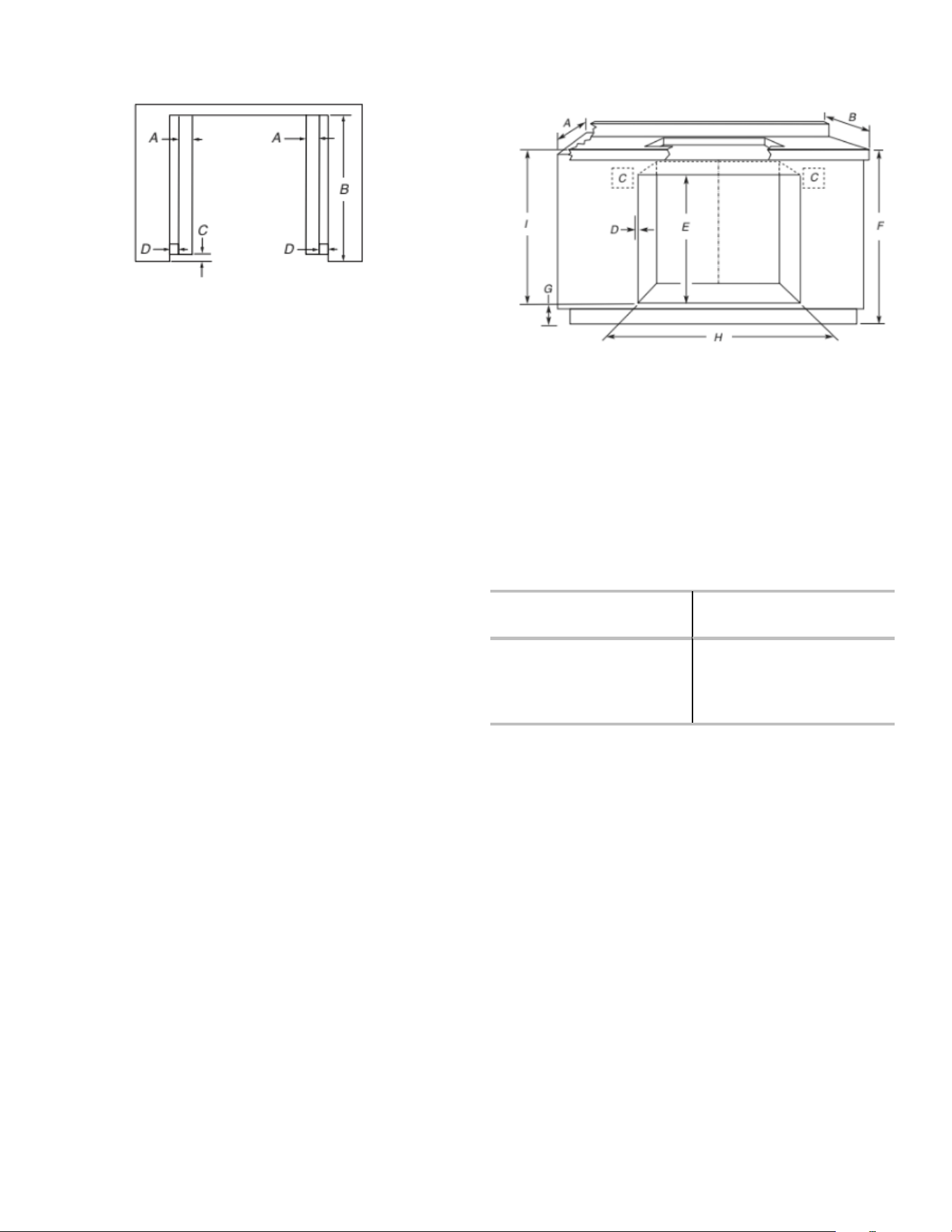

Single Ovens Undercounter Flush - without

cooktop installed above

Front View

27" (68.6 cm) Models

A. Recommended junction box

location

B. 3/4" (1.9 cm) top cleat*

C. 27

" (69.2 cm) minimum width

of flush inset cutout

D. 25

" (65.7 cm) minimum width

of opening

E. 29

" (74.3 cm) minimum

height of flush inset cutout

F. 28

" (72.4 cm) recommended

cutout height

G. 11/16" (1.7 cm) side cleat*

H. 1/4" x 2" (6.4 mm x 5.1 cm)

spacer the entire depth of the

cabinet*

I. 4

" (11.7 cm) bottom of cutout

to floor

30" (76.2 cm) Models

A. Recommended junction box

location

B. 3/4" (1.9 cm) top cleat*

C. 30

" (76.8 cm) minimum width

of flush inset cutout

D. 28

" (73.3 cm) minimum width

of opening

E. 29

" (74.3 cm) minimum

height of flush inset cutout

F. 28

" (72.4 cm) recommended

cutout height

G. 11/16" (1.7 cm) side cleat*

H. 1/4" x 2" (6.4 mm x 5.1 cm)

spacer the entire depth of the

cabinet*

I. 4

" (11.7 cm) bottom of cutout

to floor

*Cleats and spacers must be recessed 1

" (3.5 cm) from the

front of the cabinet.

Top View

27" (68.6 cm) Models

A. 2" (5.1 cm) spacer the entire

depth of the cutout*

B. 25" (63.5 cm) depth of cutout

C. 1

" (3.5 cm) recess from front

of cabinet

D. 11/16" (1.7 cm) side cleat*

30" (76.2 cm) Models

A. 2" (5.1 cm) spacer the entire

depth of the cutout*

B. 25" (63.5 cm) depth of cutout

C. 1

" (3.5 cm) recess from front

of cabinet

D. 11/16" (1.7 cm) side cleat*

*Cleats and spacers must be recessed 1

" (3.5 cm) from the

front of the cabinet.

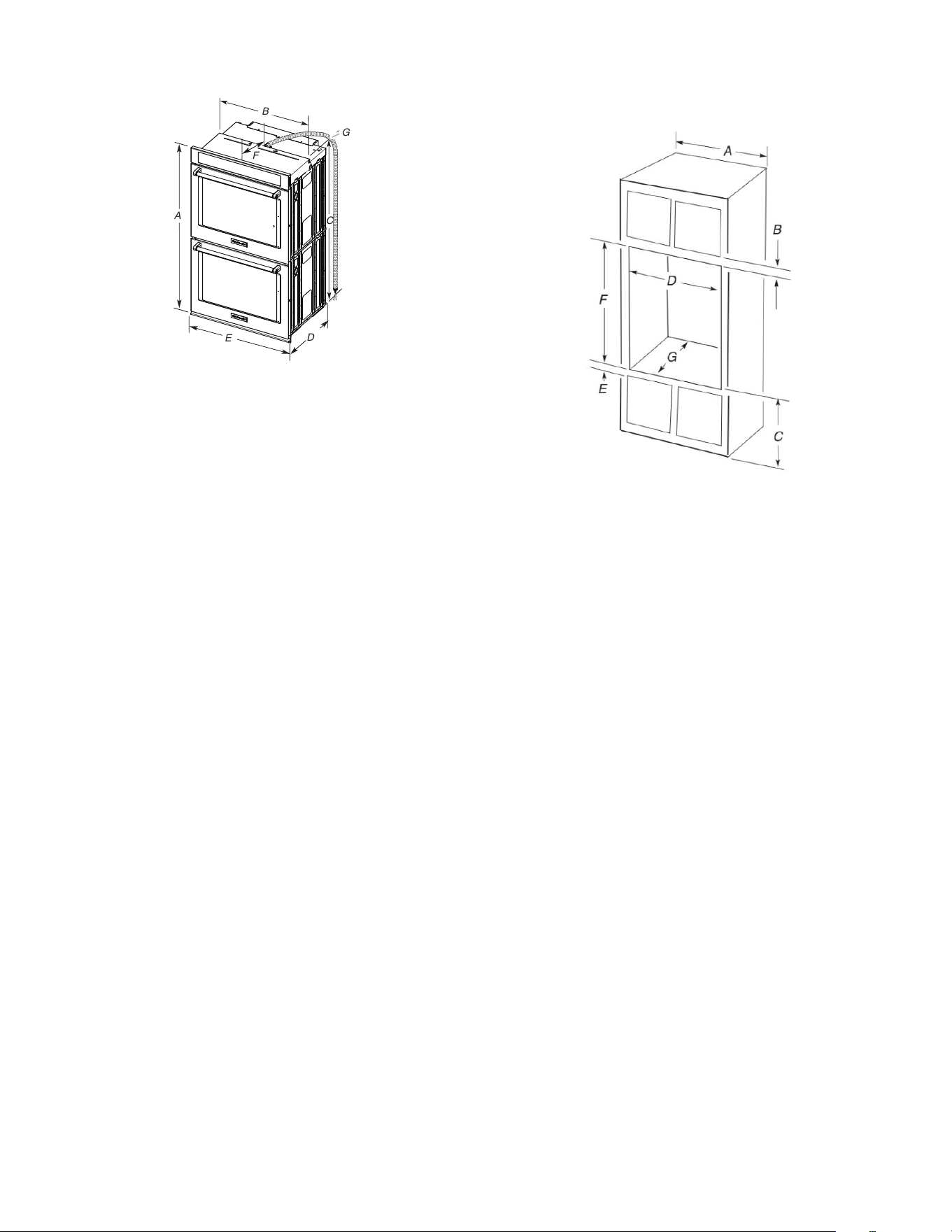

Product Dimensions - Double Ovens

27" (68.6 cm) models

A. 51

" (131.5 cm) maximum

overall height

B. 25

" (65.1 cm) maximum

recessed width

C. 48

" (124.0 cm) recessed

height

D. 23

" (59.1 cm) maximum

recessed depth

E. 26

" (68.1 cm) overall width

F. 12" (30.5 cm) from back of

control panel to start of strain

relief

G. 66" (167.6 cm) flexible

conduit length

30" (76.2 cm) models

A. 51

" (131.5 cm) maximum

overall height

B. 28

" (72.7 cm) maximum

recessed width

C. 48

" (124.0 cm) recessed

height

D. 23

" (59.1 cm) maximum

recessed depth

E. 29

" (75.6 cm) overall width

F. 12" (30.5 cm) from back of

control panel to start of strain

relief

G. 66" (167.6 cm) flexible

conduit length

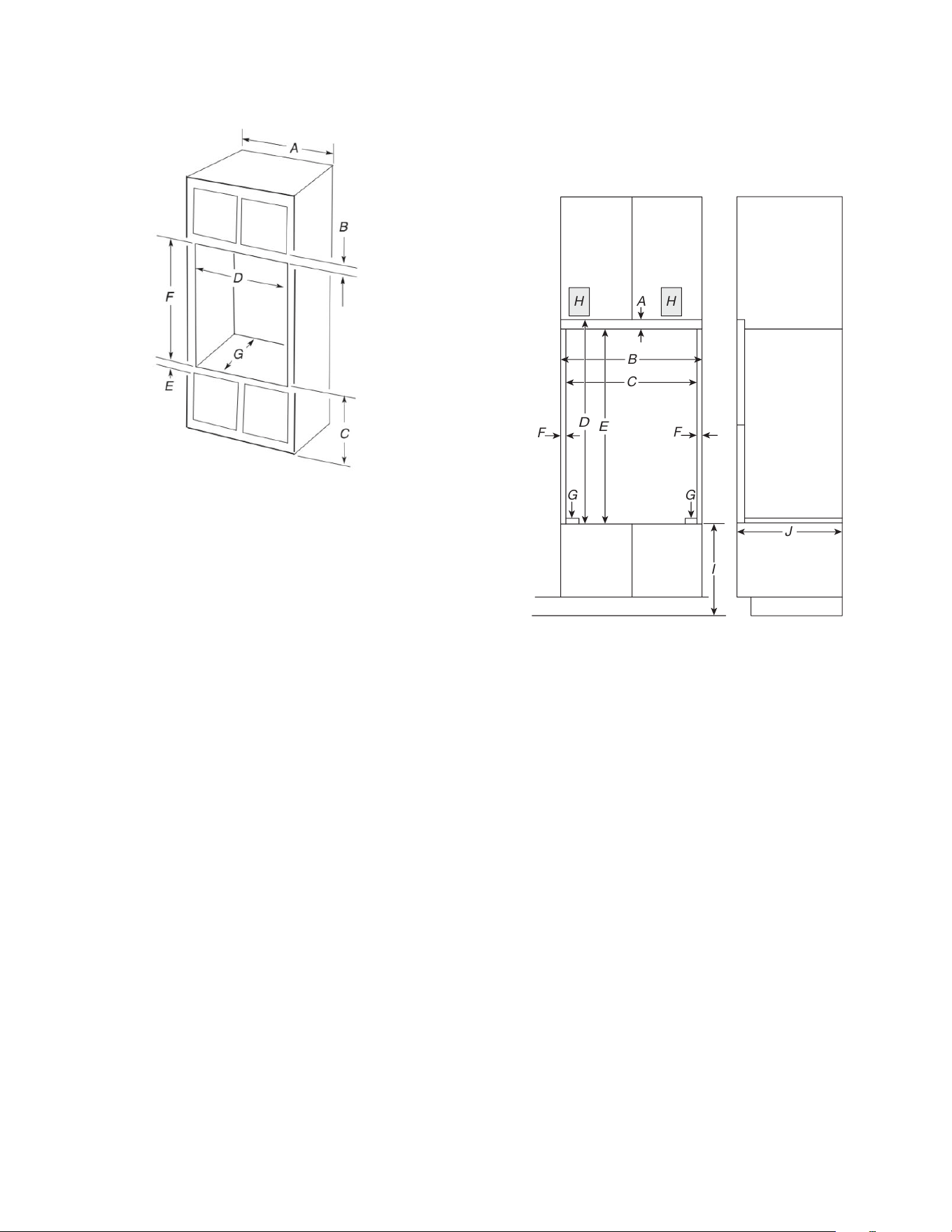

Cabinet Dimensions - Double Ovens, Standard

Installation

Double Ovens Installed in Cabinet

27" (68.6 cm) models

A. 27" (68.6 cm) minimum

cabinet width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 14

" (37.5 cm) bottom of

cutout to floor is

recommended.

"-14

(19.1 cm - 37.5 cm) bottom of

cutout to floor is acceptable.

D. 25

" (65.4 cm) minimum

cutout width

E. 1

" (3.8 cm) minimum

bottom of cutout to top of

cabinet door

F. 50

" (127.6 cm)*

recommended cutout height

G. 24" (60.7 cm) cutout depth

30" (76.2 cm) models

A. 30" (76.2 cm) minimum

cabinet width

B. 1" (2.5 cm) top of cutout to

bottom of upper cabinet door

C. 14

" (37.5 cm) bottom of

cutout to floor is

recommended.

"-14

(19.1 cm - 37.5 cm) bottom of

cutout to floor is acceptable.

D. 28

" (73 cm) minimum

cutout width

E. 1

" (3.8 cm) minimum

bottom of cutout to top of

cabinet door

F. 50

" (127.6 cm)*

recommended cutout height

G. 24" (60.7 cm) cutout depth

*NOTE: The cutout height can be between 50" and 52

(127 cm and 132.6 cm) for double ovens.

NOTE: Contact service to get tall shield for cutouts greater than

" (128 cm) to enhance installation.

Cabinet Dimensions - Double Ovens, Flush

Installations

NOTE: This is an alternate option to install your product in the

cabinet and obtain a flush look. For standard installation, refer

section “Cabinet Dimensions - Double Ovens, Standard

Installation”.

A 25

" (64.4 cm) minimum cutout depth is required.

Top and bottom gaps will be 1/8" (0.3 cm) above and below the

product. Top and bottom gaps not required for installation.

Exposed areas of the cabinet should be finished to match.

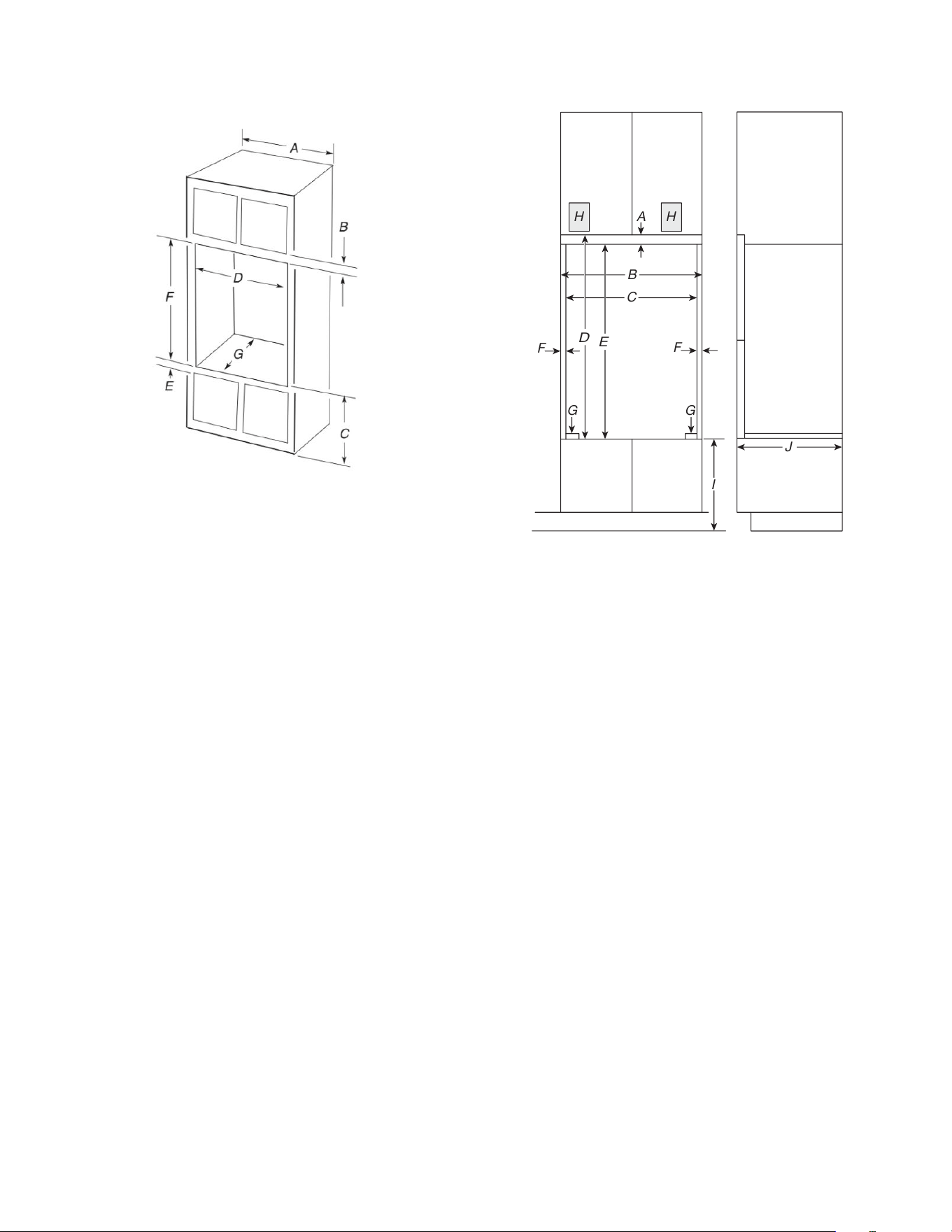

Double Ovens Installed in Cabinet

H A

G G

27" (68.5 cm) Models

A. 3/4" (1.9 cm) top cleat*

B. 27

" (69.2 cm) minimum

width of flush inset cutout

C. 25

" (65.7 cm) minimum

width of opening

D. 52" (132.1 cm) minimum

height of flush inset cutout

E. 51

" (130.1 cm)

recommended cutout height

F. 11/16" (1.7 cm) side cleat*

G. 1/4" (0.6 cm) recommended

with foot. 15/16" to 1

(2.2 cm to 2.8 cm) allowable

without foot.

H. Recommended junction box

location

I. 4

" - 14

" (11.7 - 37.5 cm)

bottom of cutout to floor

J. 25" (63.5 cm) minimum depth

of cutout

30" (76.2 cm) Models

A. 3/4" (1.9 cm) top cleat*

B. 30

" (76.8 cm) minimum

width of flush inset cutout

C. 28

" (73.3 cm) minimum

width of opening

D. 52" (132.1 cm) minimum

height of flush inset cutout

E. 51

" (130.1 cm)

recommended cutout height

F. 11/16" (1.7 cm) side cleat*

G. 1/4" (0.6 cm) recommended

with foot. 15/16" to 1

(2.2 cm to 2.8 cm) allowable

without foot.

H. Recommended junction box

location

I. 4

" - 32" (11.7 - 81.3 cm)

bottom of cutout to floor

J. 25" (63.5 cm) minimum depth

of cutout

Front View

Side View

*Cleats and spacers must be recessed 1

" (3.5 cm) from the

front of the cabinet.

Top View

27" (68.6 cm) Models

A. 2" (5.1 cm) spacer the entire

depth of the cutout*

B. 25

" (64.4 cm) depth of cutout

C. 1

" (3.5 cm) recess from front

of cabinet

D. 11/16" (1.7 cm) side cleat*

30" (76.2 cm) Models

A. 2" (5.1 cm) spacer the entire

depth of the cutout*

B. 25

" (64.4 cm) depth of cutout

C. 1

" (3.5 cm) recess from front

of cabinet

D. 11/16" (1.7 cm) side cleat*

*Cleats and spacers must be recessed 1

" (3.5 cm) from the

front of the cabinet.

Cutout Dimensions For Ovens Installed Under

Cooktop

IMPORTANT: Observe all governing codes and ordinances.

Cooktop must be approved for use over an oven. See cooktop

Installation Instructions for cutout dimensions. Center the cooktop

cutout over oven cutout.

Ovens approved for this type of installation have an approval label

located on the top of the oven.

To avoid damage to your cabinets, check with your builder or

cabinet supplier to make sure that the materials used will not

discolor, delaminate or sustain other damage. This oven has been

designed in accordance with UL and CSA International and

complies with the maximum allowable wood cabinet temperatures

of 194°F (90°C).

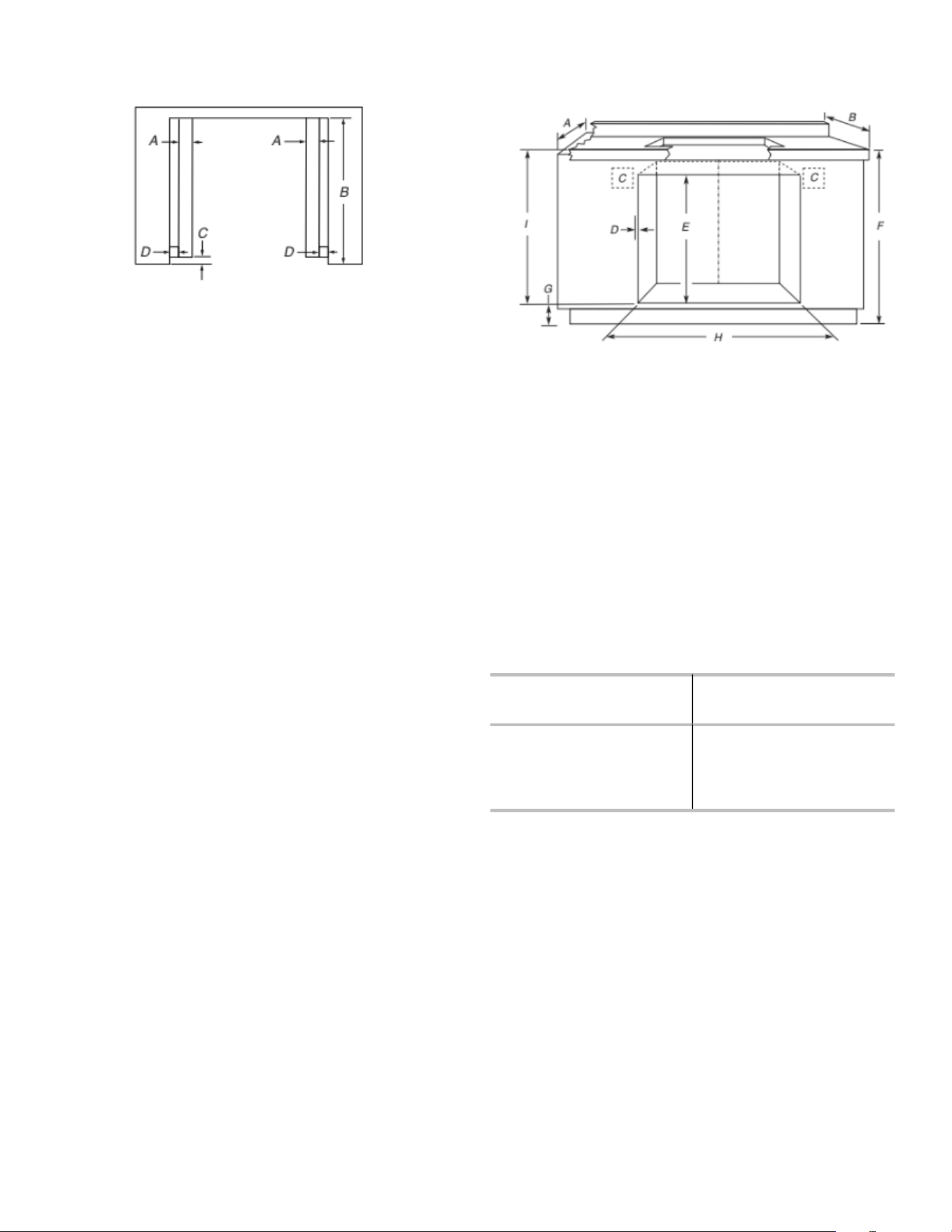

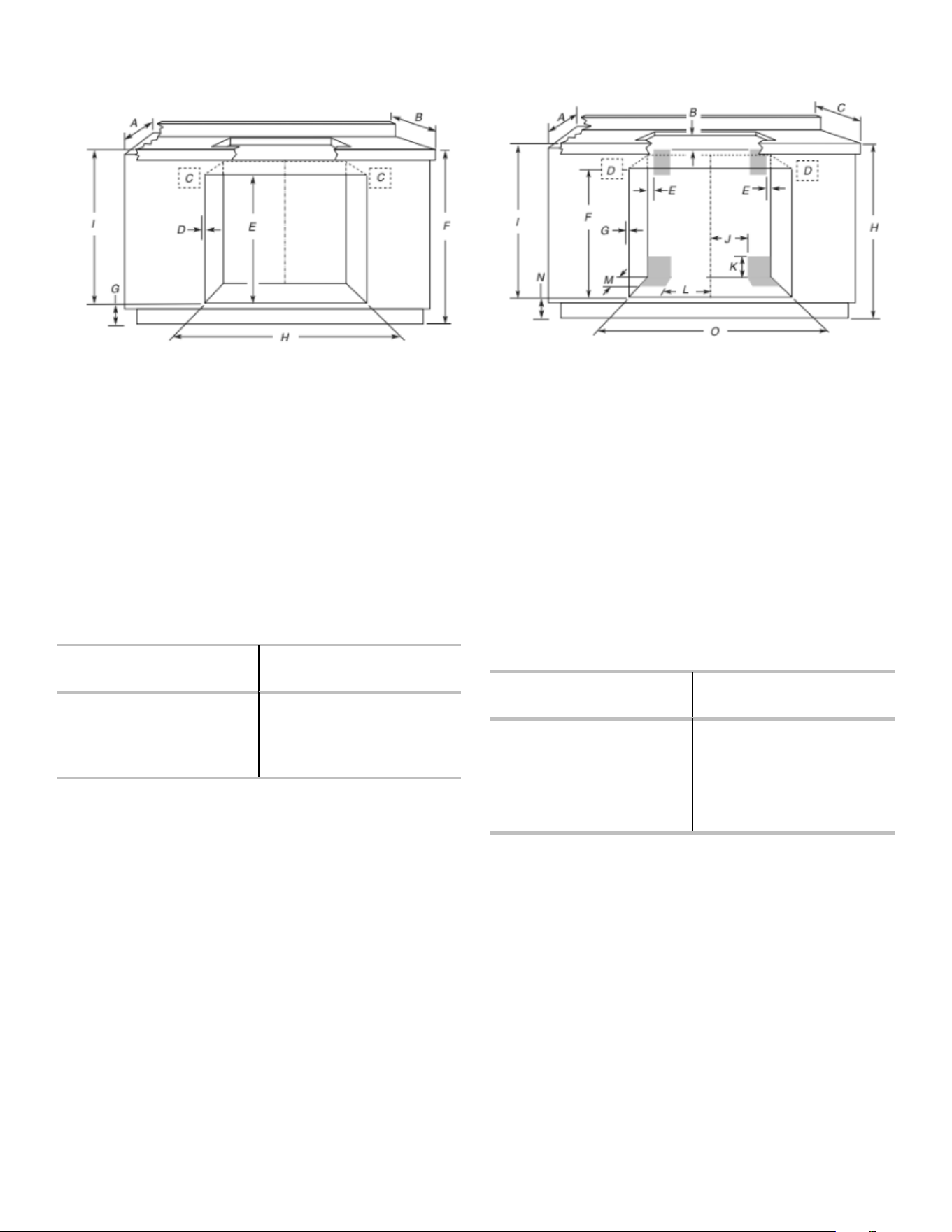

Approved Built-In Oven and Electric Coil/Radiant/Induction

Cooktop Combinations or without Cooktop Installed above

Oven

A. 24" (61 cm) cabinet depth

B. 25" (63.5 cm) countertop

depth

C. Recommended oven and

cooktop junction box

locations

D. Allow 5/8" (1.6 cm) for oven

trim to overlap on each side.

E. 27

" (70.5 cm) minimum

cutout height

F. 36" (91.4 cm) from cabinet

base to countertop

G. 4

" (11.7 cm) maximum from

cabinet base with feet

installed. If dimension “F” is

greater than 36" (91.4 cm),

dimension “G” can be

increased the same

difference for induction

combinations

H. See Cutout Dimensions chart

I. 31

" (82.2 cm) from top of

countertop to bottom of cutout

CUTOUT DIMENSIONS (H)

Oven Size

Minimum Oven Cutout

Dimension

24" (61 cm) 22

" (57.2 cm)

27" (68.6 cm) 25

" (64.8 cm)

30" (76.2 cm) 28

" (72.4 cm)

For the approved model number combinations, refer to the

undercounter label located on top of the oven chassis and on

the bottom of the cooktop burner box.

NOTE: For undercounter installation, it is recommended that the

junction boxes for oven and cooktop be located in the adjacent

right or left cabinet. A 1" (2.5 cm) minimum diameter hole should

have been drilled in the upper rear right or left corner of the side

wall surface to pass the appliance cable through to the junction

box.

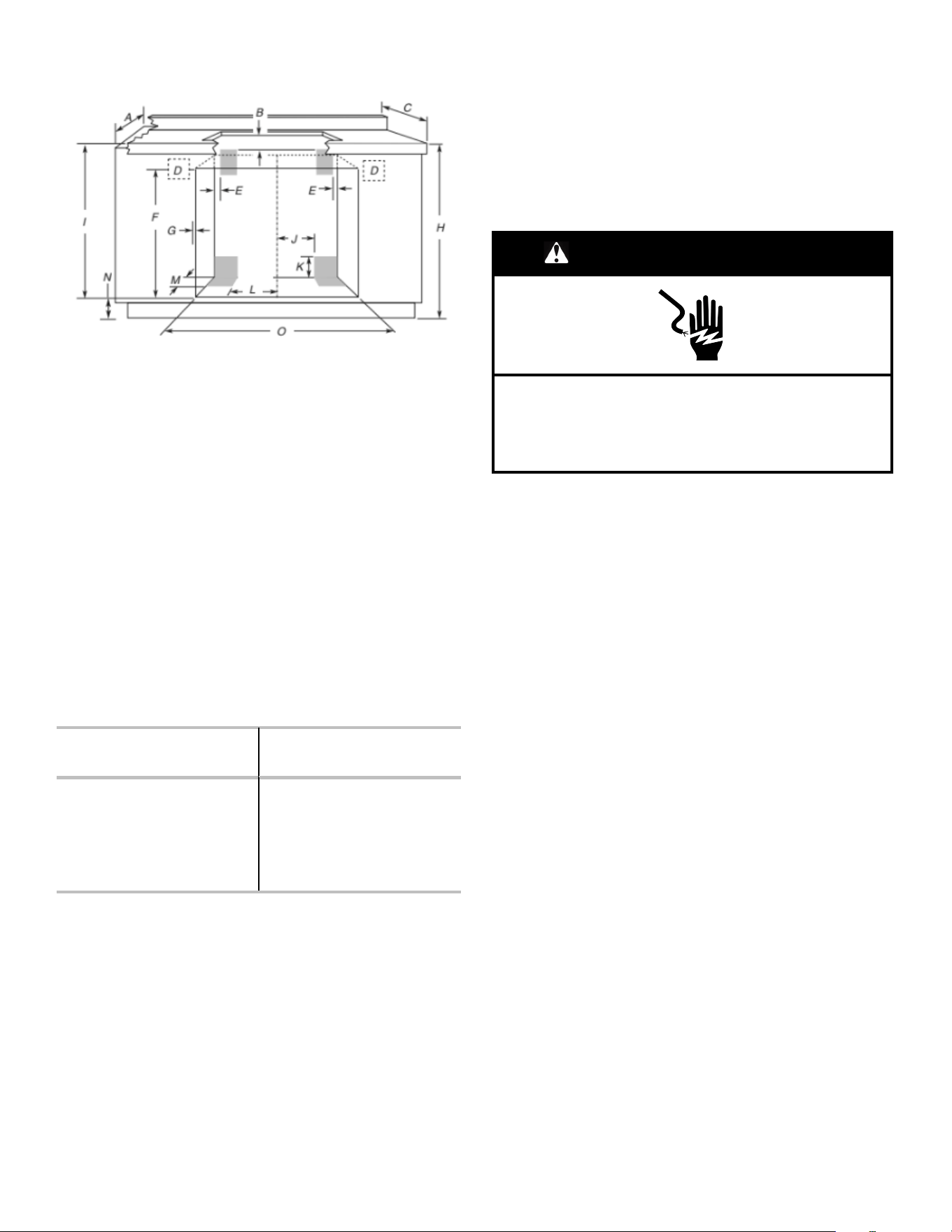

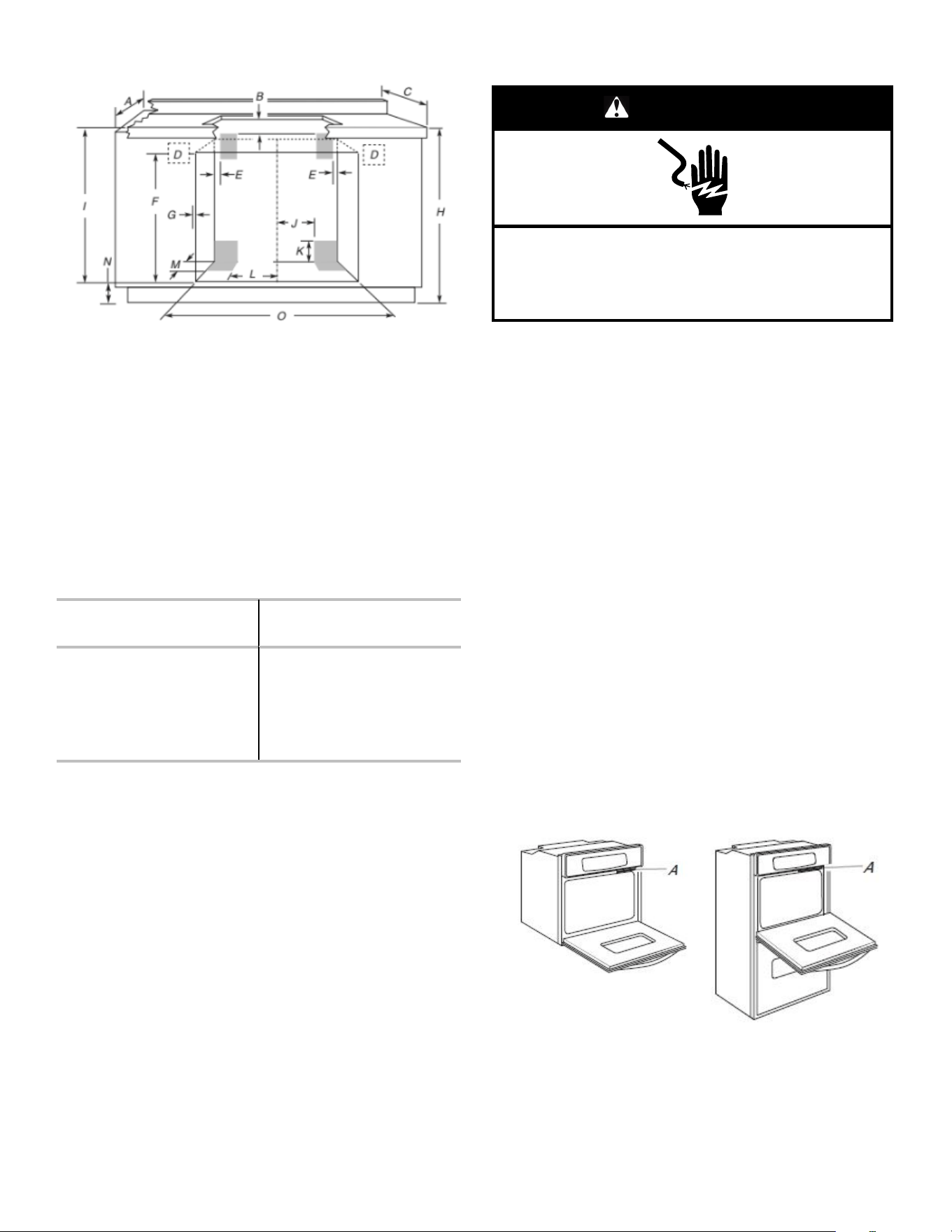

Approved Built-In Oven and Gas Cooktop Combinations

A. 24" (61 cm) cabinet depth

B. 1" (2.5 cm) clearance to

bottom of countertop

C. 25" (63.5 cm) countertop

depth

D. Recommended oven junction

box locations

E. 1" (2.5 cm) clearance to

cabinet

F. 27

" (70.5 cm) minimum

cutout height

G. Allow 5/8" (1.6 cm) for oven

trim to overlap on each side.

H. 36" (91.4 cm) from cabinet

base to countertop

I. 31

" (79.7 cm) from top of

countertop to bottom of cutout

J. Gas line through wall 10

(26.7 cm) to center of cutout

K. 3

" (8.3 cm)

L. Gas line through floor 10

(26.7 cm) to center of cutout

M. 3

" (8.9 cm)

N. 4

" (11.7 cm) maximum from

cabinet base with feet

installed

O. See Cutout Dimensions chart

CUTOUT DIMENSIONS (O)

Oven Size

Minimum Oven Cutout

Dimension

24" (61 cm) 22

" (57.2 cm)

27" (68.6 cm) 25

" (64.8 cm)

30" (76.2 cm) 28

" (72.4 cm)

36" (91.4 cm) 34

" (87.6 cm)

For the approved model number combinations, refer to the

undercounter label located on top of the oven chassis.

NOTE: For undercounter installation, it is recommended that the

junction box for oven be located in the adjacent right or left

cabinet. A 1" (2.5 cm) minimum diameter hole should have been

drilled in the upper rear right or left corner of the side wall surface

to pass the appliance cable through to the junction box.

The upper shaded areas are recommended locations for recessed

junction box for 120 V grounded outlet for cooktop.

Lower shaded areas are recommended locations for flexible or

rigid gas pipe installation. The gas connection on the cooktop is

on the right (same location as “J” in the above diagram). The gas

pipe can be installed on either side of the cutout, and either

through the floor or through the wall. Refer to local codes

regarding the use of gas lines.

Electrical Requirements

WARNING

Electrical Shock Hazard

Electrically ground appliance.

Failure to do so could result in death, fire, or electrical

shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path and the wire gauge are in accordance with local

codes.

Check with a qualified electrical installer if you are not sure the

oven is properly grounded.

This oven must be connected to a grounded metal, permanent

wiring system.

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/NFPA

70-latest edition or CSA Standards C22.1-94, Canadian Electrical

Code, Part 1 and C22.2 No. O-M91-latest edition, and all local

codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Electrical Connection

To properly install your oven, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

� Oven must be connected to the proper electrical voltage and

frequency as specified on the model/serial/rating plate. The

model/serial/rating plate is located under the control panel on

single ovens and under the control panel on the upper oven

cavity on double ovens. See the following illustrations.

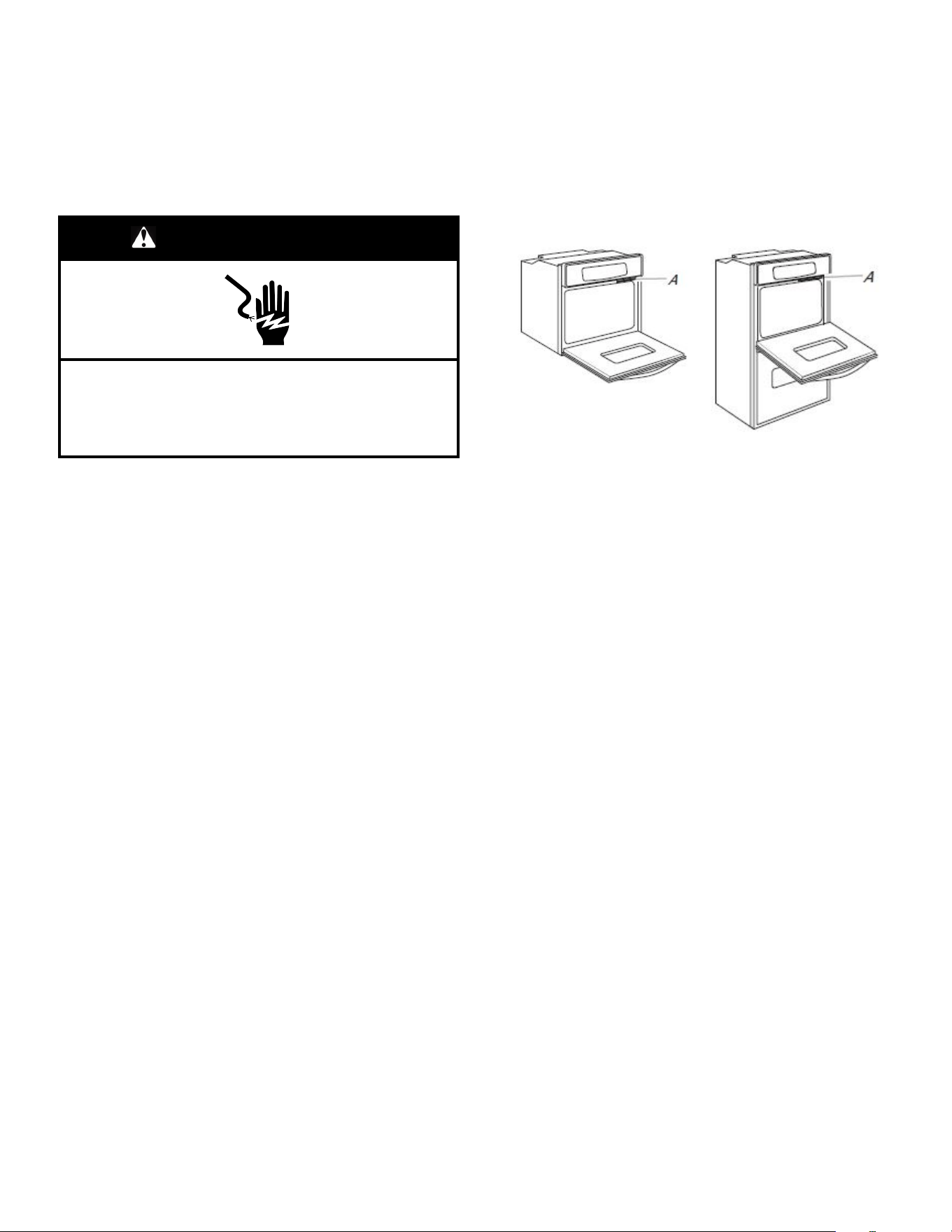

Single oven

A. Model/serial/rating plate

Double oven

A. Model/serial/rating plate

� Models rated from 7.3 to 9.6 kW at 240 V (5.4 to 7.4 kW at

208 V) require a separate 40 A circuit. Models rated at 4.8 kW

and below at 240 V (3.6 kW and below at 208 V) require a

separate 20 A circuit.

� A circuit breaker is recommended.

� Connect directly to the fused disconnect (or circuit breaker

box) through flexible, armored, or nonmetallic sheathed,

copper cable (with grounding wire). See "Make Electrical

Connection" section.

� Flexible conduit from the oven should be connected directly to

the junction box.

� Fuse both sides of the line.

� Do not cut the conduit. The length of conduit provided is for

serviceability of the oven.

� A UL listed or CSA-approved conduit connector must be

provided.

� If the house has aluminum wiring, follow the procedure below:

Connect the aluminum wiring using special connectors and/or

tools designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer’s recommended

procedure. Aluminum/copper connection must conform with

local codes and industry-accepted wiring practices.

INSTALLATIONS

Prepare Built-In Oven

1. Decide on the final location for the oven. Avoid drilling

or cutting into house wiring during installation.

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

2. To avoid floor damage, set the oven onto cardboard prior to

installation. Do not use handle or any portion of the front frame

for lifting.

3. Remove the shipping materials and tape from the oven.

Remember to keep the corner posts and other materials

that may be needed for installation.

4. Remove the hardware package from inside the bag containing

literature.

5. Remove and set aside racks, attachments, and other parts

from inside the oven.

6. Move oven and cardboard close to the oven’s final location.

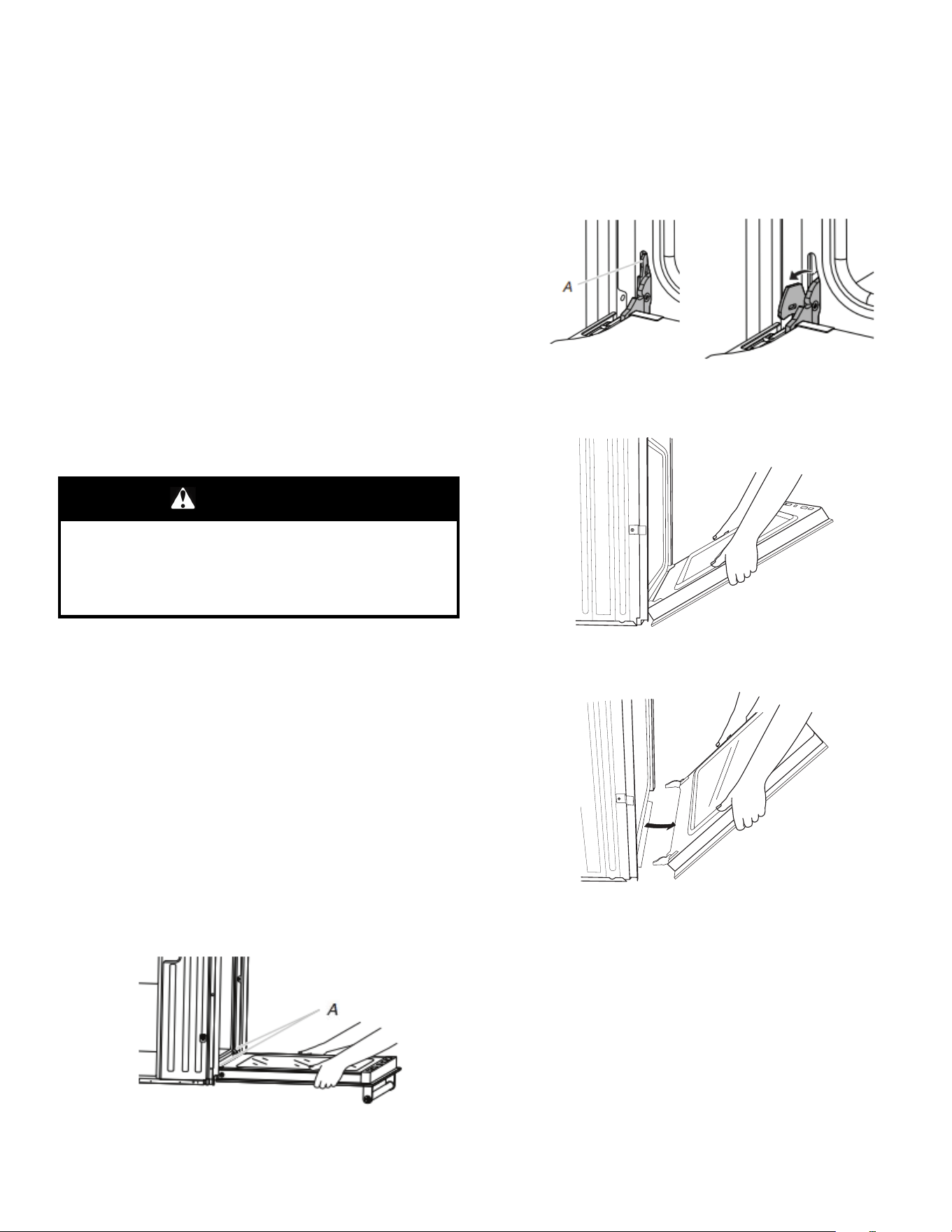

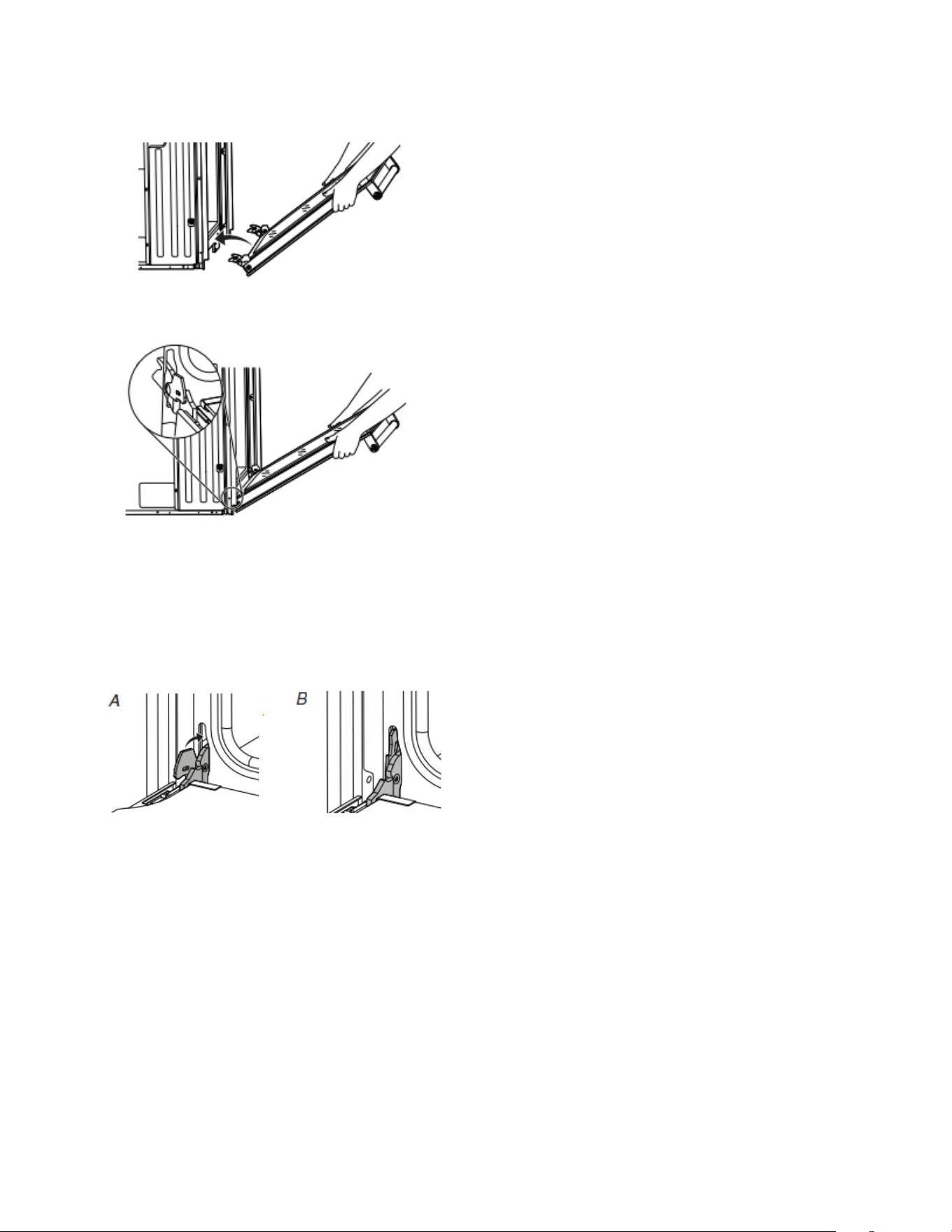

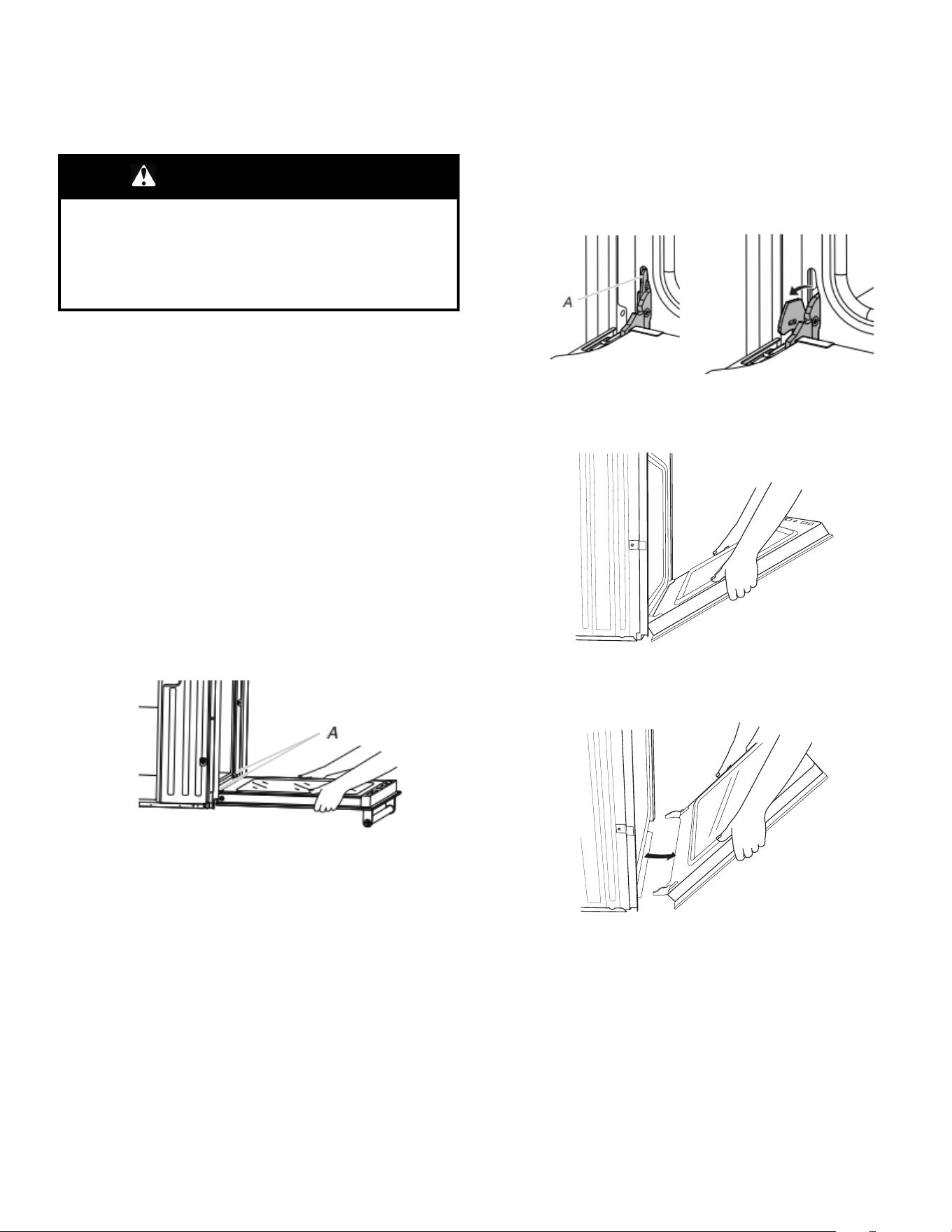

Remove Oven Door(s)

IMPORTANT: Use 2 hands to remove oven door. For double

ovens, repeat the process for each door.

1. Prior to removing the oven door, prepare a surface where you

will place it. This surface should be flat and covered with a soft

blanket, or use the corner posts from your packaging material.

2. Fully open the oven door.

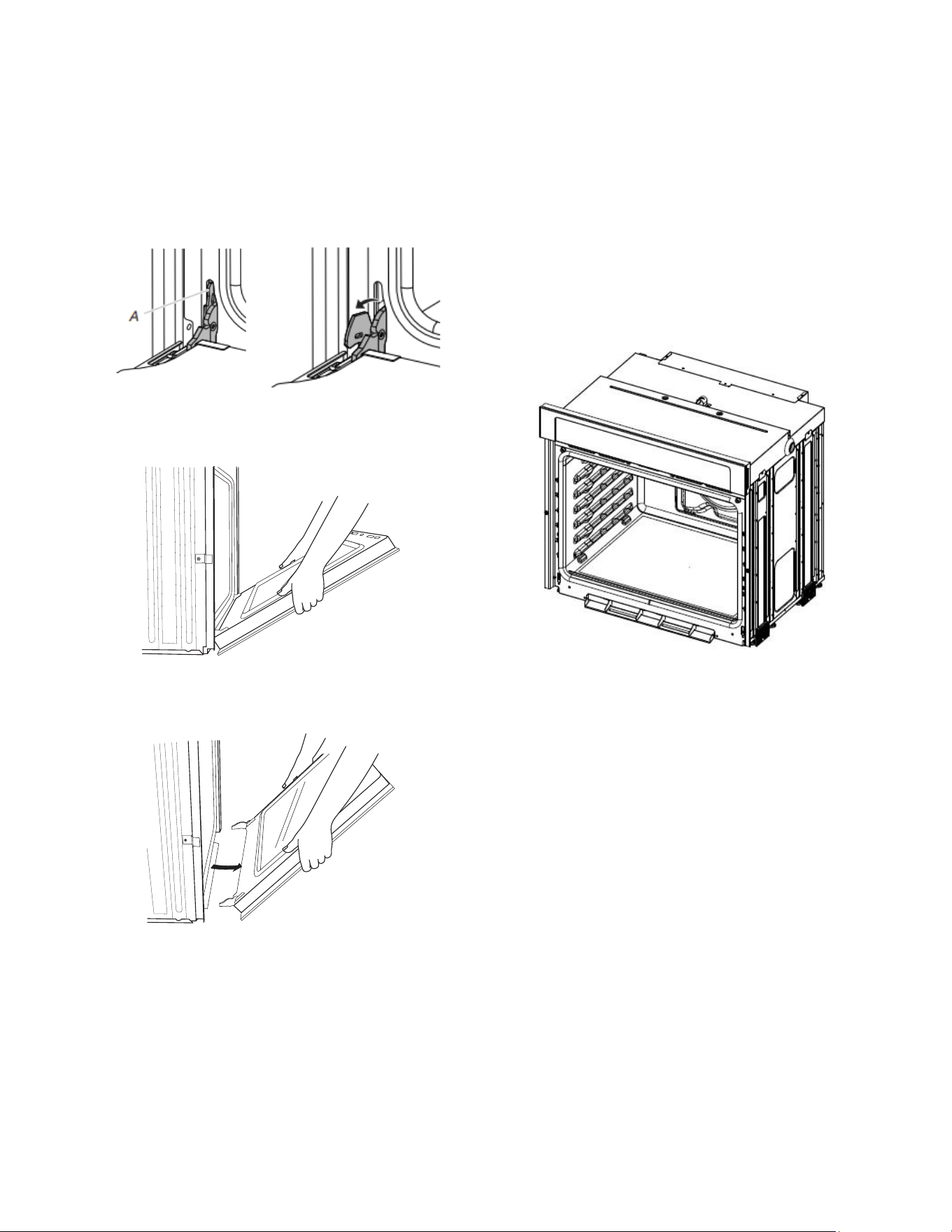

A. Door hinges

3. Locate the oven door hinge locks in both corners of the oven

door, and rotate the hinge locks toward the oven door to the

unlocked position. If the door hinge lock is not rotated fully

(see unlocked position in illustration), the door will not remove

properly.

Oven door hinge lock in locked

position

Oven door hinge lock in unlocked

position

A. Grip here to rotate

4. Gently start to close the door. The door will stop at a partially

closed position.

5. Using 2 hands, grasp the edges of the oven door. Close the

oven door slightly past the stop position to take the weight off

of the door hinges, and then pull the oven door up.

6. Pull the oven door toward you, and then remove. You may

need to gently shift door from side to side as you pull.

7. Set the oven door aside on the prepared covered work

surface with the oven door resting on its handle.

8. To continue with the oven installation, go to the

“Positioning Oven Feet for Multiple Cabinet Cutout

Heights” section.

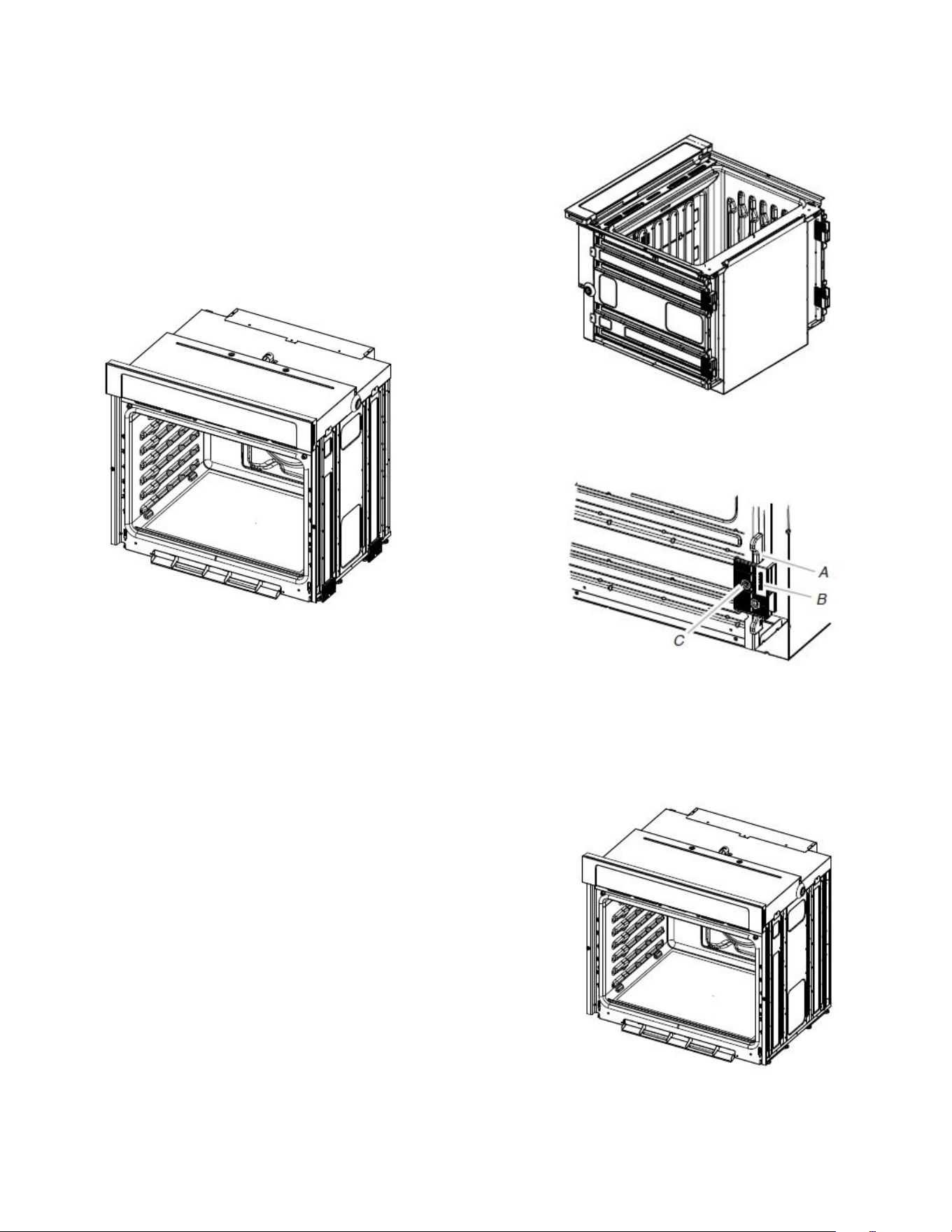

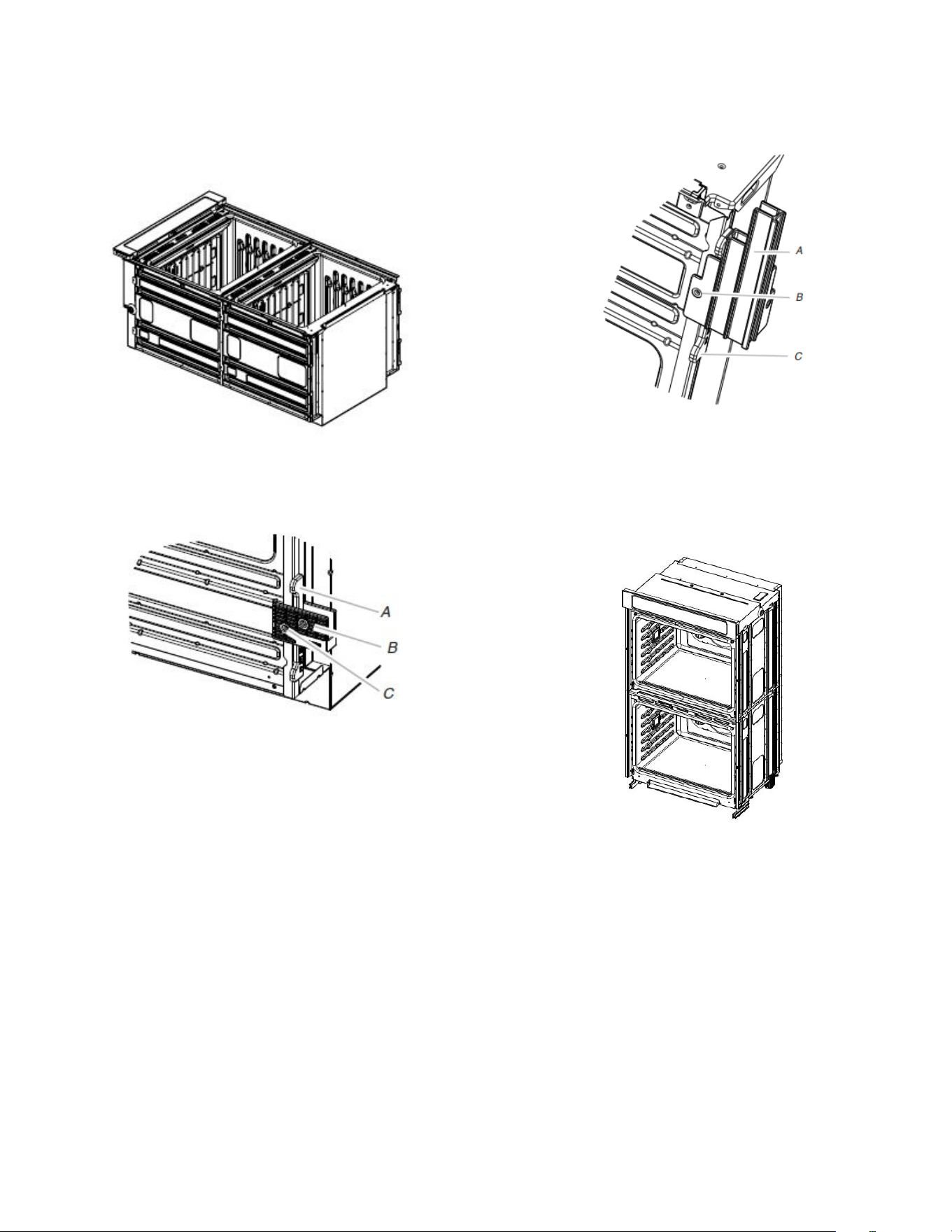

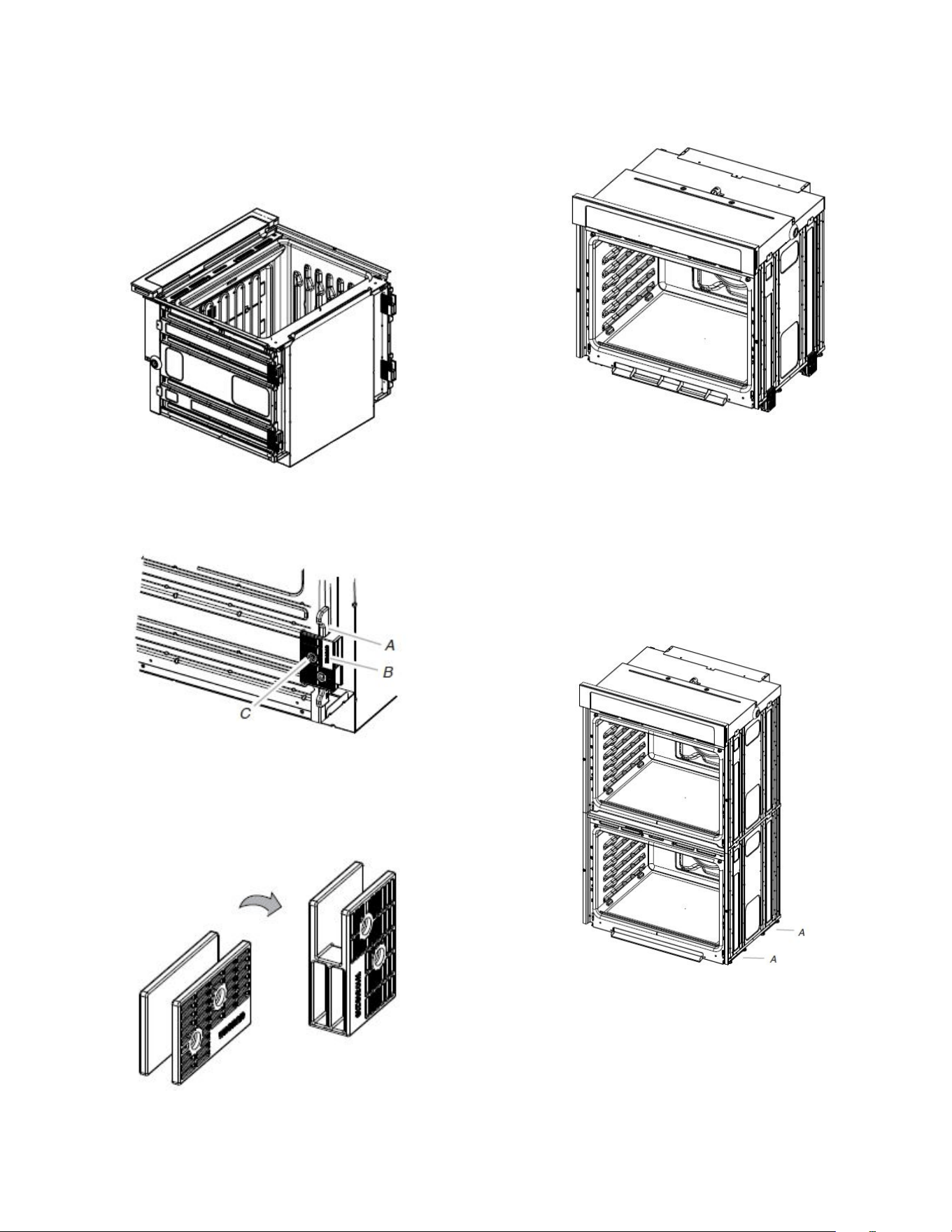

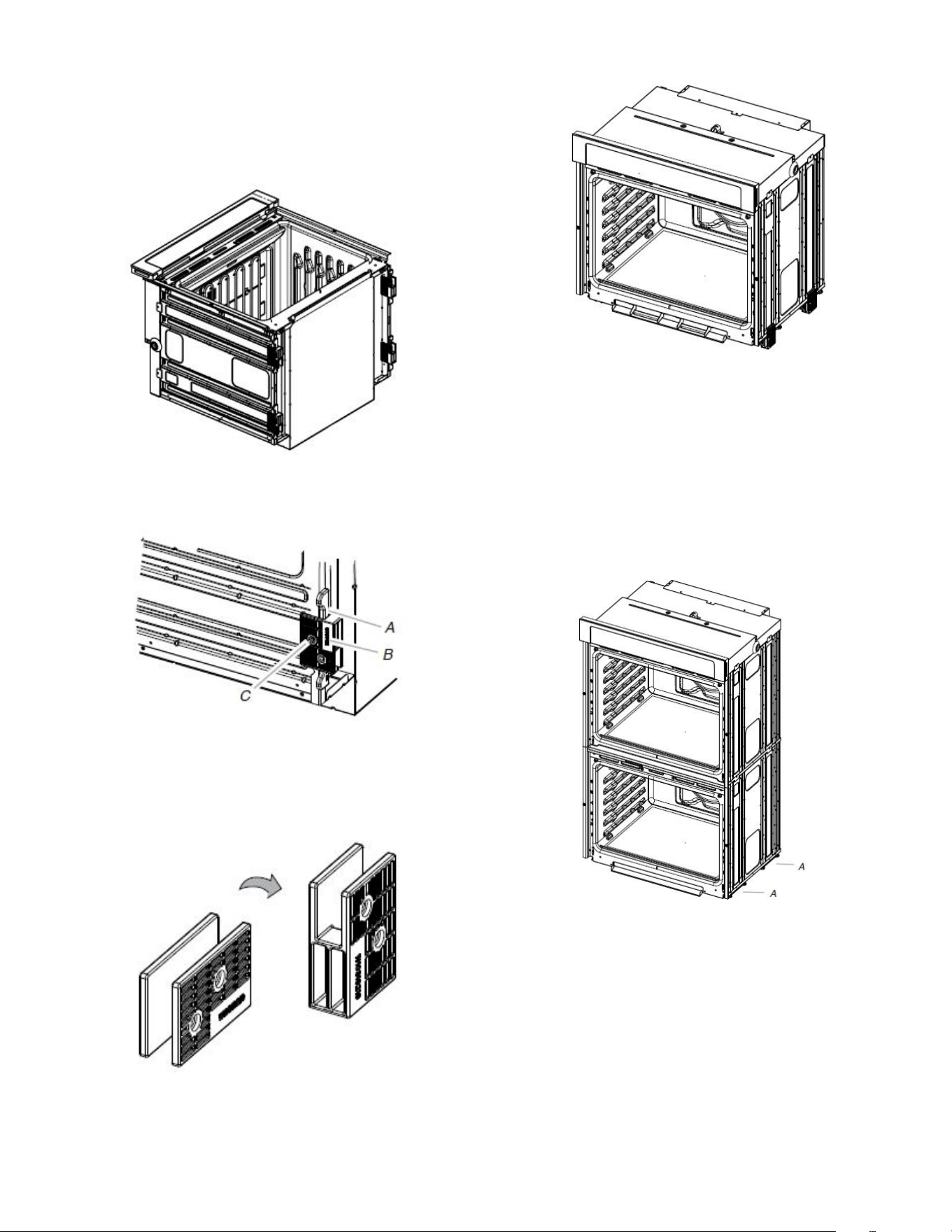

Positioning Oven Feet for Multiple

Cabinet Cutout Heights

Single Ovens

The positioning of the oven feet allow a single oven to be installed

in a cutout height between 26

" and 29

" (68.4 cm and

74.8 cm). Refer to the following instructions to position the feet for

the size of your cabinet cutout.

The oven feet need to be installed to allow the oven to be

installed in a Standard Installations where the cutout height

is 29

" (74.3 cm) or more.

The oven feet do not need to be changed. They are positioned

correctly as received.

Go to the “Make Electrical Connection” section.

Cutout Height is Between 27

" and 27

" (69.2 cm and

70.3 cm)

1. Using 2 or more people, place the oven on its back on a

covered surface.

2. Remove the foot from the right front spacer by removing the

#8-18 x 3/8" screw.

NOTE: Do not remove the spacer.

A. Spacer

B. Foot

C. #8-18 x 3/8" (9.5 mm) screw

3. In the same manner, remove the feet on the right rear, left

front, and left rear of the oven.

4. Using 2 or more people, place the oven in its upright position.

5. Go to the “Make Electrical Connection” section.

Cutout Height is between 28

" and 29

" (72.8 cm and

74.8 cm)

NOTE: For installation, the tall shield is required to replace the

shield that came with the unit. Please refer to your Quick Start

Guide for the service number to call and request at no charge.

1. Using 2 or more people, place the oven on its back on a

covered surface.

2. Remove the foot from the right front spacer by removing the

#8-18 x 3/8" (9.5 mm) screw.

NOTE: Do not remove the spacer.

A. Spacer

B. Foot

C. #8-18 x 3/8" (9.5 mm) screw

3. Rotate the foot 90° so the short side of the foot is positioned

toward the top of the oven.

4. Reinstall the foot to the spacer using the #8-18 x 3/8"

(9.5 mm) screw previously removed.

5. In the same manner, remove, rotate and reinstall the feet on

the right rear, left front, and left rear of the oven.

6. Using 2 or more people, place the oven in its upright position.

7. Go to the “Make Electrical Connection” section.

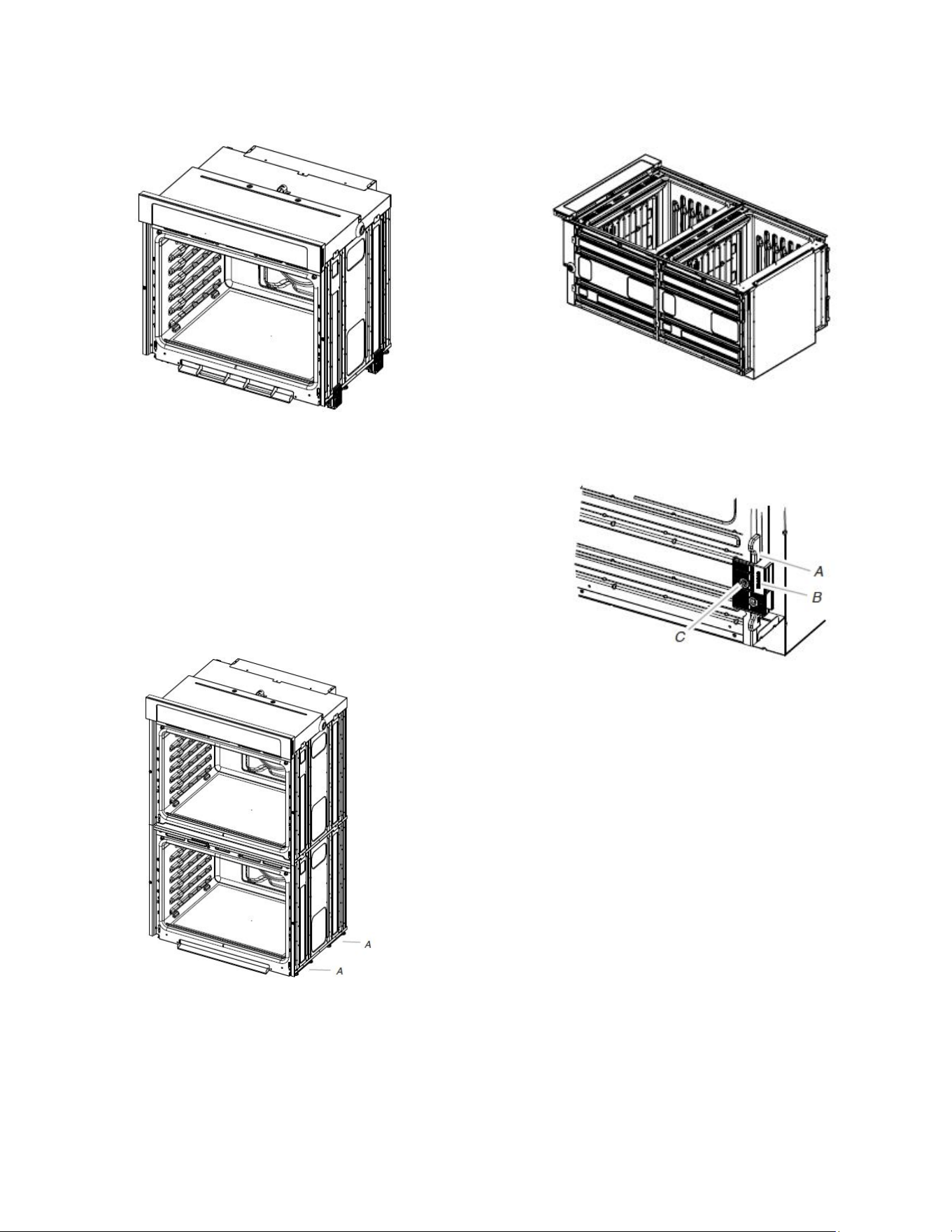

Double Ovens

The positioning of the oven feet allow a double oven to be

installed in a cutout height between 48

" and 52

" (124.1 cm

and 132.6 cm). Refer to the following instructions to position the

feet for the size of your cabinet cutout.

Cutout Height is Between 48

" and 50

" (124.1 cm and

128.1 cm)

The oven feet do not need to be installed. The oven is configured

correctly as received.

NOTE: Do not remove the spacers.

Go to the “Make Electrical Connection” section.

A. Spacers

Cutout Height is Between 50

" and 51

" (128.2 cm and

129.9 cm) or for Flush Installation

1. Using 2 or more people, place the oven on its back on a

covered surface.

2. Install a rear foot on the left rear spacer using a #8-18 x 3/8"

(9.5 mm) screw.

NOTE: Position the foot so the long side of the foot is facing

toward the top of the oven.

A. Spacer

B. Rear foot

C. #8-18 x 3/8" (9.5 mm) screw

3. In the same manner, install a rear foot on the right rear of the

oven.

4. Install a front foot on the left front spacer using a #8-18 x 3/8"

(9.5 mm) screw.

NOTE: Position the foot so the short side of the foot is facing

toward the top of the oven.

A. Front Foot

B. #8-18 x 3/8" (9.5 mm) screw

C. Spacer

5. In the same manner, install a front foot on the right front of the

oven.

6. Using 2 or more people, place the oven in its upright position.

7. Go to the “Make Electrical Connection” section.

Cutout Height is Between 51

" and 52

" (130.0 cm and

132.6 cm)

NOTE: For installation, the tall shield is also required to replace

the shield that came with the unit. Please refer to your Quick Start

Guide for the service number to call and request at no charge.

1. Using 2 or more people, place the oven on its back on a

covered surface.

2. Install a rear foot on the left rear spacer using a #8-18 x 3/8"

(9.5 mm) screw.

NOTE: Position the foot so the short side of the foot is facing

toward the top of the oven.

A. Spacer

B. Rear foot

C. #8-18 x 3/8" (9.5 mm) screw

3. In the same manner, install a foot on the right rear of the oven.

4. Install a front foot on the left front using a #8-18 x 3/8"

(9.5 mm) screw.

NOTE: Position the foot so the long side of the foot is facing

toward the top of the oven.

A. Front Foot

B. #8-18 x 3/8" (9.5 mm) screw

C. Spacer

5. In the same manner, install a front foot on the right front of the

oven.

6. Using 2 or more people, place the oven in its upright position.

7. Go to the “Make Electrical Connection” section.

Make Electrical Connection

For Single Ovens

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Use 12 gauge copper wire.

Electrically ground oven.

Failure to follow these instructions can result in death,

fire, or electrical shock.

For Double Ovens

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper wire.

Electrically ground oven.

Failure to follow these instructions can result in death,

fire, or electrical shock.

This oven is manufactured with a neutral (white) power supply

wire and a cabinet-connected green (or bare) ground wire.

1. Disconnect power.

2. Feed the flexible conduit from the oven through the opening in

the cabinet.

3. Remove junction box cover, if it is present.

4. Install a UL listed or CSA approved conduit connector to the

junction box.

A. UL listed or CSA Approved conduit connector

5. Route the flexible conduit from the oven to the junction box

through a UL listed or CSA approved conduit connector.

6. Tighten screws on conduit connector.

7. See “Electrical Connection Options Chart” to complete

installation for your type of electrical connection.

Electrical Connection Options Chart

If your home has: Go to section:

4-wire

1/2"

(1.3 cm)

4-Wire Cable from Home

Power Supply

3-wire

1/2"

(1.3 cm)

3-Wire Cable from Home

Power Supply

4-Wire Cable from Home Power Supply

IMPORTANT: Use the 4-wire cable from home power supply in

the U.S. where local codes do not allow grounding through

neutral, New Branch circuit installations (1996 NEC), mobile

homes and recreational vehicles, new construction and in

Canada.

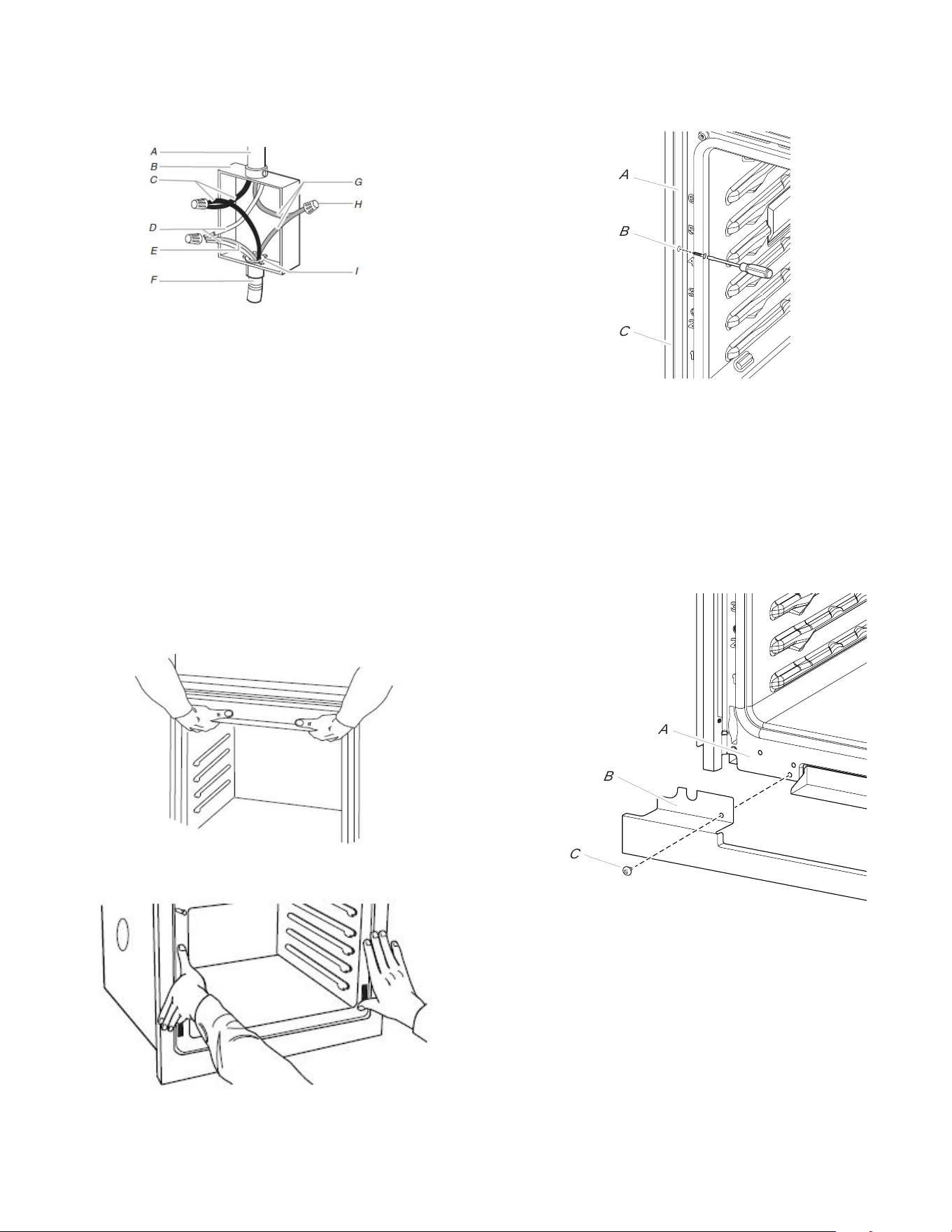

A. Cable from home power supply

B. Black wires

C. Red wires

D. 4-wire flexible conduit from

oven

E. Junction box

F. White wires

G. UL listed wire connectors

H. Green (or bare) ground wires

I. UL listed or CSA approved

conduit connector

1. Connect the 2 black wires (B) together using a UL listed wire

connector.

2. Connect the 2 red wires (C) together using a UL listed wire

connector.

3. Connect the 2 white wires (F) together using a UL listed wire

connector.

4. Connect the green (or bare) ground wire (H) from the oven

cable to the green (or bare) ground wire (in the junction box)

using a UL listed wire connector.

5. Install junction box cover.

3-Wire Cable from Home Power Supply – U.S.

Only

IMPORTANT: Use the 3-wire cable from home power supply

where local codes permit a 3-wire connection.

A. Cable from home power supply

B. Junction box

C. Black wires

D. White wires

E. Green (or bare) ground wire

(from oven)

F. 4-wire flexible conduit from

oven

G. Red wires

H. UL listed wire connectors

I. UL listed or CSA approved

conduit connector

1. Connect the 2 black wires (C) together using a UL listed wire

connector.

2. Connect the 2 white wires (D) and the green (or bare) ground

wire (of the oven cable) using a UL listed wire connector.

3. Connect the 2 red wires (G) together using a UL listed wire

connector.

4. Install junction box cover.

Install Oven

1. Using 2 or more people, lift the oven partially into the cabinet

cutout. Use the oven opening as an area to grip.

NOTE: Push against seal area of the oven front frame when

pushing the oven into the cabinet. Do not push against the

outside edges.

2. Push against the seal area of the front frame to push the oven

into the cabinet until the back surface of the side trim touches

the front wall of the cabinet.

3. Push oven completely into the cabinet and center the oven

into the cabinet cutout.

4. Securely fasten the oven to the cabinet using the

#8-14 x 3/4" (1.9 cm) screws provided.

Insert the screws through hole in black trim aligning with hole

in oven frame. Do not overtighten screws.

Oven frame

B. Side trim hole

C. Side trim piece

5. The bottom vent trim and bottom vent shield are shipped in

the foam packing at the top of the oven.

Tall bottom vent shield are used when the oven is installed

with the feet in the tall position. Please contact service for one

to be shipped to you free of charge.

� Align vent tab (B) with oven frame (A) as shown.

� Using one #8-18 x 3/8" (9.5 mm) screw (C) on each side of

the shield tab (B), fasten the vent shield securely to the

oven frame (A).

Oven frame

B. Shield tab

C. #8-18 x 3/8" (9.5 mm) screws

6. After the bottom vent shield is installed.

� Align the bottom vent trim tab (B) with the oven frame (A)

as shown.

� Using one #8-18 x 3/8" (9.5 mm) screw (C) on each side of

the bottom vent trim tab (B), align the top of the bottom

vent trim tab (B) to the Hinge receiver (D) as shown.

� Fasten the bottom vent trim securely to the oven frame (A).

A. Oven frame

B. Bottom vent

trim tab

C. #8-18 x 3/8" (9.5 mm)

screw

D. Hinge receiver

7. Replace the oven racks.

8. Replace the oven door. See the “Replace Oven Door(s)”

section.

9. Check that the door is free to open and close. If it is not,

repeat the removal and installation procedures. See the

“Prepare Built-In Oven” section.

10. Repeat for lower oven door.

IMPORTANT: For proper oven operation, check that the gap

between bottom of the door and bottom vent trim is at least

1/4" (6.4 mm).

11. Reconnect power.

12. The display panel will light and boot up.

13. If the display panel does not light, reference the Warranty.

14. If F9E0 error code is encountered upon powering up the unit,

the appliance is wired incorrectly at the Junction Box or

Electrical Panel. Contact a qualified electrician to verify the

home electrical supply and the hardwire connection at the

Junction Box or Electrical Panel (See the Electrical

Connection Options section).

15. If this unit is being installed for store display, see control guide

for steps to place the product in Demo Mode.

Install Deflector Kit (on some

models)

On single and double oven models installed above a warming

drawer or for ovens installed using flush installation cabinetry or

under counter. See the “Tools and Parts” section for information

on ordering.

Parts Supplied in Deflector Kit

A. Phillips head screws (2)

B. Deflector (1)

Install Deflector Kit

1. Install the deflector (B) to the lower vent piece (D) using one

#8-18 x 1/4" (6.4 mm) screws on each side.

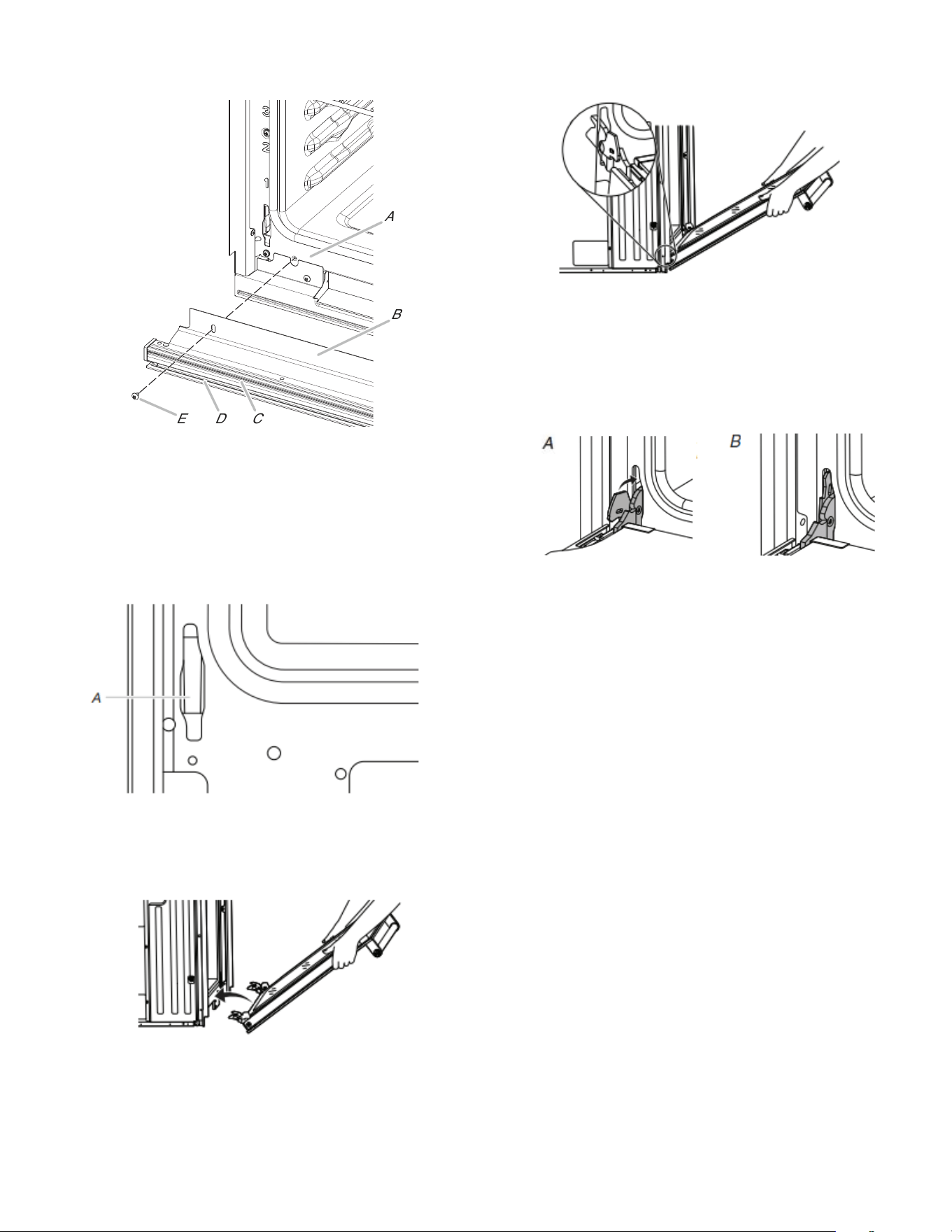

A. #8-18 x 1/4"

(6.4 mm) screws

B. Deflector

C. Upper vent piece

D. Lower vent piece

2. Align vent tab (B) with oven frame (A) as shown in the

following illustration.

3. Using one #8-18 x 3/8" (9.5 mm) screw (E) on each side of the

vent tab (B), fasten the vent securely to the oven.

A. Oven frame

B. Vent tab

C. Oven vent

D. Deflector

E. #8-18 x 3/8" (9.5 mm) screw

Replace Oven Door(s)

1. Using two hands, grasp side edges of door at the midpoint.

Face the oven cavity.

2. Locate the slots on each side of the oven cavity for the door

hinge locks.

A. Slot in the oven cavity for door hinge lock

3. Using 2 hands, grasp the edges of the oven door. At a 45°

angle, insert the hinges at the same time, and push the oven

door into the oven cavity slot to replace. You may need to

gently shift the door from side to side as you push.

4. Make sure the door hinge notch is engaged on the bottom

of the oven cavity slot.

IMPORTANT: Do not close the door at this step or damage

may occur to the door hinge.

5. Lower the oven door to the fully open position. If the oven door

does not open to a full 90°, repeat steps 1 through 3.

6. Locate the oven door hinge locks in the corners of the oven

door, and rotate the hinge locks toward the oven cavity to the

locked position.

A. Unlocked

position

B. Locked position

7. After the door hinges have been locked, gently swing the door

upward to close. The door should not be forced closed.

8. When the hinges are properly installed and the door is closed,

there should be an even gap between the door and the control

panel. If one side of the oven door is lower than the other, the

hinge on that side is not properly installed.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. For oven cleaning, read the “Oven Maintenance and Care”

section.

Check Operation of Single and Double Ovens

1. Turn on power.

2. At first use, set up the languages, clock, and any other

preferences, if available. For more information, read the online

“Control Guide”.

3. Start a broil cycle.

NOTE: Odors and smoke are normal when the oven is used

the first few times.

4. Wait 5 minutes, then check for heat.

If Oven(s) Does Not Operate, Check the Following:

� Household fuse is intact and tight; or circuit breaker has

not tripped.

� Electrical supply is connected.

� See the online “Troubleshooting”.

5. Press UPPER CANCEL/LOWER CANCEL on double ovens,

or press CANCEL on single ovens.

If you need Assistance or Service:

Please refer to the Quick Start Guide for contact information.

SÉCURITÉ DU FOUR ENCASTRÉ

Votre sécurité et celle des autres sont très importantes.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire

tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou

« AVERTISSEMENT ». Ces mots signifient :

DANGER

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne

suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se

produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

� Installation conforme – L’appareil, lors de son installation,

doit être correctement relié à la terre en conformité avec les

codes locaux en vigueur, ou en l’absence de tels codes,

avec le National Electrical Code, ANSI/NFPA 70 ou le Code

canadien des installations électriques, CSA C22.1-02. Au

Canada, l’appareil doit être relié à la terre en respectant le

Code canadien de l’électricité. S’assurer que l’appareil est

bien installé et que la mise à la terre est réalisée par un

technicien qualifié.

� NE JAMAIS utiliser l’appareil pour chauffer ou réchauffer la

pièce.

� Ne pas laisser les enfants seuls – Les enfants ne doivent

pas être laissés seuls ou sans surveillance dans la zone où

l’appareil est utilisé. Ils ne doivent jamais être autorisés à

s’asseoir ou à se tenir debout sur une partie quelconque de

l’appareil.

� Porter des vêtements adaptés – Les vêtements pendants

ou non ajustés ne doivent jamais être portés lorsqu’on

utilise l’appareil.

� Entretien par l’utilisateur – Ne pas réparer ou remplacer

une quelconque pièce de l’appareil sans recommandation

spécifique du manuel. Toutes les autres tâches d’entretien

doivent être effectuées par un technicien qualifié.

� Entreposage dans ou sur l’appareil – Les matières

inflammables ne doivent pas être entreposées dans un four

ou près de la surface de la table.

� Cet appareil n’est pas conçu pour servir d’espace de

rangement.

� Ne pas utiliser d’eau sur les feux de friture – Étouffer le feu

ou la flamme ou utiliser un extincteur avec agent chimique

sec ou mousseux.

� Ne pas utiliser de pièces de remplacement qui n’ont pas

été recommandées par le fabricant (c.-à-d., des pièces

fabriquées à la maison à l’aide d’une imprimante 3D).

� Utiliser uniquement des mitaines sèches – Les mitaines

humides ou trempées sur les surfaces chaudes peuvent

provoquer des brûlures dues à la vapeur. Ne pas laisser les

maniques toucher des éléments chauffants et chauds. Ne

pas utiliser un chiffon ou tout autre tissu encombrant.

� Ouvrir la porte lentement – Laisser la chaleur ou la vapeur

s’échapper avant de retirer ou de remettre en place un plat.

� NE PAS TOUCHER LES ÉLÉMENTS CHAUFFANTS OU

LES SURFACES INTÉRIEURES DU FOUR – Les

éléments chauffants peuvent être chauds même s’ils sont

de couleur foncée. Les surfaces intérieures du four peuvent

être suffisamment chaudes pour provoquer des brûlures.

Pendant et après l’utilisation, ne pas toucher ou laisser des

vêtements ou d’autres matériaux inflammables en contact

avec les éléments chauffants ou les surfaces intérieures

tant qu’ils n’ont pas suffisamment refroidi. Les autres

surfaces de l’appareil peuvent devenir suffisamment

chaudes pour causer des brûlures – les serpentins et

éléments de cuissons, les ouvertures de ventilation et les

surfaces autour de ces ouvertures, les portes du four et les

hublots de portes font partie de ces surfaces.

� Ne pas faire chauffer un contenant qui n’a pas été ouvert –

L’accumulation de pression pourrait faire éclater le

contenant et causer des blessures.

� Garder dégagés les conduits de ventilation du four.

CONSERVER CES INSTRUCTIONS

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT: Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,

il convient d’observer certaines précautions fondamentales, notamment :

� Position des grilles du four – toujours placer les grilles à la

position souhaitée lorsque le four est froid. Si une grille doit

être déplacée pendant que le four est chaud, ne pas laisser

la poignée entrer en contact avec l’élément chaud du four.

Pour les fours autonettoyants :

� Ne pas nettoyer le joint de la porte – Le joint de la porte est

essentiel pour une bonne étanchéité. Faire attention à ne

pas frotter, endommager ou déplacer le joint.

� Ne pas utiliser de revêtement de protection pour recouvrir

le four et ne pas utiliser de nettoyant commercial pour four,

sauf s’il est certifié pour une utilisation dans les fours

autonettoyants.

� Ne nettoyer que les pièces indiquées.

ATTENTION : NE PAS LAISSER D’ALIMENTS,

D’USTENSILES DE CUISSON, ETC. DANS LE FOUR

PENDANT L’UTILISATION DU MODE DE NETTOYAGE

PYROLYTIQUE.

� Avant d’effectuer l’autonettoyage du four – Retirer la

lèchefrite et les autres ustensiles, puis essuyer tous les

excès de déversement.

Pour les cuisinières et fours intelligents :

� Utilisation à distance – cet appareil peut être configuré pour

permettre l’utilisation à distance en tout temps. Ne pas

ranger de matériaux inflammables ou sensibles à la

température sur le dessus ou près de la surface de

l’appareil.

CONSERVER CES INSTRUCTIONS

Guide de connexion Internet pour les appareils connectés uniquement

IMPORTANT : Il est de la responsabilité de l’utilisateur de bien installer l’appareil avant de l’utiliser. Bien lire et suivre le guide

d’installation qui accompagne l’appareil.

La connectabilité nécessite un réseau Wi-Fi et la création d’un compte. Les fonctions de l’application peuvent changer. Des frais de

transfert de données peuvent s’appliquer. Une fois installée, lancer l’application. Suivre les étapes de configuration du compte

d’utilisateur et de connexion de l’appareil.

Il faut :

� Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WPA2. Pour vérifier les capacités du routeur, consulter le manuel

d’instructions du fabricant du routeur.

� Le routeur devra être en marche et connecté à Internet.

� Le numéro SAID à 10 caractères de votre appareil. Le numéro SAID est imprimé sur une étiquette collée sur l’appareil ou affiché à

l’écran ACL.

Déclaration de conformité de la Commission fédérale des communications (FCC)

Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage dommageable et

2. Cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le

fonctionnement.

Tous changements ou toutes modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité

pourraient annuler l’autorité de l’utilisateur à utiliser l’appareil.

Avis de conformité d’Industrie Canada (IC)

Cet appareil satisfait aux prescriptions des documents CNR/RSS d’Industrie Canada (utilisation sans licence). Le bon fonctionnement de

l’appareil est fonction de deux conditions :

1. Cet appareil ne doit pas produire de brouillage.

2. Cet appareil doit être compatible avec n’importe quelle interférence, y compris des interférences causées par l’utilisation involontaire

de l’appareil.

En vertu des règlements d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’à l’aide d’une antenne d’un type et de gain

maximum (ou moins) approuvé pour l’émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres

utilisateurs, le type d’antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne

dépasse pas ce qui est nécessaire pour une communication réussie.

Pour satisfaire aux exigences de la FCC et d’Industrie Canada sur les l’exposition aux radiations de radiodiffusion, les antennes utilisées

avec cet émetteur doivent être installées de telle sorte qu’il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne)

et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu’une autre antenne ou qu’un émetteur.

Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, pouvant être déterminées par le fait d’allumer et

d’éteindre l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences en suivant l’un des conseils suivants :

� Réorienter ou déplacer l’antenne de réception.

� Augmenter la distance séparant l’appareil du récepteur.

� Brancher l’appareil sur un circuit différent de celui où le

récepteur est branché.

� Prendre contact avec un revendeur ou un technicien radio/

télévision qualifié pour obtenir de l’aide.

Clause de non-responsabilité pour les appareils avec caméra seulement

Cet appareil transmet de l’audio et/ou de la vidéo au fabricant et/ou à un tiers et peut être enregistré.

Caméra, collecte de données et confidentialité

Votre four est équipé d’une caméra pour aider à améliorer sa fonctionnalité et améliorer votre expérience de cuisson.

Fonctionnement de la caméra :

Activation : La caméra n’est pas toujours allumée. Elle est activée lorsqu’on accède à la fonction de la caméra à partir de l’application

mobile ou lorsqu’un programme de cuisson est actif. L’activation des lumières de la cavité du four indique visuellement que la caméra est

en cours d’utilisation.

Désactivation de la caméra : La caméra peut aussi être complètement désactivée dans les paramètres du four. Il n’y a aucune pénalité

liée au refus d’activer la caméra, et il est toujours possible de continuer à utiliser le four en mode manuel et accéder aux programmes de

four traditionnels. La désactivation de la caméra empêche cependant d’utiliser des fonctions ou des programmes spécifiques à la

caméra.

Collecte et utilisation des données :

Lorsque la caméra est utilisée, des vidéos et des métadonnées associées (comme deviceID) peuvent être collectées et partagées avec

Whirlpool. Les vidéos et métadonnées collectées sont utilisées pour améliorer nos algorithmes et la fonctionnalité de nos produits après

avoir subi un processus de désidentification et être devenues des identifiants pseudonymes.

Pour obtenir un aperçu complet de nos pratiques en matière de confidentialité, consulter l’avis de confidentialité de Whirlpool.

ENTRETIEN ET NETTOYAGE DU

FOUR

Nettoyage général

IMPORTANT : Avant le nettoyage, s’assurer que toutes les

commandes sont désactivées et que le four est froid. Toujours

suivre les instructions figurant sur les étiquettes des produits de

nettoyage.

L’usage de savon, d’eau et d’un chiffon doux ou d’une éponge est

suggéré en priorité, sauf indication contraire.

SURFACES EN ÉMAIL VITRIFIÉ UNIQUEMENT

(sur certains modèles)

Les éclaboussures alimentaires acides, telles que vinaigre et

tomate, doivent être nettoyées dès que le four a refroidi. Ces

salissures peuvent endommager le fini.

Méthode de nettoyage :

� Nettoyant à vitre, nettoyant doux liquide ou tampon à récurer

non abrasif :

Nettoyer délicatement autour de la plaque signalétique, car le

frottement pourrait en effacer les chiffres.

ACIER INOXYDABLE (sur certains modèles)

REMARQUE : Afin d’éviter d’endommager les surfaces en acier

inoxydable, ne pas utiliser de tampons à récurer savonneux, de

nettoyants abrasifs, de tampons en laine d’acier, de chiffons de

lavage rêches, ou d’essuie-tout abrasifs. Ils peuvent endommager

les surfaces en acier inoxydable, même après une seule

application ou quelques-unes.

Méthode de nettoyage :

Frotter dans la direction du grain pour éviter les dommages.

PEINTURE MÉTALLIQUE (sur certains modèles)

Ne pas utiliser de nettoyants abrasifs, de nettoyants avec agent

de blanchiment, de produits antirouille, d’ammoniaque ou

d’hydroxyde de sodium (soude), car la surface peinte pourrait se

tacher.

TABLEAU DE COMMANDE ET EXTÉRIEUR DE LA

PORTE DU FOUR

Afin d’éviter d’endommager le tableau de commande, ne pas

utiliser de nettoyants abrasifs, de tampons en laine d’acier, de

chiffons de lavage rêches ou d’essuie-tout abrasifs.

Méthode de nettoyage :

� Nettoyant à vitre et chiffon doux ou éponge :

Appliquer le nettoyant à vitre sur un chiffon doux ou une

éponge et non directement sur le tableau.

REMARQUE : Pour nettoyer la finition de l’évent inférieur, la porte

du four doit d’abord être enlevée. Voir la section « Porte du four ».

GRILLES DU FOUR

Méthode de nettoyage :

� Tampon en laine d’acier.

� Pour les grilles ternies qui glissent difficilement, enduire

légèrement les glissières d’huile végétale; cela facilitera leur

glissement.

INTÉRIEUR DE LA PORTE DE LA CAVITÉ DU

FOUR

Ne pas utiliser de nettoyants à four.

Les éclaboussures alimentaires doivent être nettoyées une fois le

four refroidi. À haute température, les aliments réagissent avec

l’émail et peuvent provoquer la formation de taches, une attaque

acide, des piqûres ou des décolorations blanchâtres.

Méthode de nettoyage :

� Programme d’autonettoyage :

Voir d’abord la section « Programme d’autonettoyage ».

Retirer les grilles pour qu’elles ne décolorent pas et qu’elles ne

deviennent pas difficiles à faire glisser. Le cas échéant, une

légère couche d’huile végétale appliquée sur les glissières

facilitera le glissement des grilles.

� Pour un nettoyage optimal de la porte, essuyer tout dépôt avec

une éponge humide avant de lancer le programme.

Instructions de nettoyage de la caméra (sur

certains modèles)

� Une fois le four refroidi, nettoyer la caméra à l’aide du

programmex d'autonettoyage (voir les instructions ci-dessous)

ou en frottant manuellement le verre.

� Pour nettoyer le verre manuellement, le vaporiser avec un

mélange de bicarbonate de soude et d’eau, puis attendre

30 minutes.

� Frotter ensuite le verre avec un chiffon doux et le rincer avec

un chiffon humide.

Programme Self-Cleaning

(Autonettoyage)

AVERTISSEMENT

Risque de brûlures

Ne pas toucher le four au cours du programme

d’autonettoyage.

Garder les enfants loin du four au cours du programme

d’autonettoyage.

Le non-respect de ces instructions peut causer des

brûlures.

IMPORTANT : La santé de certains oiseaux est très sensible aux

émanations qui surviennent durant le programme Self-Cleaning

(Autonettoyage). L’exposition aux émanations peut entraîner la

mort de certains oiseaux. Toujours déplacer les oiseaux dans une

autre pièce fermée et bien aérée.

Procéder à l’autonettoyage du four avant qu’il ne devienne très

sale. Les saletés intenses nécessitent un nettoyage plus long et

dégagent plus de fumée.

Veiller à ce que la cuisine soit bien aérée pendant le programme

Self-Cleaning (Autonettoyage) afin d’aider à éliminer la chaleur,

les odeurs et la fumée.

Ne pas obstruer le ou les évents du four durant le programme

Self-Cleaning (Autonettoyage). L’air doit pouvoir circuler

librement. Voir la section « Évents du four ».

Ne pas nettoyer, frotter, endommager ou déplacer le joint

d’étanchéité de la porte du four. Le joint de la porte est essentiel

pour une bonne étanchéité.

Préparation du four :

� Sortir du four la lèchefrite, les grilles et les ustensiles de

cuisson au four et, sur certains modèles, la sonde

thermométrique.

� Sortir les grilles du four pour les garder brillantes et pour

qu’elles glissent facilement. Voir la section « Nettoyage

général » pour plus de renseignements.

� Enlever tout papier d’aluminium du four; celui-ci risquerait de

brûler ou de fondre et d’endommager le four.

� Nettoyer manuellement l’intérieur de la porte et une zone de

po (3,8 cm) sur le pourtour du cadre de la cavité du four,

en prenant soin de ne pas déplacer ni plier le joint

d’étanchéité. Cette section ne devient pas assez chaude au

cours du programme d’autonettoyage pour pouvoir éliminer la

saleté. Ne pas laisser d’eau, de nettoyant, etc., pénétrer dans

les fentes du cadre de la porte. Nettoyer avec un chiffon

humide.

� Essuyer toute saleté décollée afin de réduire la fumée et

d’éviter les dommages. À des températures élevées, les

aliments réagissent avec la porcelaine. Cette réaction peut

causer des taches, des attaques, des piqûres ou de légères

taches blanches. Ceci est normal et n’affecte pas la

performance de cuisson.

IMPORTANT :

� La température du four doit être inférieure à 500 °F (260 °C)

pour pouvoir programmer un programme de nettoyage.

� Fours doubles seulement : On ne peut nettoyer qu’un seul four

à la fois.

� Fours doubles seulement : Les portes des deux fours se

verrouillent lorsque l’un ou l’autre four exécute le programme

d’autonettoyage.

Comment fonctionne le programme

IMPORTANT : Le chauffage et le refroidissement de la porcelaine

sur l’acier dans le four peuvent causer une décoloration, une perte

de lustre, des fissures minuscules et des craquements.

Le programme Self-Cleaning (Autonettoyage) utilise des

températures très élevées, brûlant les saletés pour les réduire en

cendre.

REMARQUE : Il doit s’écouler un délai de 12 heures avant le

début du prochain programme Self-Clean (Autonettoyage).

Lorsque le four a complètement refroidi, retirer la cendre à l’aide

d’un chiffon humide. Afin d’éviter de briser le verre, ne pas

appliquer de chiffon humide et froid sur la partie interne du hublot

de la porte avant qu’il n’ait complètement refroidi.

Les lampes du four ne fonctionnent pas durant le programme

Self-Cleaning (Autonettoyage).

REMARQUE : Le four possède un moteur de ventilateur de

refroidissement à deux vitesses. Pendant le programme

Self-Cleaning (Autonettoyage), les ventilateurs fonctionneront à la

vitesse la plus élevée pour augmenter le flux d’air et faciliter

l’évacuation de l’air chaud par les évents du four. Une

augmentation du bruit peut être constatée pendant et après le

programme d’autonettoyage jusqu’au refroidissement du four.

Avant l’autonettoyage, s’assurer que la porte est complètement

fermée, sinon elle ne se verrouillera pas et le programme ne

commencera pas. Lorsque le four est verrouillé, les portes du four

ne peuvent être ouvertes. Pour éviter d’endommager les portes,

ne pas les forcer ouvertes lorsqu’elles sont verrouillées.

Pour utiliser l’autonettoyage :

REMARQUE : Pour obtenir des instructions spécifiques

concernant le programme de Self-Clean (Autonettoyage) de votre

modèle, consulter le Guide de commande en ligne de votre

modèle.

1. Fermer la porte et (pour certains modèles) appuyer sur la

touche Tools (Outils).

2. Sélectionner l’icône Self-Clean (Autonettoyage).

3. (Sur les modèles à four double) Sélectionner la cavité

supérieure ou la cavité inférieure. Sur certains modèles,

sélectionner le chiffre « 1 » ou « 2 » pour choisir le four à

nettoyer.

4. Sélectionner la durée ou le niveau de nettoyage. Ceci aura

une incidence sur la durée qui peut être de 3 à 6 heures

incluant le refroidissement. Si ce modèle possède l’option

« Steam Clean » (Nettoyage à la vapeur), consulter la section

« Nettoyage à la vapeur ».

5. (Sur les modèles sélectionnés) Suivre les directives à l’écran

pour préparer le four.

6. Sélectionner Start (Mise en marche) OU (sur les modèles

sélectionnés) sélectionnez Delay Start (Mise en marche

différée) pour utiliser un programme d’autonettoyage différé.

Consulter la section « Mise en marche différée du programme

d’autonettoyage ». Les portes du four se verrouilleront

automatiquement.

REMARQUE : La porte peut ne pas se verrouiller

immédiatement après la mise en marche du programme

Self-Clean (Autonettoyage). Les portes se déverrouilleront

automatiquement une fois le programme d’autonettoyage

terminé et le four refroidi.

7. Lorsque le four a complètement refroidi, retirer la cendre à

l’aide d’un chiffon humide.

Delay Start (Mise en marche différée) : (sur certains modèles)

Selon le modèle, le four peut être en mesure d’effectuer une mise

en marche différée du programme Self-Cleaning (Autonettoyage).

L’utilisateur pourrait utiliser une des méthodes énumérées

ci-dessous.

REMARQUE : Pour obtenir des instructions spécifiques

concernant la mise en marche différée de l’autonettoyage de votre

modèle, consulter le Guide de commande en ligne de votre

modèle.

Version A :

1. Suivre les étapes 1 à 5 de la section « Autonettoyage ».

2. Sélectionner Delay Start (Mise en marche différée).

3. Sélectionner l’heure de départ du programme de

Self-Cleaning (Autonettoyage) en naviguant de gauche à

droite.

4. Sélectionner Start Delay (Démarrer la mise en marche

différée).

Les portes du four vont se verrouiller automatiquement après

le début du compte à rebours. Lorsque le programme

d’autonettoyage est terminé et que le four est froid, les portes

du four se déverrouillent.

5. Lorsque le four a complètement refroidi, retirer la cendre à

l’aide d’un chiffon humide.

Version B :

1. Fermer les portes du four, puis appuyer sur Delay Start (Mise

en marche différée).

2. (Sur les modèles à four double) Sélectionner la cavité

supérieure ou la cavité inférieure. Sur certains modèles,

sélectionner le chiffre « 1 » ou « 2 » pour choisir le four à

nettoyer.

3. Appuyer sur les touches numériques pour entrer la durée

différée du programme.

4. Appuyer sur Self Clean (Autonettoyage).

5. Sélectionner le niveau de nettoyage.

6. Appuyer sur le bouton Start (Mise en marche) correspondant

au four sélectionné.

Les portes du four vont se verrouiller automatiquement après

le début du compte à rebours.

Lorsque le programme d’autonettoyage est terminé et que le

four est froid, les portes du four se déverrouillent.

7. Lorsque le four a complètement refroidi, retirer la cendre à

l’aide d’un chiffon humide.

Arrêt du programme d’autonettoyage à tout moment :

Appuyer sur la touche Cancel (Annulation) du clavier du four pour

les modèles à four simple ou les touches pour les modèles de four

double. Si la température du four est trop élevée, la porte reste

verrouillée. Elle ne se déverrouille pas tant que le four n’a pas

refroidi.

Steam Clean (nettoyage à la vapeur)

La fonction de Steam Clean (Nettoyage à la vapeur) est conçue

pour un nettoyage léger de la cavité inférieure sur les modèles

équipés d’un élément de cuisson dissimulé dans les deux fours.

Laisser la cuisinière refroidir et atteindre la température ambiante

avant d’utiliser le programme de nettoyage à la vapeur. Si la

température de la cavité du four est supérieure à 200 °F (93 °C),

la fonction de Steam Clean (Nettoyage à la vapeur) ne s’active

pas. Elle attendra que la température soit moins élevée.

Retirer les grilles et accessoires de la cavité du four.

Pour de meilleurs résultats, utiliser 10 oz (295,7 ml) d’eau distillée

ou filtrée. Ne pas utiliser de nettoyants à four.

La fonction de Steam Clean (Nettoyage à la vapeur) est d’une

durée d’environ une (1) heure. Un signal sonore sera émis à la fin

du programme.

IMPORTANT : Puisque l’eau dans le fond du four est chaude, ne

pas ouvrir la porte du four pendant le programme Steam Clean

(Nettoyage à la vapeur).

Toucher Cancel (Annulation) pour les fours simples et la touche

supérieur/inférieur sur les modèles à four double pour mettre fin

au programme en tout temps. L’affichage de l’heure est rétabli.

Steam Clean (Nettoyage à la vapeur) :

1. Ouvrir la porte du four sélectionné et retirer les grilles et

accessoires de la cavité.

2. Verser 10 oz (295,7 ml) d’eau distillée ou filtrée dans le fond

du four. Fermer ensuite la porte du four.

3. Appuyer sur la touche Tools (Outils).

(Sur les modèles à four double) Sélectionner la cavité

supérieure ou la cavité inférieure.

4. Sélectionner STEAM CLEAN (NETTOYAGE À LA VAPEUR).

5. Sélectionner START (MISE EN MARCHE).

6. Après environ 1 heure, une tonalité résonnera pour signaler

que le programme est terminé. Appuyer sur la touche Cancel

(Annulation) pour les fours simples et les touches pour les

modèles à four double pour effacer l’affichage.

7. Lorsque le four a complètement refroidi, éponger l’excédent

d’eau à l’aide d’une éponge ou d’un linge, puis essuyer

l’intérieur du four. Au besoin, utiliser un tampon à récurer non

abrasif pour retirer les souillures tenaces.

Conseils utiles

� Une fois le programme de nettoyage à la vapeur terminé et le

four complètement refroidi, essuyer l’eau restante dans le fond

du four à l’aide d’une éponge ou d’un linge.

� Essuyer toute humidité présente dans l’intérieur du four, les

parois latérales internes de la cavité du four et la table de

cuisson.

� Utiliser une brosse à poils doux ou un ustensile de récurage en

nylon pour essuyer l’intérieur du four. Ceci pourra être utile

pour les taches les plus tenaces.

� Il est recommandé d’utiliser une eau distillée ou filtrée, car

l’eau du robinet peut laisser des dépôts minéraux sur le fond

du four. Utiliser un linge imbibé de vinaigre ou de jus de citron

pour retirer tout dépôt de minéraux qui peut être présent après

le programme Steam Clean (Nettoyage à la vapeur).

� Si le four est très sale, utiliser le programme Self-Cleaning

(Autonettoyage). Le programme de Steam Clean (Nettoyage à

la vapeur) peut être utilisé pour éliminer la majorité des débris,

ce qui rendra le programme d’autonettoyage plus efficace.

INSTRUCTIONS D’INSTALLATION

SPÉCIFICATIONS

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec chacun

des outils de la liste suivante.

Outils nécessaires

� Tournevis à tête cruciforme

� Ruban à mesurer

� Perceuse

� Foret de 1 po (2,5 cm)

� Niveau

� Tournevis à tête plate

Pièces nécessaires

� Connecteur de conduit homologation UL ou CSA

� Capuchons de connexion (homologation UL)

� Ensemble de déflecteurs (sur certains modèles) (pour

l’installation des fours au-dessus d’un tiroir-réchaud, sous un

comptoir ou pour un four installé en affleurement avec une

armoire) : Voir la section des informations de commande en

ligne du guide de démarrage rapide.

Pièces fournies

� 2 vis no 8-14 x 3/4 po (1,9 cm) — Four simple (2),

four double (4)

� Vis à tête cruciforme no 8-18 x 3/8 po (9,5 mm) — finition de

l’évent inférieur (2)

� Vis à tête cruciforme no 8-18 x 3/8 po (9,5 mm) — plaque de

protection de l’évent inférieur (2)

� Vis à tête hexagonale no 8-18 x 3/8 po (9,5 mm) — pieds (4)

� 2 pieds arrière – Four double

� 2 pieds avant – Four double

� Évent inférieur et protecteur

Consulter les codes locaux. Vérifier l’alimentation électrique

existante. Voir la section « Spécifications électriques ».

Il est recommandé de faire réaliser tous les raccordements

électriques par un électricien qualifié agréé.

REMARQUE : S’assurer d’acheter uniquement des pièces et des

accessoires Whirlpool

™ certifiés par le fabricant de l’appareil. Il se

peut que l’installation nécessite des pièces supplémentaires. Pour

commander, consulter les coordonnées indiquées dans le guide

de démarrage rapide.

Exigences d’emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur.

� Les dimensions d’ouverture de l’armoire indiquées doivent être

utilisées. Ces dimensions tiennent compte des dégagements

de séparation nécessaires pour le four.

� La zone d’installation encastrée doit entourer complètement

les côtés et le dessus du four.

� Une source d’électricité avec liaison à la terre est nécessaire.

Voir la section « Spécifications électriques ».

� Le boîtier de raccordement doit être situé à moins de 3 po

(7,6 cm) au-dessus de la surface de l’enceinte supérieure

lorsque le four est installé dans une armoire. Un trou d’un

diamètre de 1 po (2,5 cm) ou plus doit avoir été percé dans

l’angle arrière gauche ou droit de la surface de l’enceinte

supérieure pour le passage du câble d’alimentation de

l’appareil jusqu’au boîtier de connexion.

REMARQUE : Pour l’installation sous un comptoir, on

recommande que le boîtier de connexion soit situé dans

l’armoire adjacente, à droite ou à gauche. Si le boîtier de

connexion est installé sur le mur derrière le four, nous

recommandons qu’il soit encastré et situé dans la partie

supérieure centrale de l’armoire.

� La surface de support du four doit être robuste, horizontale et

en affleurement avec le bas de l’ouverture découpée dans

l’armoire.

� Pour un modèle simple de 30 po (76,2 cm), le plancher doit

pouvoir supporter un poids de 200 lb (91 kg).

� Pour un modèle double de 30 po (76,2 cm), le plancher doit

pouvoir supporter un poids de 330 lb (150 kg).

IMPORTANT : Pour éviter d’endommager les armoires,

consulter le constructeur de la maison ou le fabricant des

armoires pour déterminer si les matériaux utilisés peuvent

subir un changement de couleur, une déstratification ou

d’autres dommages. Ce four a été conçu conformément aux

exigences des normes UL et CSA International et respecte les

températures maximales permises de 194 °F (90 °C) pour les

armoires en bois.

Dimensions du produit — Fours simples

Modèles de 27 po (68,6 cm)

A. Hauteur totale maximum :

29 po (73,6 cm)

B. Largeur maximum de

l’encastrement : 25

(65,1 cm)

C. Hauteur de l’encastrement :

26 po (65,9 cm)

D. Profondeur maximum de

l’encastrement : 23

(59,1 cm)

E. Largeur totale : 26

po (68 cm)

F. De l’arrière du tableau de

commande jusqu’à l’extrémité

avant du serre-câbles : 12 po

(30,5 cm)

G. Longueur du conduit flexible :

48 po (121,9 cm)

Modèles de 30 po (76,2 cm)

A. Hauteur totale maximum :

29 po (73,6 cm)

B. Largeur maximum de

l’encastrement : 28

(72,7 cm)

C. Hauteur de l’encastrement :

26 po (65,9 cm)

D. Profondeur maximum de

l’encastrement : 23

(59,1 cm)

E. Largeur totale :

po (75,6 cm)

F. De l’arrière du tableau de

commande jusqu’à l’extrémité

avant du serre-câbles : 12 po

(30,5 cm)

G. Longueur du conduit flexible :

48 po (121,9 cm)

Fours simples installés dans une armoire

Modèles de 27 po (68,6 cm)

A. Largeur minimum de

l’armoire : 27 po (68,6 cm)

B. 1 po (2,5 cm) entre le sommet

de l’encastrement et le bas de

la porte de l’armoire

supérieure

C. Du fond de la découpe au

plancher (recommandé) :

32 po (81,3 cm), minimum de

po (11,7 cm)

D. 25

po (65,4 cm) de largeur

minimum pour l’ouverture

découpée

E. Du fond de l’ouverture

au-dessus de la porte de

l’armoire : 1

po (3,8 cm)

min.

F. Hauteur recommandée de la

découpe : 28 po (71,2 cm)*

G. Profondeur de découpe :

24 po (60,7 cm)

Modèles de 30 po (76,2 cm)

A. Largeur minimum de

l’armoire : 30 po (76,2 cm)

B. 1 po (2,5 cm) entre le sommet

de l’encastrement et le bas de

la porte de l’armoire

supérieure

C. Du fond de la découpe au

plancher (recommandé) :

32 po (81,3 cm), minimum de

po (11,7 cm)

D. 28

po (73 cm) de largeur

minimum pour l’ouverture

découpée

E. Du fond de l’ouverture

au-dessus de la porte de

l’armoire : 1

po (3,8 cm)

min.

F. Hauteur recommandée de la

découpe : 28 po (71,2 cm)*

G. Profondeur de découpe :

24 po (60,7 cm)

*REMARQUE : Pour les fours simples, la hauteur de la découpe

peut être comprise entre 27

po et 29

po (69,2 cm et

74,8 cm).

*REMARQUE : Grand écran pour une installation supérieure à

po (72,9 cm).

Dimensions de l’armoire — Fours simples,

installations en affleurement

REMARQUE : Il s’agit d’un choix alternatif pour installer votre

produit dans une armoire et obtenir un style en affleurement. Pour

une installation standard, consulter la section « Dimensions de

l’armoire — Four simple, installation standard ».

Une découpe de 25 po (63,5 cm) minimum est requise.

Les écarts supérieur et inférieur seront de 1/8 po (0,3 cm)

au-dessus et en dessous du produit. Les écarts supérieurs et

inférieurs ne sont pas nécessaires pour l’installation. Les zones

exposées de la caisse doivent être revêtues d’un fini pour

correspondre.

Fours simples installés dans une armoire

H A

G G

Modèles de 27 po (68,6 cm)

A. Tasseau supérieur de 3/4 po

(1,9 cm)*

B. Largeur minimale de

l’ouverture intégrée en

affleurement : 27

(69,2 cm)

C. Largeur minimum de

l’ouverture : 25

po (65,7 cm)

D. Hauteur minimale de

l’ouverture intégrée en

affleurement : 29

(74,3 cm)

E. Hauteur recommandée de la

découpe : 28

po (72,4 cm)

F. Tasseau latéral de 11/16 po

(1,7 cm)*

G. Recommandé avec pied :

1/4 po (0,6 cm). Dimension

autorisée de 15/16 po à 1

(2,2 cm à 2,9 cm) sans pieds.

H. Emplacement recommandé

pour la boîte de jonction

I. 4

po à 32 po (11,7 à

81,3 cm) du fond de la découpe

au plancher

J. Profondeur minimum de la

découpe : 25 po (63,5 cm)

Modèles de 30 po (76,2 cm)

A. Tasseau supérieur de 3/4 po

(1,9 cm)*

B. Largeur minimale de

l’ouverture intégrée en

affleurement : 30

(76,8 cm)

C. Largeur minimum de

l’ouverture : 28

po (73,3 cm)

D. Hauteur minimale de

l’ouverture intégrée en

affleurement : 29

(74,3 cm)

E. Hauteur recommandée de la

découpe : 28

po (72,4 cm)

F. Tasseau latéral de 11/16 po

(1,7 cm)*

G. Recommandé avec pied :

1/4 po (0,6 cm). Dimension

autorisée de 15/16 po à 1

(2,2 cm à 2,9 cm) sans pieds.

H. Emplacement recommandé

pour la boîte de jonction

I. 4

po à 32 po (11,7 à

81,3 cm) du fond de la découpe

au plancher

J. Profondeur minimum de la

découpe : 25 po (63,5 cm)

*Les tasseaux et les cales d’espacement doivent être encastrés à

po (3,5 cm) depuis l’avant de l’armoire.

Vue avant

Vue de côté

Four simple en affleurement sous le plan de

travail — sans table de cuisson au-dessus

Vue de face

Modèles de 27 po (68,6 cm)

A. Emplacement recommandé

pour la boîte de jonction

B. Tasseau supérieur de 3/4 po

(1,9 cm)*

C. Largeur minimale de

l’ouverture intégrée en

affleurement : 27

(69,2 cm)

D. Largeur minimum de

l’ouverture : 25

po (65,7 cm)

E. Hauteur minimale de

l’ouverture intégrée en

affleurement : 29

(74,3 cm)

F. Hauteur recommandée de la

découpe : 28

2 po

(72,4 cm)

G. Tasseau latéral de 11/16 po

(1,7 cm)*

H. 1/4 po x 2 po (6,4 mm x 5,1 cm)

pour la cale d’espacement sur

la profondeur totale de

l’ouverture*

I. Du fond de l’ouverture au

plancher : 4

po (11,7 cm)

Modèles de 30 po (76,2 cm)

A. Emplacement recommandé

pour la boîte de jonction

B. Tasseau supérieur de 3/4 po

(1,9 cm)*

C. Largeur minimale de

l’ouverture intégrée en

affleurement : 30

(76,8 cm)

D. Largeur minimum de

l’ouverture : 28

po (73,3 cm)

E. Hauteur minimale de

l’ouverture intégrée en

affleurement : 29

(74,3 cm)

F. Hauteur recommandée de la

découpe : 28

po (72,4 cm)

G. Tasseau latéral de 11/16 po

(1,7 cm)*

H. 1/4 po x 2 po (6,4 mm x 5,1 cm)

pour la cale d’espacement sur

la profondeur totale de

l’ouverture*

I. Du fond de l’ouverture au

plancher : 4

po (11,7 cm)

*Les tasseaux et les cales d’espacement doivent être encastrés à

po (3,5 cm) depuis l’avant de l’armoire.

Vue de dessus

Modèles de 27 po (68,6 cm)

A. Cale d’espacement de 2 po

(5,1 cm) sur la profondeur

totale de l’ouverture*

B. Profondeur de la découpe :

25 po (63,5 cm)

C. Encastrement à partir de

l’avant de l’armoire : 1

(3,5 cm)

D. Tasseau latéral de 11/16 po

(1,7 cm)*

Modèles de 30 po (76,2 cm)

A. Cale d’espacement de 2 po

(5,1 cm) sur la profondeur

totale de l’ouverture*

B. Profondeur de la découpe :

25 po (63,5 cm)

C. Encastrement à partir de

l’avant de l’armoire : 1

(3,5 cm)

D. Tasseau latéral de 11/16 po

(1,7 cm)*

*Les tasseaux et les cales d’espacement doivent être encastrés à

po (3,5 cm) depuis l’avant de l’armoire.

Dimensions du produit — Fours doubles

Modèles de 27 po (68,6 cm)

A. Hauteur totale maximum :

po (131,5 cm)

B. Largeur maximum de

l’encastrement : 25

(65,1 cm)

C. Hauteur de l’encastrement :

po (124,0 cm)

D. Profondeur maximum de

l’encastrement : 23

(59,1 cm)

E. Largeur totale : 26

po (68,1 cm)

F. De l’arrière du tableau de

commande jusqu’à l’extrémité

avant du serre-câbles : 12 po

(30,5 cm)

G. Longueur du conduit flexible :

66 po (167,6 cm)

Modèles de 30 po (76,2 cm)

A. Hauteur totale maximum :

po (131,5 cm)

B. Largeur maximum de

l’encastrement : 28

(72,7 cm)

C. Hauteur de l’encastrement :

po (124,0 cm)

D. Profondeur maximum de

l’encastrement : 23

(59,1 cm)

E. Largeur totale : 29

po (75,6 cm)

F. De l’arrière du tableau de

commande jusqu’à l’extrémité

avant du serre-câbles : 12 po

(30,5 cm)

G. Longueur du conduit flexible :

66 po (167,6 cm)

Dimensions de l’armoire — Installation standard

d’un four double

Fours doubles installés dans une armoire

Modèles de 27 po (68,6 cm)

A. Largeur minimum de

l’armoire : 27 po (68,6 cm)

B. 1 po (2,5 cm) entre le sommet

de l’encastrement et le bas de

la porte de l’armoire

supérieure

C. Du fond de la découpe au

plancher : 14

po (37,5 cm)

recommandé.

Une distance de 7

po à

po (19,1 cm à 37,5 cm)

entre le bas de l’ouverture et

le plancher est acceptable.

D. 25

po (65,4 cm) de largeur

minimum pour l’ouverture

découpée

E. Du fond de l’ouverture

au-dessus de la porte de

l’armoire : 1

po (3,8 cm)

min.

F. Hauteur recommandée de la

découpe : 50

(127,6 cm)*

G. Profondeur de découpe :

24 po (60,7 cm)

Modèles de 30 po (76,2 cm)

A. Largeur minimum de

l’armoire : 30 po (76,2 cm)

B. 1 po (2,5 cm) entre le sommet

de l’encastrement et le bas de

la porte de l’armoire

supérieure

C. Du fond de la découpe au

plancher : 14

po (37,5 cm)

recommandé.

Une distance de 7

po à

po (19,1 cm à 37,5 cm)

entre le bas de l’ouverture et

le plancher est acceptable.

D. 28

po (73 cm) de largeur

minimum pour l’ouverture

découpée

E. Du fond de l’ouverture

au-dessus de la porte de

l’armoire : 1

po (3,8 cm)

min.

F. Hauteur recommandée de la

découpe : 50

(127,6 cm)*

G. Profondeur de découpe :

24 po (60,7 cm)

*REMARQUE : Pour les fours doubles, la hauteur de la découpe

peut être comprise entre 50 po et 52

po (127 cm et 132,6 cm).

REMARQUE : Communiquer avec le service pour obtenir un

grand écran pour une ouverture supérieure à 50

po (128 cm)

pour améliorer l’installation.

Dimensions de l’armoire — Fours doubles,

installations en affleurement

REMARQUE : Il s’agit d’un choix alternatif pour installer votre

produit dans une armoire et obtenir un style en affleurement. Pour

une installation standard, consulter la section « Dimensions de

l’armoire — Four double, installation standard ».

L’ouverture doit avoir une profondeur minimale de 25

(64,4 cm).

Les écarts supérieur et inférieur seront de 1/8 po (0,3 cm)

au-dessus et en dessous du produit. Les écarts supérieurs et

inférieurs ne sont pas nécessaires pour l’installation. Les zones

exposées de la caisse doivent être revêtues d’un fini pour

correspondre.

Fours doubles installés dans une armoire

H A

G G

Modèles de 27 po (68,5 cm)

A. Tasseau supérieur de 3/4 po

(1,9 cm)*

B. Largeur minimale de

l’ouverture intégrée en

affleurement : 27

(69,2 cm)

C. Largeur minimum de

l’ouverture : 25

(65,7 cm)

D. Hauteur minimale de

l’ouverture intégrée en

affleurement : 52 po

(132,1 cm)

E. Hauteur recommandée de la

découpe : 51

4 po

(130,1 cm)

F. Tasseau latéral de 11/16 po

(1,7 cm)*

G. Recommandé avec pied :

1/4 po (0,6 cm). Dimension

autorisée de 15/16 po à

po (2,2 cm à 2,8 cm)

sans pieds.

H. Emplacement recommandé

pour la boîte de jonction

I. 4

po à 14

po (11,7 à cm

37,5 cm) du fond de la

découpe au plancher

J. Profondeur minimum de la

découpe : 25 po (63,5 cm)

Modèles de 30 po (76,2 cm)

A. Tasseau supérieur de 3/4 po

(1,9 cm)*

B. Largeur minimale de

l’ouverture intégrée en

affleurement : 30

(76,8 cm)

C. Largeur minimum de

l’ouverture : 28

(73,3 cm)

D. Hauteur minimale de

l’ouverture intégrée en

affleurement : 52 po

(132,1 cm)

E. Hauteur recommandée de la

découpe : 51

4 po

(130,1 cm)

F. Tasseau latéral de 11/16 po

(1,7 cm)*

G. Recommandé avec pied :

1/4 po (0,6 cm). Dimension

autorisée de 15/16 po à

po (2,2 cm à 2,8 cm)

sans pieds.

H. Emplacement recommandé

pour la boîte de jonction

I. 4

po à 32 po (11,7 à

81,3 cm) du fond de la

découpe au plancher

J. Profondeur minimum de la

découpe : 25 po (63,5 cm)

Vue avant

Vue de côté

*Les tasseaux et les cales d’espacement doivent être encastrés à

po (3,5 cm) depuis l’avant de l’armoire.

Vue de dessus

Modèles de 27 po (68,6 cm)

A. Cale d’espacement de 2 po

(5,1 cm) sur la profondeur

totale de l’ouverture*

B. Profondeur de la découpe :

po (64,4 cm)

C. Encastrement à partir de

l’avant de l’armoire : 1

(3,5 cm)

D. Tasseau latéral de 11/16 po

(1,7 cm)*

Modèles de 30 po (76,2 cm)

A. Cale d’espacement de 2 po

(5,1 cm) sur la profondeur

totale de l’ouverture*

B. Profondeur de la découpe :

po (64,4 cm)

C. Encastrement à partir de

l’avant de l’armoire : 1

(3,5 cm)

D. Tasseau latéral de 11/16 po

(1,7 cm)*

*Les tasseaux et les cales d’espacement doivent être encastrés à

po (3,5 cm) depuis l’avant de l’armoire.

Four installé sous la table de cuisson —

Dimensions pour l’ouverture à découper

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur. La table de cuisson doit être homologuée

pour une utilisation au-dessus d’un four. Pour les dimensions de

l’ouverture à découper, voir les instructions d’installation de la

table de cuisson. Centrer l’ouverture à découper pour la table de

cuisson par rapport à l’ouverture découpée pour le four.

Les fours homologués pour ce type d’installation comportent une

étiquette d’homologation placée sur le dessus du four.

Pour éviter d’endommager les armoires, consulter le constructeur

de la maison ou le fabricant des armoires pour déterminer si les

matériaux utilisés peuvent subir un changement de couleur, une

déstratification ou d’autres dommages. Ce four a été conçu

conformément aux exigences des normes UL et CSA

International et respecte les températures maximales permises de

194 °F (90 °C) pour les armoires en bois.

Four encastré homologué et four électrique à serpentin/

élément radiant/induction ou sans table de cuisson installée

au-dessus du four

A. Profondeur de l’armoire 24 po

(61 cm)

B. Profondeur du comptoir 25 po

(63,5 cm)

C. Emplacements recommandés

pour le boîtier de connexion

du four et de la table de

cuisson

D. Prévoir 5/8 po (1,6 cm) de

chaque côté pour le

chevauchement de la finition

du four.

E. Hauteur minimale de

l’ouverture : 27

⁄

(70,5 cm)

F. 36 po (91,4 cm) entre la base

de l’armoire et le comptoir

G. 4

po (11,7 cm) maximum

entre la base de l’armoire

lorsque les pieds sont

installés. Si la dimension

« F » est supérieure à 36 po

(91,4 cm), la dimension « G »

peut être augmentée de la

même différence pour des

combinaisons d’appareils à

induction.

H. Voir le tableau Dimensions de

l’ouverture à découper

I. 31

po (82,2 cm) entre le

sommet du comptoir et le

fond de la cavité

d’encastrement

OUVERTURES À

DÉCOUPER (H)

Taille du four

Minimum de l’ouverture à

découper pour le four

24 po (61 cm) 22

po (57,2 cm)

27 po (68,6 cm) 25

po (64,8 cm)

30 po (76,2 cm) 28

po (72,4 cm)

Pour connaître les combinaisons approuvées par numéro de

modèle, consulter l’étiquette sous comptoir située sur la

partie supérieure du châssis du four et au fond de la boîte de

brûleur de la table de cuisson.

REMARQUE : Pour l’installation sous un plan de travail, on

recommande que les boîtiers de connexion pour four et table de

cuisson soient situés dans le placard adjacent, à droite ou à

gauche. Un trou d’un diamètre minimal de 1 po (2,5 cm) doit avoir

été percé dans l’angle arrière gauche de la surface de Mur latéral

pour le passage du câble d’alimentation de l’appareil jusqu’au

boîtier de connexion.

Combinaisons four encastré/table de cuisson à gaz (produits

homologués)

A. Profondeur de l’armoire 24 po

(61 cm)

B. Dégagement de 1 po (2,5 cm)

jusqu’au bas du comptoir

C. Profondeur du comptoir 25 po

(63,5 cm)

D. Emplacements recommandés

pour le boîtier de connexion

du four et de la table de

cuisson

E. Dégagement de 1 po (2,5 cm)

jusqu’à l’armoire

F. Hauteur minimale de

l’ouverture : 27

⁄

(70,5 cm)

G. Prévoir 5/8 po (1,6 cm) de

chaque côté pour le

chevauchement de la finition

du four.

H. 36 po (91,4 cm) entre la base

de l’armoire et le comptoir

I. 31

po (79,7 cm) entre le

sommet du comptoir et le

fond de la cavité

d’encastrement

J. Canalisation de gaz à travers

le mur : 10

po (26,7 cm)

jusqu’au centre de l’ouverture

K. 3

po (8,3 cm)

L. Canalisation de gaz à travers

le plancher : 10

(26,7 cm) jusqu’au centre de

l’ouverture

M. 3

po (8,9 cm)

N. 4

po (11,7 cm) maximum

entre la base de l’armoire

lorsque les pieds sont

installés

O. Voir le tableau Dimensions de

l’ouverture à découper

DIMENSIONS DE

L’OUVERTURE À

DÉCOUPER (O)

Taille du four

Minimum de l’ouverture à

découper pour le four

24 po (61 cm) 22

po (57,2 cm)

27 po (68,6 cm) 25

po (64,8 cm)

30 po (76,2 cm) 28

po (72,4 cm)

36 po (91,4 cm) 34

po (87,6 cm)

Pour connaître les combinaisons des produits homologués

par numéro de modèle, consulter l’étiquette sous comptoir

située sur la partie supérieure du châssis du four.

REMARQUE : Pour l’installation sous un plan de travail, on

recommande que le boîtier de connexion pour le four soit situé

dans l’armoire adjacente, à droite ou à gauche. Un trou d’un

diamètre minimal de 1 po (2,5 cm) doit avoir été percé dans

l’angle arrière gauche de la surface de Mur latéral pour le passage

du câble d’alimentation de l’appareil jusqu’au boîtier de

connexion.

On recommande d’utiliser les zones grisées supérieures pour la

prise de 120 V reliée à la terre du boîtier de connexion encastré

de la table de cuisson.

On recommande l’installation de la canalisation de gaz flexible ou

rigide dans les zones ombrées inférieures. Le point de

raccordement au gaz de la table de cuisson se trouve sur la droite

(même emplacement que le point « J » dans le schéma

ci-dessus). La canalisation de gaz peut être installée d’un côté ou

de l’autre de l’ouverture découpée, à travers le plancher ou à

travers le mur. Consulter les codes locaux concernant l’utilisation

des canalisations de gaz.

Spécifications électriques

AVERTISSEMENT

Risque de décharge électrique

Appareil relié à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Si on utilise un conducteur distinct de liaison à la terre et lorsque

les codes le permettent, il est recommandé qu’un électricien

qualifié vérifie que la liaison à la terre et le calibre des fils sont

conformes aux codes locaux.

En cas de doute quant à la qualité de la liaison à la terre du four,

consulter un électricien qualifié.

Ce four doit être raccordé à un système permanent, métallique de

câblage relié à la terre.

S’assurer que la connexion électrique et le calibre des fils sont

appropriés et conformes au National Electrical Code, aux normes

ANSI/NFPA 70 – dernière édition, ou aux normes CSA C22.1-94,

au Code canadien de l’électricité, Partie 1 et C22.2 N°

O-M91 – dernière édition, et à tous les codes et règlements

locaux.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Raccordement électrique

Pour installer le four de façon appropriée, il faut établir le type de

raccords électriques que l’on utilisera et suivre les instructions de

ce document.

� Le four doit être alimenté par une source d’électricité

appropriée (caractéristiques de tension et fréquence

spécifiées sur la plaque signalétique). La plaque signalétique

du numéro de modèle et de série est située sous le panneau

de configuration sur les fours simples et sous le panneau de

configuration sur la cavité supérieure du four sur les fours

doubles. Voir les illustrations suivantes.

Fours simples

A. Plaque signalétique du numéro

de modèle et de série

Fours doubles

A. Plaque signalétique du numéro

de modèle et de série

� Les modèles à 240 V de 7,3 à 9,6 kW (208 V de 5,4 à

7,4 kW) doivent être alimentés par un circuit indépendant de

40 A. Un modèle à 240 V de 4,8 kW ou moins (208 V de

3,6 kW ou moins) doit être alimenté par un circuit indépendant

de 20 A.

� L’emploi d’un disjoncteur est recommandé.

� Raccorder l’appareil directement au tableau de distribution par

un câble à conducteur de cuivre et gaine métallique flexible ou

gaine non métallique (avec conducteur de liaison à la terre).

Voir la section « Raccordement électrique ».

� Le câble flexible du four doit être connecté directement dans le

boîtier de connexion.

� Installer un fusible aux deux extrémités de la ligne.

� Ne pas couper le conduit. La longueur du conduit fourni est

destinée à faciliter l’entretien/le dépannage éventuel du four.

� L’installateur doit fournir un connecteur de conduit

(homologation UL ou CSA).

� Si le domicile possède un câblage en aluminium, suivre la

procédure ci-dessous :

Connecter le câblage en aluminium en utilisant des capuchons

ou des outils spécialement conçus et homologués UL pour

raccorder le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de

connecteurs électriques. Les raccordements aluminium/cuivre

doivent satisfaire aux prescriptions des codes locaux et de

l’industrie, et être conformes aux pratiques de câblage

reconnues.

INSTALLATION

Préparer le four encastré

1. Choisir l’emplacement final pour l’installation du four. Éviter de

percer ou de sectionner le câblage du domicile pendant

l’installation.

AVERTISSEMENT

Risque de poids excessif

Utiliser deux personnes ou plus pour déplacer et installer

l’appareil.

Le non-respect de cette instruction peut causer une

blessure au dos ou d’autres blessures.

2. Pour éviter d’endommager le plancher, placer le four sur une

feuille de carton avant l’installation. Pour soulever l’appareil,

ne pas prendre prise sur la poignée ou sur une autre partie de

l’avant du châssis.

3. Enlever les matériaux d’emballage et les rubans adhésifs du

four. S’assurer de bien conserver les cornières de protection

et autres matériaux pouvant être requis pour l’installation.

4. Enlever le matériel à l’intérieur du sachet de documentation.

5. Retirer et mettre de côté les grilles, accessoires et autres

pièces qui se trouvent à l’intérieur du four.

6. Approcher le four et la feuille de carton de l’emplacement final

du four.

Enlever la/les porte(s) du four

IMPORTANT : Retirer la porte du four avec les 2 mains. Pour les

fours doubles, répéter le procédé pour chaque porte.

1. Avant de retirer la porte du four, préparer une surface sur

laquelle la poser. Cette surface doit être plate et recouverte

d’une couverture douce. On peut aussi utiliser les cornières

de l’emballage.

2. Ouvrir complètement la porte du four.

A. Charnières de porte

3. Trouver les loquets de charnière de la porte du four dans les

deux angles de la porte; faire pivoter les loquets de charnière

vers la porte du four jusqu’à la position de déverrouillage. Si le

loquet de charnière de porte n’est pas complètement tourné

(voir la position déverrouillée dans l’illustration), la porte ne se

retirera pas correctement.

Loquet de charnière de la porte

du four en position de

verrouillage

Loquet de charnière de la porte

du four en position de

déverrouillage

A. Tenir ici pour faire pivoter

4. Commencer à fermer doucement la porte. La porte s’arrêtera

en position partiellement fermée.

5. Saisir les bords de la porte du four avec les 2 mains. Fermer

la porte du four légèrement dépassé la position d’arrêt pour

réduire la charge supportée par les loquets, puis tirer la porte

de four vers le haut.

6. Tirer la porte du four vers soi et enlever la porte. Si

nécessaire, basculer doucement la porte d’un côté et de

l’autre en la tirant.

7. Garder la porte du four à part sur la surface de travail couverte

en la faisant reposer sur sa poignée.

8. Pour continuer l’installation du four, aller à la section

« Positionnement des pieds du four pour des ouvertures

d’encastrement dans l’armoire ».

Positionner les pieds du four pour

des ouvertures de découpe dans

l’armoire

Fours simples

En modifiant le positionnement des pieds du four, on peut installer

un four simple dans une découpe d’une hauteur comprise entre

po et 29

po (68,4 cm et 74,8 cm). Consulter les

instructions suivantes pour adapter la position des pieds à la taille

de la découpe.

Les pieds du four doivent être installés pour permettre au

four d’être installé de façon standard lorsque la hauteur de la

découpe est de 29

(74,3 cm) ou plus.

Les pieds du four n’ont pas besoin d’être remplacés. Ils sont

correctement positionnés à leur sortie d’usine.

Voir la section « Raccordement électrique ».

La hauteur de la découpe peut être comprise entre 27

po et

po (69,2 cm et 70,3 cm)

1. À l’aide d’au moins 2 personnes, placer le four sur sa partie

arrière, sur une surface couverte.

2. Retirez le pied de l’entretoise avant droite en retirant la vis no

8-18 x 3/8 po.

REMARQUE : Ne pas retirer la cale d’espacement.

A. Cale

B. Pied

C. Vis no 8-18 x 3/8 po (9,5 mm)

3. Enlever les pieds installés au niveau avant gauche, arrière

droit et arrière gauche du four en suivant la même méthode.

4. À l’aide d’au moins 2 personnes, placer le four en position

verticale.

5. Voir la section « Raccordement électrique ».

La hauteur de la découpe peut être comprise entre 28

et 29

po (72,8 cm et 74,8 cm)

REMARQUE : Pour l’installation, le grand écran est requis pour

remplacer l’écran qui accompagne l’appareil. Consulter le guide

de démarrage rapide pour obtenir le numéro de service sans frais

pour effectuer une demande.

1. À l’aide d’au moins 2 personnes, placer le four sur sa partie

arrière, sur une surface couverte.

2. Retirer le pied de la cale d’espacement avant droite en ôtant

la vis no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Ne pas retirer la cale d’espacement.

A. Cale

B. Pied

C. Vis no 8-18 x 3/8 po (9,5 mm)

3. Faire pivoter le pied à 90° de façon à ce que le côté court du

pied soit orienté vers le sommet du four.

4. Réinstaller le pied de la cale d’espacement à l’aide de la vis

de droite en utilisant la vis no 8-18 x 3/8 po (9,5 mm)

précédemment retirée.

5. Enlever, faire pivoter et réinstaller les pieds installés du côté

avant gauche, arrière droit et arrière gauche du four en

suivant la même méthode.

6. À l’aide d’au moins 2 personnes, placer le four en position

verticale.

7. Voir la section « Raccordement électrique ».

Fours doubles

En modifiant le positionnement des pieds du four, on peut installer

un four double dans une découpe d’une hauteur comprise entre

po et 52

po (124,1 cm et 132,6 cm). Consulter les

instructions suivantes pour adapter la position des pieds à la taille

de la découpe.

La hauteur de la découpe peut être comprise entre 48

po et

po (124,1 cm et 128,1 cm)

Il n’est pas nécessaire d’installer les pieds du four. Le four a été

correctement configuré à sa sortie d’usine.

REMARQUE : Ne pas retirer les cales d’espacement.

Voir la section « Raccordement électrique ».

A. Cales d’espacement

Pour une installation en affleurement, la hauteur de la

découpe doit être entre 50

po et 51

po (128,2 cm et

129,9 cm)

1. À l’aide d’au moins 2 personnes, placer le four sur sa partie

arrière, sur une surface couverte.

2. Installer un pied arrière sur la cale d’espacement arrière

gauche avec une vis no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Positionner le pied de façon à ce que le côté

long du pied soit orienté vers le sommet du four.

A. Cale

B. Pied arrière

C. Vis no 8-18 x 3/8 po (9,5 mm)

3. De la même manière, installer un pied arrière sur le coin

arrière droit du four.

4. Installer un pied avant sur la cale d’espacement avant gauche

avec une vis no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Positionner le pied de façon à ce que le côté

court du pied soit orienté vers le sommet du four.

A. Pied avant

B. Vis no 8-18 x 3/8 po (9,5 mm)

C. Cale

5. De la même manière, installer un pied avant sur le coin avant

droit du four.

6. À l’aide d’au moins 2 personnes, placer le four en position

verticale.

7. Voir la section « Raccordement électrique ».

La hauteur de la découpe peut être comprise entre 51

et 52

po (130,0 cm et 132,6 cm)

REMARQUE : Pour l’installation, le grand écran est aussi requis

pour remplacer l’écran qui accompagne l’appareil. Consulter le

guide de démarrage rapide pour obtenir le numéro de service

sans frais pour effectuer une demande.

1. À l’aide d’au moins 2 personnes, placer le four sur sa partie

arrière, sur une surface couverte.

2. Installer un pied arrière sur la cale d’espacement arrière

gauche avec une vis no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Positionner le pied de façon à ce que le côté

court du pied soit orienté vers le sommet du four.

A. Cale

B. Pied arrière

C. Vis no 8-18 x 3/8 po (9,5 mm)

3. De la même manière, installer un pied sur le coin arrière droit

du four.

4. Installer un pied avant sur le côté avant gauche avec une vis

no 8-18 x 3/8 po (9,5 mm).

REMARQUE : Positionner le pied de façon à ce que le côté

long du pied soit orienté vers le sommet du four.

A. Pied avant

B. Vis no 8-18 x 3/8 po (9,5 mm)

C. Cale

5. De la même manière, installer un pied avant sur le coin avant

droit du four.

6. À l’aide d’au moins 2 personnes, placer le four en position

verticale.

7. Voir la section « Raccordement électrique ».

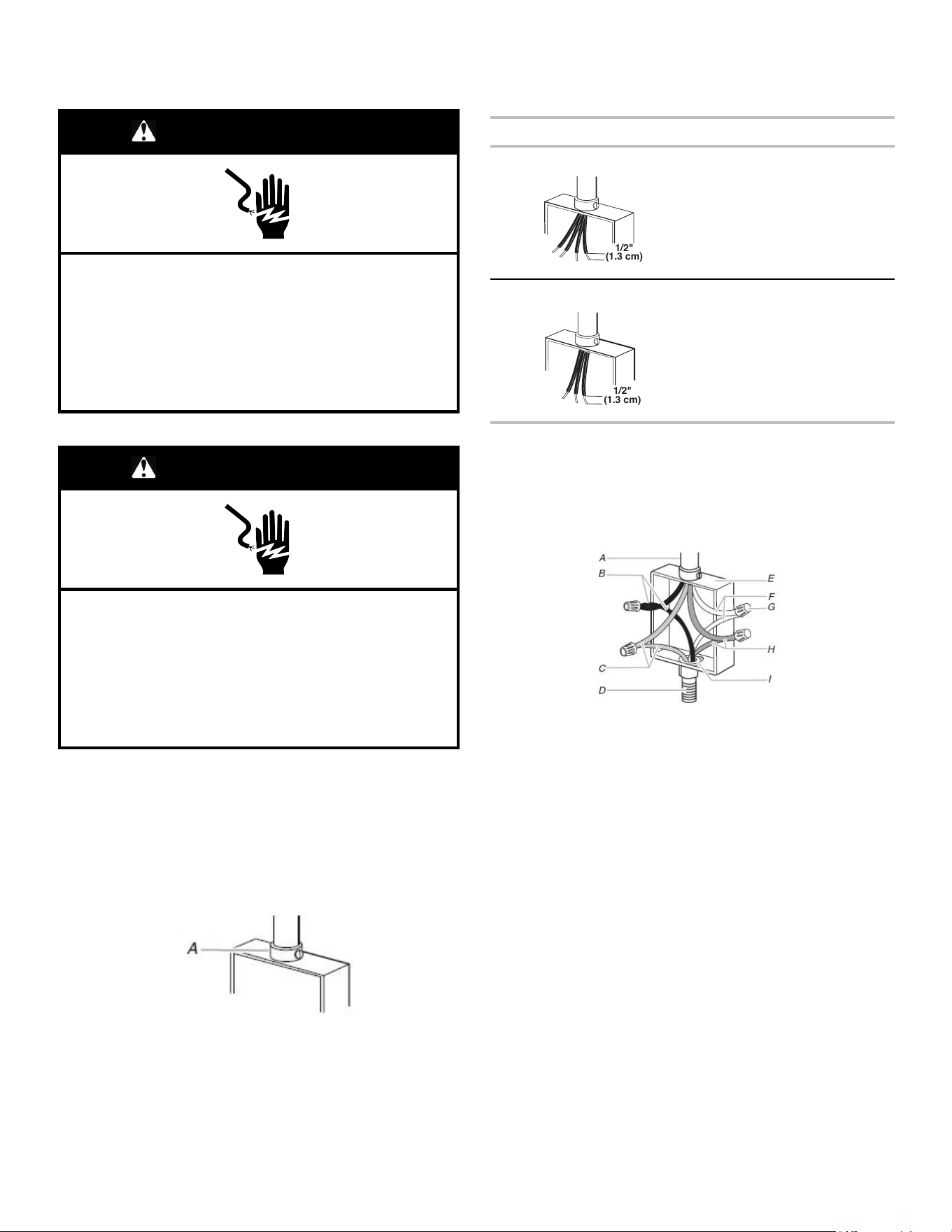

Raccordement électrique

Fours simples

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Utiliser du fil de cuivre de calibre 12.

Relier le four à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Fours doubles

AVERTISSEMENT

Risque de décharge électrique

Déconnecter la source de courant électrique avant

l’entretien.

Utiliser du fil de cuivre de calibre 8.

Relier le four à la terre.

Le non-respect de ces instructions peut causer un

décès, un incendie ou une décharge électrique.

Le câblage d’alimentation de ce four comporte un conducteur

neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre

connecté à la caisse.

1. Débrancher l’alimentation.

2. Placer le conduit de câble flexible depuis le four jusqu’à

l’espace d’installation dans l’armoire.

3. Enlever le couvercle du boîtier de connexion, s’il y en a un.

4. Installer un connecteur de conduit (homologation UL ou CSA)

sur le boîtier de connexion.

A. Connecteur de conduit (homologation UL ou CSA)

5. Acheminer le conduit de câble flexible depuis le four jusqu’au

boîtier de connexion – utiliser un connecteur de conduit

(homologation UL ou CSA).

6. Serrer les vis sur le connecteur de conduit.

7. Voir le « Tableau des options de raccordement électrique »

pour terminer l’installation correspondant à votre type de

raccordement électrique.

Tableau des options de raccordement électrique

Si le domicile comporte : Voir la section :

4 conducteurs

1/2"

(1.3 cm)

Câble à 4 conducteurs depuis

l’alimentation électrique du

domicile

3 conducteurs

1/2"

(1.3 cm)

Câble à 3 conducteurs depuis

l’alimentation électrique du

domicile

Câble à 4 conducteurs depuis l’alimentation

électrique du domicile

IMPORTANT : Utiliser le câble à 4 conducteurs provenant de

l’alimentation électrique du domicile aux États-Unis lorsque les

codes ne permettent pas la mise à la terre par l’intermédiaire du

conducteur neutre, en cas de nouvelle installation avec

alimentation par un circuit secondaire (1996 NEC), dans les

résidences mobiles et les véhicules récréatifs, dans une nouvelle

construction et au Canada.

A. Câble depuis l’alimentation

électrique du domicile

B. Conducteurs noirs

C. Conducteurs rouges

D. Câble flexible à 4 conducteurs

depuis le four

E. Boîtier de raccordement

électrique

F. Conducteurs blancs

G. Capuchons de connexion

(homologation UL)

H. Conducteurs verts (ou nus) de

liaison à la terre

I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (B) avec un

capuchon de connexion (homologation UL).

2. Connecter ensemble les 2 conducteurs rouges (C) avec un

capuchon de connexion (homologation UL).

3. Connecter ensemble les 2 conducteurs blancs (F) avec un

capuchon de connexion (homologation UL).

4. Connecter le conducteur vert (ou nu) de liaison à la terre (H)

du câble du four au conducteur vert (ou nu) de liaison à la

terre dans le boîtier de connexion – utiliser un capuchon de

connexion (homologation UL).

5. Installer le couvercle du boîtier de connexion.

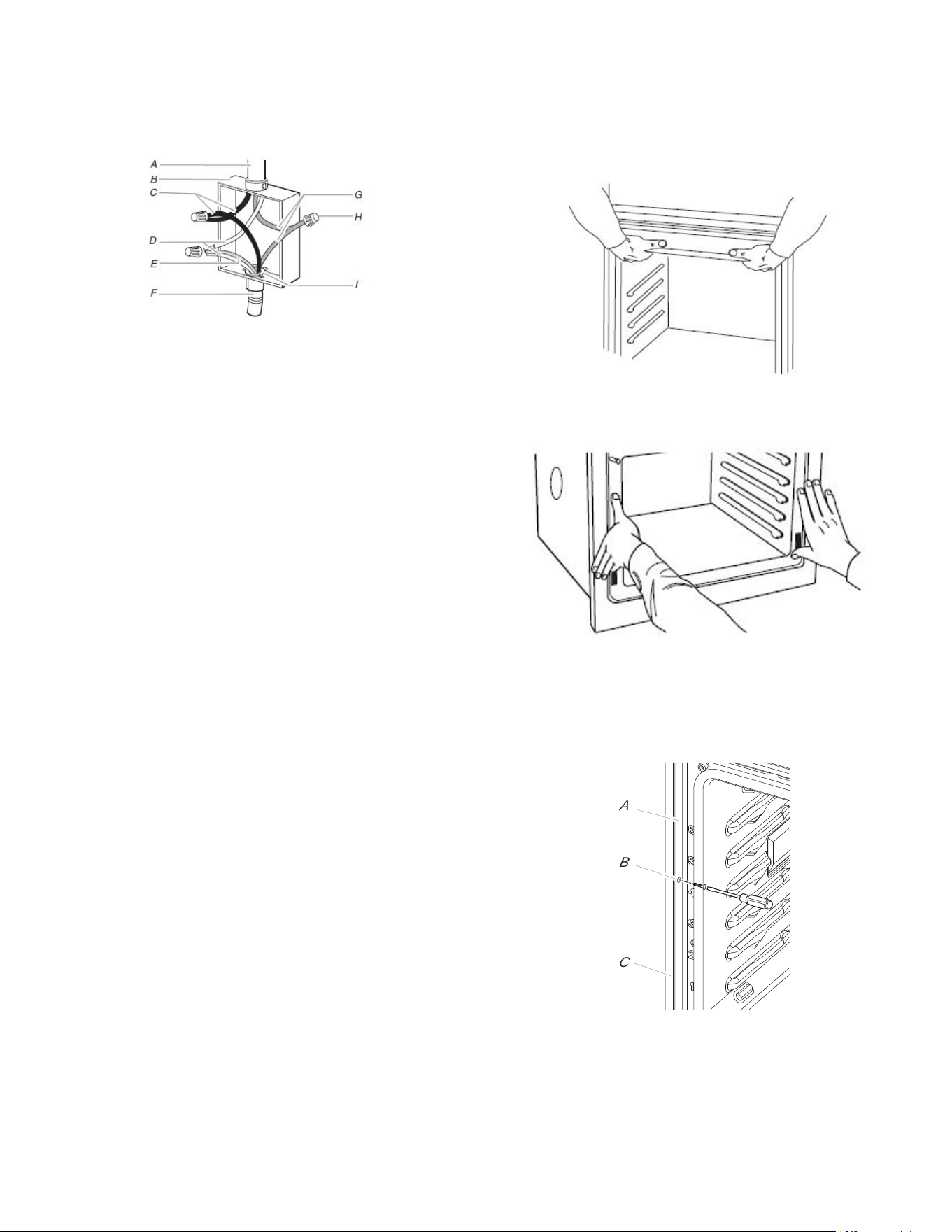

Câble à 3 conducteurs depuis l’alimentation

électrique du domicile – É.-U. seulement

IMPORTANT : Utiliser le câble à 3 conducteurs depuis

l’alimentation électrique du domicile lorsque les codes locaux

autorisent un tel raccordement.

A. Câble depuis le point de

distribution du domicile

B. Boîtier de connexion

C. Conducteur noir

D. Conducteur blanc

E. Conducteur vert (ou nu) de

liaison à la terre (depuis le

four)

F. Câble flexible à 4 conducteurs

depuis le four

G. Conducteurs rouges

H. Connecteurs de fils

(homologation UL)

I. Connecteur de conduit

(homologation UL ou CSA)

1. Connecter ensemble les 2 conducteurs noirs (C) avec un

capuchon de connexion (homologation UL).

2. Connecter les 2 conducteurs blancs (D) et le conducteur vert

(ou nu) de liaison à la terre (du câble du four) avec un

capuchon de connexion (homologation UL).

3. Connecter ensemble les 2 connecteurs rouges (G) avec un

capuchon de connexion (homologation UL).

4. Installer le couvercle du boîtier de connexion.

Installation du four

1. À l’aide d’au moins 2 personnes, soulever et placer

partiellement le four dans la découpe de l’armoire. Utiliser

l’ouverture du four comme zone de prise.

REMARQUE : Pour introduire le four dans l’armoire, pousser

contre la zone du joint du four située sur le châssis avant. Ne

pas pousser contre les bords externes.

2. Pousser contre la zone du joint du châssis avant pour

introduire le four dans l’armoire, jusqu’à ce que la surface

arrière de la finition latérale soit au contact de la paroi avant

de l’armoire.

3. Pousser complètement le four dans l’armoire et le centrer

dans la découpe de l’armoire.

4. Fixer solidement le four à l’armoire à l’aide des vis

no 8-14 x 3/4 po (1,9 cm) fournies.

Insérer les vis dans les trous de la finition noire en les alignant

avec les trous du châssis du four. Ne pas serrer

excessivement les vis.

Châssis du four

B. Trou de la finition latérale

C. Finition latérale

5. La finition et l’écran d’évent inférieur sont expédiés dans

l’emballage en mousse du dessus du four.

Le grand écran d’évent inférieur est utilisé lorsque le four est

installé avec les pieds dans la position haute. Communiquer

avec le service pour vous en faire livrer un sans frais.

� Aligner la languette de l’évent (B) avec le châssis du four

(A) comme illustré.

� Avec une vis no 8-18 x 3/8 po (9,5 mm) (C) pour chaque

côté du support du protecteur (B), fixer solidement le

protecteur de l’évent au châssis du four (A).

Châssis du four

B. Onglet du protecteur

C. Vis no 8-18 x 3/8 po (9,5 mm)

6. Après l’installation de l’écran de l’évent inférieur.

� Aligner l’onglet de la finition d’évent inférieur (B) avec le

châssis du four (A) comme illustré.

� Avec une vis no 8-18 x 3/8 po (9,5 mm) (C) pour chaque

côté de l’onglet de la finition de l’évent inférieur (B), alignez

le haut de l’onglet de la finition de l’évent inférieur (B) avec

le récepteur de la charnière (D) comme illustré.

� Serrer correctement la finition de l’évent inférieur au

châssis du four (A).

A. Châssis du

four

B. Onglet de la

finition de

l’évent

inférieur

C. Vis no 8-18 x 3/8 po

(9,5 mm)

D. Récepteur de la charnière

7. Réinstaller les grilles du four.

8. Réinstaller la porte du four. Voir la section « Réinstaller la ou

les portes du four ».

9. Vérifier que la porte s’ouvre et se ferme facilement. Si ce n’est

pas le cas, répéter la procédure pour enlever et reposer la

porte. Voir la section « Préparer le four encastré ».

10. Répéter cette procédure pour la porte du four inférieur.

IMPORTANT : Pour que le four fonctionne correctement,

vérifiez que l’espace entre le bas de la porte et la finition de

l’évent inférieur est d’au moins

1/4 po (6,4 mm).

11. Rebrancher l’alimentation.

12. Le tableau d’affichage s’illumine et se met en marche.

13. Si le tableau d’affichage ne s’allume pas, se reporter à la

section Garantie.

14. Si le code d’anomalie F9E0 s’affiche au moment de la mise

sous tension de l’appareil, c’est que l’appareil est mal

raccordé au boîtier de connexion ou au panneau de

distribution. Communiquer avec un électricien qualifié pour

vérifier l’alimentation électrique de la maison et le

raccordement de l’appareil au boîtier de connexion ou au

panneau de distribution (consulter la section Options de

raccordement électrique).

15. Si cet appareil est installé comme démonstrateur en magasin,

voir le guide des commandes pour connaître les étapes à

suivre pour placer le produit en mode démo.

Installation de l’ensemble de

déflecteurs (sur certains modèles)

Sur les modèles de four simple et double installé au-dessus d’un

tiroir-réchaud ou pour les fours installés en affleurement avec une

armoire ou sous un comptoir. Voir la section « Outils et pièces »

pour des renseignements sur le processus de commande.

Pièces fournies avec l’ensemble de déflecteurs

A. Vis à tête cruciforme (2)

B. Déflecteur (1)

Installation de l’ensemble de déflecteurs

1. Installer le déflecteur (B) sur la pièce d’évent inférieure (D) à

l’aide de vis no 8-18 x 1/4 po (6,4 mm) de chaque côté.

A. Vis no 8-18 x 1/4

po (6,4 mm)

B. Déflecteur

C. Pièce d’évent supérieure

D. Pièce d’évent inférieure

2. Aligner la languette de l’évent (B) avec le châssis du four (A)

comme dans l’illustration suivante.

3. Avec une vis no 8-18 x 3/8 po (9,5 mm) (E) pour chaque côté

du support de l’évent (B), fixer solidement l’évent au four.

A. Châssis du four

B. Onglet de l’évent

C. Évent du four

D. Déflecteur

E. Vis no 8-18 x 3/8 po (9,5 mm)

Réinstallation de la/des porte(s) du

four

1. Saisir les bords latéraux de la porte par le milieu avec les

deux mains. Se placer face à la cavité du four.

2. Repérer les encoches situées de chaque côté de la cavité du

four pour les loquets de charnière de la porte.

A. Encoche située dans la cavité du four pour le loquet

de charnière de la porte

3. Saisir les bords de la porte du four avec les 2 mains. Avec un

angle de 45°, insérer les charnières en même temps et

pousser la porte du four dans les fentes de la cavité du four

pour la réinstaller. Si nécessaire, basculer doucement la porte

d’un côté et de l’autre en la poussant.

4. S’assurer que les encoches de charnière de la porte sont

engagées au fond des fentes de la cavité du four.

IMPORTANT : Ne pas fermer la porte à cette étape pour ne

pas endommager la charnière de la porte.

5. Abaisser la porte du four jusqu’à ce qu’elle soit complètement

ouverte. Si la porte du four ne s’ouvre pas complètement à un

angle de 90°, répéter les étapes 1 à 3.

6. Identifier les loquets de charnière de la porte du four dans les

angles de la porte; faire pivoter les loquets de charnière vers

la cavité du four jusqu’à la position de verrouillage.

A. Position

déverrouillée

B. Position verrouillée

7. Après que les charnières de la porte ont été verrouillées,

fermer doucement la porte. La fermeture de la porte ne doit

pas être forcée.

8. Une fois les charnières correctement installées et la porte

fermée, l’espace entre la porte et le tableau de commande

doit être égal. Si l’un des côtés de la porte du four est plus bas

que l’autre, la charnière de ce côté-ci n’est pas correctement

installée.

Achever l’installation

1. Vérifier que toutes les pièces sont maintenant installées. S’il y

a des pièces supplémentaires, relire les étapes pour savoir

quelle étape a été passée.

2. Vérifier la présence de tous les outils.

3. Éliminer/recycler tous les matériaux d’emballage.

4. Pour le nettoyage du four, lire la section « Entretien et

réparation du four ».

Vérifier le fonctionnement d’un four simple et double

1. Mettre l’appareil sous tension.

2. Avant la première utilisation, choisir la langue, régler l’horloge

et toute autre préférence réglable, le cas échéant. Consulter

le « Guide de commande » en ligne pour plus de

renseignements.

3. Lancer un programme de cuisson au gril.

REMARQUE : Au cours des premières utilisations du four, il

est normal qu’il dégage des odeurs et de la fumée.

4. Attendre 5 minutes, puis vérifier la chaleur.

Si le four ne fonctionne pas, vérifier ce qui suit :

� Le fusible domestique est intact et bien visé ou le

disjoncteur n’est pas ouvert.

� La prise de courant est correctement alimentée.

� Consulter la section « Dépannage » en ligne.

5. Pour les fours doubles, appuyer sur UPPER CANCEL/

LOWER CANCEL (ANNULATION SUPÉRIEUR/

ANNULATION INFÉRIEUR). Pour les fours simples, appuyer

sur CANCEL (ANNULATION).

Pour obtenir de l’assistance ou une visite de service :

Consulter le Guide de démarrage rapide pour obtenir les

coordonnées.

SEGURIDAD DEL HORNO INTEGRADO

Su seguridad y la de los demás son muy importantes.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted

y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

Usted puede morir o sufrir una lesión grave si no sigue

de inmediato las instrucciones.

ADVERTENCIA

Si no sigue las instrucciones, puede morir o sufrir una

lesión grave.

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga

precauciones básicas, entre ellas las siguientes:

� Instalación correcta: El electrodoméstico, cuando se

instale, deberá ser conectado a tierra de acuerdo con los

códigos locales, o en la ausencia de códigos locales, con el

Código nacional eléctrico (National Electrical Code), ANSI/

NFPA 70 o el Código canadiense de electricidad (Canadian

Electrical Code), CSA C22.1-02. En Canadá, el

electrodoméstico se debe conectar a tierra de acuerdo con

el Código Canadiense de Electricidad. Cerciórese de que

la instalación y puesta a tierra del electrodoméstico sean

efectuadas adecuadamente por un técnico calificado.

� Nunca use el electrodoméstico como calefacción del

cuarto.

� No deje a los niños solos. No se debe dejar a los niños sin

supervisión en el área donde el electrodoméstico esté en

uso. Jamás se les debe permitir que se sienten ni se paren

en parte alguna del electrodoméstico.

� Use ropa apropiada: nunca debe ponerse ropa holgada o

que quede colgando mientras esté usando el

electrodoméstico.

� Servicio del usuario: no repare ni reemplace pieza alguna

del electrodoméstico a menos que se recomiende

específicamente en el manual. Cualquier otro servicio se

debe dejar en las manos de un técnico competente.

� Almacenaje en o sobre el electrodoméstico: los materiales

inflamables no deben almacenarse en el horno o cerca de

las unidades exteriores.

� Este electrodoméstico no ha sido diseñado para almacenar

objetos.

� No use agua en incendios provocados por grasa: el

incendio o la llama o use un extinguidor de tipo espuma o

químico seco.

� No use piezas de repuesto que no hayan sido

recomendadas por el fabricante (por ejemplo, piezas

hechas en casa con una impresora 3D).

� Use solo agarradores de ollas que estén secos. Los

agarradores de ollas húmedos o mojados en las superficies

calientes pueden ocasionar quemaduras por vapor. No

deje que la agarradera toque los elementos calefactores

calientes. No use una toalla ni otros paños voluminosos.

� Tenga cuidado al abrir la puerta: deje que salga el aire

caliente o el vapor antes de quitar o volver a colocar

alimentos.

� NO TOQUE LOS ELEMENTOS CALEFACTORES NI LAS

SUPERFICIES INTERIORES DEL HORNO. Los elementos

calefactores podrían estar calientes, aun si están de color

oscuro. Las superficies interiores de un horno se calientan

lo suficiente como para causar quemaduras. Durante y

después del uso, no toque, ni deje que la ropa u otros

materiales inflamables entren en contacto con los

elementos de calentamiento o las superficies interiores del

horno hasta que hayan tenido tiempo suficiente para

enfriarse. Otras superficies del electrodoméstico pueden

calentarse lo suficiente como para causar quemaduras,

entre esas superficies están los elementos de la bobina y

de la superficie de cocción, los orificios de ventilación del

horno y las superficies cercanas a esos orificios, las

puertas del horno y las ventanas de las puertas del horno.

� No ponga a calentar recipientes de alimentos cerrados: la

acumulación de presión puede hacer que el recipiente

explote y ocasione lesiones.

� Mantenga los ductos de ventilación del horno sin

obstrucciones.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga

precauciones básicas, entre ellas las siguientes:

� Colocación de las parrillas del horno: siempre coloque las

parrillas del horno en el lugar deseado mientras el horno

esté frío. Si es necesario mover la parrilla mientras el horno

está caliente, no deje que la agarradera entre en contacto

con la resistencia caliente del horno.

Para los hornos con autolimpieza:

� No limpie la junta de la puerta. La junta de la puerta es

esencial para un cierre hermético. Deberá tenerse cuidado

de no frotar, dañar ni mover la junta.

� No use revestimiento protector para forrar el horno ni

productos de limpieza comerciales para horno a menos

que estén certificados para el uso en hornos con

autolimpieza.

� Limpie solamente las partes enlistadas.

PRECAUCIÓN: NO DEJE ALIMENTOS O UTENSILIOS

PARA COCINAR, ETC., EN EL HORNO DURANTE EL

MODO DE FUNCIONAMIENTO AUTOLIMPIEZA

PIROLÍTICA.

� Antes de hacer la autolimpieza del horno, quite la charola

para asar a la parrilla y otros utensilios y limpie todos los

derrames excesivos.

Para estufas y hornos inteligentes habilitados:

� Operación remota – este electrodoméstico es configurable

para autorizar la operación remota en cualquier momento.

No almacene materiales inflamables o artículos sensibles a

la temperatura en el interior, en o cerca de la superficie del

electrodoméstico.

CONSERVE ESTAS INSTRUCCIONES

Guía de conectividad a Internet solo para electrodomésticos conectados

IMPORTANTE: El usuario es responsable de instalar debidamente el electrodoméstico antes del uso. Asegúrese de leer y seguir las

instrucciones de instalación proporcionadas con su electrodoméstico.

La conectividad requiere Wi-Fi y la creación de una cuenta. Las características y las funciones de la aplicación podrían cambiar. Es

posible que se apliquen tarifas de datos. Una vez instalada, inicie la app. Será guiado por los pasos necesarios para configurar una

cuenta de usuario y conectar su electrodoméstico.

Necesitará:

� Un enrutador inalámbrico doméstico que admita Wi-Fi, 2,4 GHz con seguridad WPA2. Si no está seguro de la capacidad de su router,

consulte las instrucciones del fabricante del router.

� El router debe estar encendido y tener una conexión activa a Internet.

� El código SAID de 10 caracteres para su electrodoméstico. El código SAID está impreso en una etiqueta en el electrodoméstico o

puede encontrarlo en la pantalla LCD.

Aviso de conformidad con la Comisión Federal de Comunicaciones (FCC)

Este dispositivo cumple con la parte 15 de las reglas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

1. Este aparato no provocará interferencias nocivas, y

2. Este aparato debe aceptar cualquier interferencia recibida, incluida una que pueda causar un funcionamiento no deseado.

Los cambios o las modificaciones sin aprobación expresa de la parte responsable del cumplimiento podrían anular la autorización del

usuario para operar el equipo.

Aviso de conformidad con Industry Canada (IC)

Este dispositivo cumple con las normas RSS exentas de licencia de Industry Canada. El funcionamiento está sujeto a las siguientes dos

condiciones:

1. Es posible que este dispositivo no cause interferencia.

2. Este dispositivo debe aceptar cualquier interferencia, incluida aquella que pueda causar un funcionamiento no deseado del

dispositivo.

Según la normativa de Industry Canada, este radiotransmisor solo puede operar con una antena de un tipo y máxima (o menor)

ganancia aprobada para el transmisor por Industry Canada. Para reducir la potencial interferencia de radio para otros usuarios, el tipo de

antena y su ganancia deben elegirse de modo que la potencia radiada isotrópicamente equivalente (e.i.r.p.) no sea mayor que la

necesaria para una comunicación satisfactoria.

Para cumplir con los límites de exposición a radiación RF de la FCC e Industry Canada para la población general, las antenas usadas

para este transmisor deben instalarse de modo que se mantenga una distancia de separación mínima de 20 cm entre el radiador

(antena) y todas las personas en todo momento y no se debe ubicar ni operar junto con ninguna otra antena o transmisor.

Si este equipo de hecho causa interferencia perjudicial a la recepción de radio o televisión, lo cual se puede determinar apagando y

encendiendo el equipo, se recomienda al usuario que intente corregir la interferencia con una de las siguientes medidas:

� Reoriente o reubique la antena receptora.

� Aumente la separación entre el equipo y el receptor.

� Conecte el equipo a un tomacorriente en un circuito diferente

del que se usa para conectar el receptor.

� Consulte al distribuidor o a un técnico en radio/TV con

experiencia en caso de necesitar ayuda.

Descargo de responsabilidad solo para unidades con cámara

Este dispositivo transmite audio y/o video al fabricante y/o a un tercero y puede ser grabado.

Cámara, recopilación de datos y su privacidad

Su horno está equipado con una cámara para ayudar a mejorar su funcionalidad y mejorar su experiencia culinaria.

Cómo funciona la cámara:

Activación: La cámara no siempre está encendida. Se activa cuando accede a la función de la cámara mediante la aplicación móvil o

cuando un ciclo de cocción está activo. Un indicador visual de que la cámara está en uso es la activación de las luces de la cavidad del

horno.

Desactivación de la cámara: Puede desactivar la cámara por completo dentro de la configuración del horno. No será penalizado por

negarse a activar la cámara, y puede continuar usando su horno en modo manual y acceder a los ciclos de horno tradicionales. Sin

embargo, desactivar la cámara le impedirá utilizar cualquier función o ciclo específico de la cámara.

Recopilación y uso de datos:

Cuando utiliza la cámara, los videos y los metadatos asociados (como deviceID) pueden recopilarse y compartirse con Whirlpool. Los

videos y metadatos recopilados se utilizan para mejorar nuestros algoritmos y la funcionalidad del producto después de someterse a un

proceso de anonimización y convertirse en identificadores seudónimos.

Para obtener una descripción general de nuestras prácticas de privacidad, consulte el Aviso de privacidad de Whirlpool.

MANTENIMIENTO Y CUIDADO

DEL HORNO

Limpieza general

IMPORTANTE: Antes de la limpieza, asegúrese de que todos los

controles estén apagados y que el horno esté frío. Siempre siga

las instrucciones de las etiquetas de los productos de limpieza.

En primer lugar, se sugiere el empleo de jabón, agua y una

esponja o paño suave, salvo que se indique lo contrario.

SUPERFICIES EXTERIORES DE ESMALTE DE

PORCELANA (en algunos modelos)

Las salpicaduras de alimentos que contienen ácidos, como

vinagre y tomate, deben limpiarse tan pronto como se enfríe el

horno. Esos derrames pueden afectar el acabado.

Método de limpieza:

� Limpiavidrios limpiador líquido suave o estropajo no abrasivo:

Limpie cuidadosamente alrededor de la placa con el número

de modelo/serie/valores nominales porque el fregado puede

borrar los números.

ACERO INOXIDABLE (en algunos modelos)

NOTA: Para evitar daños en las superficies de acero inoxidable,

no utilice fibras abrasivas con jabón, limpiadores abrasivos,

almohadillas de lana de acero, paños ásperos ni toallas de papel

abrasivas. Se podrían producir daños en las superficies de acero

inoxidable, incluso aunque solo se usen una vez o de forma

limitada.

Método de limpieza:

Frote en la dirección de la veta para evitar daños.

PINTURA METÁLICA (en algunos modelos)

No use productos de limpieza abrasivos, limpiadores con

blanqueador, removedores de óxido, amoniaco ni hidróxido de

sodio (lejía), ya que se pueden manchar las superficies pintadas.

PANEL DE CONTROL Y EXTERIOR DE LA

PUERTA DEL HORNO

Para evitar daños en el panel de control, no use productos de

limpieza abrasivos, estropajos de lana de acero, paños de lavar

ásperos ni toallas de papel abrasivas.

Método de limpieza:

� Limpiavidrios y un paño o esponja suave:

Aplique el limpiavidrios en un paño o esponja suave, no

directamente sobre el panel.

NOTA: Para limpiar la moldura de la ventilación inferior, primero

debe retirarse la puerta del horno. Consulte la sección “Puerta del

horno”.

PARRILLAS DEL HORNO

Método de limpieza:

� Estropajo de lana de acero.

� Para las parrillas que se han decolorado y que no se deslizan

con facilidad, la aplicación de una capa delgada de aceite

vegetal a las guías de la parrilla hará que se deslicen con más

facilidad.

CAVIDAD ABIERTA INTERIOR DE LA PUERTA

DEL HORNO

No use productos de limpieza para hornos.

Las salpicaduras de alimentos deben limpiarse cuando el horno

se enfríe. A altas temperaturas, la reacción química de los

alimentos con la porcelana puede ocasionar manchas, corrosión,

picaduras o puntos blancos tenues.

Método de limpieza:

� Ciclo de autolimpieza:

Consulte primero la sección “Ciclo de autolimpieza”. Quite las

parrillas o se decolorarán y será más difícil deslizarlas. Si esto

ocurre, la aplicación de una capa ligera de aceite vegetal en

las guías de la parrilla ayudará a que se deslicen con mayor

facilidad.

� Para conseguir un resultado óptimo con la limpieza, elimine la

suciedad acumulada con una esponja húmeda antes de

realizar el ciclo.

Instrucciones de limpieza de la cámara (en

algunos modelos)

� Después de que el horno se haya enfriado, limpie la cámara

con el ciclo Self-Clean (Autolimpieza) (consulte las

instrucciones a continuación) o frotando manualmente el

cristal.

� Para limpiar el cristal manualmente, rocíelo con una mezcla de

bicarbonato de sodio y agua, luego espere 30 minutos.

� Después, frote el cristal con un paño suave y enjuáguelo con

un paño húmedo.

Ciclo Self-Cleaning (Autolimpieza)

ADVERTENCIA

Peligro de quemaduras

No toque el horno durante el ciclo de Autolimpieza.

Mantenga a los niños lejos del horno durante el ciclo de

Autolimpieza.

No seguir estas instrucciones podría ocasionar

quemaduras.

IMPORTANTE: La salud de algunas aves es extremadamente

sensible a los humos que se desprenden durante el ciclo

Self-Cleaning (Autolimpieza). La exposición a las emanaciones

puede ocasionar la muerte de ciertas aves. Siempre traslade las

aves a otra habitación cerrada y bien ventilada.

Ponga a funcionar la autolimpieza del horno antes de que se

impregne de suciedad. Cuando la suciedad es intensa, la limpieza

tarda más y se genera más humo.

Mantenga la estufa bien ventilada durante el ciclo Self-Cleaning

(Autolimpieza); esto ayudará a que haya menos calor, olores y

humo.

No bloquee las ventilaciones del horno durante el ciclo

Self-Cleaning (Autolimpieza). El aire debe moverse con libertad.

Consulte la sección “Respiraderos del horno”.

No limpie, frote, dañe ni mueva la junta de la puerta del horno. La

junta de la puerta es esencial para que quede bien sellada.

Prepare el horno:

� Retire la bandeja para asar, la rejilla, los utensilios de cocina,

los utensilios para hornear y, en algunos modelos, la sonda de

temperatura del horno.

� Retire las parrillas del horno para mantenerlas brillantes y

fáciles de deslizar. Consulte la sección “Limpieza general”

para obtener más información.

� Quite cualquier papel del horno, ya que se puede quemar o

derretir, lo que dañará al horno.

� Limpie a mano el borde interior de la puerta y la superficie de

" (3,8 cm) alrededor del marco de la cavidad interna del

horno, con cuidado de no mover ni doblar la junta. Esta zona

no se calienta lo suficiente durante la autolimpieza como para

quitar la suciedad. No deje que el agua, el limpiador, etc.,

entren en las ranuras del marco de la puerta. Use un paño

húmedo para limpiar esta zona.

� Retire cualquier suciedad suelta para reducir el humo y evitar

daños. A altas temperaturas, los alimentos reaccionan con la

porcelana. Esto puede dar lugar a manchas, marcas,

picaduras o manchas blancas tenues. Esto es normal y no

afecta al resultado de la cocción.

IMPORTANTE:

� La temperatura del horno deberá estar por debajo de 500 °F

(260 °C) para programar un ciclo de limpieza.

� Para hornos dobles solamente: Solo se puede limpiar 1 horno

a la vez.

� Para hornos dobles solamente: Las puertas de los dos hornos

se bloquearán cuando en cualquiera de los dos esté

funcionando el ciclo Self-Cleaning (Autolimpieza).

Funcionamiento del ciclo

IMPORTANTE: Si la porcelana se calienta o se enfría sobre el

acero en el horno, se pueden producir cambios de color, pérdida

de brillo, pequeñas fisuras y sonidos de estallido.

El ciclo Self-Cleaning (Autolimpieza) usa temperaturas muy altas

que queman la suciedad, convirtiéndola en ceniza.

NOTA: Deben pasar 12 horas antes de que empiece la siguiente

autolimpieza.

Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo. Para evitar que se rompa el vidrio,

no aplique un paño fresco y húmedo sobre el vidrio interior de la

puerta antes de que se haya enfriado por completo.

Las luces de los hornos no funcionan durante el ciclo

Self-Cleaning (Autolimpieza).

NOTA: El horno tiene un motor de ventilador de enfriamiento de

dos velocidades. Durante el ciclo Self-Cleaning (Autolimpieza),

los ventiladores funcionan a máxima velocidad para aumentar el

flujo de aire y eliminar mejor el aire caliente a través de los

respiraderos de los hornos. Es posible que se observe aumento

del ruido durante y después del ciclo Self-Cleaning (Autolimpieza)

hasta que el horno se enfríe.

Antes de la autolimpieza, asegúrese de que la puerta esté

completamente cerrada; de lo contrario no quedará bloqueada y

no comenzará el ciclo. Si el horno está bloqueado, no se pueden

abrir las puertas del mismo. Para evitar daños a las puertas, no

las fuerce para abrirlas cuando el horno esté bloqueado.

Para usar la autolimpieza:

NOTA: Para obtener instrucciones específicas sobre el ciclo

Self-Clean (Autolimpieza) de su modelo, consulte la Guía de

control en línea de su modelo.

1. Cierre la puerta, y (para modelos seleccionados) toque el

botón Tools (Herramientas).

2. Seleccione el icono de Self-Clean (Autolimpieza).

3. (En hornos dobles) Seleccione la cavidad superior o la

inferior. En algunos modelos, seleccione el botón numérico

“1” o “2” para seleccionar el horno que desea limpiar.

4. Seleccione la duración o el nivel de limpieza. Esto impactará

la duración, que puede durar de 3 a 6 horas, incluido el

enfriamiento. Si este modelo ofrece “Steam Clean” (Limpieza

con vapor), revise la sección “Limpieza con vapor”.

5. (En modelos seleccionados) siga las indicaciones de la

pantalla del horno para prepararlo.

6. Seleccione Start (Inicio) O BIEN (en modelos seleccionados)

seleccione Delay Start (Inicio diferido) para establecer un

ciclo Self-Cleaning (Autolimpieza) para después. Consulte la

sección “Para retrasar el inicio del ciclo de autolimpieza”. Las

puertas del horno se cerrarán automáticamente.

NOTA: Después de iniciar el ciclo Self-Clean (Autolimpieza),

el bloqueo automático de las puertas puede tardar un

momento. Las puertas se desbloquearán automáticamente

una vez que finalice el ciclo Self Cleaning (Autolimpieza) y el

horno se haya enfriado.

7. Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo.

Delay Start (Inicio diferido): (en modelos específicos)

En función de su modelo, su horno podría retrasar el inicio del

ciclo Self-Cleaning (Autolimpieza). Es posible que pueda usar uno

de los métodos que se indican a continuación.

NOTA: Para ver instrucciones específicas sobre el ciclo Delay

Start (Inicio diferido) de Self-Clean (Autolimpieza), vea la Guía de

control en línea para su modelo.

Versión A:

1. Siga los pasos del 1 al 5 de la sección “Para usar la

autolimpieza”.

2. Seleccione Delay Start (Inicio diferido).

3. Seleccione el tiempo de inicio del ciclo Self-Cleaning

(Autolimpieza) mediante el desplazamiento de izquierda a

derecha.

4. Seleccione Start Delay (Inicio diferido).

Las puertas del horno se bloquearán automáticamente

después de la cuenta atrás de Delay Start (Inicio diferido).

Cuando haya terminado el ciclo Self-Cleaning (Autolimpieza)

y el horno se enfríe, las puertas de los hornos se

desbloquearán.

5. Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo.

Versión B:

1. Cierre las puertas de los hornos y presione Delay Start (Inicio

diferido).

2. (En hornos dobles) Seleccione la cavidad superior o la

inferior. En algunos modelos, seleccione el botón numérico

“1” o “2” para seleccionar el horno que desea limpiar.

3. Seleccione los botones numéricos para ingresar el tiempo

que desea retrasar el ciclo.

4. Presione Self-Clean (Autolimpieza).

5. Seleccione el nivel de limpieza.

6. Presione Start (Inicio) para el horno seleccionado.

Las puertas del horno se bloquearán automáticamente

después de la cuenta atrás de Delay Start (Inicio diferido).

Cuando haya terminado el ciclo Self-Cleaning (Autolimpieza)

y el horno se enfríe, las puertas de los hornos se

desbloquearán.

7. Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo.

Para detener la autolimpieza en cualquier momento:

Toque el botón Cancel (Cancelar) del horno para los modelos de

horno simple, o los botones para los modelos de horno doble. Si

la temperatura es demasiado alta, la puerta permanecerá

bloqueada. No se desbloqueará hasta que se enfríe el horno.

Steam Clean (Limpieza con vapor)

La función Steam Clean (Limpieza con vapor) está pensada para

la limpieza ligera de la base de la cavidad del horno en los

modelos con horneado oculto en ambos hornos.

Espere a que el horno se enfríe a temperatura ambiente antes de

utilizar la función Steam Clean (Limpieza con vapor). Si la cavidad

del horno está por encima de 200 °F (93 °C), la función Steam

Clean (Limpieza con vapor) no se activará hasta que se enfríe.

Quite todas las parrillas y accesorios de la cavidad del horno.

Para mejores resultados, utilice 10 oz (295,7 mL) de agua

destilada o filtrada. No use limpiadores para horno.

La función Steam Clean (Limpieza con vapor) tarda 1 hora

aproximadamente. Se emitirá un sonido al final del ciclo.

IMPORTANTE: Dado que el agua de la base del horno estará

caliente, no abra el horno durante el ciclo Steam Clean (Limpieza

con vapor).

Toque el botón Cancel (Cancelar) del horno para los modelos de

horno simple o Upper/Lower (Superior/Inferior) para los modelos

de horno doble en cualquier momento si desea finalizar el ciclo.

La pantalla regresará a la hora del día.

Para realizar la limpieza con vapor:

1. Abra la puerta del horno seleccionado y retire todas las

parrillas y accesorios de la cavidad del horno.

2. Agregue 10 oz (295,7 mL) de agua destilada o filtrada a la

parte inferior del horno. A continuación cierre la puerta del

horno.

3. Toque el botón Tools (Herramientas).

(En los modelos con horno doble) Seleccione la cavidad

superior o la inferior.

4. Seleccione STEAM CLEAN (LIMPIEZA CON VAPOR).

5. Seleccione START (INICIO).

6. Después de 1 hora, aproximadamente, se oirá un sonido para

indicar que el ciclo ha terminado. Toque el botón Cancel

(Cancelar) para modelos de un solo horno y los botones para

modelos de horno doble para borrar la pantalla.

7. Cuando el horno se haya enfriado por completo, retire el agua

sobrante con una esponja o un paño y limpie el interior del

horno. Si es necesario, utilice una esponja que no raye para

eliminar la suciedad rebelde.

Consejos útiles

� Una vez que el ciclo Steam Clean (Limpieza con vapor) haya

concluido y el horno se haya enfriado por completo, retire el

resto de agua de la base del horno con una esponja o un

paño.

� Seque la humedad restante del interior de la puerta del horno,

los lados interiores de la cavidad del mismo y la superficie de

cocción.

� Use un cepillo suave o un raspador de plástico para limpiar el

interior del horno. Esto puede ayudar con manchas más

rebeldes.

� Se recomienda usar agua destilada o filtrada, ya que el agua

del grifo puede dejar depósitos de minerales en la base del

horno. Use un paño empapado con vinagre o jugo de limón

para retirar los depósitos de minerales que puedan haber

quedado después del ciclo Steam Clean (Limpieza con vapor).

� Si el horno está muy sucio, utilice el ciclo Self-Cleaning

(Autolimpieza). El ciclo Steam Clean (Limpieza con vapor)

puede utilizarse inicialmente para eliminar la mayoría de

residuos y conseguir después una autolimpieza más eficaz.

INSTRUCCIONES DE

INSTALACIÓN

REQUISITOS

Herramientas y piezas

Reúna todas las herramientas y piezas necesarias antes de

comenzar la instalación. Lea y siga las instrucciones provistas

con cualquiera de las herramientas enumeradas aquí.

Herramientas necesarias

� Destornillador Phillips

� Cinta métrica

� Taladro

� Broca de 1" (2,5 cm)

� Nivel

� Destornillador de cabeza plana

Piezas necesarias

� Conector de conducto homologado por UL o aprobado por

CSA

� Conectores para cable homologados por UL

� Kit de deflector (en algunos modelos) (para hornos instalados

sobre un cajón de calentamiento, bajo un mostrador o

instalados con gabinete enrasado): Consulte la sección

Información sobre pedidos en línea de su Guía de inicio

rápido.

Piezas suministradas

� Tornillos n.º 8-14 x 3 /4" (1,9 cm): hornos simples (2),

hornos dobles (4)

� Tornillos Phillips n.º 8-18 x 3/8" (9,5 mm) - moldura de

ventilación inferior (2)

� Tornillos Phillips n.º 8-18 x 3/8" (9,5 mm) - protector de

ventilación inferior (2)

� Tornillos de cabeza hexagonal n.º 8-18 x 3/8" (9,5 mm) -

patas (4)

� Patas traseras - horno doble (2)

� Patas delanteras - horno doble (2)

� Ventilación y protector inferiores

Verifique los códigos locales. Compruebe el suministro eléctrico

existente. Consulte la sección “Requisitos eléctricos”.

Es recomendable que todas las conexiones eléctricas sean

hechas por un instalador eléctrico calificado autorizado.

NOTA: Asegúrese de comprar únicamente piezas y accesorios

Whirlpool

™ certificados de fábrica para su electrodoméstico. Su

instalación puede requerir piezas adicionales. Para pedirlas,

consulte la información de contacto que figura en la Guía de inicio

rápido.

Requisitos de ubicación

IMPORTANTE: Respete todas las normativas y reglamentos

vigentes.

� Deben usarse las dimensiones de la abertura del gabinete que

se muestran. Las dimensiones dadas proveen un espacio

mínimo, incluyendo el horno.

� La zona de instalación empotrada debe rodear completamente

los laterales y la parte superior del horno.

� Se requiere un suministro eléctrico con conexión a tierra.

Consulte la sección “Requisitos eléctricos”.

� La caja de empalmes del suministro eléctrico debe estar como

máximo a 3" (7,6 cm) por encima de la superficie de la carcasa

superior cuando el horno se instale en un gabinete de pared.

Se debe perforar un orificio de 1" (2,5 cm) de diámetro como

mínimo en la esquina trasera derecha o izquierda de la

superficie de la carcasa superior para pasar el cable del

electrodoméstico a través de la caja de empalmes.

NOTA: Para la instalación debajo del mostrador, se

recomienda que la caja de empalmes se ubique en el gabinete

adyacente de la derecha o izquierda. Si se instala la caja de

empalmes sobre la pared trasera detrás del horno, se

recomienda que la caja quede empotrada y en el centro de la

parte superior del gabinete.

� La superficie de apoyo del horno debe ser maciza, estar

nivelada y alineada con la parte inferior del recorte del

gabinete.

� El piso debe poder soportar un peso de horno simple de 200 lb

(91 kg) para los modelos de 30" (76,2 cm).

� El piso debe poder soportar un peso de horno doble de 330 lb

(150 kg) para los modelos de 30" (76,2 cm).

IMPORTANTE: Para evitar daños a los gabinetes, consulte al

constructor o al distribuidor de los gabinetes para asegurarse

de que los materiales empleados no cambien de color, no se

desprenda el laminado ni sufran ningún otro tipo de daño. Este

horno fue diseñado de acuerdo con los requisitos de UL y CSA

International y cumple con las temperaturas máximas

permitidas para gabinetes de madera de 194 °F (90 °C).

Dimensiones del producto - Hornos simples

Modelos de 27" (68,6 cm)

A. 29" (73,6 cm) de altura

máxima total

B. 25

" (65,1 cm) de ancho

empotrado máximo

C. 26" (65,9 cm) de altura

empotrada

D. 23

" (59,1 cm) de

profundidad empotrada

máxima

E. 26

⁄

" (68 cm) de ancho total

F. 12" (30,5 cm) de la parte

trasera del panel de control al

inicio del protector de cables

G. 48" (121,9 cm) de longitud del

conducto flexible

Modelos de 30" (76,2 cm)

A. 29" (73,6 cm) de altura

máxima total

B. 28

" (72,7 cm) de ancho

empotrado máximo

C. 26" (65,9 cm) de altura

empotrada

D. 23

" (59,1 cm) de

profundidad empotrada

máxima

E. 29

⁄

" (75,6 cm) de ancho

total

F. 12" (30,5 cm) de la parte

trasera del panel de control al

inicio del protector de cables

G. 48" (121,9 cm) de longitud del

conducto flexible

Hornos simples instalados en gabinete

Modelos de 27" (68,6 cm)

A. 27" (68,6 cm) ancho mínimo

del gabinete

B. 1" (2,5 cm) parte superior del

recorte a la parte inferior de la

puerta del gabinete superior

C. 32" (81,3 cm) de la parte

inferior del recorte al piso

(recomendado) 4

(11,7 cm) mínimo

D. 25

" (65,4 cm) de ancho

mínimo de recorte

E. 1

" (3,8 cm) mínimo de la

parte inferior del recorte a la

parte superior de la puerta del

gabinete

F. Altura del recorte

recomendada 28" (71,2 cm)*

G. 24" (60,7 cm) de profundidad

del recorte

Modelos de 30" (76,2 cm)

A. 30" (76,2 cm) ancho mínimo

del gabinete

B. 1" (2,5 cm) parte superior del

recorte a la parte inferior de la

puerta del gabinete superior

C. 32" (81,3 cm) de la parte

inferior del recorte al piso

(recomendado) 4

(11,7 cm) mínimo

D. 28

" (73 cm) de ancho

mínimo de recorte

E. 1

" (3,8 cm) mínimo de la

parte inferior del recorte a la

parte superior de la puerta del

gabinete

F. Altura del recorte

recomendada 28" (71,2 cm)*

G. 24" (60,7 cm) de profundidad

del recorte

*NOTA: La altura del recorte puede ser de entre 27

⁄

" y 29

⁄

(69,2 cm y 74,8 cm) para los hornos simples.

*NOTA: Protector alto para instalaciones de más de 28

(72,9 cm).

Dimensiones del gabinete - Hornos simples,

instalación empotrada

NOTA: Esta es una opción alternativa para instalar su producto

en el gabinete y obtener una apariencia alineada. Para ver la

instalación estándar, consulte la sección “Dimensiones del

gabinete: Hornos simples, instalación estándar”.

Se requiere una profundidad de recorte mínima de 25" (63,5 cm).

Los espacios superior e inferior serán de 1/8" (0,3 cm) por encima

y por debajo del producto. No se requieren espacios en la parte

superior e inferior para la instalación. Las áreas expuestas del

gabinete deben tener un acabado que coincida.

Hornos simples instalados en gabinete

H A

G G

Modelos de 27" (68,6 cm)

A. 3/4" (1,9 cm) taco superior*

B. 27

" (69,2 cm) de ancho

mínimo de recorte empotrado

al ras

C. 25

" (65,7 cm) de ancho

mínimo de apertura

D. 29

" (74,3 cm) de altura

mínima de recorte empotrado

al ras

E. Altura de recorte recomendada

" (72,4 cm)

F. 11/16" (1,7 cm) taco lateral*

G. 1/4" (0,6 cm) recomendado con

pie. 15/16" a 1

(2,2 cm a 2.9 cm) permitido sin

pata.

H. Ubicación recomendada de la

caja de empalmes

I. 4

" - 32" (11,7 - 81,3 cm) de la

parte inferior del recorte al piso

J. 25" (63,5 cm) de profundidad

mínima de recorte

Modelos de 30" (76,2 cm)

A. 3/4" (1,9 cm) taco superior*

B. 30

" (76,8 cm) de ancho

mínimo de recorte empotrado

al ras

C. 28

" (73,3 cm) de ancho

mínimo de apertura

D. 29

" (74,3 cm) de altura

mínima de recorte empotrado

al ras

E. Altura de recorte recomendada

" (72,4 cm)

F. 11/16" (1,7 cm) taco lateral*

G. 1/4" (0,6 cm) recomendado con

pie. 15/16" a 1

(2,2 cm a 2.9 cm) permitido sin

pata.

H. Ubicación recomendada de la

caja de empalmes

I. 4

" - 32" (11,7 - 81,3 cm) de la

parte inferior del recorte al piso

J. 25" (63,5 cm) de profundidad

mínima de recorte

*Los tacos y espaciadores deben estar empotrados 1

" (3,5 cm)

desde el frente del gabinete.

Hornos simples debajo del mostrador: sin la

superficie de cocción instalada encima

Vista frontal

Modelos de 27" (68,6 cm)

A. Ubicación recomendada de la

caja de empalmes

B. 3/4" (1,9 cm) taco superior*

C. 27

" (69,2 cm) de ancho

mínimo de recorte empotrado

al ras

D. 25

" (65,7 cm) de ancho

mínimo de apertura

E. 29

" (74,3 cm) de altura

mínima de recorte empotrado

al ras

F. Altura de recorte recomendada

" (72,4 cm)

G. 11/16" (1,7 cm) taco lateral*

H. 1/4"x 2" (6,4 mm x 5,1 cm)

espaciador de toda la

profundidad del gabinete*

I. 4

" (11,7 cm) de la parte

inferior del recorte al piso

Modelos de 30" (76,2 cm)

A. Ubicación recomendada de la

caja de empalmes

B. 3/4" (1,9 cm) taco superior*

C. 30

" (76,8 cm) de ancho

mínimo de recorte empotrado

al ras

D. 28

" (73,3 cm) de ancho

mínimo de apertura

E. 29

" (74,3 cm) de altura

mínima de recorte empotrado

al ras

F. Altura de recorte recomendada

" (72,4 cm)

G. 11/16" (1,7 cm) taco lateral*

H. 1/4"x 2" (6,4 mm x 5,1 cm)

espaciador de toda la

profundidad del gabinete*

I. 4

" (11,7 cm) de la parte

inferior del recorte al piso

*Los tacos y espaciadores deben estar empotrados 1

" (3,5 cm)

desde el frente del gabinete.

Vista superior

Modelos de 27" (68,6 cm)

A. 2" (5,1 cm) espaciador de toda

la profundidad del recorte*

B. 25" (63,5 cm) de profundidad

de recorte

C. 1

" (3,5 cm) hueco del frente

del gabinete

D. 11/16" (1,7 cm) taco lateral*

Modelos de 30" (76,2 cm)

A. 2" (5,1 cm) espaciador de toda

la profundidad del recorte*

B. 25" (63,5 cm) de profundidad

de recorte

C. 1

" (3,5 cm) hueco del frente

del gabinete

D. 11/16" (1,7 cm) taco lateral*

*Los tacos y espaciadores deben estar empotrados 1

" (3,5 cm)

desde el frente del gabinete.

Vista frontal

Vista lateral

Dimensiones del producto - Hornos dobles

Modelos de 27" (68,6 cm)

A. 51

⁄

" (131,5 cm) de altura

máxima total

B. 25

" (65,1 cm) de ancho

empotrado máximo

C. Altura empotrada de 48

(124,0 cm)

D. 23

" (59,1 cm) de

profundidad empotrada

máxima

E. 26

⁄

" (68,1 cm) de ancho

total

F. 12" (30,5 cm) de la parte

trasera del panel de control al

inicio del protector de cables

G. 66" (167,6 cm) de longitud del

conducto flexible

Modelos de 30" (76,2 cm)

A. 51

⁄

" (131,5 cm) de altura

máxima total

B. 28

" (72,7 cm) de ancho

empotrado máximo

C. Altura empotrada de 48

(124,0 cm)

D. 23

" (59,1 cm) de

profundidad empotrada

máxima

E. 29

⁄

" (75,6 cm) de ancho

total

F. 12" (30,5 cm) de la parte

trasera del panel de control al

inicio del protector de cables

G. 66" (167,6 cm) de longitud del

conducto flexible

Dimensiones del gabinete - Hornos dobles,

instalación estándar

Hornos dobles instalados en gabinete

Modelos de 27" (68,6 cm)

A. 27" (68,6 cm) ancho mínimo

del gabinete

B. 1" (2,5 cm) parte superior del

recorte a la parte inferior de la

puerta del gabinete superior

C. Se recomiendan 14

(37,5 cm) de la parte inferior

del recorte al piso.

"-14

(19,1 cm - 37,5 cm) de la

parte inferior del recorte al

piso es aceptable.

D. 25

" (65,4 cm) de ancho

mínimo de recorte

E. 1

" (3,8 cm) mínimo de la

parte inferior del recorte a la

parte superior de la puerta del

gabinete

F. Altura de recorte

recomendada: 50

(127.6 cm)*

G. 24" (60,7 cm) de profundidad

del recorte

Modelos de 30" (76,2 cm)

A. 30" (76,2 cm) ancho mínimo

del gabinete

B. 1" (2,5 cm) parte superior del

recorte a la parte inferior de la

puerta del gabinete superior

C. Se recomiendan 14

(37,5 cm) de la parte inferior

del recorte al piso.

"-14

(19,1 cm - 37,5 cm) de la

parte inferior del recorte al

piso es aceptable.

D. 28

" (73 cm) de ancho

mínimo de recorte

E. 1

" (3,8 cm) mínimo de la

parte inferior del recorte a la

parte superior de la puerta del

gabinete

F. Altura de recorte

recomendada: 50

(127.6 cm)*

G. 24" (60,7 cm) de profundidad

del recorte

*NOTA: La altura del recorte puede ser de 50" y 52

(de 127 cm y 132,6 cm) para los hornos dobles.

NOTA: Comuníquese con el servicio técnico para obtener un

protector alto para recortes mayores de 50

" (128 cm) para

mejorar la instalación.

Dimensiones del gabinete - Hornos dobles,

instalación empotrada

NOTA: Esta es una opción alternativa para instalar su producto

en el gabinete y obtener una apariencia alineada. Para ver la

instalación estándar, consulte la sección “Dimensiones del

gabinete - Hornos dobles, instalación estándar”.

" (64,4 cm) de profundidad de recorte mínimo.

Los espacios superior e inferior serán de 1/8" (0,3 cm) por encima

y por debajo del producto. No se requieren espacios en la parte

superior e inferior para la instalación. Las áreas expuestas del

gabinete deben tener un acabado que coincida.

Hornos dobles instalados en gabinete

H A

G G

Modelos de 27" (68,5 cm)

A. 3/4" (1,9 cm) taco superior*

B. 27

" (69,2 cm) de ancho

mínimo de recorte empotrado

al ras

C. 25

" (65,7 cm) de ancho

mínimo de apertura

D. 52" (132,1 cm) de altura

mínima de recorte empotrado

al ras

E. Altura de recorte

recomendada 51

(130,1 cm)

F. 11/16" (1,7 cm) taco lateral*

G. 1/4" (0,6 cm) recomendado

con pie. 15/16" a 1

(2,2 cm a 2,8 cm) permitido

sin pata.

H. Ubicación recomendada de la

caja de empalmes

I. 4

" - 14

" (11,7-37,5 cm)

parte inferior del recorte al

piso

J. 25" (63,5 cm) de profundidad

mínima de recorte

Modelos de 30" (76,2 cm)

A. 3/4" (1,9 cm) taco superior*

B. 30

" (76,8 cm) de ancho

mínimo de recorte empotrado

al ras

C. 28

" (73,3 cm) de ancho

mínimo de apertura

D. 52" (132,1 cm) de altura

mínima de recorte empotrado

al ras

E. Altura de recorte

recomendada 51

(130,1 cm)

F. 11/16" (1,7 cm) taco lateral*

G. 1/4" (0,6 cm) recomendado

con pie. 15/16" a 1

(2,2 cm a 2,8 cm) permitido

sin pata.

H. Ubicación recomendada de la

caja de empalmes

I. 4

" - 32" (11,7 - 81,3 cm) de

la parte inferior del recorte al

piso

J. 25" (63,5 cm) de profundidad

mínima de recorte

*Los tacos y espaciadores deben estar empotrados 1

" (3,5 cm)

desde el frente del gabinete.

Vista superior

Modelos de 27" (68,6 cm)

A. 2" (5,1 cm) espaciador de toda

la profundidad del recorte*

B. 25

" (64,4 cm) de profundidad

de recorte

C. 1

" (3,5 cm) hueco del frente

del gabinete

D. 11/16" (1,7 cm) taco lateral*

Modelos de 30" (76,2 cm)

A. 2" (5,1 cm) espaciador de toda

la profundidad del recorte*

B. 25

" (64,4 cm) de profundidad

de recorte

C. 1

" (3,5 cm) hueco del frente

del gabinete

D. 11/16" (1,7 cm) taco lateral*

*Los tacos y espaciadores deben estar empotrados 1

" (3,5 cm)

desde el frente del gabinete.

Dimensiones de recorte para hornos instalados

bajo la superficie de cocción

IMPORTANTE: Respete todas las normativas y reglamentos

vigentes. Debe estar aprobado el uso de la superficie de cocción

sobre un horno. Para obtener las dimensiones de recorte, vea las

Instrucciones de instalación de la superficie de cocción. Centre el

recorte de la superficie de cocción sobre el recorte del horno.

Los hornos que hayan sido aprobados para este tipo de

instalación tienen la etiqueta de aprobación ubicada en la parte

superior del horno.

Para evitar daños a los gabinetes, consulte al constructor o al

distribuidor de los gabinetes para asegurarse de que los

materiales empleados no cambien de color, no se desprenda el

laminado ni sufran ningún otro tipo de daño. Este horno se ha

diseñado de acuerdo con UL y CSA International y cumple con las

temperaturas máximas permitidas para gabinetes de madera de

194 °F (90 °C).

Vista frontal

Vista lateral

Combinaciones aprobadas de horno empotrado y superficie

de cocción eléctrica/radiante/de inducción o sin superficie de

cocción instalada encima del horno

A. Profundidad de gabinete de

24" (61 cm)

B. Profundidad del mostrador de

25" (63,5 cm)

C. Ubicaciones recomendadas

para el horno y la caja de

empalmes

D. Deje 5/8" (1,6 cm) para que el

borde del horno quede

solapado a cada lado.

E. Altura de recorte

recomendada mínima de

" (70,5 cm)

F. 36" (91,4 cm) desde el

gabinete base al mostrador

G. 4

" (11,7 cm) máximo desde

la base del gabinete con

patas instaladas. Si la

dimensión “F” es mayor a 36"

(91,4 cm), se debe aumentar

la dimensión de “G” en la

misma proporción para las

combinaciones de inducción.

H. Consulte la Tabla de

dimensiones de recorte.

I. 31

" (82,2 cm) desde la

parte superior del mostrador

hasta la parte inferior del

recorte

DIMENSIONES DE

RECORTE (H)

Tamaño del horno

Dimensiones de recorte

mínimas del horno

24" (61 cm) 22

" (57,2 cm)

27" (68,6 cm) 25

" (64,8 cm)

30" (76,2 cm) 28

" (72,4 cm)

Para las combinaciones aprobadas del número de modelo,

consulte la etiqueta bajo el mostrador ubicada en la parte

superior del chasis del horno y en la parte inferior del cuerpo

del quemador de la superficie de cocción.

NOTA: Para la instalación bajo el mostrador, se recomienda que

las cajas de conexiones del horno y la superficie de cocción se

ubiquen en el gabinete adyacente de la derecha o izquierda. Se

debe perforar un orificio de 1" (2,5 cm) de diámetro como mínimo

en la esquina superior trasera a la derecha o izquierda de la

pared lateral para pasar el cable del accesorio a través de la caja

de empalmes.

Combinaciones aprobadas de horno integrado y superficie

de cocción a gas

A. Profundidad de gabinete de

24" (61 cm)

B. 1" (2,5 cm) de distancia en la

parte inferior del mostrador

C. Profundidad del mostrador de

25" (63,5 cm)

D. Ubicaciones recomendadas

de la caja de empalmes

E. 1" (2,5 cm) de distancia del

gabinete

F. Altura de recorte

recomendada mínima de

" (70,5 cm)

G. Deje 5/8" (1,6 cm) para que el

borde del horno quede

solapado a cada lado.

H. 36" (91,4 cm) desde el

gabinete base al mostrador

I. 31

" (79,7 cm) desde la

parte superior del mostrador

hasta la parte inferior del

recorte

J. Tubería de gas a través de la

pared a 10

" (26,7 cm)

desde el centro del recorte

K. 3

" (8,3 cm)

L. Tubería de gas a través del

piso a 10

" (26,7 cm) desde

el centro del recorte

M. 3

" (8,9 cm)

N. 4

" (11,7 cm) máximo desde

la base del gabinete con

patas instaladas

O. Consulte la Tabla de

dimensiones de recorte.

DIMENSIONES DE

RECORTE (O)

Tamaño del horno

Dimensiones de recorte

mínimas del horno

24" (61 cm) 22

" (57,2 cm)

27" (68,6 cm) 25

" (64,8 cm)

30" (76,2 cm) 28

" (72,4 cm)

36" (91,4 cm) 34

" (87,6 cm)

Para las combinaciones aprobadas del número de modelo,

consulte la etiqueta bajo el mostrador ubicada en la parte

superior del chasis del horno.

NOTA: Para la instalación bajo el mostrador, se recomienda que

la caja de empalmes del horno se ubique en el gabinete

adyacente de la derecha o izquierda. Se debe perforar un orificio

de 1" (2,5 cm) de diámetro como mínimo en la esquina superior

trasera a la derecha o izquierda de la pared lateral para pasar el

cable del accesorio a través de la caja de empalmes.

Las áreas superiores sombreadas son las ubicaciones

recomendadas para la caja de empalmes empotrada para una

superficie de cocción con toma de corriente de 120 V con

conexión a tierra.

Las áreas inferiores sombreadas son las ubicaciones

recomendadas para la instalación de tuberías de gas rígidas o

flexibles. La conexión del gas en la superficie de cocción está a la

derecha (en la misma ubicación que la “J” del diagrama anterior).

La tubería de gas se puede instalar a cualquier lado del recorte y

a través del piso o de la pared. Consulte los códigos locales en

relación con el uso de tuberías de gas.

Requisitos eléctricos

ADVERTENCIA

Peligro de choque eléctrico

Conecte este aparato con conexión a tierra.

No seguir estas instrucciones podría causar la muerte,

un incendio o una descarga eléctrica.

Si los códigos lo permiten y utiliza un cable de conexión a tierra

separado, es recomendable que un instalador eléctrico

competente determine si la ruta de conexión a tierra y el calibre

del cable cumplen con los códigos locales.

Si no está seguro de que la conexión a tierra del horno sea

adecuada, verifíquela con un instalador eléctrico competente.

Este horno debe estar conectado a un sistema de cableado de

metal permanente, conectado a tierra.

Asegúrese de que la conexión eléctrica y el tamaño del cable

sean adecuados y en conformidad con el National Electrical Code

(Código Nacional Eléctrico), ANSI/NFPA 70, última edición, o las

normas de CSA C22.1-94, Canadian Electrical Code (Código

Canadiense de Electricidad), Parte 1 y C22.2 N.° O-M91, última

edición, y todos los códigos y ordenanzas locales.

Puede obtener una copia de los códigos antes indicados en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Conexión eléctrica

Para instalar el horno correctamente, usted debe determinar el

tipo de conexión eléctrica que va a usar y seguir las instrucciones

que aquí se proveen para el caso.

� El horno debe estar conectado al voltaje eléctrico y frecuencia

apropiados según se especifica en la placa con el número de

clasificación del modelo/serie. La placa de modelo/serie/

valores nominales está debajo del panel de control en los

hornos simples y debajo del panel de control sobre la cavidad

del horno superior en los hornos dobles. Vea las ilustraciones

a continuación.

Hornos simples

A. Placa de modelo/serie/valores

nominales

Horno doble

A. Placa de modelo/serie/valores

nominales

� Los modelos clasificados entre 7,3 y 9,6 kW a 240 V

(entre 5,4 y 7,4 kW a 208 V) requieren un circuito de 40 A

separado. Los modelos clasificados a 4,8 kW o menos a 240 V

(a 3,6 kW o menos a 208 V) requieren un circuito de 20 A

separado.

� Se recomienda usar un disyuntor.

� Conecte el horno directamente a un cortacircuitos con fusible

(o a una caja de cortacircuitos), a través de un cable flexible,

blindado o con forro no metálico, de cobre (con alambre a

tierra). Vea la sección “Conexión del suministro eléctrico”.

� El conducto flexible del horno deberá conectarse directamente

a la caja de empalmes.

� Use fusibles a ambos lados de la línea.

� No corte el conducto. La longitud del conducto provisto es

para permitir darle servicio al horno.

� Deberá proveerse un conector de conducto que esté en la lista

de UL o aprobado por CSA.

� Si la casa tiene cableado de aluminio, siga el procedimiento a

continuación:

Conecte el cableado de aluminio con conectores especiales

y/o herramientas diseñadas y homologadas por UL para unir

el cobre al aluminio.

Siga el procedimiento recomendado por el fabricante del

conector eléctrico. La conexión de cobre/aluminio deberá

hacerse en conformidad con los códigos locales y las

prácticas de cableado aceptadas por la industria.

INSTALACIONES

Preparación del horno empotrado

1. Decida cuál será la ubicación final del horno. Evite perforar o

cortar el cableado de la casa durante la instalación.

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o

desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en

la espalda o de otro tipo.

2. Para evitar daños al piso, coloque el horno sobre un cartón

antes de la instalación. No levante el horno sujetándolo de la

manija o de cualquier parte del marco frontal.

3. Quite los materiales de envío y la cinta adhesiva del horno.

Recuerde conservar los esquineros y otros materiales que

pueden ser necesarios para la instalación.

4. Retire el paquete con piezas de ferretería que está dentro de

la bolsa que contiene el material impreso.

5. Retire y reserve las parrillas, accesorios y otras piezas del

interior del horno.

6. Traslade el horno y la caja cerca de la ubicación final del

horno.

Retire las puertas del horno

IMPORTANTE: Use las 2 manos para retirar la puerta del horno.

Para los hornos dobles, repita el proceso con cada puerta.

1. Antes de retirar la puerta del horno, prepare una superficie

donde la colocará. Esa superficie debe ser plana y estar

cubierta con una manta blanda; también se pueden usar los

esquineros del material de embalaje.

2. Abra por completo la puerta del horno.

A. Bisagras de puerta

3. Ubique las trabas de las bisagras de la puerta en ambas

esquinas de la puerta del horno y gire las trabas de las

bisagras hacia la puerta del horno a la posición destrabada. Si

la traba de las bisagras no se gira por completo (vea la

posición trabada en la ilustración B), la puerta no se retirará

correctamente.

Traba de bisagra de la puerta del

horno en posición trabada

Traba de bisagra de la puerta del

horno en posición destrabada

A. Aferre aquí para girar

4. Comience a cerrar la puerta con suavidad. La puerta se

detendrá en una posición parcialmente cerrada.

5. Tome la puerta del horno por los bordes con las 2 manos.

Cierre un poco la puerta del horno más allá de la posición del

tope para retirar el peso de las bisagras de la puerta;

después, tire de la puerta del horno hacia arriba.

6. Tire de la puerta del horno hacia usted para retirarla. Puede

ser necesario mover suavemente la puerta de un lado a otro

mientras tira de ella.

7. Aparte la puerta del horno sobre la superficie de trabajo

cubierta que preparó y apóyela sobre la manija.

8. Para seguir con la instalación del horno, vaya a la sección

“Ubicación de las patas del horno para múltiples alturas de

corte del armario”.

Posición de las patas del horno para

múltiples alturas de recorte del

gabinete

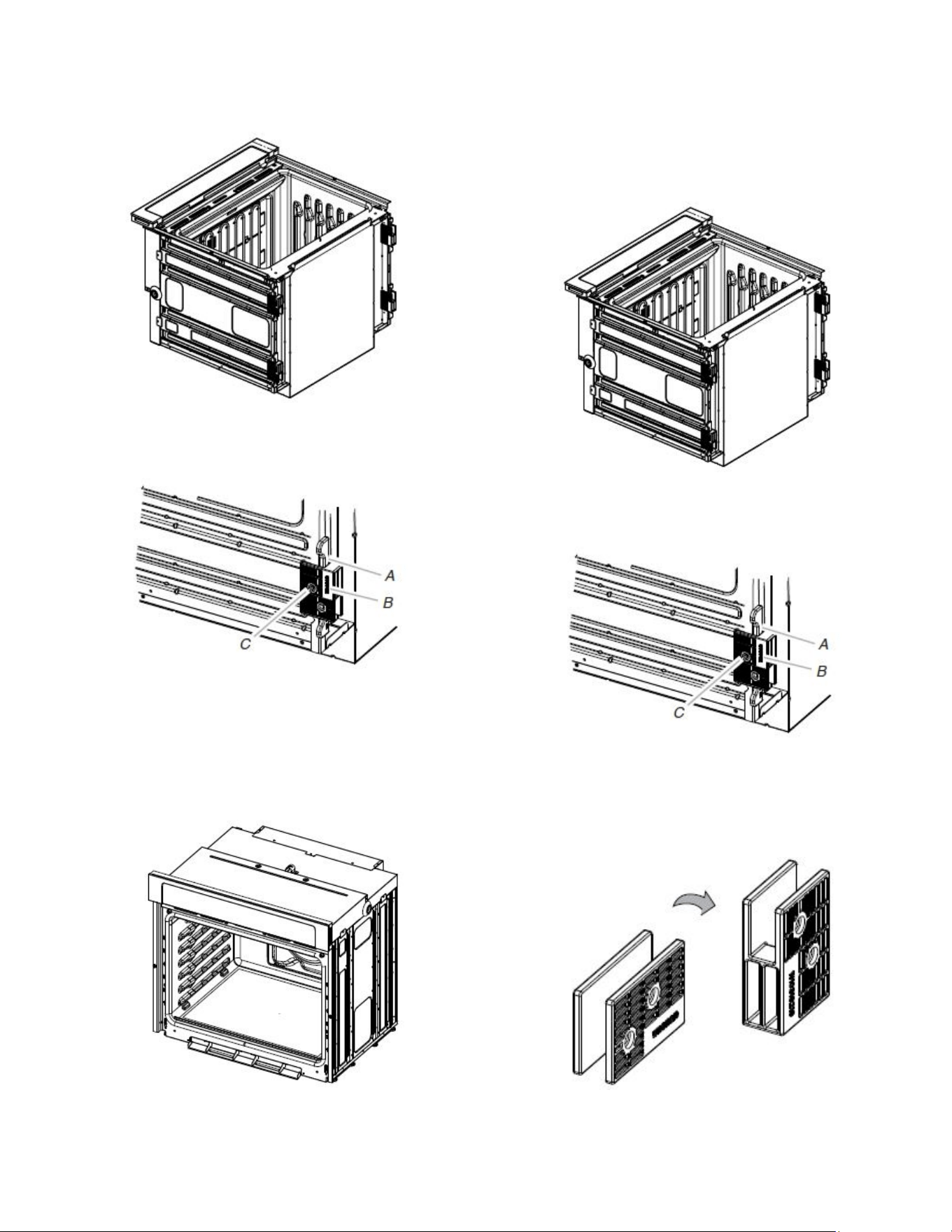

Hornos simples

La posición de las patas del horno permite instalar un horno

simple en una altura de recorte entre 26

" y 29

" (entre

68,4 cm y 74,8 cm). Consulte las instrucciones que siguen para

ubicar las patas para el tamaño del recorte de su gabinete.

Es necesario instalar las patas del horno para que este pueda

montarse en una instalación estándar en que la altura del

recorte sea 29

" (74,3 cm) o más.

No es necesario cambiar las patas del horno. La posición en que

se reciben es correcta.

Vaya a la sección “Hacer la conexión eléctrica”.

La altura del recorte es de 27

" y 27

" (69,2 cm y 70,3 cm)

1. Con ayuda de dos o más personas, coloque el horno sobre la

parte trasera sobre una superficie cubierta.

2. Para retirar la pata del separador delantero derecho, retire el

tornillo n.º 8-18 x 3/8".

NOTA: No retire el espaciador.

A. Espaciador

B. Pata

C. Tornillo n.º 8-18 x 3/8" (9,5 mm)

3. Retire de la misma manera las patas de la parte trasera

derecha, delantera izquierda y trasera izquierda del horno.

4. Con la ayuda de dos o más personas, coloque el horno en su

posición vertical.

5. Vaya a la sección “Hacer la conexión eléctrica”.

La altura del recorte es de 28

" a 29

" (de 72,8 cm a

74,8 cm)

NOTA: Para la instalación, también se requiere el protector largo

para reemplazar el protector que vino con la unidad. Consulte su

Guía de inicio rápido para ver el número de servicio a llamar y

hacer su solicitud sin costo.

1. Con ayuda de dos o más personas, coloque el horno sobre la

parte trasera sobre una superficie cubierta.

2. Para retirar la pata del espaciador delantero derecho, retire el

tornillo n.º 8-18 x 3/8" (9,5 mm).

NOTA: No retire el espaciador.

A. Espaciador

B. Pata

C. Tornillo n.º 8-18 x 3/8" (9,5 mm)

3. Gire la pata 90°, de modo que el lado corto de la pata se

ubique hacia la parte superior del horno.

4. Vuelva a instalar la pata en el espaciador con el tornillo

n.° 8-18 x 3/8" (9,5 mm) que retiró antes.

5. Retire, gire y vuelva a instalar de la misma manera las patas

de la parte trasera derecha, delantera izquierda y trasera

izquierda del horno.

6. Con la ayuda de dos o más personas, coloque el horno en su

posición vertical.

7. Vaya a la sección “Hacer la conexión eléctrica”.

Hornos dobles

La ubicación de las patas del horno permite instalar un horno

doble en una altura de recorte entre 48

" y 52

" (entre

124,1 cm y 132,6 cm). Consulte las instrucciones que siguen para

ubicar las patas para el tamaño del recorte de su gabinete.

La altura del recorte es de 48

" a 50

" (de 124,1 cm a

128,1 cm)

No es necesario instalar las patas del horno. El horno está

configurado correctamente como se recibe.

NOTA: No retire los espaciadores.

Vaya a la sección “Hacer la conexión eléctrica”.

A. Espaciadores

La altura de recorte es entre 50

" y 51

" (128,2 cm y

129,9 cm) o para instalación empotrada

1. Con ayuda de dos o más personas, coloque el horno sobre la

parte trasera sobre una superficie cubierta.

2. Instale una pata trasera en el espaciador trasero izquierdo

con un tornillo n.° 8-18 x 3/8" (9,5 mm).

NOTA: Ubique la pata de modo que el lado largo de la pata

esté orientado hacia la parte superior del horno.

A. Espaciador

B. Pata trasera

C. Tornillo n.º 8-18 x 3/8" (9,5 mm)

3. Instale de la misma manera una pata trasera en la parte

trasera derecha del horno.

4. Instale una pata delantera en el espaciador delantero

izquierdo con un tornillo n.º 8-18 x 3/8" (9,5 mm).

NOTA: Ubique la pata de modo que el lado corto de la pata

esté orientado hacia la parte superior del horno.

A. Pata delantera

B. Tornillo n.º 8-18 x 3/8" (9,5 mm)

C. Espaciador

5. De la misma manera, instale una pata delantera en la parte

delantera derecha del horno.

6. Con la ayuda de dos o más personas, coloque el horno en su

posición vertical.

7. Vaya a la sección “Hacer la conexión eléctrica”.

La altura del recorte es de 51

" a 52

" (de 130,0 cm a

132,6 cm)

NOTA: Para la instalación, también se requiere el protector largo

para reemplazar el protector que vino con la unidad. Consulte su

Guía de inicio rápido para ver el número de servicio a llamar y

hacer su solicitud sin costo.

1. Con ayuda de dos o más personas, coloque el horno sobre la

parte trasera sobre una superficie cubierta.

2. Instale una pata trasera en el espaciador trasero izquierdo

con un tornillo n.° 8-18 x 3/8" (9,5 mm).

NOTA: Ubique la pata de modo que el lado corto de la pata

esté orientado hacia la parte superior del horno.

A. Espaciador

B. Pata trasera

C. Tornillo n.º 8-18 x 3/8" (9,5 mm)

3. Instale de la misma manera una pata en la parte trasera

derecha del horno.

4. Instale una pata delantera en el lado delantero izquierdo con

un tornillo n.º 8-18 x 3/8" (9,5 mm).

NOTA: Ubique la pata de modo que el lado largo de la pata

esté orientado hacia la parte superior del horno.

A. Pata delantera

B. Tornillo n.º 8-18 x 3/8" (9,5 mm)

C. Espaciador

5. De la misma manera, instale una pata delantera en la parte

delantera derecha del horno.

6. Con la ayuda de dos o más personas, coloque el horno en su

posición vertical.

7. Vaya a la sección “Hacer la conexión eléctrica”.

Hacer la conexión eléctrica

Para hornos simples

ADVERTENCIA

Peligro de choque eléctrico

Desconecte el suministro eléctrico antes de realizar el

servicio.

Utilice alambre de cobre de calibre 12.

Conecte el horno a tierra.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

Para hornos dobles

ADVERTENCIA

Peligro de choque eléctrico

Desconecte el suministro eléctrico antes de realizar el

servicio.

Utilice alambre de cobre de calibre 8.

Conecte el horno a tierra.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

Este horno se ha fabricado con cable de suministro eléctrico

neutro (blanco), y un cable de conexión a tierra verde (o desnudo)

conectado al gabinete.

1. Desconecte el suministro eléctrico.

2. Pase el conducto flexible del horno a través de la abertura en

el gabinete.

3. Quite la cubierta de la caja de empalmes, si está presente.

4. Instale un conector de conducto homologado por UL o

aprobado por CSA en la caja de empalmes.

A. Conector de conducto homologado por UL o aprobado por

CSA

5. Dirija el conducto flexible desde el horno hasta la caja de

empalmes a través de un conector de conductos aprobado

por UL o CSA.

6. Apriete los tornillos en el conector de conducto.

7. Vea el “Cuadro de opciones de conexión eléctrica” para

completar la instalación para el tipo de conexión eléctrica.

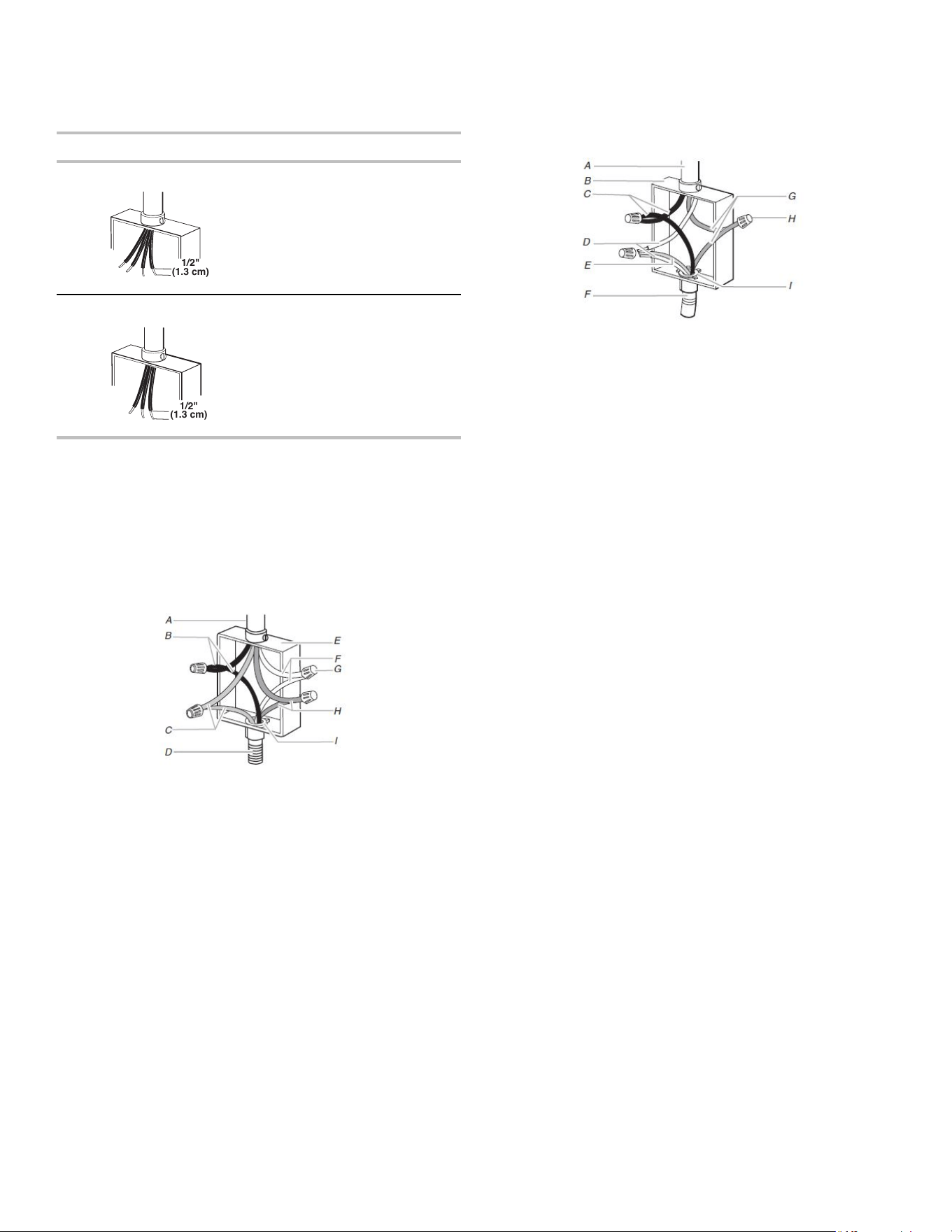

Cuadro de opciones de conexión eléctrica

Si la casa tiene: Vaya a la sección:

4 hilos

1/2"

(1.3 cm)

Cable de 4 hilos desde el

suministro eléctrico

3 hilos

1/2"

(1.3 cm)

Cable de 3 hilos desde el

suministro eléctrico

Cable de 4 hilos desde el suministro eléctrico

IMPORTANTE: Use el cable de 4 hilos del suministro eléctrico de

la casa en los EE. UU. donde los códigos locales no permitan la

puesta a tierra a través del neutro, nuevas instalaciones de

circuitos derivados (1996 NEC), casas rodantes y vehículos de

recreación, en construcciones nuevas y en Canadá.

A. Cable de la fuente de

alimentación doméstica

B. Cables negros

C. Cables rojos

D. Conducto flexible de 4 hilos del

horno

E. Caja de empalmes

F. Cables blancos

G. Conectores para cable

homologados por UL

H. Cables de tierra verdes (o

desnudos)

I. Conector de conducto

homologado por UL o

aprobado por CSA

1. Conecte los 2 alambres negros (B) juntos usando un conector

de alambres que esté en la lista de UL.

2. Conecte los 2 alambres rojos (C) juntos usando un conector

de alambres que esté en la lista de UL.

3. Conecte los 2 alambres blancos (F) juntos usando un

conector de alambres que esté en la lista de UL.

4. Conecte el alambre verde (o desnudo) de puesta a tierra (H)

desde el cable del horno al alambre verde (o desnudo) de

puesta a tierra (en la caja de empalmes), usando un empalme

plástico que esté en la lista de UL.

5. Instale la cubierta de la caja de empalmes.

Cable de 3 hilos del suministro de energía de la

casa. Solo en EE. UU.

IMPORTANTE: Use el cable de 3 hilos del suministro de energía

de la casa cuando los códigos locales permitan la conexión de

3 hilos.

A. Cable desde el suministro de

energía de la casa

B. Caja de empalmes

C. Cables negros

D. Cables blancos

E. Cable verde (o desnudo) de

puesta a tierra (desde el horno)

F. Conducto flexible de 4 hilos del

horno

G. Cables rojos

H. Conectores para cable

homologados por UL

I. Conector de conducto

homologado por UL o

aprobado por CSA

1. Conecte los 2 cables negros (C) juntos usando un conector

de cables que esté en la lista de UL.

2. Conecte los 2 cables blancos (D) al alambre verde (o

desnudo) de puesta a tierra (del cable del horno), usando un

conector de cables que esté en la lista de UL.

3. Conecte los 2 cables rojos (G) juntos usando un conector de

cables que esté en la lista de UL.

4. Instale la cubierta de la caja de empalmes.

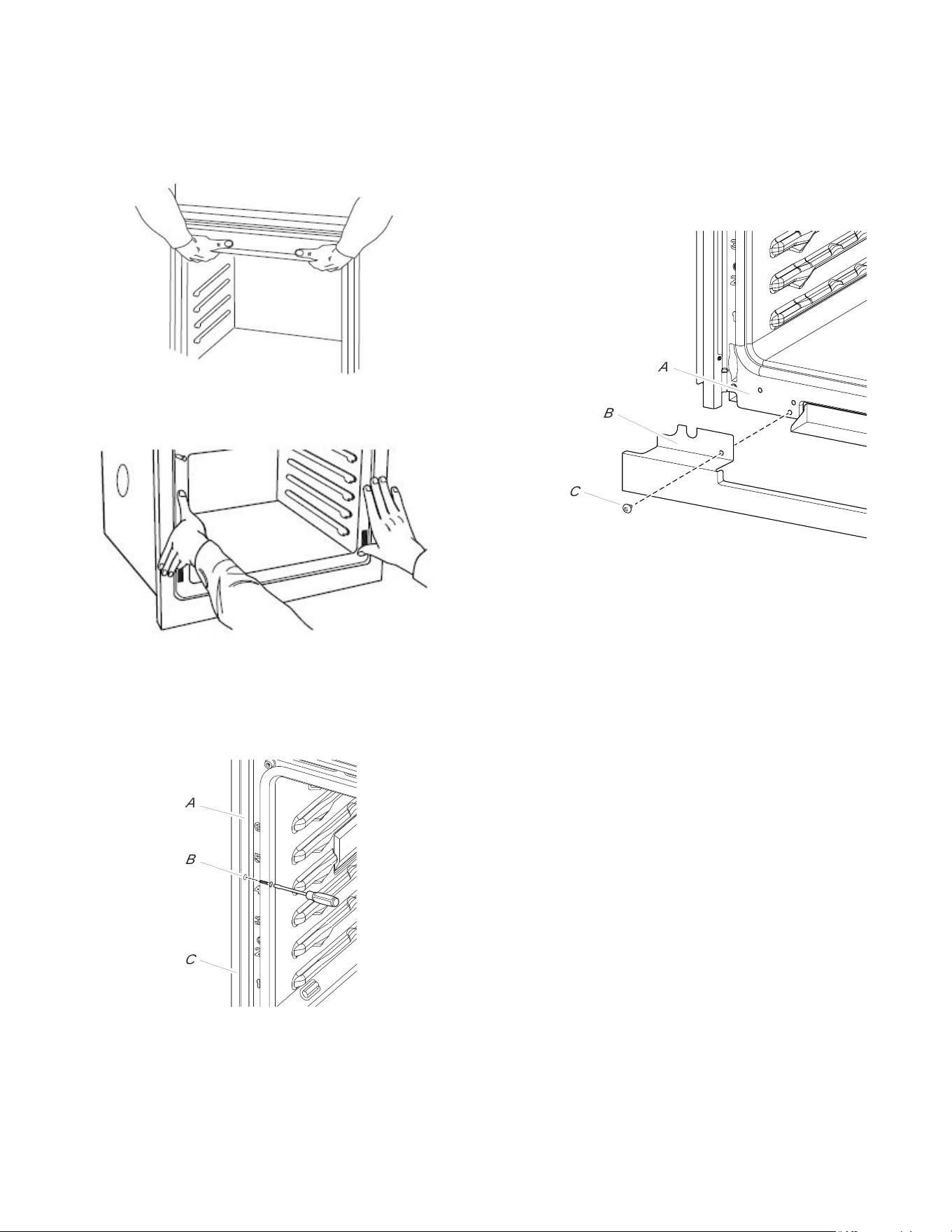

Para instalar el horno

1. Con la ayuda de dos o más personas, levante el horno

microondas parcialmente dentro del recorte del gabinete. Use

la abertura del horno como una zona para aferrar.

NOTA: Empuje contra la zona del sello del marco delantero

del horno cuando empuje el horno dentro del gabinete. No

empuje contra los bordes externos.

2. Empuje contra la zona del sello del marco delantero para

empujar el horno dentro del gabinete hasta que la superficie

trasera de la moldura lateral toque la pared delantera del

gabinete.

3. Empuje el horno por completo dentro del gabinete y céntrelo

en el recorte del gabinete.

4. Sujete con seguridad el horno al gabinete con los tornillos

n.º 8-14 x 3/4" (1,9 cm) que se proveen.

Inserte los tornillos a través del orificio de la moldura negra

alineándolos con el orificio del marco del horno. No apriete

demasiado los tornillos.

Marco del horno

B. Orificio de moldura lateral

C. Pieza de moldura lateral

5. La moldura de la ventilación inferior y el protector de

ventilación inferior se envían en el empaque de espuma en la

parte superior del horno.

El protector de la ventilación inferior alta se usa cuando el

horno se instala con la pata en la posición alta. Comuníquese

con servicio para que se le envíen las patas sin costo.

� Alinee la lengüeta del ducto de ventilación (B) con el

marco del horno (A) como se muestra.

� Con un tornillo n.º 8-18 x 3/8" (9,5 mm) (C) en cada lado

de la lengüeta del protector (B), fije el protector de

ventilación de manera segura al marco del horno (A).

Marco del horno

B. Lengüeta del protector

C. Tornillos n.º 8-18 x 3/8" (9,5 mm)

6. Después de instalar el protector de ventilación inferior.

� Alinee la lengüeta de la moldura de la ventilación inferior

(B) con el marco del horno (A) como se muestra.

� Con un tornillo n.º 8-18 x 3/8" (9,5 mm) (C) a cada lado de

la lengüeta de la moldura de la ventilación (B), alinee la

parte superior de la lengüeta de la moldura de la

ventilación inferior (B) con el receptor de la bisagra (D)

como se muestra.

� Apriete el moldura de la ventilación inferior firmemente al

marco del horno (A).

A. Marco del

horno

B. Lengüeta de la

moldura de la

ventilación

inferior

C. Tornillo n.º 8-18 x 3/8"

(9,5 mm)

D. Receptor de bisagra

7. Vuelva a colocar las parrillas del horno.

8. Vuelva a colocar la puerta del horno. Consulte la sección

“Vuelva a colocar las puertas del horno”.

9. Verifique que la puerta pueda abrirse y cerrarse bien. De lo

contrario, repita los procedimientos para retirar y colocar la

puerta. Consulte la sección “Prepare el horno integrado”.

10. Repita el procedimiento para la puerta del horno inferior.

IMPORTANTE: Para un funcionamiento correcto del horno,

verifique que el espacio entre la parte inferior de la puerta y la

moldura de la ventilación inferior sea de al menos

1/4" (6,4 mm).

11. Reconecte el suministro eléctrico.

12. El panel de visualización se iluminará y se iniciará.

13. Si el panel de visualización no se enciende, consulte la

Garantía.

14. Si se encuentra el código de error F9E0 al encender la

unidad, el electrodoméstico está mal cableado en la caja de

empalmes o en el cuadro eléctrico. Póngase en contacto con

un electricista calificado para que verifique el suministro

eléctrico de la vivienda y la conexión del cableado en la caja

de empalmes o el cuadro eléctrico (consulte la sección

Opciones de conexión eléctrica).

15. Si esta unidad se instala para su exposición en tiendas,

consulte la Guía de control para conocer los pasos necesarios

para colocar el producto en modo Demo (Demostración).

Instale el kit de deflector (en algunos

modelos)

En modelos de horno simple y doble instalados encima de un

cajón de calentamiento o para hornos colocados utilizando

gabinetes de instalación empotrada o bajo mostrador. Consulte la

sección “Herramientas y piezas” para obtener información sobre

pedidos.

Piezas suministradas en el kit de deflector

A. Tornillos Phillips (2)

B. Deflector (1)

Instale el kit de deflector

1. Instale el deflector (B) en la pieza inferior del ducto de

ventilación (D) con un tornillo n.º 8-18 x 1/4" (6,4 mm) a cada

lado.

A. Tornillos n.º 8-18

x 1/4" (6,4 mm)

B. Deflector

C. Pieza superior del ducto de

ventilación

D. Pieza inferior del ducto de

ventilación

2. Alinee la lengüeta del ducto de ventilación (B) con el marco

del horno (A) como se muestra en la ilustración siguiente.

3. Con un tornillo n.º 8-18 x 3/8" (9,5 mm) (E) en cada lado de la

lengüeta de ventilación (B), fije la ventilación de manera

segura al horno.

A. Marco del horno

B. Lengüeta de

ventilación

C. Ducto de

ventilación del

horno

D. Deflector

E. Tornillo n.º 8-18 x 3/8"

(9,5 mm)

Vuelva a colocar las puertas del

horno

1. Tome la puerta del horno por el punto central de los bordes

laterales con las dos manos. Enfrente la cavidad del horno.

2. Ubique las ranuras a cada lado de la cavidad del horno para

las trabas de las bisagras de la puerta.

A. Ranura en la cavidad del horno para la traba de

bisagra de la puerta

W11794111A

10/25

3. Tome la puerta del horno por los bordes con las 2 manos.

Inserte las bisagras simultáneamente en un ángulo de 45° y

empuje la puerta del horno dentro de la ranura de la cavidad

para volver a colocarla. Puede ser necesario mover

suavemente la puerta de un lado a otro mientras la empuja.

4. Asegúrese de que la muesca de la bisagra de la puerta se

enganche en la parte inferior de la ranura de la cavidad del

horno.

IMPORTANTE: No cierre la puerta en este paso para evitar

dañar la bisagra de la puerta.

5. Descienda la puerta del horno hasta la posición

completamente abierta. Si la puerta del horno no se abre

totalmente a 90°, repita los pasos 1 a 3.

6. Ubique las trabas de las bisagras de la puerta del horno en

las esquinas de la puerta y gire las trabas hacia la cavidad del

horno hasta la posición trabada.

A. Posición

destrabada

B. Posición trabada

7. Una vez que las bisagras de la puerta estén trabadas, gire

con suavidad la puerta hacia arriba para cerrarla. La puerta

no debe forzarse para cerrarla.

8. Cuando las bisagras están correctamente instaladas y la

puerta está cerrada, debe haber un espacio uniforme entre la

puerta y el panel de control. Si uno de los lados de la puerta

del horno está más bajo que el otro, la bisagra de ese lado no

está correctamente instalada.

Instalación completa

1. Verifique que todas las piezas estén ahora instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver

cuál se omitió.

2. Verifique que tenga todas las herramientas.

3. Deseche o recicle todo el material de embalaje.

4. Para limpiar el horno, lea la sección “Mantenimiento y cuidado

del horno”.

Verifique el funcionamiento de hornos simples y dobles

1. Encienda el suministro eléctrico.

2. En el primer uso, configure el idioma, el reloj y cualquier otra

preferencia que esté disponible. Para obtener más

información, lea la “Guía de control” en línea.

3. Inicie un ciclo de asado a la parrilla.

NOTA: Es normal que haya olores y humo cuando el horno se

usa las primeras veces.

4. Espere 5 minutos, luego revise para ver si hay calor.

Si alguno de los hornos no funciona, revise lo siguiente:

� Que el fusible de la casa esté intacto y ajustado, o que no

se haya disparado el disyuntor.

� Que el suministro eléctrico esté conectado.

� Consulte “Solución de problemas” en línea.

5. Presione UPPER CANCEL/LOWER CANCEL (SUPERIOR

CANCELAR/INFERIOR CANCELAR) en los hornos dobles, o

presione CANCEL (CANCELAR) en los hornos simples.

Si necesita ayuda o servicio técnico:

Consulte la Guía de inicio rápido para ver la información de

contacto.

NOTES

KitchenAid KOED930SPS Smart Electric Double Wall Oven with Intelligent Cooking Camera and Even-Heat True Convection

Product's Documents

Use and Care Manual.

Specifications

KitchenAid KOED930SPS Questions and Answers

Related Products

KitchenAid KOED730SWH 30 Inch Double Convection Smart Electric Wall Oven

KitchenAid KOEC730SBE Smart Electric Double Wall Oven

KitchenAid KOEC730SWH Double Combination Smart Electric Wall Oven

KitchenAid KOEC730SJP 30 Inch Double Combination Smart Electric Wall Oven

KitchenAid KOEC730SPS 30 Inch Double Combination Smart Electric Wall Oven

KitchenAid KOCE900HSS00 Smart Oven+ 30" Combination Oven
