Vevor DQ50101 Ignition Coil Pack Set of 8 Compatible User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

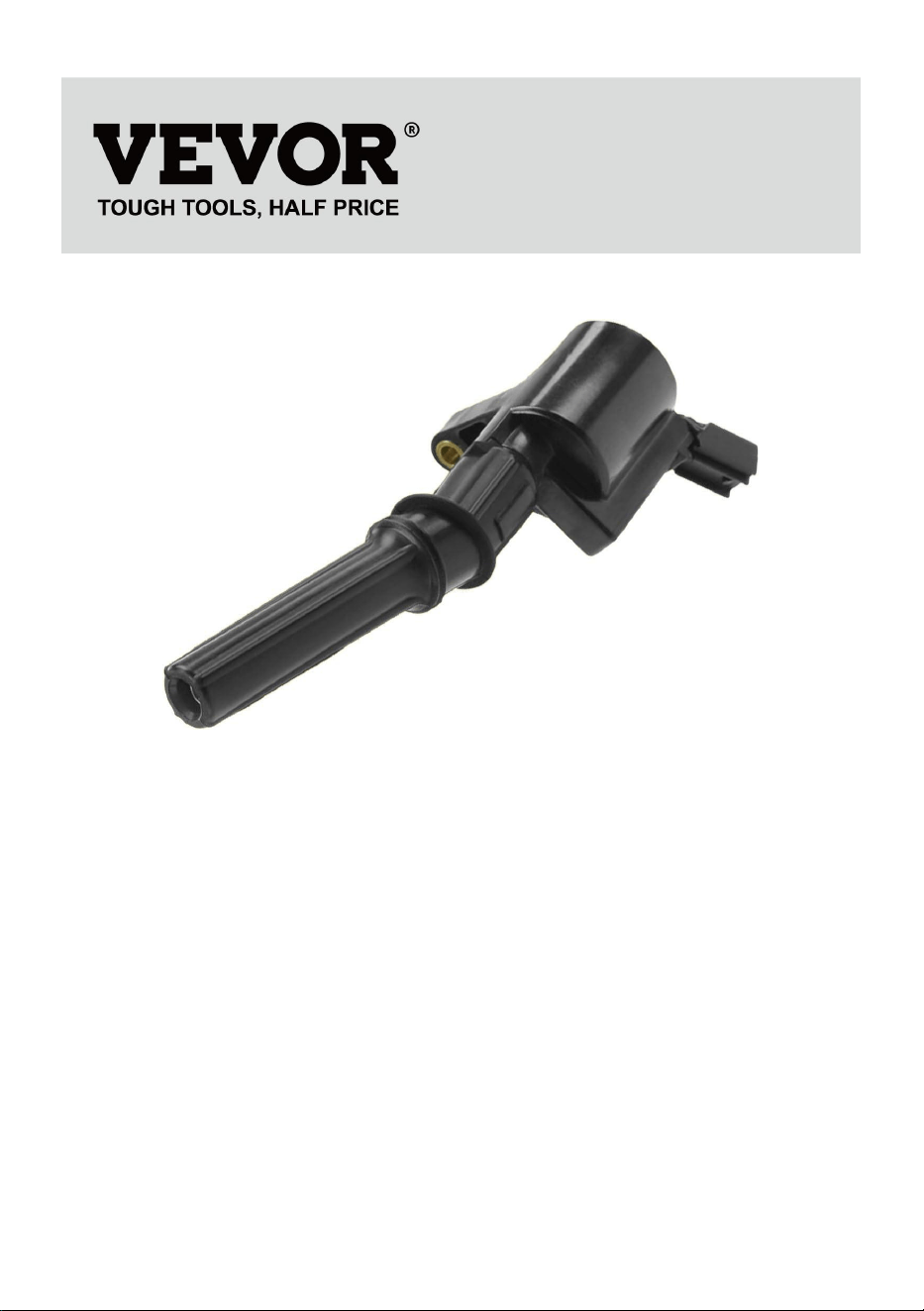

IGNITION COIL

MODEL: DQ50101,DQ50101D,DQ50186,DQ50178A,DQ50226

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

MODEL: DQ50101,DQ50101D,DQ50186,DQ50178A,DQ50226

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product you

received. Please forgive us that we won't inform you again if there are any

technology or software updates on our product.

IGNITION COIL

- 2 -

IMPORTANT SAFEGUARDS

WARNING: Read and understand this entire manual before

operating or servicing this product. Failure to follow these

warnings and instructions can cause personal injury or damage

to valuable property.

Avoid children using the product. And this product is not a toy. Do not allow

children to play.

FCC Information:

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to

the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNING: Changes or modifications to this product not expressly

approved by the party responsible for compliance could void the user's

authority to operate the product.

Note: This product has been tested and found to comply with the limits for

a Class B digital device pursuant to Part 15 of the FCC Rules, These limits

are designed to provide reasonable protection against harmful interference

in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the

user is encouraged to try to correct the interference by one or more of the

following measures.

- 3 -

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

TECHNICAL PARAMETER

Model

Rating

QTY of

Ignition Coil

OE (original equipment)

number for reference

DQ501

12V

DG508 SP479 DG457 DG472 DG491 F523

DG508 3W7Z12029AA, COP9 FD503

DG467 DG473 DG481 FD493 DQ50101

FD503T, C566 66 66TU12A366AB

GN10164 1L2U12029AA 1L2U12A366A

DQ501

01D

12V

DG511, 5C1584, C1541, UF537,

FD508.3L3E-12A366-CA, 3L3Z-12029-BA,

C1659, 5C1584, 3L3U-12A366-BB, 601000,

11054 E508, SP515, SP546

DQ501

12V

UF271, 52-1618, 5C1083, C1208,

38590782, E226, 12558693, D581, 521618,

26347, H6T55171ZC, B314, GN102 98,

50253, IC400, C561, 9201052, IC328

DQ501

78A

12V

UF413, 12570616, D510C, C1511, D513A,

5C1554, E893, 52-1819, IC533, 12611424,

8125706160

DQ502

12V

UF-549, C1696, COP292, C751, UF549X,

UF549, GN10241, 5C1753, E1049,

52-2108, IC629, 22448ED000, 22448JA,

000A, 22 448JA00C, 1788369, IGC0002,

673028, 22448-ED000

- 4 -

INSTRUCTIONS

Before replacing the ignition coil, please carefully read the following

precautions:

1. The ignition coil belongs to electronic products, and all electronic

products have their corresponding performance stability period. The

service life is generally 80000 to 100000 kilometers, and it is

recommended to replace it regularly.

2. When a malfunction occurs, it is recommended to replace all ignition

coils of the entire vehicle. Single replacement can easily shorten the

lifespan of the entire ignition coil group and may even lead to other

malfunctions.

Suggest replacing all ignition coils of the entire vehicle

3. Before replacing the ignition coil, please confirm whether the fuse

installed on the power supply line is normal, and whether there is any loss

or malfunction in the spark plug and high-voltage line. Using worn-out

spark plugs and high-voltage wires will increase the workload of the

ignition coil. Therefore, it is recommended to replace the spark plugs and

high-voltage wires at the same time as replacing the ignition coil, and

confirm that the spark plugs and high-voltage wires are installed in place.

High voltage lines should be avoided from being too tight, otherwise they

are prone to falling off; Too loose, increased vibration amplitude, easy to

wear, and over 20 centimeters long should be equipped with fixed buckles.

Any ignition system wiring should be kept away from moving parts such as

drive belts and fans.

- 5 -

Confirm that the spark plug and high-voltage wire are installed in place

4. Due to the strong corrosiveness of oil stains on ignition coils, working in

an oily environment for a long time can seriously shorten the service life of

the ignition coil and lead to leakage electricity, cylinder shortage, and even

fire and combustion. Therefore, before installing the ignition coil, please

wipe the engine cylinder and its surroundings to ensure that there are no

oil stains, water stains, etc.

5. During installation, a small amount of insulating silicone grease should

be applied to the rubber sleeve for easy sealing and replacement, to avoid

leakage and adhesion between the rubber sleeve and the spark plug after

high temperature.

6. While installing the ignition coil, please carefully check the connection

plug and harness of the ignition coil to ensure that the plug and socket are

not damaged, and the harness is not aged or broken. When the engine is

in operation, it will generate high temperatures. The high temperature

environment will accelerate the aging of the plug and wiring harness,

causing the buckle to fail to tighten, resulting in poor contact of the plug

and causing the car to shake, lack of cylinder or intermittent faults.

7. In order to reactivate the fuel injection operating system of the misfire

cylinder, the ECU fault code needs to be cleared. Due to significant

differences in parameters between the new ignition coil and the one that

has been aged for many years, the ECU is prone to require the new coil to

work according to the requirements of the faulty coil, resulting in damage to

the new ignition coil. Therefore, it is necessary to conduct a thorough

inspection before replacing the ignition coil and perform data update and

reset after installation.

Suggest replacing the ignition coil for data update and reset

- 6 -

8. The ignition coil is generally fixed using M6 bolts, with an installation

torque of 8-12NM; The disassembly and assembly of the direct insertion

ignition coil should be done with even force and in the direction of the spark

plug reverse, can rotate at a small angle.

When does the vehicle need to replace the spark plug It is recommended

to check the spark plug every 30000-50000 kilometers and replace it

according to the situation.

When the vehicle feels weak acceleration while driving, or even when the

exhaust pipe bursts, it is necessary to check whether the ignition system of

the engine is working properly or replace the spark plug.

When there is a significant increase in fuel consumption, it is necessary to

check the working condition of the car ignition system and replace the

spark plug as necessary.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

- 7 -
