Purchase Date
Serial Number
SG25393
Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].
1
Español p. 19
BRISTLE
INDOOR CEILING FAN
MODEL #AR13-44BLK/AR13-44BN/
AR13-44BRZ/AR13-44WHT
ITEM #5497066/5497067/5497069/5497068
HARBOR BREEZE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
2
TABLE OF CONTENTS
Package Contents ................................................................................................................................
Hardware Contents ..............................................................................................................................
Safety Information ................................................................................................................................
Preparation ...........................................................................................................................................
Initial Installation ...................................................................................................................................
Fan Installation ....................................................................................................................................
Wiring ..................................................................................................................................................
Final Installation...................................................................................................................................
Operating Instructions..........................................................................................................................
Operation .............................................................................................................................................
Care and Maintenance .......................................................................................................................
Troubleshooting ...................................................................................................................................
Limited Lifetime Warranty ....................................................................................................................
Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
9
10
12
15
15
16
17
18
3
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.

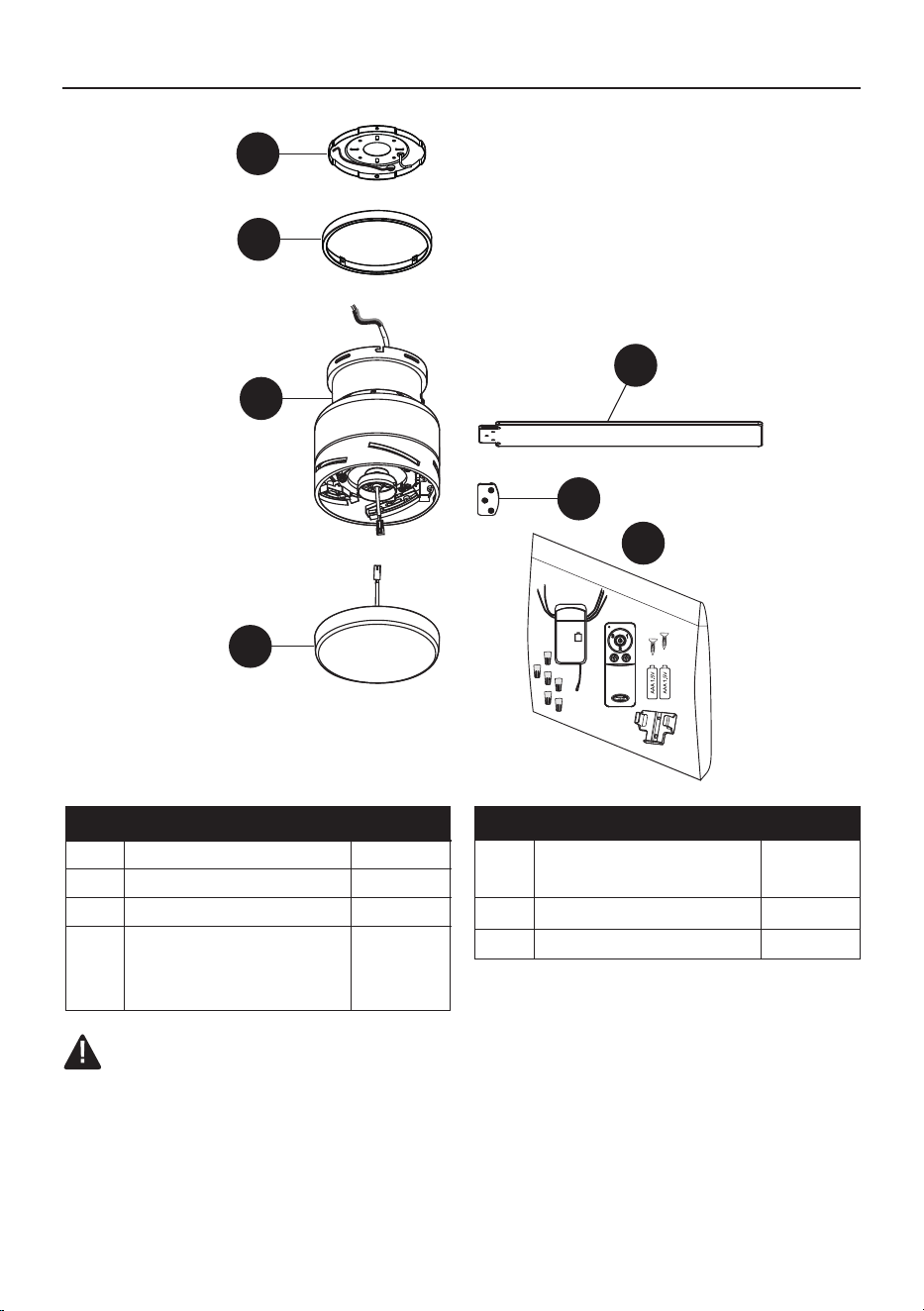

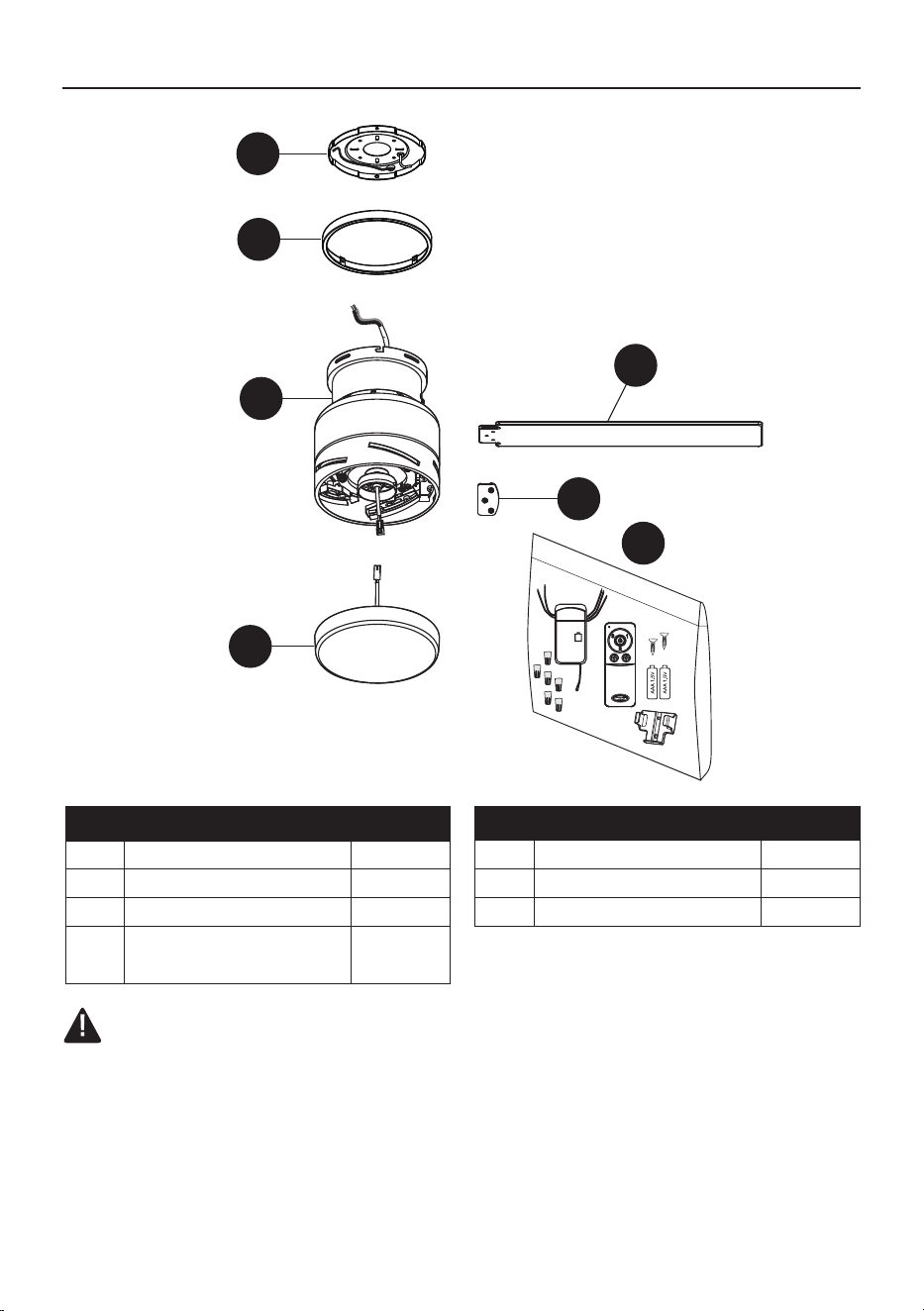

PACKAGE CONTENTS
B
D
A Mounting Plate
C
E
1
1
5
5
DESCRIPTIONPART QUANTITY
F
G
1
1
1
DESCRIPTIONPART QUANTITY
Housing Ring
Blade
Fan motor assembly
Blade Support Plate (with
screws and lock washers)
Receiver + Remote Pack
20W LED Light Kit
A
B
D
E
G
F
C
4
Modifications not approved by the party responsible for compliance could void the user's authority to
operate the equipment.
*NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
* Reorient or relocate the receiving antenna.
* Increase the separation between the equipment and receiver.
* Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, (2) this device must accept any
interference received, including interference that may cause undesired operation.
NOTE: Dimmable to 10% with select dimmers. See lowes.com for more information.
SAFETY INFORMATION
AA
BB
Wire Nut
Qty. 4
Wire Nut
(Remote Pack)
Qty. 6
HARDWARE CONTENTS
5
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage that
might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical
Code and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if
you are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 14.08 lbs.
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting
screws provided with the outlet box. Most outlet boxes commonly used for the support
of lighting fixtures are not acceptable for fan support and may need to be replaced. Consult a
qualified electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style
vary. Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to
avoid electrical shock.
SAFETY INFORMATION
6
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and
Wire Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to
the building structure and can support the full weight of the fan. Failure to do this can result in serious
injury or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan
after installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is
present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
WARNING
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing is
required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
SAFETY INFORMATION
PREPARATION
7

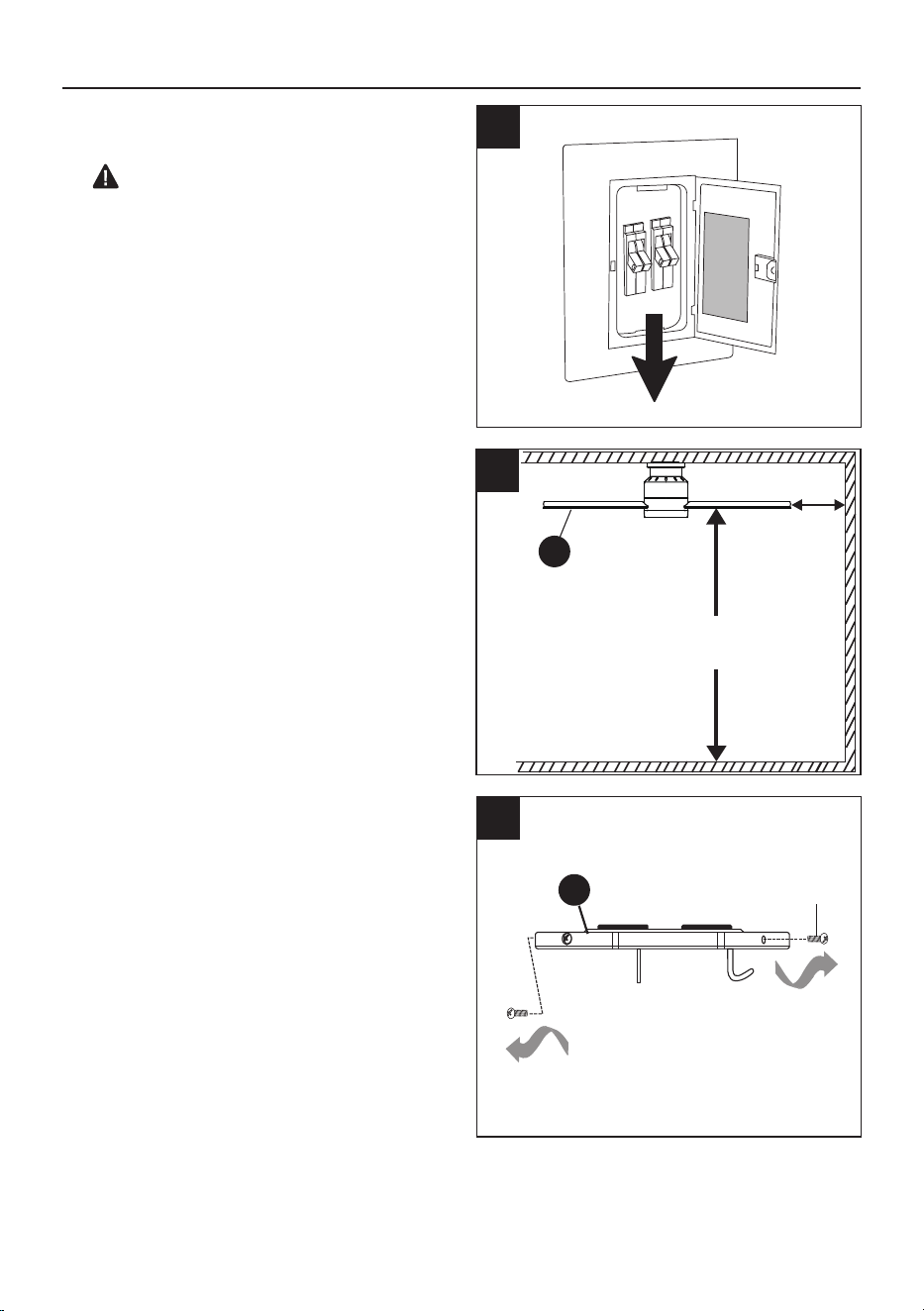

1. Turn off circuit breakers and wall switch to the
fan supply line leads.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
ON
OFF
ON
OFF
3
A
C
2
INITIAL INSTALLATION
2. This fan can be mounted as a flushmount on
a regular (no-slope) ceiling only.
Check to make sure blades (C) will be at least
30 in. from any obstruction and at least 7 ft.
above the floor.
3. Remove two of the four mounting plate
screws with lock washers from the mounting
plate (A) and loosen the other two screws with
lock washers. (Do not remove.)
30 in.
min.
7 ft.
min.
Screws
8
1
FAN INSTALLATION

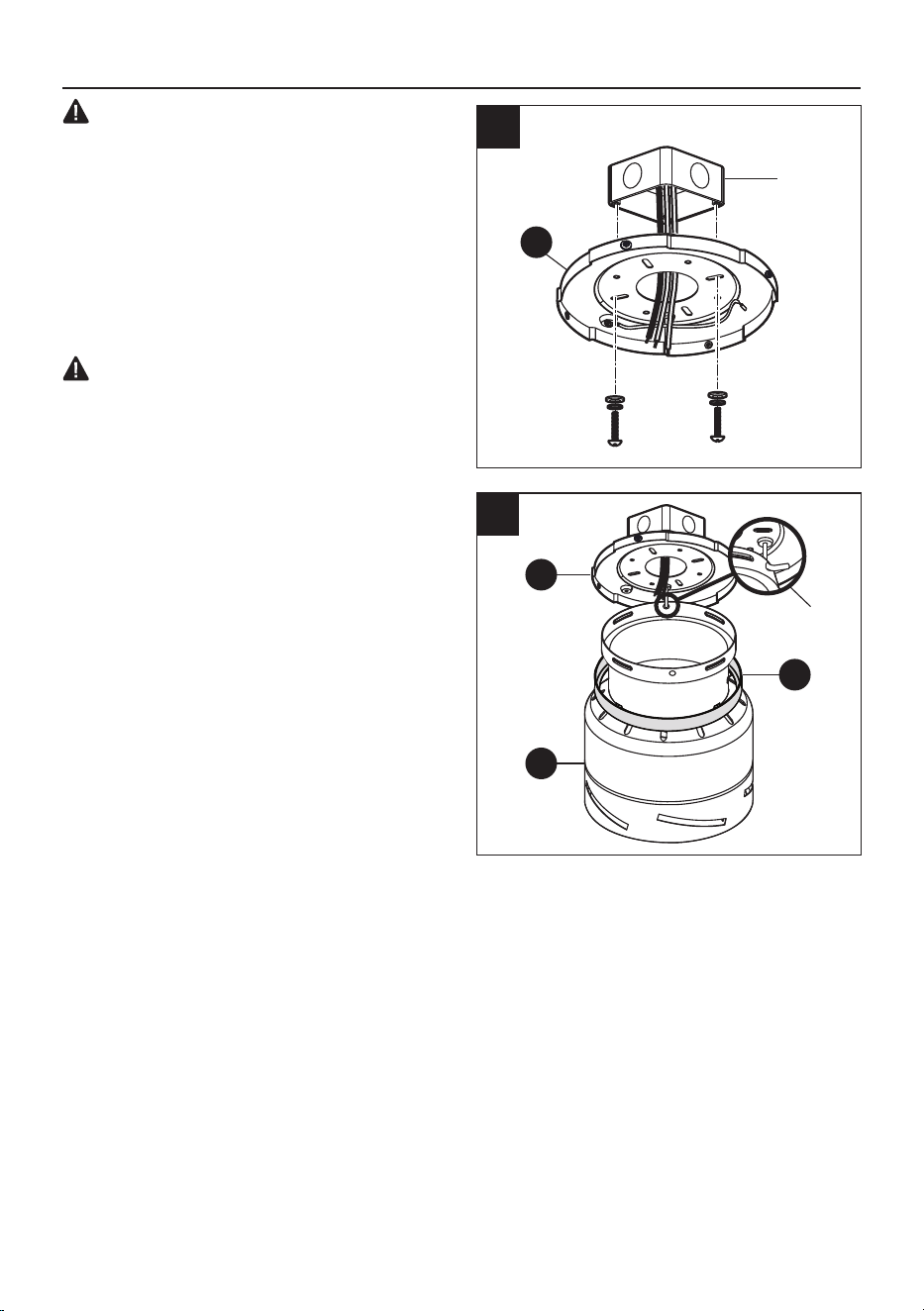

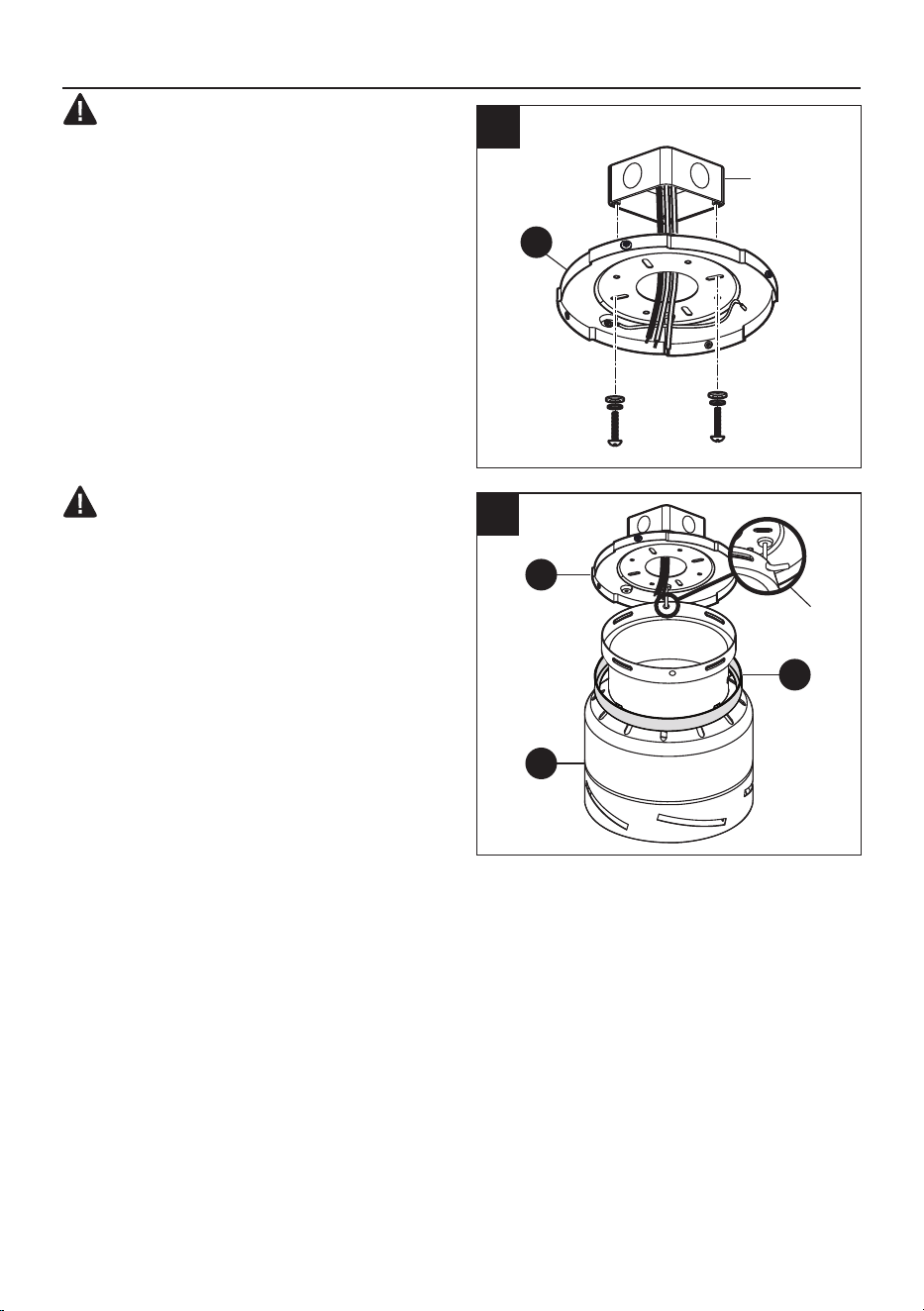

1. Attach the mounting plate (A) to the outlet box
(not included) with two screws and washers
provided with the outlet box. Ensure the
mounting plate (A) is tight and secured.
2. Make sure the slot openings of the housing
ring (B) are on top, and then slip the housing
ring (B) onto the fan motor assembly (E).
Carefully lift the fan motor assembly (E) up to
the mounting plate (A) and hang the fan on the
hook provided using one of the holes at the
outer rim of the fan motor assembly (E).
WARNING: To reduce the risk of fire,
electric shock or other personal injury, mount
the fan only to an outlet box or supporting
system marked acceptable for fan support and
use the mounting screws provided with the
outlet box.
WARNING: The hook is only to hold the fan
while attaching wiring. Failure to hang as instructed
may result in the hook breaking causing the fan to
fall. The hook must pass from the inside to the
outside of the fan motor assembly.
A
Outlet Box
2
A
B
E
Hook
9
If you feel you do not have enough electrical wiring
knowledge or experience, have your fan installed
by a licensed electrician.
Follow the steps below to connect the fan to your
household wiring. Use the plastic wire nuts (AA &
BB) with your fan. Secure the plastic wire nuts with
electrical tape. Make sure there are no loose
strands or connections.

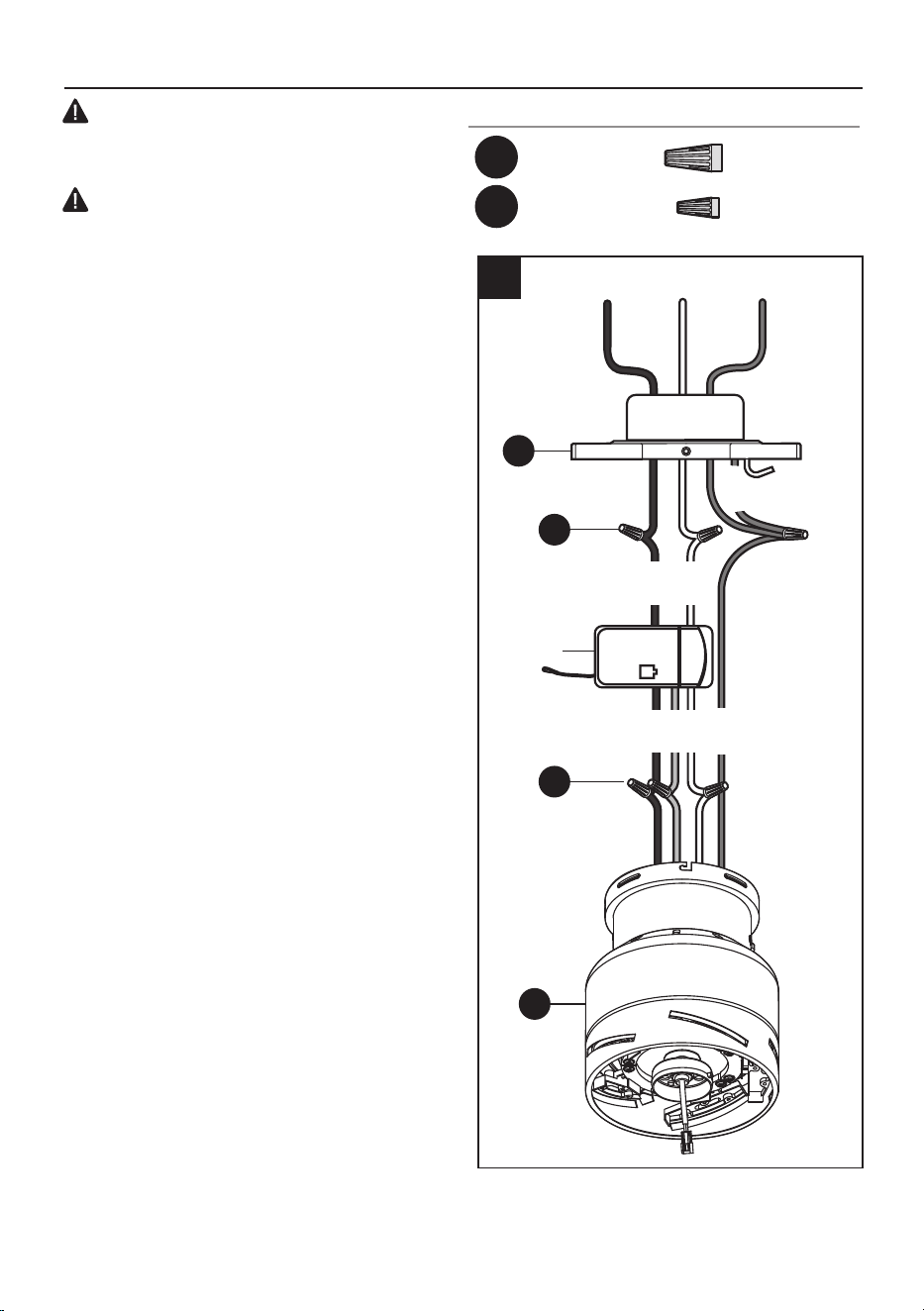

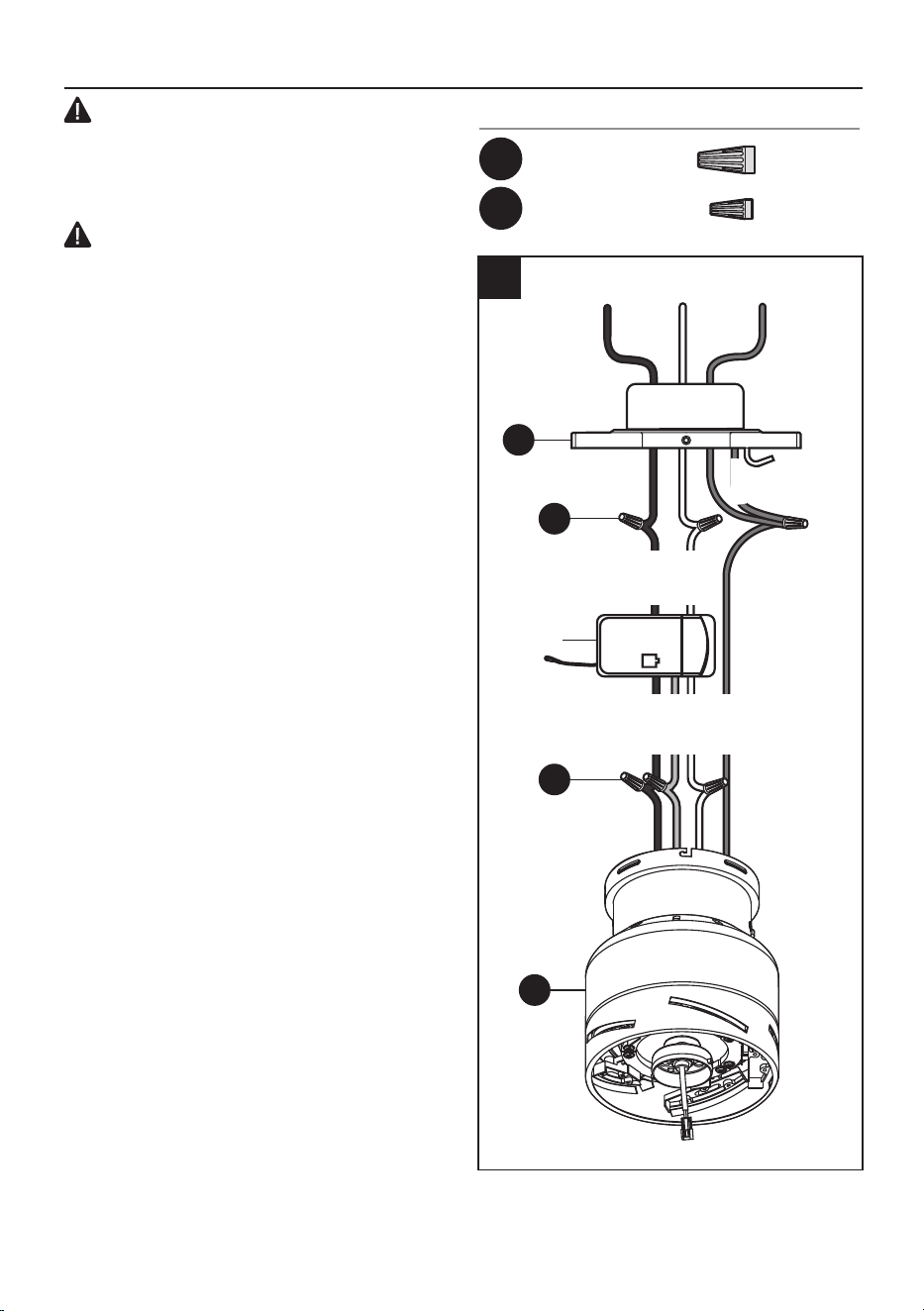

1. Make wire connections from the fan to the
receiver as follows, using the wire nuts (BB).
From fan To receiver
Blue Wire ---------------Blue Wire "For Light"
Black Wire --------------Black Wire "To Motor L"
White Wire -------------White Wire "To Motor N"
1A. Make wire connections from the receiver to
the outlet box as follows, using the wire nuts
(AA).
From receiver To outlet box
Black wire "AC in L"------ Black wire (hot)
White wire "AC in N"----- White wire (neutral)
From fan To outlet box
Green wire* ------ Green or bare wire (ground)
* There are two green grounding leads:
one from the mounting plate (A) and one
from the fan motor assembly (E).
Turn the wire nut connections upward,
spreading them apart so the green
(ground) and white wires will be on one
side and the black and blue wires will be
on the other side.
WIRING
WARNING: Check to see that all connections
are tight, including ground, and that no bare wire is
visible at the wire nuts, except for the ground wire.
CAUTION: Do not use with a wall light dimmer
switch.
NOTE: The fan must be installed at a maximum
distance of 20 ft. from the remote control for proper
signal transmission between the remote control and
the fan's receiving unit.
1
A
AA
BB
E
White
Black
Outlet Box
White
Black
Blue
Receiver
Hot
Black
Ground
Conductor
Neutral
White
Green
Hardware Used
Wire Nut x 3
Wire Nut x 3
AA
BB
Green
10
WARNING: To reduce the risk of personal
injury, do not insert foreign objects between
rotating fan blades (C).
FINAL INSTALLATION
2

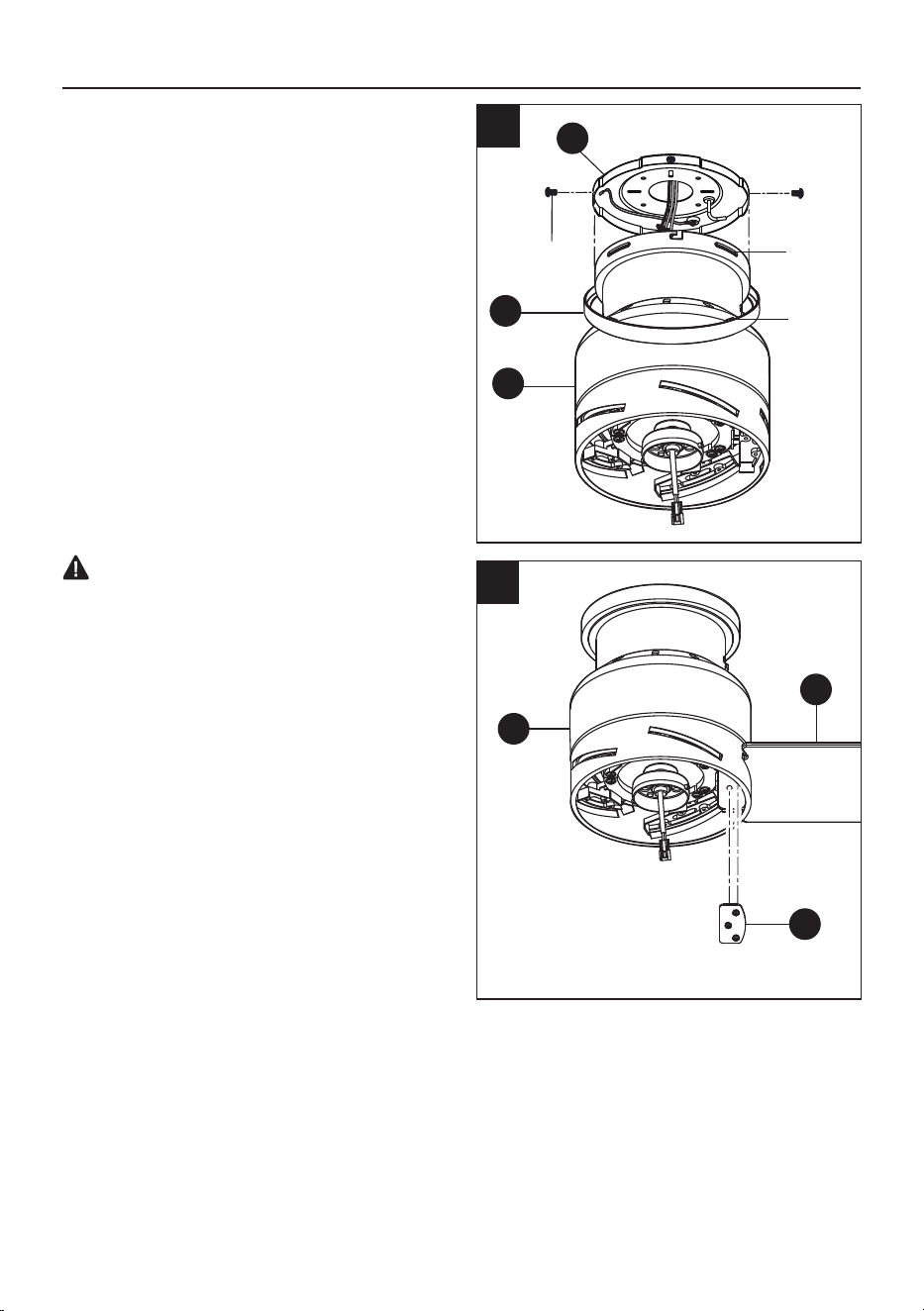

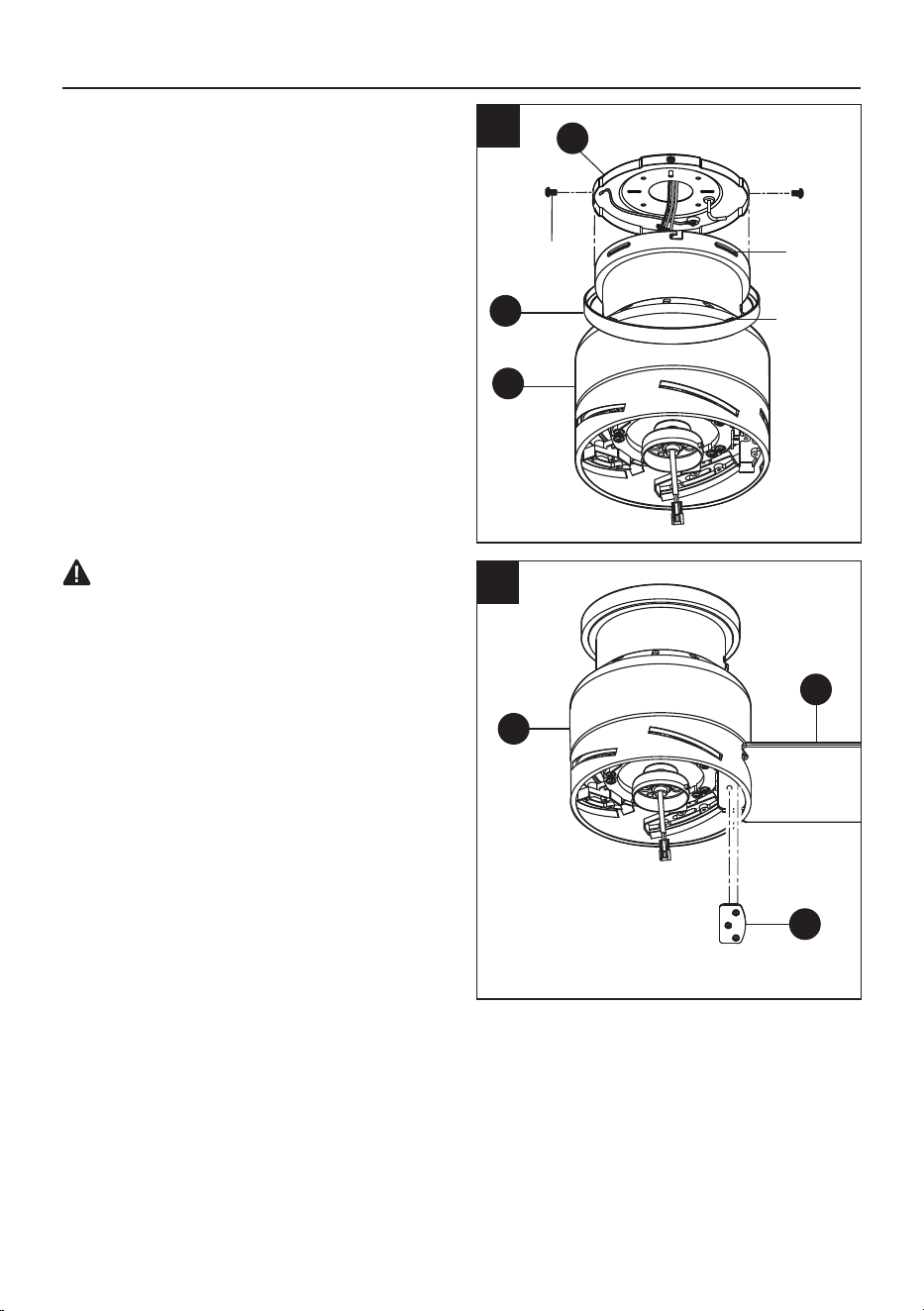

Remove the fan motor assembly (E) from the
mounting plate hook, and engage the key
holes on the fan motor assembly (E) with the
two mounting plate screws with lock washers
previously loosened.
Install the two mounting plate screws with lock
washers previously removed, and tighten all
four mounting plate screws with lock washers.
Raise up housing ring (B) and line up the four
tabs with the four grooves on the fan motor
assembly (E). Once lined up, slide the housing
ring (B) up to the fan motor assembly (E) until
snug.
1.
Insert the blade (C) through the slot on the
motor. Align the holes on the blade (C) and
the fan motor assembly (E) and secure the
blade in place with blade support plate with
screws and lock washers (D) provided.
Repeat this process to attach the other
blades (C).
2.
1
E
D
C
A
B
E
Screws
Tabs
Grooves
11
3

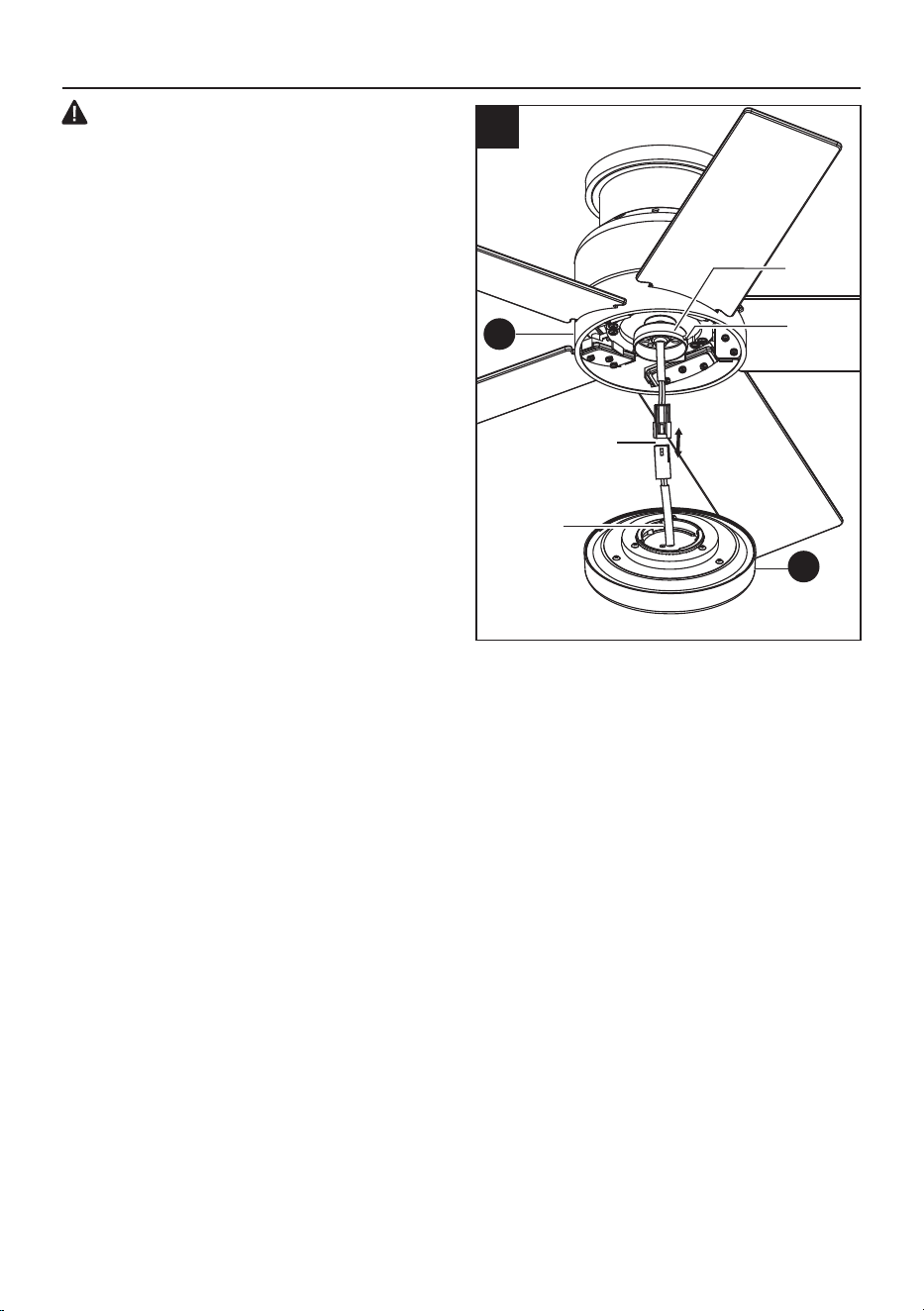

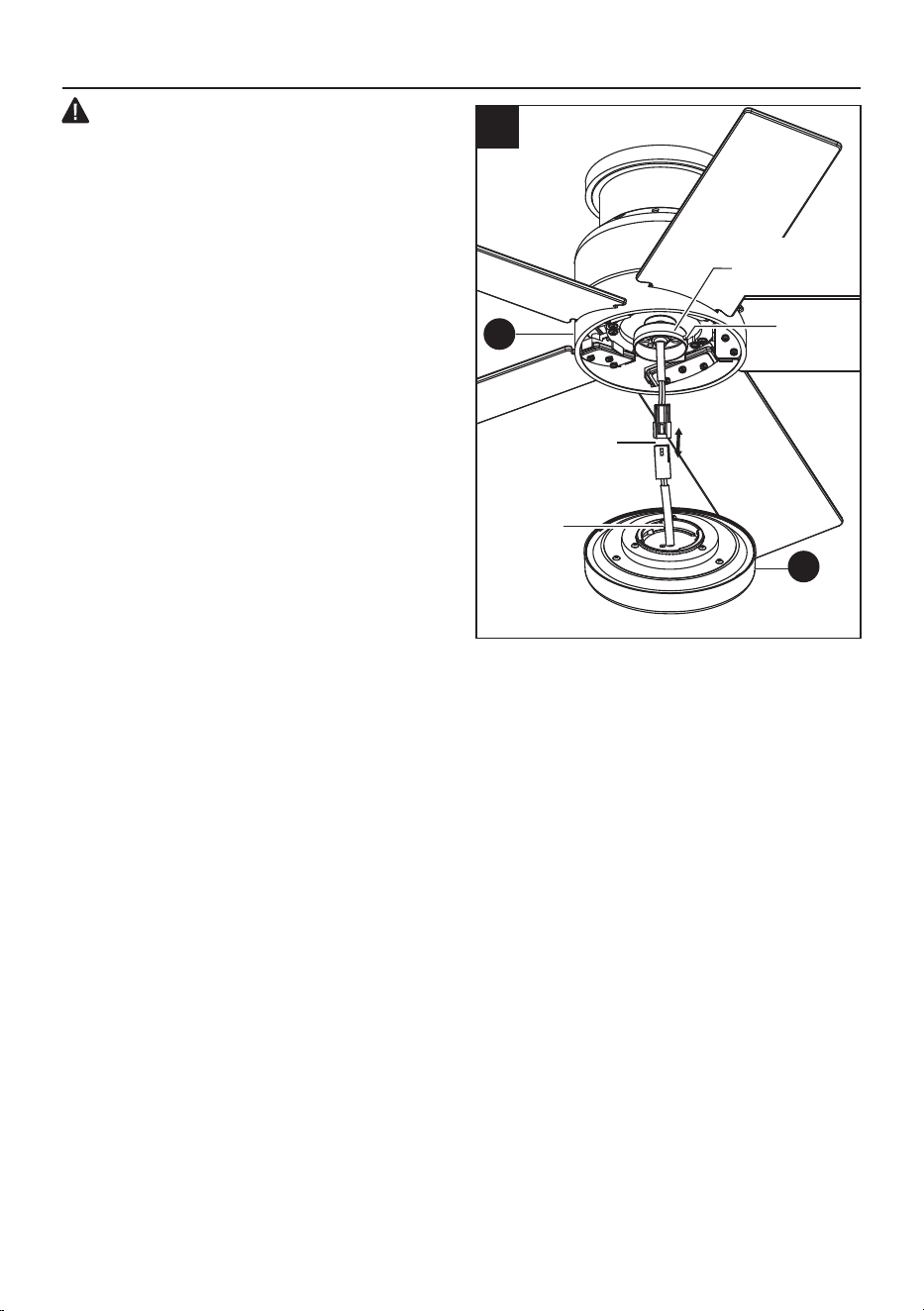

While holding the 20W LED light kit (F)
under the fan motor assembly (E), snap
together the wire connection plugs :
White to white
Black to black
Position the notches on the inner edge of the
20W LED light kit (F) so they match the tabs
on the outside of the rim on the light kit
mounting plate. Carefully lift the 20W LED
light kit (F) inside the light kit mounting plate
and secure it to the fan by turning the 20W
LED light kit (F) clockwise until snug.
3.
CAUTION: Before starting installation,
disconnect the power by turning off the circuit
breaker or removing the fuse at the fuse box.
Turning power off using the fan switch is not
sufficient to prevent electric shock.
NOTE:
If the light kit could be wobbled by hand, it
means the light kit is not twisted completely till the
right position. Keep twisting the light kit till it could
not be wobbled by hand.
FINAL INSTALLATION
E
F
Wire Connection
Plugs
Light Kit
Mounting
Plate
Notches
Tabs
12
OPERATING INSTRUCTIONS
NOTE: The remote has been pre-paired in the
factory for your convenience.
NOTE: Batteries will weaken with age and should
be replaced before leaking takes place as this
will damage the remote control. Dispose used
batteries properly and keep them out of the reach
of children. Do not dispose batteries in fire.
Batteries may explode or leak. Do not mix old
and new batteries. Do not mix alkaline, standard
(carbon - zinc), or rechargeable (nickel-cadmium)
batteries. Exhausted batteries are to be removed
from the product. Non-rechargeable batteries are
not to be recharged.
1. Remove the battery cover by pressing firmly
on the arrow and sliding the cover off.
2. Install two 1.5V AAA batteries (included).
Batteries are to be inserted with the correct
polarity.
3. Slide the battery cover on the remote control
till it click in place.
Remote
Control
Batteries
Battery Cover
1
13
OPERATING INSTRUCTIONS
LEARNING PROCESS
2
IMPORTANT: This fan has been pre-paired
at the factory and the fan can be used now. If you
have two or more fans, please follow steps below
to control each fan independently. Also follow steps
below to re-pair the remote and the receiver when
needed.
NOTE: The dip switch in the battery compartment
has been set on “0” position for your convenience.
If you want to re-pair the remote, please set the
dip switch on “1” position.
To add a remote to your fan’s memory, use the
steps below:
Ensure AC power to the fan is OFF to begin the
learning process.
Slide the dip switch in the battery compartment
to the "1" position.
Turn the fan’s AC power ON.
Within 30 seconds of turning AC power on, press
and release the "LEARN" button located in the
remote's battery compartment to enter the learning
function. The fan blades will start to spin.
The fan will now accept commands from the
added remote.
If you would like to set the dip switch back to the
"0" position after a learning, please re-pair the
remote by following the learning process again.
NOTE: If installing multiple fans on separate
remotes, only the fan being programmed should
have AC power turned ON. All other fans, even if
they have already been programmed, should have
AC power OFF so they do not memorize other
remotes during the learning process. Separate
the fan power switches by approximately 2 meters.
Remote
Control
LEARN
14
Attach the remote control holder with the
two remote control holder mounting screws.
4.
OPERATING INSTRUCTIONS
3

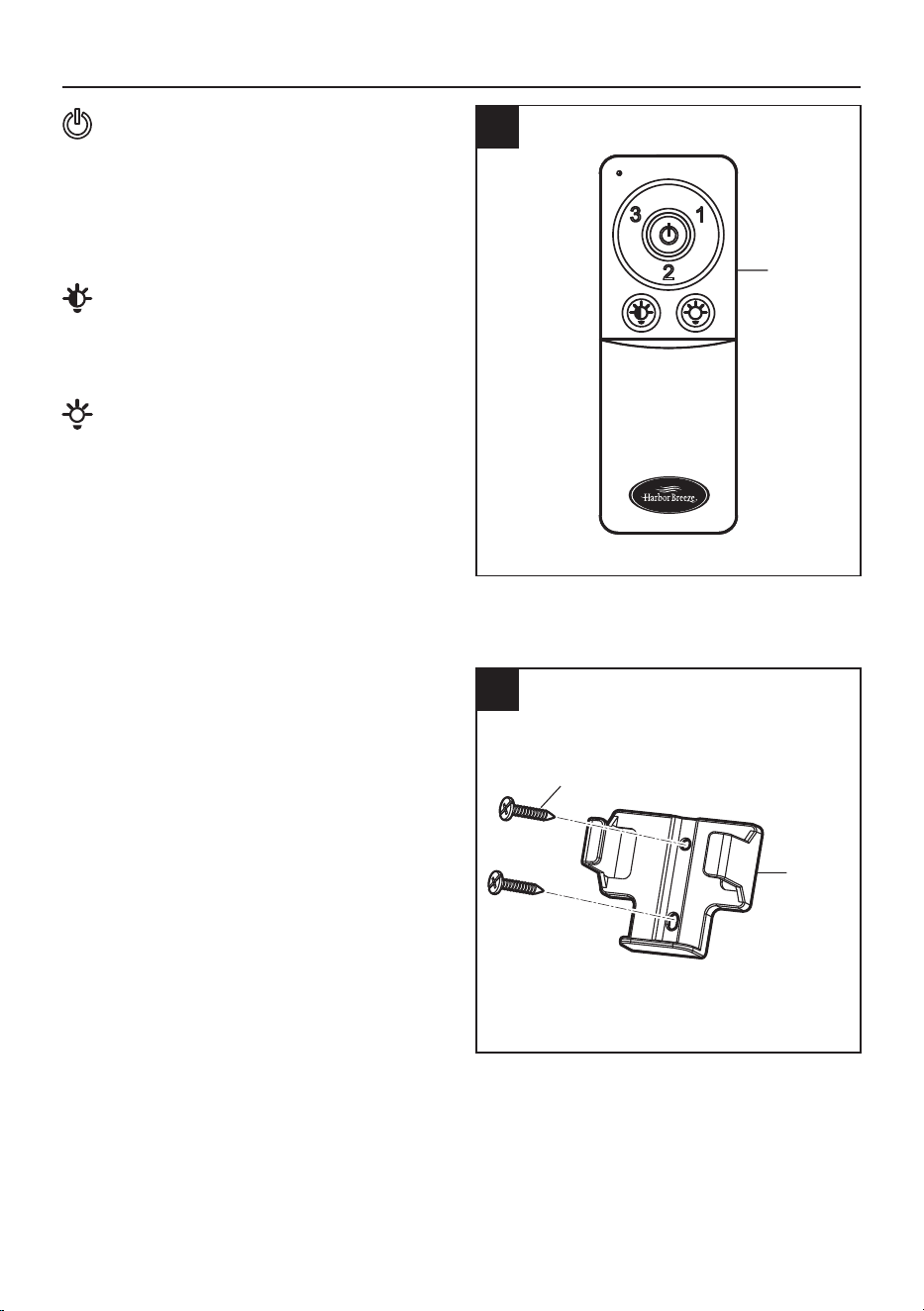

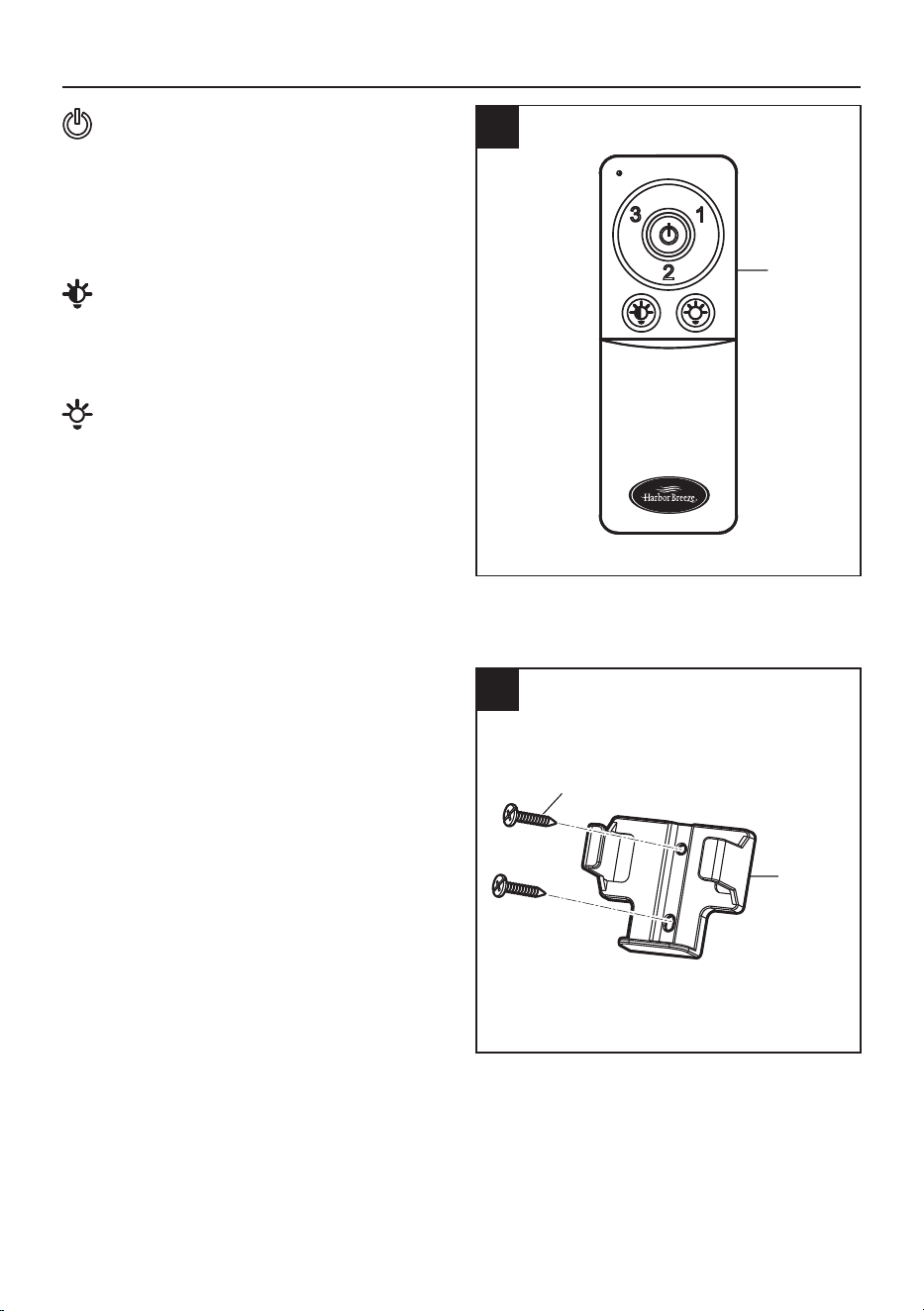

Power OFF: Press and release the power
button to turn the fan off.
Remote
Control
4
1, 2, 3 Speed functions
1 = Low speed
2 = Medium speed
3 = High speed
Light button
Press and release the light button to turn
the light on or off. Press and hold to
decrease the desired light level.
Light button
Press and release the light button to turn
the light on or off. Press and hold to
increase the desired light level.
INSTALLING THE REMOTE CONTROL HOLDER
Remote
Control
Holder
Mounting Screws
15

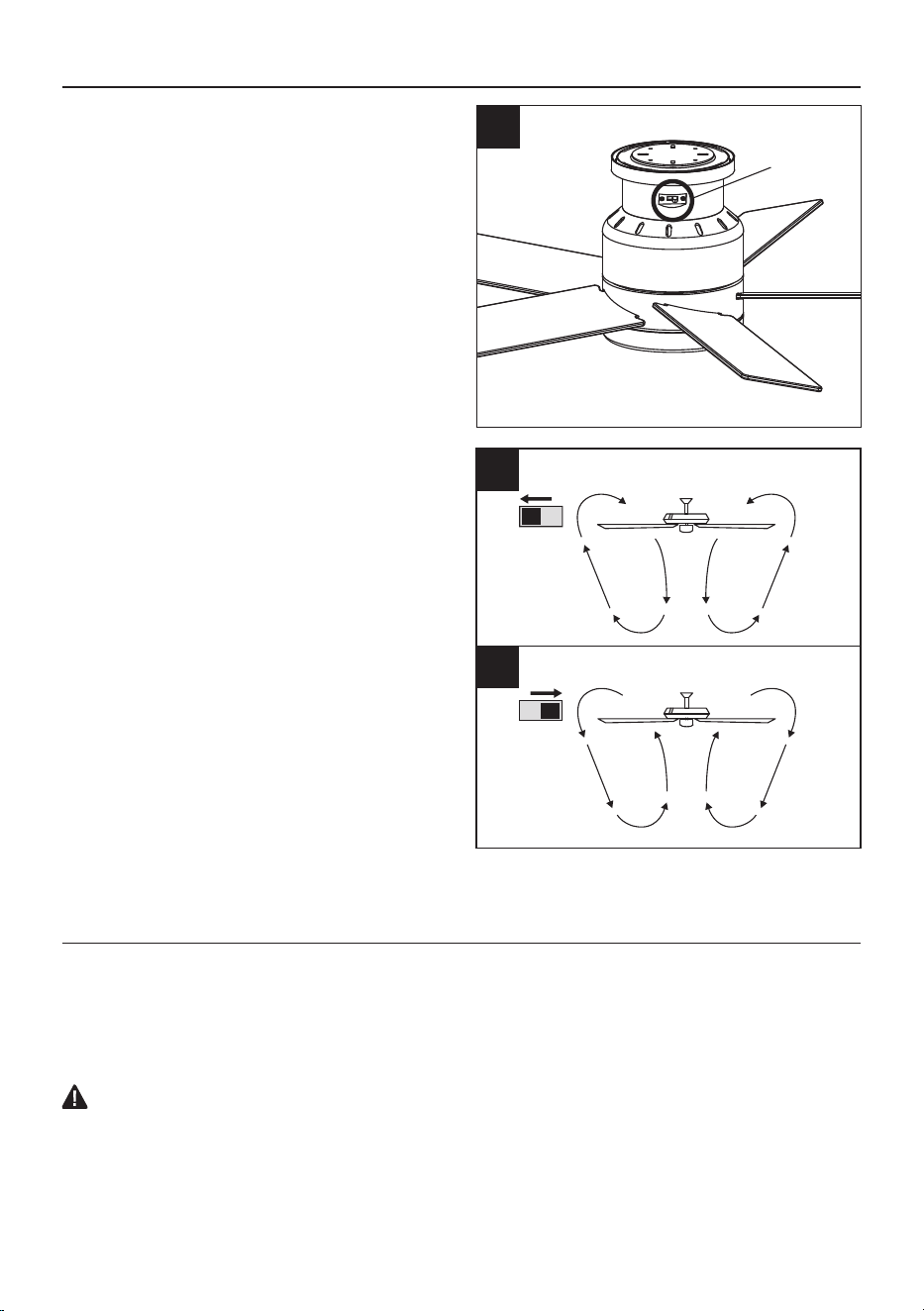

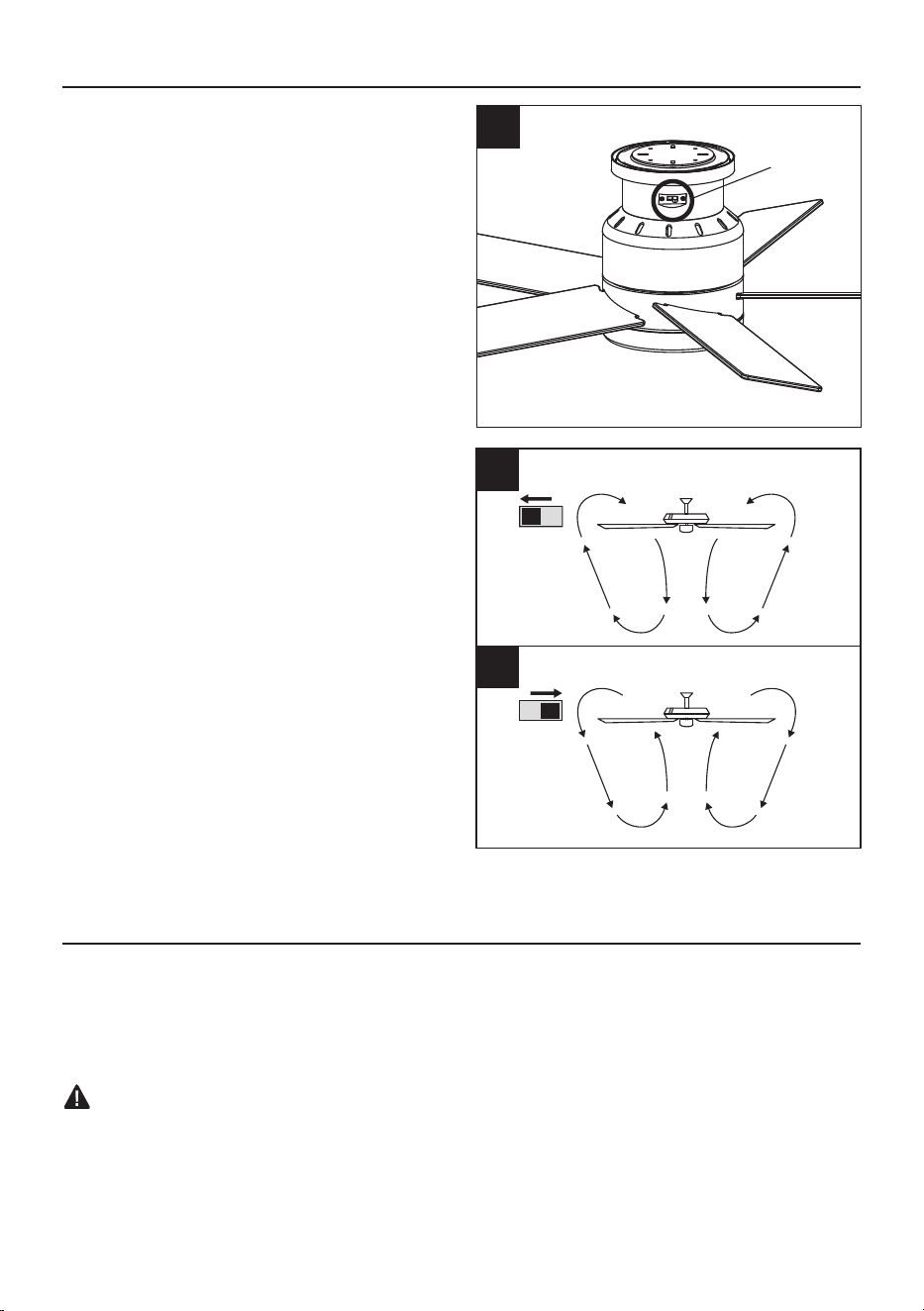

Reverse
Switch
OPERATION
CARE AND MAINTENANCE
1. The reverse switch is located on the
surface of the motor housing. Slide the
switch to the left for warm weather
operation. Slide the switch to the right for
cool weather operation.
NOTE: Wait for the fan to stop before
reversing the direction of the blade rotation.
1
2A. Warm weather - (Counter-clockwise Direction)
A downward air flow creates a cooling effect.
This allows you to set your air conditioner on
a warmer setting without affecting your comfort.
2B. Cool weather - (Clockwise Direction) An
upward air flow moves warm air off the ceiling.
This allows you to set your heating unit on a
cooler setting without affecting your comfort.
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to
minimize discoloration or tarnishing.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water or
a damp cloth to clean the ceiling fan.
2A
2B
16
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy
and check all connections.
4. Check that wire nuts from fan and
receiver to the outlet box are
connected properly according to
instructions on page 9.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new, motor need break in.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade
from the opposite side. Or balance
the fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move
fan to another location.
6. Tighten yoke set screw(s)
securely.
7. Carefully loosen and lower canopy
and verify that set screw on
hanging ball is tightened securely.
TROUBLESHOOTING
Fan operates but
light fails.
1. Wires in canopy not wired properly.
2. Wall switch to fan is off.
3. Plugs not connected properly.
1. Check wires in canopy and, if
necessary, re-wire according to
instructions on pages 9.
2. Make sure that wall switch to fan
is on.
3. Check that male and female plugs
in light kit are connected
properly according to instructions
on page 11.
17
The distributor warrants this fan to be free from defects in workmanship and materials present at time
of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies only
to the original purchaser. The distributor agrees to correct any defect at no charge or, at our option,
replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of
removal and reinstallation are the express responsibility of the purchaser. Any damage to the ceiling
fan by accident, misuse or improper installation, or by using parts not produced by the manufacturer of
this fan or affixing accessories not produced by the manufacturer of this fan, are the purchaser's own
responsibility. The distributor assumes no responsibility whatsoever for fan installation during the
limited lifetime warranty. Any service performed by an unauthorized person will render the warranty
invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting,
pitting, tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from
varying weather conditions. Any glass provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the
date of purchase. For the balance of the warranty, call our customer service department (at
888-251-1003) for return authorization and shipping instructions so that we may repair or replace the
ceiling fan. Any fan or parts returned improperly packaged is/are the sole responsibility of the
purchaser. There is no further express warranty. The distributor disclaims any and all implied
warranties. The duration of any implied warranty which cannot be disclaimed is limited to the limited
lifetime period as specified in our warranty. The distributor shall not be liable for incidental,
consequential or special damages arising at or in connection with product use or performance except
as may otherwise be accorded by law. This warranty gives you specific legal rights and you may also
have other rights which vary from state to state. This warranty supersedes all prior warranties.
LIMITED LIFETIME WARRANTY
18
For replacement parts, call our customer service department at
888-251-1003
, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
PART DESCRIPTION PARTS # COVERED UNDER WARRANTY
Mounting BracketA
C
F 20W LED Light Kit
Blade
5497066-A 5497067-A
5497068-A 5497069-A
5497066-C 5497067-C
5497068-C 5497069-C
5497066-F 5497067-F
5497068-F 5497069-F
REPLACEMENT PARTS LIST
C
F
A
Printed in China
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
SG25393
19
ARTÍCULO #5497066/5497067/5497069/5497068
MODELO #AR13-44BLK/AR13-44BN/
AR13-44BRZ/AR13-44WHT
VENTILADOR DE TECHO
BRISTLE PARA
INTERIORES
Fecha de la compra
Número de serie
Gracias por comprar este producto HARBOR BREEZE.
¿Preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, póngase en contacto:
al teléfono 888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar
del Este, o al correo electrónico [email protected].
HARBOR BREEZE y el diseño del
logotipo son marcas comerciales o
marcas registradas de LF, LLC.
Todos los derechos reservados.
20
ÍNDICE
21
22
22
24
25
26
27
28
30
33
33
34
35
36
Información de seguridad .....................................................................................................................
Aditamentos .........................................................................................................................................
Contenido del paquete .........................................................................................................................
Preparación ..........................................................................................................................................
Instalación inicial ...................................................................................................................................
Cableado ..............................................................................................................................................
Instalación final .....................................................................................................................................
Instrucciones de funcionamiento ..........................................................................................................
Funcionamiento ....................................................................................................................................
Cuidado y mantenimiento .....................................................................................................................
Solución de problemas .........................................................................................................................
Garantía limitada de por vida ...............................................................................................................
Lista de piezas de repuesto ..................................................................................................................
Montaje del ventilador ..........................................................................................................................
21
CONTENIDO DEL PAQUETE
B
D
A
C
E
1
1
5
5
F
1
1
G
1
Paquete recibidor + remoto
A
B
D
E
G
F
C
DESCRIPCIÓNPIEZA CANTIDAD DESCRIPCIÓNPIEZA CANTIDAD
Anillo de la carcasa
Placa de montaje
Aspa
Ensamble del motor del
ventilador
Placa de soporte del aspa
(con tornillos y arandelas
de seguridad)
Kit de luces LED 20W
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y
por seguridad.
22
AA
BB
ADITAMENTOS
Conector
de cables
Cant. 4
Conector
de cables
(Paquete remoto)
Cant. 6
INFORMACIÓN DE SEGURIDAD
Las modificaciones que no estén aprobadas por la parte responsable del cumplimiento podrían anular
la autorización del usuario para utilizar el equipo.
*NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de
clase B, conforme a la Sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala
ni se usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales para las
comunicaciones de radio. Sin embargo, no se garantiza que no se producirán interferencias en una
instalación en especial. Si este equipo genera una interferencia perjudicial para la recepción de radio
o televisión, que se puede determinar al encender y apagar el equipo, se recomienda al usuario que
intente corregir la interferencia con una o más de las siguientes medidas:
* Reorientar o reubicar la antena de recepción.
* Aumentar la separación entre el equipo y el receptor.
* Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.
El dispositivo cumple con la Parte 15 de las reglas FCC. Su funcionamiento está sujeto a las
siguientes condiciones: (1) este dispositivo no debe causar interferencias perjudiciales; (2) debe
aceptar cualquier interferencia recibida, incluida la interferencia que pudiese causar un
funcionamiento no deseado.
NOTA: se puede regular al 10% con reguladores seleccionados. Consulte lowes.com para obtener más
información.
23
LEA Y GUARDE ESTAS INSTRUCCIONES
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el
producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse
este ventilador a la fábrica para realizarle reparaciones, debe enviarse en su empaque original para
asegurar una protección adecuada contra daños que puedan aumentar la causa inicial de la
devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las
ordenanzas, el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o
consulte un manual de cableado para hacerlo usted mismo si no está familiarizado con la
instalación de cableado eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.20 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de
evitar que se caiga.
• El peso neto de este ventilador, incluido el kit de luces, es de 6.40 kg.
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte
en una caja de salida de clasificación UL apta para sostener ventiladores de 15.90 kg
(35 lb), o menos, y use los tornillos de montaje provistos con la caja de salida. La
mayoría de las cajas de salida que se utilizan comúnmente para sostener las lámparas
no son aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas,
consulte a un electricista calificado.
Para disminuir el riesgo de incendio, descarga eléctrica o lesiones personales, monta el
ventilador sobre la caja eléctrica marcada como “aprobada como soporte de ventilador” y usa
los tornillos de montaje que vienen con la misma.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el tipo
de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: se recomienda la utilización de un soporte de ventilador con todos los ventiladores
de techo. El estilo de aplicación varía. Los soportes se venden por separado en el
Departamento de Iluminación o de Electricidad.
ATENCIÓN: no utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones, use solo las piezas que se incluyen con este ventilador. El
uso de piezas DISTINTAS de aquellas que se proporcionan con este ventilador anulará la
garantía.
INFORMACIÓN DE SEGURIDAD
24
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la
estructura del edificio y que pueda sostener todo el peso del ventilador. El incumplimiento de dicho
paso podría provocar lesiones graves o la muerte. La estabilidad de la caja de salida es fundamental
para minimizar el tambaleo y el ruido en el ventilador una vez que la instalación esté completa.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que
haya un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
ADVERTENCIA
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces. La
fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si personal
sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
PRECAUCIÓN
Para reducir el riesgo de lesiones físicas, usa sólo los tornillos incluidos con la caja eléctrica.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
INFORMACIÓN DE SEGURIDAD
PREPARACIÓN
25
1
ON
OFF
ON
OFF
3
A
C
2
2. Este ventilador solamente se puede montar
al ras en un techo normal (sin pendientes).
Compruebe que las aspas (C) estén al
menos a 76.2 cm de cualquier obstáculo y al
menos a 2.13 m sobre el piso.
3. Retire dos de los cuatro tornillos de la placa
de montaje con arandelas de seguridad de
la placa de montaje (A) y afloje los otros dos
tornillos con arandelas de seguridad. (No los
retire).
Tornillos
1. Interrumpa el suministro de energía del
ventilador al apagar los interruptores de
circuito y el interruptor de pared.
PELIGRO: si no desconecta el suministro
de electricidad antes de realizar la
instalación, se pueden producir lesiones
graves o la muerte.
INSTALACIÓN INICIAL
76.20 cm
mín.
2.13 m
mín.
26
1
MONTAJE DEL VENTILADOR
1. Fije la placa de montaje (A) a la caja de salida
(no se incluye) con los dos tornillos y
arandelas que se incluyen con la caja de
salida. Asegúrese de que la placa de montaje
(A) esté ajustada y asegurada.
2. Asegúrese de que las aberturas de las ranuras
del anillo de la carcasa (B) estén en la parte
superior y después deslícelo (B) en el
ensamble del motor del ventilador (E).
Levante el ensamble del motor del ventilador
(E) hasta la placa de montaje (A) y cuelgue el
ventilador en el gancho incluido usando uno
de los orificios en el borde exterior del
ensamble del motor (E).
ADVERTENCIA: para reducir los riesgos
de incendios, descargas eléctricas u otras
lesiones personales, instale el ventilador solo
en una caja de salida o en un sistema de
soporte que estén marcados como aptos para
sostener ventiladores y utilice los tornillos de
montaje incluidos en la caja de salida.
ADVERTENCIA: el gancho es solo para
sujetar el ventilador mientras se conecta el
cableado. Si no se cuelga como se indica, el
gancho puede romperse y hacer que el ventilador
se caiga. El gancho debe pasar desde el interior
hacia el exterior del ensamble del motor del
ventilador.
A
2
A
B
E
Caja de salida
Gancho
27
1. Realice las conexiones de cables desde el
ventilador al receptor de la siguiente manera,
utilizando las tuercas para cables (BB).
Del ventilador Al receptor
Cable azul ---------- Cable azul "para luz"
Cable negro -------- Cable negro "al motor L"
Cable blanco ------ Cable blanco "al motor N"
1A. Realice las conexiones de cables desde el
receptor a la caja eléctrica de la siguiente
manera, utilizando las tuercas para cables (AA).
Del receptor A la caja de
eléctrica
Cable negro "CA en L" ------ Cable negro
(caliente)
Cable blanco "CA en N" ----- Cable blanco
(neutro)
Del ventilador A la caja de eléctrica
Cable verde* ------- Cable verde o desnudo
(tierra)
* Hay dos cables verdes de conexión a tierra:
uno de la placa de montaje (A) y otro del
conjunto del motor del ventilador (E).
Gire las conexiones del empalme plástico
hacia arriba, sepárelas de modo que los
cables verdes (a tierra) y blanco queden a un
lado y los cables negro y azul al otro lado.
CABLEADO
ADVERTENCIA: verifique que todas las
conexiones estén ajustadas, incluida la conexión a
tierra, y que no haya conductores desnudos
visibles en los empalmes plásticos, excepto el
conductor con puesta a tierra.
PRECAUCIÓN: no lo use con un regulador de
intensidad de luz de pared.
NOTA: el ventilador debe instalarse a una
distancia máxima de 6.09 m. del control remoto
para una transmisión de señal adecuada entre el
control remoto y la unidad receptora del ventilador.
Si considera que no tiene suficiente conocimiento
o experiencia en cableados eléctricos, es
recomendable que un electricista autorizado
instale el ventilador.
Siga los pasos que se muestran a continuación
para conectar el ventilador al cableado doméstico.
Utilice los empalmes plásticos (AA & BB) con su
ventilador. Asegure los empalmes plásticos con
cinta aislante. Asegúrese de que no haya
conexiones ni filamentos sueltos.
1
A
AA
BB
E
Blanco
Negro
Azul
Receptor
Caliente
Negro
Suelo
Conductor
Neutral
Blanco
Caja de
salida
Blanco
Negro
Verde
Aditamentos utilizados
Conector de cables x 3
Conector de cables x 3
AA
BB
Verde
28
ADVERTENCIA: para reducir el riesgo de
lesiones personales, no introduzca objetos
extraños entre las aspas en movimiento del
ventilador (C).
INSTALACIÓN FINAL
2
Retire el ensamble del motor del ventilador
(E) del gancho de la placa de montaje y calce
los orificios guía en el ensamble del motor del
ventilador (E) con los dos tornillos de la placa
de montaje y arandelas de seguridad que
aflojó antes.
Coloque los dos tornillos de la placa de
montaje con las arandelas de seguridad que
retiró antes y ajuste los cuatro tornillos de la
placa de montaje con las arandelas de
seguridad.
Levante el anillo de la carcasa (B) y alinee
las cuatro lengüetas con las cuatro ranuras
en el ensamble del motor del ventilador (E).
Una vez realizada la alineación, deslice el
anillo de la carcasa (B) hacia el ensamble del
motor del ventilador (E) hasta que quede
ajustado.
1.
Inserte el aspa (C) a través de la ranura del
motor. Alinee los orificios en el aspa (C) y el
ensamble del motor del ventilador (E), y
asegure el aspa en su lugar con la placa de
soporte del aspa con los tornillos y las
arandelas de seguridad (D) incluidos.
Repita este proceso para unir las otras aspas
(C).
2.
1
E
D
C
A
B
E
Tornillos
Lengüetas
Ranuras
29
3
Mientras sostiene el kit de luces LED de 20W
(F) debajo del ensamble del motor del
ventilador (E), enganche los enchufes de la
conexión de los cables: el blanco con el
blanco, el negro con el negro.
Coloque las muescas en el borde interior del
kit de luces LED de 20W (F) de modo que
coincidan con las lengüetas en el exterior del
borde de la placa de montaje del kit de luces.
Levante con cuidado el kit de luces LED de
20W (F) dentro de la placa de montaje del kit
de luces y gírelo en dirección de las
manecillas del reloj para asegurarlo y que
quede ajustado.
3.
PRECAUCIÓN: antes de comenzar la
instalación, desconecte la alimentación colocando
el interruptor de circuito en la posición de apagado
o retirando el fusible de la caja de fusibles. No
basta con colocar el interruptor del ventilador en la
posición de apagado para evitar descargas
eléctricas.
NOTA: si el kit de luces se puede mover con la
mano, significa que no se ha girado por completo
hasta la posición correcta. Siga girando el kit de
luces hasta que no moverlo con la mano.
INSTALACIÓN FINAL
E
F
Lengüetas
Enchufes de la
conexión de cables
Muescas
Placa de montaje
del kit de luces
Lengüetas
30
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: el control remoto se ha emparejado
previamente en la fábrica para su comodidad.
NOTA: las baterías se debilitarán con el tiempo y
deben reemplazarse antes de que se produzcan
fugas, ya que esto dañará el control remoto.
Deseche las pilas usadas correctamente y
manténgalas fuera del alcance de los niños. No
deseche las baterías en el fuego. Las baterías
pueden explotar o fugar. No mezcle pilas viejas y
nuevas. No mezcle pilas alcalinas, estándar
(carbón - zinc) o recargables (níquel - cadmio).
Las baterías no recargables no deben
recargarse.
1. Presione firmemente la flecha y deslice la
cubierta de las baterías para retirarla.
2. Coloque dos baterías AAA de 1.5 voltios
(incluidas). Las baterías deben insertarse
con la polaridad correcta.
3. Deslice la cubierta de la batería en el control
remoto hasta que encaje en su lugar.
Cubierta de batería
1
Control
remoto
Baterías
31
INSTRUCCIONES DE FUNCIONAMIENTO
PROCESO DE APRENDIZAJE
2
IMPORTANTE: si tiene dos o más
ventiladores, siga los pasos a continuación para
controlar cada ventilador de forma independiente.
También siga los siguientes pasos para volver a
emparejar el control remoto y el recibidor cada
vez que sea necesario.
NOTA: el interruptor magnético en el
compartimiento de la batería se ha configurado
en la posición "0" para su comodidad. Si desea
volver a emparejar el control remoto, configure el
interruptor magnético en la posición "1".
Para agregar un control remoto a la memoria de
su ventilador, siga los pasos a continuación:
Asegúrese de que la alimentación de CA al
ventilador esté APAGADA para comenzar el
proceso de aprendizaje.
Deslice el interruptor magnético en el
compartimiento de la batería a la posición "1".
ENCIENDA la alimentación de CA del ventilador.
Dentro de los 30 segundos de encender la
alimentación de CA, presione y suelte el botón
"LEARN" ubicado en el compartimiento de la
batería del control remoto para ingresar a la
función de aprendizaje. La luz descendente de su
ventilador, si corresponde, se iluminará y las
aspas del ventilador comenzarán a girar.
El ventilador ahora aceptará comandos del
control remoto agregado.
Si desea volver a configurar el interruptor
magnético en la posición "0" después de un
aprendizaje, vuelva a emparejar el control remoto
siguiendo el proceso de aprendizaje de nuevo.
NOTA: si instala varios ventiladores en controles
remotos separados, solo el ventilador que se
está programando debe tener la alimentación de
CA ENCENDIDA. Todos los demás ventiladores,
incluso si ya se han programado, deben tener la
alimentación de CA APAGADA para que no
memoricen otros controles remotos durante el
proceso de aprendizaje. Separe los interruptores
de alimentación de los ventiladores
aproximadamente 2 metros.
Control
remoto
LEARN
32
Fije el soporte del control remoto con los dos
tornillos de montaje del soporte del control
remoto.
4.
INSTRUCCIONES DE FUNCIONAMIENTO
3
Apagado: presione y suelte el botón de
encendido para apagar el ventilador.
Control
remoto
4
Funciones de velocidad 1, 2, 3
1 = Velocidad baja
2 = Velocidad media
3 = Velocidad alta
Botón de luz
Presione y suelte el botón de luz para
encender la luz encendida o apagada.
Mantenga presionado para disminuir el
nivel de luz deseado.
Botón de luz
Presione y suelte el botón de luz para
encender la luz encendida o apagada.
Mantenga presionado para aumentar el
nivel de luz deseado.
INSTALACIÓN DEL SOPORTE DEL CONTROL REMOTO
Soporte
del control
remoto
Tornillos de montaje
33
Interruptor
de reversa
FUNCIONAMIENTO
1. El interruptor de reversa está ubicado en la
superficie de la carcasa del motor. Deslice el
interruptor hacia la izquierda para que funcione
en climas cálidos. Deslice el interruptor hacia
la derecha para que funcione en climas fríos.
NOTA: espere a que el ventilador se detenga
antes de invertir la dirección de rotación de
las aspas.
1
2A
2B
2A. Clima cálido: (en dirección contraria a las
manecillas del reloj) Un flujo de aire
descendente crea un efecto de enfriamiento.
Esto permite establecer el aire acondicionado
en un ajuste más cálido sin afectar la
comodidad.
2B. Clima frío: (en dirección de las manecillas
del reloj) Un flujo de aire ascendente mueve
el aire cálido fuera del techo. Esto permite
establecer la unidad de calefacción en un
ajuste de temperatura más frío sin afectar la
comodidad.
Al menos dos veces al año, baje la base para revisar el ensamble de la varilla y luego apriete todos
los tornillos en el ventilador. Limpie el ventilador solo con un cepillo suave o un paño que no produzca
pelusas para evitar rayar el acabado. Limpie las aspas con un paño que no produzca pelusas. De vez
en cuando puede aplicar una fina capa de cera para muebles en las aspas de madera para darles
más protección.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro
principal de electricidad. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
CUIDADO Y MANTENIMIENTO
34
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
1. El interruptor de reversa no está
activado.
2. No hay alimentación eléctrica o
hay un fusible quemado.
3. La conexión de los cables es
incorrecta.
4. Los enchufes no están conectados
apropiadamente.
1. Mueva firmemente el interruptor
hacia la izquierda o hacia la derecha.
2. Conecte la alimentación eléctrica o
revise el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
4. 4. Verifique que las tuercas para
cables del ventilador y el receptor a
la caja eléctrica estén conectadas
correctamente de acuerdo con las
instrucciones en la página 9.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador
de intensidad de rango completo.
4. El ventilador es nuevo, el motor
necesita un rodaje.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado
cerca del techo de bóveda.
6. El(los) tornillo(s) de fijación en la
horquilla de la carcasa del motor
no está(n) bien apretado(s).
7. El tornillo de fijación en la bola
para colgar no está bien apretado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un par de
días, especialmente al encender el
ventilador a velocidades media y alta.
1. Apriete todos los tornillos de las
aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Cambie una cuchilla con una cuchilla
del lado opuesto. O equilibre el
ventilador con un kit de equilibrio de
aspas (se vende por separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté firme.
5. Utilice una varilla más larga o mueva
el ventilador a otra ubicación.
6. Apriete firmemente el(los) tornillo(s)
de fijación de la horquilla.
7. Afloje y baje cuidadosamente la base
y verifique que el tornillo de ajuste de
la bola para colgar esté bien apretado.
El ventilador no se
mueve.
El funcionamiento
es ruidoso.
Balanceo excesivo.
NOTA: Cierto "balanceo" es normal y no se debe considerar como un defecto.
El ventilador funciona
pero la luz no.
1. Los conductores de la base no
están bien conectados.
2. El interruptor de pared del
ventilador está apagado.
3. Los enchufes no están conectados
apropiadamente.
1. Revise los conductores de la base y,
si es necesario, vuelva a conectarlos
de acuerdo con las instrucciones de
las páginas 9.
2. Asegúrese de que el interruptor de
pared del ventilador esté en la
posición de encendido.
3. Verifique que los enchufes macho y
hembra en la kit de luz estén bien
conectados de acuerdo con las
instrucciones de la página 11.
35
El distribuidor garantiza que este ventilador no presenta defectos en la mano de obra ni en los
materiales presentes al momento del transporte desde la fábrica durante un período limitado de por
vida a partir de la fecha de compra. Esta garantía es válida solo para el comprador original. El
distribuidor acepta reparar cualquier defecto sin cargo o, según nuestro criterio, remplazar el
ventilador de techo por un modelo comparable o superior.
Para obtener el servicio de garantía, presente una copia del recibo de venta como comprobante de la
compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta del comprador.
Cualquier daño al ventilador de techo producido por accidente, uso indebido o instalación incorrecta, o
por el uso de piezas no producidas por el fabricante de este ventilador o accesorios de fijación que no
son del fabricante de este ventilador, será responsabilidad del comprador. El distribuidor no asume
ningún tipo de responsabilidad por la instalación del ventilador durante la garantía limitada de por
vida. Cualquier servicio realizado por una persona no autorizada invalidará la garantía.
Debido a las cambiantes condiciones climáticas, esta garantía no cubre cambios en el acabado de
latón, óxido, picaduras, deslustre, corrosión o descascarado. Los ventiladores con acabado de latón
mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes. La garantía no
cubre los elementos de vidrio incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías
implícitas. La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de
garantía limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable
por daños accidentales, resultantes ni especiales que surjan en relación con el uso o el
funcionamiento del producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos
legales específicos, pero podría tener también otros derechos que varían según el estado. Esta
garantía sustituye cualquier garantía previa.
GARANTÍA LIMITADA DE POR VIDA
36
C
F
A
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
888-251-1003, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este. También puede
ponerse en contacto con nosotros a través de [email protected].
LISTA DE PIEZAS DE REPUESTO
Kit de luces LED 20W
PIEZA DESCRIPCIÓN
PIEZA # CUBIERTO POR LA GARANTÍA
Placa de montajeA
C
F
Aspa
5497066-A 5497067-A
5497068-A 5497069-A
5497066-C 5497067-C
5497068-C 5497069-C
5497066-F 5497067-F
5497068-F 5497069-F
Impreso en China
SÍ/UN AÑO
SÍ/UN AÑO
SÍ/UN AÑO
