USER MANUAL
Vehicle Mob ile Signal Boost er
amzsales56@outlook.com
+8617728246566

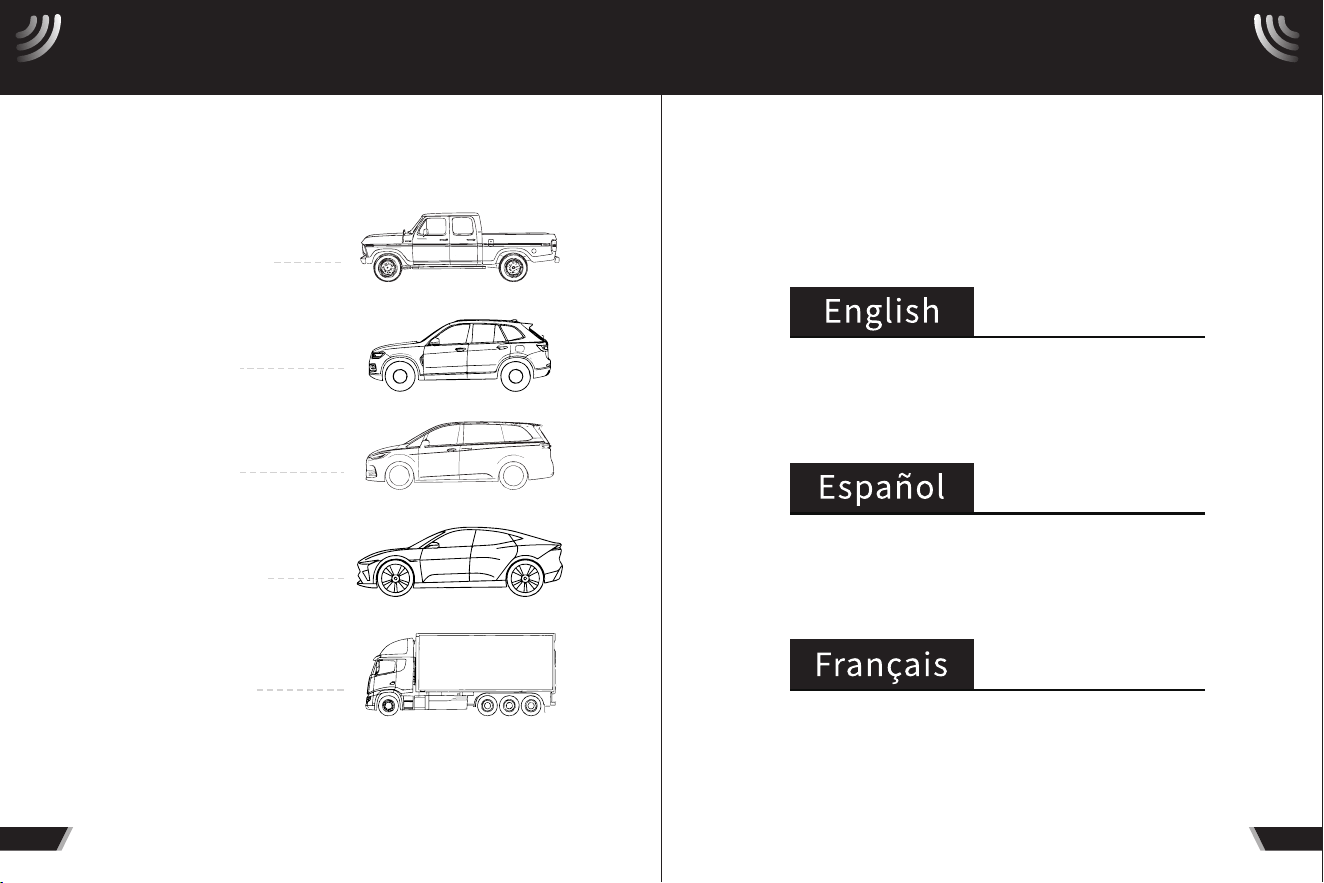

Pickup
SUV
MPV
Sedan
Truck
CONTENT
02
P03 P07-
P08 P12-
P13 P17-
APPLICABLE VEHICLE MODELS
01
04
PRODUCT SPECIFICATIONS
Heatsink Convection cooling
0.4KG
Display/Wall Mount
23±1dBm
69±1dB
≤ 8dB
DC 5V
50 ohm
1*SMA
170*110*25（mm）
10~90%
-25℃ ~ +55℃
Operating Temperatur
Max Output Power
Max Gain
Ripple in Band
Power Supply
Impedance
RF Connector
Dimensions (D*W*H )
Cooling Mode
Net Weight
Installation Type
10±1dBm
70±1dB
Humidity
e

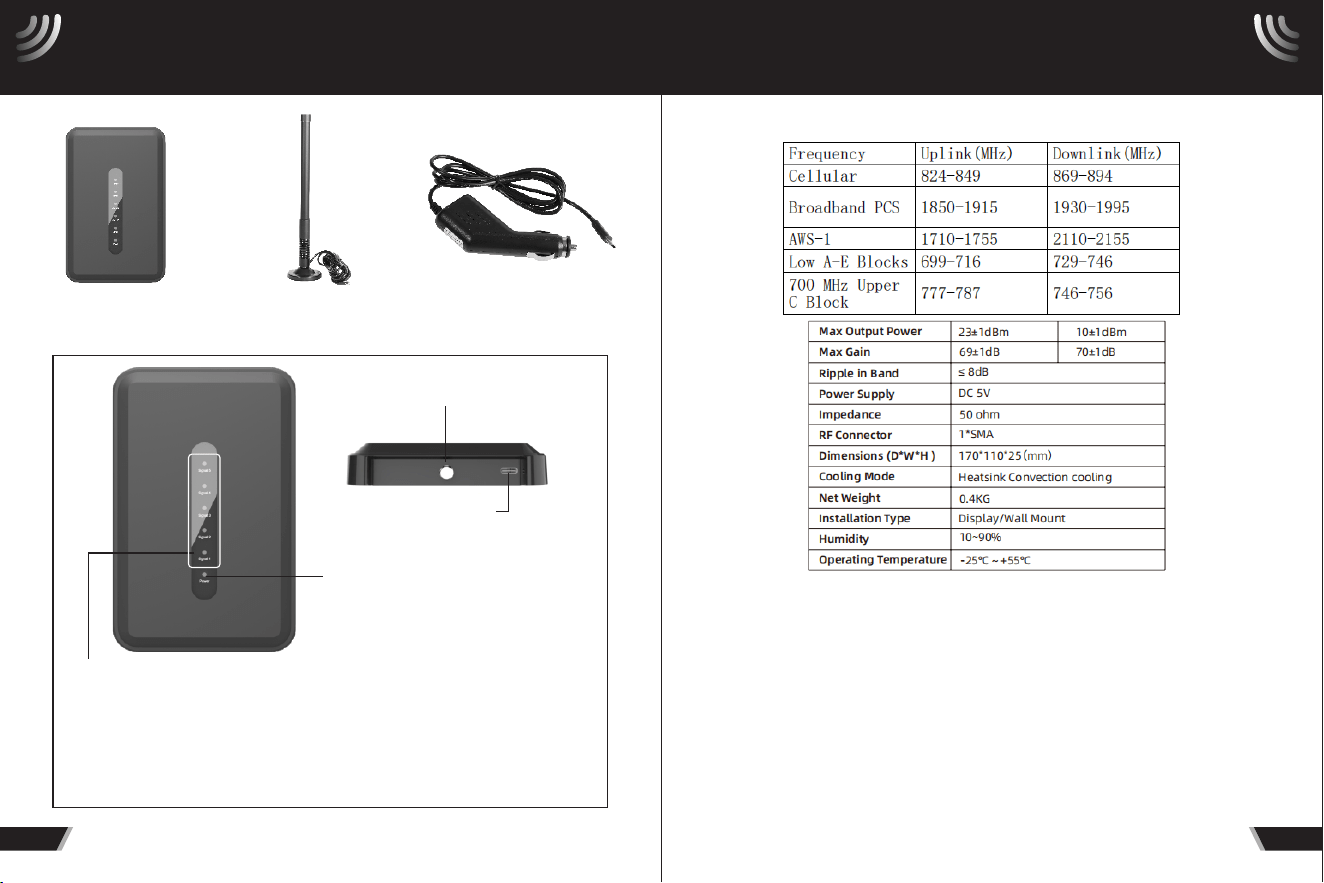

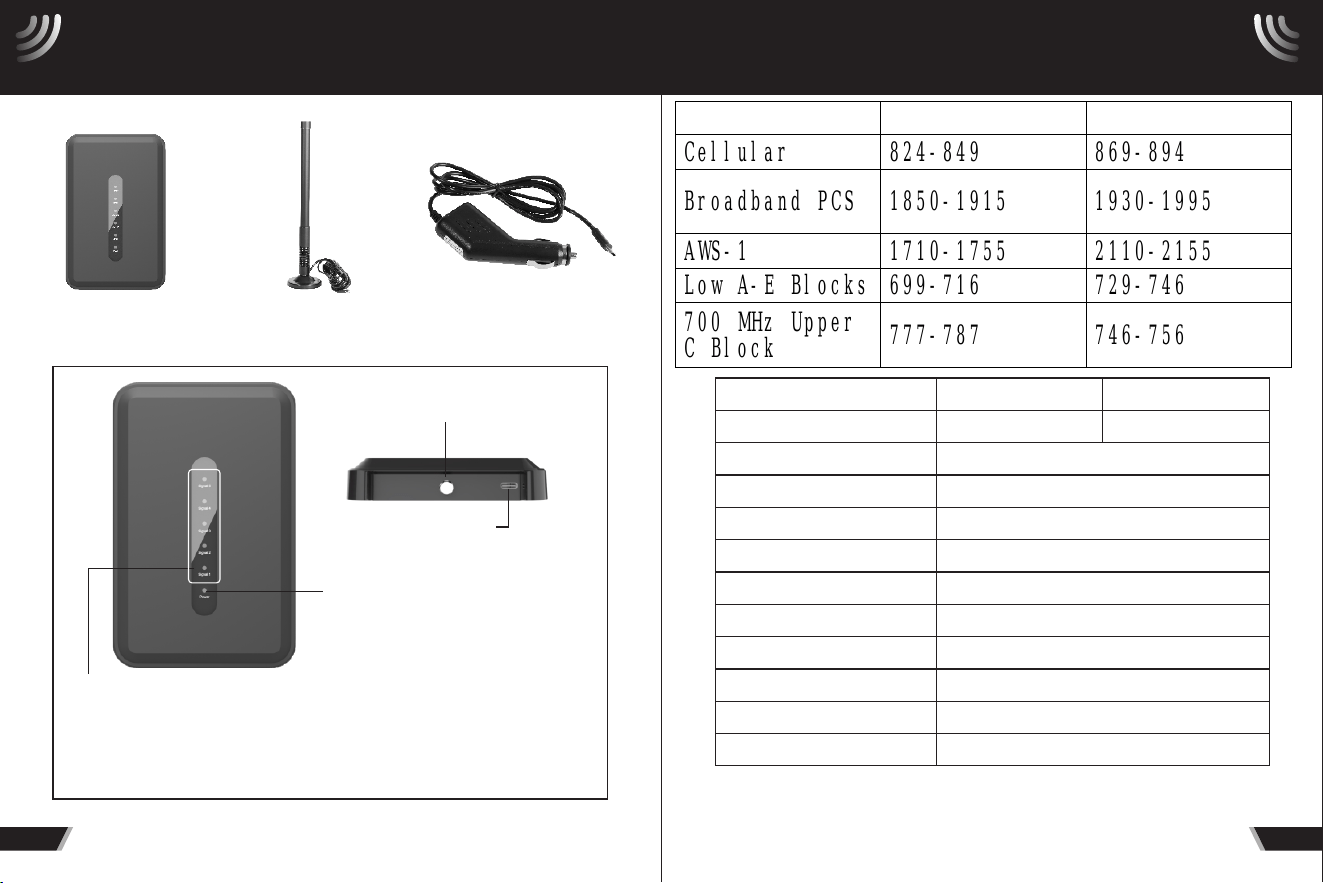

Signal Booster
Main Unit
PRODUCT SET DISPLAY
Vehicle Outdoor
Antenna
Vehicle Power
Adapter
Outdoor Antenna Port
USB Port
Power Indicator
03
Indicator Light Status Descriptions:
ꔷ Red and Yellow Alternating Blink: Power-on initialization
ꔷ Solid Green: Signal normal
ꔷ Yellow Blink: Self-oscillation detected
ꔷ Solid Red: Self-oscillation shutdown
Frequency Uplink(MHz) Downlink(MHz)
Cellular
Broadband PCS
AWS-1
Low A-E Blocks
700 MHz Upper
C Block
824-849
1850-1915
1710-1755
699-716
777-787
869-894
1930-1995
2110-2155
729-746
746-756

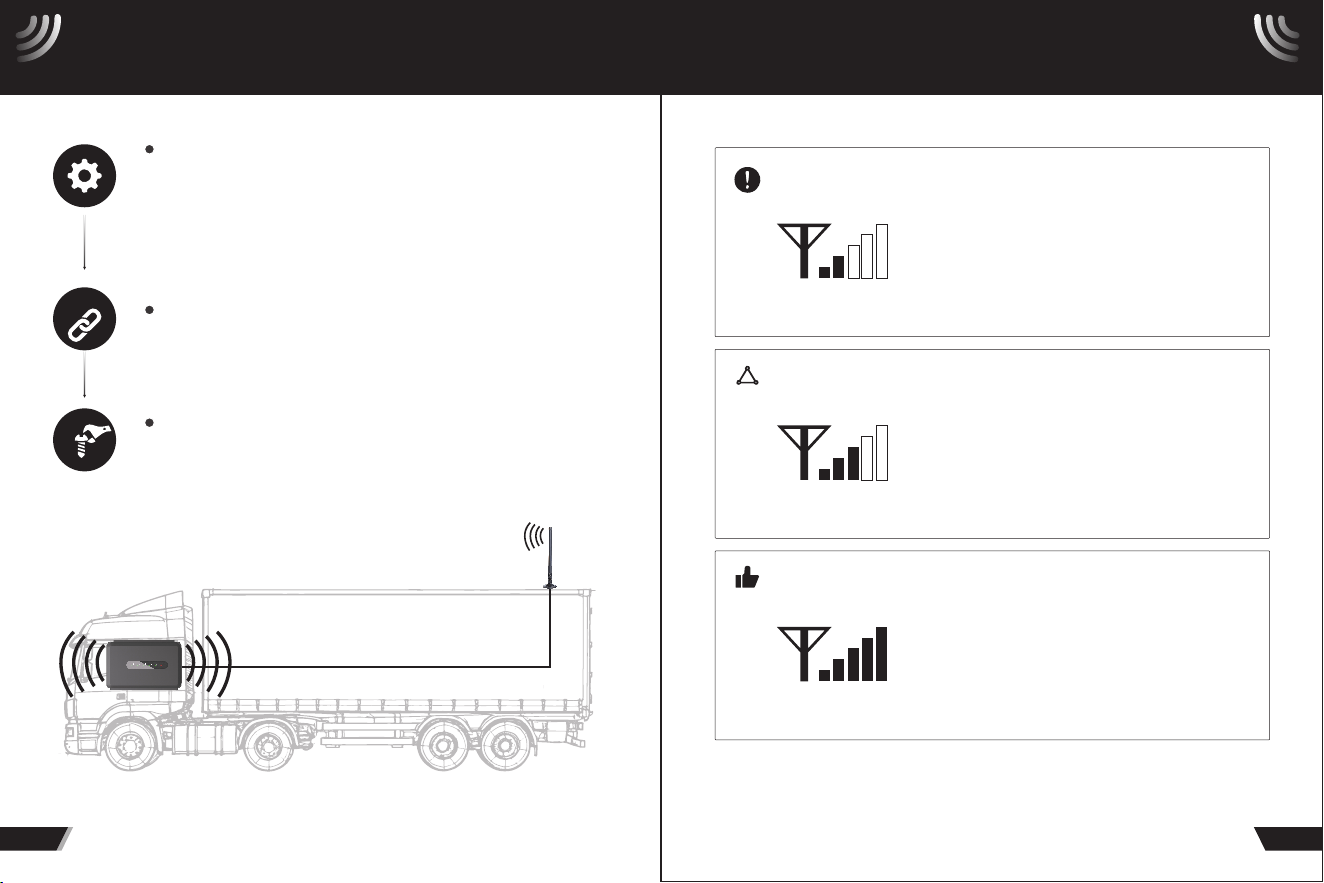

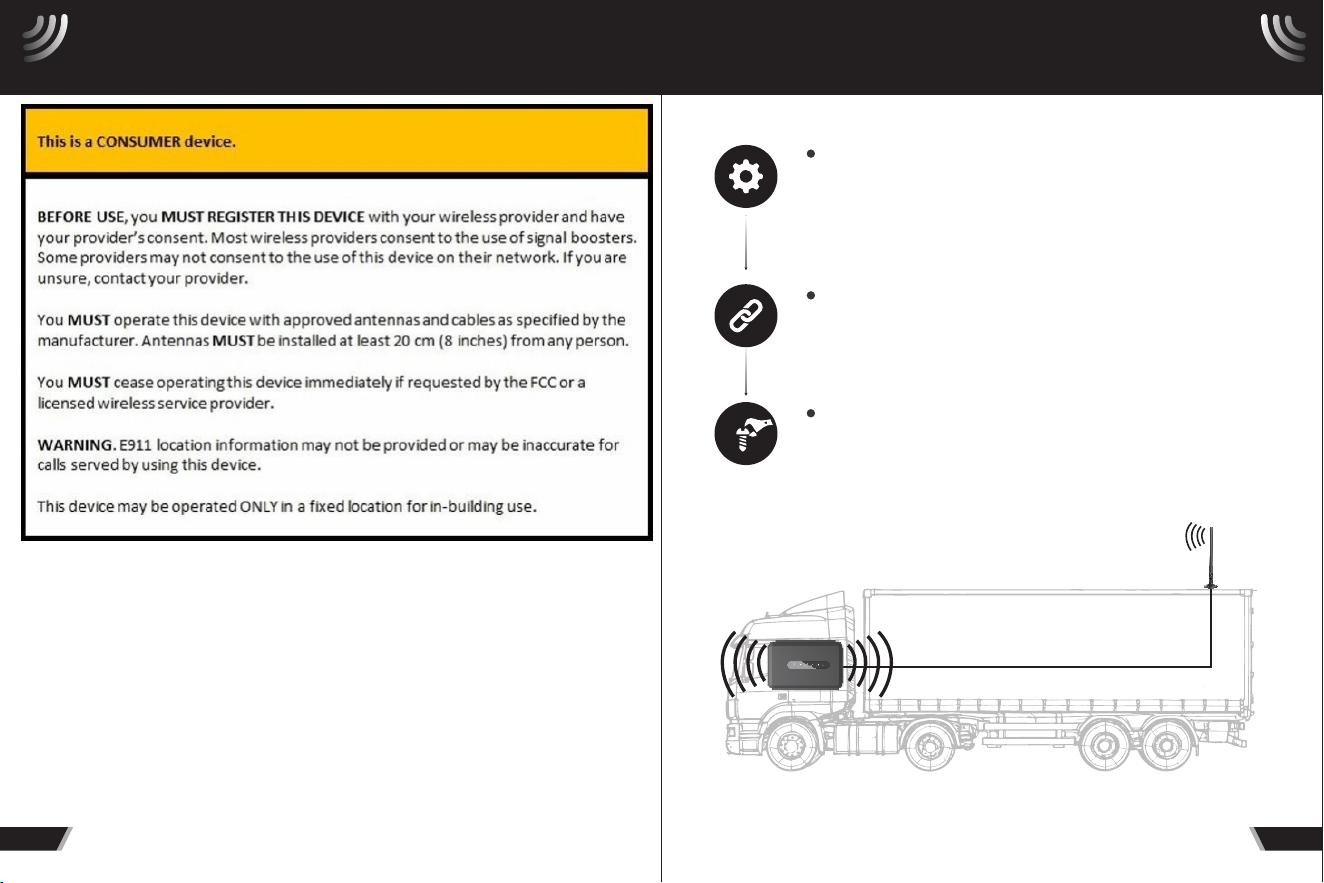

C on n ec t t he An t en n a: F e e d t h e ou t do o r
antenna's cable into the vehicle's interior and
connect it firmly to the main unit.
Final Check & Power On: Ensure all connectors
are securely tightened. Once the installation is
confirmed complete, turn on the device and verify
its performance.
Please install the ignal Booster above the seat on the
interior ceiling of the vehicle
05 06

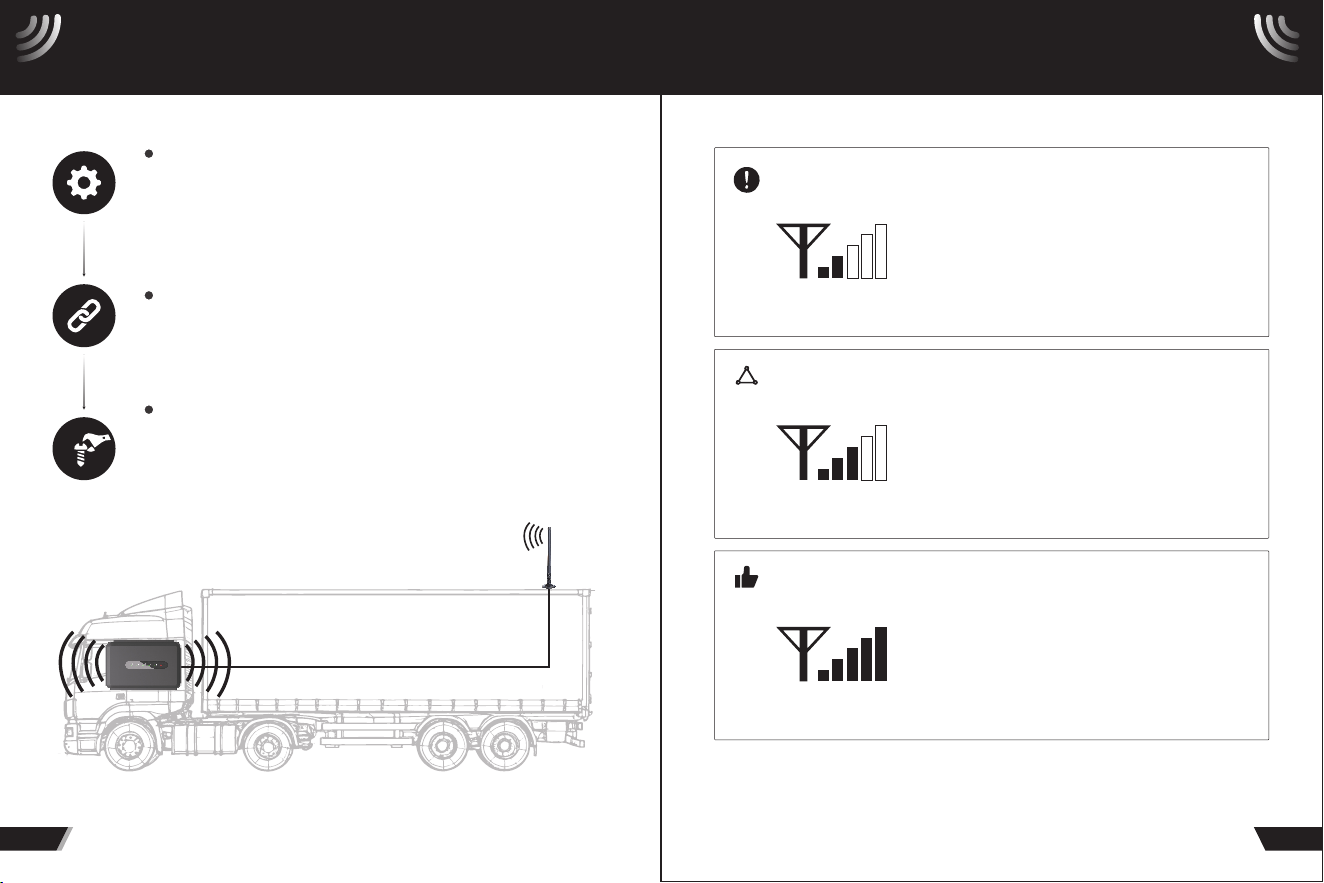

OUTDOOR SIGNAL DEFINES INDOOR
1-2 Bars
Poor connection, calls may drop
RSRP ≤ -95 dBm or SINR ≤ 3 dB
3-4 Bars
Stable connection
RSRP ≥ -90 dBm & SINR ≥ 5 dB
4-5 Bars
Optimal performance
RSRP ≥ -85 dBm & SINR ≥ 10 dB
Plan Antenna Placement: With the main unit's
interior location in mind, choose a spot for the
outdoor antenna on the vehicle's exterior. Keep
the main unit and the outdoor antenna as far apart
as possible.
OUTDOOR SIGNAL DEFINES INDOOR
07 08

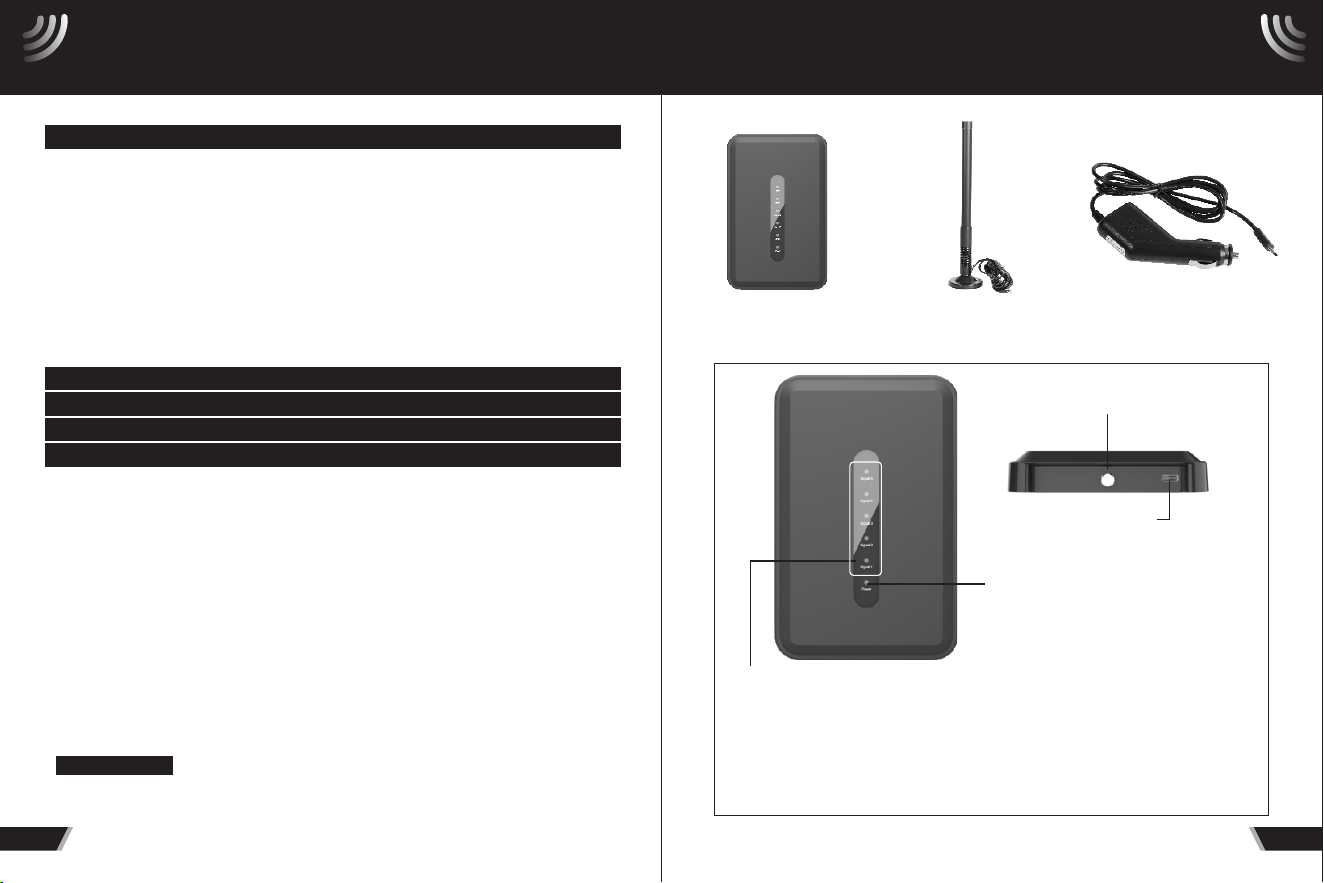

Unidad Principal del
Amplificador de Señal
PRESENTACIÓN DEL JUEGO
DE PRODUCTOS
Antena Exterior
para Vehículo
Adaptador de Corriente
para Vehículo
(1): Verify that the outdoor RSRP and SINR, measured via a
phone app, meet the minimum requirements from the
previous page.
(2): Confirm that the frequency band detected by the app is
compatible with the model you purchased.
★ If the above answers still cannot resolve your issue,
please contact customer service.
QUESTION & ANSWER
(1): Ensure sufficient distance between the outdoor antenna
and the main unit.
(2): Ensure spatial separation: They must not be placed on
the same horizontal or vertical plane.
amzsales56@outlook.com
NEED HELP?
Q1: Signal does not be better after installation
Q2: Full bars in the cell phone but it can't make a call or the
signal is worse than before, or the signal has been improved.
I can hear the other side, but the other side can't hear me
—Inspect the installation:
Puerto de la Antena Exterior
Puerto USB
Indicador de Energía
Descripción de los Estados del Indicador Luminoso：
ꔷ Indicador rojo y amarillo intermitente alternante:
Inicialización al encender
ꔷ Indicador verde fijo: Señal norma
ꔷ Indicador amarillo intermitente: Autooscilación detectada
ꔷ Indicador rojo fijo: Bloqueo por autooscilación
09 10
Planificar la Ubicación de la Antena: Teniendo
en cuenta la ubicación interior de la unidad
principal, elija un lugar para la antena exterior en
el exterior del vehículo. Mantenga la unidad
principal y la antena exterior lo más separadas
posible.
Conectar la Antena: Pase el cable de la antena
ext e r io r al inte r io r de l v e hícu l o y conéctel o
firmemente a la unidad principal.
Comprobación Final y Encendido: Asegúrese de
que todos los conectores estén bien apretados.
Una ve z confi r ma d o q ue la inst a la c ión está
completa, encienda el dispositivo y verifique su
rendimiento.
LA SEÑAL EXTERIOR
DEFINE LA INTERIOR
ESPECIFICACIONES DEL PRODUCTO
11 12
LA SEÑAL EXTERIOR
DEFINE LA INTERIOR
1-2 Barras
Conexión pobre, las llamadas
pueden cortarse
RSRP ≥ -95 dBm o SINR ≤ 3 dB
3-4 Barras
Stable connection
RSRP ≥ -90 dBm & SINR ≥ 5 dB
4-5 Barras
Optimal performance
RSRP ≥ -85 dBm & SINR ≥ 10 dB
PREGUNTAS Y RESPUESTAS
amzsales56@outlook.com
¿NECESITA AYUDA?
(1): Verifique que el RSRP y SINR exterior, medidos mediante
una aplicación de teléfono, cumplan con los requisitos mí
nimos de la página anterior.
(2): Confirme que la banda de frecuencia detectada por la
aplicación es compatible con el modelo que compró.
★ Si las respuestas anteriores aún no resuelven su
problema, contacte a nuestro servicio al cliente.
(1): Asegure una distancia suficiente entre la antena exterior
y la unidad principal.
(2): Asegure una separación espacial: No deben estar
colocados en el mismo plano horizontal ni vertical.
P2: El teléfono muestra todas las barras pero no se pueden
hacer llamadas o la señal es peor que antes, o la señal ha
mejorado. Yo puedo escuchar al otro lado, pero el otro lado
no puede oírme—Inspeccione la instalación:
P1: La señal no mejora después de la instalación
13 14
CARACTÉRISTIQUES DU PRODUIT
Unité Centrale de
l'Amplificateur de Signal
PRÉSENTATION DU KIT PRODUIT
Antenne Extérieure
pour Véhicule
Adaptateur Secteur
pour Véhicule
Port de l'Antenne Extérieure
Port USB
Indicateur de Marche
Description des États des Indicateurs Lumineux：
ꔷ Clignotement alternatif rouge et jaune :
Initialisation à la mise sous tension
ꔷ Vert fixe : Signal normal
ꔷ Jaune clignotant : Auto-oscillation détectée
ꔷ Rouge fixe : Coupure pour auto-oscillation
Planifier l'Emplacement de l'Antenne : En tenant
compte de l'emplacement intérieur de l'unité
c en t ra le , c ho i s i ss ez u n e mp la c e m en t p o u r
l'antenne extérieure sur la carrosserie du véhicule.
Maintenez l'unité centrale et l'antenne extérieure
aussi éloignées que possible.
Connecter l'Antenne : Faites passer le câble de
l'antenne extérieure à l'intérieur du véhicule et
connectez-le fermement à l'unité centrale.
Vérification Finale et Mise sous Tension :
15 16
LE SIGNAL EXTÉRIEUR DÉTERMINE
LE SIGNAL INTÉRIEUR
1-2 Barres
Connexion médiocre, appels
susceptibles de se couper
RSRP ≥ -95 dBm ou SINR ≤ 3 dB
3-4 Barres
Conexión estable
RSRP ≥ -90 dBm & SINR ≥ 5 dB
4-5 Barres
Performances optimales
RSRP ≥ -85 dBm & SINR ≥ 10 dB
LE SIGNAL EXTÉRIEUR DÉTERMINE
LE SIGNAL INTÉRIEUR
Assurez-vous que tous les connecteurs sont
solidement serrés. Une fois l'installation confirmée
comme terminée, allumez l'appareil et vérifiez ses
performances.
EU REP
(1) : Vérifiez que le RSRP et le SINR extérieurs, mesurés via
une application téléphonique, répondent aux exigences
minimales de la page précédente.
(2): Vér i fi e z q u e l a bande de fréquence détectée par
l'application est compatible avec le modèle que vous avez
acheté.
★ Si les réponses ci-dessus ne permettent toujours pas de ré
soudre votre problème, veuillez contacter notre service
clientèle.
amzsales56@outlook.com
(1): Assurez une distance suffisante entre l'antenne exté
rieure et l'unité centrale.
(2): Assurez une séparation spatiale : Ils ne doivent pas être
placés sur le même plan horizontal ou vertical.
17 18
Better Signal for Better Life
If you have any queries about our products, need to exchange,
or require a satisfactory solution, please contact us.
SUCCESS COURIER SL
CALLE RIO TORMES NUM. 1, PLANTA 1,
DERECHAOFICINA 3,Fuenlabrada,
Madrid,28947 Spain
successservice2@hotmail.com
EU081747386548448RJQr
BESOIN D'AIDE?
QUESTIONS ET RÉPONSES
Q2 : Toutes les barres s'affichent sur le téléphone mais
impossible de passer un appel ou le signal est pire qu'avant,
ou le signal s'est amélioré. J'entends mon interlocuteur, mais
mon interlocuteur ne m'entend pas —Vérifiez l'installation :
Q1 : Le signal ne s'améliore pas après l'installation
(1)Usage of unauthorized antennas, cables, and/or coupling devices may result in poor effect and, in severe cases,
equipment damage.
(2)a complete list of authorized antennas, cables, and/or coupling devices:

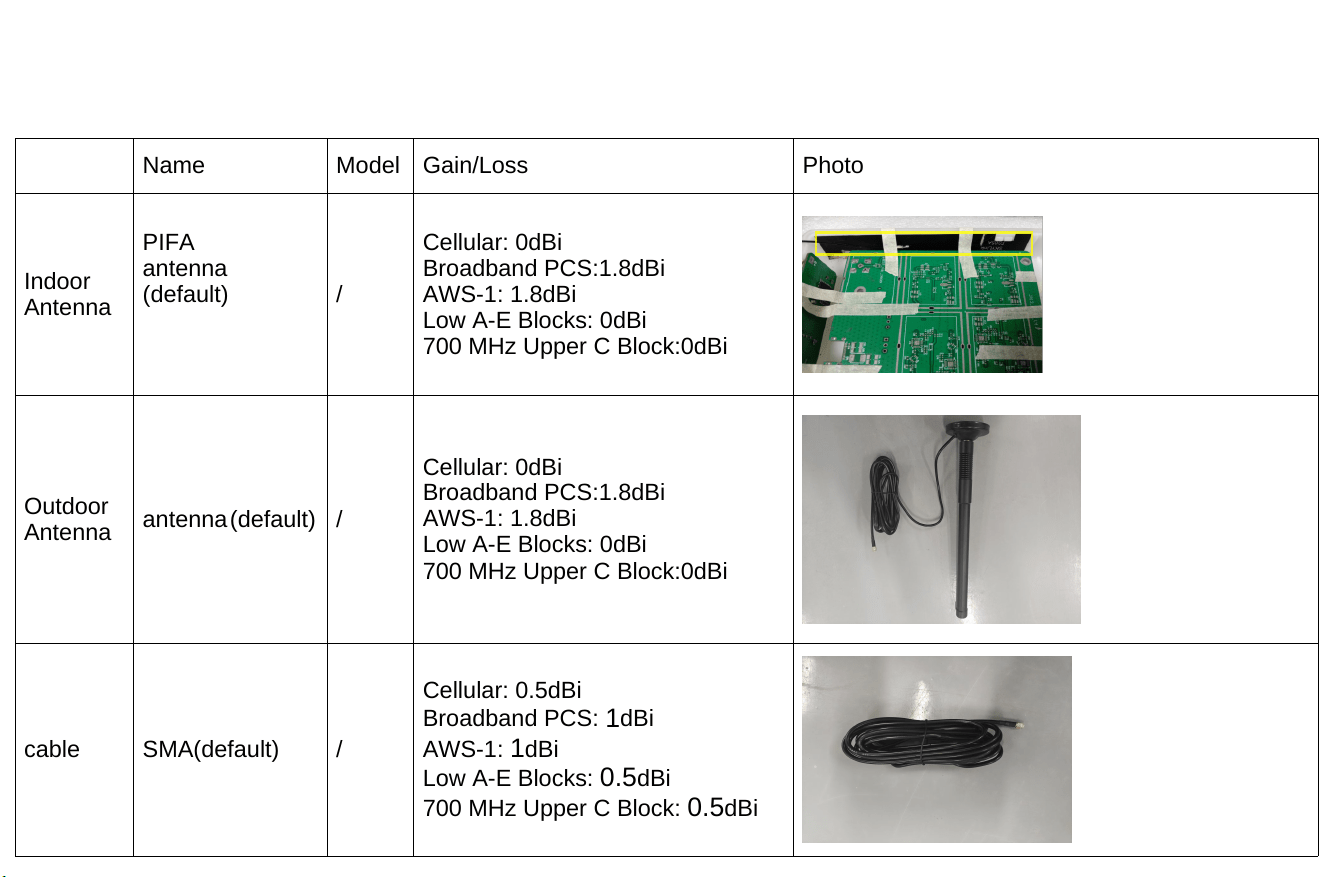

Name Model Gain/Loss Photo
Indoor
Antenna
Outdoor
Antenna
PIFA
antenna
(default)
cable
/
/
/
Vehicle Outdoor
antenna (default)
SMA(default)
Cellular: 0dBi
Broadband PCS:1.8dBi
AWS-1: 1.8dBi
Low A-E Blocks: 0dBi
700 MHz Upper C Block:0dBi
Cellular: 0dBi
Broadband PCS:1.8dBi
AWS-1: 1.8dBi
Low A-E Blocks: 0dBi
700 MHz Upper C Block:0dBi
Cellular: 0.5dBi
Broadband PCS:
1
dBi
AWS-1: 1dBi
Low A-E Blocks: 0.5dBi
700 MHz Upper C Block: 0.5dBi
radio dispense de permis. L'exploitation est autorisée aux deux conditions suivantes : (1)
I'appareil ne doit pas produire de brouillage, et (2) I'utilisateur de I'appareil doit accepter tout
brouillge radioelectrique subi, meme si le brouillge est susceptible d'en compromettre le
fonctionnement.
EN) This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject
to the following two conditions:
(1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause undesired
operation of the device.(FR) Le présent appareil est conforme aux CNR d'Industrie Canada
applicables aux appareils
This equipment should be installed and operated with a minumum distance of 20 cm between the radiator and your body.
The antenna for the device must be installed to comply with the 10 meter above ground maximum antenna height
limitation
This device complies with part 15 of the FCC Rules. Operation is subject to the following two
conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation
(3)the default antenna, cable, and/or coupling device that are shipped with the booster
Vehicle Outdoor antenna and SMA Cable.
(4)The antenna is equipped with a U-shaped mounting bracket. The Vehicle Outdoor antenna
should be installed in a place with good outdoor signal. The Vehicle Outdoor
antenna should be
installed indoors and near the main device. If the amplification effect is not good after the installation
is completed, the direction of the Vehicle Outdoor antenna can be gradually adjusted to achieve
better effect.
(5)The device has automatic sleep function, strong anti-interference ability, over-power protection
function, good heat dissipation design, and no radiation. The working noise is as low as 6DB.
CPC-2-1-05
—
Zone Enhancers - Spectrum management and telecommunications http://
www.ic.gc.ca/eic/site/smt-gst.nsf/eng/sf08942.html
Warning:Unauthorized antennas/cables and/or coupling devices are prohibited by FCC rules.
Please contact FCC for details: 1-888-CALL-FCC

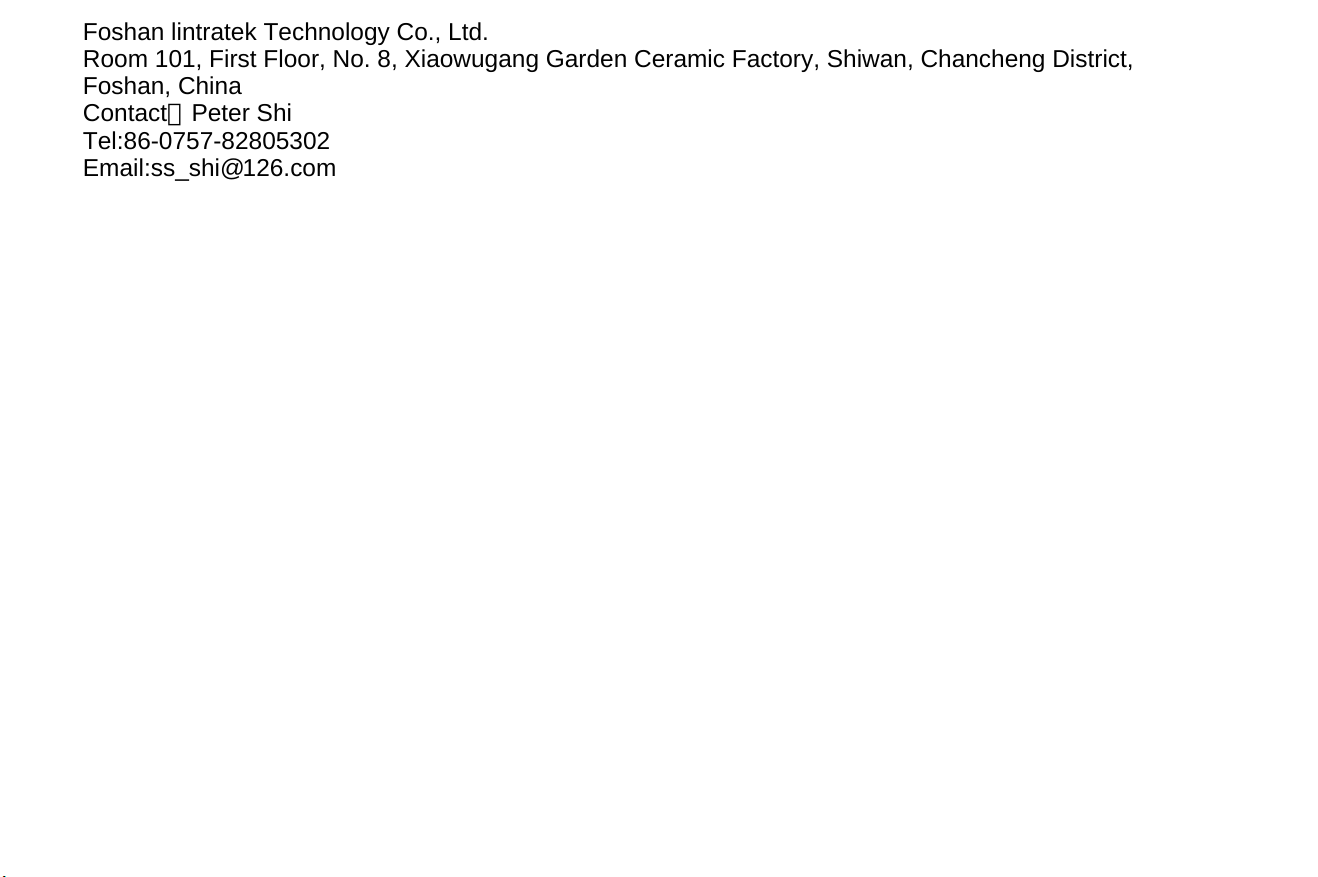

Foshan lintratek Technology Co., Ltd.
