Jimmy JV85 PRO Cordless Handheld Vacuum Cleaner User Manual

Instruction Manual Vacuum Cleaner

Gebrauchsanweisung Staubsauger

Manual de instrucciones Aspiradora

Manuale di istruzione Aspirapolvere

Mode d’emploi Aspirateur

Инструкция по эксплуатации Пылесос

JV85 Pro

Contents

English

русский язык 61

Français 49

Italiano 37

Español 25

Deutsch 13

Products Installation

Unpacking

Open the package, take out the foam pad , all accessories and machine from the package, take

o󰀨 the plastic bag and save them for the purpose of future maintenance and repair.

Parts Name

1.Switch button

4 .Flexible metal tube

7.LED screen

10.Charging holder

13.Electric mattress head

16.Stretch hose

2.Power button

5. Floor head release button

8.Dust cup release latch

11.2-in-1 crevice tool

14. Connector

17.Carpet brushroll

3.Metal tube release button

6.Battery pack release button

9.Charger

12.2-in-1 upholstery tool

15.Soft brush

Packing List

Main-body Assembly

Assemble the electric oorhead and

metal tube .

Hold the oor head with left hand, use right hand

to insert the metal tube vertically into oor head,

align with the conductive needle, press the

handle until a “click” sound is heard.

Attention:Keep the handle and oor head in the same

direction, conductive needle shall align with the socket.

When packing, storing or cleaning, if the electric

oorhead needs to be removed, press the brush

release button as shown in the picture and pull

the electric oorhead in the direction shown in

the picture.

Assemble battery pack and handheld

vacuum Cleaner

Assembly of battery pack: hold the hand-held

vacuum cleaner in one hand, hold the battery

pack in the other hand, aim at the guiding

groove on the body, slide in the battery pack

according to the arrow direction shown in the

picture, and then pull the battery pack after

installation to make sure it does not get loose.

Attention: when the vacuum cleaner is long idled, please

remove the battery, pack the machine and store it in

a cool and dry place, avoid direct sunlight or humid

environment.

Part Name

Handheld

Vacuum Cleaner

ElectricFloor

head

Electric mattress

head

2-in-1 upholstery

tool

2-in-1 crevice tool

Quantity 1 1 1 1 1

Part Name Soft brush Charging holder Connector Stretch hose Flexible metal tube

Quantity 1 1 1 1 1

Part Name Carpet brushroll Adaptor Screw expansion pipe Instruction manual

Quantity 1 1 2 2 1

Assemble metal tube and handheld

vacuum

First, assemble oorhead and metal tube according

to the method of assembling electric oor head and

metal tube.

Assemble the oorhead, metal tube and handheld

vacuum cleaner: as shown by the arrow, align the

conductive needle of the metal tube with the coupler

of the suction nozzle, push up until a“click” sound is

heard.

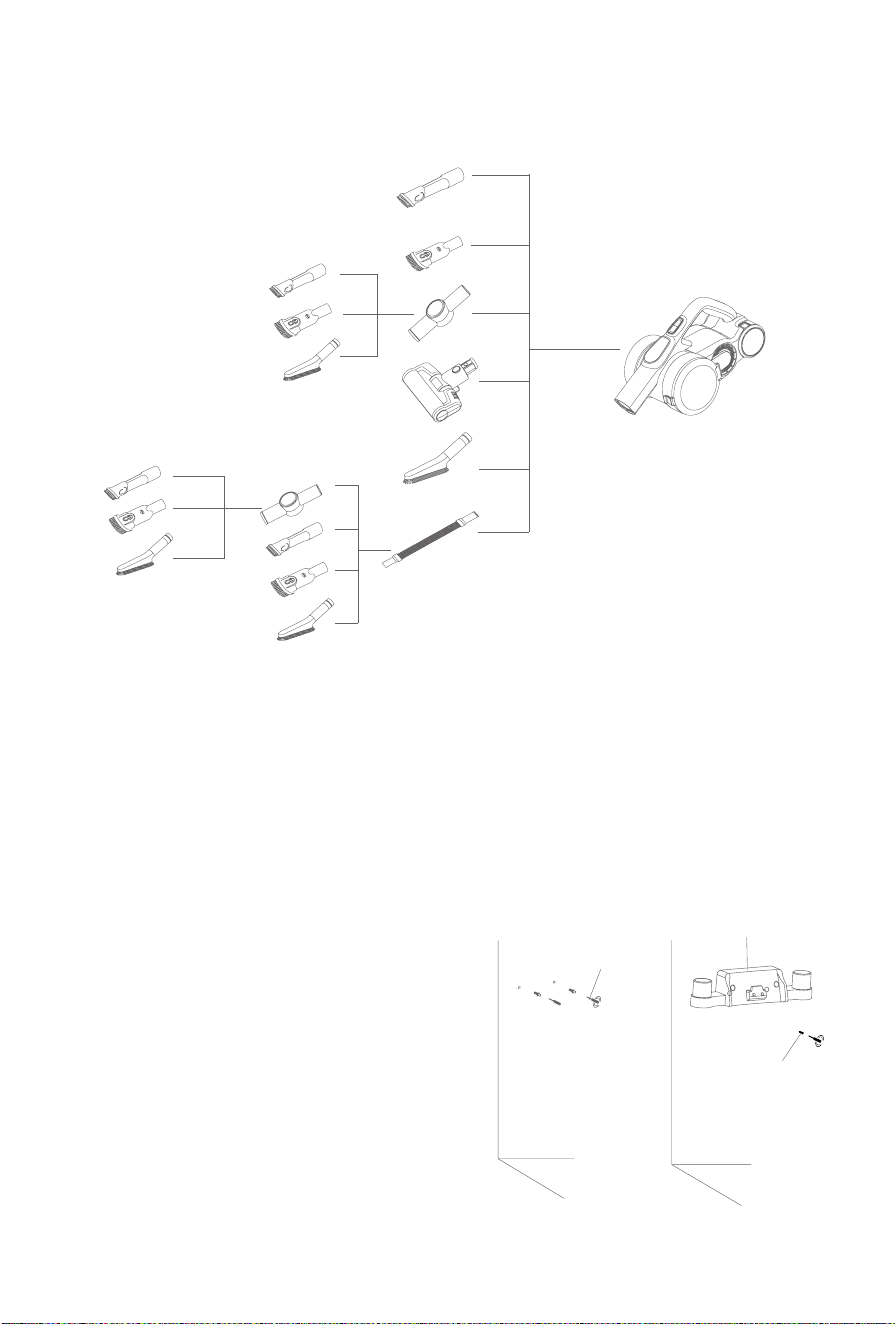

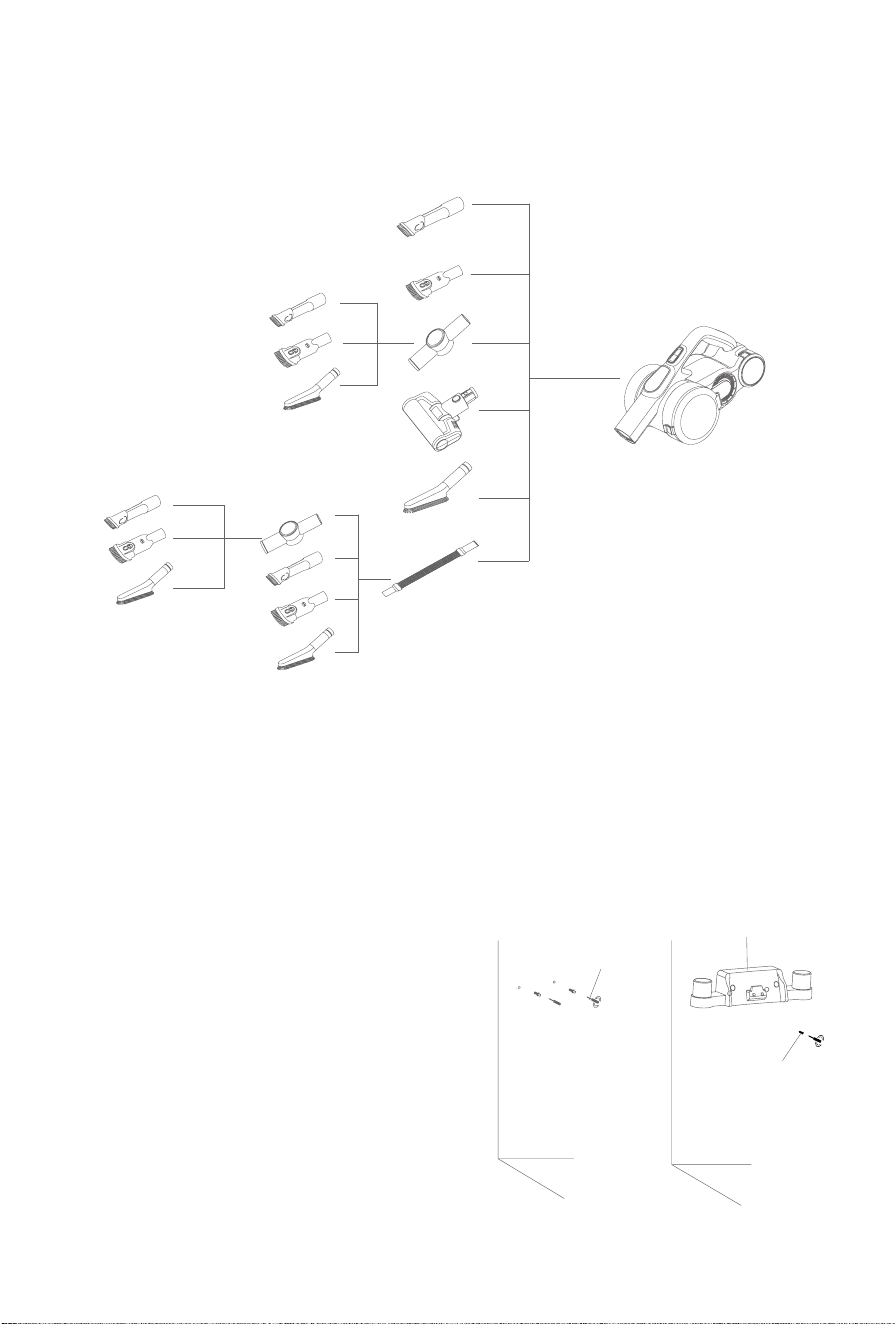

Assembly of accessories

For the convenience of use, this product is specially equipped with some accessories for the

hand-held part of the vacuum cleaner. When you use the handheld vacuum cleaner alone,

you can directly connect the accessories according to your needs or connect the accessories

through the stretch hose.

JV85Pro

Electric mattress brush

2-in-1 Upholstery tool

2-in-1 crevice tool

Soft brush

Stretch hose

connector

Carpet brushroll

model

Name

Accessories Connection List

Use of Vacuum

Attention: When use the product for rst time,

battery power is not full. Need to charge the

vacuum before using.

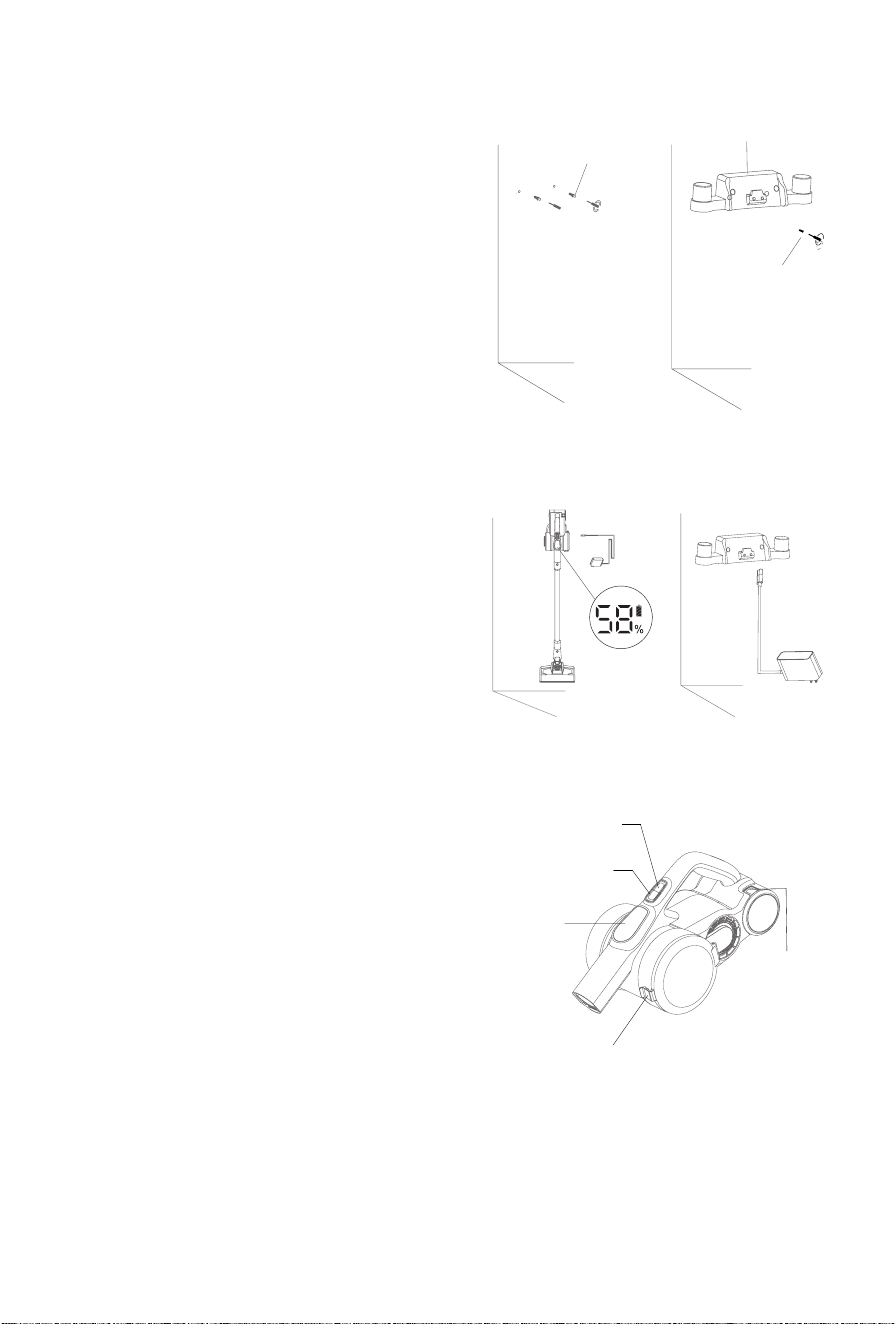

Charging holder assembly

Assembly method one: Put the vacuum cleaner in

the holder, and lean the vacuum cleaner against the

wall, place the holder in the position that vacuum

cleaner oorhead does not touch ground. Take o󰀨

the handheld vacuum cleaner, follow Fig to place

expansion pipe on the wall and follow Fig to place

the holder to the expansion pipe position, and lock

in the screw. After assembly completed, put the

vacuum to charger holder to charge or store.

Attention: Do not x the holder to bathroom or other humid

wall.

Expansion pipe

Charging holder

4 5

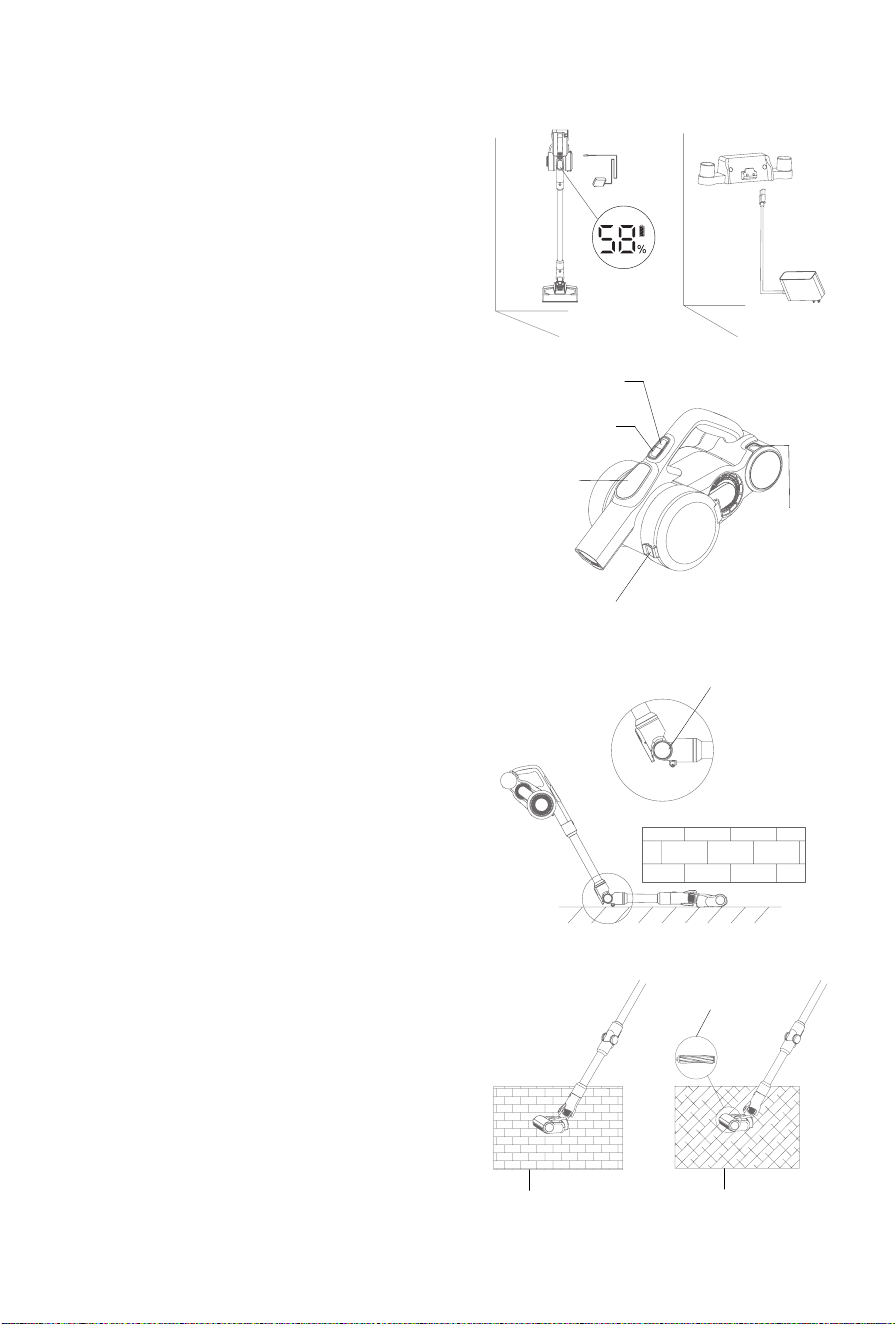

Charging of vacuum cleaner

When the vacuum cleaner power is insu󰀩cient,

charge the vacuum cleaner in time ; When the

voltage is too low,to protect the battery, vacuum

cleaner will be automatic power-o󰀨,at this time

the vacuum cleaner need to be charged.When

charging, plug the charger connector into the A/C

power socket,hang the handheld vacuum cleaner

on the holder to start charging.When the handheld

vacuum cleaner LED display shows an increase

in power, it indicates that the vacuum cleaner

is charging. When charging is completed, LED

display show 100% power.

After charging, please pull the charger plug o󰀨 power

socket and stop charging.

Attention: if power cord is damaged, to avoid danger, it must

be replaced by a professional people of the manufacturer,

repair ing agent or similar department.

Use of Handheld Vacuum Cleaner

Take the vacuum cleaner o󰀨 the holder, press the

switch button on the handle to start or stop of the

vacuum cleaner. When machine is turned on, it

works in normal power mode, press the power

button to switch to turbo or max power mode.

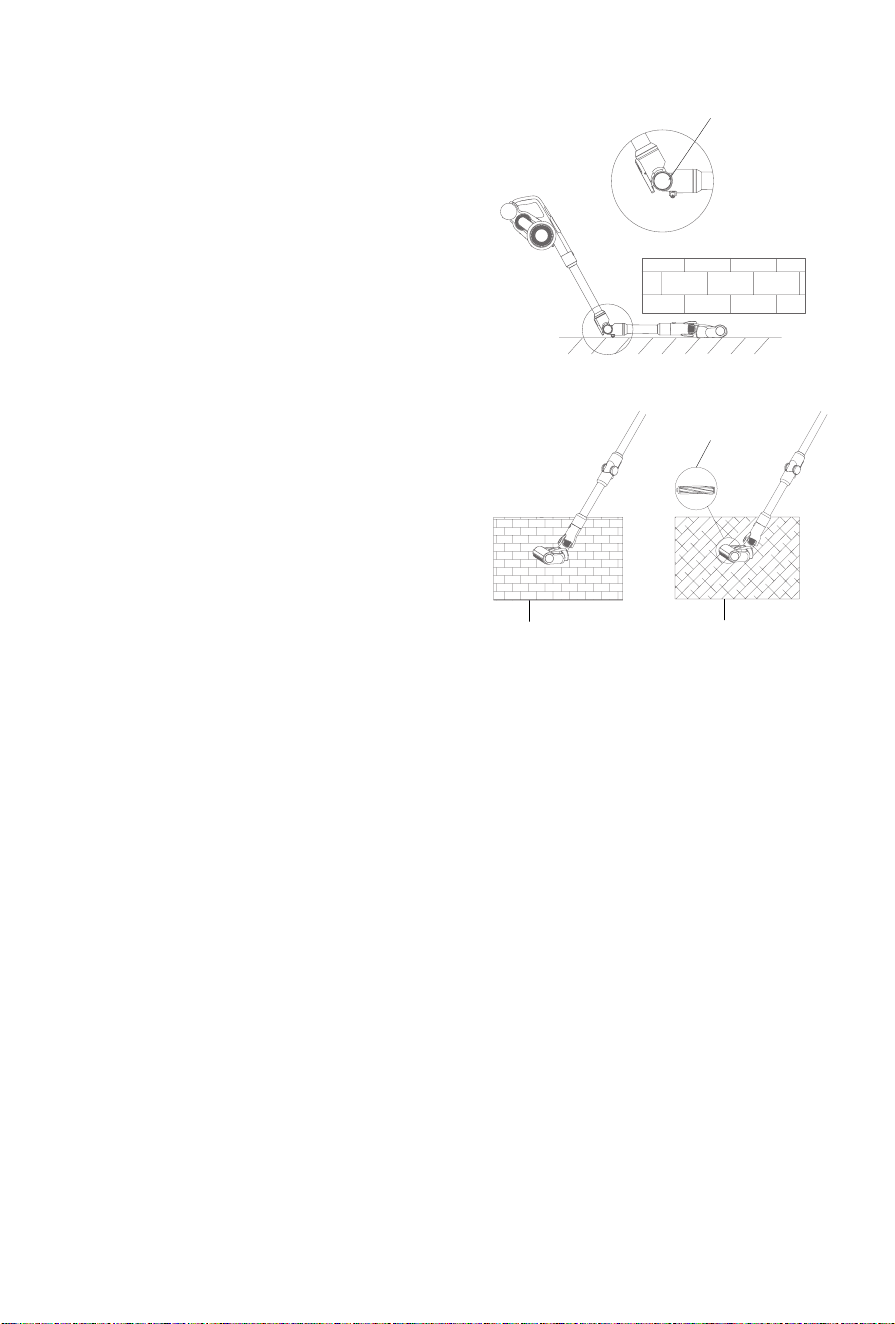

Use of Flexible Metal Tube

The exible metal tube has two modes: vertical

and bending. The vertical mode is equivalent to the

normal metal tube. The bending mode can be used

for cleaning under the tablebottom,bed bottom,

etc. When the bending mode i sneeded,press the

bending button as shown in the following gure,

and the metal tube can achieve 0-90°bending

angle.

Use of Electric Floor Head

Clean hardoor, tile or carpet with the electric

oorhead. Carpet brushroll can be replaced to the

oorhead to clean long hair carpet.

Battery pack

release button

Switch button

Power button

LED screen

Dust release button

Bend button ing

Carpet brushroll

Clean hardfloor, tile

or short hair carpet.

Clean long hair

carpet.

Note: what is the rolling brush blocking protection?

During the operation of the electric oorhead, if

there is a large volume of foreign matter inhaled

or too much ber wound, or even a child in the

play of the machine mistakenly put his hand into

the nozzle, resulting in the brushroll abnormal

stop, the electric oorhead will stop working, in

order to protect personal safety and brush motor.

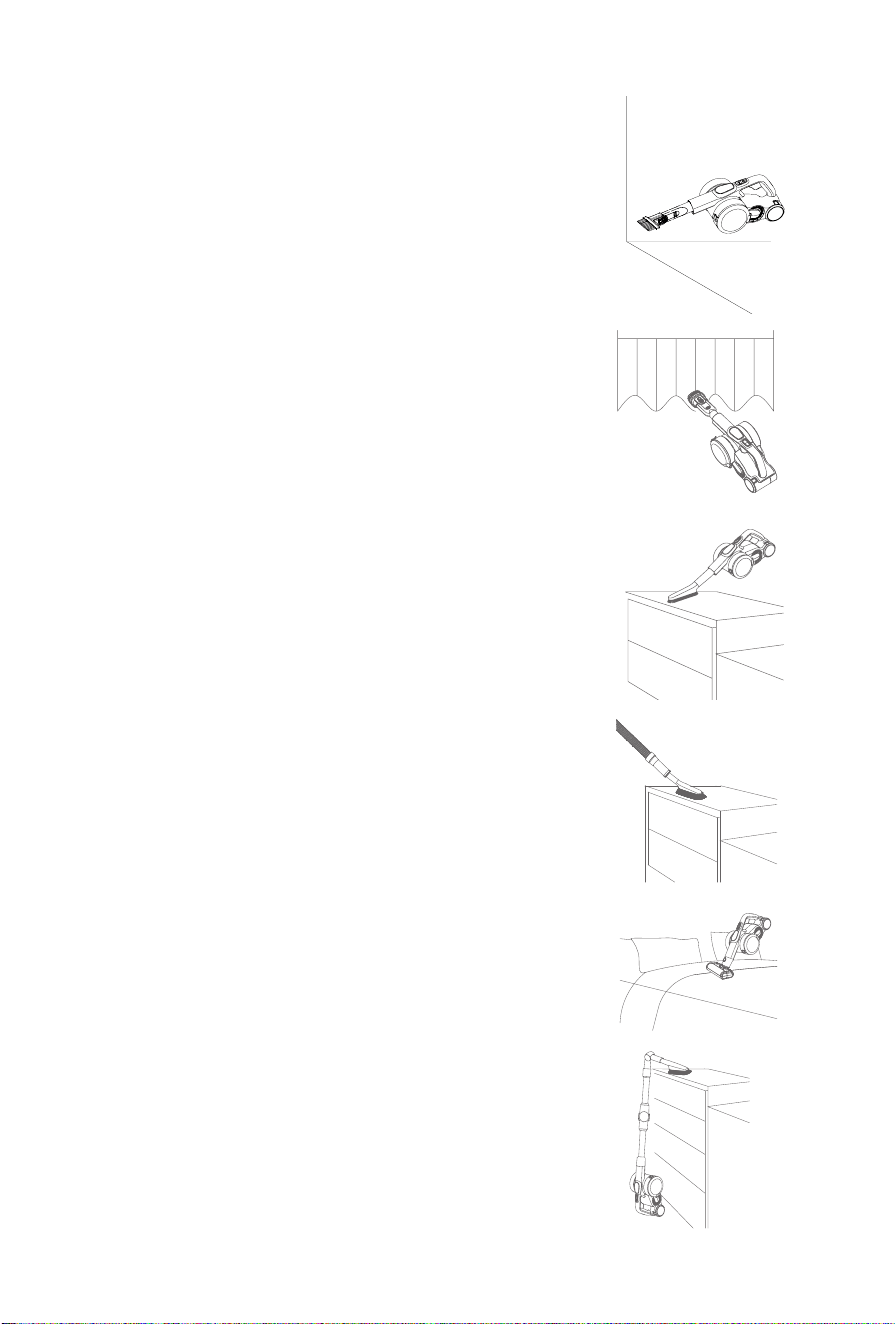

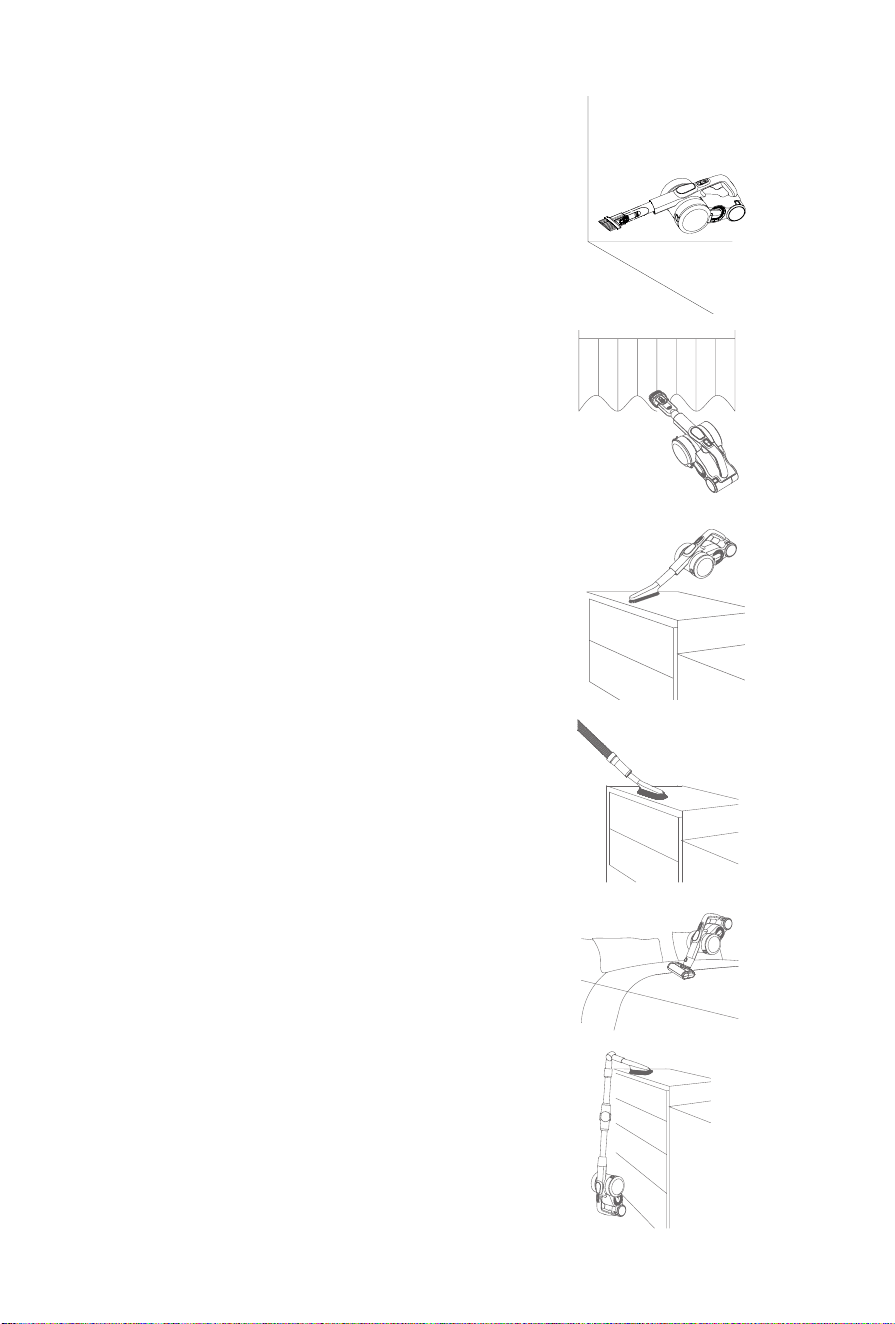

Use of accessories

2-in-1 crevice tool: suitable for cleaning crevice,

door or window corners and other narrow gap.

2-in-1 upholstery tool: suitable for cleaningcloset,

windowsill, sofa and table surface.

Soft brush: suitable for cleaning easy to scratch

furniture like bookshelf, handicraft etc.

Stretch hose: the stretch hose is suitable for

cleaning hard to reach areas.

Electric mattress head: Suitable for sofa and

mattress. The brushroll beats and then cleans

the dust mite and allergen from deep sofa or

bed.

Connector: Can be connected to other tools and

bend todi󰀨erent angle to clean dust on top of

high cabinetsor dust on the roof.

Cleaning and Replacing Parts

NOTES

1.HEPA filter is available for sale from local vacuum cleaner

distributors.

2.It is recommended to clean the dust cup after each use;

When the dust cup is full or the HEPA filter is clogged, it

needs to be cleaned and replaced if necessary. Electric

floorhead brushroll might be entangled with hair after long

time use. It needs to be cleaned in time to keep the vacuum

working more efficiently.

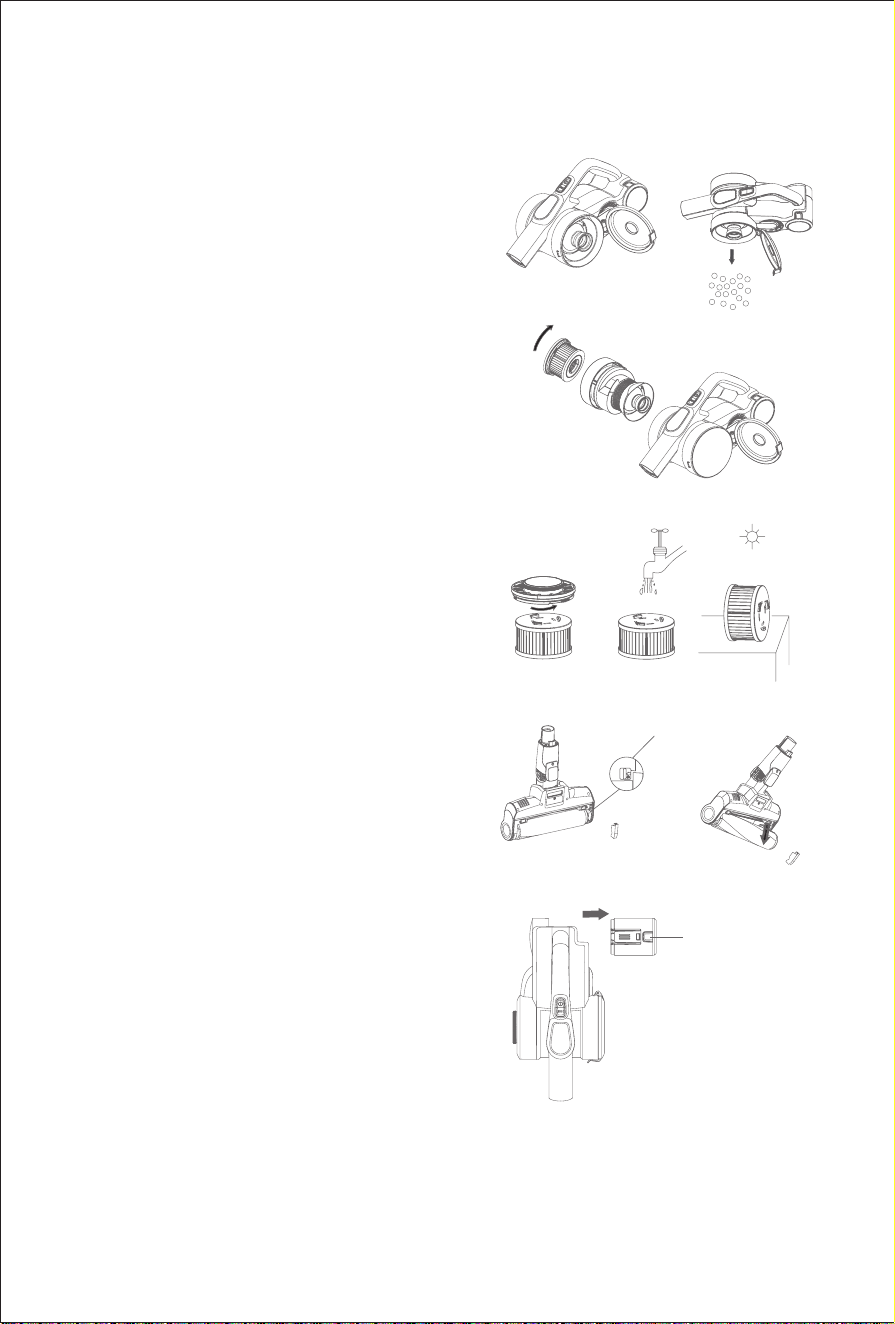

Clean dust cup and ltration system

Clean brushroll

Battery pack disassembly

Storage of main body

1. Press down the dust cup bottom cover,

open dust cup and dump dust into trash

can.

2. Hold HEPA lid and rotate anti-clockwise,

remove HEPA assembly from handheld

vacuum for cleaning.

3. Hold top of cyclone assembly and rotate

anti-clockwise, remove cyclone assembly

from handheld vacuum for cleaning.

4. If HEPA needs wash, hold the HEPA

and rotate clockwise, remove it from HEPA

lid for washing.

HEPA needs completely dry before reuse.

5. After cleaning, assemble the parts back

in the opposite sequence of disassembly.

1.Move the brushroll release button along

the arrow direction remove side cover.

2.Remove one end of the brushroll and

take it out from nozzle for cleaning.

3.After cleaning or replacing brushroll,

assemble it back in opposite sequence of

disassembly.

Press the battery release button, remove

the battery pack in the arrow direction and

place the battery in a plastic bag, then

store it in a dry place.

When the vacuum is long idled, remove

the battery, pack the machine and store it

in a cool and dry place, do not put in direct

sunlight or humid environment.

Brushroll release

button

Battery release

button

Safety Notes

This vacuum cleaner is designed for home use. Do not use it for commercial or other purposes.

Please read this instruction manual carefully before use, properly save and store it for future

use.

Do not put the vacuum close to re or other high temperature facility.

Do not use or store the machine under extreme bad conditions, for example, extreme

temperature. It is recommended to use it indoors between the temperature of 5 °C to 40 °C.

Store the machine in dry place and avoid direct sunlight.

Fully charge the battery before rst use or after long storage.

Before using the vacuum, make sure brushroll is assembled, otherwise, it may lead to motor fan

blockage, causing motor burn out.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet

dust, water, matches, etc.

Please do not use the vacuum to pick up tiny particles such as cement,gypsum powder, wall

powder, or large objects such as paper balls, otherwise it will cause malfunctions such as

blockage and motor burnout.

Avoid blockage to air inlet or brushroll, it may cause motor failure.

Do not pour or splash water or other liquids into the machine to avoid short circuit to burn out

the machine.

If the brushroll is not working, please check whether the brushroll is entangled with hair or other long

ber, clean it in time.

When storing the machine for a long time, ensure that the battery is fully charged before storage and charge

the machine at least every three months.

Unplug the charger to clean or repair the machine. Hold the charger when plugging or

unplugging it, and do not pull the charging cord.

Use a dry cloth to clean the machine. Liquids like gasoline, alcohol, lacquer thinner will cause

crack or colour fading and cannot be used.

If the machine is not working after fully charged, it must be checked and repaired in our

designated o󰀩ce, please do not dismantle the machine on your own.

Trouble Possible Causes Solutions

Motor does not work Battery has no power Charge the vacuum cleaner

Motor does not work

Metal tube, oorhead, battery

pack and vaccum cleaner is not

assembled correctly

Check the accessories are

assembled correctly to the

vacuum cleaner

Suction drops Dust cup full Clean dust cup

Suction drops Filter blocked Clean or replace lter

Trouble Shooting

Please check the following issues before sending to designated repair o󰀩ces.

Attention:If any other failures occurred, which need professional tools, in order to avoid danger, the machine must be

repaired or replaced by manufacturer, other maintenance offices or professionals from similar offices.

When discard the machine, please press the button to release the battery pack, take out the

battery pack, make sure the machine is disconnected with power and handled properly. Do not

throw into re,water or soil.

If the battery liquid leakage touches your skin or clothes, wash it with water, if there is any

discomfort, please go to hospital immediately.

Do not use non-original battery pack, avoiding machine damage and safety problems.

Avoid to use the vacuum cleaner to pick up easily blockable things such as: plastic bags, candy

paper, big scrap of paper, which might a󰀨ect the function, even cause failure of working. Please

clean the foreign matter on the oor head in time, then it will work normally. The discarded

battery pack shall be recycled safely, do not throw away casually.

Suction drops Floorhead air path blocked Clean oorhead air path

Short working time

after charging

Machine not fully charged

Follow instruction manual to fully

charge the battery

Short working time

after charging

Battery old aging

New batteries can be bought from

local distributor

Product Specication

Technical Parameter

Model No. JV85 Pro

Rated Voltage 28.8V

Rated Power 600W

Adaptor Input Voltage 100-240V

～

50/60Hz 0.8A

Adaptor Output Voltage 34.2V 600mA

Model No of Electric Floor

Head

T-EB110J

Rated Power of Electric

Floor Head

30W

Battery pack capacity 2500mAh

Charging time 4h-5h

Battery Model T-DC49F

Circuit Diagram

Charger

Main motor

Floorhead

motor

Charging holder

8 strings of

lithium batteries

Screen and

Button PCB

PCB

Lithium

battery PCB

EE EE EE EE EE EE

Disposal

The machine, accessories and packaging should be sorted for environmental-friendly recycling.

Do not dispose of the machine into household waste!

Only for EC countries:

According to the European Guideline 2012/19/EU, machine that are no longer usable, and

according to the European Guideline 2006/66/EC, defective or used battery packs/batteries,

must be collected separately and disposed of in an environmentally correct manner.

Battery packs/batteries:

Integrated batteries may only be removed for disposal by qualied personnel.

Opening the housing shell can damage or destroy the machine.

Do not dispose of battery packs/batteries into household waste, re or water. Battery

packs/batteries should, if possible, be discharged, collected, recycled or disposed of in an

environmental-friendly manner.

Subject to change without notice.

Warranty Information

This product enjoys two years warranty from the date of purchase.

Excluded from the guarantee is normal wear, commercial use, alterations to the appliance as

purchased, cleaning activities, consequences of improper use or damage by the purchaser

or a third person, damage, that can be attributed to external circumstances or caused by the

batteries.

Manufacturer Kingclean Electric Co., Ltd

Address

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province

215009, China

Manufacturer Information

Produkte installieren

Auspacken

Ö󰀨nen Sie die Verpackung, entfernen Sie das Schaumsto󰀨kissen und alle Zubehörteile und

Daten, nehmen Sie den Staubsauger, nehmen Sie ihn aus dem Beutel und entfernen Sie den

Plastikbeutel. Bewahren Sie sie für den zukünftigen Transport auf.

Name der Teile

1.Schaltertaste

4 .Flexibles Metallrohr

7.LED-Anzeige

10.Unterstützung laden

13.Elektrischer Matratzenkopf

16.Ausziehbarer Schlauch

2. Netzschalter

5. Entriegelungsknopf für den Bodenkopf

8.Entriegelung des Staubbehälters

11. 2 in 1 Spaltwerkzeug

14. Anschluss

17.Teppichrolle

3.Entriegelungsknopf für Metallrohre

6.Batterieentriegelungsknopf

9.Ladegerät

12.2 in 1 Polsterwerkzeug

15.Weiche Bürste

Packliste

Maschinenmontage

Installation des elektrischen Bodenkopfes

und des Metallrohrs

Halten Sie während des Anschlusses die elektrische

Bürste mit der linken Hand in die angegebene

Richtung, führen Sie das Metallrohr mit der rechten

Hand senkrecht in den Kopf des Bodens ein, richten

Sie es mit der leitenden Nadel aus und drücken Sie

den Gri󰀨 bis 'ein "Klicken" ist zu hören.

Achtung: Halten Sie den Gri󰀨 und den Bodenkopf in die

gleiche Richtung. Die leitende Nadel muss mit der Fassung

ausgerichtet sein.

Wenn während des Verpackens, Lagerns oder

Reinigens der elektrische Bodenkopf entfernt werden

muss, drücken Sie den Bürstenentriegelungsknopf

wie in der Abbildung gezeigt und ziehen Sie den

elektrischen Bodenkopf in die in der Abbildung

gezeigte Richtung.

Batteriebaugruppe und Handstaubsauger.

Batteriemontage: Halten Sie den Handstaubsauger

in einer Hand, halten Sie die Batterie in der anderen

Hand, richten Sie die Führungsnut auf das Gehäuse,

schieben Sie die Batterie in Pfeilrichtung (siehe

Abbildung) und ziehen Sie dann die Batterie nach der

Installation, um sicherzustellen, dass sie sich nicht

löst.

Name Handstaubsauger

Elektrischer

Bodenkopf

Elektrischer

Matratzenkopf

Elektrischer

Matratzenkopf

Elektrischer

Matratzenkopf

Menge 1 1 1 1 1

Name Weiche Bürste

Unterstützung

laden

Anschluss

Ausziehbarer

Schlauch

Flexibles Metallrohr

Menge 1 1 1 1 1

Name Teppichrolle Adapter Schraube Expansionsrohr Bedienungsanleitung

Menge 1 1 2 2 1

Warnung: Wenn der Staubsauger längere Zeit nicht benutzt wird,

entfernen Sie den Akku, packen Sie die Maschine ein und lagern

Sie sie an einem kühlen und trockenen Ort. Vermeiden Sie direktes

Sonnenlicht oder feuchte Umgebung.

Installation des Metallrohrs und des

Handstaubsaugers

Montieren Sie zuerst den Bodenkopf und das

Metallrohr gemäß der Methode zum Zusammenbauen

des elektrischen Bodenkopfs und des Metallrohrs.

Montieren Sie den Bodenkopf, das Metallrohr und

den Handstaubsauger: Richten Sie die leitfähige

Nadel des Metallrohrs wie durch den Pfeil angegeben

auf die Kupplung der Saugdüse aus und drücken Sie

sie nach oben, bis Ein "Klicken" ist zu hören.

Zubehörbaugruppe

Zur Vereinfachung der Verwendung ist dieses Produkt speziell mit einigen Zubehörteilen für den

tragbaren Teil des Staubsaugers ausgestattet. Wenn Sie den Handstaubsauger verwenden,

können Sie das Zubehör bei Bedarf direkt oder über den ausziehbaren Schlauch anschließen.

JV85Pro

Elektrische Matratzenbürste

2 in 1 Polsterwerkzeug

2 in 1 Spaltwerkzeug

Weiche Bürste

Ausziehbarer Schlauch

Anschluss

Teppichrolle

Modell

Name

Zubehörliste des Zubehörs

Staubsauger benutzen

Achtung: Wenn Sie das Produkt zum ersten

Mal verwenden, ist der Akku nicht voll.

Der Staubsauger muss vor dem Gebrauch

aufgeladen werden.

Ladungsträgerbefestigung

Montagemethode I: Setzen Sie den Staubsauger

in den Träger ein und drücken Sie ihn gegen die

Wand. Stellen Sie den Träger in die Position, in

der der Bodenkopf des Staubsaugers den Boden

nicht berührt. Entfernen Sie den Handstaubsauger

Abbildung4, um das Expansionsrohr an der Wand

zu platzieren, und folgen Sie Abbildung5, um die

Halterung in Position des Expansionsrohrs zu

bringen, und verriegeln Sie die Schraube. Stellen

Sie den Staubsauger nach Abschluss der Montage

zum Laden oder Aufbewahren auf den Ladeständer.

Achtung: Befestigen Sie die Stütze nicht wie imBadezimmer

an der feuchten Wand.

Expansionsschlauch

Unterstützung laden

schraube

4 5

Vakuumladung

Wenn die Leistung des Staubsaugers nicht

ausreicht, laden Sie den Staubsauger rechtzeitig

auf. Wenn die Spannung zu niedrig ist, sollte

sie die Batterie schützen, der Staubsauger

schaltet sich automatisch aus, der Staubsauger

sollte zu diesem Zeitpunkt aufgeladen werden.

Stecken Sie beim Laden den Ladestecker in die

Steckdose der Klimaanlage. Hängen Sie den

Handstaubsauger zum Laden an die Halterung.

Wenn die LED-Anzeige des Handstaubsaugers

eine Leistungssteigerung anzeigt, zeigt dies an,

dass der Staubsauger aufgeladen wird. Sobald der

Ladevorgang abgeschlossen ist, zeigt der LED-

Bildschirm 100% Leistung an.

Ziehen Sie nach dem Auaden den Ladestecker aus

der Steckdose und beenden Sie den Ladevorgang.

Attention: si la ligne d'alimentation est endommagé,il doit être

remplacé par un professionnel du fabricant, un réparateur ou

un service similaire pour éviter un danger.

Verwenden des Handstaubsaugers

Nehmen Sie den Staubsauger aus der Halterung

und drücken Sie den Schalter am Gri󰀨, um den

Staubsauger zu starten oder zu stoppen. Wenn

die Maschine eingeschaltet ist, bendet sich der

Betrieb im normalen Betriebsmodus. Drücken Sie

den Netzschalter, um in den Turbomodus oder die

maximale Leistung zu wechseln.

Verwendung eines exiblen Metallrohrs

Das exible Metallrohr hat zwei Modi: vertikal

und exibel. Der vertikale Modus entspricht dem

normalen Metallrohr. Der Biegemodus kann zum

Reinigen des Bodens des Tisches, des Bodens

des Bettes usw. verwendet werden. Wenn der

Biegemodus verwendet wird, drücken Sie die

Biegetaste wie in der folgenden Abbildung gezeigt,

und das Metallrohr kann einen Biegewinkel von 0

bis 90 ° erreichen.

Batterieentrie

gelungsknopf

Schaltertaste

Netzschalter

LED-Anzeige

Staubentriegelungsknopf

Flex-Taste

Teppichrolle

Reinigung von Hartbden,

Fliesen oder kurzflorigen

Teppichen.

Fliesen oder kurzflorigen

Teppichen

WVerwendung dem elektrischen Bodenkopf

Reinigen Sie harte Böden, Fliesen oder Teppiche mit

dem elektri schen Bodenkopf. Die Teppichbürste kann

beim Reinigen des langorigen Teppichs durch den

Bodenkopf ersetzt werden.

Hinweis: Was ist der Verriegelungsschutz der Rollbürste?

Wenn während des Betriebs des elektrischen Bodenkopfes

ein großes Volumen an eingeatmetem Fremdkörper oder

zu viel Faser vorhanden ist oder sogar ein Kind in der

Maschine versehentlich seine Hand in die Düse gesteckt hat,

führt dies zu einem abnormalen Stopp des Kopfes Walze,

der elektrische Bodenkopf funktioniert nicht mehr, um die

persönliche Sicherheit und den Bürstenmotor zu schützen.

Verwendung von Zubehör

2-in-1-Spaltwerkzeug: Zum Reinigen von Spaltecken,

Türen oder Fenstern und anderen engen Räumen

verfügbar.

2-in-1-Polsterwerkzeug: Zur Reinigung von Schrank,

Fensterbank, Sofa und Tischplatte erhältlich.

Weiche Bürste: zur Reinigung verfügbar

Möbel, die abgekratzt werden sollen, wie das Regal,

Kunsthandwerk usw.

Ausziehbarer Schlauch: Der ausziehbare Schlauch

ist für die Reinigung schwer zugänglicher Stellen

erhältlich.

Elektrischer Matratzenkopf: Erhältlich für das Sofa

und die Matratzen, die Bürstenrolle und reinigt dann

Staubmilben und Allergene vom Sofa oder Tiefbett.

Anschluss: Er kann an andere Werkzeuge

angeschlossen und in verschiedenen Winkeln

gebogen werden, um Staub auf hohen Schränken

oder Staub auf dem Dach zu entfernen.

Teilereinigung und Austausch

Staubbehälter und Filtersystem

1.Der HEPA-Filter ist bei örtlichen

Vakuumhändlern erhältlich.

2. Es wird empfohlen, den Staubbehälter

nach jedem Gebrauch zu reinigen. Wenn

der Staubbehälter voll ist oder der HEPA-

Filter verstopft ist, muss er gereinigt

und gegebenenfalls ersetzt werden. Die

elektrische Bodenbürste kann sich nach

langem Gebrauch mit dem Haar verheddern.

Sie sollte rechtzeitig gereinigt werden, damit

die Operation e󰀩zienter wird.

1.Drücken Sie auf die untere Abdeckung

des Staubbehälters, öffnen Sie den

Staubbehälter und füllen Sie den Staub in

den Behälter.

2. Halten Sie die HEPA-Abdeckung fest und

drehen Sie sie gegen den Uhrzeigersinn.

Entfernen Sie die HEPA-Baugruppe zum

Reinigen vom Handstaubsauger.

3. Halten Sie die Oberseite der

Zyklonbaugruppe fest und drehen Sie sie

gegen den Uhrzeigersinn. Entfernen Sie

die Zyklonbaugruppe zur Reinigung vom

Handstaubsauger.

4. Wenn der HEPA gewaschen werden soll,

halten Sie den HEPA fest und drehen Sie

ihn im Uhrzeigersinn. Entfernen Sie ihn zum

Waschen von der HEPA-Abdeckung.

HEPA muss vor der Wiederverwendung

vollständig trocken sein.

5.Nehmen Sie die Teile nach der Reinigung

in umgekehrter Reihenfolge wieder

zusammen.

Rollentriegelungsknopf

Batterieentriege

lungsknopf

Bürstenwalze reinigen

Lagerung des Staubsaugers

Hauptkörperlagerung

(1) Bewegen Sie den Rollentriegelungsknopf in Pfeilrichtung und entfernen Sie die

Seitenabdeckung.

(2) Entfernen Sie ein Ende der Walze und nehmen Sie es aus der Reinigungsdüse.

(3) Nachdem Sie die Bürstenwalze gereinigt oder ausgetauscht haben, bauen Sie sie in

umgekehrter Reihenfolge wieder zusammen, um sie zu zerlegen.

Batterie entfernen

Drücken Sie die Batterieentriegelungstaste, entfernen Sie die Batterie in Pfeilrichtung, legen Sie

die Batterie in eine Plastiktüte und legen Sie sie an einen trockenen Ort.

Wenn der Staubsauger längere Zeit nicht benutzt wird, entfernen Sie den Akku, packen Sie

die Maschine ein und lagern Sie sie an einem kühlen, trockenen Ort. Setzen Sie sie keinem

direkten Sonnenlicht oder einer feuchten Umgebung aus.

Vorsichtsmaßnahmen

Dieser Staubsauger ist für den Heimgebrauch bestimmt und darf nicht für kommerzielle oder

andere Zwecke verwendet werden.

Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät verwenden,

und bewahren Sie sie zum späteren Nachschlagen auf.

Bitte lassen Sie den Staubsauger nicht zu nahe an Feuerquellen und anderen Orten mit hohen

Temperaturen.

Bitte benutzen und lagern Sie das Gerät nicht unter extremen widrigen Bedingungen, zum

Beispiel extreme Temperatur, nicht in Umgebungen verwenden, in denen die Temperatur unter

5 Grad oder über 40 Grad liegt, Bitte kühl und trocken lagern, nicht längere Zeit der Sonne

aussetzen.

Bevor Sie einen neuen Akku verwenden oder den Akku zum ersten Mal nach einer längeren

Lagerung verwenden, laden Sie den Akku vollständig auf.

Bevor Sie den Staubsauger benutzen, achten Sie bitte auf die Walzenbürste mit der installierten

Bodenbürste, da sonst der Motor blockiert und der Motor verbrannt werden kann.

Verwenden Sie keinen Staubsauger, um Reinigungsmittel, Kerosin, Glasschlacke, Nadeln, Ruß,

feuchten Staub, Abwasser, Streichhölzer usw. zu saugen.

Verwenden Sie keinen Staubsauger, um winzige Partikel wie Zement, Gipspuder undWandpuder

zu saugen oder größere Gegenstände wie Spielzeug und Papierkugeln, da sonst der Staubsauger

blockiert und der Motor verbrannt werden kann.

Achten Sie bei der Verwendung des Staubsaugers darauf, die Ansaugö󰀨nung und die

Walzenbürste nicht zu blockieren, da sonst möglicherweise eine Störung des Motors auftritt.

Wenn Sie den Staubsauger benutzen, sollten Sie die Glieder nicht in die Ansaugö󰀨nung der

Bodenbürste stecken, da dies zu Verletzungen führen kann.

Gießen oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen

Kurzschluss der Maschine zu vermeiden.

Wenn sich die Walzenbürste während des Gebrauchs nicht dreht, prüfen Sie, ob die Walzenbürste

mit Haaren oder anderen langen Fasern gewindet ist, und reinigen Sie sie rechtzeitig.

Wenn dieses Gerät bei längerer Lagerung nicht verwendet wird, bitte stellen Sie sicher, dass

der Akku vollständig geladen ist und mindestens alle drei Monate geladen und entladen wird.

Please do not use the vacuum to pick up detergent, oil, glass slag, needle, cigarette ash, wet

dust, water, matches, etc.

Wenn Ihr Staubsauger voll aufgeladen ist, gereinigt oder repariert werden muss, ziehen Sie bitte

rechtzeitig den Stecker aus der Steckdose. Halten Sie den Stecker des Ladegeräts fest, wenn

Sie das Netzkabel einstecken oder ziehen, ziehen Sie nicht am Kabel.

Verwenden Sie zum Reinigen des Staubsaugers ein trockenes Tuch, kein Benzin, Alkohol,

Bananenwasser usw, andernfalls kann das Gehäuse rissig oder vergilbt sein.

Wenn die gesamte Maschine voll aufgeladen ist und nicht funktioniert, muss an der dafür

vorgesehenen Servicestelle überprüft und repariert werden. Zerlegen Sie die Maschine nicht.

Die Abfallmaschine enthält eine Batterie, sollte sicher recycelt werden, entsorgen Sie es nicht nach

Belieben.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seiner Reparaturabteilung oder einer

ähnlichen Abteilung ausgetauscht und repariert werden, um Gefahren zu vermeiden.

Aufschlüsselung Mögliche Ursachen Lösungen

Der Motor

funktioniert nicht

Die Batterie ist nicht mit Strom

versorgt

Laden Sie den Staubsauger auf

Der Motor

funktioniert nicht

Das Metallrohr, der Bodenkopf, die

Batterie und der Staubsauger sind

nicht richtig zusammengebaut

Das Metallrohr, der Bodenkopf, die

Batterie und der Staubsauger sind

nicht richtig zusammengebaut

Geringe Saugkraft Der Staubbehälter ist voll Schließen Sie den Staubbehälter

Geringe Saugkraft Der Filter ist blockiert

Reinigen oder ersetzen Sie den

Filter

Geringe Saugkraft Der Luftplatinenkopf ist blockiert Reinigen Sie den Platinenkopf

Kurze Arbeitszeit

nach dem Laden

Das Gerät ist nicht voll aufgeladen

Befolgen Sie die Bedienungsanleitung,

um den Akku vollständig aufzuladen

Kurze Arbeitszeit

nach dem Laden

Alterung der Batterie

Neue Batterien können bei einem

örtlichen Händler gekauft werden

Fehlerbehebung

Überprüfen Sie die folgenden Probleme, bevor Sie sie an einen autorisierten Reparaturbetrieb

senden.

Warnung: Wenn andere Fehler vorliegen, müssen Spezialwerkzeuge verwendet werden, um Gefahren zu vermeiden,

und sie müssen von Fachleuten des Herstellers, Reparaturbetriebs oder eines ähnlichen Service repariert werden.

Technischer Parameter

Modellnummer JV85 Pro

Nennspannung 28.8V

Nennleistung 600W

Adapter Eingangsspannung 100-240V

～

50/60Hz 0.8A

Adapterausgangsspannung 34.2V 600mA

Modellnummer des Bodenkopfes T-EB110J

Nennleistung des Bodenkopfes 30W

Kapazität des Akkus 2500mAh

Ladezeit 4h-5h

Modell der Batterie

T-DC49F

Circuit Diagram

Ladegerät

Hauptmotor

Bodenkopfmotor

Ladestation

Lithiumbatterie

PCB-Bildschirm

und Taste

Adapterplatine PCB

Lithium-

Batterie-

Platine

EE EE EE EE EE EE

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden.

Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-

Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und

auf umweltfreundliche Weise entsorgt werden.

Akkupakete/Akkus:

Entnahme von integrierten Akkus für Entsorgung darf nur von qualiziertem Personal

durchgeführt werden.

Ö󰀨nen der Gehäuseschale kann die Maschine beschädigen oder zerstören.

Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus

sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise

entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen

an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen

oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare

oder die von den Akkus verursachte Schäden.

Hersteller Kingclean Electric Co., Ltd

Adresse

No.1 Xiangyang Road, Suzhou New District, Jiangsu Province

215009, China

Herstellerinformationen

Desembalaje

Abra el paquete, saque la almohadilla de espuma, todos los accesorios y la máquina del

paquete, saque la bolsa de plástico y guárdela para futuras reparaciones y mantenimiento.

Nombres de las Partes

1. Botón de interruptor

4 .Tubo de metal exible

7.Pantalla LED

10.Titular de carga

13.Cabezal de colchón eléctrico

16.Manguera de estiramiento

2.Botón de encendido

5.Botón de liberación de la cabeza del piso

8.Pestillo de liberación de la copa de polvo

11. Aspiración plana 2 en 1

14. Conector

17.Desplazamiento de alfombra

3.Botón de liberación del tubo de metal

6.Botón de liberación de la batería

9.Cargador

12.Herramienta de tapicería 2 en 1

15.Cepillo suave

Lista de empaque

ontaje de la Máquina

Montaje el cabezal eléctrico del piso y el

tubo de metal

Al conectar, sostenga el cepillo eléctrico con la mano

izquierda en la dirección que se muestra, use la mano

derecha para insertar el tubo de metal verticalmente

en la cabeza del piso, alinee con la aguja conductora,

presione el mango hasta que escuche un "clic".

Atención: Mantenner el mango y la cabeza del piso en la

misma dirección, la aguja conductora debe alinearse con el

zócalo.

Al empacar, almacenar o limpiar, si es necesario quitar

el cabezal eléctrico del piso, presione el botón de

liberación del cepillo como se muestra en la imagen y

tire del cabezal eléctrico del piso en la dirección que

se muestra en la imagen.

Montaje de la batería y la aspiradora de

mano

Montaje de la batería: sostenga la aspiradora de

mano con una mano, sostenga la batería con la otra

mano, apunte a la ranura guía en el cuerpo, deslice

la batería de acuerdo con la dirección de la echa

que se muestra en la imagen y luego tire de la batería

después de la instalación para asegurarse de que no

se suelte.

Nombre

Aspiradora de

mano

Cabeza de piso

eléctrico

Cabezal de

colchón eléctrico

Herramienta de

tapicería 2 en 1

Aspiración plana

2 en 1

Cantidad 1 1 1 1 1

Nombre Cepillo suave Titular de carga Conector

Manguera de

estiramiento

Tubo de metal

exible

Cantidad 1 1 1 1 1

Nombre

Desplazamiento de

alfombra

Adaptador Tornillo Tubo de expansión

Instrucciones del

Manual

Cantidad 1 1 2 2 1

Atención: cuando la aspiradora esté inactiva durante mucho

tiempo, retire la batería, empaque la máquina y guárdela en

un lugar fresco y seco, evite la luz solar directa o un ambiente

húmedo.

Montaje del tubo de metal y aspiradora de

mano

Primero, ensamble la cabeza del piso y el tubo de

metal de acuerdo con el método de ensamblar la

cabeza del piso eléctrico y el tubo de metal.

Ensamble la cabeza del piso, el tubo de metal y la

aspiradora de mano: como lo muestra la echa, alinee

la aguja conductora del tubo de metal con el acoplador

de la boquilla de succión, empuje hacia arriba hasta

que escuche un "clic".

Montaje de accesorios

Para mayor comodidad de uso, este producto está especialmente equipado con algunos

accesorios para la parte portátil de la aspiradora. Cuando usa solo la aspiradora de mano,

puede conectar directamente los accesorios según sus necesidades o conectar los accesorios

a través de la manguera elástica.

JV85Pro

Cepillo de colchón eléctrico

Herramienta de tapicería 2 en 1

Aspiración plana 2 en 1

Cepillo suave

Manguera de estiramiento

Ausziehbarer Schlauch

Desplazamiento de alfombra

Modelo

Nombre

Detalles de conexiones de los accesorios

Uso de Aspiradora

Nota: Cuando use este producto por primera

vez, la capacidad de la batería de la aspiradora

puede no estar llena. Debe cargar la aspiradora

y usarla después de que esté completamente

cargada.

Montaje del soporte de carga

Método de montaje uno: coloque la aspiradora en

el soporte, y apoye la aspiradora contra la pared,

coloque el soporte en la posición que el cabezal del

piso de la aspiradora no toque el suelo. Retire la

aspiradora de mano, siga la Figura 4 para colocar

el tubo de expansión en la pared y siga la Figura

5 para colocar el soporte en la posición del tubo

de expansión, y asegure el tornillo. Después de

completar el ensamblaje, coloque la aspiradora en

el soporte del cargador para cargar o almacenar.

Atención: no je el soporte al baño u otra pared húmeda.

Tubo de expansión

Soporte de carga

Tornillo

4 5

Carga de la aspiradora

Cuando la potencia de la aspiradora sea

insuciente, cárguela a tiempo; Cuando el voltaje

es demasiado bajo, para proteger la batería,

la aspiradora se apagará automáticamente, en

este momento es necesario cargar la aspiradora.

Al cargar, conecte el conector del cargador a la

toma de corriente de A / C, cuelgue la aspiradora

de mano en el soporte para comenzar a cargar.

Cuando la pantalla LED de la aspiradora de mano

muestra un aumento de potencia, indica que la

aspiradora se está cargando. Cuando se completa

la carga, la pantalla LED muestra el 100% de

potencia.

Después de cargar, desconecte el enchufe del cargador

y deje de cargar.

Atención: si el cable de alimentación está dañado, para evitar

peligros, debe ser reemplazado por personal profesional del

fabricante, agente de reparación o departamento similar.

Uso de la aspiradora de mano

Retirar la aspiradora del soporte, presione el botón

del interruptor en el mango para encender o apagar

la aspiradora. Cuando la máquina está encendida,

funciona en modo de potencia normal, presione el

botón de encendido para cambiar al modo turbo o

de potencia máxima.

Uso de tubo de metal exible

El tubo de metal exible tiene dos modos: vertical

y doblado. El modo vertical es equivalente al tubo

de metal normal. El modo de doblado se puede

usar para limpiar debajo del fondo de la mesa, el

fondo de la cama, etc. Cuando se necesita el modo

de doblado, presione el botón de doblado como se

muestra en la siguiente gura, y el tubo de metal

puede alcanzar un ángulo de doblado de 0-90 °

Botón de interruptor

Botón de

liberación

de la batería

Botón de encendido

Pantalla LED

Botón de liberación de polvo

Botón de flexión

Desplazamiento de

alfombra

Limpiar el piso duro, las

baldosas o la alfombra de

pelo corto.

Limpiar la alfombra de

pelo largo.

Uso de la cabeza del piso eléctrico

Limpie el piso duro, el azulejo o la alfombra con el

cabezal eléctrico del piso. El cepillo de alfombra se

puede reemplazar al cabezal del piso para limpiar la

alfombra de cabello largo.

Nota: ¿cuál es la protección de bloqueo del cepillo rodante?

Durante el funcionamiento del cabezal eléctrico del piso,

si hay un gran volumen de material extraño inhalado o

demasiada herida de bra, o incluso un niño que juega en

la máquina coloca la mano en la boquilla por error, lo que

provoca la detención anormal del rodillo de cepillo, el cabezal

eléctrico dejará de funcionar para proteger la seguridad

personal y el motor del cepillo.

Uso de accesorios.

Herramienta para grietas 2 en 1: adecuada para

limpiar grietas, esquinas de puertas o ventanas y

otros espacios estrechos.

Herramienta de tapicería 2 en 1: adecuada para

limpiar el armario, el alféizar de la ventana, el sofá y

la supercie de la mesa.

Cepillo suave: adecuado para limpiar muebles fáciles

de rayar como estanterías, artesanías, etc.

Manguera de estiramiento: la manguera de

estiramiento es adecuada para limpiar áreas de difícil

acceso.

Cabezal de colchón eléctrico: adecuado para sofá y

colchón. La maleza golpea y luego limpia el ácaro del

polvo y el alérgeno del sofá o la cama.

Conector: se puede conectar a otras herramientas y

doblar en un ángulo diferente para limpiar el polvo en

la parte superior de los gabinetes altos o el polvo en

el techo.

Limpio y Reemplazo de las Partes

Limpiar la copa de polvo y sistema

de filtración

1.El ltro HEPA está disponible para la venta

en distribuidores locales de aspiradoras.

Se recomienda limpiar la copa de polvo

después de cada uso; Cuando el depósito

de polvo está lleno o el filtro HEPA está

obstruido, debe limpiarse y reemplazarse si

es necesario. El cepillo eléctrico del cabezal

del piso puede enredarse con el cabello

después de un uso prolongado. Debe

limpiarse a tiempo para que la aspiradora

funcione de manera más eciente.

1. Presionar hacia abajo la cubierta inferior

del recipiente para polvo, abrir el recipiente

para polvo y verter el polvo en el bote de

basura.

2. Sujetar la tapa HEPA y gire en sentido

antihorario, retire el conjunto HEPA de la

aspiradora de mano para limpiarlo.

3. Sujete la parte superior del conjunto de

ciclón y gire en sentido antihorario, retire el

conjunto de ciclón de la aspiradora de mano

para limpiarlo.

4. Si HEPA necesita lavarse, sostenga el

HEPA y gírelo en sentido horario, retírelo de

la tapa HEPA para lavarlo. HEPA necesita

estar completamente seco antes de

reutilizarlo.

5. Después de la limpieza, vuelva a armar

las piezas en la secuencia opuesta de

desmontaje.

Botón de liberación del

cepillo giratorio

Botón de liberación

de la batería

Limpio de brocha

Almacenamiento de la Aspiradora

Almacenamiento del cuerpo principal

1. Mover el botón de liberación del cepillo giratorio a lo largo de la dirección de la echa, retirar

la cubierta lateral.

2. Retirar un extremo del rodillo de cepillo y sacar lo de la boquilla para limpiarlo.

3. Después de limpiar o reemplazar el cepillo giratorio, volver a ensamblarlo en la secuencia

opuesta de desmontaje.

Desmontaje de la batería

Presionar el botón de liberación de la batería, retirar la batería en la dirección de la echa y

colocar la batería en una bolsa de plástico, luego guardar la en un lugar seco.

Cuando la aspiradora esté inactiva durante mucho tiempo, retire la batería, empaque la

máquina y guárdela en un lugar fresco y seco, no la exponga a la luz solar directa ni a un

ambiente húmedo.

Precauciones de Seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para nes comerciales o de

otro tipo.

Lea detenidamente este manual de instrucciones antes de usarlo, guárdelo y guárdelo

adecuadamente para usarlo en el futuro.

No ponga la aspiradora cerca del fuego u otras instalaciones a altas temperaturas.

No utilice ni almacene la máquina en condiciones extremas, por ejemplo, temperaturas

extremas. Se recomienda utilizarlo en interiores a una temperatura de 5 a 40°C. Guarde la

máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes del primer uso o después de un almacenamiento

prolongado

Antes de usar la aspiradora, asegúrese de que el cepillo giratorio esté ensamblado, de lo

contrario, podría ocasionar el bloqueo del ventilador del motor, causando que el motor se

apague.

No utilice la aspiradora para recoger detergente, aceite, escoria de vidrio, aguja, ceniza de

cigarrillo, polvo húmedo, agua, fósforos, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo

de pared u objetos grandes como bolas de papel, de lo contrario, podrían producirse fallos de

funcionamiento, como el bloqueo y el desgaste del motor.

Evite la obstrucción de la entrada de aire o del cepillo, ya que podría ocasionar fallas en el

motor.

No ponga la mano o el pie en la entrada del cabezal para evitar lesiones corporales.

No vierta ni salpique agua u otros líquidos en la máquina para evitar cortocircuitos y quemar la

máquina.

Si el cepillo no funciona, compruebe si el cepillo está enredado con pelo u otra bra larga, límpielo

a tiempo.

Cuando almacene la máquina durante mucho tiempo, asegúrese de que la batería esté

completamente cargada antes de guardarla y cárguela al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sostenga el cargador al enchufarlo o

desenchufarlo, y no tire del cable de carga.

Use un paño seco para limpiar la máquina. Líquidos como la gasolina, el alcohol, el diluyente

de laca causarán grietas o decoloración del color y no se pueden usar.

Si la máquina no está funcionando después de cargarla por completo, debe revisarla y repararla

en nuestra ocina designada, no desmonte la máquina por su cuenta.

La máquina desechada contiene baterías. Deben ser reciclados de forma segura. No los

deseche al azar.

Si hay daños en el cable de alimentación, para evitar peligros, debe ser reemplazado o reparado por

la agencia de reparación o por una persona profesional.

Problemas Causos Posibles Soluciones

El motor no funciona La batería no tiene energía Cargar la aspiradora

El motor no funciona

El tubo de metal, el cabezal del

piso, la batería y la aspiradora

no están ensamblados

correctamente.

Vericar que los accesorios estén

ensamblados correctamente en la

aspiradora.

Gotas de succión Copa de polvo llena Limpiar la copa de polvor

Gotas de succión El ltro está cubierto de polvo Limpiar o reemplazar el ltro

Gotas de succión

Ruta de aire de la cabeza del piso

bloqueada

Limpiar el Cepillo de rodillo

eléctrico limpio

Corto tiempo de

trabajo después de

cargar

La máquina no está

completamente cargada

Siga el manual de instrucciones para

cargar completamente la batería.

Corto tiempo de

trabajo después de

cargar

Batería envejecida

Poder comprar baterías nuevas

del distribuidor local

Solución de problemas

Vericar los siguientes problemas antes de enviarlo al agente de reparación designado.

Atención: si hay otras fallas se necesitan herramientas especiales, para evitar peligros, deben ser reparadas por

profesionales del fabricante, agente de reparación o agente similar.

Parámetros Técnicos

Modelo No JV85 Pro

Voltaje Nominal 28.8V

Podencia Nominal 600W

Voltaje de entrada del adaptador 100-240V

～

50/60Hz 0.8A

Voltaje de salida del adaptador 34.2V 600mA

Modelo No. de la cabeza de piso

eléctrico

T-EB110J

Podencia nominal de la cabeza de

piso eléctrico

30W

Capacidad de la batería 2500mAh

Tiempo de carga 4h-5h

Tipo de batería

T-DC49F

Diagrama de circuito

Cargador

Motor principal

Motor de cabeza

de piso

Soporte de carga

Batería de Litio

Placa de pantalla

y botón

Placa adaptadora

PCB de

batería de

litio

EE EE EE EE EE EE

Desechado

La máquina, los accesorios y el embalaje deben clasicarse para un reciclaje respetuoso con el

medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de

acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben

recolectarse por separado y desecharse de manera ambientalmente correcta .

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calicado.

Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los

paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o

desecharse de manera respetuosa con el medio ambiente.

iSujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantia de dos años a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modicaciones

al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o

el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a

circunstancias externas o las baterías.

Fabricante Kingclean Electric Co., Ltd

Dirección

No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de

Jiangsu 215009, China

Información del fabricante

Disimballaggio

Aprire l’imballaggio, estrarre la gommapiuma, gli accessori e l’apparecchio , rimuovere il

sacchetto di plastica e conservarla per usi futuri.

Vocabolario

1. Pulsante di commutazione

4 .Tubo metallico essibile

7.Schermo a LED

10.Supporto di ricarica

13.Testata per materasso elettrica

16.Tubo essibile elastico

2.Pulsante di accensione

5. Pulsante di commutazione

8.Fermo di rilascio del contenitore della polvere

11. Strumento per fessure 2 in 1

14. Connettore

17.Spazzola per tappeti

3.Pulsante di rilascio del tubo metallico

6.Pulsante di rilascio della batteria

9.Adattatore

12.Strumento per tappezzeria 2 in 1

15. Spazzola morbida

Lista imballaggio

Installazione a macchina

Installazione di testata elettrica del

pavimento e tubo metallico

Durante il collegamento, tenere la testata elettrica con

la mano sinistra nella direzione mostrata, usare la

mano destra per inserire il tubo metallico verticalmente

nella testata del pavimento, allinearlo con l'ago

conduttivo, premere la maniglia no a quando si sente

un "clic".

Attenzione: mantenere l'impugnatura e la testata del

pavimento nella stessa direzione, l'ago conduttivo deve

allinearsi con la presa.

Durante l'imballaggio, lo stoccaggio o la pulizia, se è

necessario rimuovere la testata elettrica, premere il

pulsante di rilascio della testata del pavimento come

mostrato nella gura e tirare la testata elettricanella

direzione mostrata nella gura.

Installazione del pacco batteria e

aspirapolvere portatile

Installazione del pacco batteria: tenere l'aspirapolvere

portatile in una mano, tenere il pacco batteria nell'altra

mano, mirare alla scanalatura di guida sul corpo, far

scorrere il pacco batteria secondo la direzione della

freccia mostrata in gura, e quindi tirare il pacco

batteria dopo l'installazione per assicurarsi che non si

allenti.

Nome

Aspirapolvere

portatile

Testata elettrica

del pavimento

Testata per

materasso elettrica

Strumento per

tappezzeria 2 in 1

Strumento per

fessure 2 in 1

Quantità 1 1 1 1 1

Nome Spazzola morbida

Supporto di

ricarica

Connettore

Tubo essibile

elastico

Tubo metallico

essibile

Quantità 1 1 1 1 1

Nome

Spazzola per

tappeti

Adattatore Vite

Tubo di

espansione

Manuale di Istruzioni

Quantità 1 1 2 2 1

Attenzione: quando l'aspirapolvere è a lungo inattivo, rimuovere

la batteria, imballare la macchina e riporla in un luogo fresco e

asciutto, evitare la luce solare diretta o l'ambiente umido.

Installazione di tubo metallico e

aspirapolvere portatile

Innanzitutto, assemblare la testata del pavimento e

il tubo metallico secondo il metodo di assemblaggio

della testata del pavimento elettrico e del tubo

metallico.

Montare la testata del pavimento, il tubo metallico e

aspirapolvere portatile: come mostrato dalla freccia,

allineare l'ago conduttivo del tubo metallico con

l'accoppiatore dell'ugello di aspirazione, spingere

verso l'alto no a quando si sente un "clic".

Assemblaggio di accessori

Per comodità d'uso, questo prodotto è appositamente dotato di alcuni accessori per la parte

portatile dell'aspirapolvere. Quando si utilizza l'aspirapolvere portatile da solo, è possibile

collegare direttamente gli accessori in base alle proprie esigenze o collegare gli accessori

attraverso il tubo essibile elastico.

JV85Pro

Testata per materasso elettrica

Strumento per tappezzeria 2 in 1

Strumento per fessure 2 in 1

Spazzola morbida

Tubo 󽗊essibile elastico

Connettore

Spazzola per tappeti

modello

Nome

Zubehörliste des Zubehörs

Elenco connessioni accessori

Attenzione: quando si utilizza il prodotto per

la prima volta, la carica della batteria non è

completa. È necessario caricare l'aspirapolvere

prima dell'uso.

Montaggio del supporto di ricarica

Mettere l'aspirapolvere nel supporto e appoggiare

l'aspirapolvere contro la parete, posizionare il

supporto nella posizione in cui la testata del

pavimento dell'aspirapolvere non tocca terra.

Rimuovere l'aspirapolvere portatile, seguire Fig4

per posizionare il tubo di espansione sulla parete

e seguire Fig5 per posizionare il supporto nella

posizione del tubo di espansione, quindi bloccare

la vite. Al termine dell'assemblaggio, caricare

l'aspirapolvere sul supporto di ricarica o riporlo.

Attenzione: non ssare il supporto al bagno o ad altre pareti

umide.

Tubo di espansione

Supporto di ricarica

Vite

4 5

Carica dell'aspirapolvere

Quando la potenza dell'aspirapolvere è insu󰀩ciente,

caricare l'aspirapolvere in tempo; Quando la

tensione è troppo bassa, per proteggere la batteria,

l'aspirapolvere si spegnerà automaticamente,

in questo momento l'aspirapolvere deve essere

caricato. Durante la ricarica, inserire il connettore

del caricabatterie nella presa di corrente A / C,

appendere l'aspirapolvere portatile sul supporto

per iniziare la ricarica. Quando il display a LED

dell'aspirapolvere portatile mostra un aumento di

potenza, indica che l'aspirapolvere si sta caricando.

Al termine della ricarica, il display a LED mostra

una potenza del 100%.

Dopo la ricarica, scollegare la spina del caricabatterie

dalla presa di corrente in tempo per interrompere la

ricarica.

Attenzione: se il cavo di alimentazione è danneggiato, per

evitare pericoli, deve essere sostituito da un professionista del

produttore, agente di riparazione o reparto simile.

Uso dell'aspirapolvere portatile

Rimuovere l'aspirapolvere dal supporto, premere il

pulsante sull'impugnatura per avviare o arrestare

l'aspirapolvere. Quando il prodotto è appena acceso,

funziona in modalità di alimentazione normale.

Premere il pulsante di accensione per passare alla

modalità di potenza media e massima.

Uso del tubo metallico essibile

Il tubo metallico essibile ha due modalità: verticale

e di piegatura. La modalità verticale è equivalente

al normale tubo metallico. La modalità di piegatura

può essere utilizzata per la pulizia sotto il fondo del

tavolo, il fondo del letto, ecc. Quando è necessaria

la modalità di piegatura, premere il pulsante di

piegatura come mostrato nella gura seguente

e il tubo metallico può raggiungere un angolo di

piegatura di 0-90 °.

Pulsante di

rilascio pacco

batterie

Interruttore

Pulsante di accensione

Schermo a LED

Pulsante di rilascio polvere

Pulsante di piegatura

Teppichrolle

Pulire il tappeto del

pavimento duro, delle

mattonelle o dei capelli

corti.

Pulire il tappeto a pelo

lungo.

Uso della testata elettrica del pavimento

Pulire pavimenti duri, piastrelle o moquette con la

testata elettrica del pavimento. La spazzola per

tappeti può essere sostituita alla testata per pulire il

tappeto a pelo lungo.

Nota: che cos'è la protezione blocco della spazzola rotolante?

Durante il funzionamento della testata elettrica del pavimento,

se c'è un grande volume di materiale estraneo inalato o

troppa ferita di bre, o anche un bambino nel gioco della

macchina mette erroneamente la mano nell'ugello, causando

un arresto anomalo del rullo, la testata elettrica del pavimento

smetterà di funzionare, al ne di proteggere la sicurezza

personale e il motore della spazzola.

Uso degli accessori

Strumento per fessure 2 in 1: adatto per pulire

fessure, angoli di porte o nestre e altri spazi stretti.

Strumento per tappezzeria 2 in 1: adatto per pulire

l'armadio, il davanzale, il divano e la supercie del

tavolo.

Spazzola morbida: adatta per la pulizia di mobili facili

da gra󰀩are come libreria, artigianato ecc.

Tubo essibile elastico: il tubo essibile elastico è

adatto per la pulizia di aree di󰀩cili da raggiungere.

Testata per materasso elettrica: adatta per divano e

materasso.La spazzola batte e quindi pulisce l'acaro

della polvere e l'allergene dal divano o dal letto

profondo.

Connettore: può essere collegato ad altri strumenti e

piegaread angolo diverso per pulire la polvere sopra

gli armadi alti ola polvere sul tetto.

Pulizia e Sostituzione di Parti

Pulire il contenitore della polvere

e il sistema di ltrazione

1. Il ltro HEPA è disponibile per la vendita

presso i distributori locali di aspirapolvere.

2. Si consiglia di pulire il contenitore della

polvere dopo ogni utilizzo; Quando il

contenitore della polvere è pieno o il filtro

HEPA è intasato, deve essere pulito e

sostituito se necessario. Il rullo di spazzola

elettrico a pavimento potrebbe rimanere

impigliato con i capelli dopo un uso

prolungato. Deve essere pulito in tempo per

far funzionare l'aspirapolvere in modo più

e󰀩ciente.

1. Premere verso il basso il coperchio

inferiore del contenitore della polvere, aprire

il contenitore della polvere e scaricare la

polvere nel cestino.

2. Tenere il coperchio HEPA e ruotare in

senso antiorario, rimuovere il gruppo HEPA

dal vuoto portatile per la pulizia.

3. Tenere la parte superiore del gruppo

ciclone e ruotare in senso antiorario,

rimuovere il gruppo ciclone dal vuoto

portatile per la pulizia.

4. Se è necessario lavare l'HEPA, tenere

l'HEPA e ruotarlo in senso orario, rimuoverlo

dal coperchio HEPA per il lavaggio. L'HEPA

deve essere completamente asciutto prima

di essere riutilizzato.

5. Dopo la pulizia, rimontare le parti nella

sequenza opposta di smontaggio.

Pulsante di rilascio della

spazzola

Pulsante di rilascio

della batteria

Pulire la spazzola a rullo elettrica

Conservazione dell'aspirapolvere

Conservazione del corpo principale

1.Spostare il pulsante di rilascio della spazzola lungo la direzione della freccia per rimuovere il

coperchio laterale.

2.Rimuovere un'estremità del rullo di spazzola ed estrarlo dall'ugello per la pulizia.

3.Dopo aver pulito o sostituito la spazzola, rimontarlo nella sequenza opposta di smontaggio.

Smontaggio del pacco batteria

Premere il pulsante di rilascio della batteria, rimuovere il pacco batteria nella direzione della

freccia e posizionare la batteria in un sacchetto di plastica, quindi conservarlo in un luogo

asciutto.

Quando l'aspirapolvere è a lungo inattivo, rimuovere la batteria, imballare la macchina e riporla

in un luogo fresco e asciutto, non esporre alla luce diretta del sole o all'ambiente umido.

Note di sicurezza

Questo aspirapolvere è progettato per l'uso domestico. Non utilizzarlo per scopi commerciali o

di altro.

Si prega di leggere attentamente le istruzioni prima dell'uso, correttamente salvare e archiviare

per un uso futuro.

Non mettere il vuoto vicino al fuoco o altra struttura ad alta temperatura.

Non utilizzare o conservare la macchina in cattive condizioni estreme, ad esempio, temperature

estreme. Si raccomanda di usare chiuso tra la temperatura di 5 ° C a 40 ° C. Conservare la

macchina in luogo asciutto ed evitare la luce solare diretta.

Carica completamente la batteria prima del primo utilizzo o dopo una lunga conservazione

Prima di utilizzare il vuoto, assicurarsi che il rotolo di pasta sia assemblato, altrimenti potrebbe

causare l'ostruzione del ventilatore del motore, causando la bruciatura del motore.

Si prega di non utilizzare l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago,

cenere di sigarette, polvere bagnata, acqua, ammiferi, ecc..

Si prega di non utilizzare l'aspirapolvere per raccogliere detersivo, olio, scorie di vetro, ago,

cenere di sigarette, polvere bagnata, acqua, ammiferi, ecc..

Evitare il blocco dell'ingresso dell'aria o del rullo spazzola, potrebbe causare guasti al motore.

Non mettere la mano o il piede in ingresso oorhead per evitare corpo ferito.

Non versare o spruzzare acqua o altri liquidi nella macchina per evitare cortocircuiti a

bruciare la macchina.

Se la spazzola rotante non funziona, si prega di vericare se la spazzola rotante è impigliata

con i capelli o altro bra lunga, pulirlo nel tempo.

Quando si ripone la macchina per un lungo periodo, assicurarsi che la batteria sia completamente

carica prima di riporla e caricare la macchina almeno ogni tre mesi.

Scollegare il caricabatterie per pulire o riparare la macchina. Tenere il caricabatterie quando

collegare o scollegare, e non tirare il cavo di ricarica.

Usare un panno asciutto per pulire la macchina. Liquidi come benzina, alcool, diluente

causeranno crepa o scolorimento e non possono essere utilizzate.

Se la macchina non funziona dopo completamente carica, deve essere controllato e riparato nel

nostro u󰀩cio designato, si prega di non smontare la macchina da soli.

La macchina scartata contiene batterie. Dovrebbero essere riciclati in modo sicuro. Non scartarli

casualmente.

Se ci sono danni sul cavo di alimentazione, per evitare il pericolo, deve essere sostituito o

riparato dal produttore, la riparazione di agenzia o professionista.

Problemi Cause possibili Soluzioni

Il motore non

funziona

La batteria è scarica Caricare l'aspirapolvere

Il motore non

funziona

Il tubo metallico, la testa del

pavimento, il pacco batteria

e l'aspirapolvere non sono

assemblati correttamente.

Controllare che gli accessori

siano assemblati correttamente

sull'aspirapolvere

Aspirazione

ridotta

Contenitore della polvere pieno Pulire il contenitore della polvere

Aspirazione

ridotta

Filtro bloccato Pulire o sostituire il ltro

Aspirazione

ridotta

Percorso dell'aria della testata del

pavimento bloccato

Pulire il percorso dell'aria della

testata del pavimento

Breve tempo di

lavoro dopo la

ricarica

Macchina non completamente

carica

Seguire il manuale di istruzioni per

caricare completamente la batteria.

Breve tempo di

lavoro dopo la

ricarica

Invecchiamento della batteria

È possibile acquistare nuove

batterie dal distributore locale

Risoluzione dei problemi

Si prega di vericare i seguenti problemi prima di inviare a un agente di riparazione designato.

Attenzione: se ci sono altri guasti, è necessario riparare strumenti speciali, al fine di evitare pericoli, da personale

professionale del produttore, agente di riparazione o agente simile.

Parametro tecnico

Modello No JV85 Pro

Tensione nominale 28.8V

Potenza nominale 600W

Tensione di ingresso dell'adattatore 100-240V

～

50/60Hz 0.8A

Tensione di uscita dell'adattatore 34.2V 600mA

Modello No. della testata elettrica

del pavimento

T-EB110J

Potenza nominale della testata elettrica

del pavimento

30W

Capacità del pacco batteria 2500mAh

Tempo di ricarica 4h-5h

Modello di batteria

T-DC49F

Schema Elettrico

Caricabatterie

Motore principale

Motore testata del

pavimento

Supporto di ricarica

Batteria al litio

Tastiera di

visualizzazione

Scheda adattatore

Scheda di

protezione

della

batteria al

litio

EE EE EE EE EE EE

Disposizione

La macchina, gli accessori e la confezione devono essere classicati per il riciclaggio

amichevole all'ambiente.

Non smaltire la macchina nei riuti domestici.

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la

direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere

raccolte separatamente e smaltite in modo corretto e anche amichevole all’ambiente.

I pacchi di batteria/le batterie:

Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale

qualicato.

Un’apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta.

Non smaltire i pacchi di batteria/le batterie nei riuti domestici,nel fuoco o nell’acqua.Se

possibile,i pacchi di batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in

modo amichevole all’ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina per il servizio che inizia dalla data

di acquisto.

La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modiche all’ apparecchio

come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente

o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati

dalle batterie.

Produttore Kingclean Electric Co., Ltd

Indirizzo

Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu

215009, Cina

Informazioni sul produttore

Déballage

Ouvrez l'emballage, sortez le coussin en mousse, et tous les accessoires et données, prenez

l'aspirateur, enlevez le depuis la valise, enlevez le sac en plastique. Conservez-les pour le

transport futur.

Nom des pièces

1.Bouton de l'interrupteur

4 .Tube métallique exible

7.Ecran LED

10.Support de charge

13.Tête de matelas électrique

16.Tuyau extensible

2. Bouton d’alimentation

5. Bouton de libérationde la tête de plancher

8. Loquet de libération du bac à poussière

11. Suceur plat 2 en 1

14. Connecteur

17. Rouleau de tapis

3.Bouton de libération du tube métallique

6.Bouton de libération de la batterie

9.Chargeur

12.Outil de rembourrage 2 en 1

15.Brosse douce

Liste de colisage

Assemblage de la machine

Montage de la tête de plancher électrique

et le tube métallique

Pendant la connexion, tenez la brosse électrique

avec votre main gauche dans la direction indiquée,

insérez le tube métallique verticalement dans la tête

du sol avec la main droite, alignez-la avec l'aiguille

conductrice, appuyez sur la poignée jusqu'à ce qu'un

«clic» soit entendu.

Attention: Gardez la poignée et la tête de plancher dans la

même direction, l'aiguille conductrice doit être aligné avec la

prise.

Pendant l'emballage, le stockage ou le nettoyage, si la

tête de plancher électrique doit être retirée, appuyez

sur le bouton de libération de la brosse comme indiqué

sur la gure et tirez la tête de plancher électrique dans

la direction indiquée sur la gure.

ontage de la batterie et l'aspirateur à main

Montage de la batterie: tenez l'aspirateur à main dans

une main, tenez la batterie dans l'autre main, visez la

rainure de guidage sur le corps, glissez la batterie dans

le sens de la flèche indiqué sur la figure, et tirez ensuite

la batterie après l'installation pour assurer qu'il n’a pas le

relâchement.

Nom Aspirateur à main

Tête de plancher

électrique

Tête de matelas

électrique

Outil de

rembourrage

2 en 1

Suceur plat 2 en 1

Quantité 1 1 1 1 1

Nom Brosse douce Support de charge Connecteur Tuyau extensible

Tube métallique

exible

Quantité 1 1 1 1 1

Nom Rouleau de tapis Adaptateur Vis tuyau d'expansion Manuel d'instructions

Quantité 1 1 2 2 1

Attention: lorsque l'aspirateur n’est pas longtemps utilisé, retirez

la batterie, emballez la machine et la stockez dans un endroit frais

et sec, il doit éviter la lumière directe du soleil ou l’environnement

humide.

Montage du tube métallique et de

l'aspirateur à main

Premièrement, assemblez la tête de plancher et le

tube métallique selon la méthode d'assemblage de la

tête de plancher électrique et du tube métallique.

Assemblez la tête de plancher, le tube métallique

et l'aspirateur à main: comme indiqué par la èche,

alignez l'aiguille conductrice du tube métallique avec

le coupleur de la buse d'aspiration, poussez vers le

haut jusqu'à ce qu'un «clic» soit entendu.

Assemblage des accessoires

Pour la facilité d'utilisation, ce produit est spécialement équipé de quelques accessoires pour

la partie portable de l'aspirateur. Lorsque utilisez l'aspirateur à main, vous pouvez connecter

directement les accessoires selon vos besoins ou connecter les accessoires via le tuyau

extensible.

JV85Pro

Brosse à matelas électrique

Outil de rembourrage 2 en 1

Suceur plat 2 en 1

Brosse douce

Tuyau extensible

Connecteur

Rouleau de tapis

Modèle

Nom

Liste de connexion des accessoires

Utilisation de l’aspirateur

Attention: Lors de l’utilisation du produit pour

la première fois, la batterie n'est pas pleine,

l’aspirateur doit être chargé avant l’utilisation.

Montage du support de charge

Méthode de montage I: placez l'aspirateur dans

le support et appuyez-le contre le mur, placez le

support dans la position où la tête de plancher de

l'aspirateur ne touche pas le sol, retirez l'aspirateur

à main, suivez la Fig4pour placer le tuyau

d'expansion sur le mur et suivez la Fig5 pour placer

le support en position du tuyau d'expansion, et

verrouillez la vis. Quand l'assemblage est terminé,

placez l'aspirateur sur le support du chargeur pour

le charge ou le rangement.

Attention: ne xez pas le support à la mur humide comme

la salle de bain .

Tuyau d'expansion

Support de charge

vis

4 5

Charge de l'aspirateur

Quand la puissance de l'aspirateur est insu󰀩sante,

chargez l'aspirateur à temps; quand la tension est

trop faible, il doit protéger la batterie, l'aspirateur

s'éteindra automatiquement, l'aspirateur doit

être chargé à ce moment.Lors du chargement,

branchez le connecteur du chargeur dans la prise

d'alimentation A / C, suspendez l'aspirateur à main

sur le support pour le charge.Lorsque l'écran LED

de l'aspirateur à main montre une augmentation

de la puissance, il indique que l'aspirateur est en

charge. Une fois la charge est terminée, l'écran

LED montre une puissance de 100%.

Après la charge, retirez la che du chargeur de la prise

de courant et arrêtez la charge.

Attention: si la ligne d'alimentation est endommagé,il doit être

remplacé par un professionnel du fabricant, un réparateur ou

un service similaire pour éviter un danger.

Use of Handheld Vacuum Cleaner

Utilisation de l'aspirateur à main

Retirez l'aspirateur du support, appuyez sur le

bouton de l'interrupteur sur la poignée pour le

démarrage ou l’arrêt de l'aspirateur. Lorsque la

machine est allumée, le fonctionnement est en le

mode d'alimentation normal, appuyez sur le bouton

d'alimentation pour passer en le mode turbo ou la

puissance maximale.

Utilisation de tube métallique exible

Le tube métallique exible a deux modes: vertical

et exible. Le mode vertical est équivalent au tube

métallique normal. Le mode de exion peut être

utilisé pour le nettoyage du fond de la table, du fond

du lit, etc. Lorsque le mode de exion est utilisé,

appuyez sur le bouton de exion comme indiqué

dans la gure suivante, et le tube métallique peut

atteindre un angle de pliage de 0 à 90 °.

Bouton de

libération de

la batterie

Bouton de l'interrupteur

Bouton d’alimentation

Ecran LED

Bouton de libération de la

poussière

Bouton de flexion

Rouleau de tapis

Nettoyage des sols durs,

des carreaux ou des tapis

à poils courts.

Nettoyage du tapis à

poils longs.

Utilisation de la tête de plancher électrique

Nettoyage des sols durs, des carreaux ou des tapis

avec la tête de plancher électrique. La brosse à tapis

peut être remplacée par la tête de plancher lors du

nettoyage de la moquette à poils longs.

Remarque: quelle est la protection de blocage de la brosse

roulante?

Pendant le fonctionnement de la tête de plancher électrique,

s'il y a un grand volume de corps étranger inhalé ou trop de

bres, ou même un enfant dans la machine a mis par erreur

sa main dans la buse, entraînant l'arrêt anormal du rouleau,

la tête de plancher électrique cessera de fonctionner pour

protéger la sécurité personnelle et le moteur de la brosse.

Utilisation d'accessoires

Suceur plat 2 en 1: disponible pour le nettoyage des

coins de crevasse, de la porte ou de fenêtre et autres

espaces étroits.

Outil de rembourrage 2 en 1: disponible pour le

nettoyage de placard, le rebord de fenêtre, le canapé

et la surface de table.

Brosse douce: disponible pour le nettoyage des

meubles à gratter comme l’étagère, l’artisanat, etc.

Tuyau extensible: le tuyau extensible est disponible

pour le nettoyage des endroits di󰀩ciles d'accès.

Tête de matelas électrique: disponible pour le canapé

et les matelas, le rouleau à brosse puis nettoie les

acariens et les allergènes du canapé ou du lit profond.

Connecteur: il peut être connecté aux autres outils et

plié à di󰀨érents angles pour nettoyer la poussière sur

les armoires hautes ou la poussière sur le toit.

Nettoyage et remplacement

des pièces

Clean dust cup and filtration

system Nettoyage du bac à

poussière et du système de

ltration

1.Le ltre HEPA est disponible pour la vente

auprès des distributeurs locaux d'aspirateurs.

2.Il est recommandé de nettoyer le bac à

poussière après chaque utilisation; quand le

bac à poussière est plein ou le filtre HEPA

est bloqué, il doit être nettoyé et remplacé

si nécessaire; la brosse électrique au sol

peut être emmêlée avec les cheveux après

l’utilisation longue, il doit être nettoyé à

temps pour que le fonctionnement plus

e󰀩cace.

1.Appuyez sur le couvercle inférieur du bac

à poussière, ouvrez le bac à poussière et

entonnez la poussière dans la poubelle.

2. Tenez le couvercle HEPA et tournez-

le dans le sens inverse des aiguilles

d'une montre, retirez l'ensemble HEPA de

l'aspirateur à main pour le nettoyage.

3. Tenez le haut de l'ensemble cyclone et

tournez-le dans le sens inverse des aiguilles

d'une montre, retirez l'ensemble cyclone de

l'aspirateur à main pour le nettoyage.

4. Si le HEPA doit être lavé, maintenez le

HEPA et tournez-le dans le sens des aiguilles

d'une montre, retirez-le du couvercle HEPA

pour le lavage.

HEPA doit être complètement sec avant la

réutilisation.

5.Après le nettoyage, remontez les pièces

selon l'ordre inverse du démontage.

Bouton de libération du

rouleau

Bouton de

libération de la

batterie

Nettoyage du rouleau de brosse

Stockage de l'aspirateur

Stockage du corps principal

1.Déplacez le bouton de libération du rouleau dans le sens de la èche, retirez le couvercle

latéral.

2. Retirez une extrémité du rouleau et sortez-le de la buse de nettoyage.

3.Après le nettoyage ou remplacement du rouleau de brosse, remontez-le dans le sens inverse

du démontage.

Démontage de la batterie

Appuyez sur le bouton de libération de la batterie, retirez la batterie dans le sens de la èche et

placez la batterie dans un sac plastique, puis placez-la dans un endroit sec.

Lorsque l'aspirateur n’est longtemps utilisé, retirez la batterie, emballez la machine et stockez-

la dans un endroit frais et sec, ne l'exposez pas à la lumière directe du soleil ou dans un

environnement humide.

Notes de sécurité

Cet aspirateur est réservé à la famille. Ne l'utilisez pas à des ns commerciales ou d’autres.

Il faut lire attentivement ce mode d’emploi avant l’utilisation, et conservez-le pour une utilisation

future.

Ne placez pas l'aspirateur près d'un feu ou d'autres places à haute température.

N'utilisez pas et ne stockez pas la machine dans des conditions extrêmement défavorables,

telles que des températures extrêmes. Il faut l'utiliser à l'intérieur entre 5 et 40 ° C. Rangez la

machine dans un endroit sec et évitez les rayons directs du soleil.

Chargez complètement la batterie avant la première utilisation ou après un long stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau pinceau est bien xé, faute de quoi le

ventilateur du moteur risque de se boucher et de se brûler.

Il ne faut pas utiliser l'aspirateur pour aspirer du détergent, de l'huile, du laitier de verre, une

aiguille, de la cendre de cigarette, de la poussière humide, de l'eau, des allumettes, etc.

Il ne faut pas utiliser l'aspirateur pour aspirer de minuscules particules telles que du ciment, du

gypse en poudre, de la poudre pour mur ou de gros objets tels que des billes de papier, sinon

cela pourrait provoquer des pannes telles qu'un blocage et un épuisement du moteur.

Lors de l'utilisation de l'aspirateur, il ne faut pas bloquer l'entrée d'aspiration et la brosse à rouleau,

sinon le moteur pourrait être en panne.

Ne mettez pas votre main ou votre pied dans l'entrée de l’entrée de plancher pour éviter des

blessures corporelles.

Ne versez pas ni éclaboussez d’eau ou d’autres liquides dans la machine an d’éviter tout

court-circuit.

Si le brosse à rouleau ne fonctionne pas, vériez s'il est emmêlé avec des cheveux ou d’autre

bres longues, nettoyez-le à temps.

Lorsque vous stockez la machine pendant une longue période, assurez-vous que la batterie est

complètement chargée avant de la stocker et chargez la machine au moins tous les trois mois.

Lorsque votre aspirateur est complètement chargé, a besoin d'être nettoyé ou réparé, il faut

débrancher le chargeur à temps, maintenir le chargeur pour brancher et débrancher le cordon

d'alimentation. Ne tirez pas le cordon d’alimentation.

Utilisez un chi󰀨on sec pour nettoyer la machine. Les liquides comme l’essence, l’alcool, les

diluants à laque provoqueront une décoloration des ssures ou des couleurs qui ne peuvent pas

facilement être éries.

Si la machine ne fonctionne pas après une charge complète, elle doit être vériée et réparée

dans notre bureau désigné. Ne démontez pas la machine vous-même.

La machine mise au rebut contient des batteries. Elles devraient être recyclées en toute

sécurité. Ne les jetez pas au hasard.

Si le cordon d'alimentation est endommagé, il doit être remplacé ou réparé par le fabricant, une

agence de réparation ou un professionnel pour éviter tout danger.

Panne Causes possibles Solutions

Le moteur ne

fonctionne pas

La batterie n'est pas alimentée Chargez l'aspirateur

Le moteur ne

fonctionne pas

Le tube métallique, la tête

deplancher, la batterie et

l'aspirateur ne sont pas

correctement assemblés.

Vériez si les accessoires sont

correctement assemblés à

l'aspirateur.

Force d’aspiration

faible

Le bac à poussière est plein Ettoyez le bac à poussière

Force d’aspiration

faible

Le ltre est bloqué tête de planche

Force d’aspiration

faible

La tête de planche d'air est

bloquée

Reinigen Sie den Platinenkopf

Temps de travail

court après la charge

La machine n’est pas

complètement chargée

Suivez le manuel d'instructions pour

charger la batterie complètement

Temps de travail

court après la charge

Vieillissement de la batterie

Les batteries nouvelles peuvent

être achetées depuis un

distributeur local

Dépannage

Vériez les problèmes suivants avant d'envoyer à un réparateur agréé.

Attention: s'il y a d'autres défauts, il doit utiliser les outils spéciaux, afin d'éviter tout danger et il doit être réparé par les

professionnels du fabricant, du réparateur ou du service similaire.

Paramètre technique

Numéro de modèle JV85 Pro

Tension nominale 28.8V

Puissance nominale 600W

Tension d'entrée de l'adaptateur 100-240V

～

50/60Hz 0.8A

Tension de sortie de l'adaptateur 34.2V 600mA

Numéro de modèle de la tête de plancher T-EB110J

Puissance nominale de la tête de plancher 30W

Capacité du sac de batterie 2500mAh

Temps de charge 4h-5h

Type de batterie

T-DC49F

Schéma du circuit

Chargeur

Moteur principal

Moteur de la tête

de plancher

Support de charge

batterie au

lithium

PCB écran et

bouton

Carte adaptateur PCB

PCB de

batterie au

lithium

EE EE EE EE EE EE

Disposition

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les

emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE

Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 /

CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être

collectées séparément et éliminées dans le respect de l'environnement.

Batteries / batteries

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualié.

Ouvrir la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l’eau. Les piles / batteries

doivent être déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement

s’il est possible.

Sujet à changement sans préavis.

Informations de garantie

Ce produit bénécie d'une garantie de deux ans la date d'achat

La garantie l'usure normale exclus l'utilisation commerciale, les modications apportées à

l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de

dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des

circonstances extérieures ou aux piles.

Fabricant Kingclean Electric Co., Ltd

Addresse

No.1 rue Xiangyang, nouveau district de Suzhou, province du

Jiangsu 215009, Chine

Informations du fabricant

Демонтаж упаковки

Открыть упаковку, вынимать пенопластовую прокладку, вынимать встроенные все

принадлежности и данные, схватить пылесос, вынимать из ящика, снимать пластиковый

пакет. Сохранять внешнюю упаковку для дальнейшего транспорта.

Наименование каждой детали

1.Кнопка-выключатель

4 .Гибкая металлическая трубка

7.Экран LED

10. Седло для зарядки

13.Электрическая щетка

для пылевых клещей

16. Эластичный шланг

2. Кнопка для регулировки

скорости

5. Кнопка разблокировки

напольной щетки

8.Защелкаразблокировкипылесборника

11. Плоское всасывающее сопло

два в одном

14.Переходник

17. Пушистая роликовая щетка

3. Кнопка разблокировки

металлической трубки

6.Кнопка разблокировки

аккумуляторной батареи

9.Адаптер

12.Всасывающее сопло

два в одном для дивана

15.Мягкая щетка

Упаковочный лист

Монтаж машины

Монтаж электрической напольной щетки

и металлической трубки

При соединении держите электрическую напольную

щетку левой рукой в направлении, показанном

на рисунке, и вертикально вставьте соединение

напольной щетки в отверстие для монтажанапольной

щетки под металлической трубой правой рукой, и

крепко нажмите на толкатель, пока не услышите

«щелчок».

Внимание: при сборке держите рукоятку и напольную щетку

в одном направлении,и выровняйте электропроводную

иглу и гнездо.

При упаковке и хранении или очистке пылесоса,

если нужно демонтировать электрическую

напольную щетку, пожалуйста,нажмите на кнопку

разблокировки напольной щетки в направлении,

указанном на рисунке, в то же время потяните

электрическую напольную щетку в направлении,

показанном на рисунке.

Наименование

Ручной

пылесос

Электрическая

напольная щетка

Электрическая

щетка для

пылевых клещей

Всасывающее

сопло два в

одном для дивана

Плоское

всасывающее

сопло два в одном

Количество 1 1 1 1 1

Наименование Мягкая щетка

Седло для

зарядки

Переходник

Эластичный

шланг

Гибкая

электропроводная

металлическая

трубка

Количество 1 1 1 1 1

Наименование

Пушистая

роликовая

щетка

Адаптер Винт

Расширительная

труба

Инструкция по

эксплуатации

Количество 1 1 2 2 1

Монтаж аккумуляторной батареи

и ручного пылесоса

Монтаж аккумуляторной батареи: стабилизируйте

пылесос одной рукой и держите аккумуляторную

батарею другой рукой, в соответствии с

положением паза направляющей на корпусе

машины установите аккумуляторную батарею в

направлении по стрелке, указанном на рисунке.

После установки убедитесь, чтобы аккумуляторная

батарея не отсоединилась.

Внимание: когда пылесос не используется в течение

длительного времени, разбирайте аккумулятор, упакуйте

машину и храните её в прохладном и сухом месте во

избежание воздействия прямых солнечных лучей или

влажной среды.

Монтаж металлической трубки и машины

Сначала установите напольную щетку и металлическую трубку согласно способу монтажа

электрической напольной щетки и металлической трубки.

Монтаж напольной щетки-металлической трубки и ручного пылесоса:Как показано стрелкой на рисунке,

выровняйте электропроводную иглу металлической трубки и муфту всасывающего сопла, потом крепко

толкайте её вверх, пока не услышите «щелчок».

Подсоединение аксессуаров

Для удобства использования настоящая продукция специально оснащена некоторыми

аксессуарами для ручной части пылесоса. Когда вы используете только ручной пылесос,

вы можете подсоединить аксессуары напрямую или с помощью эластичного шланга по

мере необходимости.

JV85Pro

Всасывающее сопло два в

одном для дивана

Плоское всасывающее сопло

два в одном

Плоское всасывающее сопло

два в одном

Soft brush

Мягкая щетка

Эластичный шланг

Переходник

Пушистая роликовая щетка

Модель

Наименование

Перечень подсоединений аксессуаров

Использование пылесоса

Внимание: при первом использовании

настоящей продукции емкость аккумулятора

пылесоса может быть не полной. Необходимо

заряжать пылесос и использовать его после

полной зарядки.

Монтаж седла для зарядки

Сначала поместите пылесос в вешалку и

прислоните его к стене с высотой, чтобы

напольная щетка не касалась земли. Снимите

пылесос и установите расширительную трубку

на стену в соответствии с рисунком 4, поместите

вешалку в положение расширительной трубки в

соответствии с рисунком 5 и закрепите винтом.

После установки поместите пылесос на седло

для зарядки или хранения как показано на

(внимание: не закрепляйте на мокрой стене

туалета и других мест)

Зарядка пылесоса

Когда мощность пылесоса недостаточна,

немедленно заряжайте пылесос; когда

напряжение слишком низкое, для защиты

аккумулятора машина будет автоматически

отключаться, в это время пылесос необходимо

заряжать. При зарядке вставьте вилку

зарядного устройства в розетку переменного

тока и положите ручной пылесос на вешалку,

и начинается зарядка. Когда на экране

показывается увеличение мощности, это

показывает, что пылесос заряжается. После

полной зарядки аккумулятор показывает 100%

мощности.

После зарядки, вовремя снимите вилку

зарядного устройства из розетки, чтобы

остановить зарядку.

Внимание: если кабель питания поврежден,

обратитесь к производителю-заводу, его

сервисному отделу или аналогичному отделу за

профессиональной помощью.

Расширительная трубка

Седло для зарядки

Винт

4 5

Кнопка разблокир

овки аккумулятор

ной батареи

Кнопка для регу

лировки скорости

Кнопка-выкл

ючатель

Экран L E D

Кнопка выпуска пыли

Способ использования ручного

пылесоса

Снимите пылесос с вешалки и нажмите на

кнопку-выключатель на рукоятке для запуска или

остановки пылесоса. При включении машины,

она работает в обычном режиме мощности.

Путем нажатия кнопки для регулировки скорости

можно переключиться в режим средней и

максимальной мощности.

Способ использования гибкой электропроводной

металлической трубки

Гибкая электропроводная металлическая трубка

имеет два типа: вертикальный и изгибный.

Вертикальный тип эквивалентен обычной

электропроводной металлической трубке.

Изгибный тип может использоваться для очистки

под столом и кроватью. При необходимости

использовать изгибный тип, как показано на

следующем рисунке, наряду с нажатием кнопки

изгиба согните металлическую трубку для

достижения изгиба на 0-90°.

Способ использования электрической щетки

Электрическая напольная щетка используется для очистки полов, плиточных полов или

ковра. При очистке длинношерстного ковра можно заменить напольную щетку на ковровую

роликовую щетку.

Замечание: Что такое защита роликовой щетки от стоянки?

Примечание: Что такое защита от остановки вращения роликовой щетки?

Во время работы электрической напольной щетки, если всасывается слишком большой

посторонний предмет или наматывается слишком много волокон, даже ребенок

кладет руку в плоскость роликовой щетки во время игры с машиной, что приводит к

ненормальному останову щетки, напольная щетка перестанет работать, чтобы защитить

личную безопасность и двигатель напольной щетки.

Кнопка изгиба

Ковровая щетка

Очистка полов, плиточных пол

ов, короткошерстного ковра:

Очистка длинношерс

тного к о в р а :

Кнопка изгиба

Использование аксессуаров

Плоское всасывающее сопло два в одном:

подходит для очистки узких щелей, дверей и окон,

тупиков и других мелких щелей как показано на

рисунке 11.

Всасывающее сопло два в одном для дивана:

подходит для очистки шкафов, подоконников,

диванов и столешниц как показано на рисунке 12.

Мягкая щетка: подходит для очистки мебели,

которая легко подвергается царапине, как

книжныешкафы, поделки и т.д. как показано на

рисунке 13.

Эластичный шланг: эластичный шланиспользуется

для очистки трудно доступных мест как показано

на рисунке14.

Электрическое всасывающее сопло для кровати:

подходитдля диванов и матрасов. Путем

вибрации роликовой щетки, пылевые клещи и

бактерии, скрытые в матрасах или диванах могут

высасываться как показано на рисунке 15.

Переходник: используется для изгиба аксессуаров

под разными углами после их подсоединения, а

также для удаления пыли на вершине шкафа и на

крыше как показано на рисунке16.

Очистка и замена частей

Очистка пылесборника и

фильтровальной системы

1.Фильрующий элемент впуска воздуха

(HEPA) продается у дистрибьютора

пылесоса;

2.Рекомендуется своевременно

очистить пылесборник после каждого

использования; когда фильрующий

элемент засорен пылью, необходимо

своевременно очистить или заменить

его при необходимости; после долгого

использования электрической роликовой

щетки она может наматываться волосами

и другими длинными волосками, в это

время её необходимо своевременно

очистить, чтобы пылесос работал более

эффективно.

1. Нажмите на нижнюю крышку

пылесборника для открытия его, и

вылейте пыль в мусорный бак.

2. Держите ручку фильрующего элемента

HEPA и поверните против часовой

стрелки, чтобы вынуть элементы

фильрующего элемента HEPA из ручного

пылесоса для очистки.

3. Держите верхнюю часть циклона и

поверните против часовой стрелки, чтобы

вынуть циклон с ручного пылесоса для

очистки.

4. При необходимости очистить

фильрующий элемент HEPA, держите

его и поверните по часовой стрелке,

чтобы вынуть его из ручки для очистки.

Фильрующий элемент HEPA должен быть

полностью высушен после очистки для

последующего использования.

5. После очистки можно снова

использовать после сборки в обратном

порядке разборки.

Кнопка разблокировк

и роликовой щетки

Кнопка разблокировк

и аккумулятора

Кнопка разблокировк

и аккумулятора

Очистка электрической щетки

Хранение пылесоса

Хранение машины

1.Переместите вдоль направления стрелки, и снимите кнаружи крышу сбоку роликовой

щетки

2.Снимите один конец роликовой щетки вдоль направления на рисунке, чтобы вынуть

роликовую щетку из напольной щетки для очистки.

3.После очистки или замены соберите её в обратном порядке разборки.

Разборка аккумуляторной батареи

Нажмите кнопку разблокировки аккумулятора и удалите аккумуляторную батарею в

направлении, указанном на рисунке. Положите аккумулятор в пластиковый пакет и

храните его в сухом месте.

Когда пылесос не используется в течение длительного времени, удалите аккумулятор,

упакуйте машину и храните её в прохладном и сухом месте во избежание воздействий

прямых солнечных лучей или влажной среды.

Vorsichtsmaßnahmen

Данный пылесос специально предназначен для бытового применения. Пожалуйста, не

используйте его в коммерческих или других целях.

Прежде, чем использовать данный пылесос, внимательно прочтите настоящее

руководство по эксплуатации. Сохраните его в надежном месте для дальнейших справок.

Bitte lassen Sie den Staubsauger nicht zu nahe an Feuerquellen und anderen Orten mit hohen

Temperaturen.

Не ставьте пылесос близко к огню или другому высокотемпературному месту.

Не используйте и не храните машину в экстремальных неблагоприятных условиях, таких

как экстремальные температуры. Не используйте в средах, где температура ниже 5

℃

или

выше 40

℃

. Храните в сухом прохладном месте. Запрещается длительное воздействие

солнечных лучей.

Зарядите аккумулятор пылесоса полностью перед использованием нового аккумулятора

или при первом использовании аккумулятора после длительного хранения.

Обратите внимание на установление валиковой щетки для щетки для чистки пола перед

использованием пылесоса. В противном случае это может привести к стоянке под током и

сжиганию двигателя.

Не используйте пылесос для всасывания моющих средств, керосина, стеклянного шлака,

игл, сажи, влажной пыли, сточных вод, спичек и других предметов.

Не используйте пылесос для всасывания мельчайших частиц, таких как цемент, гипсовый

порошок, стеновой порошок, или крупные предметы, такие как игрушка, бумажный шарик.

В противном случае это может привести к засорению пылесоса и сжиганию двигателя.

При использовании пылесоса обратите внимание на то, что не засорить всасывающее

отверстие и заморозить валиковую щетку. В противном случае двигатель может

работать неправильно.

Не кладите конечности во всасывающее отверстие щетки для чистки пола при

использовании пылесоса, в противном случае это может привести к травме.

Не лейте и не брызгайте воду или другие жидкости в машину, чтобы избежать короткого

замыкания в машине и сжигания.

Если валиковая щетка не поворачивается во время использования, пожалуйста,

проверьте, не обмотана ли валиковая щетка волосами или другими длинными волокнами,

и вовремя очистите их.

При длительном хранении устройства, пожалуйста, убедитесь, что аккумулятор полностью

заряжен. А также убедитесь, что аккумулятор заряжается и разряжается не реже одного

раза в три месяца.

Когда ваш пылесос полностью заряжен, должен быть очищен или отремонтирован,

пожалуйста, вовремя отключите вилку зарядного устройства. Держите вилку зарядного

устройства при подключении или отключении сетевого шнура и не тяните за зарядный

сетевой шнур.

Используйте сухую ткань при чистке пылесоса. Не используйте бензин, спирт, банановую

эссенцию и т.д. Так как это может привести к растрескиванию или выцветанию корпуса.

Когда целая машина полностью заряжена, но не может работать, ее необходимо

проверить и отремонтировать в назначенном пункте обслуживания. Не разбирайте

машину собственно.

В устарелой мусорной машине содержит батареи. Они должны быть утилизированы безопасно.

Не выбрасывайте их.

Если сетевой шнур поврежден, он должен быть заменен и отремонтирован квалифицированным

специалистом в изготовителе, его отделе обслуживания или аналогичном отделе, чтобы избежать

опасности.

Неисправность Возможные причины Решения

Электродвигатель

не работает

Батарея села Зарядить пылесос

Электродвигатель

не работает

Металлическая труба,напольная

щетка, аккумуляторная батарея

и ручной пылесос установлены

неправильно.

Проверить установку различных

частей и ручного пылесоса

Сила всасывания

снижается

Пылесборник наполнен пылью Удалить пыль в пылесборнике

Сила всасывания

снижается

Фильрующий элемент засорен

пылью

Прочистить или сменить

фильтрующий элемент

Сила всасывания

снижается

Воздухозаборнаятрубаэлект

рической щетки засорена или

роликовая щетка не вращается

из-за засорения

Удалить мусор, прикрепленный

кэлектрической роликовой

щетке

Короткое время

работы после

зарядки

Машина не полностью

заряжена

Полностью зарядите аккумулятор в

соответствии с методом в разделе

зарядки

Короткое время

работы после

зарядки

Старение батареи

Аккумулятор может быть

куплену местного дилера

Устранение неисправностей

Проверьте следующие вопросы перед сдачей продукции на ремонт.

Внимание: если имеются другие неисправности, для устранения которых нужны специальные инструменты,

во избежание опасности обратитесь к производителю-заводу, его сервисному отделу или аналогичному

отделу за профессиональной помощью.

Технические параметры

Модель машины JV85 Pro

Номинальное напряжение 28.8V

Номинальная мощность 600W

Входное напряжение адаптера 100-240V

～

50/60Hz 0.8A

Выходное напряжение адаптера 34.2V 600mA

Модель электрической напольной

щетки

T-EB110J

Номинальная мощность электрической

напольной щетки

30W

Емкость аккумуляторной батареи 2500mAh

Время зарядки 4h-5h

тип батареи

T-DC49F

Электрическая схема

Зарядное устройство

Главный

двигатель

пылесоса

Двигатель

напольной щетки

Седло для зарядки

Литиевый

аккумулятор

Панель кнопок

Распределитель

ныйщит

Защитный

щиток лит

иевого

аккумулятора

EE EE EE EE EE EE

Утилизация

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться

подходящей переработке для повторного использования содержащегося в них сырья.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы и в

соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные

аккумуляторные батареи /батарейки необходимо собирать отдельно и утилизировать без

ущерба для окружающей среды.

Аккумуляторные батареи/батарейки:

Интегрированные аккумуляторные батареи разрешается извлекать для утилизации

только квалифицированным персоналом. Вскрытие корпуса чревато повреждением или

разрушением прибора.

Не выбрасывайте аккумуляторные батареи /батарейки в бытовой мусор, огонь или воду.

Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном

состоянии для вторичной переработки или утилизации экологически безопасным образом.

Возможны изменения без предварительного уведомления.

Указание по поводу гарантии

этот продукт имеет два года гарантии с момента покупки.

Гарантия не предоставляется в случае естественного износа, использования в

коммерческих целях, изменений первоначального состояния прибора, работ по очистке,

при последствиях ненадлежащего обращения или повреждении покупателем или

третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за

аккумуляторных батарей.

Изготовитель Электрическая акционерная компания Kingclean Лтд.

Адрес

Китай, пров. Цзянсу, новый район Сучжоу, ул. Сянъян, № 1,

215009

Информация изготовителя

1J-02

Jimmy JV85 PRO Cordless Handheld Vacuum Cleaner

Product's Documents

User Manual

Specifications

Jimmy JV85 PRO Questions and Answers
