Operator’s Manual
35 Inch Plate Activated Cheese Melters
Model JW30PA
©
2018 The Vollrath Company L.L.C. Part No. 351020-1 ml 10/29/18
Thank you for purchasing this Vollrath equipment. Before operating the
equipment, read and familiarize yourself with the following operating
and safety instructions. SAVE THESE INSTRUCTIONS FOR FUTURE
REFERENCE. Save the original box and packaging. Use this packaging
to ship the equipment if repairs are needed.
SAFETY PRECAUTIONS
To ensure safe operation, read the following statements and understand
their meaning. This manual contains safety precautions which are
explained below. Please read carefully.
Warning is used to indicate the presence of a hazard that will or can
cause severe personal injury or death.
Caution is used to indicate the presence of a hazard that will or can
cause minor or major personal injury if the caution is ignored.
NOTICE: Notice is used to note information that is important but not
hazard-related.
To reduce risk of injury or damage to the equipment
• Plug only into grounded electrical outlets matching the voltage on
the rating plate.
• Use this equipment in a flat, level position.
• Unplug equipment and let it cool before cleaning or moving.
Equipment remains hot after it is turned off.
• Unplug when not in use.
• Keep equipment and power cord away from open flames, electric
burners or excessive heat.
• Do not operate unattended.
• Closely supervise equipment operating in public areas and/or
around children.
• Do not operate if equipment has been damaged or is malfunctioning.
FUNCTION AND PURPOSE
This equipment is intended to melt cheese, finish cooked food such as
nachos, cheese fries, potato skins and garlic bread in higher-volume
food service operations and large restaurants. It is not intended to bake
food or cook raw food. It is intended for use in commercial foodservice
operations only. It is not intended for household, industrial or
laboratory use.
CLEARANCE AND ENVIRONMENT REQUIREMENTS
Do not place oven on surfaces or near walls, partitions or kitchen
furniture unless they are made of non-combustible material or clad with
non-combustible heat-insulating material. Ovens must not be used near
or below curtains and other combustible materials.
Do not place the oven adjacent to a heat producing appliance.
Allow a minimum of 8 inches (20.3 cm) of clearance on the left and
right sides of the oven.
WARNING
CAUTION
Item No. Model Voltage Plug
CM4-20835PA
JW30PA
208
NEMA 6-30P
CM4-24035PA 240
CM4-23035PA 230 Stripped Ends
2 35 Inch Plate Activated Cheese Melters Operator’s Manual – Model JW30PA
SET UP

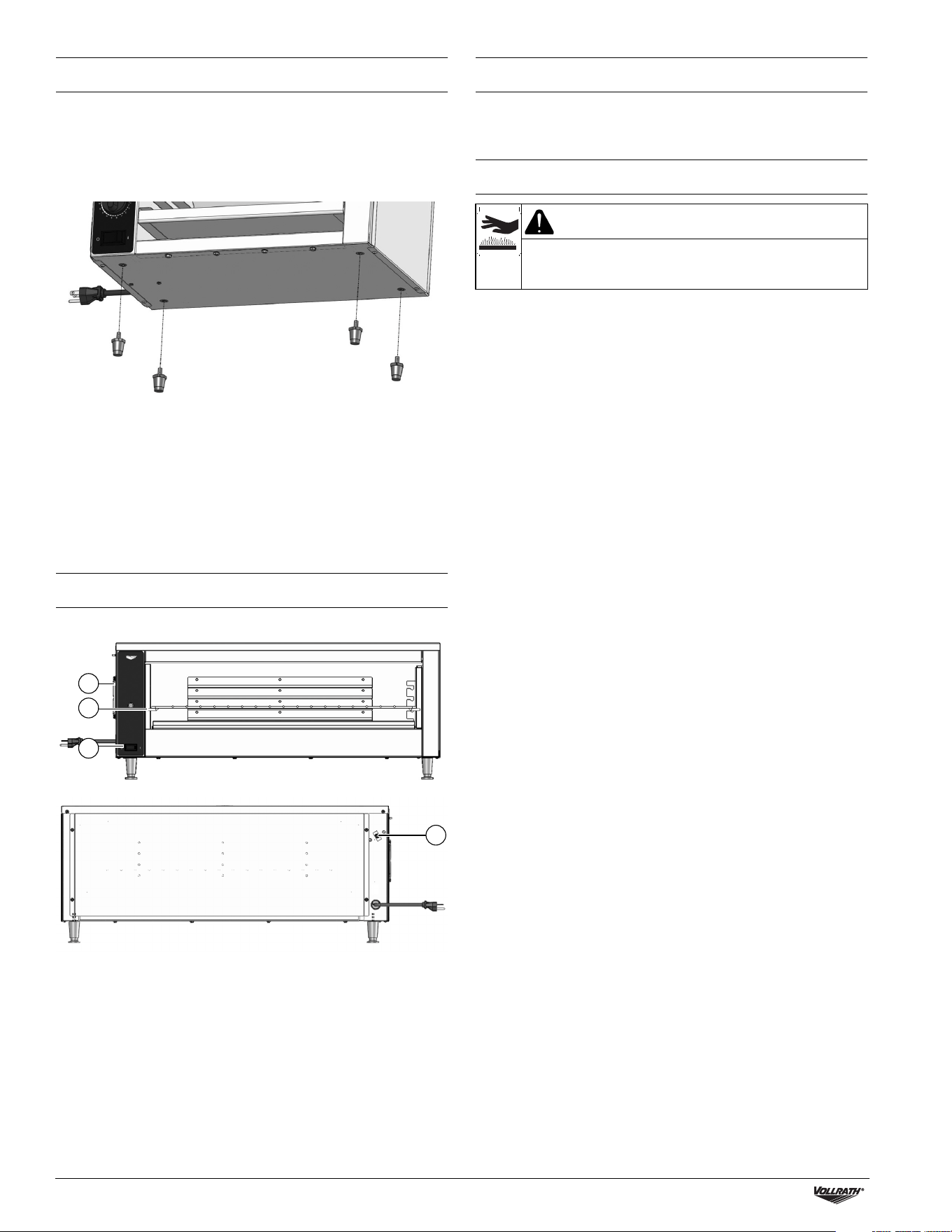

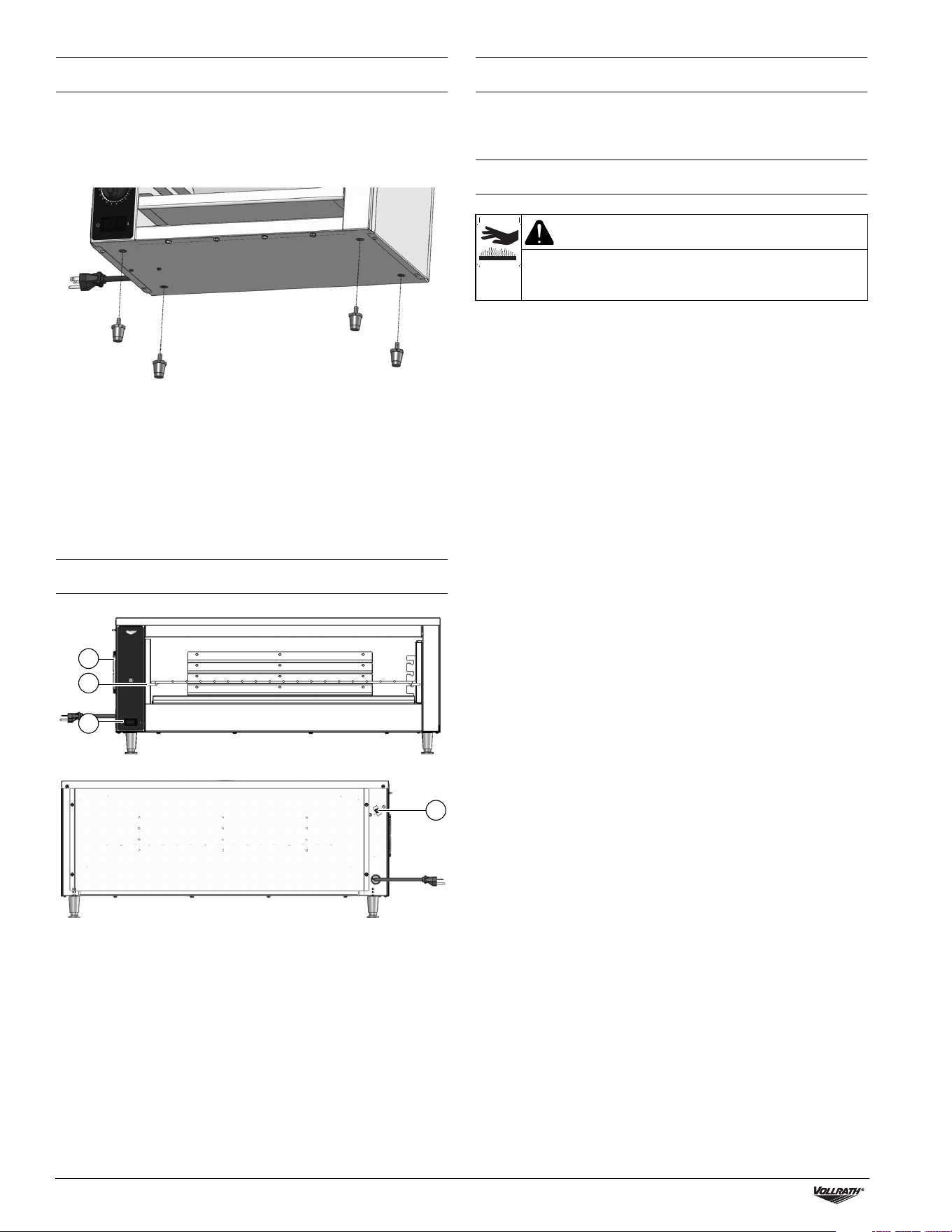

Install the legs
NOTICE: Legs must be installed. Failure to install the legs will
restrict airflow and cause the oven to overheat.
Screw the legs onto the threaded nuts below the cheese melter.
Install the Shelf
Insert the pins on the shelf into the slots on the brackets on the sides of
the oven.

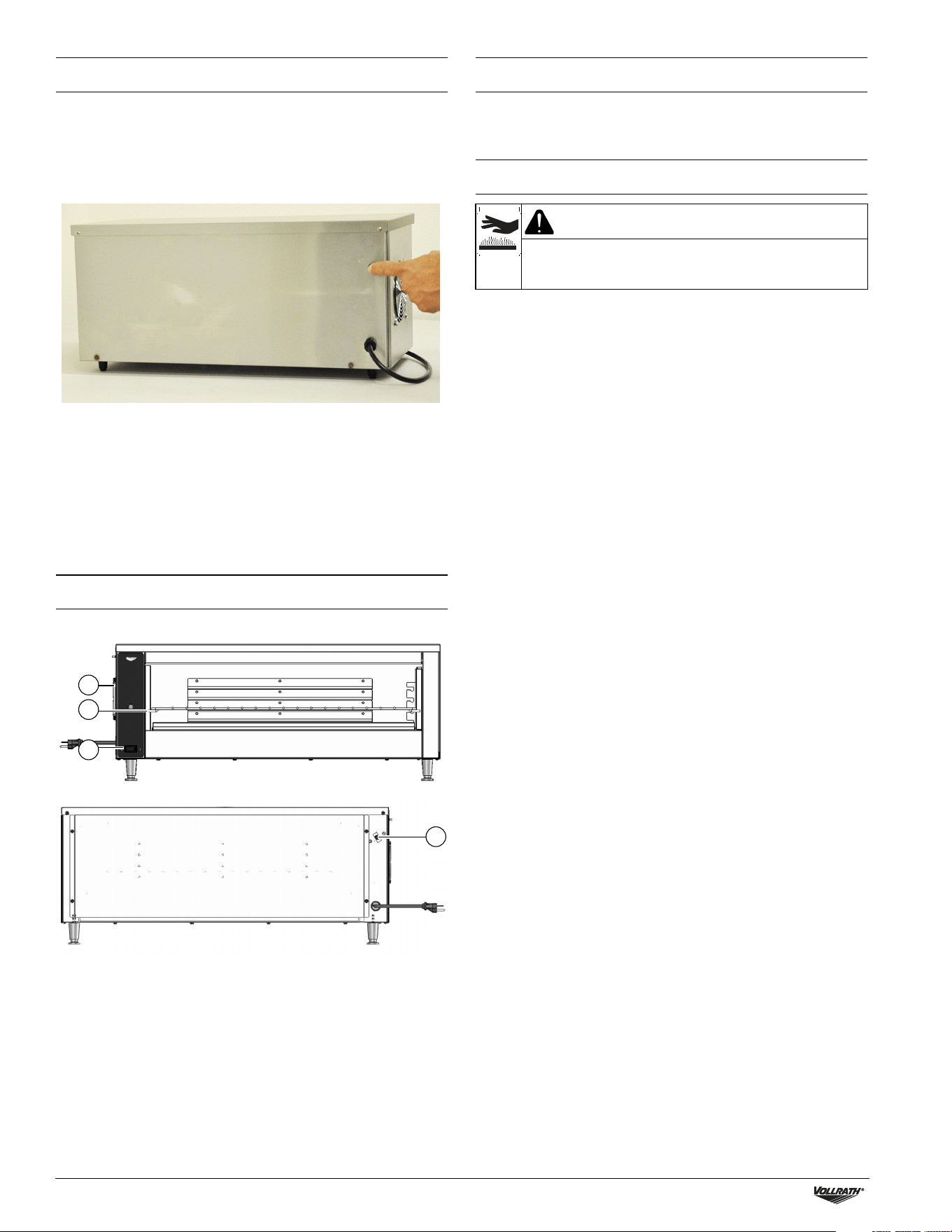

FEATURES
BEFORE FIRST USE
Clean the oven. See “Cleaning” on page 3.
OPERATION
Preheat
1. Plug the oven into a grounded electrical outlet that matches the
rating on the name plate found on the oven.
NOTICE: Using a voltage other than the nameplate rated voltage
will cause damage to the unit. Incorrect voltage,
modification to the power cord or electrical components
can damage unit and will void the warranty.
2. Adjust the shelf to the desired position.
3. Press the On/Off switch to the ON position. The front and rear heater
elements will turn on and the oven will be in standby mode.
4. The center elements will turn on when a plate is placed on the shelf.
Melt Cheese, Finish Cooked Food
1. Place the food on an oven-proof plate and place the plate on the
shelf.
2. The weight of the plate will active the center heating elements to
bring the oven to full power mode.
3. Remove the plate. The oven returns to standby mode.
4. When finished using the oven, press the On/Off switch to the OFF
position.
A Fan
B Adjustable Shelf
C On/Off Switch
D Reset Button
Front View
Back View
A
B
C
D
CAUTION
Burn Hazard
Do not touch the equipment while it is heating or operating.
Hot surfaces can burn skin.
35 Inch Plate Activated Cheese Melters Operator’s Manual – Model JW30PA 3
CLEANING
NOTICE: Do not use abrasive materials, scratching cleansers or
scouring pads to clean the equipment. These can damage
the finish.
1. Press the On/Off switch to the OFF position.
2. Unplug the oven.
3. Let the oven cool completely.
4. Slightly dampen a soft cloth with a warm water.
5. Use the dampened cloth to clean the interior and exterior of the
oven, and the air intake on the side of the oven
6. Remove the shelf and clean with warm soapy water.
WARNING
Electrical Shock Hazard
Do not spray water or cleaning products. Liquid could contact
the electrical components and cause a short circuit or an
electrical shock.
CAUTION
Burn Hazard
Allow equipment to cool before moving or cleaning.

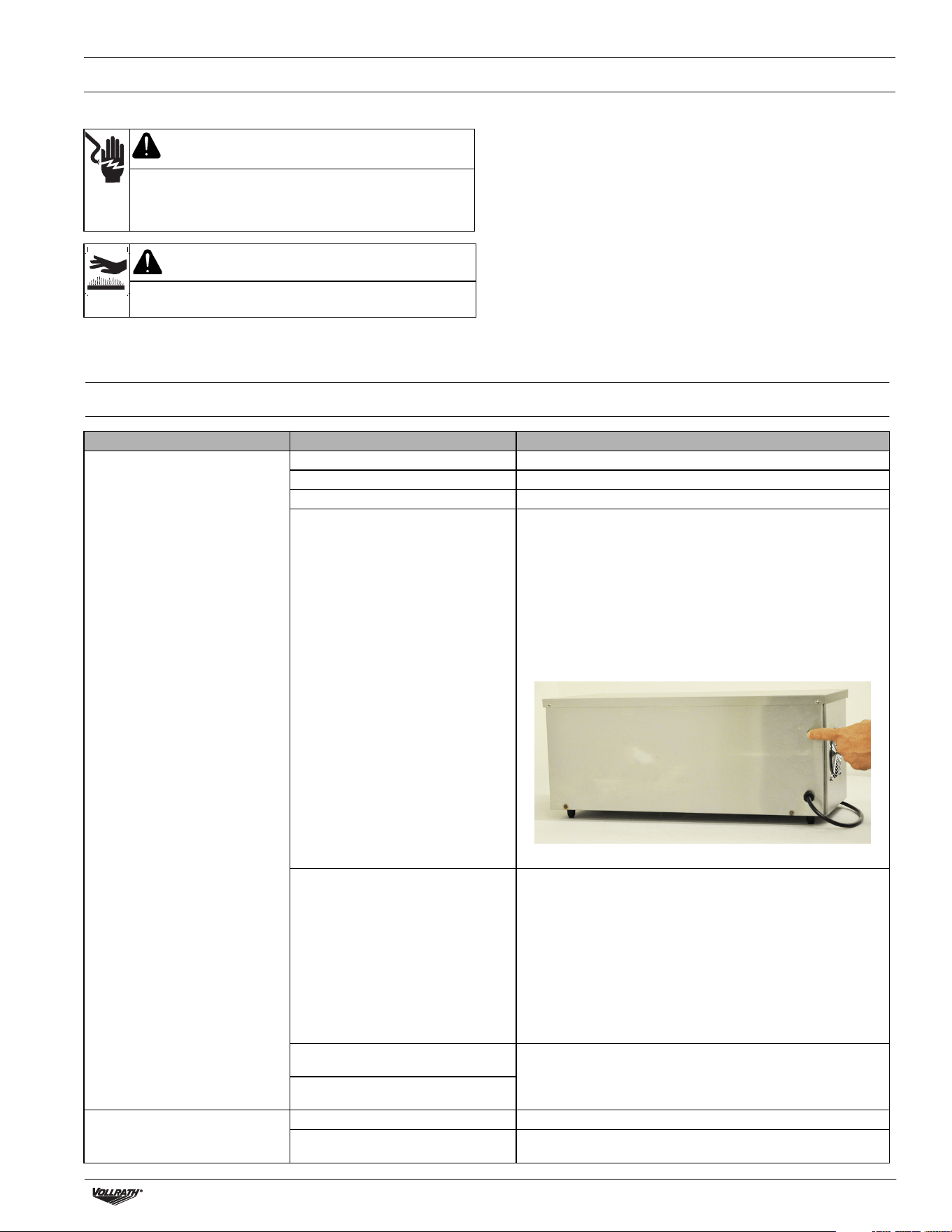

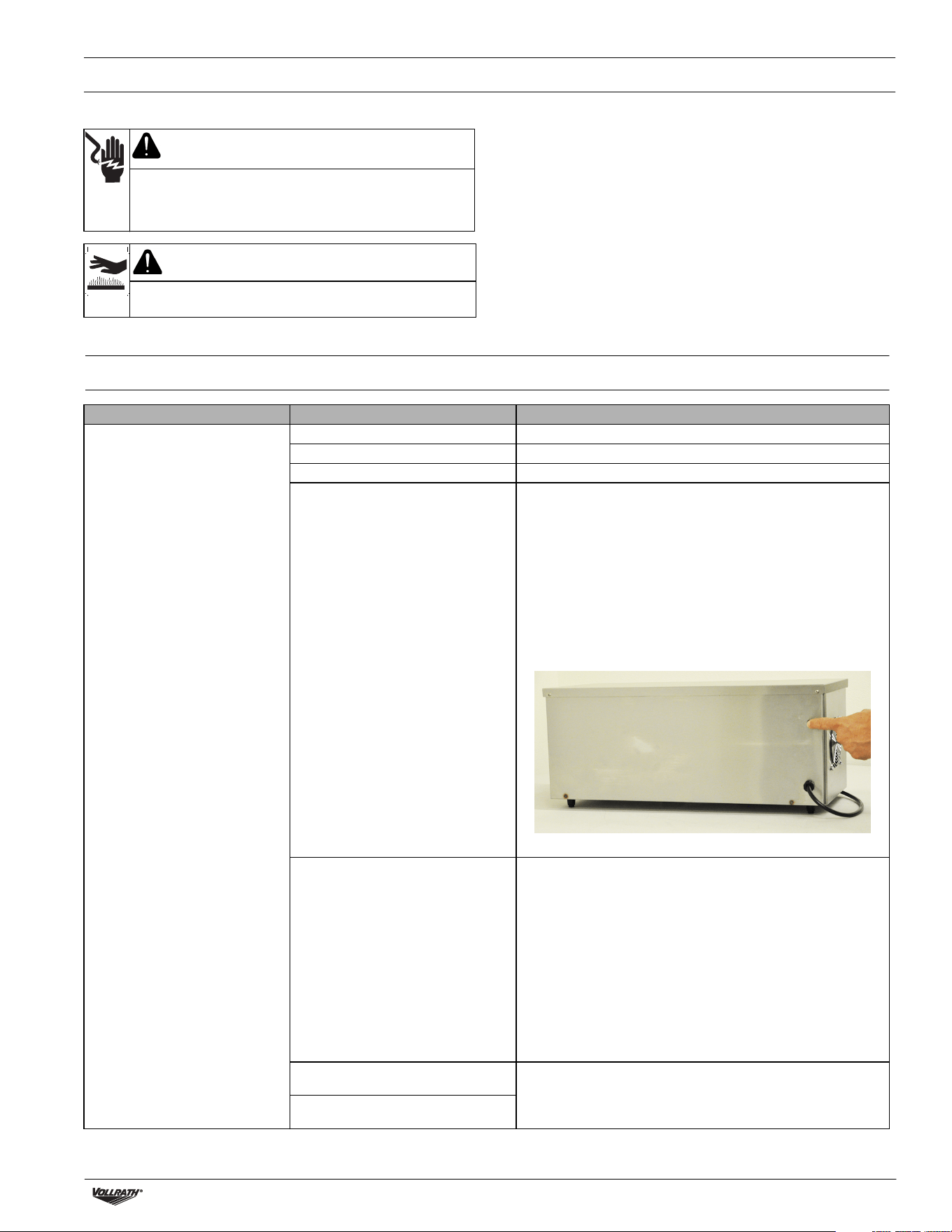

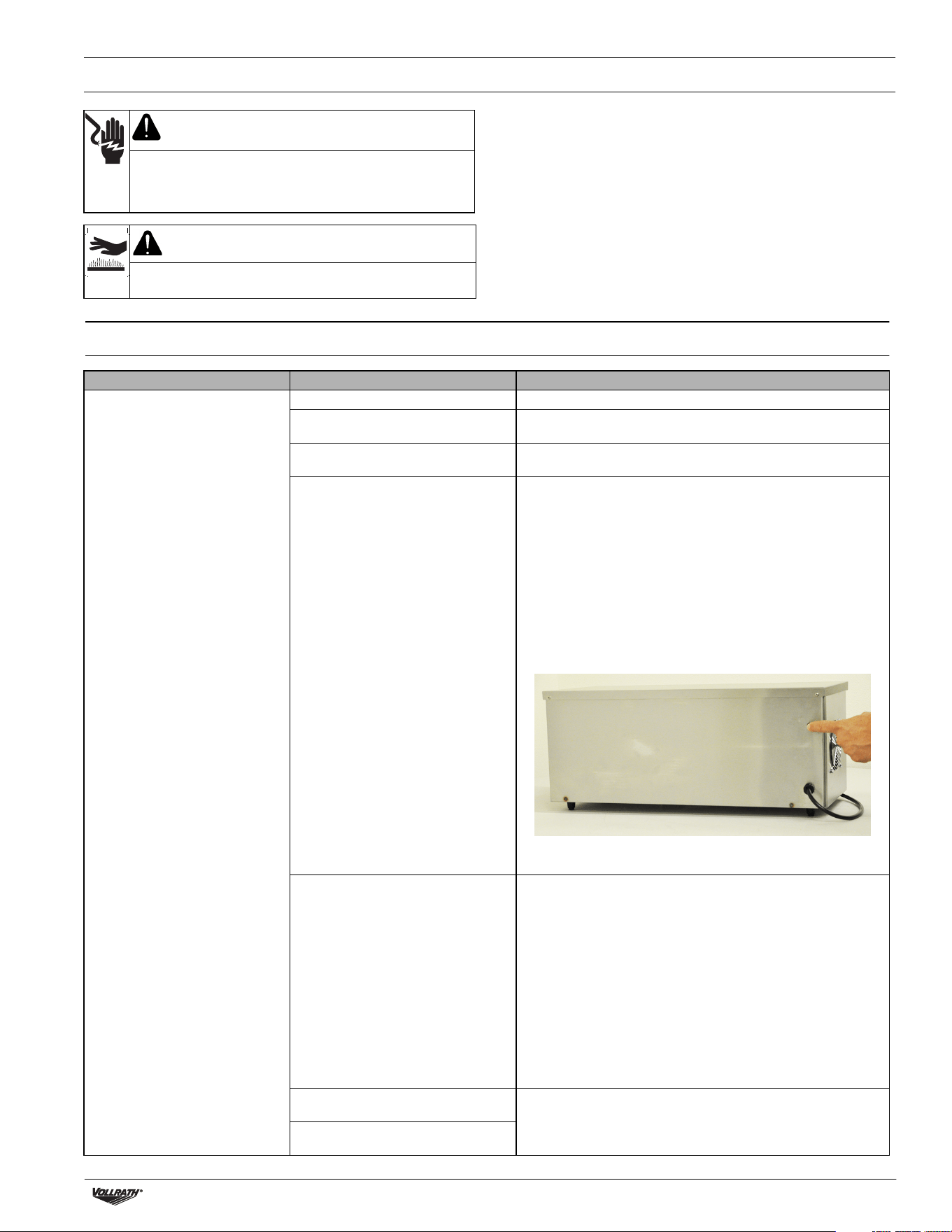

TROUBLESHOOTING
Problem Might be Caused By Course of Action
Oven does not heat. Oven is not plugged in. Plug in the oven.
There is not a plate on the shelf. The oven is plate activated. Place a plate on the shelf.
The wall breaker may be tripped. Reset the breaker.
The reset may be tripped. Look on the side of the oven to see if an object is preventing the fan
blades from turning.
1. Press the On/Off switch to the OFF (O) position.
2. Unplug the oven.
3. Wait 30 minutes for the oven cool.
4. Remove the object.
5. Plug in the oven.
6. Press the On/Off switch to the ON (|) position.
7. Press the reset button.
8. If the problem persists call Vollrath Technical Services.
Inspect the fan blades to see if they are dirty.
1. Press the On/Off switch to the OFF (O) position.
2. Unplug the oven.
3. Wait 30 minutes for the oven cool.
4. Clean the fan blades.
5. Plug in the oven.
6. Press the On/Off switch to the ON (|) position.
7. Press the reset button.
8. If the problem persists call Vollrath Technical Services.
One or more heater tubes may have
burned out.
Contact Vollrath Technical Services.
There may be a problem with the
pressure switch.
Oven repeatedly overheats. The fan may be dirty. Verify the fan blades are clean.
There may be a problem with the fan. Run the oven for 10 minutes. If the fan does not run, contact
Vollrath Technical Services.
©
2018 The Vollrath Company L.L.C. Part No. 351020-1 ml 10/29/18
The Vollrath Company, L.L.C. Headquarters
1236 North 18th Street
Sheboygan, Wisconsin
53081-3201 USA
Main Tel: 800-624-2051 or 920-457-4851
Main Fax: 800-752-5620 or 920-459-6573
Canada Customer Service: 800-695-8560
www.vollrath.com
Pujadas
Ctra. de Castanyet,
132 P.O. Box 121
17430 Santa Coloma de Farners
(Girona) – Spain
Tel. +34 972 84 32 01
Vollrath of China
Vollrath Shanghai Trading Limited
Room 201, Building A
Xin Yi Plaza
1618 Yi Shan Road
Shanghai, 201103
China, P.R.C.
Tel: +86-21-5058-9580
Vollrath de Mexico S. de R.L. de C.V.
Periferico Sur No. 7980 Edificio 4-E
Col. Santa Maria Tequepexpan
45600 Tlaquepaque, Jalisco | Mexico
Tel: (52) 333-133-6767
Tel: (52) 333-133-6769
Fax: (52) 333-133-6768
SERVICE AND REPAIR
When under warranty, repair is available for this product. To begin the process:
1. Contact Vollrath Technical Services at 1-800-309-2250. Please be ready with the item number, model number and serial number. You can find this
information on the nameplate located on the side or back of the equipment. Also please provide a proof of purchase indicating the date the
equipment was purchased.
2. A technical services representative will help you troubleshoot the problem over the phone.
3. If the representative determines the issue requires professional service, he or she will help you locate an authorized service center.
4. Contact the authorized service center to make arrangements for the repair. Vollrath will cover the cost to repair and/or replace defective parts
within the equipment warranty period.
WARRANTY STATEMENT FOR THE VOLLRATH CO. L.L.C.
The Vollrath Company LLC warrants the products it manufactures or distributes against defects in materials and workmanship as specifically
described in our full warranty statement. In all cases, the warranty runs from the date of the end user’s original purchase date found on the receipt.
Any damages from improper use, abuse, modification or damage resulting from improper packaging during return shipment for warranty repair will
not be covered under warranty.
The warranty does not apply to products purchased for personal, family or household use, and The Vollrath Company LLC does not offer a written
warranty to purchasers for such uses.
Warrantied Parts: The warranty period is 2 years parts, 1 year labor.
Heater Tubes: The warranty period is 1 year, including labor. Heater tube glass damage is not covered by this warranty.
For complete warranty information, product registration and new product announcements, visit www.vollrath.com.
The fan is not running. There may be a problem with the fan or
fan switch.
Run the oven for 10 minutes. If the fan does not run, contact
Vollrath Technical Services.
The oven is turned off and the fan is
running.
Normal operation. The fan turns on as
needed to cool the oven.
_
TROUBLESHOOTING (CONTINUED)
Problem Might be Caused By Course of Action
Manuel d'utilisation
Salamandres activées par assiette, 35 pouces (89 cm)
Modèle JW30PA
©
2018 The Vollrath Company L.L.C. Num. d’art. 351020-1 ml 10/29/18
Merci d’avoir acheté cet appareil Vollrath. Avant d’utiliser cet appareil,
lisez et familiarisez-vous avec le mode d’emploi et les consignes
d’utilisation qui suiven. CONSERVEZ CES INSTRUCTIONS POUR
RÉFÉRENCE ULTÉRIEURE. Conservez l’emballage et le carton d’origine.
L'emballage devra être réutilisé pour expédier l’appareil si une
réparation est nécessaire.
CONSIGNES DE SÉCURITÉ
Pour garantir un fonctionnement sûr, lisez les avertissements suivants
et comprenez leur signification. Ce manuel contient des consignes de
sécurité, présentées ci-dessous. Lisez-les attentivement.
Un avertissement permet d'indiquer la présence d'un danger qui
causera ou peut causer des blessures personnelles graves ou la mort.
Une mise en garde indique la présence d'un danger qui causera ou
pourra causer des blessures mineures ou majeures si elle est ignorée.
AVIS : Un avis met en évidence des informations qui sont
importantes mais sans rapport avec un danger.
Pour réduire le risque de blessures et d'endommagement
de l'appareil
• Branchez l’appareil uniquement sur une prise de terre correspondant
à la tension indiquée sur la plaque des valeurs nominales.
• Utilisez cet appareil bien calé à l'horizontale.
• Débranchez l’appareil et laissez-le refroidir avant de le nettoyer ou de
le déplacer. L'appareil reste chaud après sa mise hors tension.
• Débranchez l’appareil lorsque vous ne comptez pas l’utiliser.
• Tenez l'appareil et son cordon d’alimentation à l’écart des flammes
nues, des brûleurs électriques ou d’une chaleur excessive.
• N'utilisez pas l'appareil sans surveillance.
• Surveillez de près les appareils utilisés dans des lieux publics et/ou à
proximité d’enfants.
• N’utilisez pas l’appareil s’il a été endommagé ou s’il fonctionne mal.
FONCTION ET OBJET
Cet appareil est destiné à faire fondre le fromage, à finir des plats tels
que des nachos, des frites au fromage, des pelures de pomme de terre
et du pain à l'ail dans les opérations de service d'aliments grands
volumes et les restaurants de grande taille. Il n'est pas destiné à la
cuisson d'aliments crus. Il est réservé à une utilisation dans des
opérations de restauration commerciales. Il n'est pas destiné à une
utilisation domestique, industrielle ou en laboratoire.
EXIGENCES EN MATIÈRE DE DÉGAGEMENT
ET DE CONDITIONS AMBIANTES
Ne placez pas le four sur des surfaces ou près de murs, cloisons ou
mobilier de cuisine sauf s'ils sont faits de matériaux non combustibles
ou recouverts de matériau réfractaire non combustible. Les fours ne
doivent pas être utilisés près ou en dessous de rideaux et d'autres
matériaux combustibles.
Ne placez pas le four à côté d'un appareil produisant de la chaleur.
Comptez un dégagement minimum de 8 pouces (20,3 cm) à gauche et
à droite du four.
AVERTISSEMENT
ATTENTION
Num.d’art. Modèle Tension Fiche
CM4-20835PA
JW30PA
208
NEMA 6-30P
CM4-24035PA 240
CM4-23035PA 230 Extrémités dénudées
2 Manuel d'utilisation de salamandres activées par assiette, 35 pouces (89 cm) – Modèle JW30PA
INSTALLATION
Installation des pieds
AVIS : Les pieds doivent être installés. Sans les pieds, la
circulation de l'air sera entravée, ce qui causera la
surchauffe du four.
Vissez les pieds sur les écrous filetés sous la salamandre.
Installation de l'étagère
Insérez les goupilles de l'étagère dans les fentes du support sur les
côtés du four.
CARACTÉRISTIQUES
1.
AVANT LA PREMIÈRE UTILISATION
Nettoyez le four. Voir « Nettoyage », à la page 3.
MODE D'EMPLOI
Préchauffage
1. Branchez le four sur une prise de terre qui correspond à la plaque
signalétique sur le four.
AVIS : L’utilisation d’une tension différente de la tension
nominale indiquée sur la plaque signalétique
endommagera l’appareil. Une tension incorrecte, la
modification du cordon d'alimentation ou les
composants électriques risquent d'endommager
l'appareil et d'annuler la garantie.
2. Placez l'étagère à la position souhaitée.
3. Appuyez sur l'interrupteur de marche/arrêt en position Marche. Un
élément chauffant s'allume et le four est mis en mode Attente.
4. Réglez la minuterie à 10 minutes. Le second élément chauffant
s'allume et le four fonctionne à pleine puissance.
Fonte du fromage, finition de plats
1. Placez les aliments sur ou dans un plat qui passe au four et placez le
plat sur l'étagère.
2. Réglez la minuterie à la durée appropriée pour faire fondre du
fromage, faire dorer ou finir des plats cuits.
3. Une fois le temps de la minuterie écoulé, le four passe en mode
Attente.
4. Une fois que vous aurez fini d'utiliser le four, mettez l'interrupteur de
marche/arrêt en position Arrêt.
A Ventilateur
B Étagère réglable
C Interrupteur de marche/arrêt
D Bouton de réarmement
Vue avant
Vue arrière
A
B
C
D
ATTENTION
Risque de brûlure
Ne touchez pas l’appareil en cours de chauffage ou de
fonctionnement. Les surfaces chaudes peuvent brûler la peau.
Manuel d'utilisation de salamandres activées par assiette, 35 pouces (89 cm) – Modèle JW30PA 3
NETTOYAGE
AVIS : N'utilisez pas de produits ou nettoyants abrasifs, ni de
tampons récurants pour nettoyer l'appareil sous peine
d'endommager le fini.
1. Appuyez sur l'interrupteur de marche/arrêt en position Arrêt.
2. Débranchez le four.
3. Laissez refroidir complètement le four.
4. Humectez légèrement un chiffon doux avec de l'eau chaude.
5. Utilisez le chiffon humecté pour nettoyer l'intérieur et l'extérieur du
four et l'admission d'air sur le côté du four.
6. Enlevez l'étagère et nettoyez-la avec de l'eau savonneuse chaude.
AVERTISSEMENT
Risque d’électrocution
Ne vaporisez pas d'eau ou de produits nettoyants. Du liquide
risque d’entrer en contact avec les composants électriques et
de causer un court-circuit ou une décharge électrique.
ATTENTION
Risque de brûlure
Laissez refroidir l'appareil avant de le manipuler ou de le laver.
DÉPANNAGE
Problème Cause possible Mesure corrective
Le four ne chauffe pas. Le four n'est pas branché. Branchez le four.
La minuterie n'a pas été réglée. Le four est activé par plaque. Placez plaque sur l'étagère.
Le disjoncteur s'est peut-être déclenché. Réarmez le disjoncteur.
Le bouton de réarmement s'est peut-
être déclenché.
Regardez sur le côté du four pour voir si un objet n'empêche pas
les pales du ventilateur de tourner.
1. Appuyez sur l'interrupteur de marche/arrêt en position Arrêt (O).
2. Débranchez le four.
3. Attendez 30 minutes que le four refroidisse.
4. Enlevez l'objet.
5. Branchez le four.
6. Appuyez sur l'interrupteur de marche/arrêt en position Marche
(|).
7. Appuyez sur le bouton de réarmement.
8. Si le problème persiste, contactez le support technique Vollrath.
Inspectez les pales du ventilateur pour voir si elles ne sont pas
sales.
1. Appuyez sur l'interrupteur de marche/arrêt en position Arrêt (O).
2. Débranchez le four.
3. Attendez 30 minutes que le four refroidisse.
4. Nettoyez les pales du ventilateur.
5. Branchez le four.
6. Appuyez sur l'interrupteur de marche/arrêt en position Marche
(|).
7. Appuyez sur le bouton de réarmement.
8. Si le problème persiste, contactez le support technique Vollrath.
Il est possible qu'un ou plusieurs tubes
chauffants aient grillé.
Contactez le support technique Vollrath.
Il y a peut-être un problème
d'interrupteur d'élément chauffant.
©
2018The Vollrath Company L.L.C. Num. d’art. 351020-1 ml 10/29/18
The Vollrath Company, L.L.C. Headquarters
1236 North 18th Street
Sheboygan, Wisconsin
53081-3201 USA
Main Tel: 800-624-2051 or 920-457-4851
Main Fax: 800-752-5620 or 920-459-6573
Canada Customer Service: 800-695-8560
www.vollrath.com
Pujadas
Ctra. de Castanyet,
132 P.O. Box 121
17430 Santa Coloma de Farners
(Girona) – Spain
Tel. +34 972 84 32 01
Vollrath of China
Vollrath Shanghai Trading Limited
Room 201, Building A
Xin Yi Plaza
1618 Yi Shan Road
Shanghai, 201103
China, P.R.C.
Tel: +86-21-5058-9580
Vollrath de Mexico S. de R.L. de C.V.
Periferico Sur No. 7980 Edificio 4-E
Col. Santa Maria Tequepexpan
45600 Tlaquepaque, Jalisco | Mexico
Tel: (52) 333-133-6767
Tel: (52) 333-133-6769
Fax: (52) 333-133-6768
SERVICE ET RÉPARATION
Lorsque le produit est sous garantie, sa réparation est possible en retour atelier. Pour commencer la procédure :
1. Contactez le support technique Vollrath au 1-800-309-2250. Soyez prêt à fournir les numéros de référence, modèle et série. Ces informations se
trouvent sur la plaque signalétique sur le côté ou à l'arrière de l'appareil. Fournissez également une preuve d'achat indiquant la date d'achat de
l'appareil.
2. Le support technique vous aidera à dépanner le problème au téléphone.
3. Si l'agent détermine que le problème exige l'intervention d'un professionnel, il vous aidera à localiser un centre de réparation agréé.
4. Contactez le centre de réparation agréé et transportez-y l'appareil. Vollrath couvrira le coût de la réparation et/ou du remplacement des pièces
défectueuses durant la période de garantie. Les frais de transport de l'appareil à destination et au départ du centre de réparation ne sont pas
couverts par la garantie.
GARANTIE DE LA VOLLRATH CO. L.L.C.
La Vollrath Company LLC garantit que les produits qu'elle fabrique et distribue seront dépourvus de vices de matériaux et de malfaçons, comme
indiqué dans notre déclaration complète de garantie. Dans tous les cas, la garantie entre en vigueur à la date d'achat par l'utilisateur initial indiquée
sur le reçu. Tous les dommages subis lors d’une utilisation impropre ou abusive, ou résultant d’une modification ou d'un emballage inadapté lors
d’un renvoi du produit pour une réparation sous garantie ne seront pas couverts par la garantie.
La garantie ne s'applique pas aux produits achetés pour un usage personnel, familial ou ménager, et la Vollrath Company LLC ne propose aucune
garantie écrite aux acheteurs pour de telles utilisations.
Pièces sous garantie : la période de garantie est de 2 ans pour les pièces et de 1 an pour la main-d'œuvre.
Tubes chauffants : la période de garantie est de 1 an, y compris la main-d'œuvre, lorsque la réparation est effectuée dans un centre de réparation
agréé. Les dommages subis par le verre des tubes chauffants ne sont pas couverts par cette garantie. Le client est responsable des frais de transport
du produit au centre de réparation agréé.
Pour des informations complètes sur la garantie, l'enregistrement des produits et l'annonce de nouveaux produits, consultez www.vollrath.com.
Le four surchauffe régulièrement. Le ventilateur est peut-être sale. Vérifiez si les pales du ventilateur sont propres.
Il y a peut-être un problème de
ventilateur.
Préchauffez le four pendant 10 minutes. Si le ventilateur ne tourne
pas, contactez le support technique Vollrath.
Le ventilateur ne marche pas. Il y a peut-être un problème de
ventilateur.
Préchauffez le four pendant 10 minutes. Si le ventilateur ne tourne
pas, contactez le support technique Vollrath.
Le four est éteint et le ventilateur
tourne.
Fonctionnement normal. Le ventilateur
se met en marche au besoin pour
refroidir le four.
_
DÉPANNAGE
Problème Cause possible Mesure corrective
Manual para operadores
Derretidores de queso activados por placa, 35 pulgadas (89 cm)
Modelo JW30PA
©
2018 The Vollrath Company L.L.C. Núm. pieza 351020-1 ml 10/29/18
Gracias por comprar este equipo Vollrath. Antes de usar el equipo, lea y
familiarícese con las siguientes instrucciones de operación y seguridad.
CONSERVE ESTAS INSTRUCCIONES COMO REFERENCIA PARA EL
FUTURO. Conserve la caja y embalado originales. Deberá utilizarlos
para devolver el equipo en caso de que requiera reparaciones.
PRECAUCIONES DE SEGURIDAD
Para garantizar una operación segura, lea las siguientes afirmaciones y
comprenda su significado. Este manual contiene precauciones de
seguridad que se explican a continuación. Léalas atentamente.
Advertencia se usa para indicar la presencia de un peligro que
provocará o puede provocar lesiones graves o letales.
Precaución se usa para indicar la presencia de un peligro que provocará
o puede provocar lesiones personales o daños materiales leves si se
ignora el aviso.
AVISO: Aviso se usa para señalar información importante
no relacionada con peligros.
Para disminuir el riesgo de lesiones personales o daños
al equipo
• Enchúfelo solo en tomacorrientes con puesta a tierra cuyo voltaje
nominal sea el indicado en la placa identificatoria.
• Use el equipo en posición plana y nivelada.
• Desenchúfelo y deje que se enfríe antes de limpiarlo o trasladarlo,
pues permanece caliente tras apagarse.
• Desenchúfelo cuando no esté en uso.
• Mantenga el equipo y el cable eléctrico lejos de llamas expuestas,
quemadores eléctricos o calor excesivo.
• No lo deje funcionando solo.
• Supervise de cerca los equipos en áreas públicas y/o cerca de niños.
• No opere el equipo si se ha dañado o si funciona defectuosamente
de algún modo.
FUNCIÓN Y PROPÓSITO
Este equipo está diseñado para derretir queso, acabar alimentos
cocidos, tales como nachos, papas fritas con queso, cáscaras de papa y
pan de ajo en operaciones de servicio de alimentos de gran volumen y
en restaurantes grandes. No está destinado ni tiene el propósito de
cocer alimentos crudos. Está diseñado para usarse únicamente en
operaciones comerciales de servicio de comidas. No está diseñado para
uso doméstico, industrial ni de laboratorio.
REQUISITOS AMBIENTALES Y DISTANCIADO
A menos que estén hechos de material incombustible o revestidos con
material aislante térmico no combustible, no coloque el horno en
superficies o cerca de paredes, tabiques o muebles de cocina. Los
hornos no deben usarse cerca ni debajo de cortinas y otros materiales
combustibles.
No coloque el horno junto a un aparato que produzca calor.
Deje un espacio libre mínimo de 8 pulgadas (20,3 cm) en los lados
izquierdo y derecho del horno.
.
ADVERTENCIA
PRECAUCIÓN
Núm. art.
Modelo Voltaje Enchufe
CM4-20835PA
JW30PA
208
NEMA 6-30P
CM4-24035PA 240
CM4-23035PA
230
Extremos
descubiertos
2 Manual para operadores de derretidores de queso activados por placa, 35 pulgadas (89 cm) – Modelo JW30PA
PREPARACIÓN
Instale las patas
AVISO: Las patas deben estar instaladas, de lo contrario se
restringirá el flujo de aire y el horno se sobrecalentará.
Atornille las patas en las tuercas roscadas debajo del derretidor de
queso.
Instale la repisa
Inserte los pasadores en la repisa dentro de las ranuras en los soportes
situados a los costados del horno.
CARACTERÍSTICAS
ANTES DEL PRIMER USO
Limpie el horno. Consulte “Limpieza” en la página 3.
FUNCIONAMIENTO
Precalentar
1. Enchufe el horno en un tomacorriente puesto a tierra cuyo voltaje
nominal corresponda al indicado en la placa identificatoria.
AVISO: Usar un voltaje distinto del indicado en la placa
identificatoria dañará la unidad. Usar un voltaje
incorrecto, o modificar el cable eléctrico o los
componentes electrónicos puede dañar la unidad e
invalidará la garantía.
2. Coloque la repisa en la posición deseada.
3. Coloque el interruptor de encendido/apagado en la posición de
encendido. Se encenderá un solo elemento calefactor y el horno
estará en el modo de espera.
4. Fije el temporizador en 10 minutos. Se encenderá el segundo
elemento calefactor y el horno estará en el modo de potencia plena.
Derrita queso, acabe alimentos cocidos
1. Coloque el alimento en una fuente apta para el horno y coloque la
fuente en la repisa.
2. Fije el temporizador en el tiempo adecuado para derretir el queso,
dorar o acabar alimentos cocidos.
3. Cuando haya finalizado el ciclo del temporizador, el horno entrará en
el modo de espera.
4. Cuando termine de usar el horno, coloque el interruptor de
encendido/apagado en la posición de apagado.
A Ventilador
B Repisa ajustable
C Interruptor de encendido/apagado
D Botón de reinicio
Vista delantera
Vista posterior
A
B
C
D
PRECAUCIÓN
Peligro de quemaduras
No toque el equipo mientras este esté calentando o
funcionando. Las superficies calientes pueden quemar la piel.
Manual para operadores de derretidores de queso activados por placa, 35 pulgadas (89 cm) – Modelo JW30PA 3
LIMPIEZA
AVISO: No emplee materiales abrasivos, limpiadores que rayen ni
esponjas metálicas para limpiar el equipo, ya que pueden
dañar el acabado.
1. Coloque el interruptor de encendido/apagado en la posición de
apagado.
2. Desenchufe el horno.
3. Deje que se enfríe totalmente.
4. Humedezca levemente un paño suave con agua tibia.
5. Use el paño humedecido para limpiar el interior y exterior del horno
y la entrada de aire en el costado del mismo
6. Retire la repisa y límpiela con agua tibia jabonosa.
ADVERTENCIA
Peligro de descarga eléctrica
No lo rocíe con agua ni productos de limpieza. El líquido podría
hacer contacto con los componentes eléctricos y causar un
cortocircuito o una descarga eléctrica.
PRECAUCIÓN
Peligro de quemaduras
Deje que el equipo se enfríe antes de moverlo o limpiarlo.
SOLUCIÓN DE PROBLEMAS
Problema Podría deberse a Curso de acción
El horno no se calienta. El horno no está enchufado. Enchúfelo.
El temporizador no se ha fijado. Inicie la función de temporización. El temporizador debe estar
configurado para encender todos los tubos del calentador.
Es posible que el interruptor de pared se
haya disyuntado.
Reinícielo.
Es posible que el reinicio se haya
disyuntado.
Mire el costado del horno para ver si hay un objeto impidiendo el
giro de las aspas del ventilador.
1. Coloque el interruptor de encendido/apagado en la posición de
apagado (O).
2. Desenchufe el horno.
3. Espere 30 minutos a que el horno se enfríe.
4. Retire el objeto.
5. Enchúfelo.
6. Coloque el interruptor de encendido/apagado en la posición
de encendido (|).
7. Pulse el botón de reinicio.
8. Si el problema persiste, comuníquese con los Servicios de
asistencia técnica de Vollrath.
Inspeccione las aspas del ventilador para ver si están sucias.
1. Coloque el interruptor de encendido/apagado en la posición
de apagado (O).
2. Desenchufe el horno.
3. Espere 30 minutos a que el horno se enfríe.
4. Limpie las aspas del ventilador.
5. Enchúfelo.
6. Coloque el interruptor de encendido/apagado en la posición
de encendido (|).
7. Pulse el botón de reinicio.
8. Si el problema persiste, comuníquese con los Servicios de
asistencia técnica de Vollrath.
Puede que uno o más elementos
se hayan quemado.
Comuníquese con los Servicios de asistencia técnica de Vollrath.
Puede haber un problema con el
interruptor de calor.
The Vollrath Company, L.L.C. Headquarters
1236 North 18th Street
Sheboygan, Wisconsin
53081-3201 USA
Main Tel: 800-624-2051 or 920-457-4851
Main Fax: 800-752-5620 or 920-459-6573
Canada Customer Service: 800-695-8560
www.vollrath.com
Pujadas
Ctra. de Castanyet,
132 P.O. Box 121
17430 Santa Coloma de Farners
(Girona) – Spain
Tel. +34 972 84 32 01
Vollrath of China
Vollrath Shanghai Trading Limited
Room 201, Building A
Xin Yi Plaza
1618 Yi Shan Road
Shanghai, 201103
China, P.R.C.
Tel: +86-21-5058-9580
Vollrath de Mexico S. de R.L. de C.V.
Periferico Sur No. 7980 Edificio 4-E
Col. Santa Maria Tequepexpan
45600 Tlaquepaque, Jalisco | Mexico
Tel: (52) 333-133-6767
Tel: (52) 333-133-6769
Fax: (52) 333-133-6768
©
2018 The Vollrath Company L.L.C. Núm. pieza 351020-1 ml 10/29/18
SERVICIO Y REPARACIÓN
Cuando está en garantía, la reparación de este producto está disponible a través del servicio en tienda. Para iniciar el proceso:
1. Comuníquese con los Servicios de asistencia técnica de Vollrath llamando al 1-800-309-2250. Esté preparado con el número de artículo, modelo
y serie. Puede encontrar esta información en la placa identificatoria ubicada en el costado o en la parte posterior del equipo. También proporcione
un comprobante de compra que indique la fecha en que se compró el equipo.
2. Un representante de servicio técnico le ayudará a solucionar el problema por teléfono.
3. Si el representante determina que el problema requiere servicio profesional, le ayudará a localizar un centro de servicio autorizado.
4. Póngase en contacto con el centro de servicio autorizado y lleve el equipo a dicho centro. Vollrath cubrirá el costo de la reparación y/o reemplazo
de las piezas defectuosas dentro del período de garantía del equipo. La garantía no cubre el costo del transporte del equipo hacia y desde el
centro de servicio.
CLÁUSULA DE GARANTÍA DE THE VOLLRATH CO. L.L.C.
The Vollrath Company LLC garantiza los productos que fabrica o distribuye contra defectos en materiales y fabricación, según se especifica en
nuestra cláusula de garantía completa. En todos los casos, la garantía rige desde la fecha de compra original del usuario final que aparece en el
recibo. La garantía no cubrirá ningún daño que resulte del uso indebido, abuso, modificación o daños causados por el embalado incorrecto durante
la devolución para obtener servicio de reparación dentro del período de vigencia de la garantía.
La garantía no se aplica a los productos adquiridos para uso personal, familiar ni doméstico, y The Vollrath Company LLC no ofrece una garantía por
escrito a los compradores para dichos usos.
Piezas en garantía: El periodo de garantía es de 2 años para las piezas, 1 año para la mano de obra.
Tubos del calentador: El período de garantía es de 1 año, incluida la mano de obra cuando se realiza en un centro de servicio autorizado. La garantía
no cubre el daño al vidrio del tubo del calentador. El cliente es responsable del costo de transporte del producto al centro de servicio autorizado.
Para obtener información de garantía, inscripción de productos y anuncios de productos nuevos, visite www.vollrath.com.
El horno se recalienta
repetidamente.
Puede que el ventilador esté sucio. Verifique que las aspas del ventilador estén limpias. Consulte las
instrucciones anteriores para inspeccionar y limpiar las aspas del
ventilador.
Puede haber un problema con
el ventilador.
Haga funcionar el horno durante 10 minutos. Si el ventilador no
funciona, comuníquese con los Servicios de asistencia técnica de
Vollrath.
El ventilador no funciona. Puede haber un problema con
el ventilador.
Haga funcionar el horno durante 10 minutos. Si el ventilador no
funciona, comuníquese con los Servicios de asistencia técnica de
Vollrath.
El horno está apagado y el ventilador
está funcionando.
Funcionamiento normal. El ventilador se
enciende según sea necesario para
enfriar el horno.
_
SOLUCIÓN DE PROBLEMAS
Problema Podría deberse a Curso de acción
©
2018 The Vollrath Company L.L.C. Núm. pieza 351020-1 en 10/29/18
The Vollrath Company, L.L.C. Headquarters
1236 North 18th Street
Sheboygan, Wisconsin
53081-3201 USA
Main Tel: 800-624-2051 or 920-457-4851
Main Fax: 800-752-5620 or 920-459-6573
Canada Customer Service: 800-695-8560
www.vollrath.com
Pujadas
Ctra. de Castanyet,
132 P.O. Box 121
17430 Santa Coloma de Farners
(Girona) – Spain
Tel. +34 972 84 32 01
Vollrath of China
Vollrath Shanghai Trading Limited
Room 201, Building A
Xin Yi Plaza
1618 Yi Shan Road
Shanghai, 201103
China, P.R.C.
Tel: +86-21-5058-9580
Vollrath de Mexico S. de R.L. de C.V.
Periferico Sur No. 7980 Edificio 4-E
Col. Santa Maria Tequepexpan
45600 Tlaquepaque, Jalisco | Mexico
Tel: (52) 333-133-6767
Tel: (52) 333-133-6769
Fax: (52) 333-133-6768
