Dewalt DCG410VSB 20V XR Cordless 4-1/2. in. to 5 in. Variable Speed Angle Grinder Tool Only

Product's Documents

Below are documents related to this product, you can read online or download:
DCG410VSB photo

User Manual

This is the main product document for model DCG410VSB.

The file format is pdf, 40 pages, you can download this manual here .

background

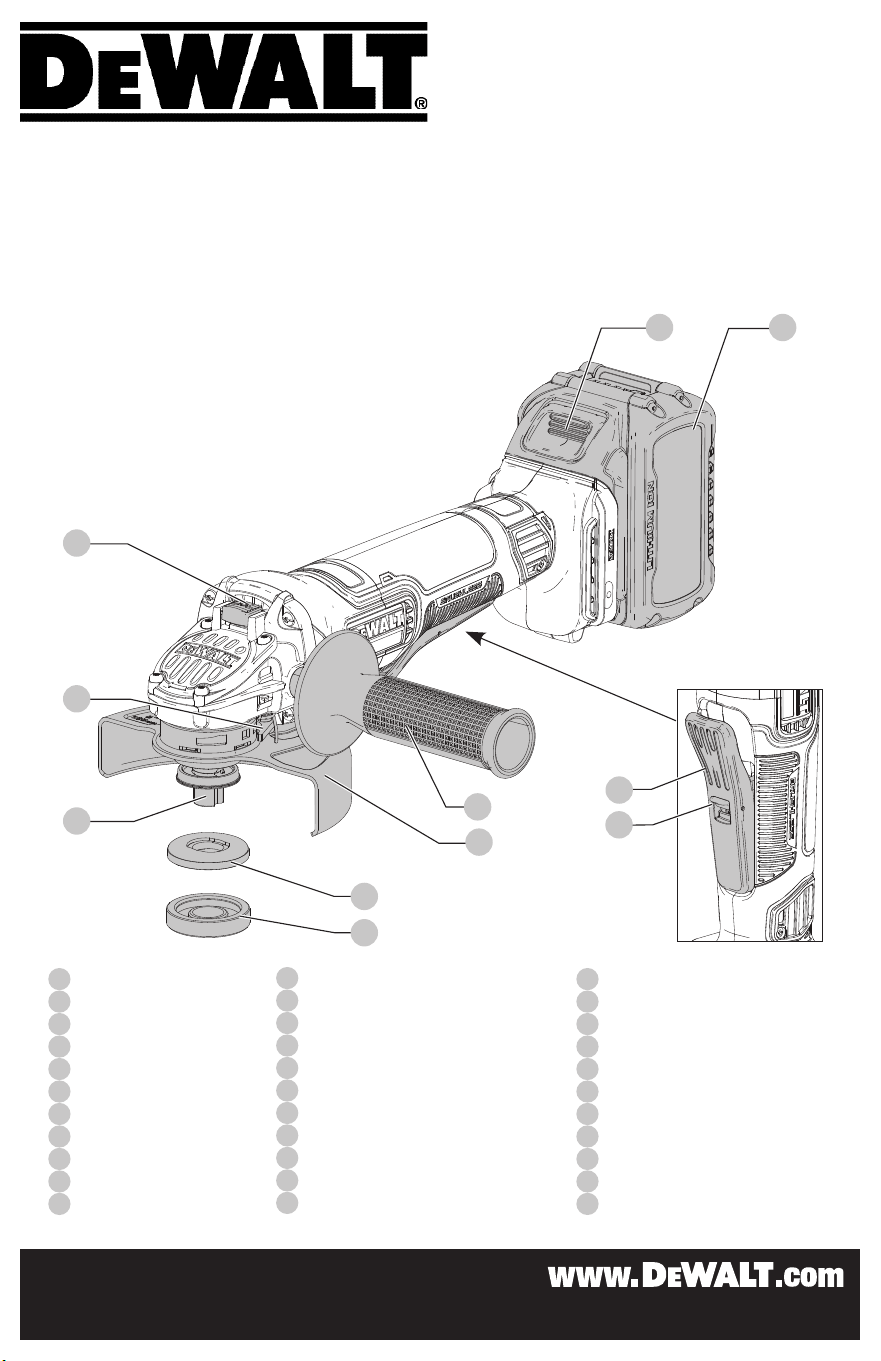

Fig.A
1
Paddle switch
2
Lock-off lever
3
Spindle lock button
4
Spindle
5
Auxiliary handle
6
Backing flange
7
Locking flange
8
Guard
9
Guard release lever
10
Battery pack
11
Battery release button
1
Interrupteur à palette
2
Levier de verrouillage
3
Bouton de verrouillage de la tige
4
Tige
5
Poignée auxilieaire
6
Bride tournante
7
Bride de verrouillage
8
Protecteur
9
Levier de libération du protecteur
10
Bloc-piles
11
Bouton de libération du bloc-piles
1
Interruptor de paleta
2
Palanca de bloqueo de apagado
3
Botón de bloqueo de husillo
4
Husillo
5
Manija auxiliar
6
Brida de retroceso
7
Brida de bloqueo
8
Protección
9
Palanca de liberación de protección
10
Paquete de batería
11
Botón de liberación de batería
Instruction Manual
Guide D’utilisation
Manual de instrucciones
DCG410
20V Max* Paddle Switch Small Angle Grinder
Meuleuse à petit angle avec interrupteur à palette 20 V max*
Esmeriladora de ángulo pequeño de interruptor de paleta 20 V Máx*
4
5
8
10
3
9
6
7
11
1
2
If you have questions or comments, contact us.
Pour toute question ou tout commentaire, nous contacter.
Si tiene dudas o comentarios, contáctenos.
1-800-4-DeWALT
background
Définitions: symboles et termes
d'alarmes sécurité
Ces guides d'utilisation utilisent les
symboles et termes d'alarmes sécurité
suivants pour vous prévenir de
situations dangereuses et de risques de
dommages corporels ou matériels.
DANGER: indique une situation
dangereuse imminente qui, si elle n’est
pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique
une situation potentiellement
dangereuse qui, si elle n’est pas évitée,
pourrait entraîner la mort ou des
blessuresgraves.
ATTENTION: indique une situation
potentiellement dangereuse qui, si elle
n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique
un message propre à la sécurité.
AVIS : indique une pratique ne
posant aucun risque de dommages
corporels mais qui par contre, si rien
n’est fait pour l’éviter, pourrait poser
des risques de dommages matériels.
Definiciones: Símbolos y
Palabras de Alerta de Seguridad
Este manual de instrucciones utiliza
los siguientes símbolos y palabras de
alerta de seguridad para alertarle de
situaciones peligrosas y del riesgo de
lesiones corporales o daños materiales.
PELIGRO: Indica una situación
de peligro inminente que, si no
se evita, provocará la muerte o
lesionesgraves.
ADVERTENCIA: Indica una
situación de peligro potencial que, si no
se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación
de peligro potencial que, si no se evita,
posiblemente provocaría lesiones
leves omoderadas.
(Utilizado sin palabras) Indica un
mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no
relacionada a lesiones corporales
que de no evitarse puede resultar en
daños a lapropiedad.
Definitions: Safety Alert Symbols
and Words
This instruction manual uses the
following safety alert symbols and
words to alert you to hazardous
situations and your risk of personal
injury or property damage.
DANGER: Indicates an imminently
hazardous situation which, if not
avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially
hazardous situation which, if not
avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderateinjury.
(Used without word) Indicates a
safety related message.
NOTICE: Indicates a practice
not related to personal injury
which, if not avoided, may result in
propertydamage.
English (original instructions) 3
Français (traduction de la notice d’instructions originale) 13
Español (traducido de las instrucciones originales) 24
WARNING: Read all safety
warnings, instructions,
illustrations, and
specifications in this manual,
including the battery and
charger sections provided in an
original tool manual or the separate
Batteries and Chargers manual.
Manuals can be obtained by contacting
Customer Service as described elsewhere
in this manual. Failure to follow the
warnings and instructions may result in
electric shock, fire and/or serious injury.
AVERTISSEMENT: lire tous les
avertissements de sécurité, les
instructions, les illustrations
et les caractéristiques de ce
manuel, y compris les sections
sur les piles et les chargeurs fournies
dans un manuel d’origine de l’outil
ou dans le manuel séparé sur les
piles et les chargeurs. Les manuels
peuvent être obtenus en contactant le
service à la clientèle comme indiqué
ailleurs dans ce manuel. Le fait de ne pas
suivre les avertissements et les
instructions peut entraîner un choc
électrique, un incendie et/ou des
blessures graves.
ADVERTENCIA: Lea todas las
advertencias de seguridad,
instrucciones, ilustraciones y
especificaciones de este
manual, incluyendo las
secciones sobre la batería y el
cargador proporcionadas en un
manual original de la herramienta o
en el manual de Baterías y
Cargadores por separado. Los
manuales se pueden obtener poniéndose
en contacto con el Servicio de atención
al cliente como se describe en otra parte
de este manual. La falla en seguir las
advertencias e instrucciones puede
resultar en descarga eléctrica, incendio
y/o lesiones serias.
background

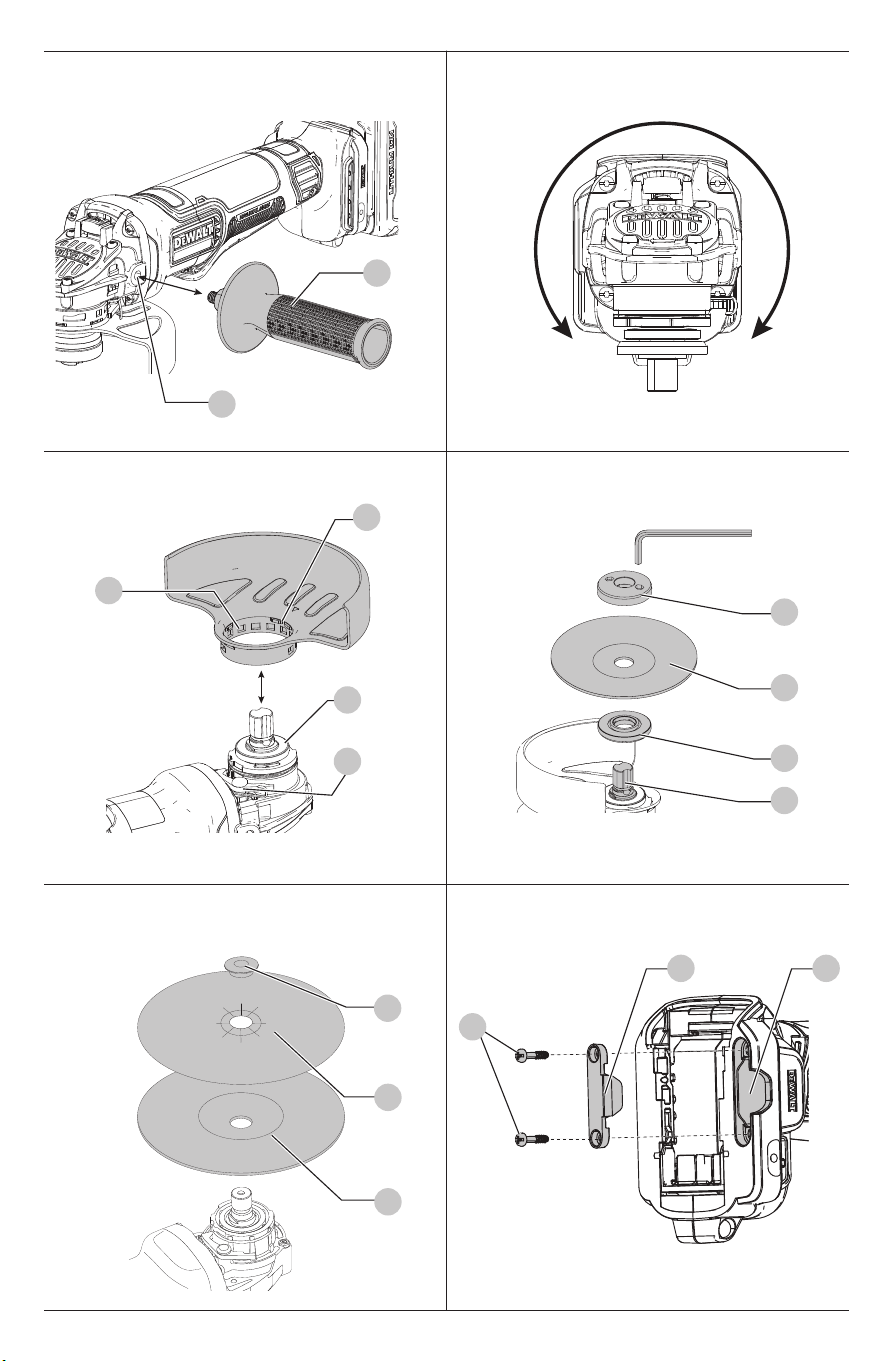

Fig.B Fig.C
Fig.D
Fig.E
Fig.F
Fig.G
5
90˚
90˚
9
13
12
14
7
21
4
6
20
19
18
16
17 15
23
background

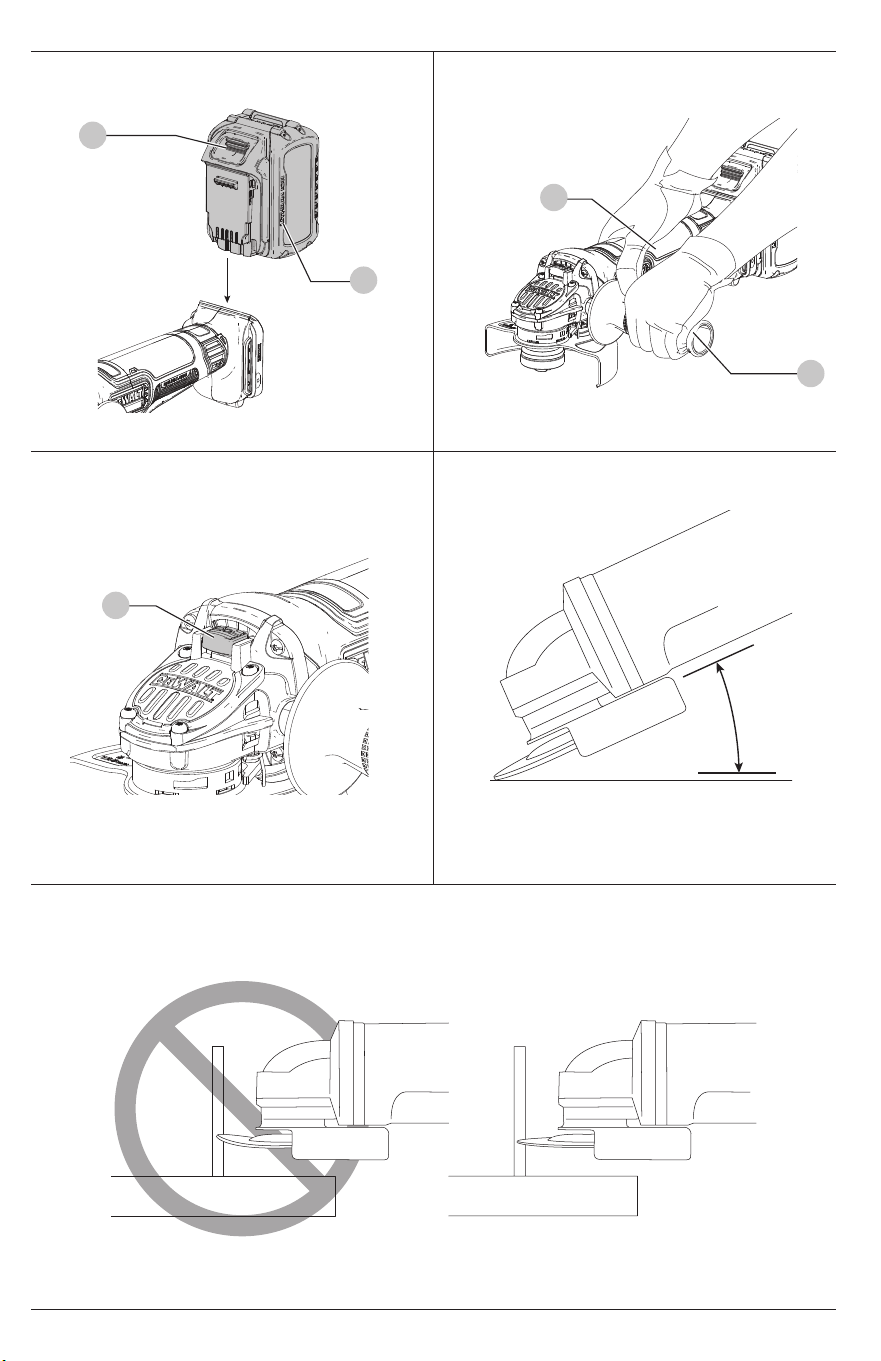

Fig.H Fig.I
Fig.J Fig.K
Fig.L
10
11
5
3
22
background
3
English
English (original instructions)
GENERAL POWER TOOL SAFETY WARNINGS
WARNING: Read all safety warnings, instructions,
illustrations and specifications provided with this power
tool. Failure to follow all instructions listed below may result in
electric shock, fire and/or seriousinjury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FORFUTUREREFERENCE.
The term "power tool" in the warnings refers to your
mains‑operated (corded) power tool or battery‑operated
(cordless) powertool.
1) Work Area Safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which may
ignite the dust orfumes.
c ) Keep children and bystanders away while operating
a power tool. Distractions can cause you to losecontrol.
2) Electrical Safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools. Unmodified
plugs and matching outlets will reduce risk of electricshock.
b ) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if
your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electricshock.
f ) If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the risk of
electricshock.
3) Personal Safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment of
inattention while operating power tools may result in serious
personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as a dust mask,
non‑skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personalinjuries.
c ) Prevent unintentional starting. Ensure the switch
is in the off position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energizing power tools that have the switch on
invitesaccidents.
d ) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personalinjury.
e ) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool in
unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or jewelry.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can be caught in
movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can
reduce dust‑relatedhazards.
h ) Do not let familiarity gained from frequent use of
tools allow you to become complacent and ignore tool
safety principles. A careless action can cause severe injury
within a fraction of asecond.
4) Power Tool Use and Care
a ) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do the
job better and safer at the rate for which it wasdesigned.
b ) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled with
the switch is dangerous and must berepaired.
c ) Disconnect the plug from the power source and/
or remove the battery pack, if detachable, from the
power tool before making any adjustments, changing
accessories, or storing power tools. Such preventive
safety measures reduce the risk of starting the power
toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrainedusers.
e ) Maintain power tools and accessories. Check for
misalignment or binding of moving parts, breakage
of parts and any other condition that may affect the
power tool’s operation. If damaged, have the power tool
repaired before use. Many accidents are caused by poorly
maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits, etc. in
accordance with these instructions, taking into account
Intended Use
Your heavy-duty small angle grinder has been designed
for professional grinding, sanding, wire brush, and cut-off
applications at various work sites (i.e., constructionsites).
DANGER: Do not use for wood cutting or woodcarving.
Do not use toothed blades of any kind. Serious injury
canresult.
DO nOT use under wet conditions or in presence of
flammable liquids orgases.
DO nOT let children come into contact with the tool. Supervision
is required when inexperienced operators use thistool.
background
English
4
the working conditions and the work to be performed.
Use of the power tool for operations different from those
intended could result in a hazardoussituation.
h ) Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the tool
in unexpectedsituations.
5) Battery Tool Use and Care
a ) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type of
battery pack may create a risk of fire when used with another
batterypack.
b ) Use power tools only with specifically designated
battery packs. Use of any other battery packs may create a
risk of injury andfire.
c ) When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or afire.
d ) Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally occurs,
flush with water. If liquid contacts eyes, additionally
seek medical help. Liquid ejected from the battery may cause
irritation orburns.
e ) Do not use a battery pack or tool that is damaged
or modified. Damaged or modified batteries may exhibit
unpredictable behavior resulting in fire, explosion or risk
ofinjury.
f ) Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or temperature
above 265°F (130°C) may causeexplosion.
g ) Follow all charging instructions and do not charge
the battery pack or tool outside the temperature range
specified in the instructions. Charging improperly or at
temperatures outside the specified range may damage the
battery and increase the risk offire.
6) Service
a ) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool ismaintained.
b ) Never service damaged battery packs. Service of
battery packs should only be performed by the manufacturer
or authorized serviceproviders.
SAFETY INSTRUCTIONS FOR ALL OPERATIONS
Safety Warnings Common for Grinding, Sanding,
Wire Brushing, or Abrasive Cutting-Off Operations
a ) This power tool is intended to function as a grinder,
sander, wire brush, or cut-off tool. Read all safety
warnings, instructions, illustrations and specifications
provided with this power tool. Failure to follow all
instructions listed below may result in electric shock, fire and/
or seriousinjury.
b ) Operations such as polishing are not recommended
to be performed with this power tool. Operations for
which the power tool was not designed may create a hazard
and cause personalinjury.
c ) Do not convert this power tool to operate in a way
which is not specifically designed and specified by the
tool manufacturer. Such a conversion may result in a loss of
control and cause serious personal injury.
d ) Do not use accessories which are not specifically
designed and recommended by the tool manufacturer.
Just because the accessory can be attached to your power
tool, it does not assure safeoperation.
e ) The rated speed of the accessory must be at least
equal to the maximum speed marked on the power tool.
Accessories running faster than their rated speed can break
and flyapart.
f ) The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool. Incorrectly sized accessories cannot be
adequately guarded orcontrolled.
g ) The dimensions of the accessory mounting must fit
the dimensions of the mounting hardware of the power
tool. Accessories that do not match the mounting hardware
of the power tool will run out of balance, vibrate excessively
and may cause loss ofcontrol.
h ) Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for chips
and cracks, backing pad for cracks, tear or excess wear,
wire brush for loose or cracked wires. If power tool or
accessory is dropped, inspect for damage or install an
undamaged accessory. After inspecting and installing
an accessory, position yourself and bystanders away
from the plane of the rotating accessory and run the
power tool at maximum no-load speed for one minute.
Damaged accessories will normally break apart during this
testtime.
i ) Wear personal protective equipment. Depending on
application, use face shield, safety goggles or safety
glasses. As appropriate, wear dust mask, hearing
protectors, gloves and workshop apron capable of
stopping small abrasive or workpiece fragments. The
eye protection must be capable of stopping flying
debris generated by various operations. The dust mask
or respirator must be capable of filtrating particles
generated by your operation. Prolonged exposure to high
intensity noise may cause hearingloss.
j ) Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of workpiece or
of a broken accessory may fly away and cause injury beyond
immediate area ofoperation.
k ) Hold the power tool by insulated gripping surfaces
only, when performing an operation where the cutting
accessory may contact hidden wiring. Cutting accessory
contacting a “live” wire may make exposed metal parts of the
power tool “live” and could give the operator an electricshock.
l ) Never lay the power tool down until the accessory has
come to a complete stop. The spinning accessory may grab
the surface and pull the power tool out of yourcontrol.
m ) Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory could
snag your clothing, pulling the accessory into yourbody.
n ) Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing and
excessive accumulation of powdered metal may cause
electricalhazards.
o ) Do not operate the power tool near flammable
materials. Sparks could ignite thesematerials.
background
5
English
p ) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may result in
electrocution orshock.
q ) Do not use Type 11 (flaring cup) wheels on this tool.
Using inappropriate accessories can result ininjury.
r ) Always use auxiliary handle. Tighten the handle
securely. The auxiliary handle should always be used to
maintain control of the tool at alltimes.
s ) When starting the tool with a new or replacement
wheel, or a new or replacement wire brush installed,
hold the tool in a well protected area and let it run for
one minute. If the wheel has an undetected crack or
flaw, it should burst in less than one minute. If the wire
brush has loose wires, they will be detected. Never start
the tool with a person in line with the wheel. This includes
theoperator.
t ) To prevent the spindle end from contacting the
bottom of the hole of the abrasive product, use
accessories that have a threaded hole depth of at least
21 mm. Failure to use an accessory with the appropriate
thread depth could result in damage to the abrasive product
and injury to the operator or persons in thearea.
u ) The arbor size of hubbed wheels, flanges, backing
pads or any other accessory must properly fit the spindle
of the power tool. Accessories with arbor holes that do not
match the mounting hardware of the power tool will run out
of balance, vibrate excessively and may cause loss ofcontrol.
v ) Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding the
work by hand or against your body leaves it unstable and may
lead to loss ofcontrol.
Kickback and Related Warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool to
be forced in the direction opposite of the accessory’s rotation
at the point of thebinding.
For example, if an abrasive wheel is snagged or pinched by
the workpiece, the edge of the wheel that is entering into the
pinch point can dig into the surface of the material causing
the wheel to climb out or kick out. The wheel may either jump
toward or away from the operator, depending on direction
of the wheel’s movement at the point of pinching. Abrasive
wheels may also break under theseconditions.
Kickback is the result of tool misuse and/or incorrect operating
procedures or conditions and can be avoided by taking proper
precautions as given below:
a ) Maintain a firm grip with both hands on the power
tool and position your body and arms to allow you to
resist kickback forces. Always use auxiliary handle, if
provided, for maximum control over kickback or torque
reaction during start up. The operator can control torque
reaction or kickback forces, if proper precautions aretaken.
b ) Never place your hand near the rotating accessory.
Accessory may kickback over yourhand.
c ) Do not position your body in the area where power
tool will move if kickback occurs. Kickback will propel the
tool in direction opposite to the wheel’s movement at the
point ofsnagging.
d ) Use special care when working corners, sharp edges
etc. Avoid bouncing and snagging the accessory. Corners,
sharp edges or bouncing have a tendency to snag the rotating
accessory and cause loss of control orkickback.
e ) Do not attach a saw chain woodcarving blade or
toothed saw blade. Such blades create frequent kickback
and loss ofcontrol.
Safety Warnings Specific for Grinding and Abrasive
Cutting-Off Operations
a ) Use only wheel types that are recommended for
your power tool and the specific guard designed for the
selected wheel. Wheels for which the power tool was not
designed cannot be adequately guarded and areunsafe.
b ) The grinding surface of center depressed wheels
must be mounted below the plane of the guard lip. An
improperly mounted wheel that projects through the plane of
the guard lip cannot be adequatelyprotected.
c ) The guard must be securely attached to the power
tool and positioned for maximum safety, so the least
amount of wheel is exposed towards the operator.
The guard helps to protect the operator from broken wheel
fragments, accidental contact with wheel and sparks that
could igniteclothing.
d ) Wheels must be used only for recommended
applications. For example: do not grind with the side
of cut-off wheel. Abrasive cut‑off wheels are intended for
peripheral grinding, side forces applied to these wheels may
cause them toshatter.
e ) Always use undamaged wheel flanges that are of
correct size and shape for your selected wheel. Proper
wheel flanges support the wheel thus reducing the
possibility of wheel breakage. Flanges for cut‑off wheels
may be different from grinding wheelflanges.
f ) Do not use worn down wheels from larger power
tools. Wheel intended for larger power tool is not suitable for
the higher speed of a smaller tool and mayburst.
g ) When using dual purpose wheels always use the
correct guard for the application being performed.
Failure to use the correct guard may not provide the desired
level of guarding, which could lead to seriousinjury.
Additional Safety Warnings Specific for Abrasive
Cutting-Off Operations
a ) Do not “jam” the cut-off wheel or apply excessive
pressure. Do not attempt to make an excessive depth
of cut. Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in the cut and
the possibility of kickback or wheelbreakage.
b ) Do not position your body in line with and behind
the rotating wheel. When the wheel, at the point of
operation, is moving away from your body, the possible
kickback may propel the spinning wheel and the power tool
directly atyou.
c ) When wheel is binding or when interrupting a cut
for any reason, switch off the power tool and hold
the power tool motionless until the wheel comes to
a complete stop. Never attempt to remove the cut-
off wheel from the cut while the wheel is in motion
otherwise kickback may occur. Investigate and take
corrective action to eliminate the cause of wheelbinding.
d ) Do not restart the cutting operation in the
workpiece. Let the wheel reach full speed and carefully
reenter the cut. The wheel may bind, walk up or kickback if
the power tool is restarted in theworkpiece.
background
English
6
The label on your tool may include the following symbols. The
symbols and their definitions are asfollows:
V .......................... volts
Hz ........................hertz
min ...................... minutes
or DC ......direct current
....................... Class I Construction
(grounded)
…/min ..............per minute
BPM .................... beats per minute
IPM ..................... impacts per minute
OPM ....................
oscillations per minute
RPM ....................
revolutions per minute
sfpm ...................
surface feet per minute
SPM .................... strokes per minute
A ......................... amperes
W ........................watts
Wh ......................watt hours
Ah ....................... amp hours
or AC ...........alternating current
or AC/DC .... alternating or
direct current
...................... Class II
Construction
(double insulated)
n
o
.......................no load speed
n .........................rated speed
PSI.......................
pounds per square inch
......................earthing terminal
.....................safety alert symbol
..................... visible radiation–
do not stare into
the light
..................... wear respiratory
protection
..................... wear eye protection
..................... wear hearing
protection
.....................
read all documentation
.....................
do not expose to rain
.....................
always operate with
two hands
.....................
do not use guard for
cut-off operations
lay on the skin may promote absorption of harmfulchemicals.
Direct particles away from face andbody.
• Use the appropriate dust extractor vacuum to remove
the vast majority of static and airborne dust. Failure
to remove static and airborne dust could contaminate the
working environment or pose an increased health risk to the
operator and those in closeproximity.
• Use clamps or other practical ways to secure and
support the workpiece to a stable platform. Holding the
work by hand or against your body is unstable and may lead
to loss of control andinjury.
• Air vents often cover moving parts and should be avoided.
Loose clothes, jewelry or long hair can be caught in movingparts.
CAUTION: When not in use, place tool on its side
on a stable surface where it will not cause a tripping
or falling hazard. Some tools with large battery packs
will stand upright on the battery pack but may be easily
knockedover.
Additional Safety Information
WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.
WARNING: ALWAYS use safety glasses. Everyday
eyeglasses are NOT safety glasses. Also use face or dust
mask if cutting operation is dusty. ALWAYS WEAR CERTIFIED
SAFETYEQUIPMENT:
• ANSI Z87.1 eye protection (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) hearing protection,
• NIOSH/OSHA/MSHA respiratoryprotection.
WARNING: Some dust created by power sanding, sawing,
grinding, drilling, and other construction activities contains chemicals
known to the State of California to cause cancer, birth defects or other
reproductive harm. Some examples of these chemicalsare:
• lead from lead‑based paints,
• crystalline silica from bricks and cement and other masonry
products, and
• arsenic and chromium from chemically‑treatedlumber.
Your risk from these exposures varies, depending on how
often you do this type of work. To reduce your exposure to
these chemicals: work in a well ventilated area, and work with
approved safety equipment, such as those dust masks that are
specially designed to filter out microscopicparticles.
• Wear protective clothing and wash exposed areas with
soap and water. Allowing dust to get into your mouth, eyes, or
Features
E-Switch Protection™
The ON/OFF paddle switch has a no-volt release function. In
the event of an unexpected shut down, the paddle switch
will need to be released then depressed to restarttool.
E-Clutch™
This unit is equipped with an E-Clutch™ (Electronic Clutch),
which in the event of a high-load, the unit will shut off to
reduce the reaction torque to the user. The paddle switch
will need to be released then depressed to restarttool.
Kickback Brake™
When a pinch, stall, or bind-up event is sensed, the
electronic brake engages with maximum force to quickly
stop the wheel, reduce the movement of the grinder, and
shut the grinder off. The paddle switch will need to be
released then depressed to restarttool.
e ) Support panels or any oversized workpiece to
minimize the risk of wheel pinching and kickback. Large
workpieces tend to sag under their own weight. Supports
must be placed under the workpiece near the line of cut and
near the edge of the workpiece on both sides of thewheel.
f ) Use extra caution when making a “pocket cut” into
existing walls or other blind areas. The protruding wheel
may cut gas or water pipes, electrical wiring or objects that
can causekickback.
g ) Do not attempt to do curved cutting.
Overstressing
the wheel increases the loading and susceptibility to twisting or
binding of the wheel in the cut and the possibility of kickback or
wheel breakage, which can lead to seriousinjury.
Safety Warnings Specific for SandingOperations
a ) Use proper sized sanding disk paper. Follow
manufacturer's recommendations, when selecting
sanding paper. Larger sanding paper extending too far
beyond the sanding pad presents a laceration hazard and may
cause snagging, tearing of the disc orkickback.
Safety Warnings Specific for Wire
BrushingOperations
a ) Be aware that wire bristles are thrown by the brush
even during ordinary operation. Do not overstress the
wires by applying excessive load to the brush. The wire
bristles can easily penetrate light clothing and/orskin.
b ) If the use of a guard is specified for wire brushing,
do not allow any interference of the wire wheel or brush
with the guard. Wire wheel or brush may expand in diameter
due to work and centrifugalforces.
c ) Safety goggles or safety glasses with side shields
and a full face shield compliant with ANSI Z87.1 MUST
be worn by the operator and others that are within 50'
(15.2 m) of the use of thisproduct.
background
7
English
Flanges and Wheels
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/installing
attachments or accessories. An accidental start‑up can
causeinjury.
Mounting Non-Hubbed Wheels
(Fig. A, E)
WARNING: Failure to properly seat the flanges and/or
wheel could result in serious injury (or damage to the tool
orwheel).
CAUTION: Included flanges must be used with depressed
center Type 27/42 grinding wheels and Type1/41 cutting

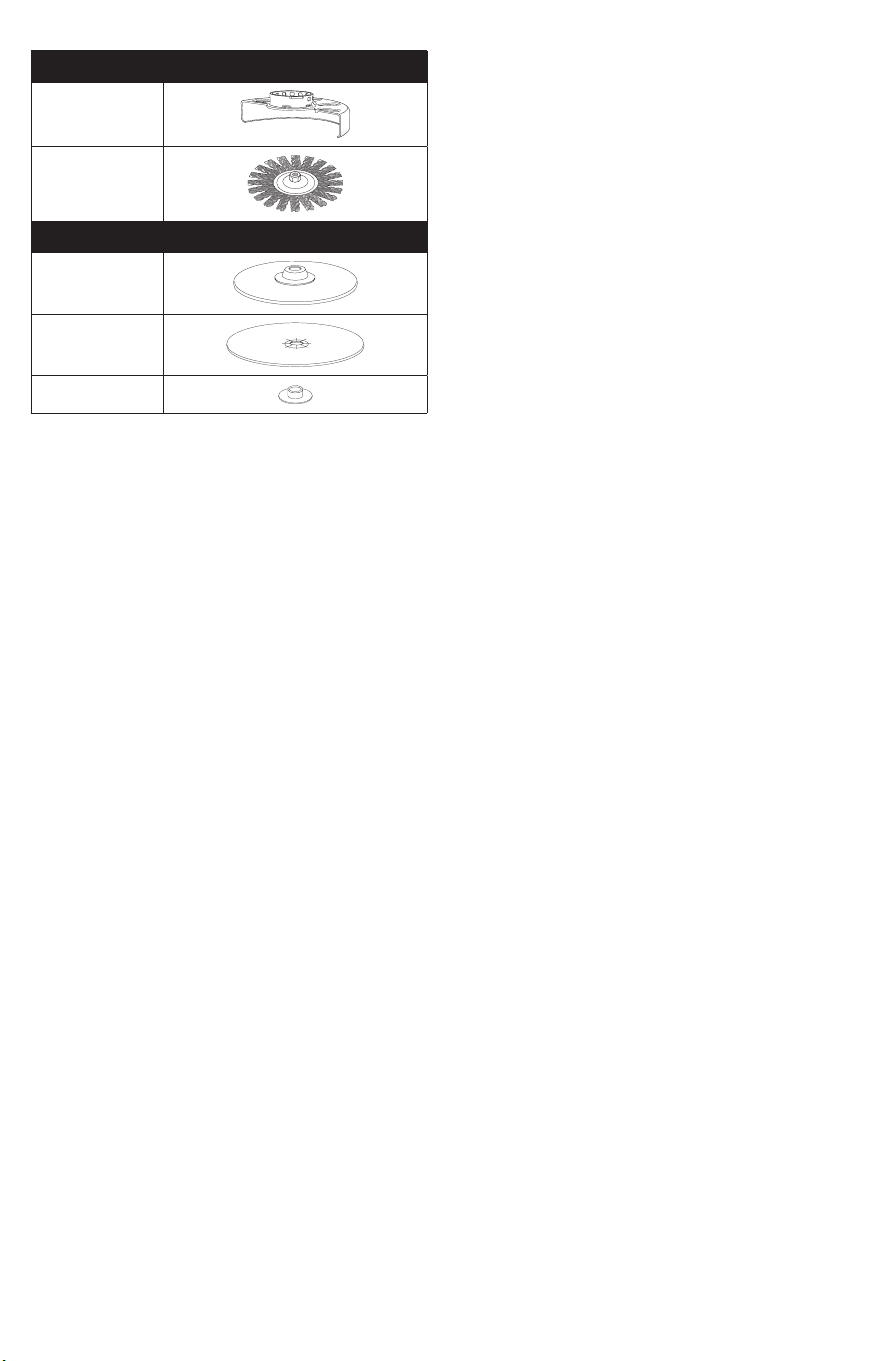

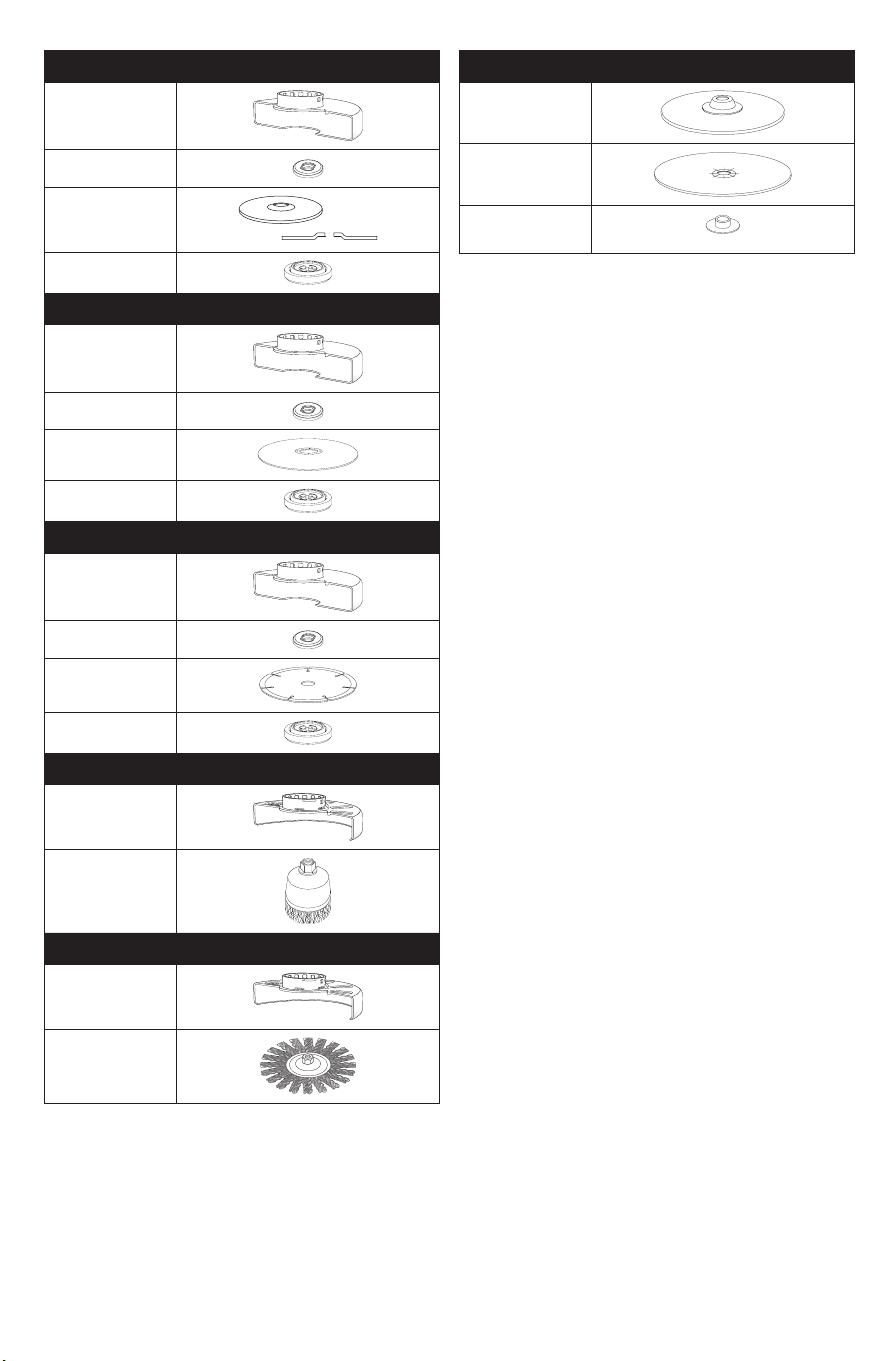

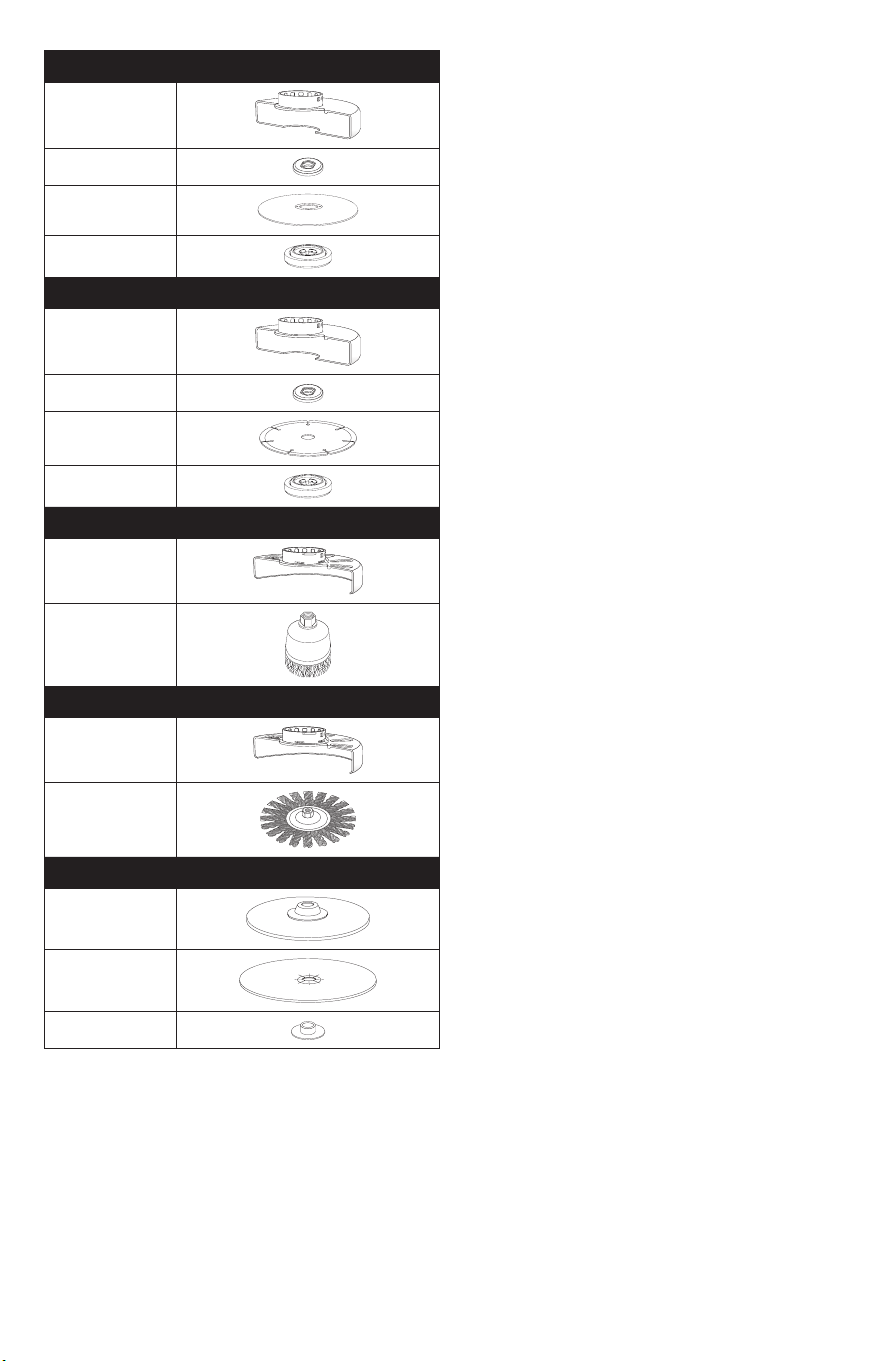

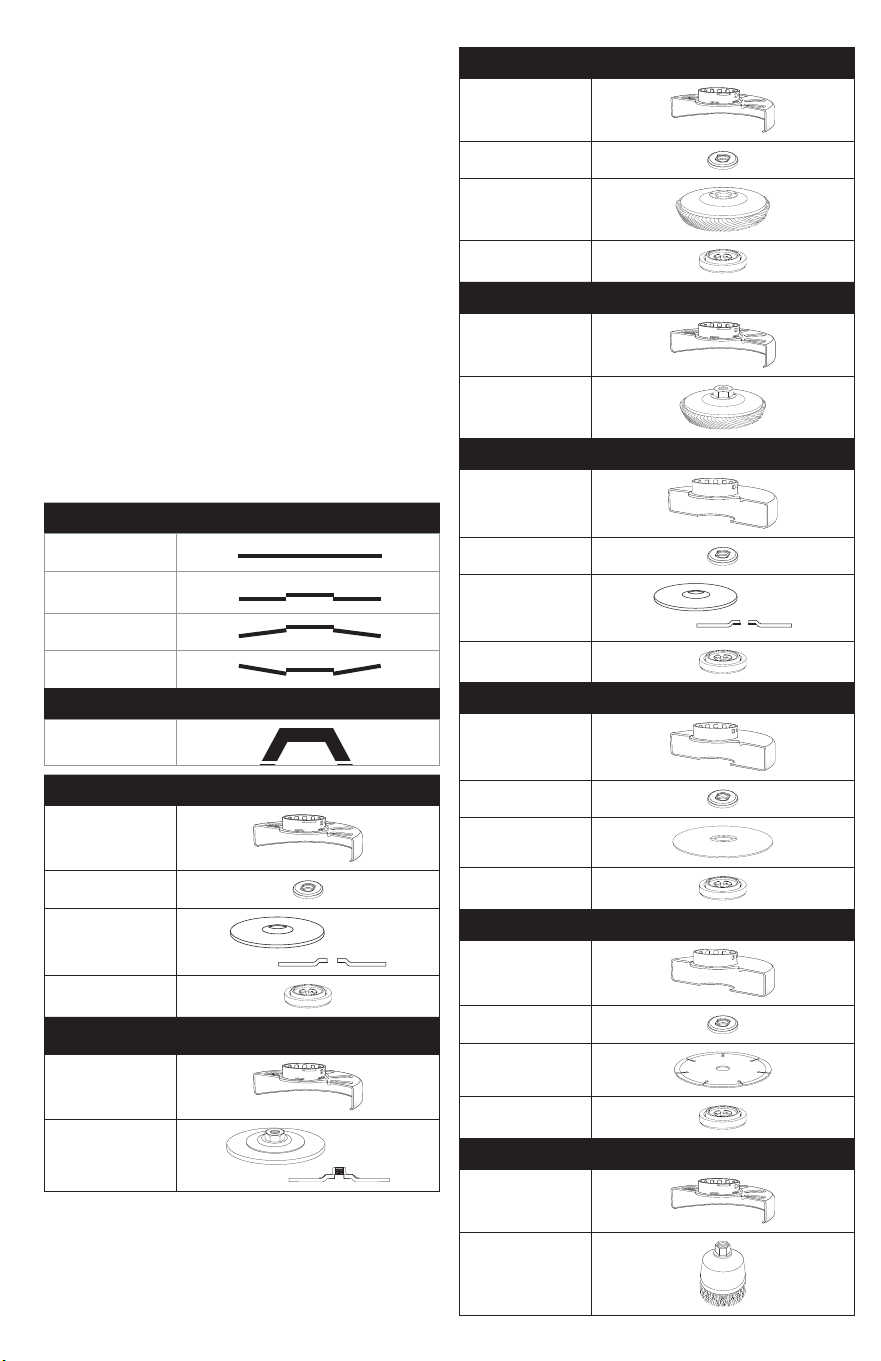

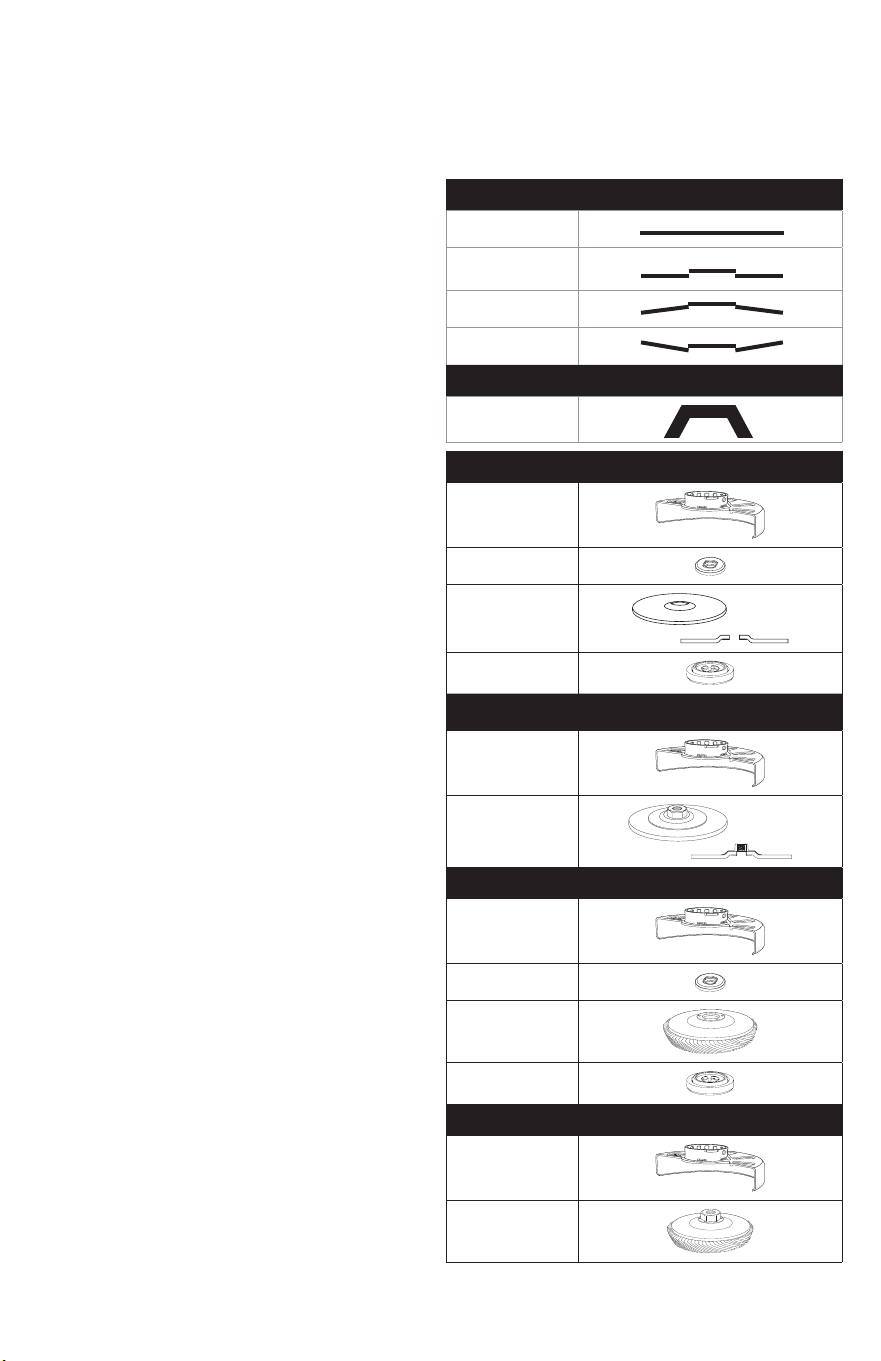

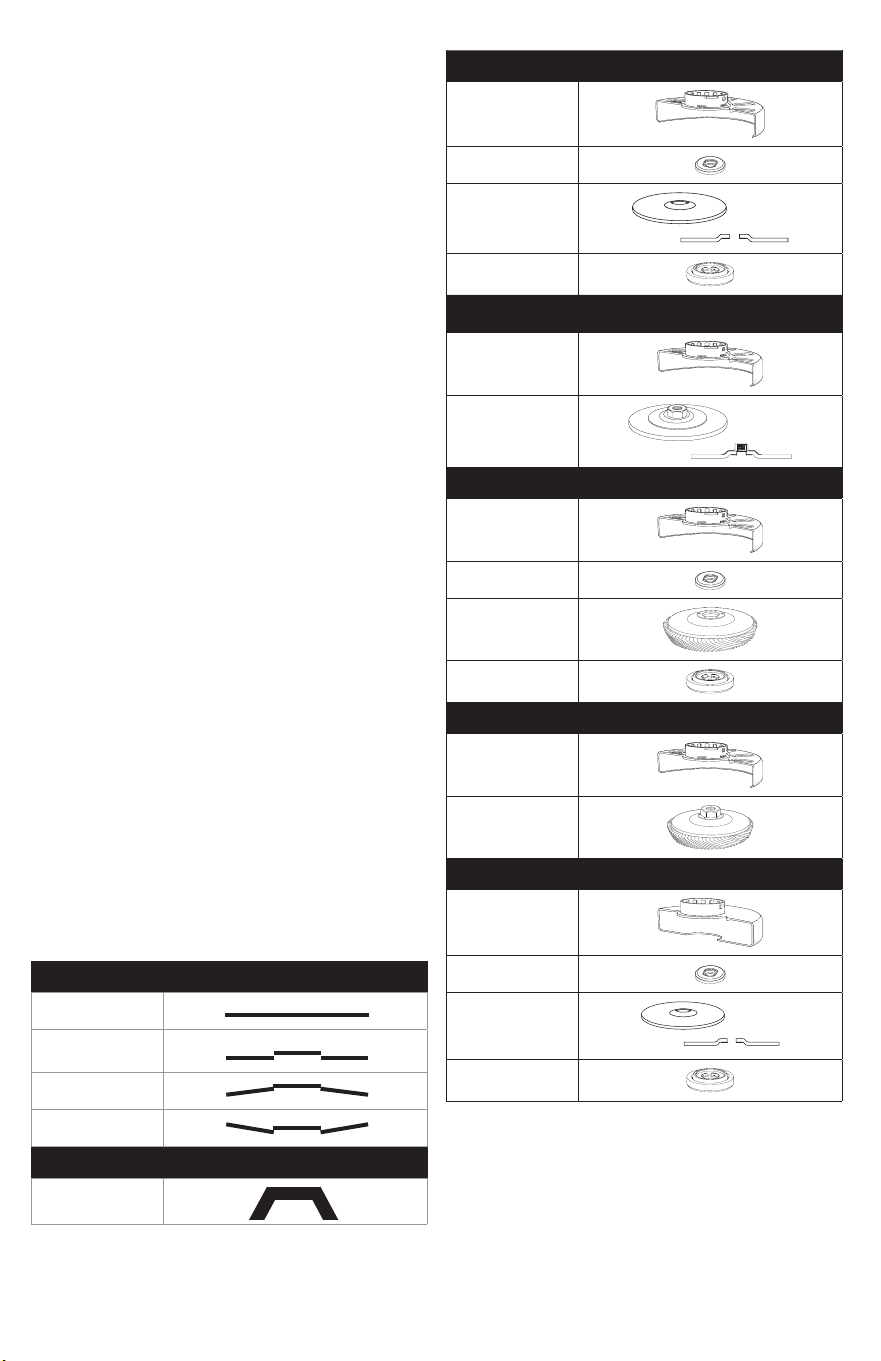

wheels. See the Accessories Chart for moreinformation.
WARNING: A closed, two‑sided cutting wheel guard is
required when using abrasive cutting wheels or diamond
coated cutting wheels.
WARNING: Use of a damaged flange or guard or failure
to use proper flange and guard can re sult in injury due to
Rotating the Gear Case (Fig. C)
To improve user comfort, the gear case will rotate 90° for
cuttingoperations.
1. Remove the four corner screws attaching the gear case
to motorhousing.
2. Without separating the gear case from motor housing,
rotate the gear case head to desiredposition.
nOTE: If the gear case and motor housing become
separated by more than 1/8" (3.17 mm), the tool must
be serviced and re-assembled by a DeWALT service
center. Failure to have the tool serviced may motor and
bearingfailure.
3. Reinstall screws to attach the gear case to the
motor housing. Tighten screws to 12.5 in.-lbs. torque.
Overtightening could cause screws tostrip.
Attaching the Auxiliary Handle (Fig. B)
WARNING: This handle SHOULD BE USED AT ALL
TIMES to maintain complete control of the tool. Always
make sure the handle istight.
Screw the auxiliary handle
5
tightly into one of the
threaded mounting holes
23
of the gearcase.
ASSEMBLY AND ADJUSTMENTS
WARNING:
To reduce the risk of serious personal
injury, turn unit off and
remove the battery pack
before making any adjustments or removing/installing
attachments or accessories. An accidental start‑up can
causeinjury.
Adjusting and Mounting Guard(Fig.A, D)
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect battery pack before
making any adjustments or removing/installing
attachments or accessories. An accidental start‑up can
causeinjury.
CAUTION: BEFORE operating the tool, identify which
guard adjustment option your tool is setto.
Adjustment Options
For guard
8
adjustment, the guard release lever
9
engages
one of the alignment holes
14
on the guard collar using a
ratchetingfeature.
• One-touch
TM
: In this position the engaging face is
slanted and will ride over to the next alignment hole when
guard is rotated in a clockwise direction (spindle facing user)
but self-locks in the counterclockwisedirection.
Mounting guard
CAUTION: Prior to mounting guard, ensure the screw,
lever, and spring are fitted correctly before mounting
theguard.
1. With the spindle facing the operator, press and hold the
guard release lever
9
.
2. Align the lugs
12
on the guard with the slots
13
on the
gearcasecover.
3. Push the guard down until the guard lugs engage and
rotate them in the groove on the gear case cover. Release
the guard releaselever.
4. To position the guard, rotate the guard clockwise
into the desired working position. Press and hold the
guard release lever
9
to rotate the guard in the counter-
clockwisedirection.
nOTE: The guard body should be positioned between
the spindle and the operator to provide maximum
operatorprotection.
The guard release lever should snap into one of the
alignment holes
14
on the guard collar. This ensures that
the guard issecure.
5. To remove the guard, follow steps 1–3 of these
instructions inreverse.
Guards
CAUTION: Guards must be used with all grinding
wheels, cutting wheels, sanding flap discs, wire brushes,
and wire wheels. The tool may be used without a guard
only when sanding with conventional sanding discs. Refer
to Figure A to see guards provided with the unit. Some
applications may require purchasing the correct guard from
your local dealer or authorized servicecenter.
nOTE: Edge grinding and cutting can be performed with
Type 27 wheels designed and specified for this purpose;
1/4" (6.35 mm) thick wheels are designed for surface
grinding while thinner Type 27 wheels need to be examined
for the manufacturer's label to see if they can be used for
surface grinding or only edge grinding/cutting. A Type 1
guard must be used for any wheel where surface grinding
is forbidden. Cutting can also be performed by using a
Type41 wheel and a Type 1guard.
nOTE: See the Accessories Chart to select the proper
guard/accessorycombination.
Power-OFF™ Overload Protection
The power supply to the motor will be reduced in case of
motor overload. With continued motor overload, the tool
will shut off. The paddle switch will need to be released
then depressed to restarttool. The tool will power off each
time the current load reaches the overload current value
(motor burn-up point). If continued overload shutdowns
occur, apply less force/weight on the tool until the tool will
function without the overloadengaging.
Electronic Soft Start
This feature limits the initial start up momentum, allowing
the speed to build up gradually over a 1 secondperiod.
background
English
8
Mounting Wire Cup Brushes and WireWheels
(Fig.J)
WARNING: Failure to properly seat the brush/wheel
could result in serious injury (or damage to the tool orwheel).
Mounting and Removing Hubbed Wheels
(Fig.A)
Hubbed wheels install directly on the spindle. Thread of
accessory must match thread ofspindle.
1. Remove backing flange by pulling away fromtool.
2. Thread the wheel on the spindle
4
byhand.
3. Depress the spindle lock button
3
and use a wrench to
tighten the hub of thewheel.
4. Reverse the above procedure to remove thewheel.
NOTICE: Failure to properly seat the wheel before turning the
tool on may result in damage to the tool or thewheel.
Mounting Sanding Backing Pads (Fig.A, F)
WARNING: Use only backing pads that are rated for at
least equal to the rated speed marked on thetool.
WARNING: Failure to properly seat the clamp nut and/
or pad could result in serious injury (or damage to the tool
orwheel).
WARNING: Proper guard must be reinstalled for grinding
wheel, cutting wheel, sanding flap disc, wire brush or wire
wheel applications after sanding applications arecomplete.
nOTE: Use of a guard with sanding discs that use backing
pads, often called fiber resin discs, is not required. Since a
guard is not required for these accessories, the guard may or
may not fit correctly ifused.
1. Place or appropriately thread backing pad
18
on
thespindle.
2. Place the sanding disc
19
on the backingpad.
3. While depressing spindle lock button
3
, thread the
sanding clamp nut
20
on spindle, piloting the raised
hub on the clamp nut into the center of san ding disc and
backingpad.
4. Tighten the clamp nut by hand. Then depress the spindle
lock button while turning the sanding disc until the sanding
disc and clamp nut aresnug.
5. To remove the wheel, grasp and turn the backing pad
and sanding pad while depressing the spindle lockbutton.
wheel breakage and wheel contact. See the Accessories
Chart for moreinformation.
Depressed center Type 27 grinding wheels must be used
with included flanges.
1. Place the tool on a table, guardup.
2. Install the backing flange
6
on spindle
4
with the raised
center (pilot) facing thewheel. Press the backing flange
intoplace.
3. Place wheel
21
against the backing flange, centering
the wheel on the raised center (pilot) of the backingflange.
4. While depressing the spindle lock button and with the
hex depressions facing away from the wheel, thread the
locking flange
7
on spindle so that the lugs engage the
two slots in thespindle.
5. While depressing the spindle lock button, tighten the
locking flange
7
by hand or using the wrench supplied.
(Only use a locking flange if it is in perfect condition.) Refer
to Accessories Chart to see flangedetails.
6. To remove the wheel, reverse the aboveprocedure.
CAUTION: To reduce the risk of personal injury, wear
work gloves when handling wire brushes and wheels.
They can becomesharp.
CAUTION: To reduce the risk of damage to the tool,
wheel or brush must not touch guard when mounted
or while in use. Undetectable damage could occur to the
accessory, causing wires to fragment from accessory wheel
orcup.
Wire cup brushes or wire wheels install directly on the
threaded spindle without the use of flanges. Use only wire
brushes or wheels provided with a threaded hub. These
accessories are available at extra cost from your local dealer
or authorized servicecenter.
1. Place the tool on a table, guardup.
2. Thread the wheel on the spindle byhand.
3. Depress spindle lock button
3
and use a wrench on the
hub of the wire wheel or brush to tighten thewheel.
4. To remove the wheel, reverse the aboveprocedure.
NOTICE: To reduce the risk of damage to the tool, properly
seat the wheel hub before turning the toolon.
Prior to Operation
• Install the guard and appropriate disc or wheel. Do not
use excessively worn discs orwheels.
• Be sure the backing and threaded locking flange are
mounted correctly. Follow the instructions given in the
AccessoriesChart.
• Make sure the disc or wheel rotates in the direction of the
arrows on the accessory and thetool.
• Do not use a damaged accessory. Before each use inspect
the accessory such as abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or accessory is dropped,
inspect for damage or install an undamaged accessory. After
inspecting and installing an accessory, position yourself and
bystanders away from the plane of the rotating accessory
and run the power tool at maximum no-load speed for one
minute. Damaged accessories will normally break apart
during this testtime.
Tool Connect™ Chip (Fig. A, G)
WARNING: To reduce the risk of injury, remove battery
pack
10
before any Tool Connect™interaction.
Your tool is Tool Connect™ Chip ready and has a location for
installation of a Tool Connect™ Chip.
Tool Connect™ Chip is an optional application for your
smart device (such as a smart phone or tablet) that connects
the device to utilize the mobile application for inventory
management functions.
Refer to Tool Connect™ Chip Instruction Sheet for
moreinformation.
installing the Tool Connect™ Chip
1. Remove the retaining screws
16
that hold the Tool
Connect™ Chip protective cover
17
into the tool.
2. Remove the protective cover and insert the Tool
Connect™ Chip into the empty pocket
15
.
3. Ensure that the Tool Connect™ Chip is flush with the
housing. Secure it with the retaining screws and tighten the
screws.
4. Refer to Tool Connect™ Chip Instruction Sheet for
further instructions.
background
9
English
Paddle Switch (Fig.A)
CAUTION: Hold the side handle and body of the tool
firmly to maintain control of the tool at start up and during
use and until the wheel or accessory stops rotating. Make
sure the wheel has come to a complete stop be fore laying the
tooldown.
CAUTION: Before connecting the tool to a power source
depress and release the paddle switch
1
)
once without
depressing the lock‑off lever
2
)
to ensure that the switch is
off. Depress and release the paddle switch as described above
after any interruption in power supply to the tool, such as the
activation of a ground fault interrupter, throwing of a circuit
breaker, accidental unplugging, or power failure. If the paddle
switch is locked on, the tool will start unexpectedly when it
isreconnected.
nOTE: To reduce unexpected tool movement, do not
switch the tool on or off while under load conditions. Allow
the grinder to run up to full speed before touching the work
surface. Lift the tool from the surface before turning the tool
off. Allow the tool to stop rotating before putting itdown.
1. To turn the tool on, push the lock-off lever
2
toward the
back of the tool, then depress the paddle switch
1
. The tool
will run while the switch isdepressed.
2. Turn the tool off by releasing the paddleswitch.
Proper Hand Position (Fig. I)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position as shown.
WARNING: To reduce the risk of serious personal injury,
ALWAYS hold securely in anticipation of a suddenreaction.
Proper hand position requires one hand on the body of the
tool
22
, with the other hand on the auxiliary handle
5
, as
shown in FigureI.
Installing and Removing the Battery Pack (Fig.A, H)
WARNING: Ensure the paddle switch
1
is not depressed
before inserting battery pack
10
.
nOTE: For best results, make sure your battery pack is
fullycharged.
To install the battery pack
10
into the tool handle, align the
battery pack with the rails inside the tool’s handle and slide
it into the handle until the battery pack is firmly seated in
the tool and ensure that it does notdisengage.
To remove the battery pack from the tool, press the battery
release button
11
and firmly pull the battery pack out of
the tool handle. Insert it into the charger.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/installing
attachments or accessories. An accidental start‑up can
causeinjury.
to the tool will result and attached accessory may spin off,
possibly resulting ininjury.
To engage the lock, depress the spindle lock button
and rotate the spindle until you are unable to rotate the
spindlefurther.
Spindle Lock (Fig.J)
The spindle lock button
3
is provided to prevent the
spindle from rotating when installing or removing wheels.
Operate the spindle lock only when the tool is turned off,
the battery is removed and the spindle has come to a
completestop.
NOTICE: To reduce the risk of damage to the tool, do not
engage the spindle lock while the tool is operating. Damage
Surface Grinding, Sanding and Wire Brushing
(Fig.K)
CAUTION: Always use the correct guard per the
instructions in thismanual.
WARNING: Metal dust build-up. Extensive use of
flap discs in metal applications can result in the increased
potential for electric shock. To reduce this risk, clean the
ventilation slots daily by blowing dry compressed air
into the ventilation slots in accordance with the below
maintenanceinstructions.
To perform work on the surface of a workpiece:
1. Allow the tool to reach full speed before touching the
tool to the worksurface.
2. Apply minimum pressure to the work surface, allowing
the tool to operate at high speed. Material removal rate is
greatest when the tool operates at highspeed.
3. Maintain an appropriate angle between the tool
and work surface. Refer to the chart according to
particularfunction.
Function Angle
Grinding 20˚-30˚
Sanding with Flap Disc 5˚-10˚
Sanding with Backing Pad 5˚-15˚
Wire Brushing 5˚-10˚
4. Maintain contact between the edge of the wheel and
the worksurface.
‑ If grinding, sanding with flap discs or wire brushing move
the tool continuously in a forward and back motion to avoid
creating gouges in the worksurface.
‑ If sanding with a backing pad, move the tool constantly
in a straight line to prevent burning and swirling of
worksurface.
nOTE: Allowing the tool to rest on the work surface without
moving will damage theworkpiece.
5. Remove the tool from work surface before turning tool
off. Allow the tool to stop rotating before laying itdown.
CAUTION: Use extra care when working over an edge, as
a sudden sharp movement of grinder may beexperienced.
Precautions To Take When Working on a
Painted Workpiece
1. Sanding or wire brushing of lead-based paint is NOT
RECOMMENDED due to the difficulty of controlling the
contaminated dust. The greatest danger of lead poisoning is
to children and pregnantwomen.
2. Since it is difficult to identify whether or not a paint
contains lead without a chemical analysis, we recommend
the following precautions when sanding any paint:
Personal safety
1. No children or pregnant women should enter the work
area where the paint sanding or wire brushing is being
done until all clean up iscompleted.
background
English
10
2. A dust mask or respirator should be worn by all persons
entering the work area. The filter should be replaced daily or
whenever the wearer has difficultybreathing.
nOTE: Only those dust masks suitable for working with lead
paint dust and fumes should be used. Ordinary painting
masks do not offer this protection. See your local hardware
dealer for the proper N.I.O.S.H. approvedmask.
3. NO EATING, DRINKING or SMOKING should be done in
the work area to prevent ingesting contaminated paint
particles. Workers should wash and clean up BEFORE eating,
drinking or smoking. Articles of food, drink, or smoking
should not be left in the work area where dust would settle
onthem.
Environmental safety
1. Paint should be removed in such a manner as to
minimize the amount of dustgenerated.
2. Areas where paint removal is occurring should be sealed
with plastic sheeting of 4milsthickness.
3. Sanding should be done in a manner to reduce tracking
of paint dust outside the workarea.
Cleaning and Disposal
1. All surfaces in the work area should be vacuumed and
thoroughly cleaned daily for the duration of the sanding
project. Vacuum filter bags should be changedfrequently.
2. Plastic drop cloths should be gathered up and disposed
of along with any dust chips or other removal debris. They
should be placed in sealed refuse receptacles and disposed
of through regular trash pick-upprocedures.
During clean up, children and pregnant women should be
kept away from the immediate workarea.
3. All toys, washable furniture and utensils used by children
should be washed thoroughly before being usedagain.
Edge Grinding and Cutting (Fig. L)
WARNING: Do not use edge grinding/cutting wheels for
surface grinding applications because these wheels are not
designed for side pressures encountered with surface grinding.
Wheel breakage and injury mayresult.
CAUTION: Wheels used for edge grinding and cutting
may break or kick back if they bend or twist while the tool is
being used. In all edge grinding/cutting operations, the open
side of the guard must be positioned away from theoperator.
NOTICE: Edge grinding/cutting with a Type27 wheel must
be limited to shallow cutting and notching—less than 1/2"
(13mm) in depth when the wheel is new. Reduce the depth of
cutting/notching equal to the reduction of the wheel radius
as it wears down. Refer to the Accessories Chart for more
information. Edge grinding/cutting with a Type 41 wheel
requires usage of a Type 1guard.
1. Allow the tool to reach full speed before touching the
tool to the worksurface.
2. Apply minimum pressure to the work surface, allowing
the tool to operate at high speed. Grinding/cutting rate is
greatest when the tool operates at highspeed.
3. Position yourself so that the open-underside of the
wheel is facing away fromyou.
4. Once a cut is begun and a notch is established in the
workpiece, do not change the angle of the cut. Changing
the angle will cause the wheel to bend and may cause
wheel breakage. Edge grinding wheels are not designed to
withstand side pressures caused bybending.
Cleaning
WARNING: Blo
w dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk of eye
injury, always wear ANSI Z87.1 approved eye protection when
perform
ing thisprocedure.
WARNING:
Never use solvents or other harsh chemicals
for cleaning the non‑metallic parts of the tool. These chemicals
may weaken the plastic materials used in these parts. Use a
cloth dampened only with water and mild soap. Never let any
liquid get inside the tool; never immerse any part of the tool
into aliquid.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and remove the battery pack
before making any adjustments or removing/installing
attachments or accessories. An accidental start‑up can
causeinjury.
Your DeWALT power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper
tool care and regularcleaning.
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will help
you obtain more efficient warranty service in case there is a
problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of an
insurance loss, such as fire, flood or theft, your registration of
ownership will serve as your proof ofpurchase.
Repairs
The charger and batteries are notserviceable. There are no
serviceable parts inside the charger or batterypack.
WARNING: To assure product SAFETY and RELIABILITY,
repairs, maintenance and adjustment (including brush
inspection and replacement, when applicable) should be
performed by a factory service center or an authorized service
center. Always use identical replacementparts.
5. Remove the tool from the work surface before turning
the tool off. Allow the tool to stop rotating before laying
itdown.
Accessories
WARNING: Since accessories, other than those offered by
DeWALT, have not been tested with this product, use of such
accessories with this product could be hazardous. To reduce
the risk of injury, only DeWALT recommended accessories
should be used with thisproduct.
WARNING: Do not use a bonded abrasive wheel that is
past its expiration (EXP) date as marked near center of wheel,
if provided. Expired wheels are more likely to burst and cause
serious injury. Store bonded abrasive wheels in dry location
without temperature or humidity extremes. Destroy expired or
damaged wheels so they cannot beused.
Recommended accessories for use with your product are
available at extra cost from your local dealer or authorized
service center. If you need assistance in locating any
accessory, please contact DeWALT. Call 1-800-4-DeWALT
(1-800-433-9258) or visit our website: www.dewalt.com.
background
11
English
Three-Year Limited Warranty
For warranty terms, go to
www.dewalt.com/support/warranty.
To request a written copy of the warranty terms, contact:
Customer Service at DeWALT Industrial Tool Co., 701East
Joppa Road, Towson, MD 21286or call 1-800-4-DeWALT
(1-800-433-9258).
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country-specific warranty information contained in
the packaging, call the local company or see website for
warrantyinformation.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-800-4-DeWALT
(1-800-433-9258) for a freereplacement.
• FOR YOUR sAFETY: Registering your product will allow
us to contact you in the unlikely event a safety notification is
required under the Federal Consumer SafetyAct.
Register online at www.dewalt.com/account-login.
Do Not Use
ACCESSORIES CHART
Approved wheels for use with DCg410
Type 1 / T1 / 41 / T41
Type 27 / T27
Type 28 / T28
Type 29 / T29
non-approved wheels for DCg410
Type 11 / T11
5" (125 mm) grinding Wheels
Type 27 guard
Backing flange
Type 27
Depressed center
wheel
Locking flange
5" (125 mm) grinding Wheels
Type 27 guard
Type 27 hubbed
wheel
5" (125 mm) sanding Flap Discs
Type 27 guard
Backing flange
Non-hubbed sanding
flap disc
Locking flange
5" (125 mm) sanding Flap Discs
Type 27 guard
Hubbed sanding
flap disc
5" (125 mm) Cutting Wheels
Type 1/41 guard**
Backing flange
Type 27/42 depressed
center wheel,
cutting only
Locking flange
5" (125 mm) Cutting Wheels
Type 1/41 guard**
Backing flange
Type 1/41 abrasive
cutting wheel
Locking flange
5" (125 mm) Cutting Wheels
Type 1/41 guard**
Backing flange
Diamond cutting
wheel
Locking flange
Wire Wheels
Type 27 guard
3–4" (76.2–100 mm)
wire cup brush
background
English
12
Wire Wheels
Type 27 guard
4" (100 mm)
wire wheel
5" (125 mm) sanding Discs
Rubber backing pad
Sanding disc
Clamp nut
Type 1/41 guards are intended for use with Type 1/41
cutting wheels and Type 27 wheels marked for cutting
only. Grinding with wheels other than Type 27 and Type 29
require different accessory guards. Always use the smallest
proper guard possible that does not contact theaccessory.
** nOTE: A Type 1/41 guard is available at extra cost from
your local dealer or authorized servicecenter.
background
FRAnçAis
13
Les cordons endommagés ou enchevêtrés augmentent les
risques de chocélectrique.
e ) Pour l’utilisation d’un outil électrique à l’extérieur,
se servir d’une rallonge convenant à cette application.
L’utilisation d’une rallonge conçue pour l’extérieur réduira les
risques de chocélectrique.
f ) S’il est impossible d’éviter l’utilisation d’un outil
électrique dans un endroit humide, brancher l’outil dans
une prise ou sur un circuit d’alimentation dotés d’un
disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type
de disjoncteur réduit les risques de chocélectrique.
3) Sécurité personnelle
a ) Être vigilant, surveiller le travail effectué et faire
preuve de jugement lorsqu’un outil électrique est utilisé.
Ne pas utiliser d’outil électrique en cas de fatigue ou
sous l’influence de drogues, d’alcool ou de médicaments.
Un simple moment d’inattention en utilisant un outil
électrique peut entraîner des blessures corporellesgraves.
b ) Utiliser des équipements de protection individuelle.
Toujours porter une protection oculaire. L’utilisation
d’équipements de protection comme un masque antipoussière,
des chaussures antidérapantes, un casque de sécurité ou des
protecteurs auditifs lorsque la situation le requiert réduira les
risques de blessurescorporelles.
c ) Empêcher les démarrages intempestifs. S’assurer
que l’interrupteur se trouve à la position d’arrêt avant
de relier l’outil à une source d’alimentation et/ou
d’insérer un bloc-piles, de ramasser ou de transporter
l’outil. Transporter un outil électrique alors que le doigt
repose sur l’interrupteur ou brancher un outil électrique dont
l’interrupteur est à la position de marche risque de provoquer
unaccident.
d ) Retirer toute clé de réglage ou clé avant de
démarrer l’outil. Une clé ou une clé de réglage attachée à
une partie pivotante de l’outil électrique peut provoquer des
blessurescorporelles.
e ) Ne pas trop tendre les bras. Conserver son équilibre
en tout temps. Cela permet de mieux maîtriser l’outil
électrique dans les situationsimprévues.
f ) S’habiller de manière appropriée. Ne pas porter de
vêtements amples ni de bijoux. Garder les cheveux, les
vêtements et les gants à l’écart des pièces mobiles. Les
vêtements amples, les bijoux ou les cheveux longs risquent de
rester coincés dans les piècesmobiles.
g ) Si des composants sont fournis pour le raccordement
de dispositifs de dépoussiérage et de ramassage,
s’assurer que ceux-ci sont bien raccordés et utilisés.
L’utilisation d’un dispositif de dépoussiérage peut réduire les
dangers engendrés par lespoussières.
h ) Ne pas laisser votre connaissance acquise suite
l’utilisation fréquente des outils vous permettre de
baisser la garde et ignorer les principes de sécurité de
l’outil. Un acte irréfléchi peut causer une blessure grave en
une fraction deseconde.
4) Utilisation et entretien d’un
outilélectrique
a ) Ne pas forcer un outil électrique. Utiliser l’outil
électrique approprié à l’application. L’outil électrique
AVERTISSEMENTS GÉNÉRAUX SUR LA SÉCURITÉ
DES OUTILS
AVERTISSEMENT : lisez tous les avertissements de
sécurité, toutes les instructions, les illustrations et les
caractéristiques fournis avec cet outil électrique. Ne
pas suivre toutes les instructions comprises aux présentes
peut conduire à un choc électrique, un incendie et/ou des
blessuresgraves.
CONSERVER TOUS LES AVERTISSEMENTS
ET TOUTES LES DIRECTIVES POUR UN
USAGEULTÉRIEUR.
Le terme « outil électrique » cité dans les avertissements se
rapporte à votre outil électrique à alimentation sur secteur
(avecfil) ou par piles (sansfil).
1) Sécurité du lieu de travail
a ) Tenir l’aire de travail propre et bien éclairée. Les lieux
encombrés ou sombres sont propices auxaccidents.
b ) Ne pas faire fonctionner d’outils électriques dans
un milieu déflagrant, tel qu’en présence de liquides, de
gaz ou de poussières inflammables. Les outils électriques
produisent des étincelles qui pourraient enflammer la
poussière ou lesvapeurs.
c ) Éloigner les enfants et les personnes à proximité
pendant l’utilisation d’un outil électrique. Une distraction
pourrait en faire perdre la maîtrise àl’utilisateur.
2) Sécurité en matière d’électricité
a ) Les fiches des outils électriques doivent
correspondre à la prise. Ne jamais modifier la fiche
d’aucune façon. Ne jamais utiliser de fiche d’adaptation
avec un outil électrique mis à la terre. Le risque de choc
électrique sera réduit par l’utilisation de fiches non modifiées
correspondant àlaprise.
b ) Éviter tout contact physique avec des surfaces
mises à la terre comme des tuyaux, des radiateurs,
des cuisinières et des réfrigérateurs. Le risque de choc
électrique est plus élevé si votre corps est mis àlaterre.
c ) Ne pas exposer les outils électriques à la pluie ou à
l’humidité. La pénétration de l’eau dans un outil électrique
augmente le risque de chocélectrique.
d ) Ne pas utiliser le cordon de façon abusive. Ne jamais
utiliser le cordon pour transporter, tirer ou débrancher
un outil électrique. Tenir le cordon éloigné de la chaleur,
de l’huile, des bords tranchants et des pièces mobiles.
Utilisation Prévue
Votre meuleuse à petit angle très robuste a été conçue
pour diverses applications de meulage, sablage, de
nettoyage avec une brosse métallique et de découpage
professionnelles dans divers sites de travail (c.-à-d. les
chantiers de construction).
DANGER: ne pas utiliser pour couper ou sculpter du bois.
N’utiliser aucune sorte de lame dentée. Des blessures graves
pourraient êtrecausées.
nE PAs utiliser en conditions mouillées ou en présence de
liquides ou de gaz inflammables.
nE PAs laisser les enfants entrer en contact avec l’outil.
Une supervision est requise lorsque des utilisateurs
inexpérimentés utilisent cet outil.
Français (traduction de la notice d’instructions originale)
background
FRAnçAis
14
CONSIGNES DE SÉCURITÉ POUR TOUTES LES
OPÉRATIONS
Avertissements de sécurité communs pour le
meulage, le sablage, le nettoyage avec une
brosse, ou des opérations de coupe abrasive
a ) Cet outil puissant est conçu pour fonctionner comme
un outil de meulage, de sablage, de nettoyage avec
une brosseou comme un outil de coupe. Lisez tous les
avertissements de sécurité, toutes les instructions, les
illustrations et les caractéristiques fournis avec cet outil
électrique. Ne pas suivre toutes les instructions indiquées
ci‑dessous peut conduire à un choc électrique, un incendie et/
ou des blessuresgraves.
b ) Les opérations comme le polissage ne sont pas
recommandées avec cet outil électrique. Les opérations
pour lesquelles l’outil n’a pas été conçu peuvent créer un
danger et causer une blessurecorporelle.
c ) Ne pas convertir cet outil électrique pour qu’il
fonctionne d’une manière qui n’est pas spécifiquement
conçue et spécifiée par le fabricant de l’outil. Une telle
conversion peut entraîner une perte de contrôle et causer des
blessuresgraves.
d ) Ne pas utiliser des accessoires qui n’ont pas été
spécifiquement conçus et recommandés par le fabricant
de l’outil. Le fait que l’accessoire peut être fixé à votre outil
n’assure pas une utilisationsécuritaire.
e ) La vitesse nominale de l’accessoire doit être au
moins égale à la vitesse maximale indiquée sur l’outil
électrique. Les accessoires qui fonctionnent plus rapidement
que leur vitesse nominale peuvent se briser et voler enéclats.
f ) Le diamètre extérieur et l’épaisseur de votre
accessoire doivent être conformes à la capacité
nominale de votre outil. Les accessoires mal
dimensionnés ne peuvent pas être protégés ou contrôlés de
manièreadéquate.
g ) Les dimensions de la fixation de l’accessoire doivent
correspondre aux dimensions du matériel de fixation
de l’outil électrique. Les accessoires qui ne correspondent
pas au matériel de montage de l’outil électrique manqueront
d’équilibre, vibreront de façon excessive ou peuvent entraîner
une perte decontrôle.
modifiées peuvent avoir une réaction imprévisible résultant en
un incendie, une explosion ou un potentiel deblessure.
f ) Ne pas exposer de bloc-piles ou l’outil aux flammes
ou à des températures excessives. L’exposition aux
flammes ou à une température au‑dessus de 130°C (265°F)
pourrait causer uneexplosion.
g ) Suivre toutes les instructions de recharge et ne
rechargez pas le bloc-piles ou l’outil à des températures
hors de la plage de température indiquée dans les
instructions. Une recharge non conforme ou à une
température hors des limites spécifiées peut endommager les
piles et augmenter le risqued’incendie.
6) Réparation
a ) Faire réparer l’outil électrique par un réparateur
professionnel en n’utilisant que des pièces de rechange
identiques. Cela permettra de maintenir une utilisation
sécuritaire de l’outilélectriques.
b ) Ne jamais réparer des blocs-piles endommagés. La
réparation de blocs‑piles doit seulement être effectuée par le
fabricant ou les fournisseurs de serviceautorisé.
approprié effectuera un meilleur travail, de façon plus sûre et à
la vitesse pour laquelle il aétéconçu.
b ) Ne pas utiliser un outil électrique dont l’interrupteur
est défectueux. Tout outil électrique dont l’interrupteur est
défectueux est dangereux et doit êtreréparé.
c ) Débranchez la fiche de la prise électrique et, si
amovible, retirez le bloc-piles de l’outil avant d’effectuer
tout ajustement, changement et entreposage de celui-ci.
Ces mesures préventives réduisent les risques de démarrage
accidentel de l’outilélectrique.
d ) Ranger les outils électriques hors de la portée des
enfants et ne permettre à aucune personne n’étant pas
familière avec un outil électrique ou son mode d’emploi
d’utiliser cet outil. Les outils électriques deviennent
dangereux entre les mains d’utilisateursinexpérimentés.
e ) Gardez les poignées et surfaces d’emprise propres
et libres de tout produit lubrifiant. Vérifier si les pièces
mobiles sont mal alignées ou coincées, si des pièces sont
brisées ou présentent toute autre condition susceptible
de nuire au bon fonctionnement de l’outil électrique. En
cas de dommage, faire réparer l’outil électrique avant
toute nouvelle utilisation. Beaucoup d’accidents sont
causés par des outils électriques malentretenus.
f ) S’assurer que les outils de coupe sont aiguisés et
propres. Les outils de coupe bien entretenus et affûtés sont
moins susceptibles de se coincer et sont plus faciles àmaîtriser.
g ) Utiliser l’outil électrique, les accessoires, les forets,
etc. conformément aux présentes directives en tenant
compte des conditions de travail et du travail à effectuer.
L’utilisation d’un outil électrique pour toute opération autre
que celle pour laquelle il a été conçu estdangereuse.
h ) Garder vos mains et les surfaces de prise sèches,
propres et libres de graisse et de poussière. Les mains
et les surfaces de prise glissante ne permettent pas la
manutention et le contrôle sécuritaires de l’outil dans les
situationsimprévues.
5) Utilisation et entretien du bloc-piles
a ) Ne recharger l’outil qu’au moyen du chargeur précisé
par le fabricant. L’utilisation d’un chargeur qui convient à
un type de bloc‑piles risque de provoquer un incendie s’il est
utilisé avec un autre type de bloc‑piles.
b ) Utiliser les outils électriques uniquement avec les
blocs-piles conçus à cet effet. L’utilisation de tout autre
bloc‑piles risque de causer des blessures ou unincendie.
c ) Lorsque le bloc-piles n’est pas utilisé, le tenir éloigné
des objets métalliques, notamment des trombones, de
la monnaie, des clés, des clous, des vis ou autres petits
objets métalliques qui peuvent établir une connexion
entre les deux bornes. Le court‑circuit des bornes du
bloc‑piles risque de provoquer des brûlures ou unincendie.
d ) En cas d’utilisation abusive, le liquide peut gicler
hors du bloc-piles; éviter tout contact avec ce liquide.
Si un contact accidentel se produit, laver à grande
eau. Si le liquide entre en contact avec les yeux, obtenir
également des soins médicaux. Le liquide qui gicle hors du
bloc‑piles peut provoquer des irritations ou desbrûlures.
e ) Ne pas utiliser de bloc-piles ou outil qui a été
endommagé ou modifié. Les unités endommagées ou
background
FRAnçAis
15
s ) Avant de démarrer l’outil avec une nouvelle meule
installée ou d’un remplacement de la brosse métallique
installée, tenez l’outil dans un endroit bien protégé et
laissez-le fonctionner durant une minute. Si la meule
a une fissure ou un défaut non détecté, elle devrait éclater
en moins d’une minute. Si la brosse métallique a des
fils desserrés, ils seront détectés. Ne jamais démarrer
l’outil avec une personne en ligne avec le disque. Cela
comprendl’utilisateur.
t ) Pour éviter que l’extrémité de l’axe entre en contact
avec le fond du trou du produit abrasif, utilisez des
accessoires dont la profondeur du trou fileté est d’au
moins 21mm. Ne pas utiliser un accessoire de bonne
profondeur filetée peut endommager le du produit abrasif et
blesser l’opérateur ou les personnes àproximité.
u ) Le diamètre de l’axe des disques à moyeu, des brides,
des plaques d’appui ou de tout autre accessoire doit
s’ajuster à la tige de l’outil électrique. Les accessoires ayant
de trous qui ne correspondent pas au matériel de montage de
l’outil électrique manqueront d’équilibre, vibreront de façon
excessive ou peuvent entraîner une perte decontrôle.
v ) Utilisez des pinces ou une autre façon pratique
de sécuriser et maintenir la pièce de travail sur une
plateforme stable. Tenir le travail par une main ou contre
votre corps le laisse instable et peut mener à une perte
decontrôle.
Rebond et avertissements associés
Le rebond est une réaction soudaine d’une meule, d’un
tampon, d’une brosse ou tout autre accessoire en rotation
coincée ou accrochée. Le coinçage ou l’accrochage entraîne
un blocage rapide de l’accessoire en rotation qui à son tour
fait en sorte que l’outil électrique non contrôlé soit forcé dans
la direction opposée de la rotation de l’accessoire au point
depincement.
Par exemple, si une meule abrasive est accrochée ou coincée
dans la pièce de travail, le bord de la meule qui est entré dans
le point de coincement peut creuser la surface du matériau
causant la chute ou l’éjection de la meule. La meule peut
bondir vers ou loin de l’utilisateur, selon la direction du
mouvement de la meule au point de pincement. Les meules
abrasives peuvent aussi se briser dans cesconditions.
Le rebond est le résultat d’une mauvaise utilisation de l’outil
et/ou de procédures ou de conditions de fonctionnement
incorrectes et il peut être évité prenant les précautions
appropriées définies ci‑dessous :
a ) Maintenez une prise ferme des deux mains sur
l’outil électrique et positionnez votre corps et vos bras
de manière à pouvoir résister aux forces de rebond.
Utilisez la poignée auxiliaire, si fournie, pour un contrôle
maximum sur le rebond ou la réaction de couple durant
le démarrage. L’utilisateur peut contrôler les forces du
rebond ou la réaction de couple si les précautions appropriées
sontprises.
b ) Ne jamais placer votre main près de l’accessoire en
rotation. L’accessoire peut rebondir sur votremain.
c ) Ne pas placer votre corps dans la zone où l’outil
électrique se déplacera si un rebond se produit. Un
rebond projettera l’outil dans la direction opposée du
mouvement de la meule au pointd’accrochage.
d ) Faites attention lorsque vous travaillez dans les
coins, les bords coupants, etc. Évitez le rebondissement
ou l’accrochage de l’accessoire. Les coins, les bords
coupants ou le rebondissement ont tendance à accrocher
h ) Ne pas utiliser un accessoire endommagé. Avant
chaque utilisation, inspectez les accessoires comme les
disques abrasifs en termes de copeaux et de fissures,
la plaque d’appui en termes de fissures, de déchirure
ou d’usure excessive, la brosse métallique en termes de
fils détachés ou cassés. Si vous échappez l’outil ou un
accessoire, inspectez-le pour des dommages ou installez
un accessoire non endommagé. Après avoir inspecté
et installé un accessoire, placez-vous et les passants
à distance de la zone de rotation de l’accessoire et
faites fonctionner l’outil électrique à une vitesse à vide
pendant une minute. Les accessoires endommagés se
brisent normalement durant la durée dutest.
i ) Portez un équipement de protection individuelle.
Selon l’application, utilisez un masque de protection
ou des lunettes de sécurité. Selon les besoins, portez
un masque anti-poussière, une protection auditive,
des gants et un tablier d’atelier pouvant arrêter de
petits fragments de la pièce de travail ou abrasifs. La
protection des yeuxdoit être en mesure d’arrêter les débris
volants générés par diverses opérations. Le masque
antipoussière ou le respirateur doit être en mesure
de filtrer les particules générées par votre utilisation.
L’exposition prolongée à du bruit d’intensité élevée peut causer
une perteauditive.
j ) Gardez les passants à une distance sécuritaire de
l’aire de travail. Toute personne entrant dans l’aire
de travail doit porter un équipement de protection
individuel. Les fragments de la pièce à travailler ou d’un
accessoire brisé peuvent s’envoler et peuvent causer une
blessure au‑delà de l’aire immédiate del’opération.
k ) Tenez l’outil électrique uniquement par les surfaces
de prise isolées lorsque vous effectuez une tâche où
l’accessoire de coupe peut entrer en contact avec un
câble dissimulé. L’accessoire de coupe entrant un contact
avec un câble «sous tension» peut exposer les pièces
métalliques de l’outil électrique «sous tension» et pourrait
donner un choc électrique àl’utilisateur.
l ) Ne jamais déposer l’outil électrique avant que
l’accessoire soit complètement arrêté. L’accessoire en
rotation peut accrocher la surface et vous faire perdre le
contrôle de votre outilélectrique.
m ) Ne pas faire fonctionner l’outil électrique pendant
que vous le transportez à vos côtés. Un contact accidentel
avec l’accessoire en rotation pourrait accrocher vos vêtements,
tirant l’accessoire dans votrecorps.
n ) Nettoyez régulièrement les évents de l’outil
électrique. Le ventilateur du moteur produit de la poussière à
l’intérieur du boîtier et l’accumulation excessive de métal fritté
peut causer des chocsélectriques.
o ) Ne pas utiliser l’outil électrique près de matières
inflammables. Des étincelles pourraient enflammer
cesmatières.
p ) Ne pas utiliser des accessoires qui nécessitent
des liquides réfrigérants. Utiliser de l’eau ou d’autres
liquides réfrigérants peut entraîner une électrocution ou un
chocélectrique.
q ) N’utilisez pas les meules de type 11(soucoupe) sur
cet outil. L’utilisation d’accessoire inadaptés peut provoquer
desblessures.
r ) Utilisez toujours la poignée auxiliaire. Serrez la
poignée de façon sécuritaire. La poignée auxiliaire doit
toujours être utilisée pour maintenir le contrôle de l’outil en
touttemps.
background
FRAnçAis
16
Renseignements de sécurité supplémentaires
ATTENTION: ne jamais modifier l’outil électrique ou
toute pièce celui‑ci. Cela pourrait entraîner des dommages
matériels ou des blessurescorporelles.
ATTENTION: TOUJOURS utiliser des lunettes de
sécurité. Les lunettes de tous les jours NE SONT PAS des
lunettes de sécurité. De plus, utilisez un masque facial ou
cache‑poussière si l'opération de coupe est poussiéreuse.
PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:
électrique et tenez l’outil électrique sans bouger jusqu’à
ce que la meule s’arrête complètement. Ne jamais tenter
de retirer la meule de coupe de la coupe pendant que
la meule est en mouvement sinon un rebond peut se
produire. Examinez‑la et prenez des mesures correctives pour
éliminer la cause du coincement de lameule.
d ) Ne pas redémarrer la coupe dans la pièce à travailler.
Laissez la meule atteindre sa pleine vitesse et entrez
à nouveau dans la coupe. La meule peut se coincer,
s’approcher ou rebondir si l’outil électrique est redémarré dans
la pièce àtravailler.
e ) Soutenez les panneaux ou toute pièce à travailler
surdimensionnée afin de réduire le risque de coincement
ou de rebond de la meule. Les grosses pièces à travailler ont
tendance à s’affaisser sous leur propre poids. Des supports
doivent être placés sous la pièce de travail près de la ligne de
coupe et près du bord de la pièce de travail des deux côtés de
lameule.
f ) Soyez très prudent lorsque vous faites une
«encoche» dans les parois actuelles ou d’autres zones
aveugles. La meule qui dépasse peut couper les conduites
d’eau ou de gaz, les câbles électriques ou des objets qui
peuvent causer unrebond.
g ) N’essayez pas de faire des coupes courbes.
Surcharger
la meule augmente la charge et la prédisposition à la torsion
ou au coinçage de la meule dans la coupe et la possibilité
de rebond ou de bris de la meule, ce qui peut entraîner des
blessuresgraves.
Avertissements de sécurité spécifiques aux
opérations de sablage
a ) Utilisez un papier abrasif de taille appropriée.
Suivez les recommandations du fabricant lorsque vous
sélectionnez le papier abrasif. Le papier abrasif dépassant
trop le tampon de ponçage présente un risque de lacération et
peut causer l’accrochage, la déchirure du disque ou lerebond.
Avertissements de sécurité spécifiques aux
opérations de brossage métallique
a ) Sachez que des poils métalliques peuvent être
projetés par la brosse même en utilisation ordinaire.
Ne pas trop forcer les poils en appliquant une charge
excessive sur la brosse. Les poils métalliques peuvent
facilement pénétrer dans les vêtements légers et/ou lapeau.
b ) Si l’utilisation d’un protecteur est spécifiée pour la
brosse métallique, ne pas laisser d’interférence de la
meule ou de la brosse métallique avec le protecteur. La
meule ou de la brosse métallique peut s’élargir en raison du
travail et des forcescentrifuges.
c ) Les lunettes de sécurité avec des parois latérales et
un masque protecteur complet conformes à la norme
ANSI Z87.1 DOIVENT être portées par l’utilisateur et les
autres personnes qui se situent à moins de 50pi (15,2 m)
de l’utilisation de ceproduit.
l’accessoire en rotation et causer une perte de contrôle ou
unrebond.
e ) Ne fixez pas une chaîne coupante, une lame pour
sculpture sur bois ou une lame de scie dentée. Ces lames
créent des rebonds fréquents et une perte decontrôle.
Avertissements de sécurité spécifiques pour les
opérations de meulage et de coupe abrasive
a ) Utilisez seulement les meules recommandées
pour votre outil électrique et le protecteur conçu
pour la meule sélectionnée. Les meules qui ne sont pas
conçues pour l’outil électrique ne peuvent être protégées
convenablement et ne sont passécuritaires.
b ) La surface de meulage des meules à moyeu
déporté doit être installée dessous le rabot du bord
du protecteur. Une meule mal installée qui projette à
travers le rabot de la lèvre de la protection ne peut pas bien
êtreprotégée.
c ) La protection doit être fixée de façon sécuritaire à
l’outil électrique et placée pour une sécurité maximale
afin que le moins de la meule possible soit exposé
à l’utilisateur. La protection aide à protéger l’utilisateur
des fragments de la meule brisée, du contact accidentel
avec la meule et des étincelles qui pourraient enflammer
vosvêtements.
d ) Les meules doivent être utilisées seulement pour
les applications recommandées. Par exemple: ne pas
meuler avec le côté de la meule de coupe. Les meules de
coupe sont conçues pour le meulage périphérique, les forces
latérales appliquées sur ces meules peuvent faire en sorte
qu’elleséclatent.
e ) Utilisez toujours des brides de meules non
endommagées ayant la bonne taille et la bonne
forme pour la meule sélectionnée. Les brides de meules
appropriées soutiennent la meule réduisant ainsi la possibilité
d’un bris de la meule. Les brides pour les meules de coupe
peuvent être différentes des brides de meules demeulage.
f ) Ne pas utiliser des meules usées d’outils électriques
plus gros. La meule conçue pour les outils électriques plus
gros ne convient pas pour la vitesse plus élevée d’un petit outil
et peutéclater.
g ) Lorsque vous utilisez des meules à double
usage, utilisez toujours le protecteur approprié
pour l’application en cours. Si vous n’utilisez pas la
protection appropriée, vous risquez de ne pas obtenir le
niveau de protection souhaité, ce qui pourrait entraîner des
blessuresgraves.
Avertissements de sécurité spécifiques
supplémentaires pour les opérations de
coupeabrasive
a ) Ne pas «bloquer» la meule de coupe ou appliquer
une pression excessive. Ne tentez pas de faire une coupe
de profondeur excessive. Surcharger le disque augmente la
charge et la prédisposition à la torsion ou au coincement du
disque dans la coupe et la possibilité de rebond ou de rupture
dudisque.
b ) Ne pas placer votre corps en ligne avec et derrière
la meule en rotation. Lorsque la meule, au point de
fonctionnement, se déplace loin de votre corps, le possible
rebond peut projeter la meule en rotation et l’outil électrique
directement survous.
c ) Lorsque la meule se coince ou si vous cessez une
coupe pour quelque raison que ce soit, éteignez l’outil
background
FRAnçAis
17
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: afin de réduire le risque de
blessure corporelle grave, éteignez l’outil et retirez
le bloc-piles avant d’effectuer tout ajustement ou de
retirer/installer des pièces ou des accessoires, lorsque
vous remplacez ou avant de nettoyer. Un démarrage
accidentel peut causer desblessures.
Caractéristiques
E-Switch Protection™
Le commutateur à palette MARCHE/ARRÊT a une fonction
de déclenchement en cas de manque de tension. Si l’outil
s’éteint de façon inattendue, vous devrez relâcher et
appuyer sur l’interrupteur à palette pour le redémarrer.
E-Clutch™
Cet appareil est muni d’un E-Clutch™ (embrayage
électronique), qui en cas de surcharge, éteint l’appareil
afin de réduire le couple de réaction pour l’utilisateur. Vous
devrez relâcher et appuyer sur l’interrupteur à palette pour
le redémarrer.
Kickback Brake™
Lorsqu’un pincement, une immobilisation ou un blocage
est détecté, le frein électronique exerce une force maximum
pour arrêter rapidement la meule, réduire la contre-réaction
de l’outil et coupera l’alimentation de l’outil. Vous devrez
relâcher et appuyer sur l’interrupteur à palette pour le
redémarrer.
Protection de surcharge Power-OFF™
L’alimentation électrique du moteur sera réduite en
cas de surcharge du moteur. Si la surcharge du moteur
persiste, l’outil s’éteint. Vous devrez relâcher et appuyer sur
l’interrupteur à palette pour le redémarrer. L’outil s’éteint
chaque fois que la charge de courant atteint la valeur de
surcharge de courant (point de combustion du moteur).
Lorsque des arrêts pour surcharge répétitifs se produisent,
appliquez moins de force/poids sur l’outil jusqu’à ce qu’il
fonctionne sans déclencher de surcharge.
Démarrage progressif électronique
Cette caractéristique limite l’élan initial au démarrage,
permettant à la vitesse d’augmenter progressivement
pendant une période d’une seconde.
• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),
• Protection auditive ANSI S12.6 (S3.19),
• Protection respiratoire NIOSH/OSHA/MSHA.
AVERTISSEMENT:
certaines poussières créées par le
ponçage mécanique, le sciage, l’aiguisage, le perçage et autres
activités de construction contiennent des produits chimiques
reconnus dans l’État de la Californie pour causer le cancer et
des anomalies congénitales ou autres effets nuisibles sur la
reproduction. Certains exemples de ces produits chimiques
sont:
• le plomb provenant des peintures à base de plomb,
• la silice cristallisée provenant des briques, du ciment et
d’autres produits de la maçonnerie ainsi que
• l’arsenic et le chrome provenant du bois de construction
traitéchimiquement.
Votre risque à ces expositions varie selon la fréquence dont
vous effectuez ce type de travail. Pour réduire votre exposition
à ces produits chimiques: travaillez dans un endroit bien
aéré et travaillez avec un équipement de sécurité approuvé,
comme les masques anti‑poussière spécialement conçus pour
filtrer les particulesmicroscopiques.
• Portez des vêtements protecteurs et lavez vos zones
exposées avec du savon et de l’eau. Permettre à la poussière
d’entrer dans votre bouche, vos yeux ou la laisser sur la peau
peut favoriser l’absorption des produits chimiques dangereux.
Dirigez les particules loin du visage et ducorps.
• Utilisez le dépoussiéreur approprié pour enlever la
grande majorité de la statique et de la poussière en
suspension. Ne pas enlever la statique et la poussière en
suspension pourrait contaminer l’environnement de travail
ou représenter un risque accru pour la santé de l’utilisateur et
ceux qui sont àproximité.
• Utilisez des serres de fixation ou un autre dispositif
de fixation permettant de soutenir et de retenir la pièce
sur une plate-forme stable. Tenir la pièce avec la main ou
contre le corps rend la pièce instable et risque de provoquer
une perte de maîtrise del’outil.
• Les évents couvrent souvent des pièces qui se
déplacent et doivent être évités. Des vêtements amples, les
bijoux ou les cheveux longs peuvent se coincer dans des pièces
quidéplacent.
ATTENTION: lorsque vous ne l’utilisez pas, placez
l’outil sur le côté sur une surface stable là où cela
n’entraînera pas un risque de trébuchement ou de
chute. Certains outils avec de gros blocs‑piles se tiendront
debout sur le bloc‑piles, mais ils peuvent facilement
êtrerenversés.
L’étiquette sur votre outil peut comporter les symboles
suivants. Les symboles et les définitions sont les suivants:
V ......................... volts
Hz .......................hertz
min ..................... minutes
ou CC ..... courant continu
...................... Structure de classe
I (mise à la terre)
…/min ..............par minute
BPM .................... battements par
minute
IPM ..................... impacts par minute
OPM ....................
oscillations par
minute
Tr/min ................
tours par minute
sfpm ...................
pieds de surface par
minute
CPM .................... coups par minute
A ......................... ampères
W ........................watts
Wh ......................Wattheures
Ah ....................... ampères-heures
ou CA ..........courant altérnatif
ou CA/CC ... courant alternatif
ou continu
...................... Structure
de classe II
(doublement isolé)
n
on
..................... vitesse à vide
n .........................vitesse nominale
PSI.......................
livres par pouce carré
......................borne de terre
..................... symbole d’alertes
de sécurité
..................... rayonnement
visible -
ne regardez pas
directement la
lampe
..................... portez une
protection
respiratoire
..................... portez une
protection oculaire
..................... portez une
protection auditive
.....................
lisez toute la
documentation
.....................
ne pas exposer à la
pluie
.....................
toujours utiliser les
deux mains
.....................
ne pas utiliser la
protection pour les
opérations de coupe
background
FRAnçAis
18
Brides et meules
AVERTISSEMENT: afin de réduire le risque des
blessures corporelles graves, éteignez l’outil et ,
retirez le blocs-piles avant d’effectuer tout réglage ou
de retirer/installer des pièces ou des accessoires. Un
démarrage accidentel peut causer desblessures.
Montage de roues sans moyeu (Fig.A, E)
AVERTISSEMENT: un mauvais placement de la bride
ou du disque peut ou entraîner des blessures graves (ou
endommager l’outil ou ledisque).
ATTENTION: les brides comprises doivent être utilisées
avec les disques à dépression centrale de type27/42 ainsi
qu’avec les disques de découpage de type1/41. Pour de plus
amples renseignements, voir le Tableau desaccessoires.
AVERTISSEMENT: une protection de meule de coupe à
deux faces fermé est requis lorsque vous utilisez des meules de
coupe abrasives ou des meules de coupe diamantées.
AVERTISSEMENT: l’utilisation d’une bride ou d’une
protection endommagée ou ne pas utiliser de bride ou de
protection peut entraîner une blessure en raison d’un bris du
disque et/ou un contact avec celui‑ci. Pour de plus amples
renseignements, voir le Tableau desaccessoires.
Les meules de meulage de type 27à moyeu déporté
doivent être utilisées avec les brides incluses.
1. Placez l’outil sur une table, protectionrelevée.
2. Installez la bride tournante
6
sur la tige
4
avec le centre
(guide) élevé face à la meule. Mettez la bride tournante enplace.
3. Placez la meule
21
contre la bride tournante en la
centrant sur le centre élevé (guide) de la bridetournante.
• One-touch
TM
: dans cette position, la face de contact
est inclinée et se déplace vers le trou d’alignement suivant
lorsque la protection est tournée dans le sens des aiguilles
d’une montre (la tige faisant face à l’utilisateur), mais se
verrouille automatiquement dans le sens inverse des
aiguilles d’unemontre.
Montage de la protection
ATTENTION: avant d’installer la protection, assurez‑vous
que la vis, le levier et la tige sont bienfixés.
1. La tige faisant face à l’utilisateur, appuyez et maintenez le
levier de libération de la protection
9
.
2. Alignez les pattes
12
de la protection avec les fentes
13
sur le boîtierd’engrenages.
3. Poussez la protection vers le bas jusqu’à ce que les pattes
s’engagent et tournez-les dans la rainure sur le couvercle
du boîtier d’engrenage. Relâchez le levier de libération de
laprotection.
4. Pour positionner la protection, tournez-la dans le
sens des aiguilles d’une montre jusqu’à la position de
travail souhaitée. Appuyez sur le levier de libération de la
protection
9
et maintenez-le enfoncé pour faire pivoter la
protection dans le sens inverse des aiguilles d’unemontre.
REMARQUE: le corps de la protection doit être placé
entre la tige et l’utilisateur pour fournir une protection de
l’utilisateurmaximale.
Le levier de libération du protecteur doit cliquer dans un
des trous d’alignement
14
sur le collier du protecteur. Cela
assure que la protection estsécuritaire.
5. Pour retirer la protection, suivez les étapes 1à 3de ces
directives en sensinverse.
Protections
ATTENTION: les protections doivent être utilisées
avec les disques de meulage, les disques de coupe, les
disques de ponçage à lamelles, les brosses métalliques
et les disques métalliques. L’outil peut être utilisé sans
protection seulement lors du ponçage avec des disques de
ponçage conventionnels. Consultez la Figure A pour voir
les protections fournies avec l’outil. Certaines applications
peuvent nécessiter d’acheter la protection adaptée chez votre
détaillant local ou dans un centre de servicesautorisé.
REMARQUE: le meulage et la coupe de bords peuvent être
effectués avec des disques de type 27conçus et prévus à
cet effet; les disques d’une épaisseur de 1/4 po (6,35 mm)
sont conçus pour meuler une surface alors que les disques
de type 27plus minces doivent être examinés en fonction
de l’étiquette du fabricant pour voir s’ils peuvent être utilisés
pour meuler la surface ou seulement pour meuler/couper
des bords. Une protection de type1doit être utilisée pour
tout disque pour lequel le meulage de la surface est interdit.
Une coupe peut aussi être effectuée à l’aide d’un disque de
type 41et d’une protection de type1.
REMARQUE: consultez le Tableau des accessoires
pour sélectionner la combinaison de protections /
accessoiresappropriée.
Réglage et montage de la protection(Fig.A, D)
AVERTISSEMENT: afin de réduire le risque de
blessure corporelle, éteignez l’outil et déconnectez le
bloc-piles avant d’effectuer tout ajustement ou retirer/
installer des pièces ou des accessoires. Un démarrage
accidentel peut causer desblessures.
ATTENTION: AVANT d’utiliser l’outil, identifiez l’option de
réglage de la protection sur laquelle votre outil estréglé.
Options de réglage
Pour le réglage de la protection
8
, le levier de déblocage
de la protection
9
s’engage dans l’un des trous
d’alignement
14
du collier de protection à l’aide d’un
dispositif àcliquet.
Pivoter le boîtier d’engrenages (Fig.C)
Pour améliorer le confort de l’utilisateur, la boîtier
d’engrenages tourne sur 90° pour les opérations decoupe.
1. Retirez les quatre vis des coins qui fixent le boîtier
d’engrenages au carter dumoteur.
2. Sans séparer le boîtier d’engrenages du carter
moteur, tournez la tête du boîtier d’engrenages dans la
positionvoulue.
REMARQUE: si le boîtier d’engrenages et le carter moteur
s’écartent de plus de 1/8 po (3,17 mm), l’outil doit être
révisé et remonté par un centre de service DeWALT. Ne pas
faire réviser l’outil peut se solder par une défaillance du
moteur et duroulement.
3. Reposez les vis pour fixer le boîtier d’engrenages au
carter moteur. Serrez les vis selon un couple de 12,5 po-lbs.
Un serrage excessif peut arracher lesvis.
Fixer la poignée auxiliaire (Fig. B)
AVERTISSEMENT: cette poignée DOIT ÊTRE UTILISÉE
EN TOUT TEMPS pour maintenir le contrôle complet de
l’outil. Assurez‑vous toujours que la poignée est serrée.
Vissez solidement la poignée auxiliaire
5
dans un des trous
de montage filetés
23
du boîtier d’engrenage.
background
FRAnçAis
19
ATTENTION: afin de réduire le risque de blessures
corporelles, portez des gants de travail lorsque vous
manipulez des brosses et des disques métalliques. Ils
peuvent devenircoupants.
ATTENTION: afin de réduire le risque
d’endommager l’outil, le disque ou la brosse ne doit
ne pas toucher la protection lorsqu’elle est installée
ou pendant l’utilisation. Des dommages indétectables à
l’accessoire pourraient se produire, entraînant le détachement
des poils de la brosse ou de la coupelle del’accessoire.
Les brosses coupes métalliques ou les meules métalliques
s’installent directement sur la tige filetée sans utiliser
les brides. Utilisez seulement les brosses ou les meules
métalliques offertes avec un moyeu fileté. Ces accessoires
sont disponibles à un coût supplémentaire chez votre
détaillant local ou dans un centre de servicesautorisé.
1. Placez l’outil sur une table, protectionrelevée.
2. Enfilez la meule sur la tige à lamain.
3. Appuyez sur le bouton de verrouillage de la tige
3
et
utilisez une clé sur le moyeu de la meule ou de la brosse
métallique pour serrer lameule.
4. Pour retirer la meule, faites l’inverse de la
procédureprécédente.
AVIS: afin de réduire le risque d’endommager l’outil, placez
correctement le moyeu du disque avant de mettre l’outil
enmarche.
Avant d’utiliser
• Installez la protection et le disque ou la meule appropriés.
Ne pas utiliser les disques ou les meules excessivementusés.
• Assurez-vous que la bride tournante et la bride de
verrouillage filetée sont installées correctement. Suivez les
instructions fournies dans le Tableau desaccessoires.
• Assurez-vous que le disque ou la meule tourne dans le
sens des flèches sur l’accessoire etl’outil.
• Ne pas utiliser un accessoire endommagé. Avant chaque
utilisation, inspectez les accessoires comme les disques
abrasifs en termes de copeaux et de fissures, la plaque d’appui
en termes de fissures, de déchirure ou d’usure excessive, la
brosse métallique en termes de fils détachés ou cassés. Si
vous échappez l’outil ou un accessoire, inspectez-le pour
des dommages ou installez un accessoire non endommagé.
Après avoir inspecté et installé un accessoire, placez-vous et
les passants à distance de la zone de rotation de l’accessoire
et faites fonctionner l’outil électrique à une vitesse à vide
pendant une minute. Les accessoires endommagés se brisent
normalement durant la durée dutest.
Installer et retirer les disques avec moyeu
(Fig.A)
Les disques avec moyeu s’installent directement sur la tige.
Le filet de l’accessoire doit correspondre au filet de la tige.
1. Retirez la bride tournante en la sortant de l’outil.
2. Vissez le disque sur la tige
4
à la main.
3. Appuyez sur le bouton de verrouillage de la tige
3
et
utilisez une clé pour serrer le moyeu de la meule.
4. Inversez la procédure ci-dessus pour retirer la meule.
AVIS: un mauvais placement du disque avant de mettre
l’outil en marche peut endommager l’outil ou la meule.
Installer les plaques de presse de ponçage
(Fig.A, F)
AVERTISSEMENT: n’utilisez que des plaques de presse dont
la vitesse nominale est au moins égale à celle indiquée surl’outil.
AVERTISSEMENT: ne pas bien placer l’écrou de serrage
et/ou la plaque peut entraîner des blessures graves (ou
endommager l’outil ou lameule).
AVERTISSEMENT: une protection appropriée doit être
réinstallée pour les applications du disque de meulage, le
disque de coupe, le disque de ponçage à lamelles, la brosse
métallique ou le disque métallique une fois que applications
de ponçageterminées.
REMARQUE: l’utilisation d’une protection avec les disques
abrasifs qui emploient des plaques d’appui, souvent
appelés disques en fibres de résine, n’est pas nécessaire.
Une protection n’étant pas nécessaire pour ces accessoires,
la protection peut s’ajuster correctement ou non si elle
estutilisée.
1. Placez ou enfilez correctement la plaque d’appui
18
sur
latige.
2. Placez le disque de ponçage
19
sur la plaque depresse.
3. En appuyant sur le bouton de verrouillage de la tige
3
,
vissez l’écrou de serrage
20
de ponçage sur la tige en
guidant le centre surélevé sur l’écrou de serrage au centre
du disque de ponçage et de la plaqued’appui.
4. Serrez l’écrou de serrage à la main. Ensuite, appuyez
sur le bouton de verrouillage de la tige tout en tournant le
disque de ponçage jusqu’à ce que le disque de ponçage et
l’écrou de serrage soientserrés.
5. Pour retirer le disque, saisissez et tournez la plaque
d’appui et le patin de ponçage tout en appuyant sur le
bouton de verrouillage de latige.
4. En appuyant sur le bouton de blocage de la tige, et
en plaçant l’encastrement hexagonal face à l’opposé de
la meule, vissez la bride de blocage
7
jusqu’à ce que les
pattes entrent dans les deux fentes de latige.
5. Pendant que vous appuyez sur le bouton de verrouillage
de la tige, serrez la bride de verrouillage
7
à la main ou
l’aide de la clé fournie. (Utilisez seulement la bride de
verrouillage si elle est en parfait état.) Consultez le Tableau
des accessoires pour voir les détails sur labride.
6. Pour retirer la meule, faites l’inverse de la
procédureprécédente.
Montage des brosses à coupelle et des brosses
métalliques circulaires (Fig.J)
AVERTISSEMENT: ne pas bien placer la brosse/meule
peut entraîner des blessures graves (ou endommager l’outil
ou lameule).
Puce Tool Connect
TM
(Fig.A, G)
AVERTISSEMENT: afin de réduire le risque de blessure,
retirez la batterie
10
avant toute interaction avec Tool
Connect
TM
.
Votre outil est compatible à la puce Tool Connect
TM
et
il a un emplacement pour l’installation de la puce Tool
Connect
TM
.
Cette puce Tool Connect
TM
est une application optionnelle
pour votre appareil intelligent (comme un téléphone
intelligent ou une tablette) qui connecte l’appareil afin
d’utiliser l’application mobile pour des fonctions de gestion
de l’inventaire.
Consultez la Feuille d’instructions de la puce Tool
Connect
TM
pour plus de renseignements.
background
FRAnçAis
20
Meulage, ponçage et brossage de la surface (Fig.K)
ATTENTION: utilisez toujours le bon protecteur
selon les instructions dans ce moded’emploi.
AVERTISSEMENT: accumulation de poussières
métalliques. L’utilisation intensive des disques à lamelles
dans les applications métalliques peut entraîner un risque
accru de choc électrique. Afin de réduire ce risque, nettoyer
quotidiennement les fentes de ventilation en soufflant de l’air
comprimé sec dans les fentes de ventilation conformément
aux instructions d’entretien ci‑dessous.
Pour travailler sur la surface de la pièce de travail:
1. Laissez l’outil atteindre sa pleine vitesse avant que
celui-ci touche la surface detravail.
2. Appliquez une pression minimale sur la surface de travail
en laissant l’outil fonctionner à vitesse élevée. Le taux de
retrait de la matière est meilleur lorsque l’outil fonctionne à
vitesseélevée.
3. Maintenez un angle approprié entre l’outil et la surface
de travail. Consultez le tableau selon la fonctionparticulière.
Fonction Angle
Meulage 20˚ à 30˚
Ponçage avec disque à
lamelles
5˚ à 10˚
Ponçage avec la plaque de
presse
5˚ à 15˚
Brossage métallique 5˚ à 10˚
4. Maintenez le contact entre le bord de la meule et la
surface detravail.
‑ Si vous meulez ou poncez avec des disques à lamelles ou
la brosse métallique, déplacez constamment l’outil dans
mouvement vers l’avant et l’arrière afin d’éviter la création
de rainures sur la surface detravail.
‑ Si vous poncez avec la plaque de presse, déplacez
constamment l’outil en ligne droite afin d’empêcher de
brûler et de faire pivoter la surface detravail.
REMARQUE: laisser l’outil déposé sur la surface de travail
sans déplacer endommagera la pièce detravail.
Verrouillage de la tige (Fig.J)
Le bouton de verrouillage de la tige
3
est fourni afin de
prévenir la rotation de la tige pendant l’installation ou le
retrait des disques. N’actionnez le blocage de la tige que
lorsque l’outil est éteint, la batterie est déposée et la tige est
à l’arrêtcomplet.
AVIS: afin de réduire le risque d’endommager l’outil,
ne pas enclencher le verrouillage de la tige pendant que
l’outil fonctionne. Des dommages à l’outil se produiront et
l’accessoire fixé peut se détacher entraînant possiblement
uneblessure.
Pour enclencher le verrouillage, appuyez sur le bouton de
verrouillage de la tige et tournez la tige jusqu’à ce que vous
soyez incapable de la tournerdavantage.
surface avant de l’éteindre. Laissez l’outil cesser de tourner
avant de le déposer.
1. Pour mettre l’outil en marche, poussez le levier de
verrouillage
2
vers l’arrière de l’outil, puis appuyez sur
l’interrupteur à palette
1
. L’outil fonctionnera tant que vous
appuierez sur l’interrupteur.
2. Éteignez l’outil en relâchant l’interrupteur à palette.
Interrupteur à palette (Fig.A)
ATTENTION: tenez solidement la poignée latérale et
le corps de l’outil afin de maintenir le contrôle de l’outil au
démarrage et durant l’utilisation jusqu’à ce que la meule ou
l’accessoire cesse de tourner. Assurez‑vous que la meule a
complètement cessé de tourner avant de déposer l’outil.
ATTENTION: avant de brancher l’outil à une source
d’alimentation, appuyez et relâchez l’interrupteur à palette
1
)
une fois sans appuyer sur le levier de verrouillage
2
)
pour
vous assurer que l’interrupteur est hors tension. Appuyez
et relâchez l’interrupteur à palette comme décrit ci‑dessus
après toute interruption de l’alimentation électrique de
l’outil, telle que l’activation d’un disjoncteur de fuite à la
terre, le déclenchement d’un disjoncteur, un débranchement
accidentel ou une panne de courant. Si l’interrupteur à palette
est verrouillé, l’outil démarrera de façon inattendue lorsqu’il
sera rebranché.
REMARQUE: afin de réduire un mouvement inattendu
de l’outil, ne pas allumer ou éteindre l’outil durant un
chargement. Laissez fonctionner la meuleuse à pleine
vitesse avant toucher la surface de travail. Levez l’outil de la
Position appropriée des mains (Fig. I)
AVERTISSEMENT: afin de réduire le risque de blessure
corporelle grave, utilisez TOUJOURS la position des mains
appropriée comme illustré.
AVERTISSEMENT: afin de réduire le risque de blessure
grave, tenez TOUJOURS fermement l’outil en prévision d’une
réaction soudaine.
Une position correcte de la main nécessite une main sur
le corps de l'outil
22
, avec l'autre main sur la poignée
auxiliaire
5
, comme le montre la FigureI.
Installer et retirer le bloc-piles (Fig. A, H)
AVERTISSEMENT : assurez‑vous que l'interrupteur à
palette
1
n'est pas enfoncé avant d'insérer la batterie
10
.
REMARQUE: pour de meilleurs résultats, assurez-vous que
le bloc-piles est entièrement chargé.
Pour installer le bloc-piles
10
dans l’outil, alignez le bloc-
piles avec les glissières à l’intérieur de la poignée de l’outil
et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit
bien placé dans l’outil et assurez-vous qu’il est enclenché.
Pour retirer le bloc-piles de l’outil, appuyez sur le bouton de
libération
11
et tirez-le fermement hors de la poignée de
l’outil. Insérez-le dans le chargeur.
FONCTIONNEMENT
AVERTISSEMENT: afin de réduire le risque de
blessure corporelle grave, éteignez l’outil et retirez
le bloc-piles avant de transporter, d’effectuer tout
ajustement, de nettoyer, de réparer ou de retirer/
installer des pièces ou des accessoires. Un démarrage
accidentel peut causer desblessures.
installer la puce Tool Connect
TM
1. Retirez la vis de retenue
16
qui maintient le couvercle
de protection de la puce Tool Connect
TM
17
dans l’outil.
2. Retirez le couvercle de protection et insérez la puce Tool
Connect
TM
dans la poche vide
15
.
3. Assurez-vous que la puce Tool Connect
TM
est à fleur du
boîtier. Fixez-la avec les vis de retenue et serrez les vis.
4. Consultez la Feuille d’instructions de la puce Tool
Connect
TM
pour des instructions supplémentaires.
background
FRAnçAis
21
Nettoyage
AVERTISSEMENT:
enlever les saletés et la poussière hors
des évents au moyen d’air comprimé propre et sec, au moins une
fois par semaine. Pour minimiser le risque de blessure aux yeux,
toujours porter une protection oculaire conforme à la norme
ANSIZ87.1lors dunettoyage.
AVERTISSEMENT: ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer les pièces
non métalliques de l’outil. Ces produits chimiques peuvent
affaiblir les matériaux de plastique utilisés dans ces pièces.
Utiliser un chiffon humecté uniquement d’eau et de savon
doux. Ne jamais laisser de liquide pénétrer dans l’outil et
n’immerger aucune partie de l’outil dans unliquide.
ENTRETIEN
AVERTISSEMENT: afin de réduire le risque des
blessures corporelles graves, arrêtez l’appareil et ,
retirez le blocs-piles avant d’effectuer tout réglage ou
de retirer/installer des pièces ou des accessoires. Un
démarrage accidentel peut causer desblessures.
Votre chariot DeWALT a été conçu pour fonctionner sur
une longue période avec un minimum d’entretien. Un
fonctionnement satisfaisant continu dépend de l’entretien
approprié et d’un nettoyage régulier del’outil.
Meulage et coupe de bordure (Fig.L)
AVERTISSEMENT: ne pas utiliser les meules de meulage/
coupe de bordure pour des applications de meulage de la
surface puisque ces meules ne sont pas conçues pour les
pressions latérales rencontrées lors du meulage de la surface.
Cela peut entraîner le bris de la meule et des blessures.
ATTENTION: les meules utilisées pour le meulage et
la coupe de bordure peuvent se briser ou rebondir si elles
se plient ou se tordent pendant que l’outil est utilisé. Dans
toutes les opérations de meulage/coupe, le côté ouvert de la
protection doit être placé à l’écart de l’utilisateur.
REMARQUE: la coupe/le meulage du bord avec une
meule de type 27 doit être limité à la coupe et à l’entaillage
peu profonds de moins de 1/2 po (13mm) de profondeur
lorsque la meule est neuve. Réduisez la profondeur de la
coupe/l’entaille équivalente à la réduction du rayon de la
meule au fur et à mesure qu’elle s’use. Pour de plus amples
renseignements, consultez le Tableau des accessoires.
La coupe/le meulage du bord avec une meule de type 41
nécessite l’utilisation d’un protecteur de type 1.
1. Laissez l’outil atteindre sa pleine vitesse avant que celui-
ci touche la surface de travail.
2. Appliquez une pression minimale sur la surface de travail
en laissant l’outil fonctionner à vitesse élevée. Le taux de
meulage/coupe est meilleur lorsque l’outil fonctionne à
vitesse élevée.
3. Placez-vous de façon à ce que la face inférieure ouverte
de la meule soit à l’opposé de vous.
4. Une fois qu’une coupe est commencée et qu’une
encoche est effectuée dans la pièce à travailler, ne pas
changer l’angle de la coupe. Changer l’angle fera plier la
meule et cela peut causer le bris de la meule. Les meules
de meulage du bord ne sont pas conçues pour résister aux
pressions causées par le pliage.
5. Retirez l’outil de la surface de travail avant de l’éteindre.
Laissez l’outil cesser de tourner avant de le déposer.
5. Retirez l’outil de la surface de travail avant de l’éteindre.
Laissez l’outil cesser de tourner avant de ledéposer.
ATTENTION: soyez très prudent lorsque vous travaillez
sur un bord puisqu’un mouvement brusque soudain de la
meuleuse peut seproduire.
Précautions à prendre lorsque vous travaillez
sur une pièce de travail peinte
1. Le ponçage ou le brossage métallique de peinture à base
de plomb N’EST PAS RECOMMANDÉ en raison de difficulté
de contrôler la poussière contaminée. Le plus grand danger
de l’empoisonnement au plomb est pour les enfants et les
femmesenceintes.
2. Étant donné qu’il est difficile d’identifier la peinture qui
contient ou non du plomb sans une analyse chimique, nous
recommandons les précautions suivantes lorsque vous
poncez toute peinture:
sécurité personnelle
1. Aucun enfant ou aucune femme enceinte ne doit
entrer dans la zone de travail où le ponçage ou le brossage
métallique de la peinture est effectué jusqu’à ce que le
nettoyage soitterminé.
2. Un masque anti-poussière ou respiratoire doit être porté
par toutes les personnes entrant dans la zone de travail.
Le filtre doit être remplacé quotidiennement ou lorsque la
personne qui le porte a de la difficulté àrespirer.
REMARQUE: seulement les masques anti-poussière
appropriés pour le travail avec la poussière et les vapeurs
de peinture au plomb doivent être utilisés. Les masques de
peinture ordinaires n’offrent pas cette protection. Consultez
votre quincaillerie locale pour le masque approuvéNIOSH.
3. Vous NE DEVEZ PAS MANGER, BOIRE ou FUMER dans la
zone de travail afin d’empêcher l’ingestion de particules
de peinture contaminées. Les travailleurs doivent se
laver AVANT de manger, boire ou fumer. Les aliments, les
breuvages et les articles liés au tabagisme ne doivent pas
être laissés dans la zone de travail où la zone de travail
pourrait se déposer sureux.
sécurité environnementale
1. La peinture doit être retirée de façon à minimiser la
quantité de poussièregénérée.
2. Les zones où le retrait de la peinture se produit doivent
être scellées avec une bâche en plastique d’une épaisseur
de 4millièmes depouce.
3. Le ponçage doit être fait de façon à réduire la trajectoire
de la poussière de la peinture à l’extérieur de la zone
detravail.
nettoyage et élimination
1. On doit passer l’aspirateur et nettoyer en profondeur
toutes les surfaces de la zone de travail quotidiennement
pendant la durée du projet de ponçage. Les sacs filtrants de
l’aspirateur doivent être changésfréquemment.
2. Les toiles de protection en plastique doivent être
ramassées et éliminées ainsi que tout copeau de poussière
ou autres débris. Ils doivent être placés dans des contenants
pour déchets scellés et éliminés selon les procédures de
ramassage de déchetsrégulières.
Durant le nettoyage, les enfants et les femmes enceintes
doivent être tenus à l’écart de la zone de travailimmédiate.
3. Tous les jouets, les meubles lavables et les ustensiles
utilisés par les enfants doivent être lavés en profondeur
avant de lesréutiliser.
background
FRAnçAis
22
Garantie limitée de trois ans
Pour les conditions de la garantie, consultez le site
www.dewalt.com/support/warranty.
Pour demander une copie écrite des conditions de la
garantie, contactez: service à la clientèle chez DeWALT
Industrial Tool Co., 701East Joppa Road, Towson, MD
21286ou appelez le 1-800-4-DeWALT (1-800-433-9258).
AMÉRiQUE lATinE: la présente garantie ne s’applique pas
aux produits vendus en Amérique Latine. Pour les produits
vendus en Amérique Latine, consultez les renseignements
sur la garantie particulière au pays comprise dans
l’emballage, appelez l’entreprise locale ou consultez le site
Web pour les renseignements complets sur lagarantie.
Enregistrez-vous en ligne
Nous vous remercions de votre achat. Enregistrez votre
produit maintenant pour:
• sERViCE DE gARAnTiE: l’enregistrement de votre produit
en ligne vous aide à obtenir un service de garantie efficace au
cas où vous auriez un problème avec votreproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées
aux assurances telles qu’un incendie, une inondation ou un
vol, votre enregistrement de propriété servira de preuve de
votreachat.
• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre
produit nous permet de vous contacter dans le cas peu
probable d’une notification de sécurité requise selon le
Federal Consumer SafetyAct.
Inscrivez-vous en ligne sur
www.dewalt.com
/account-login.
Réparations
Le chargeur et le bloc-piles ne sont pasréparables.Le
chargeur ou le bloc-piles ne comportent aucune
pièceréparable.
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et les
réglages doivent être réalisés (cela comprend l’inspection et
le remplacement du balai, le cas échéant) par un centre de
réparation en usine DeWALT ou un centre de réparation agréé
DeWALT. Toujours utiliser des pièces de rechangeidentiques.
Accessoires
AVERTISSEMENT: étant donné que les accessoires,
autres que ceux offerts par DeWALT n’ont pas été testés avec
ce produit, utiliser de tels accessoires avec cet outil pourrait
être dangereux. Pour réduire les risques de blessures, seuls les
accessoires recommandés par DeWALT doivent être utilisés
avec ceproduit.
AVERTISSEMENT: n’utilisez pas une meule abrasive
collée dont la date d’expiration (EXP) est dépassée, comme
indiqué près du centre de la meule, si elle est fournie. Les
meules périmées sont plus susceptibles d’éclater et de
provoquer des blessures graves. Entreposez les meules
abrasives agglomérées dans un endroit sec, sans température
ni humidité extrêmes. Détruisez les meules périmées ou
endommagées afin qu’elles ne puissent pas êtreutilisées.
Les accessoires recommandés pour utilisation avec
votre produit sont disponibles à un coût supplémentaire
chez votre détaillant local ou dans un centre de services
autorisé. Si vous avez besoin d’aide pour trouver un
accessoire, veuillez contacter DeWALT en appelant au
1-800-4-DeWALT (1-800-433-9258) ou visitez notre site
Web: www.dewalt.com.
REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT
gRATUiT: si vos étiquettes d’avertissement deviennent
illisibles ou sont manquantes, appelez au 1-800-4-DeWALT
(1-800-433-9258) pour un remplacementgratuit.
Ne Pas utiliser
TABLEAU DES ACCESSOIRES
Disques approuvés pour utilisation avec DCg410
Type 1 / T1 / 41 / T41
Type 27 / T27
Type 28 / T28
Type 29 / T29
Disques non approuvés pour DCg410
Type 11 / T11
Meule de 125mm (5po)
Carter de type 27
Bride tournante
Meule à moyeu
déporté de type 27
Bride de verrouillage
Meule de 125mm (5po)
Carter de type 27
Meule à moyeu de
type 27
Disques de ponçage à lamelles de 125mm (5po)
Carter de type 27
Bride tournante
Disque de ponçage à
lamelles sans moyeu
Bride de verrouillage
Disques de ponçage à lamelles de 125mm (5po)
Carter de type 27
Disque de ponçage à
lamelles et moyeu
background
FRAnçAis
23
Meules à tronçonner de 125mm (5po)
Carter** de type 1/41
Bride tournante
Meule à moyeu
déporté de type 27/42
coupe seulement
Bride de verrouillage
Meules à tronçonner de 125mm (5po)
Carter** de type 1/41
Bride tournante
Meule à tronçonner
abrasive de type 1/41
Bride de verrouillage
Meules à tronçonner de 125mm (5po)
Carter** de type 1/41
Bride tournante
Meule diamant à
tronçonner
Bride de verrouillage
Brosses métalliques
Carter de type 27
Brosse boisseau 76,2–
100 mm (3–4 po)
Brosses métalliques
Carter de type 27
Brosse métallique
100 mm (4 po)
Meules abrasives 125mm (5po)
Tampon de soutien en
caoutchouc
Meule abrasive
Écrou de serrage
de collier
Les types 1/41 de carters ont été conçus pour être
utilisés avec les meules à tronçonner de type 1/41 et les
meules de type27 pour la découpe seulement. Le meulage
avec des meules autres que celles de types 27 et 29
requiert l’utilisation d’un carter de protection autre. Utiliser
systématiquement le carter adéquat le plus petit possible,
qui ne rentrera pas en contact avec l’accessoire.
**REMARQUE: des carters de type 1/41 sont vendus
séparément chez votre distributeur local ou dans les
centres de réparationagréés.
background
EsPAñOl
24
Utilice un cable adecuado para uso en exteriores a fin de
reducir el riesgo de descargaeléctrica.
f ) Si el uso de una herramienta eléctrica en un lugar
húmedo es imposible de evitar, utilice un suministro
protegido con un interruptor de circuito por falla
a tierra (GFCI). El uso de un GFCI reduce el riesgo de
descargaseléctricas.
3) Seguridad Personal
a ) Permanezca alerta, controle lo que está haciendo
y utilice el sentido común cuando emplee una
herramienta eléctrica. No utilice una herramienta
eléctrica si está cansado o bajo el efecto de drogas,
alcohol o medicamentos. Un momento de descuido
mientras se opera una herramienta eléctrica puede provocar
lesiones personalesgraves.
b ) Utilice equipos de protección personal. Siempre
utilice protección para los ojos. En las condiciones
adecuadas, el uso de equipos de protección, como máscaras
para polvo, calzado de seguridad antideslizante, cascos o
protección auditiva, reducirá las lesionespersonales.
c ) Evite el encendido por accidente. Asegúrese de
que el interruptor esté en la posición de apagado
antes de conectarlo a la fuente de energía o paquete
de baterías, o antes de levantar o transportar la
herramienta. Transportar herramientas eléctricas con el
dedo apoyado en el interruptor o enchufar herramientas
eléctricas con el interruptor en la posición de encendido puede
propiciaraccidentes.
d ) Retire la clavija de ajuste o la llave de tuercas antes
de encender la herramienta eléctrica. Una llave de
tuercas o una clavija de ajuste que quede conectada a una
pieza giratoria de la herramienta eléctrica puede provocar
lesionespersonales.
e ) No se estire. Conserve el equilibrio y párese
adecuadamente en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situacionesinesperadas.
f ) Use la vestimenta adecuada. No use ropas holgadas
ni joyas. Mantenga el cabello, la ropa y los guantes
alejados de las piezas en movimiento. Las ropas holgadas,
las joyas o el cabello largo pueden quedar atrapados en las
piezas enmovimiento.
g ) Si se suministran dispositivos para la conexión de
accesorios con fines de recolección y extracción de
polvo, asegúrese de que estén conectados y que se
utilicen correctamente. El uso de dispositivos de recolección
de polvo puede reducir los peligros relacionados con elpolvo.
h ) No permita que la familiaridad obtenida a partir
del uso frecuente de herramientas le permitan volverse
descuidado e ignorar los principios de seguridad de la
herramienta. Una acción descuidada puede causar lesiones
severas en una fracción desegundo.
4) Uso y Mantenimiento de la
HerramientaEléctrica
a ) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para el trabajo que
realizará. Si se la utiliza a la velocidad para la que fue
diseñada, la herramienta eléctrica correcta permite trabajar
mejor y de manera mássegura.
b ) No utilice la herramienta eléctrica si no puede
encenderla o apagarla con el interruptor. Toda
herramienta eléctrica que no pueda ser controlada mediante
el interruptor es peligrosa y deberepararse.
ADVERTENCIAS GENERALES DE SEGURIDAD PARA
HERRAMIENTAS ELÉCTRICAS
ADVERTENCIA: Lea todas las advertencias
de seguridad, instrucciones, ilustraciones y
especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica, incendio y/o
lesionesserias.
CONSERVE TODAS LAS ADVERTENCIAS E
INSTRUCCIONES PARA FUTURASCONSULTAS.
El término “herramienta eléctrica” incluido en las advertencias
hace referencia a las herramientas eléctricas operadas con
corriente (con cable eléctrico) o a las herramientas eléctricas
operadas con baterías (inalámbricas).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y
bien iluminada. Las áreas abarrotadas y oscuras
propicianaccidentes.
b ) No opere las herramientas eléctricas en atmósferas
explosivas, como ambientes donde haya polvo, gases o
líquidos inflamables. Las herramientas eléctricas originan
chispas que pueden encender el polvo o losvapores.
c ) Mantenga alejados a los niños y a los espectadores
de la herramienta eléctrica en funcionamiento. Las
distracciones pueden provocar la pérdida decontrol.
2) Seguridad Eléctrica
a ) Los enchufes de la herramienta eléctrica deben
adaptarse al tomacorriente. Nunca modifique el
enchufe de ninguna manera. No utilice ningún enchufe
adaptador con herramientas eléctricas con conexión a
tierra. Los enchufes no modificados y que se adaptan a los
tomacorrientes reducirán el riesgo de descargaeléctrica.
b ) Evite el contacto corporal con superficies con
descargas a tierra como, por ejemplo, tuberías,
radiadores, cocinas eléctricas y refrigeradores. Existe
mayor riesgo de descarga eléctrica si su cuerpo está puesto
atierra.
c ) No exponga las herramientas eléctricas a la lluvia o a
condiciones de humedad. Si entra agua a una herramienta
eléctrica, aumentará el riesgo de descargaeléctrica.
d ) No maltrate el cable. Nunca utilice el cable para
transportar, tirar o desenchufar la herramienta
eléctrica. Mantenga el cable alejado del calor, el aceite,
los bordes filosos y las piezas móviles. Los cables dañados
o enredados aumentan el riesgo de descargaeléctrica.
e ) Al operar una herramienta eléctrica en el exterior,
utilice un cable prolongador adecuado para tal uso.
Uso Pretendido
Su esmeriladora de ángulo pequeño de servicio pesado se
diseñó para aplicaciones de esmerilado, lijado, cepillado de
alambre, y corte profesionales en varios sitios de trabajo (por
ejemplo, sitios de construcción).
PELIGRO: No la use para cortar madera o tallar madera.
No use cuchillas aserradas de ningún tipo. Puede resultar en
lesionesserias.
nO use bajo condiciones húmedas o en presencia de
líquidos o gases inflamables.
nO permita que niños estén en contacto con la
herramienta. Se requiere supervisión cuando operadores sin
experiencia operen esta herramienta.
Español (traducido de las instrucciones originales)
background
EsPAñOl
25
INSTRUCCIONES DE SEGURIDAD PARA TODAS LAS
OPERACIONES
Advertencias de seguridad comunes para
Operaciones de, Esmerilado, Lijado, Pulido con
Alambre, u Operaciones de corte abrasivo
a ) Esta herramienta eléctrica está diseñada para
funcionar como una esmeriladora, lijadora, cepillo
de alambre, o herramienta de corte. Lea todas las
advertencias de seguridad, instrucciones, ilustraciones
y especificaciones incluidas con esta herramienta
eléctrica. La falla en seguir todas las instrucciones
siguientes puede resultar en descarga eléctrica, incendio y/o
lesionesserias.
b ) No se recomienda realizar operaciones como el
pulido con esta herramienta eléctrica. Las operaciones
para las que la herramienta eléctrica no fue diseñada pueden
crear un peligro y causar lesionespersonales.
c ) No convierta esta herramienta eléctrica para que
funcione de una manera que no esté específicamente
diseñada y especificada por el fabricante de la
herramienta. Tal conversión puede resultar en una pérdida
de control y causar lesiones personalesgraves.
d ) No use accesorios que no hayan sido diseñados y
recomendados específicamente por el fabricante de la
herramienta. Sólo porque el accesorio se puede conectar a su
herramienta eléctrica, no garantiza una operaciónsegura.
e ) La velocidad nominal del accesorio debe ser por
lo menos igual a la velocidad máxima marcada en
la herramienta eléctrica. Los accesorios que operen
más rápido que su velocidad nominal pueden romperse y
salirexpulsados.
f ) El diámetro exterior y el espesor de su accesorio
deben estar dentro de la capacidad nominal de su
herramienta eléctrica. Los accesorios de tamaño incorrecto
no pueden guardarse o controlarseadecuadamente.
g ) Las dimensiones del montaje de accesorios deben
coincidir con las dimensiones del hardware de montaje
de la herramienta eléctrica. Los accesorios que no
coincidan con el hardware de montaje de la herramienta
eléctrica quedarán desequilibrados, vibrarán excesivamente y
pueden provocar la pérdida decontrol.
impredecible que resulte en incendios, explosión o riesgo
delesiones.
f ) No exponga un paquete de batería o una
herramienta a fuego o temperatura excesiva. La
exposición a fuego o temperaturas mayores a 130°C (265 °F)
pueden causar unaexplosión.
g ) Siga todas las instrucciones de carga y no cargue
el paquete de batería o la herramienta fuera del rango
de temperatura especificado en las instrucciones.
Cargar inadecuadamente o en una temperatura fuera del
rango de temperatura especificado puede dañar la batería e
incrementar el riesgo deincendio.
6) Mantenimiento
a ) Solicite a una persona calificada en reparaciones
que realice el mantenimiento de su herramienta
eléctrica y que sólo utilice piezas de repuesto idénticas.
Esto garantizará la seguridad de la herramientaeléctrica.
b ) Nunca dé servicio a paquetes de batería dañados. El
servicio de paquetes de batería sólo debe ser realizado por el
fabricante o proveedores de servicioautorizados.
c ) Desconecte el enchufe de la fuente de alimentación
y/o retire la batería, o paquete si es desmontable, de
la herramienta eléctrica antes de realizar cualquier
ajuste, cambiar accesorios o almacenar herramientas
eléctricas. Estas medidas de seguridad preventivas
reducen el riesgo de encender la herramienta eléctrica en
formaaccidental.
d ) Guarde la herramienta eléctrica que no esté en
uso fuera del alcance de los niños y no permita que
otras personas no familiarizadas con ella o con estas
instrucciones operen la herramienta. Las herramientas
eléctricas son peligrosas si son operadas por usuarios
nocapacitados.
e ) Dé mantenimiento a las herramientas eléctricas y
accesorios. Revise que no haya piezas en movimiento
mal alineadas o trabadas, piezas rotas o cualquier otra
situación que pueda afectar el funcionamiento de la
herramienta eléctrica. Si encuentra daños, haga reparar
la herramienta eléctrica antes de utilizarla. Se producen
muchos accidentes a causa de las herramientas eléctricas que
carecen de un mantenimientoadecuado.
f ) Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con mantenimiento
adecuado y con los bordes de corte afilados son menos
propensas a trabarse y son más fáciles decontrolar.
g ) Utilice la herramienta eléctrica, los accesorios y las
brocas de la herramienta, etc. de acuerdo con estas
instrucciones y teniendo en cuenta las condiciones
de trabajo y el trabajo que debe realizarse. El uso de
la herramienta eléctrica para operaciones diferentes de
aquéllas para las que fue diseñada podría originar una
situaciónpeligrosa.
h ) Mantenga las manijas y superficies de sujeción
secas, limpias y libres de aceite y grasa. Las manijas y
superficies de sujeción resbalosas no permiten el manejo y
control seguros de la herramienta en situacionesinesperadas.
5) Uso y Mantenimiento de la Herramienta
con Baterías
a ) Recargue solamente con el cargador especificado
por el fabricante. Un cargador adecuado para un tipo de
paquete de baterías puede originar riesgo de incendio si se
utiliza con otro paquete debaterías.
b ) Utilice herramientas eléctricas sólo con paquetes de
baterías específicamente diseñados. El uso de cualquier
otro paquete de baterías puede producir riesgo de incendio
ylesiones.
c ) Cuando no utilice el paquete de baterías,
manténgalo lejos de otros objetos metálicos como
sujetapapeles, monedas, llaves, clavos, tornillos u otros
objetos metálicos pequeños que puedan realizar una
conexión desde un terminal al otro. Los cortocircuitos en
los terminales de la batería pueden provocar quemaduras
oincendio.
d ) En condiciones abusivas, el líquido puede ser
expulsado de la batería. Evite su contacto. Si entra en
contacto accidentalmente, enjuague con agua. Si el
líquido entra en contacto con los ojos, busque atención
médica. El líquido expulsado de la batería puede provocar
irritación oquemaduras.
e ) No use un paquete de batería o herramienta que
estén dañados o modificados. Las baterías dañadas
o modificadas pueden presentar un comportamiento
background
EsPAñOl
26
nuevo o de reemplazo, sostenga la herramienta en una
área bien protegida y déjela operar por un minuto. Si la
rueda tiene una grieta o defecto no detectados, debería
romperse en menos de un minuto. Si el cepillo de
alambre tiene alambres sueltos, se detectarán. Nunca
arranque la herramienta con una persona al frente de la
rueda. Esto incluye aloperador.
t ) Para evitar que el extremo del eje entre en contacto
con la parte inferior del orificio del producto abrasivo,
utilice accesorios que tengan una profundidad de
orificio roscado de por lo menos 21mm. Si no utiliza un
accesorio con la profundidad de rosca adecuada, podría
dañar el producto abrasivo y lesionar al operador o las
personas en elárea.
u ) El tamaño del eje de las ruedas de cubo, bridas,
almohadillas de respaldo o cualquier otro accesorio
debe ajustarse correctamente al husillo de la
herramienta eléctrica. Los accesorios con orificios de eje que
no coincidan con el hardware de montaje de la herramienta
eléctrica quedarán desequilibrados, vibrarán excesivamente y
pueden provocar la pérdida decontrol.
v ) Use abrazaderas u otra manera práctica para
asegurar y soportar la pieza de trabajo a una
plataforma estable. Sostener el trabajo con la mano o
contra su cuerpo lo hace inestable y puede guiar a la pérdida
decontrol.
Advertencias de retroceso y relacionadas
El retroceso es una reacción repentina a una rueda giratoria,
almohadilla abrasiva, cepillo u otro accesorio atrapados o
atorados. El atrapamiento o atoramiento causa el paro rápido
del accesorio giratorio que a su vez causa que la herramienta
eléctrica descontrolada se fuerce en la dirección opuesta a la
rotación del accesorio en el punto de laadherencia.
Por ejemplo, si una rueda abrasiva se atasca o atora por la
pieza de trabajo, el borde de la rueda que entra en el punto de
atrapamiento puede introducirse en la superficie del material
causando que la rueda suba o retroceda. La rueda puede
saltar hacia o lejos del operador, dependiendo de la dirección
del movimiento de la rueda en el punto de atrapamiento.
Las ruedas abrasivas también pueden romperse bajo
estascondiciones.
El retroceso es el resultado de un mal uso de la herramienta
y/o procedimientos o condiciones de operación incorrectos y
se puede evitar tomando las precauciones adecuadas que se
detallan a continuación:
a ) Mantenga un agarre firme con ambas manos sobre
la herramienta eléctrica y coloque su cuerpo y brazo
para permitirle resistir las fuerzas de retroceso. Siempre
use la manija auxiliar, si está incluida, para obtener
un control máximo sobre el retroceso o la reacción de
torque durante el arranque. El operador puede controlar
las fuerzas de reacción de torque o retroceso, si se toman las
precaucionesadecuadas.
b ) Nunca coloque su mano cerca del accesorio
giratorio. El accesorio puede retroceder sobre sumano.
c ) No coloque su cuerpo en el área donde la
herramienta eléctrica se moverá si ocurre retroceso. El
retroceso impulsará la herramienta en la dirección opuesta al
movimiento de la rueda en el punto deatrapamiento.
d ) Tenga especial cuidado cuando trabaje en esquinas,
bordes filosos, etc. Evite hacer rebotar y atorar el
accesorio. Las esquinas, bordes filosos o rebote tienen la
tendencia de atorar el accesorio giratorio y causar pérdida de
control oretroceso.
h ) No use un accesorio dañado. Antes de cada uso,
revise el accesorio tales como las ruedas abrasivas
respecto a astillas y grietas, la almohadilla de respaldo
respecto a grietas, ruptura o desgaste excesivo o el
cepillo de alambre respecto a alambres sueltos o
agrietados. Si se deja caer la herramienta eléctrica o el
accesorio, revise respecto a daño o instale un accesorio
que no esté dañado. Después de revisar e instalar un
accesorio, colóquese usted y a los transeúntes lejos del
plano del accesorio giratorio y opere la herramienta
eléctrica en la velocidad sin carga máxima durante un
minuto. Los accesorios dañados por lo general se romperán
durante este tiempo deprueba.
i ) Use equipo de protección personal. Dependiendo
de la aplicación, use una protección facial, gafas
de seguridad o gafas de seguridad. Conforme sea
apropiado, use máscara contra polvo, protectores
auditivos, guantes y un delantal de taller capaz de
detener pequeños fragmentos abrasivos o piezas de
trabajo. La protección de los ojos debe ser capaz de
detener los desechos que sean expulsados generados
por diversas operaciones. La máscara contra polvo o
el respirador deben ser capaces de filtrar partículas
generadas por su operación. La exposición prolongada al
ruido de alta intensidad puede causar pérdidaauditiva.
j ) Mantenga a los espectadores a una distancia segura
del área de trabajo. Cualquier persona que ingrese
al área de trabajo debe usar equipo de protección
personal. Los fragmentos de la pieza de trabajo o de un
accesorio roto pueden ser expulsados y causar lesiones más
allá del área inmediata deoperación.
k ) Sostenga la herramienta eléctrica por las superficies
de sujeción aisladas únicamente, cuando realice una
operación en la que el accesorio de corte pueda hacer
contacto con cableado oculto. Los accesorios de corte que
hagan contacto con cable "vivo" pueden tener partes de metal
expuestas de la herramienta eléctrica "viva" y podrían dar al
operador una descargaeléctrica.
l ) Nunca coloque la herramienta eléctrica hacia abajo
hasta que el accesorio se detenga por completo. El
accesorio giratorio puede agarrar la superficie y extraer la
herramienta eléctrica salga de sucontrol.
m ) No opere la herramienta eléctrica mientras la lleva
a su lado. El contacto accidental con el accesorio giratorio
podría sujetar su ropa, tirando del accesorio en sucuerpo.
n ) Limpie regularmente las rejillas de ventilación de
la herramienta eléctrica. El ventilador del motor extraerá
el polvo dentro del alojamiento y la acumulación excesiva de
metal en polvo puede causar peligroseléctricos.
o ) No opere la herramienta eléctrica cerca de
materiales inflamables. Las chispas podrían encender
estosmateriales.
p ) No use accesorios que requieran refrigerantes
líquidos. El uso de agua u otros líquidos refrigerantes puede
provocar electrocución o descargaeléctrica.
q ) No use discos Tipo 11(copa cónica) en esta
herramienta. Usar accesorios inadecuados puede resultar
enlesiones.
r ) Siempre use la manija auxiliar. Apriete la manija
firmemente. La manija auxiliar siempre se debe usar para
mantener el control de la herramienta en todomomento.
s ) Cuando arranque la herramienta con una rueda
instalada nueva o de reemplazo, o un cepillo de alambre
background
EsPAñOl
27
Información de Seguridad Adicional
ADVERTENCIA: Nunca modifique la herramienta
eléctrica o ninguna parte de ella. Podría resultar en daño o
lesionespersonales.
ADVERTENCIA: SIEMPRE use gafas de seguridad.
Las gafas de uso diario NO son gafas de seguridad.
También use una careta o máscara de polvo si la
operación de corte produce polvo. SIEMPRE USE EQUIPO DE
SEGURIDADCERTIFICADO:
• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),
• Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.
ADVERTENCIA: Algún polvo creado por lijado,
aserrado, pulido, perforación eléctricos y otras actividades de
construcción contienen químicos conocidos por el Estado de
California como causantes de cáncer, defectos de nacimiento
d ) No reinicie la operación de corte en la pieza de
trabajo. Deje que la rueda alcance la velocidad máxima
y vuelva a ingresar cuidadosamente al corte. La rueda se
puede adherir, subir o retroceder si la herramienta eléctrica se
reinicia dentro de la pieza detrabajo.
e ) Apoye los paneles o cualquier pieza de trabajo de
gran tamaño para minimizar el riesgo de atrapamiento
y retrocesos. Las piezas grandes tienden a hundirse por
su propio peso. Los soportes deben colocarse debajo de la
pieza de trabajo cerca de la línea de corte y cerca del borde de
la pieza de trabajo en ambos lados de larueda.
f ) Tenga mucho cuidado al hacer un "corte de bolsillo"
en paredes existentes u otras áreas ciegas. Ruedas que
sobresales puede cortar tuberías de gas o agua, cableado
eléctrico u objetos que pueden causarretroceso.
g ) No intente hacer un corte curvo.
Sobrecargar la rueda
aumenta la carga y la susceptibilidad a torcer o trabar la rueda
en el corte y la posibilidad de contragolpe o rotura de la rueda,
lo que puede provocar lesiones graves, que puede conducir a
lesionesserias.
Advertencias de seguridad específicas para
operaciones de pulido
a ) Utilice papel de disco de lijado del tamaño
adecuado. Siga las recomendaciones del fabricante, al
seleccionar el papel de lija. Papel de lija más grande que
se extienda demasiado de la almohadilla de lijar presenta un
peligro de laceración y puede causar enganches, desgarros del
disco oretroceso.
Advertencias de seguridad específicas para
operaciones de cepillado de alambre
a ) Tenga en cuenta que el cepillo lanza las cerdas de
alambre incluso durante el funcionamiento normal. No
presione demasiado los alambres aplicando una carga
excesiva al cepillo. Las cerdas de alambre pueden penetrar
fácilmente la ropa liviana y/o lapiel.
b ) Si se especifica el uso de una protección para el
cepillado de alambre, no permita ninguna interferencia
de la rueda de alambre o el cepillo con la protección. La
rueda de alambre o el cepillo pueden expandirse en diámetro
debido al trabajo y las fuerzascentrífugas.
c ) El operador y otros que se encuentren dentro de
los 50pies (15,2 m) del uso de este producto DEBEN
usar gafas de seguridad o anteojos de seguridad con
protectores laterales y un protector facial completo que
cumpla con la norma ANSI Z87.1.
e ) No conecte una cadena de sierra, hoja para tallar en
madera ni hoja de sierra dentada. Tales cuchillas crean
retrocesos frecuentes y pérdida decontrol.
Advertencias de seguridad específicas para pulido
y Operaciones de corte abrasivo
a ) Utilice sólo los tipos de ruedas recomendados para
su herramienta eléctrica y la protección específica
diseñada para la rueda seleccionada. Las ruedas que no
estén diseñadas para la herramienta eléctrica no se pueden
proteger adecuadamente y no sonseguras.
b ) La superficie de pulido de las ruedas deprimidas en
el centro debe montarse debajo del plano del borde de
la protección. Una rueda instalada incorrectamente que
sobresalga a través del plano del labio de protección no se
puede protegeradecuadamente.
c ) La protección debe estar firmemente sujeta a
la herramienta eléctrica y colocada para máxima
seguridad, de modo que la menor cantidad de la rueda
quede expuesta hacia el operador. La protección ayuda
a proteger al operador contra fragmentos rotos de la rueda,
contacto accidental con la rueda y chispas que podrían
encender laropa.
d ) Las ruedas se deben usar sólo para las aplicaciones
recomendadas. Por ejemplo: no pula con el lado de
la rueda de corte. Las ruedas de corte abrasivas están
diseñadas para pulido periférico, las fuerzas laterales
aplicadas a estas ruedas pueden causar que seastillen.
e ) Siempre use bridas de rueda sin daños que sean del
tamaño y forma correctos para su rueda seleccionada.
Las bridas de rueda adecuadas soportan la rueda
reduciendo así la posibilidad de ruptura de la rueda. Las
bridas para las ruedas de corte pueden ser diferentes de las
bridas de las ruedasabrasivas.
f ) No utilice ruedas desgastadas de herramientas
eléctricas más grandes. La rueda diseñada para
herramientas eléctricas más grandes no es adecuada para
la velocidad más alta de una herramienta más pequeña y
puedeestallar.
g ) Cuando use ruedas de doble propósito, use siempre
la protección correcta para la aplicación que se está
realizando. Si no se utiliza la protección correcta, es posible
que no se proporcione el nivel deseado de protección, lo que
podría provocar lesionesgraves.
Advertencias de seguridad adicionales específicas
para Operaciones de corte abrasivo
a ) No "atasque" la rueda de corte o aplique una presión
excesiva. No intente hacer una profundidad de corte
excesiva. El exceso de esfuerzo de la rueda aumenta la carga
y la susceptibilidad a la torsión o adhesión de la rueda en el
corte y la posibilidad de retroceso o rotura de larueda.
b ) No coloque su cuerpo en línea con y detrás de la
rueda giratoria. Cuando la rueda, en el punto de operación,
se aleja de su cuerpo, el posible retroceso puede impulsar
la rueda giratoria y la herramienta eléctrica directamente
haciausted.
c ) Cuando la rueda está adherida o al interrumpir un
corte por cualquier motivo, apague la herramienta
eléctrica y sostenga la unidad inmóvil de la herramienta
eléctrica hasta que la rueda se detenga por completo.
Nunca intente retirar la rueda de corte del corte
mientras la rueda está en movimiento, de lo contrario,
podría producirse un retroceso. Investigue y tome medidas
correctivas para eliminar la causa de la adhesión de larueda.
background
EsPAñOl
28
Conexión de manija auxiliar (Fig.B)
ADVERTENCIA: Esta manija SE DEBE UTILIZAR EN
TODO MOMENTO para mantener el control completo
de la herramienta. Siempre asegúrese que la manija
estéapretada.
Atornille la manija auxiliar
5
firmemente en uno de los
orificios de montaje roscados
23
de la caja deengranes.
ENSAMBLE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la unidad y retire el paquete de
batería antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios, cuando reemplace
la línea, o antes de la limpieza. Un arranque accidental
puede causarlesiones.
Características
E-Switch Protection™
El interruptor de paleta ON/OFF (encendido/apagado)
tiene una función de liberación sin voltaje. En el caso de
un paro inesperado, el interruptor de paleta necesitará
liberarese y presionarse para reiniciar la herramienta.
E-Clutch™
Esta unidad está equipada con un E-Clutch™ (Embrague
electrónico), que en el caso de una carga alta, la unidad se
apagará para reducir la torsión de reacción al usuario. El
interruptor de paleta necesitará liberarse y presionarse para
reiniciar la herramienta.
Kickback Brake™
Cuando se detecte un evento de atrapamiento,
ahogamiento, o atasco el freno electrónico se activa con la
fuerza máxima para detener rápidamente la rueda, reducir
el movimiento de la esmeriladora, y apagarla. El interruptor
de paleta necesitará liberarse y presionarse para reiniciar la
herramienta.
Protección de sobrecarga Power- OFF™
El suministro de energía al motor se reducirá en caso
de sobrecarga del motor. La herramienta se apagará
con sobrecarga continua del motor. El interruptor de
paleta necesitará liberarse y presionarse para reiniciar la
herramienta. La herramienta se apagará cada vez que
la carga de corriente alcance el valor de corriente de
sobrecarga (punto de quemado de motor). Si ocurren paros
continuos de sobrecarga, aplique menos fuerza/peso sobre
la herramienta hasta que funcione sin activar la sobrecarga.
Arranque Suave Electrónico
Esta característica limita el momento de arranque inicial,
permitiendo que la velocidad se acumule gradualmente
durante un periodo de 1 segundo.
..................... radiación visible–
no mirar
directamente a
la luz
..................... use protección
respiratoria
..................... use protección para
los ojos
..................... use protección
auditiva
.....................
lea toda la
documentación
.....................
no exponga a la
lluvia
.....................
siempre opere con
las dos manos
.....................
no use la protección
para operaciones de
corte
La etiqueta en su herramienta puede incluir los siguientes
símbolos. Los símbolos y sus definiciones son los siguientes:
V ......................... volts
Hz .......................hertz
min ..................... minutos
o CD .......corriente directa
...................... Construcción Clase
I (conectada a
tierra)
…/min ..............por minuto
BPM .................... golpes por minuto
IPM ..................... impactos por
............................minuto
OPM ....................
oscilaciones por
minuto
RPM ....................
revoluciones por
minuto
sfpm ...................
pies de superficie por
minuto
SPM .................... carreras por minuto
A ......................... ampéres
W ........................watts
Wh ......................Watt Horas
Ah ....................... amperios hora
o CA ............ corriente alterna
o CA/CD ..... corriente alterna o
directa
...................... Construcción Clase
II (aislamiento
doble)
n
o
.......................velocidad sin carga
n .........................velocidad nominal
PSI.......................
libras por pulgada
cuadrada
......................terminal de tierra
..................... símbolo de alerta
de seguridad
u otros daños reproductivos. Algunos ejemplos de estos
químicosson:
• plomo a partir de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de
mampostería, y
• arsénico y cromo a partir de madera tratadaquímicamente.
Su riesgo a partir de estas exposiciones varía, dependiendo
de qué tan a menudo realice este tipo de trabajo. Para
reducir su exposición a estos químicos: trabaje en un
área bien ventilada, y trabaje con equipo de seguridad
aprobado, tal como máscaras de polvo que estén diseñadas
específicamente para filtrar partículasmicroscópicas.
• Use ropa de protección y lave las áreas expuestas
con agua y jabón. Permitir que el polvo entre en su boca,
ojos, o que quede sobre la piel puede promover la absorción
de químicos peligrosos. Dirija las partículas lejos de la cara y
elcuerpo.
• Use la aspiradora de extracción de polvo adecuada
para retirar la mayoría de polvo estático y transportado
por aire. La falla en retirar el polvo estático y transportado
por aire podría contaminar el ambiente de trabajo y
presentar un riesgo de salud mayor al operador y personas en
lascercanías.
• Utilice abrazaderas u otra forma práctica para
asegurar y sostener la pieza de trabajo sobre una
plataforma estable. Utilice abrazaderas u otra forma
práctica para asegurar y sostener la pieza de trabajo en
una plataforma estable. Sostener el trabajo con la mano
o contra el cuerpo no brinda la estabilidad requerida y puede
llevar a la pérdida delcontrol.
• Las ventilas de aire a menudo cubren las partes móviles
y se deben evitar. La ropa suelta, joyería, o cabello largo
podrían quedar atrapados en las partesmóviles.
ATENCIÓN: Cuando no esté en uso, coloque la
herramienta en su lado sobre una superficie estable
donde no cause un peligro de tropiezo o caída. Algunas
herramientas con paquetes de batería grandes pueden
quedar verticales sobre el paquete de batería pero se pueden
voltearfácilmente.
background
EsPAñOl
29
Bridas y ruedas
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios. Un arranque accidental
puede causarlesiones.
Montaje de ruedas sin cubo
(Fig.A, E)
ADVERTENCIA: La falla en asentar adecuadamente las
bridas y/o la rueda podría resultar en lesiones serias (o daño a
la herramienta o larueda).
PRECAUCIÓN: Las bridas incluidas se deben usar con
las ruedas de pulido Tipo 27/42 y ruedas de corte Tipo1/41
de centro rebajado. Vea la Tabla de accesorios respecto a
informaciónadicional.
ADVERTENCIA: Se requiere una protección de rueda
de corte cerrada de dos lados cuando use ruedas de corte
abrasivas o ruedas de corte recubiertas de diamante.
ADVERTENCIA: El uso de una brida o protección dañada
o la falla en usar una brida y protección adecuadas puede
resultar en lesiones debidas a la ruptura de la rueda y/o
contacto con la misma. Vea la Tabla de accesorios respecto
a informaciónadicional.
Se deben usar ruedas de pulido Tipo 27de centro hundido
con las bridas incluidas.
1. Coloque la herramienta sobre una mesa, con la
protección haciaarriba.
2. Instale la brida de respaldo
6
sobre el husillo
4
con el
centro levantado (piloto) viendo hacia la rueda. Presione la
brida de respaldo en sulugar.
3. Coloque la rueda
21
contra la brida de respaldo,
centrando la rueda sobre el centro levantado (piloto) de la
brida derespaldo.
Montaje de protección
PRECAUCIÓN: Antes de montar la protección,
asegúrese que el tornillo, palanca, y resorte estén instalados
correctamente antes de colocar laprotección.
1. Con el eje orientado hacia el operador, presione y
sostenga la palanca de liberación de la protección
9
.
2. Alinee las orejas
12
en la protección con las ranuras
13
en la cubierta de la caja deengranes.
3. Empuje la protección hacia abajo hasta que las orejas de
protección se conecten y gírelas en la ranura de la cubierta
de la caja de engranes. Libere la palanca de liberación de
laprotección.
4. Para colocar la protección, gire la protección en sentido
de las manecillas del reloj en la posición de operación
deseada. Presione y sostenga la palanca de liberación de la
protección
9
palanca de liberación para girar la protección
en el sentido contrario a las manecillas delreloj.
nOTA: El cuerpo de la protección se debe colocar entre el
husillo y el operador para proporcionar protección máxima
aloperador.
La palanca de liberación de la protección debe conectarse
en uno de los orificios de alineación
14
en el collar de
protección. Esto asegura que la protección estéfirme.
5. Para quitar la protección, siga los pasos 1–3 de estas
instrucciones en sentidoinverso.
Protecciones
PRECAUCIÓN: Las protecciones deben usarse con
todas las ruedas de pulido, ruedas de corte, discos
de aleta de lijado, cepillos de alambre, y ruedas de
alambre. La herramienta se puede usar sin protección sólo
cuando se lije con discos de lijado convencionales. Consulte
la Fig. A para ver las protecciones provistas con la unidad.
Algunas aplicaciones pueden requerir adquirir la protección
correcta a partir de su distribuidor o centro de servicio
autorizadolocal.
nOTA: El pulido y corte de borde se puede realizar
con ruedas Tipo 27diseñadas y especificadas para este
propósito; las ruedas de 6,35 mm (1/4”) de espesor están
diseñadas para pulido de superficie mientras que las ruedas
Tipo 27más delgadas se necesitan revisar respecto a la
etiqueta del fabricante para ver si se pueden usar para
pulido de superficie o sólo pulido/corte de borde. Se debe
usar una protección tipo 1para cualquier rueda donde se
prohíba el pulido de superficies. El corte también se puede
realizar utilizando una rueda Tipo 41y una protección
Tipo1.
nOTA: Consulte la Tabla de accesorios para seleccionar la
combinación de protección/accesorioadecuada.
Ajuste y montaje de protección (Fig.A, D)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, apague la herramienta y desconecte el
paquete de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios. Un arranque
accidental puede causarlesiones.
PRECAUCIÓN: ANTES de operar la herramienta,
identifique en qué opción de ajuste de protección está
configurada suherramienta.
Opciones de ajuste
Para el ajuste de la protección
8
, la palanca de liberación
de la protección
9
se conecta en uno de los orificios de
alineación
14
en el collar de la protección utilizando una
función detrinquete.
• One-touch
TM
: En esta posición, la cara de acoplamiento
está inclinada y se desplazará hacia el siguiente orificio de
alineación cuando se gire la protección en el sentido de las
manecillas del reloj (el husillo mira hacia el usuario) pero
se bloquea automáticamente en el sentido contrario a las
manecillas delreloj.
Giro de caja de engranes (Fig.C)
Para mejorar la comodidad del usuario, la caja de engranes
girará 90° para operaciones decorte.
1. Retire los cuatro tornillos de esquina que sujetan la caja
de engranes al alojamiento delmotor.
2. Sin separar la caja de engranes del alojamiento
del motor, gire el cabezal de la caja de engranes a la
posicióndeseada
nOTA: Si la caja de engranes y el alojamiento del motor
se separan más de 3,17 mm (1/8”), la herramienta se debe
reparar y ensamblar por un centro de servicio DeWALT.
Si no se repara la herramienta, pueden fallar el motor y
loscojinetes.
3. Vuelva a instalar los tornillos para fijar la caja de engranes
al alojamiento del motor. Apriete los tornillos a 12,5 pulg.-lb.
de apriete. Apretar demasiado puede hacer que los tornillos
setrasrosquen.
background
EsPAñOl
30
PRECAUCIÓN: Para reducir el riesgo de lesiones
personales, use guantes de trabajo cuando maneje
cepillos de alambre y ruedas. Pueden volverse afilados.
PRECAUCIÓN: Para reducir el riesgo de daños a la
herramienta, la rueda o el cepillo no deben tocar la
protección cuando estén montados o mientras esté
en uso. Se podrían producir daños no detectables en el
accesorio, haciendo que los alambres se fragmenten de la
rueda o la copa del accesorio.
Las escobillas de copa de alambre o las ruedas de alambre
se instalan directamente en el husillo roscado sin el uso
de bridas. Utilice únicamente cepillos de alambre o ruedas
provistas de un cubo roscado. Estos accesorios están
disponibles a un costo adicional en su distribuidor o centro
de servicio autorizado local.
1. Coloque la herramienta sobre una mesa, con la
protección hacia arriba.
2. Enrosque a mano la rueda en el husillo.
3. Presione el botón de bloqueo de husillo
3
y use una
llave en el cubo de la rueda de alambre o cepillo para
apretar la rueda.
4. Para retirar la rueda, invierta el procedimiento anterior.
AVISO: Para reducir el riesgo de dañar la herramienta,
coloque correctamente el cubo de la rueda antes de
encenderla.
Antes de la Operación
• Instale la protección y el disco o rueda apropiados. No
utilice discos o ruedas excesivamente desgastados.
• Asegúrese que el respaldo y la brida de bloqueo roscada
estén montados correctamente. Siga las instrucciones
provistas en la Tabla de Accesorios.
• Asegúrese que el disco o la rueda gire en la dirección de
las flechas del accesorio y la herramienta.
• No use un accesorio dañado. Antes de cada uso, revise
el accesorio tales como las ruedas abrasivas respecto a
astillas y grietas, la almohadilla de respaldo respecto a
grietas, ruptura o desgaste excesivo o el cepillo de alambre
respecto a alambres sueltos o agrietados. Si se deja caer
la herramienta eléctrica o el accesorio, revise respecto a
daño o instale un accesorio que no esté dañado. Después
de revisar e instalar un accesorio, colóquese usted y a los
transeúntes lejos del plano del accesorio giratorio y opere
la herramienta eléctrica en la velocidad sin carga máxima
durante un minuto. Los accesorios dañados por lo general
se romperán durante este tiempo de prueba.
Montaje y desmontaje de ruedas con cubo
(Fig.A)
Las ruedas con cubo se instalan directamente en el husillo.
La rosca del accesorio debe coincidir con la rosca del husillo.
1. Retire la brida de respaldo jalando de la herramienta.
2. Enrosque a mano la rueda en el husillo
4
.
3. Presione el botón de bloqueo del husillo
3
y use una
llave para apretar el cubo de la rueda.
4. Invierta el procedimiento anterior para retirar la rueda.
AVISO: Si no se asienta correctamente la rueda antes
de encender la herramienta, puede resultar en daño a la
herramienta o la rueda.
Montaje de almohadillas de respaldo de lijado
(Fig.A, F)
ADVERTENCIA: Sólo use almohadillas de respaldo que
tengan la clasificación por lo menos igual a la velocidad
nominal marcada en laherramienta.
ADVERTENCIA: La falla en asentar adecuadamente
la tuerca de sujeción y/o la almohadilla podría resultar en
lesiones serias (o daño a la herramienta o larueda).
ADVERTENCIA: Se debe volver a instalar la protección
adecuada para aplicaciones de rueda de pulido, rueda de
corte, disco de aleta de lijado, cepillo de alambre y rueda de
alambre, después que se completen las aplicaciones delijado.
nOTA: No se requiere el uso de una protección con discos
de lijado que usan almohadillas de respaldo, a menudo
llamadas discos de resina de fibra. Ya que no se requiere una
protección para estos accesorios, la protección puede o no
ajustarse correctamente si seusa.
1. Coloque o enrosque adecuadamente la almohadilla de
respaldo
18
sobre elhusillo.
2. Coloque un disco de lijado
19
sobre la almohadilla
derespaldo.
3. Mientras presiona el botón de bloqueo del husillo
3
,
enrosque la tuerca de la abrazadera de lijado
20
en el
husillo, pilotando el cubo elevado en la tuerca de sujeción
en el centro del disco de lijado y la almohadilla derespaldo.
4. Apriete la tuerca de sujeción con la mano. Luego
presione el botón de bloqueo del husillo mientras gira el
disco de lijado hasta que el disco de lijado y la tuerca de
sujeción esténajustados.
5. Para retirar la rueda, sujete y gire la almohadilla de
respaldo y la almohadilla de lijado mientras presiona el
botón de bloqueo deleje.
4. Mientras presiona el botón de bloqueo del husillo y con
las depresiones hexagonales viendo al lado contrario de
la rueda, enrosque la brida de bloqueo
7
sobre el husillo
de forma que las orejas se conecten con dos ranuras en
elhusillo.
5. Mientras presiona el botón de bloqueo del husillo,
apriete la brida de bloqueo
7
a mano o con la llave incluida.
(Sólo use una brida de bloqueo si está en condiciones
perfectas.) Consulte la Tabla de Accesorios para ver los
detalles de labrida.
6. Para retirar la rueda, invierta el procedimientoanterior.
Chip Tool Connect™ (Fig.A, G)
ADVERTENCIA: Para reducir el riesgo de lesiones,
retire la batería
10
antes de cualquier interacción con Tool
Connect™.
Su herramienta está lista para Chip Tool Connect™ y tiene
una ubicación para instalación de un Chip Tool Connect™.
El Chip Tool Connect™ es una aplicación opcional para su
dispositivo inteligente (como un teléfono inteligente o
tableta) que conecta el dispositivo para utilizar la aplicación
móvil para funciones de administración de inventario.
Consulte la Hoja de instrucciones del Tool Connect™ Chip
para informaciónadicional.
Montaje de escobillas de alambre y ruedas de
alambre (Fig.J)
ADVERTENCIA: La falla en asentar adecuadamente el
cepillo/rueda podría resultar en lesiones serias (o daño a la
herramienta o la rueda).
background
EsPAñOl
31
Colocación adecuada de manos (Fig. I)
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, SIEMPRE use la posición de las manos
adecuada como se muestra.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, SIEMPRE sostenga firmemente en
anticipación de una reacción repentina.
La posición adecuada de la mano requiere una mano en
el cuerpo de la herramienta
22
y la otra en el mango
auxiliar
5
, como se muestra en la FiguraI.
Instalación y desinstalación de paquete de batería
(Fig.A, H)
ADVERTENCIA: Asegúrese de que el interruptor de
paleta
1
no esté presionado antes de insertar el paquete de
baterías
10
.
nOTA: Para mejores resultados, asegúrese que su paquete
de batería esté completamentecargado.
Para instalar el paquete de batería
10
en la manija de la
herramienta, alinee el paquete de la batería con los rieles
dentro de la manija de la herramienta y deslícelo en la
manija hasta que el paquete de batería esté asentado
firmemente en la herramienta y asegúrese que no
sedesconecte.
Para retirar el paquete de batería de la herramienta,
presione el botón de liberación
11
y jale firmemente el
paquete de batería fuera de la manija de la herramienta.
Insértelo en el cargador.
Interruptor de paleta (Fig.A)
PRECAUCIÓN: Sostenga firmemente la manija y el
cuerpo de la herramienta para mantener el control de la
herramienta durante el arranque y durante el uso y hasta que
la rueda o el accesorio deje de girar. Asegúrese que la rueda se
haya detenido por completo antes de bajar laherramienta.
PRECAUCIÓN: Antes de conectar la herramienta a una
fuente de energía presione y libere el interruptor de paleta
1
)
una vez sin presionar la palanca de bloqueo de encendido
2
)
para asegurar que el interruptor esté apagado. Presione y
libere el interruptor de paleta como se describe anteriormente
después de cualquier interrupción en el suministro de energía
a la herramienta, como la activación de un interruptor
de falla a tierra, el disparo de un interruptor de circuito, la
desconexión accidental o un corte de energía. Si el interruptor
Pulido, lijado, y Cepillado de alambre de
superficies (Fig.K)
PRECAUCIÓN: Utilice siempre la protección correcta
conforme a las instrucciones de estemanual.
ADVERTENCIA: Acumulación de polvo metálico. El
uso extensivo de discos de aletas en aplicaciones metálicas
puede aumentar el potencial de descarga eléctrica. Para
reducir este riesgo, limpie las ranuras de ventilación
diariamente soplando aire comprimido seco en las ranuras
de ventilación de acuerdo con las siguientes instrucciones
demantenimiento.
Para realizar trabajos en la superficie de una pieza de trabajo:
1. Permita que la herramienta alcance su velocidad máxima
antes de tocar la herramienta con la superficie detrabajo.
2. Aplique una presión mínima sobre la superficie de
trabajo, permitiendo que la herramienta funcione a alta
velocidad. La tasa de eliminación de material es mayor
cuando la herramienta funciona a altavelocidad.
3. Mantenga un ángulo apropiado entre la herramienta y
la superficie de trabajo. Consulte la tabla de acuerdo con la
funciónparticular.
Función Ángulo
Pulido 20˚-30˚
Lijado con disco de aleta 5˚-10˚
Lijado con almohadilla de
respaldo
5˚-15˚
Cepillado de alambre 5˚-10˚
4. Mantenga el contacto entre el borde de la rueda y la
superficie detrabajo.
Bloqueo del Husillo (Fig.J)
El botón de bloqueo del husillo
3
se proporciona para
prevenir que el husillo gire cuando instale o retire las ruedas.
Opere el bloqueo de husillo sólo cuando la herramienta
esté apagada, la batería esté retirada y el husillo se haya
detenido porcompleto.
AVISO: Para reducir el riesgo de daños en la herramienta,
no active el bloqueo del husillo mientras la herramienta
está funcionando. Se dañará la herramienta y el accesorio
conectado puede salirse y causarlesiones.
Para activar el seguro, presione el botón de bloqueo del
husillo y gire el husillo hasta que no pueda girar más
elhusillo.
de paleta está bloqueado en encendido, la herramienta
arrancará inesperadamente cuando se vuelva aconectar.
nOTA: Para reducir el movimiento inesperado de la
herramienta, no encienda o apague la herramienta mientras
esté bajo condiciones de carga. Permita que la pulidora
opere a velocidad completa antes de tocar la superficie de
trabajo. Levante la herramienta de la superficie antes de
apagar la herramienta. Permita que la herramienta deje de
girar antes desoltarla.
1. Para encender la herramienta, empuje la palanca
de bloqueo de apagado
2
hacia la parte trasera de
la herramienta, y después presione el interruptor de
paleta
1
. La herramienta funcionará mientras el interruptor
estépresionado.
2. Apague la herramienta liberando el interruptor depaleta.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales severas, apague la unidad y retire el
paquete de batería antes de realizar cualquier ajuste
o retirar/instalar conexiones o accesorios. Un arranque
accidental puede causarlesiones.
instalación de Chip Tool Connect™
1. Retire los tornillos de retención
16
que sostienen la
cubierta de protección del Chip Tool Connect™
17
en
laherramienta.
2. Retire la cubierta de protección e inserte el Chip Tool
Connect™ en la cavidad vacía
15
.
3. Asegúrese que el Chip Tool Connect™ esté al ras con
el alojamiento. Asegúrelo con los tornillos de retención y
apriete lostornillos.
4. Consulte la Hoja del Instrucciones de Chip Tool
Connect™ para instruccionesadicionales.
background
EsPAñOl
32
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales serias, apague la unidad y retire el paquete
de batería antes de realizar cualquier ajuste o retirar/
instalar conexiones o accesorios o antes de la limpieza.
Un arranque accidental puede causarlesiones.
Su herramienta DeWALT ha sido diseñada para funcionar
durante un largo período de tiempo con un mínimo
de mantenimiento. La operación satisfactoria continua
depende del cuidado adecuado de la herramienta y la
limpiezaregular.
Rectificado y corte de bordes (Fig. L)
ADVERTENCIA: No use ruedas de pulido/corte de bordes
para aplicaciones de rectificado de superficies, ya que estas
ruedas no están diseñadas para presiones laterales que se
encuentran con el rectificado de superficies. Puede resultar en
ruptura de la rueda y lesiones.
PRECAUCIÓN: Las ruedas utilizadas para el pulido o
corte de borde pueden romperse o retroceder si se doblan
o giran mientras la herramienta se utiliza. En todas las
operaciones de pulido/corte de bordes, el lado abierto de la
protección debe colocarse lejos del operador.
AVISO: El lijado/corte de bordes con una rueda tipo 27 debe
limitarse a cortes superficiales y muescas —menor de 1/2"
(13mm) de profundidad cuando la rueda es nueva. Reduzca
la profundidad de corte/muesca igual a la reducción del
radio de la rueda a medida que se desgasta. Consulte la
Tabla de accesorios para información adicional. El pulido/
corte de bordes con una rueda Tipo 41 requiere el uso de una
protección Tipo 1.
1. Permita que la herramienta alcance su velocidad máxima
antes de tocar la herramienta con la superficie de trabajo.
2. Aplique una presión mínima sobre la superficie de
trabajo, permitiendo que la herramienta funcione a alta
velocidad. La velocidad de pulido/corte es mayor cuando la
herramienta funciona a alta velocidad.
3. Colóquese de manera que la parte inferior abierta de la
rueda quede hacia usted.
4. Una vez que comience un corte y se establezca una
ranura en la pieza de trabajo, no cambie el ángulo de corte.
Cambiar el ángulo hará que la rueda se doble y puede
romperla. Las ruedas abrasivas de borde no están diseñadas
para soportar presiones laterales causadas por la flexión.
5. Retire la herramienta de la superficie de trabajo antes de
apagar la herramienta. Deje que la herramienta deje de girar
antes de soltarla.
recolección debasura.
Durante la limpieza, los niños y mujeres embarazadas deben
mantenerse alejados del área de trabajoinmediata.
3. Todos los juguetes, muebles lavables y utensilios
utilizados por los niños deben lavarse bien antes de volver
ausarlos.
‑ Si esmerila, lija con discos de aletas o cepilla con alambres
mueva la herramienta continuamente en un movimiento
hacia adelante y atrás para evitar crear muescas en la
superficie detrabajo.
‑ Si está lijando con una almohadilla de respaldo, mueva la
herramienta constantemente en línea recta para evitar que
la superficie de trabajo se queme y formenremolinos.
nOTA: Si deja que la herramienta descanse sobre la
superficie de trabajo sin moverse, dañará la pieza detrabajo.
5. Retire la herramienta de la superficie de trabajo antes
de apagarla. Deje que la herramienta deje de girar antes
desoltarla.
PRECAUCIÓN: Tenga especial cuidado al trabajar sobre
un borde, ya que puede experimentar un movimiento brusco
repentino de lalijadora.
Precauciones a tomar cuando se trabaja en
una pieza de trabajo pintada
1. Lijar o cepillar con alambre pintura a base de plomo NO
SE RECOMIENDA debido a la dificultad de controlar el polvo
contaminado. El mayor peligro de envenenamiento por
plomo es para niños y mujeresembarazadas.
2. Ya que es difícil identificar si una pintura contiene plomo
o no sin un análisis químico, recomendamos las siguientes
precauciones al lijar cualquier pintura:
seguridad Personal
1. Ningún niño o mujer embarazada debe ingresar al área
de trabajo donde se realiza el lijado de pintura o el cepillado
con alambre hasta que se complete lalimpieza.
2. Todas las personas que entren en el área de trabajo
deben usar una máscara contra el polvo o un respirador.
El filtro debe reemplazarse diariamente o siempre que el
usuario tenga dificultad pararespirar.
nOTA: Sólo deben utilizarse las máscaras contra el polvo
adecuadas para trabajar con polvo y humo de pintura con
plomo. Las máscaras de pintura ordinaria no ofrecen esta
protección. Consulte a su distribuidor de herramientas local
para obtener una máscara aprobada por N.I.O.S.H.adecuada.
3. NO SE DEBE COMER, BEBER o FUMAR en el área de
trabajo para evitar la ingestión de partículas de pintura
contaminadas. Los trabajadores deben lavarse y limpiar
ANTES de comer, beber o fumar. Los artículos de comida,
bebida o para fumar no se deben dejar en el área de trabajo
donde el polvo se acumularía sobreellos.
seguridad ambiental
1. La pintura debe eliminarse de tal manera que se
minimice la cantidad de polvogenerado.
2. Las áreas donde se produce la remoción de pintura
deben sellarse con láminas de plástico de 4milésimas
deespesor.
3. El lijado debe realizarse de manera que se reduzca el
rastro de polvo de pintura fuera del área detrabajo.
limpieza y Desecho
1. Todas las superficies en el área de trabajo deben
aspirarse y limpiarse de forma minuciosa diariamente
durante la duración del proyecto de lijado. Las bolsas de
filtro de aspirado deben cambiarse confrecuencia.
2. Los paños de plástico deben recogerse y desecharse
junto con las virutas de polvo u otros desechos de desecho.
Deben colocarse en recipientes de basura sellados y
desecharse mediante procedimientos regulares de
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos una vez
por semana. Para reducir el riesgo de lesiones, utilice siempre
protección para los ojos aprobada ANSIZ87.1 al realizar
estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no metálicas de la
background
EsPAñOl
33
sAn lUis POTOsi, slP
Av. Universidad 1525- Col. San Luis (444) 8142383
TORREOn, COAh
Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265
VERACRUZ, VER
Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016
VillAhERMOsA, TAB
Constitución 516-A - Col. Centro (993) 3125111
PARA OTRAslOCAliDADEs:
si se encuentra en México, por favor llame
al(55)53267100
si se encuentra en U.s., por favor llame al
1-800-4-DeWALT (1-800-433-9258) o visite nuestro
sitio web: www.dewalt.com
Póliza de Garantía
IDENTIFICACIÓN DELPRODUCTO:
Sello o firma delDistribuidor.
Nombre delproducto: __________________________
Mod./Cat.: ___________________________________
Marca: _____________________________________
Núm. deserie: ________________________________
(Datos para ser llenados por el distribuidor)
Fecha de compra y/o entrega delproducto:
___________________________________________
Nombre y domicilio del distribuidor donde se adquirió
elproducto:
___________________________________________
Este producto está garantizado por un año a partir de
la fecha de entrega, contra cualquier defecto en su
funcionamiento, así como en materiales y mano de obra
empleados para su fabricación. Nuestra garantía incluye
la reparación o reposición del producto y/o componentes
sin cargo alguno para el cliente, incluyendo mano de obra,
así como los gastos de transportación razonablemente
erogados derivados del cumplimiento de estecertificado.
Para hacer efectiva esta garantía deberá presentar su
herramienta y esta póliza sellada por el establecimiento
comercial donde se adquirió el producto, de no contar con
ésta, bastará la factura decompra.
Excepciones
Esta garantía no será válida en los siguientescasos:
• Cuando el producto se hubiese utilizado en condiciones
distintas a las normales;
• Cuando el producto no hubiese sido operado de acuerdo
con el instructivo de uso que se acompaña;
• Cuando el producto hubiese sido alterado o reparado por
personas distintas a las enlistadas al final de estecertificado.
Anexo encontrará una relación de sucursales de servicio de
fábrica, centros de servicio autorizados y franquiciados en la
República Mexicana, donde podrá hacer efectiva su garantía
y adquirir partes, refacciones y accesoriosoriginales.
Reparaciones
El cargador y las unidades de batería no pueden
serreparados. El cargador y la unidad de batería no
contienen piezasreparables.
ADVERTENCIA: Para asegurar la SEGURIDAD y
la CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección y
el cambio de las escobillas, cuando proceda) deben ser
realizados en un centro de mantenimiento en la fábrica
DeWALT u en un centro de mantenimiento autorizado
DeWALT. Utilice siempre piezas de repuestoidénticas.
Para reparación y servicio de sus herramientas
eléctricas, favor de dirigirse al
Centro de servicio más cercano
CUliACAn, sin
Blvd. Emiliano Zapata 5400-1Poniente Col.
San Rafael
(667) 7178999
gUADAlAJARA, JAl
Av. La Paz #1779- Col. Americana Sector
Juárez
(33) 38256978
MEXiCO, D.F.
Eje Central Lázaro Cárdenas No. 18- Local
D, Col. Obrera
(55) 55889377
MERiDA, YUC
Calle 63#459-A - Col. Centro (999) 9285038
MOnTERREY, n.l.
Av. Francisco I. Madero 831Poniente - Col.
Centro
(818) 3752313
PUEBlA, PUE
17Norte #205 - Col. Centro (222) 2463714
QUERETARO, QRO
Av. San Roque 274- Col. San Gregorio (442) 2176314
herramienta. Estos productos químicos pueden debilitar los
materiales plásticos utilizados en estas piezas. Utilice un paño
humedecido sólo con agua y jabón neutro. Nunca permita
que penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
Accesorios
ADVERTENCIA: Ya que los accesorios, diferentes a los
ofrecidos por DeWALT no se han probado con este producto,
el uso de tales accesorios con esta herramienta podría ser
peligroso. Para reducir el riesgo de lesiones, sólo se deben usar
accesorios recomendados por DeWALT con esteproducto.
ADVERTENCIA: No use una rueda abrasiva adherida
que haya pasado su fecha de caducidad (EXP) como se indica
cerca del centro de la rueda, si se proporciona. Las ruedas
caducadas tienen más probabilidades de reventar y causar
lesiones graves. Almacene las ruedas abrasivas adheridas
en un lugar seco sin temperaturas extremas ni humedad.
Destruya las ruedas caducadas o dañadas para que no
puedanusarse.
Los accesorios recomendados para uso con su producto
están disponibles por un costo adicional a partir de
su distribuidor local o centro de servicio autorizado. Si
necesita asistencia para localizar cualquier accesorio,
por favor póngase en contacto con DeWALT llame al
1-800-4-DeWALT (1-800-433-9258) o visite nuestro sitio
web: www.dewalt.com.
background
EsPAñOl
34
Garantía Limitada de Tres Años
Para los términos de garantía, visite www.dewalt.com/
support/warranty.
Para solicitar una copa escrita de los términos de garantía,
póngase en contacto con: Servicio al Cliente en DeWALT
Industrial Tool Co., 701East Joppa Road, Towson, MD
21286o llame al 1-800-4-DeWALT (1-800-433-9258).
AMÉRiCA lATinA: Esta garantía no aplica a productos
vendidos en América Latina. Para productos vendidos
en América Latina, consulte la información de garantía
específica contenida en el empaque, llame a la compañía
local o consulte la página de Internet respecto a la
información degarantía.
REEMPlAZO gRATUiTO DE ETiQUETA DE ADVERTEnCiA:
Si sus etiquetas de advertencia se vuelven ilegibles o
faltan, llame al 1-800-4-DeWALT (1-800-433-9258) para
reemplazogratuito.
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá
obtener un servicio en garantía más eficiente, en caso de
que exista un problema con suproducto.
• COnFiRMACiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá como
comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto, podremos
comunicarnos con usted en el caso improbable que se deba
enviar una notificación de seguridad conforme a la Federal
Consumer Safety Act (Ley Federal de Seguridad de Productos
para elConsumidor).
Registro en línea en www.dewalt.com/account-login.
Solamente para propósito deMéxico:
Importado por: DeWALT S.A de C.V.
Antonio Dovali Jaime #70 Torre C Piso 8
Col. Santa Fe Alvaro Obregon,
Ciudad de Mexico,Mexico.
C.P 01210
TEL(52) 5553267100
R.F.C.BDE8106261W7
No Use
TABLA DE ACCESORIOS
Ruedas aprobadas para uso con DCg410
Tipo 1 / T1 / 41 / T41
Tipo 27 / T27
Tipo 28 / T28
Tipo 29 / T29
Ruedas no aprobadas para DCg410
Tipo 11 / T11
Discos de esmerilado de 125 mm (5")
Protector tipo 27
Brida de retroceso
Disco de centro
hundido
tipo 27
Brida de bloqueo
Discos de esmerilado de 125 mm (5")
Protector tipo 27
Disco con cubo
tipo 27
Discos para lijar de 125 mm (5")
Protector tipo 27
Brida de retroceso
Disco de lijado de
aletas sin cubo
Brida de bloqueo
Discos para lijar de 125 mm (5")
Protector tipo 27
Disco de lijado de
aletas con cubo
Disco de corte de 125 mm (5")
Protector tipo 1/41**
Brida de retroceso
Disco con centro
hundido tipo 27/42,
solo para cortar
Brida de bloqueo
background
EsPAñOl
35
Disco de corte de 125 mm (5")
Protector tipo 1/41**
Brida de retroceso
Disco de corte
abrasivo tipo 1/41
Brida de bloqueo
Disco de corte de 125 mm (5")
Protector tipo 1/41**
Brida de retroceso
Rueda de corte de
diamante
Brida de bloqueo
Discos de alambre
Protector tipo 27
Cepillo de copa de
alambre 76.2 - 127 mm
(3–4 pulg.)
Discos de alambre
Protector tipo 27
Disco de alambre de
100 mm
(4 pulg.)
Discos de lija 125 mm (5")
Almohadilla de
respaldo de goma
Disco de lijado
Tuerca de abrazadera
Los protectores tipo 1/41 están diseñados para usarse
con discos de corte tipo 1/41 y discos tipo 27 marcados
solamente para cortar. Esmerilar con discos que no sean
del tipo 27 y del tipo 29 requiere distintos protectores de
accesorios. Utilice siempre el protector apropiado más
pequeño posible que no esté en contacto con elaccesorio.
**nOTA: Un protector tipo 1/41 puede obtenerse por
un costo adicional en su proveedor local o centro de
servicioautorizado.
background
background
background
NA563620 r01 04/24
DeWALT Industrial Tool Co., 701East Joppa Road, Towson, MD 21286
Copyright © 2024
The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of thetool.
Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /
Baterías y cargadores compatibles
Battery Packs
Blocs-piles
Baterías
DCB201, DCB203, DCB203G, DCB204, DCB204BT, DCB205, DCB205G, DCB205BT, DCB206, DCB208, DCB210, DCB230, DCB240,
DCBP034, DCBP520, DCB606, DCB609, DCB609G, DCB612, DCB615
Chargers
Chargeurs
Cargadores
DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112
WARNING: Use of any other battery packs may create a risk of injury andfire.
AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.
ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.
nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool
and battery pack in locations where the temperature may reach or exceed 104° F (40°C).
REMARQUE : NE PAS charger lorsque le bloc-piles est en dessous de 4,5° C (40° F) ou au-dessus de 40° C (104° F). Ne pas
entreposer ou utiliser l’outil et le bloc-piles dans des endroits où la température peut atteindre ou excéder 40° C (104°F).
nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni
use la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104°F).
* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*
is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)
* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.
(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*.)
* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120voltios. El voltaje nominal es de 18, 54o
108V. (120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)

Specifications

Dewalt DCG410VSB Questions and Answers

Questions and Answers

Related Products
