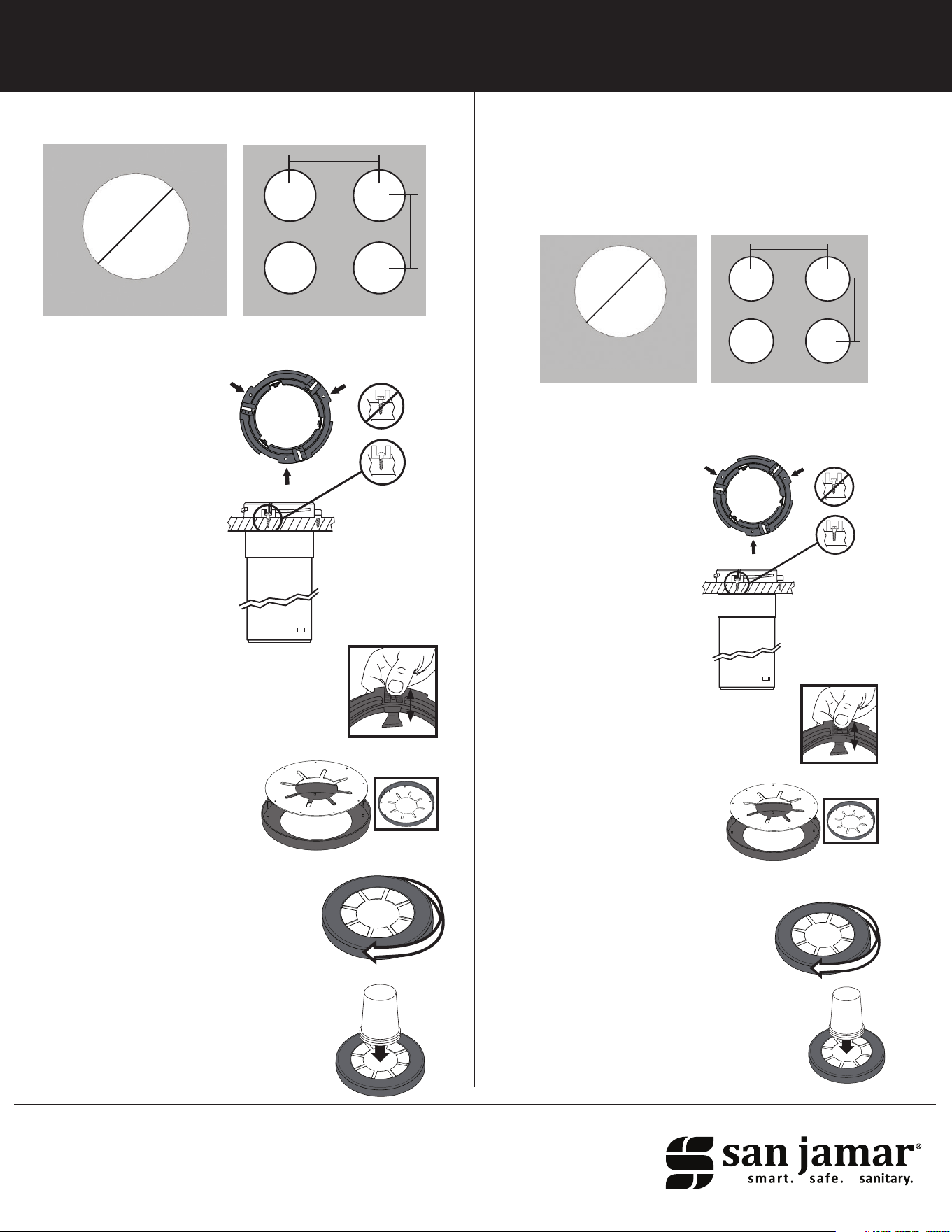

1. Cut hole in counter surface.
2. Remove cover ring turning counterclockwise.
3. Secure mounting
ring to counter
with supplied
screws.
4. Load cups.
6. Install Contamination
Guard over posts in
underside of ring.
7. Replace cover ring with gasket
by turning clockwise over
mounting ring until secure.
8. TO REFILL DISPENSER:
Load cups through
contamination guard.
4-1/
2”
Di
a.
114
mm
HOLE SAW RECOMMENDED
5. Move the adjustment levers to
assure one-at-a-time dispensing.
6.5” SPACE BETWEEN UNITS
6.5” (165 mm)
6.5” (165 mm)
101057EURO_RevB
1.Perforeeloricioenelmostrador.
2. Remueva el anillo de cobertura girando en
el sentido de las agujas del reloj.
3. Fije el anillo para
montar en el
mostrador, utilizando
tornillos suplidos.
4. Inserte los vasos.
6. Instale la protección
contra contaminación
sobre el poste y bajo
el anillo.
7. Remplace el anillo de cobertura
con el gasquete girando en
sentido de las agujas
del reloj.
8. PARA CARGAR
EL DISPENSADOR:
Inserte los vasos a través de la
protección contra la contaminación.
4
-
1
/2
”
Dia
.
1
14 mm
5. Ajuste la palanca para asegurar
dispensación una a la vez.
6.5” (165 mm)
6.5” (165 mm)
Se recomienda perforar el diámetro
total del oricio con serrucho 6.5”
(165mm) espacio entre unidades.
INSTRUCCIONES PARA LA INSTALACION
DE EL DISPENSADOR DE VASOS AJUSTABLE
Esta bolsa contiene: Manual de Instrucciones, Protección contra
Contaminación tornillos para montage.
C5250 SERIES
SENTRY
®
EURO ONE-SIZE-FITS-ALL CUP DISPENSER INSTALLATION INSTRUCTIONS
This bag contains: Instruction Sheet, Contamination Guard and Mounting Screws.
