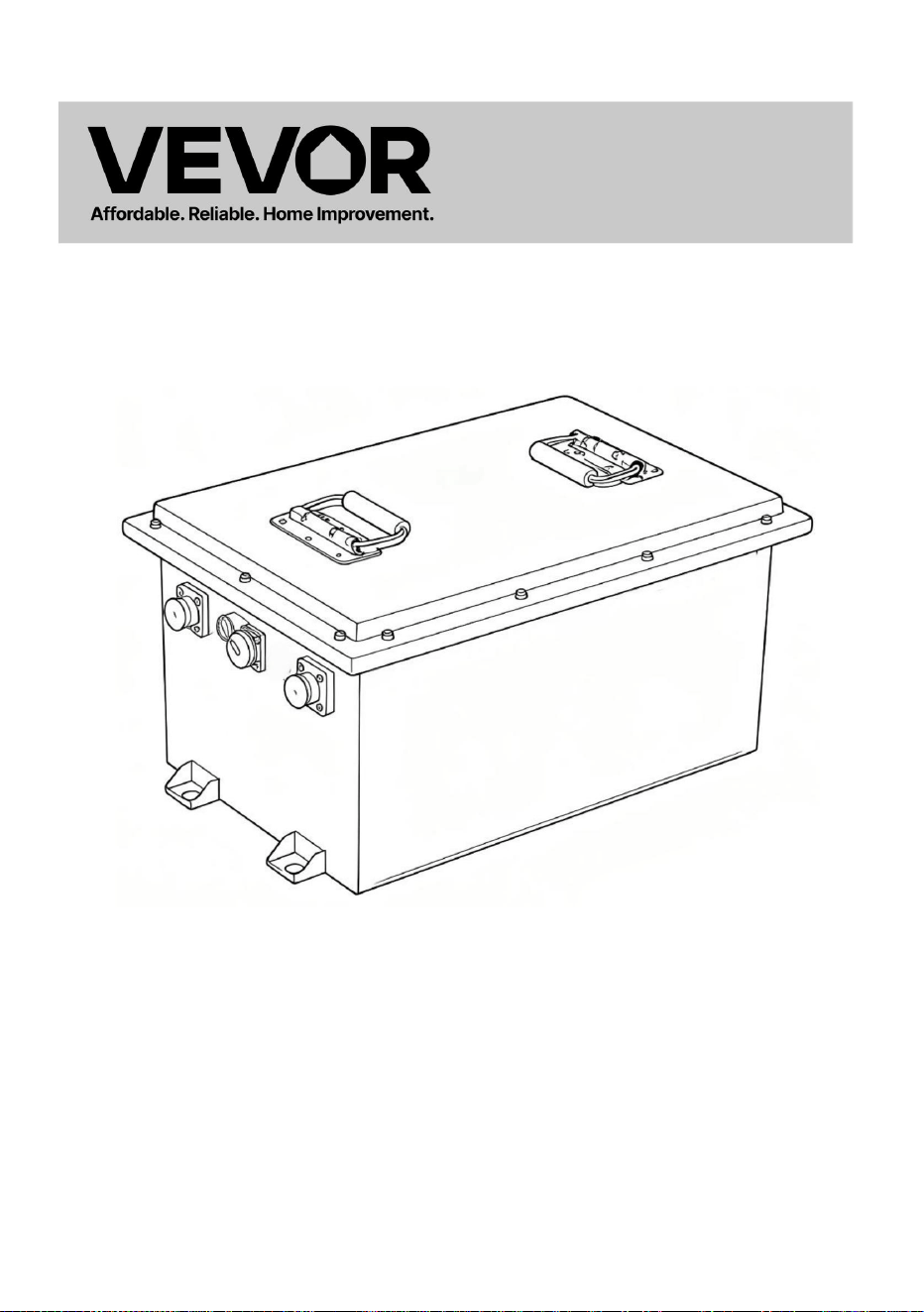

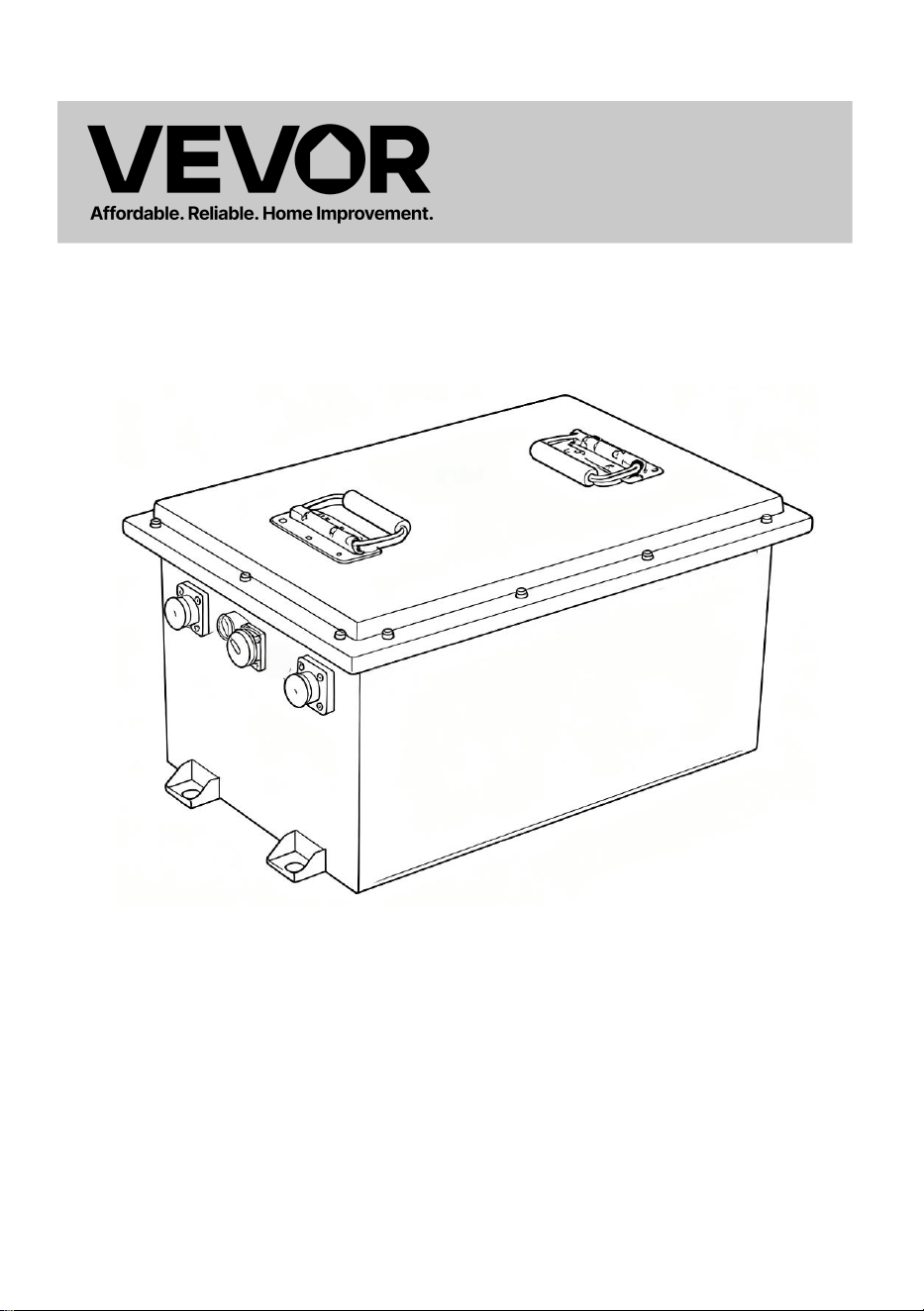

GOLF CART BATTERY
MODEL:YD384002 / YD512003 / YD704001
- 1 -
MODEL:YD384002 / YD512003 / YD704001
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
GOLF CART BATTERY
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:(1)This device may not
cause harmful interference, and (2)this device must accept any
interference received, including interference that may cause
undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices
High voltage.Risk of shock.Do not touch uninsulated terminals
or connectors
Authorized personnel are allowed to operate only.Do not
disassemble or incinerate Follow product charging instructions.
No sparks ! No flames ! No smoking!
Keep out of the reach of children
- 3 -
INSTRUCTIONS
Disclaimer
Before using the product, please read the user manual of this product to
ensure correct use after full understanding. After reading, please keep the
user manual in a safe place for future reference. If you do not operate this
product correctly, you may cause serious injury to yourself or others, or
cause damage to the product and property. Once you use this product, you
are deemed to have understood, recognized and accepted all the terms
and contents of this document. Users promise to be responsible for their
own actions and all consequences arising therefrom. Our company is not
responsible for any losses caused by users not using the product in
accordance with the User Manual.
Subject to complying with laws and regulations, our company has the final
right to interpret this document and all related documents for this product. It
is subject to update, revision or termination without prior notice.
Note:
First time use requires a calibration of the battery, a
deep full discharge followed by a charge is required!
Warning
1. It is strictly prohibited to place this product close to heat sources, such
as fire sources or heating furnaces.
2. It is strictly forbidden to let this product come into contact with any liquid.
Do not immerse this product in water or get it wet. Never use this product in
rainy or humid environments.
3. It is prohibited to use this product in an environment with strong static
electricity or strong magnetic field.
4. It is prohibited to disassemble this product in any way or puncture it with
sharp objects.
5. It is prohibited to use wires or other metal objects to cause short circuit
of this product
- 4 -
.
6. Do not use unofficial parts or accessories. If you need to replace it,
please contact our sales channel to inquire about relevant purchase
information.
7. When using this product, please strictly follow the ambient temperature
specified in this user manual. If the temperature is too high, the battery
may catch fire or even explode. If the temperature is too low, the product
performance will be seriously reduced, and it may even fail to meet normal
use requirements.
8. It is prohibited to stack other heavy objects on this product.
9. It is prohibited to forcibly block the fan during use or leave this product in
an unventilated or dusty space.
10. Please avoid impacts, drops, and violent vibrations. If there is a severe
external impact, please turn off the power immediately and stop using it.
Please secure it properly during transportation to avoid vibration and
impact.
11. If the product accidentally falls into the water during use, please place it
in a safe open area and stay away from the product until the product is
completely dry. The dried product must not be used again. Please dispose
of it properly according to the disposal methods in this manual. If the
product catches fire, please use fire extinguishing equipment in the
following recommended order: water or water mist, sand, fire blanket, dry
powder, carbon dioxide fire extinguisher.
12. If there is dirt on the interface of this product, please wipe it clean with a
dry cloth.
13. Please place this product carefully to prevent the product from falling
over and causing damage. If the product falls over and is seriously
damaged, please shut down the product immediately, place the battery in
an open area, away from combustibles and people, and scrap it in
accordance with local laws and regulations.
14. Please store this product out of the reach of children and pets.
- 5 -
PARAMETER SPECIFICATIONS
Standard Parameters
Model
YD384002 YD512003 YD704001
Battery Specifications
38.4V 150Ah 51.2V 150Ah 70.4V 105Ah
Nominal Voltage
38.4V 51.2V 70.4V
Nominal Capacity
150Ah±5% 150Ah±5% 105Ah ±5%
Nominal Energy
57 60Wh 7680Wh 73 9 2 W h
Standard Charging
Voltage
43.2V 57.6V 79.2V
Standard Discharge
Cut-off Voltage
33.6V 44.8V 61.6V
Standard Charging
Current
25A 20A 15A
Continuous Working
Current
250A 250A 200A
Maximum Discharge
Current
300A(30S) 300A(30S) 300A（ 30S）
Initial Internal Resistance
≤50mΩ ≤50mΩ ≤50mΩ
Shell Material Sheet metal Sheet metal Sheet metal
- 6 -
Battery specifications
Battery Type
Lithium iron phosphate battery
Battery cycle life
After 4000 cycles, the remaining capacity is still
more than 80%
protection function
Working environment temperatur
250 A / 200 A BMS management system, with
overcharge protection, charging over current
protection, discharge over current protection,
short circuit protection, discharge high
temperature protection, discharge low
temperature protection, charging high
temperature protection, charging low
temperature protection, FET high temperature
protection
e
working temperature
0 ° C to 45 ° C (recommended ambient
temperature 20 ° C to 30 ° C), and humidity
below 70 ° C%
Storage environment
-10 ° C to 45 ° C (recommended storage
temperature 20 ° C to 30 ° C), humidity below
70%
Charging temperature
Discharge temper
atur
0ÿ℃ to 55
℃
e
-20℃ to 55℃
- 7 -
USER GUIDE

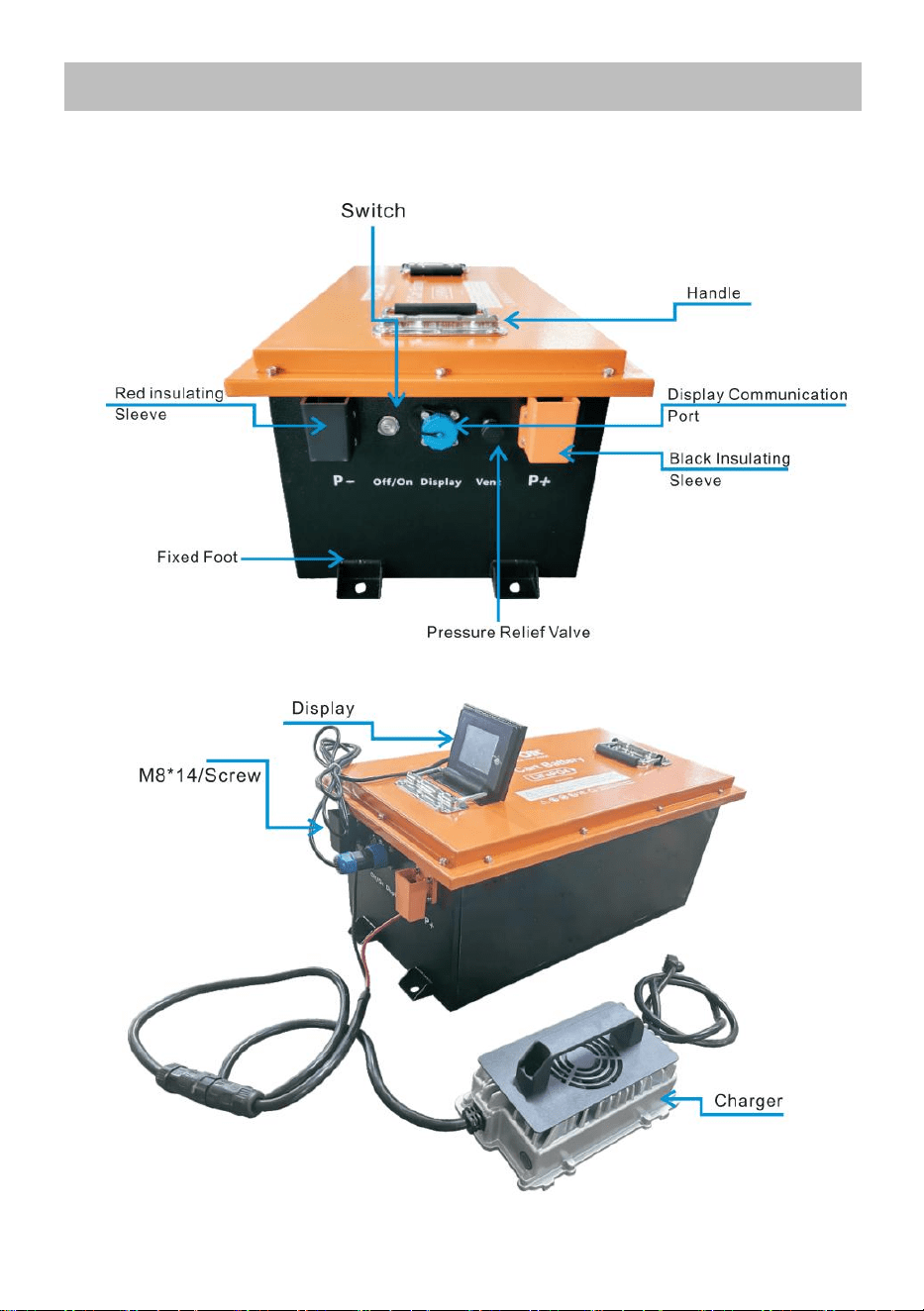

Product appearance introduction
- 8 -

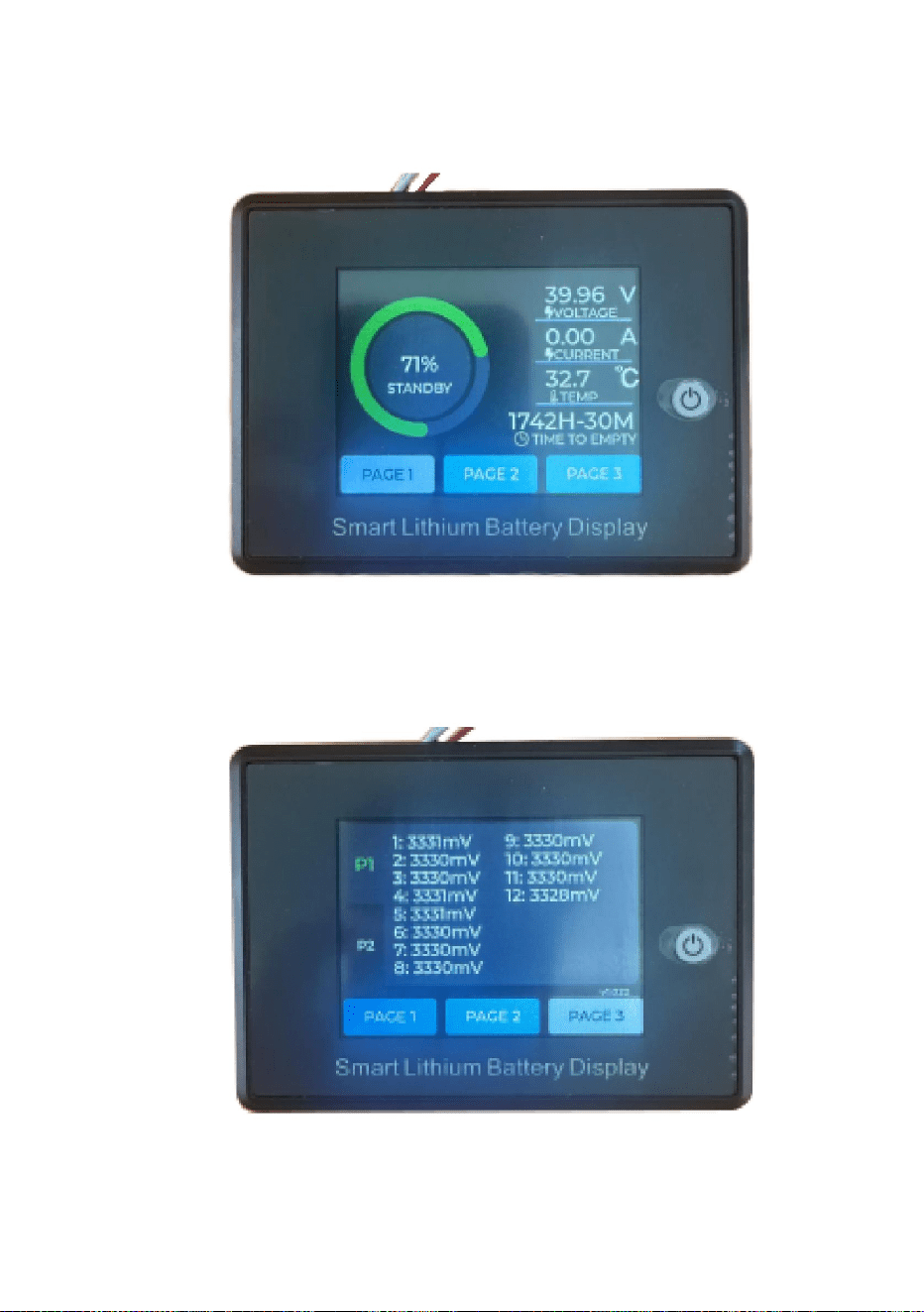

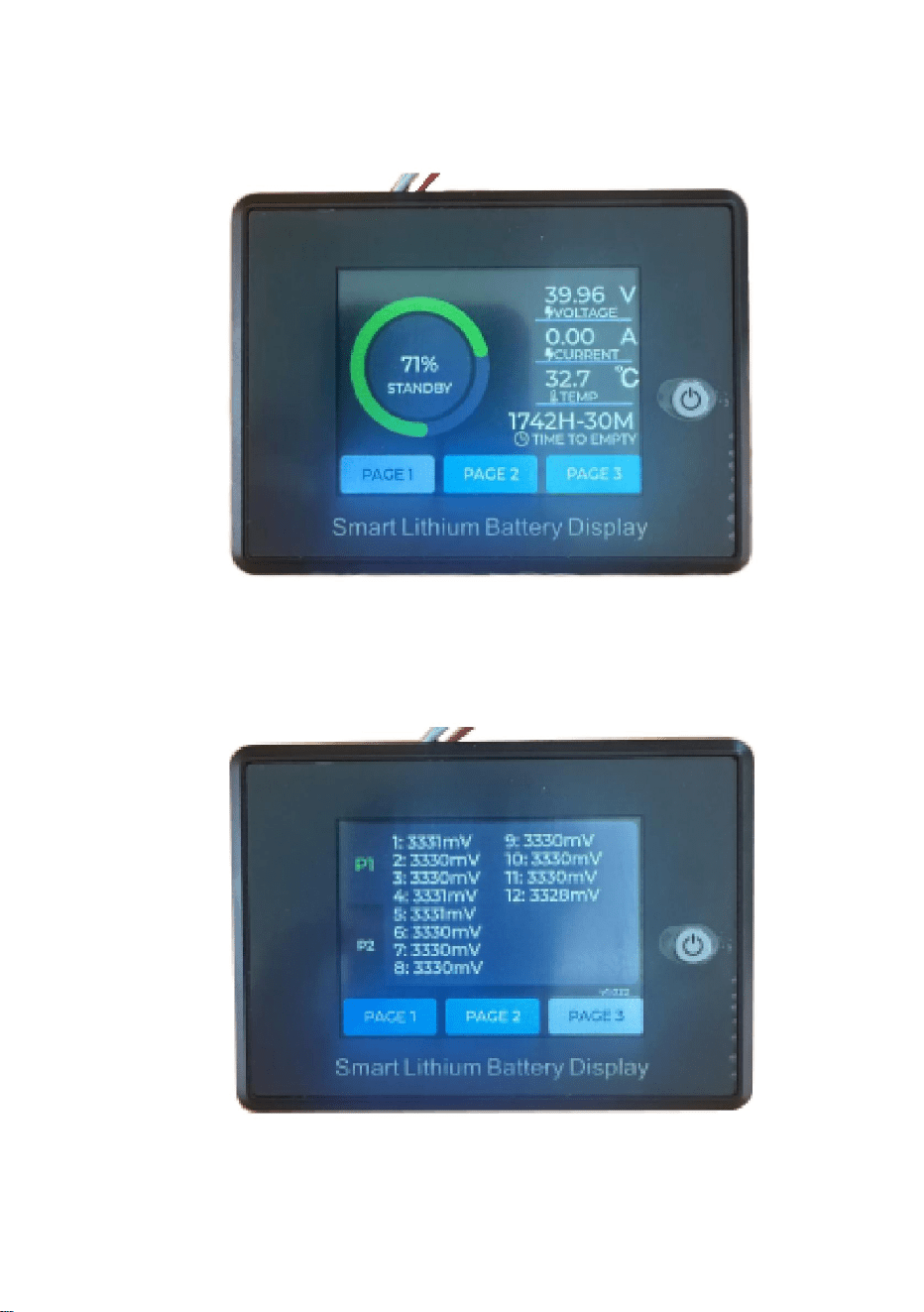

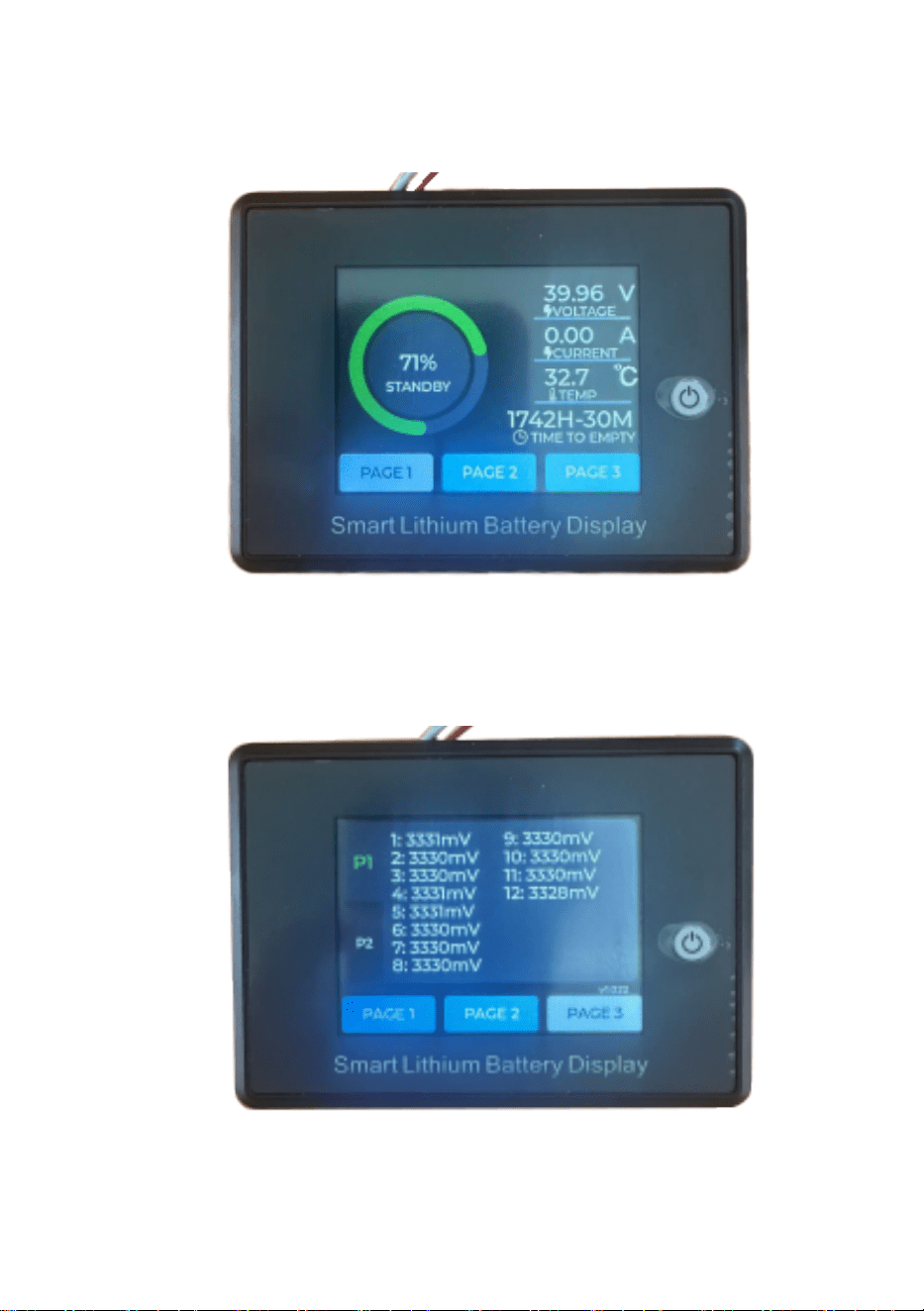

LCD interface introduction
1. Main interface after unlockin
2.Single cell voltage display page
g
e
- 9 -

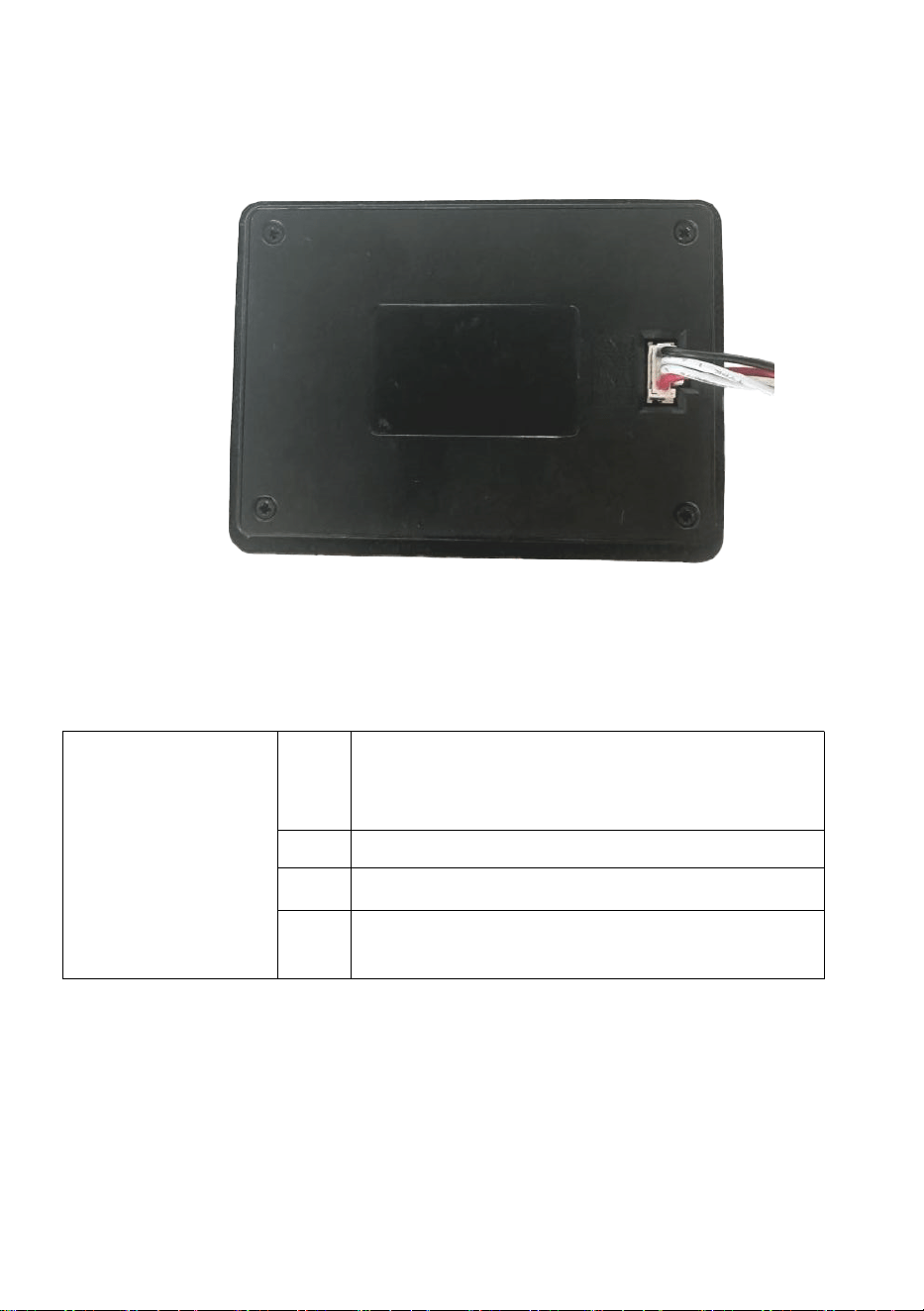

3. Wiring diagram
UART
J1
Display external
interface
1
B+ is connected to the positive terminal
of the battery. The voltage is limited to
10-90V.
2
connect RXD
3
connectTXD
4
Connect the negative terminal of the
battery
PRODUCT USE
- 10 -
Bluetooth application communication function
The APP mainly displays: lithium battery voltage, current, capacity,
temperature and other curves, charge and discharge switch control, SOC,
battery voltage, charge and discharge current, protection status, basic
parameters, etc. Through the background permission operation, you can
also set the parameters of the lithium battery protection board, so that the
health status of the lithium battery is more transparent, to ensure the safety
of the lithium battery.
Download instructions
IOS device: Open the App store and search for "[ZXH-BMS]". Or scan the
code to jump to the download address and follow the instructions to
complete the download and installation.
Download and install the application. Once the installation is complete, you
can find the app's icon on your home screen, tap on it to open it.
Android device:
Open the App store and search for
"[ZXH-BMS
]". Or scan
the code to jump to the download address and follow the instructions to
complete the download and installation.
Download and install the application. After completing the installation, you
can find the app's icon in the App drawer or home screen, click to open it.
IOS Android
- 11 -
(5)Disconnect Bluetooth: On the device list page, click Disconnect
APP User Guide
Android 5.0/10S 10.0 or later can be used on devices that support
Bluetooth 4.0, and once you have Bluetooth and GPS permissions, you
can run.
Entry
After the APP is installed successfully, open the APP and allow Bluetooth
to be opened. The APP will automatically pop up to obtain location
information
(1)Bluetooth connection/disconnection: After successful login, the APP will
jump to the Bluetooth list and select the Bluetooth to be connected.
(2)Switching batteries: When there are multiple batteries, you can view
multiple Bluetooth names in the list and quickly switch the battery to be
connected on the real-time interface.
(3)Scanning code connection: In the upper right corner of the real-time
interface, click the scanning code button to directly connect by scanning
the barcode of the Bluetooth module.
(4)Search Bluetooth: On the device list page, when there are multiple
batteries, you can quickly find the one you need to connect by searching
the Bluetooth name.
.
CHARGING METHOD
12
AC charging
1. Usage and precautions
Before charging, check that the battery parameters of the OEM device
match the label information on the charger, and ensure that the machine is
turned off.
When charging, first connect the charger to the battery, and then plug in
the power plug. Once charged, the charger can be attached to the battery
indefinitely for both on-board (internal) and on-board (external)
applications.
If the user needs to use the electric car during the charging process,
please unplug the charger cable before normal use of the electric car.

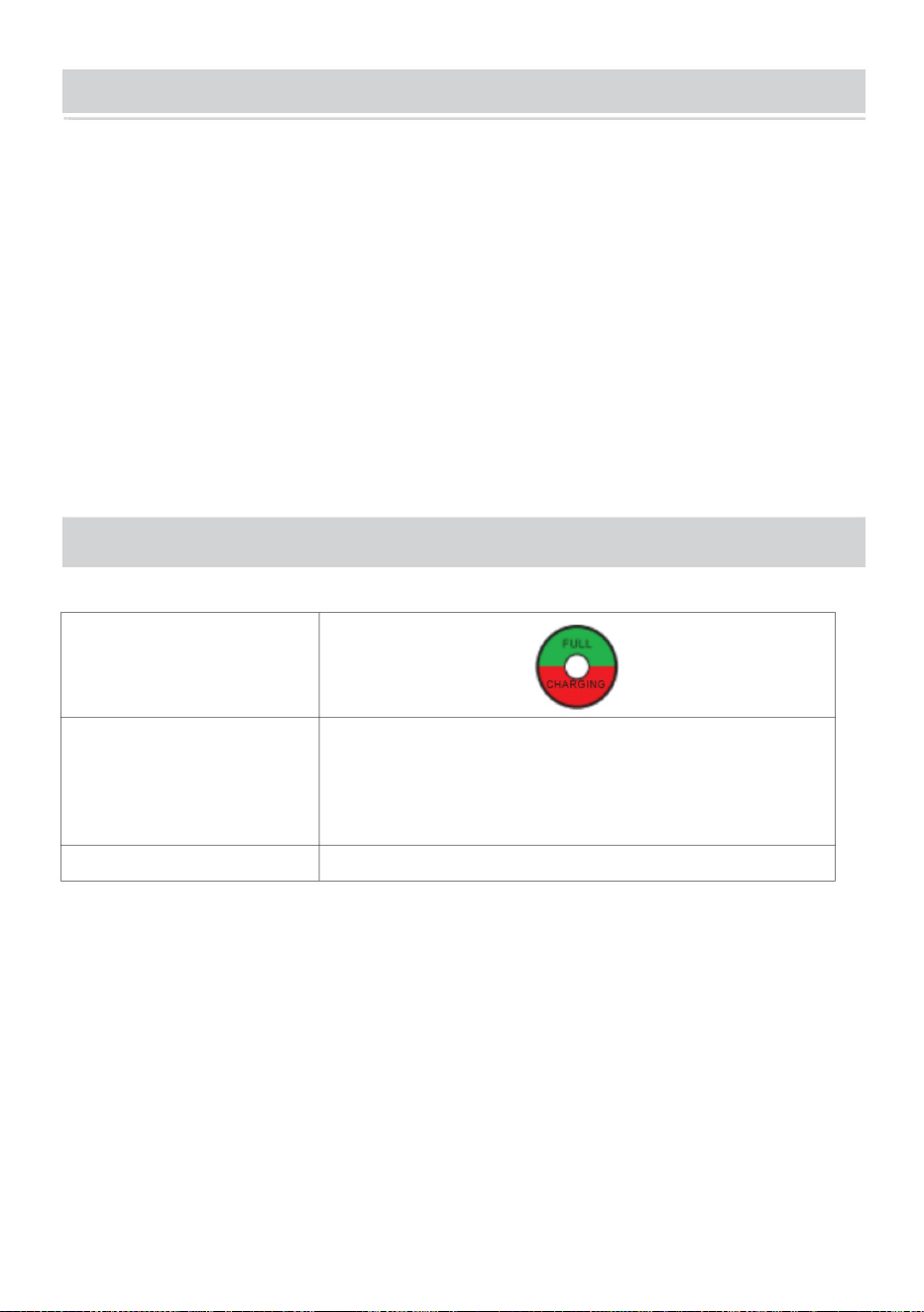

NORMAL USE OF CHARGER

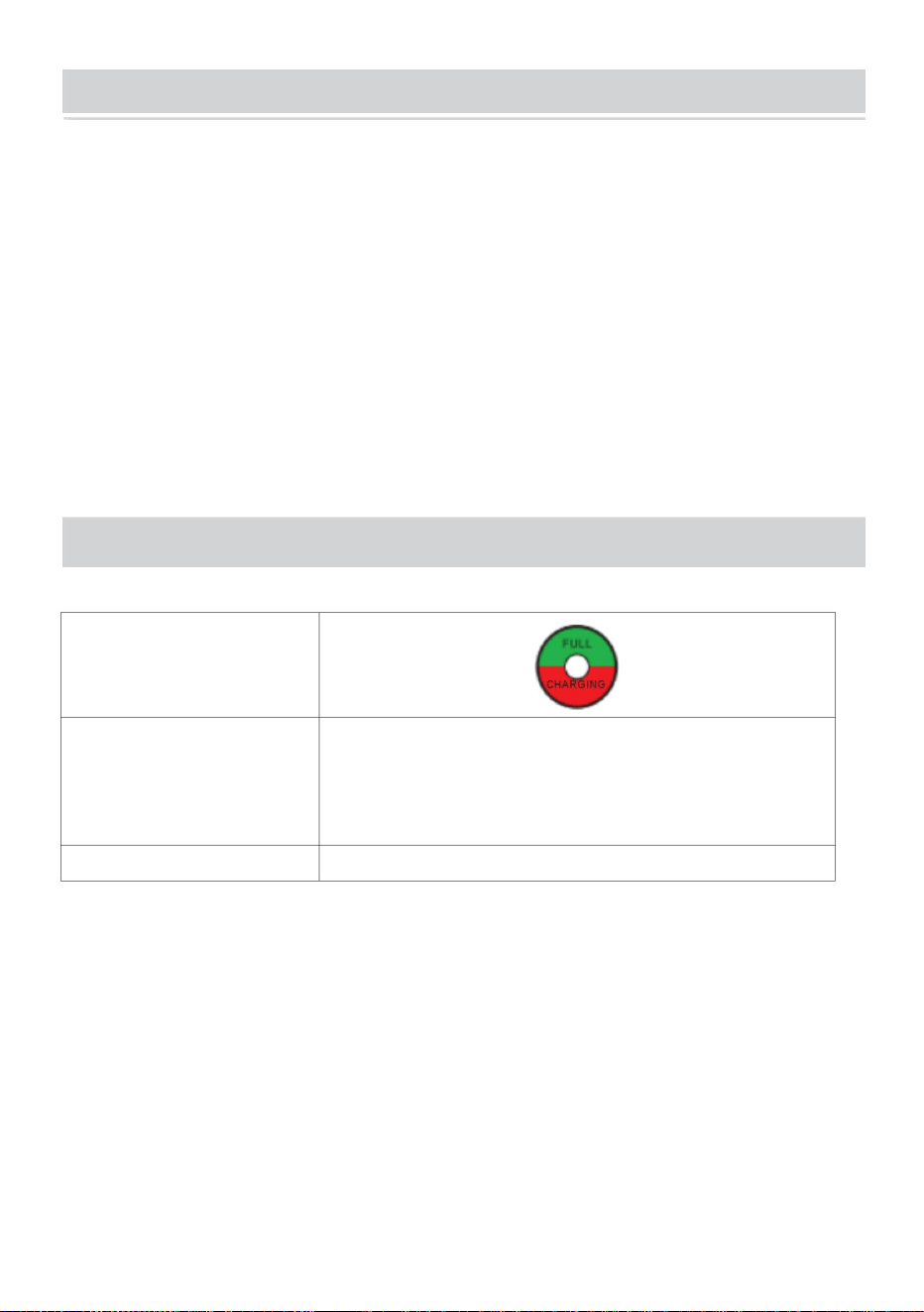

Indicator status:
Indicator
Display description
Battery indicator
Blinking red: Charging
The green light is always on: full
Battery indicator Alternating red and green
Find and repair faults
If the charger fails, please follow the following table:
(1) Input voltage error: Check whether the input voltage meets the
requirements or not.
(2) Overheating of the machine: Note that the ventilation of the workplace
does not allow anything to be covered on the charger.
(3) Output short circuit: Check the wiring of the output terminal to eliminate
short circuit.
(4) No battery or reverse battery: Check the battery connection and
correctly connect the battery.
13
Do not attempt to repair or open the charger, as this may pose a risk of
injury.
Please contact our company or local dealer to check whether the charger
parameters are set correctly
(5) Charger overheating: Ensure that the charger vent and space are kept
unblocked and away from heat sources.
.
Routine maintenance
Always check the connection between the charger's power cord and the
battery to avoid electric shock or leakage accidents caused by improper
charging.
After long-term use, when the charger is disconnected from the power
supply and battery, you can wipe it with a dry cloth, or use a small amount
of industrial alcohol to wipe stubborn stains. This is part of good
maintenance. After long-term use, a large amount of dust may accumulate
on the fan, which will affect the cooling effect. You can use a brush to clean
and vacuum.
Before charging, please make sure that the current and voltage
parameters of this product meet your battery pack charging requirements,
otherwise the battery pack may be damaged.
warning!
When wiring, do not connect the positive and negative poles reversely, as
reverse connection will not damage it.
During the charging process, if the red indicator light flashes, you should
stop charging immediately and investigate
The internal voltage of the charger is too high. You are responsible for any
consequences of unauthorized opening for research or repair.
Do not charge non-rechargeable batteries.
When charging, it is strictly prohibited to touch the input and output live
broadcast terminal.
When the charger is damaged due to collision or other reasons and the
internal parts are exposed, please do not touch it with your hands to avoid
electric shock and injury.
14
It is strictly prohibited to replace the controller cable and do not pull the
cable forcefully. If the power cord is damaged, to avoid the risk of injury,
stop using the charger and contact the manufacturer. The temperature of
the charger shell may be high during the charging process or just after
charging. Do not touch the metal shell. During the charging process, it is
strictly prohibited to cover the air inlet and outlet of the charger to ensure
that the charger fan is protected to avoid injury. Normal operation. The
charger should be placed in a ventilated and dry environment, away from
flammable and explosive materials to prevent fire.
Safety instructions
1) Please read all instructions and precautions before using this product.
Only charge rechargeable aluminum-acid batteries or lithium batteries
under specified circumstances. Other types of electricity may explode
products using batteries.
2) Do not expose the product to rain or snow
3) Note: To prevent fire hazards, the product can only be used in a dry and
ventilated room free of flammable liquids and explosive gases.
4) During the charging process, do not cover the product with clothing or
similar items. Keep the air flowing!
5) Use of accessories not recommended or delivered by the battery
charger manufacturer may result in a risk of fire, electric shock or personal
injury.
6) To reduce the risk of damage to electrical plugs and cords, use the plug
rather than the cord when disconnecting the product.
7) Make sure not to use extension cords unless absolutely necessary.
Improper use of extension cords can cause fire and electric shock hazards.
8) Make sure the rope is positioned so that it cannot be stepped on, tripped
over or otherwise damaged or stressed.
9) Do not operate the product with damaged cords or plugs - replace them
immediately!
10) Do not operate the product if it has been hit, dropped, or otherwise
damaged.
11) Please do not disassemble the product!
15
12) To reduce the risk of electric shock, unplug the product's power cord
and battery socket before attempting, servicing, or cleaning
13) This product is suitable for use by children aged 8 years and over and
persons with reduced physical, sensory or intellectual abilities or lack of
experience and knowledge, provided they have been supervised or
instructed in using the device safely and understand the risks involved. Do
not allow young children to handle this product without supervision as the
cable may pose a strangulation risk and the small parts may pose an
aspiration or swallowing risk;
14) Animals are not allowed to come into contact with this product. Some
animals are known to damage electrical cables, etc., which can be a
potential risk of electrocution and overheating. Additionally, cables and
small parts can pose a choking risk to animals.
15) When a product reaches the end of its life cycle, discarded electrical
and electronic equipment should not be discarded together with
unseparated municipal waste but must be collected separately. As a
consumer, you play an important role in product recycling and protecting
the environment
16) When replacing a fuse, you must use a fuse of the same type and
rating.
17) The product must be kept away from heat sources and must not be
used near flammable gases or in other environments with flammable or
explosive atmospheres.
18) Use power cords and AC plugs that meet country-specific
requirements.
19) If it comes with stripped output wires (without connectors), the product
will not pose any danger because the product is short-circuit protected.
20) Warning: No modifications to this device are allowed. Any
repair/service should be performed by qualified personnel who can obtain
assistance by contacting the manufacturer or the manufacturer's agent.
1
PRODUCT FAQS AND PRECAUTIONS
6
1. What type of battery does the product use?
This product uses high-quality lithium iron phosphate batteries with higher
safety factor.
2. How to know how long the product can provide power?
The LCD screen of this product will display the battery life. For devices with
generally stable power consumption, this time can be estimated.
3. How to store the product?
When storing, please close this product first, and then store it in a dry,
ventilated place at room temperature. Do not store this product in a humid
environment. During long-term storage, it is recommended to discharge
the battery to 30% and recharge it to 60% every three months to extend the
service life of this product.
4. How to tell if the product is charging?
When charging, the LCD screen will display the remaining charging time,
and the power indicator other than the battery power percentage will begin
to flow from bottom to top, and the charging power will be displayed.
5. If the product is seriously low on power and idle for too long, the
product will enter deep sleep mode, and the product must be charged
before use again.
6. If long-term storage is required, please charge and discharge this
product once every 3 months (that is, first discharge the product to 30%,
and then charge it to 60%).
7. For safety reasons, do not store this product in an environment above
45℃ or below -10℃ for a long time.
8. In order to extend the service life of the battery, it is recommended to
use or store this product in an environment of 20°C to 30°C, away from
water sources, heat sources, and other metal objects.
9. If the power of this product is less than 10% after use, please charge it
to 60% before storing it. If left idle for a long time when the battery is
seriously low, it will cause irreversible damage to the battery core and
shorten the service life of the product.
17
10. Please tighten all cable connections as loose cable connections can
cause terminals to melt or catch fire.
authority to protect all electrical equipment in your system. Batteries have a
built-in Battery Management System (BMS) that protects the cells from
overcharging, over discharging, and overcurrent, but this alone will not
protect your system from serious electrical conditions
11. Do not puncture, drop, crush, burn, penetrate, shake or hit the battery.
12. The battery should be firmly fixed during transportation to prevent
collision or falling.
13. Cables should be securely fixed on a solid surface, and cables should
be securely tied in place to avoid arcs and sparks due to friction. Do not
place heavy objects on it for long periods of time as this may damage it due
to internal short circuits.
14. Whether the battery is in use or in standby mode, do not immerse the
battery in water. Non-professional technicians are not allowed to open,
disassemble or modify the battery.
15. If the battery casing is damaged, do not touch the exposed electrolyte
or powder. Uncovered electrolytes or powders that come into contact with
the skin or eyes must be rinsed immediately with plenty of water and seek
medical attention afterward.
16. Use circuit breakers, fuses, or disconnect switches that are properly
configured by a certified electrician, licensed installer, or area code
.
BATTERY DISPOSAL
18
1. If conditions permit, please be sure to completely discharge the battery
of this product before placing the product in the designated battery
recycling box. This product contains batteries, which are hazardous
chemicals and are strictly prohibited from being disposed of in ordinary
trash bins. For details, please follow local laws and regulations on battery
recycling and disposal.
2. If the battery cannot be completely discharged due to the product's own
failure, do not discard the battery directly in the battery recycling box. You
should contact a professional battery recycling company for further
processing.
3. After over discharge, the battery will not start. Please dispose of it as
discarded.
BATTERIEDEVOITURETTEDEGOLF
MODÈLE:YD384002/YD512003/YD704001
BATTERIEDEVOITURETTEDE
1
GOLF
MODÈLE:YD384002/YD512003/
Ceciestlemoded'emploid'origine.Veuillezlireattentivementl'intégralitédu
manuelavantutilisation.VEVORseréserveledroitd'interpréterclairementcemanuel
d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.
Veuilleznousexcuserdenepasvousinformerultérieurementdesmisesàjour
technologiquesoulogiciellesdenotreproduit.
YD704001
AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlireattentivement
lemanueld'instructions.
Cetappareilestconformeàlapartie15delaréglementationFCC.Sonutilisationest
soumiseauxdeuxconditionssuivantes:(1)Cetappareilnedoitpasprovoquer
d'interférencesnuisibles;(2)Ildoitacceptertouteinterférencereçue,ycompriscelles
pouvantentraînerunfonctionnementindésirable.
Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Le
symbolereprésentantunepoubellebarréeindiquequeleproduitdoitfaire
l'objetd'unecollectesélectivedansl'Unioneuropéenne.Cecis'appliqueau
produitetàtouslesaccessoiresmarquésdecesymbole.Lesproduitsainsi
marquésnedoiventpasêtrejetésaveclesorduresménagères,maisdoiventêtre
déposésdansunpointdecollectepourlerecyclagedesappareilsélectriqueset
électroniques.
Hautetension.Risquedechocélectrique.Netouchezpaslesbornesoules
connecteursnonisolés.
Seullepersonnelautoriséestautoriséàopérer.Nepasdémonterni
incinérer.Suivezlesinstructionsdechargementdu
Pasd'étincelles!Pasdeflammes!Interditdefumer!
produit.
Tenirhorsdeportéedesenfants
2
Sousréservedurespectdesloisetréglementations,notresociétéestseulehabilitée
àinterprétercedocumentettouslesdocumentsconnexesrelatifsàceproduit.Ce
documentestsusceptibled'êtremisàjour,réviséousupprimésans
Remarque:lapremièreutilisationnécessiteuncalibragedelabatterie,
unedéchargecomplèteetprofondesuivied'unechargeestnécessaire!
préavis.
INSTRUCTIONS
Avisdenon
responsabilité:Avantd'utiliserceproduit,veuillezlireattentivementlemanueld'utilisation
afindevousassurerdesabonneutilisation.Aprèslecture,veuillezconservercemanuelpour
référenceultérieure.Touteutilisationincorrectedeceproduitpeutentraînerdesblessures
graves,voiredesdommagesmatériels.L'utilisationdeceproduitimpliquelacompréhension,
lareconnaissanceetl'acceptationdel'intégralitédestermesetducontenudecedocument.
L'utilisateurassumelaresponsabilitédesesactesetdesconséquencesquiendécoulent.
Notresociétédéclinetouteresponsabilitéencasdepertecauséeparuneutilisationnon
conformeaumanueld'utilisation.
1.Ileststrictementinterditdeplacerceproduitàproximitédesourcesdechaleur,tellesque
dessourcesdefeuoudesfoursdechauffage.
2.Ileststrictementinterditdelaisserceproduitentrerencontactavecunliquide.
Nepasimmergerceproduitdansl'eaunilemouiller.Nejamaisl'utilisersouslapluieoudansun
environnementhumide.
3.Ilestinterditd'utiliserceproduitdansunenvironnementprésentantuneforteélectricité
statiqueouunchampmagnétiquepuissant.
4.Ilestinterditdedémonterceproduitdequelquemanièrequecesoitoudeleperceravecdes
objetstranchants.
Avertissement
3
.
10.Veuillezéviterleschocs,leschutesetlesvibrationsviolentes.Encasdechocgrave,
Encasd'impactexterne,veuillezcouperimmédiatementl'alimentationetcesserdel'utiliser.
Veuillezlefixercorrectementpendantletransportpouréviterlesvibrationset
12.S'ilyadelasaletésurl'interfacedeceproduit,veuillezl'essuyeravecun
chiffonsec.
impact.
5.Ilestinterditd'utiliserdesfilsoud'autresobjetsmétalliquespourprovoqueruncourt
dece
11.Sileproduittombeaccidentellementdansl'eaupendantsonutilisation,veuillezleplacer
dansunezoneouverteetsûreetrestezàl'écartduproduitjusqu'àcequeleproduitsoit
complètementsec.Leproduitséchénedoitpasêtreréutilisé.Veuillezlejeter
deceluiciconformémentauxméthodesd'éliminationdécritesdanscemanuel.Sile
Sileproduitprendfeu,veuillezutiliserunéquipementd'extinctiond'incendiedansle
ordrerecommandésuivant:eauoubrouillardd'eau,sable,couvertureantifeu,sec
extincteuràpoudreetdioxydedecarbone.
produit
circuit
6.N'utilisezpasdepiècesoud'accessoiresnonofficiels.Sivousdevezlesremplacer,veuillez
contacternotreréseaudeventepourobtenirdesinformationssurl'achatcorrespondant.
information.
7.Lorsdel'utilisationdeceproduit,veuillezrespecterstrictementlatempératureambiante
spécifiédanscemanueld'utilisation.Silatempératureesttropélevée,labatterie
peuts'enflammer,voireexploser.Silatempératureesttropbasse,leproduit
Lesperformancesserontsérieusementréduitesetilsepeutmêmequ'ellesneparviennentpasàatteindrelanormale.
exigencesd'utilisation.
8.Ilestinterditd'empilerd'autresobjetslourdssurceproduit.
9.Ilestinterditdebloquerdeforceleventilateurpendantl'utilisationoudelaisserceproduitdans
unespacenonventiléoupoussiéreux.
13.Veuillezplacerceproduitavecprécautionpouréviterqu'ilnetombe.
etcauserdesdommages.Sileproduittombeetestgravementendommagé,
endommagé,veuillezéteindreimmédiatementleproduit,placezlabatteriedans
unespaceouvert,loindescombustiblesetdespersonnes,etjetezledans
conformémentauxloisetréglementationslocales.
14.Veuillezconserverceproduithorsdeportéedesenfantsetdesanimauxdomestiques.
4
SPÉCIFICATIONSDES
Paramètresstandard
PARAMÈTRES
33,6V
5760Wh
43,2
61,6
Matériaudelacoque
V
V
150Ah±5%
7680Wh
57,6
44,8V
V
YD512003
51,2V150Ah
51,2
20A
250A
300A(30S)
≤50mΩ
5
Tôle
V
YD384002
38,4V150Ah
38,4
Modèle
Spécificationsdelabatterie
Tensionnominale
Capaciténominale
Énergienominale
Chargementstandard
Tension
Déchargestandard
Tensiondecoupure
Chargementstandard
Actuel
Travailcontinu
Actuel
Débitmaximal
Actuel
Résistanceinterneinitiale
V
105Ah±5%
7392Wh
79,2
150Ah±5%
V
YD704001
70,4V105Ah
70,4
15A
200A
300A(30S)
≤50mΩ
Tôle
V
25A
250A
300A(30S)
≤50mΩ
Tôle
Typedebatterie
Duréedeviedelabatterie
et
Batterielithiumfer
Après4000cycles,lacapacitérestanteest
Environnementdestockage
toujours
phosphate
Spécificationsdela
0°Cà45°C
(températureambianterecommandée)
températurede20°Cà30°C)et
humidité
endessousde
70°C%
10°Cà45°C
(conservationrecommandée)
température20°Cà30°C),
humiditéinférieure
70%
0°Cà55°C
20à
températuredefonctionnement
55
batterie
Températuredel'environnementdetravail
plusde80%
SystèmedegestionBMS250A/200A,avec
protectioncontrelessurcharges,surintensitédecharge
protection,protectioncontrelessurintensitésdedécharge,
protectioncontrelescourtscircuits,déchargeélevée
protectiondetempérature,déchargefaible
protectioncontrelatempérature,chargeélevée
protectioncontrelatempérature,chargefaible
protectionthermique,FEThautetempérature
Températuredecharge
Températurederefoulement
et
protection
fonctiondeprotection
6
GUIDEDE
7
L'UTILISATEUR
Présentationdel'apparenceduproduit
Présentationdel'interface
8
LCD
1.Interfaceprincipaleaprès
2.Paged'affichagedelatensiond'unecelluleunique
déverrouillage
et
J1
Afficher
9
l'interface
B+estconnectéàlabornepositivedelabatterie.
Latensionestlimitéeà1090V.
connecterRXD
connecterTXD
Connectezlabornenégativedela
externe
batterie
1
2
3
4
UART
3.S chémadec âblage
UTILISATIONDU
Instructionsde
AppareiliOS:ouvrezl'AppStoreetrecherchez«[ZXHBMS]».Vouspouvezégalement
scannerlecodepouraccéderàl'adressedetéléchargementetsuivrelesinstructions
pourterminerletéléchargementetl'installation.
Téléchargezetinstallezl'application.Unefoisl'installationterminée,voustrouverezl'icônede
l'applicationsurvotreécrand'accueil;appuyezdessuspourl'ouvrir.
AppareilAndroid:ouvrezl'AppStoreetrecherchez«[ZXHBMS]».Vouspouvezégalement
scannerlecodepouraccéderàl'adressedetéléchargementetsuivrelesinstructionspour
terminerletéléchargementetl'installation.
Téléchargezetinstallezl'application.Unefoisl'installationterminée,voustrouverezl'icône
del'applicationdansletiroird'applicationsousurl'écrand'accueil.Cliquezdessuspourl'ouvrir.
téléchargement
PRODUIT
Fonctiondecommunicationd'applicationBluetoothL'applicationaffiche
principalement:latensiondelabatterieaulithium,lecourant,lacapacité,latempérature
etd'autrescourbes,lecontrôleducommutateurdechargeetdedécharge,l'étatdecharge,la
tensiondelabatterie,lecourantdechargeetdedécharge,l'étatdeprotection,lesparamètres
debase,etc.Grâceàl'opérationd'autorisationenarrièreplan,vouspouvezégalementdéfinirles
paramètresdelacartedeprotectiondelabatterieaulithium,desortequel'étatdesantédela
batterieaulithiumsoitplustransparent,pourassurerlasécuritédelabatterieaulithium.
AndroïdeiOS
10
Guidedel'utilisateurde
l'applicationAndroid5.0/10S10.0ouversionultérieurepeutêtreutilisésurlesappareils
prenantenchargeBluetooth4.0,etunefoisquevousdisposezdesautorisationsBluetoothetGPS,vous
peut
Unefois
l'applicationinstallée,ouvrezlaetactivezleBluetooth.L'applications'ouvriraautomatiquementpour
obtenirdesinformationsdelocalisation.(1)Connexion/déconnexionBluetooth:Aprèsune
connexion
réussie,l'applicationaccèdeàlalisteBluetoothetsélectionneleBluetoothà
(2)Changementdebatterie:lorsqu'ilyaplusieursbatteries,vouspouvezafficherplusieurs
nomsBluetoothdanslalisteetchangerrapidementlabatterieàconnectersurl'interfaceen
tempsréel.
(3)Connexionparcodedenumérisation:danslecoinsupérieurdroitdel'interfaceentemps
réel,cliquezsurleboutondecodedenumérisationpourvousconnecterdirectementenscannant
lecodebarresdumoduleBluetooth.
(4)RechercheBluetooth:surlapagedelistedesappareils,lorsqu'ilyaplusieursbatteries,
vouspouvezrapidementtrouvercellequevousdevezconnecterenrecherchantlenom
(5)DéconnecterBluetooth:surlapagedelalistedesappareils,cliquezsurDéconnecter
.
Bluetooth.
connecter.
courir.
11
Rougeclignotant:encoursde
Levoyantvertesttoujoursallumé:plein
chargement
MÉTHODEDE
UTILISATIONNORMALEDU
Indicateur
Indicateurde
Alternancederougeetdevert
batterie
d'état:
CHARGEUR
CHARGEMENT
ChargementCA1.
UtilisationetprécautionsAvantde
charger,vérifiezquelesparamètresdelabatteriedel'appareilOEMcorrespondentaux
informationssurl'étiquetteduchargeuretassurezvousquelamachineestéteinte.
Pourchargerlabatterie,connectezd'abordlechargeuràlabatterie,puisbranchezlesurle
secteur.Unefoischargé,lechargeurpeutêtrefixéàlabatterieindéfiniment,aussibienpour
desapplicationsembarquées(internes)queembarquées(externes).
Sil'utilisateurdoitutiliserlavoitureélectriquependantleprocessusdecharge,veuillez
débrancherlecâbleduchargeuravantuneutilisationnormaledelavoitureélectrique.
Indicateurdebatterie
Rechercheretréparerlesdéfauts
Silechargeurtombeenpanne,veuillezsuivreletableausuivant:(1)
Erreurdetensiond'entrée:Vérifiezsilatensiond'entréerépondauxexigencesounon.
(2)Surchauffedelamachine:Attention,laventilationdulieudetravailnepermetpasde
recouvrirquoiquecesoitsurlechargeur.
(3)Courtcircuitdesortie:Vérifiezlecâblagedelabornedesortiepouréliminerlecourtcircuit.
(4)Pasdebatterieoubatterieinversée:Vérifiezlaconnexiondelabatterieet
connectezcorrectementlabatterie.
Indicateur
Descriptiondel'affichage
12
(5)Surchauffeduchargeur:Assurezvousquel'éventetl'espaceduchargeursontmaintenus
débloquéetéloignédessourcesdechaleur.
N'essayezpasderépareroud'ouvrirlechargeur,carcelapourraitprésenterunrisquede
blessure.
Veuillezcontacternotresociétéouvotrerevendeurlocalpourvérifiersilechargeur
lesparamètressontcorrectementdéfinis
Entretienderoutine
.
Vérifieztoujourslaconnexionentrelecordond'alimentationduchargeuretle
batteriepouréviterleschocsélectriquesoulesaccidentsdefuitecausésparunemauvaiseutilisation
charge.
Aprèsuneutilisationprolongée,lorsquelechargeurestdéconnectédel'alimentation
alimentationetbatterie,vouspouvezl'essuyeravecunchiffonsecouutiliserunepetitequantité
d'alcoolindustrielpouressuyerlestachestenaces.Celafaitpartiedesbonnespratiques
entretien.Aprèsuneutilisationprolongée,unegrandequantitédepoussièrepeuts'accumuler
surleventilateur,cequiaffecteral'effetderefroidissement.Vouspouvezutiliserunebrossepournettoyer
etlevide.
Avantdecharger,assurezvousquelecourantetlatension
Lesparamètresdeceproduitrépondentauxexigencesdechargedevotrebatterie,sinonlabatterie
risqued'êtreendommagée.
avertissement!
Lorsducâblage,neconnectezpaslespôlespositifsetnégatifsàl'envers,car
uneconnexioninverséenel'endommagerapas.
Pendantleprocessusdecharge,silevoyantrougeclignote,vousdevez
arrêtezimmédiatementlachargeetenquêtez
Latensioninterneduchargeuresttropélevée.Vousêtesresponsabledetoute
conséquencesd'uneouverturenonautoriséeàdesfinsderechercheouderéparation.
Nechargezpasdepilesnonrechargeables.
Lorsdelacharge,ileststrictementinterditdetoucherlesentréesetsortiessoustension
terminaldediffusion.
Lorsquelechargeurestendommagéenraisond'unecollisionoud'autresraisonsetquele
lespiècesinternessontexposées,veuilleznepaslestoucheravecvosmainspouréviter
chocélectriqueetblessures.
13
Consignesdesécurité
Ileststrictementinterditderemplacerlecâbleducontrôleuretdenepastirersurle
câbleavecforce.Silecordond'alimentationestendommagé,pourévitertoutrisquedeblessure,
cessezd'utiliserlechargeuretcontactezlefabricant.Latempératurede
lacoqueduchargeurpeutêtrehautependantleprocessusdechargeoujusteaprès
Chargement.Netouchezpaslacoquemétallique.Pendantlechargement,
Ileststrictementinterditdecouvrirl'entréeetlasortied'airduchargeurpourgarantir
queleventilateurduchargeurestprotégépourévitertouteblessure.Fonctionnementnormal.Le
Lechargeurdoitêtreplacédansunenvironnementaéréetsec,àl'écartde
matériauxinflammablesetexplosifspourprévenirles
11)Veuilleznepasdémonterleproduit!
incendies.
1)Veuillezliretouteslesinstructionsetprécautionsavantd'utiliserceproduit.
Chargezuniquementdesbatteriesrechargeablesàl'acided'aluminiumoudesbatteriesaulithium
dansdescirconstancesspécifiques.D'autrestypesd'électricitépeuventexploser
produitsutilisantdespiles.
2)Nepasexposerleproduitàlapluieouàlaneige
3)Remarque:Pourévitertoutrisqued'incendie,leproduitnepeutêtreutiliséquedansunendroitsecet
localaéré,exemptdeliquidesinflammablesetdegazexplosifs.
4)Pendantleprocessusdecharge,necouvrezpasleproduitavecdesvêtementsou
Articlessimilaires.Laissezcirculerl'air!
5)Utilisationd'accessoiresnonrecommandésoulivrésparlabatterie
fabricantduchargeurpeutentraînerunrisqued'incendie,dechocélectriqueoudeblessure
blessure.
6)Pourréduirelerisqued'endommagerlesfichesetlescordonsélectriques,utilisezlafiche
plutôtquelecordonlorsdeladéconnexionduproduit.
7)Assurezvousdenepasutiliserderallonges,saufencasd’absoluenécessité.
Unemauvaiseutilisationdesrallongespeutentraînerdesrisquesd’incendieetdechocélectrique.
8)Assurezvousquelacordeestpositionnéedemanièreàcequ'onnepuissepasmarcherdessus,trébucher
surouautrementendommagéoustressé.
9)N'utilisezpasleproduitavecdescordonsoudesfichesendommagésremplacezles
immédiatement!
10)N'utilisezpasleproduits'ilaétéheurté,échappéouautrement
endommagé.
14
12)Pourréduirelerisquedechocélectrique,débranchezlecordond'alimentationetlaprisedelabatteriedu
produitavanttoutetentative,toutentretienoutoutnettoyage.13)Ceproduitconvient
16)Lorsduremplacementd'unfusible,vousdevezutiliserunfusibledumêmetypeetdumême
18)Utilisezdescordonsd’alimentationetdesfichessecteurconformesauxexigences
spécifiquesàchaquepays.
calibre.
aux
enfantsde8ansetplusetauxpersonnesayantdescapacitésphysiques,sensoriellesouintellectuellesréduites
oumanquantd'expérienceetdeconnaissances,àconditionqu'ellessoientsuperviséesouaientreçudes
instructionssurl'utilisationdel'appareilentoutesécuritéetqu'ellescomprennentlesrisquesencourus.
Nelaissezpaslesjeunesenfantsmanipulerceproduitsanssurveillancecarlecâblepeutprésenterunrisque
d'étranglementetlespetitespiècespeuventprésenterunrisqued'aspirationoud'ingestion.14)Lesanimaux
nedoiventpasentrerencontactavecceproduit.Certainsanimauxsontconnuspourendommagerles
câblesélectriques,etc.,cequipeut
présenterunrisquepotentield'électrocutionetdesurchauffe.Deplus,lescâblesetlespetitespiècespeuvent
présenterunrisqued'étouffementpourlesanimaux.
15)Lorsqu'unproduitarriveenfindevie,leséquipementsélectriquesetélectroniquesmisaurebutnedoivent
pasêtrejetésaveclesdéchetsmunicipauxnontriés,maisdoiventêtrecollectésséparément.En
tantqueconsommateur,vousjouezunrôleimportantdanslerecyclagedesproduitsetlaprotectionde
l'environnement.
17)Leproduitdoitêtretenuàl’écartdessourcesdechaleuretnedoitpasêtreutiliséàproximitédegaz
inflammablesoudansd’autresenvironnementsprésentantdesatmosphèresinflammablesou
19)S'ilestlivréavecdesfilsdesortiedénudés(sansconnecteurs),leproduitneprésenteraaucundangercar
leproduitestprotégécontrelescourtscircuits.
20)Avertissement:Aucunemodificationdecetappareiln’estautorisée.Touteréparationou
entretiendoitêtreeffectuéparunpersonnelqualifié.Pourtouteassistance,veuillezcontacterlefabricantou
sonreprésentant.
explosives.
15
1.Queltypedebatterieleproduitutilisetil?
Ceproduitutilisedesbatteriesaulithiumferphosphatedehautequalitéavecunfacteurdesécurité
plusélevé.
2.Commentsavoircombiendetempsleproduitpeutfournirdel'énergie?
L'écranLCDdeceproduitaffichel'autonomiedelabatterie.Pourlesappareilsdontlaconsommation
d'énergieestgénéralementstable,cetteautonomiepeutêtreestimée.
3.Commentconserverleproduit?
Pourlestockage,veuillezd'abordrefermerceproduit,puislerangerdansunendroitsecet
aéré,àtempératureambiante.Nepasstockerceproduitdansunenvironnementhumide.Encasde
stockageprolongé,ilestrecommandédedéchargerlabatterieà30%etdelarechargerà60%
touslestroismoisafindeprolongersaduréedevie.
6.Siunstockageàlongtermeestnécessaire,veuillezchargeretdéchargerceproduitunefois
tousles3mois(c'estàdiredéchargerd'abordleproduità30%,puislechargerà60%).
FAQETPRÉCAUTIONSCONCERNANTLES
4.Commentsavoirsileproduitestencharge?
Lorsdelacharge,l'écranLCDafficheraletempsdechargerestantetl'indicateurd'alimentationautre
quelepourcentagedechargedelabatteriecommenceraàcirculerdebasenhautetlapuissance
dechargeseraaffichée.
5.Sileproduitestsérieusementàcourtd'énergieetinactifpendanttroplongtemps,leproduit
entreraenmodeveilleprolongéeetleproduitdevraêtrechargéavantd'être
7.Pourdesraisonsdesécurité,nestockezpasceproduitdansunenvironnementsupérieurà45
ouinférieurà10pendantunelonguepériode.
8.Afindeprolongerladuréedeviedelabatterie,ilestrecommandéd'utiliseroudestockerceproduit
dansunenvironnementde20°Cà30°C,loindessourcesd'eau,dessourcesdechaleuret
d'autresobjetsmétalliques.
9.Silachargedeceproduitestinférieureà10%aprèsutilisation,veuillezlechargerà60%avant
deleranger.Uneutilisationprolongéeavecunebatterietrèsfaiblepeutendommager
irrémédiablementlecœurdelabatterieetréduiresaduréedevie.
réutilisé.
PRODUITS
16
14.Quelabatteriesoitutiliséeouenveille,nel'immergezpasdansl'eau.Lestechniciensnon
professionnelsnesontpasautorisésàouvrir,démonteroumodifierla
17
batterie.
10.Veuillezserrertouteslesconnexionsdecâbles,cardesconnexionsdecâblesdesserrées
peuventprovoquerlafusionoul'incendiedesbornes.
11.Nepaspercer,laissertomber,écraser,brûler,pénétrer,secoueroufrapperlabatterie.
12.Labatteriedoitêtrefermementfixéependantletransportpourévitertoutecollisionou
chute.
13.Lescâblesdoiventêtresolidementfixéssurunesurfacesolideetsolidementattachésafin
d'éviterlesarcsélectriquesetlesétincellesdusauxfrottements.Neposezpasd'objetslourds
dessuspendantunepériodeprolongée,carcelapourraitlesendommagerparcourtcircuit
15.Sileboîtierdelabatterieestendommagé,netouchezpasl'électrolyteoulapoudreexposée.En
casdecontactaveclapeauoulesyeux,rincerimmédiatementetabondammentàl'eauetconsulter
unmédecin.
interne.
16.Utilisezdesdisjoncteurs,desfusiblesoudessectionneurscorrectementconfigurésparun
électriciencertifié,uninstallateuragrééouunindicatifrégional.
L'autoritécompétenteprotègetousleséquipementsélectriquesdevotresystème.Lesbatteriessont
dotéesd'unsystèmedegestiondebatterie(BMS)intégréquiprotègelescellulescontreles
surcharges,lesdéchargesexcessivesetlessurintensités.Cependant,celanesuffitpas
.
à
protégervotresystèmedesconditionsélectriquesgraves.
ÉLIMINATIONDESPILES
1.Silesconditionslepermettent,veuillezdéchargercomplètementlabatteriedece
produitavantdeleplacerdansleconteneurprévuàceteffet.Ceproduitcontient
desbatteries,quisontdesproduitschimiquesdangereuxetdontlamiseaurebut
danslespoubellesordinaireseststrictementinterdite.Pourplusd'informations,
veuillezrespecterlalégislationlocalerelativeaurecyclageetàlamiseaurebutdes
batteries.
2.Silabatterienepeutpasêtrecomplètementdéchargéeenraisond'unedéfaillancedu
produit,nelajetezpasdirectementdanslebacderecyclage.Contactezuneentreprise
derecyclagedebatteriesprofessionnellepouruntraitementplus
3.Aprèsunedéchargeexcessive,labatterienedémarrepas.Veuillezlajetercomme
18
écarté.
approfondi.
MODELL: YD384002 / YD512003 / YD704001
Golfwagenbatterie
MODELL: YD384002 / YD512003 /
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig
durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare
Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts
hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir
Sie nicht erneut über Technologie- oder Software-Updates informieren.
YD704001
Golfwagenbatterie
- 1 -
Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung
sorgfältig lesen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei
Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät
muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten
Betrieb verursachen können.
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie
2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist
darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten
Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem
Symbol gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete
Produkte dürfen nicht im Hausmüll entsorgt werden, sondern müssen an einer
Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben
werden.
Hohe Spannung. Stromschlaggefahr. Berühren Sie keine unisolierten Anschlüsse
oder Steckverbinder.
Der Betrieb darf nur von autorisiertem Personal durchgeführt werden. Nicht zerlegen oder
verbrennen. Befolgen Sie die Anweisungen zum Aufladen des
Keine Funken! Keine Flammen! Nicht
Außerhalb der Reichweite von Kindern aufbewahren.
rauchen!
Produkts.
- 2 -
Warnung
ANWEISUNGEN
Haftungsausschluss: Bitte lesen Sie vor der Verwendung des Produkts die
Bedienungsanleitung sorgfältig durch, um eine korrekte Verwendung zu gewährleisten.
Bewahren Sie die Bedienungsanleitung nach dem Lesen sorgfältig auf, um später darin
nachschlagen zu können. Eine unsachgemäße Bedienung des Produkts kann zu schweren
Verletzungen bei Ihnen selbst oder anderen sowie zu Schäden am Produkt und Eigentum
führen. Mit der Verwendung des Produkts erklären Sie sich mit den Bedingungen und
Inhalten dieses Dokuments einverstanden. Der Benutzer übernimmt die Verantwortung für
sein Handeln und alle daraus entstehenden Folgen. Unser Unternehmen haftet nicht für
Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Produkts
entstehen.
Vorbehaltlich der Einhaltung von Gesetzen und Vorschriften liegt die endgültige Auslegung dieses
Dokuments und aller zugehörigen Dokumente für dieses Produkt bei unserem Unternehmen.
Aktualisierungen, Überarbeitungen oder Kündigungen sind ohne vorherige Ankündigung vorbehalten.
Hinweis: Bei der ersten Verwendung ist eine Kalibrierung des Akkus
erforderlich, eine vollständige Tiefentladung und anschließendes Aufladen sind
1. Es ist strengstens verboten, dieses Produkt in der Nähe von Wärmequellen wie Feuerquellen
oder Heizöfen aufzustellen.
2. Es ist strengstens verboten, dieses Produkt mit Flüssigkeiten in Kontakt zu bringen.
Tauchen Sie dieses Produkt nicht in Wasser und lassen Sie es nicht nass werden. Verwenden Sie dieses Produkt
niemals in regnerischen oder feuchten Umgebungen.
3. Es ist verboten, dieses Produkt in einer Umgebung mit starker statischer Elektrizität oder starken
Magnetfeldern zu verwenden.
4. Es ist verboten, dieses Produkt in irgendeiner Weise zu zerlegen oder es mit scharfen Gegenständen
zu
- 3 -
durchstechen.
erforderlich!
- 4 -
.
Auswirkungen.
dieses
11. Sollte das Produkt während des Gebrauchs versehentlich ins Wasser fallen, legen Sie es bitte
Produkts
5. Es ist verboten, Drähte oder andere Metallgegenstände zu verwenden, um einen Kurzschluss zu
12. Wenn sich Schmutz auf der Oberfläche dieses Produkts befindet, wischen Sie ihn bitte mit einem
verursachen
6. Verwenden Sie keine inoffiziellen Teile oder Zubehör. Wenn Sie es ersetzen müssen, wenden Sie sich
bitte an unseren Vertriebskanal, um sich über den entsprechenden Kauf zu erkundigen
Information.
7. Beachten Sie bei der Verwendung dieses Produkts unbedingt die Umgebungstemperatur
in dieser Bedienungsanleitung angegeben. Wenn die Temperatur zu hoch ist, wird die Batterie
kann Feuer fangen oder sogar explodieren. Wenn die Temperatur zu niedrig ist,
Die Leistung wird erheblich reduziert und kann sogar die normalen
Nutzungsanforderungen.
8. Es ist verboten, andere schwere Gegenstände auf diesem Produkt zu stapeln.
9. Es ist verboten, den Lüfter während des Gebrauchs gewaltsam zu blockieren oder dieses Produkt im
ein unbelüfteter oder staubiger Raum.
10. Vermeiden Sie Stöße, Stürze und starke Vibrationen. Bei schweren
Bei äußeren Einflüssen schalten Sie das Gerät bitte sofort aus und stellen Sie die Verwendung ein.
Bitte sichern Sie es während des Transports ordnungsgemäß, um Vibrationen
trockenen Tuch.
und
in einem sicheren, offenen Bereich und bleiben Sie vom Produkt fern, bis das Produkt
vollständig trocknen. Das getrocknete Produkt darf nicht wieder verwendet werden. Bitte entsorgen
Entsorgen Sie es ordnungsgemäß gemäß den Entsorgungsmethoden in diesem Handbuch. Wenn das
Sollte das Produkt Feuer fangen, verwenden Sie bitte Feuerlöschgeräte in der
folgende empfohlene Reihenfolge: Wasser oder Wassernebel, Sand, Löschdecke, trockene
Pulver-, Kohlendioxid-Feuerlöscher.
13. Bitte legen Sie dieses Produkt vorsichtig ab, um ein Herunterfallen des Produkts zu verhindern
Wenn das Produkt umfällt und schwer beschädigt wird,
beschädigt ist, schalten Sie das Produkt bitte sofort aus, legen Sie die Batterie in
einen offenen Bereich, fern von brennbaren Stoffen und Menschen, und verschrotten Sie es in
gemäß den örtlichen Gesetzen und Vorschriften.
14. Bitte bewahren Sie dieses Produkt außerhalb der Reichweite von Kindern und Haustieren auf.
Standardparameter
PARAMETERSPEZIFIKATIONEN
105 Ah ±5 %
Stromspannung
44,8 61,6 VV
YD384002
38,4 V 150 Ah
38,4
Anfänglicher Innenwiderstand
Schalenmaterial
V
YD704001
70,4 V 105 Ah
70,4
25A
250A
300 A (30 s)
ÿ50 mÿ
15A
200A
300 A (30 s)
ÿ50 mÿ
BlechBlech
V
7392 Wh
79,2 V
YD512003
51,2 V 150 Ah
51,2
33,6 V
V
Modell
Batteriespezifikationen
Nennspannung
Nennkapazität
Nennenergie
150 Ah ± 5 %
5760 Wh
43,2 V
Standardaufladung
150 Ah ± 5 %
7680 Wh
57,6
20A
250A
300 A (30 s)
ÿ50 mÿ
Blech
V
Standardentladung
Abschaltspannung
Standardaufladung
Aktuell
Kontinuierliches Arbeiten
Aktuell
Maximale Entladung
Aktuell
- 5 -
Arbeitsumgebungstemperatur
Arbeitstemperatur
Ladetemperatur
Discharge temperatur
Batteriespezifikationen
Lithium-Eisenphosphat-
Speicherumgebung
Und
Batterie
Akku-Typ
Batterielebensdauer
Nach 4000 Zyklen ist die Restkapazität noch
mehr als 80 %
250A / 200A BMS-Managementsystem, mit
Überladeschutz, Überstrom beim Laden
Schutz, Entladungs-Überstromschutz,
Kurzschlussschutz, Entladung hoch
Temperaturschutz, Entladung niedrig
Temperaturschutz, Aufladen hoch
Temperaturschutz, Ladezustand niedrig
Temperaturschutz, FET Hochtemperatur
Schutz
Und
Schutzfunktion
0 ° C bis 45 °
C (empfohlene Umgebungstemperatur
Temperatur 20 ° C bis 30 ° C)
und Luftfeuchtigkeit
unter 70 °
C%
-10 ° C bis 45 °
C (empfohlene Lagerung
Temperatur 20 ° C bis 30 ° C),
Luftfeuchtigkeit unter
70 %
0 °C bis 55 °C
-20ÿ bis 55ÿ
- 6 -
Einführung in das Erscheinungsbild des Produkts
BENUTZERHANDBUCH
- 7 -
Einführung in die LCD-
- 8 -
Schnittstelle
1. Hauptschnittstelle nach dem
Und
Entsperren
2. Seite zur Anzeige der Einzelzellenspannung
3.
UART
Schaltplan
J1
Externe Schnittstelle
B+ wird mit dem Pluspol der Batterie verbunden.
Die Spannung ist auf 10-90V begrenzt.
RXD verbinden
connectTXD
Verbinden Sie den Minuspol der
anzeigen
Batterie
1
2
3
4
- 9 -
Anleitung zum
AndroidIOS
Download
PRODUKTVERWENDUNG
Bluetooth-Anwendungskommunikationsfunktion. Die APP
zeigt hauptsächlich Folgendes an: Spannung, Strom, Kapazität, Temperatur
und andere Kurven der Lithiumbatterie, Lade- und Entladeschaltersteuerung, SOC,
Batteriespannung, Lade- und Entladestrom, Schutzstatus, grundlegende Parameter
usw. Durch den Hintergrundberechtigungsvorgang können Sie auch die Parameter
der Lithiumbatterie-Schutzplatine einstellen, sodass der Gesundheitszustand der
Lithiumbatterie transparenter ist, um die Sicherheit der Lithiumbatterie zu gewährleisten.
iOS-Gerät: Öffnen Sie den App Store und suchen Sie nach „[ZXH-BMS]“. Oder scannen Sie den Code,
um zur Download-Adresse zu gelangen, und folgen Sie den Anweisungen, um den Download
und die Installation abzuschließen.
Laden Sie die Anwendung herunter und installieren Sie sie. Sobald die Installation abgeschlossen ist,
finden Sie das App-Symbol auf Ihrem Startbildschirm. Tippen Sie darauf, um es zu öffnen.
Android-Gerät: Öffnen Sie den App Store und suchen Sie nach „[ZXH-BMS]“. Oder scannen Sie den
Code, um zur Download-Adresse zu gelangen, und folgen Sie den Anweisungen, um den Download
und die Installation abzuschließen.
Laden Sie die Anwendung herunter und installieren Sie sie. Nach Abschluss der Installation finden Sie
das App-Symbol in der App-Schublade oder auf dem Startbildschirm. Klicken Sie darauf, um es zu öffnen.
- 10 -
.
APP-Benutzerhandbuch
Android 5.0/10S 10.0 oder höher kann auf Geräten verwendet werden, die Bluetooth
4.0 unterstützen, und sobald Sie über Bluetooth- und GPS-Berechtigungen verfügen, können Sie
laufen
(2) Akkuwechsel: Wenn mehrere Akkus vorhanden sind, können Sie mehrere Bluetooth-
Namen in der Liste anzeigen und den anzuschließenden Akku schnell über die
Echtzeitschnittstelle wechseln.
(3) Verbindung durch Scannen des Codes: Klicken Sie in der oberen rechten Ecke der
Echtzeitschnittstelle auf die Schaltfläche „Code scannen“, um durch Scannen des Barcodes des
Bluetooth-Moduls eine direkte Verbindung herzustellen.
(4) Bluetooth suchen: Wenn auf der Gerätelistenseite mehrere Akkus vorhanden sind,
können Sie durch die Suche nach dem Bluetooth-Namen schnell den Akku finden, den Sie
verbinden
(5) Bluetooth trennen: Klicken Sie auf der Gerätelistenseite auf „Trennen“.
möchten.
kann.
Eintrag:
Nachdem die APP erfolgreich installiert wurde, öffnen Sie die APP und lassen Sie Bluetooth zu.
Die APP wird automatisch angezeigt, um Standortinformationen abzurufen (1) Bluetooth-
Verbindung/-
Trennung: Nach erfolgreicher Anmeldung springt die APP zur Bluetooth-Liste und wählt das
Bluetooth aus, mit dem eine Verbindung hergestellt werden soll.
- 11 -
NORMALE VERWENDUNG DES LADEGERÄTS
12
Displaybeschreibung
Indikator
Statusanzeige:
LADEMETHODE
AC-Laden 1.
Verwendung und Vorsichtsmaßnahmen
Überprüfen Sie vor dem Laden, ob die Batterieparameter des OEM-Geräts mit den Angaben auf dem
Etikett des Ladegeräts übereinstimmen, und stellen Sie sicher, dass das Gerät ausgeschaltet ist.
Schließen Sie beim Laden zuerst das Ladegerät an die Batterie an und stecken Sie dann
den Netzstecker ein. Nach dem Laden kann das Ladegerät sowohl für interne als auch externe
Anwendungen an der Batterie unbegrenzt lange verwendet
Batterieanzeige
werden.
Wenn der Benutzer das Elektroauto während des Ladevorgangs benutzen muss, ziehen
Sie bitte das Ladekabel ab, bevor Sie das Elektroauto normal benutzen.
Batterieanzeige
Fehler finden und beheben
Rot blinkend: Wird geladen
Das grüne Licht leuchtet immer:
Abwechselnd rot und grün
voll
Sollte das Ladegerät ausfallen, gehen Sie bitte nach folgender
Tabelle vor: (1) Eingangsspannungsfehler: Prüfen Sie, ob die Eingangsspannung den
Anforderungen entspricht oder nicht.
(2) Überhitzung der Maschine: Beachten Sie, dass die Belüftung des Arbeitsplatzes es nicht
zulässt, dass etwas auf dem Ladegerät abgedeckt wird.
(3) Kurzschluss am Ausgang: Überprüfen Sie die Verdrahtung des Ausgangsanschlusses, um einen Kurzschluss
auszuschließen.
(4) Keine Batterie oder vertauschte Batterie: Überprüfen Sie den Batterieanschluss
und schließen Sie die Batterie richtig an.
Bitte wenden Sie sich an unser Unternehmen oder Ihren Händler vor Ort, um zu prüfen, ob das Ladegerät
.
(5) Überhitzung des Ladegeräts: Stellen Sie sicher, dass die Belüftung des Ladegeräts und der
frei und von Wärmequellen ferngehalten werden.
Versuchen Sie nicht, das Ladegerät zu reparieren oder zu öffnen, da dies zu
Warnung!
Beim Verdrahten dürfen die Plus- und Minuspole nicht vertauscht werden, da
einer
Verletzung.
Parameter richtig eingestellt sind
Routinemäßige Wartung
Überprüfen Sie immer die Verbindung zwischen dem Netzkabel des Ladegeräts und dem
Batterie, um Stromschläge oder Auslaufen durch unsachgemäße
Aufladen.
Nach längerem Gebrauch, wenn das Ladegerät vom Stromnetz getrennt wird
Stromversorgung und Batterie können Sie diese mit einem trockenen Tuch abwischen oder eine kleine Menge
von Industriealkohol, um hartnäckige Flecken zu entfernen. Dies ist Teil einer guten
Wartung. Nach längerem Gebrauch kann sich eine große Menge Staub ansammeln
am Lüfter, was die Kühlwirkung beeinträchtigt. Sie können eine Bürste zum Reinigen verwenden
und Vakuum.
Stellen Sie vor dem Laden sicher, dass Strom und Spannung
Stellen Sie sicher, dass die Parameter dieses Produkts den Ladeanforderungen Ihres Akkupacks entsprechen.
Andernfalls kann das Akkupack beschädigt werden.
Durch einen umgekehrten Anschluss wird es nicht beschädigt.
Wenn während des Ladevorgangs die rote Kontrollleuchte blinkt, sollten Sie
Unterbrechen Sie den Ladevorgang sofort und untersuchen Sie
Die interne Spannung des Ladegeräts ist zu hoch. Sie sind verantwortlich für
Folgen einer unbefugten Öffnung zu Forschungs- oder Reparaturzwecken.
Laden Sie nicht wiederaufladbare Batterien nicht auf.
Beim Laden ist es strengstens verboten, die Ein- und Ausgänge unter Spannung zu berühren
Broadcast-Terminal.
Wenn das Ladegerät durch einen Unfall oder aus anderen Gründen beschädigt wird und die
Wenn Innenteile freiliegen, berühren Sie diese bitte nicht mit den Händen, um
Stromschlag und Verletzungen.
13
Es ist strengstens verboten, das Controllerkabel auszutauschen und nicht am
Ziehen Sie das Kabel gewaltsam heraus. Wenn das Netzkabel beschädigt ist, verwenden Sie das
Ladegerät nicht mehr und wenden Sie sich an den Hersteller, um Verletzungen zu vermeiden. Die Temperatur des
Die Ladeschale kann während des Ladevorgangs oder kurz danach hoch sein
Laden. Berühren Sie nicht das Metallgehäuse. Während des Ladevorgangs ist es
Es ist strengstens verboten, den Lufteinlass und -auslass des Ladegeräts abzudecken, um sicherzustellen
dass der Lüfter des Ladegeräts geschützt ist, um Verletzungen zu vermeiden. Normalbetrieb. Die
Das Ladegerät sollte in einer belüfteten und trockenen Umgebung aufgestellt werden, entfernt von
brennbare und explosive Materialien, um Feuer zu
Sicherheitshinweise
verhindern.
1) Bitte lesen Sie alle Anweisungen und Vorsichtsmaßnahmen, bevor Sie dieses Produkt verwenden.
Laden Sie ausschließlich wiederaufladbare Aluminium-Säure-Batterien oder Lithium-Batterien
unter bestimmten Umständen. Andere Arten von Elektrizität können explodieren
Produkte, die Batterien verwenden.
2) Setzen Sie das Produkt weder Regen noch Schnee aus
3) Hinweis: Um Brandgefahr zu vermeiden, darf das Produkt nur in trockenen und
belüfteten Raum, frei von brennbaren Flüssigkeiten und explosiven Gasen.
4) Bedecken Sie das Produkt während des Ladevorgangs nicht mit Kleidung oder
Ähnliche Artikel. Sorgen Sie für frische Luft!
5) Verwendung von Zubehör, das nicht vom Akkuhersteller empfohlen oder mitgeliefert wird
Ladegerätherstellers kann zu Brand-, Stromschlag- oder Personenschäden
Verletzung.
6) Um das Risiko einer Beschädigung von elektrischen Steckern und Kabeln zu verringern, verwenden Sie den Stecker
und nicht das Kabel, wenn Sie das Produkt trennen.
7) Achten Sie darauf, Verlängerungskabel nur zu verwenden, wenn es unbedingt erforderlich ist.
Durch unsachgemäße Verwendung von Verlängerungskabeln besteht Brand- und Stromschlaggefahr.
8) Stellen Sie sicher, dass das Seil so positioniert ist, dass niemand darauf treten oder darüber stolpern kann.
überlastet oder anderweitig beschädigt oder beansprucht wird.
9) Betreiben Sie das Produkt nicht mit beschädigten Kabeln oder Steckern - ersetzen Sie diese
sofort!
10) Betreiben Sie das Produkt nicht, wenn es Stößen ausgesetzt, heruntergefallen oder anderweitig beschädigt wurde.
beschädigt.
11) Bitte zerlegen Sie das Produkt nicht!
führen.
14
12) Um das Risiko eines Stromschlags zu verringern, ziehen Sie vor Wartungs- oder
Reinigungsversuchen das Netzkabel und den Batteriestecker des Produkts. 13)
Dieses Produkt ist für Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen geeignet, sofern sie beaufsichtigt
oder in die sichere Verwendung des Geräts eingewiesen wurden und die damit verbundenen
Risiken verstehen. Lassen Sie kleine Kinder nicht unbeaufsichtigt mit diesem Produkt umgehen, da das
Kabel ein Strangulationsrisiko darstellt und die Kleinteile ein Aspirations- oder Verschluckungsrisiko
darstellen können. 14) Tiere dürfen nicht mit diesem Produkt in Kontakt kommen. Es ist bekannt,
dass einige Tiere elektrische Kabel usw.
beschädigen, was ein potenzielles Risiko für Stromschläge und Überhitzung darstellen kann.
Außerdem können Kabel und Kleinteile eine Erstickungsgefahr für Tiere darstellen.
15) Wenn ein Produkt das Ende seines Lebenszyklus erreicht, dürfen Elektro- und Elektronikgeräte
nicht zusammen mit dem Hausmüll entsorgt werden, sondern müssen getrennt
gesammelt werden. Als Verbraucher spielen Sie eine wichtige Rolle beim Produktrecycling
und beim Umweltschutz.
16) Beim Austausch einer Sicherung müssen Sie eine Sicherung des gleichen Typs und der gleichen Leistung
verwenden.
17) Das Produkt muss von Wärmequellen ferngehalten werden und darf nicht in der Nähe von
brennbaren Gasen oder in anderen Umgebungen mit brennbaren oder explosiven Atmosphären
verwendet werden.
18) Verwenden Sie Netzkabel und Netzstecker, die den länderspezifischen
Anforderungen
19) Wenn das Produkt mit abisolierten Ausgangskabeln (ohne Stecker) geliefert wird, stellt es keine
Gefahr dar, da das Produkt kurzschlussgeschützt ist.
20) Warnung: An diesem Gerät dürfen keine Änderungen vorgenommen werden.
Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Personal durchgeführt werden.
Unterstützung erhalten Sie beim Hersteller oder dessen Vertreter.
entsprechen.
15
2. Wie kann ich feststellen, wie lange das Produkt Strom liefern kann?
Auf dem LCD-Bildschirm dieses Produkts wird die Akkulaufzeit angezeigt. Bei Geräten mit allgemein
stabilem Stromverbrauch kann diese Zeit geschätzt werden.
3. Wie ist das Produkt aufzubewahren?
Bitte verschließen Sie das Produkt vor der Lagerung und lagern Sie es anschließend an einem
trockenen, belüfteten Ort bei Raumtemperatur. Lagern Sie das Produkt nicht in feuchter Umgebung. Bei
längerer Lagerung wird empfohlen, den Akku alle drei Monate auf 30 % zu entladen und auf 60 %
aufzuladen, um die Lebensdauer des Produkts zu verlängern.
6. Wenn eine Langzeitlagerung erforderlich ist, laden und entladen Sie dieses Produkt bitte alle
3 Monate (d. h. entladen Sie das Produkt zuerst auf 30 % und laden Sie es dann auf 60 % auf).
PRODUKT-FAQS UND VORSICHTSMASSNAHMEN
1. Welchen Batterietyp verwendet das Produkt?
Dieses Produkt verwendet hochwertige Lithium-Eisenphosphat-Batterien mit höherem
4. Wie kann ich feststellen, ob das Produkt aufgeladen wird?
Während des Ladevorgangs zeigt der LCD-Bildschirm die verbleibende Ladezeit an und die Ladeanzeige,
mit Ausnahme der Prozentanzeige der Batterieleistung, beginnt von unten nach oben zu fließen und die
Ladeleistung wird angezeigt.
5. Wenn der Akku des Produkts stark schwach ist und es zu lange im Leerlauf ist, wechselt es
in den Tiefschlafmodus und muss vor der erneuten Verwendung aufgeladen
7. Lagern Sie dieses Produkt aus Sicherheitsgründen nicht über längere Zeit in einer Umgebung
mit über 45 °C oder unter -10 °C.
8. Um die Lebensdauer der Batterie zu verlängern, wird empfohlen, dieses Produkt in einer Umgebung
mit einer Temperatur von 20 °C bis 30 °C und fern von Wasserquellen, Wärmequellen und anderen
Metallgegenständen zu verwenden oder aufzubewahren.
9. Wenn die Leistung dieses Produkts nach Gebrauch weniger als 10 % beträgt, laden Sie es vor der
Lagerung bitte auf 60 % auf. Wenn der Akku bei stark entladenem Akku längere Zeit nicht
geladen wird, führt dies zu irreversiblen Schäden am Akkukern und verkürzt die Lebensdauer des
Produkts.
werden.
Sicherheitsfaktor.
1 6
14. Tauchen Sie den Akku nicht in Wasser, egal ob er in Betrieb ist oder sich im Standby-Modus befindet.
Nicht-professionelle Techniker dürfen den Akku nicht öffnen, zerlegen oder
17
modifizieren.
15. Wenn das Batteriegehäuse beschädigt ist, berühren Sie den freiliegenden Elektrolyten oder das Pulver
10. Bitte ziehen Sie alle Kabelverbindungen fest, da lose Kabelverbindungen dazu führen können, dass
Anschlüsse schmelzen oder Feuer fangen.
11. Die Batterie nicht durchstechen, fallen lassen, zerdrücken, verbrennen, durchdringen, schütteln oder schlagen.
12. Die Batterie muss während des Transports fest befestigt werden, um Stöße oder Stürze zu
vermeiden.
13. Kabel sollten sicher auf einer festen Oberfläche befestigt und festgebunden werden, um Lichtbögen und
Funkenbildung durch Reibung zu vermeiden. Stellen Sie keine schweren Gegenstände über längere Zeit
auf die Kabel, da dies zu internen Kurzschlüssen führen
nicht. Freiliegende Elektrolyte oder Pulver, die mit der Haut oder den Augen in Berührung kommen, müssen
sofort mit viel Wasser gespült werden. Anschließend suchen Sie einen Arzt auf.
kann.
16. Verwenden Sie Leistungsschalter, Sicherungen oder Trennschalter, die von einem zertifizierten
Elektriker, einem lizenzierten Installateur oder einem Ortsnetzbetreiber ordnungsgemäß konfiguriert wurden.
Autorität zum Schutz aller elektrischen Geräte in Ihrem System. Batterien verfügen über ein eingebautes
Batteriemanagementsystem (BMS), das die Zellen vor Überladung, Tiefentladung und Überstrom schützt.
Dies allein schützt Ihr System jedoch nicht vor schwerwiegenden elektrischen
.
Problemen.
18
BATTERIENENTSORGUNG
1. Entladen Sie den Akku dieses Produkts, sofern möglich, vollständig, bevor Sie es in
die dafür vorgesehene Recyclingbox geben. Dieses Produkt enthält Batterien,
die gefährliche Chemikalien sind und nicht im normalen Hausmüll entsorgt
werden dürfen. Beachten Sie bitte die örtlichen Gesetze und Vorschriften zum
Recycling und zur Entsorgung von Batterien.
2. Wenn die Batterie aufgrund eines Produktfehlers nicht vollständig entladen werden
kann, entsorgen Sie die Batterie nicht direkt in der Batterie-Recyclingbox. Wenden Sie
sich zur weiteren Verarbeitung an ein professionelles Batterie-
Recyclingunternehmen.
3. Nach einer Tiefentladung startet die Batterie nicht mehr. Bitte entsorgen Sie sie wie
verworfen.
BATTERIA DEL CARRELLO DA GOLF
MODELLO:YD384002 / YD512003 / YD704001
MODELLO:YD384002 / YD512003 / YD704001
BATTERIA DEL CARRELLO DA
Queste sono le istruzioni originali, si prega di leggere attentamente
tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena
interpretazione del proprio manuale utente. L'aspetto del prodotto
dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi
informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.
GOLF
- 1 -
Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il
manuale di istruzioni.
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento
è soggetto alle seguenti due condizioni: (1) questo dispositivo non deve causare
interferenze dannose e (2) questo dispositivo deve accettare qualsiasi
interferenza ricevuta, comprese le interferenze che potrebbero causare un
funzionamento indesiderato.
Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/
CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che
il prodotto richiede la raccolta differenziata nell'Unione Europea. Questo
vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I
prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti
domestici, ma devono essere conferiti presso un punto di raccolta per il riciclaggio
di apparecchiature elettriche ed elettroniche.
Alta tensione. Rischio di scossa. Non toccare i terminali o i connettori non
isolati.
L'operazione è consentita solo al personale autorizzato. Non smontare
o incenerire. Seguire le istruzioni di ricarica del
Niente scintille! Niente fiamme! Vietato fumare!
prodotto.
Tenere fuori dalla portata dei bambini
- 2 -
Disclaimer
Prima di utilizzare il prodotto, leggere attentamente il manuale utente per assicurarne il
corretto utilizzo dopo averne compreso appieno le caratteristiche. Dopo la lettura, conservare
il manuale utente in un luogo sicuro per riferimento futuro. Il mancato utilizzo corretto del
prodotto può causare gravi lesioni a se stessi o ad altri, oppure danneggiare il prodotto e la
proprietà. Una volta utilizzato il prodotto, si presume che l'utente abbia compreso, riconosciuto
e accettato tutti i termini e i contenuti del presente documento. Gli utenti si assumono la
responsabilità delle proprie azioni e di tutte le conseguenze che ne derivano. La nostra
azienda non è responsabile per eventuali perdite causate dall'utilizzo non conforme del
prodotto da parte degli
Nota:
al primo utilizzo è necessario calibrare la batteria; è richiesta una
scarica completa seguita da una carica!
utenti.
ISTRUZIONI
Nel rispetto delle leggi e dei regolamenti, la nostra azienda ha il diritto finale di
interpretare il presente documento e tutti i documenti correlati a questo prodotto. Il
presente documento è soggetto ad aggiornamenti, revisioni o risoluzioni senza preavviso.
Avvertimento
1. È severamente vietato posizionare questo prodotto vicino a fonti di calore, come
camini o forni di riscaldamento.
2. È severamente vietato lasciare che questo prodotto entri in contatto con qualsiasi liquido.
Non immergere il prodotto in acqua né bagnarlo. Non utilizzare mai il prodotto in ambienti
piovosi o umidi.
3. È vietato utilizzare questo prodotto in un ambiente con forte elettricità statica o forte
campo magnetico.
4. È vietato smontare il prodotto in qualsiasi modo o forarlo con oggetti appuntiti.
- 3 -
10. Evitare urti, cadute e vibrazioni violente. In caso di
impatto esterno, spegnere immediatamente l'alimentazione e smettere di utilizzarlo.
Si prega di fissarlo correttamente durante il trasporto per evitare vibrazioni e
11. Se il prodotto cade accidentalmente in acqua durante l'uso, riporlo
impatto.
grave
5. È vietato utilizzare fili o altri oggetti metallici per provocare cortocircuiti
di questo prodotto
.
6. Non utilizzare parti o accessori non originali. Se è necessario sostituirli, contattare il
nostro canale di vendita per informazioni sull'acquisto pertinente.
informazioni.
7. Quando si utilizza questo prodotto, attenersi scrupolosamente alla temperatura ambiente
specificato nel presente manuale utente. Se la temperatura è troppo alta, la batteria
può incendiarsi o addirittura esplodere. Se la temperatura è troppo bassa, il prodotto
le prestazioni saranno seriamente ridotte e potrebbero addirittura non soddisfare le normali
requisiti di utilizzo.
8. È vietato impilare altri oggetti pesanti su questo prodotto.
9. È vietato bloccare forzatamente il ventilatore durante l'uso o lasciare questo prodotto in
uno spazio non ventilato o
in un'area aperta e sicura e stare lontano dal prodotto finché il prodotto non è
completamente asciutto. Il prodotto essiccato non deve essere riutilizzato. Si prega di smaltire
di esso correttamente secondo i metodi di smaltimento indicati nel presente manuale. Se il
prodotto prende fuoco, utilizzare attrezzature antincendio nel
seguendo l'ordine consigliato: acqua o nebbia d'acqua, sabbia, coperta antincendio, asciutto
estintore a polvere e ad anidride
13. Posizionare il prodotto con attenzione per evitare che cada
sopra e causando danni. Se il prodotto cade e viene gravemente
danneggiato, spegnere immediatamente il prodotto, posizionare la batteria in
un'area aperta, lontano da combustibili e persone, e rottamarlo in
in conformità con le leggi e le normative locali.
14. Conservare il prodotto fuori dalla portata dei bambini e degli animali domestici.
carbonica.
polveroso.
12. Se c'è sporcizia sull'interfaccia di questo prodotto, pulirla con un
panno asciutto.
- 4 -
44,8 61,6 VV
105 Ah
- 5 -
±5%
YD704001
70,4 V 105 Ah
70,4
Resistenza interna iniziale
Materiale del guscio
V
YD384002
38,4 V 150 Ah
38,4
150Ah±5%
5760 Wh
43,2
150Ah±5%
7680 Wh
57,6
15A
200A
300A (30S)
ÿ50mÿ
Lamiera
V
V
V
33,6
25A
250A
300A (30S)
ÿ50mÿ
Lamiera
V
YD512003
51,2 V 150 Ah
51,2
20A
250A
300A (30S)
ÿ50mÿ
Lamiera
V
SPECIFICHE DEI
Modello
Specifiche della batteria
Tensione nominale
Capacità nominale
Energia nominale
Ricarica standard
Voltaggio
Scarico standard
Tensione di interruzione
Ricarica standard
Attuale
Lavoro continuo
Attuale
Scarico massimo
7392 Wh
79,2 V
Attuale
PARAMETRI
Parametri standard
Tipo di
Ambiente di archiviazione
batteria
Dopo 4000 cicli, la capacità residua è ancora
Specifiche della
Batteria al litio ferro
temperatura di
Temperatura di carica
Temperatura di scarico
lavoro
fosfato
batteria
Ciclo di vita della batteria
funzione di
E
protezione
Temperatura dell'ambiente di lavoro
più dell'80%
Sistema di gestione BMS da 250A / 200A, con
protezione da sovraccarico, sovracorrente di carica
protezione, protezione da sovracorrente di scarica,
protezione da cortocircuito, scarica elevata
protezione della temperatura, scarica bassa
protezione della temperatura, carica elevata
protezione della temperatura, carica bassa
protezione dalla temperatura, FET ad alta temperatura
Da 0 °C a 45
°C (temperatura ambiente consigliata)
temperatura 20 °C a 30 °C), e
umidità
sotto i 70
°C%
-10 °C a 45 °C
(conservazione consigliata
temperatura 20 °C a 30 °C),
umidità inferiore
70%
da 0°C a 55°C
da -20ÿ a 55ÿ
protezione
E
- 6 -
GUIDA PER
- 7 -
L'UTENTE
Introduzione all'aspetto del prodotto
Introduzione all'interfaccia LCD
1. Interfaccia principale dopo lo
2.Pagina di visualizzazione della tensione della singola
- 8 -
cella
sblocco
E
3. Schema
- 9 -
elettrico
1
2
J1
Visualizza
B+ è collegato al terminale positivo della batteria.
La tensione è limitata a 10-90 V.
connetti RXD
connectTXD
Collegare il terminale negativo della
l'interfaccia esterna
3
batteria
4
UART
USO DEL
Scarica le
Dispositivo iOS: apri l'App Store e cerca "[ZXH-BMS]". Oppure scansiona il codice
per andare all'indirizzo di download e segui le istruzioni per completare il
download e l'installazione.
Scarica e installa l'applicazione. Una volta completata l'installazione, troverai l'icona
dell'app nella schermata iniziale: toccala per aprirla.
Dispositivo Android: apri l'App Store e cerca "[ZXH-BMS]". Oppure scansiona il
codice per andare all'indirizzo di download e segui le istruzioni per completare il
download e l'installazione.
Scarica e installa l'applicazione. Dopo aver completato l'installazione, troverai l'icona
dell'app nel cassetto delle app o nella schermata iniziale: cliccaci sopra per aprirla.
istruzioni
PRODOTTO
Funzione di comunicazione dell'applicazione Bluetooth
L'APP visualizza principalmente: tensione della batteria al litio, corrente,
capacità, temperatura e altre curve, controllo dell'interruttore di carica e scarica,
SOC, tensione della batteria, corrente di carica e scarica, stato di protezione,
parametri di base, ecc. Tramite l'operazione di autorizzazione in background, è
anche possibile impostare i parametri della scheda di protezione della batteria al
litio, in modo che lo stato di salute della batteria al litio sia più trasparente, per
garantire la sicurezza della batteria al litio.
iOS Android
- 10 -
Guida utente APP
Android 5.0/10S 10.0 o versioni successive possono essere utilizzate su
- 11 -
dispositivi
che supportano Bluetooth 4.0 e, una volta ottenute le autorizzazioni Bluetooth e GPS, è possibile
può
Accesso Dopo aver installato correttamente l'APP, aprirla e consentire l'apertura del
Bluetooth. L'APP apparirà automaticamente per ottenere informazioni sulla posizione
(1)
Connessione/disconnessione Bluetooth: dopo aver effettuato l'accesso correttamente, l'APP
passerà all'elenco Bluetooth e selezionerà il Bluetooth da connettere.
correre.
(2) Cambio batterie: quando sono presenti più batterie, è possibile visualizzare più nomi
Bluetooth nell'elenco e cambiare rapidamente la batteria da collegare all'interfaccia in tempo
reale.
(3) Connessione tramite codice di scansione: nell'angolo in alto a destra dell'interfaccia in
tempo reale, fare clic sul pulsante del codice di scansione per connettersi direttamente tramite
la scansione del codice a barre del modulo Bluetooth.
(4) Cerca Bluetooth: nella pagina dell'elenco dei dispositivi, quando sono presenti più
batterie, puoi trovare rapidamente quella che ti serve per connetterti cercando il nome Bluetooth.
(5)Disconnetti Bluetooth: nella pagina dell'elenco dei dispositivi, fai clic su Disconnetti
.
METODO DI
Visualizza descrizione
Indicatore
RICARICA
USO NORMALE DEL CARICABATTERIE
Indicatore di stato:
Ricarica CA 1.
Utilizzo e precauzioni Prima
della ricarica, verificare che i parametri della batteria del dispositivo OEM corrispondano
alle informazioni riportate sull'etichetta del caricabatterie e assicurarsi che la macchina sia
spenta.
Durante la ricarica, collegare prima il caricabatterie alla batteria e poi collegare la spina di alimentazione.
Una volta caricato, il caricabatterie può essere collegato alla batteria indefinitamente, sia per applicazioni
di bordo (interne) che
Alternanza di rosso e verde
esterne.
Se l'utente ha bisogno di utilizzare l'auto elettrica durante il processo di ricarica, scollegare il cavo
del caricabatterie prima di utilizzare normalmente l'auto elettrica.
Indicatore della batteria
Rosso lampeggiante: in carica
La luce verde è sempre accesa:
Indicatore della batteria
pieno
Individuare e riparare i guasti
Se il caricabatterie non funziona, seguire la seguente tabella: ( 1)
Errore di tensione di ingresso: verificare se la tensione di ingresso soddisfa i requisiti o
meno.
(2) Surriscaldamento della macchina: notare che la ventilazione del posto di lavoro non consente di
coprire nulla sul caricabatterie.
(3) Cortocircuito in uscita: controllare il cablaggio del terminale di uscita per eliminare il
cortocircuito.
(4) Nessuna batteria o batteria invertita: controllare il collegamento della batteria e collegarla
correttamente.
12
(5) Surriscaldamento del caricabatterie: assicurarsi che lo sfiato e lo spazio del caricabatterie siano mantenuti
non ostruito e lontano da fonti di
13
calore.
Non tentare di riparare o aprire il caricabatterie, poiché ciò potrebbe comportare il rischio di
infortunio.
Si prega di contattare la nostra azienda o il rivenditore locale per verificare se il caricabatterie
i parametri sono impostati correttamente
.
Manutenzione ordinaria
Controllare sempre il collegamento tra il cavo di alimentazione del caricabatterie e il
batteria per evitare scosse elettriche o incidenti causati da perdite causate da un uso improprio
ricarica.
Dopo un uso prolungato, quando il caricabatterie viene scollegato dall'alimentazione
alimentazione e batteria, è possibile pulirli con un panno asciutto o utilizzare una piccola quantità
di alcol industriale per pulire le macchie ostinate. Questo fa parte del buon
manutenzione. Dopo un uso prolungato, potrebbe accumularsi una grande quantità di polvere
sulla ventola, che influirà sull'effetto di raffreddamento. È possibile utilizzare una spazzola per pulire
e vuoto.
Prima di caricare, assicurarsi che la corrente e la tensione
i parametri di questo prodotto soddisfano i requisiti di carica della batteria, altrimenti la batteria
potrebbe
avvertimento!
Durante il cablaggio, non collegare i poli positivo e negativo in modo inverso,
la connessione inversa non lo danneggerà.
Durante il processo di ricarica, se la spia rossa lampeggia, è necessario
interrompere immediatamente la ricarica e indagare
La tensione interna del caricabatterie è troppo alta. Sei responsabile per qualsiasi
conseguenze dell'apertura non autorizzata a fini di ricerca o riparazione.
Non caricare batterie non ricaricabili.
Durante la ricarica è severamente vietato toccare le parti sotto tensione di ingresso e uscita
terminale di trasmissione.
Quando il caricabatterie è danneggiato a causa di collisione o altri motivi e il
le parti interne sono esposte, si prega di non toccarle con le mani per evitare
scosse elettriche e lesioni.
poiché
danneggiarsi.
È severamente vietato sostituire il cavo del controller e non tirare il
il cavo con forza. Se il cavo di alimentazione è danneggiato, per evitare il rischio di lesioni,
interrompere l'uso del caricabatterie e contattare il produttore. La temperatura di
il guscio del caricabatterie potrebbe essere alto durante il processo di ricarica o subito dopo
ricarica. Non toccare la scocca metallica. Durante il processo di ricarica, è
è severamente vietato coprire l'ingresso e l'uscita dell'aria del caricabatterie per garantire
che la ventola del caricabatterie sia protetta per evitare lesioni. Funzionamento normale. Il
il caricabatterie deve essere posizionato in un ambiente ventilato e asciutto, lontano da
materiali infiammabili ed esplosivi per prevenire gli
11) Si prega di non smontare il
14
prodotto!
incendi.
Istruzioni di
1) Leggere attentamente tutte le istruzioni e le precauzioni prima di utilizzare questo prodotto.
Caricare solo batterie ricaricabili in alluminio-acido o batterie al litio
in circostanze specifiche. Altri tipi di elettricità possono esplodere
prodotti che utilizzano batterie.
2) Non esporre il prodotto a pioggia o neve
3) Nota: per prevenire rischi di incendio, il prodotto può essere utilizzato solo in un ambiente asciutto e
locale ventilato, privo di liquidi infiammabili e gas esplosivi.
4) Durante il processo di ricarica, non coprire il prodotto con indumenti o
oggetti simili. Mantieni la circolazione dell'aria!
5) Utilizzo di accessori non consigliati o forniti dalla batteria
produttore del caricabatterie può comportare il rischio di incendio, scosse elettriche o lesioni personali
infortunio.
6) Per ridurre il rischio di danni alle spine e ai cavi elettrici, utilizzare la spina
anziché il cavo quando si scollega il prodotto.
7) Assicurarsi di non utilizzare prolunghe se non strettamente necessario.
L'uso improprio delle prolunghe può causare incendi e rischi di scosse elettriche.
8) Assicurarsi che la corda sia posizionata in modo che non possa essere calpestata, fatta inciampare
sovraccaricato o altrimenti danneggiato o stressato.
9) Non utilizzare il prodotto con cavi o spine danneggiati: sostituirli
immediatamente!
10) Non utilizzare il prodotto se è stato colpito, lasciato cadere o altrimenti
danneggiato.
sicurezza
12) Per ridurre il rischio di scosse elettriche, scollegare il cavo di alimentazione e la presa
della batteria del prodotto prima di tentare di ripararlo o pulirlo. 13)
15) Quando un prodotto giunge al termine del suo ciclo di vita, le apparecchiature elettriche
ed elettroniche dismesse non devono essere smaltite insieme ai rifiuti urbani
indifferenziati, ma devono essere raccolte separatamente. Come consumatore, svolgi
un ruolo importante nel riciclaggio dei prodotti e nella tutela
17) Il prodotto deve essere tenuto lontano da fonti di calore e non deve essere utilizzato in
prossimità di gas infiammabili o in altri ambienti con atmosfere infiammabili o esplosive.
dell'ambiente.
Questo
prodotto è adatto all'uso da parte di bambini di età pari o superiore a 8 anni e da persone con
ridotte capacità fisiche, sensoriali o intellettive o con scarsa esperienza e conoscenza, a
condizione che siano stati supervisionati o istruiti sull'uso sicuro del dispositivo e ne
comprendano i rischi. Non permettere ai bambini piccoli di maneggiare questo prodotto senza
supervisione, poiché il cavo potrebbe rappresentare un rischio di strangolamento e le piccole
parti potrebbero rappresentare un rischio di aspirazione o ingestione. 14) Gli animali non
devono entrare in contatto con
questo prodotto. È noto che alcuni animali danneggiano i cavi elettrici, ecc., il che può
rappresentare un potenziale rischio di folgorazione e surriscaldamento. Inoltre, i cavi e
le piccole parti possono rappresentare un rischio di soffocamento per gli animali.
16) Quando si sostituisce un fusibile, è necessario utilizzare un fusibile dello stesso tipo e della stessa
potenza.
18) Utilizzare cavi di alimentazione e spine CA conformi ai requisiti specifici
del Paese.
19) Se il prodotto è dotato di cavi di uscita spelati (senza connettori), non rappresenterà alcun
pericolo perché è protetto contro i cortocircuiti.
20) Avvertenza: non sono consentite modifiche a questo dispositivo. Qualsiasi
riparazione/manutenzione deve essere eseguita da personale qualificato che può ottenere
assistenza contattando il produttore o un suo agente.
15
FAQ E PRECAUZIONI SUI
1 6
PRODOTTI
1. Che tipo di batteria utilizza il prodotto?
Questo prodotto utilizza batterie al litio ferro fosfato di alta qualità con un fattore di
sicurezza più elevato.
2. Come sapere per quanto tempo il prodotto può fornire energia?
Lo schermo LCD di questo prodotto mostrerà la durata della batteria. Per i dispositivi con
un consumo energetico generalmente stabile, questa durata può essere stimata.
3. Come conservare il prodotto?
Per la conservazione, chiudere prima il prodotto e conservarlo in un luogo asciutto e
ventilato a temperatura ambiente. Non conservare il prodotto in un ambiente umido. In
caso di conservazione a lungo termine, si consiglia di scaricare la batteria al 30% e
ricaricarla al 60% ogni tre mesi per prolungarne la durata.
4. Come faccio a sapere se il prodotto è in carica?
Durante la ricarica, lo schermo LCD visualizzerà il tempo di ricarica rimanente e l'indicatore
di potenza, ad eccezione della percentuale di carica della batteria, inizierà a scorrere dal
basso verso l'alto e verrà visualizzata la potenza di ricarica.
5. Se il prodotto è molto scarico e rimane inattivo per troppo tempo, entrerà in
modalità di sospensione profonda e dovrà essere ricaricato prima di essere
6. Se è necessario un lungo periodo di conservazione, caricare e scaricare il
prodotto una volta ogni 3 mesi (ovvero, prima scaricare il prodotto al 30% e poi caricarlo
al 60%).
7. Per motivi di sicurezza, non conservare questo prodotto in un ambiente con temperatura
superiore a 45°C o inferiore a -10°C per un lungo periodo.
8. Per prolungare la durata della batteria, si consiglia di utilizzare o conservare il prodotto
in un ambiente con temperatura compresa tra 20°C e 30°C, lontano da fonti d'acqua,
fonti di calore e altri oggetti metallici.
9. Se la carica di questo prodotto è inferiore al 10% dopo l'uso, caricarlo al 60% prima di
riporlo. Se lasciato inattivo per un lungo periodo di tempo quando la batteria è molto
scarica, si verificheranno danni irreversibili al nucleo della batteria e si ridurrà la
durata del prodotto.
riutilizzato.
10. Stringere tutti i collegamenti dei cavi poiché collegamenti allentati possono causare la
fusione dei terminali o
sistema da gravi condizioni elettriche.
l'incendio.
11. Non forare, far cadere, schiacciare, bruciare, penetrare, scuotere o colpire la batteria.
12. La batteria deve essere fissata saldamente durante il trasporto per evitare collisioni
o cadute.
13. I cavi devono essere fissati saldamente su una superficie solida e legati saldamente in
posizione per evitare archi elettrici e scintille dovuti all'attrito. Non appoggiare oggetti pesanti
sui cavi per lunghi periodi di tempo, poiché potrebbero danneggiarli a causa di cortocircuiti
interni.
14. Non immergere la batteria in acqua, sia in modalità standby che in uso. I tecnici non
professionisti non sono autorizzati ad aprire, smontare o modificare la batteria.
15. Se l'involucro della batteria è danneggiato, non toccare l'elettrolita o la polvere esposti. Gli
elettroliti o le polveri scoperti che entrano in contatto con la pelle o gli occhi devono essere
immediatamente sciacquati con abbondante acqua e consultare un medico.
16. Utilizzare interruttori automatici, fusibili o sezionatori correttamente configurati da un
elettricista certificato, un installatore autorizzato o un prefisso
Autorità per proteggere tutte le apparecchiature elettriche del sistema. Le batterie sono dotate
di un sistema di gestione della batteria (BMS) integrato che protegge le celle da
sovraccarichi, scariche eccessive e sovracorrenti, ma questo da solo non protegge il
.
17
SMALTIMENTO DELLE
18
BATTERIE
1. Se le condizioni lo consentono, assicurarsi di scaricare completamente la batteria di
questo prodotto prima di riporlo nell'apposito contenitore per il riciclaggio delle
batterie. Questo prodotto contiene batterie, che sono sostanze chimiche pericolose
e il cui smaltimento nei normali contenitori per la spazzatura è severamente vietato.
Per maggiori dettagli, si prega di seguire le leggi e le normative locali in materia di
riciclaggio e smaltimento delle batterie.
2. Se la batteria non può essere scaricata completamente a causa di un guasto del
prodotto, non smaltirla direttamente nel contenitore per il riciclaggio delle batterie.
Contattare un'azienda specializzata nel riciclaggio delle batterie per ulteriori
procedure.
3. Dopo una scarica eccessiva, la batteria non si avvia. Si prega di smaltirla come
scartato.
BATERÍADECARRITODEGOLF
MODELO:YD384002/YD512003/YD704001
MODELO:YD384002/YD512003/YD704001
BATERÍADECARRITODE
Estassonlasinstruccionesoriginales;leaatentamentetodaslas
instruccionesdelmanualantesdeutilizarlo.VEVORsereservaelderechode
interpretarestemanualdeusuario.Laaparienciadelproductodependerá
delproductoquehayarecibido.Lerogamosquenosdisculpesinoleinformamos
denuevosihayactualizacionestecnológicasodesoftwareennuestroproducto.
GOLF
1
Advertencia:Parareducirelriesgodelesiones,elusuariodebeleeratentamenteel
manualdeinstrucciones.
EstedispositivocumpleconlaParte15delasNormasdelaFCC.Sufuncionamiento
estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuedecausar
interferenciasperjudicialesy(2)Estedispositivodebeaceptarcualquierinterferencia
recibida,incluidaslasquepuedancausarunfuncionamientono
EsteproductoestásujetoalaDirectivaEuropea2012/19/CE.Elsímbolodeun
contenedordebasuratachadoindicaqueelproductorequiererecogida
selectivaderesiduosenlaUniónEuropea.Estoaplicaalproductoyatodoslos
accesoriosmarcadosconestesímbolo.Losproductosmarcadosconestesímbolo
nopuedendesecharseconlabasuradomésticanormal,sinoquedebenllevarsea
unpuntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos.
deseado.
Altovoltaje.Riesgodedescargaeléctrica.Notoqueterminalesniconectores
sinaislamiento.
Sólopersonalautorizadopuedeoperar.Nodesarmarniincinerar.Sigalas
instruccionesdecargadel
¡Sinchispas!¡Sinllamas!¡Nofumar!
producto.
Mantenerfueradelalcancedelosniños.
2
Avisolegal:
Antesdeusarelproducto,leaelmanualdeusuarioparaasegurarsucorrectousotras
comprenderloporcompleto.Despuésdeleerlo,guardeelmanualdeusuarioenunlugar
seguroparafuturasconsultas.Sinoutilizaesteproductocorrectamente,podríacausar
lesionesgravesasímismooaotraspersonas,odañarelproductoylapropiedad.Alusar
esteproducto,seconsideraquehacomprendido,reconocidoyaceptadotodoslostérminosy
elcontenidodeestedocumento.Losusuariossecomprometenaserresponsablesdesus
propiasaccionesydetodaslasconsecuenciasderivadasdeellas.Nuestraempresanose
responsabilizadelaspérdidascausadasporusuariosquenoutilicenelproductodeacuerdo
conelmanualde
Nota:
Elprimerusorequiereunacalibracióndelabatería,¡serequiereuna
descargacompletaprofundaseguidadeunacarga!
usuario.
INSTRUCCIONES
Sujetoalcumplimientodelasleyesynormativas,nuestraempresasereservael
derechodeinterpretarestedocumentoytodoslosdocumentosrelacionadosconeste
producto.Estásujetoaactualizaciones,revisionesocancelacionessinprevioaviso.
Advertencia
1.Estáestrictamenteprohibidocolocaresteproductocercadefuentesdecalor,como
fuentesdefuegouhornosdecalefacción.
2.Estáestrictamenteprohibidodejarqueesteproductoentreencontactoconcualquierlíquido.
Nosumerjaesteproductoenaguanilomoje.Nuncaloutiliceenambienteslluviososo
húmedos.
3.Estáprohibidoutilizaresteproductoenunentornoconfuerteelectricidadestáticao
campomagnéticofuerte.
4.Estáprohibidodesmontaresteproductodecualquiermaneraoperforarloconobjetos
afilados.
3
10.Eviteimpactos,caídasyvibracionesfuertes.Siseproduceuna
Impactoexterno,apagueeldispositivoinmediatamenteydejedeusarlo.
Asegúreloadecuadamenteduranteeltransporteparaevitarvibracionesy
impacto.
5.Estáprohibidoutilizarcablesuotrosobjetosmetálicosquepuedanprovocarcortocircuitos.
deesteproducto
.
6.Noutilicepiezasniaccesoriosnooficiales.Sinecesitareemplazarlo,póngaseen
contactoconnuestrocanaldeventasparasolicitarinformaciónsobrelacompra.
información.
7.Alutilizaresteproducto,respeteestrictamentelatemperaturaambiente.
especificadoenestemanualdeusuario.Silatemperaturaesdemasiadoalta,labatería...
Puedeincendiarseoinclusoexplotar.Silatemperaturaesdemasiadobaja,elproducto...
Elrendimientosereduciráseriamenteypuedeinclusonoalcanzarlascondicionesnormales.
Requisitosdeuso.
8.Estáprohibidoapilarotrosobjetospesadossobreesteproducto.
9.Estáprohibidobloquearalafuerzaelventiladorduranteelusoodejaresteproductoen
unespaciosinventilacióno
11.Sielproductocaeaccidentalmentealaguadurantesuuso,colóquelo
enunáreaabiertayseguraymanténgasealejadodelproductohastaqueestécompletamenteseco.
completamenteseco.Elproductoseconodebereutilizarse.Deséchelo.
delamismaadecuadamentedeacuerdoconlosmétodosdeeliminacióndeestemanual.Siel
Sielproductoseincendia,utiliceunequipodeextincióndeincendios.
siguiendoelordenrecomendado:aguaoaguanebulizada,arena,mantaignífuga,materialseco
polvo,extintordedióxidode
13.Coloqueesteproductoconcuidadoparaevitarquesecaiga.
Sielproductosecaeysedañagravemente,
dañado,apagueelproductoinmediatamente,coloquelabateríaen
unáreaabierta,lejosdematerialescombustiblesypersonas,ydesécheloen
deacuerdoconlasleyesyregulacioneslocales.
14.Guardeesteproductofueradelalcancedelosniñosylasmascotas.
carbono.
polvoriento.
12.Sihaysuciedadenlainterfazdeesteproducto,límpielaconunpaño.
pañoseco.
4
5760Wh
43,2V
105Ah
61,6
5
V
±5%150Ah±5%
7680Wh
57,6
44,8V
V
7392Wh
79,2V
YD384002
38,4V150Ah
38,4
20A
250A
300A(30S)
≤50mΩ
ChapadeMaterialdelacarcasa metal
V
150Ah±5%
33,6V
YD704001
70,4V105Ah
70,4
YD512003
51,2V150Ah
51,2
25A
250A
300A(30S)
≤50mΩ
Chapademetal
V V
Modelo
Especificacionesdelabatería
Voltajenominal
Capacidadnominal
Energíanominal
Cargaestándar
Voltaje
Descargaestándar
Voltajedecorte
Cargaestándar
Actual
Trabajocontinuo
Actual
Descargamáxima
Actual
Resistenciainternainicial
ESPECIFICACIONESDE
15A
200A
300A(30S)
≤50mΩ
Chapademetal
PARÁMETROS
Parámetrosestándar
Tipode
Despuésde4000ciclos,lacapacidadrestanteaún
6
es
batería
funciónde
y
protección
Entornodealmacenamiento
Especificacionesdela
y
batería
Ciclodevidadelabatería
Bateríadefosfatodehierroy
temperaturadetrabajo
litio
Temperaturadelentornodetrabajo
0°Ca45°C
(temperaturaambienterecomendada)
temperaturade20°Ca30°C),y
humedad
pordebajode
70°C%
10°Ca45°C
(almacenamientorecomendado)
temperatura20°Ca30°C),
humedadpordebajo
70%
0°Ca55°C
20a55
másdel80%
SistemadegestiónBMSde250A/200A,con
proteccióncontrasobrecarga,sobrecorrientedecarga
protección,proteccióncontrasobrecorriente,
proteccióncontracortocircuitos,descargaalta
proteccióndetemperatura,descargabaja
proteccióndetemperatura,cargaalta
proteccióndetemperatura,cargabaja
proteccióndetemperatura,FETdealtatemperatura
Temperaturadecarga
Temperaturadedescarga
protección
GUÍADEL
Introducciónalaaparienciadelproducto
USUARIO
7
1.Interfazprincipaldespuésdeldesbloqueo
Introducciónalainterfaz
y
2.Páginadevisualizacióndelvoltajedeceldaúnica
LCD
8
UART
J1
Interfazexternade
B+seconectaalterminalpositivodelabatería.
Elvoltajeestálimitadoa1090V.
conectarRXD
connectTXD
Conecteelterminalnegativodela
1
2
3
pantalla
4
batería
9
3.D iagramad ec ableado
USODEL
Instruccionesde
DispositivoiOS:AbralaAppStoreybusque"[ZXHBMS]".Oescaneeelcódigopara
accederaladireccióndedescargaysigalasinstruccionesparacompletarla
descargaeinstalación.
Descargaeinstalalaaplicación.Unavezcompletadalainstalación,encontrarásel
íconodelaaplicaciónentupantalladeinicio;tócaloparaabrirla.
DispositivoAndroid:AbralaAppStoreybusque"[ZXHBMS]".Oescaneeelcódigo
paraaccederaladireccióndedescargaysigalasinstruccionesparacompletarla
descargaeinstalación.
Descargaeinstalalaaplicación.Trascompletarlainstalación,encontraráseliconode
laaplicaciónenelmenúdeaplicacionesoenlapantalladeinicio;hazclicpara
10
abrirla.
descarga
PRODUCTO
FuncióndecomunicacióndelaaplicaciónBluetoothLaaplicaciónmuestra
principalmente:voltajedelabateríadelitio,corriente,capacidad,temperaturayotrascurvas,
controldelinterruptordecargaydescarga,SOC,voltajedelabatería,corrientedecargaydescarga,
estadodeprotección,parámetrosbásicos,etc.Atravésdelaoperacióndepermisoensegundo
plano,tambiénpuedeconfigurarlosparámetrosdelaplacadeproteccióndelabateríadelitio,demodo
queelestadodesaluddelabateríadelitioseamástransparente,paragarantizarlaseguridaddela
bateríadelitio.
AndroideiOS
Guíadelusuariodela
aplicaciónAndroid5.0/10S10.0oposteriorsepuedeutilizaren
Una
vezinstaladalaaplicación,ábralayactiveelBluetooth.Laaplicaciónseabrirá
automáticamenteparaobtenerlainformacióndeubicación.(1)Conexión/
desconexión
deBluetooth:Trasiniciarsesióncorrectamente,laaplicaciónmostrarálalistadeBluetooth
yseleccionaráeldispositivoquedesea
11
conectar.
dispositivos
compatiblesconBluetooth4.0y,unavezquetengapermisosdeBluetoothyGPS,
puede
(2)Cambiodebaterías:cuandohayvariasbaterías,puedevervariosnombresdeBluetoothenla
listaycambiarrápidamentelabateríaqueseconectaráenlainterfazentiemporeal.
correr
(3)Conexióndecódigodeescaneo:enlaesquinasuperiorderechadelainterfazentiemporeal,
hagaclicenelbotóndecódigodeescaneoparaconectarsedirectamenteescaneandoelcódigode
barrasdelmóduloBluetooth.
(4)BuscarBluetooth:enlapáginadelistadedispositivos,cuandohayvariasbaterías,puede
encontrarrápidamentelaquenecesitaconectarbuscandoelnombredeBluetooth.
(5)DesconectarBluetooth:Enlapáginadelalistadedispositivos,hagaclicenDesconectar
.
Sielusuarionecesitautilizarelcocheeléctricoduranteelprocesodecarga,desconecte
elcabledelcargadorantesdelusonormaldelcoche
Indicadorde
12
batería
eléctrico.
MÉTODODE
USONORMALDELCARGADOR
Indicadorde
Parpadeorojo:Cargando
Laluzverdesiempreestáencendida:
Alternandorojoyverde
lleno
estado:
CARGA
CargadeCA1.
UsoyprecaucionesAntesde
cargar,verifiquequelosparámetrosdelabateríadeldispositivoOEMcoincidanconla
informacióndelaetiquetadelcargadoryasegúresedequelamáquinaestéapagada.
Alcargar,primeroconecteelcargadoralabateríayluegoenchufeelcabledealimentación.
Unavezcargado,elcargadorpuedeconectarsealabateríaindefinidamente,tantopara
aplicacionesinternascomoexternas.
Indicadordebatería
EncontraryrepararfallasSiel
cargadorfalla,sigalasiguientetabla:(1)Errordevoltajede
entrada:Verifiquesielvoltajedeentradacumpleconlosrequisitosono.
(2)Sobrecalentamientodelamáquina:Tengaencuentaquelaventilacióndellugardetrabajo
nopermitequenadaquedecubiertosobreelcargador.
(3)Cortocircuitodesalida:Verifiqueelcableadodelterminaldesalidaparaeliminarel
cortocircuito.
(4)Sinbateríaobateríainvertida:Verifiquelaconexióndelabateríayconecte
correctamentelabatería.
Indicador
Descripcióndelapantalla
(5)Sobrecalentamientodelcargador:Asegúresedequeelrespiraderoyelespaciodelcargadoresténlibresdepolvoy
Desbloqueadoyalejadodefuentesdecalor.
Nointenterepararniabrirelcargador,yaqueestopuedesuponerunriesgode
lesión.
Comuníqueseconnuestraempresaoconnuestrodistribuidorlocalparacomprobarsiel
Losparámetrosestánconfigurados
13
correctamente
cargador
humedad.
.
Mantenimientorutinario
Compruebesiemprelaconexiónentreelcabledealimentacióndelcargadoryel
Bateríaparaevitaraccidentespordescargaseléctricasofugascausadosporunusoinadecuado.
cargando.
Despuésdeunusoprolongado,cuandoelcargadorsedesconectadelacorriente
suministroybatería,puedelimpiarloconunpañosecoousarunapequeñacantidad
dealcoholindustrialparalimpiarmanchasdifíciles.Estoespartedeunabuena
Mantenimiento.Despuésdeunusoprolongado,puedeacumularseunagrancantidaddepolvo.
Enelventilador,loqueafectaráelefectodeenfriamiento.Puedesusaruncepilloparalimpiarlo.
yvacío.
Antesdecargar,asegúresedequelacorrienteyelvoltaje
Losparámetrosdeesteproductocumplenconlosrequisitosdecargadesupaquetedebatería;de
locontrario,elpaquetedebateríapodría
¡advertencia!
Alrealizarelcableado,noconectelospolospositivoynegativodemanerainversa,yaque
Laconexióninversanolodañará.
Duranteelprocesodecarga,silaluzindicadorarojaparpadea,debe
Dejedecargarinmediatamenteeinvestigue
Elvoltajeinternodelcargadoresdemasiadoalto.Ustedesresponsabledecualquierdaño.
consecuenciasdelaaperturanoautorizadaparainvestigaciónoreparación.
Nocarguebateríasnorecargables.
Durantelacarga,estáestrictamenteprohibidotocarlaentradaylasalidaactivas.
terminaldetransmisión.
Cuandoelcargadorsedañadebidoaunacolisiónuotrasrazonesyel
Laspartesinternasestánexpuestas,nolastoqueconlasmanosparaevitar
descargaeléctricaylesiones.
dañarse.
Estáestrictamenteprohibidoreemplazarelcabledelcontroladorynotirardelmismo.
cableconfuerza.Sielcabledealimentaciónestádañado,paraevitarelriesgodelesiones,deje
deusarelcargadorycomuníqueseconelfabricante.Latemperaturade
Lacarcasadelcargadorpuedeestaraltaduranteelprocesodecargaojustodespués.
Cargando.Notoquelacarcasametálica.Duranteelprocesodecarga,es
Estáestrictamenteprohibidocubrirlaentradaysalidadeairedelcargadorparagarantizar
queelventiladordelcargadorestéprotegidoparaevitarlesiones.Funcionamientonormal.El
Elcargadordebecolocarseenunambienteventiladoyseco,lejosde
materialesinflamablesyexplosivosparaevitar
14
incendios.
Instruccionesdeseguridad
1)Leatodaslasinstruccionesyprecaucionesantesdeutilizaresteproducto.
Cargueúnicamentebateríasrecargablesdealuminioácidoobateríasdelitio.
Encircunstanciasespecíficas.Otrostiposdeelectricidadpuedenexplotar.
productosqueutilizanpilas.
2)Noexpongaelproductoalalluvianialanieve.
3)Nota:Paraevitarriesgosdeincendio,elproductosolosepuedeutilizarenunlugarsecoy
Habitaciónventiladalibredelíquidosinflamablesygasesexplosivos.
4)Duranteelprocesodecarga,nocubraelproductoconropani
Artículossimilares.¡Manténelairefluyendo!
5)Usodeaccesoriosnorecomendadososuministradosporlabatería
Elfabricantedelcargadorpuedeprovocarunriesgodeincendio,descargaeléctricaolesionespersonales.
lesión.
6)Parareducirelriesgodedañosalosenchufesycableseléctricos,utiliceelenchufe
enlugardelcablealdesconectarelproducto.
7)Asegúresedenoutilizarcablesdeextensiónamenosqueseaabsolutamente
Elusoinadecuadodecablesdeextensiónpuedeprovocarriesgosdeincendioydescargaeléctrica.
8)Asegúresedequelacuerdaestécolocadademaneraquenopuedaserpisadanitropezada.
sobreodeotramaneradañadooestresado.
9)Noutiliceelproductoconcablesoenchufesdañados:sustitúyalos.
¡inmediatamente!
10)Noutiliceelproductosihasidogolpeado,caídoodealgunaotramanera
dañado.
11)¡Nodesmonteelproducto!
necesario.
12)Parareducirelriesgodedescargaeléctrica,desenchufeelcabledealimentaciónyelconector
delabateríadelproductoantesdeintentarrealizartareasdemantenimiento
15)Cuandounproductollegaalfinaldesuvidaútil,losequiposeléctricosyelectrónicosdesechados
nodebendesecharsejuntoconlosresiduosmunicipalesnoseparados,sinoquedeben
recogerseporseparado.Comoconsumidor,usteddesempeñaunpapelimportanteenel
reciclajedeproductosylaproteccióndelmedio
17)Elproductodebemantenersealejadodefuentesdecalorynodebeutilizarsecercadegases
inflamablesoenotrosentornosconatmósferasinflamablesoexplosivas.
ambiente.
o
limpieza.13)Esteproductoesaptoparaniñosmayoresde8añosypersonasconcapacidadesfísicas,
sensorialesointelectualesreducidasoconfaltadeexperienciayconocimientos,siemprequehayan
sidosupervisadosoinstruidosenelusosegurodeldispositivoycomprendanlosriesgosque
conlleva.Nopermitaquelosniñospequeñosmanipulenesteproductosinsupervisión,yaqueelcable
puedesuponerunriesgodeestrangulaciónylaspiezaspequeñaspuedensuponerunriesgode
aspiraciónoingestión.14)Nosepermitequelosanimalesentrenencontactoconesteproducto.
Sesabequealgunosanimalesdañan
loscableseléctricos,etc.,loquepuedesuponerunriesgopotencialdeelectrocucióny
sobrecalentamiento.Además,loscablesylaspiezaspequeñaspuedensuponerunriesgode
asfixiaparalosanimales.
16)Alreemplazarunfusible,debeutilizarunfusibledelmismotipoyclasificación.
18)UtilicecablesdealimentaciónyenchufesdeCAquecumplanconlosrequisitos
específicosdelpaís.
19)Sivieneconcablesdesalidapelados(sinconectores),elproductonorepresentaráningúnpeligro
porqueelproductoestáprotegidocontracortocircuitos.
20)Advertencia:Nosepermitenmodificacionesaestedispositivo.Cualquier
reparaciónoserviciotécnicodebeserrealizadoporpersonalcualificado,quienpodráobtener
asistenciacontactandoalfabricanteoasuagente.
15
PREGUNTASFRECUENTESYPRECAUCIONESSOBREEL
16
PRODUCTO
1.¿Quétipodebateríautilizaelproducto?
Esteproductoutilizabateríasdefosfatodehierroylitiodealtacalidadconunmayor
factordeseguridad.
2.¿Cómosabercuántotiempopuedeproporcionarenergíaelproducto?
LapantallaLCDdeesteproductomostraráladuracióndelabatería.Endispositivoscon
unconsumodeenergíageneralmenteestable,estetiemposepuedeestimar.
3.¿Cómoalmacenarelproducto?
Alalmacenarlo,cierreprimeroelproductoyguárdeloenunlugarsecoyventiladoa
temperaturaambiente.Nologuardeenunambientehúmedo.Duranteelalmacenamiento
prolongado,serecomiendadescargarlabateríaal30%yrecargarlaal60%cada
tresmesesparaprolongarsuvidaútil.
4.¿Cómosabersielproductoseestácargando?
Durantelacarga,lapantallaLCDmostraráeltiempodecargarestanteyelindicadorde
energíaquenoseaelporcentajedeenergíadelabateríacomenzaráafluirdeabajo
haciaarribaysemostrarálaenergíadecarga.
5.Sielproductotienemuypocaenergíaypermaneceinactivodurantedemasiado
tiempo,entraráenmododesuspensiónprofundaydeberácargarseantesdevolver
ausarlo.
6.Siserequierealmacenamientoalargoplazo,cargueydescargueesteproducto
unavezcada3meses(esdecir,primerodescargueelproductoal30%yluego
cárgueloal60%).
7.Porrazonesdeseguridad,noguardeesteproductoenunentornocontemperaturassuperioresa
45oinferioresa10durantemuchotiempo.
8.Paraprolongarlavidaútildelabatería,serecomiendautilizaroalmacenareste
productoenunentornode20°Ca30°C,lejosdefuentesdeagua,fuentesdecalor
yotrosobjetosmetálicos.
9.Silacargadeesteproductoesinferioral10%despuésdeusarlo,cárgueloal60%
antesdeguardarlo.Sisedejainactivoduranteuntiempoprolongadoconlabatería
muybaja,sedañaráirreversiblementeelnúcleodelabateríaysereducirásuvida
útil.
10.Aprietetodaslasconexionesdecables,yaquelasconexionesdecablessueltaspueden
provocarquelosterminalessederritanoseincendien.
11.Noperfore,dejecaer,aplaste,queme,penetre,sacudanigolpeelabatería.
12.Labateríadebeestarfirmementefijadaduranteeltransporteparaevitarcolisiones
ocaídas.
13.Loscablesdebenestarfirmementefijadossobreunasuperficiesólidaybiensujetospara
evitararcoseléctricosychispasporfricción.Nocoloqueobjetospesadossobreellos
durantelargosperiodos,yaquepodríandañarsedebidoacortocircuitos
susistemadecondicioneseléctricasgraves.
internos.
14.Nosumerjalabateríaenagua,yaseaqueestéenusooenmododeespera.Lostécnicos
noprofesionalesnopuedenabrirla,desmontarlanimodificarla.
15.Silacarcasadelabateríaestádañada,notoqueelelectrolitonielpolvoexpuestos.Siel
electrolitooelpolvoentranencontactoconlapielolosojos,enjuáguelosinmediatamente
conabundanteaguaybusqueatenciónmédicadespués.
16.Utilicedisyuntores,fusiblesointerruptoresdedesconexiónqueesténconfigurados
correctamenteporunelectricistacertificado,uninstaladorautorizadoouncódigodeárea.
Autoridadparaprotegertodoslosequiposeléctricosdesusistema.Lasbateríascuentancon
unSistemadeGestióndeBaterías(BMS)integradoqueprotegelasceldascontra
sobrecargas,sobredescargasysobrecorrientes.Sinembargo,estoporsísolonoprotegerá
.
17
ELIMINACIÓNDELABATERÍA
1.Silascondicioneslopermiten,asegúresededescargarcompletamentelabateríade
esteproductoantesdedepositarloenelcontenedordereciclajedebaterías
designado.Esteproductocontienebaterías,quesonsustanciasquímicaspeligrosas
yestáestrictamenteprohibidodesecharlasenloscontenedoresdebasuracomunes.
Paraobtenermásinformación,sigalasleyesynormativaslocalessobrereciclajey
eliminacióndebaterías.
2.Silabateríanosepuededescargarcompletamentedebidoaunafalladelproducto,no
ladesechedirectamenteenelcontenedordereciclaje.Contacteconunaempresa
profesionaldereciclajedebateríasparasuposterior
3.Despuésdeunadescargaexcesiva,labateríanoarranca.Deséchelacomoseindica.
18
descartado.
procesamiento.
AKUMULATOR DO WÓZKA GOLFOWEGO
MODEL:YD384002 / YD512003 / YD704001
MODEL:YD384002 / YD512003 / YD704001
AKUMULATOR DO WÓZKA
To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne
zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej
interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim
go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie
informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.
GOLFOWEGO
- 1 -
Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie
przeczytać instrukcję obsługi.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega
następującym dwóm warunkom: (1) Urządzenie nie może powodować szkodliwych
zakłóceń oraz (2) Urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym
zakłócenia, które mogą powodować niepożądane
Niniejszy produkt podlega przepisom Dyrektywy Europejskiej 2012/19/WE. Symbol
przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt
wymaga selektywnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i
wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych tym
symbolem nie można wyrzucać razem z normalnymi odpadami domowymi, lecz
należy je dostarczyć do punktu zbiórki urządzeń elektrycznych i elektronicznych
przeznaczonych do recyklingu.
działanie.
Wysokie napięcie. Ryzyko porażenia prądem. Nie dotykać nieizolowanych zacisków
ani złączy.
Do obsługi urządzenia uprawniony jest wyłącznie personel upoważniony. Nie należy
demontować ani spalać urządzenia. Należy postępować zgodnie z instrukcjami dotyczącymi ładowania
Żadnych iskier! Żadnych płomieni! Zakaz palenia!
produktu.
Przechowywać poza zasięgiem dzieci.
- 2 -
Zastrzeżenie:
Przed użyciem produktu należy przeczytać instrukcję obsługi, aby upewnić się, że produkt
jest prawidłowo użytkowany po pełnym zrozumieniu. Po przeczytaniu należy zachować
instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości. Nieprawidłowa obsługa
produktu może spowodować poważne obrażenia u siebie lub innych osób, a także
uszkodzenie produktu i mienia. Po rozpoczęciu użytkowania produktu uznaje się, że użytkownik
zrozumiał, uznał i zaakceptował wszystkie warunki i treść niniejszego dokumentu.
Użytkownicy ponoszą odpowiedzialność za swoje działania i wszelkie wynikające z nich
konsekwencje. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek straty poniesione
przez użytkowników, którzy nie używają produktu zgodnie z instrukcją
Uwaga:
Przy pierwszym użyciu konieczna jest kalibracja akumulatora, głębokie
rozładowanie i ponowne naładowanie!
obsługi.
INSTRUKCJE
Z zastrzeżeniem przestrzegania przepisów prawa, nasza firma ma prawo ostatecznej interpretacji
niniejszego dokumentu i wszystkich powiązanych dokumentów dotyczących tego produktu. Dokument
ten może zostać zaktualizowany, zmieniony lub wycofany bez uprzedniego powiadomienia.
Ostrzeżenie
1. Umieszczanie tego produktu w pobliżu źródeł ciepła, takich jak źródła ognia lub piece grzewcze,
jest surowo zabronione.
2. Zabrania się dopuszczenia do kontaktu produktu z jakąkolwiek cieczą.
Nie zanurzać produktu w wodzie ani nie dopuszczać do jego zamoczenia. Nigdy nie używać produktu
w deszczowym lub wilgotnym otoczeniu.
3. Zabrania się używania tego produktu w środowisku, w którym występuje silne elektryczność
statyczna lub silne pole magnetyczne.
4. Zabrania się jakiegokolwiek rozmontowywania produktu lub przekłuwania go ostrymi przedmiotami.
- 3 -
Podczas transportu należy go odpowiednio zabezpieczyć, aby uniknąć drgań
5. Zabrania się używania przewodów i innych przedmiotów metalowych w celu spowodowania
i
zwarcia.
wymagania dotyczące
uderzenie.
użytkowania.
.
10. Unikaj uderzeń, upadków i gwałtownych wibracji. W przypadku poważnego
zewnętrznych, należy natychmiast wyłączyć zasilanie i zaprzestać używania urządzenia.
11. Jeśli podczas użytkowania produkt przypadkowo wpadnie do wody, należy go umieścić
w bezpiecznym, otwartym miejscu i trzymaj się z dala od produktu, dopóki nie zostanie on
całkowicie suchy. Wyschniętego produktu nie wolno ponownie używać. Proszę wyrzucić.
należy go prawidłowo utylizować zgodnie z metodami utylizacji opisanymi w niniejszej instrukcji. Jeśli
tego
13. Proszę ostrożnie umieścić ten produkt, aby zapobiec jego upadkowi.
przewrócić się i spowodować uszkodzenie. Jeśli produkt przewróci się i ulegnie poważnemu uszkodzeniu,
uszkodzony, należy natychmiast wyłączyć produkt i włożyć baterię
otwartej przestrzeni, z dala od materiałów łatwopalnych i ludzi, i złomować ją
zgodnie z lokalnymi przepisami i regulacjami.
14. Przechowuj produkt w miejscu niedostępnym dla dzieci i zwierząt domowych.
produktu
6. Nie używaj nieoryginalnych części ani akcesoriów. W razie konieczności wymiany skontaktuj się z
naszym kanałem sprzedaży, aby uzyskać informacje o zakupie.
informacja.
7. Podczas używania tego produktu należy ściśle przestrzegać temperatury otoczenia
określone w niniejszej instrukcji obsługi. Jeśli temperatura jest zbyt wysoka, bateria
Może się zapalić, a nawet wybuchnąć. Jeśli temperatura jest zbyt niska, produkt
wydajność ulegnie znacznemu obniżeniu, a nawet może nie spełniać
jeśli produkt się zapali, należy użyć sprzętu gaśniczego
zalecana kolejność: woda lub mgła wodna, piasek, koc gaśniczy, suchy
gaśnica proszkowa, gaśnica na dwutlenek węgla.
norm
8. Zabrania się umieszczania na tym produkcie innych ciężkich przedmiotów.
9. Zabrania się blokowania wentylatora siłą podczas użytkowania lub pozostawiania produktu w stanie wyłączonym.
pomieszczenie niewentylowane lub zakurzone.
12. Jeśli na interfejsie tego produktu znajdują się zabrudzenia, należy je wyczyścić za pomocą
sucha szmatka.
- 4 -
150Ah±5%
7680 Wh
57,6
44,8 61,6
- 5 -
VV
V
105Ah ±5%
7392 Wh
79,2 V
YD384002
38,4 V 150 Ah
38,4
20A
250A
300A(30S)
50mΩ
Początkowy opór wewnętrzny
Materiał skorupy Blacha
V
150Ah±5%
5760 Wh
43,2 V
33,6 V
YD704001
70,4 V 105 Ah
70,4
YD512003
51,2 V 150 Ah
51,2
25A
250A
300A(30S)
50mΩ
Blacha
V V
Model
Specyfikacje baterii
Napięcie nominalne
Pojemność nominalna
Energia nominalna
Standardowe ładowanie
Woltaż
Standardowe rozładowanie
Napięcie odcięcia
Standardowe ładowanie
Aktualny
Praca ciągła
Aktualny
Maksymalne rozładowanie
Aktualny
SPECYFIKACJE
15A
200A
300A30S
50mΩ
Blacha
PARAMETRÓW
Parametry standardowe
Typ
Po 4000 cyklach pozostała pojemność jest
- 6 -
nadal
baterii
funkcja
I
ochronna
Specyfikacje
Środowisko przechowywania
baterii
Żywotność baterii
Akumulator litowo-żelazowo-
temperatura pracy
fosforanowy
Temperatura środowiska pracy
0°C do 45°C
(zalecana temperatura otoczenia)
temperatura 20°C do 30°C) i
wilgotność
poniżej
70°C%
-10°C do 45°C
(zalecane przechowywanie)
temperatura 20°C do 30°C),
wilgotność poniżej
70%
0°C do 55°C
-20℃ do 55℃
ponad 80%
System zarządzania BMS 250A / 200A z
zabezpieczenie przed przeładowaniem, ładowanie za dużym prądem
ochrona, zabezpieczenie przed rozładowaniem nadprądowym,
zabezpieczenie przed zwarciem, wysokie rozładowanie
zabezpieczenie temperaturowe, rozładowanie niskie
ochrona przed wysoką temperaturą, ładowanie wysokie
zabezpieczenie temperaturowe, niski poziom naładowania
zabezpieczenie temperaturowe, wysoka temperatura FET
Temperatura ładowania
Temperatura rozładowania
I
ochrona
INSTRUKCJA
Wprowadzenie do wyglądu produktu
OBSŁUGI
- 7 -
I
Wprowadzenie do interfejsu LCD
1. Główny interfejs po
2. Strona wyświetlacza napięcia pojedynczego ogniwa
odblokowaniu
- 8 -
UART
J1
Wyświetl zewnętrzny
B+ jest podłączony do dodatniego bieguna
akumulatora. Napięcie jest ograniczone do 10–90
V.
podłącz RXD
połączTXD
Podłącz ujemny zacisk
interfejs
akumulatora
1
2
3
4
- 9 -
3. Schemat okablowania
Urządzenie z systemem iOS: Otwórz App Store i wyszukaj „[ZXH-BMS]”. Możesz też
UŻYCIE
Instrukcje
zeskanować kod, aby przejść do adresu pobierania i postępować zgodnie z
instrukcjami, aby dokończyć pobieranie i instalację.
Pobierz i zainstaluj aplikację. Po zakończeniu instalacji ikonę aplikacji znajdziesz na
ekranie głównym. Dotknij jej, aby ją otworzyć.
Urządzenie z systemem Android: Otwórz App Store i wyszukaj „[ZXH-BMS]”. Możesz
też zeskanować kod, aby przejść do adresu pobierania i postępować zgodnie z
instrukcjami, aby dokończyć pobieranie i instalację.
Pobierz i zainstaluj aplikację. Po zakończeniu instalacji ikonę aplikacji znajdziesz w
szufladzie aplikacji lub na ekranie głównym. Kliknij, aby ją otworzyć.
pobierania
PRODUKTU
Funkcja komunikacji aplikacji Bluetooth Aplikacja wyświetla
głównie: napięcie baterii litowej, prąd, pojemność, temperaturę i inne krzywe,
sterowanie przełącznikiem ładowania i rozładowywania, SOC, napięcie baterii, prąd
ładowania i rozładowywania, stan ochrony, podstawowe parametry itp. Dzięki
działaniu w tle można również ustawić parametry płytki zabezpieczającej baterię
litową, dzięki czemu stan zdrowia baterii litowej jest bardziej przejrzysty, co zapewnia
bezpieczeństwo baterii litowej.
AndroidiOS
- 10 -
(2) Zmiana baterii: Jeśli w urządzeniu znajduje się wiele baterii, można wyświetlić wiele nazw
Bluetooth na liście i szybko przełączać baterie, które mają zostać podłączone w interfejsie
czasu rzeczywistego.
(3) Połączenie za pomocą kodu skanowania: W prawym górnym rogu interfejsu czasu
rzeczywistego kliknij przycisk skanowania kodu, aby nawiązać bezpośrednie połączenie poprzez
zeskanowanie kodu kreskowego modułu Bluetooth.
(4) Wyszukaj Bluetooth: Na stronie z listą urządzeń, jeśli dostępnych jest wiele baterii, możesz
szybko znaleźć tę, którą chcesz podłączyć, wyszukując nazwę Bluetooth.
Instrukcja obsługi
aplikacji Android 5.0/10S 10.0 lub nowszy może być używany na urządzeniach
obsługujących Bluetooth 4.0, a po uzyskaniu uprawnień Bluetooth i GPS
może
Po
pomyślnej instalacji aplikacji otwórz ją i zezwól na połączenie Bluetooth. Aplikacja
automatycznie wyświetli informacje o lokalizacji (1) Łączenie/rozłączanie Bluetooth:
Po pomyślnym
zalogowaniu aplikacja przejdzie do listy Bluetooth i wybierze Bluetooth, z którym chcesz
nawiązać
(5) Rozłącz Bluetooth: Na stronie listy urządzeń kliknij opcję Rozłącz
.
połączenie.
biec.
- 11 -
Wskaźnik
METODA
Wyświetl opis
ŁADOWANIA
NORMALNE UŻYCIE ŁADOWARKI
Wskaźnik statusu:
Ładowanie prądem
zmiennym 1. Użytkowanie i środki
ostrożności Przed rozpoczęciem ładowania należy sprawdzić, czy parametry akumulatora
urządzenia OEM odpowiadają informacjom podanym na etykiecie ładowarki, a także upewnić się, że
urządzenie jest wyłączone.
Podczas ładowania należy najpierw podłączyć ładowarkę do akumulatora, a następnie podłączyć
wtyczkę zasilania. Po naładowaniu ładowarkę można podłączyć do akumulatora na czas nieokreślony,
zarówno do zastosowań pokładowych (wewnętrznych), jak i zewnętrznych
Jeśli użytkownik musi korzystać z samochodu elektrycznego w trakcie ładowania, należy
odłączyć kabel ładowarki przed normalnym użyciem samochodu
Wskaźnik baterii
elektrycznego.
(zewnętrznych).
Wskaźnik baterii
Miga na czerwono: Ładowanie
Zielone światło zawsze włączone:
Naprzemiennie czerwony i zielony
pełny
Znajdź i napraw usterki .
W przypadku awarii ładowarki postępuj zgodnie z
poniższą tabelą: (1) Błąd napięcia wejściowego: Sprawdź, czy napięcie
wejściowe spełnia wymagania.
(2) Przegrzanie maszyny: Należy pamiętać, że wentylacja w miejscu pracy nie pozwala na przykrycie
ładowarki żadnymi przedmiotami.
(3) Zwarcie wyjściowe: Sprawdź okablowanie zacisku wyjściowego, aby wyeliminować
(4) Brak akumulatora lub odwrotnie podłączony akumulator: Sprawdź połączenie
akumulatora i podłącz go prawidłowo.
zwarcie.
12
(5) Przegrzanie ładowarki: Upewnij się, że otwór wentylacyjny i przestrzeń wokół ładowarki są zapewnione.
odblokowane i oddalone od źródeł
Nie należy podejmować prób naprawy ani otwierania ładowarki, ponieważ może to stwarzać
obrażenia.
Aby sprawdzić, czy ładowarka jest kompatybilna z naszą firmą lub lokalnym dystrybutorem, prosimy o
13
kontakt.
ryzyko
ciepła.
.
Zawsze sprawdzaj połączenie między przewodem zasilającym ładowarki a
baterii, aby uniknąć porażenia prądem lub wycieku spowodowanego przez niewłaściwe
ładowanie.
Po długotrwałym użytkowaniu, gdy ładowarka jest odłączona od zasilania
zasilanie i baterię, można przetrzeć suchą szmatką lub użyć niewielkiej ilości
alkoholu przemysłowego do wycierania uporczywych plam. To część dobrego
konserwacja. Po długotrwałym użytkowaniu może gromadzić się duża ilość kurzu
na wentylatorze, co wpłynie na efekt chłodzenia. Do czyszczenia można użyć szczotki.
i próżnia.
Przed ładowaniem należy upewnić się, że natężenie prądu i napięcie
parametry tego produktu spełniają wymagania dotyczące ładowania akumulatora, w przeciwnym razie
akumulator może ulec uszkodzeniu.
parametry są ustawione poprawnie
Rutynowa
ostrzeżenie!
Podczas podłączania przewodów nie należy podłączać biegunów dodatniego i ujemnego odwrotnie, ponieważ
odwrotne podłączenie nie spowoduje jego uszkodzenia.
Jeżeli podczas ładowania miga czerwona kontrolka, należy:
natychmiast przestań ładować i zbadaj sprawę
Napięcie wewnętrzne ładowarki jest zbyt wysokie. Ponosisz odpowiedzialność za wszelkie
skutki nieautoryzowanego otwarcia w celach badawczych lub naprawczych.
Nie ładuj baterii, których nie można ładować.
Podczas ładowania bezwzględnie zabrania się dotykania wejścia i wyjścia pod napięciem.
terminal transmisyjny.
W przypadku uszkodzenia ładowarki w wyniku kolizji lub innych przyczyn,
części wewnętrzne są odsłonięte, nie dotykaj ich rękami, aby uniknąć
porażenie prądem i obrażenia.
konserwacja
3) Uwaga: Aby zapobiec zagrożeniu pożarem, produkt należy stosować wyłącznie w
11) Proszę nie rozmontowywać
14
produktu!
suchym
Zabrania się wymiany kabla kontrolera i ciągnięcia za niego.
Kabel zasilający należy mocno pociągnąć. Jeśli przewód zasilający jest uszkodzony, aby uniknąć ryzyka
obrażeń, należy zaprzestać używania ładowarki i skontaktować się z producentem. Temperatura
obudowa ładowarki może być wysoka podczas ładowania lub tuż po nim
Ładowanie. Nie dotykaj metalowej obudowy. Podczas ładowania
surowo zabrania się zakrywania wlotu i wylotu powietrza ładowarki, aby zapewnić
że wentylator ładowarki jest zabezpieczony, aby uniknąć obrażeń. Normalna praca.
Ładowarkę należy umieścić w wentylowanym i suchym miejscu, z dala od
materiały łatwopalne i wybuchowe w celu zapobiegania
i
pożarom.
1) Przed użyciem produktu należy zapoznać się ze wszystkimi instrukcjami i środkami ostrożności.
Ładuj wyłącznie akumulatory kwasowo-aluminiowe lub litowe.
w określonych okolicznościach. Inne rodzaje elektryczności mogą wybuchnąć
produkty wykorzystujące baterie.
2) Nie wystawiać produktu na działanie deszczu lub śniegu
Instrukcje
wentylowane pomieszczenie, wolne od łatwopalnych cieczy i gazów wybuchowych.
4) Podczas ładowania nie należy przykrywać produktu odzieżą ani
podobne przedmioty. Utrzymuj przepływ powietrza!
5) Używanie akcesoriów nie zalecanych lub niedostarczanych z akumulatorem
producent ładowarki może spowodować ryzyko pożaru, porażenia prądem lub obrażeń ciała
obrażenia.
6) Aby zmniejszyć ryzyko uszkodzenia wtyczek i przewodów elektrycznych, należy używać wtyczki
zamiast za przewód podczas odłączania produktu.
7) Pamiętaj, aby nie używać przedłużaczy, chyba że jest to absolutnie konieczne.
Niewłaściwe użycie przedłużaczy może być przyczyną pożaru i porażenia prądem.
8) Upewnij się, że lina jest ułożona w taki sposób, aby nie można było na nią nadepnąć ani się o nią potknąć.
przeładowane lub w inny sposób uszkodzone lub naprężone.
9) Nie używaj produktu, jeśli przewód lub wtyczka są uszkodzone – wymień je.
natychmiast!
10) Nie używaj produktu, jeśli został uderzony, upuszczony lub w inny sposób uszkodzony.
uszkodzony.
bezpieczeństwa
12) Aby zmniejszyć ryzyko porażenia prądem, odłącz przewód zasilający i gniazdo baterii
produktu przed próbą, serwisowaniem lub czyszczeniem. 13) Ten produkt jest
odpowiedni do użytku przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonych zdolnościach
fizycznych, sensorycznych lub intelektualnych, a także osoby nieposiadające doświadczenia i
wiedzy, pod warunkiem, że są nadzorowane lub poinstruowane w zakresie bezpiecznego
korzystania z urządzenia i rozumieją związane z tym ryzyko. Nie pozwalaj małym dzieciom obsługiwać
tego produktu bez nadzoru, ponieważ kabel może stwarzać ryzyko uduszenia, a małe części mogą
stwarzać ryzyko aspiracji lub połknięcia; 14) Zwierzęta nie mogą mieć kontaktu z tym
produktem. Wiadomo, że niektóre
zwierzęta uszkadzają kable elektryczne itp., co może stanowić potencjalne ryzyko porażenia
prądem i przegrzania. Ponadto kable i małe części mogą stwarzać ryzyko zadławienia się dla
zwierząt.
15) Po zakończeniu cyklu życia produktu, zużytego sprzętu elektrycznego i elektronicznego nie
należy wyrzucać razem z niesegregowanymi odpadami komunalnymi, lecz należy go
zbierać oddzielnie. Jako konsument odgrywasz ważną rolę w recyklingu produktów i
ochronie środowiska.
16) Wymieniając bezpiecznik, należy zastosować bezpiecznik tego samego typu i o tej samej
wartości.
17) Produkt należy przechowywać z dala od źródeł ciepła i nie wolno go używać w pobliżu
gazów łatwopalnych lub w innych środowiskach, w których występuje atmosfera łatwopalna lub
wybuchowa.
18) Używaj przewodów zasilających i wtyczek AC spełniających wymogi
obowiązujące w danym
19) Jeśli produkt posiada odizolowane przewody wyjściowe (bez złączy), nie będzie stwarzał żadnego
zagrożenia, ponieważ jest zabezpieczony przed zwarciem.
20) Ostrzeżenie: Wszelkie modyfikacje tego urządzenia są zabronione. Wszelkie
naprawy/serwisy powinny być wykonywane przez wykwalifikowany personel, który może uzyskać
pomoc, kontaktując się z producentem lub jego przedstawicielem.
kraju.
15
CZĘSTO ZADAWANE PYTANIA I ŚRODKI OSTROŻNOŚCI DOTYCZĄCE
1 6
PRODUKTU
1. Jakiego typu baterii używa produkt?
W tym produkcie zastosowano wysokiej jakości akumulatory litowo-żelazowo-fosforanowe o wyższym
współczynniku bezpieczeństwa.
2. Jak sprawdzić, jak długo produkt może dostarczać energię?
Ekran LCD tego produktu wyświetla czas pracy baterii. W przypadku urządzeń o stabilnym
zużyciu energii, czas ten można oszacować.
3. Jak przechowywać produkt?
Podczas przechowywania należy najpierw zamknąć produkt, a następnie przechowywać
go w suchym, wentylowanym miejscu w temperaturze pokojowej. Nie przechowywać
produktu w wilgotnym środowisku. Podczas długotrwałego przechowywania zaleca się
rozładowywanie akumulatora do 30% i ładowanie go do 60% co trzy miesiące, aby wydłużyć
żywotność produktu.
4. Jak sprawdzić, czy produkt się ładuje?
Podczas ładowania na ekranie LCD będzie wyświetlany pozostały czas ładowania, a wskaźnik
mocy (oprócz procentowej wartości naładowania baterii) zacznie przesuwać się od dołu do
góry. Zostanie wyświetlona moc ładowania.
5. Jeśli produkt ma bardzo niski poziom naładowania baterii i pozostaje bezczynny przez
zbyt długi czas, przejdzie w tryb głębokiego uśpienia. Przed ponownym użyciem
produkt należy naładować.
6. Jeśli wymagane jest długotrwałe przechowywanie, należy ładować i rozładowywać
produkt raz na 3 miesiące (czyli najpierw rozładować produkt do 30%, a następnie
naładować go do 60%).
7. Ze względów bezpieczeństwa nie należy przechowywać produktu w temperaturze
powyżej 45°C lub poniżej -10°C przez dłuższy czas.
8. Aby wydłużyć żywotność akumulatora, zaleca się używanie i przechowywanie tego
produktu w temperaturze od 20°C do 30°C, z dala od źródeł wody, źródeł ciepła i innych
metalowych przedmiotów.
9. Jeśli po użyciu poziom naładowania baterii tego produktu spadnie poniżej 10%, należy
naładować go do 60% przed schowaniem. Długotrwałe nieużywanie, gdy bateria jest
bardzo słaba, spowoduje nieodwracalne uszkodzenie rdzenia baterii i skróci żywotność
produktu.
10. Dokręć wszystkie połączenia kablowe, gdyż luźne połączenia mogą spowodować stopienie
się zacisków lub ich
ochroni go przed poważnymi problemami elektrycznymi.
zapalenie.
11. Nie przekłuwać, nie upuszczać, nie zgniatać, nie spalać, nie przebijać, nie potrząsać ani nie uderzać akumulatora.
12. Akumulator powinien być podczas transportu solidnie zamocowany, aby zapobiec
uderzeniom lub upadkowi.
13. Kable powinny być solidnie zamocowane na twardym podłożu i dobrze zawiązane, aby
uniknąć łuków elektrycznych i iskier spowodowanych tarciem. Nie należy umieszczać na nich
ciężkich przedmiotów przez dłuższy czas, ponieważ może to spowodować ich uszkodzenie w
wyniku zwarć wewnętrznych.
15. Jeśli obudowa akumulatora jest uszkodzona, nie dotykaj odsłoniętego elektrolitu ani
proszku. W przypadku kontaktu odsłoniętego elektrolitu lub proszku ze skórą lub oczami należy
natychmiast przepłukać je dużą ilością wody i zasięgnąć porady lekarza.
16. Używaj wyłączników, bezpieczników lub przełączników rozłączających, które zostały prawidłowo skonfigurowane
14. Nie zanurzaj baterii w wodzie, niezależnie od tego, czy jest używana, czy w trybie
przez wykwalifikowanego elektryka, licencjonowanego instalatora lub osobę z numerem kierunkowym.
uprawnienia do ochrony wszystkich urządzeń elektrycznych w systemie. Akumulatory posiadają
wbudowany system zarządzania akumulatorami (BMS), który chroni ogniwa przed
przeładowaniem, nadmiernym rozładowaniem i przetężeniem, ale sam ten system nie
czuwania.
Osoby nieprofesjonalnie nie mogą otwierać, demontować ani modyfikować baterii.
.
17
UTYLIZACJA
18
BATERII
1. Jeśli pozwalają na to warunki, należy całkowicie rozładować baterię tego produktu
przed umieszczeniem go w wyznaczonym pojemniku na zużyte baterie. Produkt
zawiera baterie, które są niebezpiecznymi substancjami chemicznymi i których
surowo zabrania się wyrzucania do zwykłych pojemników na śmieci. Szczegółowe
informacje można znaleźć w lokalnych przepisach dotyczących recyklingu i utylizacji
baterii.
2. Jeśli baterii nie można całkowicie rozładować z powodu awarii produktu, nie należy jej
wrzucać bezpośrednio do pojemnika na zużyte baterie. Należy skontaktować się z
profesjonalną firmą zajmującą się recyklingiem baterii w celu dalszego
3. Po nadmiernym rozładowaniu akumulator nie uruchomi się. Należy go wyrzucić zgodnie z lokalnymi przepisami.
przetwarzania.
wyrzucony.
GOLFKAR
MODEL: YD384002 / YD512003 / YD704001
ACCU
MODEL: YD384002 / YD512003 / YD704001
GOLFKAR
Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u
het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing
duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het
product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de
hoogte stellen van eventuele technologische of software-updates voor ons product.
ACCU
- 1 -
Waarschuwing: om het risico op letsel te verminderen, moet de gebruiker de
gebruiksaanwijzing zorgvuldig lezen.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de
volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie
veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief
interferentie die ongewenste werking kan veroorzaken.
Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EG.
Het symbool met een doorgekruiste vuilnisbak geeft aan dat het product
in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het
product en alle accessoires die met dit symbool zijn gemarkeerd. Producten
die als zodanig zijn gemarkeerd, mogen niet met het normale huisvuil worden
weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor de
recycling van elektrische en elektronische apparaten.
Geen vonken! Geen vlammen! Niet roken!
Hoge spanning. Gevaar voor schokken. Raak geen ongeïsoleerde aansluitingen
of connectoren aan.
Alleen bevoegd personeel mag het product bedienen. Niet demonteren of
verbranden. Volg de instructies voor het opladen van het
Buiten bereik van kinderen houden
product.
- 2 -
Let op:
Bij het eerste gebruik moet de accu worden gekalibreerd. Dit betekent
dat de accu volledig moet worden ontladen en daarna weer moet worden opgeladen!
INSTRUCTIES
Disclaimer
Lees voor gebruik van het product de gebruikershandleiding van dit product om ervoor te
zorgen dat het product correct wordt gebruikt nadat u het volledig hebt begrepen. Bewaar de
gebruikershandleiding na het lezen op een veilige plaats voor toekomstig gebruik. Als u dit
product niet correct bedient, kunt u ernstig letsel aan uzelf of anderen veroorzaken, of
schade aan het product en eigendommen veroorzaken. Zodra u dit product gebruikt, wordt
ervan uitgegaan dat u alle voorwaarden en inhoud van dit document hebt begrepen, erkend
en geaccepteerd. Gebruikers beloven verantwoordelijk te zijn voor hun eigen acties en alle
daaruit voortvloeiende gevolgen. Ons bedrijf is niet verantwoordelijk voor enig verlies
veroorzaakt door gebruikers die het product niet gebruiken in overeenstemming met
de gebruikershandleiding.
Mits naleving van wet- en regelgeving, heeft ons bedrijf het laatste recht om dit
document en alle gerelateerde documenten voor dit product te interpreteren. Het kan
zonder voorafgaande kennisgeving worden bijgewerkt, herzien of beëindigd.
Waarschuwing
1. Het is ten strengste verboden om dit product in de buurt van warmtebronnen, zoals vuurbronnen
of verwarmingstoestellen, te plaatsen.
2. Het is ten strengste verboden om dit product in contact te laten komen met vloeistoffen.
Dompel dit product niet onder in water en zorg ervoor dat het niet nat wordt. Gebruik dit product nooit
in regenachtige of vochtige omgevingen.
3. Het is verboden dit product te gebruiken in een omgeving met sterke statische elektriciteit of een
sterk magnetisch veld.
4. Het is verboden om dit product op welke manier dan ook te demonteren of te doorboren met scherpe
voorwerpen.
- 3 -
5. Het is verboden om draden of andere metalen voorwerpen te gebruiken om kortsluiting te
van dit product
veroorzaken
11. Als het product tijdens gebruik per ongeluk in het water valt, plaats het dan
12. Als er vuil op de interface van dit product zit, veeg het dan schoon met een
droge doek.
terug
.
6. Gebruik geen onofficiële onderdelen of accessoires. Als u deze moet vervangen, neem dan
contact op met ons verkoopkanaal voor informatie over de relevante aankoopvoorwaarden.
informatie.
7. Houd u bij het gebruik van dit product strikt aan de omgevingstemperatuur
zoals aangegeven in deze gebruikershandleiding. Als de temperatuur te hoog is, kan de batterij
kan vlam vatten of zelfs exploderen. Als de temperatuur te laag is, kan het product
de prestaties zullen ernstig worden verminderd en het kan zelfs zo zijn dat het niet meer aan de normale eisen voldoet
gebruiksvereisten.
8. Het is niet toegestaan om andere zware voorwerpen op dit product te stapelen.
9. Het is verboden om de ventilator tijdens gebruik met geweld te blokkeren of dit product in de koelkast te laten staan.
een ongeventileerde of stoffige ruimte.
10. Vermijd stoten, vallen en hevige trillingen. Als er sprake is van een ernstige
Als er sprake is van externe invloeden, schakel dan onmiddellijk de stroom uit en stop met het gebruik ervan.
Zorg ervoor dat u het tijdens het transport goed vastzet om trillingen en
invloed.
in een veilige open ruimte en blijf uit de buurt van het product totdat het product is
volledig droog. Het gedroogde product mag niet opnieuw worden gebruikt. Gooi het weg.
op de juiste manier afvoeren volgens de verwijderingsmethoden in deze handleiding. Als de
Als het product vlam vat, gebruik dan brandblusapparatuur in de
volgende aanbevolen volgorde: water of waternevel, zand, branddeken, droog
poeder-,
13. Plaats dit product voorzichtig om te voorkomen dat het product valt.
omvallen en schade veroorzaken. Als het product omvalt en ernstig beschadigd raakt,
beschadigd, schakel het product dan onmiddellijk uit en plaats de batterij terug
een open ruimte, uit de buurt van brandbare stoffen en mensen, en gooi het in de prullenbak
in overeenstemming met de plaatselijke wet- en regelgeving.
14. Bewaar dit product buiten bereik van kinderen en huisdieren.
kooldioxidebrandblusser.
- 4 -
105Ah
44,8V
±5%
61,6 V
33,6V
Initiële interne weerstand
Shell-materiaal
YD704001
70,4V 105Ah
YD512003
51,2V 150Ah
- 5 -
51,2V 70,4V
20A
250A
300A(30S)
ÿ50mÿ
Plaatwerk
Model
Batterijspecificaties
Nominale spanning
Nominale capaciteit
Nominale energie
Standaard opladen
Spanning
Standaardontlading
Afsluitspanning
Standaard opladen
Huidig
Continu werken
Huidig
Maximale ontlading
150Ah±5%
5760Wh
15A
200A
300A (30S)
ÿ50mÿ
Plaatwerk
43,2V
Huidig
7392Wh
79,2V
150Ah±5%
7680Wh
25A
250A
300A(30S)
ÿ50mÿ
Plaatwerk
57,6V
PARAMETERSPECIFICATIES
Standaardparameters
YD384002
38,4V 150Ah
38,4V
Opslagomgeving
Batterijspecificaties
Lithium-ijzerfosfaatbatterij
Werkomgevingstemperatuur
Na 4000 cycli is de resterende capaciteit nog
Levensduur van de
Oplaadtemperatuur
Ontladingstemperatuur
werktemperatuur
batterij
steeds
En
Batterijtype
0 ° C tot 45 ° C
(aanbevolen omgevingstemperatuur)
temperatuur 20 ° C tot 30 ° C)
en vochtigheid
onder 70
°C%
-10 ° C tot 45 °
C (aanbevolen bewaartemperatuur)
temperatuur 20 ° C tot 30 ° C),
luchtvochtigheid onder
70%
0°C tot 55°C
-20ÿ tot 55ÿ
meer dan 80%
250A / 200A BMS-beheersysteem, met
overbelastingsbeveiliging, opladen met overstroom
bescherming, ontladingsbeveiliging tegen overstroom,
kortsluitbeveiliging, ontlading hoog
temperatuurbeveiliging, lage ontlading
temperatuurbeveiliging, opladen hoog
temperatuurbeveiliging, opladen laag
temperatuurbeveiliging, FET hoge temperatuur
En
beschermingsfunctie
bescherming
- 6 -
Introductie van het uiterlijk van het product
GEBRUIKERSHANDLEIDING
- 7 -
Introductie van de LCD-
- 8 -
interface
1. Hoofdinterface na het
En
ontgrendelen
2. Weergavepagina voor de spanning van een enkele cel
UART
B+ wordt aangesloten op de positieve pool van
de accu. De spanning is begrensd tot 10-90 V.
RXD aansluiten
connectTXD
Sluit de negatieve pool van de batterij
J1
Externe
weergeven
interface
aan
1
2
3
4
- 9 -
3. Bedradingsschema
iOS-apparaat: Open de App Store en zoek naar "[ZXH-BMS]". Of scan de code om
direct naar het downloadadres te gaan en volg de instructies om het
downloaden en installeren te voltooien.
Download en installeer de applicatie. Zodra de installatie is voltooid, vindt u het
pictogram van de app op uw startscherm. Tik erop om de app te openen.
Android-apparaat: Open de App Store en zoek naar "[ZXH-BMS]". Of scan de code
om direct naar het downloadadres te gaan en volg de instructies om het downloaden
en installeren te voltooien.
Download en installeer de applicatie. Nadat de installatie is voltooid, vindt u het
pictogram van de app in de app-lade of op het startscherm. Klik erop om de app te
- 10 -
openen.
Downloadinstructies
PRODUCTGEBRUIK
Communicatiefunctie van de Bluetooth-applicatie De
APP geeft voornamelijk het volgende weer: spanning, stroom, capaciteit,
temperatuur en andere curven van de lithium-batterij, bediening van de laad- en
ontlaadschakelaar, SOC, batterijspanning, laad- en ontlaadstroom,
beveiligingsstatus, basisparameters, enz. Via de achtergrondmachtigingsbewerking
kunt u ook de parameters van het beschermingsbord voor de lithium-batterij
instellen, zodat de gezondheidsstatus van de lithium-batterij transparanter is en de
veiligheid van de lithium-batterij wordt gewaarborgd.
AndroidiOS
Toegang : Nadat de app succesvol is geïnstalleerd, opent u de app en geeft u toestemming
om Bluetooth te activeren. De app verschijnt automatisch om locatiegegevens op
te halen. (1)
Bluetooth-verbinding/-verbinding verbreken: Na succesvolle aanmelding springt de app naar
de Bluetooth-lijst en selecteert de Bluetooth die u wilt
- 11 -
verbinden.
APP-
gebruikershandleiding Android 5.0/10S 10.0 of later kan worden gebruikt op
apparaten die Bluetooth 4.0 ondersteunen. Zodra u Bluetooth- en GPS-machtigingen hebt, kunt u
kan
(3) Verbinding via scancode: Klik in de rechterbovenhoek van de realtime-interface op de knop voor het
scannen van de code om rechtstreeks verbinding te maken door de barcode van de Bluetooth-module te
scannen.
(4) Bluetooth zoeken: Als er op de pagina met de apparatenlijst meerdere batterijen staan, kunt u snel
de batterij vinden die u wilt verbinden door te zoeken op de Bluetooth-naam.
rennen.
(2) Batterijen verwisselen: Wanneer er meerdere batterijen zijn, kunt u meerdere Bluetooth-namen in de
lijst bekijken en snel de batterij verwisselen die moet worden aangesloten op de realtime-interface.
(5)Bluetooth verbreken: Klik op de pagina met de apparatenlijst op Verbinding verbreken
.
12
Indicator
NORMAAL GEBRUIK VAN DE OPLADER
Weergavebeschrijving
Statusindicator:
OPLAADMETHODE
AC-opladen 1.
Gebruik en voorzorgsmaatregelen
Controleer vóór het opladen of de batterijparameters van het OEM-apparaat
overeenkomen met de informatie op het etiket van de lader en zorg ervoor dat het apparaat is
uitgeschakeld.
Sluit bij het opladen eerst de lader aan op de accu en steek vervolgens de stekker in
het stopcontact. Eenmaal opgeladen, kan de lader onbeperkt op de accu worden
aangesloten voor zowel interne als externe
Als u de elektrische auto tijdens het opladen wilt gebruiken, dient u de laadkabel
los te koppelen voordat u de elektrische auto normaal gebruikt.
toepassingen.
Knipperend rood: Opladen
Het groene licht staat altijd aan: vol
Batterij-
Batterij-indicator
Storingen opsporen en
indicator
Afwisselend rood en groen
verhelpen Als de oplader defect raakt, volg dan de volgende
tabel: (1) Fout in ingangsspanning: Controleer of de ingangsspanning wel of
niet aan de vereisten voldoet.
(2) Oververhitting van de machine: Let op dat de ventilatie van de werkplek niet toelaat
dat er iets op de lader wordt afgedekt.
(3) Kortsluiting aan de uitgang: Controleer de bedrading van de uitgangsaansluiting om
kortsluiting uit te sluiten.
(4) Geen batterij of omgekeerde batterij: Controleer de batterijverbinding en sluit
de batterij correct aan.
(5) Oververhitting van de lader: zorg ervoor dat de ventilatieopeningen en de ruimte voor de lader vrij blijven.
vrij en uit de buurt van warmtebronnen.
Probeer de oplader niet te repareren of te openen, omdat dit een risico op
blessure.
Neem contact op met ons bedrijf of een plaatselijke dealer om te controleren of de
parameters zijn correct
Routineonderhoud
ingesteld
lader
.
Controleer altijd de verbinding tussen het netsnoer van de oplader en de
batterij om elektrische schokken of lekkage-ongelukken te voorkomen die worden veroorzaakt door onjuist gebruik
opladen.
Na langdurig gebruik, wanneer de lader van het stroomnet wordt losgekoppeld
voeding en batterij, kunt u deze afnemen met een droge doek, of een kleine hoeveelheid gebruiken
van industriële alcohol om hardnekkige vlekken te verwijderen. Dit is onderdeel van een goede
onderhoud. Na langdurig gebruik kan er een grote hoeveelheid stof ophopen
op de ventilator, wat het koeleffect beïnvloedt. Je kunt een borstel gebruiken om schoon te maken.
en vacuüm.
Controleer voor het opladen of de stroom en spanning correct zijn
De parameters van dit product voldoen aan de laadvereisten van uw accupakket. Anders kan het
accupakket beschadigd
waarschuwing!
Sluit bij het bedraden de positieve en negatieve polen niet verkeerd om aan, omdat
omgekeerde aansluiting zal het niet beschadigen.
Als het rode indicatielampje tijdens het opladen knippert, moet u:
Stop onmiddellijk met opladen en onderzoek
De interne spanning van de lader is te hoog. U bent verantwoordelijk voor eventuele
gevolgen van ongeoorloofde opening voor onderzoek of reparatie.
Laad geen niet-oplaadbare batterijen op.
Tijdens het opladen is het ten strengste verboden om de ingangs- en uitgangsspanning aan te raken.
uitzendterminal.
Wanneer de oplader beschadigd is door een botsing of andere redenen en de
interne onderdelen zijn blootgesteld, raak deze niet met uw handen aan om
elektrische schok en letsel.
raken.
13
Het is ten strengste verboden de controllerkabel te vervangen en trek de kabel niet uit het stopcontact.
kabel krachtig los te maken. Als het netsnoer beschadigd is, stop dan met het gebruik van de oplader
en neem contact op met de fabrikant om het risico op letsel te voorkomen. De temperatuur van
de laderbehuizing kan tijdens het opladen of net erna hoog zijn
opladen. Raak de metalen behuizing niet aan. Tijdens het opladen is het
Het is ten strengste verboden om de luchtinlaat en -uitlaat van de lader af te dekken om
dat de ventilator van de lader beschermd is om letsel te voorkomen. Normale werking. De
De oplader moet in een geventileerde en droge omgeving worden geplaatst, uit de buurt van
ontvlambare en explosieve materialen om brand te
1) Lees alle instructies en voorzorgsmaatregelen voordat u dit product gebruikt.
Laad alleen oplaadbare aluminium-zuur batterijen of lithium batterijen op
onder bepaalde omstandigheden. Andere soorten elektriciteit kunnen exploderen.
producten die batterijen gebruiken.
2) Stel het product niet bloot aan regen of sneeuw
3) Let op: Om brandgevaar te voorkomen mag het product alleen in een droge en droge omgeving worden gebruikt.
geventileerde ruimte, vrij van brandbare vloeistoffen en explosieve gassen.
4) Bedek het product tijdens het opladen niet met kleding of
vergelijkbare artikelen. Laat de lucht stromen!
5) Gebruik van accessoires die niet door de batterij worden aanbevolen of meegeleverd
De fabrikant van de oplader kan leiden tot brandgevaar, elektrische schokken of persoonlijk letsel.
blessure.
6) Om het risico op schade aan elektrische stekkers en snoeren te verminderen, gebruikt u de stekker
in plaats van het snoer wanneer u het product loskoppelt.
7) Zorg ervoor dat u geen verlengsnoeren gebruikt, tenzij dit absoluut noodzakelijk is.
Onjuist gebruik van verlengsnoeren kan brandgevaar en gevaar voor elektrische schokken opleveren.
8) Zorg ervoor dat het touw zo ligt dat er niet op gestapt kan worden en dat men er niet over kan struikelen.
over of op een andere manier beschadigd of belast is.
9) Gebruik het product niet met beschadigde snoeren of stekkers - vervang ze
onmiddellijk!
10) Gebruik het product niet als het is geraakt, gevallen of anderszins beschadigd.
11) Haal het product niet uit
14
elkaar!
beschadigd.
voorkomen.
Veiligheidsinstructies
12) Om het risico op een elektrische schok te verminderen, dient u het netsnoer en de batterijaansluiting
van het product los te koppelen voordat u het product probeert te repareren of te
reinigen. 13) Dit product is geschikt voor gebruik door kinderen van 8 jaar en ouder en personen met
verminderde fysieke, sensorische of intellectuele vermogens of gebrek aan ervaring en kennis, mits zij
onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en
de betrokken risico's begrijpen. Laat jonge kinderen dit product niet zonder toezicht hanteren, aangezien de
kabel een wurgingsrisico kan vormen en de kleine onderdelen een risico op aspiratie of inslikken kunnen
vormen. 14) Dieren mogen niet in contact komen met dit product. Het is bekend dat sommige dieren
elektrische kabels, enz. beschadigen, wat
een potentieel risico op elektrocutie en oververhitting kan vormen. Bovendien kunnen kabels en kleine
onderdelen een verstikkingsgevaar voor dieren
15) Wanneer een product het einde van zijn levenscyclus bereikt, mag afgedankte elektrische en
elektronische apparatuur niet samen met het ongescheiden gemeentelijk afval worden
weggegooid, maar moet deze apart worden ingezameld. Als consument speelt u een belangrijke
rol bij de recycling van producten en de bescherming van het milieu.
vormen.
16) Wanneer u een zekering vervangt, moet u een zekering van hetzelfde type en dezelfde waarde
gebruiken.
17) Het product moet uit de buurt van warmtebronnen worden gehouden en mag niet in de buurt van
ontvlambare gassen of in andere omgevingen met een ontvlambare of explosieve atmosfeer worden
gebruikt.
18) Gebruik netsnoeren en stekkers die voldoen aan de landspecifieke vereisten.
19) Als het product wordt geleverd met gestripte uitgangsdraden (zonder connectoren), levert het geen
gevaar op, omdat het product is beveiligd tegen kortsluiting.
20) Waarschuwing: Wijzigingen aan dit apparaat zijn niet toegestaan. Reparaties/
onderhoud dienen te worden uitgevoerd door gekwalificeerd personeel dat voor assistentie contact kan
opnemen met de fabrikant of diens vertegenwoordiger.
15
1. Welk type batterij gebruikt het product?
Dit product maakt gebruik van hoogwaardige lithium-ijzerfosfaatbatterijen met een hogere
veiligheidsfactor.
2. Hoe weet je hoe lang het product stroom kan leveren?
Het LCD-scherm van dit product geeft de batterijduur weer. Voor apparaten met een over het
algemeen stabiel stroomverbruik kan deze tijd worden geschat.
3. Hoe bewaar ik het product?
Sluit dit product eerst af bij opslag en bewaar het vervolgens op een droge, geventileerde
plaats bij kamertemperatuur. Bewaar dit product niet in een vochtige omgeving. Bij langdurige
opslag is het raadzaam om de batterij elke drie maanden tot 30% te ontladen en tot 60% op
te laden om de levensduur van dit product te verlengen.
PRODUCT-FAQ'S EN
4. Hoe weet ik of het product wordt opgeladen?
Tijdens het opladen wordt op het LCD-scherm de resterende oplaadtijd weergegeven en begint
de stroomindicator (behalve het batterijpercentage) van onder naar boven te lopen en wordt het
laadvermogen weergegeven.
5. Als het product een ernstig laag vermogen heeft en te lang niet wordt gebruikt,
schakelt het product over naar de diepe slaapstand en moet het worden opgeladen
voordat het weer kan worden gebruikt.
6. Indien het product voor langere tijd moet worden opgeslagen, dient u het eens in
de 3 maanden op te laden en te ontladen (dat wil zeggen: ontlaad het product eerst tot 30%
en laad het vervolgens op tot 60%).
7. Om veiligheidsredenen mag u dit product niet langdurig bewaren in een omgeving met
temperaturen boven de 45ÿ of onder de -10ÿ.
8. Om de levensduur van de batterij te verlengen, wordt aanbevolen dit product te gebruiken
of te bewaren in een omgeving met een temperatuur van 20°C tot 30°C, uit de buurt van
waterbronnen, warmtebronnen en andere metalen voorwerpen.
9. Als het vermogen van dit product na gebruik minder dan 10% bedraagt, laad het dan op tot
60% voordat u het opbergt. Langdurige inactiviteit met een zeer lage accuspanning kan
onherstelbare schade aan de accukern veroorzaken en de levensduur van het product
verkorten.
VOORZORGSMAATREGELEN
1 6
14. Dompel de batterij niet onder in water, ongeacht of deze in gebruik is of in de stand-bymodus staat.
Niet-professionele technici mogen de batterij niet openen, demonteren of modificeren.
10. Zorg ervoor dat alle kabelverbindingen goed vastzitten, want losse kabelverbindingen kunnen ervoor
zorgen dat de aansluitingen smelten of vlam vatten.
11. De batterij mag niet worden doorboord, laten vallen, geplet, verbrand, doorboord, geschud of geraakt.
12. De accu moet tijdens het transport stevig worden vastgezet om botsingen of vallen te
voorkomen.
13. Kabels moeten stevig worden vastgezet op een stevige ondergrond en stevig worden vastgebonden
om vonken en vonken door wrijving te voorkomen. Plaats er geen zware voorwerpen langdurig op,
aangezien dit schade kan veroorzaken door interne
15. Raak de blootliggende elektrolyt of het poeder niet aan als de batterijbehuizing beschadigd is.
Onbedekte elektrolyten of poeders die in contact komen met de huid of ogen, moeten onmiddellijk met
veel water worden afgespoeld en daarna een arts raadplegen.
kortsluiting.
16. Gebruik stroomonderbrekers, zekeringen of schakelaars die correct zijn geconfigureerd door een
erkende elektricien, erkende installateur of netnummer
autoriteit om alle elektrische apparatuur in uw systeem te beschermen. Batterijen hebben een ingebouwd
batterijbeheersysteem (BMS) dat de cellen beschermt tegen overladen, te diep ontladen en
overstroom, maar dit alleen beschermt uw systeem niet tegen ernstige elektrische
.
problemen.
17
18
BATTERIJVERWIJDERING
1. Zorg ervoor dat de batterij van dit product volledig ontladen is voordat u het product in de
daarvoor bestemde batterijrecyclingbak plaatst, indien de omstandigheden het
toelaten. Dit product bevat batterijen, die gevaarlijke chemicaliën bevatten en die
absoluut niet in de gewone afvalbakken mogen worden gegooid. Volg voor meer
informatie de lokale wet- en regelgeving met betrekking tot het recyclen en afvoeren van
batterijen.
2. Als de batterij niet volledig ontladen kan worden vanwege een defect aan het product zelf,
gooi de batterij dan niet direct in de batterijrecyclingbak. Neem contact op met een
professioneel batterijrecyclingbedrijf voor verdere verwerking.
3. Na overontlading start de accu niet meer. Gooi de accu weg als huishoudelijk afval.
weggegooid.
Golfbilsbatteri
MODELL: YD384002 / YD512003 / YD704001
- 1 -
Golfbilsbatteri
MODELL: YD384002 / YD512003 / YD704001
Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant
innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår
användarmanual. Produktens utseende ska vara beroende av den
produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig
igen om det finns några teknik- eller programuppdateringar för vår produkt.
Varning – För att minska risken för skador måste användaren
Denna produkt omfattas av bestämmelserna i EU-direktiv 2012/19/EG.
Symbolen som visar en överstruken soptunna indikerar att produkten
kräver separat sophämtning inom Europeiska unionen. Detta gäller produkten
och alla tillbehör som är märkta med denna symbol. Produkter som är märkta
som sådana får inte kasseras med vanligt hushållsavfall, utan måste lämnas till
en insamlingsplats för återvinning av elektriska och elektroniska
Inga gnistor! Inga lågor! Rökning förbjuden!
apparater.
läsa
instruktionsmanualen noggrant.
Denna enhet uppfyller del 15 i FCC-reglerna. Användning är underkastad följande
två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet
måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka
oönskad drift.
Högspänning. Risk för elektriska stötar. Rör inte vid oisolerade terminaler eller
kontakter.
Endast behörig personal får använda produkten. Får inte monteras isär
eller brännas. Följ produktens
Förvaras utom räckhåll för barn
laddningsanvisningar.
- 2 -
Med förbehåll för att lagar och förordningar följs har vårt företag den slutgiltiga rätten
att tolka detta dokument och alla relaterade dokument för denna produkt. Det kan
komma att uppdateras, revideras eller upphöra utan föregående
- 3 -
meddelande.
INSTRUKTIONER
Friskrivningsklausul Innan du använder produkten, läs igenom användarmanualen för att
säkerställa korrekt användning och fullständig förståelse. Förvara användarmanualen på ett
säkert ställe för framtida referens efter att du har läst den. Om du inte använder produkten
korrekt kan du orsaka allvarliga skador på dig själv eller andra, eller orsaka skador på
produkten och egendom. När du har använt produkten anses du ha förstått, bekräftat och
accepterat alla villkor och innehåll i detta dokument. Användare lovar att vara ansvariga för
sina egna handlingar och alla konsekvenser som uppstår därav. Vårt företag ansvarar inte för
några förluster som orsakas av att användare inte använder produkten i enlighet med
användarmanualen.
Varning
Obs:
Första användningen kräver en kalibrering av batteriet, en djup
fullständig urladdning följt av en laddning
1. Det är strängt förbjudet att placera denna produkt nära värmekällor, såsom
eldkällor eller värmeugnar.
2. Det är strängt förbjudet att låta denna produkt komma i kontakt med någon vätska.
Doppa inte produkten i vatten och gör den inte våt. Använd aldrig produkten i regniga
eller fuktiga miljöer.
3. Det är förbjudet att använda denna produkt i miljöer med stark statisk elektricitet
eller starka magnetfält.
4. Det är förbjudet att ta isär denna produkt på något sätt eller punktera den med
vassa föremål.
krävs!
produkten börjar brinna, använd brandsläckningsutrustning i
13. Placera produkten försiktigt för att förhindra att den faller
och orsakar skador. Om produkten välter och blir allvarligt
skadad, stäng av produkten omedelbart, sätt i batteriet
ett öppet område, borta från brännbara ämnen och människor, och skrot den
11. Om produkten av misstag faller i vattnet under användning, vänligen placera den
på ett säkert öppet område och håll dig borta från produkten tills den är
helt torr. Den torkade produkten får inte användas igen. Kassera
av den på rätt sätt enligt kasseringsmetoderna i den här manualen.
i
Om
5. Det är förbjudet att använda ledningar eller andra metallföremål för att orsaka kortslutning.
av denna produkt
.
6. Använd inte oofficiella delar eller tillbehör. Om du behöver byta ut dem, vänligen
kontakta vår försäljningskanal för att fråga om relevanta köp.
information.
7. Följ noggrant omgivningstemperaturen när du använder den här produkten
som anges i denna användarmanual. Om temperaturen är för hög kan batteriet
kan fatta eld eller till och med explodera. Om temperaturen är för låg kan produkten
prestandan kommer att minskas avsevärt, och den kan till och med misslyckas med att uppnå normala
användningskrav.
8. Det är förbjudet att stapla andra tunga föremål ovanpå denna
i enlighet med lokala lagar och förordningar.
14. Förvara denna produkt utom räckhåll för barn och husdjur.
produkt.
9. Det är förbjudet att blockera fläkten med våld under användning eller att lämna produkten i
ett oventilerat eller dammigt utrymme.
10. Undvik stötar, fall och kraftiga vibrationer. Om det uppstår en allvarlig
yttre påverkan, stäng av strömmen omedelbart och sluta använda den.
Fäst den ordentligt under transport för att undvika vibrationer och
inverkan.
följande rekommenderade ordning: vatten eller vattendimma, sand, brandfilt, torrt
pulver, koldioxid brandsläckare.
12. Om det finns smuts på produktens yttre gränssnitt, torka av det med en
torr trasa.
- 4 -
44,8V
YD384002
38,4V 150Ah
- 5 -
61,6V
38,4V
150 Ah ± 5 %
7680Wh
57,6V
33,6V
105 Ah ±5 %
7392Wh
150 Ah ± 5 %
5760Wh
15A
200A
300A (30S)
ÿ50mÿ
Plåt
43,2V
79,2V
25A
250A
300A (30S)
ÿ50mÿ
Plåt
YD704001
70,4V 105Ah
Initialt internt motstånd
Skalmaterial
70,4V
YD512003
51,2V 150Ah
51,2V
Modell
Batterispecifikationer
Nominell spänning
Nominell kapacitet
Nominell energi
Standardladdning
Spänning
Standardutsläpp
Avstängningsspänning
Standardladdning
Nuvarande
Kontinuerligt arbete
Nuvarande
Maximal urladdning
20A
250A
300A (30S)
ÿ50mÿ
Plåt
Nuvarande
PARAMETERSPECIFIKATIONER
Standardparametrar
- 6 -
Lagringsmiljö
Batterispecifikationer
och
skyddsfunktion
Batterityp
Batteriets
och
Arbetsmiljötemperatur
livslängd
Litiumjärnfosfatbatteri
Efter 4000 cykler är den återstående kapaciteten fortfarande
mer än 80 %
250A / 200A BMS-hanteringssystem, med
överladdningsskydd, laddning överström
skydd, urladdningsöverströmsskydd,
kortslutningsskydd, hög urladdning
temperaturskydd, låg urladdning
temperaturskydd, hög laddning
temperaturskydd, låg laddning
temperaturskydd, FET hög temperatur
arbetstemperatur
skydd
0 °C till 45 °C
(rekommenderad omgivningstemperatur
temperatur 20 °C till 30 °C) och
luftfuktighet
under 70
°C%
-10 °C till 45 °C
(rekommenderad förvaring
temperatur 20 °C till 30 °C),
luftfuktighet under
70 %
0ÿÿ till 55ÿ
-20ÿ till 55ÿ
Laddningstemperatur
Utloppstemperatur
- 7 -
ANVÄNDARGUIDE
Introduktion till produktens utseende
Introduktion till LCD-gränssnittet
1. Huvudgränssnitt efter
2. Sida för visning av enskild cellspänning
och
upplåsning
- 8 -
B+ är ansluten till batteriets positiva pol.
Spänningen är begränsad till 10–90 V.
anslut RXD
anslutTXD
Anslut batteriets negativa
1
2
3
- 9 -
4
pol
J1
Visa externt
gränssnitt
UART
3. Kopplingsschema
iOS
Ladda ner
Android
instruktioner
PRODUKTANVÄNDNING
Bluetooth-applikationskommunikationsfunktion
APPEN visar huvudsakligen: litiumbatteriets spänning, ström, kapacitet,
temperatur och andra kurvor, laddnings- och urladdningsbrytarkontroll, SOC,
batterispänning, laddnings- och urladdningsström, skyddsstatus,
grundparametrar etc. Genom bakgrundstillståndsoperationen kan du också
ställa in parametrarna för litiumbatteriets skyddskort, så att litiumbatteriets
hälsostatus är mer transparent och garanterar litiumbatteriets säkerhet.
iOS-enhet: Öppna App Store och sök efter "[ZXH-BMS]". Eller skanna koden för att gå
till nedladdningsadressen och följ instruktionerna för att slutföra nedladdningen
och installationen.
Ladda ner och installera appen. När installationen är klar hittar du appens ikon på
startskärmen och trycker på den för att öppna den.
Android-enhet: Öppna App Store och sök efter "[ZXH-BMS]". Eller skanna koden för att
gå till nedladdningsadressen och följ instruktionerna för att slutföra nedladdningen
och installationen.
Ladda ner och installera appen. När installationen är klar hittar du appens ikon i
applådan eller på startskärmen. Klicka för att öppna den.
- 10 -
Användarhandbok för
appen Android 5.0/10S 10.0 eller senare kan användas på enheter som stöder
Bluetooth 4.0, och när du har Bluetooth- och GPS-behörigheter kan
- 11 -
du
kan springa.
Inloggning När appen har installerats, öppna appen och tillåt Bluetooth. APPEN visas
automatiskt för att hämta platsinformation (1) Bluetooth-anslutning/frånkoppling: Efter
lyckad
inloggning hoppar appen till Bluetooth-listan och väljer den Bluetooth som ska anslutas.
(2) Byta batterier: När det finns flera batterier kan du visa flera Bluetooth-namn i listan och
snabbt byta batteri som ska anslutas i realtidsgränssnittet.
(3) Anslutning med skanningskod: Klicka på knappen för skanningskod i det övre högra
hörnet av realtidsgränssnittet för att ansluta direkt genom att skanna Bluetooth-modulens
streckkod.
(4) Sök efter Bluetooth: På enhetslistan, om det finns flera batterier, kan du snabbt hitta
det du behöver ansluta genom att söka efter Bluetooth-namnet.
(5) Koppla bort Bluetooth: Klicka på Koppla bort på sidan med enhetslistan
.
Vid laddning, anslut först laddaren till batteriet och sätt sedan i nätsladden. När
laddaren är laddad kan den anslutas till batteriet på obestämd tid för både interna och
externa
Om användaren behöver använda elbilen under laddningsprocessen, vänligen
dra ur laddningskabeln innan normal användning av
12
elbilen.
applikationer.
Batteriindikator
Blinkar rött: Laddar
Den gröna lampan lyser alltid:
Växlande rött och grönt
full
NORMAL ANVÄNDNING AV LADDARE
(2) Överhettning av maskinen: Observera att ventilationen på arbetsplatsen inte tillåter
att något täcks över laddaren.
(3) Kortslutning på utgången: Kontrollera utgångsterminalens ledningar för att eliminera
kortslutning.
(4) Inget batteri eller omvänt batteri: Kontrollera batterianslutningen och anslut
batteriet korrekt.
Statusindikator:
LADDNINGSMETOD
AC-laddning 1.
Användning och
försiktighetsåtgärder Innan laddning, kontrollera att batteriparametrarna för OEM-enheten
överensstämmer med etikettinformationen på laddaren och se till att maskinen är avstängd.
Batteriindikator
Hitta och reparera fel Om
Visa
laddaren går sönder, följ följande tabell: (1) Fel på
ingångsspänningen: Kontrollera om ingångsspänningen uppfyller kraven eller inte.
beskrivning
Indikator
(5) Överhettning av laddaren: Se till att laddarens ventilationsöppning och utrymme hålls
oblockerad och borta från
13
.
värmekällor.
Försök inte att reparera eller öppna laddaren, eftersom det kan innebära risk för skador.
skada.
Kontakta vårt företag eller din lokala återförsäljare för att kontrollera om laddaren
parametrarna är korrekt inställda
Rutinmässigt
Kontrollera alltid anslutningen mellan laddarens nätsladd och
batteri för att undvika elektriska stötar eller läckageolyckor orsakade av felaktig
laddning.
Efter långvarig användning, när laddaren kopplas bort från strömmen
strömförsörjning och batteri kan du torka av det med en torr trasa eller använda en liten mängd
av industrisprit för att torka bort envisa fläckar. Detta är en del av god
underhåll. Efter långvarig användning kan en stor mängd damm samlas
på fläkten, vilket påverkar kyleffekten. Du kan använda en borste för att rengöra
och dammsug.
Innan laddning, se till att ström och spänning är korrekt
Produktens parametrar uppfyller dina batteriladdningskrav, annars kan batteriet skadas.
underhåll
varning!
Anslut inte positiva och negativa poler omvända vid eldragning, eftersom
omvänd anslutning kommer inte att skada den.
Om den röda indikatorlampan blinkar under laddningsprocessen bör du
sluta ladda omedelbart och undersök
Laddarens interna spänning är för hög. Du är ansvarig för eventuella
konsekvenser av obehörig öppning för forskning eller reparation.
Ladda inte icke-uppladdningsbara batterier.
Vid laddning är det strängt förbjudet att vidröra ingångs- och utgångsspänningen.
sändningsterminal.
När laddaren skadas på grund av kollision eller andra orsaker och
Om de inre delarna är exponerade, rör inte vid dem med händerna för att undvika
elektriska stötar och skador.
Det är strängt förbjudet att byta ut styrenhetens kabel och att inte
14
dra i
kabeln med kraft. Om nätsladden är skadad, sluta använda laddaren och kontakta
tillverkaren för att undvika risk för skador. Temperaturen på
Laddarens hölje kan vara högt under laddningsprocessen eller precis efter
laddning. Rör inte metallhöljet. Under laddningsprocessen är det
Det är strängt förbjudet att täcka över laddarens luftinlopp och -utlopp för att säkerställa
att laddningsfläkten är skyddad för att undvika skador. Normal drift.
Laddaren bör placeras i en ventilerad och torr miljö, borta från
brandfarliga och explosiva material för att förhindra
1) Läs alla instruktioner och försiktighetsåtgärder innan du använder den här produkten.
Ladda endast uppladdningsbara aluminiumsyrabatterier eller litiumbatterier
under angivna omständigheter. Andra typer av elektricitet kan explodera
brand.
produkter som använder batterier.
2) Utsätt inte produkten för regn eller snö
3) Obs: För att förhindra brandrisk får produkten endast användas i torra och
ventilerat rum fritt från brandfarliga vätskor och explosiva gaser.
4) Täck inte över produkten med kläder eller andra föremål under laddningsprocessen.
liknande föremål. Håll luften igång!
5) Användning av tillbehör som inte rekommenderas eller levereras av batteriet
laddarens tillverkare kan resultera i risk för brand, elektriska stötar eller personskador.
skada.
6) För att minska risken för skador på elkontakter och sladdar, använd kontakten
snarare än sladden när du kopplar bort produkten.
7) Använd inte förlängningssladdar om det inte är absolut
Felaktig användning av förlängningssladdar kan orsaka brandrisk och risk för elektriska stötar.
8) Se till att repet är placerat så att man inte kan trampa på det, snubla
över eller på annat sätt skadad eller stressad.
9) Använd inte produkten med skadade sladdar eller kontakter – byt ut dem.
omedelbart!
10) Använd inte produkten om den har blivit träffad, tappad eller på annat sätt
skadad.
11) Vänligen demontera inte produkten!
nödvändigt.
Säkerhetsinstruktioner
12) För att minska risken för elektriska stötar, dra ur produktens nätsladd och batteriuttag
innan du försöker utföra service eller rengöring. 13) Denna produkt är lämplig
att användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller
intellektuell förmåga eller bristande erfarenhet och kunskap, förutsatt att de har övervakats
eller instruerats i att använda enheten på ett säkert sätt och förstår riskerna. Låt inte
små barn hantera denna produkt utan tillsyn eftersom kabeln kan utgöra en strypningsrisk och
de små delarna kan utgöra en risk för aspiration eller sväljning. 14) Djur får inte komma i kontakt
med denna produkt. Vissa djur är kända för att skada elkablar etc., vilket kan vara en
potentiell risk för elchock och
överhettning. Dessutom kan kablar och smådelar utgöra en kvävningsrisk för
16) När du byter en säkring måste du använda en säkring av samma typ och
15
märkvärde.
djur.
15) När en produkt når slutet av sin livscykel bör kasserad elektrisk och elektronisk utrustning
inte kasseras tillsammans med osorterat kommunalt avfall utan måste samlas in
separat. Som konsument spelar du en viktig roll i produktåtervinning och miljöskydd.
18) Använd nätsladdar och nätkontakter som uppfyller landsspecifika krav.
17) Produkten måste hållas borta från värmekällor och får inte användas nära brandfarliga
gaser eller i andra miljöer med brandfarlig eller explosiv
19) Om den levereras med avskalade utgångskablar (utan kontakter) utgör produkten ingen fara
eftersom den är kortslutningsskyddad.
20) Varning: Inga modifieringar på denna enhet är tillåtna. All reparation/service
bör utföras av kvalificerad personal som kan få hjälp genom att kontakta tillverkaren eller
tillverkarens representant.
atmosfär.
VANLIGA FRÅGOR OCH FÖRSIKTIGHETSÅTGÄRDER OM
1 6
PRODUKTER
1. Vilken typ av batteri använder produkten?
Denna produkt använder högkvalitativa litiumjärnfosfatbatterier med högre
säkerhetsfaktor.
2. Hur vet man hur länge produkten kan ge ström?
Produktens LCD-skärm visar batteriets livslängd. För enheter med generellt stabil
strömförbrukning kan denna tid uppskattas.
3. Hur ska produkten förvaras?
Vid förvaring, stäng först produkten och förvara den sedan på en torr,
ventilerad plats i rumstemperatur. Förvara inte produkten i en fuktig miljö. Vid
långvarig förvaring rekommenderas det att ladda ur batteriet till 30 % och ladda
det till 60 % var tredje månad för att förlänga produktens livslängd.
4. Hur kan man se om produkten laddas?
Under laddning visar LCD-skärmen den återstående laddningstiden och
strömindikatorn, förutom batteriets laddningsprocent, börjar röra sig nerifrån och
upp, och laddningseffekten visas.
5. Om produkten har mycket låg strömförbrukning och är inaktiv för länge,
kommer produkten att gå in i djupt viloläge och produkten måste laddas innan
den kan användas igen.
6. Om långtidsförvaring krävs, ladda och urladda produkten en gång var
tredje månad (det vill säga, urladda först produkten till 30 % och ladda den
sedan till 60 %).
7. Av säkerhetsskäl, förvara inte denna produkt i en miljö över 45 ÿ eller under
-10 ÿ under en längre tid.
8. För att förlänga batteriets livslängd rekommenderas det att använda eller
förvara produkten i en miljö mellan 20 °C och 30 °C, borta från vattenkällor,
värmekällor och andra metallföremål.
9. Om produktens laddning är mindre än 10 % efter användning, ladda den till 60
% innan du förvarar den. Om den lämnas inaktiv under en längre tid när
batteriet är mycket lågt, kommer det att orsaka oåterkalleliga skador på
batterikärnan och förkorta produktens livslängd.
10. Dra åt alla kabelanslutningar eftersom lösa kabelanslutningar kan göra att terminalerna
smälter eller börjar brinna.
11. Batteriet får inte punkteras, tappas, krossas, brännas, penetreras, skakas eller slås.
12. Batteriet ska vara ordentligt fixerat under transport för att förhindra kollision eller
13. Kablar ska vara ordentligt fästa på en fast yta och kablar ska vara ordentligt bundna för att
undvika ljusbågar och gnistor på grund av friktion. Placera inte tunga föremål på den under
längre perioder eftersom det kan skada den på grund av interna kortslutningar.
fall.
14. Oavsett om batteriet används eller är i standby-läge, sänk inte ner batteriet i vatten. Icke-
professionella tekniker får inte öppna, demontera eller modifiera batteriet.
15. Om batterihöljet är skadat, rör inte vid den exponerade elektrolyten eller pulvret. Otäckta
elektrolyter eller pulver som kommer i kontakt med hud eller ögon måste omedelbart sköljas
med rikligt med vatten och därefter sökas
16. Använd strömbrytare, säkringar eller frånskiljare som är korrekt konfigurerade av en
certifierad elektriker, licensierad installatör eller riktnummeranvisning.
auktoritet att skydda all elektrisk utrustning i ditt system. Batterier har ett inbyggt
batterihanteringssystem (BMS) som skyddar cellerna från överladdning, överurladdning och
överström, men detta ensamt skyddar inte ditt system från allvarliga elektriska problem.
läkarvård.
.
17
18
BATTERIKASSERING
1. Om förhållandena tillåter, se till att batteriet i den här produkten är helt urladdat
innan du placerar den i den avsedda återvinningsbehållaren för batterier.
Produkten innehåller batterier, vilka är farliga kemikalier och är strängt
förbjudna att slängas i vanliga soptunnor. För mer information, följ lokala lagar
och förordningar om återvinning och kassering av
2. Om batteriet inte kan laddas ur helt på grund av att produkten själv har fel,
släng inte batteriet direkt i batteriåtervinningslådan. Kontakta ett professionellt
batteriåtervinningsföretag för vidare hantering.
batterier.
3. Efter överurladdning startar inte batteriet. Kassera det som avfallshantering.
kasserad.
