071 Shelly 1PM Gen4 Wi-Fi, Zigbee, Matter Smart Relay User Manual

English

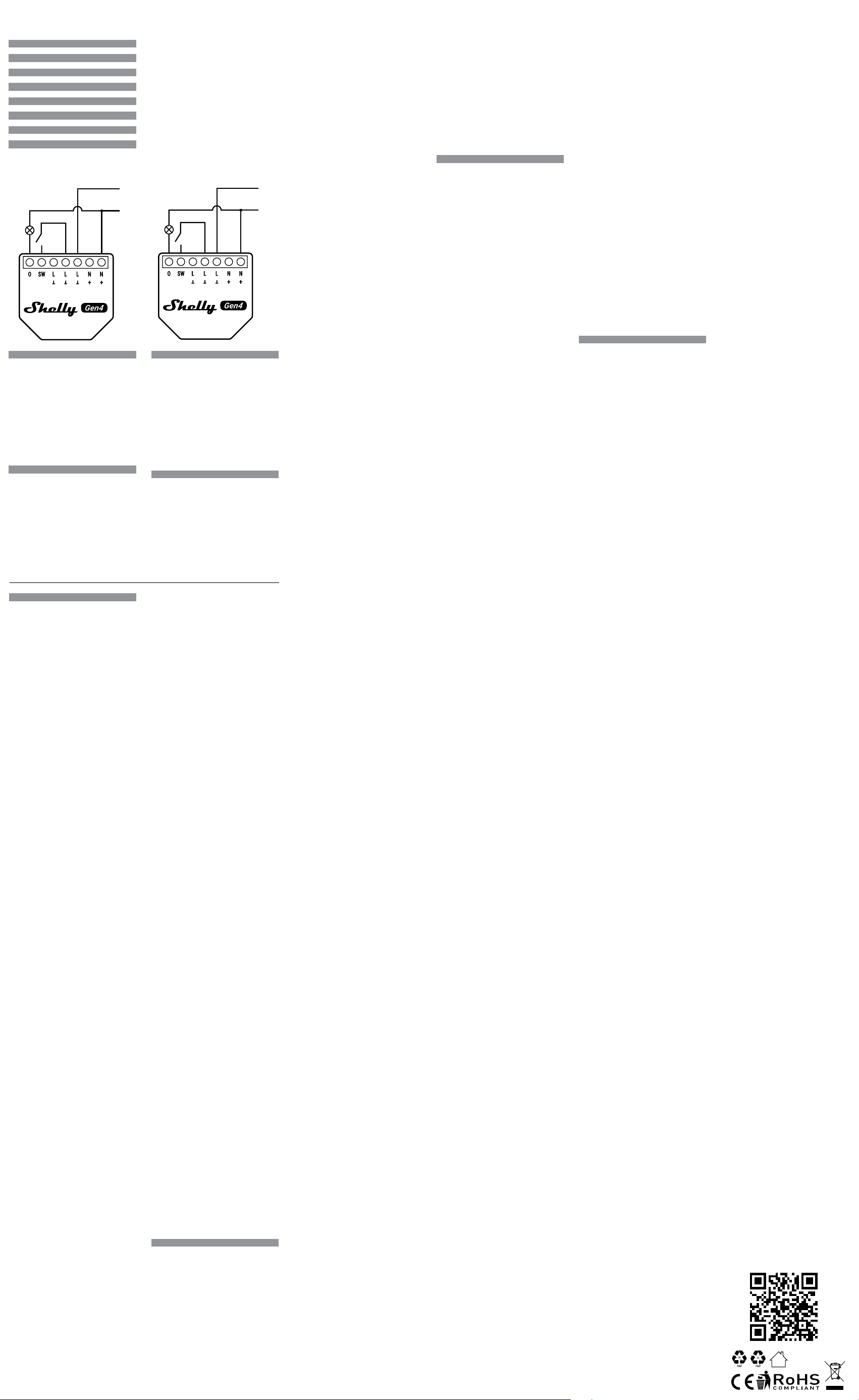

Wiring diagram

Fig. 1. 110-240 V~ power supply

Fig. 2. 24-30 V⎓ power supply

Legend

Device terminals

• O: Load circuit output terminal

• SW: Switch input terminal (controlling O)

• L: Live terminal (110-240 V~)

• N: Neutral terminal

• +: 24-30 V⎓ positive terminal

• Ʇ: 24-30V⎓ ground terminal

Wires

• L: Live wire (110-240 V~)

• N: Neutral wire

• +: 24-30V ⎓ positive wire

• GND: 24-30 V⎓ ground wire

Deutsch

Anschlussplan

Abb. 1. 110-240 V~ Stromversorgung

Abb. 2. 24-30 V⎓ Stromversorgung

Legende

Geräteanschlüsse

• O: Ausgangsklemme des Lastkreises

• SW: Eingangsklemme des Schalters (Steuerung O)

• L: Klemme für Phasenleiter (110-240 V~)

• N: Klemme für Neutralleiter

• +: 24-30V⎓ Positiver Anschluss

• Ʇ: 24-30V⎓ Erdungsklemme

Kabel

• L: Phasenleiterkabel (110-240 V~)

• N: Neutralleiterkabel

• +: 24-30V ⎓ Positives Kabel

• GND: 24 - 30 V⎓ Erdungskabel (Masse)

Italiano

Schema elettrico

Fig. 1. Alimentazione 110-240 V~

Fig. 2. Alimentazione 24-30 V⎓

Leggenda

Terminali del dispositivo

• O: Terminale di uscita del carico

• SW: Terminale d’ingresso dell’interruttore (controllo O)

• L: Terminale di Fase (110-240 V~)

• N: Terminale di neutro

• +: Terminale positivo 24-30V⎓

• Ʇ: 24-30V⎓ terminale di terra

Cavi

• L: Cavo di Fase (110-240 V~)

• N: Cavo neutro

• +: Terminale positivo 24-30V⎓

• GND: Cavo di terra 24 - 30 V⎓

Español

Esquema eléctrico

Fig. 1. Alimentación 110-240 V~

Fig. 2. Fuente de alimentación de 24-30 V⎓

Leyenda

Terminales del dispositivo

• O: Terminal de salida del circuito de carga

• SW: Terminal de entrada del interruptor (control O)

• L: Terminal de fase (110-240 V~)

• N: Terminal neutro

• +: Terminal positivo 24-30V⎓

• Ʇ: 24-30V⎓ terminal de tierra

Cables

• L: Cable de fase (110-240 V~)

• N: Cable neutro

• +: Cable positivo 24-30V⎓

• GND: Cable de tierra 24-30 V⎓

English

Deutsch

Italiano

Español

Português

Français

Polski

Nederlands

Shelly 1PM Gen4

 



zierten Elektrofachkraft durchgeführt werden.

⚠WARNUNG! Bevor Sie Änderungen an den Anschlüssen

vornehmen, stellen Sie sicher, dass an den Geräteklemmen

keine Spannung anliegt.

⚠ACHTUNG! Schließen Sie das Gerät nur an ein Stromnetz

und Geräte an, die allen geltenden Vorschriften entsprechen.

Ein Kurzschluss im Stromnetz oder in einem an das Gerät

angeschlossenen Gerät kann zu Bränden, Sachschäden und

Stromschlägen führen.

⚠ACHTUNG! Das Gerät darf nur an Stromkreise und Geräte

angeschlossen und gesteuert werden, die den geltenden Nor-

men und Sicherheitsnormen entsprechen.

⚠ACHTUNG! Schließen Sie das Gerät nicht an Geräte an,

die die angegebene maximale elektrische Belastung über

schreiten.

⚠ACHTUNG! Schließen Sie das Gerät nur auf die in dieser

Anleitung beschriebene Weise an. Jede andere Methode kann

zu Schäden und/oder Verletzungen führen.

⚠WARNUNG! Schalten Sie vor der Installation des Geräts die

Stromkreisunterbrecher aus. Verwenden Sie ein geeignetes

Prüfgerät, um sicherzustellen, dass an den anzuschließen

den Drähten keine Spannung vorhanden ist. Wenn Sie sicher

sind, dass keine Spannung vorhanden ist, fahren Sie mit der

Installation fort.

⚠ACHTUNG! Das Gerät und die daran angeschlossenen

Geräte müssen durch einen Leitungsschutzschalter nach

EN60898-1 abgesichert sein (Auslösecharakteristik B oder C,

max. 16 A Nennstrom, min. 6 kA Ausschaltvermögen, Energie-

begrenzungsklasse 3).

⚠ACHTUNG! Verwenden Sie das Gerät nicht, wenn es Anzei-

chen von Beschädigungen oder Defekten aufweist.

⚠ACHTUNG! Versuchen Sie nicht, das Gerät selbst zu

reparieren.

⚠ACHTUNG! Das Gerät ist nur für die Verwendung in Innen-

räumen vorgesehen.

⚠ACHTUNG! Halten Sie das Gerät von Schmutz und Feuch-

tigkeit fern.

⚠ACHTUNG! Erlauben Sie Kindern nicht, mit den an das Ge-

rät angeschlossenen Tasten/Schaltern zu spielen. Halten Sie

die Geräte (Mobiltelefone, Tablets, PCs) zur Fernsteuerung des

Shelly von Kindern fern.

Produktbeschreibung

Shelly 1PM Gen4 (das Gerät) ist ein Matter-kompatibler in-

telligenter Schalter mit Leistungsmessung. Ausgestattet mit

einer drahtlosen Multi-Protokoll-MCU, es unterstützt Zigbee-

und Bluetooth-Konnektivität für eine sichere Verbindung. Das

Gerät kann sowohl mit AC-Wechselstrom als auch mit DC-

Gleichstrom betrieben werden. Dank seiner kleinen Bauform

kann es in Standard-Wandsteckdosen, hinter Steckdosen,

Lichtschaltern oder an anderen Orten mit begrenztem Platz-

angebot nachgerüstet werden.

Das Gerät verfügt über eine integrierte Webschnittstelle zur

Überwachung, Steuerung und Anpassung seiner Einstellun-

gen. Die Webschnittstelle ist unter http://192.168.33.1 zu-

gänglich, wenn sie direkt mit dem Zugangspunkt des Geräts

verbunden ist, oder unter seiner IP-Adresse, wenn es mit

demselben Netzwerk verbunden ist.

Das Gerät kann auf andere intelligente Geräte oder Automati-

sierungssysteme zugreifen und mit ihnen interagieren, wenn

sie sich in derselben Netzwerkinfrastruktur benden. Shelly

Europe Ltd. bietet APIs für die Geräte, ihre Integration und die

Cloud-Steuerung. Für weitere Informationen besuchen Sie

https://shelly-api-docs.shelly.cloud.

ⓘDas Gerät wird mit einer werkseitig installierten Firmware

geliefert. Um es auf dem neuesten Stand und sicher zu halten,

stellt Shelly Europe Ltd. die neuesten Firmware-Updates kos-

tenlos zur Verfügung. Sie können auf die Updates entweder

über die eingebettete Weboberäche oder über die Shelly

Smart Control Mobilanwendung zugreifen, wo Sie Details über

die neueste Firmware-Version nden können. Die Entschei-

dung, die Firmware-Updates zu installieren oder nicht, liegt

in der alleinigen Verantwortung des Benutzers. Shelly Europe

Ltd. haftet nicht für Konformitätsmängel des Geräts, die da-

rauf zurückzuführen sind, dass der Benutzer die verfügbaren

Updates nicht rechtzeitig installiert hat.

Installationsanleitung

ⓘFür den Anschluss des Geräts empfehlen wir die Ver-

wendung von einadrigen Volldrähten oder Litzendrähte mit

Aderendhülsen. Die Drähte sollten eine Isolierung mit erhöhter

Wärmebeständigkeit haben, mindestens PVC T105°C (221°F).

ⓘVerwenden Sie keine Tasten oder Schalter mit eingebauten

LED- oder Neonglühlampen.

ⓘBerücksichtigen Sie beim Anschließen von Drähten an die

Geräteklemmen den angegebenen Leiterquerschnitt und die

Abisolierlänge. Schließen Sie nicht mehrere Drähte an eine

einzige Klemme an.

ⓘNachdem Sie das Gerät erfolgreich mit dem lokalen Wi-Fi-

Netzwerk verbunden haben, empfehlen wir Ihnen aus Sicher

heitsgründen, den Geräte-AP (Access Point) zu deaktivieren

oder mit einem Passwort zu schützen.

ⓘUm das Gerät auf die Werkseinstellungen zurückzusetzen,

halten Sie die Steuertaste 10 Sekunden lang gedrückt.

ⓘUm den Zugangspunkt und die Bluetooth-Verbindung des

Geräts zu aktivieren, halten Sie die Steuertaste 5 Sekunden

lang gedrückt.

ⓘVerwenden Sie den/die L-Anschluss(e) des Geräts nicht zur

Stromversorgung anderer Geräte.

Wenn Sie eine 110–240 V~ Stormversorgung verwenden

(Abb. 1):

1. Schließen Sie den Lastkreis an den O-Anschluss des Ge-

räts und den Neutralleiterkabel an.

2. Verbinden Sie das Phasenleiterkabel mit einem L-An-

schluss des Geräts.

3. Verbinden Sie das Neutralleiterkabel mit einem N-An

schluss des Geräts.

4. Schließen Sie einen Schalter oder Taster an den SW-Klem-

me des Geräts und einen der nicht verwendeten L-Klem-

men des Geräts an.

Wenn Sie eine 24-30 V⎓ Stromversorgung verwenden (Abb.

2):

ⓘBeachten Sie, dass die Leistungsmessung bei Gleichstrom

nicht möglich ist.

1. Schließen Sie die Last an den O-Klemme des Geräts und

das DC+ Kabel an.

2. Verbinden Sie das GND-Kabel mit einem Ʇ-Klemme des

Geräts.

3. Verbinden Sie das DC+ Kabel mit einem + Anschluss des

Geräts.

4. Schließen Sie einen Schalter oder Taster an den SW-An-

schluss und einen der nicht verwendeten Ʇ-Klemmen des

Geräts an.

Hinzufügen eines Zigbee-Geräts

• Um das Gerät von der Matter-Firmware (Standard) auf

Zigbee umzustellen, drücken Sie 5 Mal die Reset-Taste.

Das Gerät bleibt 2 Minuten lang im Pairing-Modus, und

Sie können es in Ihrer Heimautomatisierungsplattform

über den Zigbee-Hub nden. Wenn Sie das Gerät nicht

nden können, drücken Sie 3 Mal die Reset-Taste.

• Um das Gerät zu entfernen, gehen Sie auf seine Seite und

löschen Sie es aus Ihrer Heimautomatisierungsplattform.

ⓘIm Zigbee-Modus ist der AP des Geräts standardmäßig

nicht verfügbar. Um ihn zu aktivieren, müssen Sie die Reset-

Taste 5 Sekunden lang gedrückt halten.

Einrichten des Geräts über Matter

ⓘBevor Sie beginnen, stellen Sie sicher, dass Sie über Fol-

gendes verfügen:

• 2,4 GHz Wi-Fi-Netzwerk

• Einen Matter-kompatiblen Hub, der mit dem Internet

verbunden ist

• Ein mobiles Gerät mit aktiviertem Bluetooth und installier-

ter Matter-kompatibler App

1. Aktivieren Sie den Zugangspunkt des Geräts, indem Sie

die Reset-/Steuertaste 5 Sekunden lang gedrückt halten.

2. Scannen Sie den Matter-QR-Code im Inneren der Box.

3. Befolgen Sie die Anweisungen, die auf dem Bildschirm er-

scheinen, um den Vorgang abzuschließen.

ⓘBewahren Sie den QR-Code für spätere Zwecke auf. Wenn

Sie das Gerät zurücksetzen, benötigen Sie diesen Code erneut.

Spezikation

Physisch

• Abmessungen (HxBxT): 37x42x16 mm / 1.46x1.65x0.63

• Gewicht: 27 g / 0.95 oz

• Schraubklemmen max Drehmoment: 0.4 Nm / 3.5 lbin

• Querschnitt des Leiters: 0.2 bis 2.5 mm² / 24 bis 14 AWG

(Voll-, Litzen- und Aderendhülsen)

• Abisolierlänge des Leiters: 6 bis 7 mm / 0.24 bis 0.28 in

• Montage: Unterputzdose

• Gehäusematerial: Kunststoff

• Gehäusefarbe: Rot

Umwelt

• Arbeitstemperatur: -20°C bis 40°C / -5°F bis 105°F

• Luftfeuchtigkeit: 30% bis 70% RH

• Max. Höhe ü.M.: 2000 m / 6562 ft

Elektrisch

• Stromversorgung:

- 110-240V~

- 24-30V⎓

• Leistungsaufnahme: < 1.2 W

Nennwerte der Ausgangskreise

• Max. Schaltspannung:

- 240V~

- 30V⎓

• Max. Schaltstrom:

- 16A (240V~)

- 10A (30V⎓)

Sensoren, Messgeräte

• Interner Temperatursensor: Ja

• Voltmeter (AC): Ja

• Amperemeter (AC): Ja

Radio

WLAN

• Protokoll: 802.11 b/g/n

• HF-Band: 2401-2483 МHz

• Max. HF-Leistung: < 20 dBm

• Reichweite: Bis zu 50 m / 164 ft im Freien, bis zu 30

m / 98 ft in Gebäuden (abhängig von den baulichen

Gegebenheiten)

Bluetooth

• Protokoll: 4.2

• HF-Band: 2400-2483.5 MHz

• Max. HF-Leistung: <4 dBm

• Reichweite: Up to 30 m / 98 ft outdoors, up to 10 m / 33

ft indoors (depending on local conditions)

Zigbee

• Protokoll: 802.15.4

• HF-Band: 2400 - 2483.5 MHz

• Bande RF: 2400 - 2483.5 MHz

• Reichweite: Bis zu 100 m / 328 ft in Innenräumen, bis

zu 300 m / 984 ft im Freien (abhängig von den örtlichen

Gegebenheiten)

Microcontroller unit

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Firmware-Funktionen

• Zeitpläne: 20

• WebHooks (URL-Aktionen): 20 mit 5 URLs pro Hook

• Wi-Fi Range Extender: Ja

• BLE Gateway: Ja

• Skripting: Ja

• MQTT: Ja

• Verschlüsselung: Ja

Shelly Cloud-Einbindung

Das Gerät kann über unseren Shelly Cloud Hausautoma-

tisierungsdienst überwacht, gesteuert und eingerichtet

werden. Sie können den Dienst entweder über unsere An

droid-, iOS- oder Harmony OS-Mobilanwendung oder über

einen beliebigen Internetbrowser unter https://control.shelly.

cloud/ nutzen.

Wenn Sie sich dafür entscheiden, das Gerät mit der Anwen-

dung und dem Shelly Cloud-Dienst zu verwenden, nden Sie

Anweisungen zur Verbindung des Geräts mit der Cloud und

zu seiner Steuerung über die Shelly-App im Anwendungs

handbuch: https://shelly.link/app-guide.

Störungsbeseitigung

Sollten Sie Probleme mit der Installation oder dem Betrieb

des Geräts haben, sehen Sie auf der entsprechenden Wis-

sensdatenbank-Seite nach:

https://shelly.link/1PM_Gen4

Konformitätserklärung

Hiermit erklärt Shelly Europe Ltd., dass die Funkanlage Typ

Shelly 1PM Gen4 der Richtlinie 2014/53/EU, 2014/35/EU,

2014/30/EU, 2011/65/EU entspricht. Den vollständigen Text

der EU-Konformitätserklärung nden Sie unter folgender

Internetadresse:

https://shelly.link/1PM_Gen4_DoC

Hersteller: Shelly Europe Ltd.

Addresse: Cherni Vrah Blvd. 51, Gebäude 3, Etagen 2-3, Soa

1407, Bulgarien

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Ozielle Website: https://www.shelly.com

Änderungen der Kontaktdaten werden vom Hersteller auf

dessen oziellen Website veröffentlicht.

Alle Rechte an der Marke Shelly® und anderen geistigen

Eigentumsrechten im Zusammenhang mit diesem Gerät ge

hören Shelly Europe Ltd.

Italiano

Guida all’uso e alla sicurezza

Shelly 1PM Gen4

Interruttore intelligente con misurazione della

potenza

Nel presente documento viene indicato come “il Dispositivo”

Informazioni sulla sicurezza

Per un uso sicuro e corretto, leggere questa guida e tutti gli

altri documenti che accompagnano il prodotto. Conserva-

teli per future consultazioni. La mancata osservanza delle

procedure di installazione può causare malfunzionamenti,

pericoli per la salute e la vita, violazione della legge e/o ri

uto delle garanzie legali e commerciali (se presenti). Shelly

Europe Ltd. non è responsabile di eventuali perdite o danni

in caso di installazione errata o di funzionamento improprio

del dispositivo a causa della mancata osservanza delle

istruzioni d’uso e di sicurezza contenute in questa guida.

⚠Questo cartello indica le informazioni sulla sicurezza.

ⓘQuesto segno indica una nota importante.

⚠AVVERTENZA! Rischio di scosse elettriche. L’installazione

del Dispositivo alla rete elettrica deve essere eseguita con cura

da un elettricista qualicato.

⚠AVVERTENZA! Prima di apportare qualsiasi modica ai

collegamenti, accertarsi che non vi sia tensione sui terminali

del Dispositivo.

⚠ATTENZIONE! Collegare il Dispositivo solo a una rete

elettrica e a dispositivi conformi a tutte le normative vigenti.

Un cortocircuito nella rete elettrica o in qualsiasi apparecchio

collegato al Dispositivo può causare incendi, danni materiali

e scosse elettriche.

⚠ATTENZIONE! Il Dispositivo può essere collegato e control-

lare solo circuiti e apparecchi elettrici conformi agli standard e

alle norme di sicurezza applicabili.

⚠ATTENZIONE! Non collegare il Dispositivo ad apparecchi

che superano il carico elettrico massimo specicato.

⚠ATTENZIONE! Collegare il Dispositivo solo nel modo in-

dicato in queste istruzioni. Qualsiasi altro metodo potrebbe

causare danni e/o lesioni.

⚠AVVERTENZA! Disattivare l’interruttore generale dell’im-

pianto prima di procedere con l’installazione. Utilizzare un

tester adeguato per vericare l’assenza di tensione sui li da

collegare. Una volta accertata l’assenza di tensione, procedere

all’installazione.

⚠ATTENZIONE! Il Dispositivo e gli apparecchi ad esso col-

legati devono essere protetti da un interruttore di protezione

dei cavi conforme alla norma EN60898-1 (caratteristica di

intervento B o C, corrente nominale massima di 16 A, potere di

interruzione minimo di 6 kA, classe di energia 3).

⚠ATTENZIONE! Non utilizzare il Dispositivo se presenta

segni di danni o difetti.

⚠ATTENZIONE! Non tentare di riparare il Dispositivo da soli.

⚠ATTENZIONE! Il Dispositivo è destinato esclusivamente

all’uso interno.

⚠ATTENZIONE! Tenere il Dispositivo lontano da sporco e

umidità.

⚠ATTENZIONE! Non permettere ai bambini di giocare con i

pulsanti/interruttori collegati al Dispositivo. Tenere i dispositivi

(telefoni cellulari, tablet, PC) per il controllo remoto di Shelly

lontano dai bambini.

Descrizione del prodotto

Shelly 1PM Gen4 (il Dispositivo) è un interruttore intelligen-

te compatibile con Matter con misurazione della potenza.

Dotato di una MCU wireless multiprotocollo, supporta la

connettività Zigbee e Bluetooth per una connessione si-

cura. Il dispositivo funziona sia in corrente alternata che in

corrente continua. Le sue dimensioni ridotte ne consentono

l’installazione in scatole elettriche a muro standard, dietro

prese di corrente, interruttori della luce o in altri luoghi con

spazio limitato.

Il Dispositivo dispone di un’interfaccia web integrata per mo

nitorare, controllare e regolare le impostazioni. L’interfaccia

web è accessibile all’indirizzo http://192.168.33.1 quando si

è collegati direttamente al punto di accesso del dispositivo

o al suo indirizzo IP quando si è collegati alla stessa rete.

Il Dispositivo può accedere e interagire con altri dispositivi

intelligenti o sistemi di automazione se si trovano nella stes-

sa infrastruttura di rete. Shelly Europe Ltd. fornisce API per

i dispositivi, la loro integrazione e il controllo via cloud. Per

ulteriori informazioni, visitare il sito https://shelly-api-docs.

shelly.cloud.

ⓘIl Dispositivo viene fornito con un rmware installato in fab-

brica. Per mantenerlo aggiornato e sicuro, Shelly Europe Ltd.

fornisce gratuitamente gli ultimi aggiornamenti del rmware.

È possibile accedere agli aggiornamenti tramite l’interfaccia

web incorporata o l’applicazione mobile Shelly Smart Control,

dove si possono trovare informazioni sull’ultima versione del

rmware. La scelta di installare o meno gli aggiornamenti del

rmware è di esclusiva responsabilità dell’utente. Shelly Euro

pe Ltd. non sarà responsabile di eventuali difetti di conformità

del Dispositivo causati dalla mancata installazione tempestiva

degli aggiornamenti disponibili da parte dell’utente.

Istruzioni per l’installazione

ⓘPer collegare il Dispositivo, si consiglia di utilizzare li uni-

polari solidi o li a trefoli con puntali. I li devono avere un iso-

lamento con una maggiore resistenza al calore, non inferiore

a PVC T105°C (221°F).

ⓘNon utilizzare pulsanti o interruttori con lampade a LED o

al neon incorporate.

ⓘQuando si collegano i cavi ai terminali del Dispositivo, tene-

re conto della sezione del conduttore e della lunghezza spe-

lata specicate. Non collegare più li a un singolo terminale.

ⓘPer motivi di sicurezza, dopo aver collegato il Dispositivo

alla rete Wi-Fi locale, si consiglia di disattivare o proteggere

con password l’AP (Access Point) del Dispositivo.

ⓘPer eseguire un reset di fabbrica del Dispositivo, tenere

premuto il pulsante di reset per 10 secondi.

ⓘPer attivare il punto di accesso e la connessione Bluetooth

del Dispositivo, tenere premuto il tasto di reset per 5 secondi.

ⓘNon utilizzare i terminali L del dispositivo per alimentare

altri dispositivi.

Se si utilizza un’alimentazione a 110 - 240 V~ (Fig. 1):

1. Collegare il circuito di carico al terminale O del Dispositivo

e al cavo neutro.

2. Collegare il cavo sotto tensione a un terminale L del Di-

spositivo.

3. Collegare il cavo neutro a un terminale N del Dispositivo.

4. Collegare un interruttore o un pulsante al terminale SW del

dispositivo e a uno qualsiasi dei terminali L inutilizzati del

Dispositivo.

Se si utilizza un’alimentazione da 24-30 V⎓ (Fig. 2):

ⓘSi noti che la misurazione della potenza non è disponibile

in corrente continua.

1. Collegare il carico al terminale O del Dispositivo e al cavo

CC+.

2. Collegare il cavo GND a un terminale Ʇ del Dispositivo.

3. Collegare il cavo CC+ a un terminale + del Dispositivo.

4. Collegare un interruttore o un pulsante al terminale SW e

a uno qualsiasi dei terminali Ʇ inutilizzati del Dispositivo.

Aggiunta di un Dispositivo Zigbee

• Per passare il dispositivo dal rmware Matter (prede-

nito) a Zigbee, premere 5 volte il pulsante Reset. Il

Dispositivo rimane in modalità di accoppiamento per 2

minuti ed è possibile trovarlo nella piattaforma domotica

attraverso l’hub Zigbee. Se non si riesce a trovare il

Dispositivo, premere 3 volte il pulsante Reset.

• Per rimuovere il dispositivo, accedere alla sua pagina ed

eliminarlo dalla piattaforma domotica.

ⓘIn modalità Zigbee, l’AP del Dispositivo non è disponibile

per impostazione predenita. Per abilitarlo, è necessario tene-

re premuto il pulsante Reset per 5 secondi.

Impostazione del dispositivo tramite Matter

ⓘPrima di iniziare, assicurarsi di disporre di:

• Rete Wi-Fi a 2,4 GHz

• Un hub compatibile con Matter collegato a Internet

• Un dispositivo mobile con Bluetooth abilitato e un’applica-

zione Matter compatibile installata

1. Abilitare il punto di accesso del dispositivo tenendo premu-

to il pulsante di reset/controllo per 5 secondi.

2. Scansionare il codice QR di Matter all’interno della con-

fezione.

3. Seguire le istruzioni visualizzate sullo schermo per com-

pletare la procedura.

ⓘConservare il codice QR per riferimenti futuri. Se si ripristina

il dispositivo, il codice sarà nuovamente necessario.

Speciche tecniche

Fisico

• Dimensioni (HxLxP): 37x42x16 mm / 1.46x1.65x0.63 in

• Peso: 27 g / 0.95 oz

• Coppia massima morsetti a vite: 0.4 Nm / 3.5 lbin

• Sezione del conduttore: Da 0.2 a 2.5 mm² / da 24 a 14

AWG (puntali solidi, a trefoli e bootlace)

• Conductor stripped length: Da 6 a 7 mm / Da 0.24 a

0.28 in

• Montaggio: Scatola da incasso

• Materiale del guscio: Plastica

• Colore della conchiglia: Rosso

Ambiente

• Temperatura di lavoro: -20°C a 40°C / -5°F a 105°F

• Umidità: 30% a 70% RH

• Altitudine massima: 2000 m / 6562 ft

Elettrico

• Alimentazione:

- 110-240V~

- 24-30V⎓

• Consumo di energia: < 1.2 W

Valori nominali dei circuiti di uscita

• Tensione di commutazione massima:

- 240V~

- 30V⎓

• Corrente di commutazione massima:

- 16A (240V~)

- 10A (30V⎓)

Sensori, misuratori

• Sensore di temperatura interno: Sì

• Volmetro (CA): Sì

• Amperometro (CA): Sì

Protocollo di comunicazione radio

Wi-Fi

• Protocollo: 802.11 b/g/n

• Banda RF: 2401-2483 МHz

• Max. Potenza RF: < 20 dBm

• Portata: Fino a 50 m / 164 ft all’aperto, no a 30 m / 98 ft

al chiuso (a seconda della struttura locale)

Bluetooth

• Protocollo: 4.2

• Banda RF: 2400-2483.5 MHz

• Max. Potenza RF: <4 dBm

• Portata: Fino a 30 / 98 ft all’aperto, no a 10 m / 33 ft al

chiuso (a seconda della struttura locale)

Zigbee

• Protocollo: 802.15.4

• Banda RF: 2400 - 2483.5 MHz

• Max. Potenza RF: <20 dBm

• Portata: Fino a 100 m / 328 ft all’interno, no a 300 m /

984 ft all’aperto (a seconda delle condizioni locali)

Microcontroller unit

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Funzionalità del rmware

• Pianicazioni: 20

• Webhook (azioni URL): 20 con 5 URL per hook

• Estensione della portata Wi-Fi: Sì

• BLE Gateway: Sì

• Scripting: Sì

• MQTT: Sì

• Cifratura: Sì

Shelly Cloud Inclusione

Il Dispositivo può essere monitorato, controllato e impostato

attraverso il nostro servizio di automazione domestica Shelly

Cloud. È possibile utilizzare il servizio tramite la nostra ap-

plicazione mobile per Android, iOS o Harmony OS o tramite

un qualsiasi browser Internet all’indirizzo https://control.

shelly.cloud/.

Se si sceglie di utilizzare il dispositivo con l’applicazione

e il servizio Shelly Cloud, è possibile trovare le istruzioni su

come collegare il dispositivo al Cloud e controllarlo dall’ap-

plicazione Shelly nella guida dell’applicazione: https://shelly.

link/app-guide.

Risoluzione dei problemi

In caso di problemi con l’installazione o il funzionamento

del Dispositivo, consultare la pagina della Knowledge Base:

https://shelly.link/1PM_Gen4

Dichiarazione di Conformità

Con la presente, Shelly Europe Ltd. dichiara che il tipo di

apparecchiatura radio Shelly 1PM Gen4 è conforme alla

Direttiva 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/

UE. Il testo completo della dichiarazione di conformità UE è

disponibile al seguente indirizzo internet:

https://shelly.link/1PM_Gen4_DoC

Produttore: Shelly Europe Ltd.

Indirizzo: 51 Cherni Vrah Blvd., edicio 3, piani 2-3, Soa

1407, Bulgaria

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Sito uciale: https://www.shelly.com

Le modiche alle informazioni di contatto sono pubblicate

dal produttore sul sito web uciale.

Tutti i diritti sul marchio Shelly® e gli altri diritti intellettuali

associati a questo dispositivo appartengono a Shelly Euro-

pe Ltd.

Español

Manual de uso y seguridad

Shelly 1PM Gen4

Interruptor inteligente con medición de

potencia

Denominado en este documento “el Dispositivo”

Información de seguridad

Para un uso seguro y adecuado, lea este manual y cualquier

otro documento que acompañe a este producto. Consérve-

los para futuras consultas. El incumplimiento de los proce-

dimientos de instalación puede provocar un funcionamiento

incorrecto, peligro para la salud y la vida, violación de la

ley y/o denegación de garantías legales y comerciales (si

las hubiera). Shelly Europe Ltd. no se hace responsable de

ninguna pérdida o daño en caso de instalación incorrecta o

funcionamiento inadecuado de este aparato por no seguir

las instrucciones de uso y seguridad de este manual.

⚠Esta señal indica información de seguridad.

ⓘEste signo indica una nota importante.

⚠¡ADVERTENCIA! Riesgo de descarga eléctrica. La instala-

ción del Dispositivo a la red eléctrica debe ser realizada cuida-

dosamente por un electricista cualicado.

⚠¡ADVERTENCIA! Antes de realizar cualquier cambio en las

conexiones, asegúrese de que no haya tensión en los termi-

nales del Dispositivo.

⚠¡ATENCIÓN! Conecte el Dispositivo únicamente a una red

eléctrica y a aparatos que cumplan todas las normas aplica

bles. Un cortocircuito en la red eléctrica o en cualquier aparato

conectado al Dispositivo puede provocar incendios, daños

materiales y descargas eléctricas.

⚠¡ATENCIÓN! El Dispositivo sólo puede conectarse y contro-

lar circuitos eléctricos y aparatos que cumplan las normas y

reglas de seguridad correspondientes.

⚠¡ATENCIÓN! No conecte el Dispositivo a aparatos que

superen la carga eléctrica máxima especicada.

⚠¡ATENCIÓN! Conecte el Dispositivo sólo del modo indicado

en estas instrucciones. Cualquier otro método podría causar

daños y/o lesiones.

⚠¡ADVERTENCIA! Antes de instalar el Dispositivo, desco-

necte los disyuntores. Utilice un dispositivo de prueba adecua-

do para asegurarse de que no haya tensión en los cables que

desea conectar. Cuando esté seguro de que no haya tensión,

proceda a la instalación.

⚠¡ATENCIÓN! El Dispositivo y los aparatos conectados a él

deben estar protegidos por un interruptor de protección de

cables conforme a la norma EN60898-1 (característica de

disparo B o C, máx. 16 A de corriente nominal, mín. 6 kA de

capacidad de interrupción, clase de limitación de energía 3).

⚠¡ATENCIÓN! No utilice el Dispositivo si presenta algún

signo de daño o defecto.

⚠¡ATENCIÓN! No intente reparar el Dispositivo usted mismo.

⚠¡ATENCIÓN! El Dispositivo está destinado únicamente para

uso en interiores.

⚠¡ATENCIÓN! Mantenga el Dispositivo alejado de la sucie-

dad y la humedad.

⚠¡ATENCIÓN! No permita que los niños jueguen con los

botones/interruptores conectados al Dispositivo. Mantenga

los dispositivos (teléfonos móviles, tabletas, PC) de control

remoto de Shelly fuera del alcance de los niños.

Descripción del producto

Shelly 1PM Gen4 (el dispositivo) es un interruptor inteligente

compatible con Matter con medición de potencia. Equipado

con una MCU inalámbrica multiprotocolo, admite conectivi-

dad Zigbee y Bluetooth para una conexión segura. Funciona

tanto con corriente alterna como continua. Su pequeño ta-

maño permite instalarlo en cajas eléctricas de pared están-

dar, detrás de tomas de corriente, interruptores de luz u otros

lugares con espacio limitado.

El Dispositivo dispone de una interfaz web integrada para

supervisar, controlar y ajustar su conguración. La interfaz

web es accesible en http://192.168.33.1 cuando se conecta

directamente al punto de acceso del dispositivo o en su di-

rección IP cuando se conecta a la misma red.

El Dispositivo puede acceder e interactuar con otros dispo-

sitivos inteligentes o sistemas de automatización si se en-

cuentran en la misma infraestructura de red. Shelly Europe

Ltd. proporciona API para los dispositivos, su integración y

control en la nube. Para más información, visite https://she-

lly-api-docs.shelly.cloud.

ⓘEl Dispositivo viene con rmware de fábrica. Para mante-

nerlo actualizado y seguro, Shelly Europe Ltd. proporcionará

las últimas actualizaciones de rmware de forma gratuita.

Podrá acceder a las actualizaciones a través de la interfaz

web integrada o de la aplicación móvil Shelly Smart Control,

donde encontrará información detallada sobre la última ver-

sión del rmware. La elección de instalar o no las actualiza-

ciones del rmware es responsabilidad exclusiva del usuario.

Shelly Europe Ltd. no será responsable de ninguna falta de

conformidad del dispositivo causada por el hecho de que el

usuario no instale las actualizaciones disponibles en el mo-

mento oportuno.

Instrucciones de instalación

ⓘPara conectar el Dispositivo, se recomienda utilizar cables

rígidos de un solo núcleo o cables trenzados con casquillos.

Los cables deberán tener un aislamiento con mayor resisten-

cia al calor, no inferior a PVC T105°C (221°F).

ⓘNo utilice pulsadores o interruptores con lámparas LED o

de neón incandescentes incorporadas.

ⓘCuando conecte cables a los bornes del Dispositivo, tenga

en cuenta la sección transversal del conductor especicada

y la longitud pelada. No conecte varios cables a un mismo

borne.

ⓘPor razones de seguridad, después de conectar con éxito

el Dispositivo a la red Wi-Fi local, le recomendamos que des-

active o proteja con contraseña el AP (punto de acceso) del

Dispositivo.

ⓘPara realizar un restablecimiento de fábrica del Dispositivo,

mantenga pulsado el botón de control durante 10 segundos.

ⓘPara activar el punto de acceso y la conexión Bluetooth del

Dispositivo, mantenga pulsado el botón de control durante 5

segundos.

ⓘNo utilice los bornes L del Dispositivo para alimentar otros

dispositivos.

Si utiliza una fuente de alimentación de 110 - 240 V~ (Fig. 1):

1. Conecte el circuito de carga al terminal O del Dispositivo

y al cable Neutro.

2. Conecte el cable de Fase a un terminal L del Dispositivo.

3. Conecte el cable neutro a un terminal N del Dispositivo.

4. Conecte un interruptor o pulsador al terminal SW del dis-

positivo y a cualquiera de los bornes L no utilizados del

Dispositivo.

Si utiliza una fuente de alimentación de 24 - 30 V⎓ (Fig. 2):

ⓘ Tenga en cuenta que la medición de potencia no está

disponible en corriente continua.

1. Conecte la carga al terminal O del Dispositivo y al cable

DC+.

2. Conecte el cable GND a un terminal Ʇ del dispositivo.

3. Conecte el cable DC+ a un terminal + del Dispositivo.

4. Conecte un interruptor o pulsador al terminal SW y a cual-

quiera de los terminales Ʇ no utilizados del Dispositivo.

Añadir Dispositivo Zigbee

• Para cambiar el Dispositivo del rmware Matter (por

defecto) a Zigbee, pulse 5 veces el botón Reset. El

Dispositivo permanecerá en modo de emparejamiento

durante 2 minutos, y podrás encontrarlo en tu plataforma

domótica a través del Zigbee Hub. Si no encuentra el

Dispositivo, pulse 3 veces el botón Reset.

• Para eliminar el Dispositivo, vaya a su página y elimínelo

de su plataforma domótica.

ⓘ En el modo Zigbee, el AP del Dispositivo no está disponible

por defecto. Para activarlo, mantenga pulsado el botón Reset

durante 5 segundos.

Conguración del dispositivo a través de

Matter

ⓘ Antes de empezar, asegúrese de que dispone de:

• Una red Wi-Fi de 2,4 GHz

• Un concentrador compatible con Matter conectado

a Internet

• Un dispositivo móvil con Bluetooth activado y una app

compatible con Matter instalada

1. Habilite el punto de acceso del Dispositivo manteniendo

pulsado el botón de reinicio/control durante 5 segundos.

2. Escanee el código QR de Matter que se encuentra en el

interior de la caja.

3. Sigue las instrucciones que aparecen en su pantalla para

completar el proceso.

ⓘ Conserve el código QR para futuras consultas. Si restable-

ce el dispositivo, volverá a necesitar ese código.

Especicaciones

Físico

• Dimensiones (Alto x Ancho x Profundidad): 37x42x16

mm / 1.46x1.65x0.63 in

• Peso: 27 g / 0.95 oz

• Par máximo de los terminales de tornillo: 0.4 Nm /

3.5 lbin

• Sección transversal del conductor: 0.2 a 2.5 mm² / 24 a

14 AWG (casquillos macizos, trenzados y de cordón)

• Longitud pelada del conductor: 6 a 7 mm / 0.24 a 0.28 in

• Montaje: Caja empotrada

• Material de la cubierta: Plástico

• Color de la carcasa: Rojo

Ambiental

• Temperatura de funcionamiento: -20°C a 40°C

• Humedad: 30% a 70% RH

• Altitud máxima: 2000 m / 6562 ft

Eléctrico

• Alimentación:

- 110-240V~

- 24-30V⎓

• Consumo de energía: < 1.2 W

Valores nominales de los circuitos de salida

• Tensión de conmutación máx:

- 240V~

- 30V⎓

• Valores nominales de los circuitos de salida

- 16A (240V~)

- 10A (30V⎓)

Sensores, contadores

• Sensor de temperatura interno: Sí

• Voltímetro (CA): Sí

• Amperímetro (CA): Sí

Radio

Wi-Fi

• Protocolo: 802.11 b/g/n

• Banda RF: 2401-2483 МHz

• Max. Potencia RF: < 20 dBm

• Alcance: Hasta 50 m / 164 ft en exteriores, hasta 30 m /

98 ft en interiores (dependiendo de la construcción local)

Bluetooth

• Protocolo: 4.2

• Banda RF: 2400-2483.5 MHz

• Max. Potencia RF: <4 dBm

• Alcance: Hasta 30 m / 98 ft en exteriores, hasta 10 m /

33 ft en interiores (dependiendo de la construcción local)

Zigbee

• Protocolo: 802.15.4

• Banda RF: 2400 - 2483.5 MHz

• Max. Potencia RF: <20 dBm

• Alcance: Hasta 100 m / 328 ft en interiores, hasta 300 m

/ 984 ft en exteriores (dependiendo de las condiciones

locales)

Microcontroller unit

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Capacidades del rmware

• Horarios: 20

• Webhooks (acciones URL): 20 con 5 URLs por hook

• Extensor de alcance Wi-Fi: Sí

• BLE Gateway: Sí

• Scripting: Sí

• MQTT: Sí

• Cifrado: Sí

Inclusión de Shelly Cloud

El Dispositivo se puede supervisar, controlar y congurar a

través de nuestro servicio de domótica Shelly Cloud. Puede

utilizar el servicio a través de nuestra aplicación móvil An-

droid, iOS o Harmony OS o a través de cualquier navegador

de Internet en https://control.shelly.cloud/.

Si decide utilizar el Dispositivo con la aplicación y el servicio

Shelly Cloud, encontrará instrucciones sobre cómo conectar

el Dispositivo a la nube y controlarlo desde la aplicación She-

lly en la guía de la aplicación: https://shelly.link/app-guide.

Resolución de problemas

Si tiene problemas con la instalación o el funcionamiento del

Dispositivo, consulte la página de la base de conocimientos:

https://shelly.link/1PM_Gen4

Declaración de Conformidad

Por medio de la presente, Shelly Europe Ltd. declara que el

equipo de radio tipo Shelly 1PM Gen4 cumple con las direc

tivas 2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. El

texto completo de la declaración de conformidad de la UE

está disponible en la siguiente dirección web:

https://shelly.link/1PM_Gen4_DoC

Fabricante: Shelly Europe Ltd.

Dirección: Boulevard Cherni Vrah 51, edicio 3, plantas 2-3,

Sofía 1407, Bulgaria

Tel: +359 2 988 7435

E-mail: support@shelly.cloud

Sitio web ocial: https://www.shelly.com

El fabricante publicará los cambios en la información de con-

tacto en su sitio web ocial.

Todos los derechos sobre la marca comercial Shelly® y otros

derechos intelectuales asociados a este dispositivo pertene-

cen a Shelly Europe Ltd.

110-240 V~

24-30 V

⎓

GND

English

User and safety guide

Shelly 1PM Gen4

Smart switch with power measurement

Referred to in this document as “the Device”

Safety information

For safe and proper use, read this guide, and any other doc-

uments accompanying this product. Keep them for future

reference. Failure to follow the installation procedures can

lead to malfunction, danger to health and life, violation of

law, and/or refusal of legal and commercial guarantees (if

any). Shelly Europe Ltd. is not responsible for any loss or

damage in case of incorrect installation or improper opera-

tion of this device due to failure to follow the user and safety

instructions in this guide.

⚠This sign indicates safety information.

ⓘThis sign indicates an important note.

⚠WARNING! Risk of electric shock. Installation of the Device

to the power grid must be performed carefully by a qualied

electrician.

⚠WARNING! Before making any changes to the connections,

ensure there is no voltage present at the Device terminals.

⚠CAUTION! Connect the Device only to a power grid and

appliances that comply with all applicable regulations. A short

circuit in the power grid or any appliance connected to the

Device can cause re, property damage, and electric shock.

⚠CAUTION! The Device may be connected to and control

only electric circuits and appliances that comply with the ap-

plicable standards and safety norms.

⚠CAUTION! Do not connect the Device to appliances that

exceed the specied maximum electric load.

⚠CAUTION! Connect the Device only in the way shown in

these instructions. Any other method could cause damage

and/or injury.

⚠WARNING! Before installing the Device, turn the circuit

breakers off. Use a suitable test device to make sure there is

no voltage on the wires you want to connect. When you are

sure that there is no voltage, proceed to the installation.

⚠CAUTION! The Device and the appliances connected to it,

must be secured by a cable protection switch in accordance

with EN60898-1 (tripping characteristic B or C, max. 16 A rated

current, min. 6kA interrupting rating, energy limiting class 3).

⚠CAUTION! Do not use the Device if it shows any sign of

damage or defect.

⚠CAUTION! Do not attempt to repair the Device yourself.

⚠CAUTION! The Device is intended only for indoor use.

⚠CAUTION! Keep the Device away from dirt and moisture.

⚠CAUTION! Do not allow children to play with the buttons/

switches connected to the Device. Keep the devices (mobile

phones, tablets, PCs) for remote control of Shelly away from

children.

Product description

Shelly 1PM Gen4 (the Device) is a Matter-compatible smart

switch with power measurement. Equipped with a multi-pro-

tocol wireless MCU, it supports Zigbee and Bluetooth

connectivity for a secure connection. The Device operates

on both, AC and DC power. Its small form factor allows ret-

rotting into standard electrical wall boxes, behind power

sockets, light switches, or other places with limited space.

The Device has an embedded web interface to monitor, con-

trol, and adjust its settings. The web interface is accessible

at http://192.168.33.1 when connected directly to the Device

access point or at its IP address when accessed from the

same network.

The Device can access and interact with other smart devices

or automation systems if they are in the same network infra-

structure. Shelly Europe Ltd. provides APIs for the devices,

their integration, and cloud control. For more information,

visit https://shelly-api-docs.shelly.cloud.

ⓘThe Device comes with factory-installed rmware. To keep

it updated and secure, Shelly Europe Ltd. provides the latest

rmware updates free of charge. Access the updates through

either the embedded web interface or the Shelly Smart Control

mobile application. Installation of rmware updates is the us-

er’s responsibility. Shelly Europe Ltd. shall not be liable for any

lack of conformity of the Device caused by the failure of the

user to install the available updates in a timely manner.

Installation instructions

ⓘTo connect the Device, we recommend using solid sin-

gle-core wires or stranded wires with ferrules. The wires

should have insulation with increased heat resistance, not less

than PVC T105°C (221°F).

ⓘDo not use buttons or switches with built-in LED or neon

glow lamps.

ⓘWhen connecting wires to the Device terminals, consider

the specied conductor cross section and stripped length. Do

not connect multiple wires into a single terminal.

ⓘFor security reasons, after you successfully connect the

Device to the local Wi-Fi network, we recommend that you

disable or password-protect the Device AP (Access Point).

ⓘTo perform a factory reset of the Device, press and hold the

Reset/control button for 10 seconds.

ⓘTo enable the access point and the Bluetooth connection

of the Device, press and hold the Reset/control button for 5

seconds.

ⓘDo not use L terminal(s) of the device to power other

devices

If you are using 110 - 240 V~ power supply (Fig. 1):

1. Connect the load circuit to the O terminal of the Device and

the Neutral wire.

2. Connect the Live wire to an L terminal of the Device.

3. Connect the Neutral wire to an N terminal of the Device.

4. Connect a switch or button to the device SW terminal and

any of the unused L terminals of the Device.

If you are using 24 - 30 V⎓ power supply (Fig. 2):

ⓘ Note that power measurement is not available in DC power.

1. Connect the load to the O terminal of the Device and the

DC+ wire.

2.Connect the GND wire to a Ʇ terminal of the Device.

3. Connect the DC+ wire to a + terminal of the Device.

4. Connect a switch or button to the SW terminal and any of

the unused Ʇ terminals of the Device.

Adding Zigbee Device

• To switch the Device from Matter rmware (default)

to Zigbee,press 5 times the Reset button. The Device

stays in pairing mode for 2 minutes, and you can nd it

in your home automation platformthrough the Zigbee

Hub. If you cannot nd the Device,press the Reset

button3 times.

• To remove the Device, go to its page and delete it from

your home automation platform.

ⓘIn Zigbee mode, the AP of the Device is not available by

default. To enable it, the you should hold the Reset button for

5 seconds.

Setting up the Device via Matter

ⓘBefore you start, make sure you have:

• 2.4 GHz Wi-Fi network

• A Matter-compatible hub connected to the Internet

• A mobile device with Bluetooth enabled and a Matter-com-

patible app installed

1. Enable the access point of the Device by pressing and

holding the Reset/control button for 5 seconds.

2. Scan the Matter QR code inside the box.

3.Follow the instructions that appear on your screen to com-

plete the process.

ⓘKeep the QR code for future reference. If you reset the de-

vice, you will need that code again.

Specications

Physical

• Size (HxWxD): 37x42x16 mm / 1.46x1.65x0.63 in

• Weight: 27 g / 0.95 oz

• Screw terminals max torque: 0.4 Nm / 3.5 lbin

• Conductor cross section: 0.2 to 2.5 mm² / 24 to 14 AWG

(solid, stranded, and bootlace ferrules)

• Conductor stripped length: 6 to 7 mm / 0.24 to 0.28 in

• Mounting: Wall console / In-wall box

• Shell material: Plastic

• Shell color: Red

Environmental

• Ambient working temperature:-20°C to 40°C / -5°F

to 105°F

• Humidity: 30% to 70% RH

• Max. altitude: 2000 m / 6562 ft

Electrical

• Power supply:

- 110-240V~

- 24-30V⎓

• Power consumption: < 1.2 W

Output circuits ratings

• Max. switching voltage:

- 240V~

- 30V⎓

• Max. switching current:

- 16A (240V~)

- 10A (30V⎓)

Sensors, meters

• Internal-temperature sensor:Yes

• Voltmeter (AC): Yes

• Ammeter (AC): Yes

Radio

Wi-Fi

• Protocol: 802.11 b/g/n

• RF band: 2401-2483 МHz

• Max. RF power: < 20 dBm

• Range: Up to 50 m / 164 ft outdoors, up to 30 m / 98 ft

indoors (depending on local conditions)

Bluetooth

• Protocol: 4.2

• RF band: 2400-2483.5 MHz

• Max. RF power: <4 dBm

• Range: Up to 30 m / 98 ft outdoors, up to 10 m / 33 ft

indoors (depending on local conditions)

Zigbee

• Protocol: 802.15.4

• RF band: 2400 to 2483.5 MHz

• Max. RF power: < 20 dBm

• Range: Up to 100 m / 328 ft indoors and 300 meters /

984 ft outdoors (depends on local conditions)

Microcontroller unit

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Firmware capabilities

• Schedules: 20

• Webhooks (URL actions): 20 with 5 URLs per hook

• Wi-Fi range extender: Yes

• BLE Gateway: Yes

• Scripting: Yes

• MQTT: Yes

• Encryption: Yes

Shelly Cloud inclusion

The Device can be monitored, controlled, and set up through

our Shelly Cloud home automation service. You can use

the service through either our Android, iOS, or Harmony OS

mobile application or through any internet browser at https://

control.shelly.cloud/.

If you choose to use the Device with the application and

Shelly Cloud service, you can nd instructions on how to

connect the Device to the Cloud and control it from the Shelly

app in the application guide: https://shelly.link/app-guide.

Troubleshooting

In case you encounter problems with the installation or oper-

ation of the Device, check its knowledge base page:

https://shelly.link/1PM_Gen4

Declaration of Conformity

Hereby, Shelly Europe Ltd. declares that the radio equipment

type for Shelly 1PM Gen4 is in compliance with Directive

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. The

full text of the EU declaration of conformity is available at the

following internet address:

https://shelly.link/1PM_Gen4_DoC

Manufacturer: Shelly Europe Ltd.

Address: 51 Cherni Vrah Blvd., bldg. 3, . 2-3, Soa 1407,

Bulgaria

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Ocial website: https://www.shelly.com

Changes in contact information are published by the Manu-

facturer on the ocial website.

All rights to the trademark Shelly® and other intellectual

rights associated with this Device belong to Shelly Europe

Ltd.

Deutsch

Benutzer- und Sicherheitsanleitung

Shelly 1PM Gen4

Smarter Schalter mit Leistungsmessung

In diesem Dokument als “das Gerät” bezeichnet

Sicherheitsinformationen

Lesen Sie diese Anleitung und alle anderen Dokumente, die

diesem Produkt beiliegen, um es sicher und ordnungsge

mäß zu verwenden. Bewahren Sie sie zum späteren Nach-

schlagen auf. Die Nichtbeachtung der Installationsanwei-

sungen kann zu Fehlfunktionen, Gefahren für Gesundheit

und Leben, Gesetzesverstößen und/oder zur Verweigerung

gesetzlicher und kommerzieller Garantien (falls vorhanden)

führen. Shelly Europe Ltd. haftet nicht für Verluste oder

Schäden, die durch eine fehlerhafte Installation oder einen

unsachgemäßen Betrieb des Geräts aufgrund der Nicht-

beachtung der Benutzer- und Sicherheitshinweise in dieser

Anleitung entstehen.

⚠Dieses Zeichen weist auf Sicherheitshinweise hin.

ⓘDieses Zeichen weist auf einen wichtigen Hinweis hin.

⚠WARNUNG! Gefahr eines Stromschlags. Die Installation

des Geräts an das Stromnetz muss sorgfältig von einer quali-

B2502

For UK PSTI Act Statement of Compliance scan

the QR code

Português

Manual do utilizador e de segurança

Shelly 1PM Gen4

Interruptor inteligente com medição de

potência

Referido neste documento como “o Dispositivo”

Informações de segurança

Para uma utilização segura e correcta, leia este manual

e quaisquer outros documentos que acompanhem este

produto. Guarde-os para referência futura. O não cumpri

mento dos procedimentos de instalação pode levar a mau

funcionamento, perigo para a saúde e a vida, violação da lei

e/ou recusa de garantias legais e comerciais (se existirem).

A Shelly Europe Ltd. não se responsabiliza por quaisquer

perdas ou danos em caso de instalação incorrecta ou fun

cionamento inadequado deste dispositivo devido ao não

cumprimento das instruções de utilização e segurança

contidas neste guia.

⚠Este sinal indica informações de segurança.

ⓘEste sinal indica uma nota importante.

⚠ATENÇÃO! Risco de choque elétrico. A instalação do Dis-

positivo na rede eléctrica deve ser efectuada cuidadosamente

por um eletricista qualicado.

⚠ATENÇÃO! Antes de efetuar quaisquer alterações às liga-

ções, certique-se de que não existe qualquer tensão presen-

te nos terminais do Dispositivo.

⚠CUIDADO! Ligue o Dispositivo apenas a uma rede eléctrica

e a aparelhos que estejam em conformidade com todos os

regulamentos aplicáveis. Um curto-circuito na rede eléctrica

ou em qualquer aparelho ligado ao Dispositivo pode provocar

incêndios, danos materiais e choques eléctricos.

⚠CUIDADO! O Dispositivo só pode ser ligado e comandar cir-

cuitos eléctricos e aparelhos que estejam em conformidade

com as normas e regras de segurança aplicáveis.

⚠CUIDADO! Não ligue o Dispositivo a aparelhos que exce-

dam a carga eléctrica máxima especicada.

⚠CUIDADO! Ligar o Dispositivo apenas da forma indicada

nestas instruções. Qualquer outro método pode causar danos

e/ou ferimentos.

⚠ATENÇÃO! Antes de instalar o Dispositivo, desligue os

disjuntores. Utilize um Dispositivo de teste adequado para se

certicar de que não existe tensão nos cabos que pretende

ligar. Quando tiver a certeza de que não há tensão, prossiga

com a instalação.

⚠CUIDADO! O Dispositivo e os aparelhos a ele ligados de-

vem ser protegidos por um interrutor de proteção de cabos

em conformidade com a norma EN60898-1 (caraterística de

disparo B ou C, máx. 16 A de corrente nominal, mín. 6 kA de

capacidade de interrupção, classe de limitação de energia 3).

⚠CUIDADO! Não utilizar o Dispositivo se este apresentar

qualquer sinal de dano ou defeito.

⚠CUIDADO! Não tente reparar o Dispositivo por si próprio.

⚠CUIDADO! O Dispositivo destina-se apenas a ser utilizado

em interiores.

⚠CUIDADO! Manter o Dispositivo afastado de sujidade e

humidade.

⚠CUIDADO! Não permita que as crianças brinquem com os

botões/interruptores ligados ao Dispositivo. Mantenha os dis-

positivos (telemóveis, tablets, PCs) para controlo remoto do

Shelly afastados das crianças.

Descrição do produto

Shelly 1PM Gen4 (o Dispositivo) é um interrutor inteligente

compatível com Matter com medição de potência. Equipado

com um MCU sem os multiprotocolo, suporta conetividade

Zigbee e Bluetooth para uma ligação segura. O Dispositivo

funciona tanto em corrente alternada como em corrente

contínua. O seu formato pequeno permite a instalação

posterior em caixas de parede eléctricas normais, atrás de

tomadas de corrente, interruptores de luz ou outros locais

com espaço limitado.

O Dispositivo tem uma interface Web incorporada para mo-

nitorizar, controlar e ajustar as suas denições. A interface

Web está acessível em http://192.168.33.1 quando ligado

diretamente ao ponto de acesso do Dispositivo ou no seu

endereço IP quando ligado à mesma rede.

O Dispositivo pode aceder e interagir com outros dispositi-

vos inteligentes ou sistemas de automação se estiverem na

mesma infraestrutura de rede. A Shelly Europe Ltd. fornece

APIs para os dispositivos, a sua integração e o controlo na

nuvem. Para mais informações, visite https://shelly-api-do-

cs.shelly.cloud.

ⓘO Dispositivo vem com rmware instalado de fábrica. Para

o manter atualizado e seguro, a Shelly Europe Ltd. fornece

gratuitamente as últimas actualizações de rmware. Pode

aceder às actualizações através da interface web incorpora-

da ou da aplicação móvel Shelly Smart Control, onde pode

encontrar detalhes sobre a versão mais recente do rmware.

A escolha de instalar ou não as actualizações de rmware é

da exclusiva responsabilidade do utilizador. A Shelly Europe

Ltd. não será responsável por qualquer falta de conformidade

do Dispositivo causada pela falha do utilizador em instalar as

actualizações disponíveis de forma atempada.

Instruções de instalação

ⓘPara ligar o Dispositivo, recomendamos a utilização de os

sólidos de núcleo único ou os entrançados com virolas. Os

os devem ter um isolamento com maior resistência ao calor,

não inferior a PVC T105°C (221°F).

ⓘNão utilizar botões ou interruptores com lâmpadas LED ou

de néon incorporadas.

ⓘAo ligar os os aos terminais do Dispositivo, tenha em

consideração a secção transversal do condutor especica-

da e o comprimento da tira. Não ligue vários os a um único

terminal.

ⓘPor motivos de segurança, depois de ligar com êxito o

Dispositivo à rede Wi-Fi local, recomendamos que desactive

ou proteja com palavra-passe o AP (Ponto de acesso) do

Dispositivo.

ⓘPara efetuar uma reposição de fábrica do Dispositivo, pri-

ma sem soltar o botão Controlo durante 10 segundos.

ⓘPara ativar o ponto de acesso e a ligação Bluetooth do

Dispositivo, prima sem soltar o botão Controlo durante 5

segundos.

ⓘNão utilize o(s) terminal(is) L do dispositivo para alimentar

outros dispositivos

Se estiver a utilizar uma fonte de alimentação de 110-240

V~ (Fig. 1):

1. Ligue o circuito de carga ao terminal O do dispositivo e

ao cabo neutro.

2. Ligue o cabo ativo a um terminal L do Dispositivo.

3. Ligue o cabo neutro a um terminal N do Dispositivo.

4. Ligue um interrutor ou botão ao terminal SW do disposi-

tivo e a qualquer um dos terminais L não utilizados do

Dispositivo.

Se for utilizada uma fonte de alimentação de 24-30 V⎓

(Fig. 2):

ⓘNote-se que a medição da potência não está disponível em

corrente contínua.

1. Ligar a carga ao terminal O do dispositivo e ao o DC+.

2. Ligue o o GND a um terminal Ʇ do Dispositivo.

3. Ligue o o DC+ a um terminal + do dispositivo.

4. Ligue um interrutor ou botão ao terminal SW e a qualquer

um dos terminais Ʇ não utilizados do Dispositivo.

Adicionar Dispositivo Zigbee

• Para mudar o Dispositivo do rmware Matter (prede-

nição) para Zigbee, prima 5 vezes o botão Reset. O

Dispositivo permanece no modo de emparelhamento

durante 2 minutos e pode encontrá-lo na sua plataforma

de domótica através do Hub Zigbee. Se não conseguir

encontrar o Dispositivo, prima o botão Reset 3 vezes.

• Para remover o Dispositivo, aceda à sua página e

elimine-o da sua plataforma de domótica.

ⓘNo modo Zigbee, o AP do Dispositivo não está disponível

por defeito. Para o ativar, deve manter premido o botão Reset

durante 5 segundos.

Congurar o dispositivo via Matter

ⓘAntes de começar, certique-se de que tem:

• Uma rede Wi-Fi de 2,4 GHz

• Um hub compatível com o Matter ligado à Internet

• Um dispositivo móvel com Bluetooth ativado e uma

aplicação compatível com o Matter instalada

1. Active o ponto de acesso do Dispositivo premindo e

mantendo premido o botão de reinicialização/controlo

durante 5 segundos.

2. Digitalize o código QR da Matéria dentro da caixa.

3. Siga as instruções que aparecem no ecrã para concluir o

processo.

ⓘGuarde o código QR para referência futura. Se reiniciar o

dispositivo, precisará novamente desse código.

Especicações

Físico

• Tamanho (AxLxP): 37x42x16 mm / 1.46x1.65x0.63 in

• Peso: 27 g / 0.95 oz

• Tensão máxima de aperto nos terminais: 0.4 Nm /

3.5 lbin

• Secção transversal do condutor: 0.2 a 2.5 mm² / 24 a 14

AWG (ferrolhos maciços, entrançados e bootlace)

• Secção transversal do condutor: 6 a 7 mm / 0.24 a

0.28 in

• Montagem: Caixa de encastrar

• Material da casca: Plástico

• Cor da casca: Vermelho

Ambiental

• Temperatura de funcionamento: -20°C a 40°C / -5°F

a 105°F

• Umidade: 30% a 70% RH

• Altitude máxima: 2000 m / 6562 ft

Elétrico

• Fonte de alimentação:

- 110-240V~

- 24-30V⎓

• Consumo de energia: < 1.2 W

Classicações dos circuitos de saída

• Tensão máxima de comutação:

- 240V~

- 30V⎓

• Corrente máxima de comutação:

- 16A (240V~)

- 10A (30V⎓)

Sensores, contadores

• Sensor de temperatura interna: Sim

• Voltímetro (AC): Sim

• Amperímetro (AC): Sim

Rádio

Wi-Fi

• Protocolo: 802.11 b/g/n

• Banda RF: 2401-2483 МHz

• Máx. Potência de RF: < 20 dBm

• Alcance: Até 50 m / 164 ft no exterior, até 30 m / 98 ft no

interior (dependendo da construção local)

Bluetooth

• Protocolo: 4.2

• Banda RF: 2400-2483.5 MHz

• Máx. Potência de RF: <4 dBm

• Alcance: Até 30 m / 98 ft no exterior, até 10 m / 33 ft no

interior (dependendo da construção local)

Zigbee

• Protocolo: 802.15.4

• Banda RF: 2400 - 2483.5 MHz

• Máx. Potência de RF: <20 dBm

• Alcance: Até 100 m / 328 ft no interior, até 300 m / 984 ft

no exterior (dependendo das condições locais)

Microcontroller unit

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Funzionalità del rmware

• Horários: 20

• Webhooks (acções URL): 20 com 5 URLs por hook

• Extensor de alcance Wi-Fi: Sim

• BLE Gateway: Sim

• Scripting: Sim

• MQTT: Sim

• Encriptação: Sim

Shelly Cloud Inclusão

O Dispositivo pode ser monitorizado, controlado e congura-

do através do nosso serviço de automação residencial Shelly

Cloud. Pode utilizar o serviço através da nossa aplicação

móvel Android, iOS ou Harmony OS ou através de qualquer

navegador de Internet em https://control.shelly.cloud/ .

Se optar por utilizar o Dispositivo com a aplicação e o serviço

Shelly Cloud, pode encontrar instruções sobre como ligar o

Dispositivo à Cloud e controlá-lo a partir da aplicação Shelly

no guia da aplicação: https://shelly.link/app-guide.

Resolução de problemas

Se tiver problemas com a instalação ou o funcionamento

do Dispositivo, consulte a sua página da base de dados de

conhecimento:

https://shelly.link/1PM_Gen4

Declaração de Conformidade

A Shelly Europe Ltd. declara por este meio que o equipa-

mento rádio tipo Shelly 1PM Gen4 opera conforme a Diretriz

2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. O texto

completo da declaração da UE sobre a conformidade está

disponível no seguinte endereço de internet:

https://shelly.link/1PM_Gen4_DoC

Fabricante: Shelly Europe Ltd.

Endereço: 51 Cherni Vrah Blvd., edifício 3, pisos 2-3, Sóa

1407, Bulgária

Tel: +359 2 988 7435

E-mail: support@shelly.cloud

Site ocial: https://www.shelly.com

As alterações nas informações de contacto são publicadas

pelo fabricante no sítio Web ocial.

Todos os direitos sobre a marca registada Shelly® e outros

direitos intelectuais associados a este Dispositivo perten-

cem à Shelly Europe Ltd.

Português

Esquema elétrico

Fig. 1. Fonte de alimentação 110-240 V~

Fig. 2. Fonte de alimentação 24-30 V⎓

Legenda

Terminais do dispositivo

• O: Terminal de saída de circuito em carga

• SW: Terminal de entrada de comutador (controlo O)

• L: Terminal ativo (110-240 V~)

• N: Terminal de Neutro

• +: Terminal positivo 24-30V⎓

• Ʇ: Terminal de terra 24-30V⎓

Cabos

• L: Cabo ativo (110-240 V~)

• N: Cabo Neutro

• +: Cabo positivo 24-30V⎓

• GND: Cabo de terra de 24-30 V⎓

Français

Schéma de câblage

Image 1. Alimentation électrique 110-240 V~

Image 2. Alimentation 24-30 V⎓

Légende

Bornes du dispositif

• O : Borne de sortie du circuit de charge

• SW : Borne d’entrée de l’interrupteur/du commutateur

(controlo O)

• L : Borne pour la Phase (110-240 V~)

• N : Borne pour le Neutre

• + : Borne positive 24-30 V⎓

• Ʇ : Borne de terre 24-30V⎓

Fils

• L : Fil Phase (110-240 V~)

• N : Fil Neutre

• + : Fil positif 24-30 V⎓

• GND : Fil de terre 24-30 V⎓

Polski

Schemat połączeń

Rys. 1 Zasilanie 110-240 V~

Rys. 2. Zasilanie 24-30 V⎓

Legenda

Zaciski urządzenia

• O: Zacisk wyjściowy obwodu obciążenia

• SW: Zacisk wejściowy przełącznika (sterowanie O)

• L: Zacisk pod napięciem (110-240 V~)

• N: Zacisk neutralny

• +: 24-30 V⎓ zacisk dodatni

• Ʇ: 24-30V⎓ zacisk uziemienia

Przewody

• L: Przewód pod napięciem (110-240 V~)

• N: Przewód neutralny

• +: 24-30 V ⎓ przewód dodatni

• GND: przewód uziemiający 24-30 V⎓

Nederlands

Bedradingsschema

Fig. 1.110-240 V~ voeding

Fig. 2. 24-30 V⎓ voeding

Legenda

Apparaataansluitingen

• O: Uitgangsklem belastingscircuit

• SW: Ingangsklem voor schakelaar (besturing O)

• L: Voedingsklem (110-240 V~)

• N: Neutrale aansluiting

• +: 24-30 V⎓ positieve klem

• Ʇ: 24-30V⎓ aardklem

Draden

• L: stroomdraad (110-240 V~)

• N: Neutrale draad

• +: 24-30V ⎓ positieve draad

• GND: 24-30 V⎓ aardedraad

Shelly 1PM Gen4

 

110-240 V~

24-30 V

⎓

GND

Français

Notice d’utilisation et consignes de

sécurité

Shelly 1PM Gen4

Interrupteur/commutateur intelligent avec

mesure de la puissance

Désigné dans ce document par le terme “le Dispositif”

Informations de sécurité

Pour une utilisation sûre et appropriée, lisez cette notice

et tout autre document accompagnant ce produit. Conser-

vez-les pour pouvoir vous y référer ultérieurement. Le

non-respect des procédures d’installation peut entraîner

un dysfonctionnement, danger pour votre santé et vie,

une violation de la loi et/ou le refus des garanties légales

et commerciales (le cas échéant). Shelly Europe Ltd. n’est

pas responsable de toute perte ou de tout dommage en cas

d’installation incorrecte ou de fonctionnement incorrect de

ce dispositif en raison du non-respect des instructions d’uti

lisation et de sécurité contenues dans ce guide.

⚠Ce symbole indique une information de sécurité.

ⓘCe symbole indique une note importante.

⚠AVERTISSEMENT ! Risque d’électrocution. L’installation du

Dispositif sur le réseau électrique doit être effectuée avec soin

par un électricien qualié.

⚠AVERTISSEMENT ! Avant de modier les branchements,

assurez-vous qu’il n’y ait pas de tension aux bornes du Dis

positif.

⚠ATTENTION ! Ne raccordez le Dispositif qu’à un réseau

électrique et à des appareils conformes à toutes les réglemen-

tations en vigueur. Un court-circuit dans le réseau électrique

ou tout appareil connecté au Dispositif peut engendrer un in

cendie, choc électrique et des dommages matériels.

⚠ATTENTION ! Le Dispositif ne peut être raccordé et contrô-

ler que des circuits électriques et des appareils conformes aux

normes et aux règles de sécurité en vigueur.

⚠ATTENTION ! Ne pas brancher le Dispositif à des appareils

qui dépassent la charge électrique maximale indiquée.

⚠ATTENTION ! Branchez le Dispositif uniquement de la ma-

nière indiquée dans cette notice. Toute autre méthode pourrait

entraîner des dommages et/ou des blessures.

⚠AVERTISSEMENT ! Avant d’installer le Dispositif, mettez

les disjoncteurs hors tension. Utilisez un appareil de test ap-

proprié pour vous assurer qu’il n’y ait pas de tension sur les ls

que vous voulez brancher. Lorsque vous êtes sûrs qu’il n’y a

pas de tension, procédez à l’installation.

⚠ATTENTION ! Le Dispositif et les appareils qui y sont rac-

cordés doivent être protégés par un interrupteur de protection

de câbles conforme à la norme EN60898-1 (caractéristique de

déclenchement B ou C, 16 A de courant nominal max., 6 kA

de pouvoir de coupure min., classe de limitation d’énergie 3).

⚠ATTENTION ! N’utilisez pas le Dispositif s’il présente des

signes de détérioration ou de défaut.

⚠ATTENTION ! N’essayez pas de réparer le Dispositif vous-

même.

⚠ATTENZIONE! Il Dispositivo è destinato esclusivamente

all’uso interno.

⚠ATTENTION ! Conservez le Dispositif à l’abri de la saleté

et de l’humidité.

⚠ATTENTION ! Ne laissez pas les enfants jouer avec les

boutons/interrupteurs branchés au Dispositif. Gardez les

appareils (téléphones portables, tablettes, PC) permettant

de contrôler le dispositif Shelly à distance hors de portée des

enfants.

Présentation du produit

Shelly 1PM Gen4 (le Dispositif) est un interrupteur intelli-

gent compatible Matter avec mesure de puissance. Équipé

d’un MCU sans l multiprotocole, il prend en charge les

connexions Zigbee et Bluetooth pour une connexion sécu-

risée. Le dispositif fonctionne à la fois en courant alternatif

(AC) et en courant continu (DC). Son format compact permet

une installation dans des boîtiers électriques muraux stan-

dards, derrière des prises électriques, des interrupteurs ou

dans d’autres espaces réduits.

Le Dispositif est doté d’une interface web intégrée qui

permet de le surveiller, de le contrôler et d’en régler les

paramètres. L’interface web est accessible à l’adresse

http://192.168.33.1 lorsqu’il est connecté directement au

point d’accès de l’appareil ou à son adresse IP lorsqu’il est

connecté au même réseau.

Le Dispositif peut accéder à d’autres dispositifs connectés

ou systèmes d’automatisation et interagir avec eux s’ils se

trouvent dans la même infrastructure réseau. Shelly Europe

Ltd. fournit des API pour les dispositifs, leur intégration

et le contrôle dans le Cloud. Pour plus d’informations, ren-

dez-vous à l’adresse suivante https://shelly-api-docs.shelly.

cloud.

ⓘLe Dispositif est livré avec un micrologiciel installé en usine.

Pour le maintenir à jour et le sécuriser, Shelly Europe Ltd. four-

nit gratuitement les dernières mises à jour de celui-ci. Vous

pouvez accéder aux mises à jour via l’interface web intégrée

ou l’application mobile Shelly Smart Control, où vous trouverez

des détails sur la dernière version du micrologiciel. Le choix

d’installer ou non les mises à jour du micrologiciel relève de

la seule responsabilité de l’utilisateur. Shelly Europe Ltd. n’est

pas responsable de tout défaut de conformité du Dispositif

causé par le fait que l’utilisateur n’a pas installé les mises à

jour disponibles en temps voulu.

Instructions d’installation

ⓘPour brancher le Dispositif, nous recommandons d’utiliser

des ls unipolaires solides ou des ls torsadés avec des em-

bouts. Les ls doivent avoir une isolation avec une meilleure

résistance à la chaleur, pas moins que le PVC T105 °C (221 °F).

ⓘN’utilisez pas de boutons ou d’interrupteurs avec des

lampes LED ou néon intégrées.

ⓘLors du branchement des ls aux bornes du Dispositif,

tenez compte de la section du conducteur et de la longueur

dénudée spéciées. Ne pas brancher plusieurs ls à une

seule borne.

ⓘPour des raisons de sécurité, après avoir connecté le Dis-

positif au réseau Wi-Fi local, nous vous recommandons de

désactiver ou de protéger par mot de passe le point d’accès

(AP) du Dispositif.

ⓘPour effectuer une réinitialisation aux paramètres d’usine

du Dispositif, appuyez sur le bouton de commande et mainte

nez-le pendant 10 secondes.

ⓘPour activer le point d’accès (AP) et la connexion Bluetooth

du Dispositif, appuyez sur le bouton de commande et mainte-

nez-le pendant 5 secondes.

ⓘNe pas utiliser les bornes L du dispositif pour en alimenter

d’autres.

Si vous utilisez une alimentation 110-240 V~ (image 1) :

1. Branchez le circuit de charge à la borne O du Dispositif et

au l Neutre.

2. Branchez le l Phase à une borne L du Dispositif.

3. Branchez le l Neutre à la borne N du Dispositif.

4. Branchez un interrupteur ou un bouton-poussoir à la borne

SW du dispositif et à l’une des bornes L non utilisées du

Dispositif.

Si vous utilisez une alimentation 24 - 30 V⎓ (image 2) :

ⓘNotez que la mesure de la puissance n’est pas disponible

en courant continu.

1. Branchez la charge à la borne O du Dispositif et au l DC+.

2. Branchez le l GND à une borne Ʇ du Dispositif.

3. Branchez le l DC+ à une borne + du Dispositif.

4. Branchez un interrupteur ou un bouton-poussoir à la borne

SW et à l’une des bornes Ʇ non utilisées du Dispositif.

Ajout d’un dispositif Zigbee

• Pour passer le Dispositif du micrologiciel Matter (par

défaut) à Zigbee, appuyez 5 fois sur le bouton de réinitia

lisation. Le Dispositif reste en mode appairage pendant

2 minutes et vous pouvez le trouver sur votre plateforme

domotique via le Hub Zigbee. Si vous ne trouvez pas le

Dispositif, appuyez 3 fois sur le bouton de réinitialisation.

• Pour supprimer le Dispositif, allez sur sa page et suppri

mez-le de votre plateforme domotique.

ⓘEn mode Zigbee, l’AP du Dispositif n’est pas disponible par

défaut. Pour l’activer, vous devez maintenir le bouton Reset

enfoncé pendant 5 secondes.

Conguration du dispositif via Matter

ⓘAvant de commencer, assurez-vous que vous disposez

• d’un réseau Wi-Fi 2,4 GHz

• d’un hub compatible avec Matter connecté à l’Internet

• d’un dispositif mobile avec Bluetooth activé et une

application compatible avec Matter installée

1. Activez le point d’accès du Dispositif en appuyant sur le

bouton de réinitialisation/contrôle et en le maintenant

pendant 5 secondes.

2. Scannez le code QR Matter qui se trouve à l’intérieur de

la boîte.

3. Suivez les instructions qui s’achent à l’écran pour termi-

ner la procédure.

ⓘConservez le code QR pour vous y reporter ultérieurement.

Si vous réinitialisez le dispositif, vous aurez à nouveau besoin

de ce code.

Caractéristiques techniques

Physiques

• Dimensions (LxPxH) : 37x42x16 mm / 1.46x1.65x0.63 in

• Poids : 27 g / 0.95 oz

• Serrage max. du domino électrique : 0.4 Nm / 3.5 lbin

• Diamètre de câble : 0.2 à 2.5 mm² / 24 à 14 AWG

(embouts pleins, torsadés et à lacets)

• Longueur du conducteur dénudé : 6 à 7 mm / 0.24

à 0.28 in

• Montage : Boîte d’encastrement

• Matériau du boîtier : Plastique

• Couleur du boîtier : Rouge

Environnementales

• Température de fonctionnement : -20 °C à 40 °C / -5

°F à 105 °F

• Humidité : 30 % à 70 %

• Altitude max. : 2000 m / 6562 ft

Électriques

• Alimentation électrique :

- 110-240 V~

- 24-30 V⎓

• Consommation électrique : < 1.2 W

Caractéristiques des circuits de sortie

• Tension de commutation max. :

- 240 V~

- 30 V⎓

• Courant de commutation max. :

- 16 A (240 V~)

- 10 A (30 V⎓)

Capteurs, compteurs

• Capteur de température interne : Oui

• Voltmètre (AC) : Oui

• Ampèremètre (AC) : Oui

Protocole de communication radio

Wi-Fi

• Protocole: 802.11 b/g/n

• Bande RF : 2401 - 2483 МHz

• Puissance RF max. : < 20 dBm

• Portée : Jusqu’à 50 m / 164 ft à l’extérieur, jusqu’à 30 m /

98 ft à l’intérieur (en fonction des collectivités locales)

Bluetooth

• Protocole: 4.2

• Bande RF : 2400-2483.5 MHz

• Puissance RF max. : <4 dBm

• Portée : Jusqu’à 30 m / 98 ft à l’extérieur, jusqu’à 10 m /

33 ft à l’intérieur (en fonction des collectivités locales)

Zigbee

• Protocolo: 802.15.4

• Bande RF: 2400 - 2483.5 MHz

• Puissance RF max: <20 dBm

• Portée : Jusqu’à 100 m / 328 ft à l’intérieur, jusqu’à 300 m

/ 984 ft à l’extérieur (en fonction des collectivités locales)

Microcontroller unit

• CPU: ESP-Shelly-C68F

• Flash : 8 MB

Capacités du micrologiciel

• Programmations : 20

• Webhooks (actions URL) : 20 avec 5 URL par crochet

Web

• Répéteur Wi-Fi : Oui

• BLE Gateway: Oui

• Scripts : Oui

• MQTT : Oui

• Cryptage: Oui

Intégration de Shelly Cloud

Le Dispositif peut être surveillé, contrôlé et conguré par le

biais de notre service domotique Shelly Cloud. Vous pouvez

utiliser ce service depuis notre application Android, iOS ou

Harmony OS ou bien depuis n’importe quel navigateur Inter

net à l’adresse https://control.shelly.cloud/.

Si vous choisissez d’utiliser le Dispositif avec l’application et

le service Shelly Cloud, vous trouverez des instructions sur la

manière de connecter le dispositif au Cloud et de le contrôler

à partir de l’application Shelly dans le guide de l’application à

l’adresse suivante https://shelly.link/app-guide.

Résolution des problèmes

Si vous rencontrez des problèmes avec l’installation ou

le fonctionnement de ce Dispositif, consultez la Base de

connaissances :

https://shelly.link/1PM_Gen4

Déclaration de Conformité

Par la présente, Shelly Europe Ltd. déclare que l’équipement

radio de type Shelly 1PM Gen4 est conforme à la directive

2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Le

texte intégral de la déclaration de conformité de l’UE est dis

ponible à l’adresse internet suivante :

https://shelly.link/1PM_Gen4_DoC

Fabricant : Shelly Europe Ltd.

Adresse : 51 Boulevard Cherni Vrah, bâtiment 3, étages 2-3,

Soa 1407, Bulgarie

Tél. : +359 2 988 7435

E-mail: support@shelly.cloud

Site Internet ociel : https://www.shelly.com

Les changements des coordonnées sont publiés par le fabri-

cant sur le site Internet ociel.

Tous les droits de la marque Shelly® et les autres droits

intellectuels associés à ce Dispositif appartiennent à Shelly

Europe Ltd.

Polski

Instrukcja obsługi i bezpieczeństwa

Shelly 1PM Gen4

Inteligentny przełącznik z pomiarem mocy

Zwane w niniejszym dokumencie “Urządzeniem”

Informacje dotyczące bezpieczeństwa

Aby zapewnić bezpieczne i prawidłowe użytkowanie, na-

leży przeczytać niniejszą instrukcję oraz wszelkie inne

dokumenty dołączone do tego produktu. Należy zachować

je na przyszłość. Nieprzestrzeganie procedur instalacji

może prowadzić do nieprawidłowego działania, zagrożenia

zdrowia i życia, naruszenia prawa i/lub odmowy gwarancji

prawnych i handlowych (jeśli takie istnieją). Shelly Europe

Ltd. nie ponosi odpowiedzialności za jakiekolwiek straty

lub szkody w przypadku nieprawidłowej instalacji lub nie-

właściwego działania tego urządzenia z powodu nieprze-

strzegania instrukcji obsługi i bezpieczeństwa zawartych w

niniejszej instrukcji.

⚠Ten znak wskazuje informacje dotyczące bezpieczeństwa.

ⓘTen znak oznacza ważną informację.

⚠OSTRZEŻENIE! Ryzyko porażenia prądem elektrycznym.

Podłączenie urządzenia do sieci elektrycznej musi zostać

wykonane przez wykwalikowanego elektryka.

⚠OSTRZEŻENIE! Przed dokonaniem jakichkolwiek zmian w

połączeniach należy upewnić się, że na zaciskach urządzenia

nie ma napięcia.

⚠UWAGA! Urządzenie należy podłączać wyłącznie do sieci

elektrycznej i urządzeń zgodnych z obowiązującymi przepisa

mi. Zwarcie w sieci elektrycznej lub jakimkolwiek urządzeniu

podłączonym do urządzenia może spowodować pożar,

uszkodzenie mienia i porażenie prądem.

⚠UWAGA! Urządzenie może być podłączane i sterowane

wyłącznie przez obwody elektryczne i urządzenia zgodne z

obowiązującymi standardami i normami bezpieczeństwa.

⚠UWAGA! Nie należy podłączać urządzenia do odbiorni-

ków przekraczających określone maksymalne obciążenie

elektryczne.

⚠UWAGA! Urządzenie należy podłączać wyłącznie w spo-

sób przedstawiony w niniejszej instrukcji. Każda inna metoda

może spowodować uszkodzenie i/lub obrażenia ciała.

⚠OSTRZEŻENIE! Przed instalacją urządzenia należy wy-

łączyć wyłączniki automatyczne. Użyj odpowiedniego urzą-

dzenia testowego, aby upewnić się, że na przewodach, które

chcesz podłączyć, nie ma napięcia. Gdy upewnisz się, że nie

ma napięcia, przejdź do instalacji.

⚠UWAGA! Urządzenie i podłączone do niego urządzenia

muszą być zabezpieczone wyłącznikiem kablowym zgodnym

z normą EN60898-1 (charakterystyka wyzwalania B lub C,

prąd znamionowy maks. 16 A prądu znamionowego, min. 6

kA prądu przerywanego, klasa ograniczenia energii 3).

⚠UWAGA! Nie używaj urządzenia, jeśli wykazuje ono jakie-

kolwiek oznaki uszkodzenia lub wady.

⚠UWAGA! Nie należy podejmować prób samodzielnej na-

prawy urządzenia.

⚠UWAGA! Urządzenie jest przeznaczone wyłącznie do użyt-

ku w pomieszczeniach.

⚠UWAGA! Urządzenie należy trzymać z dala od brudu i

wilgoci.

⚠UWAGA! Nie pozwalaj dzieciom bawić się przyciskami/

przełącznikami podłączonymi do urządzenia. Trzymaj urzą-

dzenia (telefony komórkowe, tablety, komputery PC) do zdal-

nego sterowania Shelly z dala od dzieci.

Opis produktu

Shelly 1PM Gen4 (Urządzenie) to kompatybilny z Matter

inteligentny przełącznik z pomiarem mocy. Wyposażony w

wieloprotokołowy bezprzewodowy MCU, obsługuje łącz-

ność Zigbee i Bluetooth w celu zapewnienia bezpiecznego

połączenia. Urządzenie działa zarówno na zasilaniu AC, jak i

DC. Jego niewielka obudowa umożliwia montaż w standar-

dowych elektrycznych puszkach ściennych, za gniazdkami

elektrycznymi, włącznikami światła lub w innych miejscach

o ograniczonej przestrzeni.

Urządzenie ma wbudowany interfejs sieciowy do monitoro-

wania, sterowania i dostosowywania jego ustawień. Interfejs

sieciowy jest dostępny pod adresem http://192.168.33.1 w

przypadku bezpośredniego połączenia z punktem dostępu

urządzenia lub pod adresem IP w przypadku dostępu z tej

samej sieci.

Urządzenie może uzyskiwać dostęp i wchodzić w interakcje

z innymi inteligentnymi urządzeniami lub systemami au-

tomatyki, jeśli znajdują się one w tej samej infrastrukturze

sieciowej. Shelly Europe Ltd. zapewnia interfejsy API dla

urządzeń, ich integrację i kontrolę w chmurze. Więcej in-

formacji można znaleźć na stronie https://shelly-api-docs.

shelly.cloud.

ⓘUrządzenie jest dostarczane z fabrycznie zainstalowanym

oprogramowaniem sprzętowym. Aby zapewnić jego aktuali-

zację i bezpieczeństwo, Shelly Europe Ltd. zapewnia najnow-

sze aktualizacje oprogramowania sprzętowego bezpłatnie.

Dostęp do aktualizacji można uzyskać za pośrednictwem

wbudowanego interfejsu internetowego lub aplikacji mobilnej

Shelly Smart Control. Za instalację aktualizacji oprogramo-

wania odpowiada użytkownik. Shelly Europe Ltd. nie ponosi

odpowiedzialności za brak zgodności urządzenia spowodo-

wany brakiem zainstalowania przez użytkownika dostępnych

aktualizacji w odpowiednim czasie.

Instrukcje instalacji

ⓘDo podłączenia urządzenia zaleca się stosowanie przewo-

dów jednożyłowych lub linkowych z tulejkami. Przewody po-

winny mieć izolację o podwyższonej odporności termicznej,

nie mniejszej niż PVC T105°C (221°F).

ⓘNie używaj przycisków lub przełączników z wbudowanymi

diodami LED lub neonowymi lampami jarzeniowymi.

ⓘPodłączając przewody do zacisków urządzenia, należy

wziąć pod uwagę określony przekrój przewodu i jego długość.

Nie podłączaj wielu przewodów do jednego zacisku.

ⓘZe względów bezpieczeństwa po pomyślnym podłączeniu

urządzenia do lokalnej sieci Wi-Fi zalecamy wyłączenie lub

zabezpieczenie hasłem punktu dostępowego urządzenia.

ⓘAby przywrócić ustawienia fabryczne urządzenia, naciśnij

i przytrzymaj przez 10 sekund przycisk resetowania/stero-

wania.

ⓘAby włączyć punkt dostępu i połączenie Bluetooth urzą-

dzenia, naciśnij i przytrzymaj przycisk resetowania/sterowa-

nia przez 5 sekund.

ⓘ Nie używaj zacisków L urządzenia do zasilania innych

urządzeń.

W przypadku korzystania z zasilania 110-240 V~ (rys. 1):

1. Podłącz obwód obciążenia do zacisku O urządzenia i

przewodu neutralnego.

2. Podłącz przewód pod napięciem do zacisku L urządzenia.

3. Podłącz przewód neutralny do zacisku N urządzenia.

4. Podłącz przełącznik lub przycisk do zacisku SW urządze-

nia i dowolnego z nieużywanych zacisków L urządzenia.

Jeśli używany jest zasilacz 24 - 30 V⎓ (rys. 2):

ⓘ Uwaga: pomiar mocy nie jest dostępny przy zasilaniu

prądem stałym.

1. Podłącz obciążenie do zacisku O urządzenia i przewodu

DC+.

2. Podłącz przewód GND do zacisku Ʇ urządzenia.

3. Podłącz przewód DC+ do zacisku + urządzenia.

4. Podłącz przełącznik lub przycisk do zacisku SW i dowol-

nego z nieużywanych zacisków Ʇ urządzenia.

Dodawanie urządzenia Zigbee

• Aby przełączyć urządzenie z rmware Matter (domyślne-

go) na Zigbee, naciśnij 5 razy przycisk Reset. Urządzenie

pozostanie w trybie parowania przez 2 minuty i można

je znaleźć na platformie automatyki domowej za pośred-

nictwem koncentratora Zigbee. Jeśli nie możesz znaleźć

urządzenia, naciśnij przycisk Reset 3 razy.

• Aby usunąć urządzenie, przejdź do jego strony i usuń je z

platformy automatyki domowej.

ⓘ W trybie Zigbee punkt dostępowy urządzenia nie jest

domyślnie dostępny. Aby go włączyć, należy przytrzymać

przycisk Reset przez 5 sekund.

Konguracja urządzenia za pomocą aplikacji

Matter

ⓘ Przed rozpoczęciem upewnij się, że posiadasz:

• Sieć Wi-Fi 2,4 GHz

• Koncentrator kompatybilny z Matter podłączony do

Internetu

• Urządzenie mobilne z włączoną funkcją Bluetooth i

zainstalowaną aplikacją kompatybilną z Matter

1. Włącz punkt dostępu urządzenia, naciskając i przytrzy

mując przycisk resetowania/sterowania przez 5 sekund.

2. Zeskanuj kod QR Matter znajdujący się wewnątrz pudełka.

3. Postępuj zgodnie z instrukcjami wyświetlanymi na ekra

nie, aby zakończyć proces.

ⓘ Zachowaj kod QR do wykorzystania w przyszłości. W

przypadku resetowania urządzenia kod ten będzie potrzebny

ponownie.

Specykacje

Fizyczny

• Rozmiar (wys. x szer. x gł.): 37x42x16 mm /

1.46x1.65x0.63 in

• Waga: 27 g / 0.95 oz

• Maksymalny moment obrotowy zacisków śrubowych:

0,4 Nm / 3,5 lbin

• Przekrój przewodu: 0,2 do 2,5 mm² / 24 do 14 AWG (żyły

pełne, skręcone i tulejki zaciskowe)

• Długość odizolowanego przewodu: 6 do 7 mm / 0,24

do 0,28 cala

• Montaż: Konsola ścienna / puszka naścienna

• Materiał obudowy: Tworzywo sztuczne

• Kolor skorupy: czerwony

Środowisko

• Temperatura robocza otoczenia: -20°C do 40°C / -5°F

do 105°F

• Wilgotność: od 30% do 70% wilgotności względnej

• Maksymalna wysokość: 2000 m / 6562 ft

Elektryczny

• Zasilanie:

- 110-240V~

- 24-30V⎓

• Pobór mocy: < 1.2 W

Wartości znamionowe obwodów wyjściowych

• Maks. napięcie przełączania:

- 240V~

- 30V⎓

• Maks. prąd przełączania:

- 16A (240V~)

- 10A (30V⎓)

Czujniki, mierniki

• Wewnętrzny czujnik temperatury:Tak

• Woltomierz (AC): Tak

• Amperomierz (AC): Tak

Radio

Wi-Fi

• Protokół: 802.11 b/g/n

• Pasmo RF: 2401-2483 MHz

• Maks. Moc RF: < 20 dBm

• Zasięg:Do 50 m / 164 stóp na zewnątrz, do 30 m / 98

stóp w pomieszczeniach (w zależności od warunków

lokalnych)

Bluetooth

• Protokół: 4.2

• Pasmo RF: 2400-2483,5 MHz

• Maks. Moc RF: <4 dBm

• Zasięg:Do 30 m / 98 stóp na zewnątrz, do 10 m / 33

stóp w pomieszczeniach (w zależności od warunków

lokalnych)

Zigbee

• Protokół: 802.15.4

• Pasmo RF: 2400 do 2483,5 MHz

• Maks. Moc RF: < 20 dBm

• Zasięg: Do 100 m / 328 stóp w pomieszczeniach i

300 metrów / 984 stóp na zewnątrz (w zależności od

warunków lokalnych)

Jednostka mikrokontrolera

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Możliwości oprogramowania układowego

• Harmonogramy: 20

• Webhooki (akcje URL): 20 z 5 adresami URL na hak

• Wzmacniacz zasięgu Wi-Fi: Tak

• Bramka BLE: Tak

• Obsługa skryptów: Tak

• MQTT: Tak

• Szyfrowanie: Tak

Włączenie Shelly Cloud

Urządzenie można monitorować, kontrolować i konguro-

wać za pośrednictwem naszej usługi automatyki domowej

Shelly Cloud. Z usługi można korzystać za pośrednictwem

naszej aplikacji mobilnej na system Android, iOS lub Harmo-

ny OS lub za pośrednictwem dowolnej przeglądarki interne-

towej pod adresem https://control.shelly.cloud/.

Jeśli zdecydujesz się używać urządzenia z aplikacją i

usługą Shelly Cloud, możesz znaleźć instrukcje dotyczące

podłączania urządzenia do chmury i sterowania nim z apli-

kacji Shelly w przewodniku po aplikacji: https://shelly.link/

app-guide.

Rozwiązywanie problemów

W przypadku napotkania problemów z instalacją lub działa-

niem urządzenia, należy sprawdzić jego stronę bazy wiedzy:

https://shelly.link/1PM_Gen4

Deklaracja zgodności

Niniejszym Shelly Europe Ltd. oświadcza, że typ urządze-

nia radiowego Shelly 1PM Gen4 jest zgodny z dyrektywą

2014/53/UE, 2014/35/UE, 2014/30/UE, 2011/65/UE. Pełny

tekst deklaracji zgodności UE jest dostępny pod następują-

cym adresem internetowym:

https://shelly.link/1PM_Gen4_DoC

Producent: Shelly Europe Ltd.

Adres: 51 Cherni Vrah Blvd., bldg. 3, . 2-3, Soa 1407,

Bułgaria

Tel: +359 2 988 7435

E-mail: support@shelly.cloud

Ocjalna strona: https://www.shelly.com

Zmiany danych kontaktowych są publikowane przez Produ

centa na ocjalnej stronie internetowej.

Wszelkie prawa do znaku towarowego Shelly® i inne prawa

intelektualne związane z tym urządzeniem należą do Shelly

Europe Ltd.

Nederlands

Gebruikers- en veiligheidsgids

Shelly 1PM Gen4

Slimme schakelaar met stroommeting

In dit document aangeduid als “het Apparaat”.

Veiligheidsinformatie

Lees voor veilig en juist gebruik deze handleiding en alle

andere documenten die bij dit product worden geleverd.

Bewaar ze voor toekomstig gebruik. Het niet volgen van

de installatieprocedures kan leiden tot storingen, gevaar

voor gezondheid en leven, overtreding van de wet en/of

weigering van wettelijke en commerciële garanties (indien

van toepassing). Shelly Europe Ltd. is niet verantwoorde-

lijk voor verlies of schade in geval van onjuiste installatie

of onjuist gebruik van dit apparaat als gevolg van het niet

opvolgen van de gebruikers- en veiligheidsinstructies in

deze handleiding.

⚠Dit symbool geeft veiligheidsinformatie aan.

ⓘDit teken geeft een belangrijke opmerking aan.

⚠WAARSCHUWING! Risico op elektrische schokken. De

installatie van het apparaat op het elektriciteitsnet moet

zorgvuldig worden uitgevoerd door een gekwaliceerde

elektricien.

⚠⚠WAARSCHUWING! Controleer voordat u wijzigingen

aanbrengt in de aansluitingen of er geen spanning aanwezig

is op de aansluitingen van het apparaat.

⚠LET OP! Sluit het Apparaat alleen aan op een elektriciteits-

net en apparaten die voldoen aan alle geldende voorschriften.

Kortsluiting in het elektriciteitsnet of in een apparaat dat op

het apparaat is aangesloten, kan brand, materiële schade en

elektrische schokken veroorzaken.

⚠LET OP! Het apparaat mag alleen worden aangesloten op

en worden bestuurd door elektrische circuits en apparaten

die voldoen aan de geldende normen en veiligheidsnormen.

⚠LET OP! Sluit het apparaat niet aan op apparaten die de

opgegeven maximale elektrische belasting overschrijden.

⚠LET OP! Sluit het apparaat alleen aan op de manier die in

deze instructies wordt aangegeven. Elke andere methode kan

schade en/of letsel veroorzaken.

⚠WAARSCHUWING! Schakel de stroomonderbrekers uit

voordat u het apparaat installeert. Gebruik een geschikt

testapparaat om te controleren of er geen spanning staat op

de draden die u wilt aansluiten. Ga verder met de installatie

als u zeker weet dat er geen spanning staat.

⚠LET OP! Het apparaat en de aangesloten apparaten moe-

ten worden beveiligd met een kabelbeveiligingsschakelaar

conform EN60898-1 (uitschakelkarakteristiek B of C, max.

16 A nominale stroom, min. 6 kA onderbrekingsvermogen,

energiebeperkingsklasse 3). 16 A nominale stroom, min. 6 kA

onderbrekingsvermogen, energiebeperkende klasse 3).

⚠LET OP! Gebruik het apparaat niet als het tekenen van

schade of defecten vertoont.

⚠LET OP! Probeer het apparaat niet zelf te repareren.

⚠LET OP! Het apparaat is alleen bedoeld voor gebruik

binnenshuis.

⚠LET OP! Houd het apparaat uit de buurt van vuil en vocht.

⚠LET OP! Laat kinderen niet spelen met de knoppen/scha-

kelaars die zijn aangesloten op het apparaat. Houd de appara-

ten (mobiele telefoons, tablets, pc’s) voor afstandsbediening

van Shelly uit de buurt van kinderen.

Productbeschrijving

Shelly 1PM Gen4 (het apparaat) is een Matter-compatibele

slimme schakelaar met energiemeting. Uitgerust met een

multiprotocol draadloze MCU, ondersteunt het Zigbee en

Bluetooth connectiviteit voor een veilige verbinding. Het

apparaat werkt zowel op wissel- als gelijkstroom. De kleine

vormfactor maakt montage achteraf in standaard inbouw-

dozen mogelijk, achter stopcontacten, lichtschakelaars of

andere plaatsen met beperkte ruimte.

Het Apparaat heeft een ingebouwde webinterface om de

instellingen te bewaken, te controleren en aan te passen.

De webinterface is toegankelijk via http://192.168.33.1 als

het rechtstreeks is aangesloten op het toegangspunt van

het Apparaat of via het IP-adres als het toegankelijk is vanuit

hetzelfde netwerk.

Het apparaat heeft toegang tot en kan communiceren met

andere slimme apparaten of automatiseringssystemen als

ze zich in dezelfde netwerkinfrastructuur bevinden. Shelly

Europe Ltd. levert API’s voor de apparaten, hun integratie en

cloudbesturing. Ga voor meer informatie naar https://shelly-

api-docs.shelly.cloud.

ⓘHet apparaat wordt geleverd met in de fabriek geïnstal-

leerde rmware. Om de rmware up-to-date en veilig te hou-

den, biedt Shelly Europe Ltd. de nieuwste rmware-updates

gratis aan. Krijg toegang tot de updates via de ingebouwde

webinterface of de Shelly Smart Control mobiele applicatie.

Installatie van rmware-updates is de verantwoordelijkheid

van de gebruiker. Shelly Europe Ltd. is niet aansprakelijk voor

een gebrek aan conformiteit van het Apparaat als gevolg van

het niet tijdig installeren van de beschikbare updates door de

gebruiker.

Installatie-instructies

ⓘ Om het apparaat aan te sluiten, raden we aan massieve

eenaderige draden ofaderige draden met adereindhulzen

te gebruiken. De draden moeten isolatie hebben met een

verhoogde hittebestendigheid, niet minder dan PVC T105°C

(221°F).

Gebruik geen knoppen of schakelaars met ingebouwde LED-

of neonlampen.

ⓘBij het aansluiten van draden op de aansluitklemmen van

het apparaat moet u rekening houden met de opgegeven

draaddoorsnede en gestripte lengte. Sluit niet meerdere dra

den aan op één klem.

ⓘ Om veiligheidsredenen raden we u aan om, nadat u het

apparaat met succes hebt aangesloten op het lokale Wi-Fi-

netwerk, het AP (Access Point) van het apparaat uit te scha-

kelen of met een wachtwoord te beveiligen.

ⓘ Om een fabrieksreset van het apparaat uit te voeren, houdt

u de toets Reset/bediening 10 seconden ingedrukt.

ⓘ Om het toegangspunt en de Bluetooth-verbinding van het

apparaat in te schakelen, houdt u de toets Reset/control 5

seconden ingedrukt.

ⓘ Gebruik de L-aansluiting(en) van het apparaat niet om

andere apparaten van stroom te voorzien.

Als u een 110 - 240 V~ voeding gebruikt (Fig. 1):

1. Sluit het belastingscircuit aan op de O-aansluiting van het

Apparaat en de Neutrale draad.

2. Sluit de stroomdraad aan op een L-aansluiting van het

apparaat.

3. Sluit de Neutrale draad aan op een N-aansluiting van het

Apparaat.

4. Sluit een schakelaar of knop aan op de SW-aansluiting van

het apparaat en een van de ongebruikte L-aansluitingen

van het apparaat.

Als u een voeding van 24 - 30 V⎓ gebruikt (Fig. 2):

ⓘ Let op: vermogensmeting is niet beschikbaar bij ge-

lijkstroom.

1. Sluit de belasting aan op de O-aansluiting van het appa-

raat en de DC+ draad.

2. Sluit de GND-draad aan op een Ʇ-aansluiting van het

apparaat.

3. Sluit de DC+ draad aan op een + aansluiting van het Ap

paraat.

4. Sluit een schakelaar of knop aan op de SW-aansluiting en

een van de ongebruikte Ʇ-aansluitingen van het apparaat.

Zigbee-apparaat toevoegen

• Om het apparaat om te schakelen van Matter

rmware (standaard) naar Zigbee, druk je 5 keer op de

Reset-knop. Het apparaat blijft 2 minuten in de koppel-

modus en je kunt het terugvinden in je domoticaplatform

via de Zigbee Hub. Als je het apparaat niet kunt vinden,

druk dan 3 keer op de Reset-knop.

• Om het Apparaat te verwijderen, ga je naar de pagina en

verwijder je het uit je domoticaplatform.

ⓘ In de Zigbee-modus is het AP van het apparaat standaard

niet beschikbaar. Om het in te schakelen moet je de Re-

set-knop 5 seconden ingedrukt houden.

Het apparaat instellen via Matter

ⓘVoordat je begint, moet je ervoor zorgen dat je:

• 2,4 GHz Wi-Fi-netwerk

• Een Matter-compatibele hub aangesloten op het internet

• Een mobiel apparaat waarop Bluetooth is ingeschakeld en

een Matter-compatibele app is geïnstalleerd

1. Schakel het toegangspunt van het Apparaat in door de

Reset-/besturingstoets 5 seconden ingedrukt te houden.

2. Scan de Matter QR-code in de doos.

3. Volg de instructies die op het scherm verschijnen om het

proces te voltooien.

ⓘBewaar de QR code voor toekomstig gebruik. Als u het

apparaat reset, hebt u die code opnieuw nodig.

Specicaties

Fysiek

• Afmetingen (HxBxD): 37x42x16 mm / 1,46x1,65x0,63 in

• Gewicht: 27 g

• Schroefaansluitingen max koppel: 0,4 Nm / 3,5 lbin

• Doorsnede geleider: 0,2 tot 2,5 mm² / 24 tot 14 AWG

(massief, geslagen en gevlochten adereindhulzen)

• Gestripte geleiderlengte: 6 tot 7 mm / 0,24 tot 0,28 in

• Montage: Wandconsole / Inbouwdoos

• Materiaal buitenkant: Kunststof

• Kleur schelp: Rood

Milieu

• Omgevingstemperatuur:-20°C tot 40°C / -5°F tot 105°F

• Vochtigheid: 30% tot 70% RH

• Max. hoogte: 2000 m / 6562 ft

Elektrisch

• Stroomvoorziening:

- 110-240V~

- 24-30V⎓

• Stroomverbruik: < 1.2 W

Uitgangscircuits

• Max. schakelspanning:

- 240V~

- 30V⎓

• Max. schakelstroom:

- 16A (240V~)

- 10A (30V⎓)

Sensoren, meters

• Interne-temperatuursensor:Ja

• Voltmeter (AC): Ja

• Ampèremeter (AC): Ja

Radio

Wi-Fi

• Protocol: 802.11 b/g/n

• RF-band: 2401-2483 МHz

• Max. RF-vermogen: < 20 dBm

• Bereik: tot 50 m / 164 ft buiten, tot 30 m / 98 ft binnen

(afhankelijk van plaatselijke omstandigheden)

Bluetooth

• Protocol: 4.2

• RF-band: 2400-2483,5 MHz

• Max. RF-vermogen: <4 dBm

• Bereik: tot 30 m / 98 ft buiten, tot 10 m / 33 ft binnen

(afhankelijk van plaatselijke omstandigheden)

Zigbee

• Protocol: 802.15.4

• RF-band: 2400 tot 2483,5 MHz

• Max. RF-vermogen: < 20 dBm

• Bereik: Tot 100 m binnenshuis en 300 meter buitenshuis

(afhankelijk van plaatselijke omstandigheden)

Microcontroller

• CPU: ESP-Shelly-C68F

• Flash: 8 MB

Firmwaremogelijkheden

• Roosters: 20

• Webhooks (URL-acties):20 met 5 URL’s per haak

• Bereikvergroter voor Wi-Fi: Ja

• BLE-gateway: Ja

• Scripting: Ja

• MQTT: Ja

• Encryptie: Ja

Shelly Wolk opname

Het Apparaat kan worden gemonitord, bestuurd en ingesteld

via onze Shelly Cloud domoticadienst. Je kunt de service

gebruiken via onze mobiele applicatie voor Android, iOS of

Harmony OS of via elke internetbrowser op https://control.

shelly.cloud/.

Als u ervoor kiest om het Apparaat te gebruiken met de ap-

plicatie en de Shelly Cloud service, vindt u instructies over

hoe u het Apparaat kunt verbinden met de Cloud en kunt

bedienen vanaf de Shelly app in de applicatiegids: https://

shelly.link/app-guide.

Problemen oplossen

Als je problemen ondervindt met de installatie of werking

van het Apparaat, raadpleeg dan de kennisbankpagina:

https://shelly.link/1PM_Gen4

Conformiteitsverklaring

Hierbij verklaart Shelly Europe Ltd. dat het type radioappa-

ratuur voor Shelly 1PM Gen4 in overeenstemming is met

Richtlijn 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/

EU. De volledige tekst van de EU-conformiteitsverklaring is

beschikbaar op het volgende internetadres:

https://shelly.link/1PM_Gen4_DoC

Fabrikant: Shelly Europe Ltd.

Adres: 51 Cherni Vrah Blvd., gebouw 3, . 2-3, Soa 1407,

Bulgarije

Tel: +359 2 988 7435

E-mail: support@shelly.cloud

Ociële website: https://www.shelly.com

Veranderingen in contactgegevens worden door de fabrikant

op de ociële website gepubliceerd.

Alle rechten op het handelsmerk Shelly® en andere intellec-

tuele rechten in verband met dit apparaat behoren toe aan

Shelly Europe Ltd.

English

Deutsch

Italiano

Español

Português

Français

Polski

Nederlands

OU À DÉPOSER

EN MAGASIN

OU À DÉPOSER

EN DÉCHÈTERIE

B2502

071 Shelly 1PM Gen4 Wi-Fi, Zigbee, Matter Smart Relay Switch with Power Metering, 1-Channel 16A Home Automation Alexa, Google Home, Apple HomeKit Compatible iOS Android App No Hub

Product's Documents

User Guide

Specifications

Shelly 071 Questions and Answers

Related Products

Shelly 3800235265536 Plus 1PM UL WiFi & Bluetooth Smart Relay Switch with Power Metering

Shelly 3800235261590 1PM Mini Gen3 WiFi & Bluetooth Smart Switch Relay, 1 Channel 8A

Shelly PRO 1 WiFi & Bluetooth 1 Channel Smart Relay Switch Home Automation

Shelly 3800235265536 Plus 1PM UL WiFi & Bluetooth Smart Relay Switch with Power Metering

Shelly 3800235261576 1 Mini Gen3 WiFi & Bluetooth Smart Switch Relay 1 Channel 8A Home

Shelly 3800235261590 1PM Mini Gen3 WiFi & Bluetooth Smart Switch Relay, 1 Channel 8A
