Makita PC5010CX1 Compact Concrete Planer Dust Extraction User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

Concrete Planer

Surfaceuse à Béton

Cepillo para Concreto

PC5010C

IMPORTANT: Read Before Using.

IMPORTANT : Lire avant usage.

IMPORTANTE: Lea antes de usar.

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: PC5010C

Max. wheel thickness

(When using as a grinder)

7.2 mm (9/32″)

Wheel diameter 125 mm (5″)

Spindle thread 15.88 mm (5/8″)

Rated speed (n) 9,000 /min

Overall length 350 mm (13-3/4″)

Net weight 2.5 - 3.6 kg

(5.5 - 7.9 lbs)

• Due to our continuing program of research and development, the specications herein are subject to change

without notice.

• Specications may differ from country to country.

• Weight according to EPTA-Procedure 01/2014

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings, instruc-

tions, illustrations and specications provided

with this power tool. Failure to follow all instructions

listed below may result in electric shock, re and/or

serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or BATTERY-

operated (cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a Residual Current Device

(RCD) protected supply. Use of an RCD reduces

the risk of electric shock.

7. Power tools can produce electromagnetic

elds (EMF) that are not harmful to the user.

However, users of pacemakers and other similar

medical devices should contact the maker of their

device and/or doctor for advice before operating

this power tool.

8. Do not touch the power plug with wet hands.

9. If the cord is damaged, have it replaced by the

manufacturer or his agent in order to avoid a

safety hazard.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the off-position before connecting

to power source and/or BATTERY pack, pick-

ing up or carrying the tool. Carrying power tools

with your nger on the switch or energising power

tools that have the switch on invites accidents.

3 ENGLISH

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

9. Always wear protective goggles to protect

your eyes from injury when using power tools.

The goggles must comply with ANSI Z87.1 in

the USA.

It is an employer's responsibility to enforce

the use of appropriate safety protective equip-

ments by the tool operators and by other per-

sons in the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and off. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the BATTERY pack, if detach-

able, from the power tool before making any

adjustments, changing accessories, or stor-

ing power tools. Such preventive safety mea-

sures reduce the risk of starting the power tool

accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may affect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Follow instruction for lubricating and chang-

ing accessories.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating Volts Total length of cord in feet

120V 25 ft. 50 ft. 100 ft. 150 ft.

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

More Than Not More Than AWG

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Not Recommended

4 ENGLISH

Concrete planer/grinder safety

warnings

Safety Warnings Common for Concrete planing,

Grinding, Sanding, Wire Brushing, or Abrasive

Cutting-Off Operations:

1. This power tool is intended to function as a

concrete planer, grinder, sander, wire brush or

cut-off tool. Read all safety warnings, instruc-

tions, illustrations and specications provided

with this power tool. Failure to follow all instruc-

tions listed below may result in electric shock, re

and/or serious injury.

2. Operations such as polishing are not rec-

ommended to be performed with this power

tool. Operations for which the power tool was not

designed may create a hazard and cause per-

sonal injury.

3. Do not use accessories which are not speci-

cally designed and recommended by the tool

manufacturer. Just because the accessory can

be attached to your power tool, it does not assure

safe operation.

4. The rated speed of the accessory must be at

least equal to the maximum speed marked on

the power tool. Accessories running faster than

their rated speed can break and y apart.

5. The outside diameter and the thickness of your

accessory must be within the capacity rating

of your power tool. Incorrectly sized accessories

cannot be adequately guarded or controlled.

6. Threaded mounting of accessories must

match the grinder spindle thread. For acces-

sories mounted by anges, the arbour hole of

the accessory must t the locating diameter

of the ange. Accessories that do not match the

mounting hardware of the power tool will run out of

balance, vibrate excessively and may cause loss

of control.

7. Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for

loose or cracked wires. If power tool or acces-

sory is dropped, inspect for damage or install

an undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged acces-

sories will normally break apart during this test

time.

8. Wear personal protective equipment.

Depending on application, use face shield,

safety goggles or safety glasses. As appro-

priate, wear dust mask, hearing protectors,

gloves and workshop apron capable of stop-

ping small abrasive or workpiece fragments.

The eye protection must be capable of stopping

ying debris generated by various operations.

The dust mask or respirator must be capable of

ltrating particles generated by your operation.

Prolonged exposure to high intensity noise may

cause hearing loss.

9. Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken accessory

may y away and cause injury beyond immediate

area of operation.

10. Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hid-

den wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed metal

parts of the power tool “live” and could give the

operator an electric shock.

11. Position the cord clear of the spinning acces-

sory. If you lose control, the cord may be cut or

snagged and your hand or arm may be pulled into

the spinning accessory.

12. Never lay the power tool down until the acces-

sory has come to a complete stop. The spinning

accessory may grab the surface and pull the

power tool out of your control.

13. Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

14. Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal

may cause electrical hazards.

15. Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

16. Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

Kickback and Related Warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other acces-

sory. Pinching or snagging causes rapid stalling of the

rotating accessory which in turn causes the uncon-

trolled power tool to be forced in the direction opposite

of the accessory’s rotation at the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel that is

entering into the pinch point can dig into the surface of

the material causing the wheel to climb out or kick out.

The wheel may either jump toward or away from the

operator, depending on direction of the wheel’s move-

ment at the point of pinching. Abrasive wheels may also

break under these conditions.

Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

1. Maintain a rm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control over

kickback or torque reaction during start-up.

The operator can control torque reactions or kick-

back forces, if proper precautions are taken.

2. Never place your hand near the rotating acces-

sory. Accessory may kickback over your hand.

3. Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction opposite

to the wheel’s movement at the point of snagging.

5 ENGLISH

4. Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing

have a tendency to snag the rotating accessory

and cause loss of control or kickback.

5. Do not attach a saw chain woodcarving blade

or toothed saw blade. Such blades create fre-

quent kickback and loss of control.

Safety Warnings Specic for Grinding and Abrasive

Cutting-Off Operations:

1. Use only wheel types that are recommended

for your power tool and the specic guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot be

adequately guarded and are unsafe.

2. The grinding surface of centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot

be adequately protected.

3. The guard must be securely attached to the

power tool and positioned for maximum safety,

so the least amount of wheel is exposed

towards the operator. The guard helps to protect

the operator from broken wheel fragments, acci-

dental contact with wheel and sparks that could

ignite clothing.

4. Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off wheels

are intended for peripheral grinding, side forces

applied to these wheels may cause them to

shatter.

5. Always use undamaged wheel anges that are

of correct size and shape for your selected

wheel. Proper wheel anges support the wheel

thus reducing the possibility of wheel breakage.

Flanges for cut-off wheels may be different from

grinding wheel anges.

6. Do not use worn down wheels from larger

power tools. Wheel intended for larger power tool

is not suitable for the higher speed of a smaller

tool and may burst.

Additional Safety Warnings Specic for Abrasive

Cutting-Off Operations:

1. Do not “jam“ the cut-off wheel or apply exces-

sive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the possibil-

ity of kickback or wheel breakage.

2. Do not position your body in line with and

behind the rotating wheel. When the wheel, at

the point of operation, is moving away from your

body, the possible kickback may propel the spin-

ning wheel and the power tool directly at you.

3. When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless until

the wheel comes to a complete stop. Never

attempt to remove the cut-off wheel from the

cut while the wheel is in motion otherwise

kickback may occur. Investigate and take correc-

tive action to eliminate the cause of wheel binding.

4. Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

the workpiece.

5. Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kick-

back. Large workpieces tend to sag under their

own weight. Supports must be placed under the

workpiece near the line of cut and near the edge

of the workpiece on both sides of the wheel.

6. Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, elec-

trical wiring or objects that can cause kickback.

Safety Warnings Specic for Sanding Operations:

1. Do not use excessively oversized sanding

disc paper. Follow manufacturers recommen-

dations, when selecting sanding paper. Larger

sanding paper extending beyond the sanding

pad presents a laceration hazard and may cause

snagging, tearing of the disc or kickback.

Safety Warnings Specic for Wire Brushing

Operations:

1. Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive

load to the brush. The wire bristles can easily

penetrate light clothing and/or skin.

2. If the use of a guard is recommended for wire

brushing, do not allow any interference of the

wire wheel or brush with the guard. Wire wheel

or brush may expand in diameter due to work load

and centrifugal forces.

Additional Safety Warnings:

1. Always install the dust collecting wheel guard

before operation as a concrete planer.

2. When using depressed centre grinding wheels,

be sure to use only berglass-reinforced

wheels.

3. NEVER USE Stone Cup type wheels when

using as a grinder. This tool is not designed for

these types of wheels and the use of such a prod-

uct may result in serious personal injury.

4. Be careful not to damage the spindle, the

ange (especially the installing surface) or the

lock nut. Damage to these parts could result in

wheel breakage.

5. Make sure the wheel is not contacting the

workpiece before the switch is turned on.

6. Before using the tool on an actual workpiece,

let it run for a while. Watch for vibration or

wobbling that could indicate poor installation

or a poorly balanced wheel.

7. Use the specied surface of the wheel to per-

form the grinding.

8. Do not leave the tool running. Operate the tool

only when hand-held.

9. Do not touch the abrasive wheel and the work-

piece immediately after operation; it may be

extremely hot and could burn your skin.

10. Observe the instructions of the manufacturer

for correct mounting and use of wheels.

Handle and store wheels with care.

6 ENGLISH

11. Do not use separate reducing bushings or

adaptors to adapt large hole abrasive wheels.

12. Use only anges specied for this tool.

13. For tools intended to be tted with threaded

hole wheel, ensure that the thread in the wheel

is long enough to accept the spindle length.

14. Check that the workpiece is properly

supported.

15. Pay attention that the wheel continues to

rotate after the tool is switched off.

16. If working place is extremely hot and humid,

or badly polluted by conductive dust, use a

short-circuit breaker (30 mA) to assure opera-

tor safety.

17. Do not use the tool on any materials contain-

ing asbestos.

18. When use cut-off wheel, always work with

the dust collecting wheel guard required by

domestic regulation.

19. Cutting discs must not be subjected to any

lateral pressure.

20. Do not use cloth work gloves during operation.

Fibers from cloth gloves may enter the tool, which

causes tool breakage.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

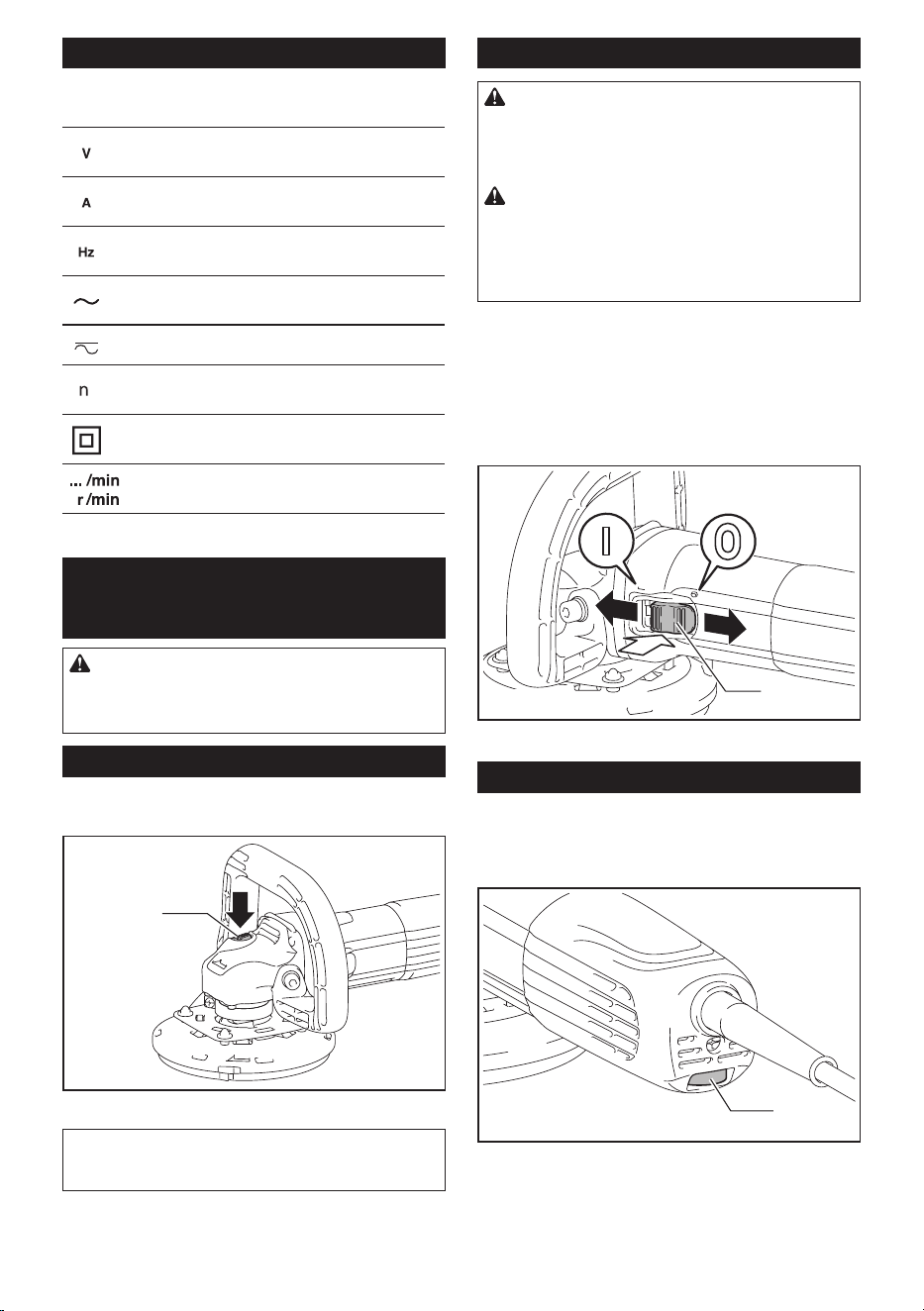

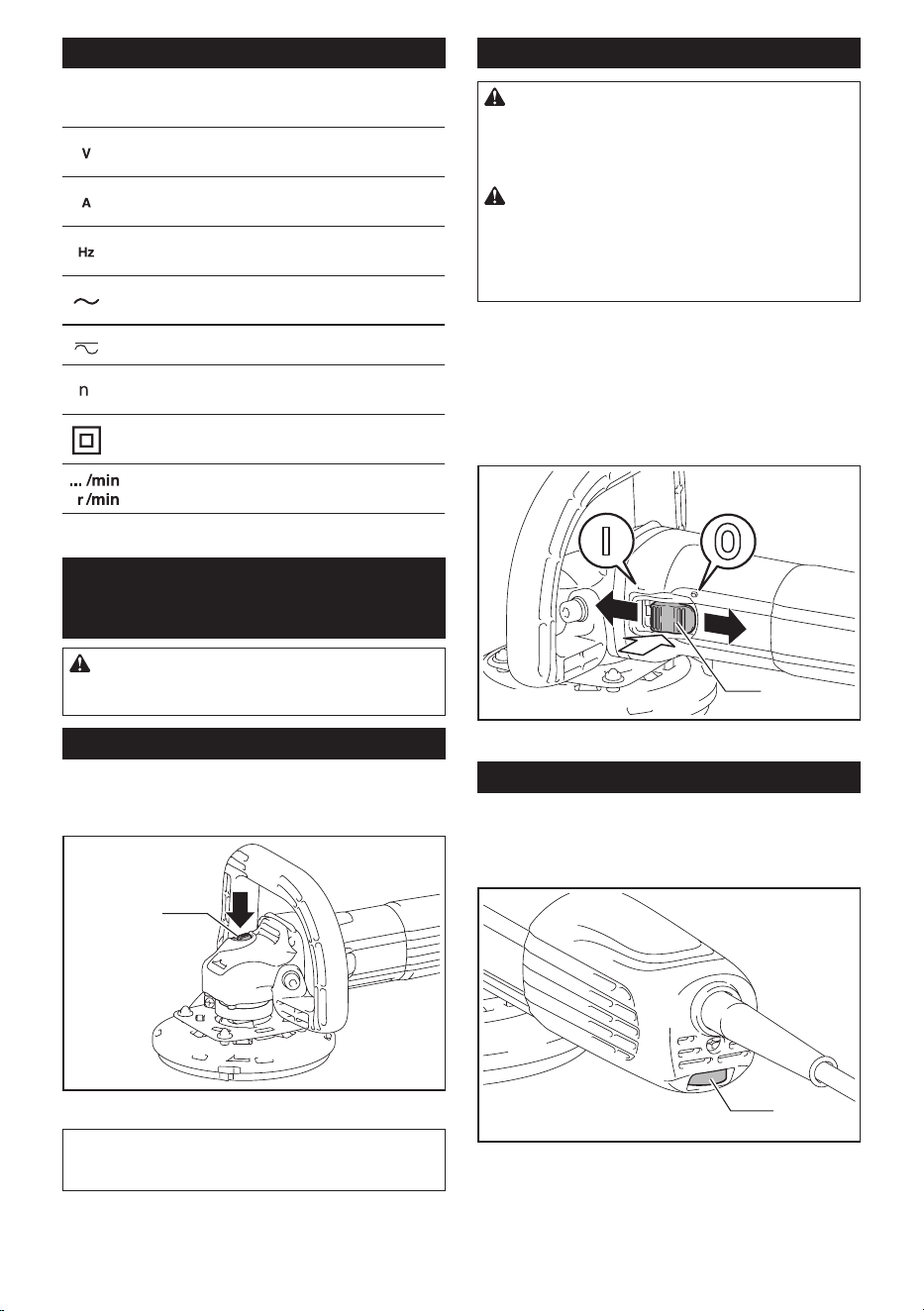

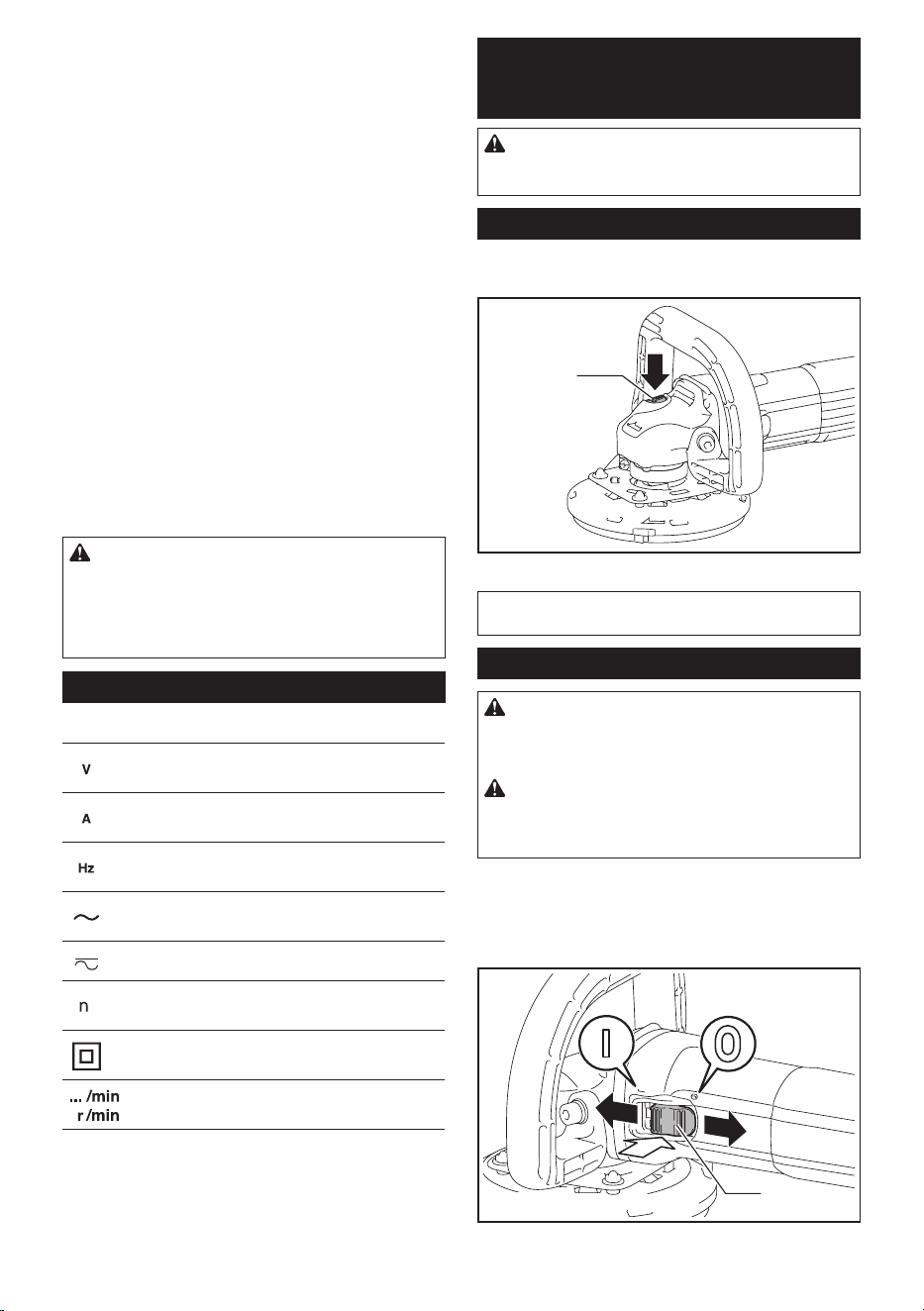

Symbols

The followings show the symbols used for tool.

volts

amperes

hertz

alternating current

alternating or direct current

rated speed

Class II Construction

revolutions or reciprocation per minute

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched off and unplugged before adjusting or

checking function on the tool.

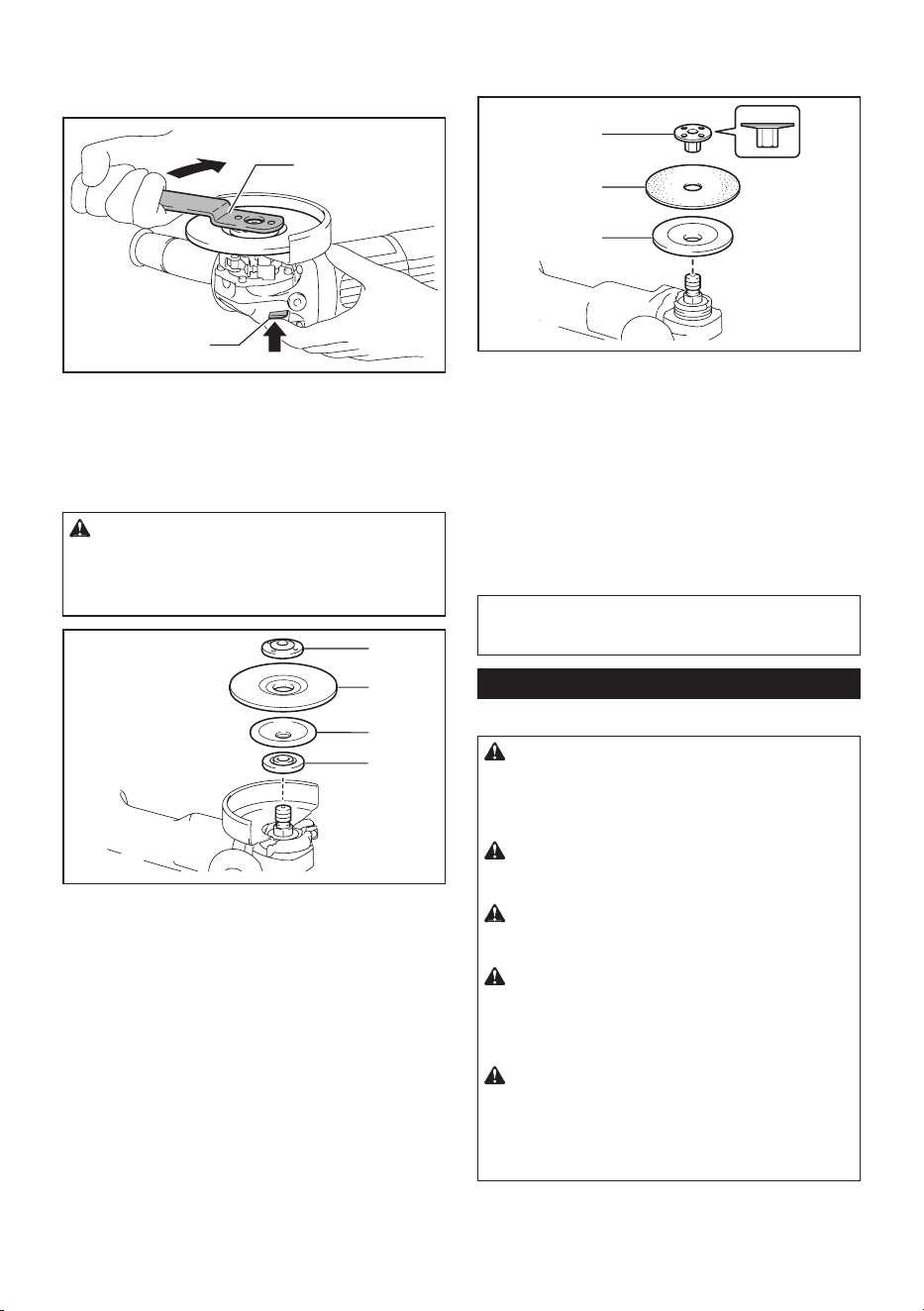

Shaft lock

Press the shaft lock to prevent spindle rotation when

installing or removing accessories.

► 1. Shaft lock

NOTICE: Never actuate the shaft lock when the

spindle is moving. The tool may be damaged.

Switch action

CAUTION: Before plugging in the tool, always

check to see that the slide switch actuates prop-

erly and returns to the "OFF" position when the

rear of the slide switch is depressed.

CAUTION: Switch can be locked in "ON" posi-

tion for ease of operator comfort during extended

use. Apply caution when locking tool in "ON"

position and maintain rm grasp on tool.

To start the tool, slide the slide switch toward the “I (ON)”

position by pushing the rear of the slide switch. For contin-

uous operation, press the front of the slide switch to lock it.

To stop the tool, press the rear of the slide switch, then

slide it toward the “O (OFF)” position.

► 1. Slide switch

7 ENGLISH

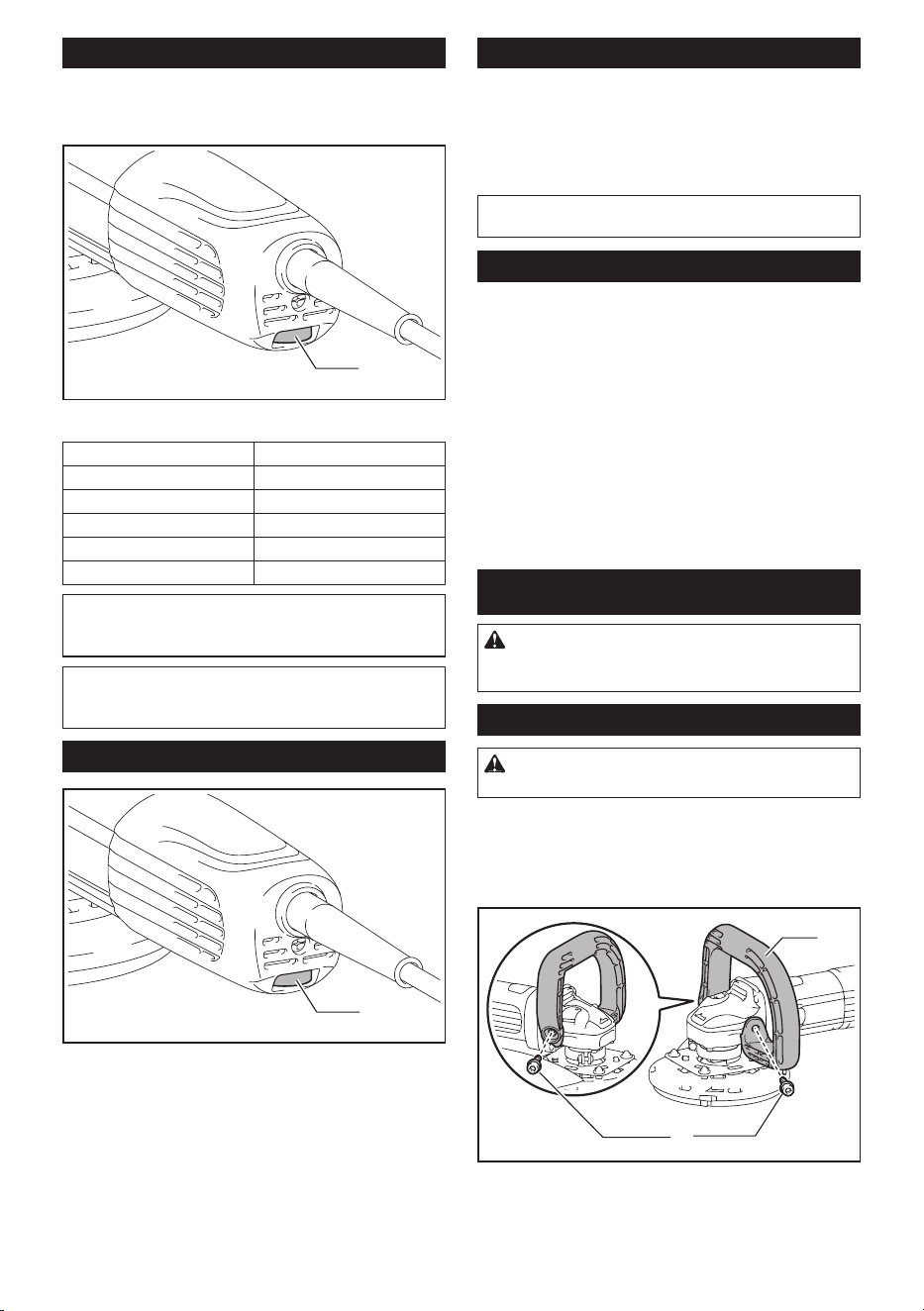

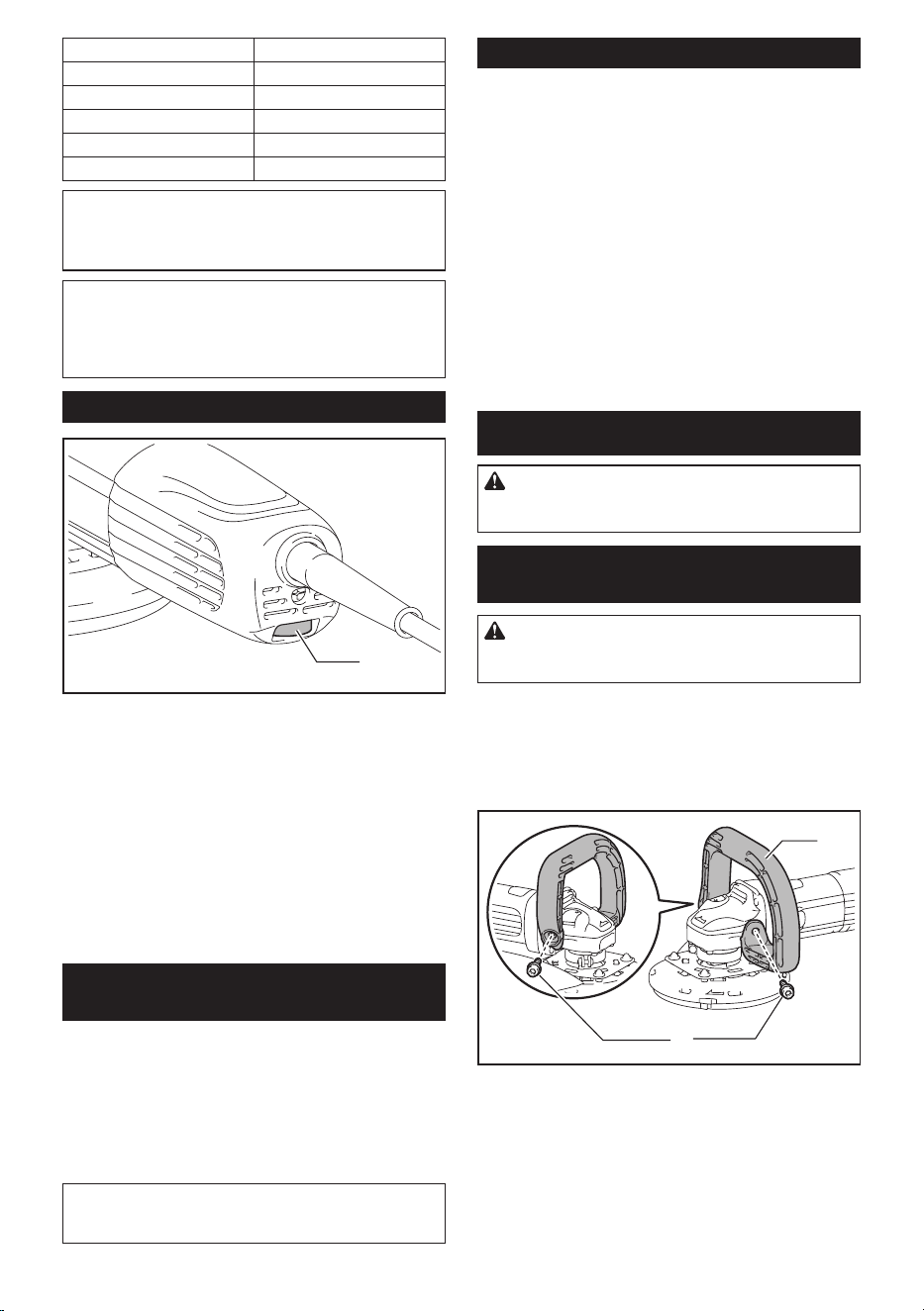

Speed adjusting dial

The rotation speed of the tool can be changed by turning

the speed adjusting dial. The table below shows the num-

ber on the dial and the corresponding rotation speed.

► 1. Speed adjusting dial

Number Speed

1 4,000/min

2 5,000/min

3 6,000/min

4 7,000/min

5 9,000/min

NOTICE: If the tool is operated continuously at

low speed for a long time, the motor will get over-

loaded, resulting in tool malfunction.

NOTICE: When changing the speed dial from "5"

to "1", turn the dial counterclockwise. Do not turn

the dial clockwise forcibly.

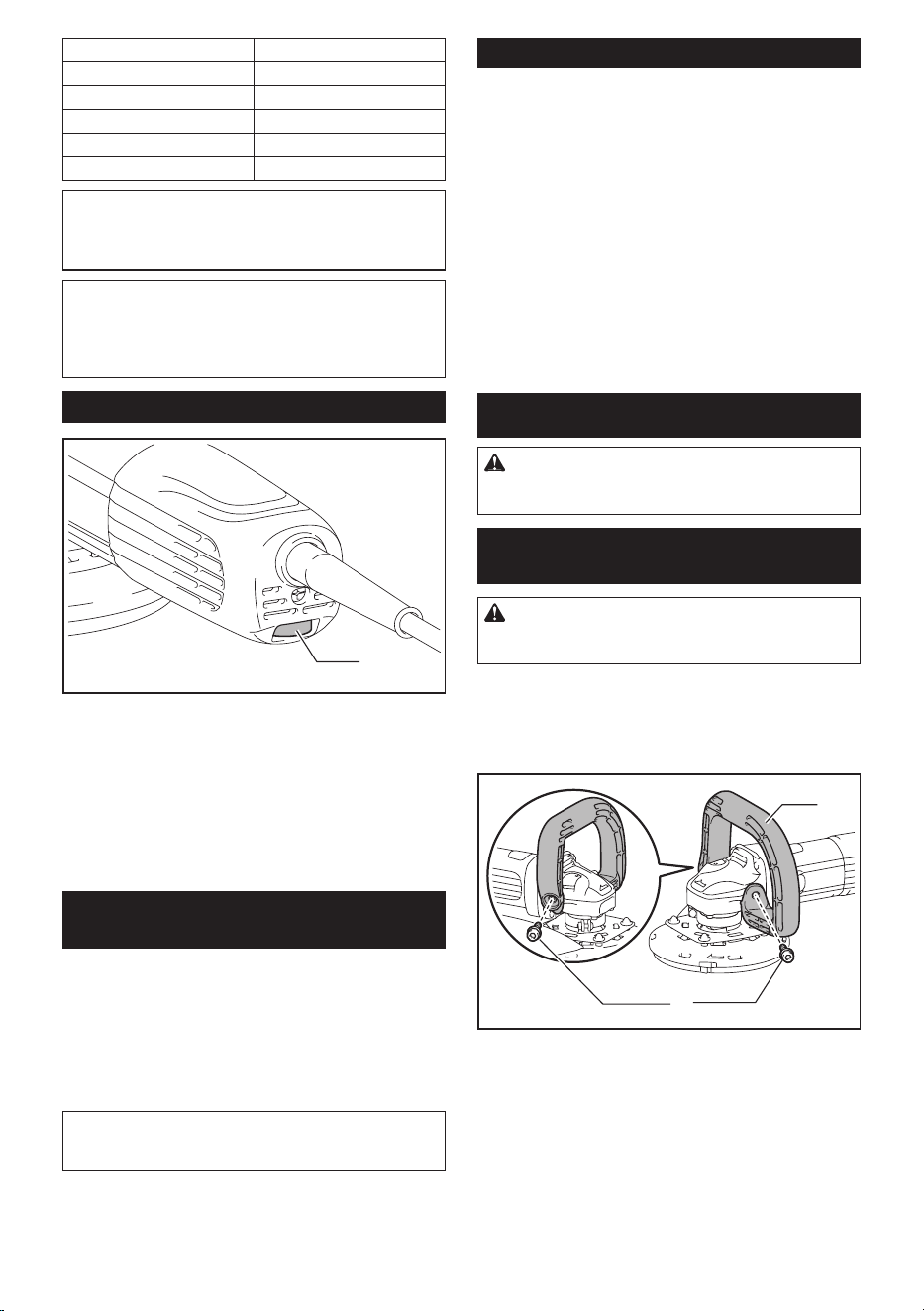

Indication lamp

► 1. Speed adjusting dial (indication lamp)

The speed adjusting dial works as the indication lamp.

The indication lamp lights up green when the tool is

plugged.

If the indication lamp does not light up, the mains cord

or the controller may be defective.

The indication lamp is lit but the tool does not start even

if the tool is switched on, the carbon brushes may be

worn out, or the controller, the motor or the ON/OFF

switch may be defective.

Unintentional restart proof

The tool does not start with the switch being lock-on

even when the tool is plugged.

At this time, the indication lamp ickers red and shows

the unintentional restart proof device is on function.

To cancel the unintentional restart proof, return the

power switch to OFF position.

NOTE: Wait more than one second before restarting

the tool when unintentional restart proof functions.

Electronic function

The tools equipped with electronic function are easy to

operate because of the following features.

Overload protector

When the tool is overloaded and current ows above

a certain level, the tool automatically stops to protect

motor.

Constant speed control

Electronic speed control for obtaining constant speed.

Possible to get ne nish, because the rotating speed is

kept constant even under load condition.

Soft start feature

Soft start because of suppressed starting shock.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched off and unplugged before carrying out

any work on the tool.

Installing or removing loop handle

CAUTION: Always be sure that the loop han-

dle is installed securely before operation.

To install the loop handle, put it onto the tool as illus-

trated and install the bolts. Then tighten them securely

with a hex wrench.

The loop handle can be installed only in the direction as

shown in the gure.

► 1. Loop handle 2. Bolt

To remove the loop handle, follow the above installing

procedure in reverse.

8 ENGLISH

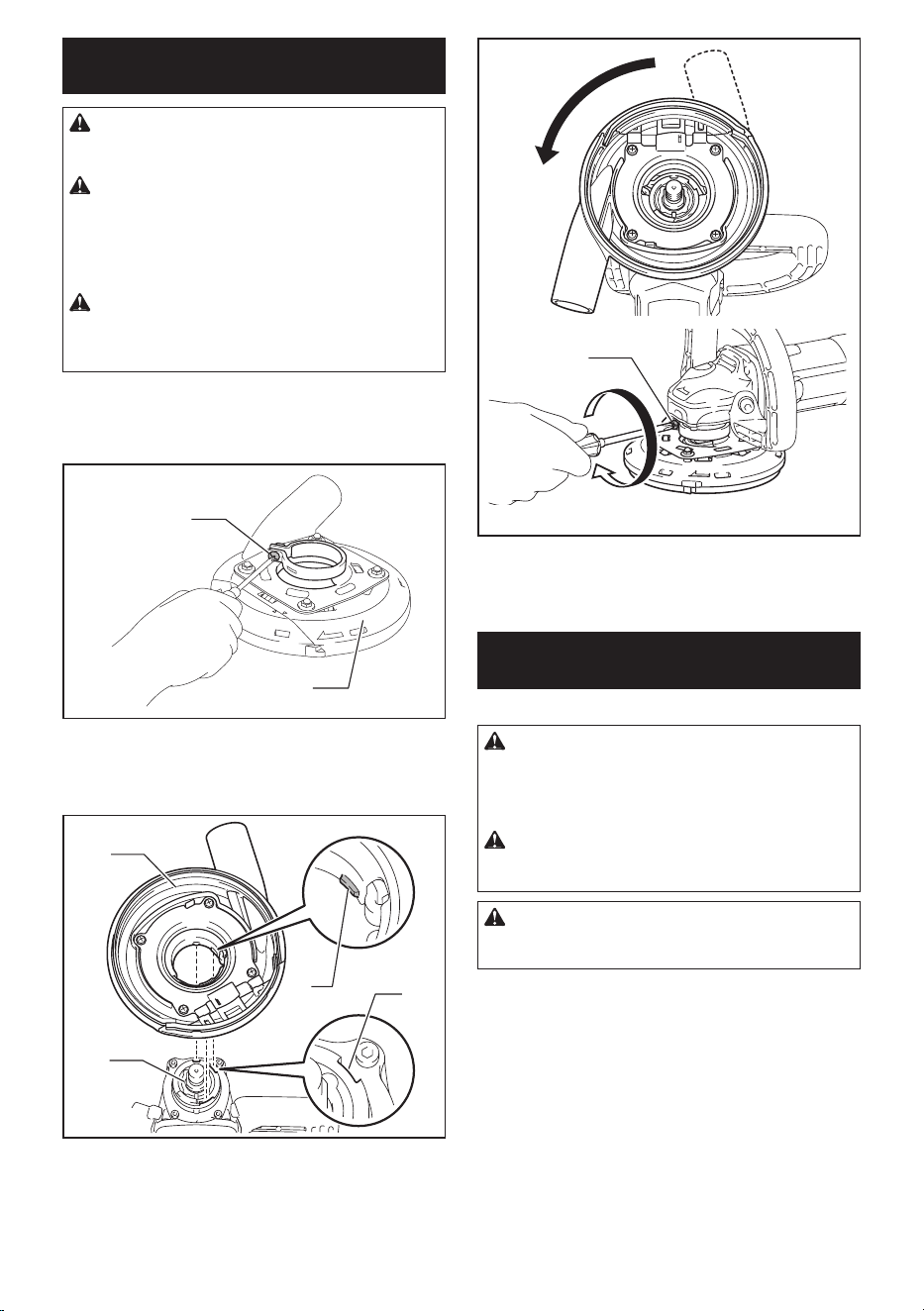

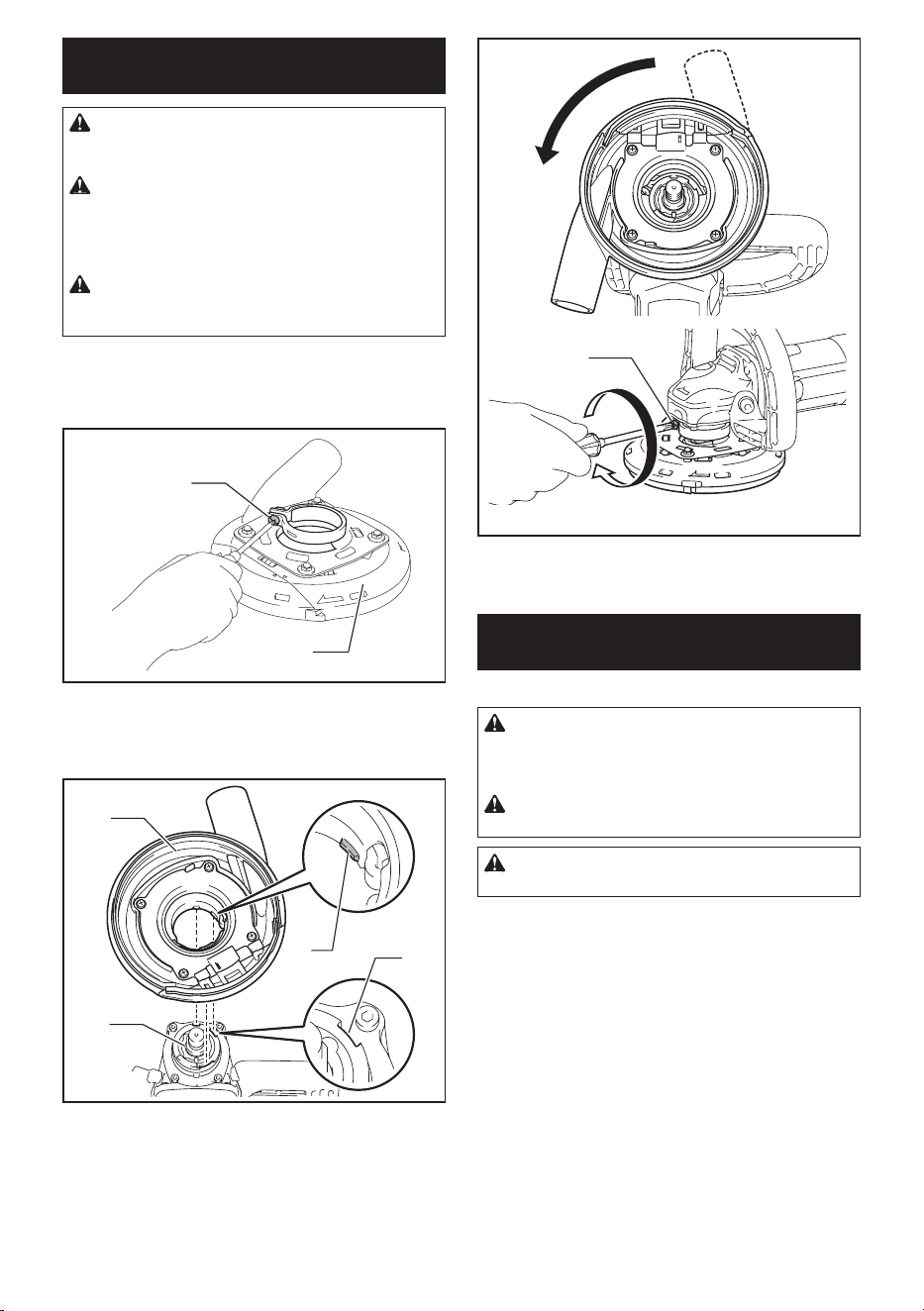

Installing or removing dust

collecting wheel guard

WARNING: Always switch OFF and unplug

the tool before attaching dust collecting wheel

guard.

WARNING: Dust collecting wheel guard is

only for use in planing concrete surface with

a offset diamond wheel. Do not use this guard

with any other cutting accessory or for any other

purpose.

WARNING: Inspect dust collecting wheel

guard thoroughly before use to ensure that it is

not damaged, cracked and/or deformed.

Remove any abrasive wheel and wheel cover from the

tool.

Loosen the screw on dust collecting wheel guard until

attaching slot opens.

► 1. Screw 2. Dust collecting wheel guard

Mount dust collecting wheel guard with the protrusion

on the dust collecting wheel guard aligned with the

notch on the bearing box.

► 1. Dust collecting wheel guard 2. Bearing box

3. Protrusion 4. Notch

Turn the dust collecting wheel guard in direction of the

arrow. Be sure to tighten the screw securely.

► 1. Screw

To remove the dust collecting wheel guard, follow the

above installing procedure in reverse.

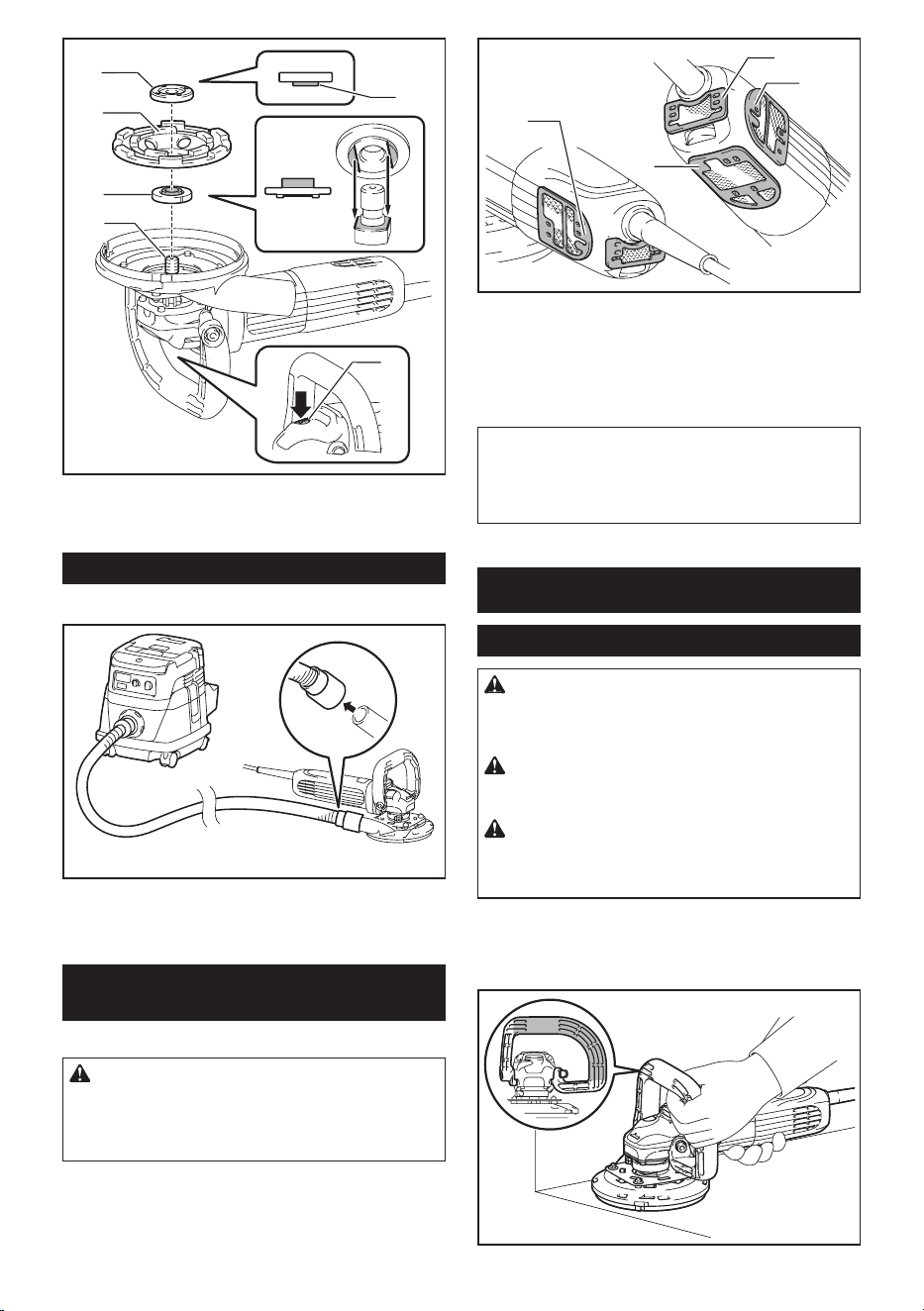

Installing or removing offset

diamond wheel

Optional accessory

WARNING: For offset diamond wheels that

are 4 mm (5/32″) or thinner, place the convex

section of the lock nut upwards and attach to the

spindle.

WARNING: Be sure to use a genuine Makita

offset diamond wheel.

CAUTION: When installing a diamond wheel,

always make sure to tighten the lock nut rmly.

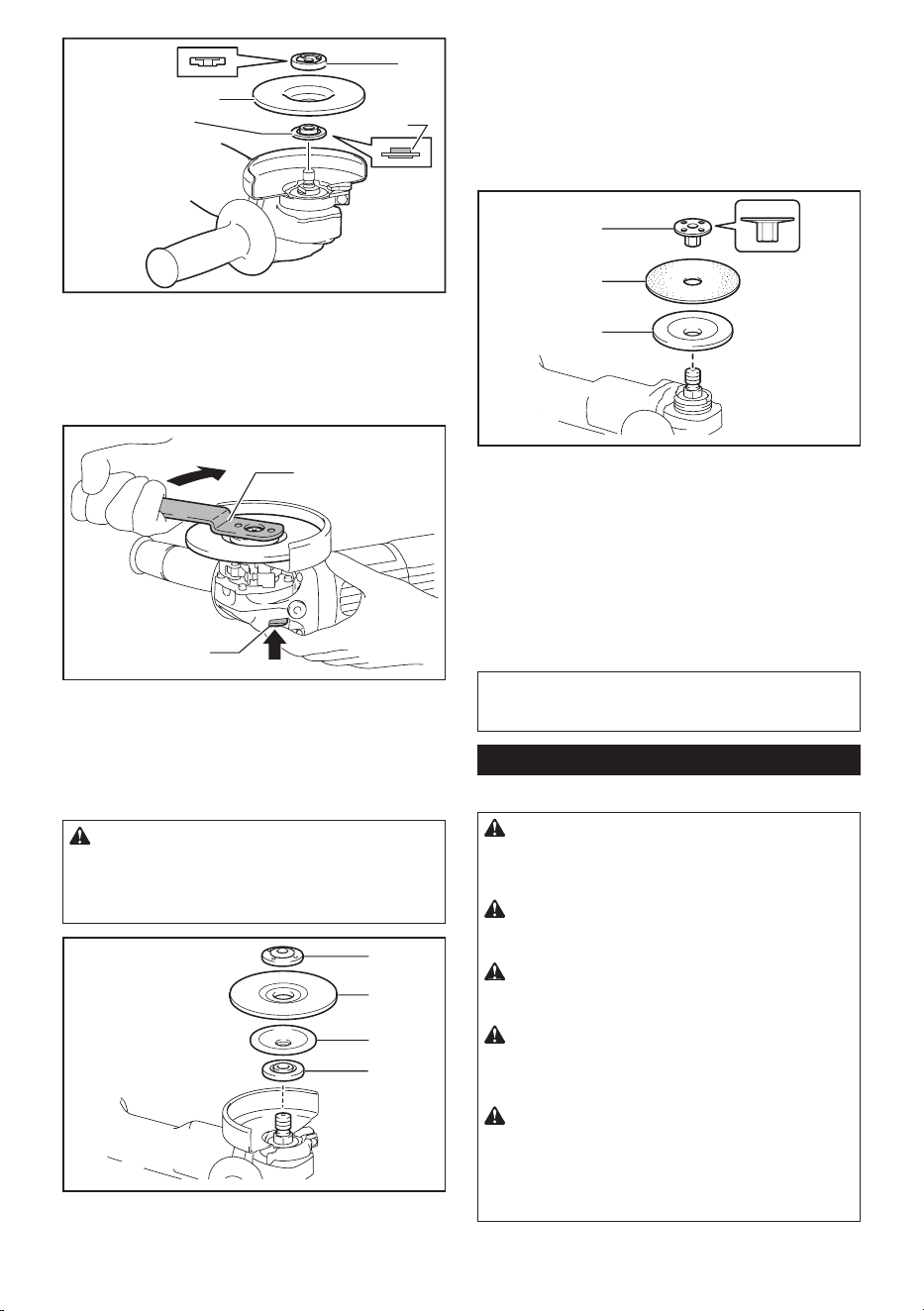

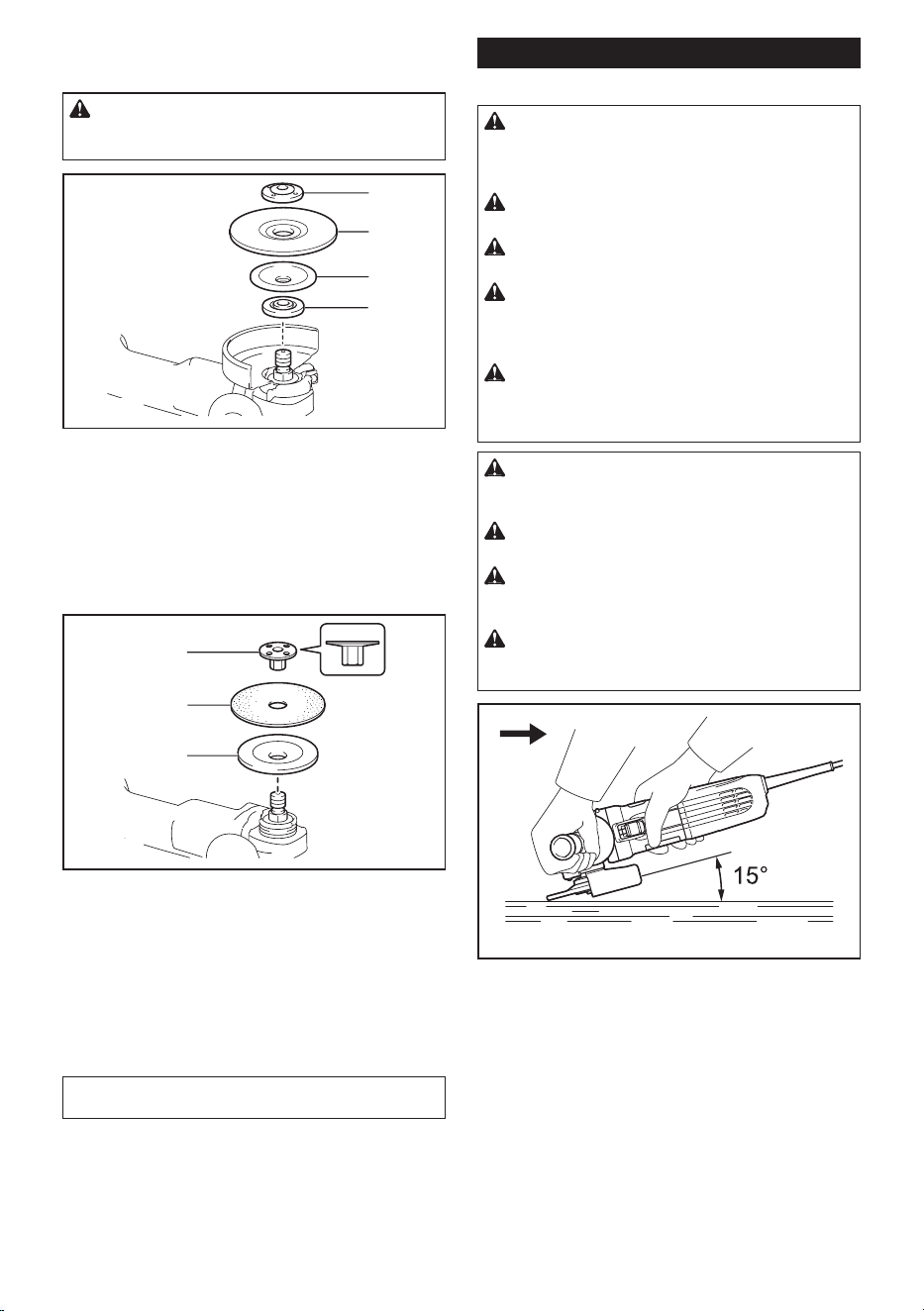

Mount the inner ange onto the spindle.

Make sure to t the dented part of the inner ange onto

the straight part at the bottom of the spindle.

Fit the offset diamond wheel on the inner ange and

screw the lock nut onto the spindle.

To tighten the lock nut, press the shaft lock rmly so

that the spindle cannot revolve, then use the lock nut

wrench and securely tighten clockwise.

To remove the wheel, follow the above installing proce-

dure in reverse.

9 ENGLISH

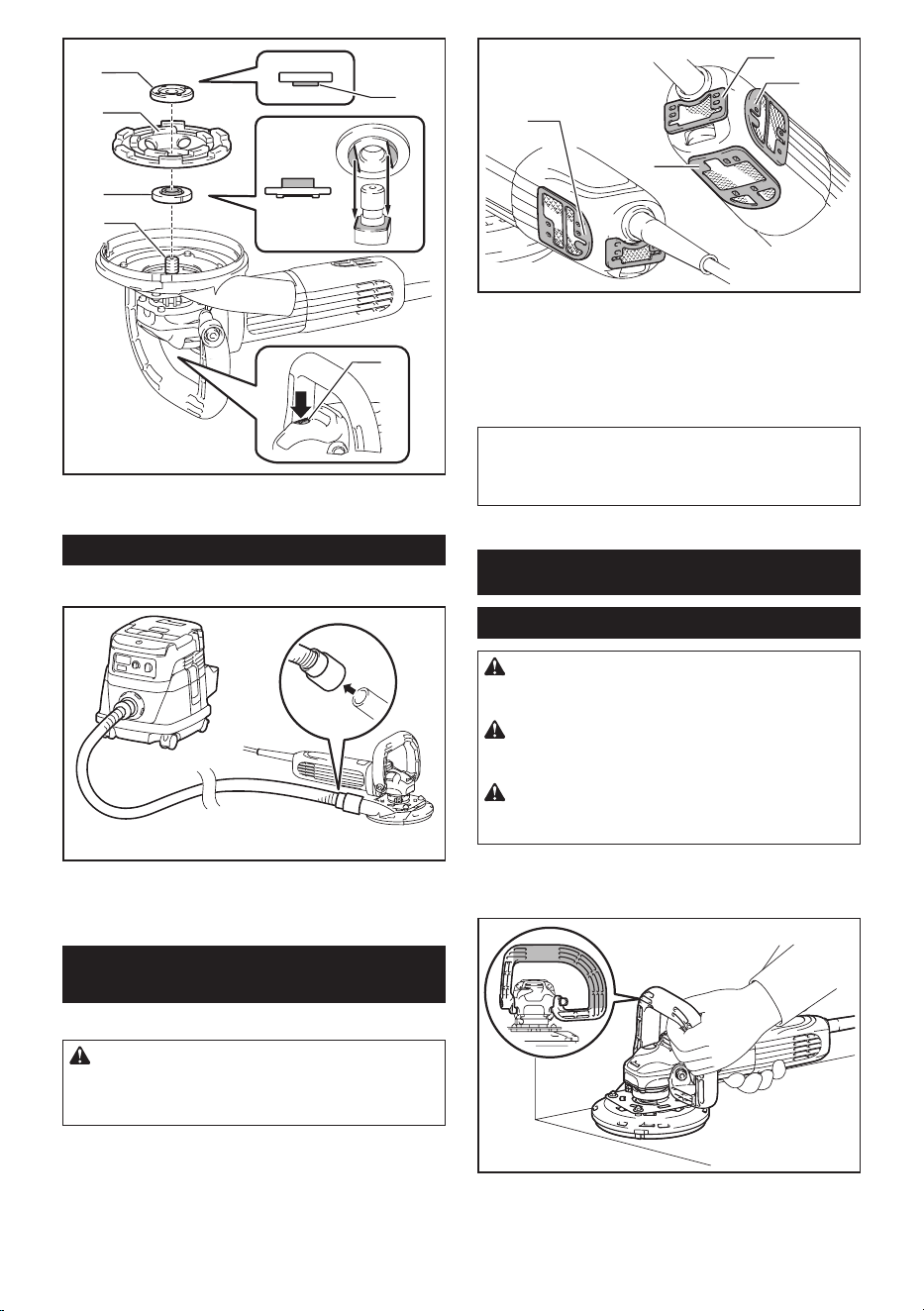

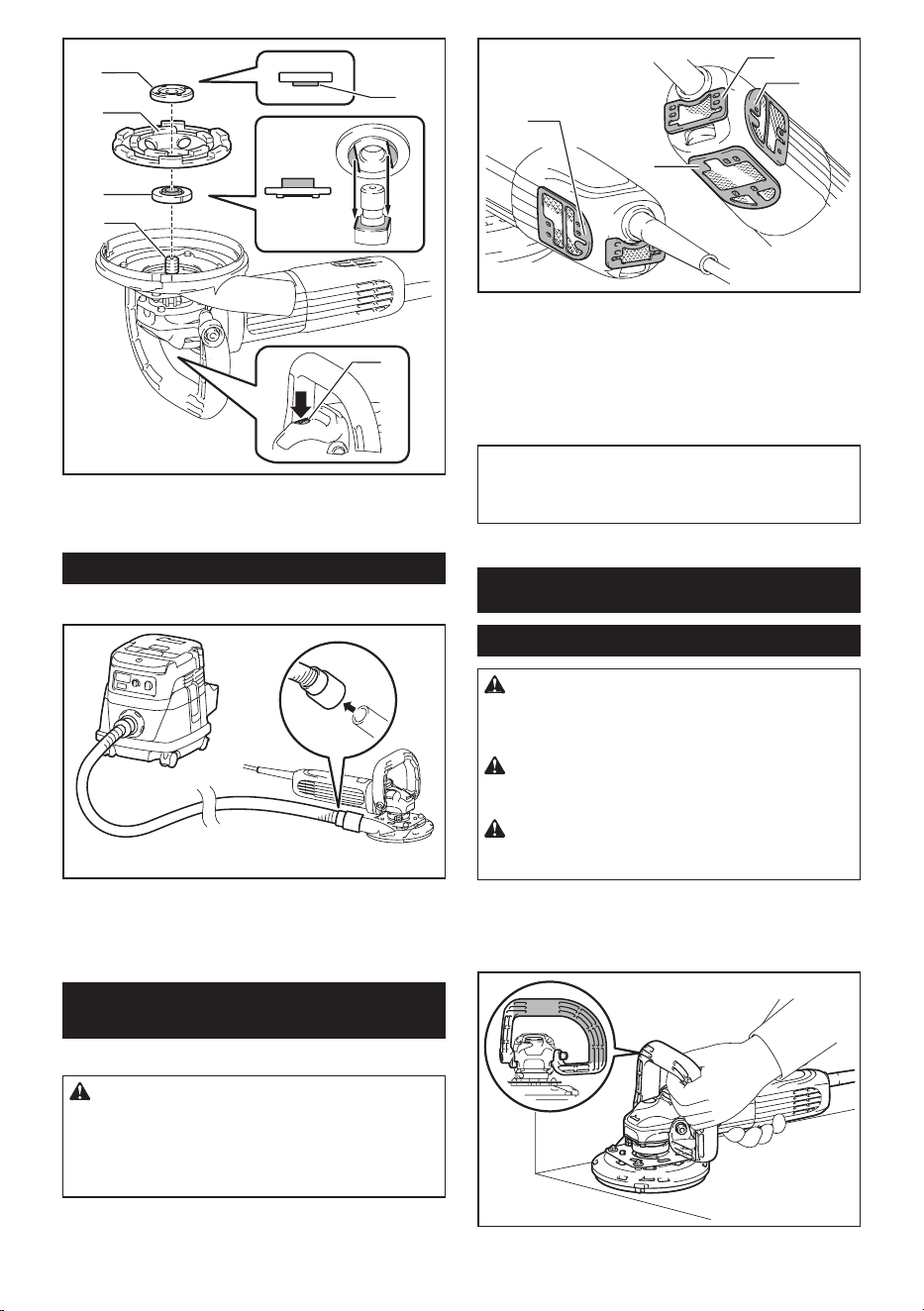

► 1. Lock nut 2. Convex section 3. Offset diamond

wheel 4. Inner ange 5. Spindle 6. Shaft lock

Connecting a vacuum cleaner

Optional accessory

When you wish to perform clean concrete-planing

operation, connect a Makita vacuum cleaner to your

tool. Then connect a hose of the vacuum cleaner to the

nozzle as shown in the gures.

Installing or removing dust cover

attachment

Optional accessory

WARNING: Always be sure that the tool is

switched off and unplugged before installing or

removing the dust cover attachment. Failure to do

so causes damage to the tool or a personal injury.

There are four pieces of dust cover attachment and

each is used in one of different positions.

► 1. Marking A 2. Marking B 3. Marking C

4. Marking D

Set the dust cover attachment so that the marking (A,

B, C or D) places as shown in the gure. Snap its pins

in the vents.

Dust cover attachment can be removed by hand.

NOTE: Clean out the dust cover attachment when it

is clogged with dust or foreign matters. Continuing

operation with a clogged dust cover attachment will

damage the tool.

OPERATION

Concrete planing operation

CAUTION: ALWAYS hold the tool rmly with

one hand on the housing and the other on the

auxiliary handle as shown in the gure.

CAUTION: Before operation, make sure that

a vacuum cleaner is connected to the tool and

turned on.

CAUTION: Do not use the tool with damaged

brush. Use of damaged brush could lead to injury by

leaking dust.

Always install the auxiliary handle on the tool before

operation. Hold the tool's switch handle and the auxil-

iary handle rmly with both hands during operation.

10 ENGLISH

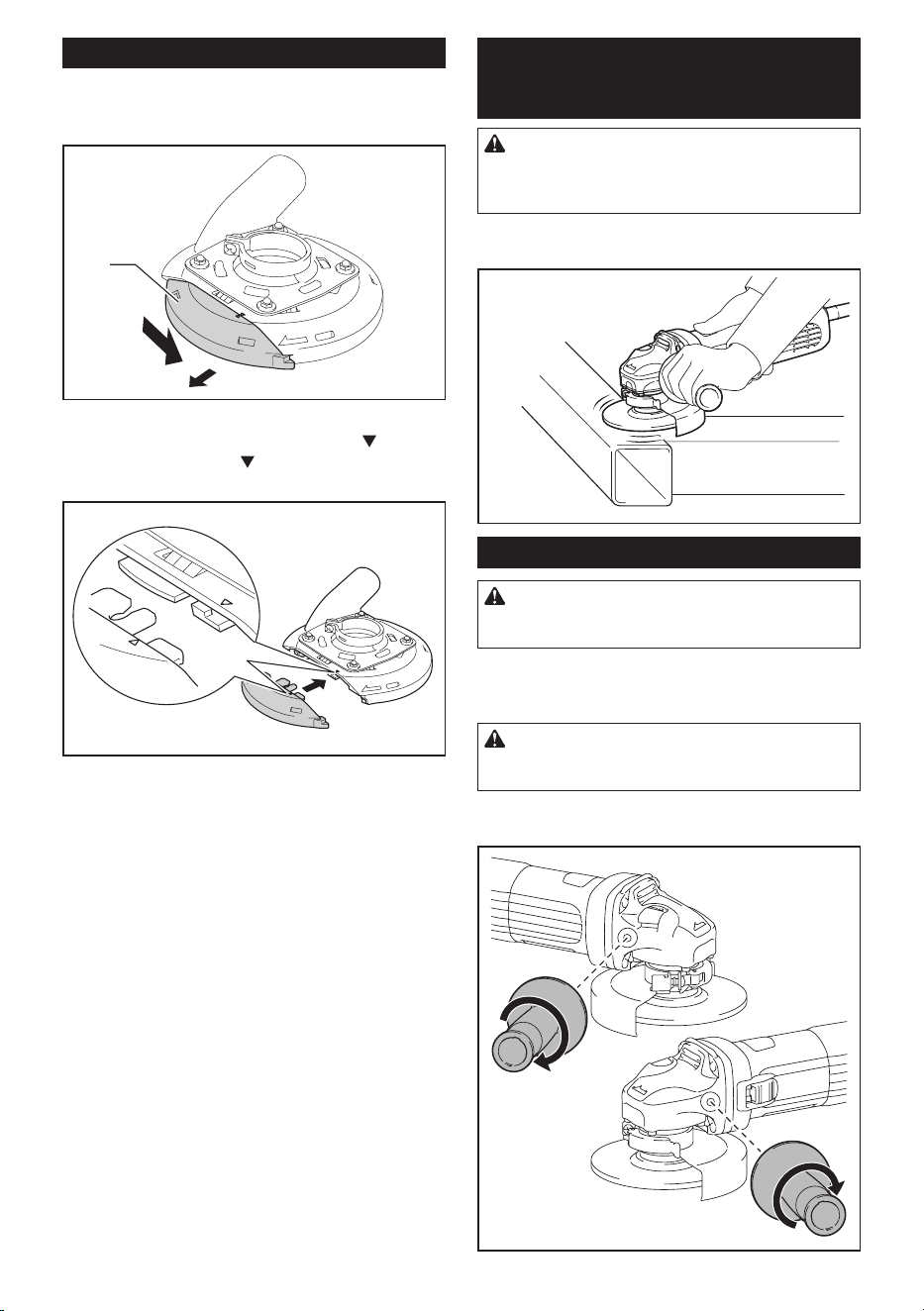

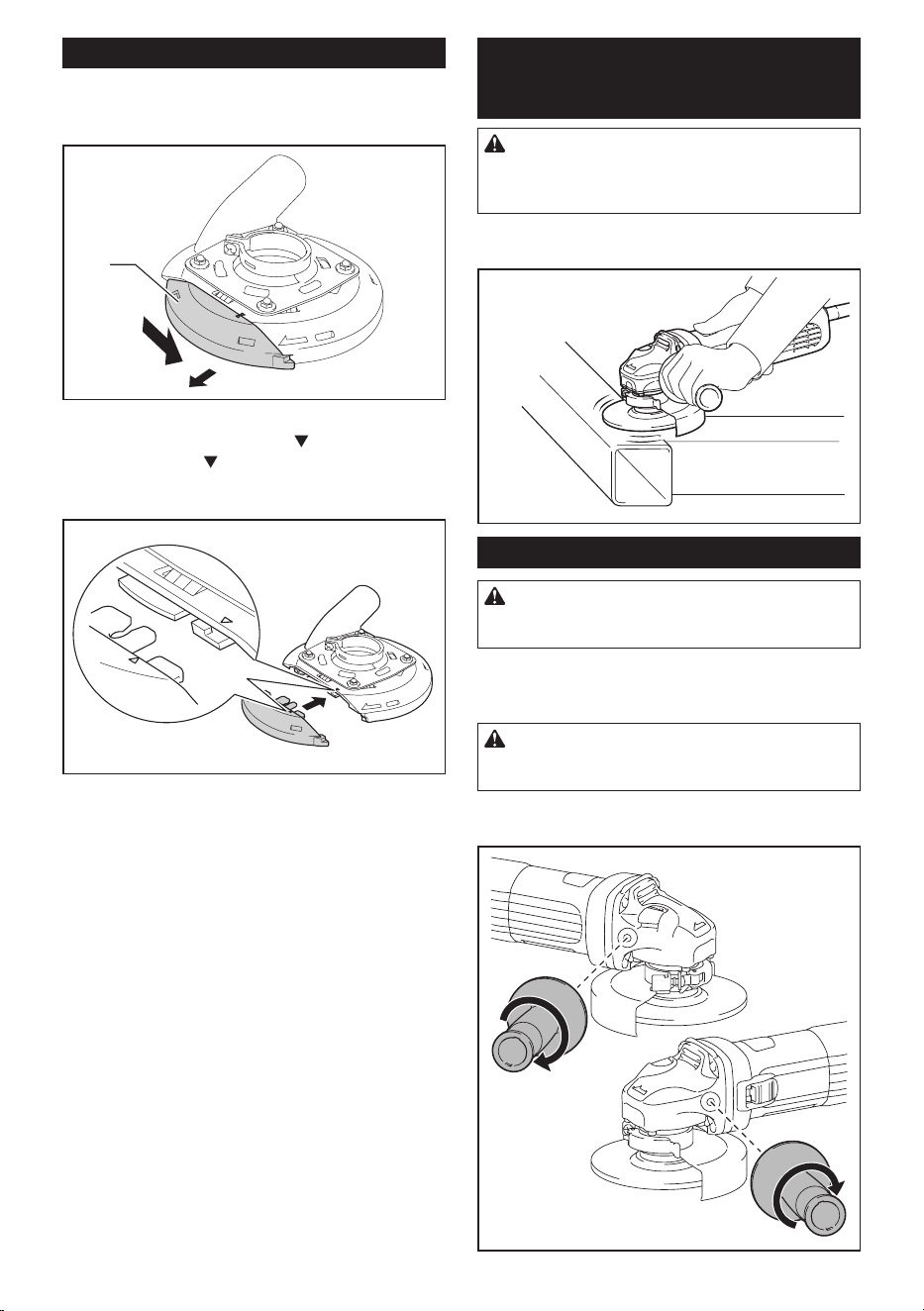

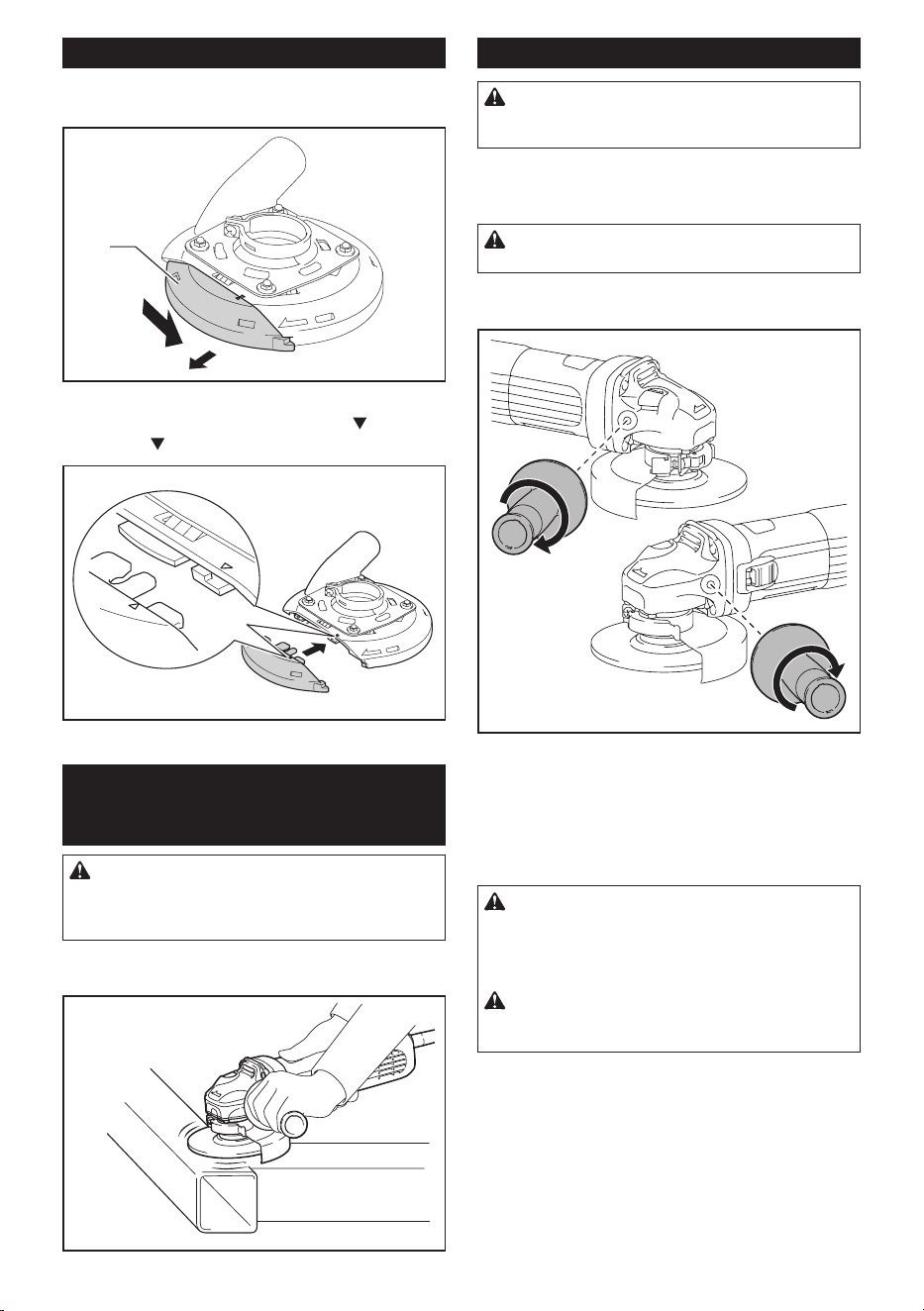

Planing in the corners

To plane corners, remove front-edge cover by sliding in

the directions of the arrows as shown in the gure.

► 1. Front-edge cover

To re-attach, align front-edge cover arrow

with main

cover arrow , and then slide front-edge cover across.

WHEN USING AS A

GRINDER

WARNING: Always be sure that the auxiliary

handle and optional wheel guard appropriate

for the application installed securely before

operation.

When using the tool as a grinder, use the optional

accessories.

Installing attachments

CAUTION: Always be sure that the tool is

switched off and unplugged before carrying out

any work on the tool.

Installing side grip (handle)

Optional accessory

CAUTION: Always be sure that the side grip is

installed securely before operation.

Screw the side grip securely on the position of the tool

as shown in the gure.

Installing or removing wheel guard

(For depressed center wheel, multi-

disc, ex wheel, wire wheel brush /

abrasive cut-off wheel, diamond wheel)

Optional accessory

WARNING: When using a depressed center

wheel, multi-disc, ex wheel or wire wheel brush,

the wheel guard must be tted on the tool so that

the closed side of the guard always points toward

the operator.

WARNING: When using an abrasive cut-off

/ diamond wheel, be sure to use only the special

wheel guard designed for use with cut-off wheels.

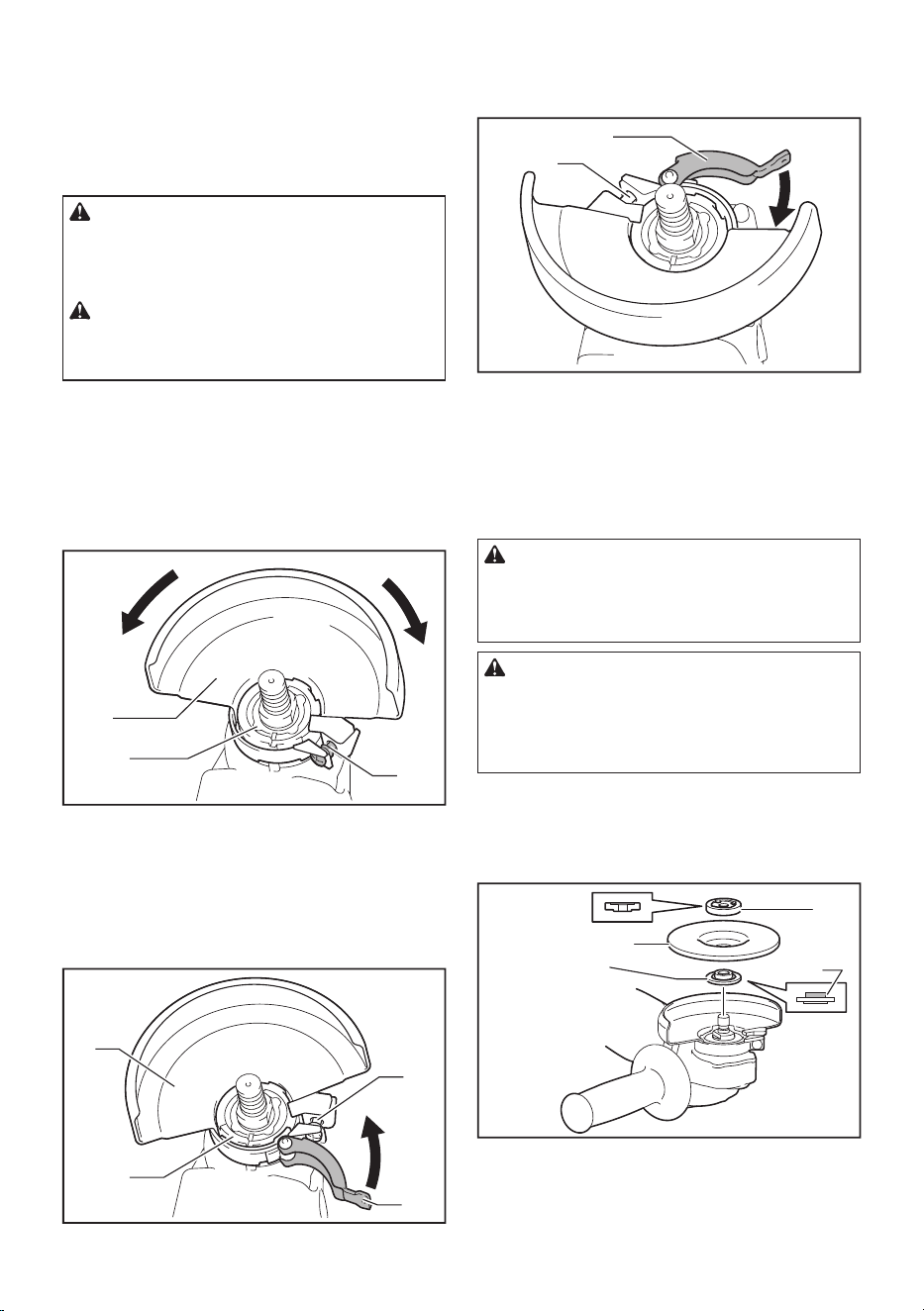

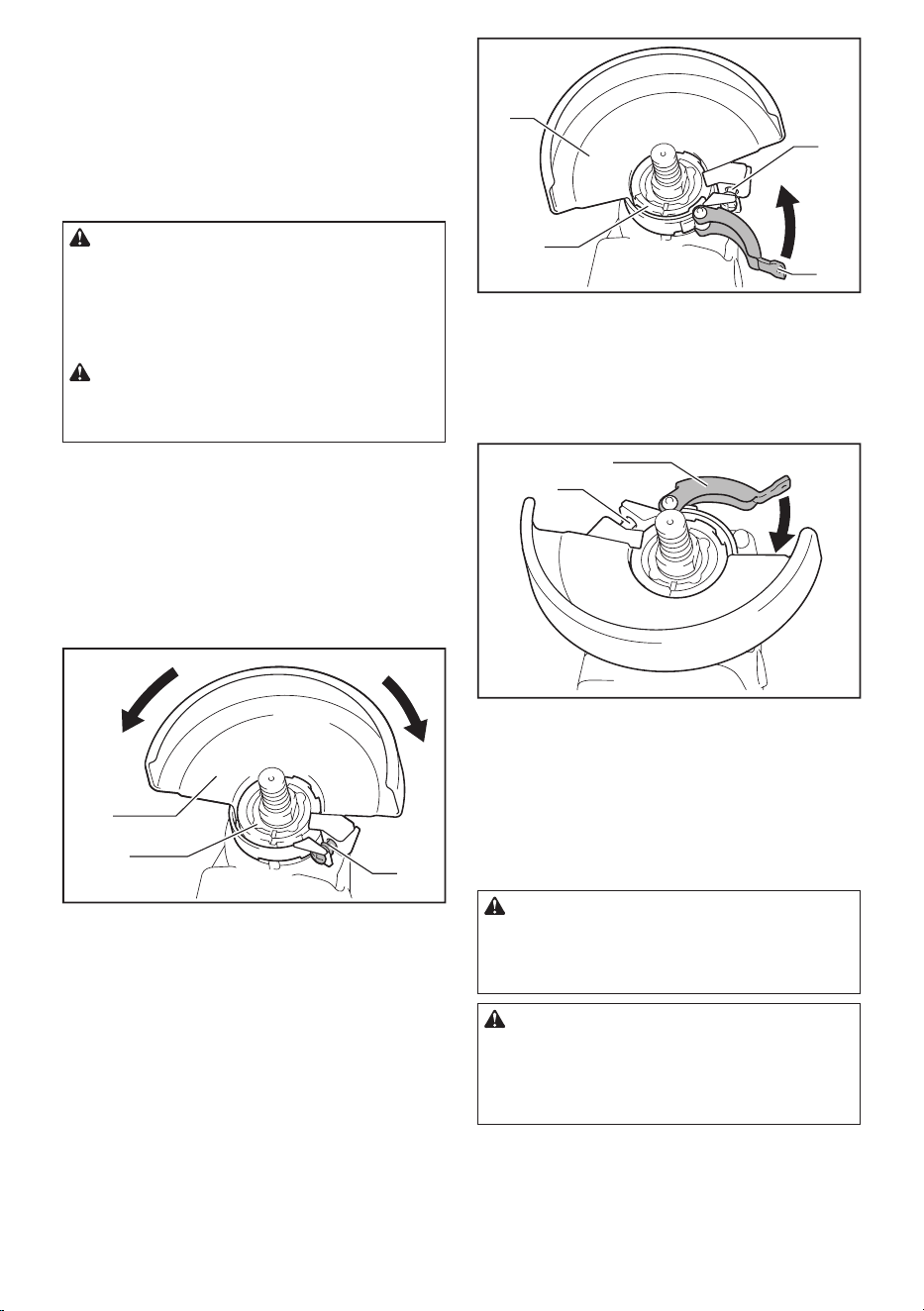

For tool with locking screw type wheel guard

Mount the wheel guard with the protrusions on the

wheel guard band aligned with the notches on the bear-

ing box. Then rotate the wheel guard to such an angle

that it can protect the operator according to work. Be

sure to tighten the screw securely.

To remove wheel guard, follow the installation proce-

dure in reverse.

11 ENGLISH

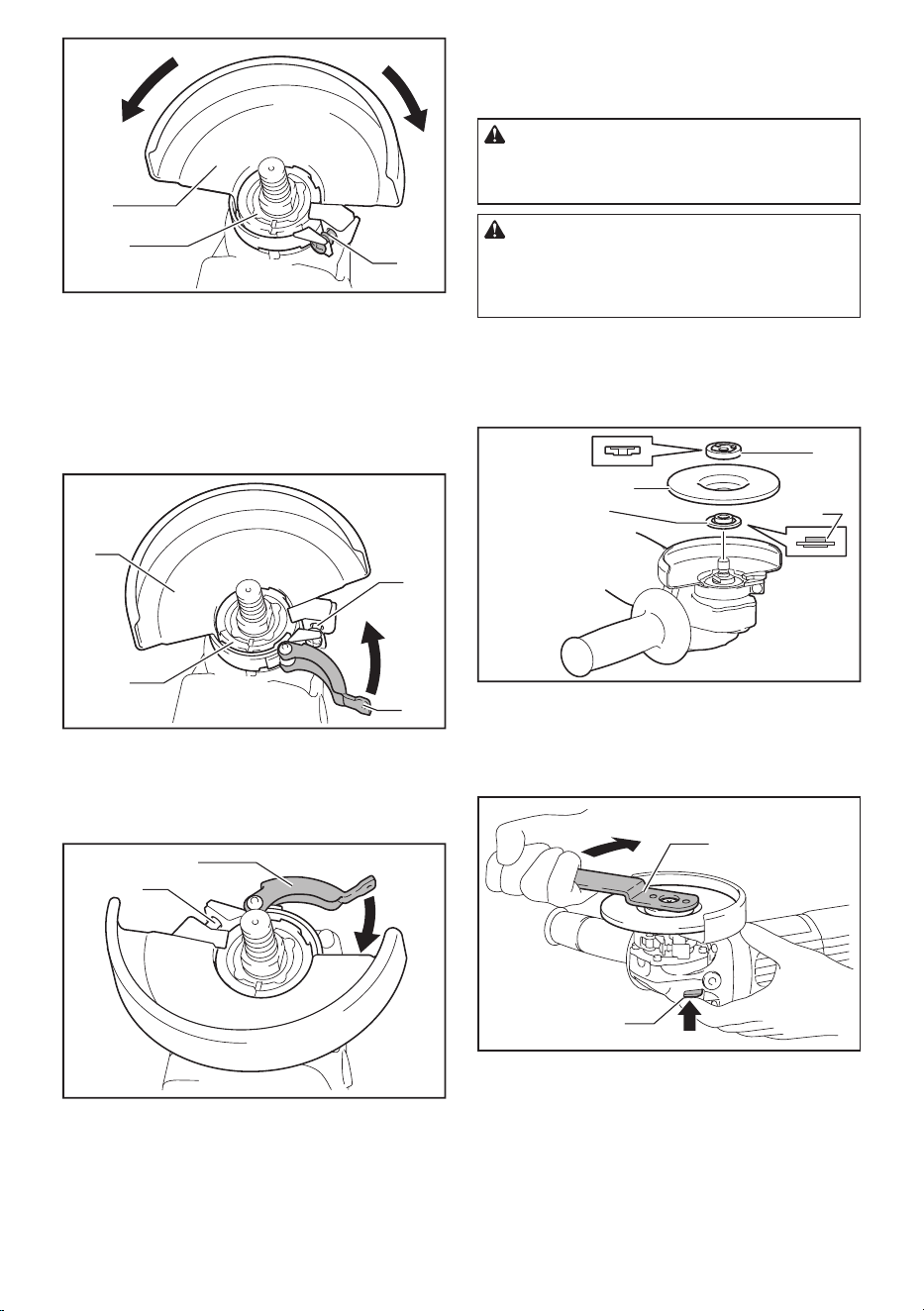

► 1. Wheel guard 2. Bearing box 3. Screw

For tool with clamp lever type wheel guard

Loosen the screw, and then pull the lever in the direc-

tion of the arrow. Mount the wheel guard with the protru-

sions on the wheel guard band aligned with the notches

on the bearing box. Then rotate the wheel guard to such

an angle that it can protect the operator according to

work.

► 1. Wheel guard 2. Bearing box 3. Screw 4. Lever

Pull the lever in direction of the arrow. Then tighten the

wheel guard with fastening the screw. Be sure to tighten

the screw securely. The setting angle of the wheel

guard can be adjusted with the lever.

► 1. Screw 2. Lever

To remove wheel guard, follow the installation proce-

dure in reverse.

Installing or removing depressed

center wheel or multi-disc

Optional accessory

WARNING: When using a depressed center

wheel or multi-disc, the wheel guard must be

tted on the tool so that the closed side of the

guard always points toward the operator.

CAUTION: Make sure that the mounting part

of the inner ange ts into the inner diameter of

the depressed center wheel / multi-disc perfectly.

Mounting the inner ange on the wrong side may

result in the dangerous vibration.

Mount the inner ange onto the spindle.

Make sure to t the dented part of the inner ange onto

the straight part at the bottom of the spindle.

Fit the depressed center wheel / multi-disc on the inner

ange and screw the lock nut onto the spindle.

► 1. Lock nut 2. Depressed center wheel 3. Inner

ange 4. Mounting part

To tighten the lock nut, press the shaft lock rmly so

that the spindle cannot revolve, then use the lock nut

wrench and securely tighten clockwise.

► 1. Lock nut wrench 2. Shaft lock

To remove the wheel, follow the installation procedure

in reverse.

12 ENGLISH

Installing or removing ex wheel

Optional accessory

WARNING: Always use supplied guard when

ex wheel is on tool. Wheel can shatter during use

and guard helps to reduce chances of personal injury.

► 1. Lock nut 2. Flex wheel 3. Back up pad 4. Inner

ange

Follow instructions for depressed center wheel but also

use back up pad over wheel. See order of assembly on

accessories page in this manual.

Installing or removing abrasive disc

Optional accessory

► 1. Sanding lock nut 2. Abrasive disc 3. Rubber pad

1. Mount the rubber pad onto the spindle.

2. Fit the disc on the rubber pad and screw the sand-

ing lock nut onto the spindle.

3. Hold the spindle with the shaft lock, and securely

tighten the sanding lock nut clockwise with the lock nut

wrench.

To remove the disc, follow the installation procedure in

reverse.

NOTE: Use sander accessories specied in this man-

ual. These must be purchased separately.

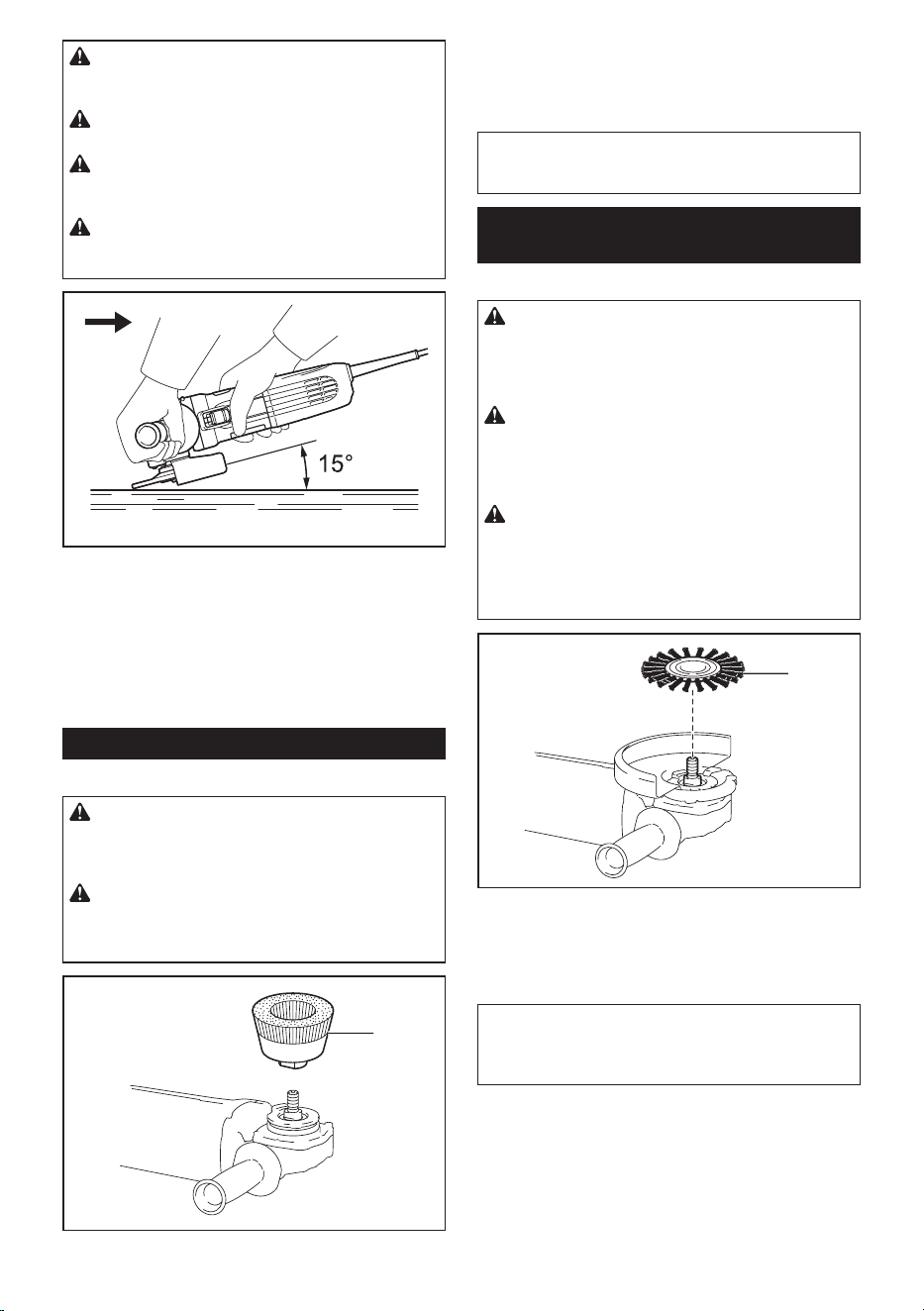

Grinding and sanding operation

Optional accessory

WARNING: It should never be necessary to

force the tool. The weight of the tool applies ade-

quate pressure. Forcing and excessive pressure

could cause dangerous wheel breakage.

WARNING: ALWAYS replace wheel if tool is

dropped while grinding.

WARNING: NEVER bang or hit grinding disc

or wheel onto work.

WARNING: Avoid bouncing and snagging

the wheel, especially when working corners,

sharp edges etc. This can cause loss of control and

kickback.

WARNING: NEVER use tool with wood cutting

blades and other saw blades. Such blades when

used on a tool frequently kick and cause loss of con-

trol leading to personal injury.

CAUTION: Never switch on the tool when it

is in contact with the workpiece, it may cause an

injury to operator.

CAUTION: Always wear safety goggles or a

face shield during operation.

CAUTION: After operation, always switch off

the tool and wait until the wheel has come to a

complete stop before putting the tool down.

CAUTION: ALWAYS hold the tool rmly with

one hand on housing and the other on the auxil-

iary handle.

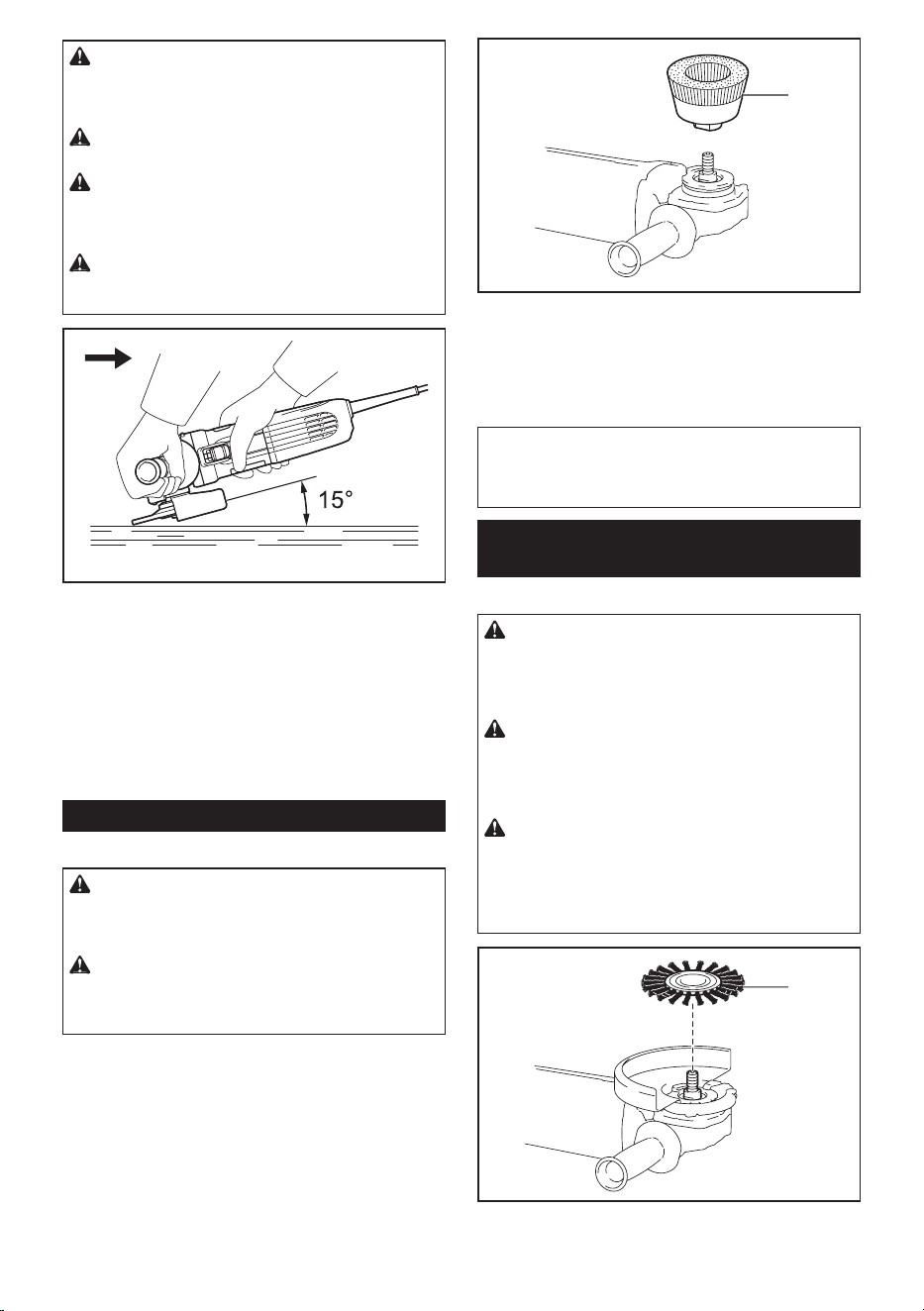

Turn the tool on and then apply the wheel or disc to the

workpiece.

In general, keep the edge of the wheel or disc at an

angle of about 15° to the workpiece surface.

During the break-in period with a new wheel, do not

work the tool in forward direction or it may cut into

the workpiece. Once the edge of the wheel has been

rounded off by use, the wheel may be worked in both

forward and backward direction.

13 ENGLISH

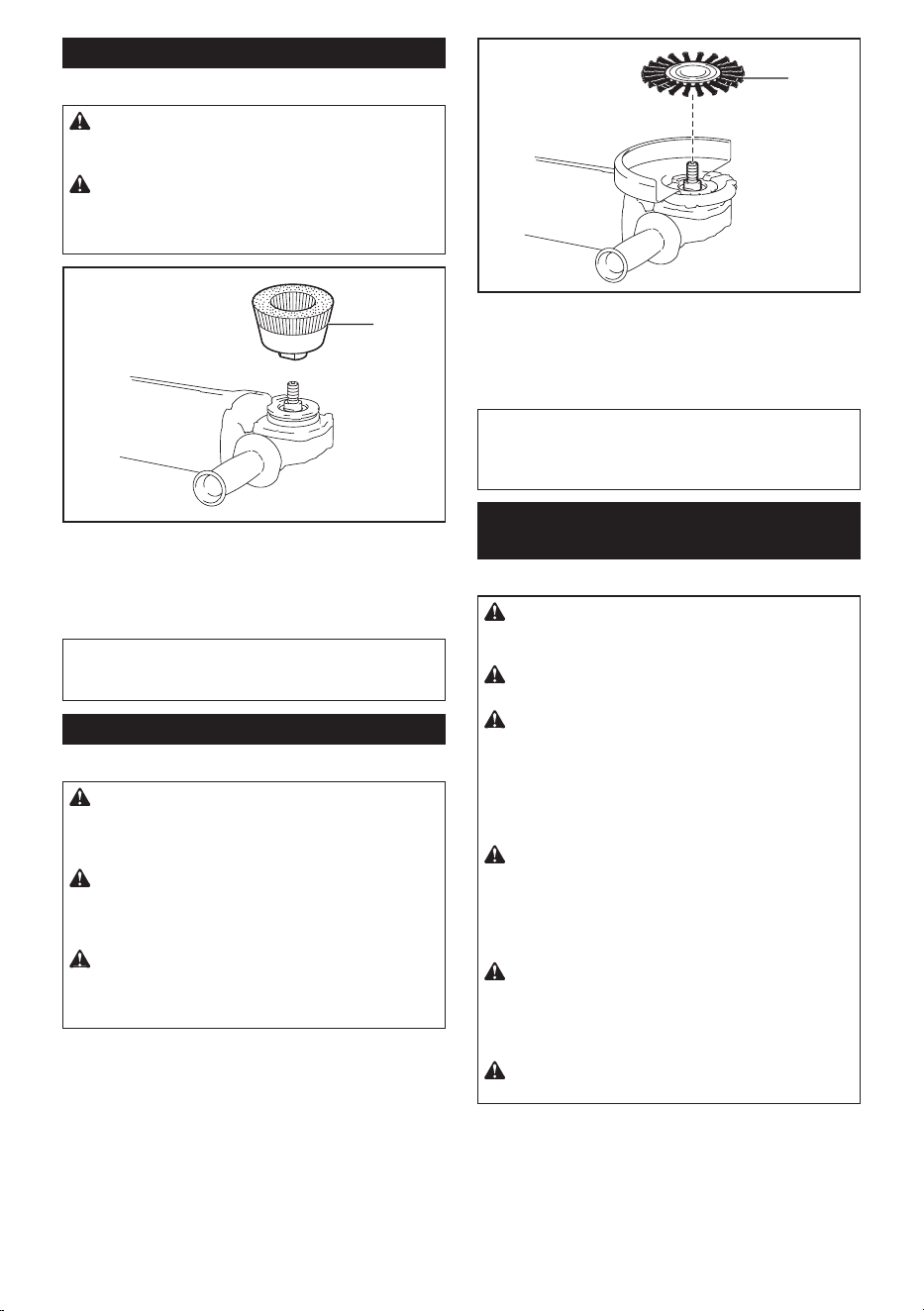

Operation with wire cup brush

Optional accessory

CAUTION: Check operation of brush by run-

ning tool with no load, insuring that no one is in

front of or in line with brush.

CAUTION: Do not use brush that is damaged,

or which is out of balance. Use of damaged brush

could increase potential for injury from contact with

broken brush wires.

► 1. Wire cup brush

Unplug tool and place it upside down allowing easy

access to spindle.

Remove any accessories on spindle. Thread wire cup

brush onto spindle and tighten with supplied wrench.

NOTICE: Avoid applying too much pressure

which causes over bending of wires when using

brush. It may lead to premature breakage.

Operation with wire wheel brush

Optional accessory

CAUTION: Check operation of wire wheel

brush by running tool with no load, insuring that

no one is in front of or in line with the wire wheel

brush.

CAUTION: Do not use wire wheel brush that

is damaged, or which is out of balance. Use of

damaged wire wheel brush could increase potential

for injury from contact with broken wires.

CAUTION: ALWAYS use guard with wire

wheel brushes, assuring diameter of wheel ts

inside guard. Wheel can shatter during use and

guard helps to reduce chances of personal injury.

► 1. Wire wheel brush

Unplug tool and place it upside down allowing easy

access to spindle.

Remove any accessories on spindle. Thread wire wheel

brush onto spindle and tighten with the wrenches.

NOTICE: Avoid applying too much pressure

which causes over bending of wires when

using wire wheel brush. It may lead to premature

breakage.

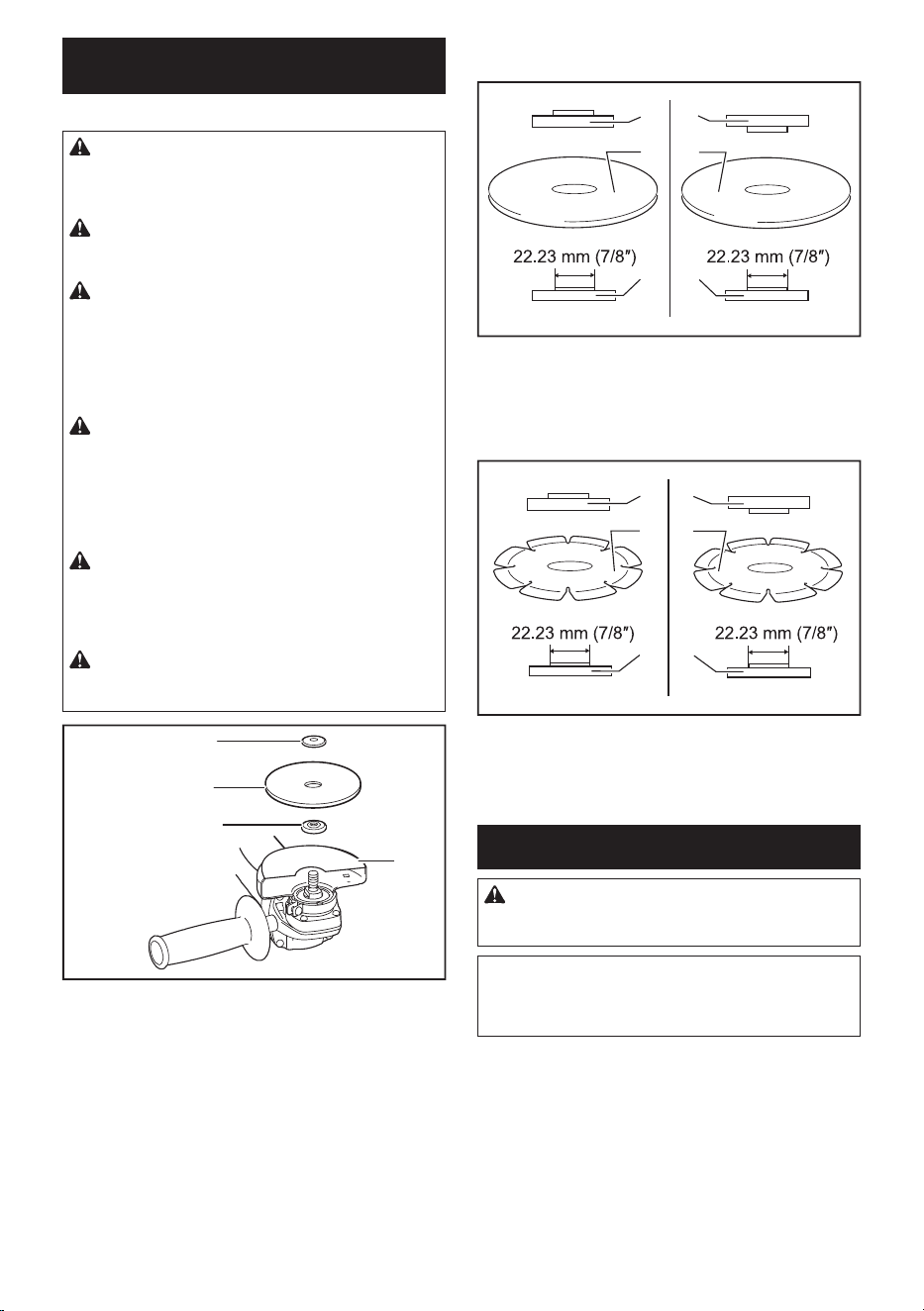

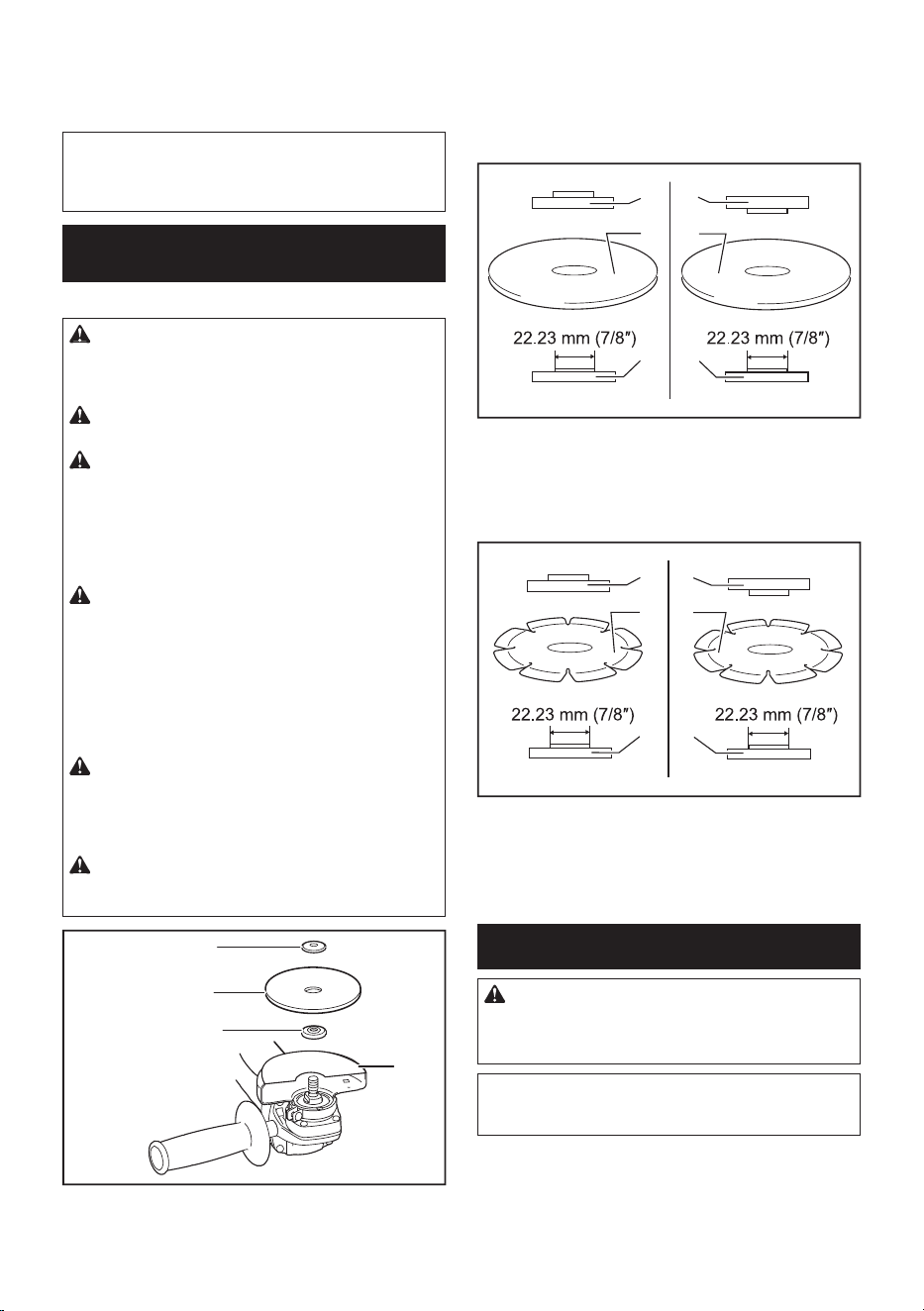

Operation with abrasive cut-off /

diamond wheel

Optional accessory

WARNING: When using an abrasive cut-off

/ diamond wheel, be sure to use only the special

wheel guard designed for use with cut-off wheels.

WARNING: NEVER use cut-off wheel for side

grinding.

WARNING: Do not "jam" the wheel or apply

excessive pressure. Do not attempt to make an

excessive depth of cut. Overstressing the wheel

increases the loading and susceptibility to twisting

or binding of the wheel in the cut and the possibility

of kickback, wheel breakage and overheating of the

motor may occur.

WARNING: Do not start the cutting operation

in the workpiece. Let the wheel reach full speed

and carefully enter into the cut moving the tool

forward over the workpiece surface. The wheel

may bind, walk up or kickback if the power tool is

started in the workpiece.

WARNING: During cutting operations, never

change the angle of the wheel. Placing side pres-

sure on the cut-off wheel (as in grinding) will cause

the wheel to crack and break, causing serious per-

sonal injury.

WARNING: A diamond wheel shall be oper-

ated perpendicular to the material being cut.

14 ENGLISH

► 1. Lock nut 2. Abrasive cut-off wheel / diamond

wheel 3. Inner ange 4. Wheel guard for abrasive

cut-off wheel / diamond wheel

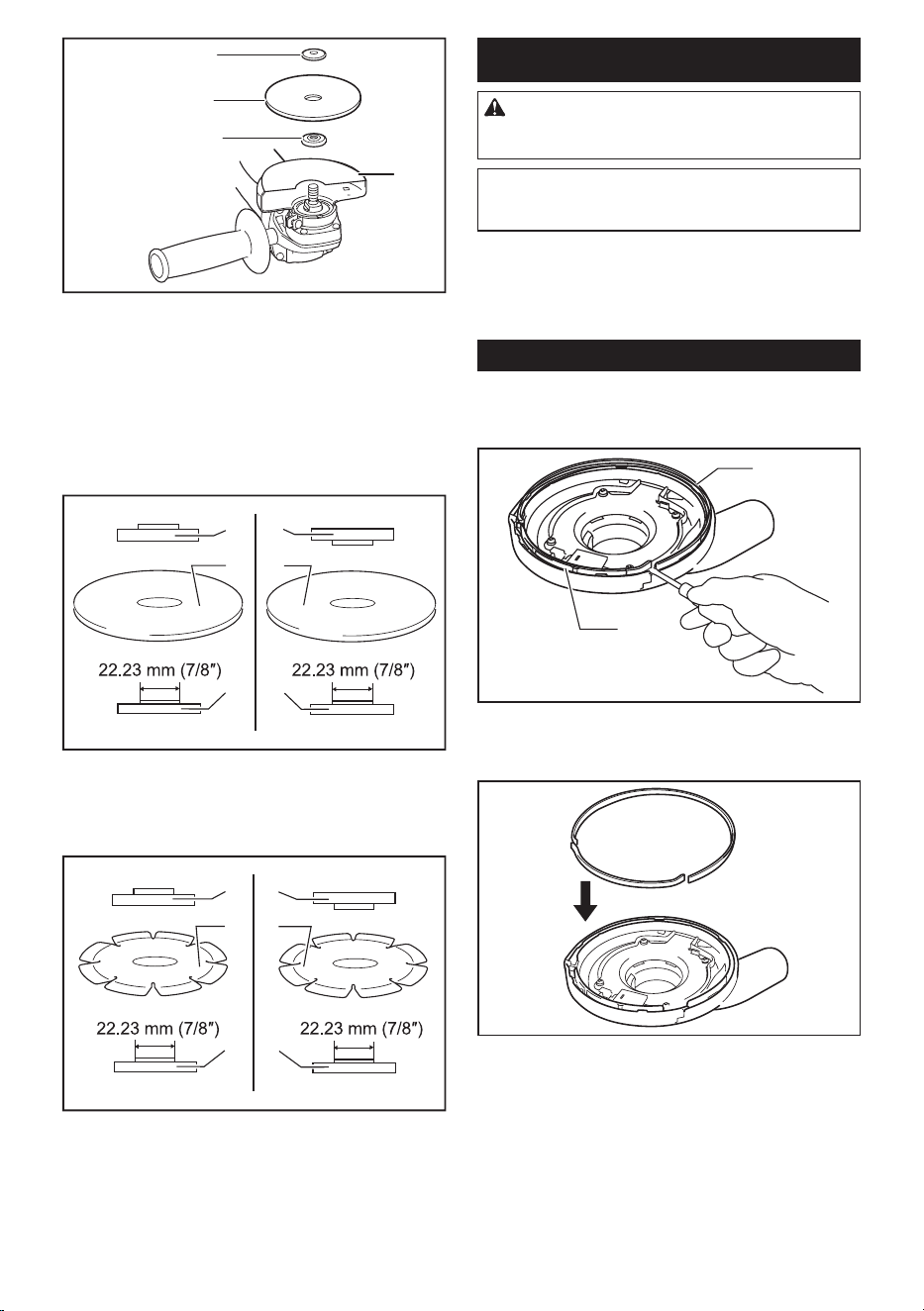

As for the installation, follow the instructions for

depressed center wheel.

The direction for mounting the lock nut and the

inner ange varies by wheel type and thickness.

Refer to the following gures.

When installing the abrasive cut-off wheel:

► 1. Lock nut 2. Abrasive cut-off wheel (Thinner than 4

mm (5/32")) 3. Abrasive cut-off wheel (4 mm (5/32")

or thicker) 4. Inner ange

When installing the diamond wheel:

► 1. Lock nut 2. Diamond wheel (Thinner than 4 mm

(5/32″)) 3. Diamond wheel (4 mm (5/32″) or thicker)

4. Inner ange

MAINTENANCE

CAUTION: Always be sure that the tool is

switched off and unplugged before attempting to

perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY, repairs,

carbon brush inspection and replacement, any other

maintenance or adjustment should be performed by

Makita Authorized or Factory Service Centers, always

using Makita replacement parts.

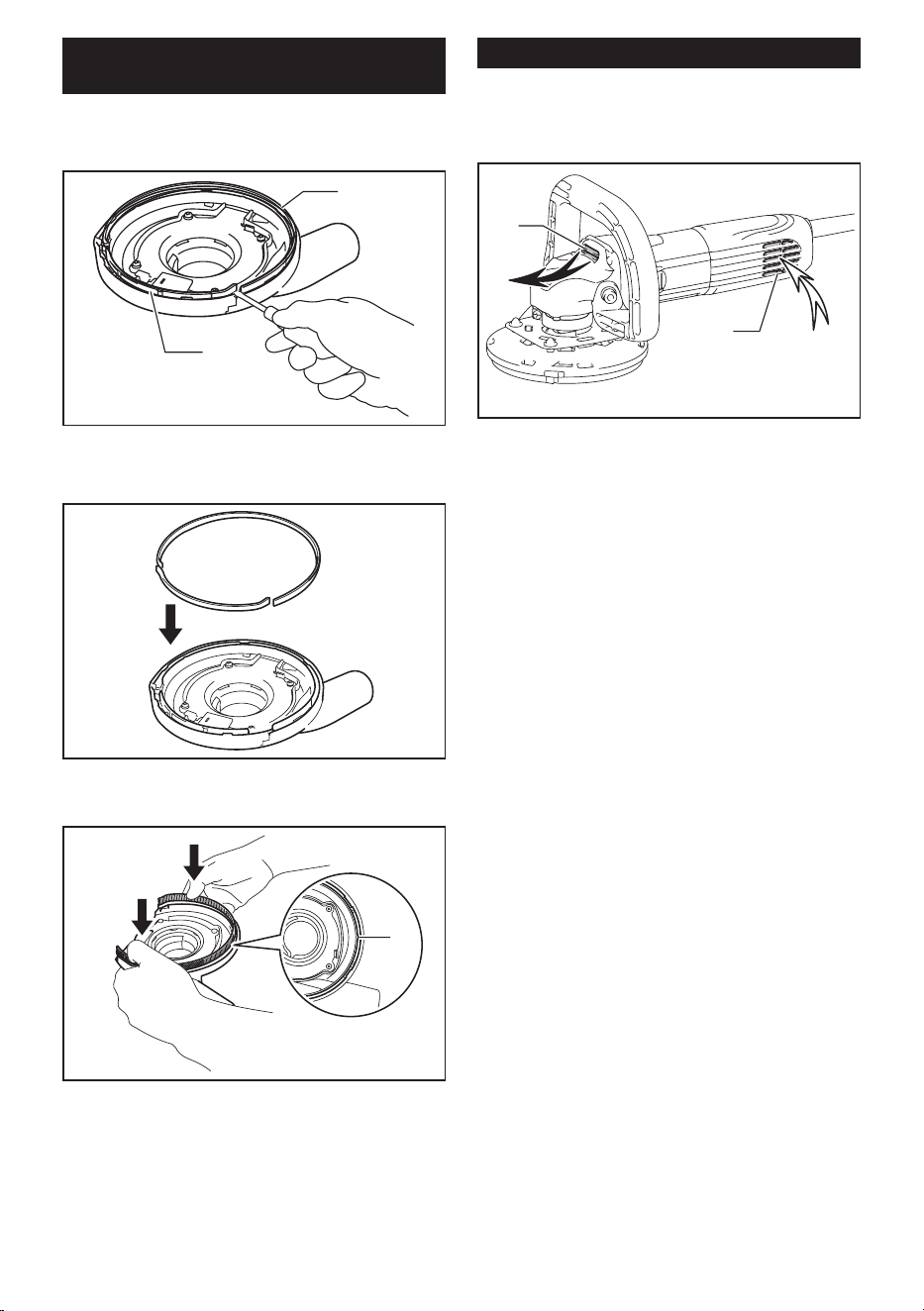

Replacing dust cover brush

Worn brushes can be replaced. To remove the brushes,

pull them off by using slotted driver or other appropriate

tool.

► 1. Brush (large) 2. Brush (small)

Inserting new brushes into retaining grooves by pushing

down from above.

At this time, ensure that brushes are fully hooked onto

hooks on outer edges of grooves.

15 ENGLISH

► 1. Hook

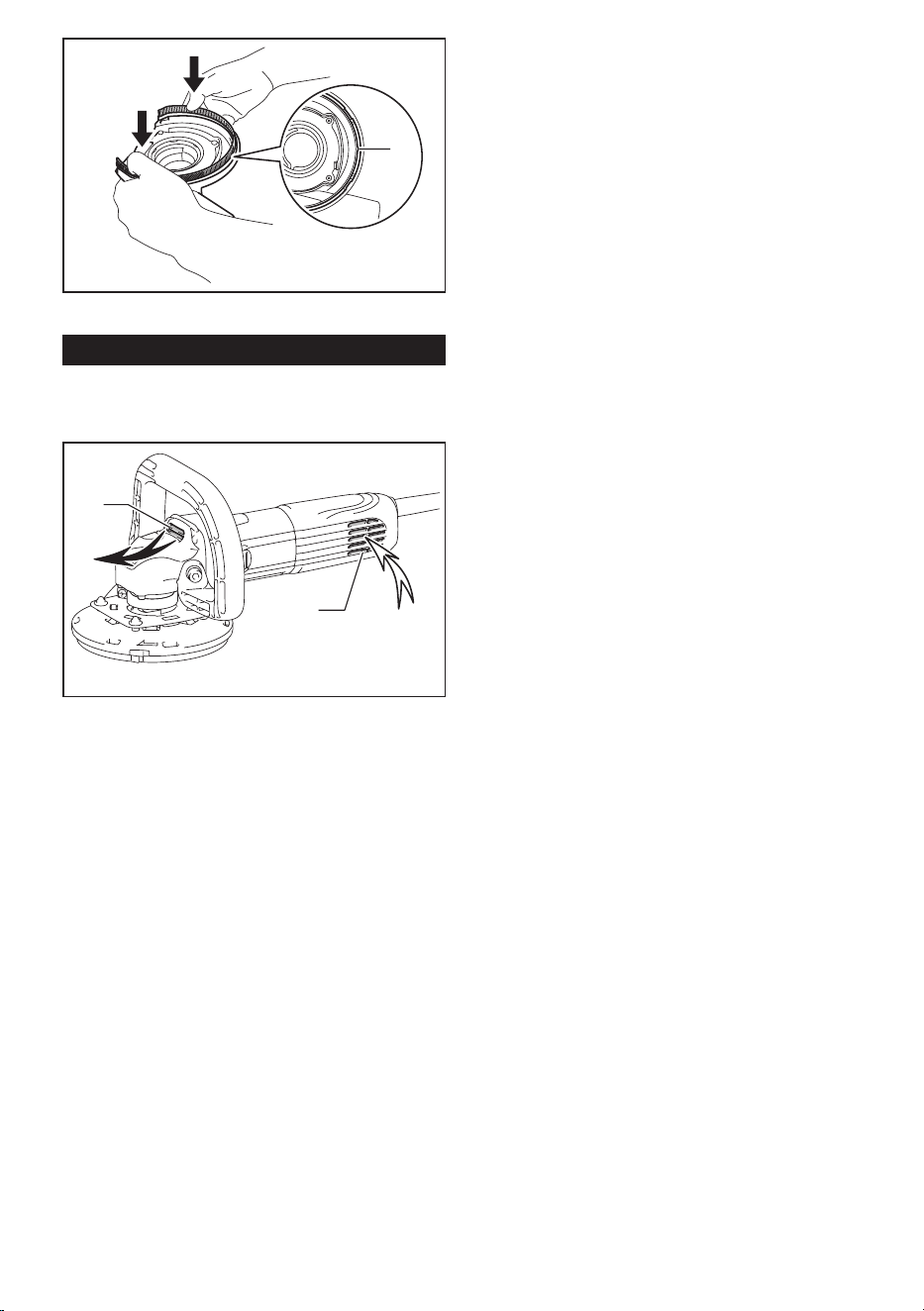

Air vent cleaning

The tool and its air vents have to be kept clean.

Regularly clean the tool's air vents or whenever the

vents start to become obstructed.

► 1. Exhaust vent 2. Inhalation vent

16 ENGLISH

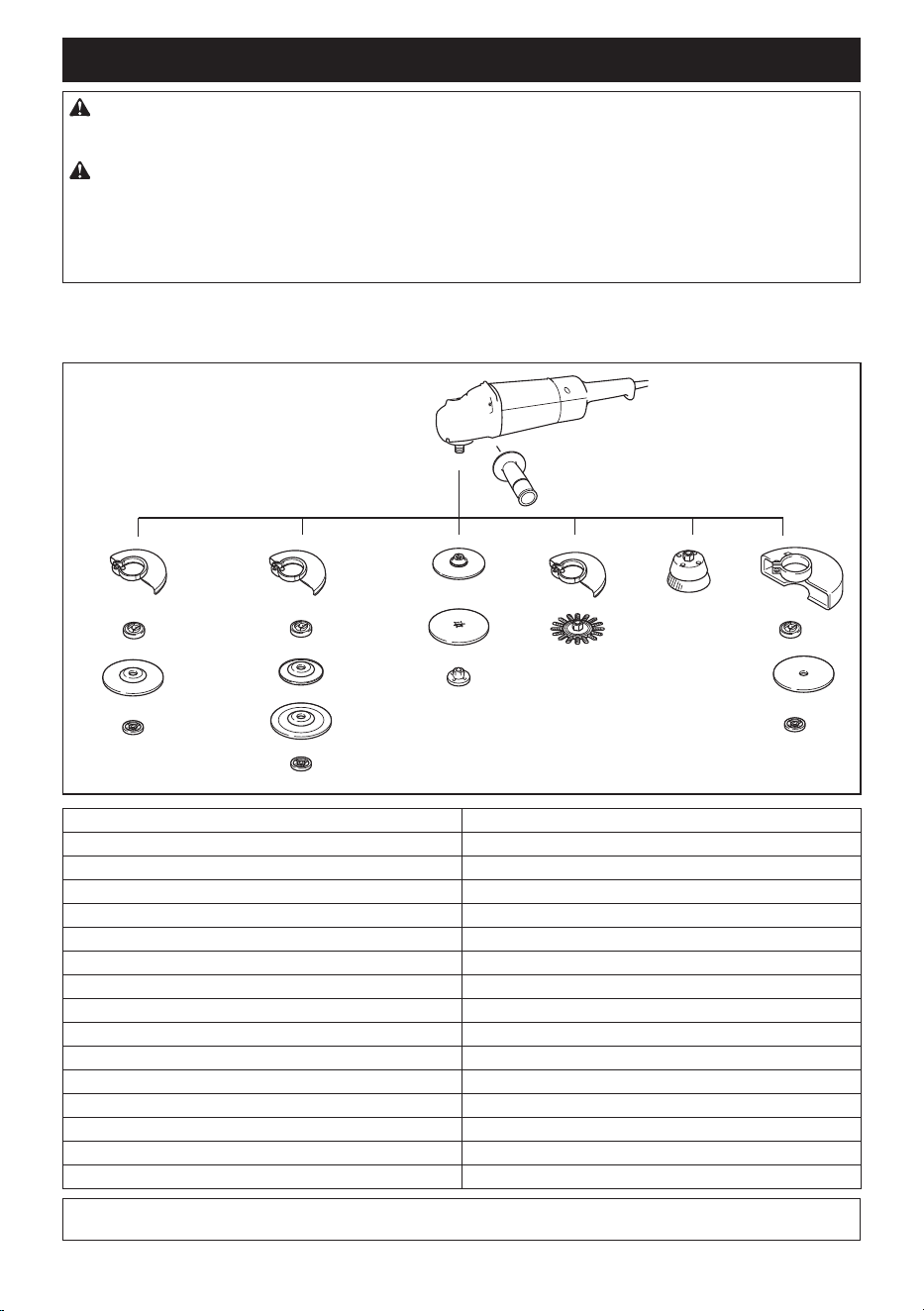

OPTIONAL ACCESSORIES

CAUTION: These accessories or attachments are recommended for use with your Makita tool spec-

ied in this manual. The use of any other accessories or attachments might present a risk of injury to persons.

Only use accessory or attachment for its stated purpose.

CAUTION: Your tool is supplied with a guard for concrete planing with offset diamond wheel. When

you use the tool for other application, always use the appropriate optional accessory.

If you decide to use your tool with approved accessories which you purchase from your Makita distributor or fac-

tory service center, be sure to obtain and use all necessary fasteners and guards as recommended in this manual.

Your failure to do so could result in personal injury to you and others.

If you need any assistance for more details regarding these accessories, ask your local Makita Service Center.

• Offset diamond wheel (Dry type)

• Dust cover brush

- 125 mm (5″) model

1 Grip 36

2 Wheel Guard (for grinding wheel)

3 Inner ange 45

4 Depressed center wheel / Multi-disc

5 Lock nut 5/8-45

6 Back up pad

7 Flex wheel

8 Rubber pad 115

9 Abrasive disc

10 Sanding lock nut 5/8-48

11 Wire wheel brush

12 Wire cup brush

13 Wheel Guard (for cut-off wheel)

14 Abrasive cut-off wheel / Diamond wheel

- Lock nut wrench 28

NOTE: Some items in the list may be included in the tool package as standard accessories. They may differ from

country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

ENGLISH

18 FRANÇAIS

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle : PC5010C

Épaisseur de meule max.

(Lors de l’utilisation en tant que meuleuse)

7,2 mm (9/32″)

Diamètre de la meule 125 mm (5″)

Filetage de l’arbre 15,88 mm (5/8″)

Vitesse nominale (n) 9 000 /min

Longueur totale 350 mm (13-3/4″)

Poids net 2,5 - 3,6 kg

(5,5 - 7,9 lbs)

• Étant donné l’évolution constante de notre programme de recherche et de développement, les spécications

contenues dans ce manuel sont sujettes à modication sans préavis.

• Les spécications peuvent varier suivant les pays.

• Poids selon la procédure EPTA 01/2014

CONSIGNES DE

SÉCURITÉ

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE : Veuillez lire toutes les

mises en garde, instructions, illustrations et

spécications qui accompagnent cet outil élec-

trique. Ne pas suivre toutes les instructions de la liste

ci-dessous peut entraîner une décharge électrique,

un incendie et/ou une grave blessure.

Conservez toutes les mises en

garde et instructions pour réfé-

rence future.

Le terme « outil électrique » qui gure dans les avertis-

sements fait référence à un outil électrique branché sur

une prise de courant (par un cordon d’alimentation) ou

alimenté par batterie (sans l).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées

ou sombres ouvrent toute grande la porte aux

accidents.

2. N’utilisez pas les outils électriques dans les

atmosphères explosives, telles que celles où

sont présents des liquides, gaz ou poussières

inammables. Les outils électriques génèrent

des étincelles qui peuvent allumer les poussières

ou les vapeurs.

3. Gardez les enfants et personnes présentes

à l’écart pendant l’utilisation d’un outil élec-

trique. Toute distraction peut vous faire perdre la

maîtrise de l’outil.

Sécurité en matière d’électricité

Les ches d’outil électrique doivent corres-

pondre à la prise de courant. Ne modiez jamais

la che, de quelque façon que ce soit. N’utilisez

aucune che d’adaptation avec les outils élec-

triques mis à la terre (à la masse). Les ches non

modiées et les prises de courant correspondantes

réduisent le risque de décharge électrique.

2. Évitez tout contact avec les surfaces mises

à la terre ou à la masse, telles que celles des

tuyaux, radiateurs, cuisinières et réfrigéra-

teurs. Le risque de décharge électrique augmente

si votre corps est mis à la terre ou à la masse.

3. N’exposez pas les outils électriques à la pluie

ou à des surfaces mouillées. La pénétration

d’eau dans un outil électrique augmente le risque

de décharge électrique.

4. Ne maltraitez pas le cordon. N’utilisez jamais

le cordon pour transporter, tirer sur ou débran-

cher l’outil électrique. Gardez le cordon à

l’écart de la chaleur, de l’huile, des bords

tranchants ou des pièces en mouvement. Les

cordons endommagés ou enchevêtrés augmen-

tent le risque de décharge électrique.

5. Lorsque vous utilisez un outil électrique à l’ex-

térieur, faites-le avec un cordon prolongateur

conçu pour l’usage extérieur. Utiliser un cordon

conçu pour l’usage extérieur réduit le risque de

décharge électrique.

Si l’utilisation d’un outil électrique dans un

emplacement humide est inévitable, utilisez une

source d’alimentation protégée par un disjonc-

teur différentiel de fuite à la terre (DDFT). Utiliser

un DDFT réduit le risque de décharge électrique.

7. Les outils électriques peuvent produire des

champs électromagnétiques (CEM) qui ne sont

pas préjudiciables à l’utilisateur. Les utilisa-

teurs de stimulateur cardiaque ou autres appareils

médicaux similaires doivent toutefois demander

conseil au fabricant et/ou à leur médecin avant

d’utiliser cet outil électrique.

19 FRANÇAIS

8. Ne touchez pas la che d’alimentation avec les

mains mouillées.

9. Si le cordon est endommagé, faites-le rempla-

cer par le fabricant ou son représentant, pour

éviter les risques d’accident.

Sécurité personnelle

Restez vigilant, attentif à vos gestes et faites

preuve de bon sens pendant l’utilisation d’un

outil électrique. N’utilisez pas un outil électrique

lorsque vous êtes fatigué ou sous l’inuence

d’une drogue, de l’alcool ou d’un médicament.

Tout moment d’inattention pendant l’utilisation des

outils électriques peut entraîner une grave blessure.

Utilisez l’équipement de protection individuel.

Portez toujours un protecteur pour la vue.

Utilisé dans les conditions adéquates, l’équipement

de protection - masque antipoussière, chaussures

de sécurité antidérapantes, casque de protection

ou protecteur auditif - réduit le risque de blessures.

Évitez le démarrage accidentel. Assurez-vous

que l’interrupteur est sur la position d’arrêt avant

de connecter la source d’alimentation et/ou la

batterie, de saisir l’outil ou de le transporter.

Transporter les outils électriques avec le doigt sur

l’interrupteur, ou les connecter à une source d’ali-

mentation alors que l’interrupteur est en position de

marche ouvre toute grande la porte aux accidents.

4. Retirez toute clé de serrage ou de réglage

avant de mettre l’outil électrique en marche.

Une clé laissée en place sur une pièce rotative de

l’outil électrique peut entraîner une blessure.

5. Ne vous étirez pas trop. Assurez-vous d’une

bonne prise au sol et d’une bonne position

d’équilibre en tout temps. Cela procure une

meilleur maîtrise de l’outil électrique dans les

situations imprévues.

6. Portez des vêtements adéquats. Ne portez ni

vêtements amples ni bijoux. Gardez vos che-

veux, vêtements et gants à l’écart des pièces

en mouvement. Les vêtements amples, bijoux ou

cheveux longs peuvent être happés par les pièces

en mouvement.

7. Si des accessoires sont fournis pour raccor-

der un appareil d’aspiration et de collecte

des poussières, assurez-vous qu’ils sont

correctement raccordés et qu’ils sont utilisés

de manière adéquate. L’utilisation d’un appareil

de collecte des poussières permet de réduire les

risques liés à la présence de poussières dans l’air.

8. Ne vous laissez pas abuser, au point d’être sûr

de vous et d’ignorer les principes de sécurité,

par un sentiment de familiarité acquis par l’uti-

lisation fréquente des outils électriques. Un

geste irrééchi peut entraîner une grave blessure

en une fraction de seconde.

9. Portez toujours des lunettes à coques de pro-

tection pour protéger vos yeux contre les bles-

sures lors de l’utilisation d’outils électriques.

Les lunettes à coques doivent être conformes

à ANSI Z87.1 aux États-Unis.

L’employeur a la responsabilité d’imposer

l’utilisation d’équipements de protection de

sécurité adéquats aux utilisateurs des outils

électriques et à toute autre personne se trou-

vant dans la zone de travail immédiate.

Utilisation et entretien des outils électriques

1. Ne forcez pas l’outil électrique. Utilisez l’outil

électrique qui convient à votre application. Si

vous utilisez l’outil électrique adéquat et respectez

le régime pour lequel il a été conçu, il effectuera

un travail de meilleure qualité et plus sécuritaire.

2. N’utilisez pas l’outil électrique s’il n’est pas

possible de l’allumer et de l’éteindre avec son

interrupteur. Tout outil électrique dont l’interrup-

teur est défectueux représente un danger et doit

être réparé.

3. Débranchez la che de la source d’alimenta-

tion et/ou retirez la BATTERIE de l’outil élec-

trique, si elle est amovible, avant d’effectuer

tout réglage, de remplacer les accessoires

ou de ranger les outils électriques. De telles

mesures de sécurité préventives réduisent

le risque de démarrage accidentel de l’outil

électrique.

4. Mettez les outils électriques sous tension

hors de la portée des enfants et ne laissez

aucune personne les utiliser si elle n’est pas

familiarisée avec l’outil électrique ou avec les

présentes instructions d’utilisation. Les outils

électriques représentent un danger entre les

mains de personnes qui n’en connaissent pas le

mode d’utilisation.

5. Veillez à l’entretien des outils électriques et

des accessoires. Assurez-vous que les pièces

mobiles ne sont pas désalignées ou coincées,

qu’aucune pièce n’est cassée et que l’outil

électrique n’a subi aucun dommage affectant

son bon fonctionnement. Si un outil électrique

est endommagé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par

des outils électriques mal entretenus.

6. Maintenez les outils tranchants bien aiguisés

et propres. Les outils tranchants dont l’entretien

est effectué correctement et dont les bords sont

bien aiguisés risquent moins de se coincer et sont

plus faciles à maîtriser.

7. Utilisez l’outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions et en tenant compte des condi-

tions de travail et du type de travail à effectuer.

L’utilisation d’un outil électrique pour d’autres

usages que ceux prévus peut entraîner une situa-

tion dangereuse.

8. Gardez les poignées et surfaces de saisie

sèches, propres et exemptes d’huile et de

graisse. Les poignées et surfaces de saisie glis-

santes ne permettent pas la manipulation sécu-

ritaire et une bonne maîtrise de l’outil dans les

situations imprévues.

9. Lors de l’utilisation de l’outil, ne portez pas

de gants de travail en tissu qui risquent de

s’enchevêtrer dans l’outil. L’enchevêtrement de

gants de travail en tissu dans les pièces en mou-

vement peut entraîner une blessure.

Réparation

1. Faites réparer votre outil électrique par un

réparateur qualié qui utilise des pièces de

rechange identiques aux pièces d’origine. Le

maintien de la sûreté de l’outil électrique sera ainsi

assuré.

20 FRANÇAIS

2. Suivez les instructions de lubrication et de

remplacement des accessoires.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon prolon-

gateur est en bonne condition. Lorsque vous utilisez

un cordon prolongateur, assurez-vous qu’il est assez

robuste pour transporter le courant exigé par le produit.

Un cordon trop petit entraînera une baisse dans la

tension composée, ce qui causera une perte d’énergie

et une surchauffe. Le tableau 1 indique la dimension de

cordon à utiliser, en fonction de la longueur du cordon

et de l’intensité nominale gurant sur la plaque signalé-

tique. En cas de doute, utilisez un calibre plus robuste.

Plus le numéro de calibre est bas, plus le cordon est

robuste.

Tableau 1 : Calibre minimum du cordon

Intensité nominale Volts Longueur totale du cordon en pieds

120 V 25 ft. 50 ft. 100 ft. 150 ft.

220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.

Plus de Pas plus de Calibre américain des ls

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Non recommandé

Consignes de sécurité pour

surfaceuse à béton / meuleuse

Consignes de sécurité communes aux travaux de

surfaçage du béton, meulage, ponçage, brossage

métallique et tronçonnage abrasif :

Cet outil électrique est conçu pour fonctionner

en tant que surfaceuse à béton, meuleuse, pon-

ceuse, brosse métallique ou outil de tronçonnage.

Lisez toutes les mises en garde, instructions,

illustrations et spécications qui accompagnent

cet outil électrique. Il y a risque de décharge

électrique, d’incendie et/ou de blessure grave si les

instructions ci-dessous ne sont pas respectées.

2. Il n’est pas recommandé d’effectuer des tra-

vaux tels que le polissage avec cet outil élec-

trique. Les travaux pour lequel l’outil électrique

n’a pas été conçu peuvent engendrer un danger et

causer des blessures.

3. N’utilisez pas d’accessoires non conçus spé-

ciquement pour l’outil et non recommandés

par le fabricant de l’outil. Même si un accessoire

peut être xé à votre outil électrique, cela ne

garantit pas son fonctionnement sécuritaire.

4. La vitesse nominale de l’accessoire doit être

au moins égale à la vitesse maximale inscrite

sur l’outil électrique. En tournant plus vite que

leur vitesse nominale, les accessoires peuvent

casser et voler en éclats.

5. Le diamètre extérieur et l’épaisseur de

votre accessoire ne doivent pas dépasser la

capacité nominale de votre outil électrique.

Il est impossible de protéger ou de contrôler

adéquatement les accessoires d’une dimension

inappropriée.

6. Le montage leté des accessoires doit corres-

pondre au letage de l’arbre de la meuleuse.

Pour les accessoires montés à l’aide de

asques, le diamètre intérieur de l’accessoire

doit correspondre au diamètre de positionne-

ment du asque. Les accessoires non adaptés

aux pièces de montage de l’outil électrique se

déséquilibreront, vibreront excessivement et

risqueront d’entraîner une perte de contrôle.

N’utilisez pas un accessoire endommagé. Avant

chaque utilisation, inspectez les accessoires

pour vérier l’absence de copeaux et ssures

sur les accessoires tels que les meules abra-

sives, l’absence de ssures ou d’usure exces-

sive sur le tampon d’appoint, et l’absence de ls

lâches ou ssurés sur la brosse métallique. Si

vous échappez l’outil électrique ou un acces-

soire, assurez-vous de l’absence de dommages

ou installez un accessoire non endommagé.

Après avoir vérié et installé un accessoire,

assurez-vous que personne, y compris vous-

même, ne se trouve dans la trajectoire de

l’accessoire en rotation, et faites tourner l’outil

électrique à vide et à vitesse maximale pendant

une minute. Si l’accessoire est endommagé, il

devrait normalement se casser pendant cet essai.

Portez des dispositifs de sécurité personnelle.

Suivant le type d’utilisation, portez un écran

facial, des lunettes à coques ou des lunettes de

sécurité. Au besoin, portez un masque antipous

sières, des protections d’oreilles, des gants et

un tablier de travail assez épais pour arrêter les

petits fragments abrasifs ou les fragments de

pièce. La protection oculaire utilisée doit pouvoir

protéger contre les débris projetés lors des divers

travaux. Le masque antipoussières ou le respira

teur doit pouvoir ltrer les particules générées par

votre travail. L’exposition trop longue à un bruit très

intense peut entraîner des lésions de l’ouïe.

Tenez toutes les personnes présentes à une dis-

tance sécuritaire de votre zone de travail. Toute

personne pénétrant dans votre zone de travail

doit porter des dispositifs de protection person-

nelle. Des fragments de pièce ou d’un accessoire

cassé peuvent s’envoler et blesser quelqu’un même

au-delà de la zone de travail immédiate.

10. Tenez l’outil électrique uniquement par ses

surfaces de prise isolées pendant tout travail

où l’accessoire de coupe pourrait venir en

contact avec un câblage dissimulé ou avec

son propre cordon. En cas de contact de l’acces-

soire de coupe avec un conducteur sous tension,

les pièces métalliques à découvert de l’outil élec-

trique risqueraient de transmettre une décharge

électrique à l’utilisateur.

21 FRANÇAIS

11.

Positionnez le cordon loin de l’accessoire en rota-

tion. Si vous perdez la maîtrise de l’outil, le cordon

risque d’être coupé ou accroché, et votre main ou bras

risque d’être entraîné vers l’accessoire en rotation.

12.

Ne reposez jamais l’outil électrique tant que l’ac-

cessoire ne s’est pas complètement immobilisé.

L’accessoire en rotation risquerait d’accrocher la surface

et d’entraîner la perte de maîtrise de l’outil électrique.

13.

Ne faites pas fonctionner l’outil électrique

lorsque vous le transportez. Un contact accidentel

avec l’accessoire en rotation pourrait accrocher vos

vêtements et entraîner l’accessoire vers votre corps.

14. Nettoyez régulièrement les orices d’aération

de l’outil électrique. Le ventilateur du moteur

aspire les poussières à l’intérieur du boîtier, et

l’accumulation excessive de métal en poudre peut

entraîner un risque électrique.

15. N’utilisez pas l’outil électrique près de maté-

riaux inammables. Les étincelles risqueraient

de faire prendre en feu ces matériaux.

16. N’utilisez pas d’accessoires qui requièrent un

liquide de refroidissement. L’utilisation d’eau

ou autre liquide de refroidissement peut entraîner

une électrocution ou une décharge électrique.

Recul et mises en gardes connexes

Le recul est une réaction brusque qui se produit lors-

qu’une meule en rotation, un tampon d’appoint, une

brosse ou autre accessoire se coince ou accroche. Le

coincement ou l’accrochage entraîne l’arrêt rapide de

l’accessoire en rotation, ce qui en retour propulse l’outil

électrique hors de contrôle dans le sens opposé à la

rotation de l’accessoire au point de grippage.

Par exemple, si une meule abrasive accroche dans la

pièce ou s’y coince, le bord de la meule, au point où elle

se coince, plongera dans le matériau, faisant du même

coup remonter ou reculer la meule hors de la pièce.

La meule peut alors bondir vers l’utilisateur ou dans

le sens opposé, selon la direction du mouvement de

la meule au point de coinçage. Les meules abrasives

peuvent également se casser dans ces conditions.

Le recul est le résultat d’une mauvaise utilisation de

l’outil électrique et/ou de mauvaises méthodes ou

conditions d’utilisation ; on peut l’éviter en prenant les

précautions adéquates indiquées ci-dessous.

Maintenez une prise ferme sur l’outil électrique,

et placez votre corps et votre bras de manière à

pouvoir résister aux forces de recul. Utilisez tou-

jours la poignée auxiliaire, le cas échéant, pour

contrôler au maximum le recul ou la réaction de

couple durant le démarrage. Si les précautions

adéquates sont prises, l’utilisateur peut contrôler les

réactions de couple ou les forces de recul.

Ne mettez jamais votre main près de l’accessoire en

rotation. L’accessoire pourrait reculer sur votre main.

3. Ne placez pas votre corps dans la zone où

l’outil électrique se déplacera en cas de recul.

Le recul propulsera l’outil dans le sens opposé au

mouvement de la meule au point d’accrochage.

4. Soyez tout particulièrement prudent lorsque

vous travaillez dans les coins, sur les rebords

aigus, etc. Évitez de faire bondir ou accrocher

l’accessoire. Les coins, les rebords aigus ou les

rebondissements ont tendance à provoquer un

accrochage de l’accessoire en rotation et à causer

une perte de contrôle ou un recul.

Ne xez pas de chaîne de scie, de lame de sculp-

ture ou de lame de scie dentée. De telles lames

créent fréquemment un recul et une perte de contrôle.

Consignes de sécurité spéciques aux travaux de

meulage et de tronçonnage abrasif :

1. Utilisez uniquement des meules du type

recommandé pour votre outil électrique, et les

protecteurs spéciquement conçus pour la

meule sélectionnée. Les meules pour lesquelles

l’outil électrique n’a pas été conçu ne peuvent être

adéquatement protégées et sont dangereuses.

2. La surface de meulage des meules à moyeu

déporté doit être montée sous le plan de la

lèvre du protecteur. Une meule mal montée qui

dépasse le plan de la lèvre ne peut être adéquate-

ment protégée.

Le protecteur doit être solidement xé à l’outil

électrique et positionné pour un maximum de

sécurité, an qu’un minimum de meule soit

exposé vers l’utilisateur. Le protecteur aide à

protéger l’utilisateur des fragments cassés de

meule, d’un contact accidentel avec la meule et des

étincelles qui peuvent mettre feu aux vêtements.

Les meules ne doivent être utilisées que pour les

applications recommandées. Exemple : ne meu-

lez pas avec le côté de la meule tronçonneuse.

Les meules tronçonneuses abrasives sont conçues

pour le meulage périphérique. Elles peuvent voler

en éclats sous l’effet d’une force latérale.

5. Utilisez toujours des asques de meule en

parfait état et dont la taille et la forme corres-

pondent à la meule sélectionnée. Les asques

de meule adéquats, en soutenant la meule,

réduisent les risques de rupture de la meule. Les

asques des meules tronçonneuses peuvent être

différents des asques de meule.

6. N’utilisez pas les meules usées d’outils élec-

triques plus gros. Une meule conçue pour un

outil électrique plus gros n’est pas adéquate pour

la vitesse plus élevée d’un outil plus petit, et elle

peut voler en éclats.

Consignes de sécurité additionnelles pour travaux

de tronçonnage abrasif :

1. Ne « bloquez » pas la meule tronçonneuse

et n’appliquez pas de pression excessive.

N’essayez pas de faire une coupe trop pro-

fonde. Une surcharge de la meule augmente la

charge et le risque de torsion ou coincement de la

meule dans la coupe et la possibilité de recul ou

de cassure de la meule.

2. Ne mettez pas votre corps droit derrière la

meule en rotation. Même si la meule, en cours

de fonctionnement, s’éloigne de votre corps, un

recul éventuel peut projeter la meule en rotation et

l’outil électrique directement vers vous.

3. Lorsque la meule se coince ou que vous

interrompez une coupe pour une raison quel-

conque, éteignez l’outil électrique et mainte-

nez-le immobile jusqu’à ce que la meule s’ar-

rête complètement. Ne cherchez jamais à sortir

la meule tronçonneuse de l’entaille pendant

que la meule est encore en mouvement, car

vous vous exposeriez à un recul. Si la meule a

tendance à se coincer, recherchez-en la cause et

apportez les correctifs appropriés.

22 FRANÇAIS

4. Ne redémarrez pas le travail de coupe dans

la pièce. Laissez la meule atteindre sa pleine

vitesse et replacez avec précaution l’outil dans

l’entaille. La meule peut se coincer, remonter ou

provoquer un recul si l’outil électrique est redé-

marré dans la pièce.

5. Assurez un soutien aux panneaux ou à toute

pièce surdimensionnée pour réduire le risque

de coincement de la meule ou de recul. Les

grandes pièces ont tendance à s’affaisser sous

leur propre poids. Placez des points d’appui sous

la pièce près de la ligne de coupe et près des

bords de la pièce des deux côtés de la meule.

6. Soyez particulièrement prudent lorsque vous

découpez une ouverture dans une cloison

existante ou tout autre matériau dont l’arrière

n’est pas visible. En dépassant, la meule pourrait

couper une conduite de gaz ou d’eau, des ls

électriques ou des objets qui risquent de provo-

quer un recul.

Consignes de sécurité spéciques au ponçage :

1. N’utilisez pas un papier de disque de ponçage

excessivement grand. Lors de la sélection du

papier de ponçage, respectez les recomman-

dations du fabricant. Un papier de ponçage plus

grand que le plateau de ponçage présente un

risque de lacération et peut causer l’accrochage et

la déchirure du disque, ou un recul.

Consignes de sécurité spéciques au brossage

métallique :

1. Soyez conscient du fait que des poils de ls

métalliques sont éjectés par le brosse pendant

l’utilisation ordinaire. Ne malmenez pas les ls

métalliques en appliquant une charge exces-

sive à la brosse. Les poils de ls métalliques

pénètrent facilement dans les vêtements légers et/

ou dans la peau.

2. Si l’utilisation d’un protecteur est recomman-

dée pour le brossage métallique, veillez à ce

qu’il n’y ait aucune interférence entre la brosse

circulaire ou la brosse métallique et le protec-

teur. Le diamètre de la brosse circulaire ou de la

brosse métallique peut augmenter sous l’effet de

la charge de travail et des forces centrifuges.

Consignes de sécurité additionnelles :

1. Avant d’utiliser l’outil en tant que surfaceuse à

béton, posez toujours le protecteur de meule

collecteur de poussière.

2. Lors de l’utilisation des meules à moyeu

déporté, assurez-vous d’utiliser exclusivement

des meules renforcées de bre de verre.

3. N’UTILISEZ JAMAIS de meule évasée en pierre

lors de l’utilisation en tant que meuleuse. Cet

outil n’est pas conçu pour ce type de meules, et

l’utilisation d’un tel produit pourrait provoquer des

blessures graves.

4. Prenez garde d’endommager l’arbre, le asque

(tout particulièrement sa surface de pose) ou

le contre-écrou. La meule risque de casser si

ces pièces sont endommagées.

5. Assurez-vous que la meule n’entre pas en

contact avec la pièce avant de mettre l’outil

sous tension.

6. Avant d’utiliser l’outil sur la pièce elle-même,

laissez-le tourner un instant. Soyez attentif à

toute vibration ou sautillement pouvant indi-

quer que la meule n’est pas bien installée ou

qu’elle est mal équilibrée.

7. Utilisez la face spéciée de la meule pour

meuler.

8. N’abandonnez pas l’outil alors qu’il tourne. Ne

faites fonctionner l’outil qu’une fois que vous

l’avez bien en main.

9. Ne touchez pas la meule abrasive et la pièce

immédiatement après l’utilisation ; elles

peuvent être très chaudes et brûler votre peau.

10. Respectez les instructions du fabricant

pour monter et utiliser les meules correc-

tement. Manipulez et rangez les meules

soigneusement.

11. N’utilisez pas de raccords de réduction sépa-

rés ou d’adaptateurs pour adapter les meules

abrasives à grand trou.

12. Utilisez exclusivement les asques spéciés

pour cet outil.

13. Avec les outils conçus pour la pose d’une

meule à trou leté, assurez-vous que le le-

tage de la meule est assez long par rapport à la

longueur de l’arbre.

14. Assurez-vous que la pièce est adéquatement

soutenue.

15. Gardez à l’esprit que la meule continue de

tourner après la mise hors tension de l’outil.

16. Si le lieu de travail est extrêmement chaud

et humide, ou très pollué par des poussières

conductrices, utilisez un coupe-circuit (30 mA)

pour assurer la sécurité de l’utilisateur.

17. N’utilisez l’outil sur aucun matériau contenant

de l’amiante.

18. Lorsque vous utilisez une meule tron-

çonneuse, travaillez toujours avec le protec-

teur de meule collecteur de poussière exigé

par la réglementation intérieure.

19. Les disques de coupe ne doivent être exposés

à aucune pression latérale.

20. N’utilisez pas de gants de travail en tissu pen-

dant l’utilisation. Les bres des gants en tissu

peuvent pénétrer dans l’outil et l’endommager.

CONSERVEZ CE MODE

D’EMPLOI.

MISE EN GARDE : NE VOUS LAISSEZ PAS

tromper (au l d’une utilisation répétée) par un

sentiment d’aisance ou de familiarité avec le

produit en négligeant les consignes de sécurité

qui accompagnent le produit. L’UTILISATION

INCORRECTE ou l’ignorance des consignes de

sécurité du présent manuel d’instructions com-

porte un risque de blessure grave.

23 FRANÇAIS

Symboles

Les symboles utilisés pour l’outil sont indiqués

ci-dessous.

volts

ampères

hertz

courant alternatif

courant alternatif ou continu

vitesse nominale

construction, catégorie II

tours ou alternances par minute

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant de

l’ajuster ou de vérier son fonctionnement.

Blocage de l’arbre

Appuyez sur le blocage de l’arbre pour empêcher

l’arbre de tourner lors de l’installation ou du retrait des

accessoires.

► 1. Blocage de l’arbre

AVIS : N’activez jamais le blocage de l’arbre alors

que l’arbre bouge. Vous pourriez endommager

l’outil.

Interrupteur

ATTENTION : Avant de brancher l’outil, assu-

rez-vous toujours que l’interrupteur à glissière

fonctionne correctement et revient en position

d’arrêt lorsque vous enfoncez l’arrière de l’inter-

rupteur à glissière.

ATTENTION : Pour rendre le travail de l’uti-

lisateur plus confortable lors d’une utilisation

prolongée, l’interrupteur peut être verrouillé en

position de marche. Soyez prudent lorsque vous

verrouillez l’outil en position de marche, et main-

tenez une poigne solide sur l’outil.

Pour démarrer l’outil, faites glisser l’interrupteur à

glissière sur la position « I » (marche) en appuyant à

l’arrière de l’interrupteur à glissière. Pour une utilisation

continue, appuyez à l’avant de l’interrupteur à glissière

pour le verrouiller.

Pour arrêter l’outil, appuyez à l’arrière de l’interrupteur

à glissière, puis faites-le glisser sur la position « O »

(arrêt).

► 1. Interrupteur à glissière

Cadran de réglage de la vitesse

La vitesse de rotation de l’outil peut être modiée en

tournant le cadran de réglage de la vitesse. Le tableau

ci-dessous indique la correspondance entre le numéro

du cadran et la vitesse de rotation.

► 1. Cadran de réglage de la vitesse

24 FRANÇAIS

Numéro Vitesse

1 4 000 /min

2 5 000 /min

3 6 000 /min

4 7 000 /min

5 9 000 /min

AVIS : Si l’outil est utilisé de manière continue

à vitesse réduite sur une période prolongée, le

moteur sera surchargé et cela entraînera un mau-

vais fonctionnement de l’outil.

AVIS : Pour ramener le cadran de vitesse de « 5

» à « 1 », tournez le cadran dans le sens contraire

des aiguilles d’une montre. Ne forcez pas le

cadran en le tournant dans le sens des aiguilles

d’une montre.

Voyant

► 1. Cadran de réglage de la vitesse (voyant)

Le cadran de réglage de la vitesse fait ofce de voyant.

Le voyant s’allume en vert lorsque l’outil est branché.

Si le voyant ne s’allume pas, il se peut que le cordon

d’alimentation ou le contrôleur soit défectueux.

Si le voyant est allumé mais que l’outil ne démarre pas

même s’il est mis en marche, il se peut que les char-

bons soient usés, ou que le contrôleur, le moteur ou

l’interrupteur de marche/arrêt soit défectueux.

Protection contre le redémarrage

involontaire

Même s’il est branché, l’outil ne démarrera pas si l’inter-

rupteur est verrouillé.

Le voyant clignote alors en rouge pour indiquer que le

dispositif de protection contre le redémarrage involon-

taire est activé.

Pour annuler la protection contre le redémarrage invo-

lontaire, remettez l’interrupteur d’alimentation sur la

position d’arrêt.

NOTE : Attendez plus d’une seconde avant de redé-

marrer l’outil lorsque la protection contre le redémar-

rage involontaire est activée.

Fonction électronique

Les caractéristiques qui suivent facilitent l’utilisation des

outils munis de fonctions électroniques.

Disjoncteur de surcharge

Lorsque l’outil est soumis à une surcharge et que le

courant dépasse un certain niveau, l’outil s’arrête auto-

matiquement pour protéger son moteur.

Commande de vitesse constante

Commande électronique de la vitesse an d’obtenir une

vitesse constante. Permet d’obtenir une nition précise

puisque la vitesse de rotation est maintenue constante

même dans des conditions de lourde charge.

Fonction de démarrage en douceur

La suppression du choc de démarrage permet un

démarrage en douceur.

ASSEMBLAGE

ATTENTION : Avant d’effectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

Pose ou retrait de la poignée

annulaire

ATTENTION : Avant d’utiliser l’outil, assu-

rez-vous toujours que la poignée annulaire est

posée de façon sûre.

Pour poser la poignée annulaire, mettez-la sur l’outil

tel qu’illustré et posez les boulons. Serrez-les ensuite

fermement avec une clé hexagonale.

La poignée annulaire ne peut être posée que dans un

seul sens, tel qu’illustré sur la gure.

► 1. Poignée annulaire 2. Boulon

Pour retirer la poignée annulaire, suivez la procédure

de pose ci-dessus en sens inverse.

25 FRANÇAIS

Pose ou retrait du protecteur de

meule collecteur de poussière

MISE EN GARDE : Avant de xer le protec-

teur de meule collecteur de poussière, éteignez et

débranchez toujours l’outil.

MISE EN GARDE : Le protecteur de meule

collecteur de poussière ne doit être utilisé que

pour le surfaçage du béton avec une meule dia-

mant à moyeu déporté. N’utilisez ce protecteur

avec aucun autre accessoire de coupe, ni à

aucune autre n.

MISE EN GARDE : Inspectez soigneusement

le protecteur de meule collecteur de poussière

avant l’utilisation pour vous assurer qu’il n’est

pas endommagé, ssuré et/ou déformé.

Retirez toute meule abrasive ou tout couvre-meule de

l’outil.

Desserrez la vis sur le protecteur de meule collecteur

de poussière jusqu’à ce que la fente de xation s’ouvre.

►

1. Vis 2. Protecteur de meule collecteur de poussière

Montez le protecteur de meule collecteur de poussière

en alignant sa partie saillante sur l’entaille du boîtier

d’engrenage.

► 1. Protecteur de meule collecteur de poussière

2. Boîtier d’engrenage 3. Partie saillante 4. Entaille

Tournez le protecteur de meule collecteur de poussière

dans le sens de la èche. Vous devez serrer la vis

fermement.

► 1. Vis

Pour retirer le protecteur de meule collecteur de pous-

sière, suivez la procédure de pose ci-dessus en sens

inverse.

Pose ou retrait de la meule diamant

à moyeu déporté

Accessoire en option

MISE EN GARDE : Pour les meules diamant

à moyeu déporté dont l’épaisseur est de 4 mm

(5/32″) ou moins, mettez la section convexe du

contre-écrou vers le haut et xez le contre-écrou

à l’arbre.

MISE EN GARDE : Veillez à utiliser une

authentique meule diamant à moyeu déporté

Makita.

ATTENTION : Lors de la pose d’une meule

diamant, assurez-vous toujours de serrer ferme-

ment le contre-écrou.

Montez le asque intérieur sur l’arbre.

Assurez-vous de placer la partie dentelée du asque

intérieure dans la partie rectiligne au bas de l’arbre.

Placez la meule diamant à moyeu déporté sur le asque

intérieur, et vissez le contre-écrou sur l’arbre.

Pour serrer le contre-écrou, appuyez fermement sur le

blocage de l’arbre pour empêcher l’arbre de tourner,

puis utilisez la clé à contre-écrou en serrant fermement

dans le sens des aiguilles d’une montre.

Pour retirer la meule, suivez la procédure de pose

ci-dessus en sens inverse.

26 FRANÇAIS

► 1. Contre-écrou 2. Section convexe 3. Meule dia-

mant à moyeu déporté 4. Flasque intérieur 5. Arbre

6. Blocage de l’arbre

Raccordement d’un aspirateur

Accessoire en option

Lorsque vous souhaitez effectuer un travail propre de

surfaçage du béton, raccordez un aspirateur Makita à

votre outil. Raccordez ensuite le tuyau de l’aspirateur

au raccord tel qu’illustré sur les gures.

Pose ou retrait de la xation de

cache antipoussières

Accessoire en option

MISE EN GARDE : Avant de poser ou de

retirer la xation de cache antipoussières, assu-

rez-vous toujours que l’outil est éteint et débran-

ché. Autrement, il y a risque de dommages à l’outil ou

de blessure.

La xation de cache antipoussières se compose de

quatre pièces, chacune d’elles s’utilisant sur une posi-

tion différente.

► 1. Marque A 2. Marque B 3. Marque C 4. Marque D

Mettez la xation de cache antipoussières de sorte que

la marque (A, B, C ou D) soit placée telle qu’illustré sur

la gure. Enfoncez ses broches dans les évents.

La xation de cache antipoussières peut être retirée

avec la main.

NOTE : Nettoyez la xation de cache antipoussières

lorsqu’elle est bouchée par des poussières ou des

corps étrangers. Vous risqueriez d’endommager l’ou-

til en poursuivant le travail avec une xation de cache

antipoussières bouchée.

UTILISATION

Surfaçage du béton

ATTENTION : Tenez TOUJOURS l’outil ferme-

ment en posant une main sur le boîtier et l’autre

main sur la poignée auxiliaire, tel qu’illustré sur

la gure.

ATTENTION : Avant l’utilisation, assu-

rez-vous qu’un aspirateur est raccordé à l’outil et

allumé.

ATTENTION : N’utilisez pas l’outil avec une

brosse endommagée. L’utilisation d’une brosse

endommagée peut entraîner une blessure en laissant

s’échapper les poussières.

Avant l’utilisation, posez toujours la poignée auxiliaire

sur l’outil. Pendant l’utilisation, tenez fermement l’outil à

deux mains par sa poignée à interrupteur et sa poignée

auxiliaire.

27 FRANÇAIS

Surfaçage des coins

Pour le surfaçage des coins, retirez le couvercle avant

en le glissant dans le sens des èches tel qu’illustré sur

la gure.

► 1. Couvercle avant

Pour le remettre en place, alignez la èche

du cou-

vercle avant sur la èche du couvercle principal,

puis faites glisser le couvercle avant à travers.

LORS DE L’UTILISATION

EN TANT QUE MEULEUSE

MISE EN GARDE : Avant d’utiliser l’outil,

assurez-vous toujours d’avoir fermement posé la

poignée auxiliaire et un protecteur de meule en

option adéquat pour l’application.

Lors de l’utilisation de l’outil en tant que meuleuse,

utilisez les accessoires en option.

Pose des xations

ATTENTION : Avant d’effectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

Installation de la poignée latérale

Accessoire en option

ATTENTION : Avant d’utiliser l’outil, assu-

rez-vous toujours que la poignée latérale est

installée de façon sûre.

Vissez la poignée latérale à fond sur la position de l’outil

comme illustré sur la gure.

28 FRANÇAIS

Installation ou retrait du protecteur

de meule (Pour meule à moyeu

déporté, multidisque, meule exible,

brosse métallique circulaire / meule

tronçonneuse abrasive, meule diamant)

Accessoire en option

MISE EN GARDE :

Si vous utilisez une meule

à moyeu déporté, un multidisque, une meule exible ou

une brosse métallique circulaire, le protecteur de meule

doit être placé sur l’outil de sorte que la partie de la meule

recouverte par le protecteur soit du côté de l’utilisateur.

MISE EN GARDE : Lorsque vous utilisez une

meule tronçonneuse abrasive / diamant, vous

devez utiliser uniquement le protecteur spécial de

meule conçu pour les meules tronçonneuses.

Pour outil avec protecteur de meule à vis de blocage

Montez le protecteur de meule en alignant la partie

saillante de sa bande sur les entailles du boîtier d’engre-

nage. Faites ensuite tourner le protecteur de meule sur

un angle qui assurera la protection de l’utilisateur selon le

travail à exécuter. Vous devez serrer la vis fermement.

Pour retirer le protecteur de meule, suivez la procédure

d’installation en sens inverse.

► 1. Protecteur de meule 2. Boîtier d’engrenage 3. Vis

Pour outil avec protecteur de meule à levier de serrage

Desserrez la vis, puis tirez le levier dans le sens de la èche.

Montez le protecteur de meule en alignant la partie saillante

de sa bande sur les entailles du boîtier d’engrenage. Faites

ensuite tourner le protecteur de meule sur un angle qui assu-

rera la protection de l’utilisateur selon le travail à exécuter.

►

1. Protecteur de meule 2. Boîtier d’engrenage 3. Vis 4. Levier

Tirez le levier dans le sens de la èche. Serrez ensuite

le protecteur de meule en serrant la vis. Vous devez

serrer la vis fermement. L’angle de réglage du protec-

teur de meule peut être ajusté avec le levier.

► 1. Vis 2. Levier

Pour retirer le protecteur de meule, suivez la procédure

d’installation en sens inverse.

Pose ou retrait de la meule à moyeu

déporté ou du multidisque

Accessoire en option

MISE EN GARDE : Si vous utilisez une meule

à moyeu déporté ou un multidisque, le protecteur

de meule doit être placé sur l’outil de sorte que

la partie de la meule recouverte par le protecteur

soit du côté de l’utilisateur.

ATTENTION : Assurez-vous que la pièce

de montage du asque intérieur est parfaite-

ment adaptée au diamètre intérieur de la meule

à moyeu déporté ou du multidisque. Monter le

asque intérieur du mauvais côté peut entraîner de

dangereuses vibrations.

Montez le asque intérieur sur l’arbre.

Assurez-vous de placer la partie dentelée du asque

intérieure dans la partie rectiligne au bas de l’arbre.

Placez la meule à moyeu déporté ou le multidisque sur

le asque intérieur, et vissez le contre-écrou sur l’arbre.

► 1. Contre-écrou 2. Meule à moyeu déporté

3. Flasque intérieur 4. Pièce de montage

29 FRANÇAIS

Pour serrer le contre-écrou, appuyez fermement sur le

blocage de l’arbre pour empêcher l’arbre de tourner,

puis utilisez la clé à contre-écrou en serrant fermement

dans le sens des aiguilles d’une montre.

► 1. Clé à contre-écrou 2. Blocage de l’arbre

Pour retirer la meule, suivez la procédure d’installation

en sens inverse.

Pose ou retrait de la meule exible

Accessoire en option

MISE EN GARDE : Utilisez toujours le pro-

tecteur fourni quand la meule exible est montée

sur l’outil. La meule peut voler en éclats en cours

d’utilisation et le protecteur réduit alors les risques de

blessure.

► 1. Contre-écrou 2. Meule exible 3. Tampon d’ap-

point 4. Flasque intérieur

Suivez les instructions données pour la meule à moyeu

déporté, mais en plaçant également un tampon d’ap-

point sur la meule. Pour l’ordre d’assemblage, réfé-

rez-vous à la page des accessoires du présent manuel.

Pose ou retrait du disque abrasif

Accessoire en option

► 1. Contre-écrou de ponçage 2. Disque abrasif

3. Plateau de caoutchouc

1. Montez le plateau de caoutchouc sur l’arbre.

2. Placez le disque sur le plateau de caoutchouc et

vissez le contre-écrou de ponçage sur l’arbre.

3. Tenez l’arbre avec le blocage de l’arbre, et ser-

rez fermement le contre-écrou de ponçage dans le

sens des aiguilles d’une montre à l’aide de la clé à

contre-écrou.

Pour retirer le disque, suivez la procédure d’installation

en sens inverse.

NOTE : Utilisez les accessoires de ponçage spéciés

dans ce manuel. Ces derniers doivent être achetés

séparément.

Travaux de meulage et de ponçage

Accessoire en option

MISE EN GARDE : Il n’est jamais nécessaire

de forcer l’outil. Le poids de l’outil lui-même suft à

assurer une pression adéquate. Le fait de forcer l’outil

ou d’appliquer une pression excessive comporte un

risque dangereux de casser la meule.

MISE EN GARDE : Remplacez TOUJOURS

la meule lorsque vous échappez l’outil pendant le

meulage.

MISE EN GARDE : Ne frappez JAMAIS le

disque de meulage ou la meule contre la pièce à

travailler.

MISE EN GARDE : Évitez de laisser la meule

sautiller ou accrocher, tout spécialement lorsque

vous travaillez dans les coins, sur les bords tran-

chants, etc. Cela peut causer une perte de contrôle

et un recul.

MISE EN GARDE : N’utilisez JAMAIS cet

outil avec des lames à bois et autres lames de

scie. Les lames de ce type sautent fréquemment

lorsqu’elles sont utilisées sur un outil et elles risquent

d’entraîner une perte de contrôle pouvant causer des

blessures.

30 FRANÇAIS

ATTENTION : Ne mettez jamais l’outil en

marche alors qu’il se trouve en contact avec la

pièce à travailler, pour éviter de vous blesser.

ATTENTION : Portez toujours des lunettes de

sécurité ou un écran facial pendant l’utilisation.

ATTENTION : Après l’utilisation, mettez tou-

jours l’outil hors tension et attendez l’arrêt com-

plet de la meule avant de déposer l’outil.

ATTENTION : Tenez TOUJOURS l’outil ferme-

ment en posant une main sur le boîtier et l’autre

main sur la poignée auxiliaire.

Mettez l’outil en marche puis posez la meule ou le

disque sur la pièce à travailler.

En général, vous devez maintenir le bord de la meule

ou du disque sur un angle d’environ 15° par rapport à la

surface de la pièce à travailler.

Pendant la période de rodage d’une meule neuve, ne faites

pas progresser l’outil vers l’avant, sinon il risque de couper

la pièce à travailler. Une fois le bord de la meule rodée, la

meule peut être utilisée dans les sens avant et arrière.

Travaux avec une brosse coupe métallique

Accessoire en option

ATTENTION : Vériez le fonctionnement de la

brosse en faisant fonctionner l’outil sans charge,

en vous assurant que personne ne se trouve

devant la brosse ou sur sa trajectoire.

ATTENTION : N’utilisez pas la brosse si elle

est endommagée ou déséquilibrée. L’utilisation

d’une brosse endommagée augmente les risques de

blessure au contact des ls cassés.

► 1. Brosse coupe métallique

Débranchez l’outil et placez-le la tête en bas pour per-

mettre un accès facile à l’arbre.

Retirez tous les accessoires de l’arbre. Enlez la

brosse coupe métallique sur l’arbre et serrez avec la

clé fournie.

AVIS : Évitez d’appliquer trop de pression, car

cela fait plier les ls lors de l’utilisation d’une

brosse. Cela peut causer une rupture prématurée.

Travaux avec une brosse métallique

circulaire

Accessoire en option

ATTENTION : Vériez le fonctionnement de

la brosse métallique circulaire en faisant fonc-

tionner l’outil sans charge, en vous assurant que

personne ne se trouve devant la brosse métal-

lique circulaire ou sur sa trajectoire.

ATTENTION : N’utilisez pas la brosse métal-

lique circulaire si elle est endommagée ou désé-

quilibrée. L’utilisation d’une brosse métallique circu-

laire endommagée augmente les risques de blessure

au contact des ls cassés.

ATTENTION : Avec les brosses métalliques

circulaires, utilisez TOUJOURS le protecteur,

en vous assurant que le diamètre de la brosse

n’est pas trop grand pour le protecteur. La meule

(brosse) peut voler en éclats en cours d’utilisation et

le protecteur réduit alors les risques de blessure.

► 1. Brosse métallique circulaire

Débranchez l’outil et placez-le la tête en bas pour per-

mettre un accès facile à l’arbre.

Retirez tous les accessoires de l’arbre. Enlez la brosse

métallique circulaire sur l’arbre et serrez avec les clés.

AVIS : Évitez d’appliquer trop de pression, car

cela fait plier les ls lors de l’utilisation d’une

brosse métallique circulaire. Cela peut causer une

rupture prématurée.

31 FRANÇAIS

Travaux avec meule tronçonneuse

abrasive ou meule diamant

Accessoire en option

MISE EN GARDE : Lorsque vous utilisez une

meule tronçonneuse abrasive / diamant, vous

devez utiliser uniquement le protecteur spécial de

meule conçu pour les meules tronçonneuses.

MISE EN GARDE : N’utilisez JAMAIS une

meule tronçonneuse pour faire du meulage

latéral.

MISE EN GARDE : Ne « bloquez » pas la

meule et n’appliquez pas de pression excessive.

N’essayez pas de faire une coupe trop profonde.

Une surcharge de la meule augmente la charge, le

risque de torsion ou coincement de la meule dans

la fente, et la possibilité de recul, de cassure de la

meule et de surchauffe du moteur.

MISE EN GARDE : Ne démarrez pas le travail

de coupe dans la pièce. Laissez la meule atteindre

sa pleine vitesse, et entamez doucement la coupe

en déplaçant l’outil vers l’avant sur la surface

de la pièce. La meule peut se coincer, remonter ou

provoquer un recul si l’outil électrique est démarré

dans la pièce.

MISE EN GARDE : Pendant la coupe, ne

changez jamais l’angle de la meule. L’application

d’une pression latérale sur la meule tronçonneuse

(comme lors du meulage) causera la ssuration et la

cassure de la meule, entraînant de graves blessures.

MISE EN GARDE : Une meule diamant doit

être utilisée perpendiculairement au matériau à

couper.

► 1. Contre-écrou 2. Meule tronçonneuse abrasive /

meule diamant 3. Flasque intérieur 4. Protecteur de

meule pour meule tronçonneuse abrasive / meule

diamant

Pour l’installation, suivez les instructions de la meule à

moyeu déporté.

Le sens de montage du contre-écrou et du

asque intérieur varie suivant le type de meule et

l’épaisseur.

Reportez-vous aux illustrations suivantes.

Lors de la pose d’une meule tronçonneuse abra-

sive :

► 1. Contre-écrou 2. Meule tronçonneuse abrasive

(plus mince que 4 mm (5/32″)) 3. Meule tron-

çonneuse abrasive (4 mm (5/32″) ou plus épaisse)

4. Flasque intérieur

Lors de la pose d’une meule diamant :

► 1. Contre-écrou 2. Meule diamant (plus mince que 4

mm (5/32″)) 3. Meule diamant (4 mm (5/32″) ou plus

épaisse) 4. Flasque intérieur

ENTRETIEN

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant d’y

effectuer tout travail d’inspection ou d’entretien.

AVIS : N’utilisez jamais d’essence, de benzine,

de solvant, d’alcool ou autres produits similaires.

Une décoloration, une déformation ou la forma-

tion de ssures peuvent en découler.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-

duit, les réparations, l’inspection et le remplacement

des charbons, et tout autre travail d’entretien ou de

réglage doivent être effectués dans un centre de ser-

vice après-vente agréé ou d’usine Makita, exclusive-

ment avec des pièces de rechange Makita.

32 FRANÇAIS

Remplacement de la brosse de

cache antipoussières

Les brosses usées peuvent être remplacées. Pour

retirer les brosses, dégagez-les à l’aide d’un tournevis à

pointe plate ou autre outil adéquat.

► 1. Brosse (grande) 2. Brosse (petite)

Insérez les nouvelles brosses dans les rainures de

retenue en les poussant du haut vers le bas.

À ce stade, assurez-vous que les brosses sont parfaite-

ment accrochées aux crochets sur les bords extérieurs

des rainures.

► 1. Crochet

Nettoyage des orices d’aération

L’outil et ses orices d’aération doivent être maintenus

propres. Nettoyez régulièrement les orices d’aéra-

tion de l’outil, ou chaque fois qu’ils commencent à se

boucher.

► 1. Orice d’évacuation 2. Orice d’entrée d’air

33 FRANÇAIS

ACCESSOIRES EN OPTION

ATTENTION :

Ces accessoires ou pièces complémentaires sont recommandés pour l’utilisation avec

l’outil Makita spécié dans ce manuel. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter

un risque de blessure. N’utilisez les accessoires ou pièces complémentaires qu’aux ns auxquelles ils ont été conçus.

ATTENTION : Votre outil est équipé d’un protecteur pour le surfaçage du béton avec une meule dia-

mant à moyeu déporté. Lorsque vous utilisez l’outil pour une autre application, faites-le toujours avec

l’accessoire en option adéquat.

Si vous décidez d’utiliser votre outil avec des accessoires approuvés et achetés chez un distributeur ou un centre de service d’usine

Makita, veillez à vous procurer et à utiliser également toutes les pièces de serrage et protecteurs recommandés dans ce manuel.

L’inobservation de ce conseil risquerait d’entraîner des blessures à soi-même ou à d’autres personnes se trouvant à proximité.

Si vous désirez obtenir plus de détails sur ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

• Meule diamant à moyeu déporté (type sec)

• Brosse de cache antipoussières

- Modèle 125 mm (5″)

1 Poignée 36

2 Protecteur de meule (pour meule)

3 Flasque intérieur 45

4 Meule à moyeu déporté / Multidisque

5 Contre-écrou 5/8-45

6 Tampon d’appoint

7 Meule exible

8 Plateau de caoutchouc 115

9 Disque abrasif

10 Contre-écrou de ponçage 5/8-48

11 Brosse métallique circulaire

12 Brosse coupe métallique

13 Protecteur de meule (pour meule tronçonneuse)

14 Meule tronçonneuse abrasive / Meule diamant

- Clé à contre-écrou 28

NOTE : Certains éléments de la liste peuvent être inclus avec l’outil comme accessoires standards. Ils peuvent

varier suivant les pays.

34 FRANÇAIS

GARANTIE LIMITÉE MAKITA

Pour les conditions de garantie en vigueur qui s’ap-

pliquent à ce produit, veuillez vous reporter à la feuille

de garantie en annexe. Si la feuille de garantie en

annexe n’est pas disponible, reportez-vous aux détails

de la garantie présentés sur le site Web de votre pays,

ci-dessous.

États-Unis d’Amérique: www.makitatools.com

Canada: www.makita.ca

Autres pays: www.makita.com

35 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: PC5010C

Especicaciones eléctricas en México

120 V

12 A 50/60 Hz

Grosor máx. de la rueda o disco abrasivo

(Cuando se usa como esmeriladora)

7,2 mm (9/32″)

Diámetro de la rueda o disco abrasivo 125 mm (5″)

Rosca del eje 15,88 mm (5/8″)

Velocidad especicada (n) 9 000 r/min

Longitud total 350 mm (13-3/4″)

Peso neto 2,5 kg - 3,6 kg

(5,5 lbs - 7,9 lbs)

• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están

sujetas a cambios sin previo aviso.

• Las especicaciones pueden variar de país a país.

• Peso de acuerdo con el procedimiento 01/2014 de EPTA

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indi-

cadas a continuación podría ocasionar una descarga

eléctrica, incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica”

se reere a su herramienta eléctrica de funcionamiento

con conexión a la red eléctrica (con cableado eléctrico)

o herramienta eléctrica de funcionamiento a batería

(inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y espectadores alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de las herramientas eléctricas deben

encajar perfectamente en la toma de corriente.

Nunca modique la clavija en ninguna forma. No

utilice ninguna clavija adaptadora con herramien-

tas eléctricas que tengan conexión a tierra (puesta

a tierra). El uso de clavijas no modicadas y que

encajen perfectamente en la toma de corriente reducirá

el riesgo de que se produzca una descarga eléctrica.

Evite el contacto del cuerpo con supercies

conectadas a tierra o puestas a tierra tales como

tubos, radiadores, cocinas y refrigeradores. Si su

cuerpo es puesto a tierra o conectado a tierra existirá

un mayor riesgo de que sufra una descarga eléctrica.

No exponga las herramientas eléctricas a la

lluvia ni a condiciones de humedad. La entrada

de agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

No maltrate el cable. Nunca utilice el cable para

transportar, jalar o desconectar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes losos o las piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de que se produzca una descarga eléctrica.

5. Cuando use una herramienta eléctrica en exte-

riores, utilice un cable de extensión apropiado

para uso en exteriores. El uso de un cable apro-

piado para uso en exteriores reducirá el riesgo de

que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones de humedad, utilice

un suministro protegido con dispositivo de

corriente residual (DCR). El uso de un DCR

reduce el riesgo de una descarga eléctrica.

Las herramientas eléctricas pueden producir cam-

pos electromagnéticos (CEM) que no son dañinos

para el usuario. Sin embargo, si los usuarios tienen

marcapasos y otros dispositivos médicos similares,

deberán consultar al fabricante de su dispositivo y/o a

su médico antes de operar esta herramienta eléctrica.

36 ESPAÑOL

No toque la clavija de conexión con las manos húmedas.

9. Si el cable está dañado, solicite al fabricante

o a su representante que lo reemplace para

evitar un riesgo relacionado con la seguridad.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice la herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas podría

ocasionar lesiones personales graves.

2. Use equipo de protección personal. Utilice

siempre protección para los ojos. Un equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá las lesiones personales.

Evite un arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar a la alimentación eléctrica y/o colocar el

paquete de baterías, así como al levantar o trans-

portar la herramienta. Transportar las herramientas

eléctricas con su dedo en el interruptor o enchufarlas con

el interruptor encendido podría ocasionar accidentes.

Retire cualquier llave de ajuste o llave de apriete

antes de encender la herramienta. Una llave de

ajuste o llave de apriete que se haya dejado puesta

en una pieza giratoria de la herramienta eléctrica

podría ocasionar lesiones personales.

5. No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equi-

librio en todo momento. Esto permitirá tener un

mejor control sobre la herramienta eléctrica en

situaciones inesperadas.

Use una vestimenta apropiada. No use ropa suelta

ni alhajas. Mantenga el cabello, la ropa y los guan-

tes alejados de las piezas móviles. Las prendas de

vestir holgadas, las alhajas y el cabello largo suelto

podrían engancharse en estas piezas móviles.

7. Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debi-

damente. El uso de estos dispositivos reduce los

riesgos relacionados con el polvo.

No permita que la familiaridad adquirida debido

al uso frecuente de las herramientas haga que se

sienta conado e ignore los principios de seguri-

dad de las herramientas. Un descuido podría oca-

sionar una lesión grave en una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica correcta hará un

mejor trabajo de manera más segura a la veloci-

dad para la que fue diseñada.

No utilice la herramienta eléctrica si el interrup-

tor no la enciende ni apaga. Cualquier herra-

mienta eléctrica que no pueda ser controlada con el

interruptor es peligrosa y deberá ser reparada.

Desconecte la clavija de la fuente de alimentación

y/o retire la BATERÍA de la herramienta eléctrica,

en caso de ser removible, antes de realizar ajus-

tes, cambiar accesorios o almacenar las herra-

mientas eléctricas. Tales medidas de seguridad

preventivas reducirán el riesgo de poner en marcha

la herramienta eléctrica de forma accidental.

Almacene las herramientas eléctricas cuando

no se vayan a utilizar fuera del alcance de los

niños y no permita que las personas que no

estén familiarizadas con ellas o con las instruc-

ciones las operen. Las herramientas eléctricas

son peligrosas en manos de usuarios inexpertos.

Dé mantenimiento a las herramientas eléctricas

y los accesorios. Compruebe que no haya piezas

móviles desalineadas o estancadas, piezas rotas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que la

reparen antes de utilizarla. Muchos de los acciden-

tes son ocasionados por herramientas eléctricas que

no han recibido un mantenimiento adecuado.

6. Mantenga las herramientas de corte limpias y

aladas. Las herramientas de corte que reciben

un mantenimiento adecuado y tienen los bordes

alados tienen una menor probabilidad de quedar

atascadas y son más fáciles de controlar.

Utilice la herramienta eléctrica, así como los acce-

sorios y puntas, etc. de acuerdo con estas instruc-

ciones, tomando en cuenta las condiciones labo-

rales y el trabajo a realizar. Si utiliza la herramienta

eléctrica para realizar operaciones distintas de las

indicadas, podría presentarse una situación peligrosa.

Mantenga las empuñaduras y supercies de asi-

miento secas, limpias y libres de aceite o grasa.

Las empuñaduras y supercies de asimiento res-

balosas no permiten una manipulación segura ni el

control de la herramienta en situaciones inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Servicio

1. Haga que una persona calicada repare la

herramienta utilizando sólo piezas de repuesto

idénticas. Esto garantizará que se mantenga la

seguridad de la herramienta eléctrica.

2. Siga las instrucciones para la lubricación y

cambio de accesorios.

UTILICE CABLES DE EXTENSIÓN APROPIADOS. Asegúrese

de que su cable de extensión esté en buenas condiciones.

Cuando utilice un cable de extensión, asegúrese de utilizar uno

del calibre suciente para conducir la corriente que demande el

producto. Un cable de calibre inferior ocasionará una caída en

la tensión de línea y a su vez una pérdida de potencia y sobre-

calentamiento. La tabla 1 muestra la medida correcta a utilizar

dependiendo de la longitud del cable y el amperaje nominal

indicado en la placa de características. Si no está seguro, utilice

el siguiente calibre más alto. Cuanto menor sea el número de

calibre, más corriente podrá conducir el cable.

37 ESPAÑOL

Tabla 1: Calibre mínimo para el cable

Amperaje nominal Voltios Longitud total del cable en metros

120 V

7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)

220 V

240 V

15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)

Más de No más de Calibre del cable (AWG)

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 No se recomienda

Advertencias de seguridad para el

cepillo para concreto/esmeriladora

Advertencias de seguridad comunes para las

operaciones de cepillado de concreto, esmerilado,

lijado, cepillado con alambre o corte abrasivo:

Esta herramienta eléctrica está diseñada para

funcionar como cepilladora, esmeriladora,

lijadora, cepillo de alambre o herramienta de

corte de concreto. Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especicaciones suministradas con esta herra-

mienta eléctrica. El no seguir todas las instruccio-

nes indicadas a continuación podrá ocasionar una

descarga eléctrica, incendio y/o lesiones graves.

Las operaciones tales como el pulido no están

recomendadas para realizarse con esta herra-

mienta eléctrica. Las operaciones para las que la

herramienta eléctrica no está diseñada pueden repre-

sentar un riesgo y ocasionar lesiones personales.

3. No utilice accesorios que no hayan sido espe-

cícamente diseñados y recomendados por

el fabricante de la herramienta. Sólo porque

un accesorio pueda instalarse en su herramienta

eléctrica no garantiza una operación segura.

La velocidad especicada para el accesorio debe

ser por lo menos la misma que la velocidad máxima

marcada en la herramienta eléctrica. Los accesorios

que vayan a una velocidad mayor que su velocidad

especicada pueden romperse y desintegrase.

5. El diámetro exterior y el grosor de su acce-

sorio deben estar dentro de la capacidad

indicada de su herramienta eléctrica. Los

accesorios de tamaño incorrecto no podrán ser

protegidos ni controlados adecuadamente.

El ensartado de los accesorios debe encajar

en la rosca del eje de la esmeriladora. Para los

accesorios instalados por medio de bridas, el

oricio del eje del accesorio debe encajar con

el diámetro de ubicación de la brida. Los acceso-

rios que no encajen con el equipo de montaje de la

herramienta eléctrica se desequilibrarán, vibrarán

excesivamente y podrán causar pérdida de control.

No utilice accesorios dañados. Antes de cada uso,

inspeccione los accesorios tales como las ruedas

abrasivas para vericar que no haya grietas ni

astillas, la almohadilla de soporte para revisar

que no haya roturas, rasgaduras o un desgaste

excesivo, o el cepillo de alambre para comprobar

que no haya alambres sueltos o rotos. Si la herra-

mienta eléctrica o algún accesorio llegan a caerse,

inspeccione que no haya daños o instale un

accesorio que no esté dañado. Después de inspec

cionar e instalar un accesorio, colóquense usted

y las personas alrededor lejos del plano del acce-

sorio giratorio y haga funcionar la herramienta

eléctrica a la velocidad máxima sin carga durante

un minuto. Los accesorios dañados por lo general se

romperán durante este tiempo de prueba.

8. Utilice equipo de protección personal.

Dependiendo de la aplicación, use careta

y gafas protectoras o de seguridad. Según

resulte apropiado, use máscara contra polvo,

protectores para oídos, guantes y mandil de

trabajo que puedan detener pequeños frag-

mentos abrasivos o de la pieza de trabajo.

La protección para los ojos deberá ser capaz de

detener los residuos que salgan volando a causa

de las distintas operaciones. La máscara contra

polvo o respirador deberá ser capaz de ltrar las

partículas generadas durante su operación. La

exposición prolongada al ruido de alta intensidad

podrá provocar pérdida auditiva.

9. Mantenga a las personas alrededor a una

distancia segura del área de trabajo. Cualquier

persona que ingrese al área de trabajo deberá

usar equipo de protección personal. Los frag-

mentos de la pieza de trabajo o de un accesorio

roto podrán salir proyectados más allá del área

inmediata de operación y causar lesiones.

10.

Cuando realice una operación en la que el

accesorio de corte pueda entrar en contacto

con cableado oculto o con su propio cable,

sujete la herramienta eléctrica únicamente por

las supercies de sujeción aisladas. El contacto

del accesorio de corte con un cable con corriente

podrá hacer que la corriente pase por las partes

metálicas expuestas de la herramienta eléctrica y

ocasionar una descarga eléctrica al operador.

11. Coloque el cable lejos del accesorio giratorio.

Si pierde el control, el cable podrá ser cortado o

enredarse y jalar su mano o brazo hacia el acce-

sorio giratorio.

12. Nunca deje la herramienta eléctrica hasta que

el accesorio se haya detenido completamente.

El accesorio giratorio puede agarrar la supercie y

jalar la herramienta eléctrica haciendo que usted

pierda el control sobre ella.

13. No tenga encendida la herramienta eléctrica

mientras la lleva cargando a un costado. El

contacto accidental con el accesorio giratorio

podría enganchar su ropa y jalar el accesorio

hacia su cuerpo.

38 ESPAÑOL

14. Limpie regularmente los oricios de ventila-

ción de la herramienta eléctrica. El ventilador

del motor atraerá el polvo hacia el interior de la

carcasa y la acumulación excesiva de polvo metá-

lico podrá ocasionar riesgos eléctricos.

15. No utilice la herramienta eléctrica cerca de

materiales inamables. Las chispas pueden

prender fuego a estos materiales.

16. No utilice accesorios que requieran refrigeran-

tes líquidos. El uso de agua u otros refrigerantes

líquidos puede ocasionar una electrocución o

descarga eléctrica.

Retrocesos bruscos y advertencias relacionadas

El retroceso brusco es una reacción repentina a un

atoramiento o enganchamiento de la rueda giratoria,

almohadilla de soporte, cepillo o cualquier otro acce-

sorio. El atoramiento o enganchamiento ocasiona un

rápido detenimiento del accesorio giratorio que a su vez

causa que la herramienta eléctrica descontrolada sea

forzada en la dirección opuesta al giro del accesorio en

el punto de atascamiento.

Por ejemplo, si una rueda o disco abrasivo queda

enganchada o atorada por la pieza de trabajo, el borde

de la rueda que está entrando en el punto de atora-

miento puede hundirse en la supercie del material

haciendo que la rueda se salga o salte. La rueda podrá

saltar ya sea hacia el operador o en dirección contraria

a él, dependiendo de la dirección del movimiento de la

rueda en el punto de atoramiento. Las ruedas abrasivas

también pueden romperse en estas condiciones.

El retroceso brusco es el resultado de un mal uso de la

herramienta eléctrica y/o de procedimientos o condicio-

nes de operación incorrectos y puede evitarse tomando

las precauciones adecuadas tal como se indica a

continuación.

1. Mantenga sujetada rmemente la herramienta

eléctrica y posicione su cuerpo y brazo de

manera que pueda resistir las fuerzas del

retroceso brusco. De estar disponible, utilice

siempre el mango auxiliar para un control

máximo durante un retroceso brusco o reac-

ción de torsión durante la puesta en marcha

de la herramienta. El operador puede controlar

las reacciones de torsión o fuerzas del retroceso

brusco siempre y cuando se tomen las precaucio-

nes adecuadas.

2. Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede tener un retroceso

brusco sobre su mano.

3. No posicione su cuerpo en el área donde

la herramienta eléctrica pueda desplazarse

en caso de ocurrir un retroceso brusco. El

retroceso brusco proyectará la herramienta en

dirección opuesta al movimiento de la rueda en el

punto de enganchamiento.

4. Tenga especial cuidado al trabajar en esqui-

nas, bordes losos, etc. Evite que el accesorio

rebote o se enganche. Las esquinas, bordes

losos o rebotes tienden a enganchar el accesorio

giratorio y ocasionar la pérdida de control o un

retroceso brusco.

5. No coloque una cadena de sierra, un disco

para labrar madera ni un disco de la sierra

dentado. Dichos discos ocasionan con frecuencia

un retroceso brusco y la pérdida de control.

Advertencias de seguridad especícas para las

operaciones de esmerilado y corte abrasivo:

Use solamente los tipos de ruedas recomenda-

dos para su herramienta eléctrica y el protector

diseñado especícamente para la rueda selec-

cionada. Las ruedas para las que esta herra-

mienta eléctrica no está diseñada no podrán ser

protegidas adecuadamente y resultarán inseguras.

2. La supercie de esmerilado de las ruedas o

discos abrasivos de centro hundido debe que-

dar colocada debajo del plano del borde del

protector. Una rueda instalada incorrectamente

que se proyecte a través del plano del borde del

protector no podrá ser protegida adecuadamente.

3. El protector debe quedar bien instalado y

colocado en la herramienta eléctrica para

garantizar la máxima seguridad, de tal manera

que el operador esté lo menos expuesto posi-

ble a la rueda. El protector ayuda a proteger al

operador de los fragmentos rotos de la rueda, del

contacto accidental con la rueda y de las chispas

que podrían prender fuego a la ropa.

4. Las ruedas o discos abrasivos deben usarse

únicamente para las aplicaciones recomen-

dadas. Por ejemplo, no haga operaciones de

esmerilado con la parte lateral de la rueda

cortadora. Las ruedas cortadoras abrasivas

están diseñadas para el esmerilado periférico;

las fuerzas aplicadas lateralmente a estas ruedas

pueden ocasionar que se rompan en pedazos.

5. Utilice siempre bridas para ruedas que no

estén dañadas y del tamaño y la forma correc-

tos para la rueda seleccionada. Las bridas para

ruedas adecuadas soportan la rueda reduciendo

así la posibilidad de rotura de la rueda. Las bridas

para ruedas cortadoras pueden ser diferentes a

las bridas para ruedas de esmerilado.

No utilice ruedas que estén desgastadas de

herramientas eléctricas más grandes. Una rueda

diseñada para una herramienta eléctrica más

grande no es adecuada para la velocidad mayor de

una herramienta más pequeña y puede reventarse.

Advertencias de seguridad adicionales especícas

para las operaciones de corte abrasivo:

1. Evite trabar la rueda o disco abrasivo de corte

o aplicar una presión excesiva. No intente

hacer un corte de profundidad excesiva.

Aplicar una presión excesiva a la rueda incre-

menta la carga y susceptibilidad a que la rueda se

tuerza o atasque durante el corte, y que se genere

un retroceso brusco o la rotura de la rueda.

No coloque su cuerpo en línea con la rueda girato-

ria ni detrás de ésta. En el momento de la operación,

cuando la rueda se esté alejando de su cuerpo, el

posible retroceso brusco podrá lanzar la rueda girato-

ria y la herramienta eléctrica directamente hacia usted.

3. Cuando la rueda se atasque o se interrumpa

el corte por cualquier razón, apague la herra-

mienta eléctrica y sosténgala sin moverla

hasta que la rueda se detenga por completo.

Nunca intente retirar la rueda cortadora del

corte mientras la rueda esté en movimiento

porque podría ocasionar un retroceso brusco.

Investigue y tome medidas correctivas para elimi-

nar la causa del atascamiento de la rueda.

39 ESPAÑOL

4. Evite reiniciar la operación de corte en la

pieza de trabajo. Permita que la rueda o disco

abrasivo alcance su velocidad completa y se

reintroduzca con cuidado en el corte. La rueda

puede atascarse, salirse del camino o generar

un retroceso brusco si la herramienta eléctrica es

reiniciada estando en la pieza de trabajo.

5. Proporcione apoyo a los paneles o cualquier

pieza de trabajo de gran tamaño para minimi-

zar el riesgo de que la rueda se atore y dé un

retroceso brusco. Las piezas de trabajo grandes

tienden a hundirse bajo su propio peso. Deben

colocarse soportes debajo de la pieza de trabajo

a ambos lados de la rueda, cerca de la línea de

corte y del borde de la misma.

6. Tenga especial cuidado cuando realice un

“corte de penetración” en las paredes existen-

tes u otras áreas ciegas. La parte saliente de la

rueda puede cortar tuberías de gas o agua, así

como cableado eléctrico u objetos que puedan

producir un retroceso brusco.

Advertencias de seguridad especícas para las

operaciones de lijado:

1. No utilice papel de lijado para disco de tamaño

excesivo. Siga las recomendaciones de los

fabricantes cuando seleccione el papel de

lijado. Un papel de lijado de mayor tamaño que

se extienda más allá de la almohadilla de lijado

implica un riesgo de desgarramiento y podría

ocasionar el enganchamiento o rotura del disco o

un retroceso brusco.

Advertencias de seguridad especícas para las

operaciones de cepillado con alambre:

1. Tenga en cuenta que incluso durante la opera-

ción normal pueden salir expulsadas cerdas

de alambre del cepillo. Evite aplicar demasiada

presión en los alambres sobrecargando exce-

sivamente el cepillo. Las cerdas de alambre

pueden penetrar fácilmente la ropa ligera y/o la

piel.

2. Si se recomienda utilizar un protector durante

el cepillado con alambre, impida cualquier

interferencia de la rueda o cepillo de alambre

con el protector. El diámetro de la rueda o cepillo

de alambre puede aumentar a causa de la carga

de trabajo y las fuerzas centrífugas.

Advertencias de seguridad adicionales:

1. Instale siempre el protector recolector de

polvo de la rueda antes de operar la máquina

como cepilladora de concreto.

2. Cuando utilice ruedas de esmerilado de cen-

tro hundido, asegúrese de utilizar solamente

ruedas reforzadas con bra de vidrio.

3. NUNCA UTILICE ruedas de tipo copa de piedra

cuando se use la máquina como esmeriladora.

Esta herramienta no está diseñada para estos

tipos de ruedas y el uso de dichos productos

puede ocasionar lesiones personales graves.

4. Tenga cuidado de no dañar el eje, la brida

(especialmente la supercie de instalación)

o la contratuerca. Si estas piezas se dañan la

rueda podría romperse.

5. Asegúrese de que la rueda no esté haciendo

contacto con la pieza de trabajo antes de acti-

var el interruptor.

6. Antes de utilizar la herramienta en una pieza

de trabajo denitiva, déjala funcionar durante

un rato. Observe si hay vibración o bamboleo

que pueda indicar una instalación incorrecta o

una rueda mal equilibrada.

7. Utilice la supercie especicada de la rueda

para realizar el esmerilado.

8. No deje la herramienta funcionando. Mantenga

en marcha la herramienta solamente cuando la

esté sosteniendo con la mano.

9. No toque la rueda abrasiva y la pieza de tra-

bajo inmediatamente después de la operación,

ya que podrían estar extremadamente calien-

tes y provocarle quemaduras en la piel.

10. Siga las instrucciones del fabricante para la

instalación y el uso correctos de las ruedas.

Manipule y almacene las ruedas con cuidado.

11. No utilice bujes de reducción ni adaptadores

separados para adaptar ruedas abrasivas con

oricios grandes.

12. Utilice solamente las bridas especicadas

para esta herramienta.

13. En el caso de las herramientas diseñadas para

la instalación con ruedas de oricio roscado,

asegúrese de que la rosca de la rueda sea

lo sucientemente larga para acoplarse a la

longitud del eje.

14. Verique que la pieza de trabajo esté debida-

mente apoyada.

15. Tenga en cuenta que la rueda continuará

girando después de haber apagado la

herramienta.

16. Si el lugar de trabajo es extremadamente calu-

roso y húmedo, o si está muy contaminado

con polvo conductor, utilice un interruptor de

cortocircuito (30 mA) para garantizar la seguri-

dad del operador.

17. No utilice la herramienta con ningún material

que contenga asbesto.

18. Cuando use una rueda cortadora, trabaje siem-

pre con el protector recolector de polvo de la

rueda requerido por el reglamento local.

19. Los discos cortadores no se deben someter a

ninguna presión lateral.

20. No utilice guantes de trabajo de tela durante

la operación. Las bras de los guantes de tela

podrían introducirse en la herramienta ocasio-

nando la rotura de ésta.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) sustituya la estricta observancia

de las normas de seguridad para dicho producto.

El MAL USO o el no seguir las normas de seguri-

dad establecidas en este manual de instrucciones

puede ocasionar lesiones personales graves.

40 ESPAÑOL

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

amperes

hertz

corriente alterna

corriente alterna o directa

velocidad especicada

Construcción clase II

revoluciones o alternaciones por minuto,

frecuencia de rotación

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de ajustar o comprobar cualquier función en la

herramienta.

Bloqueo del eje

Presione el bloqueo del eje para impedir que éste gire

al instalar o extraer accesorios.

► 1. Bloqueo del eje

AVISO: Nunca accione el bloqueo del eje cuando

éste se esté moviendo. La herramienta podría

dañarse.

Accionamiento del interruptor

PRECAUCIÓN: Antes de conectar la herra-

mienta, compruebe siempre que el interruptor

deslizable se accione debidamente y que regrese

a la posición de apagado al presionar la parte

trasera del interruptor deslizable.

PRECAUCIÓN: El interruptor puede ser blo-

queado en la posición de encendido para mayor

comodidad del operador durante un uso prolon-

gado. Tenga cuidado al bloquear la herramienta

en la posición de encendido y sujete la herra-

mienta rmemente.

Para encender la herramienta, mueva el interruptor

deslizable hacia la posición “I” (encendido) empujando

la parte trasera del interruptor deslizable. Para una

operación continua, presione la parte delantera del

interruptor deslizable para bloquearlo.

Para detener la herramienta, presione la parte trasera

del interruptor deslizable y luego deslícelo hacia la

posición “O” (apagado).

► 1. Interruptor deslizable

Selector de ajuste de velocidad

La velocidad de rotación de la herramienta se puede

cambiar girando el selector de ajuste de velocidad. La

tabla a continuación muestra el número en el selector y

la velocidad de rotación correspondiente.

► 1. Selector de ajuste de velocidad

41 ESPAÑOL

Número Velocidad

1 4 000 r/min

2 5 000 r/min

3 6 000 r/min

4 7 000 r/min

5 9 000 r/min

AVISO: Si la herramienta es usada de manera

continua a baja velocidad durante un tiempo pro-

longado, el motor se sobrecargará ocasionando

una falla en la herramienta.

AVISO: Cuando vaya a cambiar el selector de

velocidad de “5” a “1”, gire el selector en sentido

inverso al de las manecillas del reloj. Evite girar el

selector en el sentido de las manecillas del reloj

forzadamente.

Lámpara de indicación

► 1. Dial de ajuste de la velocidad (lámpara de

indicación)

El dial de ajuste de la velocidad funciona como lámpara

de indicación.

La lámpara de indicación se ilumina en verde cuando la

herramienta está enchufada.

Si la lámpara de indicación no se ilumina, puede que el

cable de alimentación o el controlador esté defectuoso.

Si la lámpara de indicación está iluminada pero la

herramienta no se pone en marcha aunque la herra-

mienta esté encendida, puede que las escobillas de

carbón estén gastadas, o que el controlador, el motor o

el interruptor de encendido/apagado esté defectuoso.

Prueba contra el encendido no

intencional

La herramienta no enciende si el interruptor está blo-

queado aun cuando la herramienta esté conectada.

En este momento, la lámpara de indicación parpadea

en rojo y muestra que el dispositivo contra el encendido

no intencional está en función activada.

Para cancelar la prueba contra el encendido no inten-

cional, regrese el interruptor de alimentación a la posi-

ción APAGADO.

NOTA: Espere más de un segundo antes de reiniciar

la herramienta cuando la prueba contra el encendido

no intencional esté funcionando.

Función eléctrica

Las herramientas equipadas con funciones electrónicas

son fáciles de operar gracias a las características a

continuación.

Protector contra sobrecarga

Cuando la herramienta se sobrecarga y la corriente

uye por encima de cierto nivel, la herramienta se

detiene automáticamente para proteger al motor.

Control de velocidad constante

El control de velocidad electrónico consiste en obtener

una velocidad constante. Permite lograr un buen aca-

bado debido a que la velocidad de rotación se mantiene

constante aun bajo la condición de carga.

Función de arranque suave

Permite el arranque suave gracias a que reduce el

impacto de encendido.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

Instalación o desinstalación del

mango cuadrado

PRECAUCIÓN: Antes de operar la máquina,

asegúrese siempre de que el mango cuadrado

esté bien instalado.

Para instalar el mango cuadrado, colóquelo encima de

la herramienta, tal y como se indica en la gura, e ins-

tale los pernos. A continuación apriételos bien con una

llave hexagonal.

El mango cuadrado sólo se puede instalar en la direc-

ción indicada en la gura.

► 1. Mango cuadrado 2. Perno

Para desinstalar el mango cuadrado, siga en orden

inverso el procedimiento de instalación indicado

anteriormente.

42 ESPAÑOL

Instalación y desinstalación del

protector recolector de polvo de la rueda

ADVERTENCIA: Apague y desconecte siem-

pre la herramienta antes de acoplar el protector

recolector de polvo de la rueda.

ADVERTENCIA: El protector recolector de

polvo de la rueda solo se debe usar para cepillar

supercies de concreto con una rueda de desfase

de diamante. No utilice este protector con ningún

otro accesorio de corte ni para ningún otro n.

ADVERTENCIA: Inspeccione bien el pro-

tector recolector de polvo de la rueda antes de

usarlo para asegurarse de que no está dañado,

agrietado y/o deformado.

Desinstale todas las ruedas abrasivas y todas las

cubiertas de ruedas de la herramienta.

Aoje el tornillo del protector recolector de polvo de la

rueda hasta que se abra la ranura de acoplamiento.

► 1. Tornillo 2. Protector recolector de polvo de la

rueda

Coloque el protector recolector de polvo de la rueda

con su protuberancia alineada con la muesca en la caja

de cojinetes.

► 1. Protector recolector de polvo de la rueda 2. Caja

de cojinetes 3. Protuberancia 4. Muesca

Gire el protector recolector de polvo de la rueda en la

dirección de la echa. Asegúrese de apretar bien el

tornillo.

► 1. Tornillo

Para desinstalar el protector recolector de polvo de la

rueda, siga en orden inverso el procedimiento de insta-

lación indicado anteriormente.

Instalación y desinstalación de la

rueda de desfase de diamante

Accesorio opcional

ADVERTENCIA: Para ruedas de desfase de

diamante que tengan un grosor de 4 mm (5/32″) o

menos, coloque la sección convexa de la contra-

tuerca hacia arriba y acóplela al eje.

ADVERTENCIA: Asegúrese de usar

una rueda de desfase de diamante de Makita

auténtica.

PRECAUCIÓN: Al instalar una rueda de

diamante, asegúrese siempre de apretar bien la

contratuerca.

Instale la brida interior en el eje.

Asegúrese que la parte dentada de la brida interior

encaje en la parte recta del fondo del eje.

Coloque la rueda de desfase de diamante sobre la

brida interior y atornille la contratuerca en el eje.

Para apretar la contratuerca, presione el bloqueo del

eje rmemente para que el eje no pueda girar, después

apriete rmemente usando la llave de contratuerca en

el sentido de las manecillas del reloj.

Para desinstalar la rueda, siga en orden inverso el pro-

cedimiento de instalación indicado anteriormente.

43 ESPAÑOL

► 1. Contratuerca 2. Sección convexa 3. Rueda

de desfase de diamante 4. Brida interior 5. Eje

6. Bloqueo del eje

Conexión de una aspiradora

Accesorio opcional

Cuando desee realizar una operación de cepillado

de concreto con limpieza, conecte una aspiradora de

Makita a la herramienta. Luego conecte la manguera

de la aspiradora a la boquilla, tal y como se indica en

las guras.

Instalación y desinstalación del

accesorio de cubierta contra polvo

Accesorio opcional

ADVERTENCIA: Asegúrese siempre de

que la herramienta está apagada y desconec-

tada antes de instalar o desinstalar el acceso-

rio de cubierta contra polvo. De lo contrario se

pueden producir lesiones personales o daños a la

herramienta.

Existen cuatro piezas de accesorio de cubierta contra

polvo, y cada una sirve para una posición diferente.

► 1. Marca A 2. Marca B 3. Marca C 4. Marca D

Coloque el accesorio de cubierta contra polvo de

manera que las marcas (A, B, C o D) queden como se

indica en la gura. Encaje sus pasadores en los oricios

de ventilación.

El accesorio de cubierta contra polvo puede desinsta-

larse con la mano.

NOTA: Limpie el accesorio de cubierta contra polvo

cuando esté obstruido con polvo o materias extrañas.

La operación continua con un accesorio de cubierta

contra polvo obstruido podría dañar la herramienta.

OPERACIÓN

Operación de cepillado de concreto

PRECAUCIÓN: SIEMPRE sujete la herra-

mienta rmemente con una mano en la carcasa y

la otra en el mango auxiliar, como se muestra en

la gura.

PRECAUCIÓN: Antes de operar la herra-

mienta, asegúrese de que haya una aspiradora

conectada y encendida.

PRECAUCIÓN: No utilice la herramienta

con cepillos dañados. El uso de un cepillo dañado

podría ocasionar lesiones por fugas de polvo.

Instale siempre el mango auxiliar en la herramienta

antes de operarla. Sujete rmemente con ambas

manos el mango del interruptor y el mango auxiliar

durante la operación.

44 ESPAÑOL

Cepillado de las esquinas

Para cepillar las esquinas, desinstale la cubierta frontal

deslizándola en la dirección de las echas como se

muestra en la gura.

► 1. Cubierta frontal

Para reinstalarla, alinee la echa

de la cubierta

frontal con la echa de la cubierta principal, y a

continuación deslice la cubierta frontal para colocarla

en su posición.

CUANDO SE USA COMO

ESMERILADORA

ADVERTENCIA: Antes de operar la máquina,

asegúrese siempre de que el mango auxiliar y el

protector de rueda opcional adecuados para la

aplicación estén bien instalados.

Cuando use la herramienta como una esmeriladora,

utilice los accesorios opcionales.

Instalación de accesorios

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

Instalación de la empuñadura lateral (mango)

Accesorio opcional

PRECAUCIÓN: Antes de realizar una opera-

ción, asegúrese siempre de que la empuñadura

lateral esté instalada rmemente.

Atornille rmemente la empuñadura lateral en la posi-

ción de la herramienta tal como se muestra en la gura.

45 ESPAÑOL

Instalación y extracción del protector

de la rueda o disco abrasivo (para

rueda de centro hundido, multidisco,

rueda exible, rueda de cepillo de

alambre / rueda cortadora abrasiva,

rueda de diamante)

Accesorio opcional

ADVERTENCIA: Cuando se utilice una rueda

o disco abrasivo de centro hundido, multidisco,

rueda exible o rueda de cepillo de alambre, el

protector de la rueda deberá estar instalado en

la herramienta de tal forma que el lado cerrado

del protector siempre quede orientado hacia el

operador.

ADVERTENCIA: Cuando use una rueda cor-

tadora abrasiva o de diamante, asegúrese de uti-

lizar únicamente el protector especial de la rueda

diseñado para el uso con ruedas cortadoras.

Para herramienta con protector de la rueda de tipo

tornillo de bloqueo

Coloque el protector de la rueda con las protuberancias

en la banda del protector de la rueda alineadas con las

muescas en la caja de cojinetes. Luego gire el protector

de la rueda hasta un ángulo en el que pueda proteger

al operador durante su trabajo. Asegúrese de apretar

bien el tornillo.

Para extraer el protector de la rueda, siga el procedi-

miento de instalación en orden inverso.

► 1. Protector de la rueda 2. Caja de cojinetes

3. Tornillo

Para herramienta con protector de la rueda de tipo

palanca de abrazadera

Aoje el tornillo y luego jale la palanca en la dirección

de la echa. Coloque el protector de la rueda con las

protuberancias en la banda del protector de la rueda ali-

neadas con las muescas en la caja de cojinetes. Luego

gire el protector de la rueda hasta un ángulo en el que

pueda proteger al operador durante su trabajo.

► 1. Protector de la rueda 2. Caja de cojinetes

3. Tornillo 4. Palanca

Jale la palanca en la dirección de la echa. Luego

ajuste el protector de la rueda apretando el tornillo.

Asegúrese de apretar bien el tornillo. El ajuste del

ángulo del protector de la rueda puede hacerse con la

palanca.

► 1. Tornillo 2. Palanca

Para extraer el protector de la rueda, siga el procedi-

miento de instalación en orden inverso.

Instalación o extracción de una rueda

o disco abrasivo de centro hundido o

multidisco

Accesorio opcional

ADVERTENCIA: Cuando se utilice una rueda

de centro hundido o multidisco, el protector de la

rueda deberá estar instalado en la herramienta de

tal forma que el lado cerrado del protector siem-

pre quede orientado hacia el operador.

PRECAUCIÓN: Asegúrese de que la pieza

de instalación de la brida interior encaje perfec-

tamente en el diámetro interior de la rueda de

centro hundido o multidisco. La instalación de la

brida interior en el lado incorrecto puede ocasionar

una vibración peligrosa.

Instale la brida interior en el eje.

Asegúrese que la parte dentada de la brida interior

encaje en la parte recta del fondo del eje.

Coloque la rueda de centro hundido / multidisco en la

brida interior y atornille la contratuerca en el eje.

46 ESPAÑOL

► 1. Contratuerca 2. Rueda de centro hundido

3. Brida interior 4. Pieza de instalación

Para apretar la contratuerca, presione el bloqueo del

eje rmemente para que el eje no pueda girar, después

apriete rmemente usando la llave de contratuerca en

el sentido de las manecillas del reloj.

► 1. Llave de contratuerca 2. Bloqueo del eje

Para extraer la rueda, siga el procedimiento de instala-

ción en orden inverso.

Instalación o extracción de una rueda exible

Accesorio opcional

ADVERTENCIA: Utilice siempre el protector

suministrado cuando la rueda exible esté ins-

talada en la herramienta. La rueda puede desinte-

grarse durante el uso y el protector ayuda a reducir

las posibilidades de una lesión personal.

► 1. Contratuerca 2. Rueda exible 3. Almohadilla de

soporte 4. Brida interior

Siga las instrucciones para la rueda de centro hundido pero

utilice también una almohadilla de soporte sobre la rueda. Vea

el orden de montaje en la página de accesorios de este manual.

Instalación o extracción de un disco

abrasivo

Accesorio opcional

► 1. Contratuerca de lijado 2. Disco abrasivo 3. Plato

de goma

1. Instale el plato de goma en el eje.

2. Coloque el disco en el plato de goma y atornille la

contratuerca de lijado en el eje.

3. Sostenga el eje con el bloqueo del eje y apriete

rmemente la contratuerca de lijado usando la llave de

contratuerca en el sentido de las manecillas del reloj.

Para extraer el disco, siga el procedimiento de instala-

ción en orden inverso.

NOTA: Utilice los accesorios para lijadora especi-

cados en este manual. Estos deberán adquirirse por

separado.

Operación de esmerilado y lijado

Accesorio opcional

ADVERTENCIA:

Nunca deberá ser necesario

forzar la herramienta. El peso de la herramienta aplica

la presión adecuada. Una fuerza y presión excesivas

podrían ocasionar una peligrosa rotura de la rueda.

ADVERTENCIA: SIEMPRE reemplace la

rueda si la herramienta llega a caerse durante el

esmerilado.

ADVERTENCIA: NUNCA pegue o golpee el

disco o la rueda de esmerilado contra la pieza de

trabajo.

ADVERTENCIA:

Evite los rebotes y engan-

chamientos de la rueda, especialmente cuando

trabaje en esquinas, bordes losos, etc. Esto podría

ocasionar la pérdida de control y un retroceso brusco.

ADVERTENCIA: NUNCA utilice esta herra-

mienta con discos para cortar madera ni otros

discos de la sierra. Cuando se utilizan en una

herramienta, los discos de ese tipo con frecuencia

ocasionan retrocesos bruscos y pérdida de control,

provocando a su vez lesiones personales.

47 ESPAÑOL

PRECAUCIÓN: Nunca encienda la herra-

mienta cuando ésta esté en contacto con la pieza

de trabajo, esto podría ocasionar lesiones al

operador.

PRECAUCIÓN: Use siempre gafas de seguri-

dad o careta durante la operación.

PRECAUCIÓN: Después de la operación,

apague siempre la herramienta y espere hasta

que la rueda se haya detenido por completo antes

de dejar la herramienta.

PRECAUCIÓN: SIEMPRE sujete la herra-

mienta rmemente con una mano en la carcasa y

la otra en el mango auxiliar.

Encienda la herramienta y después aplique la rueda o

disco a la pieza de trabajo.

Procure en general mantener el borde de la rueda o

disco a un ángulo de aproximadamente 15° con res-

pecto a la supercie de la pieza de trabajo.

Durante el período de uso inicial de una rueda nueva,

no trabaje con la herramienta en dirección hacia ade-

lante ya que podría cortar la pieza de trabajo. Una vez

que el borde de la rueda se haya redondeado con el

uso, se podrá trabajar con la rueda tanto en dirección

hacia adelante como hacia atrás.

Operación con carda de alambre

Accesorio opcional

PRECAUCIÓN: Verique la operación del

cepillo haciendo funcionar la herramienta sin

carga y asegurándose de que no haya nadie

enfrente ni en línea con el cepillo.

PRECAUCIÓN: No utilice un cepillo que

esté dañado o desequilibrado. El uso de un cepillo

dañado podría aumentar la posibilidad de lesiones a

causa del contacto con alambres rotos del cepillo.

► 1. Carda de alambre

Desconecte la herramienta y póngala al revés para

permitir un acceso fácil al eje.

Quite cualquier accesorio que haya en el eje. Enrosque

la carda de alambre en el eje y apriete con la llave

suministrada.

AVISO: Cuando utilice el cepillo, evite aplicar

mucha presión que haga que los alambres se

doblen demasiado. Esto podría provocar una rotura

prematura.

Operación con rueda de cepillo de

alambre

Accesorio opcional

PRECAUCIÓN: Verique la operación de la

rueda de cepillo de alambre haciendo funcionar

la herramienta sin carga y asegurándose de que

no haya nadie enfrente ni en línea con la rueda de

cepillo de alambre.

PRECAUCIÓN: No utilice una rueda de cepi-

llo de alambre que esté dañada o desequilibrada.

El uso de una rueda de cepillo de alambre dañada

podría aumentar la posibilidad de lesiones a causa

del contacto con alambres rotos.

PRECAUCIÓN: SIEMPRE utilice el protector

con ruedas de cepillo de alambre, asegurándose

de que el diámetro de la rueda encaje dentro del

protector. La rueda puede desintegrarse durante el

uso y el protector ayuda a reducir las posibilidades de

una lesión personal.

► 1. Rueda de cepillo de alambre

48 ESPAÑOL

Desconecte la herramienta y póngala al revés para

permitir un acceso fácil al eje.

Quite cualquier accesorio que haya en el eje. Enrosque

la rueda de cepillo de alambre en el eje y apriete con

las llaves.

AVISO: Cuando utilice la rueda de cepillo de

alambre, evite aplicar mucha presión que haga

que los alambres se doblen demasiado. Esto

podría provocar una rotura prematura.

Operación con una rueda o disco de

corte abrasivo / rueda de diamante

Accesorio opcional

ADVERTENCIA: Cuando use una rueda cor-

tadora abrasiva o de diamante, asegúrese de uti-

lizar únicamente el protector especial de la rueda

diseñado para el uso con ruedas cortadoras.

ADVERTENCIA: NUNCA utilice una rueda

cortadora para el esmerilado lateral.

ADVERTENCIA:

Evite trabar la rueda o apli-

car una presión excesiva. No intente hacer un

corte de profundidad excesiva. Aplicar presión exce-

siva a la rueda incrementa la carga y susceptibilidad a

que la rueda se tuerza o atasque durante el corte, y la

posibilidad de que se genere un retroceso brusco, la

rotura de la rueda y el sobrecalentamiento del motor.

ADVERTENCIA: No empiece con la ope-

ración de corte en la pieza de trabajo. Permita

que la rueda alcance su velocidad completa y se

reintroduzca con cuidado en el corte desplazando

la herramienta hacia adelante sobre la supercie

de la pieza de trabajo. La rueda puede atascarse,

salirse del camino o generar un retroceso brusco si

la herramienta eléctrica es reiniciada estando en la

pieza de trabajo.

ADVERTENCIA:

Durante las operaciones de

corte, no cambie nunca el ángulo de la rueda. La

aplicación de presión lateral en la rueda cortadora (igual

que en el esmerilado) hará que la rueda se agriete y se

rompa, ocasionando lesiones personales graves.

ADVERTENCIA: Una rueda de diamante

deberá utilizarse perpendicularmente al material

que se esté cortando.

► 1. Contratuerca 2. Rueda o disco de corte abrasivo

/ rueda de diamante 3. Brida interior 4. Protector

para rueda cortadora abrasiva / rueda de diamante

Para la instalación, siga las instrucciones para la rueda

de centro hundido.

La dirección de montaje para la contratuerca y la

brida interior varía según el tipo y grosor de la rueda.

Consulte las siguientes guras.

Cuando se instale la rueda cortadora abrasiva:

► 1. Contratuerca 2. Rueda cortadora abrasiva (con

un grosor menor de 4 mm (5/32")) 3. Rueda cor-

tadora abrasiva (con un grosor de 4 mm (5/32") o

mayor) 4. Brida interior

Cuando se instale la rueda de diamante:

► 1. Contratuerca 2. Rueda de diamante (con un gro-

sor menor de 4 mm (5/32″)) 3. Rueda de diamante

(con un grosor de 4 mm (5/32″) o mayor) 4. Brida

interior

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que

la herramienta esté apagada y desconectada

antes de intentar realizar una inspección o

mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del

producto, las reparaciones, la inspección y el reem-

plazo de las escobillas de carbón, y cualquier otra tarea

de mantenimiento o ajuste deberán ser realizados en

centros de servicio de fábrica o autorizados por Makita,

empleando siempre piezas de repuesto Makita.

49 ESPAÑOL

Reemplazo del cepillo de la cubierta

contra polvo

Los cepillos desgastados pueden reemplazarse. Para

desinstalar los cepillos, tire de ellos usando un destorni-

llador de paleta o alguna otra herramienta adecuada.

► 1. Cepillo (grande) 2. Cepillo (pequeño)

Inserte los cepillos nuevos en los surcos de retención

empujándolos desde arriba.

Llegados a este punto, asegúrese de que los cepillos

estén completamente enganchados en los ganchos de

los bordes exteriores de los surcos.

► 1. Gancho

Limpieza del oricio de ventilación

La herramienta y sus oricios de ventilación deben

mantenerse limpios. Limpie regularmente los oricios

de ventilación de la herramienta o siempre que los

oricios empiecen a obstruirse.

► 1. Ventilación de salida 2. Ventilación de entrada

50 ESPAÑOL

ACCESORIOS OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamentos están recomendados para utilizarse con su herra-

mienta Makita especicada en este manual. El empleo de cualquier otro accesorio o aditamento puede conlle-

var el riesgo de lesiones personales. Utilice los accesorios o aditamentos solamente para su n establecido.

PRECAUCIÓN: Su herramienta está provista de un protector para el cepillado de concreto con rueda

de desfase de diamante. Cuando use la herramienta para otra aplicación, utilice siempre el accesorio

opcional adecuado para la tarea.

Si decide utilizar la herramienta con los accesorios aprobados, los cuales puede adquirir en su distribuidor o centro de

servicio de fábrica Makita, asegúrese de obtener y utilizar todos los sujetadores y protectores necesarios tal como se

recomienda en este manual. El no hacerlo podría ocasionarle lesiones personales a usted y a otras personas.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio local Makita.

• Rueda de desfase de diamante (tipo seco)

• Cepillo de cubierta contra polvo

- Modelo de 125 mm (5″)

1 Empuñadura 36

2 Protector de la rueda (para rueda de esmerilado)

3 Brida interior 45

4 Rueda de centro hundido / Multidisco

5 Contratuerca 5/8-45

6 Almohadilla de soporte

7 Rueda exible

8 Plato de goma 115

9 Disco abrasivo

10 Contratuerca de lijado 5/8-48

11 Rueda de cepillo de alambre

12 Carda de alambre

13 Protector de la rueda (para rueda cortadora)

14 Rueda cortadora abrasiva / Rueda de diamante

- Llave de contratuerca 28

NOTA: Algunos de los artículos en la lista pueden incluirse en el paquete de la herramienta como accesorios

estándar. Éstos pueden variar de país a país.

51 ESPAÑOL

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885650-947

PC5010C-1

EN, FRCA, ESMX

20180313

Makita PC5010CX1 Compact Concrete Planer Dust Extraction and Diamond Cup Wheel for Efficient Surface Finishing

Product's Documents

Makita PC5010C Instruction Manual

Specifications

Makita PC5010CX1 Questions and Answers
