fig. 1
fig. 1
Instructions for all dishwasher
and under counter appliances.
Instructions for all dishwasher
and under counter appliances.
fig. 2
fig. 2
Tools you will need:
Allen wrench (Included with kit)
Outils dont vous aurez besoin :
Clé hexagonale (comprise dans la trousse)
fig. 3 fig. 4 fig. 5

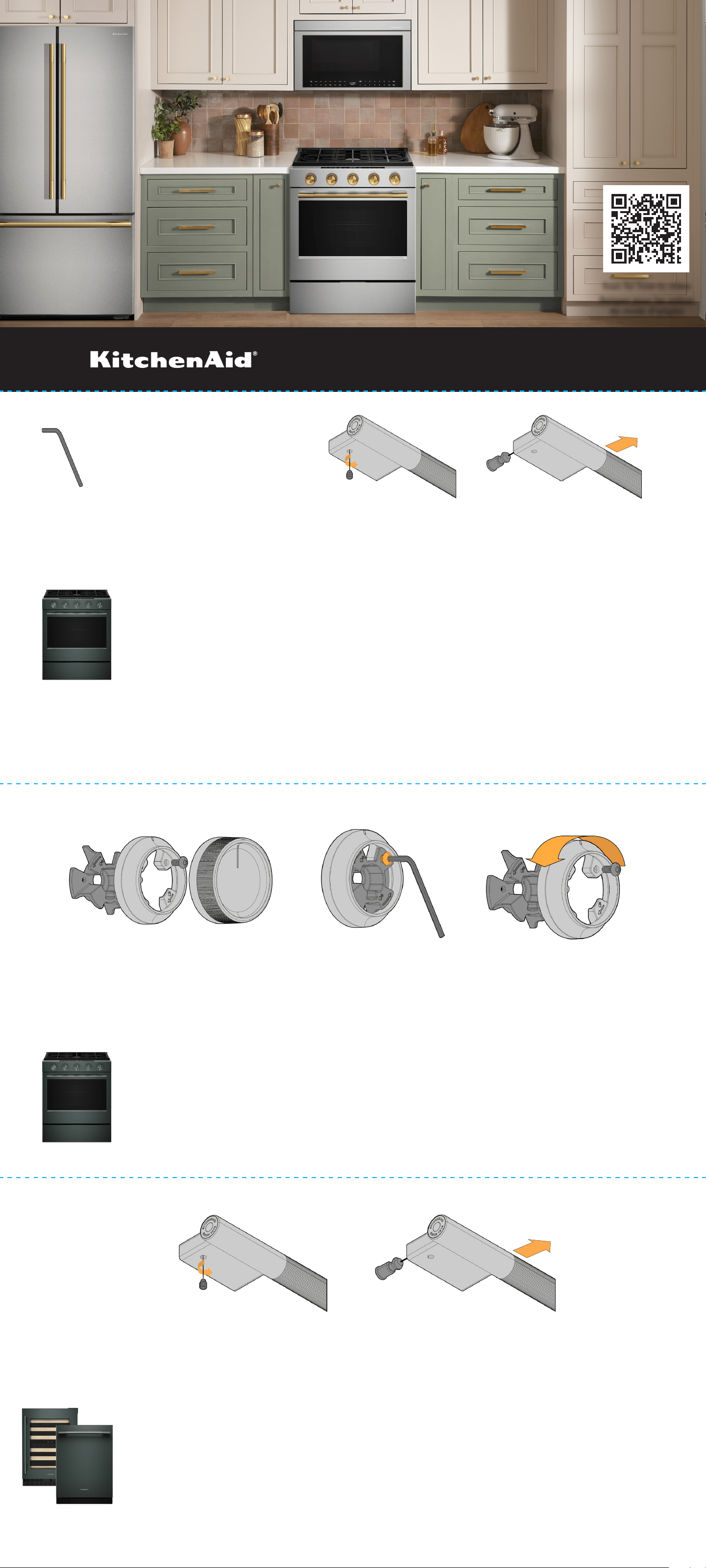

Installing your new range handle
Installing your new handle
Installing your new range knobs
and bezel
Installation des boutons et leur base
de votre nouvelle cuisinière
Installation de la poignée de
votre nouvelle cuisinière
Installer la poignée de votre nouveau
1. Loosen the screws on underside of handle using
the included tool
2. Pull handle away from door and save set screws
3. Place new handle onto studs with screw holes
facing downward
5. Slide handle onto studs until flush with door
6. Hold handle firmly against door
7. Tighten until secure
8. Do not over-tighten screws
1. Loosen the two set screws on underside of
handle using the included tool
2. Pull handle away from door and save set screws
3. Place new handle onto studs with the screw
holes facing downward
4. Slide handle onto studs until flush with door
5. Hold handle firmly against door
6. Tighten until secure
7. Do not over-tighten screws
1. Pull knob away from unit, removing it from the stem
2. Remove the screw holding the bezel in place
3. Turn bezel counterclockwise and pull away
4. Secure new bezel by turning clockwise
5. Fasten the bezel in place
6. Replace the knob by aligning the crescent
shape of the stem
7. Pushing firmly until seated
8. Repeat for all knobs & bezels
1. Tirez le bouton vers l’extérieur de l’appareil, en le retirant de la tige
2. Retirez la vis qui maintient la lunette en place
3. Tournez le bouton dans le sens antihoraire et tirez vers l’extérieur
4. Fixez le nouveau bouton en la tournant dans le sens des aiguilles
d’une montre
5. Fixez le bouton en place
6. Replacez le bouton en alignant la forme en croissant de la tige
7. En poussant fermement jusqu’à ce qu’il soit en place
8. Répétez l’opération pour tous les boutons et leur base
1. Desserrez les vis situées sous la poignée à l’aide de l’outil inclus
2. Desserrez les vis situées sous la poignée à l’aide de l’outil inclus
3. Placez la nouvelle poignée sur les goujons avec les trous de vis
orientés vers le bas
4. Faites glisser la poignée sur les goujons jusqu’à ce qu’elle
affleure à la porte
5. Maintenez fermement la poignée contre la porte
6. Serrez jusqu’à ce que ce soit bien fixé
7. Ne serrez pas trop les vis
1. Desserrez les deux vis situées sous la poignée à l’aide
de l’outil inclus
2. Desserrez les vis situées sous la poignée à l’aide de
l’outil inclus
3. Placez la nouvelle poignée sur les goujons avec les
trous de vis orientés vers le bas
4. Faites glisser la poignée sur les goujons jusqu’à ce
qu’elle affleure à la porte
5. Maintenez fermement la poignée contre la porte
6. Serrez jusqu’à ce que ce soit bien fixé
7. Ne serrez pas trop les vis
Help protect the metal by removing jewelry from hands, using a soft cloth when handling tools & parts, and, removing the protective film
after the installation is complete.
Set screw
Protégez le métal en retirant les bijoux de vos mains, en utilisant un chiffon doux lorsque vous manipulez les outils et les pièces, et en
retirant le film protecteur une fois l’installation terminée.
Designed to be Personalized
Conçus pour la personnalisation
Scan for how-to video
Balayez pour les vidéos
de mode d’emploi
Set screw
®/™ © 2025 KitchenAid. All Rights Reserved. The design of the stand mixer is a trademark in the U.S and elsewhere. 240898KX. W11787838.
Personalize your hardware.
fig. 1
fig. 1
fig. 1
fig. 2
fig. 2

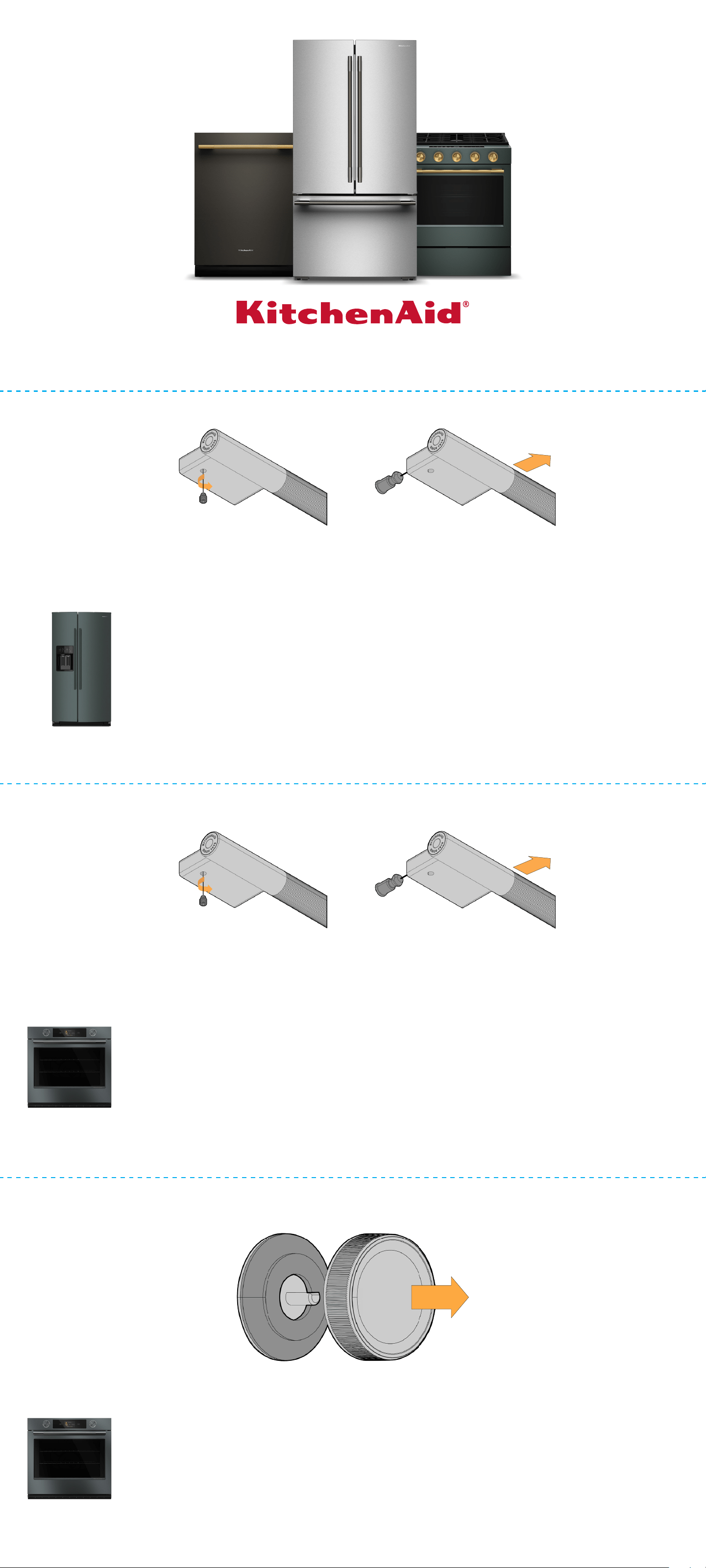

Installing your new
refrigerator handle
Installing your new
wall oven handle
Installez la poignée de votre
nouveau réfrigérateur
Installation de la poignée de
votre nouveau four mural
1. Loosen the two set screws on inside of handle
using the included tool
2. Pull handle away from door and save set screws
3. Place new handle onto studs with the screw
holes facing inward
4. Slide handle onto studs until flush with door
5. Hold handle firmly against door
6. Tighten until secure
7. Do not over-tighten screws
8. Repeat for other handles
1. Loosen both set screws using the included tool
2. Pull handle away from door and save set screws
3. Place new handle onto studs with screw holes
facing downward
4. Slide handle onto studs until flush with door
5. Hold handle firmly against door
6. Tighten until secure
7. Do not over-tighten screws
1. Desserrez les deux vis situées sous la poignée à l’aide
de l’outil inclus
2. Desserrez les vis situées sous la poignée à l’aide de
l’outil inclus
3. Placez la nouvelle poignée sur les goujons avec les
trous de vis orientés vers le bas
4. Faites glisser la poignée sur les goujons jusqu’à ce
qu’elle affleure à la porte
5. Maintenez fermement la poignée contre la porte
6. Serrez jusqu’à ce que ce soit bien fixé
7. Ne serrez pas trop les vis
8. Répétez pour les autres poignées
1. Desserrez les deux vis de réglage à l’aide de l’outil inclus
2. Desserrez les vis situées sous la poignée à l’aide de
l’outil inclus
3. Placez la nouvelle poignée sur les goujons avec les
trous de vis orientés vers le bas
4. Faites glisser la poignée sur les goujons jusqu’à ce
qu’elle affleure à la porte
5. Maintenez fermement la poignée contre la porte
6. Serrez jusqu’à ce que ce soit bien fixé
7. Ne serrez pas trop les vis
Installing your new
wall oven knobs
Installation des boutons de
votre nouveau four mural
1. Pull knob away from unit
2. Replace the knob by aligning the crescent
shape of the stem
3. Pushing firmly until seated
1. Tirez le bouton de l’unité
2. Replacez le bouton en alignant la forme en croissant
de la tige
3. En poussant fermement jusqu’à ce qu’il soit en place
Set screw
Set screw
