www.klarstein.com
DOWN UNDER
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10032975 10032976
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten:
INHALTSVERZEICHNIS
Sicherheitshinweise4
Abmessungen6
Geräteübersicht7
Installation8
Tastenfunktionen11
Reinigung und Wartung12
Fehlerbehebung13
Produktdatenblatt14
Hinweise zum Umweltschutz18
Hinweise zur Entsorgung18
Hersteller & Importeur (UK)18
Spezielle Entsorgungshinweise für Verbraucher in Deutschland19
TECHNISCHE DATEN
Artikelnummer 10032975, 10032976
Stromversorgung 220-240 V ~ 50/60 Hz
English 21
Español 37
Français 53
Italiano 69
4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie
die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualizierten
Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen
Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene
Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt
entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation
entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im
Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer efzient
arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder
einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen
dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen
Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen
vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller,
einem autorisierten Fachbetrieb oder einer ähnlich qualizierten Person ersetzt
werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere
Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden
sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für
Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.
5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das
Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder
Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr
oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten
Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige
Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt
werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes
sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der
Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-
verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/
Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen
Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten
Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen
Maßnahme zur Belüftung nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb
ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen
zu vermeiden.
6
DE

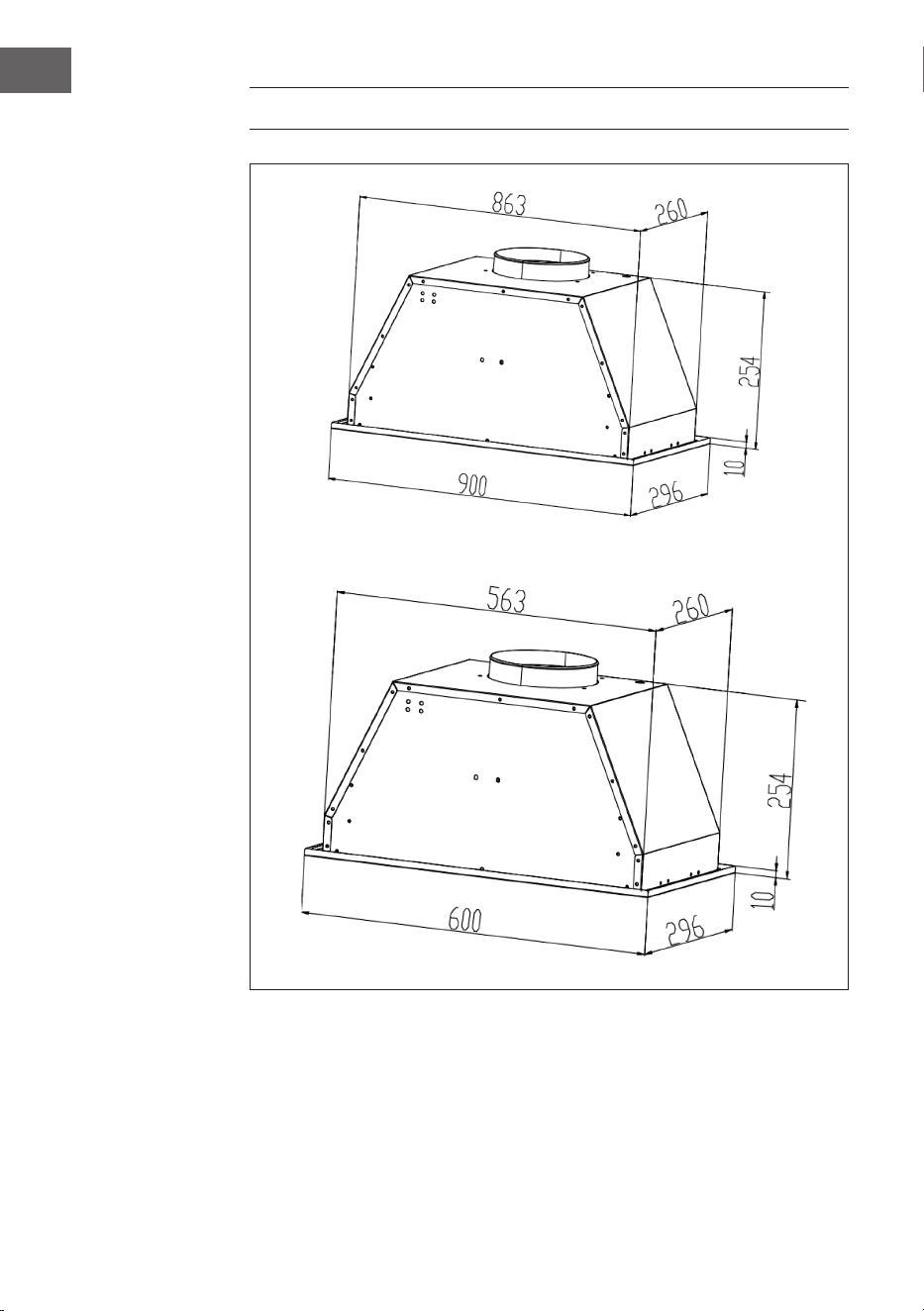

ABMESSUNGEN
7
DE

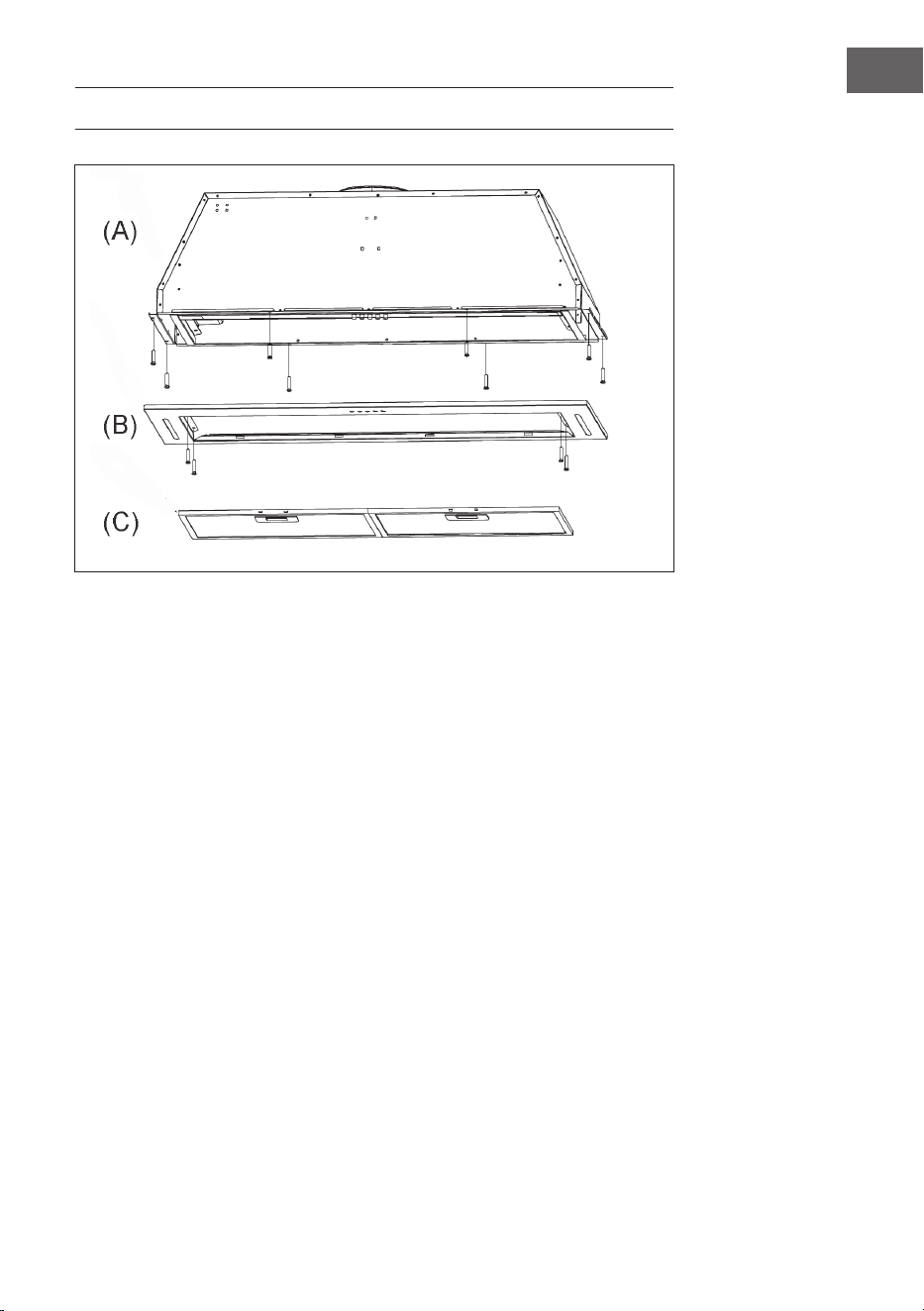

GERÄTEÜBERSICHT
(A) Abzugshaube
(B) Rahmen
(C) Fettlter
8
DE
INSTALLATION
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die
Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem
Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht,
darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10
-5
Bar)
Installationsschritte
Hinweis: Schließen Sie das Netzkabel erst an, wenn die Installation komplett
abgeschlossen ist! Nehmen Sie sich zur Installation eine zweite Person zu Hilfe.
1. Entfernen Sie den Fettlter (C) aus Metall.
2. Sägen Sie eine Öffnung in den Hängeschrank, unter dem Die Abzugshaube
angebracht werden soll. Orientieren Sie sich dabei an den folgenden Maßen:
9
DE
3. Bohren Sie ein Loch in den Schrank, wodurch später das Netzkabel geführt wird.
4. Entfernen Sie die Schrauben am Rahmen (B) und drehen Sie die beiden Lampen
heraus. Versichern Sie sich, dass die beiden Haltevorrichtungen (Clips) auf
beiden Seiten der Abzugshaube für die Stärke der Fläche geeignet sind, wo die
Abzugshaube angebracht wird. Sollte dies nicht der Fall sein, stellen Sie sie die
Clips mit Hilfe der Schrauben ein.
5. Heben Sie die Abzugshaube an die Öffnung im Hängeschrank und führen Sie dann
das Netzkabel durch die Öffnung, die Sie n Schritt 3 gebohrt haben.
6. Schieben Sie die Abzugshaube komplett in die Öffnung im Hängeschrank. Wenn
Sie die Abzugshaube an ein Rohr anschließen möchten, das nach außen führt,
befestigen Sie das Verbindungsrohr oben am runden Luftauslass der Abzugshaube.
Während eine Person die Abzugshaube hält, dreht die andere Person die
Schrauben fest durch die Löcher an des Rahmens der Abzugshaube (A).
7. Schrauben Sie anschließend den Rahmen (B) des Ventilators wieder an, und
drehen Sie die beiden Lampen fest.
8. Bauen Sie zum Schluss den Fettlter wieder ein.
10
DE
Installation mit Innenentlüftung
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.

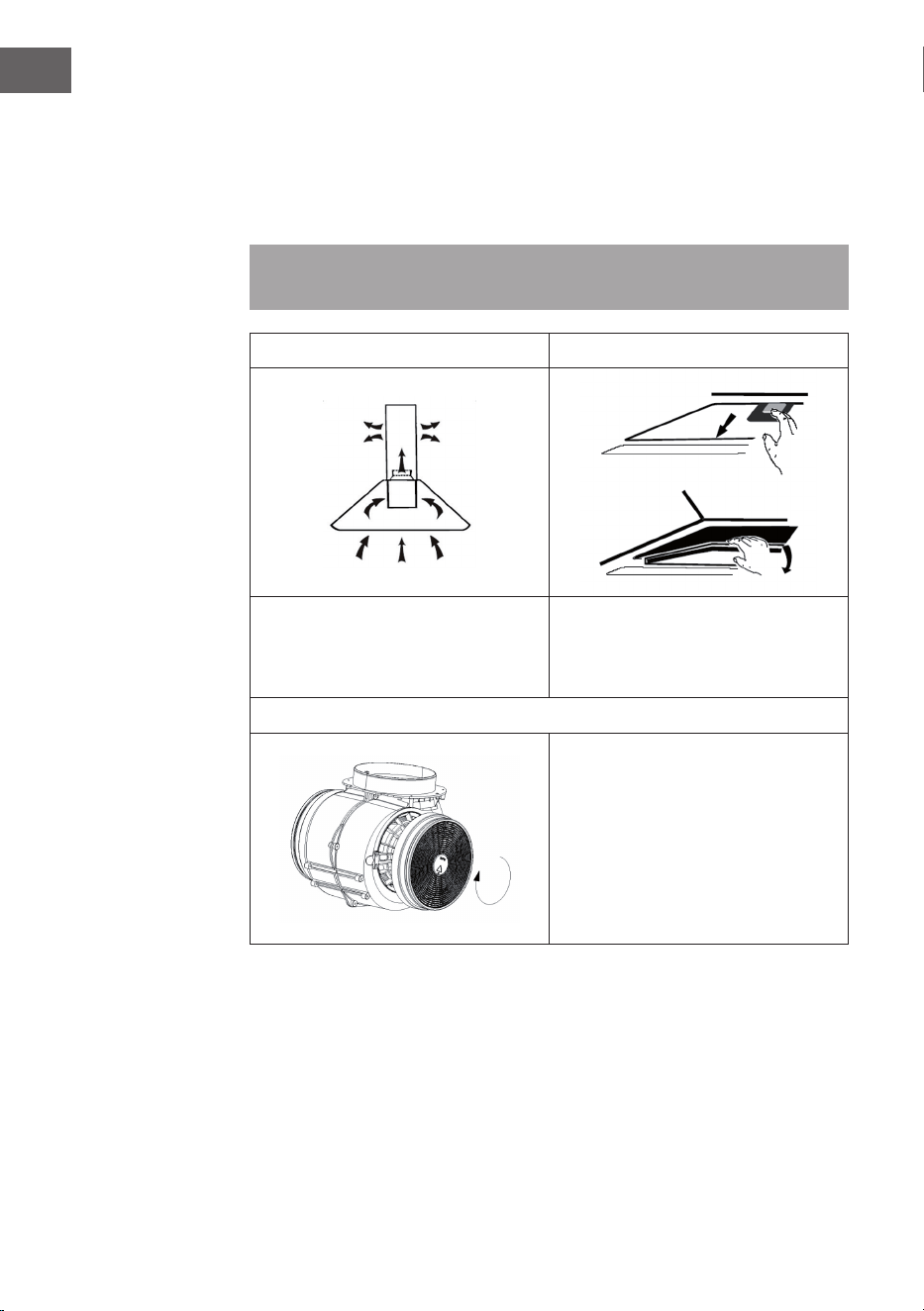

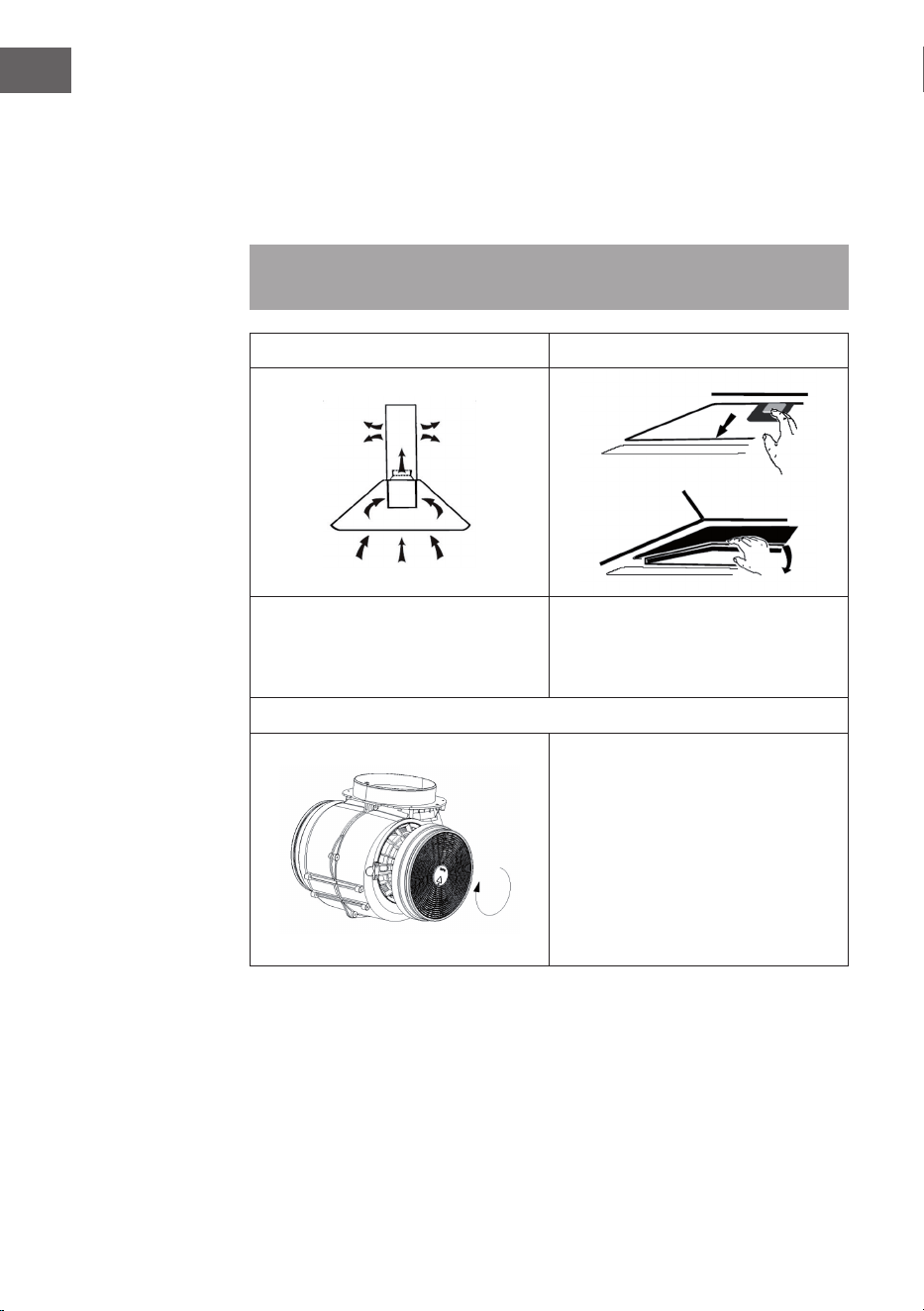

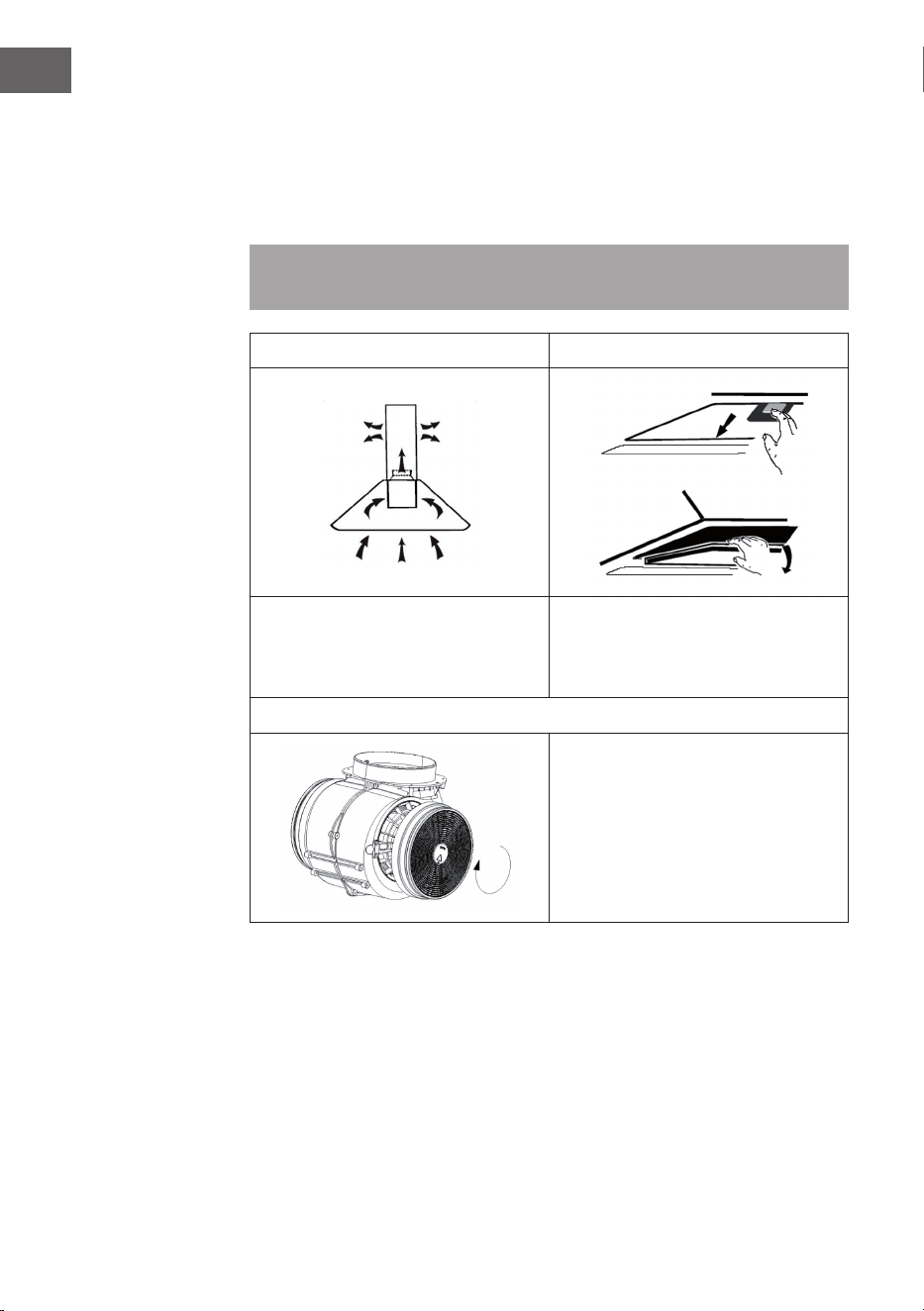

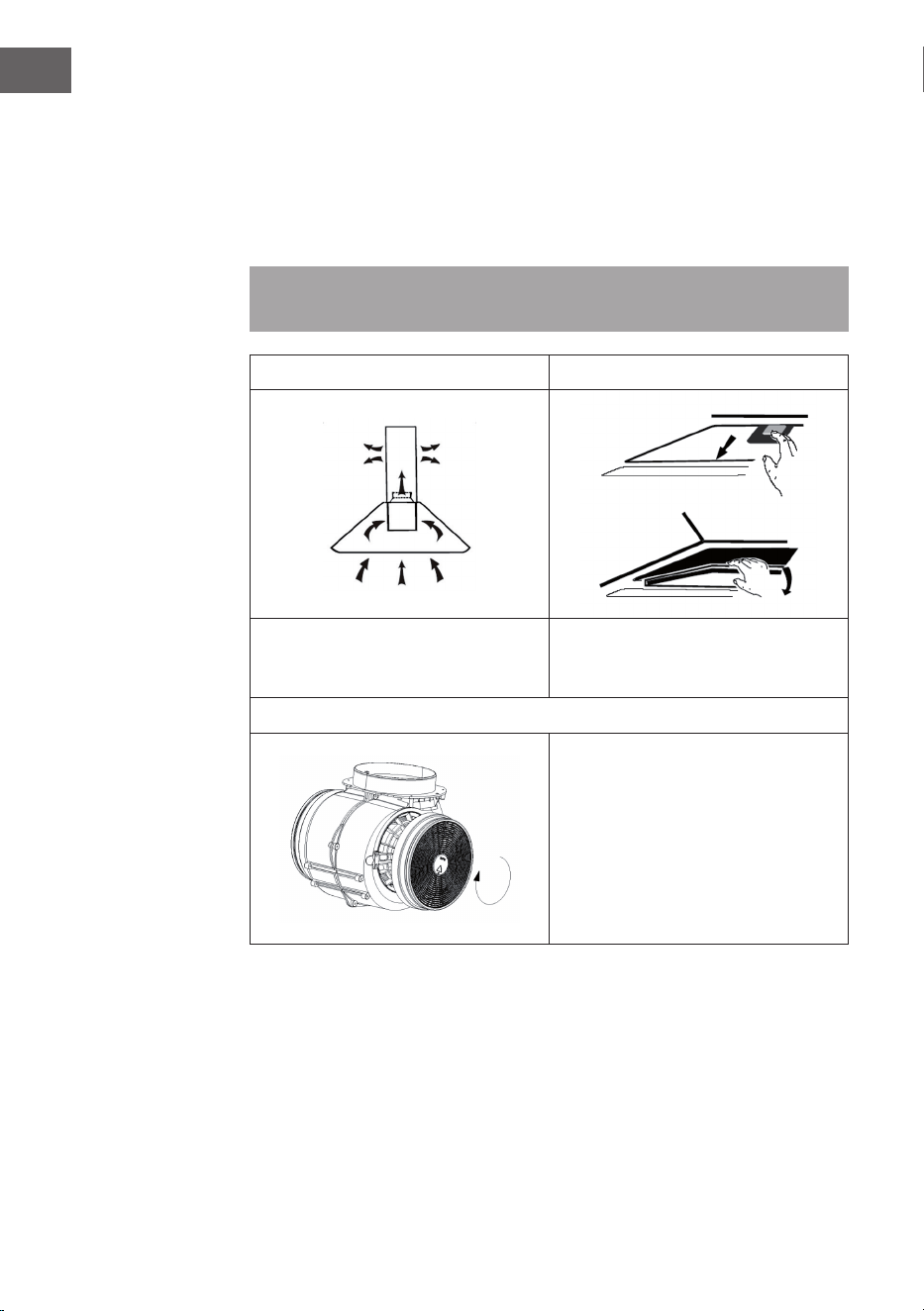

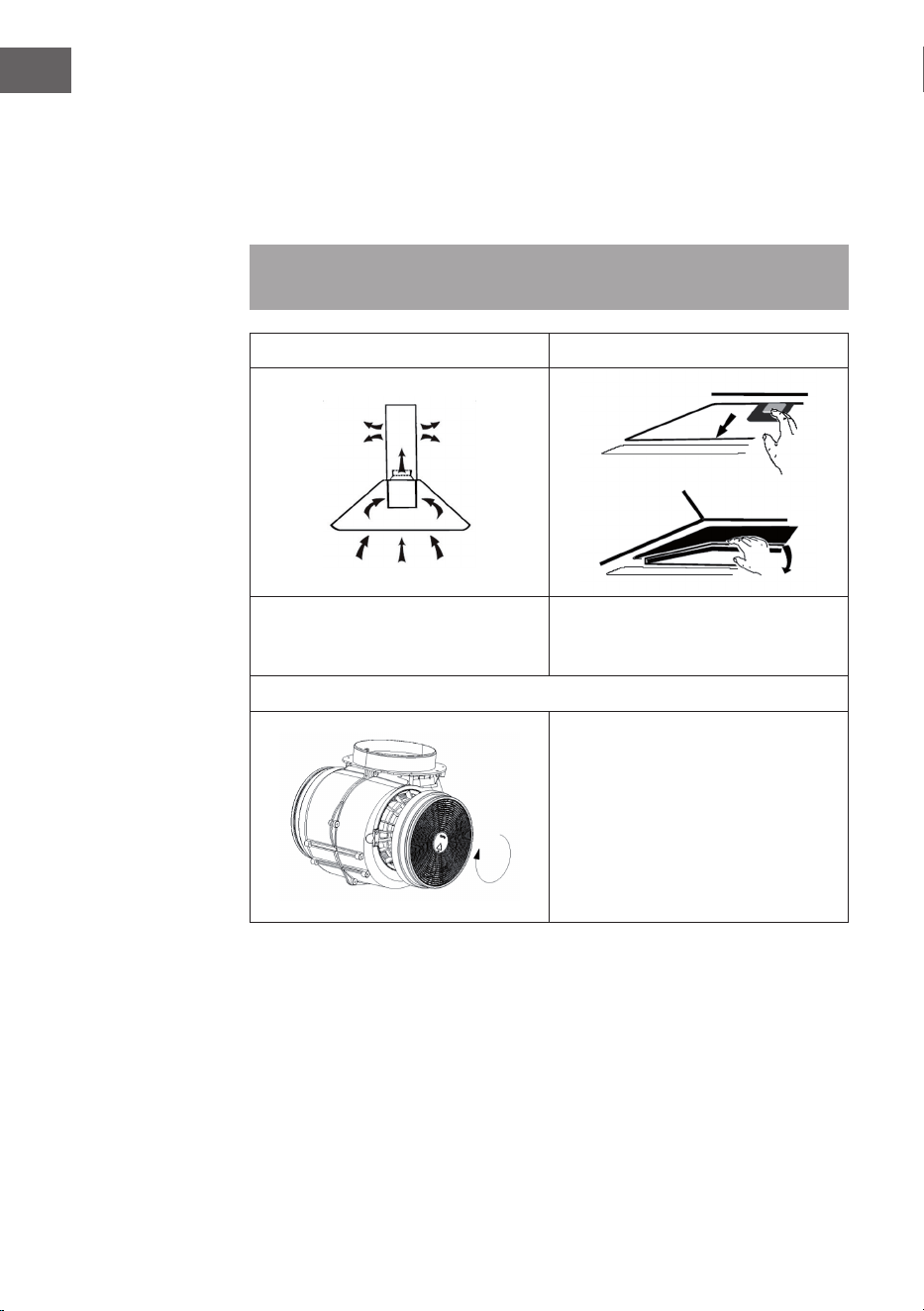

Aktivkohlelter einbauen
Hinweis: Ein Aktivkohlelter gehört nicht zum Lieferumfang. Sie können ihn aber zur
Abzugshaube dazukaufen.
1 2
Mit einem Aktivkohlelter lassen sich
bei innenentlüfteten Abzugshauben
unangenehme Essensgerüche aus der
Luft ltern.
Um den Filter installieren zu können,
müssen sie zuerst den Fettlter entfernen.
Drücken Sie auf den Verschluss und
ziehen Sie ihn herunter.
3
Stecken Sie den Aktivkohlelter auf
den Lüfter und drehen Sie ihn im
Uhrzeigersinn fest. Wiederholen
die Prozedur auf der anderen Seite.
Versichern Sie sich, dass der Filter fest
sitzt, andernfalls könnte er sich lösen
und eine Gefahr darstellen. Hinweis: Bei
installiertem Aktivkohlelter nimmt die
Absaugleistung etwas ab.
11
DE

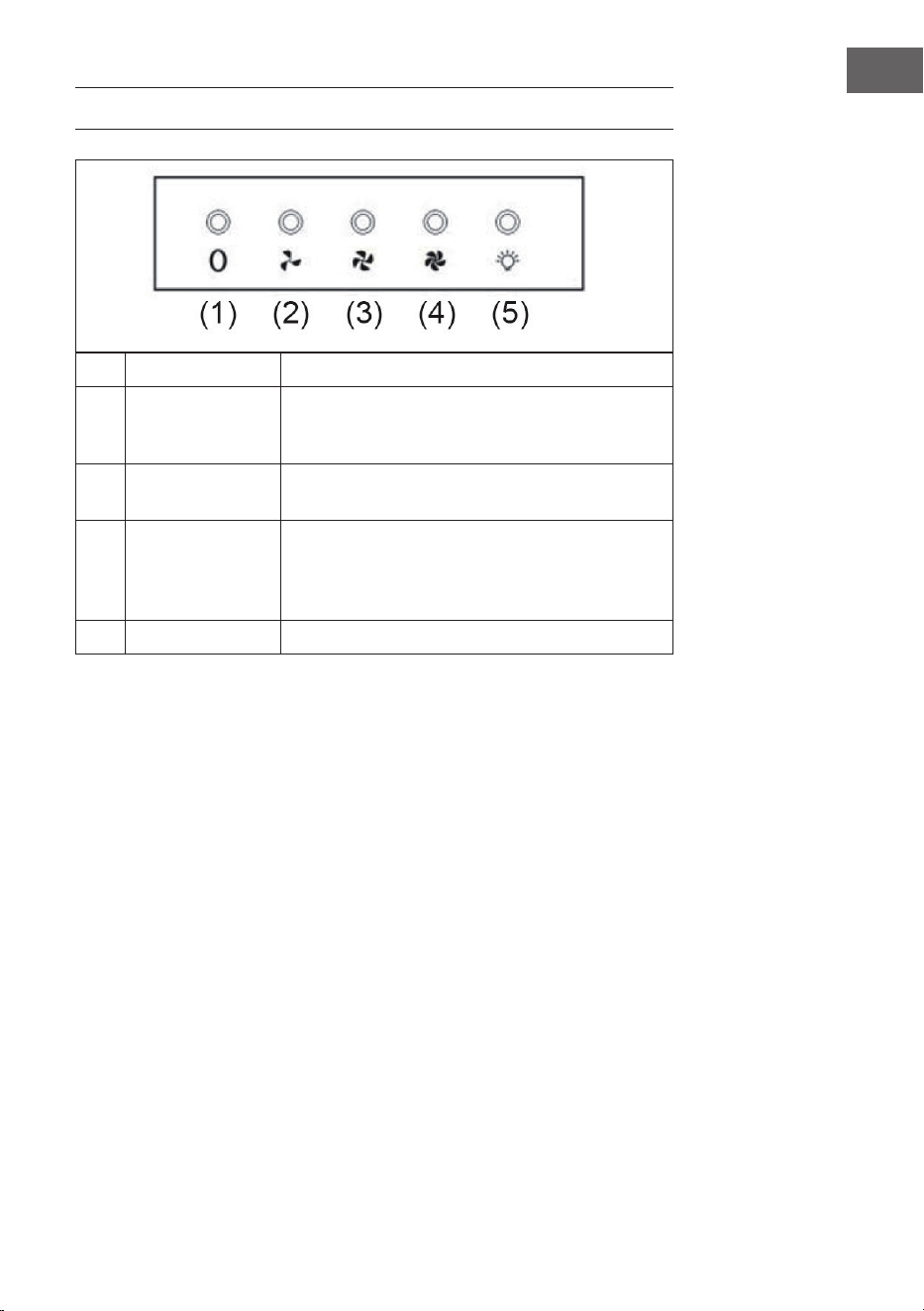

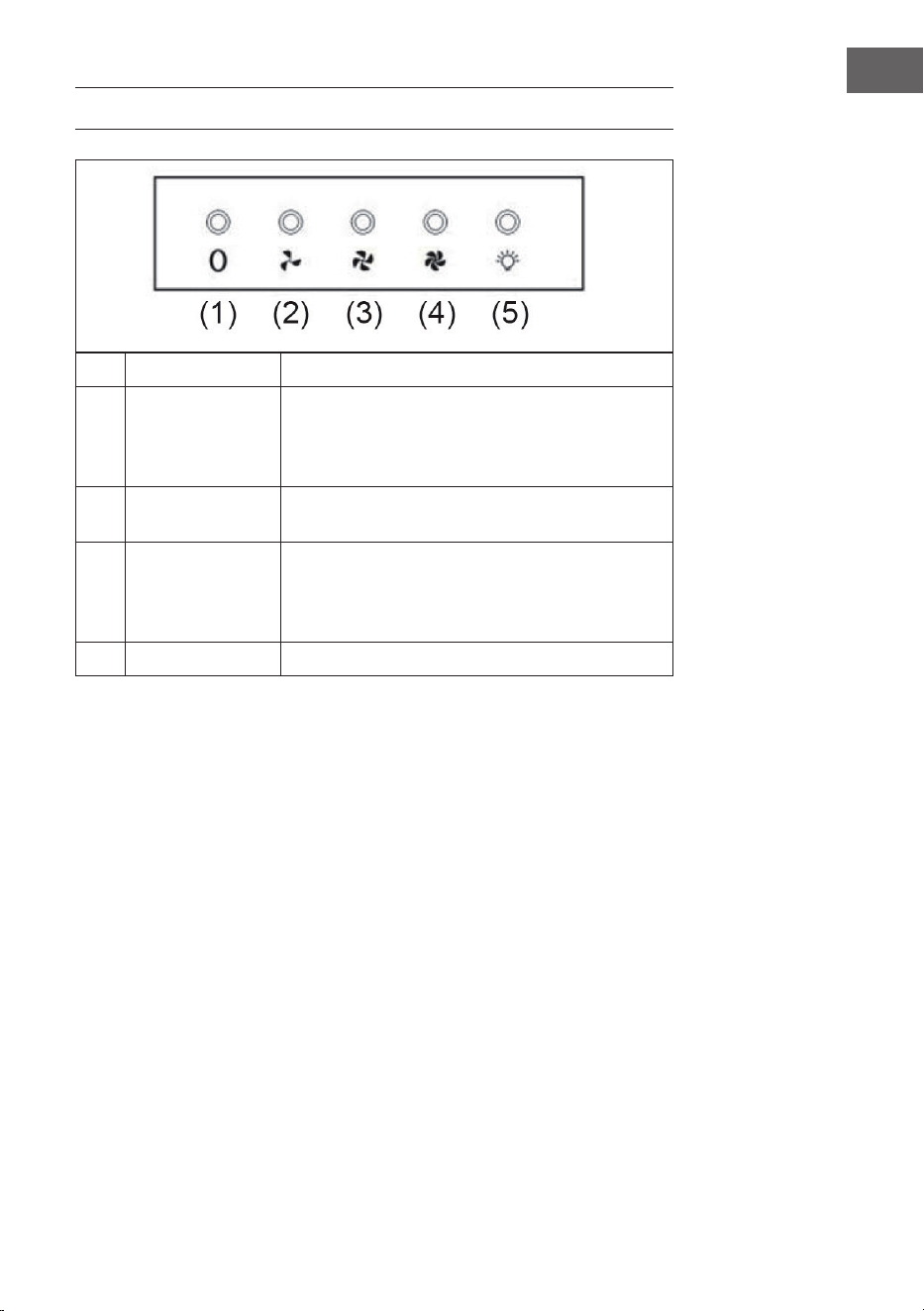

TASTENFUNKTIONEN
1 AUS Schalten Sie mit diesem Knopf die Lüftung aus.
2
Ventilator niedrige
Stufe
Verwenden Sie die niedrige Stufe zum Durchlüften
der Küche. Sie eignet sich zum Köcheln und Kochen
ohne viel Dampf. Erneut drücken, um das Gebläse
auszuschalten.
3
Ventilator mittlere
Stufe
Die mittlere Stufe ist ideal für das normale Kochen.
Erneut drücken, um das Gebläse auszuschalten.
4
Ventilator hohe
Stufe
Wählen Sie die hohe Stufe, wenn schwerer Rauch oder
Dampf erzeugt wird, um den höchsten Wirkungsgrad
an Abluft zu erreichen. Erneut drücken, um das
Gebläse auszuschalten.
5 Licht Ein- und Ausschalten der Lampe.
12
DE
REINIGUNG UND WARTUNG
Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und ziehen Sie
den Stecker aus der Steckdose. Die Außenächen sind anfällig für Kratzer und Flecken.
Benutzen Sie daher zur Reinigung keine Scheuermittel und wischen Sie Rückstände von
alkalischen oder saure Substanzen (Zitronensaft, Essig) nach der Reinigung umgehend
weg.
Edelstahloberächen
Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu
gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang der
Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren entstehen.
Bedienfeldoberäche
Das Bedienfeld kann mit einem feuchten Lappen und einem milden Geschirrspülmittel
gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass das Tuch sauber und
gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige
Feuchtigkeit nach der Reinigung zu entfernen.
Monatliche Reinigung der Fettlter
Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt
Fett, Rauch und Staub und beeinusst somit die Efzienz der Dunstabzugshaube. Wenn
der Filter nicht gereinigt wird, sammeln sich dort Fettreste. Reinigen Sie den Filter mit
Wasser und etwas Spülmittel und lassen Sie ihn hinterher an der Luft trocknen.
13
DE
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters
ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht fest. Befestigen Sie den Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht richtig
abgesaugt.
Der Abstand zwischen
Herd und Abzugshaube ist
zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch offene Fenster und
Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.
14
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer
10032975
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
53,8 kWh/Jahr
Energieefzienzklasse B
uiddynamische Efzienz FDE
hood
24,9
Klasse für die uiddynamische
Efzienz
B
Beleuchtungsefzienz LE
hood
25,1 Lux/W
Beleuchtungsefzienzklasse B
Fettabscheidegrad GFE
hood
71, 7 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
306,8 / 593,9 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
61 / 70 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand P
o
0 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
15
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer
10032975
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
53,8 kWh/Jahr
Zeitverlängerungsfaktor f 1,1
Fluiddynamische Efzienz FDE
hood
24,9
Energieefzienzindex EEI
hood
61,7
Gemessener Luftvolumenstrom im
Bestpunkt
Q
BEP
336,7 m³/h
Gemessener Luftdruck im Bestpunkt P
BEP
337 Pa
Maximaler Luftstrom Q
max
614,8 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
126,7 W
Nennleistung des
Beleuchtungssystems
W
L
4 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
143,2 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
P
o
- W
Gemessene Leistungsaufnahme im
Aus-Zustand
P
s
0 W
Schallleistungspegel L
WA
70 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
16
DE
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer
10032976
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
53,8 kWh/Jahr
Energieefzienzklasse B
uiddynamische Efzienz FDE
hood
24,9
Klasse für die uiddynamische
Efzienz
B
Beleuchtungsefzienz LE
hood
10,9 Lux/W
Beleuchtungsefzienzklasse E
Fettabscheidegrad GFE
hood
71, 7 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen den
Betrieb auf der Intensivstufe oder
Schnelllaufstufe
306,8 / 593,9 m³/h
Luftstrom im Betrieb auf der
Intensivstufe oder Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
61 / 70 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-Zustand P
o
0 W
Leistungsaufnahme im
Bereitschaftszustand
P
s
- W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
17
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Artikelnummer
10032976
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC
hood
53,8 kWh/Jahr
Zeitverlängerungsfaktor f 1,1
Fluiddynamische Efzienz FDE
hood
24,9
Energieefzienzindex EEI
hood
61,7
Gemessener Luftvolumenstrom im
Bestpunkt
Q
BEP
336,7 m³/h
Gemessener Luftdruck im Bestpunkt P
BEP
337 Pa
Maximaler Luftstrom Q
max
614,8 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
W
BEP
126,7 W
Nennleistung des
Beleuchtungssystems
W
L
4 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
E
middle
44 Lux
Gemessene Leistungsaufnahme im
Bereitschaftszustand
P
o
- W
Gemessene Leistungsaufnahme im
Aus-Zustand
P
s
0 W
Schallleistungspegel L
WA
70 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland
18
DE
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die
Dunstabzugshaube efzient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge
an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die
Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine
höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt
hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus,
um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser
zu reduzieren.
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.
Informationen zum Recycling und zur Entsorgung dieses
Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder
Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
19
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die
Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und
menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln
zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und Elektro-
nikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom
Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte
durch folgendes Symbol der durchgestrichene Mülltonne (WEEE
Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden
können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu
trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und
Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.
Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen
und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol
tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem
Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von mindestens 400
Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufäche von
mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro-
und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein
Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen
Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer
Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer
als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu
unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro-
oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart
beschränkt.
20
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die
unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der
Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“,
„Bildschirmgeräte“ (Oberäche von mehr als 100 cm²) oder „Großgeräte“
(letztere mit mindestens einer äußeren Abmessung über 50Zentimeter)
beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine
Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu
gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden
Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 an bieten wir auch die
Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines
Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite
auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft
werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe
nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden.
Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis
Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich
zurückgeben:
Chal-Tec Fulllment GmbH
Norddeutschlandstr. 3
47475 Kamp-Lintfort
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der
Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der
Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die
Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche
Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für
Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen
efzient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte
können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich
Ihr Altgerät in gutem Zustand bendet, könnten Sie es spenden, verschenken oder
verkaufen.
21
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage caused
by disregard of the instructions and improper use. Scan the QR
code to get access to the latest user manual and more product
information.
CONTENT
Safety Instructions22
Dimensions24
Product Overview25
Installation26
Button Functions29
Cleaning and Maintenance30
Troubleshooting31
Product Data Sheet32
Notes on Environmental Protection36
Disposal Considerations36
Manufacturer & Importer (UK)36
TECHNICAL DATA
Item number 10032975, 10032976
Power supply 220-240 V ~ 50/60 Hz
22
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction manual
carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or competent
person. Before you use the cooker hood, make sure that the voltage (V) and the
frequency (Hz) indicated on the cooker hood are exactly the same as the voltage
and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the damage
caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to keep it
in good working order.
• Before cleaning, switch the power off at the main supply.
• Clean the cooker hood according to the instruction manual and keep the cooker
hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a specialist
company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device by a
responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its service
agent or similarly qualied persons in order to avoid a hazard.
• If the range hood is used at the same time as appliances burning gas or other fuels,
the room must be adequately ventilated.
• Do not ambé under the range hood. Accessible parts may become hot when used
with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes from
appliances burning gas or other fuels (not applicable to appliances that only
discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.
23
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never operate
the device in extraction mode simultaneously with an open flue
appliance when there is not adequate airflow guaranteed.
Open ue combustion equipment (for example, gas, oil, wood or coal- red heaters,
tankless water heaters, water heaters) pulls combustion air from the room and runs
it through an exhaust pipe or chimney to the outside. In the extraction mode, indoor
air is removed from the kitchen and the adjacent rooms - without suf cient air intake
this creates a vacuum. Toxic gases from the chimney or extraction ue can thereby be
sucked back into the living spaces.
• Always ensure that a suf cient supply of fresh air is guaranteed and that the air can
circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can ow through openings that are not closable, for
example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep who
can assess the entire ventilation of your house and propose appropriate measures for
adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.
24
EN
DIMENSIONS
25
EN
PRODUCT OVERVIEW
(A) Hood
(B) Frame
(C) Grease lter
26
EN
INSTALLATION
Note: When the range hood and appliance supplied with energy other than
electricity are simultaneously in operation, the negative pressure in the room must be
not exceed 4 Pa (4 x 10
-5
Bar).
Installation Steps
Note: Do not connect the power cable until the installation is complete! Get a second
person to help you with the installation.
1. Remove the metal grease lter (C).
2. Saw an opening in the wall cabinet under which the hood is to be tted. Use the
following dimensions as a guide:
27
EN
3. Drill a hole in the cabinet, which will later guide the power cord.
4. Remove the screws on the frame (B) and unscrew the two lamps. Ensure that the two
clips on both sides of the hood are suitable for the thickness of the area where the
hood is installed. If this is not the case, adjust the clips using the screws.
5. Lift the hood to the opening in the wall cabinet, then pass the power cord through
the opening drilled in step 3.
6. Slide the hood completely into the opening in the wall cabinet. If you want to connect
the extraction hood to a pipe leading outwards, attach the connecting pipe at the top
of the round air outlet of the extraction hood. While one person is holding the hood,
the other person tightens the screws through the holes in the hood frame (A).
7. Then screw the fan frame (B) back on and tighten the two lamps.
8. Finally, reinstall the grease lter.
28
EN
Installation (Vent inside)
If you do not have an outlet to the outside, exhaust pipe is not required and the
installation is similar to the one show in section “Installation (Vent outside)”.
Installing the Carbon Filter
Note: An activated carbon lter is not included. But you can buy it as an extractor
hood.
1 2
Activated carbon lter can be used to
trap odours.
In order to install the activated carbon
lter, the grease lter should be
detached rst. Press the lock and pull it
downward.
3
Plug the activated carbon lter into the
unit and turn it in clockwise direction.
Repeat the same on the other side.
Make sure the lter is securely locked.
Otherwise, it would loosen and cause
dangerous. When activated carbon
lter attached, the suction power will
be lower.
29
EN
BUTTON FUNCTIONS
1 OFF Turn off the ventilation with this button.
2 Fan low level
Use the low level to ventilate the kitchen. It is suitable
for simmering and cooking without much steam. Press
again to turn off the fan.
3 Fan medium speed
The medium level is ideal for normal cooking. Press
again to turn off the blower.
4 Fan high level
Select the high level when heavy smoke or steam is
produced to achieve the highest exhaust efciency.
Press again to turn the blower off.
5 Light Switching the lamp on and off.
30
EN
CLEANING AND MAINTENANCE
Turn off the cooker hood before cleaning and maintenance and unplug the appliance
from the wall outlet. The exterior surfaces are susceptible to scratches and stains.
Therefore, do not use abrasive cleaners and wipe away any alkaline or acidic residue
(lemon juice, vinegar) immediately after cleaning.
Stainless Steel Surfaces
The stainless steel must be cleaned regularly to ensure a long service life. Use stainless
steel cleaner. Always wipe along the grain of the stainless steel to prevent scratching.
Control Panel
The control panel can be cleaned with a damp cloth and a mild dishwashing detergent.
Before cleaning, make sure the cloth is clean and well wrung. Use a dry, soft cloth to
remove excess moisture after cleaning.
Monthly Cleaning for Grease Filter
Clean the lter every month can prevent any risk of re. The lter collects grease,
smoke and dust, so the lter is directly affecting the efciency of the cooker hood. If not
cleaned, the grease residue (potential ammable) will saturate on the lter. Clean it with
household cleaning detergent.
31
EN
TROUBLESHOOTING
Fault Possible Cause Solution
Light on, but motor does
not work.
The leaf blocked. Get rid of the blocking.
The capacitor damaged. Replace capacitor.
The motor jammed
bearing damaged.
Replace motor.
The internal with of motor
off or a bad smell from the
motor.
Replace motor.
Light does not work, motor
does not work.
Light damaged. Replace lights.
Power cord looses. Connect the wires as per
the electric diagram.
Shake of the body. The leaf damaged and
causes shaking.
Replace the leaf.
The motor is not tightly
hanged.
Lock the motor tightly.
The body is not tightly
hanged.
Fixed the body tightly.
Insufcient suction. The distance between the
body and the gas top too
long.
Readjust the distance.
Too much ventilation from
open doors or windows.
Choose a new place and
resemble the machine.
32
EN
PRODUCT DATA SHEET
Information according to Regulation (EU) No. 65/2014
Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20
11+A11:2014+A12:2015
Item number
10032975
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
53,8 kWh/Year
Energy Efciency class B
Fluid Dynamic Efciency FDE
hood
24,9
Fluid Dynamic Efciency class B
Lighting Efciency LE
hood
25,1 Lux/W
Lighting Efciency class B
Grease Filtering Efciency GFE
hood
71, 7 %
Grease Filtering Efciency class D
air ow at minimum and maximum
speed in normal use, intensive or
boost excluded
306,8 / 593,9 m³/h
air ow at intensive or boost setting - m³/h
airborne acoustical A-weighted
sound power emissions at minimum
and maximum speed available in
normal use
61 / 70 dB
airborne acoustical A-weighted
sound power emissions at intensive
or boost setting
- dB
power consumption in off mode P
o
0 W
power consumption in standby
mode
P
s
- W
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
33
EN
Information according to Regulation (EU) No. 66/2014
Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20
11+A11:2014+A12:2015
Item number
10032975
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
53,8 kWh/Year
Time increase factor f 1,1
Fluid Dynamic Efciency FDE
hood
24,9
Energy Efciency Index EEI
hood
61,7
Measured air ow rate at best
efciency point
Q
BEP
336,7 m³/h
Measured air pressure at best
efciency point
P
BEP
337 Pa
Maximum air ow Q
max
614,8 m³/h
Measured electric power input at
best efciency point
W
BEP
126,7 W
Nominal power of the lighting
system
W
L
4 W
Average illumination of the lighting
system on the cooking surface
E
middle
143,2 Lux
Measured power consumption in
standby mode
P
o
- W
Measured power consumption
off mode
P
s
0 W
Sound power level L
WA
70 dB
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
34
EN
Information according to Regulation (EU) No. 65/2014
Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20
11+A11:2014+A12:2015
Item number
10032976
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
53,8 kWh/Year
Energy Efciency class B
Fluid Dynamic Efciency FDE
hood
24,9
Fluid Dynamic Efciency class B
Lighting Efciency LE
hood
10,9 Lux/W
Lighting Efciency class E
Grease Filtering Efciency GFE
hood
71, 7 %
Grease Filtering Efciency class D
air ow at minimum and maximum
speed in normal use, intensive or
boost excluded
306,8 / 593,9 m³/h
air ow at intensive or boost setting - m³/h
airborne acoustical A-weighted
sound power emissions at minimum
and maximum speed available in
normal use
61 / 70 dB
airborne acoustical A-weighted
sound power emissions at intensive
or boost setting
- dB
power consumption in off mode P
o
0 W
power consumption in standby
mode
P
s
- W
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
35
EN
Information according to Regulation (EU) No. 66/2014
Measurement and calculation methods according to EN 61591:1997+A1:2006+A2:20
11+A11:2014+A12:2015
Item number
10032976
Description Symbol Value Unit
Annual Energy Consumption AEC
hood
53,8 kWh/Year
Time increase factor f 1,1
Fluid Dynamic Efciency FDE
hood
24,9
Energy Efciency Index EEI
hood
61,7
Measured air ow rate at best
efciency point
Q
BEP
336,7 m³/h
Measured air pressure at best
efciency point
P
BEP
337 Pa
Maximum air ow Q
max
614,8 m³/h
Measured electric power input at
best efciency point
W
BEP
126,7 W
Nominal power of the lighting
system
W
L
4 W
Average illumination of the lighting
system on the cooking surface
E
middle
44 Lux
Measured power consumption in
standby mode
P
o
- W
Measured power consumption
off mode
P
s
0 W
Sound power level L
WA
70 dB
Contact details Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Germany
36
EN
NOTES ON ENVIRONMENTAL PROTECTION
• During cooking, make sure that there is sufcient air supply so that the cooker hood
can operate efciently and with low operating noise.
• Adjust the fan speed to the amount of steam produced during cooking. Use the
intensive mode only when necessary. The lower the fan speed, the less energy is
consumed.
• If large amounts of steam are produced during cooking, select a higher fan speed
in good time. If the cooking steam has already dispersed in the kitchen, the cooker
hood must be operated longer.
• Switch off the cooker hood when you no longer need it.
• Switch off the lighting when you no longer need it.
• Clean the lter at regular intervals and replace it if necessary to increase the
effectiveness of the ventilation system and prevent re hazards.
• Always put the lid on when cooking to reduce cooking steam and condensation.
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product must
not be disposed of with household waste. Instead, it must be
taken to a collection point for the recycling of electrical and
electronic equipment. By disposing of it in accordance with
the rules, you are protecting the environment and the health of
your fellow human beings from negative consequences. For
information about the recycling and disposal of this product,
please contact your local authority or your household waste
disposal service.
MANUFACTURER & IMPORTER (UK)
Manufacturer:
Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.
Importer for Great Britain:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
37
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente las
instrucciones de uso con el n de evitar posibles daños. La
empresa no se responsabiliza de los daños ocasionados por
un uso indebido del producto o por haber desatendido las
indicaciones de seguridad. Escanee el código QR para obtener
acceso al manual de usuario más reciente y otra información
sobre el producto:
ÍNDICE DE CONTENIDOS
Indicaciones de seguridad38
Dimensiones40
Visión general del aparato41
Instalación42
Funciones de los botones45
Limpieza y mantenimiento46
Solución de problemas47
Ficha técnica del producto48
Notas para cuidar del medio ambiente52
retirada del aparato52
Fabricante e importador (Reino Unido)52
DATOS TÉCNICOS
Número de artículo
10032975, 10032976
Suministro eléctrico
220-240 V ~ 50/60 Hz
38
ES
INDICACIONES DE SEGURIDAD
• Lea atentamente todas las indicaciones y conserve este manual para consultas
posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u otro
profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión
(V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la
tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o
instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para
entornos similares.
• Limpie el aparato y el ltro con regularidad para que el aparato funcione siempre
de manera eciente. Desconecte el enchufe antes de limpiar el aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el
fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con
discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y
conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y
comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por
el fabricante, un servicio técnico autorizado o una persona igualmente cualicada.
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras
sustancias combustibles, deberá garantizar una buena ventilación de la sala.
• No amee nada bajo la campana extractora.
• Advertencia: La supercie del aparato puede alcanzar temperaturas muy elevadas
durante el funcionamiento.
Indicaciones importantes de instalación
• El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos
de gases u otras sustancias inamables (no se aplica para aparatos que solo
desvíen el aire a la sala).
• Siga todas las disposiciones locales para montar las instalaciones de ventilación.
39
ES
Notas importantes acerca del modo de extracción
ADVERTENCIA
Peligro de muerte, riesgo de intoxicación provocado por gases en
combustión aspirados. Nunca ponga en funcionamiento la función
de extracción simultáneamente con un dispositivo que genere calor
en una estancia estanca si no se ha garantizado una ventilación
su ciente.
Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan
con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire
de combustión de la estancia correspondiente y canalizan el aire de salida por medio
de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente
una campana extractora, el aire de la cocina y de las estancias colindantes se extrae
y sin su ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los
gases nocivos de la chimenea o del ori cio de salida retornan a la estancia.
• Siempre debe proveer de su ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se
cumpla el valor límite.
Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la
estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá
conseguirse cuando el aire necesario para la combustión pueda circular por ori cios
sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación
o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor
de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su
hogar y tomar las medidas necesarias.
Si pone en funcionamiento la campana extractora en modo circulación de aire, puede
utilizarla sin ninguna limitación.
Nota importante sobre el desmontaje del aparato
• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.
40
ES
DIMENSIONES
41
ES
VISIÓN GENERAL DEL APARATO
(A) Campana
(B) Marco
(C) Filtro antigrasa
42
ES
INSTALACIÓN
Nota: Siga las indicaciones de seguridad para utilizar el aparato si conduce el
aire hacia el exterior. Si la campana extractora se pone en funcionamiento con otro
aparato simultáneamente cuya energía provenga de otra fuente de energía diferente
a la electricidad, la presión en la estancia no debe superar los 4 Pa (4 x 10-5 Bar).
Pasos de la instalación
Nota: Conecte primero el suministro eléctrico cuando la instalación haya concluido.
Pida ayuda a otra persona para la instalación.
1. Retire el ltro antigrasa (C) de metal.
2. Sierre una abertura en el armario empotrado en la que se debe montar la
campana. Oriéntese con las siguientes medidas:
43
ES
3. Perfore un oricio en el armario por el que posteriormente se guiará el cable de
alimentación.
4. Retire los tornillos del marco (B) y extraiga ambas bombillas. Asegúrese de que
ambos dispositivos de sujeción (clips) de ambos lados de la campana adecuados
para el grosor de la supercie donde se monte la campana. Si no es el caso,
coloque los clips con ayuda de los tornillos.
5. Levante la campana hasta el oricio del armario empotrado y a continuación pase
el cable de alimentación por la abertura que se ha realizado en el paso 3.
6. Pase la campana completamente por el oricio del armario empotrado. Si desea
conectar la campana a un conducto que dé al exterior, je el tubo de conexión
superior en la salida de aire redonda de la campana. Mientras que una persona
sostiene la campana, la otra aprieta los tornillos por los oricios del marco de la
campana (A).
7. Atornille a continuación los marcos (B) del ventilador y apriete ambas bombillas.
8. Para nalizar, monte el ltro antigrasa de nuevo.
44
ES
Instalación con ventilación interior
Si no tiene un conducto de humos externo, no necesitará un tubo de escape. La
instalación corresponde a la instalación con ventilación externa.
Instalación del ltro de carbón activado
Atención: No está incluido un ltro de carbón activado. Pero usted lo puede
comprar con la campana extractora.
1 2
Con un ltro de carbón activado
instalado en las campanas con
ventilación interna, es posible ltrar los
olores desagradables de los alimentos.
Para poder instalar el ltro, primero
debe quitar el ltro de grasa. Presione
el cierre y tírelo hacia abajo.
3
Coloque el ltro de carbón activado
en el ventilador y gírelo en el sentido
de las agujas del reloj. Repita el
procedimiento en el otro lado.
Asegúrese de que el ltro esté bien
sujeto, ya que de lo contrario podría
aojarse y ser peligroso. Nota: Con
el ltro de carbón activado instalado,
la capacidad de extracción disminuye
ligeramente.
45
ES
FUNCIONES DE LOS BOTONES
1 OFF Con este botón puede activar el ventilador.
2
Potencia de
ventilación baja
Utilice el nivel bajo de ventilación para ventilar la
cocina. Es apropiado para hervir sin crear demasiado
vapor. Pulse de nuevo para apagar el ventilador.
3
Potencia de ven-
tilación media
El nivel medio es ideal para una cocción normal. Pulse
de nuevo para apagar el ventilador.
4
Potencia de
ventilación alta
Seleccione este nivel de potencia cuando se genere
mucho humo o vapor para conseguir el mayor grado
de extracción posible. Pulse de nuevo para apagar el
ventilador.
5 Luz Apagar y encender la luz.
46
ES
LIMPIEZA Y MANTENIMIENTO
Antes de limpiar y mantener la campana extractora, apáguela y desenchufe el
aparato de la toma de corriente. Las supercies exteriores son susceptibles a arañazos
y manchas. Por lo tanto, no utilice limpiadores abrasivos y limpie cualquier residuo
alcalino o ácido (jugo de limón, vinagre) inmediatamente después de la limpieza.
Supercies de acero inoxidable
El acero inoxidable debe ser limpiado regularmente para asegurar una larga vida útil.
Utilice un limpiador de acero inoxidable. Limpie siempre a lo largo de la bra del acero
inoxidable para evitar que se raye.
Panel de control
El panel de control se puede limpiar con un paño húmedo y un detergente lavavajillas
suave. Antes de limpiar, asegúrese de que el paño esté limpio y bien escurrido. Utilice
un paño seco y suave para limpiar cualquier exceso de humedad después de la
limpieza.
Limpieza mensual de los ltros de grasa
Limpie el ltro cada mes para evitar el riesgo de incendio. El ltro recoge la grasa,
el humo y el polvo, lo que afecta a la eciencia de la campana extractora. Si el ltro
no se limpia, se acumularán residuos de grasa. Limpie el ltro con agua y un poco de
detergente y déjelo secar al aire después.
47
ES
SOLUCIÓN DE PROBLEMAS
Problema Posible causa Solución
La luz está encendida
pero el motor no funciona.
La ventilación está
bloqueada.
Retire aquello que
obstruye la ventilación.
El condensador está
averiado.
Sustituya el condensador.
El motor está averiado. Sustituya el motor.
El motor genera un olor
extraño.
Sustituya el motor.
La luz está apagada y el
motor no funciona.
La luz está fundida. Sustituya la luz.
El enchufe está suelto. Conecte el enchufe a la
toma de corriente.
La carcasa vibra. La hoja del rotor del
ventilador está dañada.
Sustituya la hoja.
El motor no está bien
colocado.
Fije el motor.
La carcasa está suelta. Fije la carcasa.
El aire no se extrae
completamente.
La distancia entre la
campana y la supercie
de cocción es demasiado
grande.
Reduzca la distancia.
Circulación de aire
demasiado fuerte a causa
de puertas y ventanas
abiertas.
Asegúrese de que no se
formen corrientes de aire.
48
ES
FICHA TÉCNICA DEL PRODUCTO
Información según el Reglamento (UE) nº 65/2014
Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo
10032975
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
53,8 kWh/Año
Clase de eciencia energética B
eciencia uidodinámica FDE
hood
24,9
Clase de eciencia uidodinámica B
Eciencia de la iluminación LE
hood
25,1 Lux/W
Clase de eciencia lumínica B
Ecacia de la separación de la
grasa
GFE
hood
71, 7 %
Clase de eciencia de separación
de grasas
D
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
306,8 / 593,9 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento normal
61 / 70 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase intensiva
o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0 W
Consumo de energía en modo de
espera
P
s
- W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
49
ES
Datos según el Reglamento (UE) nº 66/2014
Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo
10032975
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
53,8 kWh/Año
Factor de extensión temporal f 1,1
eciencia uidodinámica FDE
hood
24,9
Índice de eciencia energética EEI
hood
61,7
Caudal de aire medido en el punto
óptimo
Q
BEP
336,7 m³/h
Presión de aire medida en el mejor
punto
P
BEP
337 Pa
Flujo de aire máximo Q
max
614,8 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
126,7 W
Potencia nominal del sistema de
iluminación
W
L
4 W
Iluminación media del sistema de
iluminación en la supercie de
cocción
E
middle
143,2 Lux
Consumo de energía medido en
modo de espera
P
o
- W
Consumo de energía medido en
estado apagado
P
s
0 W
Nivel de potencia sonora L
WA
70 dB
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
50
ES
Información según el Reglamento (UE) nº 65/2014
Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo
10032976
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
53,8 kWh/Año
Clase de eciencia energética B
eciencia uidodinámica FDE
hood
24,9
Clase de eciencia uidodinámica B
Eciencia de la iluminación LE
hood
10,9 Lux/W
Clase de eciencia lumínica E
Ecacia de la separación de la
grasa
GFE
hood
71, 7 %
Clase de eciencia de separación
de grasas
D
Flujo de aire al mínimo y
a la máxima velocidad en
funcionamiento normal, excepto
para el funcionamiento en el nivel
de velocidad intensivo o rápido
306,8 / 593,9 m³/h
Flujo de aire durante el
funcionamiento en el nivel de
velocidad intensivo o rápido
- m³/h
Emisiones de ruido aéreo con
ponderación A a la velocidad
mínima y máxima disponible
durante el funcionamiento normal
61 / 70 dB
Emisiones de ruido aéreo
ponderadas A durante el
funcionamiento en la fase intensiva
o de alta velocidad
- dB
Consumo de energía en modo
apagado
P
o
0 W
Consumo de energía en modo de
espera
P
s
- W
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
51
ES
Datos según el Reglamento (UE) nº 66/2014
Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014
+A12:2015
Número de artículo
10032976
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC
hood
53,8 kWh/Año
Factor de extensión temporal f 1,1
eciencia uidodinámica FDE
hood
24,9
Índice de eciencia energética EEI
hood
61,7
Caudal de aire medido en el punto
óptimo
Q
BEP
336,7 m³/h
Presión de aire medida en el mejor
punto
P
BEP
337 Pa
Flujo de aire máximo Q
max
614,8 m³/h
Potencia eléctrica de entrada
medida en el mejor punto
W
BEP
126,7 W
Potencia nominal del sistema de
iluminación
W
L
4 W
Iluminación media del sistema de
iluminación en la supercie de
cocción
E
middle
44 Lux
Consumo de energía medido en
modo de espera
P
o
- W
Consumo de energía medido en
estado apagado
P
s
0 W
Nivel de potencia sonora L
WA
70 dB
Datos de contacto Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania
52
ES
NOTAS PARA CUIDAR DEL MEDIO AMBIENTE
• Durante la cocción, asegúrese de que haya un ujo de aire suciente para que la
campana extractora funcione ecazmente y con poco ruido de funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la
cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la
velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una
velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por
toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el ltro a intervalos regulares y sustitúyalo si es necesario, para aumentar la
ecacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la
condensación.
RETIRADA DEL APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de recogida
de reciclaje de aparatos eléctricos y electrónicos. Una
gestión adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente y la salud
de las personas. Puede consultar más información sobre el
reciclaje y la eliminación de este producto contactando con
su administración local o con su servicio de recogida de
residuos.
FABRICANTE E IMPORTADOR (REINO UNIDO)
Fabricante:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.
Importador para Gran Bretaña:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
53
FR
Cher client,
Toutes nos félicitations pour l’acquisition de ce nouvel
appareil. Veuillez lire attentivement les instructions suivantes de
branchement et d’utilisation an d’éviter d’éventuels dommages.
Le fabricant ne saurait être tenu pour responsable des dommages
dus au non-respect des consignes de sécurité et à la mauvaise
utilisation de l’appareil. Scannez le QR-Code pour accéder à
la dernière version du mode d‘emploi et à d‘autres informations
concernant le produit:
SOMMAIRE
Consignes de sécurité54
Dimensions56
Aperçu de l‘appareil57
Installation58
Fonctions des touches61
Nettoyage et maintenance62
Résolution des problèmes63
Fiche de données produit64
Informations sur la protection de l‘environnement68
Informations sur le recyclage68
Fabricant et importateur (UK)68
FICHE TECHNIQUE
Numéro d’article
10032975, 10032976
Alimentation électrique
220-240 V ~ 50/60 Hz
54
FR
CONSIGNES DE SÉCURITÉ
• Lisez attentivement toutes les consignes avant d’utiliser l’appareil et conservez ce
mode d’emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien
professionnel ou un spécialiste. Avant d‘utiliser la hotte aspirante, assurez-vous que
la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à
la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-
respect des consignes d‘utilisation et d‘installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L’appareil n’est pas destiné à une utilisation commerciale mais au cadre domestique
et dans des conditions similaires.
• Nettoyez l‘appareil et le ltre régulièrement pour que l‘appareil fonctionne toujours
de manière efcace.
• Avant le nettoyage, débranche toujours la che de la prise.
• Nettoyez l‘appareil exactement comme il est indiqué dans le mode d‘emploi.
• N‘utilisez aucune amme libre sous la hotte aspirante.
• Si l‘appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un
spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes
ayant des capacités physiques, sensorielles et mentales limitées et / ou
dénuées d‘expérience et de connaissances, à condition d‘avoir été instruits au
fonctionnement de l‘appareil par une personne responsable et d‘en comprendre les
risques associés.
• Si le câble secteur ou la che sont endommagés, faites-les remplacer par le
fabricant un service professionnel agréé ou une personne de qualication
équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d‘autres
combustibles, une ventilation sufsante de la pièce doit être assurée.
• Ne faites pas de ambée sous la hotte aspirante.
• Attention : la surface de l‘appareil peu devenir très chaude pendant le
fonctionnement.
Conseils importants pour l‘installation
• L‘air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de
combustion provenant d‘une cuisinière à gaz ou utilisant d‘autres combustibles
(valable même pour les appareils qui ne renvoient pas l‘air dans la pièce).
• Respectez les règlementations locales concernant l‘installation de dispositifs
d‘extraction d‘air.
55
FR
Remarques importantes concernant le mode d‘extraction
MISE EN GARDE
Danger de mort, risques d‘intoxication ! Par la ré-aspiration de gaz
de combustion. Ne jamais utiliser la fonction d’aspiration de l’appareil
en même temps qu’un foyer dépendant de l’air ambiant si l’air frais
est insuf sant.
Les foyers dépendants de l’air ambiant (par ex. les systèmes de chauffage au gaz, au
fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient
l’air de combustion de la pièce où l’appareil est installé et rejettent les gaz résiduaires
à l’extérieur en les faisant passer par un conduit d’évacuation des gaz (par ex. une
cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes
extraient l’air ambiant – une dépressurisation se produit si le volume d’air frais n’est pas
suf sant. Les gaz toxiques d’une cheminée ou d’un foyer seront ré-aspirés dans la pièce
d’habitation.
• Ainsi, il est toujours nécessaire de veiller à ce qu’il y ait une quantité suf sante d’air frais.
• Un caisson mural d’aspiration/d’évacuation ne peut pas garantir à lui seul le
respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce
où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n’est possible que si l’air
nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans
des portes, fenêtres associées à un caisson mural d’aspiration/d’évacuation ou par
d’autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur
responsable de la circulation de l’air pour l’ensemble du bâtiment, il sera à même de
proposer les mesures à prendre pour une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son
fonctionnement n’est soumis à aucune restriction.
Remarques importantes pour le démontage de l’appareil
• Pour le démontage, suivez les mêmes étapes que l’installation / montage dans
l’ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les
blessures.
56
FR
DIMENSIONS
57
FR
APERÇU DE L‘APPAREIL
(A) Hotte aspirante
(B) Cadre
(C) Filtre à graisse
58
FR
INSTALLATION
Remarque : respectez les consignes de sécurité concernant l‘utilisation de l‘appareil
si vous devez extraire l‘air vers l‘extérieur. Si la hotte aspirante est utilisée en même
temps qu‘un autre appareil qui tire son énergie d‘une autre source que le courant
électrique, la dépression dans la pièce ne soit pas être supérieure à 4 Pa (4 x 10-5
Bar)
Etapes de l‘installation
Remarque : ne branchez le câble secteur que lorsque l‘installation est complètement
terminée ! Faites-vous aider d‘une seconde personne pour l‘installation.
1. Retirez le ltre à graisse en métal (C).
2. Sciez une ouverture dans l‘élément suspendu sous lequel vous allez monter la hotte.
Faites-vous guider par les dimensions suivantes :
59
FR
3. Percez un trou dans l‘élément suspendu, à travers lequel vous ferez passer le câble
d‘alimentation.
4. Retirez les vis du cadre (B) et retirez les deux lampes. Assurez-vous que les deux
clips des deux côtés de la hotte conviennent à l’épaisseur de la surface où la hotte
va être installée. Si ce n‘est pas le cas, ajustez les clips avec les vis.
5. Soulevez la hotte près de l‘ouverture de l‘élément suspendu, puis insérez le câble
d’alimentation dans le trou percé à l’étape 3.
6. Poussez complètement la hotte dans l‘ouverture de l‘unité murale. Si vous souhaitez
connecter la hotte à un conduit vers l‘extérieur, xez le tuyau de raccordement au
sommet de la sortie d‘air ronde de la hotte. Pendant qu’une personne tient la hotte,
l’autre serre les vis fermement dans les trous du cadre de la hotte (A).
7. Revissez ensuite le cadre (B) du ventilateur et serrez les deux lampes.
8. Remontez enn le ltre à graisse.
60
FR
Installation en recirculation d‘air
Si vous n‘avez pas d‘évacuation externe, vous n‘avez pas besoin d‘un tuyau
d‘extraction. Le reste de l‘installation correspond à l‘installation avec extraction.
Installation de ltres à charbon actif
Installation du ltre à charbon actif
Remarque : le ltre à charbon actif ne fait pas partie de la livraison. Vous pouvez
toutefois l‘acheter en complément de votre hotte.
1 2
Le ltre à charbon actif permet à la
hotte de ltrer et d'éliminer les odeurs
désagréables de cuisine.
Pour installer le ltre, vous devez
d'abord démonter le ltre à graisse.
Appuyez sur la fermeture et abaissez-la.
3
Placez le ltre à charbon actif sur le
ventilateur et tournez-le dans le sens
des aiguilles d‘une montre. Répétez
la procédure de l‘autre côté. Assurez-
vous que le ltre est bien serré, sinon
il pourrait se détacher et présenter un
danger. Remarque : lorsque le ltre à
charbon actif est installé, la puissance
d‘aspiration diminue légèrement.
61
FR
FONCTIONS DES TOUCHES
1 Éteint Éteindre la ventilation en appuyant sur cette touche.
2
Ventilateurt vitesse
faible
Utiliser la vitesse faible pour aérer la cuisine. Elle
est adaptée pour la cuisson à feu doux ou sans trop
de vapeur. Appuyer de nouveau pour éteindre le
ventilateur.
3
Ventilateur vi- tesse
moyenne
La vitesse moyenne convient aux cuissons normales.
Appuyer de nouveau pour éteindre les ventilateurs.
4
Ventilateur vitesse
élevée
Utiliser la vitesse élevée lorsque la cuisson produit une
fumée épaisse ou de la vapeur, an d’atteindre un
degré d’aération optimal. Appuyer de nouveau pour
éteindre les ventilateurs.
5 Éclairage Allumer et éteindre la lampe.
62
FR
NETTOYAGE ET MAINTENANCE
Éteignez la hotte avant le nettoyage et l’entretien, puis débranchez la che de la
prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent,
n‘utilisez pas d‘abrasifs pour le nettoyage et essuyez immédiatement les restes de
substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.
Surfaces en inox
L‘inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez
un nettoyant pour inox. Essuyez toujours dans le sens du grain de l‘inox pour éviter les
rayures.
Surface du panneau de commande
Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide
vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré.
Utilisez un chiffon doux et sec pour éliminer l‘excès d‘humidité après le nettoyage.
Nettoyage mensuel des ltres à graisse
Nettoyez le ltre tous les mois pour éviter les risques d’incendie. Le ltre capte la
graisse, les fumées et la poussière et impacte ainsi l‘efcacité de la hotte aspirante. Si le
ltre n‘est pas nettoyé, la graisse s‘y accumule. Nettoyez le ltre à l‘eau avec un peu de
liquide vaisselle, puis laissez-le sécher à l‘air libre.
63
FR
RÉSOLUTION DES PROBLÈMES
Problème Cause possible Solution
La lumière est allumée
mais le moteur ne
fonctionne pas.
La bouche d’aération est
bloquée.
Éliminer la source du
blocage.
Le condensateur est cassé. Faire remplacer le
condensateur.
Le moteur est cassé. Faire remplacer le moteur.
Le moteur dégage une
mauvaise odeur.
Faire remplacer le moteur.
La lumière est éteinte et le
moteur ne fonctionne pas.
L’ampoule est cassée. Faire remplacer l’ampoule.
La che n’est pas bien
enfoncée.
Rebrancher correctement
la che dans la prise.
Le boîtier vibre. La pale de rotor
du ventilateur est
endommagée.
Remplacer la pale.
Le moteur n’est pas bien
xé.
Fixer le moteur.
Le boîtier pend de
manière lâche.
Fixer le boîtier.
L’air n’est pas
correctement aspiré.
L’écart entre la cuisinière
et la hotte aspirante est
trop élevée.
Réduire cet écart.
Trop forte circulation d’air
en raison de fenêtres et de
portes ouvertes.
Veiller à éviter tout courant
d’air.
64
FR
FICHE DE DONNÉES PRODUIT
Informations selon le règlement (UE) n ° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Numéro d‘article
10032975
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC
hood
53,8 kWh/Année
Classe d'efcacité énergétique B
Efcacité dynamique des uides FDE
hood
24,9
Classe d'efcacité dynamique des
uides
B
Efcacité lumineuse LE
hood
25,1 Lux/W
Classe d'efcacité lumineuse B
Efcacité de séparation des
graisses
GFE
hood
71, 7 %
Clase d'efcacité de capture des
graisses
D
Débit d'air à vitesse minimale
et maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
306,8 / 593,9 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
61 / 70 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0 W
Consommation électrique en veille P
s
- W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
65
FR
Informations selon le règlement (UE) n ° 66/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Numéro d‘article
10032975
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC
hood
53,8 kWh/Année
Facteur d'extension de temps f 1,1
Efcacité dynamique des uides FDE
hood
24,9
Indice d'efcacité énergétique EEI
hood
61,7
Débit d'air mesuré au meilleur point Q
BEP
336,7 m³/h
Pression d'air mesurée au meilleur
point
P
BEP
337 Pa
Débit d'air maximal Q
max
614,8 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
126,7 W
Puissance nominale du système
d'éclairage
W
L
4 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
143,2 Lux
Consommation électrique mesurée
en mode veille
P
o
- W
Consommation d'énergie mesurée
appareil éteint
P
s
0 W
Niveau sonore L
WA
70 dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
66
FR
Informations selon le règlement (UE) n ° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Numéro d‘article
10032976
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC
hood
53,8 kWh/Année
Classe d'efcacité énergétique B
Efcacité dynamique des uides FDE
hood
24,9
Classe d'efcacité dynamique des
uides
B
Efcacité lumineuse LE
hood
10,9 Lux/W
Classe d'efcacité lumineuse E
Efcacité de séparation des
graisses
GFE
hood
71, 7 %
Clase d'efcacité de capture des
graisses
D
Débit d'air à vitesse minimale
et maximale en fonctionnement
normal, à l'exception du
fonctionnement au niveau intensif
ou au niveau haute vitesse
306,8 / 593,9 m³/h
Flux d'air pendant le
fonctionnement au niveau intensif
ou au niveau haute vitesse
- m³/h
Niveau sonore de classe A aux
vitesses minimale et maximale
disponibles en fonctionnement
normal
61 / 70 dB
Niveau sonore de classe A en
fonctionnement au niveau intensif
ou au niveau haute vitesse
- dB
Consommation d'énergie appareil
éteint
P
o
0 W
Consommation électrique en veille P
s
- W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
67
FR
Informations selon le règlement (UE) n ° 66/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:201
4+A12:2015
Numéro d‘article
10032976
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC
hood
53,8 kWh/Année
Facteur d'extension de temps f 1,1
Efcacité dynamique des uides FDE
hood
24,9
Indice d'efcacité énergétique EEI
hood
61,7
Débit d'air mesuré au meilleur point Q
BEP
336,7 m³/h
Pression d'air mesurée au meilleur
point
P
BEP
337 Pa
Débit d'air maximal Q
max
614,8 m³/h
Puissance électrique d'entrée
mesurée au meilleur point
W
BEP
126,7 W
Puissance nominale du système
d'éclairage
W
L
4 W
Puissance moyenne du système
d'éclairage sur la surface de
cuisson
E
middle
44 Lux
Consommation électrique mesurée
en mode veille
P
o
- W
Consommation d'énergie mesurée
appareil éteint
P
s
0 W
Niveau sonore L
WA
70 dB
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne
68
FR
INFORMATIONS SUR LA PROTECTION DE
L‘ENVIRONNEMENT
• Assurez-vous qu‘il y a une ventilation sufsante pendant la cuisson pour que la
hotte aspirante puisse fonctionner efcacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la
cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la
vitesse du ventilateur est basse, moins la consommation d‘énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez
une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est
déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n‘en avez plus besoin.
• Éteignez l‘éclairage lorsque vous n‘en avez plus besoin.
• Nettoyez le ltre à intervalles réguliers et remplacez-le si nécessaire an
d‘augmenter l‘efcacité du système de ventilation et d‘éviter les risques d‘incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le recyclage
des appareils électriques et électroniques dans votre pays,
ce symbole sur le produit ou sur l‘emballage indique que cet
appareil ne doit pas être jeté avec les ordures ménagères. Vous
devez le déposer dans un point de collecte pour le recyclage
des équipements électriques et électroniques. La mise au
rebut conforme aux règles protège l‘environnement et la santé
de vos semblables des conséquences négatives. Pour plus
d‘informations sur le recyclage et l‘élimination de ce produit,
veuillez contacter votre autorité locale ou votre service de
recyclage des déchets ménagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
69
IT
Gentile cliente,
La ringraziamo per aver acquistato il dispositivo. La preghiamo
di leggere attentamente le seguenti istruzioni per l’uso e di
seguirle per evitare possibili danni tecnici. Non ci assumiamo
alcuna responsabilità per danni scaturiti da una mancata
osservazione delle avvertenze di sicurezza e da un uso
improprio del dispositivo. Scansionare il codice QR seguente,
per accedere al manuale d’uso più attuale e per ricevere
informazioni sul prodotto.
INDICE
Avvertenze di sicurezza70
Dimensioni72
Descrizione del dispositivo73
Installazione74
Tasti funzione77
Pulizia e manutenzione78
Risoluzione dei problemi79
Scheda dati del prodotto80
Indicazioni per la tutela dell’ambiente84
Avviso di smaltimento84
Produttore e importatore (UK) 84
DATI TECNICI
Articolo numero
10032975, 10032976
Alimentazione
220-240 V ~ 50/60 Hz
70
IT
AVVERTENZE DI SICUREZZA
• Leggere attentamente tutte le istruzioni prima dell´uso e conservare il manuale per
consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualicato. Prima di utilizzare
la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate
corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da
un´installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti
simili.
• Pulire regolarmente la cappa aspirante e il ltro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare
amme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un
tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da
persone con limitate capacità siche e psichiche o con conoscenza ed esperienza
limitate, solo se sono stati istruiti sulle modalità d’uso e comprendono i rischi e i
pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal
produttore o da un tecnico qualicato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o
combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla amma (ambé) sotto la cappa aspirante.
• Attenzione: le superci della cappa aspirante possono diventare molto calde
durante l´uso.
Note importanti per l´installazione
• L´aria non deve essere condotta in uno scarico utilizzato per aspirare gas di
combustione o altri combustibili (ciò non si applica per dispositivi che emettono
solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all´incasso di dispositivi di
ventilazione.
71
IT
Note importanti circa la modalità di estrazione
AVVERTENZA
Pericolo di morte, pericolo di intossicazione da gas di scarico! Non
azionare l´apparecchio con funzione di scarico mentre è attivo un
impianto di riscaldamento che utilizza l´aria ambiente, se
l´areazione non è suf ciente.
Gli impianti di riscaldamento che sfruttano l´aria ambiente (ad es. stufe a gas, ad
gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l´aria
ambiente per la combustione ed espellono all´esterno i gas di scarico attraverso un
sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta
aria dalla cucina e dalle stanze adiacenti. Se l´areazione è insuf ciente si forma una
depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.
• Pertanto è necessario che ci sia sempre un´areazione suf ciente.
• La cassetta a muro per areazione o s ato da sola non garantisce un´areazione
suf ciente.
Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato
l´impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se
l´aria necessaria per la combustione può af uire nella stanza attraverso aperture
permanenti come porte, nestre, in combinazione con una cassetta a muro per
areazione o s ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di
impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una
corretta areazione.
Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo
dell´aria, l´utilizzo è possibile senza limiti.
Informazioni importanti per smontare il dispositivo
• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in
ordine inverso.
• Chiedere l’aiuto di una seconda persona per smontare il dispositivo, in modo da
evitare lesioni.
72
IT
DIMENSIONI
73
IT
DESCRIZIONE DEL DISPOSITIVO
A. Cappa aspirante
B. Telaio
C. Filtro antigrasso
74
IT
INSTALLAZIONE
Avvertenza: rispettare le avvertenze di sicurezza relative all’utilizzo del dispositivo,
in caso l’aria venga convogliata all’esterno. Se la cappa aspirante funziona insieme
a un dispositivo non alimentato a elettricità, la depressione nel locale non deve
superare i 4 Pa (4 x 10-5 Bar).
Passaggi per l’installazione
Avvertenza: collegare il cavo di alimentazione solo a installazione completata. Farsi
aiutare da una seconda persona per realizzare l’installazione.
1. Rimuovere il ltro antigrasso (C) in metallo.
2. Realizzare un’apertura sul mobile pensile sotto al quale viene montata la cappa
aspirante. Fare riferimento alle seguenti misure:
75
IT
3. Realizzare un foro nel mobile attraverso il quale verrà poi fatto passare il cavo di
alimentazione
4. Rimuovere le viti sul telaio (B) e togliere entrambe le lampadine. Assicurarsi che
entrambi i supporti (clip) su entrambi i lati della cappa aspirante siano adatti allo
spessore della supercie su cui viene montata la cappa. Se non è così, posizionare
le clip con l’aiuto delle viti.
5. Posizionare la cappa sull’apertura nel mobile e far passare il cavo attraverso il foro
realizzato al passaggio 3.
6. Inserire la cappa completamente nell’apertura del mobile pensile. Se si desidera
connettere la cappa aspirante a un condotto verso l’esterno, ssare il tubo di
collegamento in alto al punto di uscita dell’aria rotondo della cappa. Mentre una
persona tiene la cappa, l’altra persona stringe le viti attraverso i fori sul telaio della
cappa (A).
7. Riavvitare poi il telaio (B) della ventola e ssare nuovamente le lampadine.
8. Inne, procedere a rimontare il ltro antigrasso.
76
IT
Installazione con scarico dell’aria interno
Se non si dispone di uno scarico dell’aria verso l’esterno, non è necessario un tubo di
scarico. L’installazione corrisponde a quella con scarico verso l’esterno.
Montaggio del ltro ai carboni attivi
Nota: un ltro ai carboni attivi non è incluso nel volume di consegna. Può essere
però acquistato separatamente.
1 2
Con un ltro ai carboni attivi è possibile
eliminare odori spiacevoli in cappe
aspiranti con scarico interno.
Per installare il ltro, è necessario prima
di tutto rimuovere il ltro antigrasso.
Premere sulla chiusura e rimuoverlo.
3
Posizionare il ltro ai carboni attivi
sulla ventola e ruotare in senso orario.
Ripetere la procedura sull’altro lato.
Assicurarsi che il ltro sia ssato
stabilmente, altrimenti potrebbe
staccarsi e presentare un pericolo.
Avvertenza: montando un ltro ai
carboni attivi, l’efcacia di aspirazione
diminuisce leggermente.
77
IT
TASTI FUNZIONE
1 OFF Spegnere la ventola con questo tasto.
2
Ventola Livello
basso
Utilizzare il livello basso per arieggiare la cucina.
Questo livello è adatto per cucinare senza troppo
vapore. Premere di nuovo per spegnere la ventola.
3
Ventola Livello
medio
Il livello medio è ideale per cucinare normalmente.
Premere di nuovo per spegnere la ventola.
4 Ventola Livello alto
Selezionare il livello alto in caso di molto fumo o
vapore per un alto livello di aspirazione. Premere di
nuovo per spegnere la ventola.
5 Luce Accensione e spegnimento della luce.
78
IT
PULIZIA E MANUTENZIONE
Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o
manutenzione. Le superci dell’alloggiamento possono grafarsi e macchiarsi.
Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili
senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente
residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superci.
Pulire le superci in acciaio inox
L’acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita
utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per
acciaio inox e assicurarsi di pulire seguendo la venatura dell’acciaio inox, per evitare
graf diagonali.
Pulire la supercie del pannello di controllo
Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti
delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare
un panno asciutto e morbido dopo la pulizia per rimuovere l’umidità in eccesso.
Pulizia mensile del ltro antigrasso
Pulire il ltro ogni mese per evitare il rischio di incendi. Il ltro raccoglie grasso, fumo e
povere e inuisce dunque sul funzionamento efciente della cappa aspirante. Se il ltro
non viene pulito, si accumulano residui di grasso. Pulire il ltro con acqua e un po’ di
detersivo per piatti e lasciarlo asciugare all’aria.
79
IT
RISOLUZIONE DEI PROBLEMI
Problema Causa possibile Soluzione
La luce è accesa ma il
motore non funziona.
L´areazione è bloccata. Rimuovere l´ostruzione.
Il condensatore è guasto. Sostituire il condensatore.
Il motore è guasto. Sostituire il motore.
Il motore emette un odore
insolito.
Sostituire il motore.
La luce è spenta e il
motore non funziona.
La luce è guasta. Sostituire la luce.
La spina è allentata. Inserire correttamente la
spina nella presa.
L´alloggiamento vibra. La pala della ventola è
danneggiata.
Sostituire la pala.
Il motore non è ssato
correttamente.
Fissare il motore.
L´alloggiamento è
allentato.
Fissare l´alloggiamento.
L´aria non viene aspirata
correttamente.
La distanza tra i fornelli
e la cappa aspirante è
troppo grande.
Ridurre la distanza.
Circolazione dell´aria
troppo forte a causa di
porte e nestre.
Accertarsi che non ci
siano correnti d´aria.
80
IT
SCHEDA DATI DEL PRODOTTO
Indicazioni conformi alla direttiva (UE) N° 65/2014
Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo
10032975
Denizione Simbolo Valore Unità
Consumo energetico annuale AEC
hood
53,8 kWh/Anno
Classe di efcienza energetica B
Efcienza uidodinamica FDE
hood
24,9
Classe di efcienza uidodinamica B
Efcienza luminosa LE
hood
25,1 Lux/W
Classe di efcienza luminosa B
Grado di separazione del grasso GFE
hood
71, 7 %
Classe relativa al grado di
separazione del grasso
D
Flusso d’aria a velocità minima in
funzionamento normale, escluso il
funzionamento a livello intenso o
ad alta velocità.
306,8 / 593,9 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
61 / 70 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0 W
Potenza assorbita a dispositivo in
standby
P
s
- W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,
Germania
81
IT
Indicazioni conformi alla direttiva (UE) N° 66/2014
Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo
10032975
Denizione Simbolo Valore Unità
Consumo energetico annuale AEC
hood
53,8 kWh/Anno
Fattore di incremento nel tempo f 1,1
Efcienza uidodinamica FDE
hood
24,9
Indice di efcienza energetica EEI
hood
61,7
Volume del usso d’aria misurato
nel punto di massima efcienza
Q
BEP
336,7 m³/h
Pressione dell’aria misurata nel
punto di massima efcienza
P
BEP
337 Pa
Flusso d’aria massimo Q
max
614,8 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
efcienza
W
BEP
126,7 W
Potenza nominale del sistema di
illuminazione
W
L
4 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
143,2 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
- W
Potenza assorbita misurata a
dispositivo spento
P
s
0 W
Livello di rumorosità L
WA
70 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,
Germania
82
IT
Indicazioni conformi alla direttiva (UE) N° 65/2014
Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo
10032975
Denizione Simbolo Valore Unità
Consumo energetico annuale AEC
hood
53,8 kWh/Anno
Classe di efcienza energetica B
Efcienza uidodinamica FDE
hood
24,9
Classe di efcienza uidodinamica B
Efcienza luminosa LE
hood
10,9 Lux/W
Classe di efcienza luminosa E
Grado di separazione del grasso GFE
hood
71, 7 %
Classe relativa al grado di
separazione del grasso
D
Flusso d’aria a velocità minima in
funzionamento normale, escluso il
funzionamento a livello intenso o
ad alta velocità.
306,8 / 593,9 m³/h
Flusso d’aria in funzionamento
intenso o ad alta velocità.
- m³/h
Livello di emissioni sonore
ponderato A, nelle velocità
massima e minima disponibili in
funzionamento normale.
61 / 70 dB
Livello di emissioni sonore
ponderato A, in funzionamento
intenso o ad alta velocità.
- dB
Potenza assorbita a dispositivo
spento
P
o
0 W
Potenza assorbita a dispositivo in
standby
P
s
- W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,
Germania
83
IT
Indicazioni conformi alla direttiva (UE) N° 66/2014
Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:
2014+A12:2015
Numero articolo
10032975
Denizione Simbolo Valore Unità
Consumo energetico annuale AEC
hood
53,8 kWh/Anno
Fattore di incremento nel tempo f 1,1
Efcienza uidodinamica FDE
hood
24,9
Indice di efcienza energetica EEI
hood
61,7
Volume del usso d’aria misurato
nel punto di massima efcienza
Q
BEP
336,7 m³/h
Pressione dell’aria misurata nel
punto di massima efcienza
P
BEP
337 Pa
Flusso d’aria massimo Q
max
614,8 m³/h
Potenza elettrica in entrata
misurata nel punto di massima
efcienza
W
BEP
126,7 W
Potenza nominale del sistema di
illuminazione
W
L
4 W
Intensità luminosa media del
sistema di illuminazione sul piano
cottura
E
middle
44 Lux
Potenza assorbita misurata a
dispositivo in standby
P
o
- W
Potenza assorbita misurata a
dispositivo spento
P
s
0 W
Livello di rumorosità L
WA
70 dB
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino,
Germania
84
IT
INDICAZIONI PER LA TUTELA DELL’AMBIENTE
• Mentre si cucina, assicurare un sufciente usso d’aria, in modo che la cappa
aspirante possa funzionare in modo efciente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante
la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario.
Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore,
selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già
diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa
aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il ltro a intervalli regolari e sostituirlo secondo necessità, in modo da
incrementare l’efcacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e
condensa.
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni
inerenti lo smaltimento di dispositivi elettrici ed elettronici,
questo simbolo sul prodotto o sulla confezione segnala che
questi prodotti non possono essere smaltiti con i riuti normali
e devono essere portati a un punto di raccolta di dispositivi
elettrici ed elettronici. Grazie al corretto smaltimento dei
vecchi dispositivi si tutela il pianeta e la salute delle persone
da possibili conseguenze negative. Informazioni riguardanti il
riciclo e lo smaltimento di questi prodotti si ottengono presso
l’amministrazione locale oppure il servizio di gestione dei
riuti domestici.
PRODUTTORE E IMPORTATORE (UK)
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom
