Kichler 300370NI Rise 60-in Brushed Nickel with Walnut User Manual

Product images may vary slightly from actual product.

60" Rise

INSTRUCTION MANUAL

Model# 300370READ AND SAVE THESE INSTRUCTIONS

2 | KICHLER.COM

TABLE OF CONTENTS

COMPLETING THE MOTOR INSTALLATION ......................14

ATTACHING THE FAN BLADES ..............................................15

INSTALLING THE LIGHT PLATE ........…………….....................16

INSTALLING THE LIGHT KIT AND GLASS SHADE ............17

SENSORLESS DC CONTROL PAIRING PROCEDURES ...18

OPERATING INSTRUCTIONS .................................................18

FCC INFORMATION ..................................................................19

TROUBLESHOOTING ............................................................. 20

SAFETY RULES .....................................................……3

TOOLS REQUIRED …………………………………….......……5

PACKAGE CONTENTS …………………………….……………5

MOUNTING OPTIONS ……………..…………….......………6

HANGING THE MOTOR ASSEMBLY ..…………………7

INSTALLATION OF SAFETY SUPPORT ................10

ELECTRICAL CONNECTIONS ................................1 1

INSTALLING THE WALL CONTROL .......................13

may need to be replaced. Due to the complexity of the

installation of this fan, a qualified licensed electrician is

strongly recommended.

5. All wiring must be in accordance with the National

Electrical Code ANSI/NFPA 70 and local electrical

codes. Electrical installation should be performed by a

qualified licensed electrician.

6. The outlet box and support structure must be securely

mounted and capable of reliably supporting a minimum

of 15.9 kg (35 pounds). Use only cULus Listed outlet

boxes marked “FOR FAN SUPPORT”.

7. WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC

SHOCK OR PERSONAL INJURY, MOUNT FAN TO

OUTLET BOX MARKED “ACCEPTABLE FOR FAN

SUPPORT”.

8. Avoid placing objects in the path of the blades.

60" Rise | 3

READ AND SAVE THESE INSTRUCTIONS

SAFETY RULES

WARNING: FOR CANADA, THIS FAN MUST BE SECURED DIRECTLY TO THE BUILDING STRUCTURE / CEILING JOIST.

DON’T SECURE THIS FAN TO AN OUTLET BOX.

1. CAUTION – RISK OF SHOCK –

Disconnect Power at the main circuit breaker panel

or main fusebox before starting and during the

installation.

2. WARNING: This fixture is intended for installation in

accordance with the National Electrical Code (NEC)

and all local code specifications. If you are not familiar

with code requirements, installation by a certified

electrician is recommended.

3. WARNING: To reduce the risk of fire or electric shock,

use only the control provided with the fan.

4. WARNING: To reduce the risk of fire, electric shock,

or Personal Injury mount to an outlet box marked

“Acceptable For Fan Support of up to 15.9 kg (35 lbs)”.

For outlet box mounting, use mounting screws (and

lock washers) provided with the outlet box. Most

outlet boxes commonly used for the support of

light fixtures are not acceptable for fan support and

4 | KICHLER.COM

15. Electrical diagrams are for reference only. Light kits

that are not packed with the fan must be ETL Listed

and marked suitable for use with the model fan you are

installing. Switches must be ETL General Use Switches.

Refer to the Instructions packaged with the light kits

and switches for proper assembly.

16. All set screws must be checked, and retightened where

necessary, before installation.

17. The subject fan 300370 weight information is as below:

Net Weight : 10.7 kgs / 23.54 lbs;

Gross Weight: 12 kgs /26.4 lbs.

9. To avoid personal injury or damage to the fan and

other items, be cautious when working around or

cleaning the fan.

10. Make sure the installation site you choose allows a

minimum clearance of 2.1 m (7 feet) from the blades

to the floor and at least 30 inches from the ends of the

blades to any obstruction.

11. To operate the reverse function on this fan, press the

reverse button while the fan is running.

12. WARNING: make sure the power is disconnected

before cleaning your fan.

13. Do not use water or detergents when cleaning the fan

or fan blades. A dry dust cloth or lightly dampened

cloth will be suitable for most cleaning.

14. After making the electrical connections, spliced

conductors should be turned upward and pushed

carefully up into outlet box. The wires should be

spread apart with the grounded conductor and the

equipment-grounding conductor on one side of the

outlet box and the ungrounded conductor on the

other side of the outlet box.

WARNING

TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND

THE BLADE BRACKETS DURING ASSEMBLY OR AFTER INSTALLATION.

DO NOT INSERT OBJECTS IN THE PATH OF THE BLADES.

SAFETY RULES

60" Rise | 5

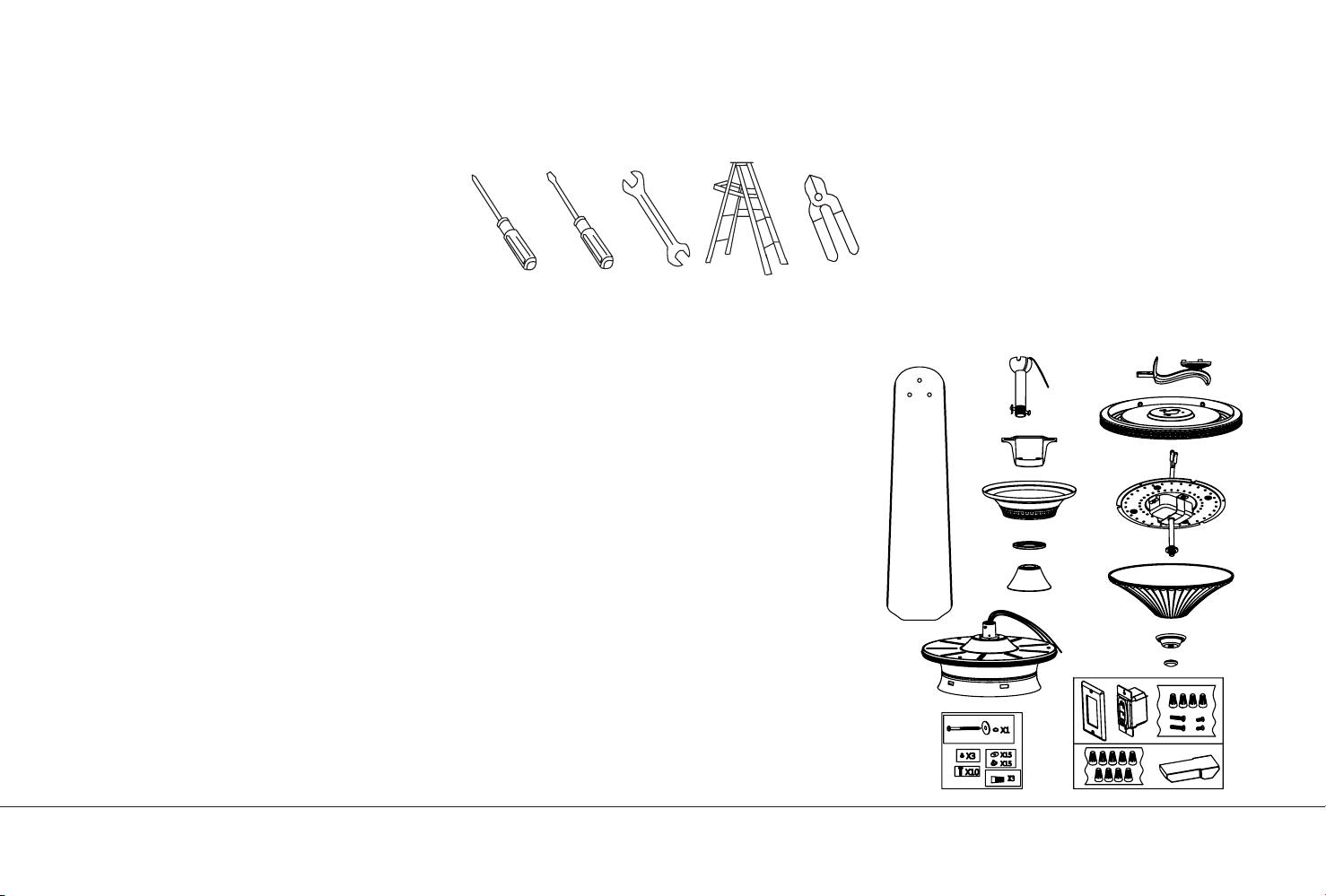

TOOLS AND MATERIALS REQUIRED

PACKAGE CONTENTS

• Phillips Screwdriver

• Blade Screwdriver

• 11 mm Wrench

• Step Ladder

• Wire Cutters

Unpack your fan and check the contents . You should have the following items:

A. Ball/Downrod Assembly

B. Mounting Bracket

C. Canopy

D. Canopy Hole Cover

E. Coupling Cover

F. Motor Assembly

G. Blade (5)

H. Bracket Assembly (5)

I. Light Plate

J. Light Kit

K. Glass Shade

L. Finial Cap

M. Finial

N. Wall Control Unit

Face plate (1); Wall control (1); Receiver(1);

Wire Connector (4+9);

Short screw (2); Long screw (2);

O. Package hardware

1.) Safety cable hardware: Wood screw (1);

Spring washer (1); Flat washer (1)

2.) Mounting hardware: Wire Connector (3);

3.) Blade attachment hardware: Screw (15);

Washer (15)

4.) Light kit attachment hardware: Screw (3)

5.) Blade bracket attachment hardware:

Screw (10)

6 | KICHLER.COM

MOUNTING OPTIONS

If there is not an existing UL (cUL for Canadian Installation)

listed mounting box, then read the following instructions.

Disconnect the power by removing fuses or turning o circuit

breakers.

Secure the outlet box directly to the building structure. Use

appropriate fasteners and building materials. The outlet box

and its support must be able to fully support the full weight

of the fan (up to 15.9kg (35 pounds)). Do not use plastic outlet

boxes.

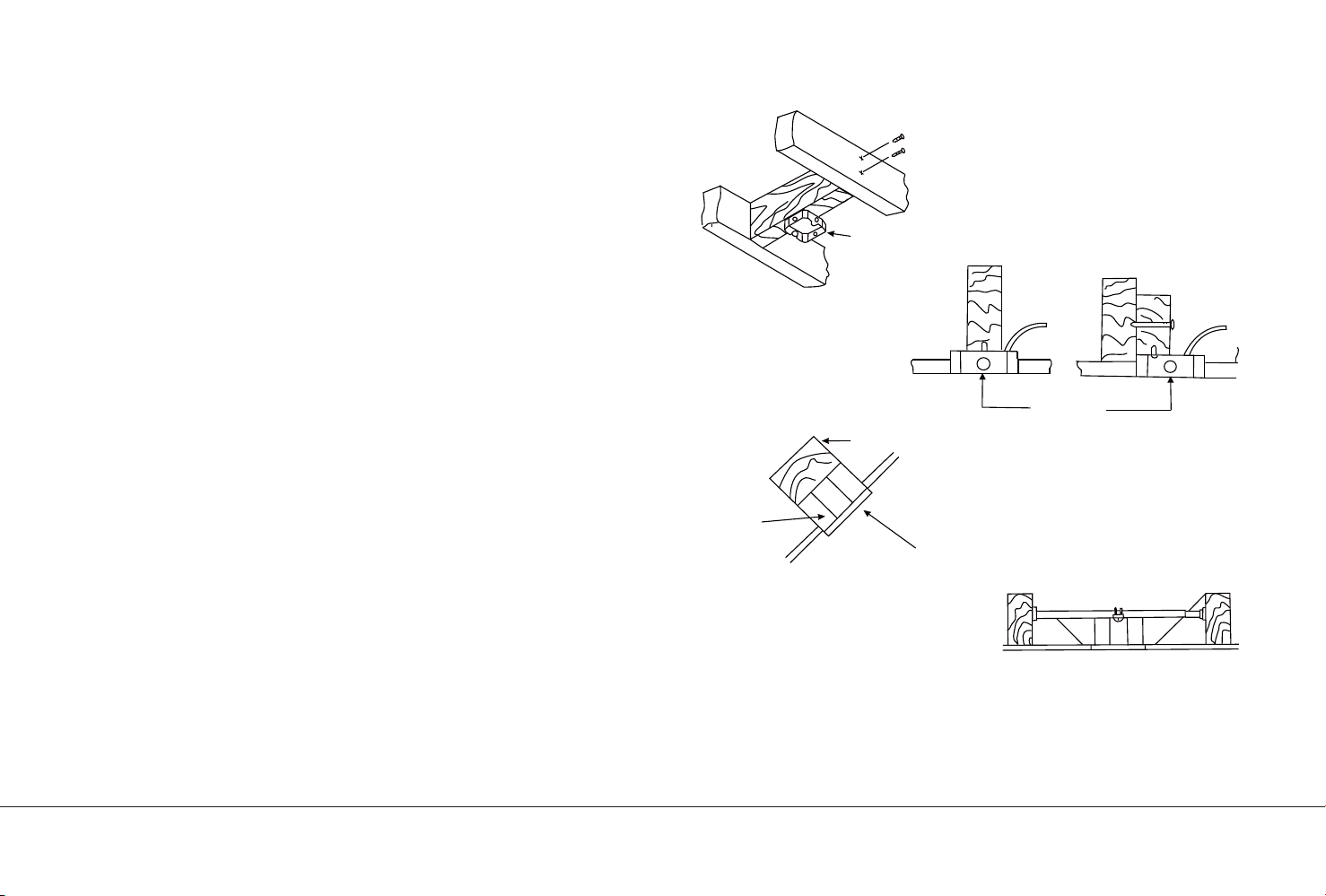

Figures 1, 2 and 3 are examples of dierent ways to mount the

outlet box.

NOTE: If you are installing the ceiling fan on a sloped (vaulted)

ceiling, you may need a longer downrod to maintain proper

clearance between the tip of the blade and the ceiling. A

minimum clearance of 12" is suggested for optimal operation.

NOTE: You must use 12" or longer downrod for 22° slope

(max angle 22°). (Fig. 3)

NOTE: Depending on the location you have selected for

installation, you may need to purchase and install a joist

hanger for the support of the outlet box. Make sure the joist

hanger you purchase has been designed for use with ceiling

fans. (Fig. 4)

Fig. 1

Outlet box

Fig. 2

Fig. 3

Fig. 4

Outlet box

Recessed

outlet box ceiling

mounting

plane

Provide strong

support

ANGLED CEILING

MAXIMUM 22° ANGLE

60" Rise | 7

Fig. 5

Fig. 6

Fig. 7

Outlet Box

Ceiling Mounting

Bracket

Flat Washer

Screw

Set Screw

Hanger Ball

Cross Pin

Clevis Pin

Downrod

Hairpin

HANGING THE MOTOR ASSEMBLY

REMEMBER to turn o the power before you begin installation. This is necessary for

your safety and also the proper programming of the control system.

To properly install your ceiling fan, follow the steps below.

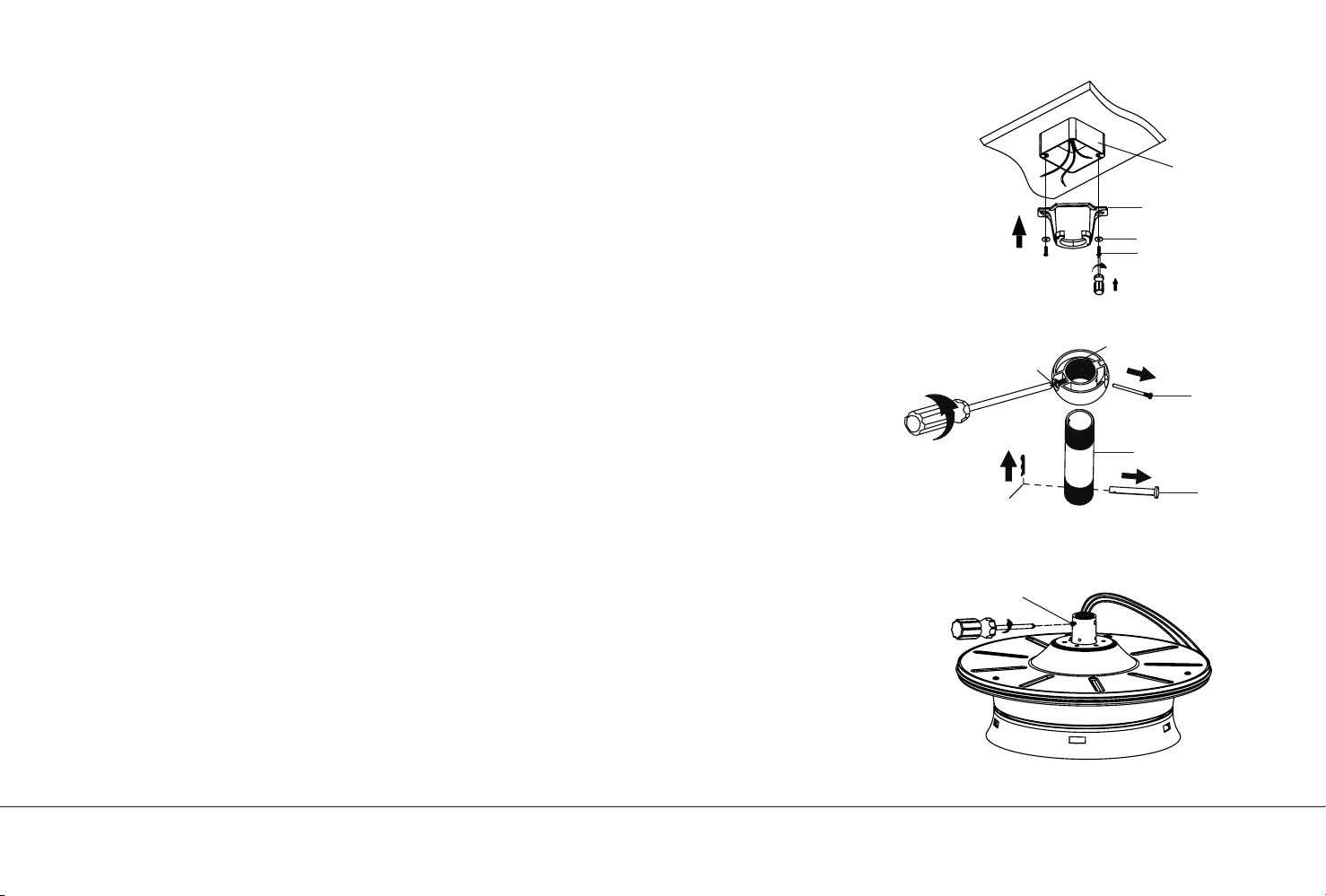

Step 1. Before attaching fan to outlet box (not included), ensure the outlet box is securely

fastened to at least two points to a structural ceiling member (a loose box will cause the

fan to wobble). Pass the 120 volt supply wires from the ceiling outlet box through the

center of the ceiling mounting bracket. Install mounting bracket to outlet box in ceiling

using the screws and washers included with the outlet box. (Fig. 5)

Step 2. Remove the hairpin and clevis pin from the downrod assembly, retain for later

use. Remove the hanger ball from the downrod assembly by loosening set screw,

removing the cross pin, and sliding ball of the rod. (Fig. 6)

NOTE: Make sure to keep loosened hardware separate to avoid confusion during

installation.

Step 3. Loosen the two set screws on the motor coupling. (Fig. 7)

8 | KICHLER.COM

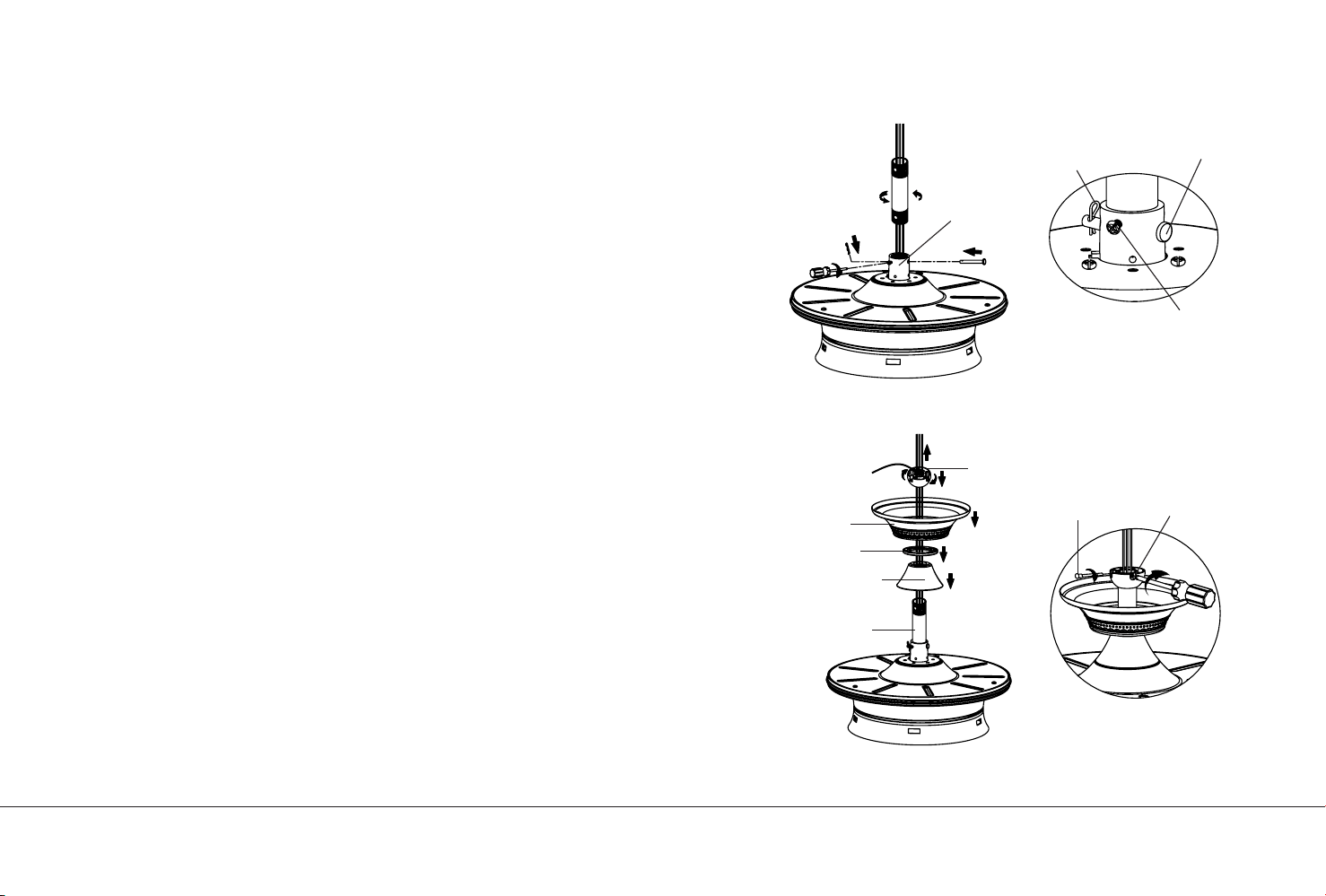

Step 4. Carefully feed fan wires and safety cable up through the downrod.

Thread the downrod onto the motor coupling until the clevis pin holes

are aligned. Next, replace the clevis pin and hairpin, then tighten both set

screws. (Fig. 8)

Step 5. Slip the coupling cover, canopy hole cover and canopy onto the

downrod. Carefully reinstall the hanger ball onto the downrod. Make sure

the cross pin is in the correct position and the set screw is tight and the

wires are not twisted . ( Fig. 9)

CAUTION: Ensure all screws are tight before moving to the next step.

HANGING THE MOTOR ASSEMBLY (continued)

Motor

Coupling

Canopy

Hanger Ball

Cross Pin Set Screw

Canopy Hole Cover

Coupling Cover

Downrod

Hairpin

Clevis Pin

Set Screw

Fig. 8

Fig. 9

60" Rise | 9

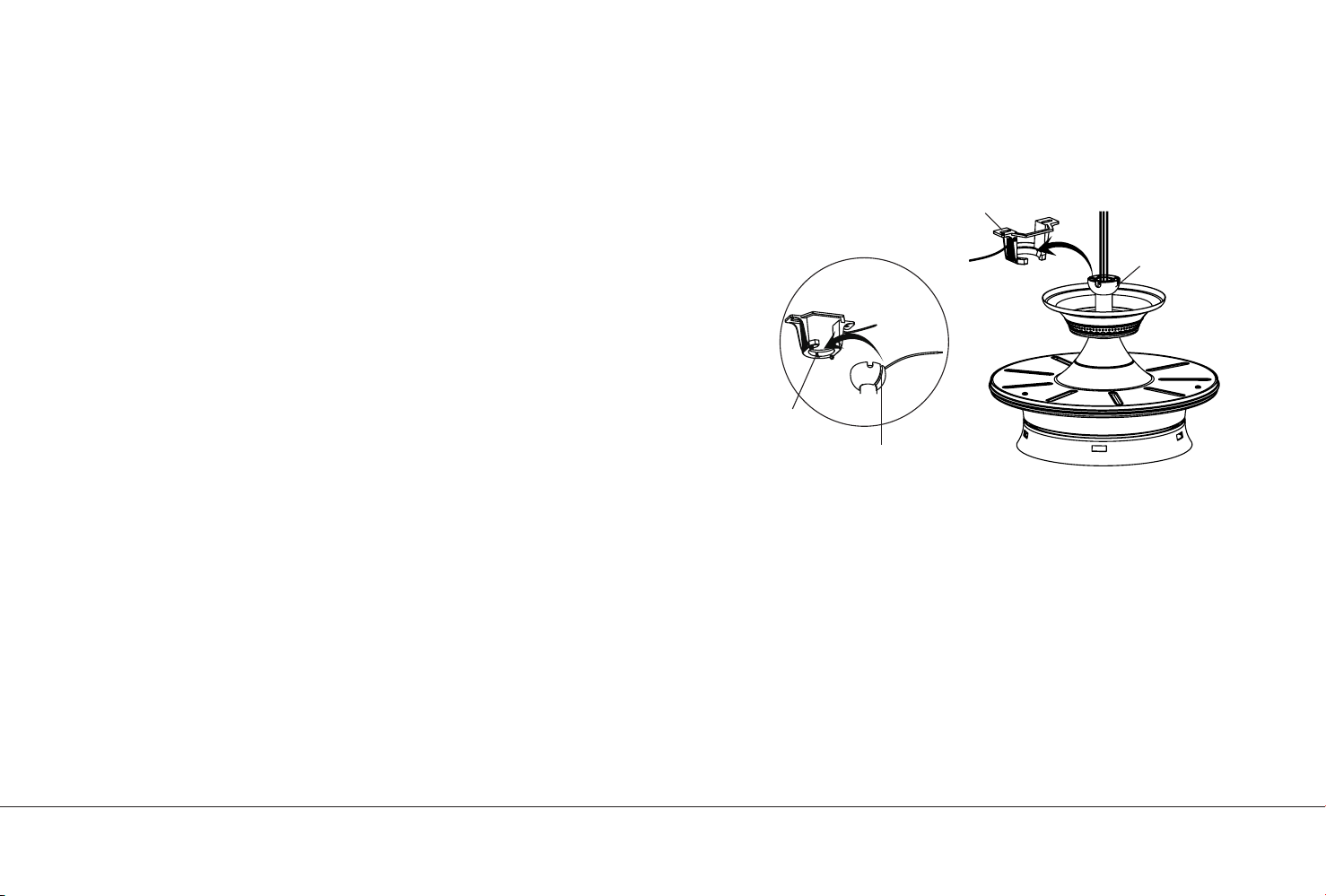

Step 6. Now lift the motor assembly into position and place the hanger ball

into the mounting bracket. Rotate until the check tab has dropped into the

registration slot and seats firmly. ( Fig. 10) The entire motor body should

not rotate if this is done correctly.

WARNING: Failure to properly seat the check tab can damage the

ceiling fan during operation.

HANGING THE MOTOR ASSEMBLY (continued)

Fig. 10

Check Tab

Registration Slot

Mounting Bracket

Hanger Ball

10 | KICHLER.COM

Flat Washer

INSTALLATION OF SAFETY SUPPORT

(required for Canadian installation ONLY)

A safety support cable is provided to help prevent the ceiling fan from faIling, please

install it as follows.

Step 1. Drive a wood screw and washers into the side of the brace that holds the outlet

box. Leave 3mm (1/8") of space between the support brace and the washer. (Fig. 11)

Step 2. Insert the safety cable through the mounting bracket and one of the holes in

the outlet box into the ceiling. Adjust the length of the safety cable to reach the screw

and washers by pulling the extra cable through the cable clamp until the overall length is

correct, put the end of the cable back through the cable clamp, forming a loop at the end

of the cable. Tighten the cable clamp securely. Now, put the loop in the end of the safety

cable over the wood screw and under the washer. Tighten the wood screw securely.

(Fig. 12)

NOTE: Although the safety support cable is required for Canadian installations only,

it’s a good idea to make the attachment with any installation.

Wood Screw

Spring Washer

Outlet Box

Ceiling

Support Brace

Safety Cable

Bolt

Wood Screw

Fig. 12

Fig. 11

60" Rise | 11

ELECTRICAL CONNECTIONS

WARNING: To avoid possible electrical shock, be sure you have turned o the power

at the main circuit panel before wiring.

Follow the steps below to connect the fan to your household wiring. Use the wire

connectors supplied with your fan. Secure the connector with electrical tape. Make

sure there are no loose wire stands or connections.

WARNING: If your house wires are dierent colors than referenced in this manual,

stop immediately. A professional electrician is recommended to determine proper

wiring.

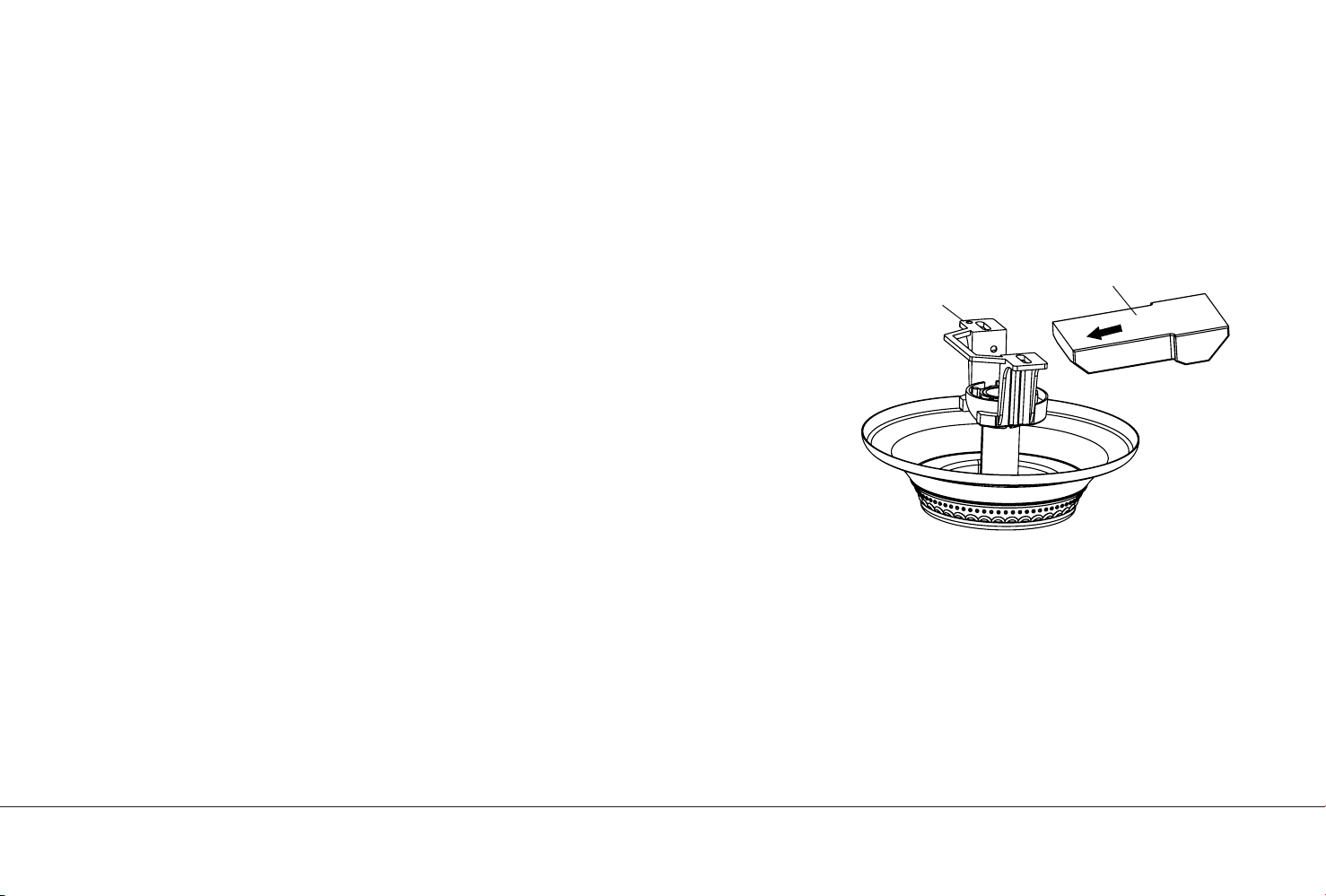

Step 1. Insert the receiver into the mounting bracket, and keep flat in opposition of

ceiling. (Fig.13)

Step 2. Connect wires using the connectors as shown in WIRE DIAGRAM. (Fig.14)

WARNING: Check to see that all connections are tight, including ground, and that no

bare wire is visible at the wire connections.

Step 3. After connections have been made, put the white and green leads (green or bare

copper) to one side and the black leads towards the other side, the connection should

be turned upward and carefully push leads into the outlet box. The wires should be

spread apart with the grounded conductor and the equipment-grounding conductor

on one side of the outlet box and the ungrounded conductor on the other side.

Fig. 13

Mounting Bracket

Receiver

12 | KICHLER.COM

BLACK

RECEIVER

WIRE DIAGRAM

Fig. 14

AC 120V INPUT

GROUND WIRE

FROM CEILING

BLACK

WHITE

BLACK

GROUND WIRE

BLACK

(“TO POWER SUPPLY”)

BLACK

(“TO FAN”)

WALL

CONTROL

GROUND WIRE

GRAY

YELLOW

RED

WHITE

BLUE

GRAY

YELLOW

RED

WHITE

BLUE

GROUND WIRE

WHITE (“AC IN N”)

BLACK (“AC IN L”)

60" Rise | 13

Outlet Box

Switch

Wall Plate

Fig. 15

Fig. 16

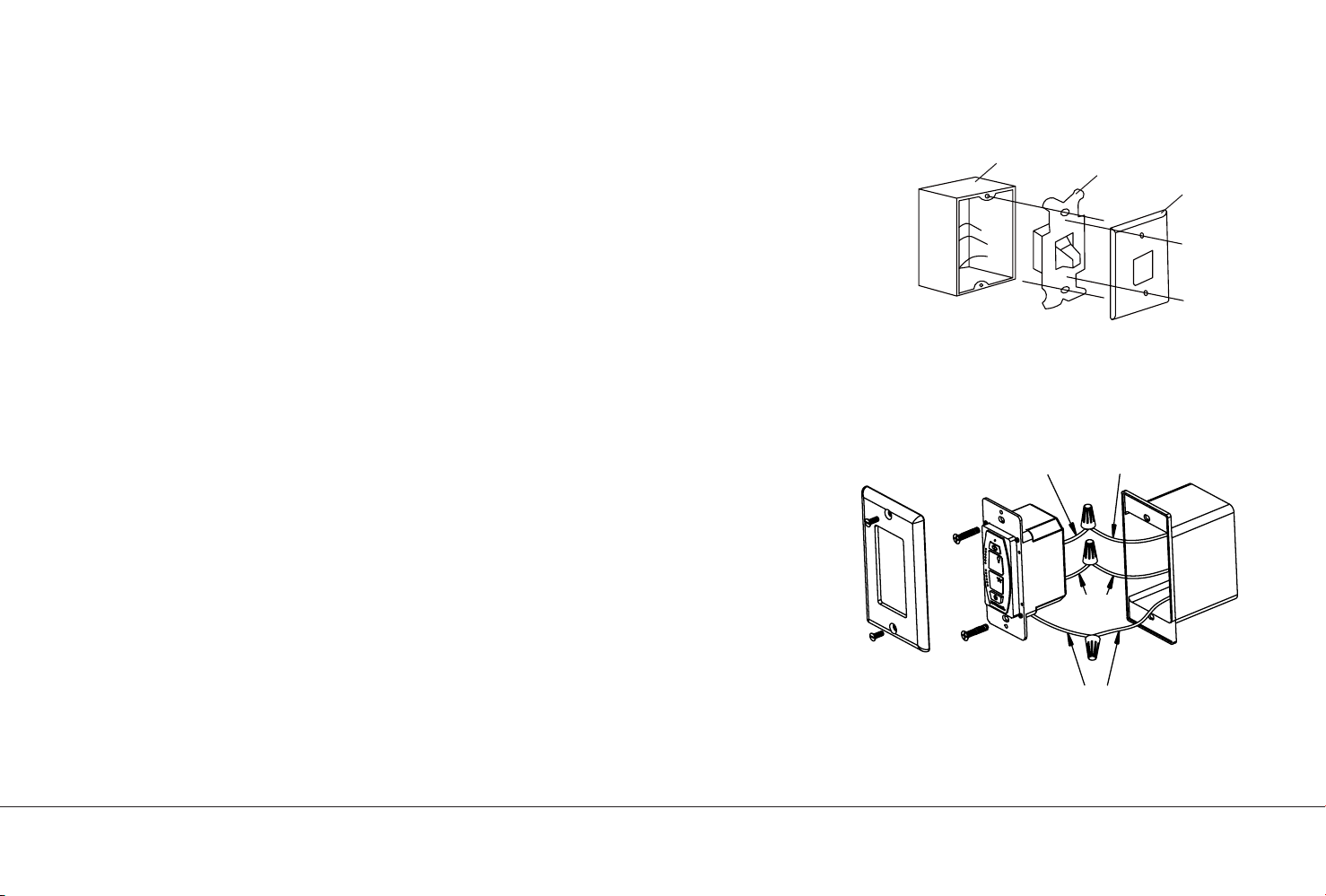

INSTALLING THE WALL CONTROL

WARNING: All wiring must be in accordance with the National Electrical Code and

local electrical codes. Electrical installation should be performed by a qualified

licensed electrician.

WARNING: SWITCH INSTALLATION MUST COMPLY WITH ALL LOCAL AND

NATIONAL ELECTRIC CODES.

WARNING: Shut o main power at the circuit breaker or fuse panel before continuing.

Step 1. Remove the existing wall plate and switch from the wall outlet box.

Disconnect wires from existing switch. (Fig. 15)

Step 2. Install the wall control to the outlet box, connecting the wires with wire

connectors provided. (Fig. 16)

*Connect the black wire from the outlet box that supplies power to the wall control to

black wire marked “TO POWER SUPPLY” from wall control.

*Connect the black wire from the outlet box that goes to the fan to black wire marked “TO

FAN” from wall control.

*Connect the bare copper ground wire from the outlet box to bare copper ground wire

from wall control.

*Connect the two white neutral wires in the outlet box together (if not already connected).

Step 3. Secure the wire connectors and make sure there are no loose strands or connections.

Carefully tuck wire connections back inside outlet box and secure the wall control to outlet box

with screws provided. Secure face plate to wall control using the screws provided.

TO POWER SUPPLY AC IN L (Black)

TO FAN

GROUND

14 | KICHLER.COM

COMPLETING THE MOTOR INSTALLATION

Step 1. Remove one of the two shoulder screws in the mounting bracket.

Loosen the second shoulder screw without fully removing it. (Fig. 17)

Step 2. Assemble canopy by rotating key slot in canopy over shoulder

screw in mounting bracket. Reinstall the shoulder screw that was previously

removed, then retighten two shoulder screws securely. (Fig. 18)

Step 3. Securely attach and tighten the canopy hole cover over the shoulder

screws in the mounting bracket utilizing the keyslot twist-lock feature.(Fig.19)

Mounting

Bracket

Shoulder

Screw

Shoulder

Screw

Canopy

Fig. 18

Fig. 17

Fig. 19

60" Rise | 15

ATTACHING THE FAN BLADES

CAUTION: To Reduce The Risk Of Electric Shock, Disconnect The

Electrical Supply Circuit To The Fan Before Installing Fan Blades.

Step 1. Attach the blades to the bracket assemblies as shown,

securely tighten with screws and washers from the hardware pack.

(Fig. 20)

Step 2. Slide the blade assemblies into the holes on the flywheel

and securely tighten the with the screws from the hardware pack

as shown. (Fig.21)

Fig. 20

Fig. 21

Screw

Washer

Bracket Assembly

Blade Assembly

Blade

16 | KICHLER.COM

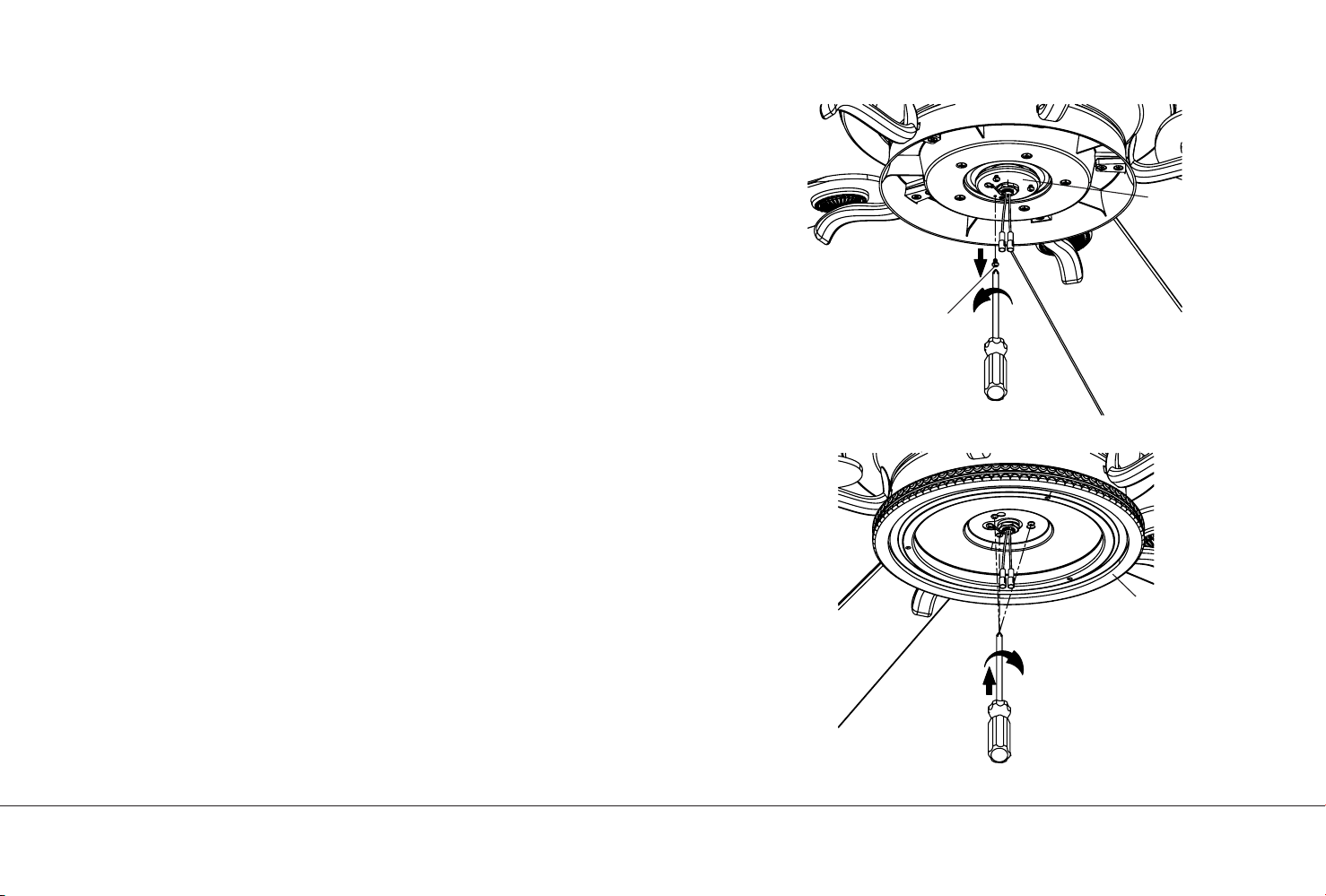

INSTALLING THE LIGHT PLATE

Step 1. Remove the screw marked with a brown dot label on the mounting

plate and keep for later use. Loosen the other two (do not remove).(Fig.22)

Step 2. Place the two slot holes on the light plate over the 2 screws previously

loosened from the mounting plate. Rotate the light plate until it locks in

place at the narrow end of the key holes. Secure by tightening the 2 screws

previously loosened and the one previously removed. (Fig. 23)

Screw

Mounting Plate

Light Plate

Fig. 22

Fig. 23

60" Rise | 17

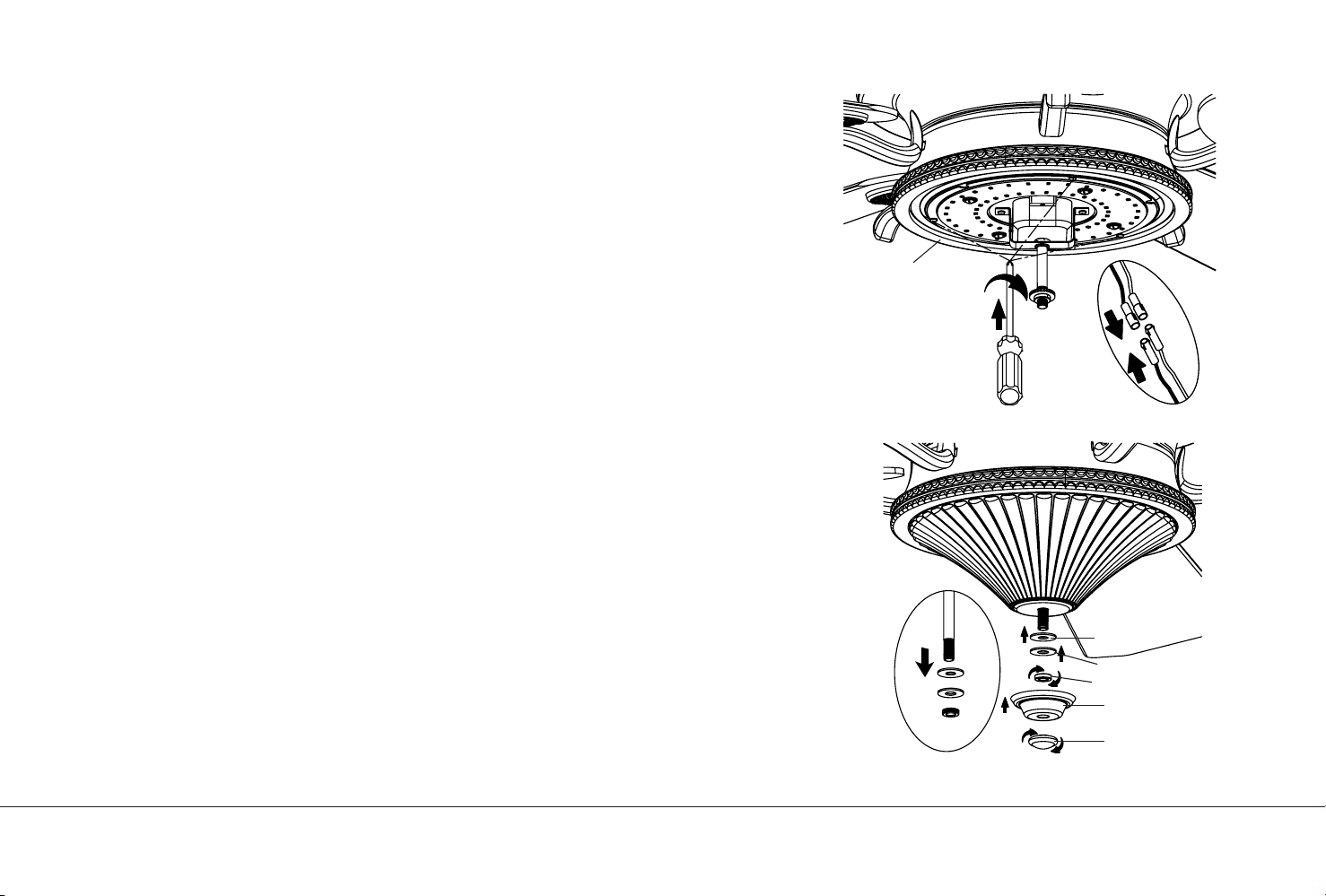

INSTALLING THE LIGHT KIT AND GLASS SHADE

CAUTION: To Reduce The Risk Of Electric Shock, Disconnect The Electrical

Supply Circuit To The Fan Before Installing Light Kit.

Step 1. Hold the LED light kit to light plate, then connect the 2 single pin connectors

from the light kit to the 2 single pin connectors from the motor assembly. Connect

the black wire to the black wire, and white wire to the white wire. Attach the light

kit to the light plate and securely tighten with three (3) screws from the screw pack

(Fig. 24)

Step 2. Remove and retain the manual nut, metal washer and silicone washer from

the threaded rod on the light kit. (Fig. 25)

Step 3. Lift the glass shade up to the light kit, allowing the threaded rod to go

through the center hole in the bottom of the glass shade. Place the silicon washer

and metal washer over the threaded rod, then screw the manual nut onto the

threaded rod until tight. DO NOT OVER-TIGHTEN. (Fig. 25)

Step 4. Install the finial cap and finial onto the threaded rod and tighten securely.

(Fig. 25)

Fig. 24

Fig. 25

Light Kit

Silicon Washer

Manual Nut

Metal Washer

Finial

Finial Cap

18 | KICHLER.COM

Fig.26

OPERATING INSTRUCTION

Press the power button “ ”once to turn ON (or OFF) the fan. (Fig. 26)

To set the desired fan speed, press and hold the “ ” button to decrease and

increase the speed. (Fig. 26)

To turn the light on and o, press and release the light “ ” button. To set the light

intensity, press and hold the light button. The light will turn on at the light intensity

previously selected. (Fig. 26)

SENSORLESS DC CONTROL PAIRING PROCEDURES

IMPORTANT: Ceiling fan blades MUST be installed before pairing procedure can begin.

Step 1. Press the power button “ ” to turn o the wall control (the button will be up). Restore electricity to the ceiling fan branch

circuit at the circuit breaker or fuse box. Within 60 seconds of turning on the power, press the “ ” power button to turn on the wall

control (the button will be down) and then press the “ ” reverse button for 3 to 5 seconds. The light will flash twice, and at the same

time, the fan will run for a while and then stop. The remote will now be programmed to your fan and ready for use.

IMPORTANT: Do not press any buttons on the remote until after the pairing process is complete. Wait until after the fan has come to a

complete stop.

Step 2. Try dierent speed settings on the wall control to ensure the fan is now fully functional. If programming is unsuccessful, retry the

process starting from step 1 again.

Indication Light

(Power)

Airflow Direction

Light Button

Fan Speed Button

Power Button

60" Rise | 19

Fig. 27 Fig. 28

REVERSE FUNCTION

To operate the reverse function on this fan, press the “ ”

reverse button while fan is running. Speed setting for warm or cool

weather depends on factors such as the room size, ceiling height,

number of fans and so on.

Warm Weather Operation: Warm Weather Operation: Forward (counter clockwise).A downward

airflow creates a cooling effect (Fig.27). This allows you to set your

air conditioner on a warmer setting without affecting your general

comfort.

Cool Weather Operation: Cool Weather Operation: Reverse (clockwise). An upward airflow

moves warm air off of the ceiling (Fig. 28). This allows you to set

your heating unit on a cooler setting without aecting your general

comfort.

FCC Information

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

1.)This device may not cause harmful interference, and

2.)This device must accept any interference received, including interference that may cause undesired operation.

Note: Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the

FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This

equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by

turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician or help.

20 | KICHLER.COM

TROUBLESHOOTING

ProblemProblem

Fan will not start.Fan will not start.

Fan sounds noisy.Fan sounds noisy.

Fan wobble.Fan wobble.

Remote control Remote control

malfunction.malfunction.

SolutionSolution

1. Check circuit fuses or breakers.1. Check circuit fuses or breakers.

2. Check all electrical connections to ensure proper contact.2. Check all electrical connections to ensure proper contact.

CAUTION: Make sure the main power is OFF when checking any electrical connection.CAUTION: Make sure the main power is OFF when checking any electrical connection.

1. Make sure all motor housing screws are snug.1. Make sure all motor housing screws are snug.

2. Make sure the screws that attach the fan blade brackets to the motor are tight.2. Make sure the screws that attach the fan blade brackets to the motor are tight.

3. Make sure wire nut connections are not rubbing against each other or the interior wall of the switch housing. 3. Make sure wire nut connections are not rubbing against each other or the interior wall of the switch housing.

CAUTION: Make sure main power is o.CAUTION: Make sure main power is o.

4. Allow a 24-hour "breaking-in" period. Most noise associated with a new fan disappears during this time.4. Allow a 24-hour "breaking-in" period. Most noise associated with a new fan disappears during this time.

5. If using an optional light kit, make sure the screws securing the glassware are tight. Make sure the light bulbs are not 5. If using an optional light kit, make sure the screws securing the glassware are tight. Make sure the light bulbs are not

touching any other component.touching any other component.

6. Do not connect this fan to a wall mounted variable speed control(s). They are not compatible with ceiling fan motors or 6. Do not connect this fan to a wall mounted variable speed control(s). They are not compatible with ceiling fan motors or

remote controls.remote controls.

7. Make sure the upper canopy has a short distance from the ceiling. It should not touch the ceiling.7. Make sure the upper canopy has a short distance from the ceiling. It should not touch the ceiling.

1. Check that all blade and blade arm screws are secure.1. Check that all blade and blade arm screws are secure.

2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling 2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point on the ceiling

above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement. above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is positioned for measurement.

Repeat for each blade. The distance deviation should be equal within 1/8".Repeat for each blade. The distance deviation should be equal within 1/8".

3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and 3. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and

possibly result in smoother operation. possibly result in smoother operation.

1.Ceiling Fans with remote control systems CAN NOT be operated in conjunction with any other control system EXCEPT a 1.Ceiling Fans with remote control systems CAN NOT be operated in conjunction with any other control system EXCEPT a

basic On/o wall switch, if desired.basic On/o wall switch, if desired.

KICHLER LIGHTING LLC

7711 EAST PLEASANT VALLEY ROAD

CLEVELAND, OHIO 44131

CUSTOMER SERVICE 866.558.5706

8:00 AM TO 5:00 PM EST, MONDAY - FRIDAY

REV. 04-MAR-2022

www.kichler.com

Les images du produit peuvent varier légèrement par rapport au produit réel.

Rise 152,40 cm (60 po)

MANUEL D'INSTRUCTIONS

Modèle n° 300370

LISEZ ET CONSERVEZ CES INSTRUCTIONS

2 | KICHLER.COM

TABLE DES MATIÈRES

TERMINER L'INSTALLATION DU MOTEUR .....................14

FIXATION DES PALES DU VENTILATEUR ........................15

INSTALLATION DE LA PLAQUE D’ÉCLAIRAGE ................6

INSTALLATION DU KIT D'ÉCLAIRAGE ET DU VERRE ... 17

PROCÉDURES D'APPARIEMENT DE LA

COMMANDE CC SANS CAPTEUR ......................................18

MODE D'EMPLOI .................................................................... 18

INFORMATIONS CFC .............................................................19

DÉPANNAGE ......................................................................... 20

RÈGLES DE SÉCURITÉ .......................................……3

OUTILS NÉCESSAIRES .............................................5

CONTENU DU COLIS ................................................ 5

OPTIONS DE MONTAGE ..........................................6

SUSPENDRE L'ENSEMBLE MOTEUR .................7

INSTALLATION DU SUPPORT DE SÉCURITÉ ....10

CONNEXIONS ÉLECTRIQUES ..............................1 1

INSTALLATION DE LA COMMANDE

MURALE .................................................................... 13

utilisées pour soutenir des appareils d’éclairage ne sont

pas acceptables pour soutenir un ventilateur. En raison

de la complexité de l'installation de ce ventilateur,

un électricien agréé qualifié est fortement recommandé.

5. Tout le câblage doit être conforme au National Electrical

Code ANSI/NFPA 70 et aux codes électriques locaux.

L'installation électrique doit être eectuée par un

électricien qualifié et agréé.

6. La boîte de sortie et la structure de support doivent

être solidement montées et capables de supporter de

manière fiable un minimum de 15,9 kg (35 lb). Utilisez

uniquement des boîtiers de sortie cULus portant la

mention « FOR FAN SUPPORT ».

7. AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D’INCENDIE, D’ÉLECTROCUTION OU DE BLESSURES

CORPORELLES, MONTEZ LE VENTILATEUR SUR UN

BOÎTIER DE SORTIE MARQUÉE « ACCEPTABLE POUR

UN SUPPORT DE VENTILATEUR ».

8. Évitez de placer des objets sur la trajectoire des pales.

Rise152,40cm (60 po) | 3

LISEZ ET CONSERVEZ CES INSTRUCTIONS

RÈGLES DE SÉCURITÉ

AVERTISSEMENT : POUR LE CANADA, CE VENTILATEUR DOIT ÊTRE FIXÉ DIRECTEMENT À LA STRUCTURE DU

BÂTIMENT OU À LA SOLIVE DE PLAFOND. NE PAS FIXER CE VENTILATEUR À UNE BOÎTE DE SORTIE.

1. ATTENTION : RISQUE DE CHOC : Débranchez

l'alimentation au panneau du disjoncteur principal ou

à la boîte à fusibles principale avant de démarrer et

pendant l'installation.

2. AVERTISSEMENT : Ce luminaire est conçu pour être

installé conformément au National Electrical Code (NEC)

et à toutes les particularités du code local. Si vous n'êtes

pas familier avec les exigences du code, l'installation par

un électricien certifié est recommandée.

3. AVERTISSEMENT : Pour réduire le risque d'incendie

ou d'électrocution, utilisez uniquement la commande

fournie avec le ventilateur.

4. AVERTISSEMENT : Pour réduire le risque d'incendie,

d'électrocution ou de blessure corporelle, montez sur

un boîtier de sortie marquée « Acceptable pour un

support de ventilateur de 15,9 kg (35 lb) ou moins ».

Pour le montage du boîtier de sortie, utilisez les vis

de montage (et les rondelles d’arrêt) fournies avec le

boîtier de sortie. Il faudra probablement remplacer

la boîte de sortie, car la plupart des boîtes de sortie

4 | KICHLER.COM

15. Les schémas électriques sont fournis à titre indicatif

uniquement. Les kits d'éclairage qui ne sont pas fournis

avec le ventilateur doivent être homologués ETL et

étiquetés comme appropriés pour une utilisation

avec le modèle de ventilateur que vous installez.

Les commutateurs doivent être des commutateurs à

usage général ETL. Reportez-vous aux instructions

fournies avec les kits d'éclairage et les interrupteurs

pour un assemblage correct.

16. Toutes les vis de réglage doivent être vérifiées et

resserrées si nécessaire avant l'installation.

17. Les informations sur le poids du ventilateur 300370 sont

les suivantes :

Poids net : 10,70 kg / 23,54 lb ;

Poids brut : 12 kg / 26,4 lb.

9. Pour éviter des blessures corporelles ou des dommages

au ventilateur et à d'autres éléments, soyez prudent

lorsque vous travaillez autour ou nettoyez le ventilateur.

10. Assurez-vous que le site d'installation que vous

choisissez permet un dégagement minimum de 2,1 m

(7 pi) entre les pales et le sol et d'au moins 30 pouces

des extrémités des pales vers n’importe quel obstacle.

11. Pour activer la fonction d'inversion sur ce ventilateur,

appuyez sur le bouton « Inversion » pendant que le

ventilateur fonctionne.

12. AVERTISSEMENT : assurez-vous que l'alimentation

est coupée avant de nettoyer votre ventilateur.

13. N'utilisez pas d'eau ou de détergents pour nettoyer

le ventilateur ou les pales du ventilateur. Un chion

sec à poussière ou un chion légèrement humide

conviendra pour la plupart des nettoyages.

14. Après avoir eectué les raccordements électriques, les

conducteurs raccordés doivent être tournés vers le haut

et poussés avec précaution dans le boîtier de sortie.

Les fils doivent être écartés avec le conducteur mis à la

terre et le conducteur de mise à la terre de l'équipement

d'un côté de la boîte de sortie et le conducteur non mis à

la terre de l'autre côté de la boîte de sortie.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES DE BLESSURES CORPORELLES,

NE PLIEZ PAS LES PALES PENDANT LE MONTAGE OU

APRÈS L'INSTALLATION.

NE PAS INSÉRER D'OBJETS SUR LE PASSAGE DES PALES.

RÈGLES DE SÉCURITÉ

Rise152,40cm (60 po) | 5

OUTILS ET MATÉRIAUX NÉCESSAIRES

CONTENU DU COLIS

• Tournevis cruciforme

• Tournevis à lame

• Clé de 11 mm

• Escabeau

• Pinces coupantes

Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les éléments suivants :

A. Ensemble boule/

tige descendante

B. Support de montage

C. Monture

D. Couvercle du trou de l'auvent

E. Couvercle d'accouplement

F. Assemblage du moteur

G. Pale (5)

H. Ensemble de support (5)

I. Plaque d’éclairage

J. Kit d'éclairage

K. Abat-jour en verre

L. Capuchon de fleuron

M. Fleuron

N. °Unité de commande murale

Plaque frontale (1) ; commande murale (1) ;

récepteur(1) ; connecteur de fil (4+9) ;

vis courte (2) ; vis longue (2) ;

O. Matériel d'emballage

1.) Matériel du câble de sécurité : Vis à bois (1) ;

rondelle à ressort (1) ; rondelle plate (1)

2.) Matériel de montage : Connecteur de fil (3) ;

3.) Matériel de fixation de pale : Vis (15) ; rondelles (15)

4.) Matériel de fixation du kit d'éclairage : Vis (3)

5.) Matériel de fixation du support de pale : Vis (10)

6 | KICHLER.COM

OPTIONS DE MONTAGE

S'il n'y a pas de boîtier de montage homologué UL (cUL pour

installation canadienne), lisez les instructions suivantes.

Débranchez l'alimentation en retirant les fusibles ou en

désactivant les disjoncteurs.

Fixez le boîtier de sortie directement à la structure du bâtiment.

Utilisez des fixations et des matériaux de construction

appropriés. Le boîtier de sortie et son support doivent pouvoir

supporter entièrement le poids total du ventilateur (jusqu'à

15,9 kg (35 lb)). N'utilisez pas de boîtiers de sortie en plastique.

Les figures 1, 2 et 3 sont des exemples des diérentes

manières de monter le boîtier de sortie.

REMARQUE : Si vous installez le ventilateur de plafond sur

un plafond en pente (voûté), vous aurez peut-être besoin

d'une tige descendante plus longue pour maintenir un

dégagement approprié entre la pointe de la pale et le plafond.

Un dégagement minimum de 12" est suggéré pour un

fonctionnement optimal.

REMARQUE : Vous devez utiliser une tige de descente

de 30,48 cm (12 po) ou plus pour une pente de 22°

(angle maximum de 22°). (Fig. 3)

REMARQUE : Selon l’endroit que vous avez choisi pour

l’installation, vous devrez peut-être acheter et installer une

suspente de solive pour soutenir le boîtier de sortie. Assurez-

vous que la suspente de solive que vous achetez a été conçu

pour être utilisé avec des ventilateurs de plafond. (Fig. 4)

Fig. 1

Boîtier de sortie

Boîtier de

sortie

Fig. 2

Fig. 3

Fig. 4

Boîtier de sortie

Plafond du boîtier

de sortie encastré

plan de

montage

Fournir un fort

soutien

PLAFOND EN ANGLE

ANGLE MAXIMUM DE 22°

Rise152,40cm (60 po) | 7

Fig. 5

Fig. 6

Fig. 7

Boîtier de sortie

Montage au plafond

Support

Rondelle plate

Vis

Vis de réglage

Boule de suspension

Broche croisée

Axe de chape

Tige descendante

Épingle

SUSPENDRE L'ENSEMBLE MOTEUR

RAPPELEZ-VOUS de couper l'alimentation avant de commencer l'installation.

Ceci est nécessaire pour votre sécurité et également pour la bonne programmation

du système de commande.

Pour installer correctement votre ventilateur de plafond, suivez les étapes ci-dessous.

Étape 1. Avant de fixer le ventilateur au boîtier de sortie (non incluse), assurez-vous

que le boîtier de sortie est solidement fixé à au moins deux points à un élément du

plafond structurel (un boîtier desserré fera vaciller le ventilateur). Faites passer les fils

d'alimentation de 120 volts du boîtier de sortie au plafond par le centre du support de

montage au plafond. Installez le support de montage sur le boîtier de sortie au plafond

à l'aide des vis et rondelles fournies avec le boîtier de sortie. (Fig. 5)

Étape 2. Retirez l'épingle et l'axe de chape de l'ensemble de tige de descente,

conservez-les pour une utilisation ultérieure. Retirez la boule de suspension de

l'assemblage de la tige descendante en desserrant les vis de réglage, en retirant la

goupille transversale et en tournant la boule hors de la tige. (Fig. 6)

REMARQUE : Assurez-vous de garder le matériel détaché séparément pour éviter

toute confusion lors de l'installation.

Étape 3. Desserrez les deux vis de réglage sur le couplage du moteur. (Fig. 7)

8 | KICHLER.COM

Étape 4. Faites passer avec précaution les fils du ventilateur et le câble

de sécurité à travers la tige descendante. Vissez la tige descendante sur

l'accouplement du moteur jusqu'à ce que les trous des broches de la

chape soient alignés. Ensuite, replacez l'axe de chape et l'épingle, puis

serrez les deux vis de réglage. (Fig. 8)

Étape 5. Glissez le couvercle du couplage, le couvercle de l’orifice

de l’auvent et le couvercle sur la tige descendante. Réinstallez

soigneusement la boule de suspension sur la tige de suspension.

Assurez-vous que la broche croisée est dans la bonne position et que la

vis de réglage est serrée et que les fils ne sont pas tordus . ( Fig. 9)

ATTENTION : Assurez-vous que toutes les vis sont serrées avant de

passer à l'étape suivante.

SUSPENDRE L'ENSEMBLE MOTEUR (suite)

Moteur

Couplage

Monture

Boule de suspension

Broche croisée Vis de réglage

Couvercle du trou

de l'auvent

Couvercle d'accouplement

Tige descendante

Épingle

Axe de chape

Vis de réglage

Fig. 8

Fig. 9

Rise152,40cm (60 po) | 9

Étape 6. Soulevez maintenant l’assemblage du moteur et placez la boule

de suspension dans le support de montage. Tournez jusqu'à ce que la

languette de contrôle soit tombée dans la fente d'enregistrement et soit

fermement en place. ( Fig.10) L'ensemble du corps du moteur ne doit pas

tourner si cela est fait correctement.

AVERTISSEMENT : Le fait de ne pas installer correctement la

« languette de contrôle » peut endommager le ventilateur de plafond

pendant le fonctionnement.

SUSPENDRE L'ENSEMBLE MOTEUR (suite)

Fig. 10

Vérifier l'onglet

Fente de l'enregistrement

Support de montage

Boule de suspension

10 | KICHLER.COM

Rondelle plate

INSTALLATION DU SUPPORT DE SÉCURITÉ

(requis pour l'installation canadienne UNIQUEMENT)

Un câble de support de sécurité est fourni pour aider à empêcher le ventilateur de

plafond de tomber, veuillez l'installer comme suit.

Étape 1. Enfoncez une vis à bois et des rondelles dans le côté de l'entretoise qui

maintient le boîtier de sortie. Laissez 3 mm (1/8") d'espace entre le renfort de support

et la rondelle. (Fig. 11)

Étape 2. Insérez le câble de sécurité à travers le support de montage et l'un des trous

du boîtier de sortie dans le plafond. Ajustez la longueur du câble de sécurité pour

atteindre la vis et les rondelles en tirant le câble supplémentaire à travers le serre-câble

jusqu'à ce que la longueur totale soit correcte, remettez l'extrémité du câble à travers

le serre-câble, formant une boucle à l'extrémité du câble. Serrez fermement le serre-

câble. Maintenant, placez la boucle à l'extrémité du câble de sécurité sur la vis à bois et

sous la rondelle. Serrez fermement la vis à bois. (Fig. 12)

REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour les

installations au Canada, c'est une bonne idée d'eectuer la fixation avec n'importe

quelle installation.

Vis à bois

Rondelle à ressort

Boîtier de sortie

Plafond

Renfort de soutien

Câble de sécurité

Boulon

Vis à bois

Fig. 12

Fig. 11

Rise152,40cm (60 po) | 11

RACCORDEMENTS ÉLECTRIQUES

AVERTISSEMENT : Pour éviter tout risque d'électrocution, assurez-vous d'avoir

coupé l'alimentation au panneau de circuit principal avant de procéder au câblage.

Suivez les étapes ci-dessous pour raccorder le ventilateur à votre câblage domestique.

Utilisez les connecteurs de fils fournis avec votre ventilateur. Fixez le connecteur

avec du ruban isolant. Assurez-vous qu'il n'y a pas de supports de câbles ou de

raccordements desserrés.

AVERTISSEMENT : Si les fils de votre maison sont de couleurs diérentes de celles

indiquées dans ce manuel, arrêtez immédiatement. Un électricien professionnel est

recommandé pour déterminer le câblage approprié.

Étape 1. Insérez le récepteur dans le support de montage et maintenez-le à plat face

au plafond. (Fig.13)

Étape 2. Connectez les fils à l'aide des connecteurs comme indiqué dans le SCHÉMA

DE CÂBLAGE. (Fig.14)

AVERTISSEMENT : Vérifiez que toutes les connexions sont bien serrées, y compris

la terre, et qu'aucun fil nu n'est visible au niveau des connexions de fil.

Étape 3. Une fois les connexions eectuées, placez les fils blanc et vert (vert ou cuivre

nu) d'un côté et les fils noirs de l'autre côté, la connexion doit être tournée vers le haut

et poussez soigneusement les fils dans la boîte de sortie. Les fils doivent être écartés

avec le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement

d'un côté de la boîte de sortie et le conducteur non mis à la terre de l'autre côté.

Fig. 13

Support de montage

Récepteur

12 | KICHLER.COM

NOIR

RÉCEPTEUR

SCHÉMA DES CÂBLES

Fig. 14

ENTRÉE CA 120 V

FIL DE TERRE DU

PLAFOND

NOIR

BLANC

NOIR

FIL DE TERRE

NOIR

(« À L'ALIMENTATION »)

NOIR

(« AU VENTILATEUR »)

CONTRÔLE

MURAL

FIL DE TERRE

GRIS

JAUNE

ROUGE

BLANC

BLEU

GRIS

JAUNE

ROUGE

BLANC

BLEU

FIL DE TERRE

BLANC (« CA DANS N »)

NOIR (« AC DANS L »)

Rise152,40cm (60 po) | 13

Boîtier de sortie

Changer

Plaque murale

Fig. 15

Fig. 16

INSTALLATION DE LA COMMANDE MURALE

AVERTISSEMENT : Tout le câblage doit être conforme au National Electrical Code

et aux codes électriques locaux. L'installation électrique doit être effectuée par un

électricien qualifié et agréé.

AVERTISSEMENT : L'INSTALLATION DE L'INTERRUPTEUR DOIT ÊTRE CONFORME

À TOUS LES CODES ÉLECTRIQUES LOCAUX ET NATIONAUX.

AVERTISSEMENT : Coupez l'alimentation principale au disjoncteur ou au panneau

de fusibles avant de continuer.

Étape 1. Retirez la plaque murale existante et l'interrupteur de la boîte de prise murale.

Débranchez les fils de l'interrupteur existant. (Fig. 15)

Étape 2. Placez la commande murale sur la boîte de sortie, connectez les fils avec les

connecteurs de fil fournis. (Fig. 16)

*Connectez le fil noir de la boîte de sortie qui alimente la commande murale au fil noir

marqué « Á L’ALIMENTATION » de la commande murale.

*Connectez le fil noir de la boîte de sortie qui va au ventilateur au fil NOIR marqué

« AU VENTILATEUR » de la commande murale.

*Connectez le fil de la mise à la terre en cuivre nu du boîtier de sortie au fil de la mise à la

terre en cuivre nu provenant de la commande murale.

*Connectez les deux fils neutres blancs dans la boîte de sortie ensemble (s'ils ne sont

pas déjà connectés).

Étape 3. Fixez les connecteurs des fils et assurez-vous qu'il n'y a pas de brins ou de

connexions lâches. Remettez soigneusement les connexions des fils à l'intérieur de la boîte

de sortie et fixez la commande murale à la boîte de sortie avec les vis fournies. Fixez la plaque

frontale à la commande murale à l'aide des vis fournies.

À L'ALIMENTATION AC DANS L (Noir)

MISE À LA TERRE

VENTILA-

TEUR

14 | KICHLER.COM

TERMINER L'INSTALLATION DU MOTEUR

Étape 1. Retirez l'une des deux vis à épaulement du support de montage.

Desserrez la deuxième vis à épaulement sans la retirer complètement. (Fig. 17)

Étape 2. Assemblez l'auvent en tournant la fente de la clé dans l'auvent

sur la vis à épaulement dans le support de montage. Réinstallez la vis à

épaulement précédemment retirée, puis resserrez fermement les deux vis

à épaulement. (Fig. 18)

Étape 3. Fixez et serrez solidement le couvercle du trou de l'auvent sur

les vis à épaulement du support de montage en utilisant la fonction de

verrouillage par rotation de la rainure de clé.(Fig.19)

Montage

Support

Épaulement

Vis

Épaulement

Vis

Monture

Fig. 18

Fig. 17

Fig. 19

Rise152,40cm (60 po) | 15

FIXATION DES PALES DU VENTILATEUR

ATTENTION : Pour réduire le risque de choc électrique,

débranchez le circuit d'alimentation électrique du ventilateur

avant d'installer les pales du ventilateur.

Étape 1. Fixez les pales aux supports comme indiqué, serrez-les

solidement à l’aide des vis et des rondelles du pack de quincaillerie.

(Fig. 20)

Étape 2. Faites glisser les assemblages de pales dans les trous du

volant et serrez-les solidement avec les vis du pack de quincaillerie

comme illustré. (Fig.21)

Fig. 20

Fig. 21

Vis

Rondelle

Ensemble de support

Assemblage de pale

Pale

16 | KICHLER.COM

INSTALLATION DE LA PLAQUE D'ÉCLAIRAGE

Étape 1. Retirez la vis marquée d'une étiquette marron à points sur la plaque

de montage et conservez-la pour une utilisation ultérieure. Desserrez les

deux autres (ne les retirez pas).(Fig.22)

Étape 2. Placez les deux trous de fente sur la plaque d’éclairage sur les 2 vis

précédemment desserrées depuis la plaque de montage. Faites pivoter la

plaque d’éclairage jusqu'à ce qu'elle se verrouille en place à l'extrémité étroite

des trous de clé. Fixez en serrant les 2 vis précédemment desserrées et celle

précédemment retirée. (Fig. 23)

Vis

Plaque de

montage

Plaque d’éclairage

Fig. 22

Fig. 23

Rise152,40cm (60 po) | 17

INSTALLATION DU KIT D'ÉCLAIRAGE ET

DU VERRE

ATTENTION : Pour réduire le risque de choc électrique, débranchez le circuit

d'alimentation électrique du ventilateur avant d'installer le kit d’éclairage.

Étape 1. Teniez le kit d’éclairage LED sur la plaque d’éclairage, puis connectez les

2 connecteurs à une broche du kit d'éclairage aux 2 connecteurs à une broche de

l'ensemble moteur. Connectez le fil noir au fil noir et le fil blanc au fil blanc. Fixez le

kit d'éclairage à la plaque d'éclairage et serrez solidement avec trois (3) vis du jeu

de vis (Fig. 24)

Étape 2. Retirez et conservez l'écrou manuel, la rondelle métallique et la rondelle

en silicone de la tige filetée du kit d'éclairage. (Fig. 25)

Étape 3. Soulevez l'abat-jour en verre jusqu'au kit d'éclairage, permettant à la tige

filetée de passer par le trou central au bas de l'abat-jour en verre. Placez la rondelle

en silicone et la rondelle métallique sur la tige filetée, puis vissez l'écrou manuel sur

la tige filetée jusqu'à ce qu'il soit bien serré. NE SERREZ PAS TROP. (Fig. 25)

Étape 4. Installez le capuchon du fleuron et le fleuron sur la tige filetée et serrez

fermement. (Fig. 25)

Fig. 24

Fig. 25

Kit d'éclairage

Rondelle de

silicone

Écrou manuel

Rondelle métallique

Fleuron

Capuchon de fleuron

18 | KICHLER.COM

Fig.26

INSTRUCTIONS D'UTILISATION

Appuyez une fois sur le bouton d'alimentation « » pour ALLUMER

(ou ÉTEINDRE) le ventilateur. (Fig. 26)

Pour régler la vitesse de ventilation souhaitée, maintenez enfoncé le bouton

« » pour diminuer et augmenter la vitesse. (Fig. 26)

Pour allumer et éteindre la lumière, appuyez et relâchez le bouton de lumière « ».

Pour régler l'intensité lumineuse, appuyez longuement sur le bouton d'éclairage.

La lumière s'allumera à l'intensité lumineuse précédemment sélectionnée. (Fig. 26)

PROCÉDURES D'APPARIEMENT DE LA COMMANDE CC SANS CAPTEUR

IMPORTANT : Les pales du ventilateur de plafond DOIVENT être installées avant que la procédure d’appariement puisse commencer.

Étape 1. Appuyez sur le bouton d'alimentation « » pour éteindre la commande murale (le bouton sera vers le haut). Rétablissez

l'électricité dans le circuit de dérivation du ventilateur de plafond au niveau du disjoncteur ou de la boîte à fusibles. Dans les 60 secondes

suivant la mise sous tension, appuyez sur le bouton d'alimentation « » pour allumer la commande murale (le bouton sera enfoncé), puis

appuyez sur le bouton de marche arrière « » pendant 3 à 5 secondes. La lumière clignotera deux fois, et en même temps, le ventilateur

fonctionnera pendant un moment puis s'arrêtera. La télécommande sera maintenant programmée pour votre ventilateur et prête à l'emploi.

IMPORTANT : N'appuyez sur aucun bouton de la télécommande tant que le processus d’appariement n'est pas terminé. Attendez que

le ventilateur se soit complètement arrêté.

Étape 2. Essayez diérents réglages de vitesse sur la commande murale pour vous assurer que le ventilateur est maintenant

entièrement fonctionnel. Si la programmation échoue, réessayez le processus en recommençant à partir de l'étape 1.

Témoin lumineux

(alimentation)

Direction du flux d'air

Bouton d'éclairage

Bouton de vitesse

du ventilateur

Bouton d'alimentation

Rise152,40cm (60 po) | 19

Fig. 27 Fig. 28

FONCTION INVERSE

Pour activer la fonction d'inversion sur ce ventilateur, appuyez sur le

« »

bouton inversion pendant que le ventilateur fonctionne. Le ré-

glage de la vitesse par temps chaud ou frais dépend de facteurs tels que

la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

Fonctionnement par temps chaud : Fonctionnement par temps chaud : Vers l'avant (dans le sens inverse

des aiguilles d'une montre). Un flux d'air vers le bas crée un effet de

refroidissement (Fig.27). Cela vous permet de régler votre climatiseur

sur un réglage plus chaud sans aecter votre confort général.

Fonctionnement par temps frais : Fonctionnement par temps frais : Inverser (sens horaire). Un flux

d'air ascendant évacue l'air chaud des zones du plafond (Fig. 28).

Cela vous permet de régler votre unité de chauage sur un réglage

plus froid sans aecter votre confort général.

Informations FCC

Cet appareil est conforme aux exigences de la section 15 du règlement de la FCC. Fonctionnement assujetti aux deux (2) conditions

d’utilisation suivantes :

1.) Cet appareil ne doit pas provoquer d'interférences nuisibles, et

2.) Cet appareil doit accepter tous les brouillages reçus, y compris ceux pouvant causer un fonctionnement indésirable.

Remarque :Remarque :Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la

partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une

installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé

conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune

garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences

nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur

est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.

• Augmentez l’espace entre l'équipement et le récepteur.

• Branchez l'équipement à une prise sur un circuit diérent de celui auquel le récepteur est raccordé.

• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

20 | KICHLER.COM

DÉPANNAGE

ProblèmeProblème

Le ventilateur ne Le ventilateur ne

démarre pas.démarre pas.

Le ventilateur fait Le ventilateur fait

du bruit.du bruit.

Le ventilateur vacille.Le ventilateur vacille.

Dysfonctionnement Dysfonctionnement

de la télécommande.de la télécommande.

SolutionSolution

1. Vérifiez les fusibles ou les disjoncteurs.1. Vérifiez les fusibles ou les disjoncteurs.

2. Vérifiez tous les raccordements électriques pour assurer un bon contact.2. Vérifiez tous les raccordements électriques pour assurer un bon contact.

ATTENTION : Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout raccordement électrique.ATTENTION : Assurez-vous que l'alimentation principale est coupée lors de la vérification de tout raccordement électrique.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.

2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.

3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres ou contre la paroi 3. Assurez-vous que les raccords des écrous métalliques ne frottent pas les uns contre les autres ou contre la paroi

intérieure du boîtier de l’interrupteur. intérieure du boîtier de l’interrupteur.

ATTENTION : Assurez-vous que l'alimentation principale est coupée.ATTENTION : Assurez-vous que l'alimentation principale est coupée.

4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent 4. Prévoyez une période de « rodage » de 24 heures. La plupart des bruits associés à un nouveau ventilateur disparaissent

pendant ce temps.pendant ce temps.

5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien serrées. Assurez-vous 5. Si vous utilisez un kit d'éclairage en option, assurez-vous que les vis fixant la verrerie sont bien serrées. Assurez-vous

que les ampoules ne touchent aucun autre composant.que les ampoules ne touchent aucun autre composant.

6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas 6. Ne connectez pas ce ventilateur à une ou plusieurs commandes de vitesse variable fixées au mur. Ils ne sont pas

compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.compatibles avec les moteurs de ventilateurs de plafond ou les télécommandes.

7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond.7. Assurez-vous que la verrière supérieure est à une courte distance du plafond. Elle ne doit pas toucher le plafond.

1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.1. Vérifiez que toutes les vis de la pale et du bras de pale sont bien fixées.

2. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce 2. La plupart des problèmes d'oscillation du ventilateur sont causés lorsque les niveaux des pales sont inégaux. Vérifiez ce

niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. Faites niveau en sélectionnant un point sur le plafond au-dessus de la pointe de l'une des pales. Mesurez cette distance. Faites

tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart tourner le ventilateur jusqu'à ce que la pale suivante soit positionnée pour la mesure. Répétez pour chaque pale. L'écart

de distance doit être égal à 1/8".de distance doit être égal à 1/8".

3. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le 3. Si l'oscillation de la pale est toujours perceptible, interchanger deux pales adjacentes (côte à côte) peut redistribuer le

poids et éventuellement entraîner un fonctionnement plus fluide. poids et éventuellement entraîner un fonctionnement plus fluide.

1. Les ventilateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être utilisés avec un autre 1. Les ventilateurs de plafond équipés de systèmes de télécommande NE PEUVENT PAS être utilisés avec un autre

système de commande SAUF un interrupteur mural Marche/Arrêt de base si vous le souhaitez.système de commande SAUF un interrupteur mural Marche/Arrêt de base si vous le souhaitez.

KICHLER LIGHTING LLC

7711 EAST PLEASANT VALLEY ROAD

CLEVELAND, OHIO 44131

SERVICE À LA CLIENTÈLE 866.558.5706

8 h à 17 h EST, DU LUNDI AU VENDREDI

RÉV. 04-MAR-2022

www.kichler.com

Las imágenes del producto pueden diferir ligeramente del producto real.

60” Rise

MANUAL DE INSTRUCCIONES

Número de modelo 300370LEER Y GUARDAR ESTAS INSTRUCCIONES

2 | KICHLER.COM

ÍNDICE

CÓMO COMPLETAR LA INSTALACIÓN

DEL MOTOR ............................................................................. 14

COLOCACIÓN DE LAS ASPAS

DEL VENTILADOR .................... ..............................................15

INSTALACIÓN DE LA PLACA DE LUZ .. ……….....................16

INSTALACIÓN DEL KIT DE LUZ Y

PANTALLA DE VIDRIO ............................................................17

PROCEDIMIENTOS DE EMPAREJAMIENTO DEL

CONTROL DE CD SIN SENSOR. ..........................................18

INSTRUCCIONES DE OPERACIÓN. .. ..................................18

INFORMACIÓN DE LA FCC ....................................................19

RESOLUCIÓN DE PROBLEMAS ........................................ 20

NORMAS DE SEGURIDAD..................................……3

HERRAMIENTAS NECESARIAS ……………….......……5

CONTENIDO DEL PAQUETE ………………………………5

OPCIONES DE MONTAJE ......... ………………....………6

CÓMO COLGAR EL CONJUNTO

DEL MOTOR ......................................... ..…………………7

INSTALACIÓN DE SOPORTE

DE SEGURIDAD ........................................................10

CONEXIONES ELÉCTRICAS .......... . ......................1 1

INSTALACIÓN DEL CONTROL

DE PARED ............................................ .......................13

reemplazarse. Debido a la complejidad de la instalación

de este ventilador, se recomienda enfáticamente la

intervención de un electricista certificado y calificado.

5. Todo el cableado debe instalarse de acuerdo con el

Código Eléctrico Nacional 70 del Instituto Nacional

Estadounidense de Estándares (American National

Standards Institute, ANSI)/Asociación Nacional de

Protección contra Incendios (National Fire Protection

Association) y los códigos eléctricos locales.

La instalación eléctrica debe ser realizada por un

electricista calificado.

6. La caja de salida y la estructura de soporte deben estar

montadas de manera segura y ser capaces de soportar

de manera confiable un mínimo de 15.9 kg (35 libras).

Use únicamente cajas de salida certificadas por cULus

marcadas como “PARA SOPORTE DE VENTILADORES”.

7. ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,

DESCARGA ELÉCTRICA O LESIONES PERSONALES, MONTE

EL VENTILADOR EN UNA CAJA DE SALIDA MARCADA COMO

“ACEPTABLE PARA SOPORTE DE VENTILADOR”.

8. Evite colocar objetos en el camino de las aspas.

60” Rise | 3

LEER Y GUARDAR ESTAS INSTRUCCIONES

NORMAS DE SEGURIDAD

ADVERTENCIA: PARA CANADÁ, ESTE VENTILADOR DEBE FIJARSE DIRECTAMENTE A LA ESTRUCTURA DEL

EDIFICIO/VIGA DEL TECHO. NO ASEGURE ESTE VENTILADOR A UNA CAJA DE DISTRIBUCIÓN.

1. PRECAUCIÓN - RIESGO DE CHOQUE - Desconecte la

energía en el panel del disyuntor principal o en la caja de fu-

sibles principal antes de comenzar y durante la instalación.

2. ADVERTENCIA: Este accesorio está diseñado para

su instalación de acuerdo con el Código Eléctrico

Nacional (National Electrical Code, NEC) y todas las

especificaciones del código local. Si no está familiarizado

con los requisitos del código, se recomienda la

instalación por parte de un electricista certificado.

3. ADVERTENCIA: Para reducir el riesgo de incendio o

descarga eléctrica, use solo el control provisto con

el ventilador.

4. ADVERTENCIA: Para reducir el riesgo de incendio,

descarga eléctrica o lesiones personales, móntelo

en una caja de salida marcada como “Aceptable para

soporte de ventilador de 15.9 kg (35 libras) inclusive”.

Para el montaje de la caja de salida, use los tornillos de

montaje (y las arandelas de seguridad) proporcionados

con la caja de salida. La mayoría de las cajas de

salida comúnmente usadas para sujetar apliques de

luz no son aptas para uso con ventiladores y deben

4 | KICHLER.COM

15. Los diagramas eléctricos se proporcionan solo para

fines de referencia. Los kits de luces que no estén

empaquetados con el ventilador deben cumplir con la

marca ETL Listed y marcados como adecuados para

usar con el modelo de ventilador que está instalando.

Los interruptores deben ser interruptores de uso general

ETL. Consulte las instrucciones empaquetadas con los

kits de luces e interruptores para un montaje adecuado.

16. Todos los tornillos de fijación deben revisarse y volverse

a apretar cuando sea necesario antes de la instalación.

17. La información sobre el peso del ventilador modelo

300370 es la siguiente:

Peso neto: 10.7 kg/23.54 libras;

Peso bruto: 12 kg/26.4 libras.

9. Para evitar lesiones personales o daños al ventilador

y otros elementos, tenga cuidado cuando trabaje

alrededor o limpie el ventilador.

10. Asegúrese de que el sitio de instalación que elija

permita un espacio libre mínimo de 2.1 metros (7 pies)

desde las aspas hasta el piso y al menos 30 pulgadas

desde los extremos de las aspas hasta cualquier

obstrucción.

11. Para operar la función de retroceso en este

ventilador, presione el botón de retroceso mientras

el ventilador está funcionando.

12. ADVERTENCIA: asegúrese de que la energía esté

desconectada antes de limpiar su ventilador.

13. No use agua ni detergentes para limpiar el ventilador

o las aspas del ventilador. Un paño seco para el polvo

o un paño ligeramente humedecido será adecuado

para la mayor parte de la limpieza.

14. Después de realizar las conexiones eléctricas, los

conductores empalmados deben girarse hacia arriba

y empujarse con cuidado hacia la caja de distribución.

Los cables deben separarse con el conductor puesto

a tierra y el conductor de puesta a tierra del equipo en

un lado de la caja de salida y el conductor sin puesta a

tierra en el otro lado de la caja de salida.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES,

NO DOBLE LOS SOPORTES DE LAS ASPAS DURANTE EL MONTAJE

O DESPUÉS DE LA INSTALACIÓN.

NO INTRODUZCA OBJETOS EN EL CAMINO DE LAS ASPAS.

NORMAS DE SEGURIDAD

60” Rise | 5

HERRAMIENTAS Y MATERIALES REQUERIDOS

CONTENIDO DEL PAQUETE

• Destornillador Phillips

• Destornillador plano

• Llave de 11 mm

• Escalera de mano

• Cortadores de alambre

Desempaque su ventilador y verifique el contenido. Debería tener los siguientes elementos:

A. Conjunto de bola/varilla

de extensión

B. Soporte de montaje

C. Dosel

D. Cubierta del orificio del dosel

E. Cubierta de acoplamiento

F. Conjunto del motor

G. Hoja (5)

H. Conjunto de soporte (5)

I. Placa de luz

J. Kit de luz

K. Pantalla de vidrio

L. Tapa final

M. Pináculo

N. Unidad de control de pared

Placa frontal (1); Control de pared (1); Receptor (1);

Conector de cable (4+9);

Tornillo corto (2); Tornillo largo (2);

O. Accesorios del paquete

1.) Accesorios del cable de seguridad:

Tornillo para madera (1);

Arandela de resorte (1); Arandela plana (1)

2.) Accesorios de montaje: Conector de cable (3);

3.) Accesorios de fijación del aspa:

Tornillo (15), Arandela (15)

4.) Accesorios de fijación del kit de luces: Tornillo (3)

5.) Accesorios de fijación del soporte del aspa:

Tornillo (10)

6 | KICHLER.COM

OPCIONES DE MONTAJE

Si no existe una caja de montaje con certificación UL

(cUL para la instalación canadiense), lea las siguientes

instrucciones. Desconecte la energía quitando los fusibles o

apagando los disyuntores.

Fije la caja de distribución directamente a la estructura del

edificio. Utilice sujetadores y materiales de construcción

adecuados. La caja de salida y su soporte deben poder

soportar completamente el peso total del ventilador

(hasta 15.9 kg [35 libras]). No utilice cajas de salida de plástico.

Las figuras 1, 2 y 3 son ejemplos de diferentes formas de

montar la caja de salida.

NOTA: Si está instalando el ventilador de techo en un techo

inclinado (abovedado), es posible que necesite una varilla

de extensión más larga para mantener el espacio adecuado

entre la punta del aspa y el techo. Se sugiere un espacio libre

mínimo de 12" para un funcionamiento óptimo.

NOTA: Debe usar una varilla de extensión de 12” o más para

una pendiente de 22° (ángulo máximo de 22°). (Figura 3)

NOTA: Dependiendo de la ubicación que haya seleccionado

para la instalación, es posible que deba comprar e instalar

un colgador de viguetas para el soporte de la caja de salida.

Asegúrese de que el colgador de viguetas que compre

haya sido diseñado para usarse con ventiladores de techo.

(Figura 4)

Figura 1

Caja de salida

Caja de

salida

Figura 2

Figura 3

Figura 4

Caja de salida

Plano de montaje

del techo

Plano de

montaje

Proporcionar

apoyo sólido

TECHO ANGULAR

ÁNGULO MÁXIMO DE 22°

60” Rise | 7

Figura 5

Figura 6

Figura 7

Caja de salida

Montaje en techo

Soporte

Arandela plana

Tornillo

Tornillo de fijación

Bola de suspensión

Pasador cruzado

Pasador de horquilla

Varilla de extensión

Horquilla

CÓMO COLGAR EL CONJUNTO DEL MOTOR

RECUERDE desconectar la alimentación antes de comenzar la instalación. Esto es

necesario para su seguridad y también para la programación adecuada del sistema

de control.

Para instalar correctamente su ventilador de techo, siga los pasos a continuación.

Paso 1. Antes de conectar el ventilador a la caja de salida (no incluida), asegúrese de que

la caja de salida esté bien sujetada a al menos dos puntos de un miembro estructural del

techo (una caja suelta hará que el ventilador oscile). Pase los cables de suministro de

120 voltios desde la caja de salida del techo a través del centro del soporte de montaje

del techo. Instale el soporte de montaje en la caja de salida en el techo usando los

tornillos y las arandelas incluidos con la caja de salida. (Figura 5)

Paso 2. Retire la horquilla y el pasador de horquilla del conjunto de la varilla de

extensión, guárdelos para usarlos posteriormente. Retire la bola de suspensión del

conjunto de la varilla de extensión aflojando el tornillo de fijación, quitando el pasador

transversal y deslizando la bola fuera de la varilla. (Figura 6)

NOTA: Asegúrese de mantener los accesorios sueltos separados para evitar

confusiones durante la instalación.

Paso 3. Afloje los dos tornillos de fijación en el acoplamiento del motor. (Figura 7)

8 | KICHLER.COM

Paso 4. Pase con cuidado los cables del ventilador y el cable de seguridad

hacia arriba a través de la varilla de extensión. Enrosque la varilla de

extensión en el acoplamiento del motor hasta que los orificios del pasador

de horquilla estén alineados. A continuación, vuelva a colocar el pasador

de horquilla y la horquilla, luego apriete ambos tornillos de fijación.

(Figura 8)

Paso 5. Deslice la cubierta del acoplamiento, la cubierta del orificio

del dosel y el dosel sobre la varilla de extensión. Vuelva a instalar con

cuidado la bola de suspensión en la varilla. Asegúrese de que el pasador

transversal esté en la posición correcta y que el tornillo de fijación esté

apretado y que los cables no estén torcidos. (Figura 9)

PRECAUCIÓN: Asegúrese de que todos los tornillos estén apretados

antes de pasar al siguiente paso.

CÓMO COLGAR EL CONJUNTO DEL MOTOR (continuación)

Motor

Acoplamiento

Dosel

Bola de suspensión

Pasador cruzado Tornillo de fijación

Cubierta del orificio

del dosel

Cubierta de

acoplamiento

Varilla de extensión

Horquilla

Pasador de horquilla

Tornillo de fijación

Figura 8

Figura 9

60” Rise | 9

Paso 6. Ahora levante el conjunto del motor a su posición y coloque la

bola de suspensión en el soporte de montaje. Gire hasta que la lengüeta

de retención haya caído en la ranura de registro y se asiente firmemente.

(Figura 10) No debería girar todo el cuerpo del motor si esto se hace

correctamente.

ADVERTENCIA: El no asentar correctamente la lengüeta de retención

puede dañar el ventilador de techo durante el funcionamiento.

CÓMO COLGAR EL CONJUNTO DEL MOTOR (continuación)

Figura 10

Lengüeta de

retención

Ranura de registro

Soporte de montaje

Bola de suspensión

10 | KICHLER.COM

Arandela plana

INSTALACIÓN DEL SOPORTE DE SEGURIDAD

(requerido para la instalación canadiense

SOLAMENTE)

Se proporciona un cable de soporte de seguridad para ayudar a evitar que el ventilador

de techo se caiga; instálelo de la siguiente manera.

Paso 1. Inserte un tornillo para madera y arandelas en el costado de la abrazadera que

sostiene la caja de salida. Deje 3 mm (1/8”) de espacio entre el soporte de apoyo y la

arandela. (Figura 11)

Paso 2. Inserte el cable de seguridad a través del soporte de montaje y uno de los

orificios de la caja de salida en el techo. Ajuste la longitud del cable de seguridad

para alcanzar el tornillo y las arandelas tirando del cable adicional a través de la

abrazadera del cable hasta que la longitud total sea la correcta, vuelva a colocar el

extremo del cable a través de la abrazadera del cable, formando un bucle en el extremo

del cable. Apriete firmemente la abrazadera del cable. Ahora, coloque el lazo en el

extremo del cable de seguridad sobre el tornillo para madera y debajo de la arandela.

Apriete firmemente el tornillo para madera. (Figura 12)

NOTA: Aunque el cable de soporte de seguridad se requiere solo para instalaciones

canadienses, se recomienda hacer esta conexión con cualquier instalación.

Tornillo para madera

Arandela de resorte

Caja de salida

Techo

Soporte de apoyo

Cable de seguridad

Perno

Tornillo para madera

Figura 12

Figura 11

60” Rise | 11

CONEXIONES ELÉCTRICAS

ADVERTENCIA: Para evitar posibles descargas eléctricas, asegúrese de haber

desconectado la energía en el panel del circuito principal antes de realizar el

cableado.

Siga los pasos a continuación para conectar el ventilador al cableado de su hogar.

Utilice los conectores de cable suministrados con su ventilador. Sujete el conector con

cinta aislante. Asegúrese de que no haya conexiones o filamentos de cables sueltos.

ADVERTENCIA: Si los cables de su casa son de colores diferentes a los que se

mencionan en este manual, deténgase inmediatamente. Se recomienda un

electricista profesional para determinar el cableado adecuado.

Paso 1. Inserte el receptor en el soporte de montaje y manténgalo plano en oposición

al techo. (Figura 13)

Paso 2. Conecte los cables utilizando los conectores como se muestra en el DIAGRAMA

DE CABLES. (Figura 14)

ADVERTENCIA: Verifique que todas las conexiones estén apretadas, incluida la

conexión a tierra, y que no se vea ningún cable desnudo en las conexiones de cables.

Paso 3. Después de realizar las conexiones, coloque los cables blanco y verde (verde o

cobre desnudo) a un lado y los cables negros hacia el otro lado, la conexión debe

girarse hacia arriba, y empuje con cuidado los cables dentro de la caja de salida.

Los cables deben separarse con el conductor puesto a tierra y el conductor de

puesta a tierra del equipo en un lado de la caja de salida y el conductor no puesto a

tierra, en el otro lado.

Figura 13

Soporte de montaje

Receptor

12 | KICHLER.COM

NEGRO

RECEPTOR

DIAGRAMA DE CABLEADO

Figura 14

ENTRADA DE CA DE 120V

CABLE DE TIERRA

DESDE ELTECHO

NEGRO

BLANCO

NEGRO

CABLE DE TIERRA

NEGRO

(“AL SUMINISTRO DE ENERGÍA”)

NEGRO

(“AL VENTILADOR”)

CONTROL DE

PARED

CABLE DE TIERRA

GRIS

AMARILLO

ROJO

BLANCO

AZUL

GRIS

AMARILLO

ROJO

BLANCO

AZUL

CABLE DE TIERRA

BLANCO

(“CA DE ENTRADA N”)

NEGRO

(“CA DE ENTRADA L”)

60” Rise | 13

Caja de salida

Interruptor

Placa de pared

Figura 15

Figura 16

INSTALACIÓN DEL CONTROL DE PARED

ADVERTENCIA: Todo el cableado debe instalarse de acuerdo con el Código Eléctrico

Nacional (National Electrical Code) y los códigos eléctricos locales. La instalación

eléctrica debe ser realizada por un electricista calificado.

ADVERTENCIA: LA INSTALACIÓN DEL INTERRUPTOR DEBE CUMPLIR CON

TODOS LOS CÓDIGOS ELÉCTRICOS LOCALES Y NACIONALES.

ADVERTENCIA: Apague la energía principal en el disyuntor o en el panel de fusibles

antes de continuar.

Paso 1. Retire la placa de pared existente y el interruptor de la caja de salida de pared.

Desconecte los cables del interruptor existente. (Figura 15)

Paso 2. Instale el control de pared en la caja de salida y conecte los cables con los

conectores de cables provistos. (Figura 16)

*Conecte el cable negro de la caja de salida que suministra energía al control de pared

al cable negro marcado “AL SUMINISTRO DE ENERGÍA” (to power supply) del control

de pared.

*Conecte el cable negro de la caja de salida al cable negro marcado “AL VENTILADOR”

(to fan) del control de pared.

*Conecte el cable de cobre desnudo de tierra de la caja de salida al cable de cobre

desnudo de tierra del control de pared.

*Conecte los dos cables neutros blancos en la caja de salida juntos (si aún no están conectados).

Paso 3. Asegure los conectores de los cables y asegúrese de que no haya cables o

conexiones sueltas. Con cuidado, vuelva a colocar las conexiones de cables dentro de la caja

de salida y asegure el control de pared a la caja de salida con los tornillos proporcionados.

Asegure la placa frontal al control de pared con los tornillos proporcionados.

TO POWER SUPPLY

(AL SUMINISTRO DE ENERGÍA)

CA DE ENTRADA N (negro)

TIERRA

TO FAN (AL

VENTILADOR)

14 | KICHLER.COM

CÓMO COMPLETAR LA INSTALACIÓN

DEL MOTOR

Paso 1. Quite uno de los dos tornillos de resalto en el soporte de montaje.

Afloje el segundo tornillo de resalto sin quitarlo por completo. (Figura 17)

Paso 2. Ensamble el dosel girando la ranura de llave en el dosel sobre el

tornillo de resalto en el soporte de montaje. Vuelva a instalar el tornillo de

resalto que se quitó anteriormente, luego vuelva a apretar dos tornillos de

resalto firmemente. (Figura 18)

Paso 3. Fije y apriete firmemente la cubierta del orificio del dosel sobre los

tornillos de resalto en el soporte de montaje utilizando la función de bloqueo

por giro de la ranura de llave (Figura 19).

Montaje Soporte

Tornillo de resalto

Tornillo

Tornillo de resalto

Tornillo

Dosel

Figura 18

Figura 17

Figura 19

60” Rise | 15

COLOCACIÓN DE LAS ASPAS DEL

VENTILADOR

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica,

desconecte el circuito de suministro eléctrico al ventilador antes

de instalar las aspas.

Paso 1. Fije las aspas a los conjuntos de soporte como se muestra,

apriete firmemente con tornillos y arandelas del paquete de

accesorios. (Figura 20)

Paso 2. Deslice los conjuntos de aspas en los orificios del volante y

apriételos firmemente con los tornillos del paquete de accesorios

como se muestra. (Figura 21)

Figura 20

Figura 21

Tornillo

Arandela

Conjunto de soporte

Conjunto del aspa

Aspa

16 | KICHLER.COM

INSTALACIÓN DE LA PLACA DE LUZ

Paso 1. Retire el tornillo marcado con una etiqueta de punto marrón en la

placa de montaje y guárdelo para su uso posterior. Afloje los otros dos

(no los quite). (Figura 22)

Paso 2. Coloque los dos orificios de la ranura en la placa de luz sobre los

dos tornillos que aflojó previamente de la placa de montaje. Gire la placa

de luz hasta que encaje en su lugar en el extremo estrecho de los orificios

de llave. Fije apretando los 2 tornillos previamente aflojados y el que quitó

previamente. (Figura 23)

Tornillo

Placa de

montaje

Placa de luz

Figura 22

Figura 23

60” Rise | 17

INSTALACIÓN DEL KIT DE LUZ Y LA

PANTALLA DE VIDRIO

PRECAUCIÓN: Para reducir el riesgo de descarga eléctrica, desconecte el

circuito de suministro eléctrico al ventilador antes de instalar el kit de luz.

Paso 1. Sostenga el kit de luz LED en la placa de luz, luego conecte los dos

conectores de una clavija del kit de luz a los dos conectores de una clavija del

conjunto del motor. Conecte el cable negro con el cable negro y el cable blanco con

el cable blanco. Fije el kit de luz a la placa de luz y apriételo firmemente con tres (3)

tornillos del paquete de tornillos (Figura 24)

Paso 2. Quite y guarde la tuerca manual, la arandela de metal y la arandela de

silicona de la varilla roscada en el kit de luces. (Figura 25)

Paso 3. Levante la pantalla de vidrio hasta el kit de luces, lo que permite que la

varilla roscada pase por el orificio central en la parte inferior de la pantalla de vidrio.

Coloque la arandela de silicona y la arandela de metal sobre la varilla roscada,

luego atornille la tuerca manual en la varilla roscada hasta que quede apretada.

NO AJUSTE EN EXCESO. (Figura 25)

Paso 4. Instale la tapa del remate y el remate en la varilla roscada y apriételos

firmemente. (Figura 25)

Figura 24

Figura 25

Kit de luz

Arandela de

silicona

Tuerca manual

Arandela de metal

Pináculo

Tapa final

18 | KICHLER.COM

Figura 26

INSTRUCCIÓN DE FUNCIONAMIENTO

Presione el botón de “ ”una vez para ENCENDER (O APAGAR) el ventilador.

(Figura 26)

Para configurar la velocidad deseada del ventilador, mantenga presionado el botón

“ ” para disminuir y aumentar la velocidad. (Figura 26)

Para encender y apagar la luz, presione y suelte el botón de luz “ ”. Para

configurar la intensidad de la luz, mantenga presionado el botón de luz. La luz se

encenderá con la intensidad de luz previamente seleccionada. (Figura 26)

PROCEDIMIENTOS DE EMPAREJAMIENTO DEL CONTROL DE CD

SIN SENSOR

IMPORTANTE: Las aspas del ventilador de techo DEBEN instalarse antes de que pueda comenzar el procedimiento de emparejamiento.

Paso 1. Presione el botón “ ” para apagar el control de pared (el botón estará hacia arriba). Restaure la electricidad al circuito

derivado del ventilador de techo en el disyuntor o en la caja de fusibles. Dentro de los 60 segundos posteriores al encendido, presione

el botón de encendido “ ” para encender el control de pared (el botón estará hacia abajo) y luego presione el botón de reversa

“ ” durante 3 a 5 segundos. La luz parpadeará dos veces y, al mismo tiempo, el ventilador funcionará durante un tiempo y luego

se detendrá. El control remoto ahora estará programado para su ventilador y listo para usar.

IMPORTANTE: No presione ningún botón en el control remoto hasta que se complete el proceso de emparejamiento. Espere hasta

que el ventilador se haya detenido por completo.

Paso 2. Pruebe diferentes configuraciones de velocidad en el control de pared para asegurarse de que el ventilador funcione

correctamente. Si la programación no tiene éxito, vuelva a intentar el proceso desde el paso 1 nuevamente.

Luz indicadora

(suministro)

Dirección del flujo de aire

Botón de luz

Botón de velocidad del

ventilador

Botón de encendido

60” Rise | 19

Figura 27 Figura 28

FUNCIÓN DE RETROCESO

Para operar la función de retroceso en este ventilador, presione el

botón “ ” retroceso mientras el ventilador está funcionando.

El ajuste de velocidad para climas cálidos o fríos depende de

factores como el tamaño de la habitación, la altura del techo,

la cantidad de ventiladores, etc.

Operación en clima cálido: Operación en clima cálido: Adelante (sentido contrario a las agujas

del reloj). Un flujo de aire hacia abajo crea un efecto refrescante

(Figura 27). Esto le permite configurar su aire acondicionado en una

temperatura más cálida sin afectar su comodidad general.

Operación en clima frío: Operación en clima frío: Retroceso (en sentido de las agujas del

reloj). Un flujo de aire ascendente remueve el aire caliente del techo

(Figura 28). Esto le permite configurar su unidad de calefacción en

una configuración más fría sin afectar su comodidad general.

INFORMACIÓN DE LA FCC

Este dispositivo cumple con la parte 15 de las normas de la Comisión Federal de Comunicaciones (Federal Communications

Commission, FCC). El funcionamiento está sujeto a las siguientes dos condiciones:

1.) Este dispositivo no puede causar interferencias perjudiciales, y

2.) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un

funcionamiento no deseado.

Nota: Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la parte 15 de las

normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales

en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de

acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones por radio. Sin embargo, no hay garantía de

que no se produzcan interferencias en una instalación en particular. Si este equipo causa interferencia dañina en la recepción de

radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la

interferencia mediante una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma de corriente en un circuito diferente al que está conectado el receptor.

• Consulte con el distribuidor o con un técnico de radio/TV experimentado para obtener ayuda.

20 | KICHLER.COM

RESOLUCIÓN DE PROBLEMAS

ProblemaProblema

El ventilador no El ventilador no

arranca.arranca.

El ventilador suena El ventilador suena

ruidoso.ruidoso.

Oscilación del Oscilación del

ventilador.ventilador.

Mal funcionamiento Mal funcionamiento

del control remoto.del control remoto.

SoluciónSolución

1. Verifique los fusibles o disyuntores del circuito.1. Verifique los fusibles o disyuntores del circuito.

2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado.2. Verifique todas las conexiones eléctricas para asegurar un contacto adecuado.

PRECAUCIÓN: Asegúrese de que la alimentación principal esté APAGADA cuando verifique cualquier conexión PRECAUCIÓN: Asegúrese de que la alimentación principal esté APAGADA cuando verifique cualquier conexión

eléctrica.eléctrica.

1. Asegúrese de que todos los tornillos de la carcasa del motor estén ajustados.1. Asegúrese de que todos los tornillos de la carcasa del motor estén ajustados.

2. Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al motor estén apretados.2. Asegúrese de que los tornillos que sujetan los soportes de las aspas del ventilador al motor estén apretados.

3. Asegúrese de que las conexiones de tuercas para cables no se froten entre sí o con la pared interior de la caja 3. Asegúrese de que las conexiones de tuercas para cables no se froten entre sí o con la pared interior de la caja

del interruptor. del interruptor.

PRECAUCIÓN: Asegúrese de que la energía principal esté apagada.PRECAUCIÓN: Asegúrese de que la energía principal esté apagada.

4. Permita un período de “rodaje” de 24 horas. La mayor parte del ruido asociado con un ventilador nuevo desaparece 4. Permita un período de “rodaje” de 24 horas. La mayor parte del ruido asociado con un ventilador nuevo desaparece

durante este tiempo.durante este tiempo.

5. Si usa un kit de luz opcional, asegúrese de que los tornillos que sujetan la cristalería estén bien apretados. Asegúrese de 5. Si usa un kit de luz opcional, asegúrese de que los tornillos que sujetan la cristalería estén bien apretados. Asegúrese de

que las bombillas no toquen ningún otro componente.que las bombillas no toquen ningún otro componente.

6. No conecte este ventilador a un control de velocidad variable montado en la pared. No son compatibles con motores de 6. No conecte este ventilador a un control de velocidad variable montado en la pared. No son compatibles con motores de

ventiladores de techo o controles remotos.ventiladores de techo o controles remotos.

7. Asegúrese de que el dosel superior esté a poca distancia del techo. No debe tocar el techo.7. Asegúrese de que el dosel superior esté a poca distancia del techo. No debe tocar el techo.

1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes.1. Verifique que todos los tornillos de aspa y del brazo de aspa estén firmes.

2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las aspas no son iguales. 2. La mayoría de los problemas de oscilación del ventilador se deben a que los niveles de las aspas no son iguales.

Compruebe este nivel seleccionando un punto en el techo por encima de la punta de una de las aspas. Mida esta distancia. Compruebe este nivel seleccionando un punto en el techo por encima de la punta de una de las aspas. Mida esta distancia.

Gire el ventilador hasta que se coloque la siguiente aspa para medir. Repita para cada aspa. La desviación de la distancia Gire el ventilador hasta que se coloque la siguiente aspa para medir. Repita para cada aspa. La desviación de la distancia

debe ser igual dentro de 1/8".debe ser igual dentro de 1/8".

3. Si aún se nota la oscilación del aspa, intercambiar dos aspas adyacentes (una al lado de la otra) puede redistribuir el 3. Si aún se nota la oscilación del aspa, intercambiar dos aspas adyacentes (una al lado de la otra) puede redistribuir el

peso y posiblemente dar como resultado un funcionamiento más fluido. peso y posiblemente dar como resultado un funcionamiento más fluido.

1. Los ventiladores de techo con sistemas de control remoto NO PUEDEN funcionar junto con ningún otro sistema de 1. Los ventiladores de techo con sistemas de control remoto NO PUEDEN funcionar junto con ningún otro sistema de

control, EXCEPTO un interruptor de pared de encendido/apagado básico si se desea.control, EXCEPTO un interruptor de pared de encendido/apagado básico si se desea.

KICHLER LIGHTING LLC

7711 EAST PLEASANT VALLEY ROAD

CLEVELAND, OHIO 44131

SERVICIO AL CLIENTE 866.558.5706

8:00 AM A 5:00 PM EST, DE LUNES A VIERNES

REV. 04-MAR-2022

Kichler 300370NI Rise 60-in Brushed Nickel with Walnut Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Product's Documents

Installation Manual

Specifications

Kichler 300370NI Questions and Answers

Related Products

Kichler 300370OZ Rise 60-in Olde Bronze w/Gold Highlights with Walnut Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Elite 330000OZ Kichler Lucian 52-in Olde Bronze with Walnut/Cherry Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 300044NBR Brahm 56-in Natural Brass with Walnut/White Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 300048NBR Brahm 48-in Natural Brass with Walnut/White Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 310075SBK Tide 52-in Satin Black with Black Blades LED Covered Outdoor Ceiling Fan With Light and Wall Control Included 5 -Blade

Kichler 330057SBK Guardian 56-in Satin Black with Natural Brass Blades LED Ceiling Fan With Light and Wall Control Included 5 -Blade
