Karcher 1.629-701.0 WD 3.800 M eco!ogic User Manual

www.karcher.com

59643580 11/12

WD 3.800 M eco!ogic

Δϳ

ΒήόϠ

146

Deutsch 5

English 10

Français 15

Italiano 20

Nederlands 25

Español 30

Português 35

Dansk 40

Norsk 45

Svenska 50

Suomi 55

Ελληνικά 60

Türkçe 66

Русский 71

Magyar 77

Čeština 82

Slovenščina 87

Polski 92

Româneşte 97

Slovenčina 102

Hrvatski 107

Srpski 112

Български 117

Eesti 122

Latviešu 127

Lietuviškai 132

Українська 137

– 1

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Das Gerät ist entsprechend der in dieser

Betriebsanleitung gegebenen Beschrei-

bungen und den Sicherheitshinweisen zur

Verwendung als Nass-/Trockensauger be-

stimmt.

Dieses Gerät wurde für den privaten Ge-

brauch entwickelt und ist nicht für die Bean-

spruchungen des gewerblichen Einsatzes

vorgesehen.

– Das Gerät vor Regen schützen. Nicht

im Außenbereich lagern.

– Achtung: Saugen von Asche und Ruß

nur mit Vorabscheider (Bestell-Nr.

2.863-139).

Den Nass-/Trockensauger nur benutzen

mit:

– Original-Filterbeutel.

– Original-Ersatzteilen, -Zubehör oder -

Sonderzubehör.

Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungsge-

mäßen Gebrauch oder falsche Bedienung

verursacht werden.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Filter und Filterbeutel sind aus umweltver-

träglichen Materialien hergestellt.

Sofern sie keine eingesaugten Substanzen

enthalten, die für den Hausmüll verboten

sind, können sie über den normalen Haus-

müll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder)

mit eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten

oder mangels Erfahrung und/oder man-

gels Wissen benutzt zu werden, es sei

denn, sie werden durch eine für ihre Si-

cherheit zuständige Person beaufsich-

tigt oder erhielten von ihr Anweisungen,

wie das Gerät zu benutzen ist. Kinder

sollten beaufsichtigt werden, um sicher-

zustellen, dass sie nicht mit dem Gerät

spielen.

– Verpackungsfolien von Kindern fernhal-

ten, es besteht Erstickungsgefahr!

– Gerät nach jedem Gebrauch und vor je-

der Reinigung/Wartung ausschalten.

– Brandgefahr. Keine brennenden oder

glimmenden Gegenstände aufsaugen.

– Der Betrieb in explosionsgefährdeten

Bereichen ist untersagt.

몇 Elektrischer Anschluss

Das Gerät nur an Wechselstrom anschlie-

ßen. Die Spannung muss mit dem Typen-

schild des Gerätes übereinstimmen.

Inhaltsverzeichnis

Sicherheitshinweise . . . . . . DE . . .1

Gerätebeschreibung. . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .3

Pflege und Wartung . . . . . . DE . . .4

Hilfe bei Störungen. . . . . . . DE . . .4

Allgemeine Hinweise . . . . . DE . . .5

Technische Daten . . . . . . . DE . . .5

Bestimmungsgemäße Verwendung

Umweltschutz

Entsorgung von Filter und Filterbeutel

Sicherheitshinweise

5DE

– 2

 Stromschlaggefahr

Netzstecker und Steckdose niemals mit

feuchten Händen anfassen.

Netzstecker nicht durch Ziehen an der An-

schlussleitung aus der Steckdose ziehen.

Anschlussleitung mit Netzstecker vor je-

dem Betrieb auf Schäden prüfen. Beschä-

digte Anschlussleitung unverzüglich durch

autorisierten Kundendienst/Elektro-Fach-

kraft austauschen lassen, um Gefährdun-

gen zu vermeiden.

Zur Vermeidung von Elektrounfällen emp-

fehlen wir, Steckdosen mit vorgeschalte-

tem Fehlerstrom-Schutzschalter (max.

30 mA Nennauslöse-Stromstärke) zu be-

nutzen.

 Achtung

Bestimmte Stoffe können durch die Verwir-

belung mit der Saugluft explosive Dämpfe

oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

– Explosive oder brennbare Gase, Flüs-

sigkeiten und Stäube (reaktive Stäube)

– Reaktive Metall-Stäube (z.B. Alumini-

um, Magnesium, Zink) in Verbindung

mit stark alkalischen und sauren Reini-

gungsmitteln

– Unverdünnte starke Säuren und Lau-

gen

– Organische Lösungsmittel (z.B. Benzin,

Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Ge-

rät verwendeten Materialien angreifen.

Abbildungen siehe Ausklapp-

seite!

Prüfen Sie beim Auspacken den Pa-

ckungsinhalt auf fehlendes Zubehör oder

Beschädigungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

 Zum Anschließen des Saugschlauches

beim Saugen.

(siehe Beschreibung / Abbildung )

 Stellung I eco: Saugen oder Blasen.

Stellung 0: Gerät ist ausgeschaltet.

 Gerät zum Transport am Tragegriff hal-

ten.

 Zum Aufbewahren der Netzanschluss-

leitung.

(siehe Beschreibung / Abbildung )

 Saugschlauch in Blasanschluss einste-

cken, die Blasfunktion ist damit akti-

viert.

(siehe Beschreibung / Abbildung )

 Zum Öffnen nach außen ziehen, zum

Verriegeln nach innen drücken.

(siehe Beschreibung / Abbildung )

 Zum Abstellen der Bodendüse bei Ar-

beitsunterbrechungen.

(siehe Beschreibung / Abbildung )

Die Zubehöraufnahme ermöglicht die Auf-

bewahrung von Saugrohren und Saugdü-

sen am Gerät.

(siehe Beschreibung / Abbildung )

 Die Lenkrollen sind bei Auslieferung im

Behälter untergebracht, vor Inbetrieb-

nahme montieren.

(siehe Beschreibung / Abbildung )

Hinweis: Zum Nasssaugen darf kein Filter-

beutel eingesetzt werden!

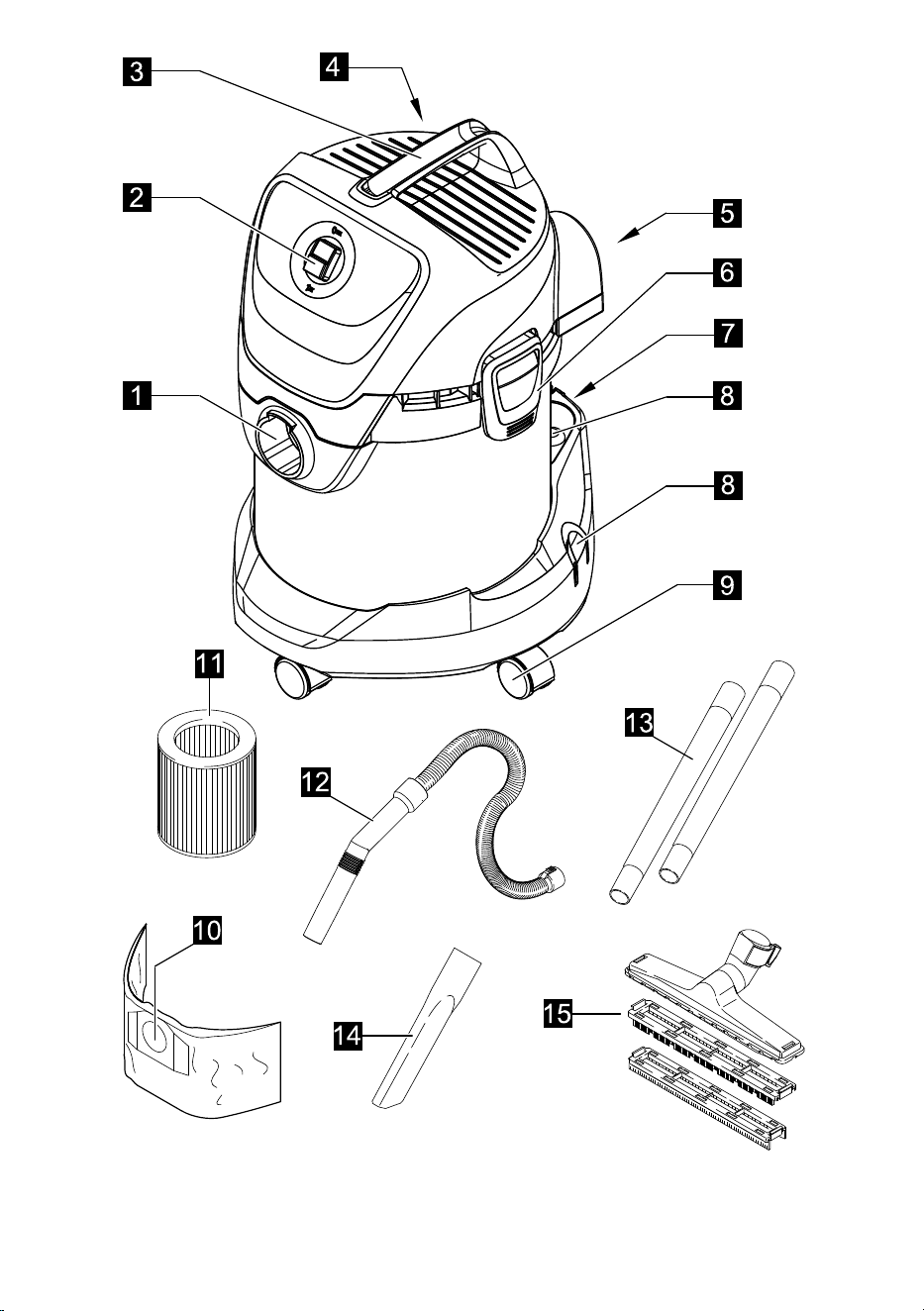

Gerätebeschreibung

Saugschlauchanschluss

Geräteschalter (EIN/AUS)

Tragegriff

Kabelhaken

Blasanschluss

Behälterverschluss

Parkposition

Zubehöraufnahme

Lenkrolle

Filterbeutel

6 DE

– 3

 Empfehlung: Zum Saugen von Fein-

staub den Filterbeutel einsetzen.

(siehe Beschreibung / Abbildung )

 Der Patronenfilter muss immer, sowohl

beim Nasssaugen wie auch beim Tro-

ckensaugen eingesetzt sein.

Hinweis: Nassen Patronenfilter vor der

Weiterverwendung beim Trockensau-

gen trocknen lassen.

(siehe Beschreibung / Abbildung )

 Saugschlauch in Anschluss eindrü-

cken, er rastet ein.

(siehe Beschreibung / Abbildung )

Zum Entnehmen Raste mit Daumen

drücken und Saugschlauch herauszie-

hen.

 Beide Saugrohre zusammenstecken

und mit Saugschlauch verbinden.

(siehe Beschreibung / Abbildung )

 Für Kanten, Fugen, Heizkörper und

schwer zugängige Bereiche.

 Zum Saugen von Hartflächen und Tep-

pichböden den passenden Einsatz ver-

wenden.

(siehe Beschreibung / Abbildung )

Hartflächen, Nasssaugen: Einsatz mit

2 Gummilippen verwenden.

Hartflächen, Trockensaugen: Einsatz

mit 2 Borsten verwenden.

Teppichböden, Nass- und Trocken-

saugen: Ohne Einsatz arbeiten.

몇 Immer mit eingesetztem Patronenfil-

ter arbeiten, sowohl beim Nass- als

auch beim Trockensaugen!

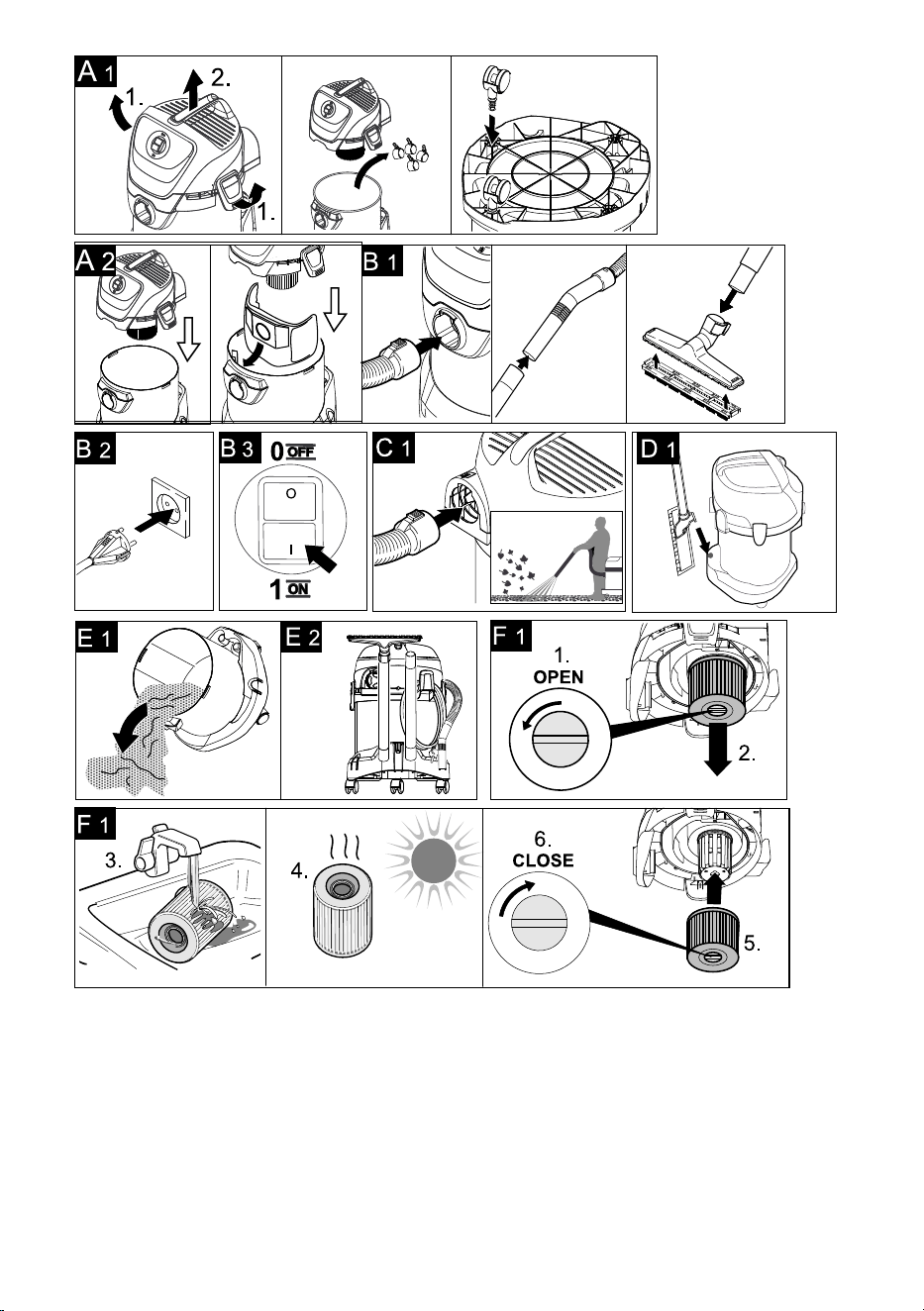

 Abbildung

Dem Gerät lose beigelegte Teile vor In-

betriebnahme montieren.

 Abbildung

Empfehlung: Zum Saugen von Fein-

staub den Filterbeutel einsetzen.

 Abbildung

Zubehör anschließen.

 Abbildung

Netzstecker einstecken.

 Abbildung

Gerät einschalten.

몇 Nur mit trockenem Patronenfilter ar-

beiten!

 Empfehlung: Zum Saugen von Fein-

staub den Filterbeutel einsetzen.

(siehe Beschreibung / Abbildung )

Der Füllgrad des Filterbeutels ist ab-

hängig vom aufgesaugten Schmutz.

Bei Feinstaub, Sand usw... sollte der Fil-

terbeutel häufiger ausgetauscht werden.

Zugesetzte Filterbeutel können platzen,

deshalb den Filterbeutel rechtzeitig

wechseln!

 Achtung: Saugen von Asche und Ruß

nur mit Vorabscheider (Bestell-Nr.

2.863-139).

Patronenfilter

(bereits im Gerät eingesetzt)

Saugschlauch mit Handrohr

Saugrohre 2 x 0,5 m

Fugendüse

Bodendüse

(mit Einsätzen)

Bedienung

Vor Inbetriebnahme

Inbetriebnahme

Trockensaugen

7DE

– 4

 Zum Aufsaugen von Feuchtigkeit bzw.

Nässe gewünschtes Zubehör auf Saug-

rohre bzw. direkt auf den Handgriff auf-

stecken.

몇 Achtung

Keinen Filterbeutel verwenden!

Bei Schaumbildung oder Flüssigkeitsaus-

tritt das Gerät sofort ausschalten!

Hinweis: Ist der Behälter voll, schließt ein

Schwimmer die Saugöffnung und das Ge-

rät läuft mit erhöhter Drehzahl. Gerät sofort

ausschalten und Behälter entleeren.

Reinigung von schwer erreichbaren Stellen

oder wo das Saugen nicht möglich ist, z.B

Laub aus dem Kiesbeet.

 Abbildung

Saugschlauch in Blasanschluss einste-

cken, die Blasfunktion ist damit akti-

viert.

 Gerät ausschalten.

 Abbildung

Bodendüse in die Parkposition einhän-

gen.

 Gerät ausschalten und Netzstecker zie-

hen.

 Abbildung

Gerätekopf abnehmen und Behälter

entleeren.

 Abbildung

Netzanschlussleitung und Zubehör am

Gerät verstauen. Gerät in trockenen

Räumen aufbewahren.

 Gefahr

Vor allen Pflege– und Wartungsarbeiten

das Gerät ausschalten und den Netzste-

cker ziehen.

Reparaturarbeiten und Arbeiten an elektri-

schen Bauteilen dürfen nur vom autorisier-

ten Kundendienst durchgeführt werden.

몇 Achtung

Keine Scheuermittel, Glas- oder Allzweck-

reiniger verwenden! Gerät niemals in Was-

ser tauchen.

 Gerät und Zubehörteile aus Kunststoff

mit einem handelsüblichen Kunst-

stoffreiniger pflegen.

 Behälter und Zubehör bei Bedarf mit

Wasser ausspülen und vor der Weiter-

verwendung trocknen.

 Abbildung

Patronenfilter bei Bedarf nur unter flie-

ßendem Wasser reinigen, nicht abrei-

ben oder abbürsten. Vor dem Einbau

vollständig trocknen lassen.

Lässt die Saugleistung des Gerätes nach,

bitte folgende Punkte prüfen.

 Zubehör, Saugschlauch oder Saugroh-

re sind verstopft, Verstopfung mit einem

Stock entfernen.

 Filterbeutel ist voll, neuen Filterbeutel

einsetzen.

(siehe Beschreibung / Abbildung )

 Patronenfilter ist verschmutzt, Patro-

nenfilter abklopfen und bei Bedarf unter

fließendem Wasser reinigen.

(siehe Beschreibung / Abbildung )

 Beschädigten Patronenfilter wechseln.

Nasssaugen

Blasfunktion

Betrieb unterbrechen

Betrieb beenden

Behälter entleeren

Gerät aufbewahren

Pflege und Wartung

Hilfe bei Störungen

Nachlassende Saugleistung

8 DE

– 5

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

(Adresse siehe Rückseite)

Bei Fragen oder Störungen hilft Ihnen un-

sere KÄRCHER-Niederlassung gerne wei-

ter.

(Adresse siehe Rückseite)

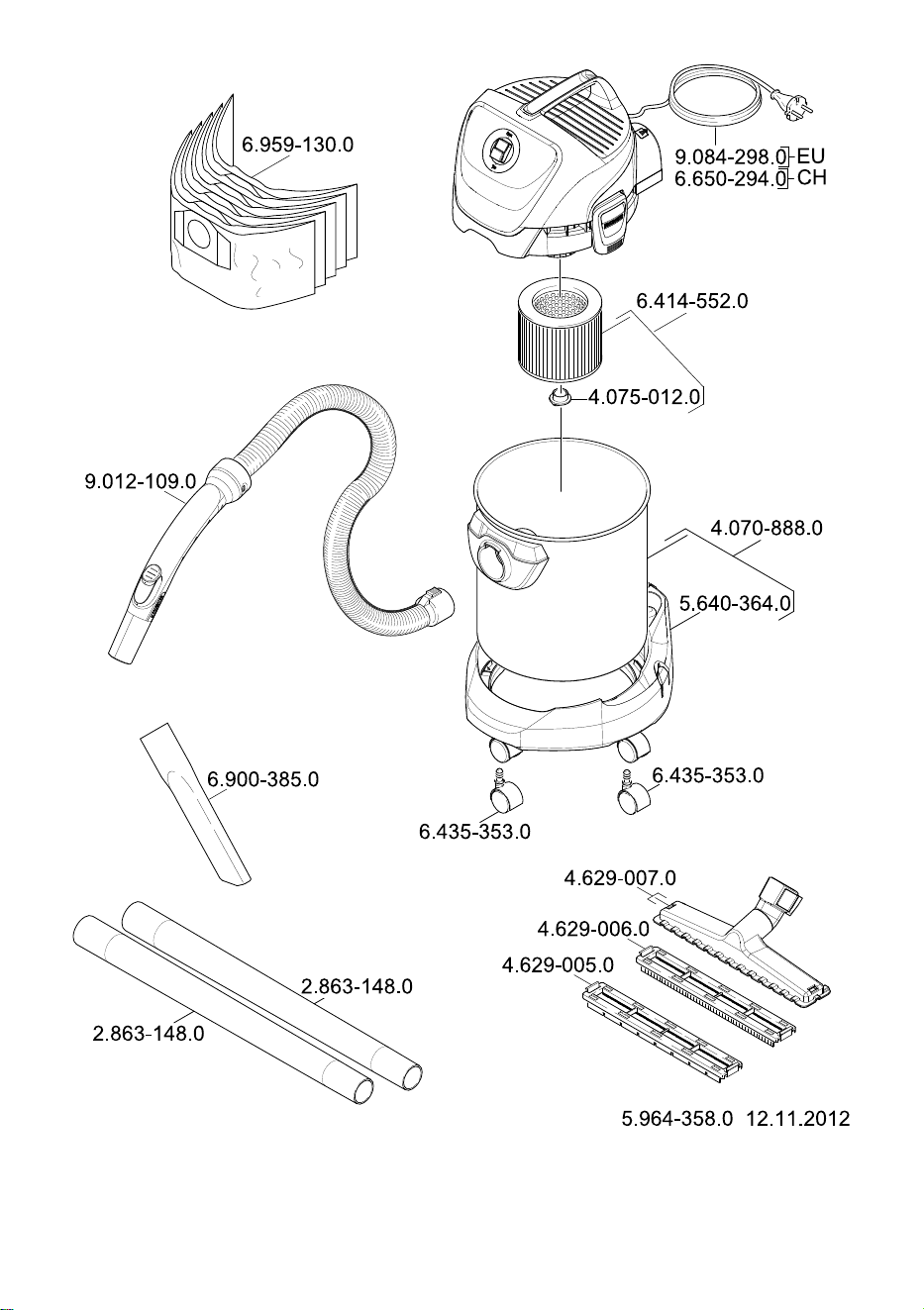

Eine Auswahl der am häufigsten benötig-

ten Ersatzteile finden Sie am Ende der Be-

triebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ih-

rem Händler oder bei ihrer KÄRCHER-Nie-

derlassung.

(Adresse siehe Rückseite)

Technische Änderungen vorbehalten!

Allgemeine Hinweise

Garantie

Kundendienst

Bestellung von Ersatzteilen und

Sonderzubehör

Technische Daten

Spannung

1~50/60 Hz

220 -

240

Leistung P

nenn

900 W

Leistung P

max

1000 W

Netzabsicherung (träge) 10 A

Behältervolumen 17 l

Wasseraufnahme mit

Handgriff

10 l

Wasseraufnahme mit Bo-

dendüse

Netzkabel H05BQ-F

2x0,75

Schalldruckpegel

(EN 60704-2-1)

69 dB(A)

Gewicht (ohne Zubehör) 5,8 kg

9DE

– 1

Dear Customer,

Please read and comply with these

original instructions prior to the initial

operation of your appliance and store them for

later use or subsequent owners.

The appliance is intended for use as a Mul-

ti-Purpose Vac corresponding to the de-

scriptions given in these operating

instructions and the safety notes.

This appliance has been designed for use

in private households and is not intended

for commercial use.

– Protect the unit from rain. Do not store

outside.

– Caution: Always use a pre-separator

while vacuuming ashes and soot (order

no. 2.863-139).

Use the Multi-Purpose Vac only with:

– Original filter bag.

– Original spare parts, accessories and

special accessories.

The manufacturer is not responsible for any

damages that may occur on account of im-

proper use or wrong operations.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable mate-

rials that can be recycled. Please ar-

range for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection systems.

Filters and filter bags are made from envi-

ronment-friendly materials.

They can therefore be disposed off through

the normal household garbage provided

you have not sucked in substances that are

not permitted to be thrown into household

garbage.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

– This device is not intended for use by

persons (including children) with re-

duced physical, sensory or mental abil-

ities or lacking experience and/or

knowledge, unless they are supervised

by a person responsible for their safety

or are instructed by these persons on

the use of the device. Children should

be supervised, to ensure that they do

not play with the device.

– Keep packaging film away from children

- risk of suffocation!

– Switch the appliance off after every use

and prior to every cleaning/mainte-

nance procedure.

– Risk of fire. Do not vacuum up any burn-

ing or glowing objects.

– The appliance may not be used in areas

where a risk of explosion is present.

몇 Electrical connection

The appliance may only be connected to al-

ternating current. The voltage must corre-

spond with the type plate on the appliance.

 Risk of electric shock

Never touch the mains plug and the socket

with wet hands.

Do not pull the plug from the socket by pull-

ing on the connecting cable.

Check the power cord with mains plug for

damage before every use. If the power cord

is damaged, please arrange immediately

Contents

Safety instructions . . . . . . . EN . . .1

Description of the Appliance EN . . .2

Operation . . . . . . . . . . . . . . EN . . .3

Maintenance and care . . . . EN . . .4

Troubleshooting . . . . . . . . . EN . . .4

General notes. . . . . . . . . . . EN . . .5

Technical specifications . . . EN . . .5

Proper use

Environmental protection

Disposing the filters and filter bags

Safety instructions

10 EN

– 2

for the exchange by an authorized custom-

er service or a skilled electrician.

To avoid accidents due to electrical faults

we recommend the use of sockets with a

line-side current-limiting circuit breaker

(max. 30 mA nominal tripping current).

 Caution

Certain materials may produce explosive

vapours or mixtures when agitated by the

suction air!

Never vacuum up the following materials:

– Explosive or combustible gases, liquids and

dust particles (reactive dust particles)

– Reactive metal dust particles (such as

aluminium, magnesium, zinc) in combi-

nation with highly alkaline or acidic de-

tergents

– Undiluted, strong acids and alkalies

– Organic solvents (such as petrol, paint

thinners, acetone, heating oil).

In addition, these substances may cause

the appliance materials to corrode.

Illustrations on fold-out page!

When unpacking the product,

make sure that no accessories are missing

and that none of the package contents have

been damaged. If you detect any transport

damages please contact your dealer.

 To connect the suction hose during vac-

uuming.

(see description / illustration )

 Position I eco: Suction or blowing.

Position 0: Appliance is switched off

 Transport the appliance using the carry-

ing handle.

 To store the mains cable.

(see description / illustration )

 Connect the suction hose to the blower

connection, this will activate the blower

function.

(see description / illustration )

 Pull out to open, push in to lock.

(see description / illustration )

 To rest the floor nozzle during work in-

terruptions.

(see description / illustration )

The accessories compartment allows the

storage of suction pipes and suction noz-

zles on the appliance.

(see description / illustration )

 The steering rollers are located in the

compartment when the appliance is de-

livered. These must be attached prior to

starting up the appliance.

(see description / illustration )

Note: Do not use a filter bag for wet vacu-

uming!

 Recommendation: To vacuum fine

dust, use the filter bag.

(see description / illustration )

 The cartridge filter must always be in-

stalled - with wet and dry vacuuming.

Note: Let the wet cartridge filter dry pri-

or to using it for dry vacuuming.

(see description / illustration )

Description of the Appliance

Suction hose connection

ON/OFF switch for appliance

Carrying handle

Cable hook

Blowing connection

Container closure

Parking position

Accessory mount

Steering roller

Filter bag

Cartridge filter

(already installed in the appliance)

11EN

– 3

 Slide the suction hose into the connec-

tion, it will lock into place.

(see description / illustration )

In order to disconnect it, push down

with your thumb and pull the suction

hose out.

 Connect both suction pipes and con-

nect them to the suction hose.

(see description / illustration )

 For edges, joints, heaters and hard to

reach locations.

 Use the appropriate insert for vacuum-

ing on hard surfaces and carpets.

(see description / illustration )

Hard surfaces, wet vacuuming: Use

the insert with 2 rubber lips.

Hard surfaces, dry vacuuming: Use

the insert with 2 bristles.

Carpets, wet and dry vacuuming:

Work without an insert.

몇 Always work with an inserted car-

tridge filter - during wet as well as

dry vacuum cleaning!

 Illustration

Mount loose parts delivered with appli-

ance prior to start-up.

 Illustration

Recommendation: To vacuum fine

dust, use the filter bag.

 Illustration

Connect accessories.

 Illustration

Plug in the main plug.

 Illustration

Turn on the machine.

몇 Work only with a dry cartridge filter!

 Recommendation: To vacuum fine

dust, use the filter bag.

(see description / illustration )

The filling level of the filter bag depends

on the dirt that is sucked in.

The filter bag needs to be replaced

more frequently while sucking in fine

dust, sand, etc.

Clogged filter bags can burst - therefore

make sure to replace the filter bag in a

timely manner!

 Caution: Always use a pre-separator

while vacuuming ashes and soot (order

no. 2.863-139).

Suction hose with hand pipe

Suction tubes 2 x 0.5 m

Crevice nozzle

Floor nozzle

(with inserts)

Operation

Before Startup

Start up

Dry vacuum cleaning

12 EN

– 4

 Attach the accessories to vacuum mois-

ture or wetness to the suction pipes or

directly to the handle.

몇 Caution:

Do not use a filter bag!

Immediately switch the appliance off if foam

forms or liquids escape!

Note: If the container is full a float closes the

suction opening and the appliance works at a

higher speed. Switch off the appliance imme-

diately and empty the container.

Cleaning hard to reach locations or, where

vacuuming is not possible, like leaves from

a gravel bed.

 Illustration

Connect the suction hose to the blower

connection, this will activate the blower

function.

 Turn off the appliance.

 Illustration

Hook the floor nozzle into the parking

position.

 Turn off the appliance and disconnect

the mains plug.

 Illustration

Remove the appliance head and empty

the reservoir.

 Illustration

Stow away the mains cable and acces-

sory at the machine. Store the appli-

ance in a dry room.

 Danger

Turn off the appliance and remove the

mains plug prior to any care and mainte-

nance work.

Repair works may only be performed by the

authorized customer service.

몇 Caution

Do not use abrasives, glass or universal

cleaners! Never immerse the appliance in

water.

 Clean the appliance and accessory

parts made of plastic with a commercial

plastic cleaner.

 If required, rinse the container and ac-

cessories with water properly and dry

them before reuse.

 Illustration

Only clean the cartridge filter under run-

ning water; do not wipe or brush. Let it

dry completely prior to installation.

If the cleaning power of the appliance dete-

riorates please check the following:

 Accessories, suction hose or suction

tubes are clogged, please remove the

obstruction using a stick.

 Filter bag is full, install new filter bag.

(see description / illustration )

 Cartridge filter is dirty, knock off dirt

from cartridge filter and clean under

running water if necessary.

(see description / illustration )

 Replace damaged cartridge filter.

Wet vacuum cleaning

Blowing function

Interrupting operation

Finish operation

Empty the container

Storing the appliance

Maintenance and care

Troubleshooting

Decreasing cleaning power

13EN

– 5

The terms of the guarantee applicable in

each country have been published by our

respective national distributors. We will re-

pair possible faults on your unit free of

charge within the warranty period, insofar

as the faults are caused by material defects

or defective workmanship. Guarantee

claims should be addressed to your dealer

or the nearest authorized customer service

centre, and supported by documentary evi-

dence of purchase.

(See address on the reverse)

Our KÄRCHER branch will be pleased to

help you further in the case of questions or

faults.

(See address on the reverse)

At the end of the operating instructions you

will find a selected list of spare parts that

are often required.

You can procure the spare parts and the at-

tachments from your dealer or your

KÄRCHER branch office.

(See address on the reverse)

Subject to technical modifications!

General notes

Warranty

Customer Service

Ordering spare parts and special

attachments

Technical specifications

Voltage

1~50/60 Hz

220 -

240

Output P

nom

900 W

Output P

max

1000 W

Mains fuse (slow-blow) 10 A

Container capacity 17 l

Water intake with handle 10 l

Water intake with floor

nozzle

Power cord H05BQ-F

2x0,75

Sound pressure level (EN

60704-2-1)

69 dB(A)

Weight (without accesso-

ries)

5,8 kg

14 EN

– 1

Cher client,

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation ul-

térieure ou pour le propriétaire futur.

Cet appareil est conçu pour l'aspiration de

liquides et de poussières, conformément

aux descriptions et consignes de sécurité

stipulées dans ce mode d'emploi.

Cet appareil ne doit être utilisé que pour un

usage domestique.

– Protéger l'appareil de la pluie. Ne pas

l'entreposer à extérieur.

– Attention : en cas d'aspiration de

cendre et de suie, utiliser le présépara-

teur (n° de commande 2.863-139).

N'utiliser l'aspirateur sec/humide qu'en as-

sociation avec :

– le sac de filtrage original.

– des pièces de rechange, accessoires

ou accessoires spéciaux originaux.

Le fabricant décline toute responsabilité en

cas de dommages dus à une utilisation non

conforme ou incorrecte de l'appareil.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures ména-

gères, mais les remettre à un système de

recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Le filtre et le sac du filtre sont fabriqués en

matériaux recyclables.

S'ils ne contiennent aucune substance as-

pirée dont l'élimination est interdite dans

les déchets ménagers, vous pouvez les je-

ter dans les déchets ordinaires.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

– Cet appareil n'est pas conçu pour être

utilisé par des personnes (y compris

des enfants) avec des capacités phy-

siques, sensorielles ou mentales limi-

tées ou manquant d'expérience et/ou

de connaissances, sauf si elles sont

surveillées par une personne respon-

sable de leur sécurité ou si elles en ob-

tiennent des instructions sur la manière

d'utiliser l'appareil. Les enfants doivent

être surveillés afin de s'assurer qu'ils ne

jouent pas avec l'appareil.

– Tenir les films plastiques d'emballages

hors de portée des enfants, risque

d'étouffement !

– Mettre l'appareil hors service après

chaque utilisation et avant chaque net-

toyage/entretien.

– Risque d'incendie. N’aspirer aucun ob-

jet enflammé ou incandescent.

Table des matières

Consignes de sécurité . . . . FR . . .1

Description de l’appareil. . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .3

Entretien et maintenance . . FR . . .4

Assistance en cas de panne FR . . .5

Consignes générales . . . . . FR . . .5

Caractéristiques techniques FR . . .5

Utilisation conforme

Protection de l’environnement

Elimination du filtre et du sac du filtre

Consignes de sécurité

15FR

– 2

– Il est interdit d’utiliser l’appareil dans

des zones présentant des risques d’ex-

plosion.

몇 Raccordement électrique

L'appareil doit être raccordé uniquement au

courant alternatif. La tension doit être iden-

tique avec celle indiquée sur la plaque si-

gnalétique de l’appareil.

 Risque de choc électrique

Ne jamais saisir la fiche secteur ni la prise

de courant avec des mains humides.

Ne pas debrancher la fiche secteur en tirant

le câble d'alimentation.

Vérifier avant chaque utilisation que le

câble et la fiche secteur ne sont pas en-

dommagés. Un câble d’alimentation en-

dommagé doit immédiatement être

remplacé par le service après-vente ou un

électricien agréé.

Pour éviter des accidents électriques nous

recommandons d’utiliser des prises de

courant avec un interrupteur de protection

contre les courants de fuite placé en amont

(courant de déclenchement nominal maxi-

mal de 30 mA).

 Attention

Des substances déterminées peuvent pro-

voquer la formation de vapeurs ou de mé-

langes explosifs par tourbillonnement avec

l’air aspiré.

Ne jamais aspirer les substances sui-

vantes:

– Des gazes, liquides et poussières

(poussières réactives) explosifs ou in-

flammables

– Poussières réactives de métal (p.ex.

aluminium, magnésium, zinc) en rap-

port avec des détergents alcalins et

acides

– Acides forts et lessives non diluées

– Solvants organiques (p.ex. essence, di-

lutif de couleur, acétone, fuel).

Par ailleurs, elles peuvent s’avérer agres-

sives pour les matériaux utilisés sur l’appa-

reil.

Illustrations, cf. côté escamo-

table !

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au

transport sont constatés, il faut en informer

le revendeur.

 Pour le raccord du tuyau d'aspiration

lors de l'aspiration.

(voir la description / illustration )

 Position I eco : aspirer ou souffler.

Position 0: appareil hors circuit.

 Porter l'appareil à l'aide de la poignée

pour le transporter.

 Pour ranger le câble de raccordement.

(voir la description / illustration )

 Insérer le flexible d'aspiration dans le

raccord de soufflage pour activer la

fonction de soufflage.

(voir la description / illustration )

 Le tirer vers l'extérieur pour l'ouvrir et le

presser vers l'intérieur pour le ver-

rouiller.

(voir la description / illustration )

 Pour déposer la buse de sol pendant

les interruptions de travail.

(voir la description / illustration )

Description de l’appareil

Raccord du tuyau d'aspiration

Interrupteur MARCHE/ARRET

Poignée de transport

Crochet de câble

Raccord de soufflerie

Dispositif de verrouillage de la

cuve

Position de stationnement

16 FR

– 3

Le logement des accessoires permet le

rangement de tuyaux d'aspiration et de

buses d'aspiration sur l'appareil.

(voir la description / illustration )

 À la livraison, les roulettes sont logées

dans le réservoir et doivent être mon-

tées avant la mise en service.

(voir la description / illustration )

Remarque : pour l'aspiration humide, le

sac filtrant ne doit pas être mise en place !

 Recommandation : Mettre le sac fil-

trant en place pour aspirer les pous-

sières fines.

(voir la description / illustration )

 La cartouche filtrante doit toujours être

mise en place, aussi bien pour l'aspira-

tion humide que pour l'aspiration à sec.

Remarque : avant de les utiliser pour

l'aspiration à sec, laisser sécher les car-

touches filtrantes mouillées.

(voir la description / illustration )

 Enfoncer le flexible d'aspiration dans le

raccord jusqu'à ce qu'il s'encliquette.

(voir la description / illustration )

Pour le retirer, presser le cran d'arrêt du

pouce et retirer le flexible d'aspiration.

 Assembler les deux tubes d'aspiration

et les relier au flexible d'aspiration.

(voir la description / illustration )

 Pour les arêtes, les joints, les radiateurs

et les zones difficilement accessibles.

 Pour l'aspiration de sols durs et de mo-

quettes, utiliser l'insert approprié.

(voir la description / illustration )

Sols durs, aspiration mouillée : utili-

ser l'insert avec 2 lèvres en caoutchouc.

Sols durs, aspiration sèche : utiliser

l'insert avec 2 brosses.

Moquettes, aspiration mouillée et as-

piration sèche : travailler sans insert.

몇 Travailler toujours avec filtre car-

touche posé, ou à l'aspiration de

poussières ou à l'aspiration liquides!

 Illustration

Monter les pièces jointes en vrac à l'ap-

pareil avant la mise en service.

 Illustration

Recommandation : mettre le sac fil-

trant en place pour aspirer les pous-

sières fines.

 Illustration

Raccorder les accessoires.

 Illustration

Brancher la fiche secteur.

 Illustration

Allumer l’appareil.

Range-accessoires

Galet de direction

Sac filtrant

Filtre-cartouche

(déjà mise en place dans l'appareil)

Flexible d'aspiration avec tuyau à

main

Tubes d'aspiration 2 x 0,5 m

Suceur fente

Buse de sol

(avec inserts)

Utilisation

Avant la mise en service

Mise en service

17FR

– 4

몇 Travailler uniquement avec un filtre

cartouche sec!

 Recommandation : mettre le sac fil-

trant en place pour aspirer les pous-

sières fines.

(voir la description / illustration )

Le niveau de remplissage du sac à

poussière dépend de la saleté aspirée.

En cas de poussière fine, sable etc... le

sac à poussière doit être changé plu-

sieurs fois.

Les sac filtrants colmatés pouvant écla-

ter, remplacer le sac filtrant à temps !

 Attention : en cas d'aspiration de

cendre et de suie, utiliser le présépara-

teur (n° de commande 2.863-139).

 Pour aspirer l'humidité, ou bien le

mouillé, brancher l'accessoire souhaité

sur le tube d'aspiration, ou bien directe-

ment sur la poignée.

몇 Attention :

Ne pas utiliser de sachet filtre !

Eteindre l'appareil immédiatement en cas

de formation de mousse ou de sortie de li-

quide!

Remarque : Dès que la cuve est pleine, un

flotteur obture l'ouverture d'aspiration et la

vitesse de rotation augmente. Arrêter im-

médiatement l'appareil et vider la cuve.

Nettoyage d'endroits difficilement acces-

sibles ou là ou l'aspiration s'avère impos-

sible, par exemple feuilles sur lit de

cailloux.

 Illustration

Insérer le flexible d'aspiration dans le

raccord de soufflage pour activer la

fonction de soufflage.

 Mettre l’appareil hors tension.

 Illustration

Accrocher la buse de sol en position de

repos.

 Eteindre l'appareil et retirer la fiche du

secteur.

 Illustration

Enlever la tête de l'appareil et vider le

réservoir.

 Illustration

Ranger le câble de raccordement et les

accessoires sur l'appareil. Stocker l’ap-

pareil dans des locaux secs.

 Danger

Avant tout travail d'entretien et de mainte-

nance, mettre l'appareil hors tension et dé-

brancher la fiche secteur.

Seul le service après-vente agréé est auto-

risé à effectuer des travaux de réparation

ou des travaux concernant les pièces élec-

triques de l'appareil.

몇 Attention

N'utiliser aucun produit moussant, pour

vitres ou multi-usage ! Ne jamais plonger

l'appareil dans l'eau.

 Entretenir l'appareil et les accessoires

plastique au moyen d'un nettoyant plas-

tique disponible dans le commerce.

 Rincer cuve et accessoires à l'eau si

nécessaire et les sécher avant toute

réutilisation.

 Illustration

Si nécessaire, ne nettoyer la cartouche

filtrante qu'à l'eau claire, sans la frotter,

ni la brosser. La faire complètement sé-

cher avant le montage.

Aspiration de poussières

Aspiration humide

Soufflage

Interrompre le fonctionnement

Fin de l'utilisation

Vider le réservoir

Ranger l’appareil

Entretien et maintenance

18 FR

– 5

Si la puissance d'aspiration baisse, veuillez

vérifier les points suivants.

 Accessoires, tuyau d'aspiration ou

tubes d'aspiration colmatés, éliminer le

colmatage avec un bâton.

 Le sac filtrant est plein ; mettre un nou-

veau sac filtrant en place.

(voir la description / illustration )

 La cartouche filtrante est encrassée ; la

tapper et la nettoyer à l'eau claire si né-

cessaire.

(voir la description / illustration )

 Remplacer la cartouche filtrante en-

dommagée.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Nous éliminons gratuitement d’éventuelles

pannes sur l’appareil au cours de la durée

de la garantie, dans la mesure où une er-

reur de matériau ou de fabrication en sont

la cause. En cas de recours en garantie, il

faut s'adresser avec le bon d’achat au re-

vendeur respectif ou au prochain service

après-vente.

(Adresse au dos)

Notre succursale Kärcher

se tient à votre

entière disposition pour d'éventuelles ques-

tions ou problèmes.

(Adresse au dos)

Une sélection des pièces de rechange utili-

sées le plus se trouve à la fin du mode

d'emploi.

Vous obtiendrez des pièces détachées et

des accessoires chez votre revendeur ou

auprès d'une filiale Kärcher

(Adresse au dos)

Sous réserve de modifications

techniques !

Assistance en cas de panne

Faible puissance d'aspiration

Consignes générales

Garantie

Service après-vente

Commande de pièces détachées et

d'accessoires spécifiques

Caractéristiques techniques

Tension

1~50/60 Hz

220 -

240

Puissance P

nom

900 W

Puissance P

max

1000 W

Protection du réseau (à

action retardée)

10 A

Volume de la cuve 17 l

Arrivée d'eau avec poignée 10 l

Arrivée d'eau avec buse

de sol

Câble d’alimentation H05BQ-F

2x0,75

Niveau de pression acous-

tique (EN 60704-2-1)

69 dB(A)

Poids (sans accessoire) 5,8 kg

19FR

– 1

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

L'apparecchio, in relazione alle descrizioni

e norme di sicurezza esposte in questo ma-

nuale d'uso, è previsto per l'utilizzo come

aspiratore solidi liquidi.

Questo apparecchio è concepito per il solo

uso domestico e non deve essere adibito

ad uso commerciale o industriale.

– Proteggere l'apparecchio contro la

pioggia. Depositare l'apparecchio sol-

tanto in ambienti chiusi.

– Attenzione: Per l'aspirazione di cenere

e fuliggine, utilizzare un preseparatore

(N. d'ordine 2.863-139).

Usare l'aspiratore liquidi/solidi solo con:

– sacchetti filtro originali.

– Pezzi di ricambio, accessori e accessori

optional originali.

Il produttore non è responsabile per even-

tuali danni causati dall'uso improprio e/o

uso che non corrisponde a quello conforme

a destinazione.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli ap-

parecchi dismessi mediante i sistemi di rac-

colta differenziata.

Il filtro e il sacchetto filtrante sono realizzati

in materiale ecologico.

Se non contengono sostanze aspirate vie-

tate per i rifiuti domestici, possono essere

smaltiti con i normali rifiuti domestici.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

– Questo apparecchio non è destinato

all’uso da parte di persone (compresi

bambini) dalle facoltà fisiche, sensoriali

o intellettuali limitate o carenti di espe-

rienza e/o conoscenze, a meno che co-

storo non vengano sorvegliati da una

persona responsabile della loro sicu-

rezza o ricevano da questa istruzioni

sull’uso dell’apparecchio. Sorvegliare i

bambini per assicurarsi che non giochi-

no con l’apparecchio.

– Tenere le pellicole di imballaggio fuori

dalla portata dei bambini. Rischio di

asfissia!

– Disattivare l'apparecchio dopo ogni im-

piego e prima di ogni pulizia/manuten-

zione.

– Pericolo d'incendio. Non aspirare og-

getti brucianti o ardenti.

– E' vietato l'utilizzo in ambienti a rischio

di esplosione.

Indice

Norme di sicurezza . . . . . . IT . . .1

Descrizione dell’apparecchio IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .4

Cura e manutenzione. . . . . IT . . .5

Guida alla risoluzione dei guasti IT . . .5

Avvertenze generali . . . . . . IT . . .5

Dati tecnici . . . . . . . . . . . . . IT . . .5

Uso conforme a destinazione

Protezione dell’ambiente

Smaltimento di filtro e sacchetto filtrante

Norme di sicurezza

20 IT

– 2

몇 Collegamento elettrico

Collegare l'apparecchio solo a corrente al-

ternata. La tensione deve corrispondere a

quella indicata sulla targhetta dell'apparec-

chio.

 Pericolo di scosse elettriche

Non toccare mai la spina e la presa con le

mani bagnate.

Non staccare la spina dalla presa tirando il

cavo di collegamento.

Prima di ogni utilizzo controllare che il cavo

di allacciamento e la spina di alimentazione

non presentino danni. Far sostituire imme-

diatamente il cavo di allacciamento dan-

neggiato dal servizio clienti autorizzato/da

un elettricista specializzato.

Per evitare incidenti elettrici raccomandia-

mo di collegare l'apparecchio a prese elet-

triche dotate di interruttore differenziale

(con corrente differenziale nominale I dn

non superiore a 30 mA).

 Attenzione

Determinate sostanze possono formare In-

sieme all’aria di aspirazione vapori e misce-

le esplosivi.

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e

polveri (polveri reattive)

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) insieme a deter-

genti fortemente alcalini ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, di-

luenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere

i materiali dell’apparecchio.

Figure riportate sulla pagina

pieghevole!

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

 Per il collegamento del tubo flessibile

per l'aspirazione.

(vedi descrizione / figura )

 Posizione I eco: Aspirazione o soffiatu-

ra.

Posizione 0: l'apparecchio è spento.

 Per il trasporto afferrare l'apparecchio

all'apposito manico.

 Per conservare il cavo di allacciamento

alla rete.

(vedi descrizione / figura )

 Inserire il tubo flessibile di aspirazione

nell'apposito attacco. In questo modo la

funzione di soffiaggio è attivata.

(vedi descrizione / figura )

 Per aprire tirare verso l'esterno, per

chiudere premere verso l'interno.

(vedi descrizione / figura )

 Per depositare la bocchetta per pavi-

menti in caso di interruzioni di lavoro.

(vedi descrizione / figura )

Descrizione dell’apparecchio

Raccordo tubo flessibile di aspi-

razione

Interruttore dell'apparecchio

(ON/OFF)

Maniglia trasporto

Gancio per cavo

Raccordo di soffiatura

Chiusura serbatoio

Posizione parcheggio

21IT

– 3

L'alloggiamento per gli accessori consente

di conservare i tubi di aspirazione e le boc-

chette di aspirazione.

(vedi descrizione / figura )

 Le ruote pivottanti si trovano all’interno

del serbatoio e vanno ancora montate

prima della messa in funzione.

(vedi descrizione / figura )

Nota: Per l'aspirazione di liquidi non usare

alcun sacchetto filtro!

 Suggerimento: Per l'aspirazione di

polvere fine inserire il sacchetto filtro.

(vedi descrizione / figura )

 Il filtro a cartuccia deve essere inserito

sempre, sia per l'aspirazione di liquidi

che per l'aspirazione a secco.

Nota: Prima di riutilizzare il filtro a car-

tuccia per l'aspirazione a secco è ne-

cessario asciugarlo.

(vedi descrizione / figura )

 Inserire il tubo flessibile di aspirazione

nell'attacco e si aggancia.

(vedi descrizione / figura )

Per la rimozione premere con il pollice

ed estrarre il tubo flessibile di aspirazio-

ne.

 Collegare i due tubi di aspirazione e col-

legarli al tubo flessibile di aspirazione.

(vedi descrizione / figura )

 Per bordi, giunti, radiatori e zone difficil-

mente accessibili.

 Per l'aspirazione di superfici dure e tap-

peti utilizzare l'inserto adatto.

(vedi descrizione / figura )

Superfici dure, aspirazione di liquidi:

Usare l'inserto con 2 labbri di gomma.

Superfici dure, aspirazione a secco:

Usare l'inserto con 2 setole.

Tappeti, aspirazione di liquidi ed a

secco: Lavorare senza inserto.

Alloggiamento accessori

Ruota pivottante

Sacchetto filtro

Filtro a cartuccia

(già montato nell'apparecchio)

Tubo flessibile di aspirazione

con impugnatura

Tubi rigidi di aspirazione 2 x 0,5 m

Bocchetta fessure

Bocchetta pavimenti

(con inserti)

22 IT

– 4

몇 Lavorare sempre con il filtro a car-

tuccia inserito sia durante l'aspira-

zione a secco e di liquidi.

 Figura

Prima della messa in funzione montare

i componenti singoli dell'apparecchio.

 Figura

Suggerimento: Per l'aspirazione di

polvere fine inserire il sacchetto filtro.

 Figura

Montare gli accessori

 Figura

Inserire la spina di alimentazione.

 Figura

Accendere l'apparecchio.

몇 Lavorare solo con il filtro a cartuccia

asciutto.

 Suggerimento: Per l'aspirazione di

polvere fine inserire il sacchetto filtro.

(vedi descrizione / figura )

Il livello di riempimento del sacchetto fil-

trante dipende dallo sporco che viene

aspirato.

Nel caso di polveri fini, sabbia, ecc. so-

stituire spesso il sacchetto filtrante.

Il sacchetto filtrante usurato può scop-

piare, pertanto va sostituito in tempo!

 Attenzione: Per l'aspirazione di cenere

e fuliggine, utilizzare un preseparatore

(N. d'ordine 2.863-139).

 Per aspirare l'umidità o liquidi montare

l'accessorio sul tubo di aspirazione o di-

rettamente sulla maniglia.

몇 Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriu-

scita di liquido, spegnere immediatamente

l'apparecchio!

Avviso: se il vano raccolta è pieno, un gal-

leggiante chiude l'apertura di aspirazione e

l'apparecchio gira ad una maggiore veloci-

tà. Spegnere immediatamente l'apparec-

chio e vuotare il vano raccolta.

Pulizia di punti difficilmente accessibili o in

cui l'aspirazione non è possibile, ad es. fo-

glie dal letto di ghiaia.

 Figura

Inserire il tubo flessibile di aspirazione

nell'apposito attacco. In questo modo la

funzione di soffiaggio è attivata.

 Spegnere l’apparecchio.

 Figura

Agganciare la bocchetta per pavimenti

nella posizione di parcheggio.

 Spegnere l'apparecchio e staccare la

spina.

 Figura

Rimuovere la testa dell'apparecchio e

svuotare il serbatoio.

 Figura

Collocazione cavo di allacciamento alla

rete e accessori sull'apparecchio. Con-

servare l’apparecchio in luoghi asciutti.

Uso

Prima della messa in funzione

Messa in funzione

Aspirazione a secco

Aspirazione liquidi

Funzione di soffiatura

Interrompere il funzionamento

Dopo l’uso

Svuotare il contenitore

Deposito dell’apparecchio

23IT

– 5

 Pericolo

Prima di ogni intervento di cura e di manu-

tenzione, spegnere l'apparecchio e stacca-

re la spina.

Lavori di riparazione e lavori sugli impianti

elettrici possono essere effettuati solo dal

servizio clienti autorizzato.

몇 Attenzione

Non usare detergenti abrasivi, detergenti

per il vetro o detergenti universali! Non im-

mergere mai l'apparecchio in acqua.

 Pulire l'apparecchio e gli accessori in

plastica con un normale detergente per

materiale sintetico.

 Sciacquare all'occorrenza il contenitore

e gli accessori con dell'acqua ed asciu-

garli prima del loro riutilizzo.

 Figura

All'occorrenza pulire il filtro a cartuccia

solo sotto acqua corrente; non strofina-

re o spazzolare. Asciugarlo completa-

mente prima di inserirlo.

Se la potenza di aspirazione dell'apparecchio

diminuisce, controllare i seguenti punti.

 Accessori, tubo flessibile di aspirazione

o tubi di aspirazione otturati. Eliminare

le otturazioni con un bastoncino.

 Il sacchetto filtrante è pieno. Inserire un

nuovo sacchetto.

(vedi descrizione / figura )

 Il filtro a cartuccia è sporco, battere il fil-

tro a cartuccia ed all'occorrenza pulirlo

sotto acqua corrente.

(vedi descrizione / figura )

 Sostituire il filtro a cartuccia danneggiato.

In tutti i paesi sono valide le condizioni di

garanzia pubblicate dalla nostra società di

vendita competente. Entro il termine di ga-

ranzia eliminiamo gratuitamente eventuali

guasti all’apparecchio, se causati da un di-

fetto di materiale o di produzione. Nei casi

previsti dalla garanzia si prega di rivolgersi

al proprio rivenditore, oppure al più vicino

centro di assistenza autorizzato, esibendo

lo scontrino di acquisto.

(Indirizzo vedi retro)

In caso di domande o anomalie la filiale

KÄRCHER è felice di poterla aiutare.

(Indirizzo vedi retro)

La lista dei pezzi di ricambio più comuni è ripor-

tata alla fine del presente manuale d'uso.

I ricambi e gli accessori sono reperibili

presso il rivenditore di fiducia o una filiale

KÄRCHER.

(Indirizzo vedi retro)

Con riserva di modifiche tecniche!

Cura e manutenzione

Guida alla risoluzione dei

guasti

Diminuzione della potenza di

aspirazione

Avvertenze generali

Garanzia

Servizio assistenza

Ordinare ricambi e accessori speciali

Dati tecnici

Tensione

1~50/60 Hz

220 -

240

Potenza P

nom

900 W

Potenza P

max

1000 W

Protezione rete (fusibile

ritardato)

10 A

Capacità vano raccolta 17 l

Assorbimento di acqua

con impugnatura

10 l

Assorbimento di acqua con

bocchetta per pavimenti

Cavo di alimentazione H05BQ-F

2x0,75

Pressione acustica (EN

60704-2-1)

69 dB(A)

Peso (senza accessori) 5,8 kg

24 IT

Nederlands

– 1

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

Het apparaat is volgens de in deze gebruiks-

aanwijzing gegeven beschrijvingen en de

veiligheidsinstructies bestemd voor het gebruik

als droog-/natzuiger.

Dit apparaat is voor privé-gebruik ontwikkeld en

is niet bedoeld voor industrieel gebruik.

– Het apparaat tegen regen beschermen.

Niet buiten opslaan.

– Let op: Het zuigen van as en roet alleen

met voorafscheider (Bestelnr. 2.863-139).

De nat-/droogzuiger alleen gebruiken met:

– originele filterzakken.

– originele onderdelen, -accessoires of

extra toebehoren

De fabrikant is niet aansprakelijk voor

eventuele schade die ontstaat wanneer het

apparaat niet volgens de voorschriften of

op een verkeerde manier wordt gebruikt.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Filters en filterzakken zijn gemaakt van mi-

lieuvriendelijk materiaal.

Voor zover ze geen opgezogen substanties

bevatten die niet via het huishoudelijke afval

verwijderd mogen worden, mogen ze via het

normale huisafval afgevoerd worden.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

– Dit apparaat is niet geschikt om door

personen (inclusief kinderen) met be-

perkte fysieke, sensorische of geestelij-

ke vaardigheden of met gebrek aan

ervaring en/of kennis gebruikt te wor-

den, tenzij ze door een voor hun veilig-

heid verantwoordelijke persoon in de

gaten gehouden worden of van hem

aanwijzingen ontvingen hoe het appa-

raat gebruikt moet worden. Kinderen

dienen in de gaten gehouden te worden

om er zeker van te zijn dat ze niet met

het apparaat spelen.

– Verpakkingsfolie buiten het bereik van

kinderen houden, er bestaat verstik-

kingsgevaar!

– Apparaat na elk gebruik en voor elke

reiniging / elk onderhoud uitschakelen.

– brandgevaar. Geen brandende of glim-

mende voorwerpen opzuigen.

– U mag het apparaat niet in gebieden

met explosiegevaar gebruiken.

몇 Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het

apparaat. De spanning moet overeenko-

men met de vermelding op het typeplaatje

van het apparaat.

Inhoud

Veiligheidsinstructies . . . . . NL . . .1

Beschrijving apparaat. . . . . NL . . .2

Bediening . . . . . . . . . . . . . . NL . . .3

Onderhoud . . . . . . . . . . . . . NL . . .4

Hulp bij storingen . . . . . . . . NL . . .5

Algemene instructies . . . . . NL . . .5

Technische gegevens . . . . NL . . .5

Doelmatig gebruik

Zorg voor het milieu

Afvoer van filters en filterzakken

Veiligheidsinstructies

25NL

– 2

 Gevaar voor elektrische schokken

Pak de stekker en wandcontactdoos nooit

met vochtige handen beet.

Netstekker niet verwijderen door hem aan

de netkabel uit het stopcontact te trekken.

Controleer netsnoer en stekker vóór ge-

bruik altijd op beschadigingen. Laat een

beschadigd netsnoer onmiddellijk vervan-

gen door een bevoegde klantendienst-/

elektromonteur.

We adviseren wandcontactdozen met

voorgeschakelde lekstroom-veiligheids-

schakelaar (maximaal 30 mA nominale ac-

tiverings-stroomsterkte) te gebruiken, ter

vermijding van elektrische ongelukken.

 Let op

Bepaalde stoffen kunnen door het opwaai-

en met de zuiglucht explosieve dampen of

mengsels vormen!

De volgende stoffen nooit opzuigen:

– Explosieve of brandbare gassen, vloei-

stoffen en stof (reactief stof)

– Reactief metaalstof (bijv. aluminium,

magnesium, zink) in verbinding met

sterk alkalische en zure reinigingsmid-

– Onverdunde sterke zuren en logen

– Organische oplosmiddelen (bijv. benzi-

ne, verfverdunner, aceton, stookolie).

Bovendien kunnen deze stoffen de bij het

apparaat gebruikte materialen aantasten.

Afbeeldingen zie uitklapbaar

blad!

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transport-

schades contact op met uw leverancier.

 Voor het aansluiten van de zuigslang bij

het zuigen.

(zie beschrijving / afbeelding )

 Stand I eco: zuigen of blazen.

Stand 0: Apparaat is uitgeschakeld.

 Apparaat voor het transport vasthouden

aan het handvat.

 Voor het opbergen van het netsnoer.

(zie beschrijving / afbeelding )

 Zuigslang in blaasaansluiting steken,

de blaasfunctie is zo geactiveerd.

(zie beschrijving / afbeelding )

 Voor het openen naar buiten trekken,

voor het vergrendelen naar binnen

drukken.

(zie beschrijving / afbeelding )

 Voor het afzetten van de vloerkop bij

werkonderbrekingen.

(zie beschrijving / afbeelding )

Beschrijving apparaat

Zuigslangaansluiting

Schakelaar van het apparaat

(AAN / UIT)

Handgreep

Kabelhaak

Blaasaansluiting

Sluiting reservoir

Opbergpositie

26 NL

– 3

Het bevestigingspunt voor het toebehoren

maakt het bewaren van zuigbuizen en zuig-

koppen aan het apparaat mogelijk.

(zie beschrijving / afbeelding )

 De zwenkwielen zijn bij levering in de

houder ondergebracht, voor ingebruik-

neming monteren.

(zie beschrijving / afbeelding )

Aanwijzing: Bij het natzuigen mag geen fil-

terzak gebruikt worden!

 Aanbeveling: Voor het zuigen van fijn

stof de filterzak aanbrengen.

(zie beschrijving / afbeelding )

 Het patroonfilter moet altijd, zowel bij

natzuigen als bij droogzuigen, aange-

bracht zijn.

Aanwijzing: Nat patroonfilter laten dro-

gen voor u het weer gebruikt bij het

droogzuigen.

(zie beschrijving / afbeelding )

 Zuigslang in aansluiting drukken, hij

klikt in.

(zie beschrijving / afbeelding )

Om eruit te nemen met duim op pal

drukken en zuigslang eruit trekken.

 Beide zuigbuizen in elkaar steken en

met zuigslang verbinden.

(zie beschrijving / afbeelding )

 Voor randen, voegen, radiatoren en

moeilijk toegankelijke plaatsen.

 Voor het zuigen van harde oppervlak-

ken en vaste vloerbedekkingen het pas-

sende inzetstuk gebruiken.

(zie beschrijving / afbeelding )

Harde oppervlakken, natzuigen: Ele-

ment met 2 rubberen lippen gebruiken.

Harde oppervlakken, droogzuigen:

Element met 2 borstels gebruiken.

Vaste vloerbedekkingen, natzuigen

en droogzuigen: Zonder inzetstuk wer-

ken.

몇 Altijd werken met een gemonteerde

patronenfilter, zowel bij nat als bij

droog zuigen!

 Afbeelding

Losse onderdelen die bij het apparaat

geleverd werden, moeten voor de inbe-

drijfstelling gemonteerd worden.

 Afbeelding

Aanbeveling: Voor het zuigen van fijn

stof de filterzak aanbrengen.

 Afbeelding

Toebehoren aansluiten.

 Afbeelding

Steek de netstekker in de contactdoos.

 Afbeelding

Apparaat inschakelen.

Bergruimte toebehoren

Zwenkwiel

Filterzak

Patronenfilter

(al in het apparaat aangebracht)

Zuigslang met handbuis

Zuigbuis 2 x 0,5 m

Spleetmondstuk

Vloerkop

(met inzetstukken)

Bediening

Voor ingebruikneming

Ingebruikneming

27NL

– 4

몇 Alleen werken met een droge patro-

nenfilter!

 Aanbeveling: Voor het zuigen van fijn

stof de filterzak aanbrengen.

(zie beschrijving / afbeelding )

Het vulpeil van de filterzak is afhankelijk

van het opgezogen vuil.

Bij fijn stof, zand, enz. moet de filterzak

vaker vervangen worden.

Volle filterzakken kunnen openbarsten,

daarom de filterzak op tijd vervangen!

 Let op: Het zuigen van as en roet alleen

met voorafscheider (Bestelnr. 2.863-139).

 Om vochtigheid resp. nattigheid het ge-

wenste accessoire op zuigbuizen resp.

direct op de handgreep aanbrengen.

몇 Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof

het apparaat direct uitschakelen!

Opmerking: Is het reservoir vol, dan sluit

een vlotter de zuigopening af en draait het

apparaat met verhoogd toerental. Schakel

het apparaat onmiddellijk uit en ledig het re-

servoir.

Reinigen van moeilijk bereikbare plaatsen

of waar zuigen niet mogelijk is, bijv. blade-

ren uit het grindbed.

 Afbeelding

Zuigslang in blaasaansluiting steken,

de blaasfunctie is zo geactiveerd.

 Apparaat uitschakelen.

 Afbeelding

Vloerkop in de opbergpositie hangen.

 Apparaat uitschakelen en de stekker uit

de wandcontactdoos trekken.

 Afbeelding

Apparaatkop afnemen en reservoir ledigen.

 Afbeelding

Netsnoer en toebehoren in apparaat

stoppen. Apparaat in droge ruimtes op-

bergen.

 Gevaar

Bij alle reinigings- en onderhoudswerk-

zaamheden altijd het apparaat uitschake-

len en de stekker uit het stopcontact

trekken.

Reparaties en werkzaamheden aan elektri-

sche componenten mogen alleen door be-

voegde medewerkers van de technische

dienst worden uitgevoerd.

몇 Let op

Geen schuurmiddelen, glas of reinigings-

middelen gebruiken! Dompel het apparaat

nooit in water.

 Apparaat en kunststofaccessoires met

een in de winkel verkrijgbare kunststof-

reiniger verzorgen.

 Reservoir en accessoires indien nodig

met water uitspoelen en laten drogen

voor verder gebruik.

 Afbeelding

Patroonfilter indien nodig alleen onder

stromend water reinigen; niet afwrijven

of afborstelen. Voor de montage hele-

maal laten drogen.

Droogzuigen

Natzuigen

Blaasfunctie

Werking onderbreken

De werkzaamheden beëindigen

Reservoir ledigen

Apparaat opbergen

Onderhoud

28 NL

– 5

Indien de zuigkracht van het apparaat af-

neemt, moeten de volgende punten gecon-

troleerd worden.

 Toebehoren, zuigslang of zuigbuizen

zijn verstopt, verstopping met een stok

verwijderen.

 Filterzak is vol, nieuwe filterzak aan-

brengen.

(zie beschrijving / afbeelding )

 Patroonfilter is vuil, patroonfilter afklop-

pen en indien nodig onder stromend

water reinigen.

(zie beschrijving / afbeelding )

 Beschadigd patroonfilter vervangen.

In elk land gelden de door onze hiervoor

verantwoordelijke verkoopmaatschappij

uitgegeven garantievoorwaarden. Eventu-

ele storingen aan het apparaat verhelpen

wij zonder kosten binnen de garantieter-

mijn als een materiaal of fabrieksfout hier-

van de oorzaak is. Neem bij klachten

binnen de garantietermijn contact op met

uw leverancier of de dichtstbijzijnde klan-

tenservicewerkplaats en neem de acces-

soires en uw aankoopbewijs mee.

(adres zie achterzijde)

Bij vragen of storingen helpt onze KÄR-

CHER-filiaal u graag verder.

(adres zie achterzijde)

Een selectie van de meest frequent beno-

digde reserveonderdelen vindt u achteraan

in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn

verkrijgbaar bij uw handelaar of uw KÄR-

CHER-filiaal.

(adres zie achterzijde)

Technische veranderingen voorbehouden!

Hulp bij storingen

Te weinig zuigcapaciteit

Algemene instructies

Garantie

Klantenservice

Bestelling van reserveonderdelen

en bijzondere toebehoren

Technische gegevens

Spanning

1~50/60 Hz

220 -

240

Vermogen Pnom. 900 W

Vermogen Pmax. 1000 W

Netzekering (traag) 10 A

Reservoirvolume 17 l

Wateropneming met

handgreep

10 l

Wateropneming met

vloerkop

Netkabel H05BQ-F

2x0,75

Geluidsniveau (EN

60704-2-1)

69 dB(A)

Gewicht (excl. accessoires) 5,8 kg

29NL

– 1

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

El aparato está previsto para el uso como

aspirador en húmedo/seco conforme a las

descripciones e instrucciones de seguridad

de este manual de instrucciones.

Este aparato ha sido diseñado para el uso

particular y no para los esfuerzos del uso

industrial.

– Proteger el aparato de la lluvia. No de-

positarlo a la intemperie.

– Atención: Utilizar un separador previo

cuando aspire cenizas y hollín (nº de

pedido 2.863-139).

Utilizar el aspirador para sólidos/líquidos

sólo con:

– bolsas filtrantes originales.

– Accesorios y piezas de repuesto o ac-

cesorios opcionales originales.

El fabricante no asume responsabilidad al-

guna por los daños que pudieran derivarse

de un uso inadecuado o incorrecto.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

El filtro y la bolsa filtrante están fabricados

con materiales biodegradables.

Si no aspira sustancias que no estén per-

mitidas en la basura convencional, los pue-

de eliminar con ella.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

– Este aparato no es apto para ser opera-

do por personas (incl. niños) con capa-

cidades físicas, sensoriales o

intelectuales limitadas, o con falta de

experiencia y/o conocimientos, a no ser

que sea supervisado por una persona

para responsable para su seguridad o

haya sido instruida para utilizar el apa-

rato. Mantener fuera del alcance de los

niños.

– Mantener alejado el plástico del emba-

laje de los niños, se pueden ahogar.

– Apagar el aparato después de cada uso

y antes de cada limpieza/mantenimiento.

– Peligro de incendio. No aspire objetos

incandescentes, con o sin llama.

– Está prohibido usar el aparato en zonas

en las que exista riesgo de explosiones.

Índice de contenidos

Indicaciones de seguridad . ES . . .1

Descripción del aparato . . . ES . . .2

Manejo . . . . . . . . . . . . . . . . ES . . .3

Cuidados y mantenimiento. ES . . .4

Ayuda en caso de avería . . ES . . .5

Indicaciones generales . . . ES . . .5

Datos técnicos . . . . . . . . . . ES . . .5

Uso previsto

Protección del medio ambiente

Eliminación de filtro y bolsa filtrante

Indicaciones de seguridad

30 ES

– 2

몇 Conexión eléctrica

Conecte el aparato únicamente a corriente

alterna. La tensión tiene que corresponder

a la indicada en la placa de características

del aparato.

 Peligro de descarga eléctrica

No toque nunca el enchufe de red o la toma

de corriente con las manos mojadas.

No saque el enchufe de la toma de corrien-

te tirando del cable.

Antes de cada puesta en servicio, com-

pruebe si el cable de conexión y el enchufe

de red presentan daños. Si el cable de co-

nexión estuviera deteriorado, debe solicitar

sin demora a un electricista especializado

del servicio de atención al cliente autoriza-

do que lo sustituya.

Para evitar accidentes de origen eléctrico,

recomendamos utilizar tomas de corriente

con un interruptor protector de corriente de

defecto preconectado (intensidad de co-

rriente de liberación nominal: máx. 30 mA).

 Atención:

Determinadas sustancias pueden mezclar-

se con el aire aspirado debido a las turbu-

lencias dando lugar a mezclas o vapores

explosivos.

No aspirar nunca las siguientes sustancias:

– Gases, líquidos y polvos explosivos o

inflamables, (polvos reactivos)

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación

con detergentes muy alcalinos y ácidos

– Ácidos y lejías fuertes sin diluir

– Disolventes orgánicos (p.ej. gasolina,

diluyentes cromáticos, acetona, fuel).

Además, esas sustancias pueden afectar

negativamente a los materiales empleados

en el aparato.

Ilustraciones, véase la contra-

portada.

Cuando desempaque el contenido del pa-

quete, compruebe si faltan accesorios o si

el aparato presenta daños. Informe a su

distribuidor en caso de detectar daños oca-

sionados durante el transporte.

 Para conectar la manguera de absor-

ción al aspirar.

(véase descripción / figura )

 Posición I eco: Aspirar o soplar.

Posición 0: El aprato está apagado.

 Sujetar el aparato por el asa de trans-

porte para su transporte.

 Para almacenar el cable de alimentación.

(véase descripción / figura )

 Insertar la manguera de aspiración en

la toma de aire para que se active la

función de soplado.

(véase descripción / figura )

 Tirar hacia fuera para afrir, presionar

hacia dentro para bloquear.

(véase descripción / figura )

 Para colocar la boquilla de suelos cuan-

do se interrumpa el trabajo.

(véase descripción / figura )

Descripción del aparato

Racor de empalme de la man-

guera de aspiración

Interruptor del aparato (ON / OFF)

Asa de transporte

Gancho portacables

Conexión para soplado

Cierre del recipiente

Posición de estacionamiento

31ES

– 3

El alojamiento para accesorios permite

guardar tuberías y boquillas de aspiración

en el aparato.

(véase descripción / figura )

 Las ruedas de dirección se suministran

dentro del recipiente, montar antes de

la puesta en marcha.

(véase descripción / figura )

Indicación: Para aspirar líquidos no se

debe colocar una bolsa filtrante.

 Recomendación: Colocar la bolsa fil-

trante para aspirar polvo fino.

(véase descripción / figura )

 El filtro del cartucho se colocar tanto

para aspirar líquidos como sólidos.

Indicación: Dejar secar el filtro del car-

tucho húmedo antes de utilizarlo para

aspirar sólidos.

(véase descripción / figura )

 Presionar la manguera de aspiración

en la toma, se encaja.

(véase descripción / figura )

Para extraer, presionar la lengüeta con

el pulgar y extraer la manguera de aspi-

ración.

 Insertar ambos tubos de aspiración y

conectar con la manguera de aspira-

ción.

(véase descripción / figura )

 Para bordes, juntas, radiadores y zonas

de difícil acceso.

 Para aspirar superficies duras y mo-

quetas, utilizar el módulo adecuado.

(véase descripción / figura )

Superficies duras, aspirar líquidos: Utili-

zar un inserto con dos labios de goma.

Superficies duras, aspirar en seco:

Utilizar un inserto con dos cerdas.

Moquetas, aspirar líquidos y sólidos:

Trabajar sin módulo.

몇 ¡Trabajar siempre con cartucho fil-

trante, tanto para la aspiración en

húmedo como en seco!

 Imagen

Antes de la puesta en marcha montar

las piezas sueltas suministradas con el

aparato.

 Imagen

Recomendación: Colocar la bolsa fil-

trante para aspirar polvo fino.

 Imagen

Conecte el accesorio.

 Imagen

Enchufe la clavija de red.

 Imagen

Conectar el aparato.

Alojamiento del accesorio

Rodillo de dirección

Bolsa del filtro

Filtro de cartuchos

(ya colocado en el aparato)

Manguera de aspiración con tu-

bería de mano

Tubos de aspiración 2 x 0,5 m

Boquilla para juntas

Boquilla barredora de suelos

(con insertos)

Manejo

Antes de la puesta en marcha

Puesta en marcha

32 ES

– 4

몇 ¡Trabajar sólo con cartucho filtrante

seco!

 Recomendación: Colocar la bolsa fil-

trante para aspirar polvo fino.

(véase descripción / figura )

Cuanto más suciedad de aspira más se

llena la bolsa filtrante.

En caso de aspirar polvo fino, arena

etc... se debe cambiar la bolsa filtrante

con más frecuencia.

Las bolsas filtrantes pueden explotar, por

eso es necesario cambiarla a tiempo.

 Atención: Utilizar un separador previo

cuando aspire cenizas y hollín (nº de

pedido 2.863-139).

 Para absorber la humedad o líquido, in-

sertar directamente el accesorio desea-

do en las tuberías de absorción o

directamente en el asa.

몇 Atención:

No use bolsa de filtro.

Si se produce espuma o se dan escapes de

líquido, desconecte el aparato de inmediato.

Indicación: Si el recipiente está lleno, un

flotador cierra el orificio de aspiración y el

aparato gira con un mayor número de revo-

luciones. Desconecte el aparato de inme-

diato y vacíe el recipiente.

Limpieza de zonas de difícil acceso o don-

de la aspiración no sea posible, p.ej. hojas

del lecho de gravilla.

 Imagen

Insertar la manguera de aspiración en

la toma de aire para que se active la

función de soplado.

 Desconexión del aparato

 Imagen

Colgar la boquilla para suelos en la po-

sición de aparcamiento.

 Apague el aparato y desenchufe la cla-

vija de red.

 Imagen

Quite el cabezal de aparato y vacíe el

depósito.

 Imagen

Guardar la conexión a la red y los acce-

sorios en el aparato. Guarde el aparato

en un lugar seco.

 Peligro

Apague el aparato y desenchufe la clavija

de red antes de efectuar los trabajos de

cuidado y mantenimiento.

Los trabajos de reparación y trabajos en

componentes eléctricos sólo los puede

realizar el Servicio técnico autorizado.

몇 Atención:

No utilice detergentes abrasivos, ni deter-

gentes para cristales o multiuso. No sumer-

ja jamás el aparato en agua.

 Limpie el aparato y los accesorios de

plástico con un limpiador de materiales

sintéticos de los habituales en el mer-

cado.

 En caso necesario, aclarar el depósito y

los accesorios con agua y secar antes

de volverlos a utilizar.

 Imagen

Si es necesario, limpiar el filtro de car-

tucho bajo agua corriente, no frotar ni

cepillar. Antes del montaje dejar secar

totalmente.

Aspiración en seco

Aspiración de líquidos

Función de soplado

Interrupción del funcionamiento

Finalización del funcionamiento

Vacíe el depósito

Almacenamiento del aparato

Cuidados y mantenimiento

33ES

– 5

Si la potencia de absorción del aparato dis-

minuye, comprobar los siguientes puntos.

 Los accesorios, la manguera de aspira-

ción o los tubos de aspiración están

obstruidos; elimine la obstrucción con

ayuda de una vara.

 La bolsa filtrante está llena, sustituirla

por otra.

(véase descripción / figura )

 El filtro del cartucho está sucio, gol-

pearlo para que caiga la suciedad y lim-

piarlo con agua corriente si es

necesario.

(véase descripción / figura )

 Cambiar el filtro de cartucho dañado.

En todos los países rigen las condiciones

de garantía establecidas por nuestra socie-

dad distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del período de garantía, siempre que las

causas de las mismas se deban a defectos

de material o de fabricación. En un caso de

garantía, le rogamos que se dirija con el

comprobante de compra al distribuidor

donde adquirió el aparato o al Servicio al

cliente autorizado más próximo a su domi-

cilio.

(La dirección figura al dorso)

En caso de dudas o alteraciones, la sucur-

sal de KÄRCHER estará encantada de

ayudarle.

(La dirección figura al dorso)

Podrá encontrar una selección de las pie-

zas de repuesto usadas con más frecuen-

cia al final de las instrucciones de uso.

En su distribuidor o en la sucursal de KÄR-

CHER podrá adquirir piezas de repuesto y

accesorios.

(La dirección figura al dorso)

Reservado el derecho a realizar modifi-

caciones técnicas.

Ayuda en caso de avería

Potencia de aspiración reducida

Indicaciones generales

Garantía

Servicio de atención al cliente

Pedido de piezas de repuesto y

accesorios especiales

Datos técnicos

Tensión

1~50/60 Hz

220 -

240

Potencia P

nom

900 W

Potencia P

máx

1000 W

Fusible de red (inerte) 10 A

Capacidad del depósito 17 l

Absorción de agua con el

asa

10 l

Absorción de agua con bo-

quilla para suelos

Cable de conexión a la red H05BQ-F

2x0,75

Nivel de presión acústica

(EN 60704-2-1)

69 dB(A)

Peso sin accesorios 5,8 kg

34 ES

– 1

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

O aparelho foi concebido, de acordo com

as descrições constantes destas Instru-

ções de Serviço e com as indicações sobre

segurança, como aspirador de líquidos e

de detritos secos.

Este aparelho foi desenvolvido para o uso

privado e não foi concebido para suster as

necessidades de uma utilização industrial.

– Proteger o aparelho contra a chuva.

Não armazenar fora de casa.

– Atenção: aspirar cinza e fuligem ape-

nas com um separador prévio (n.º de

encomenda 2.863-139).

Utilizar o aspirador húmido/seco somente

com:

– Saco de filtro original.

– Peças sobressalentes e acessórios ori-

ginais e especiais.

O fabricante não se responsabiliza por

eventuais danos causados por uma utiliza-

ção indevida ou erros de manuseamento.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma uni-

dade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de sistemas

de recolha de lixo adequados.

O filtro e o saco de filtro são compostos por

materiais compatíveis com o meio-ambiente.

Desde que estes não contenham substân-

cias aspiradas que não se destinem ao lixo

doméstico, estes podem ser eliminados

juntamente com o lixo doméstico.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

– Este aparelho não foi concebido para

ser utilizado por pessoas (incluindo

crianças) com capacidades físicas,

sensoriais e psíquicas reduzidas ou por

pessoas com falta de experiência ou

conhecimentos, excepto se estas forem

supervisionadas por uma pessoa res-

ponsável pela sua segurança ou rece-

berem as necessárias instruções sobre

como utilizar o aparelho. As crianças

devem ser supervisionadas, de modo a

assegurar que não brinquem com o

aparelho.

– Manter as películas da embalagem fora do

alcance das crianças! Perigo de asfixia!

– Desligar o aparelho após cada utiliza-

ção e antes de cada limpeza/manuten-

ção.

– Perigo de incêndio. Não aspirar mate-

riais em combustão nem em brasa.

– É proibido pôr o aparelho em funciona-

mento em áreas com perigo de explo-

são.

Índice

Avisos de segurança . . . . . PT . . . 1

Descrição da máquina . . . . PT . . . 2

Manuseamento . . . . . . . . . PT . . . 3

Conservação e manutenção PT . . . 4

Ajuda em caso de avarias . PT . . . 5

Instruções gerais . . . . . . . . PT . . . 5

Dados técnicos. . . . . . . . . . PT . . . 5

Utilização conforme as disposições

Protecção do meio-ambiente

Eliminação do filtro e do saco de filtro

Avisos de segurança

35PT

– 2

몇 Ligação eléctrica

Ligar o aparelho só à corrente alternada. A

tensão deve corresponder à placa de tipo

do aparelho.

 Perigo de choque eléctrico

Nunca tocar na ficha de rede e na tomada

com as mãos molhadas.

Não puxar a ficha de rede pelo cabo para a

retirar da tomada.

Antes de qualquer utilização do aparelho,

verificar se o cabo de ligação e a ficha de

rede não apresentam quaisquer danos. O

cabo de ligação danificado tem que ser

imediatamente substituído pela assistência

técnica ou por um electricista autorizado.

Para evitar acidentes relacionados com a

electricidade, recomendamos utilizar toma-

das com disjuntor de corrente de defeito in-

tercalado (máx. 30 mA corrente de

activação nominal).

 Atenção

Determinadas substâncias podem, com o

ar aspirado, formar gáses explosivos ou

misturas por meio de turbulências!

Nunca aspire as seguintes substâncias:

– Gases, líquidos e pós (pó reactivo) ex-

plosivos ou inflamáveis

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com de-

tergentes altamente alcalinos e ácidos

– Ácidos e soluções alcalinas fortes não

diluídas

– Solventes orgânicos (p. ex. gasolina,

diluente de tintas, acetona, óleo com-

bustível).

Além disso, estes materiais podem ter efei-

tos negativos sobre os materiais utilizados

no aparelho.

Ver figuras na página desdo-

brável!

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou da-

nos. No caso de danos provocados

durante o transporte, informe o seu reven-

dedor.

 Para ligar a mangueira de aspiração

para os trabalhos de aspiração.

(ver descrição / figura )

 Posição I eco: aspirar ou soprar.

Posição 0: aparelho desligado.

 Segurar o aparelho na pega de trans-

porte para transportar o aparelho.

 Para guardar o cabo de alimentação.

(ver descrição / figura )

 Conectar a mangueira de aspiração na

ligação de sopro, a função de sopro é

activada.

(ver descrição / figura )

 Puxar para fora para abrir e pressionar

para dentro para fechar.

(ver descrição / figura )

 Para desligar o bocal de pavimentos

durante interrupções do trabalho.

(ver descrição / figura )

Descrição da máquina

Ligação do tubo flexível

de aspiração

Interruptor do aparelho (LIG/DESL)

Pega para portar

Gancho de cabo

Ligação do sopro

Fecho do recipiente

Posição de estacionamento

36 PT

– 3

O encaixe dos acessórios permite guardar

tubos de aspiração e bocais de aspiração

no aparelho.

(ver descrição / figura )

 No acto de entrega os rolos de guia es-

tão guardados no recipiente. Estes de-

vem ser montados antes da colocação

em funcionamento.

(ver descrição / figura )

Aviso: para a aspiração húmida não pode

ser utilizado nenhum saco de filtro!

 Recomendação: montar o saco de fil-

tro para aspirar pó fino.

(ver descrição / figura )

 O filtro de cartucho tem que ser utiliza-

do durante a aspiração húmida e a as-

piração a seco.

Aviso: um filtro de cartucho húmido

deve secar antes de ser utilizado na as-

piração a seco.

(ver descrição / figura )

 Pressionar o tubo de aspiração contra a

ligação até encaixar.

(ver descrição / figura )

Para retirar basta premir a patilha (com

o polegar) e retirar o tubo de aspiração.

 Encaixar os dois tubos de aspiração e

conectar com o tubo flexível de aspira-

ção.

(ver descrição / figura )

 Para cantos, juntas, radiadores e áreas

de difícil acesso.

 Para aspirar superfícies duras e carpetes

deve-se utilizar o encaixe adequado.

(ver descrição / figura )

Superfícies duras, aspirar a húmido:

utilizar o encaixe com dois lábios de

borracha.

Superfícies duras, aspirar a seco: uti-

lizar o encaixe com duas cerdas.

Carpetes, aspirar a húmido e aspirar

a seco: trabalhar sem dispositivo (en-

caixe).

몇 Trabalhar sempre com o filtro de car-

tucho no aparelho, tanto durante a

aspiração de líquidos ou de detritos

sólidos!

 Figura

Montar os componentes soltos na em-

balagem no aparelho, antes de proce-

der à colocação em funcionamento.

 Figura

Recomendação: montar o saco de fil-

tro para aspirar pó fino.

 Figura

Ligar os acessórios.

 Figura

Ligar a ficha de rede.

 Figura

Ligar o aparelho.

Depósito dos acessórios

Rolo de guia

Saco-filtro

Filtro de cartucho

(já incorporado no aparelho)

Tubo de aspiração com

tubo manual

Tubos de aspiração 2 x 0,5 m

Bocal para juntas

Bocal para pavimentos

(com encaixes)

Manuseamento

Antes de colocar em

funcionamento

Colocação em funcionamento

37PT

– 4

몇 Trabalhar apenas com filtro de cartu-

cho seco!

 Recomendação: montar o saco de fil-

tro para aspirar pó fino.

(ver descrição / figura )

O nível de enchimento do saco de filtro

depende do tipo de sujidade aspirada.

Para pó fino, areia, etc. é necessário

substituir o saco de filtro com maior fre-

quência.

Sacos de filtro cheios podem rebentar,

pelo que é necessário que estes sejam

substituídos atempadamente.

 Atenção: aspirar cinza e fuligem ape-

nas com um separador prévio (n.º de

encomenda 2.863-139).

 Para aspirar humidade ou líquidos, en-

caixar os acessórios desejados nos tu-

bos de aspiração ou directamente no

punho.

몇 Atenção:

Não utilize saco-filtro!

Se houver formação de espuma ou saída

de líquidos, desligue imediatamente o apa-

relho!

Aviso: Quando o recipiente estiver cheio,

o flutuador fecha a abertura de aspiração e

o aparelho funciona com uma rotação mais

elevada. Desligue imediatamente o apare-

lho e esvazie o recipiente.

Limpeza de locais de difícil acesso ou onde

não é possível aspirar (p. ex. folhagem so-

bre brita).

 Figura

Conectar a mangueira de aspiração na

ligação de sopro, a função de sopro é

activada.

 Desligar o aparelho.

 Figura

Engatar o bocal de pavimento na posi-

ção de estacionamento.

 Desligue o aparelho e retire a ficha de

rede.

 Figura

Remover a cabeça do aparelho e esva-

ziar o recipiente.

 Figura

Arrumar o cabo de rede e os acessórios

no aparelho. Guarde o aparelho em lo-

cais secos.

 Perigo

Antes de efectuar trabalhos de conserva-

ção e de manutenção desligar o aparelho e

retirar a ficha de rede.

Os trabalhos de reparação e trabalhos em

componentes eléctricos só devem ser exe-

cutados pelo Serviço de Assistência Técni-

ca autorizado.

몇 Atenção

Não utilize produtos abrasivos, produtos

para a limpeza de vidros ou universais!

Nunca mergulhe o aparelho em água.

 Limpe o aparelho e os acessórios de

plástico com um produto para limpeza

de plásticos corrente.

 Lavar o recipiente e os acessórios com

água e secar antes de utilizar nova-

mente.

 Figura

Limpar o filtro de cartucho, se necessá-

rio, apenas sob água corrente, não es-

fregar nem escovar. Deixar secar

totalmente antes de montar.

Aspirar a seco

Aspirar a húmido

Função de sopro

Interromper o funcionamento

Desligar o aparelho

Esvaziar o recipiente

Guardar a máquina

Conservação e manutenção

38 PT

– 5

Verifique os seguintes pontos se o rendimento

de aspiração do seu aparelho diminuir.

 Os acessórios, os tubos de aspiração e o

tubo flexível de aspiração estão entupi-

dos. Remova a obstrução com um pau.

 Saco do filtro está cheio; inserir novo

saco.

(ver descrição / figura )

 Filtro de cartucho está sujo; sacudir o

filtro de cartucho e lavar com água cor-

rente, se necessário.

(ver descrição / figura )

 Trocar um filtro de cartucho danificado.

Em cada país são válidas as condições de

garantia emitidas pelas nossas Empresas

de Comercialização competentes. Even-

tuias avarias no aparelho, durante o perío-

do de garantía, serão reparadas sem

encargos para o cliente, desde que se trate

de um defeito de material ou de fabricação.

Em caso de garantia, dirija-se ao seu re-

vendedor ou ao Serviço Técnico mais pró-

ximo, com o aparelho e documento de

compra.

(Endereços no verso)

Em caso de dúvidas ou avarias, a nossa fi-

lial KÄRCHER local está à sua disposição.

(Endereços no verso)

No final das Instruções de Serviço encon-

tra uma lista das peças de substituição

mais necessárias.

As peças sobressalentes e acessórios po-

dem ser adquiridos junto do seu revende-

dor ou em cada filial da KÄRCHER.

(Endereços no verso)

Reservados os direitos a alterações

técnicas!

Ajuda em caso de avarias

Perda da potência de aspiração

Instruções gerais

Garantia

Serviço de assistência técnica

Encomenda de peças

sobressalentes e acessórios

especiais

Dados técnicos

Tensão

1~50/60 Hz

220 -

240

Potência P

nom

900 W

Potência P

máx

1000 W

Protecção de rede (de

acção lenta)

10 A

Volume do recipiente 17 l

Admissão de água com a

pega

10 l

Admissão de água com o

bocal de pavimento

Cabo de rede H05BQ-F

2x0,75

Nível de pressão acústi-

ca (EN 60704-2-1)

69 dB(A)

Peso (sem acessórios) 5,8 kg

39PT

– 1

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Apparatet er i henhold til beskrivelserne i

denne brugsanvisning og sikkerhedsanvis-

ningerne beregnet til anvendelse som våd-

og tørsuger.

Denne maskine blev udviklet til privat brug og

er ikke beregnet til erhvervsmæssig brug.

– Beskyt damprenseren mod regn. Må

ikke opbevares udendørs.

– OBS: Brug en forudskiller (bestillingsnr.

2.863-139) ved opsugning af aske og

sod.

Brug våd-/tørsugeren kun med:

– originale filterposer.

– Original reservedele, tilbehør eller eks-

tra tilbehør.

Producenten garanterer ikke for eventuelle

skader som blev forårsaget af ikke bestem-

melsesmæssigt brug eller ukorrekt betje-

ning af apparatet.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men afle-

ver den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Filter og filterpose er produceret af miljø-

venligt materiale.

Såfremt de ikke har indsugede stoffer, som

ikke er forbudt som husholdningsaffald,

kan de bortskaffes med den normale affald.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

– Dette apparat er ikke beregnet til brug

af personer (inklusive børn) med ind-

skrænkede fysiske, sensoriske eller ån-

delige evner eller som ikke har

erfaringer med brugen og/eller kend-

skab til brugen, med mindre de er under

opsyn af en person som er ansvarligt

for deres sikkerhed eller blev anvist i

brugen af apparatet. Børn skal være

under opsyn for at sørge for, at de ikke

leger med apparatet.

– Emballagefolie skal holdes væk fra

børn p.gr.a. kvælningsfare!

– Efter hver brug og før hver rengøring/ved-

ligeholdelses skal maskinen slukkes.

– Brandfare. Opsug ikke brændende eller

glødende genstande.

– Det er forbudt at bruge højtryksrenseren i

områder, hvor der er eksplosionsfare.

몇 El-tilslutning

Højtryksrenseren må kun sluttes til veksel-

strøm. Spændingen skal svare til angivel-

sen på typeskiltet.

 Risiko for elektrisk stød

Rør aldrig ved netstik og stikkontakt med

fugtige hænder.

Træk stikkontakten ikke ud af stikdåsen

ved at trække i ledningen.

Kontroller altid tilslutningsledningen og net-

stikket for skader, før højtryksrenseren ta-

ges i brug. En beskadiget

tilslutningsledning skal udskiftes af en auto-

Indholdsfortegnelse

Sikkerhedsanvisninger . . . . DA . . .1

Beskrivelse af apparatet. . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .3

Pleje og vedligeholdelse . . DA . . .4

Hjælp ved fejl . . . . . . . . . . . DA . . .4

Generelle henvisninger . . . DA . . .5

Tekniske data. . . . . . . . . . . DA . . .5

Bestemmelsesmæssig anvendelse

Miljøbeskyttelse

Bortskaffelse af filter og filterpose

Sikkerhedsanvisninger

40 DA

– 2

riseret kundeserviceafdeling/elektriker med

det samme.

For at undgå elektriske uheld anbefaler vi,

at man anvender stikkontakter med et for-

koblet fejlstrømsrelæ (maks. 30 mA nom.

udløse-strømstyrke).

 OBS

De kan danne eksplosive dampe eller blan-

dinger gennem ophvirvling med sugeluften!

Efterfølgende stoffer må aldrig suges op:

– Eksplosive eller tændelige gas, væsker

og støv (reaktive støv)

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler.

– Ufortyndede syrer og baser

– Organiske opløsningsmidler (f.eks. lak-

fortynder, benzin, acetone, fyringsolie).

Desuden kan disse stoffer angribe de ma-

terialer, støvsugeren er fremstillet af.

Se hertil figurerne på siderne!

Kontroller pakningens indhold

for manglende tilbehør eller beskadigelser,

når den pakkes ud. Kontakt Deres forhand-

ler i tilfælde af transportskader.

 For tilslutning af sugeslangen under

sugningen.

(se beskrivelse / figur )

 Position I eco: Suge eller blæse

Position 0: Maskinen er slukket.

 Hold maskinen fast på grebet til transport.

 Til opbevaring af strømledningen.

(se beskrivelse / figur )

 Sæt sugeslangen ind i blæsetilslutnin-

gen, blæsefunktionen er så aktiveret.

(se beskrivelse / figur )

 Træk ud for at åbne, skub ind for at låse.

(se beskrivelse / figur )

 For at stille gulvdysen til side ved ar-

bejdspauser.

(se beskrivelse / figur )

Med tilbehørsholderen kan man opbevare

sugerør og sugedyser på maskinen.

(se beskrivelse / figur )

 Ved leverancen er styrerullerne i behol-

deren. Før ibrugtagelse skal styreuller-

ne monteres.

(se beskrivelse / figur )

Bemærk: Til vådsugningen må man ikke

isætte en filterpose!

 Anbefaling: Isæt filterposen til opsug-

ning af fint støv.

(se beskrivelse / figur )

 Patronfilteret skal altid isættes, såvel

ved våd- og tørsugningen.

Bemærk: Et vådt patronfilter skal tørres

inden det bruge til tørsugning.

(se beskrivelse / figur )

Beskrivelse af apparatet

Sugeslangetilslutning

Startknap (TÆND/SLUK)

Bæregreb

Kabelkrog

Blæsetilslutning

Beholderlås

Parkeringsposition

Tilbehørsholder

Styringsrulle

Filterpose

Patronfilter

(allerede sat ind i maskinen)

41DA

– 3

 Tryk sugeslangen ind i tilslutningen,

den går i hak.

(se beskrivelse / figur )

For at fjerne sugeslangen skal låsetap-

pen trykkes ind med tommelfingeren og

sugeslangen trækkes ud.

 Sæt begge sugerør sammen og forbind

dem med sugeslangen.

(se beskrivelse / figur )

 Til kanter, fuger, radiatorer og svært til-

gængelige områder.

 Til opsugning af hårde overflader og

gulvtæpper skal der bruges den pas-

sende indsats.

(se beskrivelse / figur )

Hårde gulve, vådsugning: Brug ind-

satsen med 2 gummilæber.

Hårde gulve, tørsugning: Brug indsat-

sen med 2 børster.

Gulvtæpper, vådsugning og tørsug-

ning: Arbejd uden indsats.

몇 Såvel ved våd- og ved tørsugning

skal der altid arbejdes med isat pa-

tronefilter!

 Figur

Løse komponenter, som er vedlagt ma-

skinen, skal før brugen monteres.

 Figur

Anbefaling: Isæt filterposen til opsug-

ning af fint støv.

 Figur

Tilslut tilbehøret.

 Figur

Sæt netstikket i.

 Figur

Tænd for maskinen.

몇 Arbejd kun med tør patronfilter!

 Anbefaling: Isæt filterposen til opsug-

ning af fint støv.

(se beskrivelse / figur )

Filterposens påfyldningsgrad er afhæn-

gigt af den opsugede snavs.

Ved fintstøv, sand osv. skal filterposen

udskiftes oftere.

Tilstoppede filterposer kan eksplodere,

derfor skal filterposen udskiftes i tide!

 OBS: Brug en forudskiller (bestillingsnr.

2.863-139) ved opsugning af aske og

sod.

Sugeslange med håndrør

Sugerør 2 x 0,5 m

Fugemundstykke

Gulvdyse

(med indsats)

Betjening

Inden idrifttagning

Ibrugtagning

Tørsugning

42 DA

– 4

 Sæt det ønskede tilbehør på sugerøre-

ne, hhv. direkte på håndgrebet for at

opsuge fugtighed eller væske.

몇 OBS:

Brug ikke filterpose!

Sluk straks for apparatet, hvis der dannes

skum eller trænger væske ud!

Bemærk: Hvis beholderen er fuld, lukker en

svømmerventil sugeåbningen, og apparatet

kører med forhøjet omdrejningstal. Sluk

straks for apparatet, og tøm beholderen.

Rengøring af svær tilgængelige steder eller

hvor opsugning ikke er muligt, f.eks. løv ud

af gruslag.

 Figur

Sæt sugeslangen ind i blæsetilslutnin-

gen, blæsefunktionen er så aktiveret.

 Sluk for renseren

 Figur

Hæng gulvdysen ind i parkeringsholderen.

 Sluk for apparatet, og træk netstikket

ud.

 Figur

Tag maskinens hoved af og tøm behol-

deren.

 Figur

Opbevar strømledningen og tilbehøret

på maskinen. Opbevar støvsugeren i

tørre rum.

 Risiko

Før alle service- og vedligeholdelsesarbej-

der skal maskinen afbrydes og stikket træk-

kes ud.

Reparationsarbejder og arbejder på elektri-

ske komponenter skal altid udføres af auto-

riserede servicefolk.

몇 OBS

Undlad at bruge skuremidler, glas- eller

universalrengøringsmiddel! Nedsænk al-

drig apparatet i vand.

 Apparat og tilbehørsdele af plast skal

rengøres med et almindeligt plastren-

gøringsmiddel.

 Beholder og tilbehør spoles med vand

og tørres inden de bruges igen.

 Figur

Efter behov må patronfilteret renses un-

der flydende vand; den må ikke gnides

eller børstes. Inden det monteres skal

det tørres.

Hvis apparatets sugekapacitet reduceres,

kontroller følgende punkter.

 Tilbehør, sugeslange eller sugerør er

tilstoppet, fjern tilstopningen.

 Filterposen er fuld, isæt en ny filterpose.

(se beskrivelse / figur )

 Patronefilteret er tilsmudset, bank pa-

tronfilteret og rens det efter behov un-

der flydende vand.

(se beskrivelse / figur )

 Udskift beskadiget patronfilter.

Vådsugning

Blæsefunktion

Afbrydelse af driften

Efter brug

Tøm beholderen

Opbevaring af maskinen

Pleje og vedligeholdelse

Hjælp ved fejl

Aftagende sugeeffekt

43DA

– 5

I de enkelte land gælder de garantibetingel-

ser, som er udgivet af vores respektive an-

svarlige forhandlere. Inden for

garantifristen afhjælper vi gratis eventuelle

fejl på Deres maskine, såfremt disse er for-

årsaget af materiale- eller produktionsfejl.

Hvis De vil gøre Deres garanti gældende,

bedes De henvende Dem til Deres forhand-

ler eller nærmeste autoriserede kundeser-

vice medbringende kvittering.

(Se adressen på bagsiden)

Vores KÄRCHER-afdeling hjælper gerne,

hvis De har spørgsmål, eller der er fejl på

støvsugeren.

(Se adressen på bagsiden)

Et udvalg over de reservedele som bruges

meget ofte finder De i slutningen af betje-

ningsvejledningen

Reservedele og tilbehør får du ved din for-

handler eller i den KÄRCHER-afdeling.

(Se adressen på bagsiden)

Forbehold for tekniske ændringer!

Generelle henvisninger

Garanti

Kundeservice

Bestilling af reservedele og

ekstratilbehør

Tekniske data

Spænding

1~50/60 Hz

220 -

240

Ydelse P

nom.

900 W

Ydelse P

maks.

1000 W

Netsikring (træg) 10 A

Beholdervolumen 17 l

Vandindtag med håndgreb 10 l

Vandindtag med gulvdy-

Netkabel H05BQ-F

2x0,75

Lydtryksniveau (EN

60704-2-1)

69 dB(A)

Vægt (uden tilbehør) 5,8 kg

44 DA

– 1

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

Maskinen skal brukes iht. de beskrivelser

og sikkerhetsanvisninger som er gitt i den-

ne bruksanvisning for oppsuging av vått og

tørt smuss.

Dette apparatet er utviklet for privat bruk og

er ikke forberedt for kravene som stilles i

kommersiell bruk.

– Beskytt apparatet mot regn. Det må

ikke oppbevares utendørs.

– Advarsel: Ved suging av aske og sot bruk

forutskiller (bestillingsnr. 2.863-139).

Våt/tørr sugeren skal bare brukes med:

– Original-filterposer.

– Originale reserverdeler, originalt tilbe-

hør eller originalt ekstrautstyr

Produsenten er ikke ansvarlig for eventuel-

le skader forårsaket av ikke-tiltenkt eller feil

bruk.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Filter og filterpose er produsert av miljø-

vennlige materialer.

Dersom de ikke inneholder oppsugd mate-

riale som ikke er tillatt i husholdningsavfall,

kan alt kastes som normalt husholdnings-

avfall.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

– Dette apparatet er ikke egnet for bruk

av personer (inkludert barn) med redu-

serte fysiske, sensoriske eller sjelelige

evner. Det skal heller ikke benyttes der-

som brukeren mangler erfaring og/eller

kunnskap. Slike personer skal kun bru-

ke apparatet under oppsyn av en an-

svarlig person som skal sørge for

sikkerheten, eller som kan gi informa-

sjon om bruken. Barn skal holdes under

oppsyn ved bruk av apparatet, for å si-

kre at de ikke leker med det.

– Emballasjefolien holdes unna barn, fare

for kvelning!

– Slå av apparatet etter hver bruk og før

hver rengjøring/vedlikehold.

– Brannfare. Brennene eller glødende

gjenstander må ikke suges opp.

– Bruk i eksplosjonsfarlige områder er

forbudt.

몇 Elektrisk tilkobling

Høytrykksvaskeren må kun kobles til vek-

selstrøm. Spenningen må stemme overens

med høytrykksvaskerens typeskilt.

 Fare for elektrisk støt

Ta aldri i støpselet eller stikkontakten med

våte hender.

Strømkabelen skal ikke tas ut av stikkon-

takten ved at du trekker i kabelen.

Kontroller strømledningen og støpselet for

skader hver gang høytrykksvaskeren skal

brukes. En skadet strømledning må skiftes

Innholdsfortegnelse

Sikkerhetsanvisninger . . . . NO . . .1

Beskrivelse av apparatet . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .3

Pleie og vedlikehold . . . . . . NO . . .4

Feilretting . . . . . . . . . . . . . . NO . . .4

Generelle merknader . . . . . NO . . .5

Tekniske data. . . . . . . . . . . NO . . .5

Forskriftsmessig bruk

Miljøvern

Deponering av filter og filterpose

Sikkerhetsanvisninger

45NO

– 2

ut umiddelbart hos autorisert kundeservice

eller autorisert elektriker.

For å unngå el-ulykker anbefaler vi at du

bruker stikkontakter med forankoblede ver-

nebrytere for å beskytte mot feilstrøm

(maks. nominell utløsningsstrøm: 30 mA ).

 Forsiktig

Visse stoffer kan danne eksplosive damper

eller blandinger når de virvles opp med su-

geluften.

Sug aldri opp følgende stoffer:

– Eksplosive eller brennbare gasser,

væsker og støv (reaktivt støv)

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med sterkt

alkaliske og sure rengjøringsmidler.

– Ufortynnede sterke syrer og lut

– Organiske løsemidler (f.eks. bensin,

fargetynner, aceton, fyringsolje).

I tillegg kan disse stoffene angripe materia-

let som er brukt i støvsugeren.

Illustrasjoner se utfoldingssi-

dene!

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

 For tilkobling av sugeslange ved suging.

(se beskrivelse/figur )

 Stilling I eco: Suging eller blåsing.

Stilling 0: Apparatet er slått av.

 Ved transport, hold apparatet i bære-

håndtaket.

 For oppbevaring av strømkabel.

(se beskrivelse/figur )

 Sett sugeslangen i blåsetilkoblingen,

derved aktiveres blåsefunksjonen.

(se beskrivelse/figur )

 For åpning, trekk utover - for låsing,

trykk innover.

(se beskrivelse/figur )

 For parkering av gulvdysen ved ar-

beidspauser.

(se beskrivelse/figur )

Tilbehørsholderen gir mulighet for oppbevaring

av sugerør og sugedyser på apparatet.

(se beskrivelse/figur )

 Styrerullene er ved levering plassert i

beholderen, de må monteres før du tar

apparatet i bruk.

(se beskrivelse/figur )

Merk: For våtsuging skal det ikke monteres

noen filterpose!

 Anbefaling: For suging av fint støv skal

det settes inn filterpose.

(se beskrivelse/figur )

 Patronfilter skal alltid være montert,

både ved våtsuging og ved tørrsuging.

Merk: Våte patronfilter skal tørke før

bruk til tørrsuging.

(se beskrivelse/figur )

Beskrivelse av apparatet

Sugeslangetilkobling

Hovedbryter (AV/PÅ)

Bærehåndtak

Kabelkroker

Blåsetilkobling

Beholderlåsing

Parkeringsposisjon

Tilbehørsholder

Styrerulle

Filterpose

Patronfilter

(ferdig innebygget i apparatet)

46 NO

– 3

 Sett sugeslangen i tilkoblingen, den går

i lås.

(se beskrivelse/figur )

For å ta av, trykk låsen med tommelen

og trekk ut sugeslangen.

 Sett sammen begge sugerørene og ko-

ble til sugeslangen.

(se beskrivelse/figur )

 For kanter, fuger, radiatorer og vanske-

lig tilgjengelige områder.

 For suging av harde gulv og teppegulv,

bruk passende innsats.

(se beskrivelse/figur )

Harde flater, våtsuging:: Bruk innsats

med 2 gummilepper.

Harde flater, tørrsuging:: Bruk innsats

med 2 børster.

Teppegulv, våtsuging og tørrsuging:

Brukes uten innsats.

몇 Arbeid alltid med påsatt patronfilter,

både ved tørr og våt suging!

 Figur

De løse delene som følger apparatet

skal monteres før det tas i bruk.

 Figur

Anbefaling: For suging av fint støv skal

det settes inn filterpose.

 Figur

Koble til tilbehør.

 Figur

Sett i støpselet.

 Figur

Slå apparatet på.

몇 Arbeide kun med tørt patronfilter!

 Anbefaling: For suging av fint støv skal

det settes inn filterpose.

(se beskrivelse/figur )

Fyllingsgraden av filterposen er avhen-

gig av hva slags smuss som suges opp.

Ved fint støv, sand osv... må filterposen

skiftes oftere.

Fulle filterposer kan sprekke, pass der-

for på å skifte filterpose til rett tid!

 Advarsel: Ved suging av aske og sot

bruk forutskiller (bestillingsnr. 2.863-

139).

Sugeslange med håndrør

Sugerør 2 x 0,5 m

Fugemunnstykke

Gulvmunnstykke

(med innsatser)

Betjening

Før igangsetting

Igangsetting

Støvsuging

47NO

– 4

 For oppsuging av fuktighet hhv. væske,

stikk ønsket tilbehør på sugerøret hhv.

direkte på håndtaket.

몇 Forsiktig:

Ikke bruk filterpose!

Ved skumdannelse eller lekkasje av væske

må apparatet slås av umiddelbart!

Merk: Når beholderen er full, blir sugeåp-

ningen stengt av en flottør og apparatet går

med økt turtall. Slå av maskinen umiddel-

bart og tøm beholderen.

Rengjøring av vanskelig tilgjengelige ste-

der eller der det ikke er mulig med suging,

f. eks. løv fra takrenner.

 Figur

Sett sugeslangen i blåsetilkoblingen,

derved aktiveres blåsefunksjonen.

 Slå av maskinen.

 Figur

Sett gulvdysen i parkeringsholderen.

 Slå av apparatet og trekk ut støpselet.

 Figur

Ta av apparathodet og tøm beholderen.

 Figur

Lagre strømkabel og tilbehør med mas-

kinen. Oppbevar maskinen i et tørt tom.

 Fare

Slå av apparatet og ta ut strømstøpselet

innen service eller vedlikeholdsarbeider

påbegynnes.

Reparasjonsarbeid og arbeid på elektriske

komponenter må kun utføres av autorisert

kundeservice.

몇 Forsiktig

Ikke bruk skuremiddel, glass eller univer-

salrengjøringsmiddel! Dypp aldri apparatet

under vann.

 Bruk et alminnelig rengjøringsmiddel for

plast på apparatet, og tilbehørsdeler av

plast.

 Beholder og tilbehør skylles med vann

ved behov, og skal tørke før bruk.

 Figur

Patronfilter rengjøres ved behov under

rennende vann, ikke skrubb eller bør-

ste. La tørke fullstendig før montering.

Dersom sugeeffekten er dårlig, kontroller

følgende punkter:

 Tilbehøret, sugeslange eller sugerøre-

ne er tilstoppet. Fjern tilstoppingen med

en pinne.

 Filterposen er full, sett inn ny filterpose.

(se beskrivelse/figur )

 Patronfilter er tilsmusset, ta av patronfil-

ter og rengjør det ved behov under ren-

nende vann.

(se beskrivelse/figur )

 Bytt skadet patronfilter.

Våtsuging

Blåsefunksjon

Opphold i arbeidet

Etter bruk

Tøm beholderen

Oppbevaring av apparatet

Pleie og vedlikehold

Feilretting

Avtagende sugeeffekt

48 NO

– 5

De garantibestemmelser som er utgitt av

vår distribusjonsavdeling, gjelder i alle

land. Eventuelle feil på maskinen blir repa-

rert gratis i garantitiden, dersom disse kan

føres tilbake til material- eller produksjons-

feil. Ved behov for garantireparasjoner

henvender du deg til din forhandler eller

nærmeste autoriserte serviceforhandler.

(Se adresse på baksiden)

Våre KÄRCHER-avdelinger hjelper deg

gjerne ved feil eller om du har spørsmål.

(Se adresse på baksiden)

Et utvalg av de vanligste reservedelene fin-

ner du bak i denne bruksanvisningen.

Reservedeler og tilbehør får du hos din for-

handler eller ved en KÄRCHER-avdeling.

(Se adresse på baksiden)

Det tas forbehold om tekniske endringer!

Generelle merknader

Garanti

Kundetjeneste

Bestilling av reservedeler og

spesialtilbehør

Tekniske data

Spenning

1~50/60 Hz

220 -

240

Effekt P

nominell

900 W

Effekt P

maks

1000 W

Strømsikring (trege) 10 A

Beholder, volum 17 l

Vannopptak med håndtak 10 l

Vannopptak med gulvdy-

Nettledning H05BQ-F

2x0,75

Lydtrykksnivå (EN 60704-

2-1)

69 dB(A)

Vekt (uten tilbehør) 5,8 kg

49NO

– 1

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Apparaten är avsedd att användas som

våt- och torrsug enligt beskrivningarna och

säkerhetsanvisningarna i denna bruksan-

visning.

Denna produkt har konstruerats för privat

användning och är ej avsedd för påfrestan-

de, industriell användning.

– Skydda maskinen från regn. Får inte

förvaras utomhus.

– Observera : Använd avskiljare (beställ

nr. 2.863-139) vid uppsugning av aska

och sot.

Använd våt/torrsugen endast med:

– Original filterpåse.

– Originalreservdelar, -tillbehör eller -

specialtillbehör.

Tillverkaren påtar sig inget ansvar för even-

tuella skador som uppkommer på grund av

felaktig användning eller felaktig hantering.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Filter och filterpåse är tillverkade i miljövän-

ligt material.

Så länge de inte innehåller uppsugna sub-

stanser, som inte får kastas i hushållsso-

porna, så kan de avyttras på detta sätt.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns på:

www.kaercher.com/REACH

– Denna apparat är ej avsedd att använ-

das av personer (även barn) med be-

gränsad fysisk, sensorisk eller mental

färdighet eller av personer som saknar

erfarenhet och/eller kunnande, såvida

de inte övervakas av en person ansva-

rig för deras säkerhet eller har fått in-

struktioner av en sådan person hur

apparaten ska användas. Barn ska hål-

las under uppsikt för att garantera att de

inte leker med apparaten.

– Håll förpackningsfolien borta från barn,

risk för kvävning!

– Stäng av maskinen efter varje använd-

ning och före all form av rengöring/un-

derhåll.

– Brandrisk. Sug inte upp brännande eller

glödande föremål.

– Användning av aggregatet i utrymmen

med explosionsrisk är förbjuden.

몇 Elanslutning

Aggregatet får endast anslutas till växel-

ström. Spänningen ska motsvara den

spänning som är angiven på aggregatets

typskylt.

Innehållsförteckning

Säkerhetsanvisningar. . . . . SV . . .1

Beskrivning av aggregatet . SV . . .2

Handhavande. . . . . . . . . . . SV . . .3

Skötsel och underhåll. . . . . SV . . .4

Åtgärder vid störningar. . . . SV . . .4

Allmänna hänvisningar. . . . SV . . .5

Tekniska data. . . . . . . . . . . SV . . .5

Ändamålsenlig användning

Miljöskydd

Hantera filter och filterpåse

Säkerhetsanvisningar

50 SV

– 2

 Risk för strömstötar!

Ta aldrig i nätkabeln och nätuttaget med

fuktiga händer.

Tag inte nätkontakten ur vägguttaget ge-

nom att dra i anslutningssladden.

Kontrollera före drift att nätkabeln och nät-

kontakten inte är skadade. Skadade nätka-

blar ska genast bytas ut av auktoriserad

kundservice eller en utbildad elektriker.

För att undvika elolyckor rekommenderar vi

att endast använda nätuttag som är koppla-

de till en jordfelsbrytare (max. 30 mA nomi-

nella utlösningsströmstyrka).

 Observera

Vissa ämnen kan, genom uppvirvling med

sugluften, bilda explosiva ångor eller bland-

ningar!

Sug aldrig upp följande substanser:

– explosiva eller antändliga gaser, väts-

kor eller damm (reaktivt damm)

– reaktivt metalldamm (ex. aluminium,

magnesium, zink) tillsammans med starkt

alkaliska och sura rengöringsmedel

– outspädda starka syror och lut

– organiska lösningsmedel (ex. bensin, färg-

förtunning, aceton, uppvärmningsolja).

Dessutom kan dessa ämnen angripa mate-

rialet i aggregatet.

Figurer och bilder finns på

kartongens utfällbara sidor!

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

 För att ansluta sugslangen vid uppsugning.

(se beskrivning/bild) )

 Position I eco: Uppsugning eller ut-

blåsning

Position 0: Aggregatet är avstängt.

 Håll maskinen i bärhandtaget vid trans-

port.

 För förvaring av nätkabel.

(se beskrivning/bild) )

 Stick in sugslangen i blåsanslutningen,

därmed är utblåsningsfunktionen akti-

verad.

(se beskrivning/bild) )

 För att öppna, dra utåt, tryck inåt för att

stänga.

(se beskrivning/bild) )

 För avställning av golvmunstycket vid

avbrott i arbetet.

(se beskrivning/bild) )

Tillbehörsfästet möjliggör förvaring av sug-

rör och sugmunstycken på maskinen.

(se beskrivning/bild) )

 Styrrullarna är vid leveransen placerad

i behållare. Montera dessa innan ma-

skinen tas i drift.

(se beskrivning/bild) )

Anvisning: Ingen filterpåse får användas

vid våtuppsugning!

 Rekommendation: Sätt i filterpåsen

om maskinen ska användas för upp-

sugning av fint damm.

(se beskrivning/bild) )

Beskrivning av aggregatet

Sugslangsanslutning

Strömbrytare (PÅ/AV)

Bärhandtag

Kabelkrok

Blåsanslutning

Förslutning behållare

Parkeringsposition

Tillbehörshållare

Styrrulle

Filterbehållare

51SV

– 3

 Patronfiltret måste alltid vara isatt, både

vid våt- och torruppsugning.

Anvisning: Låt blöta patronfilter torka

innan de används igen vid torruppsug-

ning.

(se beskrivning/bild) )

 Tryck in sugslangen i anslutningen så

att den hakar fast.

(se beskrivning/bild) )

Ta loss den genom att trycka på spär-

ren med tummen och dra ut slangen.

 Sätt ihop båda sugrören och anslut till

slangen.

(se beskrivning/bild) )

 för kanter, fogar, element och svåråt-

komliga ställen.

 Använd lämpligt munstycke för uppsug-

ning från hårda ytor och heltäcknings-

mattor.

(se beskrivning/bild) )

Hårda ytor, våtuppsugning: Använd

insatsen med 2 gummiläppar.

Hårda ytor, torruppsugning: Använd

insatsen med 2 borstar.

Heltäckningsmattor, våt- och

torruppsugning: Arbeta utan insats.

몇 Arbeta alltid med isatt patronfilter,

vid såväl våt- som torrsugning!

 Bild

Montera de bifogade lösa delarna på

aggregatet innan det tas i drift.

 Bild

Rekommendation: Sätt i filterpåsen

om maskinen ska användas för upp-

sugning av fint damm.

 Bild

Anslut tillbehör.

 Bild

Stick i nätkontakten.

 Bild

Starta aggregatet.

몇 Arbeta endast med torrt patronfilter!

 Rekommendation: Sätt i filterpåsen

om maskinen ska användas för upp-

sugning av fint damm.

(se beskrivning/bild) )

Filterpåsens uppsamlingsförmåga styrs

av den smuts som sugs upp.

Vid fint damm, sand och liknande ...

måste filterpåsen bytas oftare.

Tilltäppta filterpåsar kan spricka, byt

därför filterpåsen i god tid!

 Observera : Använd avskiljare (beställ

nr. 2.863-139) vid uppsugning av aska

och sot.

Patronfilter

(sitter redan i maskinen)

Sugslang med handrör

Sugrör 2 x 0,5 m

Fogmunstycke

Golvmunstycke

(med insatser)

Handhavande

Före idrifttagandet

Idrifttagande

Torrsugning

52 SV

– 4

 För att suga upp fuktighet eller vätska,

välj önskat tillbehör och sätt det på sug-

ledningen eller direkt på handgreppet

몇 Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas

eller om vätska läcker ut!

Observera: Om behållaren är full stängs

sugöppningen av en flottör och sugturbinen

går med högre varvtal. Stäng genast av ap-

paraten och töm behållaren.

Rengöring av svåråtkomliga ställen eller på

platser där uppsugning inte kan utföras,

t.ex. löv i en grusbädd.

 Bild

Stick in sugslangen i blåsanslutningen,

därmed är utblåsningsfunktionen akti-

verad.

 Stäng av aggregatet.

 Bild

Häng i golvmunstycket i förvaringshål-

laren.

 Stäng av apparaten och dra ur nätan-

slutningen.

 Bild

Ta av maskinhuvudet och töm behållaren.

 Bild

Förvara nätkabel och tillbehör på ag-

gregatet. Förvara aggregatet torrt.

 Fara

Stäng av aggregatet och dra ut nätkonta-

ken innan vård och skötselarbeten ska ut-

föras.

Reparationsarbeten och arbeten på elek-

triska komponenter får endast utföras av

auktoriserad kundservice.

몇 Varning

Använd inte skurmedel, glas- eller allrengö-

ringsmedel! Doppa aldrig ner apparaten i

vatten.

 Vårda apparaten och tillbehören med

ett vanligt i handeln förekommande

plastrengöringsmedel.

 Spola vid behov ur behållare och tillbe-

hör med vatten och torka före nästa an-

vändningstillfälle.

 Bild

Rengör patronfiltret vid behov endast

under rinnande vatten, skrubba eller

borsta inte av det. Låt det torka helt inn-

an det sätts tillbaka.

Om sugeffekten hos aggregatet försämras

så kontrollera följande punkter.

 Tillbehör, sugslang eller sugrör är igen-

satta. Tag bort smutsen med ett skaft.

 Filterpåsen är full, sätt i en ny filterpåse.

(se beskrivning/bild) )

 Patronfiltret är smutsigt, slå ur smutsen

och rengör vid behov under rinnande

vatten.

(se beskrivning/bild) )

 Byte skadat patronfilter.

Våtsugning

Blåsfunktion

Avbryta drift

Avsluta driften

Töm behållaren

Förvaring av apparaten

Skötsel och underhåll

Åtgärder vid störningar

Avtagande sugeffekt

53SV

– 5

I alla länder gäller de av vårt ansvariga för-

säljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan

kostnad under garantitiden, om det var ett

material- eller tillverkarfel som var orsaken.

Gäller det garantiärenden, ber vi er vända

er till försäljaren med köpbeviset eller

närmsta auktoriserade kundtjänst.

(Se baksidan för adress)

Vid frågor eller problem hjälper närmaste

KÄRCHER-filial gärna till.

(Se baksidan för adress)

I slutet av bruksanvisningen finns ett urval

av de reservdelar som oftast behövs.

Reservdelar och tillbehör finns att få på in-

köpsstället, eller från närmaste KÄRCHER-

filial.

(Se baksidan för adress)

Med reservation för tekniska ändringar!

Allmänna hänvisningar

Garanti

Kundservice

Beställning av reservdelar och

specialtillbehör

Tekniska data

Spänning

1~50/60 Hz

220 -

240

Effekt P

nominell

900 W

Effekt P

max

1000 W

Nätsäkring (trög) 10 A

Behållarvolym 17 l

Vattenupptagning med

handtag

10 l

Vattenupptagning med

golvmunstycke

Nätkabel H05BQ-F

2x0,75

Ljudtrycksnivå (EN 60704-2-

69 dB(

Vikt (utan tillbehör) 5,8 kg

54 SV

– 1

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

Laite on tarkoitettu käytettäväksi märkä- ja

kuivaimurina tämän käyttöohjeen kuvaus-

ten ja turvaohjeiden mukaisesti.

Tämä laite on suunniteltu yksityiskäyttöön

eikä vastaa ammattikäyttöön tarkoituksia

vaatimuksia.

– Suojaa laite sateelta. Älä säilytä laitetta

ulkona.

– Huomio: Imuroi tuhkaa ja nokea vain

esierotinta käyttäen (tilausnro 2.863-139).

Märkä-/kuivaimuria saa käyttää vain, jos se

on varustettu:

– alkuperäisillä pölypusseilla.

– alkuperäisillä varaosilla, sekä alkupe-

räisillä lisä- tai erikoistarvikkeilla.

Valmistaja ei vastaa mahdollisista vahin-

goista, jotka johtuvat ohjeidenvastaisesta

käytöstä.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräily-

laitoksiin.

Suodatin ja suodatinpussi on valmistettu

ympäristöystävällisestä materiaalista.

Mikäli niihin ei ole imuroitu aineita, joita ei

saa laittaa yleisiin jäteastioihin, ne voidaan

hävittää normaalin kotijätteen mukana.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

– Tämä laite ei ole tarkoitettu sellaisten

henkilöiden (lapset mukaan lukien) käy-

tettäväksi, joiden fyysiset kyvyt, aistit tai

henkiset ominaisuudet ovat rajoittuneet

tai, joilta puuttuu riittävä kokemus ja/tai

riittävä tietämys, paitsi, jos he ovat hei-

dän turvallisuudestaan vastaavan hen-

kilön valvonnassa tai ovat saaneet

häneltä ohjeistuksen koneen käyttämi-

seen. Lapsia pitäisi valvoa, jotta he ei-

vät leikkisi koneen kanssa.

– Pidä pakkausfoliot lasten ulottumatto-

missa, tukehtumisvaara!

– Laite kytketään pois päältä jokaisen

käytön jälkeen ja ennen jokaista puh-

distusta/huoltoa.

– Palovaara. Älä imuroi mitään palavia tai

hehkuvia kohteita.

– Käyttö räjähdysalttiilla alueilla on kielletty.

몇 Sähköliitäntä

Liitä laite vain vaihtovirtaan. Jännitteen on

oltava sama kuin laitteen tyyppikilvessä il-

moitettu jännite.

Sisällysluettelo

Turvaohjeet . . . . . . . . . . . . FI . . .1

Laitekuvaus . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Hoito ja huolto . . . . . . . . . . FI . . .4

Häiriöapu . . . . . . . . . . . . . . FI . . .4

Yleisiä ohjeita . . . . . . . . . . . FI . . .5

Tekniset tiedot . . . . . . . . . . FI . . .5

Tarkoituksenmukainen käyttö

Ympäristönsuojelu

Suodattimen ja suodatinpussin hävittä-

minen

Turvaohjeet

55FI

– 2

 Sähköiskuvaara

Älä koskaan tartu märillä käsillä virtapistok-

keeseen.

Älä irrota verkkojohtoa pistokkeesta vetä-

mällä johdosta.

Tarkasta aina ennen käyttöä, että liitosjoh-

to ja virtapistoke ovat ehjät. Anna valtuute-

tun asiakaspalvelun/sähköalan

ammattilaisen välittömästi vaihtaa vaurioi-

tunut liitosjohto.

Sähkötapaturmien välttämiseksi suositte-

lemme käyttämään pistorasioita, joissa on

esikytketyt virhevirran turvakytkimet (maks.

30 mA nimellislaukaisuvirran voimakkuus).

 Huomio

Tietyt aineet voivat muodostaa räjähdys-

herkkiä höyryjä tai seoksia pyörrevirtauk-

sen seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

– Räjähdysherkkiä tai palavia kaasuja,

nesteitä ja pölyjä (reagoivia pölyjä)

– Reagoivia metallipölyjä (esim. alumiini,

magnesium, sinkki) voimakkaasti al-

kaalisten ja happamien puhdistusainei-

den kanssa

– Laimentamattomia, voimakkaita happo-

ja ja lipeää

– Orgaanisia liuottimia (esim. bensiini,

värinohennusaineet, asetoni,polttoöljy).

Lisäksi nämä aineet voivat syövyttää lait-

teessa käytettyjä materiaaleja.

Katso avattavalla kansisivulla

olevia kuvia!

Tarkasta purkaessasi pakkauksesta, ovat-

ko kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioi-

ta ota yhteyttä myyjäliikkeeseen.

 Imuletkun liittämiseen imuroitaessa.

(katso kuvausta / kuvaa )

 Asento I eco: Imurointi tai puhallus.

Asento 0: Laite on kytketty pois päältä.

 Laitteen kuljettamiseen kantokahvasta.

 Verkkoliitäntäjohdon säilyttämistä varten.

(katso kuvausta / kuvaa )

 Pistä imuletku puhallusliitäntään, se ak-

tivoi puhallustoiminnan.

(katso kuvausta / kuvaa )

 Avaa vetämällä ulos, lukitse painamalla

sisään.

(katso kuvausta / kuvaa )

 Lattiasuulakkeen ripustamiseen työtau-

kojen ajaksi.

(katso kuvausta / kuvaa )

Varusteiden säilytyspaikka on tarkoitettu

imuputkien ja imusuulakkeiden säilyttämi-

seen laitteessa.

(katso kuvausta / kuvaa )

Laitekuvaus

Imuletkuliitäntä

Laitekytkin (PÄÄLLE/POIS)

Kantokahva

Kaapelikoukku

Puhallusliitäntä

Säiliönlukitus

Pysäköintipidike

Varusteiden säilytyspaikka

56 FI

– 3

 Ohjausrullat ovat toimitettaessa säiliös-

sä, asenna ne paikalleen ennen laitteen

käyttöönottoa.

(katso kuvausta / kuvaa )

Huomautus: Suodatinpussia ei saa käyt-

tää märkäimurointiin!

 Suositus: Käytä suodatinpussia hie-

nopölyä imuroitaessa.

(katso kuvausta / kuvaa )

 Patruunasuodatinta tulee aina käyttää,

sekä märkäimuroitaessa että kuivaimu-

roitaessa.

Huomautus: Anna kostean patruuna-

suodattimen kuivua ennen käyttöä kui-

vaimurointiin.

(katso kuvausta / kuvaa )

 Työnnä imuletku liittimeen, se napsah-

taa lukitukseen.

(katso kuvausta / kuvaa )

Irrota imuletku painamalla lukitusnup-

pia peukalolla ja vetämällä letku irti.

 Yhdistä molemmat imuputket toisiinsa

ja liitä imuletkuun.

(katso kuvausta / kuvaa )

 Kulmien, rakojen, lämpöpattereiden ja

vaikeasti luoksepäästävien alueiden

imurointiin.

 Käytä kulloinkin sopivaa sisäkettä kovi-

en pintojen ja kokolattiamattojen imuroi-

miseen.

(katso kuvausta / kuvaa )

Kovat pinnat, märkäimurointi: Käytä

sisäkettä. jossa on 2 kumihuulta.

Kovat pinnat, kuivaimurointi: Käytä

sisäkettä. jossa on 2 harjaa.

Kokolattiamatot, märkä- ja kuivaimu-

rointi: Imuroi ilman sisäkettä.

몇 Huomioi, että patruunasuodatin on

aina työskenneltäessä paikoillaan.

Tämä koskee sekä kuiva- että mär-

käimurointia!

 Kuva

Kiinnitä laitteen mukana irtonaisena tul-

leet osat laitteeseen ennen käyttöönot-

tamista.

 Kuva

Suositus: Käytä suodatinpussia hie-

nopölyä imuroitaessa.

 Kuva

Liitä lisävaruste.

 Kuva

Työnnä virtapistoke pistorasiaan.

 Kuva

Kytke laite päälle.

몇 Työskentele ainoastaan kuivalla pat-

ruunasuodattimella!

 Suositus: Käytä suodatinpussia hie-

nopölyä imuroitaessa.

(katso kuvausta / kuvaa )

Suodatinpussin täyttyminen riippuu

imuroitavan lian laadusta.

Hienoa pölyä, hiekka yms. imuroitaessa

on suodatinpussi vaihdettava useammin.

Tukkeutunut suodatinpussi voi revetä,

vaihda siksi suodatinpussi hyvissä ajoin!

 Huomio: Imuroi tuhkaa ja nokea vain

esierotinta käyttäen (tilausnro 2.863-139).

Ohjausrulla

Suodatinpussi

Patruunasuodatin

(on jo paikoillaan laitteessa)

Imuletku ja käsiputki

Imuputket 2 x 0,5 m

Rakosuutin

Lattiasuulake

(sisäkkeineen)

Käyttö

Ennen käyttöönottoa

Käyttöönotto

Kuivaimu

57FI

– 4

 Kun imuroit kosteaa tai märkää likaa,

valitse haluamasi varuste ja pistä se

imuputkeen tai suoraan käsikahvaan.

몇 Huomio:

Älä käytä suodatinpussia!

Jos muodostuu vaahtoa, tai nestettä pää-

see ulos, kytke laite heti pois päältä!

Ohje: Jos säiliö on täynnä, uimuri sulkee

imuaukon ja laite käy kohonneella kierros-

luvulla. Kytke laite heti pois päältä ja tyhjen-

nä säiliö.

Vaikeasti luoksepäästävien paikkojen puh-

distamiseen tai paikkoihin, joissa imurointi

ei ole mahdollista, esim. puun lehdet hiek-

ka-alustalla.

 Kuva

Pistä imuletku puhallusliitäntään, se ak-

tivoi puhallustoiminnan.

 Kytke laite pois päältä.

 Kuva

Ripusta lattiasuulake pysäköintipitimeen.

 Kytke laite pois päältä ja vedä virtapis-

toke irti.

 Kuva

Poista laitepää ja tyhjennä säiliö.

 Kuva

Säilytä verkkoliitäntäjohto ja varusteet

laitteessa. Säilytä laitetta kuivissa tiloissa.

 Vaara

Kytke laite pois päältä ennen kaikkia hoito-

ja huoltotöitä ja vedä virtapistoke irti pisto-

rasiasta.

Vain valtuutettu asiakaspalvelu saa suorit-

taa korjaustyöt ja sähköisiin rakenneosiin

kohdistuvat työt.

몇 Huomio

Älä käytä hankausaineita, lasia tai moni-

käyttöpuhdistusaineita! Älä koskaan upota

laitetta veteen.

 Hoida laite ja muoviset lisävarusteen

osat tavallisella muoville tarkoitetulla

puhdistusaineella.

 Huuhtele säiliö ja varusteet rarvittaessa ve-

dellä ja kuivaa ennen uudelleen käyttöä.

 Kuva

Puhdista tarvittaessa patruunasuodatin

vain juoksevalla vedellä, älä hankaa tai

käytä harjaa. Anna suodattimen kuivua

täysin ennen takaisin paikalleen asetta-

mista.

Jos laitteen imurointikyky heikkenee, tar-

kasta seuraavat seikat.

 Varusteet, imuletku tai imuputki on tuk-

keutunut, poista tukos pitkällä esineellä.

 Suodatinpussi on täynnä, vaihda suo-

datinpussi uuteen.

(katso kuvausta / kuvaa )

 Patruunasuodatin on likaantunut, puh-

dista patruunasuodatin kopistelemalla

tai tarvittaessa juoksevalla vedellä.

(katso kuvausta / kuvaa )

 Vaihda vahingoittunut patruunasuodatin.

Märkä imurointi

Puhallustoiminto

Käytön keskeytys

Käytön lopetus

Säiliön tyhjennys

Laitteen säilytys

Hoito ja huolto

Häiriöapu

Vähenevä imuteho

58 FI

– 5

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostostositteineen jälleenmyy-

jään tai lähimpään valtuutettuun asiakas-

palveluun.

(Osoite, katso takasivua)

KÄRCHER -edustustomme vastaa mielel-

lään kysymyksiisi ja auttaa mahdollisissa

häiriötilanteissa.

(Osoite, katso takasivua)

Tärkeimpien osien varaosaluettelo löytyy

tämän käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaal-

tasi tai lähimmältä KÄRCHER tytäryhtiöltä.

(Osoite, katso takasivua)

Oikeus teknisiin muutoksiin pidätetään!

Yleisiä ohjeita

Takuu

Asiakaspalvelu

Varaosien ja erityisvarusteiden

tilaaminen

Tekniset tiedot

Jännite

1~50/60 Hz

220 -

240

Teho P

nenn

900 W

Teho P

max

1000 W

Verkkosulake (hidas) 10 A

Astian tilavuus 17 l

Vedenotto käsikahvalla 10 l

Vedenotto lattiasuulak-

keella

Verkkokaapeli H05BQ-F

2x0,75

Äänen painetaso (stan-

dardi EN 60704-2-1)

69 dB(A)

Paino (ilman varusteita) 5,8 kg

59FI

– 1

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη συ

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες χρή-

σης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Η συσκευή προορίζεται για χρήση όπως

περιγράφεται στις παρούσες οδηγίες χρή

σης και στις υποδείξεις ασφαλείας σαν

ηλε

κτρική σκούπα (αναρροφητήρας) υγρών

και στεγνών ρύπων.

Η παρούσα συσκευή σχεδιάστηκε ειδικά

για ιδιωτική χρήση και δεν είναι σε θέση να

ανταποκριθεί στις καταπονήσεις που συνε-

πάγεται μία ενδεχόμενη επαγγελματική της

χρήση.

– Προστατέψτε τη συσκευή από τη βρο

χή. Μην αποθηκεύετε τη συσκευή σε

υπαίθριο χώρο.

– Προσοχή: Για την αναρρόφηση στά-

χτης και σκουριάς, χρησιμοποιείτε μόνο

το ειδικό εξάρτημα προδιαχωρισμού

(Κωδ. παραγγελίας 2.863-139).

Χρησιμοποιήστε την ηλεκτρική σκούπα

υγρής/ξηρής αναρρόφησης αποκλειστικά με:

– Αυθεντικές σακούλες φίλτρων.

– Αυθεντικά ανταλλακτικά, εξαρτήματα ή

ειδικό εξοπλισμό.

Ο κατασκευαστής δεν ευθύνεται για ενδε-

χόμενες ζημιές, που οφείλονται σε μη ενδε-

δειγμένη χρήση ή σε λάθος χειρισμό.

Τα υλικά συσκευασίας είναι ανακυ

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα

κυκλώσιμα υλικά, τα

οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύρετε τις

παλιές συσκευές με κατάλληλες διαδικασί-

ες συγκέντρωσης αποβλήτων.

Το φίλτρο και η σακούλα του κατασκευάζονται

από υλικά φιλικά προς το περιβάλλον.

Εάν δεν περιέχουν υλικά, τα οποία δεν επιτρέ-

πεται να καταλήξουν στους κάδους οικιακών

απορριμμάτων,

μπορείτε να τα διαθέσετε στο

σύστημα οικιακών απορριμμάτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

– Η συσκευή αυτή δεν πρέπει να χρησιμο-

ποιείται από άτομα (συμπεριλαμβανο-

μένων των παιδιών) με σωματικές,

διανοητικές και αισθητήριες ανεπάρκει-

ες ή άτομα που δεν έχουν την κατάλλη-

λη εμπειρία ή γνώση, εκτός εάν

επιτηρούνται από κατάλληλο για την

ασφάλειά τους άτομο ή έλαβαν προη-

γουμένως οδηγίες για την κατάλληλη

χρήση

της συσκευής.

– Τα παιδιά πρέπει να επιτηρούνται για να

διασφαλιστεί ότι δεν θα παίζουν με τη

συσκευή.

– Κρατάτε τα παιδιά μακριά από τα πλα-

στικά φύλλα συσκευασίας, υφίσταται

κίνδυνος ασφυξίας!

– Απενεργοποιείτε τη συσκευή έπειτα από

κάθε χρήση και πριν από τον καθαρι-

σμό/τη συντήρηση.

– Κίνδυνος πυρκαγιάς. Μην αναρροφάτε

καιγόμενα ή καυτά αντικείμενα.

– Απαγορεύεται η χρήση σε σημεία, όπου

υφίσταται κίνδυνος έκρηξης.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας . . . . EL . . .1

Περιγραφή συσκευής . . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . EL . . .4

Φροντίδα και συντήρηση . . EL . . .5

Αντιμετώπιση βλαβών . . . . EL . . .5

Γενικές υποδείξεις . . . . . . . EL . . .5

Τεχνικά χαρακτηριστικά . . . EL . . .6

Αρμόζουσα χρήση

Προστασία περιβάλλοντος

Διάθεση φίλτρου και σακούλας φίλτρου

Υποδείξεις ασφαλείας

60 EL

– 2

몇 Ηλεκτρική σύνδεση

Συνδέετε τη συσκευή μόνο σε εναλλασσό-

μενο ρεύμα. Η τάση πρέπει να συμφωνεί με

την πινακίδα τύπου της συσκευής.

 Κίνδυνος ηλεκτροπληξίας

Μην αγγίζετε ποτέ με βρεγμένα χέρια το

ρευματολήπτη και την πρίζα.

Μην βγάζετε τον ρευματολήπτη από την

πρίζα τραβώντας τον από το καλώδιο σύν-

δεσης.

Πριν από κάθε λειτουργία της συσκευής

ελέγχετε το καλώδιο ρεύματος και το φις για

τυχόν ζημιές. Αναθέτετε αμέσως σε εξουσι-

οδοτημένη υπηρεσία τεχνικής εξυπηρέτη-

σης πελατών/εξειδικευμένο ηλεκτρολόγο

την αλλαγή του χαλασμένου καλωδίου σύν-

δεσης στο δίκτυο.

Για την αποφυγή ηλεκτρικών ατυχημάτων,

συνιστάται η χρήση πριζών με προεγκατε-

στημένο προστατευτικό διακόπτη ρεύματος

διαρροής (μέγ. 30 mA ονομαστική ισχύς

ρεύματος απεμπλοκής).

 Προσοχή

Ορισμένες ουσίες, όταν αναμειχθούν με τον

αέρα αναρρόφησης, μπορεί να δημιουργή-

σουν εκρηκτικούς ατμούς ή μείγματα!

Μην αναρροφάτε ποτέ τα ακόλουθα υλικά:

– Εκρηκτικά ή καύσιμα αέρια, υγρά και

σκόνες (σκόνες που προκαλούν αντί-

δραση)

– Αντιδραστικές μεταλλικές σκόνες (π.χ.

αλουμίνιο, μαγνήσιο, ψευδάργυρος) σε

συνδυασμό με ισχυρά αλκαλικά και όξι-

να απορρυπαντικά

– Συμπυκνωμένα ισχυρά οξέα και αλκαλι-

κά διαλύματα

– Οργανικά διαλυτικά μέσα (π.χ. βενζίνη,

διαλυτικά χρωμάτων, ακετόνη, πετρέ-

λαιο θέρμανσης).

Επιπλέον, οι ουσίες αυτές μπορεί να δια-

βρώσουν τα υλικά που χρησιμοποιούνται

στη συσκευή.

Εικόνες, βλ. αναδιπλούμενη

σελίδα!

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε

το περιεχόμενο για τυχόν ελλείψεις σε

εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζη-

μιών που προκλήθηκαν

από τη μεταφορά,

παρακαλείσθε να πληροφορήσετε αμέσως

το κατάστημα, από το οποίο αγοράσατε το

μηχάνημα.

 Για τη σύνδεση του ελαστικού σωλήνα

αναρρόφησης κατά την αναρρόφηση.

(ανατρέξτε στην περιγραφή / εικόνα)

)

 Θέση I eco: Αναρρόφηση ή εκφύσηση.

Θέση 0: Η συσκευή είναι απενεργοποι-

ημένη.

 Για τη μεταφορά, κρατάτε τη συσκευή

από τη

λαβή μεταφοράς.

 Για τη φύλαξη του αγωγού σύνδεσης με

το δίκτυο.

(ανατρέξτε στην περιγραφή / εικόνα )

 Τοποθετήστε τον ελαστικό σωλήνα

αναρρόφησης στη σύνδεση εκφύση

σης, ώστε να ενεργοποιηθεί η λειτουρ-

γία εκφύσησης.

(ανατρέξτε στην περιγραφή / εικόνα)

)

 Για το άνοιγμα τραβήξτε προς τα έξω και

για το κλείδωμα πιέστε προς

τα μέσα.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Περιγραφή συσκευής

Σύνδεση εύκαμπτου σωλήνα

αναρρόφησης

Διακόπτης συσκευής (ΟΝ/ΟFF)

Λαβή μεταφοράς

Άγκιστρο καλωδίου

Σύνδεση εμφύσησης αέρα

Καπάκι δοχείου

61EL

– 3

 Για την απόθεση του ακροφυσίου δαπέ-

δου στα διαλείμματα από την εργασία.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Η θήκη εξαρτημάτων επιτρέπει τη φύλαξη

των σωλήνων και των ακροφυσίων αναρ-

ρόφησης μέσα στη συσκευή.

(ανατρέξτε στην περιγραφή / εικόνα )

 Κατά την παράδοση, οι τροχίσκοι βρί-

σκονται μέσα στο δοχείο και πρέπει

να

συναρμολογηθούν πριν την έναρξη της

λειτουργίας.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Υπόδειξη: Κατά την υγρή αναρρόφηση δεν

πρέπει να χρησιμοποιείται σακούλα φίλ-

τρου!

 Σύσταση: Χρησιμοποιείτε τη σακούλα

φίλτρου για την αναρρόφηση λεπτής

σκόνης.

(ανατρέξτε στην περιγραφή / εικόνα)

)

 Το φίλτρο κασέτας πρέπει να βρίσκεται

πάντα στη θέση τού,

τόσο κατά την

υγρή όσο και κατά την ξηρή αναρρόφη

ση.

Υπόδειξη: Αφήστε το υγρό φίλτρο κα-

σέτας αν στεγνώσει, πριν το ξαναχρησι-

μοποιήσετε για ξηρή αναρρόφηση.

(ανατρέξτε στην περιγραφή / εικόνα )

 Σπρώξτε τον ελαστικό σωλήνα αναρρό-

φησης στη σύνδεση, ώσπου να κλειδώ-

σει.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Για να

τον αφαιρέσετε, πιέστε το κλικ με

τον αντίχειρα και τραβήξτε το σωλήνα.

 Ενώστε τους δύο σωλήνες αναρρόφη-

σης και συνδέστε τους με τον ελαστικό

σωλήνα αναρρόφησης.

(ανατρέξτε στην περιγραφή / εικόνα)

)

 Για άκρα, αρμούς, καλοριφέρ και ση-

μεία με δύσκολη πρόσβαση.

 Για αναρρόφηση σε σκληρές επιφάνειες

και μοκέτες, χρησιμοποιήστε

το κατάλ-

ληλο εξάρτημα.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Σκληρές επιφάνειες, υγρή αναρρό-

φηση: Χρησιμοποιήστε το εξάρτημα με

2 ελαστικά χείλη.

Σκληρές επιφάνειες, ξηρή αναρρό-

φηση: Χρησιμοποιήστε το εξάρτημα με

2 βούρτσες.

Μοκέτες, υγρή και ξηρή αναρρόφη-

ση: Μην χρησιμοποιείτε κανένα εξάρτη-

μα.

Θέση στάθμευσης

Υποδοχή εξαρτημάτων

Τροχίσκος οδήγησης

Σακούλα φίλτρου

Φίλτρο φυσιγγίου

(ήδη τοποθετημένο στη συσκευή)

Ελαστικός σωλήνας αναρρόφη-

σης με σωλήνα χειρός

Σωλήνες αναρρόφησης 2 x 0,5 m

Ακροφύσιο αρμών

Ακροφύσιο δαπέδου

(με εξαρτήματα)

62 EL

– 4

몇 Χρησιμοποιείτε πάντα την εγκατε-

στημένη κασέτα φίλτρου για την

αναρρόφηση υγρών και στερεών!

 Εικόνα

Πριν την ενεργοποίηση συναρμολογή-

στε στο μηχάνημα τα μη συνδεδεμένα

συνοδευτικά εξαρτήματα.

 Εικόνα

Σύσταση: Χρησιμοποιείτε τη σακούλα

φίλτρου για την αναρρόφηση λεπτής

σκόνης.

 Εικόνα

Σύνδεση εξαρτημάτων.

 Εικόνα

Συνδέστε το ρευματολήπτη στην πρίζα.

 Εικόνα

Ενεργοποιήστε

το μηχάνημα.

몇 Κατά τη χρήση, η κασέτα φίλτρου

πρέπει να είναι πάντα στεγνή!

 Σύσταση: Χρησιμοποιείτε τη σακούλα

φίλτρου για την αναρρόφηση λεπτής

σκόνης.

(ανατρέξτε στην περιγραφή / εικόνα)

)

Ο βαθμός πλήρωσης της σακούλας

φίλτρου εξαρτάται από τους ρύπους

που αναρροφώνται.

Εάν πρόκειται για λεπτή σκόνη, άμμο

κτλ. ... η σακούλα φίλτρου πρέπει να

αντικαθίσταται συχνότερα.

Όταν μια σακούλα φίλτρου γεμίσει

υπερβολικά, μπορεί να σπάσει. Γι' αυτό

αντικαθιστάτε έγκαιρα τη σακούλα φίλ

τρου.

 Προσοχή: Για την αναρρόφηση στά-

χτης και σκουριάς, χρησιμοποιείτε μόνο

το ειδικό εξάρτημα προδιαχωρισμού

(Κωδ. παραγγελίας 2.863-139).

 Για την αναρρόφηση υγρασίας και/ή

υγρών, εισάγετε το επιθυμητό εξάρτημα

στο σωλήνα αναρρόφησης και

/ή απευ-

θείας στη χειρολαβή.

몇 Προσοχή:

Μην χρησιμοποιείτε σακούλα αναρρόφησης!

Σε περίπτωση που εξέρχεται αφρός ή υγρό

από τη συσκευή, αυτή πρέπει να τεθεί αμέ-

σως εκτός λειτουργίας!

Υπόδειξη: Σε περίπτωση που γεμίσει το

δοχείο, ένας πλωτήρας κλείνει το άνοιγμα

αναρρόφησης και η συσκευή λειτουργεί με

αυξημένο αριθμό στροφών. Θέστε τη συ-

σκευή αμέσως εκτός λειτουργίας

και αδειά-

στε το δοχείο.

Καθαρισμός δύσκολα προσβάσιμων σημεί-

ων ή σημείων όπου δεν είναι δυνατή η

αναρρόφηση, π.χ. φύλλα από χαλίκια.

 Εικόνα

Τοποθετήστε τον ελαστικό σωλήνα

αναρρόφησης στη σύνδεση εκφύση-

σης, ώστε να ενεργοποιηθεί η λειτουρ-

γία εκφύσησης.

 Απενεργοποιήστε τη συσκευή.

 Εικόνα

Αναρτήστε το ακροφύσιο δαπέδου στο

στήριγμα φύλαξης.

 Απενεργοποιήστε τη συσκευή και βγάλ-

τε το καλώδιο από την πρίζα.

 Εικόνα

Αφαιρέστε την κεφαλή της συσκευής

και αδειάστε το δοχείο.

 Εικόνα

Αποθηκεύστε το καλώδιο τροφοδοσίας

και τα εξαρτήματα στη συσκευή. Διατηρεί-

τε τη συσκευή σε στεγνό περιβάλλον.

Χειρισμός

Πριν τη θέση σε λειτουργία

Ενεργοποίηση

Ξηρή αναρρόφηση

Υγρή αναρρόφηση

Λειτουργία εμφύσησης αέρα

Διακοπή λειτουργίας

Τερματισμός λειτουργίας

Εκκένωση του δοχείου

Φύλαξη της συσκευής

63EL

– 5

 Κίνδυνος

Πριν από την εκτέλεση εργασιών περιποίη-

σης και συντήρησης απενεργοποιήστε το

μηχάνημα και αποσυνδέστε το ρευματολή-

πτη από την πρίζα.

Οι εργασίες επισκευών και οι εργασίες στα

ηλεκτρικά εξαρτήματα πρέπει να διεξάγο

νται μόνο από την εξουσιοδοτημένη υπηρε

σία εξυπηρέτησης πελατών.

몇 Προσοχή

Μην χρησιμοποιείτε λειαντικά μέσα, γυαλί ή

καθαριστικά γενικής χρήσης! Ποτέ μην βυ-

θίζετε τη συσκευή μέσα σε νερό.

 Φροντίζετε τη συσκευή και τα πλαστικά

εξαρτήματα με ένα κοινό καθαριστικό

πλαστικών.

 Εάν είναι απαραίτητο ξεπλύνετε τον κάδο

και τα εξαρτήματα με νερό και στεγνώστε

τα πριν τα χρησιμοποιήσετε ξανά.

 Εικόνα

Εάν είναι αναγκαίο καθαρίστε το φίλτρο

κασέτας μόνο με τρεχούμενο νερό. Μην

το τρίβετε και μην το πλένετε με βούρ-

τσα. Αφήστε το να στεγνώσει πριν το

τοποθετήσετε στη θέση του.

Εάν μειωθεί η αναρροφητική ισχύς της συ-

σκευής, ελέγξτε τα ακόλουθα.

 Κάποιο εξάρτημα ή ο σωλήνας αναρρό-

φησης είναι

φραγμένα. Απομακρύνετε

το αντικείμενο που προκαλεί τη φραγή

με μια ράβδο.

 Η σακούλα φίλτρου είναι γεμάτη. Τοπο-

θετήστε μια νέα σακούλα.

(ανατρέξτε στην περιγραφή / εικόνα)

)

 Το φίλτρο κασέτας είναι λερωμένο. Τι-

νάξτε το φίλτρο και, εάν είναι απαραίτη-

το, καθαρίστε το με τρεχούμενο νερό.

(ανατρέξτε στην περιγραφή / εικόνα

)

 Αντικαταστήστε την ελαττωματική κασέ-

τα φίλτρου.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια αντιπρο-

σωπεία μας. Εντός της προθεσμίας της πα-

ρεχόμενης εγγύησης αποκαθιστούμε

δωρεάν οποιαδήποτε βλάβη στη συσκευή

σας εφόσον έχει προκληθεί από σφάλμα

υλικού ή κατασκευής. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση

της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Σε περίπτωση αποριών ή βλαβών μπορεί-

τε να απευθύνεστε στο πλησιέστερο υπο-

κατάστημα του Οίκου

KÄRCHER, το οποίο

θα σας βοηθήσει ευχαρίστως.

(Για τη διεύθυνση βλ. στην πίσω σελίδα)

Μία επιλογή των ανταλλακτικών που χρειά-

ζονται συχνότερα θα βρείτε στο τέλος των

οδηγιών χρήσης.

Μπορείτε να προμηθευθείτε ανταλλακτικά

και εξαρτήματα από τον αρμόδιο έμπορο ή

από το υποκατάστημα της KÄRCHER της

περιοχής σας.

(Για τη διεύθυνση

βλ. στην πίσω σελίδα)

Φροντίδα και συντήρηση

Αντιμετώπιση βλαβών

Ανεπαρκής ισχύς αναρρόφησης

Γενικές υποδείξεις

Εγγύηση

Υπηρεσία εξυπηρέτησης πελατών

Παραγγελία ανταλλακτικών και

ειδικών εξαρτημάτων

64 EL

– 6

Με την επιφύλαξη τεχνικών αλλαγών!

Τεχνικά χαρακτηριστικά

Τάση

1~50/60 Hz

220 -

240

Ισχύς P

ονομ

900 W

Ισχύς P

μέγ

1000 W

Ασφάλεια δικτύου (βραδείας

τήξης)

10 A

Χωρητικότητα κάδου 17 l

Υποδοχή νερού με χειρολα

βή

10 l

Υποδοχή νερού με ακροφύ-

σιο δαπέδου

Καλώδιο τροφοδοσίας H05BQ-F

2x0,75

Στάθμη ακουστικής πίεσης

(EN 60704-2-1)

69 dB(A

)

Βάρος (χωρίς παρελκόμενα) 5,8 kg

65EL

– 1

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Cihaz, bu kullanım kılavuzunda yer alan

açıklamalar ve kullanıma yönelik güvenlik

uyarılarına uygun şekilde ıslak ve kuru emi-

ci olarak belirlenmiştir.

Bu cihaz özel kullanım için geliştirilmiştir ve

cihazın ticari kullanım taleplerini karşılama-

sı öngörülmemiştir.

– Cihazı yağmurdan koruyun. Açık alan-

da saklamayın.

– Dikkat:: Kül ve kurumu sadece ön ayı-

rıcıyla süpürün (Sipariş No. 2.863-139).

Sulu/kuru süpürgeyi sadece aşağıdakilerle

birlikte kullanın:

– Orijinal filtre torbası.

– Orijinal yedek parçalar, aksesuarlar ya

da özel aksesuarlar.

Üretici, amacına uygun olmayan ya da ha-

talı kullanım sonucu oluşan hasarlar için

sorumluluk üstlenmez.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar kullan

labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski cihazları

lütfen öngörülen toplama sistemleri aracılı-

ğıyla imha edin.

Filtre ve filtre torbası çevreye uyumlu mal-

zemelerden üretilmiştir.

Ev çöpü için yasak olan emilmiş maddeler

içermedikleri sürece, bu parçalar normal ev

çöpünde imha edilebilir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

– Bu cihaz, güvenlikleri için yetkili bir kişi ta-

rafından gözetim altında tutulmadıkları ya

da cihazın nasıl kullanılacağına yönelik

gerekli talimatları almadıkları sürece fizik-

sel, duyusal ya da ruhsal açıdan kısıtlı ye-

teneklere sahip ya da deneyimleri ve/

veya bilgileri yetersiz kişiler (çocuklar da-

hil) için üretilmemiştir. Cihazla oynama-

dıklarından emin olmak için çocuklar

gözetim altında tutulmalıdır.

– Ambalaj folyolarını çocuklardan uzak

tutun, boğulma tehlikesi bulunmaktadır!

– Her kullanımdan sonra ve her temizlik/

bakımdan önce cihazı kapatın.

– Yangın tehlikesi. Yanan veya kor halin-

deki maddeleri temizlemeyin.

– Patlama tehlikesi olan bölgelerde ciha-

zın çalıştırılması yasaktır.

몇 Elektrik bağlantısı

Cihazı sadece alternatif akıma bağlayın.

Gerilim, cihazın tip plaketiyle aynı olmalıdır.

 Elektrik çarpma tehlikesi

Fişi ve prizi kesinlikle ıslak veya nemli elle

temas etmeyin.

Şebeke fişini, bağlantı kablosundan çeke-

rek prizden çıkartmayın.

Bağlantı kablosuna, elektrik fişiyle birlikte

her kullanımdan önce hasar kontrol yapın.

Hasar görmüş bağlantı kablosunu derhal

yetkili müşteri hizmetleri/elektronik teknis-

teni tarafından değiştirilmesini sağlayın.

Elektronik kazalardan sakınmak için, önce-

den devreye sokulmuş eksik akım koruyu-

cu şalterini (maks. 30 mA nominal akım

seviyesi) kullanmanızı tavsiye ederiz.

İçindekiler

Güvenlik uyarıları . . . . . . . . TR . . .1

Cihaz tanımı . . . . . . . . . . . . TR . . .2

Kullanımı . . . . . . . . . . . . . . TR . . .3

Koruma ve Bakım. . . . . . . . TR . . .4

Arızalarda yardım. . . . . . . . TR . . .4

Genel bilgiler . . . . . . . . . . . TR . . .5

Teknik Bilgiler. . . . . . . . . . . TR . . .5

Kurallara uygun kullanım

Çevre koruma

Filtre ve filtre torbasının imha edilmesi

Güvenlik uyarıları

66 TR

– 2

 Dikkat

Belirli maddeler, emilen hava ile girdap

oluşması nedeniyle patlayıcı buharlar ve

karışımlar oluşturabilir!

Aşağıdaki maddeleri kesinlikle emmeyin:

– Patlayıcı ya da yanıcı gazlar, sıvılar ve

tozlar (reaktif tozlar)

– Aşırı alkali ve asidik temizlik maddeleri

ile bağlantılı olarak reaktif metal tozları

(Örn; Alüminyum, magnezyum, çinko)

– İnceldilmemiş güçlü asitler ve eriyikler

– Organik çözücü maddeler (Örn; Benzin,

tiner, aseton, sıcak yağ).

Bu maddeler, ek olarak cihazda kullanılan

malzemelere etki edebilir.

Şekiller Bkz. Katlanır sayfa!

Ambalajı çıkartırken, ambalajın

içinde bulunan malzemelerde eksik akse-

suar ya da hasar olup olmadığını kontrol

edin. Nakliye hasarlarında yetkili satıcınızı

bilgilendirin.

 Süpürme sırasında süpürme hortumu-

nun bağlanması için.

(Bkz. açıklama / şekil )

 Konum I eco: Süpürme veya üfleme.

Konum 0: Cihaz kapalı.

 Taşımak için cihazı taşıma kolundan tutun.

 Şebeke bağlantı kablosunu saklamak

için.

(Bkz. açıklama / şekil )

 Süpürme hortumunu üfleme bağlantısı-

na takın, üfleme fonksiyonu devreye so-

kulur.

(Bkz. aç

ıklama / şekil )

 Açmak için dışarı çekin, kilitlemek için

içeri doğru bastırın.

(Bkz. açıklama / şekil )

 Çalışma molalarında taban memesini

durdurmak için.

(Bkz. açıklama / şekil )

Aksesuar yuvası, süpürme boruları ve sü-

pürme memelerinin cihazda saklanmasına

olanak sağlar.

(Bkz. açıklama / şekil )

 Yönlendirme makaraları teslimat sıra-

sında depoya yerleştirilmiş durumdadır,

işletime almadan önce monte edin.

(Bkz. açıklama / şekil )

Uyarı: Sulu süpürme için filtre torbası takıl-

mamalıdır!

 Öneri: İnce tozları süpürmek için filtre

torbasını takın.

(Bkz. açıklama / şekil )

 Kartuşlu filtre, hem sulu süpürme hem

de kuru süpürme sırasında her zaman

kullanılmalıdır.

Uyarı: Islanmış kartuşlu filtreyi, kuru sü-

pürme sırasında tekrar kullanmadan

önce kurutun.

(Bkz. açıklama / şekil )

 Süpürme hortumunu bağlantıya bastı-

rın, yerine kilitlenir.

(Bkz. açıklama / şekil )

Çıkartmak için mandalı baş parmağı-

nızla bastırın ve süpürme hortumunu

dışarı çekin.

Cihaz tanımı

Emme hortumu bağlantısı

Cihaz şalteri (AÇIK/KAPALI)

Taşıma kolu

Kablo kancası

Püskürtme bağlantısı

Hazne kilidi

Park pozisyonu

Aksesuar donanımı

Yönlendirme makarası

Filtre torbası

Kartuş Filtre

(daha önce cihaza takılmıştır)

El borusuyla birlikte emme hortumu

67TR

– 3

 Her iki süpürme borusunu birbirine ta-

kın ve süpürme hortumuna bağlayın.

(Bkz. açıklama / şekil )

 Köşeler, ek yerleri, kalorifer radyatörleri

ve zor ulaşılan bölgeler için.

 Sert yüzeyler veya halı zeminleri süpür-

mek için uygun soketi kullanın.

(Bkz. açıklama / şekil )

Sert zeminler, sulu süpürme: 2 kau-

çuk dudaklı adaptör kullanın.

Sert zeminler, kuru süpürme: 2 kıllı

adaptör kullanın.

Halı zeminler, sulu süpürme ve kuru

süpürme: Soketsiz çalışın.

몇 Hem sulu hem de kuru temizlik sıra-

sında, her zaman kartuşlu filtre takıl-

mış durumdayken çalışın!

 Şekil

Cihazla birlikte gelen gevşek parçaları

işletime almadan önce yerine takın.

 Şekil

Öneri: İnce tozları süpürmek için filtre

torbasını takın.

 Şekil

Aksesuarı bağlayınız.

 Şekil

Şebeke fişini takın.

 Şekil

Cihazı açın.

몇 Sadece kuru kartuşlu filtreyle çalı-

şın!

 Öneri: İnce tozları süpürmek için filtre

torbasını takın.

(Bkz. açıklama / şekil )

Filtre torbasının doluluk derecesi emi-

len kire bağlıdır.

İnce toz, kumda, vb filtre torbası daha

sık değiştirilmelidir.

Dolan filtre torbaları patlayabilir, bu ne-

denle filtre torbasını zamanında değişti-

rin!

 Dikkat:: Kül ve kurumu sadece ön ayı-

rıcıyla süpürün (Sipariş No. 2.863-139).

Vakum boruları 2 x 0,5 m

Derz ucu

Taban memesi

(soketlerle birlikte)

Kullanımı

Cihazı çalıştırmaya başlamadan

önce

İşletime alma

Kuru emme

68 TR

– 4

 Nem ya da suyu emmek için, istediğiniz

aksesuarı emme boruları ya da direkt

olarak tutamağa takın.

몇 Dikkat:

Filtre torbası kullanmayınız!

Köpük oluşması veya sıvı çıkması duru-

munda cihazı hemen kapatınız!

Uyarı: Cihazın alt kısmındaki hazne tama-

men dolduğunda, şamandıra cihazın emiş

ağzını otomatik olarak kapatır ve emmeyi

sağlayan cihaz yüksek devir sayısı ile çalış-

maya başlar. Cihazı derhal kapatınız ve

kabı boşaltınız.

Zor ulaşılan veya süpürmenin imkansız ol-

duğu yerlerin temizlenmesi için, örn. kum

yatağındaki yapraklar.



Şekil

Süpürme hortumunu üfleme bağlantısı-

na takın, üfleme fonksiyonu devreye so-

kulur.

 Cihazı kapatın.

 Şekil

Taban memesini park pozisyonuna

asın.

 Cihazı kapatınız ve fişi çıkartınız.

 Şekil

Cihaz kafasını çıkartın ve hazneyi bo-

şaltın.

 Şekil

Şebek bağlantı kablosunu ve aksesuar-

ları cihaza yerleştirin. Cihazı kuru bir

mekanda muhafaza ediniz.

 Tehlike

Bütün bakım ve temizlik çalışmalarında ci-

haz kapatılmalı şebeke kablosu prizden çı-

kartılmalıdır.

Elektrik parçalardaki onarım çalışmaları ve

diğer çalışmalar sadece yetkili müşteri hiz-

meti tarafından uygulanmalıdır.

몇 Dikkat

Aşındırıcı maddeler, cam veya çok amaçlı

temizleyiciler kullanmayınız! Cihazı asla

suya daldırmayınız.

 Cihazı ve plastik aksesuarlarını piyasa-

dan temin edilen bir plastik temizleyici-

siyle temizleyiniz.

 İhtiyaç anında hazne ve aksesuarları

suyla yıkayın ve tekrar kullanmadan

önce kurutun.

 Şekil

Gerekirse, kartuşlu filtreyi sadece akar

su altında yıkayın; silmeyin veya fırçala-

mayın. Takmadan önce tamamen kuru-

tun.

Cihazın emme gücü azalırsa lütfen aşağı-

daki noktaları kontrol edin.

 Aksesuar, emme hortumu veya emme

boruları tıkanmıştır, bir sopa kullanarak

tıkanmayı giderin.

 Filtre torbası

dolu, yeni filtre torbası ta-

kın.

(Bkz. açıklama / şekil )

 Kartuşlu filtre kirlenmiş, kartuşlu filtreye

vurun ve gerekirse akar su altında te-

mizleyin.

(Bkz. açıklama / şekil )

 Kartuşlu filtreyi değiştirin.

Islak temizlik

Püskürtme fonksiyonu

Çalışmayı yarıda kesme

Cihazın kapatılması

Kabı boşaltınız

Cihazın saklanması

Koruma ve Bakım

Arızalarda yardım

Emme gücünün azalması

69TR

– 5

ılgili ülkede, genel distribitörümüzün belirle-

miş ve yayınlamış olduğu garanti koşulları

geçerlidir. Garanti süresi dahilinde cihazda,

malzeme ve üretim hatasından oluşabile-

cek arızaların giderilmesi tarafımızdan üc-

retsiz olarak yapılır. Garanti kapsamındaki

arızaların oluşması halinde, lütfen cihazı

tüm aksesuarları ve satış belgesi ile (fiş, fa-

tura) satın aldığınız yere yada en yakındaki

yetkili servise götürünüz. Cihazın kullanım

ömrü 10 yıldır.

(Adres için Bkz. Arka sayfa)

Sorularınız veya arızalar söz konusu olursa

KÄRCHER distribütörümüz size seve seve

yardımcı olacaktır.

(Adres için Bkz. Arka sayfa)

En sık kullanılan yedek parça çeşitlerini kul-

lanım kılavuzunun sonunda bulabilirsiniz.

Yedek parçalar ve aksesuarları yetkili satı-

cınız ya da KÄRCHER temsilciliğinden te-

min edebilirsiniz.

(Adres için Bkz. Arka sayfa)

Teknik değişiklik yapma hakkı saklıdır!

Genel bilgiler

Garanti

Müşteri hizmeti

Yedek parça ve özel aksesuar

siparişi

Teknik Bilgiler

Gerilim

1~50/60 Hz

220 -

240

Güç P

NOMİNAL

900 W

Güç P

MAKS

1000 W

Şebeke sigortası (gecikme-

li)

10 A

Kap hacmi 17 l

Tutamaklı su bölmesi 10 l

Taban memeli su bölme-

Elektrik kablosu H05BQ-F

2x0,75

Ses şiddeti seviyesi (EN

60704-2-1)

69 dB(A)

Ağırlık (aksesuar hariç) 5,8 kg

70 TR

– 1

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соот-

ветственно и сохраните ее для дальней

шего пользования или для следующего

владельца.

Прибор предназначен для использова-

ния в соответствии с описаниями, приве-

денными в данном руководстве по экс

плуатации, и указаниями по технике

бе-

зопасности при работе с пылесосами

для мокрой и сухой чистки.

Данный прибор разработан для личного ис-

пользования и не расчитан на требования

для профессионального применения.

– Защищайте прибор от попадания на

него дождя. Не хранить на открытом

воздухе.

– Внимание: При всасывании пепла и

сажи использовать только предвари-

тельный отсекатель (№ заказа 2.863-

139).

Использовать для влажной/сухой уборки

только с:

– оригинальным пылесборным мешком.

– оригинальными запчастями, стан-

дартными или специальными прина-

длежностями.

Изготовитель не несет ответственности за

повреждения, полученные в результате ис-

пользования не по назначению или непра-

вильного обращения с прибором.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с до

машними отходами, а сдайте ее в один

из пунктов приема

вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому ути-

лизируйте старые приборы через соот-

ветствующие системы приемки отходов.

Фильтр и пылесборный мешок изготов-

лены из экологически безвредных мате-

риалов.

Если они не содержат никаких веществ, ко-

торые запрещены для утилизации домаш-

него мусора

, они могут быть утилизированы

с обычным домашним мусором.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

– Это устройство не предназначено

для использования людьми (в том

числе и детей) с ограниченными фи-

зическими, сенсорными или умс-

твенными способностями или

лицами с отсутствием опыта и/

или знаний, за исключением случаев,

если за обеспечением безопасности

их работы наблюдают специально

подготовленные лица или они полу-

чают от них указания, касающиеся

использования

устройства. Необ-

ходимо следит за детьми, не разре-

шать им играть с устройством.

Оглавление

Указания по технике безопас

ности . . . . . . . . . . . . . . . . . RU . . .1

Описание прибора . . . . . . RU . . .2

Управление. . . . . . . . . . . . RU . . .4

Уход и техническое обслужи

вание . . . . . . . . . . . . . . . . . RU . . .5

Помощь в случае неполадок RU . . .5

Общие указания . . . . . . . . RU . . .6

Технические данные . . . . RU . . .6

Использование по назначению

Охрана окружающей среды

Утилизация фильтра и пылесборного

мешка

Указания по технике

безопасности

71RU

– 2

– Упаковочную пленку держите по

дальше от детей, существует

опасность удушения!

– Прибор следует отключать после

каждого применения и перед прове-

дением очистки/технического об-

служивания.

– Опасность пожара. Не допускать

всасывания горящих или тлеющих

предметов.

– Эксплуатация прибора во взрывоо-

пасных зонах запрещается.

몇 Подключение к сети питания

Прибор следует включать только в

сеть переменного тока. Напряжение

должно соответствовать указаниям в

заводской табличке прибора.

 Опасность поражения током

Не прикасаться к сетевой вилке и ро-

зетке мокрыми руками.

Не вытаскивать сетевую штепсель-

ную вилку путем подтягивания за се-

тевой шнур.

Перед началом работы с прибором про-

верять сетевой шнур и штепсельную

вилку на повреждения. Поврежденный

сетевой шнур должен быть незамадли-

тельно заменен уполномоченной служ

бой сервисного обслуживания

/специа-

листом-электриком.

Во избежание несчастных случаев, связан-

ных с электричеством, мы рекомендуем

использование розеток с предвключенным

устройством защиты от тока поврежде-

ния (макс. номинальная сила тока сраба-

тывания: 30 мА).

 Внимание

Некоторые вещества при смешении со

всасываемым воздухом могут образовы-

вать взрывоопасные пары или смеси!

Никогда не всасывать следующие ве

щества:

– Взрывчатые или горючие газы, жид-

кости и пыль (реактивная пыль)

– Реактивная металлическая пыль

(например, алюминий, магний, цинк)

в соединении с сильными щелочны

ми и кислотными моющими средс

твами

– Неразбавленные сильные кислоты

и щелочи

– Органические растворители (на-

пример, бензин, растворитель, аце-

тон, мазут).

Кроме того эти вещества могут разъ-

едать использованные в приборе ма-

териалы.

Изображения см. на разво-

роте!

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений, полу-

ченных во время транспортировки, сле-

дует уведомить торговую организацию,

продавшую прибор

 Для подсоединения всасывающего

шланга во время работы.

(см. описание / рисунок )

 Положение I eco: Всасывание или

нагнетание воздуха.

Позиция 0: Устройство выключено.

 При транспортировке держать уст-

ройство за ручку.

 Для хранения сетевого шнура.

(см. описание / рисунок )

 Присоединить всасывающий шланг к

подключению для подачи воздуха.

Тем самым активируется функция

продувки.

(

см. описание / рисунок )

Описание прибора

Элемент подключения всасы-

вающего шланга

Выключатель прибора (вкл./

выкл.),

рукоятка для ношения прибора

Крючки для кабеля

Выход для подачи воздуха

72 RU

– 3

 Вытянуть наружу для того, чтобы от-

крыть и нажать внутрь, чтобы за-

крыть.

(см. описание / рисунок )

 Для выключения насадки для пола

во время перерыва в работе.

(см. описание / рисунок )

Место для хранения принадлежностей

предназначено для хранения всасываю-

щих трубок и всасывающих насадок на

устройстве.

(см. описание / рисунок )



Перед началом эксплуатации следу-

ет установить направляющие роли-

ки, которые при поставке

размещаются в резервуаре.

(см. описание / рисунок )

Указание: Для чистки во влажном режи-

ме не следует применять мешок для

сбора пыли!

 Рекомендация: Для всасывания

мелкой пыли следует применять ме-

шок для сбора пыли.

(см. описание / рисунок )

 Патронный фильтр

должен быть ус-

тановлен как при работе во влажном,

так и в сухом режиме.

Указание: Перед дальнейшим при-

менением для чистки в сухом режи

ме патронный фильтр следует про-

сушить.

(см. описание / рисунок )

 Вдавить всасывающий шланг в со-

единение до фиксации.

(см. описание / рисунок )

Для извлечения шланга следует на-

жать пальцами на стопор и вытащить

всасывающий шланг.

 Соединить обе всасывающие трубки

и подключить их к всасывающему

шлангу.

(см. описание / рисунок )

 Для углов, стыков, радиаторов отопле-

ния и труднодоступных поверхностей.

 Для чистки твердых и ковровых пок-

рытий применяются соответствую-

щие вставки.

(см. описание / рисунок )

Твердые поверхности, влажная

уборка:

Использовать вставку с

2 резиновыми кромками.

Твердые поверхности, сухая убор-

ка: Использовать вставку с

2 щетками.

Ковровое покрытие, влажная и су-

хая уборка: Работать без примене-

ния вставок.

Крышка резервуара

Парковочное положение

место хранения принадлежностей

Направляющий ролик

Фильтровальный мешок

Фильтровальный патрон

(уже установлен в устройство)

Всасывающий шланг с ручной

трубкой

Всасывающие трубки 2 х 0,5 м

Форсунка для чистки швов и

стыков

Насадка для пола

(со вставками)

73RU

– 4

몇 Работать всегда только с уста-

новленным патронным филь-

тром, как при влажном, так и

сухом всасывании!

 Рисунок

Перед началом эксплуатации аппа-

рата установить прилагаемые неза-

крепленные части.

 Рисунок

Рекомендация: При всасывании

мелкой пыли следует применять

мешки для сбора пыли.

 Рисунок

Присоединить принадлежности

 Рисунок

Вставьте штепсельную вилку в элек

тророзетку.



Рисунок

Выключите прибор.

몇 Работать только при сухом пат-

ронном фильтре!

 Рекомендация: При всасывании

мелкой пыли следует применять

мешки для сбора пыли.

(см. описание / рисунок )

Степень заполнения пылесборного

мешка зависит от всасываемой грязи.

При мелкой пыли, песке итд. пылесбор-

ный мешок необходио менять чаще.

Установленный мешок для сбора

пыли может лопнуть, поэтому его

следует

своевременно заменить!

 Внимание: При всасывании пепла и

сажи использовать только предвари-

тельный отсекатель (№ заказа 2.863-

139).

 Для всасывания влаги или влажной

уборки надеть желаемые прина-

длежности на всасывающие трубки

или прямо на ручку.

몇 Внимание:

использование фильтровального меш-

ка не допускается!

При образовании пены или вытекании

жидкости прибор надлежит незамедли-

тельно выключить!

Указание: при полном резервуаре вход-

ное отверстие закрывается поплав

ком, а прибор начинает работать с по-

вышенным числом оборотов. Прибор

следует незамедлительно выключить,

а из резервуара – удалить содержимое.

Очистка труднодоступных мест или

мест,

где всасывание не возможно, на-

пример, удаление листьев из гравия.

 Рисунок

Присоединить всасывающий шланг к

подключению для подачи воздуха.

Тем самым активируется функция

продувки.

 Выключите прибор.

 Рисунок

Установить насадку для пола в пар-

ковочное положение.

 Выключить прибор и вытащить сете-

вую вилку.

 Рисунок

Снять крышку устройства и удалить

содержимое из резервуара.

 Рисунок

Сложить кабель питания от электро-

сети и принадлежности на устройс

тве. Хранить устройство в сухих по-

мещениях.

Управление

Перед началом работы

Ввод в эксплуатацию

Сухая чистка

Чистка во влажном режиме

Функция подачи воздуха

Перерыв в работе

Окончание работы

Опорожнить резервуар

Хранение устройства

74 RU

– 5

 Опасность

При проведении любых работ по уходу

и техническому обслуживанию аппа-

рат следует выключить, а сетевой

шнур - вынуть из розетки.

Ремонтные работы и работы с элект-

рическими узлами могут производить-

ся только уполномоченной службой

сервисного обслуживания.

몇 Внимание

Не использовать чистящих паст, мою-

щих средств для стекла и универсаль-

ных моющих средств! Запрещается

погружать прибор в воду.

 Прибор и принадлежности из искус-

ственных материалов следует чис-

тить стандартными моющими

средствами для искусственных мате

риалов.

 При необходимости бак и детали

прополоскать водой и высушить для

последующего использования.

 Рисунок

В случае необходимости проводить

очистку патронного фильтра под

струей воды. Не вытирать и не чис-

тить с применением щетки. Перед ус-

тановкой полностью высушить.

Если мощность всасывания аппарата

снижается, пожалуйста, проверить сле-

дующие пункты.

 Засор принадлежностей, всасываю-

щих трубок или шланга - удалить за-

сор палкой.

 Мешок для сбора пыли заполнен

вставить новый мешок.

(см. описание / рисунок )

 Патронный фильтр загрязнен. Вы-

тряхнуть содержимое фильтра и про

мыть патронный фильтр под струей

воды.

(см. описание / рисунок )

 Заменить поврежденный патронный

фильтр.

Уход и техническое

обслуживание

Помощь в случае

неполадок

Падающая мощность

всасывания

75RU

– 6

В каждой стране действуют соответс-

твенно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея

при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об

служивания.

(Адрес указан на обороте)

В случае возникновения вопросов или

поломок наш филиал фирмы KÄRCHER

поможет вам разрешить их.

(Адрес указан на обороте)

Выбор наиболее часто необходимых за-

пчастей вы найдете в

конце инструкции

по эксплуатации.

Запасные части и принадлежности Вы

можете получить у Вашего дилера или в

филиале фирмы KÄRCHER.

(Адрес указан на обороте)

Изготовитель оставляет за собой

право внесения технических измене-

ний!

Общие указания

Гарантия

Сервисная служба

Заказ запасных частей и

специальных принадлежностей

Технические данные

Напряжение

1~50/60 Hz

220 -

240

Мощность Р

ном

900 Вт

Мощность Р

макс

1000 Вт

Сетевой предохрани

тель (инертный)

10 A

Вместимость резервуара 17 л

Потребление воды руко-

яткой

10 л

Потребление воды на-

садкой для пола

8 л

Сетевой шнур H05BQ-F

2x0,75

Уровень звукового дав-

ления (EN 60704-2-1)

69 дБ(

А)

Вес без (принадлежнос-

тей)

5,8 кг

76 RU

– 1

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A készülék jelen üzemeltetési útmutatóban

foglalt leírásoknak és a biztonsági utasítá-

soknak megfelelően nedves- és száraz

porszívózásra alkalmas.

Ezt a készüléket magán használatra fej-

lesztettük ki, és nem ipari használat igény-

bevételére terveztük.

– A készüléket védje az esőtől. Ne tárolja

kültéren.

– Figyelem: Hamu és korom felszívását

csak elő-porleválasztóval végezze

(Megrendelési szám 2.863-139).

A nedves-/ szárazporszívót csak ezekkel

használja:

– Eredeti porzsákkal.

– Eredeti alkatrészekkel, tartozékokkal

és külön tartozékokkal.

A gyártó nem vállal felelősséget esetleges

károkért, amelyek a nem rendeltetésszerű

használatból vagy hibás kezelésből szár-

maznak.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

A szűrők és porzsákok környezetkímélő

anyagokból készlütek.

Amennyiben nem tartalmaznak olyan fel-

szívott anyagokat, amelyeket tilos a házi

szemétben elhelyezni, akkor a rendes házi

szemétbe lehet elhelyezni.

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

– Ez a készülék nem alkalmas arra, hogy

olyan korlátozott fizikai, érzékelő vagy

szellemi képességgel rendelkező sze-

mélyek (beleértve a gyerekeket)

– vagy tapasztalat és/vagy ismeret nélküli

személyek használják, kivéve ha őket

biztonságukért felelős személy felügyeli

– vagy ez a személy megtanította nekik,

hogy hogyan kell a készüléket használ-

ni. Gyerekeket felügyelni kell, annak

biztosításáért, hogy a készülékkel ne

játszanak.

– A csomagolófóliát tartsa gyermekektől

távol, fulladás veszélye áll fenn!

– A készüléket minden használat után, és

minden tisztítás/karbantartás előtt kap-

csolja ki.

– Égésveszély. Ne szívjon fel égő vagy

parázsló tárgyat.

– Tilos a tűzveszélyes helyiségekben tör-

ténő üzemeltetés.

Tartalomjegyzék

Biztonsági tanácsok . . . . . . HU . . .1

Készülék leírása. . . . . . . . . HU . . .2

Használat . . . . . . . . . . . . . . HU . . .3

Ápolás és karbantartás . . . HU . . .4

Segítség üzemzavar esetén HU . . .4

Általános megjegyzések . . HU . . .5

Műszaki adatok . . . . . . . . . HU . . .5

Rendeltetésszerű használat

Környezetvédelem

Szűrők és porzsákok hulladék kezelése

Biztonsági tanácsok

77HU

– 2

몇 Elektromos csatlakozás

A készüléket csak váltóárammal szabad

üzemeltetni. A feszültségnek meg kell

egyeznie a készülék típustábláján található

tápfeszültséggel.

 Áramütés veszély

Ne fogja meg nedves kézzel a hálózati

csatlakozót és dugaljat.

A hálózati dugót ne a csatlakozókábel hú-

zásával távosítsa el a hálózati dugaljból.

A hálózati kábel és a hálózati dugasz épsé-

gét minden használat előtt ellenőrizze. A

sérült hálózati kábelt haladéktalanul ki kell

cseréltetni egy jogosult ügyfélszolgálattal

vagy elektromos szakemberrel.

Az elektromos balesetek elkerülése érdek-

ében javasoljuk, hogy a dugaljat előkap-

csolt FI védőkapcsolóval (max. 30 mA

névleges kioldó áramerősség) használják.

 Figyelem

Bizonyos anyagok a beszívott levegővel

robbanékony gőzöket vagy keverékeket al-

kothatnak!

A következő anyagokat soha ne szívja fel:

– Robbanékony vagy éghető gázok, fo-

lyadékok és por (reaktív por)

– Reaktív fémport (pl. alumínium, magné-

zium, cink) erős lúgos és savas tisztító-

szerekkel összekapcsolva.

– Hígítatlan erős savakat és lúgokat

– Organikus oldószereket (pl. benzin, hí-

gító, aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben

használt anyagokat is megtámadhatják.

Az ábrákat lásd a kihajtható

oldalon!

Ellenőrizze kicsomagoláskor a csomag tar-

talmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

 A szívócső csatlakoztatásához porszí-

vózás esetén.

(lásd a leírást / ábrát )

 I. eco állás: Szívás vagy fújás.

0. állás: A készülék ki van kapcsolva.

 A készüléket szállításnál a hordó fogan-

tyúnál fogja.

 A hálózati csatlakozókábel tárolására.

(lásd a leírást / ábrát )

 Helyezze a szívótömlőt a fújócsatlako-

zásba, ezzel aktiválja a fújás funkciót .

(lásd a leírást / ábrát )

 Kinyitáshoz húzza ki, lezáráshoz tolja be,

(lásd a leírást / ábrát )

 A padlófej leállításához munka meg-

szakítása esetén.

(lásd a leírást / ábrát )

A tartozéktartó szívócsövek és szívófejek

tárolását teszi lehetővé a készüléken.

(lásd a leírást / ábrát )

Készülék leírása

Szívótömlő-csatlakozó

Készülék (BE/KI)

Fogantyú

Kábel tartó

Kifúvás csatlakozója

Tartály zár

Parkolóállás

Tartozék tartó

78 HU

– 3

 A kormánygörgők a szállításkor a tar-

tályban találhatók, üzembevétel előtt

ezeket fel kell szerelni.

(lásd a leírást / ábrát )

Megjegyzés: Nedves porszívózás esetén

nem szabad porzsákot behelyezni!

 Ajánlás: Finom por felszívása esetén

helyezzen be porzsákot.

(lásd a leírást / ábrát )

 A patronszűrőt mindig be kell helyezni,

neves porszívózás és száraz porszívó-

zás esetén is.

Megjegyzés: A nedves patronszűrőt

hagyja megszáradni mielőtt száraz por-

szívózást végezne.

(lásd a leírást / ábrát )

 A szívócsövet nyomja a csatlakozóba,

bepattan.

(lásd a leírást / ábrát )

Kivételnél nagyujjal nyomja meg a rög-

zítőpecket, és húzza ki a szívócsövet.

 Rakja össze a két szívócsövet, és kös-

se össze a szívótömlővel.

(lásd a leírást / ábrát )

 Sarkokhoz, fugákhoz, fűtőtestekhez és

nehezen elérhető területekhez.

 Keményburkolatok és szőnyegpadlók

felszívásához használja a megfelelő

betétet.

(lásd a leírást / ábrát )

Keményburkolatok, nedves porszí-

vózásához: Használja a 2 gumiéllel

rendelkező betétet.

Keményburkolatok, száraz porszívó-

zásához: Használja a 2 kefével rendel-

kező betétet.

Szőnyegpadlók, nedves- és száraz

porszívózásához: Betét nélkül dolgoz-

zon.

몇 Mindig behelyezett patronszűrővel

dolgozzon, csakúgy a nedves, mint a

száraz porszívózásnál!

 Ábra

Üzembevétel előtt szerelje fel a mellé-

kelt különálló alkatrészeket.

 Ábra

Ajánlás: Finom por felszívása esetén

helyezzen be porzsákot.

 Ábra

Csatlakoztassa a tartozékot.

 Ábra

Dugja be a hálózati csatlakozót.

 Ábra

Kapcsolja be a készüléket.

몇 Csak száraz patronszűrővel dolgozzon!

 Ajánlás: Finom por felszívása esetén

helyezzen be porzsákot.

(lásd a leírást / ábrát )

A porzsák töltési szintje a felszívandó

szennyeződéstől függ.

Finom por, homok stb. esetén... a porzsá-

kot gyakrabban ki kell cserélni.

A behelyezett porzsákok kiszakadhatnak,

ezért időben cserélje ki a porzsákot!

 Figyelem: Hamu és korom felszívását

csak elő-porleválasztóval végezze

(Megrendelési szám 2.863-139).

Kormánygörgő

Szűrőzsák

Patron szűrő

(már be van helyezve a készülékbe)

Szívócső kézi csővel

Szívócsövek 2 x 0,5 m

Réstisztító fej

Padlófej

(betétekkel)

Használat

Üzembevétel előtt

Üzembevétel

Száraz porszívózás

79HU

– 4

 Nedvesség felszívásához helyezze fel

a kívánt tartozékot a szívócsőre ill. köz-

vetlenül a kézi fogantyúra.

몇 Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék

kifolyása esetén azonnal ki kell kapcsolni!

Tudnivaló: Ha a tartály megtelik, akkor az

úszó lezárja a szívónyílást és a készülék

megnövelt fordulatszámmal dolgozik. A ké-

szüléket azonnal ki kell kapcsolni és a tar-

tályt ki kell üríteni.

Nehezen hozzáférhető helyek tisztításá-

hoz, vagy olyan helyen, ahol nem lehet por-

szívózni, pl. lombot a kavicságyból.

 Ábra

Helyezze a szívótömlőt a fújócsatlako-

zásba, ezzel aktiválja a fújás funkciót .

 A készüléket ki kell kapcsolni.

 Ábra

A padlófejet a parkoló állásba beakasz-

tani.

 Kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozó dugót.

 Ábra

Vegye le a készülékfejet, és ürítse ki a

tartályt.

 Ábra

A hálózati csatlakozóvezetéket és a tar-

tozékokat tárolja a készüléken. A ké-

szüléket száraz helyiségben kell tárolni.

 Balesetveszély

Minden ápolási- és karbantartási munka

megkezdése előtt kapcsolja ki a készüléket

és húzza ki a hálózati csatlakozót.

Elektromos alkatrészeken történő javításo-

kat és munkákat csak jóváhagyott szerviz

szolgálat végezhet el.

몇 Figyelem

Ne használjon súrolószert, üveget vagy

univerzális tisztítószert! A készüléket tilos

vízbe meríteni.

 A műanyagból készült készüléket és

tartozékrészeket a kereskedelemben

kapható műanyagtisztítóval kell ápolni.

 A tartályt és a tartozékokat szükség

esetén vízzel öblítse ki és a további

használat előtt szárítsa meg.

 Ábra

A patronszűrőt szükség esetén folyóvíz

alatt tisztítsa; ne dörzsölje vagy kefélje

le. Behelyezés előtt hagyja teljesen

megszáradni.

Ha a készülék szívóteljesítménye alább-

hagy, akkor kérem ellenőrizze a következő

pontokat.

 Tartozékok, szívótömlő vagy szívócső

el van záródva, az elzáródást egy pál-

cával távolítsa el.

 A porzsák megtelt, helyezzen be új por-

zsákot.

(lásd a leírást / ábrát )

 A patronszűrő szennyeződött, kopog-

tassa le a patronszűrőt, és amennyiben

szükséges folyóvíz alatt tisztítsa ki.

(lásd a leírást / ábrát )

 Cserélje ki a megrongálódott patron-

szűrőt.

Nedves szívás

Kifúvás funkció

A használat megszakítása

Az üzemeltetés befejezése

A tartályt ürítse ki

A készülék tárolása

Ápolás és karbantartás

Segítség üzemzavar esetén

Csökkenő szívóteljesítmény

80 HU

– 5

Minden országban az illetékes forgalmazó

vállalat által kiadott szavatossági feltételek

érvényesek. A készülék esetleges hibáit a

garanciaidőn belül költségmentesen meg-

szüntetjük, ha azok anyag- vagy gyártási

hibára vezethetők vissza. Garanciális igény

esetén kérjük, a számlával együtt forduljon

kereskedőjéhez vagy a legközelebbi, ilyen

esetek intézésére jogosult vevőszolgálat-

hoz.

(A címet lásd a hátoldalon)

Kérdések vagy üzemzavar esetén KÄR-

CHER-telephelyünk szívesen segít Önnek.

(A címet lásd a hátoldalon)

Az üzemeltetési útmutató végén talál egy

válogatást a legtöbbször szükséges alkat-

részekről.

Alkatrészeket és tartozékokat kereskedőjé-

nél vagy KÄRCHER-telephelyen kaphat.

(A címet lásd a hátoldalon)

A műszaki adatok módosításának jogát

fenntartjuk!

Általános megjegyzések

Garancia

Szerviz

Alkatrészek és különleges

tartozékok megrendelése

Műszaki adatok

Feszültség

1~50/60 Hz

220 -

240

Teljesítmény P

névl

900 W

Teljesítmény P

max

1000 W

Hálózati biztosító (lomha) 10 A

Tartály térfogata 17 l

Vízfelvétel fogantyúval 10 l

Vízfelvétel padlófejjel 8 l

Hálózati kábel H05BQ-F

2x0,75

Hangnyomás szint (EN

60704-2-1)

69 dB(A)

Tartozékok nélküli súly 5,8 kg

81HU

– 1

Vážený zákazníku,

Před prvním použitím svého

zařízení si přečtěte tento původ-

ní návod k používání, řiďte se jím a uložte

jej pro pozdější použití nebo pro dalšího

majitele.

Přístroj slouží jako vysavač za mokra i za

sucha a lze s ním pracovat pouze v souladu

s pokyny a bezpečnostními upozorněními

uvedenými v návodu na použití.

Tento přístroj byl navržen pro domácí

použití a není určen pro nároky profesionál-

ního používání.

– Přístroj chraňte před deštěm. Neskla-

dujte venku.

– Pozor: Při vysávání popelu a sazí

používejte pouze hrubý odlučovač (obj.

č. 2.863-139).

Mokrý a suchý vysavač používejte pouze s:

– originálním filtračním sáčkem.

– originálními náhradními díly, příslušen-

stvím nebo speciálním příslušenstvím.

Výrobce neručí za případné škody způso-

bené nesprávným používáním nebo

nesprávnou obsluhou.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Filtr i filtrační sáček jsou vyrobeny z ekolo-

gického materiálu.

Pokud neobsahují substance, které nesmí

přijít do domovního odpadu, můžete je

vyhodit do běžného domovního odpadu.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

– Toto zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s ome-

zenými fyzickými, smyslovými nebo

duševními schopnostmi nebo s nedo-

statečnými zkušenostmi a/nebo zna-

lostmi, pokud ne ně nebude dohlížet

osoba odpovědná za jejich bezpečnost

a nepoučí je o tom, jak se má zařízení

používat. Na děti je třeba dohlížet, aby

bylo zajištěno, že si se zařízením nebu-

dou hrát.

– Balicí fólii udržujte mimo dosah dětí,

hrozí nebezpečí udušení!

– Po každém použití a vždy před čištěním

/ údržbou zařízení vypněte.

– Nebezpečí požáru. Nevysávejte hořící

či doutnající předměty.

– Nikdy nepracujte s vysokotlakým čisti-

čem v prostorách, ve kterých hrozí

nebezpečí exploze!

Obsah

Bezpečnostní pokyny . . . . . CS . . .1

Popis zařízení . . . . . . . . . . CS . . .2

Obsluha . . . . . . . . . . . . . . . CS . . .3

Ošetřování a údržba. . . . . . CS . . .4

Pomoc při poruchách . . . . . CS . . .4

Obecná upozornění . . . . . . CS . . .5

Technické údaje . . . . . . . . . CS . . .5

Správné používání přístroje

Ochrana životního prostředí

Likvidace filtru a filtračního sáčku

Bezpečnostní pokyny

82 CS

– 2

몇 Elektrické připojení

Přístroj zapojujte pouze na střídavý proud.

Napětí musí být shodné s údaji o napětí na

typovém štítku přístroje.

 Nebezpečí úrazu elektrickým proudem

Nikdy se nedotýkejte síťového kabelu vlh-

kýma rukama.

Síťovou zástrčku neodpojuje ze zásuvky

taháním za síťový kabel.

Před každým použitím přístroje zkontroluj-

te, zda napájecí vedení a zástrčka nejsou

poškozeny. Poškozené napájecí vedení je

nutné nechat neprodleně vyměnit autorizo-

vanou servisní službou, resp. odborníkem

na elektrické přístroje.

Abyste zabránili úrazům vlivem el. proudu,

doporučujeme používat zásuvky s předřa-

zeným proudovým chráničem (jmenovitá

hodnota síly proudu vypínacího mechanis-

mu max. 30 mA).

 Pozor!

V kontaktu s nasávaným vzduchem může u

určitých látek dojít ke tvorbě explozivních

par či směsí.

Níže uvedené látky se nesmí nasávat:

– výbušné nebo hořlavé plyny, tekutiny a

prach (reaktivní prach)

– reaktivní kovový prach (např. hliník,

hořčík, zinek) ve spojení se silně alka-

lickými a kyselými čisticími prostředky

– nezředěné silné kyseliny a louhy

– organická rozpouštědla (např. benzin,

ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit

nežádoucí škody na materiálu přístroje.

Ilustrace najdete na rozkláda-

cí stránce!

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho

obchodníka.

 K připojení sací hadice při sátí.

(viz popis / obrázek )

 Poloha I eco: Sání nebo foukání.

Poloha 0: Přístroj je vypnutý.

 Při přepravě uchopte přístroj za pře-

pravní držadlo.

 K uskladnění síťové přípojky.

(viz popis / obrázek )

 Sací hadici nasaďte na ofukovací přípoj-

ku, ofukovací funkce je tím aktivována.

(viz popis / obrázek )

 Otevřete tahem ven, uzamknutí prove-

dete stlačením dovnitř.

(viz popis / obrázek )

 Vypnutí podlahové trubice při pracov-

ních přestávkách.

(viz popis / obrázek )

Úchyty pro příslušenstí umožň

ují uskladně-

ní sacích potrubí a sacích trysek na přístro-

ji.

(viz popis / obrázek )

Popis zařízení

Koncovka sací hadice

Hlavní spínač EIN/AUS (ZAP/VYP)

Držadlo

Kabelový hák

Přípojka pro hadici k odfuku

proudem vzduchu

Uzávěr nádrže

Parkovací poloha

Uložení příslušenství

83CS

– 3

 Kolečka jsou při expedici umístěné v

zásobníku, před uvedením do provozu

proveďte jejich montáž.

(viz popis / obrázek )

Upozornění: Při mokrém sání nesmíte

používat filtrační sáček!

 Doporučení: Při vysávání jemného

prachu nasaďte filtrační sáček.

(viz popis / obrázek )

 Patronový filtr musí být nasazen vždy,

při mokrém vysávání jakož i při suchém

vysávání.

Upozornění: Mokrý patronový filtr je

nezbytné před suchým vysáváním

vysušit.

(viz popis / obrázek )

 Sací hadici zasuňte do přípojky tak, aby

zapadla.

(viz popis / obrázek )

Odpojení provedete tak, že stlačíte

západku palcem a sací hadici vytáhnete.

 Obě sací trubky zasuňte do sebe a spo-

jete se sací hadicí.

(viz popis / obrázek )

 Na čištění hran, štěrbin, topných těles a

těžko přístupných míst.

 Čistíte-li tvrdé podlahy a koberce,

použijte vhodnou násadu.

(viz popis / obrázek )

Tvrdé podlahy, mokré vysávání:

Použijte násadu se 2 gumovými

manžetami.

Tvrdé podlahy, suché vysávání

Použijte násadu se 2 kartáči.

Tvrdé podlahy, mokré a suché vysá-

vání: Prácujte bez násady.

몇 Vždy pracujte s vloženým patrono-

vým filtrem, a to jak při mokrém i

suchém sání!

 ilustrace

Před uvedením do provozu namontujte

díly volně přiložené k zařízení.

 ilustrace

Doporučení: Při vysávání jemného

prachu nasaďte filtrační sáček.

 ilustrace

Připojte příslušenství.

 ilustrace

Zasuňte sít'ovou zástrčku do zásuvky.

 ilustrace

Zapněte přístroj.

몇 Nikdy nepracujte s přístrojem bez

vsazeného patronového filtru!

 Doporučení: Při vysávání jemného

prachu nasaďte filtrační sáček.

(viz popis / obrázek )

Stupeň naplnění filtračního sáčku závisí

na nečistotách, které byly nasáty.

U jemného prachu, písku atd. se musí

filtrační sáček vyměňovat častěji.

Přeplněné filtrační sáčky mohou prask-

nout, proto filtrační sáček včas vyměň-

te!

 Pozor: Při vysávání popelu a sazí

používejte pouze hrubý odlučovač (obj.

č. 2.863-139).

Řídicí válec

Filtrační sáček

Patronový filtr

(namontovaný v přístroji)

Sací hadice s ruční trubkou

Sací trubice 2 x 0,5 m

Hubice na štěrbiny

Podlahová hubice

(s násadami)

Obsluha

Pokyny před uvedením přístroje do

provozu

Uvedení přístroje do provozu

Vysávání za sucha

84 CS

– 4

 K vysátí vlhkosti popř. mokra nasaďte

požadované příslušenství na sací trub-

ku popř. přímo na držadlo.

몇 Pozor:

Nepoužívejte papírový filtrační sáček!

Přístroj okamžitě vypněte, začne-li se tvořit

pěna či uniká-li z přístroje kapalina!

Upozornění: Je-li nádoba plná, uzavře se

sací otvor plovákem a vysavač běží při zvý-

šených otáčkách. Přístroj v tomto případě

okamžitě vypněte a sběrnou nádobu

vyprázdněte.

Na čištění těžce přístupných míst nebo v

místech, kde není možné vysávat, např. lis-

tí ze štěrkového podkladu.

 ilustrace

Sací hadici nasaďte na ofukovací přípoj-

ku, ofukovací funkce je tím aktivována.

 Vypněte přístroj.

 ilustrace

Podlahovou hubici zavěste do parkova-

cí pozice.

 Přístroj vypněte a síťovou zástrčku

vytáhněte ze zásuvky.

 ilustrace

Sejměte hlavu přístroje a vyprázdněte

nádobu.

 Ilustrace

Síťové napájecí vedení a příslušenství

uložte na zařízení. Přístroj uchovávejte

v suchých prostorách

 Pozor!

Než začnete provádět jakoukoliv péči nebo

údržbu, zařízení vypněte a vytáhněte

zástrčku ze sítě.

Veškeré opravářské práce na elektrických

částech přístroje smí provádět pouze auto-

rizovaný zákaznický servis.

몇 Pozor!

Nepoužívejte abrazivní čisticí prostředky,

čističe na sklo nebo víceúčelové čističe!

Přístroj nikdy nesmíte ponořit do vody.

 Přístroj a díly příslušenství z plastu

ošetřujte běžnými čističi na plasty.

 Nádržku a příslušenství dle potřeby

vypláchněte vodou a před dalším použi-

tím osušte.

 ilustrace

Čištění patronového filtru provádějte v

případě potřeby pouze pod tekoucí

vodou; neškrábejte ani nekartáčujte.

Před zamontováním nechejte zcela

vyschnout.

Pokud je sací výkon přístroje nižší, zkontro-

lujte následující body.

 Příslušenství, sací hadice nebo sací

trubka jsou ucpané, ucpávku odstraňte

pomocí tyčky.

 Filtrační sáček je plný, vložte nový fil-

trační sáček.

(viz popis / obrázek )

 Patronový filtr je znečištěný, vyklopte

patronový filtr a je-li potřeba očistěte

pod tekoucí vodou.

(viz popis / obrázek )

 Poškozený patronový filtr vyměňte za

nový.

Vysávání za mokra

Odfukování nečistot proudem

vzduchu

Přerušení provozu

Ukončení provozu

Nádobu vyprázdněte

Uložení přístroje

Ošetřování a údržba

Pomoc při poruchách

Snížení sacího výkonu

85CS

– 5

V každé zemi platí záruční podmínky vyda-

né naší příslušnou distribuční společností.

Eventuální poruchy vzniklé na přístroji

odstraníme během záruční doby bezplatně

v případě, je-li příčinou poruchy chyba

materiálu nebo výrobce. V případě záruky

se prosím obraťte i s příslušenstvím a pro-

dejním účtem na Vašeho obchodníka nebo

na nejbližší autorizovanou servisní službu.

(Adresy poboček najdete na zadní straně)

Budete-li mít otázky nebo v případě poru-

chy Vám naše zastoupení KÄRCHER rádo

pomůže.

(Adresy poboček najdete na zadní straně)

Výběr nejčastěji vyžadovaných náhradních

díků najdete na konci návodu k obsluze.

Náhradní díly a příslušenství dostanete u

Vašeho prodejce nebo na pobočce KÄR-

CHER.

(Adresy poboček najdete na zadní straně)

Technické změny vyhrazeny.

Obecná upozornění

Záruka

Oddělení služeb zákazníkům

Objednávka náhradních dílů a

zvláštního příslušenství

Technické údaje

Napětí

1~50/60 Hz

220 -

240

Výkon P

jmen

900 W

Výkon P

max

1000 W

Síťová pojistka (pomalá) 10 A

Objem sběrné nádoby 17 l

Nasávání vody pomocí

rukojeti

10 l

Nasávání vody pomocí

podlahové trysky

Sít'ový kabel H05BQ-F

2x0,75

Hladina akustického tla-

ku (EN 60704-2-1)

69 dB(A)

Hmotnost (bez příslušen-

ství)

5,8 kg

86 CS

– 1

Spoštovani kupec,

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Naprava je v skladu z opisom v tem navo-

dilu za uporabo in varnostnimi napotki na-

menjena za uporabo kot mokri in suhi

sesalnik.

Ta naprava je razvita za privatno uporabo

in ne izpolnjuje zahtev za uporabo v indu-

striji.

– Napravo zaščitite pred dežjem. Ne hra-

nite je na odprtem.

– Pozor: Sesanje pepela in saj le z ločil-

nikom (naroč. št. 2.863-139).

Mokri/Suhi sesalnik uporabljajte le z:

– originalno filtrsko vrečko.

– originalnimi nadomestnimi deli, original-

nim priborom ali specialnim priborom.

Proizvajalec ne odgovarja za morebitno

škodo, ki je nastala zaradi nenamenske

uporabe ali napačnega rokovanja.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Filtri in filtrske vrečke so izdelani iz okolju

prijaznih materialov.

V kolikor ne vsebujejo snovi, ki so v gospo-

dinjskih odpadkih prepovedane, jih lahko

odvržete v običajen gospodinjski odpad.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete na:

www.kaercher.com/REACH

– Ta naprava ni namenjena uporabi s

strani oseb (vključno z otroci) z omeje-

nimi fizičnimi, senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi izku-

šnjami in/ali zaradi pomanjkanja potreb-

nega znanja, razen če so pod

nadzorom odgovorne osebe, ki skrbi za

njihovo varnost, ali jim le ta nudi potreb-

ne napotke o uporabi naprave. Otroci

morajo biti pod stalnim nadzorom, da

zagotovite, da se z napravo ne igrajo.

– Embalažne folije hranite proč od otrok,

obstaja nevarnost zadušitve!

– Napravo izklopite po vsaki uporabi ter

pred vsakim čiščenjem/vzdrževanjem.

– Nevarnost požara. Ne sesajte gorečih

ali tlilnih predmetov.

– Prepovedano je obratovanje v podro-

čjih, kjer obstaja nevarnost eksplozij.

몇 Električni priključek

Stroj priključujte samo na izmenični tok.

Napetost se mora ujemati s tipsko ploščico

stroja.

Vsebinsko kazalo

Varnostna navodila . . . . . . SL . . .1

Opis naprave . . . . . . . . . . . SL . . .2

Uporaba . . . . . . . . . . . . . . . SL . . .3

Nega in vzdrževanje. . . . . . SL . . .4

Pomoč pri motnjah . . . . . . . SL . . .4

Splošna navodila . . . . . . . . SL . . .5

Tehnični podatki . . . . . . . . . SL . . .5

Namenska uporaba

Varstvo okolja

Odstranitev filtrov in filtrskih vrečk

Varnostna navodila

87SL

– 2

 Nevarnost električnega udara

Omrežnega vtiča in vtičnice nikoli ne prije-

majte z mokrimi rokami.

Omrežnega vtiča ne vlecite iz vtičnice z vle-

čenjem priključnega kabla.

Pred vsako uporabo preverite ali na pri-

ključnem kablu z omrežnim vitčem obstaja-

jo poškodbe. Poškodovani priključni kabel

takoj dajte na zamenjavo pooblaščeni ser-

visni službi/električarju.

Za izogibanje električnim nesrečam pripo-

ročamo, da uporabljate vtičnice s predvklo-

pljenim zaščitnim stikalom (maks. 30 mA

nazivne jakosti sprožilnega toka).

 Pozor

Določene snovi lahko pri vrtinčenju s sesal-

nim zrakom tvorijo eksplozivne pare ali me-

šanice!

Sledečih snovi nikoli ne vsesavajte:

– eksplozivne ali vnetljive pline, tekočine

in prah (reaktivni prah)

– reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno al-

kalnimi in kislimi čistilnimi sredstvi

– nerazredčene močne kisline in lug

– organska topila (npr. bencin, barvno

razredčilo, aceton, kurilno olje).

Te snovi lahko dodatno uničujejo materiale

uporabljene na stroju.

Slike glejte na razklopni strani!

Pri razpakiranju preverite ali v

vsebini paketa manjka pribor oz. ali obsta-

jajo poškodbe. V primeru transportnih po-

škodb obvestite svojega prodajalca.

 Za priključitev gibke sesalne cevi pri se-

sanju.

(glejte opis / sliko )

 Položaj I eco: Sesanje ali izpihovanje.

Položaj 0: Naprava je izklopljena.

 Za transport dvignite napravo za nosilni

ročaj.

 Za shranjevanje omrežnega priključne-

ga kabla.

(glejte opis / sliko )

 Gibko sesalno cev vtaknite v priključek

za pihanje, s tem se aktivira funkcija iz-

pihovanja.

(glejte opis / sliko )

 Za odpiranje potegnite navzven, za za-

piranje potisnite navznoter.

(glejte opis / sliko )

 Za odstavljanje talne šobe pri prekini-

tvah dela.

(glejte opis / sliko )

Nastavek za pribor omogoča shranjevanje

sesalnih cevi in sesalnih šob na napravi.

(glejte opis / sliko )

 Vodilna kolesa so ob dobavi spravljena

v posodi, pred zagonom jih montirajte.

(glejte opis / sliko )

Opozorilo: Za mokro sesanje se ne sme

uporabljati filtrske vrečke!

 Priporočilo: Za sesanje finega prahu

uporabite filtrsko vrečko.

(glejte opis / sliko )

Opis naprave

Priključek sesalne cevi

Stikalo na stroju (ON/OFF)

Nosilni ročaj

Kljuka za kabel

Priključek za pihanje

Zapiralo posode

Parkirni položaj

Sprejem pribora

Vrtljiva kolesca

Filtrska vrečka

88 SL

– 3

 Patronski filter je potrebno vedno upo-

rabljati, tako pri mokrem sesanju kot

tudi pri suhem sesanju.

Opozorilo: Pustite, da se moker pa-

tronski filter pred nadaljnjo uporabo pri

suhem sesanju posuši.

(glejte opis / sliko )

 Gibko sesalno cev pritisnite v priključek,

da se zaskoči.

(glejte opis / sliko )

Za odstranitev stisnite zaskočko s palci

in izvlecite sesalno cev.

 Obe sesalni cevi staknite skupaj in ju

spojite z gibko sesalno cevjo.

(glejte opis / sliko )

 Za robove, fuge, radiatorje in težko do-

stopna področja.

 Za sesanje trdih površin in tekstilnih tal-

nih oblog uporabite ustrezen nastavek.

(glejte opis / sliko )

Trde površine, mokro sesanje: Upora-

bite nastavek z 2 gumijastimi nastavki.

Trde površine, suho sesanje: Upora-

bite nastavek z 2 krtačami.

Tekstilne talne obloge in suho sesa-

nje: Delajte brez nastavka.

몇 Vedno delajte z vstavljenim patron-

skim filtrom, tako pri mokrem kot

tudi pri suhem sesanju!

 Slika

Pred zagonom montirajte napravi pro-

sto priložene dele.

 Slika

Priporočilo: Za sesanje finega prahu

uporabite filtrsko vrečko.

 Slika

Priključevanje pribora

 Slika

Vtaknite omrežni vtič.

 Slika

Vklopite napravo.

몇 Delajte le s suhim patronskim fil-

trom!

 Priporočilo: Za sesanje finega prahu

uporabite filtrsko vrečko.

(glejte opis / sliko )

Polnost filtrske vrečke je odvisna od

umazanije, ki se sesa.

Pri drobnem prahu, pesku itd... se mora

filtrska vrečka pogosteje zamenjati.

Dodane filtrske vrečke lahko počijo,

zato filtrsko vrečko pravočasno zame-

njajte!

 Pozor: Sesanje pepela in saj le z ločil-

nikom (naroč. št. 2.863-139).

Patronski filter

(že vstavljen v napravo)

Sesalna gibka cev z ročno cevjo

Sesalni cevi 2 x 0,5 m

Šoba za fuge

Talna šoba

(z nastavki)

Uporaba

Pred zagonom

Zagon

Suho sesanje

89SL

– 4

 Za sesanje vlage oz. mokrote želeni pri-

bor nataknite na sesalno cev oz. nepo-

sredno na ročaj.

몇 Pozor:

Ne uporabljajte filtrske vrečke!

Pri penjenju ali iztekanju tekočine takoj iz-

klopite stroj!

Napotek: Če je posoda polna, zapre plo-

vec sesalno odprtino in naprava deluje s

povišanim številom vrtljajev. Nemudoma iz-

klopite napravo in izpraznite posodo.

Čiščenje težko dostopnih mest ali kjer se-

sanje ni mogoče, npr. listje iz peska.

 Slika

Gibko sesalno cev vtaknite v priključek

za pihanje, s tem se aktivira funkcija iz-

pihovanja.

 Izklopite napravo.

 Slika

Talno šobo obesite v parkirni položaj.

 Izklopite napravo in izvlecite električni

vtič iz omrežne vtičnice.

 Slika

Snemite glavo naprave in spraznite zbi-

ralnik.

 Slika

Omrežni priključni kabel in pribor po-

spravite na napravo. Stroj hranite v su-

hih prostorih.

 Nevarnost

Pred vsemi čistilnimi in vzdrževalnimi deli

izklopite napravo in omrežni vtič izvlecite iz

vtičnice.

Popravila in posege na električnih sestav-

nih delih sme opravljati le pooblaščena ser-

visna služba.

몇 Opozorilo

Ne uporabljajte sredstev za poliranje, či-

ščenje stekla ali večnamenskih čistil! Na-

prave nikoli ne potapljajte pod vodno

gladino.

 Napravo in plastični pribor čistite z obi-

čajnim čistilom za plastiko.

 Posodo in pribor po potrebi splaknite z

vodo in pred nadaljnjo uporabo osušite.

 Slika

Patronski filter po potrebi očistite le pod

tekočo vodo; ne drgnite ali krtačite.

Pred vgradnjo pustite, da se popolnoma

posuši.

Če se sesalna moč naprave zmanjša, pre-

verite sledeče točke.

 Pribor, gibka sesalna cev ali sesalne cevi

so zamašene, odmašite jih s palico.

 Filtrska vrečka je polna, stavite novo fil-

trsko vrečko.

(glejte opis / sliko )

 Patronski filter je umazan, otepite pa-

tronski filer in ga po potrebi očistite pod

tekočo vodo.

(glejte opis / sliko )

 Zamenjajte poškodovani patronski filter.

Mokro sesanje

Funkcija pihanja

Prekinitev obratovanja

Zaključek delovanja

Praznjenje posode

Shranjevanje naprave

Nega in vzdrževanje

Pomoč pri motnjah

Upadajoča sesalna moč

90 SL

– 5

V vseh deželah veljajo garantni pogoji, ki jih

definirajo pripadajoča predstavništva proi-

zvajalca. Morebitne nepravilnosti na napra-

vi, ki se pojavijo zaradi materialnih oziroma

proizvodnih napak, nadomestimo v garan-

tnem času brezplačno. V primeru, da se na-

prava pokvari, se z originalnim računom in

pripadajočim priborom oglasite pri prodajal-

cu oziroma pri najbližji pooblaščeni servisni

službi.

(naslov glejte na hrbtni strani)

V primeru vprašanj ali motenj se obrnite na

našo KÄRCHER podružnico.

(naslov glejte na hrbtni strani)

Izbor najpogosteje potrebnih nadomestnih

delov najdete na koncu navodila za obrato-

vanje.

Nadomestne dele in pribor dobite pri svojem

trgovcu ali pri podružnici podj. KÄRCHER.

(naslov glejte na hrbtni strani)

Pridržana pravica do tehničnih sprememb!

Splošna navodila

Garancija

Uporabniški servis

Naročanje nadomestnih delov in

posebnega pribora

Tehnični podatki

Napetost

1~50/60 Hz

220 -

240

Moč P

nazivna

900 W

Moč P

maks.

1000 W

Omrežna varovalka (iner-

tna)

10 A

Prostornina posode 17 l

Pobiranje vode z ročajem 10 l

Pobiranje vode s talno šobo 8 l

Omrežni kabel H05BQ-F

2x0,75

Nivo hrupa (EN 60704-2-1) 69 dB(A)

Teža (brez pribora) 5,8 kg

91SL

– 1

Szanowny Kliencie!

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Zgodnie z opisami podanymi w instrukcji

obsługi i ze wskazówkami dotyczącymi

bezpieczeństwa urządzenie przeznaczone

jest do odkurzania na mokro i na sucho.

To urządzenie zostało opracowane do

użytku prywatnego i nie jest przeznaczone

do zastosowania przemysłowego.

– Chronić przed deszczem. Nie magazy-

nować na wolnym powietrzu.

– Uwaga: Przy odkurzaniu popiołu i sa-

dzy stosować separator wstępny (nr ka-

talogowy 2.863-139).

Odkurzacza do pracy na mokro/sucho uży-

wać wyłącznie z:

– oryginalnymi workami filtrującymi,

– oryginalnymi częściami zamiennymi,

osprzętem lub wyposażeniem specjalnym.

Producent nie ponosi odpowiedzialności za

ewentualne szkody powstałe w wyniku

użytkowania niezgodnego z przeznacze-

niem lub nieprawidłowej obsługi.

Materiały użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Filtr i worek filtra wyprodukowane są z ma-

teriałów przyjaznych dla środowiska.

Jeśli zanieczyszczenia osadzone na wkła-

dzie filtracyjnym lub w worku filtracyjnym

nie są materiałami niebezpiecznymi dla

środowiska, to można je usuwać razem z

odpadami domowymi.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

– Niniejsze urządzenie nie jest przezna-

czone do użytku przez osoby (włącznie

z dziećmi) z ograniczonymi możliwoś-

ciami psychofizycznymi albo nie posia-

dające doświadczenia i/lub wiedzy,

chyba że są one nadzorowane przez

osobę odpowiedzialną za ich bezpie-

czeństwo albo otrzymały od niej wska-

zówki, w jaki sposób używać tego

urządzenia. Dzieci powinny być nadzo-

rowane, żeby uniknąć wykorzystywania

urządzenia do zabawy.

– Opakowania foliowe utrzymywać z dala

od dzieci; istnieje niebezpieczeństwo

uduszenia!

– Po każdym użyciu i przed każdym

czyszczeniem/konserwacją urządze-

nie należy wyłączyć.

– Ryzyko pożaru. Nie zasysać płonących

ani żarzących się przedmiotów.

– Eksploatacja urządzenia w miejscach za-

grożonych wybuchem jest zabroniona.

Spis treści

Wskazówki bezpieczeństwa PL . . .1

Opis urządzenia . . . . . . . . . PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .3

Czyszczenie i konserwacja PL . . .4

Usuwanie usterek. . . . . . . . PL . . .5

Instrukcje ogólne . . . . . . . . PL . . .5

Dane techniczne . . . . . . . . PL . . .5

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska

Utylizacja filtra i worka filtra

Wskazówki bezpieczeństwa

92 PL

– 2

몇 Podłączenie do sieci

Urządzenie podłączać jedynie do prądu

zmiennego. Napięcie musi być zgodne z

napięciem podanym na tabliczce znamio-

nowej urządzenia.

 Niebezpieczeństwo porażenia prądem

Nigdy nie dotykać wtyczki ani gniazdka mo-

krymi rękami.

Przy wyjmowaniu wtyczki sieciowej z

gniazdka wtykowego nie ciągnąc za kabel

sieciowy.

Przed każdym zastosowaniem sprawdzać,

czy przewód zasilający lub wtyczka nie są

uszkodzone. W przypadku uszkodzenia

przewodu zasilającego niezwłocznie zlecić

jego wymianę przez autoryzowany serwis

lub elektryka.

W celu zapobiegania wypadkom spowodo-

wanym prądem elektrycznym zaleca się

stosowanie gniazdek z wyłącznikiem

ochronnym (prąd wyzwalający o mocy zna-

mionowej maks. 30 mA).

 Uwaga

Określone substancje w wyniku zawirowa-

nia z zasysanym powietrzem mogą tworzyć

wybuchowe opary i mieszanki!

Nigdy nie zasysać następujących substancji:

– Wybuchowe lub łatwopalne gazy, cie-

cze i pyły (reaktywne).

– Reaktywne pyły metali (np. aluminium,

magnez, cynk) w połączeniu z silnie al-

kalicznymi i kwasowymi środkami

czyszczącymi

– Nierozcieńczone silne kwasy i ługi

– Rozpuszczalniki organiczne (np. ben-

zyna, rozcieńczalniki do farb, aceton,

olej opałowy).

Substancje te mogą ponadto reagować z

materiałami zastosowanymi w urządzeniu.

Ilustracje, patrz strony rozkła-

dane!

Podczas rozpakowywania urządzenia na-

leży sprawdzić, czy w opakowaniu znajdują

się wszystkie elementy i czy nic nie jest

uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić

się do dystrybutora.

 Do podłączenia wężyka do zasysania.

(patrz opis / rysunek )

 Położenie I eco: Odkurzanie lub na-

dmuch.

Położenie 0: Sprzęt jest wyłączony.

 Przytrzymać urządzenie przy jego

transporcie za uchwyt nośny.

 Do przechowywania przewodu siecio-

wego.

(patrz opis / rysunek )

 Włożyć wężyk do zasysania do złącza

nadmuchu; powoduje to aktywację

funkcji wydmuchiwania.

(patrz opis / rysunek )

 W celu otwarcia, pocią

gnąć na ze-

wnątrz, w celu zaryglowania, docisnąć

do wewnątrz.

(patrz opis / rysunek )

 Do odstawiania dyszy do podłóg pod-

czas krótkich przerw w pracy.

(patrz opis / rysunek )

Opis urządzenia

Przyłącze węża ssącego

Włącznik/ wyłącznik

Uchwyt do noszenia

Hak kablowy

Złącze nadmuchu

Klamra pojemnika

Pozycja parkowania

93PL

– 3

Schowek na akcesoria umożliwia przecho-

wywanie rur i dysz ssących przy urządzeniu.

(patrz opis / rysunek )

 Kółka skrętne są umieszczone przy do-

stawie w zbiorniku; przed uruchomie-

niem należy je zamontować.

(patrz opis / rysunek )

Wskazówka: Do odkurzania na mokro nie

można używać worka filtracyjnego!

 Zalecenie: Worek filtracyjny używany

jest do odkurzania drobnego pyłu.

(patrz opis / rysunek )

 Nabój filtracyjny musi być używany za-

wsze, zarówno przy odkurzaniu na mo-

kro jak i na sucho.

Wskazówka: Przed ponownym uży-

ciem mokrego naboju filtracyjnego do

odkurzania na sucho, należy go wysu-

szyć.

(patrz opis / rysunek )

 Wsunąć wężyk do zasysania do złącza

aż do jego zazębienia.

(patrz opis / rysunek )

W celu jego wyjęcia nacisnąć zatrzask

kciukiem i wyjąć wężyk do zasysania.

 Złożyć ze sobą obydwie rury ssące i po-

łączyć je z wężykiem do zasysania.

(patrz opis / rysunek )

 Do krawędzi, szczelin, grzejników i

ciężko dostępnych obszarów.

 Do odkurzania twardych nawierzchni i

wykładzin dywanowych należy użyć od-

powiedniego wkładu.

(patrz opis / rysunek )

Twarde nawierzchnie, odkurzanie na

mokro: Użyć wkładki z 2 ściągaczami.

Twarde nawierzchnie, odkurzanie na

sucho: Użyć wkładki z 2 rodzajami

szczeciny.

Wykładziny dywanowe, odkurzanie

na mokro i na sucho: Pracować bez

użycia wkładki.

몇 Stosować zawsze nabój filtrujący,

zarówno podczas odkurzania na mo-

kro, jak i na sucho!

 Rysunek

Przed uruchomieniem zamontować luź-

no dołączone części do urządzenia.

 Rysunek

Zalecenie: Worek filtracyjny używany

jest do odkurzania drobnego pyłu.

 Rysunek

Podłączyć akcesoria.

 Rysunek

Podłączyć urządzenie do zasilania.

 Rysunek

Włączyć urządzenie.

Schowek na akcesoria

Kółko skrętne

Worek filtracyjny

Nabój filtrujący

(już znajduje się w urządzeniu)

Wąż ssący z rurą ręczną

Rury ssące 2 x 0,5 m

Ssawka szczelinowa

Ssawka podłogowa

(z wkładami)

Obsługa

Przed uruchomieniem

Uruchomienie

94 PL

– 4

몇 Pracować tylko przy użyciu suchego

wkładu filtracyjnego!

 Zalecenie: Worek filtracyjny używany

jest do odkurzania drobnego pyłu.

(patrz opis / rysunek )

Stopień napełnienia worka filtracyjnego

zależy od rodzaju zasysanych śmieci.

W przypadku drobnego pyłu, piasku

itp., worek filtracyjny należy zmieniać

częściej.

Założone worki filtra mogą pęknąć, z

tego względu należy na czas wymienić

worek filtra!

 Uwaga: Przy odkurzaniu popiołu i sa-

dzy stosować separator wstępny (nr ka-

talogowy 2.863-139).

 W celu odessania wilgoci założyć odpo-

wiednie akcesoria na rury ssące wzgl.

bezpośrednio na rękojeść.

몇 Uwaga:

Nie stosować worków filtrujących!

W przypadku wytworzenia piany lub wypły-

wu cieczy natychmiast wyłączyć urządze-

nie!

Wskazówka: Gdy zbiornik jest pełny, pły-

wak zamyka otwór ssący, a turbina ssąca

pracuje na zwiększonych obrotach. W tym

przypadku natychmiast wyłączyć urządze-

nie i opróżnić zbiornik.

Czyszczenie ciężko dostępnych miejsc

wzgl. miejsc, w których odkurzanie jest nie-

możliwe, np. listowie w warstwie żwiru.

 Rysunek

Włożyć wężyk do zasysania do złącza

nadmuchu; powoduje to aktywację

funkcji wydmuchiwania.

 Wyłączyć urządzenie.

 Rysunek

Zawiesić dyszę podłogową w pozycji

parkowania.

 Wyłączyć urządzenie i wyjąć wtyczkę

z gniazdka sieciowego.

 Rysunek

Zdjąć głowicę urządzenia i opróżnić

zbiornik.

 Rysunek

Umieścić przewód sieciowy i wyposa-

żenie przy urządzeniu. Przechowywać

urządzenie w suchym pomieszczeniu.

 Niebezpieczeństwo

Przed przystąpieniem do wszelkich prac

pielęgnacyjnych i konserwacyjnych urzą-

dzenie wyłączyć i wyjąć wtyczkę z gniazd-

ka sieciowego.

Do wszelkich napraw i prac na podzespo-

łach elektrycznych uprawniony jest jedynie

autoryzowany serwis.

몇 Uwaga

Nie stosować mleczka do szorowania,

środka do czyszczenia szkła ani uniwersal-

nego środka czyszczącego! Nigdy nie za-

nurzać urządzenia w wodzie.

 Urządzenie i akcesoria z tworzywa

sztucznego należy czyścić zwykłym

środkiem do czyszczenia tworzyw

sztucznych.

 W razie potrzeby wypłukać zbiornik i

akcesoria wodą i osuszyć przed ponow-

nym użyciem.

 Rysunek

Filtr wkładkowy czyścić w razie potrze-

by jedynie pod wodą bieżącą; nie ście-

rać ani szczotkować. Całkowicie

osuszyć przed zamontowaniem. Całko-

wicie osuszyć przed zamontowaniem.

Odkurzanie na sucho

Odkurzanie na mokro

Funkcja nadmuchu

Przerwanie pracy

Zakończenie pracy

Opróżnić zbiornik

Przechowywanie urządzenia

Czyszczenie i konserwacja

95PL

– 5

Jeżeli spada wydajność urządzenia, należy

sprawdzić następujące funkcje.

 Akcesoria, wąż ssący lub rury ssące są

zatkane; należy je udrożnić drążkiem.

 Worek filtra jest pełen, wstawić nowy

worek filtra.

(patrz opis / rysunek )

 Filtr wkładkowy jest zanieczyszczony,

wyczyścić filtr wkładkowy i w razie po-

trzeby przemyć pod wodą bieżącą.

(patrz opis / rysunek )

 Wymienić uszkodzony filtr wkładkowy.

W każdym kraju obowiązują warunki gwa-

rancji wydanej przez nasze przedstawiciel-

stwo handlowe w tym kraju. Ewentualne

usterki urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub produkcyj-

nym. W przypadku roszczenia gwarancyj-

nego proszę zwrócić się z urzą

dzeniem

wraz z wyposażeniem i dowodem kupna

do Waszego sprzedawcy lub do najbliższe-

go autoryzowanego punktu serwisowego.

(Adres znajduje się na odwrocie)

W przypadku pytań lub usterek prosimy

zwrócić się do najbliższego oddziału firmy

KÄRCHER.

(Adres znajduje się na odwrocie)

Wybór najczęściej potrzebnych cześci za-

miennych znajduje się na końcu instrukcji

obsługi.

Części zamienne i akcesoria dostępne są u

sprzedawcy albo w oddziale firmy KÄRCHER.

(Adres znajduje się na odwrocie)

Zmiany techniczne zastrzeżone!

Usuwanie usterek

Spadek siły ssania

Instrukcje ogólne

Gwarancja

Serwis firmy

Zamawianie części zamiennych i

akcesoriów specjalnych

Dane techniczne

Napięcie

1~50/60 Hz

220 -

240

Moc P

znam.

900 W

Moc P

maks.

1000 W

Bezpiecznik sieciowy

(zwłoczny)

10 A

Pojemność zbiornika 17 l

Pochłanianie wody przy

użyciu rękojeści

10 l

Pochłanianie wody przy

użyciu dyszy do podłóg

Kabel sieciowy H05BQ-F

2x0,75

Poziom ciśnienia akustycz-

nego (EN 60704-2-1)

69 dB(A)

Ciężar (bez akcesoriów) 5,8 kg

96 PL

– 1

Mult stimate client,

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Aparatul este adecvat pentru utilizarea ca

aspirator umed şi uscat, în conformitate cu

descrierile cuprinse în acest manual şi cu

indicaţiile privind securitatea.

Acest aparat este prevăzut pentru uzul cas-

nic şi nu este conceput pentru solicitările

aferente utilizării în scop comercial.

– Feriţi aparatul de ploaie. Nu îl depozitaţi

în spaţii deschise.

– Atenţie: Când aspiraţi cenuşă şi funin-

gine, folosiţi un prefiltru (nr. de coman-

dă 2.863-139).

Utilizaţi aspiratorul umed/uscat numai cu:

– saci de filtrare originali;

– piese de schimb, accesorii sau acceso-

rii opţionale originale .

Producătorul nu răspunde pentru eventua-

lele daune rezultate în urma utilizării neco-

respunzătoare sau a manipulării incorecte.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la un

centru de colectare şi revalorificare a deşe-

urilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Filtrul si sacul de filtrare sunt fabricate din

materiale care nu dăunează mediului.

Dacă nu conţin substanţe care nu pot fi

aruncate în gunoiul menajer, atunci ei pot fi

aruncaţi la gunoi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

– Acest aparat nu este destinat pentru a fi

utilizat de către persoane (inclusiv co-

pii) cu capacităţi psihice, senzoriale sau

mintale limitate sau de către persoane-

le, care nu dispun de experienţa şi/sau

cunoştinţa necesară, cu excepţia acelor

cazuri, în care ele sunt supravegheate

de o persoană responsabilă de siguran-

ţa lorsau au fost instruite de către

aceasta în privinţa utilizării. Nu lăsaţi

copii nesupravegheaţi, pentru a vă asi-

gura, că nu se joacă cu aparatul.

– Ţineţi foliile de ambalaj departe de co-

pii, pentru a evita pericolul de sufocare!

– Opriţi aparatul după fiecare utilizare sau

înainte de curăţarea/întreţinerea aces-

tuia.

– Pericol de incendiu. Nu aspiraţi obiecte

aprinse sau incandescente.

– Este interzisă funcţionarea în zone cu

pericol de explozie.

Cuprins

Măsuri de siguranţă . . . . . . RO . . .1

Descrierea aparatului . . . . . RO . . .2

Utilizarea . . . . . . . . . . . . . . RO . . .3

Îngrijirea şi întreţinerea. . . . RO . . .4

Remedierea defecţiunilor . . RO . . .5

Observaţii generale . . . . . . RO . . .5

Date tehnice . . . . . . . . . . . . RO . . .5

Utilizarea corectă

Protecţia mediului înconjurător

Eliminarea filtrului şi a sacului de filtrare

Măsuri de siguranţă

97RO

– 2

몇 Racordul electric

Aparatul se conectează numai la curent al-

ternativ. Tensiunea trebuie să corespundă

celei de pe plăcuţa aparatului.

 Pericol de electrocutare

Nu apucaţi niciodată fişa de alimentare şi

priza având mâinile ude.

Când scoateţi ştecherul din priză, nu trageţi

de cablu.

Înainte de fiecare utilizare verificaţi cablul

de conectare să nu aibă defecţiuni. Cablul

de reţea deteriorat trebuie înlocuit neîntâr-

ziat într-un atelier electric / service pentru

clienţi autorizat.

Pentru evitarea accidentelor electrice reco-

mandăm utilizarea prizei cu întrerupător de

protecţie preconectat (max 30 mA intensi-

tate nominală curent de deconectare).

 Atenţie

Prin turbionare, anumite substanţe pot for-

ma, împreună cu aerul aspirat, aburi sau

amestecuri explozive!

Niciodată să nu aspiraţi următoarele sub-

stanţe:

– gaze, lichide şi pulberi explozive sau in-

flamabile (pulberi reactive)

– pulberi metalice reactive (ex. aluminiu,

magneziu, zinc) împreună cu soluţii de

curăţat puternic alcaline sau acide

– acizi sau soluţii alcaline puternice, nedi-

luate

– solvenţi organici (ex. benzină, diluant,

acetonă, păcură).

Suplimentar, aceste substanţe pot coroda

materialele utilizate în construcţia aparatu-

lui.

Pentru imagini vezi pagina in-

terioară!

La despachetare verificaţi conţinutul pa-

chetului în privinţa existenţei tuturor acce-

soriilor sau a deteriorărilor. În cazul în care

constataţi deteriorări cauzate de un trans-

port necorespunzător, vă rugăm să anun-

ţaţi imediat comerciantul dvs.

 Pentru conectarea furtunului de aspirare.

(vezi descrierea / figura )

 Poziţia I eco: aspirare sau suflare.

Poziţia 0: aparatul este oprit.

 Pentru transport apucaţi aparatul de la

mâner.

 Pentru depozitarea cablului de alimen-

tare.

(vezi descrierea / figura )

 Introduceţi furtunul de aspiraţie în ra-

cordul pentru suflare, funcţia de suflare

devine astfel activă.

(vezi descrierea / figura )

 Pentru deschidere trageţi în afară, iar

pentru închidere împingeţi înăuntru.

(vezi descrierea / figura )



Pentru oprirea duzei de podea în timpul

pauzelor de lucru.

(vezi descrierea / figura )

Descrierea aparatului

Racord pentru aspirare

Comutator aparat (PORNIRE/

OPRIRE)

Mâner pentru transport

Cârlig pentru cablu

Racord pentru suflare

Închizătoare rezervor

Poziţia de parcare

98 RO

– 3

În suportul de accesorii pot fi depozitate tu-

burile şi duzele de aspirare.

(vezi descrierea / figura )

 Rolele de ghidare se află la livrare în re-

zervor şi trebuie montate înainte de pu-

nerea în funcţiune a aparatului.

(vezi descrierea / figura )

Indicaţie: În cazul aspirării umede nu se va

folosit sac de filtrare!

 Recomandare: Pentru aspirarea prafu-

lui fin introduceţi sacul de filtrare.

(vezi descrierea / figura )

 Filtrul-cartuş trebuie să fie întotdeauna

introdus în aparat, atât în cazul aspirării

umede, cât şi a aspirării uscate.

Indicaţie: Înainte de utilizarea în conti-

nuare uscaţi filtrul-cartuş umed în regim

de funcţionare uscată.

(vezi descrierea / figura )

 Împingeţi furtunul de aspirare în racord

până acesta intră în locaş.

(vezi descrierea / figura )

Pentru a îndepărta furtunul apăsaţi cu

degetul elementul de prindere şi trageţi-

l afară.

 Îmbinaţi ţevile de aspirare şi conectaţi-

le cu furtunul de aspirare.

(vezi descrierea / figura )

 Pentru colţuri, rosturi, calorifere

şi zone

greu accesibile.

 Pentru aspirarea suprafeţelor dure şi a

mochetelor utilizaţi accesoriile adecvate.

(vezi descrierea / figura )

Suprafeţe dure, aspirare umedă: Utili-

zaţi o inserţie cu două lamele de cauciuc.

Suprafeţe dure, aspirare uscată: Utili-

zaţi o inserţie cu două perii.

Mochete, aspirare umedă şi uscată:

Lucraţi fără accesorii.

몇 Asiguraţi-vă că filtrul-cartuş se folo-

seşte la toate lucrările, atât la cele de

aspirare umedă, cât şi la cele de as-

pirare uscată!

 Figura

Înainte de punerea în funcţiune montaţi

piesele nefixate, livrate împreună cu

aparatul.

 Figura

Recomandare: Pentru aspirarea prafu-

lui fin introduceţi sacul de filtrare.

 Figura

Montaţi accesoriile

 Figura

Introduceţi ştecherul în priză.

 Figura

Porniţi aparatul.

Suport accesorii

Rolă de ghidare

Sac filtrant

Filtru-cartuş

(montat deja în aparat)

Furtun de aspirare cu tub manual

Ţeavă de aspirare 2 x 0,5 m

Duză pentru rosturi

Duză pentru podea

(cu accesorii)

Utilizarea

Înainte de punerea în funcţiune

Punerea în funcţiune

99RO

– 4

몇 Lucraţi numai cu filtru-cartuş uscat!

 Recomandare: Pentru aspirarea prafu-

lui fin introduceţi sacul de filtrare.

(vezi descrierea / figura )

Gradul de umplere al sacului de filtrare

depinde de mizeria care se aspiră.

În cazul pulberilor fine, al nisipului etc.,

sacul de filtrare trebuie înlocuit mai des.

Sacii de filtrare pot plesni, de aceea în-

locuiţi-le întotdeauna în timp util!

 Atenţie: Când aspiraţi cenuşă şi funin-

gine, folosiţi un prefiltru (nr. de coman-

dă 2.863-139).

 Pentru aspirarea murdăriei umede şi a

lichidelor montaţi accesoriul dorit pe

ţeava de aspirare sau direct pe mâner.

몇 Atenţie:

Nu utilizaţi sac filtrant !

Dacă se formează spumă sau se constată

scurgeri de lichid opriţi imediat aparatul !

Notă: Dacă rezervorul este plin, un plutitor

închide orificiul de aspiraţie, iar aparatul

funcţionează cu turaţie mărită. Opriţi imedi-

at aparatul şi goliţi rezervorul.

Curăţarea locurilor greu accesibile sau

unde aspirarea este imposibilă, de ex. cu-

răţarea frunzişului de pe patul de pietriş.

 Figura

Introduceţi furtunul de aspiraţie în ra-

cordul pentru suflare, funcţia de suflare

devine astfel activă.

 Opriţi aparatul.

 Figura

Agăţaţi duza pentru podea în poziţia de

parcare.

 Opriţi aparatul şi scoateţi ştecărul de

alimentare din priză.

 Figura

Îndepărtaţi capacul aparatului şi goliţi

rezervorul.

 Figura

Depozitaţi cablul de alimentare şi acce-

soriile pe aparat. Depozitaţi aparatul în

spaţii uscate.

 Pericol

Înainte de orice lucrare de îngrijire şi între-

ţinere decuplaţi aparatul şi scoateţi fişa ca-

blului de alimentare din priză.

Efectuarea lucrărilor de reparaţii precum şi a ce-

lor la ansamblurile electrice este permisă numai

service-ului autorizat pentru clienţi.

몇 Atenţie

Nu utilizaţi detergenţi pentru vase, pentru

sticle sau universali ! Nu scufundaţi nicio-

dată aparatul în apă.

 Curăţaţi aparatul şi accesoriile din ma-

terial plastic cu o substanţă din comerţ

pentru curăţarea suprafeţelor din mate-

rial plastic.

 Se recomandă spălarea după caz a re-

zervorului şi a accesoriilor cu apă şi us-

carea lor înainte de reutilizare.

 Figura

Curăţaţi filtrul-cartuş numai sub apă cu-

rentă, dacă este nevoie; nu frecaţi sau

periaţi. Înainte de montare lăsaţi-l să se

usuce în totalitate.

Aspirarea uscată

Aspirarea umedă

Funcţia de suflare

Întreruperea utilizării

Încheierea utilizării

Golirea rezervorului

Depozitarea aparatului

Îngrijirea şi întreţinerea

100 RO

– 5

Dacă puterea de aspirare a aparatului sca-

de, verificaţi următoarele.

 Accesoriile, furtunul de aspirare sau tu-

bul de aspirare este înfundat; desfun-

daţi-le cu un băţ.

 Dacă sacul de filtrare este plin, introdu-

ceţi un nou sac de filtrare.

(vezi descrierea / figura )

 Dacă filtrul-cartuş este murdar scutu-

raţi-l şi spălaţi-l sub apă curentă, dacă

este nevoie.

(vezi descrierea / figura )

 Schimbaţi filtrul-cartuş deteriorat.

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de reţeaua noastră de des-

facere. Eventuale defecţiuni ale aparatului

dumneavoastră, care survin în perioada de

garanţie şi care sunt cauzate de defecte de

fabricaţie sau de material, se repară în mod

gratuit. În cazul producerii unei defecţiuni

care se încadrează în garanţie, prezentaţi

aparatul, accesoriile şi chitanţa de cumpă-

rare la centrul de desfacere sau cea mai

apropiată unitate de reparaţii autorizată.

(Pentru adresă vedeţi pagina din spate)

Dacă aveţi întrebări sau în caz de defecţuni

reprezentanţa noastră KÄRCHER vă stă la

dispoziţie cu plăcere în continuare.

(Pentru adresă vedeţi pagina din spate)

O selecţie a pieselor de schimb utilizate cel

mai des se găseşte la sfârşitul instrucţiuni-

lor de utilizare.

Piese de schimb şi accesorii puteţi procura de

la comerciant sau de la filiala KÄRCHER.

(Pentru adresă vedeţi pagina din spate)

Ne rezervăm dreptul de a efectua modi-

ficări tehnice !

Remedierea defecţiunilor

Puterea de aspirare redusă

Observaţii generale

Condiţii de garanţie

Service-ul autorizat

Comandarea pieselor de schimb şi

a accesoriilor speciale

Date tehnice

Tensiunea

1~50/60 Hz

220 -

240

Puterea P

nominal

900 W

Puterea P

max

1000 W

Siguranţă pentru reţea

(temporizată)

10 A

Volumul rezervorului 17 l

Consumul de apă cu mâner 10 l

Consumul de apă cu duză

de podea

Cablu de reţea H05BQ-F

2x0,75

Nivelul de zgomot (EN

60704-2-1)

69 dB(A)

Masa (fără accesorii) 5,8 kg

101RO

– 1

Vážený zákazník,

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Prístroj je určený, zhodne s popismi a bez-

pečnostnými pokynmi na použitie uvedené

v tomto návode na obsluhu, ako prístroj na

vysávanie za mokra a za sucha.

Tento prístroj bol vyvinutý na súkromné

účely a nie je určený znášať nároky priemy-

selného používania.

– Prístroj chráňte pred dažďom. Neskla-

dujte ho vo vonkajších priestoroch.

– Pozor: Vysávanie popola a sadzí len s

predradeným odlučovačom (objedná-

vacie číslo 2.863-139).

Vysávač za vlhka alebo za sucha používaj-

te len s:

– Originálnym filtračným vreckom.

– Originálnymi náhradnými dielmi, príslu-

šenstvom alebo špeciálnym príslušen-

stvom.

Výrobca neručí za prípadné škody, ktoré

boli spôsobené nesprávnym používaním

alebo chybnou obsluhou.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale odo-

vzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do vhodnej

zberne odpadových surovín.

Filter a filtračné vrecko sú vyrobené z ma-

teriálov, ktoré šetria životné prostredie.

Pokiaľ neobsahujú žiadne nasaté substan-

cie, ktoré sú zakázané likvidovať do domo-

vého odpadu, môžete ich zlikvidovať do

normálneho domového odpadu.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

– Toto zariadenie nie je určené na to, aby

ho používali osoby (vrátane detí) s ob-

medzenými fyzickými, zmysloými alebo

duševnými schopnosťami resp. nedos-

tatkom skúseností a znalostí, musia byť

pod dozorom osôb zodpovedných za

ich bezpečnosť alebo musia od nich ob-

držať pokyny, ako zariadenie používať.

Deti musia byť pod dozorom, aby sa za-

bezpečilo, že sa so zariadením nehrajú.

– Obalové fólie uchovávajte mimo dosahu

detí. Vzniká nebezpečenstvo udusenia!

– Prístroj po každom použití a pred kaž-

dým čistením alebo údržbou vypnite.

– Nebezpečie vzniku požiaru. Nevysávaj-

te horiace alebo tlejúce predmety.

– Používanie v priestoroch so zvýšením

nebezpečenstvom výbuchu je zakázané.

몇 Elektrické pripojenie

Zariadenie pripájajte iba na striedavý prúd.

Napätie musí zodpovedať údajom na typo-

vom štítku zariadenia.

Obsah

Bezpečnostné pokyny . . . . SK . . .1

Popis prístroja . . . . . . . . . . SK . . .2

Obsluha . . . . . . . . . . . . . . . SK . . .3

Starostlivosť a údržba . . . . SK . . .4

Pomoc pri poruchách . . . . . SK . . .5

Všeobecné pokyny. . . . . . . SK . . .5

Technické údaje . . . . . . . . . SK . . .5

Používanie výrobku v súlade s jeho

určením

Ochrana životného prostredia

Likvidácia filtra a filtračného vrecka

Bezpečnostné pokyny

102 SK

– 2

 Nebezpečenstvo úrazu elektrickým

prúdom

Nikdy sa nedotýkajte sieťovej zásuvky a

vidlice vlhkými rukami.

Sieťovú zástrčku neťahajte zo zásuvky za

sieťový kábel.

Pred každým použitím skontrolujte, či nie je

poškodený prívodný kábel alebo sieťová

vidlica. Poškodený prívodný kábel dajte be-

zodkladne vymeniť autorizovanej servisnej

službe alebo kvalifikovanému elektrotech-

nikovi.

Na predchádzanie úrazom spôsobeným

elektrickým prúdom odporúčame používať

sieťové zásuvky s predradeným ochran-

ným ističom proti zvodovým prúdom (me-

novitý spínací prúd max. 30 mA).

 Pozor

Určité látky môžu v dôsledku rozvírenia na-

sávaného vzduchu vytvoriť výbušné pary

alebo zmesi!

Nikdy nevysávajte nasledovné látky:

– Výbušné alebo horľavé plyny, kvapaliny

a prach (reaktívny prach)

– Reaktívny kovový prach (naopr. hliník,

magnézium, zinok) v spojení so silne al-

kalickými a kyslými čistiacimi prostried-

kami

– Neriedené silné kyseliny a lúhy

– Organické rozpúšťadlá (napr. benzín, rie-

didlo na farbu, acetón, vykurovací olej).

Tieto látky môžu dodatočne naleptať mate-

riály použité vo vysávači.

Obrázky nájdete na vyklápajú-

cej sa strane!

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie

je poškodený. Akékoľvek poškodenia po-

čas prepravy láskavo oznámte predajcovi.

 Pre pripojenie vysávacej hadice pri vy-

sávaní.

(viď Popis / Obrázok )

 Poloha I eco: Vysávanie alebo fúkanie.

Poloha 0: Prístroj je vypnutý.

 Prístroj držte pri prenášaní za prenosnú

rukoväť.

 Pre uloženie vedenia pripojenia elek-

trickej siete.

(viď Popis / Obrázok )

 Do vyfukovacej prípojky zasuňte vysá-

vaciu hadicu. Tým sa aktivuje funkcia

vyfukovania.

(viď Popis / Obrázok )

 Pri otváraní potiahnite smerom von. Pri

zatváraní stlačte smerom dovnútra.

(viď Popis / Obrázok )

 Pre odloženie trysky na podlahu pri pre-

rušení práce.

(viď Popis / Obrázok )

Popis prístroja

Prípojka sacej hadice

Vypínač zariadenia (ZAP/VYP)

Rukovät' na prenášanie

Hák na kábel

Prípojka na ofukovanie

Uzáver nádrže

Parkovacia poloha

103SK

– 3

Priestor na uloženie príslušenstva umožňu-

je uloženie vysávacích rúr a trysiek v prí-

stroji.

(viď Popis / Obrázok )

 Vodiace kolieska sú pri dodaní uložené

v nádobe. Pred uvedením do prevádzky

ich nasaďte.

(viď Popis / Obrázok )

Upozornenie: Pri mokrom vysávaní sa ne-

smie nasadiť filtračné vrecko!

 Odporúčanie: Pri vysávaní jemného

prachu nasaďte filtračné vrecko.

(viď Popis / Obrázok )

 Bombičkový filter musí byť vždy pri

mokrom ako aj pri suchom vysávaní na-

sadený.

Upozornenie: Vlhký bombičkový filter

nechajte pred opätovným použitím pri

vysávaní za sucha vysušiť.

(viď Popis / Obrázok )

 Vysávaciu hadicu zatlačte do prípojky,

aby zapadla na svoje miesto.

(viď Popis / Obrázok )

Pri odoberaní stlačte západku palcom a

vysávaciu hadicu vytiahnite.

 Obidve vysávacie rúry zasuňte dohro-

mady a spojte s vysávacou hadicou.

(viď Popis / Obrázok )

 Na hrany, špáry, vykurovacie telesá a

ťažko prístupné priestory.

 Pri vysávaní tvrdých plôch a kobercov

použite vhodnú násadu.

(viď Popis / Obrázok )

Tvrdé plochy, mokré vysávanie: Pou-

žite násadu s 2 gumovými stierkami.

Tvrdé plochy, suché vysávanie: Pou-

žite násadu s 2 štetinami.

Koberce, mokré a suché vysávanie:

Pracujte bez násady.

몇 Tak pri vlhkom vysávaní ako aj pri

suchom vysávaní pracujte vždy s na-

sadeným filtrom s vložkou!

 Obrázok

Pred uvedením zariadenia do prevádz-

ky namontujte dielce voľne priložené k

zariadeniu.

 Obrázok

Odporúčanie: Pri vysávaní jemného

prachu nasaďte filtračné vrecko.

 Obrázok

Pripojte príslušenstvo.

 Obrázok

Zastrčte siet'ovú zástrčku.

 Obrázok

Zapnite spotrebič.

Priestor na príslušenstvo

Otočné koleso

Filtračný vak

Patrónový filter

(už zabudovaný v prístroji)

Vysávacia hadica s ručnou rúr-

kou

Vysávacia rúrka 2 x 0,5 m

Hubica na škáry

Tryska na podlahu

(s násadami)

Obsluha

Pred uvedením do prevádzky

Uvedenie do prevádzky

104 SK

– 4

몇 Pracujeme len so suchým filtrom s

vložkou!

 Odporúčanie: Pri vysávaní jemného

prachu nasaďte filtračné vrecko.

(viď Popis / Obrázok )

Stupeň naplnenia filtračného vrecka je

závislý od nečistoty, ktorá sa vysáva.

Pri jemnom prachu, piesku atď. sa musí

filtračné vrecko častejšie vymieňať.

Nasadené filtračné vrecko môže splasnúť.

Preto filtračné vrecko včas vymeňte!

 Pozor: Vysávanie popola a sadzí len s

predradeným odlučovačom (objedná-

vacie číslo 2.863-139).

 Pri vysávaní kvapaliny resp. vlhkosti

nasaďte na vysávaciu rúrku resp. pria-

mo na ručný držiak požadované príslu-

šenstvo.

몇 Pozor:

Nepoužívajte vrecko s filtrom!

Ak sa začne tvoriť pena alebo vychádzať

tekutina, spotrebič okamžite vypnite!

Poznámka: Ak je nádrž plná, plavák uzat-

vorí sací otvor a spotrebič pracuje so zvý-

šenou rýchlosťou otáčania. Zariadenie

okamžite vypnite a vyprázdnite nádrž.

Čistenie ťažko prístupných miest alebo

tam, kde vysávanie nie je možné, napr. lís-

tie zo štrkového lôžka.

 Obrázok

Do vyfukovacej prípojky zasuňte vysá-

vaciu hadicu. Tým sa aktivuje funkcia

vyfukovania.

 Prístroj vypnite.

 Obrázok

Trysku na podlahu zaveste do parkova-

cej polohy.

 Spotrebič vypnite a vytiahnite sieťovú

vidlicu.

 Obrázok

Odoberte hlavu prístroja a nádobu vy-

prázdnite.

 Obrázok

Vedenie pripojenia elektrickej siete a

príslušenstvo uložte do prístroja. Prí-

stroj uskladňujte v suchých priestoroch.

 Nebezpečenstvo

Pred každým ošetrením a údržbou zariade-

nie vypnite a vytiahnite zástrčku.

Opravy a práce na elektrických konštrukč-

ných dielcoch môže vykonávať výhradne

autorizovaná servisná služba.

몇 Pozor

Nepoužívajte žiadne abrazívne pôsobiace

prípravky, prípravky na sklo ani univerzálne

čističe! Spotrebič nikdy neponárajte do vody.

 Spotrebič a diely príslušenstva vyrobe-

né z umelej hmoty ošetrujte použitím

bežne dostupných čistiacich prostried-

kov na plasty.

 Nádobu a príslušenstvo v prípade po-

treby vypláchnite vodou a pred opätov-

ným použitím nechajte vysušiť.

 Obrázok

Bombičkový filter v prípade potreby čis-

tite len pod tečúcou vodou. Neoškrabuj-

te alebo nekefujte. Pred nasadením ho

nechajte úplne vysušiť.

Suché vysávanie

Vlhké vysávanie

Ofukovanie

Prerušenie prevádzky

Ukončenie práce

Vyprázdnenie nádoby

Uskladnenie prístroja

Starostlivosť a údržba

105SK

– 5

Ak sa zníži výkon vysávania prístroja, skon-

trolujte nasledovné body.

 Ak sú príslušenstvo, vysávacia hadica

alebo vysávacia rúrka upchaté, od-

stráňte upchatie pomocou palice.

 Filtračné vrecko je plné. Nasaďte nové

filtračné vrecko.

(viď Popis / Obrázok )

 Bombičkový filter je znečistený. Oklepte

ho a v prípade potreby ho vyčistite pod

tečúcou vodou.

(viď Popis / Obrázok )

 Poškodený bombičkový filter vymeňte.

V každej krajine platia záručné podmienky

vydané našou príslušnou distribučnou or-

ganizáciou. Počas záručnej lehoty bezplat-

ne odstránime akékoľvek poruchy

zariadenia zapríčinené chybou materiálu

alebo výrobnou chybou. Pri uplatňovaní zá-

ruky sa láskavo obráťte spolu so zariade-

ním a dokladom o kúpe na svojho predajcu

alebo na najbližšie autorizované stredisko

servisnej služby.

(Adresu nájdete na zadnej strane)

V prípade otázok alebo porúch Vám rada

pomôže naša pobočka KÄRCHER.

(Adresu nájdete na zadnej strane)

Výber najčastejšie potrebných náhradnych

dielov nájdete na konci prevádzkového ná-

vodu.

Náhradné diely a príslušenstvo získate u pre-

dajcu alebo v pobočke firmy KÄRCHER.

(Adresu nájdete na zadnej strane)

Technické zmeny vyhradené!

Pomoc pri poruchách

Pokles sacieho výkonu

Všeobecné pokyny

Záruka

Servisná služba

Objednávka náhradných dielov a

špeciálneho príslušenstva

Technické údaje

Napätie

1~50/60 Hz

220 -

240

Výkon P

men

. 900 W

Výkon P

max

1000 W

Sieťový istič (pomalý) 10 A

Objem nádrže 17 l

Nádoba na vodu s rukoväťou 10 l

Nádoba na vodu s tryskou na

podlahu

Siet'ový kábel H05BQ-F

2x0,75

Hladina akustického tlaku

(EN 60704-1)

69 dB(A

)

Hmotnost' (bez príslušen-

stva)

5,8 kg

106 SK

– 1

Poštovani kupče,

Prije prve uporabe Vašeg uređaja

pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte ih

za kasniju uporabu ili za sljedećeg vlasnika.

Uređaj se smije koristiti za mokro i suho

usisavanje uz poštivanje opisa i sigurno-

snih naputaka ovih radnih uputa.

Ovaj uređaj je konstruiran za privatnu upo-

rabu i nije predviđen za opterećenja profe-

sionalne primjene.

– Aparat zaštitite od kiše. Nekada ga ne ču-

vajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo s

predodvajačem (kataloški br. 2.863-139).

Usisavač za mokro/suho usisavanje smije

se koristiti samo s:

– originalnom filtarskom vrećicom.

– originalnim pričuvnim dijelovima, pribo-

rom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamjenskim

korištenjem ili pogrešnim opsluživanjem

aparata.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materijale

koji se mogu reciklirati te bi ih stoga treba-

lo predati kao sekundarne sirovine. Sto-

ga Vas molimo da stare uređaje zbrinete preko

odgovarajućih sabirnih sustava.

Filtar i filtarska vrećica su izrađeni od mate-

rijala koji ne štete okolišu.

Ako ne sadrže nikakve usisane tvari, koje se ne

smiju odlagati u kućanski otpad, može ih se

zbrinuti kao običan kućanski otpad.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

– Ovaj uređaj nije predviđen da njime ru-

kuju osobe (uključujući i djecu) sa sma-

njenim tjelesnim, senzornim ili

mentalnim sposobnostima opažanja ili

s ograničenim iskustvom i znanjem,

osim ako ih osoba koja je za njih odgo-

vorna ne nadzire ili upućuje u rad s ure-

đajem. Djeca se moraju nadzirati kako

bi se spriječilo da se igraju s uređajem.

– Folije za pakiranje čuvajte van dosega

djece, jer postoji opasnost od gušenja!

– Uređaj isključite nakon svake primjene

te prije svakog čišćenja/održavanja.

– Opasnost od požara. Nemojte usisavati

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima ugrože-

nim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmjeničnu

struju. Napon se mora podudarati s označ-

nom pločicom uređaja.

Pregled sadržaja

Sigurnosni napuci. . . . . . . . HR . . .1

Opis uređaja. . . . . . . . . . . . HR . . .2

Rukovanje . . . . . . . . . . . . . HR . . .3

Njega i održavanje . . . . . . . HR . . .4

Otklanjanje smetnji. . . . . . . HR . . .4

Opće napomene. . . . . . . . . HR . . .5

Tehnički podaci . . . . . . . . . HR . . .5

Namjensko korištenje

Zaštita okoliša

Zbrinjavanje filtra i filtarske vrećice

Sigurnosni napuci

107HR

– 2

 Opasnost od strujnog udara

Mrežni utikač i utičnicu nikada ne dodirujte

mokrim rukama.

Ne vucite za priključni kabel kako biste ga

izvadili iz utičnice.

Prije svakog rada provjerite ima li na priključ-

nom kabelu s utikačem oštećenja. Oštećeni

priključni kabel odmah dajte na zamjenu

ovlaštenoj servisnoj službi/električaru.

Za izbjegavanje električnih nezgoda prepo-

ručujemo uporabu utičnica s predspojenom

sklopkom za zaštitu od struje kvara (maks.

30 mA nazivne jačine okidne struje).

 Pažnja

Kovitlanjem i miješanjem određenih tvari s

usisnim zrakom mogu se formirati eksplo-

zivna isparenja i smjese!

Nikada nemojte usisavati sljedeće:

– Eksplozivne ili zapaljive plinove, tekući-

ne i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr. alu-

minija, magnezija, cinka) u spoju s jako

alkalnim i kiselim sredstvima za čišćenje

– Nerazrijeđene jake kiseline i lužine

– Organska otapala (npr. benzin, razrjeđi-

vače za boje, aceton, lož ulje).

Ove tvari dodatno mogu nagristi materijale

od kojih je sačinjen uređaj.

Slike pogledajte na preklo-

pnoj stranici!

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

 Za priključivanje usisnog crijeva prili-

kom usisavanja.

(vidi opis / sliku )

 Položaj I eco: Usisavanje ili puhanje.

Položaj 0: Uređaj je isključen.

 Uređaj prenosite držeći ga za rukohvat.

 Za odlaganje priključnog strujnog kabela.

(vidi opis / sliku )

 Utaknite usisno crijevo u priključak za

puhanje, čime će se aktivirati funkcija

puhanja.

(vidi opis / sliku )

 Za otvaranje povucite prema van, a za

zabravljivanje pritisnite prema unutra.

(vidi opis / sliku )

 Za odlaganje podnog nastavka pri pre-

kidima rada.

(vidi opis / sliku )

Odjeljak za odlaganje pribora omogućuje

držanje usisnih cijevi i usisnih nastavaka na

uređaju.

(vidi opis / sliku )

 Upravljački kotačići se pri isporuci nala-

ze u spremniku. Montirajte ih prije pu-

štanja u rad.

(vidi opis / sliku )

Napomena: Za mokro usisavanje ne smije

biti umetnuta filtarska vrećica!

 Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

(vidi opis / sliku )

Opis uređaja

Priključak usisnog crijeva

Sklopka na uređaju (ON/OFF)

Rukohvat

Kukica za kvačenje kabela

Priključak za ispuhivanje

Bravica spremnika

Položaj za odlaganje

Odjeljak za odlaganje pribora

Kotačići

Filtarska vrećica

108 HR

– 3

 Uložni se filtar mora uvijek koristiti -

kako pri mokrom, tako i pri suhom usi-

savanju.

Napomena: Mokar uložni filtar ostavite

da se osuši prije daljnjeg suhog usisa-

vanja.

(vidi opis / sliku )

 Usisno crijevo utisnite u priključak tako

da dosjedne.

(vidi opis / sliku )

Kako biste ga izvadili, rezu pritisnite

palčevima i izvucite usisno crijevo.

 Spojite usisne cijevi i sastavite s usi-

snim crijevom.

(vidi opis / sliku )

 Za rubove, fuge, radijatore i teško pri-

stupačna mjesta.

 Za usisavanje tvrdih površina i tekstilnih

podova koristite odgovarajuće uglavke.

(vidi opis / sliku )

Tvrde površine, mokro usisavanje:

Koristite nastavak s 2 gumene trake.

Tvrde površine, suho usisavanje: Ko-

ristite nastavak s 2 četke.

Tekstilni podovi, mokro i suho usisa-

vanje: Radite bez uglavaka.

몇 Uvijek radite s postavljenim uložnim

filtrom, kako pri mokrom tako i pri

suhom usisavanju!

 Slika

Prije puštanja u rad montirajte nespoje-

ne dijelove koji su priloženi uz uređaj.

 Slika

Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

 Slika

Priključite pribor.

 Slika

Utaknite strujni utikač.

 Slika

Uključite uređaj.

몇 Radite samo sa suhim uložnim fil-

trom!

 Preporuka: Za usisavanje fine prašine

umetnite filtarsku vrećicu.

(vidi opis / sliku )

Napunjenost filtarske vrećice ovisi o vr-

sti usisane prljavštine.

Kod fine prašine, pijeska i sličnog filtar-

ska se vrećica mora češće mijenjati.

Začepljena filtarska vrećica može pući

pa je stoga pravovremeno zamijenite!

 Pažnja: Usisavanje pepela i čađi samo s

predodvajačem (kataloški br. 2.863-139).

Uložni filtar

(već postoji u uređaju)

Usisno crijevo s ručnom cijevi

Usisne cijevi 2 x 0,5 m

Mlaznica za fuge

Podni nastavak

(s uglavcima)

Rukovanje

Prije stavljanja u pogon

Stavljanje u pogon

Suho usisavanje

109HR

– 4

 Za usisavanje vlage odnosno tekućina

nataknite željeni pribor na usisnu cijev

odnosno direktno na rukohvat.

몇 Pozor:

Nemojte rabiti filtarsku vrećicu!

Počne li se stvarati pjena ili tekućina počne

istjecati, odmah isključite uređaj!

Napomena: Kad se posuda napuni, plovak

će zatvoriti usisni otvor i uređaj će raditi uz

povećani broj okretaja. Odmah isključite

uređaj i ispraznite posudu.

Čišćenje teško dostupnih mjesta ili tamo

gdje usisavanje nije moguće, npr. opalo li-

šće iz šljunkovitih površina.

 Slika

Utaknite usisno crijevo u priključak za

puhanje, čime će se aktivirati funkcija

puhanja.

 Isključite uređaj.

 Slika

Objesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

 Slika

Skinite blok uređaja i ispraznite spre-

mnik.

 Slika

Priključni kabel i pribor odložite na od-

govarajuća mjesta na uređaju. Uređaj

čuvajte u suhim prostorijama.

 Opasnost

Prije svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim sastav-

nim dijelovima smije izvoditi samo ovlašte-

na servisna služba.

몇 Pozor

Nemojte rabiti nagrizajuća sredstva, sred-

stva za čišćenje stakla ni univerzalna sred-

stva za čišćenje! Uređaj nikad ne uranjajte

u vodu.

 Uređaj i plastične dijelove pribora čistite

uobičajenim sredstvom za čišćenje pla-

stike.

 Spremnik i pribor po potrebi isperite vo-

dom i osušite prije ponovne uporabe.

 Slika

Uložni filtar čistite po potrebi samo pod

mlazom vode; nemojte ga trljati niti čet-

kati. Prije ugradnje ga ostavite da se

potpuno osuši.

Pri smanjenju usisne snage uređaja moli-

mo provjerite sljedeće.

 Eventualno začepljenje pribora, usi-

snog crijeva ili usisne cijevi otklonite

štapom odgovarajuće veličine.

 Filtarska vrećica je puna, umetnite novu.

(vidi opis / sliku )

 Uložni filtar je zaprljan - isprašite ga i po

potrebi operite u tekućoj vodi.

(vidi opis / sliku )

 Zamijenite oštećeni uložni filtar.

Mokro usisavanje

Funkcija ispuhivanja

Prekid rada

Završetak rada

Pražnjenje spremnika

Čuvanje uređaja

Njega i održavanje

Otklanjanje smetnji

Smanjena usisna snaga

110 HR

– 5

U svakoj zemlji vrijede uvjeti jamstva koje

je izdala naša zadužena udruga za marke-

ting. Sve smetnje nastale unutar jamstve-

nog roka otklanjamo besplatno ukoliko je

uzrok smetnje greška u materijalu ili se radi

o greški proizvođača. U slučaju jamstva s

priborom i računom se obratite svome pro-

davaču ili sljedećoj ovlaštenoj servisnoj

službi.

(Adresu ćete naći na poleđini)

U slučaju pitanja ili smetnji rado će Vam po-

moći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih pričuvnih dije-

lova naći ćete na kraju ovih radnih uputa.

Pričuvne dijelove i pribor možete nabaviti kod

Vašeg prodavača ili u Vašoj KÄRCHER po-

družnici.

(Adresu ćete naći na poleđini)

Pridržavamo pravo na tehničke izmjene!

Opće napomene

Jamstvo

Servisna služba

Naručivanje pričuvnih dijelova i

posebnog pribora

Tehnički podaci

Napon

1~50/60 Hz

220 -

240

Snaga P

nazivna

900 W

Snaga P

maks

1000 W

Strujna zaštita (inertna) 10 A

Zapremina posude 17 l

Vodozahvat s rukohva-

tom

10 l

Vodozahvat s podnim na-

stavkom

Strujni kabel H05BQ-F

2x0,75

Razina zvučnog tlaka

(EN 60704-2-1)

69 dB(A)

Težina (bez pribora) 5,8 kg

111HR

– 1

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Uređaj sme da se koristi za mokro i suvo

usisavanje uz uvažavanje opisa i

sigurnosnih napomena ovog radnog

uputstva.

Ovaj uređaj je konstruisan za privatnu

uptrebu i nije predviđen za opterećenja

profesionalne primene.

– Uređaj zaštitite od kiše. Nikada ga ne

čuvajte na otvorenom.

– Pažnja: Usisavanje pepela i čađi samo sa

predodvajačem (kataloški br. 2.863-139).

Usisivač za mokro/suvo usisavanje sme da

se koristi samo sa:

– originalnom filterskom vrećicom.

– originalnim rezervnim delovima,

priborom i posebnim priborom.

Proizvođač ne preuzima odgovornost za

eventualne štete nastale nenamenskim

korišćenjem ili pogrešnim opsluživanjem

aparata.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Filter i filterska vrećica su izrađeni od

materijala koji ne štete čovekovoj okolini.

Ako ne sadrže nikakve usisane supstance

koje se ne smeju bacati u kućni otpad,

mogu se tretirati kao običan kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

– Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa

smanjenim fizičkim, senzornim ili

mentalnim mogućnostima opažanja ili s

ograničenim iskustvom i znanjem, osim

ukoliko ih lice koje je za njih odgovorno

ne nadgleda ili upućuje u rad sa

uređajem. Deca se moraju nadgledati

kako bi se sprečilo da se igraju s

uređajem.

– Ambalažne folije čuvajte van dohvata

dece, jer postoji opasnost od gušenja!

– Isključite uređaj posle svake upotrebe i

pre svakog čišćenja/održavanja.

– Opasnost od požara. Ne usisavajte

zapaljene ili užarene predmete.

– Zabranjen je rad u područjima

ugroženim eksplozijom.

몇 Električni priključak

Uređaj priključujte samo na izmeničnu

struju. Napon se mora podudarati sa

tipskom pločicom uređaja.

Pregled sadržaja

Sigurnosne napomene . . . . SR . . .1

Opis uređaja. . . . . . . . . . . . SR . . .2

Rukovanje . . . . . . . . . . . . . SR . . .3

Nega i održavanje . . . . . . . SR . . .4

Otklanjanje smetnji. . . . . . . SR . . .4

Opšte napomene . . . . . . . . SR . . .5

Tehnički podaci . . . . . . . . . SR . . .5

Namensko korišćenje

Zaštita čovekove okoline

Otklanjanje filtera i filterske vrećice u

otpad

Sigurnosne napomene

112 SR

– 2

 Opasnost od strujnog udara

Mrežni utikač in utičnicu nikada ne dodirujte

vlažnim rukama.

Utikač nemojte izvlačiti iz utičnice

povlačenjem za priključni vod.

Pre svake upotrebe proverite da li na

priključnom vodu ima oštećenja. Oštećeni

priključni vod odmah dajte na zamenu

ovlašćenoj servisnoj službi/električaru.

Za izbegavanje električnih nesreća

preporučujemo da upotrebljavate utičnice

sa prethodno spojenim nadstrujnim

zaštitnim prekidačem (maks. 30 mA

nazivne jačine okidne struje).

 Pažnja

Kovitlanjem i mešanjem izvesnih materija

sa usisnim vazduhom mogu se formirati

eksplozivna isparenja i smese!

Nikada nemojte usisavati sledeće:

– Eksplozivne ili zapaljive gasove,

tečnosti i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje

– Nerazređene jake kiseline i baze

– Organske rastvarače (npr. benzin,

razređivače za boje, aceton, lož ulje).

Ove supstance mogu takođe nagristi

materijale od kojih je sačinjen uređaj.

Slike pogledajte na

preklopnoj stranici!

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

 Za priključivanje usisnog creva prilikom

usisavanja.

(vidi opis / sliku )

 Položaj I eco: Usisavanje ili duvanje.

Položaj 0: Uređaj je isključen.

 Uređaj prenosite držeći ga za ručku.

 Za odlaganje strujnog priključnog kabla.

(vidi opis / sliku )

 Utaknite usisno crevo u priključak za

duvanje, čime će se aktivirati funkcija

duvanja.

(vidi opis / sliku )

 Za otvaranje povucite prema spolja, a

za zaključavanje pritisnite na unutra.

(vidi opis / sliku )

 Za odlaganje podnog nastavka pri

prekidima rada.

(vidi opis / sliku )

Odeljak za odlaganje pribora omogućava

držanje usisnih cevi i usisnih nastavaka na

uređaju.

(vidi opis / sliku )

Opis uređaja

Priključak usisnog creva

Prekidač uređaja (ON/OFF)

Ručka za nošenje

Kuka za kačenje kabla

Priključak za izduvavanje

Bravica posude

Položaj za odlaganje

Odeljak za odlaganje pribora

113SR

– 3

 Upravljački točkići se pri isporuci nalaze u

posudi. Montirajte ih pre puštanja u rad.

(vidi opis / sliku )

Napomena: Za mokro usisavanje se ne

sme koristiti filterska vrećica!

 Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

(vidi opis / sliku )

 Uložni filter se mora uvek koristiti - kako pri

mokrom, tako i pri suvom usisavanju.

Napomena: Mokar uložni filter ostavite da

se osuši pre daljeg korišćenja pri suvom

usisavanju.

(vidi opis / sliku )

 Usisno crevo utisnite u priključak tako

da dosedne.

(vidi opis / sliku )

Kako biste ga izvadili, rezu pritisnite

palčevima i izvucite usisno crevo.

 Spojite usisne cevi i sastavite sa

usisnim crevom.

(vidi opis / sliku )

 Za ivice, fuge, radijatore i teško

pristupačna mesta.

 Za usisavanje tvrdih površina i tekstilnih

podova koristite odgovarajuće umetke.

(vidi opis / sliku )

Tvrde površine, mokro usisavanje:

Koristite nastavak sa 2 gumene trake.

Tvrde površine, suvo usisavanje:

Koristite nastavak sa 2 četke.

Tekstilni podovi, mokro i suvo

usisavanje: Radite bez umetaka.

몇 Uvek radite sa postavljenim uložnim

filterom, kako pri mokrom tako i pri

suvom usisavanju!

 Slika

Pre puštanja u rad montirajte

nespojene delove koji su priloženi uz

uređaj.

 Slika

Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

 Slika

Priključite pribor.

 Slika

Utaknite strujni utikač.

 Slika

Uključite uređaj.

몇 Radite samo sa suvim uložnim

filterom!

 Preporuka: Za usisavanje fine prašine

koristite filtersku vrećicu.

(vidi opis / sliku )

Napunjenost filterske vrećice zavisi od

vrste usisane prljavštine.

Kod fine prašine, peska i sličnog

filterska vrećica se mora češće menjati.

Začepljena filterska vrećica može pući,

pa je stoga pravovremeno zamenite!

 Pažnja: Usisavanje pepela i čađi samo

sa predodvajačem (kataloški br. 2.863-

139).

Upravljački točkić

Filter-kesa

Uložni filter

(već postoji u uređaju)

Usisno crevo sa ručnom cevi

Usisne cevi 2 x 0,5 m

Mlaznica za fuge

Podni nastavak

(sa umecima)

Rukovanje

Pre upotrebe

Stavljanje u pogon

Suvo usisavanje

114 SR

– 4

 Za usisavanje vlage odnosno tečnosti

nataknite željeni pribor na usisnu cev

odnosno direktno na dršku.

몇 Pažnja:

Nemojte da koristite filter-kesu!

Kod stvaranja pene ili izlaženja tečnosti

odmah isključite uređaj!

Uputa: Kad se spremnik napuni, plovak će

da zatvori usisni otvor i uređaj će da radi sa

povećanim brojem obrtaja. Odmah

isključite uređaj i ispraznite spremnik.

Čišćenje teško dostupnih mesta ili tamo

gde usisavanje nije moguće, npr. opalo

lišće iz šljunkovitih površina.

 Slika

Utaknite usisno crevo u priključak za

duvanje, čime će se aktivirati funkcija

duvanja.

 Isključite uređaj.

 Slika

Obesite podni nastavak u položaj za

odlaganje.

 Isključite uređaj i izvadite utikač.

 Slika

Skinite blok uređaja i ispraznite posudu.

 Slika

Priključni kabl i pribor odložite na

odgovarajuća mesta na uređaju. Uređaj

čuvajte u suvim prostorijama.

 Opasnost

Pre svakog čišćenja i održavanja isključite

uređaj i strujni utikač izvucite iz utičnice.

Popravke i radove na električnim

sastavnim delovima sme da izvodi samo

ovlašćena servisna služba.

몇 Pažnja

Nemojte da koristite nagrizajuća sredstva,

sredstva za čišćenje stakla ili univerzalna

sredstva za čišćenje! Uređaj nikada ne

uranjajte u vodu.

 Uređaj i plastične komade pribora

čistite normalnim sredstvom za čišćenje

plastike.

 Posudu i pribor po potrebi isperite

vodom i osušite pre ponovne upotrebe.

 Slika

Uložni filter čistite po potrebi samo pod

mlazom vode; nemojte ga ribati niti

četkati. Pre ugradnje ga ostavite da se

potpuno osuši.

Pri smanjenju usisne snage uređaja

molimo proverite sledeće.

 Eventualno začepljenje pribora,

usisnog creva ili usisne cevi otklonite

štapom odgovarajuće veličine.

 Filterska vrećica je puna, umetnite

novu.

(vidi opis / sliku )

 Uložni filter je zaprljan - isprašite ga i po

potrebi operite pod mlazom vode.

(vidi opis / sliku )

 Zamenite oštećeni uložni filter.

Mokro usisavanje

Funkcija izduvavanja

Prekid rada

Završetak rada

Pražnjenje posude

Skladištenje uređaja

Nega i održavanje

Otklanjanje smetnji

Smanjivanje usisne snage

115SR

– 5

U svakoj zemlji važe uslovi garancije koje je

objavila naša prodajna služba. U

garantnom roku besplatno otklanjamo sve

smetnje na uređaju ako se radi o grešci

materijala ili proizvodnim manama. U

slučaju ostvarivanja garantnih prava

obratite se svom prodavcu ili ovlašćenoj

servisnoj službi; priložite pribor i originalni

račun.

(Adresu ćete naći na poleđini)

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica KÄRCHER.

(Adresu ćete naći na poleđini)

Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

Rezervne delove i pribor možete nabaviti

kod Vašeg prodavca ili u Vašoj KÄRCHER

poslovnici.

(Adresu ćete naći na poleđini)

Zadržavamo pravo na tehničke

promene!

Opšte napomene

Garancija

Servisna služba

Naručivanje rezervnih delova i

posebnog pribora

Tehnički podaci

Napon

1~50/60 Hz

220 -

240

Snaga P

nominalna

900 W

Snaga P

maks

1000 W

Mrežni osigurač (inertan) 10 A

Volumen spremnika 17 l

Vodozahvat sa drškom 10 l

Vodozahvat sa podnim

nastavkom

Strujni kabal H05BQ-F

2x0,75

Nivo zvučnog pritiska

(EN 60704-2-1)

69 dB(A)

Težina (bez pribora) 5,8 kg

116 SR

– 1

Уважаеми клиенти,

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

Настоящият уред е предназначен за

употреба като прахосмукачка за сухо и

мокро почистване съгласно цитираните

в настоящото упътване за експлоатация

описания и изисквания за безопасност.

Този уред е разработен за частна упо-

треба и не е предвиден за натоварвани-

ята на промишлената употреба.

– Пазете уреда от дъжд. Не го съхра-

нявайте на открито.

– Внимание: Изсмукване на пепел и

сажди само с филтър за грубо пре-

чистване (№ за поръчка 2.863-139).

Прахосмукачката за мокро/ сухо почист-

ване да се използва само с:

– Оригинална филтърна торбичка.

– Оригинални резервни части, принад-

лежности или специални принадлеж

ности.

Производителят не поема гаранция за

евентуални повреди, които са причине-

ни поради използване не по предназна-

чението или неправилно обслужване.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна

употреба.

Старите уреди съдържат ценни ма-

териали, подлежащи на рецикли-

ране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Филтърът и филтърната торба са произ-

ведени от материали, които не са опас-

ни за околната среда.

Ако те не

съдържат засмукани субстан-

ции, които са забранени за домакински-

те отпадъци, могат да бъдат отстранени

заедно с нормалните домакински отпа

дъци.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

– Този уред не е предназначен за упо-

треба от лица (включително деца)

с ограничени психически, сензорни и

умствени способности или с недос

татъчен опит и/или с недостатъч-

ни познания, освен ако не се контро-

лират от отговорно за тяхната

сигурност лице или са получили от

него инструкции, как да използват

уреда. Децата би трябвало да се

наблюдават, за да се гарантира, че

не си играят с уреда.

– Дръжте опаковъчното фолио дале-

че от деца, съществува опасност

от задушаване!

– Уредът да се изключва след всяко

използване или преди всяко почист

ване/ поддръжка.

Съдържание

Указания за безопасност . BG . . .1

Описание на уреда. . . . . . BG . . .2

Обслужване . . . . . . . . . . . BG . . .3

Грижи и поддръжка . . . . . BG . . .4

Помощ при неизправности BG . . .5

Общи указания . . . . . . . . . BG . . .5

Технически данни. . . . . . . BG . . .5

Употреба по предназначение

Опазване на околната среда

Отстраняване като отпадък на филтъ-

ра и филтърната торба

Указания за безопасност

117BG

– 2

– Опасност от пожар. Не засмуквай-

те горящи или тлеещи предмети.

– Забранена е работата във взривоо

пасни помещения.

몇 Електрическо захранване

Свръзвайте уреда само към променлив

ток. Напрежението трябва да съот-

ветства на цитираното върху табел

ката на уреда напрежение.

 Опасност от токов удар

Никога не докосвайте контакта и щеп-

села с влажни ръце.

Щепселите да не се изваждат посред-

ством издърпване на присъединител

ния кабел от контакта.

Преди всяко свързване на кабела с кон-

такта на електрозахранването, про-

верявайте кабела за повреди.

Незабавно предайте повредените

свързващи кабели за подмяна на ото

ризиран сервиз/електротехник.

За да избегнете аварии с тока, Ви пре-

поръчваме да използвате контакти,

преди които е монтиран предпазител

(максимално 30 mA номинална сила на

тока за задействане).

 Внимание

При завихряне с въздуха за всмукване

определени вещества могат да обра

зуват експлозивни пари или смеси!

Никога не изсмуквайте следните ве-

щества:

– Експлозивни или горими газове,

течности и прахове (реактивни

прахове)

– Реактивните метални прахови (на-

пр. алуминий, магнезий, цинк) във

връзка със силно активни и кисели

почистващи препарати

– Неразредени силни киселини и основи

– органични разтворители (напр.

бензин, разредители за бои, аце-

тон, нафта).

Освен това тези вещества могат да

повредят материалите, използвани

при изработката на уреда.

Вижте схемите на разгъна-

тата страница!

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото

сте заку-

пили уреда.

 За свързване на маркуча за засму

кване при изсмукване.

(виж описанието / фигурата )

 Положение 1 eco: Изсмукване или

издухване.

Положение 0: Уредът е изключен.

 При транспорт уредът да се държи за

дръжката за носене.

 За съхранение на мрежовия захран-

ващ кабел.

(виж описанието / фигурата )

 Поставете смукателния

маркуч в от-

вора за издухване, така функцията

на издухване е активирана.

(виж описанието / фигурата )

 За отваряне изтеглете навън, за бло-

киране натиснете навътре.

(виж описанието / фигурата )

 За сваляне на подовата дюза при

прекъсване на работа.

(виж описанието / фигурата )

Описание на уреда

Връзка за всмукателния маркуч

Ключ на уреда (Включване/Из-

ключване)

Дръжка за носене

Кука на кабела

Връзка за издухване

Тапи на резервоара

Позиция за паркиране

118 BG

– 3

Мястото за съхранение на принадлеж

ностите позволява съхранението на

всмукателните тръби и смукателните

дюзи на самия уред.

(виж описанието / фигурата )

 При доставката водещите колела са

поставени в резервоара, монтирайте

ги преди да пуснете уреда в експлоа

тация.

(виж описанието / фигурата )

Указание: За мокро изсмукване не бива

да се поставя филтърна

торбичка!

 Препоръка: За засмукване на фин

прах поставете филтърната торбичка.

(виж описанието / фигурата )

 Филтърният патрон трябва да бъде

поставен винаги, както при мокро

така и при сухо изсмукване.

Указание: Оставете мокрия филтъ-

рен патрон да изсъхне преди да про

дължите да го използвате за сухо из-

смукване.

(виж описанието

/ фигурата )

 Притиснете всмукателния маркуч,

той се фиксира.

(виж описанието / фигурата )

За сваляне натиснете фиксатора с

палец и изтеглете всмукателния

маркуч.

 Поставете двете всмукателни тръби

една в друга и ги свържете с всмука

телния маркуч.

(виж описанието / фигурата )

 За ръбове, фуги, радиатори и трудно

достъпни места.

 За изсмукване на

твърди повърхно

сти и подове с килими използвайте

подходящата вложка.

(виж описанието / фигурата )

Твърди повърхности, мокро из-

смукване: Използвайте с 2 гумени

фаски.

Твърди повърхности, сухо из-

смукване: Използвайте с 2 четки.

Подове с килими, мокро и сухо из-

смукване: Работете без вложка.

몇 Работете винаги с поставения

патронен филтър, също и при

мокро и сухо изсмукване!

 Фигура

Монтирайте приложените свободно

към уреда части преди пускане в екс-

плоатация.

 Фигура

Препоръка: За засмукване на фин

прах поставете филтърната торбичка.

 Фигура

Прикрепване на принадлежности

 Фигура

Включете щепсела в електрическата

мрежа.

 Фигура

Да се включи

уреда.

Място за съхранение/свърз-

ване на принадлежностите от

окомплектовката

Водеща ролка

Филтърна торбичка

Филтърен патрон

(вече е поставена в уреда)

Маркуч за всмукване с ръчна

тръба

Всмукателни тръби 2 х 0,5 м

Дюза за почистване на фуги

Подова дюза

(с вложки)

Обслужване

Преди пускане в експлоатация

Пускане в експлоатация

119BG

– 4

몇 Работете само със сух патронен

филтър!

 Препоръка: За засмукване на фин

прах поставете филтърната торбичка.

(виж описанието / фигурата )

Степента на пълнене на филтърната

торбичка е зависима от мръсотията,

която се изсмуква.

При фин прах, пясък и т.н. ... филтър-

ната торбичка трябва да се сменя по-

често.

Поставените допълнително филтър

ни торбички могат да се спукат, пора-

ди това сменяйте своевременно

филтърната торбичка!

 Внимание: Изсмукване на пепел и

сажди само с филтър за грубо пре

чистване (№ за поръчка 2.863-139).

 За изсмукване на влага респ. мокри

места поставете желаните принад

лежности на всмукателните тръби

респ. директно на дръжката.

몇 Внимание:

Не използвайте филтърна торбичка!

Ако се образува пяна или изтича теч

ност, изключете уреда веднага!!

Забележка: Ако резервоарът е пълен,

поплавък затваря всмукателния отвор

и уредът работи с повишени обороти.

Веднага изключете уреда и изпразне

те резервоара.

Почистване на трудно достъпни места и

там, където не е възможно изсмукване,

напр. шума

от алеята с баластра.

 Фигура

Поставете смукателния маркуч в от

вора за издухване, така функцията

на издухване е активирана.

 Изключете уреда.

 Фигура

Закачете дюзата за под в позицията

за паркиране.

 Изключете уреда и изтеглете щепсе

ла от контакта.

 Фигура

Свалете главата на уреда и изпраз

нете резервоара.

 Фигура

Приберете

мрежовия захранващ ка

бел и принадлежностите в уреда. Съх-

ранявайте уреда в сухи помещения.

 Опасност

Преди всякакви работи по поддръжка

та уредът да се изключва и щепселът

да се изважда от контакта.

Ремонтни работи и работи по елек

трическите елементи могат да се из

вършват само от оторизиран сервиз.

몇 Внимание

Не използвайте абразивни средства, пре-

парати за почистване на стъкло или уни

версални почистващи препарати! Никога

не потапяйте уреда във вода.

 Поддържайте уреда и пирнадлеж

ностите му от пластмаса с обичайни

те, намиращи се в търговската мре-

жа препарати за почистване на

пластмаса.

 резервоаро и принадлежностите при

необх. да се изплакнат

с вода и да се

подсушат преди да се употребят от

ново.

 Фигура

При нужда почистете филтърния па

трон под течаща вода; не го търкайте

или четкайте. Преди да го монтирате

го оставете да изсъхна напълно.

Сухо изсмукване

Мокро изсмукване

Работа като духалка

Прекъсване на работа

Край на работата

Изпразване на резервоара

Съхранение на уреда

Грижи и поддръжка

120 BG

– 5

Ако мощността на всмукване на уреда

се понижи, моля да се проверят следни-

те точки.

 Принадлежностите от окомплектов

ката, смукателният маркуч или всму-

кателните тръби са запушени, мо-

лим, отстранете с пръчка това, което

ги запушва.

 Филтърната торбичка е пълна, по-

ставете нова филтърна торбичка.

(виж описанието / фигурата )

 Филтърният

патрон е замърсен, изту-

пайте филтърния патрон и при нужда

го почистете с течаща вода.

(виж описанието / фигурата )

 Сменете повредения филтърен па

трон.

Във всяка страна са валидни издадени

те условия за гаранция от страна на

наше оторизирано дружество за раз-

пространение на продуктите ни. Евенту-

ални повреди в уреда

в рамките на

срока на гаранцията се отстраняват без-

платно, ако причината за тях е в матери-

ала или при производството. В случай

на използване на правото на гаранция

се обръщайте, моля, към Вашия търго-

вец или най-близкия оторизиран сервиз,

като представите борудването и доку-

мента за покупка.

(Адресите

ще намерите на задната стра-

ница)

При въпроси и повреди Вашият дистри

бутор на KÄRCHER ще Ви помогне с

удоволствие.

(Адресите ще намерите на задната стра-

ница)

Списък на най-често необходимите ре-

зервни части ще намерите в края на

упътването за експлоатация.

Резервни части и принадлежности це

получите от Вашия търговец

или във

филиала на KÄRCHER.

(Адресите ще намерите на задната стра-

ница)

Запазваме си правото на техниче

ски изменения!

Помощ при неизправности

Недостатъчен ефект от

изсмукването

Общи указания

Гаранция

Служба за работа с клиенти

Поръчка на резервни части и

специални принадлежности

Технически данни

Напрежение

1~50/60 Hz

220 -

240

Мощност Р

ном.

900 W

Мощност Р

макс.

1000 W

Предпазител (инертен)10A

Обем на резервоара 17 л

Поемане на вода с ръ

кохватката

10 л

Поемане на вода с по

довата дюза

8 л

Захранващ кабел H05BQ-F

2x0,75

Допустимо ниво на шум

(EN 60704-2-1)

69 dB(A)

Тегло (без принадлеж-

ности)

5,8 кг

121BG

– 1

Väga austatud klient,

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Seade on vastavalt käesolevas kasutusju-

hendis toodud kirjeldustele ja ohutusnõue-

tele ette nähtud kasutamiseks märg-/

kuivimurina.

See seade töötati välja erakasutuseks ega

ole ette nähtud professionaalse kasutami-

sega kaasnevaks koormuseks.

– Kaitske seadet vihma eest. Ärge ladus-

tage seadet väljas.

– Tähelepanu: Tuha ja nõe puhastamisel

kasutage alati eelseparaatorit (tell-nr.

2.863-139).

Kasutage märg-/kuivimurit ainult:

– originaalfiltrikotiga.

– originaal-varuosadega, -tarvikute või -

erivarustusega.

Tootja ei vastuta võimalike kahjude eest,

mis on tingitud seadme mittesihipärasest

kasutamisest või valest käitamisest.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu.

Filter ja filtrikott on valmistatud keskkonna-

sõbralikest materjalidest.

Kui need ei sisalda sisseimetud aineid,

mida on keelatud panna majapidamisjäät-

mete hulka, võib need utiliseerida tavaliste

majapidamisjäätmetena.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

– Masinat ei tohi kasutada isikud (sh lap-

sed), kelle füüsilised, sensoorsed või

vaimsed võimed on piiratud või kellel

puuduvad vajalikud kogemused ja/või

teadmised, v.a. mõne nende turvlisuse

eest vastutava isiku järelvalve all või ju-

hul, kui see isik on neid masina kasuta-

mise osas juhendanud. Laste üle peab

olema järelvalve tagamaks, et nad ma-

sinaga ei mängi.

– Hoidke pakendikiled lastele kättesaa-

matuna - lämbumisoht!

– Lülitage masin pärast iga kasutamists

ja enne iga puhastamist/hooldust välja.

– Tuleoht. Ärge imege masinasse põle-

vaid ega hõõguvaid esemeid.

– Plahvatusohtlikes piirkondades kasuta-

mine on keelatud.

몇 Elektriühendus

Seadet tohib ühendada ainult vahelduv-

voolutoitega. Pinge peab vastama seadme

tüübisildil esitatud pingele.

Sisukord

Ohutusalased märkused . . ET . . .1

Seadme osad . . . . . . . . . . . ET . . .2

Käsitsemine . . . . . . . . . . . . ET . . .3

Korrashoid ja tehnohooldus ET . . .4

Abi häirete korral . . . . . . . . ET . . .4

Üldmärkusi . . . . . . . . . . . . . ET . . .5

Tehnilised andmed. . . . . . . ET . . .5

Sihipärane kasutamine

Keskkonnakaitse

Filtri ja filtrikoti utiliseerimine

Ohutusalased märkused

122 ET

– 2

 Elektrilöögi oht

Võrgupistikut ega pistikupesa ei tohi kunagi

puutuda niiskete kätega.

Võrgupistikut pistikupesast välja tõmmates

ärge hoidke kinni ühenduskaablist.

Enne igakordset kasutamist tuleb kontrolli-

da, et võrgupistikuga toitejuhe oleks kah-

justusteta. Kahjustatud toitejuhe lasta

viivitamatult volitatud hooldustöökojal/

elektrikul välja vahetada.

Elektriõnnetuste vältimiseks soovitame ka-

sutada ettelülitatud rikkevoolu-kaitselülitiga

(max 30 mA rakendumise nimivoolutuge-

vusega) pistikupesi.

 NB!

Mõned ained võivad imiõhu keerises moo-

dustada plahvatusohtliku auru või gaasisegu!

Ärge kunagi kasutage imurit järgmiste aine-

te eemaldamiseks:

– Plahvatusohtlikud või kergestisüttivad

gaasid, vedelikud ja tolm (reaktiivne tolm)

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses tuge-

vasti leeliseliste ja happeliste puhastus-

vahenditega

– Lahjendamata kanged happed ja alused

– Orgaanilised lahused (nt bensiin, värvi-

lahustid, atsetoon, kütteõli).

Lisaks võivad need ained kahjustada sead-

me valmistamisel kasutatud materjale.

Jooniseid vt volditaval lehe-

küljel!

Pakendi lahtipakkimisel kontrollida, kas

kõik osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

 Imivooliku ühendamiseks puhastamisel.

(vt kirjeldust / joonist )

 Asend I eco: Imemine või puhumine.

Positsioon 0: Masin on välja lülitatud.

 Transportimiseks hoidke kinni kande-

sangast.

 Toitekaabli hoidmiseks.

(vt kirjeldust / joonist )

 Torgake imivoolik puhumisliitmikku. Selle-

ga aktiveeritakse puhumisfunktsioon.

(vt kirjeldust / joonist )

 Avamiseks tõmmake välja, lukustami-

seks suruge sisse.

(vt kirjeldust / joonist )

 Põrandaotsaku toetamiseks töökatkes-

tuste ajal.

(vt kirjeldust / joonist )

Tarvikute pesa võimaldab hoida imitorusid

ja imiotsakuid seadme küljes.

(vt kirjeldust / joonist )

Seadme osad

Imemisvooliku ühendus

Seadmelüliti (SISSE/VÄLJA)

Kandekäepide

Kaablikonks

Puhumisühendus

Mahuti lukk

Parkimispositsioon

Lisavarustuse hoidik

123ET

– 3

 Masina tarnimisel on juhtrullid paiguta-

tud mahutisse. Enne kasutuselevõttu

tuleb need paigaldada.

(vt kirjeldust / joonist )

Märkus: Märgpuhastuse korral ei tohi ka-

sutada filtrikotti!

 Soovitus: Peentolmu imemiseks pai-

galdage filtrikott.

(vt kirjeldust / joonist )

 Padrunfilter peab olema paigaldatud

alati, nii märg- kui kuivpuhastamiseks.

Märkus: Enne kasutamist kuivpuhasta-

misel laske märjal padrunifiltril kuivada.

(vt kirjeldust / joonist )

 Suruge imivoolik liitmikku. Voolik fik-

seerub asendisse.

(vt kirjeldust / joonist )

Väljavõtmiseks vajutage pöidlaga riivile

ja tõmmake imivoolik välja.

 Torgake mõlemad imitorud kokku ja

ühendage imivoolikuga.

(vt kirjeldust / joonist )

 Servade, vuukide, küttekehade ja ras-

kesti ligipääsetavate kohtade jaoks.

 Kõvade pindade ja vaipkatete puhasta-

miseks kasutage sobivaid sisendeid.

(vt kirjeldust / joonist )

Kõvad pinnad, märgpuhastus: Kasu-

tage 2 kummihuulgega sisendit.

Kõvad pinnad, kuivpuhastus: Kasu-

tage 2 harjaga sisendit.

Vaipkatted, märgpuhastus ja kuivpu-

hastus: Töötage ilma sisendita.

몇 Töötades, nii märg- kui kuivpuhasta-

mise puhul, peab padrunfilter olema

alati paigaldatud!

 Joonis

Paigaldage enne kasutuselevõttu sead-

mega kaasas olevad lahtised osad.

 Joonis

Soovitus: Peentolmu imemiseks pai-

galdage filtrikott.

 Joonis

Tarvikute ühendamine.

 Joonis

Ühendadage võrgupistik.

 Joonis

Lülitage seade sisse.

몇 Töötage ainult kuiva padrunfiltriga!

 Soovitus: Peentolmu imemiseks pai-

galdage filtrikott.

(vt kirjeldust / joonist )

Filtrikoti täituvus sõltub imetud mustu-

sest.

Peene tolmu, liiva jne puhul tuleb filtri-

kotti sagedamini vahetada.

Liiga täis filtrikotid võivad lõhki minna.

Vahetage filtrikott õigeaegselt välja!

 Tähelepanu: Tuha ja nõe puhastamisel

kasutage alati eelseparaatorit (tell-nr.

2.863-139).

Juhtratas

Filterkott

Padruni filter

(juba masinas)

Käsitoruga imivoolik

Imemistorud 2 x 0,5 m

Ühendusdüüs

Põrandadüüs

(sisendosadega)

Käsitsemine

Enne seadme kasutuselevõttu

Kasutuselevõtt

Kuivimemine

124 ET

– 4

 Niiskuse või vedeliku masinasse imemi-

seks ühendage vajalikud tarvikud imito-

rudele või otse käepidemele.

몇 Tähelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel või vedeliku väljumisel lüli-

tage seade koheselt välja!

Märkus: Kui anum saab täis, sulgeb ujuk

imemisava ja seade töötab kõrgematel

pööretel. Lülitage seade koheselt välja ja

tühjendage mahuti.

Raskesti ligipääsetavate kohtade või sellis-

te kohtade puhastamine, kus imemine ei

ole võimalik, nt lehed kruusapinnalt.

 Joonis

Torgake imivoolik puhumisliitmikku.

Sellega aktiveeritakse puhumisfunkt-

sioon.

 Lülitage seade välja.

 Joonis

Riputage põrandaotsak parkimishoidi-

kusse.

 Lülitage seade välja ja tõmmake võrgu-

pistik välja.

 Joonis

Eemaldage seadme pea ja tühjendage

paak.

 Joonis

Hoidke toitekaablit ja tarvikuid seadme

juures. Hoidke seadet kuivas ruumis.

 Oht

Lülitage enne kõiki hooldustöid masin välja

ja tõmmake võrgupistik välja.

Remonditöid ja töid elektriliste komponenti-

de juures tohib teha ainult volitatud hool-

dustöökoda.

몇 NB!

Ärge kasutage küürimisvahendeid ega

klaasi- või universaalpuhastusvahendeid!

Ärge sukeldage seadet kunagi vette.

 Puhastage seadet ja plastmassist tarvi-

kuid tavalise plastmassipuhastusva-

hendiga.

 Vajaduse korral loputage paaki ja tarvi-

kuid veega ja kuivatage enne uuesti ka-

sutuselevõtmist.

 Joonis

Puhastage padrunfiltrit vajadusel ainult

voolava vee all, ärge hõõruge ega har-

jake. Enne paigaldamist laske korrali-

kult kuivada.

Kui seadme imivõimsus muutub nõrge-

maks, tuleb kontrollida järgmisi punkte.

 Tarvikud, imivoolik või imitorud on um-

mistunud, eemaldage ummistus kepiga.

 Filtrikott on täis, paigaldage uus.

(vt kirjeldust / joonist )

 Padrunfilter must, kloppige puhtakse ja

puhastage vajadusel voolava vee all.

(vt kirjeldust / joonist )

 Vahetage defektne padrunifilter välja.

Märgimemine

Puhumisfunktsioon

Töö katkestamine

Töö lõpetamine

Tühjendage paak

Seadme ladustamine

Korrashoid ja tehnohooldus

Abi häirete korral

Kahanev imemisvõimsus

125ET

– 5

Igas riigis kehtivad vastava volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad tõrked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palun pöörduda müüja või lähima

volitatud hooldustöökoja poole, esitades

ostu tõendava dokumendi.

(Aadressi vt tagaküljelt)

Küsimuste ja rikete korral aitab teid KÄRC-

HER’i filiaal.

(Aadressi vt tagaküljelt)

Valiku kõige sagedamini vajaminevatest

varuosadest leiate te kasutusjuhendi lõ-

pust.

Varuosi ja lisaseadmeid saate seadme

müüjalt või oma piirkonna KÄRCHERi fi-

liaalist.

(Aadressi vt tagaküljelt)

Tehniliste muudatuste õigused reser-

veeritud!

Üldmärkusi

Garantii

Klienditeenindus

Varuosade ja lisaseadmete

tellimine

Tehnilised andmed

Pinge

1~50/60 Hz

220 -

240

Võimsus P

nimi

900 W

Võimsus P

maks

1000 W

Võrgukaitse (inertne) 10 A

Mahuti maht 17 l

Käepidemega veevõtmi-

10 l

Põrandaotsakuga vee-

võtmine

Võrgukaabel H05BQ-F

2x0,75

Helirõhupeel (EN 60704-

2-1)

69 dB(A)

Kaal (ilma tarvikuteta) 5,8 kg

126 ET

– 1

Godājamais klient,

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Atbilstoši šajā lietošanas instrukcijā dotajam ap-

rakstam un drošības norādījumiem, aparāts ir

paredzēts izmantošanai kā mitrās un sausās

putekļu sūkšanas putekļusūcējs.

Šis aparāts tika izstrādāts privātai lietoša-

nai un nav paredzēts profesionālās lietoša-

nas prasībām.

– Aizsargājiet ierīci no lietus iedarbības.

Neuzglabājiet ierīci ārpus telpām.

– Uzmanību: Pelnus un kvēpus sūciet ti-

kai ar separatoru (Pasūtījuma Nr.

2.863-139).

Lietot mitro/sauso putekļusūcēju tikai ar:

– oriģinālo filtra maisu.

– oriģinālajām rezerves daļām, piederu-

miem vai sevišķo aprīkojumu.

Ražotājs neatbild par iespējamiem bojāju-

miem, kas radušies noteikumiem neatbils-

tošas izmantošanas vai nepareizas

lietošanas rezultātā.

Iepakojuma materiālus ir iespējams at-

kārtoti pārstrādāt. Lūdzu, neizmetiet ie-

pakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā, kur

tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar atbilstošu

savā

kšanas sistēmu starpniecību.

Filtri un to maisiņi ir izgatavoti no videi ne-

kaitīgām izejvielām.

Ja filtrā un tā maisiņā nav iesūktas vielas,

kuru klātbūtne mājsaimniecības atkritumos

ir aizliegta, tos var utilizēt kopā ar parasta-

jiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

– Šī ierīce nav paredzēta tam, lai to lietotu

personas (tai skaitā bērni) ar ierobežotām

fiziskām, sensoriskām vai garīgām spējām

vai ar nepietiekamu pieredzi un/vai zināša-

nām, ja vien viņus uzrauga par viņu drošību

atbildīga persona vai viņi ir saņēmuši ins-

trukcijas par ierīces lietošanu.Bērni ir jāpie-

skata, lai nodrošinātu, ka viņi nespēlējas ar

ierīci.

– Nelaidiet bērnus iepakojuma plēvju tu-

vumā, pastāv nosmakšanas risks!

– Izslēdziet aparātu pēc katras lietošanas rei-

zes un ikreiz pirms tīrīšanas/apkopes.

– Uzliesmošanas risks. Neuzsūciet dego-

šus vai kvēlojošus priekšmetus.

– Aparāta lietošana aizliegta sprādzien-

bīstamās zonās.

몇 Elektropadeve

Aparātu pieslēdziet tikai maiņstrāvai. Sprie-

gumam jāatbilst uz aparāta rūpnīcas plāk-

snītes norādītajam.

Satura rādītājs

Drošības norādījumi . . . . . . LV . . .1

Aparāta apraksts . . . . . . . . LV . . .2

Apkalpošana . . . . . . . . . . . LV . . .3

Kopšana un tehniskā apkope LV . . .4

Palīdzība darbības traucējumu

gadījumā . . . . . . . . . . . . . . LV . . .4

Vispārējas piezīmes . . . . . . LV . . .5

Tehniskie dati . . . . . . . . . . . LV . . .5

Noteikumiem atbilstoša lietošana

Vides aizsardzība

Filtru un filtra maisiņu utilizācija

Drošības norādījumi

127LV

– 2

 Strāvas triecienu bīstamība

Nekad neaizskariet tīkla spraudni un kon-

taktligzdu ar mitrām rokām.

Neatvienojiet kontaktdakšu, izraujot to aiz

pieslēgšanas kabeļa ārā no kontaktligzdas.

Pirms katras lietošanas reizes pārbaudiet,

vai nav bojāts pieslēgšanas kabelis ar tīkla

spraudni. Bojātu pieslēgšanas kabeli neka-

vējoties lieciet nomainīt pilnvarotā klientu

apkalpošanas dienestā vai profesionālā

elektromehāniskā darbnīcā.

Lai izvairītos no elektrotraumām, mēs iesa-

kām kontaktligzdas aprīkot ar iepriekš ie-

slēdzamu noplūdes strāvas

drošinātājslēdzi (nominālais nostrādes

strāvas stiprums maks. 30 mA).

 Uzmanību

Sajaucoties ar iesūcamo gaisu, dažas vie-

las var veidot sprādzienbīstamus tvaikus

vai maisījumus!

Nekad neiesūkt sekojošas vielas:

– Sprādzienbīstamas vai viegli uzliesmo-

jošas gāzes, šķidrumus un putekļus (re-

aktīvie putekļi)

– Reaktīvie metāla putekļi (piemēram,

alumīnijs, magnijs, cinks) savienojumos

ar stipriem sārmainiem un skābiem

mazgāšanas līdzekļiem

– Neatšķaidītas stipras skābes un sārmi

– Organiskie atšķaidītāji (piemēram, benzīns,

krāsu atšķaidītājs, acetons, mazuts).

Bez tam, šīs vielas var saēst aparātā iz-

mantotos materiālus.

Attēlus skatīt atlokāmajā lapā!

Izsaiņojot pārbaudiet, vai iesai-

ņojumā esošais saturs ir pilnīgs un nebo-

jāts. Pārvadāšanas laikā radušos bojājumu

gadījumā lūdzam par to informēt tirgotāju.

 Lai sūkšanas gadījumā pieslēgtu sūk-

šanas šļūteni.

(skatīt aprakstu / attēlu )

 Pozīcija I eco: s

ūkšana vai pūšana.

Pozīcija 0: Aparāts ir izslēgts.

 Lai pārvietotu aparātu, turiet to aiz pār-

vietošanas roktura.

 Elektrības vada uzglabāšanai.

(skatīt aprakstu / attēlu )

 Levietojiet sūkšanas šļūteni pūšanas

pieslēgumā, tādējādi aktivizējot pūša-

nas funkciju.

(skatīt aprakstu / attēlu )

 Lai atvērtu, pavelciet uz āru, lai noslēg-

tu - paspiediet uz iekšu.

(skatīt aprakstu / attēlu )

 Grīdas tīrīšanas sprauslas novietoša-

nai darba pārtraukumos.

(skatīt aprakstu / attēlu )

Piederumu novietne ļauj uzglabāt sūkšanas

caurules un sprauslas turpat pie aparāta.

(skatīt aprakstu / attēlu )

Aparāta apraksts

Sūkšanas šļūtenes pieslēgums

Aparāta slēdzis (IESL./IZSL.)

Rokturis aparāta pārnēsāšanai

Kabeļa āķis

Pūtes pieslēgums

Tvertnes aizspiedņi

Stāvēšanas pozīcija

Piederumu novietne

128 LV

– 3

 Vadrullīši piegādājot ir ielikti tvertnē,

pirms ekspluatācijas sākšanas tie jāuz-

montē.

(skatīt aprakstu / attēlu )

Norāde: Lai veiktu mitro sūkšanu, nedrīkst

būt ievietots filtra maiss!

 Ieteikums: Lai uzsūktu sīkus putekļus,

ievietojiet filtra maisu.

(skatīt aprakstu / attēlu )

 Patronfiltram jābūt ievietotam vienmēr -

gan mitrās sūkšanas, gan sausās sūk-

šanas gadījumā.

Norāde: Mitrs patronfiltrs pirms turpmā-

kas lietošanas sausai sūkšanai ir jāiz-

žāvē.

(skatīt aprakstu / attēlu )

 Iespiediet sūkšanas šļūteni savienoju-

mā, tā nofiksēsies.

(skatīt aprakstu / attēlu )

Lai to izņemtu, ar īkšķi nospiediet fiksa-

toru un izvelciet sūkšanas šļūteni.

 Salieciet abas sūkšanas caurules kopā

un savienojiet ar sūkšanas šļūteni.

(skatīt aprakstu / attēlu )

 Stūriem, salaiduma vietām, radiatoriem

un grūti aizsniedzamām vietām.

 Cietu virsmu un paklāju sūkšanai iz-

mantojiet atbilstošo ieliktni.

(skatīt aprakstu / attēlu )

Cietas virsmas, mitrā sūkšana: iz-

mantojiet ieliktni ar 2 gumijas mēlītēm.

Cietas virsmas, sausā sūkšana: iz-

mantojiet ieliktni ar 2 sukām.

Paklāji, mitrā un sausā sūkšana:

Strādā

jiet bez ieliktņa.

몇 Vienmēr strādāt ar uzstādītu patron-

filtru, arī mitrās vai sausās uzsūkša-

nas laikā!

 Attēls

Pirms ekspluatācijas sākšanas uzmon-

tējiet aparātam atsevišķi komplektā

esošās daļas.

 Attēls

Ieteikums: Lai uzsūktu sīkus putekļus,

ievietojiet filtra maisu.

 Attēls

Pievienojiet piederumus.

 Attēls

Pievienojiet kontaktspraudni kontakt-

ligzdai.

 Attēls

Ieslēdziet ierīci.

몇 Strādāt tikai ar sausu patronfiltru!

 Ieteikums: Lai uzsūktu sīkus putekļus,

ievietojiet filtra maisu.

(skatīt aprakstu / attēlu )

Filtra maisa uzpildes pakāpe ir atkarīga

no iesūcamiem netīrumiem.

Iesūcot smalkos putekļus, smiltis utt.,

filtra maiss jāmaina biežāk.

Pārpildīti filtra maisi var pārplīst, tādēļ

laicīgi nomainiet filtra maisu!

 Uzmanību: Pelnus un kvēpus sūciet ti-

kai ar separatoru (Pasūtījuma Nr.

2.863-139).

Vadrullītis

Filtra maisiņš

Patronfiltrs

(jau ievietots aparātā)

Sūkšanas šļūtene ar turamo

caurules posmu

Sūcējcaurules 2 x 0,5 m

Saduru sprausla

Sprausla grīdas tīrīšanai

(ar ieliktņiem)

Apkalpošana

Pirms ekspluatācijas sākšanas

Ekspluatācijas sākums

Sausā sūkšana

129LV

– 4

 Lai uzsūktu šķidrumu jeb mitrumu, uz-

lieciet vajadzīgos piederumus uz sūk-

šanas caurulēm jeb uzreiz uz roktura.

몇 Uzmanību:

Neizmantojiet filtra maisiņu!

Veidojoties putām vai izplūstot šķidrumam,

aparātu nekavējoties izslēdziet!

Norādījums: Ja tvertne ir pilna, pludiņš no-

slēdz iesūkšanas atveri un aparāts darbo-

jas ar palielinātu apgriezienu skaitu.

Aparātu nekavējoties izslēdziet un iztukšo-

jiet tvertni.

Grūti aizsniedzamu vietu vai tādu vietu tīrī-

šana, kurās nav iespējama sūkšana, piem.,

lapas no grants pamatnes.

 Attēls

Levietojiet sūkšanas šļūteni pūšanas

pieslēgumā, tādējādi aktivizējot pūša-

nas funkciju.

 Izslēdziet ierīci.

 Attēls

Iekabiniet gr

īdas tīrīšanas sprauslu stā-

vēšanas pozīcijā.

 Izslēdziet aparātu un izņemiet tīkla kon-

taktdakšu.

 Attēls

Noņemiet aparāta augšdaļu un iztukšo-

jiet tvertni.

 Attēls

Elektrības vadu un piederumus ievieto-

jiet nodalījumos uz aparāta. Uzglabājiet

aparātu sausā telpā.

 Bīstami

Pirms jebkuru tīrīšanas un apkopes darbu

veikšanas aparātu izslēdziet un atvienojiet

kontaktdakšu.

Jebkurus elektrisko sastāvdaļu remontus

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

몇 Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai

universālus tīrīšanas līdzekļus! Aparātu ne-

kad neiegremdējiet ūdenī.

 Aparātu un piederumu daļas no plast-

masas kopjiet ar standarta plastmasas

tīrīšanas līdzekli.

 Tvertni un piederumus vajadzības gadī-

jumā izskalojiet ar ūdeni un pirms atkār-

totas lietošanas nožāvējiet.

 Attēls

Patronfiltru vajadzības gadījumā izska-

lojiet tikai zem tekošas ūdens strūklas;

neberziet vai netīriet to ar suku. Pirms

montāžas ļaujiet tam pilnībā izžūt.

Ja aparāta iesūkšanas jauda samazinās,

āpārbauda sekojoši punkti.

 Aizsērējuši piederumi, sūcējšļūtene vai

sūcējcaurules, likvidējiet aizsērējumu

ar nūju.

 Pilns filtra maiss, ievietojiet jaunu filtra

maisu.

(skatīt aprakstu / attēlu )

 Netīrs patronfiltrs, izdauziet patronfiltru

un vajadzības gadījumā izskalojiet zem

tekošas ūdens strūklas.

(skatīt aprakstu / attēlu )

 Nomainiet bojātu patronfiltru.

Mitrā sūkšana

Pūtes funkcija

Darba pārtraukšana

Darba beigšana

Tvertnes iztukšošana

Aparāta uzglabāšana

Kopšana un tehniskā apkope

Palīdzība darbības

traucējumu gadījumā

Vāja sūkšana

130 LV

– 5

Mūsu pilnvarotās tirdzniecības sabiedrības

izsniegtās garantijas saistības ir spēkā kat-

rā valstī. Garantijas perioda laikā mēs bez

maksas novērsīsim iespējamos darbības

traucējumus Jūsu aparātā, ja to cēlonis ir

materiāla vai ražošanas defekts. Ja nepie-

ciešams garantijas remonts, lūdzam grie-

zieties pie Jūsu pārdevēja vai tuvākajā

pilnvarotajā klientu apkalpošanas dienesta

iestādē, uzrādot pirkumu apliecinošu doku-

mentu.

(Adresi skatīt aizmugurē)

Jautājumu un aparāta darbības traucējumu

gadījumā Jums labprāt sniegs padomu fir-

mas KÄRCHER filiāles darbinieki.

(Adresi skatī

t aizmugurē)

Visbiežāk pieprasīto rezerves daļu klāstu

Jūs atradīsiet lietošanas rokasgrāmatas

galā.

Rezerves detaļas un piederumus Jūs varat

iegādāties pie sava tirdzniecības pārstāvja

vai savā firmas KÄRCHER filiālē.

(Adresi skatīt aizmugurē)

Rezervētas tiesības veikt tehniskas

izmaiņas!

Vispārējas piezīmes

Garantija

Klientu apkalpošanas centrs

Rezerves detaļu un speciālo

piederumu pasūtīšana

Tehniskie dati

Spriegums

1~50/60 Hz

220 -

240

Jauda P

nom

900 W

Jauda P

maks

1000 W

Tīkla drošinātājs (kūstošais) 10 A

Tvertnes tilpums 17 l

Ar rokturi uzņemamais

ūdens daudzums

10 l

Ar grīdas tīrīšanas

sprauslu uzņemamais

ūdens daudzums

Tīkla kabelis H05BQ-F

2x0,75

Skaņas spiediena līme-

nis (EN 60704-2-1)

69 dB(A)

Svars (bez pierīcēm) 5,8 kg

131LV

– 1

Gerbiamas kliente,

Prieš pirmą kartą pradedant naudo-

tis prietaisu, būtina atidžiai perskai-

tyti originalią instrukciją, ja vadovautis ir saugoti,

kad ja galima būtų naudotis vėliau arba perduoti

naujam savininkui.

Remiantis šioje naudojimo instrukcijoje pa-

teiktais aprašymais ir saugumo nurodymais

prietaisas gali būti naudojamas kaip drėgno

ir sauso valymo siurblys.

Šis prietaisas skirtas naudoti namų ūkyje ir

nėra pritaikytas pramoniniam naudojimui.

– Saugokite prietaisą nuo lietaus. Nelai-

kykite jo lauke.

– Dėmesio: Siurbdami pelenus ir suo-

džius, naudokite atskyriklį (užsakymo

Nr. 2.863-139).

Drėgno ir sauso valymo siurblį naudokite tik su:

– originaliais dulkių maišeliais;

– originaliais priedais, atsarginėmis dali-

mis ir specialiais priedais.

Gamintojas neprisiima atsakomybės už ga-

limą žalą, atsiradusią naudojant prietaisą

ne pagal paskirtį ar netinkamai jį valdant.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo įmonėms. Todėl naudo-

tus prietaisus šalinkite pagal atitinkamą an-

trinių žaliavų surinkimo sistemą.

Filtrai ir filtrų maišeliai pagaminti iš ekolo-

giškų medžiagų

Juos galite šalinti kartu su buitinėmis atlie-

komis, jei į juos nėra įsiurbti medžiagų, ku-

rias šalinti su buitinėmis atliekomis yra

draudžiama.

Nurodymai apie sudedamą

sias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

– Šis prietaisas nepritaikytas naudoti as-

menims (taip pat vaikams) su fizine,

sensorine arba dvasine negalia arba

asmenims, neturintiems pakankamai

reikiamos patirties ir (arba) žinių, ne-

bent prižiūrint už saugą atsakingam as-

meniui arba gavus šio asmens

nurodymus, kaip naudoti prietaisą. Pri-

žiūrėkite vaikus siekdami užtikrinti, kad

jie nežaistų su prietaisu.

– Saugokite pakuotės plėveles nuo vaikų,

galimas uždusimo pavojus!

– Išjunkite prietaisą prieš kiekvieną nau-

dojimą ir valymą/techninę priežiūrą.

– Gaisro pavojus. Nesiurbkite degančių

arba smilkstančių daiktų.

– Draudžiama naudoti prietaisą sprogioje

aplinkoje.

몇 Jungimas į elektros tinklą

Prietaisą galima jungti tik į kintamosios sro-

vės tinklą. Įtampa turi atitikti prietaiso sky-

delyje nurodytą įtampą.

 Elektros smūgio pavojus

Niekada nelieskite kištuko ir rozetės šlapio-

mis rankomis.

Netraukite tinklo kištuko iš rozetės laikyda-

mi už tinklo kabelio.

Kiekvieną kartą prieš pradėdami naudoti prie-

taisą patikrinkite, ar nepažeistas elektros lai-

das. Pažeistą elektros laidą nedelsdami

pakeiskite oficialioje klientų aptarnavimo tar-

nyboje/elektros prietaisų remonto dirbtuvėse.

Turinys

Saugos reikalavimai . . . . . . LT . . .1

Prietaiso aprašymas. . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . LT . . .3

Priežiūra ir aptarnavimas . . LT . . .4

Pagalba gedimų atveju. . . . LT . . .4

Bendrieji nurodymai . . . . . . LT . . .4

Techniniai duomenys . . . . . LT . . .5

Naudojimas pagal paskirtį

Aplinkos apsauga

Filtrų ir filtrų maišelių atliekų tvarkymas

Saugos reikalavimai

132 LT

– 2

Kad išvengtumėte nelaimingų atsitikimų su

elektra, rekomenduojame naudoti rozetes

su jau įmontuotu apsauginiu laikinosios

srovės jungikliu (maks. 30 mA vardinis pra-

dinis srovės stiprumas).

 Dėmesio

Susimaišiusios su įtraukiamu oru tam tikros

medžiagos gali sudaryti sprogius garus

arba mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

– Sprogių arba degių dujų, skysčių ir dul-

kių (reaktyvių dulkių)

– Reaktyvių metalo dulkių (pvz., aliumi-

nio, magnio, cinko) kartu su stipriai šar-

miniais arba rūgštiniais valikliais

– Neskiestų rūgščių ir šarmų

– Organinių tirpiklių (pvz., benzino, skie-

diklio, acetono, mazuto).

Be to, šios medžiagos gali pažeisti medžia-

gas, iš kurių pagamintas prietaisas.

Paveikslus rasite išlanksto-

mame puslapyje!

Išpakuodami prietaisą patikrinkite, ar ne-

trūksta priedų ir ar nėra pažeidimų. Jei prie-

taisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

 Siurbimo žarnai prijungti siurbiant.

(žr. aprašymą / paveikslėlį )

 I eco padėtis: siurbimas arba pūtimas.

0 padėtis: prietaisas išjungtas.

 Transportuodami prietaisą laikykite už

nešimo rankenos.

 Maitinimo laidui laikyti.

(žr. aprašymą / paveikslėlį )

 Įkiškite siurbimo žarną į pūtimo jungtį,

taip suaktyvindami pūtimo funkciją.

(žr. aprašymą / paveikslėlį )

 Norėdami atidaryti, traukite į išorę, no-

rėdami užblokuoti, spauskite į vidų.

(žr. aprašymą / paveiksl

ėlį )

 Antgaliui grindims pastatyti, nutraukiant

darbą.

(žr. aprašymą / paveikslėlį )

Priedų dėkle galima laikyti prietaiso siurbi-

mo vamzdžius ir antgalius.

(žr. aprašymą / paveikslėlį )

 Kreipiantieji ratukai išsiunčiant sudeda-

mi į rezervuarą, juos reikia sumontuoti

prieš pradedant eksploatuoti prietaisą.

(žr. aprašymą / paveikslėlį )

Pastaba: drėgnam valymui negalima nau-

doti filtro maišelių!

 Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

(žr. aprašymą / paveikslėlį )

 Lizdinis filtras turi būti naudojamas visada –

tiek drėgno, tiek sauso valymo metu.

Pastaba: šlapią filtrą išdžiovinkite prieš

vėl naudodami sausam valymui.

(žr. aprašymą ir (arba) paveikslėlį )

Prietaiso aprašymas

Siurbimo žarnos prijungimas

Prietaiso jungiklis (ĮJUNGTI/IŠ-

JUNGTI)

Rankena

Kabelio kablys

Pūtimo funkcijos prijungimas

Kameros fiksatorius

Stovėjimo padėtis

Priedų dėklas

Vairuojamasis ratukas

Filtro maišelis

Lizdinis filtras

(jau sumontuotas prietaise)

133LT

– 3

 Įspauskite siurbimo žarną, ji užsifiksuos.

(žr. aprašymą / paveikslėlį )

Norėdami išimti siurbimo žarną, nykščiu

paspauskite fiksatorių ir ištraukite siur-

bimo žarną.

 Vieną į kitą sukiškite siurbimo vamz-

džius ir sujunkite su siurbimo žarna.

(žr. aprašymą / paveikslėlį )

 Kraštams, siūlėms, radiatoriams ir sun-

kiai prieinamoms zonoms.

 Kietiems paviršiams ir kiliminei dangai

siurbti naudokite tinkamą įmontuojamą

elementą.

(žr. aprašymą / paveikslėlį )

Kietiems paviršiams, šlapiam siurbimui:

antgalis su 2 guminiais apvadėliais.

Kietiems paviršiams, sausam valy-

mui: antgalis su 2 šerių juostelėmis.

Kiliminėms dangoms, drėgnam ir

sausam valymui: dirbkite be įmontuo-

jamo elemento.

몇 Dirbkite tik su įdėta filtro kasete, tiek

drėgnam, tiek sausam valymui.

 Paveikslas

Prieš pradėdami naudoti prietaisą, su-

montuokite kartu patiektas atskiras dalis.

 Paveikslas

Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

 Paveikslas

Pritvirtinkite priedus.

 Paveikslas

Įkiškite elektros laido kištuką.

 Paveikslas

Įjunkite prietaisą.

몇 Naudokite tik sausam valymui skirtą

filtro kasetę.

 Patarimas:: smulkioms dulkėms siurbti

įdėkite filtro maišelį.

(žr. aprašymą / paveikslėlį )

Filtro maišelio užpildymo lygis priklauso

nuo to, kokie nešvarumai siurbiami.

Siurbiant smulkias dulkes, smėlį ir pan.,

filtro maišelis turi būti keičiamas dažniau.

Užsikimšę filtro maišeliai gali sutrūkti,

todėl laiku keiskite filtro maišelį!

 Dėmesio: Siurbdami pelenus ir suo-

džius, naudokite atskyriklį (užsakymo

Nr. 2.863-139).

 Drėgnam arba skysčių siurbimui pagei-

daujamą priedą užmaukite ant siurbimo

vamzdžio arba tiesiai ant rankenos.

몇 Dėmesio:

Nenaudokite filtro maišelio!

Jei išsiskiria putos arba skystis, tuoj pat iš-

junkite prietaisą!

Patarimas: kai maišelis užsipildo, rodiklis

uždaro siurbimo angą, todėl padidėja vari-

klio sūkių skaičius. Prietaisą tuoj pat išjun-

kite ir ištuštinkite maišelį.

Sunkiai prieinamoms vietoms arba valyti

vietoms, kur siurbti neįmanoma, pvz., la-

pams iš žvyro šalinti.

 Paveikslas

Įkiškite siurbimo žarną į pūtimo jungtį,

taip suaktyvindami pūtimo funkciją.

Siurbimo žarna su vamzdžiu

Siurbimo vamzdžiai - 2 vnt. x 0,5 m

Siaurasis antgalis

Grindų antgalis

(su priedais)

Valdymas

Prieš pradedant naudoti

Naudojimo pradžia

Sausas valymas

Drėgnas valymas

Pūtimo funkcija

134 LT

– 4

 Išjunkite prietaisą.

 Paveikslas

Grindų antgalį pakabinkite į stovėjimo

padėtį.

 Prietaisą išjunkite ir ištraukite kištuką.

 Paveikslas

Nuimkite prietaiso galvutę ir ištuštinkite

rezervuarą.

 Paveikslas

Maitinimo laidą ir priedus sudėkite į

prietaisą. Prietaisą laikykite sausoje pa-

talpoje.

 Pavojus

Prieš pradėdami įprastinės ir techninės

priežiūros darbus, išjunkite prietaisą ir iš-

traukite iš lizdo tinklo kištuką.

Remonto darbus ir elektros įrangos darbus

tinkamai atlikti gali tik įgaliota klientų aptar-

navimo tarnyba.

몇 Dėmesio!

Nenaudokite šveitiklių, stiklo ar universalių

valiklių! Prietaiso niekada nenardinkite į

vandenį.

 Prietaisą ir sintetines priedų dalis valy-

kite paprastu sintetikos valikliu.

 Jei reikia, kamerą ir priedus išplaukite

vandeniu ir prieš vėl naudodami išdžio-

vinkite.

 Paveikslas

Lizdinį filtrą, jei reikia, valykite tik po

vandens srove; netrinkite ir nevalykite

šepečiu. Prieš sumontuodami, palauki-

te, kol išdžius.

Sumažėjus siurbiamajai galiai, patikrinkite:

 ar neužsikimšo priedai arba siurbimo

vamzdis; ilgu virbu pašalinkite kamštį,

 ar nepilnas filtro maišelis; įdėkite naują

maišelį.

(žr. aprašymą / paveikslėlį )

 ar neužterštas lizdinis filtras; išpurtykite

lizdinį filtrą ir, jei reikia, plaukite van-

dens srove.

(žr. aprašymą ir (arba) paveikslėlį )

 Pakeiskite lizdinį filtrą.

Kiekvienoje šalyje galioja tos garantijos są-

lygos, kurias nustato įgalioti pardavėjai.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų

priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinio gedimų pašalinimo kreipkitės į

pardavėją arba artimiausią klientų aptarna-

vimo tarnybą. Visuomet pateikite pirkimą

patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Iškilus klausimams arba prietaisui suge-

dus, Jums padės mūsų KÄRCHER filialo

darbuotojai.

(Adresą rasite kitoje pusėje)

Dažniausia naudojamų atsarginių dalių są-

rašas pateiktas naudojimo instrukcijos pa-

baigoje.

Atsargines dalis ir priedus gausite iš parda-

vėjo arba Jūsų KÄRCHER filiale.

(Adresą rasite kitoje pusėje)

Darbo nutraukimas

Darbo pabaiga

Ištuštinkite rezervuarą.

Prietaiso laikymas

Priežiūra ir aptarnavimas

Pagalba gedimų atveju

Sumažėjęs siurbimo galingumas

Bendrieji nurodymai

Garantija

Klientų aptarnavimo tarnyba

Atsarginių dalių ir specialių priedų

užsakymas

135LT

– 5

Gamintojas pasilieka teisę keisti techni-

nius duomenis!

Techniniai duomenys

Įtampa

1~50/60 Hz

220 -

240

Galingumas, P

nenn

(nomi-

nalus)

900 W

Galingumas, P

max

(maksi-

malus)

1000 W

Elektros tinklo saugiklis

(inercinis)

10 A

Maišelio talpa 17 l

Vandens ėmimas su ran-

kena

10 l

Vandens ėmimas su ant-

galiu grindims.

Elektros laidas H05BQ-F

2x0,75

Triukšmo lygis (EN

60704-2-1)

69 dB(A)

Svoris (be priedų) 5,8 kg

136 LT

– 1

Шановний покупець!

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Пристрій придатний до використання як

пилосос для сухої та вологої очистки у

відповідності до даної інструкції з

експлуатації та вказівок щодо безпеки.

Цей пристрій призначається для

приватного використання і не

пристосований до навантажень

промислового використання.

– Необхідно захищати прилад від

дощу. Не зберігати поза

приміщенням.

– Увага: При всмоктуванні попелу та

сажі використовувати лише

попередній відсікач (№ замовлення

2.863-139).

Використовувати для вологого/сухого

прибирання тільки з:

– оригінальним фільтрувальним

мішком.

– Оригінальними запасними

частинами, аксесуарами та

додатковим обладнанням.

Виробник не несе відповідальності за

збитки, завдані невідповідним або

неправильним застосуванням пристрою.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому

, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Фільтр та фільтрувальний мішок

виготовлені з екологічно безпечних

матеріалів.

Якщо вони не містять речовин, що

заборонені для утилізації домашнього

сміття, Ви можете утилізувати їх зі

звичайним домашнім сміттям.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-

вузлі за адресою:

www.kaercher.com/REACH

– Цей пристрій не призначено для

використання людьми (у тому числі

й дітей) з обмеженими фізичними,

сенсорними або розумовими

здатностями або особами з

відсутністю досвіду й/або знань, за

винятком випадків, якщо за

забезпеченням безпеки їхньої

роботи спостерігають спеціально

підготовлені особи або вони

одержують від них вказівки, що

стосуються використання

пристрою. Необхідно

стежити за

дітьми, не дозволяти їм грати із

пристроєм.

– Пакувальну плівку тримайте подалі

від дітей, існує небезпека

задушення!

Зміст

Правила безпеки . . . . . . . UK . . .1

Опис пристрою . . . . . . . . . UK . . .2

Експлуатація . . . . . . . . . . . UK . . .3

Догляд та технічне

обслуговування. . . . . . . . . UK . . .4

Допомога у випадку

неполадок . . . . . . . . . . . . . UK . . .5

Загальні вказівки. . . . . . . . UK . . .5

Технічні характеристики. . UK . . .5

Правильне застосування

Охорона довкілля

Утилізація фільтра та

фільтрувального мішка

Правила безпеки

137UK

– 2

– Пристрій слід відключати після

кожного використання і перед

проведенням очищення/технічного

обслуговування.

– Небезпека пожежі. Не допускати

всмоктування палаючих або

тліючих предметів.

– Робота у вибухонебезпечних умовах

не дозволяється.

몇 Електричне з’єднання

Пристрій слід вмикати лише до змінного

струму. Напруга повинна відповідати

вказаним на фірмовій табличці пристрою

даним щодо напруги.

 Небезпека враження струмом

Ніколи не торкайтесь мережного

штекеру та розетки вологими руками.

Неможна витягувати мережний штекер із

розетки за мережний шнур.

Перевіряти підключення приладу до мережі

на предмет пошкодження перед кожним

використанням. Замініть дефектний

провід через авторизовану сервісну

службу/електрика.

Щоб уникнути нещасних випадків під час

використання електроприладів, ми

рекомендуємо використовувати

розетки з

попередньо увімкненим автоматом

захисту від току витоку (макс. 30 мА сили

току номінальної дії).

 Увага

Певні речовини можуть створювати

вибухонебезпечні гази або суміші,

змішуючись зі всмоктуваним повітрям.

Ніколи не всмоктувати пилососом

наступні речовини:

– Вибухонебезпечні або горючі гази,

рідини або пил (реактивний пил)

– Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильнолужними та

кислотними засобами для чищення

– Нерозведені сильні кислоти та луги

– Органічні розчинники (наприклад,

бензин, розріджувач фарби, ацетон,

мазут).

До того ж, ці речовини можуть

пошодити матеріали, що

використовуються у пристрої.

Зображення див. на

розвороті!

При розпакуванні перевірте вміст

упаковки на наявність додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

 Для підключення всмоктувального

шлангу під

час роботи.

(див. опис / малюнок )

 Позиція I eco: Всмоктування або

нагнітання повітря.

Положення 0: Пристрій вимкнений.

 При транспортуванні тримати

пристрій за ручку

 Для зберігання мережевого шнуру.

(див. опис / малюнок )

 Приєднати всмоктувальний шланг до

підключення для подачі повітря. Тим

самим активується функція

продування.

(див. опис / малюнок )

 Витягнути назовні для того,

щоб

відкрити та натиснути всередину,

щоб закрити.

(див. опис / малюнок )

 Для вимкнення насадки для підлоги

під час перерви в роботі.

(див. опис / малюнок )

Опис пристрою

Місце під'єднання шлангу

Вимикач

Ручка

Гачки для кабелю

Місце під'єднання для

роздуву

Замок бака

Паркувальнє положення

138 UK

– 3

Місце для зберігання додаткового

обладнання, розташоване на пристрої,

призначено для зберігання

всмоктувальних трубок та

всмоктувальних насадок.

(див. опис / малюнок )

 Перед початком експлуатації слід

встановити направляючі ролики, які

при постачанні розміщуються в

резервуарі.

(див. опис / малюнок )

Примітка: Для чищення у вологому

режимі не слід застосовувати мішки для

збору пилу.



Рекомендація: Для всмоктування

дрібного пилу слід застосовувати

мішки для збору пилу.

(див. опис / малюнок )

 Фільтрувальний патрон має бути

встановлений як при роботі у

вологому, так і в сухому режимі.

Примітка: Перед подальшим

вживанням для чищення в сухому

режимі патронний фільтр слід

просушити.

(див. опис / малюнок )

 Втиснути всмоктувальний шланг в

з'єднання до фіксації.

(див. опис / малюнок )

Для витягання шлангу слід натиснути

пальцями на стопор і витягнути

всмоктувальний шланг.

 З'єднати обидві всмоктувальні

трубки та підключити їх до

всмоктувального шлангу.

(див. опис / малюнок )

 Для кутів, стиків, радіаторів опалення

та важкодоступних поверхонь.

 Для чищення твердих і килимових

покриттів застосовуються

відповідні

вставки.

(див. опис / малюнок )

Тверді поверхні, вологе

прибирання: Використовувати

вставку з 2 гумовими губками.

Тверді поверхні, сухе прибирання:

Використовувати вставку з 2

щітками.

Килимове покриття, вологе та сухе

прибирання: Працювати без

застосування вставок.

몇 Завжи працювати зі

встановленим патронним

фільтром, як при вологій, так і

при сухій очистці.

 Малюнок

Перед початком експлуатації

апарату встановити додані

незакріплені частини.

 Малюнок

Рекомендація: Для всмоктування

дрібного пилу слід застосовувати

мішок для збору пилу.

Місце для додаткового

обладнання

Спрямовувальний валець

Фільтрувальный мішок

Патронний фільтр

(вже встановлений в пристрій)

Всмоктувальний шланг з

ручною трубкою

Всмоктуючі трубки 2 x 0,5 м

Сопло для заповнення

Насадка для підлоги

(зі вставками)

Експлуатація

Перед введенням в експлуатацію

139UK

– 4

 Малюнок

Під'єднати аксесуари.

 Малюнок

Вставте штепсельну вилку.

 Малюнок

Включіть пристрій.

몇 Працювати тільки з сухим

патронним фільтром!

 Рекомендація: Для всмоктування

дрібного пилу слід застосовувати

мішок для збору пилу.

(див. опис / малюнок )

Ступінь заповнення фільтрувального

мішку залежить від всмоктуваного

забруднення.

При всмоктуванні пилу, піску та ін.

слід частіше змінювати

фільтрувальний мішок.

Встановленій мішок для збору пилу

може лопнути, тому його слід

своєчасно

замініть.

 Увага: При всмоктуванні попелу та

сажі використовувати лише

попередній відсікач (№ замовлення

2.863-139).

 Для усмоктування вологи або вологого

прибирання надягти бажане додаткове

обладнання на усмоктувальні трубки

або прямо на ручку.

몇 Увага:

Не використовуйте фільтрувальний

мішок!

Негайно вимкнути пристрій, якщо

з'явилася піна або проступає рідина!

Примітка: Якщо резервуар повний,

поплавок закриває отвір для

всмоктування і пристрій працює з

більшим числом обертів! Негайно

вимкнути пристрій та випорожнити

резервуар.

Очищення важкодоступних місць або

місць, де всмоктування не можливе,

наприклад, видалення листя з гравію

 Малюнок

Приєднати всмоктувальний шланг до

підключення для подачі повітря. Тим

самим активується функція

продування.

 Виключіть пристрій.

 Малюнок

Встановити насадку для підлоги в

паркувальнє положення.

 Вимкнути пристрій та витягнути

штекер.

 Малюнок

Зняти кришку пристрою та видалити

вміст з резервуару.

 Малюнок

Скласти кабель живлення від

електромережі та приналежності на

пристрої. Зберігати пристрій в сухих

приміщеннях.

 Обережно!

Під час проведення будь-яких робіт з

догляду та технічного обслуговування

апарат слід вимкнути, а мережевий шнур -

витягти з розетки.

Ремонтні роботи та роботи з

електричними вузлами може виконувати

тільки уповноважена служба сервісного

обслуговування.

몇 Увага

Не використовувати засоби для чищення

для скла або універсальні засоби для

чищення! Забороняється занурювати

пристрій у воду.

Введення в експлуатацію

Пилосос для сухої очистки

Вологе прибирання

Роздув

Переривання роботи

Закінчення роботи

Спорожнити резервуар

Зберігання пристрою

Догляд та технічне

обслуговування

140 UK

– 5

 Очищувати пристрій та аксесуари з

пластмаси за допомогою

стандартних засобів для чищення

виробів з пластмаси.

 Бак та приладдя в разі необхідності

промити водою та просушити перед

наступним використанням.

 Малюнок

У разі потреби проводити очищення

патронного фільтру під струменем

води. Не витирати і не чистити із

застосуванням щітки. Перед

встановленням

повністю висушити.

У випадку зниження сили всмоктування

перевірте наступне.

 Шланг всмоктування або трубка

всмоктування забилися. Видаліть

забруднення за допомогою стержня.

 Мішок для збору пилу заповнений,

вставити новий мішок.

(див. опис / малюнок )

 Патронний фільтр забруднений.

Витрусити вміст патрону та промити

патронний фільт під струменем води.

(див. опис / малюнок )



Замінити пошкоджений патронний

фільтр.

У кожній країні діють умови гарантії,

видані нашими компетентними

товариствами зі збуту. Неполадки в

роботі пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У

гарантійному випадку звертайтесь, будь

ласка, з обладнанням та документами,

що підтверджують покупку пристрою, до

Вашого

торгового агента або до

приведених нижче пунктів гарантійного

обслуговування клієнтів.

(Адреси див. на звороті)

З різних питань та в разі поломок Вам

допоможуть наші представники філіалу

KÄRCHER.

(Адреси див. на звороті)

Асортимент запасних частин, що часто

необхідні, можна знайти в кінці інструкції

по експлуатації.

Запасні частини та спеціальне

обладнання Ви

зможете отримати у

Вашего дилера або у філіалі фірми

KÄRCHER.

(Адреси див. на звороті)

Можливі зміни у конструкції

пристрою!

Допомога у випадку

неполадок

Зниження сили всмоктування

Загальні вказівки

Гарантія

Служба підтримки користувачів

Замовлення запасних частин та

спеціального обладнання

Технічні характеристики

напруга

1~50/60 Hz

220 -

240

Потужність P

номінальна

900 Вт

Потужність P

максимальна

1000 Вт

Запобіжник (інерційний)10A

Місткість резервуару 17 л

Вжиток води рукояткою 10 л

Вжиток води насадкою

для підлоги

8 л

Мережевий кабель H05BQ-F

2x0,75

Рівень звукового тиску

(EN 60704-2-1)

69 дБ(А)

вага (без обладнання) 5,8 кг

141UK

لﺎﻄﻋأ ثوﺪﺣ ﺪﻨﻋ ةﺪﻋﺎﺴﻤﻟا

ﺔﻴﻟﺪﺘﻤﻟا ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧأ

ﺾﻔﺨﺗ ﻻ ﺪﻛﺄﺗو ،زﺎﻬﺠﻟﺎﺑ ﺔﺻﺎﺨﻟا ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧأ

ﺔﻴﻟﺎﺘﻟا طﺎﻘﻨﻟا ﻦﻣ ﻚﻠﻀﻓ ﻦﻣ.

 ةرﻮﺳﺎﻣ وأ مﻮﻃﺮﺧ وأ ،تﺎﻘﺤﻠﻤﻟا نﻮﻜﺗ ﻻأ

داﺪﺴﻧﻻا ﺔﻟازﺈﺑ ﻢﻗ ،ةدوﺪﺴﻣ ﻂﻔﺸﻟا

ﺔﻌﻴﻓر ﺎﺼﻋ ماﺪﺨﺘﺳﺎﺑ.

 ﺮﺘﻠﻓ ﺲﻴﻛ مﺪﺨﺘﺳا ،ﺊﻠﺘﻤﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛ

ﴽﺪﻳﺪﺟ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

 ﺮﺘﻠﻓ ﻰﻠﻋ ﺮﻘﻧا ،ﺦﺴﺘﻣ ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ

ﺖﺤﺗ ﻪﻌﺿﻮﺑ ﻪﻔﻴﻈﻨﺘﺑ ﻢﻗو ﺔﺷﻮﻃﺮﺨﻟا

ﺔﺟﺎﺤﻟا ﺪﻨﻋ بﺎﺴﻨﻤﻟا ءﺎﻤﻟا.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

 ﺔﻔﻟﺎﺘﻟا ﺔﺷﻮﻃﺮﺨﻟا ﺮﺗﻼﻓ ﺮﻴﻴﻐﺘﺑ ﻢﻗ.

ﺔﻣﺎﻋ تادﺎﺷرإ

نﺎﻤﻀﻟا

ﻲﺘﻟا نﺎﻤﻀﻟا طوﺮﺷ يﺮﺴﺗ ﺔﻟود ﻞﻛ ﻲﻓ

ﺎﻨﻟ ﺔﻌﺑﺎﺘﻟا ﺔﺼﺘﺨﻤﻟا ﻖﻳﻮﺴﺘﻟا ﺔﻛﺮﺷ ﺎﻬﻌﻀﺗ .

ﻰﻠﻋ أﺮﻄﺗ ﺪﻗ ﻲﺘﻟا لﺎﻄﻋﻷا جﻼﻋ ﻰﻟﻮﺘﻧ ﻦﺤﻧ

ﺎﻤﻟﺎﻃ نﺎﻤﻀﻟا ةﺮﺘﻓ لﻼﺧ ﻞﺑﺎﻘﻣ نوﺪﺑ كزﺎﻬﺟ

دﻮﺟو ﻦﻋ ﻢﺟﺎﻧ لﺎﻄﻋﻷا هﺬﻫ ﻲﻓ ﺐﺒﺴﻟا نأ

ﻊﻨﺼﻟا ﻲﻓ وأ داﻮﻤﻟا ﻲﻓ ﺐﻴﻋ . ﺔﻟﺎﺣ ﻲﻓ

ﻪﺟﻮﺗ ،نﺎﻤﻀﻟا قﺎﻘﺤﺘﺳا ﺔﻤﻴﺴﻘﺑ ﻚﻠﻀﻓ ﻦﻣ

ءﻼﻤﻋ ﺔﻣﺪﺧ ﺰﻛﺮﻣ وأ عزﻮﻣ بﺮﻗأ ﻰﻟإ ءاﺮﺸﻟا

ﺪﻤﺘﻌﻣ.

)ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا(

ءﻼﻤﻌﻟا ﺔﻣﺪﺧ

ﺔﺴﺳﺆﻣ عﺮﻓ ﺮﺴﻳKÄRCHER ﻚﻟ مﺪﻘﻳ نأ

دﻮﺟو ﺔﻟﺎﺣ ﻲﻓ ةﺪﻋﺎﺴﻤﻟا لﺎﻜﺷأ ﺔﻓﺎﻛ

لﺎﻄﻋأ وأ تارﺎﺴﻔﺘﺳا.

)ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا(

ﺎﺿإ تﺎﻘﺤﻠﻣو رﺎﻴﻏ ﻊﻄﻗ ﺐﻠﻃﺔﻴﻓ

ﻊﻄﻘﻟ جذﺎﻤﻧ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ﺔﻳﺎﻬﻧ ﻲﻓ ﺪﺠﺘﺳ

ﺎﻣاﺪﺨﺘﺳا ﺮﺜﻛﻷا رﺎﻴﻐﻟا.

تﺎﻘﺤﻠﻤﻟاو رﺎﻴﻐﻟا ﻊﻄﻗ ﻰﻠﻋ لﻮﺼﺤﻟا ﻚﻨﻜﻤﻳ

ﺔﺴﺳﺆﻣ عﺮﻓ ﻦﻣ وأ عزﻮﻤﻟا ﻦﻣKÄRCHER.

)ﺔﻴﻔﻠﺨﻟا ﺔﺤﻔﺼﻟا ﻲﻓ دﻮﺟﻮﻣ ناﻮﻨﻌﻟا(

ﺔﻴﻨﻔﻟا تﺎﻧﺎﻴﺒﻟا

ﺪﻬﺠﻟا

1~50/60 Hz

220 - 240 V

ﺔﻴﻤﺳﻻا ةرﺪﻘﻟا

900 طاو

ﻷا ﺪﺤﻟاةرﺪﻘﻠﻟ ﻰﺼﻗ

1000 طاو

ﺔﻳﺬﻐﺘﻟا تاﺮﻬﺼﻨﻣ

ﺔﻴﺴﻴﺋﺮﻟا ﺔﻴﺋﺎﺑﺮﻬﻜﻟا

)ﻦﻛﺎﺴﻟا ﻊﺿﻮﻟا(

10 A

ناﺰﺨﻟا ﺔﻌﺳ 17 ﺮﺘﻟ

هﺎﻴﻤﻟا ﺐﺤﺳ

يوﺪﻴﻟا ﺾﺒﻘﻤﻟﺎﺑ

10 ﺮﺘﻟ

ﺔﻫﻮﻔﺑ هﺎﻴﻤﻟا ﺐﺤﺳ

ﺔﻴﺿرﻷا.

8 ﺮﺘﻟ

ﻲﺋﺎﺑﺮﻬﻛ ﻚﻠﺳ H05BQ-F

2x0,75

ﻂﻐﺿ ىﻮﺘﺴﻣ

تﻮﺼﻟا

)EN 60704-2-1(

69 ﻞﺒﻴﺴﻳد

)أ(

نزﻮﻟا) نوﺪﺑ

ﻤﻟاتﺎﻘﺤﻠ(

5,8 ﻢﺠﻛ

ﺔﻇﻮﻔﺤﻣ ﺔﻴﻨﻓ تﻼﻳﺪﻌﺗ لﺎﺧدإ قﻮﻘﺣ ﻊﻴﻤﺟ !

142 AR

،ﺔﻳﺎﻐﻠﻟ ﺔﺌﻠﺘﻤﻤﻟا ﺮﺘﻠﻔﻟا سﺎﻴﻛأ ﺮﺠﻔﻨﺗ ﺪﻘﻓ

ﺖﻗﻮﻟا ﻲﻓ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ ،ﻲﻟﺎﺘﻟﺎﺑو

ﺐﺳﺎﻨﻤﻟا

 ﻪﺒﺘﻧا : ﺐﺠﻳ ،مﺎﺨﺴﻟاو دﺎﻣﺮﻟا ﻂﻔﺸﻟ

ﻂﻘﻓ ﻲﻟوأ ﺮﺘﻠﻓ ماﺪﺨﺘﺳا)ﺐﻠﻄﻟا ﻢﻗر :

2.863139.(

ءﺎﻤﻟﺎﺑ ﻒﻴﻈﻨﺘﻟا

 ﺐﻴﻛﺮﺗ ﺐﺠﻳ ،ﻞﻠﺒﻟاو ﺔﺑﻮﻃﺮﻟا ﻂﻔﺸﻟ

وأ ﻂﻔﺸﻟا ﺔﺑﻮﺒﻧﺄﺑ ﺔﻣزﻼﻟا تﺎﻘﺤﻠﻤﻟا

ًةﺮﺷﺎﺒﻣ يوﺪﻴﻟا ﺾﺒﻘﻤﻟا.

ﻪﺒﺘﻧا :

ﺮﺘﻠﻓ ﺲﻴﻛ مﺪﺨﺘﺴﺗ ﻻ !

ﻦﻣ ﻞﺋﺎﺳ جوﺮﺧ ﺪﻨﻋ وأ ةﻮﻏر نﻮﻜﺗ ﺔﻟﺎﺣ ﻲﻓ

ﻘﻳﺈﺑ ﻢﻗ ،زﺎﻬﺠﻟارﻮﻔﻟا ﻰﻠﻋ زﺎﻬﺠﻟا فﺎ .

ﺔﻇﻮﺤﻠﻣ : ﺔﻣاﻮﻋ مﻮﻘﺗ ،ناﺰﺨﻟا ءﻼﺘﻣا ﺔﻟﺎﺣ ﻲﻓ

زﺎﻬﺠﻟا ﺔﻋﺮﺳ ﺪﻳﺰﺗو ﻂﻔﺸﻟا ﺔﺤﺘﻓ قﻼﻏﺈﺑ .

ناﺰﺨﻟا ﻎﻳﺮﻔﺗو زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﺐﺠﻳ

رﻮﻔﻟا ﻰﻠﻋ .

ﺦﻔﻨﻟا ﺔﻔﻴﻇو

وأ ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﺐﻌﺼﻳ ﻲﺘﻟا ﻦﻛﺎﻣﻷا ﻒﻴﻈﻨﺗ

ﻂﻔﺷ ﻞﺜﻣ ،ﺎﻬﺑ ﻂﻔﺸﻟا ﻦﻜﻤﻳ ﻻ ﻲﺘﻟا ﻦﻛﺎﻣﻷا

ﺮﺠﺸﻟا قاروأ ﺔﻴﺿرأ ﻦﻣ ءاﺮﻀﺨﻟا تﺎﺗﺎﺒﻨﻟا وأ

ﻰﺼﺤﻟا ﻦﻣ.

 ةرﻮﺻ

ﻲﺘﻟا ﺦﻔﻨﻟا ﺔﻠﺻو ﻲﻓ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﺧدأ

ﺦﻔﻨﻟا ﺔﻔﻴﻇو ﻂﻴﺸﻨﺗ ﻰﻠﻋ ﻞﻤﻌﺗ.

ﻞﻴﻐﺸﺘﻟا فﺎﻘﻳإ

 زﺎﻬﺠﻟا فﺎﻘﻳﺈﺑ ﻢﻗ.

 ةرﻮﺻ

فﺎﻘﻳﻹا ﻊﺿو ﻲﻓ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻊﺿﻮﺑ ﻢﻗ.

ﻞﻴﻐﺸﺘﻟا ءﺎﻬﻧإ

 ﺔﻜﺒﺸﻟا ﺲﺑﺎﻗ ﺐﺤﺳاو زﺎﻬﺠﻟا ﻒﻗوأ.

ناﺰﺨﻟا ﻎﻳﺮﻔﺗ

 ةرﻮﺻ

ناﺰﺨﻟا ﻎﻳﺮﻔﺘﺑ ﻢﻗو زﺎﻬﺠﻟا سأر عﺰﻧا.

زﺎﻬﺠﻟا ﻦﻳﺰﺨﺗ

 ةرﻮﺻ

تﺎﻘﺤﻠﻤﻟاو ءﺎﺑﺮﻬﻜﻟﺎﺑ داﺪﻣﻹا ﺔﻠﺻو ﻦﻳﺰﺨﺘﺑ ﻢﻗ

زﺎﻬﺠﻟﺎﺑ .ﺔﻓﺎﺟ ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا ﻆﻔﺤﻳ.

ﺔﻧﺎﻴﺼﻟاو ﺔﻳﺎﻨﻌﻟا

ﺮﻄﺧ

ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﺐﺤﺳو زﺎﻬﺠﻟا ﻖﻠﻏ ﺐﺠﻳ

ﺔﻳﺎﻨﻌﻟا لﺎﻤﻋﺄﺑ مﺎﻴﻘﻟا ﻞﺒﻗ ةﺮﻣ ﻞﻛ ﻲﻓ

ﺔﻧﺎﻴﺼﻟاو .

ماﺪﺨﺘﺳاو تﺎﺣﻼﺻﻹا ءاﺮﺟﺈﺑ حﻮﻤﺴﻣ ﺮﻴﻏ

ﺔﻣﺪﺧ ﺰﻛﺮﻤﻟ ﻻإ زﺎﻬﺠﻟﺎﺑ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا تﺎﻧﻮﻜﻤﻟا

ﺪﻤﺘﻌﻤﻟا ءﻼﻤﻌﻟا .

ﻪﻴﺒﻨﺗ :

ﻒﻈﻨﻣ وأ جﺎﺟز وأ ﺔﻄﺷﺎﻛ ةادأ ﺔﻳأ مﺪﺨﺘﺴﺗ ﻻ

ﻌﺘﻣماﺪﺨﺘﺳﻻا دﺪ . ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ

ﴽﺪﺑأ.ﺎًﻘﻠﻄﻣ ءﺎﻤﻟا ﻲﻓ زﺎﻬﺠﻟا ﺮﻤﻐﺗ ﻻ .

 تﺎﻘﺤﻠﻤﻟا ءاﺰﺟأو زﺎﻬﺠﻟا ﻒﻴﻈﻨﺘﺑ ﻢﻗ

ﻚﻴﺘﺳﻼﺒﻟا ﻒﻈﻨﻣ ماﺪﺨﺘﺳﺎﺑ ﺔﻴﻜﻴﺘﺳﻼﺒﻟا

لواﺪﺘﻤﻟا.

 تﺎﻘﺤﻠﻤﻟاو تﺎﺧﺎﺴﺗﻻا ناﺰﺧ ﻞﺴﻏ ﻦﻜﻤﻳ

ﺎﻬﻔﻴﻔﺠﺗ ﻲﻐﺒﻨﻳ ﻪﻧأ ﻻإ ،ةروﺮﻀﻟا ﺪﻨﻋ ءﺎﻤﻟﺎﺑ

ماﺪﺨﺘﺳﻻا ةدﺎﻋإ ﻞﺒﻗ.

 رﻮﺻة

ﻻإ ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ ﻒﻴﻈﻨﺘﺑ ﻢﻘﺗ ﻻ ،ﺔﺟﺎﺤﻟا ﺪﻨﻋ

ﻪﻔﻴﻈﻨﺘﺑ وأ ﻪﻜﺤﺑ ﻢﻘﺗ ﻻ ؛بﺎﺴﻨﻤﻟا ءﺎﻤﻟا ﺖﺤﺗ

ةﺎﺷﺮﻔﻟﺎﺑ .ﻪﺒﻴﻛﺮﺗ ﻞﺒﻗ ﴼﻣﺎﻤﺗ ﻪﻔﻴﻔﺠﺘﺑ ﻢﻗو.

143AR

ﻪﻴﺟﻮﺗ ةﺮﻜﺑ

 ﻲﻓ ﻪﻴﺟﻮﺘﻟا تاﺮﻜﺑ ﻦﻳﺰﺨﺗ ﻢﺘﻳ ﻢﻴﻠﺴﺘﻟا ﺪﻨﻋ

ناﺰﺨﻟا .ﻞﻴﻐﺸﺘﻟا ﻞﺒﻗ ﺎﻬﺒﻴﻛﺮﺘﺑ ﻢﻗ

)ﺻﻮﻟا ﺮﻈﻧاﻒ / ةرﻮﺼﻟا (

ﺮﺘﻠﻔﻟا ﺲﻴﻛ

ﺔﻈﺣﻼﻣ : ماﺪﺨﺘﺳﺎﺑ ﺢﻤﺴﻳ ﻻ ،ﺐﻃﺮﻟا ﻂﻔﺸﻠﻟ

ﺮﺘﻠﻓ ﺲﻴﻛ!

 تادﺎﺷرإ : مﺪﺨﺘﺳا ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ

ﺮﺘﻠﻓ ﺲﻴﻛ.

)ﻈﻧاﻒﺻﻮﻟا ﺮ / ةرﻮﺼﻟا (

ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ

)ﻞﻌﻔﻟﺎﺑ زﺎﻬﺠﻟﺎﺑ مﺪﺨﺘﺴﻣ(

 ﺪﻨﻋ ءاﻮﺳ ﺔﺷﻮﻃﺮﺨﻟا ﺮﺘﻠﻓ ماﺪﺨﺘﺳا ﺐﺠﻳ

فﺎﺠﻟا ﻂﻔﺸﻟا وأ ﺐﻃﺮﻟا ﻂﻔﺸﻟا.

ﺣﻼﻣ ﺔﻈ : ﺔﻠﺘﺒﻤﻟا ﺔﺷﻮﻃﺮﺨﻟا ﺮﺗﻼﻓ ﻒﻴﻔﺠﺘﺑ ﻢﻗ

ﺐﻃﺮﻟا ﻂﻔﺸﻟا ﺪﻨﻋ ﺎﻬﻣاﺪﺨﺘﺳا ﺔﻠﺻاﻮﻣ ﻞﺒﻗ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

ﺔﺑﻮﺒﻧﻷا ﻊﻣ ﻂﻔﺸﻟا مﻮﻃﺮﺧ

ﺔﻳوﺪﻴﻟا

 ﻰﺘﺣ ﻞﺼﺘﻤﻟا ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻰﻠﻋ ﻂﻐﺿا

ﻪﻧﺎﻜﻣ ﻲﻓ ﺮﻘﺘﺴﻳ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

مﺎﻬﺑﻹا ﻊﺒﺻﺈﺑ ﺔﻃﺎﻘﺴﻟا ﻰﻠﻋ ﻂﻐﺿا ،ﻪﺒﺤﺴﻟ

جرﺎﺨﻟا ﻮﺤﻧ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﺐﺤﺳاو.

ﻂﻔﺸﻟا ةرﻮﺳﺎﻣ2 × 0.5م

 ﺎﻬﻄﺑراو ﴼﻌﻣ ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ ﻞﻴﺻﻮﺘﺑ ﻢﻗ

ﻂﻔﺸﻟا مﻮﻃﺮﺨﺑ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

قﻮﻘﺸﻟا ﺔﻫﻮﻓ

 ﻦﻴﺨﺴﺘﻟا ةﺰﻬﺟأو قﻮﻘﺸﻟاو ﺪﻘﻌﻠﻟ

ﺎﻬﻴﻟإ لﻮﺻﻮﻟا ﺐﻌﺼﻳ ﻲﺘﻟا ﻦﻛﺎﻣﻷاو.

ﺔﻴﺿرﻷا ﺔﻫﻮﻓ

)ﺔﻴﻠﺧاد تاﺪﺣﻮﺑ(

 وأ ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا ﻦﻣ ﺔﺑﺮﺗﻷا ﻂﻔﺸﻟ

مﺪﺨﺘﺳا ،دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟا تﺎﻴﺿرﻷا

ﺔﺒﺳﺎﻨﻤﻟا ﺔﻴﺒﻴﻛﺮﺘﻟا ةﺪﺣﻮﻟا.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

ﺐﻃﺮﻟا ﻂﻔﺸﻟا ،ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا : مﺪﺨﺘﺳا

ﻦﻴﺘﻴﻃﺎﻄﻣ ﻦﻴﺘﻓﺎﺤﺑ ﺔﻴﺒﻴﻛﺮﺗ ةﺪﺣو.

فﺎﺠﻟا ﻂﻔﺸﻟا ،ﺔﺒﻠﺼﻟا ﺢﻄﺳﻷا : مﺪﺨﺘﺳا

ﻦﻴﺘﺷﺮﻔﺑ ةدوﺰﻣ ﺔﻴﺒﻴﻛﺮﺗ ةﺪﺣو.

ا تﺎﻴﺿرﻷا ﺐﻃﺮﻟا ﻂﻔﺸﻟا ،دﺎﺠﺴﻟﺎﺑ ةﺎﻄﻐﻤﻟ

فﺎﺠﻟا ﻂﻔﺸﻟاو : تاﺪﺣو نوﺪﺑ ماﺪﺨﺘﺳﻻا

ﺔﻴﺒﻴﻛﺮﺗ.

ماﺪﺨﺘﺳﻻا

ﺔﺷﻮﻃﺮﺧ ﺮﺘﻠﻔﺑ ﴼﻤﺋاد زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﺐﺠﻳ !

ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

 ةرﻮﺻ

ﺔﻛﻮﻜﻔﻤﻟا ءاﺰﺟﻷا ﺖﻴﺒﺜﺗ ﻢﺘﻳ ﻞﻴﻐﺸﺘﻟا ءﺪﺑ ﻞﺒﻗ

زﺎﻬﺠﻟا ﻊﻣ ﺔﻘﻓﺮﻤﻟا.

 ةرﻮﺻ

تادﺎﺷرإ : ماﺪﺨﺘﺳا ﺐﺠﻳ ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ

ﺮﺘﻠﻓ ﺲﻴﻛ.

ﻞﻴﻐﺸﺘﻟا

 ةرﻮﺻ

تﺎﻘﺤﻠﻤﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ.

 ةرﻮﺻ

ءﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻗ ﻞﻴﺻﻮﺘﺑ ﻢﻗ.

 ةرﻮﺻ

زﺎﻬﺠﻟا ﻞﻴﻐﺸﺘﺑ ﻢﻗ.

فﺎﺠﻟا ﻒﻴﻈﻨﺘﻟا

ﺔﻓﺎﺠﻟا ﺮﺘﻠﻔﻟا ﺔﺷﻮﻃﺮﺧ ىﻮﺳ مﺪﺨﺘﺴﺗ ﻻ !

 تادﺎﺷرإ : ﺐﺠﻳ ،ﻢﻋﺎﻨﻟا رﺎﺒﻐﻟا ﻂﻔﺸﻟ

ﺮﺘﻠﻓ ﺲﻴﻛ ماﺪﺨﺘﺳا.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

ﻘﻟﺎﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ءﻞﻣ ﺔﺟرد ﻂﺒﺗﺮﺗ ﻲﺘﻟا تاروذﺎ

ﺎﻬﻄﻔﺷ ﻢﺗ.

،ﻚﻟذ ﻰﻟإ ﺎﻣو ﻞﻣﺮﻟاو ﻢﻋﺎﻨﻟا رﺎﺒﻐﻠﻟ ﺔﺒﺴﻨﻟﺎﺑ

ةرﺮﻜﺘﻣ ةرﻮﺼﺑ ﺮﺘﻠﻔﻟا ﺲﻴﻛ ﺮﻴﻴﻐﺗ ﺐﺠﻳ.

144 AR



ﻦﻛﺎﻣأ ﻲﻓ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ ﴼﻣﺎﻤﺗ ﺮﻈﺤﻳ

رﺎﺠﻔﻧﻻا ﺮﻄﺨﻟ ﺔﺿﺮﻌﻣ .

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﻠﺻﻮﻟا

ددﺮﺘﻣ ﻲﺋﺎﺑﺮﻬﻛ رﺎﻴﺘﺑ زﺎﻬﺠﻟا ﻞﻴﺻﻮﺘﺑ ﻢﻗ . ﺐﺠﻳ

ﻛﺬﻤﻟا ﺪﻬﺠﻟا ﻊﻣ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺪﻬﺠﻟا ﻖﻓاﻮﺘﻳ نأ رﻮ

زﺎﻬﺠﻟا ﻰﻠﻋ دﻮﺟﻮﻤﻟا ﻖﺼﻠﻤﻟا ﻰﻠﻋ .

ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﻣﺪﺻ ثوﺪﺣ ﺮﻄﺧ

ﺖﻧﺎﻛ اذإ ﺲﺒﻘﻤﻟاو ﺲﺑﺎﻘﻟﺎﺑ كﺎﺴﻣﻹﺎﺑ ﻢﻘﺗ ﻻ

ﻦﻴﺘﻠﻠﺒﻣ كاﺪﻳ .

ﻦﻣ ﺔﻠﺻﻮﻟا عﺰﻧ لﻼﺧ ﻦﻣ ﺲﺑﺎﻘﻟا ﺐﺤﺴﺗ ﻻ

ﺲﺒﻘﻤﻟا .

ﻗ ﻲﺋﺎﺑﺮﻬﻜﻟا ﺲﺑﺎﻘﻟا ﻊﻣ ﺔﻠﺻﻮﻟا ﺺﺤﻓ ﺐﺠﻳ ﻞﺒ

ﺔﻳأ دﻮﺟو مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ زﺎﻬﺠﻠﻟ ﻞﻴﻐﺸﺗ ﻞﻛ

تﺎﻴﻔﻠﺗ . ﻰﻠﻋ ﺔﻔﻟﺎﺘﻟا تﻼﺻﻮﻟا لاﺪﺒﺘﺳا ﺐﺠﻳ

ﺰﻛﺮﻣ يأ وأ ﺪﻤﺘﻌﻣ ﻲﺋﺎﺑﺮﻬﻛ ﻲﻨﻓ يأ ﻦﻣ رﻮﻔﻟا

ﺔﻳأ عﻮﻗو ﻲﻓﻼﺗ ﻞﺟأ ﻦﻣ ﺪﻤﺘﻌﻣ ءﻼﻤﻋ ﺔﻣﺪﺧ

رﺎﻄﺧأ .

ماﺪﺨﺘﺳﺎﺑ ﺢﺼﻨﻧ ﺔﻴﺋﺎﺑﺮﻬﻛ ثداﻮﺣ عﻮﻗﻮﻟ ﺎﺒﻨﺠﺗ

ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ةﺮﺋاﺪﻟا ﻊﻄﻗ ﺢﻴﺗﺎﻔﻣ تاذ ﺲﺑﺎﻘﻣ

رﺎﻴﺘﻟ رﺎﻴﺘﻠﻟ ةدﺎﻀﻣ ﻞﻠﺨﻟا ) ﻰﺼﻗﻷا ﺪﺤﻟا30

ﻲﻤﺳﻻا ﺮﻳﺮﺤﺘﻟا رﺎﻴﺗ ةﺪﺸﻟ ﺮﻴﺒﻣأ ﻲﻠﻠﻣ .(

ﻪﺒﺘﻧا

ﻂﻴﻠﺧ وأ ةﺮﺨﺑأ نﻮﻜُﺗ نأ ﻦﻜﻤﻳ داﻮﻤﻟا ﺾﻌﺑ

ءاﻮﻬﻟا ﻊﻣ ﺎﻫدﺎﺤﺗا ﺪﻨﻋ رﺎﺠﻔﻧﻼﻟ ﻞﺑﺎﻗ

ﺺﺘﻤﻤﻟا !

ﻠﻄﻣ ﺔﻴﻟﺎﺘﻟا ءﺎﻴﺷﻷا ﻂﻔﺸﺑ ﻢﻘﺗ ﻻﺎًﻘ :



،قاﺮﺘﺣﻻا وأ رﺎﺠﻔﻧﻼﻟ ﺔﻠﺑﺎﻘﻟا تازﺎﻐﻟا

ﺔﺑﺮﺗﻷاو ﻞﺋاﻮﺴﻟا)ﺔﻴﻠﻋﺎﻔﺘﻟا ﺔﺑﺮﺗﻷا (



ﻞﻋﺎﻔﺘﻠﻟ ﻞﺑﺎﻘﻟا ندﺎﻌﻤﻟا رﺎﺒﻏ) ﻞﺜﻣ

ﻚﻧﺰﻟاو ،مﻮﻴﺴﻨﻏﺎﻤﻟاو ،مﻮﻴﻧﻮﻣﻮﻟﻷا ( ﺪﻨﻋ

ﺔﻳﻮﻠﻘﻟا ﻒﻴﻈﻨﺘﻟا ﻞﺋﺎﺳو ﻊﻣ ﺎﻫدﺎﺤﺗا

ﺔﻳﻮﻘﻟا ﺔﻴﻀﻤﺤﻟاو .



ةﺰﻛﺮﻤﻟاو ﺔﻳﻮﻘﻟا ﺮﺻﺎﻨﻌﻟاو ضﺎﻤﺣﻷا



ﻤﻟا ﺔﻳﻮﻀﻌﻟا داﻮﻤﻟا ﺔﺒﻳﺬ) ،ﻦﻳﺰﻨﺒﻟا ﻞﺜﻣ

ﺖﻳﺰﻟاو ،نﻮﺘﻴﺳﻵاو ،ناﻮﻟﻷا ﻞﻳﺰﻣو

ﻦﺧﺎﺴﻟا .(

داﻮﻤﻟا هﺬﻫ يدﺆﺗ نأ ﻦﻜﻤﻳ ﻚﻟذ ﻰﻟإ ﺔﻓﺎﺿﻹﺎﺑ

ﻊﻨﺻ ﻲﻓ ﺔﻣﺪﺨﺘﺴﻤﻟا تﺎﻣﺎﺨﻟا ﻞﻛﺂﺗ ﻰﻟإ

زﺎﻬﺠﻟا .

زﺎﻬﺠﻟا ﻒﺻو

ﺔﻳﻮﻄﻤﻟا ﺔﺤﻔﺼﻟا ﺮﻈﻧا ،رﻮﺼﻟا !

ﺪﻛﺄﺘﻟﺎﺑ ﻢﻗ ةﻮﺒﻌﻟا تﺎﻳﻮﺘﺤﻣ ﺾﻓ ﺪﻨﻋ

راﺮﺿأ دﻮﺟو وأ تﺎﻘﺤﻠﻣ يأ ﺺﻘﻧ مﺪﻋ ﻦﻣ .

زﺎﻬﺠﻟا ضﺮﻌﺗ ﺪﻨﻋ عزﻮﻤﻟا رﺎﻄﺧإ ءﺎﺟﺮﺑ

ﻞﻘﻨﻟا ﺐﺒﺴﺑ راﺮﺿﻷ.

ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﺔﻠﻴﺻﻮﺗ

 ﺔﻴﻠﻤﻌﺑ مﺎﻴﻘﻟا ﺪﻨﻋ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﻴﺻﻮﺘﻟ

ﻂﻔﺸﻟا.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

زﺎﻬﺠﻟا حﺎﺘﻔﻣ)ﻞﻴﻐﺸﺗ/فﺎﻘﻳإ(

 ﻊﺿﻮﻟاI eco :ﺦﻔﻨﻟاو ﻂﻔﺸﻟا.

ﺮﻔﺻ ﻊﺿﻮﻟا :ﻞﻤﻌﻟا ﻦﻋ ﻒﻗﻮﺘﻣ زﺎﻬﺠﻟا

ﻞﻤﺤﻟا ﺾﺒﻘﻣ

 ﻞﻘﻨﻟ ﺾﺒﻘﻣ ﻦﻣ ﻪﻠﻤﺣ ﺐﺠﻳ ،زﺎﻬﺠﻟا

ﻞﻤﺤﻟا.

كﻼﺳﻷا تﺎﻓﺎﻄﺧ

 ﺔﻗﺎﻄﻟﺎﺑ داﺪﻣﻹا ﺔﻠﺻو ﻦﻳﺰﺨﺘﻟ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

ﺦﻔﻨﻠﻟ ﺔﻠﺻو

 ﺦﻔﻨﻟا ﺔﻠﺻو ﻲﻓ ﻂﻔﺸﻟا مﻮﻃﺮﺧ ﻞﺧدأ

ﺦﻔﻨﻟا ﺔﻔﻴﻇو ﻂﻴﺸﻨﺗ ﻰﻠﻋ ﻞﻤﻌﺗ ﻲﺘﻟا.

)ﻒﺻﻮﻟا ﺮﻈﻧا/ ةرﻮﺼﻟا (

ناﺰﺨﻟا ةداﺪﺳ

 ﻂﻐﺿا ﻖﻠﻐﻠﻟو ،جرﺎﺨﻟا ﻮﺤﻧ ﺎﻬﺒﺤﺳا ،ﺢﺘﻔﻠﻟ

ﻞﺧاﺪﻠﻟ ﺎﻬﻴﻠﻋ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

فﺎﻘﻳﻹا ﻊﺿو

 ﺗ فﺎﻘﻳﻹ ﻒﻗﻮﺗ ﺪﻨﻋ ﺔﻴﺿرﻷا ﺔﻫﻮﻓ ﻞﻴﻐﺸ

ﻞﻤﻌﻟا.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

تﺎﻘﺤﻠﻤﻟا تﺎﺤﺘﻓ

ﻂﻔﺸﻟا ﺐﻴﺑﺎﻧأ ﻦﻳﺰﺨﺘﺑ ﺢﻤﺴﺗ تﺎﻘﺤﻠﻤﻟا ﺔﺤﺘﻓ

ﻂﻔﺸﻟا تﺎﻫﻮﻓوزﺎﻬﺠﻟﺎﺑ.

)ﻒﺻﻮﻟا ﺮﻈﻧا / ةرﻮﺼﻟا (

145AR

ﻞﻴﻤﻌﻟا يﺰﻳﺰﻋ

ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد ةءاﺮﻗ ءﺎﺟﺮﺑ

ماﺪﺨﺘﺳا لوأ ﻞﺒﻗ اﺬﻫ ﻲﻠﺻﻷا

ﴼﻘﻓو زﺎﻬﺠﻟا ﻊﻣ ﻞﻣﺎﻌﺘﻟا ﻢﺛ ،ﻢﻛزﺎﻬﺠﻟ

ﻞﻴﻟﺪﻟا اﺬﻬﺑ ةدراﻮﻟا تﺎﻤﻴﻠﻌﺘﻠﻟ . ﻰﺟﺮﻳ ﺎﻤﻛ

تﺎﻣاﺪﺨﺘﺳا يﻷ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟﺪﺑ ظﺎﻔﺘﺣﻻا

زﺎﻬﺠﻟا ﻢﻴﻠﺴﺗ ﺔﻟﺎﺣ ﻲﻓ وأ ﺪﻌﺑ ﺎﻤﻴﻓ ىﺮﺧأ

ﻦﻳﺮﺧآ ﻦﻴﻣﺪﺨﺘﺴﻤﻟ.

ﻟ ﻖﺑﺎﻄﻤﻟا ماﺪﺨﺘﺳﻻا تﺎﻤﻴﻠﻌﺘﻠ

ﻲﻓ ةدراﻮﻟا تﺎﻔﺻاﻮﻤﻠﻟ ﴼﻘﻓو زﺎﻬﺠﻟا ﻢﻴﻤﺼﺗ ﻢﺗ

ﺔﺻﺎﺨﻟا ﺔﻣﻼﺴﻟا تادﺎﺷرﻹو اﺬﻫ ﻞﻴﻐﺸﺘﻟا ﻞﻴﻟد

ﺔﺒﻃﺮﻟا تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻛ ﺔﺴﻨﻜﻤﻛ ﻪﻣاﺪﺨﺘﺳﺎﺑ

ﺔﻓﺎﺠﻟاو.

ماﺪﺨﺘﺳﻻا ﻞﺟأ ﻦﻣ زﺎﻬﺠﻟا اﺬﻫ ﺮﻳﻮﻄﺗ ﻢﺗ

تﺎﺒﻠﻄﺘﻣ ﺔﻴﺒﻠﺘﻟ ﻢﻤﺼﻣ ﺮﻴﻏ ﻪﻧأ ﺎﻤﻛ ﻲﺼﺨﺸﻟا

يرﺎﺠﺘﻟا ماﺪﺨﺘﺳﻻا.

 ﻬﺠﻟا ﺔﻳﺎﻤﺣ ﺐﺠﻳرﺎﻄﻣﻷا ﻦﻣ زﺎ . زﻮﺠﻳ ﻻ

ﺔﺣﻮﺘﻔﻤﻟا ﺔﻴﺟرﺎﺨﻟا ﻦﻛﺎﻣﻷا ﻲﻓ ﻪﻨﻳﺰﺨﺗ.

 ﻪﺒﺘﻧا : ﺐﺠﻳ ،مﺎﺨﺴﻟاو دﺎﻣﺮﻟا ﻂﻔﺸﻟ

ﻂﻘﻓ ﻲﻟوأ ﺮﺘﻠﻓ ماﺪﺨﺘﺳا)ﺐﻠﻄﻟا ﻢﻗر :

2.863139.(

تﺎﻴﺿرﻸﻟ ﺔﻴﺋﺎﺑﺮﻬﻜﻟا ﺔﺴﻨﻜﻤﻟا ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ

ﺔﻴﻟﺎﺘﻟا تﺎﻧﻮﻜﻤﻟا ﻊﻣ ﻻإ ﺔﺒﻃﺮﻟاو ﺔﻓﺎﺠﻟا:

 ﻲﻠﺻﻷا ﺮﺘﻠﻔﻟا ﺲﻴﻛ.

 ﺻﻷا رﺎﻴﻐﻟا ﻊﻄﻗ وأ ﺔﻴﻠﺻﻷا تﺎﻘﺤﻠﻤﻟا وأ ﺔﻴﻠ

ﺔﻴﻠﺻﻷا ﺔﻴﻓﺎﺿﻹا تﺎﻘﺤﻠﻤﻟا.

راﺮﺿأ ﺔﻳأ ﺔﻴﻟﻮﺌﺴﻣ ﺔﺠﺘﻨﻤﻟا ﺔﻛﺮﺸﻟا ﻞﻤﺤﺘﺗ ﻦﻟ

ﺮﻴﻏ ماﺪﺨﺘﺳﻼﻟ ﺔﺠﻴﺘﻧ ثﺪﺤﺗ ﺪﻗ ﺔﻠﻤﺘﺤﻣ

ﺊﻃﺎﺨﻟا ﻞﻴﻐﺸﺘﻟا وأ تﺎﻔﺻاﻮﻤﻠﻟ ﻖﺑﺎﻄﻤﻟا.

ﺔﺌﻴﺒﻟا ﺔﻳﺎﻤﺣ

ةدﺎﻋإو ﺮﻳوﺪﺘﻠﻟ ﺔﻠﺑﺎﻗ ﻒﻴﻠﻐﺘﻟا داﻮﻣ

ماﺪﺨﺘﺳﻻا . ﻦﻣ ﺺﻠﺨﺘﻟا مﺪﻋ ءﺎﺟﺮﺑ

ﻮﺒﻌﻟا ﻚﻴﻠﻋ ﻦﻜﻟو ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا ﺔﻠﺳ ﻲﻓ ة

ﺮﻳوﺪﺗ ةدﺎﻋﺈﺑ ﺔﺼﺘﺨﻤﻟا تﺎﻬﺠﻠﻟ ﺎﻬﻤﻳﺪﻘﺘﺑ

ﺔﻣﺎﻤﻘﻟا.

داﻮﻣ ﻰﻠﻋ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا يﻮﺘﺤﺗ

ماﺪﺨﺘﺳﻻاو ﺮﻳوﺪﺘﻟا ةدﺎﻋﻹ ﺔﻠﺑﺎﻗ ﺔﻤﻴﻗ

ﺎﻬﻨﻣ ةدﺎﻔﺘﺳﻻا ﺐﺠﻳ ﻲﺘﻟاو . ﺺﻠﺨﺘﻟﺎﺑ ﻢﻗ ،اﺬﻟ

ﻢﻈﻧ ﻊﻣ ﻖﻓاﻮﺘﻳ ﺎﻤﺑ ﺔﻤﻳﺪﻘﻟا ةﺰﻬﺟﻷا ﻦﻣ

ﺔﺒﺳﺎﻨﻤﻟا ﻊﻴﻤﺠﺘﻟا.

ﺺﻠﺨﺘﻟاﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻦﻣ

ﺔﻘﻳﺪﺻ داﻮﻣ ﻦﻣ ﺮﺘﻠﻔﻟا ﺲﻴﻛو ﺮﺘﻠﻔﻟا ﻊﻴﻨﺼﺗ ﻢﺘﻳ

ﺔﺌﻴﺒﻠﻟ.

ﺔﻠﺑﺎﻗ داﻮﻣ ﺔﻳأ ﻰﻠﻋ يﻮﺘﺤﺗ ﻻ ﺎﻬﻧأ ﺎﻤﻟﺎﻃ

ﺔﻠﺳ ﻲﻓ ﺎﻬﺋﺎﻘﻟإ ﺮﻈﺤﻳ ﻲﺘﻟاو صﺎﺼﺘﻣﻼﻟ

ﺔﻠﺳ ﻲﻓ ﺎﻬﻨﻣ ﺺﻠﺨﺘﻟا ﻚﻨﻜﻤﻳ ،ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا

ﺔﻳدﺎﻌﻟا ﺔﻴﻟﺰﻨﻤﻟا ﺔﻣﺎﻤﻘﻟا.

ﺔﻣﻼﺴﻟا تادﺎﺷرإ



ﺬﻫ ماﺪﺨﺘﺳا زﻮﺠﻳ ﻻ يأ ﻞﺒﻗ ﻦﻣ زﺎﻬﺠﻟا ا

صﺎﺨﺷأ)لﺎﻔﻃﻷا ﻚﻟذ ﻲﻓ ﺎﻤﺑ ( نﻮﻧﺎﻌﻳ

وأ ﺔﻴﻨﻫذ وأ ﺔﻴﺴﺣ وأ ﺔﻴﻧﺪﺑ تﺎﻗﺎﻋإ ﺔﻳأ ﻦﻣ

ﻻإ ،ﺎﻤﻬﻴﻠﻛ وأ ﺔﻓﺮﻌﻤﻟا وأ ةﺮﺒﺨﻟا ﻢﻫزﻮﻌﺗ

ﺺﺨﺸﻟا ﻞﺒﻗ ﻦﻣ ﻢﻬﻴﻠﻋ فاﺮﺷﻹا ﻢﺗ اذإ

ﻰﻠﻋ اﻮﻠﺼﺣ اذإ ﻻإ وأ ﻢﻬﺘﻣﻼﺴﺑ ﺺﺘﺨﻤﻟا

ﺔﻴﻔﻴﻛ نﺄﺸﺑ ﺺﺨﺸﻟا اﺬﻫ ﻦﻣ تﺎﻤﻴﻠﻌﺗ

زﺎﻬﺠﻟا اﺬﻫ ماﺪﺨﺘﺳا . ،ﻚﻟذ ﻦﻋ ًﻼﻀﻓ

مﺪﻋ ﻦﻣ ﺪﻛﺄﺘﻠﻟ لﺎﻔﻃﻷا ﺔﺒﻗاﺮﻣ ﻦﻴﻌﺘﻳ

زﺎﻬﺠﻟﺎﺑ ﻢﻬﺜﺒﻋ .



ﺔﺻﺎﺨﻟا ﺮﻳﺪﺼﻘﻟا قرو ﺔﻓﺎﻔﻟ ﻆﻔﺤﺗ

ﺚﻴﺣ ،لﺎﻔﻃﻷا لوﺎﻨﺘﻣ ﻦﻋ ﴽﺪﻴﻌﺑ ﻒﻴﻠﻐﺘﻟﺎﺑ

قﺎﻨﺘﺧﻻا ﺮﻄﺧ ﻦﻤﻜﻳ !



ﻞﻛ ﺪﻌﺑ زﺎﻬﺠﻟا ﻞﻴﻐﺸﺗ فﺎﻘﻳإ ﻦﻴﻌﺘﻳ

وأ ﻒﻴﻈﻨﺗ ﺔﻴﻠﻤﻋ ﻞﻜﺑ مﺎﻴﻘﻟا ﻞﺒﻗو ماﺪﺨﺘﺳا

ﺔﻧﺎﻴﺻ .



ﻖﻳﺮﺤﻟا ﺮﻄﺧ ﺎﻨﻫ ﻦﻤﻜﻳ .ﻻ ﺔﻳأ ﻂﻔﺷ ﺐﺠﻳ

ﺔﺠﻫﻮﺘﻣ وأ ﺔﻠﻌﺘﺸﻣ ءﺎﻴﺷأ .

146 AR

2012-08

––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––––

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone, Dubai,

United Arab Emirates,



4 8861177 Ɣ www.karcher.ae

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,



01 250 600 Ɣ www.kaercher.at

AU Karcher Pty. Ltd., 40 Koornang Road, Scoresby 3179,

Victoria, Australia,



1800 675 714 Ɣ www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,



0900 10027 Ɣ www.karcher.be

CH Kärcher AG, Industriestrasse 16, 8108 Dällikon,

Kärcher SA, Croix-du-Péage, 1029 Villars-Ste-Croix,



0844 850 863 Ɣ www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems Co. Ltd., East Part,

Building 20, No. 1000, Jinhai Road, Pudong, Shanghai,

201206



021 5076 8018 Ɣ www.karcher.cn

CZ Kärcher spol. s r.o., Modletice 141, 251 01 Ricany,



0323 606 014 Ɣ www.kaercher.cz

DE Alfred Kärcher GmbH &Co. KG, Service-Center Gissig-

heim, Im Gewerbegebiet 2, 97953 Königheim-Gissigheim,



07195 903 2065 Ɣ www.kaercher.de

DK Kärcher A/S, Slotsherrensvej 411 C, 2610 Rødovre,



70 206 667 Ɣ www.karcher.dk

EE Kärcher OÜ, Pirita tee 102, 12011 Tallinn,



600 5831 Ɣ www.karcher.com

ES Kärcher, S.A., Pol. Industrial Font del Radium, Josep

Trueta, 6-7, 08403 Granollers (Barcelona),



902 170 068 Ɣ www.karcher.es

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,



0207 413 600 Ɣ www.karcher.fi

FR Kärcher S.A.S., Z.A. des Petits Carreaux, 5, avenue des

Coquelicots, 94865 Bonneuil-sur-Marne,



01 43 99 67 70 Ɣ www.karcher.fr

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

Banbury, Oxon OX16 1TB,



01295 752 000 Ɣ www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. & Kon-

stantinoupoleos str., 13671 Aharnes,



210 2316 153 Ɣ www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen

Road, Kwun Tong, Kowloon,



2357 5863 Ɣ www.karcher.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2. (Vendelpark),

2051 Biatorbagy,



23 530 640 Ɣ www.kaercher.hu

IE Kärcher Limited (Ireland), C1 Centrepoint Business Park,

Oak Road, Dublin 12,



01 409 7777 Ɣ www.kaercher.ie

IN Karcher Cleaning Systems Pvt. Ltd., Plot No. D-120,

Sector-63, Noida 201307,Uttar Pradesh,



0120 466 1800 Ɣ www.karcher.in

IT Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),



848 99 88 77 Ɣ www.karcher.it

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun,

Miyagi 981-3408,



022 344 3140 Ɣ www.karcher.co.jp

KR Karcher Co. Ltd. (South Korea), 872-2 Sinjeong-Dong,

Yangcheon-Gu, Seoul, Korea Zip code 158-856



02-322 6588, A/S. 1544-6577 Ɣ www.karcher.co.kr

KZ TOO Karcher, pr. Raimbeka, ug. ul. Kommunalnaja 169/1,

Zhetysujskij Rajon 050050 Almaty,



8777 227 6565 Ɣ www.karcher.kz

LT UAB Karcher, Ukmergès 285, LT - 06313 Vilnius,



85 2031690 Ɣ www.karcher.lt

LU Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,



0032 0900 10027 Ɣ www.karcher.be

LV Karcher SIA, MƗrupes nov., MƗrupe, KƗrƺa UlmaƼa gatve

101, RƯga, LV-1046,



867 808 707 Ɣ www.karcher.com

MDI.M. Karcher S.R.L., Bogdan Voievod Str. 7,

2068 Chisinau



022 806 300 Ɣ www.kaercher.md

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK

2/8, Taman Perindustrian Kinrara, 47100 Puchong,

Selangor Darul Ehsan, Malaysia,



03 8073 3000 Ɣ www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,



0900 33 444 33 Ɣ www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo,



24 17 77 00 Ɣ www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,



09 274 4603 Ɣ www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,



012 6397 222 Ɣ www.karcher.pl

PT Neoparts S.A., Av. Infante D. Henrique, Lote 35, 1800-218

Lisboa,



218 558 300 Ɣ www.karcher.pt

RO Karcher Romania s.r.l., Sos. Odaii 439 Sector 1,

RO-013606 Bucureúti,



0372 709 001 Ɣ www.kaercher.ro

RU ɈɈɈ «Ʉɟɪɯɟɪ», ɭɥ.ɉɚɧɮɢɥɨɜɚ 19, ɫɬɪ.4.,

141407 ɆɈ, ɝ. ɏɢɦɤɢ



495 662-19-19 Ɣ ɮɚɤɫ 495 662-19-20 Ɣ www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42537 Hisings-Kärra,



031 577 300 Ɣ www.karcher.se

SG Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,

#01-00 Freight Links Express Distripark, Singapore

608831,



6897-1811 Ɣ www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Bratislavská 25, 94901 Nitra,



037 6555 798 Ɣ www.kaercher.sk

TR Kärcher Servis Ticaret A.S., Mahmutbey Mahallesi østoç,

Petrol Plaza C-Blok Kat: 2-3, Ba÷clar, 34218 Istanbul



0212 659 43 69 Ɣ www.karcher.com.tr

TWKarcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang

City, Taipei County 24243,



2 2991 5533 Ɣ www.karcher.tw

UA Kärcher Ltd., Petropavlivska Str., 4, Petropavlivska

Borschagivka, Kyiv region, 08130,



0800 500 48 90 Ɣ www.karcher.ua

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,



011 574 5360 Ɣ www.karcher.co.za

Karcher 1.629-701.0 WD 3.800 M eco!ogic

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.629-701.0 Questions and Answers
