Vevor 1206HB-5201 Golf Cart Speed Controller 48V 250A Motor Controller for EZGO TXT

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
1206HB-5201 photo

User Manual

This is the main product document for model 1206HB-5201.

The file format is pdf, 64 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
D.C. MOTOR CONTROLLER
USER'S GUIDE
MODEL:1206HB-5201
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -
MODEL:1206HB-5201
(The picture is for reference only, please refer to the actual object)
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
D.C.MOTOR CONTROLLER
background
- 2 -
Warning-To reduce the risk of injury, user must read instructions
manual carefully.
This device complies with Part 15 of the FCC Rules. Operation
is subject to the following two conditions:(1)This device may not
cause harmful interference, and (2)this device must accept any
interference received, including interference that may cause
undesired operation.
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed
through indicates that the product requires separate refuse
collection in the European Union. This applies to the product
and all accessories marked with this symbol. Products marked
as such may not be discarded with normal domestic waste, but
must be taken to a collection point for recycling electrical and
electronic devices
INSTRUCTIONS
●This product is designed to fit the 1206HB-5201 Curtis Controller 48V
250A.
●1206HB-5201 for EZG0 for Curtis txt 48V 250A dc Motor Controller.
● It's easy to install and directly to replace the old one. Saving your time
and money by replacing it yourself.
● Power MOSFET technology provides reliable, silent, efficient and
cost-effective operation.
background
- 3 -
●Half-bridge armatures and full-bridge fields provide regenerative braking
down to zero speed.
●Overdrive braking (regeneration) limits speed when traveling downhill.
●The system uses a Hall effect speed sensor on the motor or drive system
to control the vehicle. Traction switches allow the vehicle to roll freely.
● After releasing the pedal and stopping the vehicle, turn off the main
contactor at regular intervals.
Unpacking Inspection
Open the package case, check the items shown on Table 1 carefully to
check any missing or damaged part.
Table 1. Unpacking Inspection
Item
Qty
1
1
2
1
Model & Parameter
● Model：1206HB-5201
● Voltage：48V
● Current：250A
background
- 4 -

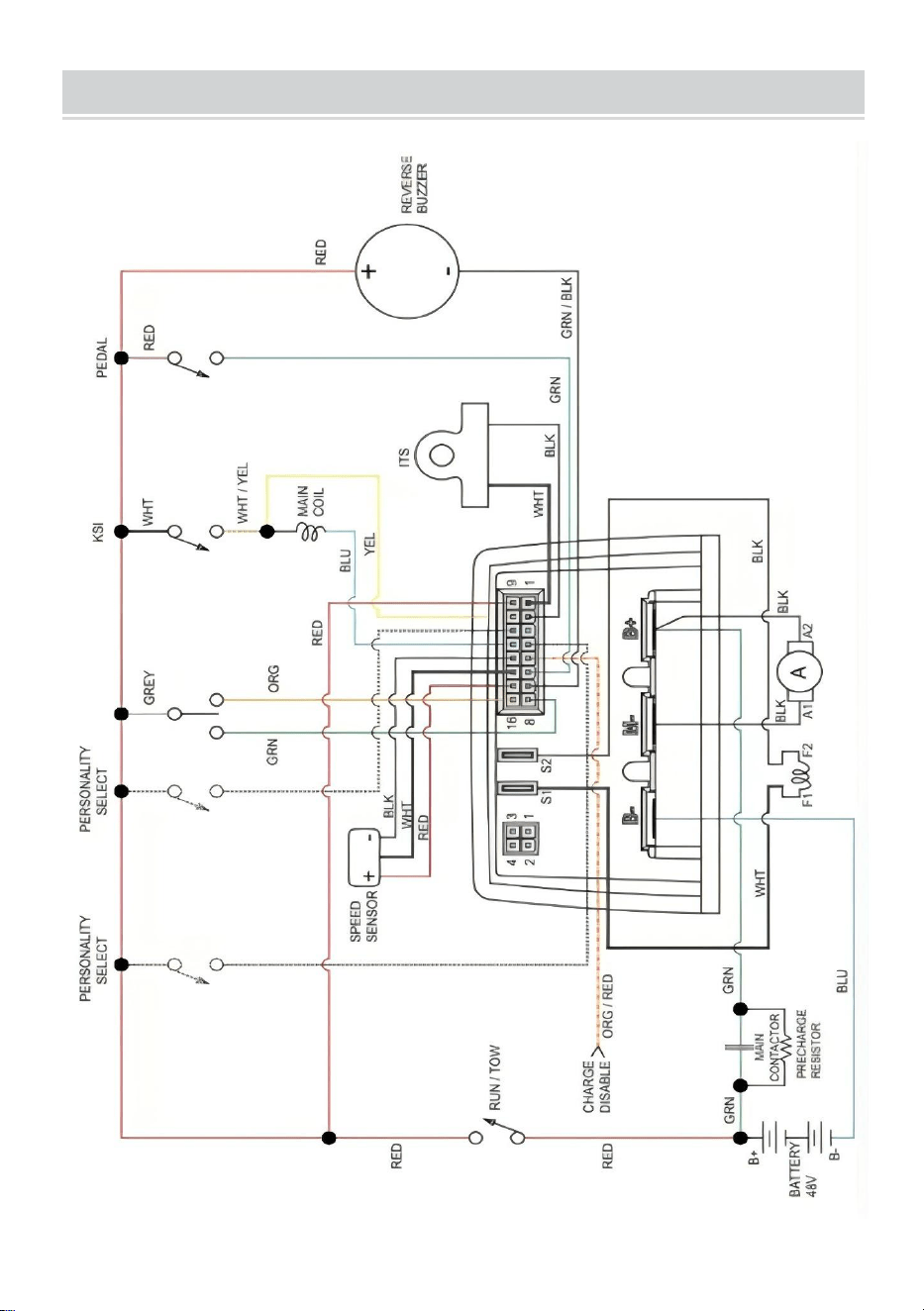

Wiring Diagram
background
- 5 -
Matters Need Attention
● Ensure that the controller is securely fixed and not easily subjected to
vibration or impact.
● It’s danger of high voltage in controller case please do not
disassemble it unauthorized.
● The losses caused by not operating according to the instruction
manual operation, manufacturer does not bear any responsibility.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
GUIDED'UTILISATION
CONTRÔLEURDEMOTEURÀCOURANTCONTINU
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar
nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant
certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes
lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier
soigneusementlorsquevouspassezunecommandecheznoussivous
économisezréellementlamoitiéparrapportauxgrandesmarques.
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
MODÈLE:1206HB5201
Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support
Machine Translated by Google
background
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?
N'hésitezpas
ànouscontacter:Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
(L'imageestàtitrederéférenceuniquement,veuillezvousréféreràl'objetréel)
MODÈLE:1206HB5201
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles
instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement
notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez
reçu.Veuilleznousexcuser,nousnevousinformeronsplusencasdemiseàjourtechnologique
oulogicielledenotreproduit.
BESOIND'AIDE?CONTACTEZNOUS!
Contrôleurdemoteuràcourantcontinu
1
Machine Translated by Google
background
INSTRUCTIONS
interférencesreçues,ycomprislesinterférencesquipeuventcauser
appareilsélectroniques
doiventêtreapportésàunpointdecollectepourlerecyclagedesappareilsélectriqueset
provoquerdesinterférencesnuisibles,et(2)cetappareildoitacceptertoute
fonctionnementrentable.
•LatechnologiePowerMOSFEToffreunepuissancefiable,silencieuse,efficaceet
estsoumisauxdeuxconditionssuivantes:(1)Cetappareilnepeutpas
entantquetelnepeutpasêtrejetéaveclesdéchetsménagersnormaux,mais
ettouslesaccessoiresmarquésdecesymbole.Produitsmarqués
Cetappareilestconformeàlapartie15desrèglesdelaFCC.Fonctionnement
etdel'argentenleremplaçantvousmême.
Lisezattentivementlemanuel.
collectedansl'Unioneuropéenne.Cecis'appliqueauproduit
•Ilestfacileàinstalleretpermetderemplacerdirectementl'ancien.Gaindetemps
•1206HB5201pourEZG0pourcontrôleurdemoteurCurtistxt48V250ADC.
AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlirelesinstructions
àtraversindiquequeleproduitnécessiteuntrisélectif
2012/19/CE.Lesymbolereprésentantunepoubelleàroulettesbarrée
250A.
•Ceproduitestconçupours'adapteraucontrôleurCurtis1206HB520148V
Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne
opérationindésirable.
2
Machine Translated by Google
background
Modèleetparamètres
Inspectiondedéballage
Quantité
•Aprèsavoirrelâchélapédaleetarrêtélevéhicule,coupezlecontact
2
1
pourcontrôlerlevéhicule.Lesinterrupteursdetractionpermettentauvéhiculederoulerlibrement.
•Courant:250A
•Tension:48V
Article
•LesystèmeutiliseuncapteurdevitesseàeffetHallsurlemoteuroulesystèmed'entraînement
Descriptiondu
contrôleurdemoteuràcourantcontinu
•Lefreinagesurmultiplié(régénération)limitelavitesselorsdesdescentes.
•Modèle:1206HB5201
jusqu'àvitessezéro.
Tableau1.Inspectionaudéballage
1
•Lesarmaturesendemipontetleschampsenpontcompletassurentlefreinagerégénératif
vérifiertoutepiècemanquanteouendommagée.
Ouvrezleboîtierdel'emballage,vérifiezsoigneusementlesélémentsindiquésdansletableau1pour
Guidedel'utilisateur
1
contacteuràintervallesréguliers.
3
Machine Translated by Google
background
4
Schémadecâblage
Machine Translated by Google
background
ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
MainzerLandstr.69,60329FrancfortsurleMain.
2122Australie
C/OYHConsultingLimitedBureau147,CenturionHouse,
ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW
ECrossStuGmbH
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
Fabricant:Shanghaimuxinmuyeyouxiangongsi
RoutedeLondres,StainesuponThames,Surrey,TW184AX
YHCONSULTINGLIMITÉE.
REPRÉSENTANTDUROYAUMEUNI
REPRÉSENTANTDELACE
•Ilexisteunrisquedehautetensiondansleboîtierducontrôleur,veuilleznepaslefaire
ledémontersansautorisation.
vibrationouimpact.
•Assurezvousquelecontrôleurestsolidementfixéetn'estpasfacilementsoumisà
•Lespertescauséesparlenonrespectdesinstructions
fonctionnementmanuel,lefabricantn'assumeaucuneresponsabilité.
Lesquestionsquiméritentnotreattention
5
Machine Translated by Google
background
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
MODELL:1206HB-5201
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,
stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns
im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns
angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der
Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen
Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
BENUTZERHANDBUCH
DC-Motorsteuerung
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Machine Translated by Google
background
(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
MODELL:1206HB-5201
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor
Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem
Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,
wenn es Technologie- oder Software-Updates für unser Produkt gibt.
DC-MOTOR-STEUERUNG
Brauchen Sie Hilfe? Kontaktieren Sie uns!
- 1 -
Machine Translated by Google
background
ANWEISUNGEN
Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie
• Dieses Produkt ist für den 1206HB-5201 Curtis Controller 48V ausgelegt
unerwünschter Betrieb.
Lesen Sie das Handbuch sorgfältig durch.
Sammlung in der Europäischen Union. Dies gilt für das Produkt
•1206HB-5201 für EZG0 für Curtis txt 48 V 250 A Gleichstrommotor-Controller.
• Es ist einfach zu installieren und direkt das alte zu ersetzen. Sparen Sie Zeit
Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lesen
durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt
250 A.
2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne
unterliegt den folgenden zwei Bedingungen:(1) Dieses Gerät darf nicht
dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern
• Die Power-MOSFET-Technologie sorgt für zuverlässige, leise, effiziente und
und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte mit diesem
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb
und Geld, indem Sie es selbst austauschen.
Empfangene Störungen, einschließlich Störungen, die dazu führen können,
elektronische Geräte
kostengünstiger Betrieb.
müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.
schädliche Interferenzen verursachen, und (2) dieses Gerät muss alle
- 2 -
Machine Translated by Google
background
- 3 -
1
Schütz in regelmäßigen Abständen.
Menge
bis zur Drehzahl Null.
Tabelle 1. Auspackprüfung
1
•Halbbrücken-Anker und Vollbrücken-Felder sorgen für regeneratives Bremsen
Überprüfen Sie, ob Teile fehlen oder beschädigt sind.
Benutzerhandbuch
Öffnen Sie die Verpackung und überprüfen Sie die in Tabelle 1 aufgeführten Artikel sorgfältig, um
Artikel
•Das System verwendet einen Hall-Effekt-Drehzahlsensor am Motor oder Antriebssystem
• Spannung: 48 V
Beschreibung
DCMotor Controller
• Overdrive-Bremsen (Regeneration) begrenzt die Geschwindigkeit beim Bergabfahren.
• Modell: 1206HB-5201
• Nach dem Loslassen des Pedals und dem Anhalten des Fahrzeugs schalten Sie den Hauptschalter aus.
2
• Strom: 250A
1
um das Fahrzeug zu steuern. Traktionsschalter ermöglichen dem Fahrzeug, frei zu rollen.
Modell und Parameter
Auspacken Inspektion
Machine Translated by Google
background
Schaltplan
- 4 -
Machine Translated by Google
background
• Es besteht die Gefahr von Hochspannung im Controllergehäuse.
es unbefugt zu zerlegen.
Vibrationen oder Stößen.
• Stellen Sie sicher, dass der Controller sicher befestigt ist und keinen
• Die Verluste, die durch Nichtbefolgen der Anleitung entstehen
Manuelle Bedienung, der Hersteller übernimmt keine Verantwortung.
UK REP
Vertreter der EG
Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Frankfurt am Main.
2122 Australien
C/O YH Consulting Limited Office 147, Centurion House,
Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
E-CrossStu GmbH
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
YH CONSULTING LIMITED.
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Angelegenheiten, die Aufmerksamkeit erfordern
- 5 -
Machine Translated by Google
background
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
MODELLO:1206HB-5201
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi
utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando
determinati utensili con noi rispetto ai principali marchi principali e non significa
necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo
gentilmente di verificare attentamente quando effettui un ordine con noi
se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
GUIDA PER L'UTENTE
CONTROLLER MOTORE CC
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Machine Translated by Google
background
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)
MODELLO:1206HB-5201
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del
manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale
utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di
perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul
nostro prodotto.
HAI BISOGNO DI AIUTO? CONTATTACI!
CONTROLLER MOTORE CC
- 1 -
Machine Translated by Google
background
ISTRUZIONI
Questo prodotto è soggetto alle disposizioni della Direttiva Europea
•Questo prodotto è progettato per adattarsi al controller Curtis 1206HB-5201 48V
operazione indesiderata.
manuale con attenzione.
raccolta nell'Unione Europea. Ciò vale per il prodotto
•1206HB-5201 per EZG0 per Curtis txt 48V 250A controller motore cc.
• È facile da installare e sostituire direttamente quello vecchio. Risparmiando tempo
Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni
attraverso indica che il prodotto richiede un rifiuto separato
250A.
2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato
è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può
come tale non può essere smaltito con i normali rifiuti domestici, ma
• La tecnologia Power MOSFET fornisce affidabilità, silenziosità, efficienza e
e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento
e denaro sostituendolo da soli.
interferenze ricevute, comprese le interferenze che possono causare
dispositivi elettronici
funzionamento economicamente vantaggioso.
devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.
causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi
- 2 -
Machine Translated by Google
background
Modello e parametro
Ispezione di disimballaggio
1
contattore a intervalli regolari.
Quantità
fino a velocità zero.
Tabella 1. Ispezione di disimballaggio
1
•Le armature a mezzo ponte e i campi a ponte intero forniscono frenata rigenerativa
controllare eventuali parti mancanti o danneggiate.
Guida per l'utente
Aprire la confezione, controllare attentamente gli elementi indicati nella Tabella 1 per
•Il sistema utilizza un sensore di velocità ad effetto Hall sul motore o sul sistema di azionamento
Articolo
• Tensione: 48 V
Descrizione
DCMotor Controller
•La frenata overdrive (rigenerazione) limita la velocità in discesa.
• Modello: 1206HB-5201
• Dopo aver rilasciato il pedale e aver arrestato il veicolo, spegnere l'interruttore principale
2
• Corrente: 250A
1
per controllare il veicolo. Gli interruttori di trazione consentono al veicolo di muoversi liberamente.
- 3 -
Machine Translated by Google
background
- 4 -
Schema elettrico
Machine Translated by Google
background
Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Francoforte sul Meno.
2122 Australia
C/O YH Consulting Limited Ufficio 147, Centurion House,
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
E-CrossStu GmbH
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Via Roma, 101, 00186 Roma, Italia
CONSULENZA YH LIMITATA.
Rappresentante della CE
RAPPRESENTANZA DEL REGNO UNITO
• Pericolo di alta tensione nel caso del controller, si prega di non farlo
smontarlo senza autorizzazione.
vibrazioni o urti.
• Assicurarsi che il controller sia fissato saldamente e non sia facilmente soggetto a
• Le perdite causate dal mancato rispetto delle istruzioni
funzionamento manuale, il produttore non si assume alcuna responsabilità.
Le questioni richiedono attenzione
- 5 -
Machine Translated by Google
background
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
MODELO:1206HB5201
CONTROLADORDEMOTORDECORRIENTECONTINUA
GUÍADELUSUARIO
Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos
solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas
herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente
significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos
que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
Machine Translated by Google
background
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen
contactocon
nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica
www.vevor.com/support
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel
manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro
manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.
Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen
nuestroproducto.
(Laimagenessolodereferencia,consulteelobjetoreal)
MODELO:1206HB5201
¿NECESITAAYUDA?¡CONTÁCTENOS!
CONTROLADORDEMOTORDECORRIENTECONTINUA
1
Machine Translated by Google
background
INSTRUCCIONES
interferenciasrecibidas,incluidaslasinterferenciasquepuedancausar
dispositivoselectronicos
Operaciónnodeseada.
EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea
•EsteproductoestádiseñadoparaadaptarsealcontroladorCurtis1206HB5201de48V.
Advertencia:Parareducirelriesgodelesiones,elusuariodebeleerlasinstrucciones.
atravésdeindicaqueelproductorequiereuncontenedordebasuraseparado
2012/19/CE.Elsímboloquemuestrauncontenedordebasuracruzado
250A.
Leaelmanualconcuidado.
recogidaenlaUniónEuropea.Estoseaplicaalproducto
•1206HB5201paraEZG0paracontroladordemotordeCCCurtistxt48V250A.
EstedispositivocumpleconlaParte15delasNormasdelaFCC.Operación
ytodoslosaccesoriosmarcadosconestesímbolo.Productosmarcados
•Esfácildeinstalaryreemplazadirectamenteelanterior,loquelepermiteahorrartiempo.
ydineroreemplazándoloustedmismo.
estásujetoalasdoscondicionessiguientes:(1)Estedispositivonopuede
comotal,nosepuedendesecharconlabasuradomésticanormal,sino
•LatecnologíaMOSFETdepotenciaproporcionauncontrolconfiable,silencioso,eficientey
Debenllevarseaunpuntoderecogidaparareciclaraparatoseléctricosy
Operaciónrentable.
causarinterferenciasdañinas,y(2)estedispositivodebeaceptarcualquier
2
Machine Translated by Google
background
Modeloyparámetro
Inspeccióndedesembalaje
•Despuésdesoltarelpedalydetenerelvehículo,apagueelinterruptorprincipal.
2
contactoraintervalosregulares.
Cantidad
1
•Lasarmadurasdemediopuenteyloscamposdepuentecompletoproporcionanfrenadoregenerativo
AbraelpaqueteyverifiquecuidadosamenteloselementosquesemuestranenlaTabla1.
Verifiquecualquierpiezafaltanteodañada.
Guíadelusuario
hastavelocidadcero.
Tabla1.Inspeccióndedesembalaje
1
•Elfrenadoporsobremarcha(regeneración)limitalavelocidadalviajarcuestaabajo.
Descripción
ControladordemotordeCC
•Modelo:1206HB5201
•ElsistemautilizaunsensordevelocidaddeefectoHallenelmotorosistemadetransmisión.
Artículo
•Voltaje:48V
1
•Corriente:250A
paracontrolarelvehículo.Losinterruptoresdetracciónpermitenqueelvehículosedesplacelibremente.
3
Machine Translated by Google
background
4
Diagramadecableado
Machine Translated by Google
background
ECrossStuGmbH
MainzerLandstr.69,60329FráncfortdelMeno.
ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
YHCONSULTINGLIMITADA.
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
2122Australia
ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW
Fabricante:Shanghaimuxinmuyeyouxiangongsi
CarreteradeLondres,StainesuponThames,Surrey,TW184AX
C/OYHConsultingLimitedOficina147,CenturionHouse,
•Existepeligrodealtovoltajeenlacajadelcontrolador,nolouse.
•Laspérdidasocasionadaspornooperardeacuerdoconlasinstrucciones.
vibraciónoimpacto.
•Asegúresedequeelcontroladorestéfijadodeformaseguraynoestéexpuestofácilmentea
Desmontarlosinautorización.
Operaciónmanual,elfabricantenoasumeningunaresponsabilidad.
Asuntosquenecesitanatención
REPRESENTANTEDELREINOUNIDO
REPRESENTANTECE
5
Machine Translated by Google
background
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
MODEL:1206HB-5201
STEROWNIK SILNIKA PRĄDU STAŁEGO
INSTRUKCJA UŻYTKOWNIKA
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez
nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas
określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one
objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,
aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie
oszczędzasz połowę w porównaniu z głównymi markami.
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
Machine Translated by Google
background
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z
nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać
wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji
obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy
o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią
się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)
MODEL:1206HB-5201
STEROWNIK SILNIKA DC
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
- 1 -
Machine Translated by Google
background
INSTRUKCJE
urządzenia elektroniczne
niepożądana operacja.
•Ten produkt jest przeznaczony do sterownika Curtis 1206HB-5201 48 V
Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej
Ostrzeżenie – aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję
przez wskazuje, że produkt wymaga oddzielnego składowania
2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci
instrukcję uważnie.
zbiórka w Unii Europejskiej. Dotyczy produktu
250A.
•1206HB-5201 do EZG0 dla sterownika silnika prądu stałego Curtis TXT 48 V 250 A.
i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone
To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie
• Łatwy w instalacji i bezpośredniej wymianie starego. Oszczędza Twój czas
i pieniądze, wymieniając go samemu.
• Technologia MOSFET zapewnia niezawodną, cichą, wydajną i
podlega następującym dwóm warunkom: (1) To urządzenie nie może
w związku z tym nie można go wyrzucać razem z normalnymi odpadami domowymi, ale
należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu
powodować szkodliwe zakłócenia, a (2) urządzenie to musi akceptować wszelkie
ekonomiczna eksploatacja.
odbierane zakłócenia, w tym zakłócenia mogące powodować
- 2 -
Machine Translated by Google
background
Model i Parametr
Kontrola rozpakowywania
2
stycznik w regularnych odstępach czasu.
Ilość
1
•Hamowanie regeneracyjne zapewniają półmostkowe tworniki i pola pełnomostkowe
sprawdź wszystkie brakujące lub uszkodzone części.
Otwórz opakowanie i dokładnie sprawdź elementy pokazane w Tabeli 1.
do zera.
Tabela 1. Kontrola rozpakowania
Instrukcja użytkownika
1
Opis Kontroler
silnika prądu stałego
•Hamowanie nadbiegiem (regeneracja) ogranicza prędkość podczas jazdy z górki.
• Model1206HB-5201
• Napięcie: 48V
•System wykorzystuje czujnik prędkości wykorzystujący efekt Halla w silniku lub układzie napędowym
Przedmiot
1
do sterowania pojazdem. Przełączniki trakcyjne umożliwiają pojazdowi swobodne toczenie się.
• Prąd: 250A
• Po zwolnieniu pedału i zatrzymaniu pojazdu wyłącz główny
- 3 -
Machine Translated by Google
background
- 4 -
Schemat okablowania
Machine Translated by Google
background
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt nad Menem.
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Producent: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Biuro 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
• Istnieje niebezpieczeństwo wystąpienia wysokiego napięcia w obudowie sterownika. Prosimy nie
• Straty powstałe w wyniku postępowania niezgodnego z instrukcją
wibracje lub uderzenia.
• Upewnij się, że kontroler jest bezpiecznie zamocowany i nie jest narażony na łatwe uszkodzenia.
rozmontowywać go bez zezwolenia.
obsługa ręczna, producent nie ponosi żadnej odpowiedzialności.
Sprawy wymagają uwagi
- 5 -
REP WIELKIEJ BRYTANII
Przedstawiciel UE
Machine Translated by Google
background
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
MODEL:1206HB-5201
GEBRUIKERSHANDLEIDING
DC-MOTORREGELAAR
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen
een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons
te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën
gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te
controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
Machine Translated by Google
background
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met
ons op: Technische ondersteuning en E-garantiecertificaat
www.vevor.com/support
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het
product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding
voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.
Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates
voor ons product zijn.
(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)
MODEL:1206HB-5201
HULP NODIG? NEEM CONTACT MET ONS OP!
DCMOTORREGELAAR
- 1 -
Machine Translated by Google
background
INSTRUCTIES
elektronische apparaten
ongewenste werking.
•Dit product is ontworpen voor de 1206HB-5201 Curtis Controller 48V
Dit product is onderworpen aan de bepalingen van de Europese richtlijn
Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lezen
door geeft aan dat het product gescheiden afval nodig heeft
2012/19/EG. Het symbool met een doorgestreepte kliko
inzameling in de Europese Unie. Dit geldt voor het product
handleiding zorgvuldig door.
250A.
•1206HB-5201 voor EZG0 voor Curtis txt 48V 250A dc-motorcontroller.
en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemarkeerd
Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werking
• Het is eenvoudig te installeren en direct te vervangen door de oude. Bespaart u tijd
en geld besparen door het zelf te vervangen.
• Power MOSFET-technologie biedt betrouwbare, stille, efficiënte en
is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag niet
mag als zodanig niet bij het normale huisvuil worden weggegooid, maar
moet naar een inzamelpunt voor recycling van elektrische en
schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle
kosteneffectieve werking.
ontvangen interferentie, met inbegrip van interferentie die kan leiden tot
- 2 -
Machine Translated by Google
background
Uitpakinspectie
Model en parameters
2
contactor met regelmatige tussenpozen.
Hoeveelheid
1
•Halve-brug-ankers en volledige-brug-velden zorgen voor regeneratief remmen
Controleer of er onderdelen ontbreken of beschadigd zijn.
Open de verpakking en controleer zorgvuldig de items die in Tabel 1 worden weergegeven.
tot de snelheid nul.
Tabel 1. Uitpakinspectie
Gebruikershandleiding
1
Beschrijving
DCMotor Controller
•Overdrive-remmen (regeneratie) beperkt de snelheid bij het bergafwaarts rijden.
• Model: 1206HB-5201
• Spanning: 48V
•Het systeem maakt gebruik van een Hall-effect-snelheidssensor op de motor of het aandrijfsysteem
Item
1
om het voertuig te besturen. Tractieschakelaars zorgen ervoor dat het voertuig vrij kan rollen.
• Stroom: 250A
• Nadat u het pedaal hebt losgelaten en het voertuig tot stilstand hebt gebracht, schakelt u de hoofdschakelaar uit.
- 3 -
Machine Translated by Google
background
Bedradingsschema
- 4 -
Machine Translated by Google
background
• Er is gevaar voor hoge spanning in de behuizing van de controller.
• De verliezen die ontstaan doordat er niet volgens de instructies wordt gewerkt
trillingen of stoten.
• Zorg ervoor dat de controller stevig vastzit en niet gemakkelijk kan worden blootgesteld aan schokken.
het ongeoorloofd demonteren.
Bij handmatige bediening aanvaardt de fabrikant geen enkele aansprakelijkheid.
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
YH CONSULTING LIMITED.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australië
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Londen Road, Staines-upon-Thames, Surrey, TW18 4AX
C/O YH Consulting Limited Kantoor 147, Centurion House,
Zaken die aandacht behoeven
- 5 -
VK REP
EC-REP
Machine Translated by Google
background
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
MODELL: 1206HB-5201
ANVÄNDARGUIDE
DC MOTOR STYRNING
Teknisk support och e-garanticertifikat www.vevor.com/support
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss
representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa
verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka
alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera
när du gör en beställning hos oss om du verkligen sparar hälften i
jämförelse med de främsta varumärkena.
Machine Translated by Google
background
- 1 -
BEHÖVER HJÄLP? KONTAKTA OSS!
DCMOTORSTYRNING
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant
innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Utseendet på produkten är beroende av den produkt
du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns
någon teknik eller mjukvaruuppdateringar på vår produkt.
(Bilden är endast för referens, se det faktiska objektet)
MODELL: 1206HB-5201
Machine Translated by Google
background
- 2 -
Denna enhet uppfyller del 15 av FCC-reglerna. Drift
och alla tillbehör märkta med denna symbol. Produkter märkta
•1206HB-5201 för EZG0 för Curtis txt 48V 250A likströmsmotorstyrenhet.
• Den är enkel att installera och direkt att byta ut den gamla. Spara din tid
är föremål för följande två villkor:(1)Denna enhet kanske inte
får som sådan inte slängas med vanligt hushållsavfall, men
och pengar genom att byta ut den själv.
• Power MOSFET-teknik ger pålitlig, tyst, effektiv och
måste lämnas till en insamlingsplats för återvinning av elektriska och
kostnadseffektiv drift.
orsaka skadliga störningar, och (2)denna enhet måste acceptera alla
mottagna störningar, inklusive störningar som kan orsaka
elektroniska apparater
oönskad operation.
Denna produkt omfattas av bestämmelserna i det europeiska direktivet
•Denna produkt är designad för att passa 1206HB-5201 Curtis Controller 48V
Varning - För att minska risken för skada måste användaren läsa instruktionerna
2012/19/EG. Symbolen som visar en korsad soptunna
genom indikerar att produkten kräver separat avfall
250A.
insamling i Europeiska unionen. Detta gäller produkten
handbok noggrant.
INSTRUKTIONER
Machine Translated by Google
background
- 3 -
•Overdrive-bromsning (regenerering) begränsar hastigheten vid färd i nedförsbacke.
Beskrivning
DCMotor Controller
1
• Modell:1206HB-5201
•Systemet använder en Hall-effekthastighetssensor på motorn eller drivsystemet
Punkt
• Spänning: 48V
1
• Ström: 250A
att styra fordonet. Drivbrytare gör att fordonet kan rulla fritt.
• När du har släppt pedalen och stoppat fordonet, stäng av huvudströmmen
2
kontaktor med jämna mellanrum.
Antal
1
•Halvbroarmaturer och helbrofält ger regenerativ bromsning
Öppna paketet, kontrollera föremålen som visas i Tabell 1 noggrant för att
kontrollera eventuell saknad eller skadad del.
Användarhandbok
ner till noll hastighet.
Tabell 1. Uppackningsinspektion
Modell & Parameter
Uppackningsinspektion
Machine Translated by Google
background
Kopplingsschema
- 4 -
Machine Translated by Google
background
vibrationer eller stötar.
• Förluster som orsakas av att den inte fungerar enligt instruktionerna
• Det är risk för högspänning i styrenhetens hölje
• Se till att styrenheten är säkert fastsatt och inte lätt att utsättas för
ta isär den obehörigt.
manuell drift, tillverkaren tar inget ansvar.
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
2122 Australien
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Office 147, Centurion House,
YH CONSULTING LIMITED.
Saker behöver uppmärksamhet
UK REP
EC REP
- 5 -
Machine Translated by Google
background
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor 1206HB-5201 Questions and Answers

Find answers or ask new question.
See other models: JR08D011 ZT-40HAR SSXCWT914X559 JZYYXCL5LGG2 K021246
Questions and Answers
