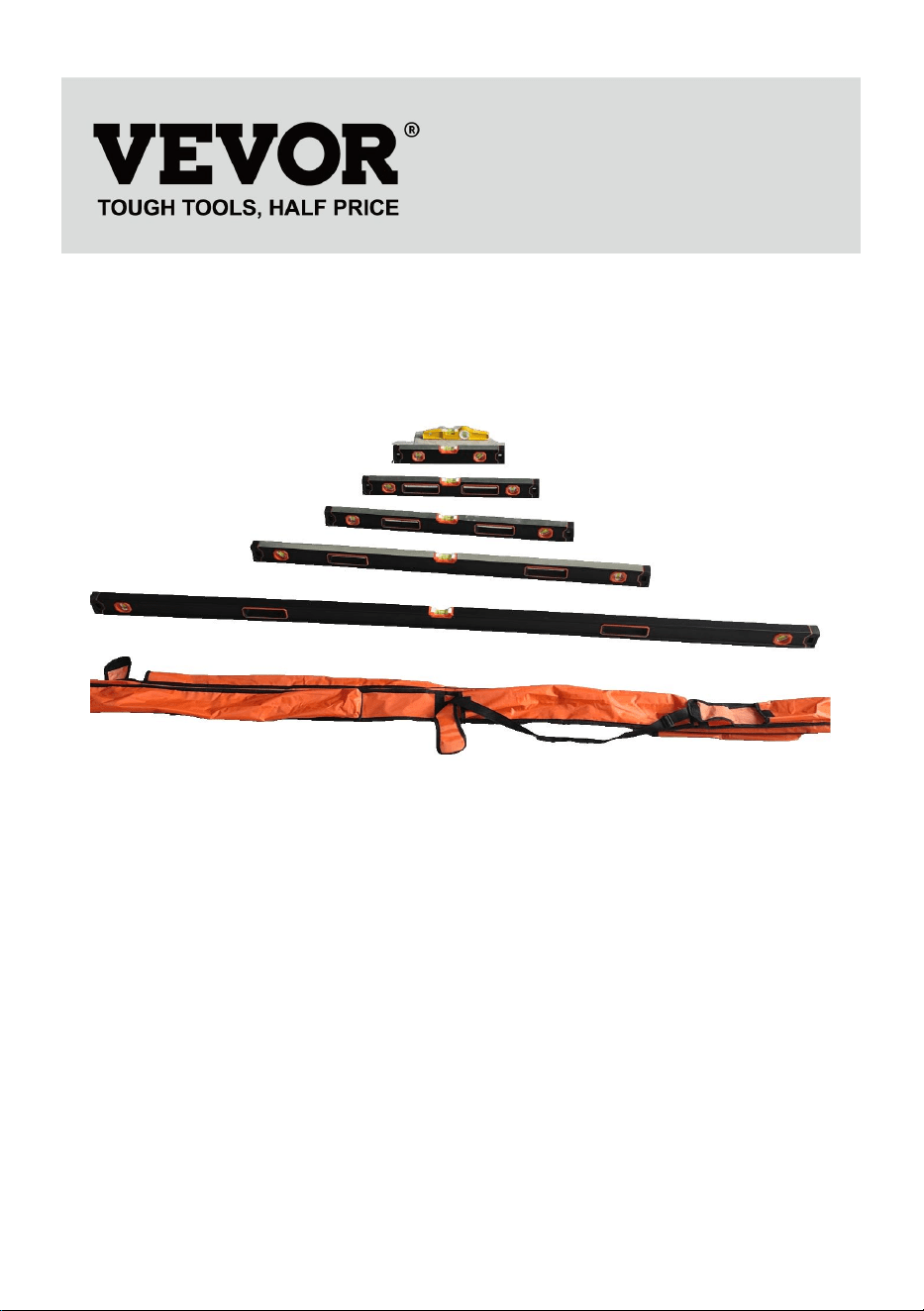

Vevor SP-C4 4-Piece Magnetic Torpedo Level Set User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

BUBBLE LEVEL

MODEL:SP-N4 /SP-C4/SP-N6/SP-C6

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only

represents an estimate of savings you might benefit from buying certain tools

with us compared to the major top brands and does not necessarily mean to cover

all categories of tools offered by us. You are kindly reminded to verify carefully

when you are placing an order with us if you are actually Saving

Half in comparison with the top major brands.

- 1 -

Model:SP-N4 /SP-C4/SP-N6/SP-C6

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Bubble LEVEL

- 2 -

Product use considerations

1.Bubble level is a precision instrument that cannot be removed, adjust,

and modify the instrument parts to avoid accuracy decline or damage.

2.Pay attention to protect the working face of the instrument to avoid

scratches and scratches, otherwise it will affect the measurement results.

3.Check regularly whether the level bubble installation is firm, and whether

the surface is clean and transparent.

4.Before measurement, wipe the measuring surface of the instrument,

otherwise it will affect the measurement results.

5.Do not use instruments in vibration or unstable environments

6.Read until the bubble stabilizes

7.Bubble levels should not be used by children

PARAMETER LIST

Model

SP-N4

SP-C4

SP-N6

SP-C6

length

specification

10inch×1pc

16inch×1pc

24inch×1pc

48inch×1pc

10inch×1pc

16inch×1pc

24inch×1pc

48inch×1pc

10inch×1pc

16inch×1pc

24inch×1pc

32inch×1pc

48inch×1pc

78inch×1pc

10inch×1pc

16inch×1pc

24inch×1pc

32inch×1pc

48inch×1pc

78inch×1pc

Magnetic

specification

10inch

All

instruments

10inch×1pc

All

instruments

Level

bubble

accuracy

0.5mm/m

- 3 -

Note: Model SP-N4, SP-C4, SP-N6, and SP-C6 are all equipped with

storage bags.

Specifications

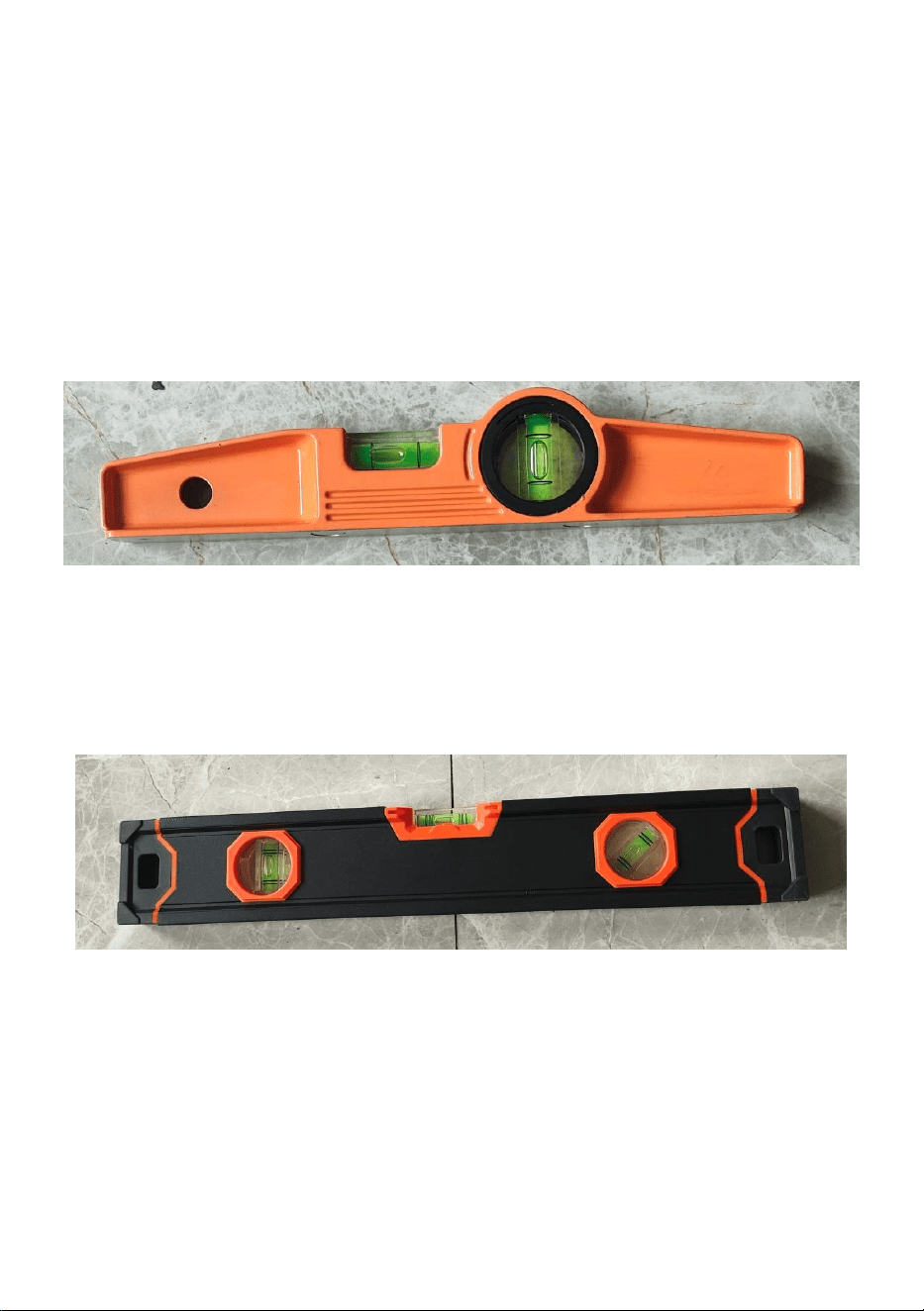

The 10-inch bubble level length is 250mm bottom working face with

magnetism and measurable angles of 0 and 90 degrees.

The 16-inch bubble level is 400mm long, with measurable angles of 0 ,45

and 90 degrees. If you buy the model SP-C4 or SP-C6, the bottom working

face is magnetic, and the rest of the models are not magnetic.

The 24-inch bubble level is 600mm long, with measurable angles of 0 ,45

and 90 degrees. If you buy the model SP-C4 or SP-C6, the bottom working

face is magnetic, and the rest of the models are not magnetic.

- 4 -

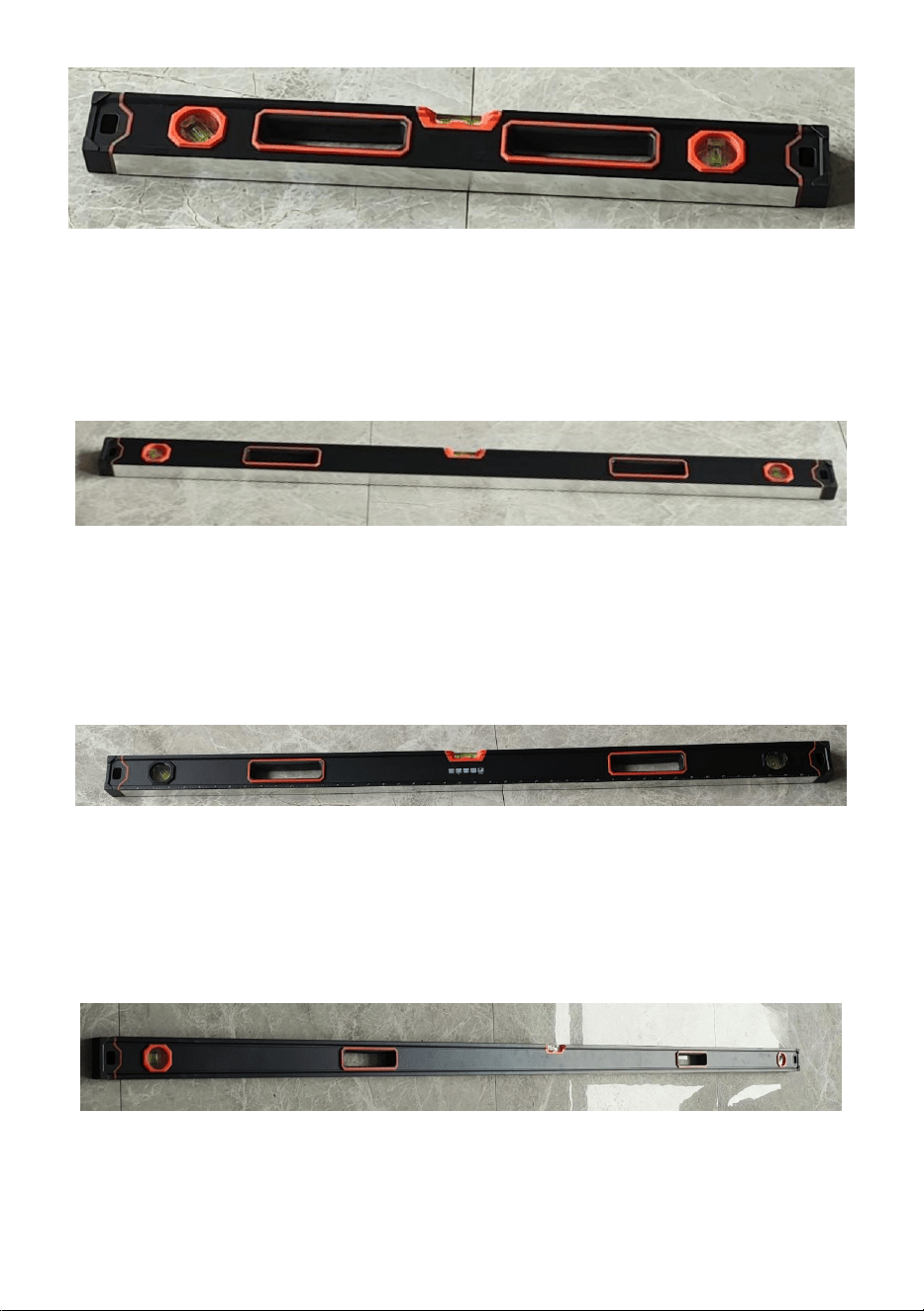

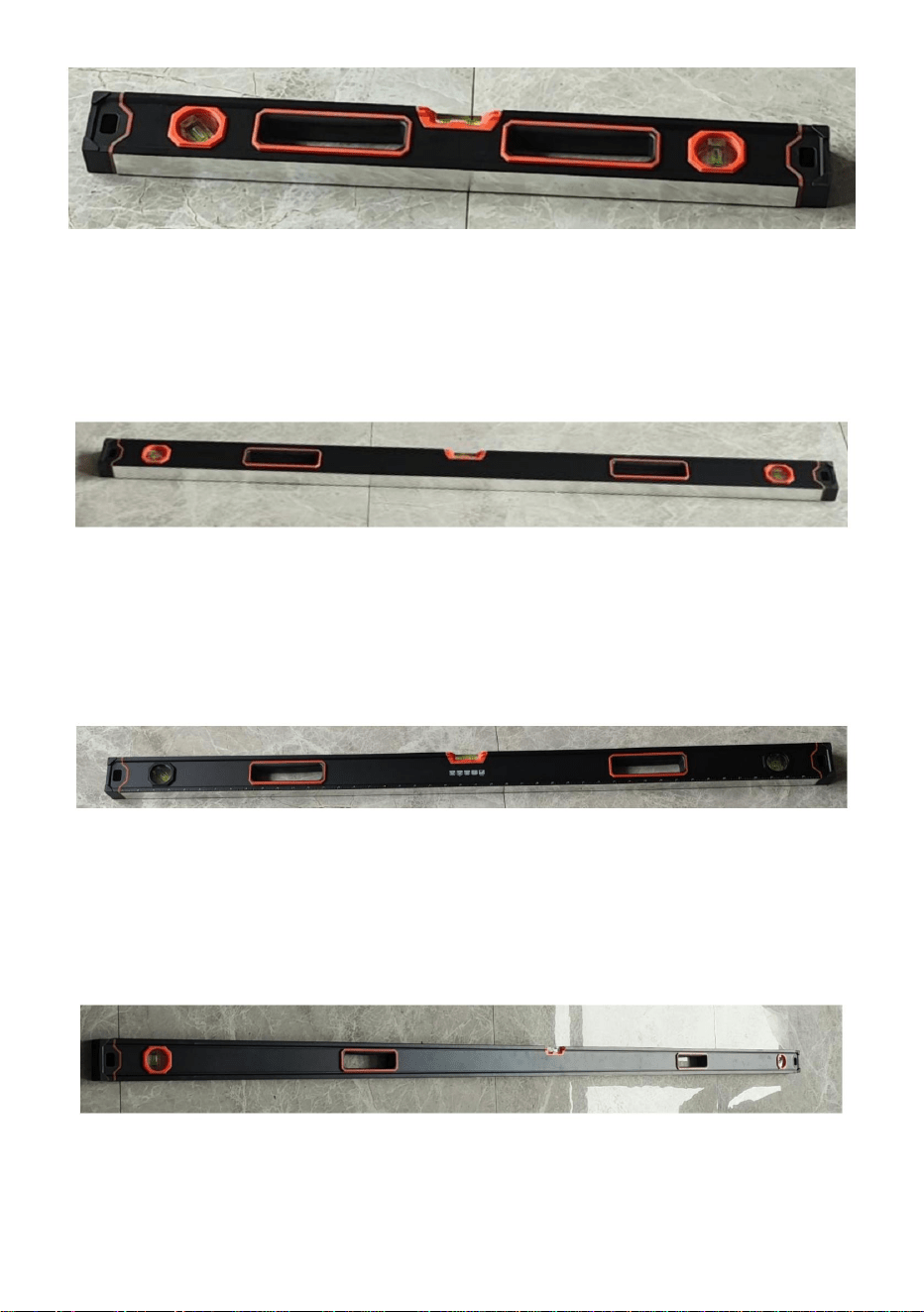

The 32-inch bubble level is 600mm long, with measurable angles of 0 ,45

and 90 degrees. If you buy the model SP-C4 or SP-C6, the bottom working

face is magnetic, and the rest of the models are not magnetic.

The 48-inch bubble level is 600mm long, with measurable angles of 0 ,45

and 90 degrees. If you buy the model SP-C4 or SP-C6, the bottom working

face is magnetic, and the rest of the models are not magnetic.

The 72-inch bubble level is 600mm long, with measurable angles of 0 ,45

and 90 degrees. If you buy the model SP-C4 or SP-C6, the bottom working

face is magnetic, and the rest of the models are not magnetic.

- 5 -

Direction For Use

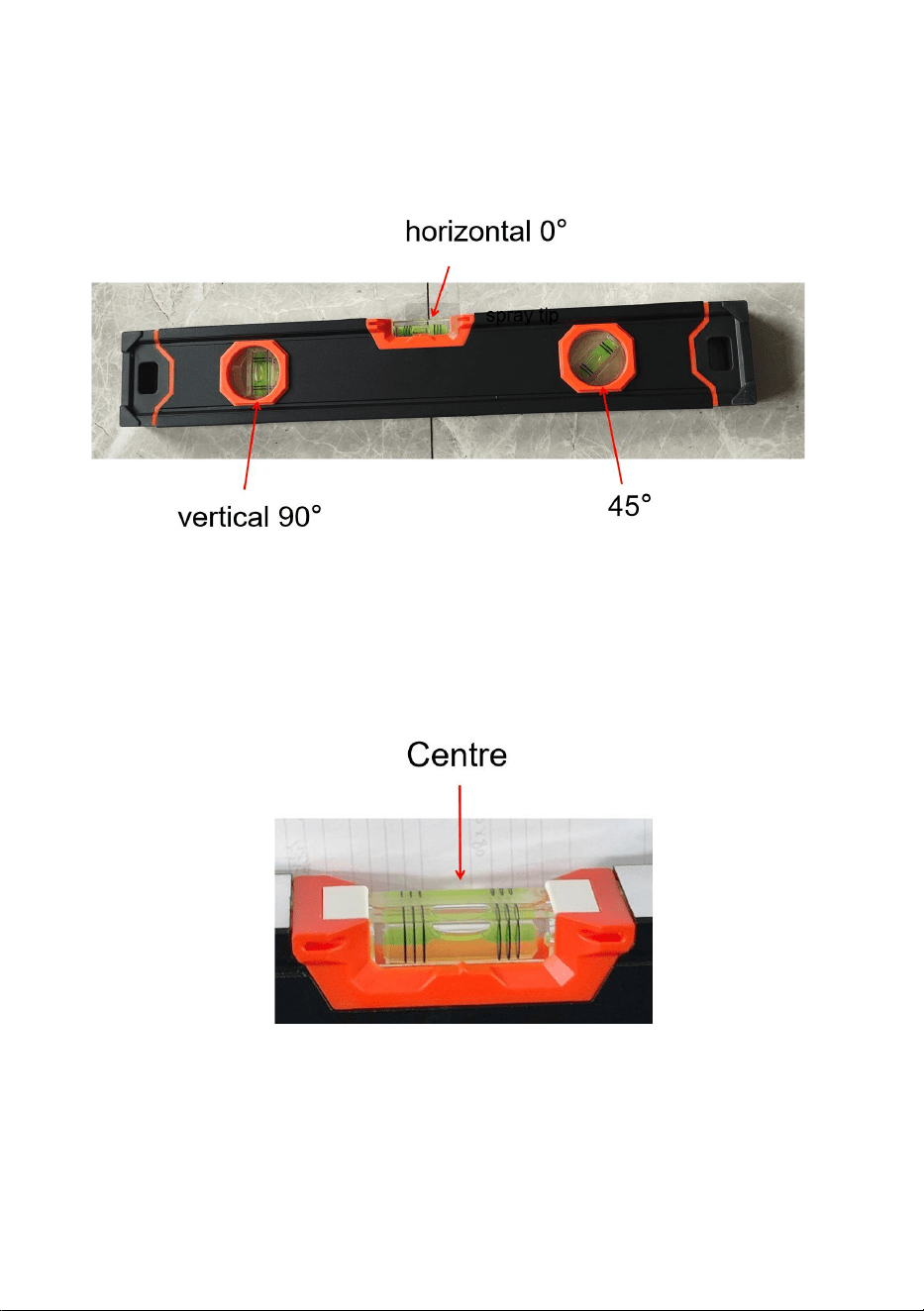

1.The diagram shows a horizontal bubble at all angles.

2.When the bubble is in the middle of the leveling bubble, it means

that the plane of the measured object has reached the selected Angle

of the leveling bubble, otherwise the plane of the object needs to be

adjusted again.

3.Check your Spirit Level for Accuracy before the use.

You can follow these steps

• Place the level on a flat surface.

- 6 -

• Make one mark at the end of the level.

• Make another mark along the side of the level, under the vial in the

center.

• Take a reading of the bubble's position.

• Rotate the level 180° end-to-end and align the level with your marks.

4.Use Spirit Levels

Find the horizontal, vertical, or 45 degrees vial on your level and notice its

two lines. Your level probably has two small vials or liquid-filled tubes:

horizontal and vertical. You will use the horizontal vial to find the horizontal

plane. You will notice that the vial has a bubble and two lines in the center,

which are called guidelines.

• When you measure your horizontal object, and the bubble falls between

the two guidelines, it is flat, even, or “level”. Another way of thinking about

this is that a level object is completely parallel to the horizon.

• If during your horizontal measurement, you find that the bubble is outside

the left guideline, then your object’s left side is higher than your right.

Likewise, if the bubble is outside the right guideline, your right side is

higher than your left.

• When you measure your vertical object, and the bubble falls between the

two guidelines, then it is completely vertical, or “plumb.” A plumb object is

perpendicular to the earth.

• If during your vertical measurement, you find that the bubble is outside

the top guideline, then your object’s top side is bulging forward. Likewise, if

the bubble is outside the bottom guideline, your object’s bottom side bulges

forward.

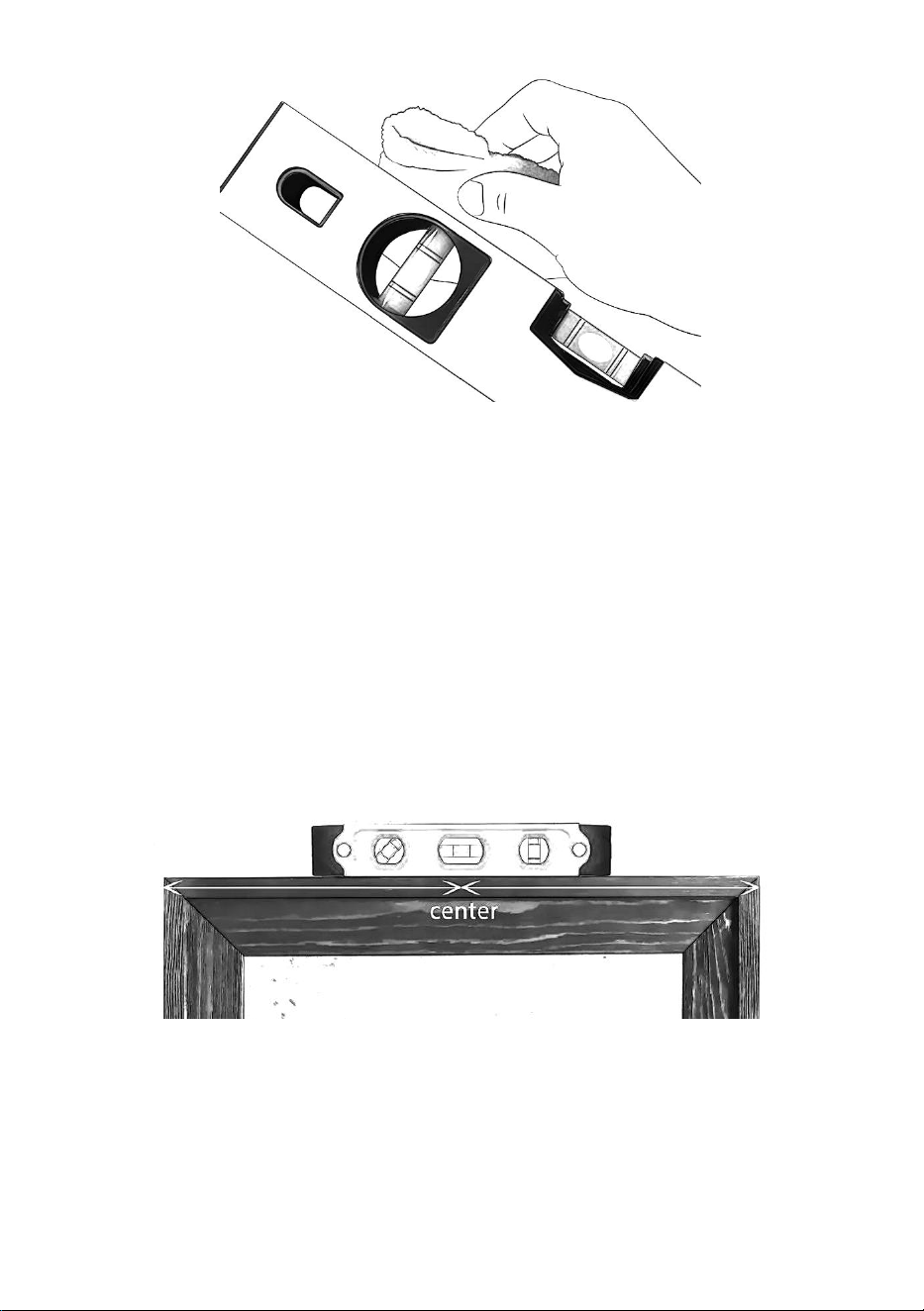

5.Clean both the level and the object prior to taking your reading.

Dirt and debris can throw off the level, which can be sensitive. Just

brushing a gloved hand across the level and object can be enough to

ensure an accurate reading.If you use your level often, remove any

accumulated dirt on its edges.

- 7 -

6.Position your level in the center of your object.

Your horizontal object might be a couple of bricks, a framed picture, a deck,

or even the ground. Meanwhile, a vertical object could be a wall, cabinet,

doorframe, or fencepost. First, check whether the bubble is within the

guidelines, to its right or left (horizontal) or the top or bottom (vertical).

• If your object is very wide or tall, you may find that an average-sized spirit

level cannot give you an accurate reading on its own. In this case, the

easiest solution is to find a larger level. Consider investing in a level at

least 1 meter (3.3 feet) long for the most versatility. Another option is to rest

the level on top of a long or tall straightedge during your measurement.

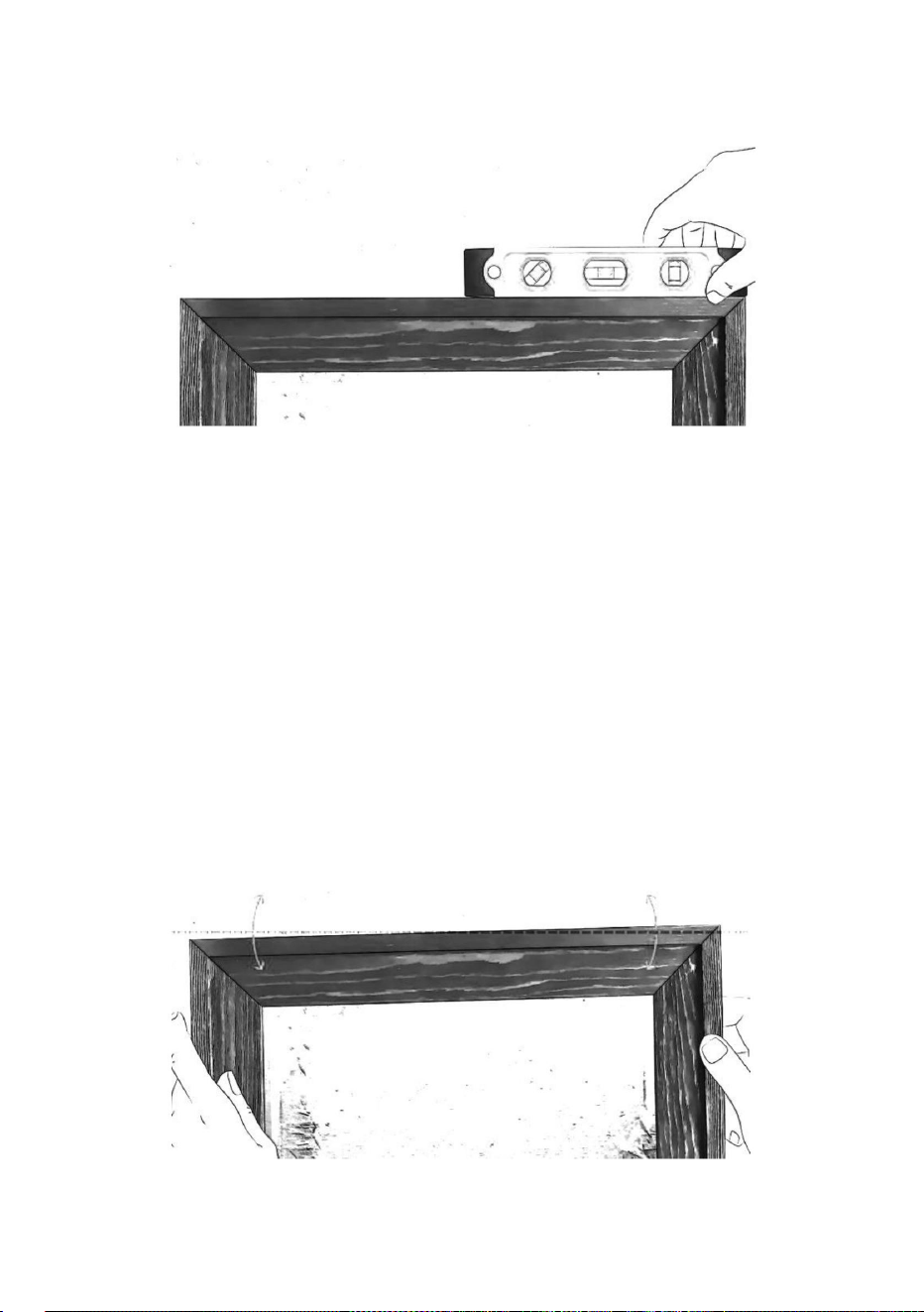

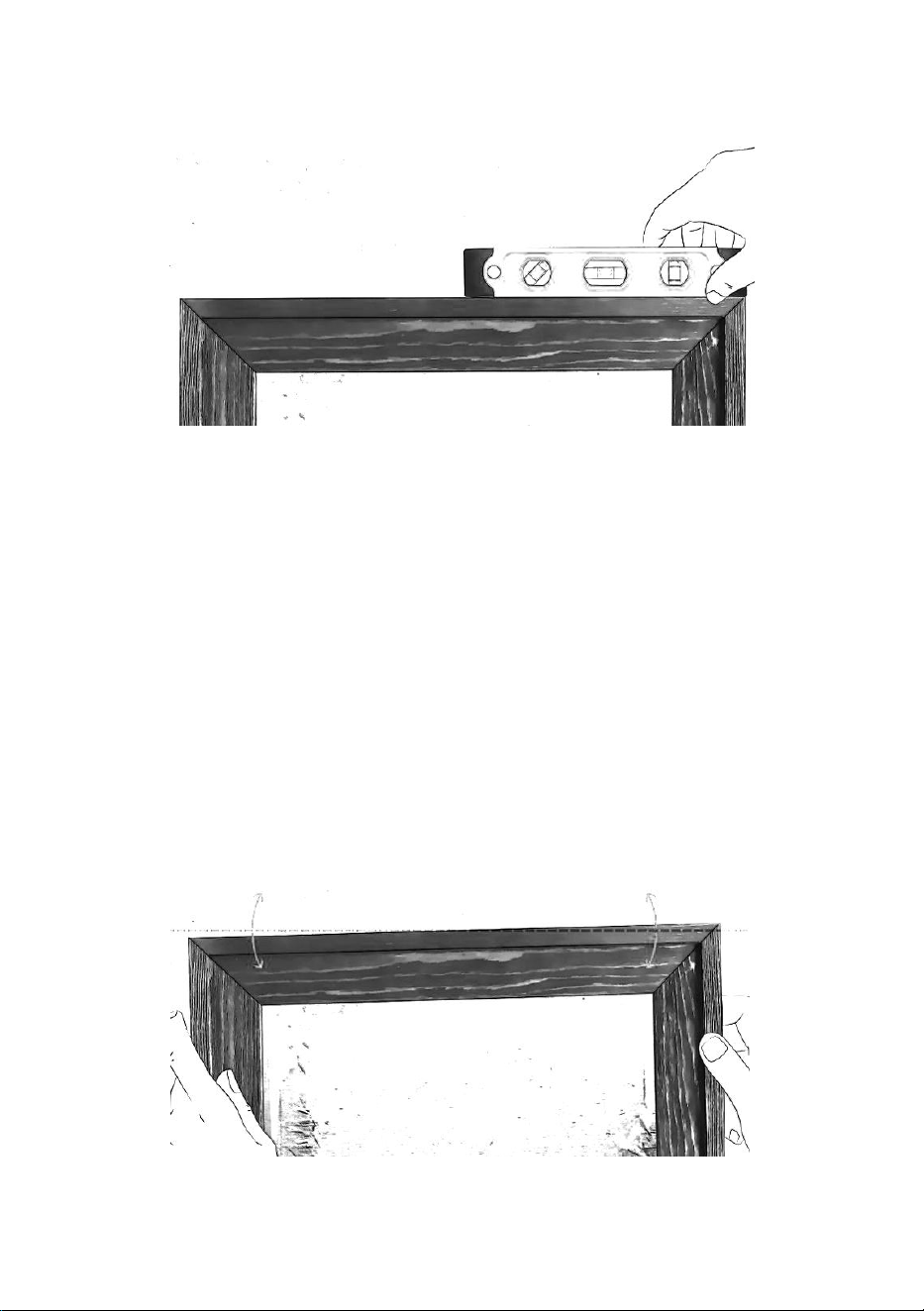

7.Double-check by moving the level away from the center.

Move the level to the right or left for horizontal readings or top or bottom for

vertical readings. Sometimes, levels could be better made, damaged, or

defective, which renders their readings inaccurate. You can always

- 8 -

double-check the reading by re-positioning the level on the object and

ensuring the reading is the same.

8.Take the appropriate action to level your object if necessary.

If you discover that your object is unlevel, you may level it. For example, if

your horizontal object is a couple of bricks, you can add more mortar under

the brick that is resting lower. Or, if your vertical object is a cabinet, you

may add a filler piece between the cabinet and the wall it rests on.

• In some cases, you may want an unlevel reading! For example, this will

be the case if you measure rain gutters or a patio on the horizontal plane,

which must have a slight slope to drain rain properly. Some levels have two

outer lines in the vial, which measure the 2-percent slope, or “grade,”

necessary for these projects.

- 9 -

9.MAINTENANCE

The horizontal ruler is easily preserved. It can be hung somewhere flat on

a table or drawer without affecting its straightness and parallel. It is not

accessible to rust if it is light aluminum and magnesium grade. The

horizontal ruler does not need to be oil during use. Storage is gently coated

with a thin layer of ordinary industrial oil if not used for a long time.

• Take another reading. If the level is accurate, the bubble will be in the

same position for both readings.

• To test the vertical vial, follow the same procedure against a flat vertical

surface.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support
