Nexgrill 720-1136 Gourmet Pro 6-Burner Stainless Steel User Manual

Questions, problems, missing parts? Before returning to your retailer, call our customer

service department at U.S.A: 1-800-913-8999, 8 a.m.-5 p.m., PST, Monday-Friday.

• This instruction manual contains important information necessary for the

proper assembly and safe use of the appliance.

• Read and follow all warnings and instructions before assembling and

using the appliance.

• Keep this manual for future reference.

FOR OUTDOOR USE ONLY. NOT FOR COMMERCIAL USE.

POUR USAGE EXTÉRIEUR SEULEMENT. À USAGE NON COMMERCIAL.

PARA EXTERIOR SÓLAMENTE. NO PARA USO COMERCIAL.

SERIAL # ____________________ MFG. DATE _____________________ PURCHASE DATE: _____________________

NUMÉRO DE SÉRIE _______________ DATE DE FABRICATION _______________ DATE D'ACHAT _______________

NÚM. DE SERIE ______________ FECHA DE MANUFACTURA ______________ FECHA DE COMPRA ______________

19001101A1

720/730-1136

Table of Contents

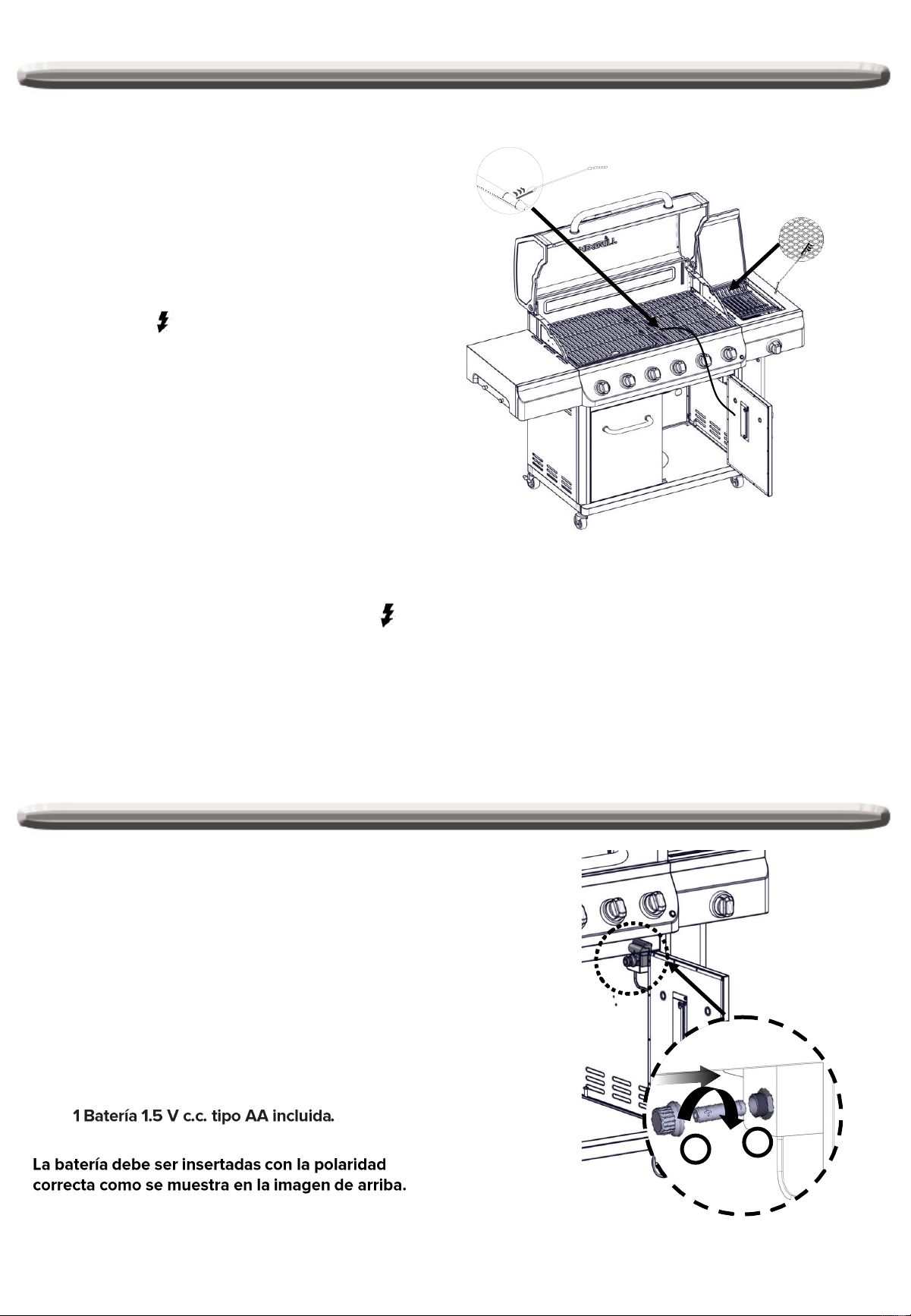

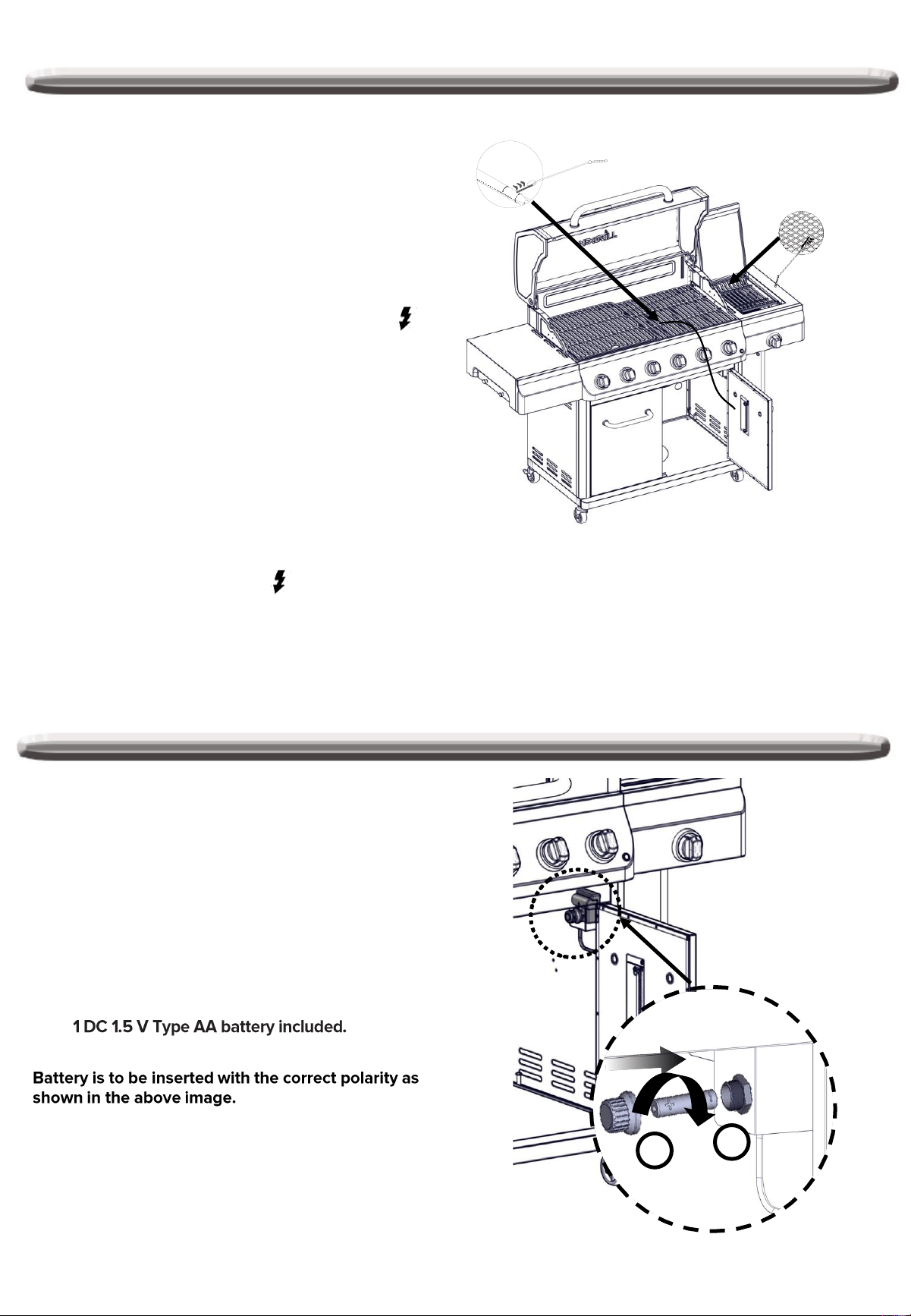

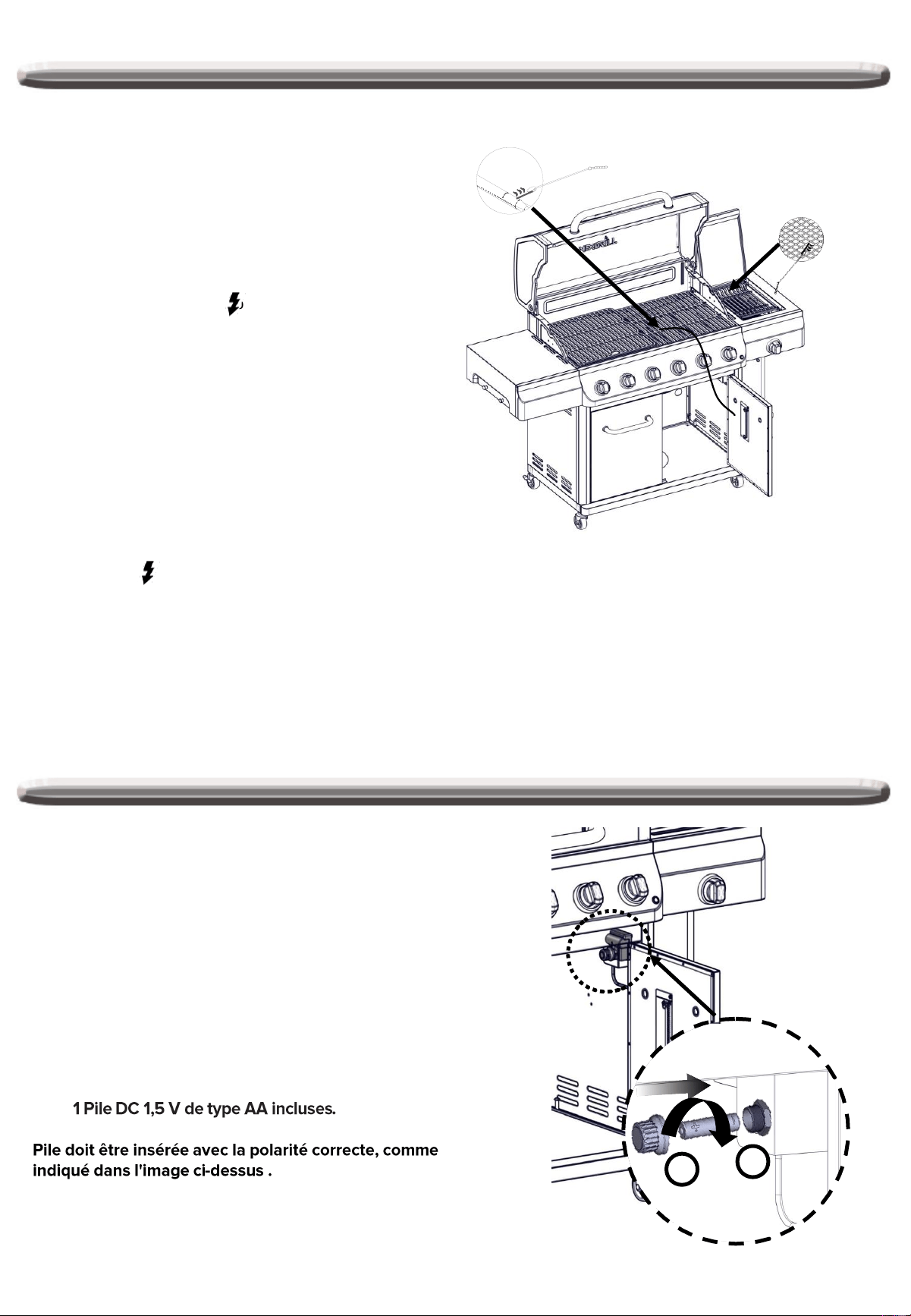

Important Battery Information . . . . . . . . . . . .

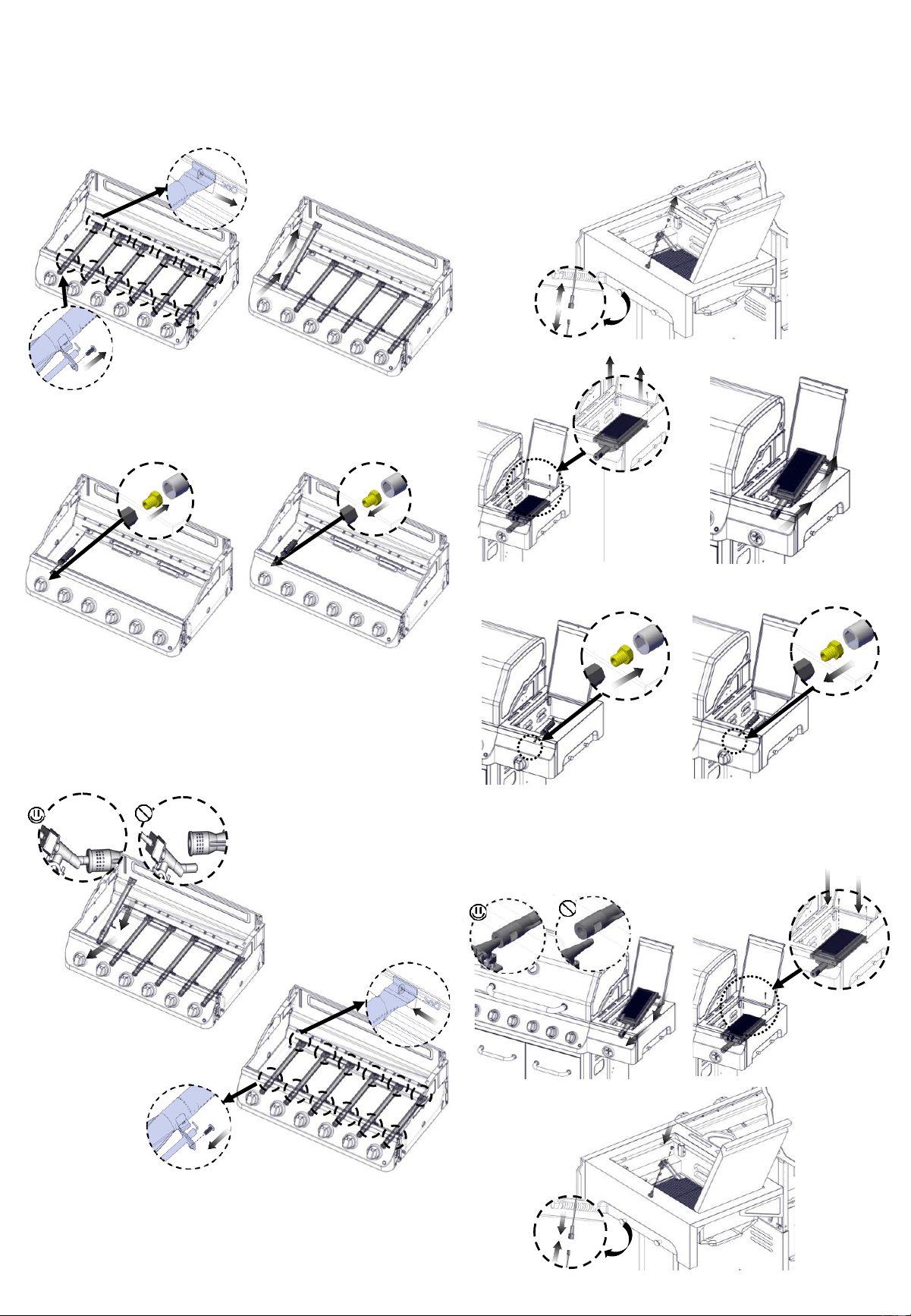

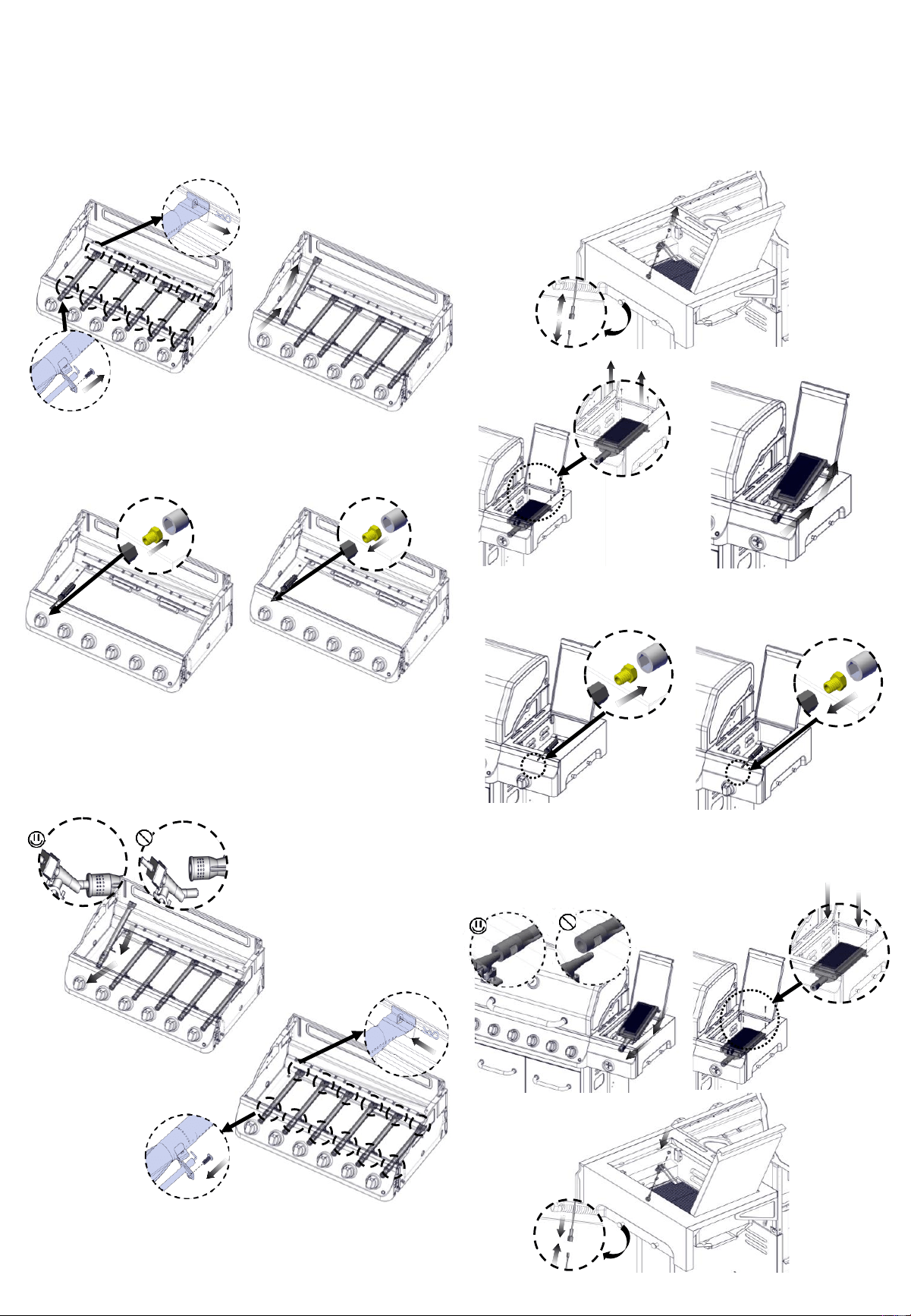

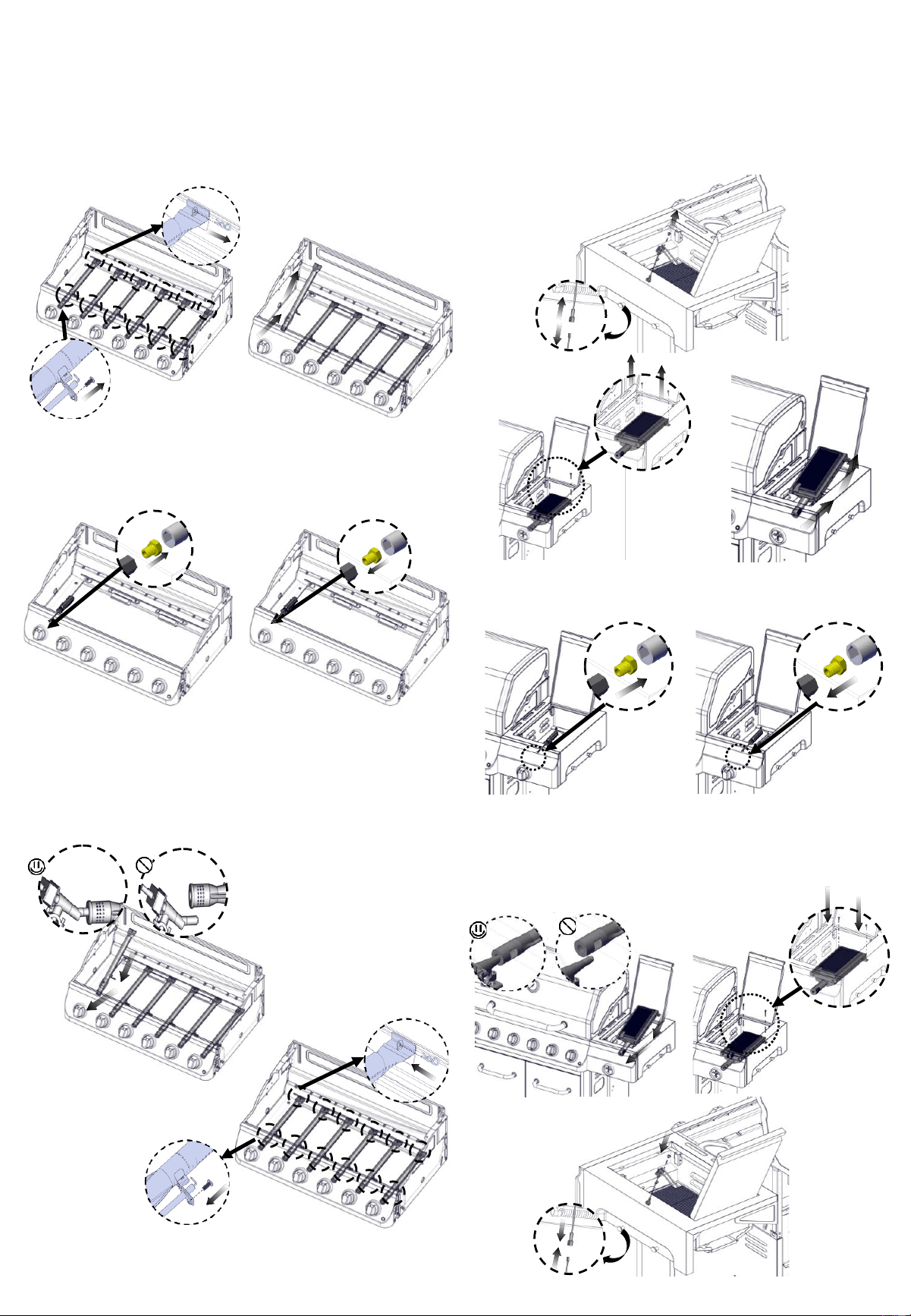

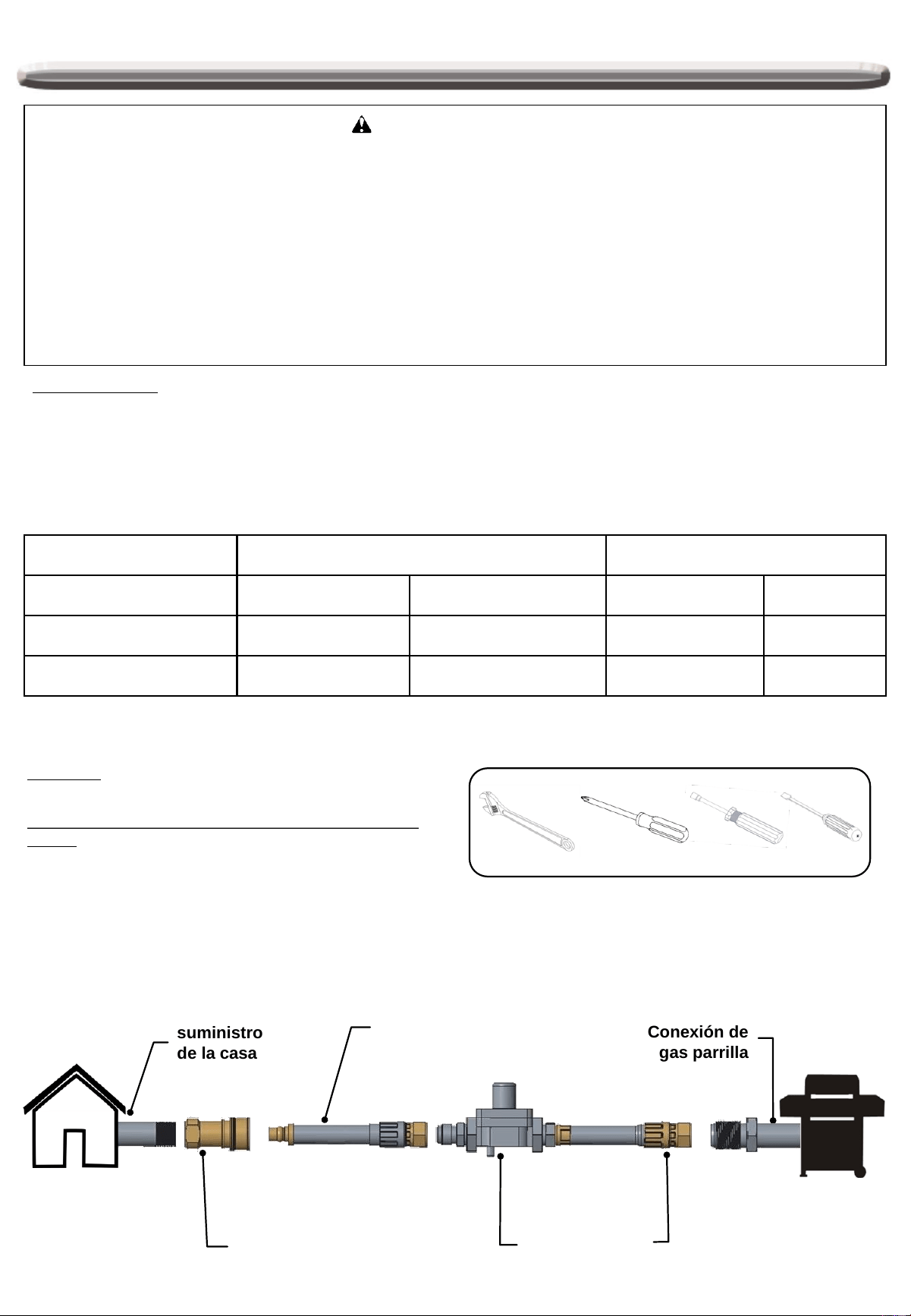

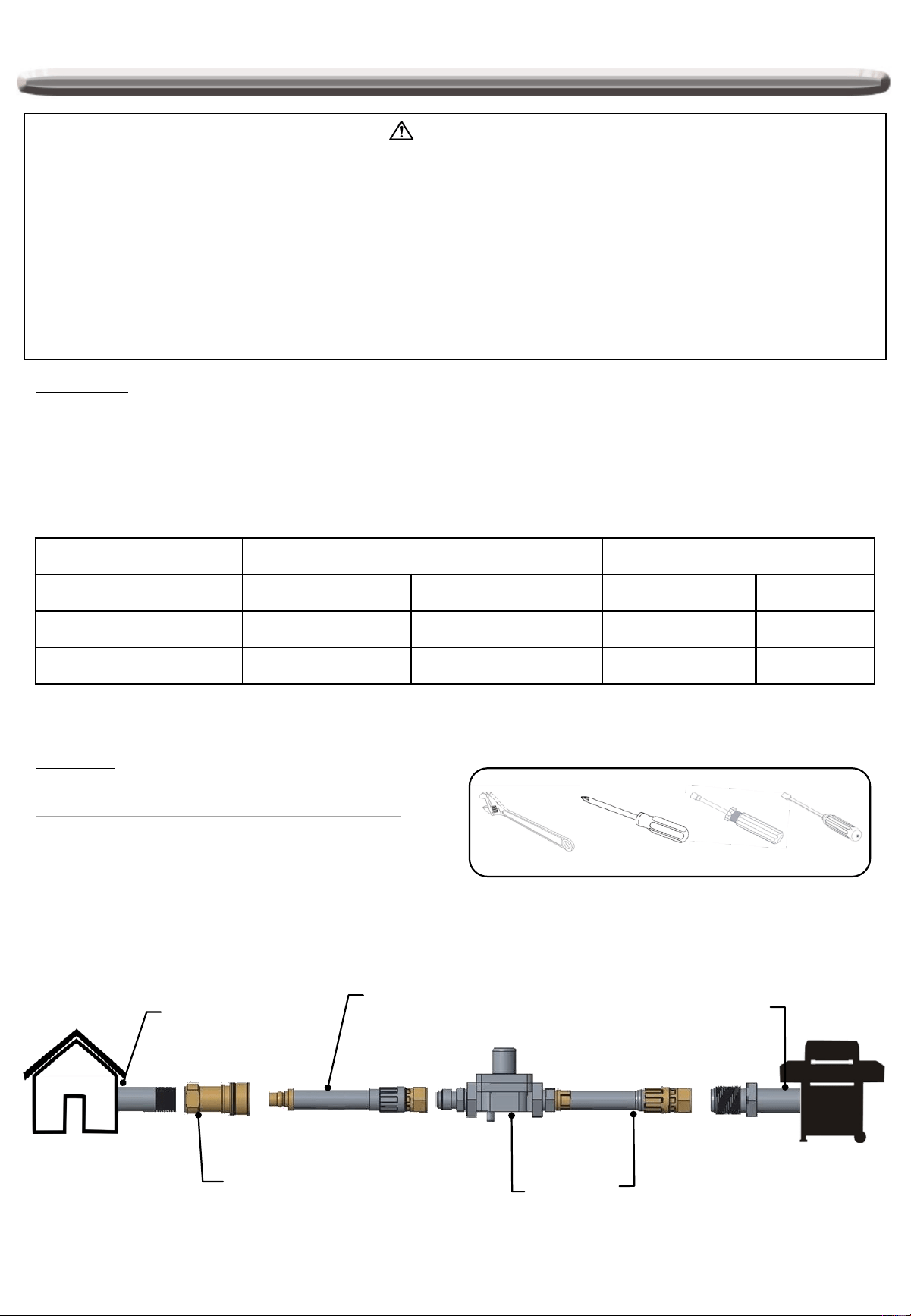

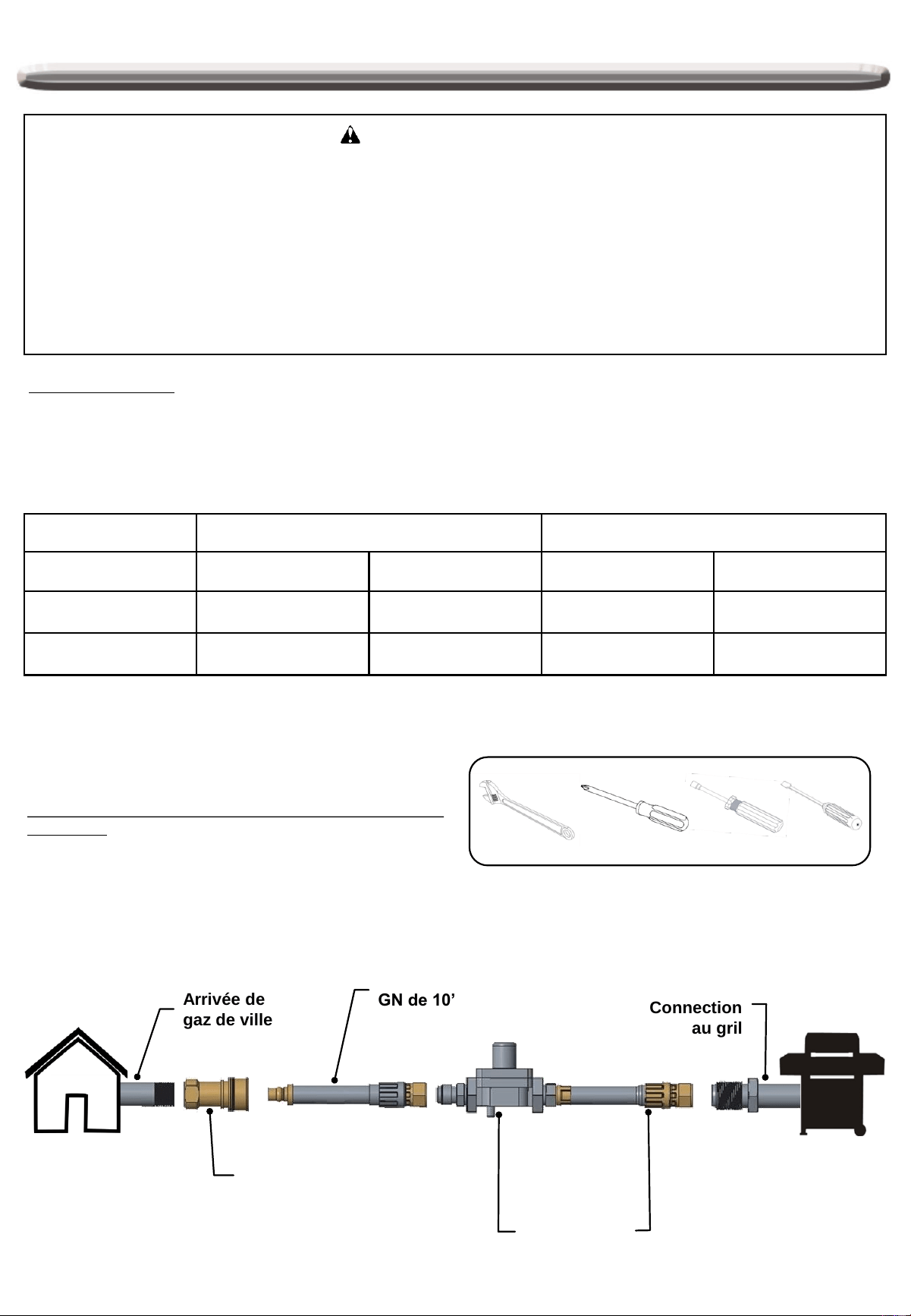

Natural Gas Conversion. . . . . . . . . . . . . . . . .

Care and Maintenance . . . . . . . . . . . . . . . . .

Troubleshooting . . . . . . . . . . . . . . . . . . . . . .

Ordering Parts . . . . . . . . . . . . . . . . . . . . . .

Limited Warranty . . . . . . . . . . . . . . . . . . . .

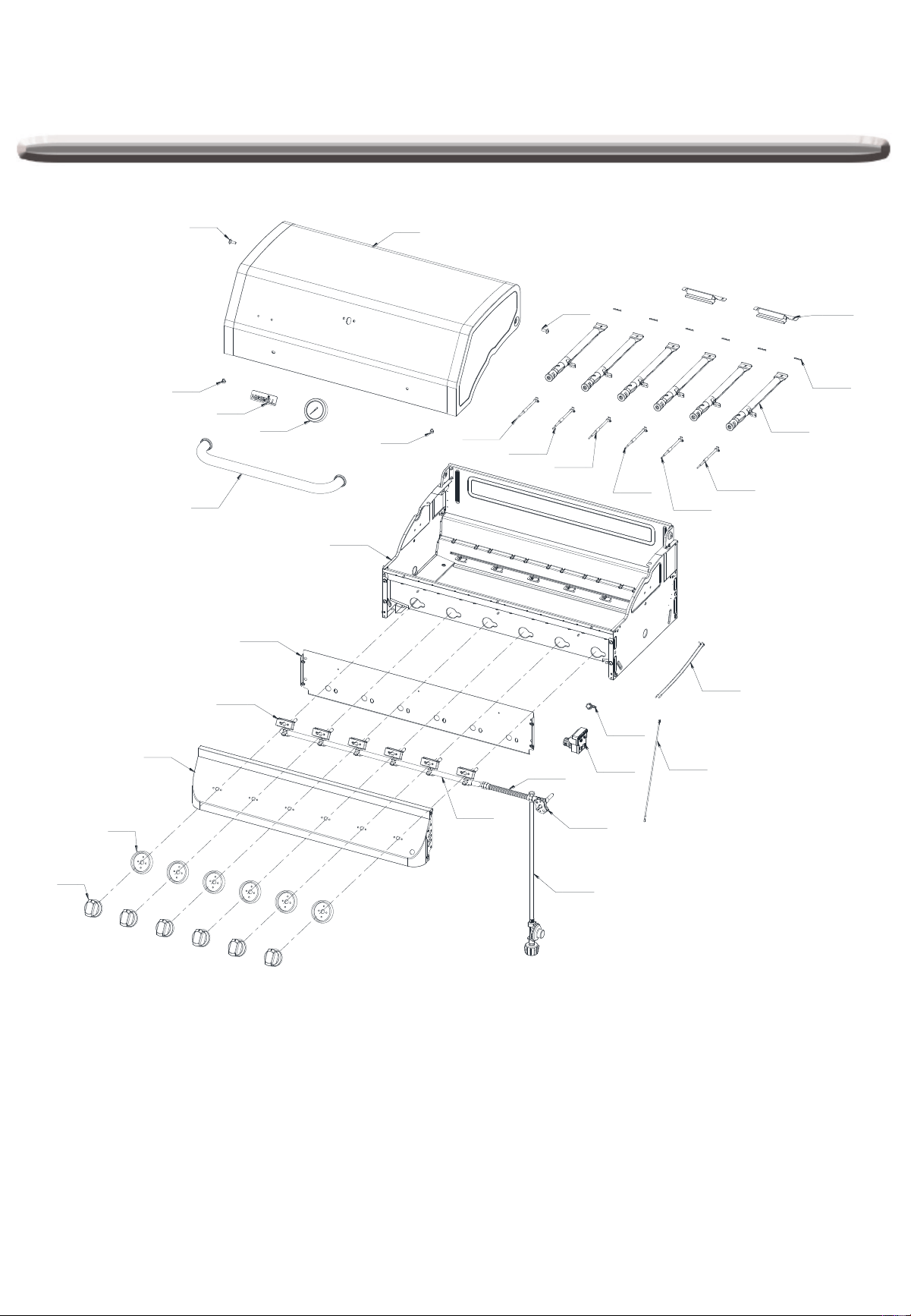

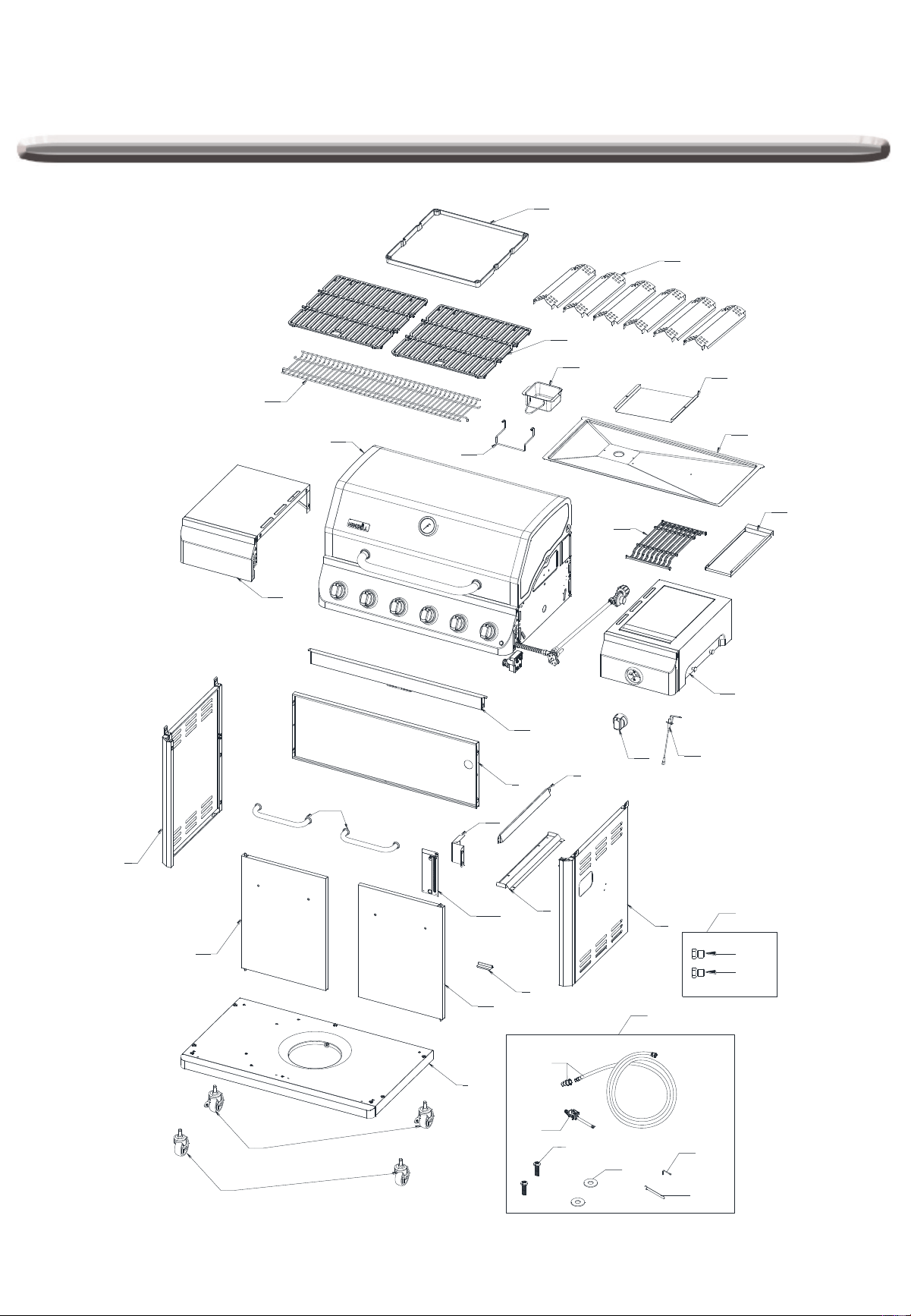

Exploded View . . . . . . . . . . . . . . . . . . . . . .

Part List . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Safety Instruction . . . . . . . . . . . . . . . . . . . . .

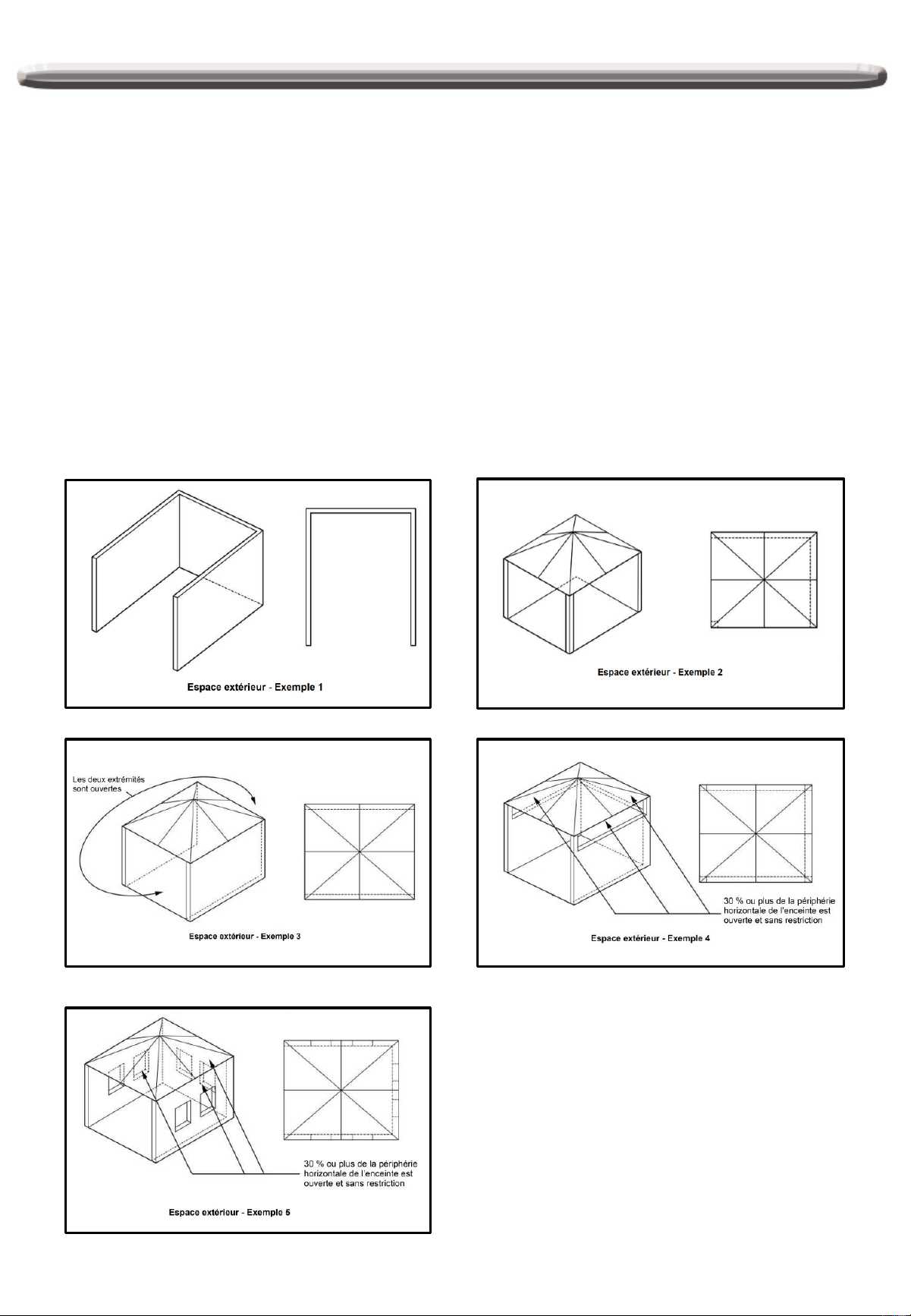

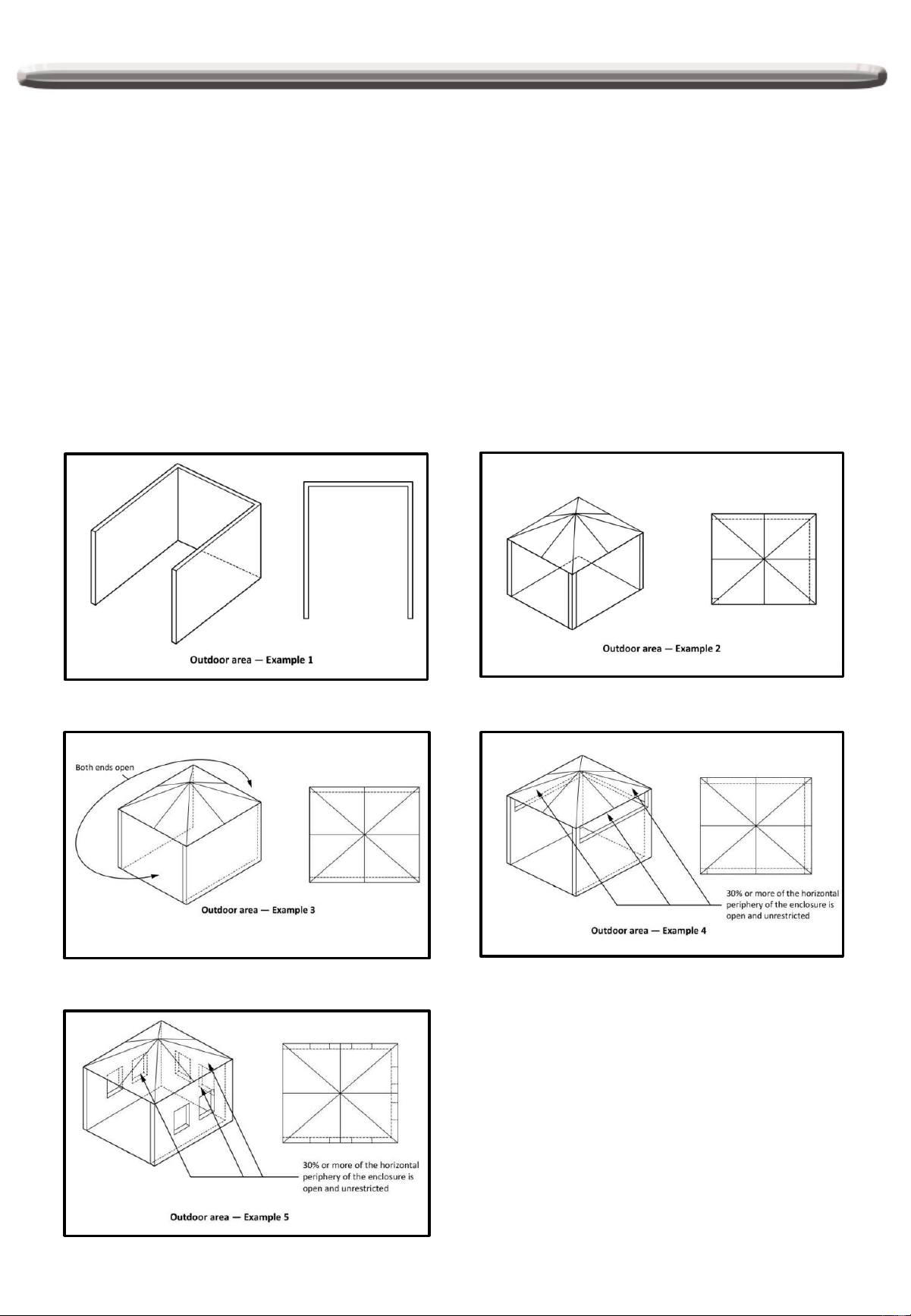

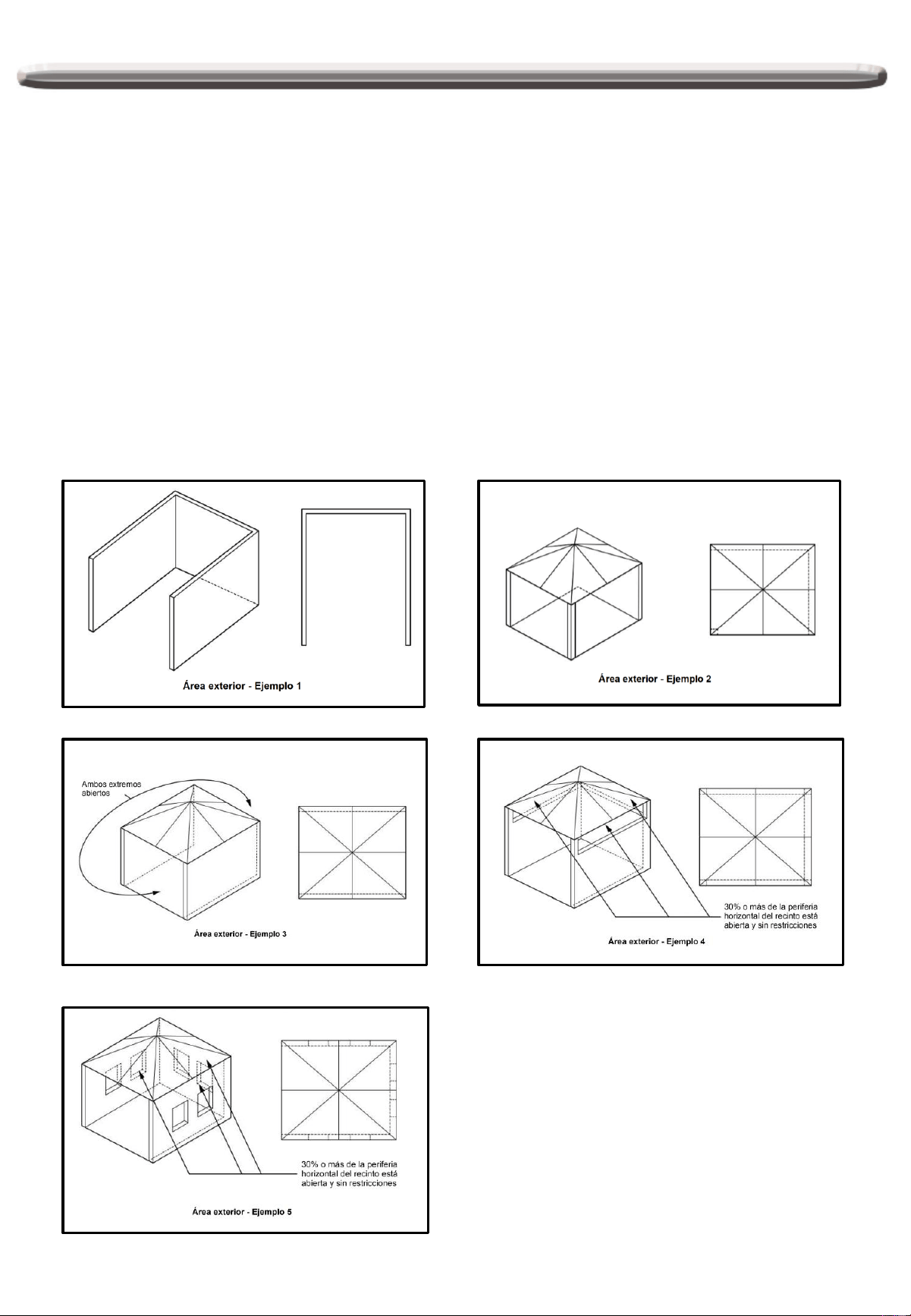

Diagrammatical Representation Of “Outdoor

Areas”. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Gas Hook–Up . . . . . . . . . . . . . . . . . . . . . . .

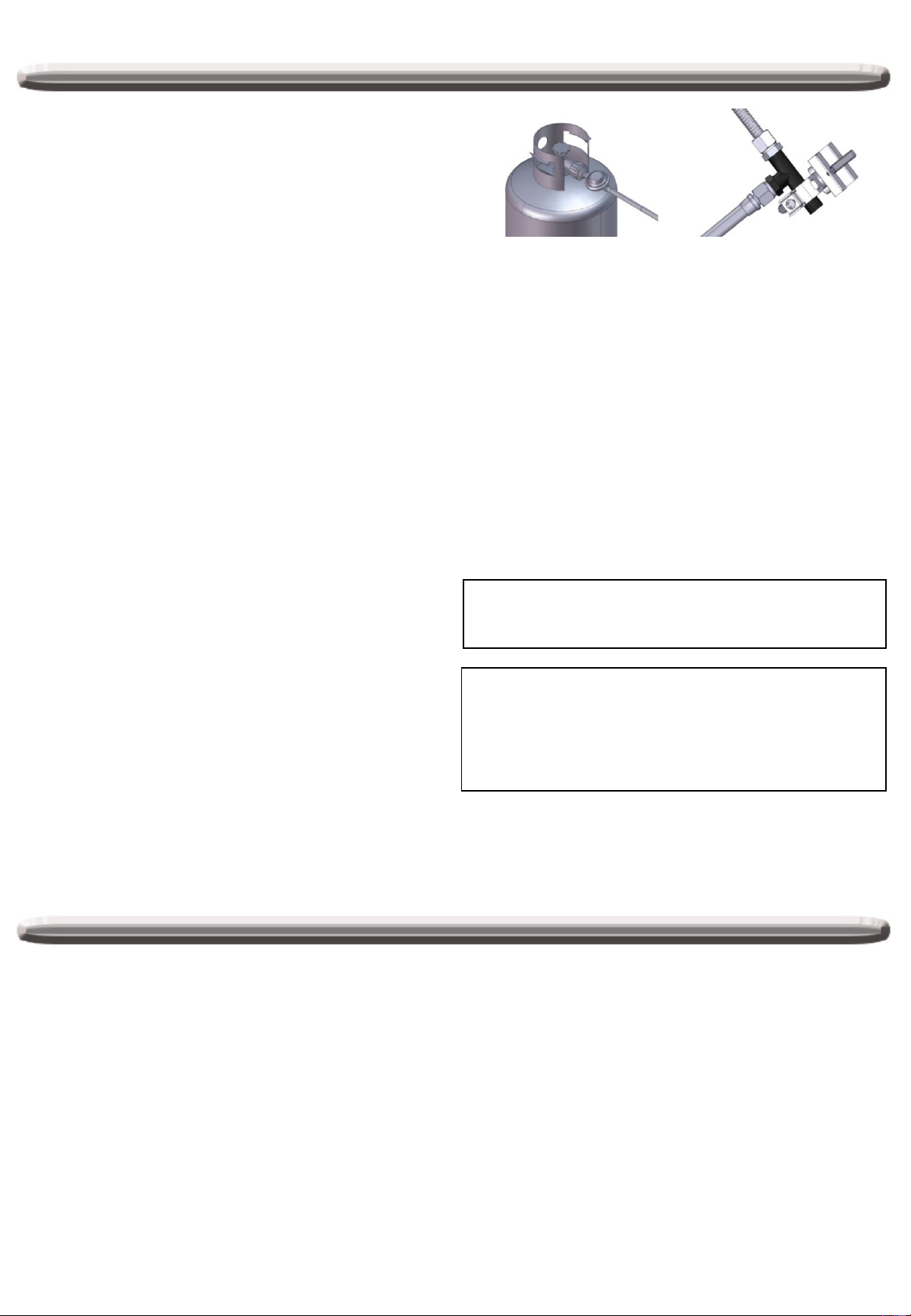

Leak Testing . . . . . . . . . . . . . . . . . . . . . . . .

Installer Final Check List. . . . . . . . . . . . . . . .

Operating Instruction . . . . . . . . . . . . . . . . . .

Component Identification . . . . . . . . . . . . . . .

Lighting Instruction . . . . . . . . . . . . . . . . . . . .

• El presente manual de instrucciones contiene información importante que

lo ayudará a armar el dispositivo correctamente y a utilizarlo de manera

segura.

• Antes de armar y utilizar el dispositivo, lea y siga todas las advertencias e

instrucciones.

• Conserve el presente manual para consultas futuras.

• Ce manuel d’instructions contient d’importantes informations essentielles à

un assemblage approprié et sécuritaire de l’appareil.

• Lire et respecter tous les avertissements et toutes les instructions avant

l’assemblage et l’utilisation de l’appareil.

• Conserver ce manuel à titre de référence ultérieure.

¿Consultas, problemas, piezas que faltan? Antes de regresar al vendedor, comuníquese con nuestro

departamento de Servicio al Cliente llamando al U.S.A:1-800-913-8999, de 8 a.m. a 5 p.m. de lunes a

viernes; y de 8 a.m. a 12 p.m. los sábados. Asegúrese de tener disponible el número de serie, que se

encuentra en la parte interna de la puerta frontal de su parrilla.

Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,

communiquez avec le service à la clientèle au U.S.A: 1-800-913-8999, entre 8 h et 17 h HNP, du lundi

au vendredi et entre 8 h et 12 h, le samedi. Assurez-vous d’avoir votre numéro de série en main. Ce

numéro se situe à l’intérieur de la porte avant de votre barbecue.

Safety Instruction

Failure to comply with these instructions could result in a fire or explosion that could cause

serious bodily injury, death, or property damage.

Your grill will be very hot. Never lean over the cooking area while using your grill. Do not

touch cooking surfaces, grill housing, lid or any other grill parts while the grill is in operation,

or until the gas grill has cooled down after use.

In the State of Massachusetts, the following installation instructions apply:

• Installations and repairs must be performed by a qualified or licensed contractor, plumber,

or gasfitter qualified or licensed by the State of Massachusetts.

• If using a ball valve, it shall be a T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

DANGER

1. Never operate this appliance unattended.

2. Never operate this appliance within 3.05 m / 10 ft. of any structure, combustible material or

other gas cylinder.

3. Never operate this appliance within 7.62 m / 25 ft. of any flammable liquid.

4. Do not fill cooking vessel beyond maximum fill line.

5. Heated liquids remain at scalding temperatures long after the cooking process. Never

touch cooking appliance until liquids have cooled to 45ºC / 115ºF or less.

6. This appliance is not intended for and should never be used as a heater.

7. If a fire should occur, keep away from the appliance and immediately call your fire

department. Do not attempt to extinguish an oil or grease fire with water.

DANGER

If you smell gas:

• Shut off gas to the appliance.

• Extinguish any open flame.

• Open lid.

• If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department.

WARNING

1. Do not store or use gasoline or other

flammable liquids or vapors in the

vicinity of this or any other appliance.

2. An LP cylinder not connected for use

shall not be stored in the vicinity of this

or any other appliance.

CALIFORNIA RESIDENTS ONLY - WARNING: Fuels used in liquefied propane gas

appliances, and the products of combustion of such fuels, can expose you to chemicals

including benzene, which are known to the state of California to cause cancer and cause birth

defects or other reproductive harm. For more information go to: www.P65Warnings.ca.gov.

WARNING

Do not try lighting this appliance without reading the

“LIGHTING INSTRUCTIONS” section of this manual.

CAUTION: Beware of Flashback

TESTED IN ACCORDANCE WITH CSA/ANSI Z21.58-

2022 • CSA 1.6-2022 STANDARD FOR OUTDOOR

COOKING GAS APPLIANCE. THIS GRILL IS FOR

OUTDOOR USE ONLY.

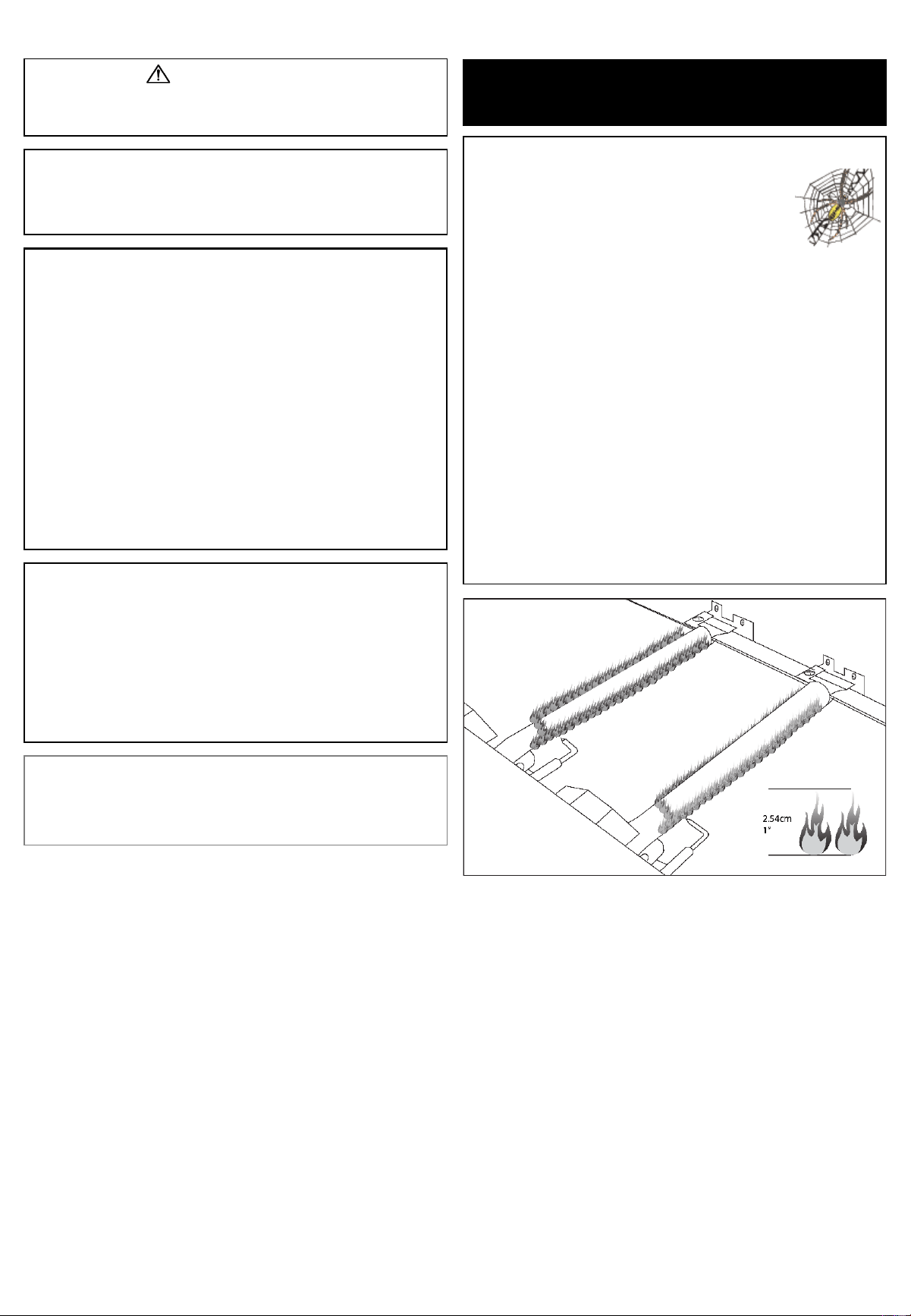

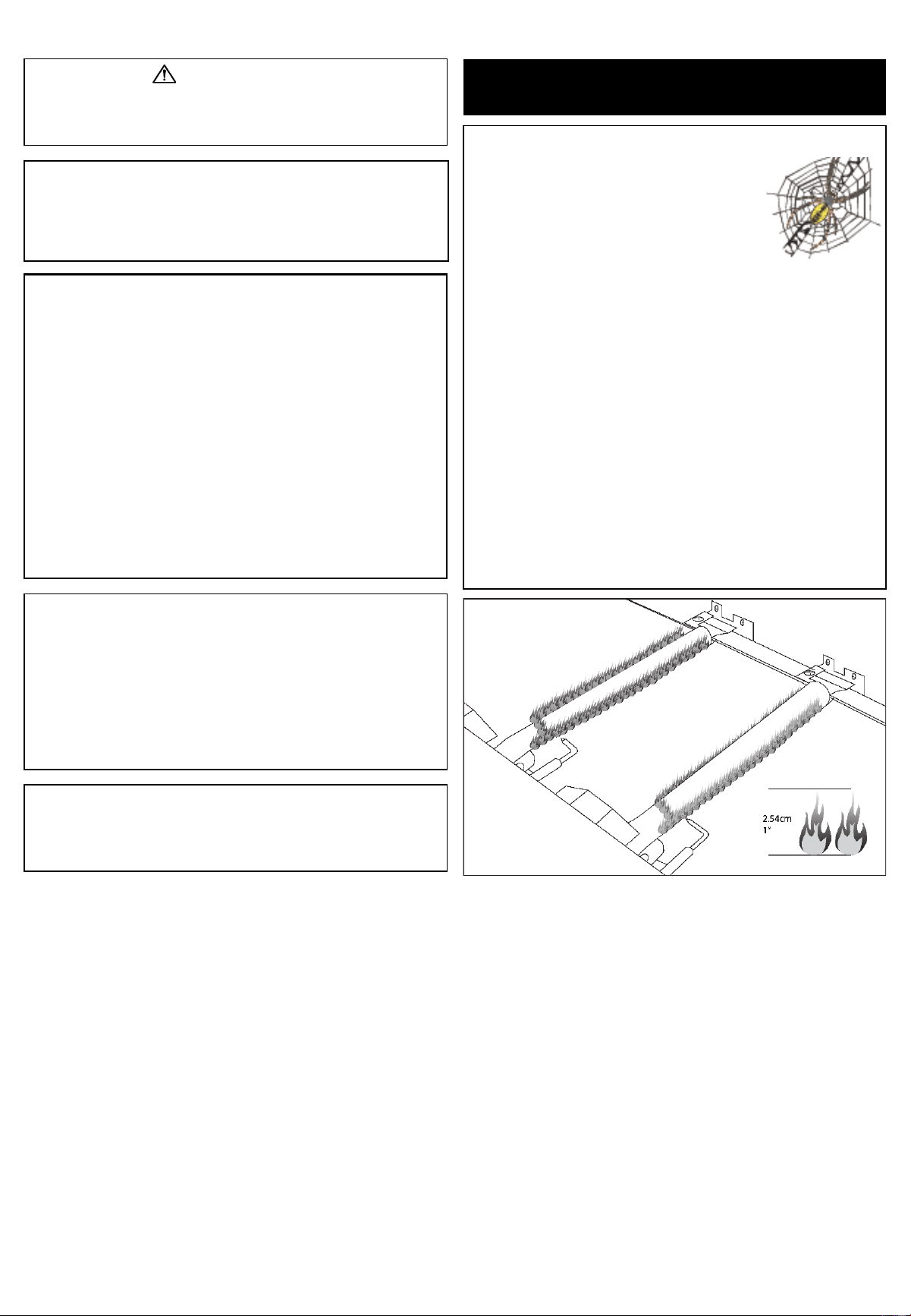

CAUTION: Spiders and small insects occasionally

spin webs or make nests in the grill

burner tubes during transit and

warehousing. These webs can lead

to gas flow obstruction, which could

result in a fire in and around burner

tubes. This type of fire is known as

“FLASH-BACK” and can cause serious damage to your

grill and create an unsafe operating condition for the user.

Although an obstructed burner tube is not the only cause of

“FLASH-BACK”, it is the most common cause.

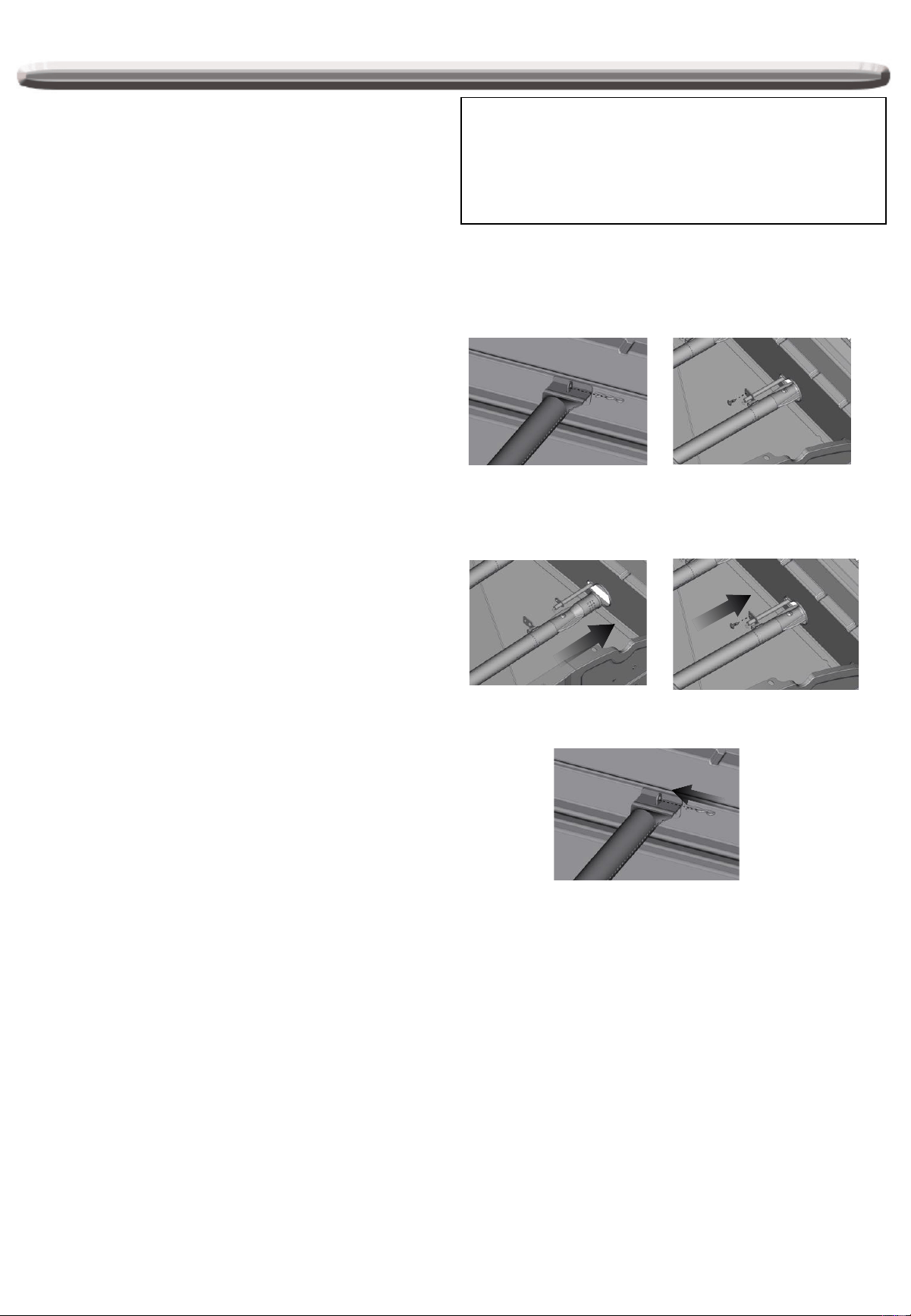

To reduce the chance of “FLASH-BACK”, you must clean

the burner tubes before assembling your grill, and at least

once a month in late summer or early fall when spiders are

most active. Also perform this burner tube cleaning

procedure if your grill has not been used for an extended

period of time. A clogged tube can be lead to a fire

beneath the grill.

Grill Installation Codes

Check your local building codes for the proper method of

installation. in the absence of local codes, this unit should

be installed in accordance with the National Fuel Gas

Code, ANSI Z223.1/NFPA 54, Storage and Handling of

Liquefied Petroleum Gases, ANSI /NFPA B149.2 or CSA

B149.1 Natural Gas and Propane Installation Code, and

the National Electrical Code, ANSI/NFPA 70.

Correct LP Gas Tank Use

LP gas grill models are designed for use with a standard

20 lb. Liquid Propane Gas tank, not included with grill.

Never connect your gas grill to an LP gas tank that

exceeds this capacity.

NOTE: The normal flow of gas through the regulator and

hose assembly can create a humming noise. A low volume

of noise is perfectly normal and will not interfere with

operation of the grill. If humming noise is loud and

excessive you may need to purge air from the gas line or

reset the regulator excess gas flow device. This purging

procedure should be done every time a new LP gas tank is

connected to your grill.

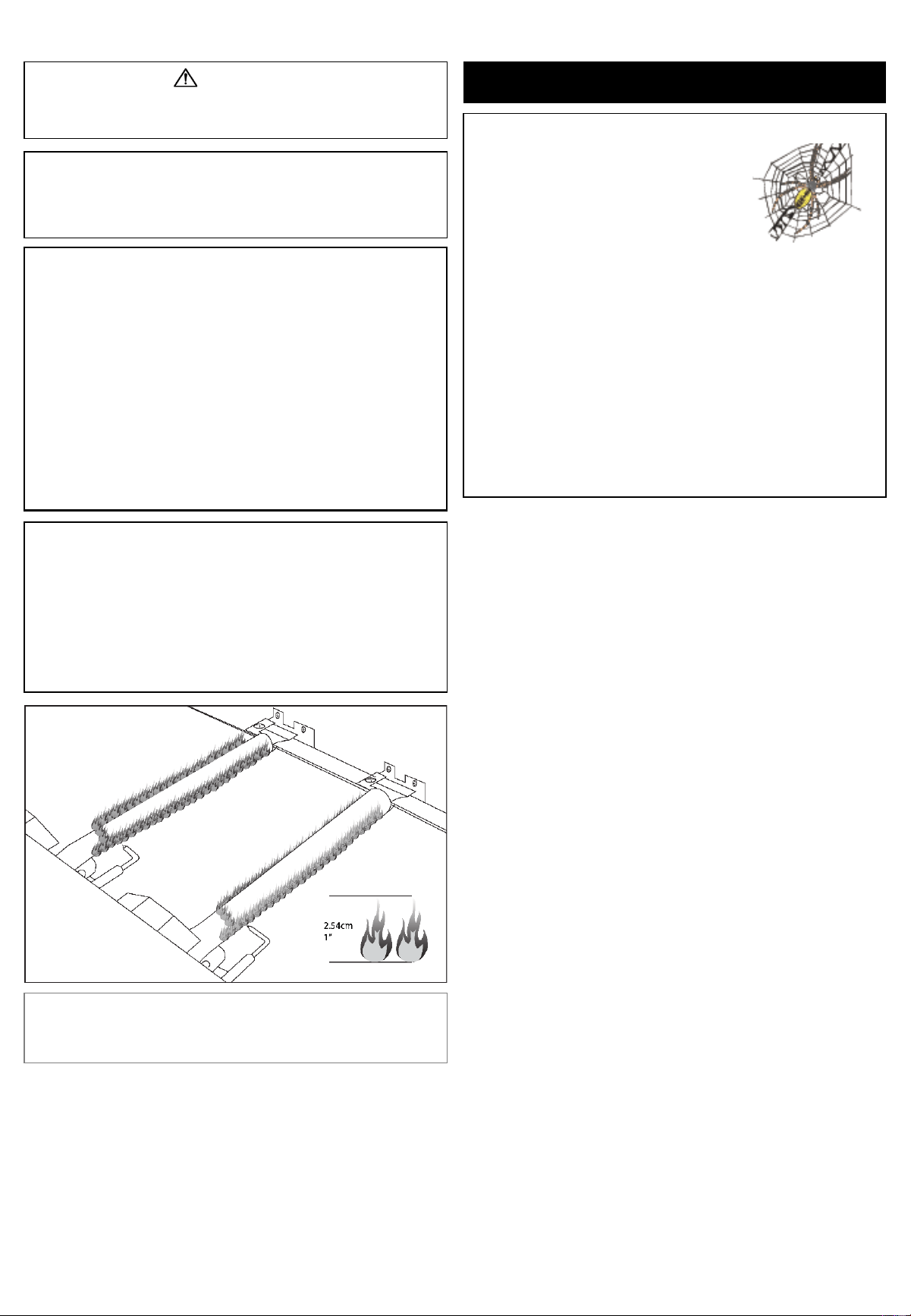

Visually check the burner flames prior to each use. The

flames should look like this picture. If they do not, refer to

the burner main tenancy part of this manual.

304.8 mm

/ 12 in.

469.9 mm

/ 18.5 in.

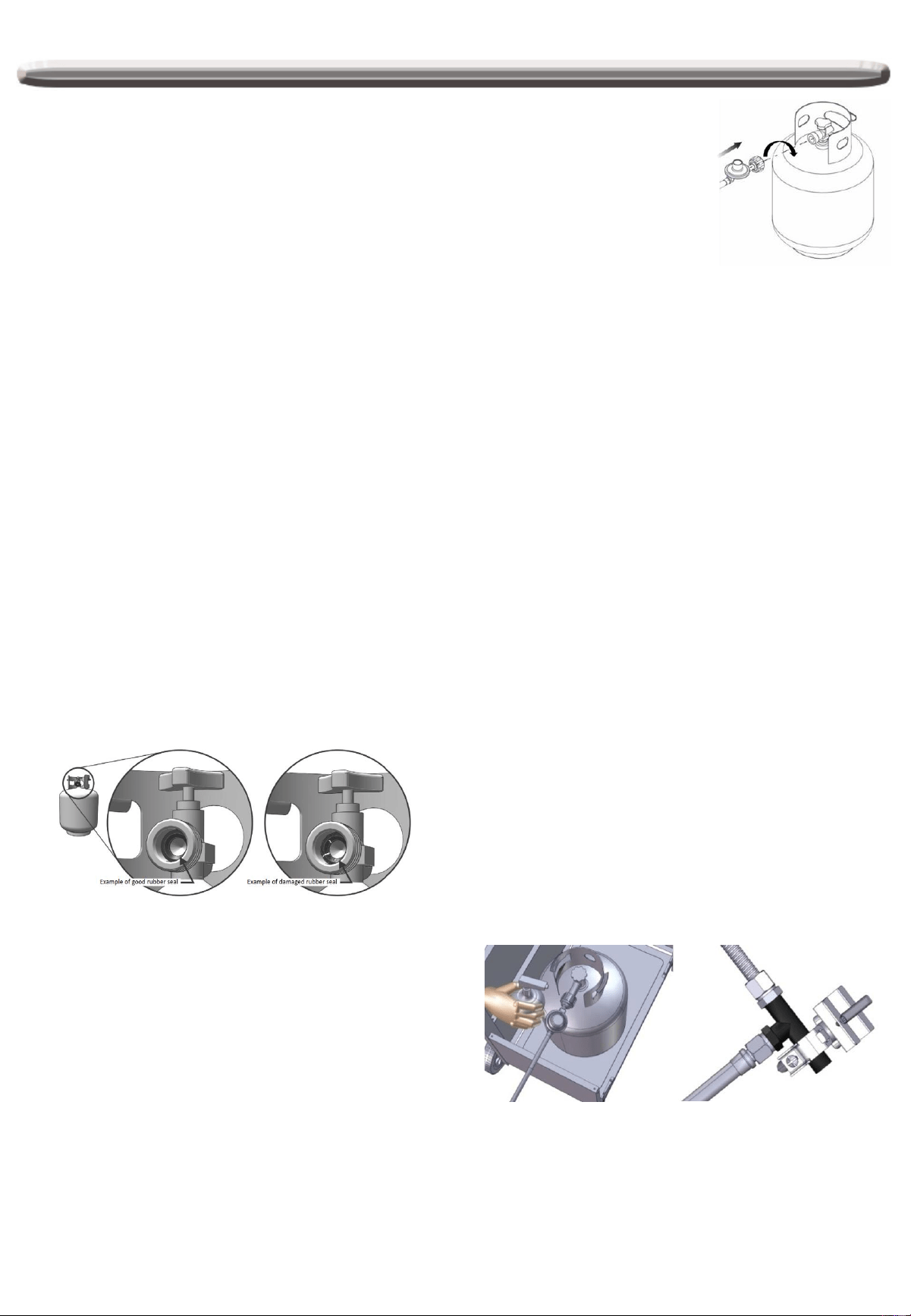

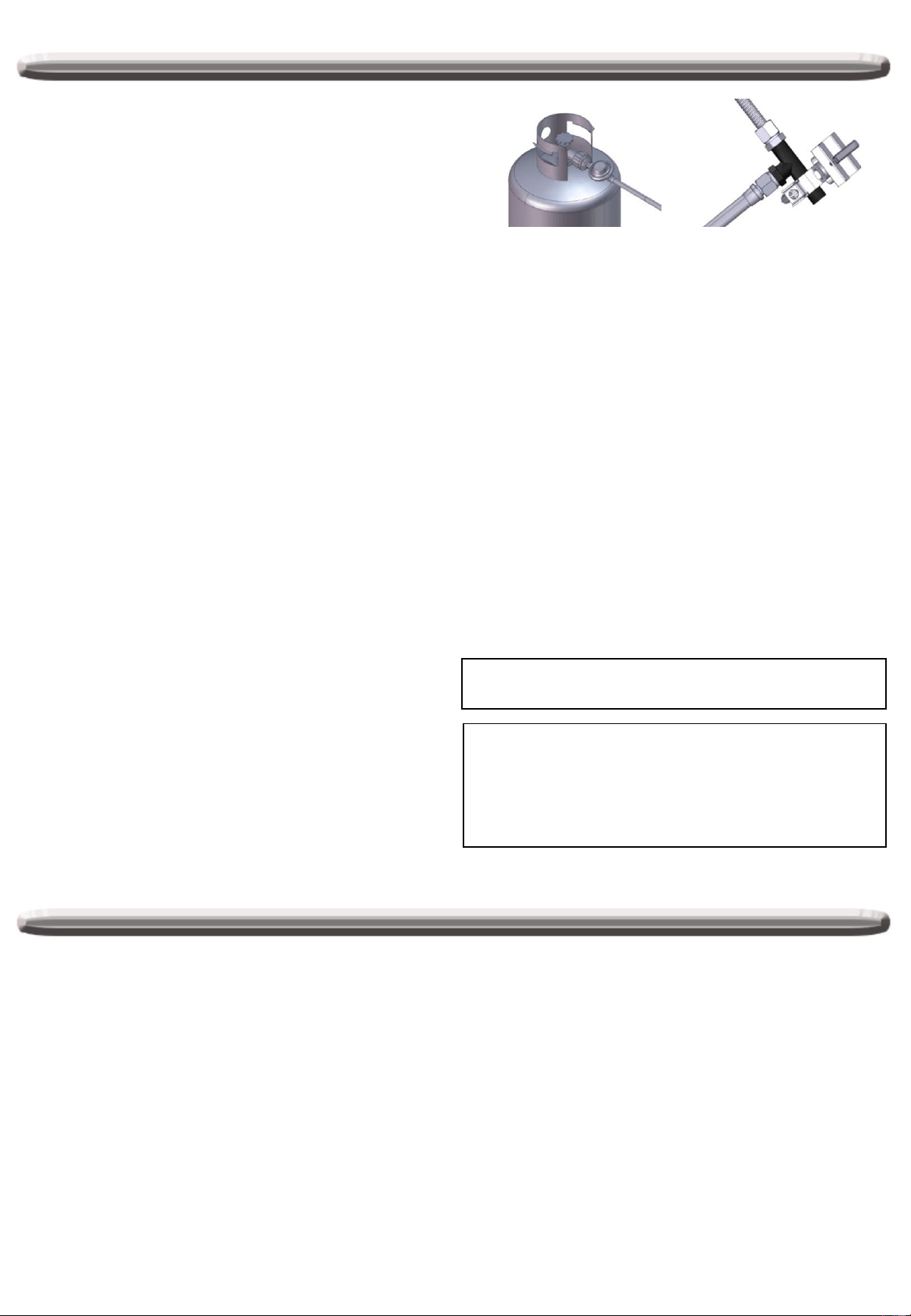

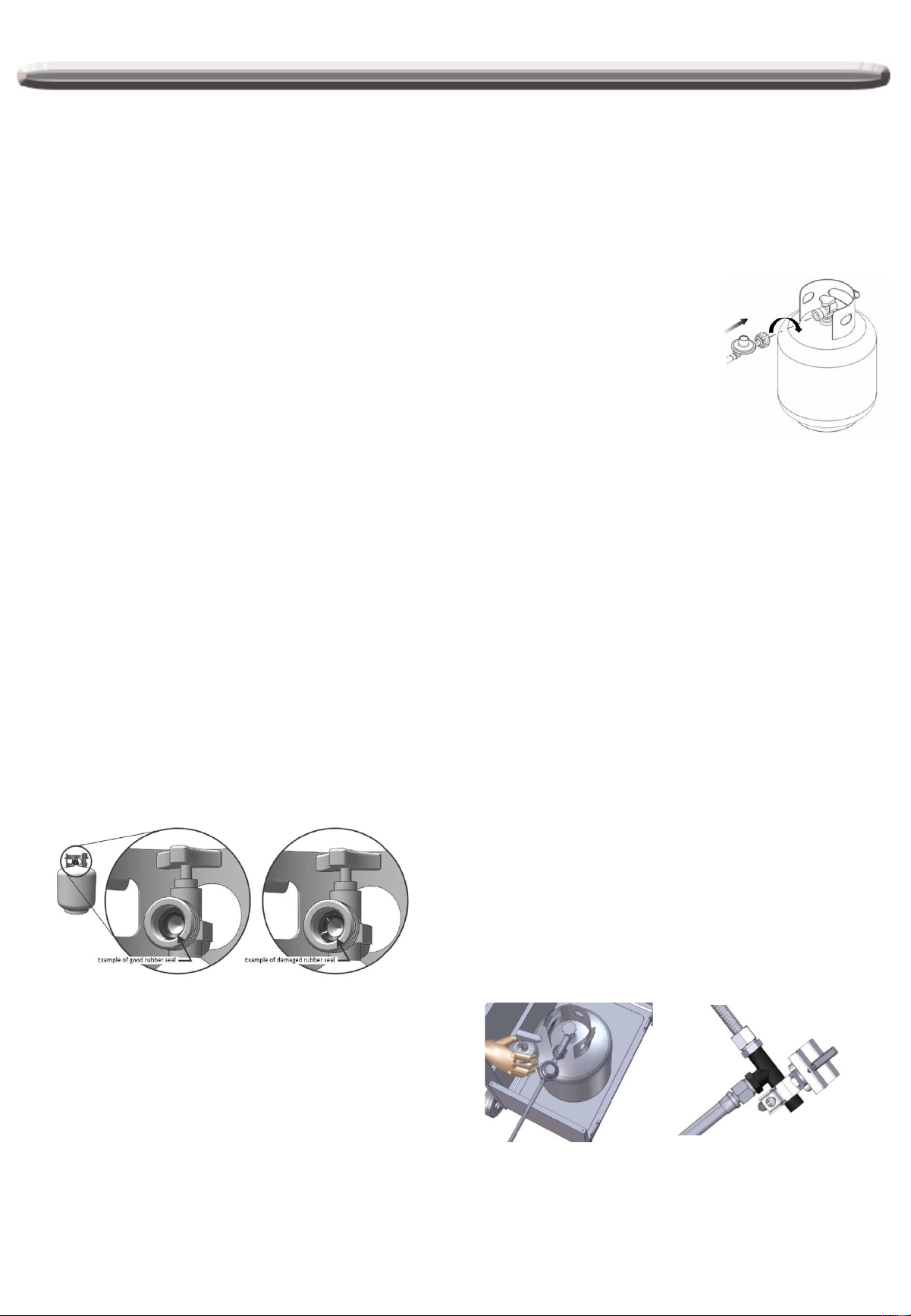

LP-Gas Supply System

• If the information is not followed

exactly, a fire resulting in death

or serious injury could occur.

• A 20lb tank of approximately 304.8 mm

/ 12 in diameter by 469.9 mm / 18.5 in

high is the maximum size LP gas tank to use.

• The LP gas supply cylinder to be used must be

constructed and marked in accordance with the

specifications for LP –Gas cylinder of the U.S.

Department of Transportation (DOT) or the National

Standard of Canada ,CAN/CSA –B339, Cylinders,

Spheres and Tubes for Transportation of Dangerous

Goods and Commission .

• The LP gas tank must have a shutoff valve terminating

in an LP valve outlet that is compatible with a Type 1. LP

gas supply cylinder must have a shut off valve

terminating in a valve outlet specified for connection type

QCC1 in the standard for compressed gas cylinder valve

outlet and inlet connection ANSI/CGA-V-1 as applicable.

LP gas supply cylinder must be fitted with an Overfill

Protection Device (O.P.D) The LP gas tank must also

have a safety relief device that has a direct connection

with the vapor space of the tank. This safety feature

prevents the tank from being overfilled, which can cause

malfunction of the LP gas tank, regulator and/or grill.

• The tank supply system must be arranged for vapor

withdrawal.

• The LP gas tank used must have a collar to protect the

tank valve.

• Place dust cap on cylinder valve outlet whenever the

cylinder is not in use. Only install the type of dust cap on

the cylinder valve outlet that is provided with the

cylinder valve. Other types of cap or plugs may result in

leakage of propane.

• Never connect an unregulated LP gas tank to your gas

grill.

• This outdoor cooking gas appliance is equipped with a

high capacity hose/regulator assembly for connection to

a standard 20 lb Liquid propane cylinder.

• Have your LP gas tank filled by a reputable propane gas

dealer and visually inspected and re-qualified at each

filling.

• Do not store a spare LP gas cylinder under or near this

appliance.

• Never fill the cylinder beyond 80 percent full.

• Always keep LP gas tanks in an upright position.

• Do not store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

• Storage of an outdoor cooking gas appliance indoors is

permissible only if the cylinder is disconnected and

removed from the outdoor cooking gas appliance.

• When your gas grill is not in use the gas must be turned

off at LP gas tank.

Proper Placement And Clearance Of Grill

• Never use your gas grill in a garage, porch, shed,

breezeway or any other enclosed area. Your gas grill is

to be used outdoors only.

Do Not install this unit into combustible enclosures.

Minimum clearance from sides and back of unit to

combustible construction, 91 cm / 36 in. from sides and

91 cm / 36 in. from back.

• DO NOT use this appliance under overhead combustible

surfaces. This outdoors cooking gas appliance is not

intend to be installed in or on recreational vehicles

and/or boats.

• LP gas tank must be stored outdoors in a well-ventilated

area and out of reach of children. Disconnected LP gas

tanks must not be stored in a building, garage or any

other enclosed area.

• Do Not obstruct the flow of ventilation air around the gas

grill housing. Only use the regulator and the hose

assembly supplied with your gas grill. Replacement

regulators and hose assemblies must be those specified

in this manual.

• The regulator and hose assembly must be inspected

before each use of the grill. If there is excessive

abrasion or wear or if the hose is cut, it must be replaced

prior to the grill being put into operation. The

replacement hose assembly shall be that specified by

the manufacturer.

• Pressure regulator and hose assembly supplied with the

outdoor cooking gas appliance must be used. Never

substitute other types of regulator. Contact customer

service for manufacturer specified replacement parts.

• This outdoor cooking gas appliance is equipped with a

pressure regulator comply with the standard for

Pressure Regulating Valves for LP Gas ANSI/ UL 144.

• Do not use briquettes of any kind in the grill.

• The grill is designed for optimum performance without

the use of briquettes. Do not place briquettes on the

radiant as this will block off the area for the grill burners

to vent. Adding briquettes can damage ignition

components and knobs, and void the warranty.

• Keep the back and side cart free and clear from debris.

Keep any electrical supply cord, or the rotisserie motor

cord away from the heated areas of the grill.

• Never use the grill in extremely windy conditions. If

located in a consistently windy area (oceanfront,

mountaintop, etc.) a windbreak will be required. Always

adhere to the specified clearance.

• Never use a dented or rusty propane tank.

• Keep any electrical supply cord and the fuel supply hose

away from any heated surface.

• While lighting, keep your face and hands as far away

from the grill as possible.

• Burner adjustment should only be performed after the

burner have cooled.

WARNING

Your grill will get very hot. Never lean over the cooking

area while using your grill. Do not touch cooking surfaces,

grill housing, lid or any other grill parts while the grill is in

operation, or until the gas grill has cooled down after use.

Failure to comply with these instructions may result in

serious bodily injury.

CAUTION: TO ENSURE CONTINUED PROTECTION

AGAINST RISK OF ELECTRIC SHOCK, CONNECT TO

PROPERLY GROUNDED OUTLETS ONLY, TO REDUCE

THE RISK OF ELECTRIC SHOCK, KEEP EXTENSION

CORD CONNECTION DRY AND OFF THE GROUND.

WARNING

Keep a spray bottle of soapy water near the gas supply

valve and check the connections before each use.

DO NOT USE ALUMINUM FOIL TO LINE THE GRILL

RACKS OR GRILL BOTTOM.

This can severely upset combustion airflow or trap

excessive heat in the control area.

SAFETY PRACTICES TO AVOID PERSONAL INJURY

When properly cared for your grill will provide safe, reliable

service for many years. However, extreme care must be used

as the grill produces intense heat that can increase accident

potential. When using this appliance basic safety practices

must be followed, including the following:

Do not repair or replace any part of the grill unless

specifically recommended in this manual. All other service

should be referred to a qualified technician.

This grill is not intended to be installed in or on recreational

vehicles or boats.

Children should not be left alone or unattended in an area

where the grill is being used. Do not allow them to sit, stand

or play in or around the grill at any time.

Do not store items of interest to children around or below the

grill.

Do not permit clothing, pot holders or other flammable

materials to come in contact with or too close to any grate,

burner or hot surface until it has cooled. The fabric could

ignite and cause personal injury.

For personal safety, wear proper apparel. Loose fitting

garments or sleeves should never be worn while using this

appliance. Some synthetic fabrics are highly flammable and

should not be worn while cooking.

Only certain types of glass, heat-proof glass ceramic,

earthenware, or other glazed utensils are suitable for grill use.

These materials may break with sudden temperature

changes. Use only on low or medium heat settings in

accordance with the manufacturer’s guidelines.

Do not heat unopened food containers. A build-up of

pressure may cause the containers to burst.

Use a covered hand when opening the grill lid.

Never lean over an open grill.

When lighting a burner, pay close attention to what you are

doing. Make certain you are aware of which burner you are

lighting, so your body and clothing remain clear of open

flames.

WARNING

This outdoor cooking gas appliance is not intended to be

installed in or on boats. And other recreational vehicles.

When using the grill, do not touch the grill rack, burner grate

or immediate surroundings as these areas become

extremely hot and could cause burns. Use only dry

potholders. Moist or damp potholders on hot surfaces may

cause steam burns. Do not use a towel or bulky cloth in

place or potholders. Do not allow potholders to touch hot

portions of the grill rack.

Grease is flammable. Let hot grease cool before attempting

to handle it. Do not allow grease deposits to collect in the

grease tray at the bottom of the grill’s firebox. Clean the

grease tray often

Do not use aluminum foil to line the grill racks or grill bottom.

This can severely upset combustion air flow or trap

excessive heat in the control area.

For proper lighting and performance of the burners keep the

burner ports clean. It is necessary to clean them periodically

for optimum performance. The burners will only operate in

one position and must be mounted correctly for safe

operation.

Clean the grill with caution. To avoid steam burns, do not

use a wet sponge or cloth to clean the grill while it is hot.

Some cleaners produce toxic fumes or can ignite if applied

to a hot surface.

Turn off grill controls and make certain the grill is cool before

using any type of aerosol cleaner on or around the grill. The

chemical that produces the spraying action could, in the

presence of heat, ignite or cause metal parts to corrode.

Do not use the grill to cook excessively fatty meats or other

products which promote flare-ups.

Do not operate the grill under unprotected combustible

constructions. Use only in well ventilated areas. Do not use

in buildings, garages, sheds, breezeways or other such

enclosed areas.

Keep the area surrounding the grill free from combustible

materials including, fluids, trash, and vapors such as

gasoline or charcoal lighter fluid. Do not obstruct the flow of

combustion and ventilation air.

NEVER CONNECT AN UNREGULATED GAS

SUPPLY LINE TO THE APPLIANCE. USE THE

REGULATOR/HOSE ASSEMBLY SUPPLIED.

This is a liquid propane configured grill. Do not attempt

to use a natural gas supply unless the grill has been

reconfigured for natural gas use.

Total gas consumption (per hour) of this stainless

steel gas grill with all burners on “HIGH” :

Main burner 6x 10,000 Btu/hr

Searing Burner 1x 15,000 Btu/hr

Total 75,000 Btu/hr

1. An appliance is considered to be outdoors if installed with shelter no more inclusive than with walls on

three sides, but with no overhead cover; all openings must be permanently open; sliding doors, garage

doors, windows, or screened openings are not considered as permanent opening.

2. An appliance is considered to be outdoors if installed with shelter no more inclusive than within a partial

enclose that includes an overhead cover and no more than two sidewalls. The sidewalls may be parallel,

as in a breezeway, or at right angles to each other; all openings are not considered as permanent

openings

3. An appliance is considered to be outdoors if installed with shelter no more inclusive than with in a partial

enclosure that includes an overhead cover and three sidewalls, as long as 30% or more of the horizontal

periphery of the enclosure is permanently open. All openings must be permanently open; sliding doors,

garage doors, windows, or screened openings are not considered as permanent openings.

This appliance shall only be used in an above ground open-air situation with natural ventilation, without stagnant

areas, where gas leakage and products of combustion are rapidly dispersed by wind and natural convection.

Diagrammatical Representation Of “Outdoor Areas”

Gas Hook-Up

L.P. TANK REQUIREMENT

A dented or rusty L.P. tank may be hazardous and should be

checked by your L.P. supplier. Never use a cylinder with a

damaged valve. The L.P. gas cylinder must be constructed

and marked in accordance with the specifications for L.P. gas

cylinders of the U.S. Department of Transportation (DOT) or

the National Standard of Canada, CAN/CSA-B339, Cylinders,

Spheres and Tubes for Transportation of Dangerous Goods;

and Commission, as applicable. Overfilling prevention device

(OPD) shall be provided on cylinder & QCC1 connection on

the cylinder valve, ANSI/CGA-V-1. The cylinder supply

system must be arranged for vapor withdrawal. The cylinder

must include a collar to protect the cylinder valve. The

cylinder must be provided with a shut off valve terminal in an

L.P. gas supply cylinder valve outlet specified, as applicable,

for connection type QCC1 in the standard for compressed

gas cylinder valve outlet and inlet connection ANSI/CGA-V-1.

Manifold pressure: 11” water column (W.C.).

3. Make sure all burner valves are in their off position.

4. Inspect valve connections, port, and regulator assembly.

Look for any damage or debris. Remove any debris.

Inspect hose for damage. Never attempt to use

damaged or obstructed equipment. See your local L.P.

gas dealer for repair.

5. When connecting regulator assembly to the valve, hand

tighten the quick coupling nut clockwise to a complete

stop. Do not use a wrench to tighten. Use of a wrench

may damage the quick coupling nut and result in a

hazardous condition.

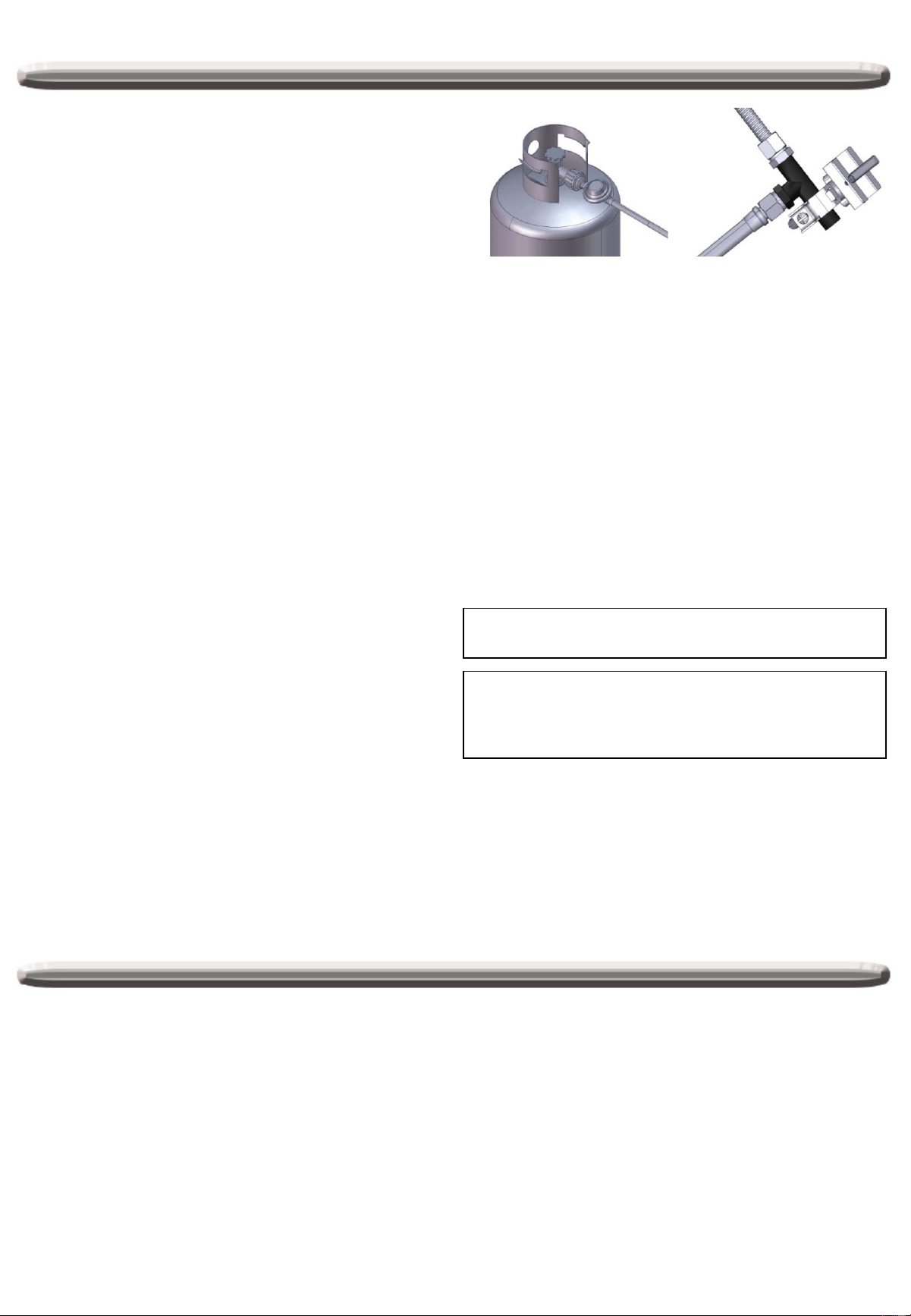

6. Open the tank valve fully (counterclockwise). Apply the

soap solution with a clean brush to all gas connections.

See below. If growing bubbles appear in the solution the

connections are not properly sealed. Check each fitting

and tighten or repair as necessary.

7. If you have a gas connection leak you cannot repair, turn

gas OFF at supply tank, disconnect fuel line from your

grill and call 1- 800-913-8999 or your gas supplier for

repair assistance.

8. Also apply soapy solution to the tank seams. See below.

If growing bubbles appear, shut tank OFF and do not

use or move it! Contact an LP gas supplier or your fire

department for assistance.

To disconnect L.P. gas cylinder:

1. Turn the burner valves off.

2. Turn the tank valve off fully (turn clockwise to stop).

3. Detach the regulator assembly from the tank valve by

turning the quick coupling nut counterclockwise.

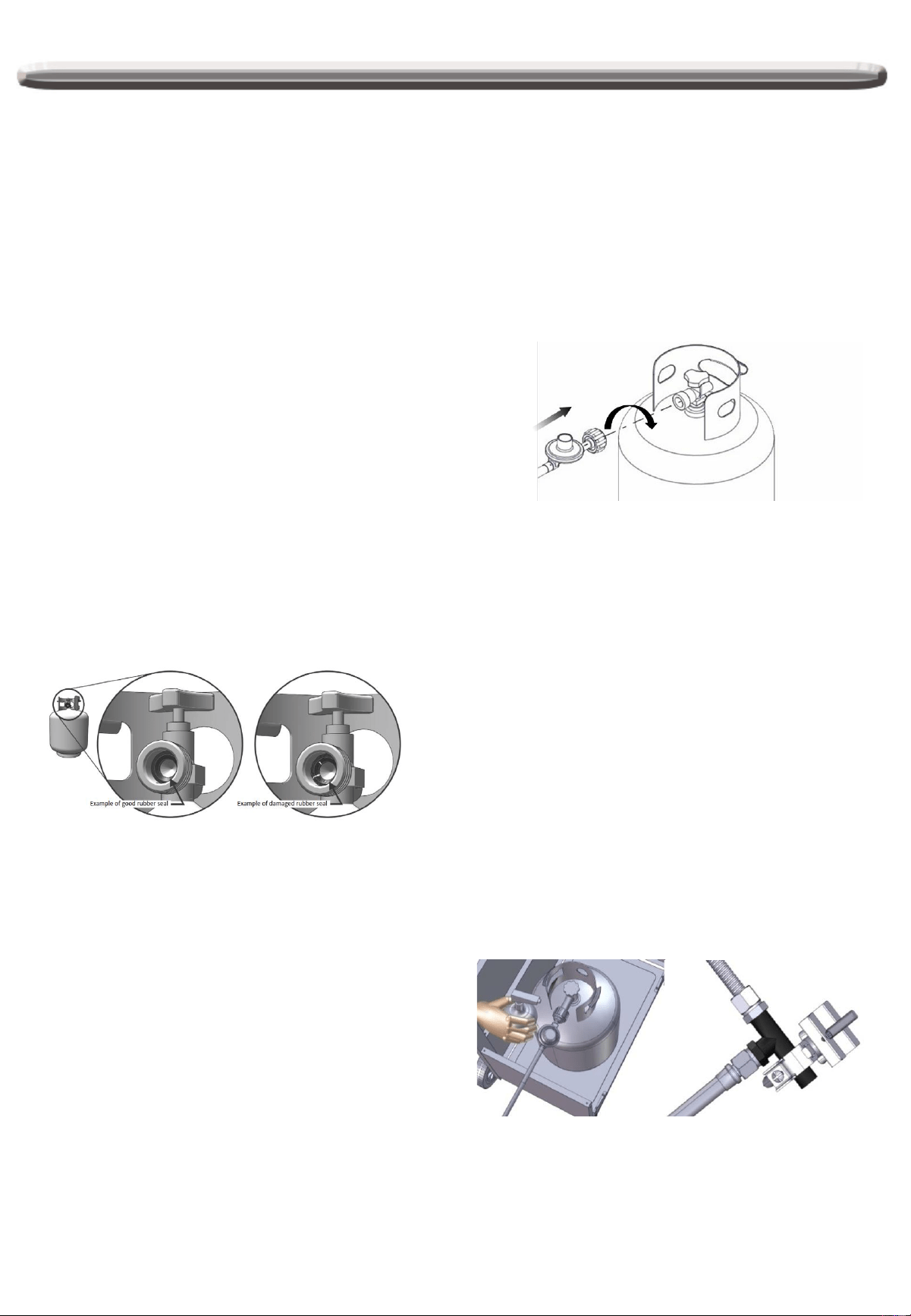

TANK RUBBER SEAL INSPECTION

1. The cylinder face elastomeric face seal element on these

devices could, over time, show marked and visible

damage or deterioration that might cause a leak even with

the connection tightened.

2. Visual inspection for the seal must be carried out every

time a LP gas cylinder is replace or refilled.

3. LP-gas cylinder showing signs of damage or deterioration,

including visible cracks and pitting, must be return unused

to the seller.

CONNECTION

Your stainless steel grill is equipped with gas supply orifices

for use only with liquid propane gas. It is also equipped with a

high capacity hose/regulator assembly for connection to a

standard 20 lb. (9.1kg) L.P. cylinder 18.49 in / 469.9 mm high,

11.9 in. / 304.8 mm diameter).

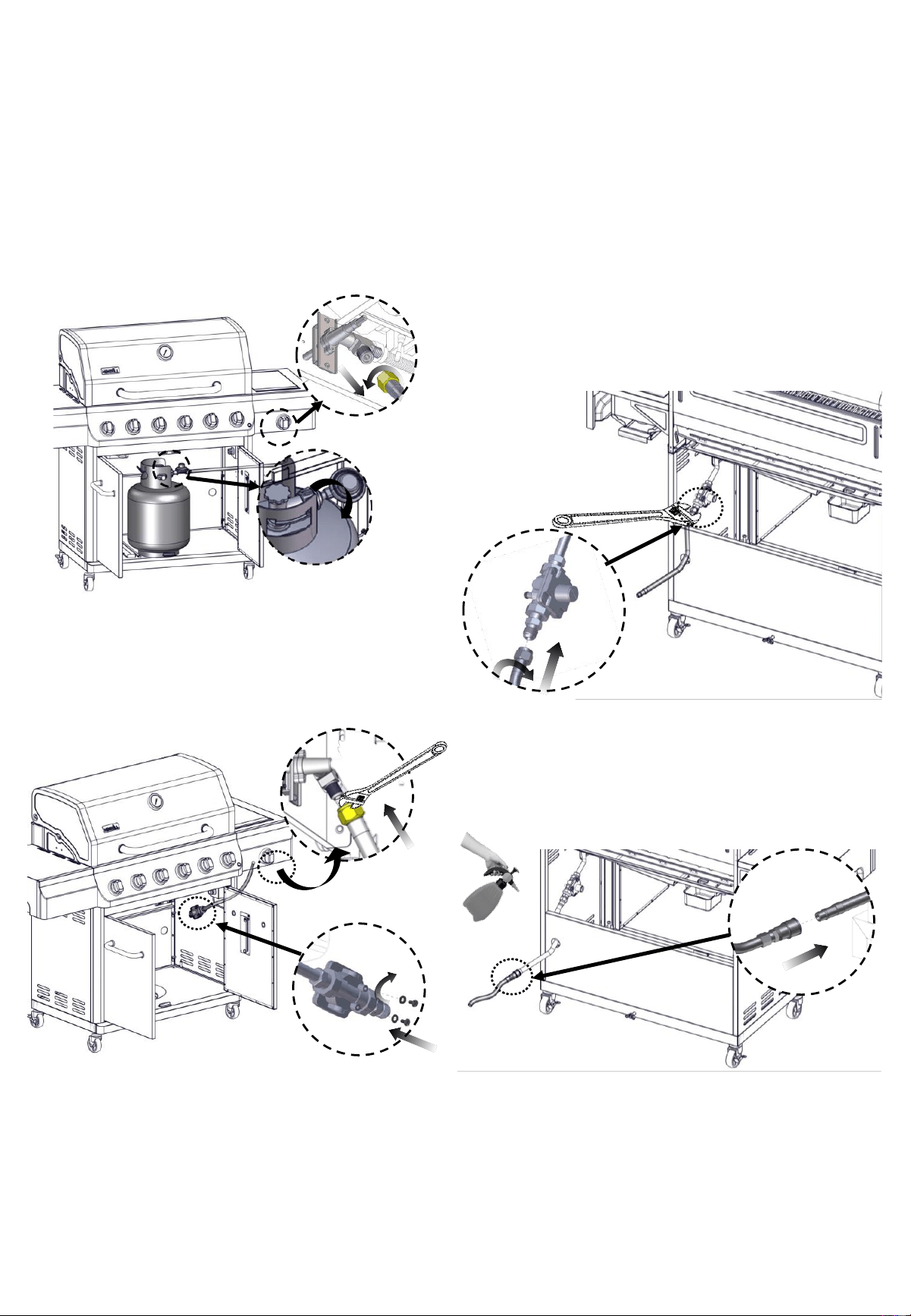

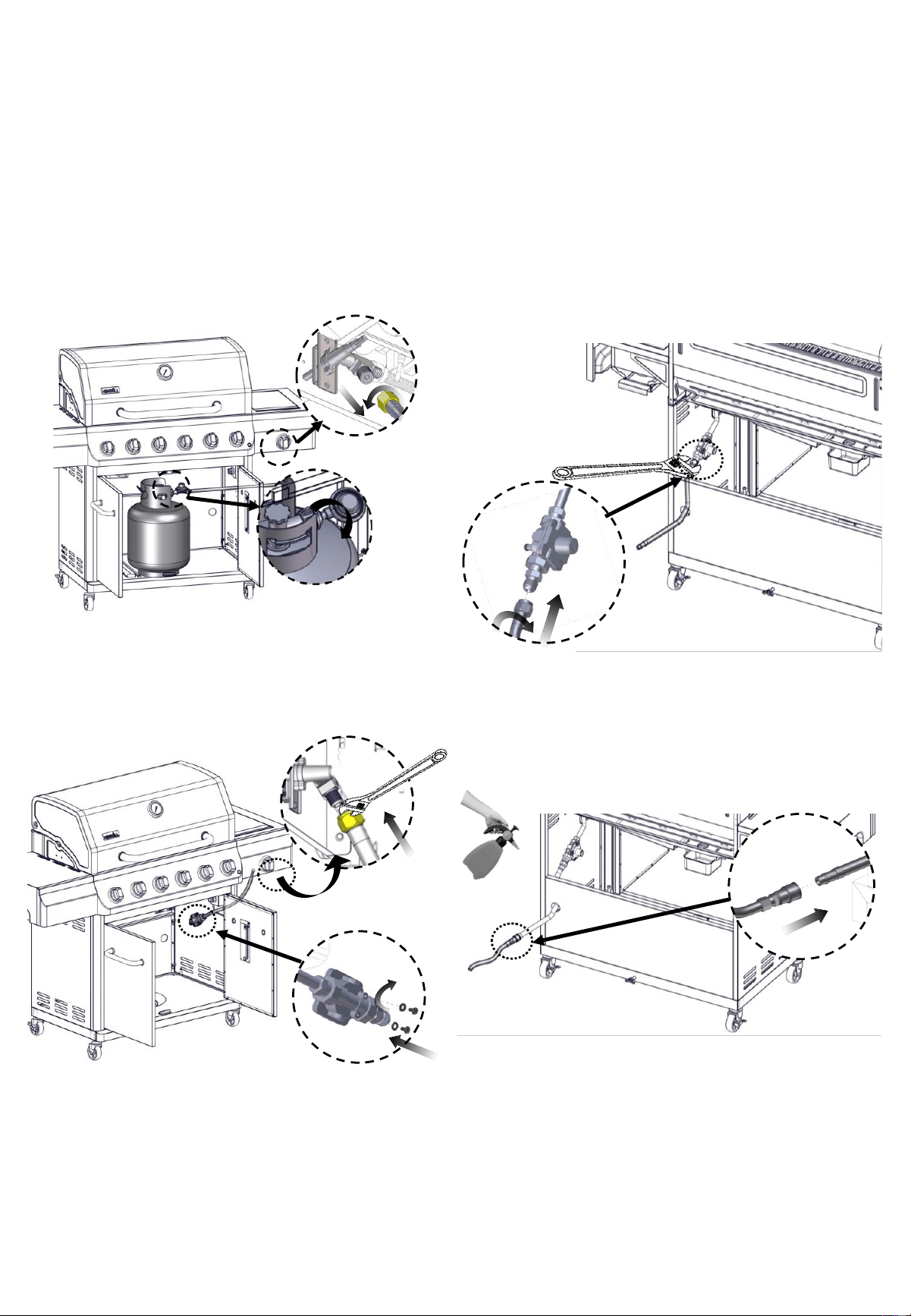

To connect the L.P. gas supply cylinder, please follow the

steps below:

1. Make sure tank valve is in its full off position (turn

clockwise to stop).

2. Check tank valve to assure it has proper external male

threads (type 1 connection per ANSI Z21.81).

The cylinder should be mounted such that the pressure relief

value outlet is not oriented toward the normal operating

position of the user.

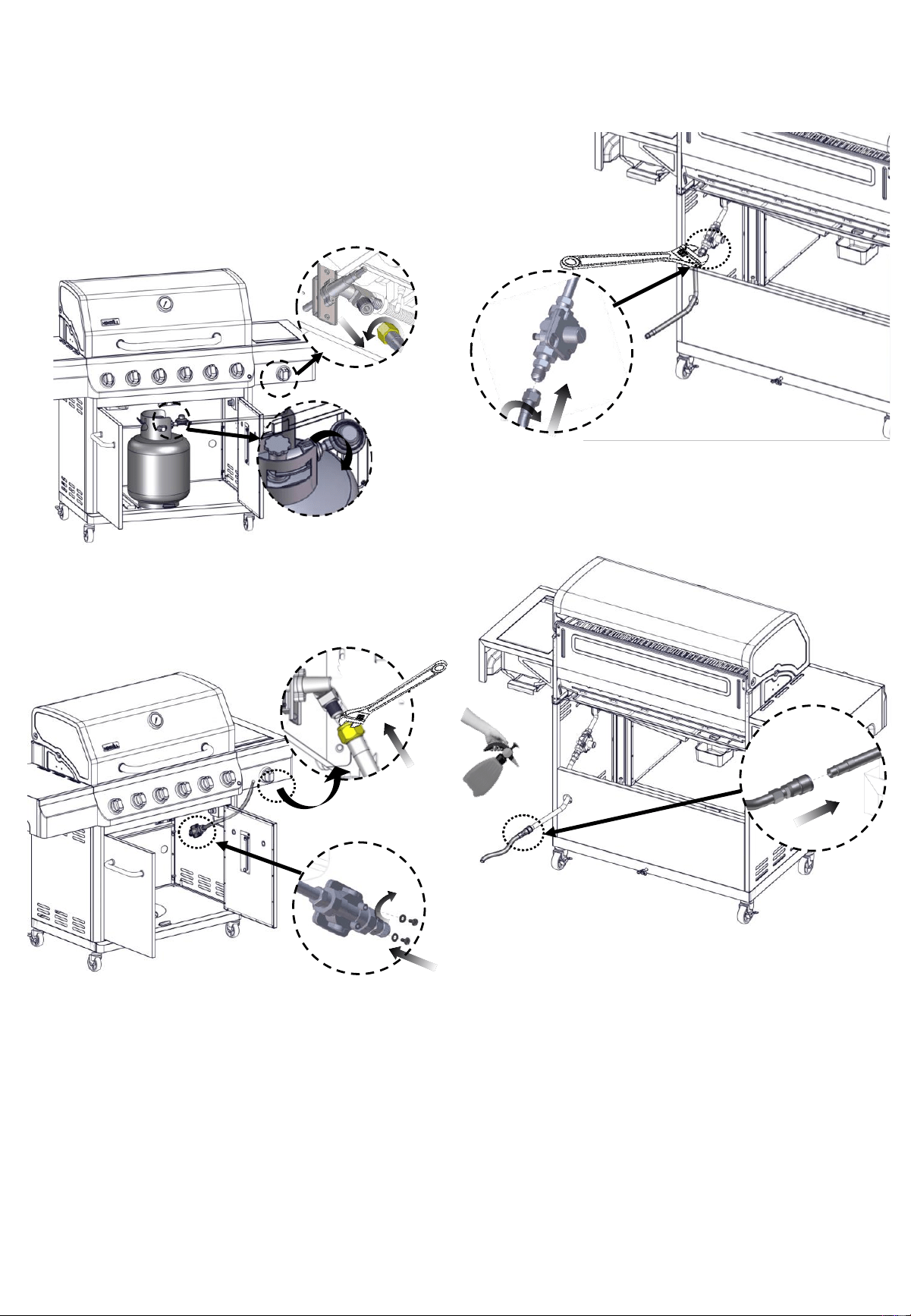

L.P. GAS HOOK-UP

Ensure that the black plastic grommets on the LP cylinder

valve are in place and that the hose does not come into

contact with the grease tray or the grill head.

GENERAL

Although all gas connections on the grill are leak tested at

the factory prior to shipment, a complete gas leak test check

must be performed at the installation site due to possible

mishandling in shipment, or excessive pressure unknowingly

being applied to the unit. Periodically check the whole system

for leaks following the procedures listed below. If the smell of

gas is detected at anytime you should immediately check the

entire system for leaks.

BEFORE TESTING

Make sure that all packing material is removed from the grill

including tie-down straps.

DO NOT SMOKE WHILE LEAK TESTING.

NEVER PERFORM LEAK TEST WITH AN OPEN FLAME.

Make a soap solution of one part liquid detergent and one

part water. You will need a spray bottle, brush, or rag to

apply the solution to the fittings. For the initial leak test, make

sure the L.P. cylinder is 80% full.

TO TEST

1. Make sure the control valves are in the “ ○ ” position

and turn on the gas supply.

2. Check all connections from the L.P. gas regulator and

supply valve up to and including the connection to the

manifold pipe assembly (the pipe that goes to the

burners). Soap bubbles will appear where a leak is

present.

3. If a leak is present, immediately turn off the gas supply

and tighten the leaky fittings.

4. Turn the gas back on and recheck.

5. Should the gas continue to leak from any of the fittings,

turn off the gas supply and contact customer service at

1-800-913-8999, language spoken: English, French,

Spanish 8 a.m.-5 p.m., PST. Monday-Friday.

Leak Testing

ALWAYS CHECK FOR LEAKS AFTER EVERY L.P.

TANK CHANGE

Check all gas supply fittings for leaks before each use.

It is handy to keep a spray bottle of soapy water near

the shut-off valve of the gas supply line. Spray all the

fittings. Bubbles indicate leaks.

GAS FLOW CHECK

Each grill burner is tested and adjusted at the factory prior to

shipment; however, variations in the local gas supply may

make it necessary to adjust the burners. The flames of the

burners should be visually checked.

Flames should be blue and stable with no yellow tips,

excessive noise or lifting. If any of these conditions exist,

check to see if the air shutter or burner ports are blocked by

dirt, debris, spider webs, etc. If you have any questions

regarding flame stability, please call customer service

1-800-913-8999, language spoken: English, French, Spanish

8 a.m.-5 p.m., PST. Monday-Friday.

Only those parts recommended by the manufacturer should

be used on the grill.

Substitution will void the warranty. Do not use the grill until all

connections have been checked and do not leak.

Your grill is ready to use!

Installer Final Check List

USER, PLEASE RETAIN THIS MANUAL FOR FUTURE

REFERENCE.

PROPANE CYLINDER CAUTIONS

a) Do Not store a spare LP-gas cylinder under or near

this appliance.

b) NEVER fill the cylinder beyond 80 percent full.

c) If the information in “a” and “b” is not followed

exactly, a fire or explosion causing death or serious

injury may occur.

✓ Minimum clearance from sides and back of unit to

combustible construction, 36 in. / 92 cm from sides

and 36 in. / 92 cm from back

✓ All internal packaging removed.

✓ Knobs turn freely.

✓ Burners are tight and sitting properly on orifices.

✓ Pressure regulator connected and set. Gas

connections to grill using hose & regulator

assembly provided (pre-set for 11 in. water column).

✓ Unit tested and free of leaks.

✓ User informed of gas supply shut off valve location

Push In

WARNING: IMPORTANT!

USING YOUR SEARING SIDE BURNER

Inspect the gas supply hose prior to turning the gas “ON”. If

there is evidence of cuts, wear or abrasion, it must be

replaced prior to use. Do not use the side burner if the odor

of gas is present.

Grilling with Infrared heat produces a high heat which

quickly chars foods. Searing creates and locks in flavors on

the outside and creates a beautifully- browned surface and

texture. The result is a crisp, flavorful outside with a tender,

juicy inside.

• Lift the lid on the infrared side sear burner

• Check that the sear grill grate is in place before using

the sear burner

• Turn on the sear burner and preheat for 5 minutes

• Ensure that foods are fully thawed and that excess fat is

trimmed off prior to searing

• Place food on sear grate. Sear food for 1 to 2 minutes on

each side, then move the food to the main grill cooking

surface to finish grilling to desired doneness

• Turn off the side sear burner and allow burner to cool

before closing lid

GENERAL USE OF THE GRILL

Each main burner is rated at 10,000 BTU/hr. The main grill

burners encompass the entire cooking area and are side

ported to minimize blockage from falling grease and debris.

The knobs are located on the lower center portion of the

control panel. Each knob is labeled on the control panel.

This grill is designed to grill efficiently without the use of lava

rocks or briquettes of any kind. Heat is radiated by the

stainless steel flame tamers positioned above each burner.

Operating Instructions

NOTE: The hot grill sears the food, sealing in the juices.

The more thoroughly the grill is preheated, the faster the

meat browns and the darker the grill marks.

DO NOT LEAVE THE GRILL UNATTENDED WHILE

COOKING.

USING THE GRILL

Grilling requires high heat for searing and proper browning.

Most foods are cooked at the high heat setting for the entire

cooking time. However, when grilling large pieces of meat or

poultry, it may be necessary to turn the heat to the lower

setting after the initial browning. This cooks the food through

without burning the outside. Foods cooked for a long time or

foods basted with a sugary marinade may need the lower

heat setting near the end of the cooking time.

Minimum Ambient Operating Temperature: 0 F, (-17.8 C)

Note: Remove all packaging, including straps, before using the grill

Searing Side Burner

Main Burner

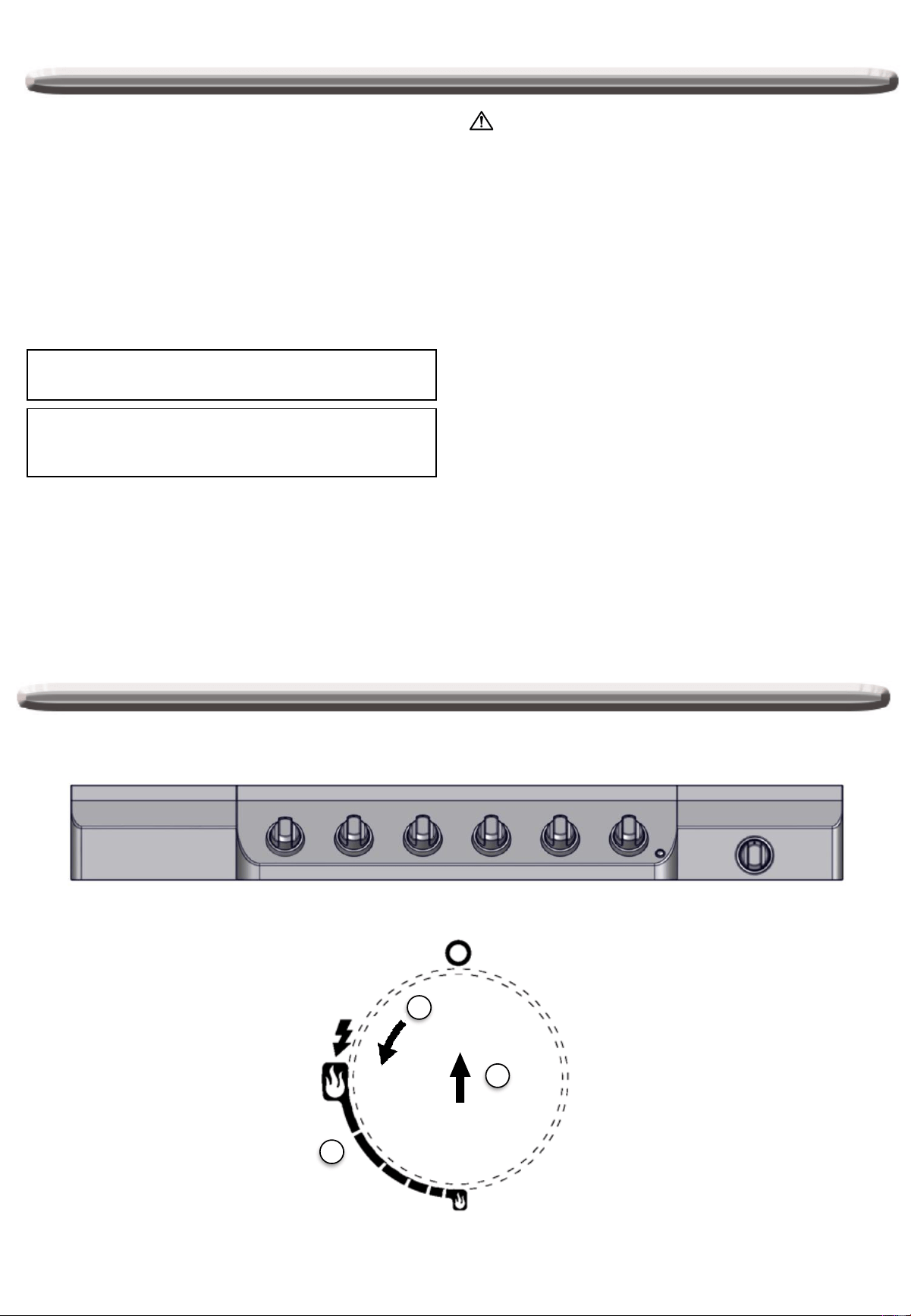

Component Identification

Control Knob Label

WARNING: IMPORTANT!

BEFORE LIGHTING

Inspect the gas supply hose prior to turning the gas “ON”. If

there is evidence of cuts, wear, or abrasion, it must be

replaced prior to use. Do not use the grill if the odor of gas is

present. Only the pressure regulator and hose assembly

supplied with the unit should be used.

Never substitute regulators and hose assembly for those

supplied with the grill. If a replacement is necessary, contact

the manufacturer for proper replacement. The replacement

must be that specified in the manual.

LIGHTING THE MAIN / SEARING SIDE BURNER

Make sure all knobs are off then turn on the gas supply from

the LP (Liquid Propane) tank. Always keep your face and

body as far from the grill as possible when lighting.

For outdoor grills using gas supply source other than a 9.07

kg / 20 lb LP gas fuel tank, open the manual shutoff valve in

the gas supply line. The valve is open when the handle is

parallel to the gas pipe.

To light your main burner, push and turn main burner

control knob to , at the same time, press and hold

electronic ignition button to light the burner.

Once the burner is lit, release the electronic ignition button

and knob. If the burner does not light wait 5 minutes for any

excess gas to dissipate and then retry.

WARNING

Always keep your face and body as far away from the

burner as possible when lighting.

Each burner is adjusted prior to shipment;

however, variations in the local gas supply may

make minor adjustments necessary.

Keep a spray bottle of soapy water near the gas

supply valve and check the connections before

each use.

Do not attempt to light the grill if odor of gas is

present. Call for service 1-800-913-8999.

CAUTIONS

Place dust cap on cylinder valve outlet when the

cylinder is not in use. Only install the type of dust cap

on the cylinder valve outlet that is provided with the

cylinder valve. Other types of caps or plugs may result

in leakage of propane.

The gas must be turned off at the supply cylinder

when the unit is not in use.

If the appliance is stored indoors the cylinder must be

disconnected and removed from the appliance.

Cylinders must be stored outdoors in a well-ventilated

area out of the reach of children.

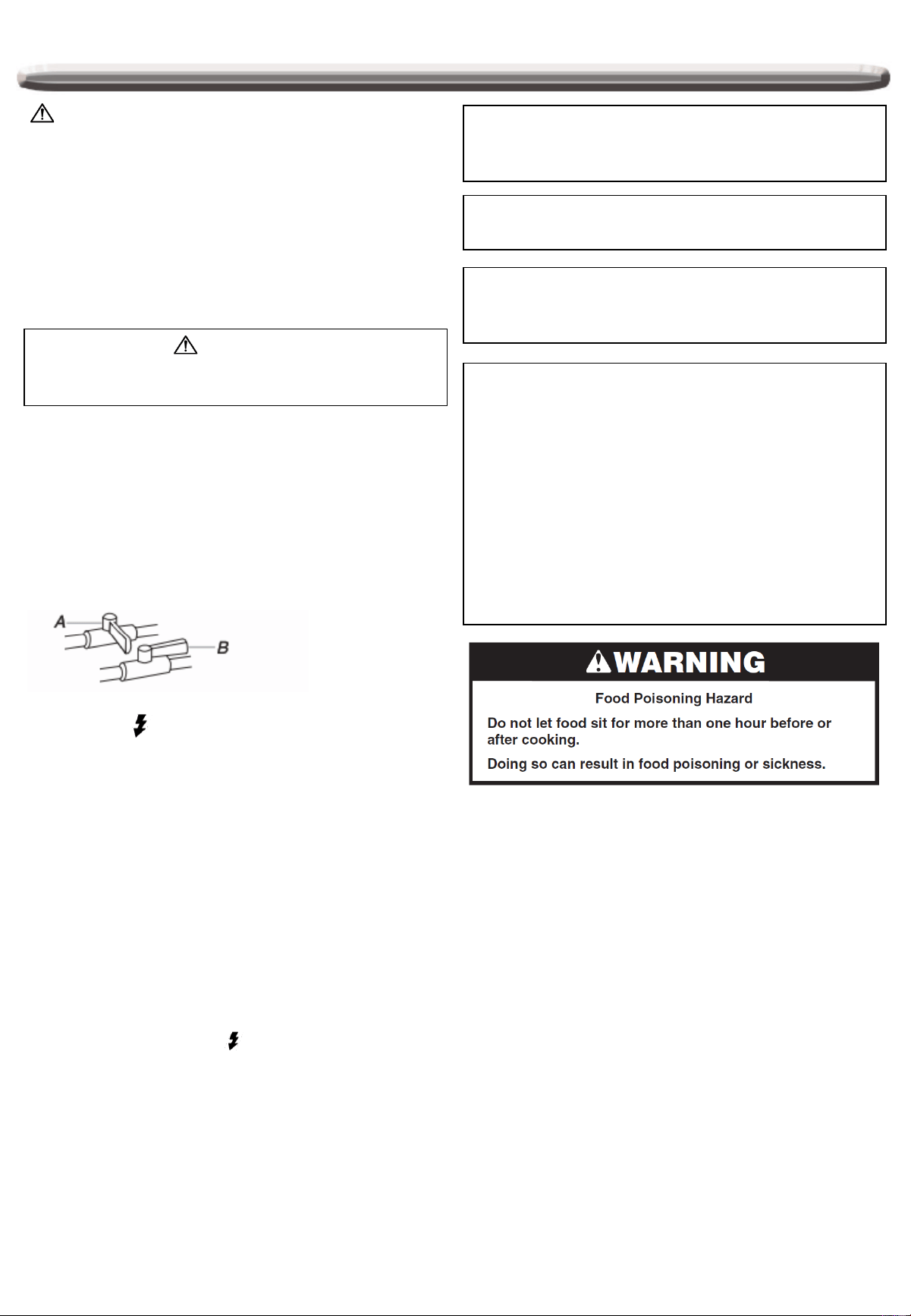

A. Closed valve

B. Open valve

Lighting Instructions

To light your searing side burner:

1. Open the lid completely.

2. Make sure control knob is turned to “○”.

3. Turn the gas supply on.

NOTE: If flow limiting device activates, your grill may

not light. If your grill does light, the flames will be low

and will not heat properly. Turn tank valve and all

control knobs off and wait 30 seconds. After shutting off

the tank, very slowly open tank valve and wait 5

seconds before lighting.

4. Do not lean over the searing side burner. Push in and

turn the burner knob to “ ” and hold in. The burner will

light immediately. When burner is lit, turn knob to

desired setting.

IMPORTANT:

If burner does not light immediately, turn the burner knob to

“○” and wait 5 minutes before relighting.

Main burner

Searing side

burner

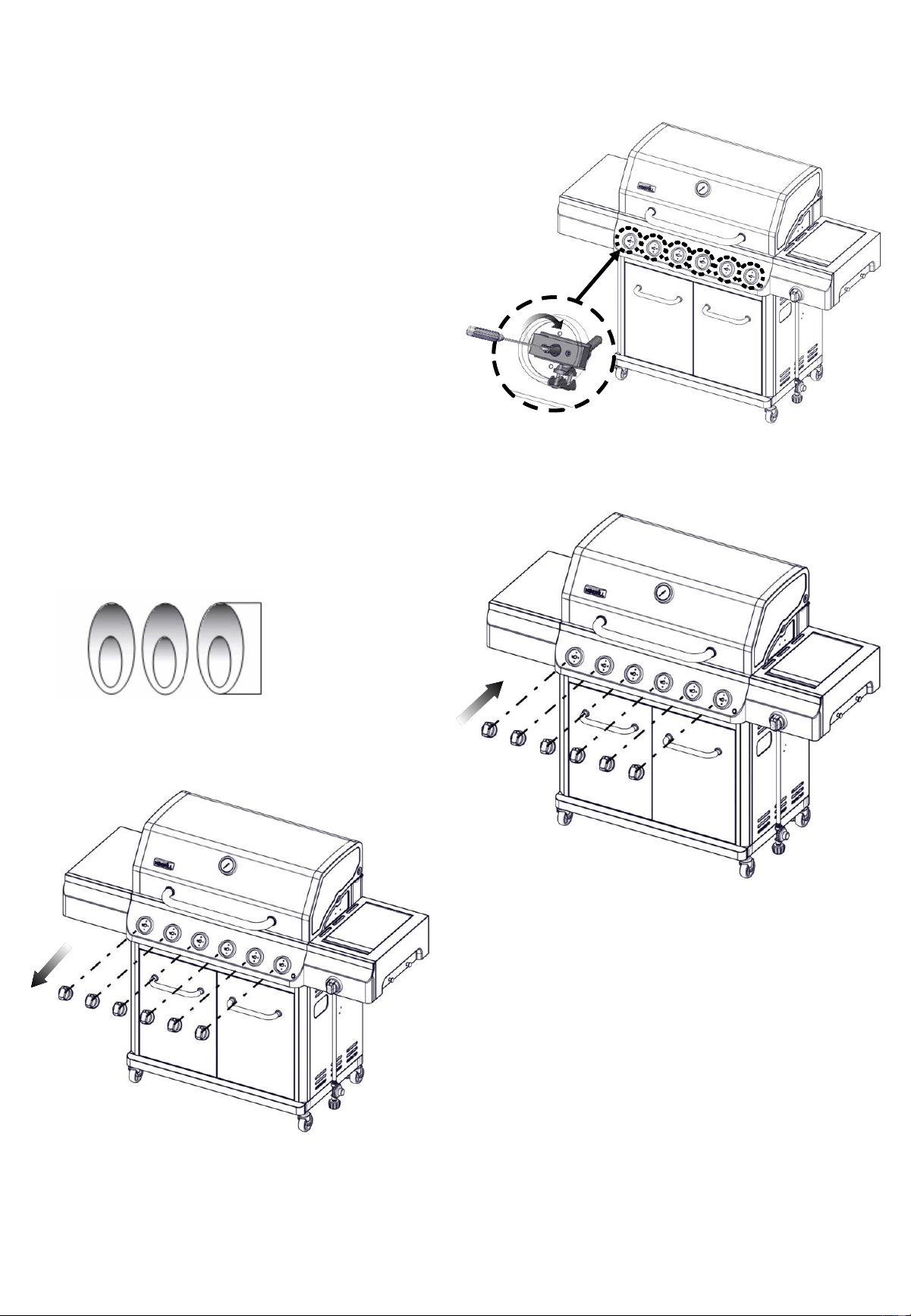

Manually Lighting the Main Burners

1. If the burner will not light after several attempts

then the burner can be match lit, before using the

match allow 5 minutes for any accumulated gas to

dissipate.

2. Clip a match on one end of the lighting rod.

3. Light match.

4. Hold lighting rod and insert lighted match right

next to the burner ports or ceramic file.

5. Push and turn the designated control knob to .

6. Burner should ignite immediately.

Match Lighting

Manually Lighting the Searing Side Burner

1. Open the lid completely.

2. Remove the manual lighting extension and attach

a match to the split ring.

3. Strike the match to light it.

4. Guide the lit match to the burner to light.

5. Do not lean over the searing side burner. Push in

and turn the burner knob to “ ”. The burner will

light immediately. Hold this knob in for 10 seconds

after the burner is lit. Turn knob to desired setting.

6. Remove match and replace manual lighting

extension.

IMPORTANT:

If burner does not light immediately, turn the burner

knob to “○” and wait 5 minutes before relighting.

If burner does not light after attempting to light them

manually, contact the Customer Service Center. See

the “Assistance” section.

Important Battery Information

To reduce the probability of exposing the battery to

conditions of misuse and/or abuse, please follow

battery installation instructions below.

a) Non-rechargeable batteries are not to be recharged.

b) Do not mix different types of batteries such as

alkaline, carbon-zinc, or rechargeable batteries.

c) Do nit mix old and new batteries.

d) Exhausted batteries are to be removed from the

product.

•

Orifice Chart

The different burner valves in this grill have different BTU ratings. This means that the amount of gas coming from each orifice

varies in order to create the BTU's. The holes in the orifices themselves are drilled to different sizes so as to allow the proper

amount of gas to flow through them. Please note the chart below as an easy reference for the various orifice opening sizes for

the different valves in the grill.

720-1136 (LP), 730-1136 (NG) orifice sizes

Liquid Propane (LP) Natural Gas (NG)

Components Orifice Size BTU/HR Orifice Size BTU/HR

Main Burner 0.94 mm 10,000 1.54 mm 10,000

Searing Side Burner 1.13 mm 15,000 1.88 mm 15,000

Below parts are needed for natural gas conversion:

INCLUDED

• Natural gas orifices

Natural gas conversion kit Part Number 710-0008A

(NOT INCLUDED)

• Quick Connector

• 3.04 m / 10 ft Natural Gas Hose

• 4” Water Column Regulator with Hose

• Tools

• 6 mm Nut Driver

• 6 mm Wrench

• Hex Key

6mm

Tools that will be needed for conversion:

House

Supply Line

Quick Connector

3.0 m NG

Hose

4” WC

Regulator

with Hose

Gas Grill

Connection

Natural Gas Conversion

WARNING

This conversion kit shall be installed by a qualified service agency in accordance with

the manufacturer’s instructions and all applicable codes and requirements of the

authority having jurisdiction. If the information in these instructions is not followed

exactly, a fire, explosion or production of carbon monoxide may result causing

property damage, personal injury or loss of life. The qualified service agency is

responsible for the proper installation of this kit. The installation is not proper and

complete until the operation of the converted appliance is checked as specified in the

manufacturer’s instructions supplied with the kit.

Installing the Natural gas regulator

1. Turn off the main gas supply valve.

2. Disconnect 20 lb LP gas fuel tank (if present).

3. Turn off all burner control valves.

4. Remove the 20 lb LP gas fuel tank (if present) from the

grill cart.

5. Use an adjustable wrench to remove the LP regulator

from the manifold.

6. Use an adjustable wrench to install the Natural gas

regulator hose to the manifold and secure. Attach the

Natural gas regulator to the side panel inside the grill cart

with the two screws that are preassembled on the

regulator.

Make Gas Connection

1. Before making any connections, check to ensure the

natural gas inlet pressure falls between the allowable

range of 7" W.C. / 0.25 psi and 14" W.C. / 0.5 psi. If the

NG inlet pressure does not fall within this range, contact

your local gas supplier.

2. A combination of pipe fittings must be used to connect

the grill to the existing gas line.

• The 3.04 m / 10 ft PVC flexible gas supply hose

design certified by CSA must be used.

• Pipe-joint compounds suitable for use with Natural

gas must be used. Do not use Teflon®+ tape.

• There must be a certified manual shut-off valve in the

gas supply line near the grill for easy access.

3. Connect the brass connector on one end of the 3.04 m /

10 ft PVC flexible gas supply hose to the Natural gas

pressure regulator.

4. Connect the quick connector on the other end of the

3.04 m / 10 ft PVC flexible gas supply hose to the rigid

natural gas supply pipe.

5. Please do leak test after conversion. See page 8.

a. The outdoor cooking gas appliance and its individual

shutoff valve must be disconnected from the gas

supply piping system during any pressure testing of

that system at test pressure in excess of 3.5kPa / 0.5

psi.

b. The outdoor cooking gas appliance must be isolated

from the gas supply piping system by closing its

individual manual shutoff valve during any pressure

testing of the gas supply piping system at test

pressures equal to or less than 3.5kPa / 0.5 psi.

Change the Searing Side Burner Orifice

1. Remove the two screws which were pre-assembled on

side burner tube, and the igniter wire from side burner

tube. Lift side burner tube out from side burner firebox,

as shown below.

2. Use 6 mm socket wrench or 6 mm nut driver to remove

the orifice. Replace with the Natural gas orifice.

IMPORTANT: Check that the orifice is properly

installed inside of the valve.

3. Reinstall the searing side burner. Install and tighten the

two screws and reconnect the igniter wire.

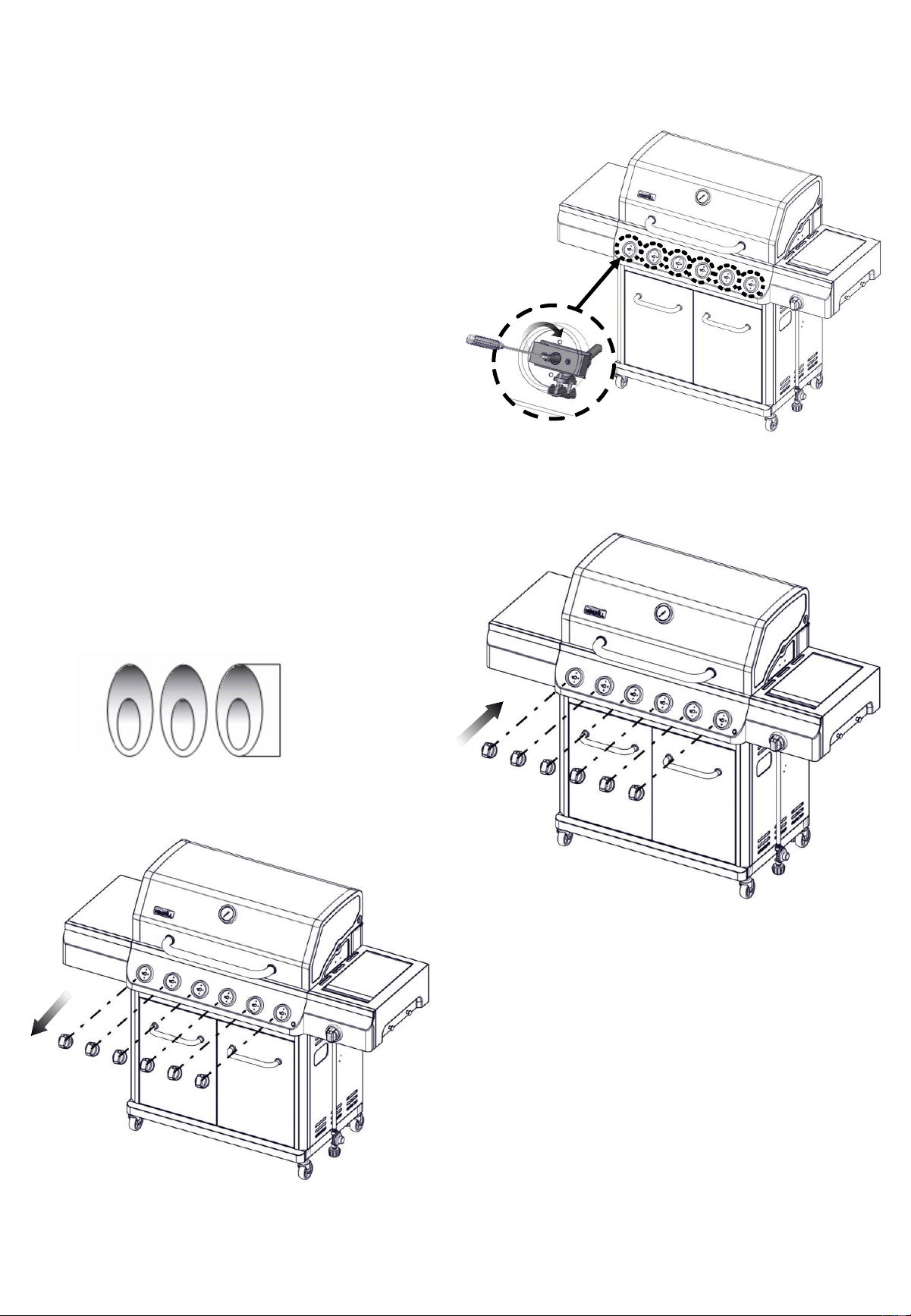

Change Main Burner Valve Orifices

1. Remove the grates and flame tamers.

2. Remove the cotter clip that hold the burner in place.

Remove the burner from the grill by lifting the burner out.

3. Use a 6 mm socket and wrench or 6 mm nut driver to

remove the brass orifice from the end of gas valve.

Replace with the Natural gas orifice.

IMPORTANT: Check that the orifice is properly

installed inside of the burner opening.

4. Reinsert the burner and reattach using the cotter pin

previously removed. Repeat the procedure for each main

burner.

4. Position the igniters so they are 1/8" / 3.2 mm away from

each burner.

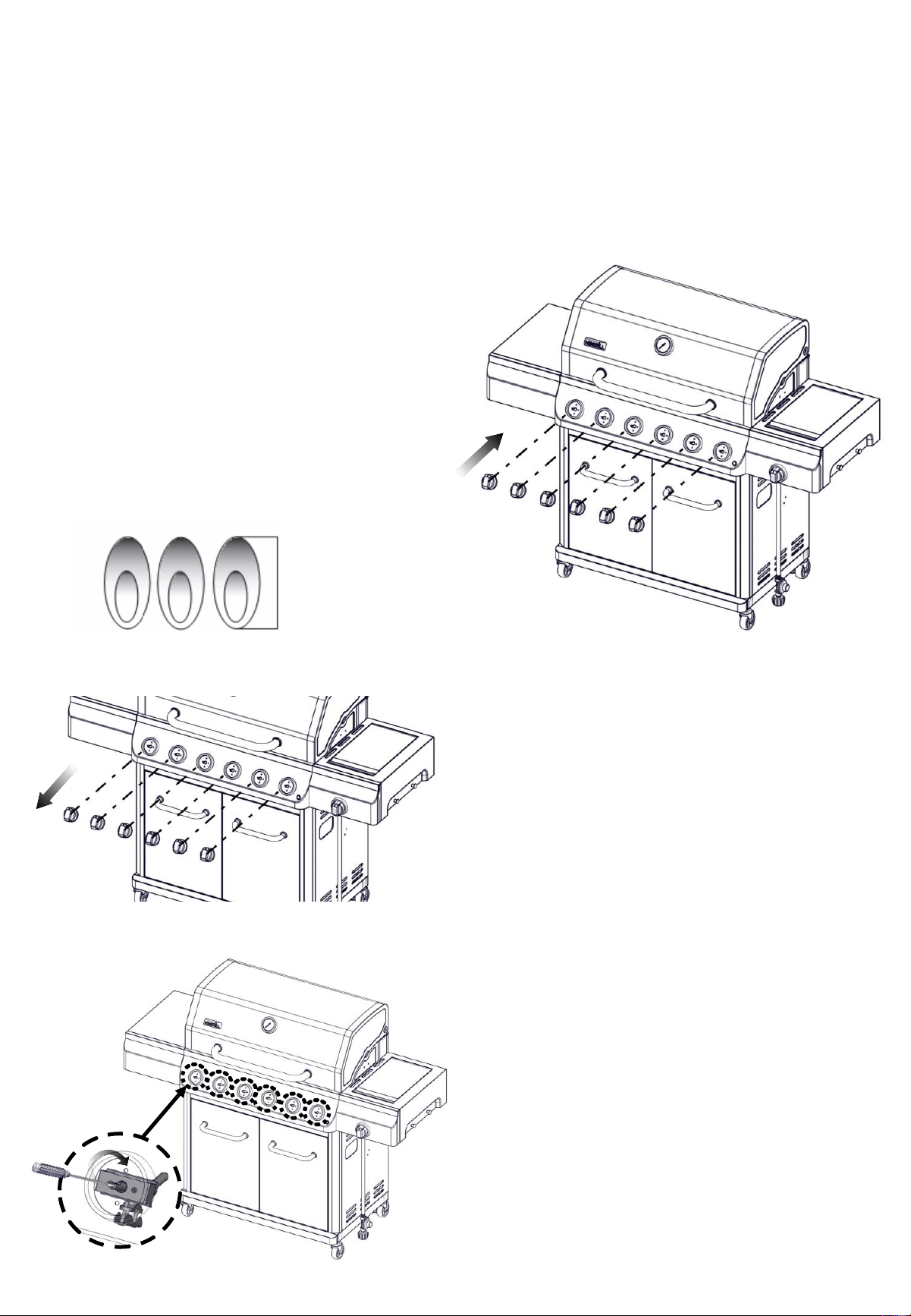

1. Remove each control knob for the main burners and side

burner.

2. Use a flat-blade screwdriver to turn the high flame set

screw clockwise approximate 90º.

Adjust High/Low Flame Setting Screw

When converting from LP to Natural gas, you will need to

adjust the high flame setting screw for ideal burner flame

height.

The flames of the grill burners and searing side burner (on

some models) should be blue and stable with no excessive

noise or lifting (LP gas flames will have a slightly yellow tip).

A yellow flame indicates not enough air. If flame is noisy or

lifts away from the burner, there is too much air. Some yellow

tips on flames when the burner is set to HIGH setting are

acceptable as long as no carbon or soot deposits appear.

The flames should be approximately 2.54 cm / 1 in high.

4. Replace the control knob and turn off the burner.

5. Repeat steps 2 through 4 for each burner if needed.

6. Replace the flame tamers and grates after the burners

have been cooled.

Record Conversion

The LP appliance nameplate is located inside the grill cabinet

on the left-hand side. Once converted, place the NG

appliance nameplate as close as possible to the current LP

appliance nameplate without covering it.

In the last page of the Use and Care Guide, write “Converted

to Natural Gas”. Also record the conversion date and the

technician/company that performed the conversion.

2.54 cm / 1 in

4. Open the manual shutoff valve in the gas supply. The

valve is open when the handle is parallel to the gas pipe.

5. Test all connections using an approved noncorrosive

leak- detection solution. Bubbles will show a leak.

Correct any leak found.

6. For normal operating sequence of the ignition system,

see “Lighting Instructions” on page 9.

3. Check that burner operates at the new high flame setting.

It may be necessary to adjust the screw setting slightly

more to get the ideal burner flame height.

CAUTION

1. Keep outdoor cooking gas appliance area clear and

free from combustible materials, gasoline and other

flammable vapors and liquids.

2. Do not obstruct the flow of combustible and

ventilation air.

3. Keep the ventilation openings of the cylinder

enclosure free and clear from debris.

Care and Maintenance

Warning: If you wish to replace main burner, we

strongly recommend that you hire a professionally

trained technician to replace it. Please understand that

we will not be responsible for any liability, personal

injury, or property damage resulting from an

improperly assembled burner.

STAINLESS STEEL

There are many different stainless steel cleaners available.

Always use the mildest cleaning procedure first, scrubbing

in the direction of the grain. Do not use steel wool as it will

scratch the surface. To touch up noticeable scratches in the

stainless steel, sand very lightly with dry 100 grit emery

paper in the direction of the grain. Specks of grease can

gather on the surfaces of the stainless steel and bake on to

the surface and give the appearance of rust. For removal

use a mild abrasive pad in conjunction with a stainless steel

cleaner.

GRILL GRATE

The easiest way to clean the grill is immediately after

cooking is completed and after turning off the flame. Wear a

barbeque mitt to protect your hand from the heat and steam.

Dip a brass bristle barbeque brush in water and scrub the

hot grill. Dip the brush frequently in the bowl of water.

Steam, created as water contacts the hot grill, assists the

cleaning process by softening any food particles. If the grill

is allowed to cool before cleaning, cleaning will be more

difficult.

ENSURE THAT THE GAS SUPPLY AND THE KNOBS

ARE IN THE “○” POSITION. MAKE SURE THE RANGE

TOP BURNER IS COOL BEFORE REMOVAL.

GRILL BURNERS

Extreme care should be taken when moving a burner as it

must be correctly centered on the orifice before any attempt

is made to relight the grill. Frequency of cleaning will

depend on how often you use the grill.

MAIN BURNER CLEANING

Ensure the gas supply is off and the knobs are in the “○”

position. Make sure the grill is cool. Clean the exterior of the

burner with a wire brush. Clear stubborn scale with a metal

scraper. Clear any clogged ports with a straightened paper

clip. Never use a wooden toothpick as it may break off and

clog the port. Please note if insects or other obstructions are

blocking the flow of gas through the burner, and if so you

will need to call our customer service line at 1-800-913-8999

in USA.

GREASE TRAY CLEANING

The grease tray should be emptied and wiped down

periodically and wash with a mild detergent and warm water

solution. A small amount of sand may be placed in bottom

of grease tray to absorb the grease. Check the grease tray

frequently, do not allow excess grease to accumulate and

overflow out of the grease tray.

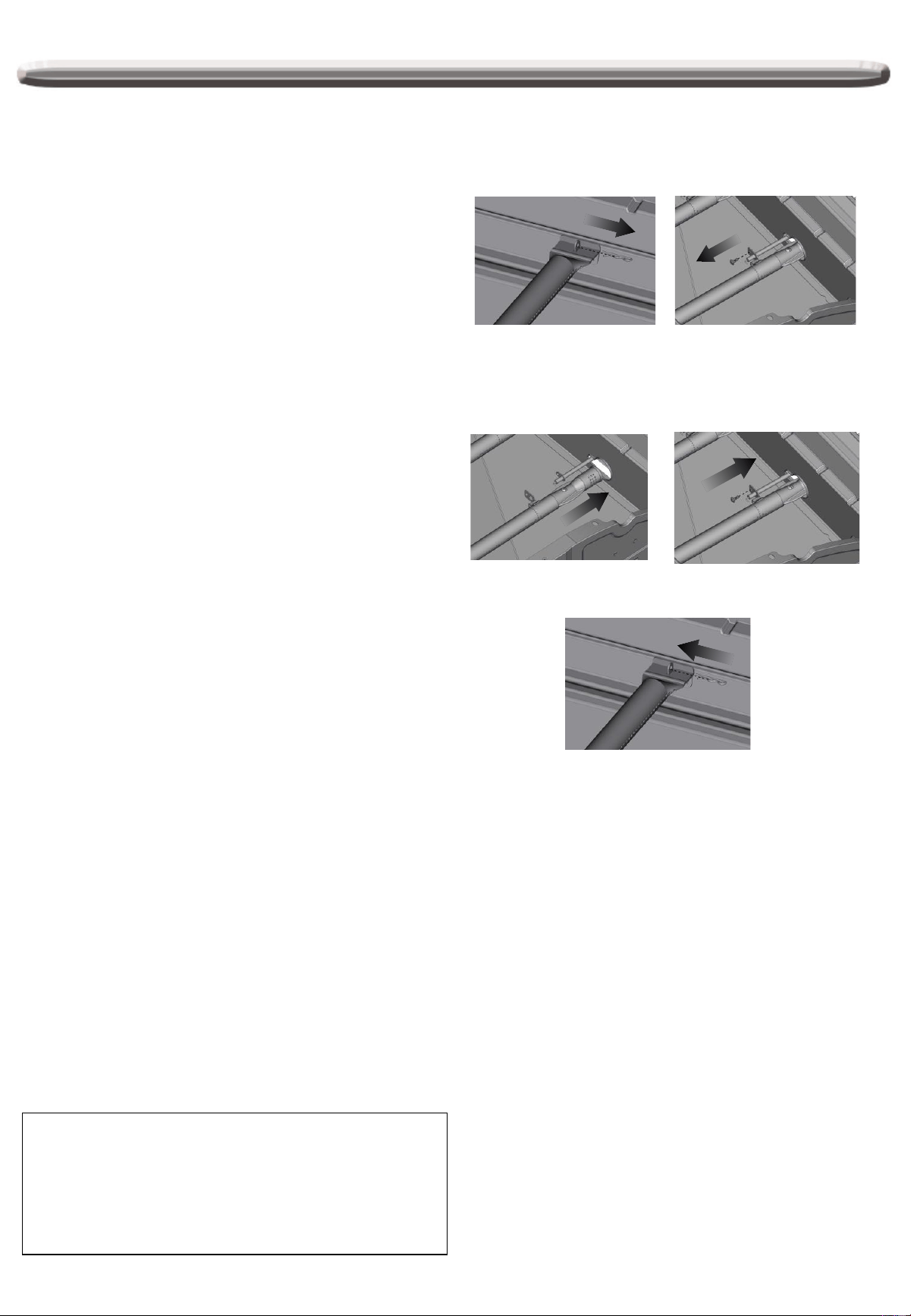

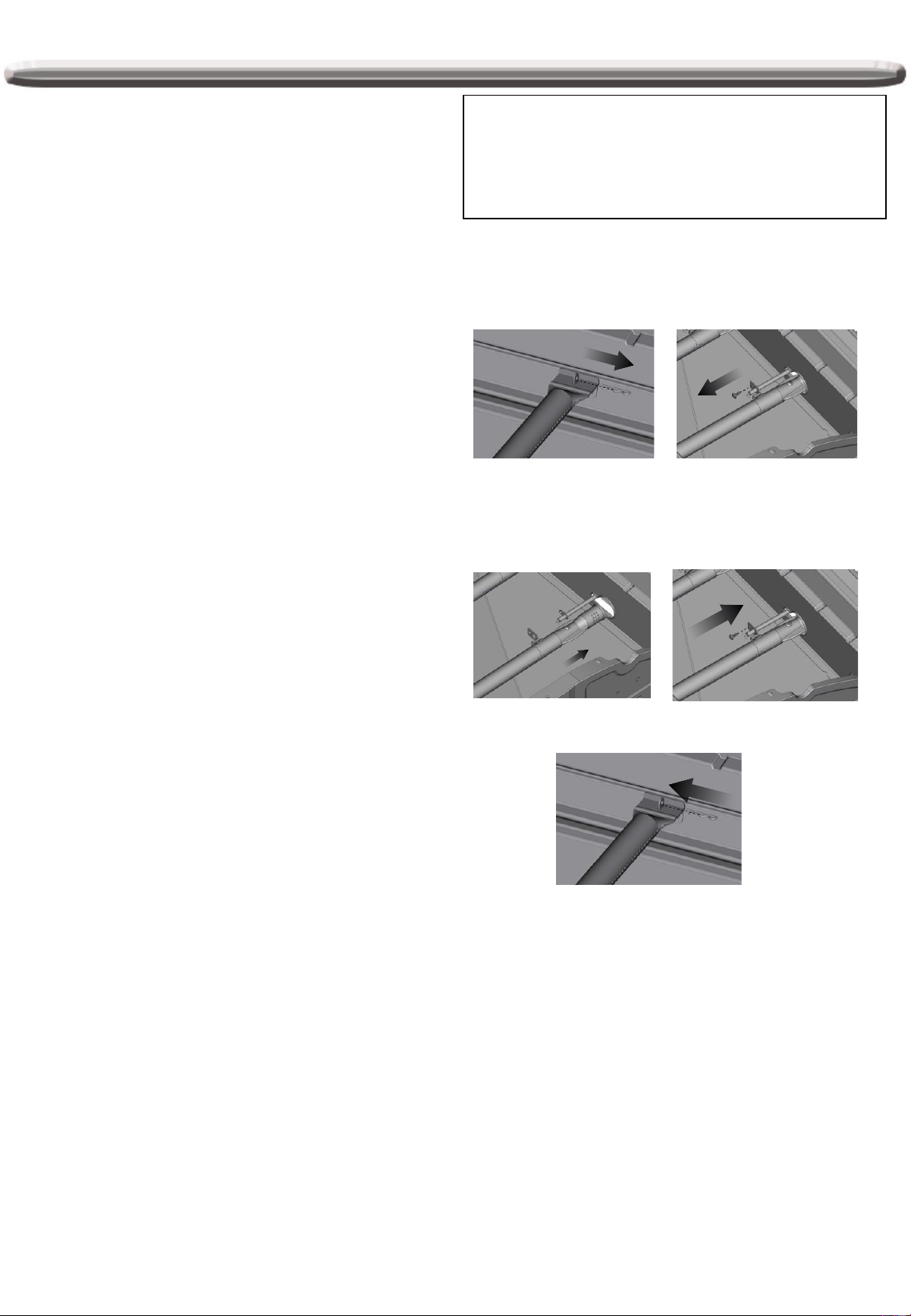

HOW TO REPLACE MAIN BURNER

Step 1. Remove the screw and the pin that hold the igniter

wire in place. Set aside the screw and pin. Remove the

burner from the grill by lifting the burner out.

Step 2. Reinsert the new burner onto the orifice, as shown

below, make sure burner hole aim at orifice. Repeat the

procedure for each burner.

Step 3. Reattach gas burner using screw and pin.

Troubleshooting

PROBLEM SOLUTION

When attempting to light my grill, it will

not light immediately.

Make sure you have a spark while you are trying to light the burner (if no

spark) . Check if the battery is installed properly.

Ensure that the wire is connected to the electrode assembly.

Clean wire (s) and / or electrode with rubbing alcohol and a clean swab. Wipe

with a clean cloth.

Check to see if the other burners operate. If so. Check the gas orifice on the

malfunctioning burner for an obstruction.

Rotisserie burner will not light when the

igniter button is pushed.

Check to see if debris is blocking the electrode.

Check to see if there is a spark that jumps to the burner from the electrode. If no

spark is seen, check the battery located inside the igniter box. To open turn

counter

Does the infrared back burner light when attempting to light with a match ? If not,

check to ensure the gas is on.

Regulator makes noise. Vent hose on the regulator may be plugged or regulator may be faulty. Ensure

the vent hole on the regulator is not obstructed. Clear the hole, close the gas

control valves. Wait ten minutes and re-start.

Check your flames for proper performance. If the flames are not correct,

replace regulator.

Full size cover does not fit the grill. Cover may be incorrect for your grill. It may be a tight fit.

Ensure the cover is the correct length for your grill.

Measure it left to right. Compare to the grill’s measurement.

Compare the location and size of the hood portion of the cover to your grill.

Spread the cover and allow it to relax, preferably in warm sunlight or in a warm

room.

For grill with a side shelf bunch the cover like a sock, put on left to right.

SPIDER AND INSECT WARNING

Checking and cleaning burner/ venturi tubes for insects and

insect nests. A clogged tube can lead to a fire beneath the

grill. Although an obstructed burner tube is not the only cause

of “FLASH-BACK”, it is the most common cause.

To reduce the chance of “FLASH-BACK”, you must clean the

burner tubes before assembling your grill, and at least once a

month in late summer or early fall when spiders are most

active. Also perform this burner tube cleaning procedure if

your grill has not been used for an extended period.

WHEN TO LOOK FOR SPIDERS

You should inspect the burners at least once a year or

immediately after any of the following conditions occur:

1. The smell of gas in conjunction with the burner flames

appearing yellow.

2. The grill does not reach temperature.

3. The grill heats unevenly.

4. The burners make popping noises.

BEFORE CALLING FOR SERVICE

If the grill does not function properly, use the following check

list before contacting your dealer for service. You may save

the cost of a service call.

PREHEATING: The grill lid should be in a closed position

during the preheat time period. It is necessary to preheat the

grill before cooking certain foods, depending on the type of

food and the cooking temperature. Food that requires a high

cooking temperature needs a pre-heat period of five minutes;

food that requires a lower cooking temperature needs only a

period of two to three minutes.

COOKING TEMPERATURES

High setting-Use this setting for fast warm-up, for searing

steaks and chops, and grilling.

Low setting-Use this setting for all roasting, baking, and when

cooking very lean cuts such as fish.

These temperatures vary with the outside temperature and

the amount of wind.

Cooking with in-direct Heat: You can cook poultry and large

cuts of meat slowly to perfection on one side of the grill by

indirect heat from the burner on the other side. Heat from the

lit burner circulates gently throughout the grill, cooking the

meat or poultry without any direct flame touching it. This

method greatly reduces flare-ups when cooking extra fatty

cuts, because there is no direct flame to light the fats and

juices that drip down during cooking.

CAUTION: If burners go out during operation, close gas

supply at source, and turn all gas valves off. Open lid and

wait five minutes before attempting to relight (this allows

accumulated gas fumes to clear).

CAUTION: Should a grease fire occur, close gas supply at

source, turn off all burners and leave lid closed until fire is out.

CAUTION: DO NOT attempt to disconnect any gas fitting

while your grill is in operation. As with all appliances, proper

care and maintenance will keep them in top operating

condition and prolong their life. Your gas gill is no exception.

CAUTION: Sear burner lid will get hot if used when lid is

closed.

PROBLEM SOLUTION

Rotisserie motor will not turn Ensure the motor is connected to a properly grounded power supply.

Ensure the on / off switch is in the on position.

Ensure that the spit is fully inserted into the rotisserie motor.

Ensure that the load does not exceed the 40 pounds operational capacity.

Ensure that there is no encumbrance or drag.

Grill only heats to 93-149°C / 200-300°F.

Check to see if the fuel hose is bent or kinked.

Make sure the grill area is clear of dust.

Make sure the burner and orifices are clean.

Check for spiders and insects.

The regulator has a safety device that restricts the flow of gas in the event of a

leak. This safety device can be triggered without a gas leak. To reset the

safety device, turn off all burners and close the LP tank valve. Disconnect the

regulator from the LP tank and wait one minute. Reconnect the regulator to the

LP tank and slowly open the LP tank valve until the valve is fully open. Light all

burners and observe the temperature.

Grill takes a long time to preheat.

Normal preheat 260-316°C / 500-600°F, takes about 10-15 min. Cold weather

and wind may effect your preheat time.

If you are using volcanic rock or briquettes they can increase the preheat time

and maximum temperature.

Burner flames are not light blue. Too much or not enough air for the flame.

Elevation is the principal cause, however cold weather can affect the mixture.

Burner adjustment may be required.

Grill is in a windy location.

Ordering Parts

HOW TO ORDER REPLACEMENT PARTS

To make sure you obtain the correct replacement part (s) for

your gas grill, please refer to the parts list on pages 45. The

following information is required to assure getting the correct

part. Please note the shipping cost for the delivery of any

replacement parts will be on yourself.

• Gas grills model number (see data sticker on grill).

• Part number of replacement part needed.

• Description of replacement part needed.

• Quantity of parts needed.

To obtain replacement parts, contact our customer

service hotline, 1-800-913-8999, language spoken:

English, French, Spanish 8 a.m.-5 p.m., PST.

Monday-Friday.

IMPORTANT

Use only factory authorized parts. The use of any part

that is not factory authorized can be dangerous. This

will also void your warranty.

Keep the assembly and operating instruction manual

for convenient referral, and for replacement parts

ordering.

The manufacturer warrants to the original consumer-purchaser only that this product (Model #720/730-1136) shall be free from defects in

workmanship and materials after correct assembly and under normal and reasonable home use for the periods indicated below beginning on

the date of purchase. The manufacturer reserves the right to require photographic evidence of damage, or that defective parts be returned,

postage and/or freight pre-paid by the consumer, for review and examination. Nexgrill’s obligation is limited to repair, replacement, or

depreciated value, at the option of Nexgrill.

• TUBE BURNERS: 10 year LIMITED warranty against perforation.

• COOKING GRIDS and FLAME TAMERS: 1 year LIMITED warranty; does not cover dropping, chipping, scratching, or surface damage.

• STAINLESS STEEL PARTS: 1 year LIMITED warranty against perforation; does not cover cosmetic issues like surface corrosion,

scratches and rust.

• ALL OTHER PARTS: 1 year LIMITED warranty (Includes, but not limited to, valves, frame, housing, cart, control panel, igniter, regulator,

hoses) *Does not cover chipping, scratching, cracking surface corrosion, scratches or rust.

Upon consumer supplying proof of purchase as provided herein, Manufacturer will repair or replace the parts which are proven defective

during the applicable warranty period. Parts required to complete such repair or replacement shall be free of charge to you except for shipping

costs, as long as the purchaser is within the warranty period from the original date of purchase. The original consumer-purchaser will be

responsible for all shipping charges of parts replaced under the terms of this limited warranty. This limited warranty is applicable in the United

States and Canada only, is only available to the original owner of the product and is not transferable. Manufacturer requires reasonable proof

of your date of purchase. Therefore, you should retain your sales receipt and/or invoice. If the unit was received as a gift,please ask the gift-

giver to send in the receipt on your behalf, to the below address. Defective or missing parts subject to this limited warranty will not be replaced

without registration or proof of purchase. This limited warranty applies to the functionality of the product ONLY and does not cover cosmetic

issues such as scratches, dents, corrosions or discoloring by heat, abrasive and chemical cleaners or any tools used in the assembly or

installation of the appliance, surface rust, or the discoloration of stainless steel surfaces. Surface rust, corrosion, or powder paint chipping on

metal parts that does not affect the structural integrity of the product is not considered a defect in workmanship or material and is not covered

by this warranty. This limited warranty will not reimburse you for the cost of any inconvenience, food, personal injury or property damage. If

an original replacement part is not available, a comparable replacement part will be sent. You will be responsible for all shipping charges of

parts replaced under the terms of this limited warranty.

MANUFACTURER WILL NOT PAY FOR:

• Service calls to your home.

• Repairs when your product is used for other than normal, single-family household or residential use.

• Damage resulting from accident, alteration, misuse, lack of maintenance/cleaning, abuse, fire, flood, acts of God, improper installation,

and installation not in accordance with electrical or plumbing codes or misuse of product.

• Any food loss due to product failures.

• Replacement parts or repair labor costs for units operated outside the United States or Canada.

• Pickup and delivery of your product.

• Postage fees or photo processing fees for photos sent in as documentation.

• Repairs to parts or systems resulting from unauthorized modifications made to the product.

• The removal and/or reinstallation of your product.

• Shipping cost, standard or expedited, for warranty/non warranty and replacement parts.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

Repair or replacement of defective parts is your exclusive remedy under the terms of this limited warranty. Manufacturer will not be

responsible for any consequential or incidental damages arising from the breach of either this limited warranty or any applicable implied

warranty, or for failure or damage resulting from acts of God, improper care and maintenance, grease fire, accident, alteration, replacement of

parts by anyone other than manufacturer, misuse, transportation, commercial use, abuse, hostile environments (inclement weather, acts of

nature, animal tampering), improper installation or installation not in accordance with local codes or printed manufacturer instructions.

THIS LIMITED WARRANTY IS THE SOLE EXPRESS WARRANTY GIVEN BY THE MANUFACTURER. NO PRODUCT PERFORMANCE

SPECIFICATION OR DESCRIPTION WHEREVER APPEARING IS WARRANTED BY MANUFACTURER EXCEPT TO THE EXTENT SET

FORTH IN THIS LIMITED WARRANTY. ANY IMPLIED WARRANTY PROTECTION ARISING UNDER THE LAWS OF ANY STATE,

INCLUDING IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR USE, IS HEREBY LIMITED

IN DURATION TO THE DURATION OF THIS LIMITED WARRANTY.

Neither dealers nor the retail establishment selling this product has any authority to make any additional warranties or to promise remedies in

addition to or inconsistent with those stated above. Manufacturer's maximum liability, in any event, shall not exceed the documented purchase

price of the product paid by the original consumer. This warranty only applies to units purchased from an authorized retailerand or re-seller.

NOTE: Some states do not allow an exclusion or limitation of incidental or consequential damages, so some of the above limitations or

exclusions may not apply to you; this limited warranty gives you specific legal rights as set for herein. You may also have other rights which

vary from state to state.

If you wish to obtain performance of any obligation under this limited warranty, you should write to:

Nexgrill Customer Relations

14050 Laurelwood PI

Chino, CA 91710

All consumer returns, parts orders, general questions, and troubleshooting assistance

can be acquired by calling 1-800-913-8999 in USA.

Limited Warranty

Information importante sur le pile . . . . . . .

Conversion au gaz naturel. . . . . . . . . . . . . .

Nettoyage et entretien . . . . . . . . . . . . . . . . .

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . .

Commande de pièces . . . . . . . . . . . . . . . . . .

Garantie limitée. . . . . . . . . . . . . . . . . . . . . . .

Vue éclatée. . . . . . . . . . . . . . . . . . . . . . . . . .

Liste des pièces . . . . . . . . . . . . . . . . . . . . . .

Mesures de sécurité. . . . . . . . . . . . . . . . . . . .

Représentation Schématique Des “Espaces

Extérieur” . . . . . . . . . . . . . . . . . . . . . . . . . . .

Raccordement au gaz . . . . . . . . . . . . . . . . . .

Test de fuite. . . . . . . . . . . . . . . . . . . . . . . . . .

Liste de contrôle finale de l’installateur . . . . .

Consignes d'utilisation. . . . . . . . . . . . . . . . . .

Composante d'identification . . . . . . . . . . . . .

Consignes pour l'allumage du gril . . . . . . . .

Table des matières

Mesures de sécurité

DANGER

Si vous sentez une odeur de gaz:

• Coupez l'alimentation du gaz à l'appareil.

• Éteignez toute flamme nue.

• Soulevez le couvercle.

• Si l'odeur persiste, tenez-vous à l'écart de

l'appareil et contactez immédiatement

votre fournisseur de gaz ou le service des

pompiers.

AVERTISSEMENT

1. Ne pas entreposer ou utiliser de

l'essence ou tout autre liquide ou vapeur

inflammable près de cet appareil ou de

tout autre appareil.

2. Une bouteille de gaz propane liquide qui

n'est pas branchée pour utilisation ne

doit pas être entreposée près de cet

appareil ou de tout autre appareil.

DANGER

1. Ne jamais utiliser cet appareil sans surveillance.

2. Ne jamais utiliser cet appareil dans les 3,05 m / 10 ft. d’une structure, de matériel

combustible ou autre bouteille de gaz.

3. Ne jamais utiliser cet appareil dans les 7,62 m / 25 ft. de liquides inflammables.

4. Ne jamais remplir le compartiment de cuisson au-delà de la ligne maximum de remplissage.

5. Les liquides chauffés restent à des températures de cuisson longtemps après la cuisson.

Ne jamais toucher l’appareil de cuisson tant que les liquides ne se sont pas refroidis à une

température de 45 °C ou moins.

6. Cet appareil n’est pas destiné à servir d’élément chauffant et ne doit pas être utilisé en tant

que tel.

7. Si un incendie se déclenche, tenez-vous à l'écart de l'appareil et contactez immédiatement

le service des pompiers. Ne pas essayer d’éteindre un incendie d’huile ou de graisse avec

de l’eau.

La non-conformité aux présentes consignes peut déclencher un incendie ou une explosion

qui sont susceptibles d’entraîner des lésions corporelles graves voire la mort ou des

dommages matériels.

Votre gril deviendra très chaud. Ne vous penchez jamais au-dessus de l'aire de cuisson

pendant l'utilisation de votre gril. Ne touchez pas aux surfaces de cuisson, au boîtier du gril,

au couvercle ou à toute autre pièce pendant l’utilisation du gril et tant qu'il n’a pas refroidi

après l'usage.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

• Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur

qualifié ou licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du

Massachusetts.

• Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette “T”.

• Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi.

RÉSIDENTS DE CALIFORNIE SEULEMENT - AVERTISSEMENT: Les carburants utilisés

dans les appareils au gaz propane liquéfié, et les produits de combustion de ces carburants,

peuvent vous exposer à des produits chimiques, y compris le benzène, qui sont reconnus par

l'état de Californie comme causant le cancer et des malformations congénitales ou d'autres

troubles de la reproduction. Pour plus d'informations, visitez www.P65Warnings.ca.gov.

AVERTISSEMENT

Ne pas allumer cet appareil sans avoir lu la section

INSTRUCTIONS D'ALLUMAGE dans ce manuel.

MISE EN GARDE: Attention au retour

de flamme

TESTÉ CONFORMÉMENT À LA NORME CSA/ANSI

Z21.58-2022• CSA 1.6-2022 POUR APPAREILS DE GAZ

DE CUISSON UTILISÉS À L'EXTÉRIEUR. CE GRIL DOIT

ÊTRE UTILISE À L’EXTÉRIEUR UNIQUEMENT.

MISE EN GARDE : les araignées et les petits insectes

tissent parfois ou font des nids dans les tuyaux

de brûleurs pendant le transport

et l'entreposage. Bloquant l'écoulement du gaz,

ces toiles peuvent être la cause d'un

incendie à l'intérieur et autour des tuyaux

de brûleurs. Ce type d’incendie, connu sous le nom de

« RETOUR DE FLAMME », peut provoquer de graves

dégâts dans votre gril et affecter les conditions de

fonctionnement qui deviennent dangereuses pour

l'utilisateur.

Bien qu'un tuyau de brûleur bloqué ne soit pas la seule

cause de ces « RETOURS DE FLAMME », il s’agit

néanmoins de la cause la plus commune.

Pour réduire le risque de « RETOURS DE FLAMME »,

vous devez nettoyer les tuyaux de brûleurs avant de

monter votre gril et au moins une fois par mois à la fin de

l'été et au début de l'automne lorsque les araignées sont

particulièrement actives. Nettoyez également les tuyaux de

brûleurs si votre gril n'a pas servi pendant une longue

période. Un tube bouché peut causer un feu en dessous

du gril.

Codes d'installation du gril

Vérifiez les codes du bâtiment locaux concernant la

méthode d’installation appropriée. En l'absence de ces

derniers, l’unité doit être installée conformément au code

national de gaz de combustion ANSI Z223.1/NFPA 54,

code d'entreposage et de manutention de gaz propane

liquéfié ANSI /NFPA B149.2 ou au code d’installation de

gaz naturel et de gaz propane CSA B149.1 et au code

national d’électricité, ANSI/NFPA 70.

Utilisation appropriée de la bouteille de gaz PL

Les modèles de gril au propane liquide sont destinés à être

utilisés avec un réservoir de propane liquide standard 20

lb, non compris avec le gril. Ne branchez jamais votre gril

à gaz à un réservoir de propane liquide dépassant cette

capacité.

REMARQUE : l'écoulement normal du gaz à travers

l'ensemble tuyau et régulateur peut engendrer un

bourdonnement. À faible volume, ce bruit est tout à fait

normal et n'affecte pas le fonctionnement du gril. Par

contre, si le bourdonnement est bruyant et excessif, il peut

s’avérer nécessaire de purger l'air du conduit de gaz ou ré-

installer en place le régulateur d'écoulement de gaz. Cette

purge devrait être effectuée à chaque fois qu'un nouveau

réservoir de LP est branché à votre gril.

Vérifiez la flamme des brûleurs avant chaque utilisation.

Les flammes doivent ressembler à celles de l’illustration. Si

ce n’est pas le cas, voir la section sur la maintenance des

brûleurs dans ce manuel.

304.8 mm

/ 12 in.

469.9 mm

/ 18.5 in.

AVERTISSEMENT

Votre gril deviendra très chaud. Ne vous penchez jamais au-

dessus de l'aire de cuisson pendant l'utilisation de votre gril. Ne

touchez pas aux surfaces de cuisson, au boîtier du gril, au

couvercle ou à toute autre pièce pendant l’utilisation du gril et tant

qu'il n’a pas refroidi après l'usage.

Le non-respect de ces consignes peut entraîner des lésions

corporelles graves.

MISE EN GARDE : POUR GARANTIR UNE PROTECTION

CONTINUE CONTRE LE RISQUE DE CHOCS ÉLECTRIQUES,

CONNECTEZ UNIQUEMENT À DES PRISES MISES À LA

TERRE. POUR RÉDUIRE LE RISQUE DE CHOCS

ÉLECTRIQUES, ASSUREZ-VOUS QUE LA RALLONGE EST

SÈCHE ET NE TRAÎNE PAS AU SOL.

Système d’alimentation de gaz PL

• Si ces consignes ne sont pas suivies à

la lettre, un incendie peut se produire et

entraîner des lésions corporelles graves

voire la mort.

• La capacité maximale d'un réservoir de

propane liquide est de 20 lb avec un diamètre

d'environ 304.8 mm sur une hauteur de 469.9 mm.

• La bouteille de gaz d’alimentation PL à utiliser doit être

fabriquée et marquée conformément aux spécifications pour

bouteilles de gaz PL stipulées par le Département des

transports des États-Unis (DOT) ou la Norme nationale du

Canada, CAN/CSA –B339, bouteilles, bouteilles sphériques, et

tubes utilisés pour le transport de marchandises dangereuses.

• La bouteille de gaz PL doit disposer d’un robinet d’arrêt

menant à une sortie du robinet de PL compatible avec le Type

1. La bouteille de gaz LP doit être munie d'un robinet d'arrêt

aboutissant à la sortie du robinet spécifié pour le raccordement

de type QCC1 conformément à la norme pour le raccordement

de la sortie et l’entrée du robinet de bouteille de gaz comprimé

ANSI/CGA-V-1, selon le cas. La bouteille de gaz PL doit être

munie d’un dispositif anti-débordement (ODP). La bouteille de

PL doit également être munie d’un opercule de sécurité ayant

un lien direct avec l'espace de vapeur de la bouteille. Ce

dispositif de sécurité empêche un remplissage excessif de la

bouteille qui pourrait entraîner le dysfonctionnement de la

bouteille de gaz LP, du régulateur ou du gril.

• Le système d'alimentation de la bouteille doit être arrangé de

manière à permettre le retrait de vapeur.

• Le réservoir de LP utilisé doit être muni d'un collier pour

protéger la valve du réservoir.

• Placez le bouchon anti-poussière sur la sortie du robinet de la

bouteille en tout temps lorsque vous n'utilisez pas la bouteille.

N'installez que le type de bouchon anti-poussière qui est fourni

avec le robinet de la bouteille. Les autres types de bouchon

peuvent entraîner des fuites du propane.

• Ne jamais brancher un réservoir de GPL non réglementé à

votre gril à gaz.

• Cet appareil de cuisson à gaz pour extérieur est équipé d'un

ensemble tuyau/régulateur grande capacité destiné au

raccordement d’une bouteille de propane liquide de 20 lb.

Bouteille de gaz propane.

• Faites remplir votre bouteille de PL par un fournisseur de gaz

de propane fiable et exigez une inspection visuelle et une

requalification lors de chaque remplissage.

• Ne rangez pas de bouteille de gaz PL de rechange sous ou

près de cet appareil.

• Ne jamais remplir la bouteille à plus de 80 pour cent de sa

capacité.

• Maintenez toujours les réservoirs de GPL en position verticale.

• N’entreposez pas et n’utilisez pas d'essence ou tout autre

vapeur et liquide inflammables près de cet appareil ou de tout

autre appareil.

• L’entreposage intérieur d’un appareil de cuisson à gaz pour

extérieur est autorisé uniquement si la bouteille est

déconnectée et enlevée de l’appareil de cuisson à gaz pour

extérieur.

• Lorsque vous n'utilisez pas le gril à gaz, vous devez éteindre le

gaz à partir de la bouteille de PL.

EMPLACEMENT ET ESPACE APPROPRIÉS AUTOUR DU GRIL

• Ne jamais utiliser votre gril à gaz dans un garage, sur un patio,

dans une remise, dans un passage recouvert ou dans tout

autre endroit fermé. Le gril à gaz ne peut être utilisé qu’à

l’extérieur.

Ne pas installer cette unité dans des enclos combustibles.

L’espace minimum de tous les côtés et de l’arrière de l’unité

jusqu’à la construction combustible doit être de 91 cm des

côtés et 91 cm de l'arrière.

• NE PAS utiliser cet appareil sous des surfaces combustibles

recouvertes. Cet appareil de cuisson à gaz pour extérieur n’est

pas censé être installé dans ou sur des véhicules récréatifs ou

des bateaux.

• La bouteille de gaz PL doit être entreposé à l'extérieur dans

des zones bien ventilées et hors de la portée des enfants. Les

réservoirs de LP non branchés ne doivent pas être entreposés

dans un bâtiment, un garage ou tout autre emplacement fermé.

• Ne pas bloquer le courant de ventilation autour du boîtier du

gril à gaz. Utilisez seulement l'ensemble tuyau et régulateur

fourni avec votre gril à gaz. Tous les ensembles tuyaux et

régulateurs de remplacement doivent correspondre à ceux

spécifiés dans le présent manuel.

• L'ensemble tuyau et régulateur doit être inspecté avant chaque

utilisation du gril. En cas d'abrasion ou d'usure excessives ou

si le tuyau est coupé, vous devez remplacer le tuyau avant de

réutiliser le gril. Le tuyau de rechange doit être celui qui a été

spécifié par le fabricant.

• Utilisez uniquement l'ensemble tuyau et régulateur de pression

fourni avec l’appareil à gaz de cuisson pour extérieur. Ne

jamais substituer par d’autres types de régulateur. Contactez le

service à la clientèle pour obtenir des pièces de remplacement

spécifiées par le fabricant.

• Cet appareil à gaz de cuisson pour extérieur est muni d’un

régulateur de pression conforme à la norme pour vannes de

régulation de pression pour gaz PL ANSI/UL 144.

• Ne pas utiliser de briquettes agglomérées dans le gril.

• Le gril est destiné à fournir une performance optimale sans

briquettes agglomérées. Ne pas placer de briquettes

agglomérées sur radiant sous risque de bloquer la zone de

ventilation des brûleurs de gril. L’ajout des briquettes peut

endommager les composants d’allumage et les boutons et

annuler la garantie.

• Nettoyez toujours les débris de l’arrière et du chariot latéral.

Maintenez les cordons électriques ou celui du moteur de la

rôtisserie à l'écart des zones chauffées du gril.

• Ne jamais utiliser le gril dans des conditions particulièrement

venteuses. Si le gril doit être installé dans une zone venteuse

(près de l’océan, en montagne, etc.), un pare-vent est requis.

Toujours adhérer aux spécifications de l’espace requis.

• Ne jamais utiliser de bouteille de propane bosselée ou rouillée.

• Maintenir le cordon électrique et du tuyau d’alimentation de

combustibles à l’écart de toute surface chauffante.

• Lors de l’allumage, maintenez votre visage et vos mains aussi

loin que possible du gril.

• Le réglage du brûleur ne doit être effectué qu’une fois que le

brûleur a refroidi.

AVERTISSEMENT

Ayez toujours à disposition un flacon pulvérisateur rempli

d’eau savonneuse près du robinet de gaz et vérifiez les

raccordements avant d’utiliser le gril.

NE PAS UTILISER DE FEUILLE D’ALUMINIUM POUR

RECOUVRIR LES GRILLES DU GRIL OU LE FOND DU

GRIL.

Cette feuille peut bloquer le flux d’air de la combustion ou

engouffrer de la chaleur dans la zone de commande.

AVERTISSEMENT

Cet appareil de cuisson à gaz pour extérieur n’est pas

censé être installé dans ou sur des bateaux, ni sur d'autres

véhicules récréatifs.

PRATIQUES DE SÉCURITÉ PERMETTANT D’ÉVITER LES

BLESSURES CORPORELLES

Lorsque vous entretenez correctement votre gril, il vous

offrira un service fiable et sécurisé pendant plusieurs années.

Vous devez toutefois prendre toutes les précautions

nécessaires lorsque vous utilisez le gril puisqu'il produit une

chaleur intense qui augmente le potentiel des accidents. Lors

de l’utilisation de cet appareil, des pratiques de sécurité

élémentaires doivent être observées, y compris :

Ne pas réparer et ne pas remplacer de pièces du gril à moins

que l’opération soit spécifiquement indiquée dans ce manuel.

Tous les autres services doivent être confiés à un technicien

qualifié.

Ne pas installer le gril dans ou sur des véhicules récréatifs ou

des bateaux.

Les enfants ne doivent pas être laissés seuls ou sans

supervision à un endroit où le gril est utilisé. Ne jamais

permettre aux enfants de s’asseoir, se tenir debout ni jouer

sur ou autour du gril.

Ne pas ranger d’objets autour ou sous le gril qui pourraient

éveiller la curiosité des enfants.

Ne pas mettre en contact ou approcher de trop près

vêtements, maniques ou tout autre matériau inflammable

avec les grilles, les brûleurs ou toute surface chaude tant que

ces derniers n’ont pas refroidis. Le tissu pourrait prendre feu

et entraîner des blessures corporelles.

Pour assurer votre sécurité personnelle, portez des

vêtements appropriés à la tâche. Les vêtements ou les

manches larges ne doivent jamais être portés lorsqu’on

utilise cet appareil. Certains tissus synthétiques sont très

inflammables et ne doivent jamais être portés pour cuisiner.

Seuls certains types de verre, de céramique en verre

calorifuge, en terre cuite ou autres ustensiles émaillés

peuvent être utilisés avec le gril. Ces matériaux peuvent se

briser sous les changements soudains de la température.

Utilisez uniquement un feu faible ou moyen conformément

aux directives du fabricant.

Ne pas chauffer de conteneurs d’aliments fermés. La

pression qui s’accumule peut faire exploser les conteneurs.

Protéger la main lors de l’ouverture du couvercle du gril.

Ne jamais se pencher sur un gril ouvert.

Lorsque vous allumez un brûleur, concentrez-vous sur ce

que vous faites. Gardez toujours à l’esprit le brûleur que

vous êtes en train d’allumer et tenez votre corps et vos

vêtements à l'écart des flammes nues.

Lorsque vous utilisez le gril, ne touchez pas la grille du gril,

celle du brûleur ou les zones environnantes qui chauffent

très rapidement et peuvent vous brûler. Utiliser toujours des

maniques sèches. Les maniques humides sur des surfaces

chaudes engendrent de la vapeur et peuvent entraîner des

brûlures Ne pas utiliser de serviettes ni de chiffon à la place

de maniques. Ne pas mettre les poignées en contact avec

les parties chaudes de la grille du rack.

La graisse est inflammable. Laisser la graisse chaude

refroidir avant de nettoyer. Ne pas laisser de dépôts de

graisse s’accumuler dans le plateau à graisse au fond de la

chambre à cuisson du gril. Nettoyer souvent le plateau à

graisse

Ne pas utiliser de feuille d’aluminium pour recouvrir les

grilles ou le fond du gril. Cette feuille peut bloquer le flux

d’air de la combustion ou engouffrer de la chaleur dans la

zone de commande.

Pour garantir un bon allumage et une performance optimale

des brûleurs, toujours maintenir les ouvertures des brûleurs

propres. Il est nécessaire de les nettoyer régulièrement pour

optimiser leur performance. Les brûleurs ne fonctionnent

que dans une position et doivent en conséquence être

installés correctement pour garantir un fonctionnement

sécurisé.

Nettoyer le gril avec précaution. Pour éviter toute brûlure de

vapeur, ne pas utiliser d’éponge ou de chiffon mouillés pour

nettoyer le gril quand il est encore chaud. Certains produits

de nettoyage dégagent des fumées toxiques ou peuvent

s’enflammer s’ils sont appliqués sur une surface chaude.

Éteindre les commandes du gril et s’assurer que le gril est

froid avant d’utiliser des nettoyants en aérosol sur ou autour

du gril. Les produits chimiques qui produisent une

pulvérisation peuvent en présence de chaleur, prendre feu

ou provoquer la corrosion des pièces métalliques.

Ne pas utiliser le gril pour cuisiner des viandes

excessivement grasses ou d’autres produits pouvant

favoriser des flambées.

Ne pas utiliser le gril sous des constructions combustibles

non protégés. Utiliser le gril uniquement dans des endroits

bien ventilés. Ne pas utiliser le gril dans des bâtiments, des

garages, des remises de jardin, des passages recouverts ou

toute autre zone fermée.

Ne jamais placer de matériaux combustibles, tels que des

fluides, des déchets ou des vapeurs, telles que de l’essence

ou un allume-feu autour du grill. Ne pas bloquer le courant

de combustion et de ventilation.

NE JAMAIS CONNECTER À L’APPAREIL DE LIGNE

D’ALIMENTATION DE GAZ SANS RÉGULATEUR.

UTILISER L’ENSEMBLE TUYAU/RÉGULATEUR FOURNI.

Ce gril est configuré pour fonctionner au propane liquide. Ne

pas utiliser de gaz naturel à moins que le gril n’ait été

reconfiguré pour le gaz naturel.

Consommation totale du gaz (à l’heure) de ce gril en

acier inoxydable avec tous les brûleurs réglés sur HIGH :

Brûleur principal 6x 10 000 Btu/hr

Brûleur de saisie 1x 15 000 Btu/hr

Total 75 000 Btu/hr

1. Un appareil est considéré comme étant à l’extérieur s’il est installé avec un abri non plus inclusif qu’avec

des murs sur trois côtés, mais sans couvercle supérieur; toutes les ouvertures doivent être ouvertes de

façon permanente; les portes coulissantes, les portes de garage, les fenêtres ou les ouvertures

grillagées ne sont pas considérées comme des ouvertures permanentes.

2. Un appareil est considéré comme étant à l’extérieur s’il est installé avec un abri pas plus inclusif que

dans un enclos partiel qui comprend un couvercle supérieur et pas plus de deux parois latérales. Les

parois latérales peuvent être parallèles, comme dans un brise-vent, ou à angle droit les unes par rapport

aux autres; toutes les ouvertures ne sont pas considérées comme des ouvertures permanentes.

3. Un appareil est considéré comme étant à l’extérieur s’il est installé avec un abri pas plus inclusif qu’avec

une enceinte partielle qui comprend un couvercle supérieur et trois parois latérales, à condition que

30% ou plus de la périphérie horizontale de l’enceinte soit ouverte en permanence. Toutes les

ouvertures doivent être ouvertes en permanence; les portes coulissantes, les portes de garage, les

fenêtres ou les ouvertures grillagées ne sont pas considérées comme des ouvertures permanentes.

Cet appareil ne doit être utilisé que dans une situation d’air libre en surface avec ventilation naturelle, sans

zones stagnantes, où les fuites de gaz et les produits de combustion sont rapidement dispersés par le vent et la

convection naturelle.

Représentation Schématique Des “Espaces Extérieur”

Pour déconnecter la bouteille de PL:

1. Mettez les valves de brûleurs sur arrêt (OFF).

2. Tournez le robinet de la bouteille complètement (dans le

sens horaire pour l’arrêt).

3. Détachez l’ensemble du régulateur du robinet de la

bouteille en tournant l’écrou à raccord rapide dans le

sens antihoraire.

3. Assurez-vous que toutes les valves des brûleurs sont en

position fermée (OFF).

4. Inspectez les connexions de valve, l’orifice ainsi que le

régulateur. Effectuez une inspection afin de détecter tout

dégât ou débris, et enlevez-les, si présents. Inspectez le

tuyau pour voir s'il est endommagé. Ne jamais utiliser de

matériel endommagé ou bouché. Consultez le revendeur

local de propane liquide pour toute réparation.

5. Lorsque vous joignez le régulateur à la valve, serrez

l'écrou à raccord rapide à la main dans le sens horaire

jusqu'à l'arrêt complet. Ne pas utiliser de clé pour serrer.

Elle risque d’endommager l’écrou à raccord rapide, ce

qui pourrait entraîner une situation dangereuse.

6. Ouvrez complètement le robinet de la bouteille (en

tournant dans le sens antihoraire). Appliquez la solution

savonneuse avec une brosse propre à tous les joints de

gaz. Voir ci-dessous. Si des bulles se forment dans la

solution, les joints ne sont pas scellés correctement.

Vérifiez chaque raccord, et serrez ou réparez au besoin.

7. En cas de fuite dans le joint de gaz que vous ne pouvez

réparer, éteignez le gaz du réservoir d’alimentation

(position OFF), débranchez la conduite d’alimentation de

votre gril et appelez le 1-800-913-8999. ou votre

fournisseur de gaz pour de l’aide à la réparation.

8. Appliquez également la solution savonneuse aux rivures

du réservoir. Voir ci-dessous. Si des bulles se forment,

éteignez le réservoir, ne l'utilisez pas et ne le déplacez

pas! Demandez de l'aide à un fournisseur en PL ou à

votre service de pompiers.

Raccordement au gaz

CONDITIONS RELATIVES AUX BOUTEILLES DE PL

Une bouteille de propane liquide qui serait cabossée ou

rouillée doit être inspectée par votre fournisseur de gaz PL.

Ne jamais utiliser de bouteille dont le robinet est endommagé.

La bouteille de propane liquide doit être fabriquée et

marquée conformément aux spécifications pour bouteilles

de gaz PL régies par le Département des transports des

États-Unis (DOT) ou régies par la Norme nationale du

Canada CAN/CANB339, bouteilles, bouteilles sphériques et

tubes utilisés pour le transport de marchandises

dangereuses, tel qu’applicable. Un dispositif anti-

débordement (ODP) doit être installé sur la bouteille avec

une connexion QCC1 sur le robinet de la bouteille

conformément à ANSI/CGA-V-1. Le système d’alimentation

de la bouteille doit être arrangé de manière à permettre le

retrait de vapeur La bouteille doit inclure un collier pour la

protection du robinet de la bouteille. La bouteille doit

disposer d’un robinet d’arrêt menant à une sortie de robinet

de la bouteille d’alimentation de gaz PL spécifié, selon le cas,

pour un raccord de type QCC1 selon la norme pour le

raccordement à la sortie et l’entrée du robinet de bouteille de

gaz comprimé ANSI/CGA-V-1.

Pression du collecteur : 2 794 Pa colonne d’eau (W.C.).

RACCORDEMENT

Votre gril en acier inoxydable est équipé d’orifices

d’alimentation de gaz pour utilisation uniquement avec du

propane liquide. Cet appareil est également équipé d'un

ensemble tuyau/régulateur grande capacité destiné au

raccordement d’une bouteille de propane liquide de 9,1 kg

(20 lb) (hauteur 469,9 mm, diamètre de 304,8 mm). Pour

connecter la bouteille de propane liquide, procédez

comme suit:

INSPECTION DES JOINTS D’ÉTANCHÉITÉ EN

CAOUTCHOUC DES CITERNES

1. L’élément d’étanchéité de la face du cylindre en

élastomère sur ces dispositifs pourrait, au fil du temps,

montrer des dommages marqués et visibles ou une

détérioration qui pourrait causer une fuite même avec la

connexion resserrée.

2. L’inspection visuelle du joint doit être effectuée chaque

fois qu’une bouteille de gaz LP est remplacée ou

rechargée.

3. La bouteille de gaz LP montrant des signes de dommage

ou de détérioration, y compris des fissures et des piqûres

visibles, doit être remise au vendeur.

La bouteille doit être montée de telle sorte que la sortie de la

valeur de décompression ne soit pas orientée vers la position

de fonctionnement normale de l’utilisateur.

RACCORDEMENT DU GAZ PL

Assurez-vous que les œillets en plastique noirs sur le robinet

de la bouteille PL sont en place et que le tuyau n’entre pas n

contact avec le plateau à graisse ou la tête de grille.

1. Assurez-vous que le robinet de la

bouteille est fermé (tourné dans

le sens horaire pour l’arrêt).

2. Vérifiez le robinet de la bouteille

pour assurer qu’elle dispose de

filets externes appropriés

(raccordement de type 1

conformément à ANSIZ21.81).

Test de fuite

TOUJOURS VÉRIFIER LA PRÉSENCE DE FUITE

APRÈS CHAQUE CHANGEMENT DE LA BOUTEILLE

DE PL

Avant chaque utilisation, vérifier tous les raccords

d’alimentation de gaz pour détecter les fuites. Il est

recommandé de conserver un flacon pulvérisateur

d'eau savonneuse près de la valve d'arrêt de la

conduite d'alimentation de gaz. Pulvérisez tous les

raccords. La présence de bulles confirme les fuites.

GÉNÉRALITÉS

Bien que les raccords de gaz sur le gril aient été testés pour

les fuites à l’usine avant l’expédition, un contrôle doit être

effectué sur site pour garantir que les raccords sont bien

serrés pour parer à toute éventualité de mauvaise

manipulation pendant l'expédition ou de pression excessive

exercée involontairement sur l'unité. Vérifiez régulièrement

qu'il n'y a pas de fuite dans le système en procédant

comme suit. Si vous sentez une odeur de gaz, vous devez

immédiatement inspecter le système en entier pour détecter

les fuites potentielles.

AVANT DE PROCÉDER AU TEST

Assurez-vous que tous les matériaux d’emballage ont été

enlevés gril, y compris les sangles de fixation.

NE PAS FUMER PENDANT LE TEST DE FUITE.

NE JAMAIS TESTER LES FUITES AVEC UNE FLAMME

NUE.

Préparez une solution savonneuse moitié détergent

liquide et moitié eau. Vous avez besoin d’un flacon

pulvérisateur ou d’une brosse ou d’un chiffon pour appliquer

la solution sur le raccord. Lors du test de fuite initiale,

assurez-vous que la bouteille de propane liquide est pleine

à 80 %.

POUR TESTER

1. Assurez-vous que les valves de commande sont en

position “○” et ouvrez l’alimentation de gaz.

2. Assurez-vous que toutes les connexions du régulateur

du gaz PL et de la valve d’alimentation jusqu’à et y

compris le raccordement au tuyau du collecteur (le

tuyau qui va aux brûleurs) sont bien serrées. Des bulles

de savon se formeront s’il y a une fuite.

3. Si une fuite est présente, tournez immédiatement

l’alimentation du gaz sur arrêt et resserrez les raccords

ayant des fuites.

4. Remettez le gaz sur marche et effectuez un nouveau

contrôle.

5. Si le gaz fuit toujours de l’un des raccords, tournez

l’alimentation du gaz sur arrêt et contactez le service

clientèle au 1-800-913-8999 aux États-Unis.

Utilisez uniquement les pièces recommandées par le

fabricant sur le gril.

Toute substitution annulerait la garantie. Ne pas utiliser le

gril sans avoir contrôler tous les raccords et déterminer

l’absence de fuites.

VÉRIFICATION DU FLUX DE GAZ

Les brûleurs du gril sont testés et réglés à l’usine avant leur

expédition ; toutefois, des différences dans l’alimentation du

gaz local peuvent exiger le réglage des brûleurs. Les

flammes des brûleurs doivent être vérifiées visuellement.

Les flammes doivent être bleues et stables sans bouts

jaunes ni bruit excessif ou soulèvement. En présence de

l’une de ces conditions, vérifiez si l’obturateur d’air ou les

orifices des brûleurs sont bloqués par des saletés, débris,

toiles d'araignée, etc. Veuillez adresser vos questions sur la

stabilité des flammes au service clientèle au 1-800-913-

8999 aux États-Unis.

Liste de contrôle finale de l’installateur

✓ L’espace minimum de tous les côtés et de l’arrière

de l’unité jusqu’à la construction combustible doit

être de 92 cm des côtés et 92 cm de l'arrière

✓ Tous les emballages internes enlevés.

✓ Les boutons tournent librement

✓ Les brûleurs sont bien serrés et bien logés sur les

orifices

✓ Le régulateur de pression est connecté et réglé

Raccords de gaz au gril à l’aide de l’ensemble tuyau-

régulateur fourni (préréglé pour une colonne d’eau

de 11,0 po )

✓ Unité testée et sans fuites

✓ Utilisateur informé sur l'emplacement de la valve

d’arrêt de l’alimentation du gaz

NOTE À L’UTILISATEUR : VEUILLEZ CONSERVER CE

MANUEL À TITRE DE RÉFÉRENCE ULTÉRIEURE

MISES EN GARDE SUR LA BOUTEILLE DE PROPANE

a) Ne rangez pas de bouteille de gaz PL de rechange

sous ou près de cet appareil

b) Ne jamais remplir la bouteille à plus de 80 pour cent

de sa capacité

c) Si ces consignes des points a et b ne sont pas

suivies à la lettre, un incendie ou une explosion

peuvent se produire ce qui entraînerait des lésions

corporelles graves voire la mort

AVERTISSEMENT : IMPORTANT!

UTILISATION DU BRÛLEUR LATÉRAL

Inspectez le tuyau d'alimentation en gaz avant de mettre le

gaz sur marche (ON). S'il semble y avoir des coupures, de

l'usure ou de l'abrasion, le tuyau doit être remplacé avant tout

utilisation. N'utilisez pas le brûleur latéral si une odeur de gaz

est présente.

Le grillage infrarouge produit une chaleur élevée qui nettoie

rapidement les aliments. Le grillage crée et verrouille des

saveurs à l'extérieur et crée une surface et une texture

magnifiquement dorées. le résultat: est une atmosphère

croustillante et savoureuse avec un intérieur tendre et juteux.

• Soulevez le couvercle du brûleur à brûleur de côté

infrarouge

• Vérifiez que la grille de cuisson est en place avant

d'utiliser le brûleur à flamber latéral

• Allumez le Brûleur à flamber et préchauffez pendant 5

minutes

• Assurez-vous que les aliments sont totalement

décongelés et que l'excès de matière grasse est découpé

avant de se brûler

• Placez les aliments sur la grille de cuisson. Mélanger les

aliments pendant 1 à 2 minutes de chaque côté, puis

déplacer la nourriture sur la surface principale de cuisson

du gril pour terminer le gril à la cuisson désirée

• Éteignez le Brûleur à flamber latéral et laissez le brûleur

refroidir avant de fermer le couvercle

Consignes d'utilisation

UTILISATION D'ORDRE GÉNÉRAL DU GRIL

La capacité de chaque brûleur principal est de 10 000

BTU/hr. Les brûleurs principaux du gril occupent la surface

de cuisson totale et sont dirigés sur les côtés pour réduire

tout blocage provenant de la graisse et des débris qui

tomberaient. Les boutons d'allumage sont situés sur la

partie inférieure du centre du panneau des valves. Les

allumeurs rotatifs sont étiquetés sur le panneau de

commande.

NE PAS LAISSER LE GRIL SANS SUPERVISION

PENDANT LA CUISSON.

UTIILSATION DU GRIL

La cuisson sur gril requiert une température élevée pour

bien saisir et un brunissement approprié. La plupart des

aliments sont cuits à un réglage élevée pendant le temps

total de leur cuisson. Toutefois, lorsque vous grillez des gros

morceaux de viande ou volaille, il peut s’avérer nécessaire

de réduire la flamme après le brunissement initial. Les

aliments cuisent parfaitement sans brûler l’extérieur. Les

aliments cuisinés pendant un long moment ou ceux qui ont

été trempés dans une marinade sucrée un peuvent

nécessiter une flamme plus faible vers la fin de leur cuisson.

Le gril a été conçu pour griller efficacement sans pierre de

lave ni briquettes agglomérées d'aucune sorte. La chaleur est

diffusée par le dispositif de contrôle des flammes au-dessus

de chaque brûleur.

REMARQUE : le gril chaud saisit les aliments dans leurs

jus. Plus le gril est préchauffé, plus la viande brunit

rapidement et plus les marques du gril sont foncées.

Température ambiante minimale de fonctionnement:

0 F, (-17.8 C)

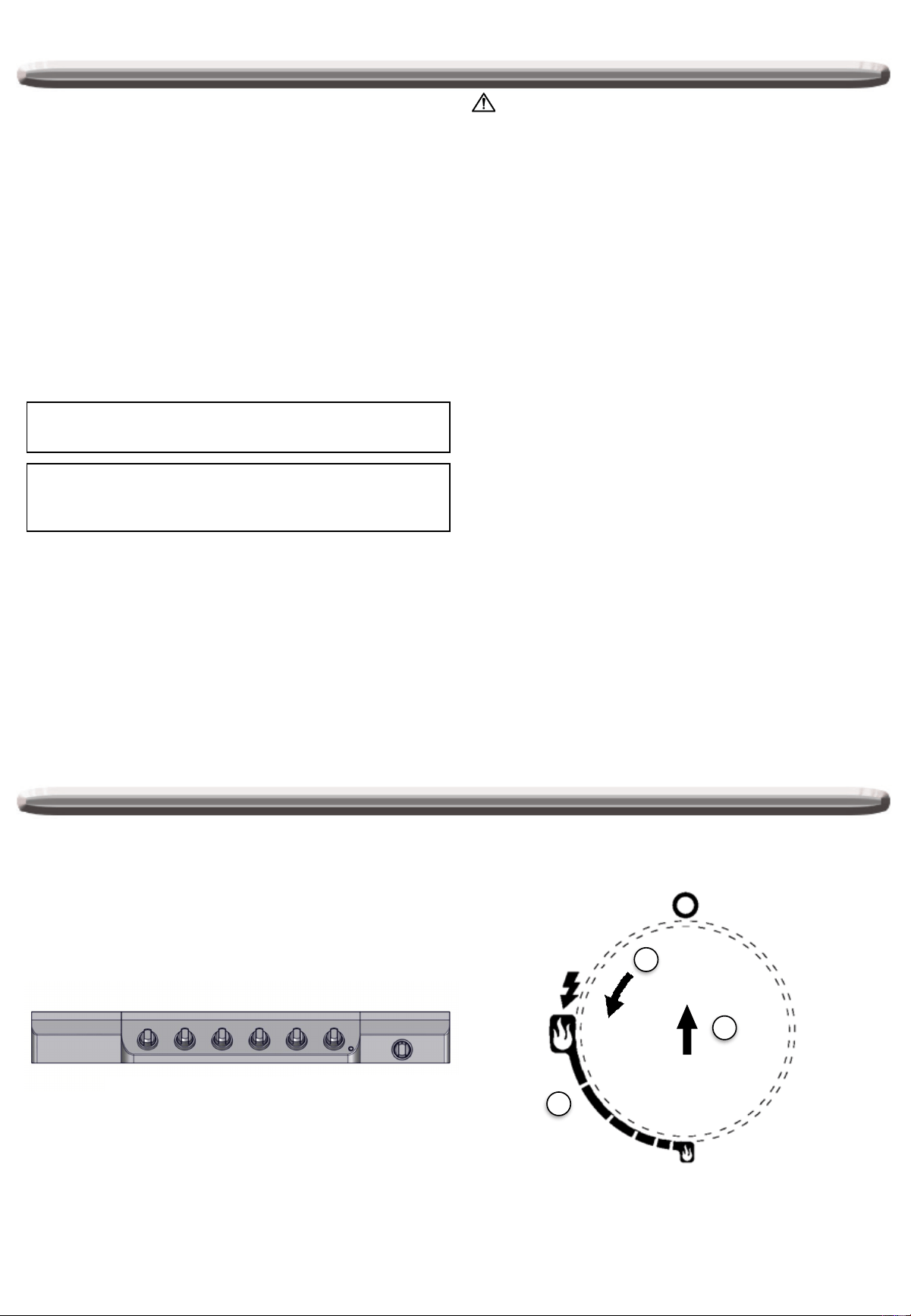

Push In

Composante d'identification

Remarque : avant d'utiliser le gril, enlevez le matériau d'emballage, y

compris les sangles

Brûleur Principal

Etiquette de bouton de commande

Pousser

Brûleur Latéral de

Flambage

AVERTISSEMENT : IMPORTANT!

AVANT D'ALLUMER LE GRIL

Inspectez le tuyau d’alimentation de gaz avant de le mettre

en marche. S'il y a des traces de coupures, d'usure ou

d'abrasion, il doit être remplacé avant l`utilisation. N'utilisez

pas le gril si une odeur de gaz est présente. Seuls le

régulateur de pression et le tuyau fournis avec l'unité

doivent être utilisés. Ne jamais remplacer les détendeurs et

les flexibles par ceux fournis avec le gril. Si un

remplacement est nécessaire, contactez le fabricant pour un

remplacement approprié. Le remplacement doit être celui

spécifié dans le manuel.

POUR ALLUMER LE BRÛLEUR PRINCIPAL/LATÉRAL

Assurez-vous que les boutons sont en position “○”, et

ouvrez l’alimentation de gaz sur la bouteille de PL.

Maintenez toujours votre visage et votre corps aussi loin

que possible du gril lors de l'allumage.

Pour grils d’extérieur avec source de gaz autre qu’une

bouteille de propane de 9.07 kg / 20 lb, ouvrir le robinet

d’arrêt manuel sur la canalisation d'alimentation en gaz. Le

robinet est ouvert lorsque la poignée est parallèle au conduit

d’alimentation en gaz.

Pour allumer le brûleur, poussez et tournez le bouton de

commande du brûleur principal à la position ,tout en

appuyant et en maintenant enfoncéle bouton d'allumage

électronique.

Dès que le brûleur est allumé, relâchez le bouton

d'allumage électronique et le bouton du brûleur. Si le brûleur

ne s'allume pas, attendez 5 minutes que tout excès de gaz

se soit dissipé et réessayez.

Consignes pour l'allumage du gril

MISES EN GARDE

Placez le bouchon anti-poussière sur la sortie du

robinet de la bouteille en tout temps lorsque vous

n'utilisez pas la bouteille. N'installez que le type de

bouchon anti-poussière qui est fourni avec le robinet

de la bouteille. Les autres types de bouchons peuvent

entraîner des fuites du propane.

Lorsque vous n'utilisez pas l’unité, le gaz doit être

coupé au niveau de la bouteille.

Si l’appareil est entreposé à l’intérieur, la bouteille doit

être déconnectée et enlevée de l’appareil. Les

bouteilles doivent être entreposées à l'extérieur dans

des zones bien ventilées et hors de la portée des

enfants.

Ayez toujours à disposition un flacon pulvérisateur

rempli d’eau savonneuse près du robinet de gaz et

vérifiez les raccordements avant d’utiliser le gril.

Ne pas allumer le gril si une odeur de gaz est présente.

Appelez le U.S.A:1- 800-913-8999 pour un contrôle

Les brûleurs sont réglés avant l’expédition; toutefois,

des différences dans l’alimentation du gaz local

peuvent exiger le réglage des brûleurs.

AVERTISSEMENT:

Maintenez toujours votre visage et votre corps aussi loin

que possible du brûleur lors de l'allumage.

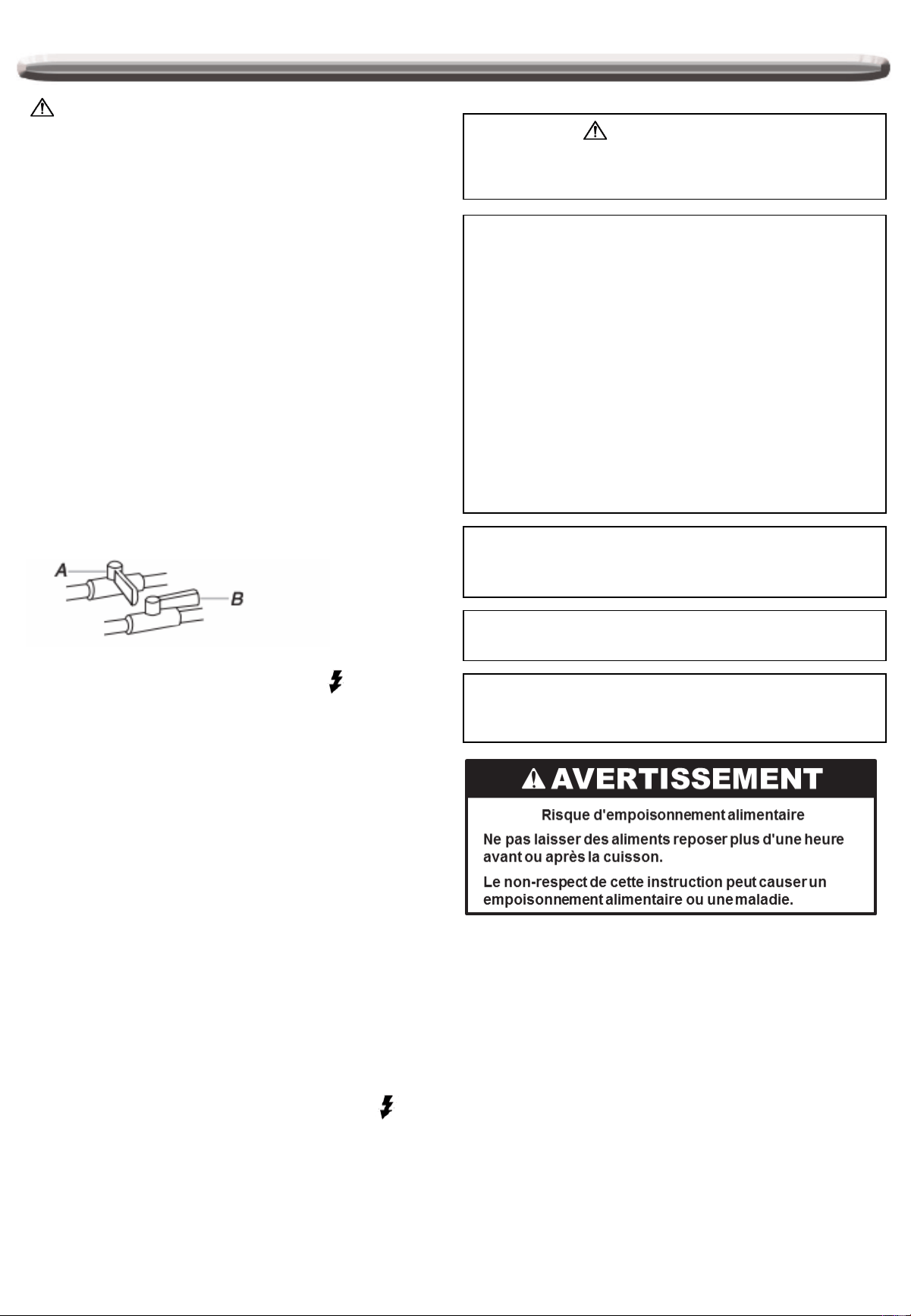

A. Robinet fermé

B. Robinet ouvert

Allumage du brûleur latéral de flambage:

1. Ouvrir complètement le couvercle.

2. Vérifier que le bouton de chaque robinet de gaz est à la

position de fermeture “○”.

3. Rétablir l’alimentation au gaz.

REMARQUE: En cas d’activation d’un dispositif de

limitation du débit, le brûleur de gril peut ne pas

s’allumer; s'il peut s'allumer, la taille des flammes sera

réduite et le débit thermique sera insuffisant. Fermer le

robinet de la bouteille et tous les robinets d’alimentation

du gril et attendre 30 secondes. Après la fermeture de

la bouteille, ouvrir très lentement le robinet de la

bouteille et attendre 5 secondes avant de tenter

l’allumage.

4. Ne pas se pencher au-dessus du bruleur. Enfoncer et

faire tourner le bouton du brûleur à la position “ ”. Le

brûleur s’allume immédiatement. Lorsque le brûleur est

allumé, tourner le bouton jusqu’au réglage désiré.

IMPORTANT:

Si un brûleur ne s’allume pas immédiatement, ramener le

bouton du robinet à la position d’arrêt OFF et attendre 5

minutes avant une nouvelle tentative.

Information importante sur le pile

Afin de réduire la probabilité d'exposer la pile à des

conditions de mauvaise utilisation et/ou de mauvais

traitement, veuillez suivre les instructions d'installation

des piles ci-dessous.

a) Les piles non rechargeables ne doivent pas être

rechargées.

b) Ne mélangez pas différents types de piles, telles

que les piles alcalines, au zinc-carbone, ou

rechargeables.

c) Ne mélangez pas de vieilles et de nouvelles piles.

d) Les piles épuisées doivent être retirées du produit.

•

Allumage manuel des brûleurs principaux

1. Si le brûleur ne s'allume pas après plusieurs tentatives,

vous pouvez essayer de l'allumer avec une allumette.

Toutefois avant de le faire, attendez 5 minutes que le

gaz accumulé se soit dissipé.

2. Attacher une allumette à l'extrémité de la tige

d'allumage.

3. Allumez l'allumette.

4. Tenez le bâtonnet d'allumage et introduisez l'allumette

allumée près des orifices du brûleur.

5. Appuyez sur le bouton de commande approprié que

vous tournez en position .

6. Le brûleur devrait s'allumer immédiatement.

Brûleur Principal

Brûleur Latéral de

Flambage

Allumez l’éclairage

Allumage manuel du brûleur latéral de flambage

1. Ouvrir complètement le couvercle.

2. Ôter le porte-allumette manuel et fixer une

allumette sur l'anneau.

3. Frotter l’allumette pour l’allumer.

4. Placer l’allumette allumée sous la grille du bruleur.

5. Ne pas se pencher au-dessus du bruleur.

Enfoncer et faire tourner le bouton du brûleur à la

position “ ”. Le brûleur s’allume

immédiatement. Lorsque le brûleur est allumé,

tourner le bouton jusqu’au réglage désiré.

6. Retirer l’allumette; réinstaller le porte-allumette à

l’intérieur de la panneau latéral droit.

IMPORTANT:

Si un brûleur ne s’allume pas immédiatement,

ramener le bouton du robinet à la position d’arrêt OFF

et attendre 5 minutes avant une nouvelle tentative.

Si l'un des brûleurs ne s'allume pas immédiatement

après que l'on a tenté de l'allumer manuellement,

contacter le Centre de service à la clientèle. Voir la

section “Assistance ou Service”.

Conversion au gaz naturel

Tableau des orifices

Les valves de brûleur du gril ont des valeurs nominales en BTU qui diffèrent. Cela signifie que la quantité de gaz provenant

de chaque orifice varie selon les BTU. Les trous dans les orifices sont de tailles différentes afin de permettre à la quantité de

gaz appropriée de s'écouler. Le tableau ci-dessous sert de référence pour les tailles de valves du gril.

Tailles d'orifice pour gril 720-1136 (Propane liquid), 730-1136 (Gaz naturel)

Les outils ci-dessous sont nécessaires à la

conversion:

Pièces fournies :

• Orifices à gaz naturel

Ensemble de conversion pour gaz naturel – pièce numéro

710-0008A (NON INCLUS)

• Raccord rapide

• Tuyau pour gaz naturel de 3.04 m / 10 pieds

• Détendeur de 4" de colonne d'eau et tuyau

• Outils :

• Tourne-écrou de 6 mm

• Clé de 6 mm

• Clé Allen

Liste des pièces requises pour la conversion au gaz

naturel :

Arrivée de

gaz de ville

Raccord rapide

Tuyau de

GN de 10’

Détendeur de

4” de colonne

d’eau et tuyau

Connection

au gril

Propane liquide (PL) Gaz naturel (GN)

Composants Taille orifice BTU/HR Taille orifice BTU/HR

Brûleur principal 0,94 mm 10 000 1,54 mm 10 000

Brûleur latéral 1,13 mm 15 000 1,88 mm 15 000

AVERTISSEMENT

Ce kit de conversion doit être installé par un centre de service qualifié conformément

aux instructions du fabricant et à tous les codes et exigences applicables de l'autorité

compétente. Si les informations contenues dans ces instructions ne sont pas suivies à

la lettre, un incendie, une explosion ou la production de monoxyde de carbone peut se

produire et entraîne des dommages matériels, des blessures ou même la mort.

L’agence de service qualifiée est responsable de la bonne installation de ce kit.

L'installation reste incomplète tant que le fonctionnement du périphérique converti n'a

pas été vérifié conformément aux instructions du fabricant fournies avec le kit.

6mm

Installation du détendeur

1. Fermer le robinet d’arrêt de la canalisation de gaz.

2. Débrancher le gril ou déconnecter la source de courant

électrique.

3. Débrancher la bouteille de gaz propane de 20 lb (le cas

échéant).

4. Fermer les robinets de commande de tous les brûleurs.

5. Retirer la bouteille de gaz propane de 20 lb (le cas

échéant) du chariot du gril.

6. Utiliser une clé à molette pour installer le détendeur pour

gaz naturel sur la tubulure de distribution et fixer. Fixer le

détendeur pour gaz naturel au panneau latéral à

l’intérieur du chariot du gril à l’aide des deux vis

préassemblées sur le détendeur.

Raccordement au gaz

1. Avant de procéder à des raccordements, vérifiez que la

pression d'entrée de gaz naturel est comprise dans la

plage autorisée de 7 "W.C. / 0.25 psi et 14" W.C. / 0,5

psi. Si la pression d'entrée du gaz naturel ne se situe pas

dans cette plage, contactez votre fournisseur de gaz

local.

2. On doit employer une combinaison de raccords pour

raccorder le gril à la canalisation de gaz existante.

• On doit utiliser le tuyau d’alimentation en gaz flexible

en PVC homologué CSA de 3.04 m / 10 ft.

• Pour l’étanchéité des jointures, utiliser un composé

d’étanchéité pour tuyauterie compatible avec le gaz

naturel. Ne pas utiliser de ruban adhésif Teflon®†.

• La canalisation d’alimentation en gaz doit comporter

un robinet d’arrêt manuel (homologué) facilement

accessible à proximité du gril.

3. Connecter le raccord en laiton à une extrémité du tuyau

d’alimentation de gaz flexible en PVC de 3.04 m / 10 ft.

au détendeur pour gaz naturel.

4. Connecter le raccord à branchement rapide à l’autre

extrémité du tuyau d’alimentation de gaz flexible en PVC

de 3.04 m / 10 ft. à la canalisation rigide d’alimentation

en gaz naturel.

5. S'il vous plaît faire essai de fuite après la conversion.

Voir page 25.

a. Pour tout test de pressurisation du système à une

pression supérieure à 3,5 kPa / 1/2 lb/po², on doit

déconnecter le gril et son robinet d'arrêt des

canalisations d'alimentation en gaz à pressuriser.

b. Le gril doit être isolé des canalisations d'alimentation en

gaz par la fermeture du robinet d'arrêt manuel individuel

durant tout test de pressurisation de la canalisation de

gaz à une pression inférieure ou égale à 3,5 kPa / 1/2

lb/po².

Changer d'orifice pour le brûleur latéral

1. Retirez les deux vis pré-assemblées sur le tube du

brûleur latéral et le fil d'allumage du tube du brûleur

latéral. Soulevez le tube du brûleur latéral hors de la

chambre de combustion du brûleur latéral, comme

indiqué ci-dessous.

2. Démonter le gicleur à l’aide d’une clé à douille ou

d’untourne-écrou de 6 mm. Remplacer par le gicleur

pour.

IMPORTANT : Vérifier que le gicleur est correctement

installé dans la valve.

3. Réinstallez le brûleur latéral. Installez et serrez les deux

vis et reconnectez le fil de l'allumeur.

Remplacement des gicleurs de brûleur du gril

1. Ôter les grilles et les régulateurs de flamme.

2. Retirez les 2 vis et la goupille fendue fixant le brûleur.

Mettre les vis et la goupille de côté. Retirez le brûleur du

gril en le soulevant pour le dégager.

3. Démonter le gicleur en laiton de l’extrémité du robinet

de gaz à l’aide d’une clé à douille de 6 mm ou d’un

tourne-écrou de 6 mm. Remplacer par le gicleur pour

gaz naturel.

IMPORTANT: Vérifier que le gicleur est correctement installé

dans l'ouverture du brûleur.

4. Réinsérer le brûleur et le fixer à nouveau à l’aide des 2

vis précédemment retirées. Répéter ce processus pour

chaque brûleur principal.

5. Positionner les allumeurs de façon à ce qu’ils se trouvent

à 3.2 mm / 1/8 po. de chaque brûleur.

Ajustement de la vis de réglage de flamme haute

Lors de la conversion du propane au gaz naturel, il faut

ajuster la vis de réglage de flamme haute pour obtenir la

hauteur idéale de flamme du brûleur.

Les flammes sur les brûleurs du gril et sur les brûleurs

latéraux (sur certains modèles) devraient présenter une teinte

bleue et une forme stable, sans bruit excessif ni séparation

entre flamme et brûleur (les flammes produites par le

propane comportent une pointe légèrement jaune). Une

teinte jaune des flammes indique une déficience d’air. Si la

combustion est bruyante ou si les flammes se séparent du

brûleur, il y a un excès d’air. La présence modérée d’une

teinte jaune à l’extrémité des flammes lorsque le brûleur est

réglé à HIGH (débit thermique maximum) est acceptable

dans la mesure où il n’y a pas de formation de dépôt de

carbone ou de suie. La hauteur des flammes doit être

d’environ 2,54 cm / 1 po.

1. Retirer chaque bouton de commande du brûleur principal

et du brûleur latéral.

2.54 cm / 1 in

4. Réinstaller le bouton de commande et éteindre le brûleur.

5. Répéter les étapes 2 à 4 pour chaque brûleur au besoin.

6. Après le refroidissement des brûleurs, réinstaller les

régulateurs de flamme et les grilles.

Enregistrer la conversion

La plaque signalétique de l'appareil LP est située à gauche

dans le cabinet du gril. Une fois la conversion effectuée,

placez la plaque signalétique de l’appareil NG le plus près

possible de la plaque signalétique actuelle de l’appareil LP

sans la recouvrir.

Dans la dernière page du manuel d’utilisation et d'entretien ,

écrire ”converti au gaz naturel”. Notez aussi la date de

conversion et le technicien / entreprise qui a effectué la

conversion.

4. Ouvrir le robinet sur la canalisation d'alimentation en gaz.

Le robinet est ouvert lorsque la poignée est parallèle au

conduit d’alimentation en gaz.

5. Effectuer une recherche des fuites sur chaque raccord à

l’aide d’une solution homologuée de détection des fuites,

non corrosive. L’apparition de bulles indique la présence

d’une fuite. Réparer toute fuite éventuelle.

6. Pour connaître la séquence de fonctionnement normale

du système d’allumage, voir «Consignes pour l'allumage

du gril» à la page 26.

2. Utiliser un tournevis à lame plate pour tourner la vis de

réglage de flamme haute dans le sens antihoraire

d’environ 90°.

3. Vérifier que le brûleur fonctionne au nouveau réglage de

flamme haute. Il sera peut-être nécessaire d'ajustel

légèrement le réglage de la vis pour obtenir la hauteur

de flamme de brûleur idéale.

Nettoyage et entretien

Avertissement : pour le remplacement du brûleur

principal, nous recommandons vivement que vous

engagiez un technicien professionnel qui se chargera

de l'opération. Sachez que nous ne pouvons pas

assurer la responsabilité des blessures ou dommages

matériels qui pourraient survenir suite à une

installation incorrecte du brûleur.

ACIER INOXYDABLE

Il existe plusieurs produits de nettoyage pour l'acier

inoxydable. Utilisez toujours la procédure de nettoyage la

plus douce, en frottant dans le sens du grain. N'utilisez pas

de laine d'acier qui raye la surface. Pour retoucher les

rayures visibles dans l'acier inoxydable, poncez légèrement

avec du papier d'émerit abrasif 100 dans le sens du grain.

Des taches de graisse peuvent s’accumuler sur les surfaces

en acier inoxydable et cuire donnant l'apparence de la

rouille. Pour les nettoyer, utilisez un tampon moyennement

abrasif avec un produit de nettoyage pour acier inoxydable.

GRILLE DU GRIL

Le meilleur moyen de nettoyer le gril consiste à le nettoyer

immédiatement après avoir cuisiné et éteint la flamme.

Portez des gants spéciaux pour le barbecue afin de

protéger vos mains de la chaleur et de la vapeur. Trempez

une brosse de barbecue en cuivre dans l’eau et frottez le

gril chaud. Trempez fréquemment la brosse dans le bol

d’eau. La vapeur générée lorsque l’eau entre en contact

avec le gril chaud facilite le nettoyage en amollissant les

particules d’aliments. Si vous ne nettoyez pas le gril de suite

et le laissez refroidir avant de procéder au nettoyage,

l'opération sera plus difficile.

ASSUREZ-VOUS QUE L’ALIMENTATION DU GAZ ET

LES BOUTONS SONT EN POSITION “○” . VEILLEZ À

CE QUE LES BRÛLEURS EN HAUT AIENT REFROIDI

AVANT DE LES ENLEVER.

BRÛLEURS DU GRIL

Prenez toutes les précautions nécessaires lorsque vous

déplacez un brûleur qui doit toujours être correctement

centré sur l’orifice avant de rallumer le gril. La fréquence du

nettoyage dépend des utilisations de votre gril.

NETTOYAGE DU BRÛLEUR PRINCIPAL DU GRIL

Assurez-vous que l’alimentation du gaz et les boutons

soient en position “○” . Assurez-vous que le gril ait refroidi.

Nettoyez l’extérieur du brûleur avec une brosse métallique.

Nettoyez le tartre le plus tenace avec un grattoir métallique.

Débloquez les ports bouchés avec un clip que vous dépliez.

N’utilisez jamais de cure-dents en bois. Ils peuvent se briser

et boucher l’orifice. Si des insectes ou tout autre type

d’obstruction ont bloqué le flux du gaz du brûleur, vous

devez appeler notre service clientèle au 1-800-913-8999

aux États-Unis.

NETTOYAGE DU PLATEAU À GRAISSE

Le plateau à graisse doit être vidé et essuyé

périodiquement, puis lavé dans une solution de savon doux

et d'eau tiède. Une petite quantité de sable peut être placée

dans le fond du plateau à graisse afin d'absorber la graisse.

Vérifiez souvent le plateau à graisse et ne laissez pas

d’excès de graisse s'accumuler et déborder du plateau à

graisse.

COMMENT REMPLACER LE BRÛLEUR PRINCIPAL

Étape 1. Retirez le vis et la goupille fendue fixant le fil

d'allumage en place. Mettre le vis et la goupille de côté.

Retirez le brûleur du gril en le soulevant pour le dégager.

Étape 2. Réinsérer le nouveau brûleur sur l'orifice , comme

indiqué ci-dessous , assurez-vous afin de trou du brûleur à

orifice. Répétez la procédure pour chaque brûleur.

Étape 3. Rattacher brûleur à gaz utilisant du vis et goupille.

MISE EN GARDE

1. Gardez la zone de l'appareil au gaz pour cuisson à

l'extérieur libre de tout matériau combustible, essence

et autres vapeurs et liquides inflammables.

2. Ne pas bloquer le courant de combustion et de

ventilation.

3. Nettoyez toujours les débris des ouvertures de

ventilation de la bouteille.

Dépannage

AVERTISSEMENT CONCERNANT LES ARAIGNÉES ET

LES INSECTES

Inspectez et nettoyez les brûleurs / tubes de venturi afin de

détecter la présence d’insectes et de nids d’insectes. Un tube

bouché peut favoriser un feu en dessous du gril.

Bien qu'un tuyau de brûleur bloqué ne soit pas la seule

cause de ces « RETOURS DE FLAMME », il s’agit

néanmoins de la cause la plus commune.

Pour réduire le risque de « RETOURS DE FLAMME », vous

devez nettoyer les tuyaux de brûleurs avant de monter votre

gril et au moins une fois par mois à la fin de l'été et au début

de l'automne lorsque les araignées sont particulièrement

actives. Nettoyez également les tuyaux de brûleurs si votre

gril n'a pas servi pendant une longue période.

À QUEL MOMENT FAUT-IL RECHERCHER LES

ARAIGNÉES

Vous devriez inspecter les brûleurs au moins une fois par an

ou immédiatement après l'une des situations suivantes:

1. L’odeur de gaz avec des flammes du brûleur jaunes.

2. Le gril n’atteint pas la température.

3. Le gril ne chauffe pas de manière uniforme.

4. Les brûleurs font des bruits d’éclat.

AVANT D’APPELER LE SERVICE À LA CLIENTÈLE

Si le gril ne fonctionne pas correctement, effectuez chaque

vérification de la liste qui suit avant de contacter le service

clientèle. Vous pouvez ainsi économiser les frais d’une

intervention pour réparation.

PRÉCHAUFFAGE : Le couvercle du gril doit être fermé

pendant la période de préchauffage. Il est nécessaire de

préchauffer le gril avant de cuire certains aliments, selon leur

type et la température de cuisson requise. Un préchauffage

de cinq minutes est requis pour les aliments nécessitant

une température de cuisson élevée ; un préchauffage de

deux à trois minutes est requis pour les aliments nécessitant

une température de cuisson plus basse.

TEMPÉRATURES DE CUISSON

Réglage élevé: utilisez ce réglage pour réchauffer

rapidement, saisir les biftecks et les côtelettes et les

grillades.

Réglage bas : utilisez ce réglage pour le rôtissage, cuisson et

lorsque vous cuisinez des morceaux maigres, tels que le

poisson.

Ces températures varient selon la température extérieure et

la force du vent.

Cuisiner avec une chaleur indirecte: vous pouvez cuisiner la

volaille et les gros morceaux de viande lentement à

perfection d’un côté du gril au moyen de la chaleur indirecte

du brûleur sur l'autre côté. La chaleur du brûleur allumé

circule lentement dans tout le gril, cuisinant la viande ou la

volaille sans qu’aucune flamme ne les touche directement.

Cette méthode réduit considérablement les flambées lors de

la cuisson de pièces particulièrement grasses puisqu’il n’y a

pas de flamme directe pour enflammer les graisses ni les jus

gouttant pendant la cuisson.

MISE EN GARDE: si les brûleurs s’éteignent pendant

l’opération, coupez le gaz à la source et éteignez toutes les

valves de gaz. Ouvrez le couvercle et attendez cinq minutes

avant de rallumer (cette attente permet de dissiper la fumée

du gaz qui s’est accumulé).

MISE EN GARDE: si un feu de graisse se déclenche, coupez

l'alimentation du gaz à la source, éteignez tous les brûleurs

et laissez le couvercle fermé jusqu'à que ce que le feu se soit

maîtrisé.

MISE EN GARDE: NE PAS débrancher le tuyau de gaz

pendant que le gril est en marche. Comme pour n’importe

quel autre appareil, un bon nettoyage et entretien permettent

à ces appareils de fonctionner dans les meilleures conditions

et d'avoir une vie utile plus longue. Votre gril au gaz ne fait

pas exception à la règle.

MISE EN GARDE :le couvercle du brûleur latéral chauffera si

le gril est utilisé avec le couvercle fermé.

PROBLÈME SOLUTION

Lorsque j’essaie d’allumer mon gril, il ne

s’allume pas immédiatement.

Assurez-vous qu'il y a une étincelle lorsque vous essayez d’allumer le brûleur

(s’il n’y a pas d’étincelle) . Verifies que la pile est correctement instalee.

Assurez-vous que le fil est branché l’ensemble d'électrodes.

Nettoyez les fils et/ou les électrodes en les frottant avec de l'alcool et un

écouvillon propre. Essuyez avec un chiffon propre.

Vérifiez si les autres brûleurs fonctionnent. Si c’est le cas, vérifiez s'il y a une

obstruction dans l'orifice de gaz du brûleur en fonctionnant pas.

Le brûleur de la rôtisserie ne s'allume

pas lorsque j'appuie sur le bouton

d'allumage.

Vérifiez la présence de débris bloquant l'électrode.

Vérifiez qu’il y a bien une étincelle de l'électrode au brûleur. Si vous ne

constatez aucune étincelle, vérifiez la pile à l'intérieur de la chambre de

cuisson. Pour ouvrir, tournez dans le sens anti-horaire

Est-ce que le brûleur arrière infrarouge s'allume lorsque vous essayez de

l'allumer avec une allumette ? Si ce n'est pas le cas, assurez-vous que le gaz

est allumé.

PROBLÈME SOLUTION

Le régulateur fait du bruit. Il est possible que le tuyau d’évent sur le régulateur soit bouché ou le régulateur

soit défectueux. Vérifiez que trou de l'évent sur le régulateur n'est pas bouché.

Nettoyez le trou, fermez les valves de commande de gaz. Attendez une dizaine

de minutes avant de rallumer.

Vérifiez l'état des flammes afin de garantir une performance appropriée. Si les

flammes ne sont pas correctes, remplacez le régulateur.

Le couvercle (dimension régulière) ne

correspond pas au gril.

Le couvercle peut être incorrect pour votre gril. Il peut être trop serré.

Assurez-vous que la longueur du couvercle correspond à celle de votre gril.

Mesurez la longueur de gauche à droite. Comparez à la mesure du gril.

Comparez l’emplacement et la taille de la partie du capot du couvercle par

rapport à votre gril.

Étalez le couvercle et laissez se détendre, de préférence à la lumière du jour ou

dans une pièce chaude.

Pour le gril ayant une étagère latérale, pliez le couvercle en forme de

chaussette, placez le de côté gauche vers la droite.

Le moteur de la rôtisserie ne tourne pas Assurez-vous que le moteur est branché à une alimentation correctement mise

à la terre.

Assurez-vous que le bouton de marche/arrêt est en position de marche.

Assurez-vous que la broche est bien placée dans le moteur de la rôtisserie.

Assurez-vous que la charge ne dépasse pas la capacité opérationnelle de

18 kg.

Assurez-vous qu'il n'y a pas d'obstruction.

Le gril ne chauffe qu’à 93-149°C

/ 200-300°F.

Vérifiez que le tuyau d'alimentation n’est ni plié ni cabossé.

Assurez-vous que la zone de la grille n’est pas poussiéreuse.

Assurez-vous que le brûleur et les orifices sont propres.

Vérifiez la présence d’araignées et d’insectes.

Le régulateur dispose d’un dispositif de sécurité limitant le flux du gaz en cas de

fuite. Ce dispositif de sécurité peut se déclencher sans qu’il y ait de fuite. Pour

réenclencher le dispositif de sécurité, éteignez les brûleurs et fermez le robinet

de la bouteille PL. Déconnectez le régulateur de la bouteille PL et attendez une

minute. Reconnectez le régulateur au réservoir de bouteille PL et ouvrez

lentement le robinet de la bouteille PL jusqu’à ce que le robinet soit totalement

ouvert. Allumez les brûleurs et observez la température.

Il faut beaucoup de temps au gril pour

préchauffer.

Un préchauffage normal à 260-316°C / 500-600°F prend entre 10 et 15 minutes.

Le temps froid et le vent sont des facteurs ayant un impact sur la durée du

préchauffage.

Des roches volcaniques ou des briquettes agglomérées peuvent augmenter le

temps de préchauffage ainsi que la température maximum.

Les flammes des brûleurs ne sont pas

d'une couleur bleue claire.

Trop ou pas assez d’air pour la flamme.

L’élévation est la cause principale, toutefois un temps froid peut affecter le

mélange. Les brûleurs doivent être réglés.

Le gril est placé dans un endroit venteux.

Commande de pièces

COMMENT PASSER UNE COMMANDE DE PIÈCES

DE REMPLACEMENT

Pour garantir que les pièces de remplacement convenant à

votre gril à gaz seront envoyées, veuillez consulter les

numéros de pièces sur à la page 55. Les informations

suivantes sont requises pour assurer que la pièce envoyée

est correcte. Prière de remarquer que les frais de livraison

des pièces de rechange sont à votre charge.

• Numéro du modèle du gril au gaz (voir l’étiquette apposée

sur le gril).

• Numéro de la pièce de remplacement nécessaire.

• Description de la pièce de remplacement nécessaire.

• Quantité de pièces requises

Pour obtenir des pièces de rechange, contactez notre service

clientèle au U.S.A: 1- 800 -913-8999.

IMPORTANT

Utilisez uniquement les pièces autorisées par l’usine.

L'emploi de pièces qui ne seraient pas autorisées par l’usine

peut être dangereux. Toute substitution annulerait votre

garantie.

Conservez ce manuel d’instructions pour l’assemblage et de

fonctionnement qui vous servira de référence et facilitera

votre commande de pièces de remplacement.

Garantie limitée

Nexgrill garantit à l’acheteur-consommateur d’origine uniquement que ce produit (Modèle nº 720/730-1136) est exempt de défaut de fabrication et de

matériaux après un assemblage correct et dans des conditions d'utilisation normales et raisonnables au domicile pendant les périodes indiquées ci-dessous à

compter de la date d'achat. Le fabricant se réserve le droit de demander une photo comme preuve du dommage ou de renvoyer les pièces défectueuses, tout

frais d’expédition par voie postale ou transport prépayé par le consommateur, à titre de révision et d’inspection. L'obligation de Nexgrill est limitée à la réparation,

le remplacement ou la valeur dépréciée, au gré de Nexgrill.

Brûleurs : Garantie LIMITÉE de 10 ans contre la perforation.

Grilles de cuisson, allumage électronique : Garantie LIMITÉE de 1 ans

* Ne couvre pas les chutes, les écaillages, les éraflures ni les dommages à la surface.

Pièces en acier inoxydable : Garantie LIMITÉE de 1 ans contre la perforation.

* Ne couvre pas les problèmes cosmétiques telles que la corrosion de la surface, les éraflures et la rouille .

Toutes les autres pièces : Garantie LIMITÉE de 1 an

* Ne couvre pas l'écaillage, les éraflures, les fissures, la corrosion de la surface ou la rouille .

Une fois que le consommateur fournissant la preuve d’achat, tel qu'indiqué ci-contre, le fabricant répare ou remplace les pièces qui sont prouvées défectueuses

pendant la période de garantie applicable. Les pièces requises pour l’exécution de ladite réparation ou le remplacement seront gratuites sauf pour les frais

d’expédition, tant que l’acheteur soumet sa demande dans la période de garantie depuis la date d’origine de l’achat. L’acheteur-consommateur d’origine sera

responsable des frais d’expédition des pièces remplacées selon les conditions de la présente garantie limitée. La présente garantie limitée est applicable aux

États-Unis uniquement et uniquement disponible au propriétaire d’origine du produit. Elle n'est pas transférable. Le fabricant requiert une preuve raisonnable de

votre date d’achat. Vous devez en conséquence conserver votre reçu d’achat et/ou facture. Si l’unité a été offerte en cadeau, demandez au donneur du cadeau

d’envoyer le reçu en votre nom à l’adresse indiquée ci-dessous. Toute pièces défectueuse ou manquante soumise à la présente garantie limitée ne sera pas

remplacée sans enregistrement ni preuve d'achat. La présente garantie limitée s’applique à la fonctionnalité du produit UNIQUEMENT et ne couvre pas les

questions cosmétiques, telles que les éraflures, les bosses, les corrosions ou la décoloration résultant de la chaleur ou des agents de nettoyage chimique ou tout

autre type d’outil utilisé pour l’assemblage ou l’installation de l’appareil, la rouille sur la surface ou la décoloration des surfaces en acier inoxydable. La rouille de

la surface, la corrosion ou l’écaillage de la peinture en poudre sur les pièces métalliques n'affectent pas l’intégrité structurelle du produit et ne sont pas

considérés comme défaut de fabrication ou de matériaux. En conséquence, ils ne sont pas couverts par la présente garantie. La présente garantie ne

rembourse pas le coût de toute complication, aliment, blessure personnelle ni dommage matériel. Si une pièce de remplacement d'origine n'est pas disponible,

une pièce de remplacement comparable sera envoyée. Vous serez responsable des frais d’expédition de toutes les pièces remplacées selon les conditions de la

présente garantie limitée.

ÉLÉMENTS QUE LE FABRICANT NE REMBOURSERA PAS :

• Interventions pour réparation à votre domicile.

• Réparations lorsque votre produit est utilisé pour une utilisation autre qu'une famille normale ou résidentielle.

• Dommage résultant d’accident, modification, utilisation erronée, manque de maintenance/nettoyage, abus, incendie, inondation, cas de force majeure,

installation incorrecte et installation ne correspondant pas aux codes d'électricité ou de plomberie ou utilisation des produits non approuvés par le fabricant.

• Toute perte d’aliment en raison de pannes de produit.

• Pièces de remplacement ou coûts de main-d’œuvre pour la réparation pour les unités utilisées en dehors des États-Unis ou au Canada.

• Prise en charge et livraison de votre produit.

• Frais d’expédition ou de traitement des photos envoyées dans des documents.

• Réparation des pièces ou des systèmes résultant de modifications non autorisées apportées au produit.

• La prise en charge et/ou réinstallation de votre produit.

• Coût d’expédition, standard ou expédié, pour les pièces sous garantie/non garantie et de remplacement.

CLAUSE DE DÉNÉGATION DE RESONSABILITÉ DES GARANTIES IMPLICITES; LIMITES DES RECOURS

La réparation ou le remplacement des pièces défectueuses sont votre recours exclusif conformément aux conditions de la présente garantie limitée. Le fabricant

n’est pas responsable des dommages directs ou accessoires découlant d’une infraction à la présente garantie limitée ou à toute autre garantie implicite

applicable ou toute défaillance ou dommage résultant de cas fortuit, entretien et maintenance incorrects, incendie déclenché par la graisse, accident,

modification, remplacement de pièces de marques fabriquées par tiers, utilisation erronée, transport, utilisation commerciale, abus, environnements hostiles

(temps rudes, calamités naturelles, modifications par des animaux), installation inappropriée ou non conforme aux codes locaux ou aux instructions imprimées

du fabricant.

LA PRÉSENTE GARANTIE EST LA SEULE GARANTIE EXPRESSE OFFERTE PAR LE FABRICANT. AUCUNE SPÉCIFICATION DE PERFORMANCE OU

DESCRIPTION DU PRODUIT, WHEREVER IT APPEARS N’EST GARANTIE PAR LE FABRICANT SAUF DANS LA FORME TELLE QUE STIPULÉE DANS LA

PRÉSENTE GARANTIE. TOUTE PROTECTION DE GARANTIE IMPLICITE DÉCOULE DES LOIS D’UN ÉTAT QUELCONQUE, Y COMPRIS GARANTIE

IMPLICITE DE COMMERCIALISATION OU D’ADAPTABILITÉ DANS UN OBJECTIF OU EMPLOI PARTICULIER EST PAR LA PRÉSENTE LIMITÉE EN TEMPS

À LA DURÉE STIPULÉE CI-CONTRE.

Ni les revendeurs ni l’établissement de vente au détail vendant ce produit n'ont le droit de proposer d’autres garanties supplémentaires ou de promettre des

recours additionnels ou ne correspondant pas aux déclarations susmentionnées. La responsabilité maximum du fabricant, dans tous les cas, ne peut pas

dépasser le prix d’achat documenté du produit réglé par le consommateur d'origine. La présente garantie ne s’applique qu’aux unités achetés auprès d’un

vendeur au détail ou revendeur agréé. REMARQUE : Certains états n'autorisent pas l’exclusion ni la limite de dommages directs ou indirects, en conséquence

certaines limites ou exclusions susmentionnées peuvent ne pas vous concerner ; la présente garantie limitée vous confère des droits spécifiques légaux tels que

stipulés dans les présentes. Vous pouvez en outre bénéficier d’autres droits variant d’un état à un autre.

Pour faire valoir vos droits conformément à la présente garantie limitée, vous devez envoyer un courrier à :

Nexgrill’s Customer Relations

14050 Laurelwood PI

Chino, CA 91710 U.S.A.

Pour toute assistance concernant un retour de marchandises, des questions d’ordre général et des problèmes de dépannage, veuillez contacter. le au 1-800-

913-8999 aux États-Unis.

Información importante de batería . . .

Conversión de gas natural. . . . . . . . . . . . . .

Cuidado y mantenimiento. . . . . . . . . . . . . . .

Localización y resolución de problemas . . . .

Ordenar repuestos. . . . . . . . . . . . . . . . . . . . .

Garantía limitada. . . . . . . . . . . . . . . . . . . . .

Vista en detalle . . . . . . . . . . . . . . . . . . . . . . .

Lista de partes . . . . . . . . . . . . . . . . . . . . . . . .

Instrucciones de seguridad . . . . . . . . . . . . . .

Representación esquemática de "áreas al

aire libre“. . . . . . . . . . . . . . . . . . . . . .

Conexión de gas . . . . . . . . . . . . . . . . . . . . . .

Control de fugas . . . . . . . . . . . . . . . . . . . . . .

Lista final de control para el instalador. . . . . .

Instrucciones de uso . . . . . . . . . . . . . . . . . . .

Identificación de los componentes . . . . . . . .

Instrucciones de encendido de la parrilla . . .

Índice

Instrucciones de seguridad

PELIGRO

1. Nunca opere este dispositivo sin prestarle atención.

2. Nunca opere este dispositivo dentro de una distancia de 3,05 m / 10 ft. de cualquier tipo de

estructura, material combustible u otro cilindro con gas.

3. Nunca opere este dispositivo dentro de una distancia de 7,62 m / 25 ft. de cualquier tipo de

líquido inflamable.

4. No llene el recipiente de cocción más allá de la línea de llenado máximo.

5. Los líquidos calentados mantienen la temperatura de hervor aun mucho después del

proceso de cocción. No toque el dispositivo de cocción hasta que la temperatura de los

líquidos haya bajado a 45ºC / 115ºF o menos.

6. Este dispositivo no está diseñado ni debe usarse para calentar.

7. En caso de incendio, manténgase alejado del dispositivo e inmediatamente llame al

departamento de bomberos. No intente extinguir el fuego originado por grasa o aceite con

agua.

PELIGRO

En caso de que usted huela gas:

• Cierre el suministro de gas del

dispositivo.

• Apague cualquier tipo de llama abierta.

• Abra la tapa.

• Si el olor persiste, manténgase alejado

del dispositivo y llame inmediatamente a

su proveedor del servicio de gas o al

departamento de bomberos.

ADVERTENCIA

1. No almacene ni use gasolina u otros

líquidos o vapores inflamables en las

cercanías de este o cualquier otro

dispositivo.

2. No se debe almacenar en las cercanías

de este o cualquier otro dispositivo un

cilindro de propano líquido (LP, por sus

siglas en inglés) que no esté conectado

para su uso.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalación:

• Las instalaciones y reparaciones se deben efectuar por un contratista, plomero o gasista

calificado o licenciado por el estado de Massachusetts.

• Si se usa una válvula de bola, debe ser un tipo de manigueta T.

• Si se usa un conector de gas flexible no debe exceder de 3 pies.

En caso de que estas instrucciones no se cumplieran, ello podría dar como resultado un

incendio o una explosión que podría causar lesiones corporales graves, la muerte o daños a la

propiedad.

Su parrilla llegará a tener una temperatura muy elevada. Nunca se incline sobre el área de

cocción mientras use la parrilla. No toque las superficies de cocción, la carcasa de la parrilla,

la tapa u otras partes de la parrilla mientras se encuentra en uso o hasta que la parrilla a gas

se haya enfriado después del uso.

RESIDENTES DE CALIFORNIA SOLAMENTE - ADVERTENCIA: Los combustibles utilizados

en aparatos de gas propano líquido y los productos de la combustión de tales combustibles

pueden exponerle a productos químicos, incluyendo el benceno, que es conocido por el

estado de california para causar cáncer y defectos de congénito u otros daños reproductivos.

Para más información, visite www.P65Warnings.ca.gov

ADVERTENCIA

No intente encender este dispositivo sin antes leer la

sección “INSTRUCCIONES DE ENCENDIDO” en el

presente manual.

PRECAUCIÓN: Tenga cuidado con los

fogonazos

PROBADO CONFORME AL ESTÁNDAR CSA/ANSI

Z21.58-2022• CSA 1.6-202 PARA DISPOSITIVO DE

COCCIÓN A GAS PARA LUGARES ABIERTOS. ESTA

PARILLA ES EXCLUSIVA PARA USO EN LUGARES

ABIERTOS.

PRECAUCIÓN: Las arañas e insectos pequeños pueden

ocasionalmente

tejer telillas o hacer nidos en los tubos de

los mecheros de la parrilla durante el

transporte o mientras están en el depósito.

Estas telillas pueden causar obstrucciones

en el flujo de gas, que podríanhacer que se

quemen los tubos de los mecheros y las áreas

circundantes. Esta clase de fuego se denomina

“FOGONAZO” y puede provocar daños serios en la parrilla

y crear una condición de operación insegura para el

usuario.

Aunque el tubo de un mechero obstruido no es la única

causa para que se genere un "FOGONAZO", es la más

común.

A fin de minimizar las probabilidades de que ello ocurra,

usted debe limpiar los tubos de los mecheros antes de

armar la parrilla y luego por lo menos una vez al mes hacia

el final del verano o a principios del otoño que es cuando

las arañas tienen mayor actividad. Asimismo realice este

procedimiento de limpieza si usted no ha usado la parrilla

durante un tiempo prolongado. Un tubo obstruido puede

ocasionar un incendio debajo de la parrilla.

Códigos de instalación de la parrilla

Para utilizar el método correcto de instalación, verifique los

códigos locales de la propiedad. En caso de no existir

códigos locales, la presente unidad deberá instalarse de

acuerdo con lo dispuesto en el Código Nacional de Gas

Combustible, ANSI Z223.1/NFPA 54, Almacenamiento y

Manipulación de gases de petróleo licuados, ANSI / NFPA

B149.2 o CSA B149.1 Código de Instalación de Gas

Natural y Propano, y el Código Nacional de Electricidad.,

ANSI/NFPA 70.

Uso correcto del tanque de gas LP

Los modelos de parrilla de gas LP están diseñadas para

que se usen con un tanque de gas propano líquido de 20

lb estándar, que no está incluido con la parrilla. Nunca

conecte su parrilla de gas a un tanque de gas propano

líquido que supere esta capacidad.

NOTA: El flujo normal de gas que va por el ensamble del

regulador y la manguera puede causar un zumbido. Un

volumen bajo de ruido es perfectamente normal y no

interferirá con la operación de la parrilla. Si el zumbido es

fuerte y excesivo, es posible que deba purgar el aire de la

línea de gas o reajustar el dispositivo de flujo de gas en

exceso del regulador. Este procedimiento de purga debe

hacerse cada vez que se conecte un nuevo tanque de gas

LP a la parrilla.

Controle en forma visual las llamas de los mecheros antes

de cada uso. Las llamas deben verse como en la foto. Si

no se ven así, diríjase a la parte de mantenimiento de los

mecheros en este manual.

304.8 mm

/ 12 in.

469.9 mm

/ 18.5 in.

ADVERTENCIA

Su parrilla llegará a tener una temperatura muy elevada. Nunca

se incline sobre el área de cocción mientras use la parrilla. No

toque las superficies de cocción, la carcasa de la parrilla, la tapa

o cualquier otra pieza de la parrilla mientras ésta esté operando o

hasta que la parrilla de gas se haya enfriado luego de usarla.

El incumplimiento de estas instrucciones puede dar como

resultado lesiones corporales graves.

PRECAUCIÓN: PARA GARANTIZAR LA PROTECCIÓN

CONTINUA CONTRA EL RIESGO DE DESCARGA ELÉCTRICA,

CONECTE ADECUADAMENTE SÓLO A TOMACORRIENTEA

CON CONEXIÓN A MASA. PARA REDUCIR EL RIESGO DE

DESCARGA ELÉCTRICA, MANTENGA LA CONEXIÓN DEL

CABLE DE EXTENSIÓN SECO Y ELEVADO DEL NIVEL DEL

SUELO.

• NO instale esta unidad en recintos combustibles elevados. No

instale este dispositivo de cocción a gas para espacios

abiertos dentro o en vehículos y/o barcos recreacionales. Los

tanques de gas LP deben guardarse en espacios abiertos, en

áreas bien ventiladas y fuera del alcance de los niños. No

deben guardarse los tanques de gas LP desconectados en

viviendas, garajes o en cualquier otro tipo de lugar cerrado.

• No obstruya el flujo de aire de la ventilación que se encuentra

en la carcasa de la parrilla a gas. Sólo use el ensamble del

regulador y la manguera que vienen con su parrilla a gas. Los

ensambles de los reguladores y de la manguera de reemplazo

deben ser los que se especifican en este manual.

• El ensamble del regulador y la manguera deben

inspeccionarse con anterioridad cada vez que utilice la parrilla.

En caso de que exista abrasión o desgaste excesivo o si la

manguera está cortada, esta debe reemplazarse antes de

utilizar la parrilla. El ensamble de la manguera reemplazada

debe ser el que indica el fabricante.

• Deben utilizarse el regulador de presión y el ensamble de la

manguera que vienen con el dispositivo de cocción a gas para

espacios abiertos. Jamás utilice otros tipos de reguladores.

Póngase en contacto con el servicio al cliente para solicitar al

fabricante piezas de repuesto específicas.

• Este dispositivo de cocción a gas para espacios abiertos está

equipado con un regulador de presión que cumple con los

estándares de las válvulas reguladoras de presión para gas LP

ANSI/UL 144.

• No use ningún tipo de briquetas en la parrilla.

• La parrilla está diseñada para funcionar correctamente sin la

utilización de briquetas. No coloque briquetas en la parte

radiante ya que esto bloqueará el área por la que se ventilan

los mecheros de la parrilla. El agregado de briquetas pueden

dañar los componentes y las perillas de encendido y dejará sin

efecto la garantía.

• Mantenga los laterales y la parte trasera del carro libre y limpia

de desechos. Mantenga cualquier cable de electricidad, o el

cable del motor del asador alejado de las áreas calientes de la

parrilla.

• Jamás utilice la parrilla cuando las condiciones climáticas sean

muy ventosas. En caso de utilizarla en un área de viento

constante (frente al mar, cima de una montaña, etc.)

necesitará utilizar un protector contra el viento. Siempre

mantenga el espacio libre circundante adecuado.

• Jamás utilice un tanque de propano abollado u oxidado.

• Mantenga todos los cables con electricidad y la manguera de

combustible alejadas de superficies calientes.

• Mientras la enciende, mantenga su rostro y manos lo más

alejadas posibles de la parrilla.

• Cualquier ajuste a los mecheros debe realizarse una vez que

estos se han enfriado.

Sistema de suministro de gas LP

• El incumplimiento de la información

brindada podría ocasionar un

incendio que provoque la muerte o

lesiones graves.

• Un tanque de 20 libras de 304.8 mm /

12 in. de diámetro por 469.9 mm / 18-1/4 in.

de alto aproximadamente es el tamaño máximo del tanque de

gas LP para usar en la parrilla.

• El cilindro de suministro de gas LP debe estar construido y

comercializado según lo dispuesto para los cilindros de gas LP

del Departamento de Transporte de los Estados Unidos de

América (DOT por sus siglas en inglés) o según los Estándares

Nacionales de Canadá, CAN/CSA-B339, Cilindros, Esferas y

Tubos para el Transporte de Artículos y Comisiones peligrosos.

• El tanque de gas propano líquido debe tener una válvula de

cierre con una terminal en una válvula de salida de LP que sea

compatible con un tipo 1. El cilindro de suministro de gas

propano líquido debe tener una válvula de cierre con una

terminal en una válvula de salida específica para conexiones

tipo QCC1 según los estándares para salidas de válvulas de

los cilindros para gas comprimido y las conexiones de entrada

ANSI/CGA-V-1, según corresponda. El cilindro de suministro

de gas propano líquido debe estar equipado con un Dispositivo

de Prevención de Sobrecarga. El tanque de gas propano

líquido también debe contar con un dispositivo de escape de

seguridad que tenga una conexión directa con el espacio de

vapor del tanque. Esta característica de seguridad impide que

el tanque se llene en exceso, lo que puede causar un mal

funcionamiento del tanque de gas LP, el regulador y / o la

parrilla.

• El sistema de suministro del tanque debe estar adaptado para

la salida de vapores.

• El tanque de gas LP debe tener un collarín que proteja la

válvula del tanque.

• Coloque la tapa anti-polvo sobre la salida de la válvula del

cilindro siempre que el mismo no esté en uso. Instale sólo el

tipo de tapa anti-polvo sobre la salida de la válvula del cilindro

que viene con la mencionada válvula. Otros tipos de tapas o

tapones pueden causar fugas de propano.

• Jamás conecte un tanque de gas LP sin regular a la parrilla a

gas.

• El dispositivo de cocción a gas para espacios abiertos está

equipado con una manguera/regulador de alta capacidad para

que se lo conecte a un cilindro de propano líquido estándar de

20lb. Cilindro de propano líquido.

• Haga llenar su tanque de gas LP por un distribuidor de gas

propano autorizado y que éste realice una inspección ocular y

lo deje en condiciones cada vez que llene el tanque.

• No guarde un cilindro de gas LP de repuesto debajo de o

cerca de este dispositivo.

• Al llenar el cilindro, jamás supere el 80 por ciento de su

capacidad.

• Siempre mantenga los tanques de gas LP en posición vertical.

• No almacene ni use combustible u otros vapores o líquidos

inflamables en las cercanías de este o cualquier otro

dispositivo.

• Podrá guardar el dispositivo de cocción a gas para espacios

abiertos en un lugar cerrado sólo si desconecta el cilindro y lo

quita del dispositivo.

• Cuando su parrilla a gas no esté en uso, se debe cerrar el

paso de gas en el tanque de gas LP.

UBICACIÓN Y ESPACIO LIBRE APROPIADO PARA LA

PARRILLA

• Nunca use la parrilla de gas en un garaje, entrada, cobertizo,

corredor o cualquier otro lugar cerrado. La parrilla a gas es

para uso exclusivo en lugares abiertos.

No instale esta unidad en recintos combustibles.

Los laterales y la parte trasera de la unidad deben estar a una

distancia mínima de construcciones combustibles: 91cm / 36 in.

en los laterales y 91 cm / 36 in. la parte trasera.

ADVERTENCIA

Tenga una botella con una mezcla de agua y jabón cerca

de la válvula de suministro de gas y controle las

conexiones antes de cada uso.

NO UTILICE PAPEL DE ALUMINIO PARA REVESTIR

LAS REJILLAS DE LA PARRILLA NI LA PARTE

INFERIOR DE ESTA.

Esto podría alterar el flujo de aire para la combustión o

retener demasiado calor en el área de control.

PRÁCTICAS DE SEGURIDAD PARA EVITAR LESIONES

PERSONALES

Mientras se la utilice con el cuidado debido, la parrilla le

brindará un servicio seguro y confiable durante años. Sin

embargo, debe tenerse extremo cuidado ya que la parrilla

produce grandes temperaturas que pueden aumentar las

posibilidades de que ocurra un accidente. Al utilizar este

dispositivo, se deben seguir ciertas prácticas de seguridad

básicas entre las que se encuentran:

No repare o reemplace ninguna parte de la parrilla a menos

que se recomiende lo contrario en el presente manual. Todos

los demás servicios de mantenimiento los debe realizar un

técnico capacitado.

Esta parrilla no debe instalarse en o sobre vehículos o

barcos recreacionales.

No se debe dejar a los niños solos o descuidados en el área

en la que se está utilizando la parrilla. Jamás les permita

sentarse, pararse o jugar en o cerca de la parrilla.

No guarde artículos que pudieran interesarle a los niños

cerca o debajo de la parrilla.

No permita que telas, agarraderas o cualquier otro material

inflamable entren en contacto o estén muy cerca de la

armadura, un mechero o superficie caliente hasta que se

haya enfriado. La tela podría prenderse fuego y ocasionar

lesiones físicas.

Para su seguridad personal, utilice vestimenta adecuada. No

debe utilizar prendas sueltas ni con mangas cuando utiliza el

dispositivo. Algunas telas sintéticas son muy inflamables y

por lo tanto, sería apropiado que quien cocina no vista este

tipo de prendas.

Sólo algunos tipos de vidrio, vidrios cerámicos resistentes al

calor, vajilla de barro cocido u otros utensilios vidriados son

aptos para utilizarse en la parrilla. Estos materiales podrían

romperse con los cambios bruscos de temperatura. Utilícelos

sólo con temperaturas bajas o medias, de acuerdo con las

pautas del fabricante.

No caliente envases de comida cerrados. Una acumulación

de presión podría hacer que el envase explote.

Cuando abra la tapa de la parrilla, utilice un guante.

Jamás se incline sobre la parrilla cuando ésta esté abierta.

Cuando esté encendiendo un mechero, preste atención a lo

que está haciendo. Asegúrese de saber qué mechero está

ADVERTENCIA

No instale este dispositivo de cocción a gas para espacios

abiertos dentro o sobre barcos. Y otros vehículos

recreacionales.

encendiendo para así mantener su cuerpo y ropas alejados

de las llamas encendidas.

Cuando utilice la parrilla, no toque la rejilla de la parrilla, la

armadura de los mecheros o las áreas circundantes ya que

estas alcanzan temperaturas elevadas y podrían provocarle

quemaduras. Sólo utilice agarraderas secas. Las

agarraderas húmedas o mojadas sobre superficies calientes

podrían ocasionar quemaduras por vapor. No utilice toallas

o telas gruesas para reemplazar las agarraderas. No

permita que las agarraderas entren en contacto con las

partes calientes de la rejilla de la parrilla.

La grasa es inflamable. Antes de deshacerse de la grasa,

déjela enfriar. No deje que se acumulen depósitos de grasa

en la bandeja para grasa que se encuentra debajo del fogón

de la parrilla. Limpie con frecuencia la bandeja para grasa

No utilice papel de aluminio para revestir las rejillas de la

parrilla ni la parte inferior de ésta. Esto podría alterar el flujo

de aire para la combustión o retener demasiado calor en el

área de control.

Para que los mecheros se enciendan y funcionen

correctamente, mantenga limpios los orificios de los

mecheros. Es necesario limpiarlos con frecuencia para que

su funcionamiento sea óptimo. Los mecheros sólo

funcionarán en una posición y deben instalarse

correctamente para que su funcionamiento sea seguro.

Limpie la parrilla con cuidado. Para evitar quemaduras por

vapor, no utilice una esponja o tela húmedas para limpiar la

parrilla cuando esté caliente. Algunos artículos de limpieza

producen gases tóxicos o pueden prenderse fuego si se los

utiliza sobre superficies calientes.

Apague los controles de la parrilla y asegúrese de que la

parrilla esté fría antes de aplicar algún limpiador en aerosol

sobre o cerca de la parrilla. El químico que se produce

cuando se pulveriza, podría, ante la presencia de calor,

causar un incendio o corroer las partes metálicas.

No utilice la parrilla para cocinar carnes con mucha grasa u

otros productos que pudieran ocasionar llamaradas.

No utilice la parrilla debajo de construcciones combustibles

no protegidas. Utilícela solo en áreas bien ventiladas. No la

utilice en edificios, garajes, galpones, galerías u otras áreas

cerradas.

Mantenga el área de alrededor de la parrilla libre de

materiales combustibles como fluidos, desechos, y vapores

tales como fluidos de encendido de gasolina o carbón. No

obstruya el flujo de combustión y del aire de la ventilación.

NUNCA CONECTE AL DISPOSITIVO UNA TUBERÍA

DE SUMINISTRO DE GAS SIN REGULAR. USE EL

ENSAMBLE DE REGULADOR/MANGUERA

SUMINISTRADO.

Ésta es una parrilla diseñada para utilizarse con propano

líquido. No intente usar un suministro de gas natural a

menos que la parrilla haya sido diseñada para su uso con

gas natural.

El consumo total de gas (por hora) de esta parrilla

de acero inoxidable con todos los mecheros en posición

MÁXIMA "HIGH":

Quemador principal 6x 10,000 Btu/hr

Quemador para dorar 1x 15,000 Btu/hr

Total 75,000 Btu/hr

1. Se considera que un aparato está al aire libre si se instala con un refugio no más inclusivo que con

paredes en tres lados, pero sin cubierta superior; todas las aberturas deben estar permanentemente

abiertas; Las puertas correderas, puertas de garaje, ventanas o aberturas con mosquitero no se

consideran aberturas permanentes.

2. Se considera que un electrodoméstico está al aire libre si se instala con un refugio no más inclusivo que

dentro de un cierre parcial que incluye una cubierta superior y no más de dos paredes laterales. Las

paredes laterales pueden ser paralelas, como en una pasarela, o en ángulo recto entre sí; Todas las

aperturas no se consideran aperturas permanentes

3. Se considera que un aparato está al aire libre si se instala con un refugio no más inclusivo que en un

recinto parcial que incluye una cubierta superior y tres paredes laterales, siempre que el 30% o más de

la periferia horizontal del recinto esté permanentemente abierta. Todas las aberturas deben estar

permanentemente abiertas; Las puertas correderas, puertas de garaje, ventanas o aberturas con

mosquitero no se consideran aberturas permanentes.

Este aparato solo se utilizará en una situación de aire libre sobre el suelo con ventilación natural, sin zonas

estancadas, donde las fugas de gas y los productos de la combustión se dispersen rápidamente por el viento y

la convección natural.

Representación esquemática de "áreas al aire libre"

Conexión de gas

REQUISITOS DEL TANQUE DE PROPANO LÍQUIDO

Un tanque de propano líquido abollado u oxidado puede

resultar peligroso y su proveedor de LP debe controlarlo.

Nunca use un cilindro con una válvula dañada. El cilindro de

gas propano líquido debe estar construido y marcado según

las especificaciones para los cilindros de gas LP del

Departamento de Transporte. de los EE.UU. (DOT) o según

los Estándares Nacionales de Canadá, CAN/CSA-B339,

Cilindros, Esferas y Tubos para el Transporte de Artículos

Peligrosos; y Comisión, según corresponda. Debe haber un

dispositivo de prevención de sobrecarga (OPD) en el cilindro

y la conexión QCC1 de la válvula del cilindro, ANSI/CGA-V-

1. El sistema de suministro del cilindro debe estar adaptado

para la salida de vapores. El cilindro debe incluir un collarín

para proteger la válvula del cilindro. El cilindro debe estar

equipado con una válvula de cierre con una terminal en una

válvula de salida del cilindro de suministro de gas propano

líquido compatible, según corresponda, para el tipo de

conexión QCC1 en el estándar para salidas de válvulas de

los cilindros de gas comprimido y las conexiones de entrada

ANSI/CGA-V-1.

Presión del colector: 11 pulgadas columna de agua (c.d.a).

3. Asegúrese de que todas las válvulas de los mecheros

estén en posición de apagado (OFF).

4. Revise las conexiones de las válvulas, los puertos y el

ensamble del regulador. Observe si hay daños o

residuos. Quite cualquier tipo de desechos. Observe

bien la manguera para detectar daños. Jamás intente

utilizar equipamiento dañado u obstruído. Póngase en

contacto con su proveedor local de gas LP para

solicitar reparaciones.

5. Cuando conecte el ensamble del regulador a la válvula,

ajuste en forma manual, y en sentido de las agujas del

reloj, la tuerca de acoplado rápido hasta cerrarla por

completo. No utilice una llave de tuercas para ajustarla.

Si utiliza una llave de tuercas, esto podría dañar la

tuerca de acoplado rápido y generar una situación

peligrosa.

6. Abra la válvula del tanque por completo (en sentido

contrario de las agujas del reloj) Aplique la solución

jabonosa con un cepillo limpio en todas las conexiones

de gas. Observe a continuación. Si aparecen

formaciones de burbujas en la solución, las conexiones

no están selladas apropiadamente. Verifique cada

conexión y ajústelas o repárelas según sea necesario.

7. Si tiene una fuga en la conexión de gas que no pueda

reparar, cierre el paso de gas (OFF) en el tanque de

suministro, desconecte la línea de combustible de la

parrilla y llame al 1-800-913-8999, Idiomas hablados:

Ingles, Frances, y Español de 8 a.m.-5 p.m., PST.

Lunes –Viernes o a su proveedor de servicios de gas

para que lo asista en la reparación.

8. Asimismo, aplique la solución jabonosa en las junturas

del tanque. Observe a continuación. Si aparecen

formaciones de burbujas, cierre el tanque (OFF) y no lo

use ni lo mueva. Contacte al proveedor especialista en

gas LP o al departamento de bomberos de su localidad

para obtener asistencia.

1. Asegúrese de que la válvula del

tanque está en total posición de

apagado (gírela en sentido de

las agujas del reloj para

cerrarla).

2. Verifique la válvula del tanque

para asegurarse de que tiene

las roscas macho externas

adecuadas (conexión tipo 1 por

ANSIZ21.81).

INSPECCIÓN DEL SELLO DE GOMA DEL TANQUE

1. El elemento de sellado de la cara elastomérica de la

cara del cilindro en estos dispositivos podría, con el

tiempo, mostrar daños o deterioros marcados y visibles

que podrían causar una fuga incluso con la conexión

apretada.

2. La inspección visual del sello debe llevarse a cabo cada

vez que se reemplace o rellene una bombona de gas LP.

3. El cilindro de gas LP que muestre signos de daño o

deterioro, incluidas grietas visibles y picaduras, debe

devolverse sin usar al vendedor.

El cilindro debe montarse de tal manera que la salida del

valor de alivio de presión no esté orientada hacia la posición

normal de funcionamiento del usuario.

INSTALACIÓN DEL GAS LP

Asegúrese de que las arandelas aislantes de plástico negro

en la válvula del cilindro de propano líquido se encuentren en

su lugar y que la manguera no entre en contacto con la

bandeja para grasa o con la parte superior de la parrilla.

CONEXIÓN

Su parrilla de acero inoxidable está equipada con orificios de

suministro de gas para usar únicamente con gas propano

líquido. Además, está equipada con una manguera/regulador

de alta capacidad para que se lo conecte a un cilindro

estándar de propano líquido de 9.1 kg (20 lb) (469.9 mm /

18.49 pulgadas de alto por 304.8 mm / 11.9 pulgadas de

diámetro). Para conectar el cilindro de suministro de gas LP,

siga los siguientes pasos a continuación:

Para desconectar el cilindro de gas LP:

1. Cierre las válvulas de los mecheros.

2. Cierre por complete la válvula del tanque (gírela en

sentido de las agujas del reloj para cerrarla).

3. Desprenda el ensamble del regulador de la válvula del

tanque girando la tuerca de acoplado rápido en sentido

contrario de las agujas del reloj.

Control de fugas

LUEGO DE CAMBIAR UN TANQUE LP, SIEMPRE DEBE

VERIFICAR QUE NO HAYA FUGAS.

Antes de utilizar la parrilla, verifique todos los

accesorios de suministro de gas para buscar posibles

fugas. Se aconseja tener un rociador con agua con

jabón cerca de la válvula de cierre de la tubería de

suministro de gas. Rocíe todos los accesorios. Si

aparecen burbujas, esto indicará que hay fugas.

GENERAL

A pesar de que en la fábrica se verifican todas las

conexiones de gas de la parrilla antes de despacharla, se

debe llevar a cabo otro control de las instalaciones de gas

en el lugar donde se vaya a instalar el dispositivo, ya que

durante el envío la unidad puede haber sufrido algún

maltrato o se le puede haber aplicado demasiada presión

sin darse cuenta. Revisar periódicamente todo el sistema

para detectar fugas siguiendo los procedimientos descriptos

a continuación. Si detecta olor a gas en cualquier momento

debe revisar todo el sistema de inmediato para detectar

posibles fugas.

ANTES DE REALIZAR LAS PRUEBAS

Asegúrese de retirar todo el material de empaque

de la parrilla, incluso las correas utilizadas para atar.

NO FUME MIENTRAS BUSCA FUGAS DE GAS.

NUNCA BUSQUE FUGAS DE GAS CUANDO HAYA UNA

LLAMA ENCENDIDA .

Haga una solución de jabón: mitad de detergente líquido y

mitad de agua. Necesitará una botella rociadora, un cepillo

o un trapo para aplicar la solución sobre los accesorios.

Para la prueba inicial, asegúrese de que el cilindro de LP

esté lleno en un 80%.

PARA HACER LA PRUEBA

1. Asegúrese que las válvulas de control estén apagadas

y abra el suministro de gas.

2. Verifique todas las conexiones del regulador de gas LP

y de la válvula de suministro, incluso la conexión al

ensamble de la tubería del colector (la tubería que va

hacia los mecheros). En caso de que haya alguna fuga,

aparecerán burbujas de jabón.

3. En caso de que haya una fuga, cierre el suministro de

gas de inmediato y ajuste los accesorios que tengan

pérdidas.

4. Vuelva a encender el gas y verifique nuevamente.

5. En caso de que alguno de los accesorios siga teniendo

pérdidas, cierro el suministro de gas y póngase en

contacto con el servicio al cliente al 1-800-913-8999.

Idiomas hablados: Ingles, Frances, y Español de

8 a.m.-5 p.m., PST. Lunes –Viernes.

Sólo deben utilizarse en la parrilla aquellas partes que

recomienda el fabricante.

El reemplazo de cualquier parte dejará sin efecto la

garantía. No utilice la parrilla hasta no haber verificado

todas las conexiones y que éstas no pierdan.

CONTROL DEL FLUJO DE GAS

Cada mechero de la parrilla se controla y ajusta en la

fábrica antes de despacharlo. Sin embargo, puede que sea

necesario ajustar los mecheros debido a variaciones en los

suministros de gas locales. Las llamas de los mecheros

deben verificarse visualmente.

Las llamas deben ser azules y estables y las puntas no

deben ser amarillas. Tampoco deben producir ruido en

exceso ni levantarse. En caso de presentarse alguno de

estos cuadros, compruebe que los obturadores de aire o los

puertos de los mecheros no estén obstruidos con suciedad,

desechos, telas de araña, etc. Si tiene alguna duda

respecto de la estabilidad de las llamas, póngase en

contacto con el servicio al cliente al 1-800-913-8999.

Idiomas hablados: Ingles, Frances, y Español de 8 a.m.- 5

p.m., PST. Lunes –Viernes.

Lista final de control para el instalador

✓ Los laterales y la parte trasera de la unidad están a

una distancia mínima de construcciones

combustibles de 92cm / 36 pulgadas en los

laterales y 92cm / 36 pulgadas en la parte trasera

✓ Se han eliminado todos los embalajes internos

✓ Las perillas giran con libertad

✓ Los mecheros están ajustados y se encuentran

sobre los orificios

✓ El regulador de presión está conectado y ajustado

Las conexiones de gas de la parrilla utilizan la

manguera y el regulador de ensamble provistos

(pre ajustados para c.d.a. de 11.0 pulgadas)

✓ Unidad verificada y sin fugas

✓ Se le indica al usuario dónde se encuentra la

válvula de cierre del suministro de gas

EL USUARIO DEBE CONSERVAR EL PRESENTE

MANUAL PARA REALIZAR FUTURAS CONSULTAS

ADVERTENCIAS SOBRE EL CILINDRO DE PROPANO

a) No guarde un cilindro de gas LP de repuesto

debajo de o cerca de este dispositivo

b) Al llenar el cilindro, JAMÁS supere el 80 por ciento

de su capacidad

c) Si no se cumplen con las instrucciones en “a” y en

“b”, podría ocurrir un incendio o explosión que

provoque la muerte o lesiones graves

Instrucciones de uso

ADVERTENCIA: ¡IMPORTANTE!

USO DEL MECHERO LATERAL

Inspeccione la manguera del suministro de gas antes de

abrir el paso del gas (ON). Si hubiera evidencias de cortes,

desgaste o abrasión, debe reemplazarla antes de usar la

parrilla. No use el mechero lateral si hubiera olor a gas.

Asar con calor infrarrojo genera alta calor que abrasa

alimentos rapidamente. Abrasando crea cerraduras de

sabores en el exterior y crea una superficie con vista y

textura hermosa. El resultado es un exterior crujiente,

sabroso con una tierno y jugoso dentro.

• Levante la tapa del quemador para dorar

• Compruebe que la rejilla esté en su lugar antes de usar

el quemador para dorar

• Encienda el quemador para dorar y precaliente por 5

minutos

• Asegure que los alimentos estén completamente

descongelados y que el exceso de grasa se recortan

antes de dorar

• Coloque la comida sobre la rejilla. Dore por 1 a 2

minutos por cada lado, y luego pase la comida a la área

principal de la parrilla para terminar de cocinar al punto

deseado.

• Apague el quemador para dorar y deje enfriar antes de

cerrar la tapa

CÓMO UTILIZAR LA PARRILLA

Para asar algo es necesario tener altas temperaturas para

que el fuego sea abrazador y la comida se dore

correctamente. La mayoría de los alimentos se cocinan en

la posición alta durante todo el tiempo de cocción. Sin

embargo, cuando se asan piezas grandes de carme o aves,

puede que sea necesario bajar el calor a la temperatura

mínima una vez que el alimento ya se doró. Este

procedimiento cocina la comida por dentro sin quemar la

parte externa. Los alimentos que requieren un largo tiempo

de cocción o aquellos que se rocían con algún adobo dulce,

pueden necesitar una temperatura menor una vez que ya

están casi listos.

USO GENERAL DE LA PARRILLA Y EL ASADOR

Cada mechero principal tiene una tolerancia de 10,000

BTU/hr. Los mecheros principales de la parrilla comprenden

toda el área de cocción y cuentan con un puerto lateral para

minimizar el bloqueo causado por la caída de grasa y

residuos. Las perillas de encendido están ubicadas en la

parte inferior del panel de válvulas. Cada encendedor

rotatorio está rotulado en el panel de control.

NO DESCUIDE LA PARRILLA DURANTE LA COCCIÓN.

NOTA: Cuando la parrilla está caliente, la comida se dora

rápidamente y los jugos quedan dentro de esta. Cuanto

más se precaliente la parrilla, más rápido se dorará la

carne y las marcas de la parrilla serán más oscuras.

Esta parilla fue diseñada para asar correctamente sin la

necesidad de utilizar rocas volcánicas o briquetas de ningún

tipo. Los domadores de llamas que se encuentran sobre

cada uno de los mecheros son los que irradian el calor.

Temperatura ambiente mínima de funcionamiento:

0 F, (-17.8 C)

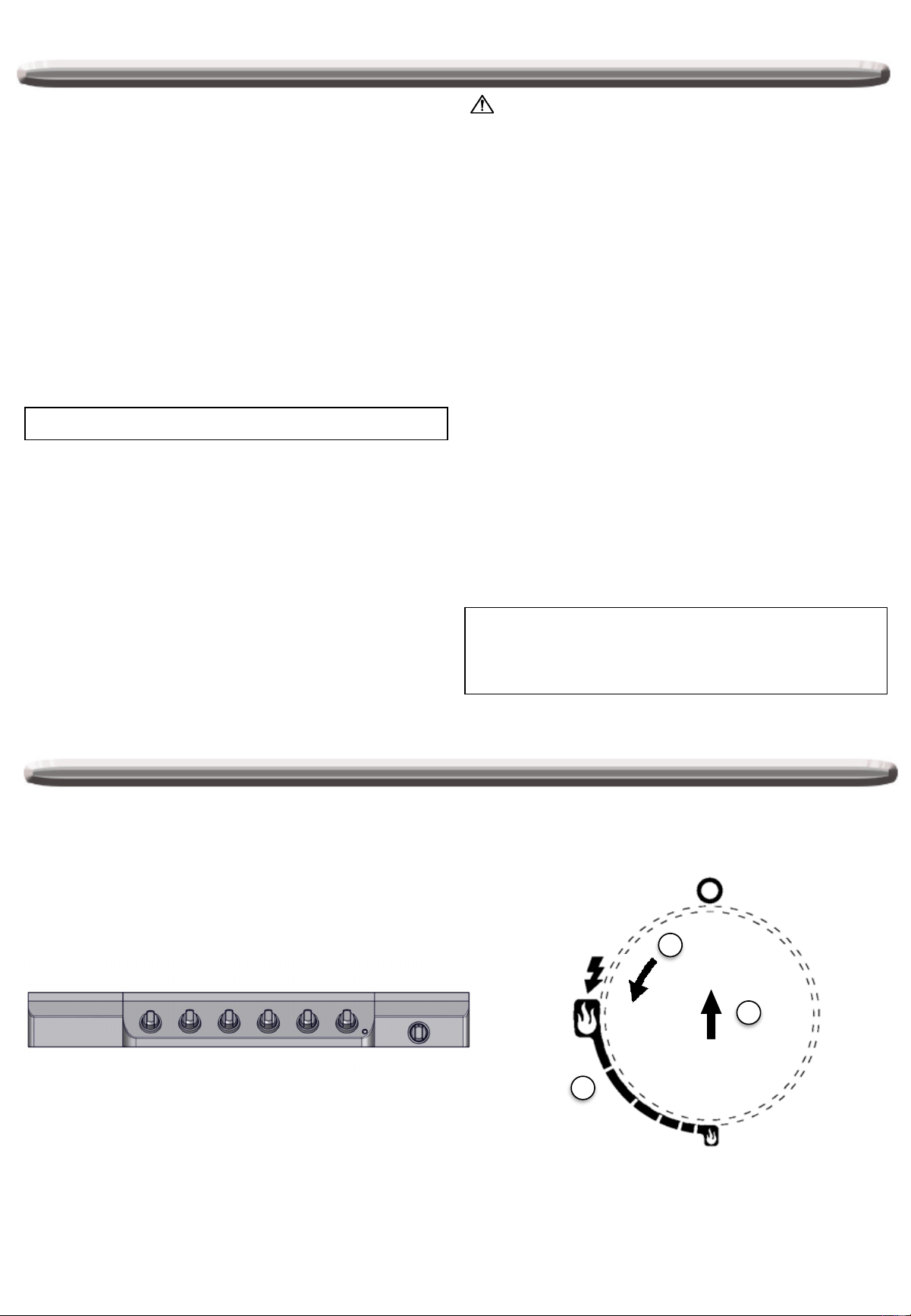

Identificación de los componentes

Nota: Retire todo el envoltorio, incluso las correas, antes de usar la parrilla

Quemador principal

Quemador lateral

para dorar

Empuje

Etiqueta de la perilla

de control

Empuje y girar la perilla de control del quemador

principal a la posición , al mismo tiempo, mantenga

pulsado el botón de encendido electrónico para encender el

quemador.

Una vez encendido, suelte el botón de encendido

electrónico y la perilla. Si el mechero no enciende, espere 5

minutos para que se disipe el gas en exceso e intente

nuevamente.

ENCENDIDO DEL MECHERO PRINCIPAL/LATERAL

Asegúrese de que todas las perillas estén en la posición “○”

y luego encienda el suministro de gas del tanque de

propano líquido. Cuando encienda la parrilla, siempre

mantenga su rostro y su cuerpo tan alejado como pueda de

ésta.

Para los asadores de exteriores que usan una fuente de

suministro de gas diferente del tanque de gas LP de 9.07 kg

/ 20 lb: Abra la válvula de cierre manual de la línea de

suministro de gas. La válvula está abierta cuando la manija

está paralela al tubo de gas.

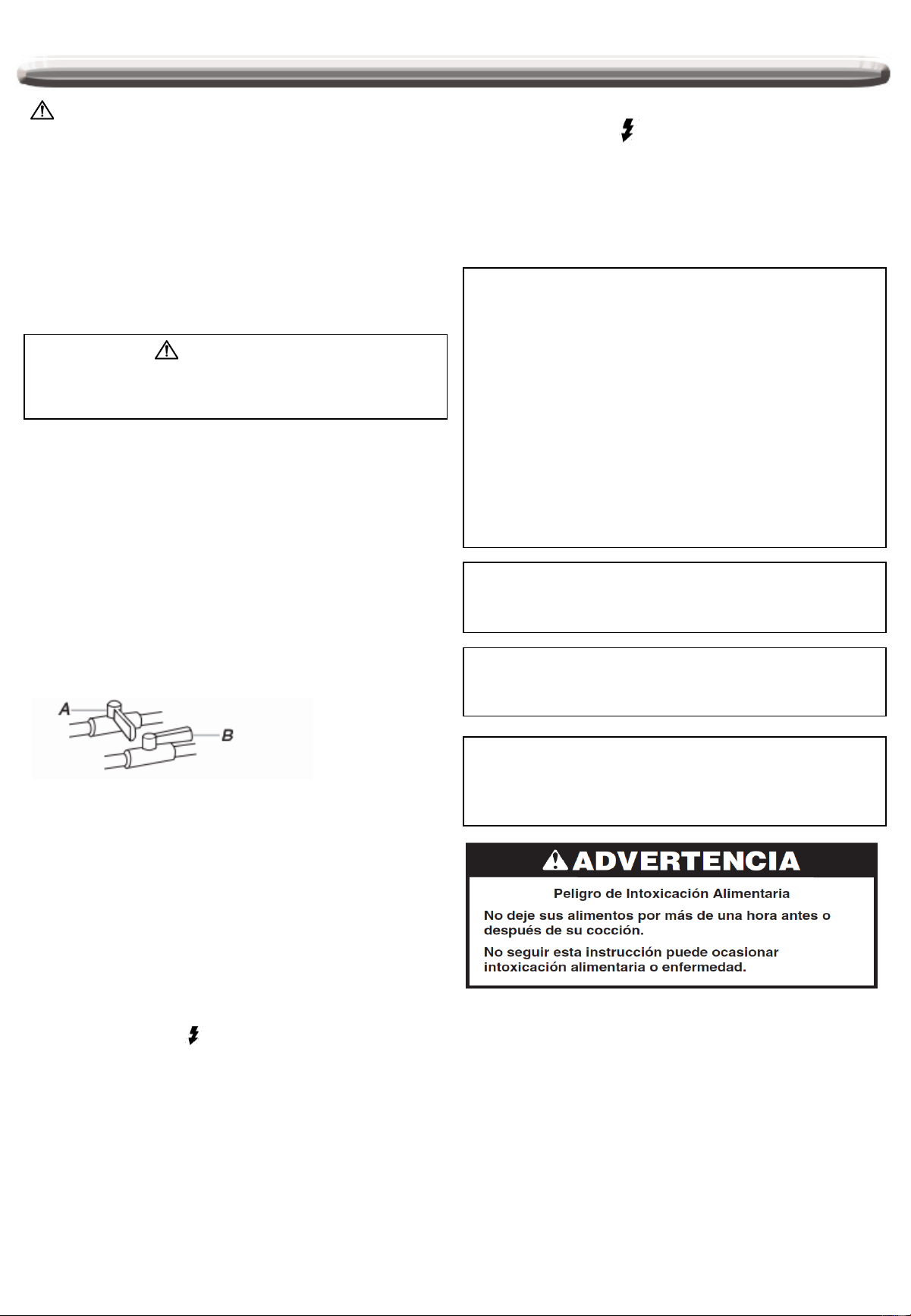

Instrucciones de encendido de la parrilla

ADVERTENCIA: ¡IMPORTANTE!

ANTES DE ENCENDERLA

Inspeccione la tubería de suministro de gas antes de

encenderla. Si hay signos de cortes, desgaste o abrasión,

debe reemplazarse antes del uso. No use la parrilla si hay

un olor a gas. Sólo se debe utilizar el regulador de presión y

la manguera suministrada con la unidad. Nunca sustituya

un conjunto de regulador y manguera por los suministrados

con la parrilla. Si es necesario reemplazarlo, comuníquese

con el fabricante para obtener un reemplazo adecuado. El

reemplazo debe ser el especificado en el manual.

ADVERTENCIA

Siempre mantenga su rostro y su cuerpo tan alejado como

pueda del mechero al encenderlo.

PRECAUCIONES

Coloque la tapa anti-polvo sobre la salida de la válvula

del cilindro siempre que el mismo no esté en uso.

Instale sólo el tipo de tapa anti-polvo sobre la salida

de la válvula del cilindro que viene con la mencionada

válvula. Otros tipos de tapas o tapones pueden causar

fugas de propano.

Debe cerrar el paso de gas desde el cilindro de

suministro cuando no esté utilizando el dispositivo.

Si guarda la unidad en un espacio cerrado, debe

desconectar y quitar el cilindro. Los cilindros deben

guardarse en espacios abiertos, en áreas bien

ventiladas y fuera del alcance de los niños.

Tenga una botella con una mezcla de agua y jabón

cerca de la válvula de suministro de gas y controle las

conexiones antes de cada uso.

No intente encender la parrilla si hubiera olor a gas.

Para obtener asistencia comuníquese al U.S.A:

1-800-913-8999.

A.Válvula cerrada

B.Válvula abierta

Cada mechero se ajusta antes de despachar la parilla.

Sin embargo, debido a que los suministros de gas

locales varían, puede ser necesario realizar algunos

ajustes menores.

Encendido del Quemador Para Dorar:

1. Levante completamente la cubierta.

2. Asegúrese de que la perilla de control esté en "○".

3. Encienda el suministro de gas.

NOTA: Si se activa el dispositivo de reducción de flujo,

tal vez no se encienda el asador. Si el asador se

enciende, las llamas estarán bajas y no calentarán de

modo apropiado. Cierre la válvula del tanque, apague

todas las perillas y espere 30 segundos. Después de

apagar el tanque, abra la válvula del mismo lentamente

y espere 5 segundos antes de encender el asador.

4. Empuje hacia dentro la perilla de control del quemador

del asador hacia “ ” (Encender), mientras continúa

sostenié ndola hacia dentro. El quemador se

encenderá inmediatamente. Cuando el quemador esté

encendido, gire la perilla hacia el ajuste deseado.

IMPORTANTE:

Si el quemador no se enciende de inmediato, gire la perilla

del quemador hacia “○” (Apagado) y espere 5 minutos

antes de volver a encenderlo.

Información importante de batería

Para reducir la probabilidad de exponer la batería a

condiciones de mal uso y/o abuso, siga las

instrucciones de instalación de la batería a

continuación.

a) Las baterías no recargables no se deben recargar.

b) No mezcle diferentes tipos de pilas como alcalinas,

de carbono-zinc o recargables.

c) No mezcle pilas nuevas y viejas.

d) Las baterías agotadas deben retirarse del producto.

•

Encendido con un cerillo

Quemador principal

Quemador lateral

para dorar

Manually Lighting the Main Burners

1. Si el mechero no se enciende después de varios

intentos, entonces puede encender el mechero con un

cerillo; antes de utilizar el cerillo, deje pasar 5 minutos

para que se disipe el gas acumulado.

2. Clip un partido en un extremo de la varilla de

iluminación.

3. Encendido con un cerillo.

4. Sostenga la varilla de encendido e inserte el cerillo

encendido junto a los puertos del mechero o la pieza de

cerámica.

5. Presione y gire la perilla de control que corresponda a

la posición de .

6. El mechero debe encenderse de inmediato.

Encendido manual del quemador lateral

1. Abra la capota por completo.

2. Quite la extensión de encendido manual y sujete

un cerillo al anillo partido.

3. Encienda el cerillo.

4. Guíe el cerillo encendido por debajo de la parrilla

del quemador.

5. No se apoye sobre el quemador. Empuje la perilla

del quemador hacia dentro y gírela hacia “ ”

(Encender) para el quemador que esté más cerca

del cerillo encendido. El quemador se encenderá

inmediatamente. Cuando el quemador esté

encendido, gire la perilla hacia el ajuste deseado.

6. Quite el cerillo y vuelva a colocar la extensión de

encendido manual sobre el panel del lado derecho.

IMPORTANTE:

Si el quemador no se enciende de inmediato, gire la

perilla del quemador hacia “○” (Apagado) y espere 5

minutos antes de volver a encenderlo.

Si ninguno de los quemadores se enciende después

de intentar encenderlos manualmente, póngase en

contacto con el Centro de servicio al cliente. Vea la

sección “Asistencia”.

Conversión a gas natural

Tabla de orificios

Las válvulas del quemador diferente en esta parrilla tienen diferentes clasificaciones BTU. Esto significa que la cantidad de

gas proveniente de cada orificio varía para crear el BTU. Se perforan los agujeros en los orificios se a diferentes tamaños

para permitir una cantidad adecuada de gas a fluir a través de ellos. Tenga en cuenta la siguiente tabla como una referencia

fácil para el orificio de diferentes tamaños para las diferentes válvulas de apertura en la parrilla.

720-1136 (Propano Líquido), 730-1136 (Gas Natural) tamaño de orificio

Herramientas que se necesitarán para la

conversión :

A continuación se muestran las piezas necesarias para

la conversión de gas natural:

INCLUIDO

• Orificios de gas natural

Juego de conversión a gas natural, Pieza número 710-

0008A (NO INCLUIDO)

• Conector rápido

• Manguera de Gas Natural de 3.04 m / 10 ft.

• 4" columna de agua regulador con manguera

• Herramientas

• Tuercas de 6 mm

• Llave de 6 mm

• Llave hexagonal

Línea de

suministro

de la casa

Conector rápido

Manguera de gas

de 3.0 m NG

Conexión de

gas parrilla

4" columna de

agua regulador

con manguera

Propano Líquido Gas Natural

Componentes Tamaño del orificio BTU/HR Tamaño del orificio BTU/HR

Quemador principal 0.94 mm 10,000 1.54 mm 10,000

Quemador lateral 1.13 mm 15,000 1.88 mm 15,000

ADVERTENCIA

Este kit de conversión debe ser instalado por una agencia de servicio calificada de

acuerdo con las instrucciones del fabricante y todos los códigos y requisitos

aplicables de la autoridad competente. Si la información de estas instrucciones no se

sigue exactamente, puede producirse un incendio, una explosión o la producción de

monóxido de carbono que puede causar daños a la propiedad, lesiones personales o

pérdida de vida. La agencia de servicio calificada es responsable de la instalación

correcta de este kit. La instalación no es correcta y completa hasta que se verifique el

funcionamiento del aparato convertido como se especifica en las instrucciones del

fabricante suministradas con el kit.

6mm

2. Se debe usar una combinación de tubos de unión para

conectar el asador a la línea de suministro de gas

existente.

• Deberá usarse una manguera flexible de suministro

de gas en PVC de 3,04 m / 10 ft. con diseño

certificado por CSA.

• Deberán usarse compuestos para unión de tuberías

adecuados para ser usados con gas natural. No use

cinta Teflon®†.

• Deberá haber una válvula de cierre manual certificada

en la línea de suministro de gas cerca del asador,

para un acceso fácil.

3. Conecte el conector de bronce sobre un extremo de la

manguera flexible de suministro de gas en PVC de 3,04

m / 10 ft. al regulador de presión de gas natural.

4. Conecte el conector rápido sobre el otro extremo de la

manguera flexible de suministro de gas en PVC de 3,04

m / 10 ft. m al tubo rígido de suministro de gas natural.

5. Éntrenos en hacer prueba de fugas después de la

conversión . Consulte la página 42.

Instalación del regulador

1. Cierre la válvula del suministro principal de gas.

2. Desconecte el tanque de gas LP de 20 lb (si está

presente).

3. Cierre las válvulas de control de todos los quemadores.

4. Quite el tanque de gas LP de 20 lb (si está presente)

del carro del asador.

5. Use una llave de tuercas ajustable para quitar el

regulador de gas LP del distribuidor.

6. Use una llave de tuercas ajustable para instalar la

manguera reguladora de gas natural al distribuidor y

asegurarla. Sujete el regulador de gas natural al panel

lateral, que está dentro del carro del asador, con los dos

tornillos que están previamente ensamblados en el

regulador.

Conexión del suministro de gas

1. Antes de realizar cualquier conexión, verifique que la

presión de entrada del gas natural se encuentre entre el

rango permitido de 7 "W.C. / 0.25 psi y 14" W.C. / 0.5 psi.

Si la presión de entrada del NG no cae dentro de este

rango, comuníquese con su proveedor de gas local.

a. El asador y su válvula de cierre individual deberán ser

desconectados del sistema de tubería del suministro de

gas durante toda prueba efectuada en dicho sistema a

presiones de prueba mayores de 3,5 kPa / ½ pulg² .

b. El asador deberá aislarse del sistema de tubería del

suministro de gas cerrando la válvula de cierre

individual manual durante toda prueba de presiónes de

prueba iguales o menores de 3,5 kPa / ½ pulg².

Cambie los orificios de la válvula del quemador del

asador

1. Quite las parrillas y los difusores de llama.

2. Retire los 2 tornillos y el pasador de seguridad que

sostiene al quemador en el lugar. Deje a un lado el

tornillo y el pasador. Quite el quemador de la parrilla al

levantarlo.

3. Use un casquillo y una llave de cubo de 6 mm o un

aprietatuercas de 6 mm para quitar el orificio de bronce

del extremo de la válvula de gas. Reemplácelo con el

orificio para gas natural.

IMPORTANTE: Verifique que el orificio esté

debidamente instalado dentro de la abertura del

quemador.

4. Vuelva a insertar el quemador y reajústelo usando los 2

tornillos que quitó previamente. Repita el procedimiento

para cada quemador principal.

5. Coloque los encendedores de modo que estén a una

distancia de 3.2 mm / 1/8 in. de cada quemador.

Cambie el orificio del quemador lateral

1. Quite los dos tornillos pre-ensamblados en el tubo del

quemador lateral y el cable del encendedor del tubo del

quemador lateral. Levante el tubo del quemador lateral

de la caja de fuego del quemador lateral, como se

muestra abajo.

2. Use una llave de cubo de 6 mm o un aprietatuercas de

6mm para quitar el orificio. Reemplácelo con el orificio

para gas natural.

IMPORTANTE: Verifique que el orificio esté ebidamente

instalado dentro de la válvula.

3. Vuelva a instalar el quemador lateral. Instale y apriete

los dos tornillos y vuelva a conectar el cable del

encendedor.

Cómo regular el tornillo de ajuste de llama alta

Cuando haga la conversión de gas LP a gas natural,

necesitará regular el tornillo de ajuste de llama alta para

obtener la altura ideal de la llama del quemador.

Las llamas de los quemadores del asador y los quemadores

laterales (en algunos modelos) deberán ser de color azul y

estables, sin ruido excesivo y sin levantarse (las llamas de

gas LP tendrán la punta ligeramente amarilla). Una llama

amarilla indica que no hay suficiente aire. Si la llama hace

ruido o se separa del quemador, significa que hay demasiado

aire. Es aceptable que algunas llamas tengan la punta

amarilla cuando el quemador esté en la posición de HIGH

(Alto), siempre y cuando no aparezcan depósitos de carbón u

hollín. Las llamas deberán tener una altura aproximada de

2.54 cm / 1 in.

1. Jale hacia fuera cada perilla de control para el quemador

principal y el quemador lateral.

2.54 cm / 1 in

4. Vuelva a colocar la perilla de control y apague el

quemador.

5. Repita los pasos 2 al 4 para cada quemador, si es

necesario.

6. Vuelva a colocar los difusores de llama y las parrillas

después de que se hayan enfriado los quemadores.

Registre la conversión

La placa de identificación de la unidad de LP está ubicada en

el lado izquierdo del gabinete de la parrilla. Después de la

conversión, coloque la placa de identificación de la unidad

NG lo más cerca posible de la placa de clasificación actual

de la unidad LP sin cubrirla.

En la última página del Manual de uso y cuidado, escriba

“Convertido a gas natural”. Escriba también la fecha de la

conversión y e técnico/la compañía que la efectuó.

4. Abra la válvula de cierre manual de la línea de

suministro de gas. La válvula está abierta cuando la

manija está paralelo a la tubería de gas.

5. Pruebe todas las conexiones utilizando una solución de

detección de fugas no corrosivo aprobado. Burbujas si

hay fuga. Corregir cualquier fuga que encuentre.

6. Para conocer la secuencia de funcionamiento normal del

sistema de encendido, consulte "Instrucciones de

encendido de la parrilla" en la página 43.

2. Use un destornillador de hoja plana para girar el tornillo

opresor de llama alta hacia la izquierda

aproximadamente 90°.

3. Verifique que el quemador funcione en el nuevo ajuste

de llama alta. Tal vez sea necesario regular el ajuste del

tornillo un poco más para obtener la altura ideal de la

llama del quemador.

Cuidado y mantenimiento

ACERO INOXIDABLE

Hay diversas clases de limpiadores de acero inoxidable que

se pueden utilizar. Siempre aplique primero el

procedimiento de limpieza más suave, y limpie en la

dirección de la mancha. No utilice lana de acero dado que

rayará la superficie. Para retocar los rayones visibles en el

acero inoxidable, lijar muy suavemente con papel de

esmeril seco de grano n°100 en la dirección de la mancha.

Pueden juntarse manchas de grasa en la superficie del

acero inoxidable y derretirse en la superficie y parecerá que

la parrilla está oxidada. Para quitarlas, utilice una

almohadilla abrasiva suave junto con un limpiador para

acero inoxidable.

ARMADURA DE LA PARILLA

La manera más fácil de limpiar la parrilla es hacerlo apenas

terminó la cocción y se apagó la llama. Utilice un guante

para proteger su mano del calor y el vapor. Sumerja en

agua un cepillo con cerdas de bronce y refriegue la parrilla

caliente. Sumerja el cepillo en el envase con agua de

manera frecuente. El vapor que se crea cuando el agua

entra en contacto con la superficie caliente ayuda al

proceso de limpieza ya que ablanda las partículas de

comida. Si deja que la parrilla se enfríe antes de limpiarla,

será más difícil limpiarla.

ASEGÚRESE DE QUE EL SUMINISTRO DE GAS Y LAS

PERILLAS ESTÉN EN LA POSICIÓN “○” . ASEGÚRESE

DE QUE EL MECHERO SUPERIOR ESTÉ FRÍO ANTES

DE QUITARLO.

MECHEROS DE LA PARRILLA

Debe tener extremo cuidado cuando mueva un mechero ya

que debe estar centrado correctamente en el orificio antes

de que intente volver a encender la parrilla. La frecuencia

de limpiado dependerá de cuán a menudo utilice la parrilla.

LIMPIEZA DEL MECHERO PRINCIPAL DE LA PARRILLA

Asegúrese de que el suministro de gas esté apagado y que

las perillas estén en la posición “○” . Asegúrese de que la

parrilla esté fría. Limpie la parte externa del mechero con un

cepillo de alambre. Quite el óxido difícil de sacar con una

espátula de metal. Limpie los puertos obstruidos con un clip

estirado. Jamás utilice un palillo de madera ya que podría

romperse y obstruir el puerto. Controle que ningún insecto u

otro tipo de obstrucción interfieran en el flujo de gas a

través del mechero. En caso de ser así, póngase en

contacto con la línea de servicio al cliente al 1-800-913-

8999 en los Estados Unidos.

LIMPIEZA DE LA BANDEJA PARA GRASA

La bandeja para grasa debe vaciarse, secarse en forma

periódica y lavarse con una solución hecha con detergente

suave y agua tibia. Se puede colocar una pequeña cantidad

de arena en la parte inferior de la bandeja para grasa a fin

de que la absorba. Verifique con frecuencia la bandeja para

grasa, no permita que se acumule grasa en exceso ni que

haya desbordes en dicha bandeja.

Advertencia: Si desea reemplazar el mechero principal,

recomendamos que contrate un técnico profesional

para hacerlo. Tenga en cuenta que no nos haremos

responsables en caso de obligación, lesión física o

daño al bien como consecuencia de un mechero

armado de manera incorrecta.

CÓMO REEMPLAZAR EL QUEMADOR PRINCIPAL

Paso 1. Retire el tornillo y el pasador de seguridad que

sostiene al cable de encendedor en su lugar. Deje a un lado

el tornillo y el pasador. Desmontar el quemador de la parrilla

levantándolo.

Paso 2. Vuelva a introducir el nuevo quemador en el orificio,

como se muestra a continuación, asegúrese objetivo orificio

del quemador en el orificio. Repetir el procedimiento para

cada quemador.

Paso 3. Vuelva a colocar quemador de gas con tornillo y

cierre de seguridad.

PRECAUCIÓN

1. Mantenga despejada y sin materiales combustibles,

gasolina y demás vapores y líquidos inflamables el área

donde se encuentra el dispositivo de cocción a gas para

exteriores.

2. No obstruya el flujo de combustible y del aire de la

ventilación.

3. Mantenga las aberturas de ventilación del cilindro libre y

despejada de residuos.

Localización y resolución de problemas

ADVERTENCIA SOBRE ARAÑAS E INSECTOS

Inspeccione y limpie los mecheros / tubos de Venturi en caso

de que haya insectos o nidos de insectos. Un tubo obstruido

puede ocasionar un incendio debajo de la parrilla.

“FOGONAZO” y puede causar graves daños a la parrilla y

generar condiciones de operación riesgosas para el usuario.

Aunque el tubo de un mechero obstruido no es la única

causa para que se genere un "FOGONAZO", es la más

común.

A fin de minimizar las probabilidades de que ello ocurra,

usted debe limpiar los tubos de los mecheros antes de armar

la parrilla y luego por lo menos una vez al mes hacia el final

del verano o a principios del otoño que es cuando las arañas

tienen mayor actividad. Asimismo realice este procedimiento

de limpieza si usted no ha usado la parrilla durante un

tiempo prolongado.

CUÁNDO INSPECCIONAR EN BÚSQUEDA DE ARAÑAS

Debe inspeccionar los mecheros una vez al año o

inmediatamente después de que ocurra cualquiera de las

siguientes situaciones:

1. Olor a gas junto con llamas amarillas en los mecheros.

2. La parrilla no toma temperatura.

3. La parrilla no se calienta de manera uniforme.

4. Los mecheros hacen ruido como si reventaran.

ANTES DE LLAMAR AL SERVICIO

Si la parrilla no funciona adecuadamente, emplee la

siguiente lista de verificación antes de llamar a su proveedor

para solicitar servicios. Puede ahorrarse el costo de una

llamada de servicio.

PRECALENTAMIENTO: La tapa de la parrilla debe estar

cerrada mientras se precalienta la parrilla. Es necesario

precalentar la parrilla antes de cocinar ciertos alimentos,

según el tipo de alimento y la temperatura de cocción. Los

alimentos que requieran una alta temperatura de cocción

necesitarán un

precalentamiento de cinco minutos; los alimentos que

requieran una temperatura de cocción baja necesitarán un

período de dos a tres minutos.

TEMPERATURAS DE COCCIÓN

Temperatura máxima: utilice esta posición para calentar

rápidamente, para dorar bifes y costillas y para cocinar a las

brasas.

Temperatura mínima: utilice esta posición cuando ase,

hornee y cuando cocine cortes magros, tales como el

pescado.

Estas temperaturas variarán según la temperatura en el

ambiente y la cantidad de viento.

Cocción con calor indirecto: Puede cocinar aves y grandes

trozos de carne a la perfección a fuego lento de un lado de la

parrilla ya que le puede dar calor indirecto de uno de los

mecheros del lado opuesto. El calor del mechero encendido

circula a través de la parrilla y de este modo cocina la carne

o el ave sin que lo toque ninguna llama directamente. Este

método reduce muchísimo las llamaradas cuando se cocinan

cortes muy grasosos ya que no hay ninguna llama directa

que encienda las grasas y los jugos que caen durante la

cocción.

PRECAUCIÓN: Si los mecheros se apagan mientras los está

utilizando, cierre la fuente del suministro de gas y todas las

válvulas de gas. Abra la tapa y espere cinco minutos antes

de intentar volver a encenderlos. (Esto hará que los gases

acumulados se disipen).

PRECAUCIÓN: En caso de que la grasa se prenda fuego,

cierre la fuente del suministro de gas, cierre todos los

mecheros y deje la tapa cerrada hasta que se apague el

fuego.

PRECAUCIÓN: NO intente desconectar ningún accesorio de

gas mientras la parrilla esté en funcionamiento. Al igual que

con todos los dispositivos, el cuidado y mantenimiento

adecuados harán que la unidad continúe funcionando

correctamente y prolongará su vida útil. Esta parrilla a gas no

es una excepción a esta regla.

PRECAUCIÓN: La tapa del mechero lateral se calentará si

se utiliza con la tapa cerrada.

PROBLEMA SOLUCIÓN

Cuando intento encender la parrilla, esta no

enciende de inmediato.

Asegúrese de que haya chispa cuando intente encender el mechero (si no hay chispa)

Asegúrese de que el cable está conectado al ensamble del electrodo. Compruebe si la

batería está instalada correctamente.

Limpie los cables y/o electrodos frotándolos con alcohol y un hisopo limpio. Séquelos

con un trapo limpio.

Verifique si los otros mecheros funcionan. De ser así. verifique si el orificio de gas del

mechero que funciona mal tiene una obstrucción.

El mechero del asador no enciende al

presionar el botón de encendido.

Verifique que no haya residuos que bloqueen el electrodo.

Verifique que haya una chispa que salta al mechero desde el electrodo. Si no hay

ninguna chispa visible, verifique la batería que se encuentra dentro de la caja del

encendedor. Para abrir, gire en el sentido contrario al de las agujas del reloj

¿El mechero infrarojo trasero enciende cuando intenta con un cerillo? De no ser así,

verifique que el suministro de gas esté abierto.

PROBLEMA SOLUCIÓN

El regulador hace ruido. La manguera de ventilación en el regulador puede estar tapada o el regulador puede

tener fallas. Asegúrese de que el orificio de ventilación en el regulador no esté

obstruído. Limpie el orificio, cierre las válvulas de control de gas. Espere diez minutos y

ábralas de nuevo.

Verifique que las llamas funcionen correctamente. Si las llamas no son como deberían

ser, cambie el regulador.

La funda no cubre toda la parrilla. La funda puede no ser la adecuada para su parrilla. Puede que sea muy ajustada.

Asegúrese de que la funda tenga el largo apropiado para su parrilla.

Mídala de izquierda a derecha. Compárela con la medida de la parrilla.

Compare la ubicación y el tamaño de la campana de la funda con la parrilla.

Abra la funda y déjela reposar preferentemente al sol o en una habitación cálida.

Para las parrillas que tiene un estante lateral, arremangue a funda como una media y

colóquela de izquierda a derecha.

El motor del asador no gira Asegúrese de que el motor esté conectado a un suministro eléctrico adecuadamente

conectado a masa.

Asegúrese de que el interruptor de encendido y apagado (on/off) esté en la posición

correcta.

Asegúrese de que el extremo puntiagudo esté totalmente insertado dentro del motor del

asador.

Asegúrese de que la carga no supera la capacidad de operación de 40 libras.

Asegúrese de que no haya ningún estorbo o carga.

La parrilla sólo calienta entre 93-149°C

/ 200-300°F.

Verifique si la manguera de combustible está doblada o torcida.

Asegúrese de que el área de la parrilla no esté sucia.

Asegúrese de que los quemadores y los orificios estén limpios.

Verifique que no haya arañas ni insectos.

El regulador tienen un dispositivo de seguridad que impide el flujo de gas en caso de

que haya una fuga. El dispositivo de seguridad puede activarse sin que haya una fuga.

Para resetear el dispositivo de seguridad, apague todos los mecheros y cierre la válvula

del tanque LP. Desconecte el regulador del tanque LP y aguarde un minuto. Vuelva a

conectar el regulador al tanque LP y abra lentamente la válvula del tanque LP hasta

abrirla por completo. Encienda todos los mecheros y observe la temperatura.

La parrilla toma mucho tiempo para

precalentarse.

La temperatura normal de precalentamiento es 260-316°C / 500-600°F y demora entre

10 y 15 min. Con temperaturas bajas o clima ventoso posiblemente el tiempo de

precalentamiento sea mayor.

Si utiliza rocas volcánicas o briquetas, estas pueden aumentar el tiempo de

precalentamiento y la temperatura máxima.

Las llamas de los mecheros no son celestes. Hay demasiado o poco aire para la llama.

La altura es la causa principal. Sin embargo, el clima frío puede afectar la mezcla.

Puede que sea necesario reajustar los mecheros.

La parrilla está en un lugar con mucho viento.

Ordenar repuestos

CÓMO SOLICITAR PIEZAS DE REPUESTO

Para asegurarse de que recibe el / los repuesto(s)

adecuado(s) para su parrilla a gas, consulte la lista de partes

en las páginas 56. Es necesaria la siguiente información para

asegurarse que obtenga el repuesto correcto. Tenga en

cuenta que el costo de envío para la entrega de piezas de

repuesto corre por su cuenta.

• Número de modelo de las parrillas a gas (ver la etiqueta

de información en la parrilla).

• Es necesario saber el número de repuesto de la pieza

solicitada.

• Es necesario hacer una descripción del repuesto que se

necesita.

• Cantidad de partes que necesita.

Para obtener piezas de repuesto, comuníquese con la línea

de Servicio de Atención al Cliente al U.S.A:

1-800-913-8999.

IMPORTANTE

Sólo utilice repuestos autorizados de fábrica. Puede ser

peligroso que utilice repuestos no autorizados de fábrica.

Esto también dejará sin validez su garantía.

Conserve este manual de armado e instrucciones de uso

para consultas futuras y para ordenar repuestos.

Garantía limitada

Nexgrill garantiza al consumidor/comprador original sólo que este producto (Modelo N

720/730-1136) no debe tener defectos de fábrica ni

de materiales luego de su correcto armado y bajo un uso doméstico normal y razonable durante el período indicado a continuación y a

partir de la fecha de compra. El fabricante se reserva el derecho a solicitar pruebas fotográficas del daño, o la devolución de las partes

defectuosas, para llevar a cabo una revisión y examen. El consumidor deberá enfrentar los gastos de envío y/o flete. La obligación del

Nexgrill se limita a la reparación, reemplazo o valor depreciado, a opción de Nexgrill.

Mecheros: 10 años de garantía LIMITADA contra perforación

Rejillas, superficie de la parrilla y encendido electrónico: 1 años de garantía LIMITADA

* No cubre caídas, raspados, ralladuras o daño en la superficie

Partes de acero inoxidable: 1 años de garantía LIMITADA contra perforación

* No cubre cuestiones estéticas tales como corrosión, rayones u óxido en la superficie

Todas las demás partes: 1 años de garantía LIMITADA

* No cubre raspados, rayones, corrosión en la superficie agrietada, rayas u óxido

Luego de que el cliente presente pruebas de la compra, tal como se lo establece en la presente, el Fabricante reparará o reemplazará las

partes que presenten defectos durante el período de garantía aplicable. No debe cobrarse al cliente por las partes solicitadas para realizar

la reparación o el cambio excepto los gastos de envío en tanto el comprador se encuentre dentro del período de garantía a partir de la

fecha original de compra. El consumidor/comprador original se hará cargo de todos los gastos de envío de las partes reemplazadas según

los términos de la presente garantía limitada. La presente garantía limitada sólo es aplicable dentro de los Estados Unidos de América,

sólo está disponible para el dueño original del producto y no es transferible. El fabricante solicitará prueba razonable de su fecha de

compra. Por lo tanto, debe conservar su recibo de compra y/o factura. En caso de que le hayan regalado esta unidad, solicítele a quien se

la regaló que envíe la factura por usted a la dirección que aparece a continuación. Las partes defectuosas o faltantes a esta garantía

limitada no serán reemplazadas sin la debida inscripción o prueba de compra. Esta garantía limitada sólo es aplicable al funcionamiento del

producto y no cubre cuestiones estéticas tales como rayones, bollos, corrosión o decoloración por calor, limpiadores abrasivos y químicos o

cualquier otra herramienta utilizada para armar o instalar la unidad, óxido en la superficie, o decoloración en las superficies de acero

inoxidable. El óxido en la superficie, la corrosión, o el raspado de la pintura sobre las partes de metal no afectan la integridad de la

estructura de este producto y por lo tanto, no se consideran como defectos de fábrica o de materiales y no están cubiertos por esta

garantía. Esta garantía limitada no le reembolsará los costos de ningún inconveniente, alimento, lesión personal o daño a la propiedad. En

caso de no estar disponible un repuesto original, se le enviará uno similar. Usted será responsable de todos los gastos de envío de las

partes reemplazadas según los términos de la presente garantía limitada.

ARTÍCULOS POR LOS CUALES NO PAGARÁ EL FABRICANTE:

• Llamadas de servicio a su hogar

• Reparaciones cuando utilice el producto con otra finalidad que no sea el uso normal en casas de familia o residencias.

• Daños que resulten de accidentes, alteraciones, mal uso, falta de mantenimiento / limpieza, abuso, incendio, inundaciones, casos

fortuitos, instalación incorrecta, e instalación que no cumple con los códigos de electricidad o plomería o el uso de productos no

autorizados por el fabricante.

• Cualquier pérdida de alimentos ocasionada por fallas en los productos.

• Repuestos o costos de reparación de unidades que se utilizan fuera de los Estados Unidos de América o de Canadá.

• Recogido y entrega del producto.

• Facturas de envío o facturas de revelado de fotos por las fotos que se enviaron como prueba.

• Reparaciones de partes o sistemas que surgieran como consecuencia de la realización de modificaciones no autorizadas al producto.

• Extracción y/o reinstalación del producto.

• Costo de envío, estándar o urgente, de la garantía/no-garantía y repuestos.

RENUNCIA A LAS GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES Y RECURSOS LEGALES

La reparación o el cambio de partes defectuosas es la única acción legal que puede ejercer según los términos de la presente garantía

limitada. El Fabricante no se responsabilizará de ningún daño consecuente o incidental que surja del incumplimiento ya sea de esta

garantía limitada o de cualquier garantía aplicable implícita, o de ninguna falla o daño que surjan como consecuencia de hechos fortuitos,

cuidado y mantenimiento indebidos, incendio provocado por grasa, accidente, alteración, cambio de partes que realice otra persona que no

sea el Fabricante, mal uso, transporte, uso comercial, abuso, ambientes hostiles (clima inclemente, actos de la naturaleza, manipulación de

animales), instalación indebida o instalación que no cumpla con los códigos locales o con las instrucciones impresas del fabricante.

ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA EXPRESA QUE OTORGA EL FABRICANTE. EL FABRICANTE NO GARANTIZA

NINGUNA ESPECIFICACIÓN DE USO O DESCRIPCIÓN DONDE SEA QUE APAREZCAN, EXCEPTO HASTA EL PUNTO INDICADO EN

LA PRESENTE GARANTÍA LIMITADA. CUALQUIER PROTECCIÓN IMPLÍCITA DE LA GARANTÍA QUE SURJA DE LAS LEYES DE

CUALQUIER ESTADO, INCLUYENDO LA GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN DETERMINADO

USO O PROPÓSITO, TENDRÁ LA MISMA DURACIÓN LIMITADA QUE LA PRESENTE GARANTÍA LIMITADA.

Ningún proveedor ni el establecimiento de venta que comercialice este producto tiene derecho a ofrecer garantías adicionales o a prometer

otras acciones legales posibles además de o contrarias a las establecidas con anterioridad. La responsabilidad máxima del fabricante, en

cualquier caso, no debe superar el precio de compra documentado del producto que abonó el consumidor original. Esta garantía solo es

aplicable a la unidades adquiridas en un minorista o en un mercado de reventa. NOTA: Algunos estados no permiten la exclusión o

limitación de daños incidentales o consecuentes. Por lo tanto, algunas de las limitaciones y exclusiones antes mencionadas pueden no ser

aplicables a su caso en particular. La presente garantía limitada le otorga derechos legales específicos tal como aquí se estipula. También

puede gozar de otros derechos que varían en los diversos estados.

En caso de que quiera que se cumpla con cualquiera de las obligaciones estipuladas en la presente garantía limitada, escriba a:

Atención al cliente de Nexgrill

14050 Laurelwood PI

Chino, CA 91710

Puede solicitar devoluciones, ordenar repuestos, realizar preguntas generales y obtener ayuda sobre localización y resolución de

problemas comunicándose al 1-800-913-8999 en los Estados Unidos.

Explode View

Vue éclatée

Vista en detalle

30A

30B

30C

30D

30F

30E

14B

31A

31B

Part List

No. Part (Description) QTY No. Part (Description)

QTY

1 Cart Base Panel Assembly 1 21 Cooking Griddle 1

Swivel Caster (without a

brake)

2 22 Warming Rack 1

3 Swivel Caster (with a brake) 2 23

Searing Side Burner Cooking

Grid

4 Door Stop 1 24

Searing Side Burner Igniter

Wire

5 Cart Side Panel, Left 1 25

Searing Side Burner Grease

Tray

6 Cart Side Panel, Right 1 26 Grease Cup 1

7 Cart Rear Panel 1 27 Grease Tray 1

8 Griddle Bottom Bracket 1 28

Gas Tank Heat Shield

Assembly

9 Griddle Top Bracket 1 29 Grease Cup Bracket 1

10 Cart Frame 1 30

NG Conversion

Packet

Sold Separately

Pulse Igniter Module

Mounting Plate

1 30A NG Hose

Sold

separately

with #30

12 Door Handle Assembly 2 30B NG Regulator 1

13 Left Door Assembly 1 30C

NG Regulator

Screw

14 Right Door Assembly 1 30D

NG Regulator

Washer

14B Lighting Rod Assembly 1 30E

NG Open-end

Wrench

15 Lid and Firebox Assembly 1 30F NG Hex Key 1

16 Left Side Shelf Assembly 1 31

NG Orifice Pack

Searing Side Burner and

Side Shelf Assembly

1 31A

Main Tube Burner NG Orifice

φ 1.54mm

Searing Side Burner Knob

Assembly

1 31B

Searing Side

Burner NG Orifice

φ 1.88mm

19 Flame Tamer 6

Hardware Pack

20 Cooking Grid 2

Manual

Non. Partie (Description) QTY Non. Partie (Description)

QTY

Assemblage du panneau de

base du chariot

1 21 Plaque de cuisson 1

Roulette pivotante (sans

frein)

2 22 Grille chauffante 1

Roulette pivotante (avec

frein)

2 23

Grille de cuisson du brûleur

latéral à saisir

4 Arrêt de porte 1 24

Fil d'allumage du brûleur

latéral à saisir

Panneau latéral du chariot,

gauche

1 25

Bac à graisse du brûleur

latéral à saisir

Panneau latéral du chariot,

droite

1 26 Tasse à graisse 1

7 Panneau arrière du chariot 1 27 Bac à graisse 1

Support inférieur de la

plaque chauffante

1 28

Ensemble bouclier thermique

réservoir de gaz

Support supérieur de la

plaque chauffante

1 29 Support de godet à graisse 1

10 Cadre du chariot 1 30

Paquet de

conversion au gaz

naturel

Vendu

séparément

comme

ensemble

Plaque de montage du

module d'allumage à

impulsion

1 30A Tuyau de gaz

naturel

Vendu

séparé-

ment

comme

ensembl

e avec

réf. 30

Assemblage de la poignée

de porte

2 30B

Régulateur de

gaz naturel

Assemblage de la porte

gauche

1 30C

Vis du Régulateur

de gaz naturel

Assemblage de la porte

droite

1 30D

Rondelle du

Régulateur de

gaz naturel

14B

Assemblage de la tige

d'allumage

1 30E

Clé à Bague pour

gaz naturel

15 Ensemble couvercle et foyer 1 30F

Clé Hexagonale

pour gaz naturel

Ensemble tablette latérale

gauche

1 31

Pack d'orifice au gaz naturel

Assemblage du brûleur

latéral à saisir et de la

tablette latérale

1 31A

Brûleur de tube principal avec

gaz naturel orifice φ 1,54 mm

Assemblage du bouton du

brûleur latéral à saisir

1 31B

Brûleur latéral de saisie à

gaz naturel orifice φ 1,88 mm

Dispositif de contrôle des

flammes

6 L'emballage de vis

20 Grille de cuisson 2

Manuel

Liste des pièces

No. Pieza (Descripción)

CANT.

No. Pieza (Descripción)

CANT.

Conjunto del panel de la

base del carrito

1 21 Plancha de cocción 1

2 Rueda giratoria (sin freno) 2 22 Rejilla para calentar 1

3 Rueda giratoria (con freno) 2 23

Rejilla de cocción del

quemador lateral

4 Tope de puerta 1 24

Cable de encendido del

quemador lateral

Panel lateral del carro,

izquierda

1 25

Bandeja de grasa del

quemador lateral

Panel lateral del carro,

derecha

1 26 Taza de grasa 1

7 Panel trasero del carrito 1 27 Bandeja de grasa 1

Soporte inferior de la

plancha

1 28

Ensamblaje de protector

térmico del tanque de gas

Soporte superior de la

plancha

1 29 Soporte de la copa de grasa 1

10 Marco del carrito 1 30

Paquete de

conversión de

gas natural

Se vende por

separado como

conjunto

Placa de montaje del

módulo de encendido por

pulsos

1 30A

Manguera de

gas natural

Se vende

por

separado

como

conjunto

con n

Conjunto de la manija de la

puerta

2 30B

Regulador de

gas natural

Conjunto de la puerta

izquierda

1 30C

Tornillo del

regulador de gas

natural

Conjunto de la puerta

derecha

1 30D

Arandela del

regulador

de gas

natural

14B

Conjunto de la varilla de

encendido

1 30E

Llave de Boca

para gas natural

Ensamblaje de tapa y caja

de fuego

1 30F

Llave hexagonal

para gas natural

Ensamblaje de estante

lateral izquierdo

1 31

Paquete de orificios para gas

natural

Conjunto del quemador

lateral y estante lateral

1 31A

Quemador de tubo

principal con

orificio de gas natural φ1.54

Conjunto de la perilla del

quemador lateral

1 31B

Quemador lateral para dorar

con orificio de gas natural de

φ 1.88 mm

19 Domador de llama 6 Paquete de herrajes

20 Rejilla de cocción 2

Manual

Lista de partes

Explode View

Vue éclatée

Vista en detalle

F10

F11

F12

F13

F14

F15

F16

F17

F18

F19

F20

F21

F22

F23

F26

F25

F24

F27

F28

F29

No. Part (Description) QTY No. Part (Description) QTY

Lid Assembly

F16

Pulse Igniter Module

Lid Hinge Assembly

F17

Pulse Igniter Module Button

Lid Bumper

F18

Searing Side Burner Wire

Badge

F19

Pulse Igniter Module Button

Wire

Temperature Gauge

F20

Firebox Assembly

Lid Handle Assembly

F21

Igniter Wire A

Main Knob Assembly

F22

Igniter Wire B

Knob Seat

F23

Igniter Wire C

Main Control Panel

Assembly

F24 Igniter Wire D

F10

Main Gas Valve

F25 Igniter Wire E

F11

Manifold Assembly

F26 Igniter Wire F

F12

Flex Gas Line

F27 Main Burner Assembly

F13

Searing Side Burner Gas

Valve

F28 R Pin

F14

Regulator Assembly

F29 Cross Channel Assembly

F15

Front Baffle Assembly

Part List

Non. Partie (Description) QTY Non. Partie (Description) QTY

Ensemble de couvercle

F16

Module pour allumage à

impulsions

Ensemble de charnière de

couvercle

F17

Bouton du module

d'allumage à impulsion

Pare-chocs du couvercle

F18

Fil du brûleur latéral à saisir

Plaque

F19

Fil du bouton du module

d'allumage à impulsion

Jauge de température

F20

Ensemble de foyer

Ensemble de poignée de

couvercle

F21

Fil d'allumage A

Ensemble de bouton

principal

F22

Fil d'allumage B

Siège de bouton

F23

Fil d'allumage C

Ensemble de panneau de

commande principal

F24 Fil d'allumage D

F10

Valve de gaz principale

F25 Fil d'allumage E

F11

Ensemble de collecteur

F26 Fil d'allumage F

F12

Conduite de gaz flexible

F27

Ensemble de brûleur

principal

F13

Vanne à gaz du brûleur

latéral à saisir

F28 Broche R

F14

Ensemble régulateur

F29

Ensemble de canal

transversal

F15

Ensemble déflecteur avant

Liste des pieces

No. Pieza (Descripción)

CANT.

No. Pieza (Descripción)

CANT.

Conjunto de tapa

F16

Módulo del encendedor de

pulso

Conjunto de bisagra de tapa

F17

Botón del módulo de

encendido por pulsos

Parachoques de la tapa

F18

Cable del quemador lateral

de sellado

Insignia

F19

Cable del botón del módulo

de encendido por pulsos

Indicador de temperatura

F20

Conjunto de la caja de

fuego

Conjunto de manija de tapa

F21

Cable de encendido A

Conjunto de perilla principal

F22

Cable de encendido B

Asiento de perilla

F23

Cable de encendido C

Conjunto de panel de

control principal

F24 Cable de encendido D

F10

Válvula de gas principal

F25 Cable de encendido E

F11

Conjunto de colector

F26 Cable de encendido F

F12

Línea de gas flexible

F27

Conjunto de quemador

principal

F13

Válvula de gas del

quemador lateral de sellado

F28 Pin R

F14

Conjunto de regulador

F29

Conjunto de canal

transversal

F15

Conjunto de deflector frontal

Lista de partes

THIS PAGE INTENTIONALLY LEFT BLANK

PAGE LAISSÉE INTENTIONNELLEMENT VIDE

PÁGINA DEJADA EN BLANCO INTENCIONALMENTE

Nexgrill 720-1136 Gourmet Pro 6-Burner Stainless Steel Propane Gas Grill with Searing Side Burner and Griddle Max Insert

Product's Documents

Full Product Manual

Specifications

Nexgrill 720-1136 Questions and Answers

Related Products

Nexgrill 820-0065B 1-Burner Portable Propane Gas Table Top Grill

720-0830A Nexgrill gas grill

720-0650A Nexgrill gas grill

720-0718B Nexgrill gas grill

720-0825 Nexgrill gas grill

Nexgrill 720-0718 Gas Combo Grill
