PIPE FITTINGS
- 2 -
Warning-To reduce the risk of injury, the user must read the
instructions manual carefully.
WARNING
Brass fittings may be damaged by prolonged exposure to chemicals,
including but not limited to:
-Alkaline Solutions: Highly alkaline solutions, such as sodium
hydroxide (NaOH) or potassium hydroxide (KOH), can
also corrode brass fittings over time.
-Acids: Strong acids, such as hydrochloric acid (HCl) or sulfuric acid
(H2SO4), can corrode brass fittings and cause
damage.
-Ammonia: Ammonia can react with brass fittings and lead to corrosion
or deterioration.
-Oxidizing Agents: Strong oxidizing agents, such as hydrogen
peroxide (H2O2) or potassium permanganate (KMnO4),
can attack brass fittings and cause damage.
Fittings should be protected from rain or water during transportation
and storage.
Avoid using external forces to squeeze the package, which may cause
damage to the fittings.
Standards and Approvals:
Push-Fit: ASSE 1061, NSF/ANSI 61
Crimp fitting: ASTM F1807, NSF/ANSI 61
- 3 -

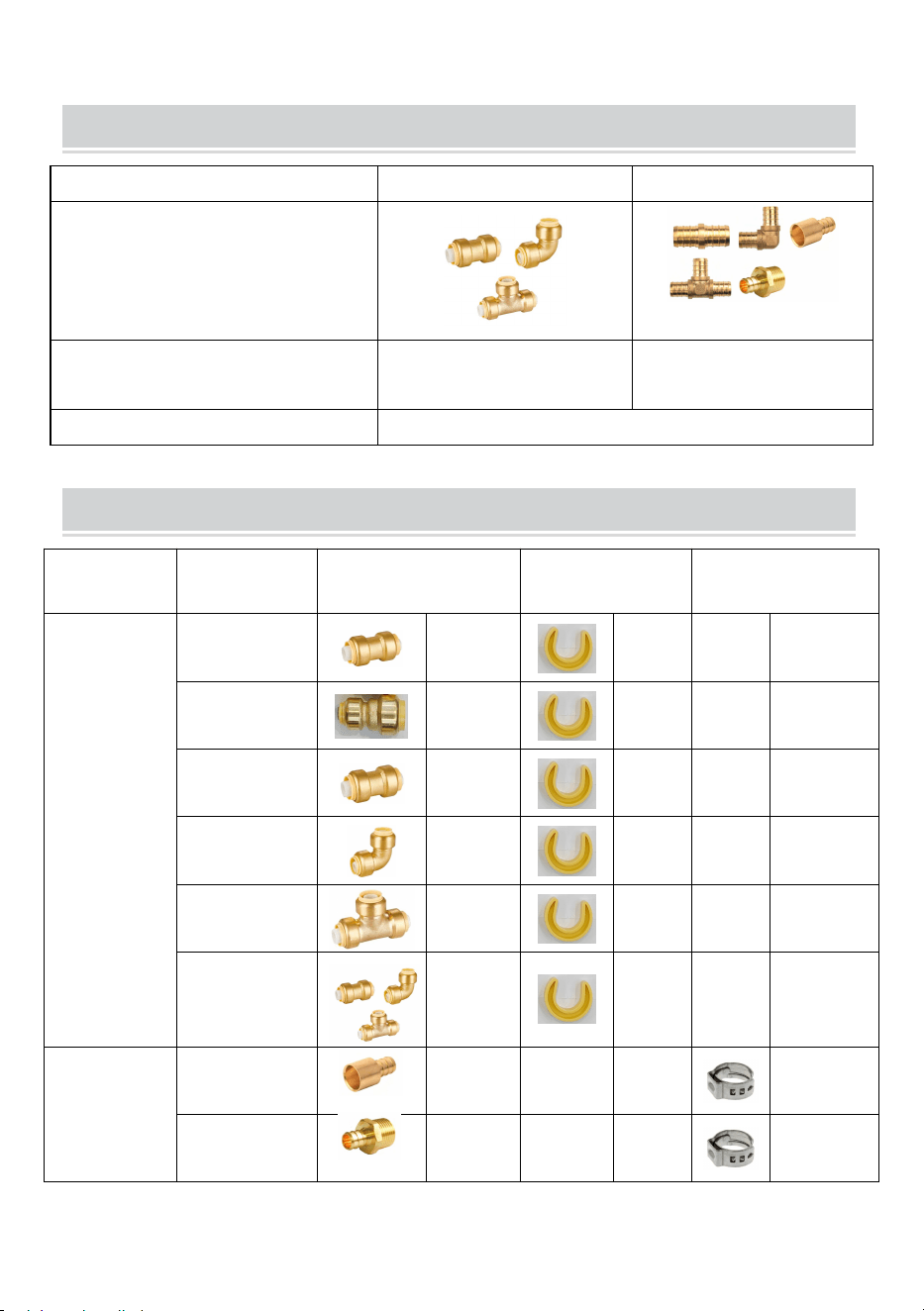

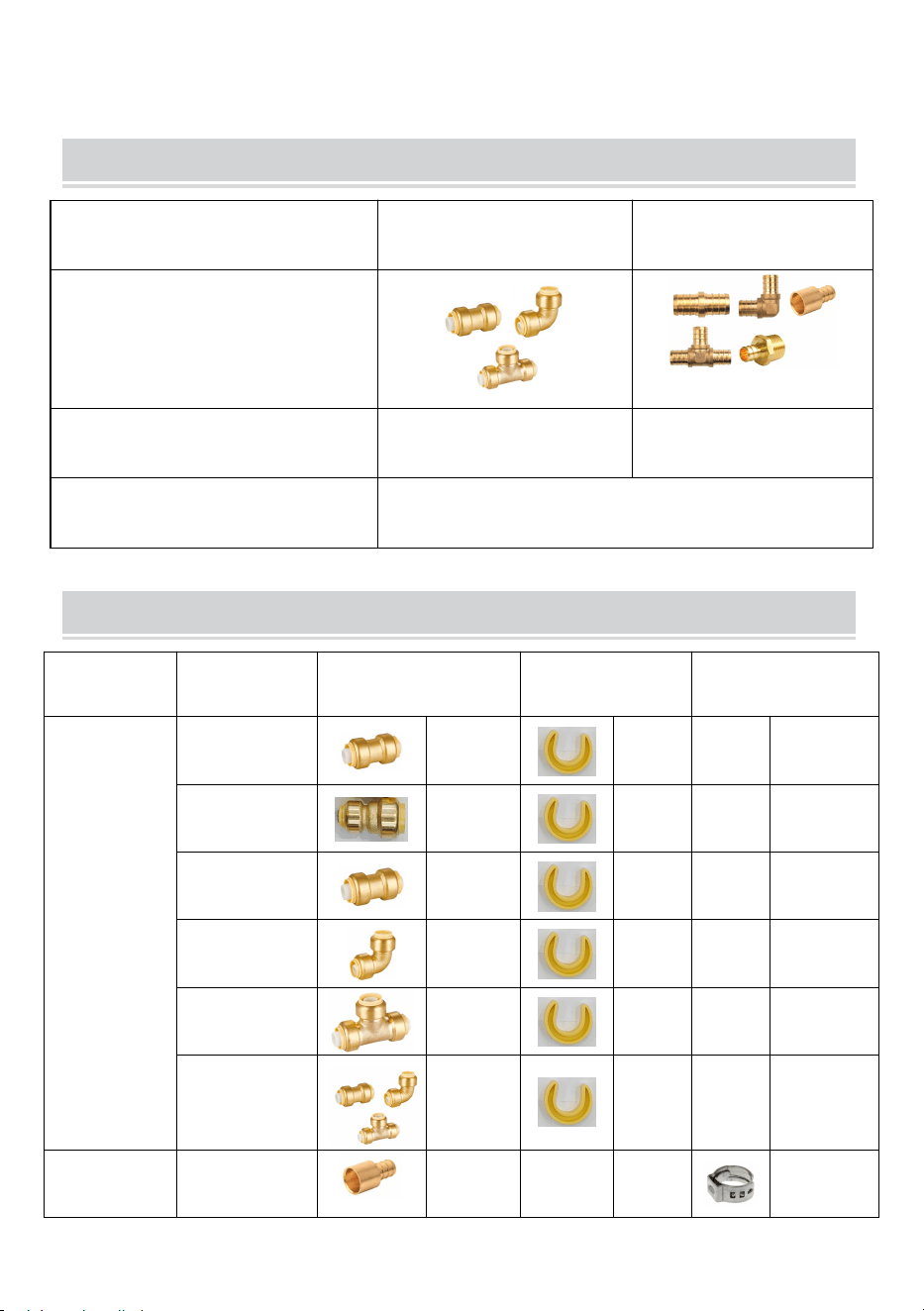

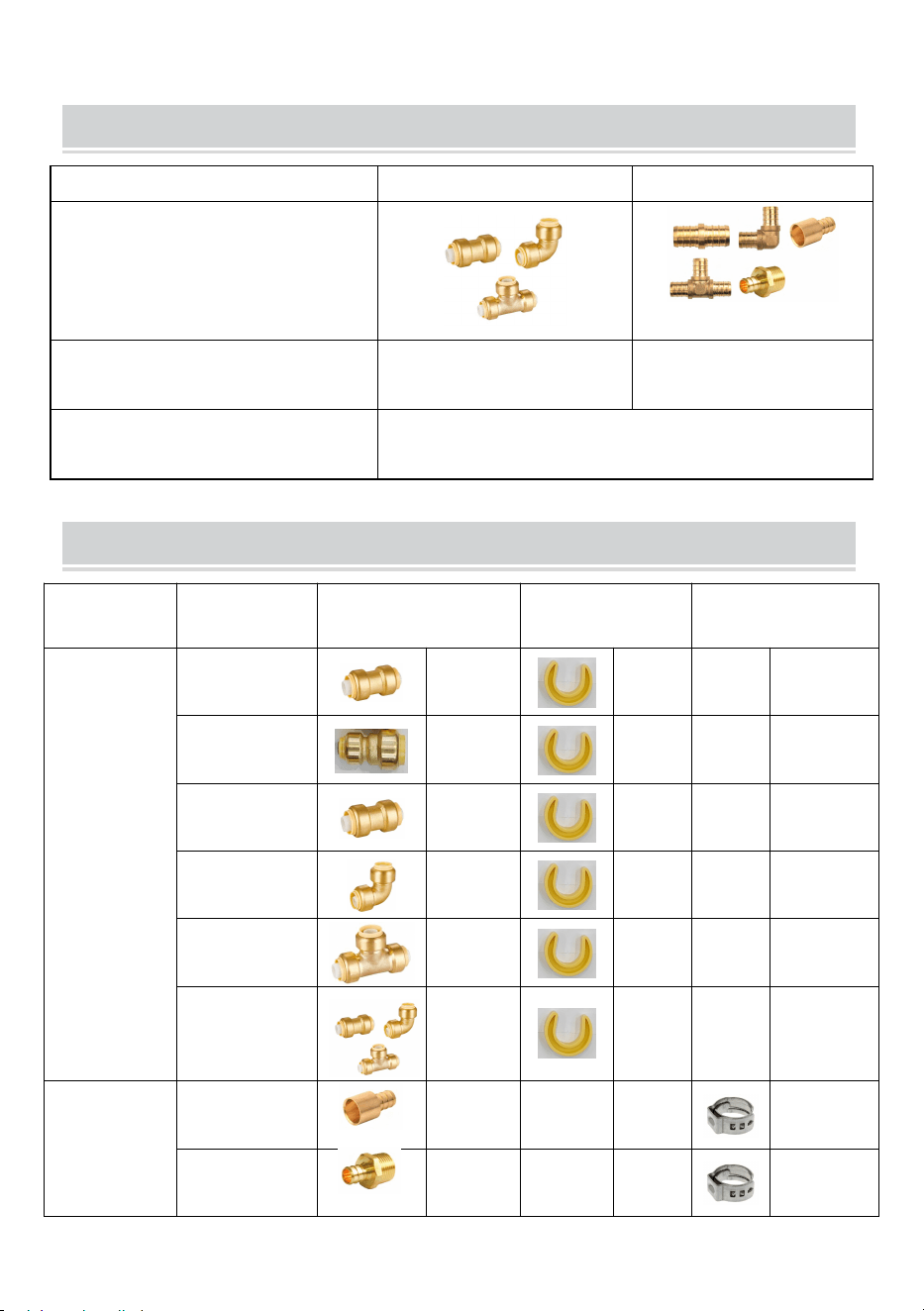

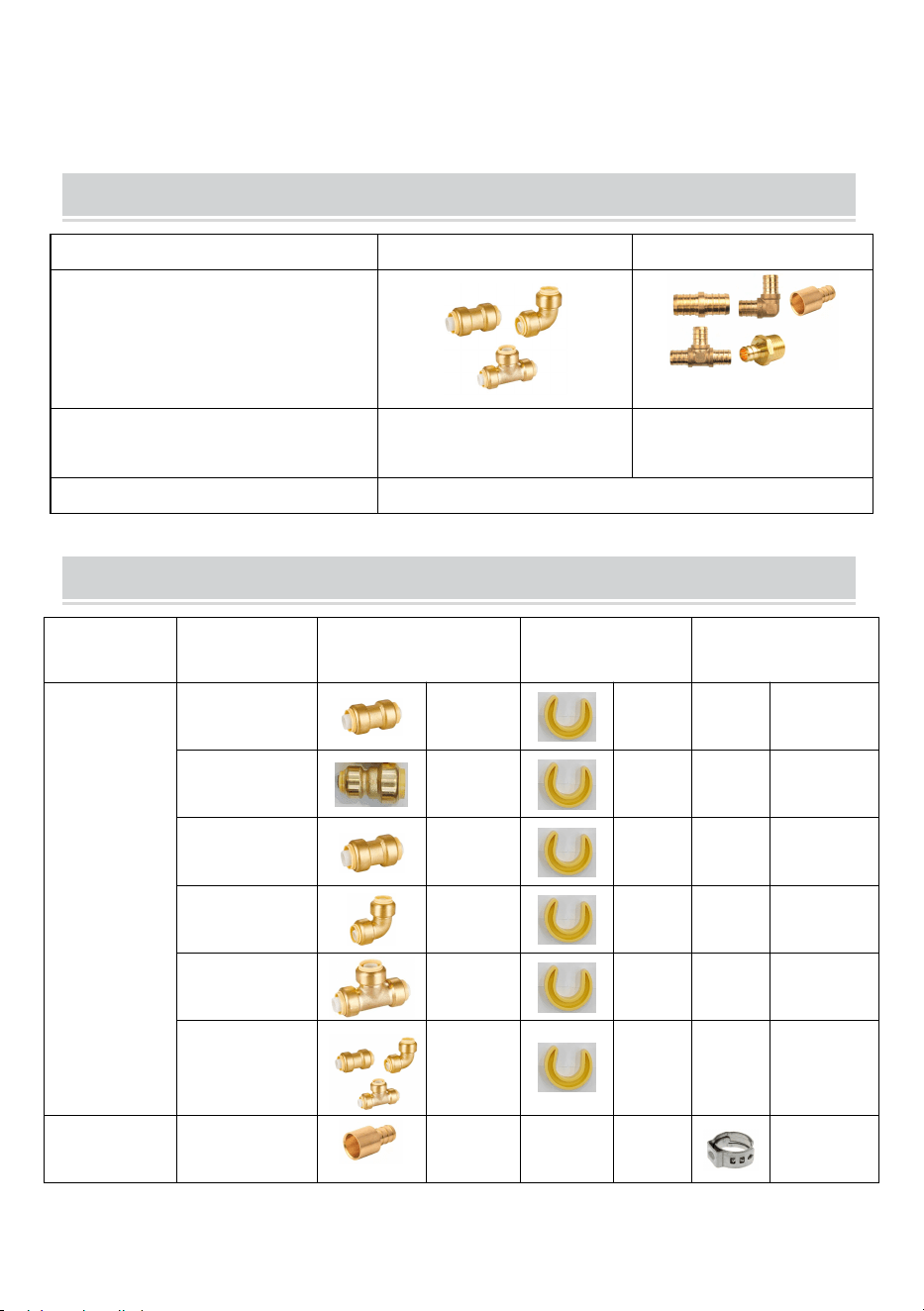

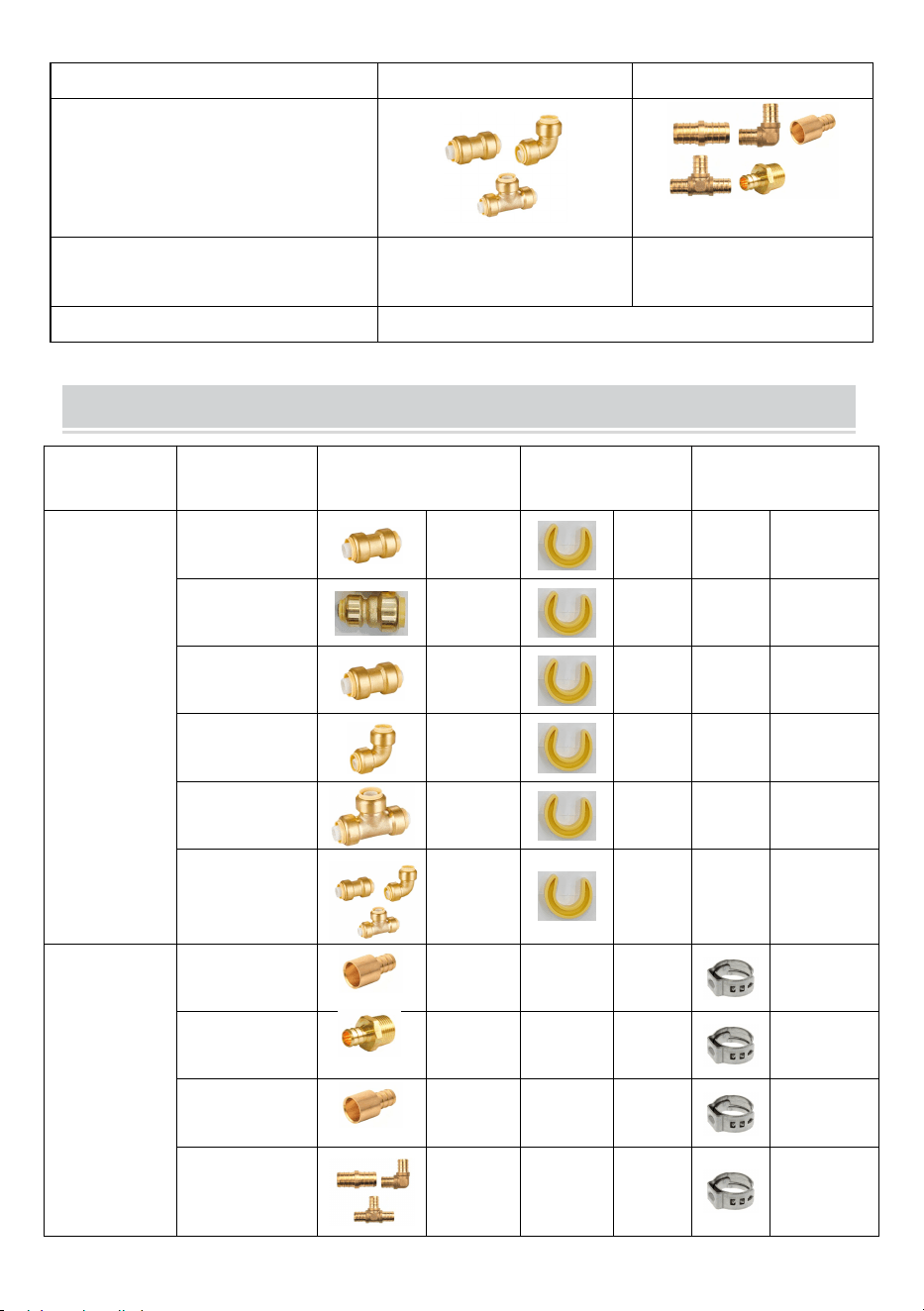

PRODUCTION CONFIGURATION
Type of connector
Push-Fit
Crimp fitting
Product images
Applicable pipe type
Pex tube/Copper
tube/CPVC tube
Pex tube
Rated working pressure (psi)
100

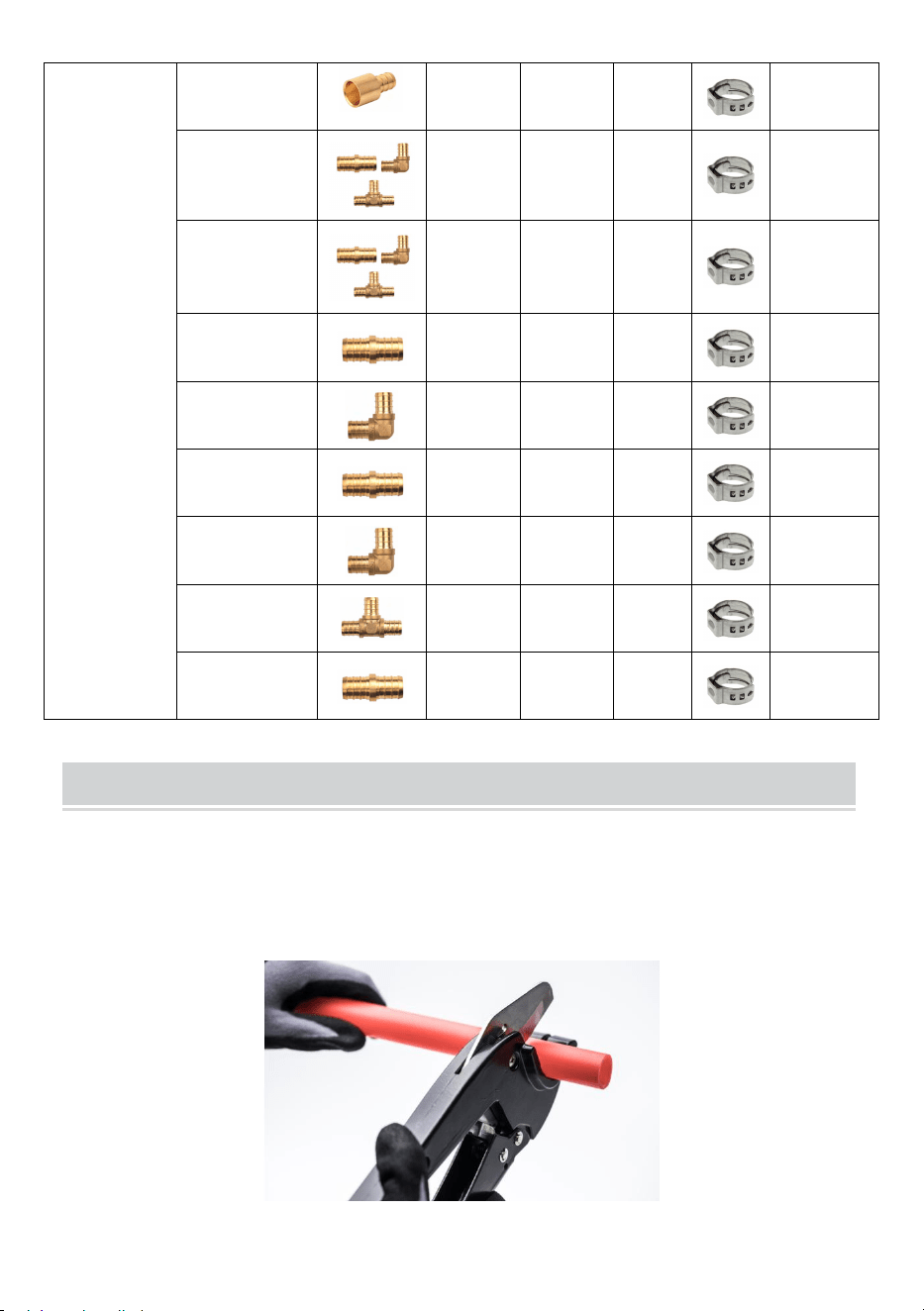

PARTS LIST
Type of
connector
Model
Connector
Tube extractor
Clamp
Push-Fit
PF7c-S1/2x1/2
12 PCS
1 PCS
-
-
PF7c-S3/4x1/2
12 PCS
2 PCS
-
-
PF7c-S3/4x3/4
12 PCS
1 PCS
-
-
PF7c-L1/2x1/2
12 PCS
1 PCS
-
-
PF7c-T1/2x1/2x1/2
12 PCS
1 PCS
-
-
PF7c-1/2/S/L/T
25 PCS
1 PCS
-
-

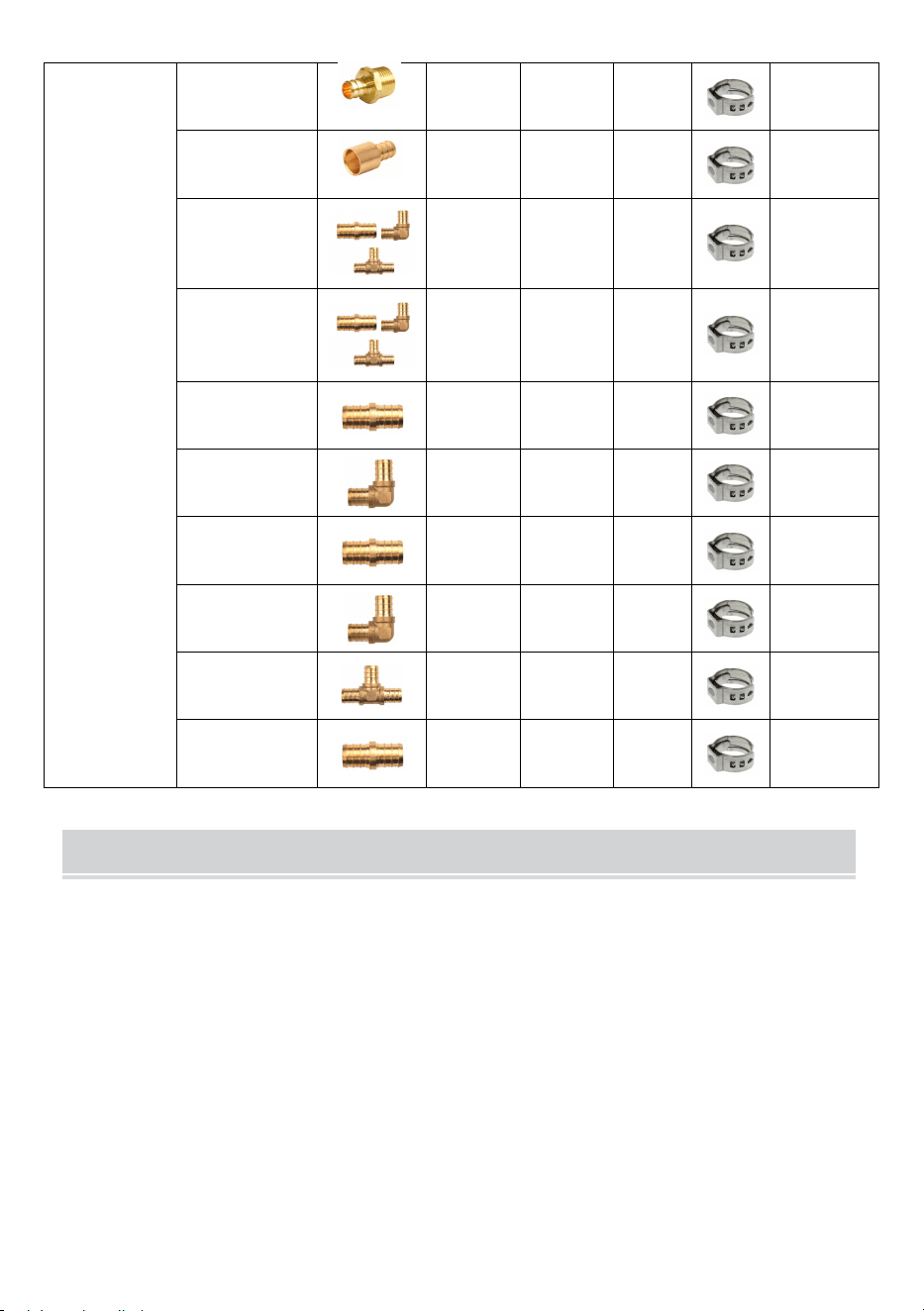

Crimp fitting
PF5c-S3/4x3/4F
Ⅱ
12 PCS
-
-
12 PCS
PF5c-S1/2x1/2M
Ⅱ
25 PCS
-
-
25 PCS
- 4 -
PF5c-S1/2x1/2F
Ⅱ
20 PCS
-
-
20 PCS
PF5c-1/2-SLT
45 PCS
-
-
105 PCS
PF5c-3/4-SLT
45 PCS
-
-
105 PCS
PF5c-S3/4x1/2
Ⅱ
50 PCS
-
-
100 PCS
PF5c-L1/2x1/2
Ⅱ
50 PCS
-
-
100 PCS
PF5c-S3/4x3/4
Ⅱ
50 PCS
-
-
100 PCS
PF5c-L3/4x3/4
Ⅱ
50 PCS
-
-
100 PCS
PF5c-T1/2x1/2
x1/2 Ⅱ
50 PCS
-
-
150 PCS
PF5c-S1/2x1/2
Ⅱ
50 PCS
-
-
100 PCS
INSTALLATION INSTRUCTIONS

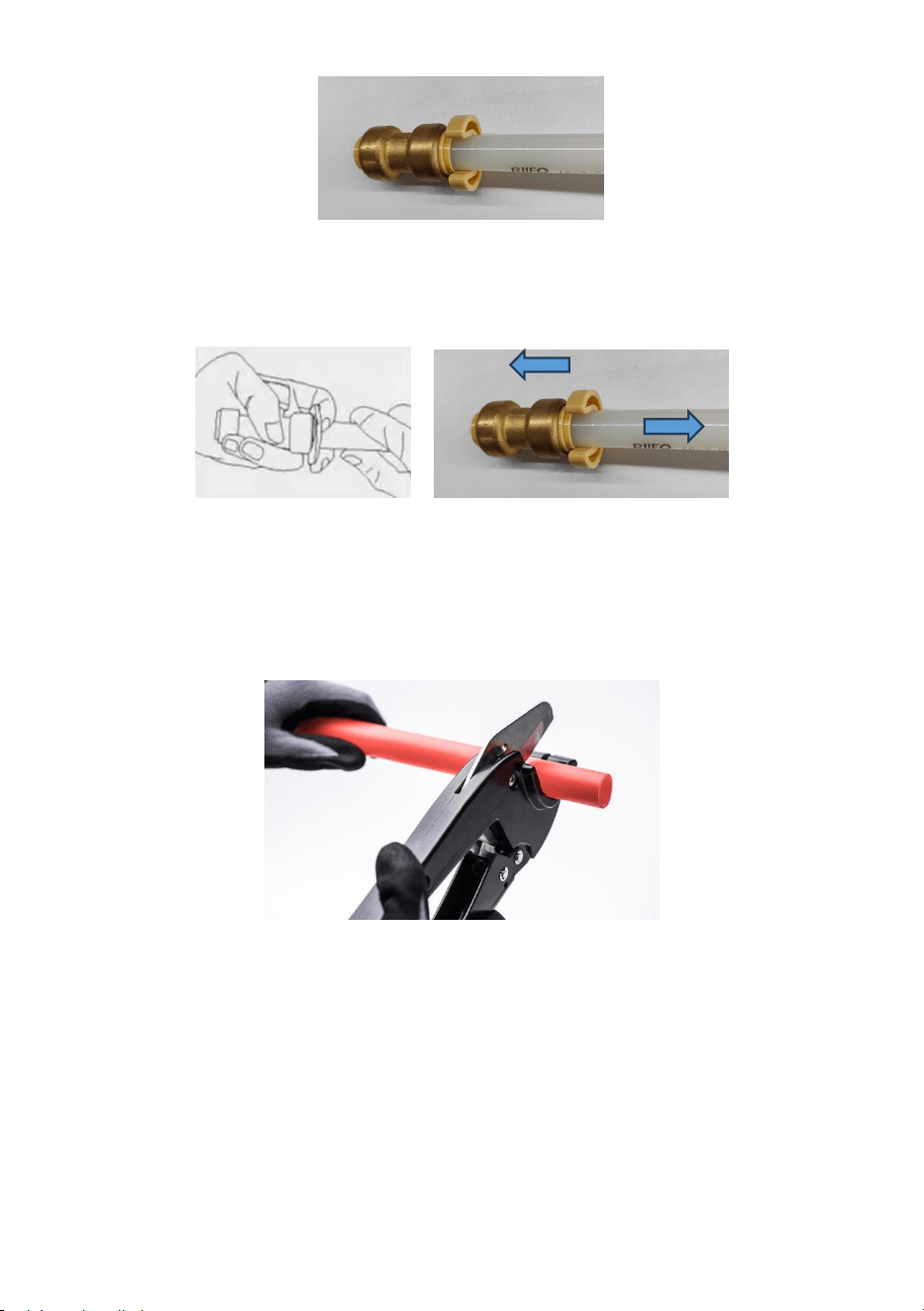

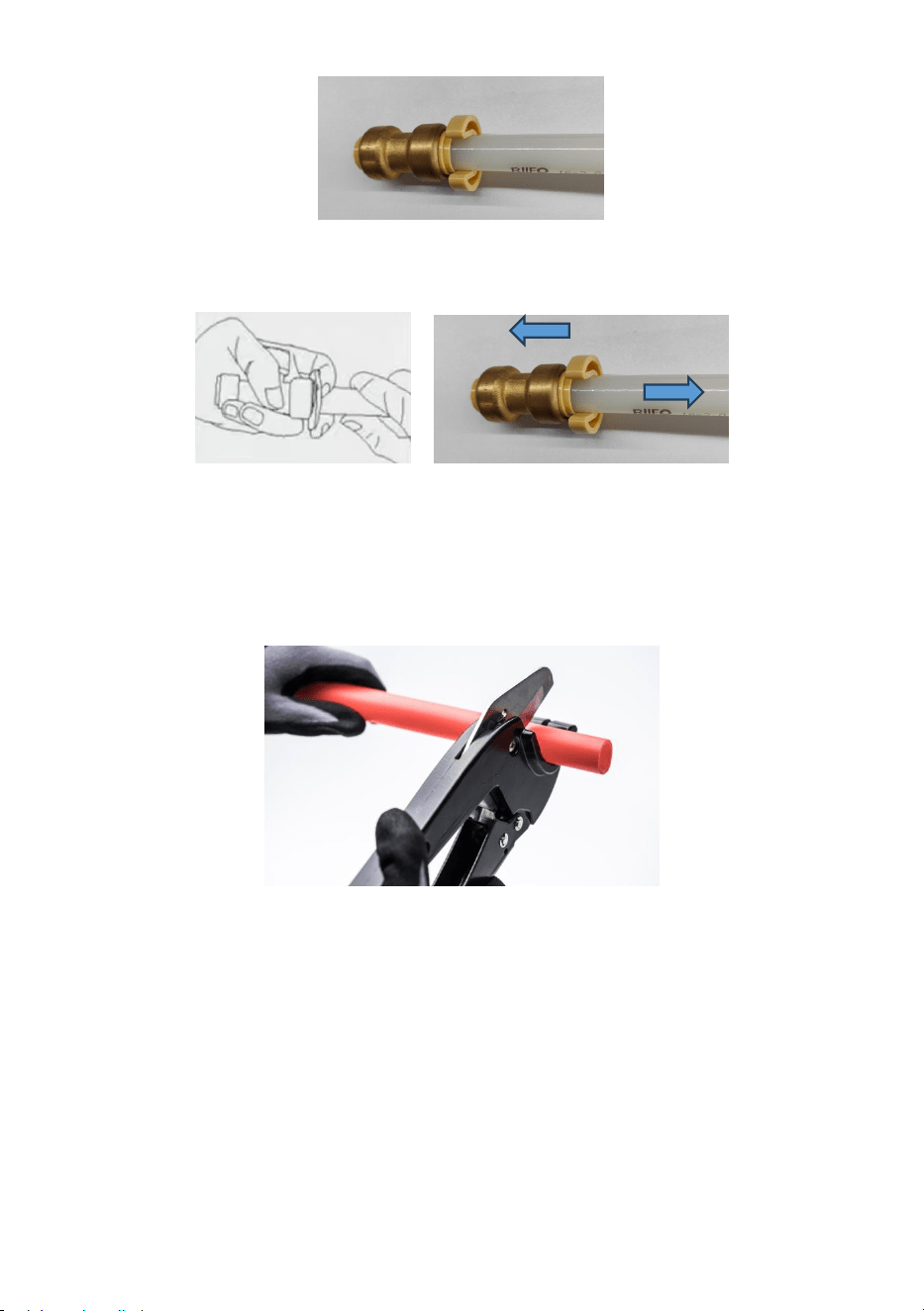

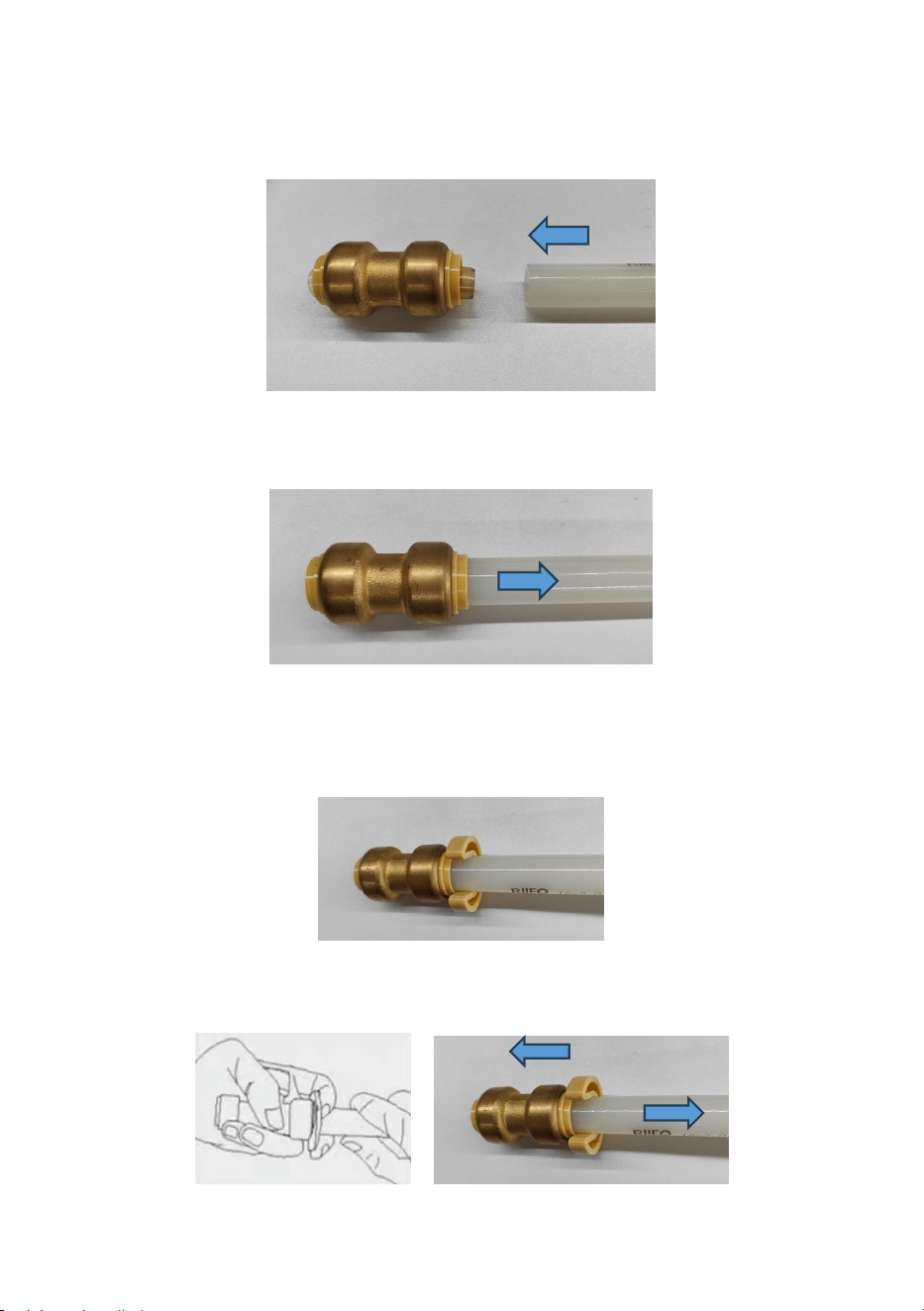

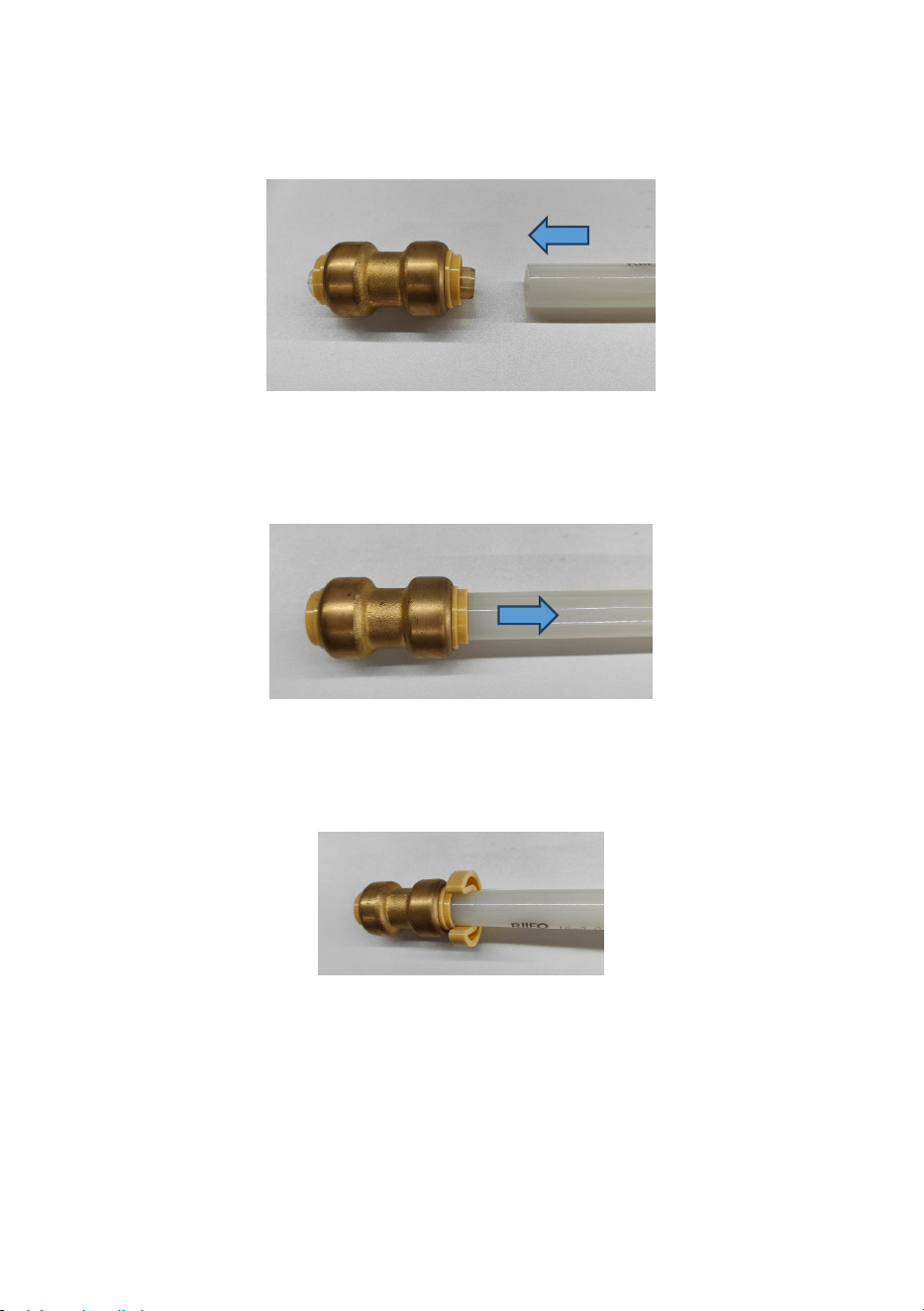

Push-Fit

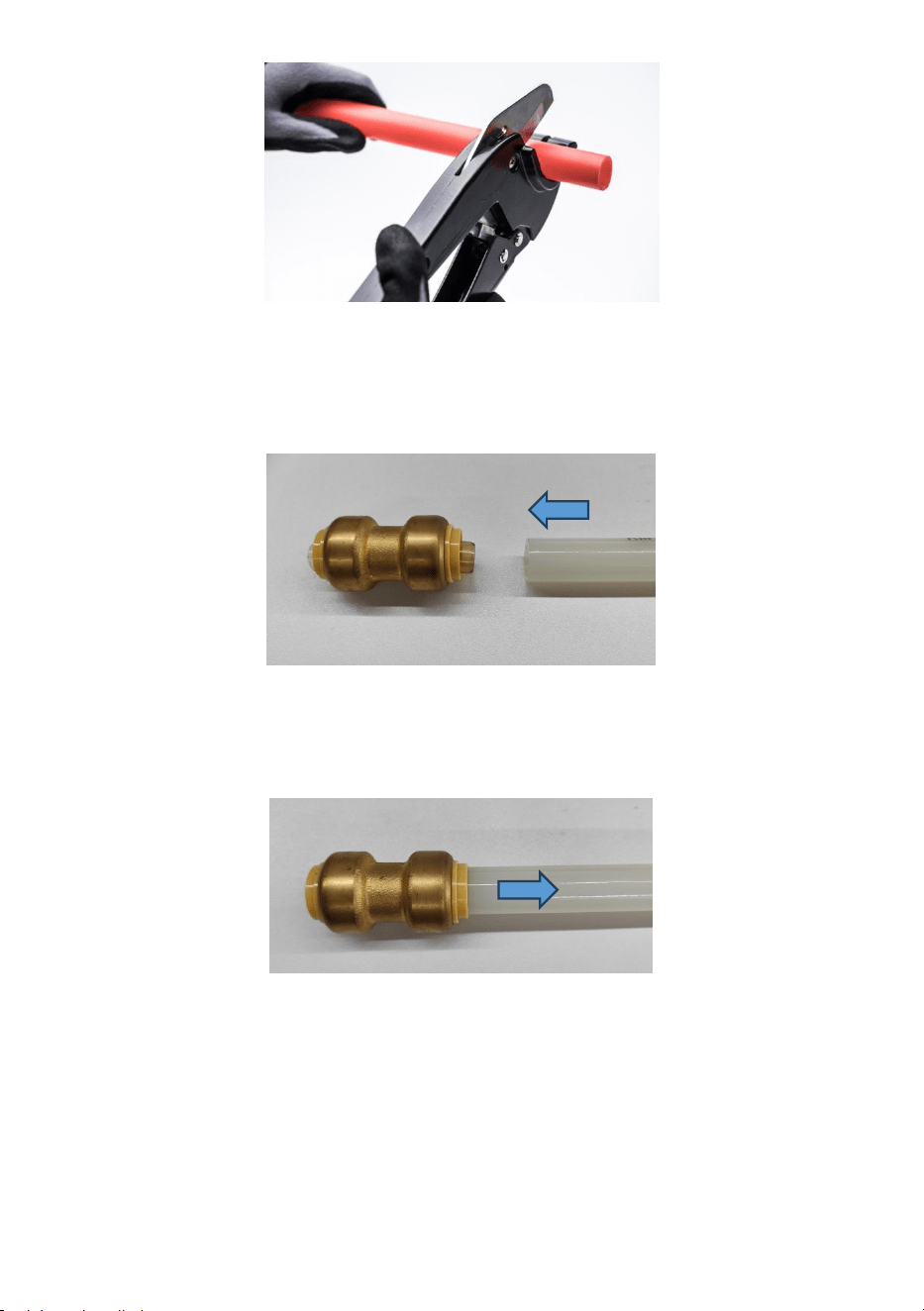

Step 1:

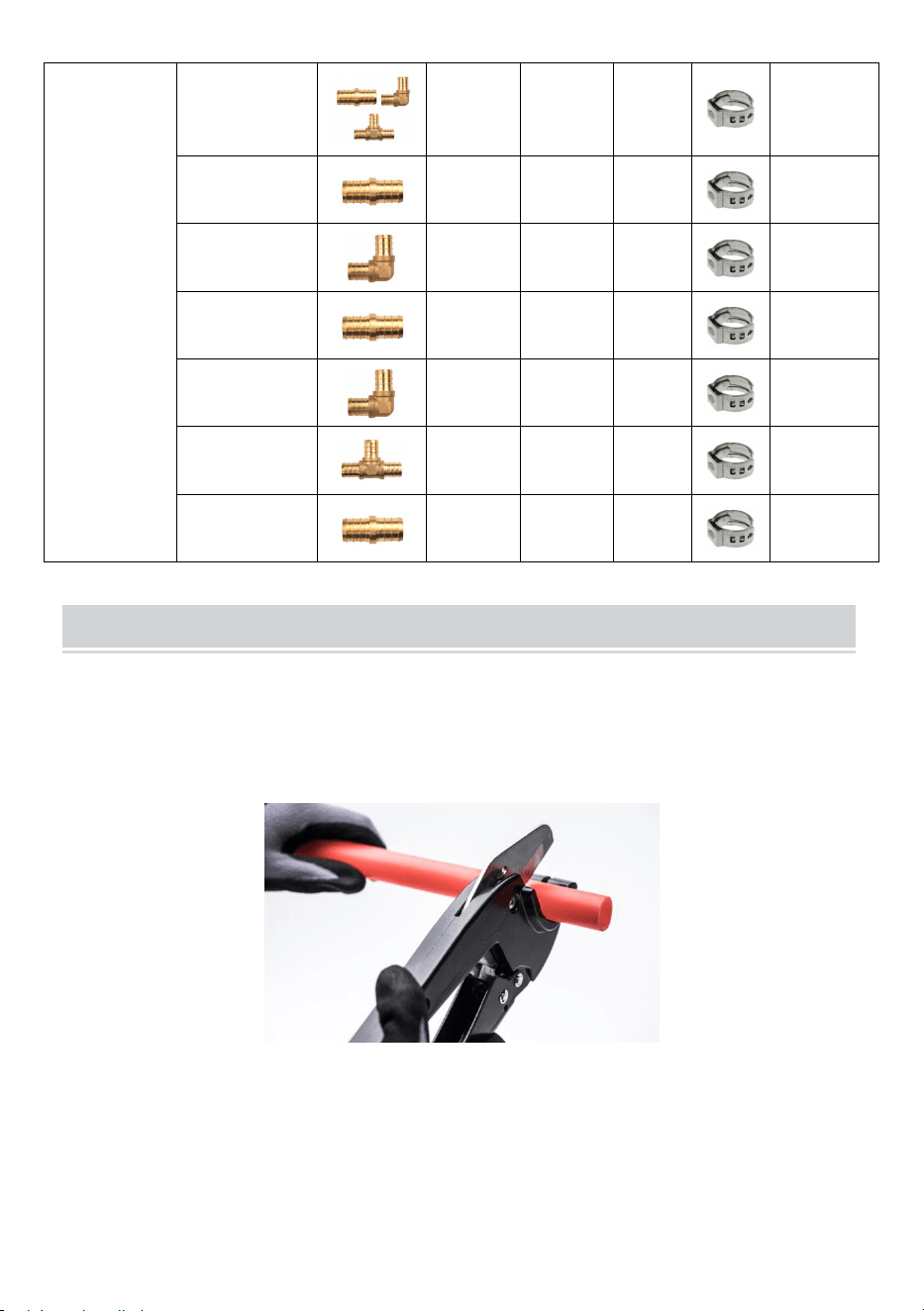

Cut the pipe vertically by RIFENG pipe cutter. Make sure to cut it quickly
and precisely.
- 5 -

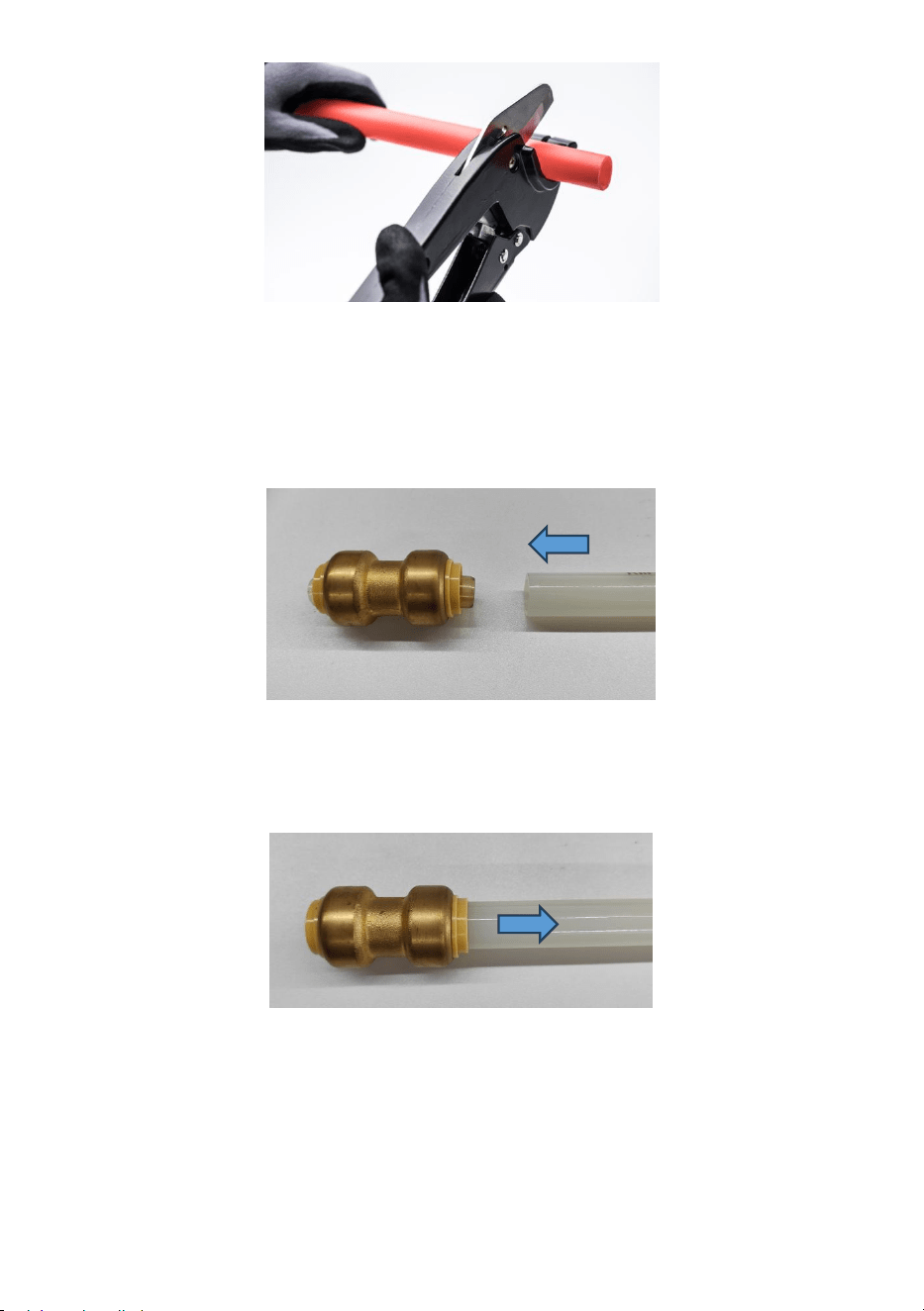

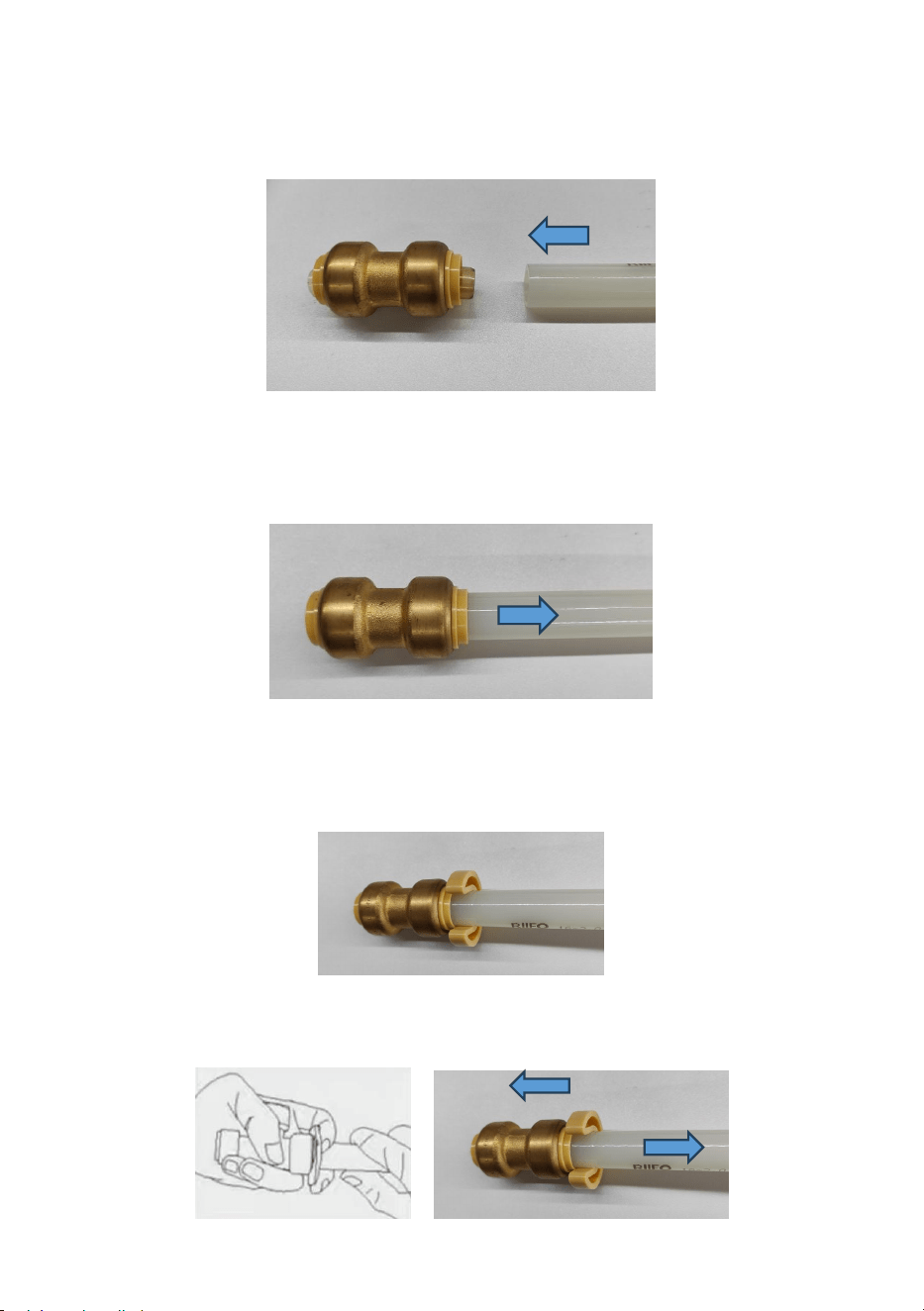

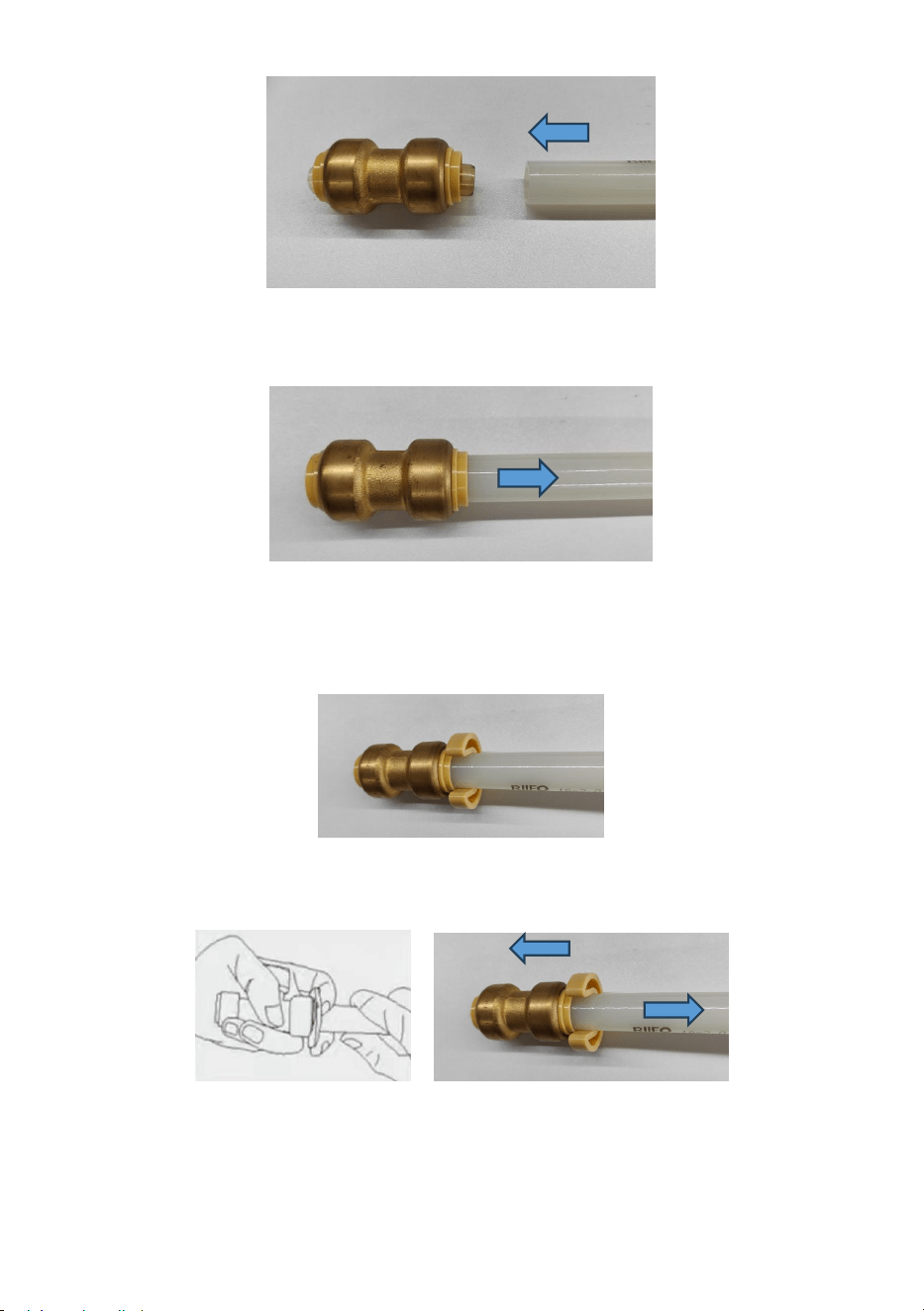

Step 2:
Align the pipe with the inner lining of the joint and insert it vertically into the
joint until the pipe reaches the bottom.
Step 3:
Pull the tube outward to ensure the steel buckle is engaged.
Disassembly instructions

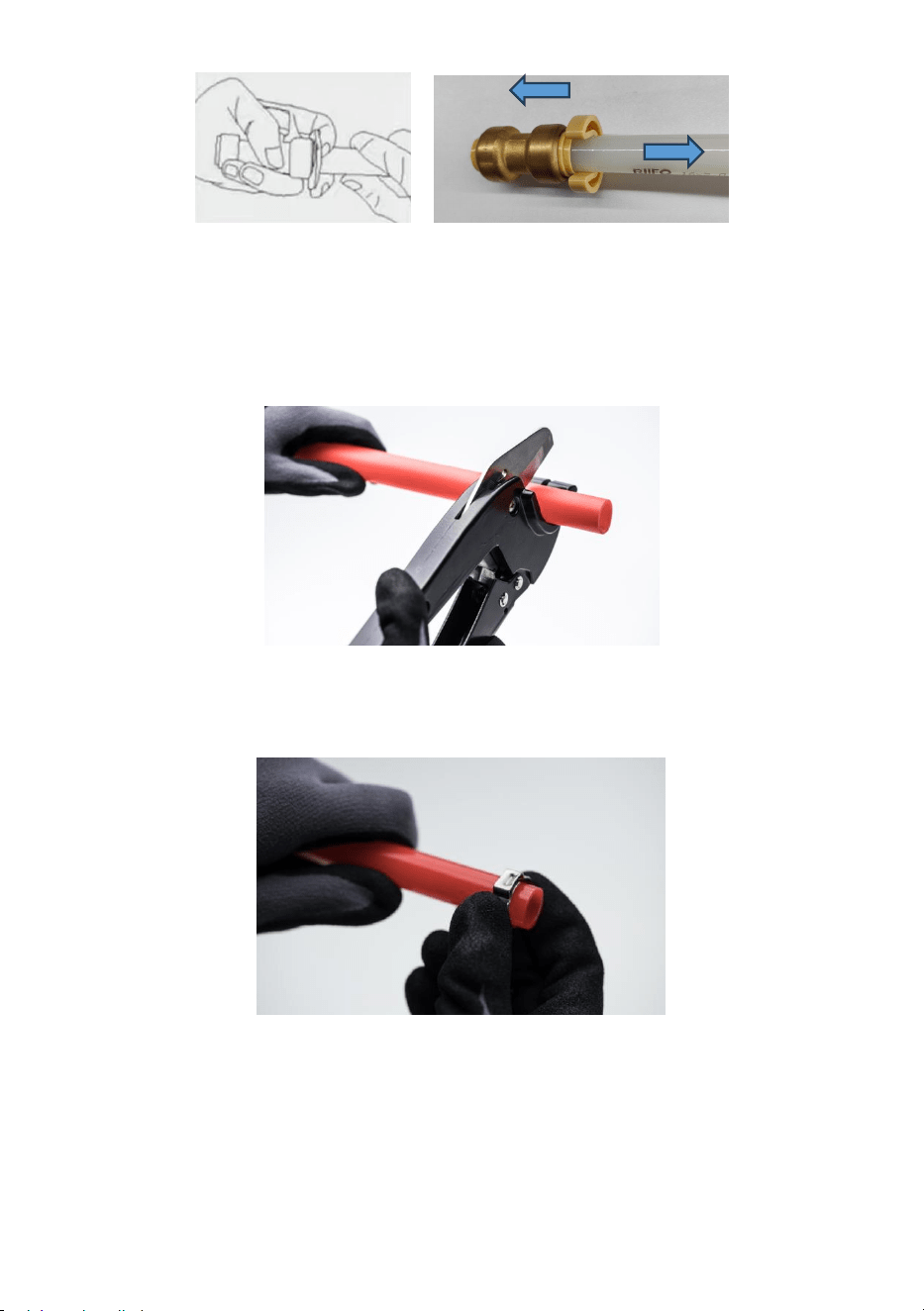

Step 1:
Insert the pipe extractor into the fitting.
Step 2:
Press down on the tube extractor and then pull out the pipe fitting.
- 6 -

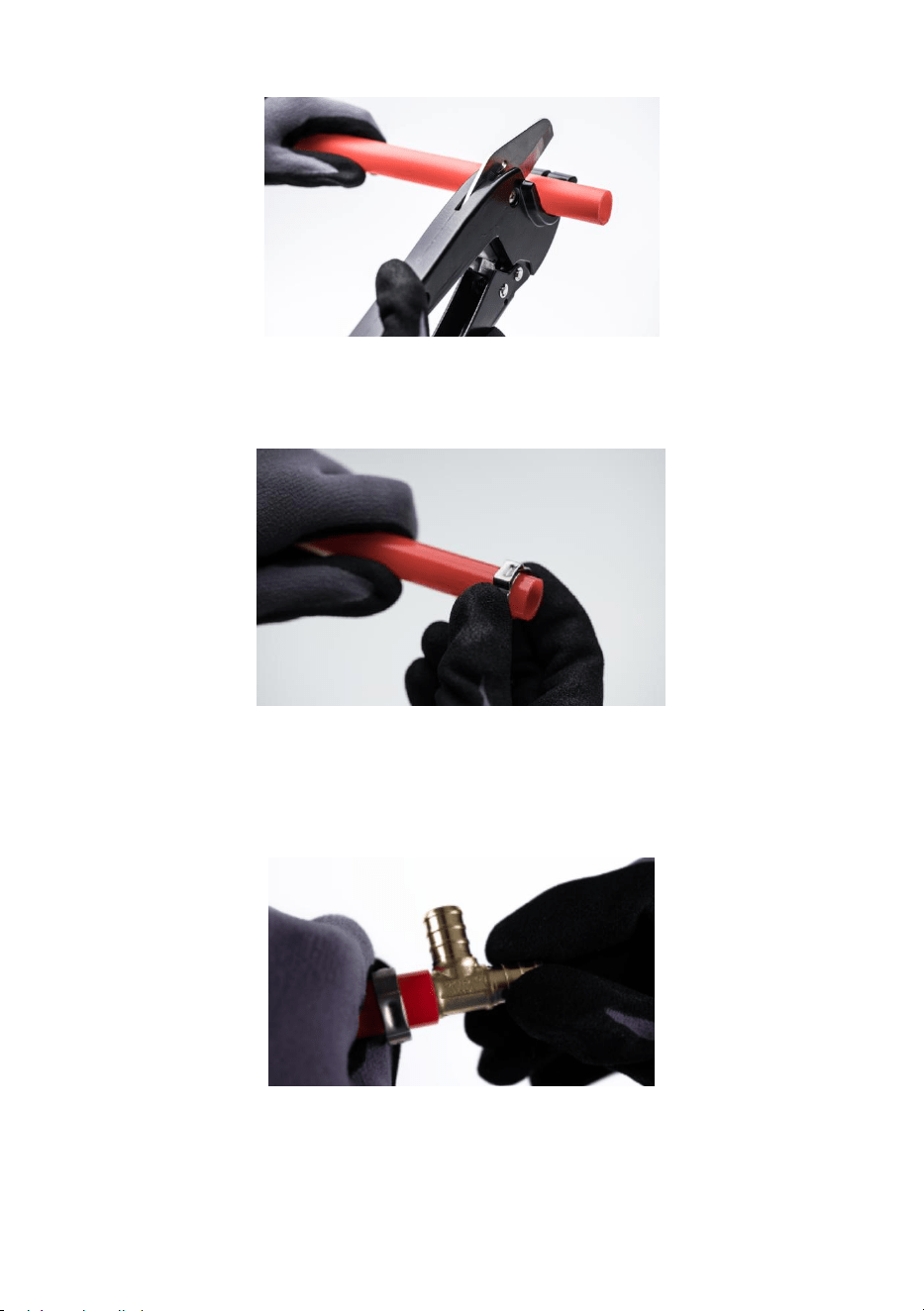

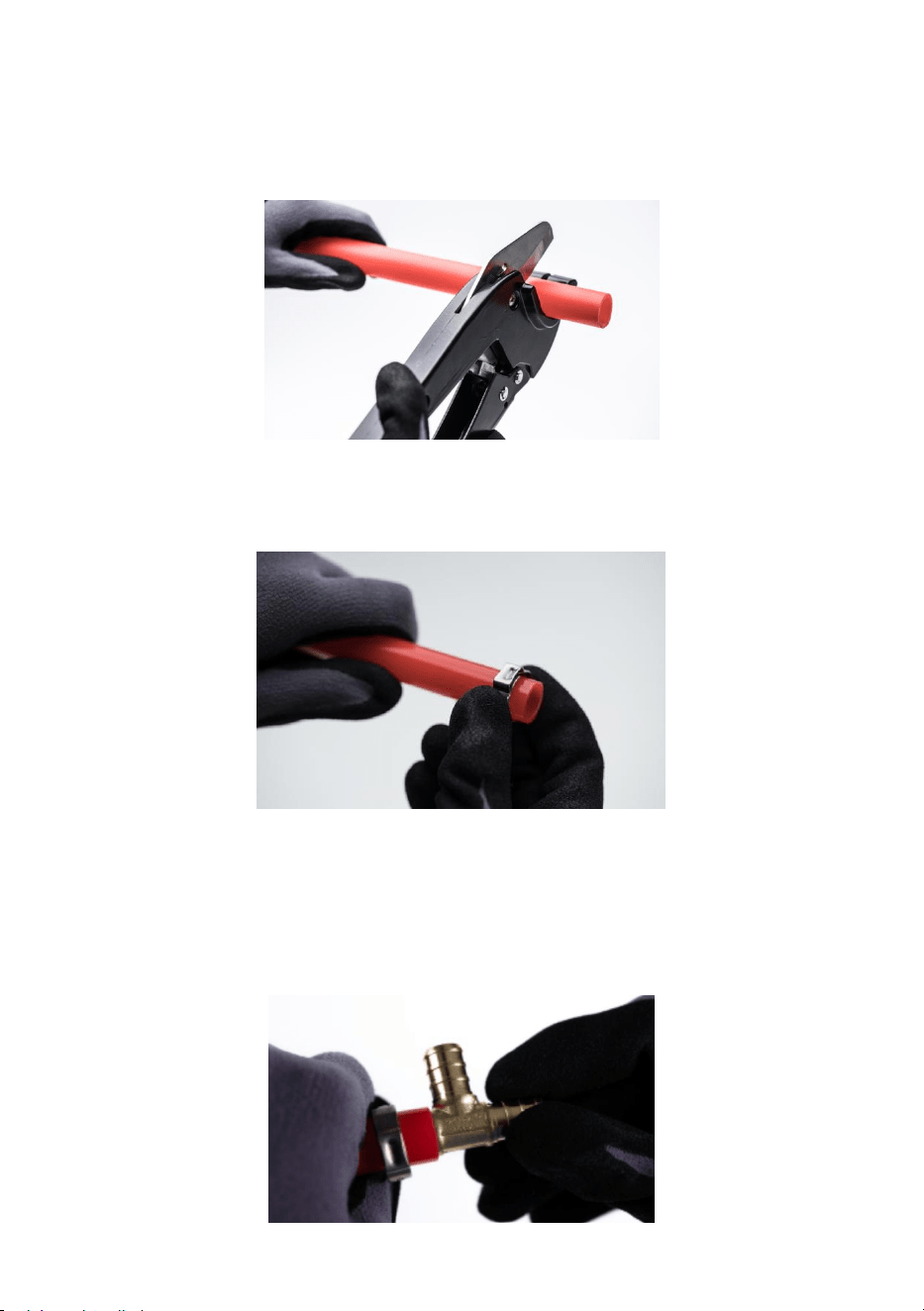

Crimp fitting:

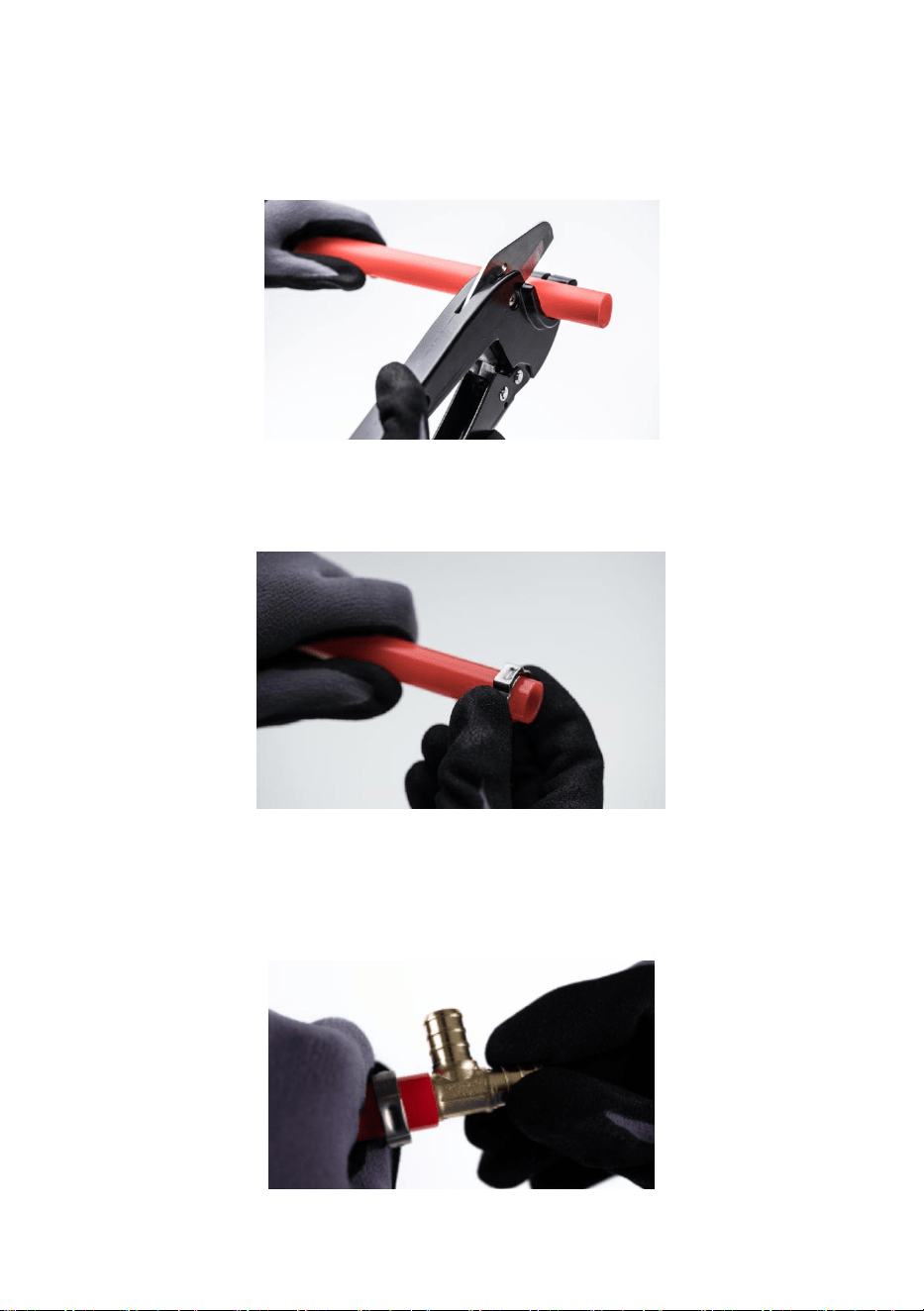

Step 1:

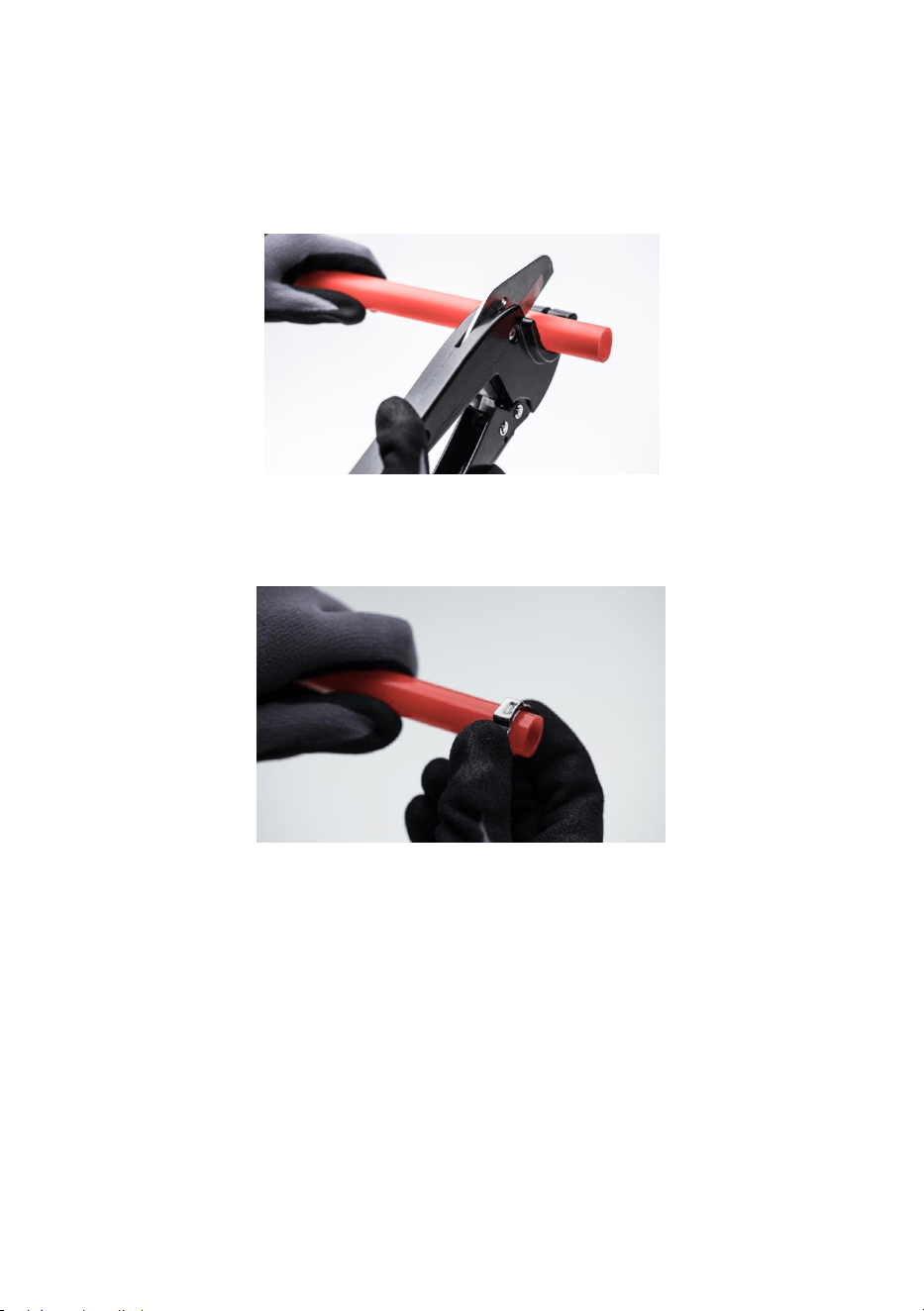

Cut the pipe vertically by RIFENG pipe cutter. Make sure to cut it quickly
and precisely.

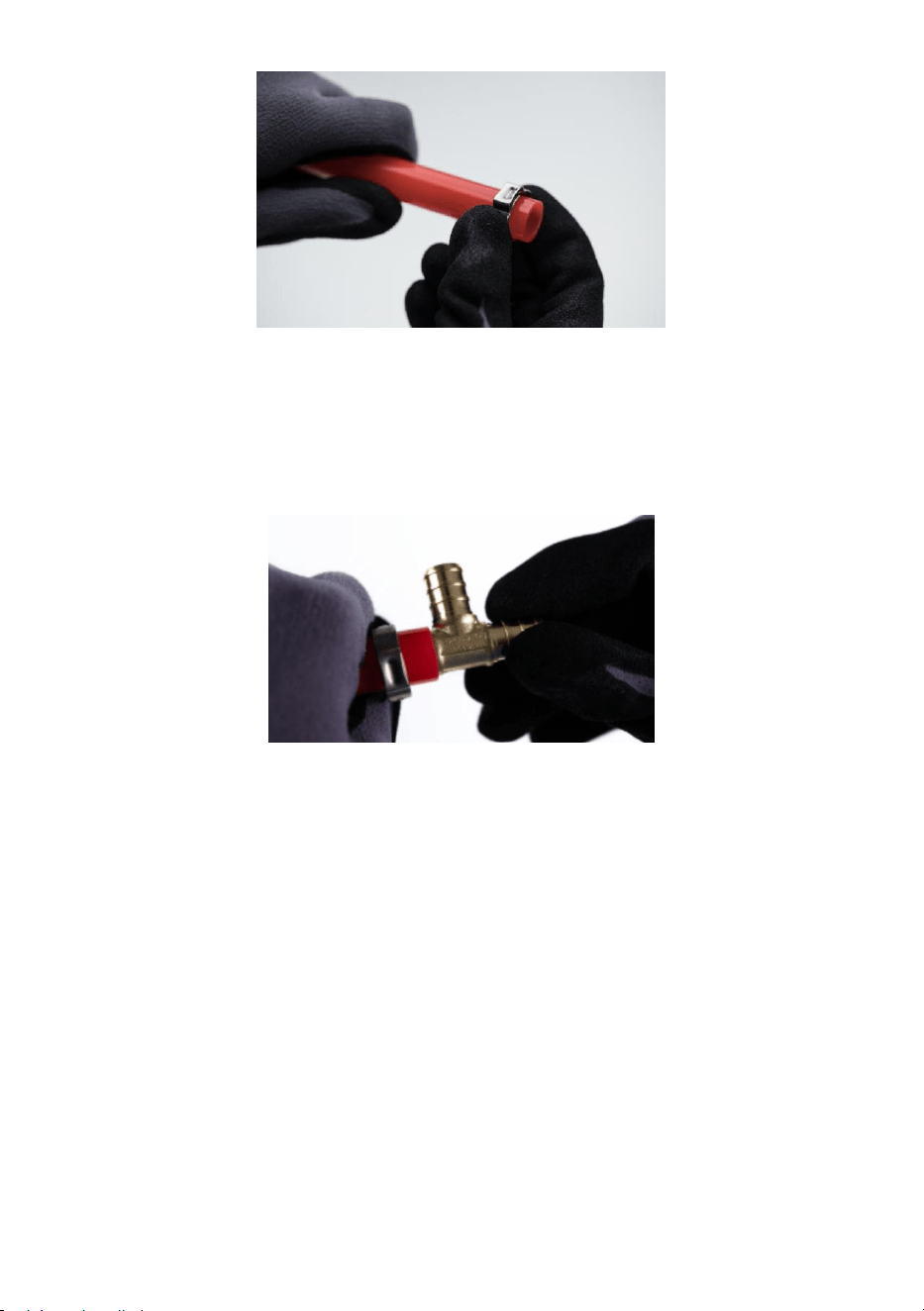

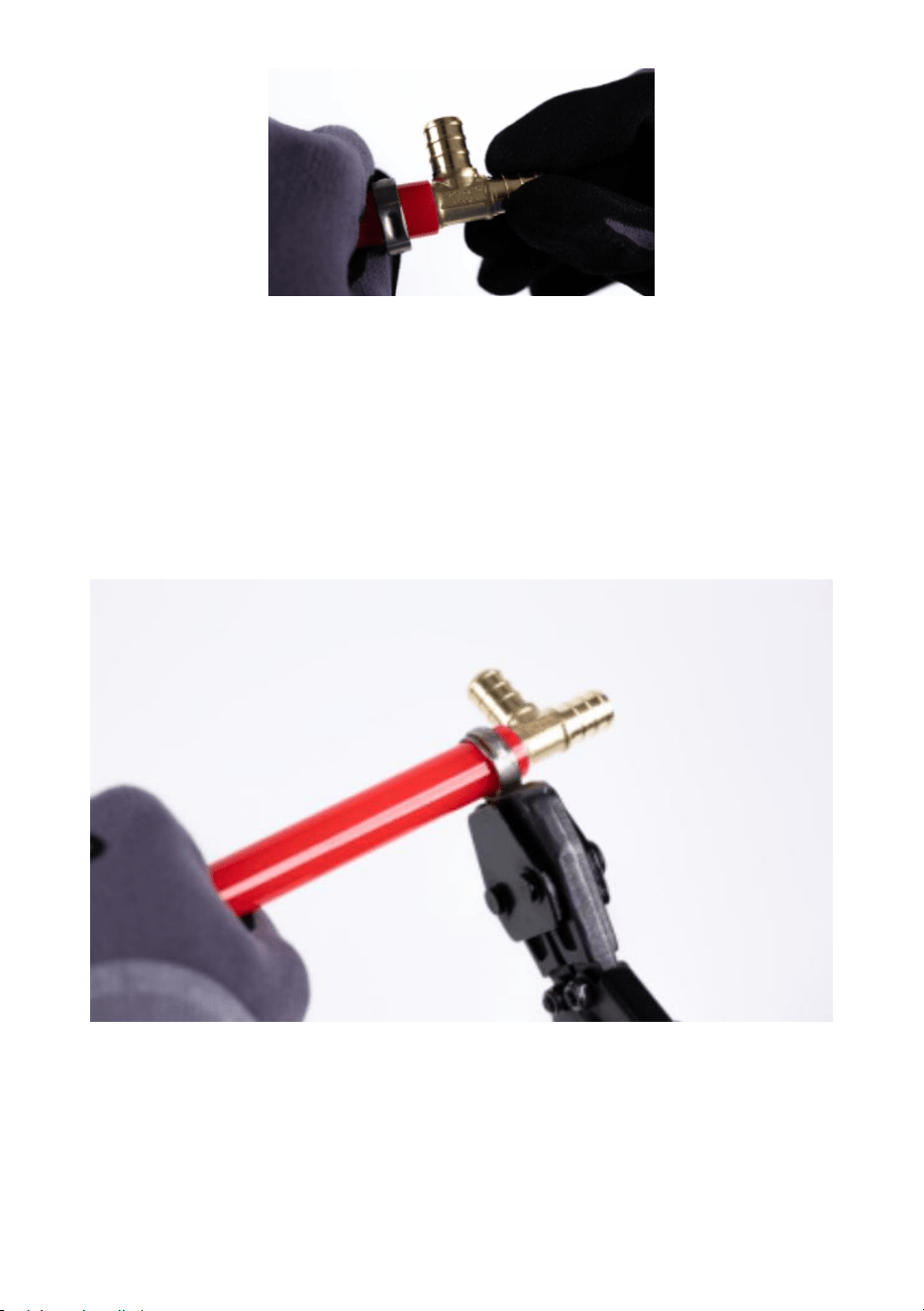

Step 2:

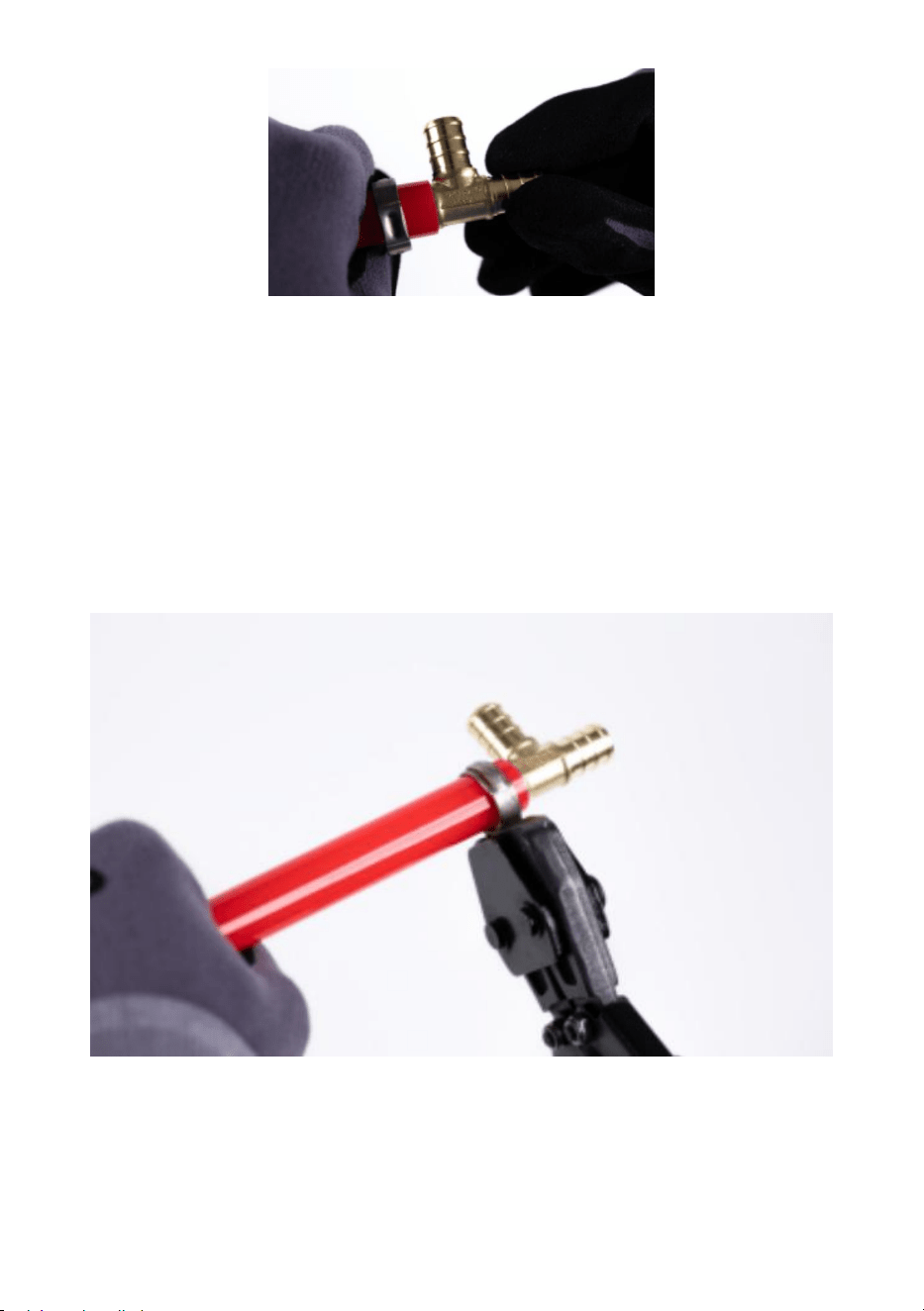

Select the appropriate clamp according to the pipe material and insert the
clamp into the pipe material.
Later, insert the fitting body into the pipe until the shoulder of the fitting
reach the pipe, make sure the insert is completely inside the pipe, and the
contact between fitting and pipe is clean and free of impurity.
- 7 -

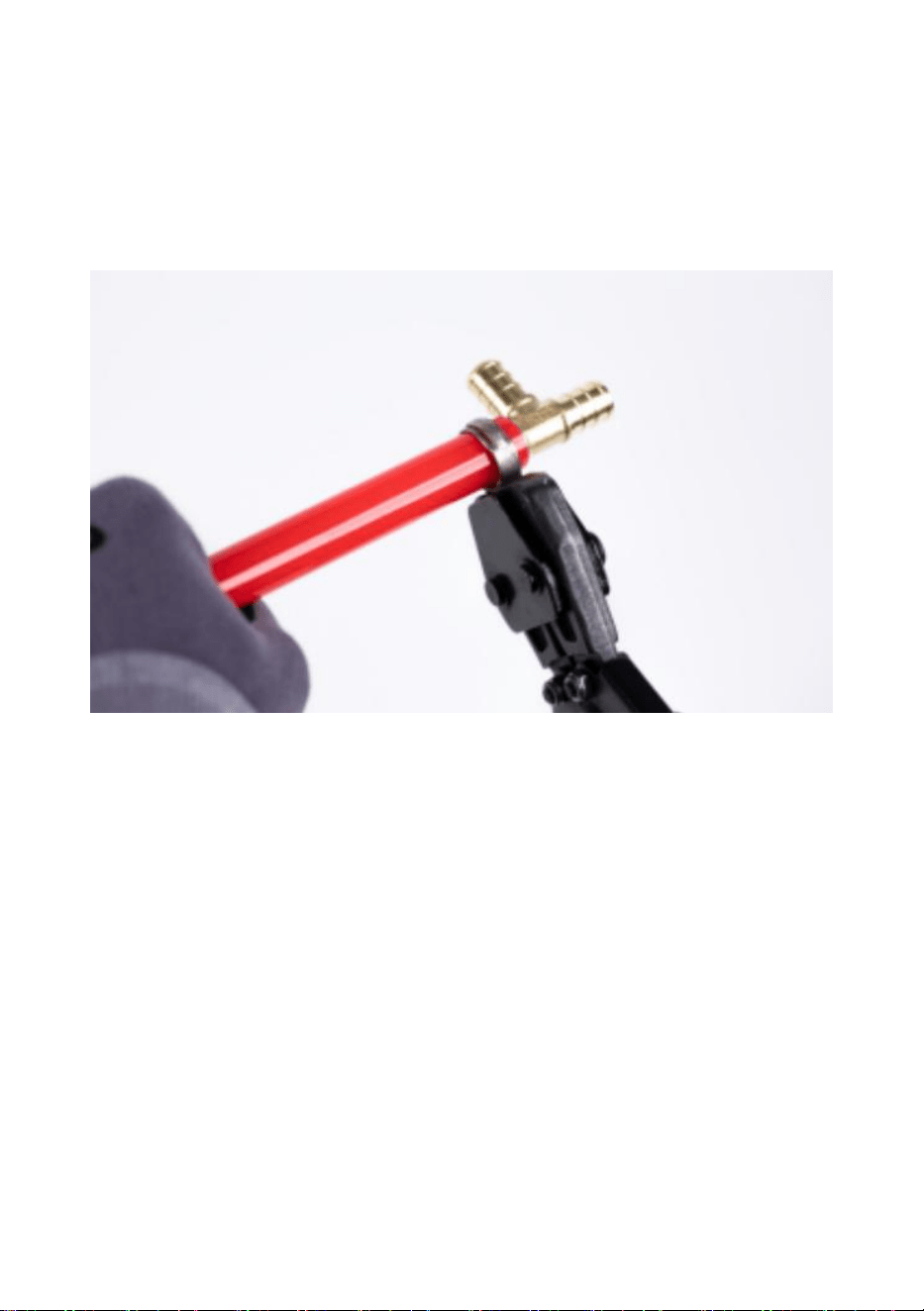

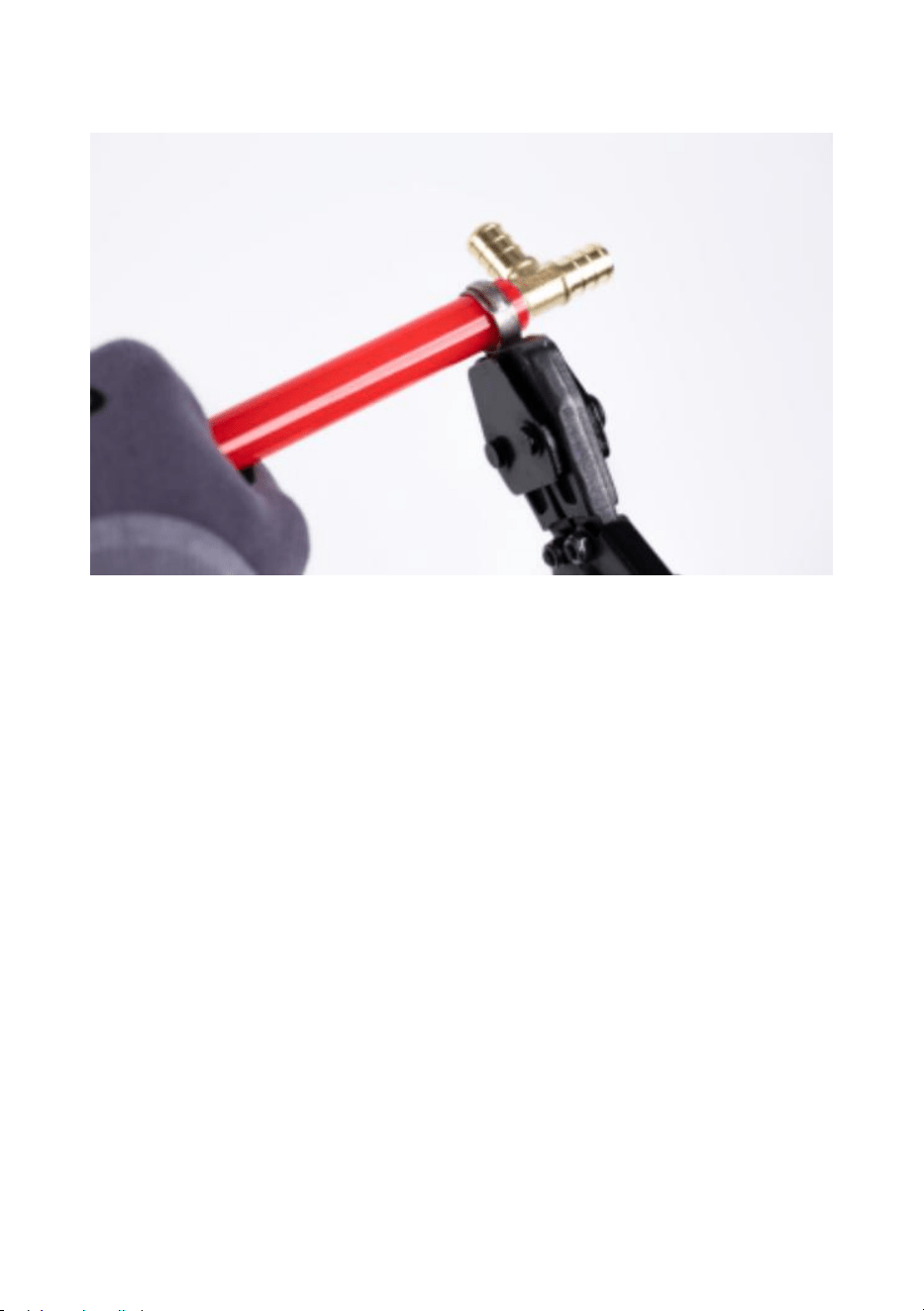

Step 3:

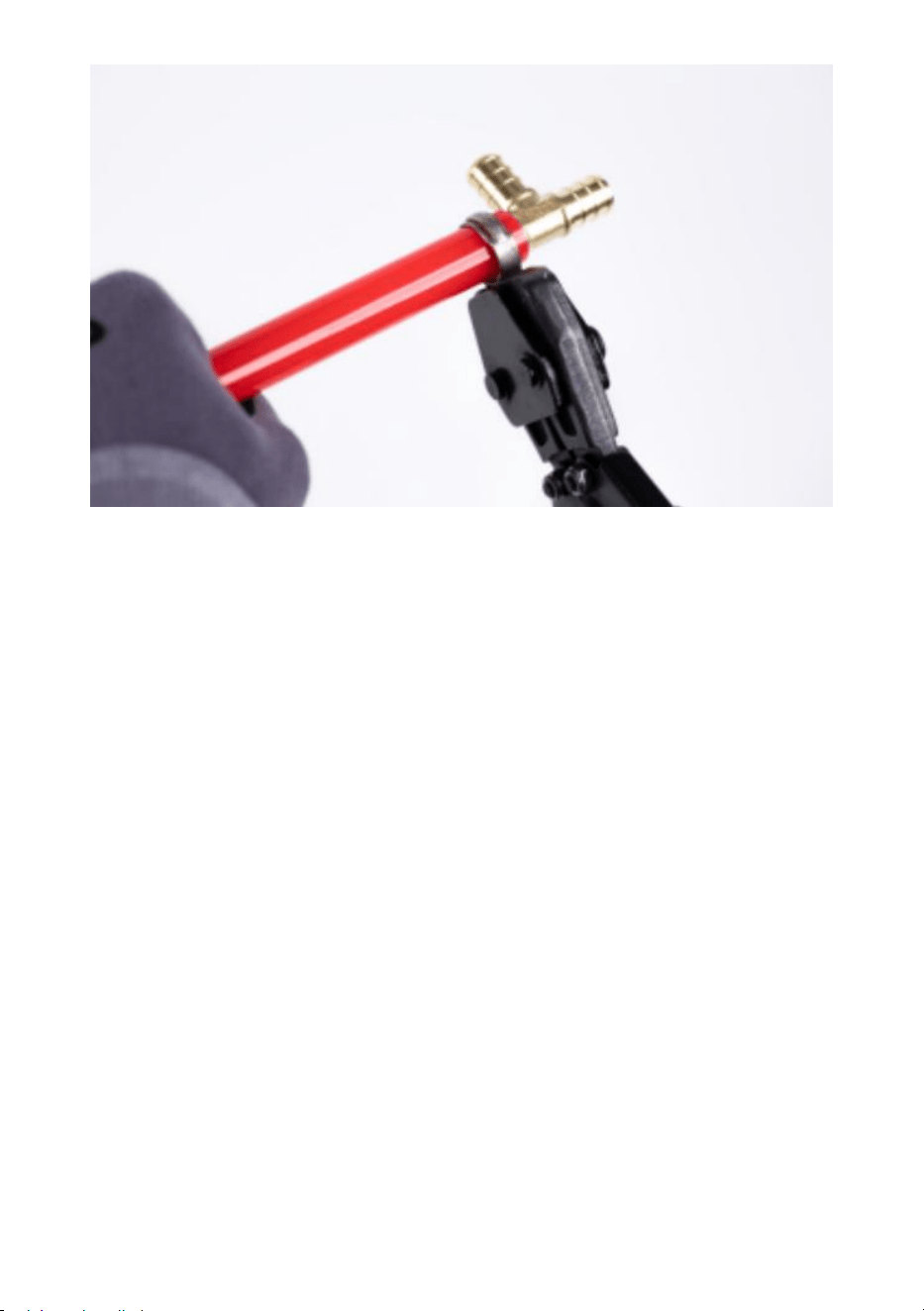

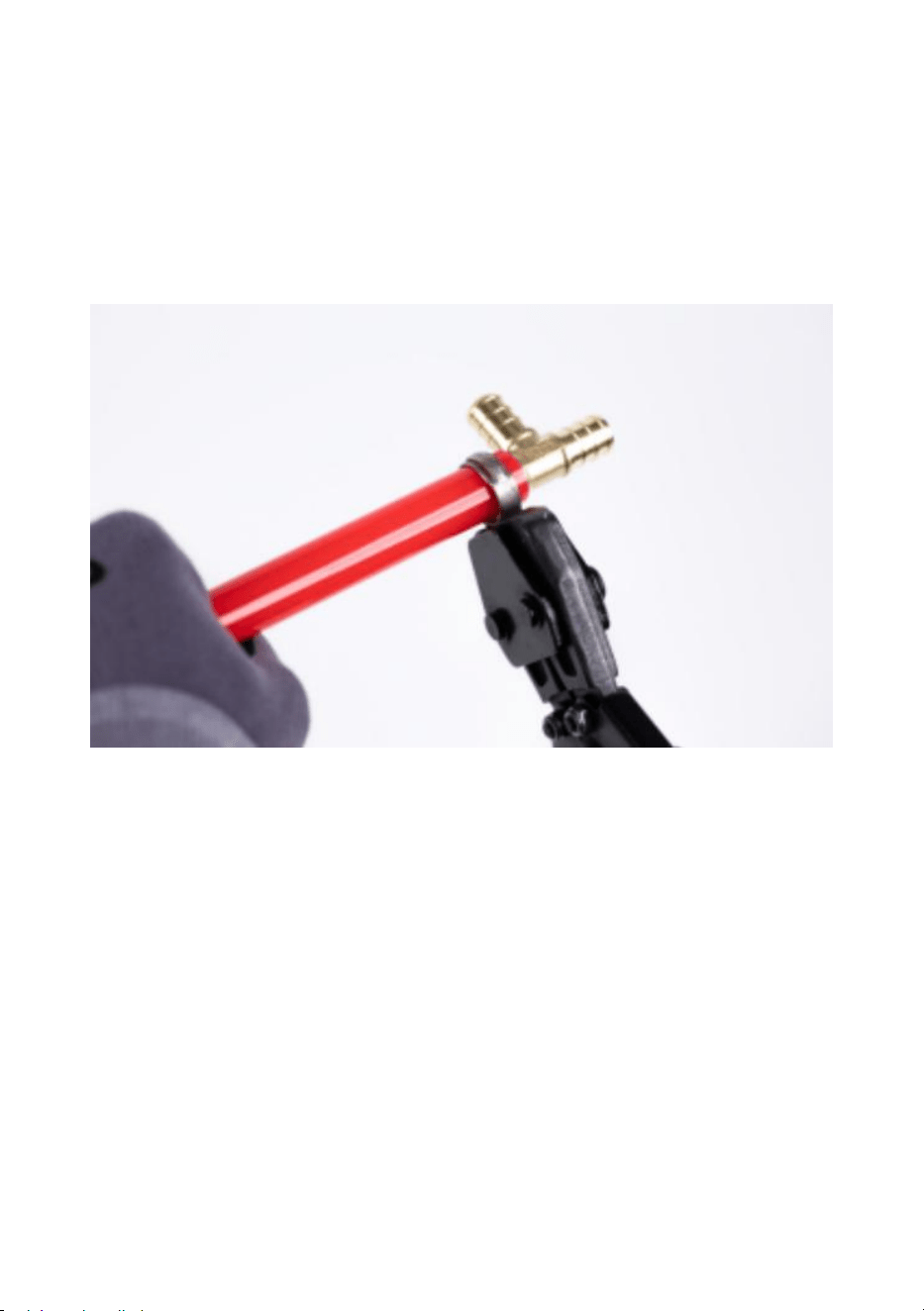

Place clamp between tool jaws and ratchet the clamp until the Clamp Tool
auto-releases. This action will assure that the clamp is fully engaged.
Ensure that the clamping jaws are perpendicular to the pipeline and that
there are no debris on the clamping contact surface.
- 8 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support
ARMATURA RUROWA
Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej
cenie.
„Zaoszczędź pół ceny”, „Zaoszczędź połowę ceny” lub inne podobne wyrażenia używane
wyłącznie przez nas
reprezentuje szacunkową oszczędność, jaką możesz zyskać kupując określone narzędzia
z nami w porównaniu z głównymi, najlepszymi markami i niekoniecznie to oznacza okładka
wszystkie kategorie oferowanych przez nas narzędzi Przypominamy o weryfikacji ostrożnie
kiedy składasz u nas zamówienie, jeśli faktycznie tak jest Oszczędność
Połowa w porównaniu z czołowymi markami.
- 1 -
POTRZEBUJESZ POMOCY?
Masz pytania dotyczące produktu? Potrzebujesz wsparcia
technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji
www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o
dokładne zapoznanie się ze wszystkimi instrukcjami. Firma VEVOR
zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd
produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć, że nie
będziemy Cię ponownie informować jeśli są jakieś aktualizacje technologii
lub oprogramowania naszego produktu.
PIPE FITTINGS
- 2 -
Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik
musi uważnie przeczytać instrukcję obsługi.
WARNING
Złączki mosiężne mogą zostać uszkodzone w wyniku długotrwałego
narażenia na działanie substancji chemicznych, w tym między innymi:
- Roztwory alkaliczne: Roztwory silnie zasadowe, takie jak
wodorotlenek sodu (NaOH) lub wodorotlenek potasu (KOH), mogą
z biegiem czasu powodują również korozję mosiężnych złączek.
- Kwasy: Silne kwasy, takie jak kwas solny (HCl) lub kwas siarkowy
(H2SO4), mogą powodować korozję mosiężnych złączek i
powodować
szkoda.
- Amoniak: Amoniak może reagować z mosiężnymi złączkami i
prowadzić do korozji lub zniszczenia.
- Utleniacze: Silne utleniacze, takie jak nadtlenek wodoru (H2O2) lub
nadmanganian potasu (KMnO4),
mogą zaatakować mosiężne złączki i spowodować uszkodzenia.
Podczas transportu i przechowywania kształtki należy chronić przed
deszczem i wodą.
Należy unikać stosowania sił zewnętrznych do ściskania opakowania,
gdyż może to spowodować uszkodzenie złączy.
Normy i atesty :
Dopasowanie wciskane : ASSE 1061, NSF/ANSI 61
Montaż zaciskany : ASTM F1807, NSF/ANSI 61
- 3 -
PRODUCTION CONFIGURATION
Typ złącza
Dopasowanie typu
push-fit
Mocowanie zaciskane
Zdjęcia produktów
Odpowiedni typ rury
Rura Pex / rura miedziana
/ CPVC rura
Rurka Pex
Znamionowe ciśnienie robocze
(psi)
100
PARTS LIST
Typ złącza
Model
Złącze
Ekstraktor rurowy
Zacisk
Dopasowanie
typu push-fit
PF7c-S1/2x1/2
12szt
1 szt
-
-
PF7c-S3/4x1/2
12szt
2szt
-
-
PF7c-S3/4x3/4
12szt
1 szt
-
-
PF7c-L1/2x1/2
12szt
1 szt
-
-
PF7c-T1/2x1/2x1/2
12szt
1 szt
-
-
PF7c-1/2/S/L/T
25szt
1 szt
-
-
Mocowanie
zaciskane
PF5c-S3/4x3/4F
Ⅱ
12szt
-
-
12szt
- 4 -
PF5c-S1/2x1/2M
Ⅱ
25szt
-
-
25szt
PF5c-S1/2x1/2F
Ⅱ
20szt
-
-
20szt
PF5c-1/2-SLT
45szt
-
-
105szt
PF5c-3/4-SLT
45szt
-
-
105szt
PF5c-S3/4x1/2
Ⅱ
50szt
-
-
100szt
PF5c-L1/2x1/2
Ⅱ
50szt
-
-
100szt
PF5c-S3/4x3/4
Ⅱ
50szt
-
-
100szt
PF5c-L3/4x3/4
Ⅱ
50szt
-
-
100szt
PF5c-T1/2x1/2
x1/2 Ⅱ
50szt
-
-
150szt
PF5c-S1/2x1/2
Ⅱ
50szt
-
-
100szt
INSTALLATION INSTRUCTIONS
Dopasowanie typu push-fit
Krok 1:
Przetnij rurę pionowo za pomocą obcinaka do rur RIFENG. Pamiętaj, aby
przeciąć ją szybko i precyzyjnie.
- 5 -
Krok 2 :
Wyrównaj rurę z wewnętrzną okładziną złącza i włóż ją pionowo do złącza,
aż rura osiągnie dno.
Krok 3 :
Pociągnij rurkę na zewnątrz, aby upewnić się, że stalowa klamra została
zatrzaśnięta.
Instrukcja demontażu
Krok 1:
Włóż ściągacz do rury w złączkę.
- 6 -
Krok 2 :
Naciśnij ściągacz rury, a następnie wyciągnij złączkę rurową.
Mocowanie zaciskane :
Krok 1:
Przetnij rurę pionowo za pomocą obcinaka do rur RIFENG. Pamiętaj, aby
przeciąć ją szybko i precyzyjnie.
Krok 2 :
Wybierz odpowiednią obejmę w zależności od materiału rury i włóż obejmę
do materiału rury.
- 7 -
Później włóż korpus złączki do rury aż do momentu, aż ramię złączki
dotrze do rury, wykonaj upewnij się, że wkładka znajduje się całkowicie
wewnątrz rury i kontakt pomiędzy złączką a rurą jest czysty i wolny od
zanieczyszczeń zanieczyszczenie.
Krok 3 :
Umieść zacisk pomiędzy szczękami narzędzia i zaciśnij zacisk, aż
narzędzie do zaciskania zostanie automatycznie zwolnione. Ta czynność
zapewni pełne zamocowanie zacisku. Upewnij się, że szczęki zaciskowe
są ustawione prostopadle do rurociągu i że na powierzchni styku zacisku
nie ma żadnych zanieczyszczeń.
- 8 -
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
szanghaj 200000 CN.
Import do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
- 9 -
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technisch Support- und E-Garantie-Zertifikat www.vevor.com/support
ROHRVERBINDUNGSSTÜCKE
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die nur von uns
verwendet werden
stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge
erzielen könnten
bei uns im Vergleich zu den großen Top-Marken und das ist nicht unbedingt so Abdeckung
Wir bitten Sie, alle von uns angebotenen Werkzeugkategorien zu überprüfen sorgfältig
wenn Sie eine Bestellung bei uns aufgeben, wenn Sie dies tatsächlich tun Sparen
Halb im Vergleich zu den Top-Marken.
- 1 -
BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS!
Haben Sie Fragen zum Produkt? Nehmen Sie gerne Kontakt mit uns
auf:
Zertifikat für technischen Support und E-Garantie
www.vevor.com/support
Dies ist die Originalanleitung, bitte lesen Sie alle Bedienungsanleitungen
sorgfältig durch, bevor Sie sie in Betrieb nehmen. Das Aussehen des
Produkts unterliegt dem, was Sie erhalten haben. Bitte entschuldigen Sie,
dass wir Sie nicht erneut informieren ob es Technologie- oder
Software-Updates für unser Produkt gibt .
PIPE FITTINGS
- 2 -
Warnung: Um das Verletzungsrisiko zu verringern, muss der
Benutzer die Bedienungsanleitung sorgfältig lesen.
WARNING
Messingbeschläge können durch längere Einwirkung von Chemikalien
beschädigt werden, einschließlich, aber nicht beschränkt auf:
- Alkalische Lösungen: Stark alkalische Lösungen wie
Natriumhydroxid (NaOH) oder Kaliumhydroxid (KOH) können
Außerdem korrodieren Messingbeschläge mit der Zeit.
- Säuren: Starke Säuren wie Salzsäure (HCl) oder Schwefelsäure
(H2SO4) können Messingbeschläge angreifen und zu Korrosion
führen
Schaden.
- Ammoniak: Ammoniak kann mit Messingbeschlägen reagieren und
zu Korrosion oder Beschädigung führen.
- Oxidationsmittel: Starke Oxidationsmittel wie Wasserstoffperoxid
(H2O2) oder Kaliumpermanganat (KMnO4),
kann Messingbeschläge angreifen und Schäden verursachen.
Während des Transports und der Lagerung sollten Armaturen vor
Regen und Wasser geschützt werden.
Vermeiden Sie es, die Verpackung mit äußeren Kräften
zusammenzudrücken, da dies zu Schäden an den Anschlüssen führen
kann.
Normen und Zulassungen :
Push-Fit : ASSE 1061, NSF/ANSI 61
Crimpanschluss : ASTM F1807, NSF/ANSI 61
- 3 -
PRODUCTION CONFIGURATION
Art des Steckverbinders
Push-Fit
Crimpanschluss
Produktbilder
Anwendbarer Rohrtyp
Pex-Rohr / Kupferrohr /
CPVC Rohr
Pex-Röhre
Nennbetriebsdruck (psi)
100
PARTS LIST
Art des
Steckverbind
Modell
Verbinder
Rohrabzieher
Klemme
Push-Fit
PF7c-S1/2x1/2
12 Stück
1
STÜC
-
-
PF7c-S3/4x1/2
12 Stück
2
STÜC
-
-
PF7c-S3/4x3/4
12 Stück
1
STÜC
-
-
PF7c-L1/2x1/2
12 Stück
1
STÜC
-
-
PF7c-T1/2x1/2x1/2
12 Stück
1
STÜC
-
-
PF7c-1/2/S/L/T
25 Stück
1
STÜC
K
-
-
Crimpansch
luss
PF5c-S3/4x3/4F
Ⅱ
12 Stück
-
-
12 Stück
- 4 -
PF5c-S1/2x1/2M
Ⅱ
25 Stück
-
-
25 Stück
PF5c-S1/2x1/2F
Ⅱ
20 Stück
-
-
20 Stück
PF5c-1/2-SLT
45 Stück
-
-
105 Stück
PF5c-3/4-SLT
45 Stück
-
-
105 Stück
PF5c-S3/4x1/2
Ⅱ
50 Stück
-
-
100 Stück
PF5c-L1/2x1/2
Ⅱ
50 Stück
-
-
100 Stück
PF5c-S3/4x3/4
Ⅱ
50 Stück
-
-
100 Stück
PF5c-L3/4x3/4
Ⅱ
50 Stück
-
-
100 Stück
PF5c-T1/2x1/2
x1/2 Ⅱ
50 Stück
-
-
150 Stück
PF5c-S1/2x1/2
Ⅱ
50 Stück
-
-
100 Stück
INSTALLATION INSTRUCTIONS
Push-Fit
Schritt 1:
Schneiden Sie das Rohr vertikal mit dem RIFENG-Rohrschneider. Achten
Sie darauf, es schnell und präzise zu schneiden.
- 5 -
Schritt 2 :
Richten Sie das Rohr an der Innenauskleidung der Verbindung aus und
führen Sie es senkrecht in die Verbindung ein, bis das Rohr den Boden
erreicht.
Schritt 3 :
Ziehen Sie den Schlauch nach außen, um sicherzustellen, dass die
Stahlschnalle eingerastet ist.
Demontageanleitung
Schritt 1:
Setzen Sie den Rohrauszieher in die Armatur ein.
- 6 -
Schritt 2 :
Drücken Sie den Rohrauszieher nach unten und ziehen Sie dann die
Rohrverschraubung heraus.
Crimpanschluss :
Schritt 1:
Schneiden Sie das Rohr vertikal mit dem RIFENG-Rohrschneider. Achten
Sie darauf, es schnell und präzise zu schneiden.
Schritt 2 :
Wählen Sie entsprechend dem Rohrmaterial die passende Schelle aus
und setzen Sie die Schelle in das Rohrmaterial ein.
- 7 -
Führen Sie den Fittingkörper später in das Rohr ein Stellen Sie sicher,
dass die Schulter des Fittings das Rohr erreicht Stellen Sie sicher, dass
sich der Einsatz vollständig im Rohr befindet Der Kontakt zwischen Fitting
und Rohr ist sauber und frei Verunreinigung.
Schritt 3 :
Platzieren Sie die Klemme zwischen den Werkzeugbacken und rasten Sie
die Klemme ein, bis sich das Klemmwerkzeug automatisch löst. Stellen Sie
sicher, dass die Klemmbacken senkrecht zur Rohrleitung stehen und sich
keine Rückstände auf der Klemmkontaktfläche befinden.
- 8 -
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
- 9 -
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technique Assistance et certificat de garantie électronique
www.vevor.com/support
RACCORDS DE TUYAUTERIE
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
"Économisez la moitié", "Moitié prix" ou toute autre expression similaire utilisée uniquement
par nous
représente une estimation des économies dont vous pourriez bénéficier en achetant
certains outils
avec nous par rapport aux grandes marques et ne signifie pas nécessairement couverture
toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir
vérifier. soigneusement
lorsque vous passez une commande chez nous si vous êtes réellement Économie
Moitié en comparaison avec les plus grandes marques.
- 1 -
BESOIN D'AIDE ? CONTACTEZ-NOUS !
Vous avez des questions sur les produits ? Besoin d'une assistance
technique ? N'hésitez pas à nous contacter :
Assistance technique et certificat de garantie électronique
www.vevor.com/support
Il s'agit de l'instruction originale, veuillez lire attentivement toutes les
instructions du manuel avant de l'utiliser. VEVOR se réserve une
interprétation claire de notre manuel d'utilisation. L'apparence du produit
dépend du produit que vous avez reçu. s'il y a des mises à jour
technologiques ou logicielles sur notre produit.
PIPE FITTINGS
- 2 -
Avertissement-Pour réduire le risque de blessure, l'utilisateur
doit lire attentivement les instructions du manuel.
WARNING
Les raccords en laiton peuvent être endommagés par une exposition
prolongée à des produits chimiques, notamment :
- Solutions alcalines : les solutions hautement alcalines, telles que
l'hydroxyde de sodium (NaOH) ou l'hydroxyde de potassium (KOH),
peuvent
corrodent également les raccords en laiton au fil du temps.
- Acides : Les acides forts, tels que l'acide chlorhydrique (HCl) ou
l'acide sulfurique (H2SO4), peuvent corroder les raccords en laiton et
provoquer
dommage.
- Ammoniac : L'ammoniac peut réagir avec les raccords en laiton et
entraîner une corrosion ou une détérioration.
- Agents oxydants : Agents oxydants forts, comme le peroxyde
d'hydrogène (H2O2) ou le permanganate de potassium (KMnO4),
peut attaquer les raccords en laiton et causer des dommages.
Les raccords doivent être protégés de la pluie ou de l’eau pendant le
transport et le stockage.
Évitez d'utiliser des forces externes pour presser l'emballage, ce qui
pourrait endommager les raccords.
Normes et homologations :
Ajustement instantané : ASSE 1061, NSF/ANSI 61
Raccord à sertir : ASTM F1807, NSF/ANSI 61
- 3 -
PRODUCTION CONFIGURATION
Type de connecteur
Ajustement par pression
Raccord à sertir
Images de produits
Type de tuyau applicable
Tube Pex / Tube en cuivre
/ CPVC tube
Tube PEX
Pression de service nominale (psi)
100
PARTS LIST
Type de
connecteur
Modèle
Connecteur
Extracteur de
tubes
Serrer
Ajustement
par pression
PF7c-S1/2x1/2
12
pièces
1 PCS
-
-
PF7c-S3/4x1/2
12
pièces
2
pièces
-
-
PF7c-S3/4x3/4
12
pièces
1 PCS
-
-
PF7c-L1/2x1/2
12
pièces
1 PCS
-
-
PF7c-T1/2x1/2x1/2
12
pièces
1 PCS
-
-
PF7c-1/2/S/L/T
25
pièces
1 PCS
-
-
Raccord à
sertir
PF5c-S3/4x3/4F
Ⅱ
12
pièces
-
-
12 pièces
- 4 -
PF5c-S1/2x1/2M
Ⅱ
25
pièces
-
-
25 pièces
PF5c-S1/2x1/2F
Ⅱ
20
pièces
-
-
20 pièces
PF5c-1/2-SLT
45
pièces
-
-
105 pièces
PF5c-3/4-SLT
45
pièces
-
-
105 pièces
PF5c-S3/4x1/2
Ⅱ
50
pièces
-
-
100 pièces
PF5c-L1/2x1/2
Ⅱ
50
pièces
-
-
100 pièces
PF5c-S3/4x3/4
Ⅱ
50
pièces
-
-
100 pièces
PF5c-L3/4x3/4
Ⅱ
50
pièces
-
-
100 pièces
PF5c-T1/2x1/2
x1/2 Ⅱ
50
pièces
-
-
150 pièces
PF5c-S1/2x1/2
Ⅱ
50
pièces
-
-
100 pièces
INSTALLATION INSTRUCTIONS
Ajustement par pression
Étape 1:
Coupez le tuyau verticalement avec le coupe-tube RIFENG. Assurez-vous
de le couper rapidement et précisément.
- 5 -
Étape 2 :
Alignez le tuyau avec le revêtement intérieur du joint et insérez-le
verticalement dans le joint jusqu'à ce que le tuyau atteigne le fond.
Étape 3 :
Tirez le tube vers l'extérieur pour vous assurer que la boucle en acier est
engagée.
Instructions de démontage
Étape 1:
Insérez l'extracteur de tuyau dans le raccord.
- 6 -
Étape 2 :
Appuyez sur l'extracteur de tube, puis retirez le raccord de tuyau.
Raccord à sertir :
Étape 1:
Coupez le tuyau verticalement avec le coupe-tube RIFENG. Assurez-vous
de le couper rapidement et précisément.
Étape 2 :
Sélectionnez le collier approprié en fonction du matériau du tuyau et
insérez le collier dans le matériau du tuyau.
- 7 -
Plus tard, insérez le corps du raccord dans le tuyau jusqu'à ce que
l'épaulement du raccord atteint le tuyau, faire assurez-vous que l'insert est
complètement à l'intérieur du tuyau et que le le contact entre le raccord et
le tuyau est propre et exempt de impureté.
Étape 3 :
Placez la pince entre les mâchoires de l'outil et cliquetez la pince jusqu'à
ce que l'outil de serrage se libère automatiquement. Assurez-vous que la
pince est complètement engagée. Assurez-vous que les mâchoires de
serrage sont perpendiculaires au pipeline et qu'il n'y a pas de débris sur la
surface de contact de serrage.
- 8 -
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETESTWOOD
NSW 2122 Australie.
- 9 -
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Technisch Ondersteuning en e-garantiecertificaat www.vevor.com/support
PIJPFITTINGEN
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die alleen door ons
worden gebruikt
vertegenwoordigt een schatting van de besparingen die u zou kunnen opleveren als u
bepaalde hulpmiddelen koopt
bij ons vergeleken met de grote topmerken en dat hoeft niet per se zo te zijn omslag
alle categorieën tools die door ons worden aangeboden. U wordt er vriendelijk aan
herinnerd om dit te verifiëren voorzichtig
wanneer u bij ons een bestelling plaatst, als u dat daadwerkelijk doet Besparing
Half in vergelijking met de belangrijkste grote merken.
- 1 -
HULP NODIG?
Heeft u productvragen? Heeft u technische ondersteuning nodig?
Neem dan gerust contact met ons op:
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Dit is de originele instructie. Lees alle instructies in de handleiding
zorgvuldig door voordat u het apparaat gebruikt. VEVOR behoudt zich
een duidelijke interpretatie van onze gebruikershandleiding voor. Het
uiterlijk van het product is afhankelijk van het product dat u heeft
ontvangen als er technologie- of software-updates zijn voor ons product.
PIPE FITTINGS
- 2 -
Waarschuwing-Om het risico op letsel te verminderen, moet de
gebruiker de instructies in de handleiding zorgvuldig lezen.
WARNING
Messing fittingen kunnen beschadigd raken door langdurige
blootstelling aan chemicaliën, inclusief maar niet beperkt tot:
- Alkalische oplossingen: Sterk alkalische oplossingen, zoals
natriumhydroxide (NaOH) of kaliumhydroxide (KOH), kunnen
corroderen ook messing fittingen na verloop van tijd.
- Zuren: Sterke zuren, zoals zoutzuur (HCl) of zwavelzuur (H2SO4),
kunnen messing fittingen aantasten en
schade.
- Ammoniak: Ammoniak kan reageren met messing fittingen en tot
corrosie of bederf leiden.
- Oxidatiemiddelen: Sterke oxidatiemiddelen, zoals waterstofperoxide
(H2O2) of kaliumpermanganaat (KMnO4),
kunnen messing fittingen aantasten en schade veroorzaken.
Fittingen moeten tijdens transport en opslag worden beschermd tegen
regen of water.
Vermijd het gebruik van externe krachten om de verpakking samen te
drukken, omdat dit schade aan de fittingen kan veroorzaken.
Normen en goedkeuringen :
Push-Fit : ASSE 1061, NSF/ANSI 61
Krimpfitting : ASTM F1807, NSF/ANSI 61
- 3 -
PRODUCTION CONFIGURATION
Type connector
Push-Fit
Krimpfitting
Productafbeeldingen
Toepasselijk buistype
Pex-buis / koperen buis /
CPVC buis
Pex-buis
Nominale werkdruk (psi)
100
PARTS LIST
Type
connector
Model
Connector
Buistrekker
Klem
Push-Fit
PF7c-S1/2x1/2
12
STUKS
1
STUK
-
-
PF7c-S3/4x1/2
12
STUKS
2
STUK
-
-
PF7c-S3/4x3/4
12
STUKS
1
STUK
-
-
PF7c-L1/2x1/2
12
STUKS
1
STUK
-
-
PF7c-T1/2x1/2x1/2
12
STUKS
1
STUK
-
-
PF7c-1/2/S/L/T
25
STUKS
1
STUK
-
-
Krimpfitting
PF5c-S3/4x3/4F
Ⅱ
12
STUKS
-
-
12 STUKS
PF5c-S1/2x1/2M
Ⅱ
25
STUKS
-
-
25 STUKS
- 4 -
PF5c-S1/2x1/2F
Ⅱ
20
STUKS
-
-
20 STUKS
PF5c-1/2-SLT
45
STUKS
-
-
105
STUKS
PF5c-3/4-SLT
45
STUKS
-
-
105
STUKS
PF5c-S3/4x1/2
Ⅱ
50 stuks
-
-
100 stuks
PF5c-L1/2x1/2
Ⅱ
50 stuks
-
-
100 stuks
PF5c-S3/4x3/4
Ⅱ
50 stuks
-
-
100 stuks
PF5c-L3/4x3/4
Ⅱ
50 stuks
-
-
100 stuks
PF5c-T1/2x1/2
x1/2 Ⅱ
50 stuks
-
-
150 stuks
PF5c-S1/2x1/2
Ⅱ
50 stuks
-
-
100 stuks
INSTALLATION INSTRUCTIONS
Push-Fit
Stap 1:
Snijd de buis verticaal door met de RIFENG-pijpsnijder. Zorg ervoor dat u
deze snel en nauwkeurig afsnijdt.
- 5 -
Stap 2 :
Lijn de buis uit met de binnenbekleding van de verbinding en steek deze
verticaal in de verbinding totdat de buis de bodem bereikt.
Stap 3 :
Trek de buis naar buiten om er zeker van te zijn dat de stalen gesp vastzit.
Demontage-instructies
Stap 1:
Steek de pijptrekker in de fitting.
Stap 2 :
Druk de buistrekker naar beneden en trek vervolgens de buisfitting eruit.
- 6 -
Krimpfitting :
Stap 1:
Snijd de buis verticaal door met de RIFENG-pijpsnijder. Zorg ervoor dat u
deze snel en nauwkeurig afsnijdt.
Stap 2 :
Selecteer de juiste klem afhankelijk van het buismateriaal en steek de klem
in het buismateriaal.
Steek later het fittinglichaam in de buis totdat de schouder van de fitting
bereikt de buis, maakt Zorg ervoor dat het inzetstuk zich volledig in de buis
bevindt, en de contact tussen fitting en buis is schoon en vrij van
onzuiverheid.
- 7 -
Stap 3 :
Plaats de klem tussen de bekken van het gereedschap en ratel de klem
totdat het klemgereedschap automatisch loskomt. Deze actie zorgt ervoor
dat de klem volledig vastzit. Zorg ervoor dat de klembekken loodrecht op
de pijpleiding staan en dat er geen vuil op het klemcontactoppervlak zit.
- 8 -
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD 1 ROKEVA
STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Teknisk Support och e-garanticertifikat www.vevor.com/support
RÖRKOPPLINGAR
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss
representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg
med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att omslag
alla kategorier av verktyg som erbjuds av oss. Du påminns om att verifiera försiktigt
när du gör en beställning hos oss om du faktiskt gör det Sparande
Halv i jämförelse med de främsta varumärkena.
- 1 -
BEHÖVER HJÄLP?
Har du produktfrågor. Behöver du teknisk support?
Teknisk support och e-garanticertifikat
www.vevor.com/support
Detta är den ursprungliga instruktionen, vänligen läs alla bruksanvisningar
noggrant innan du använder VEVOR förbehåller sig en tydlig tolkning av
produktens utseende om det finns någon teknik eller
mjukvaruuppdateringar på vår produkt.
Varning-För att minska risken för skada måste användaren
läsa manualens instruktioner noggrant.
PIPE FITTINGS
- 2 -
WARNING
Mässingsbeslag kan skadas av långvarig exponering för kemikalier,
inklusive men inte begränsat till:
- Alkaliska lösningar: Mycket alkaliska lösningar, såsom
natriumhydroxid (NaOH) eller kaliumhydroxid (KOH), kan
korroderar även mässingsbeslag med tiden.
- Syror: Starka syror, såsom saltsyra (HCl) eller svavelsyra (H2SO4),
kan fräta på mässingsbeslag och orsaka
skada.
- Ammoniak: Ammoniak kan reagera med mässingsbeslag och leda till
korrosion eller försämring.
- Oxidationsmedel: Starka oxidationsmedel, såsom väteperoxid
(H2O2) eller kaliumpermanganat (KMnO4),
kan angripa mässingsbeslag och orsaka skada.
Armaturer bör skyddas från regn eller vatten under transport och
förvaring.
Undvik att använda yttre krafter för att klämma ihop förpackningen,
vilket kan orsaka skador på beslagen.
Standarder och godkännanden :
Push-Fit : ASSE 1061, NSF/ANSI 61
Crimp passning : ASTM F1807, NSF/ANSI 61
PRODUCTION CONFIGURATION
- 3 -
Typ av kontakt
Push-Fit
Crimp passning
Produktbilder
Tillämplig rörtyp
Pex-rör / Kopparrör /
CPVC rör
Pex-rör
Nominellt arbetstryck (psi)
100
PARTS LIST
Typ av
kontakt
Modell
Anslutning
Röravdragare
Klämma
Push-Fit
PF7c-S1/2x1/2
12 st
1 ST
-
-
PF7c-S3/4x1/2
12 st
2 st
-
-
PF7c-S3/4x3/4
12 st
1 ST
-
-
PF7c-L1/2x1/2
12 st
1 ST
-
-
PF7c-T1/2x1/2x1/2
12 st
1 ST
-
-
PF7c-1/2/S/L/T
25 st
1 ST
-
-
Crimp
passning
PF5c-S3/4x3/4F
Ⅱ
12 st
-
-
12 st
PF5c-S1/2x1/2M
Ⅱ
25 st
-
-
25 st
PF5c-S1/2x1/2F
Ⅱ
20 st
-
-
20 st
PF5c-1/2-SLT
45 st
-
-
105 st
- 4 -
PF5c-3/4-SLT
45 st
-
-
105 st
PF5c-S3/4x1/2
Ⅱ
50 st
-
-
100 st
PF5c-L1/2x1/2
Ⅱ
50 st
-
-
100 st
PF5c-S3/4x3/4
Ⅱ
50 st
-
-
100 st
PF5c-L3/4x3/4
Ⅱ
50 st
-
-
100 st
PF5c-T1/2x1/2
x1/2 Ⅱ
50 st
-
-
150 st
PF5c-S1/2x1/2
Ⅱ
50 st
-
-
100 st
INSTALLATION INSTRUCTIONS
Push-Fit
Steg 1:
Kapa röret vertikalt med RIFENG rörskärare Se till att kapa det snabbt och
exakt.
Steg 2 :
Rikta in röret med skarvens innerbeklädnad och för in det vertikalt i
skarven tills röret når botten.
- 5 -
Steg 3 :
Dra röret utåt för att säkerställa att stålspännet är i ingrepp.
Demonteringsinstruktioner
Steg 1:
Sätt in rörutdragaren i kopplingen.
Steg 2 :
Tryck ner rörutdragaren och dra sedan ut rörkopplingen.
Crimp passning :
Steg 1:
Kapa röret vertikalt med RIFENG rörskärare Se till att kapa det snabbt och
- 6 -
exakt.
Steg 2 :
Välj lämplig klämma enligt rörmaterialet och sätt in klämman i
rörmaterialet.
Sätt senare in kopplingskroppen i röret tills axeln på beslaget nå röret, gör
se till att insatsen är helt inne i röret, och kontakt mellan koppling och rör är
ren och fri från förorening.
Steg 3 :
Placera klämman mellan verktygsbackarna och spärra klämman tills
- 7 -
Clamp Tool släpper automatiskt. Denna åtgärd säkerställer att klämman är
helt inkopplad.
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
- 8 -
Importerad till AUS: SIHAO PTY LTD 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Técnico Soporte y certificado de garantía electrónica www.vevor.com/support
ACCESORIOS DE TUBERIA
Seguimos comprometidos a proporcionarle herramientas a precios competitivos.
"Ahorre a mitad de precio", "A mitad de precio" o cualquier otra expresión similar utilizada
únicamente por nosotros
representa una estimación de los ahorros que podría beneficiarse al comprar ciertas
herramientas
con nosotros en comparación con las principales marcas principales y no necesariamente
significa cubrir
todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar.
con cuidado
cuando realiza un pedido con nosotros si realmente está Ahorro
Medio en comparación con las principales marcas.
- 1 -
¿NECESITAS AYUDA?
¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? No
dude en contactarnos:
Soporte técnico y certificado de garantía electrónica
www.vevor.com/support
Estas son las instrucciones originales, lea atentamente todas las
instrucciones del manual antes de operar. VEVOR se reserva una
interpretación clara de nuestro manual de usuario. La apariencia del
producto estará sujeta al producto que recibió. si hay alguna actualización
de tecnología o software en nuestro producto.
PIPE FITTINGS
- 2 -
Advertencia: para reducir el riesgo de lesiones, el usuario debe
leer atentamente las instrucciones del manual.
WARNING
Los accesorios de latón pueden dañarse por la exposición prolongada
a productos químicos, incluidos, entre otros:
- Soluciones alcalinas: Las soluciones altamente alcalinas, como el
hidróxido de sodio (NaOH) o el hidróxido de potasio (KOH), pueden
También corroen los accesorios de latón con el tiempo.
- Ácidos: Los ácidos fuertes, como el ácido clorhídrico (HCl) o el ácido
sulfúrico (H2SO4), pueden corroer los accesorios de latón y causar
daño.
- Amoníaco: El amoníaco puede reaccionar con los accesorios de
latón y provocar corrosión o deterioro.
- Agentes oxidantes: Agentes oxidantes fuertes, como peróxido de
hidrógeno (H2O2) o permanganato de potasio (KMnO4),
puede atacar los accesorios de latón y causar daños.
Los accesorios deben protegerse de la lluvia o el agua durante el
transporte y almacenamiento.
Evite el uso de fuerzas externas para apretar el paquete, lo que podría
dañar los accesorios.
Normas y Homologaciones :
Ajuste a presión : ASSE 1061, NSF/ANSI 61
Ajuste de engarzado : ASTM F1807, NSF/ANSI 61
- 3 -
PRODUCTION CONFIGURATION
Tipo de conector
Ajuste a presión
Accesorio de engarce
Imágenes del producto
Tipo de tubería aplicable
Tubo Pex / tubo de cobre /
CPVC tubo
tubo pex
Presión de trabajo nominal (psi)
100
PARTS LIST
Tipo de
conector
Modelo
Conector
extractor de tubos
Abrazadera
Ajuste a
presión
PF7c-S1/2x1/2
12 Uds.
PC 1
-
-
PF7c-S3/4x1/2
12 Uds.
2
piezas
-
-
PF7c-S3/4x3/4
12 Uds.
PC 1
-
-
PF7c-L1/2x1/2
12 Uds.
PC 1
-
-
PF7c-T1/2x1/2x1/2
12 Uds.
PC 1
-
-
PF7c-1/2/S/L/T
25 uds.
PC 1
-
-
Accesorio
de engarce
PF5c-S3/4x3/4F
Ⅱ
12 Uds.
-
-
12 Uds.
PF5c-S1/2x1/2M
Ⅱ
25 uds.
-
-
25 uds.
- 4 -
PF5c-S1/2x1/2F
Ⅱ
20
piezas
-
-
20 piezas
PF5c-1/2-SLT
45PCS
-
-
105 Uds.
PF5c-3/4-SLT
45PCS
-
-
105 Uds.
PF5c-S3/4x1/2
Ⅱ
50 pcs
-
-
100 piezas
PF5c-L1/2x1/2
Ⅱ
50 pcs
-
-
100 piezas
PF5c-S3/4x3/4
Ⅱ
50 pcs
-
-
100 piezas
PF5c-L3/4x3/4
Ⅱ
50 pcs
-
-
100 piezas
PF5c-T1/2x1/2
x1/2 Ⅱ
50 pcs
-
-
150 piezas
PF5c-S1/2x1/2
Ⅱ
50 pcs
-
-
100 piezas
INSTALLATION INSTRUCTIONS
Ajuste a presión
Paso 1:
Corte el tubo verticalmente con un cortatubos RIFENG. Asegúrese de
cortarlo de forma rápida y precisa.
- 5 -
Paso 2 :
Alinee el tubo con el revestimiento interior de la junta e insértelo
verticalmente en la junta hasta que el tubo llegue al fondo.
Paso 3 :
Tire del tubo hacia afuera para asegurarse de que la hebilla de acero esté
enganchada.
Instrucciones de desmontaje
Paso 1:
Inserte el extractor de tubería en el accesorio.
Paso 2 :
Presione hacia abajo el extractor de tubos y luego extraiga el conector de
tubería.
- 6 -
Ajuste de engarzado :
Paso 1:
Corte el tubo verticalmente con un cortatubos RIFENG. Asegúrese de
cortarlo de forma rápida y precisa.
Paso 2 :
Seleccione la abrazadera adecuada según el material de la tubería e
inserte la abrazadera en el material de la tubería.
Posteriormente, introducir el cuerpo del racor en el tubo hasta el hombro
del accesorio llegue a la tubería, asegúrese Asegúrese de que el inserto
esté completamente dentro del tubo y que el el contacto entre el accesorio
y la tubería esté limpio y libre de impureza.
- 7 -
Paso 3 :
Coloque la abrazadera entre las mordazas de la herramienta y apriete la
abrazadera hasta que la herramienta de sujeción se suelte
automáticamente. Esta acción asegurará que la abrazadera esté
completamente enganchada. Asegúrese de que las mordazas de sujeción
estén perpendiculares a la tubería y que no haya residuos en la superficie
de contacto de la sujeción.
- 8 -
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
RACCORDI PER TUBI
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata solo da noi
rappresenta una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti
con noi rispetto ai principali marchi più importanti e non significa necessariamente farlo
copertina
tutte le categorie di strumenti da noi offerti ti invitiamo a verificare accuratamente
quando effettui un ordine con noi, se lo sei effettivamente Salvataggio
Metà rispetto ai principali marchi.
- 1 -
HAI BISOGNO DI AIUTO?
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non
esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica
www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le
istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara
interpretazione del nostro manuale utente. L'aspetto del prodotto sarà
soggetto al prodotto ricevuto se sono presenti aggiornamenti tecnologici o
software sul nostro prodotto.
PIPE FITTINGS
- 2 -
Avvertenza-Per ridurre il rischio di lesioni, l'utente deve leggere
attentamente le istruzioni del manuale.
WARNING
I raccordi in ottone possono essere danneggiati dall'esposizione
prolungata a sostanze chimiche, inclusi ma non limitati a:
- Soluzioni alcaline: soluzioni altamente alcaline, come idrossido di
sodio (NaOH) o idrossido di potassio (KOH), possono
corrodono nel tempo anche i raccordi in ottone.
- Acidi: gli acidi forti, come l'acido cloridrico (HCl) o l'acido solforico
(H2SO4), possono corrodere i raccordi in ottone e causare
danno.
- Ammoniaca: l'ammoniaca può reagire con i raccordi in ottone e
provocare corrosione o deterioramento.
- Agenti ossidanti: agenti ossidanti forti, come il perossido di idrogeno
(H2O2) o il permanganato di potassio (KMnO4),
può attaccare i raccordi in ottone e causare danni.
I raccordi devono essere protetti dalla pioggia o dall'acqua durante il
trasporto e lo stoccaggio.
Evitare l'uso di forze esterne per comprimere la confezione, che
potrebbero causare danni ai raccordi.
Standard e approvazioni :
Inserimento a pressione : ASSE 1061, NSF/ANSI 61
Raccordo a crimpare : ASTM F1807, NSF/ANSI 61
- 3 -
PRODUCTION CONFIGURATION
Tipo di connettore
A pressione
Raccordo a crimpare
Immagini del prodotto
Tipo di tubo applicabile
Tubo Pex / Tubo rame /
CPVC tubo
Tubo Pex
Pressione di esercizio nominale
(psi)
100
PARTS LIST
Tipo di
connettore
Modello
Connettore
Estrattore per tubi
MORSETTO
A pressione
PF7c-S1/2x1/2
12 pezzi
1
pezzo
-
-
PF7c-S3/4x1/2
12 pezzi
2
pezzi
-
-
PF7c-S3/4x3/4
12 pezzi
1
pezzo
-
-
PF7c-L1/2x1/2
12 pezzi
1
pezzo
-
-
PF7c-T1/2x1/2x1/2
12 pezzi
1
pezzo
-
-
PF7c-1/2/S/L/T
25 pezzi
1
pezzo
-
-
Raccordo a
crimpare
PF5c-S3/4x3/4F
Ⅱ
12 pezzi
-
-
12 pezzi
PF5c-S1/2x1/2M
Ⅱ
25 pezzi
-
-
25 pezzi
- 4 -
PF5c-S1/2x1/2F
Ⅱ
20 pezzi
-
-
20 pezzi
PF5c-1/2-SLT
45 pezzi
-
-
105 pezzi
PF5c-3/4-SLT
45 pezzi
-
-
105 pezzi
PF5c-S3/4x1/2
Ⅱ
50 pezzi
-
-
100 pezzi
PF5c-L1/2x1/2
Ⅱ
50 pezzi
-
-
100 pezzi
PF5c-S3/4x3/4
Ⅱ
50 pezzi
-
-
100 pezzi
PF5c-L3/4x3/4
Ⅱ
50 pezzi
-
-
100 pezzi
PF5c-T1/2x1/2
x1/2Ⅱ
50 pezzi
-
-
150 pezzi
PF5c-S1/2x1/2
Ⅱ
50 pezzi
-
-
100 pezzi
INSTALLATION INSTRUCTIONS
A pressione
Passo 1:
Tagliare il tubo verticalmente con il tagliatubi RIFENG. Assicurarsi di
tagliarlo in modo rapido e preciso.
- 5 -
Passo 2 :
Allineare il tubo con il rivestimento interno del giunto e inserirlo
verticalmente nel giunto finché il tubo non raggiunge il fondo.
Passaggio 3 :
Tirare il tubo verso l'esterno per assicurarsi che la fibbia in acciaio sia
agganciata.
Istruzioni per lo smontaggio
Passo 1:
Inserire l'estrattore nel raccordo.
Passo 2 :
Premere verso il basso l'estrattore del tubo ed estrarre il raccordo del tubo.
- 6 -
Raccordo a crimpare :
Passo 1:
Tagliare il tubo verticalmente con il tagliatubi RIFENG. Assicurarsi di
tagliarlo in modo rapido e preciso.
Passo 2 :
Selezionare la fascetta appropriata in base al materiale del tubo e inserire
la fascetta nel materiale del tubo.
Successivamente inserire il corpo del raccordo nel tubo fino a la spalla del
raccordo raggiunga il tubo, realizzare assicurarsi che l'inserto sia
completamente all'interno del tubo e il il contatto tra raccordo e tubo sia
pulito e privo di impurità.
- 7 -
Passaggio 3 :
Posizionare il morsetto tra le ganasce dell'utensile e serrare il morsetto
finché lo strumento di serraggio non si rilascia automaticamente. Questa
azione garantirà che il morsetto sia completamente agganciato. Assicurarsi
che le ganasce di serraggio siano perpendicolari alla tubazione e che non
vi siano detriti sulla superficie di contatto del serraggio.
- 8 -
