G 3100 XH
Operator Manual
Gas Pressure Washer............................2
Manual del operador
Hidrolavadora a presión de gas.............17
Manuel D'Utilisation
Laveuse à pression à gaz.....................33
8.757-717.0 11/23
2 English
MODEL OVERVIEW
1 Handle
2 Trigger gun
3 Trigger gun safety lock
4 High pressure hose
5 Spray wand
6 Quick connect nozzles
7 Knob
8 Gas Tank
9 Oil Dipstick
10 Water inlet for garden hose
11 High pressure outlet
12 Spark plug
13 Water inlet lter
14 Detergent tank
15 Choke
16 On/O Switch
*For engine details see engine manual.
English 3
HIGH PRESSURE WASHER OPERATOR MANUAL
Content
Model Overview 2
Important Safety Instructions 4
Assembly Instructions 6
Operating Instructions 8
Using the Accessories 9
Working With Detergents 9
Taking a Break 10
Shutting Down & Clean-Up 10
Winterizing and Long-Term Storage 10
Maintenance Instructions 11
Cleaning Tips 12
Troubleshooting 13
Warranty Information 15
Specications
G 3100 XH
Max. Operating
Pressure
3100 PSI
Max. Water Flow 2.4 GPM
Detergent Suction 0.15 - 0.20 GPM
Engine Honda GX200
Fuel Type Unleaded Gas
Fuel Tank Size 0.82 gal, 3.1L
Detergent Tank 0.5 gal,1.8L
Engine Oil Type SAE 10W-30
Engine Oil Capacity 0.63 US qt, 0.6L
Part No. 1.107-389.0
Safety Alert Symbols
DANGER
Indicates “an imminently hazardous situation
which, if not avoided, will result in death or
serious injury.”
WARNING
Indicates “a potentially hazardous situation
which, if not avoided, could result in death
or injury.”
CAUTION
Indicates “a potentially hazardous situation
which, if not avoided, may result in minor
or moderate injury or in property damage
incidents.”
Owner / User Responsibility
The owner and/or user must have an understanding
of the manufacturer’s operating instructions and
warnings before using this pressure washer.
Warning information should be emphasized and
understood. If the operator is not uent in English,
the manufacturer’s instructions and warnings shall
be read to and discussed with the operator in the
operator’s native language by the purchaser/
owner, making sure that the operator comprehends
its contents. Owner and/or user must study and
maintain for future reference the manufacturer’s
instructions.
Kärcher Customer Support USA/
Canada
Call: 1-800-537-4129 for help or visit our website:
www.karcher.com/us
Please take a moment to register your pressure
washer online at:
www.karcher-register.com
4 English
IMPORTANT SAFETY INSTRUCTIONS
Read the operating instructions of the
engine manufacturer before start-up
and follow the safety instructions carefully.
WARNING
When using this product, basic precautions
should always be followed, including the
following:
Read all instructions before using product.
To reduce the risk of injury, close supervision
is necessary when a product is used near
children.
Know how to stop the product and bleed
pressures quickly. Be thoroughly familiar
with the controls.
Stay alert, watch what you are doing.
Do not operate when fatigued or under the
inuence of alcohol or drugs.
Keep operating area clear of all persons.
Do not overreach or stand on unstable
support. Keep good footing and balance at
all times.
Wear safety goggles and ear protection.
Follow the maintenance instructions
specied in the manual.
To avoid risks, all repairs and replacements
should only be carried out by trained
personnel.
WARNING
Risk of injection or injury - Do not direct
discharge stream at persons or animals.
High pressure jets can be dangerous if
misused. The jet must not be directed at
persons, animals, electrical devices, or the
unit itself.
DANGER
Do not spray electrical connections, electrical
outlets or xtures.
WARNING
Risk of explosion - Do not spray ammable
liquids. Operate only where open ame or
torch is permitted.
Do not use acids, solvents, or any alkaline
or ammable material in this product. These
products can cause physical injuries to the
operator and irreversible damage to the
machine.
WARNING
Gun kicks back - Hold with both hands.
The trigger gun safety lock prevents the
trigger from accidentally being engaged.
This safety feature must be engaged when
replacing nozzles or not in use.
WARNING
Risk of asphyxiation - Use this product only
in a well ventilated area.
Operate and fuel the machine in a well-
ventilated area, free of devices featuring an
open pilot or ame such as boilers, water
heaters, etc.
CAUTION
Risk of re - Do not add fuel when the product
is operating or still hot.
Do not operate if fuel has been spilled.
Instead, move the machine to dierent
location and avoid creating sparks.
This machine has hot surfaces which can
cause burns. Operate in a safe environment
and away from children.
Do not touch hot surfaces or allow
accessories to contact hot surfaces.
Do not leave the machine running
unattended.
Avoid tipping machine on its side.
WARNING
Serious injury can result from high pressure
discharge produced by pressure washers.
Keep out of reach of children.
WARNING PROP 65
This product can expose you to chemicals
including Lead and Diisononyl Phthalate,
which are known to the State of California
to cause cancer, birth defects, or other
reproductive harm. For more information, go
to www.P65Warnings.ca.gov.
Wash hands after handling.
SAVE THESE INSTRUCTIONS
English 5
IMPORTANT SAFETY INSTRUCTIONS
Water Supply (Cold Water Only)
CAUTION
When connecting to water supply mains, local
regulations of your municipal water company
must be observed. In some areas connecting
directly to public drinking water supply may
require a backow prevention device. This
is to ensure that there is no feedback of
chemicals into the water supply. Use a water
lter to avoid potential damage from dirt in
the water supply.
Garden hose must be at least 5/8 inch
diameter.
Flow rate of water supply must not fall below
2.4 GPM (gallons per minute)
Supply pressure must be greater than 40
PSI.
Flow rate can be determined by running the
water for one minute into an empty 5-gallon
container.
The water supply temperature must not
exceed 122°F/50°C.
Never use the pressure washer to draw in
water contaminated with solvents, e.g. paint
thinners, gasoline, oil, etc.
Always prevent debris from being drawn into
the unit by using a clean water source. Use
additional water lter.
Do not operate pressure washer without the
water turned on.
6 English
ASSEMBLY INSTRUCTIONS
Hardware (Included)
DESCRIPTION PURPOSE ILLUSTRATION QTY
A
Detergent siphon
hose
Tank assembly 1
B Tank Tank assembly 1
C Hexagonal ¼" bolt Tank assembly 2
D Tank knob Tank assembly 2
E Wheel Wheel assembly 2
F Spacer ½" Wheel assembly 2
G Axle Wheel assembly 2
H Cotter pin Wheel assembly 2
I Carriage bolts Handle assembly 2
J Knob Handle assembly 2
K Nozzle holder
Nozzle holder
assembly
1
L ¼" carriage bolt
Nozzle holder
assembly
4
M Knob with nut
Nozzle holder
assembly
4
N
Quick connect nozzle
Kit
Nozzle kit
assembly
1
O Wand Wand assembly 1
P VersaGRIP’s®
Spray gun
assembly
1
Q High pressure hose
Spray gun
assembly
1
English 7
ASSEMBLY INSTRUCTIONS
Assembly
D
C
B
N
K
K
L
M
O
P
A
B
A
B
G
E
F
H
R
Illustration 1:
Pass the detergent siphon hose (A) under
the machine, aligning the detergent ll hole
on the detergent tank (B) towards the front of
the machine. Place detergent hose (A) into
the detergent hose hole on the back of the
detergent tank (B), and insert until the hose
end rests on the bottom of the deepest part
of the tank.
Illustration 2:
Insert hexagonal ¼” bolts (C) into tank knobs
(D). Insert through the anges on the edges
of the detergent tank (B), into the holes on
the frame, and tighten.
Illustration 3:
Feed axle (G) through hub of wheel (E),
washer (R), and spacer ½" (F). Insert
assembly into axle mount at back of frame.
Push straight side of cotter pin (H) through
hole in axle until locked in place. Repeat on
other side of unit.
Illustration 4
Mount nozzle holder (K) to handle as shown
in illustration, align holes, insert ¼” carriage
bolts (L) and secure with knob with nut (M)
Illustration 5:
Attach the handle to the frame of the pressure
washer. Align holes in handle with holes in
lower frame, insert carriage bolts (I), and
tighten with knobs (J).
Illustration 6:
Place the quick connect nozzles (N) in the
nozzle holder (K).
Illustration 7:
Push the wand (O) into the spray gun (P) and
then thread the connection to secure.
Illustration 8:
Remove the cap/dipstick from the engine and
add correct amount of oil. Be sure oil level is
between “FULL/MAX” and “ADD/MIN” marks
on dipstick with machine on level surface.
Replace cap/dipstick.
8 English
OPERATING INSTRUCTIONS
STEP 1:
Pull the spring-loaded collar of the wand back
to insert your quick connect nozzle choice.
Release the collar and push the nozzle until
the collar clicks.
CAUTION
High pressure in nozzle area.
Risk of injury caused by improperly locked
nozzle.
Make sure you hear a "click" when inserting
the nozzle tip into the wand.
Pull the nozzle to make sure it is seated
properly before operating your unit.
STEP 2:
Attach the high pressure hose to the trigger
gun.
CAUTION
Engine shipped without oil. Before starting
engine, ll with oil. Do not over-ll. Do not run
the engine with a high or low oil level as this
can cause engine damage.
If you have further questions regarding the
engine, please refer to the engine manual
included with the unit.
STEP 3:
Check the oil level. The oil level should always
be between the "FULL" and "ADD" marks or
the "MAX" and "MIN" marks on the dipstick,
as shown below.
FULL / MAX
ADD / MIN
Be sure the machine is level when checking
the oil level. (Refer to the engines operating
manual for seasonal grades).
We recommend to change the oil after the rst
5 hours of use, then once every 50 hours.
STEP 4:
Fill gasoline tank with unleaded gasoline.
Do not use leaded gasoline.
Do not add oil to the gasoline.
STEP 5:
Connect the high pressure hose to the high
pressure outlet on the pump.
STEP 6:
Connect garden hose to unit's water inlet.
STEP 7:
Connect garden hose to the cold water source
and turn water completely on.
Do not use hot water.
STEP 8:
Unlock the trigger gun safety lock. Pull Trigger
gun to eliminate trapped air, wait for a steady
ow of water to emerge from the spray nozzle.
STEP 9:
Pull choke position (RUN position on a warm
engine).
STEP 10:
Turn ON/OFF switch to ON position.
STEP 11:
Pull the starter handle. If the engine fails to
start after 3 pulls, squeeze the trigger gun to
release pressure, and repeat step.
After the engine warms up enough to run
smoothly push choke to run position.
For engine details see engine manual.
English 9
USING THE ACCESSORIES
Quick Connect Nozzles
The color-coded quick connect nozzles provide a
wide array of spray widths from 15° to 65° and are
easily accessible when placed in the convenient
nozzle holder.
15° spray angle = Yellow nozzle
For dirt accumulation over a surface.
25° spray angle = Green nozzle
For dirt accumulation over a large surface.
40° spray angle = White nozzle
For moderate dirt accumulation over a large
surface.
65° spray angle = Black nozzle
For operating with detergents or cleaning with low
pressure.
CAUTION
High pressure in nozzle area. Risk of injury
caused by improperly locked nozzle.
Make sure you hear the "click" when inserting
the nozzle tip into the quick connection.
Pull the nozzle to make sure it is seated
properly before operating your unit. (See
OPERATING INSTRUCTIONS: Step 1)
WARNING
To avoid serious injury never point spray
nozzle at yourself, other persons, or animals.
WORKING WITH DETERGENTS
Detergents can only be applied with the black
detergent nozzle.
STEP 1:
Install the black detergent nozzle for detergent
application at low pressure.
STEP 2:
Fill the tank with Kärcher detergent diluted
per manufacturer's instructions.
STEP 3:
With the engine running, pull trigger to
operate unit.
Liquid detergent is drawn into the unit and
mixed with water.
Apply detergent to work area.
Do not allow detergent to dry on surface.
STEP 4:
Always draw fresh water through the
detergent suction tube when the cleaning
job is done, to rinse/flush any remaining
detergents from the injection system.
See Cleaning Tips for specic information
on how to clean dierent surfaces.
10 English
WORKING WITH DETERGENTS
Detergents
CAUTION
This unit has been designed for use with
cleaning detergents recommended by the
manufacturer.
The use of other cleaning detergent may
aect the operation of the machine and void
the warranty.
Always Use Kärcher Detergent for
Best Results
Kärcher biodegradable detergents
are specially formulated to protect the
environment and your pressure washer.
The special formula won't clog the suction
tube lter and will protect the internal parts
of the pressure washer for a longer life. For
Kärcher Detergents, check your retailer or
visit our website:
karcher.com/us
CAUTION
Never Use:
Bleach, chlorine products or other corrosive
chemicals.
Liquids containing solvents (i.e., paint thinners,
fuel, oils.)
Tri-sodium phosphate products.
Ammonia products.
Acid-based products.
These chemicals will harm the unit and
damage the surface being cleaned.
Use of these items will void the warranty.
TAKING A BREAK...FIVE MINUTES OR MORE
STEP 1:
Move the engine ON/OFF switch to the OFF
position.
STEP 2:
Release trigger and engage safety lock.
SHUTTING DOWN & CLEAN-UP
STEP 1:
If detergents have been used, remove
detergent suction tube from container and
insert into 1 gallon of fresh water.
Siphon water at low pressure for one minute
to clear the line of residual detergent.
STEP 2:
Move the engine stop switch to the OFF
position. Close the fuel valve.
STEP 3:
Turn o the water source.
STEP 4:
Press trigger to release water pressure.
STEP 5:
Release trigger and engage gun safety lock.
STEP 6:
Disconnect the garden hose from the water
inlet on the unit.
STEP 7:
Disconnect the high pressure hose from the
high pressure outlet. Store the high pressure
hose in the hose holder strap.
English 11
WINTERIZING AND LONG-TERM STORAGE
It is highly recommended to use Kärcher's Pump
Guard (part number 9.558-998.0) before winter
storage and during the cleaning season to protect
the pump from freezing and premature wear.
STEP 1:
Move engine ON/OFF switch to OFF position.
STEP 2:
Disconnect all hoses.
STEP 3:
Unscrew cap from Pump Guard bottle.
STEP 4:
Remove internal seal.
STEP 5:
Reattach cap to Pump Guard bottle and
remove black protective cap.
STEP 6:
Screw bottle into water inlet on pressure
washer pump and squeeze.
STEP 7:
With the engine ON/OFF switch in OFF
position, pull starter handle until uid starts
to exit.
STEP 8:
Unscrew bottle. Store or dispose properly.
CAUTION
Failure to follow the above directions may
result in damage to the pump assembly and
accessories and void the warranty.
MAINTENANCE INSTRUCTIONS
Kärcher Pump
Initial Use
All Karcher pumps are factory lubricated and
sealed and require no further lubrication.
Pump Inspection
You should routinely make a visual inspection
of the pressure washer’s pump. If you notice oil
leaking around the pump seals, you should take the
pressure washer to a Kärcher-Authorized Service
Center for repair. (You can locate a service center
in your area online at: www.karcher-service.com).
Pump Maintenance
The pump on your Kärcher pressure washer does
not require maintenance. Any attempts to service
or alter the pump may damage your pressure
washer and void your product warranty.
Engine
Carry out maintenance tasks for the engine
according to the specifications provided in
the operating instructions provided by engine
manufacturer.
12 English
CLEANING TIPS
Deck Cleaning
(With or without detergent). Pre-rinse deck and
surrounding area with fresh water. If using Kärcher
Deck Wash, apply to surface at low pressure.
For best results, limit your work area to smaller
sections of approximately 25 square feet. Allow
Deck Wash to remain on surface 1-3 minutes. Do
not allow detergent to dry on surface. Rinse at high
pressure in a long sweeping motion keeping the
spray nozzle aPproximately 3-6 inches from the
cleaning surface. Always clean from top to bottom
and from left to right. When moving on to a new
section of the cleaning surface, be sure to overlap
the previous section to eliminate stop marks and
ensure a more even cleaning result.
Cars, Boats & Motorcycles
(With or without detergent). Pre-rinse vehicle
with fresh water. If using Kärcher Touchless Vehicle
Wash, apply to surface at low pressure. For best
results, clean one side of vehicle at a time and
always apply detergent from bottom to top, do
not allow detergent to dry on surface. If needed,
use special wash brush attachment (not included)
to remove stubborn dirt. Rinse at high pressure
in a sweeping motion keeping the spray nozzle
approximately 6-8 inches from the cleaning surface
(distance should increase when rinsing pin-striping
or other sensitive surfaces). Always clean from top
to bottom and from left to right. For best results,
wipe surface dry with a chamois or soft dry cloth.
House Siding
(With or without detergent). Pre-rinse cleaning
surface with fresh water. If using Kärcher Pressure
Wash, apply to surface at low pressure (for
best results, limit your work area to sections of
approximately 6 feet and always apply detergent
from bottom to top). Allow detergent to remain on
surface 1-3 minutes. Do not allow detergent to dry
on surface, if surface appears to be drying, simply
wet down surface with fresh water. If needed, use
special wash brush attachment (not included) to
remove stubborn dirt. Rinse at high pressure from
top to bottom in an even sweeping motion keeping
the spray nozzle approximately 6 inches from the
cleaning surface.
Cemented Patios, Brick and Stone
(With or without detergent). Pre-rinse cleaning
surface with fresh water. If using Kärcher Pressure
Wash or Degreaser, apply to surface at low
pressure. For best results, limit your work area to
smaller sections of approximately 25 square feet.
Allow Pressure Wash or Degreaser to remain on
surface 1-3 minutes. Do not allow detergent to dry
on surface. Rinse at high pressure in a sweeping
motion keeping the spray nozzle approximately
3- 6 inches from the cleaning surface. Always
clean from top to bottom and from left to right.
For removing extremely stubborn stains, use a
DirtBlaster® Spray Nozzle (sold separately).
Barbecue Grills, Outdoor Power
Equipment & Gardening Tools
(With or without detergent). Pre-rinse cleaning
surface with fresh water. If using Kärcher Pressure
Wash or Degreaser, apply detergent at low
pressure. Allow Pressure Wash to remain on
surface 1-3 minutes. Do not allow detergent to
dry on surface. Rinse at high pressure keeping
the spray nozzle approximately 3-6 inches from
the cleaning surface. For removing extremely
stubborn dirt, it may be necessary to move the
spray nozzle even closer to the surface for greater
dirt cutting action.
Patio & Lawn Furniture
(With or without detergent). Pre-rinse furniture
and surrounding area with fresh water. If using
Pressure Wash, apply to surface at low pressure.
Allow Pressure Wash to remain on surface 1-3
minutes. Do not allow detergent to dry on surface.
If needed use special Wash Brush Attachment (not
included) to remove stubborn dirt. Rinse at high
pressure in a sweeping motion keeping the spray
nozzle approximately 3-6 inches from the cleaning
surface. For best results, clean from top to bottom
and from left to right.
English 13
CLEANING TIPS
Recommendations
Before cleaning any surface an
inconspicuous area should be cleaned to
test spray pattern and distance for maximum
cleaning results.
If painted surfaces are peeling or chipping,
use extreme caution as pressure washer
may remove the loose paint from the surface.
When using on surfaces which might come
in contact with food, ush surfaces with
plenty of drinking water.
For additional cleaning tips, visit our website
at karcher.com/us
Optional Accessories
Optional accessories are available to further
enhance your cleaning capabilities. These
accessories are accurate as of the printing date of
this manual. Please check our website:
karcher.com/us for pricing and up-to-date
information.
Extension Hose
Turbo Nozzle
15-Inch Surface Cleaner, 3200 PSI
TROUBLESHOOTING
CAUTION
Remove the spark plug cable to prevent accidental ignition
of the engine before making any repair.
SYMPTOM CAUSE SOLUTION
ENGINE WILL
NOT START
No gasoline. Fill gasoline tank.
Engine switch OFF. Turn engine switch to the ON position.
Choke is not in the correct
position
Push choke lever out to closed position
Water pressure built up in
the machine.
Squeeze the trigger to release the pressure.
For additional engine problems refer to the engine manual.
NOT ENOUGH
PRESSURE
Diameter of garden hose is
too small.
Replace with a 5/8 inch inside diameter or
larger garden hose.
Water supply is restricted. Check garden hose for kinks, leaks or
blockage.
Not enough inlet water
supply.
Turn water on full force. Check garden hose
for kinks, leaks or blockage.
Water inlet lter is clogged. Remove lter and rinse out in warm water.
Black detergent nozzle is
attached.
Remove black detergent nozzle and attach
high pressure nozzle.
OUTPUT
PRESSURE
VARIES HIGH
AND LOW
Not enough inlet water
supply.
Turn water on full force. Check garden hose
for kinks, leaks or blockage.
Pump is sucking air. Check that hoses and ttings are air tight.
Turn o machine and purge pump by
squeezing trigger gun until a steady ow of
water emerges through the nozzle.
Water inlet lter is clogged. Remove lter and rinse out in warm water.
Spray nozzle is obstructed. Blow out or remove debris with a ne needle.
Calcied gun, hose or
spray wand.
Run distilled vinegar through detergent
suction tube.
14 English
TROUBLESHOOTING
SYMPTOM
CAUSE SOLUTION
NO DETERGENT
Detergent suction tube not
properly connected to the
machine.
Check connection.
Detergent is too thick. Dilute detergent, for best results use Kärcher
detergent.
Filter on detergent suction
tube is clogged.
Run warm water through lter to remove
debris
Damaged or clogged
detergent suction tube.
Remove obstruction or replace detergent
suction tube.
A high pressure nozzle is
attached.
Replace with black detergent nozzle.
Spray nozzle is obstructed. Blow out or remove debris with ne needle.
GARDEN HOSE
CONNECTION
LEAKS
Loose ttings. Tighten ttings.
Missing/worn rubber
washer.
Insert new washer.
SPRAY WAND
LEAKS
Spray wand not properly
attached.
Turn the swivel nut of the gun clockwise until
connection is tight.
Broken o-ring or plastic
insert.
Visit www.karcher-help.com or locate a
service center at www.karcher-service.com
PUMP IS NOISY Water supply. Check that hoses and ttings are air tight.
Turn o machine and purge pump by
squeezing trigger gun until a steady ow of
water emerges through the nozzle.
WATER LEAKS
FROM PUMP
(UP TO 10 DROP
PER MINUTE IS
PERMISSIBLE)
Loose ttings. Check ttings.
Water seals are damaged
or worn.
Visit www.karcher-help.com or locate a
service center at www.karcher-service.com
Thermal protection device
is activated.
Thermal protection device will auto reset.
Do not run pump for more than 5 minutes
without spraying.
OIL DRIP Oil seals are damaged or
worn.
Visit www.karcher-help.com or locate a
service center at www.karcher-service.com.
If the symptom you are experiencing is not listed
above, or if the provided solutions do not solve
your issue, please visit our extensive online
troubleshooting database at:
www.karcher-help.com
English 15
WARRANTY INFORMATION
High Pressure Washers
Limited warranty
This Kärcher product is warranted by Kärcher to be free of defects in workmanship and materials under
normal use.
Specic warranty applies to:
Kärcher KPS and KXS series engines are warranted for three (3) years parts and labor and
serviced by a Kärcher service center
Honda GC series engines are warranted for two (2) years parts and labor and serviced by a Honda
authorized service center
Honda GX series engines are warranted for three (3) years parts and labor and serviced by a
Honda authorized service center
Kohler RH series engines are warranted for two (2) years parts and labor and serviced by a Kohler
authorized service center
Pumps are warranted for two (2) years parts and labor and are serviced by a Kärcher service
center
Frames, handles and detergent tanks, and other structural components, carry a one (1) year parts
and labor warranty.
Standard accessories and attachments are warranted for a ninety (90) day period.
Any commercial, industrial or rental use of this equipment will reduce the warranty to
ninety (90) days.
The warranty period is calculated from the date of purchase by the end user and covers the cost for
replacement parts and/or equipment and warranty labor performed. In order to verify a warranty situation,
the machine must be evaluated by an Authorized Kärcher Service Center or by an authorized service
center representing the engine manufacturer. A copy of the original purchase receipt or gift receipt from
the original retailer must also accompany the warranty claim. To locate the nearest authorized Kärcher
service center, please visit our website at www.kärcher-service.com.
Kärcher’s obligation under this warranty shall strictly be limited, at Kärcher’s option, either to replace or
repair, through Kärcher direct or through an Authorized Kärcher Service Dealer without charge during
the warranty period any part, which in the opinion of the manufacturer, shows defect in workmanship
or material. Service will be scheduled according to the normal work ow and business hours at the
service center, and availability of replacement parts. All decisions of Kärcher with regard to this limited
warranty shall be nal.
This warranty does not cover:
Merchandise sold as reconditioned, used, demonstration or oor models.
Merchandise purchased on eBay and other online auction web sites.
Damage caused by misuse, neglect, accident, abuse, improper handling, freezing, normal wear
and tear or non-compliance with operator’s manual.
Damage caused by water sediment, contaminated water supply or use of chemicals and
detergents not approved by or recommended by Kärcher.
Damage caused by acts of nature such as oods, res, earthquakes, lightning strikes, etc.
Devices or accessories not distributed or approved by Kärcher. Any use of such said devices or
accessories will void implied warranty.
16 English
WARRANTY INFORMATION
Repairs made by the end user or any service center not authorized by Kärcher. Any such tampering
with Kärcher equipment or accessories will void the implied warranty.
Any cost for shipping by the customer or authorized service center of the alleged defective part
or equipment.
This warranty is non-transferable and applies only to products purchased through a Kärcher authorized
reseller in the United States and Canada. Equipment provided, but not manufactured by Kärcher such as
Honda and Kohler gasoline engines are subject to warranties and service through said manufacturer’s
service centers according to the terms and conditions provided by the respective original equipment
manufacturer. Kärcher is not authorized and has no responsibility to provide warranty service for Honda
and Kohler engines. This warranty gives you specic legal rights. You may have other rights, which vary
by country and state/province.
Please register online at www.karcher-register.com. Online
registration is quick, free and provides you with a conrmation
email for your records.
If you do not have internet access, please return the warranty registration card included in the accessory
bag. It is not necessary to use an envelope. Please remember to use a rst-class postage stamp. The
Postal service will not deliver without a stamp.
Español 17

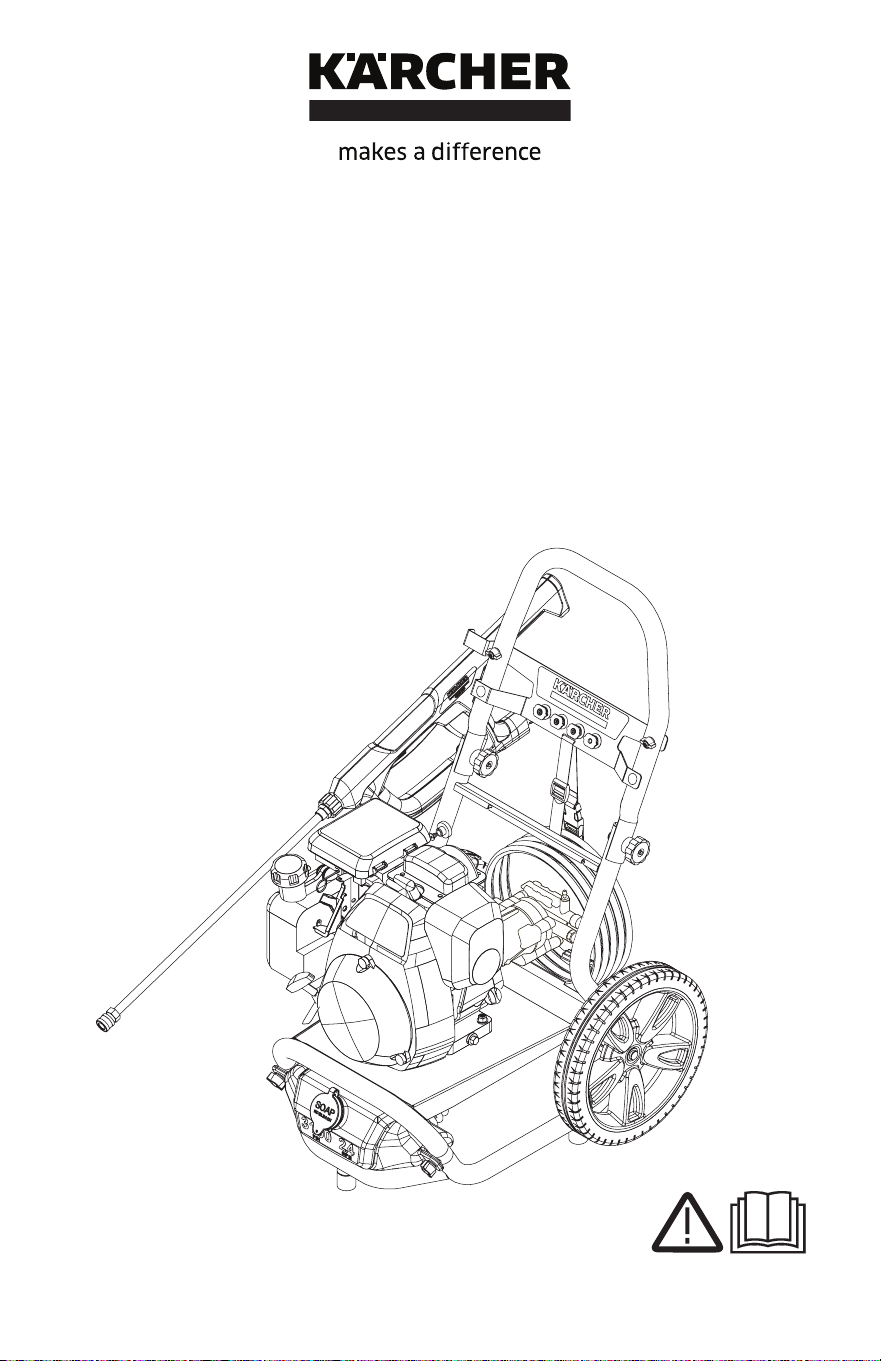

VISTA GENERAL DEL MODELO
1 Manubrio
2 Pistola
3 Seguro de disparo
4 Manguera de alta presión
5 Lanza
6 Boquillas de conexión rápida
7 Perilla
8 Tanque de gasolina
9 Varilla del aceite
10 Toma de agua con conector para manguera
de jardín
11 Salida de alta presión
12 Bujía
13 Filtro de agua
14 Tanque de detergente
15 Estrangulador
16 Interruptor de encendido / apagado
*Consulte el manual del motor para más información
sobre el motor.
18 Español
MANUAL DE USUARIO DE LA
HIDROLAVADORA DE ALTA PRESIÓN
Contenido
Vista General del Modelo 17
Instrucciones importantes de seguridad 19
Instrucciones de montaje 21
Instrucciones de funcionamiento 23
Uso de los accesorios 24
Trabajar con detergentes 25
Tomarse un descanso 25
Apagado y limpieza 26
Protección en el invierno y almacenaje
prolongado
26
Instrucciones de mantenimiento 27
Consejos de limpieza 27
Localización y reparación de averías 29
Información de la garantía 31
Especicaciones
G 3100 XH
Max. presión de trabajo 3100 PSI
Max. ujo de agua 2.4 GPM
Succión de detergente 0.15 - 0.20 GPM
Motor Honda GX200
Tipo de combustible Gasolina
Tamaño del tanque
de gasolina
0.82 gal, 3.1L
Tanque de detergente 0.5 gal,1.8L
Tipo de aceite para motor SAE 10W-30
Capacidad de aceite
en el motor
0.63 US qt, 0.60L
Número de parte 1.107-389.0
Símbolos de aviso de seguridad
PELIGRO
Indica “una situación de peligro inminente
que, si no se evita, puede causar lesiones
graves e incluso la muerte”.
ADVERTENCIA
Indica “una situación de peligro potencial
que, si no se evita, puede causar lesiones e
incluso la muerte”.
ATENCIÓN
Indica “una situación de peligro potencial que,
si no se evita, puede causar lesiones de poca
importancia o leves", o daños materiales.
Responsabilidad del
propietario/usuario
El propietario y/o el usuario deben comprender
bien las instrucciones de servicio y advertencias
del fabricante antes de empezar a utilizar este
limpiador de alta presión. Debe prestarse especial
atención y tener muy claras las advertencias. Si el
operador no habla bien el español, el propietario/
comprador debe responsabilizarse de leer y
comentar las instrucciones y las advertencias en
su lengua natal, y asegurarse de que entienda a
la perfección su contenido. El propietario y/o el
usuario deben leer y guardar como referencia para
el futuro las instrucciones del fabricante.
Servicio de asistencia al cliente de
Kärcher USA/Canada
Llame al: 1-800-537-4129 si necesita ayuda o visite
nuestra página Web:
karcher.com/us
Por favor, dedique unos minutos a registrar su
aparato de lavado a presión en:
www.karcher-register.com
Español 19
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Antes de la puesta en marcha, leer el
manual de instrucciones del fabricante
del motor, especialmente las indicaciones de
seguridad.
ADVERTENCIA
Al utilizar este producto, tome siempre
las precauciones básicas, incluidas las
siguientes:
Lea todas las instrucciones antes de usar
el producto.
Para reducir el riesgo de lesiones, es
preciso vigilar atentamente si se usa el
producto cerca de niños.
Es necesario saber cómo parar rápidamente
el producto y liberar la presión atrapada.
Estar familiarizado con los mandos.
Estar atento, prestar atención a lo que se
está haciendo.
No ponga en funcionamiento el producto si
está cansado o está bajo la inuencia de
alcohol o drogas.
Mantenga la zona de trabajo libre de
personas.
No sobrecargar o colocar sobre un soporte
inestable. Mantener el equilibrio en todo
momento.
Utilizar gafas de seguridad y protección de
oídos.
Seguir las instrucciones de mantenimiento
especicadas en el manual.
Para evitar riesgos, es necesario que las
reparaciones y el montaje de piezas de
repuesto sean realizados únicamente por
personal entrenado.
ADVERTENCIA
Riesgo de inyección o lesiones, no dirigir
el chorro directamente sobre personas o
animales.
Los chorros de alta presión pueden resultar
peligrosos si se usan de forma incorrecta.
No se debe dirigir el chorro a personas,
animales, dispositivos eléctricos o al equipo
mismo.
PELIGRO
No disparar sobre conexiones eléctricas,
enchufes o aparatos.
ADVERTENCIA
Riesgo de explosión, no disparar sobre
líquidos inflamables. Operar solamente
donde la llama abierta sea permitida.
No usar ácidos, solventes, o cualquier
material inamable o alcalino en este
producto. Estos productos pueden
causar heridas físicas al operario y daños
irreparables a la máquina.
ADVERTENCIA
La pistola rebota hacia atrás, sujetar con
ambas manos.
El seguro del gatillo de la pistola evita que
el gatillo se accione de forma involuntaria.
El dispositivo de seguridad debera ser
ganchado cuando se esten reemplazando
las boquillas o cuando no se este usando.
ATENCIÓN
Riesgo de asfixia - Usar este producto
únicamente en una zona bien ventilada.
Operar y reabastecer la máquina en
una zona bien ventilada, donde no haya
dispositivos con un piloto o llama abierta
tales como bóiler, calentadores de agua, etc.
ATENCIÓN
Riesgo de incendio - no agregar gasolina a
la máquina mientras esté en funcionamiento
o aun caliente.
ATENCIÓN
No poner en funcionamiento si se ha
derramado gasolina. Mueva la máquina
a otro lugar para evitar que se produzcan
chispas.
La máquina tiene supercies calientes que
pueden causar quemaduras. Poner en
funcionamiento el aparato en un ambiente
seguro y lejos de niños.
No tocar las supercies calientes o permitir
que los accesorios estén en contacto con
las supercies calientes.
No dejar la máquina sin supervisión cuando
esté en funcionamiento.
Evitar inclinar la máquina hacia un lado.
20 Español
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA
Lesiones serias pueden resultar debido a
descargas de alta presión producidas por la
hidrolavadora.
Mantener fuera del alcance de niños.
ADVERTENCIA DE LA
PROPUESTA 65
Este producto y los accesorios pueden
exponerlo a productos químicos reconocidos
por el Estado de California como causantes
de cáncer y defectos de nacimiento u otros
daños reproductivos. Para más información
sobre este reglamento: www.P65Warnings.
ca.gov
Lávese las manos despues de manejar este
producto.
CONSERVE ESTAS INSTRUCCIONES
Suministro de Agua (Sólo agua fría)
ADVERTENCIA
Cuando conecte al suministro de agua
principal, respete las normativas locales de
la compañía municipal de agua. En algunas
zonas de conexión directa al suministro
público de agua potable puede requerir un
dispositivo de prevención de ujo. Esto para
asegurar que no entran productos químicos
al suministro de agua. Utilice un ltro de agua
para evitar un daño potencial de la suciedad
en el suministro de agua.
La manguera del jardín debe tener al menos
un diámetro interno de 5/8 pulgadas.
El ujo de agua del suministro no deben ser
inferior a 9.5 L/Min (litros por minuto) (2.4
GPM - galones por minuto).
Presión de suministro debe ser superior a
40 PSI.
El ujo se puede determinar si se deja correr
el agua durante un minuto en un contenedor
vacío de 18.9 litros (5 galones).
La temperatura de agua no debe exceder
los 122°F/50°C.
No usar la hidrolavadora de presión con
agua contaminada con disolventes, por
ejemplo diluyentes para pintura, gasolina,
aceite etc.
Evitar que entren escombros en la unidad,
para ello use una fuente de agua limpia. Use
un ltro adicional de agua.
No ponga en funcionamiento la hidrolavadora
de presión sin agua.
Español 21
INSTRUCCIONES DE MONTAJE
Partes (Incluidas)
DESCRIPCIÓN OBJETIVO DIBUJO CANT.
A
Manguera de
detergente
Ensamble de tanque 1
B Tanque Ensamble de tanque 1
C Perno hexagonal ¼" Ensamble de tanque 2
D Perilla para tanque Ensamble de tanque 2
E Llanta Ensamble de llanta 2
F Espaciador ½" Ensamble de llanta 2
G Eje Ensamble de llanta 2
H Cuña Ensamble de llanta 2
I Perno Ensamble de manubrio 2
J Periilla Ensamble de manubrio 2
K
Soporte de
boquillas
Ensamble de
soporte de boquillas
1
L Perno ¼"
Ensamble de
soporte de boquillas
4
M Perilla con tuerca
Ensamble de
soporte de boquillas
4
N
Kit de boquillas
de conexión rapida
Ensamble de
soporte de boquillas
1
O Lanza
Ensamble
de Lanza
1
P VersaGRIP’s® Ensamble de pistola 1
Q
Manguera de
alta presión
Ensamble de pistola 1
22 Español
INSTRUCCIONES DE MONTAJE
Montaje
Ilustración 1:
Pase la manguera de detergente (A) debajo
de la máquina, alineando el oricio de llenado
de detergente en el tanque (B) hacia la
parte delantera de la máquina. Coloque la
manguera de detergente (A) en el oricio
de la manguera en la parte posterior del
tanque (B) e inserte hasta que el extremo de
la manguera repose en la parte inferior de la
parte más profunda del tanque.
Ilustración 2:
Inserte los pernos hexagonales de ¼ "(C) en
las perillas del tanque (D). Inserte a través
de las bridas en los bordes del tanque de
detergente (B), en los oricios del bastidor
y apriete.
Ilustración 3:
Pase el eje (G) a traves del centro de la rueda
(E), la arandela (R), y el espaciador ½" (F).
Inserte el conjunto en el soporte del eje en la
parte posterior del bastidor. Empuje el lado
recto de la cuña (H) a través del oricio en el
eje hasta que quede bloqueado en su lugar.
Repita en el otro lado de la unidad.
Ilustración 4:
Monte el soporte de la boquilla (K) en el
mango como se muestra en la ilustración,
alinee los oricios, inserte los pernos de ¼"
(L) y asegúrelos con la perilla (M).
Ilustración 5:
Conecte la manija al bastidor de la
hidrolavadora a presión. Alinee los agujeros
en la manija con los agujeros en el bastidor
inferior, inserte los pernos (I) y apriételos con
las perillas (J).
Ilustración 6:
Coloque las boquillas de conexión rápida (N)
en el soporte de la boquilla (K).
Ilustración 7:
Empuje la lanza (O) en la pistola (P) y luego
enrosque la conexión para asegurarla.
Ilustración 8:
Retire la tapa / varilla del motor y agregue la
cantidad correcta de aceite. Asegúrese de
que el nivel de aceite esté entre las marcas
"LLENO / MAX" y "AÑADIR / MIN" de la varilla
con la máquina en una supercie nivelada.
Reemplace la tapa / varilla medidora.
D
C
B
N
K
K
L
M
O
P
A
B
A
B
G
E
F
H
R
Español 23
INSTRUCCIONES DE FUNCIONAMIENTO
PASO 1:
Jalar el anillo con resorte hacia la lanza
para insertar la boquilla de conexión rápida
elegida. Insertar la boquilla de conexión
rápida elegida.
Soltar el anillo y empujar la boquilla hasta que
encaje.
ATENCIÓN
Alta presión en la zona de la boquilla.
Riesgo de lesiones causados por una
boquilla mal conectada.
Asegúrese de oir el "clic" al insertar la punta
de la boquilla en la lanza.
Tirar de la boquilla para asegurarse de que
está bien colocada antes de poner en fun-
cionamiento la unidad.
PASO 2:
Conectar la manguera de alta presión a la
pistola.
ATENCIÓN
El motor es empacado sin aceite. Antes de
encender el motor, añadir aceite. No lo llene
demasiado. No poner en funcionamiento el
motor con un nivel de aceite demasiado bajo
o demasiado alto ya que se puede dañar
el motor. Si tiene más preguntas sobre el
motor, consulte el manual suministrado con
el equipo.
PASO 3:
Comprobar el nivel de aceite. El nivel de
aceite tiene que estar siempre entre las
marcas "LLENO" y "AÑADIR" o "MAX" y
"MIN" en la varilla.
FULL / MAX
ADD / MIN
Asegúrese de que la máquina esté nivelada
cuando compruebe el nivel de aceite.
(Consulte el manual de funcionamiento del
motor para los grados según la estación).
Recomendamos cambiar el aceite tras las
primeras 5 horas de uso y después cada
50 horas.
PASO 4:
Llenar el tanque de combustible con gasolina
sin plomo.
No usar gasolina con plomo.
No añada aceite a la gasolina.
PASO 5:
Conecte la manguera de alta presión a la
salida de alta presión de la bomba.
PASO 6:
Conecte la manguera de jardín a la toma de
agua fría.
PASO 7:
Conecte la manguera de jardín a la toma de
agua fría y abra el agua del todo.
No usar agua caliente.
24 Español
INSTRUCCIONES DE FUNCIONAMIENTO
PASO 8:
Desbloquee el seguro del gatillo de la
pistola. Dispare la pistola para eliminar el
aire atrapado y espere hasta que salga un
caudal de agua constante de la boquilla de
conexión rápida.
PASO 9:
Empujar el estrangulador a la posición de
funcionaminto (posición RUN en un motor
caliente).
PASO 10:
Girar el interruptor ENCENDIDO/APAGADO
a la posición de ENCENDIDO.
PASO 11:
Tirar del cordón de arranque. Si el motor no
arranca tras 3 intentos, apretar la pistola de
gatillo para soltar presión y repetir el paso.
Después de que el motor se calienta lo
suciente como para funcionar sin problemas,
empuje el estrangulador a la posición de
funcionamiento.
Consulte el manual del motor para más
información sobre el motor.
UTILIZACIÓN DE LOS ACCESORIOS
Boquillas de conexión rápida
Las boquillas de conexión rápida codicadas por
colores ofrecen una gran variedad de anchos de
pulverización de 15º a 65º y son de fácil acceso
si se colocan en un práctico soporte de boquilla.
15° ángulo atomizador = Boquilla amarilla
Para suciedad sobre una supercie.
25° ángulo atomizador = Boquilla verde
Para suciedad sobre una supercie grande.
40° ángulo atomizador = Boquilla blanca
Para suciedad moderada sobre una supercie
grande.
65° ángulo atomizador =
Boquilla de detergente negra
Para trabajar con detergente o limpiar con una
presión muy baja.
ATENCIÓN
Alta presión en la zona de la boquilla. Riesgo
de lesiones causados por una boquilla mal
conectada.
Asegúrese de oir el "clic" al insertar la punta
de la boquilla en la lanza.
Tirar de la boquilla para asegurarse de
está bien colocada antes de poner en
funcionamiento la unidad. (INSTRUCCIONES
DE FUNCIONAMIENTO: paso 1)
ADVERTENCIA
Para evitar heridas graves, nunca dirija la
boquilla pulverizadora hacia usted mismo,
otras personas o animales.
Español 25
TRABAJAR CON DETERGENTES
Sólo se pueden aplicar detergentes
con la boquilla de detergente negra.
PASO 1:
Colocar la boquilla de detergente negra para
aplicar detergente a baja presión.
PASO 2:
Llene el tanque con detergente Kärcher
diluido según las instrucciones del
fabricante.
PASO 3:
Con el motor en marcha, tirar del gatillo
para poner el equipo en funcionamiento. El
detergente líquido se introduce en el equipo
y se mezcla con agua. Aplicar detergente al
área de trabajo. No permitir que el detergente
se seque sobre la supercie.
PASO 4:
Dejar correr siempre agua fresca por el
tubo de absorción de detergente al acabar el
trabajo de limpieza para limpiar/extraer los
restos de detergente del sistema de inyección.
Para más información consulte la sección
de consejos de limpieza.
Detergentes
ATENCIÓN
Siga las instrucciones de mantenimiento
especicadas en el manual. Este aparato
ha sido diseñado para ser utilizado con
detergentes de limpieza del fabricante.
El uso de otros detergentes de limpieza
puede afectar al funcionamiento del aparato
y hacer que deje de tener validez la garantía.
Utilice siempre detergente Kärcher
para obtener los mejores resultados
Los detergentes biodegradables de Kärcher
han sido especialmente formulados para
proteger el medio ambiente y el limpiador
a presión. Su fórmula especial no obstruirá
el ltro del tubo de succión y protegerá las
piezas internas del limpiador de alta presión
para que su vida útil sea más larga. Para
adquirir los detergentes Kärcher, diríjase a
su comerciante minorista o llame a nuestro
centro de asistencia si necesita ayuda.
karcher.com/us
ATENCIÓN
No utilice nunca:
Lejía, productos que contengan cloro u otro
tipo de productos químicos corrosivos.
Líquidos que contengan disolventes (p. ej.,
diluyentes de pintura, gasolina, aceites).
Productos de fosfato trisódico.
Productos con amoniaco.
Productos con base ácida.
Los productos químicos mencionados dañarán
la unidad y dañarán la supercie que se limpie.
El uso de estos productos invalidará la
garantía.
TOMARSE UN DESCANSO... DE CINCO MINUTOS O MÁS
PASO 1:
Mover el interruptor de ENCENDIDO/
APAGADO del motor a la posición APAGADO
(OFF).
PASO 2:
Suelte el gatillo y active el seguro del gatillo
de la pistola.
26 Español
APAGADO Y LIMPIEZA
PASO 1:
Si se usaron detergentes, quitar el tubo de
succión de detergente del contenedor e
introducir 3.8 litros (1 galón) de agua limpia.
Disparar agua a baja presión durante un
minuto.
PASO 2:
Mover el interruptor de encendido (ON) del
motor a la posición apagado (OFF). Cerrar la
válvula de combustible.
PASO 3:
Cierre el grifo del agua.
PASO 4:
Presione el gatillo para liberar la presión
del agua.
PASO 5:
Suelte el gatillo y active el seguro del gatillo
de la pistola.
PASO 6:
Desconecte la manguera de jardín de la toma
de agua de la unidad.
PASO 7:
Desconecte la manguera de alta presión de
la salida de alta presión. Guarde la manguera
de alta presión en la correa de soporte para
manguera.
PROTECCIÓN EN EL INVIERNO Y ALMACENAJE PROLONGADO
Es altamente recomendable usar Lubricante/
Anticongelante de Kärcher (número de parte
9.558-998.0 se vende por separado) antes del
almacenamiento invernal para proteger la bomba
de la congelación y del desgaste prematuro.
PASO 1:
Mueva el interruptor de ENCENDIDO/
APAGADO de motor a la posición de
APAGADO.
PASO 2:
Desconecte todas las mangueras.
PASO 3:
Desconecte la tapa del bote lubricante.
PASO 4:
Quite el sello interno.
PASO 5:
Conecte nuevamente la tapa al bote.
PASO 6:
Instale la botella en la entrada de la
hidrolavadora y presione la botella.
PASO 7:
Con el interruptor de ENCENDIDO /
APAGADO del motor en la posición de
APAGADO, tire de la palanca del arrancador
hasta que el uido comience a salir.
PASO 8:
Desconecte el bote, disponga de él
apropiadamente.
ATENCIÓN
Si no se cumplen las instrucciones
mencionadas arriba, el grupo de la bomba
y los accesorios sufrirán daños y anulara su
garantía.
Español 27
INSTRUCCIONES DE MANTENIMIENTO
Bomba
Uso Inicial
Todas las bombas vienen con aceite directamente
de fábrica. No es necesario añadir aceite.
Inspección de la bomba
Debe realizar una inspección visual de rutina de la
bomba de la limpiadora a presión. Si ve que pierde
aceite en las juntas de la bomba, lleve la limpiadora
a presión a un servicio técnico autorizado de
Kärcher. (Puede localizar a un servicio técnico
en su zona online en www.karcher-service.com).
Mantenimiento de la bomba
La bomba de su hidrolavadora Kärcher no requiere
mantenimiento. Cualquier intento de revisar o
modicar la bomba puede dañar su hidrolavadora
a presión y anular su garantía.
Motor
Llevar a cabo las tareas de mantenimiento del
motor de acuerdo con las especificaciones
indicadas en las instrucciones de funcionamiento
del fabricante del motor.
CONSEJOS DE LIMPIEZA
Limpieza de cubiertas
(Con o sin detergente). Preenjuague la cubierta
y el área circundante con agua limpia. Si utiliza
Karcher Multipurpose Cleaner, aplíquelo en la
supercie a baja presión. Para obtener mejores
resultados, divida el área de trabajo e aprox. 2.3 m2
(25 pies2). Deje el Karcher Multipurpose Cleaner
sobre la supercie durante 1-3 minutos. No deje
que se seque el detergente sobre la supercie.
Enjuague a alta presión mediante un movimiento
de barrido, manteniendo la boquilla pulverizadora
a aprox. 8-15 cm (3-6 pulgadas) de la supercie a
limpiar. Limpie siempre de arriba hacia abajo y de
izquierda a derecha. Cuando pase a la siguiente
sección de la supercie a limpiar, asegúrese de
solapar la nueva sección con la sección anterior
para evitar que queden marcas de parada y
garantizar, así, un resultado homogéneo.
Autos, Barcos & Motocicletas
(Con o sin detergente). Preenjuague el vehículo
con agua limpia. Si utiliza Karcher Vehicle Wash
and Wax, aplíquelo en la supercie a baja presión.
Para obtener mejores resultados, limpie un lado del
vehículo cada vez y aplique siempre el detergente
de abajo a arriba. No deje que el detergente se
seque sobre la supercie. Si es necesario, utilice
un accesorio especial con cepillo de lavado (no
incluido) para quitar la suciedad difícil. Enjuague
a alta presión mediante un movimiento de barrido
y manteniendo la boquilla pulverizadora a aprox.
15-20 cm (6-8 pulgadas) de la supercie a limpiar
(la distancia se debe incrementar en el caso de
que se enjuaguen supercies con ranuras u otras
supercies delicadas). Limpie siempre de arriba
a abajo y de izquierda a derecha. Para obtener
mejores resultados, seque la supercie con una
gamuza o un trapo suave y seco.
Revestimiento de la casa
(Con o sin detergente). Preenjuague la supercie
a limpiar con agua limpia. Si utiliza Karcher
Multipurpose Cleaner, aplíquelo a la supercie a
baja presión (para obtener mejores resultados,
divida la zona de trabajo en secciones de
aproximadamente 1.8 metros (6 pies) y aplique
siempre el detergente de abajo a arriba. Deje el
Karcher Multipurpose Cleaner sobre la supercie
durante 1-3 minutos. No deje secar el detergente
sobre la supercie. Si ve que la supercie se
va a secar, simplemente moje la supercie con
agua limpia. Si es necesario, utilice un accesorio
especial con cepillo de lavado (no incluido) para
quitar la suciedad difícil. Enjuague a alta presión
mediante un movimiento de barrido homogéneo,
manteniendo la boquilla pulverizadora a aprox. 15
centímetros de la supercie a limpiar.
28 Español
CONSEJOS DE LIMPIEZA
Patios de cemento, ladrillos y piedra
(Con o sin detergente). Preenjuague la supercie
a limpiar con agua limpia. Si utiliza Karcher
Multipurpose Cleaner, aplíquelo en la supercie
a baja presión. Para obtener mejores resultados,
divida el área de trabajo en pequeñas secciones
de aprox. 2.3 m2 (25 pies2). Deje el Karcher
Multipurpose Cleaner, sobre la supercie durante
1-3 minutos. No deje que se seque el detergente
sobre la superficie. Enjuague a alta presión
mediante un movimiento de barrido, manteniendo
la boquilla pulverizadora a aprox. 7-5 cm (3-6
pulgadas) de la supercie a limpiar. Limpie siempre
de arriba a abajo y de izquierda a derecha. Para
quitar manchas especialmente difíciles, utilice una
boquilla Turbo Nozzle (se vende por separado).
Parrillas, equipos exteriores con
motor y herramientas de jardín
(Con o sin detergente). Preenjuague la supercie
a limpiar con agua limpia. Si utiliza Karcher
Multipurpose Cleaner, aplique el detergente
a baja presión. Deje el Karcher Multipurpose
Cleaner sobre la supercie 1-3 minutos. No deje
que el detergente se seque sobre la supercie.
Enjuague a alta presión manteniendo la boquilla
pulverizadora a aprox. 8-15 cm (3-6 pulgadas)
de la supercie a limpiar. Para quitar suciedad
especialmente difícil, puede ser necesario tener
que poner la boquilla pulverizadora más cerca para
que la potencia de limpieza sea mayor.
Mobiliario de patios y jardines
(Con o sin detergente). Preenjuague el mueble
y el área circundante con agua limpia. Si utiliza
Karcher Multipurpose Cleaner, aplíquelo a
la superficie a baja presión. Deje el Karcher
Multipurpose Cleaner sobre la supercie durante
1-3 minutos. No deje que se seque el detergente
sobre la supercie. Si es necesario, utilice un
accesorio especial con cepillo de lavado (no
incluido) para quitar la suciedad difícil. Enjuague
a alta presión mediante un movimiento de barrido,
manteniendo la boquilla pulverizadora a aprox.
8-15 cm (3-6 pulgadas) de la supercie a limpiar.
Para obtener mejores resultados, limpie de arriba
a abajo y de izquierda a derecha.
Recomendaciones
Antes de limpiar cualquier supercie, pruebe
el patrón de rociado y la distancia en un área
discreta.
Si las supercies pintadas se están pelando
o despintando, extreme las precauciones,
ya que la hidrolavadora a presión podría
arrancar la pintura suelta de la supercie.
Cuando se utilice en supercies que puedan
entrar en contacto con comida, enjuáguelas
abundantemente con agua potable.
Para consejos adicionales de limpieza, visita
nuestra página web en: karcher.com.mx
Accesorios opcionales
Disponemos de accesorios de limpieza opcionales
para mejorar la capacidad de limpieza. Estos
accesorios son precisos desde la fecha de
impresión de este manual. Consulte nuestra página
Web karcher.com.mx para obtener información
acerca de precios e información actualizada.
Extensión de Manguera
Boquilla Turbo
Limpiador de supercies de 15-Inch, 3200
PSI
Español 29
LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS
ATENCIÓN
Desconectar la bujía para evitar que el motor
se encienda de forma involuntaria antes de
realizar cualquier reparación.
PROBLEMA CAUSA SOLUCIÓN
EL MOTOR NO
ARRANCA
No hay gasolina. Llenar el depósito de gasolina.
Interruptor de encendido
apagado.
Gire el interruptor a la posición de
encendido
El estrangulador no está en la
posición correcta.
Empuje la palanca del estrangulador de la
posición de cerrado
Presión de agua atrapada en la
máquina.
Apretar el gatillo para liberar presión.
Si tiene más problemas con el motor consulte el manual del motor.
LA UNIDAD NO
LLEGA A LA
ALTA PRESIÓN
El diámetro de la manguera de
jardín es demasiado pequeño.
Sustituir con una manguera de jardín con
diámetro interno de 5/8 pulgadas o más.
El suministro de agua está
restringido.
Compruebe si la manguera de jardín tiene
grietas, fugas o si está obstruida.
El suministro de agua de
entrada no es suciente.
Abra el grifo de agua del todo. Compruebe
si la manguera de jardín tiene grietas, fugas
o si está obstruida.
El ltro de entrada de agua
está obstruido.
Quite el ltro y enjuáguelo en agua caliente.
La boquilla de detergente
negra está conectada.
Quitar la boquilla de detergente negra y
colocar la boquilla para alta presión.
LA PRESIÓN
DE SALIDA
VARÍA ENTRE
ALTA Y
BAJA PRESIÓN
El suministro de agua de
entrada no es suciente.
Abra el grifo de agua del todo. Compruebe
si la manguera de jardín tiene grietas, fugas
o si está obstruida.
La bomba está succionando
aire.
Compruebe que las mangueras y
conectores están bien apretados. Apague
el aparato y purgue la bomba apretando
la pistola de disparo hasta que salga un
caudal constante de la boquilla.
El ltro de entrada de agua
está obstruido.
Remueva el ltro y enjuáguelo en agua
caliente.
La boquilla atomizadora está
obstruida.
Limpie con aire comprimido o quite la
suciedad con una aguja na.
Pistola, manguera o lanza
calcicados.
Vierta vinagre destilado por el tubo de
succión de detergente.
30 Español
LOCALIZACIÓN Y REPARACIÓN DE AVERÍAS
PROBLEMA
CAUSA SOLUCIÓN
NO SUCCIONA
DETERGENTE
El tubo de succión de
detergente no está
correctamente conectado al
aparato.
Compruebe la conexión.
El detergente está demasiado
espeso.
Diluya el detergente. Para obtener mejores
resultados utilice detergente Kärcher.
El ltro del tubo de succión de
detergente está obstruido.
Deje correr agua caliente por el ltro para
quitar la suciedad.
El tubo de succión de detergente
está dañado u obstruido.
Quite la obstrucción o reemplace el tubo de
succión de detergente.
Está colocada una boquilla de alta
presión.
Sustituir por una boquilla de detergente negra.
La boquilla atomizadora está
atascada.
Limpie con aire comprimido o quite la suciedad
con una aguja na.
LA CONEXIÓN
DE LA
MANGUERA DE
JARDÍN FUGA
Las conexiones están sueltas. Apriete las conexiones.
No hay empaque de caucho o está
desgastado.
Inserte un empaque nuevo.
LA LANZA
FUGA
La lanza no está montado
correctamente.
Girar la conexión giratoria de la pistola en el
sentido de las agujas del reloj hasta ajustar
la conexión.
Anillo tórico o inserción de plástico
rotos.
Localice un centro de servicio en:
www.karcher.com.mx
LA BOMBA
HACE RUIDO
La bomba está succionando aire. Compruebe que las mangueras y conectores
están bien apretados. Apague el aparato y
purgue la bomba apretando la pistola de disparo
hasta que salga un caudal constante de la
boquilla.
FUGA AGUA
DE LA BOMBA
(HASTA 10
GOTAS POR
MINUTO ES
PERMISIBLE)
Las conexiones están sueltas. Compruebe las conexiones.
Los empaques de agua están
dañados o desgastados.
Localice un centro de servicio en:
www.karcher.com.mx
La válvula de protección térmica
esta activada.
La válvula de protección térmica del dispositivo
se reestablecerá automáticamente. No poner
la bomba en funcionamiento durante más de 5
minutos sin activar la pistola.
GOTEO DE
ACEITE
Los empaques de aceite están
dañados o desgastados.
Localice un centro de servicio en:
www.karcher.com.mx
Si la avería que usted esta experimentando no esta en la lista de arriba, o si las soluciones aportadas
no resuelven su problema, por favor busque y contacte a servicio técnico en:
www.karcher.com.mx
Español 31
INFORMACIÓN DE GARANTÍA
Lavadoras De Alta Presión
Garantía limitada
Este producto de Kärcher está garantizado contra defectos de fabricación y materiales en condiciones
de uso normal.
La garantía especíca se aplica a:
Los motores Kärcher de las serie KPS y KXS tienen garantía de tres (3) años para repuestos y ser
atendido en un centro de servicio de Kärcher.
Los motores Honda de la serie GC tienen garantía de dos (2) años para repuestos y mano de obra
y son reparados por un centro de servicio autorizado de Honda.
Los motores Honda de la serie GX tienen garantía de tres (3) años para repuestos y mano de obra
y son reparados por un centro de servicio autorizado de Honda.
Los motores de la serie Kohler RH están garantizados por dos (2) años de piezas y mano de obra
y son reparados por un centro de servicio autorizado de Kohler
Las bombas están garantizadas por dos (2) años de piezas y mano de obra y son atendidas por
un Kärcher centro de servicio
Los bastidores, manijas y tanques de detergente, y otros componentes estructurales, llevan uno
(1) año de piezas y garantía de mano de obra.
Los accesorios y complementos estándar están garantizados por un período de noventa
(90) días.
Cualquier uso comercial, industrial o de alquiler de este equipo reducirá la garantía a
noventa (90) días.
El período de garantía se calcula a partir de la fecha de compra por el usuario nal y cubre el costo de
piezas de repuesto / equipos y trabajo realizado bajo garantía. Con el n de vericar una situación de
garantía, la máquina deberá ser evaluada por un centro de servicio autorizado de Kärcher. Una copia del
recibo de compra original o recibo de regalo del vendedor original también debe acompañar el reclamo
de garantía. Para localizar el centro de servicio autorizado de Kärcher más cercano, visite nuestro sitio
web en www.karcherservice.com.
La obligación de Kärcher bajo esta garantía será estrictamente limitada, a opción de Kärcher, ya sea a
cambiar o reparar, directamente a través de Kärcher o a través de un distribuidor de servicio autorizado
Kärcher sin cargo durante el periodo de garantía cualquier pieza, que en la opinión del fabricante, muestre
defectos materiales o de mano de obra. El servicio se programará según el caudal normal de trabajo y
el horario de atención del centro de servicio, y la disponibilidad de los repuestos. Todas las decisiones
de Kärcher respecto de esta garantía limitada serán denitivas.
Esta garantía no cubre:
Mercadería vendida como reacondicionada, usada, de demostración o de exhibición.
Mercancía comprada a través de eBay y otras webs de subasta en línea.
Daños causados por mal uso, negligencia, accidente, abuso, manejo incorrecto, congelación,
desgaste normal o incumplimiento del manual del operador.
Daños causados por sedimentos de agua, suministro de agua contaminada o el uso de productos
químicos y detergentes no aprobados o recomendados por Kärcher.
Daños causados por desastres naturales tales como inundaciones, incendios, terremotos, rayos,
etc.
Dispositivos o accesorios no distribuidos o aprobados por Kärcher. Cualquier uso de los
mencionados dispositivos o accesorios anulará la garantía implícita.
32 Español
INFORMACIÓN DE GARANTÍA
Reparaciones realizadas por el usuario nal o cualquier centro de servicio no autorizado por
Kärcher. Cualquier alteración de los equipos o accesorios Kärcher anulará la garantía implícita.
Los costos de envío incurridos por el cliente o el centro de servicio autorizado de la pieza o el
equipo supuestamente defectuoso.
Esta garantía no es transferible y se aplica únicamente a productos comprados a través de un revendedor
autorizado de Kärcher en Estados Unidos y Canadá. Esta garantía le otorga derechos legales especícos.
Usted puede tener otros derechos, que varían según el país y el estado/provincia.
Por favor, regístrese en línea en www.karcher-register.com.
El registro en línea es rápido, gratuito y le proporciona un
mensaje de conrmación para sus archivos.
Si no tiene acceso a internet, por favor envíe la tarjeta de garantía incluida en la bolsa de accesorios.
No es necesario utilizar un sobre. Recuerde ponerle una estampilla postal. El servicio de correos no la
entregará si no tiene una estampilla.
Français 33
APERÇU DU MODÈLE
1 Poignée
2 Pistolet
3 Verrou de sécurité du pistolet
4 Boyau haute pression
5 Tube de vaporisation
6 Buses à raccord rapide
7 Bouton
8 Réservoir de carburant
9 Jauge d'huile
10 Entrée d'eau pour le boyau d'arrosage
11 Sortie haute pression
12 Bougie d'allumage
13 Filtre d'entrée d'eau
14 Réservoir de détergent
15 Volet
16 Interrupteur Début/Arrêt
*Voir le manuel du moteur pour les détails du moteur
pour les détails du moteur
34 Français
MANUEL DE L'UTILISATEUR DE LA MACHINE À LAVER À HAUTE PRESSION
CONTENU
Aperçu du modèle 33
Importantes Consignes De Sécurité 35
Directives d'assemblage 37
Instructions de fonctionnement 39
Utilisation des accessoires 40
Utilisation de détergents 41
Prendre une pause 41
Mise hors tension et nettoyage 42
Entreposage à long terme et pour
l'hiver
42
Instructions d'entretien 43
Conseils sur le nettoyage 43
Dépannage 45
Information sur la garantie 48
Spécications
G 3100 XH
Pression de
fonctionnement
3100 PSI
Volume d'eau 9.08 L/M
Aspiration de détergent 0,6 à 0,8 L/M
Moteur Honda GX200
Type de carburant Essence sans plomb
Plein format du réservoir 3.1L
Tanque de detergente 1.8 L
Type d'huile à moteur SAE 10W-30
Capacité en huile du
moteur
0,6 L
No de pièce 1.107-389.0
Symbole d'alerte de sécurité
DANGER
Indique «une situation à risque imminent,
laquelle si elle n’est pas évitée, entraînera
des blessures sérieuses ou la mort».
AVERTISSEMENT
Indique «une situation à risque potentiel,
laquelle si elle n’est pas évitée, pourrait
entraîner des blessures ou la mort».
MISE EN GARDE
Indique «une situation à risque potentiel,
laquelle si elle n’est pas évitée, peut causer
des blessures mineures ou légères, ou des
dommages matériels»
Responsabilités du propriétaire/
utilisateur
Le propriétaire et/ou l'utilisateur doivent avoir une
compréhension des instructions d'utilisation et
d'avertissements du fabricant avant d'utiliser cette
laveuse à pression.
Les informations concernant les avertissements
devraient être soulignées et comprises. Si
l'opérateur ne maîtrise pas le français, les
instructions et les avertissements du fabricant
doivent être lus et discutés par l'acheteur/
propriétaire avec l'opérateur dans sa langue
maternelle, en s'assurant que l'opérateur
comprenne son contenu.
Le propriétaire et/ou l'utilisateur doivent étudier
et conserver les instructions du fabricant pour
références futures.
Service à la clientèle Kärcher
É.-U./Canada
Veuillez appeler le : 1-800-537-4129 pour de
l'assistance ou veuillez visiter notre site Web :
karcher.com/us
Veuillez prendre un moment pour enregistrer votre
laveuse à pression en ligne à :
www.karcher-register.com
Français 35
IMPORTANTES CONSIGNES DE SÉCURITÉ
Veuillez lire les instructions d'utilisation
et suivre attentivement les consignes
de sécurité du fabricant avant la mise en marche
du moteur.
AVERTISSEMENT
Lorsque vous utilisez ce produit, les
précautions de base devraient toujours être
suivies, incluant celles-ci :
Lisez toutes les instructions avant d'utiliser
le produit.
Pour réduire le risque de blessures, une
étroite surveillance est nécessaire lorsqu'un
appareil est utilisé à proximité d'un enfant.
Sachez comment rapidement arrêter
et purger la pression du produit. Soyez
entièrement familier avec les commandes.
Demeurez alerte - Portez attention à ce que
vous faites.
N'utilisez pas cet appareil lorsque vous êtes
fatigués ou sous l'inuence d'alcool ou de
drogues.
Assurez-vous qu'il n'y ait personne dans la
zone environnant l'utilisation.
Ne travaillez pas hors de portée ou ne
montez pas sur un support instable.
Maintenez un bon appui et restez en
équilibre en tout temps.
Portez des lunettes de sécurité et un
protecteur auditif.
Suivez les instructions d'entretien spéciées
dans le manuel.
Pour éviter les risques, les réparations et
le remplacement de pièces de rechange
devraient être eectués par du personnel
qualié seulement.
La pression des pneus ne doit pas dépasser
25 psi max.
AVERTISSEMENT
Risque d'injection ou de blessures - Ne
diffusez pas le jet directement sur des
personnes ou les animaux.
Les jets à haute pression peuvent être
dangereux s'ils ne sont pas utilisés
adéquatement. Ils ne doivent pas être
dirigés directement vers des personnes, des
animaux, des appareils électriques ou vers
l'appareil.
DANGER
Ne vaporisez pas les raccordements
électriques, les prises de courant ou les
luminaires.
AVERTISSEMENT
Risque d'explosion - Ne vaporisez pas les
liquides inammables. Utilisez uniquement
dans les endroits permettant les ammes
nues ou les torches.
N'utilisez pas d'acides, de solvants ou
toutes matières inammables ou alcalines
avec ce produit. Ces produits peuvent
causer des blessures à l'opérateur ainsi que
des dommages irréversibles à l'appareil.
AVERTISSEMENT
Eet de recul du pistolet – Tenez-le bien avec
les deux mains.
Le verrou de sécurité du pistolet à gâchette
prévient le déclenchement accidentel de la
gâchette. Cette caractéristique de sécurité
doit être engagée lorsque vous remplacez
les buses ou lorsqu'elles ne sont pas
utilisées.
MISE EN GARDE
Risque d'asphyxie – Utilisez ce produit
seulement dans un endroit bien aéré.
Utilisez et remplissez l'appareil avec du
carburant dans un endroit bien aéré, libre
d'appareils disposant d'une amme pilote
ou d'une source de amme telle chaudière,
chaue-eau, etc.
MISE EN GARDE
Risque d'incendie – N'ajoutez pas de
carburant lorsque l'appareil est en marche
ou chaud.
36 Français
IMPORTANTES CONSIGNES DE SÉCURITÉ
MISE EN GARDE
N'utilisez pas l'appareil si du carburant a été
renversé. Déplacez l'appareil dans un autre
endroit et évitez de provoquer des étincelles.
Cet appareil comporte des surfaces chaudes
pouvant causer des brûlures. Utilisez dans
un environnement sécuritaire et éloigné des
enfants.
Ne touchez pas aux surfaces chaudes ou
ne laissez pas les accessoires entrer en
contact avec les surfaces chaudes.
Ne laissez pas l'appareil en marche sans
surveillance.
Évitez de basculer l'appareil sur le côté.
MISE EN GARDE
Des blessures graves peuvent résulter de la
décharge à haute pression produite par les
nettoyeurs lavause a pression.
Garder hors de la portée des enfants.
AVERTISSEMENT: PROP 65
Ce produit peut vouse exposer à des produits
chimiques tells que le plomb et le phthalate
de diisononyle, connus par l’état de Californie
pour causer le cancer, des malformations
congénitales ou d’autres problemes de
reproduction. Pour plus d’infomations, visitez
www.P65Warnings.ca.gov
Se laver les mains après la manipulation.
CONSERVEZ CES INSTRUCTIONS
Alimentation d'eau (Eau Froide Uniquement)
MISE EN GARDE
Lorsque vous vous branchez à une conduite
d'alimentation d'eau, vous devez respecter
les réglementations locales de votre service
municipal d'alimentation en eau potable. Dans
certains endroits, le branchement direct à une
conduite d'alimentation publique en eau potable
pourrait nécessiter un dispositif de prévention pour
refoulement d'eau. Cela permet de s'assurer qu'il
n'y aura aucune rétroaction de produits chimiques
dans l'alimentation d'eau. Utilisez un ltre à eau
pour prévenir les dommages potentiels provoqués
par la saleté retrouvée dans l'alimentation d'eau.
Le tuyau d'arrosage doit avoir un diamètre
d'au moins 1,58 cm (5/8 po).
Le débit en alimentation d'eau ne doit pas
être inférieur à 9,5 lpm (litre par minute) (2,4
gpm - gallons par minute).
Le débit peut être déterminé en faisant
couler l'eau pendant une minute dans un
contenant vide de 18,9 litres (5 gallons).
La température en alimentation d'eau ne
doit pas être supérieure à 104 °F/40 °C.
N'utilisez jamais la laveuse à pression
pour puiser de l'eau contaminée avec des
solvants, par exemple du diluant à peinture,
du carburant, de l'huile, etc.
Veuillez toujours empêcher les débris d'être
aspirés dans l'appareil en vous assurant
d'utiliser une source d'eau propre. Utilisez
un ltre à eau additionnel.
N'utilisez pas la laveuse à pression sans
que le robinet d'eau ne soit ouvert.
Français 37
DIRECTIVES D'ASSEMBLAGE
Matériaux (compris)
DESCRIPTION USAGE ILLUSTRATION QTÉ.
A
Syphon à détergent
boyau
Ensemble réservoir 1
B Réservoir Ensemble réservoir 1
C
Boulon à tête
hexagonale ¼ po
Ensemble réservoir 2
D Bouton sans écrou Ensemble réservoir 2
E Roue Ensemble roue 2
F Espaceurs ½" Ensemble roue 2
G Essieu Ensemble roue 2
H Clavette Ensemble poignée 2
I
Boulons
mécaniques
Ensemble poignée 2
J Bouton Ensemble poignée 2
K Porte-buse Ensemble porte-buse 1
L
Boulon mécanique
¼ po
Ensemble porte-buse 4
M Bouton avec écrou Ensemble porte-buse 4
N
Trousse
d'assemblage
Raccord rapide buse
Trousse
Ensemble porte-buse 1
O Tube-rallonge
Ensemble du tube-
ralllonge
1
P VersaGRIP’s®
Ensemble du pistolet
pulvérisateur
1
Q Tuyau haute Pressior
Ensemble du pistolet
pulvérisateur
1
38 Français
DIRECTIVES D'ASSEMBLAGE
Assemblage
Illustration 1:
Faire passer le boyau du siphon à détergent
(A) sous la machine en alignant l'orice de
remplissage de détergent sur le réservoir
à détergent (B), vers l'avant de la machine.
Placer le boyau à détergent (A) dans l'orice
du boyau à détergent qui se trouve à l'arrière
du réservoir à détergent (B) et l'insérer jusqu'à
ce que l'extrémité du boyau repose au fond de
la zone la plus profonde du réservoir.
Illustration 2:
Insérer les boulons à tête hexagonale de ¼
po (C) dans les boutons du réservoir (D). Les
insérer à travers les brides sur les extrémités
du réservoir à détergent (B), dans les orices
du bâti, et serrer.
Illustration 3:
Faire passer l'essieu (G) a travers la rondelle
(R), et le espaceur ½" (F) et le moyeu de la
roue (E). Insérer l'ensemble dans le montage
de l'essieu à l'arrière du bâti. Pousser le côté
droit de la goupille fendue (H) par l'orice
de l'essieu jusqu'à ce qu'elle soit maintenue
en place. Répéter l'étape de l'autre côté de
l'appareil.
Illustration 4:
Installer le porte-buse (K) sur la poignée
comme indiqué sur l'illustration, aligner les
orifices, insérer les boulons mécaniques
¼ po(L) et xer le bouton avec l'écrou (M).
Illustration 5:
Fixer la poignée au bâti de la machine à laver
à haute pression. Aligner les orices de la
poignée avec ceux du bas du bâti, insérer
les boulons mécaniques (I) et serrer avec
les boutons (J).
Illustration 6:
Placer les buses à raccord rapide (N) dans
le porte-buse (K).
Illustration 7:
Pousser le tube-rallonge (O) au pistolet
pulvérisateur (P) et effectuer ensuite le
letage de raccord pour xer le tout.
Illustration 8:
Retirer le bouchon de la jauge d'huile du
moteur et ajouter la bonne quantité d'huile.
S'assurer que le niveau d'huile est entre les
marques PLEIN/MAX et AJOUT/MIN de la
jauge avec l'appareil sur une surface plane.
Remettre le bouchon de la jauge d'huile.
D
C
B
N
K
K
L
M
O
P
A
B
A
B
G
E
F
H
R
Français 39
INSTRUCTIONS DE FONCTIONNEMENT
ÉTAPE 1:
Tirer le col à ressort du tube-rallonge vers
l'arrière pour insérer la buse à raccord rapide
de votre choix.
Relâcher le col et pousser la buse jusqu'à ce
que le col eectue un déclic.
“DÉCLIC”
MISE EN GARDE
Haute pression dans la zone de la buse.
Risque de blessures causées par une buse
mal verrouillée.
S'assurer qu'un «déclic» se fait entendre
lorsque l'embout de buse est inséré dans le
tube-rallonge.
Tirer sur la buse pour s'assurer qu'elle
repose correctement en place avant d'utiliser
l'appareil.
ÉTAPE 2:
Fixer le boyau haute pression (C) au pistolet
déclencheur (D).
MISE EN GARDE
Le moteur est expédié sans huile. Remplir le
carter d'huile avant de démarrer le moteur.
Ne pas trop remplir. Ne pas faire fonctionner
le moteur si le niveau d'huile est trop haut ou
trop bas puisque cela pourrait endommager
le moteur.
Pour toute autre question au sujet du moteur,
veuillez consulter le manuel du moteur
compris avec l'appareil.
ÉTAPE 3:
Vérier le niveau d'huile Le niveau d'huile
doit toujours être aux marques « PLEIN » et
« AJOUTER » ou « MAX » et « MIN » de la
jauge, comme illustré ci-après.
FULL / MAX
ADD / MIN
S'assurer que la machine est au niveau lors
de la vérication du niveau d'huile. (Consulter
le manuel de fonctionnement des moteurs
pour connaître les types saisonniers d'huile).
Nous recommandons une vidange d'huile
après les cinq premières heures d'utilisation,
puis toutes les 50 heures.
ÉTAPE 4:
Remplir le réservoir de carburant avec de
l'essence sans plomb.
Ne pas utiliser d'essence au plomb.
Ne pas ajouter d'huile à l'essence.
ÉTAPE 5:
Raccorder le boyau haute pression au port de
sortie haute pression de la pompe.
ÉTAPE 6:
Raccorder le boyau d'arrosage à l'entrée
d'eau de l'appareil.
ÉTAPE 7:
Raccorder le boyau d’arrosage à la source
d'eau froide et ouvrir l’eau complètement.
Ne pas utiliser d'eau chaude.
40 Français
INSTRUCTIONS DE FONCTIONNEMENT
ÉTAPE 8:
Déverrouiller le verrou de sécurité du pistolet
déclencheur. Tirer sur le déclencheur pour
éliminer l'air emprisonné; attendre qu'un
débit d'eau régulier se dégage de la buse de
pulvérisation.
ÉTAPE 9:
Déplacer le levier de commande en
position de démarrage à froid (position de
FONCTIONNEMENT avec moteur chaud)
ÉTAPE 10:
Ouvrir la soupape de carburant. Déplacer
l'interrupteur MARCHE/ARRÊT du moteur
en position de marche (ON)
.
ÉTAPE 11:
Tirer sur la poignée du démarreur. Si le
moteur ne démarre pas après 3 tentatives,
serrer le pistolet déclencheur pour relâcher
la pression, puis répéter l'étape.
Une fois le moteur susamment réchaué
pour fonctionner en douceur, pousser
l'étrangleur en position de fonctionnement.
Voir le manuel du moteur pour les détails
du moteur.
UTILISATION DES ACCESSOIRES
Buses à raccord rapide
Les buses à raccord rapide par code de couleur
fournissent un large éventail de formats de jets
de vaporisation de 15° à 65°, et sont facilement
accessibles lorsqu'elles sont placées dans le
porte-buse pratique.
Angle de vaporisation à
15° = Buse jaune
Pour une accumulation de saleté sur des surfaces.
Angle de vaporisation à 25° = Buse verte
Pour une accumulation de saleté sur de grandes
surfaces.
Angle de vaporisation à 40° = Buse
blanche
Pour une accumulation modérée de saleté sur de
grandes surfaces.
Angle de vaporisation à 65° = Buse noire
Pour utiliser avec des détergents ou pour un
nettoyage à basse pression.
MISE EN GARDE
Haute pression dans la zone de la buse.
Risque de blessures si la buse n'est pas
correctement enclenchée et verrouillée.
Assurez-vous d'entendre un « clic » lorsque
vous insérez l'extrémité de la buse dans le
raccord rapide.
Tirez sur la buse pour vous assurer
qu'elle soit correctement appuyée/insérée
avant d'utiliser l'appareil. (Consultez les
INSTRUCTIONS D'UTILISATION : étape 1)
AVERTISSEMENT
Pour éviter de graves blessures, ne dirigez
jamais la buse de pulvérisation vers vous,
vers d'autres personnes ou vers des animaux.
Français 41
UTILISATION DE DÉTERGENTS
Les détergents doivent être appliqués
uniquement avec la buse noire pour détergent.
ÉTAPE 1:
Installer la buse à détergent noire pour
procéder à un nettoyage au détergent
(fonctionne à basse pression uniquement).
ÉTAPE 2:
Remplir le réservoir de savon avec le
détergent Kärcher dilué selon les directives
du fabricant.
ÉTAPE 4:
Avec le moteur en marche, tirez sur la
gâchette pour utiliser l'appareil.
Le détergent liquide est aspiré dans l'appareil
et mélangé avec l'eau.
Appliquez le détergent à la zone de travail.
Ne laissez pas le détergent sécher sur la
surface.
ÉTAPE 5:
Toujours aspirer de l'eau douce à partir du
tube d'aspiration pour détergent lorsque le
nettoyage est terminé et pour rincer toutes
traces de détergent du système d'injection.
Consultez la section Conseils de nettoyage
pour des informations spéciques sur la
façon de nettoyer diérentes surfaces.
Dètergents
MISE EN GARDE
Cet appareil a été conçu pour être utilisé avec
les détergents de nettoyage recommandés par
le fabricant. L'utilisation d'autres détergents
de nettoyage peut aecter le fonctionnement
de la machine et annuler la garantie.
Veuillez toujours utiliser les
détergents Kärcher; pour de
meilleurs résultats.
Les détergents biodégradables Kärcher
sont spécialement formulés pour protéger
l'environnement et votre laveuse à pression.
La formule spéciale ne bouchera pas le ltre
du tube et protègera les pièces internes de
la laveuse à pression pour une durée de
vie prolongée. Pour les détergents Kärcher,
consultez votre détaillant ou visitez notre
site Web:
karcher.com/us
MISE EN GARDE
Ne jamais utiliser :
Eau de javel, produits contenant du chlore
ou d'autres produits chimiques corrosifs
Liquides contenant des solvants (par
exemple du diluant à peinture, du carburant,
de l'huile)
Produits contenant du phosphate de
trisodium
Produits contenant de l'ammoniaque
Produits à base d'acide
Ces produits chimiques endommageront
l'appareil et la surface à nettoyer.
L'utilisation de ces produits annulera la
garantie.
PRENDRE UNE PAUSE...CINQ MINUTES OU PLUS
ÉTAPE 1:
Déplacer l'interrupteur MARCHE/ARRÊT du
moteur à la position ARRÊT (OFF).
ÉTAPE 2:
Relâchez la gâchette et mettez le verrou de
sécurité.
42 Français
MISE HORS TENSION ET NETTOYAGE
ÉTAPE 1:
Si des détergents ont été utilisés, enlevez le
tube d'aspiration pour détergent du contenant
et insérez-le dans 3.8 litres (1 gallon) d'eau
douce. Siphonnez de l'eau à basse pression
pendant une minute pour enlever toute trace
de détergent dans la conduite.
ÉTAPE 2:
Faire passer l'interrupteur du moteur en
position d'arrêt. Fermer la soupape de
carburant
ÉTAPE 3:
Fermez la source d'eau.
ÉTAPE 4:
Appuyez sur la gâchette pour relâcher la
pression d'eau.
ÉTAPE 5:
Relâchez la gâchette et mettez le verrou de
sécurité du pistolet.
ÉTAPE 6:
Débranchez le tuyau d'arrosage de l'entrée
d'eau de l'appareil.
ÉTAPE 7:
Débranchez le tuyau à haute pression de la
sortie à haute pression. Rangez le tuyau à
haute pression dans la sangle du porte-tuyau.
ENTREPOSAGE À LONG TERME ET POUR L'HIVER
Il est fortement recommandé d'utiliser le protège-
pompe Kärcher (numéro de pièce 9.558-998.0)
avant d'entreposer l'appareil pour l'hiver et pendant
la saison de nettoyage an de protéger la pompe
du gel et d'usure prématurée.
ÉTAPE 1:
Pousser Interrupteur Début/Arrêt du moteur
à la position ARRÊT (OFF).
ÉTAPE 2:
Détacher le boyau à haute pression et le
pistolet de la pompe.
ÉTAPE 3:
Détacher la soupape de la boutellie et retirer
le joint étanche interne.
ÉTAPE 4:
Attacher la soupape sur la boutellie.
ÉTAPE 5:
Fermer la soupape et l'attcher sur l'entrée du
nettoyeur haute pression.
ÉTAPE 6:
Extracte le contenu et l'améne à la pompe.
ÉTAPE 7:
Avec le levier de commande en position
d'arrêt, tirer la poignée du démarreur jusqu'à
ce que le liquide commence à sortir.
ÉTAPE 8:
Dévisser la bouteille. Stocker ou disposer
correctement.
MISE EN GARDE
Le non-respect des instructions ci-dessus
peut endommager l'ensemble de la pompe et
les accessoires et annuler la garantie.
Français 43
INSTRUCTIONS D'ENTRETIEN
Pompe Kärcher
Utilisation initiale
Toutes les pompes Kärcher sont expédiées à partir
de l'usine avec de l'huile à l'intérieur. Il n'est pas
nécessaire d'y ajouter de l'huile.
Inspection de la pompe
Vous devriez régulièrement eectuer une inspection
visuelle de la pompe pour la laveuse à pression. Si
vous remarquez des fuites d'huile autour des joints
d'étanchéité de la pompe, vous devriez apporter la
laveuse à pression à un centre de service autorisé
Kärcher pour réparation. (Vous pouvez trouver un
centre de service de votre région en ligne à : www.
karcher-service.com).
Entretien de la pompe
La pompe de votre laveuse à pression Kärcher
ne nécessite aucun entretien. Toute tentative pour
eectuer le service ou pour modier la pompe
pourrait endommager votre laveuse à pression et
annuler votre garantie.
Moteur
Eectuez les tâches d'entretien du moteur selon
les spécications prévues dans les instructions
d'utilisation fournies par le fabricant du moteur.
CONSEILS SUR LE NETTOYAGE
Nettoyage de la terrasse
(Avec ou sans détergent). Eectuez un pré-
rinçage de la terrasse et des zones environnantes
avec de l'eau douce. Si vous utilisez le nettoyeur
à terrasse Kärcher, appliquez-le à basse pression.
Pour de meilleurs résultats, limitez votre zone de
travail à des petites sections d'environ 2,3 m2 (25
pi2). Veuillez laisser agir le nettoyeur à terrasse
sur la surface de 1 à 3 minutes. Ne laissez pas le
détergent sécher sur la surface. Rincez à haute
pression en eectuant un mouvement de balayage
et en gardant la buse de pulvérisation à environ
8 cm à 15 cm (3-6 po) de la surface à nettoyer.
Toujours nettoyer du haut vers le bas et de gauche
à droite. Lorsque vous vous déplacez pour nettoyer
une nouvelle section, assurez-vous de chevaucher
la section précédente an de prévenir les marques
d'arrêts et pour assurer un nettoyage plus uniforme
Automobiles, bateaux
et motocyclettes
(Avec ou sans détergent). Pré-rincez le véhicule
avec de l'eau douce. Si vous utilisez le nettoyeur
sans contact pour véhicule, appliquez-le à basse
pression. Pour de meilleurs résultats, nettoyez un
côté du véhicule à la fois et toujours appliquer le
détergent du bas vers le haut; ne laissez pas le
Automobiles, bateaux et motocyclettes
détergent sécher sur la surface. Au besoin, utilisez
une brosse spéciale pour le nettoyage (non incluse)
pour enlever la saleté tenace. Rincez à haute
pression en eectuant un mouvement de balayage
et en gardant la buse de pulvérisation à environ
15 cm à 20 cm (6-8 po) de la surface à nettoyer
(la distance devrait accroître si vous rincez des
décalques ou des surfaces délicates). Toujours
nettoyer du haut vers le bas et de gauche à droite.
Pour de meilleurs résultats, essuyez la surface
avec un chamois ou un chion doux et sec.
44 Français
Parements de maison
(Avec ou sans détergent). Pré-rincez la surface
à nettoyer avec de l'eau douce. Si vous utilisez la
laveuse à pression Kärcher, appliquez à basse
pression sur la surface (pour de meilleurs résultats,
limitez votre zone de travail à des sections
d'environ 1,8 mètre (6 pi) et toujours appliquer le
détergent du bas vers le haut. Veuillez laisser agir
le détergent sur la surface de 1 à 3 minutes. Ne
laissez pas le détergent sécher sur la surface; si la
surface semble sécher, vous n'avez qu'à la mouiller
avec de l'eau douce. Au besoin, utilisez une brosse
spéciale pour le nettoyage (non incluse) pour
enlever la saleté tenace. Rincez à haute pression
dans un mouvement de balayage du haut vers
le bas, tout en gardant la buse de pulvérisation
à environ 15 cm (6 po) de la surface à nettoyer.
Patio de ciment, de briques et de
pierres
(Avec ou sans détergent). Pré-rincez la surface
à nettoyer avec de l'eau douce. Si vous utilisez
la laveuse à pression Kärcher ou le dégraisseur,
appliquez à la surface à basse pression. Pour de
meilleurs résultats, limitez votre zone de travail
à des petites sections d'environ 2,3 m2 (25 pi2).
Veuillez laisser agir la laveuse à pression ou
le dégraisseur sur la surface de 1 à 3 minutes.
Ne laissez pas le détergent sécher sur la
surface. Rincez à haute pression en eectuant
un mouvement de balayage et en gardant la buse
de pulvérisation à environ 8 cm à 15 cm (3-6 po)
de la surface à nettoyer. Toujours nettoyer du haut
vers le bas et de gauche à droite. Pour enlever
les taches très tenaces, utilisez une buse de
pulvérisation DirtBlasterMD (vendue séparément)..
Barbecues, équipements motorisés
d'extérieur et outils de jardin
(Avec ou sans détergent). Pré-rincez la surface
à nettoyer avec de l'eau douce. Si vous utilisez
la laveuse à pression Kärcher ou le dégraisseur,
appliquez le détergent à basse pression. Veuillez
laisser agir la laveuse à pression sur la surface de
1 à 3 minutes. Ne laissez pas le détergent sécher
sur la surface. Rincez à haute pression en gardant
la buse de pulvérisation à environ 7 cm à 15 cm
(3-6 po) de la surface à nettoyer. Pour enlever
les taches très tenaces, il peut être nécessaire
de déplacer la buse de pulvérisation encore plus
près de la surface pour obtenir un nettoyage en
profondeur de la saleté.
Patio et meubles de jardin
(Avec ou sans détergent). Eectuez un pré-
rinçage des meubles et des zones environnantes
avec de l'eau douce. Si vous utilisez la laveuse à
pression, appliquez à la surface à basse pression.
Veuillez laisser agir la laveuse à pression sur
la surface de 1 à 3 minutes. Ne laissez pas le
détergent sécher sur la surface. Au besoin, utilisez
une brosse spéciale pour le nettoyage (non
incluse) pour enlever la saleté tenace. Rincez à
haute pression en eectuant un mouvement de
balayage et en gardant la buse de pulvérisation
à environ 7 cm à 15 cm (3-6 po) de la surface à
nettoyer. Pour de meilleurs résultats, nettoyez du
haut vers le bas et de gauche à droite.
Recommandations
Avant de nettoyer une surface, une zone
discrète devrait être nettoyée pour tester la
forme du jet et la distance nécessaire pour
obtenir un nettoyage maximum.
Si les surfaces peintes s'écaillent ou
s'eritent, soyez très prudent puisque la
laveuse à pression pourrait enlever les
écailles de peinture de la surface.
Lorsque vous utilisez l'appareil sur des
surfaces pouvant entrer en contact avec
le bois, rincez les surfaces avec beaucoup
d'eau douce.
Pour des conseils de nettoyage additionnels,
veuillez visiter notre site Web
karcher.com/us
Accessoires optionnels
Des accessoires optionnels sont disponibles pour
améliorer davantage vos capacités de nettoyage.
Ces accessoires sont exacts à la date d'impression
de ce manuel. Veuillez consulter notre site Web :
karcher.com/us pour des prix et des informations
à jour.
Rallonge du boyau
Buse turbo
Surface de nettoyage de 38 cm, 3200 PSI
CONSEILS SUR LE NETTOYAGE
Français 45
DÉPANNAGE
MISE EN GARDE
Avant de procéder aux réparations, débrancher
toujours le câble de la bougie d’allumage an
d'éviter tout démarrage accidentel du moteur.
PROBLÈME CAUSE SOLUTION
LE MOTEUR NE
DÉMARRE PAS
Absence d'essence. Remplir le réservoir d'essence.
Coupure de l'allumage. Mettre le contacteur d'allumage en position
de marche.
L'étrangleur n'est pas dans
la bonne position.
Pousser glisser le levier de l'étrangleur en
position fermée.
Accumulation de pression
d'eau dans de la machine.
Serrer le déclencheur pour relâcher la
pression.
Pour d'autres problèmes liés au moteur, veuillez consulter le manuel
du moteur.
D'EAU
PRESSION
FAIBLE
Le diamètre du boyau
d'arrosage est trop petit.
Remplacer par un boyau d'arrosage de
15,9 mm ou plus
L'alimentation en eau est
restreinte.
Vérier toute éventuelle présence de plis, de
fuites et de blocage.
Entrée d'eau insusante
alimentation.
Tourner l'alimentation en eau à plein régime.
Vérier le boyau d'arrosage pour toute
éventuelle présence de plis, de fuites ou de
blocage.
Le ltre d'entrée d'eau est
obstrué.
Retirer le ltre et le rincer à l'eau tiède.
La buse à détergent noire
est xée.
Retirer la buse à détergent noire et xer
la buse à haute pression.
DE SORTIE
LA PRESSION
VARIE D'UN
NIVEAU ÉLEVÉ
À FAIBLE
Entrée d'eau insusante
alimentation.
Tourner l'alimentation en eau à plein régime.
Vérier le boyau d'arrosage pour toute
éventuelle présence de plis, de fuites ou de
blocage.
La pompe aspire de l'air. Vérier que les boyaux et les raccords sont
étanches à l'air. Arrêter la machine et purger
la pompe en serrant le pistolet déclencheur
jusqu'à ce qu'un débit régulier d'eau se dé-
gage de la buse.
Le ltre d'entrée d'eau est
obstrué.
Retirer le ltre et le rincer à l'eau tiède.
La buse de pulvérisation
est obstruée.
Souer ou retirer les débris à l'aide d'une
aiguille ne.
Pistolet, boyau ou tube de
vaporisation calcié.
Faire circuler du vinaigre distillé dans le
détergent tube d'aspiration.
46 Français
DÉPANNAGE
DÉPANNAGE
PROBLÈME
CAUSE SOLUTION
ABSENCE DE
DÉTERGENT
Le tube d'aspiration de
détergent n'est pas
adéquatement
raccordé à la machine.
Vérier le raccord.
Le détergent est trop épais. Diluer le détergent, pour des résultats opti-
maux, utiliser du détergent Kärcher.
Le ltre du tube d'aspiration
de détergent est obstrué.
Faire circuler de l'eau tiède par le ltre pour
retirer les débris.
Tube d'aspiration du
détergent endommagé ou
obstrué.
Retirer l'obstruction ou remplacer le détergent
tube d'aspiration.
Une buse à haute pression
est attachée.
Remplacer par une buse à détergent noire.
La buse de pulvérisation
est obstruée.
Souer ou retirer les débris à l'aide d'une
aiguille ne.
DU BOYAU
D'ARROSAGE
LE RACCORD
FUIT
Raccords desserrés. Serrer les raccords.
Rondelle en caoutchouc
manquante/usée.
Insérer une nouvelle rondelle.
LE TUBE DE
VAPORISATION
FUIT
Le tube de vaporisation
n'est pas adéquatement
attaché.
Tourner l'écrou tournant du pistolet en sens
horaire jusqu'à ce que le raccord est trop
serré.
Joint torique ou encart de
plastique brisé.
Visitez www.karcher-help.com ou trouvez un
centre de service au
www.karcher-service.com.
LA POMPE EST
BRUYANTE
Approvisionnement en eau
insusant.
Vérier que les boyaux et les raccords sont
étanches à l'air.
Arrêter la machine et purger la pompe en
serrant le pistolet déclencheur jusqu'à ce
qu'un débit régulier d'eau se dégage de la
buse.
Français 47
DÉPANNAGE
PROBLÈME CAUSE SOLUTION
FUITES D'EAU
DEPUIS LA
POMPE (JUSQU'À
10 GOUTTES PAR
MINUTE EST
PARMISSIBLE)
Raccords lâches Vérier les raccords
Les bouchons d'eau sont
endommagés ou usés.
Visitez www.karcher-help.com ou trouvez un
centre de service au
www.karcher-service.com
Dispositif de protection
thermique est activé.
Le dispositif de protection thermique se
réinitialisera automatiquement.
Ne pas faire fonctionner la pompe plus de 5
minutes sans pulvérisation.
FUITE D'HUILE Les joints étanches à l'huile
sont endommagés ou usés
Visitez www.karcher-help.com ou trouvez un
centre de service au
www.karcher-service.com
Si le problème que vous expérimentez n'est pas
indiqué ci-haut, ou si les solutions proposées ne
règlent pas le problème, veuillez consulter notre
base de données de dépannage complète en
ligne au:
www.karcher-help.com
48 Français
INFORMATION SUR LA GARANTIE
Machines À Laver
À Haute Pression
Garantie limitée
Ce produit Kärcher est garanti comme étant exempt de défauts de fabrication et de vices de matériau
sous utilisation normale.
La présente garantie s'applique :
Aux moteurs Kärcher de série KPS et KXS garantis pour trois (3) ans, pièces, main-d'œuvre et
service, par un centre de service Kärcher
Les moteurs de série GC Honda sont garantis deux (2) ans, pièces, main-d'œuvre et service, par
un centre de service Honda autorisé.
Les moteurs de série GX Honda sont garantis trois (3) ans, pièces, main-d'œuvre et service, par
un centre de service Honda autorisé
Les moteurs de série RH Kohler sont garantis deux (2) ans, pièces, main-d'œuvre et service, par
un centre de service Kohler autorisé.
Les pompes sont garanties deux (2) ans, pièces, main-d'œuvre et service, par un centre de
service Kärcher
Les châssis, les poignées et les réservoirs à détergent ainsi que tous les composants structuraux
sont assortis d'une garantie d'un (1) an, pièces et main-d'œuvre.
Les accessoires standards et les pièces jointes sont garantis pendant quatre-vingt-dix (90)
jours.
Toute utilisation à des ns commerciales, industrielles ou locatives de ce matériel réduira
la garantie à une période de quatre-vingt-dix (90) jours. -
La période de garantie est calculée à compter de la date d'achat de l'utilisateur nal et couvre les
coûts de remplacement des pièces et/ou du matériel et de la main-d'œuvre. Pour vérier l'état de la
garantie, la machine doit faire l'objet d'une évaluation par un centre de service Kärcher autorisé ou par
un centre de service autorisé représentant le fabricant du moteur. Une copie du reçu d'achat d'origine
ou un reçu-cadeau du détaillant d'origine doit également accompagner la réclamation en garantie. Pour
trouver le centre de service Kärcher autorisé le plus proche, veuillez consulter notre site Web au www.
Kärcher-service.com.
L'obligation de Kärcher conformément à la présente garantie doit strictement se limiter, à la discrétion
de Kärcher, soit au remplacement ou à la réparation, directement par l'entremise de Kärcher ou d'un
concessionnaire de services autorisé par Kärcher, sans frais, durant toute partie de la période de garantie,
qui selon le fabricant, présente des défauts de fabrication ou des vices de matériaux. Le service sera
organisé selon la charge de travail normale et les heures d'ouverture du centre de service, et de la
disponibilité des pièces de remplacement. Toutes les décisions de Kärcher à l'égard de cette garantie
limitée seront dénitives.
La présente garantie ne couvre pas :
La marchandise vendue comme étant remise en état, usagée, des modèles de démonstration ou
de salles de montre.
La marchandise achetée sur eBay et autres sites Web d'enchères en ligne.
Les dommages causés par toute utilisation abusive, négligence, tout accident, abus, toute
manutention inappropriée, gel, usure normale et non-respect du manuel d'utilisation.
Les dommages causés par les sédiments et l'eau, une alimentation en eau contaminée ou
l'utilisation de produits chimiques et les détergents non approuvés ni recommandés par Kärcher.
Français 49
INFORMATION SUR LA GARANTIE
Les dommages causés par des actes de la nature comme des inondations, des incendies, des
séismes, la foudre, etc.
Les appareils ou les accessoires non distribués par Kärcher. Toute utilisation desdits appareils ou
accessoires annulera la garantie tacite.
Les réparations eectuées par l'utilisateur nal ou un centre de service non autorisé par Kärcher.
Toute altération du matériel ou des accessoires Kärcher annuleront la garantie tacite.
Tous les frais d'expédition à la charge du client ou du centre de service autorisé pour toute pièce
ou matériel allégué défectueux.
Cette garantie est non transférable et ne s'applique qu'aux produits achetés auprès d'un revendeur
Kärcher autorisé aux États-Unis et au Canada. Le matériel qui est fourni, mais qui n'est pas fabriqué
par Kärcher, comme les moteurs à essence Honda et Kohler, est assujetti à des garanties et un service
par l'entremise des centres de service du fabricant, selon les modalités fournies par le fabricant d'origine
respectif du matériel. Kärcher n'est pas autorisée et n'est aucunement responsable de fournir un service
de garantie pour les moteurs Honda et Kohler. La présente garantie vous confère des droits légaux
précis. Vous pourriez avoir d'autres droits, qui varient selon le pays et l'État ou la province.
Veuillez vous enregistrer en ligne au www.karcher-register.com.
L'inscription en ligne s'eectue rapidement et vous fournit un
courriel de conrmation à conserver dans vos dossiers.
Si vous ne disposez pas d'un accès Internet, veuillez retourner la carte d'inscription à la garantie comprise
dans le sac d'accessoires. Il n'est pas nécessaire d'utiliser une enveloppe. N'oubliez pas d'utiliser un
timbre-poste première classe. Le service postal n'assurera pas la livraison en l'absence d'un timbre.
