WS-6 Manual
Technical data:
▶▶ Power supply voltage: DC 5V external or AA battery *4.
▶▶ 6-speed knob buttons: 【ON】, 【OFF】, 【SET CLOCK】,
【START TIME】, 【HOW LONG】, 【HOW OFTEN】
▶▶ Four function keys: 【 】, 【OK】, 【+】, 【-】.
▶▶ Time display: hour/minute, AM12:00-PM11:59.
▶▶ Timed automatic watering mode.
▶▶ Manual key watering mode.
▶▶ Time format: 12 hours (AM/PM).
▶▶ Drip irrigate time setting: Watering start time is set AM12:00-PM11:59
Watering time setting range: 0min0s~30min59s
Watering interval setting range: 1HRS ~30 days
(1HRS/2HRS*****23HRS/1DAYS/2DAYS****30DAYS)
▶▶ Watering tips, manual watering tips, water shortage warning.
▶▶ Five-stage battery voltage display: “ ”、” ”、” ”、” ”、” ”.
When plugged in, it automatically switches to the external power and displays the plugging symbol
(turn off the dry battery).

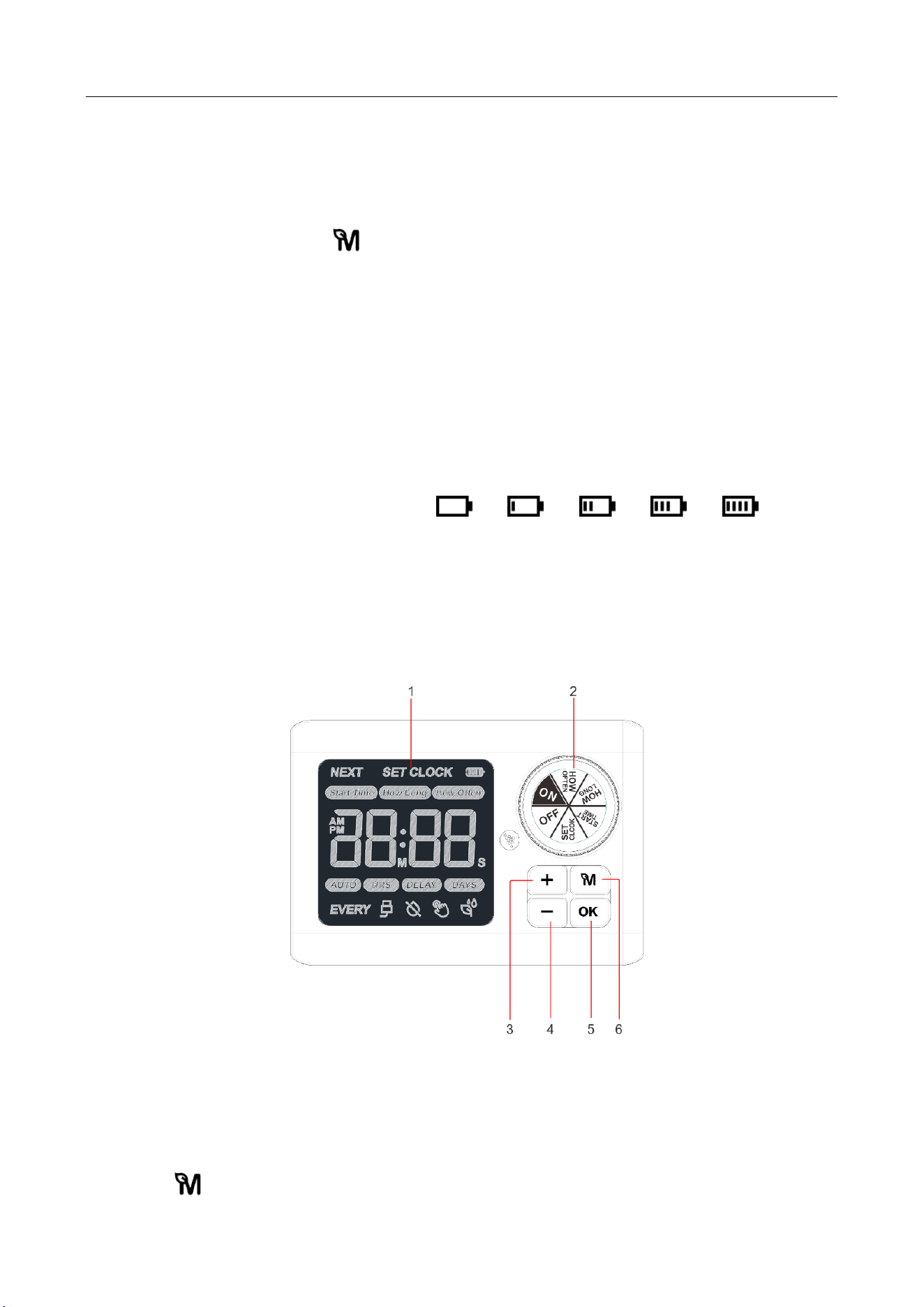

LCD SCREEN AND SETTINGS:

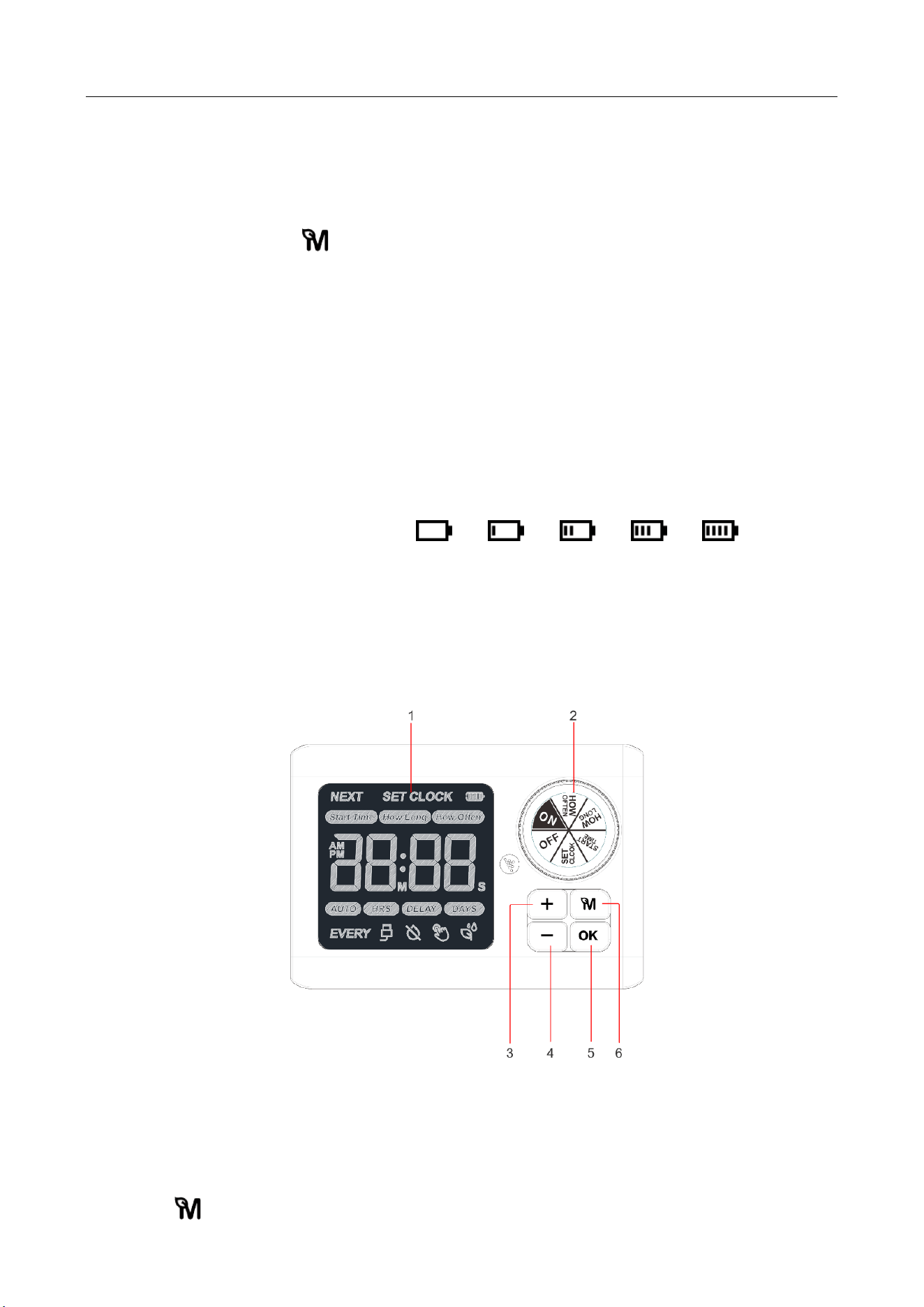

▶ 1.LCD Screen: Display all the data that has been set
▶ 2.Dial: Rotate the dial to customize your watering schedule
▶ 3.Button“+”: Increase numerical settings
▶ 4.Button“-”: Decrease numerical settings
▶ 5.Button“OK”: Confirm setup
▶ 6.Button“ ”: Manual watering mode setting.
WS-6 Manual
Initial operation:

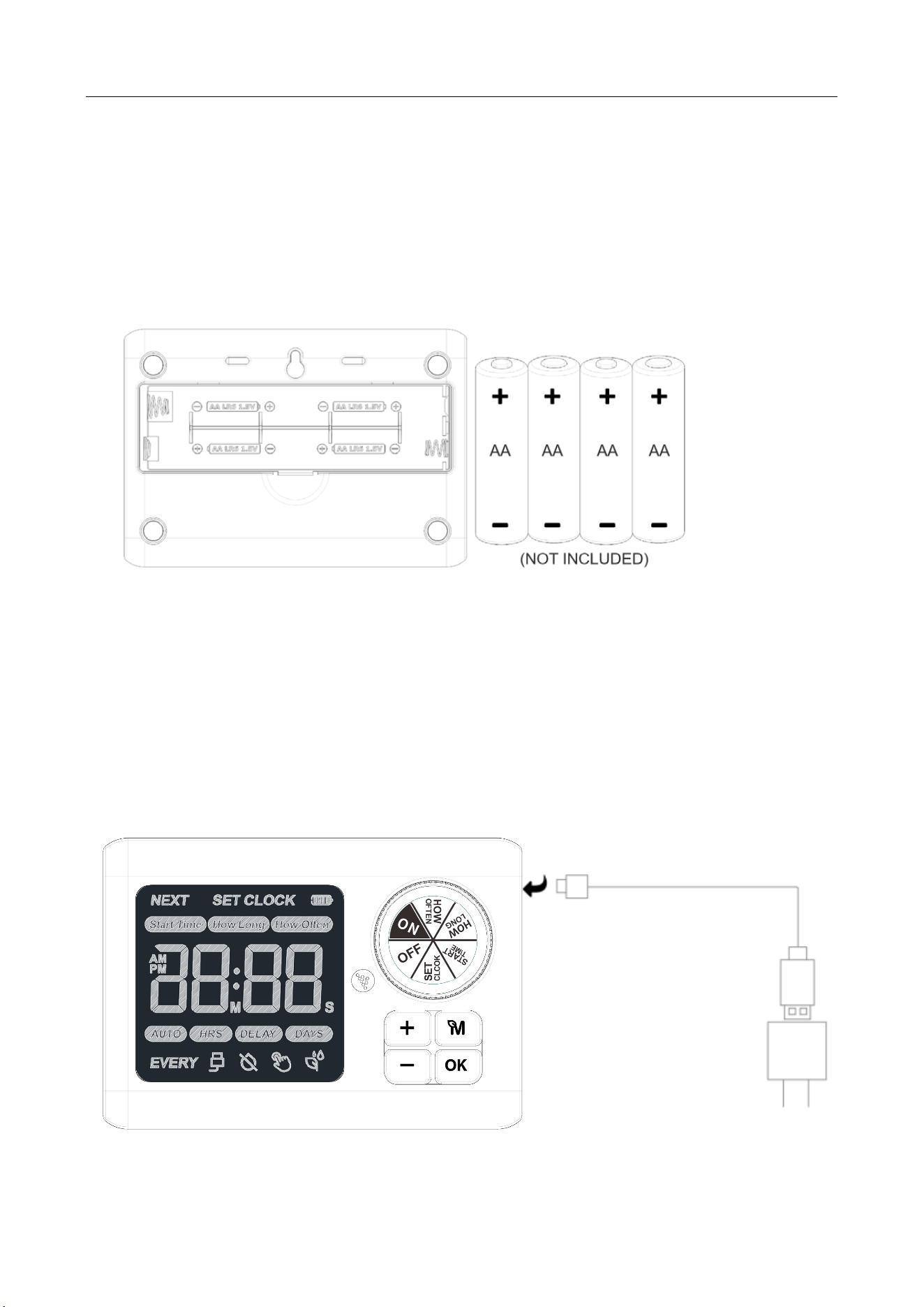

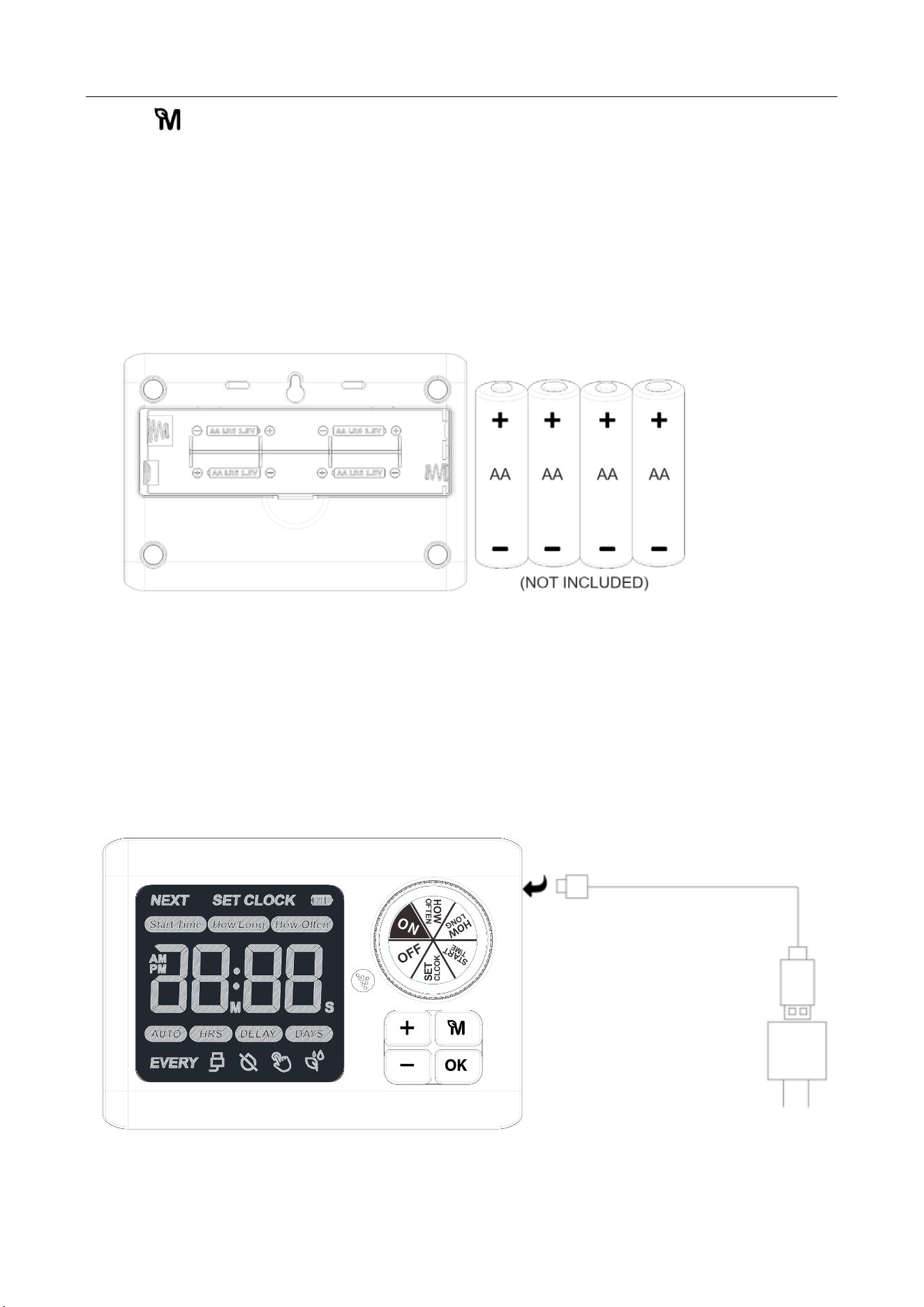

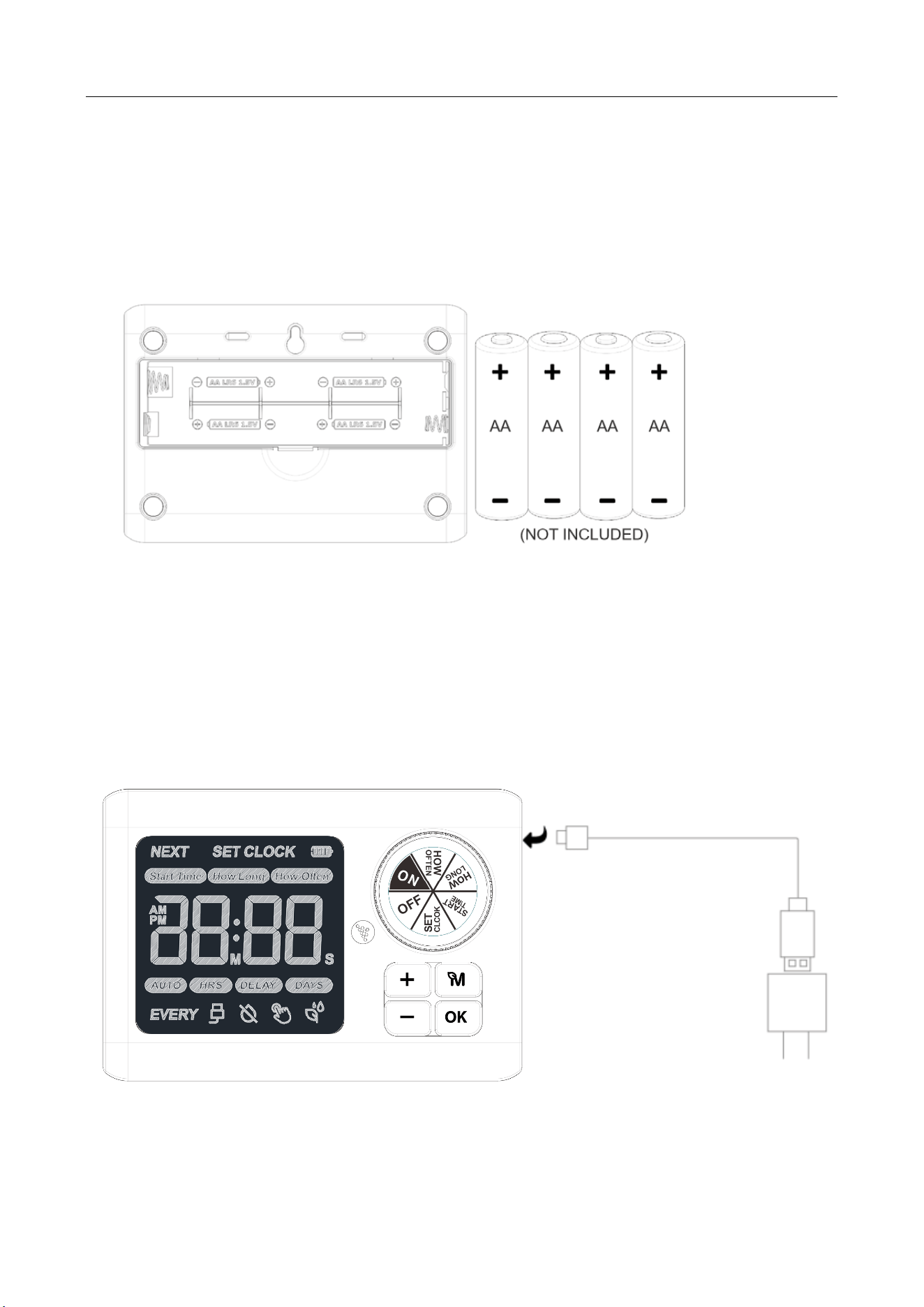

▶ Insert 4*AA (1.5V) Alkaline Batteries
1. Remove the battery cap from the back of the pump.
2. Insert four fresh AA (1.5V) alkaline batteries (not included), ensuring the correct polarity as
indicated in the battery compartment.
3. Securely replace the battery cap onto the pump.
4. Once the batteries are installed, the screen will light up, indicating power.
NOTE:
· Firmly reinstall the battery cap to ensure water resistance.
· Remove and store batteries properly if the device is not in use.
· Remove used or dead batteries from the timer promptly.
· Do not dispose of batteries in fire; they may explode or leak.
· Keep the battery compartment clean and dry.
· Replace all batteries at the same time when in low power.
▶ Plug the USB cable
NOTE:
To prevent your device from stopping during a power failure, use both the USB cable and AA batteries
simultaneously. The 4 AA batteries serve as backup power, ensuring that your device continues to
operate even during an electricity outage.
WS-6 Manual
▶ Connect the hose.

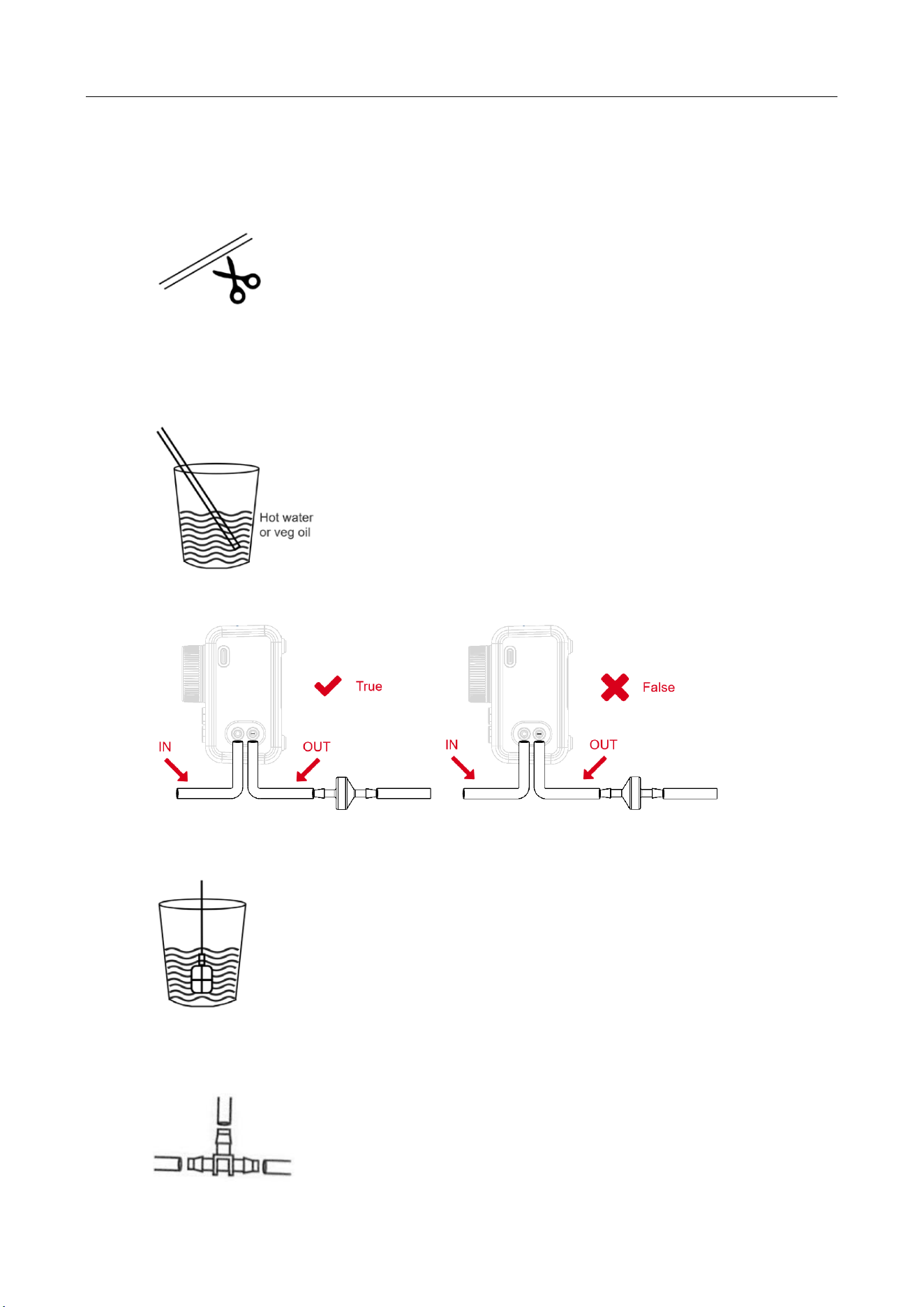

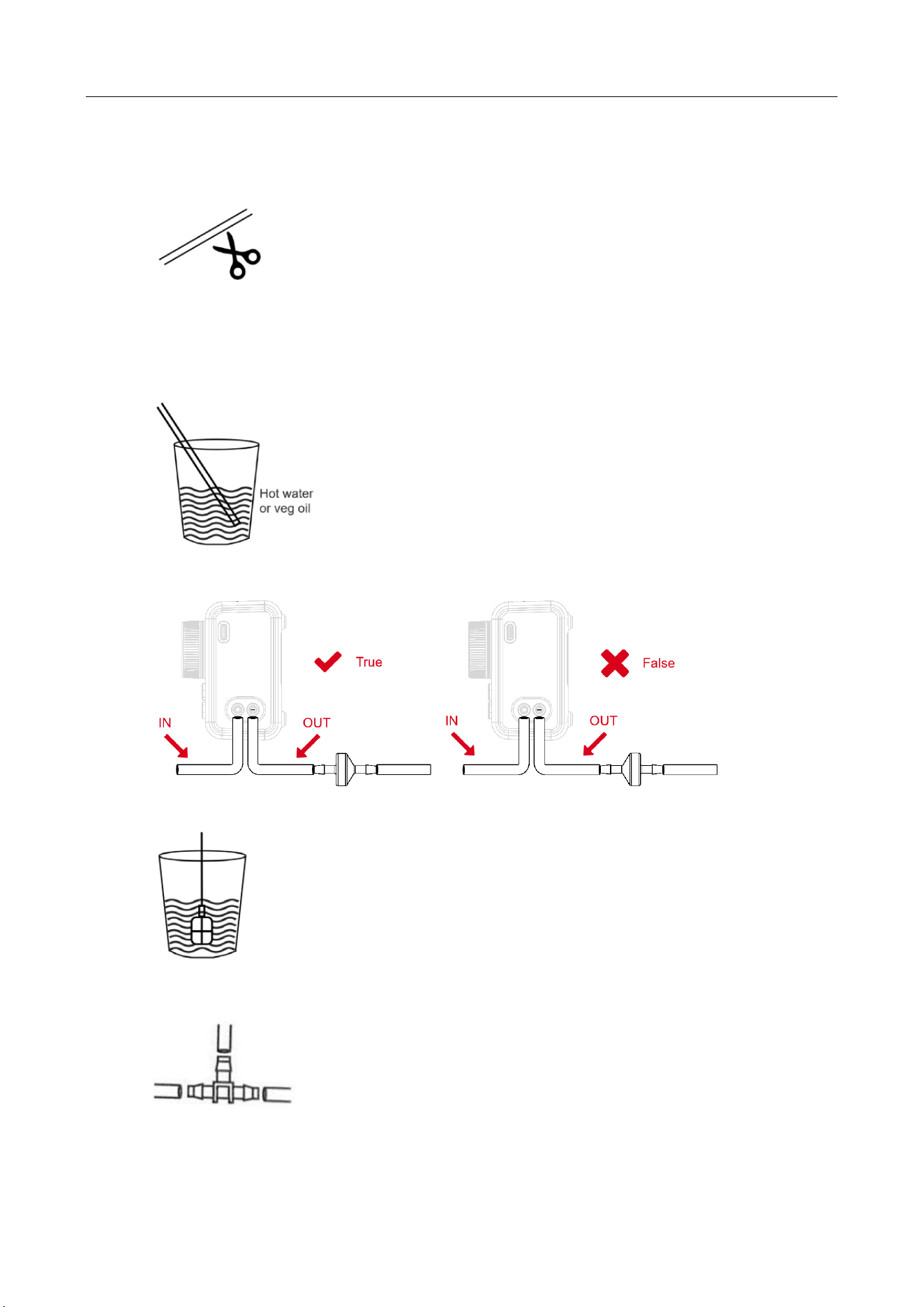

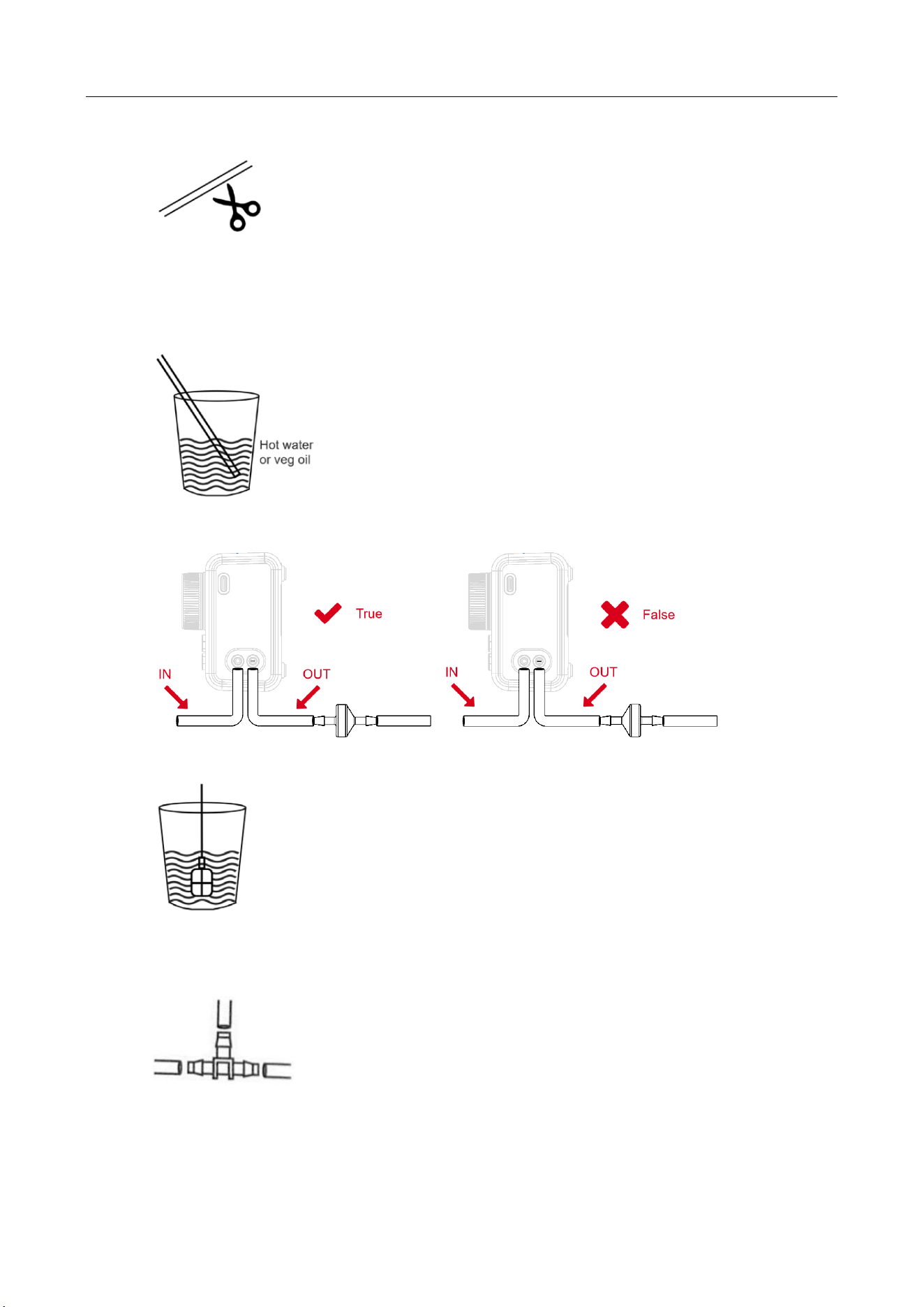

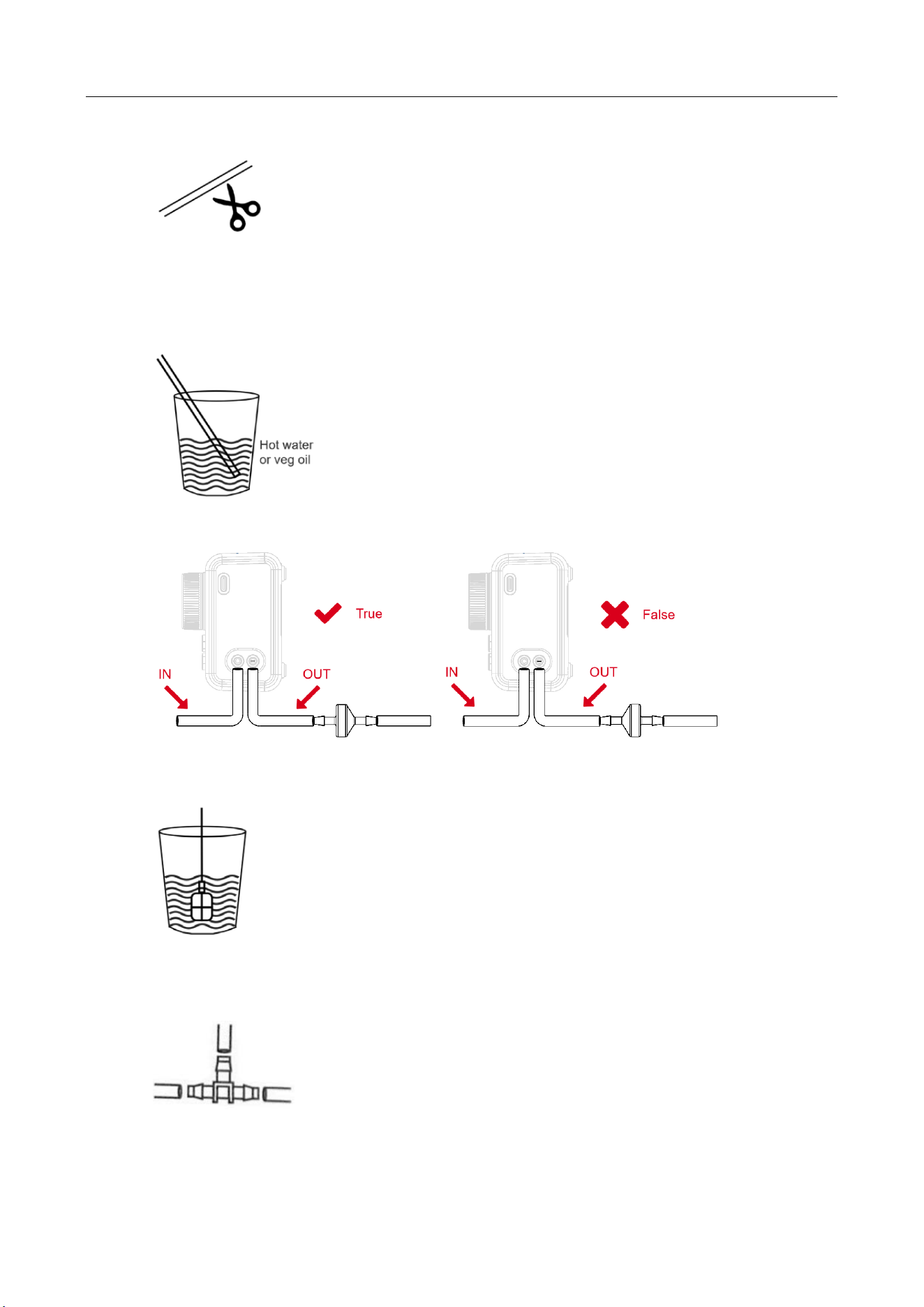

1. Cut the hose according to the distance of the pump, pots or your need.
(1) Soak the end of the hose in hot water for 10 seconds or apply a small amount of vegetable
oil to ease installation.
(2) Alternatively, use a hair dryer to soften the hose, making it easier to stretch onto the
connectors.

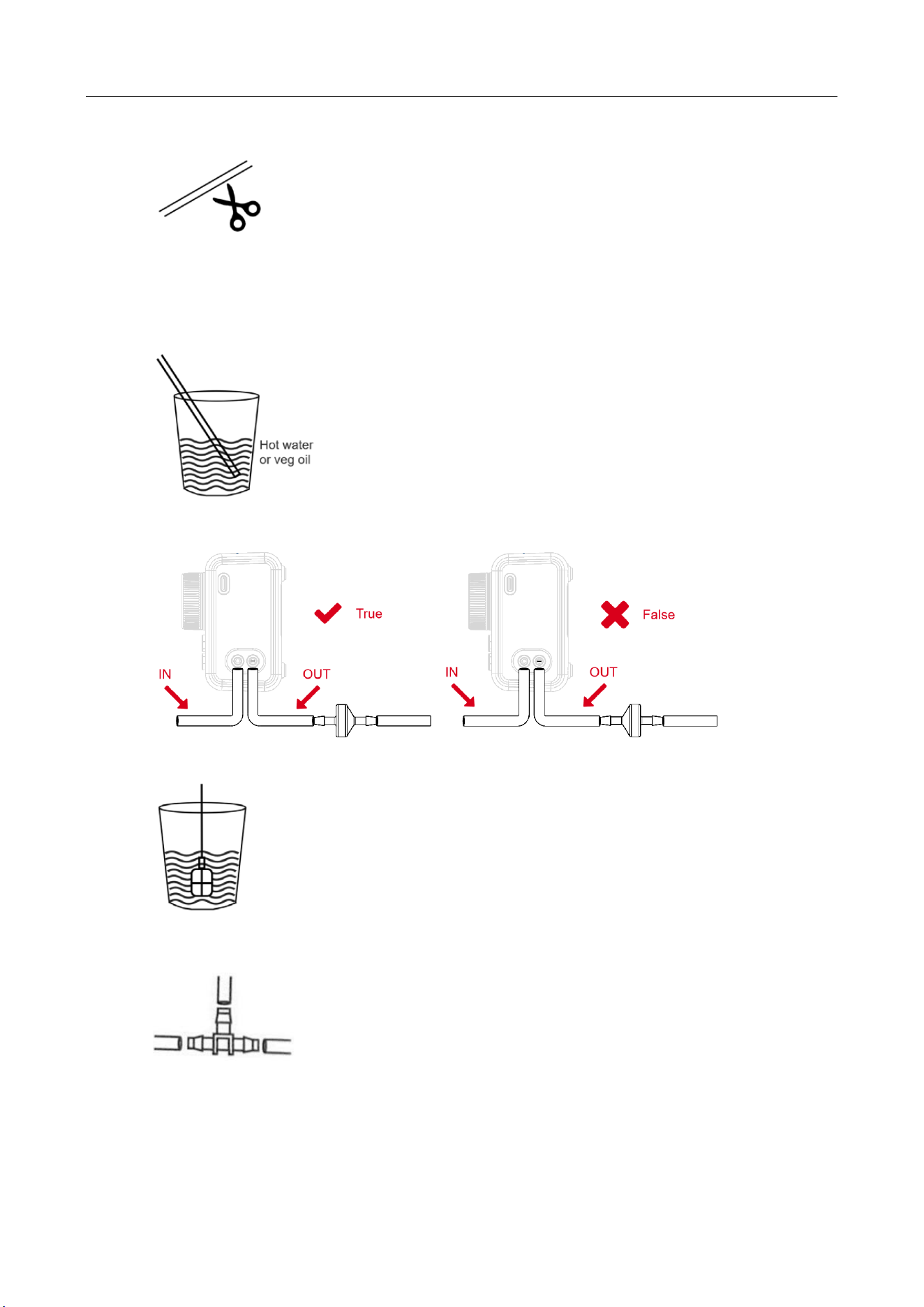

2. Connect the hose to the water inlet and outlet.
3. Insert the filter into the end of the water inlet hose, then place it into the reservoir.
4. To connect the outlet hose and split into one or two branch watering lines, use the T-barb fitting.
Ensure that all fittings are inserted as deeply into the hose as possible.
5. To connect the outlet hose and split into one or two branch watering lines, use the cross-barb
fitting. Ensure that all fittings are inserted as deeply into the hose as possible.
WS-6 Manual

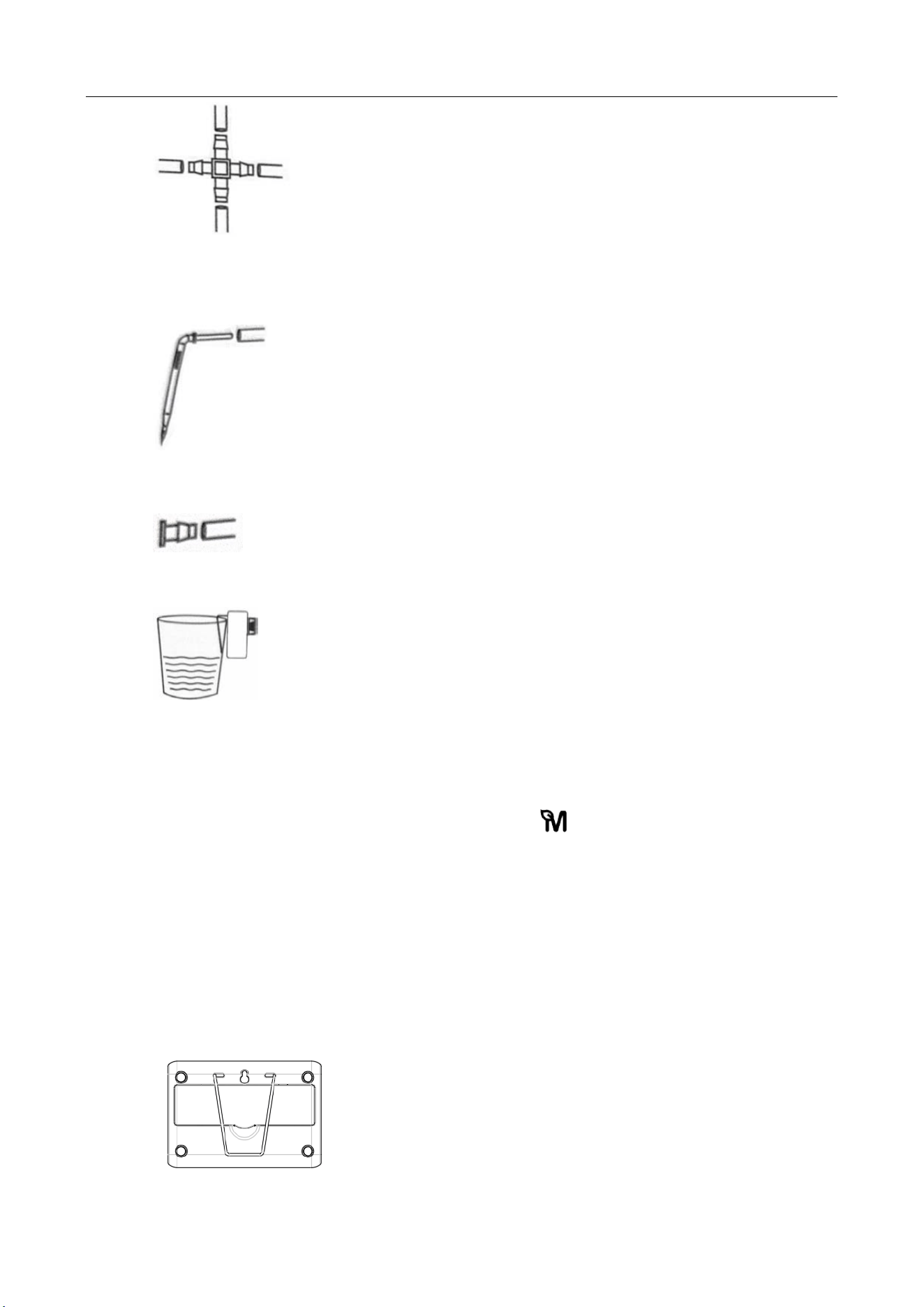

6. Insert the end of the feeder line hose to deliver water to the plant roots.
NOTE:Insert the drippers at least 3 inches deep into the soil to ensure effective watering of the
plant roots. Verify that all drip heads are fully seated in the hose.
7. Insert the end plug into the hose to seal off the end once you have completed the branch
installation for the watering line.
8. Install the detachable hook on the rear of pump and hang the pump on the edge of the
reservoir.
Testing before use.
Congratulations! You have successfully connected and installed the drip irrigation kit.
Before using it, please make sure to test the water pump to ensure it is functioning properly.
Here are the steps you need to follow for the test:
1. Activate the manual watering mode by pressing the“
”button while the dial is in the“ON"
position.
2. Inspect all connecting parts of the hose for any potential leaks.
3. Once you’ve verified that everything is working correctly, proceed to design your watering
routes and program the watering schedule.
▶ Versatile mounting.

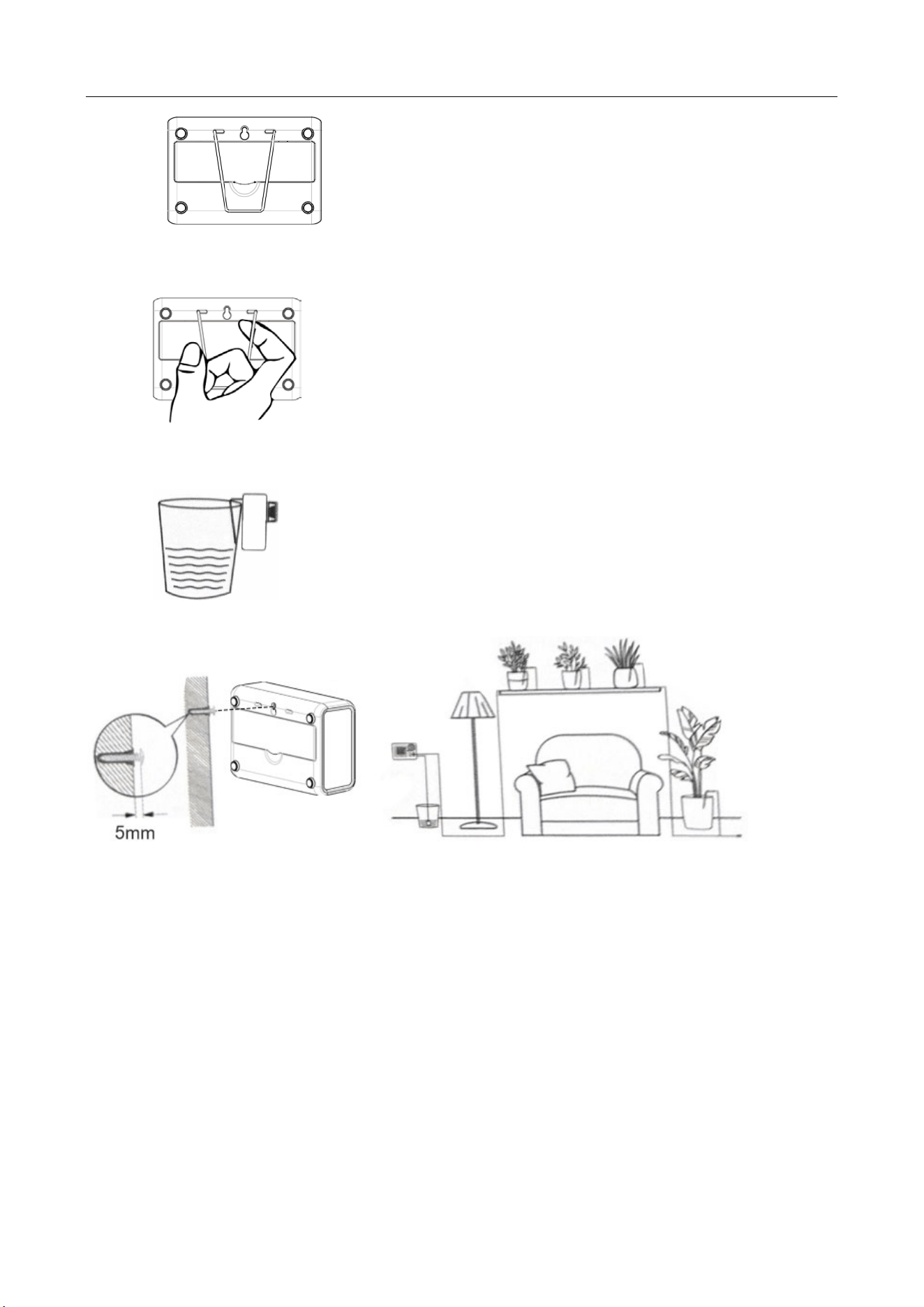

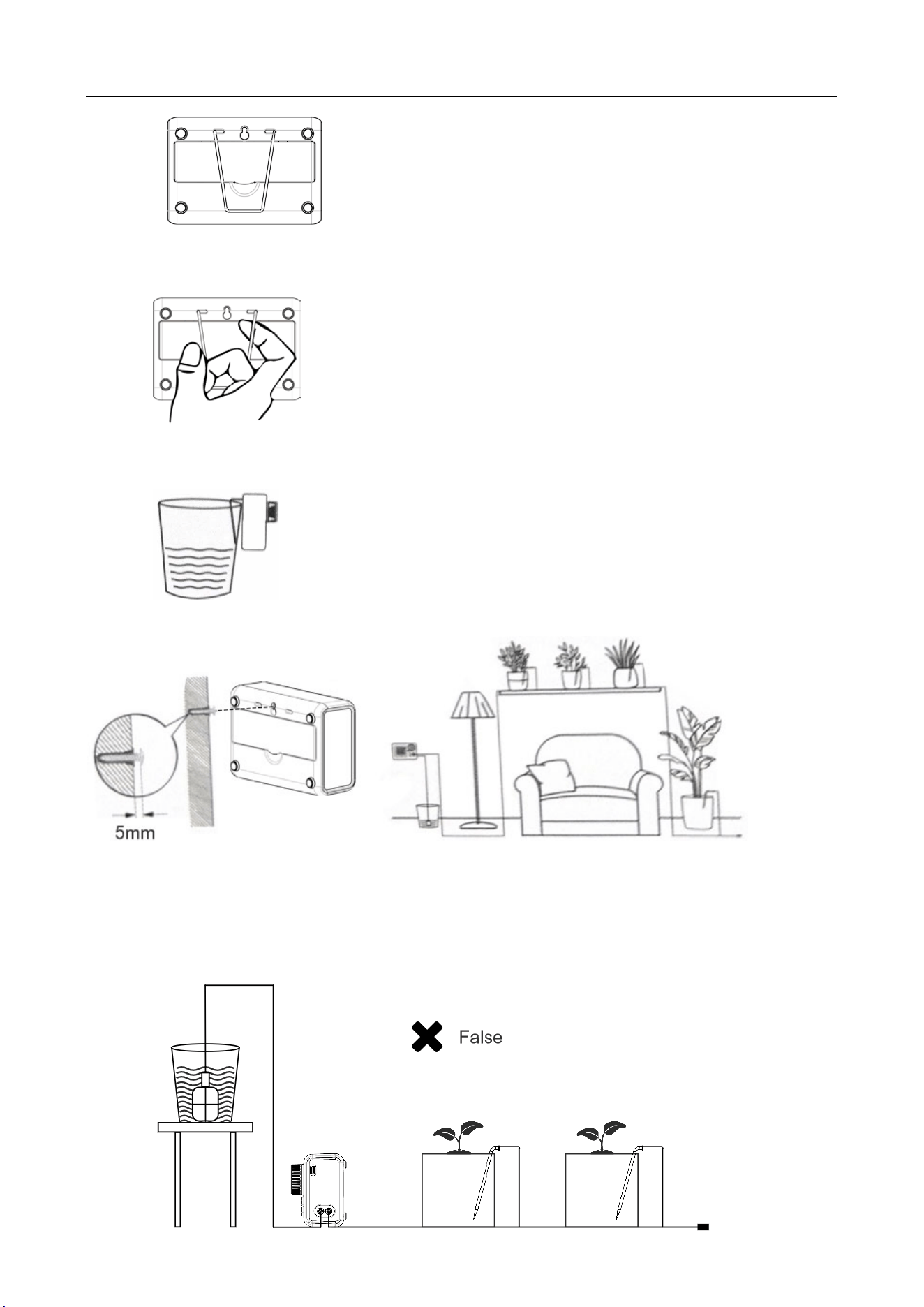

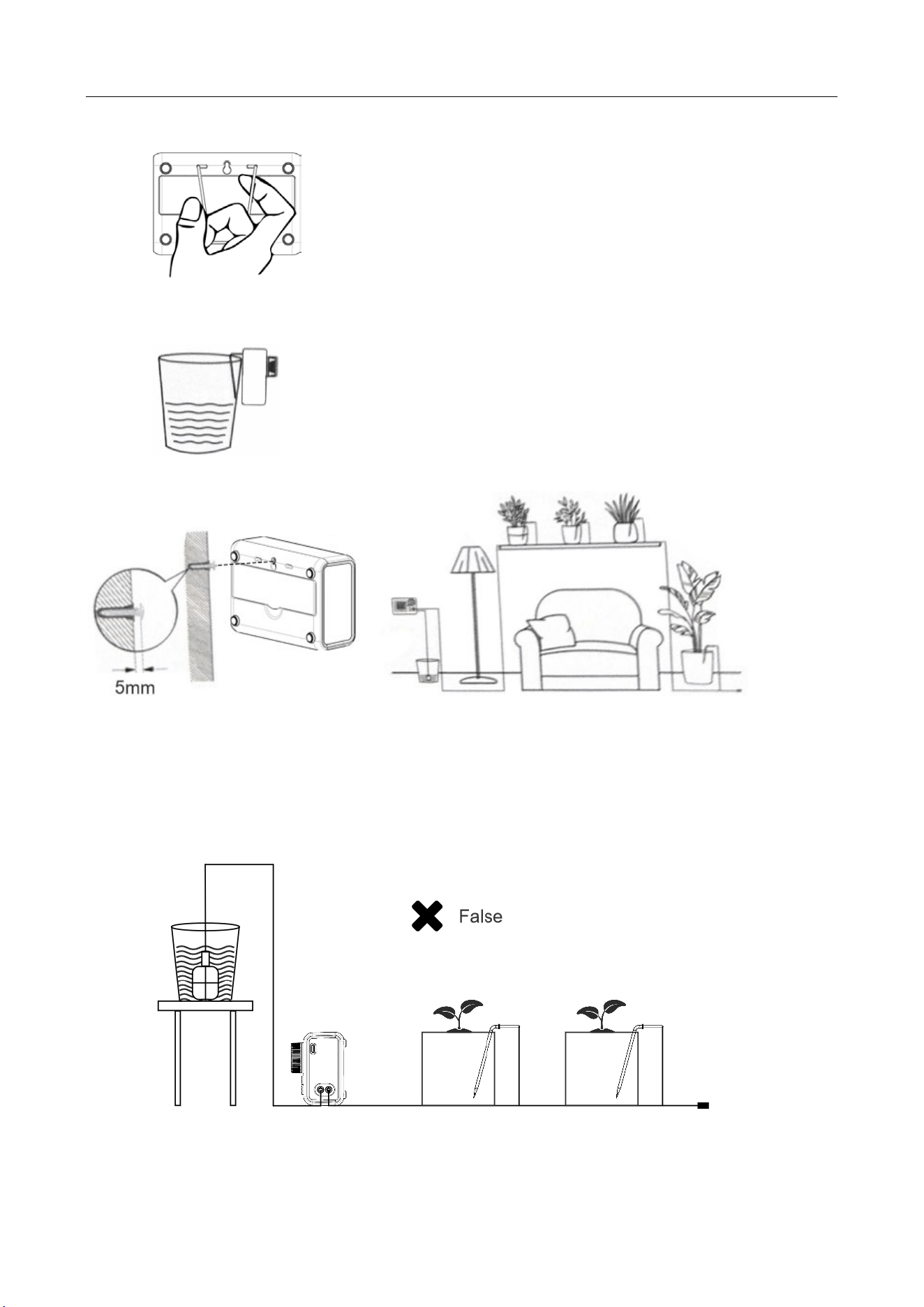

1. Mounting on a water bucket.
Step 1: Align the hook with the hanging hole.
Step 2: Squeeze the hook inward, insert it into the hanging hole, and then release it to secure.
WS-6 Manual
Step3: Hang the pump on the edge of the water bucket.

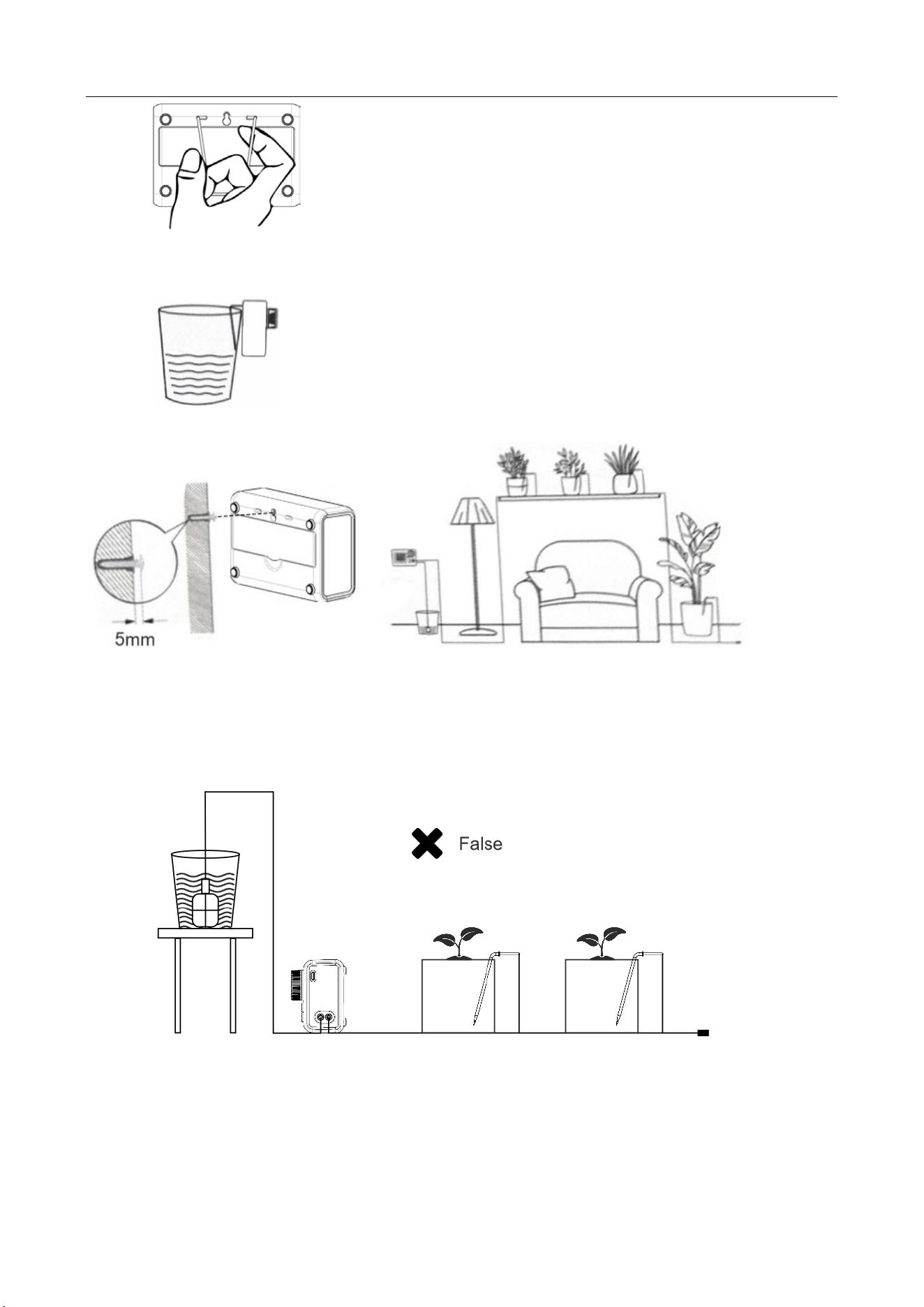

2. Mounting on a wall.
▶
Correct position

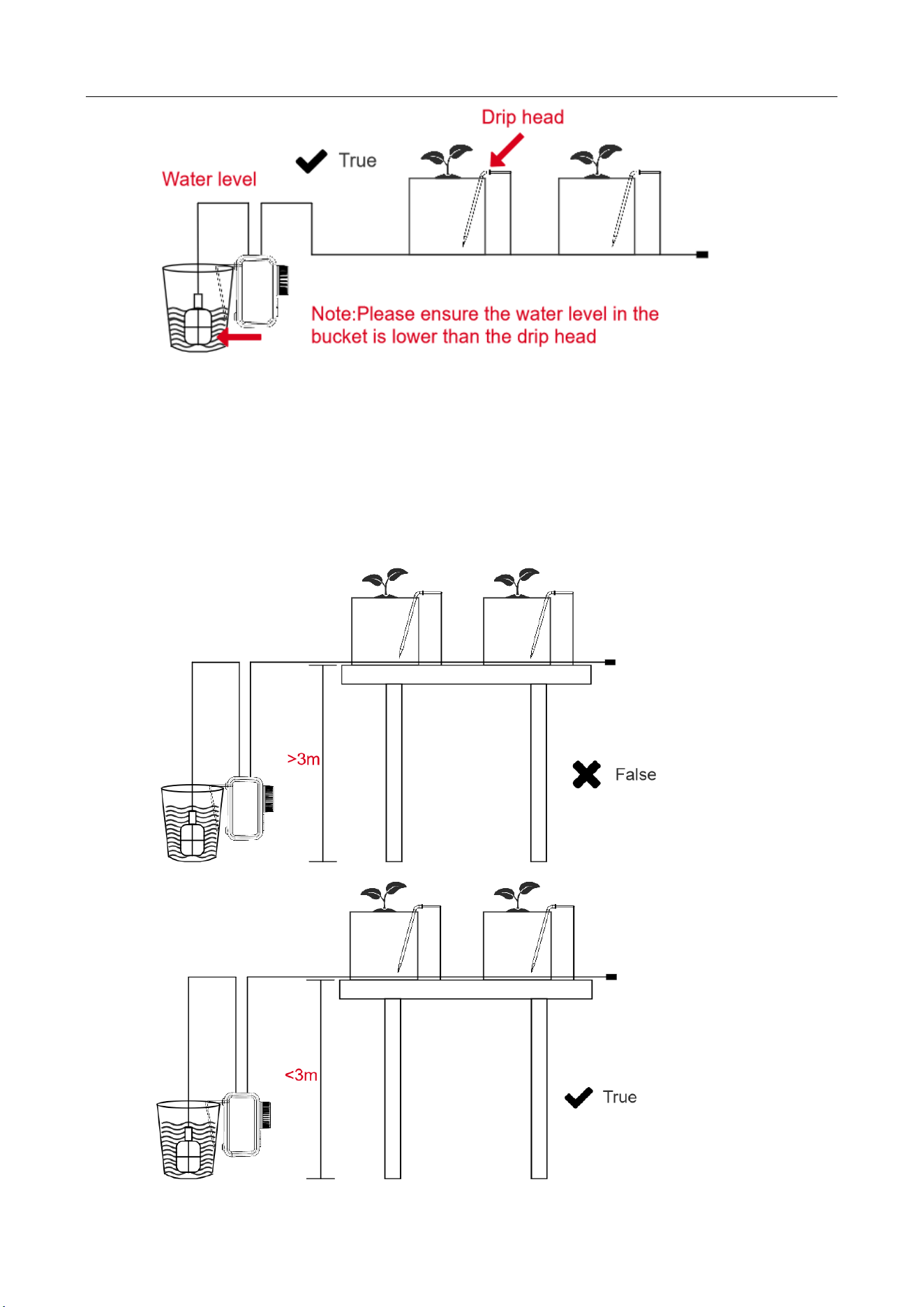

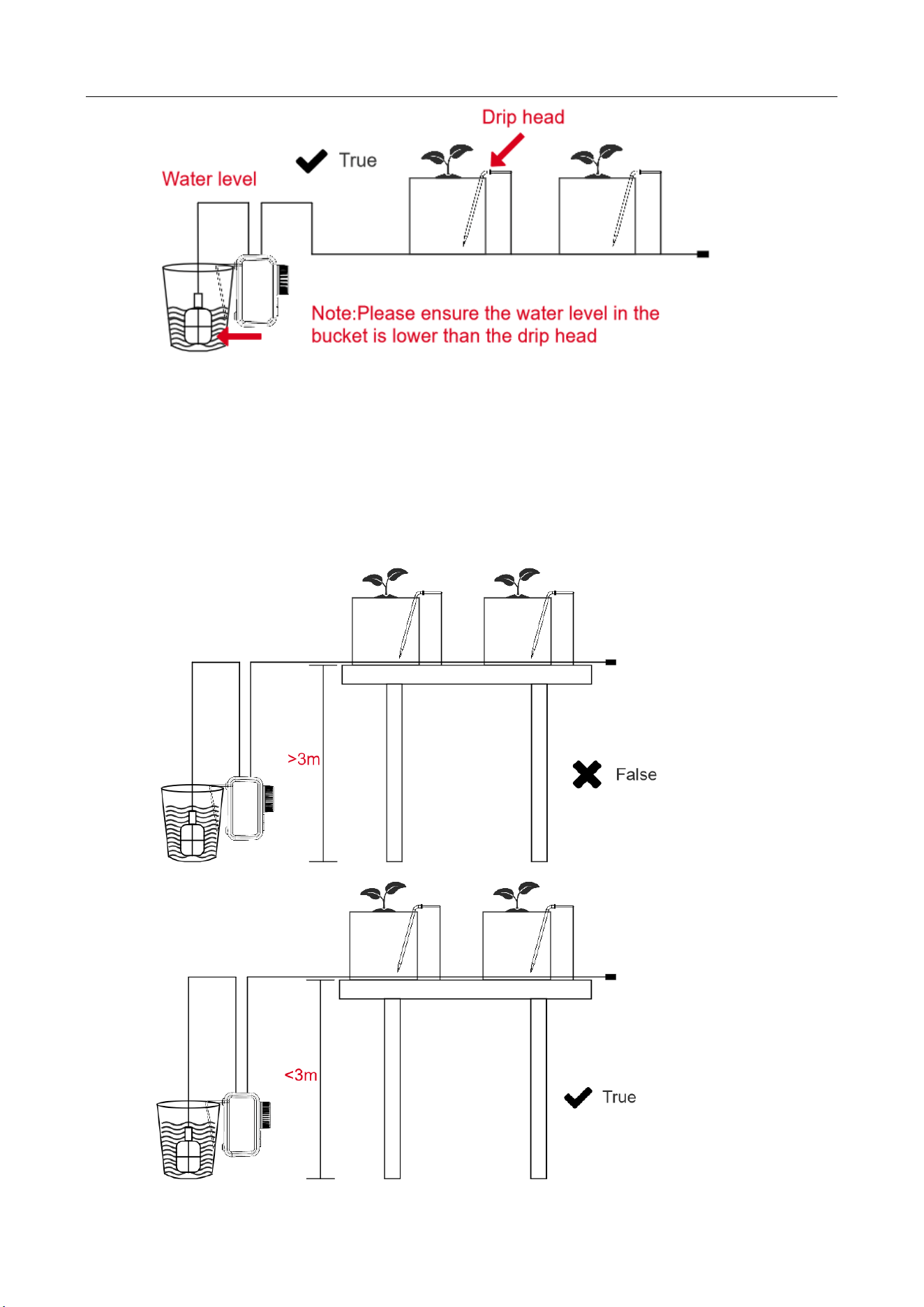

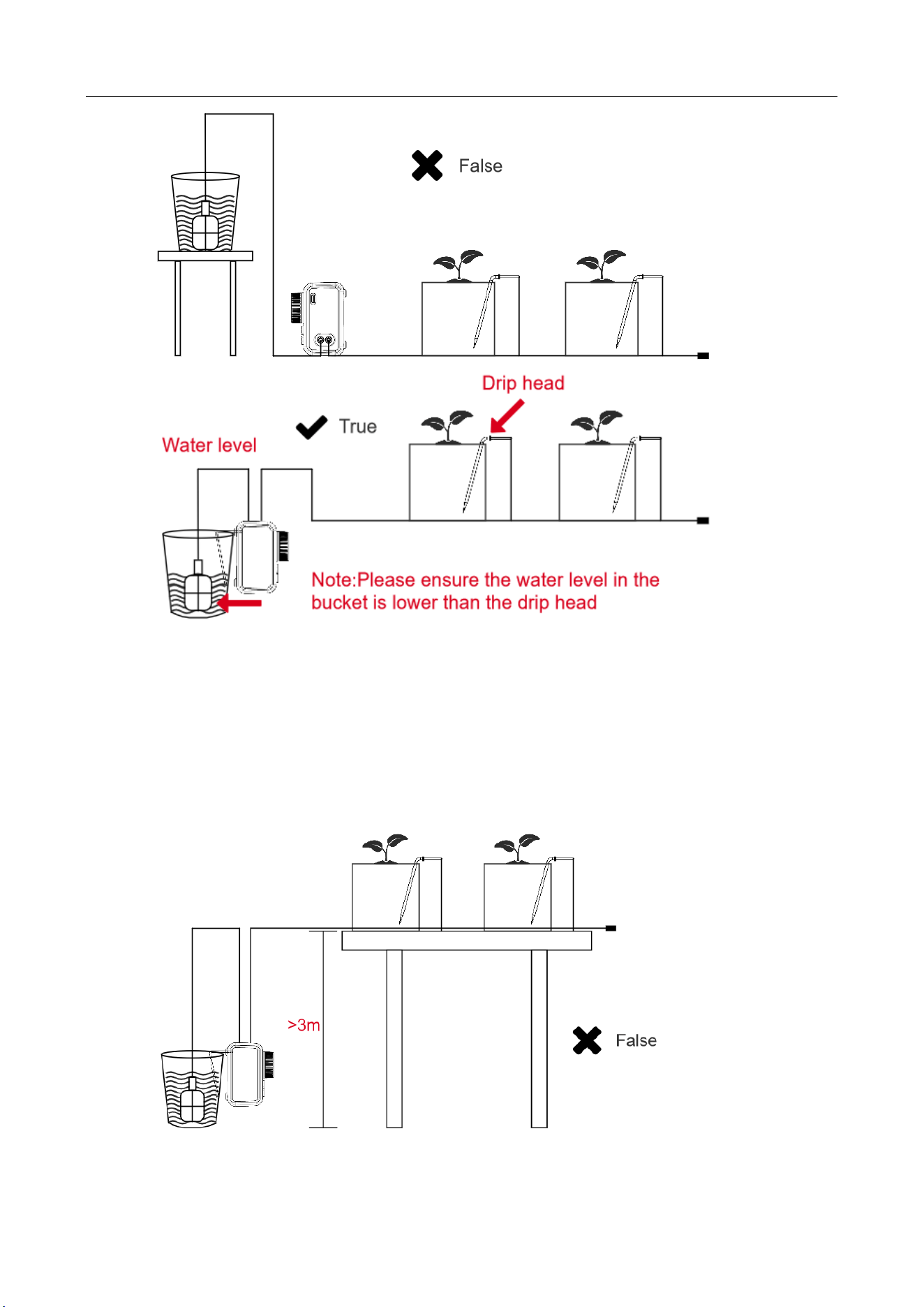

1. Place the timer higher than the water level and ensure the first pot or drip head is higher than the
top of the water reservoir. This setup helps prevent siphoning phenomenon. (The siphoning will
cause water leakage and over-watering issues).
WS-6 Manual

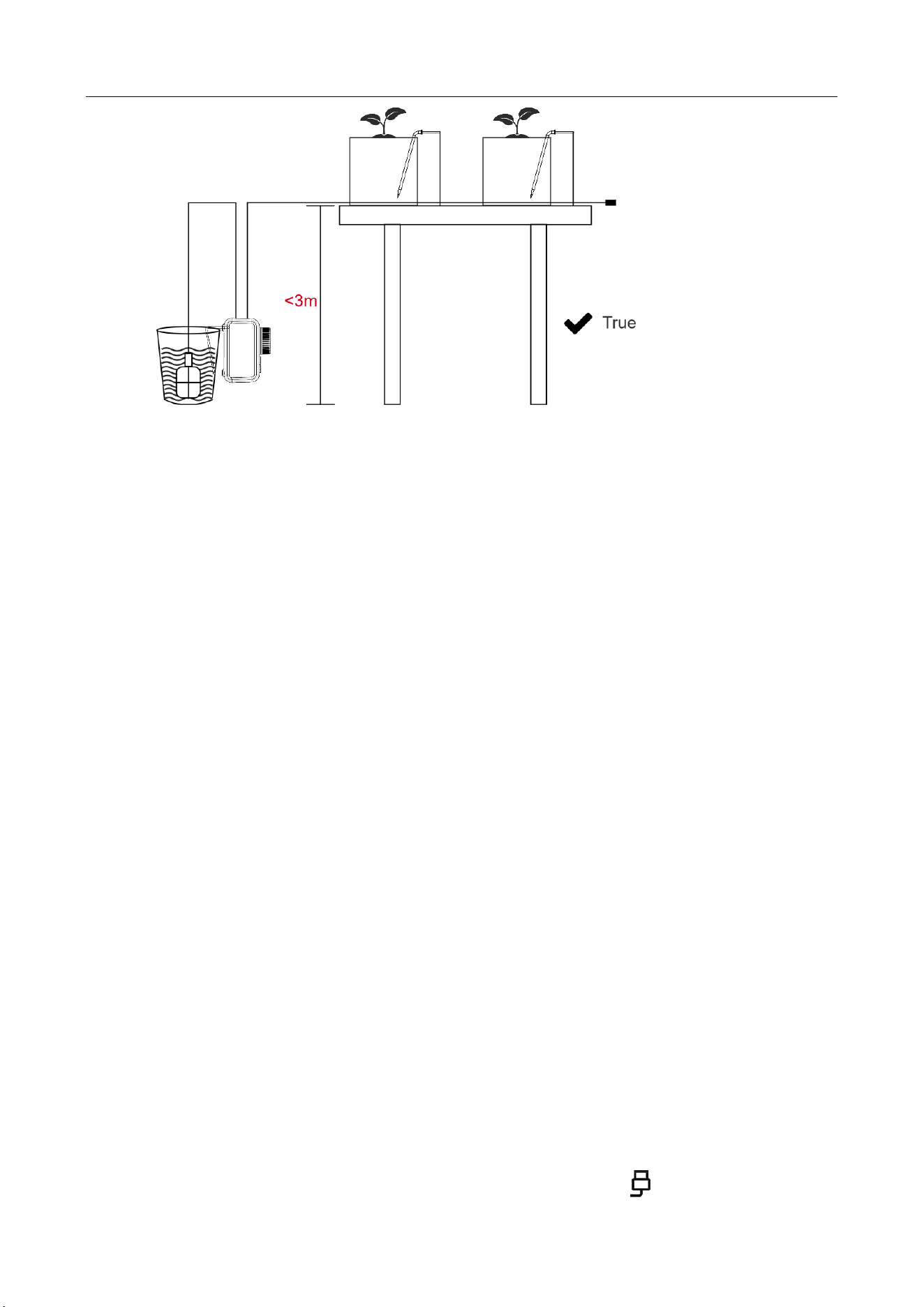

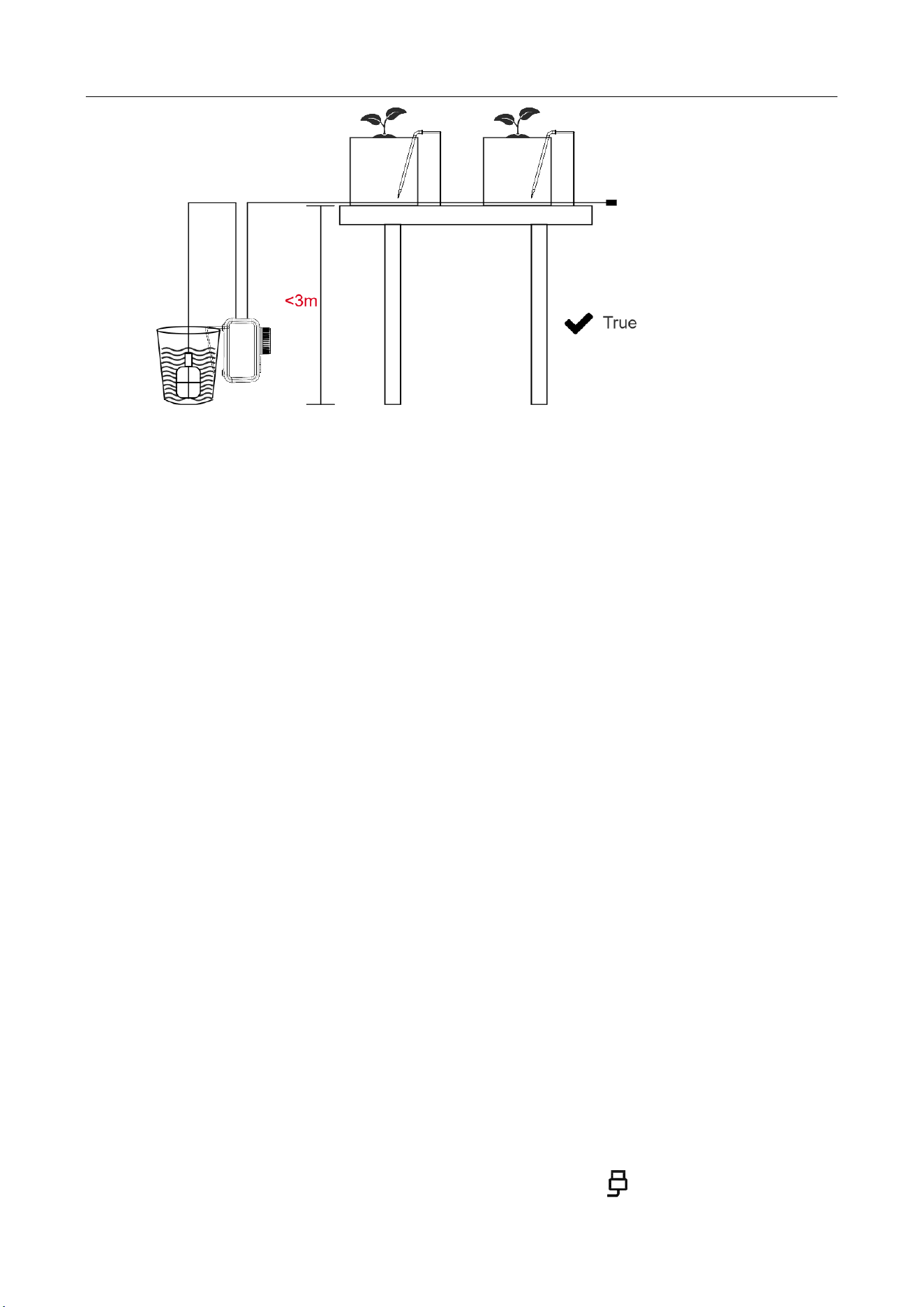

2. The ideal vertical lift distance for the water pump is 2-3 meters. Since the hose cannot be placed
100% straight, we recommend that the height of the pots not exceed 3 meters above the water
pump.
▶
Layout example
Basic Data
WS-6 Manual
Device Flow Rate: 500ml/min<0.16Gal/min(no couplings or drippers)
Single dripper Flow Rate: 150ml/min<0.04Gal/min
Test Conditions
Inlet length: 1M / 39 inch
Outlet length to the first pot or first T/Cross Bard Ftting: 1M / 39 inch
Test Time: 3min
Length between every dripper: 30cm / 11.8inch
3min water total in theory: 1500ml / 0.39Gal
Distance between pots ~30cm
Each numeric represents the total of irrigation in 3 minutes.
NOTE: All pots on the same level
1. Place plants that require more water in the first two pots.
2. For plants needing extra water, use 2-3 drippers per pot..
Power supply:
▶ After loading the battery, test the power supply and the rotary encoder status. After 2 seconds, the
power will be displayed. In the OFF mode, the display will show the OFF gear, while the default time will
be shown in the ON mode.
▶ “SET CLOCK”The default is: AM 12:00
▶ “START TIME”The default is: AM 8:30
▶ “HOW LONG”The default is: 30 seconds
▶ “HOW OFTEN”The default is: 12Hrs
▶ Display the system time first, followed by the next watering time. The display will then alternate
between these two times.
External power supply:
▶ When using USB to power the device, the icon " " will be displayed.
Function key:
▶ Button“+”
1. In OFF mode:
Short or long press this key has no function.
2. In ON mode:
Short or long press this key has no function.
3. In the time setting mode:
Short press increases the time by 1 uni, long press increases the time by 8Hz.
▶ Button“-”
1. In OFF mode:
Short or long press this key has no function.
2. In ON mode:
Short or long press this key has no function.
WS-6 Manual
3. In the time setting mode:
Short press decreases the time by 1 unit, long press decreases the time by 1 unit 8Hz.
▶ Button“OK”
1. In OFF mode:
Short or long press this key has no function.
2. In ON mode:
Short or long press this key has no function.
3. In the time setting mode:
Tap to confirm the current setting and enter the next time setting.
4. In manual watering setting mode:
Short press to confirm the second setting, press again to confirm the minute setting, and
press once more to start the watering process.
▶ Button“ ”
1. In OFF mode:
Short or long press this key has no function.
2. In ON mode:
Press this key to enter manual watering mode.
During watering, short press this key to stop watering.
3. In the time setting mode:
Short or long press this key has no function.
4. In manual watering setting mode:
Short or long press this key has no function.
Irrigation control:
▶ After loading the battery, test the power supply and the rotary encoder status. After 2 seconds, the
power will be displayed. In the OFF mode, the display will show the OFF gear, while the default
time will be shown in the ON mode.The upper position of the rotary encoder corresponds to
entering the time setting mode.
▶ The knob is divided into 6 gears, which are:【ON】 、【 OFF】 、【 SET CLOCK】 、【 START TIME】、
【HOW LONG】、【HOW OFTEN】.
▶ 【OFF】 mode, both automatic and manual drip watering modes are disabled.
▶ 【SET CLOCK】After setting the system TIME, adjust the rotary encoder to set the automatic drip
watering start time 【START TIME】, the watering duration 【HOW LONG】, and the watering interval
time【HOW OFTEN】.Configure each setting accordingly.
▶ 【ON】to turn on the automatic drip watering mode. When the scheduled watering start time is reached,
the pump activates and begins watering. At the same time, the watering duration starts to count
down. Once the countdown reaches zero, watering stops, and the display returns to the time
interface, showing the next scheduled watering time. If you need to stop watering during the
process, simply press 【
】 to turn off the pump and stop watering.)
▶ When manual drip irrigation is activated, press the【 】button to display the irrigating icon “ ” ,
allowing you to quickly access the irrigation time settings. After setting the duration, press the【OK】
button to confirm and proceed to the minute setting. Press the 【OK】 button again to confirm, and the
WS-6 Manual
system will immediately start drip irrigation. Alternatively, if no time setting is needed, the watering will
be automatically started after 5 seconds of no operation.
(During watering, if you need to stop the process, simply press the 【
】 button to turn off the
pump and stop watering.)
(For emergency drip watering, just press the 【
】 button and press the 【OK】button twice
consecutively to directly turn on the pump)
▶ If the device's battery is low, only the current time will be displayed, and the next drip irrigation time
will not be displayed.
Battery display:
▶ When the device displays “ ”,indicates that the device is fully charged.
▶ When the device displays “ ”,indicates that the device is currently in high power.
▶ When the device displays “ ” or “ ”, indicates that the device is currently in low power.
▶ When the device displays “ ”, Indicates that the current power supply of the device is exhausted.
Water shortage detection:
▶ When the pump is activated, if a water shortage is detected for more than 10 seconds, the water
shortage alarm icon “
” will be displayed immediately; If water supply is restored and detected for
more than 3 seconds, the water shortage icon will be closed.
WS-6 Handbuch
Technische Daten:
▶▶ Power Versorgungsspannung: DC 5V extern oder AA-Batterie *4.
▶▶ 6-Drehknopf-Tasten: 【ON】, 【OFF】, 【SET CLOCK】,
【STARTZEIT】, 【WIE LANGE】, 【WIE OFT】
▶▶ Four Funktionstasten: 【
】, 【OK】, 【+】, 【-】.
▶▶ Time Anzeige: Stunde/Minute, AM12:00-PM11:59.
▶▶ Timed automatischen Bewässerungsmodus.
▶▶ Manual Taste Bewässerungsmodus.
▶▶ Time Format: 12 Stunden (AM/PM).
▶▶ Drip Bewässerungszeit einstellen: Die Bewässerungsstartzeit wird auf AM12:00-PM11:59
eingestellt.
Einstellbereich der Bewässerungszeit: 0min0s~30min59s
Einstellbereich des Bewässerungsintervalls: 1HRS ~30 Tage
(1HRS/2HRS*****23HRS/1DAYS/2DAYS****30DAYS)
▶▶ Watering Tipps, Tipps zur manuellen Bewässerung, Warnung vor Wasserknappheit.
▶▶ Five-stufige Batteriespannungsanzeige: "
"、" "、" "、" "、" ".
Wenn es eingesteckt ist, schaltet automatisch auf die externe Stromversorgung um und zeigt das
Steckersymbol an (Trockenbatterie ausschalten).
LCD-BILDSCHIRM UND EINSTELLUNGEN:
▶ 1.LCD-Bildschirm: Anzeige aller Daten, die eingestellt wurden
▶ 2.Zifferblatt: Drehen Sie das Zifferblatt, um Ihren Bewässerungszeitplan anzupassen
▶ 3.Taste "+": Numerische Einstellungen erhöhen
▶ 4.Taste"-": Verringern der numerischen Einstellungen
▶ 5.Taste "OK": Bestätigen Sie die Einrichtung
▶ 6.Button" ": Einstellung des manuellen Bewässerungsmodus.
WS-6 Handbuch
Erstinbetriebnahme:
▶ 4*AA (1,5V) Alkaline-Batterien einsetzen
1. Entfernen Sie den Batteriefachdeckel auf der Rückseite der Pumpe.
2. Legen Sie vier frische AA-Alkalibatterien (1,5 V) (nicht im Lieferumfang enthalten) ein und achten
Sie dabei auf die richtige Polarität, wie im Batteriefach angegeben.
3. Bringen Sie den Batteriefachdeckel wieder sicher an der Pumpe an.
4. Sobald die Batterien eingelegt sind, leuchtet der Bildschirm auf und zeigt die Stromversorgung
an.
HINWEIS:
- Bringen Sie die Batterieabdeckung wieder fest an, um die Wasserdichtigkeit zu gewährleisten.
- Nehmen Sie die Batterien heraus und lagern Sie sie ordnungsgemäß, wenn das Gerät nicht benutzt
wird.
- Entfernen Sie verbrauchte oder leere Batterien umgehend aus dem Zeitmesser.
- Werfen Sie die Batterien nicht ins Feuer; sie könnten explodieren oder auslaufen.
- Halten Sie das Batteriefach sauber und trocken.
- Ersetzen Sie alle Batterien gleichzeitig, wenn der Stromverbrauch niedrig ist.
▶ Schließen Sie das USB-Kabel an
HINWEIS:
Um zu verhindern, dass Ihr Gerät während eines Stromausfalls stehen bleibt, verwenden Sie das
USB-Kabel und die AA-Batterien gleichzeitig. Die 4 AA-Batterien dienen als Notstromversorgung und
stellen sicher, dass Ihr Gerät auch während eines Stromausfalls weiter funktioniert.
WS-6 Handbuch
▶Den Schlauch anschließen .
1. Schneiden Sie den Schlauch entsprechend dem Abstand der Pumpe, der Töpfe oder Ihrem
Bedarf zu.
(1) Weichen Sie das Ende des Schlauchs 10 Sekunden lang in heißem Wasser ein oder tragen
Sie eine kleine Menge Pflanzenöl auf, um die Installation zu erleichtern.
(2) Alternativ können Sie den Schlauch auch mit einem Haartrockner aufweichen, damit er sich
leichter auf die Anschlüsse ziehen lässt.
2. Schließen Sie den Schlauch an den Wasserein- und -auslass an.
3. Stecken Sie den Filter in das Ende des Wasserzulaufschlauchs und setzen Sie ihn dann in den
Behälter ein.
4. Verwenden Sie zum Anschließen des Auslassschlauchs und zum Aufteilen in eine oder zwei
Bewässerungsleitungen die T-Bar-Verschraubung. Achten Sie darauf, dass alle Anschlüsse so tief
wie möglich in den Schlauch eingeführt werden.
5. Verwenden Sie zum Anschließen des Auslassschlauchs und zum Aufteilen in eine oder zwei
Bewässerungsleitungen die Kreuzverschraubung. Achten Sie darauf, dass alle Armaturen so tief

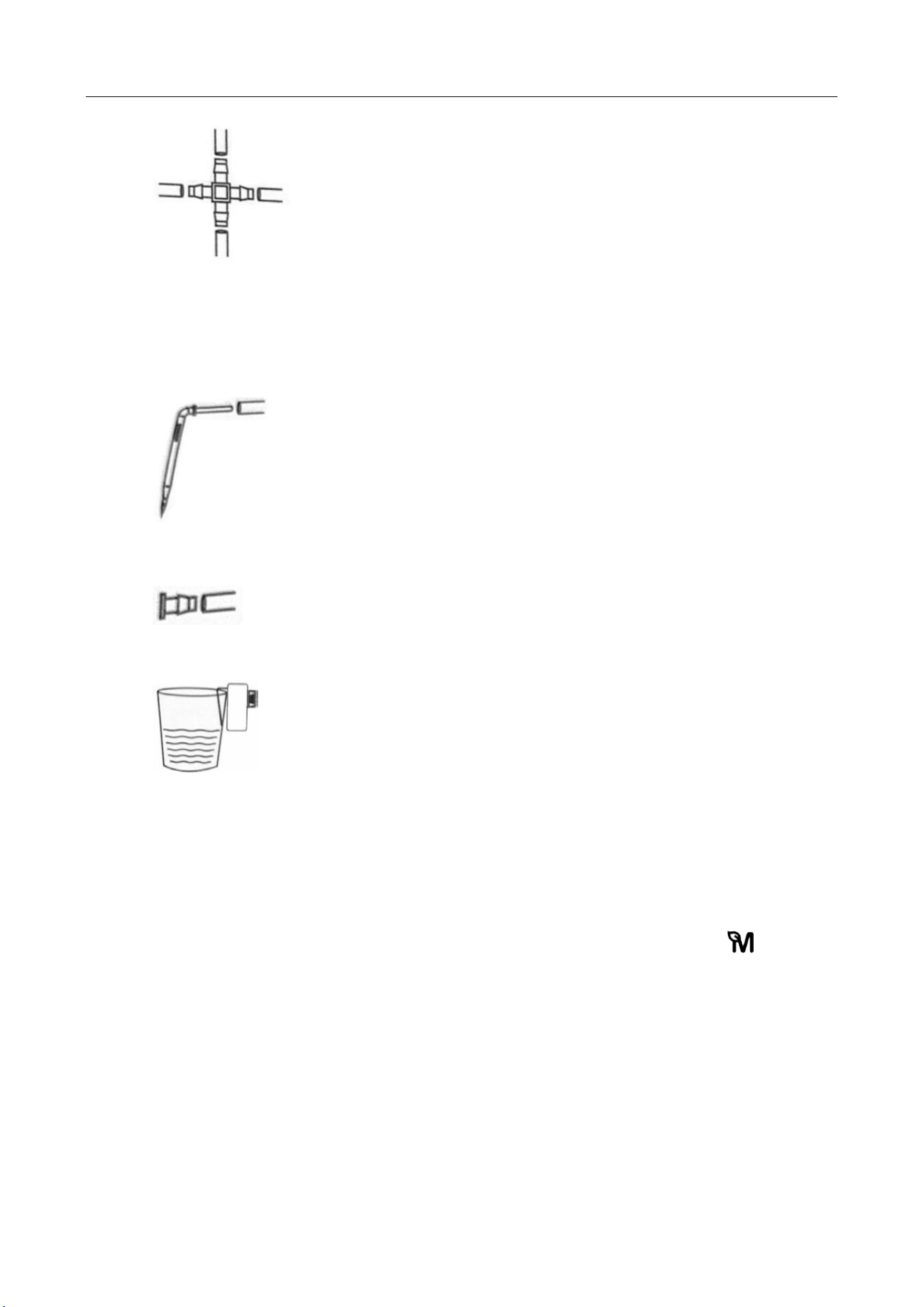

WS-6 Handbuch
wie möglich in den Schlauch eingeführt werden.
6. Stecken Sie das Ende des Zuleitungsschlauchs ein, um Wasser an die Pflanzenwurzeln zu
leiten.
HINWEIS:Setzen Sie die Tropfer mindestens 5 cm tief in den Boden ein, um eine effektive
Bewässerung der Pflanzenwurzeln zu gewährleisten. Vergewissern Sie sich, dass alle Tropfköpfe
vollständig in den Schlauch eingesetzt sind.
7. Stecken Sie den Endstopfen in den Schlauch, um das Ende abzudichten, sobald Sie die
Abzweigung für die Bewässerungsleitung installiert haben.
8. Bringen Sie den abnehmbaren Haken an der Rückseite der Pumpe an und hängen Sie die
Pumpe an den Rand des Behälters.
Prüfung vor der Verwendung.
Herzlichen Glückwunsch! Sie haben das Tropfbewässerungsset erfolgreich angeschlossen und
installiert.
Testen Sie die Wasserpumpe, bevor Sie sie benutzen, um sicherzustellen, dass sie
ordnungsgemäß funktioniert.
Hier sind die Schritte, die Sie für den Test befolgen müssen:
1. Aktivieren Sie den manuellen Bewässerungsmodus, indem Sie die Taste"
"drü cken,
während der Drehschalter auf "ON" steht.
2. Überprüfen Sie alle Verbindungsteile des Schlauchs auf mögliche Lecks.
3. Wenn Sie sich vergewissert haben, dass alles richtig funktioniert, können Sie Ihre
Bewässerungsrouten planen und den Bewässerungsplan programmieren.
▶ Vielseitige Montage.
1. Montage auf einen Wassereimer.
Schritt 1: Richten Sie den Haken auf das Aufhängeloch aus.
WS-6 Handbuch
Schritt 2: Drücken Sie den Haken nach innen, stecken Sie ihn in das Aufhängeloch und lassen
Sie ihn dann los, um ihn zu sichern.
Schritt 3: Hängen Sie die Pumpe an den Rand des Wassereimers.
2. Montage an einer Wand.
▶ Richtige Position
1. Stellen Sie die Zeitschaltuhr höher als den Wasserstand und stellen Sie sicher, dass die erste
Kanne oder der erste Tropfkopf höher als die Oberkante des Wasserbehälters ist. Diese Anordnung
verhindert das Phänomen der Siphonierung. (Das Siphonieren führt zu Wasseraustritt und
Überwässerung).
WS-6 Handbuch
2. Der ideale vertikale Hubabstand für die Wasserpumpe beträgt 2-3 Meter. Da der Schlauch nicht
100% gerade verlegt werden kann, empfehlen wir, dass die Höhe der Töpfe 3 Meter über der
Wasserpumpe nicht überschreitet.
WS-6 Handbuch
▶ Layout-Beispiel
Grundlegende Daten
Gerät Durchflussrate: 500ml/min<0.16Gal/min(keine Kupplungen oder Tropfer)
Einzeltropfer Durchflussrate: 150ml/min<0.04Gal/min
Testbedingungen
Länge des Einlasses: 1M / 39 Zoll
Auslasslänge bis zum ersten Topf oder ersten T/Cross Bard Ftting: 1M / 39 Zoll
Testzeit: 3 Minuten
Länge zwischen jedem Tropfer: 30cm / 11.8inch
3min Wasser insgesamt in der Theorie: 1500ml / 0.39Gal
Abstand zwischen den Töpfen ~30cm
Jede Zahl steht für die Gesamtmenge der Bewässerung in 3 Minuten.
HINWEIS: Alle Töpfe auf der gleichen Ebene
1. Setzen Sie Pflanzen, die mehr Wasser benötigen, in die ersten beiden Töpfe.
2. Für Pflanzen, die zusätzliches Wasser benötigen, verwenden Sie 2-3 Tropfer pro Topf.
Stromversorgung:
▶ Testen Sie nach dem Einlegen der Batterie die Stromversorgung und den Status des Drehgebers.
Nach 2 Sekunden wird die Leistung angezeigt. Im OFF-Modus zeigt das Display den OFF-Gang an,
während im ON-Modus die Standardzeit angezeigt wird.
▶ "SET CLOCK "Die Standardeinstellung ist: AM 12:00
▶ "STARTZEIT "Die Standardeinstellung ist: AM 8:30
▶ "WIE LANG "Die Standardeinstellung ist: 30 Sekunden
▶ "WIE OFT "Die Standardeinstellung ist: 12Stunden
▶ Zeigen Sie zuerst die Systemzeit und dann die nächste Bewässerungszeit an. Die Anzeige wechselt
dann zwischen diesen beiden Zeiten.
Externe Stromversorgung:
Wenn Sie das Gerät über USB mit Strom versorgen, wird das Symbol " " angezeigt.
WS-6 Handbuch
Funktionstaste:
▶ Schaltfläche "+"
1. Im OFF-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
2. Im ON-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
3. Im Modus "Zeiteinstellung":
Kurzes Drücken erhöht die Zeit um 1 uni, langes Drücken erhöht die Zeit um 8Hz.
▶ Schaltfläche"-"
1. Im OFF-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
2. Im ON-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
3. Im Zeiteinstellungsmodus:
Kurzes Drücken verringert die Zeit um 1 Einheit, langes Drücken verringert die Zeit um 1 Einheit 8Hz.
▶ Schaltfläche "OK"
1. Im OFF-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
2. Im ON-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
3. Im Zeiteinstellungsmodus:
Tippen Sie auf , um die aktuelle Einstellung zu bestätigen und die nächste Zeiteinstellung einzugeben.
4. Im Modus der manuellen Bewässerungseinstellung:
Drücken Sie kurz, um die Sekundeneinstellung zu bestätigen, drücken Sie erneut, um die
Minuteneinstellung zu bestätigen, und
drücken Sie noch einmal, um den Bewässerungsvorgang zu starten.
▶ Schaltfläche"
"
1. Im OFF-Modus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
2. Im ON-Modus:
Drücken Sie diese Taste, um den manuellen Bewässerungsmodus aufzurufen.
Drücken Sie während der Bewässerung kurz auf diese Taste, um die Bewässerung zu beenden.
3. Im Zeiteinstellungsmodus:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
4. Im Modus der manuellen Bewässerungseinstellung:
Kurzes oder langes Drücken dieser Taste hat keine Funktion.
Kontrolle der Bewässerung:
▶ Testen Sie nach dem Einlegen der Batterie die Stromversorgung und den Status des Drehgebers.
Nach 2 Sekunden wird die Leistung angezeigt. Im OFF-Modus zeigt das Display den
OFF-Gang an, während im ON-Modus die Standardzeit angezeigt wird.Die obere Position des
WS-6 Handbuch
Drehgebers entspricht dem Eintritt in den Zeiteinstellungsmodus.
▶ Der Drehknopf ist in 6 Gänge unterteilt, welche sind:【ON】、【OFF】、【 SET CLOCK】、【 START
TIME】、
【WIE LANGE】、【WIE OFT】.
▶ 【OFF】-Modus sind sowohl die automatische als auch die manuelle Tropfbewässerung deaktiviert.
▶ 【SET CLOCK】Nach der Einstellung der Systemzeit stellen Sie mit dem Drehgeber die Startzeit für die
automatische Tröpfchenbewässerung 【START TIME】, die Bewässerungsdauer 【HOW LONG】
und die Bewässerungsintervallzeit 【 HOW OFTEN 】 ein und konfigurieren jede Einstellung
entsprechend.
▶ 【 ON 】 , um die automatische Tropfbewässerung einzuschalten. Wenn die geplante
Bewässerungsstartzeit erreicht ist, aktiviert sich die Pumpe und beginnt mit der Bewässerung.
Gleichzeitig beginnt der Countdown fü r die Bewässerungsdauer zu laufen. Sobald der
Countdown Null erreicht, wird die Bewässerung gestoppt, und das Display kehrt zur
Zeitschnittstelle zurück und zeigt die nächste geplante Bewässerungszeit an. Wenn Sie die
Bewässerung während des Vorgangs unterbrechen müssen, drücken Sie einfach 【
】, um
die Pumpe auszuschalten und die Bewässerung zu beenden).
Wenn die manuelle Tropfbewässerung aktiviert ist, drücken Sie die 【
】 -Taste, um das
Bewässerungssymbol "
" aufzurufen, mit dem Sie schnell die Bewässerungszeiteinstellungen
aufrufen können. Nachdem Sie die Dauer eingestellt haben, drücken Sie die Taste 【OK】, um zu
bestätigen und zur Minuteneinstellung zu gelangen. Drücken Sie zur Bestätigung erneut die Taste
【OK】, und das System beginnt sofort mit der Tropfbewässerung. Wenn keine Zeiteinstellung
erforderlich ist, wird die Bewässerung automatisch nach 5 Sekunden ohne Bedienung gestartet.
(Wenn Sie während der Bewässerung den Vorgang unterbrechen möchten, drücken Sie einfach die
Taste 【
】, um die Pumpe auszuschalten und die Bewässerung zu beenden).
(Für die Notbewässerung drücken Sie einfach die 【
】 Taste und drücken Sie die 【OK】 Taste
zweimal hintereinander, um die Pumpe direkt einzuschalten)
▶ Wenn die Batterie des Geräts schwach ist, wird nur die aktuelle Zeit angezeigt und die nächste
Bewässerungszeit wird nicht angezeigt.
Batterieanzeige:
▶ Wenn das Gerät " " anzeigt, bedeutet dies, dass das Gerät vollständig geladen ist.
Wenn das Gerät "
" anzeigt, bedeutet dies, dass das Gerät derzeit mit hoher Leistung betrieben
wird.
▶ Wenn das Gerät "
" oder " " anzeigt, bedeutet dies, dass das Gerät derzeit im
Energiesparmodus ist.
▶ Wenn das Gerät "
" anzeigt, bedeutet dies, dass die Stromversorgung des Geräts erschöpft ist.
WS-6 Handbuch
Erkennung von Wasserknappheit:
Wenn die Pumpe aktiviert ist und ein Wassermangel länger als 10 Sekunden festgestellt wird, wird sofort
das Symbol für Wassermangelalarm "
" angezeigt; wenn die Wasserversorgung wiederhergestellt
ist und länger als 3 Sekunden festgestellt wird, wird das Symbol für Wassermangel geschlossen.
Manual WS-6
Datos técnicos:
▶▶ Power tensión de alimentación: DC 5V batería externa o AA *4.
▶▶ 6 botones de la perilla de velocidad: 【ON】, 【OFF】, 【SET CLOCK】,
【START TIME】, 【HOW LONG】, 【HOW OFTEN】
▶▶ Four teclas de función: 【
】, 【OK】, 【+】, 【-】.
▶▶ Time visualización: hora/minuto, AM12:00-PM11:59.
▶▶ Timed modo de riego automático.
▶▶ Manual modo de riego clave.
▶ Formato Time: 12 horas (AM/PM).
▶▶ Drip ajuste de la hora de riego: Hora de inicio de riego se establece AM12:00-PM11:59
Rango de ajuste del tiempo de riego: 0min0s~30min59s
Intervalo de riego: 1HRS ~30 días
(1HRS/2HRS*****23HRS/1DAYS/2DAYS****30DAYS)
▶▶ Watering consejos, consejos de riego manual, aviso de escasez de agua.
▶▶ Five-indicador de tensión de la batería: "
"、" "、" "、" "、" ".
Cuando se enchufa, pasa automáticamente a la alimentación externa y muestra el símbolo de
enchufe (apague la pila seca).
PANTALLA LCD Y AJUSTES:
▶ 1.Pantalla LCD: Mostrar todos los datos que se han establecido.
▶ 2.Dial: Gire el dial para personalizar su programa de riego.
▶ 3.Botón "+": Aumentar los ajustes numéricos
▶ 4.Botón"-": Disminuir los ajustes numéricos
▶ 5.Botón "OK": Confirmar configuración
▶ 6.Botón" ": Ajuste del modo de riego manual.
Manual WS-6
Operación inicial:
▶ Inserte 4*AA (1,5V) Pilas alcalinas.
1. Retire la tapa de la batería de la parte posterior de la bomba.
2. Inserte cuatro pilas alcalinas AA (1,5 V) nuevas (no incluidas), asegurándose de que la polaridad
es la correcta, tal y como se indica en el compartimento de las pilas.
3. Vuelva a colocar la tapa de la batería en la bomba.
4. Una vez instaladas las pilas, la pantalla se iluminará, indicando encendido.
NOTA:
- Vuelva a colocar firmemente la tapa de la batería para garantizar la resistencia al agua.
- Retire y guarde las pilas correctamente si el aparato no está en uso.
- Retire rápidamente las pilas usadas o agotadas del temporizador.
- No arroje las pilas al fuego; podrían explotar o tener fugas.
- Mantenga el compartimento de las pilas limpio y seco.
- Sustituya todas las pilas al mismo tiempo cuando la potencia sea baja.
▶ Conecta el cable USB
NOTA:
Para evitar que tu dispositivo se detenga durante un corte de corriente, utiliza simultáneamente el cable
USB y las pilas AA. Las 4 pilas AA sirven como alimentación de reserva, garantizando que tu dispositivo
siga funcionando incluso durante un corte de electricidad.
Manual WS-6
▶Conecte la manguera .
1. Corte la manguera según a la distancia de la bomba, macetas o su necesidad.
(1) Sumerja el extremo de la manguera en agua caliente durante 10 segundos o aplique una
pequeña cantidad de aceite vegetal para facilitar la instalación.
(2) También puedes utilizar un secador de pelo para ablandar la manguera y facilitar su
colocación en los conectores.
2. Conecte la manguera a la entrada y salida de agua.
3. Inserte el filtro en el extremo de la manguera de entrada de agua y, a continuación, colóquelo
en el depósito.
4. Para conectar la manguera de salida y dividirla en uno o dos ramales de riego, utilice el racor
en T. Asegúrese de que todos los racores se introducen lo más profundamente posible en la
manguera.
5. Para conectar la manguera de salida y dividirla en uno o dos ramales de riego, utilice el racor
de barra transversal. Asegúrese de que todos los racores se introducen lo más profundamente
posible en la manguera.

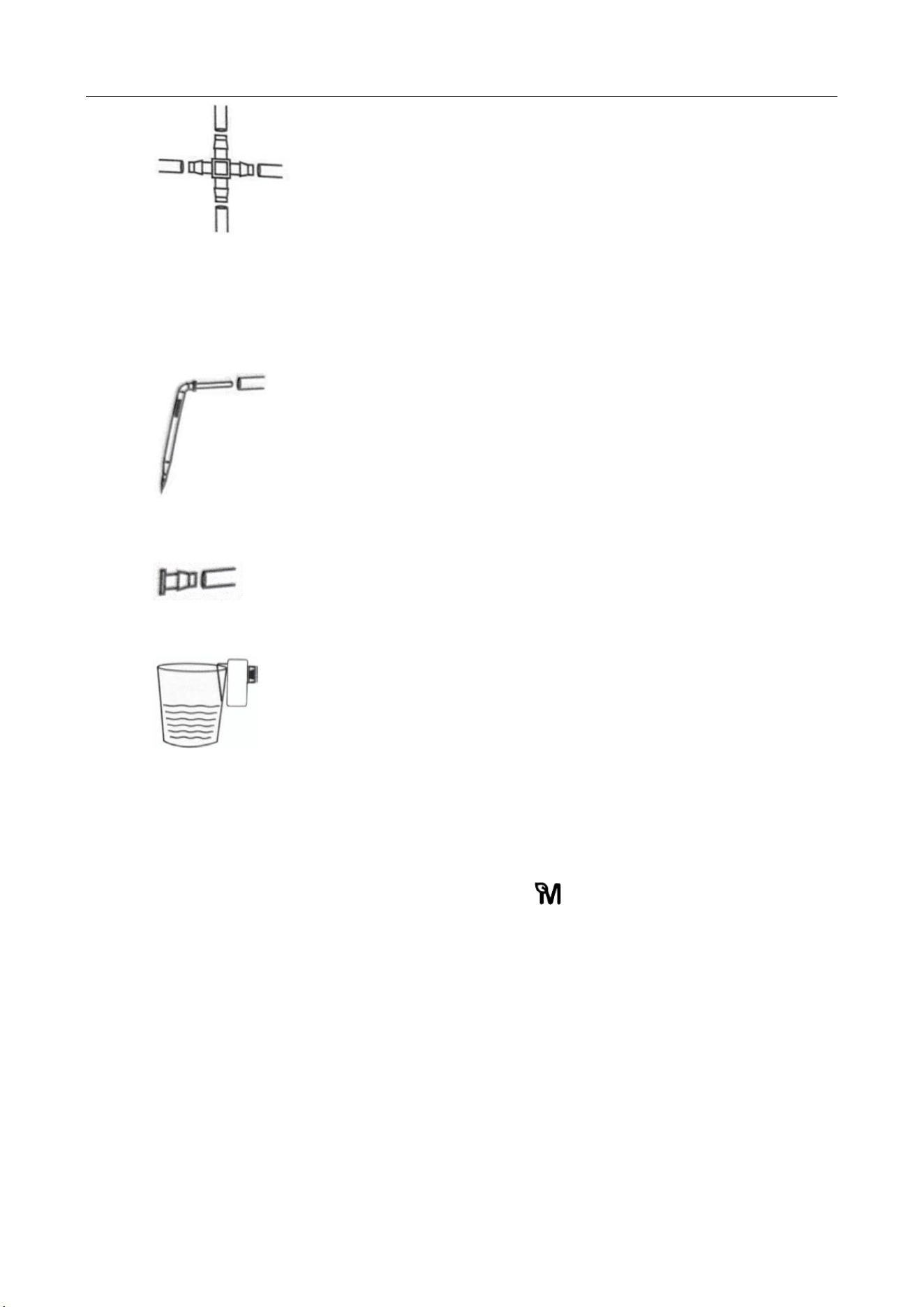

Manual WS-6
6. Inserte el extremo de la manguera de la línea de alimentación para suministrar agua a las raí
ces de las plantas.
NOTA:Inserte los goteros a una profundidad mínima de 5 cm en el suelo para garantizar un
riego eficaz de las raíces de las plantas. Verifique que todos los cabezales de goteo estén
completamente asentados en la manguera.
7. Inserte el tapón final en la manguera para sellar el extremo una vez que haya completado la
instalación del ramal para la línea de riego.
8. Instale el gancho desmontable en la parte trasera de la bomba y cuelgue la bomba en el borde
del depósito.
Pruebas antes del uso.
Enhorabuena. Ha conectado e instalado correctamente el kit de riego por goteo.
Antes de utilizarla, asegú rese de probar la bomba de agua para comprobar que funciona
correctamente.
Estos son los pasos que debes seguir para realizar la prueba:
1. Active el modo de riego manual pulsando el botón"
"mientras el dial está en la posición
"ON".
2. Inspeccione todas las piezas de conexión de la manguera para detectar posibles fugas.
3. Una vez que haya comprobado que todo funciona correctamente, proceda a diseñar sus rutas
de riego y a programar el calendario de riego.
▶ Montaje versátil.
1. Montaje en un cubo de agua.
Paso 1: Alinee el gancho con el orificio para colgar.
Manual WS-6
Paso 2: Apriete el gancho hacia dentro, introdúzcalo en el orificio para colgar y, a continuación,
suéltelo para fijarlo.
Paso3: Cuelga la bomba en el borde del cubo de agua.
2. Montaje en pared.
▶ Posición correcta
1. Coloque el temporizador más alto que el nivel del agua y asegúrese de que la primera maceta o
cabezal de goteo esté más alto que la parte superior del depósito de agua. Esta configuración
ayuda a evitar el fenómeno de sifonamiento. (El sifonamiento provocará fugas de agua y
problemas de riego excesivo).
Manual WS-6
2. La distancia de elevación vertical ideal para la bomba de agua es de 2-3 metros. Dado que la
manguera no puede colocarse 100% recta, recomendamos que la altura de las macetas no supere
los 3 metros por encima de la bomba de agua.
Manual WS-6
▶ Ejemplo de disposición
Datos básicos
Caudal del dispositivo: 500ml/min<0.16Gal/min(sin acoplamientos ni goteros)
Gotero individual Caudal: 150ml/min<0.04Gal/min
Condiciones de la prueba
Longitud de entrada: 1M / 39 pulgadas
Longitud de salida hasta la primera maceta o la primera T/Cross Bard Ftting: 1M / 39 pulgadas
Tiempo de prueba: 3min
Longitud entre cada gotero: 30cm / 11.8inch
3min de agua total en teoría: 1500ml / 0.39Gal
Distancia entre macetas ~30cm
Cada cifra representa el total de riego en 3 minutos.
NOTA: Todas las ollas en el mismo nivel
1. Coloca las plantas que requieran más agua en las dos primeras macetas.
2. Para plantas que necesiten agua extra, utilice 2-3 goteros por maceta..
Fuente de alimentaci
ó
n:
▶ Después de cargar la batería, compruebe la alimentación y el estado del codificador rotatorio. Despu
és de 2 segundos, se mostrará la alimentación. En el modo OFF, la pantalla mostrará la marcha OFF,
mientras que en el modo ON se mostrará la hora predeterminada.
▶ "AJUSTAR RELOJ "El valor predeterminado es: AM 12:00
▶ "START TIME "El valor por defecto es: AM 8:30
▶"HOW LONG "El valor por defecto es: 30 segundos
▶ "CON QUE FRECUENCIA "El valor por defecto es: 12Hrs
▶ Visualice primero la hora del sistema, seguida de la siguiente hora de riego. La pantalla alternará
entre estas dos horas.
Fuente de alimentaci
ó
n externa:
▶ Cuando utilice USB para alimentar el dispositivo, se mostrará el icono " ".
Manual WS-6
Tecla de funci
ó
n:
▶Botón "+"
1. En modo OFF:
Pulsación corta o larga esta tecla no tiene ninguna función.
2. En modo ON:
Pulsación corta o larga esta tecla no tiene ninguna función.
3. En el modo de ajuste de la hora:
Una pulsación corta aumenta el tiempo en 1 uni, una pulsación larga aumenta el tiempo en 8Hz.
▶ Botón "-"
1. En modo OFF:
Pulsación corta o larga esta tecla no tiene ninguna función.
2. En modo ON:
Pulsación corta o larga esta tecla no tiene ninguna función.
3. En el modo de ajuste de la hora:
Pulsación corta disminuye el tiempo en 1 unidad, pulsación larga disminuye el tiempo en 1 unidad
8Hz.
▶ Botón "OK"
1. En modo OFF:
Pulsación corta o larga esta tecla no tiene ninguna función.
2. En modo ON:
Pulsación corta o larga esta tecla no tiene ninguna función.
3. En el modo de ajuste de la hora:
Pulse para confirmar el ajuste actual y acceder al siguiente ajuste de hora.
4. En el modo de ajuste de riego manual:
Pulse brevemente para confirmar el ajuste de los segundos, pulse de nuevo para confirmar el ajuste
de los minutos y
pulse una vez más para iniciar el proceso de riego.
▶ Botón"
"
1. En modo OFF:
Pulsación corta o larga esta tecla no tiene ninguna función.
2. En modo ON:
Pulse esta tecla para acceder al modo de riego manual.
Durante el riego, pulse brevemente esta tecla para detener el riego.
3. En el modo de ajuste de la hora:
Pulsación corta o larga esta tecla no tiene ninguna función.
4. En el modo de ajuste de riego manual:
Pulsación corta o larga esta tecla no tiene ninguna función.
Control del riego:
▶ Después de cargar la batería, compruebe la alimentación y el estado del codificador rotatorio.
Después de 2 segundos, se mostrará la alimentación. En el modo OFF, la pantalla mostrará la marcha
Manual WS-6
OFF, mientras que la hora predeterminada se mostrará en el modo ON.La posición superior del
codificador rotatorio corresponde a entrar en el modo de ajuste de tiempo.
▶ El mando se divide en 6 marchas, que son:【ON】、【 OFF】、【 SET CLOCK】、【 START TIME】、
【HOW LONG】、【HOW OFTEN】.
▶ Modo 【OFF】, se desactivan los modos de riego por goteo automático y manual.
▶ 【SET CLOCK】Después de ajustar la HORA del sistema, ajuste el codificador giratorio para ajustar la
hora de inicio del riego automático por goteo 【START TIME】, la duración del riego 【HOW LONG】,
y el tiempo de intervalo de riego【HOW OFTEN】.Configure cada ajuste según corresponda.
▶ 【ON】 para activar el modo de riego automático por goteo. Cuando se alcanza la hora de inicio
deriego programada, la bomba se activa y comienza a regar. Al mismo tiempo, la duración del
riego comienza la cuenta atrás. Una vez que la cuenta atrás llega a cero, el riego se detiene y
la pantalla vuelve a la interfaz horaria, mostrando la siguiente hora de riego programada. Si
necesita detener el riego durante el proceso, simplemente pulse 【
】 para apagar la
bomba y detener el riego).
▶ Cuando el riego por goteo manual está activado, pulse el botón【
】 para mostrar el icono de riego
"
" , lo que le permite acceder rápidamente a la configuración del tiempo de riego. Después de
ajustar la duración, pulse el botón 【OK】 para confirmar y proceder al ajuste de minutos. Pulse el
botón 【OK】 de nuevo para confirmar, y el sistema comenzará inmediatamente el riego por goteo.
Alternativamente, si no es necesario ajustar el tiempo, el riego se iniciará automáticamente
después de 5 segundos de no operación.
(Durante el riego, si necesita detener el proceso, simplemente pulse el botón 【
】 para apagar
la bomba y detener el riego).
(Para el riego por goteo de emergencia, basta con pulsar el botón 【
】 y pulsar el botón 【OK】
dos veces consecutivas para encender directamente la bomba).
▶ Si la batería del dispositivo está baja, sólo se mostrará la hora actual, y no se mostrará la siguiente
hora de riego por goteo.
Indicador de bater
í
a:
▶ Cuando el dispositivo muestra " ",indica que el dispositivo está completamente cargado.
▶ Cuando el aparato muestra "
",indica que el aparato está actualmente en alta potencia.
▶ Cuando el dispositivo muestra "
" o " ", indica que el dispositivo está actualmente en baja
potencia.
▶ Cuando el aparato muestra "
", Indica que la alimentación actual del aparato está agotada.
Manual WS-6
Detecci
ó
n de escasez de agua:
▶ Cuando la bomba está activada, si se detecta escasez de agua durante más de 10 segundos, el
icono de alarma de escasez de agua "
" se mostrará inmediatamente; Si se restablece el
suministro de agua y se detecta durante más de 3 segundos, el icono de escasez de agua se cerrará.
Manuel WS-6
Données techniques :
▶▶ Power tension d'alimentation : DC 5V externe ou pile AA *4.
▶▶ 6 boutons du bouton de vitesse : 【ON】, 【OFF】, 【SET CLOCK】,
【START TIME】, 【HOW LONG】, 【HOW OFTEN】
▶▶ Four touches de fonction : 【
】, 【OK】, 【+】, 【-】.
▶▶ Time affichage : heure/minute, AM12:00-PM11:59.
▶▶ Timed mode d'arrosage automatique.
▶▶ Manual mode d'arrosage.
Format ▶▶ Time : 12 heures (AM/PM).
▶▶ Drip réglage de l'heure d'arrosage : L'heure de début de l'arrosage est fixée à AM12:00-PM11:59.
Plage de réglage de la durée d'arrosage : 0min0s~30min59s
Plage de réglage de l'intervalle d'arrosage : 1HRS ~30 jours
(1HRS/2HRS*****23HRS/1DAYS/2DAYS****30DAYS)
▶▶ Watering conseils, conseils d'arrosage manuel, alerte à la pénurie d'eau.
▶▶ Five affichage de la tension de la batterie : "
"、" "、" "、" "、" ".
Lorsqu'il est branché, il bascule automatiquement sur l'alimentation externe et affiche le symbole de
branchement (éteindre la pile sèche).
ÉCRAN LCD ET RÉGLAGES :
Écran LCD : Affiche toutes les données qui ont été réglées.
▶ 2.Cadran : Tournez le cadran pour personnaliser votre programme d'arrosage.
▶ 3.Bouton "+" : Augmenter les réglages numériques
▶ 4.Bouton "-" : Diminuer les réglages numériques
Bouton "OK" : Confirmer la configuration
▶ 6.Button" " : Réglage du mode d'arrosage manuel.
Manuel WS-6
Opération initiale :
▶ Insérer 4*AA (1.5V) Piles Alcalines
1. Retirez le capuchon de la batterie à l'arrière de la pompe.
2. Insérez quatre piles alcalines AA (1,5 V) neuves (non fournies), en respectant la polarité indiquée
dans le compartiment à piles.
3. Replacez fermement le capuchon de la batterie sur la pompe.
4. Une fois les piles installées, l'écran s'allume pour indiquer qu'il est alimenté.
NOTE :
- Réinstallez fermement le couvercle de la batterie pour garantir la résistance à l'eau.
- Retirez et rangez correctement les piles si l'appareil n'est pas utilisé.
- Retirez rapidement les piles usagées ou déchargées de la minuterie.
- Ne jetez pas les piles au feu, elles risquent d'exploser ou de fuir.
- Gardez le compartiment des piles propre et sec.
- Remplacer toutes les piles en même temps en cas de faible puissance.
▶ Brancher le câble USB
NOTE :
Pour éviter que votre appareil ne s'arrête en cas de panne de courant, utilisez simultanément le câble
USB et les piles AA. Les 4 piles AA servent d'alimentation de secours, garantissant que votre appareil
continue à fonctionner même en cas de panne de courant.
Manuel WS-6
▶Raccorder le tuyau .
1. Coupez le tuyau selon en fonction de la distance de la pompe, des pots ou de vos besoins.
(1) Trempez l'extrémité du tuyau dans de l'eau chaude pendant 10 secondes ou appliquez une
petite quantité d'huile végétale pour faciliter l'installation.
(2) Vous pouvez également utiliser un sèche-cheveux pour assouplir le tuyau, ce qui le rendra
plus facile à étirer sur les connecteurs.
2. Raccordez le tuyau à l'entrée et à la sortie d'eau.
3. Insérez le filtre dans l'extrémité du tuyau d'arrivée d'eau, puis placez-le dans le réservoir.
4. Pour raccorder le tuyau de sortie et le diviser en une ou deux conduites d'arrosage secondaires,
utilisez le raccord en T. Veillez à ce que tous les raccords soient insérés aussi profondément que
possible dans le tuyau.
5. Pour raccorder le tuyau de sortie et le diviser en une ou deux conduites d'arrosage secondaires,
utilisez le raccord à arceau transversal. Veillez à ce que tous les raccords soient insérés aussi
profondément que possible dans le tuyau.

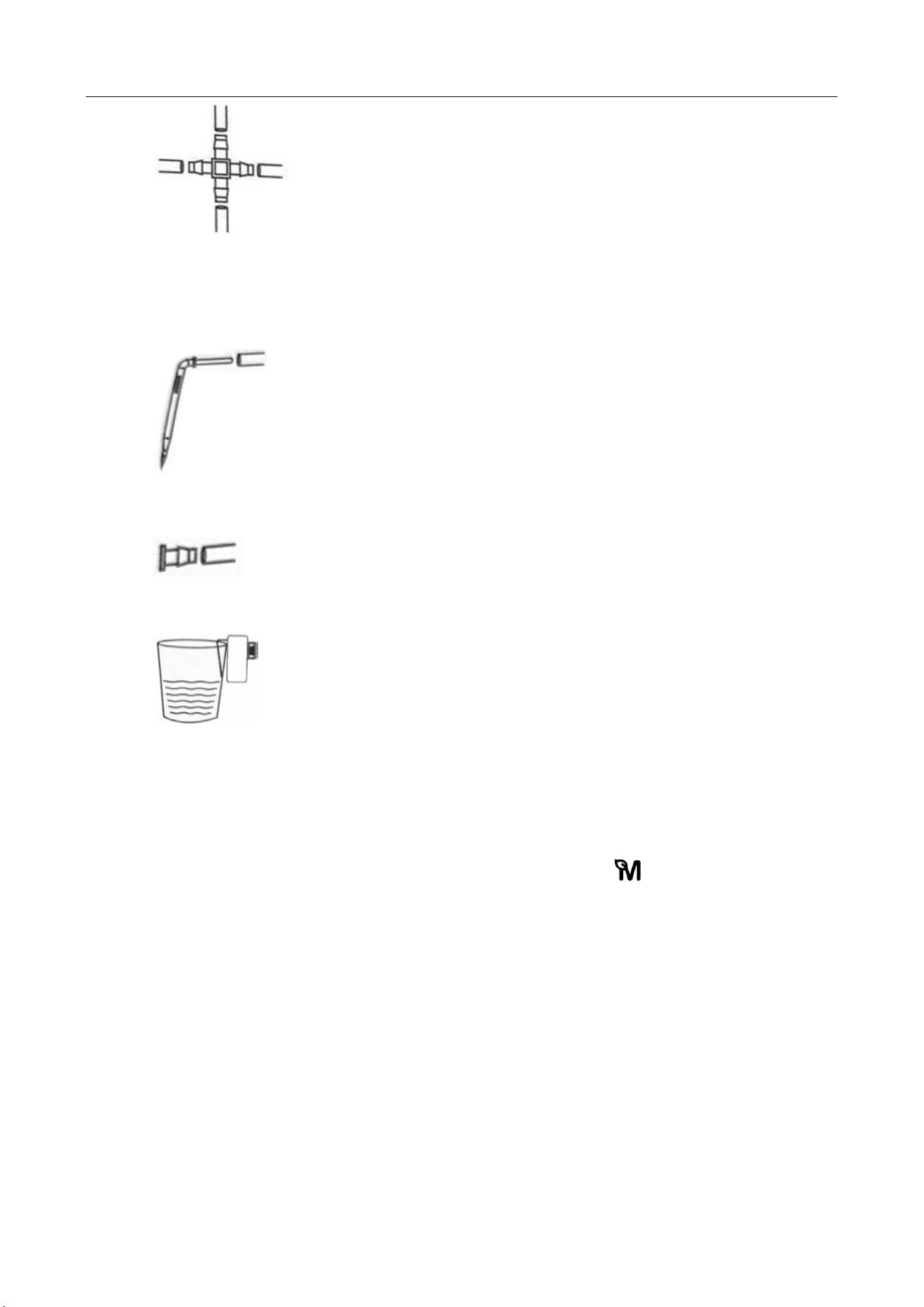

Manuel WS-6
6. Insérer l'extrémité du tuyau d'alimentation pour acheminer l'eau jusqu'aux racines de la plante.
REMARQUE : Insérez les goutteurs à une profondeur d'au moins 3 pouces dans le sol pour
assurer un arrosage efficace des racines des plantes. Vérifiez que toutes les têtes de goutte-à
-goutte sont bien insérées dans le tuyau.
7. Insérez le bouchon d'extrémité dans le tuyau pour fermer l'extrémité une fois que vous avez
terminé l'installation de la branche pour la ligne d'arrosage.
8. Installer le crochet détachable à l'arrière de la pompe et accrocher la pompe au bord du ré
servoir.
Test avant utilisation.
Nous vous félicitons ! Vous avez connecté et installé avec succès le kit d'irrigation goutte à goutte.
Avant de l'utiliser, veillez à tester la pompe à eau pour vous assurer qu'elle fonctionne
correctement.
Voici les étapes à suivre pour le test :
1. Activez le mode d'arrosage manuel en appuyant sur le bouton "
" lorsque le cadran est en
position "ON".
2. Inspecter toutes les pièces de raccordement du tuyau pour vérifier qu'il n'y a pas de fuites
potentielles.
3. Une fois que vous avez vérifié que tout fonctionne correctement, passez à la conception de
vos itinéraires d'arrosage et à la programmation du calendrier d'arrosage.
▶ Montage polyvalent.
1. Montage sur un seau d'eau.
Étape 1 : Aligner le crochet sur le trou de suspension.
Manuel WS-6
Étape 2 : Pressez le crochet vers l'intérieur, insérez-le dans le trou de suspension, puis
relâchez-le pour le fixer.
Étape 3 : Accrocher la pompe au bord du seau d'eau.
2. Montage sur un mur.
▶ Position correcte
1. Placez la minuterie plus haut que le niveau d'eau et veillez à ce que le premier pot ou la tête d'é
gouttage soit plus haut que le haut du réservoir d'eau. Cette configuration permet d'éviter le phénom
ène de siphonage. (Le siphonnage entraîne des fuites d'eau et des problèmes d'arrosage excessif).
Manuel WS-6
2. La distance idéale de levage vertical de la pompe à eau est de 2 à 3 mètres. Étant donné que
le tuyau ne peut pas être placé 100% droit, nous recommandons que la hauteur des pots ne dé
passe pas 3 mètres au-dessus de la pompe à eau.
▶ Exemple de mise en page
Données de base
Manuel WS-6
Débit de l'appareil : 500ml/min<0.16Gal/min(pas de raccords ou de goutteurs)
Goutte à goutte simple Débit : 150ml/min<0.04Gal/min
Conditions d'essai
Longueur de l'entrée : 1M / 39 pouces
Longueur de sortie jusqu'au premier pot ou premier T/Cross Bard Ftting : 1M / 39 inch
Durée du test : 3 minutes
Longueur entre chaque goutte : 30cm / 11.8inch
3min eau totale en théorie : 1500ml / 0.39Gal
Distance entre les pots ~30cm
Chaque chiffre représente le total de l'irrigation en 3 minutes.
NOTE : Tous les pots sont au même niveau
1. Placez les plantes qui ont besoin de plus d'eau dans les deux premiers pots.
2. Pour les plantes qui ont besoin de plus d'eau, utilisez 2 à 3 goutteurs par pot...
Alimentation
é
lectrique :
▶ Après avoir chargé la batterie, tester l'alimentation électrique et l'état du codeur rotatif. Après 2
secondes, l'alimentation s'affiche. En mode OFF, l'écran affiche l'engrenage OFF, tandis que l'heure par
défaut s'affiche en mode ON.
▶ "SET CLOCK "La valeur par défaut est : AM 12:00
▶ "HEURE DE DÉPART "La valeur par défaut est : AM 8:30
▶ "HOW LONG "La valeur par défaut est de 30 secondes : 30 secondes
▶ "HOW OFTEN "La valeur par défaut est : 12Hrs
▶ Afficher d'abord l'heure du système, puis l'heure de l'arrosage suivant. L'affichage alterne ensuite
entre ces deux heures.
Alimentation
é
lectrique externe :
▶ Lorsque l'appareil est alimenté par le port USB, l'icône " " s'affiche.
Touche de fonction :
▶Bouton "+"
1. En mode OFF :
Une pression courte ou longue sur cette touche n'a aucune fonction.
2. En mode ON :
Une pression courte ou longue sur cette touche n'a aucune fonction.
3. En mode de réglage de l'heure :
Une pression courte augmente le temps d'une unité, une pression longue augmente le temps de 8 Hz.
▶ Bouton "-"
1. En mode OFF :
Une pression courte ou longue sur cette touche n'a aucune fonction.
2. En mode ON :
Une pression courte ou longue sur cette touche n'a aucune fonction.
Manuel WS-6
3. En mode de réglage de l'heure :
Une pression courte diminue le temps d'une unité, une pression longue diminue le temps d'une unité
8Hz.
▶ Bouton "OK"
1. En mode OFF :
Une pression courte ou longue sur cette touche n'a aucune fonction.
2. En mode ON :
Une pression courte ou longue sur cette touche n'a aucune fonction.
3. En mode de réglage de l'heure :
Appuyez sur pour confirmer le réglage actuel et passer au réglage suivant de l'heure.
4. En mode de réglage manuel de l'arrosage :
Appuyez brièvement sur pour confirmer le réglage des secondes, appuyez à nouveau sur pour
confirmer le réglage des minutes et appuyez sur pour confirmer le réglage des minutes.
appuyez une nouvelle fois sur la touche pour lancer le processus d'arrosage.
▶ Bouton"
"
1. En mode OFF :
Une pression courte ou longue sur cette touche n'a aucune fonction.
2. En mode ON :
Appuyez sur cette touche pour passer en mode d'arrosage manuel.
Pendant l'arrosage, appuyez brièvement sur cette touche pour arrêter l'arrosage.
3. En mode de réglage de l'heure :
Une pression courte ou longue sur cette touche n'a aucune fonction.
4. En mode de réglage manuel de l'arrosage :
Une pression courte ou longue sur cette touche n'a aucune fonction.
Contrôle de l'irrigation :
▶ Après avoir chargé la batterie, tester l'alimentation électrique et l'état du codeur rotatif. Après 2
secondes, l'alimentation s'affiche. En mode OFF, l'écran affichera l'engrenage OFF, tandis que
l'heure par défaut sera affichée en mode ON.La position supérieure de l'encodeur rotatif
correspond à l'entrée dans le mode de réglage de l'heure.
▶ Le bouton est divisé en 6 vitesses, qui sont:【ON】、【 OFF】、【 SET CLOCK】、【 START TIME】、
【HOW LONG】、【HOW OFTEN】.
▶ 【OFF】 mode, les modes d'arrosage goutte à goutte automatique et manuel sont désactivés.
▶ 【SET CLOCK】Après avoir réglé l'HEURE du système, ajuster l'encodeur rotatif pour régler l'heure de
démarrage de l'arrosage goutte à goutte automatique 【START TIME】, la durée de l'arrosage
【HOW LONG】, et la durée de l'intervalle d'arrosage【HOW OFTEN】.Configurer chaque ré
glage
en conséquence.
▶ 【ON】pour activer le mode d'arrosage goutte à goutte automatique. Lorsque l'heure de début
d'arrosage programmée est atteinte, la pompe s'active et commence l'arrosage. En même
temps, la durée de l'arrosage commence à se décompter. Lorsque le compte à rebours atteint
zéro, l'arrosage s'arrête et l'écran revient à l'interface horaire, indiquant l'heure d'arrosage
programmée suivante. Si vous devez arrê ter l'arrosage pendant le processus, appuyez
simplement sur 【
】 pour éteindre la pompe et arrêter l'arrosage).
Manuel WS-6
▶ Lorsque l'irrigation manuelle au goutte-à-goutte est activée, appuyez sur le bouton【 】 pour
afficher l'icône d'irrigation "
" , ce qui vous permet d'accéder rapidement aux réglages de la
durée d'irrigation. Après avoir réglé la durée, appuyez sur le bouton【OK】 pour confirmer et passer
au réglage des minutes. Appuyez à nouveau sur la touche 【OK】 pour confirmer, et le système
commencera immédiatement l'irrigation au goutte-à-goutte. Alternativement, si aucun réglage de
durée n'est nécessaire, l'arrosage démarrera automatiquement après 5 secondes d'inactivité.
(Pendant l'arrosage, si vous devez arrêter le processus, appuyez simplement sur le bouton 【
】
pour éteindre la pompe et arrêter l'arrosage).
(Pour un arrosage goutte à goutte d'urgence, il suffit d'appuyer sur le bouton 【
】 et d'appuyer
sur le bouton 【OK】 deux fois consécutivement pour mettre directement la pompe en marche).
▶ Si la batterie de l'appareil est faible, seule l'heure actuelle sera affichée, et l'heure de la prochaine
irrigation au goutte-à-goutte ne sera pas affichée.
Affichage de la batterie :
▶ Lorsque l'appareil affiche " ", cela signifie qu'il est complètement chargé.
Lorsque l'appareil affiche "
", cela indique que l'appareil est actuellement en haute puissance.
▶ Lorsque l'appareil affiche "
" ou " ", cela indique que l'appareil est actuellement en mode
faible consommation.
▶ Lorsque l'appareil affiche "
", cela signifie que l'alimentation électrique de l'appareil est épuisée.
D
é
tection des p
é
nuries d'eau :
▶ Lorsque la pompe est activée, si un manque d'eau est détecté pendant plus de 10 secondes, l'icône
d'alarme de manque d'eau "
" s'affiche immédiatement ; Si l'alimentation en eau est rétablie et dé
tectée pendant plus de 3 secondes, l'icône de manque d'eau se ferme.
Manuale WS-6
Dati tecnici:
Tensione di alimentazione: DC 5V esterno o batteria AA *4.
Pulsanti della manopola della velocità: 【ON】, 【OFF】, 【SET OROLOGIO】,
【QUANTO TEMPO INIZIA】, 【QUANTO TEMPO DURA】, 【QUANTO
SPESSO】
Tasti funzione ▶▶ Four: 【
】, 【OK】, 【+】, 【-】.
▶▶ Time visualizzazione: ora/minuto, AM12:00-PM11:59.
▶▶ Timed modalità di irrigazione automatica.
▶▶ Manual modalità di irrigazione a chiave.
▶ Formato Time: 12 ore (AM/PM).
▶▶ Drip impostazione dell'orario di irrigazione: L'orario di inizio dell'irrigazione è impostato
AM12:00-PM11:59
Gamma di impostazione del tempo di irrigazione: 0min0s~30min59s
Intervallo di impostazione dell'irrigazione: 1 ORA ~ 30 giorni
(1HRS/2HRS*****23HRS/1DAYS/2DAYS****30DAYS)
▶ Consigli Watering, consigli per l'irrigazione manuale, avviso di carenza d'acqua.
Visualizzazione del voltaggio della batteria: "
"、" "、" "、" "、" ".
Quando è collegato, automaticamente passa all'alimentazione esterna e visualizza il simbolo di
collegamento (spegnere la batteria a secco).
SCHERMO LCD E IMPOSTAZIONI:
1. Schermo LCD: Visualizza tutti i dati impostati
2. Quadrante: ruotare il quadrante per personalizzare il programma di irrigazione.
3.Pulsante "+": Aumenta le impostazioni numeriche
4.Pulsante "-": Diminuisce le impostazioni numeriche
5.Pulsante "OK": Conferma l'impostazione
Manuale WS-6
6.Button" ": Impostazione della modalità di irrigazione manuale.
Funzionamento iniziale:
Inserire 4 batterie alcaline AAA (1,5 V)
1. Rimuovere il coperchio della batteria dal retro della pompa.
2. Inserire quattro batterie alcaline AA (1,5 V) fresche (non incluse), rispettando la corretta polarità
come indicato nel vano batterie.
3. Riposizionare saldamente il coperchio della batteria sulla pompa.
4. Una volta installate le batterie, lo schermo si accende per indicare l'alimentazione.
NOTA:
- Reinstallare saldamente il coperchio della batteria per garantire la resistenza all'acqua.
- Rimuovere e conservare correttamente le batterie se il dispositivo non viene utilizzato.
- Rimuovere tempestivamente le batterie usate o scariche dal timer.
- Non smaltire le batterie nel fuoco; potrebbero esplodere o avere perdite.
- Mantenere il vano batterie pulito e asciutto.
- Sostituire tutte le batterie contemporaneamente quando si è a basso consumo.
▶ Collegare il cavo USB
NOTA:
Per evitare che il dispositivo si fermi durante un'interruzione di corrente, utilizzare contemporaneamente
il cavo USB e le batterie AA. Le 4 batterie AA fungono da alimentazione di riserva, garantendo il
funzionamento del dispositivo anche in caso di interruzione dell'elettricità.
Manuale WS-6
▶Collegare il tubo flessibile .
1. Tagliare il tubo in base alla distanza della pompa, dei vasi o alle proprie esigenze.
(1) Immergere l'estremità del tubo in acqua calda per 10 secondi o applicare una piccola
quantità di olio vegetale per facilitare l'installazione.
(2) In alternativa, utilizzare un asciugacapelli per ammorbidire il tubo, in modo da renderlo più
facile da allungare sui connettori.
2. Collegare il tubo flessibile all'ingresso e all'uscita dell'acqua.
3. Inserire il filtro all'estremità del tubo di ingresso dell'acqua, quindi posizionarlo nel serbatoio.
4. Per collegare il tubo di uscita e suddividerlo in una o due linee d'irrigazione, utilizzare il
raccordo a T. Assicurarsi che tutti i raccordi siano inseriti il più profondamente possibile nel tubo.

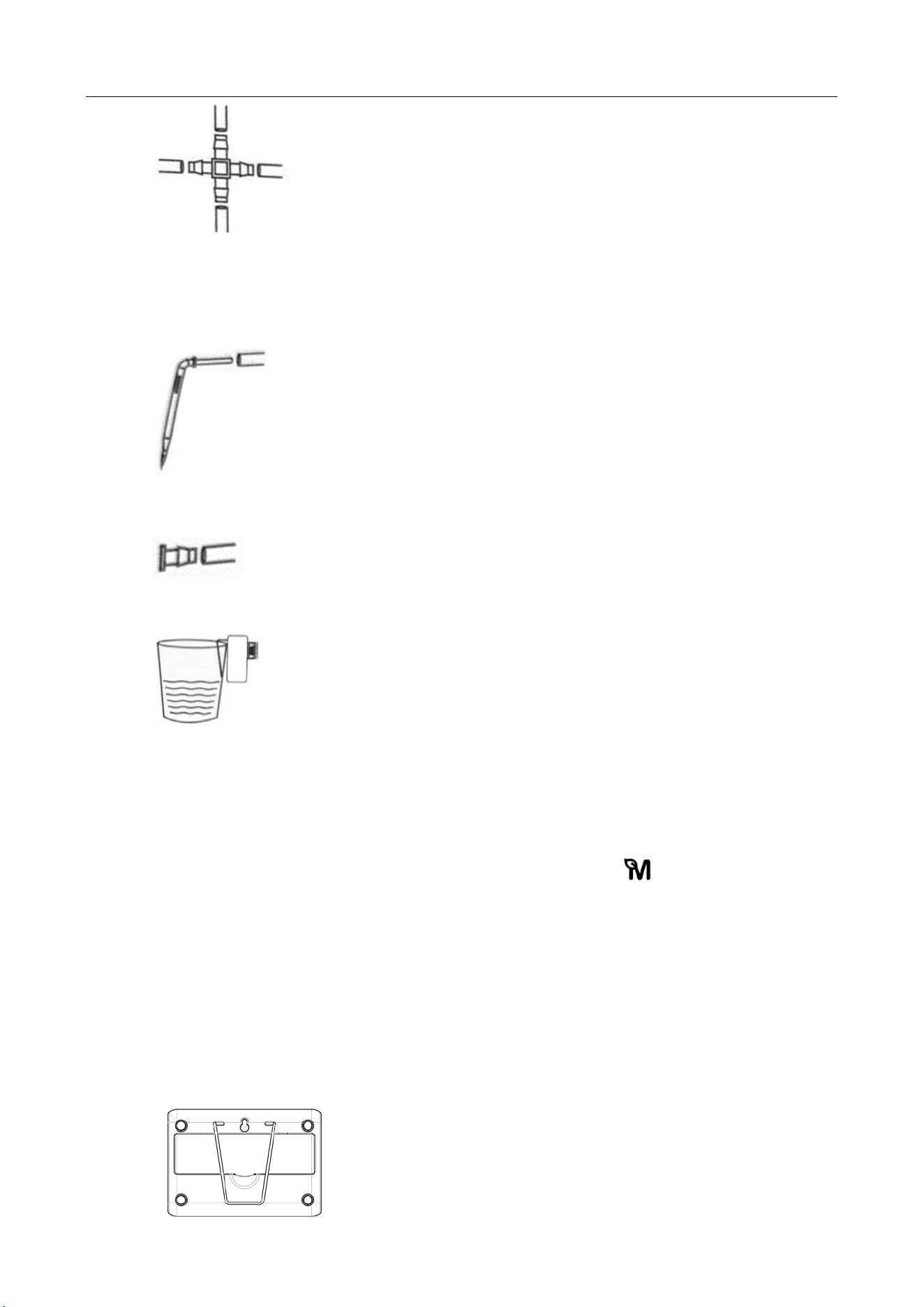

5. Per collegare il tubo di uscita e dividerlo in una o due linee di irrigazione, utilizzare il raccordo a
croce. Assicurarsi che tutti i raccordi siano inseriti il più profondamente possibile nel tubo.
Manuale WS-6
6. Inserire l'estremità del tubo di alimentazione per far arrivare l'acqua alle radici delle piante.
NOTA: inserire i gocciolatori ad almeno 3 pollici di profondità nel terreno per garantire
un'efficace irrigazione delle radici delle piante. Verificare che tutti i gocciolatori siano completamente
inseriti nel tubo.
7. Una volta completata l'installazione della diramazione per la linea di irrigazione, inserire il tappo
finale nel tubo per sigillare l'estremità.
8. Installare il gancio staccabile sul retro della pompa e appendere la pompa al bordo del
serbatoio.
Test prima dell'uso.
Congratulazioni! Il kit di irrigazione a goccia è stato collegato e installato con successo.
Prima di utilizzarla, assicurarsi di testare la pompa dell'acqua per verificarne il corretto
funzionamento.
Ecco i passaggi da seguire per il test:
1. Attivare la modalità di irrigazione manuale premendo il pulsante "
" mentre il selettore è in
posizione "ON".
2. Ispezionare tutte le parti di collegamento del tubo per individuare eventuali perdite.
3. Una volta verificato che tutto funzioni correttamente, procedete alla progettazione dei percorsi
di irrigazione e alla programmazione del programma di irrigazione.
Montaggio versatile.
1. Montaggio su un secchio d'acqua.
Fase 1: allineare il gancio al foro di sospensione.
Manuale WS-6
Fase 2: stringere il gancio verso l'interno, inserirlo nel foro di sospensione e rilasciarlo per
fissarlo.
Fase 3: appendere la pompa al bordo del secchio dell'acqua.
2. Montaggio a parete.
Posizione corretta
1. Posizionare il timer più in alto rispetto al livello dell'acqua e assicurarsi che il primo vaso o
gocciolatore sia più alto della parte superiore del serbatoio dell'acqua. Questa configurazione aiuta
a prevenire il fenomeno del sifonamento. (Il sifonamento provoca perdite d'acqua e problemi di
irrigazione eccessiva).
Manuale WS-6
2. La distanza verticale ideale per la pompa dell'acqua è di 2-3 metri. Poiché il tubo non può
essere posizionato al 100% in linea retta, si raccomanda che l'altezza dei vasi non superi i 3 metri
sopra la pompa dell'acqua.
Esempio di layout
Dati di base
Manuale WS-6
Portata del dispositivo: 500ml/min<0,16Gal/min (senza raccordi o gocciolatori)
Portata del singolo gocciolatore: 150ml/min<0,04Gal/min
Condizioni di prova
Lunghezza di ingresso: 1M / 39 pollici
Lunghezza di uscita al primo vaso o al primo T/Cross Bard Ftting: 1M / 39 pollici
Tempo di prova: 3 minuti
Lunghezza tra ogni gocciolatore: 30cm / 11,8inch
3min totale di acqua in teoria: 1500ml / 0,39Gal
Distanza tra i vasi ~30 cm
Ogni cifra rappresenta il totale dell'irrigazione in 3 minuti.
NOTA: Tutti i vasi sono sullo stesso livello
1. Sistemate le piante che richiedono più acqua nei primi due vasi.
2. Per le piante che necessitano di acqua extra, utilizzare 2-3 gocciolatori per vaso.
Alimentazione:
Dopo aver caricato la batteria, verificare l'alimentazione e lo stato dell'encoder rotativo. Dopo 2 secondi,
viene visualizzata l'alimentazione. In modalità OFF, il display visualizzerà l'ingranaggio OFF, mentre in
modalità ON verrà visualizzato il tempo predefinito.
▶ "IMPOSTA OROLOGIO" L'impostazione predefinita è: AM 12:00
▶ "ORA DI INIZIO" L'impostazione predefinita è: AM 8:30
▶ "HOW LONG "Il valore predefinito è 30 secondi: 30 secondi
▶ "QUANTO TEMPO" L'impostazione predefinita è: 12 ore
Visualizzare prima l'ora del sistema e poi l'ora di irrigazione successiva. Il display alternerà quindi questi
due orari.
Alimentazione esterna:
Quando si utilizza l'USB per alimentare il dispositivo, viene visualizzata l'icona " ".
Tasto funzione:
▶ Pulsante "+"
1. In modalità OFF:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
2. In modalità ON:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
3. Nella modalità di impostazione dell'ora:
La pressione breve aumenta il tempo di 1 uni, quella prolungata di 8Hz.
Pulsante "-"
1. In modalità OFF:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
2. In modalità ON:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
Manuale WS-6
3. Nella modalità di impostazione dell'ora:
Una pressione breve riduce il tempo di 1 unità, una pressione prolungata riduce il tempo di 1 unità
8Hz.
Pulsante "OK"
1. In modalità OFF:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
2. In modalità ON:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
3. Nella modalità di impostazione dell'ora:
Toccare per confermare l'impostazione corrente e inserire l'impostazione dell'ora successiva.
4. In modalità di impostazione manuale dell'irrigazione:
Premere brevemente per confermare l'impostazione dei secondi, premere di nuovo per confermare
l'impostazione dei minuti, e
premere ancora una volta per avviare il processo di irrigazione.
▶ Pulsante"
"
1. In modalità OFF:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
2. In modalità ON:
Premere questo tasto per accedere alla modalità di irrigazione manuale.
Durante l'irrigazione, premere brevemente questo tasto per interrompere l'irrigazione.
3. Nella modalità di impostazione dell'ora:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
4. In modalità di impostazione manuale dell'irrigazione:
La pressione breve o lunga di questo tasto non ha alcuna funzione.
Controllo dell'irrigazione:
Dopo aver caricato la batteria, verificare l'alimentazione e lo stato dell'encoder rotativo. Dopo 2 secondi,
viene visualizzata l'alimentazione. In modalità OFF, il display visualizzerà l'ingranaggio di
spegnimento, mentre in modalità ON verrà visualizzato l'orario predefinito.
La manopola è divisa in 6 marce, che sono:【ON】、【OFF】、【SET CLOCK】、【START TIME】、
【HOW LONG】、【HOW OFTEN】.
▶ En mode 【OFF】, les modes d'arrosage automatique et manuel sont désactivés.
▶ 【SET CLOCK】Après avoir réglé l'HEURE du système, ajuster l'encodeur rotatif pour régler l'heure
de démarrage de l'arrosage automatique goutte à goutte 【START TIME】, la durée de l'arrosage
【HOW LONG】, et la durée de l'intervalle d'arrosage【HOW OFTEN】.Configurer chaque réglage
en conséquence.
▶【ON】pour activer le mode d'arrosage goutte à goutte automatique. Lorsque l'heure de début
d'arrosage programmée est atteinte, la pompe s'active et commence l'arrosage. En même temps, la
durée de l'arrosage commence à se décompter. Lorsque le compte à rebours atteint zéro,
l'arrosage s'arrête et l'écran revient à l'interface horaire, indiquant l'heure d'arrosage programmée
suivante. Si vous devez arrêter l'arrosage pendant le processus, appuyez simplement sur 【
】
pour éteindre la pompe et arrêter l'arrosage).
Manuale WS-6
▶ Lorsque l'irrigation goutte à goutte manuelle est activée, appuyez sur le bouton 【 】 pour
afficher l'icône d'irrigation “
", ce qui vous permet d'accéder rapidement aux réglages de la
durée d'irrigation. Après avoir réglé la durée, appuyez sur le bouton【OK】 pour confirmer et passer
au réglage des minutes. Appuyez à nouveau sur la touche 【OK】 pour confirmer, et le système
commencera immédiatement l'irrigation au goutte-à-goutte. Alternativement, si aucun réglage de
durée n'est nécessaire, l'arrosage démarrera automatiquement après 5 secondes d'inactivité.
(Durante l'irrigazione, se è necessario interrompere il processo, è sufficiente premere il pulsante
【
】 per spegnere la pompa e interrompere l'irrigazione).
(Per l'irrigazione a goccia di emergenza, è sufficiente premere il pulsante 【
】 e premere due
volte consecutivamente il pulsante 【OK】 per accendere direttamente la pompa).
▶ Se la batteria del dispositivo è scarica, viene visualizzata solo l'ora corrente e non l'ora di irrigazione
successiva.
Display della batteria:
Quando il dispositivo visualizza " ", indica che il dispositivo è completamente carico.
Quando il dispositivo visualizza "
", indica che il dispositivo è attualmente ad alta potenza.
Quando il dispositivo visualizza "
" o " ", indica che il dispositivo è attualmente a basso
consumo.
Quando il dispositivo visualizza "
", indica che l'alimentazione corrente del dispositivo è esaurita.
Rilevamento della carenza idrica:
Quando la pompa è attivata, se viene rilevata una carenza d'acqua per più di 10 secondi, viene
immediatamente visualizzata l'icona di allarme per la carenza d'acqua "
"; se la fornitura d'acqua
viene ripristinata e rilevata per più di 3 secondi, l'icona di carenza d'acqua viene chiusa.
