A 2604

A 2654 Me

5.961-637.0 12/07

Deutsch 3

Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Betriebsanleitung und han-

deln Sie danach. Bewahren Sie diese Be-

triebsanleitung für späteren Gebrauch oder

für Nachbesitzer auf.

Beachten Sie bitte, dass Bedienung, Zube-

hör und Technische Daten der Geräte

A 2604 (Kunststoff-Behälter) und

A 2654 Me (Edelstahl-Behälter) identisch

sind. Die Abbildungen in dieser Anleitung

zeigen den A 2604.

Das Gerät ist entsprechend der in dieser Be-

triebsanleitung gegebenen Beschreibungen

und den Sicherheitshinweisen zur Verwen-

dung als Nass- und Trockensauger be-

stimmt.

– Verwenden Sie dieses Gerät nur im pri-

vaten Bereich, wie z.B. im Haushalt, in

der Hobbywerkstatt oder im Auto.

– Verwenden Sie dieses Gerät nur mit von

Kärcher zugelassenem Zubehör und Er-

satzteilen.

Jede darüber hinausgehende Verwendung

gilt als nicht bestimmungsgemäß. Für hier-

aus resultierende Schäden haftet der Her-

steller nicht; das Risiko hierfür trägt allein

der Benutzer.

Kindern die Benutzung des Gerätes nur un-

ter Aufsicht gestatten.

Gerät ausschalten, wenn nicht gesaugt wird.

 Elektrischer Anschluss

Die Angabe der Spannung auf dem Typen-

schild muss mit der Versorgungsspannung

übereinstimmen.

Die maximal zulässige Netzimpedanz am

elektrischen Anschlusspunkt (siehe Techni-

sche Daten) darf nicht überschritten

werden.

 Stromschlaggefahr

Netzstecker niemals mit feuchten Händen

anfassen.

Anschlussleitung mit Netzstecker vor jedem

Betrieb auf Schaden prüfen. Beschädigte

Anschlussleitung unverzüglich durch autori-

sierten Kundendienst/Elektro-Fachkraft aus-

tauschen lassen.

Gerät in feuchten Räumen, z. B. im Bade-

zimmer, nur an Steckdosen mit vorgeschal-

tetem FI-Schutzschalter anschließen. Im

Zweifelsfall Elektro-Fachkraft zu Rate zie-

hen.

 Achtung

Bestimmte Stoffe können durch die Verwir-

belung mit der Saugluft explosive Dämpfe

oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

– Explosive oder brennbare Gase, Flüs-

sigkeiten und Stäube (reaktive Stäube)

– Reaktive Metall-Stäube (z.B. Aluminium,

Magnesium, Zink) in Verbindung mit

stark alkalischen und sauren Reini-

gungsmitteln

– Unverdünnte starke Säuren und Laugen

– Organische Lösungsmittel (z.B. Benzin,

Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät

verwendeten Materialien angreifen.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Prüfen Sie beim Auspacken den Packungs-

inhalt auf fehlendes Zubehör oder Beschädi-

gungen. Benachrichtigen Sie bei

Transportschäden bitte Ihren Händler.

Bestimmungsgemäße Verwendung

Sicherheitshinweise

Umweltschutz

Vor Inbetriebnahme

Gerätebeschreibung

4 Deutsch

Die Lenkrollen befinden sich im Behälter

und müssen noch montiert werden.

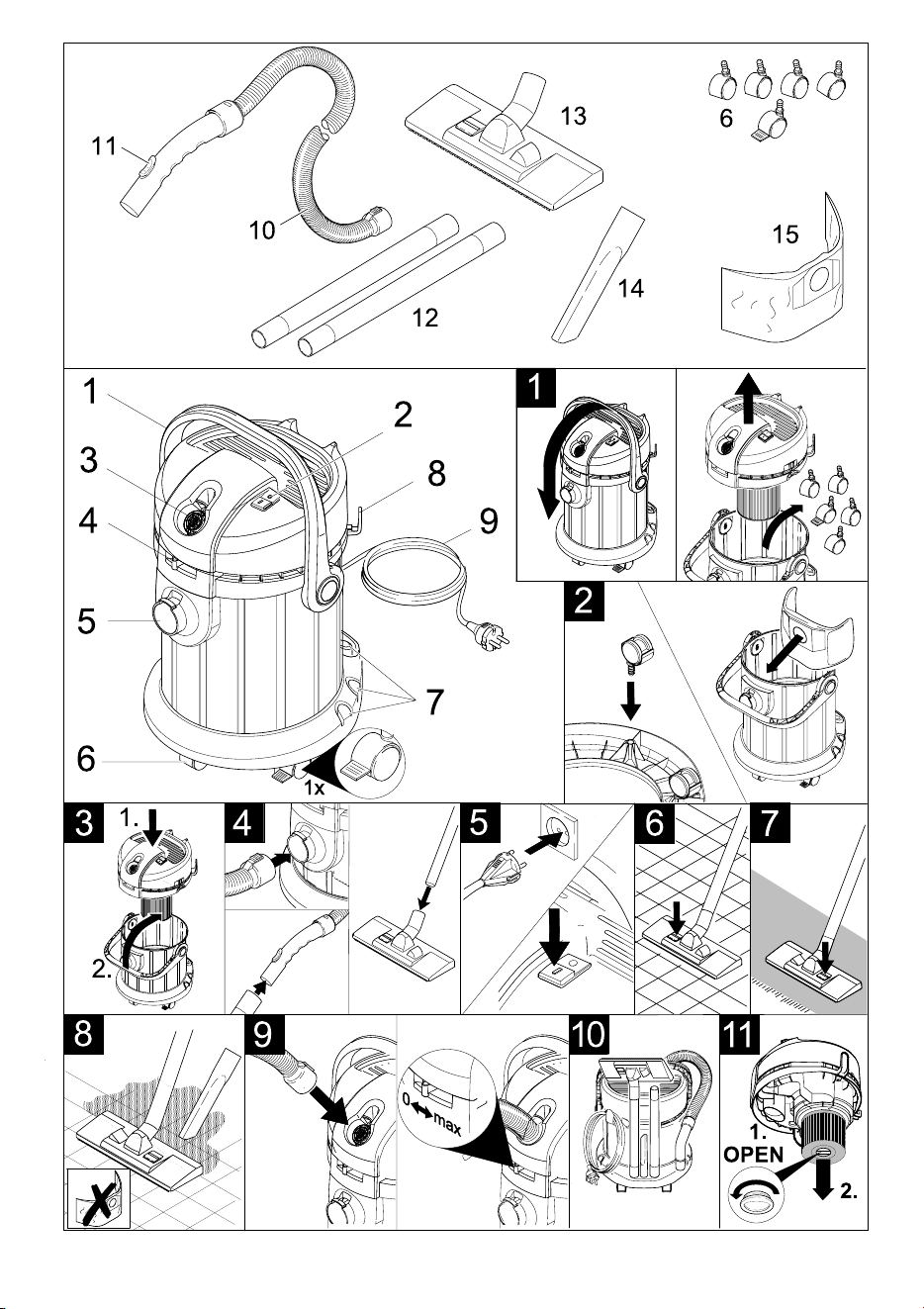

Abbildungen siehe Seite 2

1 Tragegriff

2 Ein-/Aus Schalter

3 Blasanschluss

4 Luftregulierung der Blasfunktion

5 Saugschlauchanschluss

6 Lenkrollen

7 Zubehöraufnahme

8 Aufbewahrung, Netzanschlusskabel

9 Netzanschlusskabel mit Stecker

10 Saugschlauch

11 Handgriff mit Nebenluftschieber

12 Saugrohre 2 x 0,5 m

13 Bodendüse, umschaltbar

14 Fugendüse

15 Filterbeutel

Abbildung 1

! Tragegriff nach unten klappen.

! Motorgehäuse abnehmen und Zubehör

aus dem Behälter nehmen.

Abbildung 2

! Lenkrollen am Behälterboden montie-

ren. Ggf. Filterbeutel einsetzen.

Abbildung 3

! Motorgehäuse auf Behälter aufsetzen

und verschließen.

Abbildung 4

! Zubehör anschließen.

몇 Immer mit eingesetztem Patronenfil-

ter arbeiten, sowohl beim Nass- und

beim Trockensaugen!

Abbildung 5

! Netzstecker in Steckdose einstecken

und Gerät einschalten.

Für staubfreie Entsorgung des Sauggutes

empfehlen wir, den Filterbeutel miteinzuset-

zen. Damit haben Sie zusätzlich den Vorteil,

dass der Patronenfilter nicht so schnell ver-

schmutzt.

몇 Nur mit trockenem Patronenfilter ar-

beiten!

! Deshalb: Nassen Patronenfilter vor Be-

nutzung gut trocknen!

몇 Zugesetzte Filterbeutel können plat-

zen!

! Deshalb: Filterbeutel rechtzeitig wech-

seln!

몇 Beim Saugen von Feinstaub muss im-

mer ein Filterbeutel eingesetzt wer-

den!

! Der Füllgrad des Filterbeutels ist abhän-

gig vom Schmutz der aufgesaugt wird.

Bei Feinstaub, Sand usw... muss der Fil-

terbeutel häufiger ausgetauscht werden.

! Beim Saugen von Asche und Ruß Vor-

abscheider verwenden (Bestell-Nr.

2.863-139).

Abbildung 6

! Saugen von Hartflächen:

Mit dem Fuß den Umschalter der Bodendü-

se drücken. Die Bürstenstreifen an der Un-

terseite der Bodendüse sind ausgefahren

Abbildung 7

! Saugen von Teppichböden:

Mit dem Fuß den Umschalter der Bodendü-

se drücken. Die Bürstenstreifen an der Un-

terseite der Bodendüse sind eingefahren.

Hinweis: Durch die hohe Saugleistung des

Gerätes können sich die Saugdüsen bei Ar-

beiten auf Teppichen, Polstern, Gardinen

usw. zu fest ansaugen. In diesem Fall Ne-

benluftschieber zur Reduzierung der Saug-

leistung benutzen. Nach Gebrauch wieder

schließen.

몇 Achtung:

Kein Filterbeutel verwenden!

Bei Schaumbildung oder Flüssigkeitsaustritt

das Gerät sofort ausschalten!

Abbildung 8

! Aufsaugen von Flüssigkeiten ist mit dem

abgebildeten Zubehör möglich.

Zubehör montieren

Inbetriebnahme

Trockensaugen

Nasssaugen

Deutsch 5

Hinweis: Ist der Behälter voll, schließt ein

Schwimmer die Saugöffnung und das Gerät

läuft mit erhöhter Drehzahl. Gerät sofort

ausschalten und Behälter entleeren.

Anwenden z.B zum Ausblasen von Laub

oder Staub aus Garage, Hobbyraum oder

Werkstatt.

Abbildung 9

! Saugschlauch anschließen. Schieber

der Luftregulierung öffnen und ge-

wünschte Blasleistung (0 – max) wählen.

! Gerät ausschalten und Netzstecker zie-

hen.

! Motorgehäuse abnehmen und Schmutz-

behälter entleeren.

Abbildung 10

! Zubehör am Gerät verstauen und Gerät

in trockenen Räumen aufbewahren.

 Verletzungsgefahr

Vor allen Pflege- und Wartungsarbeiten, Ge-

rät ausschalten und Netzstecker ziehen.

몇 Achtung

Keine Scheuermittel, Glas oder Allzweckrei-

niger verwenden! Gerät niemals in Wasser

tauchen.

! Gerät und Zubehörteile aus Kunststoff

mit einem handelsüblichen Kunststoffrei-

niger pflegen.

! Schmutzbehälter und Zubehör bei Be-

darf mit Wasser ausspülen und vor der

Weiterverwendung trocknen.

Lässt die Saugleistung des Gerätes nach,

bitte folgende Punkte prüfen.

! Zubehör, Saugschlauch oder Saugrohre

sind verstopft, Verstopfung mit einem

Stock entfernen.

! Filterbeutel ist voll, neuen Filterbeutel

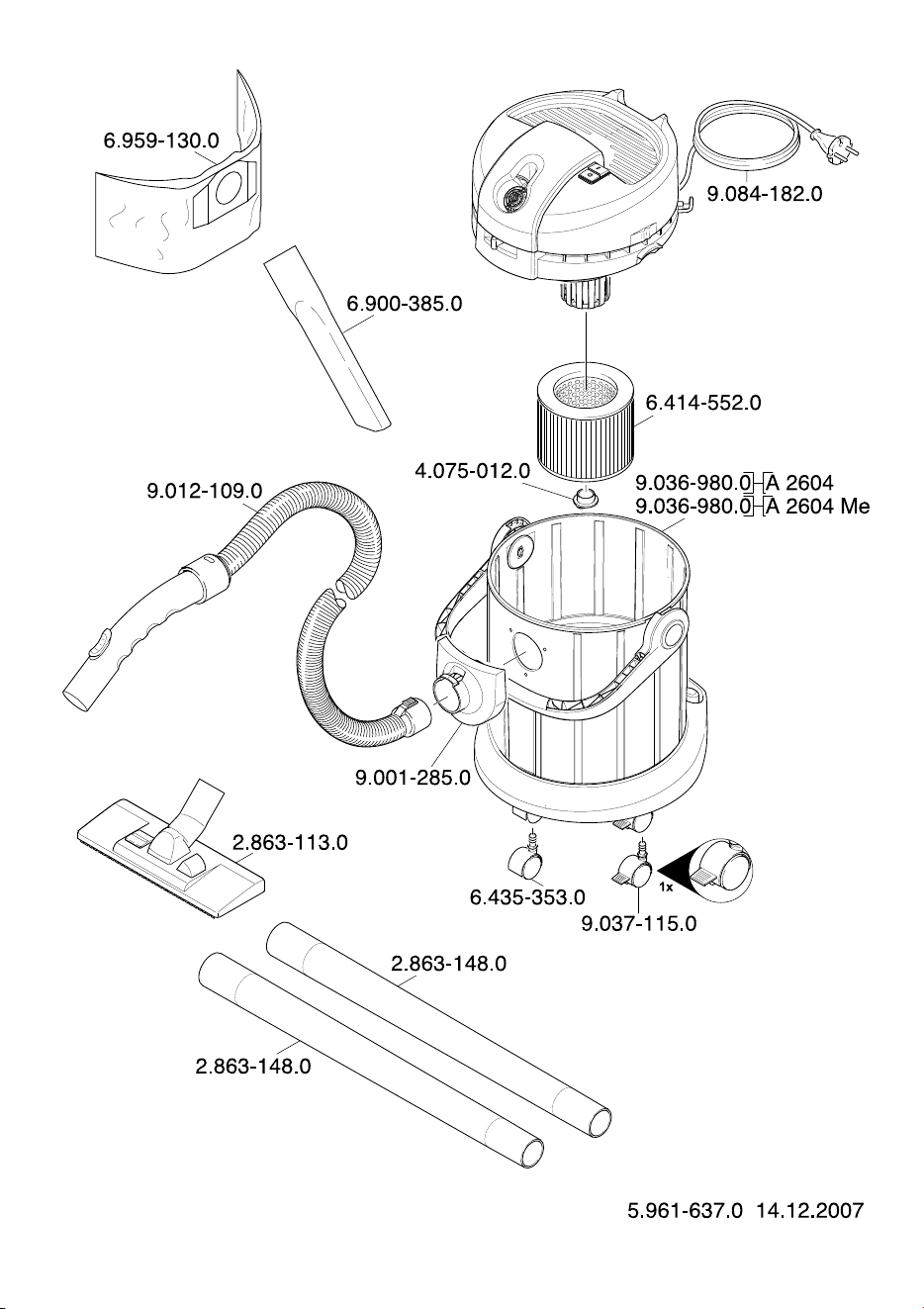

einsetzen (Bestell-Nr. siehe Ersatzteillis-

te am Ende dieser Anleitung).

Abbildung 11

! Patronenfilter ist verschmutzt, Filter un-

ter fließend Wasser reinigen, vor dem

Einbau vollständig trocknen lassen. Bei

Beschädigung wechseln (Bestell-Nr. sie-

he Ersatzteilliste am Ende dieser Anlei-

tung).

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir in-

nerhalb der Garantiefrist kostenlos, sofern

ein Material- oder Herstellungsfehler die Ur-

sache sein sollte. Im Garantiefall wenden

Sie sich bitte mit Kaufbeleg an Ihren Händler

oder die nächste autorisierte Kundendienst-

stelle.

Bei Fragen oder Störungen hilft Ihnen unse-

re Kärcher-Niederlassung gern weiter.

Adresse siehe Rückseite.

Technische Änderungen vorbehalten!

Blasfunktion

Betrieb beenden

Pflege, Wartung

Gerät reinigen

Nachlassende Saugleistung

Service

Garantie

Kundendienst

Technische Daten

Spannung 220-240 V

Stromart 50/60 Hz

Netzabsicherung (träge) 10 A

Maximal zulässige Netz-

impedanz Zmax

0,365

+j 0,228

Ohm

Leistung P

nenn

1600 W

Leistung P

max

1800 W

Behältervolumen 25 L

Wasseraufnahme 13 L

Gewicht (ohne Zubehör) 8,2 kg

Schalldruckpegel

(EN 60704-2-1)

73 dB(A)

6 English

Dear Customer,

Please read and comply with

these instructions prior to the

initial operation of your appli-

ance. Retain these operating instructions for

future reference or for subsequent posses-

sors.

Please note that the operations, accessories

and the technical data of the appliances

A 2604 (plastic container) and A 2654 Me

(stainless steel container) are identical. The

figures in this instructions manual depict

A 2604.

The appliance is intended for use as a wet

and dry vacuum cleaner corresponding to

the descriptions given in these operating in-

structions and the safety notes.

– You use this appliance only in the private

area, such as in the household, in the

hobby workshop or in your car.

– Please use this appliance only with ac-

cessories and spare parts approved by

Kärcher.

Any use extending beyond this is not consid-

ered as proper use. The manufacturer is not

liable for any losses resulting from this; the

user alone bears the risk for this.

Only allow children to use the appliance un-

der supervision.

Turn off the appliance while you do not vac-

uum.

 Electrical connection

The voltage indicated on the type plate must

correspond to the supply voltage.

The maximum admissible network imped-

ance at the electrical connecting point (see

Specifications) must not be exceeded.

 Risk of electric shock

Never touch the mains plug with moist

hands.

Check the power cord with mains plug for

damage before every use. If the power cord

is damaged, please arrange immediately for

the exchange by an authorized customer

service or a skilled electrician.

In wet rooms, e.g. in the bathroom, connect

the appliance only to sockets with series

connected RCD adapter. In the case of

doubt ask an electrician for advice.

 Caution

Certain materials may produce explosive va-

pours or mixtures when agitated by the suc-

tion air!

Never vacuum up the following materials:

– Explosive or combustible gases, liquids

and dust particles (reactive dust parti-

cles)

– Reactive metal dust particles (such as

aluminium, magnesium, zinc) in combi-

nation with highly alkaline or acidic deter-

gents

– Undiluted, strong acids and alkalies

– Organic solvents (such as petrol, paint

thinners, acetone, heating oil).

In addition, these substances may cause the

appliance materials to corrode.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for disposal, but

arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old appli-

ances using appropriate collection systems.

When unpacking the product, make sure

that no accessories are missing and that

none of the package contents have been

damaged. If you detect any transport dam-

ages please contact your dealer.

Proper Use

Safety instructions

Environmental protection

Before Startup

Description of the Appliance

English 7

You will find the swivel casters in the con-

tainer. The swivel casters must be mounted

on the appliance.

Illustrations on Page 2

1 Carrying handle

2 ON/OFF switch

3 Blowing connection

4 Air regulation of the blowing function

5 Suction hose connection

6 Swivel casters

7 Accessory mount

8 Storage, power cord

9 Power cord with plug

10 Suction hose

11 Handle with supplementary air shutter

12 Suction tubes 2 x 0.5 m

13 Floor nozzle, reversible

14 Crevice nozzle

15 Filter bag

Figure 1

! Fold down the carrying handle.

! Remove the motor casing and take ac-

cessories out of the container.

Figure 2

! Fit the swivel casters on the container

bottom. Insert filter bag if required.

Figure 3

! Put motor casing onto container and lock

it.

Figure 4

! Connect accessories.

몇 Always work with an inserted car-

tridge filter - during wet as well as dry

vacuum cleaning!

Figure 5

! Connect the mains plug and turn on the

appliance.

For a dust-free disposal of the vacuuming

material we recommend to insert the paper

filter bag as well. This provides the addition-

al advantage that the cartridge filter will not

become contaminated that quickly.

몇 Work only with a dry cartridge filter!

! Therefore: Always let the cartridge filter

dry thoroughly before using it!

몇 Added filter bags can burst!

! Therefore: Change the filter bag at the

appropriate time!

몇 Always use a filter bag while sucking

in fine dust!

! The filling level of the filter bag depends

on the dirt that is sucked in.

The filter bag needs to be replaced more

frequently while sucking in fine dust,

sand, etc.

! Always use a pre-separator while suck-

ing in ash and rust (order no. 2.863-139).

Figure 6

! Vacuum cleaning of hard surfaces:

Use your foot to press the reversing switch

of the floor nozzle. The brush strips at the

bottom of the floor nozzle are extended.

Figure 7

! Vacuum cleaning of carpets:

Use your foot to press the reversing switch

of the floor nozzle. The brush strips at the

bottom of the floor nozzle are retracted.

Note: Due to the high cleaning power of the

appliance the suction nozzles may get

sucked in excessively when working on car-

pets, upholstery, curtains, etc. In this case,

use the supplementary air shutter to reduce

the cleaning power. Close again after use.

몇 Caution:

Do not use a filter bag!

Immediately switch the appliance off if foam

forms or liquids escape!

Figure 8

! Using the accessories shown it is possi-

ble to vacuum up liquids.

Note: If the container is full a float closes the

suction opening and the appliance works at

Attaching the Accessories

Start up

Dry vacuum cleaning

Wet vacuum cleaning

8 English

a higher speed. Switch off the appliance im-

mediately and empty the container.

Use this function, for example, to blow out

leaves or dust from the garage, workroom or

work shop.

Figure 9

! Connect the suction hose. Open the

slide of the air regulation and select the

desired blowing performance (0 – max).

! Turn off the appliance and disconnect

the mains plug.

! Remove the motor casing and empty the

dirt container.

Figure 10

! Place the accessories in the appropriate

compartments at the appliance and store

the appliance in a dry room.

 Risk of injury

Always switch off the appliance and pull out

the mains plug before care and maintenance

work.

몇 Caution

Do not use abrasives, glass or universal

cleaners! Never immerse the appliance in

water.

! Clean the appliance and accessory parts

made of plastic with a commercial plastic

cleaner.

! If necessary, rinse the dirt container and

the accessories with water and let dry

before using them again.

If the suction power reduces, then check the

following points:

! Accessories, suction hose or suction

tubes are clogged, please remove the

obstruction using a stick.

! Filter bag is full, insert a new filter bag

(for the order no. please see the spare

parts list at the end of the present in-

structions).

Figure 11

! The cartridge filter is dirty, clean the filter

under running water, allow the filter to

dry completely before inserting it again.

Replace the filter if damaged (for the or-

der no. please see the spare parts list at

the end of the present instructions).

The terms of the guarantee that is applicable

in each country have been published by our

respective national distributors. Any fault

that occurs with your appliance during the

guarantee period will be repaired free of

charge, provided that it has been caused by

a material or manufacturing defect. Guaran-

tee claims should be addressed to your

dealer or the nearest authorized customer

service depot, and supported by documen-

tary evidence of purchase.

Our Kärcher branch will be pleased to help

you further in the case of questions or faults.

See address on the reverse.

Subject to technical modifications!

Blowing function

Finish operation

Maintenance and Care

Cleaning the device

Decreasing cleaning power

Service

Warranty

Customer Service

Specifications

Voltage 220-240 V

Current type 50/60 Hz

Mains fuse (slow-blow) 10 A

Maximum admissible net-

work impedance Zmax

0.365 + j

0.228

Ohm

Output P

nom

1600 W

Output P

max

1800 W

Container capacity 25 L

Water volume 13 L

Weight

(without accessories)

8,2 kg

Sound pressure level

(EN 60704-2-1)

73 dB(A)

Français 9

Cher client,

Lisez attentivement ce mode

d’emploi avant la première

utilisation de l’appareil et

conformez vous à ses consignes. Conser-

vez ce mode d’emploi pour une utilisation ul-

térieure ou un éventuel repreneur de votre

matériel.

L'utilisation, l'accessoire et les données

techniques des appareil A 2604 (réservoir

de matière plastique) et A 2654 Me (réser-

voir d'acier inoxydable) sont identiques. Les

figures dans ce manuel montre l'A 2604.

Cet appareil est conçu pour l'aspiration de li-

quides et de poussières, conformément aux

descriptions et consignes de sécurité stipu-

lées dans ce mode d'emploi.

– Cet appareil est uniquement destiné à

une utilisation privée, pour le ménage, le

bricolage ou la voiture.

– Seuls des accessoires et des pièces de

rechange d’origine autorisés par Kärcher

doivent être utilisés.

Toute utilisation sortant du cadre donné est

considérée comme non conforme. Le cons-

tructeur décline toute responsabilité pour

des dommages en résultant, seul l'utilisateur

en assume le risque.

Ne permettre l'utilisation de l'appareil aux en-

fants que sous surveillance.

Eteindre l'appareil lorsque l'aspiration n'est pas

active.

 Branchement électrique

La tension indiquée sur la plaque signalétique

de l'appareil doit correspondre à la tension

d'alimentation.

L'impédance secteur autorisée maximale au

point de raccord électrique (voir Caractéristi-

ques techniques) ne doit pas être dépassée.

 Danger d'électrocution !

Ne jamais saisir la fiche mâle ni la prise de cou-

rant avec des mains humides.

Vérifier avant chaque utilisation que le câble et

la fiche mâle ne soient pas défectueux. Un câ-

ble d’alimentation endommagé doit immédiate-

ment être remplacé par le service après-vente

ou un électricien agréé.

Dans les pièces humides (salle de bain, etc.)

ne raccorder l'appareil qu'à une prise munie

d'un disjoncteur de protection FI placé en

amont. En cas de doute, demander conseil à

un électricien.

 Attention

Des substances déterminées peuvent provo-

quer la formation de vapeurs ou de mélanges

explosifs par tourbillonnement avec l’air aspiré.

Ne jamais aspirer les substances suivantes:

– Des gazes, liquides et poussières (pous-

sières réactives) explosifs ou inflammables

– Poussières réactives de métal (p.ex. alumi-

nium, magnésium, zinc) en rapport avec

des détergents alcalins et acides

– Acides fortes et lessiver non dilués

– Solvants organiques (p.ex. essence, dilutif

de couleur, acétone, fuel).

Par ailleurs, elles peuvent s’avérer agressives

pour les matériaux utilisés sur l’appareil.

Les matériaux constitutifs de l’emballage

sont recyclables. Ne pas jeter les emballa-

ges dans les ordures ménagères, mais les remet-

tre à un système de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un système de

recyclage. Pour cette raison, utiliser des systè-

mes de collecte adéquats afin d'éliminer les

appareils usés.

Contrôler le matériel lors du déballage pour

constater des accessoires manquants ou

des dommages. Si des dégâts dus au trans-

port sont constatés, il faut en informer le re-

vendeur.

Les roulettes pivotantes sont à l’intérieur de la

cuve. Elles doivent être montées.

Utilisation conforme

Consignes de sécurité

Protection de l’environnement

Avant la mise en service

Description de l’appareil

10 Français

Illustrations voir page 2

1 Poignée de transport

2 Interrupteur - Marche/Arrêt

3 Raccord de soufflerie

4 Commande d’air pour la fonction de souf-

flage

5 Raccord du tuyau d'aspiration

6 Roulettes pivotantes

7 Range-accessoires

8 Rangement, câble d'alimentation

9 Câble d’alimentation avec fiche secteur

10 Flexible d’aspiration

11 Poignée avec coulisse à air secondaire

12 Tubes d'aspiration 2 x 0,5 m

13 Buse pour le sol, avec inverseur

14 Suceur fente

15 Sac filtrant

Figure 1

! Rabattre la poignée vers le bas.

! Enlever le châssis moteur et ôter les ac-

cessoires de la cuve.

Figure 2

! Monter les roulettes sur la base de la cuve.

Insérer éventuellement le sachet filtre.

Figure 3

! Placer le châssis moteur sur la cuve et fer-

mer.

Figure 4

! Raccorder les accessoires.

몇 Travailler toujours avec filtre cartou-

che posé, ou à l'aspiration de pous-

sières ou à l'aspiration liquides!

Figure 5

! Brancher la fiche de secteur dans la prise

et allumer l'appareil.

Pour évacuer les matières aspires sans faire

poussière, nous recommandons l'utilisation du

filtre papier fourni avec. Du reste, ce filtre vous

offre un avantage supplémentaire car la car-

touche filtrante ne s’encrasse plus aussi rapi-

dement.

몇 Travailler uniquement avec un filtre car-

touche sec!

! Conséquence : Sécher correctement le fil-

tre de cartouche mouillé avant l’utilisation !

몇 Des sac à filtre trop pleins peuvent cra-

qués!

! Conséquence : Changer à temps le sa-

chet de filtre!

몇 A l'aspiration des poussières fines il

doit avoir toujours un sachet de filtre

monté!

! Le niveau de remplissage du sachet de fil-

tre dépend de la saleté aspirée.

En cas de poussière fine, sable etc... le sa-

chet de filtre doit être changé plusieurs fois.

! En cas d'aspiration de cendre et suie, utili-

ser le préséparateur (n° de commande

2.863-139).

Figure 6

! Aspiration de surfaces dures :

Appuyer avec le pied sur l'inverseur de la buse

pour sol. Les brosses sur le côté inférieur de la

buse pour sol sont déployées

Figure 7

! Aspiration de moquettes :

Appuyer avec le pied sur l'inverseur de la buse

pour sol. Les brosses sur le côté inférieur de la

buse pour sol sont rentrées.

Remarque : Par la puissance d'aspiration éle-

vée de l'appareil, les buses d'aspiration peu-

vent se prendre trop fermement en cas de

travaux sur des moquettes, rembourrages, ri-

deaux, etc. Dans ce cas, utiliser la coulisse à

air secondaire pour réduire la puissance d'as-

piration. Refermer après utilisation.

몇 Attention :

Ne pas utiliser de sachet filtre !

Eteindre l'appareil immédiatement en cas de

formation de mousse ou de sortie de liquide!

Figure 8

! L'apiration de liquides est possible avec

l'accessoire illustré.

Remarque : Dès que la cuve est pleine, un

flotteur obture l'ouverture d'aspiration et la

vitesse de rotation augmente. Arrêter immé-

diatement l'appareil et vider la cuve.

Montage des accessoires

Mise en service

Aspiration de poussières

Aspiration liquides

Français 11

Sert au soufflage des feuilles mortes, de la

poussière du garage, de l’atelier ou de la

pièce où l’on pratique son hobby par ex.

Figure 9

! Raccorder le flexible d’aspiration. Ouvrir

le levier de commande d’air et sélection-

ner la puissance de soufflage souhaitée

(0 - max).

! Eteindre l'appareil et retirer la fiche de

secteur.

! Ôter le chassis moteur et vider le réci-

pient collecteur.

Figure 10

! Ranger les accessoires dans l'appareil

et conserver l'appareil dans des pièces

sèches.

 Risque de blessures

Eteindre l'appareil et débrancher la fiche

secteur avant d'effectuer des travaux de

maintenance et de réparation.

몇 Attention

N'utiliser aucun produit moussant, pour vi-

tres ou multi-usage ! Ne jamais plonger l'ap-

pareil dans l'eau.

! Entretenir l'appareil et les accessoires

plastique au moyen d'un nettoyant plas-

tique disponible dans le commerce.

! En cas de besoin, rincer le récipient col-

lecteur et les accessoires à l’eau et sé-

cher avant la réutilisation.

Si la puissance d'aspiration baisse, veuillez

vérifier les points suivants.

! Accessoires, tuyau d'aspiration ou tubes

d'aspiration colmatés, éliminer le colma-

tage avec un bâton.

! Utiliser un nouveau sachet filtre lorsque

le sachet filtre est plein (n° de comman-

de : voir liste des pièces de rechange à

la fin de ces instructions).

Figure 11

! Filtre cartouche encrassé, laver le filtre à

l'eau claire, laisser sécher intégralement

avant de le remonter. Remplacer en cas

d'endommagement (n° de commande :

voir liste des pièces de rechange à la fin

de ces instructions).

Dans chaque pays, les conditions de garan-

tie en vigueur sont celles publiées par notre

société de distribution responsable. Nous

éliminons gratuitement d’éventuelles pan-

nes sur l’appareil au cours de la durée de la

garantie, dans la mesure où une erreur de

matériau ou de fabrication en sont la cause.

En cas de recours en garantie, il faut

s'adresser avec le bon d’achat au revendeur

respectif ou au prochain service après-ven-

te.

Notre succursale Kärcher se tient à votre en-

tière disposition pour d'éventuelles ques-

tions ou problèmes. L'adresse figure au dos.

Sous réserve de modifications techniques !

Soufflage

Fin de l'utilisation

Entretien, maintenance

Nettoyage de l’appareil

Faible puissance d'aspiration

Service

Garantie

Service après-vente

Caractéristiques techniques

Tension 220-240 V

Type de courant 50/60 Hz

Protection du réseau (à ac-

tion retardée)

10 A

Impédance secteur autori-

sée maximale Zmax

0,365 +j

0,228

ohms

Puissance P

nom

1600 W

Puissance P

max

1800 W

Volume de la cuve 25 l

Capacité de récupération

d'eau

13 l

Poids (sans accessoire) 8,2 kg

Niveau de pression acous-

tique (EN 60704-2-1)

73 dB(A)

12 Italiano

Gentile cliente,

Prima di utilizzare l'apparec-

chio per la prima volta, leggere

e seguire queste istruzioni per

l'uso. Conservare le presenti istruzioni per l'uso

per consultarle in un secondo tempo o per dar-

le a successivi proprietari.

Tenere presente che l'utilizzo, gli accessori e i

dati tecnici degli apparecchi A 2604 (serbatoio

in plastica) e A 2654 Me (serbatoio in acciaio

inox) sono identici. Le figure di questo manuale

illustrano il modello A 2604.

L'apparecchio, in relazione alle descrizioni e

norme di sicurezza esposte in questo manuale

d'uso, è previsto per l'utilizzo come aspiratore

solidi liquidi.

– Questo apparecchio è destinato unicamen-

te all'uso provato, per es. per l'uso domesti-

co, per il laboratorio dedicato agli hobby o

per la macchina.

– Utilizzate questo apparecchio solo con ac-

cessori e pezzi di ricambio Kärcher.

Ogni altro utilizzo è considerato non conforme

a destinazione. Il produttore non risponde di

danni causati da un utilizzo non conforme a de-

stinazione, in questo caso i rischi ricadono

esclusivamente sull'utilizzatore.

L'uso dell'apparecchio da parte di bambini

deve essere consentito solo sotto debita sorve-

glianza.

Spegnere l'apparecchio quando non viene

usato per aspirare.

 Collegamento elettrico

La tensione indicata sulla targhetta deve corri-

spondere alla tensione di alimentazione.

L'impedenza di rete massima al collegamento

elettrico (vedi Dati tecnici) non deve essere su-

perata.

 Pericolo di scosse elettriche

Non toccare mai il cavo di alimentazione con le

mani umide.

Prima di ogni utilizzo controllare che il cavo di

allacciamento e la spina di alimentazione non

presentino danni. Far sostituire immediata-

mente il cavo di allacciamento danneggiato dal

servizio clienti autorizzato/da un elettricista

specializzato.

Per l'uso in ambienti umidi, p.es. in bagno, col-

legare l'apparecchio solo a prese dotate di in-

terruttore differenziale. In caso di dubbi si

prega di rivolgersi ad un elettricista specializ-

zato.

 Attenzione

Determinate sostanze possono formare Insie-

me all’aria di aspirazione vapori e miscele

esplosivi.

Non aspirare mai le seguenti sostanze:

– gas esplosivi o infiammabili, liquidi e polve-

ri (polveri reattive)

– Polveri di metallo reattive (ad es. alluminio,

magnesio, zinco) insieme a detergenti for-

temente alcalini ed acidi

– Acidi e soluzioni alcaline allo stato puro

– Soluzioni organiche (ad es. benzina, di-

luenti per vernici, acetone o gasolio).

Queste sostanze possono inoltre corrodere i

materiali dell’apparecchio.

Tutti gli imballaggi sono riciclabili. Gli im-

ballaggi non vanno gettati nei rifiuti do-

mestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno per-

ciò consegnati ai relativi centri di raccolta. Si

prega quindi di smaltire gli apparecchi dismes-

si mediante i sistemi di raccolta differenziata.

Durante il disimballaggio controllare l'even-

tuale mancanza di accessori o la presenza

di danni del contenuto. Nel caso in cui si ri-

scontrino danni dovuti al trasporto, informa-

re immediatamente il proprio rivenditore.

Le ruote pivottanti si trovano all’interno del

vano raccolta e vanno ancora montate.

Figure vedi pag. 2

1 Maniglia di trasporto

Uso conforme a destinazione

Norme di sicurezza

Protezione dell’ambiente

Prima della messa in funzione

Descrizione dell’apparecchio

Italiano 13

2 Interruttore on/off

3 Raccordo di soffiatura

4 Regolazione dell’aria per la funzione di

soffiatura

5 Raccordo tubo flessibile di aspirazione

6 Ruote pivottanti

7 Alloggiamento accessori

8 Custodia, cavo di allacciamento alla rete

9 Cavo di allacciamento alla rete con spina

10 Tubo flessibile di aspirazione

11 Impugnatura con regolatore della portata

12 Tubi rigidi di aspirazione 2 x 0,5 m

13 Bocchetta pavimenti, regolabile

14 Bocchetta fessure

15 Sacchetto filtro

Figura 1

! Abbassare la maniglia di trasporto.

! Togliere il corpo motore ed estrarre gli

accessori dal vano raccolta.

Figura 2

! Montare le ruote pivottanti sul fondo del

vano raccolta. Inserire il sacchetto filtro

se necessario.

Figura 3

! Montare il corpo motore sul vano raccol-

ta e chiudere.

Figura 4

! Montare gli accessori.

몇 Lavorare sempre con il filtro a cartuc-

cia inserito sia durante l'aspirazione a

secco e di liquidi.

Figura 5

! Inserire la spina nella presa e accendere

l'apparecchio.

Per smaltire il materiale aspirato senza svilup-

po di polvere, si consiglia di impiegare anche il

sacchetto filtrante. Così si ha l’ulteriore vantag-

gio che il filtro a cartuccia non si sporchi così

presto.

몇 Lavorare solo con il filtro a cartuccia

asciutto.

! Pertanto: far asciugare bene il filtro a car-

tuccia prima dell’uso !

몇 Il sacchetto filtrante usurato può scop-

piare!

! Pertanto: sostituirlo puntualmente.

몇 Durante l'aspirazione di polveri fini uti-

lizzare sempre un sacchetto filtrante.

! Il livello di riempimento del sacchetto fil-

trante dipende dallo sporco che viene aspi-

rato.

Nel caso di polveri fini, sabbia, ecc. sostitu-

ire spesso il sacchetto filtrante.

! Se si aspirano cenere e fuliggine, utilizzare

un preseparatore (n. d'ordine 2.863-139).

Figura 6

! Aspirazione su pavimenti duri:

Premere con il piede sul commutatore della

bocchetta pavimenti. Le setole sotto alla boc-

chetta pavimenti fuoriescono.

Figura 7

! Aspirazione di moquette:

Premere con il piede sul commutatore della

bocchetta pavimenti. Le setole sotto alla boc-

chetta pavimenti rientrano.

Avviso: a causa dell'elevata potenza di aspira-

zione dell'apparecchio, è possibile che le boc-

chette si attacchino troppo su moquette,

poltrone, tende ecc. In tal caso ridurre la poten-

za di aspirazione con l'apposito regolatore del-

la portata. Richiudere il regolatore a fine

utilizzo.

몇 Attenzione:

Non usare il sacchetto filtro!

In caso di formazione di schiuma o fuoriusci-

ta di liquido, spegnere immediatamente l'ap-

parecchio!

Figura 8

! L'aspirazione di liquidi può essere effet-

tuata con gli accessori raffigurati.

Avviso: se il vano raccolta è pieno, un gal-

leggiante chiude l'apertura di aspirazione e

l'apparecchio gira ad una maggiore velocità.

Spegnere immediatamente l'apparecchio e

vuotare il vano raccolta.

Montaggio degli accessori

Messa in funzione

Aspirazione a secco

Aspirazione liquidi

14 Italiano

Ad esempio per soffiare via le foglie secche

o la polvere dal garage, dalla sala hobby o

simile.

Figura 9

! Collegare il tubo flessibile di aspirazione.

Aprire il dispositivo di regolazione

dell’aria e selezionare il livello di soffiatu-

ra desiderato (0 - max).

! Spegnere l'apparecchio e staccare la

spina.

! Rimuovere il corpo motore e svuotare il

serbatoio rifiuti.

Figura 10

! Riporre gli accessori nei loro alloggia-

menti e depositare l'apparecchio in un

luogo asciutto.

 Rischio di lesioni

Prima di effettuare lavori di cura e di manu-

tenzione, spegnere l'apparecchio ed estrar-

re la spina di alimentazione.

몇 Attenzione

Non usare detergenti abrasivi, detergenti

per il vetro o detergenti universali! Non im-

mergere mai l'apparecchio in acqua.

! Pulire l'apparecchio e gli accessori in

plastica con un normale detergente per

materiale sintetico.

! Qualora necessario, sciacquare il serba-

toio rifiuti e gli accessori con acqua e

asciugarli prima di riutilizzarli.

Se la potenza di aspirazione dell'apparec-

chio diminuisce, controllare i seguenti punti.

! Accessori, tubo flessibile di aspirazione

o tubi di aspirazione otturati. Eliminare le

otturazioni con un bastoncino.

! Il sacchetto filtro è pieno, inserirne uno

nuovo (cod. art. vedi Elenco ricambi alla

fine delle presenti istruzioni).

Figura 11

! Il filtro a cartuccia è sporco; pulire il filtro

sotto l'acqua corrente, farlo asciugare

completamente prima di reinserirlo. So-

stituirlo in caso di danneggiamento (cod.

art. vedi Elenco ricambi alla fine delle

presenti istruzioni).

In tutti i paesi sono valide le condizioni di ga-

ranzia pubblicate dalla nostra società di ven-

dita competente. Entro il termine di garanzia

eliminiamo gratuitamente eventuali guasti

all’apparecchio, se causati da un difetto di

materiale o di produzione. Nei casi previsti

dalla garanzia si prega di rivolgersi al proprio

rivenditore, oppure al più vicino centro di as-

sistenza autorizzato, esibendo lo scontrino

di acquisto.

In caso di domande o anomalie la filiale Kär-

cher è felice di poterla aiutare. Indirizzo vedi

retro.

Con riserva di modifiche tecniche!

Funzione di soffiatura

Dopo l’uso

Cura e manutenzione

Pulizia dell’apparecchio

Diminuzione della potenza di aspira-

zione

Assistenza

Garanzia

Servizio assistenza clienti

Dati tecnici

Tensione 220-240 V

Tipo di corrente 50/60 Hz

Protezione rete (fusibile

ritardato)

10 A

Impedenza di rete massi-

ma consentita Zmax

0,365 + j

0,228

Ohm

Potenza P

nom

1600 W

Potenza P

max

1800 W

Capacità vano raccolta 25 L

Assorbimento di acqua 13 L

Peso (senza accessori) 8,2 kg

Pressione acustica (EN

60704-2-1)

73 dB(A)

Nederlands 15

Geachte klant,

Lees deze gebruikershand-

leiding door, voordat u uw

apparaat voor het eerst in

gebruik neemt, en neem de aanwijzingen in

acht. Bewaar deze gebruiksaanwijzing voor

later gebruik en voor latere gebruikers.

Houd er rekening mee dat Bediening, Toe-

behoren en Technische gegevens van de

apparaten A 2604 (reservoir van kunststof)

en A 2654 Me (reservoir roestvrij staal) iden-

tiek zijn. De afbeeldingen in deze handlei-

ding tonen de A 2604.

Het apparaat is volgens de in deze gebrui-

kershandleiding aangegeven beschrijvingen

en de veiligheidsaanwijzingen voor gebruik

als nat- en droogzuiger bedoeld.

– Gebruik dit apparaat alleen in de privé-

sfeer, zoals bv. in het huishouden, in de

hobby-werkplaats of in de auto.

– Gebruik voor dit apparaat alleen met

door Kärcher toegestane accessoires en

onderdelen.

Ieder daarboven uitgaand gebruik geldt als

niet volgens de voorschriften. Voor hieruit

resulterende schades is de fabrikant niet

aansprakelijk, het risico hiervoor draagt al-

leen de gebruiker.

Kinderen mogen het apparaat alleen onder

toezicht gebruiken.

Apparaat uitschakelen, wanneer er niet ge-

zogen wordt.

 Elektrische aansluitingen

De opgave van de spanning op het type-

plaatje moet overeenkomen met de net-

spanning.

De maximaal toelaatbare netimpedantie aan

het elektrische aansluitpunt (zie technische

gegevens) mag niet overschreden worden.

 Gevaar voor elektrische schokken

De stekker nooit met natte handen vastpak-

ken (gevaar voor elektrische schokken).

Controleer het netsnoer met steker voor elk

gebruik op schades. Laat beschadigde voe-

dingskabels onmiddellijk vervangen door

een bevoegde medewerker van de techni-

sche dienst of een elektro-vakman.

Het apparaat in vochtige ruimtes, bv. badka-

mers, alleen aansluiten op wandcontactdo-

zen met voorgeschakelde FI-

veiligheidschakelaar. In geval van twijfel een

elektro-vakman raadplegen.

 Let op

Bepaalde stoffen kunnen door het opwaaien

met de zuiglucht explosieve dampen of

mengsels vormen!

De volgende stoffen nooit opzuigen:

– explosieve of brandbare gassen, vloei-

stoffen en stoffen (reactief stof)

– reactief metaalstof (bijv. aluminium,

magnesium, zink) in verbinding met

sterk alkalische en zure reinigingsmidde-

len

– onverdunde sterke zuren en logen

– organische oplosmiddelen (bijv. benzi-

ne, kleurverdunner, aceton, stookolie).

Bovendien kunnen die stoffen de aan het

apparaat gebruikte materialen aantasten.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsmate-

riaal niet bij het huishoudelijk afval, maar

bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamelpunt

voor herbruikbare materialen.

Controleer bij het uitpakken de inhoud van

de verpakking op ontbrekende toebehoren,

of beschadigingen. Neem bij transportscha-

des contact op met uw leverancier.

Gebruik volgens de voorschriften

Veiligheidsinstructies

Zorg voor het milieu

Voor ingebruikneming

Beschrijving apparaat

16 Nederlands

De zwenkwielen bevinden zich in het reser-

voir en moeten nog worden gemonteerd.

Afbeeldingen: zie pagina 2

1 Handgreep

2 Schakelaar -Aan/Uit

3 Blaasaansluiting

4 Luchtregulering van de blaasfunctie

5 Zuigslangaansluiting

6 Zwenkwielen

7 Bergruimte toebehoren

8 Opbergen, netkabel

9 Netsnoer met stekker

10 Zuigslang

11 Handgreep met nevenluchtschuif

12 Zuigbuis 2 x 0,5 m

13 Vloerzuigmond, omschakelbaar

14 Spleetmondstuk

15 Filterzak

Afbeelding 1

! Klap de draaggreep naar onderen.

! Motorbehuizing er afnemen en accessoi-

res uit het reservoir halen.

Afbeelding 2

! Monteer de zwekwielen op de container-

bodem. Zonodig filterzak inzetten.

Afbeelding 3

! Motorbehuizing op het reservoir zetten

en afsluiten.

Afbeelding 4

! Accessoires aansluiten.

몇 Altijd werken met een gemonteerde

patronenfilter, zowel bij nat als bij

droog zuigen!

Afbeelding 5

! Netsteker in de wandcontactdoos steken

en apparaat inschakelen.

Voor een stofvrije verwijdering van het opge-

zogen goed raden wij aan de filterzak ook te

gebruiken. Op die manier heeft u ook het

voordeel dat de patronenfilter niet zo snel

vuil wordt.

몇 Alleen werken met een droge patro-

nenfilter!

! Daarom: Natte patronenfilter voor ge-

bruik goed laten drogen!

몇 Volgepropte filterzakken kunnen

openspringen!

! Daarom: Filterzak tijdig vervangen!

몇 Bij het opzuigen van fijn stof moet al-

tijd een filterzak gebruikt worden!

! Het vulpeil van de filterzak is afhankelijk

van het opgezogen vuil.

Bij fijn stof, zand, enz. moet de filterzak

vaker vervangen worden.

! Bij het opzuigen van as en roet vooraf-

scheiders gebruiken (bestelnr. 2.863-

139).

Afbeelding 6

! Zuigen van harde oppervlakken

Druk met de voet op de omschakelaar op

het vloermondstuk. De borstelranden aan de

onderzijde van het vloermondstuk staan

naar buiten

Afbeelding 7

! Zuigen van tapijtvloeren:

Druk met de voet op de omschakelaar op

het vloermondstuk. De borstelranden aan de

onderzijde van het vloermondstuk staan

naar binnen

Opmerking: Door het hoge zuigvermogen

van het apparaat kunt u de zuigmonden bij

het werken op tapijten, polsters, gordijnen

etc. te sterk aanzuigen. In dit geval dient u

de nevenluchtschuif voor het reduceren van

het zuigvermogen te gebruiken. Na gebruik

weer sluiten.

몇 Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof

het apparaat direct uitschakelen!

Afbeelding 8

! Het opzuigen van vloeistoffen is met de

afgebeelde accessoires mogelijk.

Opmerking: Is het reservoir vol, dan sluit

een vlotter de zuigopening af en draait het

Accessoires monteren

Ingebruikneming

Droogzuigen

Natzuigen

Nederlands 17

apparaat met verhoogd toerental. Schakel

het apparaat onmiddellijk uit en ledig het re-

servoir.

Te gebruiken om bijvoorbeeld bladeren of stof uit

garage, hobbyruimte of werkplaats te blazen.

Afbeelding 9

! Zuigslang aansluiten. Open de schuif

van de luchtregeling en selecteer de ge-

wenste blaascapaciteit (0 - max).

! Apparaat uitschakelen en de stekker uit

de wandcontactdoos trekken.

! Motorbehuizing afnemen en vuilreser-

voir legen.

Afbeelding 10

! Accessoires in het apparaat terugplaat-

sen en apparat in een droge ruimte op-

slaan.

 Letselgevaar

Vóór alle onderhoudswerkzaamheden scha-

kelt u het apparaat uit en trekt u de stekker

uit de wandcontactdoos.

몇 Let op

Geen schuurmiddelen, glas of reinigings-

middelen gebruiken! Dompel het apparaat

nooit in water.

! Apparaat en kunststofaccessoires met

een in de winkel verkrijgbare kunst-

stofreiniger verzorgen.

! Vuilcontainers en accessoires zonodig

met water uitspoelen en voor verder ge-

bruik drogen.

Indien de zuigkracht van het apparaat af-

neemt, moeten de volgende punten gecon-

troleerd worden.

! Toebehoren, zuigslang of zuigbuizen

zijn verstopt, verstopping met een stok

verwijderen.

! Filterzak is vol, zet er een nieuwe filter-

zak in (bestel-nr. zie onderdelenlijst aan

het einde van deze handleiding).

Afbeelding 11

! Patroonfilter zit vol met stof, filter onder

stromend water reinigen, voor het inbou-

wen volledig laten drogen. Bij beschadi-

ging vervangen (bestel-nr. zie

onderdelenlijst aan het einde van deze

handleiding).

In ieder land zijn de door ons bevoegde ver-

koopkantoor uitgegeven garantiebepalingen

van toepassing. Eventuele storingen aan het

apparaat verhelpen wij zonder kosten bin-

nen de garantietermijn, mits een materiaal of

fabrieksfout de oorzaak van deze storing is.

Neem bij klachten binnen de garantietermijn

contact op met uw leverancier of de dichtst-

bijzijnde klantenservicewerkplaats en neem

uw aankoopbewijs mee.

Bij vragen of storingen helpt onze Kärcher-ves-

tiging u graag verder. Adres zie achterzijde.

Technische veranderingen voorbehou-

den!

Blaasfunctie

De werkzaamheden beëindigen

Reiniging en onderhoud

Reiniging van het apparaat

Te weinig zuigcapaciteit

Service

Garantie

Klantendienst

Technische gegevens

Spanning 220-240 V

Stroomsoort 50/60 Hz

Netzekering (traag) 10 A

Maximaal toelaatbare

netimpedantie Zmax

0,365

+j 0,228

Ohm

Vermogen Pnom. 1600 W

Vermogen Pmax. 1800 W

Reservoirvolume 25 L

Wateropname 13 L

Gewicht (excl. accessoi-

res)

8,2 kg

Geluidsdrukniveau

(EN 60704-2-1)

73 dB(A)

18 Español

Estimado cliente:

Antes de poner en marcha

por primera vez el aparato,

lea el presente manual de

instrucciones y siga las instrucciones que fi-

guran en el mismo. Conserve estas instruc-

ciones para su uso posterior o para

propietarios ulteriores.

Tenga en cuenta que el manejo, accesorios

y datos técnicos de los aparatos A 2604 (re-

cipiente de plástico) y A 2654 Me (recipiente

de acero inoxidable) son idénticos. Las ilus-

traciones de estas instrucciones muestran el

A 2604.

El aparato está previsto para el uso como

aspirador en húmedo/seco conforme a las

descripciones e instrucciones de seguridad

de este manual de instrucciones.

– Utilice este aparato sólo en el ámbito pri-

vado, como, p. e. en el hogar, en el taller

de bricolaje o en el coche.

– Utilice este aparato sólo con los acceso-

rios y repuestos autorizados por Kär-

cher.

Cualquier uso diferente a éstos se conside-

rerá un uso no previsto. El fabricante no se

hace responsable de los daños causados

por un uso no previsto; el usuario será el úni-

co que correrá con este riesgo.

Siempre que permita a los niños usar el apa-

rato deberá vigilarlos.

Cuando no esté efectuando ninguna aspira-

ción, desconecte el aparato.

 Conexión eléctrica

La tensión indicada en la placa de caracte-

rísticas debe coincidir con la tensión de ali-

mentación.

Está prohibido sobrepasar el valor máximo

admisible para la impedancia de red en el

punto de conexión eléctrica (véanse los Da-

tos Técnicos).

 Peligro de descarga eléctrica

No toque nunca la clavija de red con las ma-

nos mojadas.

Antes de cada puesta en servicio, comprue-

be si el cable de conexión y la clavija de red

presentan daños. Si el cable de conexión

está deteriorado, debe encargar sin demora

a un electricista especializado del servicio

técnico autorizado que lo sustituya.

En habitaciones húmedas, como son los

cuartos de baño, enchufe el aparato sólo a

tomas de corriente dotadas de un interruptor

de corriente de defecto. En caso de duda,

consulte a un electricista especializado.

 Atención:

Determinadas sustancias pueden mezclar-

se con el aire aspirado debido a las turbu-

lencias dando lugar a mezclas o vapores

explosivos.

No aspirar nunca las siguientes sustancias:

– Gases, líquidos y polvos explosivos o in-

flamables, (polvos reactivos)

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación con

detergentes muy alcalinos y ácidos

– Ácidos y lejías fuertes sin diluir

– Disolventes orgánicos (p.ej. gasolina, di-

luyentes cromáticos, acetona, fuel).

Además, esas sustancias pueden afectar

negativamente a los materiales empleados

en el aparato.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje a

la basura doméstica; en vez de ello, entré-

guelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este motivo,

entregue los aparatos usados en los puntos

de recogida previstos para su reciclaje.

Uso previsto

Instrucciones de seguridad

Protección del medio ambiente

Español 19

Cuando desembale el contenido del paque-

te, compruebe si faltan accesorios o si el

aparato presenta daños. Informe a su distri-

buidor en caso de detectar daños ocasiona-

dos durante el transporte.

Las ruedas giratorias se encuentran en el in-

terior del recipiente y deben ser montadas.

Ilustraciones, véase la página 2

1 Asa de transporte

2 Interruptor de conexión y desconexión

3 Conexión para soplado

4 Regulación de aire de la función de so-

plado

5 Racor de empalme de la manguera de

aspiración

6 Ruedas giratorias

7 Alojamiento del accesorio

8 Zona de recogida del cable de alimenta-

ción de red

9 Cable de conexión a red con enchufe

10 Manguera de aspiración

11 Mango con regulador de aire secundario

12 Tubos de aspiración 2 x 0,5 m

13 Boquilla barredora de suelos, conmuta-

ble

14 Boquilla para juntas

15 Bolsa del filtro

Figura 1

! Pliegue el asa de transporte hacia abajo.

! Quite la carcasa del motor y saque los

accesorios del recipiente.

Figura 2

! Monte las ruedas giratorias en la parte

inferior del recipiente. En caso necesa-

rio, coloque la bolsa del filtro.

Figura 3

! Coloque la carcasa del motor sobre el

recipiente y ciérrela.

Figura 4

! Conecte el accesorio.

몇 ¡Trabajar siempre con cartucho fil-

trante, tanto para la aspiración en hú-

medo como en seco!

Figura 5

! Introduzca la clavija de red en la toma de

corriente y encienda el aparato.

Para eliminar los residuos aspirados sin

crear polvo, recomendamos emplear tam-

bién la bolsa filtrante. Si lo hace, contará con

la ventaja adicional de que el cartucho fil-

trante no se ensuciará tan rápidamente.

몇 ¡Trabajar sólo con cartucho filtrante

seco!

! Por ello: antes de utilizarlo, seque bien

el cartucho filtrante húmedo.

몇 ¡Si la bolsa filtrante se obtura puede

reventar!

! Por ello: ¡Cambiar a tiempo la bolsa fil-

trante!

몇 ¡Utilizar siempre una bolsa filtrante al

aspirar polvo fino!

! Cuanto más suciedad de aspira más se

llena la bolsa filtrante.

En caso de aspirar polvo fino, arena

etc... se debe cambiar la bolsa filtrante

con más frecuencia.

! Utilizar un separador previo cuando as-

pire cenizas y hollín (nº de pedido 2.863-

139).

Figura 6

! Aspiración de superficies duras:

Con el pie, pulse el conmutador de la boqui-

lla barredora de suelos. Las tiras del cepillo

de la parte inferior de la boquilla barredora

de suelos quedan extendidas

Figura 7

! Aspiración de suelos enmoquetados:

Con el pie, pulse el conmutador de la boqui-

lla barredora de suelos. Las tiras del cepillo

de la parte inferior de la boquilla barredora

de suelos quedan replegadas

Indicación: debido a la alta potencia de as-

piración del aparato, es posible que las bo-

Antes de la puesta en marcha

Descripción del aparato

Montaje de los accesorios

Puesta en marcha

Aspiración en seco

20 Español

quillas de aspiración se peguen durante la

aspiración de alfombras y moquetas, super-

ficies acolchadas, cortinas, etc. En ese ca-

so, utilice el regulador de aire secundario

para reducir la potencia de aspiración. Una

vez concluido el trabajo, ciérrelo de nuevo.

몇 Atención:

No use bolsa de filtro.

Si se produce espuma o se dan escapes de

líquido, desconecte el aparato de inmediato.

Figura 8

! Es posible aspirar líquidos con el acce-

sorio que aparece en la figura.

Indicación: Si el recipiente está lleno, un

flotador cierra el orificio de aspiración y el

aparato gira con un mayor número de revo-

luciones. Desconecte el aparato de inmedia-

to y vacíe el recipiente.

Utilice esta función para, p. ej., aspirar el fo-

llaje o el polvo que se haya acumulado en el

garaje, en el lugar donde practica sus hob-

bies o en el taller.

Figura 9

! Conecte la manguera de aspiración.

Abra la corredera del regulador de aire y

seleccione la potencia de soplado de-

seada (0 – máx).

! Apague el aparato y desenchufe la clavi-

ja de red.

! Retire la carcasa del motor y vacíe el de-

pósito acumulador de suciedad.

Figura 10

! Guarde los accesorios en el aparato y

guarde éste, a su vez, en un lugar seco.

 Peligro de lesiones

Antes de efectuar cualquier tarea de cuida-

do o mantenimiento en el aparato, hay que

apagarlo y desconectarlo de la red eléctrica.

몇 Atención:

No utilice detergentes abrasivos, ni deter-

gentes para cristales o multiuso. No sumerja

jamás el aparato en agua.

! Limpie el aparato y los accesorios de

plástico con un limpiador de materiales

sintéticos de los habituales en el merca-

do.

! En caso necesario, aclare el depósito

acumulador de suciedad y los acceso-

rios con agua y séquelos antes de volver

a utilizarlos.

Si la potencia de absorción del aparato dis-

minuye, comprobar los siguientes puntos.

! Los accesorios, la manguera de aspira-

ción o los tubos de aspiración están obs-

truidos; elimine la obstrucción con ayuda

de una vara.

! La bolsa del filtro está llena; coloque una

bolsa del filtro nueva (consulte el nº refe-

rencia al final de este manual de instruc-

ciones).

Figura 11

! El filtro de cartuchos está sucio; limpie el

filtro con agua corriente y espere a que

se seque por completo antes de montar-

lo. Si el filtro presenta daños, sustitúyalo

(consulte el nº referencia al final de este

manual de instrucciones).

Aspiración de líquidos

Función de soplado

Finalización del funcionamiento

Cuidado y mantenimiento

Limpieza del aparato

Potencia de aspiración reducida

Español 21

En todos los países rigen las condiciones de

garantía establecidas por nuestra sociedad

distribuidora. Las averías del aparato serán

subsanadas gratuitamente dentro del perío-

do de garantía, siempre que las causas de

las mismas se deban a defectos de material

o de fabricación. En un caso de garantía, le

rogamos que se dirija con el comprobante

de compra al distribuidor donde adquirió el

aparato o al Servicio al cliente autorizado

más próximo a su domicilio.

En caso de dudas o alteraciones, la sucursal

de Kärcher estará encantada de ayudarle.

La dirección figura al dorso.

Reservado el derecho a realizar modifica-

ciones técnicas.

Servicio

Garantía

Servicio de atención al cliente

Datos técnicos

Tensión 220-240 V

Tipo de corriente 50/60 Hz

Fusible de red (inerte) 10 A

Impedancia de red máxi-

ma admisible Zmax

0,365

+j 0,228

Ohm

Potencia P

nom

1600 W

Potencia P

máx

1800 W

Capacidad del depósito 25 l

Absorción de agua 13 l

Peso sin accesorios 8,2 kg

Nivel de presión acústica

(EN 60704-2-1)

73 dB(A)

22 Português

Estimado cliente,

Antes da primeira utilização

deste aparelho leia o presente

manual de instruções e proce-

da conforme ao mesmo. Guarde estas instru-

ções de serviço para uso posterior ou para o

seguinte proprietário.

Note que o manuseamento, os acessórios e os

dados técnicos dos aparelhos A 2604 (recipi-

ente em plástico) e A 2654 Me (recipiente em

aço inoxidável) são idênticos. As figuras nes-

tas instruções mostram o A 2604.

O aparelho foi concebido, de acordo com as

descrições constantes no presente manual de

instruções e com as indicações sobre seguran-

ça, para ser usado como aspirador de líquidos

e de detritos secos.

– Utilize este aparelho somente em áreas

privadas, como p. ex., em casa, na oficina

doméstica ou na limpeza do carro.

– Utilize este aparelho apenas com acessóri-

os e peças de reposição originais Kärcher.

Qualquer outra utilização, para além das aqui

indicadas, é considerada em desacordo com a

finalidade correcta. O fabricante não pode ser

responsabilizado por danos daí resultantes.

Os riscos advindos dessa utilização indevida

são da exclusiva responsabilidade do utiliza-

dor.

Não permita que crianças utilizem o aparelho

sem vigilância.

Desligue o aparelho quando não for utilizado.

 Ligação eléctrica

A tensão indicada na placa de tipo tem que es-

tar de acordo com a tensão de alimentação.

A impendância de rede máxima admissível no

ponto de ligação eléctrico (veja dados técni-

cos) não deve ser excedida.

 Perigo de choque eléctrico

Nunca toque na ficha de rede com as mãos

molhadas.

Antes de qualquer utilização do aparelho, veri-

fique se o cabo de alimentação e a ficha de

rede não apresentam danos. O cabo de ali-

mentação danificado tem que ser imediata-

mente substituído pelos nossos Serviços

Técnicos ou por um electricista autorizado.

Ligue o aparelho em locais húmidos, p. ex., em

quartos de banho, somente a tomadas de cor-

rente com disjuntor de corrente de defeito in-

tercalado. Em caso de dúvidas, consulte um

electricista credenciado.

 Atenção

Determinadas substâncias podem, com o ar

aspirado, formar gáses explosivos ou misturas

por meio de turbulências!

Nunca aspire as seguintes substâncias:

– Gases, líquidos e pós (pó reactivo) explosi-

vos ou inflamáveis

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com de-

tergentes altamente alcalinos e ácidos

– Ácidos e soluções alcalinas fortes não dilu-

ídas

– Solventes orgânicos (p. ex. gasolina, di-

luente de tintas, acetona, óleo combustí-

vel).

Além disso, estes materiais podem ter efeitos

negativos sobre os materiais utilizados no apa-

relho.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens no

lixo doméstico, envie-as para uma unidade de

reciclagem.

Os aparelhos velhos contêm materiais

preciosos e recicláveis e deverão ser

reutilizados. Por isso, elimine os apare-

lhos velhos através de sistemas de recolha de

lixo adequados.

Verifique o conteúdo da embalagem a res-

peito de acessórios não incluídos ou danos.

No caso de danos provocados durante o

transporte, informe o seu revendedor.

Utilização correcta

Avisos de segurança

Protecção do meio-ambiente

Antes de colocar em

funcionamento

Descrição da máquina

Português 23

Os rolos de guia encontram-se dentro do reci-

piente, sendo ainda necessária a sua monta-

gem.

Figuras (veja página 2)

1 Punho de transporte

2 Interruptor Lig/Desl

3 Ligação do sopro

4 Regulação de ar da função de sopro

5 Ligação do tubo flexível de aspiração

6 Rolos de guia

7 Depósito dos acessórios

8 Depósito, cabo de ligação à rede

9 Cabo de ligação à rede com ficha

10 Tubo flexível de aspiração

11 Punho com corrediça para ar adicional

12 Tubos de aspiração 2 x 0,5 m

13 Bocal de solo, comutável

14 Bocal para juntas

15 Saco-filtro

Figura 1

! Dobrar o punho de transporte para baixo.

! Remova a caixa do motor e retire os aces-

sórios do recipiente.

Figura 2

! Monte os rolos de guia no fundo do recipi-

ente. Caso necessário, coloque o saco-fil-

tro.

Figura 3

! Coloque a caixa do motor no recipiente e

feche o mesmo.

Figura 4

! Ligue os acessórios.

몇 Trabalhar sempre com o filtro de cartu-

cho no aparelho, tanto durante a aspira-

ção de líquidos ou de detritos sólidos!

Figura 5

! Ligue a ficha de rede à tomada de corrente

e ligue o aparelho.

Para a eliminação do conteúdo aspirado sem

formação de pó recomendamos a utilização do

saco de filtro. Assim tem a vantagem adicional

do filtro de cartucho não se sujar tão rapida-

mente.

몇 Trabalhar apenas com filtro de cartucho

seco!

! Por isso: secar bem o filtro de cartucho hú-

mido antes da sua utilização!

몇 Sacos de filtro cheios podem rebentar!

! Por isso: substituir o saco do filtro atempa-

damente!

몇 Para a aspiração de pó fino deve ser

sempre utilizado um saco de filtro!

! O nível de enchimento do saco de filtro de-

pende do tipo de sujidade aspirada.

Para pó fino, areia, etc. é necessário subs-

tituir o saco de filtro com maior frequência.

! Para aspirar cinza e fuligem utilize o sepa-

rador prévio (nº de encomenda 2.863-139).

Figura 6

! Aspiração de superfícies duras:

Pise o comutador do bocal de solo. As faixas

da escova na parte inferior do bocal de solo fo-

ram extraídas.

Figura 7

! Aspiração de alcatifas:

Pise o comutador do bocal de solo. As faixas

da escova na parte inferior do bocal de solo fo-

ram recolhidas.

Aviso: Devido à alta potência de aspiração do

aparelho, os bocais de aspiração podem pe-

gar-se a materiais, tais como tapetes, estofos,

cortinas, etc. Utilize, neste caso, a corrediça

para ar adicional para reduzir a potência de as-

piração. Feche a mesma após a utilização.

몇 Atenção:

Não utilize saco-filtro!

Se houver formação de espuma ou saída de lí-

quidos, desligue imediatamente o aparelho!

Figura 8

! Só é possível aspirar líquidos com os aces-

sórios ilustrados.

Aviso: Quando o recipiente estiver cheio, o

flutuador fecha a abertura de aspiração e o

aparelho funciona com uma rotação mais ele-

vada. Desligue imediatamente o aparelho e

esvazie o recipiente.

Montar os acessórios

Colocação em funcionamento

Aspirar a seco

Aspirar a húmido

24 Português

Utilize a função p.ex. para eliminar folhas ou pó

da garagem, da oficina doméstica ou da ofici-

na.

Figura 9

! Ligue o tubo flexível de aspiração. Abra a

corrediça da regulação de ar e seleccione

a potência de sopro (0 . máx) desejada.

! Desligue o aparelho e retire a ficha de re-

de.

! Remova a caixa do motor e esvazie o reci-

piente de sujidades.

Figura 10

! Arrume os acessórios no aparelho e guar-

de o mesmo num local seco.

 Perigo de lesão

Antes de efectuar trabalhos de conservação e

manutenção, desligar o aparelho e tirar a ficha

de rede.

몇 Atenção

Não utilize produtos abrasivos, produtos para

a limpeza de vidros ou universais! Nunca mer-

gulhe o aparelho em água.

! Limpe o aparelho e os acessórios de plás-

tico com um produto para limpeza de plás-

ticos corrente.

! Caso necessário, lave o recipiente de suji-

dades e os acessórios com água e seque-

os antes da utilização subsequente.

Verifique os seguintes pontos se o rendimento

de aspiração do seu aparelho diminuir.

! Os acessórios, os tubos de aspiração e o

tubo flexível de aspiração estão entupidos.

Remova a obstrução com um pau.

! O saco-filtro está cheio. Coloque um novo

saco-filtro (para o nº de encomenda, veja a

lista de peças sobressalentes no fim deste

manual).

Figura 11

O filtro de cartucho está sujo. Lave o filtro

com água corrente e deixe o mesmo secar

totalmente antes da montagem. Se estiver

danificado, substitua-o (para o nº de enco-

menda, veja a lista de peças sobressalen-

tes no fim deste manual).

Em cada país são válidas as condições de ga-

rantia emitidas pelas nossas Empresas de Co-

mercialização. Eventuais avarias no aparelho,

durante o período de garantia, serão repara-

das sem encargos para o cliente, desde que se

trate dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do do-

cumento de compra, ao seu revendedor ou ao

Serviço Técnico mais próximo.

Em caso de dúvidas ou avarias, a nossa filial

Kärcher local está à sua disposição. Endere-

ços no verso.

Reservados os direitos a alterações técni-

cas!

Função de sopro

Desligar o aparelho

Conservação, manutenção

Limpeza do aparelho

Perda da potência de aspiração

Assistência técnica

Garantia

Assistência técnica

Dados técnicos

Tensão 220-240 V

Tipo de corrente 50/60 Hz

Protecção de rede (de ac-

ção lenta)

10 A

Impendância de rede má-

xima admissível Zmax

0,365

+j 0,228

Ohm

Potência P

nom

1600 W

Potência P

máx

1800 W

Volume do recipiente 25 L

Absorção de água 13 L

Peso (sem acessórios) 8,2 kg

Nível de pressão acústica

(EN 60704-2-1)

73 dB(A)

Dansk 25

Kære kunde

Læs denne brugsanvisning

før den første brug af appa-

ratet og følg anvisningerne.

Opbevar brugsanvisningen til senere brug

eller til senere ejere.

Læg venligst mærke til at betjeningen og de

tekniske data fra apparaterne A 2604 (plast-

beholder) og A 2654 Me (stålbeholder) er

identiske. Figurerne i denne vejledning viser

A 2604.

Apparatet er i henhold til beskrivelserne i

denne brugsanvisning og sikkerhedsanvis-

ningerne beregnet til anvendelse som våd-

og tørsuger.

– Brug kun denne støvsuger på privat om-

råde, som f.eks. i husholdningen, i hob-

byværkstedet eller i bilen.

– Brug kun denne støvsuger med tilbehør

og reservedele, der er godkendt af Kär-

cher.

Enhver anvendelse, der går herudover, gæl-

der som ikke-bestemmelsesmæssig. Produ-

centen er ikke ansvarlig for skader, der

måtte opstå som følge heraf; risikoen er bru-

gerens alene.

Børn må kun bruge apparatet under opsyn.

Sluk for apparatet, når der ikke suges.

 El-tilslutning

Angivelsen af spænding på typeskiltet skal

stemme overens med forsyningsspændin-

gen.

Den maksimalt tilladte netimpedans på det

elektriske tilslutningspunkt (se de tekniske

data) må ikke overskrides.

 Risiko for elektrisk stød

Rør aldrig ved netstikket med fugtige hæn-

der.

Kontrollér altid tilslutningsledningen og net-

stikket for skader inden brug. En beskadiget

tilslutningsledning skal udskiftes af en auto-

riseret kundeserviceafdeling/elektriker med

det samme.

I fugtige rum, f.eks. i badeværelset, må ap-

paratet kun sluttes til stikkontakter med for-

koblet FI-relæ. Spørg en elektriker, hvis De

er i tvivl.

 OBS

De kan danne eksplosive dampe eller blan-

dinger gennem ophvirvling med sugeluften!

Efterfølgende stoffer må aldrig suges op:

– Eksplosive eller tændelige gas, væsker

og støv (reaktive støv)

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengøringsmid-

ler.

– Ufortyndede syrer og baser

– Organiske opløsningsmidler (f.eks. lak-

fortynder, benzin, acetone, fyringsolie).

Desuden kan disse stoffer angribe de mate-

rialer, støvsugeren er fremstillet af.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation el-

ler lignende.

Bestemmelsesmæssig anvendelse

Sikkerhedsanvisninger

Miljøbeskyttelse

26 Dansk

Kontroller pakningens indhold for manglen-

de tilbehør eller beskadigelser, når den pak-

kes ud. Kontakt Deres forhandler i tilfælde af

transportskader.

Styrehjulene ligger i beholderen og skal først

monteres.

Se figurerne på side 2

1 Bæregreb

2 Tænd/sluk-kontakt

3 Blæsetilslutning

4 Luftregulering af blæsefunktionen

5 Sugeslangetilslutning

6 Styrehjul

7 Tilbehørsholder

8 Opbevaring, nettilslutningskablet

9 Nettilslutningskabel med stik

10 Sugeslange

11 Håndgreb med skyderknap til falskluft

12 Sugerør 2 x 0,5 m

13 Gulvmundstykke, kan omstilles

14 Fugemundstykke

15 Filterpose

Figur 1

! Slå bæregrebet ned.

! Tag motorkabinettet af, og tag tilbehøret

ud af beholderen.

Figur 2

! Monter styrehjulene på beholderens

bund. Isæt om nødvendigt filterpose.

Figur 3

! Sæt motorkabinettet på beholderen, og

luk det.

Figur 4

! Slut tilbehøret til.

몇 Såvel ved våd- og ved tørsugning skal

der altid arbejdes med isat patronefil-

ter!

Figur 5

! Sæt netstikket i stikkontakten, og tænd

for apparatet.

For en støvfri bortskaffelse af sugeindholdet

anbefaler vi også at bruge papirfilterposen.

Dermed har De ydermere den fordel, at pa-

tronfilteret ikke tilsmudses så hurtigt.

몇 Arbejd kun med tør patronfilter!

! Derfor: Tør det våde filter grundigt før

brug!

몇 Tilsatte filterposer kan revne!

! Derfor: Udskift filterposen i tide!

몇 Ved sugning af fintstøv skal der altid

isættes en filterpose!

! Filterposens påfyldningsgrad er afhæn-

gigt af den opsugede snavs.

Ved fintstøv, sand osv. skal filterposen

udskiftes oftere.

! Brug en forudskiller (bestillingsnr. 2.863-

139) ved opsugning af aske og sod.

Figur 6

! Sugning på hårde overflader:

Tryk på gulvmundstykkets omskifter med fo-

den. Børsterne på undersiden af gulvmund-

stykket er kørt ud.

Figur 7

! Sugning på tæpper:

Tryk på gulvmundstykkets omskifter med fo-

den. Børsterne på undersiden af gulvmund-

stykket er kørt ud.

Bemærk: På grund af apparatets store su-

geydelse kan sugemundstykkerne suge for

kraftigt ved arbejde på tæpper, polstringer,

gardiner osv. Brug skyderknappen til falsk-

luft til at regulere sugeydelsen med. Luk den

igen efter brug.

Inden idrifttagning

Beskrivelse af apparat

Montering af tilbehør

Ibrugtagning

Tørsugning

Dansk 27

몇

OBS:

Brug ikke filterpose!

Sluk straks for apparatet, hvis der dannes

skum eller trænger væske ud!

Figur 8

! Det er muligt at opsuge væske med det

afbildede tilbehør.

Bemærk: Hvis beholderen er fuld, lukker en

svømmerventil sugeåbningen, og apparatet

kører med forhøjet omdrejningstal. Sluk

straks for apparatet, og tøm beholderen.

Anvendes f.eks. til udblæsning af løv eller

støv fra garage, hobbyrum eller værksted.

Figur 9

! Slut sugeslangen til. Åbn luftregulerings-

skyderen, og vælg den ønskede blæ-

seeffekt (0-maks.).

! Sluk for apparatet, og træk netstikket ud.

! Tag motorkabinettet af, og tøm smuds-

beholderen.

Figur 10

! Pak tilbehøret ned i apparatet, og opbe-

var apparatet i et tørt rum.

 Risiko for tilskadekomst!

Sluk for højtryksrenseren og træk altid net-

stikket ud før pleje- og vedligeholdelsearbej-

de.

몇 OBS

Undlad at bruge skuremidler, glas- eller uni-

versalrengøringsmiddel! Nedsænk aldrig

apparatet i vand.

! Apparat og tilbehørsdele af plast skal

rengøres med et almindeligt plastrengø-

ringsmiddel.

! Skyl om nødvendigt smudsbeholder og

tilbehør med vand, og tør det inden vide-

re anvendelse.

Hvis apparatets sugekapacitet reduceres, kon-

troller følgende punkter.

! Tilbehør, sugeslange eller sugerør er til-

stoppet, fjern tilstopningen.

! Filterposen er fuld, isæt ny filterpose (se

bestillings-nr. i reservedelslisten i slutnin-

gen af denne vejledning).

Figur 11

! Patronfilteret er snavset. Rengør filteret un-

der rindende vand, og lad det tørre fuld-

stændigt før montering. Udskift filteret, hvis

det er beskadiget (se bestillings-nr. i reser-

vedelslisten i slutningen af denne vejled-

ning).

I de enkelte lande gælder de af vore forhandle-

re fastlagte garantibetingelser. Eventuelle fejl

på Deres apparat afhjælpes gratis inden for

garantien, såfremt fejlen kan tilskrives en ma-

teriale- eller produktionsfejl. Hvis De ønsker at

gøre garantien gældende, bedes De henvende

Dem til Deres forhandler eller nærmeste kun-

deservice medbringende tilbehør til apparatet.

Vores Kärcher-afdeling hjælper gerne, hvis De

har spørgsmål, eller der er fejl på støvsugeren.

Se adressen på bagsiden.

Forbehold for tekniske ændringer!

Vådsugning

Blæsefunktion

Efter brug

Pleje, vedligeholdelse

Rengøring af apparatet

Aftagende sugeeffekt

Service

Garanti

Kundeservice

Tekniske data

Spænding 220-240 V

Strømtype 50/60 Hz

Netsikring (træg) 10 A

Maksimal tilladt netimpe-

dans Zmax

0,365

+j 0,228

Ohm

Ydelse P

nom.

1600 W

Ydelse P

maks.

1800 W

Beholdervolumen 25 L

Optagen vandmængde 13 L

Vægt (uden tilbehør) 8,2 kg

Lydtryksniveau (EN 60704-2-1)

73 dB(A)

28 Norsk

Kjære kunde,

Les denne bruksveilednin-

gen før apparatet tas i bruk

første gang, og følg anvisnin-

gene. Oppbevar denne bruksveiledningen til

senere bruk eller for annen eier.

Vær oppmerksom på at betjening, tilbehør

og tekniske data for apparat A 2604 (plast-

beholder) og A 2654 Me (edelstålbeholder)

er identid identisk. Illustrasjonene i denne

anvisning viser A 2604.

Apparatet skal brukes som tørr- og våtstøv-

suger i henhold til beskrivelsene i bruksvei-

ledningen og til sikkerhetsveiledningene.

– Apparatet skal bare brukes i private om-

råder, foe eksempel i huset, i hobbyverk-

stedet eller i bilen.

– Apparatet må bare brukes med reserve-

deler og tilbehør som er godkjent av Kär-

cher.

All bruk ut over dette anses som ikke i tråd

med hensikten med apparatet. Produsenten

fraskriver seg ansvar for skader som skyldes

slik bruk - denne risikoen hviler på brukeren

alene.

Barn må kun bruke apparatet under oppsyn.

Slå av apparatet når det ikke er i bruk.

 Elektrisk tilkobling

Spenningen på strømtilførselen må stemme

overens med spenningsangivelsen på type-

skiltet.

Den maksimalt tillatte nettimpedansen på

elektriske tilkoblinger (se tekniske data) må

ikke overskrides.

 Fare for elektrisk støt

Berør aldri støpselet med våte hender.

Kontroller strømledningen og støpselet for

skader hver gang maskinen skal brukes. En

skadet strømledning må skiftes ut umiddel-

bart hos autorisert kundeservice eller autori-

sert elektriker.

Når apparatet skal brukes i fuktige rom, f.

eks. baderom, må det bare kobles til stikkon-

takt med forankoblet FI-vernebryter. Søk råd

hos elektrofagfolk i tvilstilfelle.

 Forsiktig

Visse stoffer kan danne eksplosive damper

eller blandinger når de virvles opp med su-

geluften.

Sug aldri opp følgende stoffer:

– Eksplosive eller brennbare gasser, væs-

ker og støv (reaktivt støv)

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

sterkt alkaliske og sure rengjøringsmid-

ler.

– Ufortynnede sterke syrer og lut

– Organiske løsemidler (f.eks. bensin, far-

getynner, aceton, fyringsolje).

I tillegg kan disse stoffene angripe materialet

som er brukt i støvsugeren.

Materialet i emballasjen kan resirkule-

res. Ikke kast emballasjen i hushold-

ningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhendes i eg-

nede innsamlingssystemer.

Kontroller ved utpakkingen at innholdet i

pakken er komplett og uskadd. Kontakt din

forhandler ved eventuelle transportskader.

Styrehjulene ligger i beholderen og må først

monteres.

Se side 2 for illustrasjoner

1 Bærehåndtak

2 Av/på-bryter

3 Blåsetilkobling

4 Luftregulering for blåsefunksjon

5 Sugeslangetilkobling

Forskriftsmessig bruk

Sikkerhetsanvisninger

Miljøvern

Før den tas i bruk

Beskrivelse av apparatet

Norsk 29

6 Styrehjul

7 Tilbehørsholder

8 Oppbevaring, strømkabel

9 Nettkabel med plugg

10 Sugeslange

11 Håndtak med falskluftventil

12 Sugerør 2 x 0,5 m

13 Gulvmunnstykke, omkoblingsbar

14 Fugemunnstykke

15 Filterpose

Figur 1

! Vipp bærehåndtaket ned.

! Ta av motorhuset og ta tilbehøret ut av

beholderen.

Figur 2

! Monter styrehjulene på undersiden av

beholderen. Sett eventuelt inn filterpose.

Figur 3

! Sett motorhuset på beholderen, og lukk

igjen.

Figur 4

! Koble til tilbehør.

몇 Arbeid alltid med påsatt patronfilter,

både ved tørr og våt suging!

Figur 5

! Sett støpselet i stikkontakten og slå på

apparatet.

For støvfri avhending av oppsuget støv, vil vi

anbefale bruk av filterpose. Dette har også

den fordelen av at patronfilteret ikke blir like

fort tilsmusset.

몇 Arbeide kun med tørt patronfilter!

! Derfor: Tørk alltid det våte patronfilteret

godt før bruk!

몇 Fulle filterposer kan sprekke!

! Derfor: Skift filterpose i rett tid!

몇 Ved suging av fint støv skal det alltid

brukes filterpose!

! Fyllingsgraden av filterposen er avhen-

gig av hva slags smuss som suges opp.

Ved fint støv, sand osv... må filterposen

skiftes oftere.

! Ved suging av aske og sot bruk forutskil-

ler (bestillingsnr. 2.863-139).

Figur 6

! Støvsuging av harde gulvbelegg:

Trykk på omsjalteren på gulvmunnstykket

med foten. Børstestripene på undersiden av

gulvmunnstykket trykkes ut

Figur 7

! Støvsuging av teppegulv:

Trykk på omsjalteren på gulvmunnstykket

med foten. Børstestripene på undersiden av

gulvmunnstykket trekkes inn.

Merk: pga. av maskinens høye sugeeffekt,

kan sugemunnstykket suge seg fast ved ar-

beid på tepper, polstrede møbler, gardiner

osv. Dersom dette skjer brukes falskluftven-

tilen for redusering av sugeeffekten. Denne

stenges igjen etter bruk.

몇 Forsiktig:

Ikke bruk filterpose!

Ved skumdannelse eller lekkasje av væske

må apparatet slås av umiddelbart!

Figur 8

! Med det avbildede tilbehøret kan man

suge opp væsker.

Merk: Når beholderen er full, blir sugeåpnin-

gen stengt av en flottør og apparatet går

med økt turtall. Slå av maskinen umiddelbart

og tøm beholderen.

Brukes f. eks. til å blåse løv eller støv fra ga-

rasjen, hobbyrommet eller verkstedet.

Figur 9

! Koble til sugeslange. Åpne skyveren for

luftreguleringen og velg ønsket blåseef-

fekt (0 – maks.).

Montere tilbehør

Igangsetting

Støvsuging

Våtsuging

Blåsefunksjon

30 Norsk

! Slå av apparatet og trekk ut støpselet.

! Ta av motorhuset og tøm smussbehol-

deren.

Figur 10

! Plasser tilbehør på apparatet, og oppbe-

var i et tørt rom.

 Fare for personskader

Slå alltid av høytrykksvaskeren og trekk ut

støpselet før stell og vedlikehold av enheten.

몇 Forsiktig

Ikke bruk skuremiddel, glass eller universal-

rengjøringsmiddel! Dypp aldri apparatet un-

der vann.

! Bruk et alminnelig rengjøringsmiddel for

plast på apparatet, og tilbehørsdeler av

plast.

! Skyll ved behov smussbeholder og tilbe-

hør med vann, og la det tørke igjen før

det tas i bruk.

Dersom sugeeffekten er dårlig, kontroller

følgende punkter:

! Tilbehøret, sugeslange eller sugerørene

er tilstoppet. Fjern tilstoppingen med en

pinne.

! Filterposen er full, sett inn ny filterpose

(Bestillingsnummer, se reservedelslisten

i slutten av denne veiledningen).

Figur 11

! Patronfilteret er tilsmusset. Rengjør filte-

ret under rennende vann, la det tørke

fullstendig før innsetting. Ved skader,

skift ut(Bestillingsnummer, se reserve-

delslisten i slutten av denne veilednin-

gen).

Vår ansvarlige salgsorganisasjon for det en-

kelte land har utgitt garantibetingelsene som

gjelder i det aktuelle landet. Eventuelle feil

på maskinen blir reparert gratis i garantitiden

dersom disse kan føres tilbake til material-

eller produksjonsfeil. Ved behov for garanti-

reparasjoner, vennligst henvend deg med

kjøpskvitteringen til din forhandler eller nær-

meste autoriserte kundeservice.

Våre Kärcher-avdelinger hjelper deg gjerne

ved feil eller om du har spørsmål. Se baksi-

den for adressen.

Det tas forbehold om tekniske endringer!

Etter bruk

Pleie, vedlikehold

Rengjøring av apparatet

Avtagende sugeeffekt

Service

Garanti

Kundetjeneste

Tekniske data

Spenning 220-240 V

Strømtype 50/60 Hz

Strømsikring (trege) 10 A

Maksimal tillatt nettimpe-

dans Zmax

0,365

+j 0,228

Ohm

Effekt P

nominell

1600 W

Effekt P

maks

1800 W

Beholder, volum 25 L

Vannopptak 13 L

Vekt (uten tilbehør) 8,2 kg

Lydtrykksnivå (EN 60704-

2-1)

73 dB(A)

Svenska 31

Bäste kund,

Läs denna bruksanvisning

före första användning och

följ anvisningarna noggrant.

Denna bruksanvisning ska förvaras för se-

nare användning eller ges vidare om appa-

raten byter ägare.

Beakta att hantering, tillbehör och tekniska

data är identiska för aggregaten A 2604

(syntetbehållare) och A 2654 Me (behållare i

rostfritt stål). Bilder i denna bruksanvisning

visar A 2604.

Apparaten är avsedd att användas som våt-

och torrsug enligt beskrivningarna och sä-

kerhetsanvisningarna i bruksanvisningen.

– Använd endast apparaten för privat bruk

i t.ex. hushållet, hobbyverkstaden eller i

bilen.

– Använd endast apparaten tillsammans

med tillbehör och reservdelar som har

godkänts av Kärcher.

Varje annan användning räknas inte som fö-

reskriftsmässig. Tillverkaren ansvarar inte

för skador som orsakats av sådan använd-

ning; användaren ansvarar ensam.

Barn som använder apparaten ska hållas

under uppsikt.

Stäng av apparaten när den inte används.

 Elektrisk anslutning

Uppgifterna om spänning på typskylten ska

stämma överens med försörjningsspänning-

en.

Den maximala nätimpedansen vid anslut-

ningspunkten (se Teknisk data) får inte över-

skridas.

 Risk för strömstötar!

Vidrör aldrig nätkontakten med våta händer.

Kontrollera före drift att nätkabeln och nät-

kontakten inte är skadade. Skadade nätka-

blar ska genast bytas ut av auktoriserad

kundservice eller en utbildad elektriker.

Vid användning av apparaten i fuktiga ut-

rymmen, t.ex. badrum, måste den anslutas

till ett vägguttag som är kopplat till en jord-

felsbrytare. Rådfråga en elektriker om du är

osäker.

 Observera

Vissa ämnen kan, genom uppvirvling med

sugluften, bilda explosiva ångor eller bland-

ningar!

Sug aldrig upp följande ämnen:

– explosiva eller antändliga gaser, vätskor

eller damm (reaktivt damm)

– reaktivt metalldamm (ex. aluminium,

magnesium, zink) tillsammans med

starkt alkaliska och sura rengöringsme-

del

– outspädda starka syror och lut

– organiska lösningsmedel (ex. bensin,

färgförtunning, aceton, uppvärmningsol-

ja).

Dessutom kan dessa ämnen angripa materi-

alet i aggregatet.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinningssystem.

Användning enligt bestämmelse

Säkerhetsanvisningar

Miljöskydd

32 Svenska

Kontrollera vid uppackningen att inga tillbe-

hör saknas eller är skadade. Kontakta åter-

försäljaren om skador uppkommit vid

transporten.

Styrrullarna befinner sig i behållaren och

måste monteras.

Figurer, se sida 2

1 Bärhandtag

2 Strömbrytare

3 Blåsanslutning

4 Luftreglering för blåsfunktion

5 Sugslangsanslutning

6 Styrrullar

7 Tillbehörshållare

8 Förvaring, nätförsörjningskabel

9 Nätkabel med kontakt

10 Sugslang

11 Handtag med tilluftsspjäll

12 Sugrör 2 x 0,5 m

13 Golvmunstycke, omkopplingsbart

14 Fogmunstycke

15 Filterbehållare

Bild 1

! Fäll ned bärhandtaget.

! Ta av motorkåpan och ta ut tillbehören ur

behållaren.

Bild 2

! Montera styrrullarna åpå behållarbotten.

Sätt i förekommande fall i filterbehålla-

ren.

Bild 3

! Placera motorkåpan på behållaren och

stäng kåpan

Bild 4

! Anslut tillbehör.

몇 Arbeta alltid med isatt patronfilter, vid

såväl våt- som torrsugning!

Bild 5

! Koppla in nätanslutningen och starta ap-

paraten.

För dammfri borttagning av suggodset re-

kommenderar vi att filterpåsen sätts i. På så

sätt har du fördelen att patronfiltret inte

smutsas ned så snabbt.

몇 Arbeta endast med torrt patronfilter!

! Därför: Torka våta patronfilter väl före

användning !

몇 Fulla filterpåsar kan spricka!

! Därför: Byt filterpåse i tid!

몇 Vid uppsugning av fint damm måste

alltid en filterpåse vara isatt!

! Filterpåsens uppsamlingsförmåga styrs

av den smuts som sugs upp.

Vid fint damm, sand och liknande ...

måste filterpåsen bytas oftare.

! Använd avskiljare (beställnr. 2.863-139)

vid uppsugning av aska och sot.

Bild 6

! Sugning på hårda ytor:

Tryck med foten på golvmunstyckets om-

kopplare. Borstsegmenten på undersidan av

golvmunstycket är utdragna

Bild 7

! Sugning på mattor:

Tryck med foten på golvmunstyckets om-

kopplare. Borstsegmenten på undersidan av

golvmunstycket är indragna.

Observera: Genom apparatens höga sug-

effekt kan golvmunstycket suga sig fast vid

arbete på mattor, stoppningar, gardiner etc.

I dessa fall ska tilluftsspjället användas för

att reducera sugeffekten. Stäng spjället igen

efter användning.

Före idrifttagande

Beskrivning av aggregatet

Montera tillbehör

Idrifttagande

Torrsugning

Svenska 33

몇

Observera:

Använd inte filterbehållaren!

Stäng genast av apparaten om skum bildas

eller om vätska läcker ut!

Bild 8

! Uppsugning av vätskor är möjlig med av-

bildade tillbehör.

Observera: Om behållaren är full stängs

sugöppningen av en flottör och sugturbinen

går med högre varvtal. Stäng genast av ap-

paraten och töm behållaren.

Användning för t.ex. utblåsning av löv eller

damm i garage, hobbyrum eller verkstad.

Bild 9

! Anslut sugslangen. Öppna luftreglering-

en med skjutreglaget och välj önskad

blåseffekt (0 - max).

! Stäng av apparaten och dra ur nätanslut-

ningen.

Ta av motorkåpan och töm smutsbehållaren.

Bild 10

! Lagra tillbehören på apparaten och för-

vara apparaten i torrt utrymme.

 Risk för skada!

Stäng alltid av aggregatet och lossa nätkon-

takten före alla skötsel- och underhållsarbe-

ten.

몇 Varning

Använd inte skurmedel, glas- eller allrengö-

ringsmedel! Doppa aldrig ner apparaten i

vatten.

! Vårda apparaten och tillbehören med ett

vanligt i handeln förekommande

plastrengöringsmedel.

! Spola vid behov ur smutsbehållaren och

tillbehören med vatten och låt torka före

nästa användning.

Om sugeffekten hos aggregatet försämras

så kontrollera följande punkter.

! Tillbehör, sugslang eller sugrör är igen-

satta. Tag bort smutsen med ett skaft.

! Filterbehållaren är full, montera ny filter-

behållareBeställnings-nr se reservdels-

lista i slutet av denna anvisning.

Bild 11

! Patronfiltret är igensatt, rengör filtret un-

der rinnande vatten och låt det torka full-

ständigt innan det monteras på nytt. Byt

ut om skadat Beställnings.nr se reserv-

delslista i slutet av denna anvisning.

I alla länder gäller de av vårt ansvariga för-

säljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan

kostnad under garantitiden, om det var ett

material- eller tillverkarfel som var orsaken.

Gäller det garantiärenden, ber vi er vända er

till försäljaren med köpbeviset eller närmsta

auktoriserade kundtjänst.

För frågor eller problem står närmaste Kär-

cherfilial till förfogande. Se baksidan för

adress.

Med reservation för tekniska ändringar!

Våtsugning

Blåsfunktion

Avsluta driften

Skötsel, underhåll

Rengöra apparaten

Avtagande sugeffekt

Service

Garanti

Kundservice

Tekniska data

Spänning 220-240 V

Strömart 50/60 Hz

Nätsäkring (tröghet) 10 A

Maximalt tillåten nätimpe-

dans Zmax

0,365

+j 0,228

Ohm

Effekt P

nominell

1600 W

Effekt P

max

1800 W

Behållarvolym 25 L

Vattenvolym 13 L

Vikt (utan tillbehör) 8,2 kg

Ljudtrycksnivå (EN

60704-2-1)

73 dB(A)

34 Suomi

Arvoisa asiakas,

Lue käyttöohje ennen lait-

teen ensimmäistä käyttöä ja

toimi sen mukaan. Säilytä

tämä käyttöohje myöhempää käyttöä tai

myöhempää omistajaa varten.

Huomioi, että laitteen A 2604 (muovisäiliö)

ja A 2654 Me (jaloterässäiliö) käyttö, lisäva-

rusteet ja tekniset tiedot ovat keskenään sa-

manlaisia. Tämän ohjeen kuvissa on

A 2604.

Laite on tarkoitettu käytettäväksi märkä- ja

kuivaimurina tämän käyttöohjeen kuvausten

ja turvaohjeiden mukaisesti.

– Käytä tätä laitetta vain yksityiskäytössä,

kuten esim. kotitaloudessa, askarteluti-

lassa tai autossa.

– Käytä tätä laitetta vain Kärcherin hyväk-

symien varusteiden ja varaosien kanssa.

Kaikki tästä poikkeava käyttö katsotaan tar-

koituksenvastaiseksi. Valmistaja ei vastaa

poikkeavasta käytöstä johtuvista vahingois-

ta, riski on yksin käyttäjän.

Lapset saavat käyttää laitetta vain valvon-

nan alaisina.

Jos imua ei käytetä, kytke laite pois päältä.

 Sähköliitäntä

Tyyppikilvessä ilmoitetun jännitteen on olta-

va sama kuin syöttöjännitteen.

Maksimaalisesti sallittua verkkoimpedans-

sia sähköliitäntäpisteessä (katso tekniset

tiedot) ei saa ylittää.

 Sähköiskuvaara

Älä koskaan tartu kostein käsin virtapistok-

keeseen.

Tarkasta aina ennen käyttöä, että liitosjohto

ja virtapistoke ovat ehjät. Anna valtuutetun

asiakaspalvelun/sähköalan ammattilaisen

välittömästi vaihtaa vaurioitunut liitosjohto.

Liitä laite kosteissa tiloissa, esim. kylpyhuo-

neessa, vain pistorasiaan, johon on esikyt-

ketty FI-turvakytkin. Epäselvissä

tapauksissa kysy neuvoa sähköalan ammat-

tilaiselta.

 Huomio

Tietyt aineet voivat muodostaa räjähdys-

herkkiä höyryjä tai seoksia pyörrevirtauksen

seurauksena imuilman kanssa!

Älä koskaan imuroi seuraavia aineita:

– Räjähdysherkkiä tai palavia kaasuja,

nesteitä ja pölyjä (reagoivia pölyjä)

– Reagoivia metallipölyjä (esim. alumiini,

magnesium, sinkki) voimakkaasti alkaa-

listen ja happamien puhdistusaineiden

kanssa

– Laimentamattomia, voimakkaita happoja

ja lipeää

– Orgaanisia liuottimia (esim. bensiini, vä-

rinohennusaineet, asetoni,polttoöljy).

Lisäksi nämä aineet voivat syövyttää lait-

teessa käytettyjä materiaaleja.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin keräilylai-

toksiin.

Tarkasta purkaessasi pakkauksesta, ovatko

kaikki varusteet olemassa ja ovatko osat

vaurioituneet Jos havaitset kuljetusvaurioita

ota yhteyttä myyjäliikkeeseen.

Ohjausrullat sijaitsevat säiliössä ja ne on

vielä asennettava.

Kuvat katso sivu 2

1 Kantokahva

2 Kytkin Päälle/Pois

3 Puhallusliitäntä

4 Puhallustoiminnon ilmansäätö

5 Imuletkuliitäntä

Määräystenmukainen käyttö

Turvaohjeet

Ympäristönsuojelu

Ennen käyttöönottoa

Laitekuvaus

Suomi 35

6 Ohjausrullat

7 Varusteiden säilytyspaikka

8 Sähköjohdon säilytyspaikka

9 Verkkokaapeli ja pistoke

10 Imuletku

11 Käsikahva, jossa on sivuilmaluisti

12 Imuputket 2 x 0,5 m

13 Lattiasuutin, vaihtokytkettävä

14 Rakosuutin

15 Suodatinpussi

Kuva 1

! Käännä kantokahva alaspäin.

! Poista moottorikotelo, ota varusteet säili-

östä.

Kuva 2

! Asenna ohjausrullat astiapohjaan. Tar-

vittaessa aseta suodatinpussi paikal-

leen.

Kuva 3

! Aseta moottorikotelo astian päälle ja lu-

kitse se.

Kuva 4

! Liitä lisävarusteet.

몇 Huomioi, että patruunasuodatin on

aina työskenneltäessä paikoillaan.

Tämä koskee sekä kuiva- että märkäi-

murointia!

Kuva 5

! Liitä virtapistoke pistorasiaan ja kytke lai-

te päälle.

Suosittelemme käyttämään myös suodatin-

pussia, jotta imurointi tapahtuu pölyttömästi.

Lisäetuna tästä on se, että patruunasuodatin

ei likaannu niin nopeasti.

몇 Työskentele ainoastaan kuivalla pat-

ruunasuodattimella!

! Tästä syystä: Kuivaa märkä patruuna-

suodatin hyvin ennen käyttöä!

몇 Tukkeentunut suodatinpussi voi hal-

jeta!

! Tästä syystä: Vaihda suodatinpussi

ajoissa!

몇 Imuroitaessa hienoa pölyä, suodatin-

pussin on oltava aina paikoillaan!

! Suodatinpussin täyttyminen riippuu imu-

roitavan lian laadusta.

Hienoa pölyä, hiekka yms. imuroitaessa

on suodatinpussi vaihdettava useam-

min.

! Imuroitaessa tuhkaa ja nokea on käytet-

tävä esierotinta (tilausnro 2.863-139).

Kuva 6

! Kovien pintojen imurointi:

Paina lattiasuuttimen vaihtokytkintä jalalla.

Lattiasuuttimen alapuolella sijaitsevat harja-

kaistat on ajettu ulos

Kuva 7

! Lattiamattojen imurointi:

Paina lattiasuuttimen vaihtokytkintä jalalla.

Lattiasuuttimen alapuolella sijaitsevat harja-

kaistat on ajettu sisään.

Ohje: Laitteen suuren imutehon takia saat-

tavat imusuuttimet ime liian voimakkaasti

mattoja, tyynyjä, verhoja jne. työstettäessä.

Käytä tässä tapauksessa sivuilmaluistia

imutehon pienentämiseksi. Sulje sivuil-

maluisti käytön jälkeen.

몇 Huomio:

Älä käytä suodatinpussia!

Jos muodostuu vaahtoa, tai nestettä pääsee

ulos, kytke laite heti pois päältä!

Kuva 8

! Nesteiden imurointi on mahdollista ku-

vassa näytetyillä lisävarusteilla.

Ohje: Jos säiliö on täynnä, uimuri sulkee

imuaukon ja laite käy kohonneella kierroslu-

vulla. Kytke laite heti pois päältä ja tyhjennä

säiliö.

Varusteiden asennus

Käyttöönotto

Kuivaimu

Märkä imurointi

36 Suomi

Käytetään esim. lehtien tai pölyn puhaltami-

seksi ulos autotallista, harrastustilasta tai

työpajasta.

Kuva 9

! Liitä imuletku. Avaa ilmansäädön luisti ja

valitse haluttu puhallusteho (0 - maks.).

! Kytke laite pois päältä ja vedä virtapisto-

ke irti.

! Ota moottorikotelo pois ja tyhjennä lika-

astia.

Kuva 10

! Säilytä lisävarusteet laitteessa ja säilytä

laite kuivassa tilassa.

 Loukkaantumisvaara

Ennen kaikkia hoito- ja huoltotöitä on kytket-

tävä laite pois päältä ja vedettävä virtapisto-

ke irti.

몇 Huomio

Älä käytä hankausaineita, lasia tai monikäyt-

töpuhdistusaineita! Älä koskaan upota laitet-

ta veteen.

! Hoida laite ja muoviset lisävarusteen

osat tavallisella muoville tarkoitetulla

puhdistusaineella.

! Huuhtele lika-astia ja lisävarusteet tarvit-

taessa vedellä ja kuivaa nämä osat en-

nen uudelleenkäyttöä.

Jos laitteen imurointikyky heikkenee, tarkas-

ta seuraavat seikat.

! Varusteet, imuletku tai imuputki on tuk-

keutunut, poista tukos pitkällä esineellä.

! Suodatinpussi on täynnä, aseta uusi

suodatinpussi paikalleen (tilaus-nro kat-

so varaosaluettelo tämän ohjeen lopus-

sa).

Kuva 11

! Patruunasuodatin on likaantunut, puh-

dista suodatin juoksevan veden alla,

anna suodattimen kuivua ennen asetta-

mista paikalleen. Jos patruunasuodatin

on vaurioitunut, vaihda se uuteen (tilaus-

nro katso varaosaluettelo tämän ohjeen

lopussa).

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat ta-

kuuehdot. Materiaali- ja valmistusvirheistä

aiheutuvat virheet laitteessa korjaamme ta-

kuuaikana maksutta. Takuutapauksessa ota

yhteys ostostositteineen jälleenmyyjään tai

lähimpään valtuutettuun asiakaspalveluun.

Kärcher -edustustomme vastaa mielellään

kysymyksiisi ja auttaa häiriön ilmaantuessa.

Osoite katso takasivu.

Oikeus teknisiin muutoksiin pidätetään!

Puhallustoiminto

Käytön lopetus

Hoito, huolto

Laitteen puhdistus

Vähenevä imuteho

Huolto

Takuu

Asiakaspalvelu

Tekniset tiedot

Jännite 220-240 V

Virtatyyppi 50/60 Hz

Verkkosulake (hidas) 10 A

Maks. sallittu verkkoimpe-

danssi Zmax

0,365

+j 0,228

Oh-

mia

Teho P

nenn

1600 W

Teho P

max

1800 W

Astian tilavuus 25 L

Veden vastaanotto 13 L

Paino (ilman varusteita) 8,2 kg

Äänen painetaso (stan-

dardi EN 60704-2-1)

73 dB(A)

Ελληνικά 37

Αγαπητέ πελάτη,

Πριν από την πρώτη χρήση

της συσκευής διαβάστε τις

οδηγίες λειτουργίας και

ενεργήστε βάσει αυτών. ∆ιατηρείτε τις

οδηγίες χρήσης για µεταγενέστερη χρήση ή

για επόµενο ιδιοκτήτη.

Λάβετε υπόψη ότι η χρήση, τα ανταλλακτικά

και τα τεχνικά χαρακτηριστικά των

συσκευών A 2604 (συνθετικό δοχείο) und

A 2654 Me (ανοξείδωτο δοχείο) είναι

ταυτόσηµα. Οι

εικόνες στο παρόν εγχειρίδιο

απεικονίζουν το A 2604.

Η συσκευή προορίζεται για χρήση όπως

περιγράφεται στις παρούσες οδηγίες

χρήσης και στις υποδείξεις ασφαλείας σαν

ηλεκτρική σκούπα (αναρροφητήρας) υγρών

και στεγνών ρύπων.

– Χρησιµοποιείτε τη συσκευή αυτή

αποκλειστικά και µόνον στον ιδιωτικό

τοµέα, π.χ. στο νοικοκυριό, για την

εκτέλεση ερασιτεχνικών εργασιών

ή στο

αυτοκίνητο.

– Χρησιµοποιείτε µόνον εξαρτήµατα και

ανταλλακτικά που έχουν εγκριθεί από

τον Οίκο Kδrcher.

Κάθε περαιτέρω χρήση είναι µη αρµόζουσα.

Για ζηµίες που οφείλονται σε ανάρµοστη

χρήση, δεν ευθύνεται ο κατασκευαστής –

την ευθύνη φέρει αποκλειστικά ο χρήστης.

Η χρήση της συσκευής από παιδιά

επιτρέπεται µ

όνο υπό την επιτήρηση

ενηλίκου.

Απενεργοποιείτε τη συσκευή όταν δεν τη

χρησιµοποιείτε.

 Σύνδεση στο δίκτυο ηλεκτρικού

ρεύµατος

Η τάση στην πινακίδα τύπου πρέπει να

συµφωνεί µε την τάση τροφοδοσίας.

∆εν επιτρέπεται να γίνει υπέρβαση της

µέγιστης επιτρεπτής αντίστασης δικτύου στο

σηµείο ηλεκτρικής σύνδεσης (βλέπε Τεχνικά

χαρακτηριστικά).

 Κίνδυνος ηλεκτροπληξίας

Μην αγγίζετε ποτέ το φις µε βρεγµένα χέρια.

Πριν από κάθε λειτουργία της συσκευής

ελέγχετε για ζηµιές το καλώδιο σύνδεσης

δικτύου και το φις. Αναθέτετε αµέσως σε

εξουσιοδοτηµένη υπηρεσία εξυπηρέτησης

πελατών/εξειδικευµένο ηλεκτρολόγο την

αλλαγή του χαλασµένου καλωδίου

σύνδεσης δικτύου.

Συνδέετε τη συσκευή

σε χώρους µε

υγρασία, π.χ. στο µπάνιο, µόνο σε πρίζες µε

προεγκατεστηµένο προστατευτικό διακόπτη

FI. Σε περίπτωση αµφιβολίας ζητήστε τη

συµβουλή ηλεκτρολόγου.

 Προσοχή

Ορισµένες ουσίες, όταν αναµειχθούν µε τον

αέρα αναρρόφησης, µπορεί να

δηµιουργήσουν εκρηκτικούς ατµούς ή

µείγµατα!

Μην αναρροφάτε ποτέ τα ακόλουθα υλικά:

– Εκρηκτικά ή καύσιµα αέρια, υγρά και

σκόνες (σκόνες που προκαλούν

αντίδραση)

– Αντιδραστικές µεταλλικές σκόνες (π.χ.

αλουµίνιο, µαγνήσιο, ψευδάργυρος) σε

συνδυασ

µό µε ισχυρά αλκαλικά και όξινα

απορρυπαντικά.

– Συµπυκνωµένα ισχυρά οξέα και

αλκαλικά διαλύµατα

Χρήση σύµφωνα µε τους

κανονισµούς

Υποδείξεις ασφαλείας

38 Ελληνικά

– Οργανικά διαλυτικά µέσα (π.χ. βενζίνη,

διαλυτικά χρωµάτων, ακετόνη,

πετρέλαιο θέρµανσης).

Επιπλέον, οι ουσίες αυτές µπορεί να

διαβρώσουν τα υλικά που χρησιµοποιούνται

στη συσκευή.

Τα υλικά συσκευασίας είναι

ανακυκλώσιµα. Μην πετάτε τη

συσκευασία στα οικιακά απορρίµµατα, αλλά

παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιµα υλικά, τα οποία θα

πρέπει να παραδίδονται προς

επαναχρησιµοποίηση. Για το λόγο αυτό

αποσύρετε τις παλιές συσκευές µε

κατάλληλες διαδικασίες συγκέντρωσης

αποβλήτων.

Κατά τον άνοιγµα της συσκευασίας, ελέγξτε

το περιεχόµενο για τυχόν ελλείψεις σε

εξαρτήµατα ή γιαβλάβες. Σε περίπτωση

ζηµιών που προκλήθηκαν από

τη µεταφορά,

παρακαλείσθε να πληροφορήσετε αµέσως

το κατάστηµα, από το οποίο αγοράσατε το

µηχάνηµα.

Οι τροχοί βρίσκονται µέσα στον κάδο και

πρέπει να συναρµολογηθούν.

Εικόνες βλέπε σελίδα 2

1 Λαβή µεταφοράς

2 ∆ιακόπτης ενεργοποίησης/

απενεργοποίησης (On/Off)

3 Σύνδεση εµφύσησης αέρα

4 Ρύθµιση αέρα για τη λειτουργία

εµφύσησης

5 Σύνδεση

εύκαµπτου σωλήνα

αναρρόφησης

6 Τροχοί οδήγησης

7 Υποδοχή εξαρτηµάτων

8 Αποθήκευση, καλώδιο τροφοδοσίας

9 Καλώδιο σύνδεσης δικτύου µε φις

10 Εύκαµπτος σωλήνας αναρρόφησης

11 Χειρολαβή µε σύρτη εισόδου αέρα

αντιστάθµισης

12 Σωλήνες αναρρόφησης 2 x 0,5 m

13 Ακροφύσιο δαπέδου, εναλλασσόµενης

λειτουργίας

14 Ακροφύσιο αρµών

15 Σακούλα φίλτρου

Εικόνα 1

! Κατεβάστε προς τα κάτω τη λαβή

µεταφοράς.

! Αφαιρέστε

το περίβληµα του κινητήρα

και βγάλτε από τον κάδο τα εξαρτήµατα.

Εικόνα 2

! Τοποθετήστε τους τροχούς στη βάση

του κάδου. Αν χρειαστεί τοποθετήστε τη

σακούλα φίλτρου.

Εικόνα 3

! Τοποθετήστε το περίβληµα του κινητήρα

επάνω στο δοχείο και κουµπώστε το µε

τα κλιπ.

Εικόνα 4

! Σύνδεση εξαρτηµάτων.

몇 Χρησιµοποιείτε πάντα την

εγκατεστηµένη κασέτα φίλτρου για

την αναρρόφηση υγρών και στερεών!

Εικόνα 5

! Εισάγετε το φις στην πρίζα και

ενεργοποιήστε τη συσκευή.

Για την απόσυρση των αναρροφηθέντων

ρύπων χωρίς την πρόκληση σκόνης

συνιστούµε επιπλέον την τοποθέτηση της

σακούλας φίλτρου. Επιπλέον, έχετε το

πλεονέκτηµα ότι δεν λερώνεται

τόσο

γρήγορα η κασέτα φίλτρου.

몇 Κατά τη χρήση, η κασέτα φίλτρου

πρέπει να είναι πάντα στεγνή!

! Γι' αυτό: πριν από τη χρήση στεγνώστε

καλά την βρεγµένη κασέτα φίλτρου!

Προστασία περιβάλλοντος

Πριν την ενεργοποίηση

Περιγραφή της συσκευής

Συναρµολόγηση εξαρτηµάτων

Θέση σε λειτουργία

Ξηρή αναρρόφηση

Ελληνικά 39

몇

Η σακούλα φίλτρου µπορεί να

σπάσει, αν καταπονηθεί!

! Γι' αυτό: Αντικαθιστάτε εγκαίρως τη

σακούλα φίλτρου!

몇 Κατά την αναρρόφηση λεπτής

σκόνης, χρησιµοποιείτε πάντα

σακούλα φίλτρου!

! Ο βαθµός πλήρωσης της σακούλας

φίλτρου εξαρτάται από τους ρύπους που

αναρροφώνται.

Εάν πρόκειται για λεπτή σκόνη, άµµο

κτλ. ... η σακούλα φίλτρου πρέπει να

αντικαθίσταται συχνότερα.

! Σε περίπτωση αναρρόφησης στάχτης

και σκουριάς Χρησιµοποιήστε το

διαχωριστή (Κωδ. παραγγελίας

2.863-

139).

Εικόνα 6

! Αναρρόφηση σε σκληρές επιφάνειες:

Πατήστε µε το πόδι το διακόπτη αλλαγής του

ακροφυσίου δαπέδων. Η λωρίδες της

βούρτσας στην κάτω πλευρά του

ακροφυσίου δαπέδων έχουν εξέλθει

Εικόνα 7

! Αναρρόφηση µοκετών:

Πατήστε µε το πόδι το διακόπτη αλλαγής του

ακροφυσίου δαπέδων. Η λωρίδες της

βούρτσας στην κάτω πλευρά του

ακροφυσίου

δαπέδων έχουν εισέλθει.

Υπόδειξη: Λόγω της υψηλής

αναρροφητικής ισχύος της συσκευής µπορεί

να "κολλήσουν" τα ακροφύσια αναρρόφησης

σε µοκέτες, ταπετσαρίες επίπλων, κουρτίνες

κλπ. Σε τέτοια περίπτωση ανοίξτε το σύρτη

εισόδου αέρα αντιστάθµισης για να µειωθεί η

αναρροφητική ισχύς. Μετά τη χρήση κλείστε

πάλι τον σύρτη.

몇 Προσοχή:

Μην χρησιµοποιείτε σακούλα αναρρόφησης!

Σε περίπτωση που εξέρχεται αφρός ή υγρό

από τη συσκευή, αυτή πρέπει να τεθεί

αµέσως εκτός λειτουργίας!

Εικόνα 8

! Η αναρρόφηση υγρών είναι δυνατή µε τη

βοήθεια των απεικονιζόµενων

εξαρτηµάτων.

Υπόδειξη: Σε περίπτωση που γεµίσει το

δοχείο, ένας πλωτήρας κλείνει το

άνοιγµα

αναρρόφησης και η συσκευή λειτουργεί µε

αυξηµένο αριθµό στροφών. Θέστε τη

συσκευή αµέσως εκτός λειτουργίας και

αδειάστε το δοχείο.

Χρησιµοποιείται π.χ. για τον καθαρισµό

µέσω εµφύσησης αέρα φύλλων ή σκόνης

από γκαράζ, αίθουσες ψυχαγωγίας ή

συνεργεία.

Εικόνα 9

! Συνδέστε τον εύκαµπτο

σωλήνα

αναρρόφησης. Ανοίξτε το διακόπτη για

τη ρύθµιση του αέρα και επιλέξτε την

επιθυµητή ισχύ εµφύσησης (0 - max).

! Απενεργοποιήστε τη συσκευή και βγάλτε

το καλώδιο από την πρίζα.

! Αφαιρέστε το περίβληµα του κινητήρα

και αδειάστε τους ρύπους από τον κάδο.

Εικόνα 10

! Τακτοποιήστε τα εξαρτήµατα στη

συσκευή

και αποθηκεύστε τη συσκευή

σε στεγνούς χώρους.

 Κίνδυνος τραυµατισµού

Πριν από όλες τις εργασίες φροντίδας και

συντήρησης, απενεργοποιήστε τη συσκευή

και τραβήξτε το φις από την πρίζα.

몇 Προσοχή

Μην χρησιµοποιείτε λειαντικά µέσα, γυαλί ή

καθαριστικά γενικής χρήσης! Ποτέ µην

βυθίζετε τη συσκευή µέσα σε νερό.

! Φροντίζετε τη συσκευή και τα πλαστικά

εξαρτήµατα µε ένα κοινό καθαριστικό

πλαστικών.

Υγρή αναρρόφηση

Λειτουργία εµφύσησης αέρα

Τερµατισµός λειτουργίας

Φροντίδα, Συντήρηση

Καθαρισµός συσκευής

40 Ελληνικά

! Αν χρειαστεί ξεπλύνετε µε νερό τον κάδο

και τα εξαρτήµατα και στεγνώστε τα πριν

την περαιτέρω χρήση.

Εάν µειωθεί η αναρροφητική ισχύς της

συσκευής, ελέγξτε τα ακόλουθα.

! Κάποιο εξάρτηµα ή ο σωλήνας

αναρρόφησης είναι φραγµένα.

Αποµακρύνετε το αντικείµενο που

προκαλεί τη φραγή µε µια

ράβδο.

! Η σακούλα φίλτρου είναι γεµάτη,

τοποθετήστε µια νέα σακούλα φίλτρου

(Κωδικός παραγγελίας βλέπε Κατάλογος

ανταλλακτικών στο τέλος των οδηγιών).

Εικόνα 11

! Το φίλτρο φυσιγγιών είναι πολύ

λερωµένο, καθαρίζετε το φίλτρο κάτω

από τρεχούµενο νερό, πριν την εκ νέου

τοποθέτηση το στεγνώνετε. Σε

περίπτωση ζηµιάς το αλλάζετε (Κωδικός

παραγγελίας βλέπε Κατάλογο

ανταλλακτικών στο τέλος των οδηγιών).

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που

εκδόθηκαν από την αρµόδια αντιπροσωπεία

µας. Αναλαµβάνουµε τη δωρεάν

αποκατάσταση οποιασδήποτε βλάβης στη

συσκευή σας, εφόσον οφείλεται σε αστοχία

υλικού ή κατασκευής, εντός της προθεσµίας

που ορίζεται στην

εγγύηση. Σε περίπτωση

που επιθυµείτε να κάνετε χρήση της

εγγύησης, παρακαλούµε απευθυνθείτε µε

την απόδειξη αγοράς στο κατάστηµα από το

οποίο προµηθευτήκατε τη συσκευή ή στην

πλησιέστερη εξουσιοδοτηµένη υπηρεσία

τεχνικής εξυπηρέτησης πελατών µας.

Σε περίπτωση αποριών ή βλαβών µπορείτε

να απευθύνεστε στο πλησιέστερο

υποκατάστηµα του

Οίκου Karcher, το οποίο

θα σας βοηθήσει ευχαρίστως. Για τη

διεύθυνση βλ. στην πίσω σελίδα.

Με την επιφύλαξη τεχνικών αλλαγών!

Ανεπαρκής ισχύς αναρρόφησης

Σέρβις

Εγγύηση

Υπηρεσία τεχνικής εξυπηρέτησης

πελατών

Τεχνικά χαρακτηριστικά

Τάση 220-240 V

Ρεύµα 50/60 Hz

Ασφάλεια δικτύου

(βραδείας τήξης)

10 A

Μέγιστη επιτρεπόµενη

αντίσταση δικτύου Zmax

0,365 + j

0,228

Ohm

Ισχύς P

ονοµ

1600 W

Ισχύς P

µέγ

1800 W

Χωρητικότητα κάδου 25 L

Κατανάλωση νερού 13 L

Βάρος (χωρίς

παρελκόµενα)

8,2 kg

Στάθµη ακουστικής

πίεσης (EN 60704-2-1)

73 dB (A)

Türkçe 41

Sayõn müşterimiz,

Cihazõnõzõ ilk defa

kullanmadan önce bu

kullanma kõlavuzunu

okuyunuz ve buna göre davranõn. Bu

kullanõm kõlavuzunu, daha sonra tekrar

kullanmak ya da cihazõn sonraki

kullanõcõlarõna iletmek üzere saklayõn.

A 2604 (plastik depo) ve A 2654 Me

(paslanmaz çelik depo) cihazlarõnõn

kullanõmõ, aksesuarlar ve teknik bilgilerinin

aynõ olduğuna dikkat edin. Bu kullanõm

kõlavuzundaki şekiller A 2604'ü gösterir.

Cihaz, bu kullanõm kõlavuzunda yer alan

açõklamalara ve õslak ve kuru temizleme

olarak kullanõlmasõna yarayan güvenlik

uyarõlarõna eşdeğer olarak belirlenmiştir.

– Bu cihazõ sadece evlerde, hobi

odalarõnda veya araçta kullanõnõz.

– Bu cihazõ, Kärcher firmasõnõ

n uygun

gördüğü aksesuar ve yedek parçalarla

kullanõnõz.

Buna ilişkin her kullanõmlar talimata göre

geçerlilik kazanõr. Burada meydana gelecek

zarar ve ziyanõ üretici üstüne almaz; buna

ilişkin risk tamamen kullanõcõya aittir.

Çocuklarõn cihazõ kullanmasõna sadece bir

yetişkinin gözetimi altõnda müsaade edilir.

Temizlik yapõlmadõğõ zamanlarda cihazõ

kapatõnõz.

 Elektrik bağlantõsõ

Tip levhasõndaki gerilim bilgileri besleme

gerilimiyle aynõ olmalõdõr.

Elektrik bağlantõ noktasõndaki müsaade

edilen maksimum ağ empedansõ

aşõlmamalõdõr (Teknik Özellikler'e bakõnõz).

 Elektrik çarpma tehlikesi

Fişe kesinlikle õslak elle dokunmayõnõz.

Bağlantõ kablosunda elektrik fişiyle birlikte

her kullanõmdan önce hasar olup olmadõğõnõ

kontrol ediniz. Zarar görmüş bağlantõ

kablosunun yetkili müşteri hizmeti/elektronik

uzmanõ tarafõndan değiştirilmesini

sağlayõnõz.

Cihazõ, örneğin banyo gibi nemli yerlerde

ancak önden devreye sokulmuş FI koruyucu

şalterle birlikte prize bağlayõnõz. Şüpheye

düştüğünüz takdirde elektronik uzmanõndan

yardõm isteyiniz.

 Dikkat

Belirli maddeler, emme havasõ ile türbülans

oluşturulduğunda patlayõcõ buharlar veya

karõşõmlar oluşturulabilir!

Aşağõdaki maddeleri kesinlikle emmeyin:

–Patlayõcõ ya da yanõcõ gazlar, sõvõlar ve

tozlar (reaktif tozlar)

– Güçlü oranda alkali ve asitli temizlik

maddeleri ile bağlantõlõ olarak reaktif

metal tozlarõ (Örn; alüminyum,

magnezyum, çinko)

– İnceltilmemiş güçlü asitler ve eriyikler

– Organizk çözücü maddeler (Örn; benzin,

boya tineri, aseton, sõcak yağ).

Bu maddeler ayrõca cihazda kullanõlan

malzemeleri de etkileyebilirler.

Ambalaj malzemeleri geri

dönüştürülebilir. Ambalaj

malzemelerini evinizin çöpüne atmak yerine

lütfen tekrar kullanõlabilecekleri yerlere

gönderin

Eski cihazlarda, yeniden

değerlendirme işlemine tabi

tutulmasõ gereken değerli geri

dönüşüm malzemeleri bulunmaktadõr. Bu

nedenle eski cihazlarõ lütfen öngörülen

toplama sistemleri aracõlõğ

õyla imha edin

Ambalajõ çõkartõrken, ambalajõn içinde

bulunan malzemelerde eksik aksesuar ya da

hasar olup olmadõğõnõ kontrol edin. Nakliye

hasarlarõnda yetkili satõcõnõzõ bilgilendirin.

Doğru bir şekilde kullanmak

Güvenlik uyarõlarõ

Çevre koruma

Cihazõ çalõştõrmaya

başlamadan önce

Cihaz tanõmõ

42 Türkçe

Döner tekerlekler kabõn içindedir ve daha

monte edilmeleri gerekir.

Şekiller için bkz. Sayfa 2

1Taşõma kolu

2 Açma-Kapama şalteri

3 Püskürtme bağlantõsõ

4 Püskürtme fonksiyonunda hava ayarõ

5 Emme hortumu bağlantõsõ

6 Döner tekerlekler

7 Aksesuar donanõmõ

8Saklama, şebeke bağlantõ kablosu

9 Soketli elektrik fişi kablosu

10 Emme hortumu

11 Yan hava sürgüsü bulunan tutamak

12 Vakum borularõ 2 x 0,5 m

13 Yer temizleme ucu, ayarõ değiştirilebilir

14 Derz ucu

15 Filtre torbasõ

Şekil 1

! Taşõma kolunu aşağõya katlayõn.

! Motor muhafazasõnõ çõkartõp, kabõn

içindeki aksesuarõ çõkartõnõz.

Şekil 2

! Döner tekerlekleri muhafazanõn

tabanõna monte ediniz. Gerekirse filtre

torbasõn

õ yerleştiriniz.

Şekil 3

! Motor muhafazasõnõ kabõn üstüne

yerleştirip kapatõnõz.

Şekil 4

! Aksesuarõ bağlayõnõz.

몇 Hem sulu hem de kuru temizlik

sõrasõnda, her zaman kartuşlu filtre

takõlmõş durumdayken çalõşõn!

Şekil 5

! Elektrik fişini prize takõnõz ve cihazõ

çalõştõrõnõz.

Süpürülen cisimlerin tozsuz olarak imha

edilmesi için filtre torbasõnõn da birlikte

kullanõlmasõnõ önermekteyiz. Böylece, kartuj

filtrelerin çok çabuk kirlenmemeleri sağlanõr.

몇 Sadece kuru kartuşlu filtreyle çalõşõn!

! Bu nedenle: Islak kartuşlu filtreleri

kullanmadan önce iyice kurutun!

몇 Birikme oluşan filtre torbalarõ

patlayabilir!

! Bu nedenle: Filtre torbasõnõ zamanõnda

değiştirin!

몇 İnce tozlarõn emilmesi sõrasõnda her

zaman bir filtre torbasõ kullanõlmalõdõr!

! Filtre torbasõnõn doluluk derecesi emilen

kire bağlõdõr.

İnce toz, kumda, vb filtre torbasõ daha sõk

değiştirilmelidir.

! Kül ve kurumun emilmesi sõrasõnda ön

ayõrõcõ kullanõn (Sipariş No. 2.863-139).

Şekil 6

! Sert yüzeylerin süpürülmesi:

Ayağõnõzla yer temizleme ucunun değiştirme

düğmesine basõnõz. Yer temizleme ucunun

alt kõsmõndaki fõrça çizgileri dõşarõya çõkmõş

durumdadõr

Şekil 7

! Halõlarõn süpürülmesi:

Ayağõnõzla yer temizleme ucunun değiştirme

düğmesine basõnõz. Yer temizleme ucunun

alt kõsmõndaki fõrça çizgileri içeriye girmiş

durumdadõr.

Uyarõ: Cihazõn yüksek emiş gücünden

dolayõ emiş memeleri halõ, döşeme, perde

vs. üzerinde çalõşõrken çok fazla emiş

uygulayarak yapõşabilir. Bu durumda emiş

gücünü azaltmak için yan hava sürgüsünü

kullanõnõz. Kullandõktan sonra tekrar

kapatõnõz.

몇 Dikkat:

Filtre torbasõ kullanmayõnõz!

Köpük oluşmasõ veya sõvõ çõkmasõ

durumunda cihazõ hemen kapatõnõz!

Şekil 8

! Sõvõlar, şekilde gösterilen aksesuarlarla

emilebilir.

Uyarõ: Cihazõn alt kõsmõndaki hazne

tamamen dolduğunda, şamandõra cihazõn

emiş ağzõnõ otomatik olarak kapatõr ve

Aksesuarlarõn monte edilmesi

İlk çalõştõrma

Kuru emme

Islak temizlik

Türkçe 43

emmeyi sağlayan cihaz yüksek devir sayõsõ

ile çalõşmaya başlar. Cihazõ derhal kapatõnõz

ve kabõ boşaltõnõz.

Garajlardaki, hobi odasõndaki veya

atölyelerdeki tozlarõ veya yapraklarõ

püskürtmek için kullanõlõr.

Şekil 9

! Emme hortumunu bağlayõnõz. Hava ayar

sürgüsünü açõnõz ve istenen püskürtme

gücünü (0 – max) seçiniz.

! Cihazõ kapatõnõz ve fişi çõkartõnõz.

! Motor muhafazasõnõ çõkartõnõz ve toz

haznesini boşaltõnõz.

Şekil 10

! Aksesuarõ cihaza yerleştiriniz ve cihaz

kuru bir mekanda muhafaza ediniz.

 Yaralanma tehlikesi

Bütün bakõm ve temizlik çalõşmalarõnda

cihaz kapatõlmalõ şebeke kablosu prizden

çõkartõlmalõdõr.

몇 Dikkat

Aşõndõrõcõ maddeler, cam veya çok amaçlõ

temizleyiciler kullanmayõnõz! Cihazõ asla

suya daldõrmayõnõz.

! Cihazõ ve plastik aksesuarlarõnõ

piyasadan temin edilen bir plastik

temizleyicisiyle temizleyiniz.

! Toz haznesini ve aksesuarlarõ gerekirse

suyla yõkayõnõz ve tekrar kullanmadan

önce kurutunuz.

Cihazõn emme gücü azalõrsa lütfen

aşağõdaki noktalarõ kontrol edin.

! Aksesuar, emme hortumu veya emme

borularõ tõkanmõştõr, bir sopa kullanarak

tõkanmayõ giderin.

! Filtre torbasõ dolmuş, yeni filtre torbasõ

takõnõz (Sipariş no. için bu kõlavuzun

sonundaki yedek parça listesine

bakõnõ

z).

Şekil 11

! Kartuş filtresi kirlenmiş; filtreyi bir

musluğun altõnda yõkayõnõz, takmadan

önce tamamen kurumasõnõ bekleyiniz.

Hasar durumunda değiştiriniz (Sipariş

no. için bu kõlavuzun sonundaki yedek

parça listesine bakõnõz).

Her ülkede, yetkili şubelerimizin ilgili ülke

için açõkladõğõ garanti koşullarõ geçerlidir.

Garanti süresi dahilinde cihazda ortaya

çõkan ve sebebi malzeme veya üretim hatasõ

olan arõzalarõ ücretsiz onarõyoruz. Garanti

hakkõnõzdan yararlanmanõzõ gerektiren bir

durum olduğu zaman, faturanõz ile birlikte

satõcõnõza veya size en yakõn yetkili

servisimize başvurunuz.

Sorularõzõ n veya arõ

zalar söz konusu olursa

Kärcher distribütörümüz size seve seve

yardõmcõ olacaktõr. Adres için bkz. Arka

sayfa.

Teknik değişiklik yapma hakkõ saklõdõr!

Püskürtme fonksiyonu

Cihazõn kapatõlmasõ

Temizlik, Bakõm

Cihazõn temizlenmesi

Emme gücünün azalmasõ

Servis

Garanti

Müşteri hizmeti

Teknik bilgiler

Gerilim 220-240 V

Elektrik türü 50/60 Hz

Şebeke sigortasõ

(gecikmeli)

10 A

Müsaade edilen maksimum

ağ empedansõ Zmaks

0,365

+j 0,228

Ohm

Güç P

NOMİNAL

1600 W

Güç P

MAKS

1800 W

Kap hacmi 25 L

Su alõşõ 13 L

Ağõrlõk (aksesuar hariç) 8,2 kg

Ses şiddeti seviyesi (EN

60704-2-1)

73 dB(A)

44 Рчccкий

Уважаемый покупатель!

Перед использованием

прибора в первый раз

необходимо ознакомиться

с настоящим руководством по

эксплуатации и выполнять указания,

содержащиеся в нем. Сохраните эту

инструкцию по эксплуатации для

дальнейшего пользования или для

последующего пользователя.

Пожалуйста, примите во внимание, что

обслуживание, принадлежности и

технические данные приборов A 2604

(пластмассовый бак) и A2654Me

(стальной

бак) являются идентичными.

На снимках в этом руководстве показан

A 2604.

Прибор предназначен для

использования в соответствии с

описаниями, приведенными в данном

руководстве по эксплуатации, и

указаниями по технике безопасности при

работе с пылесосами для мокрой и сухой

чистки.

– Прибор предназначен для

использования в непромышленной

сфере, например, в домашнем

хозяйстве, любительских мастерских

или в автомобилях.

– Прибор надлежит применять только с

принадлежностями и запасными

частями, допущенными для

использования фирмой Kдrcher.

Любой другой вид использования

прибора считается использованием не по

назначению. Изготовитель прибора не

несет ответственности за вред,

причиненный вследствие такого

использования. Риск за такое

использование несет только

пользователь.

Дети могут пользоваться прибором

только

под присмотром.

Если прибор не используется, его

следует выключать.

 Электрическое подключение

Параметры напряжения, указанные в

заводской табличке, должны

соответствовать параметрам

напряжения в сети.

Не разрешается превышать

максимально допустимое полное

сопротивление сети в точке подключения

(см. технические данные).

 Опасность поражения током

Не прикасаться к штепсельной вилке

мокрыми руками.

Перед началом работы с прибором

проверять сетевой шнур и штепсельную

вилку на повреждения. Поврежденный

сетевой шнур должен быть

незамадлительно заменен

уполномоченной сервисной службой/

специалистом-электриком.

В сырых помещениях, например, в

ванных комнатах, прибор следует

включать в розетки с предвключенным

предохранительным выключателем

типа

FI. В случае сомнения необходимо

обратиться к специалисту-электрику.

 Внимание

Некоторые вещества при смешении со

всасываемым воздухом могут

образовывать взрывоопасные пары или

смеси!

Никогда не всасывать следующие

вещества:

– Взрывчатые или горючие газы,

жидкости и пыль (реактивная пыль)

– Реактивная металлическая пыль

(например, алюминий, магний, цинк) в

соединении с сильными щелочными и

кислотными моющими средствами

Применение в соответствии с

назначением

Указания по технике

безопасности

Рчccкий 45

– Неразбавленные сильные кислоты и

щелочи

– Органические растворители

(например, бензин, растворитель,

ацетон, мазут).

Кроме того эти вещества могут разъедать

использованные в приборе материалы.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе с

домашними отходами, а сдайте ее в один

из пунктов приема вторичного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэтому

утилизируйте старые приборы через

соответствующие системы приемки

отходов.

При распаковке прибора проверьте его

комплектность, а также его целостность.

При обнаружении повреждений,

полученных во время транспортировки,

следует уведомить торговую

организацию, продавшую прибор.

Направляющие ролики находятся в

резервуаре и должны быть закреплены

соответствующих местах.

См. рисунки на стр. 2

1 Рукоятка для ношения прибора

2 Выключатель Вкл/Выкл

3 Выход для подачи воздуха

4 Регулировка функции подачи воздуха

5 Элемент подключения всасывающего

шланга

6 Управляющие ролики

7 место хранения принадлежностей

8 Хранение, сетевой кабель

9 Сетевой шнур со штепсельным

разъемом

10 Всасывающий шланг

11 Рукоятка с дополнительной

воздушной задвижкой

12 Всасывающие трубки 2 х 0,5 м

Форсунка для чистки полов,

переключаемая

14 Форсунка для чистки швов и стыков

15 Фильтровальный мешок

Рисунок 1

! Откинуть вниз рукоятку прибора.

! Снять крышку двигателя и вынуть из

резервуара принадлежности.

Рисунок 2

! Установить управляющие ролики на

днище резервуара. При

необходимости вставить

фильтровальный мешок.

Рисунок 3

! Установить на резервуар прибора

корпус электродвигателя и закрыть

замок

Рисунок 4

Присоединить принадлежности.

몇 Работать всегда только с

установленным патронным

фильтром, как при влажном, так и

сухом всасывании!

Рисунок 5

! Вставить сетевую вилку в розетку и

включить прибор.

Для беспыльной утилизации отходов

всасывания мы рекомендуем

одновременно установить пылесборный

мешок. Это дает дополнительно то

преимущество, что патронный фильтр

так быстро не засоряется.

몇 Работать только при сухом

патронном фильтре!

Охрана окружающей среды

Перед началом работы

Описание прибора

Установка принадлежностей

Ввод в эксплуатацию

Сухая чистка

46 Рчccкий

! Поэтому: Мокрый патронный фильтр

перед использованием хорошо

просушить!

몇 Установленные пылесборные

мешки могут лопнуть!

! Поэтому: Своевременно заменять

пылесборные мешки!

몇 При всасывании мелкой пыли

всегда должен быть установлен

пылесборный мешок!

! Степень заполнения пылесборного

мешка зависит от всасываемой грязи.

При мелкой пыли, песке итд.

пылесборный мешок необходио

менять чаще.

! При всасывании пепла и сажи

использовать предварительный

отсекатель (№ заказа 2.863-139).

Рисунок 6

! Чистка жестких поверхностей:

Нажать ногой на переключатель

форсунки для чистки

полов. Щеточные

полосы на нижней стороне форсунки

выдвинуты.

Рисунок 7

! Чистка ковровых покрытий:

Нажать ногой на переключатель

форсунки для чистки полов. Щеточные

полосы на нижней стороне форсунки

спрятаны.

Указание: вследствие высокой

мощности всасывания во время работы

на коврах, обивке, гардинах и т.д.

всасывающие форсунки могут слишком

сильно присасываться ко поверхности.

В этом случае для уменьшения

мощности всасывания использовать

дополнительную воздушную задвижку.

По окончанию работы задвижку следует

снова закрыть.

몇 Внимание:

использование фильтровального мешка

не допускается!

При образовании пены или вытекании

жидкости прибор надлежит

незамедлительно выключить!

Рисунок 8

! Сбор жидкостей возможен с помощью

приспособлений, изображенных на

рисунке.

Указание: при полном резервуаре

входное отверстие закрывается

поплавком, а прибор начинает

работать с повышенным числом

оборотов. Прибор следует

незамедлительно выключить, а из

резервуара – удалить

содержимое.

Используется, например, для удаления

листвы и пыли из гаражей, рабочих

помещений или мастерских.

Рисунок 9

! Подсоединить всасывающий шланг.

Открыть задвижку регулировки

подачи воздуха и выбрать желаемый

уровень подачи воздуха (0 - макс.).

! Выключить прибор и вытащить

сетевую вилку,

! снять корпус двигателя и удалить

содержимое из резервуара для грязи,

Рисунок 10

! разместить принадлежности

на

приборе. Прибор следует хранить в

сухих помещениях.

 Опасность получения травм!

При проведении любых работ по уходу и

техническому обслуживанию прибор

следует отключить, а сетевой шнур -

вынимуть из розетки.

Чистка во влажном режиме

Функция подачи воздуха

Окончание работы

Уход, техническое

обслуживание

Рчccкий 47

몇

Внимание

Не использовать чистящих паст,

моющих средств для стекла и

универсальных моющих средств!

Запрещается погружать прибор в воду.

! Прибор и принадлежности из

искусственных материалов следует

чистить стандартными моющими

средствами для искусственных

материалов.

! При необходимости резервуар для

грязи и принадлежности промыть

водой и перед дальнейним

применением дать им высохнуть.

Если мощность

всасывания аппарата

снижается, пожалуйста, проверить

следующие пункты.

! Засор принадлежностей,

всасывающих трубок или шланга -

удалить засор палкой.

! Фильтровальный мешок полон:

вставить новый фильтровальный

мешок (Номер заказа см. в списке

запасных частей в конце данного

руководства по эксплуатации).

Рисунок 11

! Фильтровальный патрон загрязнен:

прочистить фильтр проточной водой,

перед повторным монтажом фильтр

должен

полностью высохнуть.

Поврежденный фильтр необходимо

заменить ( Номер заказа см. в списке

запасных частей в конце данного

руководства по эксплуатации).

В каждой стране действуют

соответственно гарантийные условия,

изданные уполномоченной организацией

сбыта нашей продукции в данной стране.

Неисправности вашего прибора,

возникшие в течение гарантийного срока,

мы устраним бесплатно, если причиной

неисправности послужил

дефект

материала или производственный брак.

В случае возникновения претензий в

течение гарантийного срока просьба

обращаться, имея при себе чек о покупке,

в торговую организацию, продавшую вам

прибор или в ближайшую

уполномоченную службу сервисного

обслуживания.

Филиал фирмы Kдrcher с удовольствием

ответит на ваши вопросы и окажет

содействие при устранении

неисправностей в приборе

. Адреса см. на

обороте.

Изготовитель оставляет за собой

право внесения технических

изменений!

Чистка прибора

Падающая мощность всасывания

Сервисное обслуживание

Гарантия

Служба сервисного обслуживания

Технические данные

Напряжение 220-240 В

Вид тока 50/60 Гц

Сетевой предохранитель

(инертный)

10 А

Максимально допустимое

полное сопротивление

сети Zmax

0,365

+j 0,228

Ом

Мощность Р

ном

1600 Вт

Мощность Р

макс

1800 Вт

Вместимость резервуара 25 л

Потребление воды 13 л

Вес без

(принадлежностей)

8,2 кг

Уровень звукового

давления (EN 60704-2-1)

73 дБ(А)

48 Magyar

Tisztelt Vevőnk!

A készülék első használata

előtt olvassa át a jelen

üzemeltetési utasítást és

ennek alapján járjon el. A üzemeltetési

utasítást őrizze meg, hogy később is

használhassa, vagy a következő

tulajdonosnak továbbadhassa.

Vegye figyelembe, hogy az A2604 (műanyag

tartály) és az A 2654 Me (nemesfém tartály)

készülékek kezelése, tartozékai és a műszaki

adatai azonosak. Jelen útmutatás ábrái az

A 2604-t mutatják.

A készülék a jelen üzemeltetési útmutatóban

közölt leírásoknak és a biztonsági

utasításoknak megfelelően nedves- és

szárazporszívóként használható.

– A készüléket csak magánhasználat céljára

alkalmazza, például háztartásban,

hobbiműhelyben vagy autóban.

– A készüléket csak a Kärcher által

engedélyezett tartozékokkal és

pótalkatrészekkel használja.

Az ettől eltérő alkalmazás nem tekinthető

rendeltetésszerűnek. Az ebből eredő károkért

nem felel a gyártó; az ilyen alkalmazásból

származó kockázatot egyedül a felhasználó

viseli.

Gyermekek a készüléket csak felügyelet

mellett használhatják.

A készüléket ki kell kapcsolni, ha nem

használják.

 Elektromos csatlakozás

A típustáblán feltüntetett feszültségnek meg

kell egyeznie a hálózati dugalj feszültségével.

A maximálisan megengedett hálózati

impedanciát az elektromos csatlakozási

ponton (lásd műszaki adatok) nem szabad

túllépni.

 Áramütés veszélye

Soha ne fogja meg nedves kézzel a hálózati

csatlakozót.

Minden egyes használat előtt ellenőrizni kell

a hálózati csatlakozóval ellátott hálózati

kábel épségét. A sérült hálózati kábelt

haladéktalanul ki kell cseréltetni egy

bejegyzett ügyfélszolgálattal vagy

elektromos szakemberrel.

Nedves helyiségben - pl. fürdőszobában - a

készüléket előkapcsolt FI védőkapcsolóval

ellátott dugaljról szabad üzemeltetni. Kétség

esetén ki kell kérni elektromos szakember

véleményét.

 Figyelem

Bizonyos anyagok a beszívott levegővel

robbanékony gőzöket vagy keverékeket

alkothatnak!

A következő anyagokat soha ne szívja fel:

– Robbanékony vagy éghető gázok,

folyadékok és por (reaktív por)

– Reaktív fémport (pl. alumínium,

magnézium, cink) erős lúgos és savas

tisztítószerekkel összekapcsolva.

– Hígítatlan erős savakat és lúgokat

– Organikus oldószereket (pl. benzin, hígító,

aceton, fűtőolaj).

Ezek az anyagok továbbá a készülékben

használt anyagokat is megtámadhatják.

A csomagolóanyagok

újrahasznosíthatók. Ne dobja a

csomagolóanyagokat a háztartási

szemétbe, hanem gondoskodjék azok

újrahasznosításról.

A régi készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket tanácsos újra

felhasználni. Ezért a régi készülékeket az

arra alkalmas gyűjtőrendszerek

igénybevételével ártalmatlanítsa!

Ellenőrizze kicsomagoláskor a csomag

tartalmának teljességét és sértetlenségét.

Szállítás közben keletkezett sérülés esetén

értesítse az eladót.

Elektrické připojení

Biztonsági utasítások

Környezetvédelem

Üzembevétel előtt

A készülék ismertetése

Magyar 49

A beálló görgők a tartályban találhatók és még

fel kell szerelni őket.

Az ábrához lásd a 2. oldalt.

1 Fogantyú

2 Be/Ki kapcsoló

3 Kifúvás csatlakozója

4 A kifúvás funkció levegő szabályozója

5 Szívótömlő-csatlakozó

6 Beálló görgők

7 Tartozék tartó

8 A hálózati kábel tárolóhelye

9 Hálózati kábel csatlakozóval

10 Szívótömlő

11 Nyél kerülőlevegő-tolókával

12 Szívócsövek 2 x 0,5 m

13 Padlófúvóka, átkapcsolható

14 Réstisztító fej

15 Szűrőzsák

1. kép

! A fogantyút le kell hajtani.

! Le kell venni a motorburkolatot, és ki kell

venni a tartozékot a tartályból.

2. kép

! A beálló görgőket fel kell szerelni a tartály

aljára. Szükség esetén be kell helyezni a

papír szűrőzsákot.

3. kép

! A motorburkolatot helyezze a tartályra és

zárja le.

4. kép

! Csatlakoztassa a tartozékot.

몇 Mindig behelyezett patronszűrővel

dolgozzon, csakúgy a nedves, mint a

száraz porszívózásnál!

5. kép

! Dugja be a hálózati csatlakozót a

csatlakozó aljzatba és kapcsolja be a

készüléket.

A felszívott anyagok pormentes

eltávolításához ajánljuk, hogy porzsákot is

helyezzen be. Ez Önnek azt az előnyt is

biztosítja, hogy a patronszűrő nem

szennyeződik be olyan gyorsan.

몇 Csak száraz patronszűrővel dolgozzon!

! Ezért: A nedves patronszűrőket használat

előtt jól szárítsa meg!

몇 A behelyezett porzsákok

kiszakadhatnak!

! Ezért: A porzsákot időben cserélje ki!

몇 Finom por felszívása esetén mindig be

kell helyezni porzsákot!

! A porzsák töltési szintje a felszívandó

szennyeződéstől függ.

Finom por, homok stb. esetén... a

porzsákot gyakrabban ki kell cserélni.

! Hamu és korom felszívása esetén elő-

porleválasztót kell használni

(Megrendelési szám 2.863-139).

6. kép

! Kemény felületek porszívózása:

Lábával nyomja le a padlószívófej

átkapcsolóját. Ezzel a padlószívófej alján lévő

kefecsíkokat kitolja.

7. kép

! Szőnyegpadlók porszívózása:

Lábával nyomja le a padlószívófej

átkapcsolóját. Ezzel a padlószívófej alján lévő

kefecsíkokat behúzza.

Tudnivaló: A készülék nagy szívási

teljesítménye miatt a szőnyegekkel,

kárpitokkal, függönyökkel és hasonló

anyagokkal történő munka során a szívófejek

erősen odatapadhatnak. Ebben az esetben

használja a kerülőlevegő-tolókát a szívási

teljesítmény csökkentéséhez. Használat után

ismét zárja le.

몇 Figyelem:

Ne használjon szűrőzsákot!

A készüléket hab képződése vagy folyadék

kifolyása esetén azonnal ki kell kapcsolni!

8. kép

! A folyadékok felszívása az ábra szerinti

tartozékkal lehetséges.

Tudnivaló: Ha a tartály megtelik, akkor az

úszó lezárja a szívónyílást és a készülék

megnövelt fordulatszámmal dolgozik. A

készüléket azonnal ki kell kapcsolni és a

tartályt ki kell üríteni.

A tartozékok felszerelése

Üzembe helyezés

Száraz porszívózás

Nedves szívás

50 Magyar

Pl. lomb vagy por garázsból, hobbiszobából

vagy műhelyből történő kifúvására

alkalmazható.

9. kép

! A szívótömlő csatlakoztatása. Nyissa ki a

levegőszabályozó tolókáját és válassza ki

a kívánt fújási teljesítményt (0 - max).

! Kapcsolja ki a készüléket és húzza ki a

hálózati csatlakozó dugót.

! A motorburkolatot vegye le és a porzsákot

ürítse ki.

10. kép

! A tartozékot helyezze el a készülékben, és

a készüléket tárolja száraz helyen.

 Sérülésveszély

Minden ápolási és karbantartási munkálat

megkezdése előtt kapcsolja ki a készüléket és

húzza ki a hálózati csatlakozót.

몇 Figyelem

Ne használjon súrolószert, üveget vagy

univerzális tisztítószert! A készüléket tilos

vízbe meríteni.

! A műanyagból készült készüléket és

tartozékrészeket a kereskedelemben

kapható műanyagtisztítóval kell ápolni.

! A porzsákot és a tartozékot szükség

esetén vízzel ki kell öblíteni és további

alkalmazás előtt meg kell szárítani.

Ha a készülék szívóteljesítménye alábbhagy,

akkor kérem ellenőrizze a következő pontokat.

! Tartozékok, szívótömlő vagy szívócső el

van záródva, az elzáródást egy pálcával

távolítsa el.

! Megtelt a szűrőzsák, új szűrőzsákot kell

behelyezni (rendelési számhoz lásd a

pótalkatrész listát az útmutató végén).

11. kép

A patronszűrő szennyeződött, a szűrőt

folyó víz alatt meg kell tisztítani, beszerelés

előtt pedig alaposan meg kell szárítani.

Sérülés esetén ki kell cserélni (rendelési

számhoz lásd a pótalkatrész listát az

útmutató végén).

Minden országban az illetékes forgalmazó-

társaságunk által kiadott szavatossági

feltételek vannak érvényben. A készülék

esetleges hibáit a garanciaidőn belül

költségmentesen megszüntetjük, ha az, anyag

vagy gyártási hibára vezethető vissza.

Garanciális igény esetén kérjük, hogy a

vásárlási bizonylattal együtt forduljon

kereskedőjéhez, vagy a legközelebbi, ilyen

esetek intézésére jogosult vevőszolgálati

képviselethez.

Kérdés vagy meghibásodás esetén Kärcher

telephelyünk örömmel nyújt segítséget. A cím

megtalálható a túloldalon.

A műszaki adatok módosításának jogát

fenntartjuk!

Kifúvás funkció

Az üzemeltetés befejezése

Ápolás, karbantartás

A készülék tisztítása

Csökkenő szívóteljesítmény

Szerviz

Garancia

Ügyfélszolgálat

Műszaki adatok

Feszültség 220-240 V

Áramfajta 50/60 Hz

Hálózati biztosító (lomha) 10 A

Max. megengedett

hálózati impedancia Zmax

0,365

+j 0,228

Ohm

Teljesítmény P

névl

1600 W

Teljesítmény P

max

1800 W

Tartály térfogata 25 L

Vízfelvétel 13 L

Tartozékok nélküli súly 8,2 kg

Hangnyomásszint (EN

60704-2-1)

73 dB(A)

Česky 51

Vážený zákazníku,

před prvním použitím přístroje

si bezpodmíneč ně pečlivě

přečtěte tento návod k jeho

obsluze a uschovejte jej pro pozdější použití

nebo pro dalšího majitele.

Zkontrolujte, zda ovládání, příslušenství a

technické údaje přístrojů A 2604

(umělohmotná nádoba) a A 2654 Me (nádoba

z ušlechtilé oceli) souhlasí. Obrázky v tomto

návodu ukazují přístroj A 2604.

Přístroj slouží jako vysavač za mokra i za

sucha a lze s ním pracovat pouze v souladu s

pokyny a bezpečnostními upozorněními

uvedenými v návodu na použití.

– Přístroj je určen pouze pro soukromou

potřebu, tj. v domácnosti, dílně či

automobilu.

– Při práci s vysavačem používejte výhradně

příslušenství a náhradní díly, které byly

schváleny výrobcem, tj. firmou Kärcher.

Nedodržení tohoto pokynu platí jako jednání,

které není v souladu s určeným účelem použití

přístroje. Za škody vzniklé takovýmto jednáním

výrobce nepřebírá záruku; zodpovědnost za

následky takového jednání nese výhradně

uživatel.

Dětem je používání přístroje povoleno pouze

pod dohledem dospělých.

Přístroj vypněte, když se nevysává.

 Elektrické připojení

Údaje o napětí uvedené na typovém štítku

přístroje musí souhlasit se skutečným

napájecím napětím.

Maximální přípustná impedance sítě v místě

elektrického připojení (viz technické údaje) se

nesmí překročit.

 Nebezpečí zranění elektrickým

proudem

Nikdy se nedotýkejte síťového kabelu vlhkýma

rukama.

Před každým použitím přístroje zkontrolujte,

zda napájecí vedení a zástrčka nejsou

poškozeny. Poškozené napájecí vedení je

nutné nechat neprodleně vyměnit

autorizovanou servisní službou, příp.

odborníkem na elektrické přístroje.

Používáte-li přístroj ve vlhkých prostorách jako

např. koupelně, zapojujte jej zásadně do

zástrčky s předřazeným proudovým

chráničem. Nejste-li si jisti, zda při práci s

přístrojem postupujete správně, poraďte se s

odborníkem na elektrické přístroje.

 Pozor!

V kontaktu s nasávaným vzduchem může u

určitých látek dojít ke tvorbě explozivních par či

směsí.

Níže uvedené látky se nesmí nasávat:

– výbušné nebo hořlavé plyny, tekutiny a

prach (reaktivní prach)

– reaktivní kovový prach (např. hliník, hořčík,

zinek) ve spojení se silně alkalickými a

kyselými čisticími prostředky

– nezředěné silné kyseliny a louhy

– organická rozpouštědla (např. benzin,

ředidla barev, aceton, topný olej).

Kromě toho mohou tyto látky způsobit

nežádoucí škody na materiálu přístroje.

Obalové materiály jsou

recyklovatelné. Obal nezahazujte do

domácího odpadu, nýbrž jej odevzdejte k

opětovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Při vybalení zkontrolujte obsah zásilky, zda

nechybí příslušenství či zda dodaný přístroj

není poškozen. Při škodách způsobených

dopravou informujte laskavě Vašeho

obchodníka.

Kolečka jsou umístěna v nádobě a musí se

namontovat.

Oblasti využití přístroje

Bezpečnostní pokyny

Ochrana životního prostředí

Pokyny před uvedením

přístroje do provozu

Popis přístroje

52 Česky

Zobrazení viz strana 2

1 Držadlo

2 Vypínač

3Přípojka pro hadici k odfuku proudem

vzduchu

4 Regulace síly odfuku proudem vzduchu

5 Koncovka sací hadice

6Kolečka

7 Uložení příslušenství

8 Úchytka, sít'ový kabel

9Síťový kabel se zástrčkou

10 Sací hadice

11 Držadlo s ovládáním přisávaného

vzduchu

12 Sací trubice 2 x 0,5 m

13 Sací hubice na čištění koberců a podlah,

přepínatelná

14 Hubice na štěrbiny

15 Filtrační sáček

Obrázek 1

! Držadlo sklopte směrem dolů.

! Sejměte kryt motoru a vyjměte

příslušenství z nádoby.

Obrázek 2

! Kolečka namontujte na spodek nádoby.

Příp. vložte filtrační sáček.

Obrázek 3

! Nasaďte na nádobu kryt motoru a

nádobu uzavřete.

Obrázek 4

! Připojte příslušenství.

몇 Vždy pracujte s vloženým

patronovým filtrem, a to jak při

mokrém i suchém sání!

Obrázek 5

! Síťovou zástrčku zasuňte do zásuvky a

přístroj zapněte.

Za účelem bezprašného odstranění nasátých

nečistot doporučujeme vsazovat i papírový

filtrový sáček. Zabrání se tím zároveň příliš

rychlému znečištění patronového filtru.

몇 Nikdy nepracujte s přístrojem bez

vsazeného patronového filtru!

! Proto: Než začnete vysávat za sucha,

nechte patronový mokrý filtr dobře

vyschnout!

몇 Přeplněné filtrační sáčky mohou

prasknout!

! Proto: Výměňte filtrační sáček!

몇 Při vysávání jemného prachu je třeba

vždy používat filtrační sáček!

! Stupeň naplnění filtračního sáčku závisí

na nečistotách, které byly nasáty.

U jemného prachu, písku atd. se musí

filtrační sáček vyměňovat častěji.

! Při vysávání popílku a sazí používejte

hrubý odlučovač (obj. č. 2.863-139).

Obrázek 6

! Vysávání tvrdých ploch:

Nohou stlačte přepínač na pracovní hubici.

Proužky kartáče na spodní straně pracovní

hubice se vysunou

Obrázek 7

! Vysávání koberců:

Nohou stlačte přepínač na pracovní hubici.

Proužky kartáče na spodní straně pracovní

hubice se zasunou.

Upozornění: Při vysoké sací schopnosti

přístroje se mohou sací hubice při práci na

kobercích, čalounění, záclonách atd. přisát

příliš siln

ě. V takovém případě použijte

regulaci přisávaného vzduchu pro snížení

sacího výkonu. Po použití zase zavřete.

몇 Pozor:

Nepoužívejte papírový filtrační sáček!

Přístroj okamžitě vypněte, začne-li se tvořit

pěna či uniká-li z přístroje kapalina!

Obrázek 8

! Vysávání kapalin je možné s

vyobrazeným příslušenstvím.

Upozornění: Je-li nádoba plná, uzavře se

sací otvor plovákem a vysavač běží při

zvýšených otáčkách. Přístroj v tomto

případě okamžitě vypněte a sběrnou

nádobu vyprázdněte.

Montáž příslušenství

Uvedení přístroje do provozu

Vysávání za sucha

Vysávání za mokra

Česky 53

Používá se např. k odfukování listí či prachu

z garáže nebo dílny.

Obrázek 9

! Připojte sací hadici. Otevřete šoupátko

pro regulaci vzduchu a zvolte

požadovaný výkon (0 - max.) výstupu

proudu vzduchu.

! Přístroj vypněte a síťovou zástrčku

vytáhněte ze zásuvky.

! Sejměte kryt motoru a vyčistěte nádobu

na nečistoty.

Obrázek 10

! Příslušenství připevněte na přístroj a

přístroj uložte v suchu.

 Nebezpečí poranění

Než začnete provádět jakékoli údržbářské

práce na přístroji, vytáhněte zástrčku ze

sítě.

몇 Pozor!

Nepoužívejte abrazivní čisticí prostředky,

čističe na sklo nebo víceúčelové čističe!

Přístroj nikdy nesmíte ponořit do vody.

! Přístroj a díly příslušenství z plastu

ošetřujte běžnými čističi na plasty.

! Nádobu na nečistoty a příslušenství

případně vypláchněte vodou a před

dalším použitím vysušte.

Pokud je sací výkon přístroje nižší,

zkontrolujte následující body.

! Příslušenství, sací hadice nebo sací

trubka jsou ucpané, ucpávku odstraňte

pomocí tyčky.

! Filtrační sáček je plný, vložte nový sáček

(obj. č. viz seznam náhradních dílů na

konci tohoto návodu).

Obrázek 11

! Patronový filtr je znečištěný: filtr

vyčistěte pod proudem tekoucí vody a

před jeho opětovným vložením jej

nechte dokonale uschnout. Při

poškození vyměňte (obj. č. viz seznam

náhradních dílů na konci tohoto návodu).

V každé zemi platí záruční podmínky vydané

naší příslušnou distribuční společností.

Případné poruchy přístroje odstraníme během

záruční lhůty bezplatně tehdy, pokud je jejich

příčinou vadný materiál nebo výrobní závady.

V případě uplatňování nároku na záruku se

laskavě obraťte spolu s přístrojem,

příslušenstvím a dokladem o zakoupení

přístroje na obchodníka, u kterého jste přístroj

zakoupili, či na nejbližší službu pro zákazníky

firmy Kärcher.

Při eventuelních dotazech či poruchách se s

důvěrou obraťte na jakoukoli pobočku firmy

Kärcher. Adresy poboček najdete na zadní

straně.

Technické změny vyhrazeny.

Odfukování nečistot proudem

vzduchu

Ukončení provozu

Ošetřování, údržba

Čištění přístroje

Snížení sacího výkonu

Servis

Záruka

Servisní služba

Technické parametry

Napětí 220-240 V

Druh proudu 50/60 Hz

Síťová pojistka (pomalá) 10 A

Maximální přípustná

impedance sítě Zmax

0,365

+j 0,228

ohmů

Výkon P

jmen

1600 W

Výkon P

max

1800 W

Objem sběrné nádoby 25 L

Objemové množství vody 13 L

Hmotnost (bez

příslušenství)

8,2 kg

Hladina akustického tlaku

(EN 60704-2-1)

73 dB(A)

54 Slovenšcina

Spoštovani kupec,

Pred prvo uporabo vašega

stroja preberite to navodilo

za uporabo in se po njem

tudi ravnajte. To navodilo za uporabo

shranite za poznejšo rabo ali za naslednjega

lastnika.

Upoštevajte, da so uporaba, pribor in

tehnični podatki priprav A 2604 (posoda iz

umetne mase) in A 2654 Me (posoda iz

plemenitega jekla) identični. Slike v tem

navodilu prikazujejo A 2604.

Stroj je v skladu z opisom v tem navodilu za

uporabo in varnostnimi napotki namenjen za

uporabo kot suhi/mokri sesalnik.

– Ta stroj uporabljajte le v privatne

namene, npr. v gospodinjstvu, v

delavnici ali v avtu.

– Ta stroj uporabljajte le s priborom in

nadomestnimi deli, ki jih je dovolil

Kärcher.

Nenamenska je vsaka uporaba izven teh

okvirjev. Proizvajalec ne odgovarja za tako

nastale škode; tveganje nosi edino

uporabnik.

Otrokom dopustite ravnanje z napravo samo

pod nadzorom.

Ko ne sesate, napravo izključite.

 Električni priključek

Podatek o napetosti na tipski ploščici se

mora ujemati z napajalno napetostjo.

Največje dopustne impedance omrežja na

električnem priključku (glej tehnične

podatke) ne smete prekoračiti.

 Nevarnost električnega udara

Omrežnega vtiča nikoli ne prijemajte z

mokrimi rokami.

Pred vsako uporabo preverite, če je omrežni

vtič nepoškodovan. Poškodovani priključni

kabel takoj zamenjajte v pooblaščeni

servisni službi/električarju.

Stroj v vlažnih prostorih, npr. v kopalnici,

priključite le na vtičnice z vhodnim FI-

zaščitnim stikalom. V primeru dvoma se

posvetujte z električarjem.

 Pozor

Določene snovi lahko pri vrtinčenju s

sesalnim zrakom tvorijo eksplozivne pare ali

mešanice!

Sledečih snovi nikoli ne vsesavajte:

– eksplozivne ali vnetljive pline, tekočine in

prah (reaktivni prah)

– reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno

alkalnimi in kislimi čistilnimi sredstvi

– nerazredčene močne kisline in lug

– organska topila (npr. bencin, barvno

razredčilo, aceton, kurilno olje).

Te snovi lahko dodatno uničujejo materiale

uporabljene na stroju.

Embalažo je mogoče reciklirati.

Prosimo, da embalaže ne odlagate

med gospodinjski odpad, pač pa jo oddajte v

ponovno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za

nadaljnjo predelavo. Zato stare

naprave zavrzite s pomočjo ustreznih

zbiralnih sistemov.

Pri razpakiranju preverite ali v vsebini

paketa manjka pribor oz. ali obstajajo

poškodbe. V primeru transportnih poškodb

obvestite svojega prodajalca.

Vrtljiva kolesca se nahajajo v posodi in jih je

treba montirati.

Oglejte si slike na strani 2

1Ročaj

2 Stikalo za vklop/izklop

3Priključek za pihanje

4 Regulacija zraka pri funkciji pihanja

5Priključek sesalne cevi

6 Vrtljiva kolesca

7 Sprejem pribora

Namenska uporaba

Varnostni napotki

Varstvo okolja

Pred zagonom

Opis naprave

Slovenšcina 55

8 Shranjevanje, omrežni piključni kabel

9 Omrežni priključni kabel z vtičem

10 Gibka sesalna cev

11 Ročaj z drsnikom za regulacijo podtlaka

12 Sesalni cevi 2 x 0,5 m

13 Talna šoba, preklopna

14 Šoba za fuge

15 Filtrska vrečka

Slika 1

! Držaj preklopite navzdol.

! Snemite ohišje motorja in vzemite pribor

iz posode.

Slika 2

! Vrtljiva kolesca montirajte na dno

posode. Evtl. vstavite filtrsko vrečko.

Slika 3

! Ohišje motorja namestite na posodo in

ga zaprite.

Slika 4

! Priključitev pribora

몇 Vedno delajte z vstavljenim

patronskim filtrom, tako pri mokrem

kot tudi pri suhem sesanju!

Slika 5

! Vtaknite omrežni vtič v vtičnico in

vključite napravo.

Za odstranitev posesanih snovi brez prahu

priporočamo uporabo filtrske vrečke.

Dodatna prednost tega je, da se patronski

filter ne umaže tako hitro.

몇 Delajte le s suhim patronskim filtrom!

! Zato: Moker patronski filter pred

uporabo dobro posušite!

몇 Prepolne filtrske vrečke lahko počijo!

! Zato: Filtrsko vrečko pravočasno

zamenjajte!

몇 Pri sesanju drobnega prahu morate

vedno vstaviti filtrsko vrečko!

! Polnost filtrske vrečke je odvisna od

umazanije, ki se sesa.

Pri drobnem prahu, pesku itd... se mora

filtrska vrečka pogosteje zamenjati.

! Pri sesanju pepela in saj uporabljajte

ločilnik (naroč. št. 2.863-139).

Slika 6

! Sesanje trdih površin:

Z nogo pritisnite na preklopni del na talni

šobi. Ščetke na spodnji strani talne šobe se

pomaknejo navzven.

Slika 7

! Sesanje preprog:

Z nogo pritisnite na preklopni del na talni

šobi. Ščetke na spodnji strani talne šobe se

pomaknejo navznoter.

Napotek: Zaradi visoke sesalne moči

naprave se lahko sesalne šobe premočno

prisesajo ob preproge, blazine, zavese, itd.

V tem primeru uporabite drsnik za regulacijo

podtlaka in zmanjšajte sesalno moč. Po

končani uporabi ponovno zaprite.

몇 Pozor:

Ne uporabljajte filtrske vrečke!

Pri penjenju ali iztekanju tekočine takoj

izklopite stroj!

Slika 8

! S prikazanim priborom je mogoče

sesanje tekočin.

Napotek: Če je posoda polna, zapre plovec

sesalno odprtino in naprava deluje s

povišanim številom vrtljajev. Nemudoma

izklopite napravo in izpraznite posodo.

Uporabna za npr. izpihovanje listja ali prahu

iz garaže, sobe za hobi ali delavnice.

Slika 9

! Priključite sesalno cev. Odprite drsnik za

regulacijo podtlaka in izberite želeno

moč pihanja (0 - maks.).

! Izklopite napravo in izvlecite električni

vtič iz omrežne vtičnice.

Montaža pribora

Zagon

Suho sesanje

Mokro sesanje

Funkcija pihanja

Zaključek delovanja

56 Slovenšcina

! Snemite ohišje motorja in izpraznite

posodo za nečistoče.

Slika 10

! Pribor namestite na napravo, ki jo hranite

v suhem prostoru.

 Nevarnost poškodb

Pred vsemi negovalnim in vzdrževalnimi deli

izklopite stroj in omrežni vtič izvlecite iz

vtičnice.

몇 Opozorilo

Ne uporabljajte sredstev za poliranje,

čiščenje stekla ali večnamenskih čistil!

Naprave nikoli ne potapljajte pod vodno

gladino.

! Napravo in plastični pribor čistite z

običajnim čistilom za plastiko.

! Pribor in posodo za nečistoče po potrebi

splaknite z vodo in ju pred ponovno

uporabo osušite.

Če se sesalna moč naprave zmanjša,

preverite sledeče točke.

! Pribor, gibka sesalna cev ali sesalne cevi

so zamašene, odmašite jih s palico.

! Filtrska vrečka je polna, vstavite novo.

(nar. št. je navedena v seznamu

rezervnih delov na koncu tega navodila).

Slika 11

! Vložni filter je zamazan. Očistite ga pod

tekočo vodo in pred montažo popolnoma

osušite. Poškodovani vložni filter

zamenjajte (nar. št. je navedena v

seznamu rezervnih delov na koncu tega

navodila).

V vseh deželah veljajo garantni pogoji, ki jih

določajo pripadajoča predstavništva

proizvajalca. Morebitne nepravilnosti na

napravi, do katerih prihaja zaradi materialnih

oziroma proizvodnih napak, bomo

nadomestili v garantnem času brezplačno. V

primeru, da se naprava pokvari, se z

originalnim računom oglasite pri prodajalcu

oziroma pri najbližji pooblaščeni servisni

službi.

V primeru vprašanj ali motenj bo vam radi

pomagala naša podružnica Kärcher. Naslov

poglejte na hrbtni strani.

Pridržana pravica do tehničnih

sprememb!

Čiščenje, vzdrževanje

Čiščenje naprave

Upadajoča sesalna moč

Servis

Garancija

Servisna služba

Tehnični podatki

Napetost 220-240 V

Vrsta toka 50/60 Hz

Omrežna varovalka

(inertna)

10 A

Maksimalna dopustna

impedanca omrežja Zmax

0,365

+j 0,228

Ohm

Moč P

nazivna

1600 W

Moč P

maks.

1800 W

Prostornina posode 25 L

Poraba vode 13 L

Teža (brez pribora) 8,2 kg

Nivo zvočnega tlaka (EN

60704-2-1)

73 dB(A)

Polski 57

Szanowny Kliencie!

Przed rozpoczęciem

użytkowania sprzętu należy

przeczytać poniższą

instrukcję obsługi i przestrzegać jej.

Instrukcję obsługi należy zachować na

później lub dla następnego użytkownika.

Prosimy zwrócić uwagę, że obsługa,

akcesoria oraz dane techniczne urządzeń

A 2604 (pojemnik z tworzywa sztucznego)

oraz A 2654 Me (pojemnik ze stali

nierdzewnej) są identyczne. Ilustracje w

niniejszej instrukcji obsługi przedstawiają

A 2604.

Zgodnie z opisami podanymi w instrukcji

obsługi i ze wskazówkami dotyczącymi

bezpieczeństwa urządzenie przeznaczone

jest do odkurzania na mokro i na sucho.

–Urządzenie należy stosować tylko w

strefie prywatnej, na przykład w domu,

warsztacie czy samochodzie.

–Urządzenie należy stosować tylko z

akcesoriami i częściami zamiennymi

dopuszczonymi przez firmę Kärcher.

Każde inne zastosowanie jest niezgodne z

przeznaczeniem. Producent nie odpowiada

za wynikające z tego szkody; ryzyko ponosi

jedynie użytkownik.

Dzieci mogą używać urządzenia jedynie pod

nadzorem osób dorosłych.

Gdy urządzenie nie jest używane, należy je

wyłączać.

 Podłączenie do sieci

Napięcie podane na tabliczce znamionowej

musi zgadzać się z napięciem w gniazdku.

Nie wolno przekraczać maksymalnej

dopuszczonej impedancji sieciowej w

miejscu przyłącza elektrycznego (patrz

Dane techniczne).



Niebezpieczeństwo porażenia prądem

Nigdy nie dotykać wtyczki wilgotnymi

rękami.

Przed każdym zastosowaniem sprawdzać,

czy przewód zasilający lub wtyczka nie są

uszkodzone. W przypadku uszkodzenia

przewodu zasilającego niezwłocznie zlecić

jego wymianę przez autoryzowany serwis

lub elektryka.

W pomieszczeniach wilgotnych, np. w

łazienkach, urządzenie należy podłączać

jedynie do gniazdek wyposażonych w

wyłącznik FI. W razie wątpliwości zasięgnąć

porady elektryka.

 Uwaga

Określone substancje w wyniku

zawirowania z zasysanym powietrzem

mogą tworzyć wybuchowe opary i

mieszanki!

Nigdy nie zasysać następujących

substancji:

– Wybuchowe lub łatwopalne gazy, ciecie

i pyły (reagujące)

– Reagujące pyły metali (np. aluminium,

magnez, cynk) w połączeniu z silnie

alkalicznymi i kwasowymi środkami

czyszczącymi.

– Nierozcieńczone silne kwasy i ługi

– Rozpuszczalniki organiczne (np.

benzyna, rozcieńczalniki do farb, aceton,

olej opałowy).

Substancje te mogą ponadto reagować z

materiałami zastosowanymi w urządzeniu.

Materiały użyte do opakowania

nadają się do recyklingu. Opakowania

nie należy wrzucać do zwykłych pojemników

na śmieci, lecz do pojemników na surowce

wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego

powodu należy usuwać zużyte urz

ądzenia

za pośrednictwem odpowiednich systemów

utylizacji.

Uřytkowanie zgodne z

przeznaczeniem

Zasady bezpieczeństwa

Ochrona środowiska

58 Polski

Podczas rozpakowywania urządzenia

należy sprawdzić, czy w opakowaniu

znajdują się wszystkie elementy i czy nic nie

jest uszkodzone. W przypadku stwierdzenia

uszkodzeń w transporcie należy zwrócić się

do dystrybutora.

Kółka skrętne znajdują się w zbiorniku i

należy je zamontować.

Ilustracje patrz strona 2

1 uchwyt do noszenia

2włącznik/wyłącznik

3złącze nadmuchu

4 regulacja funkcji nadmuchu

5przyłącze węża ssącego

6kółka skrętne

7 schowek na akcesoria

8 Przechowywanie, kabel sieciowy

9 przewód zasilający z wtyczką

10 wąż ssący

11 uchwyt z suwakiem powietrza

dodatkowego

12 rury ssące 2 x 0,5 m

13 ssawka podłogowa, przełączana

14 ssawka szczelinowa

15 Worek filtrujący

Rysunek 1

! Złożyć uchwyt do noszenia.

! Zdjąć obudowę silnika i wyjąć akcesoria

ze zbiornika.

Rysunek 2

! Przymocować kółka skrętne do dna

zbiornika. W razie potrzeby włożyć

worek filtrujący.

Rysunek 3

! Nałożyć na zbiornik obudowę silnika i

zamknąć ją.

Rysunek 4

! Podłączyć akcesoria.

몇 Procować zawsze z zastosowaniem

naboju filtrującego, zarówno podczas

zasysania na mokro, jak i na sucho!

Rysunek 5

! Podłączyć wtyczkę sieciową do

gniazdka i włączyć urządzenie.

Aby uniknąć pylenia podczas usuwania

kurzu z filtra, zalecamy stosowanie worka

filtrującego. Ma to również tę zaletę, że

nabój filtrujący nie brudzi się tak szybko.

몇 Pracować tylko przy użyciu suchego

naboju filtrującego!

! Dlatego: przed użyciem należy dobrze

wysuszyć mokry filtr!

몇 Założone worki filtrujące mogą

pęknąć!

! Dlatego: w odpowiednim czasie

wymienić worek filtrujący!

몇 Podczas odkurzania drobnego pyłu

worek filtrujący powinien być zawsze

założony!

! Stopień napełnienia worka filtrującego

zależy od rodzaju zasysanego brudu.

W przypadku drobnego pyłu, piasku itp.,

worek filtrujący należy zmieniać

częściej.

! Podczas odkurzania popiołu i sadzy

stosować separator wstępny (nr

katalogowy 2.863-139).

Rysunek 6

! Odkurzanie podłóga twardych:

Nacisnąć nogą przełącznik na ssawce

podłogowej. Listwy szczotkowe na spodzie

ssawki podłogowej są wysunięte.

Rysunek 7

! Odkurzanie wykładzin dywanowych:

Nacisnąć nogą przełącznik na ssawce

podłogowej. Listwy szczotkowe na spodzie

ssawki podłogowej są wsunięte.

Wskazówka: Duża siła ssania urządzenia

może powodować zbyt mocne przyleganie

Przed uruchomieniem

Opis urządzenia

Montaż akcesoriów

Uruchomienie

Odsysanie na sucho

Polski 59

ssawek podczas odkurzania dywanów,

tapicerek, firanek itp. W tym przypadku

należy zredukować siłę ssania, otwierając

suwak powietrza dodatkowego. Po

zakończeniu odkurzania należy ponownie

zamknąć suwak.

몇 Uwaga:

Nie stosować worków filtrujących!

W przypadku wytworzenia piany lub

wypływu cieczy natychmiast wyłączyć

urządzenie!

Rysunek 8

! Odsysanie płynów możliwe jest przy

zastosowaniu akcesoriów

przedstawionych na ilustracji.

Wskazówka: Gdy zbiornik jest pełny,

pływak zamyka otwór ssący, a turbina ssąca

pracuje na zwiększonych obrotach. W tym

przypadku natychmiast wyłączyć

urządzenie i opróżnić zbiornik.

Przykładowe zastosowanie:

wydmuchiwanie liści lub kurzu z garażu,

pracowni czy warsztatu.

Rysunek 9

! Podłączyć wąż ssący. Otworzyć suwak

regulacji funkcji nadmuchu i wybrać

żądaną siłę nadmuchu (0 – max).

! Wyłączyć urządzenie i wyjąć wtyczkę

z gniazdka sieciowego.

! Zdjąć obudowę silnika i opró

żnić

zbiornik.

Rysunek 10

! Umieścić akcesoria w schowkach i

uchwytach na urządzeniu i

przechowywać urządzenie w suchym

pomieszczeniu.

 Ryzyko obrażeń

Przed rozpoczęciem wszelkich prac

konserwacyjnych lub naprawczych

wyłączyć urządzenie i odłączyć je od sieci.

몇 Uwaga

Nie stosować mleczka do szorowania,

środka do czyszczenia szkła ani

uniwersalnego środka czyszczącego! Nigdy

nie zanurzać urządzenia w wodzie.

! Urządzenie i akcesoria z tworzywa

sztucznego należy czyścić zwykłym

środkiem do czyszczenia tworzyw

sztucznych.

! Przed kolejnym zastosowaniem w razie

potrzeby wypłukać zbiornik

zanieczyszczeń i akcesoria wodą i

osuszyć.

Jeżeli spada wydajność urządzenia, należy

sprawdzić następujące funkcje.

! Akcesoria, wąż ssący lub rury ssące są

zatkane; należy je udrożnić drążkiem.

! Worek filtrujący jest peł ny; włożyć nowy

worek filtrujący (nr kat. patrz wykaz

ęści zamiennych na końcu instrukcji).

Rysunek 11

! Wkład filtrujący jest zanieczyszczony;

oczyścić filtr pod bieżącą wodą i

całkowicie osuszyć przed

zamontowaniem. Jeżeli jest

uszkodzony, należy go wymienić (nr kat.

patrz wykaz części zamiennych na

końcu instrukcji).

Odkurzanie na mokro

Funkcja nadmuchu

Zakończenie pracy

Czyszczenie i konserwacja

Czyszczenie urządzenia

Spadek siły ssania

60 Polski

W każdym kraju obowiązują warunki

gwarancji określone przez dystrybutora

urządzeń Kärcher. Ewentualne usterki

urządzenia usuwane są w okresie gwarancji

bezpłatnie, o ile spowodowane są błędem

materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do

dystrybutora lub do autoryzowanego punktu

serwisowego.

W przypadku pytań lub usterek prosimy

zwrócić się do najbliższego oddziału firmy

Kärcher. Adres znajduje się na odwrocie.

Zmiany techniczne zastrzeżone!

Serwis

Gwarancja

Serwis producenta

Dane techniczne

Napięcie 220-240 V

Rodzaj prądu 50/60 Hz

Bezpiecznik sieciowy

(zwłoczny)

10 A

Maksymalna impedancja

sieciowa Zmax

0,365

+j 0,228

Ohm

Moc P

znam.

1600 W

Moc P

maks.

1800 W

Pojemność zbiornika 25 l

Maks. ilość zasysanej

cieczy

13 l

Ciężar (bez akcesoriów) 8,2 kg

Poziom ciśnienia

akustycznego

(EN 60704-2-1)

73 dB(A)

Româneşte 61

Mult stimate client,

Citiţi acest manual de

utilizare înainte de prima

utilizare a aparatului

dumneavoastră şi acţionaţi în conformitate

cu el. Păstraţi aceste instrucţiuni pentru

întrebuinţarea ulterioară sau pentru

următorii posesori.

Vă atragem atenţia că modul de utilizare,

accesoriile şi datele tehnice ale aparatelor A

2604 (rezervor din plastic) şi A 2654

(rezervor din oţel superior) sunt identice.

Ilustraţiile din acest manual prezintă

aparatul A 2604.

Aparatul este adecvat pentru utilizarea ca

aspirator umed şi uscat, în conformitate cu

descrierile cuprinse în acest manual şi cu

indicaţiile privind securitatea.

–Utilizaţi acest aparat numai în domeniul

privat, ca de exemplu: în gospodărie, în

atelierul pentru bricolaj sau în interiorul

autovehiculului.

–Utilizaţi numai accesoriile şi piesele de

schimb aprobate de firma Kärcher.

Utilizarea în orice alt mod decât cel descris

mai sus este considerată improprie.

Producătorul nu-şi asumă responsabilitatea

pentru pagube produse ca urmare a utilizării

improprii, riscurile revenindu-i în întregime

utilizatorului.

Permiteţi copiilor să utilizeze aparatul numai

sub supraveghere.

Opriţi aparatul atunci cand nu se aspiră.

 Conectarea electrică

Tensiunea indicată în plăcuţa de tip trebuie

să corespundă tensiunii de alimentare.

Impedanţa maximă admisă a reţelei la

punctul de conectare electrică (vezi datele

tehnice) nu trebuie depăşită.

 Pericol de electrocutare

Nu prindeţi niciodată ştecărul de alimentare

cu mâinile ude.

Înainte de fiecare utilizare verificaţi cablul şi

ştecărul de alimentare în privinţ a deteriorării.

Cablul de alimentare deteriorat trebuie

înlocuit neîntârziat într-un atelier electric /

service pentru clienţi autorizat.

În încăperi cu umiditate ridicată, ca de ex. în

băi, conectaţi aparatul la prize prevăzute cu

întrerupător de protecţie precomutat FI. În

caz de neclarităţi solicitaţi sfatul unui

electrician.

 Atenţie

Prin turbionare, anumite substanţe pot

forma, împreună cu aerul aspirat, aburi sau

amestecuri explozive!

Niciodată să nu aspiraţi următoarele

substanţe:

– gaze, lichide şi pulberi explozive sau

inflamabile (pulberi reactive)

– pulberi metalice reactive (ex. aluminiu,

magneziu, zinc) împreună cu soluţii de

curăţat puternic alcaline sau acide

– acizi sau soluţii alcaline puternice,

nediluate

– solvenţi organici (ex. benzină, diluant,

acetonă, păcură).

Suplimentar, aceste substanţe pot coroda

materialele utilizate în construcţia

aparatului.

Materialele de ambalare sunt

reciclabile. Ambalajele nu trebuie

aruncate în gunoiul menajer, ci trebuie duse

la un centru de colectare şi revalorificare a

deşeurilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorificare.

Din acest motiv, vă rugăm să apelaţi la

centrele de colectare abilitate pentru

eliminarea aparatelor vechi.

Domeniul de utilizare

Măsuri de siguranţă

Protecţia mediului înconjurător

62 Româneşte

La despachetare verificaţi conţinutul

pachetului în privinţa existenţei tuturor

accesoriilor sau a deteriorărilor. În cazul în

care constataţi deteriorări cauzate de un

transport necorespunzător, vă rugăm să

anunţaţi imediat comerciantul dvs.

Rolele de ghidare se găsesc în rezervor şi

trebuie montate.

Pentru imagini vezi pag. 2

1 Mâner pentru transport

2 Comutator pornit/oprit

3 Racord pentru suflare

4 Controlul aerului funcţiei de suflare

5 Racord pentru aspirare

6 Role de ghidare

7 Suport accesorii

8 Depozitarea, cablul de alimentare

9 Cablu de alimentare cu ştecăr

10 Furtun pentru aspirare

11 Mâner cu regulator pentru aer fals

12 Ţeavă de aspirare 2 x 0,5 m

13 Duză pentru podea, comutabilă

14 Duză pentru rosturi

15 Sac filtrant

Fig. 1

! Apăsaţi în jos mânerul pentru transport.

! Detaşaţi carcasa motorului şi scoateţi

din rezervor accesoriile.

Fig. 2

! Montarea rolelor de ghidare în partea

inferioară a rezervorului. Dacă este

necesar introduceţi sacul filtrant.

Fig. 3

! Aşezaţi pe rezervor ş

i închideţi carcasa

motorului.

Fig. 4

! Montarea accesoriilor

몇 Asiguraţi-vă că filtrul-cartuş se

foloseşte la toate lucrările, atât la cele

de aspirare umedă, cât şi la cele de

aspirare uscată!

Fig. 5

! Introduceţi ştecărul de alimentare în

priză şi porniţi aparatul.

Pentru îndepărtarea fără praf a conţinutului

aspirat vă recomandăm să folosiţi şi sacul

de filtrare. Cu acesta aveţi suplimentar

avantajul că filtrul-cartuş nu se murdăreşte

aşa de repede.

몇 Lucraţi numai cu filtru-cartuş uscat!

! Din acest motiv: Uscaţi bine filtrul-

cartuş umed înainte de utilizare !

몇 Sacii de filtrare pot plesni!

! Din acest motiv: Înlocuiţi sacul de

filtrare din timp!

몇 Când se aspiră pulberi fine trebuie să

se folosească întotdeauna un sac de

filtrare!

! Gradul de umplere al sacului de filtrare

depinde de mizeria care se aspiră.

În cazul pulberilor fine, al nisipului etc.,

sacul de filtrare trebuie înlocuit mai des.

! Când aspiraţi cenuşă şi funingine, folosiţi

un prefiltru (nr. de comandă 2.863-139).

Fig. 6

! Aspirarea suprafeţelor dure:

Apăsaţi cu piciorul comutatorul duzei pentru

podea. Periile din partea inferioară a duzei

pentru podea sunt extrase

Fig. 7

! Aspirarea mochetelor:

Apăsaţi cu piciorul comutatorul duzei pentru

podea. Periile din partea inferioară a duzei

pentru podea sunt introduse.

Notă: Datorită puterii mari a aparatului,

duzele pentru aspirare se pot lipi prea

puternic în timpul aspirării covoarelor,

pernelor, perdelelor etc. În aceste cazuri,

Înainte de punerea în

funcţiune

Descrierea aparatului

Montarea accesoriilor

Punerea în funcţiune

Aspirarea uscată

Româneşte 63

utilizaţi regulatorul pentru aer fals pentru a

reduce puterea de aspiraţie. După utilizare

închideţi regulatorul.

몇 Atenţie:

Nu utilizaţi sac filtrant !

Dacă se formează spumă sau se constată

scurgeri de lichid opriţi imediat aparatul !

Fig. 8

! Aspirarea lichidelor este posibilă cu

ajutorul accesoriilor ilustrate.

Notă: Dacă rezervorul este plin, un plutitor

închide orificiul de aspiraţie, iar aparatul

funcţionează cu turaţie mărită. Opriţi imediat

aparatul şi goliţi rezervorul.

Utilizaţi-o, de exemplu, pentru suflarea

frunzişului sau a prafului din garaj, camera

pentru bricolaj sau atelier.

Fig. 9

! Conectaţi furtunul pentru aspirare.

Deschideţi cursorul pentru reglarea

aerului şi selectaţi puterea dorită de

suflare (0 - max).

! Opriţi aparatul şi scoateţi ştecărul de

alimentare din priză.

! Demontaţi carcasa motorului şi goliţi

rezervorul pentru murdărie.

Fig. 10

! Anexaţi accesoriile la aparat şi depozitaţi

aparatul în încăperi uscate.

 Pericol de rănire

Înaintea oricărei lucrări de întreţinere

aparatul se deconectează, iar ştecherul se

trage din priză.

몇 Atenţie

Nu utilizaţi detergenţi pentru vase, pentru

sticle sau universali ! Nu scufundaţi

niciodată aparatul în apă.

! Curăţaţi aparatul şi accesoriile din

material plastic cu o substanţă din

comerţ pentru curăţarea suprafeţelor din

material plastic.

! Atunci când este necesar, clătiţi cu apă

rezervorul pentru murdărie şi accesoriile

şi uscaţi-le înainte de refolosire.

Dacă puterea de aspirare a aparatului

scade, verificaţi următoarele.

! Accesoriile, furtunul de aspirare sau

tubul de aspirare este înfundat;

desfundaţi-le cu un băţ.

! Sacul filtrant este plin, intorduceţi un nou

sac filtrant (pentru numărul de

comandare vezi lista pieselor de schimb

de la sfârşitul acestui manual).

Fig. 11

! Cartuşul filtrant este colmatat, curăţaţi

filtrul sub jet de apă, iar înainte de

montare lăsaţi-l să se usuce complet. În

caz de deteriorare înlocuiţi cartu

şul

(pentru numărul de comandare vezi lista

pieselor de schimb de la sfârşitul acestui

manual).

Aspirarea umedă

Funcţia de suflare

Încheierea utilizării

Îngrijire şi întreţinere

Curăţarea aparatului

Puterea de aspirare redusă

64 Româneşte

În toate ţările sunt valabile condiţiile de

garanţie publicate de reţeaua noastră de

desfacere. Eventuale defecţiuni ale

aparatului dumneavoastră, care survin în

perioada de garanţie şi care sunt cauzate de

defecte de fabricaţie sau de material, se

repară în mod gratuit. În cazul producerii

unei defecţiuni care se încadrează în

garanţie, prezentaţi chitanţa de cumpărare

la centrul de desfacere sau la cea mai

apropiată unitate de reparaţii autorizată.

Dacă aveţi întrebări sau în caz de defect

reprezentanţa noastră Kärcher vă stă la

dispoziţie cu plăcere în continuare. Pentru

adresă vedeţi pagina din spate.

Ne rezervăm dreptul de a efectua

modificări tehnice !

Service

Garanţie

Service-ul pentru clienži

Date tehnice

Tensiune 220-240 V

Tipul curentului 50/60 Hz

Siguranţă pentru reţea

(temporizată)

10 A

Impedanţa maximă

admisibilă a reţelei Zmax

0,365

+j 0,228

ohmi

Puterea P

nominal

1600 W

Puterea P

max

1800 W

Volumul rezervorului 25 L

Consumul de apă 13 L

Masa (fără accesorii) 8,2 kg

Nivelul de zgomot

(EN 60704-2-1)

73 dB(A)

Slovencina 65

Vážený zákazník,

Pred prvým použitím

spotrebiča si prečítajte tento

návod na obsluhu a riaďte sa

jeho pokynmi. Návod na obsluhu si

starostlivo uschovajte na neskoršie použitie

alebo pre ďalšieho majiteľa.

Zohľadnite prosím, že obsluha,

príslušenstvo a technické údaje ku prístroju

A 2604 (plastová nádrž) a A2654 Me (nádrž

z ušľachtilej ocele) sú rovnaké. Obrázky v

tomto návode zobrazujú A 2604.

Spotrebič je určený na použitie ako mokrý a

suchý vysávač podľa popisu a

bezpečnostných pokynov uvedených v

tomto návode na obsluhu.

– Spotrebič používajte iba na súkromné

účely, napr. v domácnosti, v dielni

domáceho majstra alebo v automobile.

– Spotrebič používajte iba s

príslušenstvom a náhradnými dielmi

schválenými spoločnosťou Kärcher.

Akékoľvek použitie mimo vyššie uvedený

rámec sa považuje za nezodpovedajúce

určeniu. Za škody vyplývajúce z takéhoto

použitia výrobca neručí; riziko znáša v

plnom rozsahu používateľ.

Deti môžu spotrebič používať iba pod

dohľadom.

Ak spotrebič nesaje, vypnite ho.

 Elektrické pripojenie

Údaje uvedené na typovom štítku musia

zodpovedať napätiu napájacej siete.

Maximálna dovolená impedancia siete v

bode pripojenia (pozri Technické údaje)

nesmie byť prekročená.

 Nebezpečenstvo úderu elektrickým

prúdom

Sieťovej zásuvky a vidlice sa nikdy

nedotýkajte vlhkými rukami.

Pred každým použitím skontrolujte, či nie je

poškodený prívodný kábel alebo sieťová

vidlica. Poškodený prívodný kábel dajte

bezodkladne vymeniť autorizovanej

servisnej službe alebo kvalifikovanému

elektrotechnikovi.

Vo vlhkých priestoroch, napr. v kúpeľni,

spotrebič pripájajte iba k sieťovým

zásuvkám s predradeným ističom na

ochranu proti zvodovému prúdu. V prípade

akýchkoľvek pochybností sa poraďte s

kvalifikovaným elektrotechnikom.

 Pozor

Určité látky môžu v dôsledku rozvírenia

nasávaného vzduchu vytvoriť výbušné pary

alebo zmesi!

Nikdy nevysávajte nasledovné látky:

– Výbušné alebo horľavé plyny, kvapaliny

a prach (reaktívny prach)

– Reaktívny kovový prach (naopr. hliník,

magnézium, zinok) v spojení so silne

alkalickými a kyslými čistiacimi

prostriedkami

– Neriedené silné kyseliny a lúhy

– Organické rozpúšťadlá (napr. benzín,

ridiedlo na farbu, acetón, vykurovací

olej).

Tieto látky môžu dodatočne naleptať

materiály použité vo vysávači.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo

nevyhadzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných

surovín.

Vyradené prístroje obsahujú

hodnotné recyklovateľné látky, ktoré

by sa mali opät' zužitkovat'. Staré

zariadenia preto láskavo odovzdajte do

vhodnej zberne odpadových surovín.

Pri vybalení skontrolujte, či z obsahu obalu

nechýba príslušenstvo alebo či obsah nie je

Využitie spotrebiča podľa určenia

Bezpečnostné pokyny

Ochrana životného prostredia

Pred uvedením do prevádzky

Popis prístroja

66 Slovencina

poškodený. Akékoľvek poškodenia počas

prepravy láskavo oznámte predajcovi.

Otočné kolieska sa nachádzajú v nádrži a

musia sa namontovať dodatočne.

Ilustrácie – pozri na strane 2

1Rukoväť

2 Vypínač

3 Prípojka na ofukovanie

4 Regulácia prietoku ofukovania

5 Prípojka sacej hadice

6Otočné kolieska

7 Priestor na príslušenstvo

8 Ukladací priestor, siet'ový pripojovací

kábel

9 Prívodný sieťový kábel s vidlicou

10 Sacia hadica

11 Rukoväť s posúvačom prisávaného

vzduchu

12 Vysávacia rúrka 2 x 0,5 m

13 Hubica na podlahu, prepínateľná

14 Hubica na škáry

15 Filtračný vak

Obrázok 1

! Sklopte nadol rukoväť.

! Vyberte kryt motora a vyberte

príslušenstvo z nádrže.

Obrázok 2

! Otočné kolieska namontujte na dno

nádrže. Podľa potreby nasaďte filtračné

vrecko.

Obrázok 3

! Nasaďte teleso motora na nádrž a

zaistite uzávery.

Obrázok 4

! Pripojte príslušenstvo.

몇 Tak pri vlhkom vysávaní ako aj pri

suchom vysávaní pracujte vždy s

nasadeným filtrom s vložkou!

Obrázok 5

! Zasuňte sieťovú vidlicu do sieťovej

zásuvky a zapnite spotrebič.

Na likvidáciu povysávaného prachu, bez

zbytočného prášenia, vám odporúčame použiť

papierové vrecko. Má to ďalšiu výhodu, že filter

s vložkou sa neznečistí tak rýchlo.

몇 Pracujeme len so suchým filtrom s

vložkou!

! Z toho dôvodu: Pred použitím nechajte

vlhký filter s vložkou dôkladne vyschnúť!

몇 Môžete umiestniť prídavné filtračné

vrecko!

! Z toho dôvodu: Filtračné vrecko včas

vymeňte!

몇 Pri vysávaní jemného prachu sa musí

vždy použiť filtračné vrecko!

! Stupeň naplnenia filtračného vrecka je

závislý od nečistoty, ktorá sa vysáva.

Pri jemnom prachu, piesku atď. sa musí

filtračné vrecko častejšie vymieňať.

! Pri vysávaní popola a sadzí použite

predradený odlučovač (objednávacie číslo

2.863-139).

Obrázok 6

! Vysávanie z tvrdých povrchov:

Nohou stlačte prepínač podlahovej hubice.

Vysúvajú sa pásiky s kefkami na spodnej

strane hubice na podlahu

Obrázok 7

! Vysávanie z textilných podlahových

krytín:

Nohou stlačte prepínač podlahovej hubice.

Pásiky s kefkami na spodnej strane hubice na

podlahu sa zasunú.

Poznámka: S ohľadom na vysoký sací výkon

zariadenia sa sacie hubice pri práci na

kobercoch, čalúnení, záclonách atď. môžu

pevne prisať ku krytine. V tomto prípade

použite na zníženie sacieho výkonu posúvač

prisávania vzduchu. Po použití ho znova

zatvorte.

몇 Pozor:

Nepoužívajte vrecko s filtrom!

Ak sa začne tvoriť pena alebo vychádzať

tekutina, spotrebič okamžite vypnite!

Obrázok 8

! Vysávanie kvapalín je možné s použitím

zobrazovaného príslušenstva.

Montáž príslušenstva

Uvedenie do prevádzky

Suché vysávanie

Vlhké vysávanie

Slovencina 67

Poznámka: Ak je nádrž plná, plavák uzatvorí

sací otvor a spotrebič pracuje so zvýšenou

rýchlosťou otáčania. Zariadenie okamžite

vypnite a vyprázdnite nádrž.

Používa sa napr. na odfukovanie lístia alebo

prachu z garáže, hospodárskych priestorov

alebo dielne.

Obrázok 9

! Pripojte hadicu vysávača. Otvorte

posúvač regulácie prietoku a nastavte

požadovaný fúkací výkon (0 - max).

! Spotrebič vypnite a vytiahnite sieťovú

vidlicu.

! Vyberte kryt motora a vyprázdnite nádrž

na nečistoty.

Obrázok 10

! Príslušenstvo uložte do spotrebiča a

spotrebič uchovávajte v suchých

miestnostiach.

 Nebezpečenstvo poranenia

Pred ošetrovaním zariadenia a údržbou

zariadenie vypnite a vytiahnite sieťovú vidlicu.

몇 Pozor

Nepoužívajte žiadne abrazívne pôsobiace

prípravky, prípravky na sklo ani univerzálne

čističe! Spotrebič nikdy neponárajte do vody.

!Spotrebič a diely príslušenstva vyrobené z

umelej hmoty ošetrujte použitím bežne

dostupných čistiacich prostriedkov na

plasty.

! V prípade potreby nádrž na nečistoty

vypláchnite vodou a pred ďalším použitím

ju nechajte uschnúť.

Ak sa zníži výkon vysávania prístroja,

skontrolujte nasledovné body.

Ak sú príslušenstvo, vysávacia hadica

alebo vysávacia rúrka upchaté, odstráňte

upchatie pomocou palice.

! Filtračné vrecko je plné, nasaďte nové

filtračné vrecko (objedn. č. pozri Zoznam

náhradných dielcov na konci tohto

návodu).

Obrázok 11

! Vložka filtra je znečistená – prúdom vody

vyčistite filter, pred nasadením ho nechajte

dokonale vysušiť. V prípade poškodenia

vložku filtra vymeňte (objedn. č. pozri

Zoznam náhradných dielcov na konci tohto

návodu).

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy zariadenia odstránime počas

záručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predajcu

alebo na najbližší autorizovaný zákaznícky

servis.

V prípade akýchkoľvek otázok alebo

poruchy vám pomôže najbližšie zastúpenie

spoločnosti Kärcher. Adresu nájdete na

zadnej strane.

Technické zmeny vyhradené!

Ofukovanie

Ukončenie práce

Ošetrovanie, údržba

Čistenie spotrebiča

Pokles sacieho výkonu

Servis

Záruka

Servisná služba

Technické údaje

Napätie220-240V

Druh prúdu50/60Hz

Sieťový istič (pomalý)10A

Maximálna dovolená

sieťová impedancia Zmax

0,365

+j 0,228

Ohmov

Výkon P

men

.1600W

Výkon P

max

1800 W

Objem nádrže 25 L

Obsah vody 13 L

Hmotnost' (bez

príslušenstva)

8,2 kg

Hladina akustického tlaku

(EN 60704-2-1)

73 dB(A)

68 Hrvatski

Štovani kupče,

Prije prve uporabe pročitajte

ovu uputu za uporabu i

postupajte prema njoj. Ovu

uputu za uporabu sačuvajte za kasnije

korištenje ili za sljedeće vlasnike.

Obratite molimo pažnju na to da su

rukovanje, pribor i tehnički podaci uređaja A

2604 (plastična posuda) i A 2654 Me

(posuda od nehrđajućeg čelika) identični.

Ilustracije u ovim uputama prikazuju uređaj

A 2604.

Uređaj je prema opisu u ovoj uputi za

uporabu i sigurnosnim naputcima

namijenjen za uporabu kao usisivač za

mokru i suhu prašinu.

– Ovaj uređaj upotrebljavajte samo u

privatne svrhe, kao na pr. u kućanstvu, u

radionici ili u automobilu

– Ovaj uređaj upotrebljavajte samo s

priborom i zamjenskim dijelovima, koje

je odobrio Kärcher.

Neprimjerenom se smatra svaka uporaba

izvan ovih okvira. Proizvođač ne preuzima

odgovornost za štete nastale na ovakav

način; rizik za njih snosi korisnik.

Djeca smiju rabiti uređaj samo pod strogim

nadzorom odraslih osoba.

Isključite uređaj dok se ne rabi.

 Električni priključak

Podaci o strujnom izvoru na tipskoj pločici

uređaja moraju se podudarati sa strujnim

karakteristikama lokalne mreže.

Maksimalno dopuštena impendancija mreže

na mjestu priključka u struju (pogledajte

tehničke podatke) ne smije biti veća od

navedene.

 Opasnost od strujnog udara

Mrežni utikač nikada ne dodirujte mokrim

rukama.

Prije svake uporabe provjerite da strujni

kabel i utikač nisu oštećeni. Oštećeni strujni

kabel odmah mora zamijeniti ovlaštena

servisna služba ili električar.

Uređaj u vlažnim prostorijama, primjerice u

kupaonici, priključujte samo u utičnice s

ugrađenom FI-zaštitnom sklopkom. U

slučaju sumnje posavjetujte se s

električarem.

 Pažnja

Kovitlanjem i miješanjem određenih tvari s

usisnim zrakom mogu se formirati

eksplozivna isparenja i smjese!

Nikada nemojte usisavati sljedeće:

– Eksplozivne ili zapaljive plinove,

tekućine i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr.

aluminija, magnezija, cinka) u spoju s

jako alkalnim i kiselim sredstvima za

čišćenje

– Nerazrijeđene jake kiseline i lužine

– Organska otapala (npr. benzin,

razrjeđivače za boje, aceton, lož ulje).

Ove tvari dodatno mogu nagristi materijale

od kojih je sačinjen uređaj.

Materijali ambalaže se mogu

reciklirati. Molimo Vas da ambalažu

ne odlažete u kućne otpatke, već ih predajte

kao sekundarne sirovine.

Stari uređaji sadrže vrijedne

materijale koji se mogu reciklirati te bi

ih stoga trebalo predati kao

sekundarne sirovine. Stoga Vas molimo da

stare uređaje zbrinete preko odgovarajućih

sabirnih sustava.

Kod vađenja iz ambalaže provjerite manjka

li u sadržaju paketa pribor i ima li oštećenja.

U slučaju transportnih oštećenja odmah se

obratite svome prodavaču.

Upravljački valjci nalaze se u posudi i

potrebno ih je montirati.

Slike pogledajte na stranici 2.

Namjenska uporaba

Sigurnosni naputci

Zaštita okoliša

Prije prve uporabe

Opis uređaja

Hrvatski 69

1Ručka za nošenje

2 Glavni prekidač

3Priključak za ispuhivanje

4 Regulacija zraka funkcije ispuhivanja

5Priključak usisnog crijeva

6 Upravljački valjci

7 Odjeljak za odlaganje pribora

8 Prihvatni držač priključnog kabla

9 Strujni kabel s utikačem

10 Usisno crijevo

11 Ručka s klizačem za ispuštanje zraka

12 Usisne cijevi 2 x 0,5 m

13 Mlaznica za pranje poda, preklopiva

14 Mlaznica za fuge

15 Filtarska vrećica

Slika 1

! Ručku preklopite prema dolje.

! Skinite kućište motora i izvadite pribor iz

posude.

Slika 2

! Montirajte upravljačke valjke na dno

posude. Prema potrebi ugradite filtarsku

vrećicu.

Slika 3

! Postavite kućište motora na posudu i

zatvorite.

Slika 4

! Priključite pribor.

몇 Uvijek radite s postavljenim uložnim

filtrom, kako pri mokrom tako i pri

suhom usisavanju!

Slika 5

! Strujni utikač utaknite u utičnicu i

uključite uređaj.

Za sakupljanje usisane prljavštine bez

podizanja prašine preporučamo Vam

istovremenu primjenu filtarske vrećice.

Dodatna prednost toga je i da se uložni filtar

ne prlja tako brzo.

몇 Radite samo sa suhim uložnim

filtrom!

! Stoga: Mokri uložni filtar prije korištenja

dobro osušite!

몇 Začepljene filtaske vrećice mogu

pući!

! Stoga: Redovito mijenjajte fitarsku

vrećicu!

몇 Za usisavanje fine prašine obvezatno

se mora umetnuti filtarska vrećica!

! Napunjenost filtarske vrećice ovisi o vrsti

usisane prljavštine.

Kod fine prašine, pijeska i sličnog

filtarska se vrećica mora češće mijenjati.

! Za usisavanje pepela i čađi treba koristiti

predodvajač (kataloški br. 2.863-139).

Slika 6

! Usisavanje s tvrdih površina:

Nogom pritisnite gumb za prebacivanje na

mlaznicama za pranje poda. Prugaste

četkice na donjoj strani mlaznica za pranje

poda su izvučene.

Slika 7

! Usisavanje tepiha:

Nogom pritisnite gumb za prebacivanje na

mlaznicama za pranje poda. Prugaste

četkice na donjoj strani mlaznicama za

pranje poda su uvučene.

Napomena: Zbog velike snage usisavača

usisne mlaznice mogu tijekom rada povući

dijelove tepiha, mekih podloga, zavjesa i sl.

U tom slučaju pomaknite klizač za

ispuštanje zraka radi smanjenja snage

usisavanja. Nakon uporabe ponovno

zatvorite klizač.

몇 Pozor:

Nemojte rabiti filtarsku vrećicu!

Počne li se stvarati pjena ili tekućina počne

istjecati, odmah isključite uređaj!

Slika 8

! Usisavanje tekućina moguće je uz

pomoć prikazanog pribora.

Napomena: Kad se posuda napuni, plovak

će zatvoriti usisni otvor i uređaj će raditi uz

Montaža pribora

Stavljanje u pogon

Suho usisavanje

Mokro usisavanje

70 Hrvatski

povećani broj okretaja. Odmah isključite

uređaj i ispraznite posudu.

Služi za, primjerice, ispuhivanje lišća ili

prašine iz garaže, radne sobe ili radionice.

Slika 9

! Priključite usisno crijevo. Otvorite klizač

za regulaciju zraka i odaberite željenu

snagu ispuhivanja (od 0 do max.).

! Isključite uređaj i izvadite utikač.

! Skinite kućište motora i ispraznite

posudu za prljavštinu.

Slika 10

! Spremite pribor u uređaj i pospremite

uređaj na suho mjesto.

 Opasnost od ozljeda

Prije svakog čišćenja i održavanja isključite

uređaj i mrežni utikač izvucite iz utičnice.

몇 Pozor

Nemojte rabiti nagrizajuća sredstva,

sredstva za čišćenje stakla ni univerzalna

sredstva za čišćenje! Uređaj nikad ne

uranjajte u vodu.

! Uređaj i plastične dijelove pribora čistite

uobičajenim sredstvom za čišćenje

plastike.

! Posudu za prljavštinu i pribor prema

potrebi isperite vodom i osušite prije

daljnje uporabe.

Pri smanjenju usisne snage uređaja molimo

provjerite sljedeće.

! Eventualno začepljenje pribora, usisnog

crijeva ili usisne cijevi otklonite štapom

odgovarajuće veličine.

! Ako je filtarska vrećica puna, stavite

novu (kataloški broj pogledajte u popisu

zamjenskih dijelova na kraju uputa).

Slika 11

! Ako je uložni filtar zaprljan, očistite ga

pod tekućom vodom i prije ugradnje ga u

potpunosti osušite. U slučaju oštećenja

zamijenite filtar (kataloški broj pogledajte

u popisu zamjenskih dijelova na kraju

uputa).

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na stroju za

vrijeme trajanja jamstva uklanjamo

besplatno ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podliježe garanciji s dokazom o kupnji se

obratite Vašem prodavaču ili najbližoj

ovlaštenoj servisnoj službi.

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica Kärcher. Adrese

pogledajte na stražnjoj stranici.

Pridržavamo pravo na tehnič

ke izmjene!

Funkcija ispuhivanja

Završetak rada

Njega, održavanje

Čišćenje uređaja

Smanjena usisna snaga

Servis

Jamstvo

Servisna služba

Tehnički podaci

Napon 220-240 V

Vrsta struje 50/60 Hz

Strujna zaštita (inertna) 10 A

Maksimalno dopuštena

impendancija struje Zmax

0,365

+j 0,228

oma

Snaga P

nazivna

1600 W

Snaga P

maks

1800 W

Zapremina posude 25 L

Usisavanje vode 13 L

Težina (bez pribora) 8,2 kg

Zvučni tlak (EN 60704-2-1) 73 dB(A)

Srpski 71

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ovo

uputstvo za upotrebu i

ravnajte se prema njemu. Ovo uputstvo za

rad sačuvajte za kasniju upotrebu ili za

sledećeg vlasnika.

Molimo Vas da obratite pažnju na to da su

rukovanje, pribor i tehnički podaci uređaja A

2604 (plastična posuda) i A 2654 Me

(posuda od nerđajućeg čelika) identični.

Ilustracije u ovom uputstvu prikazuju uređaj

A 2604.

Uređaj je prema opisu u ovom uputstvu za

upotrebu i sigurnosnim uputstvima

namenjen za upotrebu kao usisavač za

suvu/mokru prljavštinu.

– Ovaj uređaj upotrebljavajte samo u

privatne svrhe kao npr. u domaćinstvu, u

radionici ili u autu.

– Ovaj uređaj upotrebljavajte samo sa

priborom i rezervnim delovima, koje je

dozvolio Kerher.

Kao nenamenska vredi svaka upotreba

izvan ovih okvira. Proizvođač ne preuzima

odgovornost za tako nastale štete; rizik

snosi jedino korisnik.

Deca smeju da koriste uređaj samo pod

strogim nadzorom odraslih osoba.

Isključite uređaj dok se ne koristi.

 Električni priključak

Podatak o naponu na tipskoj pločici mora se

podudarati sa naponom napajanja.

Maksimalno dopuštena impendancija mreže

na mestu priključka u struju (vidi tehničke

podatke) ne sme da bude veća od

navedene.

 Opasnost od strujnog udara

Mrežni utikač nikada ne dodirujte vlažnim

rukama.

Pre svake upotrebe proverite da li na

priključnom vodu sa mrežnim utikačem ima

oštećenja. Oštećeni priključni vod odmah

dajte na zamenu ovlašćenoj servisnoj službi/

električaru.

Uređaj u vlažnim prostorijama, npr. u

kupatilu, priključujte samo na utičnice sa

ulaznim FI-zaštitnim prekidačem. U slučaju

dvojbe posavetujte se sa električarem.

 Pažnja

Kovitlanjem i mešanjem izvesnih materija sa

usisnim vazduhom mogu se formirati

eksplozivna isparenja i smese!

Nikada nemojte usisavati sledeće:

– Eksplozivne ili zapaljive gasove, tečnosti

i prašinu (reaktivnu prašinu)

– Reaktivnu metalnu prašinu (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje

– Nerazređene jake kiseline i baze

– Organske rastvarače (npr. benzin,

razređivače za boje, aceton, lož ulje).

Ove supstance mogu takođe nagristi

materijale od kojih je sačinjen uređaj.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko primerenih

sabirnih sistema.

Pre vađenja iz ambalaža proverite ima li u

sadržini paketa delova koji nedostaju ili

oštećenja. U slučaju transportnih oštećenja

obavestite Vašeg prodavca.

Upravljački valjci nalaze se u posudi i moraju

se montirati.

Namenska upotreba

Sigurnosne napomene

Zaštita čovekove okoline

Pre upotrebe

Opis uređaja

72 Srpski

Slike pogledajte na stranici 2

1Ručka za nošenje

2Prekidač za uključivanje/isključivanje

3 Priključak za izduvavanje

4 Regulacija vazduha za funkciju

izduvavanja

5 Priključak usisnog creva

6Upravljački valjci

7 Odeljak za odlaganje pribora

8 Prihvatni držač priključnog kabla

9 Mrežni priključni kabel sa utikačem

10 Usisno crevo

11 Ručka sa klizačem za ispuštanje

vazduha

12 Usisne cevi 2 x 0,5 m

13 Mlaznica za pranje poda, preklopiva

14 Mlaznica za fuge

15 Filter-kesa

Slika 1

! Ručku preklopite prema dole.

! Skinite kućište motora i pribor izvadite iz

posude.

Slika 2

! Montirajte upravljačke valjke na dno

posude. Po potrebi ugradite filter-kesu.

Slika 3

! Kućište motora postavite na posudu i

zatvorite ga.

Slika 4

! Priključite pribor.

몇 Uvek radite sa postavljenim uložnim

filterom, kako pri mokrom tako i pri

suvom usisavanju!

Slika 5

! Utaknite utikač u utičnicu i uključite

uređaj.

Za sakupljanje usisane prljavštine bez

podizanja prašine preporučujemo Vam

istovremenu primenu filterske vrećice.

Dodatna prednost toga je i da se uložni filter

ne prlja tako brzo.

몇 Radite samo sa suvim uložnim

filterom!

! Stoga: Mokri uložni filter pre korišćenja

dobro osušite!

몇 Začepljene filterske vrećice mogu

pući!

! Stoga: Redovno menjajte fitersku

vrećicu!

몇 Za usisavanje fine prašine obavezno

se mora umetnuti filterska vrećica!

! Napunjenost filterske vrećice zavisi od

vrste usisane prljavštine.

Kod fine prašine, peska i sličnog filterska

vrećica se mora češće menjati.

! Za usisavanje pepela i čađi treba koristiti

predodvajač (kataloški br. 2.863-139).

Slika 6

! Usisavanje tvrdih površina:

Sa nogom pritisnite taster za prebacivanje

na mlaznicama za pranje poda. Prugaste

četkice na donjoj strani mlaznica za pranje

poda su izvučene.

Slika 7

! Usisavanje sagova:

Sa nogom pritisnite taster za prebacivanje

na mlaznicama za pranje poda. Prugaste

četkice na donjoj strani mlaznica za pranje

poda su uvučene.

Uputa: Zbog velike snage usisavača usisne

mlaznice mogu za vreme rada da povuku

delove sagova, mekih podloga, zavesa itd.

U tom slučaju pomaknite klizač za

ispuštanje vazduha da bi smanjili snagu

usisavanja. Nakon upotrebe ponovo

zatvorite klizač.

몇 Pažnja:

Nemojte da koristite filter-kesu!

Kod stvaranja pene ili izlaženja tečnosti

odmah isključite uređaj!

Slika 8

! Usisavanje tečnosti moguće je sa

prikazanim priborom.

Montaža pribora

Stavljanje u pogon

Suvo usisavanje

Mokro usisavanje

Srpski 73

Uputa: Kad se spremnik napuni, plovak će

da zatvori usisni otvor i uređaj će da radi sa

povećanim brojem obrtaja. Odmah isključite

uređaj i ispraznite spremnik.

Služi za, npr. izduvavanje lišća ili prašine iz

garaže, radne sobe ili radione.

Slika 9

! Spojite usisno crevo. Otvorite klizač za

regulaciju vazduha i izaberite snagu

izduvavanja (od 0 do max.).

! Isključite uređaj i izvadite utikač.

! Skinite kućište motora i ispraznite sud za

prljavštinu.

Slika 10

! Spremite pribor u uređaj i pospremite

uređaj na suvo mesto.

 Opasnost od ozleda

Pre svih radova na nezi i održavanju

isključite uređaj i mrežni utikač izvucite iz

utičnice.

몇 Pažnja

Nemojte da koristite nagrizajuća sredstva,

sredstva za čišćenje stakla ili univerzalna

sredstva za čišćenje! Uređaj nikada ne

uranjajte u vodu.

! Uređaj i plastične komade pribora čistite

normalnim sredstvom za čišćenje

plastike.

! Sud za prljavštinu i pribor po potrebi

operite vodom i osušite pre daljnje

upotrebe.

Pri smanjenju usisne snage uređaja molimo

proverite sledeće.

! Eventualno začepljenje pribora, usisnog

creva ili usisne cevi otklonite štapom

odgovarajuće veličine.

! Ako je filter-kesa puna, stavite novu

(kataloški broj pogledajte na listi

zamenskih delova na kraju ovih

uputstava).

Slika 11

! Ako je filter zaprljan, očistite ga u vodi i

pre ugradnje ga u potpunosti osušite. U

slučaju oštećenja zamenite filter

(kataloški broj pogledajte na listi

zamenskih delova na kraju ovih

uputstava).

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na uređaju

za vreme trajanja garancije uklanjamo

besplatno, ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podleže garanciji obratite se sa dokazom o

kupovini Vašem prodavcu ili najbližoj

ovlašćenoj servisnoj službi.

U slučaju pitanja ili smetnji rado će Vam

pomoći naša podružnica Kerher. Adresu

pogledajte na stražnjoj stranici.

Zadržavamo pravo na tehničke promene!

Funkcija izduvavanja

Završetak rada

Nega, održavanje

Čišćenje uređaja

Smanjivanje usisne snage

Servis

Garancija

Servisna služba

Tehnički podaci

Napon 220-240 V

Vrsta struje 50/60 Hz

Mrežni osigurač (inertan) 10 A

Maksimalno dopuštena

impendancija struje Zmax

0,365

+j 0,228

oma

Snaga P

nominalna

1600 W

Snaga P

maks

1800 W

Volumen spremnika 25 L

Potrošnja vode 13 L

Težina (bez pribora) 8,2 kg

Zvučni pritisak

(EN 60704-2-1)

73 dB(A)

74 Български

Уважаеми клиенти,

Преди първия пуск на

Вашия уред прочетете

това указание за употреба

и го спазвайте. Запазете упътването за

употреба за по-късно или за евентуален

последващ собственик.

Моля имайте пред вид, че обслужването,

принадлежностите и техническите данни

на уредите A 2604 (пластмасови

резервоари) и A2654Me (резервоари от

благородна стомана) са идентични.

Изображенията

в настоящата инструкция

показват A 2604.

Настоящият уред е предназначен за

употреба като прахосмукачка за сухо и

мокро почистване съгласно цитираните в

настоящото упътване за експлоатация

описания и изисквания за безопасност.

– Използвайте настояшия уред само в

домакинството, в любителската

работилница или в колата, т. е. в

личната сфера.

– Използвайте уреда само с

разрешената от „Керхер”

окомплектовка и резервни части.

Всяка друга употреба не съответства на

предназначението. Производителят не

поема отговорност за произтекли поради

това щети; рискът за тях се поема само от

използващия уреда.

Разрешавайте на децата да използват

този уред само под контрол.

Когато не смучете, изключвайте уреда.

 Електрическо захранване

Цитираното върху типовата табелка

напрежение трябва да съответства на

напрежението за захранване.

Не трябва да се надхвърлят максимално

допустимите стойности на

съпротивление на мрежата в точката на

осъществяване на електрическата

връзка (виж "Технически данни").

 Опасност от токов удар

Никога не докосвайте контакта и щепсела

с влажни ръце.

Преди всяка експлоатация проверявайте

захранващия кабел и щепсела за връзка

с електрическата мрежа за повреди.

Повреден захранващ кабел трябва

незабавно да се замени от оторизиран

сервиз/специалист – електротехник.

Във влажни помещения, например в

бани, включвайте уреда само към

контакти с предпазител FI. В случай, че

имате съмнения, се обърнете към

електротехник.

 Внимание

При завихряне с въздуха за всмукване

определени вещества могат да

образуват експлозивни пари или смеси!

Никога не изсмуквайте следните

вещества:

– Експлозивни или горими газове,

течности и прахове (реактивни

прахове)

– Реактивните метални прахови (напр.

алуминий, магнезий, цинк) във връзка

със силно активни и кисели

почистващи препарати

– Неразредени силни киселини и

основи

– органични разтворители (напр.

бензин, разредители за бои, ацетон,

нафта).

Освен това тези вещества могат да

повредят материалите, използвани при

изработката на уреда.

Опаковъчните материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпадъци, а

ги предайте на вторични суровини с цел

повторна употреба.

Старите уреди съдържат ценни

материали

, подлежащи на

рециклиране, които могат да бъдат

Употреба по предназначение

Указания за безопасност

Опазване на околната среда

Български 75

употребени повторно. Поради това моля

отстранявайте старите уреди,

използвайки подходящи за целта

системи за събиране.

При разопаковане проверете дали в

опаковката липсват принадлежности от

окомплектовката или има повредени

елементи. При повреди при транспорта

уведомете търговеца, от когото сте

закупили уреда.

Водещите колела се намират в

резервоара и трябва да бъдат монтирани

допълнително.

Виж схемите на страница 2

1 Дръжка за носене

2 Ключ за включване и изключване

3 Връзка за издухване

4 Регулиране на въздуха при

функциониране като духалка

5 Връзка за всмукателния маркуч

6 Водещи колела за придвижване

7 Място за съхранение/свързване на

принадлежностите от

окомплектовката

8 Съхранение, захранващ кабел

9 Захранващ кабел с щепсел

10 Маркуч за боклук

11 Ръкохватка

с плъзгач за

допълнително регулиране на въздуха

12 Всмукателни тръби 2 х 0,5 м

13 Дюза за под, с възможност за

превключване

14 Дюза за почистване на фуги

15 Филтърна торбичка

Схема 1

! Обърнете дръжката надолу.

! Свалете корпуса на двигателя и

извадете принадлежностите от

окомплектовката от резервоара.

Схема 2

! Монтирайте направляващите колела

за придвижване към дъното на

резервоара. Евентуално поставете

филтърна торбичка.

Схема 3

! Поставете корпуса на двигателя

върху резервоара и го затворете.

Схема 4

! Прикрепване на принадлежности

몇 Работете винаги с поставения

патронен филтър, също и при

мокро и сухо изсмукване!

Схема 5

! Поставете щепсела в контакта от

електрическата мрежа и включете

уреда.

За да изхвърляте това, което сте

изсмукали, без да се разпръсква прах, Ви

препоръчваме да слагате и филтърна

торбичка. Това допълнително Ви

осигурява и предимството, че

филтърния

патрон не се замърсява толкова бързо.

몇 Работете само със сух патронен

филтър!

! Затова: Преди употреба изсушете

добре мокрия патронен филтър!

몇 Поставените допълнително

филтърни торбички могат да се

спукат!

! Затова: Сменете своевременно

филтърната торбичка!

Преди пускане в

експлоатация

Описание на уреда

Монтиране на принадлежностите

Пускане в експлоатация

Сухо изсмукване

76 Български

몇 При изсмукване на фин прах

винаги трябва да се поставя

филтърна торбичка!

! Степента на пълнене на филтърната

торбичка е зависима от мръсотията,

която се изсмуква.

При фин прах, пясък и т.н. ...

филтърната торбичка трябва да се

сменя по-често.

! При изсмукване на пепел и сажди да

се използва филтър

за грубо

пречистване (№ за поръчка 2.863-

139).

Схема 6

! Изсмукване на твърди

повърхности:

С крак натиснете превключвача на

дюзата за под. Ивиците - четки от

долната страна на дюзата за под се

издават.

Схема 7

! Изсмукване на подове с текстилни

покрития:

С крак натиснете превключвача на

дюзата за под. Ивиците - четки от

долната

страна на дюзата за под се

прибират.

Забележка: Поради голямата мощност

на всмукване на уреда всмукателните

дюзи могат при работа върху килими,

тапицерии, пердета и др. да засмучат

силно. В този случай използвайте

плъзгача за допълнително регулиране

на въздуха за намаляване на силата на

засмукване. След употреба го

затворете отново.

몇 Внимание:

Не използвайте филтърна торбичка!

Ако се образува пяна или изтича

течност, изключете уреда веднага!!

Схема 8

! Изсмукването на течности е възможно

с показаните принадлежности.

Забележка: Ако резервоарът е пълен,

поплавък затваря всмукателния отвор

и уредът работи с повишени обороти.

Веднага изключете уреда и изпразнете

резервоара.

Намира приложение например за

издухване

на шума или прах от гаражи,

работилници и други.

Схема 9

! Включете всмукателния маркуч.

Отворете шибъра за регулиране на

въздуха и изберете желаната

мощност за издухване (0 - max).

! Изключете уреда и изтеглете

щепсела от контакта.

! Свалете корпуса на двигателя и

изпразнете резервоара за

замърсяванията.

Схема 10

! Приберете принадлежностите на

предвидените места в и

на уреда и

съхранявайте уреда в сухи

помещения.

 Опасност от нараняване

Преди всякакви работи по поддръжката

уредът да се изключва и щепселът да

се изважда от контакта.

몇 Внимание

Не използвайте абразивни средства,

препарати за почистване на стъкло или

универсални почистващи препарати!

Никога не потапяйте уреда във вода.

! Поддържайте уреда и

пирнадлежностите му от пластмаса с

обичайните, намиращи се в

търговската мрежа препарати за

почистване на пластмаса.

! Ако е необходимо, изплакнете

резервоара за замърсяванията и

принадлежностите с вода

и ги

Мокро изсмукване

Работа като духалка

Край на работата

Грижи, обслужване

Почистване на уреда

Български 77

изсушете, преди да ги използвате

отново.

Ако мощността на всмукване на уреда се

понижи, моля да се проверят следните

точки.

! Принадлежностите от

окомплектовката, смукателният

маркуч или всмукателните тръби са

запушени, молим, отстранете с

пръчка това, което ги запушва.

! Филтърната торбичка е пълна,

поставете нова торбичка (за номера

за поръчка виж

списъка с резервни

части в края на настоящото

упътване).

Схема 11

! Патронният филтър е замърсен,

почистете филтъра под течаща вода,

преди да го монтирате го оставете да

изсъхне напълно. При повреда го

сменете (за номера за поръчка виж

списъка с резервните части в края

на настоящото упътване).

Във всяка страна са

валидни издадените

от оторизирания ни дистрибутор

гаранционни условия. Евентуални

повреди на Вашия уред ще отстраним в

рамките на гаранционния срок безплатно,

ако се касае за дефект в материалите

или при производство. В случай, че

трябва да предявите правото си на

използване на гаранция се обърнете към

специализираната търговска мрежа или

към най-близкия Ви оторизиран сервиз,

като представите и документите за

покупката.

При въпроси и повреди Вашият

дистрибутор на „Керхер” ще Ви помогне с

удоволствие. Адресите ще намерите на

задната страница.

Запазваме си правото на технически

изменения!

Недостатъчен ефект от

изсмукването

Сервиз

Гаранция

Служба за работа с клиенти

Технически данни

Напрежение 220-240 V

Вид ток 50/60 Hz

Предпазител (инертен)10А

Максимално допустимо

пълно съпротивление

на мрежата Zmax

0,365

+j 0,228

Ohm

Мощност Р

ном.

1600 W

Мощност Р

макс.

1800 W

Обем на резервоара 25 L

Поемана вода 13 L

Тегло (без

принадлежности)

8,2 кг

Допустимо ниво на шум

(EN 60704-2-1)

73 dB(A)

78 Eesti

Väga austatud klient,

enne seadme esmakordset

kasutamist tuleb lugeda

käesolevat kasutusjuhendit

ja toimida selle kohaselt. Juhend tuleb

hilisemaks kasutamiseks või järgmise

omaniku tarvis alles hoida.

Palun pidage meeles, et seadmete A 2604

(plastmassist mahuti) ja A 2654 Me

(roostevabast terasest mahuti) kasutamine,

tarvikud ja tehnilised andmed on

ühesugused. Käesolevas juhendis olevatel

joonistel on kujutatud seadet A 2604.

Seade on ette nähtud kasutamiseks märg-

ja kuivimurina vastavalt käesolevas

kasutusjuhendis esitatud kirjeldustele ja

ohutusjuhistele.

– Kasutada seadet ainult

mitteametialaselt, nagu nt

majapidamises, hobi-töökojas või autos.

– Kasutada seadet ainult koos Kärcheri

poolt kasutamiseks lubatud tarvikute ja

varuosadega.

Iga sellest erinevat kasutusviisi loetakse

mitteotstarbekohaseks. Tootja ei vastuta

sellest tuleneva kahju eest. Riski võtab sel

juhul kasutaja enda vastutusel.

Lastel lubage seadet kasutada ainult

järelvalve all.

Kui seadmega ei imeta, lülitage see välja.

 Ühendamine elektritoitega

Tüübisildil toodud pinge peab vastama

varustuspingega.

Maksimaalselt lubatud võrguimpedantsi

elektrilises ühenduspunktis (vaata tehnilised

andmed) ei tohi ületada.

 Elektrilöögi oht

Võrgupistikut ei tohi kunagi puutuda niiskete

kätega.

Enne igakordset kasutamist tuleb

kontrollida, et võrgupistikuga toitejuhe oleks

kahjustusteta. Kahjustatud toitejuhe lasta

viivitamatult volitatud hooldustöökojal/

elektrikul välja vahetada.

Niisketes ruumides, nt vannitoas, ühendage

seade ainult ettelülitatud rikkevoolu

kaitselülitiga pistikupesadesse. Kahtluse

korral konsulteerige elektrispetsialistiga.

 NB!

Mõned ained võivad imiõhu keerises

moodustada plahvatusohtliku auru või

gaasisegu!

Ärge kunagi kasutage imurit järgmiste ainete

eemaldamiseks:

– Plahvatusohtlikud või kergestisüttivad

gaasid, vedelikud ja tolm (reaktiivne

tolm)

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses

tugevasti leeliseliste ja happeliste

puhastusvahenditega

– Lahjendamata kanged happed ja alused

– Orgaanilised lahused (nt bensiin,

värvilahustid, atsetoon, kütteõli).

Lisaks võivad need ained kahjustada

seadme valmistamisel kasutatud materjale.

Pakendmaterjalid on

taaskasutatavad. Palun ärge visake

pakendeid majapidamisprahi hulka, vaid

suunake need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjal, mis tuleks

suunata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu

vastavate kogumissüsteemide kaudu

Pakendi lahtipakkimisel kontrollida, kas kõik

osad on olemas ning kahjustamata.

Transportimisel tekkinud kahjustuste korral

palun teavitada toote müüjat.

Juhtrullid asuvad anumas ja tuleb ise

paigaldada.

Otstarbekohane kasutamin

Ohutusalased märkused

Keskkonnakaitse

Enne seadme kasutuselevõttu

Seadme osad

Eesti 79

Joonised vt lk 2

1 Kandekäepide

2 Sisse/välja lüliti

3 Puhumisühendus

4 Puhumisfunktsiooni õhu reguleerimine

5 Imemisvooliku ühendus

6 Juhtrullid

7 Lisavarustuse hoidik

8 Säilitamine, voolukaabel

9 Toitejuhe, pistikuga

10 Imemisvoolik

11 Käepide lisaõhuavaga

12 Imemistorud 2 x 0,5 m

13 Põrandaotsik, ümberlülitatav

14 Ühendusdüüs

15 Filterkott

Joonis 1

! Lükake kandesang alla.

! Eemaldage mootorikere ja võtke

anumast lisavarustus.

Joonis 2

! Paigaldage juhtrullid anuma põhjale.

Vajadusel paigaldage filterkott.

Joonis 3

! Asetage mootorikere anumale ja

sulgege.

Joonis 4

! Monteerige lisavarustus.

몇 Töötades, nii märg- kui

kuivpuhastamise puhul, peab

padrunfilter olema alati paigaldatud!

Joonis 5

! Ühendage pistik pistikupessa ja lülitage

seade sisse.

Et imetud prahti oleks võimalik tolmu

tekitamata kõrvaldada, soovitame kasutada

filtrikotti. Selle eeliseks on ka asjaolu, et

padrunfilter ei lähe nii kiiresti mustaks.

몇 Töötage ainult kuiva padrunfiltriga!

! Seetõttu: Enne kasutamist tuleb märg

padrunfilter korralikult ära kuivatada!

몇 Liiga täis filtrikotid võivad lõhki

minna!

! Seetõttu: Vahetage filtrikott õigeaegselt

välja!

몇 Peent tolmu imedes tuleb alati

paigaldada filtrikott!

! Filtrikoti täituvus sõltub imetud

mustusest.

Peene tolmu, liiva jne puhul tuleb

filtrikotti sagedamini vahetada.

! Tuha ja nõe puhastamisel kasutage

eelseparaatorit (tell-nr. 2.863-139).

Joonis 6

! Kõvade pindade imemine:

Vajutage jalaga põrandaotsiku ümberlülitit.

Põrandaotsiku alumisel küljel olevad

harjaribad on väljas

Joonis 7

! Vaipade imemine:

Vajutage jalaga põrandaotsiku ümberlülitit.

Põrandaotsiku alumisel küljel olevad

harjaribad on sees

Märkus: Seadme suure imemisvõimsuse

tõttu võivad imidüüsid vaipadel, polstritel,

kardinatel jne töötades end liiga kõvasti kinni

imeda. Sel juhul kasutage imemisvõimsuse

vähendamiseks lisaõhuava. Sulgege see

peale kasutamise uuesti.

몇 Tähelepanu:

Mitte kasutada filterkotti!

Vahu tekkimisel või vedeliku väljumisel

lülitage seade koheselt välja!

Joonis 8

! Edelike imemine on võimalik joonisel

toodud lisavarustuse abil.

Märkus: Kui anum saab täis, sulgeb ujuk

imemisava ja seade töötab kõrgematel

pööretel. Lülitage seade koheselt välja ja

tühjendage mahuti.

Lisavarustuse monteerimine

Kasutuselevõtt

Kuivimemine

Märgimemine

80 Eesti

Kasutage nt lehtede või tolmu välja

puhumiseks garaažist, hobiruumist või

töökojast.

Joonis 9

! Ühendage imemisvoolik. Avage õhu

reguleerimise siiber ja valige soovitud

puhumisvõimsus (0 – maks.).

! Lülitage seade välja ja tõmmake

võrgupistik välja.

! Eemaldage mootorikere ja tühjendage

tolmumahuti.

Joonis 10

! Hoidke tarvikuid seadme juures ja

seadet kuivades ruumides.

 Vigastuste oht

Enne mis tahes hooldus- ja korrashoiutööde

alustamist tuleb seade välja lülitada ja

eemaldada pistik vooluvõrgust.

몇 NB!

Ärge kasutage küürimisvahendeid ega

klaasi- või universaalpuhastusvahendeid!

Ärge sukeldage seadet kunagi vette.

! Puhastage seadet ja plastmassist

tarvikuid tavalise

plastmassipuhastusvahendiga.

! Vajadusel loputage tolmumahutit ja

tarvikuid veega ning kuivatage enne

edasist kasutamist.

Kui seadme imivõimsus muutub nõrgemaks,

tuleb kontrollida järgmisi punkte.

! Tarvikud, imivoolik või imitorud on

ummistunud, eemaldage ummistus

kepiga.

! Filterkott on täis, paigaldage uus

filterkott (tellimus-nr. vt varuosade

nimekirja käesoleva juhendi lõpus).

Joonis 11

! Padrunfilter on määrdunud, puhastage

filter voolava vee all, laske enne

paigaldamist täielikult kuivada.

Kahjustuste korral vahetage (tellimus-nr.

vt varuosade nimekirja käesoleva

juhendi lõpus).

Kõigis riikides kehtivad meie volitatud

edasimüüjate garantiitingimused.

Garantiiaja jooksul kõrvaldame Teie

seadme võimalikud tõrked tasuta, kui tõrke

põhjuseks on materjali või tootmisprotsessi

vead. Garantiijuhtumi korral palume

pöörduda seadme müüja või lähima

volitatud teenindustöökoja poole ja esitada

ostukviitung.

Küsimuste või tõrgete korral aitab Teid

meeleldi Kärcheri volitatud esindus.

Aadressi vt juhendi tagaküljelt.

Tehniliste muudatuste õigused reserveeritud!

Puhumisfunktsioon

Töö lõpetamine

Hooldus

Seadme puhastamine

Kahanev imemisvõimsus

Teenindus

Garantii

Klienditeenindus

Tehnilised andmed

Pinge 220-240 V

Voolu liik 50/60 Hz

Võrgukaitse (inertne) 10 A

Maksimaalselt lubatav

võrguimpedants Zmax

0,365

+j 0,228

Ohm

Võimsus P

nimi

1600 W

Võimsus P

maks

1800 W

Mahuti maht 25 L

Vee kogus 13 L

Kaal (ilma tarvikuteta) 8,2 kg

Helirõhupeel

(EN 60704-2-1)

73 dB (A)

Latviešu 81

Godājamais klient,

Pirms uzsākt aparāta

lietošanu, izlasiet šo

lietošanas instrukciju un

rīkojieties atbilstoši tajā teiktajam. Saglabājiet

darbības instrukciju vēlākai izmantošanai vai

nodošanai nākošajam īpašniekam.

Lūdzu, ņemiet vērā, ka aparātu A 2604

(plastmasas tvertne) un A 2654 Me (tērauda

tvertne) lietošana, piederumi un tehniskie dati

ir identiski. Šajā pamācībā attēlots aparāts A

2604.

Atbilstoši šajā lietošanas instrukcijā dotajam

aprakstam un drošības norādījumiem, aparāts

ir paredzēts izmantošanai kā mitrās un sausās

putekļu sūkšanas putekļusūcējs.

– Aparātu izmantojiet tikai privātajā jomā,

piemēram, mājsaimniecībā, amatnieka

darbnīcā vai automašīnā.

– Aparātu izmantojiet tikai ar Kärcher

atļautajiem piederumiem un rezerves

daļām.

Jebkurš pielietojums ārpus minētā ir

uzskatāms par noteikumiem neatbilstošu. Par

bojājumiem, kas radušies tā rezultātā, ražotājs

nenes nekādu atbildību, risks gulstas tikai un

vienīgi uz lietotāju.

Bērniem atļaut lietot aparātu tikai pieaugušo

uzraudzībā.

Ierīci izslēgt, ja tā netiek lietota.

 Elektriskais pieslēgums

Uz rūpnīcas plāksnītes norādītajam barošanas

spriegumam jāatbilst tīkla barošanas

spriegumam.

Maksimāli pieļaujamā tīkla pilnā pretestība

strāvas pieslēguma vietā (skatīt Tehniskos

datus) nedrīkst tikt pārsniegta.

 Strāvas triecienu bīstamība

Nekad neaizskariet tīkla spraudni ar mitrām

rokām.

Pirms katras lietošanas reizes pārbaudiet, vai

nav bojāts pieslēgšanas vads un tīkla

spraudnis. Bojātu pieslēgšanas kabeli

nekavējoties lieciet nomainīt pilnvarotā klientu

apkalpošanas dienestā vai profesionālā

elektromehāniskā darbnīcā.

Mitrās telpās, piemēram, vannas istabā,

aparātu pieslēdziet tikai pie kontaktligzdas ar

automātisko noplūdes strāvas drošinātāju.

Šaubu gadījumos konsultējieties pie

profesionāla elektriķa.

 Uzmanību

Sajaucoties ar iesūcamo gaisu, dažas vielas

var veidot sprādzienbīstamus tvaikus vai

maisījumus!

Nekad neiesūkt sekojošas vielas:

– Sprādzienbīstamas vai viegli

uzliesmojošas gāzes, šķidrumus un

putekļus (reaktīvie putekļi)

– Reaktīvie metāla putekļi (piemēram,

alumīnijs, magnijs, cinks) savienojumos ar

stipriem sārmainiem un skābiem

mazgāšanas līdzekļiem

– Neatšķaidītas stipras skābes un sārmi

– Organiskie atšķaidītāji (piemēram,

benzīns, krāsu atšķaidītājs, acetons,

mazuts).

Bez tam, šīs vielas var saēst aparātā

izmantotos materiālus.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizmetiet

iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā, kur

tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams

pārstrādāt un izmantot atkārtoti.

Tādēļ lūdzam utilizēt vecās ierīces ar

atbilstošu savākšanas sistēmu starpniecību.

Izsaiņojot pārbaudiet, vai iesaiņojumā

esošais saturs ir pilnīgs un nebojāts.

Pārvadāšanas laikā radušos boj

ājumu

gadījumā lūdzam par to informēt tirgotāju.

Vadāmie skrituļi atrodas tvertnē un ir

jāuzmontē.

Noteikumiem atbilstoša lietošana

Drošības norādījumi

Vides aizsardzība

Pirms ekspluatācijas

sākšanas

Aparāta apraksts

82 Latviešu

Attēlus skat. 2. lapā

1 Nešanas rokturis

2Ieslēgšanas/izslēgšanas slēdzis

3Pūtes pieslēgums

4Pūtes funkcijas gaisa regulēšana

5Sūkšanas šļūtenes pieslēgums

6Vadāmie skrituļi

7 Piederumu novietne

8 Uzglabāšana, tīkla pieslēgšanas kabelis

9Tīkla pieslēgšanas kabelis ar spraudni

10 Sūkšanas šļūtene

11 Rokturis ar papildus gaisa bīdni

12 Sūcējcaurules 2 x 0,5 m

13 Grīgas sprausla, pārslēdzama

14 Saduru sprausla

15 Filtra maisiņš

1. attēls

! Nolocīt pārnešanas rokturi uz leju.

! Noņemiet motora korpusu un no tvertnes

izņemiet piederumus.

2. attēls

! Pie tvertnes dibena piemontējiet

vadāmos skrituļus. Vajadzības

gad

ījumā, ievietojiet filtra maisiņu.

3. attēls

! Motora korpusu uzlieciet uz tvertnes un

aizslēdziet.

4. attēls

! Pievienojiet piederumus.

몇 Vienmēr strādāt ar uzstādītu

patronfiltru, arī mitrās vai sausās

uzsūkšanas laikā!

5. attēls

! Iespraudiet tīkla kontaktdakšu

kontaktligzdā un ieslēdziet aparātu.

Iesūkto netīrumu bezputekļainai utilizācijai

mēs iesakām vienlaicīgi ielikt putekļu

savākšanas maisu. Papildus ieguvums ir

tāds, ka patronfiltrs tik ā tri nepiesārņojas.

몇 Strādāt tikai ar sausu patronfiltru!

! Tādēļ: Mitru patronfiltru pirms lietošanas

labi nosusināt!

몇 Uzliktie filtra maisi var saplīst!

! Tādēļ: Savlaicīgi mainīt filtra maisus!

몇 Iesūcot smalkos putekļus, vienmēr

jābūt uzstādītam filtra maisam!

! Filtra maisa uzpildes pakāpe ir atkarīga

no iesūcamiem netīrumiem.

Iesūcot smalkos putekļus, smiltis utt.,

filtra maiss jāmaina biežāk.

! Pelnu un kvēpju iesūkšanas gadījumā

izmantot nošķēlēju (Pasūtījuma Nr.

2.863-139).

6. attēls

! Cietu virsmu sūkšana:

Ar kāju nospiediet grīdas sprauslas

pārslēdzēju. Grīdas sprauslas apakšdaļā

suku strēmeles ir izvirzītas

7. attēls

! Ar paklāju segtu grīdu sūkšana:

Ar kāju nospiediet grīdas sprauslas

pārslēdzēju. Grīdas sprauslas apakšdaļā

suku strēmeles ir ievirzītas.

Norādījums: Pateicoties aparāta lielai

sūkšanas spējai, sūkšanas sprauslas

darbojoties uz paklājiem, mīkstām

mēbelēm, aizkariem utt. var pārāk stipri tos

piesūkt. Šajā gadījumā lietojiet papildus

gaisa aizbīdni sūkšanas spējas

mazināšanai. Pēc lietošanas to atkal

noslēdziet.

몇 Uzmanību:

Neizmantojiet filtra maisiņu!

Veidojoties putām vai izplūstot šķidrumam,

aparātu nekavējoties izslēdziet!

8. attēls

! Šķidrumu uzsūkšana ir iespējama ar

attēlā uzrādītiem piederumiem.

Norādījums: Ja tvertne ir pilna, pludiņš

noslēdz iesūkšanas atveri un aparāts

darbojas ar palielinātu apgriezienu skaitu.

Aparātu nekavējoties izslēdziet un

iztukšojiet tvertni.

Piederumu montāža

Ekspluatācija

Sausā sūkšana

Mitrā sūkšana

Latviešu 83

Pielietojama, piemēram, lapotnes vai

putekļu izpūšanai no garāžas, vaļasprieka

telpas vai darbnīcas.

9. attēls

! Pievienojiet sūkšanas šļūteni. Atveriet

gaisa regulēšanas aizbīdni un izvēlieties

pūtes jaudu (0 – maks.).

! Izslēdziet aparātu un izņemiet tīkla

kontaktdakšu.

! Noņemiet motora korpusu un iztukšojiet

netīrumu tvertni.

10. attēls

! Piederumus izvietojiet pie aparāta un

uzglabājiet aparātu sausā telpā.

 Savainojumu bīstamība

Pirms jebkuru apkopes darbu veikšanas

izslēdziet aparātu un izvelciet tīkla spraudni.

몇 Uzmanību

Neizmantojiet tīrīšanas līdzekļus, stikla vai

universālus tīrīšanas līdzekļus! Aparātu

nekad neiegremdējiet ūdenī.

! Aparātu un piederumu daļas no

plastmasas kopjiet ar standarta

plastmasas tīrīšanas līdzekli.

! Netīrumu tvertni un piederumus

vajadzības gadījumā izskalojiet ar ūdeni

un pirms turpmākas izmantošanas

nožāvējiet.

Ja aparāta iesūkšanas jauda samazinās,

jāpārbauda sekojoši punkti.

! Aizsērējuši piederumi, sūcējšļūtene vai

sūcējcaurules, likvidējiet aizsērējumu ar

nūju.

! Filtra maisiņš ir pilns, ievietojiet jaunu

filtra maisiņu(pasūtījuma Nr. skat.

rezerves daļu sarakstā šīs instrukcijas

beigās).

11. attēls

! Filtra patrona ir aizsērējusi, izmazgājiet

filtru zem tekoša ūdens, pirms

uzstādīšanas pilnīgi izžāvējiet. Bojājuma

gadījumā nomainiet (pasūtījuma Nr.

skat. rezerves daļu sarakstā šīs

instrukcijas beigās).

Mūsu pilnvarotās tirdzniecības sabiedrības

izsniegtās garantijas saistības ir spēkā katrā

valstī. Garantijas perioda laikā mēs bez

maksas novērsīsim iespējamos darbības

traucējumus Jūsu aparātā, ja to cēlonis ir

materiāla vai ražošanas defekts. Ja

nepieciešams garantijas remonts, lūdzu

griezieties pie Jūsu pārdevēja vai tuvākajā

pilnvarotajā klientu apkalpošanas dienesta

iestādē, uzrādot pirkumu apliecinošu

dokumentu.

Jautājumu un traucējumu gadījumā Jums

labprāt palīdzēs Kärcher filiālē. Adresi

skatiet aizmugurē.

Rezervētas tiesības veikt tehniskas izmaiņas!

Pūtes funkcija

Darba beigšana

Kopšana, tehniskā apkope

Aparāta tīrīšana

Vāja sūkšana

Serviss

Garantija

Klientu apkalpošana

Tehniskie dati

Spriegums 220-240 V

Strāvas veids 50/60 Hz

Tīkla drošinātājs

(kūstošais)

10 A

Maksimāli pieļaujamā tīkla

pilnā pretestība Zmax

0,365

+j 0,228

Omi

Jauda P

nom

1600 W

Jauda P

maks

1800 W

Tvertnes tilpums 25 L

Ūdens uzņemšana 13 L

Svars (bez pierīcēm) 8,2 kg

Trokšņu līmenis (EN

60704-2-1)

73 dB(A)

84 Lietuviškai

Gerbiamas kliente,

prieš pradėdamas naudoti

įsigytą prietaisą,

perskaitykite šią naudojimo

instrukciją ir vadovaukitės ja. Naudojimo

instrukciją išsaugokite, kad galėtumėte

naudotis ja vėliau arba perduoti kitam

savininkui.

Atkreipkite dėmesį, kad prietaisų A 2604

(plastikiniai indai) ir Me (tauriojo plieno indai)

valdymas, priedai ir techniniai duomenys yra

vienodi. Šioje instrukcijoje pateikti A 2604

paveikslai.

Remiantis šioje naudojimo instrukcijoje

pateiktais aprašymais ir saugumo

nurodymais prietaisas gali būti naudojamas

kaip drėgno ir sauso valymo siurblys.

–Šį prietaisą naudokite tik privačiai, pvz.,

namų ruošai, nuosavoje dirbtuvėje arba

automobilyje.

– Prietaisą naudokite tik su originaliais

„Kärcher" priedais ir atsarginėmis

dalimis.

Prietaiso naudojimas kitais tikslais laikomas

naudojimu nesilaikant nurodymų. Už žalą,

susidariusią dėl nurodymų nesilaikymo,

gamintojas neatsako; visa atsakomybė

tenka naudotojui.

Vaikams prietaisą galima naudoti, jei jie yra

prižiūrimi.

Kai nesiurbiate, prietaisą išjunkite.

 Elektros jungiklis

Įtampa, nurodyta specifikacijų lentelėje, turi

sutapti su tiekiamos elektros įtampa.

Negalima viršyti didžiausios leistinos

maitinimo tinklo srovė s varžos elektrinės

jungties taške (žiūrėkite techninius

duomenis).

 Elektros smūgio pavojus

Niekada nelieskite kištuko šlapiomis

rankomis.

Kiekvieną kartą prieš pradėdami naudoti

prietaisą, patikrinkite, ar nepažeistas

elektros laidas. Pažeistą elektros laidą

nedelsdami pakeiskite oficialioje klientų

aptarnavimo tarnyboje/elektros prietaisų

remonto dirbtuvėse.

Drėgnose patalpose, pvz., vonios

kambaryje, prietaisą junkite tik į rozetę su

prijungtu FI apsauginiu išjungikliu.

Abejotinais atvejais pasitarkite su elektros

įrenginių priežiūros specialistu.

 Dėmesio

Susimaišiusios su įtraukiamu oru tam tikros

medžiagos gali sudaryti sprogius garus arba

mišinius.

Jokiu būdu nesiurbkite šių medžiagų:

– Sprogių arba degių dujų, skysčių ir dulkių

(reaktyvių dulkių)

– Reaktyvių metalo dulkių (pvz., aliuminio,

magnio, cinko) kartu su stipriai

šarminiais arba rūgštiniais valikliais

– Neskiestų rūgščių ir šarmų

–Organinių tirpiklių (pvz., benzino,

skiediklio, acetono, mazuto).

Be to, šios medžiagos gali pažeisti

medžiagas, iš kurių pagamintas prietaisas.

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite pakuočių

kartu su buitinėmis atliekomis, bet atiduokite

jas perdirbimui.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų

perdirbimui tinkamų medžiagų, todėl

jie turėtų būti atiduoti perdirbimo

įmonėms.

Todėl naudotus prietaisus šalinkite pagal

atitinkamą antrinių žaliavų surinkimo

sistemą.

Išpakuodami prietaisą patikrinkite, ar

netrūksta priedų ir ar nėra pažeidimų. Jei

prietaisas pažeistas gabenimo metu,

praneškite apie tai pardavėjui.

Naudojimas pagal nurodymus

Nurodymai dėl saugos

Aplinkos apsauga

Prieš pradedant naudoti

Prietaiso aprašymas

Lietuviškai 85

Varantieji ratai turi būti korpuse, bet juos dar

reikia pritvirtinti.

Paveikslėlius rasite 2 psl.

1 Rankena nešimui

2 Įjungiklis/išjungiklis

3Pūtimo funkcijos prijungimas

4Pučiamo oro reguliavimas

5 Siurbimo žarnos prijungimas

6 Varantieji ratai

7Priedų dėklas

8 Elektros laido laikymas

9 Elektros laidas su kištuku

10 Siurbimo žarna

11 Rankena su šonine oro sklende

12 Siurbimo vamzdžiai - 2 vnt. x 0,5 m

13 Antgalis grindims valyti, perjungiamas

14 Siaurasis antgalis

15 Filtro maišelis

1 iliustracija

! Nulenkite žemyn rankeną.

! Nuimkite variklio gaubtą ir iš korpuso

išimkite priedus.

2 iliustracija

! Varančiuosius ratelius primontuokite prie

rezervuaro dugno. Jei reikia, įdėkite filtro

maišelį.

3 iliustracija

! Variklio gaubtą uždėkite ant korpuso ir

uždarykite.

4 iliustracija

! Pritvirtinkite priedus.

몇 Dirbkite tik su įdėta filtro kasete, tiek

drėgnam, tiek sausam valymui.

5 iliustracija

! Maitinimo kištuką įkiškite į kištukinį lizdą

ir įjunkite prietaisą.

Norint neišskiriant dulkių pašalinti susiurbtus

nešvarumus, patariame naudoti ir filtro

maišelį. Be to, filtro kasetė ne taip greitai

užsiterš.

몇 Naudokite tik sausam valymui skirtą

filtro kasetę.

! Todėl: prieš naudodami drėgno valymo

filtro kasetes, jas gerai išdžiovinkite.

몇 Užsikišę filtro maišeliai gali sutrūkti!

! Todėl: laiku pakeiskite filtro maišelius!

몇 Siurbdami smulkias dulkes, būtinai

naudokite filtro maišelį!

! Filtro maišelio užpildymo lygis priklauso

nuo to, kokie nešvarumai siurbiami.

Siurbiant smulkias dulkes, smėlį ir pan.,

filtro maišelis turi būti keičiamas dažniau.

! Siurbdami pelenus ir suodžius,

naudokite separatorių (užsakymo Nr.

2.863-139).

6 iliustracija

! Kietų paviršių siurbimas:

Koja paspauskite grindims skirto antgalio

perjungiklį. Grindims skirto antgalio apačioje

išlenda šepetiniai apvadėliai.

7 iliustracija

! Kiliminių dangų siurbimas:

Koja paspauskite grindims skirto antgalio

perjungiklį. Grindims skirto antgalio apačioje

esantys šepetiniai apvadėliai pasislepia.

Patarimas: Esant dideliam prietaiso

siurbimo galingumui, antgaliai, valant jais

kilimus, minkštus apmušalus, užuolaidas ir

kt., gali per stipriai prisisiurbti. Tuo atveju,

norėdami sumažinti siurbimo galingumą,

pasinaudokite šonine oro sklende.

Panaudoję vėl užstumkite.

몇 Dėmesio:

Nenaudokite filtro maišelio!

Jei išsiskiria putos arba skystis, tuoj pat

išjunkite prietaisą!

8 iliustracija

! Skysčius galima susiurbti pavaizduotu

priedu.

Patarimas: kai maišelis užsipildo, rodiklis

uždaro siurbimo angą, todėl padidėja

variklio sūkių skaičius. Prietaisą tuoj pat

išjunkite ir ištuštinkite maišelį.

Sumontuokite priedus

Naudojimo pradžia

Sausas valymas

Drėgnas valymas

86 Lietuviškai

Naudokite, pavyzdžiui, iš garažo, darbo

vietos ar dirbtuvių lapams ar dulkėms

išpūsti.

9 iliustracija

! Prijunkite siurbimo žarną. Oro

reguliavimo sklendę atidarykite ir

pasirinkite norimą pūtimo galingumą

(nuo 0 iki maksimalaus (max)).

! Prietaisą išjunkite ir ištraukite kištuką.

! Nuimkite variklio gaubtą ir ištuštinkite

dulkių maišelį.

10 iliustracija

! Priedą pritvirtinkite prie prietaiso, o patį

prietaisą laikykite sausoje patalpoje.

 Sužalojimų pavojus

Prieš pradėdami techninės priežiūros ir

remonto darbus prietaisą išjunkite, o

elektros laido kištuką ištraukite iš rozetės.

몇 Dėmesio!

Nenaudokite šveitiklių, stiklo ar universalių

valiklių! Prietaiso niekada nenardinkite į

vandenį.

! Prietaisą ir sintetines priedų dalis

valykite paprastu sintetikos valikliu.

! Jei reikia, purvo rezervuarą ir priedą

išskalaukite vandeniu ir prieš naudodami

kitą kartą išdžiovinkite.

Sumažėjus siurbiamajai galiai, patikrinkite:

! ar neužsikimšo priedai arba siurbimo

vamzdis; ilgu virbu pašalinkite kamštį,

! ar ne pilnas filtro maišelis, įdėkite naują

filtro maišelį (užs. Nr. žiūrėkite keičiamų

detalių sąraše, kuris pateikiamas šios

instrukcijos gale ).

11 iliustracija

! ar kasetinis filtras neišsipurvino, filtrą

išplaukite tekančiu vandeniu, o prieš

įdėdami į siurblį, išdžiovinkite. Jei

pažeistas, pakeiskite (užs. Nr. žiūrėkite

šios instrukcijos gale pateikiamame

keičiamų detalių s

ąraše).

Kiekvienoje šalyje galioja tos garantijos

sąlygos, kurias nustato įgalioti pardavėjai.

Galimus prietaiso gedimus garantijos

galiojimo laikotarpiu pašalinsime

nemokamai, jei tokių gedimų priežastis buvo

netinkamos medžiagos ar gamybos

defektai. Dėl garantinio gedimų pašalinimo

kreipkitės į pardavėją arba artimiausią

klientų aptarnavimo tarnybą. Tokiu atveju

visuomet pateikite pirkimą įrodantį kasos

kvitą.

Iškilus klausimams arba prietaisui sugedus

Jums padės mūsų „Kärcher" filialo

darbuotojai. Adresą rasite kitoje pusėje.

Gamintojas pasilieka teisę keisti

techninius duomenis!

Pūtimo funkcija

Darbo pabaiga

Techninė priežiūra

Prietaiso valymas

Sumažėjęs siurbimo galingumas

Paslaugos

Garantija

Klientų aptarnavimas

Techniniai duomenys

Įtampa 220-240 V

Srovės rūšis 50/60 Hz

Elektros tinklo saugiklis

(inercinis)

10 A

Didžiausia leistina

maitinimo tinklo varža,

Zmax

0,365

+j 0,228

omai

Galingumas, P

nenn

(nominalus)

1600 W

Galingumas, P

max

(maksimalus)

1800 W

Maišelio talpa 25 l

Vandens talpa 13 l

Svoris (be priedų)8,2kg

Triukšmo lygis

(EN 60704-2-1)

73 dB(A)

Українська 87

Шановний користувачу!

Перед першим

використанням Вашого

пристрою прочитайте

дану інструкцію з експлуатації та дійте

згідно неї. Збережіть цей посібник

користувача для подальшого

використання або для наступного

користувача.

Будь ласка, зверніть увагу на те, що

обслуговування, аксесуари й технічна

характеристика пристроїв A 2604

(пластмасовий контейнер) і A 2654 Me

(контейнер з інструментальної сталі)

ідентичні.Ілюстрації в

даному

керівництві відносяться до A 2604.

Пристрій придатний до використання як

пилосос для сухої та вологої очистки у

відповідності до даної інструкції з

експлуатації та вказівок щодо безпеки.

– Використовуйте цей пристрій тільки в

особистих цілях, наприклад, у

домашньому господарстві,

аматорських майстернях або в

автомобілі.

– Використовуйте цей пристрій тільки

зі схваленим Kдrcher

обладнанням і

запасними частинами.

Будь-яке інше застосування вважається

неправильним..Виробник не несе

відповідальності за збитки, які виникли

через зазначені порушення: ризик несе

тільки користувач.

Використовувати пристрій дітям можна

лише під наглядом дорослих.

Вимикати пристрій, якщо він не

використовується для очистки.

 Електричні з'єднання

Зазначена напруга на заводській

табличці повинна збігатися з напругою у

розетці.

Забороняється перевищувати

максимально допустимий повний опір в

точці під'єднання до мережі (див.

Технічні дані).

 Небезпека удару струмом!

Ніколи не торкайтесь мережного

штекеру вологими руками.

Перевіряти підключення приладу до

мережі на предмет пошкодження перед

кожним використанням. Замініть

дефектний провід через авторизовану

сервісну службу/електрика.

Вмикайте пристрій у вологих

приміщеннях, наприклад, у ванні, у

розетки з попередньо увімкненим

автоматом захисту від витоку току. У

випадку виникнення сумнівів

, зверніться

до електрика.

 Увага

Певні речовини можуть створювати

вибухонебезпечні гази або суміші,

змішуючись зі всмоктуваним повітрям.

Ніколи не всмоктувати пилососом

наступні речовини:

– Вибухонебезпечні або горючі гази,

рідини або пил (реактивний пил)

– Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильнолужними та

кислотними засобами для чищення

– Нерозведені сильні кислоти та луги

– Органічні

розчинники (наприклад,

бензин, розріджувач фарби, ацетон,

мазут).

До того ж, ці речовини можуть пошодити

матеріали, що використовуються у

пристрої.

Правильне застосування

Правила безпеки

88 Українська

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

При розпакуванні перевірте вміст

упаковки на наявність

додаткового

обладнання чи пошкоджень. У випадку

пошкоджень при транспортуванні

повідомте про це своєму продавцю.

Додаткове обладнання та коліщата

знаходяться у резервуарі. Коліщата

необхідно встановити.

Див. рисунки на сторінці 2

1 Ручка

2 Вимикач

3 Місце під'єднання для роздуву

4 Регулювання повітря функції роздуву

5 Місце під'єднання шлангу

6 Коліщата

7 Місце для додаткового обладнання

8 Місце для

зберігання мережевого

кабелю

9 Мережевий кабель зі штекером

10 Всмоктуючий шланг

11 Ручка засувки додаткового повітря

12 Всмоктуючі трубки 2 x 0,5 м

13 Сопло для підлоги, переключається

14 Сопло для заповнення

15 Фільтрувальный мішок

Мал. 1

Î Відкинути ручку вниз.

Î Зняти кожух двигуна та витягнути

додаткове обладнання з резервуара.

Мал. 2

Î Встановити коліщата знизу

резервуара. При необхідності

встановити фільтрувальний мішок.

Мал. 3

Одягнути кожух двигуна на

резервуар та закрити його.

Мал. 4

Î Під'єднати аксесуари.

몇 Завжи працювати зі

встановленим патронним

фільтром, як при вологій, так і

при сухій очистці.

Мал. 5

Î Вставте штепсельну вилку до

розетки і увімкніть прилад.

Для того, щоб уникнути розпилювання

пилу в ході випорожнення пристрою, ми

рекомендуємо використовувати

фільтрувальний мішок. Таким чином не

настільки швидко забивається

патронний фільтр.

몇 Працювати тільки з сухим

патронним фільтром!

Î Тому: Слід добре висушити вологий

патронний фільтр перед

використанням!

몇 Фільтрувальный мішок може

лопнути!

Î Тому: Вчасно замінюйте

фільтрувальний мішок!

몇 При всмоктуванні пилу завжди

слід використовувати

фільтрувальний мішок!

Охорона довкілля

Перед введенням в

експлуатацію

Опис пристрою

Змонтувати обладнання

Введення в експлуатацію

Пилосос для сухої очистки

Українська 89

Î Ступінь заповнення фільтрувального

мішку залежить від всмоктуваного

забруднення.

При всмоктуванні пилу, піску та ін.

слід частіше змінювати

фільтрувальний мішок.

Î При всмоктуванні попелу та сажі

використовувати фільтр грубої

очистки (номер замовлення 2.863-

139)

Мал. 6

Î Чищення пилососом твердих

поверхонь:

Натиснути ногою на перемикач щітки

для підлоги. На нижній частині сопла для

підлоги з'явилася щітка.

Мал. 7

Î Чищення пилососом килимових

покриттів:

Натиснути ногою на перемикач щітки

для підлоги. На нижній частині сопла для

підлоги щетина зникла.

Вказівки:Через високу усмоктувальну

здатність пристроїв, у наконечник

пилососа під час роботи можуть

втягтися килими, м'яка оббивка,

гардини й т.п.У такому випадку для

зменшення усмоктувальної

здатності

використовують засувку додаткового

повітря.Після використання її знову

закривають.

몇 Увага:

Не використовуйте фільтрувальний

мішок!

Негайно вимкнути пристрій, якщо

з'явилася піна або проступає рідина!

Мал. 8

Î Усмоктування рідин можливо за

допомогою зазначених допоміжних

матеріалів.

Примітка:Якщо резервуар повний,

поплавок закриває отвір для

всмоктування і пристрій працює з

більшим числом обертів! Негайно

вимкнути пристрій та випорожнити

резервуар.

Використовується для видування

листя

або пилу з гаражів або

майстерень.

Мал. 9

Î Під'єднати всмоктуючий шланг.

Відкрити засувку регулювання

повітря та встановити необхідну

потужність дуття (0 – макс.).

Î Вимкнути пристрій та витягнути

штекер.

Î Зняти кожух двигуна та спорожнити

резервуар для сміття.

Мал. 10

Î Покладіть аксесуари у пристрій та

зберігайте пилосос у сухому

приміщенні.

 Небезпека травмування

Перед усіма роботами по догляду та

технічному обслуговуванню вимкніть

пристрій та витягніть штепсельну

вилку.

몇 Увага

Не використовувати засоби для

чищення для скла або універсальні

засоби для чищення! Забороняється

занурювати пристрій у воду.

Î Очищувати пристрій та аксесуари з

пластмаси за допомогою

стандартних засобів для чищення

виробів з пластмаси.

Î При необхідності ополоснути

резервуар для сміття та додаткове

обладнання водою та дати

просохнути до наступного

використання.

Вологе прибирання

Роздув

Закінчення роботи

Догляд, технічне

обслуговування

Очистка пристрою

90 Українська

У випадку зниження сили всмоктування

перевірте наступне.

Î Шланг всмоктування або трубка

всмоктування забилися. Видаліть

забруднення за допомогою стержня.

Î Фільтрувальний мішок повний.

Вставити новий фільтрувальний

мішок (номер замовлення див. у

переліку запасних частин у кінці цієї

інструкції)).

Мал. 11

Î Патронний фільтр забруднений.

Промити фільтр під струменем води.

Залишити його до

повного висихання

перед установкою. Замінити, якщо

він пошкоджений (номер замовлення

див. у переліку запасних частин у

кінці цієї інструкції)).

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

У разі виникнення питань чи неполадок

допомогу охоче нададуть у філіалах

фірми Karcher. Адреси див. на звороті.

Можливі зміни у конструкції

пристрою!

Зниження сили всмоктування

Сервіс

Гарантія

Служба підтримки користувачів

Технічні дані

Напруга 220-240 В

Тип струму 50/60 Гц

Запобіжник (інерційний)10А

Максимально

допустимое полное

сопротивление сети

Zmax

0,365 +j

0,228

Ом

Потужність P

номінальна

1600 Вт

Потужність P

максимальна

1800 Вт

Місткість резервуару 25 л.

Споживання води 13 л.

вага (без обладнання)8,2кг

Рівень звукового тиску

(EN 60704-2-1)

73 дБ(А)

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

(01) 25 06 00

☎

AUS

Kärcher Pty. Ltd.

40 Koornang Road

Scoresby VIC 3179

(03) 9765 - 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

0900 - 33 444 33

☎

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro 419

CEP 13.140-000 - Paulínia - SP

0800 17 61 11

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 850 863

☎

Kärcher spol. s.r.o.

Za Mototechnou 1114/4

155 00 Praha 5 -Stodûlky

(02) 3552-1665

☎

Alfred Kärcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 20 65

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 20 66 67

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902 17 00 68

☎

Kärcher S.A.S.

5 Avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

(01) 43 99 67 70

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

0207 413 600

☎

Kärcher Cleaning Systems A.E.

31-33, Nikitara & Konstantinoupoleos str.

13671 Acharnes

210 - 23 16 153

☎

Kärcher(UK) Limited

Kärcher House

Beaumont Road

Banbury

Oxon, OX16 1TB

01295 752200

☎

Kärcher Hungária Kft

Tormásrét ut 2.

2051 Biatorbágy

(023) 530-640

☎

Kärcher Limited

Unit 10, 17/F.

APEC Plaza

49 Hoi Yuen Road

Kwun Tong, Kowloon

(02) 357-5863

☎

Kärcher S.p.A.

Via A. Vespucci 19

21013 Gallarate (VA)

848 - 99 88 77

☎

IRL

Karcher Limited (Ireland)

12 Willow Business Park

Nangor Road

Clondalkin

Dublin 12

(01) 409 77 77

☎

KOR

Karcher Co. Ltd. (South Korea)

Youngjae B/D, 50-1, 51-1

Sansoo-dong, Mapo-ku

Seoul 121-060

032-465-8000

☎

MAL

Karcher Cleaning Systems Sdn. Bhd.

No. 8, Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

(03) 5882 1148

☎

Kärcher AS

Stanseveien 31

0976 Oslo

24 17 77 00

☎

Kärcher BV

Postbus 474

4870 AL Etten-Leur

0900-33 444 33

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

(09) 274-4603

☎

PRC

Kärcher Cleaning Systems Co., Ltd.

Part B, Building 30,

No. 390 Ai Du Road

Shanghai Waigaoquiao 200131

(021) 5046-3579

☎

Neoparts Com. e Ind. Automóvel, Lda.

Largo Vitorino Damásio. 10

1200 Lisboa

(21) 395 0040

☎

Kärcher Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

(012) 6397-222

☎

RUS

Karcher Ltd.

Vienna House

Strastnoi Blv. 16

107031 Moscow

095-933 87 48

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

(031) 577-300

☎

SGP

Karcher Asia Pacific Pte. Ltd.

5 Toh Guan Road East

#01-00 Freight Links Express Distripark

Singapore 608831

6897-1811

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

(0232) 252-0708

☎

TWN

Karcher Limited

5F/6. No.7

Wu-Chuan 1st Rd

Wu-Ku Industrial Zone

Taipei County

(02) 2299-9626

☎

Kärcher Ukraine

Kilzeva doroga, 9

03191, Kyiv

(044) 5947575

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

(04) 8836-776

☎

Kärcher (Pty.) Limited

144 Kuschke Street

Meadowdale

Edenvale 1614

(011) 574-5360

☎

11/2007

Karcher 1.723-700.0 A 2604

Product's Documents

Bedienungsanleitung

Specifications

Karcher 1.723-700.0 Questions and Answers
