Vevor BY1016Z Powerful 350W Brushed DC Motor for E-Bike User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

DC motor

Model: BY1016Z

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: BY1016Z

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

DC motor

- 2 -

Safety precautions

1.1Safety advisory warning

Please read carefully before operation.

Be sure to read all safety warnings and all instructions before operating the motor.

Failure to comply with warnings and instructions may result in electric shock, fire or

serious injury.

If you encounter problems, please communicate with customer service in time to

solve, your satisfaction is our service purpose.

1.2 Warning sign for safe operation of motor

1.3 Risk factor

1) Mechanical damage

2) Get an electric shock

3) Extrusion collision

4) Object impact

5) Other injuries

1.4 Operational considerations and triggers for motor non-work

accidents

1) Check whether all accessories are connected tightly and not loose, check

whether the pins in each plug-in are bent, and visually check whether each

interface is consistent with the instructions in the wiring manual and whether the

connection is correct. To avoid writing errors and burning the controller.

- 3 -

2) It is recommended to use lead-acid batteries. Lithium batteries can also work

(note that the battery voltage and battery power match the kit power). The

recommended battery capacity is 12AH-20AH. The battery voltage needs to be

consistent with the motor kit voltage, allowing an over voltage range of +10%. The

positive and negative terminals of the power supply must be connected correctly

(the positive terminal is connected to the thick line of the controller in red, and the

negative terminal is connected to the thick line of the controller in black). Charging

the battery and controller creates small arcing and sparks, which is normal for

charging.

3) The electric door lock (orange, red) must be connected (you can use the

electric door lock, or you can shorten the orange and red wires with wires), this

operation is the last step.

4) The accessories outside this kit, which belong to the accessories purchased by

you, may not match with the kit and need to be used after matching. Please

contact customer service in time to match the kit with each other.

1.5 Precautions and suggestions

All machine operators should be trained and certified in electrical skills.

1) Before opening the box, check whether the package is intact, broken, and

whether there is water. After removing the cover, carefully remove dust from the

motor.

2) Install in a dry, dust less place;

3) Install in a well-ventilated place;

4) It is installed in a wide and smooth place for easy daily operation and

maintenance.

Thank you for your reading, if you still have operational problems, please contact

customer service in time, before contacting customer service, please provide clear

photos taken by the motor and controller nameplate, provide clear photos and

clear videos of the accessory wiring connected to each plug-in of the controller,

you need to clearly see the color of each wire and the color of the accessory line.

In order to provide you with a more convenient and faster solution.

- 4 -

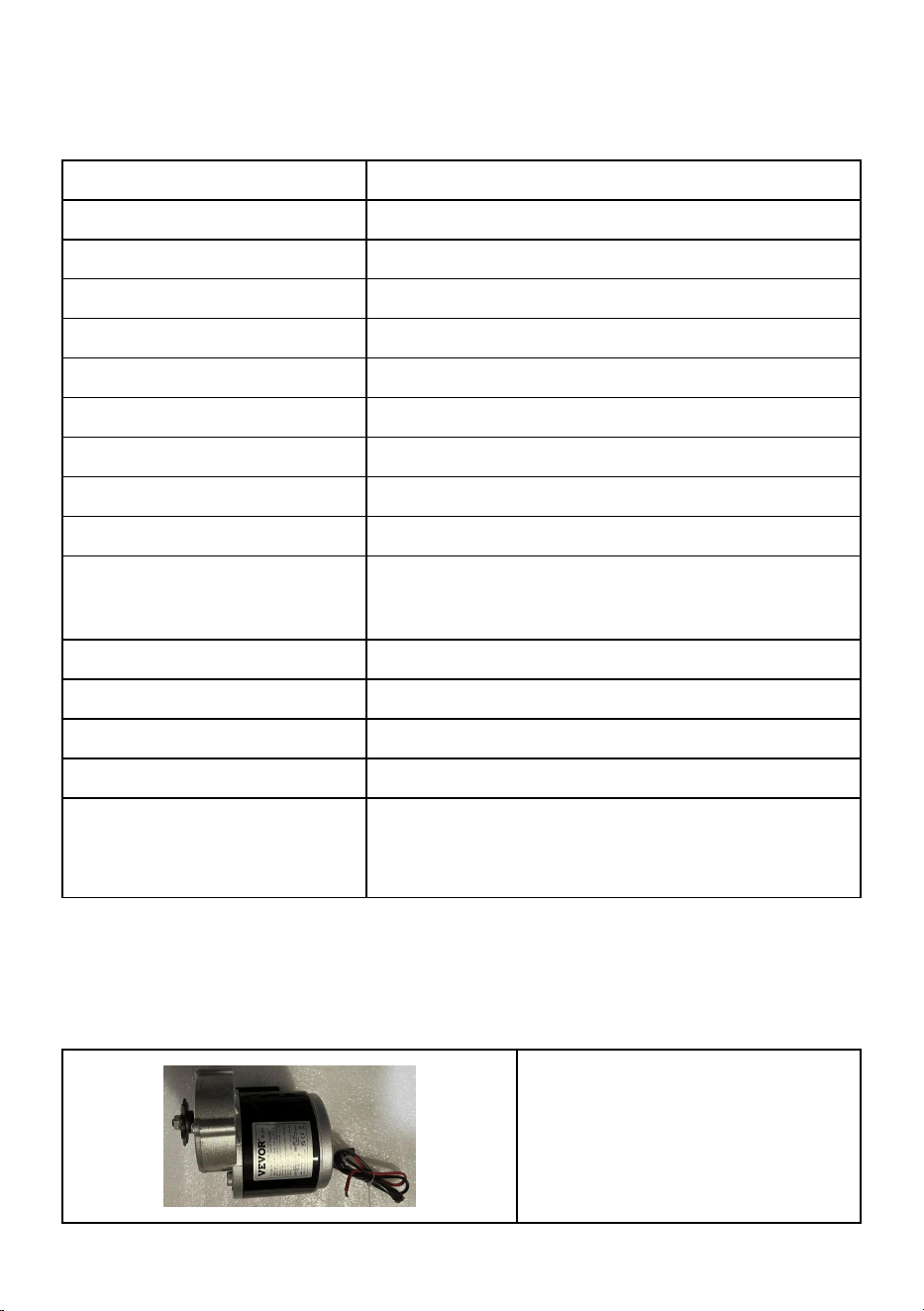

TECHNICAL INFO

PERFORMANCE PARAMETERS OF BY1016Z MOTOR

Rated Voltage

24V DC

Max Wattage

350W

Rated Speed

3000RPM

Rated Torque

1.11N.m

Rated Current

≤18.7A

Gear ratio

9.7:1

No-load Speed

3500RPM

No-load Current

≤1.5A

Motor Efficiency

≥78%

Sprocket Number

410-9T

Screw thread

M8*1.25the thread(Heat 80℃ for 1-2 minutes,

rotate left and

Reduction gear

Load weight

≤100KG

Size

101.5mm×158mm×145mm

Weight

2.35KG

Range of application

Small electric car, Electric bicycle,

Electric go-kart, Electric scooter.......

Brush motor, can be used with 24V 350W control, can also be directly used

with 24V direct current

CONFIGURATION LIST

1. Motor

- 5 -

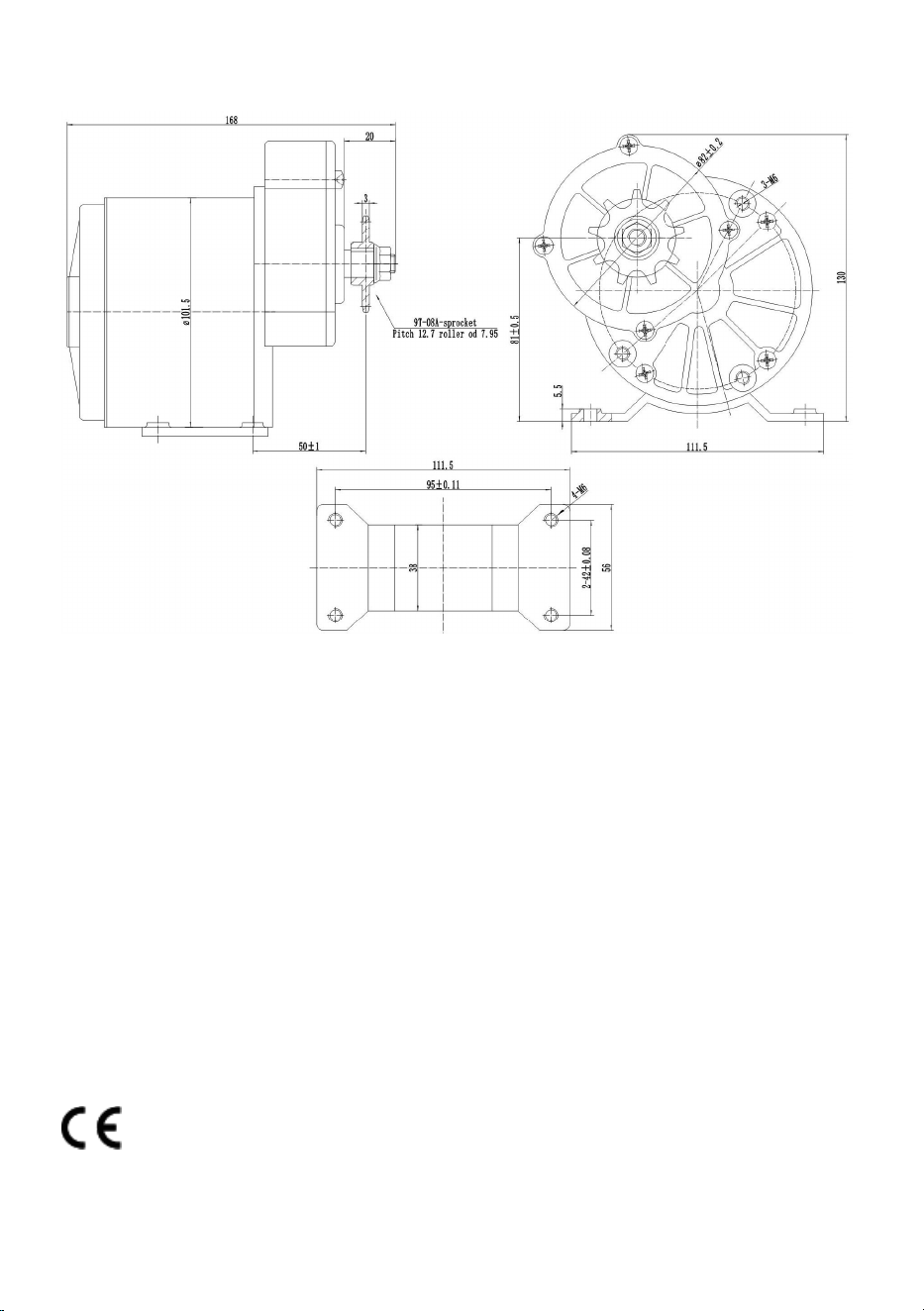

Motor size

COMMON PROBLEMS AND REMEDIES

Phenomenon:

Motor does not work

Reason:

Battery The battery is too low and does not reach the required operating voltage

Solution:

1. Select a battery with the corresponding operating voltage ;

2. Check whether each plug-in is connected correctly and whether the connected

terminals are connected reliably, so as to avoid failure to work normally due to

incorrect connection or poor contact.

Comply with the European security certification.

- 6 -

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories marked with this

symbol. Products marked as such may not be discarded with normal domestic

waste, but must be taken to acollection point for recycling electrical and electronic

devices.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

Modèle:BY1016Z

Moteuràcourantcontinu

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement

notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez

reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques

oulogiciellessontdisponiblessurnotreproduit.

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?

N'hésitezpas

ànouscontacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

Moteuràcourantcontinu

MODÈLE:BY1016Z

1

Machine Translated by Google

Lenonrespectdesavertissementsetdesinstructionspeutentraînerunchocélectrique,unincendieoudes

blessuresgraves.

Sivousrencontrezdesproblèmes,veuillezcommuniqueravecleserviceclientàtempspourlesrésoudre,

votresatisfactionestnotreobjectifdeservice.

Assurezvousdeliretouslesavertissementsdesécuritéettouteslesinstructionsavantd’utiliserlemoteur.

1)Vérifiezsitouslesaccessoiressontbienconnectésetnondesserrés,vérifiezsilesbrochesde

chaqueconnecteursontpliéesetvérifiezvisuellementsichaqueinterfaceestconformeaux

instructionsdumanueldecâblageetsilaconnexionestcorrecte.Pouréviterleserreursd'écritureetla

gravureducontrôleur.

2)Recevezunedéchargeélectrique

3)Collisionparextrusion

4)Impactdel'objet

1.3Facteurderisque

1)Dommagesmécaniques

1.2Panneaud'avertissementpouruneutilisationsûredumoteur

1.1AvertissementdesécuritéVeuillezlire

attentivementavantl'utilisation.

1.4Considérationsopérationnellesetdéclencheursd’accidentsdelaroutenonliésautravail

5)Autresblessures

Précautionsdesécurité

2

Machine Translated by Google

3

Lacapacitédebatterierecommandéeestde12Ahà20Ah.Latensiondelabatteriedoitêtre

L'opérationestladernièreétape.

s'ilyadel'eau.Aprèsavoirretirélecouvercle,retirezsoigneusementlapoussièredela

moteur.

compatibleaveclatensiondukitmoteur,permettantuneplagedesurtensionde+10%.

4)Lesaccessoiresendehorsdecekit,quiappartiennentauxaccessoiresachetéspar

2)Installerdansunendroitsecetsanspoussière;

3)Installerdansunendroitbienaéré;

vous,peutnepascorrespondreaukitetdoitêtreutiliséaprèslacorrespondance.S'ilvousplaît

4)Ilestinstallédansunendroitlargeetlissepouruneutilisationquotidiennefacileet

lesphotosprisesparlaplaquesignalétiquedumoteuretducontrôleurfournissentdesphotosclaireset

lesbornespositivesetnégativesdel'alimentationdoiventêtrecorrectementconnectées

entretien.

desvidéosclairesducâblagedesaccessoiresconnectésàchaquepriseducontrôleur,vousdevezvoir

clairementlacouleurdechaquefiletlacouleurdelaligned'accessoires.

Afindevousfournirunesolutionpluspratiqueetplusrapide.

(labornepositiveestconnectéeàlaligneépaisseducontrôleurenrouge,etla

contactezleserviceclientàtempspourfairecorrespondreleskitslesunsaveclesautres.

labornenégativeestconnectéeàlaligneépaisseducontrôleurennoir).Chargement

Mercipourvotrelecture,sivousrencontrezencoredesproblèmesdefonctionnement,veuilleznouscontacter

labatterieetlecontrôleurcréentdepetitsarcsetdesétincelles,cequiestnormal

Touslesopérateursdemachinesdoiventêtreformésetcertifiésenmatièredecompétencesélectriques.

serviceclientàtemps,avantdecontacterleserviceclient,veuillezfournirdesinformationsclaires

2)Ilestrecommandéd'utiliserdesbatteriesauplomb.Lesbatteriesaulithiumpeuventégalementfonctionner

charge.

3)Laserrureélectriquedelaporte(orange,rouge)doitêtreconnectée(vouspouvezutiliserle

1)Avantd'ouvrirlaboîte,vérifiezsil'emballageestintact,casséet

serruredeporteélectrique,ouvouspouvezraccourcirlesfilsorangeetrougeavecdesfils),ceci

(notezquelatensionetlapuissancedelabatteriecorrespondentàlapuissancedukit).

1.5Précautionsetsuggestions

Machine Translated by Google

aveccourantcontinu24V

Moteuràbalais,peutêtreutiliséavecunecommande24V350W,peutégalementêtreutilisédirectement

1.Moteur

350W

1,11Nm

Vitessenominale

Engrenageréducteur

≤100KG

Courantnominal

9.7:1

Tensionnominale

≥78%

Courantàvide

Taille 101,5mm×158mm×145mm

Numérodepignon

Petitevoitureélectrique,Véloélectrique,Kart

électrique,Scooterélectrique.......

Puissancemaximale

FiletageM8*1,25(chaufferà80pendant1à2minutes,

Domained'application

3000tr/min

tourneràgaucheet

Rapportdedémultiplication

Filetagedevis

3500tr/min

≤18,7A

Couplenominal

Poidsdelacharge

24VCC

≤1,5A

Vitesseàvide

2,35kg

4109T

Efficacitédumoteur

Poids

PARAMÈTRESDEPERFORMANCEDUMOTEURBY1016Z

INFORMATIONSTECHNIQUES

LISTEDECONFIGURATION

4

Machine Translated by Google

Lemoteurnefonctionnepas

BatterieLabatterieesttropfaibleetn'atteintpaslatensiondefonctionnementrequise

1.Sélectionnezunebatterieaveclatensiondefonctionnement

correspondante;2.Vérifiezsichaqueficheestcorrectementconnectéeetsilesbornes

connectéessontconnectéesdemanièrefiable,afind'évitertoutdysfonctionnementdû

àuneconnexionincorrecteouàunmauvaiscontact.

Raison:

Phénomène:

Conformeàlacertificationdesécuritéeuropéenne.

Solution:

Tailledumoteur

PROBLEMESCOURANTSETREMEDES

5

Machine Translated by Google

MaisonduCenturion,routedeLondres,

Principal.

C/OYHConsultingLimitedBureau147,

YHCONSULTINGLIMITÉE.

StainesuponThames,Surrey,TW184AX

ECrossStuGmbH

MainzerLandstr.69,60329FrancfortsurleMain

appareils.

Unioneuropéenne.Cecis'appliqueauproduitetàtouslesaccessoiresmarquésdece

déchets,maisdoiventêtreapportésàunpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.

200000CN.

indiquequeleproduitnécessiteunecollecteséparéedesdéchetsdansle

symbole.Lesproduitsmarquéscommetelsnedoiventpasêtrejetésaveclesdéchetsménagersnormaux.

2012/19/UE.Lesymbolereprésentantunepoubelleàroulettesbarrée

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne

Fabricant:Shanghaimuxinmuyeyouxiangongsi

ImportéenAustralie:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

2122Australie

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,Rancho

Cucamonga,CA91730

ÉLIMINATIONCORRECTE

REPRÉSENTANTDELACE

REPRÉSENTANTDUROYAUMEUNI

6

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Modell: BY1016Z

Gleichstrommotor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: BY1016Z

Gleichstrommotor

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Machine Translated by Google

Die Nichtbeachtung der Warnungen und Anweisungen kann zu Stromschlägen, Bränden oder schweren

Verletzungen führen.

Wenn Sie auf Probleme stoßen, wenden Sie sich bitte rechtzeitig an den Kundendienst, um diese zu

lösen. Ihre Zufriedenheit ist unser Serviceziel.

Lesen Sie unbedingt alle Sicherheitswarnungen und Anweisungen, bevor Sie den Motor in Betrieb nehmen.

1) Überprüfen Sie, ob alle Zubehörteile fest und nicht locker angeschlossen sind, prüfen Sie, ob die

Stifte in jedem Plug-In verbogen sind, und überprüfen Sie visuell, ob jede Schnittstelle den

Anweisungen im Verdrahtungshandbuch entspricht und ob die Verbindung korrekt ist. Um Schreibfehler

und das Verbrennen des Controllers zu vermeiden.

2) Einen elektrischen Schlag bekommen

3) Extrusionskollision

4) Objekteinwirkung

5) Andere Verletzungen

1.3 Risikofaktor

1) Mechanischer Schaden

1.2 Warnzeichen für den sicheren Betrieb des Motors

1.1 Sicherheitshinweis. Bitte vor

Inbetriebnahme sorgfältig lesen.

1.4 Betriebliche Aspekte und Auslöser von Kraftfahrzeug-Nichtberufsunfällen

Sicherheitsvorkehrungen

- 2 -

Machine Translated by Google

1.5 Vorsichtsmaßnahmen und Vorschläge

Die Operation ist der letzte Schritt.

Die empfohlene Batteriekapazität beträgt 12AH-20AH. Die Batteriespannung muss

ob Wasser vorhanden ist. Entfernen Sie nach dem Entfernen der Abdeckung vorsichtig den Staub von der

Motor.

2) An einem trockenen, staubfreien Ort installieren;

entspricht der Motor-Kit-Spannung und ermöglicht einen Überspannungsbereich von +10%. Die

4) Das Zubehör außerhalb dieses Kits, das zum Zubehör gehört, das von

3) An einem gut belüfteten Ort installieren;

Fotos vom Motor- und Controller-Typenschild, bieten klare Fotos und

Sie, passen möglicherweise nicht zum Kit und müssen nach dem Matching verwendet werden. Bitte

Plus- und Minuspol des Netzteils müssen korrekt angeschlossen sein

4) Es ist an einem breiten und glatten Ort für eine einfache tägliche Bedienung installiert und

Klare Videos der Zubehörverkabelung, die an jedes Plug-In des Controllers angeschlossen ist. Sie müssen

die Farbe jedes Kabels und die Farbe der Zubehörleitung deutlich erkennen.

Wartung.

(der Pluspol wird mit der dicken Leitung des Controllers in rot verbunden, und der

Kontaktieren Sie rechtzeitig den Kundenservice, um die Kits aufeinander abzustimmen.

Um Ihnen eine bequemere und schnellere Lösung zu bieten.

Minuspol wird mit der dicken schwarzen Leitung des Controllers verbunden). Laden

Vielen Dank für Ihre Lektüre, wenn Sie weiterhin Betriebsprobleme haben, kontaktieren Sie bitte

Alle Maschinenbediener sollten über eine Ausbildung und einen Nachweis für elektrische Fähigkeiten verfügen.

Die Batterie und der Controller erzeugen kleine Lichtbögen und Funken, was normal ist für

2) Es wird empfohlen, Bleibatterien zu verwenden. Lithiumbatterien können auch funktionieren

3) Das elektrische Türschloss (orange, rot) muss angeschlossen sein (Sie können das

Kundenservice rechtzeitig, bevor Sie den Kundenservice kontaktieren, geben Sie bitte klare

wird geladen.

(Beachten Sie, dass die Batteriespannung und die Batterieleistung mit der Kit-Leistung übereinstimmen). Die

elektrisches Türschloss, oder Sie können die orangefarbenen und roten Drähte mit Drähten verkürzen), dies

1) Überprüfen Sie vor dem Öffnen der Verpackung, ob die Verpackung intakt, beschädigt und

- 3 -

Machine Translated by Google

350 W

1,11 Nm

Nenndrehzahl

Untersetzungsgetriebe

ÿ100 kg

Nennstrom

9,7:1

Nennspannung

ÿ78 %

Leerlaufstrom

Größe 101,5 mm × 158 mm × 145 mm

Kettenradnummer

Kleines Elektroauto, Elektrofahrrad, Elektro-

Gokart, Elektroroller …

Maximale Wattzahl

M8*1,25das Gewinde (1-2 Minuten auf 80 °C erhitzen,

Einsatzbereich

3000 U/min

nach links drehen und

Übersetzungsverhältnis

Schraubengewinde

3500 U/min

ÿ18,7A

Nenndrehmoment

Gewicht laden

24 V Gleichstrom

ÿ1,5A

Leerlaufdrehzahl

2,35 kg

410-9T

Motoreffizienz

Gewicht

mit 24V Gleichspannung

Bürstenmotor, kann mit 24V 350W Steuerung verwendet werden, kann auch direkt verwendet werden

1. Motor

LEISTUNGSPARAMETER DES BY1016Z-MOTORS

TECHNISCHE DATEN

KONFIGURATIONSLISTE

- 4 -

Machine Translated by Google

Motor funktioniert nicht

Batterie Die Batterie ist zu schwach und erreicht nicht die erforderliche Betriebsspannung

1. Wählen Sie eine Batterie mit der entsprechenden Betriebsspannung; 2.

Überprüfen Sie, ob jeder Stecker richtig angeschlossen ist und ob die angeschlossenen Anschlüsse

zuverlässig verbunden sind, um Funktionsstörungen aufgrund falscher Anschlüsse oder schlechten

Kontakts zu vermeiden.

Grund:

Phänomen:

Entsprechen Sie der europäischen Sicherheitszertifizierung.

Lösung:

HÄUFIGE PROBLEME UND ABHILFEN

Motorgröße

- 5 -

Machine Translated by Google

Centurion House, London Road,

Hauptsächlich.

C/O YH Consulting Limited Office 147,

YH CONSULTING LIMITED.

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

Geräte.

Europäische Union. Dies gilt für das Produkt und alle mit diesem gekennzeichneten Zubehörteile

Abfall, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen

Hersteller: Shanghaimuxinmuyeyouxiangongsi

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Symbol. Produkte, die so gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

200000 CN.

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australien

KORREKTE ENTSORGUNG

UK REP

Vertreter der EG

- 6 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Modello: BY1016Z

Motore a corrente continua

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

HAI BISOGNO DI AIUTO? CONTATTACI!

Motore a corrente continua

MODELLO: BY1016Z

- 1 -

Machine Translated by Google

In caso di problemi, ti preghiamo di contattare tempestivamente il servizio clienti per risolverli: la

tua soddisfazione è il nostro obiettivo.

1) Controllare che tutti gli accessori siano collegati saldamente e non allentati, controllare che

i pin di ogni plug-in siano piegati e controllare visivamente che ogni interfaccia sia coerente

con le istruzioni nel manuale di cablaggio e che la connessione sia corretta. Per evitare errori di

scrittura e bruciare il controller.

La mancata osservanza delle avvertenze e delle istruzioni può causare scosse elettriche, incendi o

lesioni gravi.

Prima di azionare il motore, assicurarsi di leggere tutte le avvertenze di sicurezza e tutte le istruzioni.

- 2 -

1) Danni meccanici

3) Collisione di estrusione

4) Impatto sull'oggetto

1.4 Considerazioni operative e fattori scatenanti degli incidenti stradali non

lavorativi

1.3 Fattore di rischio

2) Prendere una scossa elettrica

1.2 Segnale di avvertimento per il funzionamento sicuro del motore

1.1 Avvertenza di sicurezza Leggere

attentamente prima dell'uso.

5) Altri infortuni

Precauzioni di sicurezza

Machine Translated by Google

- 3 -

coerente con la tensione del kit motore, consentendo un intervallo di sovratensione del +10%.

3) La serratura elettrica della porta (arancione, rossa) deve essere collegata (è possibile utilizzare il

4) Gli accessori esterni a questo kit, che appartengono agli accessori acquistati da

1) Prima di aprire la scatola, controllare che il pacco sia integro, rotto e

la capacità della batteria consigliata è 12AH-20AH. La tensione della batteria deve essere

l'operazione è l'ultimo passaggio.

2) Installare in un luogo asciutto e privo di polvere;

3) Installare in un luogo ben ventilato;

manutenzione.

le foto scattate dalla targhetta del motore e del controller forniscono foto chiare e

video chiari del cablaggio degli accessori collegato a ciascun plug-in del controller; è necessario vedere

chiaramente il colore di ciascun filo e il colore della linea degli accessori.

(il terminale positivo è collegato alla linea spessa del controller in rosso e il

tu, potrebbe non corrispondere al kit e deve essere utilizzato dopo l'abbinamento. Per favore

contattare per tempo il servizio clienti per abbinare i kit tra loro.

4) È installato in un luogo ampio e liscio per un facile funzionamento quotidiano e

i terminali positivo e negativo dell'alimentatore devono essere collegati correttamente

Per offrirti una soluzione più comoda e veloce.

la batteria e il controller creano piccoli archi e scintille, il che è normale per

Tutti gli operatori di macchine devono essere formati e certificati in materia di competenze elettriche.

servizio clienti in tempo, prima di contattare il servizio clienti, si prega di fornire informazioni chiare

il terminale negativo è collegato alla linea spessa del controller in nero). Carica

Grazie per la lettura, se riscontri ancora problemi operativi, contattaci

(si noti che la tensione della batteria e la potenza della batteria corrispondono alla potenza del kit).

serratura elettrica della porta, oppure è possibile accorciare i fili arancione e rosso con fili), questo

se c'è acqua. Dopo aver rimosso il coperchio, rimuovere con attenzione la polvere dal

motore.

2) Si consiglia di utilizzare batterie al piombo. Anche le batterie al litio possono funzionare

ricarica.

1.5 Precauzioni e suggerimenti

Machine Translated by Google

1. Motore

Motore a spazzole, può essere utilizzato con controllo 24V 350W, può anche essere utilizzato direttamente

con corrente continua 24V

- 4 -

24 V CC

ÿ1,5 A

Velocità a vuoto

2,35 kg

Corrente nominale

410-9T

Efficienza del motore

Peso

350W

Campo di applicazione

3000 giri/min

ruotare a sinistra e

Filettatura della vite

Coppia nominale

Peso del carico

ÿ18,7A

3500 giri/min

Rapporto di trasmissione

101,5 mm × 158 mm × 145 mm

Tensione nominale

ÿ78%

Corrente a vuoto

Misurare

Numero di pignone

Piccola auto elettrica, Bicicletta elettrica, Go-

kart elettrico, Monopattino elettrico.......

Potenza massima

M8*1.25 la filettatura (riscaldare a 80ÿ per 1-2 minuti,

1,11 Nm

Velocità nominale

Riduttore

9.7:1

ÿ100KG

PARAMETRI DI PRESTAZIONE DEL MOTORE BY1016Z

INFORMAZIONI TECNICHE

ELENCO DELLE CONFIGURAZIONI

Machine Translated by Google

Batteria La batteria è troppo scarica e non raggiunge la tensione di esercizio richiesta

Soluzione:

Motivo:

Fenomeno:

1. Selezionare una batteria con la tensione di esercizio corrispondente;

2. Controllare che ogni spina sia collegata correttamente e che i terminali collegati siano

collegati in modo affidabile, in modo da evitare guasti al normale funzionamento dovuti a

un collegamento errato o a un contatto scadente.

Rispettare la certificazione di sicurezza europea.

- 5 -

Il motore non funziona

Dimensioni del motore

PROBLEMI COMUNI E RIMEDI

Machine Translated by Google

rifiuti, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici.

dispositivi.

Produttore: Shanghaimuxinmuyeyouxiangongsi

indica che il prodotto richiede una raccolta differenziata dei rifiuti

Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo

2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato

Questo prodotto è soggetto alle disposizioni della Direttiva Europea

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 NC.

Importato negli USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

2122 Australia

Rappresentante della CE

RAPPRESENTANZA DEL REGNO UNITO

C/O YH Consulting Limited Ufficio 147,

Staines-upon-Thames, Surrey, TW18 4AX

Casa del centurione, London Road,

CONSULENZA YH LIMITATA.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte am

Principale.

SMALTIMENTO CORRETTO

- 6 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Motordecorrientecontinua

Modelo:BY1016Z

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel

manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro

manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.

Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen

nuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen

contactocon

nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica

www.vevor.com/support

¿NECESITASAYUDA?¡CONTÁCTANOS!

Motordecorrientecontinua

MODELO:BY1016Z

1

Machine Translated by Google

Siencuentraproblemas,comuníqueseconelserviciodeatenciónalclienteatiempopararesolverlos,

susatisfacciónesnuestropropósitodeservicio.

1)Compruebequetodoslosaccesoriosesténbienconectadosynoesténsueltos,compruebeque

lospinesdecadaconectornoesténdobladosycompruebevisualmentequecadainterfazsea

coherenteconlasinstruccionesdelmanualdecableadoyquelaconexiónseacorrectaparaevitar

erroresdeescriturayquesequemeelcontrolador.

Elincumplimientodelasadvertenciaseinstruccionespuedeprovocardescargaseléctricas,incendioso

lesionesgraves.

Asegúresedeleertodaslasadvertenciasdeseguridadytodaslasinstruccionesantesdeoperarelmotor.

2

2)Recibirunadescargaeléctrica

4)Impactodelobjeto

1)Dañosmecánicos

1.2Señaldeadvertenciaparaelfuncionamientosegurodelmotor

3)Colisiónporextrusión

1.3Factorderiesgo

1.1AdvertenciadeseguridadLea

atentamenteantesdeutilizaresteproducto.

5)Otraslesiones

1.4Consideracionesoperativasyfactoresdesencadenantesdeaccidentesautomovilísticos

nolaborales

Precaucionesdeseguridad

Machine Translated by Google

1.5Precaucionesysugerencias

Labateríayelcontroladorcreanpequeñosarcoseléctricosychispas,locualesnormal.

Todoslosoperadoresdemáquinasdebenestarcapacitadosycertificadosenhabilidadeseléctricas.

4)Seinstalaenunlugaramplioylisoparafacilitarlaoperacióndiariay

Atenciónalclienteatiempo,antesdecontactarconelservicioalcliente,proporcioneinformaciónclara.

Elterminalnegativoestáconectadoalalíneagruesadelcontroladorennegro).Cargando

Graciasportulectura,siaúntienesproblemasoperativosporfavorcontacta

Sihayagua.Despuésdequitarlatapa,elimineconcuidadoelpolvodelinterior.

videosclarosdelcableadodeaccesoriosconectadosacadacomplementodelcontrolador,necesita

verclaramenteelcolordecadacableyelcolordelalíneadeaccesorios.

(tengaencuentaqueelvoltajeylapotenciadelabateríacoincidenconlapotenciadelkit).

cargando.

cerraduraeléctricadelapuerta,opuedeacortarloscablesnaranjayrojoconcables),esto

1)Antesdeabrirlacaja,verifiquesielpaqueteestáintacto,rotoy

2)Serecomiendautilizarbateríasdeplomoácido.Tambiénpuedenfuncionarbateríasdelitio.

3)Lacerraduraeléctricadelapuerta(naranja,roja)debeestarconectada(puedeutilizarel

motor.

compatibleconelvoltajedelkitdelmotor,loquepermiteunrangodesobretensiónde+10%.

4)Losaccesoriosajenosaestekit,quepertenecenalosaccesoriosadquiridospor

3)Instalarenunlugarbienventilado;

Lasfotografíastomadasconlaplacadeidentificacióndelmotorydelcontroladorproporcionanfotografíasclarasy

Lacapacidaddebateríarecomendadaesde12AHa20AH.Elvoltajedelabateríadebeser

Laoperacióneselúltimopaso.

2)Instalarenunlugarsecoysinpolvo;

(elterminalpositivoestáconectadoalalíneagruesadelcontroladorenrojo,yel

Comuníqueseconelserviciodeatenciónalclienteatiempoparacombinarelkitconelotro.

mantenimiento.

Parabrindarleunasoluciónmásconvenienteyrápida.

Losterminalespositivoynegativodelafuentedealimentacióndebenestarconectadoscorrectamente

Esposiblequenocoincidaconelkitydebausarsedespuésdecombinarlo.

3

Machine Translated by Google

concorrientecontinuade24V

Motordecepillo,sepuedeutilizarconcontrolde24V350W,tambiénsepuedeutilizardirectamente

1.Motor

4

24VCC

≤1.5A

Velocidadsincarga

2,35kg

350W

Eficienciadelmotor

4109T

Peso

3000RPM

giraralaizquierday

Roscadetornillo

Rangodeaplicación

≤18.7A

Parnominal

Pesodelacarga

3500RPM

Relacióndetransmisión

101,5mm×158mm×145mm

Voltajenominal

≥78%

Corrientesincarga

Tamaño

Potenciamáxima

RoscaM8*1,25(calentara80durante12minutos,

Númeroderuedadentada

Cocheeléctricopequeño,Bicicletaeléctrica,

Karteléctrico,Patineteeléctrico.......

1,11Nm

Velocidadnominal

Engranajereductor

9.7:1

Corrientenominal

≤100kg

PARÁMETROSDERENDIMIENTODELMOTORBY1016Z

INFORMACIÓNTÉCNICA

LISTADECONFIGURACIÓN

Machine Translated by Google

Razón:

Solución:

BateríaLabateríaestádemasiadobajaynoalcanzaelvoltajedefuncionamientorequerido

Fenómeno:

Cumplirconlacertificacióndeseguridadeuropea.

1.Seleccioneunabateríaconelvoltajedefuncionamientocorrespondiente;

2.Verifiquequecadaenchufeestéconectadocorrectamenteyquelosterminalesconectados

esténconectadosdemaneraconfiable,paraevitarfallasenelfuncionamientonormaldebido

aunaconexiónincorrectaounmalcontacto.

5

Elmotornofunciona

PROBLEMASCOMUNESYSOLUCIONES

Tamañodelmotor

Machine Translated by Google

CasaCenturión,LondonRoad,

StainesuponThames,Surrey,TW184AX

C/OYHConsultingLimitedOficina147,

YHCONSULTINGLIMITADA.

Principal.

ECrossStuGmbH

MainzerLandstr.69,60329FráncfortdelMeno

REPRESENTANTECE

REPRESENTANTEDELREINOUNIDO

Símbolo.Losproductosmarcadoscomotalesnopuedendesecharseconlosdesechosdomésticosnormales.

residuos,sinoquedebenllevarseaunpuntoderecogidaparareciclaraparatoseléctricosyelectrónicos.

dispositivos.

2122Australia

indicaqueelproductorequiererecolecciónderesiduosporseparadoenel

UniónEuropea.Estoseaplicaalproductoyatodoslosaccesoriosmarcadosconeste

2012/19/UE.Elsímboloquemuestrauncontenedordebasuratachado

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea

ImportadoaAustralia:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW

200000MN.

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,

CA91730

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ELIMINACIÓNCORRECTA

6

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Model: BY1016Z

Silnik prądu stałego

Machine Translated by Google

- 1 -

MODEL: BY1016Z

Silnik prądu stałego

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu

będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy

Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub

oprogramowania.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

Machine Translated by Google

4) Uderzenie obiektu

2) Dostać porażenia prądem

3) Kolizja wytłaczania

5) Inne obrażenia

1.3 Czynnik ryzyka

1) Uszkodzenia mechaniczne

1.2 Znak ostrzegawczy dotyczący bezpiecznej eksploatacji silnika

1.1 Ostrzeżenie dotyczące bezpieczeństwa

Przeczytaj uważnie przed rozpoczęciem użytkowania.

1.4 Rozważania operacyjne i czynniki wyzwalające wypadki drogowe niezwiązane z pracą

Jeśli napotkasz problemy, skontaktuj się z obsługą klienta w celu ich rozwiązania. Twoim zadowoleniem

jest nasz cel.

1) Sprawdź, czy wszystkie akcesoria są ściśle podłączone i nie są luźne, sprawdź, czy piny w każdej

wtyczce nie są wygięte i wizualnie sprawdź, czy każdy interfejs jest zgodny z instrukcjami w

instrukcji okablowania i czy połączenie jest prawidłowe. Aby uniknąć błędów zapisu i spalenia

kontrolera.

Niedostosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, pożarem lub

poważnymi obrażeniami.

Przed uruchomieniem silnika należy dokładnie zapoznać się ze wszystkimi ostrzeżeniami dotyczącymi bezpieczeństwa i instrukcjami.

Środki ostrożności

- 2 -

Machine Translated by Google

1.5 Środki ostrożności i sugestie

ty, może nie pasować do zestawu i musi być użyty po dopasowaniu. Proszę

Wszyscy operatorzy maszyn powinni zostać przeszkoleni i posiadać certyfikat potwierdzający ich umiejętności elektryczne.

4) Jest zainstalowany w szerokim i równym miejscu, aby ułatwić codzienną obsługę i

zaciski dodatnie i ujemne zasilania muszą być prawidłowo podłączone

konserwacja.

obsługa klienta na czas, przed skontaktowaniem się z obsługą klienta, prosimy o jasne określenie

(zacisk dodatni należy podłączyć do grubego przewodu kontrolera w kolorze czerwonym, a

zalecana pojemność baterii to 12AH-20AH. Napięcie baterii musi być

operacja jest ostatnim krokiem.

skontaktuj się z obsługą klienta na czas, aby dopasować do siebie zestawy.

2) Zainstaluj w miejscu suchym i wolnym od kurzu;

zgodnie z napięciem zestawu silnika, co pozwala na zakres przepięć +10%.

4) Akcesoria spoza zestawu, które należą do akcesoriów zakupionych przez

3) Zainstaluj w miejscu o dobrej wentylacji;

Aby zapewnić Ci wygodniejsze i szybsze rozwiązanie.

2) Zaleca się stosowanie akumulatorów kwasowo-ołowiowych. Mogą również działać akumulatory litowe

3) Zamek elektryczny drzwi (pomarańczowy, czerwony) musi być podłączony (można użyć

ładowanie.

1) Przed otwarciem pudełka sprawdź, czy opakowanie jest nienaruszone, uszkodzone i

(należy pamiętać, że napięcie i moc baterii odpowiadają mocy zestawu).

elektryczny zamek do drzwi, lub możesz skrócić przewody pomarańczowy i czerwony za pomocą przewodów), to

czy jest woda. Po zdjęciu pokrywy ostrożnie usuń kurz z

silnik.

zdjęcia wykonane przez silnik i tabliczkę znamionową sterownika zapewniają wyraźne zdjęcia i

wyraźne filmy przedstawiające okablowanie akcesoriów podłączone do każdej wtyczki kontrolera,

musisz wyraźnie widzieć kolor każdego przewodu i kolor linii akcesoriów.

zacisk ujemny jest podłączony do grubej linii kontrolera w kolorze czarnym). Ładowanie

Dziękujemy za przeczytanie, jeśli nadal występują problemy operacyjne, prosimy o kontakt

akumulator i kontroler wytwarzają małe łuki elektryczne i iskry, co jest normalne

- 3 -

Machine Translated by Google

z prądem stałym 24V

Silnik szczotkowy, można stosować ze sterowaniem 24 V 350 W, można go również stosować bezpośrednio

1. Silnik

Numer zębatki

Maksymalna moc

Gwint M8*1,25 (podgrzewać do 80℃ przez 1-2 minuty,

Mały samochód elektryczny, Rower elektryczny,

Gokart elektryczny, Hulajnoga elektryczna.......

101,5 mm×158 mm×145 mm

Prąd jałowy

Napięcie znamionowe

78%

Rozmiar

9,7:1

Prąd znamionowy

100 kg

Prędkość znamionowa

Przekładnia redukcyjna

1,11 Nm

410-9T

Sprawność silnika

350 W

Waga

1,5A

24V prądu stałego

Prędkość bez obciążenia

2,35 kg

Waga ładunku

18,7A

Moment znamionowy

3500 obr./min

Przełożenie

Zakres zastosowania

3000 obr./min

obróć w lewo i

Gwint śruby

PARAMETRY EKSPLOATACYJNE SILNIKA BY1016Z

INFORMACJE TECHNICZNE

LISTA KONFIGURACJI

- 4 -

Machine Translated by Google

Silnik nie działa

Akumulator Akumulator jest zbyt słaby i nie osiąga wymaganego napięcia roboczego

1. Wybierz akumulator o odpowiednim napięciu roboczym; 2. Sprawdź, czy

każda wtyczka jest podłączona prawidłowo i czy podłączone zaciski są podłączone niezawodnie, aby

uniknąć awarii i przerwania pracy z powodu nieprawidłowego podłączenia lub słabego styku.

Powód:

Zjawisko:

Rozwiązanie:

Spełniaj wymogi europejskiego certyfikatu bezpieczeństwa.

TYPOWE PROBLEMY I SPOSOBY ICH ROZWIĄZANIA

Rozmiar silnika

- 5 -

Machine Translated by Google

C/O YH Consulting Limited Biuro 147,

Główny.

Dom Centuriona, London Road,

YH CONSULTING LIMITED.

E-CrossStu GmbH

Staines-upon-Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt am

Unia Europejska. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym

odpady, ale należy je oddać do punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu

urządzenia.

2122 Australia

oznacza, że produkt wymaga oddzielnej zbiórki odpadów w

symbol. Produktów oznaczonych jako takie nie wolno wyrzucać razem ze zwykłymi odpadami domowymi.

2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

200000 CN.

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj

Producent: Shanghaimuxinmuyeyouxiangongsi

PRAWIDŁOWA UTYLIZACJA

Przedstawiciel UE

REP WIELKIEJ BRYTANII

- 6 -

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Model: BY1016Z

DC-motor

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer

van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote

topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt.

Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de

grote topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het

product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-

of software-updates voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met

ons op: Technische ondersteuning en E-garantiecertificaat

www.vevor.com/support

MODEL: BY1016Z

DC-motor

HULP NODIG? NEEM CONTACT MET ONS OP!

- 1 -

Machine Translated by Google

Als u problemen ondervindt, neem dan tijdig contact op met de klantenservice zodat we het

kunnen oplossen. Uw tevredenheid is ons doel.

Het niet naleven van waarschuwingen en instructies kan leiden tot een elektrische schok, brand

of ernstig letsel.

Zorg ervoor dat u alle veiligheidswaarschuwingen en instructies leest voordat u de motor bedient.

1) Controleer of alle accessoires stevig en niet los zijn aangesloten, controleer of de pinnen

in elke plug-in verbogen zijn en controleer visueel of elke interface consistent is met de

instructies in de bedradingshandleiding en of de verbinding correct is. Om schrijffouten en het

verbranden van de controller te voorkomen.

2) Een elektrische schok krijgen

3) Extrusiebotsing

4) Impact van het object

1.3 Risicofactor

1) Mechanische schade

1.2 Waarschuwingsbord voor veilige werking van de motor

1.1 Veiligheidswaarschuwing Lees deze

waarschuwing zorgvuldig door voordat u het apparaat gebruikt.

1.4 Operationele overwegingen en triggers voor motorongevallen die niet met het

werk te maken hebben

5) Andere verwondingen

Veiligheidsmaatregelen

- 2 -

Machine Translated by Google

- 3 -

De operatie is de laatste stap.

aanbevolen batterijcapaciteit is 12AH-20AH. De batterijspanning moet

of er water is. Verwijder na het verwijderen van de afdekking voorzichtig het stof van de

motor.

2) Installeer het op een droge, stofvrije plaats;

consistent met de motorkitspanning, waardoor een overspanningsbereik van +10% mogelijk is. De

4) De accessoires buiten deze kit, die behoren tot de accessoires die door

3) Installeer het op een goed geventileerde plaats;

foto's genomen door de motor en controller naamplaatje, bieden duidelijke foto's en

u, komt mogelijk niet overeen met de kit en moet worden gebruikt na het matchen. Gelieve

positieve en negatieve aansluitingen van de voeding moeten correct worden aangesloten

4) Het is geïnstalleerd op een brede en gladde plaats voor een eenvoudige dagelijkse bediening en

Duidelijke video's van de accessoirebedrading die is aangesloten op elke stekker van de controller. U moet

duidelijk de kleur van elke draad en de kleur van de accessoirelijn zien.

onderhoud.

(de positieve aansluiting is verbonden met de dikke lijn van de controller in het rood, en de

Neem tijdig contact op met de klantenservice om de sets op elkaar af te stemmen.

Om u een gemakkelijkere en snellere oplossing te bieden.

negatieve pool is verbonden met de dikke lijn van de controller in het zwart). Opladen

Bedankt voor het lezen. Mocht u nog steeds operationele problemen ondervinden, neem dan contact op met

Alle machinebedieners dienen een opleiding en certificaat te hebben in elektrische vaardigheden.

de batterij en de controller creëren kleine vonken en vonken, wat normaal is voor

2) Het is aan te raden om loodzuuraccu's te gebruiken. Lithiumaccu's kunnen ook werken

3) Het elektrische deurslot (oranje, rood) moet worden aangesloten (u kunt de

Klantenservice op tijd, voordat u contact opneemt met de klantenservice, geef dan duidelijk aan

opladen.

elektrisch deurslot, of u kunt de oranje en rode draden inkorten met draden), dit

(let op dat de batterijspanning en het batterijvermogen overeenkomen met het vermogen van de kit).

1) Controleer voordat u de doos opent of de verpakking intact, kapot en

1.5 Voorzorgsmaatregelen en suggesties

Machine Translated by Google

1. Motor

Borstelmotor, kan worden gebruikt met 24V 350W besturing, kan ook direct worden gebruikt

met 24V gelijkstroom

350W

1,11 Nm

Nominale snelheid

Reductietandwiel

Nominale stroom

ÿ100KG

9.7:1

Nominale spanning

Nullaststroom

ÿ78%

Maat 101,5 mm × 158 mm × 145 mm

Tandwielnummer

Kleine elektrische auto, Elektrische fiets,

Elektrische go-kart, Elektrische scooter.......

Maximaal vermogen

M8*1.25 de draad (verhit 80ÿ gedurende 1-2 minuten,

Toepassingsgebied

3000 tpm

draai naar links en

Schroefdraad

3500 tpm

Overbrengingsverhouding

ÿ18,7A

Laadgewicht

Nominaal koppel

24V gelijkstroom

ÿ1,5A

Snelheid zonder belasting

2,35 kg

410-9T

Motorrendement

Gewicht

PRESTATIEPARAMETERS VAN BY1016Z-MOTOR

TECHNISCHE INFO

CONFIGURATIELIJST

- 4 -

Machine Translated by Google

Motor werkt niet

Batterij De batterij is te zwak en bereikt niet de vereiste bedrijfsspanning

1. Selecteer een batterij met de bijbehorende bedrijfsspanning; 2. Controleer

of elke stekker correct is aangesloten en of de aangesloten aansluitingen betrouwbaar zijn aangesloten,

om te voorkomen dat er niet normaal wordt gewerkt vanwege een verkeerde aansluiting of slecht

contact.

Reden:

Fenomeen:

Voldoet aan de Europese veiligheidscertificering.

Oplossing:

ALGEMENE PROBLEMEN EN OPLOSSINGEN

Motorgrootte

- 5 -

Machine Translated by Google

apparaten.

Europese Unie. Dit geldt voor het product en alle accessoires die met dit label zijn gemarkeerd.

afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

symbool. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

geeft aan dat het product gescheiden afvalinzameling vereist in de

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

2122 Australië

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Centurionhuis, Londen Road,

Voornaamst.

C/O YH Consulting Limited Kantoor 147,

YH CONSULTING LIMITED.

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

CORRECTE VERWIJDERING

- 6 -

EC-REP

VK REP

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

Modell: BY1016Z

DC motor

Teknisk support och e-garanticertifikat www.vevor.com/support

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: BY1016Z

DC motor

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

Om du stöter på problem, vänligen kommunicera med kundtjänst i tid för att lösa, din

tillfredsställelse är vårt servicesyfte.

Underlåtenhet att följa varningar och instruktioner kan leda till elektriska stötar, brand eller

allvarliga skador.

Se till att läsa alla säkerhetsvarningar och alla instruktioner innan du använder motorn.

1) Kontrollera om alla tillbehör är ordentligt anslutna och inte lösa, kontrollera om

stiften i varje plug-in är böjda och kontrollera visuellt om varje gränssnitt

överensstämmer med instruktionerna i ledningsmanualen och om anslutningen är korrekt.

För att undvika skrivfel och bränna kontrollenheten.

2) Få en elektrisk stöt

3) Extruderingskollision

4) Objektpåverkan

5) Övriga skador

1.3 Riskfaktor

1) Mekanisk skada

1.2 Varningsskylt för säker drift av motorn

1.1 Säkerhetsvarning Läs noga före

användning.

1.4 Operativa överväganden och utlösande faktorer för motorolyckor utanför

arbetet

Säkerhetsåtgärder

- 2 -

Machine Translated by Google

1.5 Försiktighetsåtgärder och förslag

operation är det sista steget.

rekommenderad batterikapacitet är 12AH-20AH. Batterispänningen måste vara

om det finns vatten. Efter att ha tagit bort locket, avlägsna försiktigt damm från

motor.

2) Installera på en torr, dammfri plats;

överensstämmer med motorsatsens spänning, vilket tillåter ett överspänningsområde på +10 %. De

4) Tillbehören utanför denna sats, som tillhör de tillbehör som köpts av

3) Installera på en väl ventilerad plats;

foton tagna av motorns och styrenhetens namnskylt, ger tydliga bilder och

du kanske inte matchar med kitet och behöver användas efter matchning. Behaga

nätaggregatets positiva och negativa poler måste vara korrekt anslutna

4) Den är installerad på en bred och smidig plats för enkel daglig drift och

tydliga videor av tillbehörsledningarna som är anslutna till varje plug-in på styrenheten, du måste

tydligt se färgen på varje ledning och färgen på tillbehörslinjen.

underhåll.

(den positiva terminalen är ansluten till den tjocka linjen på styrenheten i rött, och

kontakta kundtjänst i tid för att matcha satsen med varandra.

För att ge dig en bekvämare och snabbare lösning.

minuspolen är ansluten till den tjocka linjen på kontrollenheten i svart). Laddar

Tack för att du läste, om du fortfarande har driftsproblem, vänligen kontakta

Alla maskinoperatörer bör vara utbildade och certifierade i elektriska färdigheter.

batteriet och styrenheten skapar små ljusbågar och gnistor, vilket är normalt för

2) Det rekommenderas att använda blybatterier. Litiumbatterier kan också fungera

3) Det elektriska dörrlåset (orange, rött) måste vara anslutet (du kan använda

kundtjänst i tid, innan du kontaktar kundtjänst, vänligen ange tydligt

laddning.

elektriskt dörrlås, eller så kan du förkorta de orange och röda ledningarna med vajrar), detta

(observera att batterispänningen och batterieffekten matchar satsens ström). De

1) Innan du öppnar kartongen, kontrollera om förpackningen är intakt, trasig och

- 3 -

Machine Translated by Google

med 24V likström

Borstmotor, kan användas med 24V 350W styrning, kan även användas direkt

1. Motor

350W

1,11 Nm

Nominell hastighet

Reduktionsväxel

Märkström

ÿ100 kg

9,7:1

Märkspänning

Ström utan belastning

ÿ78 %

Storlek 101,5 mm×158 mm×145 mm

Kedjehjulsnummer

Liten elbil, Elcykel, Elektrisk gokart,

Elscooter.......

Max Watt

M8*1,25 gängan (värm 80 ÿ i 1-2 minuter,

Användningsområde

3000 RPM

rotera åt vänster och

Skruvgänga

3500 RPM

Utväxling

ÿ18,7A

Lastvikt

Nominellt vridmoment

24V DC

ÿ1,5A

No-load hastighet

2,35 kg

410-9T

Motoreffektivitet

Vikt

PRESTANDAPARAMETRAR FÖR BY1016Z MOTOR

TEKNISK INFO

KONFIGURATIONSLISTA

- 4 -

Machine Translated by Google

Motorn fungerar inte

Batteri Batteriet är för lågt och når inte den nödvändiga driftspänningen

1. Välj ett batteri med motsvarande driftspänning ; 2. Kontrollera om varje

plug-in är korrekt ansluten och om de anslutna terminalerna är anslutna tillförlitligt, för att undvika att

de inte fungerar normalt på grund av felaktig anslutning eller dålig kontakt.

Resonera:

Fenomen:

Följ den europeiska säkerhetscertifieringen.

Lösning:

Motorstorlek

VANLIGA PROBLEM OCH ÅTGÄRDER

- 5 -

Machine Translated by Google

Centurion House, London Road,

Main.

C/O YH Consulting Limited Office 147,

YH CONSULTING LIMITED.

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am

enheter.

Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna

avfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska produkter

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

symbol. Produkter märkta som sådana får inte kasseras med normala inhemska

indikerar att produkten kräver separat sophämtning i

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

2122 Australien

KORREKT AVFALLSHANTERING

- 6 -

EC REP

UK REP

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor BY1016Z Powerful 350W Brushed DC Motor for E-Bike and Dirt Bike DIY Projects

Product's Documents

User Manual

Specifications

Vevor BY1016Z Questions and Answers
