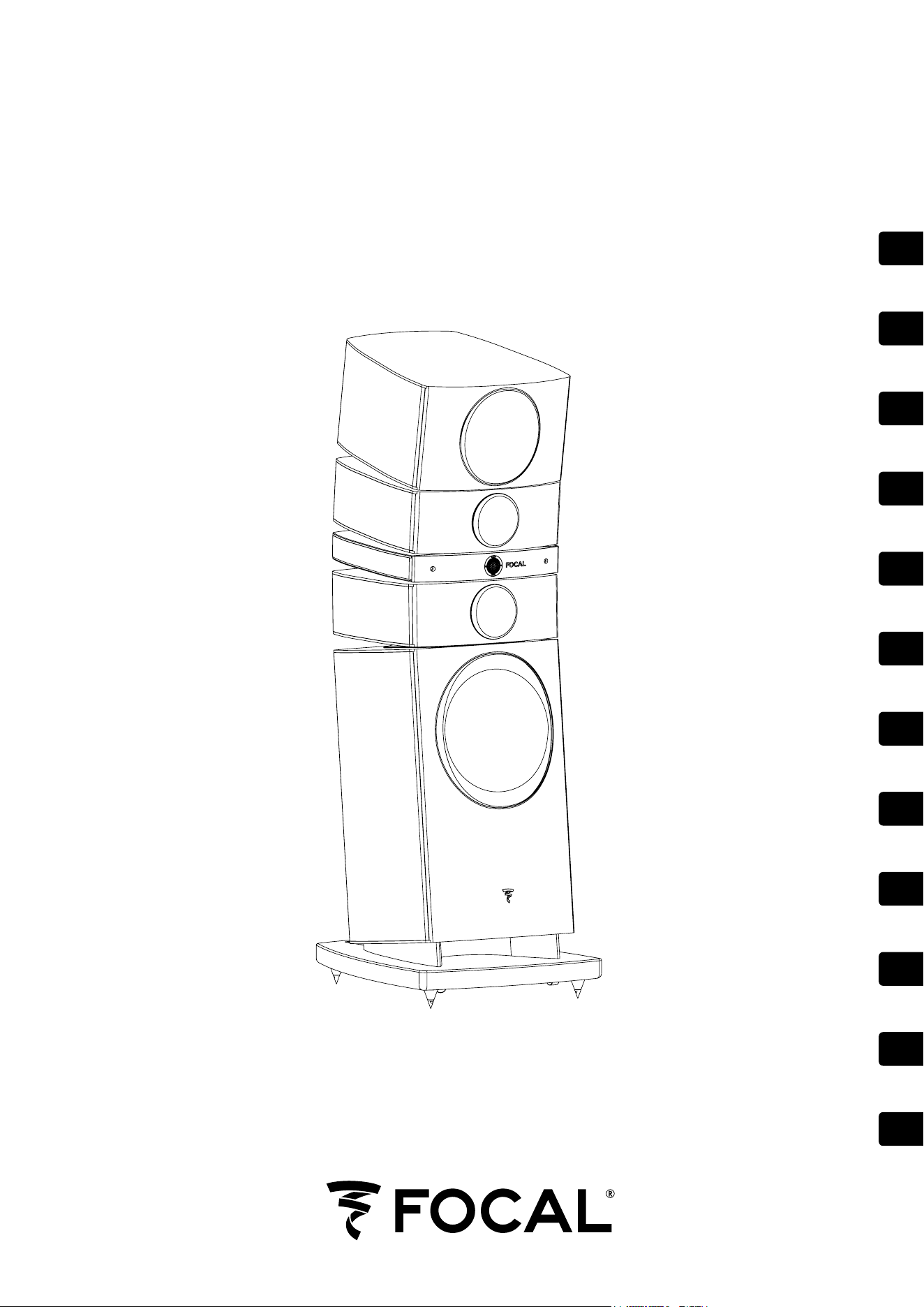

5
GRANDE UTOPIA
®
EM EVO
Remerciements / Acknowledgement
Vous venez d’acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition,
excellence et plaisir sont nos valeurs ; notre seul objectif est de vous offrir un son pur, fidèle et riche. Afin d’exploiter toutes les performances de votre
produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement.
FR
Thank you for purchasing a Focal product. Welcome to our High-Fidelity world. Innovation, tradition, excellence and pleasure are our values; our one and
only aim is to bring you a sound that is rich, pure and true. To get the most out of your product, we recommend that you read the instructions in this booklet,
then store it in a safe place to refer to in the future.
EN
Sie haben soeben ein Focal-Produkt erworben, und wir möchten uns bei Ihnen dafür bedanken. Willkommen in unserer Welt der hohen Wiedergabequalität.
Innovation, Tradition, Exzellenz und Genuss sind unsere Werte; und es ist unser einziges Ziel, Ihnen ein reines, treues und reichhaltiges Klangvergnügen
zu vermitteln. Um den vollen Leistungsumfang dieses Produkts zu entdecken, empfehlen wir Ihnen, die in diesem Handbuch enthaltenen Anweisungen
aufmerksam durchzulesen und dieses sorgfältig für die spätere Bezugnahme aufzubewahren.
DE
IT
La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l’universo: quello dell’Alta fedeltà. Innovazione, tradizione,
eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio
tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in
un secondo tempo.
ES
Acaba de adquirir un producto Focal y se lo agradecemos. Le damos la bienvenida a nuestro universo, el de la alta fidelidad. La innovación, la tradición,
la excelencia y el placer son nuestros valores; nuestro único objetivo es ofrecerle un sonido puro, fiel y lleno de matices. Para aprovechar al máximo las
características de este equipo, le aconsejamos que lea estas instrucciones y que las conserve después en un lugar seguro para consultarlas posteriormente.
PT
Acabou de adquirir um produto Focal e agradecemos a sua preferência. Seja bem-vindo ao nosso universo, o da alta-fidelidade. Inovação, tradição,
excelência e prazer são os nossos valores; o nosso único objetivo é proporcionar-lhe um som puro, fiel e rico. Para explorar todo o desempenho deste
produto, recomendamos que leia as instruções deste manual e, em seguida, o conserve cuidadosamente para futura referência.
NL
Bedankt dat u hebt gekozen voor een product van Focal. We heten u van harte welkom in ons hifi-universum. Wij staan voor innovatie, traditie, kwaliteit
en plezier, en ons enige doel is het creëren van een pure, getrouwe en rijke luisterervaring voor onze klanten. Neem de instructies in deze handleiding
grondig door om volop te kunnen genieten van uw product. Bewaar de handleiding vervolgens zorgvuldig voor later gebruik.
Focalのスピーカーをご購入いただきありがとうございます。原音に忠実なハイファイの世界へようこそ。Focalはイノベーション、最高峰の技術、伝統、サウンド
の喜びを大切に、お客様へピュアで原音に近い、豊かな音をお楽しみいただけることを目指しています。この製品の性能をすべて活用するには、この冊子の説明
をよくお読みになり、それから後で参照するために冊子を大切に保管してください。
JP
Focal 제품을 구입해주셔서 감사합니다. Focal이 제공하는 하이파이의 세계에 오신 것을 환영합니다. 혁신과 전통, 탁월성과 기쁨이 저희의 가치입니다. 저희의 유일
한 목적은 순수하고 충실하며 풍부한 사운드를 제공하는 것입니다. 제품의 모든 성능을 활용할 수 있도록 본 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관해
두실 것을 권장합니다.
KO
AR
توص كل مدقن نأ وه ديحولا انفدهو ؛انميق نم يه ةعتملاو زايتماو ةلاصاو راكتبا نإ .ةيلاعلا ةقدلا ملاع وهو ،انملاع يف كب ا
ً
بحرم .كلذ ىلع كركشن نحنو Focal تاجتنم نم جتنم وتلل تيرتشا دقل
.
ً
بقتسم هيلإ عوجرلا لجأ نم ةيانعب هب ظافتحا مث ،بيتكلا اذه يف ةدراولا تاميلعتلا ةءارقب كحصنن اننإف ،جتنملا اذه ءادأ نم ةلماكلا ةدافتسا لجأ نم .عئارو يلصأو يقن
RU
Благодарим вас за покупку изделия Focal. Надеемся, что вы по достоинству оцените применимые нами технологии высокой точности. Мы ценим новаторство,
традиции и превосходное качество и стремимся к тому, чтобы вы получили удовольствие от прослушивания. Наша единственная цель — добиться чистоты,
достоверности и красоты звучания. Для того чтобы в полной мере использовать все характеристики изделия, внимательно ознакомьтесь с настоящими
инструкциями и сохраните их для использования в будущем.
ZH
感谢您购买Focal产品。欢迎步入我们的高保真天地。创新、传统、卓越和愉悦是我们的价值观；我们全力以赴地为您提供纯粹、保真且丰富的声音。为充分发挥产
品的性能，建议您阅读本手册中的指引，并妥善保存以备日后参考。
PL
Dziękujemy za zakup produktu Focal. Witamy w naszym świecie – świecie Hi-Fi. Naszymi wartościami są innowacyjne rozwiązania, tradycja,
doskonałość i przyjemność, a jedynym celem – oferowanie naszym klientom czystego, wiernego i bogatego dźwięku. Zalecamy przeczytanie
instrukcji zawartych w tej broszurze i zachowanie jej do przyszłego wykorzystania, aby odkryć pełen zakres możliwości tego sprzętu.
6
GRANDE UTOPIA
®
EM EVO

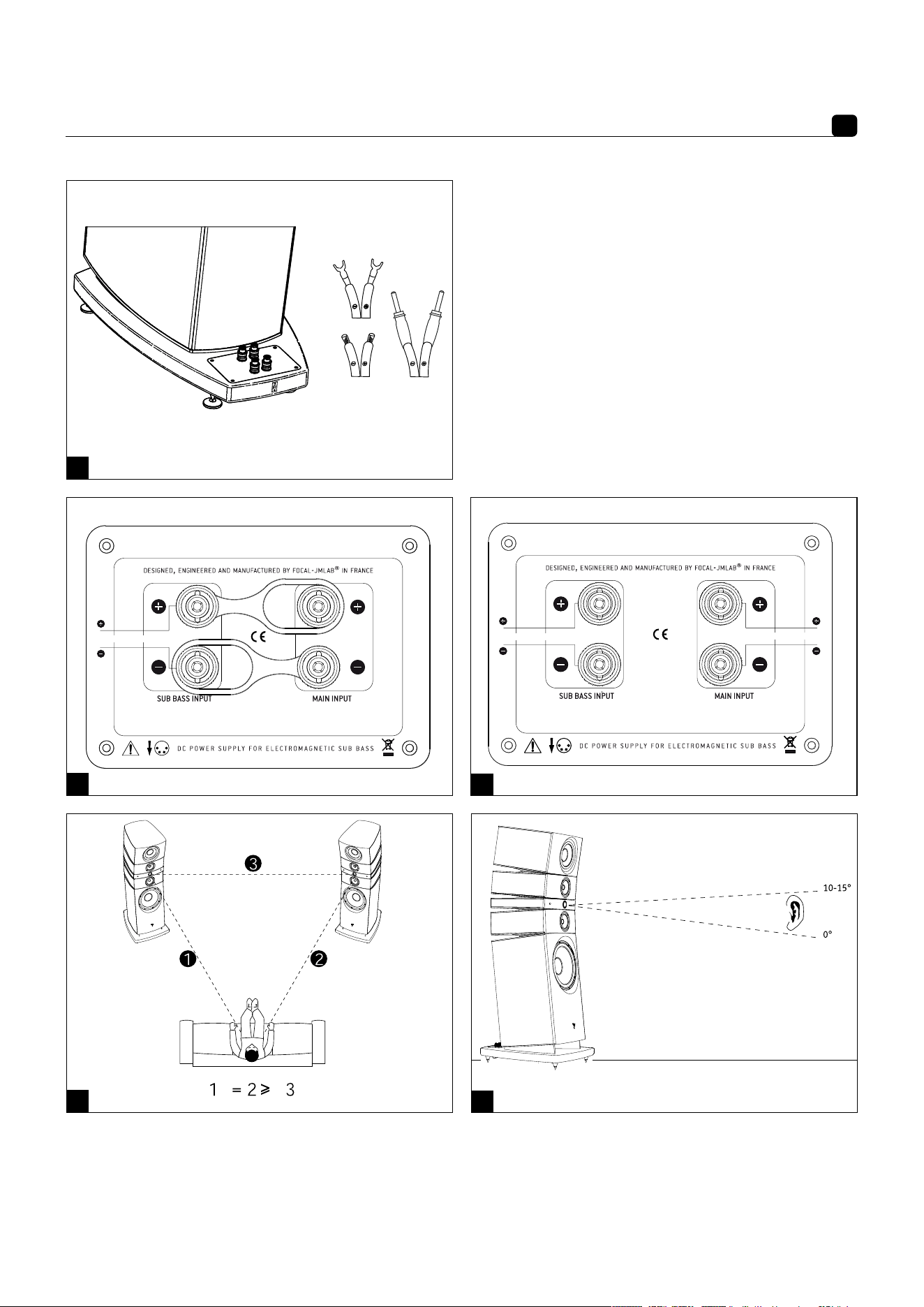

Installation
A
D
E
B
Grande Utopia EM Evo
C
To Bass Amplifier
To Main Amplifier
Grande Utopia EM Evo
To Amplifier
7
GRANDE UTOPIA
®
EM EVO
Installation
G
H
F
Grande Utopia EM Evo
Type
Colonne Bass-reflex, 4 voies
Haut-parleurs
Grave 40 cm "W" Électromagnétique
Bas-médium 27 cm "W" Multiferrite
2 x médiums 16,5 cm "W" Power Flower
à suspension TMD et moteur NIC
Tweeter 'IAL2' 27 mm
à dôme inversé en Béryllium pur
Réponse en fréquence (+/-3 dB)
18 Hz - 40 kHz
Réponse à -6dB
14 Hz
Sensibilité (2,83V/1m)
94 dB
Impédance nominale
8 Ohms
Impédance minimale
3 Ohms
Puissance ampli recommandée
150 - 1 500 W
Fréquence de filtrage
80 Hz / 220 Hz / 2 300 Hz
Dimensions (H x L x P)
2 012 x 654 x 880 mm
Poids net (avec porte tissu)
265 kg
Grande Utopia EM Evo
Type
4-way, floorstanding bass-reflex
loudspeaker
Drivers
Electro-Magnetic 16" (40cm) 'W' woofer
Multiferrite 11" (27cm) 'W' midbass
2 x Power Flower 6
1/2
" (16.5cm)
'W' midrange drivers
with TMD suspension and NIC magnet
1" (27mm) 'IAL2'
pure Beryllium inverted dome
Frequency response (±3dB)
18Hz - 40kHz
Low frequency point (-6dB)
14Hz
Sensitivity (2.83V/1m)
94dB
Nominal impedance
8 Ohms
Minimum impedance
3 Ohms
Recommended amplifier power
150 - 1,500W
Filtering frequencies
80Hz / 220Hz / 2,300Hz
Dimensions (HxWxD)
79
13/16
x 25
3/4
x 34
5/8
"
Net weight
584lbs
8
GRANDE UTOPIA
®
EM EVO

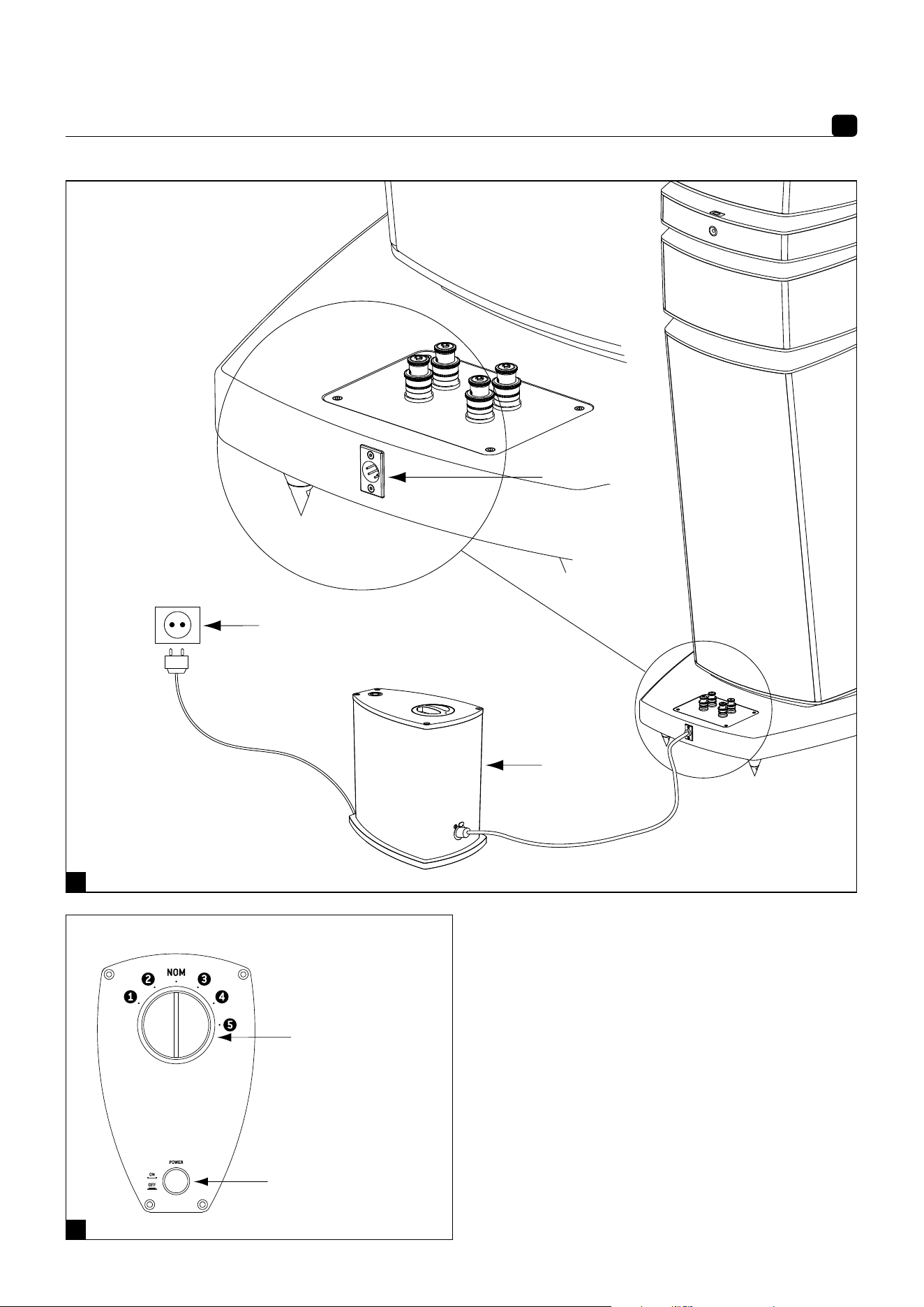

Connexion / Connection

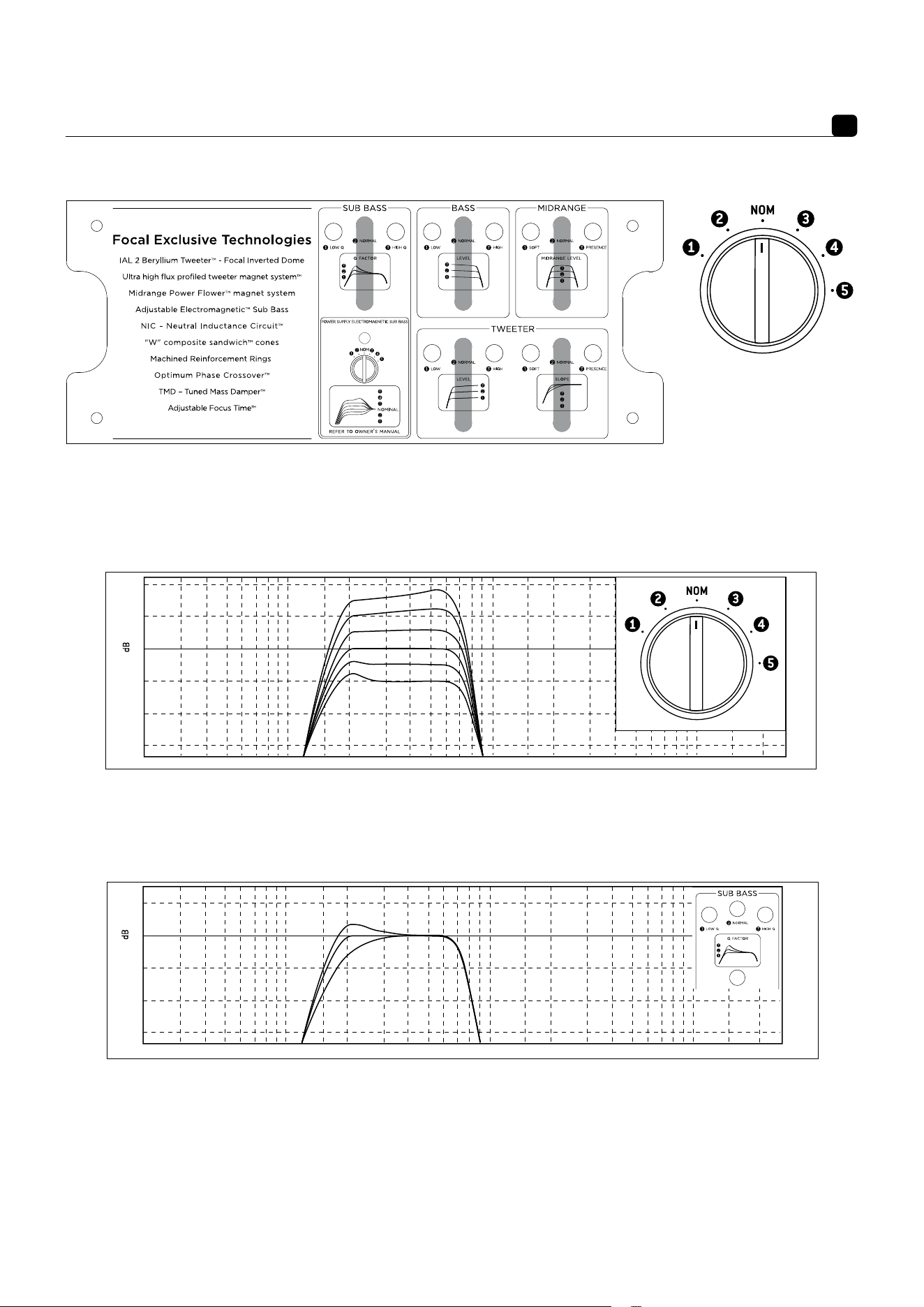

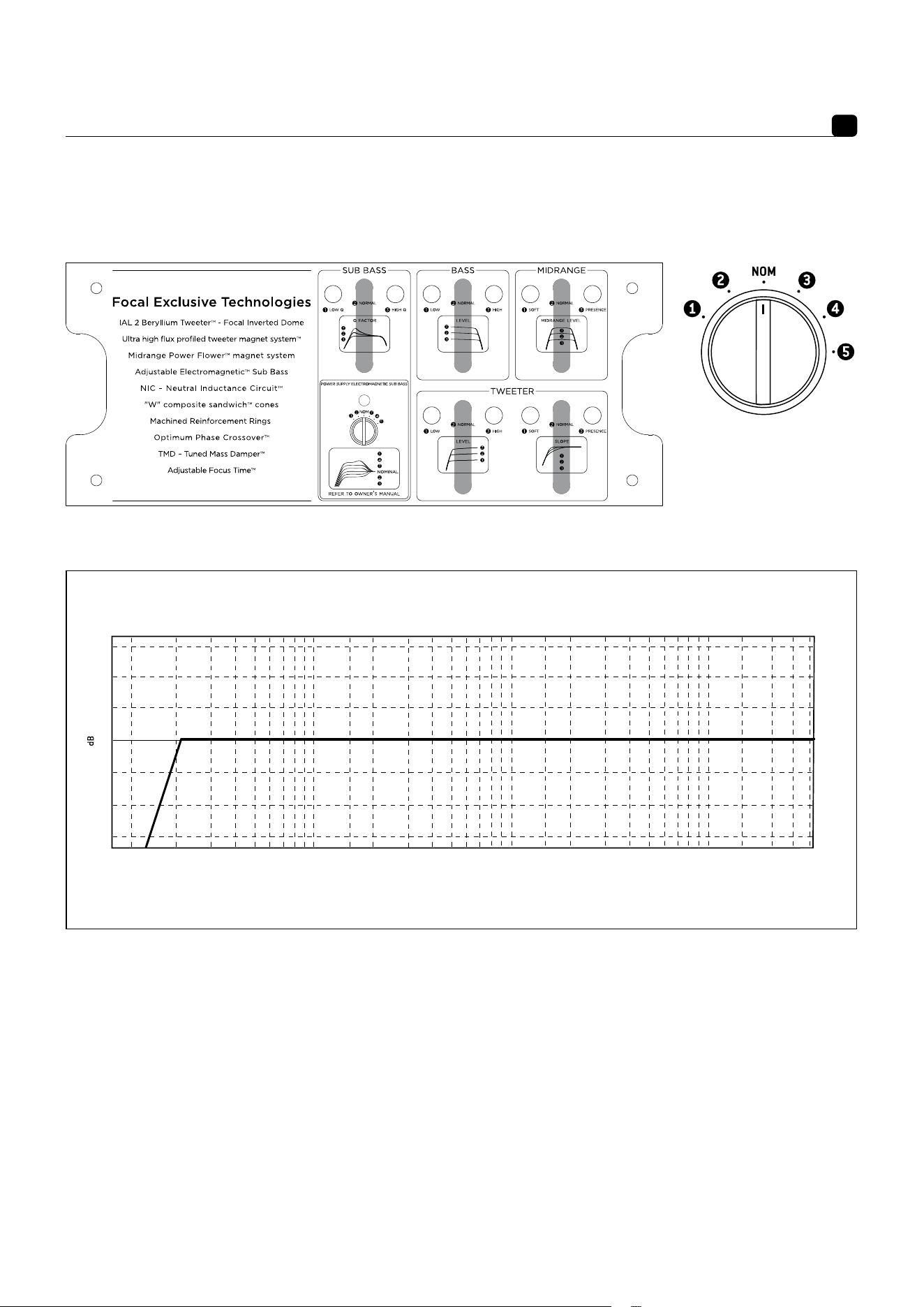

Subwoofer level setting
ON/OFF switch
Power cord
Alimentation
DC terminal
I
J
9
GRANDE UTOPIA
®
EM EVO

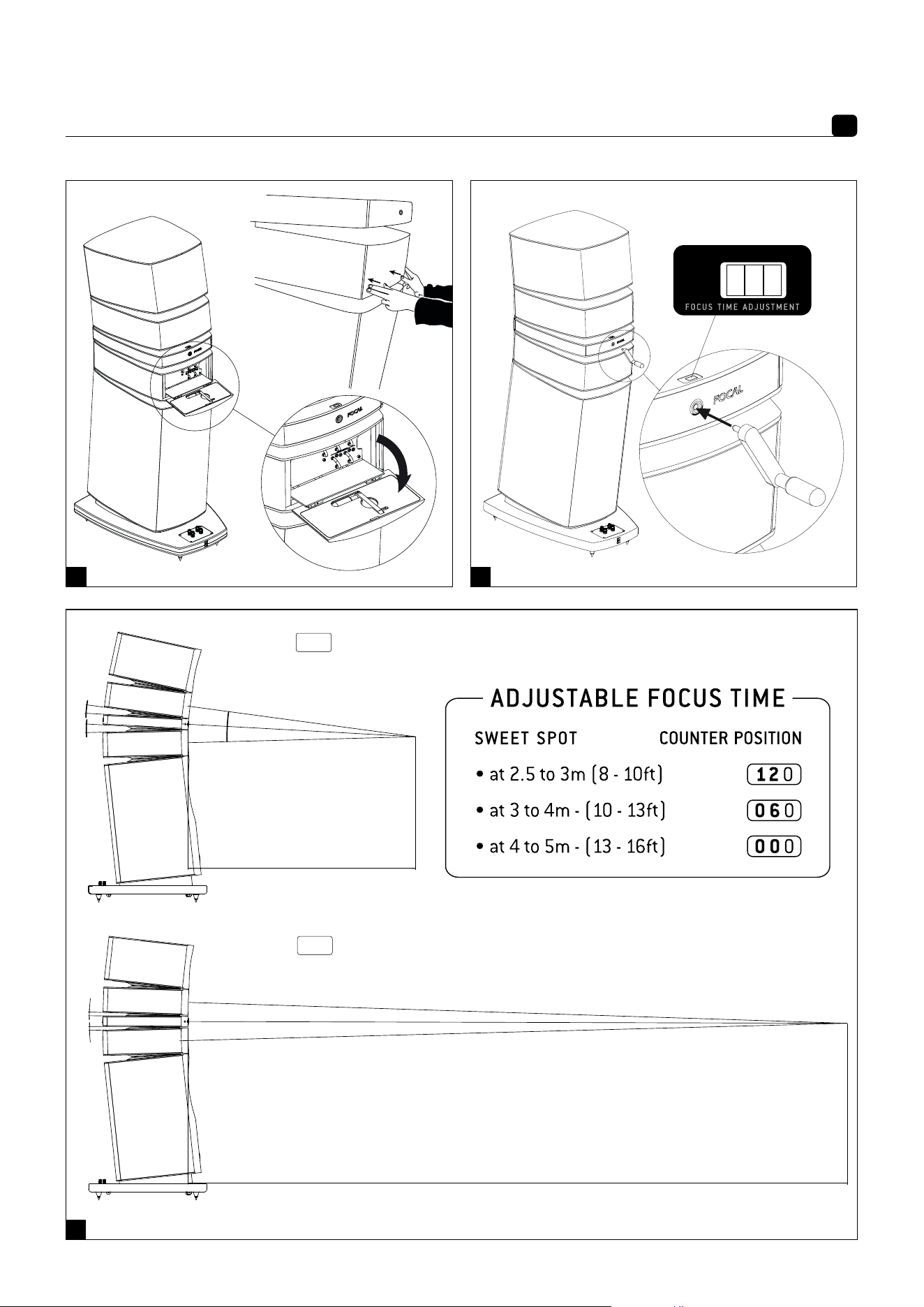

Focus Time
0
6
0
K L
M
1,59°
1,72°
9,15°
4,52°
4,63°
000
120
Counter
Counter
2.5m
5m
CLIC
FR
Le point d’exclamation contenu dans un triangle équilatéral, a pour objet de
prévenir l’utilisateur de la présence d’instructions importantes mentionnées
dans le mode d’emploi et relatives à la mise en oeuvre et à l’entretien de
l’appareil.
1. Lire ces instructions.
2. Conserver ces instructions.
3. Prendre en considération les mises
en garde.
4. Suivre toutes les instructions.
5. Ne pas utiliser cet appareil en
présence d’eau.
6. Nettoyer uniquement avec un
chion sec.
7. Ne pas installer l’appareil à
proximité d’une source de chaleur
tel un radiateur, une cuisinière,
une bouche de chauage ou tout
autre appareil (y compris les
amplificateurs) dissipant de la
chaleur.
8. N’utiliser que les appareils de
manutention, pieds, trépieds,
supports ou tables recommandés
par le fabricant ou ceux vendus avec
l’appareil.
Lorsqu’un chariot est utilisé,
redoublez de prudence lors du
déplacement de l’ensemble chariot/
appareil afin d’éviter toutes blessures
par basculement.
9. Toute tâche de maintenance
doit être réalisée par un personnel
qualifié. Une maintenance est
nécessaire à la suite de tout
dommage occasionné à l’appareil, le
déversement de liquide ou l’insertion
d’objets à l’intérieur de l’appareil,
l’exposition à la pluie ou à l’humidité,
le mauvais fonctionnement ou le
renversement de l’appareil.
10. Ne pas utiliser d’accessoires non
recommandés par le fabricant de
l’appareil afin d’éviter tout risque.
11. Ne jamais insérer un quelconque
objet par les trous de ventilation
de l’appareil. Il pourrait entrer
en contact avec des composants
soumis à de hautes tensions ou les
court-circuiter et ainsi occasionner
un incendie ou un choc électrique.
Ne jamais répendre de liquide sur
l’appareil.
12. Ne tentez pas de réparer cet
appareil par vos propres moyens;
l’ouverture de cet appareil peut vous
exposer à des tensions dangereuses
ou à d’autres risques. Pour toute
intervention de maintenance,
adressez-vous à un personnel
qualifié.
13. Lorsque le remplacement
de composants est nécessaire,
assurez-vous que le technicien de
maintenance utilise les composants
spécifiés par le fabricant ou
présentant des caractéristiques
identiques à ceux correspondant
à l’exemplaire d’origine. Des
composants non conformes
peuvent provoquer incendies, chocs
électriques ou autres risques.
14. Après toute intervention ou
réparation sur l’appareil, demandez
au technicien de maintenance de
procéder à des tests afin de vérifier
que le produit fonctionne en toute
sécurité.
15. L’appareil ne doit être monté
sur un mur ou au plafond que si le
constructeur le prévoit.
16. Afin d’éviter des dommages
auditifs éventuels, ne pas écouter les
enceintes à un niveau sonore élevé
pendant une longue durée.
L’écoute d’enceintes à forte
puissance peut endommager l’oreille
de l’utilisateur et entraîner des
troubles auditifs (surdité temporaire
ou définitive, bourdonnements
d’oreille, acouphènes, hyperacousie).
L’exposition des oreilles à un volume
excessif (supérieur à 85dB) pendant
plus d’une heure peut endommager
l’ouïe irréversiblement.
17. Vos enceintes utilisent un tweeter
à dôme inversé en Béryllium pur.
Sous sa forme solide, ce matériau est
inoensif. Toutefois, de par sa nature,
certaines précautions doivent être
appliquées pour ne pas s’exposer à
des risques inutiles :
• Le dôme Béryllium ne doit jamais
être au contact d’une matière
abrasive.
• Si le dôme Béryllium est
endommagé sous quelque forme
que ce soit, le recouvrir dès que
possible sur toute sa surface de
la bande adhésive de protection
fournie. Vous la trouverez dans le
sachet plastique contenant la notice
dédiée au tweeter à dôme inversé
en Béryllium pur. Prendre contact
avec le revendeur afin de démonter
et de remplacer le tweeter auprès
d’un service compétent chez le
distributeur.
• Si le dôme est brisé, les particules
éventuelles de Béryllium doivent être
récupérées avec soin au moyen d’un
ruban adhésif puis être placées dans
un sac plastique hermétiquement
clos renvoyé en même temps que
l’enceinte au revendeur.
Pour de plus amples informations,
veuillez vous référer au manuel de
précaution d’emploi présent dans
l’emballage.
Vous pouvez également poser vos
questions directement à l’adresse
suivante :
(CEI 60417-6044)
À LIRE EN PREMIER !
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES !
Français
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation
11
FR
Pour validation de la garantie Focal-JMlab,
il est maintenant possible d’enregistrer son produit en ligne :
www.focal.com/garantie
Branchements
Les connecteurs des Grande Utopia EM Evo assurent des contacts fiables et polyvalents, pour câbles dénudés (jusqu’à 3,5 mm de
diamètre), fourches ou fiches banane. Il est impératif de respecter la polarité des enceintes. Le connecteur marqué "+" doit être
connecté sur la sortie correspondante de l’amplificateur, le connecteur marqué "-" sur la borne négative (fig. A). Si cette condition
n’est pas respectée, l’image stéréo et la perception du grave se dégraderont considérablement. Choisissez des câbles de qualité et
de section appropriée à la longueur : votre revendeur saura vous conseiller.
Grande Utopia EM Evo permet d’être connectée en mono amplification, dans ce cas utilisez les "straps" fournis et connectez
les entrées comme indiqué (fig. B), ou en bi-câblage/bi-amplification, retirez alors les "straps" et connectez chaque câble ou
amplificateur sur les entrées BASS et MAIN comme indiqué (fig. C).
Connexion de l’Alimentation EM
Connecter l’alimentation EM au secteur et à la Grande Utopia EM Evo via les câbles fournis.
Mettre le bouton sur ON (Mode Autopower). L’alimentation EM commute automatiquement lors de la présence d’un signal Audio.
Attention : Ne pas utiliser les enceintes sans l’Alimentation EM.
Ne pas déconnecter l’Alimentation EM sans l’avoir mise sur OFF.

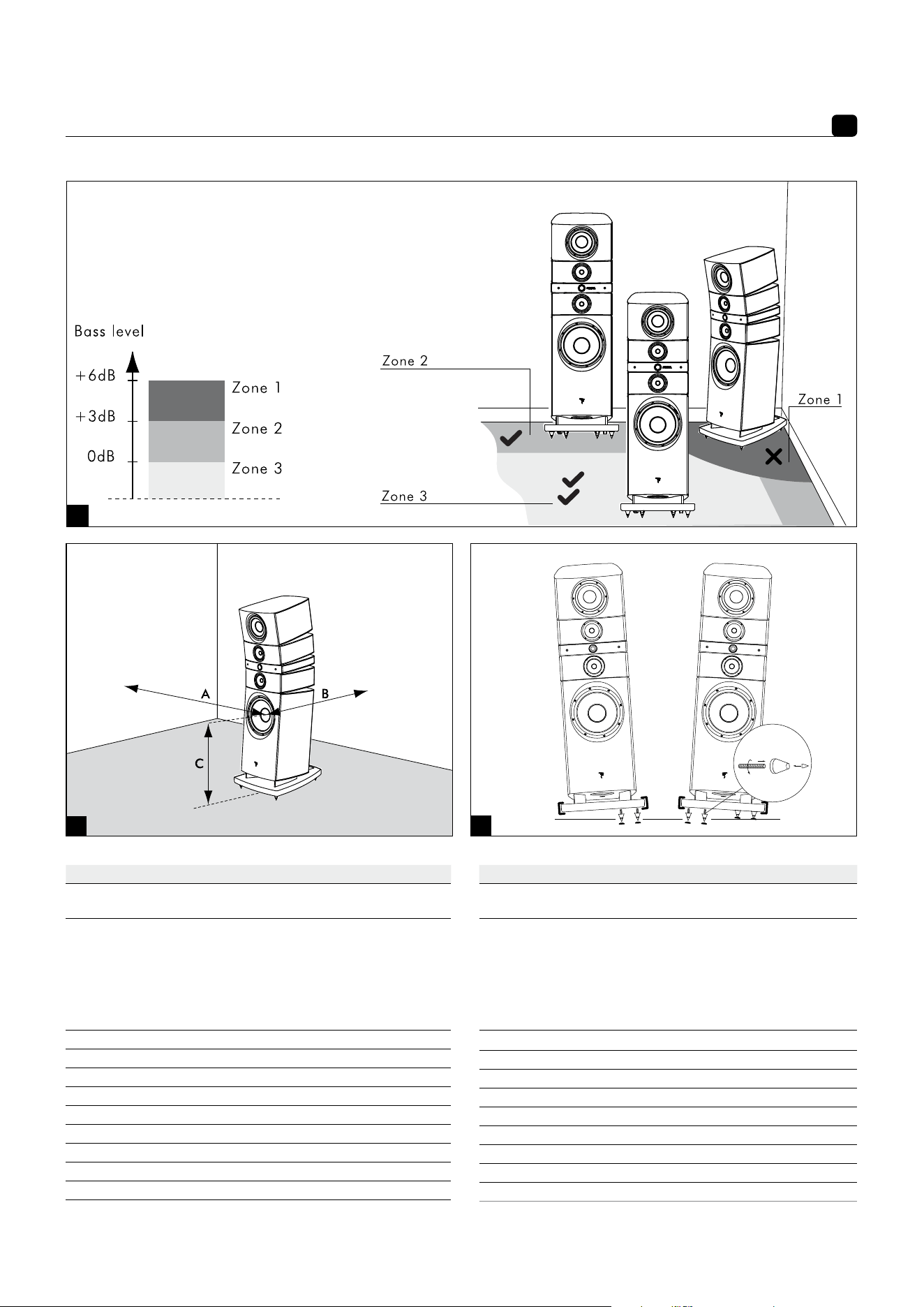

Choix de l’emplacement
Vos enceintes ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musique ou les programmes Home
Cinéma. Il convient toutefois d’observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal
et une image sonore réaliste.
Les enceintes devront être placées de façon symétrique face à la zone d’écoute, de manière à former idéalement un triangle
équilatéral avec celle-ci. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des
conditions particulières d’aménagement (fig. D).
Les enceintes devront être placées à même hauteur sur un même plan horizontal. Idéalement, le tweeter sera placé au niveau des
oreilles de l’auditeur au point d’écoute habituel (fig. E).
Ne placez pas les enceintes trop près d’un angle de la pièce et évitez de trop les rapprocher d’un mur. Ceci aura pour effet
d’exciter certaines résonances du local et d’augmenter artificiellement le niveau de grave. A contrario, si le niveau de grave est jugé
insuffisant, on pourra tenter de rapprocher les enceintes des murs pour le rééquilibrer (fig. F).
Optimisation
Pour les perfectionnistes, nous donnerons une formule de positionnement optimal :
Si A est la distance du centre du boomer à la paroi la plus proche (sol ou mur), B la distance intermédiaire et C la distance la plus
grande (A < B < C), la relation B² = AC définit la position idéale de l’enceinte.
• Exemple :
Si le centre du boomer est éloigné du mur arrière de 50 cm (A) et à 60 cm du sol (B), alors le mur latéral sera idéalement à 72cm
(C = B²⁄A = 72 cm) (fig. G).
Conseils d’utilisation
Le comportement des enceintes dépend de l’acoustique de la pièce, du bon positionnement des enceintes dans celui-ci et de
l’emplacement de l’auditeur.
Il est possible d’interagir sur ces éléments pour corriger ou améliorer un effet recherché.
La perception stéréophonique est imprécise et mal centrée : essayez de rapprocher les enceintes l’une de l’autre et/ou de les
orienter vers le point d’écoute.
Le son est dur, agressif : l’acoustique de votre pièce est probablement trop réverbérante. Envisagez l’utilisation de matériaux
absorbants (tapis, canapé, tentures murales, rideaux…) et réfléchissants (mobilier) pour absorber ou diffuser les résonances.
Le son est "plat", étouffé : excès de matériaux absorbants dans la pièce, le son est bouché, sans relief. Recherchez un meilleur
compromis entre les matériaux absorbants et réfléchissants de votre intérieur.
D’une manière générale, on cherchera à ce que le mur placé derrière les enceintes soit de nature réfléchissante pour que le son
se développe correctement. À l’inverse, le mur placé derrière la zone d’écoute sera idéalement absorbant pour éviter que des
réflexions arrière ne viennent "polluer" la perception de l’image stéréophonique.
Le mobilier pourra être placé judicieusement sur les murs latéraux pour diffuser les ondes sonores afin d’éviter d’exciter certaines
zones de fréquences notamment dans le médium (suppression du "flutter écho").
12
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation
FR
Dans un but d'évolution, Focal-JMlab se réserve le droit de modifier les spécifications techniques de ses produits sans préavis.
Images non contractuelles.
Pointes
Les colonnes Grande Utopia EM Evo sont fournies avec des pointes de découplage à visser sur les 4 inserts métalliques situés
sous la base de l’enceinte. Ces pointes permettent d’assurer une très bonne stabilité des enceintes, notamment lorsque le sol
n’est pas parfaitement plan et lisse. Cette stabilité est essentielle pour que l’énergie fournie par les membranes des woofers soit
intégralement restituée sous forme de son. Les pointes fournies sont réglables en hauteur, de manière à ce que les 4 pointes
reposent uniformément au sol sans aucun basculement. Nous vous conseillons de placer entre le sol et la pointe les contre-pointes
pour ne pas rayer le carrelage ou abîmer le parquet. Ces contre-pointes sont magnétiques, la mise en place est extrêmement
simplifiée. Basculer l’enceinte sur un côté (fig. H), assurez-vous d’avoir conservé la mousse de protection bleue sur la base, puis
approchez les contre-pointes vers les pointes, l’attraction magnétique placera automatiquement les contre-pointes sous les pointes
de découplage.
Période de rodage
Les haut-parleurs utilisés dans les enceintes Grande Utopia EM Evo sont des éléments mécaniques complexes qui exigent une
période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de
votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines.
Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d’heures consécutives. Une
fois les caractéristiques de l’enceinte totalement stabilisées, vous pourrez profiter pleinement des performances de vos enceintes.

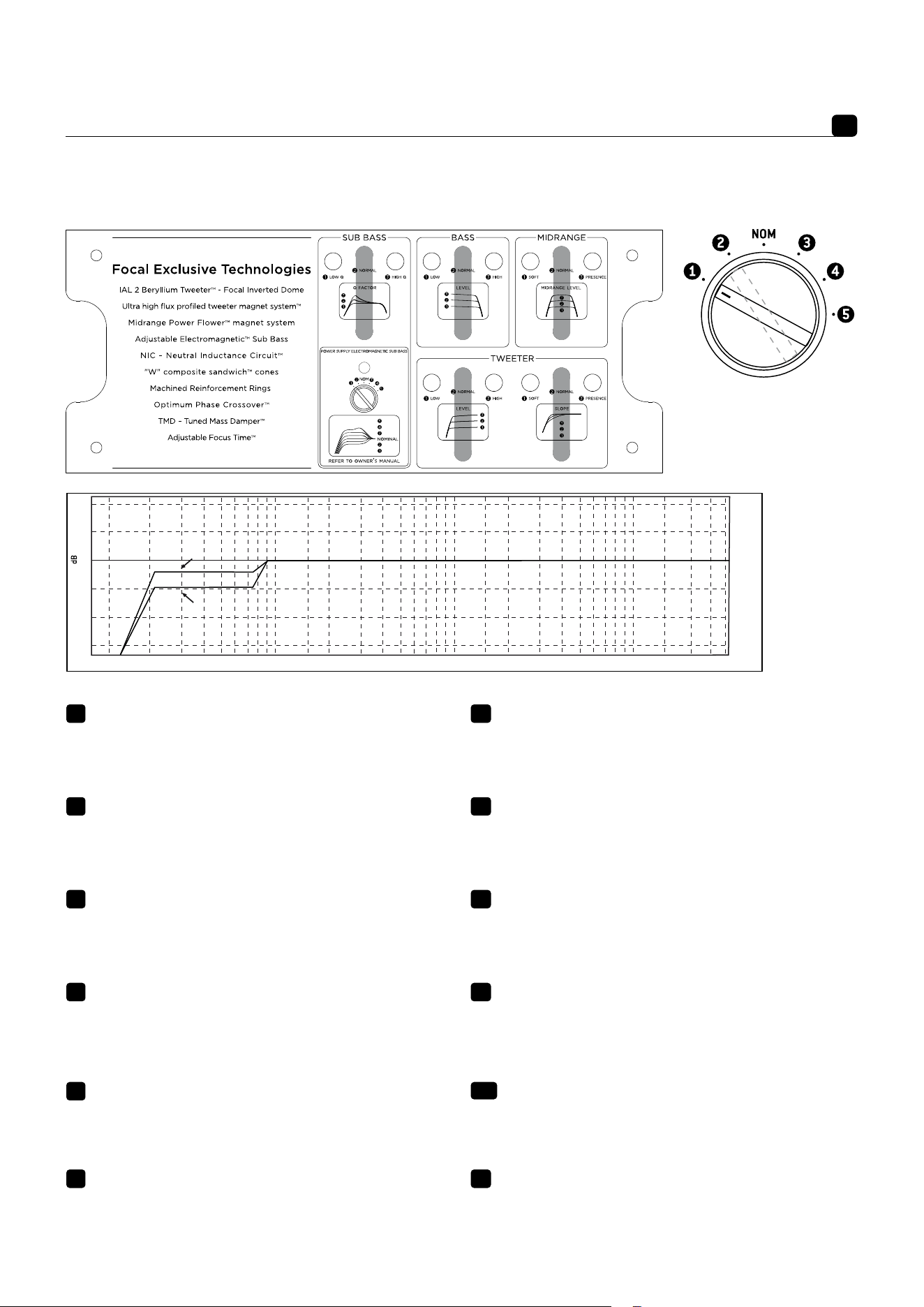

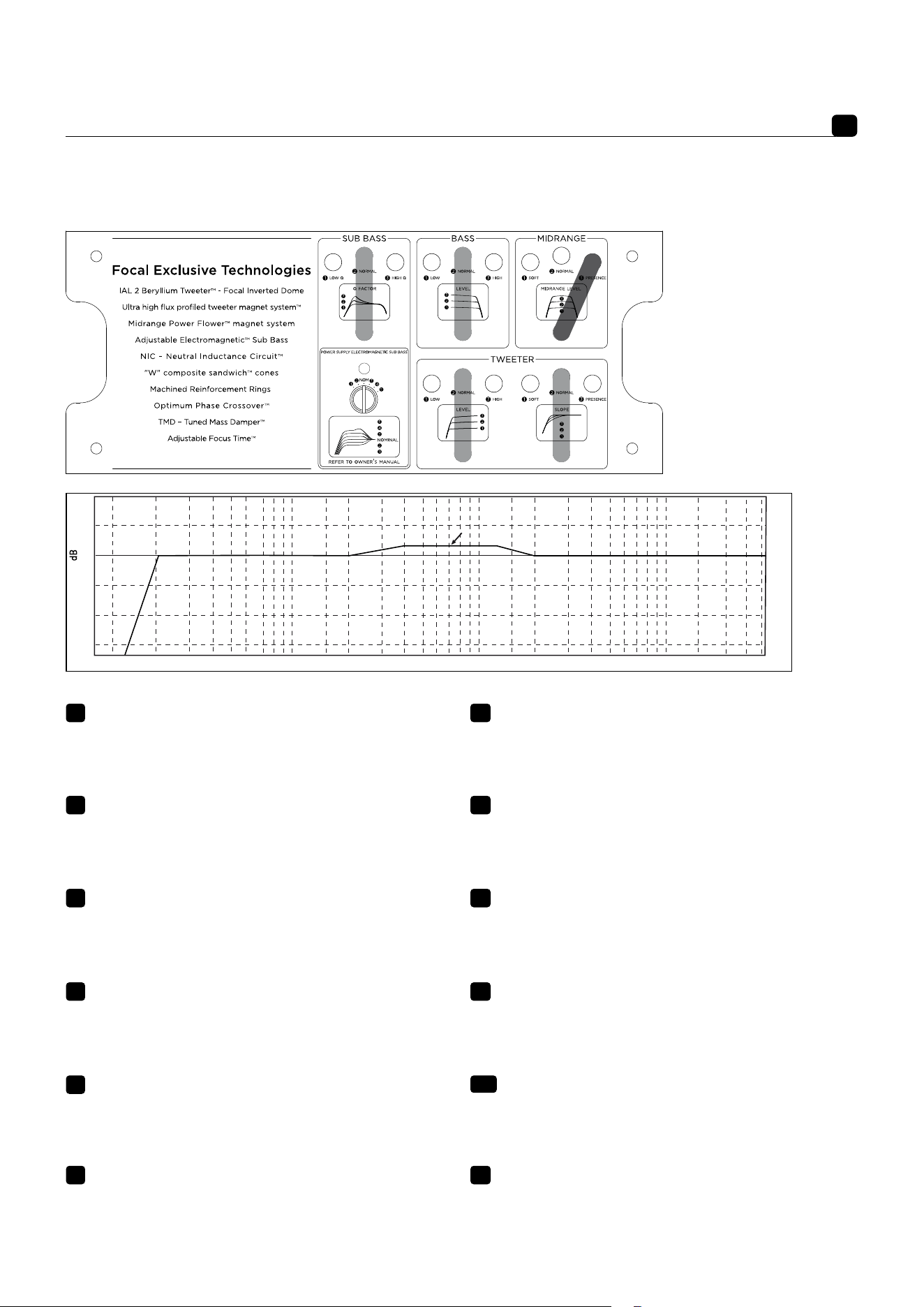

Accéder au pupitre de réglage
Pousser doucement à la base de la trappe située à l’arrière du compartiment du haut-parleur Médium inférieur afin d’actionner le
mécanisme d’ouverture du pupitre de réglage (fig. K).
Focus Time réglable
Retirer la manivelle de son logement situé dans la porte du pupitre de réglage (fig. K).
Insérer la manivelle dans la vis de réglage (fig. L).
Attention : ne jamais forcer sur la manivelle au-delà des limites mécaniques du système (de 0 à 12 tours).
Le Focus Time réglable permet d’ajuster très précisément le "Sweet Spot" (point d’écoute idéal) selon la distance. Il est important
de toujours prendre soin d’ajuster les deux enceintes de façon identique en s’aidant du compteur (fig M).
Précautions particulières
L’entretien des enceintes Grande Utopia EM Evo se limite à un dépoussiérage à l’aide d’un chiffon sec. Si l’enceinte est tâchée, nous
vous recommandons simplement l’utilisation d’un chiffon humide.
N’utilisez jamais de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurants pour nettoyer la surface de
l’enceinte.
Évitez la proximité d’une source de chaleur.
Choix de l’amplificateur
Ce n’est pas l’excès de puissance d’un amplificateur qui risque de détériorer l’enceinte et les haut-parleurs, mais au contraire, un
défaut de puissance. En effet si le volume est trop élevé, l’amplificateur sature et génère des signaux parasites qui risqueraient de
détruire le tweeter. La capacité dynamique et la définition des enceintes Grande Utopia EM Evo sont suffisamment élevées pour
mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura vous accompagner
dans votre choix, en fonction de vos goûts et de votre budget.
Conditions de garantie
En cas de problème, adressez-vous à votre revendeur Focal.
La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En
cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d’origine auprès du revendeur, lequel analysera
le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera réparé ou remplacé puis rendu.
Dans le cas contraire, un devis de réparation vous sera proposé.
La garantie ne couvre pas les dommages résultant d’une mauvaise utilisation ou d’un branchement incorrect (bobines mobiles
brûlées par exemple...).
En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur
officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.
EN
The exclamation mark represented in an equilateral triangle is intended to
alert users to the existence of important instructions in the user manual
relating to the use and maintenance of the device.
1. Read these instructions.
2. Keep these instructions.
3. Take the warnings into
consideration
4. Follow all the instructions.
5. Do not use this device around
water.
6. Only clean with a dry cloth.
7. Keep the loudspeakers away
from sources of heat, such as
radiators, stoves, heat register or any
other devices which give o heat
(including amplifiers).
8. Only use fixing devices, stands,
tripods, supports or tables
recommended by the manufacturer
or those supplied with the product.
If using a trolley or cart, pay
particular attention when moving
the equipment to avoid any risk of
damage or injury.
9. All maintenance must be carried
out by a qualified professional.
Maintenance is necessary if any
damage has been caused to the
device, damage due to liquid spilt
on the device or objects inserted
into the device, exposure to rain or
humidity, a malfunction or physical
damage.
10. Do not use accessories not
recommended by the manufacturer
to prevent any risk of damage or
injury.
11. Never insert an object into the
vents on the device. It may come
into contact with high-voltage
components or cause a short circuit
which may lead to fire or electric
shock. Never get liquid on the device.
12. Never try to repair this device
yourself; opening the device may
expose you to high-voltages and
other risks. For any maintenance
or repairs, contact a qualified
professional.
13. When it’s necessary to replace
components, make sure the
technician uses the components
specified by the manufacturer or
ones which have exactly the same
characteristics as the original.
Components which aren’t compliant
may cause a fire, an electric shock or
other accidents.
14. After any repairs or an
intervention on the device, ask the
technician to test the equipment
in order to check that the product
works correctly and is safe.
15. The device must not be mounted
to a wall or ceiling unless intended by
the manufacturer.
16. In order to avoid damaging your
hearing, do not listen to speakers at
high volumes for extended periods
of time.
Listening to speakers at high volumes
can cause damage to the user’s ears
and may lead to hearing problems
(temporary or permanent deafness,
buzzing in the ears, tinnitus,
hyperacusis).
Exposure to excessive volumes (over
85dB) for more than one hour can
cause irreparable damage to your
hearing.
17. Your loudspeakers use a tweeter
with an inverted dome made from
pure beryllium, a substance that is
harmless in solid form. However,
given its nature, certain precautions
should be taken to avoid exposure to
unnecessary risks:
• The beryllium dome must never
come into contact with abrasive
materials.
• If the beryllium dome is damaged
in any way, use the protective
adhesive strip supplied to cover the
entire surface area of the dome, as
soon as possible. You will find the
adhesive strip in the plastic packet
containing the leaflet for the tweeter
with an inverted dome made from
pure beryllium. Contact the retailer
to have the tweeter dismantled and
replaced by trained personnel at the
distributor.
• If the dome is broken, any beryllium
particles should be carefully
collected using sticky tape and
then placed in a hermetically sealed
plastic bag and sent back to the
retailer along with the loudspeaker.
For more information, please refer to
the safe use manual in the box.
You can also address your questions
directly to:
(CEI 60417-6044)
READ FIRST !
IMPORTANT SAFETY INSTRUCTIONS !
English
14
GRANDE UTOPIA
®
EM EVO
User manual
EN
Please validate your Focal-JMlab warranty,
it is now possible to register your product online:
www.focal.com/warranty
Connections
Grande Utopia EM Evo connectors provide reliable, multi-purpose contacts for stripped cables (up to 3.5mm diameter), spade
terminals or banana connectors. It is imperative to respect the connector polarity of both the loudspeaker and the amplifier. The
connector marked "+" must be connected to the positive output on the amplifier and the connector marked "-" must be connected
to the negative terminal (fig. A). Stereo image and bass perception will be seriously compromised if these conditions are not
respected. Choose good quality cables with a cross-section appropriate to their length: your retailer will be able to advise you.
Grande Utopia EM Evo can be connected via mono-amping, in which case, the "straps" provided should be connected as indicated
(fig. B), or via bi-wiring/bi-amplification, in which case, the "straps" should be removed, and each cable or amplifier should be
connected to the BASS and MAIN inputs as indicated (fig. C).
Power supply connection
Connect the power supply on the Grande Utopia EM Evo. with the supplied cables.
Switch ON (Autopower mode). The power supply automatically switches on or off when an audio signal is present or not.
Warning: Do not use the loudspeakers without the EM power supply.
Unplug the EM power supply only after switching it OFF.
Positioning
These loudspeakers have been designed to deliver the most faithful reproduction of all kinds of music or Home Cinema programmes.
Nonetheless, we recommend following these simple rules to optimise their performance and to guarantee good tonal balance and
a realistic sound image.
The loudspeakers should be positioned symmetrically, facing the listening area, ideally forming an equilateral triangle with it.
However, these distances may be adjusted to find the ideal compromise according to the design of your interior (fig. D).
The loudspeakers should be positioned at the same height, in the same horizontal plane. Ideally, the tweeter should be positioned
at the same height as the listener’s ears in the usual listening position (fig. E).
Do not position your loudspeakers too close to a corner of the room and do not place them too close to a wall. This will induce
some unwanted room resonance and artificially increase bass response. On the other hand, if the bass level is considered to be
insufficient, you could try moving the loudspeakers nearer a wall to re-balance it (fig. F).
Optimisation
For perfectionists, here is a formula for optimal positioning:
If A is the distance from the centre of the woofer to the nearest floor or wall, B is the distance to the next closest floor or wall, and
C is the greatest distance (A < B < C), the equation B² = AC defines the ideal loudspeaker position.
• Example:
If the centre of the woofer is 20" (50cm) away from the rear wall (A) and 24" (60cm) above the floor (B), then the side wall will be
ideally 28" (72cm) away [C = B² ⁄ A = 28" (72cm)] (fig. G).
Recommendations for use
The behaviour of the loudspeakers depends on the acoustics of the listening room, on the correct positioning of the loudspeakers
within the room, and on the position of the listener.
It is possible to tweak each of these parameters to obtain or improve a desired effect.
Stereo perception is imprecise and poorly centred: try moving the loudspeakers closer together and/or have them facing the
listening point.
The sound is harsh, aggressive: the acoustics of your listening room are probably too reverberant. Consider using sound-absorbing
materials (carpets, upholstered furniture, tapestries, curtains, etc.) and sound-reflecting materials (furniture) to absorb or diffuse
resonance.
The sound is "flat", strangled: there are too many sound-absorbing materials in the room, the sound is soaked up, it has no relief.
Look for the best compromise between sound-absorbing and sound-reflecting materials in your room.
In general, aim to have a reflective wall behind the loudspeakers for the sound to develop correctly. The wall behind the listening
area, on the other hand, should ideally be sound-absorbing to avoid rear reflections "contaminating" the stereo image.
Furniture can be judiciously placed near the side walls of the room to diffuse sound waves and ensure certain frequency ranges are
not excited, particularly in the midrange (suppression of flutter echoes).
15
GRANDE UTOPIA
®
EM EVO
User manual
EN
Our policy of continual product improvement means that Focal-JMlab reserves the right to modify the technical specifications
of its products without notice. Product may vary from images.
Spikes
Grande Utopia EM Evo floorstanding loudspeakers are equipped with decoupling spikes. These spikes give the floorstanding
loudspeakers very good stability, particularly on uneven floors. The height of the spikes supplied can be adjusted to ensure that the
4 spikes rest evenly on the floor to prevent any wobbling. We advise that you place the counter spikes supplied between the floor
and the spikes in order to not scratch your tiles or wood flooring. The counter spikes are magnetic, making them extremely easy to
put in place. Lift the loudspeaker (fig. H), making sure to keep the blue protective foam on the base. Then, bring the counter spikes
towards the spikes. The magnetic force will pull the counter spikes into place on the decoupling spikes.
Break-in period
The speaker drivers used in Grande Utopia EM Evo loudspeakers are complex mechanical components, which require a certain
time to adapt in order to operate at their best and to become acclimatised to the temperature and humidity of the listening
environment. This break-in period varies depending on the climate and may last a few weeks. To reduce the break-in period, we
recommend operating the loudspeakers for approximately twenty consecutive hours. Once the loudspeakers’ characteristics have
totally stabilised, you will be able to enjoy your Grande Utopia EM Evo loudspeakers’ performance to the full.

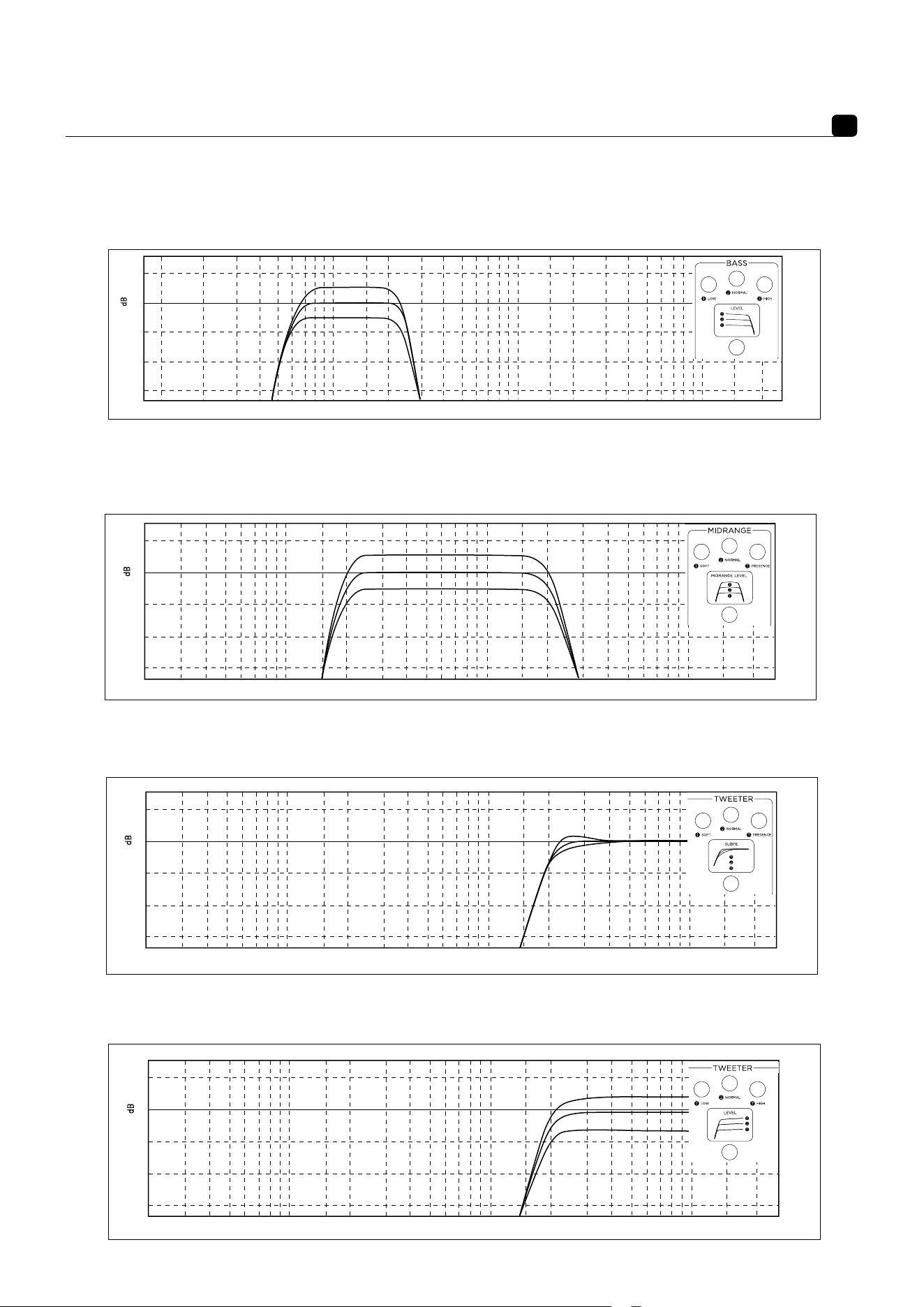

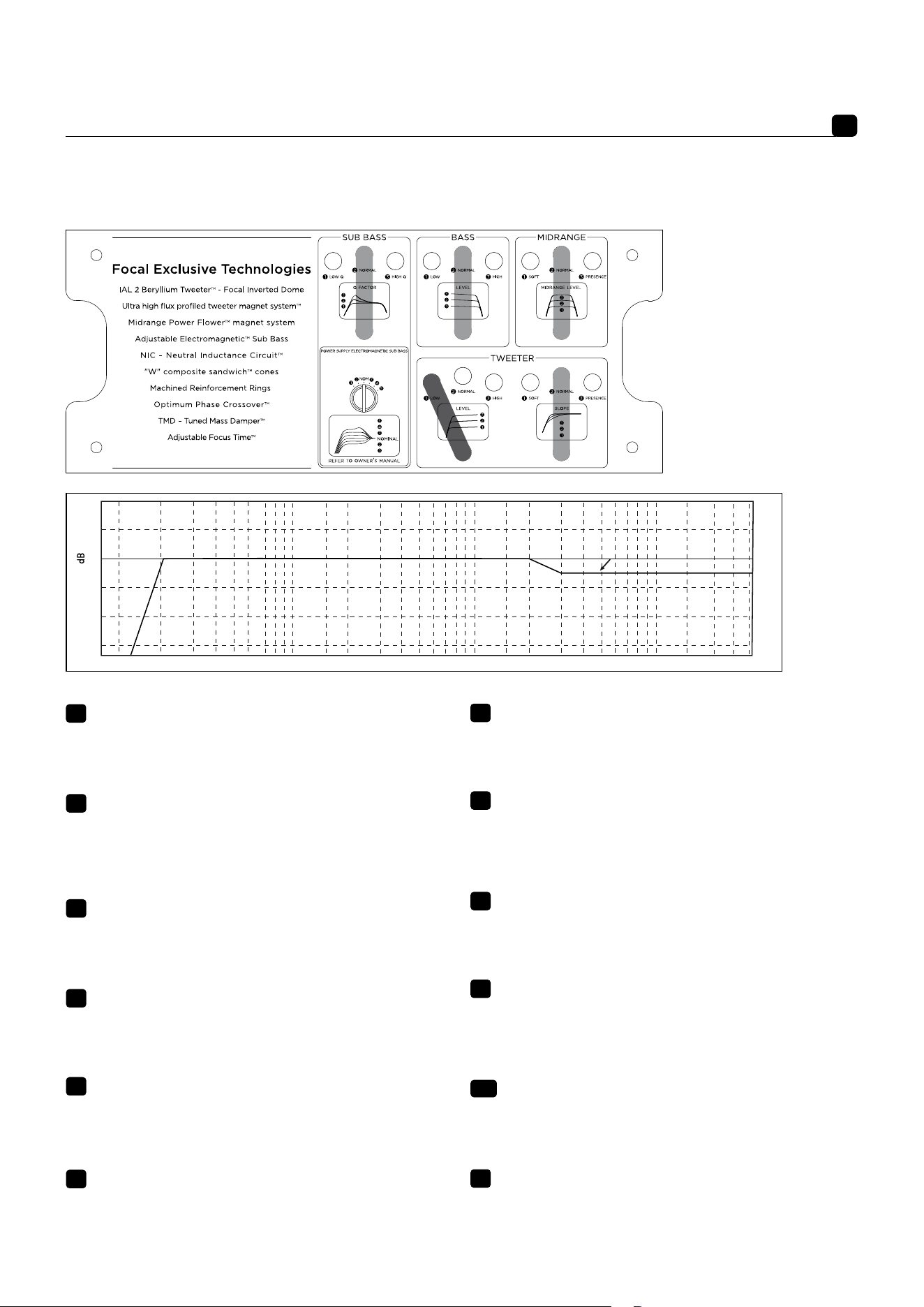

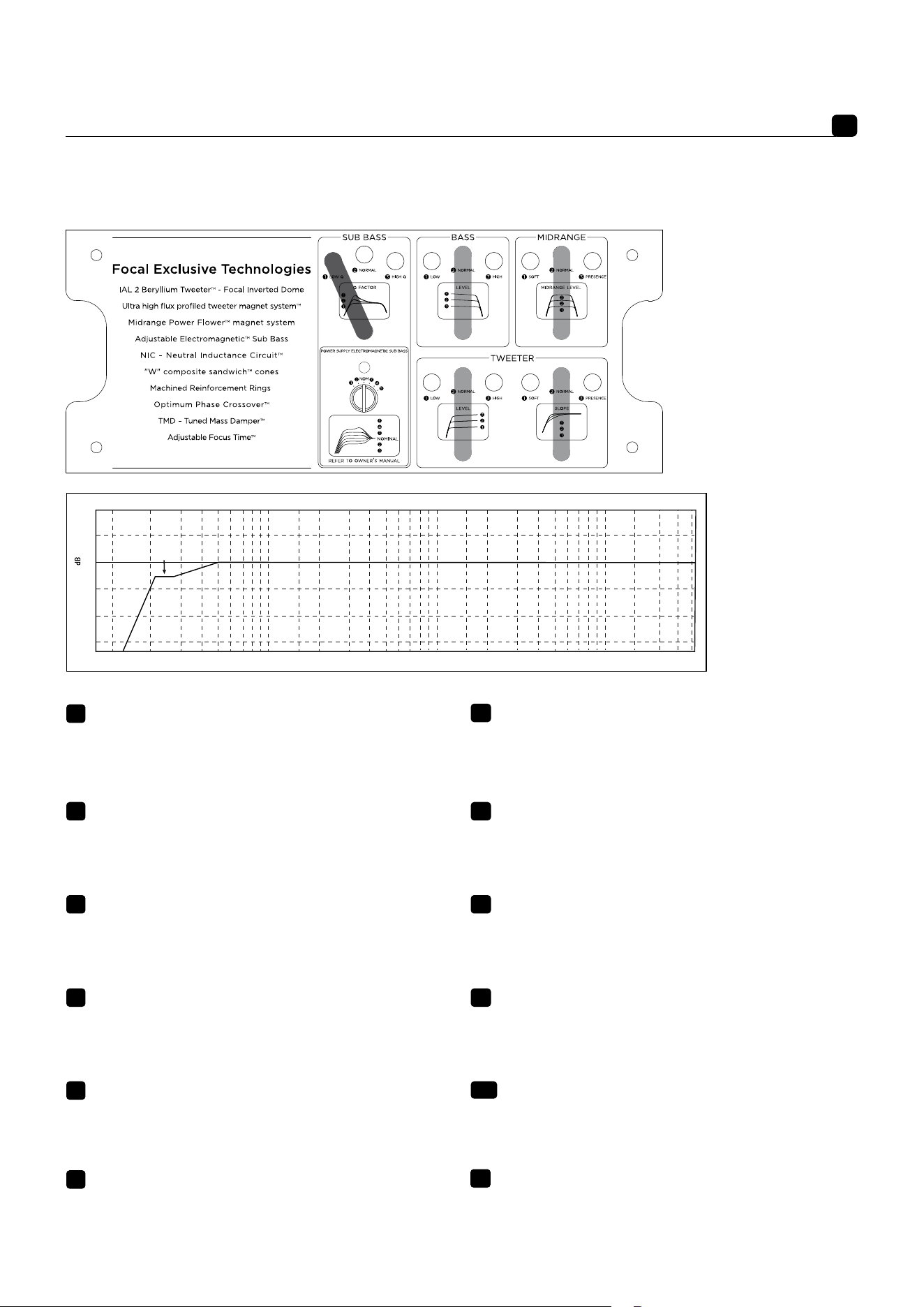

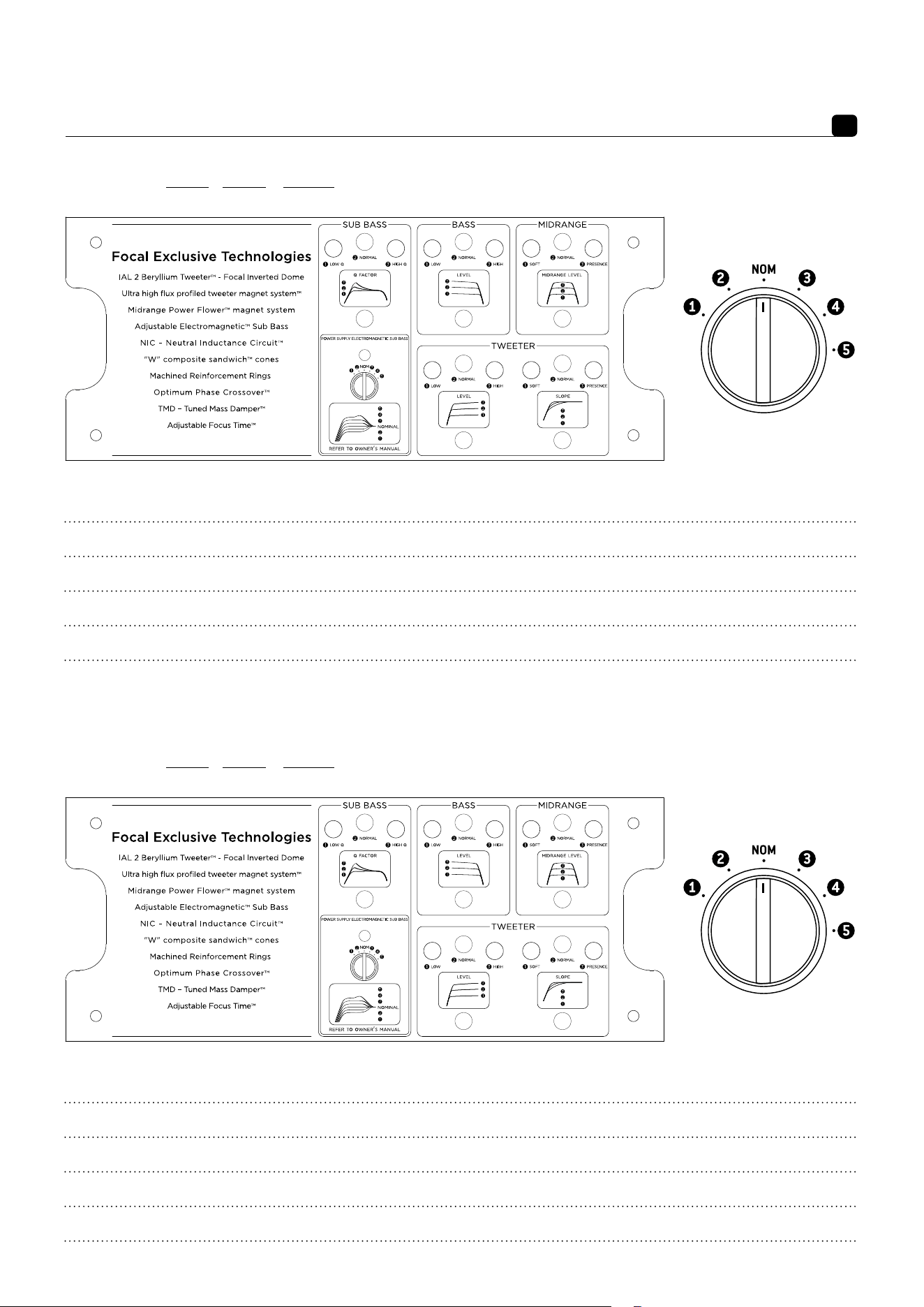

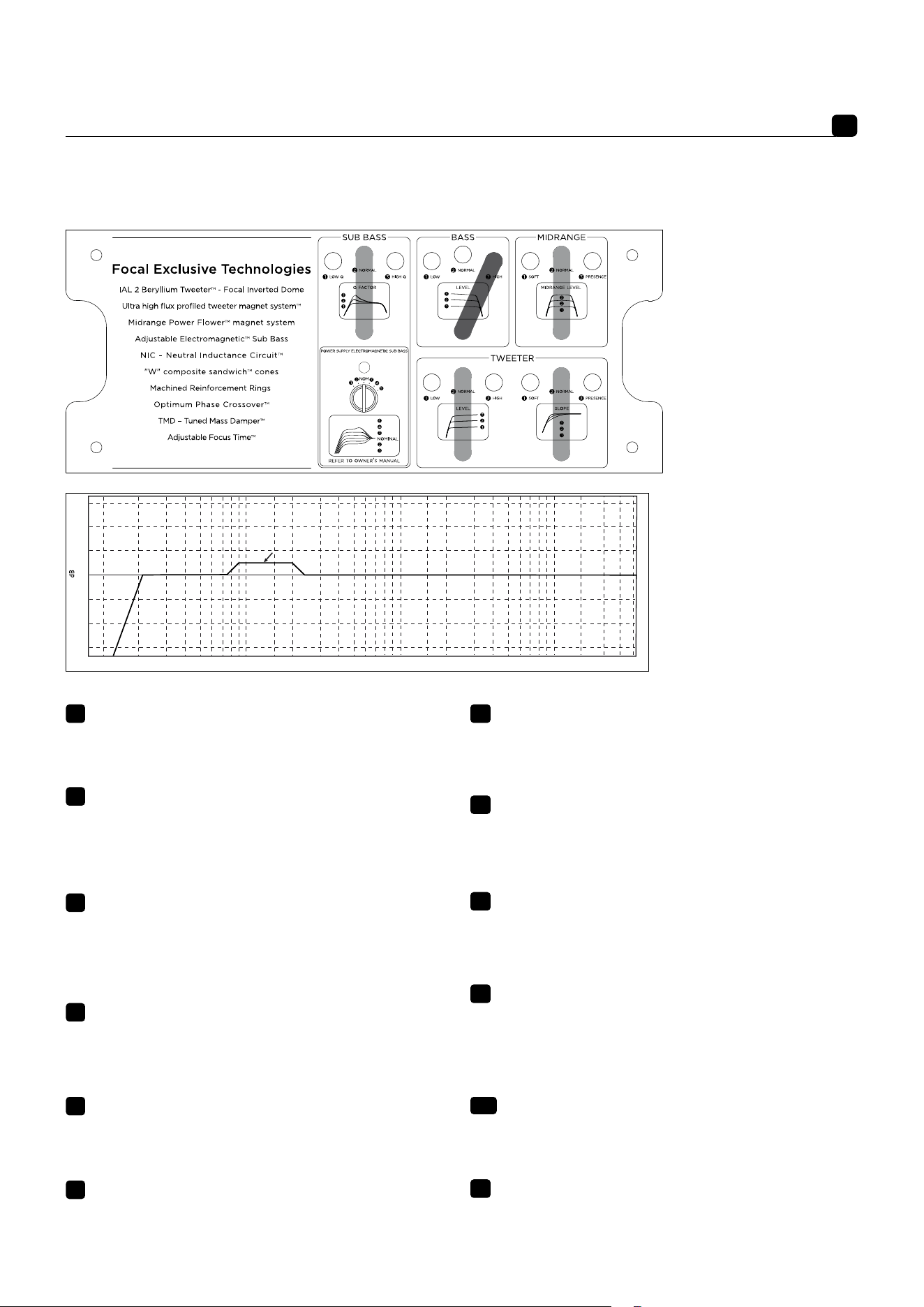

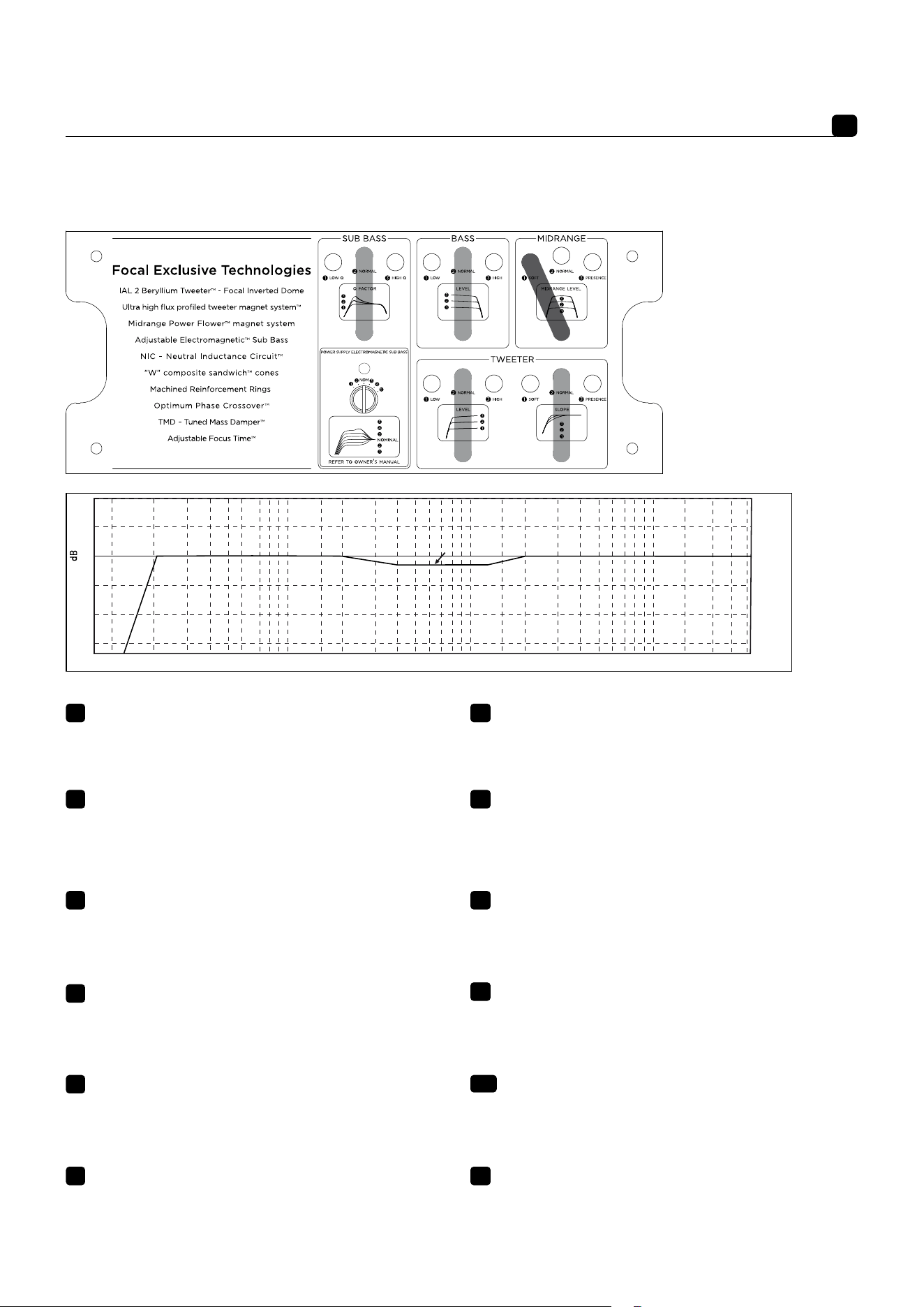

Opening the trap door
Gently push at the base of the drawer compartment of the low midrange driver until the trap door tips over (fig. K).
Adjustable Focus Time
Remove the handle from the interior midrange compartment (fig. K).
Insert the handle in its location (fig. L).
Warning: Never use force on the handle when it’s beyond the adjustment limits (from 0 to 12 turns).
The Adjustable Focus Time allows the user to very precisely adjust the "Sweet Spot" (optimal listening point) according to
the distance. Always similarly adjust the Adjustable Focus Time both of the 2 loudspeakers thanks to the counters (fig M).
Special precautions
The only maintenance required for the Grande Utopia EM Evo loudspeakers is dusting with a dry cloth. If the loudspeaker becomes
dirty, we recommend simply cleaning it with a damp cloth.
Never use solvents, detergents, alcohol-based or corrosive products, scrapers or scourers to clean the surface of a loudspeaker.
Keep the loudspeakers away from sources of heat.
Choosing the right amplifier
It is not an excess of amplifier power that can damage your loudspeakers and speaker drivers but a lack of power. Moreover, if the
volume is turned up too high, the amplifier saturates and generates parasite signals that may damage the tweeter. The dynamic
capacity and definition of Grande Utopia EM Evo loudspeakers are sufficient to reveal the strengths and weaknesses of whatever
amplifier is connected. Your retailer will be able to help you choose the amplifier best suited to your tastes and budget.
Conditions of guarantee
All Focal loudspeakers are covered by the guarantee drawn up by the official Focal distributor in your country.
Your distributor can provide all of the details concerning the conditions of the guarantee. The cover extends to at least that granted
by the legal guarantee in force in the country where the original purchase invoice was issued.
DE
Ein Ausrufungszeichen in einemDreieck weist den Nutzer auf wichtige
Bedienungs- und Wartungsanweisungenin den Dokumenten hin, die dem
Gerät beiliegen.
1. Die Anleitung lesen.
2. Die Anleitung aufbewahren.
3. Warnhinweise beachten.
4. Alle Anweisungen befolgen.
5. Dieses Gerät niemals in der Nähe
von Wasser benutzen.
6. Nur mit einem trockenen Tuch
reinigen.
7. Das Gerät niemals in der Nähe
einer Wärmequelle aufstellen,
beispielsweise neben einem
Heizkörper, Herd, Heizungsschacht
bzw. in der Nähe jedes anderen Geräts
(einschließlich Verstärkern), das
Wärme abgibt.
8. Es sollten ausschließlich vom
Hersteller empfohlene oder die im
Lieferumfang des Geräts enthaltenen
Transportvorrichtungen, Ständer,
Stative, Halterungen oder Tische
verwendet werden.
Wird ein Wagen verwendet, ist
besondere Vorsicht beim Bewegen
von Wagen und Gerät geboten, um
Verletzungen und Schäden durch
Umkippen zu vermeiden.
9. Sämtliche Wartungs- und
Instandhaltungsarbeiten müssen von
qualifizierten Fachleuten durchgeführt
werden. Eine Wartung ist unter
anderem nach Schäden am Gerät
erforderlich, verschütteter Flüssigkeit
oder wenn Fremdkörper ins Innere
des Geräts eingedrungen sind, wenn
das Gerät Regen oder Feuchtigkeit
ausgesetzt wurde sowie bei
Fehlfunktionen oder wenn das Gerät
heruntergefallen ist.
10. Kein nicht vom Hersteller des
Geräts empfohlenes Zubehör
verwenden, um jegliche Gefährdung
zu vermeiden.
11. Niemals Gegenstände durch
die Lüftungsönungen des Geräts
einführen. Sie könnten in Kontakt mit
unter Spannung stehenden Teilen
kommen und sie kurzschließen, was
zu einem Brand oder Stromschlag
führen kann. Das Gerät niemals in
Kontakt mit Flüssigkeit bringen.
12. Versuchen Sie nicht, dieses
Gerät selbst zu reparieren. Wenn
Sie das Gerät önen, könnten Sie
sich gefährlichen Spannungen oder
anderen Gefahren aussetzen. Sollten
Wartungs- oder Reparaturarbeiten
nötig sein, wenden Sie sich bitte an
entsprechend qualifizierte Fachkräfte.
13. Falls der Austausch von
Komponenten erforderlich ist, stellen
Sie sicher, dass der Servicetechniker
die vom Hersteller angegebenen
Komponenten bzw. geeignete
Komponenten verwendet, die mit
dem Originalteil identische Merkmale
und Eigenschaften aufweisen.
Nichtkonforme Komponenten können
Brände, Stromschläge oder andere
Gefahren verursachen.
14. Fordern Sie den Servicetechniker
nach jedem Eingri bzw. jeder
Reparatur am Gerät auf, Tests
durchzuführen, um sicherzustellen,
dass das Produkt sicher funktioniert.
15. Das Gerät darf nur an einer Wand
oder Decke montiert werden, wenn
dies vom Hersteller vorgesehen ist.
16. Um mögliche Hörschäden zu
vermeiden, sollte das Produkt nicht
über längere Zeit bei hoher Lautstärke
genutzt werden.
Die Nutzung eines
Musikwiedergabegeräts auf
hoher Leistungsstufe kann das
Hörsystem des Benutzers schädigen
und Hörprobleme verursachen
(vorübergehender oder dauerhafter
Hörverlust, Klingeln in den Ohren,
Tinnitus, Hyperakusis).
Werden die Ohren länger als eine
Stunde mit hoher Lautstärke (über
85 dB) beschallt, kann das Gehör
dadurch irreversibel geschädigt
werden.
17. Ihre Lautsprecher sind mit
Hochtönern mit Inverskalotte aus
reinem Beryllium ausgestattet.
In seiner festen Form ist dieses
Material harmlos. Aufgrund seiner
Beschaenheit müssen jedoch
bestimmte Vorkehrungen getroen
werden, um sich nicht unnötigen
Risiken auszusetzen:
• Die Beryllium-Kalotte darf niemals
mit Abrasivstoen in Kontakt
gelangen.
• Ist die Beryllium-Kalotte in
irgendeiner Form beschädigt, decken
Sie sie so schnell wie möglich mit
dem mitgelieferten Schutzklebeband
vollflächig ab. Sie finden es in dem
Kunststobeutel mit dem Handbuch
für den Hochtöner mit Inverskalotte
aus reinem Beryllium. Wenden Sie
sich bitte an Ihren Fachhändler, um
den Hochtöner bei der zuständigen
Abteilung des Vertriebshändlers
ausbauen und ersetzen zu lassen.
• Ist die Kalotte zerbrochen, müssen
mögliche Beryllium-Teilchen
eingesammelt und in einen luftdicht
verschlossenen Kunststobeutel
gefüllt werden. Sie wird zusammen
mit dem Lautsprecher an den Händler
gesendet.
Weitere Informationen finden Sie in
den Sicherheitsanweisungen, die der
Verpackung beiliegen.
Sie können Ihre Fragen auch direkt an
die folgende Adresse richten:
(CEI 60417-6044)
BITTE ZUERST LESEN!
WICHTIGE SICHERHEITSMASSNAHMEN!
Deutsch
17
GRANDE UTOPIA
®
EM EVO
Gebrauchsanleitung
DE
Zur Bestätigung Ihrer Focal-JMlab-Garantie
können Sie Ihr Produkt jetzt online registrieren:
www.focal.com/warranty
Anschlüsse
Die Anschlüsse der Grande Utopia EM Evo-Lautsprecher sorgen für zuverlässigen Kontakt und sind für blanke Kabelenden (bis 3,5
mm Durchmesser), Kabelschuhe und Bananenstecker geeignet. Achten Sie unbedingt darauf, die korrekte Polarität der Lautsprecher
herzustellen. Die mit „+“ markierte Buchse muss mit dem Pluspol, die mit „-“ markierte Buchse mit dem Minuspol des Verstärkerausgangs
verbunden werden (Abb. A). Bei inkorrekter Polarität werden sowohl Stereoabbildung als auch Basswiedergabe erheblich beeinträchtigt.
Wählen Sie Qualitätskabel mit einem für die Länge geeigneten Querschnitt: Ihr Händler wird Sie diesbezüglich beraten.
Grande Utopia EM Evo kann an einen Einzelverstärker angeschlossen werden. Verwenden Sie in diesem Fall die mitgelieferten „Straps“
und verbinden Sie die Eingänge wie abgebildet (Abb. B). Für Bi-Wiring/Bi-Amping ziehen Sie die „Straps“ ab und schließen Sie alle Kabel
bzw. Verstärker wie abgebildet an den mit BASS und MAIN gekennzeichneten Eingängen an (Abb. C).
Anschluss der EM-Versorgung
EM-Versorgung an das Netz und den Grande Utopia EM Evo-Lautsprecher mit Hilfe der mitgelieferten Kabel anschließen.
Stellen Sie den Schalter auf ON (Autopower-Modus). Die EM-Versorgung schaltet sich automatisch bei Vorhandensein eines Audio-
Signals ein.
Achtung: Lautsprecher nicht ohne EM-Versorgung verwenden.
EM-Versorgung erst nach Umstellen des Schalters auf OFF trennen.
Aufstellung
Ihre Lautsprecher wurden für höchstmögliche Klangtreue bei der Wiedergabe aller Arten von Musik und Heimkinoton entwickelt. Wir
empfehlen jedoch die Beachtung folgender einfacher Regeln, um optimale Leistung, tonale Balance und ein realistisches Klangbild zu
gewährleisten.
Die Lautsprecher sollten symmetrisch zum Hörplatz aufgestellt werden und idealerweise ein gleichseitiges Dreieck mit diesem bilden.
Wenn die Einrichtung es nicht zulässt, kann von diesem Ideal jedoch abgewichen und nach einem Kompromiss gesucht werden (Abb. D).
Die Lautsprecher sollten vertikal und horizontal gleich ausgerichtet sein. Idealerweise befindet sich der Hochtöner auf derselben Höhe
wie die Ohren des Zuhörers (Abb. E).
Stellen Sie die Lautsprecher nicht zu nahe an eine Wand oder in eine Ecke des Raums. Dies führt zu ungewollten Resonanzen und
einer unnatürlichen Verstärkung der Basswiedergabe. Wenn die Basswiedergabe dagegen als unzureichend empfunden wird, können die
Lautsprecher näher an die Wand gerückt werden, um die tonale Balance herzustellen (Abb. F).
Optimierung
Wenn Sie die Lautsprecheraufstellung perfektionieren wollen, können Sie anhand der folgenden Formel die optimale Position ermitteln:
Wenn A der Abstand von der Mitte des Tieftöners zur nächsten Raumgrenze (Wand oder Boden), B der nächstgrößere Abstand und C
der größte Abstand (A < B < C) ist, wird die ideale Position des Lautsprechers durch folgende Formel errechnet: B² = AC.
• Beispiel:
Wenn die Mitte des Tieftöners 50 cm von der Rückwand (A) und 60 cm vom Boden (B) entfernt ist, sollte zur Seitenwand idealerweise
ein Abstand von 72 cm gewählt werden (C = B²/A = 72 cm) (Abb. G).
Gebrauchsempfehlungen
Das klangliche Ergebnis der Lautsprecher hängt von der Akustik des Raums sowie der Positionierung der Lautsprecher und die Position
des Zuhörers darin ab.
Durch die Veränderung dieser Parameter lassen sich bestimmte Effekte korrigieren oder verstärken.
Die Stereoabbildung ist ungenau und nicht hinreichend zentriert: Verringern Sie den Abstand zwischen den beiden Lautsprechern
und/oder den Lautsprechern und dem Hörplatz.
Der Klang ist hart, aggressiv: Ihr Raum hat wahrscheinlich zu viel Nachhall. Erwägen Sie den Einsatz absorbierender (Teppich, Sofa,
Wandbehänge, Vorhänge etc.) und reflektierender Materialien (Möbel), um Schall zu dämpfen bzw. zu streuen.
Der Klang ist „flach“, erstickt: Es befindet sich zu viel absorbierendes Material im Raum, wodurch der Klang zu stark gedämpft wird und
ohne Relief ist. Stellen Sie ein ausgewogeneres Verhältnis zwischen absorbierenden und reflektierenden Materialien in Ihrem Raum her.
Im Allgemeinen sollte dafür gesorgt werden, dass die Wand hinter den Lautsprechern reflektierend wirkt, damit sich der Klang richtig
entfalten kann. Im Gegensatz dazu sollte die Wand hinter dem Hörplatz absorbierend wirken, um zu vermeiden, dass Reflexionen von
dieser Wand die Stereoabbildung beeinträchtigen.
An den Seitenwänden platzierte Möbel können dazu beitragen, Schallwellen aufzubrechen und so Raumresonanzen insbesondere im
Mitteltonbereich vorzubeugen (Unterdrückung des Flatterechos).
18
GRANDE UTOPIA
®
EM EVO
Gebrauchsanleitung
DE
Spikes
Die Grande Utopia EM Evo-Lautsprecher sind mit höhenverstellbaren Absorber-Spikes ausgestattet, die auf die 4 Metalleinsätze am
Unterboden des Gehäuses geschraubt werden. Sie sorgen für einen stabilen Stand, insbesondere wenn der Boden nicht ganz eben ist.
Diese Stabilität ist wichtig, damit die von den Membranen der Tieftöner erzeugte Energie vollständig in Form von Klang wiedergegeben
wird. Die mitgelieferten Spikes sind höhenverstellbar, sodass die 4 Spikes gleichmäßig und kippsicher auf dem Boden stehen. Wir empfehlen
Ihnen, zwischen dem Boden und den Spikes die Spiketeller anzubringen, um Ihre Fliesen nicht zu zerkratzen bzw. Ihren Holzboden nicht
zu beschädigen. Diese Spiketeller sind magnetisch und lassen sich daher sehr einfach anbringen. Kippen Sie den Lautsprecher vorsichtig
auf eine Seite (Abb. H) und achten Sie darauf, dass der blaue Schutzschaum auf der Basis bleibt. Halten Sie die Spiketeller dann in die
Nähe der Spikes. Durch die magnetische Anziehung platzieren sich die Spiketeller automatisch unter den Absorber-Spikes.
Einspielzeit
Die in den Grande Utopia EM Evo-Modellen verwendeten Lautsprecherchassis sind komplexe mechanische Bauteile, die eine gewisse Zeit
benötigen, um sich an die Temperatur- und Feuchtigkeitsbedingungen Ihres Hörraums anzupassen und eine optimale Performance zu
bieten. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um den Vorgang zu beschleunigen,
empfehlen wir, etwa zwanzig Stunden am Stück Musik über die Lautsprecher laufen zu lassen. Nachdem sich die mechanischen
Eigenschaften der Chassis vollständig stabilisiert haben, können Sie das gesamte klangliche Potenzial Ihrer Lautsprecher genießen.
Zugriff auf das Bedienpult
Drücken Sie sanft gegen das untere Ende der sich auf der Rückseite des Tiefmitteltönergehäuses befindlichen Klappe, um den
Öffnungsmechanismus des Bedienpults zu aktivieren. (Abb. K).
Focus Time-Einstellungsmöglichkeit
Entnehmen Sie die Handkurbel dem Fach in der Tür des Bedienpults (Abb. K). Stecken Sie die Handkurbel in die Stellschraube (Abb. L).
Achtung: Handkurbel niemals mit Gewalt über die mechanischen Einstellgrenzen des Systems hinaus betätigen (0 bis 12
Umdrehungen).
Durch die Focus Time-Einstellungsmöglichkeit kann der „Sweet Spot“ (idealer Hörplatz) sehr genau je nach Abstand eingestellt werden.
Es ist wichtig, stets darauf zu achten, die beiden Lautsprecher mit Hilfe des Zählers (Abb. M) identisch einzustellen.
Besondere Vorsichtsmaßnahmen
Die Pflege der Grande Utopia EM Evo-Lautsprecher beschränkt sich auf ein gelegentliches Abstauben mit einem trockenen Tuch. Flecken
am Lautsprechergehäuse sollten mit einem feuchten Tuch entfernt werden.
Verwenden Sie niemals Lösungs- bzw. Reinigungsmittel, Alkohole, Ätzmittel, Schaber oder Schleifmittel, um die Oberfläche des
Lautsprechers zu reinigen.
Halten Sie die Lautsprecher von Hitzequellen fern.
Wahl des Verstärkers
Ihre Lautsprecher können eher durch zu schwache als durch zu starke Verstärker beschädigt werden. Wenn eine zu hohe Lautstärke
gewählt wird, erreicht der Verstärker den Sättigungsbereich und erzeugt Störsignale, die den Hochtöner beschädigen können. Die
dynamische Kapazität und das Auflösungsvermögen der Grande Utopia EM Evo-Lautsprecher sind groß genug, um die Qualitäten oder
Fehler jedes angeschlossenen Verstärkers aufzuzeigen. Ihr Händler wird Ihnen bei der Wahl eines passenden Verstärkers behilflich sein.
Garantiebedingungen
Im Problemfall wenden Sie sich bitte an Ihren Focal-Händler.
Die Garantie gilt nicht für Schäden aufgrund von Missbrauch oder unsachgemäßem Anschluss (zum Beispiel verbrannte Schwingspulen).
Außerhalb Frankreichs sind Focal-Produkte durch eine Garantie abgedeckt, deren Bedingungen lokal durch den offiziellen Focal-Händler
in jedem Land gemäß des anwendbaren Rechts des betroffenen Gebiets definiert werden.
Mit dem Ziel der Weiterentwicklung der Produkte behält sich Focal-JMlab das Recht vor, die technischen Spezifikationen seiner Produkte ohne
Vorankündigung zu verändern. Bilder haben keinen vertraglichen Charakter.
IT
Il punto esclamativo contenuto in un triangolo equilatero, ha come scopo
quello di avvertire l’utente della presenza di istruzioni importanti menzionate
nella modalità d’uso e relative al funzionamento e alla manutenzione
dell’apparecchio.
1. Leggere le istruzioni.
2. Conservare le istruzioni.
3. Prendere in considerazione le
avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare questo dispositivo in
presenza di acqua.
6. Pulire unicamente con un panno
asciutto.
7. Non installare il dispositivo
vicino a fonti di calore come un
radiatore, una cucina, una bocchetta
del riscaldamento o altri dispositivi
(inclusi gli amplificatori) che
emanano calore.
8. Utilizzare esclusivamente
apparecchi per la manutenzione,
piedini, treppiedi, supporti o tavoli
raccomandati dal produttore o
venduti con il dispositivo.
Quando si usa un carrello, è
necessario prestare particolare
attenzione quando si sposta l’insieme
carrello/dispositivo al fine di
evitare tutte le lesioni causate dal
movimento.
9. Qualsiasi operazione di
manutenzione deve essere eseguita
da personale qualificato. È necessaria
una manutenzione a seguito di
eventuali danni al dispositivo, la
fuoriuscita di liquido o l’inserimento
di oggetti all’interno del dispositivo,
l’esposizione alla pioggia o
all’umidità, il malfunzionamento o il
rovesciamento del dispositivo.
10. Non utilizzare accessori non
consigliati dal produttore del
dispositivo per evitare qualsiasi
rischio.
11. Non inserire mai nessun oggetto
attraverso i fori di ventilazione
del dispositivo. Potrebbe venire a
contatto con componenti ad alta
tensione o cortocircuitarli e quindi
causare un incendio o uno choc
elettrico. Non far cadere mai del
liquido sul dispositivo.
12. Non tentare di riparare il
dispositivo con mezzi propri;
l’apertura di questo dispositivo può
esporre a tensioni pericolose o ad
altri rischi. Per qualsiasi intervento di
manutenzione, rivolgersi a personale
qualificato.
13. Quando è necessaria la
sostituzione di componenti,
assicurarsi che il tecnico di servizio
utilizzi componenti specificati dal
produttore o con caratteristiche
identiche a quelle corrispondenti
all’originale. Componenti non
conformi possono causare incendi,
choc elettrici o altri pericoli.
14. Dopo qualsiasi intervento o
riparazione del dispositivo, chiedere
al tecnico di eseguire dei test per
verificare che il prodotto funzioni in
totale sicurezza.
15. Il dispositivo non deve essere
montato su un muro o sul sotto,
a meno che il costruttore non lo
preveda.
16. Per evitare possibili danni
all’udito, non ascoltare ad alto
volume per un tempo prolungato.
L’esposizione delle orecchie a volume
eccessivo (superiore a 85dB), per
più di un’ora, può danneggiare
irreversibilmente l’udito.
L’ascolto di un lettore di musica
a forte potenza può danneggiare
l’orecchio dell’ascoltatore e
causare problemi all’udito (perdita
temporanea o permanente dell’udito,
ronzio nelle orecchie, acufene,
iperacusia).
17. I diusori utilizzano un tweeter
a cupola rovesciata in puro berillio.
Nella sua forma solida, questo
materiale è inoensivo. Tuttavia,
vista la sua natura, è necessario
adottare alcune precauzioni in modo
da non esporsi a rischi inutili:
• La cupola in berillio non deve mai
entrare in contatto con un materiale
abrasivo
• Se la cupola in berillio viene in
qualche modo danneggiata, appena
possibile recuperare i detriti su
tutta la sua superficie con il nastro
adesivo adesiva di protezione a
corredo. Si trova nella busta di
plastica contenente le istruzioni del
tweeter a cupola rovesciata in puro
berillio. Contattare il rivenditore per
far smontare e sostituire il tweeter
da addetti all’assistenza competenti
presso il distributore.
• Se la cupola è rotta, le eventuali
particelle di berillio devono essere
recuperate accuratamente con un
nastro adesivo e poi devono essere
messe in una busta di plastica
chiusa ermeticamente da rinviare al
rivenditore insieme al diusore.
Per maggiori informazioni, consultare
il manuale di precauzioni per l’uso
annesso alla confezione.
È possibile anche rivolgere delle
domande direttamente al seguente
indirizzo:
(CEI 60417-6044)
LEGGERE PRIMA DELL’USO!
IMPORTANI PRECAUZIONI DI SICUREZZA!
Italiano
20
GRANDE UTOPIA
®
EM EVO
Manuale d’uso
IT
Per convalidare la garanzia Focal-JMlab,
è ora possibile registrare il proprio prodotto online:
www.focal.com/warranty
Collegamenti
I connettori dei Grande Utopia EM Evo assicurano contatti affidabili e polivalenti, per cavi nudi (fino a 3,5 mm di diametro), connettori
a foncella o a banana. È tassativo rispettare la polarità dei diffusori. Il connettore contrassegnato da “+” deve essere collegato
all’uscita corrispondente dell’amplificatore, mentre quello con il segno “-” al terminale negativo (fig. A). Se questa condizione non
viene rispettata, l’immagine stereo e la percezione dei bassi ne risulteranno notevolmente compromesse. Scegliere cavi di qualità e
con una sezione idonea alla lunghezza: il proprio rivenditore di fiducia saprà sicuramente consigliare la soluzione migliore.
Grande Utopia EM Evo è in grado di prevedere collegamenti in amplificazione mono utilizzando gli “strap” forniti e collegando gli
ingressi come indicato in fig. B, oppure in bicablaggio/biamplificazione (escludendo in questo caso gli “strap” e collegando ogni
cavo o amplificatore agli ingressi BASS e MAIN come indicato in fig. C.
Collegamento dell’alimentazione EM
Collegare l’alimentazione EM alla rete e al Grande Utopia EM Evo servendosi dei cavi forniti.
Impostare il pulsante su ON (modalità Autopower). L’alimentazione EM commuta automaticamente in presenza di un segnale audio.
Attenzione: Non utilizzare i diffusori senza l’alimentazione EM.
Prima di scollegare l’alimentazione EM, impostarla sempre su OFF.
Scelta della posizione
Questi diffusori sono stati progettati per restituire più fedelmente possibile qualsiasi tipo di musica o programma di Home Cinema.
Tuttavia, per ottimizzarne le prestazioni, garantire un buon equilibrio tonale e un’immagine sonora realista, è opportuno rispettare
alcune semplici regole.
I diffusori dovrebbero essere posizionati simmetricamente, di fronte alla zona di ascolto, in modo da formare idealmente un
triangolo equilatero con quest’ultima. È comunque possibile variare le distanze per trovare il compromesso migliore, a seconda delle
condizioni particolari della disposizione (fig. D).
I diffusori vanno posizionati alla stessa altezza e sullo stesso piano orizzontale. Idealmente, il tweeter dovrebbe trovarsi all’altezza
delle orecchie dell’ascoltatore rispetto al punto di ascolto abituale (fig. E).
Non posizionare i diffusori troppo vicini agli angoli della stanza ed evitare di avvicinarli troppo alle pareti. Se così fosse, si
produrrebbero risonanze nei locali e si aumenterebbe artificialmente il livello dei bassi. Al contrario, se si percepisce un livello dei
bassi insufficiente, si potrà tentare di riequilibrare il suono avvicinando i diffusori alle pareti (fig. F).
Ottimizzazione
Per i perfezionisti, indichiamo qui di seguito una formula di posizionamento ottimale.
Posto che A sia la distanza dal centro del boomer alla parete più vicina (pavimento o muro che sia), B la distanza intermedia e C la
distanza maggiore (A < B < C), il rapporto B² = AC darà come risultato la posizione ideale del diffusore.
• Esempio:
Se il centro del boomer dista 50 cm (A) dalla parete e 60 cm dal pavimento (B), allora la parete laterale dovrà trovarsi idealmente
a una distanza di 72 cm (C = B²/A = 72 cm) (fig. G).
Consigli per l’uso
Il comportamento dei diffusori dipende dall’acustica della stanza, da un loro posizionamento corretto nell’ambiente e dal punto in
cui si trova l’ascoltatore.
Per correggere o migliorare l’effetto ricercato è possibile agire su questi diversi fattori.
La percezione stereofonica è imprecisa e poco centrata: provare ad avvicinare i diffusori fra loro e/o ad orientarli verso il punto
di ascolto.
Il suono è duro, aggressivo: probabilmente l’acustica della stanza ha troppo riverbero. Valutate di utilizzare materiali assorbenti
(tappeti, divani, tappezzerie murali, tende, ecc.) e riflettenti (mobili) per assorbire o diffondere le risonanze.
Il suono è “piatto”, soffocato: nell’ambiente ci sono troppi materiali assorbenti e il suono ha un effetto in sordina, privo di spessore.
In questo caso, cercare il migliore compromesso fra i materiali assorbenti e riflettenti presenti.
In linea generale, per consentire uno sviluppo corretto del suono, si dovrebbe far sì che il muro posizionato dietro i diffusori sia
riflettente. Al contrario, quello posizionato alle spalle della zona di ascolto dovrebbe essere assorbente, per evitare che i riflessi
retrostanti “inquinino” la percezione dell’immagine stereofonica.
Si possono posizionare i mobili in maniera intelligente lungo le pareti laterali per diffondere le onde sonore ed evitare di stimolare
determinate frequenze, soprattutto quelle intermedie (eliminazione dell’“eco flutter”).
21
GRANDE UTOPIA
®
EM EVO
Manuale d’uso
IT
Punte
I diffusori Grande Utopia EM Evo sono dotati di punte avvitabili sui 4 inserti metallici situati sotto la base del diffusore. Le punte
consentono un’ottima stabilità dei diffusori, in particolare quando il pavimento non è del tutto piano e liscio. La stabilità è
fondamentale affinché l’energia fornita dalle membrane dei woofer sia restituita integralmente sotto forma di suono. Le punte fornite
sono regolabili in altezza, in modo che poggino tutte in maniera uniforme sul pavimento, senza dondolii. Si consiglia di posizionare le
sottopunte fra il pavimento e le punte, per non rigare le ceramiche o rovinare il parquet sottostanti. Le sottopunte sono a calamita
e pertanto sono estremamente facili da montare. Inclinare il diffusore su un lato (fig. H) senza togliere la gommapiuma protettiva
blu dalla base, quindi avvicinare le sottopunte verso le punte: l’attrazione magnetica le posizionerà automaticamente sulle punte.
Fase di rodaggio
Gli altoparlanti utilizzati nei diffusori Grande Utopia EM Evo sono elementi meccanici complessi che richiedono un periodo di
adattamento per poter funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità dell’ambiente.
Questa fase di rodaggio varia a seconda delle condizioni riscontrate e può protrarsi per qualche settimana. Per velocizzare quest’
operazione, si consiglia di tenere in funzione i diffusori per una ventina di ore consecutive. Una volta che le caratteristiche dei
diffusori si sono completamente stabilizzate, si potrà godere a pieno delle loro prestazioni.
Accesso alla console di regolazione
Premere delicatamente la base dello sportellino situato dietro il scomparto dell’altoparlante medio inferiore per far scattare il
meccanismo di apertura della console di regolazione (fig. K).
Focus Time regolabile
Estrarre la manovella dal scomparto situato nello sportellino della console di regolazione (fig. K). Inserirla nella vite di regolazione
(fig. L).
Attenzione: non sforzare mai la manovella oltre i limiti meccanici del sistema (da 0 a 12 giri).
Il Focus Time regolabile consente di impostare con altissima precisione lo “sweet spot” (ovvero il punto di ascolto ideale) in base alla
distanza. È importante premurarsi sempre di regolare i due diffusori in modo identico, servendosi dell’apposito contatore (fig. M).
Precauzioni speciali
La manutenzione dei diffusori Grande Utopia EM Evo si limita allo spolvero con un panno asciutto. Se si macchiano, si consiglia
semplicemente di utilizzare un panno umido.
Non utilizzare mai solventi, detergenti, alcol o prodotti corrosivi, raschietti o altri strumenti abrasivi per pulire la superficie dei
diffusori.
Tenere i diffusori lontani da fonti di calore.
Scelta dell’amplificatore
Non è l’eccesso di potenza di un amplificatore che rischia di rovinare il diffusore e gli altoparlanti, bensì la mancanza di potenza.
Infatti, se il volume è troppo alto, l’amplificatore si satura e genera segnali parassiti che potrebbero distruggere il tweeter. La capacità
dinamica e la definizione dei diffusori Grande Utopia EM Evo sono abbastanza elevate da evidenziare le qualità e i difetti degli
amplificatori associati. Il proprio rivenditore di fiducia saprà affiancare nella scelta, in funzione dei gusti e del budget a disposizione.
Condizioni di garanzia
In caso di problemi, rivolgersi al proprio rivenditore Focal.
La garanzia non copre i danni dovuti a un uso improprio o a un allacciamento non corretto (per esempio bobine mobili bruciate).
Il materiale Focal è coperto da una garanzia le cui condizioni sono fissate a livello locale dal distributore ufficiale Focal di ogni paese,
ai sensi delle leggi vigenti sul territorio interessato.
Al fine di apportare migliorie, Focal-JMlab si riserva il diritto di modificare le specifiche tecniche dei propri prodotti senza preavviso.
Immagini non contrattuali.
ES
¡PARA LEER EN PRIMER LUGAR!
¡ESTAS INSTRUCCIONES DE SEGURIDAD SON IMPORTANTES!
El punto de exclamación dentro de un triángulo equilátero tiene como
fin prevenir al usuario ante instrucciones importantes mencionadas en las
instrucciones de uso y relacionadas con la puesta en marcha y limpieza del
aparato.
1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Considere las advertencias.
4. Siga todas las instrucciones
5. No utilice este aparato en
presencia de agua.
6. Límpielo únicamente utilizando un
paño seco.
7. No instale el aparato en las
proximidades de fuentes de calor
como radiadores, cocinas, salidas de
calefacción o cualquier otro aparato
(incluidos los amplificadores) que
disipen el calor.
8. Utilice únicamente herramientas
de mantenimiento, pies, trípodes,
soportes o mesas recomendadas por
el fabricante o los que se venden con
este aparato.
Si se utiliza un carrito, aumente la
prudencia al desplazar el conjunto
carrito/aparato para evitar cualquier
lesión por basculación.
9. Cualquier tarea de mantenimiento
deberá ser realizada por personal
cualificado. Es necesario realizar un
mantenimiento después de cualquier
daño ocasionado en el aparato,
caída de líquido o inserción de
objetos en el interior del aparato,
exposición a la lluvia o a la humedad,
funcionamiento inadecuado o caída
de dicho aparato.
10. Para evitar posibles riesgos, no
utilice accesorios que no hayan sido
recomendados por el fabricante.
11. Nunca introduzca objetos en los
orificios de ventilación del aparato.
Podrían entrar en contacto con
piezas sometidas a altas tensiones
o producir un cortocircuito,
ocasionando un incendio o un
choque eléctrico. Nunca tome líquido
sobre el aparato.
12. No trate de reparar este aparato
por sus propios medios; la apertura
del mismo podría exponerle a
tensiones peligrosas o a otro tipo de
riesgos. Para cualquier intervención
de mantenimiento, diríjase a personal
cualificado.
13. Si es preciso sustituir alguna
pieza, asegúrese de que el técnico
de mantenimiento utilice los
componentes especificados por
el fabricante o que presenten
características idénticas a las del
elemento original. Los componentes
no conformes pueden provocar
incendios, choque eléctrico u otros
riesgos.
14. Después de cualquier intervención
o reparación en el aparato, solicite
al técnico de mantenimiento
la realización de pruebas para
comprobar que el producto funciona
de forma completamente segura.
15. El aparato no debe montarse en
paredes o techos no previstos por el
fabricante.
16. Con el fin de evitar eventuales
daños auditivos, no escuchar a
un nivel sonoro elevado de forma
prolongada.
La escucha de un reproductor de
música de potencia elevada puede
dañar el oído del usuario y entrañar
problemas auditivos (sordera
temporal o definitiva, zumbidos en el
oído, acúfenos, hiperacusia).
La exposición de los oídos a un
volumen excesivo (superior a
85 dB) durante más de una hora
puede dañar la audición de forma
irreversible.
17. Sus bafles utilizan un tweeter
de cúpula invertida en berilio puro.
En su forma sólida, este material es
inofensivo. No obstante, debido a su
naturaleza, deben tomarse ciertas
precauciones para no exponerse a
riesgos innecesarios:
• La cúpula de berilio no deberá estar
nunca en contacto con materiales
abrasivos.
• Si la cúpula de berilio sufre
cualquier tipo de daño, recubrir lo
más rápidamente posible toda su
superficie con la cinta adhesiva de
protección suministrada. Encontrará
esta cinta en la bolsa de plástico que
contiene las instrucciones del tweeter
de cúpula invertida en berilio puro.
Póngase en contacto con el vendedor
para que un servicio competente del
distribuidor desmonte y reemplace el
tweeter.
• Si la cúpula está rota, las posibles
partículas de berilio deberán
recuperarse cuidadosamente con una
cinta adhesiva e introducirse en una
bolsa de plástico herméticamente
cerrada, que se enviará al punto de
venta junto con el bafle.
Para más información, consulte el
manual de precauciones de uso que
encontrará en el embalaje.
También puede dirigir sus preguntas
directamente a la siguiente dirección:
(CEI 60417-6044)
Español
23
GRANDE UTOPIA
®
EM EVO
Manual de uso
ES
Conexiones
Los conectores de los bafles Grande Utopia EM Evo son fiables y polivalentes, tanto para cables desnudos (de hasta 3,5 mm de
diámetro) como para terminales tipo horquilla o banana. Es imprescindible respetar la polaridad de los bafles. El conector marcado
como «+» deberá estar conectado a la salida correspondiente del amplificador, y el conector marcado como «-», al borne negativo
(fig. A). Si no se respeta esta condición, la imagen estéreo y la percepción de los graves se degradarán considerablemente. Utilice
cables de buena calidad y de sección adecuada para la longitud empleada: su vendedor podrá aconsejarle.
Los bafles Grande Utopia EM Evo se pueden conectar en monoamplificación, para lo que deberá emplear los puentes incluidos
y conectar las entradas como se indica en la fig. B, o en bicableado/biamplificación, en cuyo caso deberá retirar los puentes y
conectar los cables de cada amplificador a las entradas BASS y MAIN como se indica en la fig. C.
Conexión de la fuente de alimentación EM
Conectar la fuente de alimentación EM a la red eléctrica y al bafle Grande Utopia EM Evo utilizando los cables incluidos.
Poner el botón en posición ON (modo Autopower). La fuente de alimentación EM se conecta automáticamente en presencia de
una señal de audio.
Atención: No utilice los bafles sin la fuente de alimentación EM.
No desconectar la fuente de alimentación EM sin haberla puesto antes en posición OFF.
Ubicación de los bafles
Sus bafles están estudiados para reproducir con la mayor fidelidad posible cualquier tipo de música o película de cine en casa. No
obstante, es conveniente seguir algunas reglas sencillas para optimizar su rendimiento y garantizar un buen equilibrio tonal y una
imagen sonora realista.
Los bafles deberán estar colocados de forma simétrica frente a la posición de escucha, idealmente formando un triángulo
equilátero con ella. No obstante, es posible modificar las distancias para encontrar el compromiso ideal en función de las
características particulares de la habitación (fig. D).
Los bafles deberán estar colocados a la misma altura y sobre un mismo plano horizontal. Idealmente, el tweeter se colocará a la
altura de los oídos del oyente situado en el punto de escucha habitual (fig. E).
No ponga los bafles demasiado cerca de una equina de la habitación y evite acercarlos demasiado a la pared. Esto tendría por
efecto la excitación de ciertas resonancias del local y un aumento artificial del nivel de graves. Si por el contrario considera que el
nivel de graves es insuficiente, puede intentar acercar los bafles a la pared para equilibrarlo (fig. F).
Optimización
A continuación proporcionamos una fórmula de posicionamiento ideal para los más perfeccionistas:
Si A es la distancia desde el centro del altavoz de graves a la pared más cercana (suelo o pared), B la distancia intermedia y C la
distancia más grande (A < B < C), la relación B^2=AC define la posición ideal del bafle.
• Ejemplo:
Si el centro del altavoz de graves se encuentra a una distancia de 50 cm de la pared trasera (A) y a 60 cm del suelo (B), la distancia
ideal a la pared lateral será de B^2/A= 72 cm (fig. G).
Consejos de utilización
El comportamiento de los bafles dependerá de la acústica de la habitación, de la posición de los bafles en la misma y de la posición
del oyente.
Es posible actuar sobre estos elementos para corregir o mejorar determinados efectos.
La percepción estereofónica es imprecisa y está mal centrada: intente acercar los bafles entre sí y orientarlos hacia la posición
de escucha.
El sonido es duro y agresivo: la acústica de la habitación probablemente produzca mucha reverberación. Utilice materiales
absorbentes (alfombra, sofá, tapices murales, cortinas...) y reflectantes (mobiliario) para absorber o dispersar las resonancias.
El sonido es «plano» y apagado: si hay demasiados materiales absorbentes en la sala, el sonido será ahogado y sin relieve. Busque
un equilibrio mejor entre materiales absorbentes y reflectantes en la habitación.
En general, buscaremos que la pared situada detrás de los bafles sea de naturaleza reflectante para que el sonido se desarrolle
adecuadamente. Por el contrario, la pared situada detrás de la posición de escucha deberá ser absorbente para que la reflexión
trasera del sonido no interfiera en la percepción de la imagen estereofónica.
El mobiliario colocado en las paredes laterales ayudará a dispersar las ondas sonoras y a evitar así la excitación de determinadas
zonas de frecuencia, sobre todo en los medios (supresión del «eco flotante»).
Para validar la garantía Focal-JMab,
ahora también puede registrar su producto en línea:
www.focal.com/warranty
24
GRANDE UTOPIA
®
EM EVO
Manual de uso
ES
Puntas
Las columnas Grande Utopia EM Evo se suministran con puntas de desacoplamiento que se atornillan en los 4 insertos metálicos
situados bajo la base del bafle. Estas puntas proporcionan a los bafles una gran estabilidad, especialmente cuando el suelo no
es perfectamente plano y liso. Esta estabilidad es esencial para que la energía transmitida por las membranas de los altavoces
de graves se restituya íntegramente en forma de sonido. Las puntas incluidas son ajustables en altura, para conseguir que las 4
reposen uniformemente sobre el suelo, sin balanceos. Le aconsejamos que coloque bases entre las puntas y el suelo, para no rayar
las baldosas ni dañar los suelos de madera. Las bases son magnéticas y su colocación es extremadamente sencilla. Bascular el bafle
hacia un lado (fig. H) y, asegurándose de dejar la espuma azul de protección sobre las bases, acercarlas a las puntas. La atracción
magnética hará que las bases se coloquen automáticamente bajo las puntas de desacoplamiento.
Período de rodaje
Los altavoces utilizados en los bafles Grande Utopia EM Evo son elementos mecánicos complejos que requieren un período de
adaptación para funcionar al máximo de sus posibilidades y adecuarse a las condiciones ambientales de temperatura y humedad.
Este período de rodaje varía en función de las condiciones particulares de uso y puede durar varias semanas. Para acelerar el
proceso, le recomendamos que haga funcionar sus altavoces durante aproximadamente veinte horas consecutivas. Una vez que las
características de los altavoces se hayan estabilizado, podrá disfrutar plenamente de las prestaciones de sus bafles.
Acceso a la consola de ajustes
Para accionar el mecanismo de apertura de la consola de ajustes, empujar suavemente la base de la tapa situada detrás del
compartimento del altavoz de medios inferior (fig. K).
Focus Time ajustable
Retirar la manivela de su alojamiento en la tapa de la consola de ajustes (fig. K). Inserte la manivela en el tornillo de ajuste (fig. L).
Atención: no fuerce nunca la manivela más allá de los límites mecánicos del sistema (de 0 a 12 vueltas).
El Focus Time ajustable permite variar con mucha precisión la distancia de la posición de escucha ideal («Sweet Spot»). Es
importante ajustar siempre los dos bafles de la misma forma con ayuda del contador (fig. M).
Precauciones particulares
El mantenimiento de los bafles Grande Utopia EM Evo se limita a eliminar el polvo con un paño seco. Si el bafle está manchado, le
recomendamos que utilice simplemente un paño húmedo.
No utilice nunca disolventes, detergentes, alcoholes, productos corrosivos, rascadores ni utensilios abrasivos para limpiar la
superficie de los bafles.
Evite la presencia de fuentes de calor a proximidad.
Elección del amplificador
Sus altavoces no corren el riesgo de deteriorarse debido a un exceso de potencia del amplificador, sino, al contrario, debido a una
potencia insuficiente. En tal caso, si el volumen está demasiado alto, el amplificador satura y genera señales parásitas que pueden
estropear el tweeter. La capacidad dinámica y la definición de los bafles Grande Utopia EM Evo son suficientemente altas para
resaltar las cualidades y los defectos del amplificador al que están conectados. Su distribuidor podrá ayudarle a elegir uno en
función de sus preferencias y su presupuesto.
Condiciones de garantía
Si tiene algún problema, póngase en contacto con su distribuidor Focal.
Fuera de Francia, los productos Focal están sujetos a una garantía cuyas condiciones establece, de forma local, el distribuidor oficial
de Focal en cada país, con arreglo a las leyes en vigor en dicho territorio.
Focal-JMlab se reserva el derecho a modificar las especificaciones técnicas de sus productos sin previo aviso con fines de desarrollo.
Imágenes no vinculantes legalmente.
PT
O ponto de exclamação dentro de um triângulo equilátero, tem por objetivo
alertar o usuário para a presença de instruções importantes mencionadas no
manual de uso e relativas a implementação e manutenção do aparelho.
1. Leia estas instruções.
2. Guarde estas instruções.
3. Tome em consideração as
precauções.
4. Siga todas as instruções.
5. Não use o aparelho na presença de
água.
6. Limpe somente com um pano seco.
7. Não instale o aparelho na
proximidade de uma fonte de calor
tal como um radiador, um fogão,
um respiradouro de aquecimento
ou outros aparelhos (incluindo
amplificadores) que dissipam calor.
8. Use somente os aparelhos de
manutenção, pés, tripés, suportes ou
mesas recomendados pelo fabricante
ou que são vendidos com o aparelho.
Quando usar um carrinho, redobre
o cuidado ao mover o conjunto
carrinho/aparelho para evitar lesões
devido a inclinação ou queda.
9. Qualquer trabalho de manutenção
deve ser realizado por pessoal
qualificado. É necessária manutenção
após qualquer dano no aparelho,
derrame de líquidos ou introdução
de objetos no interior do aparelho,
a exposição à chuva ou umidade,
mau funcionamento, ou queda do
aparelho.
10. Não use acessórios não
recomendados pelo fabricante do
produto a fim de evitar riscos.
11. Nunca inserir qualquer item
através dos orifícios de ventilação
do aparelho. Ele poderia entrar
em contato com os componentes
sujeitos a alta tensão causar curto
circuito e ocasionar um incêndio ou
choque elétrico. Nunca derramar
líquidos sobre o aparelho.
12. Não tente reparar o aparelho
por seus próprios meios; a abertura
do aparelho pode expor você a
tensões perigosas ou outros riscos.
Para qualquer tipo de manutenção,
procure pessoal qualificado.
13. Quando é necessária a
substituição de componentes,
garanta que o técnico de
manutenção usa os componentes
especificados pelo fabricante ou
com características idênticas às que
correspondem ao exemplar original.
Os componentes não conformes
poderiam provocar incêndios,
choques elétricos ou outros riscos.
14. Após qualquer serviço ou reparo
no aparelho, peça ao técnico para
realizar testes a fim de verificar
se o produto funciona com toda a
segurança.
15. O aparelho não deve ser montado
em uma
parede ou no teto a não ser que
isso seja previsto pelo fabricante, e
somente seguindo os fios da entena
16. A fim de evitar eventuais danos
auditivos, não escutar com um
volume elevado por muito tempo.
Escutar um leitor de música em alta
potência pode danificar os ouvidos
do usuário e causar problemas
auditivos (surdez temporária ou
permanente, zumbidos nos ouvidos,
acufenos, hiperacusia).
A exposição dos ouvidos a um
volume excessivo (superior a 85dB)
por mais de uma hora pode danificar
a audição irreversivelmente.
17. As suas colunas utilizam um
tweeter com cúpula invertida em
berílio puro. Na sua forma sólida,
este material é inofensivo. Contudo,
pela sua própria natureza, devem ser
tomadas determinadas precauções,
para não se expor a riscos
desnecessários:
• A cúpula em berílio nunca deve
entrar em contacto com matérias
abrasivas.
• Se a cúpula em berílio apresentar
qualquer tipo de dano, recomenda-se
o revestimento de toda a superfície,
logo que possível, com a tira adesiva
de proteção fornecida. Poderá
encontrá-la no saco plástico com
as instruções dedicadas ao tweeter
com cúpula invertida em berílio
puro. Contacte o revendedor para
se proceder à desmontagem e
substituição do tweeter num serviço
competente do distribuidor.
• Se a cúpula estiver quebrada,
as eventuais partículas de berílio
devem ser recuperadas com cuidado,
utilizando uma fita adesiva, devendo
depois ser colocadas num saco de
plástico fechado hermeticamente e
enviadas ao revendedor juntamente
com as colunas.
Para mais informações, consulte o
manual de precauções de utilização
incluído na embalagem.
Poderá ainda colocar-nos as suas
questões através do seguinte
endereço:
(CEI 60417-6044)
LEIA PRIMEIRO!
IMPORTANTE PRECAUÇÕES DE SEGURANÇA
Português
26
GRANDE UTOPIA
®
EM EVO
Manual de utilização
PT
Ligações
Os conetores das colunas Grande Utopia EM Evo garantem contactos fiáveis e polivalentes, para cabos expostos (com diâmetro
até 3,5 mm), ganchos ou tomadas de tipo banana. É imprescindível respeitar a polaridade das colunas. O conetor com a marca “+”
deverá ser ligado à respetiva saída do amplificador, o conetor com a marca “-” ao terminal negativo (fig. A). Se esta condição não
for respeitada, a imagem estéreo e a perceção dos graves diminuirão de forma considerável. Opte por cabos de qualidade e de
dimensões adequadas ao comprimento; o seu revendedor saberá aconselhá-lo.
A Grande Utopia EM Evo permite uma ligação em amplificação mono. Neste caso, utilize os cabos duplos incluídos e ligue as
entradas como indicado (fig. B) ou em bicablagem/biamplificação; depois retire os cabos duplos e ligue cada cabo ou amplificador
às entradas BASS e MAIN, como indicado (fig. C).
Ligação da alimentação EM
Ligar a alimentação EM à tomada e à coluna Grande Utopia EM Evo com os cabos incluídos.
Colocar o botão em ON (Modo Autopower). A alimentação EM comuta automaticamente na presença de um sinal áudio.
Atenção: Não utilizar as colunas sem a alimentação EM.
Não desligar a alimentação EM sem a ter colocado em OFF.
Escolha da localização
As suas colunas foram desenvolvidas para transmitir o mais fielmente possível todas as formas de música ou programas Home
Cinema. No entanto, convém respeitar algumas regras simples para otimizar o respetivo desempenho, garantir um bom equilíbrio
tonal e uma imagem sonora realista.
As colunas deverão ser colocadas de modo simétrico em relação à zona de audição, para formarem um triângulo equilátero em
relação a ela. Todavia, as distâncias podem variar de modo a encontrar o equilíbrio ideal em função das condições específicas de
organização (fig. D).
As colunas devem ser colocadas à mesma altura e no mesmo plano horizontal. Idealmente, o tweeter será colocado ao nível dos
ouvidos do ouvinte, no ponto de audição habitual (fig. E).
Não coloque as colunas muito perto de um canto da divisão e evite aproximá-las de uma parede. Isto terá o efeito de excitar
algumas ressonâncias da área e aumentar artificialmente o nível de graves. No caso contrário, se o nível de graves for considerado
insuficiente, podemos tentar aproximar as colunas das paredes para o reequilibrar (fig. F).
Otimização
Para os perfeccionistas, apresentamos uma fórmula de posicionamento ótima:
Se A for a distância entre o centro do boomer e a superfície mais próxima (chão ou parede), B a distância intermédia e C a distância
maior (A < B < C), a relação B² = AC define a posição ideal da coluna.
• Exemplo:
Se o centro do boomer estiver afastado 50 cm (A) da parede traseira e 60 cm do chão (B), então, a parede lateral estará idealmente
a 72 cm (C = B²/A = 72 cm) (fig. G).
Conselhos de utilização
O comportamento das colunas depende da acústica da divisão, do devido posicionamento das colunas na divisão e da localização
do ouvinte.
É possível utilizar estes elementos para corrigir ou melhorar um efeito pretendido.
A perceção estereofónica não é precisa e não está devidamente centrada: tente aproximar as colunas uma da outra e/ou orientá-
las na direção do ponto de audição.
O som é duro, agressivo: é provável que a acústica da sua divisão seja demasiado reverberante. Pondere utilizar materiais
absorventes (tapetes, sofá, tapeçarias, cortinas, etc.) e refletores (mobiliário) para absorver ou difundir as ressonâncias.
O som é “plano”, abafado: demasiados materiais absorventes na divisão, o som fica bloqueado, sem relevo. Procure melhorar o
equilíbrio entre os materiais absorventes e refletores do seu espaço interior.
De um modo geral, tente fazer com que a parede por trás das colunas seja de natureza refletora para o desenvolvimento correto
do som. Pelo contrário, a parede atrás da zona de audição idealmente deve ser absorvente para evitar a “poluição” da perceção da
imagem estereofónica por reflexos traseiros.
O mobiliário poderá ser colocado engenhosamente nas paredes laterais para difundir as ondas sonoras e evitar estimular certas
zonas de frequências, nomeadamente nos médios (eliminação do “flutter echo”).
Para validar a garantia Focal-JMlab,
agora é possível registar o seu produto online:
www.focal.com/warranty
27
GRANDE UTOPIA
®
EM EVO
Manual de utilização
PT
Pontas
As colunas Grande Utopia EM Evo são fornecidas com pontas de desacoplamento para aparafusar nos 4 segmentos metálicos
situados sob a base da coluna. Essas pontas permitem garantir uma excelente estabilidade das colunas, nomeadamente quando
o chão não é totalmente plano e liso. Esta estabilidade é essencial para que a energia fornecida pelas membranas dos woofers
seja integralmente restituída sob a forma de som. As pontas fornecidas podem ser ajustadas em altura para que as 4 pontas
assentem uniformemente sobre o chão, sem nenhuma inclinação. Aconselhamos a colocar as contrapontas entre o chão e a
ponta para não riscar a tijoleira, nem danificar o soalho. Estas contrapontas são magnéticas, pelo que a sua colocação está
extremamente simplificada. Inclinar a coluna para um lado (fig. H), certifique-se de mantém a espuma de proteção azul na base e,
em seguida, aproxime as contrapontas das pontas. A atração magnética coloca automaticamente as contrapontas sob as pontas
de desacoplamento.
Período de rodagem
Os altifalantes utilizados nas colunas Grande Utopia EM Evo são elementos mecânicos complexos, que requerem um período
de adaptação para funcionarem da melhor forma possível e se adaptarem às condições de temperatura e de humidade do seu
ambiente. Este período de rodagem varia conforme as condições observadas e pode prolongar-se durante algumas semanas. Para
acelerar esta operação, recomendamos que ponha as colunas a funcionar durante cerca de vinte horas consecutivas. Logo que as
características da coluna estiverem totalmente estabilizadas, poderá desfrutar integralmente do desempenho das suas colunas.
Aceder ao painel das definições
Empurrar lentamente na base da porta da parte traseira do compartimento do altifalante de Médios inferior para acionar o
mecanismo de abertura do painel de definições. (fig. K).
Focus Time ajustável
Remover a manivela do seu compartimento, situado na porta do painel de definições (fig. K). Inserir a manivela no parafuso de
definição (fig. L).
Atenção: nunca forçar a manivela para além dos limites mecânicos do sistema (de 0 a 12 rotações).
O Focus Time ajustável permite ajustar com precisão o “Sweet Spot” (ponto de audição ideal), em função da distância. É importante
ajustar sempre as duas colunas da mesma maneira, com o auxílio do contador (fig. M).
Cuidados especiais
A manutenção das colunas Grande Utopia EM Evo consiste apenas em remover o pó com um pano seco. Se a coluna tiver manchas,
recomendamos que utilize apenas um pano húmido.
Nunca utilize solventes, detergentes, álcoois ou produtos corrosivos, raspadores ou outros utensílios abrasivos para limpar a
superfície da coluna.
Evite a proximidade de uma fonte de calor.
Escolha do amplificador
Não é o excesso, mas antes a falta de potência de um amplificador que pode deteriorar a coluna ou os altifalantes. Com efeito, se
o volume for muito elevado, o amplificador satura e produz sinais estranhos que podem destruir o tweeter. A capacidade dinâmica
e a definição das colunas da Grande Utopia EM Evo são suficientemente elevadas para demonstrar as qualidades e defeitos dos
amplificadores que lhes estão associados. O seu revendedor saberá acompanhá-lo na sua escolha, em função dos seus gostos e
do seu orçamento.
Condições de garantia
Caso ocorra algum problema, entre em contacto como o seu revendedor Focal.
A garantia não cobre danos causados por má utilização ou ligação incorreta (como, por exemplo, bobinas móveis queimadas...).
Fora da França, o equipamento da Focal está coberto por uma garantia cujas condições são estabelecidas localmente pelo
distribuidor oficial Focal de cada país, de acordo com a legislação em vigor no território relevante.
Com o objetivo de evoluir, a Focal-JMlab reserva-se o direito de alterar as especificações técnicas dos seus produtos sem aviso prévio.
Imagens não contratuais.
NL
Het uitroepteken in de gelijkzijdige driehoek heeft als doel de gebruiker te
waarschuwen over de aanwezigheid van belangrijke instructies vermeld in de
gebruiksaanwijzing met betrekking tot de implementatie en het onderhoud
van het apparaat.
1. Lees deze instructies.
2. Bewaar deze instructies.
3. Houd rekening met de
waarschuwing en.
4. Leef alle instructies na.
5. Dit apparaat niet gebruiken in de
aanwezigheid van water.
6. Enkel reinigen met een droge
doek.
7. Het apparaat niet installeren in de
buurt van een warmtebron zoals een
radiator, een fornuis, de uitmonding
van een verwarming of elk ander
apparaat (inclusief versterkers) die
warmte verspreiden.
8. Gebruik enkel de toestellen voor
het transport, de voeten, drievoeten,
steunen of tafels die worden
aanbevolen door de fabrikant of de
toestellen die worden verkocht met
het apparaat.
Wanneer een karretje wordt gebruikt,
dient men bijzonder voorzichtig te
zijn tijdens de verplaatsing van het
geheel karretje/apparaat om letsels
te vermijden na een omkanteling.
9. Elke onderhoudstaak moet worden
uitgevoerd door gekwalificeerd
personeel. Onderhoud is noodzakelijk
na elke schade veroorzaakt aan
het apparaat, als er een vloeistof
in het apparaat of voorwerpen
binnendringen in het apparaat,
door blootstelling aan regen of
vochtigheid, de slechte werking of
het omkantelen van het apparaat.
10. Nooit accessoires gebruiken die
niet worden aanbevolen door de
fabrikant van het apparaat om risico’s
te vermijden.
11. Nooit een voorwerp invoeren
in de ventilatieopeningen van
het apparaat. Het zou in contact
kunnen komen met de onderdelen
die onder hoge spanning staan of
een kortsluiting gebruiken en dit
kan brand of elektrische schokken
veroorzaken. U mag nooit vloeistof
over het apparaat gieten.
12. Probeer dit apparaat nooit zelf
te repareren; de opening van dit
apparaat kan u blootstellen aan
gevaarlijke spanningen of andere
risico’s. Voor alle onderhoudswerken
moet u zich richten tot
gekwalificeerd personeel.
13. Als er onderdelen moeten worden
vervangen, moet u ervoor zorgen
dat de onderhoudstechnicus de
onderdelen gebruikt die worden
gespecificeerd door de fabrikant
of die identieke eigenschappen
vertonen als die van het
oorspronkelijk exemplaar. Niet-
conforme onderdelen kunnen brand,
elektrische schokken of andere
risico’s veroorzaken.
14. Na elke interventie of reparatie
van het apparaat moet u de
onderhoudstechnicus vragen tests uit
te voeren om de veilige werking van
het product te garanderen.
15. Het apparaat mag enkel op een
muur of plafond worden gemonteerd
als de constructeur dit voorziet.
16. Om eventuele gehoorschade te
voorkomen, mag u nooit langdurig
luisteren bij een hoog volume.
Luisteren naar een walkman bij een
hoog volume kan het oor van de
gebruiker beschadigen en resulteren
in gehoorstoornissen (tijdelijke
of definitieve doofheid, tinnitus,
oorsuizingen, hardhorendheid).
De blootstelling van de oren aan
een hoog volume (hoger dan 85dB)
gedurende meer dan één uur kan het
gehoor onherroepelijk beschadigen.
17. Uw speakers hebben een
geïntegreerde tweeter met
omgekeerde koepel in zuiver
beryllium. In vaste vorm is dit
materiaal niet gevaarlijk. Het is
door de aard van het materiaal
echter belangrijk dat u een aantal
veiligheidsmaatregelen neemt om
onnodig risico te voorkomen:
• De berylliumkoepel mag nooit in
aanraking komen met schuurmiddel.
• Als de berylliumkoepel beschadigd
is, moet u deze zo snel mogelijk weer
afdekken. Zorg ervoor dat het gehele
oppervlak van de koepel is bedekt
met de meegeleverde beschermende
tape. U vindt deze tape in de plastic
zak waarin de handleiding voor de
tweeter met omgekeerde koepel
in zuiver beryllium is geleverd.
Neem contact op met de reseller
om de tweeter te demonteren en te
laten vervangen door een erkend
servicepunt van de distributeur.
• Als de koepel gebarsten is,
moeten eventuele berylliumdeeltjes
zorgvuldig worden verzameld met
plakband en in een hermetisch
gesloten plastic zak worden
verzameld. Stuur deze zak samen
met de speaker op naar de reseller.
Raadpleeg de gebruikershandleiding
in de verpakking voor meer
informatie.
U kunt ook rechtstreeks contact met
ons opnemen en uw vragen naar het
volgende e-mailadres sturen:
(CEI 60417-6044)
LUE TÄMÄ ENSIN!
TÄRKEITÄ TURVALLISUUSOHJEITA!
Nederlands
29
GRANDE UTOPIA
®
EM EVO
Handleiding
NL
Installatie
De connectoren van de Grande Utopia EM Evo zorgen voor betrouwbare en veelzijdige aansluitmogelijkheden voor gestripte
kabels (tot een diameter van 3,5 mm), vorkkabelschoenen of bananenstekkers. Het is van cruciaal belang dat de polariteit van de
aansluiting juist is. De connector gemarkeerd met ‘+’ moet worden aangesloten op de ‘+’-uitgang van de versterker, de connector
gemarkeerd met ‘-’ op de ‘-’-aansluiting (fig. A). Als deze voorwaarde niet wordt nageleefd, zal de stereoklank en de perceptie van
de lage tonen aanzienlijk slechter worden. Kies kwaliteitsvolle kabels met een geschikte diameter voor de lengte: vraag raad aan
uw verkoper.
Grande Utopia EM Evo kan worden aangesloten op een monoversterker (gebruik in dat geval de meegeleverde riempjes en sluit de
ingangen aan zoals aangegeven (fig B)) of middels bikabels of op een biversterker (verwijder in dat geval de riempjes en sluit de
kabels of versterker aan op de BASS- en MAIN-ingangen zoals aangegeven (fig. C)).
EM-voedingsaansluiting
Sluit de EM-voeding aan op het elektriciteitsnet en op de Grande Utopia EM Evo met de meegeleverde kabels.
Zet de knop op ON (autopower-modus). De EM-voeding schakelt automatisch om wanneer een audiosignaal aanwezig is.
Let op: Gebruik de speakers niet zonder EM-voeding.
Schakel de EM-voeding uit voordat u deze loskoppelt.
Plaatsing
De speakers zijn ontwikkeld met het oog op de grootste mogelijke betrouwbaarheid voor alle muziekgenres of software voor
thuisbioscopen. Het is echter goed om rekening te houden met enkele eenvoudige voorschriften om hun vermogen te optimaliseren,
een goed toonevenwicht en realistisch klankbeeld te garanderen.
De speakers moeten symmetrisch naar de luisterzone worden geplaatst. Zorg dat ze een perfecte gelijkbenige driehoek vormen
met de luisterzone.U kunt deze afstanden echter afwisselen om het ideale compromis te bepalen in functie van de specifieke
ruimtelijke indeling (afb. D).
De speakers moeten op dezelfde hoogte, in hetzelfde horizontaal vlak worden geplaatst. Idealiter wordt de tweeter bij de oren
van de luisteraar in de gebruikelijke luisterpositie (afb. E).
Plaats de speakers niet te dicht bij een hoek van de kamer of een muur. Dit kan plaatselijke resonantie opwekken en het basgeluid
kunstmatig verhogen. Indien u het basniveau echter als onvoldoende beschouwt, kunt proberen de speakers juist dichter bij muren
te plaatsen om het geluid in balans te brengen (afb. F).
Optimalisatie
Voor de perfectionisten onder ons is er een formule voor een optimale positionering:
Indien A de afstand is tussen het midden van de boomer en de dichtstbijzijnde vloer of muur, B de middenafstand is en C de
grootste afstand is (A < B < C), is de ideale positie van de speaker B² = AC.
• Voorbeeld:
Indien de afstand van het midden van de boomer tot de achterwand (A) 50 cm, en tot de vloer (B) 60 cm is, dan is de afstand tot
de zijwand in het ideale geval 72 cm (C = B²/A = 72 cm) (afb. G).
Gebruiksaanwijzing
De akoestiek van de ruimte en de plaatsing in de ruimt en ten opzichte van de luisteraar zijn van invloed op de prestaties van de
speakers.
Door hieromtrent aanpassingen door te voeren kunt u het gewenste resultaat krijgen.
De stereoperceptie is onnauwkeurig en slecht gecentreerd: plaats de luidsprekers dichter bij elkaar en/of meer richting de
luisterpositie.
Het geluid is hard, schreeuwend: waarschijnlijk is de akoestiek in de kamer niet goed (te veel galm). Zorg voor absorberende
materialen (tapijten, sofa’s, wandkleden, gordijnen,...) en weerkaatsende materialen (meubels) om de resonanties te absorberen of
te verspreiden.
Het geluid is vlak, gedempt: Zorg voor minder absorberende materialen in de kamer, het geluid kan zich niet verspreiden. Zoek een
goede balans tussen absorberende materialen en weerkaatsende materialen.
Zorg er in elk geval voor dat de muur achter de speakers goed is om het geluid te weerkaatsen, zodat het geluid zich op de juiste
manier ontwikkelt. Andersom moet de muur achter de luisterpositie in het ideale geval absorberend zijn, omdat weerkaatsing hier
een negatieve invloed heeft op het stereogeluid.
Het meubilair kan weloverwogen tegen de zijmuren worden geplaatst om de geluidsgolven te verspreiden en om bepaalde
frequentiezones, met name in het middenbereik, niet te activeren (onderdrukking van ‘flutterecho’).
Voor garantievalidatie Focal -JMlab
Het is nu mogelijk om het product online te registreren:
www.focal.com/warranty
30
GRANDE UTOPIA
®
EM EVO
Handleiding
NL
Voetjes
De speakers Grande Utopia EM Evo worden geleverd met 4 voetjes die in de metalen inzetstukken aan de onderkant van de
speakers dienen te worden gemonteerd. De voetjes zorgen voor een zeer goede stabiliteit van de speakers, met name wanneer de
vloer niet helemaal gelijk is. Deze stabiliteit is essentieel om de energie die de membranen van de woofers leveren integraal weer te
geven in geluid. De 4 voetjes zijn in hoogte verstelbaar, zodat de speakers stabiel op de grond kunnen worden geplaatst. We raden
u aan om onder de voetjes onderlegschijven te plaatsen om de tegel- of parketvloer niet te beschadigen. Deze onderlegschijven
zijn magnetisch en plaatsing is zeer eenvoudig. Kantel de speaker naar een kant (afb. H), zorg ervoor dat de blauwe bescherming
aan de onderzijde is en plaats de onderlegschijven onder de voetjes, door de magnetische aantrekking blijven de onderlegschijven
‘plakken’ aan de voetjes.
Aanpassingsperiode
De Grande Utopia EM Evo-speakers bestaan uit complexe mechanische onderdelen die een aanpassingsperiode vereisen om
optimaal te werken en zich aan te passen aan de temperatuuromstandigheden en vochtigheidsgraad van uw omgeving. Deze
aanpassingsperiode verschilt naargelang de omstandigheden en kan verschillende weken duren. We raden u aan om uw speakers
minstens twintig opeenvolgende uren te laten werken om deze periode te versnellen. Zodra de eigenschappen van uw speaker
volledig stabiel zijn, kunt u volledig gebruik maken van het vermogen van uw speakers.
Toegang tot het instellingspaneel
Druk voorzichtig op de onderkant van het klepje aan de achterkant van de speaker om het instellingspaneel te openen. (afb. K).
Aanpasbare Focus Time
Verwijder de hendel uit de binnenkant van het middelste compartiment is het instellingspaneel (afb. K). Steek de hendel in de
stelschroef (afb. L).
Let op: forceer de hendel niet (max. 12 omwentelingen).
Middels de aanpasbare Focus Time kan, afhankelijk van de afstand, zeer nauwkeurig de “Sweet Spot” (ideale luisterpositie) worden
ingesteld. Het is belangrijk dat de twee speakers met behulp van de meter altijd op identieke wijze worden ingesteld.
Bijzondere voorzorgsmaatregelen
Reinig de Grande Utopia EM Evo-speakers alleen met een droge doek. As de luidspreker echt vuil is, kunt u een licht vochtige doek
gebruiken.
Gebruik geen oplosmiddelen, schoonmaakmiddelen, alcohol, bijtende stoffen, schuursponsjes of andere schurende materialen om
de speakers schoon te maken.
Plaats de speakers niet in de buurt van een warmtebron.
Keuze van versterker
Het grootste gevaar voor beschadiging van een versterker en de speakers is niet een teveel aan vermogen maar net een tekort aan
vermogen. Als het volume te hoog is, kan de versterker verzadigd raken en parasitaire signalen opwekken die de tweeter kunnen
beschadigen. De Grande Utopia EM Evo-speakers hebben voldoende dynamisch vermogen en scherpte om de kwaliteiten en
tekorten van de bijhorende versterkers te onderstrepen. Uw verkoper kan u helpen op basis van uw voorkeuren en budget het juiste
product te kiezen.
Garantievoorwaarden
Neem contact op met uw verkoper als er zich problemen voordoen.
Buiten Frankrijk valt het materiaal van Focal onder een lokale garantie op basis van voorwaarden bepaald door de officiële Focal
verdeler van het respectievelijke land. Deze voorwaarden zijn altijd in overeenstemming met de geldende wetgeving van dat land.
Voor toekomstige ontwikkeling, behoudt Focal-JMlab zich het recht voor om de technische specificaties van haar producten te wijzigen zonder
voorafgaande kennisgeving. Afbeeldingen zijn niet-contractueel.
RU
Символ «восклицательный знак внутри равностороннего треугольника»
предупреждает пользователя о наличии в руководстве по эксплуатации важных
инструкций по использованию и техническому обслуживанию устройства.
1. Прочтите эти инструкции.
2. Сохраните эти инструкции.
3. Учитывайте предупреждения.
4. Следуйте всем инструкциям.
5. Запрещается использовать данное
устройство при наличии воды.
6. Протирайте только сухой салфеткой.
7. Запрещается устанавливать данное
устройство вблизи источников тепла,
например радиатора, кухонной плиты,
обогревателя, или других устройств (в
том числе усилителей), выделяющих
тепло.
8. Используйте только
транспортировочные приспособления,
подставки, штативы, кронштейны или
столы, рекомендуемые изготовителем
или продаваемые вместе с устройством.
При перемещении тележки с
установленным на ней устройством
соблюдайте особую осторожность во
избежание травм при опрокидывании.
9. Любые работы по техническому
обслуживанию должны выполняться
квалифицированным персоналом.
Техническое обслуживание необходимо
в случае какого-либо повреждения
устройства, попадания жидкости
или посторонних предметов внутрь
устройства, воздействия дождя
или влаги, неисправности или
опрокидывания устройства.
10. Во избежание рисков запрещается
использовать аксессуары, не
рекомендованные изготовителем
устройства.
11. Запрещается помещать какие-либо
предметы в вентиляционные отверстия
устройства. Посторонние предметы могут
коснуться компонентов, находящихся
под высоким напряжением, или вызвать
короткое замыкание, что может привести
к пожару или поражению электрическим
током. Не допускайте попадания
жидкости на устройство.
12. Не пытайтесь ремонтировать
устройство самостоятельно; открывание
этого устройства приводит к риску
поражения опасным напряжением или
другим рискам. Для проведения любых
работ по техническому обслуживанию
обращайтесь к квалифицированному
персоналу.
13. При замене компонентов
техническим специалистом
необходимо убедиться в том, что будут
использованы компоненты, указанные
изготовителем или идентичные по
своим характеристикам заменяемому
компоненту. Не соответствующие этому
требованию компоненты могут привести
к пожару, поражению электрическим
током или появлению других опасностей.
14. После технического обслуживания
или ремонта устройства попросите
технического специалиста провести
проверку и убедиться в том, что при
работе продукта обеспечивается
надлежащая безопасность.
15. Запрещается устанавливать
устройство на стене или потолке, если
иное не предусмотрено изготовителем.
16. Во избежание возможных нарушений
слуха запрещается прослушивание
при высоком уровне звука в течение
продолжительного времени.
Прослушивание музыкального
аудиоплеера на большой громкости
может привести к поражению уха
пользователя и повлечь за собой
нарушения слуха (временную или
постоянную глухоту, шум или звон в
ушах, повышенную остроту слуха).
Воздействие на уши чрезмерной
громкости (более 85 дБ) в течение
часа может привести к необратимому
нарушению слуха.
17. В вашей акустической системе
используется перевернутый купольный
высокочастотный динамик из чистого
бериллия. В твердой форме этот
материал безвреден. Тем не менее
во избежание ненужных рисков
следует соблюдать некоторые меры
предосторожности:
• не допускается контакт бериллиевого
купольного динамика с абразивным
материалом;
• в случае любого повреждения
бериллиевого купольного динамика
следует незамедлительно обмотать его
поверхность защитной клейкой лентой,
включенной в комплект поставки.
Лента находится в пластиковом пакете
вместе с инструкцией к перевернутому
купольному высокочастотному динамику
из чистого бериллия. Обратитесь
к дистрибьютору для проведения
демонтажа и замены высокочастотного
динамика квалифицированным
сервисным центром.
• В случае разбития купола следует
тщательно собрать все частицы
бериллия с помощью клейкой ленты и
поместить в герметичный пластиковый
пакет, который должен быть передан
дистрибьютору вместе с акустическим
устройствам.
Для получения дополнительной
информации см. руководство по технике
безопасности, включенное в комплект
поставки.
Вопросы также могут направляться
производителю по следующему адресу:
(CEI 60417-6044)
ПРОЧЕСТЬ В ПЕРВУЮ ОЧЕРЕДЬ!
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ!
Русский
32
GRANDE UTOPIA
®
EM EVO
Руководство по эксплуатации
RU
Подключение акустической системы
Используемые в акустической системе Grande Utopia EM Evo универсальные разъемы обеспечивают надежное подключение при применении
неизолированных кабелей (до 3,5 мм в диаметре), вилочных разъемов или банановых штепселей. При подключении компонентов аудиосистемы
обязательно необходимо соблюдать полярность. Разъем, обозначенный знаком плюса («+»), должен быть подключен к соответствующему выходу
усилителя; разъем, обозначенный знаком минуса («-») — к отрицательному выводу (рис. A). Невыполнение этого условия приведет к существенному
ухудшению качества стереозвучания и восприятия нижних частот. Качество и сечение кабеля должны соответствовать его длине: консультацию
относительно этих параметров можно получить при покупке кабеля.
Акустическая система Grande Utopia EM Evo допускает однополосное усиление: следует использовать входящие в комплект изделия кабели для
подключения bi-wiring, руководствуясь схемой подключения (рис. B). Возможно также двухкабельное подключение/двухполосное усиление. Для
этого следует удалить кабели для подключения bi-wiring и подключить каждый кабель или каждый усилитель ко входам BASS и MAIN в соответствии
со схемой (рис. C).
Подключение блока питания
С помощью входящих в комплект поставки кабелей подключите блок питания к сети и к акустической системе Grande Utopia EM Evo.
Переведите выключатель в положение ON (режим автоматического включения). Блок питания включается автоматически при наличии аудиосигнала.
Внимание: Не используйте акустическую систему без блока питания.
Перед отключением блока питания всегда переводите выключатель в положение OFF.
Выбор места установки
Акустическая система была разработана таким образом, чтобы обеспечить как можно более достоверное воспроизведение всех жанров музыки
и программ домашнего кинотеатра. Однако для получения оптимальных рабочих характеристик, обеспечения хорошего тонального баланса и
реалистичного звучания следует соблюдать несколько простых правил.
Громкоговорители устанавливаются симметрично, лицевой стороной к слушателю, таким образом, чтобы между двумя громкоговорителями и
слушателем образовался идеальный равносторонний треугольник. Допускается некоторое отклонение от идеальных параметров, если того требуют
характеристики помещения (рис. D).
Громкоговорители должны располагаться на одной и той же высоте и на одной и той же горизонтальной поверхности. Оптимальное местоположение
высокочастотного громкоговорителя — на высоте органов слуха аудитории (рис. E).
Не следует устанавливать громкоговорители в углу комнаты или в непосредственной близости к стенам. Это поможет предотвратить резонанс
со стенами помещения и искусственное усиление низких частот. С другой стороны, если низких частот недостаточно, допускается установка
громкоговорителей вблизи стен в целях восстановления баланса частот (рис. F).
Оптимальное расположение компонентов системы
Оптимальное расположение компонентов акустической системы может быть рассчитано по следующей формуле:
Если A — расстояние от центра громкоговорителя до ближайшей горизонтальной или вертикальной поверхности (пола или стены), B — расстояние
до следующей ближайшей поверхности, а C — максимальное расстояние (A < B < C), идеальное расположение громкоговорителя определяется по
формуле: B² = AC.
• Пример:
предположим, расстояние от центра громкоговорителя до расположенной позади него стены составляет 50 см (A), расстояние от центра до пола — 60
см (B), следовательно идеальное расстояние до боковой стены составит 72 см (C = B²⁄A = 72 см) (рис. G).
Советы по эксплуатации
Рабочие характеристики акустической системы определяются акустическими параметрами помещения, правильным расположением компонентов
акустической системы и местоположением слушателя.
Таким образом, изменяя расположение элементов, возможно скорректировать звучание или добиться нужного эффекта.
Стереофоническое звучание нечеткое и плохо отцентрировано: попробуйте установить громкоговорители ближе друг к другу или развернуть их в
сторону слушателя.
Резкое, агрессивное звучание: по всей видимости, акустические характеристики помещения способствуют отражению звука. Возможно, следует
дополнить помещения предметами, поглощающими звук (это могут быть ковры, мягкая мебель обивочные материалы для стен, занавеси для окон),
и звкоотражающими элементами интерьера (мебель), которые обеспечат поглощение звука или его распределение.
«Плоское», приглушенное звучание: чрезмерное количество звукопоглощающих материалов в комнате, приглушающих звук и лишающих его
объема. Попробуйте найти оптимальное соотношение звукопоглощающих и звукоотражающих материалов в интерьере.
Как правило, для обеспечения высокого качества звучания расположенная позади громкоговорителей поверхность должна способствовать
отражению звука. И наоборот, поверхность, расположенная позади слушателя, должна способствовать поглощению звука. Это поможет избежать
«загрязнения» звука отраженными шумами.
Мебель следует расположить вдоль боковых поверхностей, для того чтобы обеспечить распределение звуковых волн и предупредить возникновение
зон многократного отражения звука определенных частот (эффект «порхающего эха»).
Для подтверждения гарантии Focal-JMlab
зарегистрируйте продукт на веб-сайте:
www.focal.com/warranty
33
GRANDE UTOPIA
®
EM EVO
Руководство по эксплуатации
RU
Акустические шипы
В комплект поставки акустической системы Grande Utopia EM Evo входят акустические шипы, которые прикручиваются к 4 металлическим вставкам
в основании громкоговорителя. Акустические шипы позволяют добиться чрезвычайно высокой устойчивости оборудования, особенно в том случае,
если поверхность, на которую установлено изделие, не является абсолютно ровной и гладкой. Устойчивость имеет решающее значение для того,
чтобы колебания мембраны динамического излучателя участвовали исключительно в воспроизведении звука. Входящие в комплект изделия
акустические шипы регулируются по высоте, позволяя компенсировать неровности пола и предотвратить опрокидывание. В целях предотвращения
повреждения плиточного или деревянного пола рекомендуем использовать прокладки между акустическими шипами и поверхностью, на которую они
установлены. Поскольку прокладки являются магнитными, их установка чрезвычайно проста. Наклоните громкоговоритель на бок (рис. H), стараясь
не задеть синюю защитную пену в основании колонки. Приблизьте прокладки к акустическим шипам. Под действием магнитного притяжения
прокладки сами собой встанут на место.
Период адаптации
Динамические излучатели, используемые в акустической системе Grande Utopia EM Evo, представляют собой сложные механические устройства,
оптимальные характеристики работы которых достигаются по истечении периода адаптации к температуре и влажности окружающей среды.
Длительность периода адаптации зависит от ряда условий и может составлять несколько недель. В целях ускорения этого процесса рекомендуется
эксплуатировать колонки в течение 20 часов подряд. После полной стабилизации его характеристик изделие будет демонстрировать оптимальные
рабочие параметры.
Доступ к панели управления
Для того чтобы открыть панель управления, аккуратно нажмите на лючок, расположенный с тыльной стороны корпуса нижнего среднечастотного
громкоговорителя. (рис. K).
Регулировка Focus Time
Достаньте рукоятку, закрепленную на дверце панели управления (рис. K). Наденьте ее на настроечный винт (рис. L).
Внимание: если система достигла предельной механической регулировки (не более 12 оборотов), запрещается продолжать вращать
рукоятку.
Система регулировки Focus Time позволяет точно настроить колонки и создать идеальное место прослушивания музыки Sweet Spot в зависимости
от расстояния до слушателя. Важно предельно точно настроить оба громкоговорителя, задав тождественные настройки, которые можно отследить с
помощью счетчика (рис. M).
Особые указания
Уход за громкоговорителями Grande Utopia EM Evo ограничивается протиранием поверхностей с помощью сухой ткани. Для ухода за корпусом
изделия рекомендуется использовать влажную ткань.
Для очистки поверхности запрещается применять растворители, моющие средства, продукты, содержащие спирт, способные вызвать коррозию или
имеющие абразивную поверхность, а также чистящие инструменты.
Избегайте расположения громкоговорителей вблизи источника тепла.
Выбор усилителя
Повредить громкоговоритель и его компоненты может не избыток мощности усилителя, а его недостаточная мощность. При высокой громкости
усилитель перегружается и генерирует помехи, способные повредить твитер. Динамическая емкость и четкость звучания громкоговорителей Grande
Utopia EM Evo достаточно высоки, в связи с чем становятся явными все достоинства и недостатки подключенных к ним усилителей. Консультацию
относительно выбора усилителей с учетом предпочтений и бюджета можно получить в предприятии розничной торговли.
Условия гарантии
В случае возникновения проблем просим обращаться в предприятие розничной торговли, в котором было приобретено изделие компании Focal.
За пределами Франции на оборудование марки Focal распространяется гарантия, условия которой устанавливаются местным официальным
дистрибьютором Focal в соответствующей стране согласно действующему законодательству.
Постоянно развиваясь, компания Focal-JMlab оставляет за собой право изменять технические спецификации своих изделий без предварительного уведомления.
Изображение носит иллюстративный характер.
ZH
等边三角形内的感叹符号是为了提示用户注意《使用手册》中关于安装与维护本设备的重
要操作指示与说明。
1. 阅读这些说明。
2. 保存这些说明。
3. 注意所有警告内容。
4. 遵守这些说明的要求。
5. 切莫在水附近使用本设备。
6. 清洁时，请务必使用干燥的软布。
7. 切匆将本设备安装在热源附近，例如：散
热器、炉灶、暖气通风口或其它可能会散热
的设备（包括放大器）。
8. 仅可使用本产品制造商指定的，或与本产
品一同出售的运货手推车、底座、三脚架、
支架或桌子。
若使用货运小推车时，在推动过程中请务必
小心，以免发生晃动倾翻而造成伤害。
9.所有维护工作必须由专业人员执行。当设
备出现任何的损坏、液体渗入、外物插入、
淋雨或暴露在潮湿环境、故障或倾覆时，应
对其进行维护。
10. 请勿使用本设备制造商未指定的配件，
以免发生危险。
11. 切勿将任何物体插入通风孔， 否则可能
会接触高电压组件或造成短路，从而引起火
灾或触电。 切勿让液体泼洒到设备上。
12. 请勿自行尝试维修本设备，打开此设备
可能会接触到危险电压或造成其他危险。
请联系合格的专业人员进行维修。
13. 需要更换零件时，请向维修人员确认使
用制造商指定的，或与原件的性能相同的组
件。 组件不兼容可能会引发火灾、触电或
其它危险。
14. 对该设备进行任何检修或维修后，请要
求维修人员进行测试，以确认该产品能够
安全运作。
15.只有经过建筑方审查后方可将本机安装
在墙壁或顶棚上。
16. 请勿长时间以高音量聆听，以避免听力
损伤。
在高音量下聆听随身听可能会损坏用户耳
朵，导致听力损失（临时或永久性听力损
失、耳鸣、听觉过敏）。
耳朵曝露于音量过大（大于85分贝）的环
境下长达一个小时以上，可能会造成听力
永久损失。
17.您的音箱采用纯铍倒圆顶高音单元。这
种材料在固体形式时是无害的。然而，由于
其性质，必须采取相应预防措施，以避免遭
受不必要的风险：
铍圆顶绝不可接触任何研磨材料。
如果铍圆顶出现任何形式的损坏，应尽快
使用随附的胶带将其表面整体覆盖。胶带位
于装有纯铍倒圆顶高音单元说明书的塑料袋
中。敬请联络经销商，由经销商拆卸并更换
高音单元。
如果圆顶破损，应使用胶带小心收集所有
可能泄露的铍颗粒，并将其放入密封的塑料
袋中，并同音箱一起交给经销商。
了解更多信息，请参阅包装中的预防措施
手册。
您也可以直接致信以下地址向我们提出问
题：
(CEI 60417-6044)
请先阅读本文！
重要安全说明！
简体中文
35
GRANDE UTOPIA
®
EM EVO
安装手册
ZH
连接连接
Grande Utopia EM Evo音箱的连接端口提供可靠且通用的触点，适用裸线（最大直径3.5毫米）、叉形接头或香蕉接头。请务必遵循扬声器的极性。
标有“+”的连接头必须连接到放大器的相应输出端，标有“-”的连接头必须连接到负端（图A）。如果此处不合要求，立体声像和低音品质将极
大降低。请根据经销商的建议，选择截面与长度相配的优质线缆。
Grande Utopia EM Evo能够连接单放大器，只需使用附带的“跨接线”并按照图示（图B）连接输入端口，或者摘除“跨接线”并按照图示
（图C）在BASS和MAIN输入端口分别连接线缆和放大器，实现双线分音/双放大器模式。
EM电源的连接EM电源的连接
通过附带的线缆将EM电源与Grande Utopia EM Evo音箱连接。
将按钮旋转到ON（自动供电模式）。当音频信号出现时，EM电源会自动接通。
注意：请勿使用不带EM电源的音箱。注意：请勿使用不带EM电源的音箱。
请勿在未切换到电源关闭（OFF）模式时断开EM电源。请勿在未切换到电源关闭（OFF）模式时断开EM电源。
布局方案的选择布局方案的选择
您的音箱经过精心研发设计，以尽可能忠实再现各种形式的音乐或家庭影院节目。然而，需遵循一些简单的规则来优化其性能，保证良好的音调平
衡和逼真的声像。
音箱应与听音区对称放置，音箱应与听音区对称放置，以便与其形成理想的等边三角形。但您可根据特定的布局条件调整这些距离的大小（图D），从而寻找到理想的折衷方
案。
各组音箱需布置在相同高度和同一水平面上。各组音箱需布置在相同高度和同一水平面上。理想条件下，高音单元应放置在与听音者通常听音姿态下与耳朵高度齐平的位置（图E）。
请勿将音箱太靠近墙角放置，请勿将音箱太靠近墙角放置，避免距离墙壁太近。这可能引发特定的局部共振，并且人为地增强低音水平。反之，如果认为欠缺低音水平，可以尝
试将音箱靠近墙壁以使其实现再次均衡（图F）。
优化优化
对于完美主义者，我们给出一个最佳的布局公式：
如果A是低音扬声器中心点到最近的隔离物（地板或墙壁）的距离，B为居中的距离，C为最大距离（A < B < C），通过关系式B
2
= AC即可确定出扬
声器的理想位置。
• 示例：
如果低音扬声器中心点距离后方墙壁的距离是50厘米（A），距离地板为60厘米（B），那么距离侧面墙壁的理想距离为72厘米
（C=B
2
/A=72厘米）（图G）。
使用建议使用建议
音箱的表现取决于房间的声学特征、在房间内的合理布局以及听音者的位置。
可以让这些因素相互作用以修正或提高所需的效果。
立体声感知不准确且居中不平：立体声感知不准确且居中不平：尝试将音箱彼此靠近并/或使其朝向听音位置。
声音生硬、尖锐：声音生硬、尖锐：您房间的声学特征的混响可能过重。请考虑使用吸声材料（地毯、沙发、墙饰、窗帘……）和反射体（家具）将共振吸收或漫射。
声音“平淡”、沉闷：声音“平淡”、沉闷：房间中的吸声材料过多，使声音阻塞，缺乏立体感。寻求出房间中吸声材料与反射体之间的更佳的折衷方案。
通常情况下，音箱后方的墙壁应具有反射性，以便使声音正确传播。反之，听音区后方的墙壁应有理想的吸声性能，以防止后方反射对立体声像的
感知造成“污染”。
家具可以合理地摆放在侧面墙壁使声波漫射，以避免激发特定频率区域尤其是中音区（抑制“回声颤振”）。
脚钉脚钉
Grande Utopia EM Evo系列附带可在音箱底部4个金属接口旋紧的避震脚钉。这些脚钉可确保音箱拥有良好的稳定性，特别是当地面不完全平整和
光滑时。这种稳定性对于低音扬声器薄膜发出并完全以声音形式还原的能量而言至关重要。附带的脚钉高度可调节，可使4颗脚钉平整立在地面而
不倾斜。建议在地面和脚钉之间放置防滑垫，以避免划伤瓷砖或损坏木地板。防滑垫带有磁性，安装非常简易。将音箱倾斜向一侧（图H），确保
将蓝色保护软垫保持在底部，然后将防滑垫靠近脚钉，磁力会将防滑垫自动吸附在避震脚钉上。
要激活Focal-JMlab产品的质保，
您现在可以在线注册产品:
www.focal.com/warranty
36
GRANDE UTOPIA
®
EM EVO
安装手册
ZH
为了使产品日益完善，Focal-JMlab保留其随时修改产品技术规格的权利，恕不另行通知。图片仅供参考。
磨合期磨合期
Grande Utopia EM Evo音箱采用的扬声器是复杂的机械组件，需要经过一定适应期才能发挥最佳性能并适应环境的温度和湿度条件。根据所处环境的
差异，磨合期长短也不同，最长将持续数周时间。为加速这一过程，建议您让音箱连续运行约二十小时。当音箱的性能稳定之后，您便可以充分享受
其卓越性能。
进入调音台进入调音台
轻轻推动中音扬声器隔间后方舱门的底部，启动调音台开启装置。(图K)。
可调聚焦时序（Focus Time）可调聚焦时序（Focus Time）
从调音台门上的凹槽中取下柄轴（图K）。将柄轴插入调校螺丝（图L）。
注意：切勿强迫柄轴超出系统的机械极限（0圈到12圈）。注意：切勿强迫柄轴超出系统的机械极限（0圈到12圈）。
可调聚焦时序功能可根据距离精确调整“最佳听音位置（Sweet Spot）”。始终注意参照表格（图M）以相同方式调整两组音箱，这一点至关重要。
特别注意事项特别注意事项
对Grande Utopia EM Evo音箱的保养仅限于使用干布进行除尘。如果音箱出现污迹，建议您只使用湿布擦拭。
切勿使用溶剂、洗涤剂、乙醇或腐蚀性物质、刮刀或清洁工具清理音箱表面。
避免靠近热源。
功放的选择功放的选择
功放的冗余功率不会对音箱和扬声器造成损坏，相反，功率不足则会。实际上，如果音量过高，功放饱和并产生干扰信号具有摧毁高音单元的风
险。Grande Utopia EM Evo音箱的动态容量和清晰度足以突显与其连接的功放的品质缺陷。经销商会根据您的品位和预算对您的选择进行引导。
质保条款质保条款
如有疑问，请联系您的Focal经销商。
在法国购买的任何Focal产品享受自购买之日起2年的质保期，质保期不因转售而延续。如产品存在缺陷，您需使用原包装自费将其寄送至经销商处，
由经销商对产品进行检测并排查故障原因。如果在质保范围内，产品将更换并返还给您，邮费由Focal承担。反之，我们将为您出具维修费用明细。
不当使用或错误连接（如移动线圈烧毁等）导致的损坏不在质保范围内。
在法国以外的地区，Focal产品所享受的质保条款由各自国家的Focal官方授权经销商根据当地现行法律制定。
部件名称
Part Name
有毒有害物质或元素
铅
Pb
汞
Hg
镉
Cd
六价铬
CrVI
多溴联
苯
PBB
多溴二
苯醚
PBDE
电线组件(插头)
Cable assembly
(Plug)
× O O O O O
电子部品类
Electronic
components
× O O O O O
金属部品
Metal parts
× O O O O O
航空插头
Adaptor
× O O O O O
本表格依据 SJ/T 11364 的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
KO
삼각형 안의 느낌표는 기기의 작동 및 유지보수와 관련한 중요한 사용상 지침을
의미합니다.
1. 이 지침을 읽으십시오.
2. 이 지침을 준수하십시오.
3. 경고 사항에 유의하십시오.
4. 모든 지침을 그대로 따라 주십시오.
5. 물기가 있는 곳에서 이 장비를 사용하지
마십시오.
6. 장비를 닦을 때에는 마른 천만
사용하십시오.
7. 라디에이터, 스토브, 난로, 히터 또는
열을 방출하는 기기(앰프 포함)와 같은
열원 가까이 유닛을 설치하지 마십시오.
8. 제조사가 권장하거나 장비와 함께
판매되는 취급 장비, 고정용 발, 트리포드,
브래킷 또는 테이블만 사용하십시오.
9. 모든 유지보수 작업은 공인 정비사만이
실시할 수 있습니다. 장치에 발생한
모든 손상, 액체 흘림 또는 장치 안으로
물체가 삽입됨, 비 또는 습기에 노출,
장치의 오작동 또는 장치가 뒤집힘과 같은
경우가 발생한 이후에는 유지보수 작업이
필요합니다.
10. 장비 고장 예방을 위해 제조사가
권장하지 않은 부품이나 액세서리는
사용하지 마십시오.
11. 장비의 통풍구에는 어떠한 것도
넣거나 끼워두지 마십시오. 단락되거나
고전압 부품과 접촉 시 화재나 감전의
위험이 있습니다. 유닛에 절대 액체를 쏟지
마십시오.
12. 본 장비를 사용자가 직접 수리하려고
시도하지 마십시오. 장비를 열 경우
위험한 전압 또는 기타 위험에 노출될
수 있습니다. 모든 수리 작업은
전문수리기사에게 맡기십시오.
13. 부품 교체가 필요한 경우에는 수리
기사가 제조사가 명시한 부품 또는 순정
부품에 상응하는 동일한 특징을 가진
부품을 사용하는지 반드시 확인하십시오.
그 외의 부품을 사용할 경우 화재, 감전
기타 위험이 초래될 수 있습니다.
14. 유닛을 교체 또는 수리한 경우 수리
기사에게 테스트를 요청하여 제품이
안전하게 작동하는지 확인하십시오.
15. 장비는 반드시 제조사의
지침이 있는 경우에만 벽이나 천정에
설치할 수 있습니다.
16. 청력 손상을 예방하기 위해 장시간
큰소리로 헤드폰을 듣지 마십시오.
휴대용 스테레오 장치를 사용하여
큰소리로 들으면 청력이 손상되고 청력에
문제(예: 일시적 또는 영구적 청력 손상,
이명, 웅웅거리는 소리, 청각 과민반응)를
불러올 수 있습니다.
큰 소리(85dB 초과)에 한 시간 이상
노출되는 경우 영구적으로 청력이 손상될
수 있습니다.
17. 스피커에는 순베릴륨으로 제조된
소프트 역돔 트위터가 장착되어 있습니다.
고체 상태에서 이 재료는 위험성이
없습니다. 어떠한 경우이든 주의를 기울여
다음과 같은 불필요한 위험에 노출되는
경우를 피해야 합니다:
• 베릴륨 돔은 절대로 연마제와
접촉해서는 안 됩니다.
• 베릴륨 돔이 어떤 형태로든 손상되는
경우, 가능한 빨리 제공된 보호 접착
테이프로 모든 표면을 덮어야 합니다.
이 보호 접착 테이프는 순베릴륨 역돔
트위터용 설명서가 포함되어 있는 비밀
주머니 안에 들어 있습니다. 판매업체에
연락하여 업체의 담당 서비스 부서에서
트위터를 분리하여 교체하도록
요청하십시오.
• 돔이 파손된 경우, 그에 의해 발생한
베릴륨 입자는 접착 리본을 이용하여
조심해서 모으고 완전 밀폐한 비닐봉투에
넣어 스피커와 함께 판매자에게
보내십시오.
보다 자세한 정보는 포장 내의 사용시
주의사항을 참조하십시오.
또한 궁금한 점은 다음 주소로 직접
질문하실 수 있습니다:
(CEI 60417-6044)
사용에 앞서 먼저 읽어보십시오!
중요한 안전 지침!
한국어
38
GRANDE UTOPIA
®
EM EVO
사용 설명서
KO
연결 방법연결 방법
Grande Utopia EM Evo 커넥터는 포크 또는 바나나 플러그형의 피복을 벗긴 케이블을 위한 신뢰할 수 있는 다용도 접점을 보장합니다. 스피커 극
성을 준수해야 합니다. +가 표시된 커넥터는 앰프로 연결되는 출력에 연결해야 하고, -가 표시된 커넥터는 음극 터미널(그림 A)에 연결해야 합
니다. 이 조건을 준수하지 않으면 스테레오 이미지와 저음 인식이 현저히 감소합니다. 길이에 적합한 부분의 고품질 케이블을 선택하십시오. 대
리점에서 문의할 수 있습니다.
Grande Utopia EM Evo는 모노앰핑으로 연결할 수 있으며, 이 경우 제공된 «스트랩»을 이용하여 표시된 것과 같이 입력에 연결하거나(그림 B)
바이와이어링/바이앰핑의 경우 «스트랩»을 뽑아서 각 케이블 또는 앰프를 표시된 것과 같이 BASS 및 MAIN에 연결합니다(그림 C).
EM 전원공급장치의 연결EM 전원공급장치의 연결
EM 전원공급장치를 제공된 케이블을 이용하여 주전원 및 Grande Utopia EM Evo에 연결합니다.
버튼을 ON으로 놓습니다(Autopower 모드). EM 전원공급장치는 오디오 신호가 있으면 자동으로 켜집니다.
주의: EM 전원공급장치 없이는 스피커를 사용하지 마십시오.주의: EM 전원공급장치 없이는 스피커를 사용하지 마십시오.
OFF로 전환하지 않은 상태로 EM 전원공급장치를 분리하지 마십시오.OFF로 전환하지 않은 상태로 EM 전원공급장치를 분리하지 마십시오.
배치 장소의 선택배치 장소의 선택
이 스피커는 모든 음악 형식 또는 홈 시네마 프로그램을 가장 충실하게 재현하도록 연구를 거쳤습니다. 균형잡힌 음색과 생생한 사운드 이미지를
구현하려면 성능을 최적화하기 위한 간단한 몇 가지 규칙을 항상 지키는 것이 좋습니다.
스피커 시스템은 청취 구역에 대하여 이등변삼각형을 만들며 대칭을 이루는 방식으로 배치해야 합니다.스피커 시스템은 청취 구역에 대하여 이등변삼각형을 만들며 대칭을 이루는 방식으로 배치해야 합니다. 그럼에도 공간의 특정 조건에 따라 최적
의 위치를 찾기 위해 거리를 조정하는 것도 좋은 방법입니다. (그림 D)
스피커 시스템은 같은 높이, 그리고 같은 수평면에 배치되어야 합니다.스피커 시스템은 같은 높이, 그리고 같은 수평면에 배치되어야 합니다. 트위터는 평소의 청취점에 있는 청취자의 귀 높이에 오는 것이 가장 좋습
니다(그림 E).
스피커 시스템을 방의 코너에 너무 가깝게 배치하지 말고 벽에 지나치게 근접되지 않도록 합니다.스피커 시스템을 방의 코너에 너무 가깝게 배치하지 말고 벽에 지나치게 근접되지 않도록 합니다. 이렇게 하면 국소적으로 특정 공명을 불러일
으키고 인공적으로 저음부를 증강할 수 있습니다. 반대로 저음부가 충분하지 않다고 판단될 경우 스피커 시스템을 벽으로 근접시켜 균형을 잡을
수 있습니다(그림 F).
최적화최적화
좀 더 전문적인 성능을 구현하려면 다음과 같은 최적 배치 공식을 참조하십시오.
A가 부머의 중심으로부터 가장 가까운 벽(바닥 또는 벽)까지의 거리인 경우, B는 중간 거리이며 C는 가장 큰 거리로(A < B < C), 스피커 시스템
의 최적 위치는 B² = AC일 때 달성됩니다.
• 예:
부머 중심이 뒷벽으로부터 50 cm (A), 바닥으로부터 60 cm (B) 떨어져 있을 경우 측벽까지의 이상적인 거리는 72 cm입니다. (C = B²/A =
72 cm) (그림 G).
사용 권장사항사용 권장사항
스피커 시스템의 성능은 방의 음향 조건, 스피커 시스템의 방내 위치, 청취자의 위치에 따라 다릅니다.
구현하려는 효과를 수정하거나 개선하기 위해 이러한 요소들을 상호작용시킬 수 있습니다.
스테레오 인지가 정확하지 않거나 중심을 벗어남:스테레오 인지가 정확하지 않거나 중심을 벗어남: 스피커를 서로 근접시켜 보거나 청취점을 향하게 하십시오.
소리가 딱딱하고 날카로움:소리가 딱딱하고 날카로움: 방의 음향 조건이 지나치게 반향을 잘 만들어냅니다. 공명을 흡수하거나 분산시키기 위한 흡수재(카펫, 소파, 벽걸이
천, 커튼 등) 및 반사체(가구) 사용을 고려하십시오.
소리가 밋밋하고 둔탁함:소리가 밋밋하고 둔탁함: 방 안에 흡수재가 너무 많고 소리가 특징 없이 멍멍한 느낌이 남. 실내에 있는 흡수재와 반사체들을 잘 조화시켜 보십
시오.
일반적으로 스피커 뒤에 있는 벽이 자연스럽게 반사체 역할을 함으로써 소리가 적절히 발달할 수 있도록 합니다. 반대로 청취 구역 뒤에 있는 벽
은 뒤쪽으로부터의 반사음이 스테레오 이미지의 인지를 ‘오염’시키지 않도록 하기 위해 흡수재인 것이 바람직할 것입니다.
가구는 측벽에 배치하여 특정 주파수 대역, 특히 중간 대역을 자극하지 않도록 파형을 분산할 수 있습니다(메아리 현상 제거)
Focal-JMlab 보증서 인증을 위해,
이제 제품을 온라인 등록할 수 있습니다:
www.focal.com/warranty
39
GRANDE UTOPIA
®
EM EVO
사용 설명서
KO
개발 목적으로 Focal-JMlab은 사전 고지 없이 제품의 기술 명세를 수정할 권한을 보유합니다. 비계약적 이미지.
스파이크스파이크
Grande Utopia EM Evo의 다리에는 스피커 바닥 아래에 있는 4개의 금속 삽입물에 나사로 고정하기 위한 조절가능 스파이크가 있습니다. 이러
한 스파이크는 스피커가 높은 안정성을 갖도록 해주며 특히 바닥이 완벽하게 편평하지 않은 경우 도움이 됩니다. 우퍼 막에서 만들어진 에너지가
남김없이 소리 형태로 재구성되도록 하기 위해 이러한 안정성은 반드시 필요합니다. 제공된 스파이크는 4개의 스파이크가 흔들림 없이 바닥에
고르게 놓일 수 있도록 높이 조절이 가능합니다. 타일에 스크래치를 내거나 바닥을 상하게 하지 않도록 스파이크와 바닥 사이에 카운터 스파이
크를 배치할 것을 권장합니다. 이런 카운터 스파이크는 자석이며 아주 쉽게 배치할 수 있습니다. 스피커 한쪽 측면을 흔들고(그림 H) 파란색 보
호 폼이 베이스 위에 놓여 있는지 확인하고 카운터 스파이크를 스파이크 쪽으로 가까이 하면 자석의 당기는 힘에 의해 카운터 스파이크를 자동으
로 조절 가능 스파이크 아래로 배치됩니다.
시운전 기간시운전 기간
Grande Utopia EM Evo 스피커 시스템 내 사용되는 스피커는 복잡한 기계 요소들이며, 가능성을 최대한 발휘하고, 사용자의 환경 내 온도와 습
도 조건에 적응하기 위해서는 적응 기간이 필요합니다. 이 시운전 기간은 실제 조건에 따라 달라지며 몇 주 연장될 수도 있습니다. 이 작업을 가
속화하려면 연속 20시간 가량 스피커 시스템을 작동시키는 것이 좋습니다. 스피커 시스템의 특성이 안정화되면, 스피커 시스템 성능을 모두 즐
기실 수 있습니다.
조정 패널로의 접근조정 패널로의 접근
아래쪽 중앙 스피커 칸의 뒤쪽에 위치한 해치의 베이스를 부드럽게 밀어 조정 패널의 개방 메커니즘을 작동시킵니다. (그림 K)
설정 가능 Focus Time설정 가능 Focus Time
조정 패널의 문 안에 있는 하우징에서 크랭크를 빼냅니다(그림 K). 크랭크를 조정 나사 내에 삽입합니다(그림 L).
주의: 크랭크에 시스템 기계적 한도 너머의 힘을 가하지 마십시오(0~12 차례).주의: 크랭크에 시스템 기계적 한도 너머의 힘을 가하지 마십시오(0~12 차례).
조정 가능 Focus Time은 거리에 따른 «Sweet Spot» (최적 청취점)을 조정할 수 있게 해줍니다. 2개의 스피커를 조정할 때 미터기를 이용하여
동일한 방식으로 하도록 주의하십시오(그림 M).
특수 주의사항특수 주의사항
Grande Utopia EM Evo 스피커 시스템의 유지보수는 마른 천을 이용한 먼지 제거 정도로 제한됩니다. 스피커 시스템에 얼룩이 생긴 경우 간단
히 축축한 천만을 이용할 것을 권장합니다.
스피커 시스템 표면을 청소하기 위해 용제, 세제, 알콜 또는 부식성 제품, 긁개 또는 문질러 닦는 도구를 이용해서는 안 됩니다.
스피커 시스템 주변에 열원을 두지 마십시오.
앰프 선택앰프 선택
스피커 시스템과 스피커를 훼손할 수 있는 것은 앰프 출력이 과도할 때가 아니라, 출력이 충분하지 못할 때입니다. 실제로 볼륨을 너무 높이면 앰
프가 포화되어 트위터를 파괴할 위험이 있는 불요 신호가 발생합니다. Grande Utopia EM Evo 스피커 장치의 동적용량과 선명도는 연결된 앰프
의 장점과 단점을 확인할 수 있을 정도로 충분히 상승시킬 수 있습니다. 대리점이 고객의 취향과 예산에 맞춰 적당한 앰프를 선택하는 과정을 도
와드릴 것입니다.
보증 조건보증 조건
문제가 있는 경우 Focal 대리점에 문의하십시오.
보증은 오사용 또는 잘못된 연결에 의해 발생한 손상(예: 타버린 가동코일)에 대해 적용되지 않습니다.
프랑스 외의 지역에서 Focal 장비는 해당 지역의 현행법에 맞게 해당국의 공식 Focal 총판이 정한 현지 조건에 따른 보증이 적용됩니다.
JP
正三角形で示されている感嘆符（！）は、装置の使用とメンテナンスに関するユーザー正三角形で示されている感嘆符（！）は、装置の使用とメンテナンスに関するユーザー
マニュアルに重要な指示があることをユーザーに警告するものです。マニュアルに重要な指示があることをユーザーに警告するものです。
1.これらの指示をお読みください。
2.これらの指示に従ってください。
3.警告を考慮に入れてください。
4.すべての指示に従ってください。
5.この装置を水の周りで使用しないでく
ださい。
6.乾いた布のみを使って清掃してくださ
い。
7.ラウドスピーカーは、ラジエーター、ス
トーブ、ヒートレジスターや、その他熱を
放出する機器（アンプを含む）などの熱源
から離して設置してください。
8.製品と併用する固定装置、スタンド、三
脚、サポート、またはテーブルは、製造元
が推奨する付属のみを使用してください。
トロリーやカートを使用する場合には、装
置を移動させる際、損傷やけがの危険を避
けるよう特に注意してください。
9.メンテナンス作業はすべて、資格を有す
る技術者により実施されなければなりま
せん。液体の浸潤または機器内への異物混
入、雨または湿気への露出、機器の機能不
順または倒壊など、機器に損害が起きた際
はメンテナンスが必要です。
10.損傷やけがの危険を防ぐために、製造
元が推奨していない付属品は使用しないで
ください。
11.装置の通気孔に絶対に物体を挿入しな
いでください。高電圧部品に触れたり、シ
ョートして火災や感電の原因となったりし
ます。装置上に絶対に液体を置かないで
ください。
12.ご自分でこの装置を修理しようとしな
いでください。 装置を開くと、高電圧な
どの危険にさらされる可能性があります。
メンテナンスや修理については、資格のあ
る専門家にお問い合わせください。
13.コンポーネントの交換が必要な場合
は、技術者が製造元が指定したコンポーネ
ントを使用していること、または元のコン
ポーネントとまったく同じ特性を持つコン
ポーネントを使用していることを確認して
ください。不適合のコンポーネントを使用
すると、火災、感電、その他の事故を引き
起こす可能性があります。
14.装置の修理または介入の後には、製品
が正しく動作し安全であることを確認する
ために、技術者に装置のテストを依頼して
ください。
15.メーカーが意図していない限り、装
置は 壁や天井に取付ける必要はありませ
ん。
16. 聴力に影響を与える恐れがありますの
で、大音量で長時間続けて聞きすぎないで
ください。
高性能音楽プレーヤーは使用者の耳を傷め
たり、聴力が損なわれる原因（一時的また
は永久的な難聴、低音や鋭い音の耳鳴り、
聴覚過敏）になることがあります。
過度の音量（85dB以上）を１時間以上聞
き続けると、回復が不可能なほど聴力を損
なう可能性があります。
17.このスピーカーには、純ベリリウム製
のインバーテッド•ドームツィーターが使
用されています。固形状態では、この資材
に害はありません。しかしながらその性質
上、不要なリスクにさらされることのない
よう配慮すべき点がございます：
• ベリリウム製ドームと研磨剤を接触さ
せることは絶対にしないでください。
• ベリリウム製ドームが破損した場合、
その形状に関わらず、付属の保護テープで
破損面全体を直ちに覆います。純ベリリウ
ム製インバーテッド•ドームツィーターの
説明書が収められたビニール袋に、テープ
も同封されています。その際販売店へ連絡
し、その専門部署でツィーターの分解と交
換を行なってください。
• ドームが割れた場合、ベリリウムの微
粒子を粘着テープで入念に回収した後、ビ
ニール袋に密閉した状態で入れ、スピーカ
ーとともに販売店へ返送してください。
詳細はパッケージに付属された使用上の注
意を参照してください。
以下のアドレスまで直接質問していただく
ことも可能です：
(CEI 60417-6044)
まず、こちらをお読みください！
重要な安全上の注意！
日本語
41
GRANDE UTOPIA
®
EM EVO
取扱説明書
JP
接続接続
Grande Utopia EM Evoのコネクタは、多芯ケーブル（直径3.5mmまで）、Yラグ端子、バナナプラグを使用可能で、信頼性の高い接触
力と汎用性を保証します。スピーカーの極性を必ず守ってください。「+」はアンプのプラスに、「-」はアンプのマイナスに接続して
ください（図A）。この条件を守らない場合、ステレオ音像と低域の再生力が大幅に低下します。適した長さと品質のケーブルをお選び
ください。不明点は、販売店にお問い合わせください。
Grande Utopia EM Evoは、シングルワイヤリングで接続することができます。この場合は、付属の「ストラップ」を使用し、図のよう
に接続します（図B）。またはバイワイヤリングやバイアンプを使う場合、「ストラップ」を外し、図の通りにバスとトレブルを各ケー
ブルまたはアンプに接続します（図C）。
電源の接続電源の接続
付属のケーブルを使用して、Grande Utopia EM Evoを接続します。
スイッチをONにして電源をいれます。オーディオ信号が入力されているときは、自動的にONになり、入力されていないときはOFFにな
ります。
注意点：電源を入れずにスピーカーを使用しないでください。注意点：電源を入れずにスピーカーを使用しないでください。
電源を取り外す場合、必ず電源をOFFにしてから取り外してください。電源を取り外す場合、必ず電源をOFFにしてから取り外してください。
設置場所設置場所
このスピーカーは、あらゆる種類の音楽やホームシアターのサウンドを最大限忠実に再現するように設計されています。
但し、パフォーマンスを最適化し、良好なバランスと忠実なサウンドイメージを保証するために、下記の簡単なルールに沿ってご使用
されることをお勧めします。
スピーカーをリスニングエリアとは対称的に配置してください。スピーカーをリスニングエリアとは対称的に配置してください。理想的には、リスニングエリアから正三角形ができるようにしてくだ
さい。 設置場所の環境でそうすることが難しい場合は、できる範囲内で正三角形になるように長さを調整してください（図D）。
スピーカーは、同じ高さに水平面に配置してください。スピーカーは、同じ高さに水平面に配置してください。
理想的には、ツイーターが通常のリスニングポイントにてリスナーの耳と同じ高さにくるようにします（図E）。
スピーカーを部屋の角や壁際に近づけすぎないようにしてください。スピーカーを部屋の角や壁際に近づけすぎないようにしてください。
このように配置してしまうと、その部屋内で共鳴して、低音レベルを人為的に増加させてしまう可能性があります。
一方、低音レベルが不十分な場合、スピーカーを壁に近づけてバランスを取ることができます（図F）。
最適化最適化
より優れた音をお楽しみいただくには以下の方法をお試しください。
Aをウーファーの中心から最も近い床または壁までの距離、Bを中間距離、Cを最大距離（A < B < C）とすると、B
2
= ACが最適な位置配
置となります。
• 例:
ウーファーの中心が後壁から50cm（A）、床から60cm（B）の場合、理想的な側壁との間隔は72cmです (C = B
2
/A = 72cm)（図G）。
使用方法使用方法
スピーカー動作は、部屋の音響、スピーカーの適切な配置場所、およびリスナーの位置により変わります。
何度も改善していくことで、お客様が求める効果を得ることが可能です。
音場、定位が不正確な場合:音場、定位が不正確な場合:一つのスピーカーをもう一方のスピーカーに近づけるか、リスニングポイントの方にスピーカーを向けてく
ださい。
サウンドが硬くて強すぎる場合:サウンドが硬くて強すぎる場合: 部屋の音響があまりにもライブである可能性があります。
反響を吸収または拡散させるための吸音材（カーペット、ソファ、壁掛け、カーテンなど）と反射材（家具）の使用を検討してください。
サウンドが抑揚なく詰まる感じがする場合:サウンドが抑揚なく詰まる感じがする場合: 室内に吸音材が多すぎると、音が詰まり、抑揚がなくなります。
部屋の吸音材と反射材の最適なバランスを見つけてください。
一般的には、サウンドが正しく広がるためにスピーカーの後ろに壁があることが好ましいです。
一方、リスニングエリアの後壁は、理想的には、反射がステレオイメージを悪化させないように吸音材を使用することをお勧めします。
中音域（周波数「フラッターエコー」の除去）の特定の周波数領域を励起しないように、音波を拡散させるために、家具は、側壁に配
置してください。
日本語
Focal-JMlabの保証を有効にするには、
下記リンクから製品のオンライン登録をしてください。
www.focal.com/warranty
42
GRANDE UTOPIA
®
EM EVO
取扱説明書
JP
製品の更なる向上のため、Focal-JMlabは予告なしに製品の技術仕様を変更する権利を留保します。実際の製品は写真とは異なる場合があります。
スパイクスパイク
Grande Utopia EM Evoには、4つのメタルインサートにネジ止めするデカップリングスパイクが付属されています。これらのスパイク
は、特に、床が完全に平らで滑らかでない場合、スピーカーの優れた安定性をもたらします。この安定性は、ウーファーの振動板が出
すエネルギーが音として完全に復元されるために不可欠です。提供されるスパイクは高さ調整ができるので、4つのスパイクは傾けずに
地面に均等にして置きます。タイルや木製の床を傷つけないように、地面とスパイクの間にスパイク受けを置くことをお勧めします。
これらのスパイク受けには磁石が内臓されており、非常に簡単にお使いいただけます。スピーカーを片側に傾けて（図H）、スパイク受
けをスパイクの方に持っていきます。すると、磁気吸引力で自然にスパイク受けがデカップリングスパイクの下にきます。その際、必
ずベースに青色の保護フォームがあることをご確認ください。
エイジング期間エイジング期間
Grande Utopia EM Evoのスピーカーに使用されるスピーカーは、その機能を最大限に生かして、またお使いの環境温度および湿度条件
に適応するために、一定の時間を必要とする複雑な機械です。このエイジング期間の長さは、それぞれの環境条件に応じて異なり、数
週間に及ぶ場合もあります。この期間の速度を早めるために、約20時間連続してスピーカーを動作させることを推奨します。いったん
スピーカーの特性が完全に安定すると、スピーカーの機能を思う存分お楽しみいただけます。
調整パネルへのアクセス調整パネルへのアクセス
中低音域スピーカーのコンパートメントの底部を軽く押すと、カバーが開きます(図 K)。
Focus Time（フォーカスタイム）の調整Focus Time（フォーカスタイム）の調整
カバーを開けていただき、クランクを取り出します（図K）。
調整ネジにクランクを差し込みます（図L）。
注意：クランクがシステムの機械的限界を超えないようにしてください（0〜12回転）。注意：クランクがシステムの機械的限界を超えないようにしてください（0〜12回転）。
Focus Timeを使用することで、「スウィートスポット」（理想的なリスニング距離）を正確に調整することができます。カウンターを
使用して2つのスピーカーを同じように調整するようにしてください（図M）。
注意点注意点
Grande Utopia EM Evoスピーカーのメンテナンスは、乾いた布で埃を取るからぶきに限ります。
スピーカーが汚れている場合は、湿った布で汚れをふき取ってください。
スピーカーの表面を清掃する時に、溶剤、洗剤、アルコール類、腐食剤、スクレーパー、研磨器具を使用しないでください。
熱をもつものに近づけないでください。
アンプの選択アンプの選択
スピーカーやスピーカーユニットに損傷を与えるのは、電力過剰ではなく、電力不足です。音量が大き過ぎると、アンプが飽和してス
プリアス信号を出し、ツイーターを損傷してしまう恐れがあります。Grande Utopia EM Evoスピーカーは、アンプの品質と欠陥を明ら
かにするために十分高度に作られています。お好みとご予算に応じて、販売店が製品をご提案いたします。
保証条件保証条件
製品に問題が発生した場合、Focal販売代理店までご連絡ください。保証期間が終了している場合、修理にかかる見積もりをご連絡しま
す。不適切な使用による故障または不正確な接続に起因する故障（例：ボイスコイルのオーバーヒートなど）は保証対象外です。条件は
該当地域の現行の法律に基づいて、各国のFocalの正規販売代理店によってその地域で定められています。
AR
تاميلعت دوجو نم مدختسملا ريذحت ىلإ عضا يواستم ثلثم لخاد ةدوجوملا بجعتلا ةمع ريش
ُ
ت
.هتنايصبو زاهجلا ليغشتب قلعتتو ليغشتلا تاميلعت يف ةروكذم ةماه
.تاداشرا هذه أرقا .1
.تاداشرا هذهب ظفتحا .2
.رابتعا نيعب تاريذحتلا هذه ذخا بجي .3
.تاداشرا عيمج عبتا .4
.ءاملا بناجب زاهجلا اذه مدختست .5
.ةفاج شامق ةعطق مادختساب طقف فظن
ُ
ي .6
لثم ةرارح ردصم نم برقلاب زاهجلا عضت .7
رخآ زاهج يأ وأ ةئفدتلا ةحتف وأ دقوملا وأ ةئفدملا
.)ةيتوصلا تامخض
ُ
ملا كلذ يف امب( ةرارح ردص
ُ
ي
غيرفتلاو ليمحتلا تادع
ُ
م ىوس مدختست .8
وأ تاماعدلا وأ ةيثثلا لماوحلا وأ لماوحلا وأ
وأ ةعنص
ُ
ملا ةكرشلا اهب يصوت يتلا تواطلا
.زاهجلا عم ةعاب
ُ
ملا تادعملا
دنع رذحلا خوت ،تايرتشملا ةبرع مادختسا دنع
ةجتان ةباصإ يأ بنجتل ةبرعلاو زاهجلا كيرحت
.بقنا نع
ةفرعمب ةنايصلا لامعأ عيمج ءارجإ بجي .9
بقع ةيرورض ةنايصلا نوكت .لهؤم صخش
لوخد وأ لئاس باكسنا وأ زاهجلل فلت يأ ثودح
ةبوطرلل وأ رطملل ضرعتلا وأ زاهجلا لخاد ءايشأ
.زاهجلا طوقس وأ ئيسلا ليغشتلا وأ
اهب ىصو
ُ
م ريغ تاقحلم يأ مدختست .10
يأ بنجتل زاهجلا عم ةعنص
ُ
ملا ةكرشلا لبق نم
.رطاخم
تاحتف لخاد عون يأ نم ةادأ يأ ا
ً
دبأ لخد
ُ
ت .11
عم سمتت نأ نكمملا نم .زاهجلا يف ةئوهتلا
سام ثادحإ وأ ةيلاعلا ةيتلوفلا تاذ تانوكملا
.ةيئابرهك ةمدص وأ قيرح بوشن مث نمو يئابرهك
.زاهجلا ىلع لئاوس يأ ا
ً
دبأ بكست
نكمي ؛كسفنب زاهجلا اذه حصإ لواحت .12
ةيتلوف تارايت ىلإ زاهجلا اذه حتف كضرع
ُ
ي نأ
ىلإ ءوجللا بجي .رطاخملا نم اهريغ وأ ةريطخ
.ةنايص لامعأ ي صتخ
ُ
م صخش
دكأت ،تانوكم يأ لادبتسا رما بلطت اذإ .13
اهددح
ُ
ت يتلا تانوكملل ةنايصلا ينف مادختسا نم
ةقباط
ُ
م صئاصخ لمحت كلت وأ ةعنص
ُ
ملا ةكرشلا
تانوكملا يدؤت نأ نكمي .يلصا جتن
ُ
ملا تانوكمل
تامدص وأ قئارح بوشن ىلإ ةقباط
ُ
ملا ريغ
.ىرخأ رطاخم يأ وأ ةيئابرهك
،زاهجلل حصإ وأ ةنايص ةيلمع يأ دعب .14
نم دكأتلاو زاهجلا رابتخا ةنايصلا ينف نم بلطا
.نامأ لكب لمعي جتن
ُ
ملا نأ
وأ طئاحلا ىلع طقف زاهجلا بيكرت بجي .15
.كلذ رفوت ةعنصملا ةكرشلا تناك اذإ فقسلا
مدختست ،ةلمتح
ُ
م ةيعمس رارضأ يأ بنجتل .16
.ةليوط ةرتفل
ٍ
لاع توص ىوتسم ىلع تاعامسلا
ىلع يقيسوملا لغ
ً
ش
ُ
ملا مادختسا يدؤي نأ نكمي
ببس
ُ
يو نذاب رارضأ ىلإ
ٍ
لاع توص ىوتسم
نينط وأ مئادلا وأ تقؤملا ممصلا( ةيعمس لكاشم
.)عمسلا دادتحا وأ نذا يف يود وأ
توصلا ىلإ نينذا ضيرعت ببستي نأ نكمي
يف ةعاس نم رثك )لبيسيد 85 نم ىلعأ( يلاعلا
.ا
ً
يئاهن عمسلا ىلع ةردقلاب رارضا
ا
ً
ربكم كب صاخلا توصلا تاربكم مدختست .17
.صلاخلا مويليربلا نم ةبولقم ةبق اذ ددرتلا يلاع
،هنأ إ .ةراض ريغ بلصلا اهلكش يف ةماخلا هذه
تاطايتحا ضعب ذاختا نم دب ،اهتعيبط ببسب
:اهنم ةدئاف رطاخمل ضرعتلا مدعل
لاصتا ىلع مويليربلا ةبق نوكت نأ ا
ً
دبأ بجي •
.ةجحاس ةدامب
نم لكش يأب مويليربلا ةبق تررضت اذإ •
تقو برقأ يف اهحطس لك ةيطغت متي ،لاكشا
هدجت فوس .عاب
ُ
ملا يقاولا قصلا طيرشلاب نكمم
ليلدلا ىلع يوتحي يذلا يكيتسبلا سيكلا يف
ةبولقملا ةبقلا اذ ددرتلا يلاع ربكملل صصخملا
كيكفتل ةئزجتلا عئابب لصتا .صلاخلا مويليربلا نم
مسق لب
ِ
ق نم هلادبتساو ددرتلا يلاع توصلا ربكم
.عزوملا ىدل صتخملا تامدخلا
تائيزج يأ عمج بجيف ،ةبقلا ترسكنا اذإ •
اهعضو مث قص طيرش مادختساب ةيانعب مويليرب
هلاسرإ متيو ماكحإب قلغم يكيتسب سيك يف
.توصلا ربكم لاسرإ تقو سفن يف ليكولل
ليلد ىلإ عوجرلا ءاجرب ،تامولعملا نم ديزمل
.ةوبعلا يف دوجوملا مادختسا تاطايتحا
ناونعلا ىلع ةرشابم ةلئسأ حرط ا
ً
ضيأ كنكمي
:يلاتلا
(CEI 60417-6044)
!لامعتسا لبق ليلدلا اذه ةءارق بجي
!ةمسلاب قلعتت ةماه تاميلعت
ةيبرعلا
44
GRANDE UTOPIA
®
EM EVO
مدختسملا ليلد
AR
تصولا
تصوملا( ةزوملا تصوملا وأ ،ةيكوشلا ليصوتلا فارطأ وأ ،)مم 3.5 ىلإ لصي رطقب( ةفوشكملا تباكلل ضارغا ةددعتم ةقوثوم سمت حطسأ Grande Utopia EM Evo تصوم رفوت
ليصوت بجي امنيب ،مخضملا ىلع بجوملا جرخلاب »+« بجوملا ةمع لمحي يذلا لصوملا ليصوت بجي ذإ .مخضملاو توصلا ربكم نم لكل تصوملا ةيبطق ةاعارم يرورضلا نمو .)ةيعيمجتلا
يضرع عطقم اهبو ةديج ةدوج تاذ تباك رتخا .ويريتسا ةروصلاو ريهجلا لابقتسا رثأتيس طورشلا هذه ةاعارم مدع لاح يفو .)أ لكشلا( بلاسلا فرطلاب »-« بلاسلا ةمع لمحي يذلا لصوملا
.بسانم وه امب كحصن نم ةئزجتلا عئاب نكمتيس :اهلوطل بسانم
،يئانثلا ميخضتلا/يئانثلا كسا ليصوت ربع وأ ،)ب لكشلا( حضوم وه امك ةرفاوتملا »ةطرشا« ليصوت يغبني ةلاحلا هذه يفو ،يداحا ميخضتلا ربع Grande Utopia EM Evo ليصوت نكميو
.)ج لكشلا( حضوم وه امك MAIN inputsو BASS لخد ذفنمب مخضم وأ لباك لك ليصوت عم ،»ةطرشا« عزن يغبني ةلاحلا هذه يفو
ةقاطلا دادمإ ردصم ليصوت
.ةرفاوتملا تباكلاب Grande Utopia EM Evo ىلع ةقاطلا دادمإ ردصم ليصوتب مق
. وأ ةيتوص ةراشإ رودص دنع ا
ً
يئاقلت هليغشت فاقيإ وأ ةقاطلا دادمإ ردصم ليغشت متي .)يئاقلتلا ليغشتلا عضو( ليغشتلا
.EM ةقاطلا دادمإ ردصم نودب توصلا تاربكم مدختست :هبتنا
.هليغشت فاقيإ دعب إ EM ةقاطلا دادمإ ردصم لصفت
توصلا م
ِ
ّ
خ
َ
ض
ُ
م رايتخا
اهئادأ نيسحتل ةيلاتلا ةطيسبلا دعاوقلا عابتاب يصون ،كلذ عمو .)Home Cinema( ةيلزنملا امنيسلا جمارب وأ ىقيسوملا عاونأ لك نم ةدوجو ىوتسم لضفأ جارخ هذه توصلا تاربكم تم
ِ
ّ
م
ُ
ص
.ةيعقاو ةيتوص ةروصو توصلا ةقبط يف ديج نزاوت نامضلو
عضولاو لحلا ىلإ لوصولل تافاسملا هذه طبض نكمي ،كلذ عمو .لثما عضولا يف حبصتل نيقاسلا يواستم ا
ً
ثلثم لكشت ثيحب ، عامتسا ةقطنم هجاوت ثيحب ،لثامتم لكشب توصلا تاربكم عضو يغبني
.)د لكشلا( كيدل يلخادلا روكيدلا ميمصتل ا
ً
قفو لثما
.)ـه لكشلا( داتعملا عامتسا عضو يف عمتسملا نذأ عافترا سفن يف ددرتلا يلاع راهجملا عضو يغبني ،يلاثملا عضولا قيقحتلو .يقفا ىوتسملا سفن يف ،عافترا سفن ىلع توصلا تاربكم عضو يغبني
لكشب ريهجلا ةباجتسا ديزيو ،ةرجحلاب هيف بوغرملا ريغ نينرلا ضعب ليلقت ىلإ كلذ يدؤيس رادجلا نم ةديدش ةبرقم ىلع اهعضت و ةرجحلا نكر نم ا
ً
دج ةبيرق ةفاسم ىلع توصلا تاربكم عضت
.)و لكشلا( اهنزاوت ةداع رادجلل برقأ نوكتل توصلا تاربكم لقن ةبرجت كنكمي ،
ٍ
فاك ريغ ريهجلا ىوتسم ربتع
ُ
ا اذإ ،رخا بناجلا ىلع .يروص
نيسحتلا
:لثما لكشلاب توصلا تاربكم عضول ةقيرط يلي اميف ،لامكلا نودشني نملو
هذه يف ،)ج < ب < أ( دعبا ةفاسملا يه )ج( تناكو ،رادج وأ ةيضرأ برقأ يناث ىلإ ةفاسملا يه )ب( تناكو ،رادج وأ ةيضرأ برقأ ىلإ ةضيفخلا تامغنلا راهجم زكرم نم ةفاسملا يه )أ( تناك اذإ
.توصلا تاربكمل يلاثملا عضولا ددحت جأ = ب2 ةلداعملا نإف ةلاحلا
:لاثملا ليبس ىلع •
28 يبناجلا رادجلل يلاثملا دع
ُ
بلا ةفاسم نوكيس ةلاحلا هذه يفف ،)ب( ةيضرا نع )مس 60( ةصوب 24 رادقمبو )أ( رادجلا نع )مس 50( ةصوب 20 رادقمب دعبي ةضيفخلا تامغنلا راهجم زكرم ناك اذإ
.)ز لكشلا( ])مس 72( ةصوب 28 = أ / ب 2 = ج[ )مس 72( ةصوب
مادختسا تايصوت
.عمتسملا عضوم ىلع كلذكو ،ةفرغلا لخاد توصلا تاربكمل حيحصلا عضولا ىلعو ،عامتسا ةفرغل ةيعمسلا صئاصخلا ىلع توصلا تاربكم ءادأ دمتعي
.هنيسحت وأ بوغرملا ريثأتلا ىلع لوصحلل تاملعملا هذه نم لك طبض نكمملا نمو
.عامتسا ةطقن هجاوت اهلعجا وأ/و ضعبلا اهضعب نم ربكأ لكشب برتقتل توصلا تاربكم لقن ب
ّ
رج :ئيس لكشب زكرممو قيقد ريغ ويريتسا لابقتسا
صاصتم )ثاثأ( توصلا سكعت داومو )خلإ ،رئاتس ،دجنم ثاثأ ،داجس( توصلل ةصام داوم مادختسا يف ر
ّ
كف .عفترم لكشب ةيددرت حجرا ىلع عامتسا ةفرغل ةيعمسلا صئاصخلا :داحو شجأ توصلا
.هعيزوت وأ ىدصلاو نينرلا
داوملاو توصلل ةصاملا داوملا نيب لثما لحلا نع ثحبا .هل سفنم يأ دجوي و ،توصلا صاصتما متي مث نمو ،ةفرغلا لخاد توصلل ةصاملا داوملا نم ا
ً
دج ريبك ددع كانه :موتكم ،»حطسم« توصلا
.كتفرغ يف توصلل ةسكاعلا
نوكي نأ يغبنيف ،رخا بناجلا ىلع ،عامتسا ةقطنم فلخ دوجوملا رادجلا امأ .حيحص لكشب عزويو توصلا جرخي ىتح توصلا تاربكم فلخ سكاع رادج كانه نوكي ن ىعست نأ كيلع ،ماع هجوبو
.ويريتسا ةروصلا ىلع »رثؤت« يتلا ةيفلخلا تاساكعنا بنجتل توصلل ا
ً
صام
.)شوشملا ىدصلا دامخإ( طسوتملا ىدملا يف ةصاخبو ،ددرتلا تاقاطن ضعب ةراثإ مدع نم دكأتلاو توصلا تاجوم عيزوتل ةفرغلل ةيبناجلا ناردجلا نم برقلاب رذحب ثاثا عضو نكميو
دقف Focal-JMlab ةكرش نامض ةحص نم ققحتلا لجأ نم
:تنرتنا ربع كجتنم ليجست نا نكمملا نم حبصأ
www.focal.com/warranty
45
GRANDE UTOPIA
®
EM EVO
مدختسملا ليلد
AR
.ةيدقاعتلا ريغ روصلا .راذنإ قباس نود اهتاجتنمل ةينفلا تافصاوملا ليدعت يف قحلاب Focal-JMlab ةكرش ظفتحت ريوطتلا فدهب
ريماسملا
ا
ً
دج ديج تابث نامض هذه تيبثتلا ةدمعأ حيتت .توصلا ربكم ةدعاق تحت ةدوجوم ةيندعم جئو ىلع اهطبر متي تيبثت ةدمعأ اهعم عاب
ُ
م Grande Utopia EM Evo ةيضرا ةيلوطلا توصلا تاربكم
طبض نكمي .توص ةئيه ىلع لماكلاب توصلا تاربكم ةيشغأ اهمدقت يتلا ةقاطلا ةداعتس ا
ً
يرورض تيبثتلا اذه دعي .ةمعان ريغ وأ ا
ً
مامت ةيوتسم ريغ ةيضرا نوكت امدنع ا
ً
صوصخ ،توصلا تاربكمل
ىتح تيبثتلا ةدمعأو ةيضرا نيب ةرفاوتملا تيبثتلا ةدمعأ دعاوق عضوب كيصونو .بذبذت يأ نود لوحلل ةيضرا ىلع
ٍ
واستم لكشب ةعبرا تيبثتلا ةدمعأ رارقتسا نامضل ةرفاوتملا تيبثتلا ةدمعأ عافترا
قرزا يقاولا موفلا ءاقبإ نم دكأتلا عم ،)ح لكشلا( توصلا ربكم عفرا .اهناكم يف اهتيبثت ةياغلل لهسلا نم لعجي امم ،ةيسيطانغم دعاوق يه تيبثتلا ةدمعأ دعاوقو .ةيبشخلا ةيضرا وأ طبلا شدخت
.نراقتلا لصف ةدمعأ ىلع اهناكم يف اهتبثتل ةدمعا تيبثت دعاوق بحس ىلع ةيسيطانغملا ةوقلا لمعتسو .اهسفن ةدمعا هاجتاب تيبثتلا ةدمعأ دعاوق رضحأ ،مث .ةدعاقلا ىلع
ضيورتلا ةرتف
ةجرد عم ملقأتتو اهل ىوتسم لضفأب لمعت ىتح فيكتتل ا
ً
نيعم ا
ً
تقو بلطتت ةدقعم ةيكيناكيم تانوكم نع ةرابع Grande Utopia EM Evo توص تاربكم يف ةمدختسملا توصلا تاربكم توحم نإ
ةدمل توصلا تاربكم ليغشتب مكحصنن ،ةيلمعلا هذه عيرست لجأ نم و .عيباسأ ةدعل دتمت نأ نكمي و اهتهجاوم تمت يتلا فورظلا بسح هذه ضيورتلا ةرتف فلتخت .عامتسا ةئيب لخاد ةبوطرلاو ةرارحلا
.ةجرد ىصق كب ةصاخلا Grande Utopia EM Evo تاربكم ءادأب عاتمتسا نم نكمتت فوس ،توصلا تاربكم تامس لك رقتست نأ امو .ةيلاتتم ةعاس 20
يقفا بابلا حتف
.)K لكش( .)ك لكشلا( يقفا بابلا بلقني ىتح فطلب ضفخنملا طسوتملا ىدملا لوحمب صاخلا جردلا ةريجح ةدعاق عفدا
طبضلل لباقلا زيكرتلا تقو
.)ل لكشلا( هعقوم يف ضبقملا لخدأ .)ك لكشلا( ةيلخادلا طسوتملا ىدملا ةريجح نم ضبقملا كفب مق
.)ةفل 12 ىلإ 0 نم( هب ةصاخلا طبضلا دودح قاطن زواجتي امدنع ضبقملا عم لماعتلا دنع ا
ً
قلطم ةوقلا مدختست :ريذحت
لكشب توصلا يربكم ك ىلع »طبضلل لباقلا زيكرتلا تقو« طبضب ا
ً
مئاد مق .ةفاسملل ا
ً
عبت ةياغلل ةيلاع ةقدب )ىلثملا عامتسا ةطقن( »ةيلاثملا زكرمتلا ةطقن« طبضب »طبضلل لباقلا زيكرتلا تقو« حمسي
.)م لكشلا( تيبثتلا دعاوق لضفب لثامتم
ةصاخ تاطايتحا
شامق ةعطق مادختساب ةطاسبب هفيظنتب يصون ،توصلا ربكم خستا اذإو .ةفاج شامق ةعطق مادختساب رابغلا ضيفنت يه Grande Utopia EM Evo توص تاربكمل ةبولطملا ةديحولا ةنايصلا لامعأ
.ةللبم
.توصلا ربكم حطس فيظنتل ةرهطملا داوملا وأ ةطشاكلا داوملا وأ ةلا
ّ
كا تاجتنملا وأ ةيلوحكلا تاجتنملا وأ تافظنملا وأ تابيذملا مادختساب ا
ً
قلطم مقت
.ةرارحلا رداصم نع ا
ً
ديعب توصلا تاربكم ءاقبإ بجي
توصلا م
ِ
ّ
خ
َ
ض
ُ
م رايتخا
،ا
ً
دج ةيلاع ةجردب توصلا ىوتسم عفر مت اذإ ،كلذ ىلع ةوعو .ةقاطلا صقن كلذ يف ببستيس امنإو ،كب ةصاخلا توصلا تاربكم توحمو توصلا تاربكم فتإ يف مخضملا ةقاط ةدايز بستت نل
فعضلاو ةوقلا طاقن فشكل Grande Utopia EM Evo توص تاربكمل فيرعتلاو ةيكيمانيدلا ةعسلا نم لك يفكيو .ددرتلا يلاع راهجملا فتإ يف ببستت دق ةيليفط تاراشإ ردصيو مخضملا عبشتي
.كتينازيمو كقوذل بسنا مخضملا رايتخا يف كتدعاسم نم ةئزجتلا عئاب نكمتي فوسو .لصتم مخضم ي
نامضلا طورش
. كب صاخلا Focal ةكرش ليكوب لصتا ،لكاشم ثودح ةلاح يف
.)... ةكرحتملا ةعيشولا قارتحا لثم( ئطاخلا ليصوتلا نع وأ مادختسا ءوس نع ةجتانلا رارضا نامضلا يطغي
.ينعملا ميلقا يف اهب لومعملا نيناوقلل ا
ً
قفو ،ةلود لكل يمسرلا عزوملا فرط نم ا
ً
يلحم نامضلا طورش نييعت متي ثيح ،اسنرف جراخ Focal ةكرش تاجتنم نامضلا يطغي
46
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
4
2
0
-2
-4
-6
2
3
5
10
20
30
50
100
200
300
500
1k
2k 4kHz
position 5: +3dB
position 4: +2dB
position 3: +1dB
nominal position
position 2: -1dB
position 1: -2dB
2
0
-2
-4
-6
2
3
5
10 20
30
50
100
200
300
500
1k
4kHz
2k
Sélecteur rotatif de l’alimentation
EM en position nominale
Rotary switch of the EM power
supply in nominal positon
Réglages / Settings / Einstellungen / Regolazioni / Ajustes / Definições / Instellingen / Настройки / 设置 / 설정 / セッティング /
تادادعا
Section Sub-Bass : réglage de l’alimentation / Sub-Bass section: power supply setting / Subbassfrequenz: Einstellung der Energiezufuhr / Sezione Sub Bass:
regolazione dell’alimentazione / Sección Sub Bass: ajuste de la fuente de alimentación / Secção Sub Bass: definição da alimentação / Sub Bass: instelling van
het vermogen / Громкоговоритель для воспроизведения сверхнизких частот: настройки питания / 亚低音部分：电源设置 / 서브 베이스 섹션: 전원공급장치의 설정 /
Sub-Bass(サブウーファー)：電源の調整 /
ةقاطلا دادمإ ردصم دادعإ :فيفخلا ريهجلا مسق
Section Sub-Bass : réglage du facteur de qualité / Sub-Bass section: quality factor setting / Subbassfrequenz: Einstellung des Qualitätsfaktors / Sezione
Sub Bass: regolazione del fattore qualità / Sección Sub Bass: ajuste del factor de calidad / Secção Sub Bass: definição do fator de qualidade / Sub Bass:
instelling van de kwaliteitsfactor / Громкоговоритель для воспроизведения сверхнизких частот: настройки добротности / 亚低音部分：品质因素设定 / 서브 베이스 섹
션: 품질 요소의 설정 / Sub-Bass(サブウーファー)：Qファクター（超低音の電磁制動）の調整/
ةدوجلا لماع دادعإ :فيفخلا ريهجلا مسق
47
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
Réglages / Settings / Einstellungen / Regolazioni / Ajustes / Definições / Instellingen / Настройки / 设置 / 설정 / セッティング /
تادادعا
2
0
-2
-4
-6
2010
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
Section Bass : réglage de niveau / Bass section: level settings / Bassfrequenz: Pegeleinstellung / Sezione Bass: regolazione del livello / Sección Bass: ajuste
de nivel / Secção Bass: definição de nível / Bass: instelling van het niveau / Низкочастотный громкоговоритель: настройки уровня / 低音部分：电平设置 / 베이스 섹
션: 레벨 설정 / BASS(ウーファー)：レベルの調整 /
ءاوتسا تادادعإ :ريهجلا مسق
2
0
-2
-4
-6
20
30
50
100 200
300
500 1k
2k
3k 5k
10k
40kHz
20k
Section Medium : réglage de niveau / Midrange section: level settings / Mittelfrequenz: Pegeleinstellung / Sezione Medium: regolazione del livello /
Sección Medium: ajuste de nivel / Secção Medium: definição de nível / Middenbereik: instelling van het niveau / Среднечастотный громкоговоритель: настройки
уровня / 中音部分：电平设置 / 중간 섹션: 레벨 설정 / Midrange(ミッドレンジ)：レベルの調整 /
ءاوتسا تادادعإ :طسوتملا ىدملا مسق
2
0
-2
-4
-6
20
30
50
100 200
300
500 1k
2k
3k 5k
10k
40kHz
20k
Section Tweeter : réglage de pente / Tweeter section: slope settings / Hochtönerfrequenz: Slope Tuning / Sezione Tweeter: regolazione della
pendenza / Sección Tweeter: ajuste de pendiente / Secção Tweeter: definição de nitidez / Tweeter: instelling van de afronding / Твитер: настройки
спада / 高音部分：斜率设置 / 트위터 섹션: 기울기 설정 / Tweeter（ツイーター）：スロープの調整 /
ليملا تادادعإ :ددرتلا يلاع راهجملا مسق
2
0
-2
-4
-6
20
30
50
100 200
300
500 1k
2k
3k 5k
10k
40kHz
20k
Section Tweeter : réglage de niveau / Tweeter section: level settings / Hochtönerfrequenz: Pegeleinstellung / Sezione Tweeter: regolazione del livello
/ Sección Tweeter: ajuste de nivel / Secção Tweeter: definição de nível / Tweeter: instelling van het niveau / Твитер: настройки уровня / 高音部分：电平
设置 / 트위터 섹션: 레벨 설정 / Tweeter（ツイーター）：レベルの調整/
ءاوتسا تادادعإ :ددرتلا يلاع راهجملا مسق
48
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
6
4
2
0
-2
-4
-6
10 20 30 50 100 200 300 500 1k 2k 3k 5k 10k 20k 40k
Hz
Sélecteur rotatif de l’alimentation
EM en position Nominale
Rotary switch of the EM power
supply in nominal positon
Réglage nominal : conditions idéales / Nominal settings: ideal conditions / Nenneinstellung: ideale Bedingungen / Regolazione
nominale: condizioni ideali / Ajuste nominal: condiciones ideales / Definição nominal: condições ideais / Nominale instellingen: ideale
omstandigheden / Настройки по умолчанию: идеальные условия / 额定设置：理想条件下 / 공칭 설정: 이상적 조건 / 標準設定：理想の音響条件の場合 /
ةيلاثملا فورظلا :ةيمسا تادادعا
49
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
Adjustment obtained with all the jumpers in position 2 :
The ideal setting in the ideal conditions (linear frequency response
curve - see diagram p.48):
- Rooms with moderate damping with thin curtains, few windows, wood
flooring with a thick rug between the loudspeakers and the listener,
a few plants, a sofa with fabric upholstery (possibly leather, with
additional seats with fabric upholstery).
- Neutral electronics, sounding neither too bright, nor too mued.
EN
Ajustement obtenu avec tous les cavaliers en position 2 :
Réglage idéal, dans des conditions idéales (courbe de réponse de
l’enceinte linéaire (cf graphisme p.48) :
- Pièce légèrement amortie avec des rideaux fins, peu de fenêtres,
parquet bois avec un épais tapis entre les enceintes et l’auditeur,
quelques plantes, canapé en tissus (éventl. cuir, sièges supplémentaires
en tissus).
- Electronique neutre, ni trop claire, ni trop feutrée.
FR
通过位置2的跳线可获得的设置效果：
理想条件下的理想设置（线性音箱响应曲线 - 见图表p.48）：
- 轻度阻尼房间，带有薄窗帘、较少窗户、铺设厚地毯的木地板，
音箱与听音者之间有少量植物、织物沙发（或以织物包裹的真皮
沙发）。
- 中性电子设备，既不过于明快也不过于沉闷。
CH
위치 2의 점퍼를 이용한 설정
이상적 조건에서의 이상적 설정(선형 스피커의 응답 곡
선(48 페이지의 도해 참조)):
- 얇은 커튼, 적은 수의 창문, 스피커와 청취자 사이에 두꺼운 카
펫이 깔려 있는 나무 바닥, 몇 개의 식물, 천 소파(또는 좌석이
천으로 덮힌 가죽 소파)로 약간 흡수성이 있는 방.
- 중립적 전자장치, 소리가 너무 밝거나 너무 부드럽지 않음.
KOR
Instellingen met alle jumpers in positie 2:
Ideale instelling, onder ideale omstandigheden (responscurve van
de lineaire speaker (zie grafiek blz. 48):
- Licht gedempte ruimte met kwalitatieve gordijnen, weinig ramen, een
houten vloer met een dik tapijt tussen de luidsprekers en de luisteraar,
enkele planten, een stoen bank (eventueel leer + extra stoelen van stof).
- Neutrale elektronica, niet te bedekt.
ND
Корректировка звука при положении всех кривых в точке 2:
идеальные настройки для идеальных условий (линейный график
чувствительности громкоговорителя, см. схему на с. 48):
- в помещении есть некоторые звукопоглощающие элементы: тонкие занавески,
немного окон, деревянный пол и толстый ковер, расположенный в пространстве
между громкоговорителями и слушателем, растения, диван с тканевой обивкой
(возможно, кожаной, дополнительные кресла с тканевой обивкой);
- электронные устройства, обеспечивающие нейтральный звук, не слишком
звонкий и не слишком приглушенный.
RU
Ajuste obtenido con todos los puentes de conexión en posición 2:
Ajuste ideal, para condiciones ideales (curva de respuesta del
bafle lineal, ver gráfico en la pág. 48):
- Salas ligeramente amortiguadas, con cortinas delgadas, pocas
ventanas, suelos de madera con alfombras gruesas entre los bafles y
el oyente, algunas plantas, sofás de tela (o cuero, asientos adicionales
revestidos de tela).
- Electrónica neutra, ni muy clara ni muy apagada.
ES
Ajuste obtido com todos os seletores na posição 2:
Definição ideal, em condições ideais (curva de resposta da coluna
linear (cf. gráfico pág. 48):
- Divisão ligeiramente insonorizada com cortinas finas, poucas janelas,
soalho com um tapete espesso entre as colunas e o ouvinte, algumas
plantas, sofá de tecido (event. pele, assentos adicionais em tecido).
- Eletrónica neutra, nem demasiado clara nem demasiado abafada.
PT
Erzielte Anpassung mit allen Jumpern in Position 2:
Idealeinstellung unter idealen Bedingungen (linearer
Frequenzgang des Lautsprechers (siehe Grafik auf S. 48)):
- Leicht schwingungsgedämpfter Raum mit dünnen Vorhängen,
wenigen Fenstern, Holzparkett mit dickem Teppich zwischen den
Lautsprechern und dem Zuhörer, ein paar Pflanzen, einem Sofa mit
Stobezug (evtl. Leder, zusätzliche Polsterstühle).
- Neutral abgestimmte Elektronik, weder zu klar noch zu gedämpft.
DE
Regolazione ottenuta con tutti i jumper in posizione 2:
Regolazione ideale, in condizioni ideali (curva di risposta del
diusore lineare, cfr. grafico a pag. 48):
- Stanza con un’acustica lievemente smorzata, con tende sottili,
poche finestre, parquet in legno con un tappeto spesso fra i diusori
e l’ascoltatore, qualche pianta, un divano in tessuto (eventualmente in
cuoio, con le altre sedute in tessuto).
- Elettronica neutra, né troppo chiara, né troppo ovattata.
IT
すべてのジャンパーをポジション２ににしたときに得られる特性：
理想的な音響条件下では理想的な設定（フラットな周波数特性 ―図48を
参照）：
- スピーカーとリスナーの間に、植物、布製ソファー（革でも可）があり、厚い
カーペットがひいてある木製の床、少ない窓の面積、薄いカーテンを備えてい
る部屋の場合
- ニュートラルな音のオーディオ機器（アンプ、プレイヤー等）を組み合わせて
いる場合（シャープすぎず、柔らかすぎない）
JP
AR
:2 عضوملا يف يطختلا تصو لك نوكت امنيب طبضلا ققحتي
:)48 .ص ططخملا رظنا - يطخلا ددرتلا ةباجتسا ىنحنم( ةيلاثملا فورظلا يف يلاثملا دادعا
ةيبشخ ةيضرأو ،ذفاون عضبو ،ةقيقر رئاتس ىلع ةلمتشم طسوتم دامخإ ىوتسم تاذ فرغ -
،دلج امبرو( يشامق ديجنتب ةكيرأو ،تاتابنلا ضعبو ،عمتسملاو توصلا تاركبم نيب كيمس طاسب اهيلع
)يشامق ديجنت تاذ ةيفاضإ دعاقم عم
.ا
ً
دج ا
ً
موتكم و ا
ً
دج ا
ً
حضاو سيل امإ توصلا ،ةدياحم ةينورتكلإ ةزهجأ-
Réglage nominal : conditions idéales / Nominal settings: ideal conditions / Nenneinstellung: ideale Bedingungen / Regolazione
nominale: condizioni ideali / Ajuste nominal: condiciones ideales / Definição nominal: condições ideais / Nominale instellingen: ideale
omstandigheden / Настройки по умолчанию: идеальные условия / 额定设置：理想条件下 / 공칭 설정: 이상적 조건 / 標準設定：理想の音響条件の場合 /
ةيلاثملا فورظلا :ةيمسا تادادعا
50
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
4
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1 k
2 k
3 k
5 k
10 k
40 kHz
20 k
position 1
position 2
Adjustment obtained in positions 1-2: reduced bass
Settings for:
- A room with excellent acoustics (as in previous page) but with small
or average dimensions.
- A loudspeaker placed too close from an angle or a wall.
- Electronics which pushes up the bass.
EN
Ajustements obtenus en positions 1-2 : grave atténué
Réglages pour :
- Une pièce d’écoute avec une excellente acoustique mais de moyennes
ou petites dimensions.
- Des enceintes placées proches d’un angle ou des murs.
- Electronique qui met les graves en avant.
FR
Erzielte Anpassung in Position 1-2: gedämpfte Tieftonwiedergabe
Einstellungen für:
- normalen, jedoch kleinen oder mittelgroßen Hörraum mit hervor-
ragender Akustik.
- Nahe einer Ecke oder Mauer installierte Lautsprecher.
- Elektronikabstimmung, die Tieftöne hervorhebt.
DE
Ajustes obtenidos en las posiciones 1-2: graves atenuados
Ajustes para:
- Salas con una buena acústica pero de dimensiones medianas o
pequeñas.
- Bafles situados cerca de una esquina o de la pared.
- Electrónicas que resaltan los graves.
ES
Aanpassingen op positie 1-2: lage bas
Instellingen voor:
- Een kamer met een uitstekende akoestiek, maar kleine omvang.
- Speakers die dicht bij hoeken of muren staan.
- Elektronica die de lage tonen stimuleert.
ND
通过位置1-2可获得的设置效果：低音减弱
适用于以下条件：
- 拥有良好声学特征但面积中等或偏小的听音室。
- 音箱靠近墙角或墙壁。
- 低音增强的电子设备。
CH
ポジション1-2： 超低域レベルを減少
設定対象：
- 優れた音響特性を持つ小-中サイズの部屋の場合
- 部屋の角または壁近くにスピーカーを設置した場合
- 低音が強調されるオーディオ機器と組み合わせる場合
JP
위치 1-2에서 획득되는 조정: 저음 감쇠
다음을 위한 설정:
- 음향 조건은 탁월하지만 보통 또는 작은 치수의 청취실.
- 모서리 또는 벽에 가깝게 배치된 스피커 시스템.
- 저음을 앞으로 내보내는 전자장치.
KOR
Корректировка звука при положении кривых в точках 1-2:
приглушение низких частот
Настройки для следующих условий:
- помещение с великолепной акустикой, но среднего или небольшого размера;
- громкоговорители расположены вблизи углов или стен;
- электронные устройства, усиливающие низкие частоты.
RU
Ajustes obtidos nas posições 1-2: graves atenuados
Definições para:
- Uma divisão de audição com uma excelente acústica, mas de tamanho
médio ou pequeno.
- Colunas instaladas perto de um canto ou das paredes.
- Eletrónica que realça os graves.
PT
Regolazione ottenuta in posizione 1-2: bassi attenuati
Regolazioni per:
- Un ambiente di ascolto con un’acustica eccellente ma di dimensioni
medio-piccole.
- Diusori posizionati vicino ad angoli o muri.
- Un’elettronica che esalta i bassi.
IT
AR
ضفخم ريهج :2 - 1 نيعضوملا يف طبضلا ققحتي
:ـل تادادعا
.ةطسوتم وأ ةريغص داعبأب نكلو )ةقباسلا ةحفصلا يف امك( ةزاتمم ةيعمس صئاصخ تاذ ةفرغ -
.رادج وأ ةيواز نم ا
ً
دج بيرق توص ربكم -
.ريهجلا عفرت ةينورتكلإ ةزهجأ -
Sélecteur rotatif
de l’alimentation EM
Rotary switch of the
EM power supply
Section Sub-Bass : réglage de l’alimentation / Sub-Bass section: power supply setting / Subbassfrequenz: Einstellung der Energiezufuhr /
Sezione Sub Bass: regolazione dell’alimentazione / Sección Sub Bass: ajuste de la fuente de alimentación / Secção Sub Bass: definição da
alimentação / Sub Bass: instelling van het vermogen / Громкоговоритель для воспроизведения сверхнизких частот: настройки питания / 亚低音部
分：电源设置 / 서브 베이스 섹션: 전원공급장치의 설정 / Sub Bass（サブウーファー）：パワーサプライの調整 /
ةقاطلا دادمإ ردصم دادعإ :فيفخلا ريهجلا مسق
51
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
4
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1 k
2 k
3 k
5 k
10 k
40 kHz
20 k
position 3
position 4
position 5

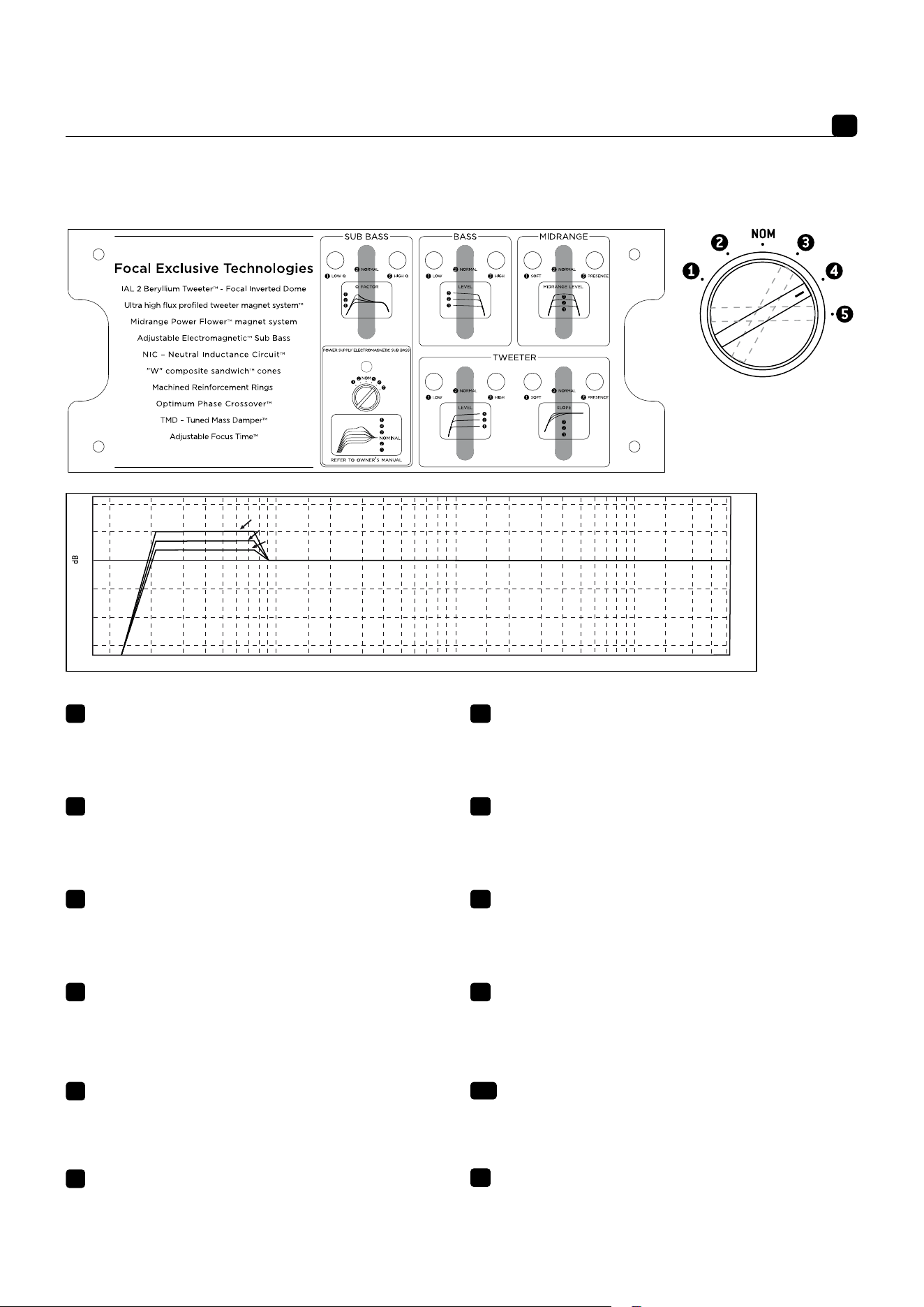

Adjustment obtained in positions 3-4-5: enhanced bass
Settings for:
- A room with excellent acoustics (as in previous page) but with large
or very large dimensions.
- Electronics lacking bass.
EN
Ajustements obtenus en positions 3-4-5 : grave accentué
Réglages pour :
- Une pièce d’écoute avec une excellente acoustique mais de très
grandes dimensions.
- Electronique qui manque de grave.
FR
通过位置3-4-5可获得的设置效果：低音增强
适用于以下条件：
- 拥有良好声学特征但面积较大的听音室。
- 低音不足的电子设备。
CH
위치 3-4-5에서 획득되는 조정: 저음 강조
다음을 위한 설정:
- 음향 조건은 탁월하지만 매우 큰 치수의 청취실.
- 저음이 부족한 전자장치.
KOR
Aanpassingen op positie 3-4-5: sterke bas
Instellingen voor:
- Een kamer met een uitstekende akoestiek, maar zeer grote omvang.
- Elektronica die een negatieve invloed op de bastonen heeft.
ND
Корректировка звука при положении кривых в точках 3-4-5: усиление
низких частот
Настройки для следующих условий:
- помещение с великолепной акустикой, но слишком большого размера;
- электронные устройства, приглушающие низкие частоты.
RU
Ajustes obtenidos en las posiciones 3-4-5: graves acentuados
Ajustes para:
- Salas con una buena acústica pero de muy grandes dimensiones.
- Electrónicas que proporcionan pocos graves.
ES
Ajustes obtidos nas posições 3-4-5: graves acentuados
Definições para:
- Uma divisão de audição com uma excelente acústica, mas de tamanho
muito grande.
- Eletrónica a que faltam graves.
PT
Erzielte Anpassungen in den Positionen 3-4-5: akzentuierte Tief-
tonwiedergabe
Einstellungen für:
- normalen, jedoch sehr großen Hörraum mit hervorragender Akustik.
- Elektronikabstimmung, der es an Tieftonwiedergabe fehlt.
DE
Regolazioni ottenute in posizione 3-4-5: bassi accentuati
Regolazioni per:
- Un ambiente di ascolto con un’acustica eccellente ma di dimensioni
molto estese.
- Un’elettronica povera di bassi.
IT
ポジション3-4-5：超低域レベルを増加
設定対象：
- 優れた音響特性を持つ非常に大きな部屋の場合
- 低音がタイトなオーディオ機器と組み合わせる場合
JP
AR
نسحم ريهج :5 - 4 - 3 عضاوملا يف طبضلا ققحتي
:ـل تادادعا
.ا
ً
دج ةريبك وأ ةريبك داعبأب نكلو )ةقباسلا ةحفصلا يف امك( ةزاتمم ةيعمس صئاصخ تاذ ةفرغ -
.ريهج ب ةينورتكلإ ةزهجأ -
Sélecteur rotatif
de l’alimentation EM
Rotary switch of the
EM power supply
Section Sub-Bass : réglage de l’alimentation / Sub-Bass section: power supply setting / Subbassfrequenz: Einstellung der Energiezufuhr /
Sezione Sub Bass: regolazione dell’alimentazione / Sección Sub Bass: ajuste de la fuente de alimentación / Secção Sub Bass: definição da
alimentação / Sub Bass: instelling van het vermogen / Громкоговоритель для воспроизведения сверхнизких частот: настройки питания / 亚低音部
分：电源设置 / 서브 베이스 섹션: 전원공급장치의 설정 / Sub Bass（サブウーファー）：パワーサプライの調整 /
ةقاطلا دادمإ ردصم دادعإ :فيفخلا ريهجلا مسق
52
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
4
2
0
-2
-4
-6
2010
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 1
Adjustment obtained in position 1: reduced Sub-Bass
Settings for:
- Normal rooms with hard walls.
- Electronics which push up the Sub-Bass.
- Cables which add bass.
EN
Ajustement obtenu en position 1 : extrême grave atténué
Réglage pour :
- Pièce normale, murs durs.
- Electroniques gonflant l’extrême grave.
- Câble rajoutant du grave.
FR
Erzielte Anpassung in Position 1: gedämpfte Tiefsttonwiedergabe
Einstellung für:
- normalen Wohnraum, massive Wände.
- Elektronikabstimmung treibt die tiefen Töne in die Höhe.
- Tieftonwiedergabe verstärkendes Kabel.
DE
Ajuste obtenido en la posición 1: graves extremos atenuados
Ajuste para:
- Salas normales, paredes duras.
- Electrónicas que resaltan los graves extremos.
- Cables que acentúan los graves.
ES
Aanpassingen aan positie 1: lage subbas
Instelling voor:
- Normale kamer, harde muren
- Elektronica dempt de bastoon.
- Kabels die het basgeluid stimuleren.
ND
通过位置1可获得的设置效果：亚低音减弱
适用于以下条件：
- 普通房间，坚硬墙壁。
- 亚低音增强的电子设备。
- 增加低音的线缆。
CH
ポジション1：超低域レベルを減少
設定対象：
- 硬い材質の壁を使った通常の部屋の場合
- 超低域が強調されるオーディオ機器と組み合わせる場合
- 超低域が強調されるケーブルと組み合わせる場合
JP
위치 1에서 획득되는 조정: 초저음 감쇠
다음을 위한 설정:
- 벽이 단단한 일반적인 방
- 초저음을 강조하는 전자장치.
- 저음을 더하는 케이블.
KOR
Корректировка звука в точке 1: приглушение сверхнизких частот
Настройки для следующих условий:
- стандартное помещение, стены без покрытия;
- электронные устройства, усиливающие сверхнизкие частоты;
- кабели, усиливающие низкие частоты.
RU
Ajuste obtido na posição 1: graves extremos atenuados
Definição para:
- Divisão normal, paredes duras.
- Eletrónicas que enchem os graves extremos.
- Cabo que acrescenta graves.
PT
Regolazione ottenuta in posizione 1: sub-bassi attenuati
Regolazione per:
- Una stanza normale, con muri duri.
- Un’elettronica che gonfia i sub-bassi.
- Cavi che aggiungono bassi.
IT
AR
ضفخم فيفخ ريهج :1 عضوملا يف طبضلا ققحتي
:ـل تادادعا
.ةبلص ناردجب ةيداع فرغ -
.فيفخلا ريهجلا عفرت ةينورتكلإ ةزهجأ -
.ريهجلا ديزت تباك -
Section Sub-Bass : réglage de niveau / Sub-Bass level adjustment / Subbassfrequenz: Pegeleinstellung / Sezione Sub Bass: regolazione del
livello / Sección Sub Bass: ajuste de nivel / Secção Sub Bass: definição de nível / Sub Bass: instelling van het niveau / Громкоговоритель для
воспроизведения сверхнизких частот: настройки уровня / 亚低音部分：电平设置 / 서브 베이스 섹션: 수준 조정 / Sub Bass（サブウーファー）：レベル調整 /
ءاوتسا تادادعإ:فيفخلا ريهجلا مسق
53
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
6
4
2
0
-2
-4
-6
2010
30
50
100 200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 3

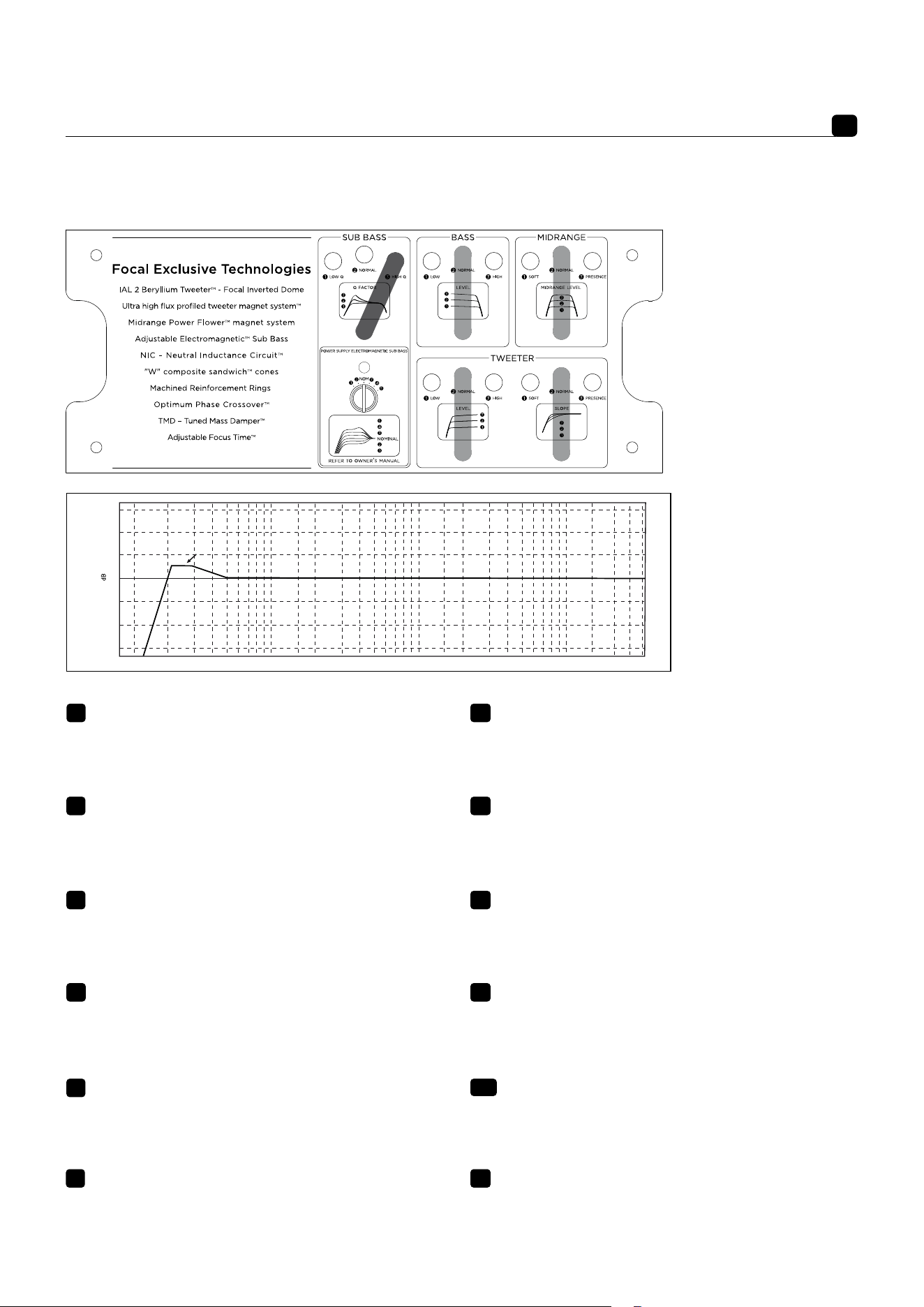

Adjustment obtained in position 3: enhanced Sub-Bass
Settings for:
- Normal rooms lacking Sub-Bass due to cancelling standing waves.
- Plasterboard walls which absorb the Sub-Bass.
- Electronics lacking bass.
EN
Ajustement obtenu en position 3 : extrême grave accentué
Réglage pour :
- Pièce normale, manque d’extrême grave dû à la présence d’ondes
stationnaires
- Murs en plaques de plâtre, absorbant l’extrême grave.
- Electronique très tendue.
FR
Erzielte Anpassung in Position 3: akzentuierte Tiefsttonwiedergabe
Einstellung für:
- normalen Wohnraum, fehlende Tieftonwiedergabe aufgrund stehender
Wellen
- Wände aus Gipskartonplatten, welche die tiefen Töne absorbieren.
- Extrem stra abgestimmte Elektronik.
DE
Ajuste obtenido en la posición 3: graves extremos acentuados
Ajuste para:
- Salas normales, falta de graves extremos debido a la presencia de
ondas estacionarias.
- Paredes de placas de yeso, que absorben los graves extremos.
- Electrónicas más bien agudas.
ES
Aanpassingen aan positie 3: lage subbas
Instelling voor:
- Normale kamer, ontbreken van de bas door de aanwezigheid van
staande golven
- Muren van gipsplaat, absorberen de bastonen.
- Elektronica op hoge spanning.
ND
通过位置3可获得的设置效果：亚低音增强
适用于以下条件：
- 普通房间，由于存在驻波而欠缺亚低音
- 石膏板墙壁，吸收亚低音。
- 极为强烈的电子设备。
CH
ポジション3：超低域レベルを増加
設定対象：
- 定在波により超低域が不足する通常の部屋の場合
- 超低域を吸収する石膏ボード製の壁の場合
- 超低域が不足するオーディオ機器と組み合わせる場合
JP
위치 3에서 획득되는 조정: 초저음 강조
다음을 위한 설정:
- 정상파의 존재에 의해 초저음이 결여된 일반적인 방.
- 초저음을 흡수하는 석고보드 벽
- 매우 길게 연결된 전자장치.
KOR
Корректировка звука в точке 3: усиление сверхнизких частот
Настройки для следующих условий:
- стандартное помещение, отсутствие сверхнизких частот по причине стоячих волн;
- стены из гипсокартона, поглощающего сверхнизкие частоты;
- электронные устройства, приглушающие сверхнизкие частоты.
RU
Ajuste obtido na posição 3: graves extremos acentuados
Definição para:
- Divisão normal, falta de graves extremos devido à presença de ondas
estacionárias
- Paredes em chapas de gesso, que absorvem os graves extremos.
- Eletrónica muito tensa.
PT
Regolazione ottenuta in posizione 3: sub-bassi accentuati
Regolazione per:
- Una stanza normale, povera di sub-bassi dovuti alla presenza di onde
stazionarie.
- Muri fatti di pannelli di cartongesso, che assorbono i sub-bassi.
- Un’elettronica molto tesa.
IT
AR
نسحم فيفخ ريهج :3 عضوملا يف طبضلا ققحتي
:ـل تادادعا
.ةرقتسملا تاجوملا ءاغلإ ببسب فيفخ ريهج ب ةيداع فرغ -
.فيفخلا ريهجلا صتمت صجلا نم حاولأ تاذ ناردج -
.ريهج ب ةينورتكلإ ةزهجأ -
Section Sub-Bass : réglage de niveau / Sub-Bass level adjustment / Subbassfrequenz: Pegeleinstellung / Sezione Sub Bass: regolazione del
livello / Sección Sub Bass: ajuste de nivel / Secção Sub Bass: definição de nível / Sub Bass: instelling van het niveau / Громкоговоритель для
воспроизведения сверхнизких частот: настройки уровня / 亚低音部分：电平设置 / 서브 베이스 섹션: 수준 조정 / Sub Bass（サブウーファー）：レベル調整 /
ءاوتسا تادادعإ:فيفخلا ريهجلا مسق
54
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
6
4
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 1

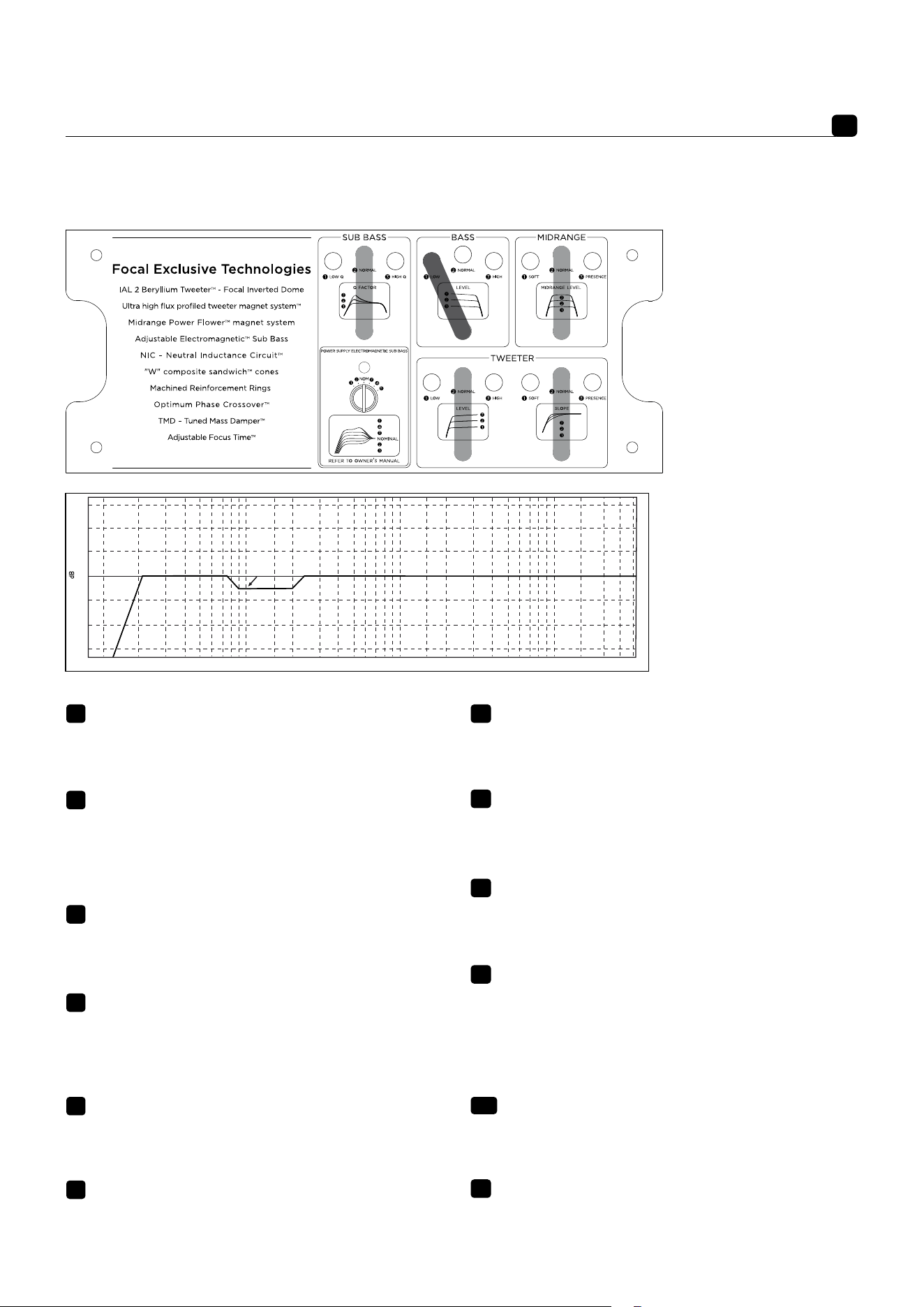

Adjustment obtained in position 1: reduced high-bass/low midrange
Settings for:
- Normal room, hard walls, resonance that increases the high-bass/low-
midrange band.
- Electronics or cables which push up the high-bass/low-midrange band.
EN
Ajustements obtenus en position 1 : haut-grave et bas medium atténués
Réglages pour :
- Une pièce d’écoute normale, murs durs, surfaces réfléchissantes qui favo-
risent les résonances dans les zones haut-grave et bas medium.
- Electronique et/ou câbles qui mettent les haut-grave et bas medium en avant.
FR
Erzielte Einstellungen in Position 1: gedämpfte Wiedergabe im obe-
ren Tiefton- und im unteren Mitteltonbereich
Einstellungen für:
- normalen Hörraum, massive Wände, reflektierende Oberflächen, die Re-
sonanzen in oberen Tiefton- und unteren Mitteltonbereichen begünstigen.
- Elektronikabstimmung und/oder Kabel, die Töne im oberen Tiefton- und
im unteren Mitteltonbereich hervorheben.
DE
Ajustes obtenidos en la posición 1: graves altos y medios bajos atenuados
Ajustes para:
- Salas de escucha normales, con paredes duras y superficies reflectantes
que favorecen las resonancias en las zonas de graves altos y medios bajos.
- Electrónicas y/o cables que resaltan los graves altos y los medios bajos.
ES
Aanpassingen aan positie 1: hoge bas en laag middenbereik
Instellingen voor:
- Normale ruimte, harde muren, weerkaatsende oppervlakken die invloed
hebben op de hoge bas en het laag-middenbereik.
- Elektronica en/of kabels die de hoge bas en het laag-middenbereik
stimuleren.
ND
通过位置1可获得的设置效果：高低音和中低音减弱
适用于以下条件：
- 普通听音室，坚硬墙壁，表面有利于高低音和中低音共振的反射。
- 高低音和中低音增强的电子设备和/或线缆。
CH
ポジション1：低域―中低域レベルの減少
設定対象：
- 一般的な部屋、硬い材質の壁、低域―中低域の共振がある場合
- 中低域が強調されるオーディオ機器と組み合わせる場合
JP
위치 1에서 획득되는 조정: 고저음 및 중저음 감쇠
다음을 위한 설정:
- 단단한 벽, 고저음 및 중저음 대역의 공명에 좋은 반사 표면이 있는 보통 크기 청취실.
- 고저음 및 중저음을 앞으로 내보내는 전자장치 및 케이블.
KOR
Корректировка звука в точке 1: приглушение верхнего диапазона
низких частот и нижнего диапазона средних частот
Настройки для следующих условий:
- стандартное помещение для прослушивания, стены без покрытия,
звукоотражающие поверхности, создающие резонанс в верхнем диапазоне
низких частот и нижнем диапазоне средних частот;
- электронные устройства и/или кабели, усиливающие верхний диапазон
низких частот и нижний диапазон средних частот.
RU
Ajustes obtidos na posição 1: alto-grave e baixo médio atenuados
Definições para:
- Uma divisão de audição normal, paredes duras, superfícies refletoras que
favorecem as ressonâncias nas zonas alto-grave e baixo médio.
- Eletrónica e/ou cabos que realçam os alto-grave e baixo médio.
PT
Regolazioni ottenute in posizione 1: alti-bassi e bassi-medi attenuati
Regolazioni per:
- Un ambiente di ascolto normale, con muri duri, superfici riflettenti che
favoriscono le risonanze nelle fasce degli alti-bassi e dei bassi-medi.
- Un’elettronica e/o cavi che esaltano gli alti-bassi e i bassi-medi.
IT
AR
ضفخم ضفخنم طسوتم ىدم/عفترم ريهج :1 عضوملا يف طبضلا ققحتي
:ـل تادادعا
.ضفخنملا طسوتملا ىدملا قاطن/عفترملا ريهجلا ديزي نينر وأ ىدص ،ةبلص ناردج ،ةيداع ةفرغ -
.ضفخنملا طسوتملا ىدملا قاطن/عفترملا ريهجلا عفرت تباك وأ ةينورتكلإ ةزهجأ -
Section grave : réglage de niveau / Bass section: level settings / Tieftonfrequenz: Pegeleinstellung / Sezione bassi: regolazione
del livello / Sección de graves: ajuste de nivel / Secção grave: definição de nível / Bas: instelling van het niveau / Низкочастотный
громкоговоритель: настройки уровня / 低音部分：电平设置 / 저음 섹션: 레벨 설정 / Bass（ウーファー）：レベル調整 /
ءاوتسا تادادعإ :ريهجلا مسق
55
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
6
4
2
0
-2
-4
-6
20
10
3
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 3
Adjustment obtained in position 3: enhanced high-bass/low-midrange
Settings for:
- Normal room, floating parquet floor absorbing high-bass/low-midrange
band.
- Electronics or cables which deepen the high-bass/low-midrange band.
EN
Ajustements obtenus en position 3 : haut-grave et bas medium accentué
Réglages pour :
- Une piece d’écoute normale, parois fines et/ou parquet flottant qui
absorbent les haut-grave et bas medium.
- Electronique et/ou câbles qui manquent de haut-grave et de bas medium.
FR
Erzielte Anpassung in Position 3: akzentuierte Wiedergabe im obe-
ren Tiefton- und im unteren Mitteltonbereich
Einstellungen für:
- normalen Hörraum, dünne Wände und/oder Laminatboden, die Töne im
oberen Tiefton- und unteren Mitteltonbereich absorbieren.
- Elektronikabstimmung und/oder Kabel, denen es an Wiedergabe im obe
-
ren Tiefton- und im unteren Mitteltonbereich fehlt.
DE
Ajustes obtenidos en la posición 3: graves altos y medios bajos
acentuados
Ajustes para:
- Salas de escucha normales con paredes delgadas y/o parqué flotante que
absorben los graves altos y los medios bajos.
- Electrónicas y/o cables que proporcionan pocos graves altos y pocos
medios bajos.
ES
Aanpassingen aan positie 3: sterke hoge bas en laag-middenbereik
Instellingen voor:
- Een normale ruimte, kwalitatieve gordijnen en/of een houten vloer die de
hoge bas en het laag-middenbereik absorberen.
- Elektronica en/of kabels die een negatieve invloed hebben op de hoge
bas en het laag-middenbereik stimuleren.
ND
通过位置3可获得的设置效果：高低音和中低音增强
适用于以下条件：
- 普通听音室，吸收高低音和中低音的薄墙和/或浮式地板。
- 高低音和中低音不足的电子设备和/或线缆。
CH
ポジション3：低域―中低域レベルの増加
設定対象：
- 中低域の吸音が多い一般的な部屋、薄い壁、および/または浮き床構造の場合
- 中低域の量感が少ないオーディオ機器と組み合わせる場合
JP
위치 3에서 획득되는 조정: 고저음 및 중저음 강조
다음을 위한 설정:
- 고저음 및 중저음을 흡수하는 얇은 벽 및 스프렁 플로어가 있는 보통 크기 청취실.
- 고저음 및 중저음이 결여된 전자장치 및 케이블.
KOR
Корректировка звука в точке 3: усиление верхнего диапазона низких
частот и нижнего диапазона средних частот
Настройки для следующих условий:
- стандартное помещение для прослушивания, тонкие стены и/или деревянный пол,
поглощающий верхний диапазон низких частот и нижний диапазон средних частот;
- электронные устройства и/или кабели, подавляющие верхний диапазон низких
частот и нижний диапазон средних частот.
RU
Ajustes obtidos na posição 3: alto-grave e baixo médio acentuados
Definições para:
- Uma divisão de audição normal, paredes finas e/ou chão flutuante que
absorvem os alto-grave e os baixo médio.
- Eletrónica e/ou cabos a que faltam alto-grave e baixo médio.
PT
Regolazioni ottenute in posizione 3: alti-bassi e bassi-medi accentuati
Regolazioni per:
- Un ambiente di ascolto normale, con pareti sottili e/o un parquet flot-
tante, che assorbono gli alti-bassi e i bassi-medi.
- Un’elettronica e/o cavi poveri di alti-bassi e bassi-medi.
IT
AR
نسحم ضفخنم طسوتم ىدم/عفترم ريهج :3 عضوملا يف طبضلا ققحتي
:ـل تادادعا
.ضفخنملا طسوتملا ىدملا قاطن/عفترملا ريهجلا صتمت ةتباث ريغ هيكراب ةيضرأ ،ةيداع ةفرغ -
.ضفخنملا طسوتملا ىدملا قاطن/عفترملا ريهجلا قمعت تباك وأ ةينورتكلإ ةزهجأ -
Section grave : réglage de niveau / Bass section: level settings / Tieftonfrequenz: Pegeleinstellung / Sezione bassi: regolazione
del livello / Sección de graves: ajuste de nivel / Secção grave: definição de nível / Bas: instelling van het niveau / Низкочастотный
громкоговоритель: настройки уровня / 低音部分：电平设置 / 저음 섹션: 레벨 설정 / Bass（ウーファー）：レベル調整 /
ءاوتسا تادادعإ :ريهجلا مسق
56
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
Adjustement in position 1: reduced mid-range
Settings for:
- Normal rooms, with little overall damping: concrete/brick walls, large
windows, floor without rugs.
- Electronics which tend to peak in the mid-range.
EN
Ajustement obtenu en position 1 : médium atténué
Réglage pour :
- Pièce normale, avec faible amortissement général : murs en briques,
grande surfaces vitrées, sol sans tapis
- Electroniques à tendance présente dans le médium.
FR
通过位置1可获得的设置效果：中音减弱
适用于以下条件：
- 普通房间，通常阻尼较弱：砖墙、大型玻璃表面、未铺设地毯的地面
- 倾向于突出中音的电子设备。
CH
위치 1에서 획득되는 조정: 중음 감쇠
다음을 위한 설정:
- 벽돌로 된 벽, 넓은 표면의 창문, 카펫이 부착되지 않은 벽 등 일반적인 완충 효
과가 약한 보통 크기 청취실
- 중음을 강조하는 경향이 있는 전자장치.
KOR
Aanpassingen aan positie 1: hoger middenbereik
Instelling voor:
- Normale kamer, met lage demping: muren van baksteen, grote glazen
oppervlakken, vloer zonder tapijt
- Electronica die het middenbereik beïnvloedt.
ND
Корректировка звука в точке 1: приглушение средних частот
Настройки для следующих условий:
- стандартное помещение со слабым звукопоглощением: кирпичные стены,
остекленные поверхности значительной площади, отсутствие ковров;
- электронные устройства, выделяющие средние частоты.
RU
Ajuste obtenido en la posición 1: medios atenuados
Ajuste para:
- Salas normales con poca amortiguación general: paredes de ladrillo,
grandes superficies de vidrio, suelos sin alfombras.
- Electrónicas con tendencia a resaltar los medios.
ES
Ajuste obtido na posição 1: médio atenuado
Definição para:
- Divisão normal, com baixo amortecimento geral: paredes de tijolo,
grandes superfícies em vidro, chão sem tapete
- Eletrónicas com tendência presente no médio.
PT
Erzielte Anpassung in Position 1: gedämpfte Mitteltonwiedergabe
Einstellung für:
- normalen Wohnraum mit allgemein geringem Schwingungsverhalten:
Ziegelwände, große verglaste Flächen, Boden ohne Teppich
- Zum Mitteltonbereich tendierende Elektronikabstimmung.
DE
Regolazione ottenuta in posizione 1: medi attenutati
Regolazione per:
- Un ambiente normale, con un’acustica generalmente smorzata in
maniera scarsa: muri in mattone, ampie superfici in vetro, pavimento
senza tappeti
- Elettroniche che tendono a concentrarsi nei medi.
IT
ポジション1：中域レベルの減少
設定対象：
- 全体的に吸音が少ない一般的な部屋: レンガの壁、大きな窓ガラス、カーペッ
トのない床などの場合
-中域が強調されるオーディオ機器と組み合わせる場合
JP AR
ضفخم طسوتم ىدم :1 عضوملا يف طبضلا
:ـل تادادعا
ةيضرأ ،ةريبك ذفاون ،ديمرقلا نم/ةيناسرخ ناردج :ضفخنم يلك دامخإ ىوتسمب ،ةيداع فرغ -
طاسب نودب
.طسوتملا ىدملا عفر ىلإ ليمت ةينورتكلإ ةزهجأ -
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 1
Section médium : réglage de niveau / Mid-range level adjustment / Mittelfrequenz: Pegeleinstellung / Sezione Medium: regolazione
del livello / Sección Medium: ajuste de nivel / Secção Medium: definição de nível / Middenbereik: instelling van het niveau /
Среднечастотный громкоговоритель: настройки уровня / 中音部分：电平设置 / 중간 섹션: 레벨 설정 / Medium（ミッドレンジ）：レベル調整 /
ءاوتسا تادادعإ :طسوتملا ىدملا مسق
57
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual

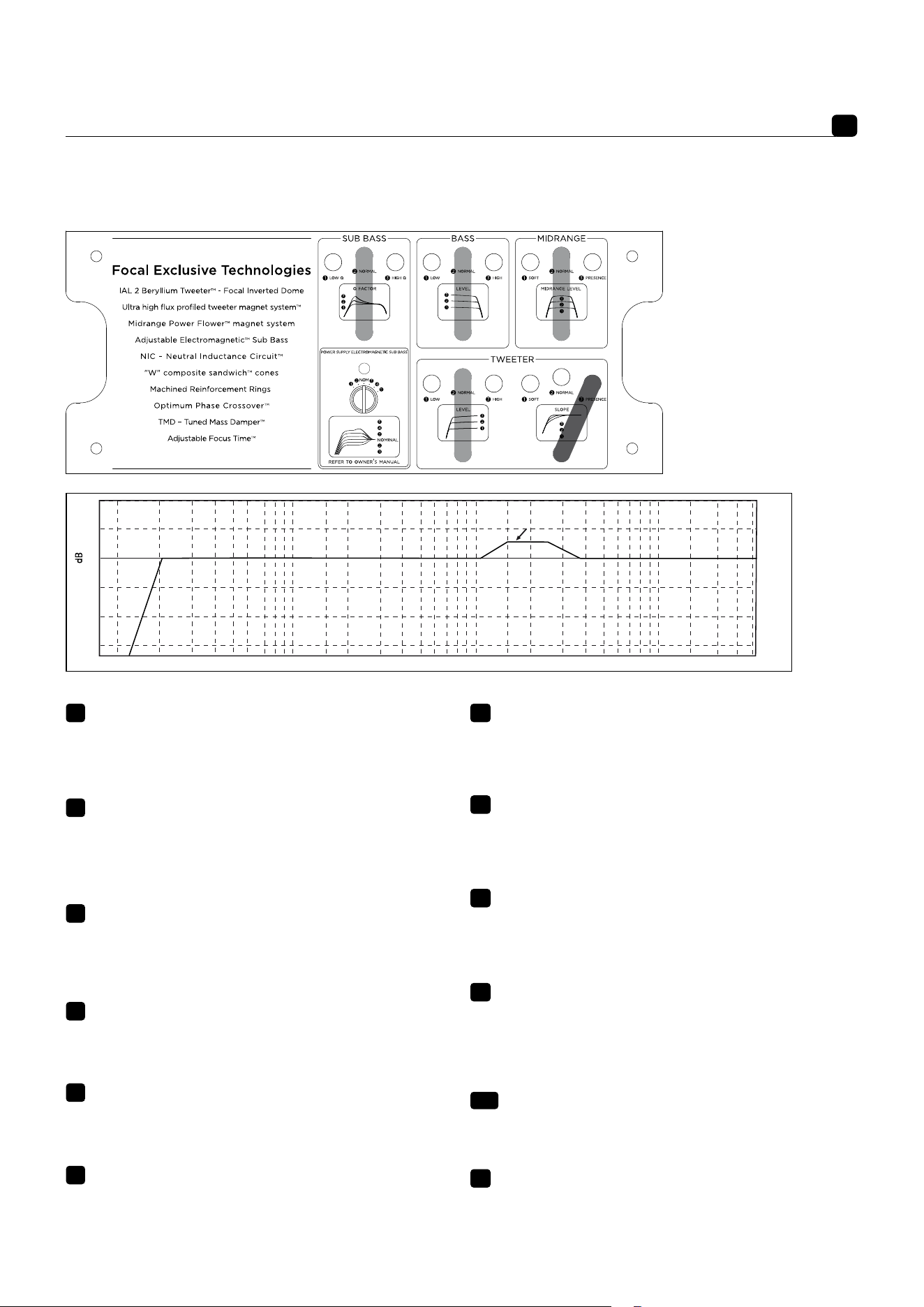

Adjustement obtained in position 3: enhanced mid-range
Settings for:
- Normal rooms with good damping: walls with thick tapestry, curtained
windows, floor rugs.
- Electronics with a dipping upper mid-range.
- Gentle-sounding cables.
EN
Ajustement obtenu en position 3 : médium accentué
Réglage pour :
- Pièce normale, bien amortie : murs couverts de tapisserie épaisse,
rideaux aux fenêtres, tapis au sol.
- Electroniques à tendance retenue dans le haut médium.
- Câbles à la sonorité contenue.
FR
通过位置3可获得的设置效果：中音增强
适用于以下条件：
- 普通房间，阻尼较强：墙壁覆盖厚毯，悬挂窗帘，地面铺设地毯。
- 倾向于克制高中音的电子设备。
- 克制声音的线缆。
CH
위치 3에서 획득되는 조정: 중음 강조
다음을 위한 설정:
- 충분히 흡수성이 있는 보통 크기 방: 두꺼운 카펫류로 덮
힌 벽, 창문 커튼, 바닥 카펫.
- 중고음을 감쇠하는 경향이 있는 전자장치.
- 절제된 사운드를 가진 케이블
KOR
Aanpassingen aan positie 3: laag-middenbereik
Instelling voor:
- Normale kamer, goede demping: muren met behang, gordijnen, tapijt.
- Electronica die het hoog-middenbereik onderdrukken.
- Gedempt klinkende kabels.
ND
Корректировка звука в точке 3: усиление средних частот
Настройки для следующих условий:
- стандартное помещение с хорошим звукопоглощением: толстые ковры на
стенах, занавеси на окнах, ковер на полу;
- электронные устройства, приглушающие средние частоты;
- кабели, обеспечивающие приглушенное звучание.
RU
Ajuste obtenido en la posición 3: medios acentuados
Ajuste para:
- Salas normales, bien amortiguadas, paredes cubiertas con revesti-
mientos gruesos, cortinas en las ventanas, alfombra en el suelo.
- Electrónicas con medios altos moderados.
- Cables que proporcionan poca sonoridad.
ES
Ajuste obtido na posição 3: médio acentuado
Definição para:
- Divisão normal, devidamente insonorizada: paredes cobertas de tape-
çaria espessa, cortinas nas janelas, tapete no chão.
- Eletrónicas com tendência retida no alto médio.
- Cabos com sonoridade contida.
PT
Erzielte Anpassung in Position 3: akzentuierte Mitteltonwiedergabe
Einstellung für:
- normalen Wohnraum, gut schwingungsgedämpft: Wände mit dicken
Tapeten, Vorhänge vor den Fenstern, Teppichboden.
- Im oberen Mitteltonbereich zurückhaltende Elektronikabstimmung.
- Kabel für zurückhaltendes Klangbild.
DE
Regolazione ottenuta in posizione 3: medi accentuati
Regolazione per:
- Un ambiente normale, ben attutito: muri coperti di tappezzerie spesse,
tende alle finestre, tappeti sul pavimento.
- Elettroniche che tendono a trattenersi negli alti-medi.
- Cavi con sonorità contenuta.
IT
ポジション3：中域レベルの増加
設定対象：
- よく吸音された一般的な部屋：厚い壁掛けで覆われた壁、窓のカーテン、床に
カーペットが敷かれている、などの場合
- 中域の量感が少ないオーディオ機器と組み合わせる場合
- スムーズなキャラクターのケーブルを使用する場合
JP AR
نسحم طسوتم ىدم :3 عضوملا يف طبضلا ققحتي
:ـل تادادعا
طاسب اهيلع ةيضرأ ،رئاتس تاذ ناردج ،كيمس ديجنت تاذ ناردج :ديج دامخإ ىوتسمب ،ةيداع فرغ -
.ضفخني يولع طسوتم ىدمب ةينورتكلإ ةزهجأ -
.ةفيفخ توص سج تباك -
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 3
Section médium : réglage de niveau / Mid-range level adjustment / Mittelfrequenz: Pegeleinstellung / Sezione Medium: regolazione
del livello / Sección Medium: ajuste de nivel / Secção Medium: definição de nível / Middenbereik: instelling van het niveau /
Среднечастотный громкоговоритель: настройки уровня / 中音部分：电平设置 / 중간 섹션: 레벨 설정 / Medium（ミッドレンジ）：レベル調整 /
ءاوتسا تادادعإ :طسوتملا ىدملا مسق
58
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
Adjustement in position 1: reduced upper mid-range
Settings for:
- Normal rooms, with little overall damping: concrete/brick walls, large
windows, floor without rugs.
- Electronics which tend to peak in the upper mid-range.
EN
Ajustement obtenu en position 1 : haut médium atténué
Réglage pour :
- Pièce normale, avec faible amortissement général : murs en briques,
grande surfaces vitrées, sol sans tapis
- Electroniques à tendance présente dans le haut médium.
FR
通过位置1可获得的设置效果：高中音减弱
适用于以下条件：
- 普通房间，通常阻尼较弱：砖墙、大型玻璃表面、未铺设地毯的地面
- 倾向于突出高中音的电子设备。
CH
위치 1에서 획득되는 조정: 중고음 감쇠
다음을 위한 설정:
- 벽돌로 된 벽, 넓은 표면의 창문, 카펫이 부착되지 않은 벽 등 일반적인 완충 효
과가 약한 보통 크기 청취실
- 중고음을 강조하는 경향이 있는 전자장치.
KOR
Aanpassingen aan positie 1: hoger hoog-middenbereik
Instelling voor:
- Normale kamer, met lage demping: muren van baksteen, grote glazen
oppervlakken, vloer zonder tapijt
- Electronica in het hoog-middenbereik.
ND
Корректировка звука в точке 1: приглушение верхнего диапазона
средних частот
Настройки для следующих условий:
- стандартное помещение со слабым звукопоглощением: кирпичные стены,
остекленные поверхности значительной площади, отсутствие ковров;
- электронные устройства, усиливающие верхний диапазон средних частот.
RU
Ajuste obtenido en la posición 1: medios altos atenuados
Ajuste para:
- Salas normales con poca amortiguación general: paredes de ladrillo,
grandes superficies de vidrio, suelos sin alfombras.
- Electrónicas que tienden a resaltar los medios altos.
ES
Ajuste obtido na posição 1: alto médio atenuado
Definição para:
- Divisão normal, com baixo amortecimento geral: paredes de tijolo,
grandes superfícies em vidro, chão sem tapete
- Eletrónicas com tendência presente no alto médio.
PT
Erzielte Anpassung in Position 1: gedämpfte Wiedergabe im
oberen Mittel
Einstellung für:
- normalen Wohnraum mit allgemein geringem Schwingungsverhalten:
Ziegelwände, große verglaste Flächen, Boden ohne Teppich
- Zum oberen Mitteltonbereich tendierende Elektronikabstimmung.
DE
Regolazione ottenuta in posizione 1: alti-medi attenuati
Regolazione per:
- Un ambiente normale, con un’acustica generalmente smorzata in
maniera scarsa: muri in mattone, ampie superfici in vetro, pavimento
senza tappeti
- Elettroniche che tendono a concentrarsi negli alti-medi.
IT
ポジション1：中高域レベルの減少
設定対象：
- 全体の吸音が少ない一般的な部屋: レンガの壁、大きな窓ガラス、カーペット
のない床などの場合
-中高域が強いオーディオ機器と組み合わせる場合
JP AR
ضفخم يولع طسوتم ىدم :1 عضوملا يف طبضلا
:ـل تادادعا
ةيضرأ ،ةريبك ذفاون ،ديمرقلا نم/ةيناسرخ ناردج :ضفخنم يلك دامخإ ىوتسمب ،ةيداع فرغ -
طاسب نودب
.يولعلا طسوتملا ىدملا عفر ىلإ ليمت ةينورتكلإ ةزهجأ -
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 1
Section aigüe : réglage de pente / Tweeter section: slope settings / Hochtönerfrequenz: Slope Tuning / Sezione Tweeter: regolazione
della pendenza / Sección Tweeter: ajuste de pendiente / Secção Tweeter: definição de nitidez / Tweeter: instelling van de afronding /
Твитер: настройки спада / 高音部分：斜率设置 / 트위터 섹션: 기울기 설정 / Tweeter（ツイーター）：スロープの調整 /
ليملا تادادعإ :ددرتلا يلاع راهجملا مسق
59
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual

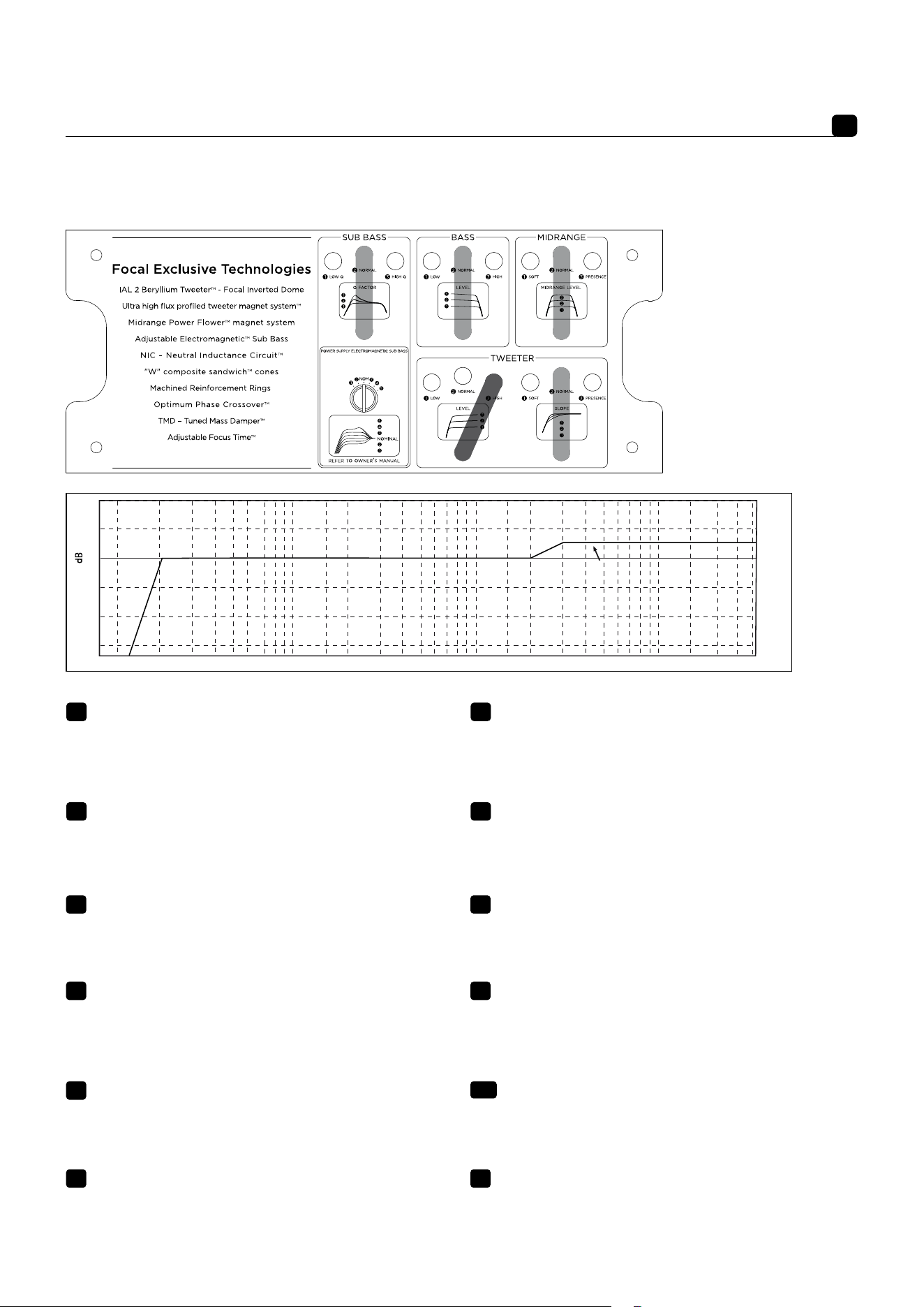

Adjustement obtained in position 3: enhanced upper mid-range
Settings for:
- Normal rooms with good damping: walls with thick tapestry, curtained
windows, floor rugs.
- Electronics with a dipping upper mid-range.
- Gentle-sounding cables.
EN
Ajustement obtenu en position 3 : haut médium accentué
Réglage pour :
- Pièce normale, bien amortie : murs couverts de tapisserie épaisse,
rideaux aux fenêtres, tapis au sol.
- Electroniques à tendance retenue dans le haut médium.
- Câbles à la sonorité contenue.
FR
通过位置3可获得的设置效果：高中音增强
适用于以下条件：
- 普通房间，阻尼较强：墙壁覆盖厚毯，悬挂窗帘，地面铺设地毯。
- 倾向于克制高中音的电子设备。
- 克制声音的线缆。
CH
위치 3에서 획득되는 조정: 중고음 강조
다음을 위한 설정:
- 충분히 흡수성이 있는 보통 크기 방: 두꺼운 카펫류로 덮힌 벽, 창문 커튼, 바닥 카펫.
- 중고음을 감쇠하는 경향이 있는 전자장치.
- 절제된 사운드를 가진 케이블.
KOR
Aanpassingen aan positie 3: lager hoog-middenbereik
Instelling voor:
- Normale kamer, goede demping: muren met behang, gordijnen, tapijt.
- Electronica die het hoog-middenbereik onderdrukken.
- Gedempt klinkende kabels.
ND
Корректировка звука в точке 3: усиление верхнего диапазона
средних частот
Настройки для следующих условий:
- стандартное помещение с хорошим звукопоглощением: толстые ковры на
стенах, занавеси на окнах, ковер на полу;
- электронные устройства, приглушающие средние частоты;
- кабели, обеспечивающие приглушенное звучание.
RU
Ajuste obtenido en la posición 3: medios altos acentuados
Ajuste para:
- Salas normales, bien amortiguadas, paredes cubiertas con revesti-
mientos gruesos, cortinas en las ventanas, alfombra en el suelo.
- Electrónicas con medios altos moderados.
- Cables que proporcionan poca sonoridad.
ES
Ajuste obtido na posição 3: alto médio acentuado
Definição para:
- Divisão normal, devidamente insonorizada: paredes cobertas de tape-
çaria espessa, cortinas nas janelas, tapete no chão.
- Eletrónicas com tendência retida no alto médio.
- Cabos com sonoridade contida.
PT
Erzielte Anpassung in Position 3: akzentuierte Wiedergabe im
oberen Mittel
Einstellung für:
- normalen Wohnraum, gut schwingungsgedämpft: Wände mit dicken
Tapeten, Vorhänge vor den Fenstern, Teppichboden.
- Im oberen Mitteltonbereich zurückhaltende Elektronikabstimmung.
- Kabel für zurückhaltendes Klangbild.
DE
Regolazione ottenuta in posizione 3: alti-medi accentuati
Regolazione per:
- Un ambiente normale, ben attutito: muri coperti di tappezzerie spesse,
tende alle finestre, tappeti sul pavimento.
- Elettroniche che tendono a trattenersi negli alti-medi.
- Cavi con sonorità contenuta.
IT
ポジション3：中高域レベルの増加
設定対象：
- よく吸音された一般的な部屋：厚い壁掛けで覆われた壁、窓のカーテン、厚手
のカーペットなどの場合
- 中高域が強いオーディオ機器と組み合わせる場合
- スムーズなキャラクターのケーブルを使用する場合
JP
AR
نسحم يولع طسوتم ىدم :3 عضوملا يف طبضلا ققحتي
:ـل تادادعا
طاسب اهيلع ةيضرأ ،رئاتس تاذ ناردج ،كيمس ديجنت تاذ ناردج :ديج دامخإ ىوتسمب ،ةيداع فرغ -
.ضفخني يولع طسوتم ىدمب ةينورتكلإ ةزهجأ -
.ةفيفخ توص سج تباك -
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 3
Section aigüe : réglage de pente / Tweeter section: slope settings / Hochtönerfrequenz: Slope Tuning / Sezione Tweeter: regolazione
della pendenza / Sección Tweeter: ajuste de pendiente / Secção Tweeter: definição de nitidez / Tweeter: instelling van de afronding /
Твитер: настройки спада / 高音部分：斜率设置 / 트위터 섹션: 기울기 설정 / Tweeter（ツイーター）：スロープの調整 /
ليملا تادادعإ :ددرتلا يلاع راهجملا مسق
60
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
Adjustement in position 1: reduced treble
Settings for:
- Rooms with little damping, windows with thin curtains.
- Bright-sounding electronics.
- Bright-sounding cables.
EN
Ajustement obtenu en position 1 : aigu atténué
Réglage pour :
- Pièce peu amortie, surface vitrée et rideaux fins.
- Electroniques claires.
- Câbles clairs.
FR
通过位置1可获得的设置效果：高音减弱
适用于以下条件：
- 阻尼较小的房间，玻璃表面，悬挂薄窗帘。
- 音色明亮的电子设备。
- 音色明快的线缆。
CH
위치 1에서 획득되는 조정: 고음 감쇠
다음을 위한 설정:
- 창문이 달린 표면과 얇은 커튼이 있는 약간 흡수성이 있는 방.
- 밝은 전자장치.
- 밝은 케이블.
KOR
Aanpassingen aan positie 1: hogere toonfrequentie
Instelling voor:
- Slecht gedempte kamer, glazen oppervlak en dunne gordijnen.
- Heldere elektronica.
- Heldere kabels.
ND
Корректировка звука в точке 1: приглушение верхних частот
Настройки для следующих условий:
- незначительное число звукопоглощающих элементов,
остекленные поверхности и тонкие занавеси;
- электронные устройства, усиливающие верхние частоты;
- кабели, усиливающие верхние частоты.
RU
Ajuste obtenido en la posición 1: agudos atenuados
Ajuste para:
- Salas poco amortiguadas, superficies de vidrio y cortinas delgadas.
- Electrónicas que proporcionan un sonido claro.
- Cables que proporcionan un sonido claro.
ES
Ajuste obtido na posição 1: agudo atenuado
Definição para:
- Divisão com pouco amortecimento, superfície em vidro e cortinas finas.
- Eletrónicas claras.
- Cabos claros.
PT
Erzielte Anpassung in Position 1: gedämpfte Hochtonwiedergabe
Einstellung für:
- Räume mit geringer Schwingungsdämpfung, verglaste Oberflächen
und dünne Vorhänge.
- Kristallklar abgestimmte Elektronik.
- Kabel für klare Klangwiedergabe.
DE
Regolazione ottenuta in posizione 1: alti attenutati
Regolazione per:
- Un ambiente con un’acustica poco smorzata, superfici in vetro e tende
sottili.
- Elettroniche chiare.
- Cavi chiari.
IT
ポジション1：高域レベルの減少
設定対象：
- ガラス張りの壁、薄いカーテンを使うあまり吸音されていない一般的な部屋
- ブライトなキャラクターを持つオーディオ機器と組み合わせる場合
- ブライトなキャラクターのケーブルを使用する場合
JP
AR
ضفخم تاقبطلا يثث :1 عضوملا يف طبضلا
:ـل تادادعا
.ةقيقر رئاتس تاذ ناردج ،ضفخنم دامخإ ىوتسمب فرغ -
.حضاو توص تاذ ةينورتكلإ ةزهجأ -
.حضاو توص تاذ تباك -
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 1
Section aigüe : réglage du niveau / Tweeter level adjustment / Hochtonfrequenz: Pegeleinstellung / Sezione alti: regolazione del livello
/ Sección de agudos: ajuste de nivel / Secção de agudos: definição de nível / Toonfreqentie: instelling van het niveau / Твитер: настройки
уровня / 高音部分：电平设置 / 고음 섹션: 수준 조정 / Tweeter（ツイーター）：レベル調整 /
ىوتسملا طبض :ددرتلا يلاع راهجملا مسق
61
GRANDE UTOPIA
®
EM EVO
Manuel d’utilisation / User manual
Adjustment in position 3: enhanced treble
Settings for:
- Normal rooms, thick curtains, seats with fabric upholstery.
- Smooth-sounding electronics (tubes...)
- Cables with high electric capacity which diminish the treble.
EN
Ajustement obtenu en position 3 : aigu accentué
Réglage pour :
- Pièce normale, rideaux épais, sièges en tissus.
- Electroniques douces (tubes...)
- Câbles à forte capacité électrique atténuant les aigus.
FR
通过位置3可获得的设置效果：高音增强
适用于以下条件：
- 普通房间，悬挂厚窗帘，织物座椅。
- 音色柔和的电子设备（电子管……）
- 可减弱高音的强电容线缆。
CH
위치 3에서 획득되는 조정: 고음 강조
다음을 위한 설정:
- 두꺼운 커튼, 천 의자가 있는 보통 크기 방.
- 부드러운 전자장치(튜브...)
- 고음을 감쇠하는 강력한 전기 용량이 있는 케이블.
KOR
Aanpassingen aan positie 3: lage toonfrequentie
Instelling voor:
- Normale kamer, dikke gordijnen, gestoeerde stoelen.
- Zachte elektronica (buizen, ...)
- Kabels met een hoog elektrisch vermogen die de toonfrequentie
verlagen.
ND
Корректировка звука в точке 3: усиление верхних частот
Настройки для следующих условий:
- стандартное помещение, толстые занавеси, кресла с тканевой обивкой;
- электронные устройства, обеспечивающие мягкое звучание (ламповые...);
- кабели с высокой электрической емкостью, приглушающие верхние
частоты.
RU
Ajustes obtenidos en la posición 3: agudos acentuados
Ajuste para:
-Salas normales, cortinas gruesas, asientos revestidos de tela.
-Electrónicas suaves (válvulas...)
-Cables de alta capacidad eléctrica que atenúan los agudos.
ES
Ajuste obtido na posição 3: agudo acentuado
Definição para:
- Divisão normal, cortinas espessas, assentos em tecido.
- Eletrónicas suaves (tubos...)
- Cabos com capacidade elétrica forte que atenuam os agudos.
PT
Erzielte Anpassung in Position 3: akzentuierte Hochtonwiedergabe
Einstellung für:
- normalen Wohnraum, schwere Vorhänge, Polsterstühle.
- Weich abgestimmte Elektronik (Röhren...)
- Kabel mit hoher elektrischer Kapazität zur Dämpfung der Höhen.
DE
Regolazione ottenuta in posizione 3: alti accentuati
Regolazione per:
- Un ambiente normale, con tende spesse, sedute in tessuto.
- Elettroniche dolci (tubi...)
- Cavi con un’elevata capacità elettrica che attenuano gli alti.
IT
ポジション3：高域レベルの増加
設定対象：
- 一般的な部屋、厚いカーテン、ファブリックシート
- スムーズなキャラクターを持つオーディオ機器と組み合わせる場合（真空管など)
- スムーズなキャラクターのケーブルを使用する場合
JP AR
نسحم تاقبطلا يثث :3 عضوملا يف طبضلا
:ـل تادادعا
.يشامق ديجنتب دعاقم ،ةكيمس رئاتس ،ةيداع فرغ -
)...بيبانأ( فيفخ توص تاذ ةينورتكلإ ةزهجأ -
.تاقبطلا يثث توصلا ليلقت ىلع لمعت ةيلاع ةيئابرهك ةعس تاذ تباك -
2
0
-2
-4
-6
20
10
30
50
100
200
300
500
1k
2k
3k
5k
10k
40kHz
20k
position 3
Section aigüe : réglage du niveau / Tweeter level adjustment / Hochtonfrequenz: Pegeleinstellung / Sezione alti: regolazione del livello
/ Sección de agudos: ajuste de nivel / Secção de agudos: definição de nível / Toonfreqentie: instelling van het niveau / Твитер: настройки
уровня / 高音部分：电平设置 / 고음 섹션: 수준 조정 / Tweeter（ツイーター）：レベル調整 /
ىوتسملا طبض :ددرتلا يلاع راهجملا مسق
62
GRANDE UTOPIA
®
EM EVO
DEEE
FR
Élimination correcte de ce produit.
Ce marquage indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers au sein de l’UE. Par mesure de
prévention pour l'environnement et pour la santé humaine, veuillez le recycler de manière responsable, pour favoriser la réutilisation
des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de retour et de collecte ou contactez le
détaillant chez lequel le produit a été acheté. Celui-ci pourra procéder au recyclage du produit en toute sécurité
EN
Correct elimination of this product.
This marking indicates that within the EU this product should not be disposed of with other household wastes. To prevent any risk
to the environment or human health, please recycle them responsibly to encourage the reuse of material resources. To return your
used device, please use the return and collection systems available, or contact the retailer where you purchased the product. They
can recycle this product safely.
DE
Ordnungsgemäße Entsorgung des Produkts.
Diese Kennzeichnung weist darauf hin, dass dieses Produkt innerhalb der EU nicht mit anderen Haushaltsabfällen entsorgt werden darf.
Als Präventivmaßnahme für die Umwelt und die menschliche Gesundheit muss auf eine verantwortungsbewusste Wiederverwertung
zur Förderung der Wiederverwendung von materiellen Ressourcen geachtet werden. Für die Rückgabe von Gebrauchtgeräten
verwenden Sie bitte zur Verfügung stehende Rückgabe- und Recyclingsysteme oder wenden Sie sich an den Händler, bei dem Sie
das Produkt erworben haben. Letzterer kann das Gerät sicher dem Wertstoffkreislauf zuführen.
ES
Eliminación correcta de este producto.
Este símbolo indica que este producto no debe eliminarse con el resto de residuos domésticos dentro de la UE. Con el objetivo de
proteger el medioambiente y la salud pública, recicle de forma responsable para favorecer la reutilización de los recursos materiales.
Para devolver su aparato usado, utilice los sistemas de devolución y recogida o póngase en contacto con el vendedor del producto.
Este podrá proceder al reciclaje del producto de forma totalmente segura.
IT
Corretto smaltimento di questo prodotto.
Questa marcatura indica che, nell'UE, questo prodotto non deve essere smaltito insieme agli altri rifiuti domestici. A titolo preventivo
per l'ambiente e la salute, deve essere riciclato in modo responsabile per favorire il riutilizzo delle risorse materiali. Per mandare
indietro l'apparecchio usato, si prega di utilizzare il sistema di reso e raccolta o di contattare il rivenditore da cui è stato acquistato
il prodotto, il quale potrà procedere a riciclare il prodotto in totale sicurezza.
PT
Eliminação correta deste produto.
Esta marca indica que, na UE, este produto não deve ser eliminado com outro lixo doméstico. Como medida de prevenção para o
ambiente e para a saúde humana, deve ser reciclado de modo responsável, para promover a reutilização dos recursos materiais.
Para devolver o seu dispositivo usado, recorra aos sistemas de devolução e recolha ou contacte o comerciante em que o produto
foi adquirido. Este poderá proceder à reciclagem do produto com toda a segurança.
PL
Prawidłowe usuwanie produktu.
To oznaczenie informuje, że produktu nie należy usuwać wraz z innymi odpadami z gospodarstwa domowego na terenie UE.
W celu ochrony środowiska i zdrowia człowieka, należy w sposób odpowiedzialny prowadzić recykling i wspierać ponowne
wykorzystywanie materiałów. Aby zwrócić swoje urządzenie, należy skorzystać z systemu zwrotu i odbioru prowadzonego przez
sprzedawcę detalicznego, u którego produkt został nabyty. Sprzedawca będzie w stanie w sposób bezpieczny przeprowadzić
recykling produktu.
FIN
Tuotteen asianmukainen hävittäminen.
Tämä merkintä osoittaa, että EU:ssa tätä tuotetta ei saa hävittää muiden kotitalousjätteiden mukana. Kierrätä se vastuullisesti
ehkäistäksesi mahdollisia vaaroja ympäristölle tai ihmisten terveydelle ja edistääksesi aineellisten voimavarojen uudelleenkäyttöä.
Palauta käytetty laite käyttämällä saatavilla olevia palautus- ja keräysjärjestelmiä tai ota yhteys jälleenmyyjään, jolta ostit tuotteen.
He voivat kierrättää tämän tuotteen turvallisesti.
RU
Правильная утилизация продукта.
Данная маркировка указывает на то, что в пределах ЕС этот продукт не может утилизироваться вместе с бытовым мусором.
В целях предотвращения загрязнения окружающей среды и нанесения ущерба здоровью человека утилизируйте продукт
должным образом, позволяющим произвести его повторную переработку. Для того чтобы вернуть бывшее в употреблении
устройство, используйте системы возврата и сбора сырья либо обратитесь в пункт розничной торговли, в котором вы
приобретали продукт, для организации повторной переработки с соблюдением всех норм безопасности.
NL
Correcte verwijdering van dit product.
Deze markering geeft aan dat dit product in de EU niet samen met ander huishoudelijk afval mag worden weggegooid. Om het
milieu en de gezondheid van de mens te beschermen, dient u het product op verantwoorde wijze te recyclen om hergebruik van
materiële hulpbronnen te stimuleren. U kunt uw gebruikte apparaat retourneren bij een recyclepunt of milieustation, of neem
contact op met de winkel waar u het product hebt gekocht. Zo kan het product op verantwoorde wijze worden gerecycled.
63
GRANDE UTOPIA
®
EM EVO
WEEE
SE
Korrekt avlägsnande av produkten.
Denna märkning anger att produkten inte ska kasseras med annat hushållsavfall inom EU. För att förhindra skada på miljö och
människors hälsa, vänligen återvinn produkten ansvarsfullt för att främja återanvändning av materialresurserna. Använd tillgängliga
återlämnings- och insamligssystem för att återlämna din använda anordning, eller kontakta återförsäljaren som du köpte produkten
av. De kan återvinna produkten säkert.
HU
A termék helyes ártalmatlanítása.
Ez a jelölés azt jelzi, hogy a terméket nem szabad az EU területén az egyéb háztartási hulladékkal együtt kidobni. A lehetséges
környezet- és egészségkárosodás elkerülése érdekében kérjük, hogy a hulladékot felelősen hasznosítsa újra, ezzel segítve a nyesanyagok
újrahasznosítását. A használt eszközök visszaküldéséhez használja a rendelkezésre álló visszaküldési és gyűjtórendszereket vagy
forduljon a kiskereskedőhöz, akitől a terméket vásárolta. Ők elvégzik a termék biztonságos újrahasznosítását.
LV
Pareiza, šī produkta, likvidācija.
Šis marķējums norāda, ka Eiropas Savienībā šo produktu nedrīkst izmest kopā ar citiem sadzīves atkritumiem. Lai novērstu jebkādu
risku videi vai cilvēku veselībai, lūdzam nodot produktu otrreizējai pārstrādei, lai veicinātu materiālo resursu otrreizējo izmantošanu.
Lai atgrieztu savu lietoto ierīci, lūdzu, izmantojiet pieejamās atpakaļnodošanas un savākšanas sistēmas, vai sazinieties ar izplatītāju,
no kura iegādājāties šo produktu. Tas var droši pārstrādāt šo produktu.
SI
Pravilno odlaganje tega izdelka.
Ta oznaka pomeni, da tega izdelka v EU ni dovoljeno odlagati z drugimi gospodinjskimi odpadki. V izognitev povzročanju morebitne
škode za okolje ali človeško zdravje izdelek reciklirajte odgovorno, da omogočite ponovno uporabo materiala. Če želite rabljeno
napravo vrniti, jo vrnite prek sistemov za vračanje in zbiranje, ki so na voljo, ali pa se obrnite na trgovca, pri katerem ste izdelek kupili,
ki bo izdelek varno recikliral.
CZ
Správná likvidace tohoto výrobku.
Toto označení znamená, že výrobek v EU nelze likvidovat spolu s jiným domácím odpadem. Aby se předešlo možným škodám na
životním prostředí či na lidském zdraví, výrobky zodpovědně recyklujte, podpoříte tím opětovné využívání materiálů. Pro vrácení
použitého výrobku využijte dostupné vratné a sběrné systémy nebo se spojte s maloobchodním prodejcem, kde jste výrobek
zakoupili. Ti pak mohou výrobek bezpečně recyklovat.
GR
Σωστή απόρριψη αυτού του προϊόντος.
Αυτή η σήμανση υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να απορρίπτεται μαζί με άλλα οικιακά απορρίμματα εντός της ΕΕ. Για
να αποφευχθεί τυχόν κίνδυνος για το περιβάλλον ή την ανθρώπινη υγεία, παρακαλείσθε να το ανακυκλώσετε υπεύθυνα για να
προωθήσετε την επαναχρησιμοποίηση των υλικών πόρων. Για να επιστρέψετε τη μεταχειρισμένη συσκευή σας, χρησιμοποιήστε
τα διαθέσιμα συστήματα επιστροφής και συλλογής ή επικοινωνήστε με το κατάστημα από το οποίο αγοράσατε το προϊόν. Αυτοί
μπορούν να ανακυκλώσουν το προϊόν με ασφάλεια.
LT
Tinkamas šio gaminio šalinimas.
Šis ženklas reiškia, kad ES šalyse šio gaminio negalima išmesti su buitinėmis atliekomis. Norėdami išvengti pavojaus aplinkai arba
žmonių sveikatai, atsakingai pasirūpinkite jo perdirbimu, kad paskatintumėte pakartotinį medžiagų panaudojimą. Norėdami grąžinti
panaudotą prietaisą, pasinaudokite esamomis atliekų grąžinimo ir surinkimo sistemomis arba kreipkitės į pardavėją, iš kurio įsigijote
gaminį. Jie gali saugiai perdirbti šį gaminį.
SK
Správna likvidácia tohto výrobku.
Toto označenie určuje, že v rámci EÚ sa tento výrobok nesmie likvidovať spolu s komunálnym odpadom z domácností. Aby sa
predišlo rizikám pre životné prostredie alebo ľudské zdravie, zabezpečte ich náležitú recykláciu, čím podporíte opätovné využívanie
prírodných zdrojov. Ak chcete použité zariadenie vrátiť, využite na to dostupné systémy zberu a recyklácie odpadu alebo požiadajte
o pomoc predajcu, u ktorého ste výrobok kúpili. Ten dokáže tento výrobok bezpečne recyklovať.
EE
Selle toote õige kõrvaldamine.
See märgis näitab, et ELis ei tohi seda toodet käidelda koos muude majapidamisjäätmetega. Ohu vältimiseks keskkonnale või
inimeste tervisele viige need vastutustundlikult ümbertöötlusse, et soodustada materjaliressursside taaskasutamist. Oma kasutatud
seadme tagastamiseks kasutage saadavalolevaid tagastus- ja kogumissüsteeme või võtke ühendust jaemüüjaga, kellelt te toote
ostsite. Müüja võib selle toote ohutult ümbertöötlusse viia.
DK
Korrekt eliminering af dette produkt.
Dette mærke indikerer, at dette produkt, i overensstemmelse med EU, ikke skal bortskaffes sammen med andet husholdningsaffald.
For at undgå enhver risiko for miljøet eller menneskers sundhed, skal du genanvende det på ansvarlig vis og således fremme genbrug
af materielle ressourcer. Hvis du ønsker at returnere din brugte enhed, skal du bruge de returnerings- og indsamlingssystemer, der
er tilgængelige, eller kontakte forhandleren, hvor du købte produktet. De kan genbruge dette produkt på sikker vis.
64
GRANDE UTOPIA
®
EM EVO
Notes
Setting day: / /
Setting day: / /
65
GRANDE UTOPIA
®
EM EVO
Notes
Setting day: / /
Setting day: / /
Focal-JMlab
®
- BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com
Tel. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04 - SCAA - 28/08/2018 - 21/11/2022 - v3 - CODO1542
