Vevor YU370-4G01 1/2HP Blower Motor 1720RPM 115V User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

Furnace Blower Motor

Model: YU370-4G01\YU200-4G01

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: YU370-4G01\YU200-4G01

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Furnace Blower Motor

- 2 -

SAFETY WARNINGS AND PRECAUTIONS

These motors are only used for air conditioning indoor fans

1. Voltage, frequency and the wiring style should be consistent with the motor

nameplate, Power supply voltage should be maintained at plus or minus 5% of the

rated operating range.

2. No more than 1000 meters above sea level.

3. Ambient air temperature note exceeding 40℃.

4. The motor must have a good grounding device.

5. The insulation resistance of the 500 volt megohm table winding to the ground

must be measured before operation, and its value should be above 200 megohm,

otherwise dry.

6. Before starting pull action shaft, it should be flexible rotation, no friction and

collisions, running should be smooth and lightly, without stagnation and the noise,

if found the strange noise, overheating, burning smell, smoke or slow speed of the

phenomenon, should immediately turn off power, shutdown inspection, repair it.

7. The surrounding environment should keep clean and dry and well ventilated.

8. When the motors are not allowed backward in the slow, frequent start,

Capacitor-running motors cannot be long-term light-load use.

9. Check whether the motor fastening is fasten.

10. Check whether the rotation is right, if don’t, then in accordance with the

following methods of connection.

11. According to the rated motor power continuous operation, the heating part of

the maximum permissible temperature rise shall not exceed the following

requirements. Winding Temperature rise:75k, Core:75k, Bearing:55k.

12. Motor Operation Inspection: When the motor is running, it should always pay

attention to whether the load data current meets the requirements, whether the

bearing has heating and leakage phenomenon, such as abnormal or sound, it

should be stopped immediately for inspection. Do not perform start up tests until

the fault is confirmed.

- 3 -

TECHNICAL INFO

MODEL NO

YU370-4G01

YU200-4G01

HORSE POWER

1/2HP

1/4HP

MOUNTING DIM

2.76"x4.24"

RATED CURRENT

7.1A

5.2A

SHAFT LENGTH

0.78"

SHAFT DIA.

0.39"

RATED SPEED

1720RPM

1725RPM

PHASE

Single Phase

VOLTAGE

115V

FREQUENCY

60Hz

ROTATION

CCW/CW

INSULATION CLASS

CLASS OF PROTECTION

IP20

Service Factor1

Duty Cont

DES-AMB

℃

Protection

Over load Protection with Automatic Reset

- 4 -

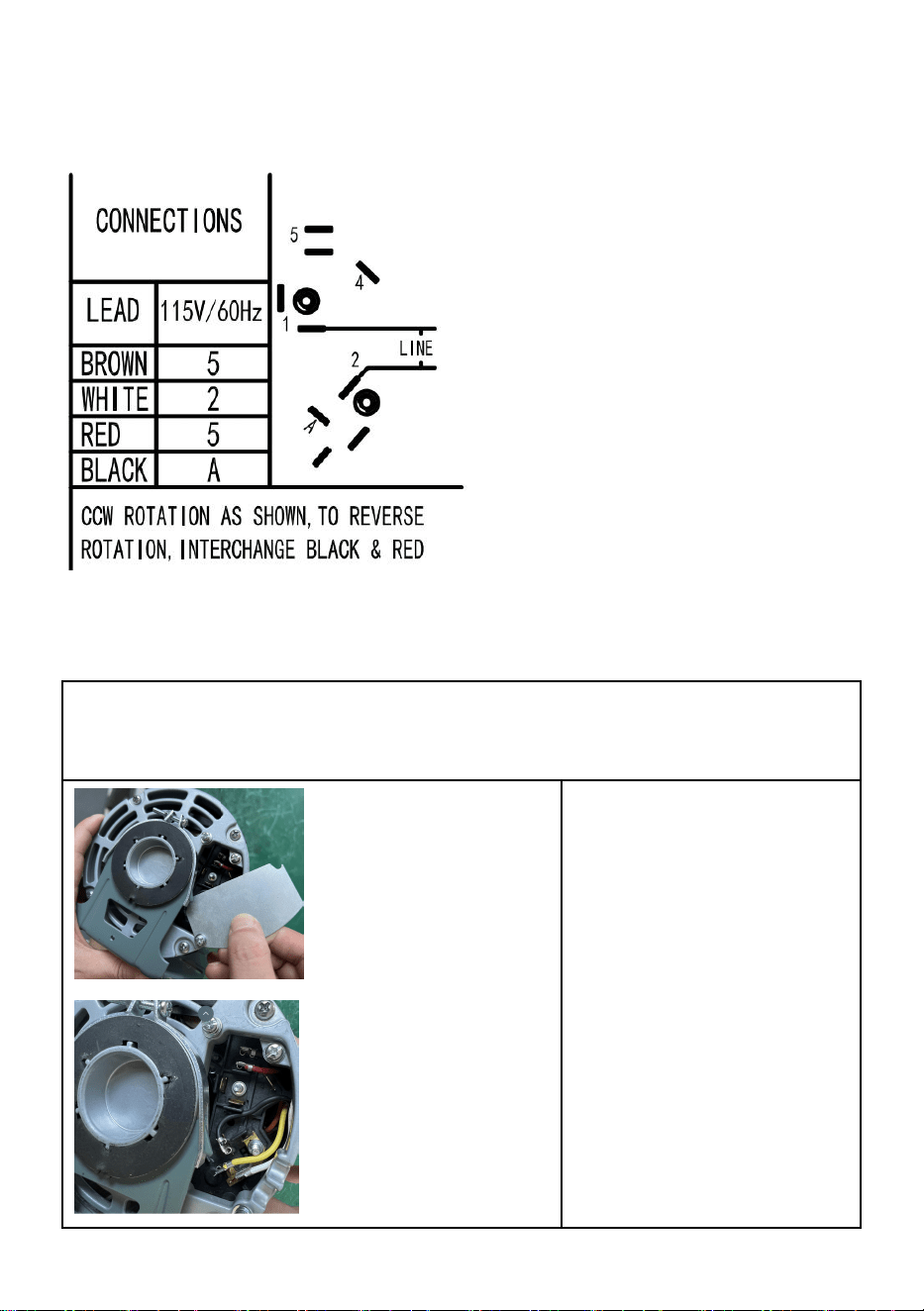

CONNECTION METHOD

Motor 1-SPEEDS DIAGRAM

Be sure to connect the motor in the correct wiring mode, Otherwise the motor may

be damaged.

Step 1

Open the motor housing

cover

- 5 -

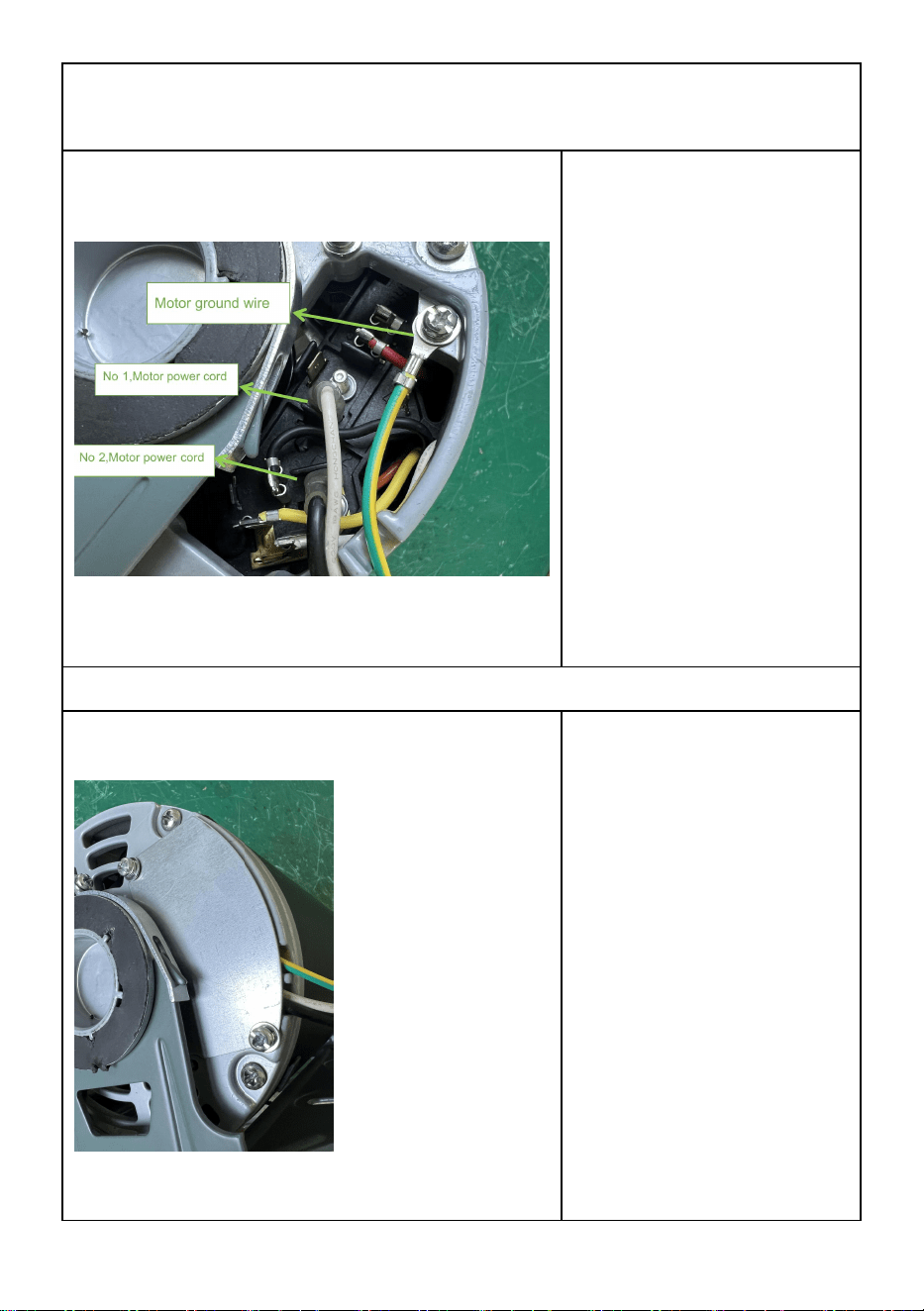

Step 2

Voltage: 115V 60HZ

1. Motor ground wire：

yellow and green cables are

fixed by screws.

2. Motor power cords must

connected to No.1 wiring

terminal and No.2 wiring

terminal.

Be sure to connect the

motor in the correct wiring

mode.

Step 3

Sealed the cover and

secure it with screws

- 6 -

NOTE

1) Please check the wiring carefully to make sure it‘s the same as the

wiring diagram on the nameplate.

2) Please connect the power supply correctly according to the wiring

diagram.

First of all , ensure that the motor's ground wire is connected.

To replace the motor rotation, you can change the rotation as the wiring

diagram.

COMMON PROBLEMS AND REMEDIES

Problem1:

When receiving the motor, please check whether the front shaft of the

motor can rotate. If you find it impossible to rotate manually. Solution: The

concentricity of the motor is damaged during transportation. You can

concentric until the shaft of the motor can be turned manually and flexibly.

Problem2:

The motor does not work when it is powered on.

Solution:

1) Please check the power supply to make sure the output voltage is

correct.

2) Please check the wiring carefully to ensure that it is consistent with the

wiring diagram.

Problem3:

After the motor is powered on, it rotates slowly and cannot be started

normally.

Solution:

1) Please check the power supply to make sure the output voltage is

correct.

2) Please check the wiring carefully to ensure that it is consistent with the

wiring diagram.

- 7 -

Problem4:

After the motor running for a period of time, heats up and stops working.

Solution:

Motor overload operation, with protection function. Please turn off the

power and wait half an hour for cooling. Then try again.

- 8 -
