ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
1-800-265-2150
10084-K80 REV F 07/15
KEG
®
CABINET
911500
BROIL KING KEG
®
SOLD SEPERATLY
BROIL KING KEG
®
VENDUS SÉPARÉMENT
BROIL KING KEG
®
VENDE ÉSTE POR SEPARADO

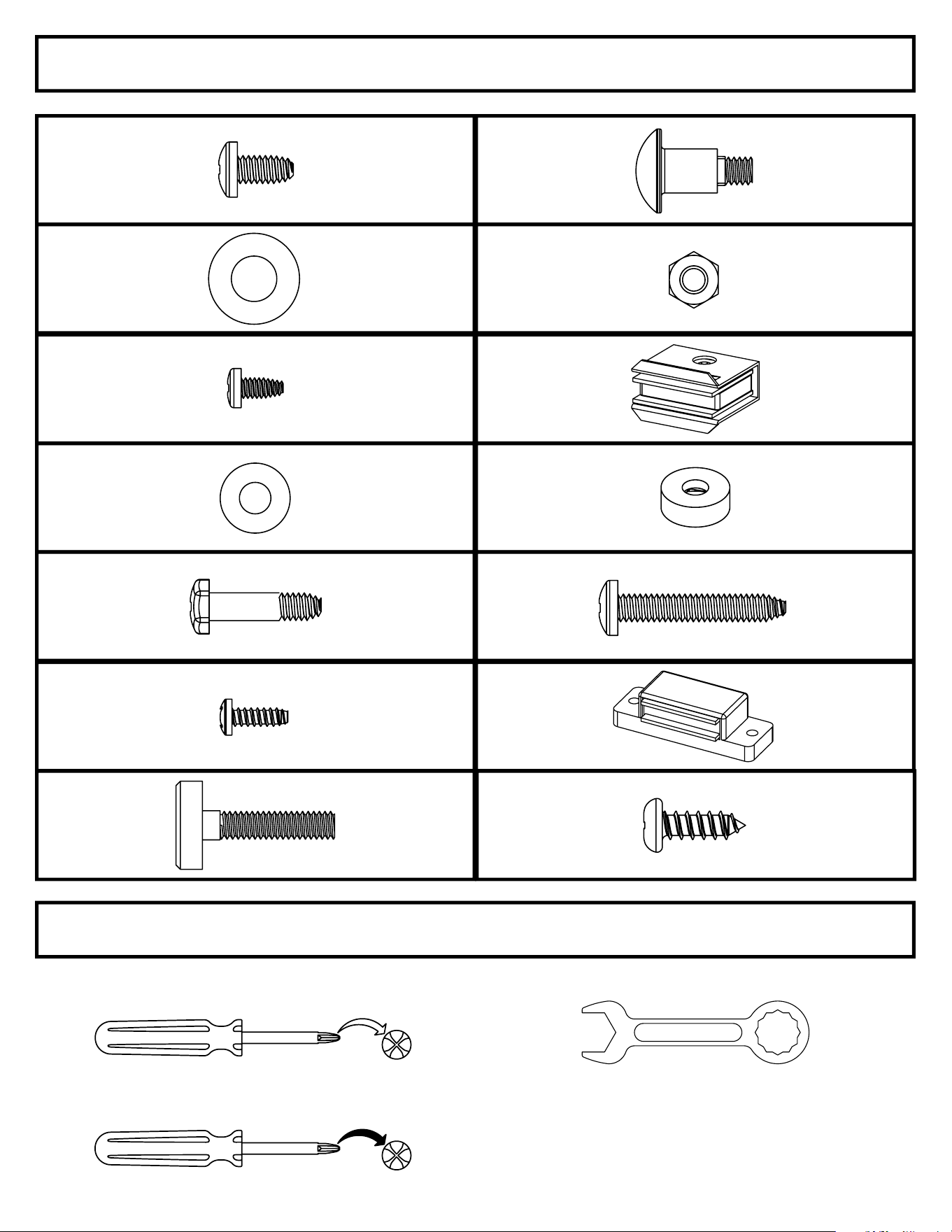

HARDWARE INCLUDED / MATERIAL INCLUS / EQUIPOS INCLUIDO
Y-12865 X62 SP245-6 X3
Y-12851 X7 Y-11793 X9
Y-29304 X10 Y-12223 X2
Y-12857 X4 Y-12124 X2
Y-11551 X2 Y-11560 X2
S21124 X4 Y-12222 X2
TOOLS REQUIRED / OUTILS NECESSAIRES / HERRAMIENTAS NECESARIAS
#2 PHILLIPS
#3 PHILLIPS
Y-11987 X8 S21087 X2
7/16" (11mm)
A
D
C
B
A
D
C
B
(2) (3) (3) (3)
1
A
B
C
D
2
4
1
3 5
2
4
1
3 5
(10)

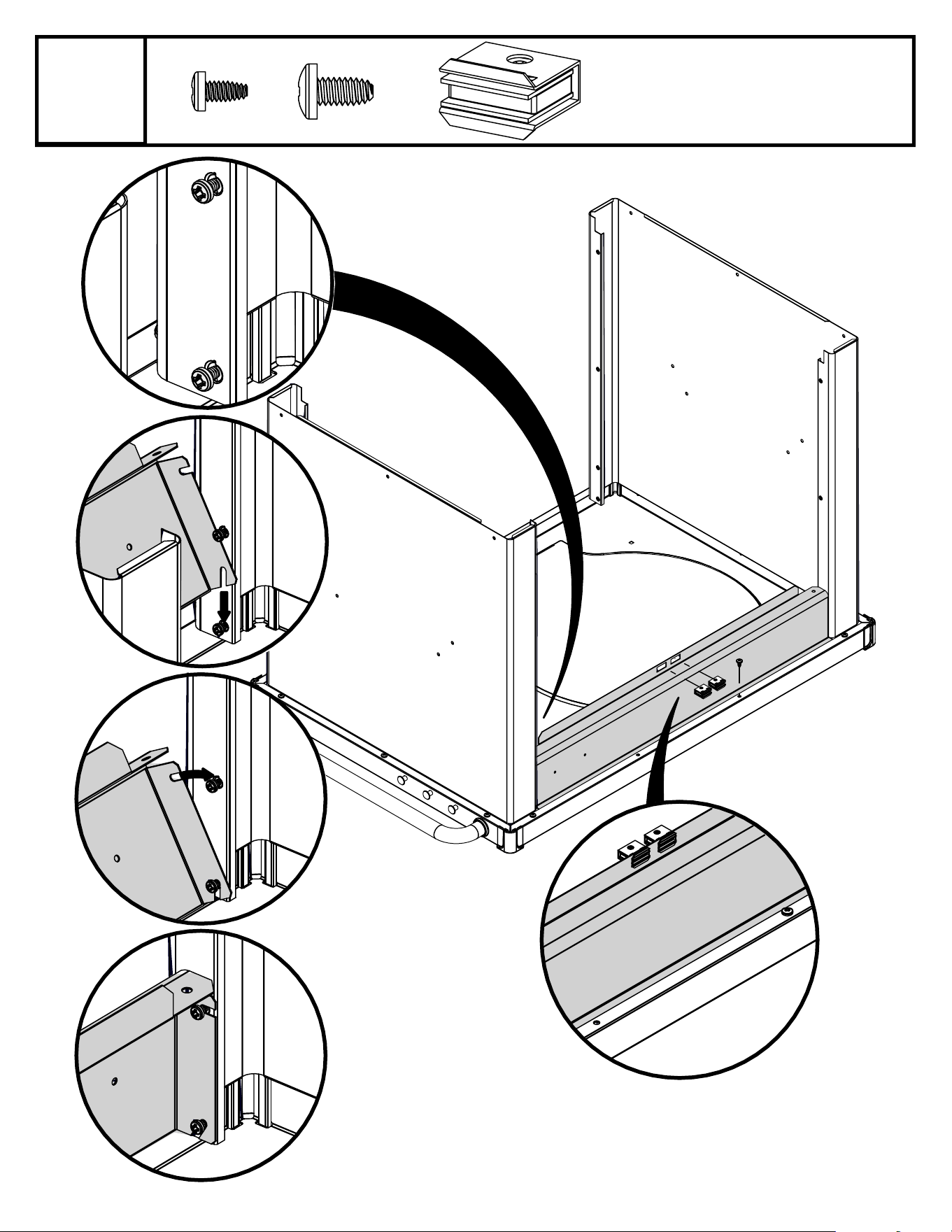

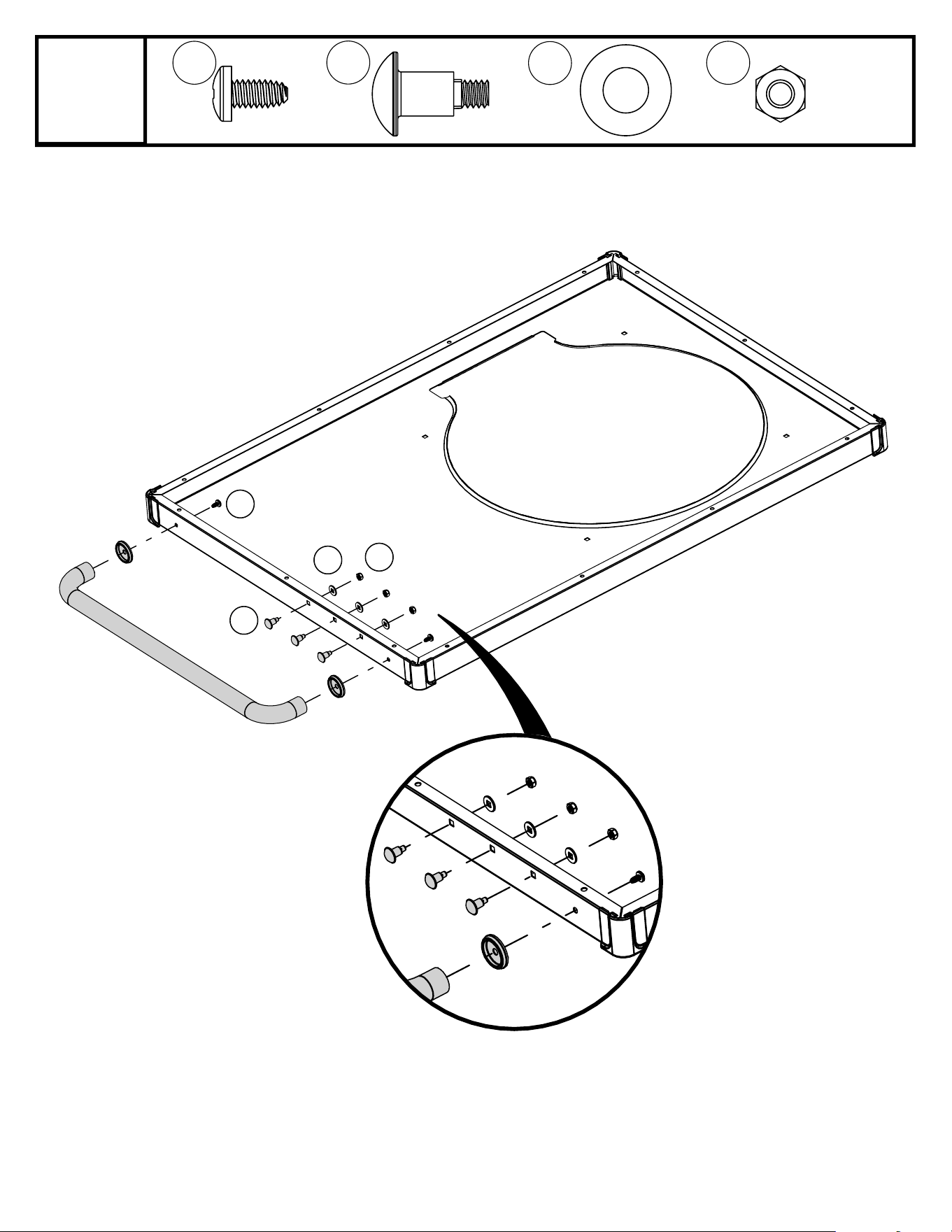

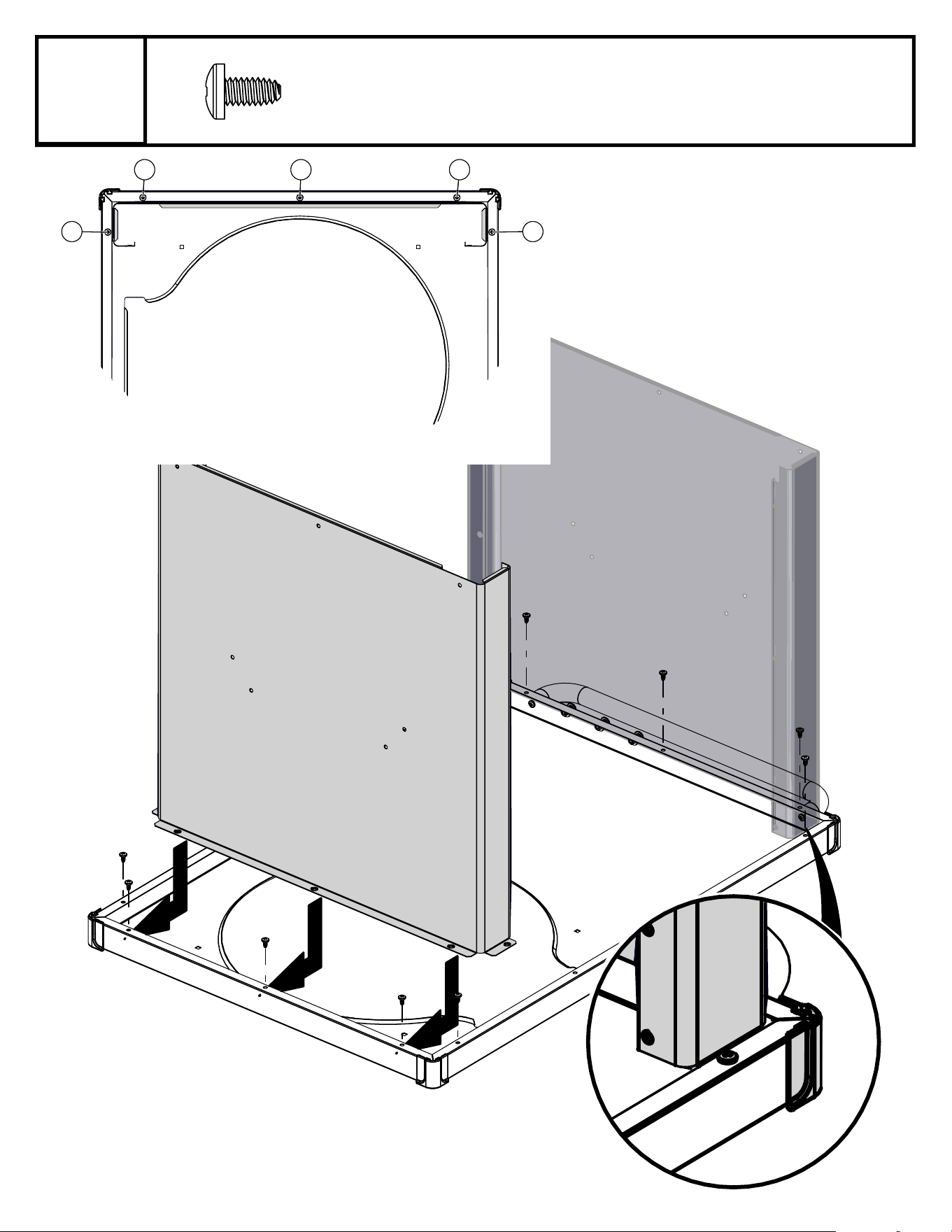

2
(4) (1) (2)
3
4
(6)
5

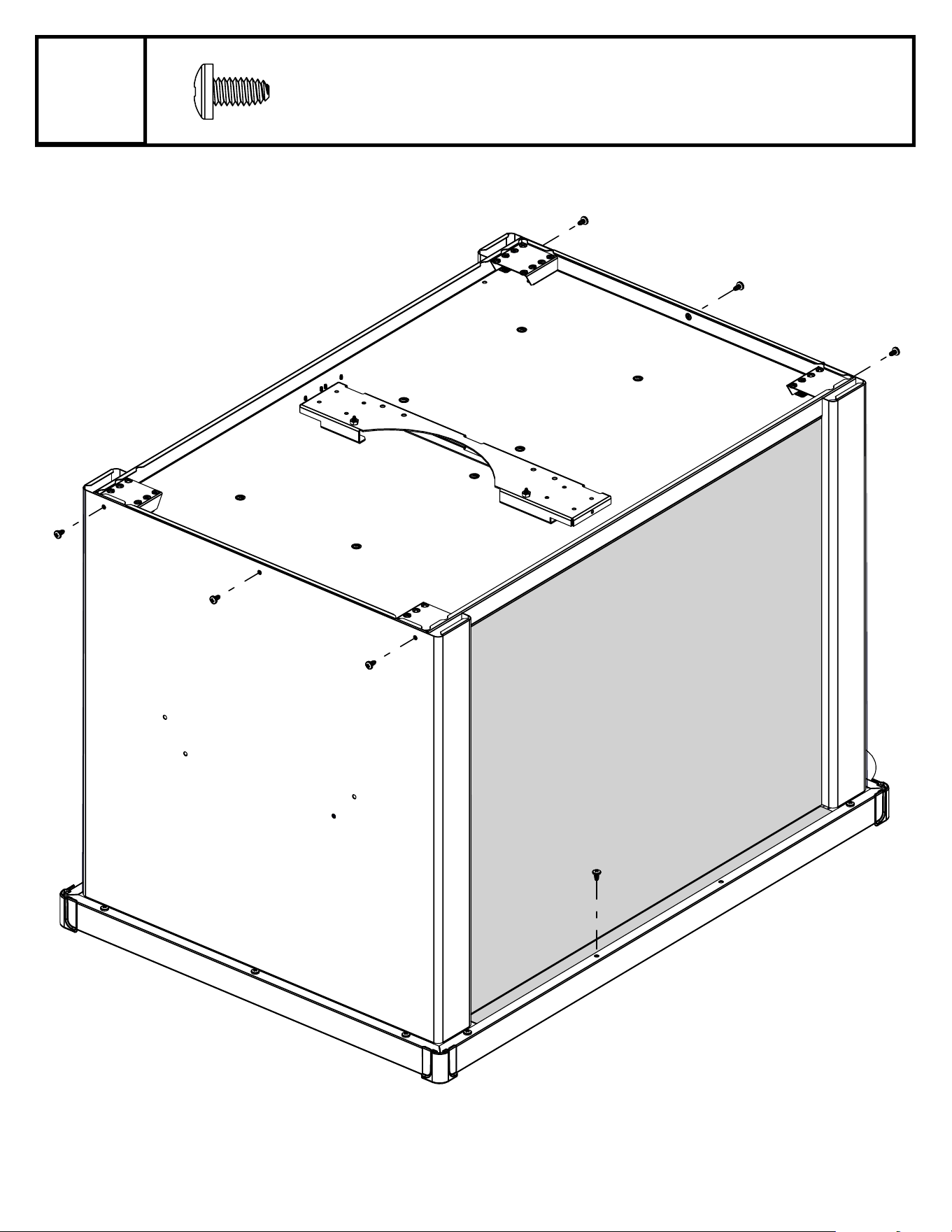

6
(7)

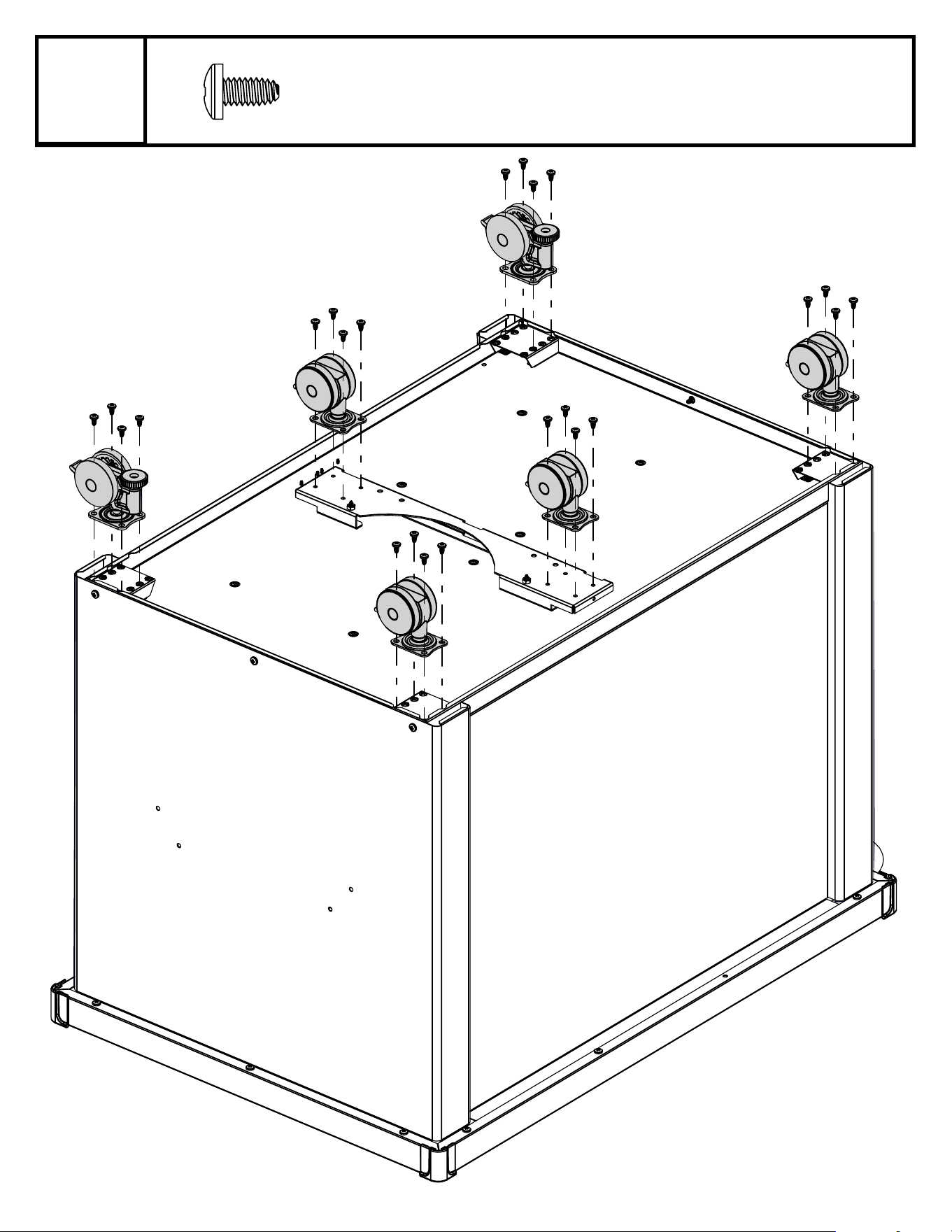

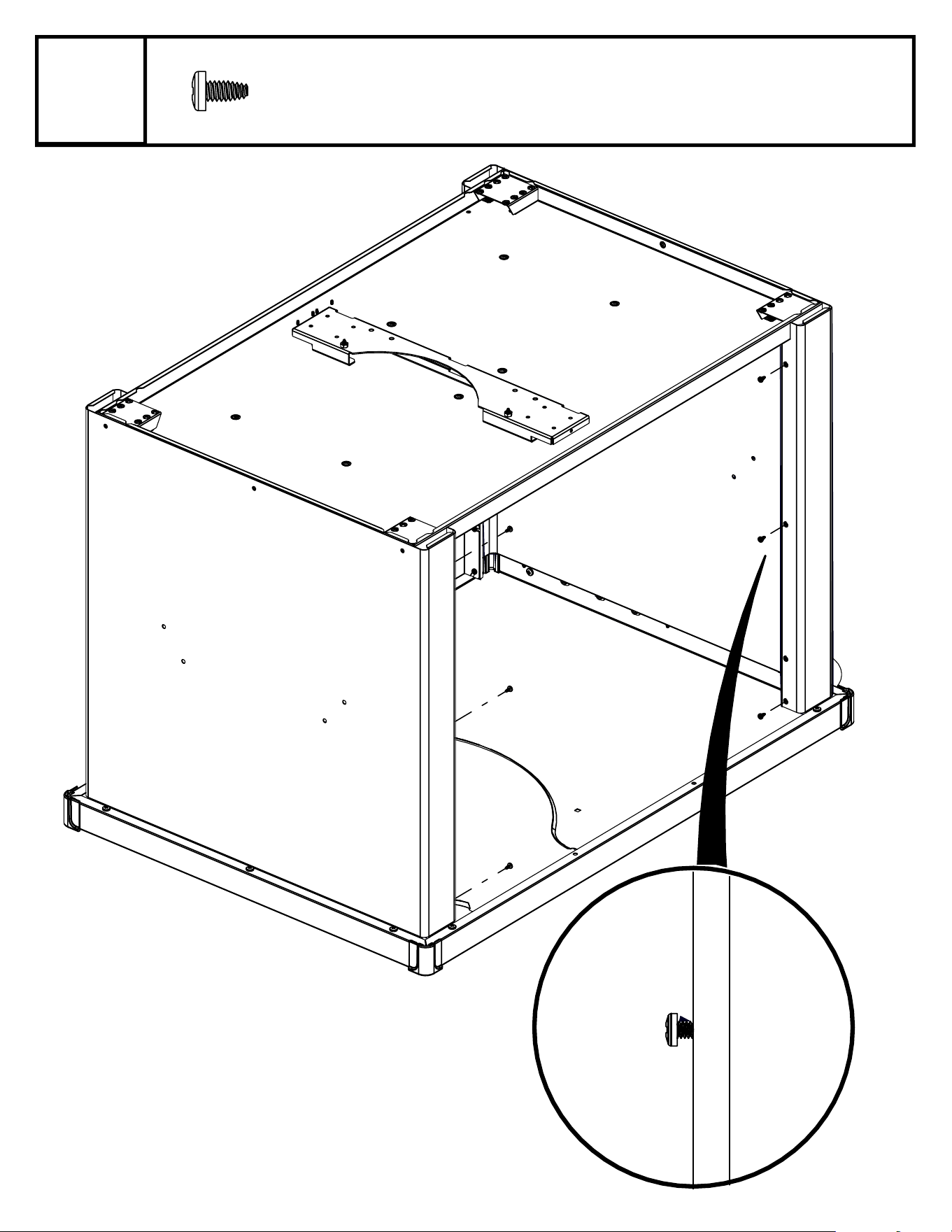

7
(24)

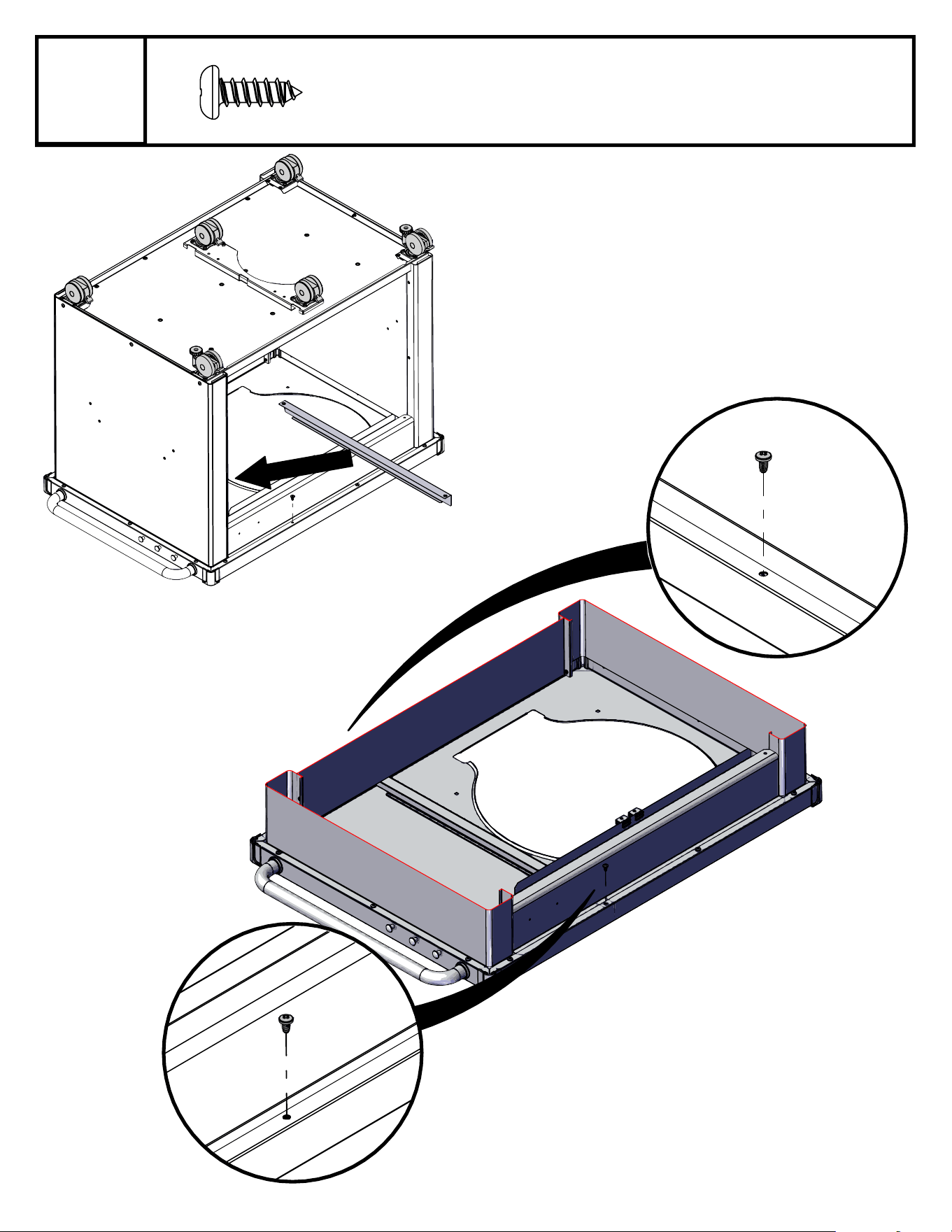

8
(2)

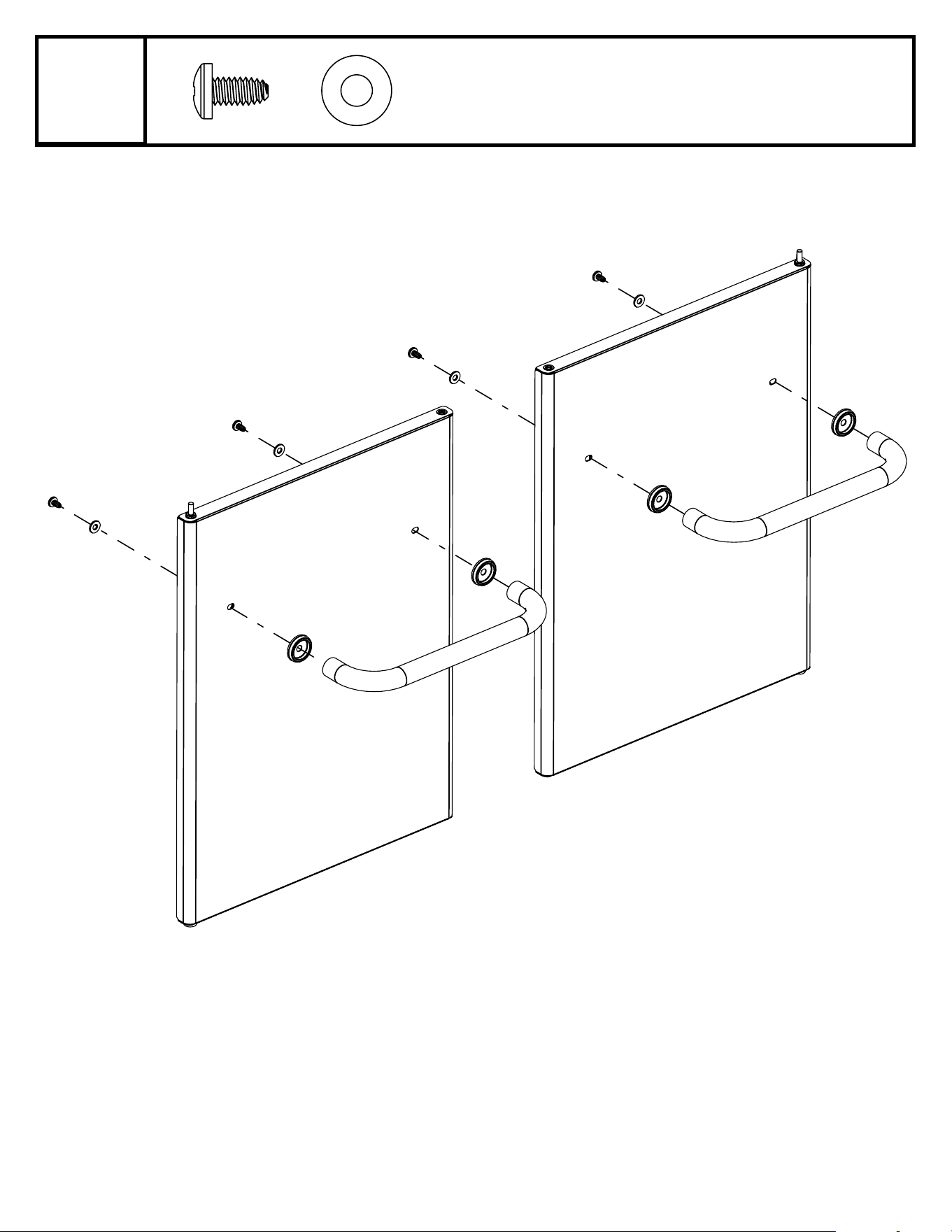

9
!
(4) (4)

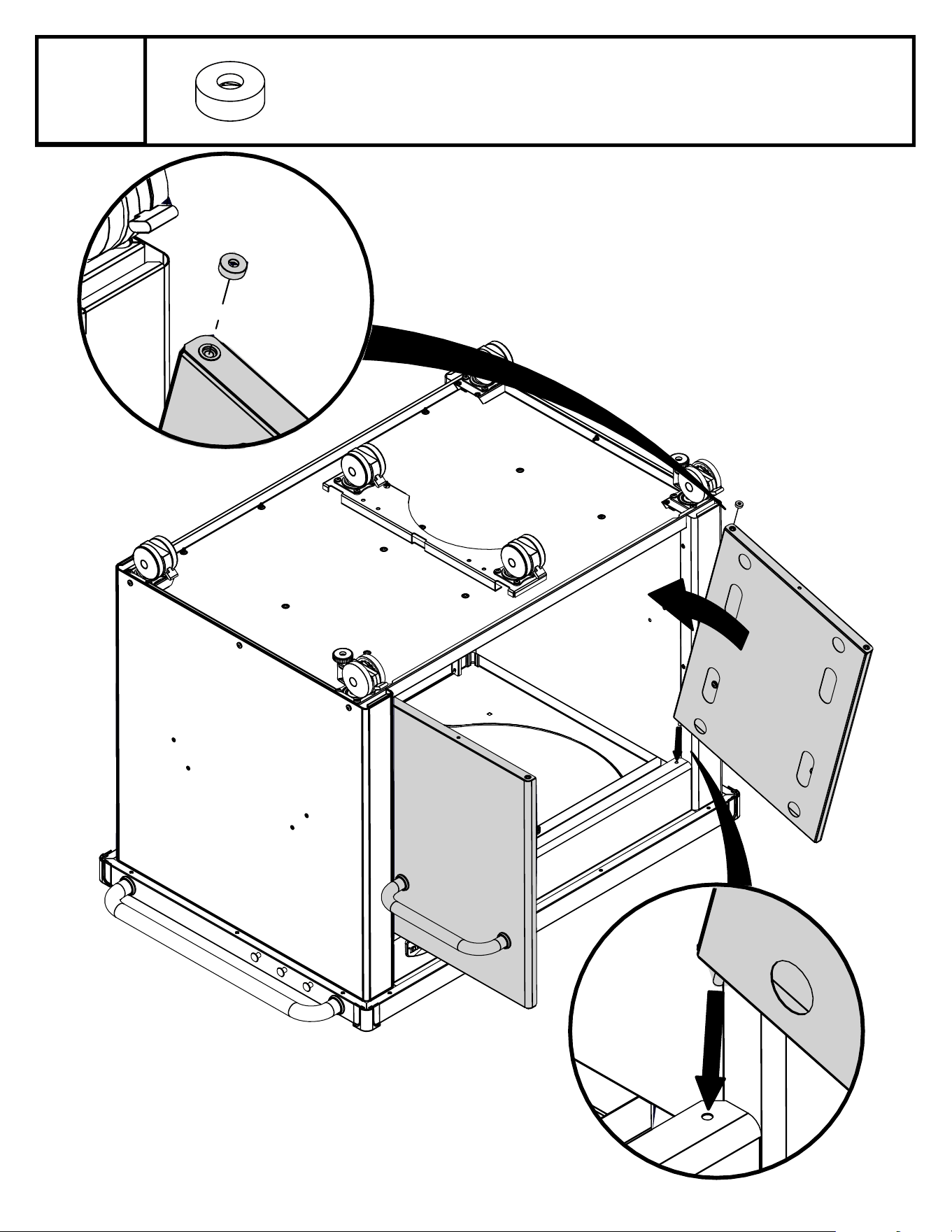

10
(2)

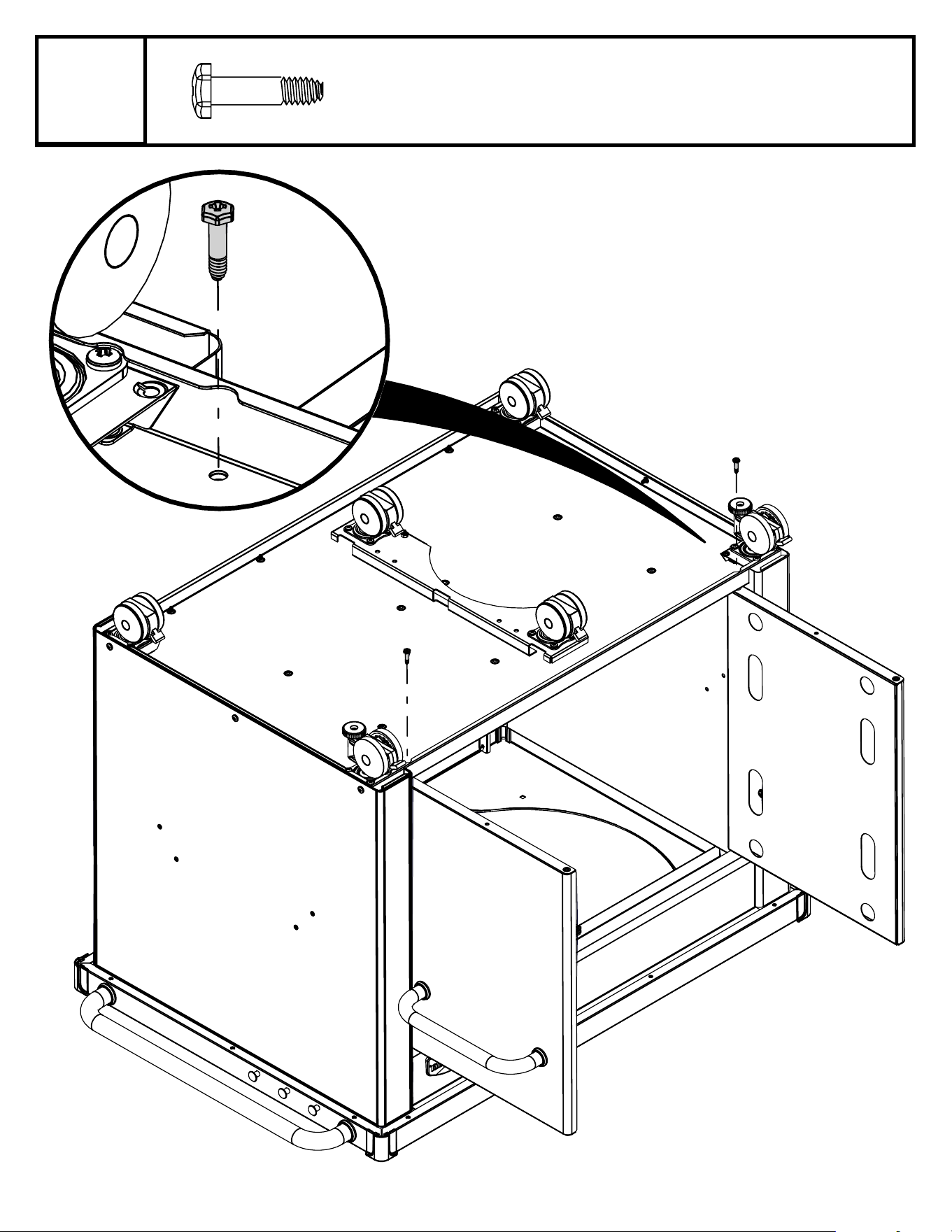

11
(2)

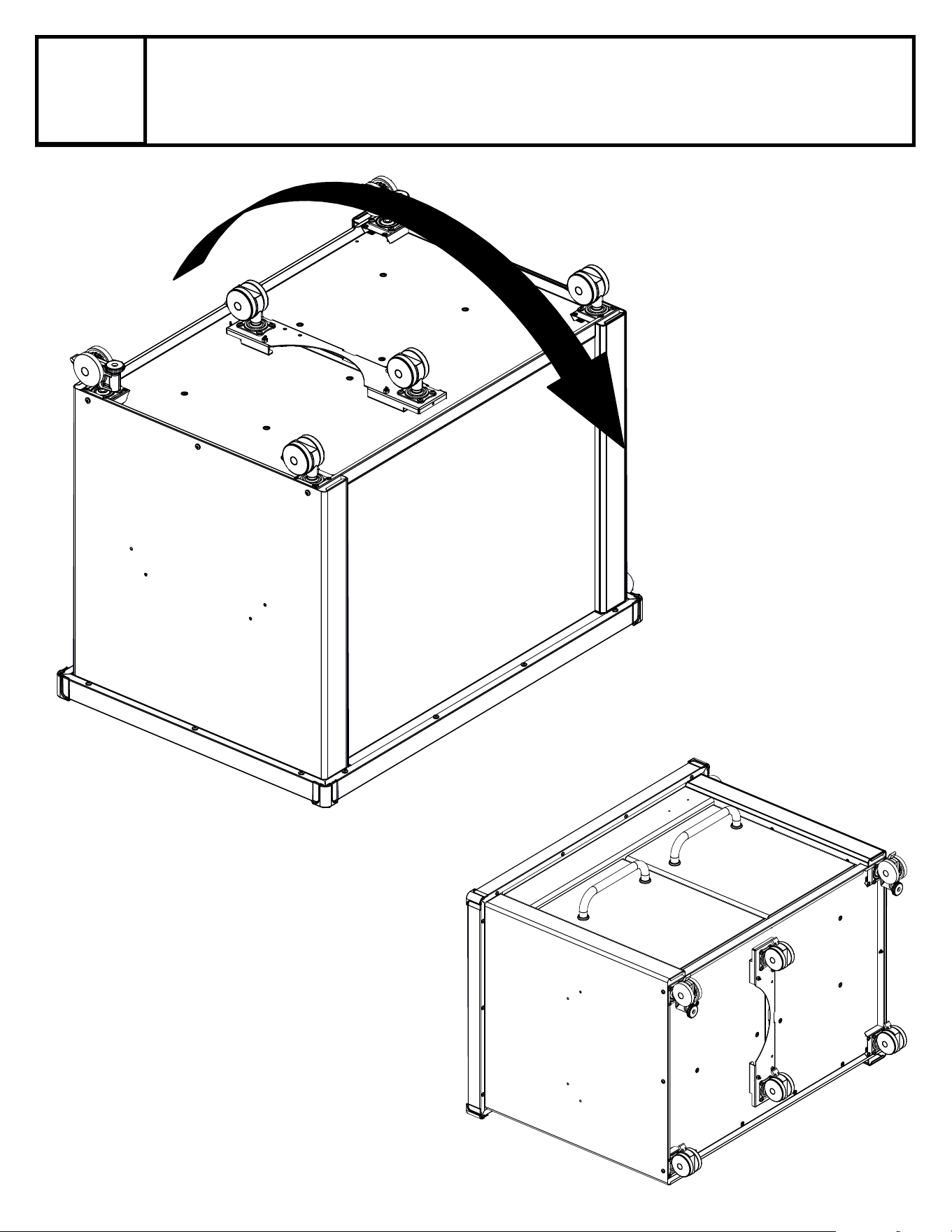

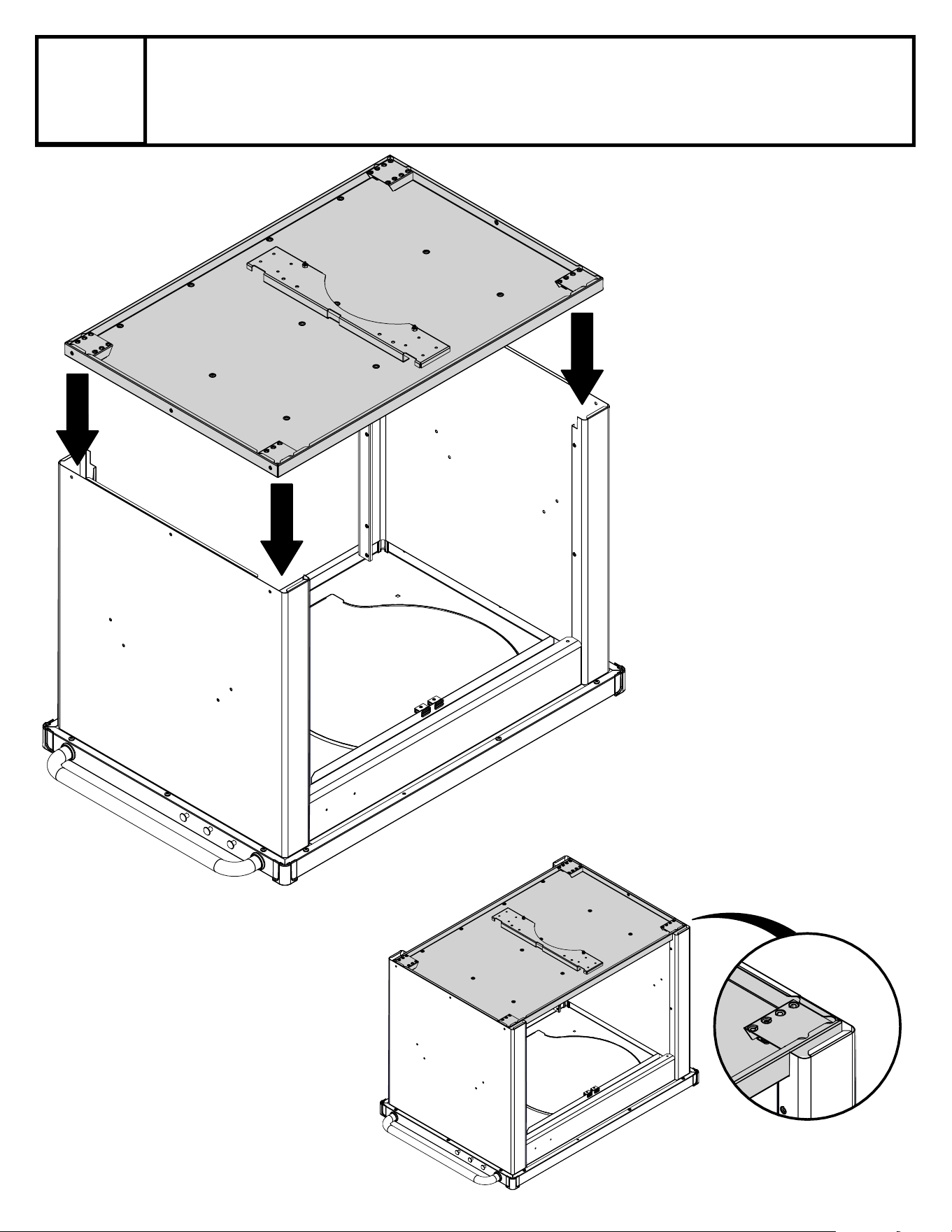

12

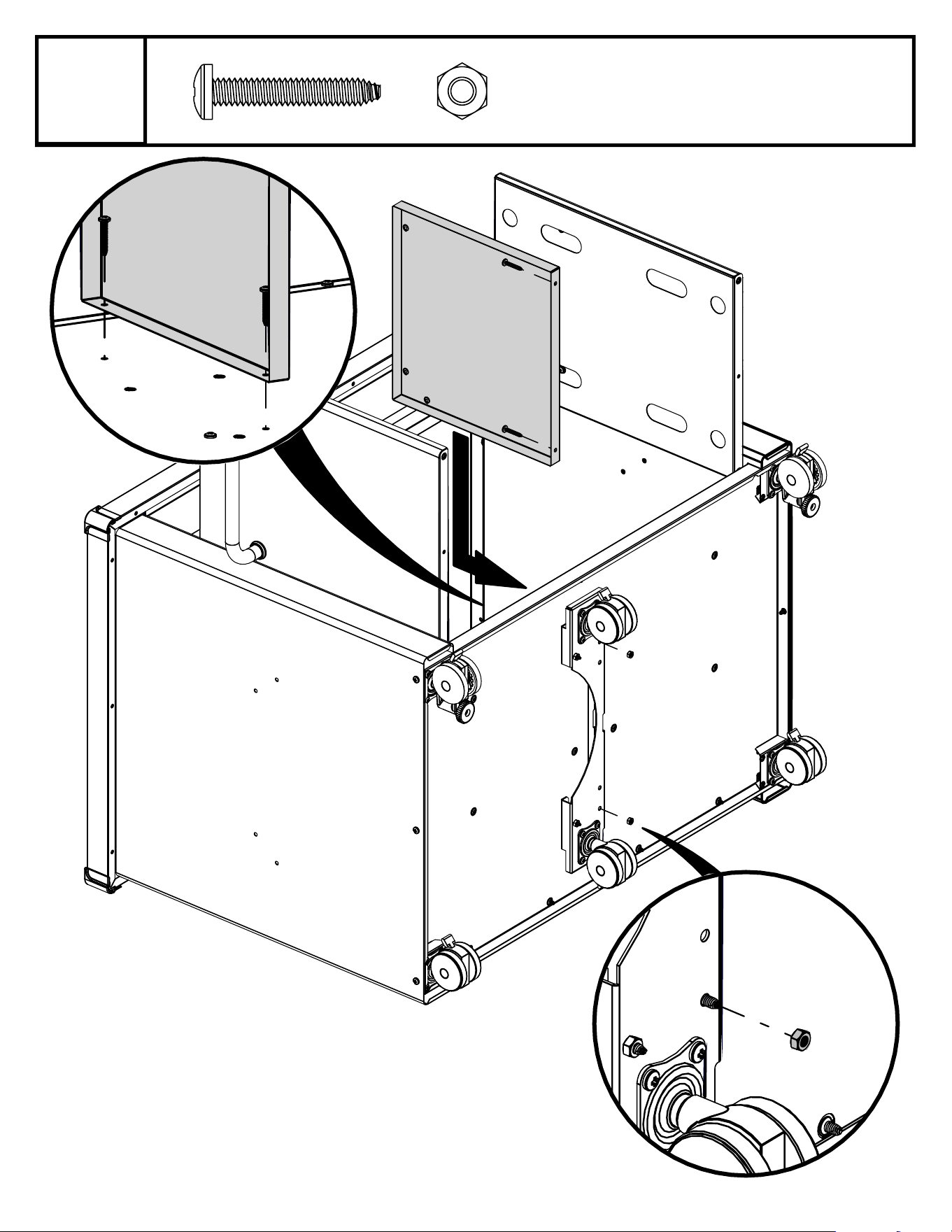

13
(2) (2)

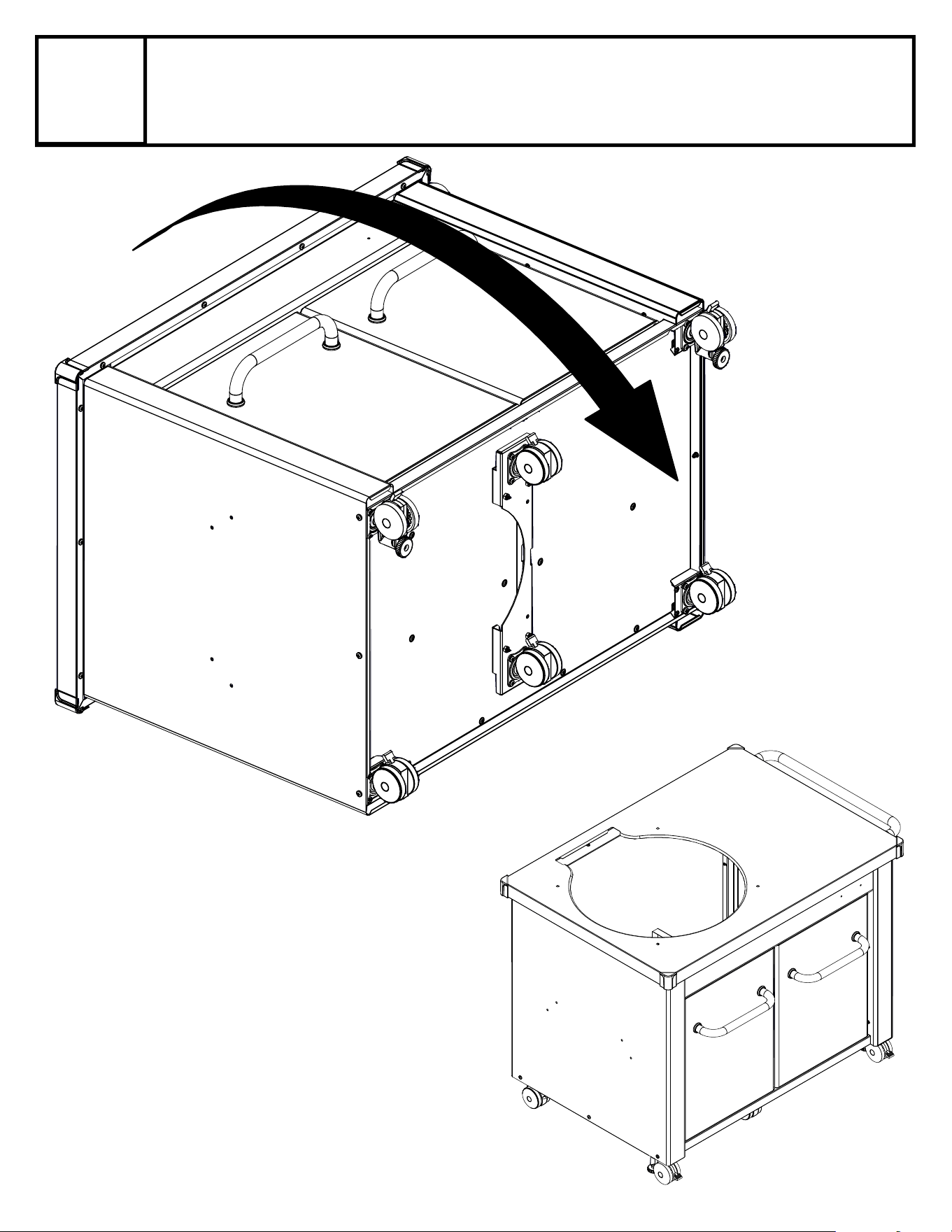

14

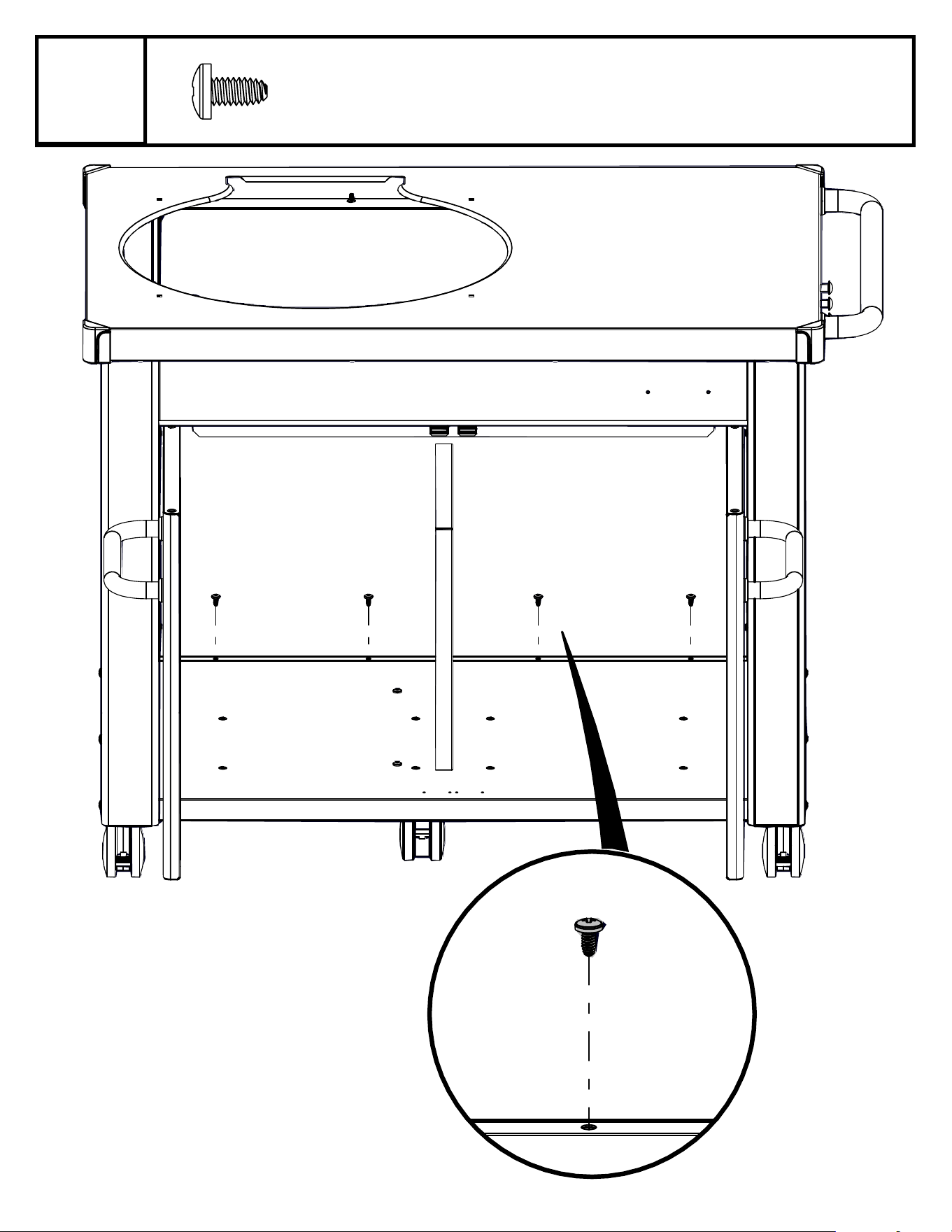

15
(4)

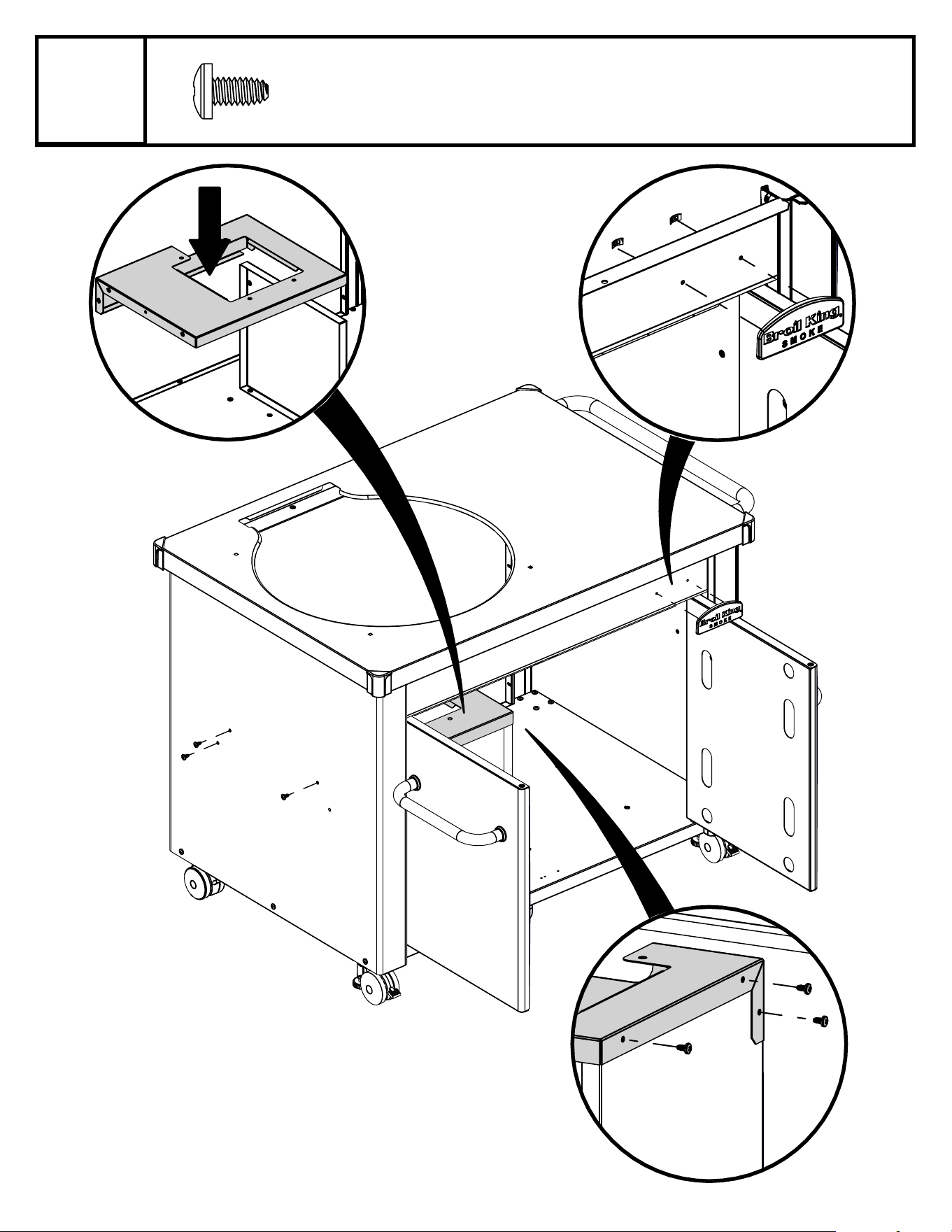

16
(6)

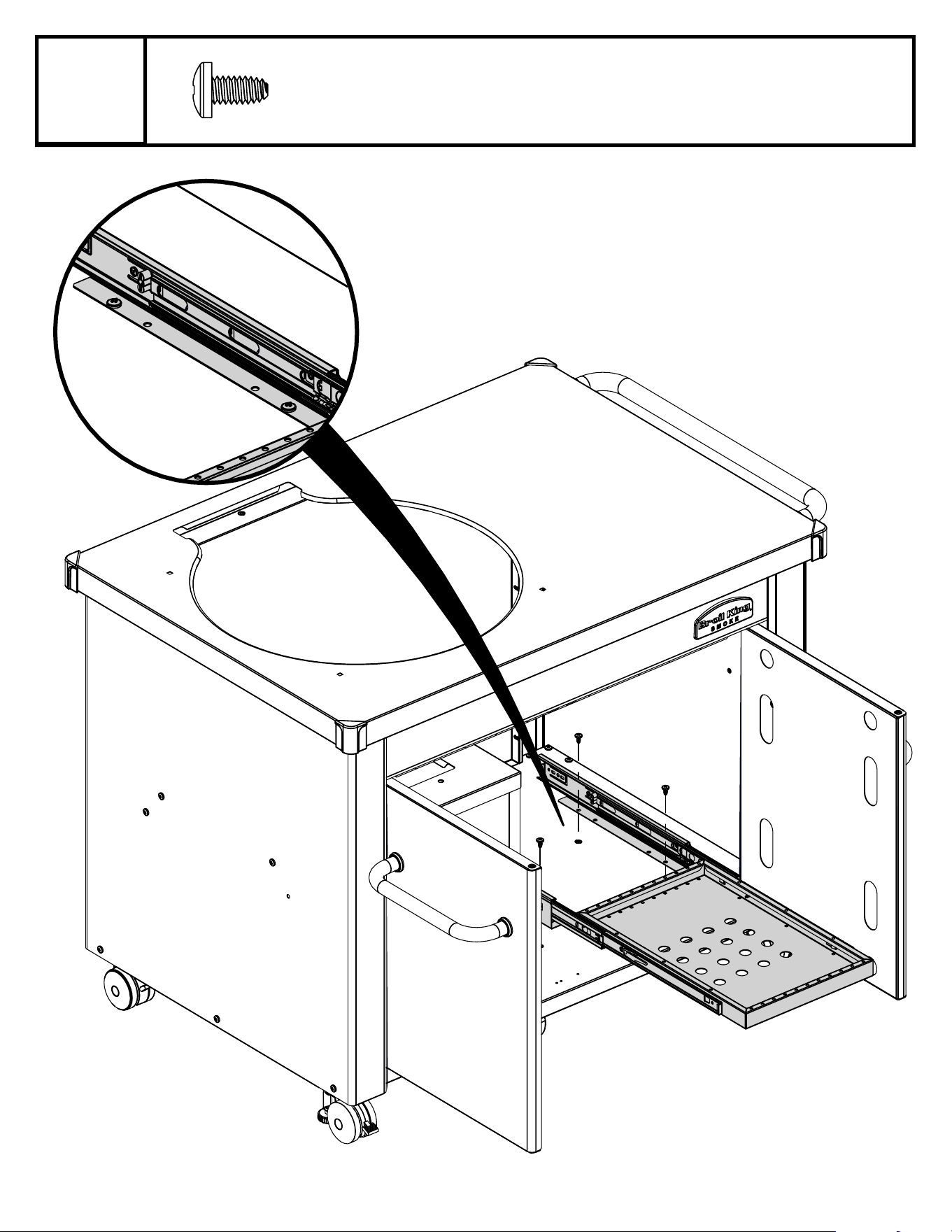

17
(4)

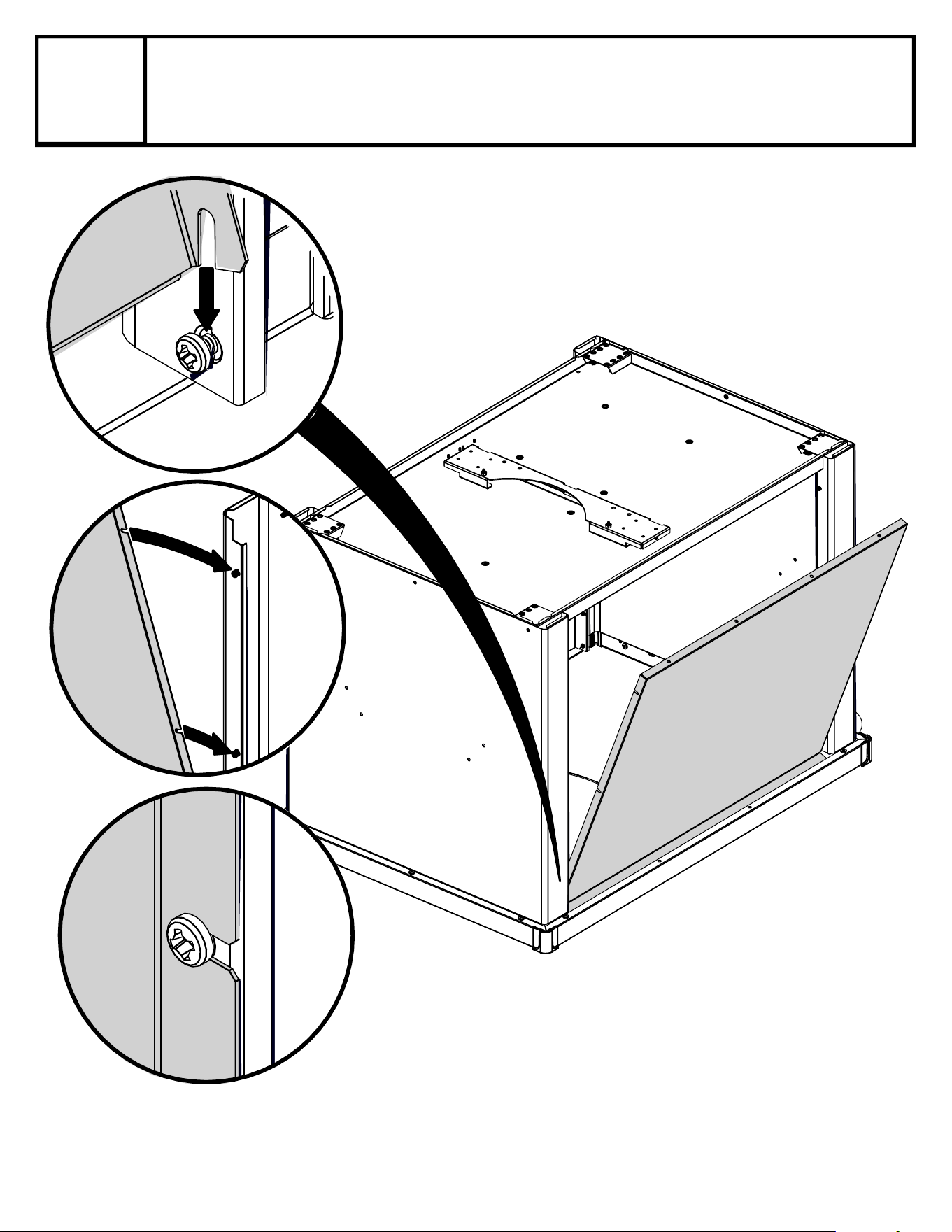

18

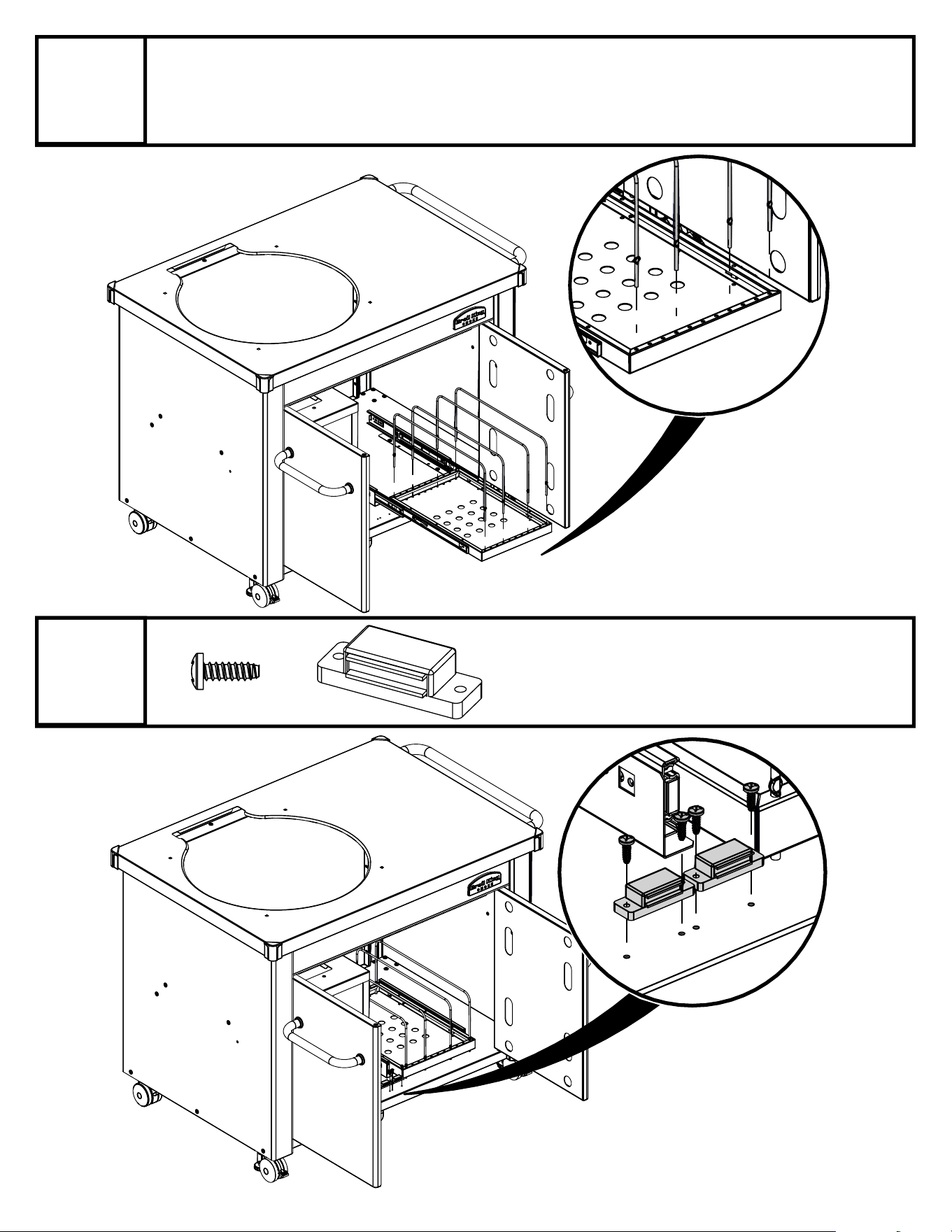

19
(4) (2)
20
(8) (4) (4)

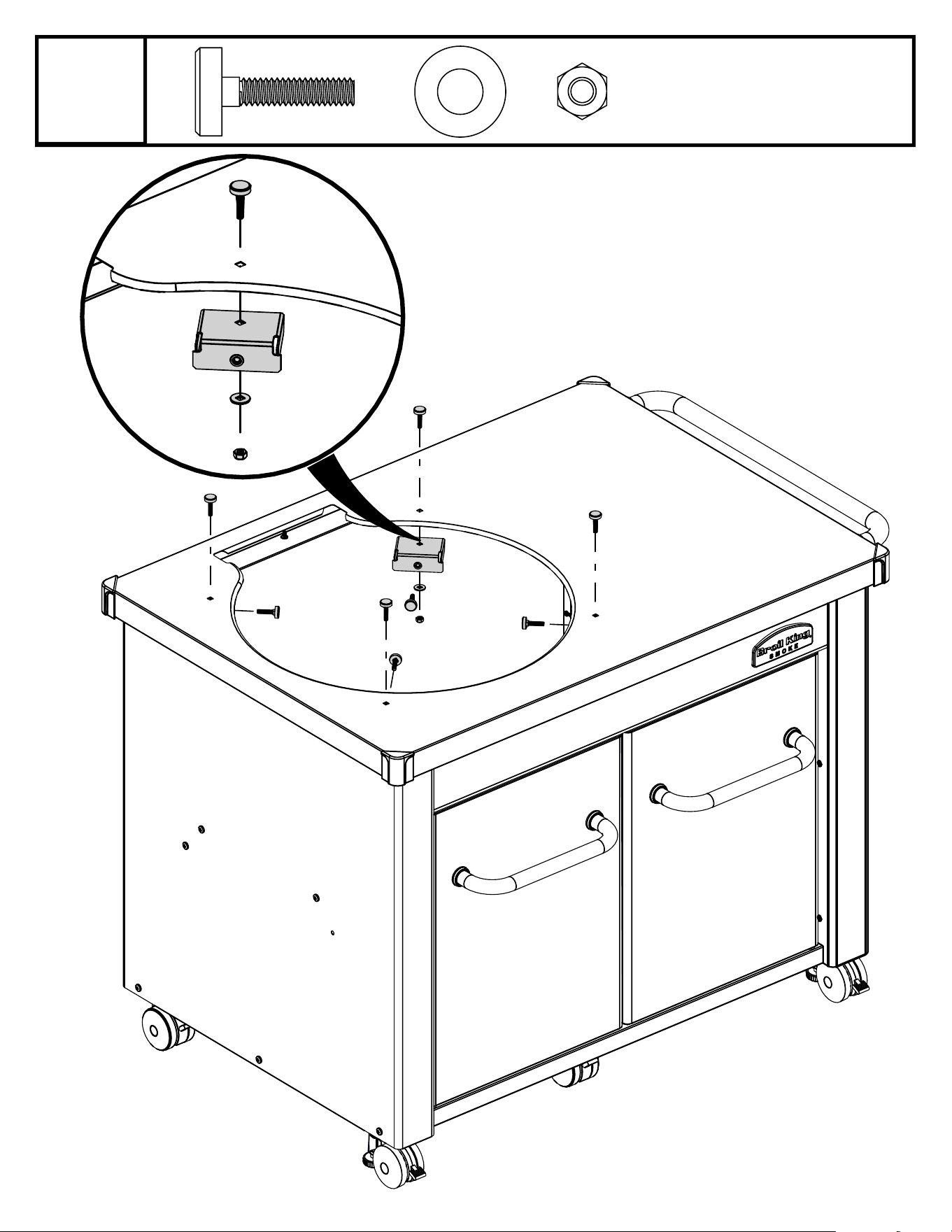

21

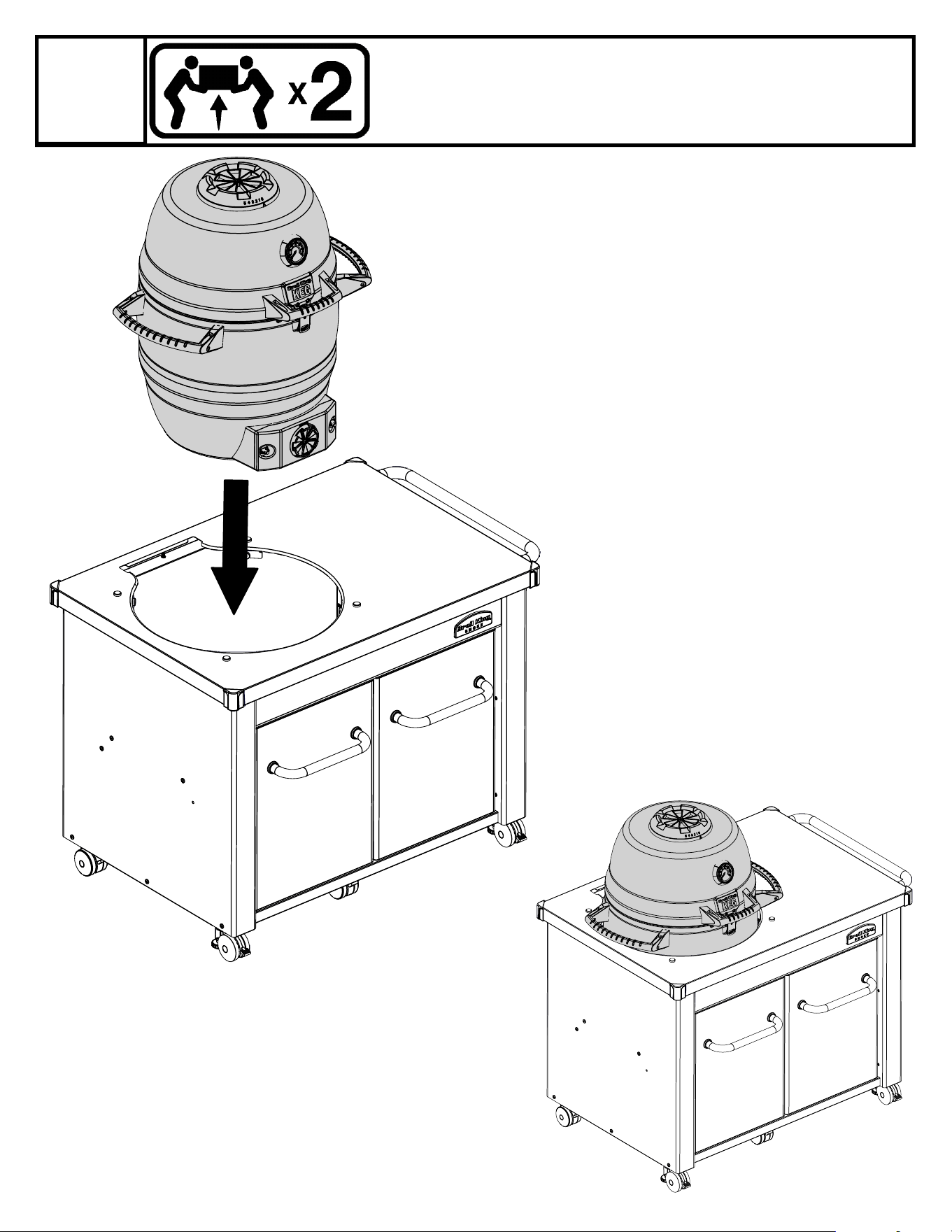

22

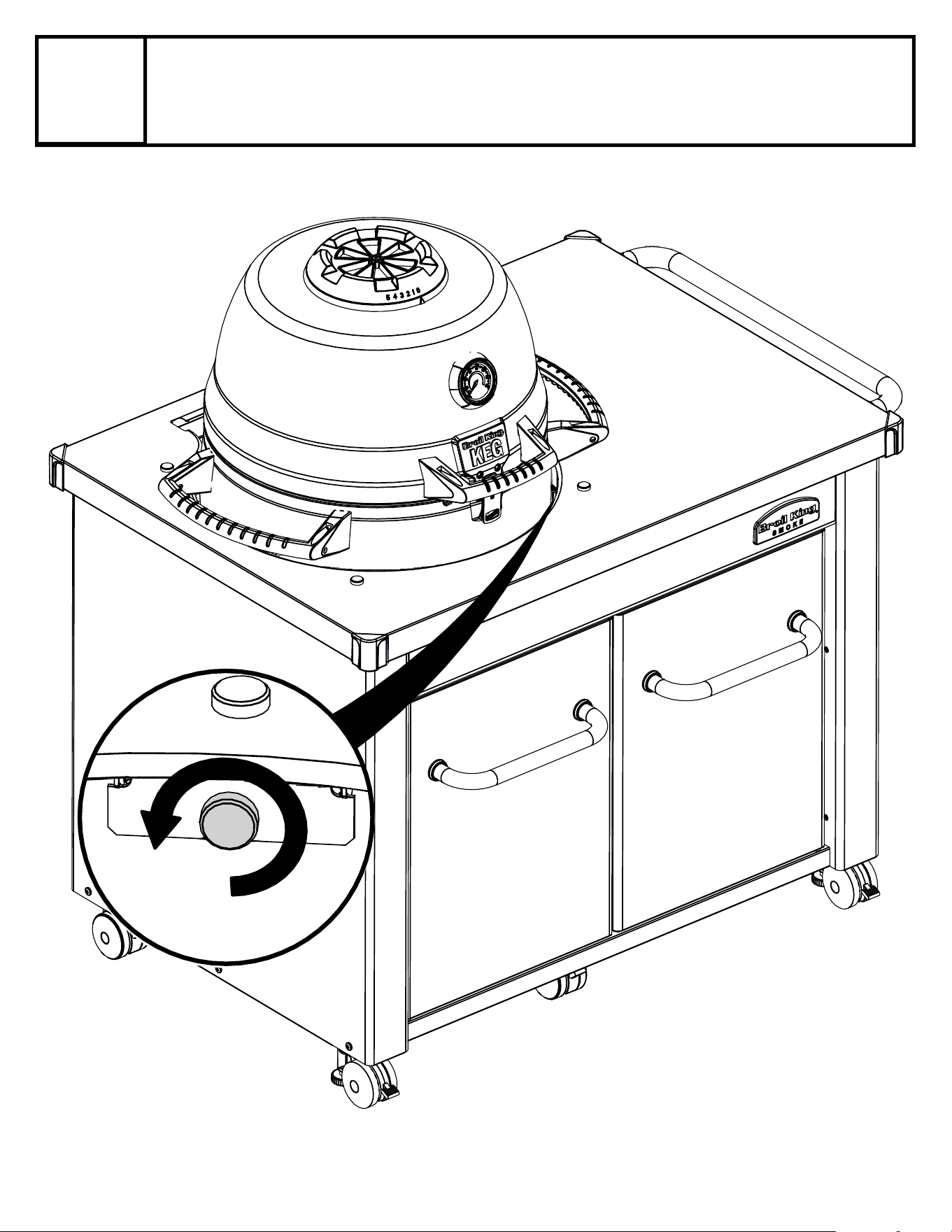

BROIL KING KEG
®
SOLD SEPERATLY
BROIL KING KEG
®
VENDUS SÉPARÉMENT
BROIL KING KEG
®
VENDE ÉSTE POR SEPARADO
23

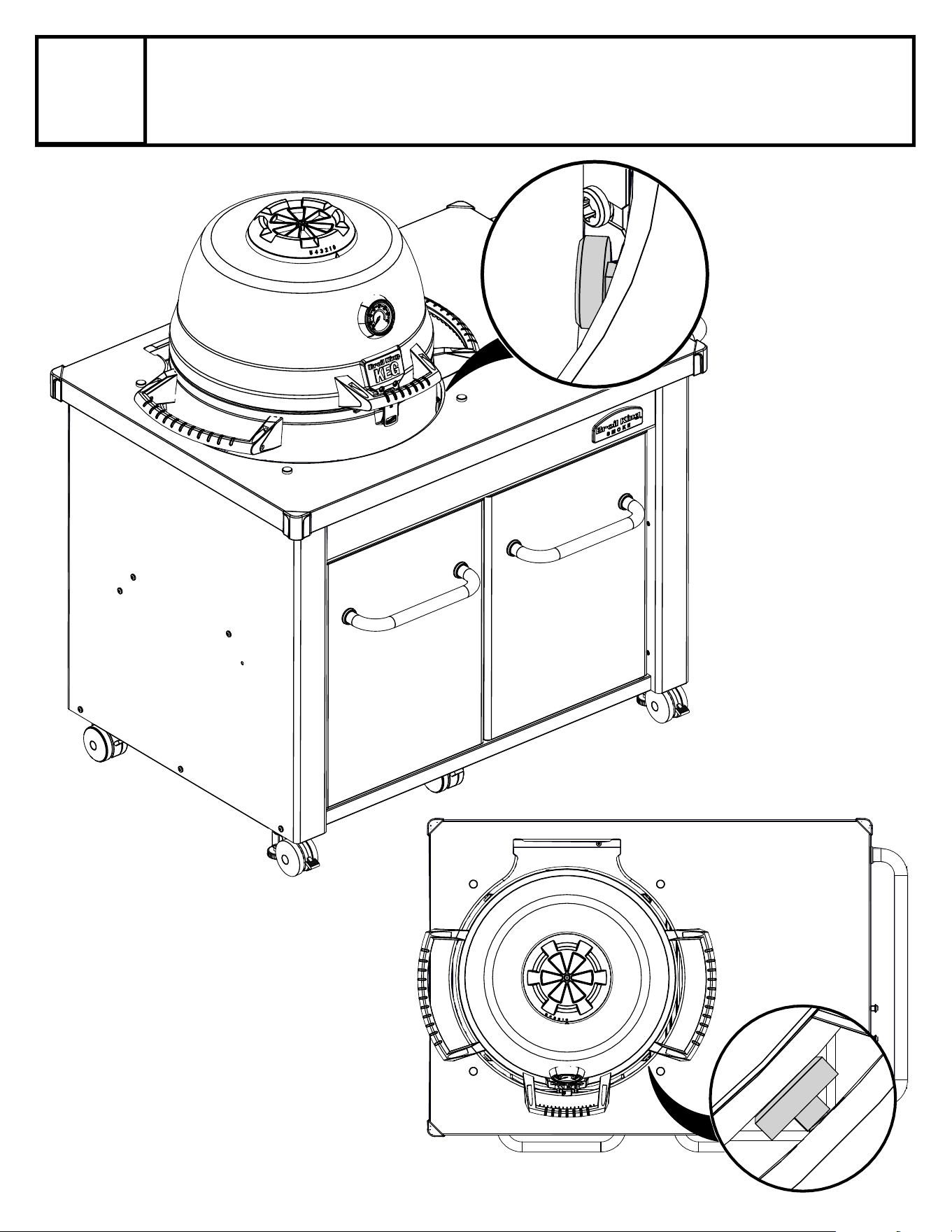

24

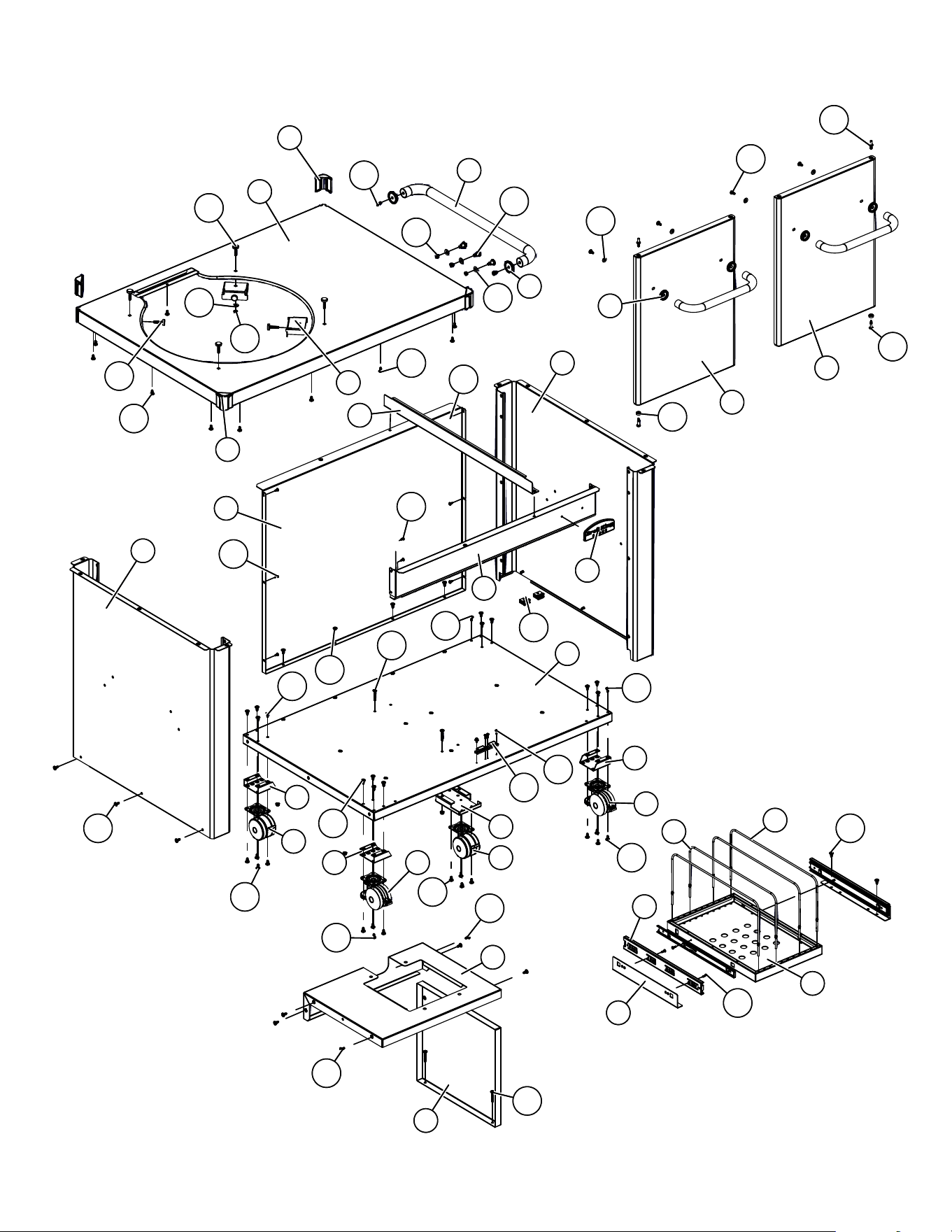

PARTS LIST / LISTE DES PIECES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 911500
1 10711-K944 TOP SHELF PLANCHETTE LATERALE ESTANTE 1
2 33411-348 CORNER BORDURE RINCÓN 4
3 10184-K251R GRIP EMPOIGNER AGARRAR 4
7 24009-936 HANDLE BEZEL MONTURE PANEL 2
8 24005-12A HANDLE POIGNÉE MANGO 1
9 10184-K941 SUPPORT SUPPORT SOPORTE 1
10 10184-K931 DOOR CATCH BRACKET PARENTHÈSE - CROCHET DE PORTE SOPORTE - RETÉN DE PUERTA 1
13 10958-K961 SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2
14 10958-K951 REAR PANEL PANNEAU - ARRIÈRE PANEL - POSTERIOR 1
15 21276-234K DOOR PORTE PUERTA 1
16 21276-214K DOOR PORTE PUERTA 1
18 10711-K901 BASE TABLETTE INFERIEURE BASE 1
23 10711-K911 SHELF PLANCHETTE LATERALE ESTANTE 1
24 10184-K921 SHELF SUPPORT SUPPORT DU PLANCHETTE LATERALE SOPORTE PARA ESTANTE 1
26 10184-E13 WIRE RETAINER RETÉN DE ALAMBRE RETENUE DE FIL 4
27 51039-951 CASTER BRACKET SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA 4
28 21039-911 CASTER BRACKET SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA 1
30 10892-23 CASTER ROULETTES RUEDITA 4
31 10892-285 LEVELING CASTER ROULETTES RUEDITA 2
59 44599-10BK NAME PLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1
70 21106-13 HANDLE POIGNÉE MANGO 2
71 21070-13 HANDLE BEZEL MONTURE PANEL 4
84 10526-371
CHARCOAL DRAWER TIROIR CAJÓN 1
85 21526-391 CADDY BRACKET SUPPORT SOPORTE 2
86 Y-99101 DRAWER SLIDE GLISSIÈRE DE TIROIR SOPORTE - CAJÓN 1
148 10240-20 DOOR PIN GOUPILLE DE LA PORTE CLAVIJA DE LA PUERTA 2
149 Y-11551 SCREW 1/4-20 X 1 VIS 1/4-20 X 1 TORNILLO 1/4-20 X 1 2
150 Y-12124 DOOR PIN CAP PORTE PIN PAC TAPA DE CLAVIJA DE LA PUERTA 2
151 Y-12857 WASHER RONDELLE ARANDELA 4
152 Y-12222 MAGNET AIMANT IMÁN 2
153 Y-12223 SNAP IN MAGNET AIMANT IMÁN 2
154 Y-11560 SCREW 1/4-20 X 1 1/2 VIS 1/4-20 X 1-1/2 TORNILLO 1/4-20 X 1-1/2 4
155 S21124 SCREW #8 X 1/2 VIS #8 X 1/2 TORNILLO #8 X 1/2 10
156 Y-11793 NUT 1/4-20 ECROU 1/4-20 TUERCA 1/4-20 11
160 Y-29304 SCREW #10-24 X 3/8 VIS #10-24 X 3/8 TORNILLO #10-24 X 3/8 10
167 Y-11987 SCREW 1/4-20 X 1 VIS 1/4-20 X 1 TORNILLO 1/4-20 X 1 8
172 Y-12851 WASHER RONDELLE ARANDELA 7
175 SP245-6 TOOL HOOK CROCHET DE OUTIL GANCHO HERRAMIENTA 3
186 Y-12865 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 78
187 S21087 SCREW #14-10 X 3/4 VIS #14-10 X 3/4 TORNILLO #14-10 X 3/4 2
