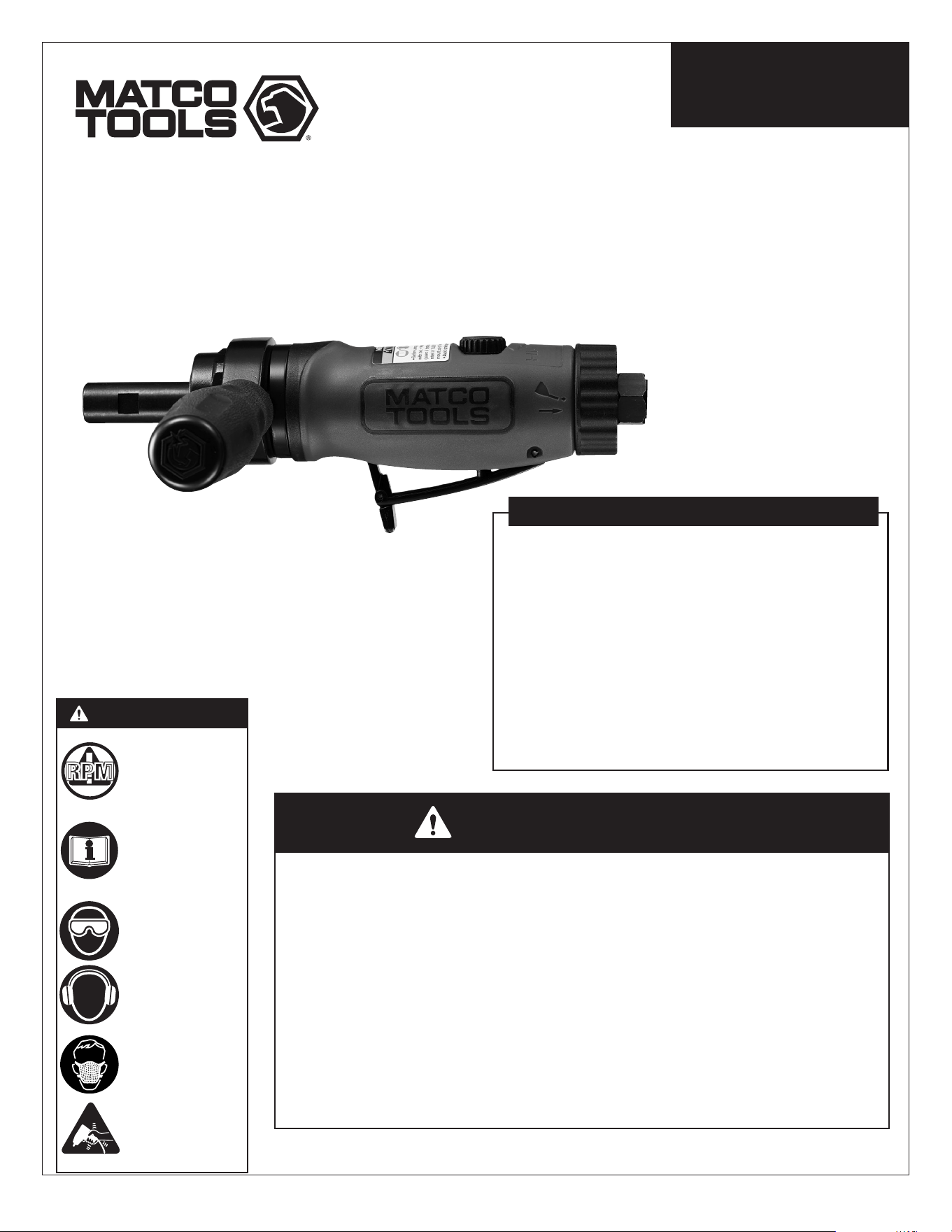

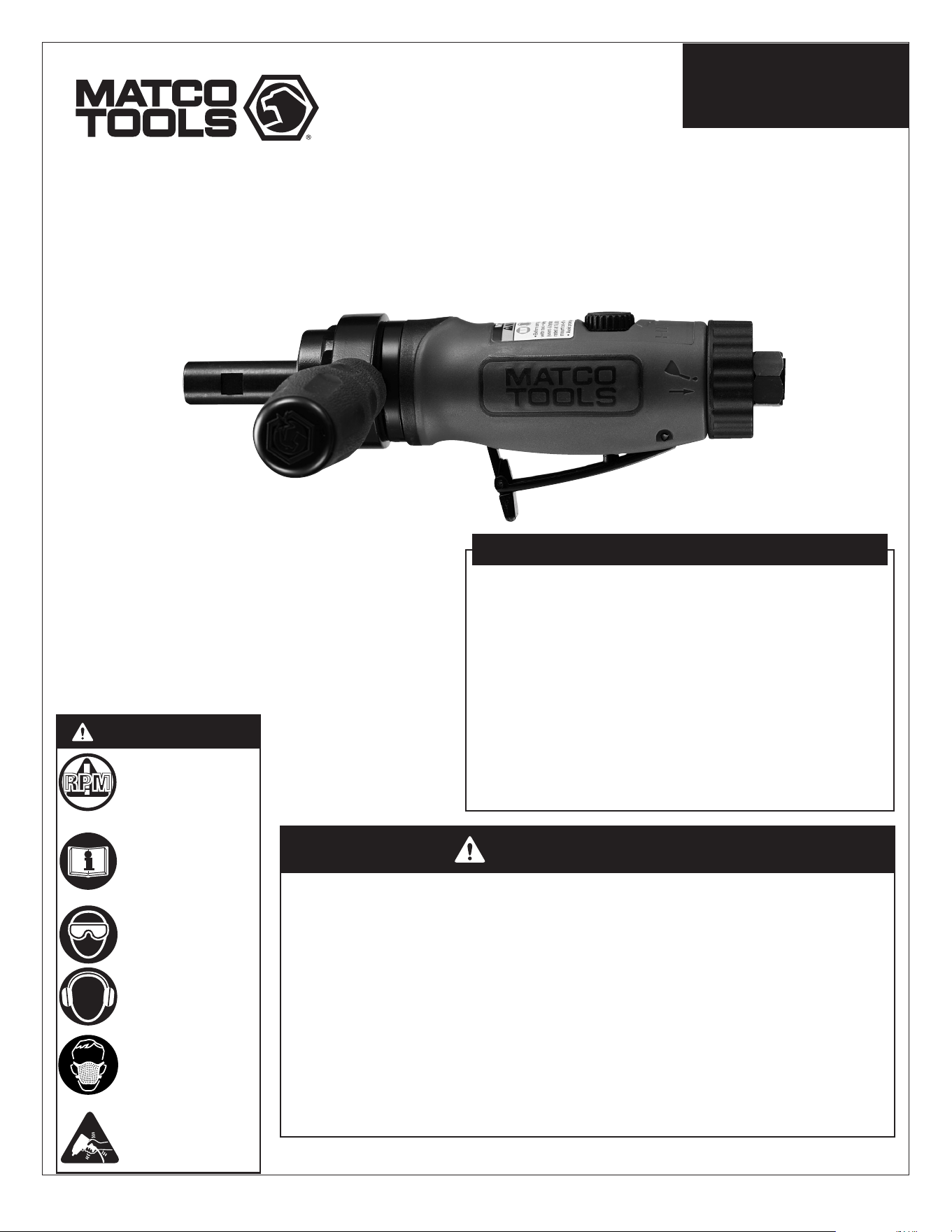

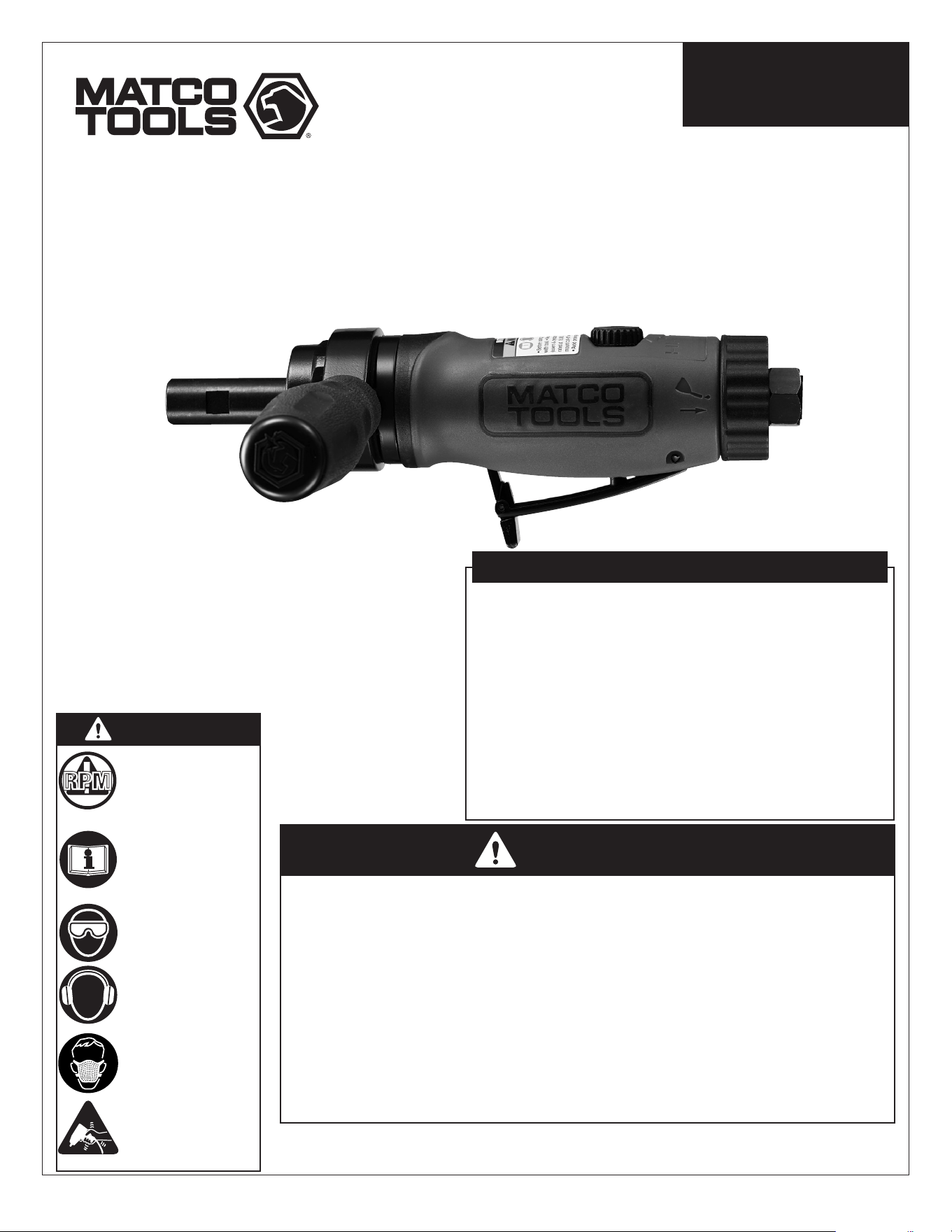

Matco Tools MT1415 PNEUMATIC PINSTRIPE REMOVAL TOOL User Manual

MT1415 1 02/23/15

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals are:

 • leadfromlead-basedpaints,

 • crystallinesilicafrombricksandcementandothermasonryproducts,and

 • arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type

of work. To reduce your exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such as those dust masks that are

specially designed to filter out microscopic particles.

Horsepower ....................0.50 HP

Free Speed .................. 2,600 RPM

Air Inlet ...................... 1/4" NPT

Min. Hose Size .....................3/8"

Rec. Air Pressure ................90 psig

Avg. Air Consumption .............3 CFM

Sound Level ....................86 dBA

Vibration Lever ................0.7 M/S²

Length ............................. 8"

Net Weight ..................... 1.6 Lbs

SPECIFICATIONS

• Operating Instructions

• Warning Information

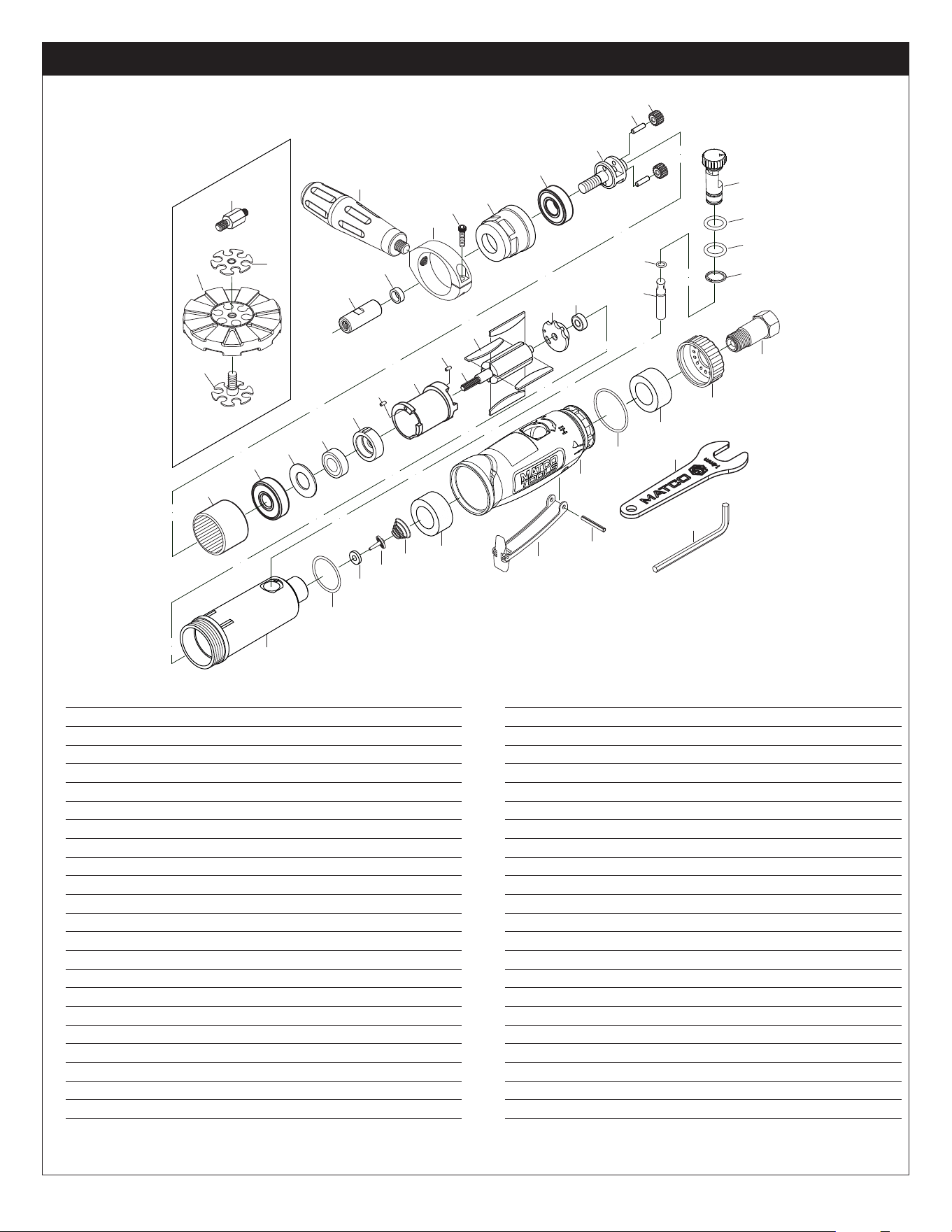

• Parts Breakdown

MT1415

WARNING

RATED RPM OF THE

ACCESSORY USED MUST

EXCEED THE MAXIMUM

TOOL RPM SHOWN

ALWAYS READ

INSTRUCTIONS BEFORE

USING POWER TOOLS

ALWAYS WEAR

SAFETY GOGGLES

ALWAYS WEAR HEARING

PROTECTION

ALWAYS WEAR

BREATHING APPARATUS

AVOID PROLONGED

EXPOSURE TO

VIBRATION

RPMRPMRPM

HERRAMIENTA PARA LA EXTRACCIÓN DE RAYADO

OUTIL À ENLEVER LES MILLERAIES

PIN STRIPE

REMOVAL TOOL

MT1415 2 02/23/15

MT1415 Pin Stripe Removal Tool

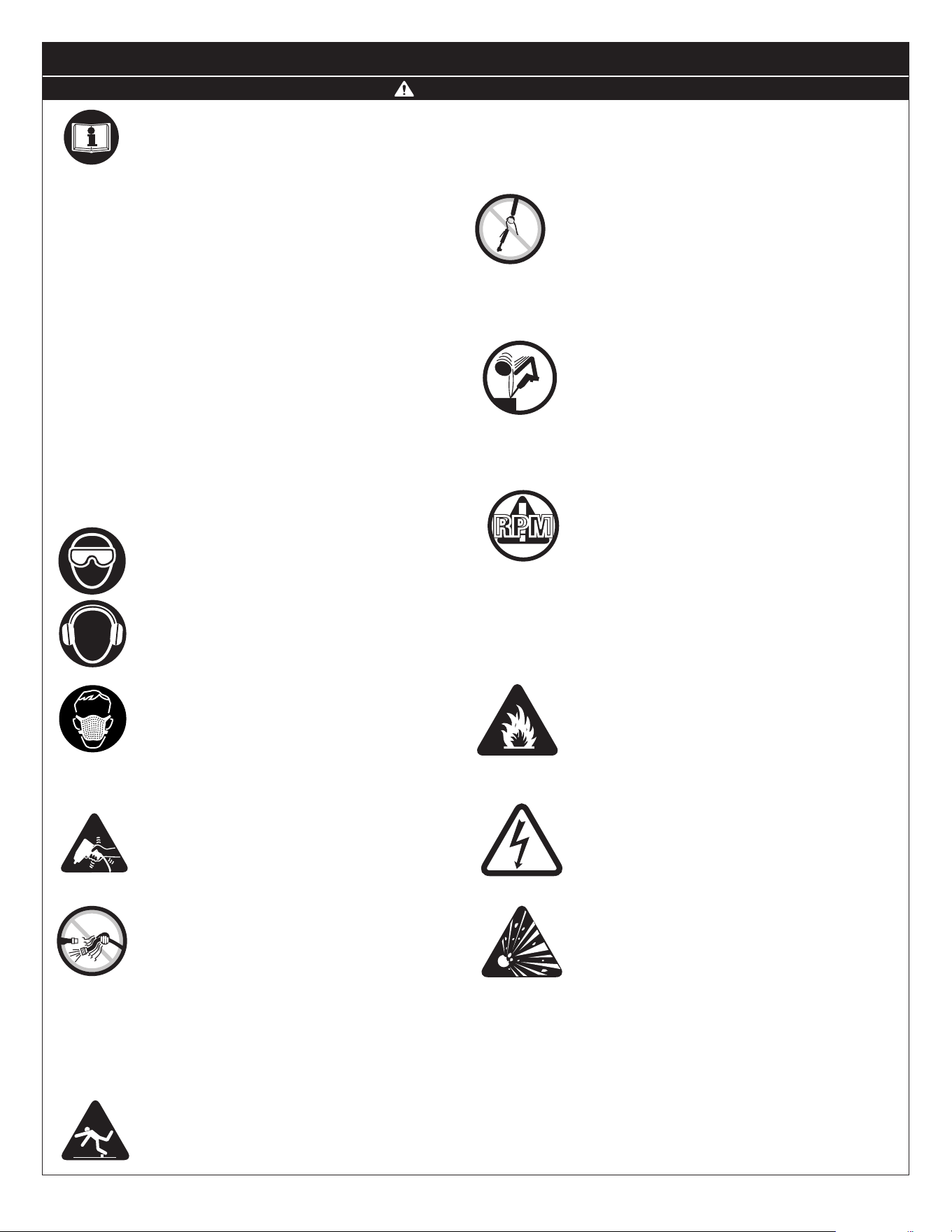

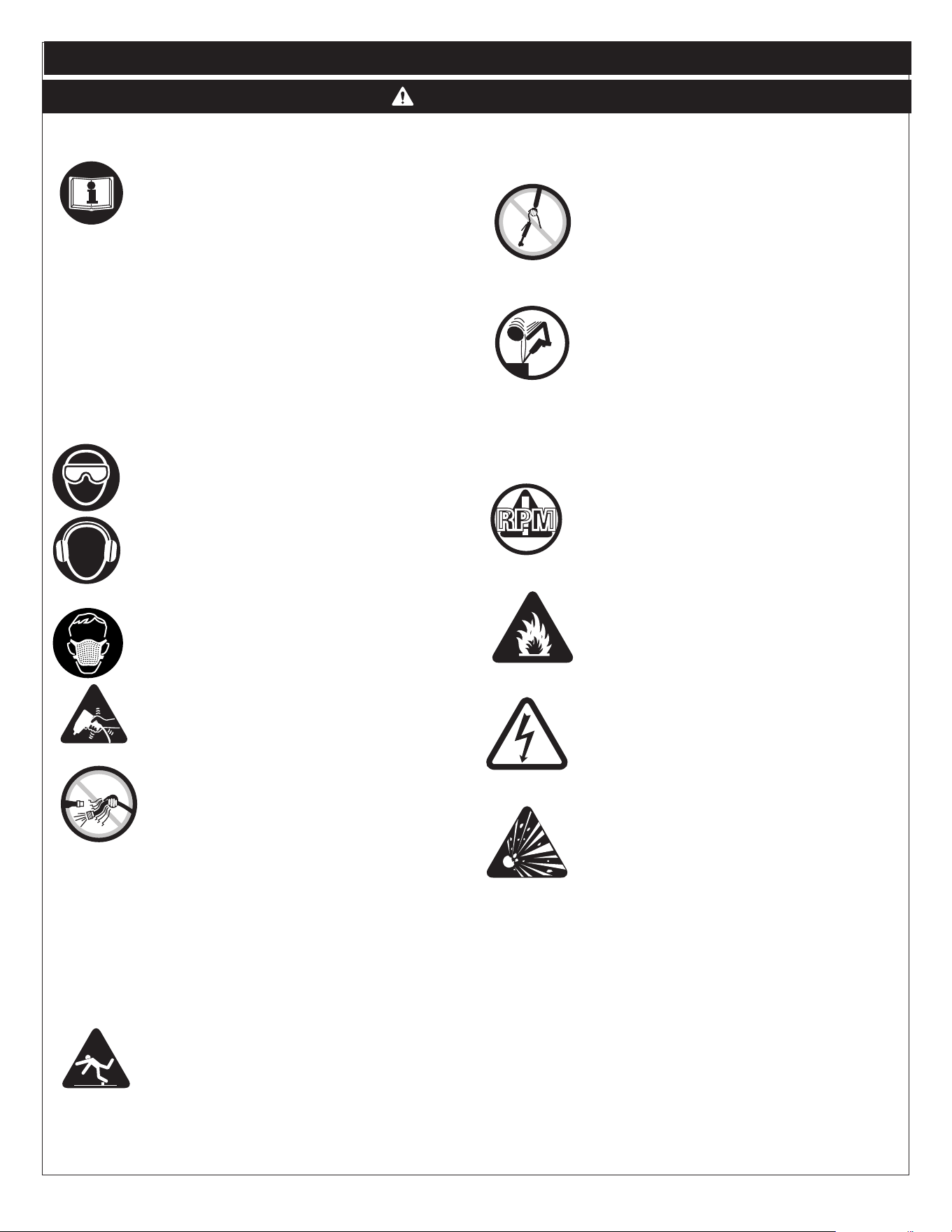

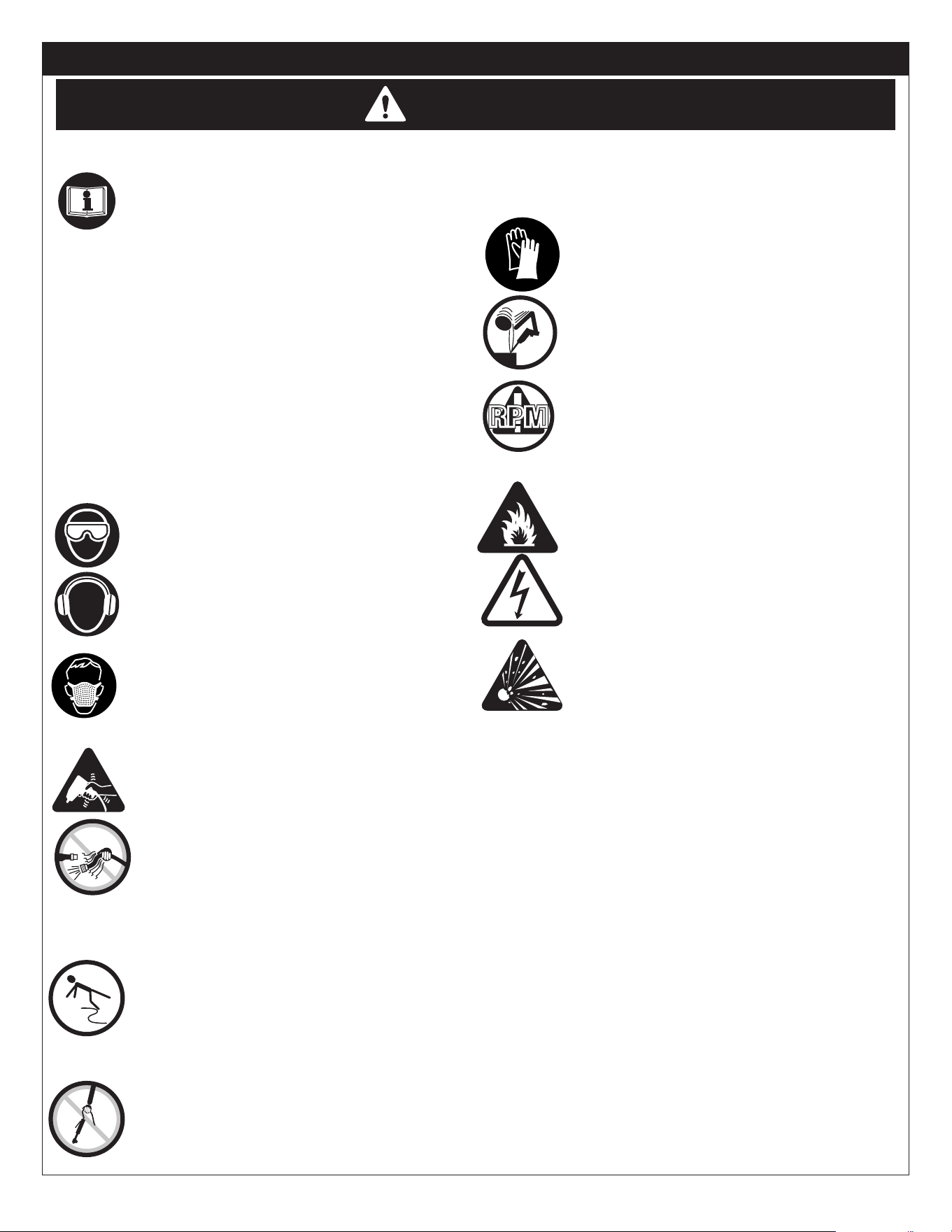

THIS INSTRUCTION MANUAL CONTAINS

IMPORTANT SAFETY INFORMATION.

READ THIS INSTRUCTION MANUAL CAREFULLY

AND UNDERSTAND ALL INFORMATION BEFORE

OPERATING THIS TOOL.

It is the responsibility of the owner to make sure all

personnel read this manual prior to using the tool. It is also

the responsibility of the device owner to keep this manual

intact and in a convenient location for all to see and read.

If the manual or product labels are lost or not legible,

contact Matco Tools for replacements. If the operator is

not fluent in English, the product and safety instructions

shall be read and discussed with the operator in the

operator's native language by the purchaser/owner or his

designee, making sure that the operator comprehends its

contents.

• Always operate, inspect and maintain this tool in

 accordancewithAmericanNationalStandardsInstitute

 SafetyCodeofPortableAirTools(ANSIB186.1)andany

other applicable safety codes and regulations.

• For safety,top performance and maximum durability of

 parts, operate this tool at 90 psig; 6.2 bar max air

 pressurewith3/8"diameterairsupplyhose.

• Alwayswearimpact-resistanteyeandfaceprotection

when operating or performing maintenance on this tool,

users and bystanders.

• Always wearhearing protection when using this tool.

High sound levels can cause permanent hearing loss.

Use hearing protection as recommended by your

 employerorOSHAregulation,usersandbystanders.

• Alwayswearbreathingapparatus,usersandbystanders.

• Toreduceexposuretopolishingdebris,workinawell

ventilated area with proper personal protection

equipment.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

physically able to handle the bulk, weight and power of

this tool.

• Airpoweredtoolscanvibrateinuse.Vibration,repetitive

 motions or uncomfortable positions over extended

periods of time may be harmful to your hands and arms.

Discontinue use of tool if discomfort, tingling feeling or

 painoccurs.Seekmedicaladvicebeforeresuminguse.

• Airunderpressurecancausesevereinjury.Neverdirect

 airatyourselforothers.Alwaysturnofftheairsupply,

drain hose of air pressure and detach tool from air supply

 beforeinstalling,removingor adjustinganyaccessory

on this tool, or before performing any maintenance on

 this tool. Failure to do so could result in injury. Whip

 hoses can cause serious injury. Always check for

damaged, frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at tool.

 Seeinstructionsforcorrectset-up.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

or work surface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Anticipate and be alert for sudden changes in motion

during start up and operation of any power tool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• Toolshaftmaycontinuetorotatebrieflyafterthrottleis

 released. Avoid direct contact with accessories

during and after use. Gloves will reduce the risk of cuts

or burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

 accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• Do not use accessories which are not specifically

designed and recommended by the tool manufacturer.

• Never use grinding wheels, wire brushes, cutoff

wheels or drill bits on this tool.

• UseaccessoriesrecommendedbyMatcoTools.

• RPMOFTHEACCESSORYMUSTEXCEEDTOOLRPM.

 Useaccessoriesratedat2,600RPMorhigher.

• Eraser wheels can be mounted providing their speed

 ratingexceedstheratingofthetool.

• Correcteraserwheelmountingisnecessarytoprevent

 injury.Donotusedamagederaserwheels.

• Grip output shaft (or adapter) using supplied wrench

and tighten eraser wheel to prevent spin off when the

tool is turned off.

• Donotlock,tapeorwirethe"on/off"safetyleverinthe

 "on"position,asthelevermustbefreetoreturntothe

 "off"positionwhenreleased.

• Donotlubricatetoolswithflammableorvolatileliquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

• Thistoolisnotinsulatedagainstelectricshock.

• Keeptooloutofreachofchildren.

• Donotpointorindulgeinanyhorseplaywiththistool.

• NotedirectionofrotationBEFOREoperatingthistool.

• Thistoolmustnotbeusedinexplosiveatmospheres.

• DO NOT use damaged or excessively worn eraser

 wheels.  Using damaged or excessively worn eraser

 wheels will result in (Holder/Washer ref# 40) to make

contact with work surface resulting in damage to work

 or paint.  ALWAYS replace excessively worn eraser

wheels with “recommended” eraser wheels.

• Donotuse(ormodify)thetoolforanyotherpurpose 

than that for which it was designed without consulting

the manufacturer's authorized representative.

• Servicingandrepairsshouldonlybemadebyan 

authorized service center.

• Failure to heed these warnings may result in serious

 orfatalpersonalinjury,propertydamageorboth.

• Thisproductmaycontainoneormorechemicalsknown

 to the State of California to cause cancer and birth

defects or other reproductive harm. Wash hands

thoroughly after handling.

FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY

WARNING

RPMRPMRPM

MT1415 3 02/23/15

OPERATION

Always turn offtheair supply,drain hose ofairpressure and

detach tool from air supply before installing, removing or

adjusting any part or accessory on this tool, or before performing

any maintenance on this tool.

Whenusingthepinstriperemovaltool,becarefulnottoexert

excessiveforce.

The burning of the work piece or excessive speed reduction

indicated too much force being applied.

Eraser wheels can be mounted providing their speed rating

exceedstheratingofthetool.Correcteraserwheelmountingis

necessary to prevent injury.

Do not use damaged eraser wheels.  Grip output shaft (or

adapter) using supplied wrench and tighten eraser wheel to

prevent spin off when the tool is turned off.

Thethreadsizeoftheshaft(oradapter)mustmatchthesizeof

the eraser wheel holder.

Aftermountinganeweraserwheel,startthetoolunderabench

and run for a few seconds. If the tool starts to vibrate when first

fitting a new eraser wheel or during operation, immediately

remove from service. If tool is dropped, inspect wheel for any

damage and if so, replace the eraser wheel.

DONOTusedamagedorexcessivelyworneraserwheels.Using

damagedorexcessivelyworneraserwheelswillresultin(Holder/

Washerref#40)tomakecontactwithworksurfaceresultingin

damage to work or paint.  ALWAYS replace excessively worn

eraser wheels with “recommended” eraser wheels.

NOTE:Duringoperation,safetygogglesshouldalwaysbeworn

(users&bystanders).

MT1415 Pin Stripe Removal Tool

MT1415 4 02/23/15

MT1415 Pin Stripe Removal Tool

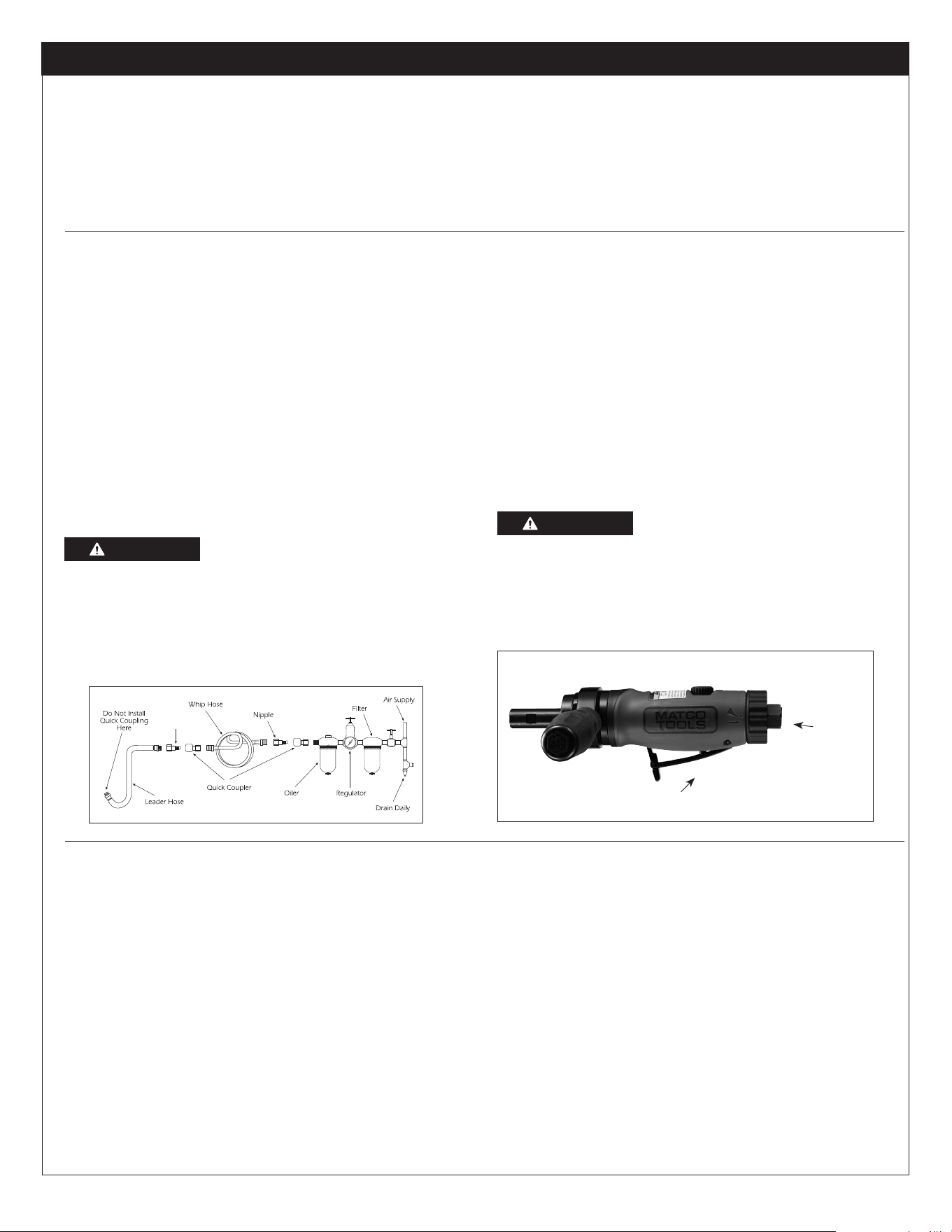

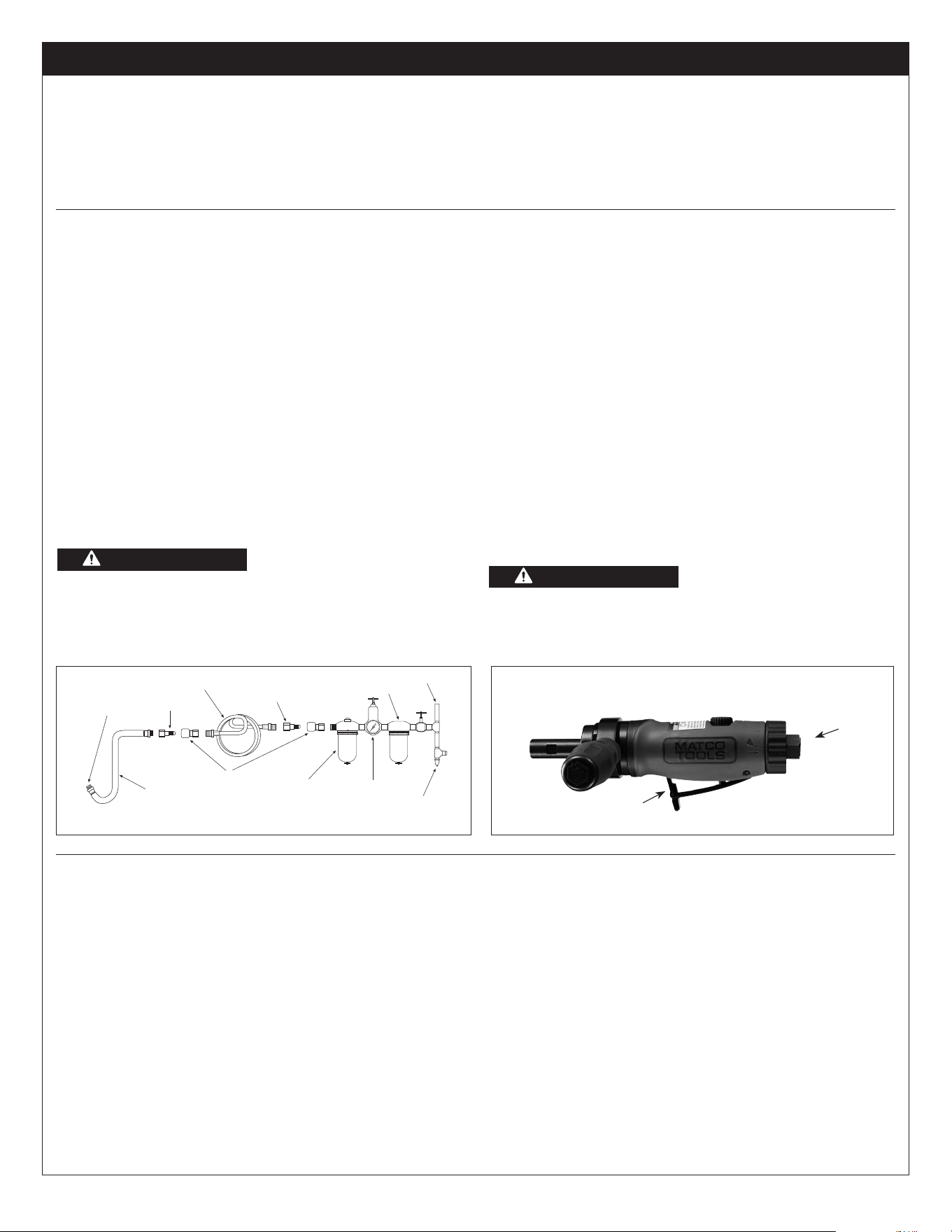

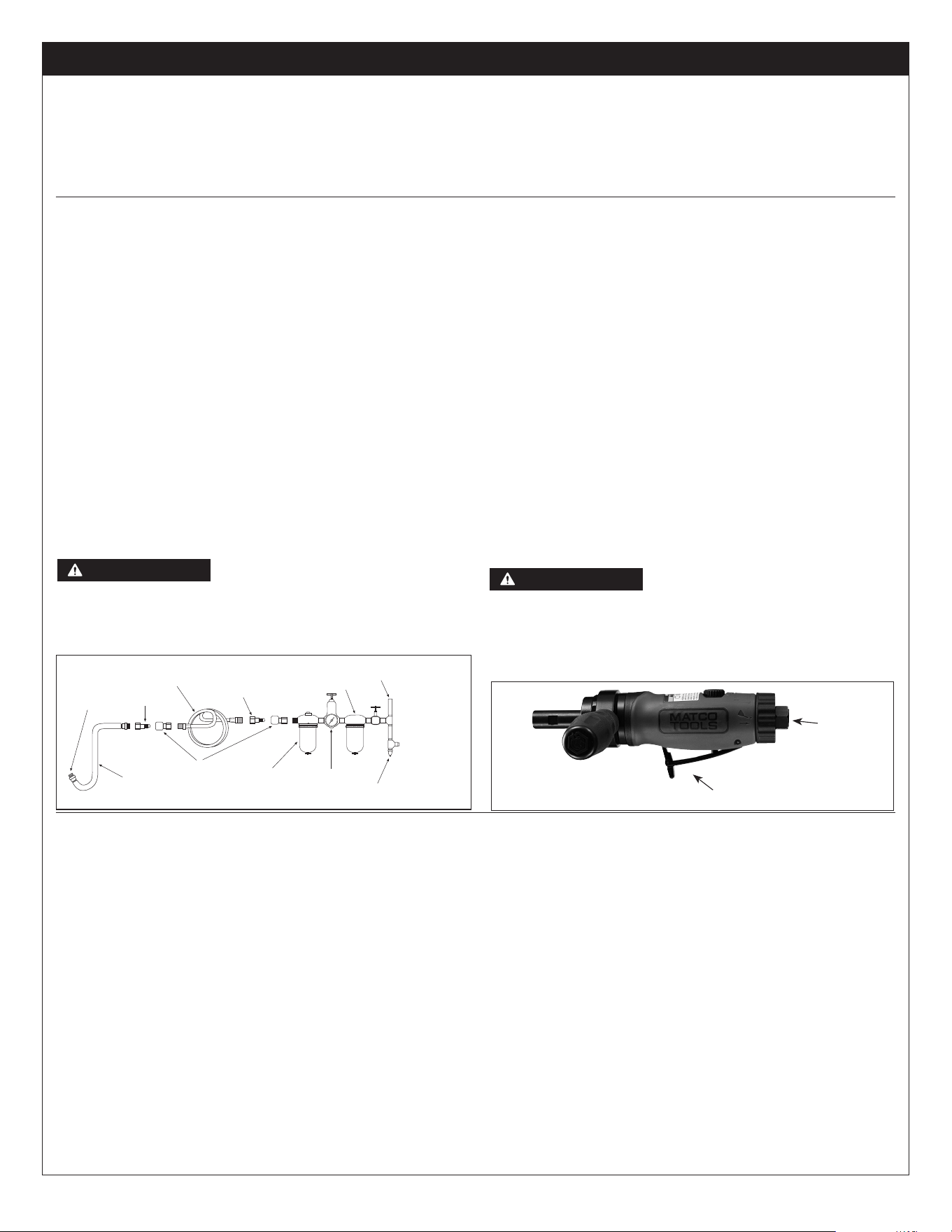

AIR SUPPLY

Tools operate on a wide range of air pressures. It is

recommended that air pressure measures 90 psig at the tool

with the trigger fully depressed and no load applied to the tool.

Higherpressure(over90psig;6.2bar)raisesperformance

beyond the rated capacity of the tool, which will shorten tool life

andcouldcauseinjury.

Alwaysuseclean,dryair.Dust,corrosivefumesand/orwaterin

the air line will cause damage to the tool. Drain the water from

airlinesandcompressorpriortorunningtool.Cleantheairinlet

filter screen weekly. The recommended hookup procedure can

be viewed in the below figure.

Theairinletusedforconnectingairsupplyhasstandard1/4"

NPT.Linepressureshouldbeincreasedtocompensatefor

unusuallylongairhoses(over25feet).Minimumhosediameter

shouldbe3/8"I.D.andfittingsshouldhavethesameinside

dimensions and be tightly secured.

Ensure an accessible emergency shut off valve has been installed

in the air supply line and make others aware of its location.

TROUBLESHOOTING

Other factors outside the tool may cause loss of power or erratic

action.Reducedcompressoroutput,excessivedrainonthe

air line, moisture or restrictions in air pipes or the use of hose

connections of improper size or poor conditions may reduce

air supply. Grit or gum deposits in the tool may cut power and

may be corrected by cleaning the air strainer and flushing out

thetoolwithgumsolventoiloranequalmixtureofSAE#10and

kerosene. If outside conditions are in order, disconnect tool from

hose and take tool to your nearest authorized service center.

LUBRICATION & MAINTENANCE

Lubricatetheairmotordailywithhighqualityairtooloil.Ifnoair

lineoilerisused,run1/2oz.ofoilthroughthetool.Theoilcan

be squirted into the tool air inlet or into the hose at the nearest

connectiontotheairsupply,thenrunthetool.Arustinhibitive

oil is acceptable for air tools.

Afteranairtoolhasbeenlubricated,oilwilldischargethrough

theexhaustportduringthefirstfewsecondsofoperation.The

exhaustportmustbecoveredwithatowelbeforeapplyingair

pressuretopreventseriousinjury.

WARRANTY

Matcowarrantsthisairtoolforaperiodof1yeartotheconsumer.

WewillrepairanyMTSeriesairtoolcoveredunderthiswarranty

which proves to be defective in material or workmanship during

the warranty period. In order to have your tool repaired, return

thetooltoanyoftheMatcoAuthorizedWarrantyCenterslisted,

freightprepaid.Pleaseincludeacopyofyourproofofpurchase

and a brief description of the problem. The tool will be inspected

and if any part or parts are found to be defective in material

or workmanship, the tool will be repaired free of charge and

returned to you freight prepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveother

rights which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any

implied warranty and under no circumstances shall Matco be

liable for any incidental or consequential damages.

Note: Some states do not allow the exclusion or limitation of

incidental or consequential damages so the above limitation or

exclusionmaynotapplytoyou.

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

FEATURES

• Powerfulairmotordelivers.5HPwithminimalnoiseandvibration.

• Twinbearingspindledesignprovidessteadypreciseoperation.

• Auxiliaryhandleforgreatercontrolinuse.

• 2600RPMprovidesefficientspeed.

• Builtinregulatorallowsthetechniciantocontrolpoweroutputandpreventanypaintdamage.

FIG. 1

FIG. 2

TRIGGER

WARNING

AIR INLET

Nipple

MT1415 5 02/23/15

Ref.No. PartNo. Description Qty.

 1 RS288701 Regulator 1

 2 RS288302 O-Ring(P10) 1

 3 RS315B03 O-Ring(P9) 1

 4 RS288304 SnapRing(ISTW12) 1

 5 RS246002 O-Ring(3.5x1.4) 1

 6 RS315B06 ValveStem 1

 7 RS315B07 InletBushing 1

 8 RS315B08 ExhaustSleeve 1

 9 RS315B09 Silencer 2

10 RS315B10 O-Ring(S34) 2

 11 RS288711A HousingCover 1

12 RS820R16 Pin(3x25L) 1

 13 RS315B13 Lever 1

 14 RS820R13 Spring 1

 15 RS315B15 Valve 1

 16 RS820R15 Washer 1

 17 RS315B17 Housing 1

 18 RS30516 Bearing(696ZZ) 1

 19 RS31517 RearPlate 1

 20 RS31519 RotorBlade 4

 21 RS315B21 Rotor 1

 22 RS315B22 Cylinder 1

Ref.# Part# Description Qty.

 23 RS31518 Pin(2.5x6L) 2

 24 RS31523 FrontPlate 1

 25 RS30524 Bearing(608ZZ) 1

 26 RS31525 Washer 1

 27 RS227B25 Bearing(6001ZZ) 1

 28 RS31526 GearLink(42T) 1

 29 RS31527 IdlerGear(18T) 2

 30 RS31528 IdlerGearPin 2

 31 RS31530 GearPlate 1

 32 RS29120 Bearing(6200ZZ) 1

 33 RS315B33 ClampNut 1

 34 RS31540 Screw 1

 35 RS31536 HandleLink 1

 36 RS31538 Handle 1

 37 RS31533 Washer 1

 38 RS31534 Shaft 1

 39 RS31537 MaleEndAdapterfor3MPad* 1

 40 RS31543 Holder/WasherSet 

 41 SE315EP ReplacementEraser(Setof2) 

 42 RS315B42 StopSpanner(14mm) 1

 43 RS31539 HexWrench(4mm) 1

  RSMT1415WL ProductWarningLabel 1

*3M is a registered trademark.

MT1415 Pin Stripe Removal Tool

MT1415 6 02/23/15

ADVERTENCIA

Elpolvocreadoporlalijacióneléctrica,laaserradura,latrituración,laperforacióny

otrasactividadesdeconstruccióncontienequímicosconocidoscomocausantesde

cáncer,defectosdenacimientouotrosdañosareproducción.Algunosejemplosde

dichosquímicosson:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

Elriesgodedichasexposicionesvaría,dependiendodelafrecuenciaconlacualusted

realiceestetipodetrabajo.Parareducirsuexposiciónadichosquímicos:trabajeen

una área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

Caballos de fuerza ....................0.5 HP

Velodidad libre ................... 2,600 RPM

Tamaño mín. de manguera ......... 1/4" NPT

Tamaño del huso .......................3/8"

Presión de aire recom .................90 PSI

Consumo promedio de aire ............3 CFM

Nivel de Sonorización ...............86 dBA

Vibración de la palanca ..............0.7 M/S²

Longitud ............................... 8"

Peso neto .......................1.6 Librasa

ESPECIFICACIONES

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

MT1415

LAS RPM DEL

ACCESSORIO DEBEN

EXCEDER LAS RPM DE

LA HERRAMIENTA

LEERSIEMPRELAS

INSTRUCCIONES

ANTESDEUSAR

LASHERRAMIENTAS

NUEMÁTICAS

USARSIEMPRE

ANTEOJOS

PROTECTORES

USARPROTECCIÓN

PARALOSOÍDOS

SIEMPRE

LLEVEPUESTO

DISPOSITIVOSDE

RESPIRACIÓN

EVITAREXPOSICIÓN

PROLONGADAA

LASVIBRACIONES

RPMRPMRPM

ADVERTENCIA

HERRAMIENTA PARA LA EXTRACCIÓN DE RAYADO

OUTIL À ENLEVER LES MILLERAIES

PIN STRIPE

REMOVAL TOOL

MT1415 7 02/23/15

ESTE MANUAL DE INSTRUCCIONES

CONTIENE INFORMACIÓN IMPORTANTE DE

SEGURIDAD. LEA CUIDADOSAMENTE ESTE

MANUAL INSTRUCTIVO Y COMPRENDA TODA

INFORMACIÓN ANTES DE OPERAR ESTA

HERRAMIENTA.

 Elejedelaherramientapuedeseguirrotandobrevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

 uso.Losguantesreduciránelriesgodealgunacortada

o quemadura.

• Opere,inspeccioneymantengasiempreestaherramienta

 de acuerdo con el Código de Seguridad del Instituto

 Americano de Estándares Nacionales para las

 Herramientas Portátiles Neumáticas (ANSI B186.1) y

 cualquierotrocódigooregulaciónaplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáxima

 delasrefacciones,opereestaherramientaalamáxima

 presióndeaireal90psig;6.2barg.conunamanguerade

 alimentacióndeairede3/8"endiámetro.

• Al operar o al realizar el mantenimiento de esta

 herramienta,llevesiemprelaproteccióndeojosycara

resistentes al impacto.

• Alusarestaherramienta,llevesiempreprotecciónpara

 losoídos. Losaltos nivelesde ruidopuedenocasionar

 la pérdida permanente del oído. Use protección para

los oídos según lo recomendado por su empleador o

 regulaciónOSHA.

• Parareducirlaexposiciónapulirescombros,trabajaren

 un pozo área ventilada con protección personal

adecuado equipo.

• Mantenga esta herramienta en condición eficiente de

 operación.

• Los operadores y personal de mantenimiento deben

 poderfísicamentemanejarelvolumen,pesoypotencia

de esta herramienta.

• Las herramientas neumáticas pueden vibrar con

 su uso. Las vibraciones, movimientos repetitivos

 o posiciones incómodas durante períodos

 extendidos de tiempo pueden ser dañinos para sus

 manosy brazos.Suspendaelusode laherramienta si

 experimentemolestias,estremecimientoodolor.Antes

 decontinuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida

 severa. Nunca dirija el aire hacia usted ni a otros.

 Apague siempre la alimentación de aire, vacíe la

 mangueradetodapresióndeaireyseparelaherramienta

 de la alimentación de aire antes de instalar, quitar o

 ajustarcualquieraccesoriodeestaherramienta,oantes

de realizar cualquier mantenimiento de esta herramienta.

 La falla en hacerlo podría resultar en alguna lesión.

 Lasmanguerasdelátigopuedenocasionaralgunaherida

 seria.Revisesiemprelasmanguerasyherrajespordaños,

 deshilachas o solturas, y repóngalos inmediatamente.

 Nouseen laherramientalosacoplamientosderápida

 separación. Vea las instrucciones por la instalación

correcta.

• Resbalarse,tropezarsey/ocaersedurantelaoperaciónde

herramientas neumáticas puede ser una causa mayor de

 lesiónseriaolamuerte.Seaconscientedelamanguera

 excedente, dejada por la superficie para caminar

 otrabajar.

• Mantenga balanceada y firme la postura corporal de

 trabajo.Noseextralimitealoperarestaherramienta.

• Anticipe y sea alerto por cambios repentinos de

 movimiento durante el arranque inicial y operación de

cualquier herramienta neumática.

• No lleve la herramienta por la manguera. Proteja la

 mangueradeobjetosafiladosydelcalor.

• Elejedelaherramientapuedeseguirrotandobrevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

 uso.Losguantesreduciránelriesgodealgunacortada

o quemadura.

• Manténgaselejosdelextremorotadordelaherramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo

 largo.Sepuedearrancarelcabellosinoselomantenga

a distancia de la herramienta y accesorios. Mantenga

a distancia de la herramienta y de los accesorios los

accesorios del cuello para evitar el ahogamiento.

• N'utilisez pas d'accessoires qui ne sont pas

spécifiquement conçus et recommandés par le

fabriquant de l'outil.

• Nunca use ruedas de amolar, cepillos de alambre,

ruedas de corte ni brocas de taladro con esta

herramienta.

• UselosaccesoriosrecomendadosporMatcoTools.

• LASRPMDELCOMPLEMENTODEBERÁNEXCEDERLAS

 RPM DE LA HERRAMIENTA. Use accessorios

 clasificadosaunas2,000RPMomayores.

• No bloquee, ni use cinta ni alambre para bloquear

 lapalancadeseguridadde"encendido/apagado"enla

 posicióndeencendido["on"],yaquelapalancadeberá

 estar libre para volverse a la posición de “apagado”

 (“off”)cuandoéstasealiberada.

• Nolubriquelasherramientasconsolucionesinflamables

 ni volátiles, tales como el queroseno, el gasóleo ni el

combustible para aviones.

• No fuerce las herramientas másallá de su capacidad

nominal.

• No quite ninguna etiqueta. Reponga las etiquetas

 dañadas.

• Estaherramientanoestáaisladacontraelchoque 

eléctrico.

• Mantengalaherramientafueradelalcancedelosniños.

• Positionnez bien l'outil avant de le mettre en

 marche. Ne pointezjamais l'outil sur quelqu'un. Évitez

toute chamaillerie quand vous avez l'outil en main.

• VérifierlesensderotationAVANTd'utiliseret outil.

• Estaherramientanodebeusarseenambientes 

 explosivos.

• No use (ni altere) la herramienta para ningún uso

 excepto él para el cual fue diseñada, sin consultar al

representante autorizado del fabricante.

• Las reparaciones y mantenimiento deben realizarse

únicamente por parte de un centro de servicio autorizado.

• Hacer caso omiso o de no comprender estas

instrucciones y marcas podrá ocasionar en lesiones

 personales,dañosalapropiedadolasdoscosas.

•

Este producto contiene sustancias químicas consideradas

 por elEstado deCaliforniacomocausantesdecáncer,

de malformaciones congénitas u otros daños en el

sistema reproductivo. Lávese bien las manos después de

manipular el producto.

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

MT1415

HERRAMIENTA PARA LA EXTRACCIÓN DE RAYADO

ADVERTENCIA

RPMRPMRPM

MT1415 8 02/23/15

LA OPERACIÓN

Siempre apague el suministro de aire, vacíe la manguera de

presión de aire y desconecte la herramienta del suministro

de aire antes de instalar, extraer o ajustar cualquier parte o

complemente de esta herramienta, o antes de realizar cualquier

servicio a esta herramienta.

Las ruedas de borrado podrán montarse siempre que

su clasificación de velocidad exceda la clasificación de la

herramienta.Esnecesarioelmontajecorrectodelasruedasde

borrado con el fin de prevenir lesiones.

Nouseruedasdeborradodañados.Agarreelejedesalida(o

adaptador)alusarlallaveprovistayaprietelaruedadeborrado

con el fin de prevenir que se salga al momento de apagar la

herramienta.

Eltamañoderoscadeleje(oadaptador)debeigualareltamaño

delsujetadordelaruedadeborrado.

Después de montar una rueda de borrado nueva, encienda la

herramienta debajo del banco y déjela operarse por algunos

segundos. Si la herramienta comienza a vibrarse durante la

operaciónoalmomentodeacoplarunanuevaruedadeborrado,

deje de usarla inmediatamente. Si la herramienta se caiga,

inspeccionelaruedaporcualquierdañoysilaestá,repongala

rueda de borrado.

NOuseruedasdeborradodañadasoexcesivamentedesgastadas.

Alusarruedasdeborradodañadasoexcesivamentedesgastadas

se ocasionará que el/la  (sujetador/arandela ref. núm. 40)

tenga contacto con la superficie de trabajo, así ocasionando

daños al trabajo o a la pintura.  SIEMPRE reponga ruedas de

borrado excesivamente desgastadas con ruedas de borrado

“recomendadas”.

NOTA:Durantelaoperación,sedebellevarpuestosiempreunos

goglesdeseguridad(usuariosyespectadores).

MT1415 HERRAMIENTA PARA LA EXTRACCIÓN DE RAYADO

MT1415 9 02/23/15

GARANTÍA

Matco garantiza esta herramienta neumática por un periodo

deunaño para el consumidor.Reparemos cualquierherramienta

neumáticadelaSerieMT,cubiertabajoestagarantía,lacualdemuestra

serdefectuosaencuestiónmaterialomanodeobraduranteelperíodo

de dicha garantía. Para que se repare su herramienta, devuelva la

herramientaacualquieradelosCentrosdeGarantíaAutorizadosde

Matco alistados a continuación,  con el flete prepagado.  Incluye

por favor una copia de su comprobación de compra y una breve

descripción del problema. Se inspeccionará la herramienta y si

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialo

de mano de obra, se reparará la herramienta, libre de cargos, y ésta

será devuelta a usted con flete prepagado.

Esta garantía le proporciona ciertos derechos. Usted puede tener

también otros derechos los cuales varían de estado a estado.

La obligación anterior es la única responsabilidad de Matco

bajo esta o cualquier garantía implicada y Matco no será, bajo

ninguna circunstancia, responsable por los daños incidentales ni

consecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

ALIMENTACIÓN DE AIRE

Lasherramientasdeestacategoríaoperandentrodeunrango

ampliodepresióndeaire.Altrabajarlibremente,serecomienda

quelapresióndeairedeestasherramientasmidaaun90psigen

laherramienta.Lapresiónaltayelairesuciodisminuiránlavida

de la herramienta debido al desgaste más rápido, y pueden crear

condiciones peligrosas.

Cualquieraguaenlalíneadeairedañarálaherramienta.Drene

diariamente el tanque de aire. Limpie al menos semanalmente

la malla de filtración de la ventila de admisión de aire. El

procedimientorecomendadodeconexiónsepuederevisarenla

Figura1.

La ventila de admisión de aire (Figura 2), empleada para la

conexión de abastecimiento de aire, cuenta con la Rosca

EstándarAmericanaNPT1/4".

La presión de línea debe ser aumentada para compensar por

manguerasexcepcionalmentelargas(másde25pies).Eldiámetro

mínimodemangueradebe ser de 3/8" Diám. Int. ylosherrajes

debentenerlamismadimensióninterior.

Asegúrese que se haya instalado una válvula accesible de apagado

por emergencia en la línea de suministro de aire e informe a otros de

su ubicación.

DIAGNÓSTICO DE AVERÍAS

Otros factores independientes de la herramienta pueden

ocasionarlapérdidadepotenciaoalgunaacciónerrática.Las

emisiones reducidas de la salida del compresor, el drenaje

excesivo en la línea de aire, la humedad o las restricciones

en las pipas de aire o el uso de conexiones de manguera de

tamañoinadecuado,opobrescondiciones,puedendisminuirel

suministrodeaire.Silascondicionesexterioressonadecuadas

y la herramienta aún funciona de forma errática, desconecte la

herramienta de la manguera y lleve la herramienta al centro de

servicio autorizado Matco más cercano a usted.

LUBRICACIÓN & MANTENIMIENTO

Lubriquediariamentelaherramientaconalgúnaceitedebuena

calificaciónparaherramientasneumáticas.Sinoseusaningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por

la herramienta. Se puede lanzar un chorro de aceite por la

ventiladeadmisióndeairedelaherramienta,Figura2,oporla

mangueraenlaconexiónmáscercanaalabastecimientodeaire,

luegomarchelaherramienta.Unaceiteparalainhibicióndela

oxidaciónesadecuadoparalasherramientasneumáticas.

Afteranairtoolhasbeenlubricated,oilwilldischargethrough

theexhaustportduringthefirstfewsecondsofoperation.The

exhaustportmustbecoveredwithatowelbeforeapplyingair

pressuretopreventseriousinjury.

CARACTERÍSTICAS

• Elpoderosomotorneumáticobrinda.5HPconruidoyvibracionesmínimos.

• Eldiseñodedoblecojinetedelhusobrindaunaoperaciónconstanteyprecisa.

• Mangoauxiliarparamayorcontrolduranteeluso.

• Las2600RPMbrindanunavelocidadeficiente.

• Elreguladorintegradolepermitealtécnicocontrolarlasalidadepotenciayprevenircualquierdañoalapintura.

MT1415 HERRAMIENTA PARA LA EXTRACCIÓN DE RAYADO

FIG. 1

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

FIG. 2

VENTILA DE

ADMISIÓN DE AIRE

ADVERTENCIA

DISPARADOR

MT1415 10 02/23/15

SPÉCIFICATIONS

Chevaux ...........................0,50 HP

Vitesse libre ..................... 2,600 RPM

Entrée d'air ....................... 1/4" NPT

Taille du boyau min .................... 3/8"

Pression d'air rec ....................90 PSI

Consommation d'air moy .............3 CFM

Niveau sonore ..................... 86 dBA

Vibration levier ................... 0.7 M/S²

Longueur ............................. 8"

Poids net ...........................1.6 Lbs

RPMRPMRPM

• Instrucciones de Operación

• Inforación de Advertencia

• Revisión de Refacciones

MT1415

Certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. Voici quelques exemples

de produits chimiques :

• Plomb provenant des peintures,

• Silicium cristallin provenant des briques, du ciment et d’autres produits de maçonnerie et

• Arsenic et chrome provenant du bois traité chimiquement.

Le risque que présentent ces expositions varient selon le nombre de fois que vous faites

ce type de travail. pour réduire l’exposition à ces expositions : travaillez dans un endroit

bien ventilé et travaillez avec l’équipement de sécurité approuvé comme les masques à

poussière qui sont conçus pour filtrer les particules microscopiques.

LE R/MIN DE

L’ACCESSOIRE DOIT

EXCÉDER CELUI DE

L’OUTIL.

LISEZ TOUJOURS

LES INSTRUCTIONS

AVANT D’UTILISER

LES OUTILS

MOTORISÉS.

PORTEZ TOUJOURS

DES LUNETTES DE

SÉCURITÉ.

PORTEZ TOUJOURS

UNE PROTECTION

POUR LES OREILLES.

PORTEZ TOUJOURS

UN APPAREIL

RESPIRATOIRE

ÉVITEZ L’EXPOSITION

PROLONGÉE AUX

VIBRATIONS.

AVERTISSEMENT

HERRAMIENTA PARA LA EXTRACCIÓN DE RAYADO

OUTIL À ENLEVER LES MILLERAIES

PIN STRIPE

REMOVAL TOOL

MT1415 11 02/23/15

LE NON-RESPECT DE CES AVERTISSEMENTS POURRAIT ENTRAÎNER DES BLESSURES.

MT1415 OUTIL À ENLEVER LES MILLERAIES

AVERTISSEMENT

CE GUIDE D’UTILISATION RENFERME

D’IMPORTANTES CONSIGNES DE SÉCURITÉ.

LISEZ CE GUIDE D’UTILISATION ATTENTIVEMENT ET

ASSUREZVOUS D’AVOIR BIEN COMPRIS TOUTES LES

DIRECTIVES AVANT D’UTILISER CET OUTIL.

Veuillezlireetbiencomprendretouteslesinstructions.Toutmanquement

auxinstructionsindiquéesci-aprèspourraitentraînerunchocélectrique,

unincendie,uneexplosionet/oudesblessurespersonnellesgraves.Il

est de la responsabilité du propriétaire de s'assurer que tout le personnel

lise ce manuel avant d'utiliser l'appareil. Il revient aussi au propriétaire

de l'appareil de conserver ce manuel en bon état et dans un endroit

accessiblepermettantaumanueld'êtrevuetlupartous.Silemanuelou

les étiquettes du produit sont perdus ou illisibles, contactez Matco Tool.

Outilspneumatiquesprofessionnelspourlesfaireremplacer.Sil'utilisateur

opérateurdel'appareilnemaîtrisepasbienl'anglais,lesinstructions

relativesauproduitetauxmesuresdesécuritédevrontêtrelueset

discutéesavecl'opérateurdanssalanguematernelleparl'acheteur-

propriétaire ou toute personne habilitée par lui à le faire, en s'assurant que

l'opérateur en comprend bien le contenu.

  • Veuilleztoujoursutiliser,inspecteretentretenircetoutil

   conformémentaucodedesécuritéANSIsurlesoutils 

   pneumatiquesportatifs(ANSIB186.1)etàtoutautreloiou

   règlementrelatifàlasécurité.

  • Pourassurerunfonctionnementsécuritaire,unrendemento

   ptimaletladurabilitédespièces,utilisezunepressiond’air

   maximalede90lb/po²,6,2baretunboyaud’undiamètrede

   3/8po.

  • Toujoursporterdeslunettesdesécuritéetunappareil

respiratoire (utilisateursetspectateurs).

  • Lesniveauxsonoresélevéspeuventprovoqueruneperte 

   auditivepermanente.Porteztoujoursl’équipementde 

protection auditive ecommandé par votre employeur

   etlesrèglementsdel’OSHAquand vous utilisez cet outil

   (utilisateursetspectateurs).

• Pourréduirel'expositionaupolissagedesdébris,

travailler dans un puits aéré avec une protection

individuelle approprié équipement.

  • L’utilisationdecetoutilexposeàdesrisquesd’impact,

de coupure, d’abrasion et de brûlure.Porterdesgantspour

protéger les mains.

  • Conservezcetoutilenbonétatdemarche.

  • Lespersonnesquiutilisentouentretiennent cet outil être

capables de le manipuler compte tenu de sa grosseur, de

son poids et de sa puissance.

  • Lesoutilspneumatiquespeuventvibrerpendantl 

   ’utilisation.Uneexpositionprolongéeauxvibrations,les 

mouvements répétitifs, ou une posture inconfortable lors

de l’utilisation peuvent être nuisibles pour vos mains et

   vosbras.Arrêtezd’utiliserl’outilencasd’inconfortousi

   vousressentezdespicotementsoudeladouleur.Consultez

0un médecin avant de recommencer à utiliser l’outil.

  • L’aircomprimépeutcauserdegravesblessures.Évitezde

   dirigerlejetd’airversvousouversd’autrespersonnes.

   Avantd’installer,deretireroud’ajusterunepièceouun

   accessoire,oudefairel’entretiendel’outil,assurez-vous

   detoujoursfermerlasourced’alimentationenair,de 

purger l’air du boyau et de débrancher l’outil de sa source

d’alimentation. Une négligence sur ce plan pourrait causer

   desblessures.Lestuyauxsouplespeuventcauserde

   gravesblessures.Vérifieztoujourslesboyauxetles 

   raccordsetremplacez-less’ilssontendommagés,fissurés

   oulâches.Évitezd’utiliserunoutilendommagéou 

   usé.Évitezd’utiliserdesraccordsrapidesaveccetoutil.

   Pourinstallercorrectementl’outil,consulterlesdirectives.

  • Uneglissade,untrébuchageet/ouunechutelorsde

l’utilisation d’outils pneumatiques peut causer

   desérieusesblessuresoulamort.Prenezgardeaux 

   boyauxquitraînentparterredansl’airedetravail.

•

Votreposturedoitêtrestable.Évitezde

travailler à bout de bras.

•

Calculezvosmouvementsetprenezgardeaux 

changements brusques de position quand vous utilisez un

outil électrique.

• Nepaspointerl’outilversunepersonnenil’utiliserà 

mauvais escient.

  • Garderl’outilhorsdelaportéedesenfants.

   •Netenezpasl’outilparleboyaud’alimentation.

   Protégezleboyaudesobjetstranchantsetdelachaleur.

•

L’arbredel’outilpeutcontinuerdetournerbrièvementune

   foislagâchetterelâchée.Éviteztoutcontactdirectavec

   lesaccessoirespendantouaprèsl’utilisation.Leportde

gants réduit les risques de coupures ou de brûlures.

•

Resteràl’écartdel’extrémitédel’outil.Neportezpasde

   bijouxnidevêtementsamples.Lescheveuxlongsdoivent

demeurer hors de portée de l’outil et de ses accessoires

pour éviter tout scalp accidentel. Tenez les cravates et les

colliers hors de portée de l’outil, car ils présentent un

risque de suffocation.

  • Utiliseruniquementdespiècesderechangeetdes

accessoires recommandés pour les outils pneumatiques

pour professionnels Matco Tools.

•LeR/MINdel’accessoiredoitexcédercelui

   del’outil.  

  •Utiliser seulementdes accessoires dont la

   vitesse nominale indiquée est d’au moins

 2 000tr/min.

• Ne tentez pas de maintenir le levier de sécurité dans

la position « on » en le verrouillant ou en l'attachant

   avec du ruban adhésif ou du fil métallique, car il doit

pouvoir retourner automatiquement sur « off» lorsqu'il

   estrelâché.

 • Ne pas lubrifier les outils avec des liquides

   inflammables ou volatils comme le kérosène, le diesel

ou le carburant d’avion.

  • Évitez de forcer l’outil en l’utilisant au-delà de

sa puissance nominale.

  • N’enlevez aucune étiquette. Remplacez toute

   étiquetteabîmée.

•Cet outil n'est pas isolé du point de vue des chocs

   électriques.

•Gardezl’outilhorsdelaportéedesenfants.

  •Nepointezpascetoutilsurquiconqueetnel’utilisezpas

   nonpluscommejouet.

  • Prenez note du sens de la rotation AVANT d’utiliser

cet outil.

•Nepasutilisercetoutildansuneatmosphère 

explosive.

  • Nepasutiliser(nimodifier)l’outil pouruneutilisation

autre que celle pour laquelle il a été conçu sans

consulter le représentant autorisé du fabricant.

• Le service de réparation et de vérification ne peut être

effectué que par un centre de service autorisé.

  • Le défaut de bien comprendre ces instructions

   etindicationsetd’entenircomptepourraitentraînerdes

blessures corporelles ou des dommages matériels, ou les

   deux.

•

Ceproduitpeutcontenirdesproduitschimiquesreconnus

   parl'étatdelaCaliforniecommecausantlecancer,des

anomalies congénitales ou d'autres effets nuisibles sur

la reproduction. Se laver minutieusement les mains après

avoir utilisé le produit.

RPMRPMRPM

MT1415 12 02/23/15

FONCTIONNEMENT

Toujoursfermerl'alimentationpneumatique,drainerletuyaude

la pression d'air et détacher l'outil de l'alimentation d'air avant

d'installer,d'enleverouderéglertoutepièceoutoutaccessoire

sur cet outil, ou avant d'en faire l'entretien.

Lesfraisesàeffaceràutiliserdoiventavoirunindicedevitesse

plus élevé que celui de l'outil. Il est nécessaire d'utiliser les

fraises à effacer adéquates pour prévenir tout risque de blessure.

Ne pas utiliser de fraises à effacer endommagées. Saisissez

l'arbre (ou l'adaptateur) de sortie en utilisant la clé fournie et

serrezlafraiseàeffacerdefaçonàcequ'ellenesoitpaséjectée

au moment de mettre l'outil hors tension.

La grosseur du fileté de l'arbre (ou de l'adaptateur) doit

correspondre à celle du support de la fraise à effacer.

Aprèsl'installationd'unenouvellefraiseàeffacer,mettezl'outil

sous l'établi en marche pendant quelques secondes. Si l'outil

se met à vibrer juste après l'installation de la nouvelle fraise

à effacer, ou pendant le fonctionnement de l'appareil, cessez

immédiatement de l'utiliser. Si l'outil tombe à terre, vérifiez si

la fraise à effacer a été endommagée, dans lequel cas il faut la

remplacer.

NE PAS utiliser de fraises à effacer trop usées. Cela pourrait

entraînerlecontactde(ladouille/rondelleréf#40)aveclasurface

de travail et endommagerle travailou la peinture. TOUJOURS

remplacer les fraises à effacer trop usées par des fraises à

effacer « recommandées ».

NOTE : Durant l'utilisation de l'outil, des lunettes de sécurité

devraienttoujoursêtreportées(utilisateursetspectateurs).

MT1415 OUTIL À ENLEVER LES MILLERAIES

MT1415 13 02/23/15

GARANTIE

Matco garantit cet outil à air au consommateur pour une période

d’unan.NousrépareronstoutoutilpneumatiquedelasérieMT

couvertparcettegaranties’ils’avéraitqu’ilétaitdéfectueuxen

raison d’un vice de matériel ou de fabrication pendant la période

couverteparlagarantie.Pourfaireréparervotreoutil,envoyez

l’outilàtoutCentredegarantieMatcoautorisésurlaliste,fret

payéd’avance.Veuillezinclureunecopiedevotrepreuved’achat

etunebrèvedescriptionduproblème.L’outilserainspectéetsi

une ou des pièces sont trouvées défectueuses en raison d’un

vice de matériel ou de fabrication, l’outil sera réparé sans frais et

vous sera renvoyé fret prépayé.

Cettegarantievousprocuredesdroitsspécifiques.Vouspourriez

aussi avoir des droits qui varient d’une province à l’autre.

L’obligation ci-dessus est l’entière responsabilité de Matco en

vertu de cette garantie ou de toute garantie implicite et Matco ne

peut en aucun cas être tenu responsable de dommages indirects

ou accessoires.

Note:Certainesprovinces ne permettent pasl’exclusion ou la

limitation de dommages indirects ou accessoires, il est donc

possiblequel’exclusionoulalimitationci-dessusnes’applique

pas à vous.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

1330 Commerce Dr.

Stow, OH 44224

(330) 688-6494

NATIONAL MACHINE GROUP

AIR TOOL REPAIR CENTER

2223 S. Wilson Street

Tempe, AZ 85282

(480) 966-1097

HT PNEUMATIC REBUILDERS

22 Goodmark Place Unit #8

Toronto, ON M9w 6R2

(416) 213-0172

ALIMENTATION EN AIR

Lesoutils fonctionnent avecdes pressionsd’air trèsvariables.

Il est recommandé que la pression d’air à l’outil soit de 90 psi

lorsque la détente est totalement enfoncée et qu’aucune charge

nereposesurl’outil.Unepressionsupérieure(plusde90psi;6,2

bar)augmentelaperformanceau-delàdelacapaciténominale

de l’outil, raccourcissant ainsi la durée de vie de l’outil et pouvant

occasionner des blessures.

Utiliseztoujoursdel’airpropreetsec.Lapoussière,lesvapeurs

corrosives et/ou la présence d’eau dans les conduits d’air

endommageront l’outil. Drainez l’eau des conduits d’air et du

compresseur avant de faire fonctionner l’outil. Nettoyez la

crépine d’admission d’air chaque semaine. La procédure de

raccordementestmontréeàlafigureci-après.

L’entrée d’air employée pour brancher l’alimentation d’air

possède un NPT standard de ¼ po. La pression du conduit

devrait être augmentée de façon à compenser pour une longueur

inhabituelledetuyauxd’airdeplusde25pi.Lediamètreintérieur

minimum de tuyau devrait être de 3/8 po et les éléments de

raccordement devraient avoir les mêmes dimensions internes et

être adéquatement serrés.

Assurez-vous de l’installation d’une vanne d’arrêt dans le conduit

d’alimentation d’air, dont la présence et l’emplacement sont connus

par d’autres personnes.

DÉPANNAGE

D'autresfacteursexternesàl'outilpeuventcauserunepertede

puissance ou des comportements imprévisibles. Une réduction de

rendementducompresseur,uneutilisationexcessiveduconduit

d'alimentation d'air, de l'humidité ou des compressions dans

lesconduitsd'airoul'utilisationderaccordsdetuyauxdetaille

inadéquate ou en mauvais état peuvent réduire l'alimentation

d'air.Lesgravillonsetsubstancesgommeusespeuventréduirela

puissance, et peuvent être éliminés en nettoyant le filtre à air et en

rinçant l'outil avec du dissolvant à gomme ou un mélange à parts

égalesdeSAE#10etdekérosène.Silesconditionsexternesle

permettent,déconnectezl'outildutuyauetapportez-leaucentre

de service et de réparation autorisé le plus rapproché.

LUBRICATION ET ENTRETIEN

Lubrifiezquotidiennementlemoteurpneumatiqueavecunehuile

pouroutilpneumatiquedebonnequalité.Sivousn’utilisezpasde

huileur,faitespasser1/2ozd’huiledansl’outil.L’huilepeutêtre

injectéedansl’entréed’airdel’outiloudansletuyau,auniveau

du raccordement d’alimentation d’air le plus proche. Mettez

ensuite l’outil en marche. Une huile anticorrosion est acceptable

pour les outils pneumatiques.

Aprèsavoirétélubrifié,unepetitequantitéd’huiles’échappera

parl’orificed’échappementpendantlespremièressecondes

d’opération.Cetorificedoitêtrerecouvertd’uneservietteavant

de mettre de la pression, pour éviter des blessures graves.

CARACTÉRISTIQUES

• Moteurpneumatiquepuissantprocurant.5HPavecunminimumdebruitetdevibrations.

• Ledesigndelatigeàdoublepalierprocureunfonctionnementstableetprécis.

• Poignéeauxiliairepourunmeilleurcontrôled'utilisation.

• 2600RPMprocurentunevitesseefficace.

• Lerégulateurintégrépermetautechniciendecontrôlerlevolumedepuissanceetd'éviterd'abîmerlapeinture.

MT1415 OUTIL À ENLEVER LES MILLERAIES

FIG. 2

VENTILA

ADMISIÓN

DE AIRE

FIG. 1

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

AVERTISSEMENT

DISPARADOR

Matco Tools MT1415 PNEUMATIC PINSTRIPE REMOVAL TOOL

Product's Documents

MT1415_InstructionManual_01.pdf

Specifications

Matco Tools MT1415 Questions and Answers
