Vevor XY-11 Furniture Dolly 4 pcs Steel Tri-dolly Set Furniture Mover 440 lbs Capacity

Product's Documents

Below are documents related to this product, you can read online or download:
Main documentSpecificationQuestions and answersRelateds Products
XY-11 photo

User Manual

This is the main product document for model XY-11.

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate
www.vevor.com/support
MACHINERY MOVER
USER MANUAL
Model:XY-7, XY-8, XY-9, XY-10,XY-11,XY-12
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
XY-7 & XY-8 & XY-9 XY-10
XY-11 XY-12
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HOUSEHOLD
MACHINERY MOVER
background
- 2 -
1. Read carefully and understand all ASSEMBLY AND OPERATION
INSTRUCTIONS before operating.
2. Failure to follow the safety rules and other basic safety precautions
may result in serious personal injury.
GENERAL SAFETY RULES
1. It is recommended to use this product on flat, hard ground.
2. It is strictly prohibited to use this product on uneven or soft ground,
which is liable to cause property and personal injury.
3. This product is not suitable for use on sloping ground, otherwise
accidents will occur easily.
4. Do not use more than the product load capacity.
5. Because the ground is not smooth, the wheels of each mover may not
be all involved in the work; it is recommended to use under the nominal
load.
6. When using this product, it should be moved slowly at a low speed, as
excessive speed can easily cause the mover to slide out, and accidents
happen easily.
7. When the load is lighter, the steering performance of the mover is
about good; conversely, the steering performance of the mover is not
good.Do not swerve when the operator is struggling to turn. it is
recommended to use crowbar lifting to assist the mover steering.
8. In the use of this product, avoid collision, otherwise the product can not
be used due to damage
9. Do not recommend the use of a single or 2 movers together to carry
large Furniture, such use is not safe;For heavy Furniture, 3 or 4 movers
are usually used together.
10.For high and narrow Furniture, due to the high center of gravity, the use
of mover handling measures to prevent possible overturning.
11.When multiple movers are used together, non-slip mats are added to
background
- 3 -
ensure consistency in height;When handling, control the direction of each
mover should be consistent, otherwise it is difficult or impossible to
move.When turning, it is suggested to lift the weight slightly with the aid of
crowbar and other tools to facilitate the mover to turn.
SAVE THESE INSTRUCTIONS
MODEL AND PARAMETERS
Model
XY-7
XY-8
XY-9
XY-10
Total
Load
Capacit
440 lbs
440 lbs
661 lbs
661 lbs
Packag
e
4pcs
4pcs
4pcs
4pcs
Number
of
Wheels
5
5
5
5
Wheel
Type
PP
PP
PP
PP
Material
Carbon
Steel
Carbon
Steel
Carbon
Steel
Carbon
Steel
background
- 4 -
COMPONENTS
Name
XY-7
XY-8
XY-9
XY-10
XY-11
XY-12
Machinery
Mover
4
4
4
4
4
4
Crowbar
1
1
1
1
1
1
Raising Block
4
4
4
4
4
/
Non-slip Mat
4
4
4
4
4
/
Glove
1
1
1
1
/
/
Storage Bag
1
1
1
1
/
/
Crowbar
Non-slip Mat
4
4
4
4
/
/
elastic rope
/
1
1
/
/
/
User manual
1
1
1
1
1
1
background
- 5 -
OPERATING INSTRUCTION
Step1:Push the crowbar into the bottom of the furniture ,hold the handle
and press down.
NOTE: The crowbar is equipped with heightening pads to fit furniture of
different heights.
background
- 6 -

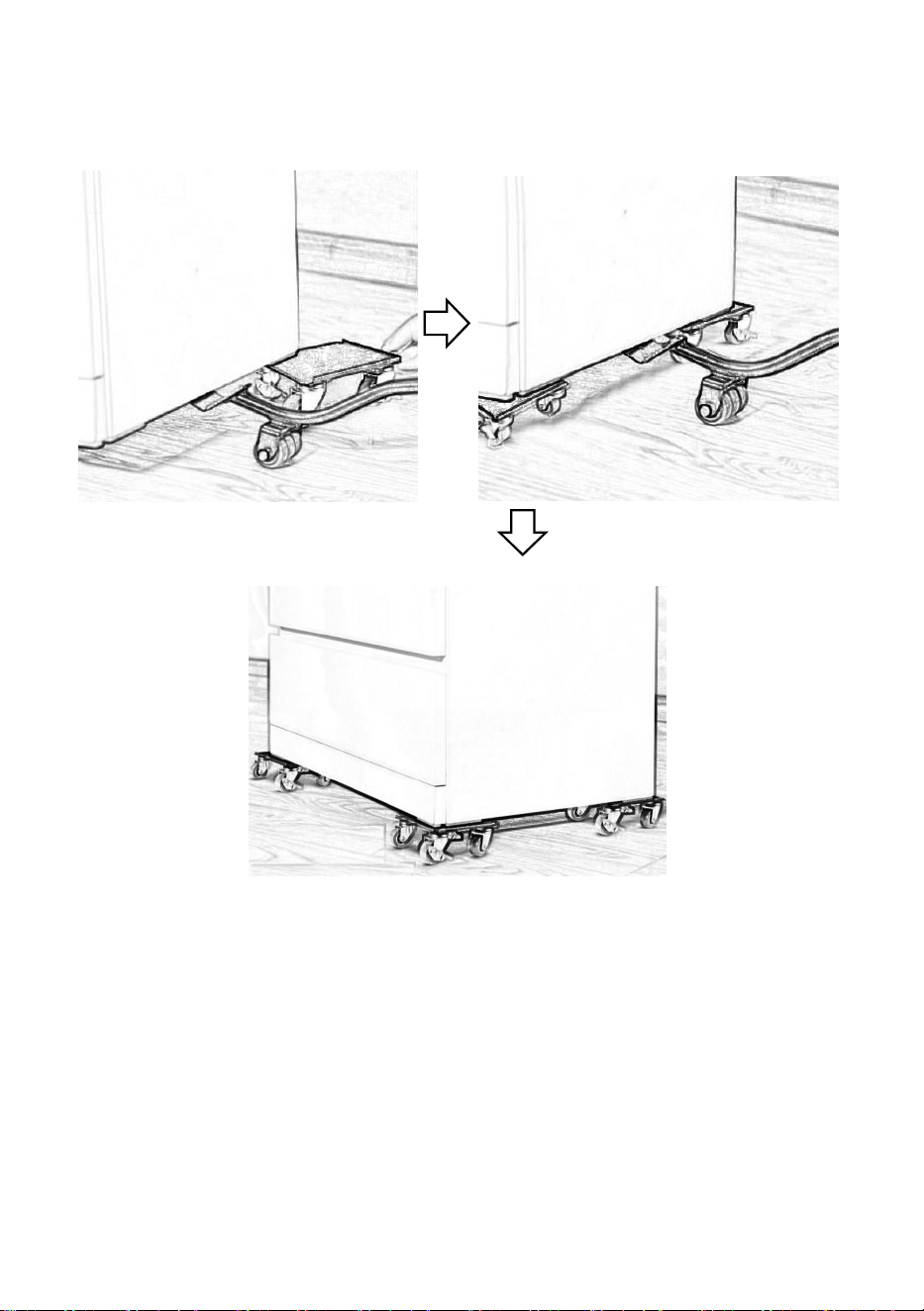

Step2: Push household machinery movers into the bottom of the furniture,pull
out the crowbar.
Step3: Push 4 household machinery movers into the bottom four corners of the
furniture.
Make sure the installation is secure and you can move the furniture.
background
- 7 -
NOTE:
1) This product is suitable for moving furniture indoors on a flat floor and
cannot be used on uneven,soft ground,such as cement,similar
cement,carpets and so on.
2) This product is not suitable for sloping ground or ground with steps.
3) For furniture with legs, Make sure the legs of the furniture are centered
on the mover. The correct usage is shown below in Fig 1 , Fig2
Fig 1 Fig 2
4) For bottom flat furniture,Make sure the top side of the tool is placed
completely on the bottom of the furniture,as shown below in Fig 3 ,Fig4
Fig 3 Fig 4(JYS-135)
background
- 8 -
5) When using this product, it should be moved slowly at a low speed, as
excessive speed can easily cause the mover to slide out.
6) A mover equipped with universal wheels has good steering
performance and requires slow rotation when turning.
7) A mover(JYD-114) equipped with directional wheels requires manual
assistance when turning.
8) A mover equipped with brakes can be used when needed to prevent
the mover from moving.
MAINTENANCE
1. After the mover is used, please clean it first and keep it in a dry
environment.
2. Regular inspection of the mover, Replace the wheel or mover in time, if
the wheel is damaged.
3. After use, PP Wheel's mover should be cleaned in time, because the
wheel can easily be hurt by sharp objects such as iron filings, sand, oil,
etc.
background
- 9 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
background
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
Modèle:XY7,XY8,XY9,XY10,XY11,XY12
MANUELD'UTILISATION
TRANSPORTEURDEMACHINES
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.
«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente
qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport
auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.
Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez
noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.
Machine Translated by Google
background
XY11 XY12
XY10
XY7,XY8etXY9
Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?
N'hésitezpas
ànouscontacter:Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles
instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairement
notremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavez
reçu.Veuilleznousexcuser,nousnevousinformeronsplussidesmisesàjourtechnologiques
oulogiciellessontdisponiblessurnotreproduit.
TRANSPORTEURDEMACHINES
MÉNAGE
BESOIND'AIDE?CONTACTEZNOUS!
1
Machine Translated by Google
background
RÈGLESGÉNÉRALESDESÉCURITÉ
êtretousimpliquésdansletravail;ilestrecommandéd'utilisersouslenom
2.Nonrespectdesrèglesdesécuritéetautresprécautionsdesécuritédebase
bien.Nefaitespasd'écartlorsquel'opérateuradumalàtourner.c'est
ilestrecommandéd'utiliserunpieddebichepouraideràladirectiondudéménageur.
8.Lorsdel'utilisationdeceproduit,évitezlescollisions,sinonleproduitnepourrapasfonctionner.
peutentraînerdesblessurescorporellesgraves.
charger.
êtreutiliséenraisondedommages
desmesuresdemanutentiondudéménageurpourévitertoutrenversementéventuel.
6.Lorsquevousutilisezceproduit,ildoitêtredéplacélentementetàfaiblevitesse,car
9.Nerecommandezpasl'utilisationd'unseuloudedeuxdéménageursensemblepourtransporter
11.Lorsqueplusieursdéménageurssontutilisésensemble,destapisantidérapantssontajoutés
grosmeubles,unetelleutilisationn'estpassûre;pourlesmeubleslourds,3ou4déménageurs
1.Ilestrecommandéd'utiliserceproduitsurunsolplatetdur.
unevitesseexcessivepeutfacilementprovoquerleglissementdudéménageuretdesaccidents
2.Ileststrictementinterditd'utiliserceproduitsurunsolirrégulieroumeuble,cequirisquedeprovoquer
desblessuresmatériellesetcorporelles.
Celapeutarriverfacilement.
sontgénéralementutilisésensemble.
7.Lorsquelachargeestpluslégère,lesperformancesdedirectiondumoteursont
3.Ceproduitneconvientpasàuneutilisationsurunterrainenpente,sinon
1.Lisezattentivementetcompreneztouteslesinstructionsd'ASSEMBLAGEETD'UTILISATION
4.N'utilisezpasunechargesupérieureàlacapacitéduproduit.
10.Pourlesmeubleshautsetétroits,enraisonducentredegravitéélevé,l'utilisation
desaccidentsseproduirontfacilement.
INSTRUCTIONSavantl'utilisation.
5.Étantdonnéquelesoln'estpaslisse,lesrouesdechaquedéménageurpeuventnepas
àproposdebien;àl'inverse,laperformancededirectiondumoteurn'estpas
2
Machine Translated by Google
background
MODÈLEETPARAMÈTRES
CONSERVEZCESINSTRUCTIONS
PP
XY7
Paquet
Nombre
Roue
Matériel
Carbone
Acier
4pièces
Roues
PP
assurerlacohérencedelahauteur;Lorsdelamanipulation,contrôlerladirectiondechaque
XY9
Carbone
pieddebicheetautresoutilspourfaciliterleviragedudéménageur.
XY12
4pièces
5
PP
Acier
5
PP
4pièces
3
PP
Charger
Acier AcierAcier
8
Carbone Carbone
Modèle
Capacité
4pièces
et
lemoteurdoitêtrecohérent,sinonilestdifficile,voireimpossible,de
XY10
Carbone
XY8
de
440livres440livres661livres661livres440livres330livres
Taper
PP
Acier
bouger.Lorsquevoustournez,ilestsuggérédesouleverlégèrementlepoidsàl'aidede
XY11
4pièces
5
Carbone
Total
4pièces
5
3
Machine Translated by Google
background
1
Manueld'utilisation
4
Tapisantidérapant
Blocdelevage
1
cordeélastique
Machinerie
4
Sacderangement
4
Pieddebiche
Gant
4
1
1
1
1
4
1
4
1
4
4
/
Tapisantidérapant
1
4
/
4
1
Déménageur
/
1
1
1
4
/
4
1
4
/
/
4
1
/
4
4
1
1
/
4
/
4
/
1
1
/
1
Nom
4
1
1
4
/
XY7XY8XY9XY10XY11XY12
Pieddebiche
COMPOSANTS
4
Machine Translated by Google
background
REMARQUE:Lepieddebicheestéquipédepatinsrehausseurspours'adapterauxmeublesde
différenteshauteurs.
Étape1:Poussezlepieddebichedanslebasdumeuble,maintenezlapoignéeetappuyez
verslebas.
MODED'EMPLOI
5
Machine Translated by Google
background
6
Assurezvousquel'installationestsécuriséeetquevouspouvezdéplacerlesmeubles.
Étape2:Poussezlesoutilsdedéplacementdesappareilsménagersdanslebasdumeuble,retirezlepieddebiche.
Étape3:Poussez4outilsdedéplacementd'appareilsménagersdanslesquatrecoinsinférieursdumeuble.
Machine Translated by Google
background
7
3)Pourlesmeublesavecpieds,assurezvousquelespiedsdumeublesontcentrés
2)Ceproduitn'estpasadaptéauxterrainsenpenteouavecdesmarches.
surlemoteur.L'utilisationcorrecteestillustréecidessousdanslaFig1,Fig2
Fig2
nepeutpasêtreutilisésurunsolirrégulieretmou,telqueduciment,similaire
ciment,tapis,etc.
1)Ceproduitconvientaudéplacementdemeublesàl'intérieursurunsolplatet
NOTE:
4)Pourlesmeublesplatsinférieurs,assurezvousquelecôtésupérieurdel'outilestplacé
complètementsurlebasdumeuble,commeindiquécidessousdanslaFig3,Fig4
Fig3 Figure4(JYS135)
Fig1
Machine Translated by Google
background
ENTRETIEN
assistancelorsdesvirages.
7)Undéménageur(JYD114)équipéderouesdirectionnellesnécessiteunmanuel
8)Undéménageuréquipédefreinspeutêtreutiliséencasdebesoinpouréviter
1.Aprèsavoirutiliséledéménageur,veuillezd'abordlenettoyeretleconserverdansunendroitsec.
6)Undéménageuréquipéderouesuniversellesaunebonnedirection
performancesetnécessiteunerotationlentelorsdesvirages.
unevitesseexcessivepeutfacilementprovoquerleglissementdudéménageur.
5)Lorsquevousutilisezceproduit,ildoitêtredéplacélentementàfaiblevitesse,car
environnement.
2.Inspectionrégulièredudéménageur,remplacezlaroueouledéménageuràtemps,si
3.Aprèsutilisation,ledéménageurdelarouePPdoitêtrenettoyéàtemps,carle
larouepeutfacilementêtreendommagéepardesobjetstranchantstelsquedelalimailledefer,dusable,de
l'huile,etc.
laroueestendommagée.
ledéménageurdebouger.
8
Machine Translated by Google
background
REPRÉSENTANTDELACE
REPRÉSENTANTDUROYAUMEUNI
ECrossStuGmbH
ImportéauxÉtatsUnis:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
MainzerLandstr.69,60329FrancfortsurleMain.
LondonRoad,StainesuponThames,Surrey,TW184AX
Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai
200000CN.
2122Australie
ImportéenAustralie:SIHAOPTYLTD,1ROKEVASTREET,ASTWOODNSW
Fabricant:Shanghaimuxinmuyeyouxiangongsi
YHCONSULTINGLIMITÉE.
C/OYHConsultingLimitedBureau147,CenturionHouse,
9
Machine Translated by Google
background
Machine Translated by Google
background
Assistancetechniqueetcertificatdegarantie
électroniquewww.vevor.com/support
Machine Translated by Google
background
Modell: XY-7, XY-8, XY-9, XY-10, XY-11, XY-12
BENUTZERHANDBUCH
MASCHINENBEWEGER
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine
Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen
Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir
möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich
zu den großen Topmarken tatsächlich die Hälfte sparen.
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.
Machine Translated by Google
background
XY-11 XY-12
XY-10
XY-7 & XY-8 & XY-9
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie
uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/
support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch,
bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer
Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach
dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut
informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
MASCHINENBEWEGER
HAUSHALT
Brauchen Sie Hilfe? Kontaktieren Sie uns!
- 1 -
Machine Translated by Google
background
ALLGEMEINE SICHERHEITSREGELN
alle an der Arbeit beteiligt sein; es wird empfohlen, unter der Nenn
2. Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen
gut.Nicht ausweichen, wenn der Bediener Schwierigkeiten hat, zu wenden. es ist
Es wird empfohlen, zur Lenkunterstützung des Movers die Verwendung einer Brechstange zu verwenden.
8. Bei der Verwendung dieses Produkts, vermeiden Sie Kollisionen, sonst kann das Produkt nicht
kann zu schweren Verletzungen führen.
laden.
aufgrund von Schäden verwendet werden
von Maßnahmen zur Handhabung des Umzugsfahrzeugs, um ein mögliches Umkippen zu verhindern.
6. Bei der Verwendung dieses Produkts sollte es langsam und mit niedriger Geschwindigkeit bewegt werden, da
9. Es wird nicht empfohlen, einen einzelnen oder zwei Mover zusammen zu verwenden, um
11.Wenn mehrere Mover zusammen verwendet werden, werden Anti-Rutsch-Matten hinzugefügt
Bei großen Möbeln ist eine solche Verwendung nicht sicher. Für schwere Möbel sind 3 oder 4 Umzugshelfer erforderlich.
1. Es wird empfohlen, dieses Produkt auf ebenem, hartem Boden zu verwenden.
Bei zu hoher Geschwindigkeit kann es leicht zu einem Herausrutschen des Mover und zu Unfällen kommen.
2. Es ist strengstens verboten, dieses Produkt auf unebenem oder weichem Boden zu verwenden, da dies
zu Sach- und Personenschäden führen kann.
passieren leicht.
werden normalerweise zusammen verwendet.
7. Bei geringerer Last ist die Lenkleistung des Movers
3. Dieses Produkt ist nicht für den Einsatz auf abschüssigem Gelände geeignet, da sonst
1. Lesen Sie sorgfältig und verstehen Sie alle MONTAGE UND BETRIEB
4. Überschreiten Sie nicht die Tragfähigkeit des Produkts.
10.Für hohe und schmale Möbel, aufgrund des hohen Schwerpunktes, die Verwendung
Es kommt leicht zu Unfällen.
VORBEREITUNG DER INBETRIEBNAHME DIE ANLEITUNG sorgfältig durch.
5. Da der Boden nicht eben ist, können die Räder der einzelnen Mover nicht
etwa gut; umgekehrt ist die Lenkleistung des Mover nicht
- 2 -
Machine Translated by Google
background
MODELL UND PARAMETER
BEWAHREN SIE DIESE ANWEISUNGEN AUF
PP
XY-7
Paket
Nummer
Rad
Material
Kohlenstoff
Stahl
4 Stück
Räder
PP
sorgen für Konsistenz in der Höhe; Kontrollieren Sie beim Umgang die Richtung jedes
XY-9
Kohlenstoff
Brechstange und andere Werkzeuge, die dem Möbelpacker das Wenden erleichtern.
XY-12
4 Stück
5
PP
Stahl
5
PP
4 Stück
3
PP
Laden
Stahl StahlStahl
8
Kohlenstoff Kohlenstoff
Modell
Kapazität
4 Stück
Und
Der Mover sollte konsistent sein, sonst ist es schwierig oder unmöglich,
XY-10
Kohlenstoff
XY-8
von
440 Pfund 440 Pfund 661 Pfund 661 Pfund 440 Pfund 330 Pfund
Typ
PP
Stahl
bewegen.Beim Drehen wird empfohlen, das Gewicht mit Hilfe von leicht anzuheben
XY-11
4 Stück
5
Kohlenstoff
Gesamt
4 Stück
5
- 3 -
Machine Translated by Google
background
1
1
4
/
1
/
Name
4
4
1
1
/
4
1
/
/
4
4
1
4
/
1
1
4
/
/
4
/
1
4
1
1
/
/
Umzugshelfer
4
1
Anti-Rutsch-Matte
1
4
4
4
4
/
1
1
1
4
1
Handschuh
4
1
Maschinen
4
Aufbewahrungstasche
4
Brecheisen
1
Erhöhungsblock
1
elastisches Seil
4
Anti-Rutsch-Matte
1
Benutzerhandbuch
XY-7 XY-8 XY-9 XY-10 XY-11 XY-12
Brecheisen
KOMPONENTEN
- 4 -
Machine Translated by Google
background
- 5 -
BEDIENUNGSANLEITUNG
HINWEIS: Das Brecheisen ist mit Erhöhungspolstern ausgestattet, um es an Möbel unterschiedlicher Höhe
anzupassen.
Schritt 1: Drücken Sie die Brechstange in die Unterseite des Möbelstücks, halten Sie den Griff fest und
drücken Sie nach unten.
Machine Translated by Google
background
Schritt 3: Schieben Sie 4 Möbelheber in die unteren vier Ecken des Möbelstücks.
Schritt 2: Drücken Sie den Haushaltsgeräte-Bewegungsapparat in die Unterseite des Möbelstücks und ziehen Sie
die Brechstange heraus.
Stellen Sie sicher, dass die Installation sicher ist und Sie die Möbel bewegen können.
- 6 -
Machine Translated by Google
background
- 7 -
3) Bei Möbeln mit Beinen: Stellen Sie sicher, dass die Beine des Möbels zentriert sind
2) Dieses Produkt ist nicht für abschüssige Böden oder Böden mit Stufen geeignet.
auf dem Mover. Die korrekte Verwendung ist unten in Abb. 1, Abb. 2 dargestellt
Abb. 1
kann nicht auf unebenem, weichem Boden wie Zement oder ähnlichem verwendet werden
Zement, Teppiche und so weiter.
1) Dieses Produkt eignet sich zum Bewegen von Möbeln im Innenbereich auf ebenem Boden und
NOTIZ:
Abb. 3 Abb. 4 (JYS-135)
vollständig auf der Unterseite des Möbelstücks, wie unten in Abb. 3, Abb. 4 gezeigt
Abb. 2
4) Bei Möbeln mit flachem Boden ist darauf zu achten, dass die Oberseite des Werkzeugs
Machine Translated by Google
background
WARTUNG
Unterstützung beim Abbiegen.
7) Ein Mover (JYD-114) mit Lenkrädern erfordert eine manuelle
8) Ein mit Bremsen ausgestatteter Mover kann bei Bedarf verwendet werden, um zu verhindern
der Umzugsunternehmer daran gehindert, sich zu bewegen.
6) Ein mit Universalrädern ausgestatteter Mover hat eine gute Lenkung
Leistung und erfordert eine langsame Drehung beim Wenden.
Bei zu hoher Geschwindigkeit kann es leicht zum Herausrutschen des Mover kommen.
5) Bei der Verwendung dieses Produkts sollte es langsam und mit niedriger Geschwindigkeit bewegt werden, da
2. Regelmäßige Inspektion des Movers. Ersetzen Sie das Rad oder den Mover rechtzeitig, wenn
das Rad ist beschädigt.
Umfeld.
3. Nach dem Gebrauch sollte der Mover von PP Wheel rechtzeitig gereinigt werden, da die
Das Rad kann leicht durch scharfe Gegenstände wie Eisenspäne, Sand, Öl usw. beschädigt werden.
1. Nach dem Gebrauch reinigen Sie den Mover bitte zuerst und bewahren ihn an einem trockenen
- 8 -
Machine Translated by Google
background
UK REP
Vertreter der EG
E-CrossStu GmbH
Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Frankfurt am Main.
YH CONSULTING LIMITED.
Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Office 147, Centurion House,
London Road, Staines-upon-Thames, Surrey, TW18 4AX
- 9 -
Machine Translated by Google
background
Machine Translated by Google
background
Technischer Support und E-Garantie-Zertifikat
www.vevor.com/support
Machine Translated by Google
background
Modello: XY-7, XY-8, XY-9, XY-10, XY-11, XY-12
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta
solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai
principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi
offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se
stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
MANUALE D'USO
TRASLOCO DI MACCHINARI
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
Numero di serie XY-11 Numero di serie XY-12
Numero di serie XY-10
XY-7 e XY-8 e XY-9
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/
support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di
utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà
soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono
aggiornamenti tecnologici o software sul nostro prodotto.
HAI BISOGNO DI AIUTO? CONTATTACI!
DOMESTICO
TRASLOCO DI MACCHINARI
- 1 -
Machine Translated by Google
background
NORME GENERALI DI SICUREZZA
5. Poiché il terreno non è liscio, le ruote di ogni motore potrebbero non
si consiglia di utilizzare un piede di porco per agevolare la sterzata del traslocatore.
essere tutti coinvolti nel lavoro; si consiglia di utilizzare sotto il nominale
2. Mancato rispetto delle norme di sicurezza e di altre precauzioni di sicurezza di base
8. Durante l'uso di questo prodotto, evitare la collisione, altrimenti il prodotto non può
11. Quando vengono utilizzati più traslocatori insieme, vengono aggiunti tappetini antiscivolo
essere utilizzato a causa di danni
può causare gravi lesioni personali.
carico.
6. Quando si utilizza questo prodotto, è necessario spostarlo lentamente a bassa velocità, come
1. Si consiglia di utilizzare questo prodotto su terreni piani e duri.
una velocità eccessiva può facilmente causare lo scivolamento del mezzo e incidenti
9. Non raccomandare l'uso di uno o due traslocatori insieme per il trasporto
Mobili di grandi dimensioni, tale utilizzo non è sicuro; Per mobili pesanti, 3 o 4 traslocatori
2. È severamente vietato utilizzare questo prodotto su terreni irregolari o morbidi, poiché ciò
potrebbe causare lesioni personali e materiali.
accadere facilmente.
vengono solitamente utilizzati insieme.
7. Quando il carico è più leggero, le prestazioni di sterzata del trasportatore sono
3. Questo prodotto non è adatto all'uso su terreni in pendenza, altrimenti
10. Per mobili alti e stretti, a causa del baricentro alto, l'uso
delle misure di movimentazione del traslocatore per evitare possibili ribaltamenti.
gli incidenti si verificheranno facilmente.
1. Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO
4. Non utilizzare un carico superiore alla capacità del prodotto.
circa buono; al contrario, le prestazioni di sterzata del motore non sono
bene. Non sterzare quando l'operatore ha difficoltà a girare. è
ISTRUZIONI prima di operare.
- 2 -
Machine Translated by Google
background
- 3 -
3
Modello
Capacità
E
8
PP
Carbonio
Acciaio
XY-8
440 libbre 440 libbre 661 libbre 661 libbre 440 libbre 330 libbre
Di
Tipo
Acciaio
Carbonio Carbonio
il traslocatore deve essere coerente, altrimenti è difficile o impossibile
Numero di serie XY-10
4 pezzi
muoversi.Quando si gira, si consiglia di sollevare leggermente il peso con l'ausilio di
Numero di serie XY-11
4 pezzi
5
PP
Carbonio
SALVA QUESTE ISTRUZIONI
Totale
4 pezzi
5
PP
Carbonio
XY-7
Imballaggio
Numero
Ruota
Materiale
Acciaio
garantire la coerenza in altezza; Durante la movimentazione, controllare la direzione di ogni
XY-9
4 pezzi
Ruote
PP
5
PP
Carbonio
Acciaio Acciaio
Numero di serie XY-12
4 pezzi
piede di porco e altri attrezzi per facilitare la svolta del traslocatore.
5
PP
Acciaio
Carico
4 pezzi
MODELLO E PARAMETRI
Machine Translated by Google
background
4
4
4
1
4
/
1
1
4
/
/
4
/
1
4
1
1
/
1
1
/
/
1
4
Nome
4
4
1
1
/
4
/
1
/
1
Guanto
4
1
Macchinari
4
4
Piede di porco
Borsa portaoggetti
1
Blocco di sollevamento
1
corda elastica
4
Tappetino antiscivolo
1
Manuale d'uso
/
Traslocatore
4
1
Tappetino antiscivolo
1
4
4
4
4
/
1
1
1
Italiano:
Piede di porco
COMPONENTI
- 4 -
Machine Translated by Google
background
NOTA: il piede di porco è dotato di piedini di sollevamento per adattarsi a mobili di
altezze diverse.
Fase 1: spingere il piede di porco sul fondo del mobile, afferrare la maniglia e
premere verso il basso.
ISTRUZIONI PER L'USO
- 5 -
Machine Translated by Google
background
- 6 -
Fase 3: Spingere 4 dispositivi di spostamento degli elettrodomestici nei quattro angoli inferiori del
mobile.
Fase 2: Spingere gli attrezzi per spostare gli elettrodomestici nella parte inferiore del mobile ed
estrarre il piede di porco.
Assicuratevi che l'installazione sia sicura e che sia possibile spostare i mobili.
Machine Translated by Google
background
- 7 -
2) Questo prodotto non è adatto a terreni in pendenza o con gradini.
3) Per i mobili con gambe, assicurarsi che le gambe del mobile siano centrate
sul mover. L'uso corretto è mostrato di seguito in Fig 1, Fig2
Figura 2
non può essere utilizzato su terreni irregolari e morbidi, come cemento, simili
cemento, tappeti e così via.
1) Questo prodotto è adatto per spostare mobili all'interno su un pavimento piano e
NOTA:
4) Per i mobili piatti inferiori, assicurarsi che il lato superiore dello strumento sia posizionato
completamente sul fondo del mobile, come mostrato di seguito in Fig 3, Fig4
Figura 3 Figura 4(JYS-135)
Figura 1
Machine Translated by Google
background
MANUTENZIONE
7) Un traslocatore (JYD-114) dotato di ruote direzionali richiede un azionamento manuale
assistenza in curva.
8) Un traslocatore dotato di freni può essere utilizzato quando necessario per prevenire
il traslocatore dal trasloco.
6) Un traslocatore dotato di ruote universali ha una buona sterzata
prestazioni e richiede una rotazione lenta durante la svolta.
una velocità eccessiva può facilmente causare lo scivolamento del mezzo.
5) Quando si utilizza questo prodotto, è necessario spostarlo lentamente a bassa velocità, poiché
1. Dopo aver utilizzato il traslocatore, pulirlo prima e conservarlo in un luogo asciutto
ambiente.
2. Ispezione regolare del traslocatore, sostituire la ruota o il traslocatore in tempo, se
3. Dopo l'uso, il motore PP Wheel deve essere pulito in tempo, perché il
la ruota può essere facilmente danneggiata da oggetti appuntiti come limatura di ferro, sabbia, olio,
ecc.
la ruota è danneggiata.
- 8 -
Machine Translated by Google
background
Rappresentante della CE
RAPPRESENTANZA DEL REGNO UNITO
Importato negli USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Francoforte sul Meno.
CONSULENZA YH LIMITATA.
Importato in AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Produttore: Shanghaimuxinmuyeyouxiangongsi
C/O YH Consulting Limited Ufficio 147, Centurion House,
Via Roma, 101, 00186 Roma, Italia
- 9 -
Machine Translated by Google
background
Machine Translated by Google
background
Supporto tecnico e certificato di garanzia
elettronica www.vevor.com/support
Machine Translated by Google
background
Modelo:XY7,XY8,XY9,XY10,XY11,XY12
Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.
"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta
unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación
conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas
queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi
realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.
MANUALDELUSUARIO
TRANSPORTADORDEMAQUINARIA
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
XY10
Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdel
manualantesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestro
manualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.
Perdónenospornoinformarlenuevamentesihayactualizacionesdetecnologíaosoftwareen
nuestroproducto.
XY11
XY7yXY8yXY9
¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseen
contactocon
nosotros:Asistenciatécnicaycertificadodegarantíaelectrónica
www.vevor.com/support
XY12
TRANSPORTADORDEMAQUINARIA
FAMILIAR
¿NECESITASAYUDA?¡CONTÁCTANOS!
1
Machine Translated by Google
background
NORMASGENERALESDESEGURIDAD
7.Cuandolacargaesmásliviana,elrendimientodedireccióndeltransportadores
3.Esteproductonoesadecuadoparasuusoenterrenosinclinados,delocontrario
10.Paramueblesaltosyestrechos,debidoalaltocentrodegravedad,serecomiendasuuso.
2.Estáestrictamenteprohibidoutilizaresteproductoenterrenosirregularesoblandos,yaque
puedenprovocarlesionespersonalesymateriales.
sucedefácilmente
INSTRUCCIONESantesdeoperar.
5.Debidoaqueelterrenonoesliso,lasruedasdecadamotorpuedenno
Serecomiendautilizarunapalancadeelevaciónparaayudaraltransportadoramaniobrar.
Bueno.Nosedesvíecuandoeloperadortengadificultadesparagirar.
1.LeaatentamenteycomprendatodaslasinstruccionesdeMONTAJEYFUNCIONAMIENTO.
4.Noutilicemásquelacapacidaddecargadelproducto.
Generalmenteseutilizanjuntos.
Losaccidentesocurriránfácilmente.
sobreelbien;porelcontrario,elrendimientodeladireccióndelmotornoes
Puedeprovocarlesionespersonalesgraves.
carga.
serutilizadodebidoadaños
estartodosinvolucradoseneltrabajo;serecomiendautilizarbajoelnominal
2.Noseguirlasnormasdeseguridadyotrasprecaucionesbásicasdeseguridad.
8.Alutilizaresteproducto,evitecolisiones,delocontrario,elproductonofuncionará.
demedidasdemanejodelamudanzaparaevitarunposiblevuelco.
11.Cuandoseutilizanvariostransportadoresjuntos,seagreganalfombrillasantideslizantes.
Mueblesgrandes,talusonoesseguro;Paramueblespesados,3o4personas.
1.Serecomiendautilizaresteproductoenterrenoplanoyduro.
Lavelocidadexcesivapuedeprovocarfácilmentequeeltransportadorsedesliceyseproduzcanaccidentes.
6.Alutilizaresteproducto,debemoverselentamenteabajavelocidad,yaque
9.Noserecomiendaelusodeunoodostransportistasjuntosparatransportar
2
Machine Translated by Google
background
MODELOYPARÁMETROS
440libras440libras661libras661libras440libras330libras
palancayotrasherramientasparafacilitarelgirodeltransportador.
XY12
4piezas
de 55
Tipo
4piezas
3
PÁGINAS
Carga
PÁGINAS PÁGINAS
Acero Acero
Material
Acero
XY7
Paquete
Número
Rueda
Acero Acero
4piezas
Ruedas
PÁGINAS
Asegúresedequelaalturaseaconstante;almanipularla,controleladireccióndecadauna.
XY9
Carbón
Acero
PÁGINAS
Carbón
moverse.Algirar,sesugierelevantarligeramenteelpesoconlaayudade
XY11
4piezas
5
4piezas
Total
5
GUARDEESTASINSTRUCCIONES
PÁGINAS
Carbón
8
Carbón Carbón
Modelo
Capacidad
XY10
Elmotordebeserconsistente,delocontrarioesdifíciloimposible
4piezas
y
Carbón
XY8
3
Machine Translated by Google
background
/
1
Nombre
4
1
1
/
4
4
1
/
/
4
1
1
/
1
4
/
/
4
4
1
4
/
1
1
1
/
4
/
1
4
Alfombrillaantideslizante
1
4
/
Agentedemudanzas
4
1
1
1
4
4
4
4
/
1
Maquinaria
4
4
Bolsadealmacenamiento
Palanca
1
1
Guante
4
1
4
Alfombrillaantideslizante
1
Manualdeusuario
Bloquedeelevación
1
cuerdaelastica
4
XY7XY8XY9XY10XY11XY12
Palanca
COMPONENTES
Machine Translated by Google
background
Paso1:Empujelapalancaenlaparteinferiordelmueble,sostengaelmangoypresione
haciaabajo.
NOTA:Lapalancaestáequipadaconalmohadillasdeelevaciónparaadaptarseamuebles
dediferentesalturas.
INSTRUCCIONESDEFUNCIONAMIENTO
5
Machine Translated by Google
background
6
Paso3:Empuje4transportadoresdemaquinariadomésticaenlascuatroesquinasinferioresde
losmuebles.
Paso2:Empujelostransportadoresdemaquinariadomésticahastalaparteinferiordelmuebley
saquelapalanca.
Asegúresedequelainstalaciónseasegurayquepuedamoverlosmuebles.
Machine Translated by Google
background
7
Enelmotor.ElusocorrectosemuestraacontinuaciónenlaFig.1yFig.2.
3)Paramueblesconpatas,asegúresedequelaspatasdelmuebleesténcentradas.
cemento,alfombras,etc.
Figura1
Nosepuedeutilizarenterrenosirregularesyblandos,comocementoosimilares.
2)Esteproductonoesadecuadoparaterrenosinclinadosoconescalones.
1)Esteproductoesadecuadoparamovermuebleseninterioressobreunsueloplanoy
NOTA:
Figura2
completamenteenlaparteinferiordelmueble,comosemuestraacontinuaciónenlaFig.3,Fig.4
Figura3
4)Paramueblesconbaseplana,asegúresedequeelladosuperiordelaherramientaestécolocado
Figura4(JYS135)
Machine Translated by Google
background
MANTENIMIENTO
8)Sepuedeutilizaruntransportadorequipadoconfrenoscuandoseanecesarioparaevitar
Ayudaalgirar.
rendimientoyrequiereunarotaciónlentaalgirar.
elmotorsemueva.
6)Untransportadorequipadoconruedasuniversalestieneunabuenadirección.
7)Untransportador(JYD114)equipadoconruedasdireccionalesrequierecontrolmanual.
Lavelocidadexcesivapuedeprovocarfácilmentequeeltransportadorsedeslicehaciaafuera.
5)Alutilizaresteproducto,debemoverselentamenteabajavelocidad,yaque
2.Inspecciónperiódicadelmotor.Reemplacelaruedaoelmotoratiempo,siesnecesario.
Laruedaestádañada.
1.Despuésdeutilizareltransportador,límpieloprimeroyguárdeloenunlugarseco.
3.Despuésdesuuso,eltransportadorderuedasPPdebelimpiarseatiempo,yaque
Laruedapuededañarsefácilmenteconobjetosafiladoscomolimadurasdehierro,arena,aceite,
etc.
ambiente.
8
Machine Translated by Google
background
REPRESENTANTEDELREINOUNIDO
REPRESENTANTECE
MainzerLandstr.69,60329FráncfortdelMeno.
ECrossStuGmbH
2122Australia
YHCONSULTINGLIMITADA.
ImportadoaAustralia:SIHAOPTYLTD,1ROKEVASTREETEASTWOODNSW
ImportadoaEE.UU.:SanvenTechnologyLtd.,Suite250,9166AnaheimPlace,Rancho
Cucamonga,CA91730
Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai
200000CN.
Fabricante:Shanghaimuxinmuyeyouxiangongsi
C/OYHConsultingLimitedOficina147,CenturionHouse,
CarreteradeLondres,StainesuponThames,Surrey,TW184AX
9
Machine Translated by Google
background
Machine Translated by Google
background
Soportetécnicoycertificadodegarantía
electrónicawww.vevor.com/support
Machine Translated by Google
background
Modele: XY-7, XY-8, XY-9, XY-10, XY-11, XY-12
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią
jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w
porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi
oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas
zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.
INSTRUKCJA OBSŁUGI
PRZENOSZENIE MASZYN
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
- 1 -
PRZENOSZENIE MASZYN
GOSPODARSTWO DOMOWE
POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
XY-10
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać
wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji
obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś.
Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym
produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
XY-11
XY-7 i XY-8 i XY-9
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z
nami: Wsparcie
techniczne i certyfikat E-Gwarancji www.vevor.com/support
XY-12
Machine Translated by Google
background
- 2 -
wypadki będą się zdarzać z łatwością.
może spowodować poważne obrażenia ciała.
obciążenie.
o dobrym; odwrotnie, osiągi układu kierowniczego pojazdu nie są
być w pełni zaangażowanym w pracę; zaleca się stosowanie pod nominalnym
2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności
8. Podczas użytkowania produktu należy unikać kolizji, w przeciwnym razie produkt nie może zostać uszkodzony.
być używanym ze względu na uszkodzenie
środków ostrożności w zakresie obsługi wózka, aby zapobiec jego przewróceniu.
duże meble, takie użycie nie jest bezpieczne; w przypadku ciężkich mebli, 3 lub 4 osoby
1. Zaleca się stosowanie produktu na płaskim, twardym podłożu.
nadmierna prędkość może łatwo spowodować poślizgnięcie się osoby poruszającej się i wypadek
11. W przypadku jednoczesnego korzystania z wielu urządzeń do przeprowadzek należy dodać maty antypoślizgowe.
6. Podczas używania tego produktu należy poruszać nim powoli i z małą prędkością, ponieważ
9. Nie zaleca się korzystania z usług jednego lub dwóch przewoźników do przenoszenia
7. Gdy ładunek jest mniejszy, wydajność kierowania pojazdem jest lepsza.
3. Produkt nie nadaje się do stosowania na pochyłym terenie, w przeciwnym razie
10. Do wysokich i wąskich mebli, ze względu na wysoki środek ciężkości, należy stosować
2. Surowo zabrania się używania tego produktu na nierównym lub miękkim podłożu, gdyż może to
spowodować obrażenia ciała lub uszkodzenie mienia.
zdarza się łatwo.
INSTRUKCJE przed użyciem.
5. Ponieważ podłoże nie jest gładkie, koła każdego wózka mogą nie
Zaleca się użycie łomu do wspomagania kierowania maszyną.
dobrze. Nie skręcaj, gdy operator ma trudności ze skręceniem.
1. Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące montażu i użytkowania.
4. Nie należy przekraczać dopuszczalnego obciążenia produktu.
są zwykle używane razem.
OGÓLNE ZASADY BEZPIECZEŃSTWA
Machine Translated by Google
background
- 3 -
ruch. Podczas obracania zaleca się lekkie podniesienie ciężaru za pomocą
XY-11
4 szt.4 szt.
5
PP PP
Węgiel
Całkowity
4 szt.
5
ZAPISZ TE INSTRUKCJE
PP
Węgiel Węgiel
Stal
8
Węgiel Węgiel
Model
Pojemność
I
Węgiel
XY-8
440 funtów 440 funtów 661 funtów 661 funtów 440 funtów 330 funtów
z
ruch powinien być spójny, w przeciwnym razie jest to trudne lub niemożliwe
XY-10
4 szt.
Typ
Stal
5
PP
łom i inne narzędzia ułatwiające osobie przeprowadzającej manewr skrętu.
XY-12
4 szt.
5
PP
Stal Stal
4 szt.
3
PP
Obciążenie
Stal
Tworzywo
Stal
XY-7
Opakowanie
Numer
XY-9
zapewnić spójność wysokości;Podczas obsługi należy kontrolować kierunek każdego
Koło
Koła
MODEL I PARAMETRY
Machine Translated by Google
background
XY-7 XY-8 XY-9 XY-10 XY-11 XY-12
- 4 -
Podnoszenie bloku
1
lina elastyczna
4
Mata antypoślizgowa
1
Instrukcja obsługi
1
1
Rękawica
4
4
Łom
1
Maszyneria
4
4
4
/
Torba do przechowywania
1
4
1
1
4
Wnioskodawca
4
1
/
4
Mata antypoślizgowa
1
4
4
/
1
1
/
1
4
1
4
4
1
/
/ /
1
4
1
1
/
44
1
/
/
1
/
4
1
Nazwa
4
/
1
SKŁADNIKI
Łom
Machine Translated by Google
background
UWAGA: Łom wyposażony jest w podkładki podwyższające, dzięki czemu można go dopasować do
mebli o różnej wysokości.
Krok 1: Wsuń łom w dolną część mebla, chwyć uchwyt i naciśnij.
INSTRUKCJA OBSŁUGI
- 5 -
Machine Translated by Google
background
- 6 -
Upewnij się, że montaż jest bezpieczny i że możesz przesunąć meble.
Krok 2: Wsuń klucz do sprzętu gospodarstwa domowego pod spód mebla i wyciągnij łom.
Krok 3: Wsuń 4 kółka do maszyn domowych w cztery dolne rogi mebla.
Machine Translated by Google
background
- 7 -
na ruchomym. Prawidłowe użycie pokazano poniżej na rys. 1, rys. 2
3) W przypadku mebli z nogami upewnij się, że nogi mebla są wyśrodkowane
cement, dywany itp.
Rys. 1
1) Produkt ten nadaje się do przemieszczania mebli wewnątrz pomieszczeń na płaskiej podłodze i
2) Produkt nie jest przeznaczony do stosowania na pochyłym podłożu lub podłożu ze schodami.
nie można stosować na nierównym, miękkim podłożu, takim jak cement itp.
NOTATKA:
4) W przypadku mebli z płaskim dnem upewnij się, że górna strona narzędzia jest umieszczona
Rys. 3 Rys. 4 (JYS-135)
całkowicie na spodzie mebla, jak pokazano poniżej na rys. 3, rys. 4
Rys. 2
Machine Translated by Google
background
KONSERWACJA
8) W razie potrzeby można użyć urządzenia wyposażonego w hamulce, aby zapobiec
pomoc przy skręcaniu.
wydajność i wymaga powolnych obrotów podczas obracania.
1. Po użyciu przeprowadzki należy ją najpierw wyczyścić i przechowywać w suchym miejscu.
nadmierna prędkość może łatwo spowodować poślizg urządzenia.
7) Przenośnik (JYD-114) wyposażony w koła kierunkowe wymaga ręcznego
6) Urządzenie wyposażone w koła uniwersalne ma dobrą sterowność
5) Podczas używania tego produktu należy poruszać nim powoli i z małą prędkością, ponieważ
środowisko.
koło jest uszkodzone.
2. Regularna kontrola napędu. W razie potrzeby wymień koło lub napęd.
3. Po użyciu należy na czas wyczyścić ruchomą część koła PP, ponieważ
Koło może zostać łatwo uszkodzone przez ostre przedmioty, takie jak opiłki żelaza, piasek,
olej itp.
osoba przeprowadzająca się nie będzie się przeprowadzać.
- 8 -
Machine Translated by Google
background
REP WIELKIEJ BRYTANII
Przedstawiciel UE
Mainzer Landstr.69, 60329 Frankfurt nad Menem.
E-CrossStu GmbH
2122 Australia
London Road, Staines-upon-Thames, Surrey, TW18 4AX
Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Importowane do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj
200000 CN.
Producent: Shanghaimuxinmuyeyouxiangongsi
YH CONSULTING LIMITED.
C/O YH Consulting Limited Biuro 147, Centurion House,
- 9 -
Machine Translated by Google
background
Machine Translated by Google
background
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
Machine Translated by Google
background
Model: XY-7, XY-8, XY-9, XY-10, XY-11, XY-12
"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de
besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken
en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij
herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote
topmerken wanneer u een bestelling bij ons plaatst.
Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.
GEBRUIKERSHANDLEIDING
MACHINESVERHUIZER
Technische ondersteuning en e-garantiecertificaat
www.vevor.com/support
Machine Translated by Google
background
XY-11
Dit is de originele instructie, lees alle handleidingen zorgvuldig door
voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie
van onze gebruikershandleiding voor. Het uiterlijk van het product is
afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet
opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.
XY-10
XY-7 en XY-8 en XY-9
Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust
contact met
ons op: Technische ondersteuning en E-garantiecertificaat
www.vevor.com/support
XY-12
MACHINESVERHUIZER
HUISHOUDELIJK
HULP NODIG? NEEM CONTACT MET ONS OP!
- 1 -
Machine Translated by Google
background
ALGEMENE VEILIGHEIDSREGELS
ongelukken gebeuren gemakkelijk.
kan leiden tot ernstig persoonlijk letsel.
laden.
over goed; omgekeerd is de stuurprestatie van de mover niet
iedereen bij het werk betrokken zijn; het wordt aanbevolen om onder de nominale
2. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen
8. Vermijd bij het gebruik van dit product botsingen, anders kan het product niet werken.
worden gebruikt vanwege schade
van maatregelen voor het hanteren van de verhuizer om mogelijke kanteling te voorkomen.
grote meubels, dergelijk gebruik is niet veilig; voor zware meubels, 3 of 4 verhuizers
1. Het wordt aanbevolen om dit product te gebruiken op een vlakke, harde ondergrond.
te hoge snelheid kan er gemakkelijk voor zorgen dat de mover wegglijdt, en ongelukken kunnen gebeuren
11. Wanneer er meerdere verhuizers tegelijk worden gebruikt, worden er antislipmatten toegevoegd
6. Bij gebruik van dit product moet het langzaam en met een lage snelheid worden bewogen,
9. Het is niet aan te raden om één of twee verhuizers tegelijk te gebruiken om de verhuizing te vervoeren.
7. Wanneer de lading lichter is, is de stuurprestatie van de mover
3. Dit product is niet geschikt voor gebruik op hellende grond, anders
10. Voor hoge en smalle meubels, vanwege het hoge zwaartepunt, is het gebruik
2. Het is ten strengste verboden om dit product te gebruiken op een oneffen of zachte ondergrond, omdat
dit schade aan eigendommen en persoonlijk letsel kan veroorzaken.
gemakkelijk gebeuren.
5. Omdat de grond niet glad is, kunnen de wielen van elke mover niet
GEBRUIKSAANWIJZING vóór gebruik.
Het wordt aanbevolen om een koevoet te gebruiken om de verhuizer te helpen bij het sturen.
goed.Slinger niet uit als de bestuurder moeite heeft met draaien. het is
1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.
4. Gebruik niet meer dan de maximale belasting van het product.
worden meestal samen gebruikt.
- 2 -
Machine Translated by Google
background
MODEL EN PARAMETERS
Materiaal
Staal
XY-7
Verpakking
Nummer
XY-9
Zorg voor een consistente hoogte; controleer bij het hanteren de richting van elk
Wiel
Wielen
4 stuks
PP
Koolstof
5
PP
koevoet en andere hulpmiddelen om het draaien voor de verhuizer te vergemakkelijken.
XY-12
4 stuks
5
PP
Staal Staal Staal
4 stuks
3
PP
Laden
8
Koolstof
Staal
Model
Capaciteit
En
Koolstof Koolstof
XY-8
440 pond 440 pond 661 pond 661 pond 440 pond 330 pond
van
mover moet consistent zijn, anders is het moeilijk of onmogelijk om
XY-10
4 stuks
verplaatsen. Bij het draaien is het raadzaam om het gewicht lichtjes op te tillen met behulp van
XY-11
4 stuks
5
Type
Staal
PP
Koolstof
Totaal
4 stuks
5
BEWAAR DEZE INSTRUCTIES
PP
Koolstof
- 3 -
Machine Translated by Google
background
1
/
1
4
4
/
1
/
/
1
4
4
1
4
4
1
/
4
1
/
/
1
1
/
4
Naam
4
/
1
1
/
4
1
4
Antislipmat
1
Gebruiksaanwijzing
Blok optillen
1
elastisch touw
4
Koevoet
1
Machines
4
Opbergzak
1
1
Handschoen
4
1
1
4
4
4
/
1
4
4
Antislipmat
1
Verhuizer
4
1
/
- 4 -
XY-7 XY-8 XY-9 XY-10 XY-11 XY-12
Koevoet
COMPONENTEN
Machine Translated by Google
background
LET OP: De koevoet is voorzien van verhogingskussentjes, zodat deze geschikt is voor meubels van
verschillende hoogtes.
Stap 1: Duw de koevoet in de onderkant van het meubel, houd de hendel vast en druk naar
beneden.
GEBRUIKSAANWIJZING
- 5 -
Machine Translated by Google
background
- 6 -
Stap 3: Duw 4 huishoudelijke verhuismachines in de onderste vier hoeken van het meubilair.
Stap 2: Duw de huishoudelijke apparaten onderin het meubel en trek de koevoet eruit.
Zorg ervoor dat de installatie veilig is en dat u de meubels kunt verplaatsen.
Machine Translated by Google
background
op de mover. Het juiste gebruik wordt hieronder getoond in Fig 1, Fig2
3) Zorg bij meubels met poten dat de poten van het meubel in het midden staan
cement, tapijten en dergelijke.
Figuur 1
1) Dit product is geschikt voor het verplaatsen van meubels binnenshuis op een vlakke vloer en
2) Dit product is niet geschikt voor hellende ondergronden of ondergronden met treden.
kan niet worden gebruikt op oneffen, zachte grond, zoals cement,
OPMERKING:
Figuur 2
volledig aan de onderkant van het meubel, zoals hieronder weergegeven in figuur 3, figuur 4
Figuur 3
4) Zorg ervoor dat bij meubels met een vlakke onderkant de bovenkant van het gereedschap goed is geplaatst.
Afb. 4(JYS-135)
- 7 -
Machine Translated by Google
background
- 8 -
8) Een verhuizer met remmen kan indien nodig worden gebruikt om te voorkomen dat
hulp bij het afslaan.
prestaties en vereist een langzame rotatie bij het draaien.
de verhuizer van het verhuizen.
6) Een verhuizer die is uitgerust met universele wielen heeft een goede besturing
7) Een mover (JYD-114) die is uitgerust met richtingswielen, vereist handmatige bediening
Bij een te hoge snelheid kan de mover gemakkelijk wegglijden.
5) Bij gebruik van dit product moet het langzaam en met een lage snelheid worden bewogen, omdat
omgeving.
2. Regelmatige inspectie van de mover, Vervang het wiel of de mover op tijd, indien
Het wiel is beschadigd.
1. Maak de verhuizer na gebruik eerst schoon en bewaar hem op een droge plaats.
3. Na gebruik moet de mover van PP Wheel tijdig worden schoongemaakt, omdat de
Het wiel kan gemakkelijk beschadigd raken door scherpe voorwerpen zoals ijzervijlsel, zand, olie,
enz.
ONDERHOUD
Machine Translated by Google
background
- 9 -
Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
2122 Australië
Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Londen Road, Staines-upon-Thames, Surrey, TW18 4AX
C/O YH Consulting Limited Kantoor 147, Centurion House,
YH CONSULTING LIMITED.
VK REP
EC-REP
Machine Translated by Google
background
Machine Translated by Google
background
Technische ondersteuning en e-
garantiecertificaat www.vevor.com/support
Machine Translated by Google
background
Modell: XY-7, XY-8, XY-9, XY-10, XY-11, XY-12
"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar
bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med
de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds
av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om
du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.
Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.
ANVÄNDARMANUAL
MASKINERFLYTTARE
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google
background
XY-10
XY-12XY-11
XY-7 & XY-8 & XY-9
Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och
e-
garanticertifikat www.vevor.com/support
Detta är den ursprungliga instruktionen, läs alla instruktioner
noggrant innan du använder den. VEVOR reserverar sig för en tydlig
tolkning av vår användarmanual. Utseendet på produkten är beroende
av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen
om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.
MASKINERFLYTTARE
HUSHÅLL
BEHÖVER HJÄLP? KONTAKTA OSS!
- 1 -
Machine Translated by Google
background
ALLMÄNNA SÄKERHETSFÖRESKRIFTER
3. Denna produkt är inte lämplig för användning på sluttande mark, annars
7. När lasten är lättare är flyttenhetens styrprestanda
10.För höga och smala Möbler, på grund av den höga tyngdpunkten, användningen
2. Det är strängt förbjudet att använda denna produkt på ojämn eller mjuk mark,
vilket kan orsaka egendoms- och personskador.
ske lätt.
INSTRUKTIONER före användning.
5. Eftersom marken inte är jämn, kanske inte hjulen på varje flyttbil
bra. Sväng inte när föraren kämpar för att svänga. det är det
rekommenderas att använda kofotslyft för att hjälpa till att styra förflyttaren.
1. Läs noga och förstå all MONTERING OCH DRIFT
olyckor inträffar lätt.
4. Använd inte mer än produktens lastkapacitet.
kan leda till allvarliga personskador.
ladda.
om gott; omvänt är det inte förflyttarens styrprestanda
användas på grund av skada
2. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder
vara alla involverade i arbetet; det rekommenderas att använda under det nominella
8. Vid användning av denna produkt, undvik kollision, annars kan produkten inte
används vanligtvis tillsammans.
stora möbler, sådan användning är inte säker;För tunga möbler, 3 eller 4 flyttare
åtgärder för att förhindra eventuell vältning.
11.När flera flyttmaskiner används tillsammans läggs halkfria mattor till
1. Det rekommenderas att använda denna produkt på plan, hård mark.
6. När du använder denna produkt bör den flyttas långsamt med låg hastighet, som
för hög hastighet kan lätt göra att rullatorn glider ut och olyckor
9. Rekommendera inte användningen av en enkel eller 2 flyttare tillsammans för att bära
- 2 -
Machine Translated by Google
background
MODELL OCH PARAMETRAR
3
Modell
Kapacitet
och
8
PP
Kol
Stål
XY-8
440 lbs 440 lbs 661 lbs 661 lbs 440 lbs 330 lbs
av
Typ
Stål
Kol Kol
mover bör vara konsekvent, annars är det svårt eller omöjligt att
XY-10
4 st
flytta. Vid vändning rekommenderas att lyfta vikten något med hjälp av
XY-11
4 st
5
PP
Kol
SPARA DESSA INSTRUKTIONER
Total
4 st
5
PP
Kol
XY-7
Förpackning
Antal
Hjul
Material
Stål
säkerställa konsistens i höjden; Vid hantering, kontrollera riktningen för varje
4 st
XY-9
Hjul
PP
5
PP
Kol
Stål Stål
kofot och andra verktyg för att underlätta för flyttningen att svänga.
XY-12
4 st
5
PP
Stål
Ladda
4 st
- 3 -
Machine Translated by Google
background
4
Upphöjande block
1
elastiskt rep
4
Halkfri matta
1
Användarmanual
1
Handske
4
1
Maskiner
4
4
Kofot
Förvaringsväska
1
4
4
4
/
1
1
1
4
/
Upphovsman
4
1
Halkfri matta
1
44
/
1
4
1
1
/
4
4
1
4
/
1
1
4
/
/
4
1
1
/
4
/
1
/
1
1
/
/
1
4
Namn
- 4 -
XY-7 XY-8 XY-9 XY-10 XY-11 XY-12
KOMPONENTER
Kofot
Machine Translated by Google
background
Steg 1: Skjut in kofoten i botten av möbeln, håll i handtaget och tryck ner.
OBS: Kofoten är utrustad med höjningsdynor för att passa möbler av olika höjd.
DRIFTSINSTRUKTION
- 5 -
Machine Translated by Google
background
- 6 -
Steg 3: Skjut in fyra hushållsmaskiner i de nedre fyra hörnen av möbeln.
Steg 2: Skjut in hushållsmaskiner i botten av möbeln, dra ut kofoten.
Se till att installationen är säker och att du kan flytta möblerna.
Machine Translated by Google
background
- 7 -
2) Denna produkt är inte lämplig för sluttande mark eller mark med trappsteg.
3) För möbler med ben, se till att benen på möbeln är centrerade
på flyttaren. Den korrekta användningen visas nedan i Fig. 1, Fig.2
Fig 2
kan inte användas på ojämn, mjuk mark, som cement, liknande
cement, mattor och så vidare.
1) Denna produkt är lämplig för att flytta möbler inomhus på ett plant golv och
NOTERA:
4) För bottenmöbler, se till att ovansidan av verktyget är placerad
helt på botten av möbeln, som visas nedan i fig 3 , fig 4
Fig 3 Fig 4 (JYS-135)
Fig 1
Machine Translated by Google
background
UNDERHÅLL
7) En mover (JYD-114) utrustad med riktningshjul kräver manuell
hjälp vid svängning.
8) En mover utrustad med bromsar kan användas vid behov för att förhindra
flyttaren från att flytta.
6) En mover utrustad med universalhjul har bra styrning
prestanda och kräver långsam rotation vid svängning.
för hög hastighet kan lätt göra att flyttmaskinen glider ut.
5) När du använder denna produkt bör den flyttas långsamt med låg hastighet, som
2. Regelbunden inspektion av flyttmaskinen, Byt ut hjulet eller flyttmaskinen i tid, om
1. Efter att flyttmaskinen har använts, rengör den först och förvara den i ett torrt
hjulet är skadat.
3. Efter användning bör PP Wheels mover rengöras i tid, eftersom den
hjulet kan lätt skadas av vassa föremål som järnspån, sand, olja etc.
miljö.
- 8 -
Machine Translated by Google
background
UK REP
EC REP
Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW
2122 Australien
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
London Road, Staines-upon-Thames, Surrey, TW18 4AX
C/O YH Consulting Limited Office 147, Centurion House,
YH CONSULTING LIMITED.
- 9 -
Machine Translated by Google
background
Machine Translated by Google
background
Teknisk support och e-garanticertifikat
www.vevor.com/support
Machine Translated by Google

Specifications

Vevor XY-11 Questions and Answers

Find answers or ask new question.
See other models: PG-08240003 97M159M0R9 TL-100S-A 18005-1 S-04
Questions and Answers
