Bluetooth Vehicle Diagnostic Dongle I User Manual
Safety Is Always the First Priority!
Section 1 What's in the Box?
Section 2 Product Overview
Section 3 Getting Started
Section 4 Using the TopScan via the App
Section 5 Specications
Section 6 FAQ
Section 7 Warranty
.......................................
.......................................
.......................................
.......................................
.......................................
.......................................
.......................................
.......................................
Contents
4
5
6
8
21
55
56
57
4
For your safety, the safety of others, and to avoid any damage to
the product and your vehicle, CAREFULLY READ AND MAKE SURE
YOU FULLY UNDERSTAND ALL THE SAFETY INSTRUCTIONS AND
MESSAGES ON THIS MANUAL BEFORE OPERATING. You must also
read the vehicle's service manual, and observe the stated precautions
or instructions before and during any test or service procedure.
Keep yourself, your clothing and other objects away from moving or
hot engine parts and avoid contact with electrical connections.
ONLY OPERATE THE VEHICLE IN A WELL-VENTILATED AREA, as the
vehicle produces carbon monoxide, a toxic and poisonous gas, and
particulate matter when the engine is running.
ALWAYS WEAR APPROVED SAFETY GOGGLES to prevent damage
from sharp objects and caustic liquids.
DO NOT SMOKE OR HAVE ANY FLAMES NEAR THE VEHICLE when
testing. The fuel and battery vapors are highly ammable.
DO NOT ATTEMPT TO INTERACT WITH THE PRODUCT WHILE
DRIVING. Any distraction may cause an accident.
TURN THE IGNITION OFF BEFORE CONNECTING OR
DISCONNECTING THE PRODUCT FROM THE DATA LINK
CONNECTOR (DLC) to prevent causing damage to the product or
vehicle's electronic components.
Safety Is Always the First Priority!
5
TopScan
Quick
User
Guide
Quick User Guide
Section 1
What's in the Box?
6

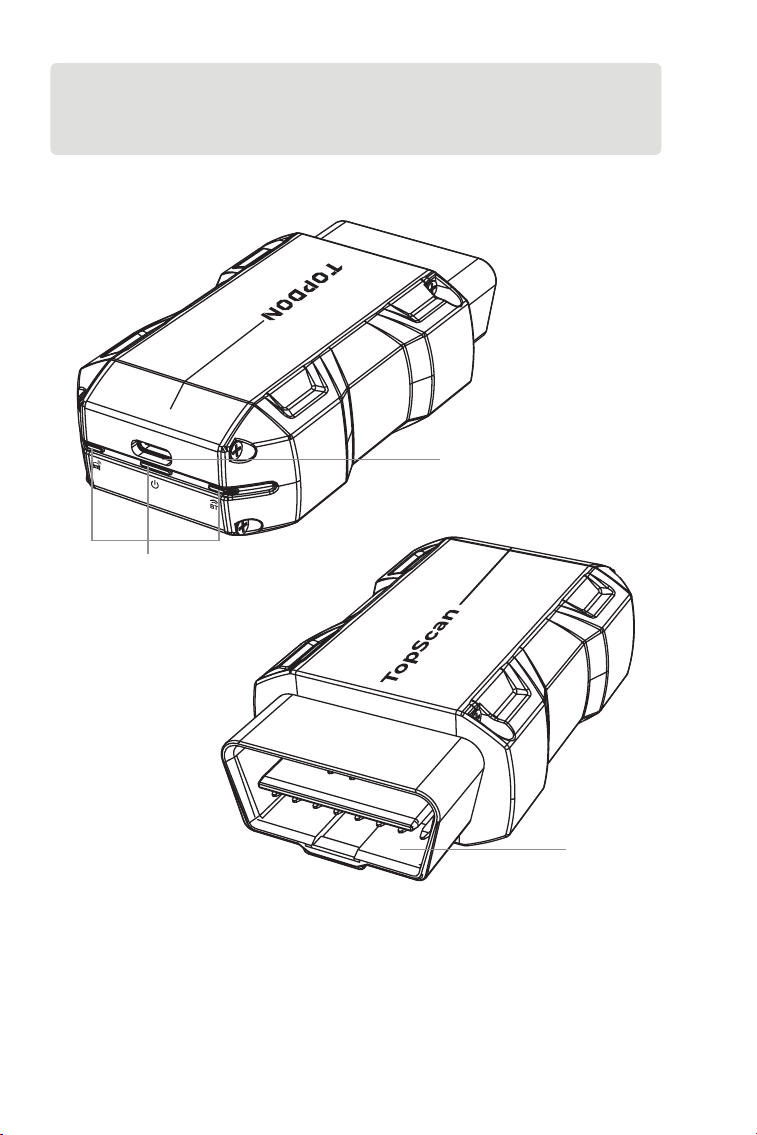

Section 2
Product Overview
1
3
2
7
1. Indicators
2. OBD-II 16 Pin Connector
Connects the TopScan to vehicle's DLC.
3. USB Type-C Port
The TopScan can be powered by an external power source using a
USB cable (not included).
Solid Blue: Bluetooth
connected
Solid Red: power on
Flashing Green:
communicating with the
vehicle
Bluetooth Connection
Indicator
Power Indicator
Communication
Indicator
8
Section 3
Getting Started
3.1 Download the App
For iOS: Search for "TopGuru" in App Store to download and install.
For Android: Search for "TopScan" in Google Play to download and
install.
Figure 3-1
Note:
This app is compatible with iOS 11.0 or later / Android 7.0 or later.
9

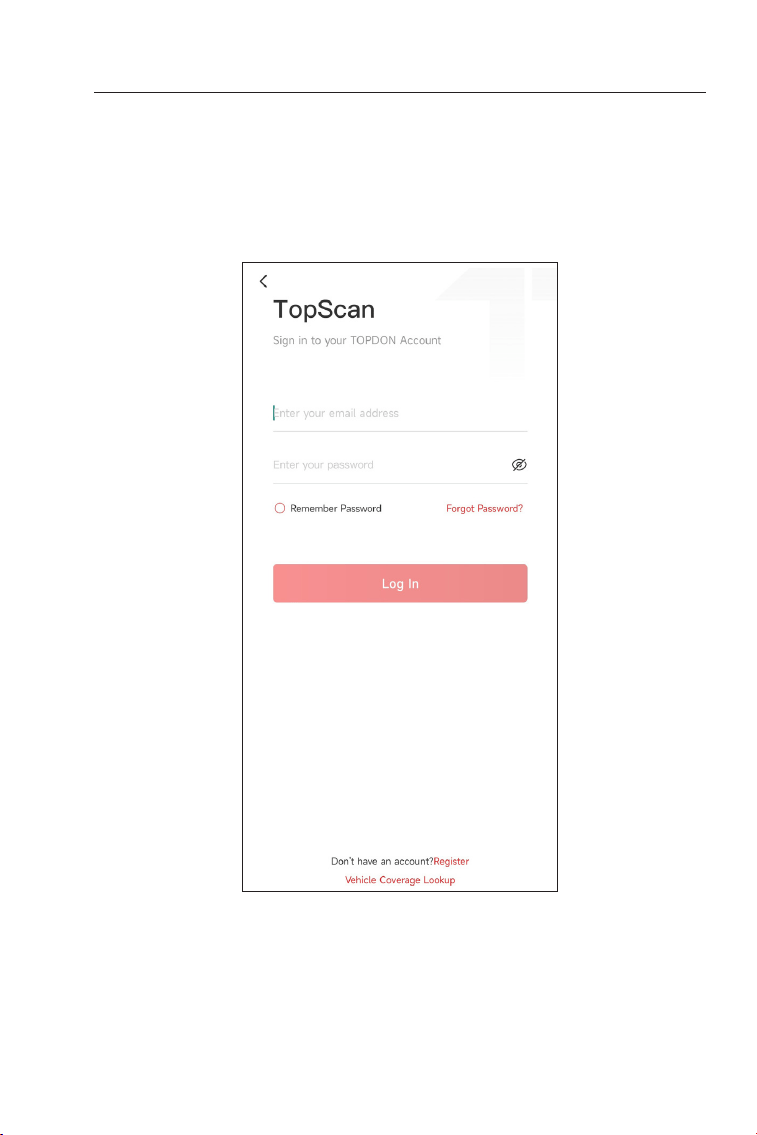

3.2 Register & Log In
Open the app and log in to your TOPDON account. (If you do not
have an account, please register with your email.)
Enable Wi-Fi, Bluetooth, camera, and location service for the app
access on your phone.
Figure 3-2
10
3.3 Bind the VCI

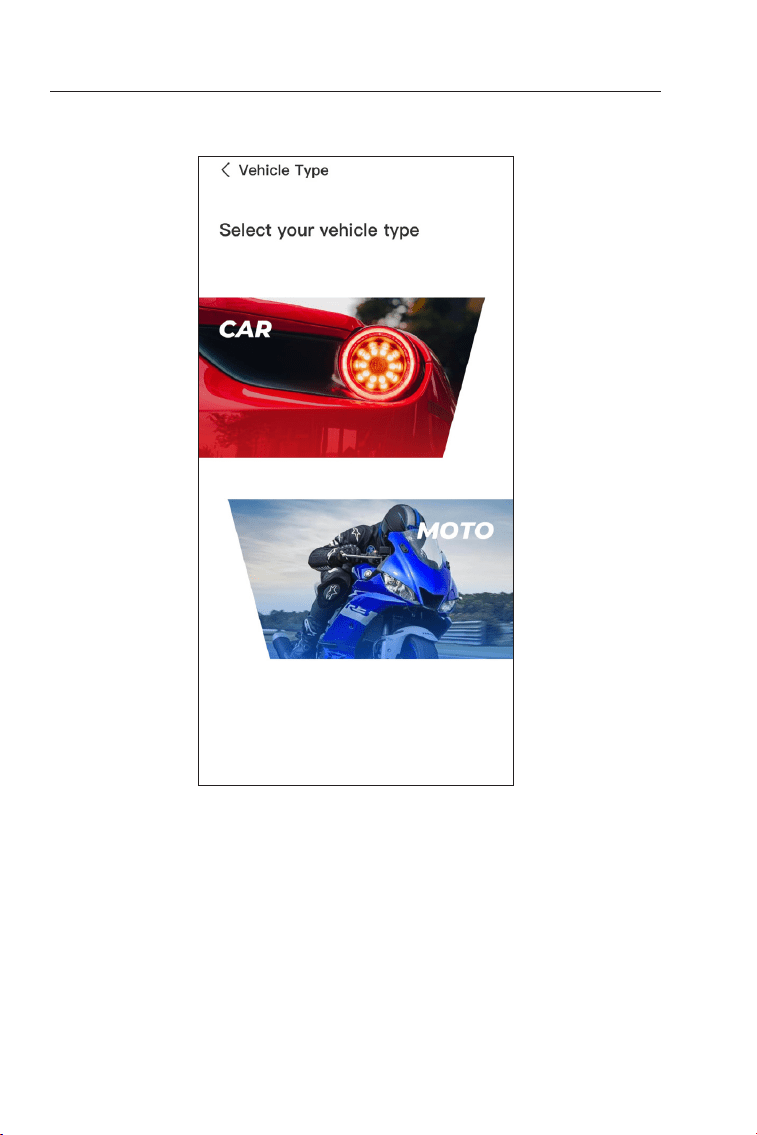

You will enter the guided interfaces of the App. First select CAR.
Then bind the VCI in one of the two following ways.
Figure 3-3
11
Figure 3-4
Tap Scan to Activate to activate the VCI (See Figure 3-4). The
serial number and activation code will be automatically obtained.
Then the app will jump to the home page. Proceed to step 3.4 to
continue.
3.3.1 Bind the VCI via Code Scanning
12
Figure 3-4
①

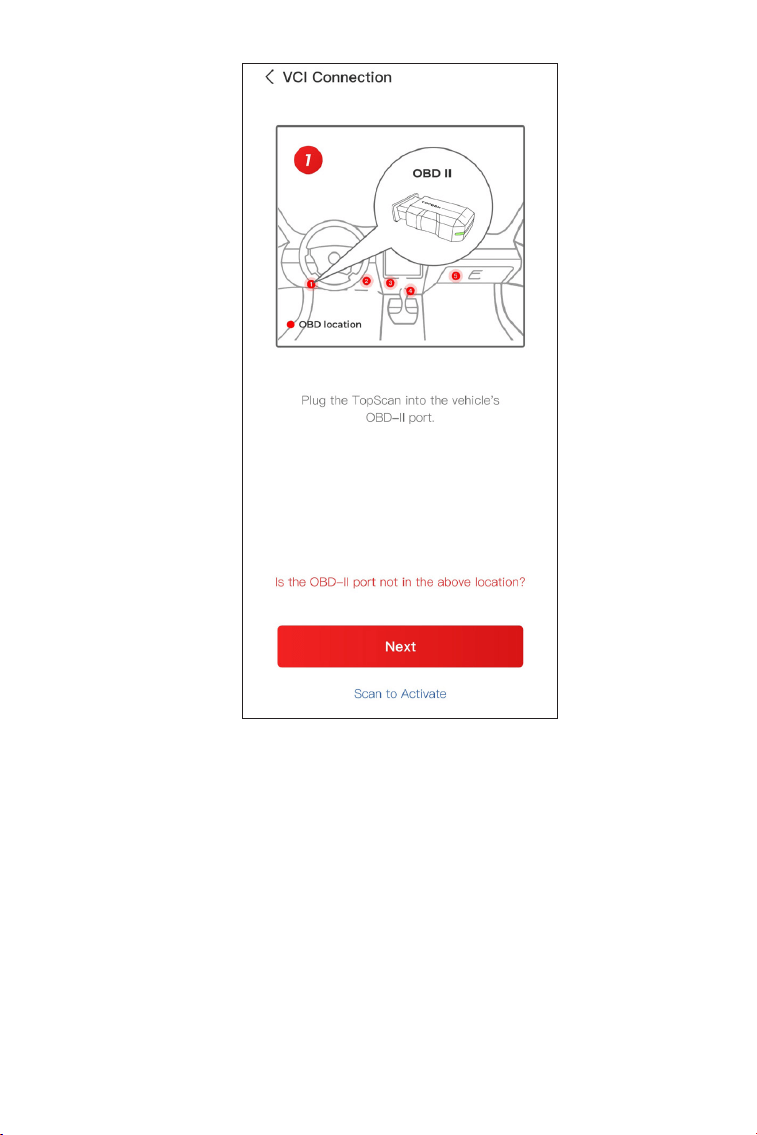

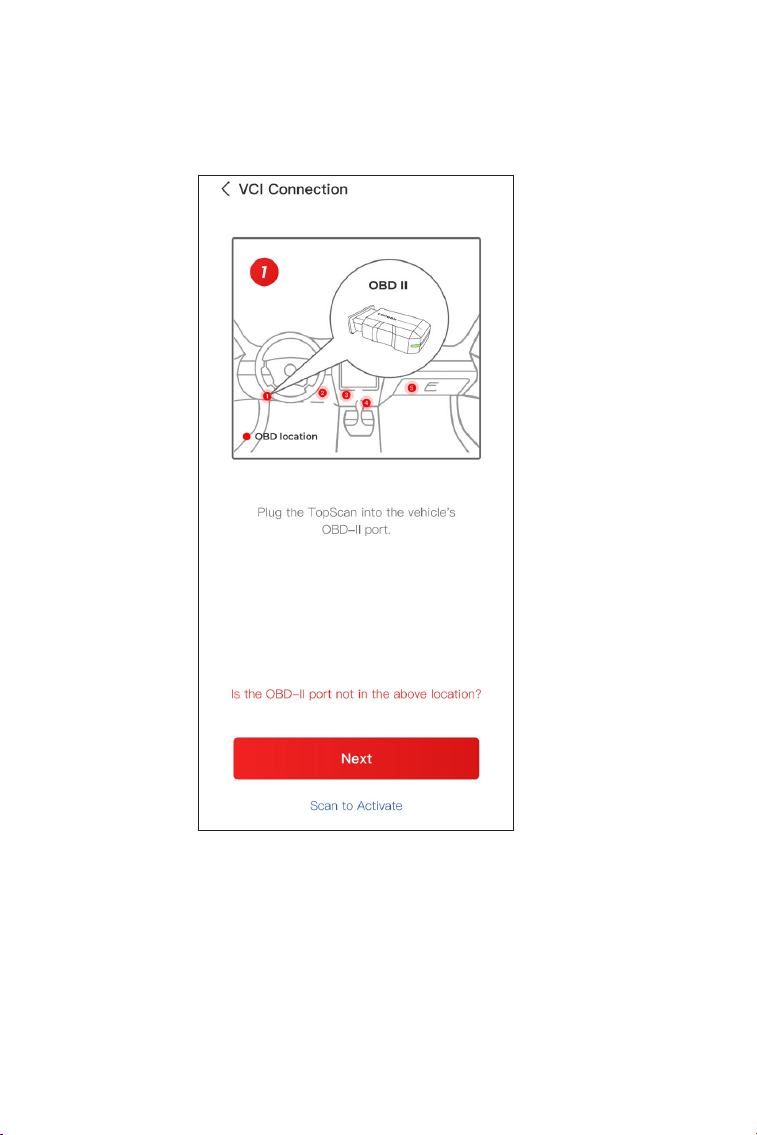

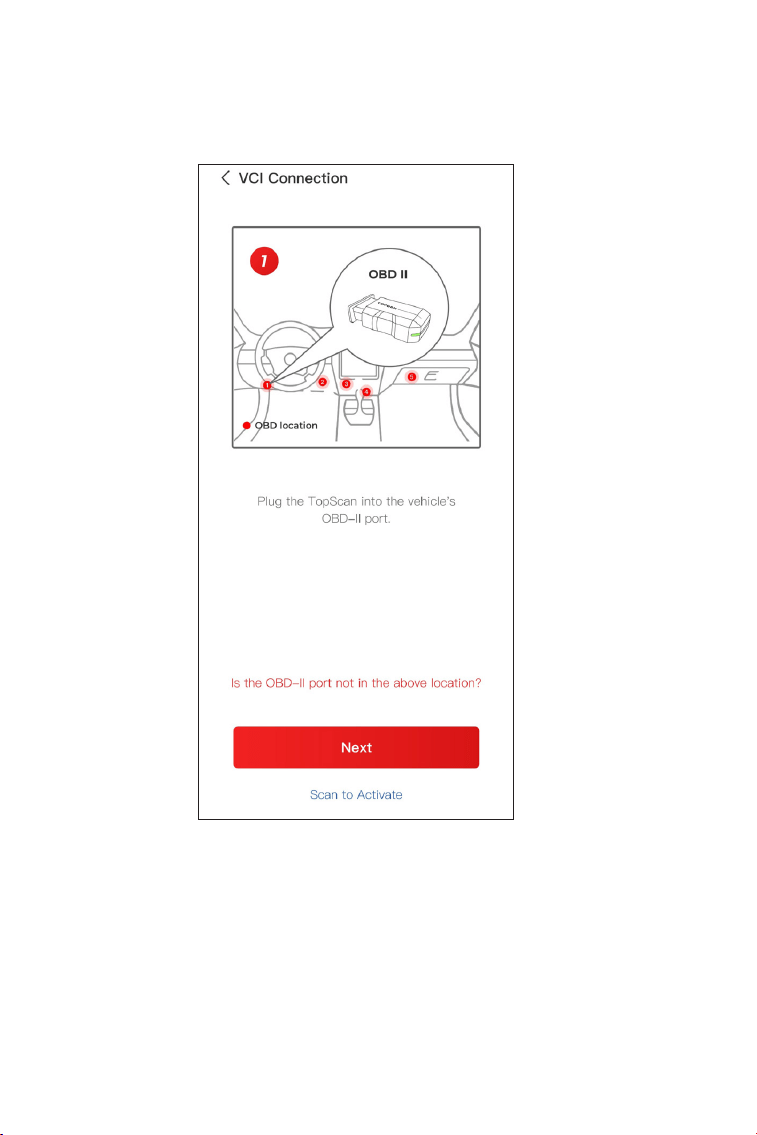

Follow the on-screen instructions to plug the TopScan into the
vehicle's DLC. Then tap Next (See Figure 3-4).
3.3.2 Bind the VCI via Bluetooth Connection
13
Figure 3-5
②

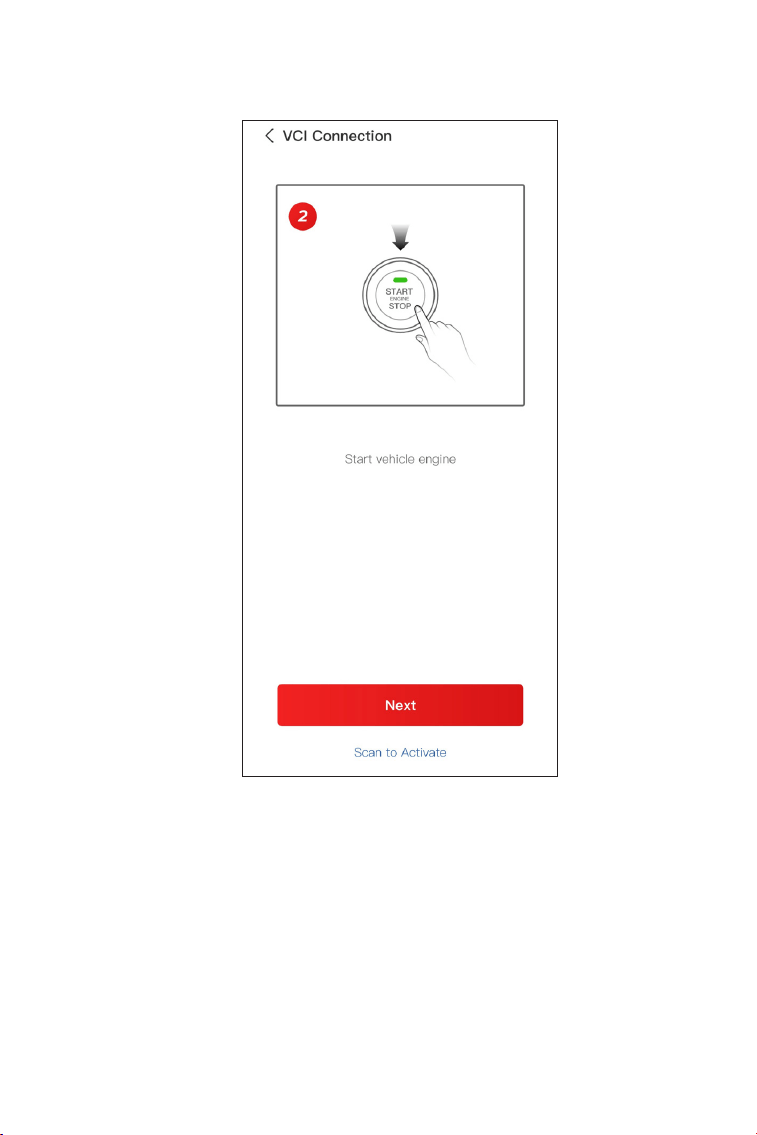

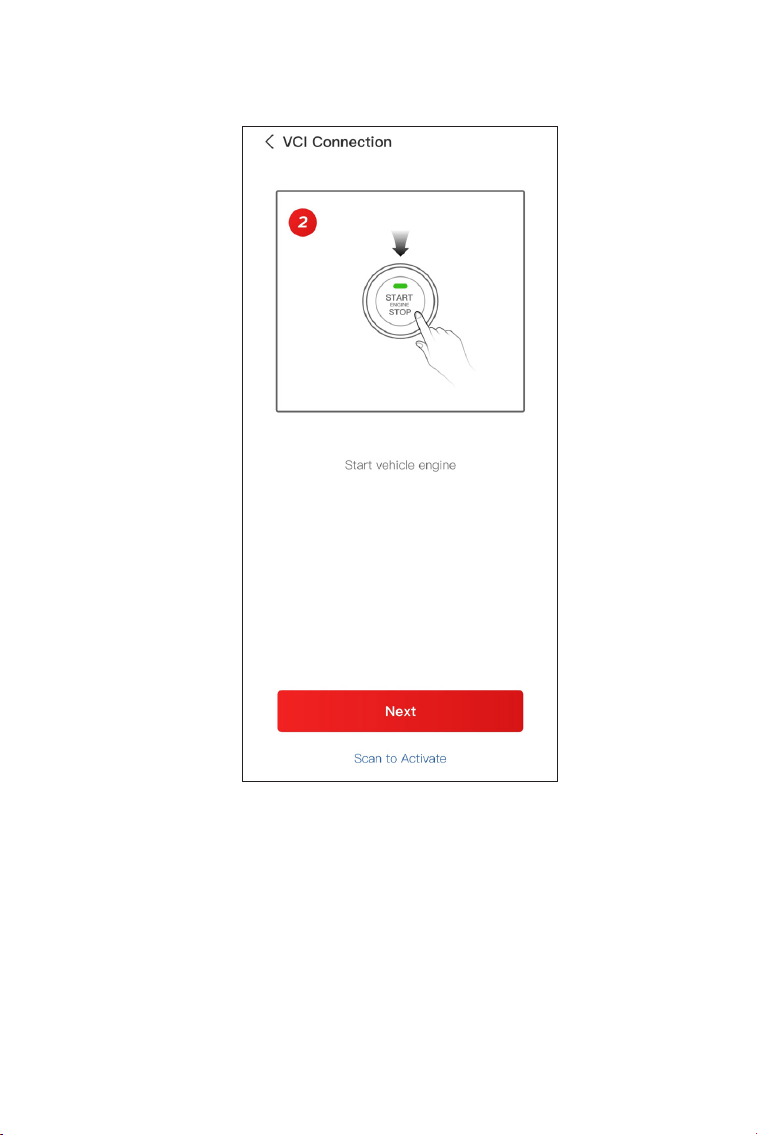

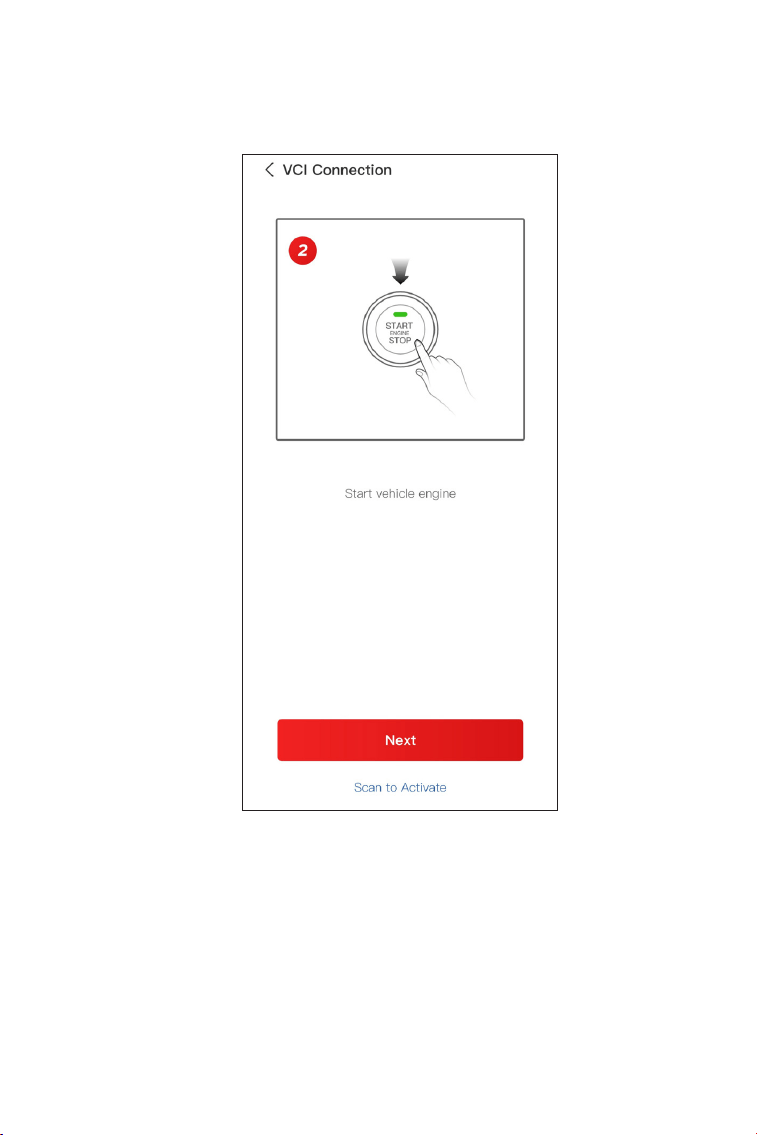

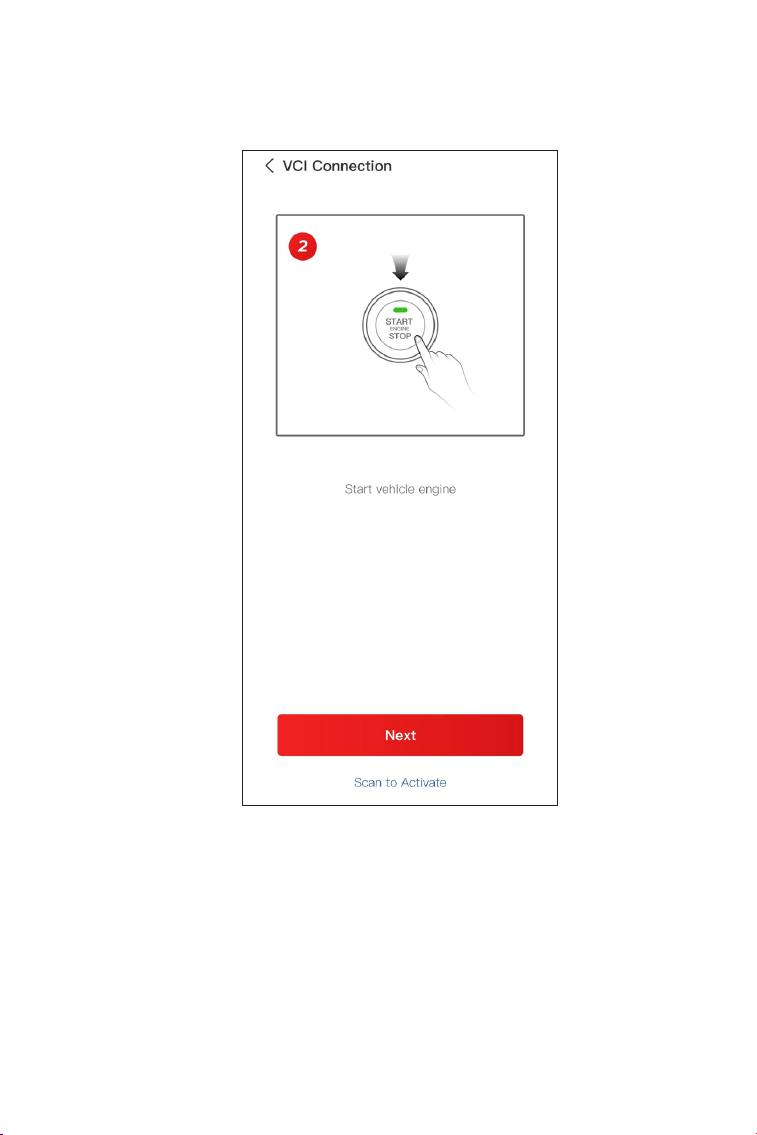

Start the engine of the vehicle as prompted on the guided
interface. Then tap Next (See Figure 3-4).
14
Figure 3-6
③

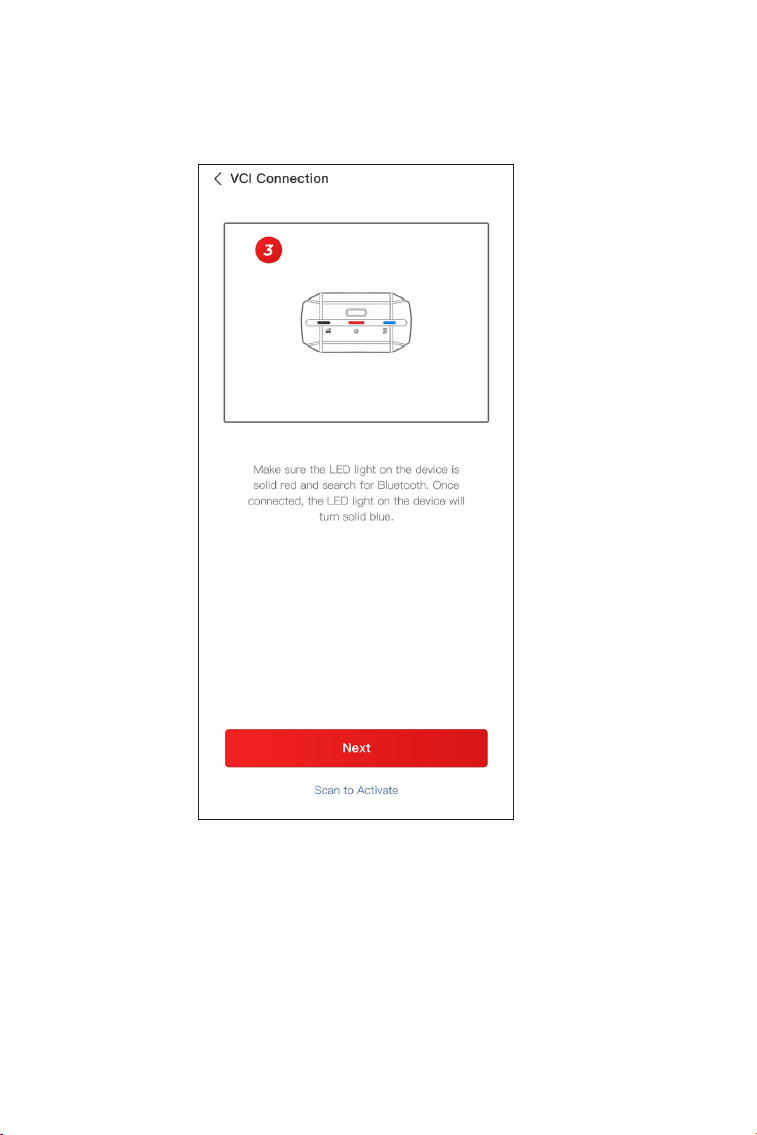

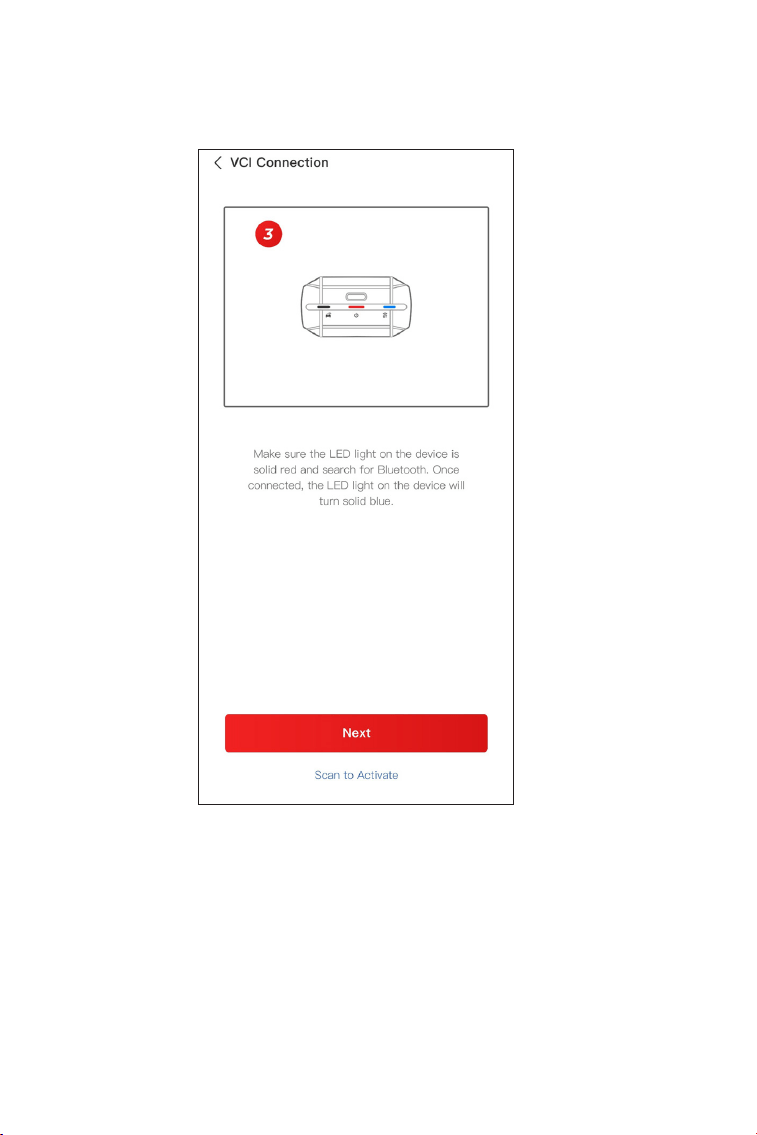

Make sure the LED light on the device is solid red and search for
Bluetooth. Once connected, the LED light on the device will turn
solid blue (See Figure 3-6).
15
Figure 3-7
④
Select your device from the list of searched Bluetooth devices.
⑤
After successful Bluetooth connection, the SN and the activation
code of the VCI will be read automatically. Then tap Activate (See
Figure 3-7).
If you have not completed the VCI binding on the guided interface,
you can also follow the steps below to bind the VCI.
16

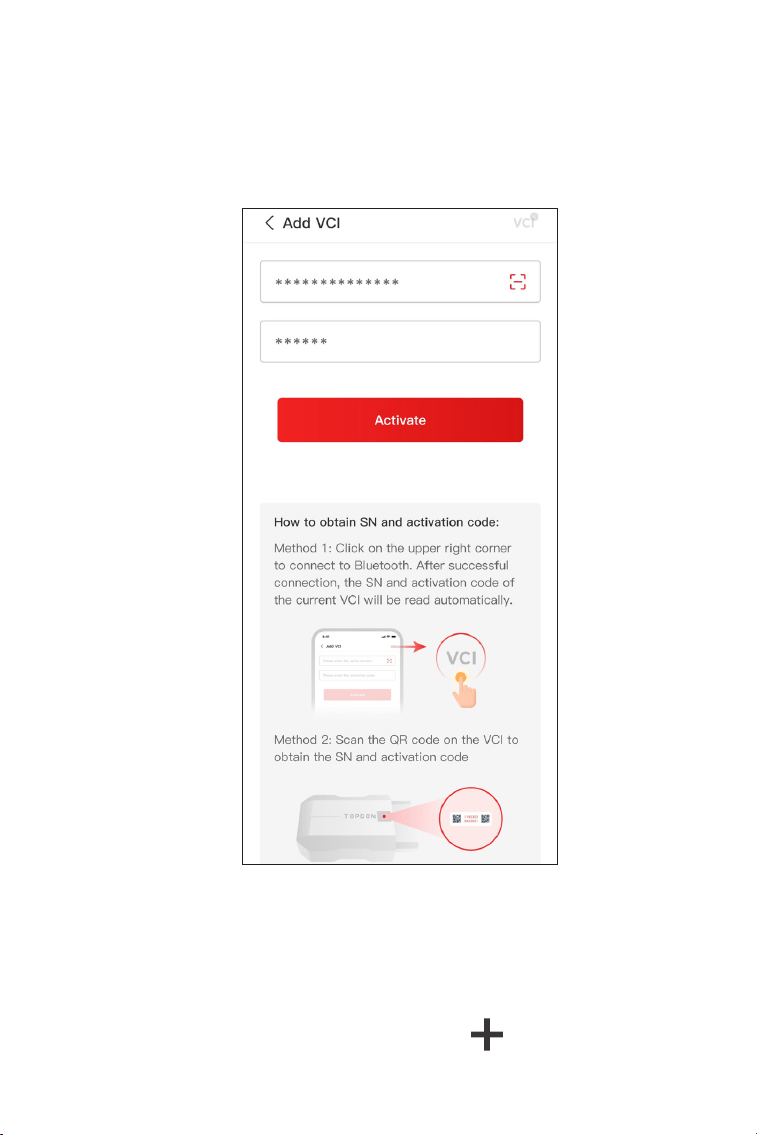

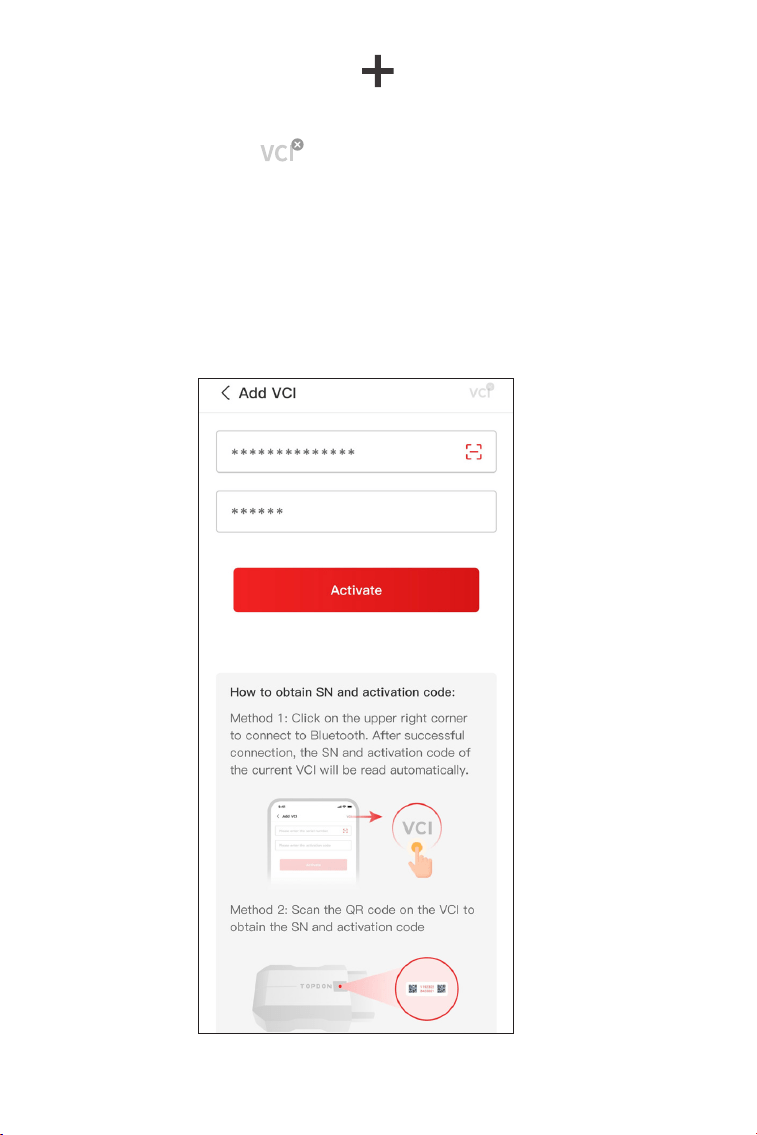

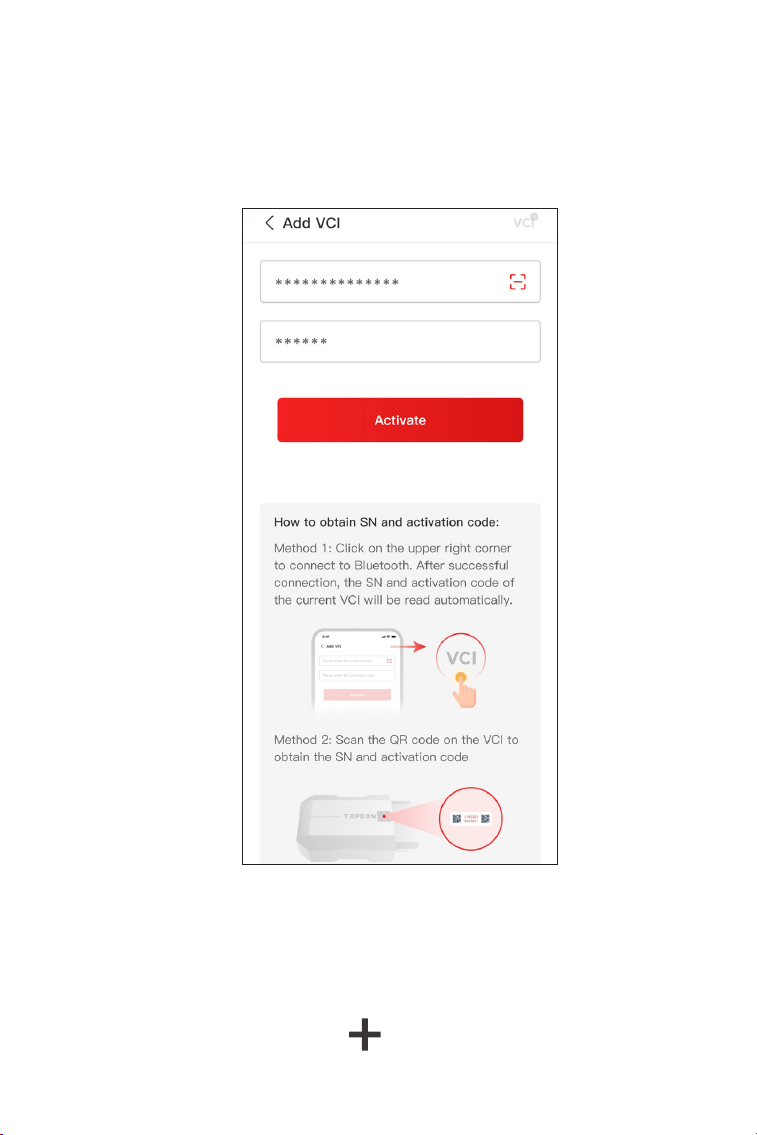

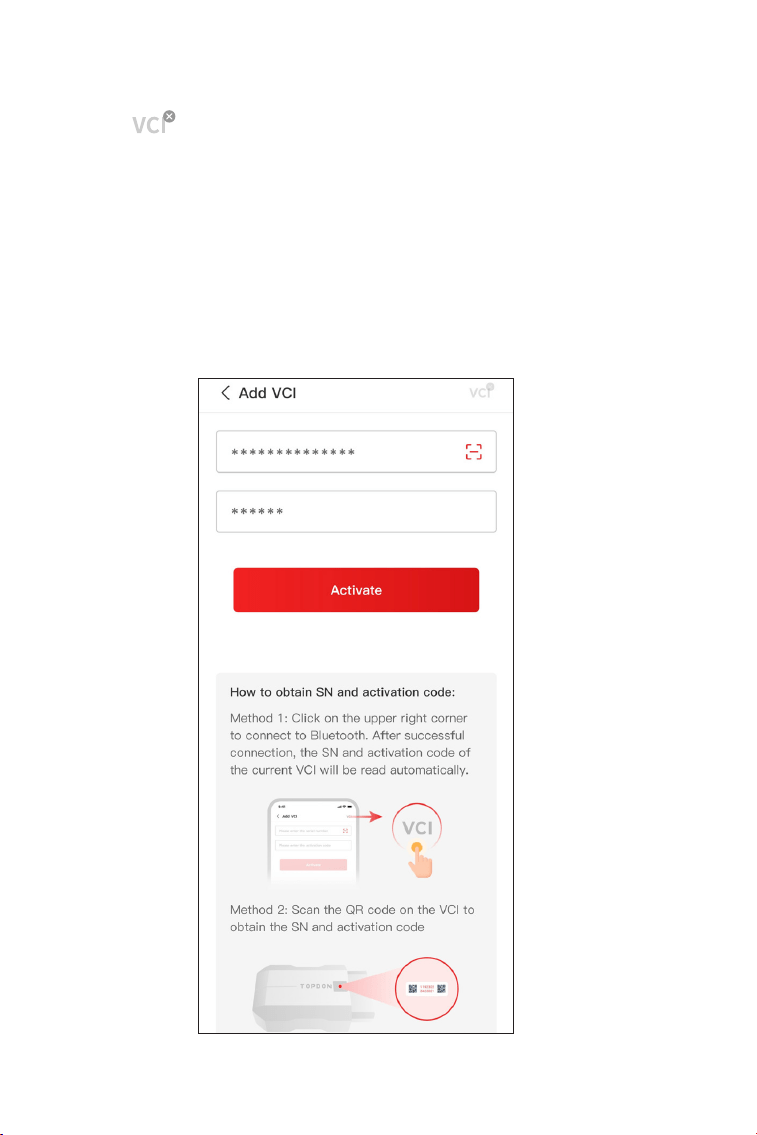

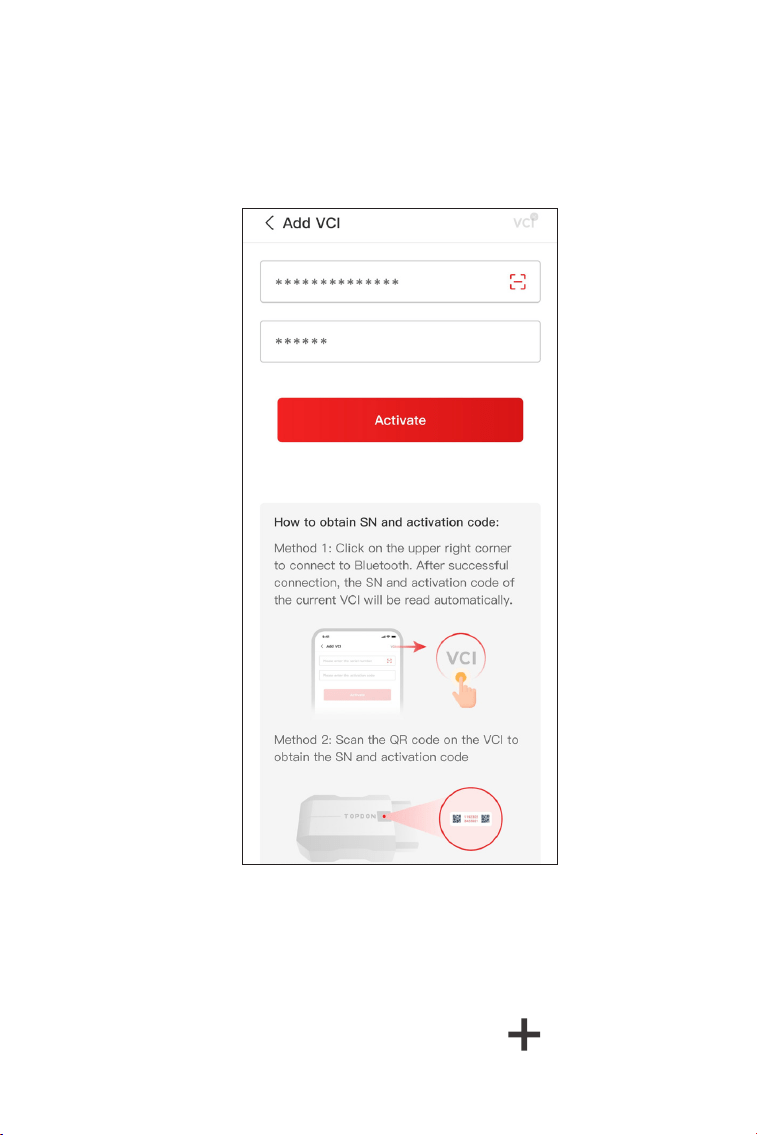

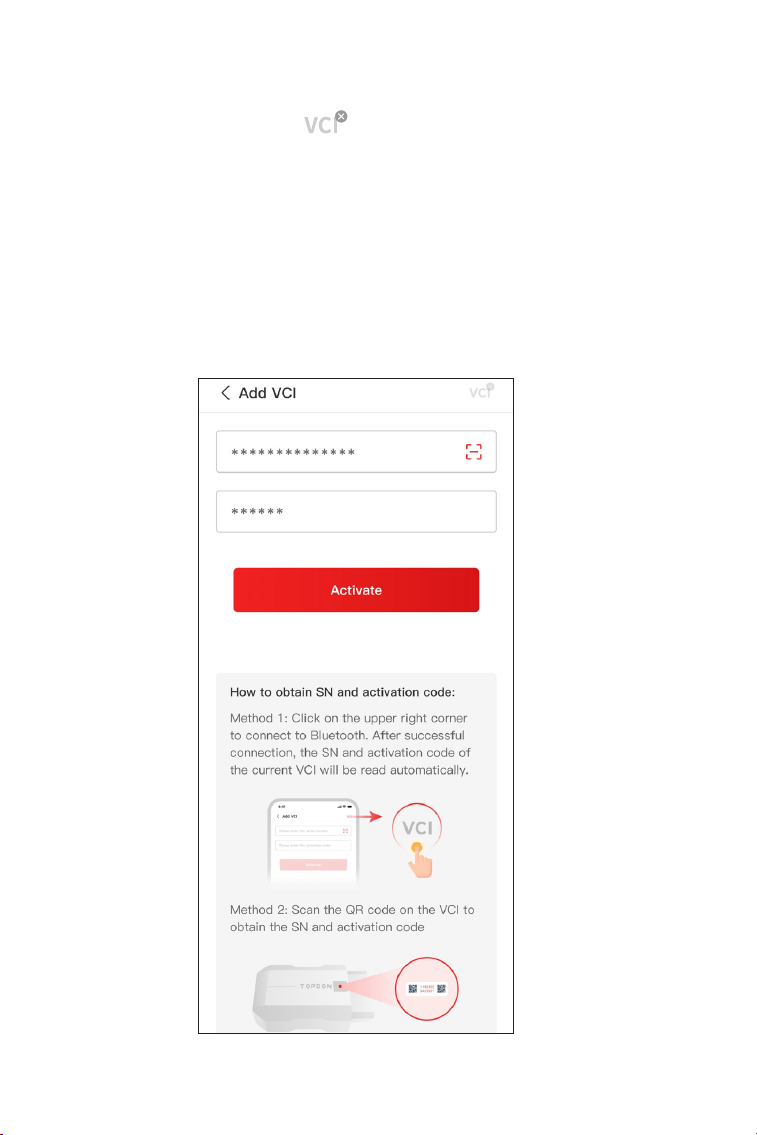

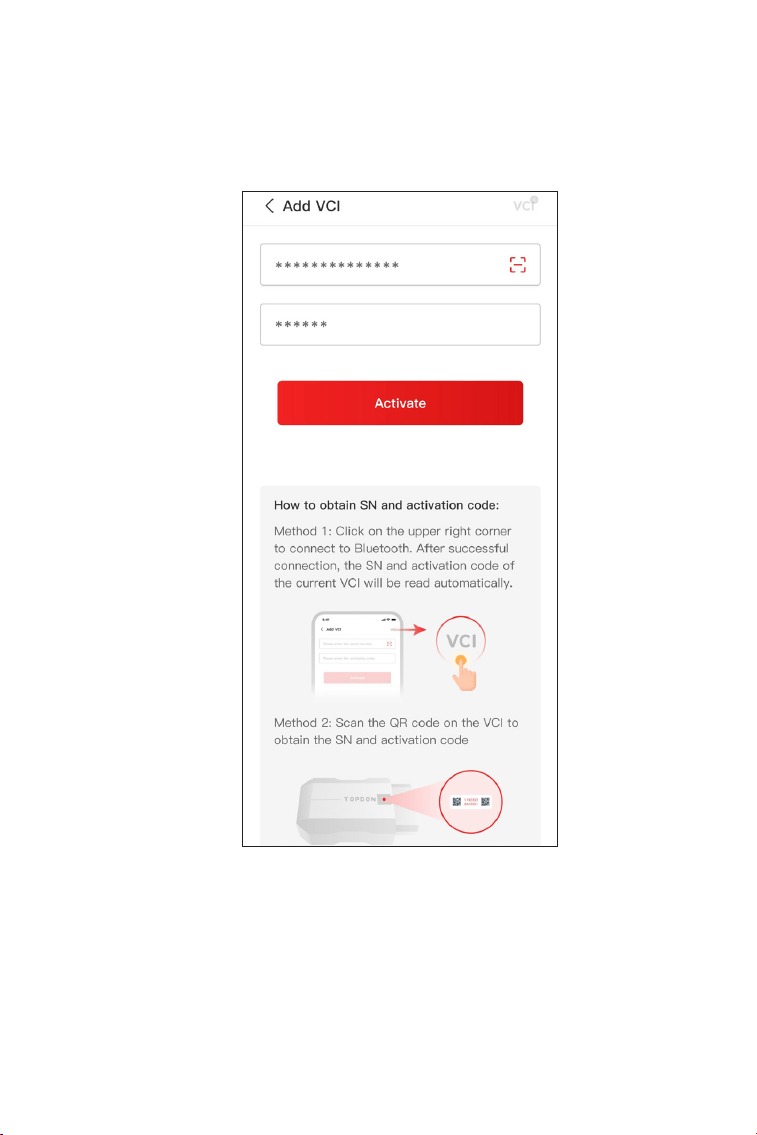

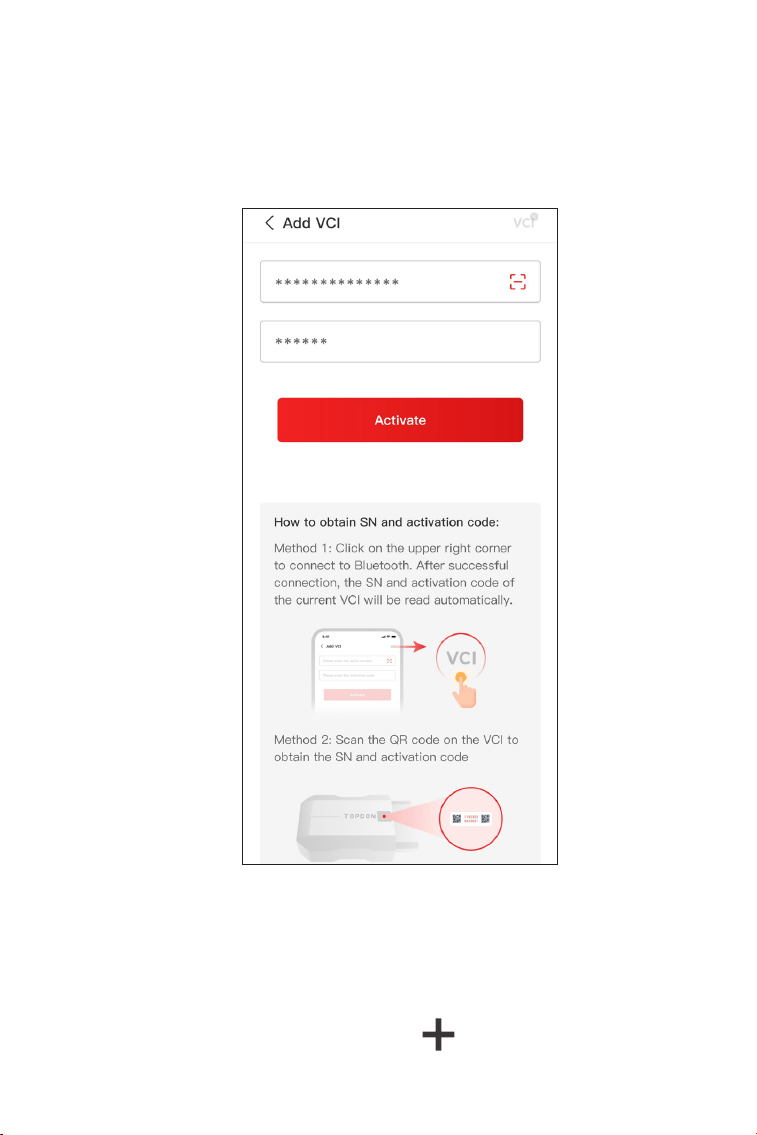

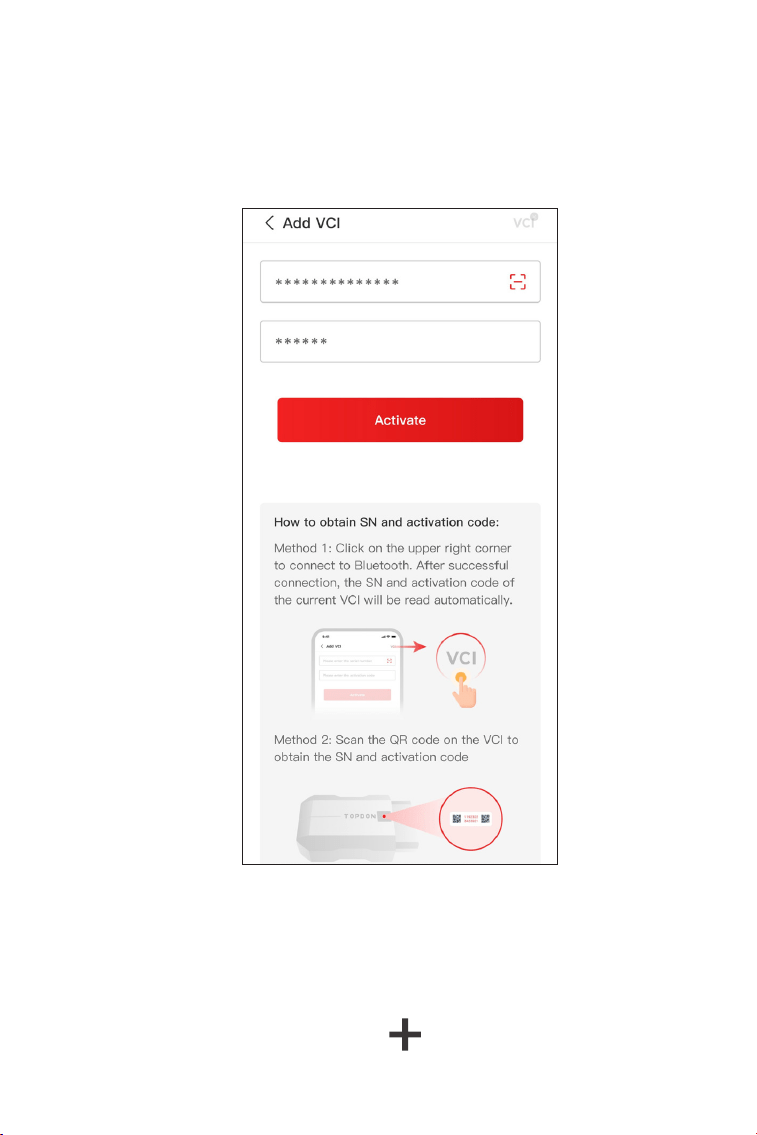

①

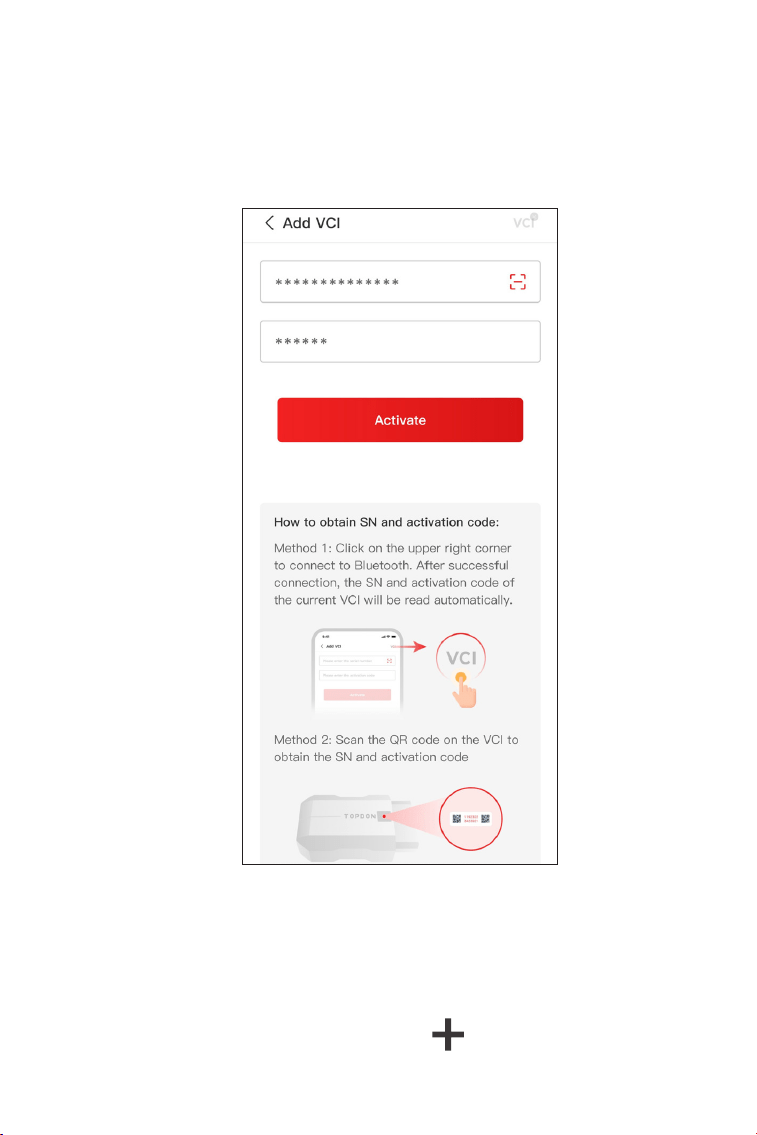

Tap Me > VCI Management > .
②
To get the serial number and activation code, please scan the QR
code on the product.
Alternatively, tap the
icon at the top right of the activation
screen to establish a Bluetooth connection (see Figure 3-8). Once
the Bluetooth connection between the TopScan and your phone
is established, the serial number and activation code will be
automatically obtained.)
Note:
The TopScan should be properly plugged into the vehicle's DLC
before Bluetooth can be connected.
③
Then, tap Activate.
Figure 3-8
17

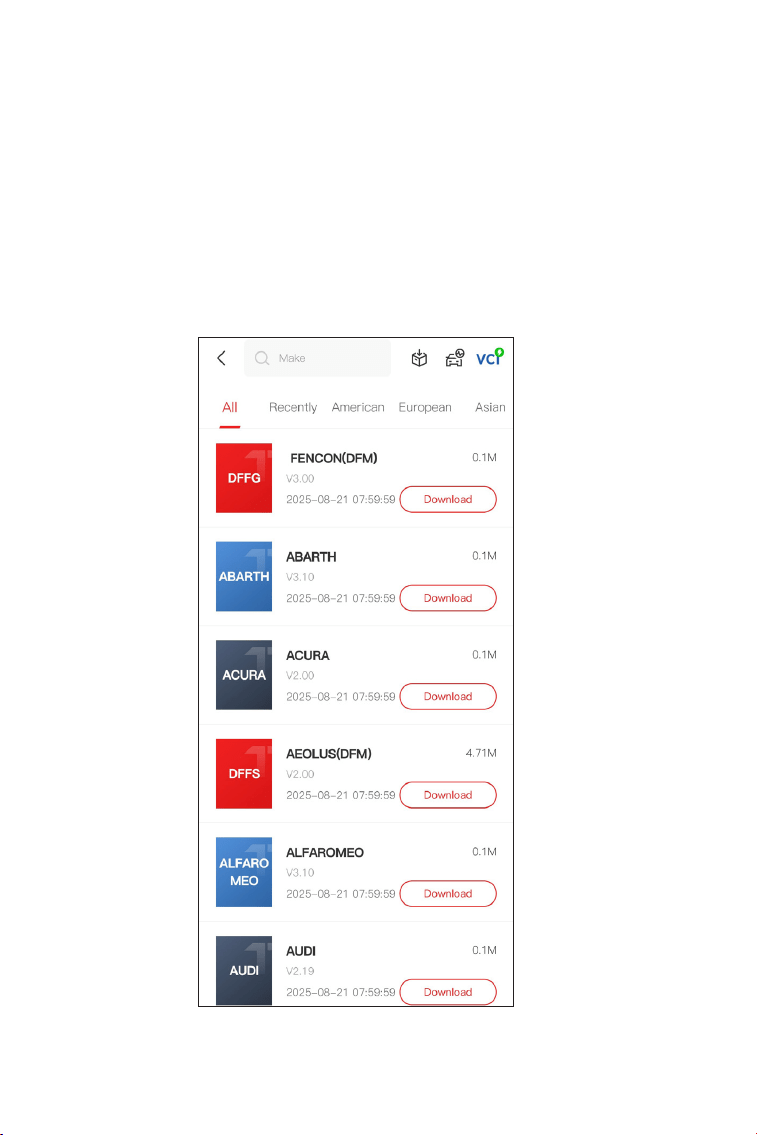

3.4 Download the Diagnostic Software
You will need to download the vehicle-specic software the rst time
you use the diagnostic function. Tap Diagnostics from the home
screen and download the software you need.
Figure 3-9
18

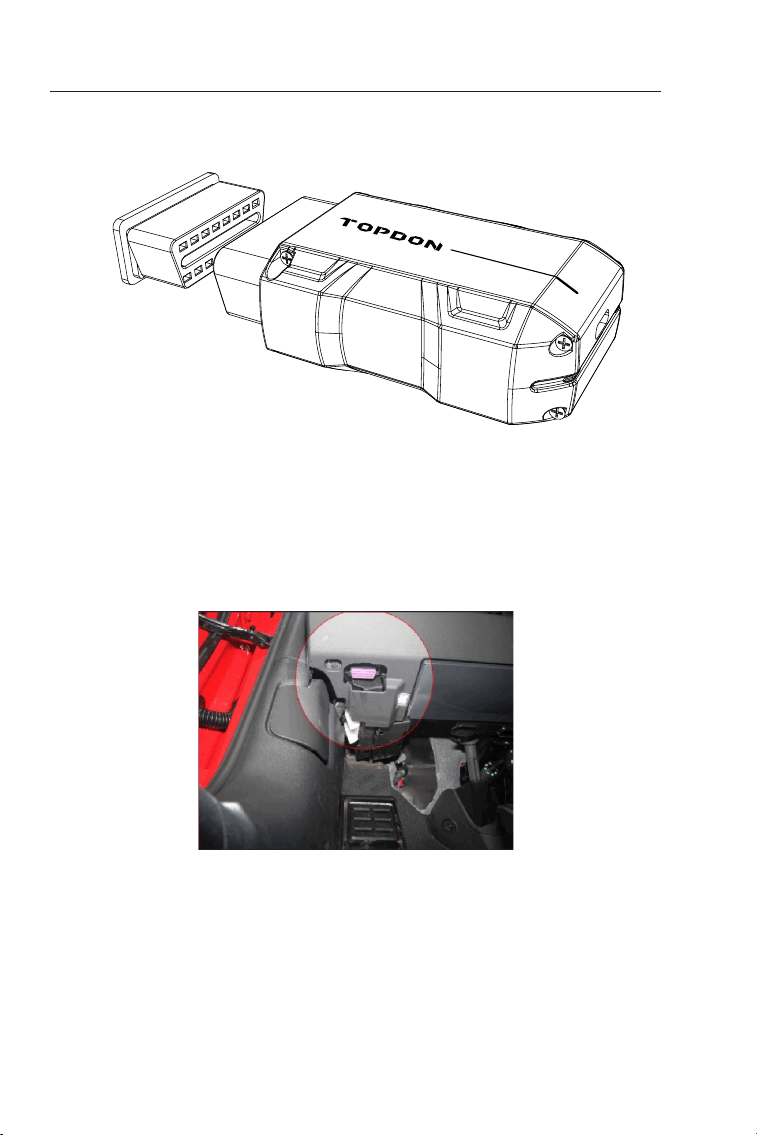

3.5 Plug the TopScan into the Vehicle's DLC
To locate the vehicle's DLC, tap Repair Information > DLC Location,
select vehicle make, model and year, and tap Next. A picture of DLC
location for the selected vehicle will display.
Note:
Make sure the ignition is OFF before plugging in the unit.
Figure 3-10
Figure 3-11
19
Note:
A rmware update prompt will display. Tap Update to continue.
3.6 Turn the Ignition to the "ON" Position (see Figure 3-12)
3.7 Bluetooth Connection
If your vehicle is equipped with a keyless start system and the
ignition switch is an "Engine Start Stop" button (see Figure 3-13),
press the "Engine Start Stop" button until the car is in "ON" mode. Do
not apply the brake while pressing the "Engine Start Stop" button or
you will start the car instead of putting it in the "ON" position.
The method of ignition varies by vehicle model. Refer to the vehicle's
service manual for details.
Select your device from the list of searched Bluetooth devices.
Tap the icon at the top right of any screen with this icon to
establish Bluetooth connection with the TopScan unit. After the
connection is successfully established, the icon changes to .
Once Bluetooth is successfully paired, the connection will be
automatically established when you open the app. If not connected,
manually tap the icon to reconnect.
ENGINE
START
STOP
Figure 3-12 Figure 3-13
20
Figure 3-14
21
Figure 4-1
Section 4
Using the TopScan via the App

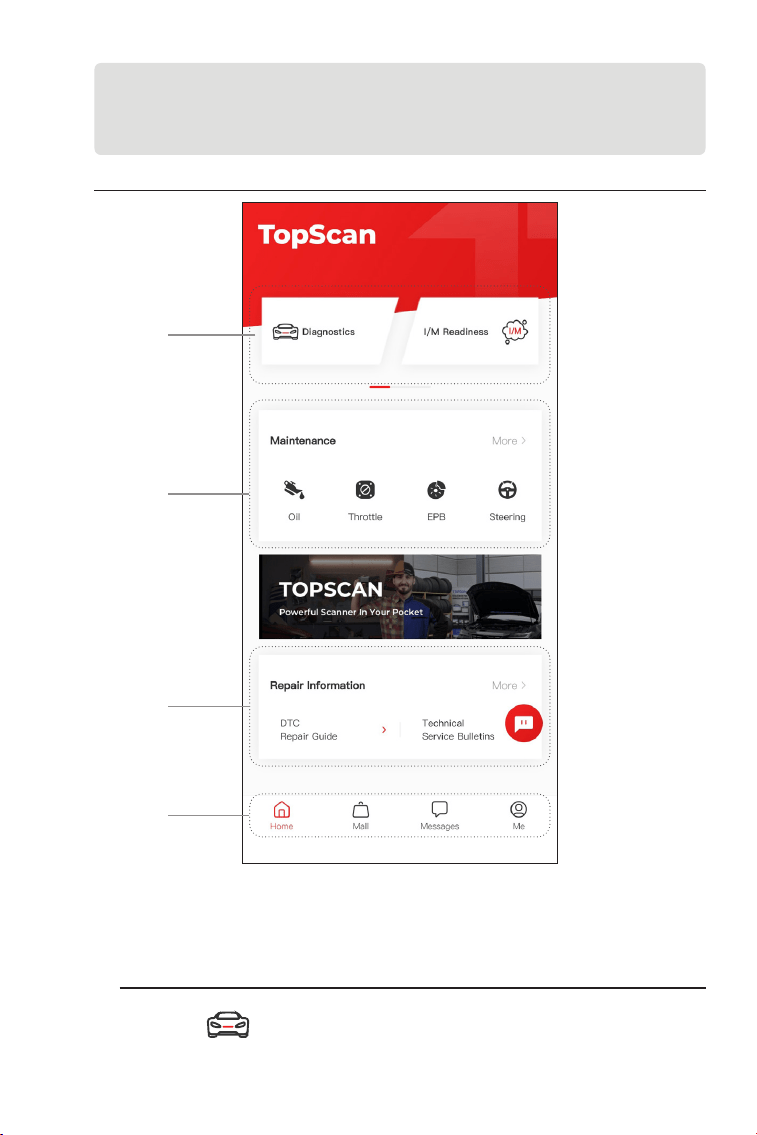

4.1 Home Screen
1
2
4
3
1. Main Functions
Swipe right or left to move through the functions.
Congures the TopScan to operate as
a scan tool.
Diagnostics
22

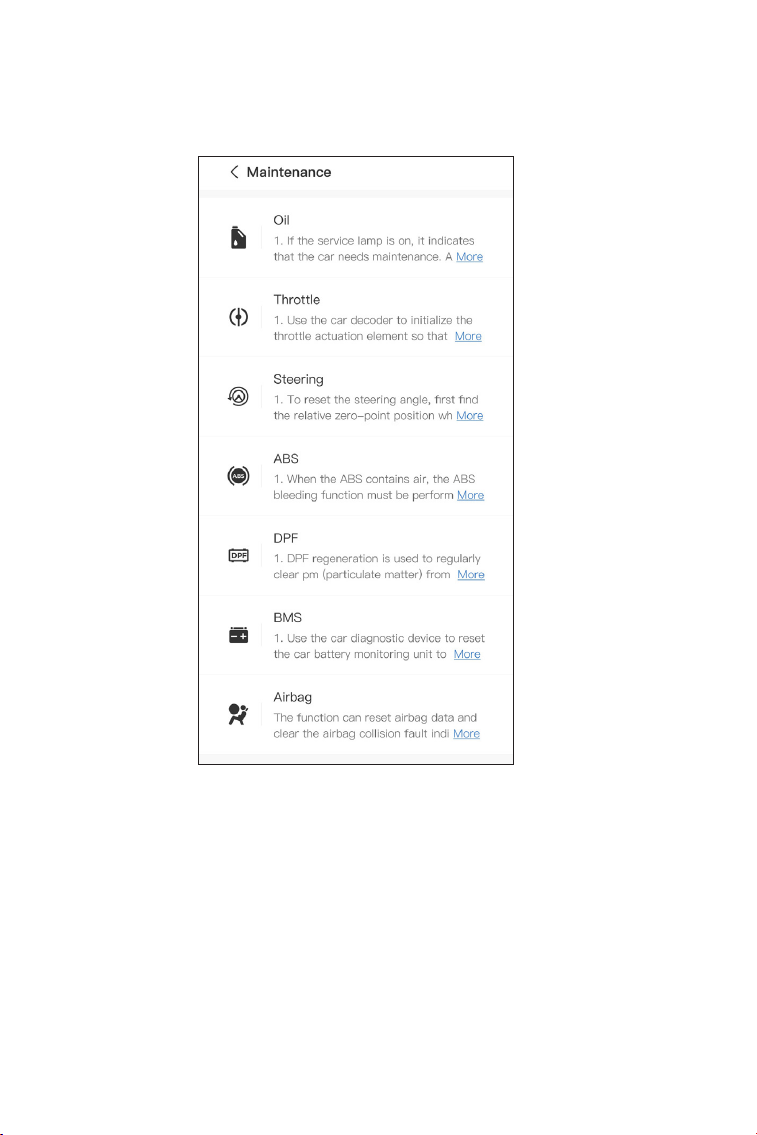

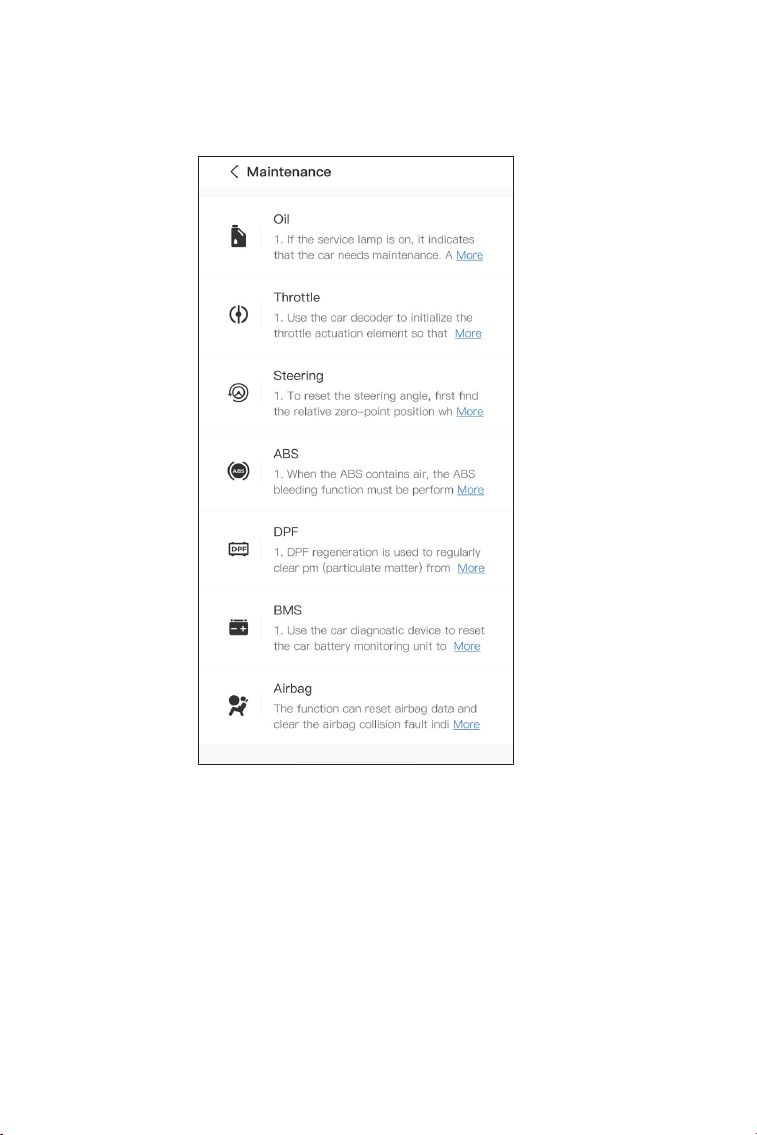

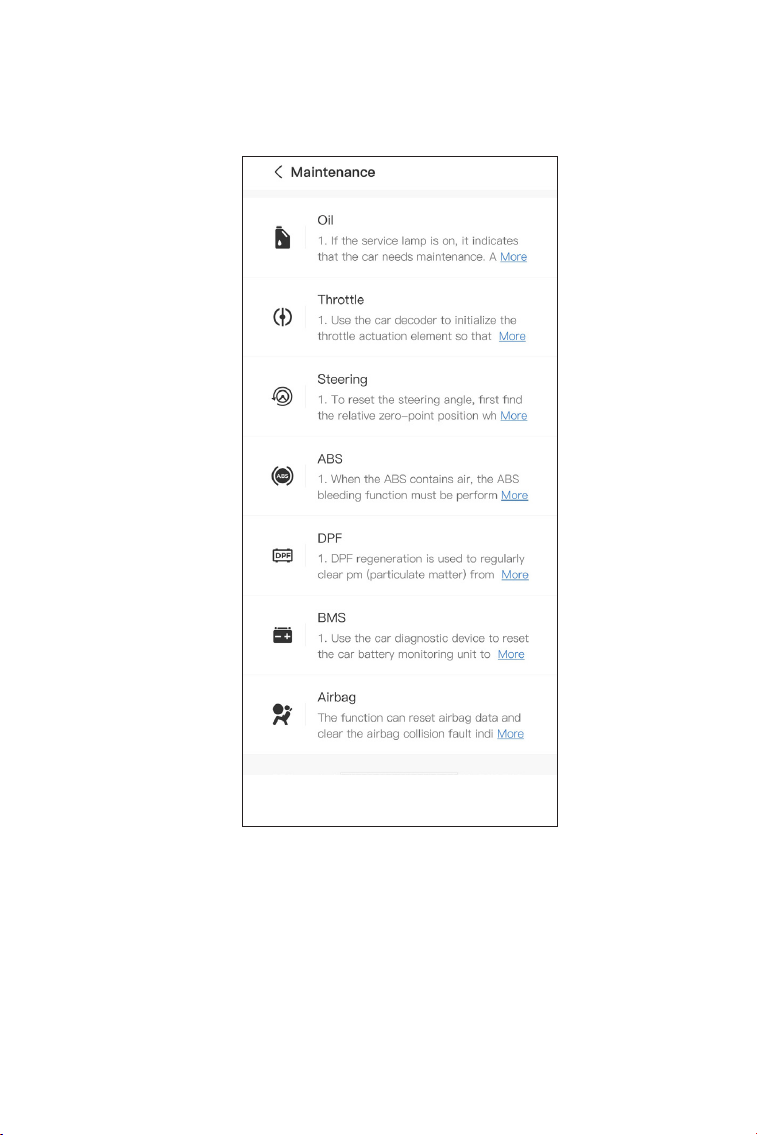

2. Maintenance Service Functions
Provides 8 maintenance service functions (for the advanced product
version - TopScan Pro, there are 13 maintenance service functions
avaiable).
3. Repair Information
Includes DTC Repair Guide, Technical Service Bulletins, DLC Location
and Warning Light Library, which provides reference information on
vehicle inspection, diagnostics, and repair.

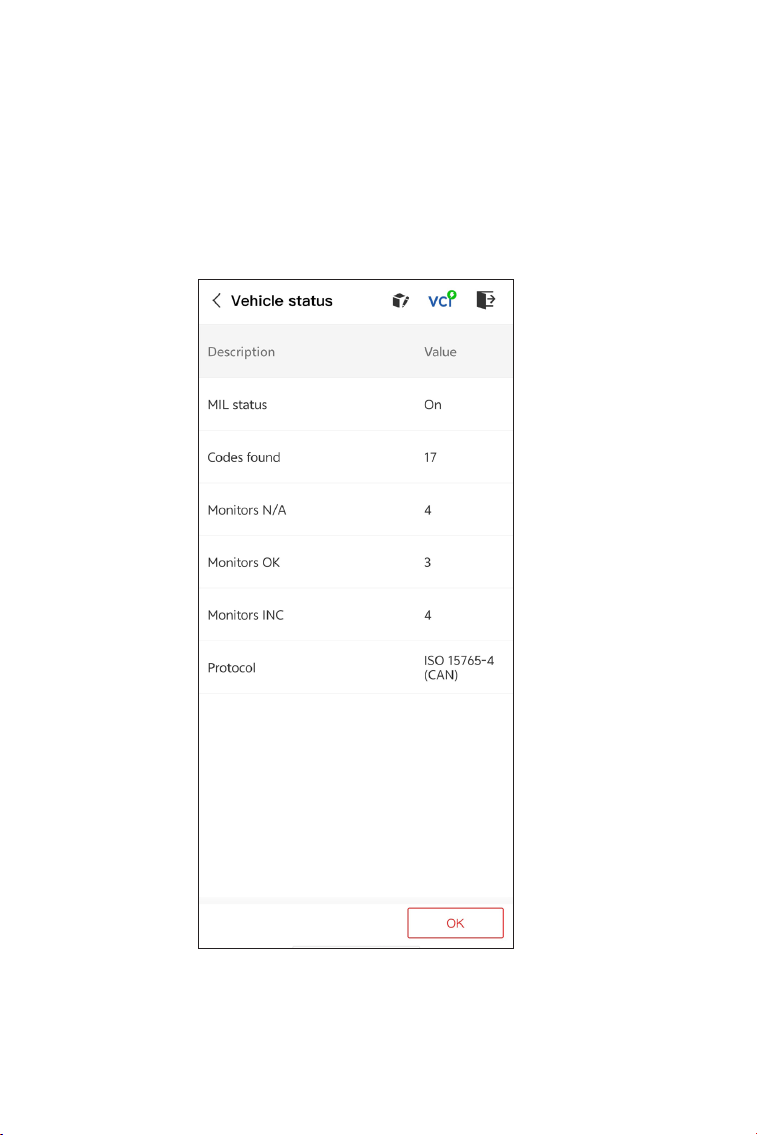

Provides quick access to check
the status of the emission-related
systems.
Congures the TopScan to operate as
a key programming tool.

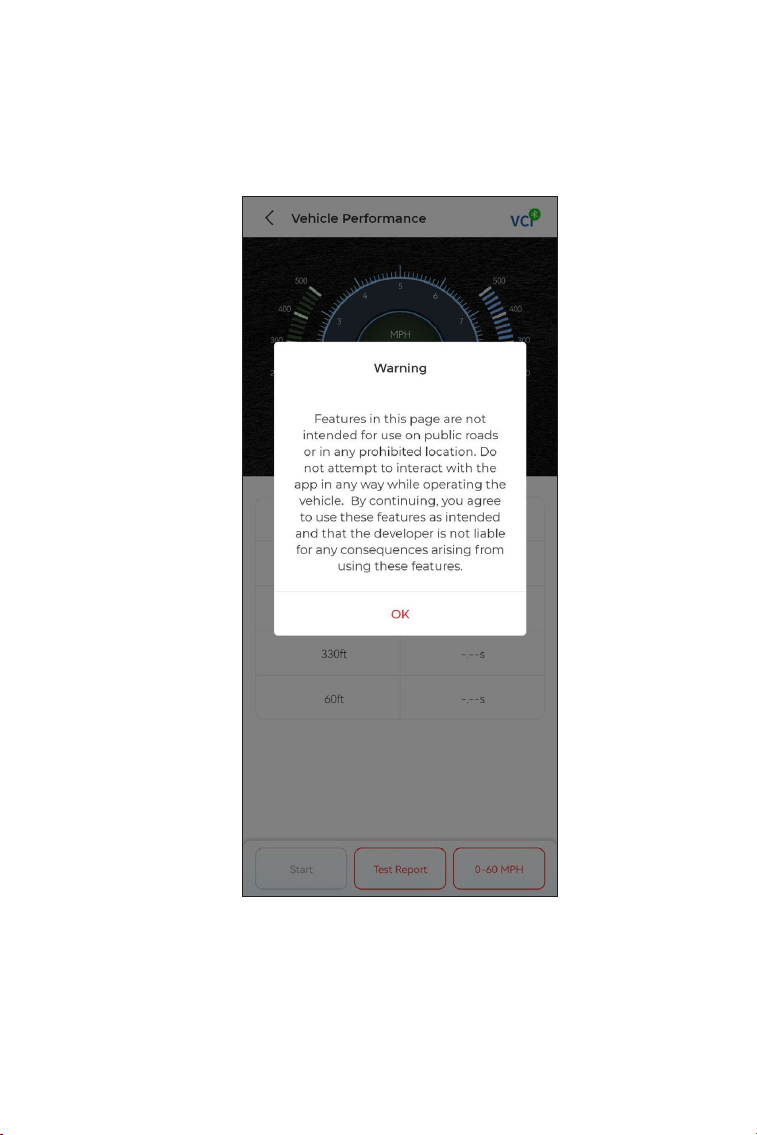

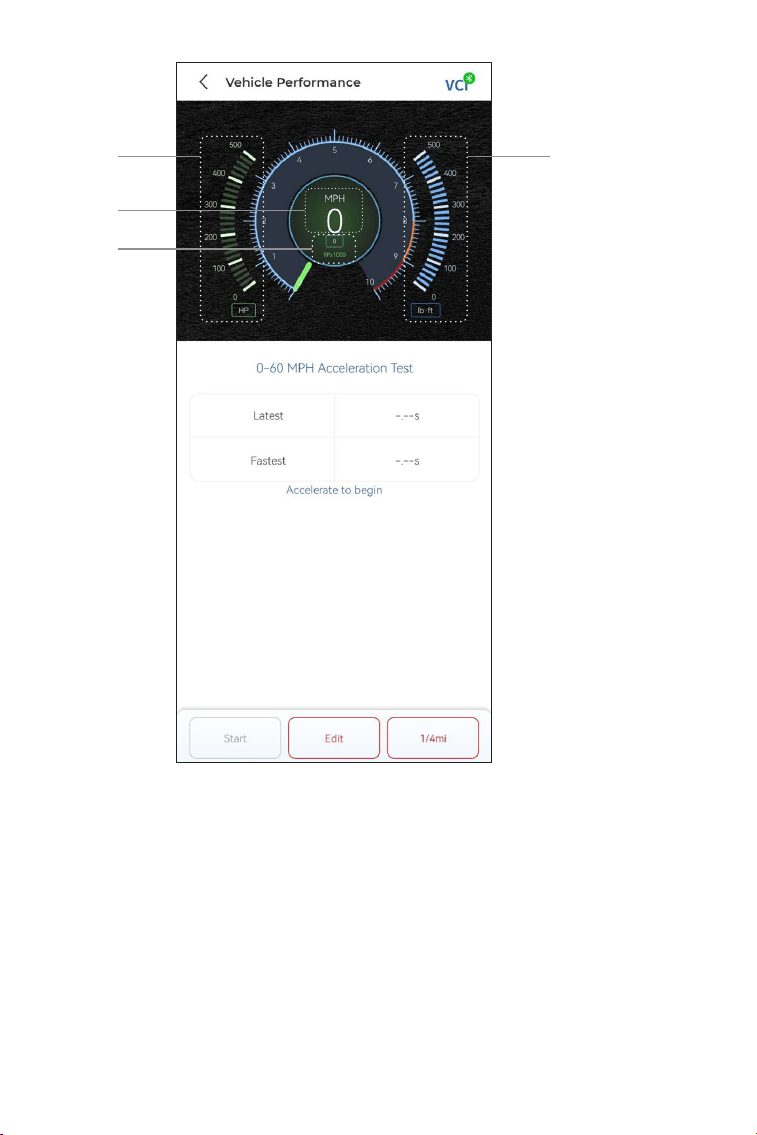

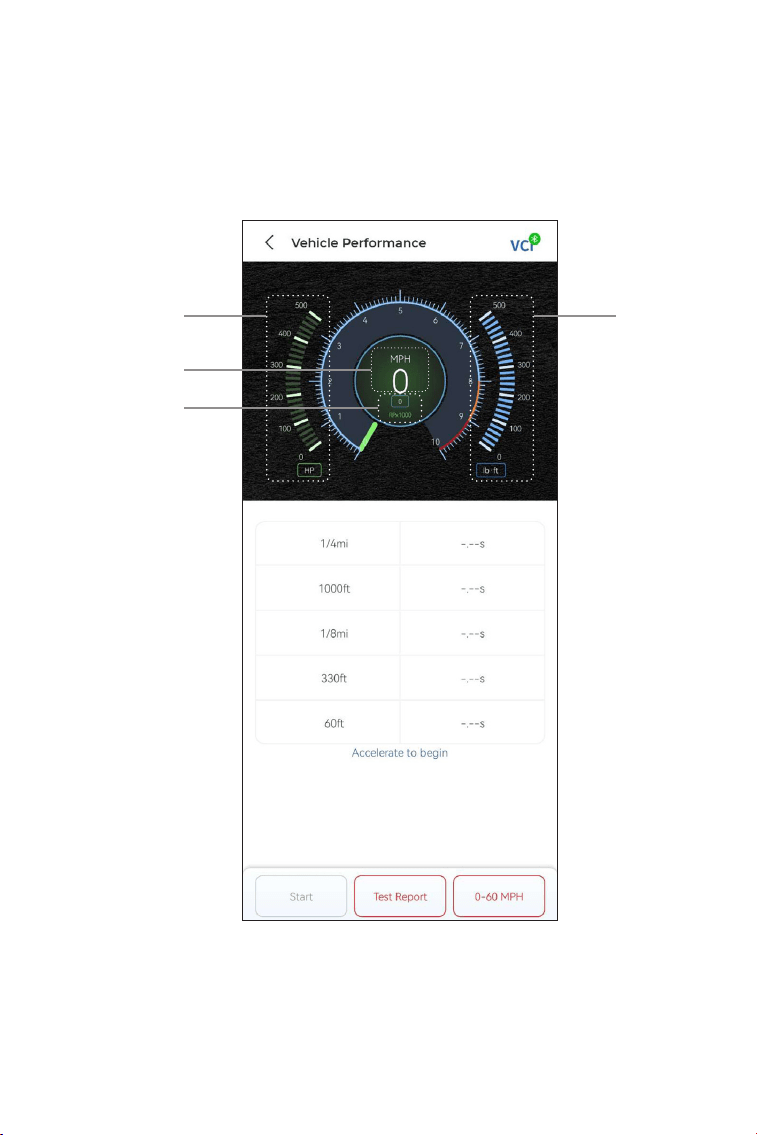

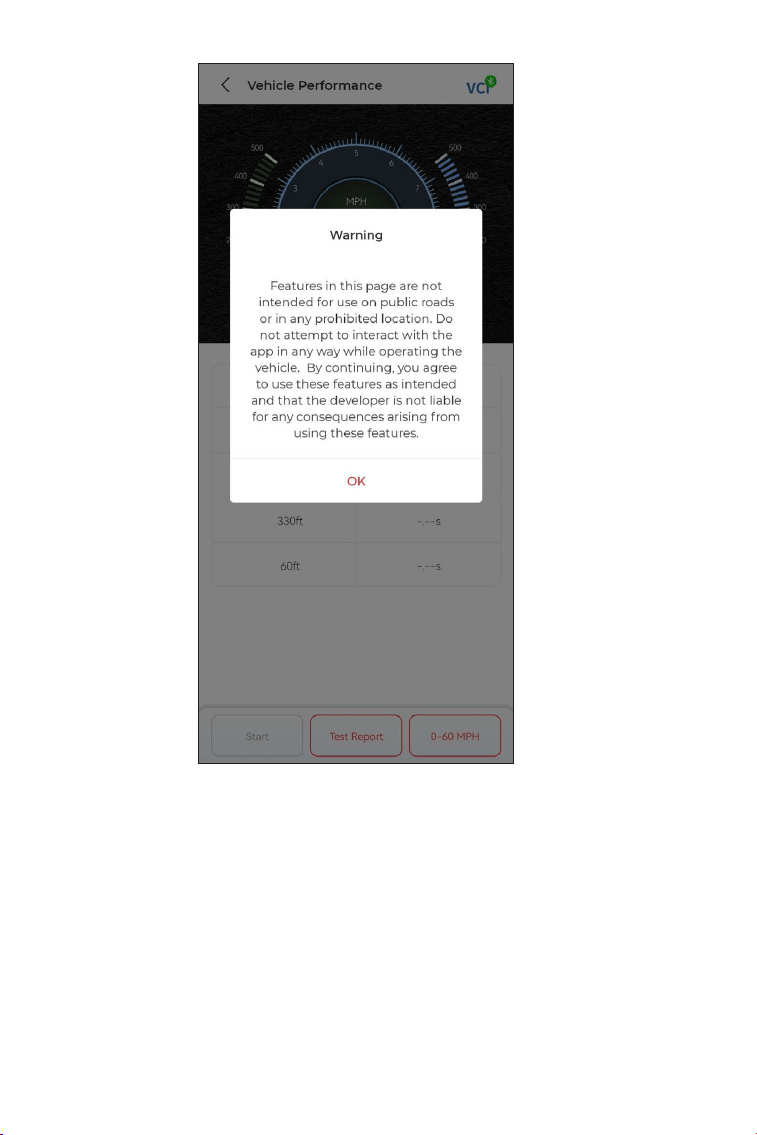

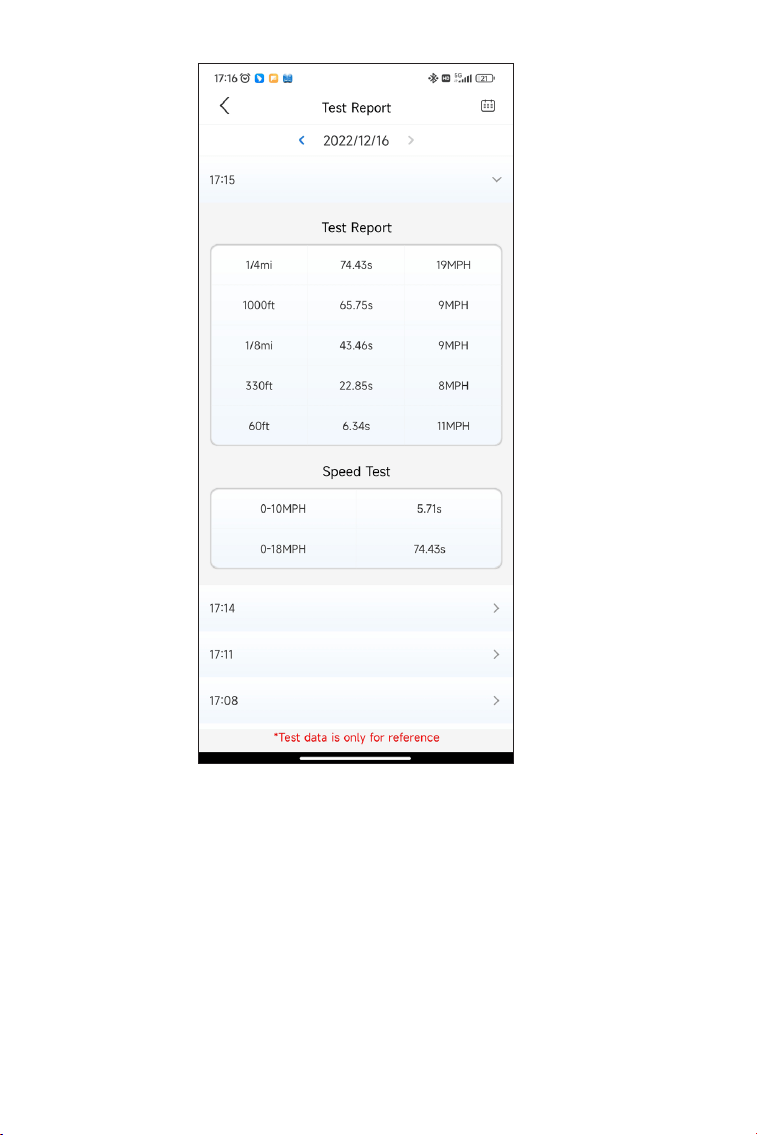

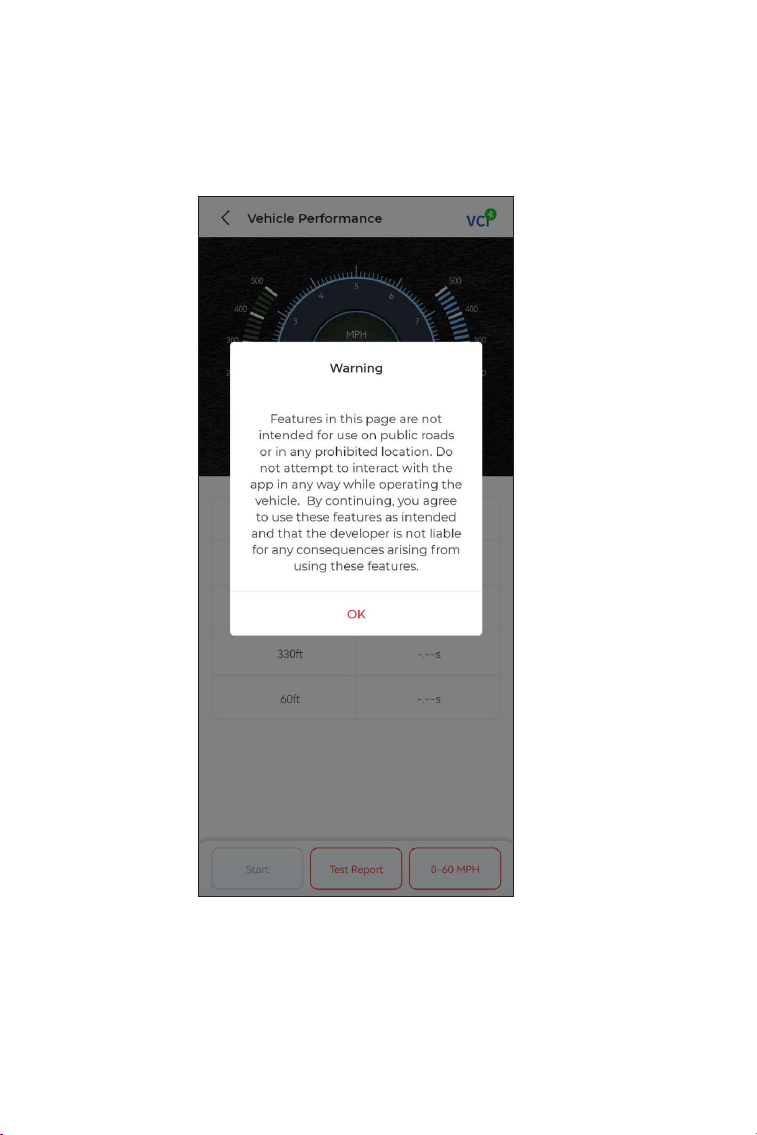

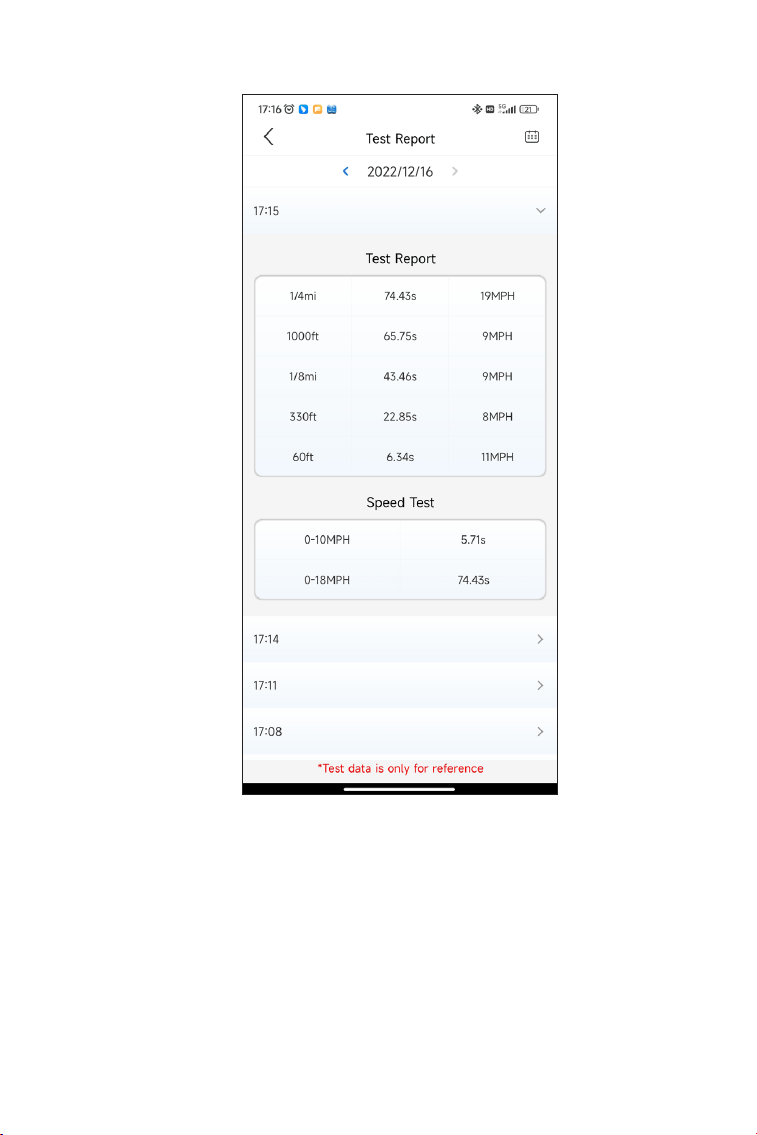

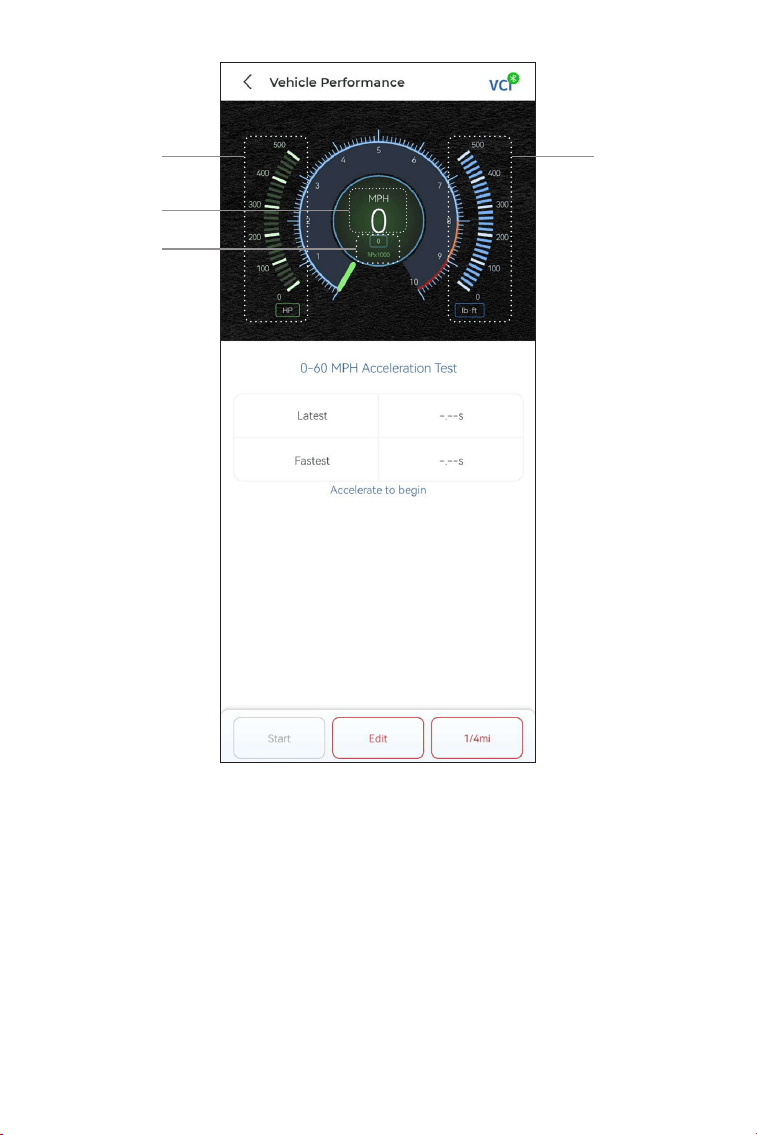

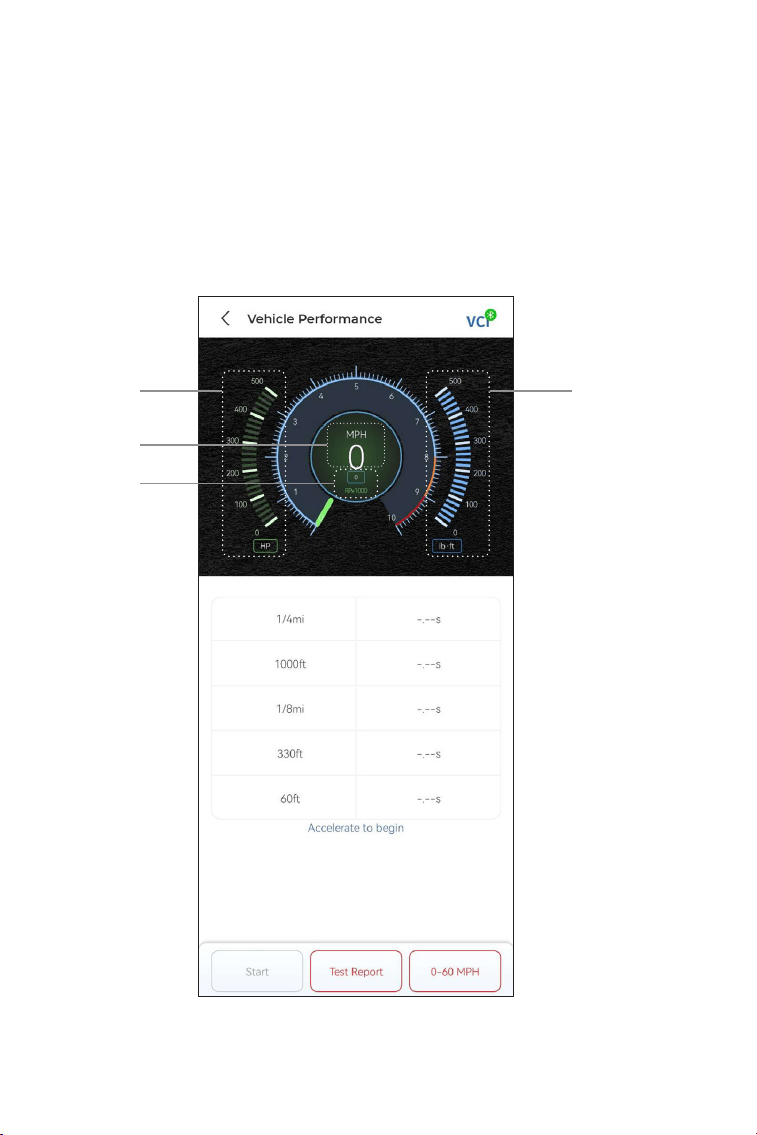

Allows you to perform acceleration
tests on your vehicle.
Allows you to calculate Volumetric
Efciency (VE) to check the engine
performance.
Congures the TopScan to operate
as a transponder reader and remote
frequency tester.
I/M Readiness
IMMO (Optional)
Vehicle Performance
VE Calculator
T-Darts (Optional)
23
4. Toolbar
Selecting this icon returns you to the
home screen.
Allows you to purchase or renew
diagnostic / IMMO software license.
For TopScan, single purchase for a
year and subscriptions (quarterly,
annual) are available. TopScan Pro
only supports single purchase for a
year.
Selecting this icon opens the
message screen, which allows
you to view the system messages,
notications, and congure the
message settings.

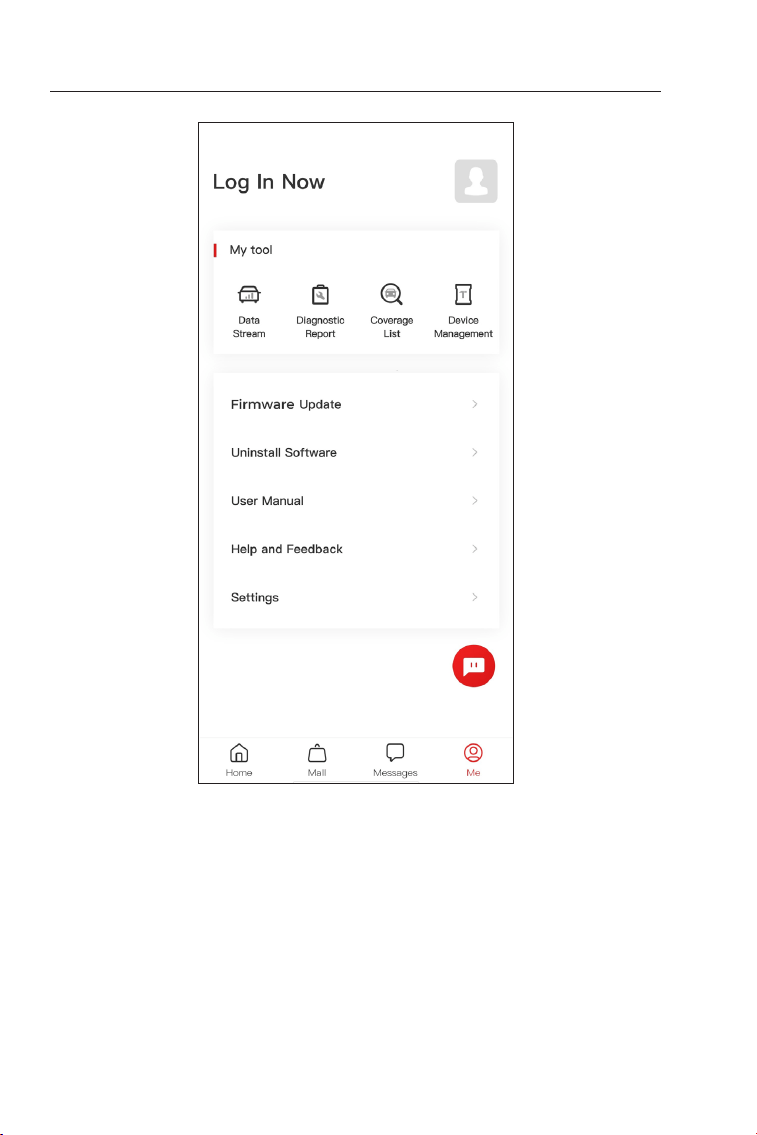

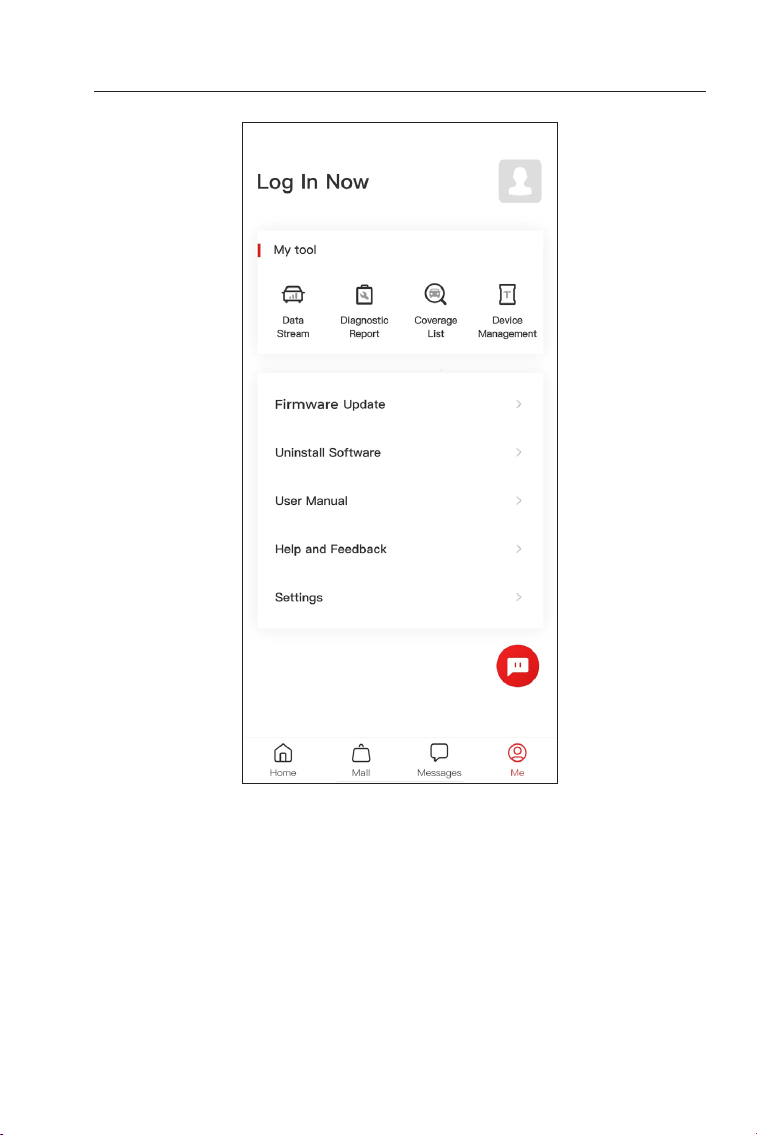

Selecting this icon opens the Me
screen, which allows you to view the
account prole, saved data les, and
FAQ, manage the installed software
and connections to VCI / T-Darts,
look up vehicle coverage, check for
rmware updates, and access general
settings.
Home
Mall
Me
Messages
Note:
You can tap the oating window on any screen of this
app to open the on-line chat tool. Then tap START CHAT to
communicate with our customer service. Drag this oating window
to move it anywhere.
4.2 Diagnostics
The Diagnostics module allows you to scan all supported vehicle
systems at one time (Auto Scan) for Diagnostic Trouble Codes (DTCs)
or select an individual system to perform Read Trouble Code, Clear

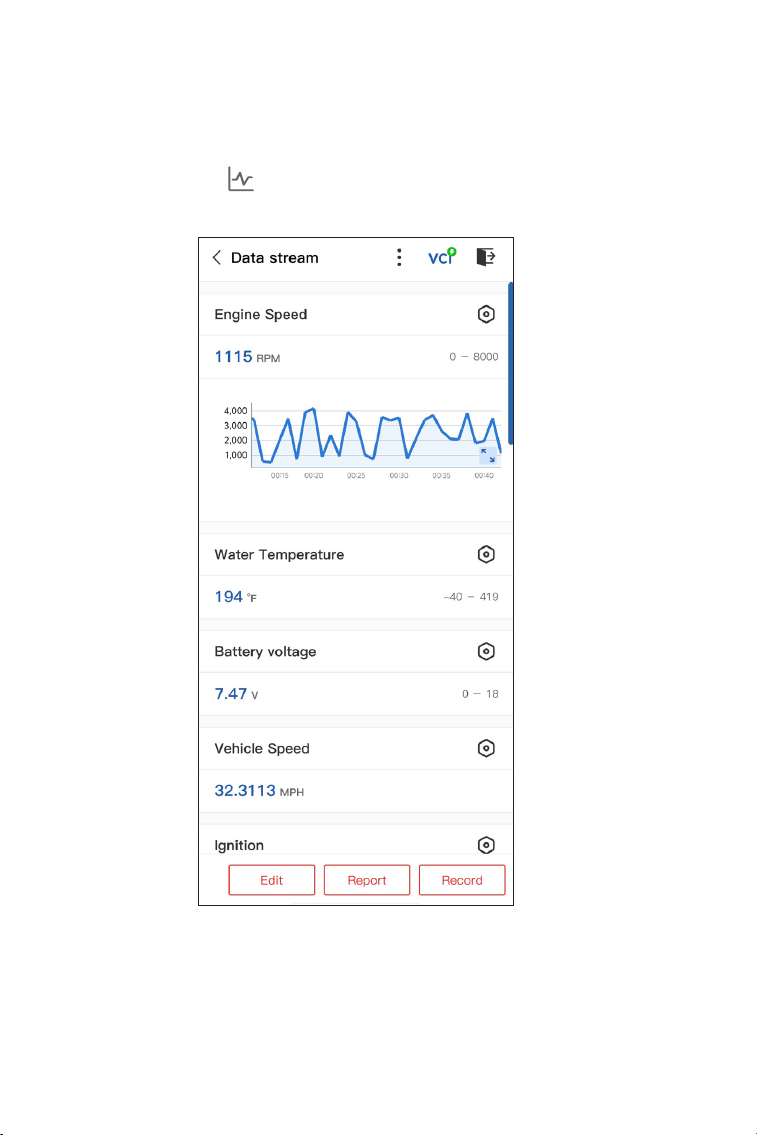

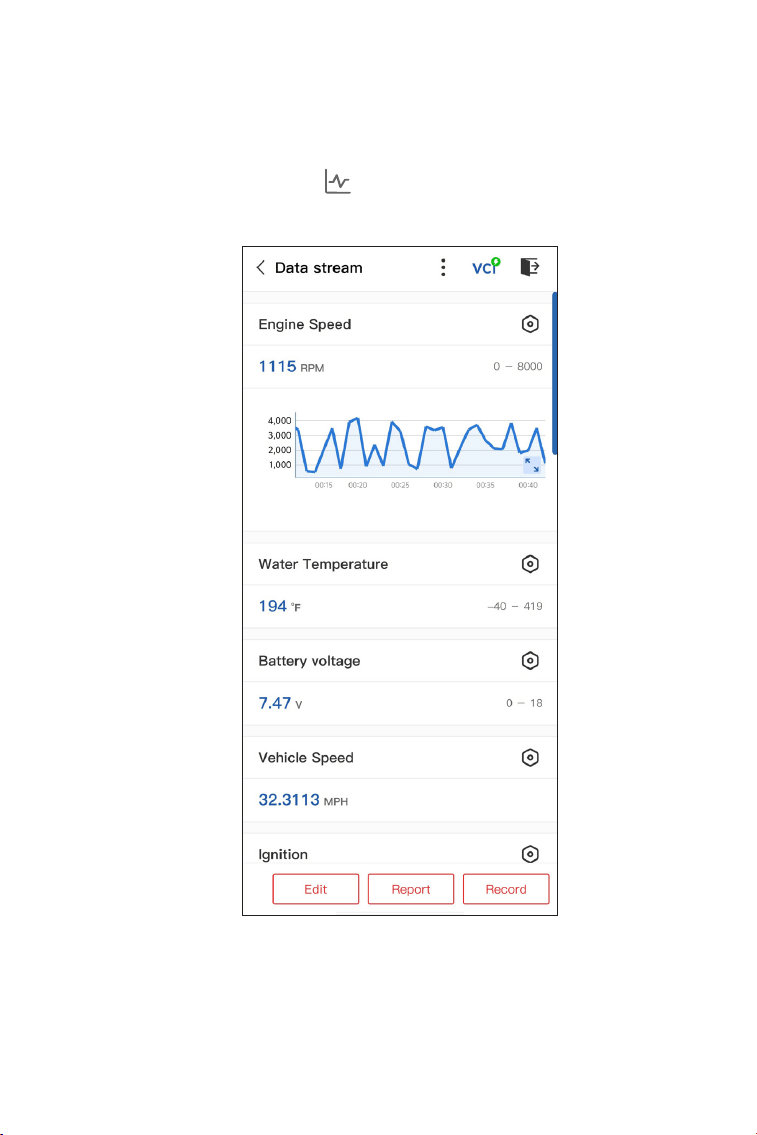

Trouble Code, Read Data Stream, Read Version Information and
24
Figure 4-2
To perform Auto Scan or Individual System Diagnostics, you need
to identify your vehicle rst.

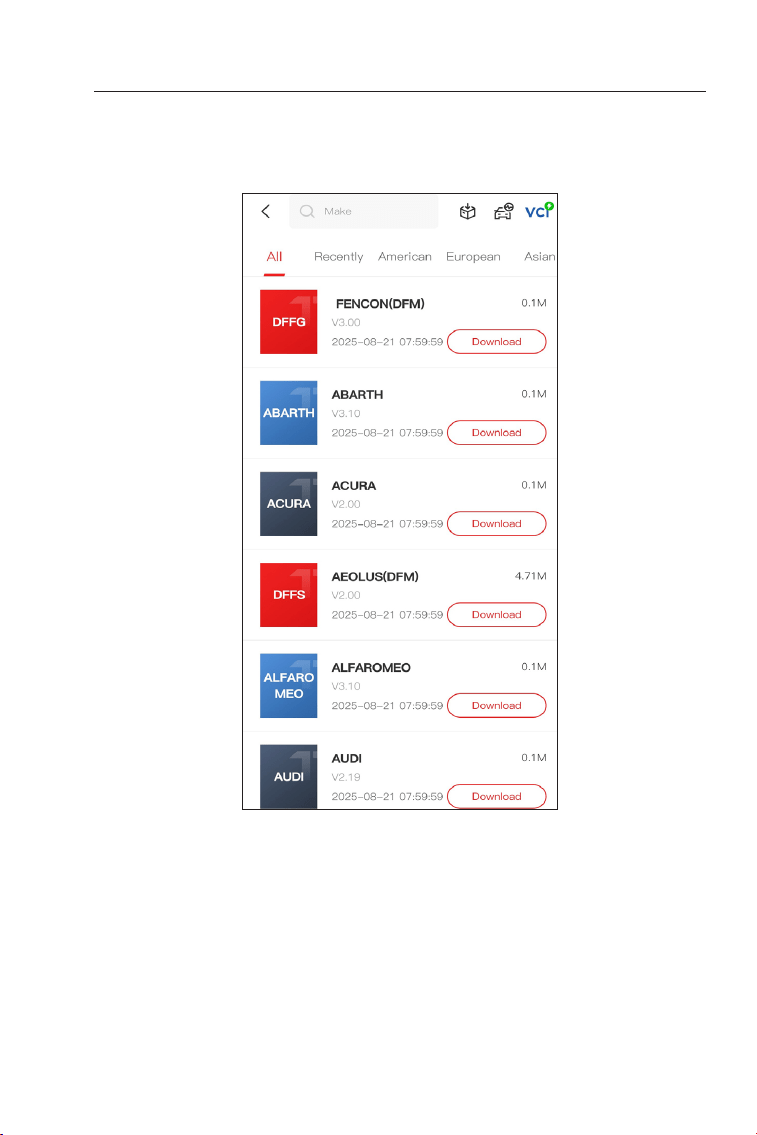

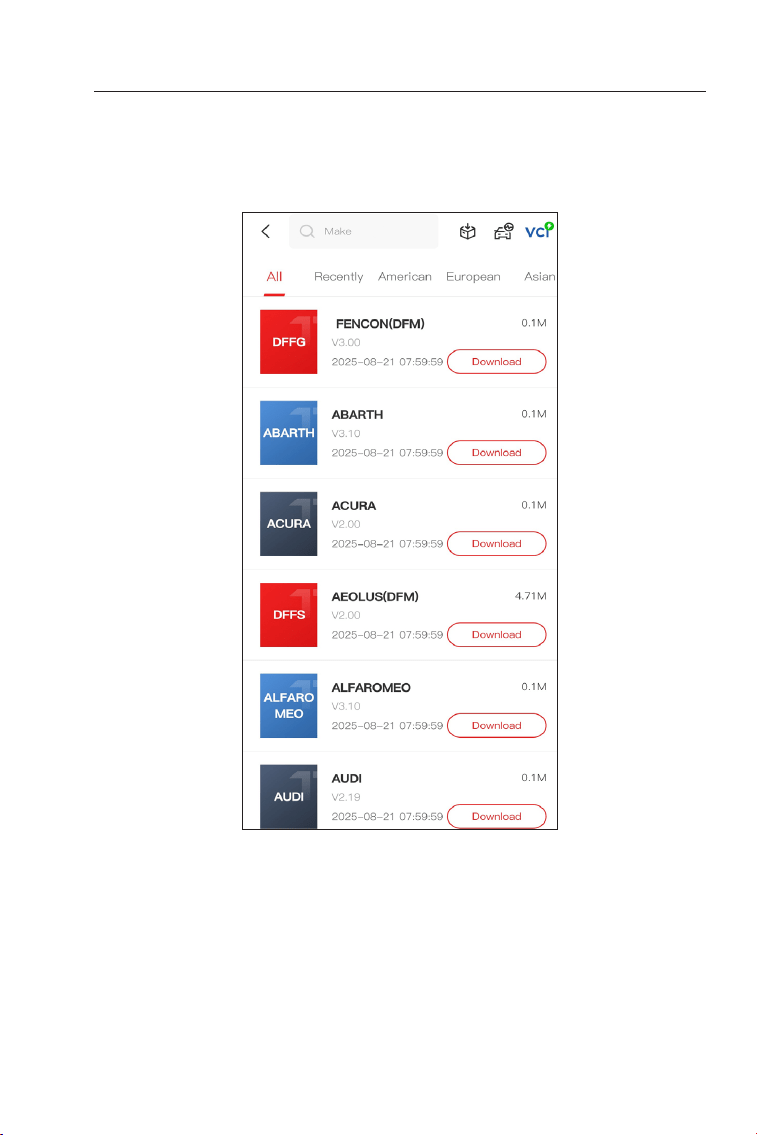

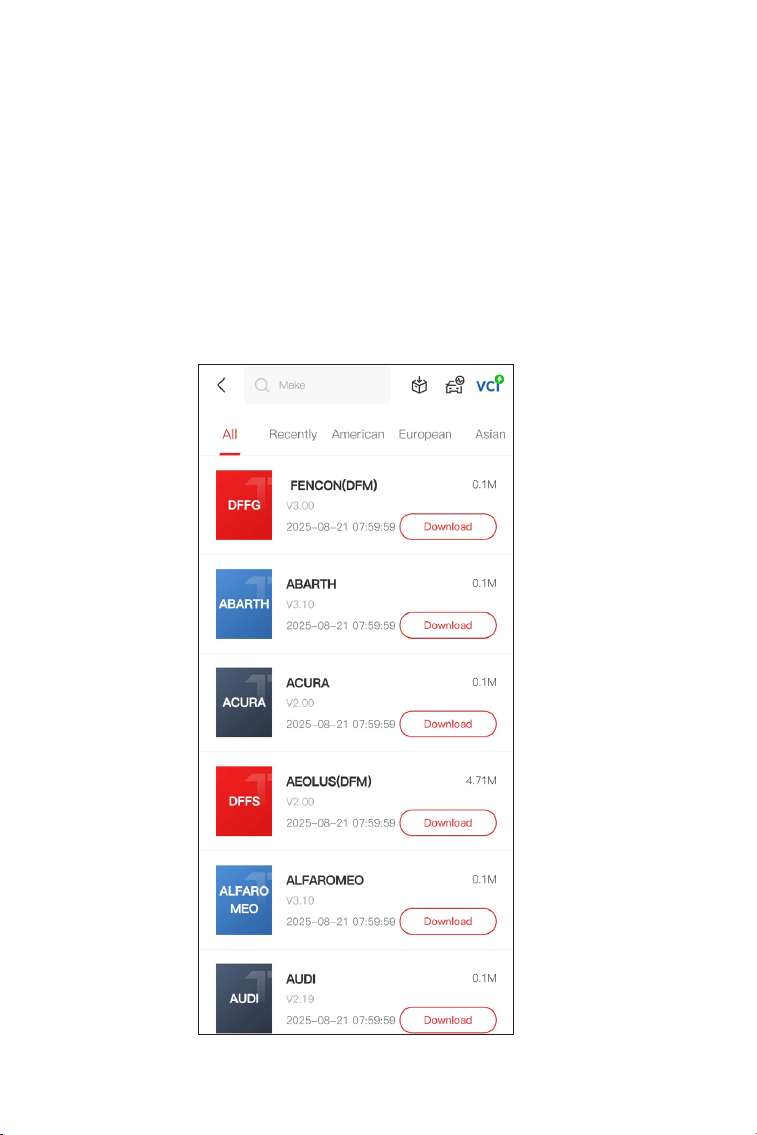

1. Tap Diagnostics from the home screen. A list of vehicle-specic
diagnostic software will display.
4.2.1 Auto Scan and Individual System Diagnostics
Identifying the Vehicle
Active Test. You can also access EOBD and Diagnostic Feedback
through this module.
25
2. Select the software by your vehicle make (If you have not
downloaded the software, please download and install the software
rst).
3. Select Automatic / Manual to identify the vehicle.
Note:
A demonstration mode (DEMO option) is provided to help you
become familiar with Diagnostics functions.
Note:
When entering this page for the rst time, button prompts will
appear in the upper right corner of the page. Tap Next to continue.
Figure 4-3
26
Automatic
Manually enter Vehicle Identication Number (VIN) or tap Read to
acquire VIN, then tap Conrm. TopScan will automatically decode
the VIN to identify the vehicle.
Manual
Manually select the vehicle information to identify the vehicle.

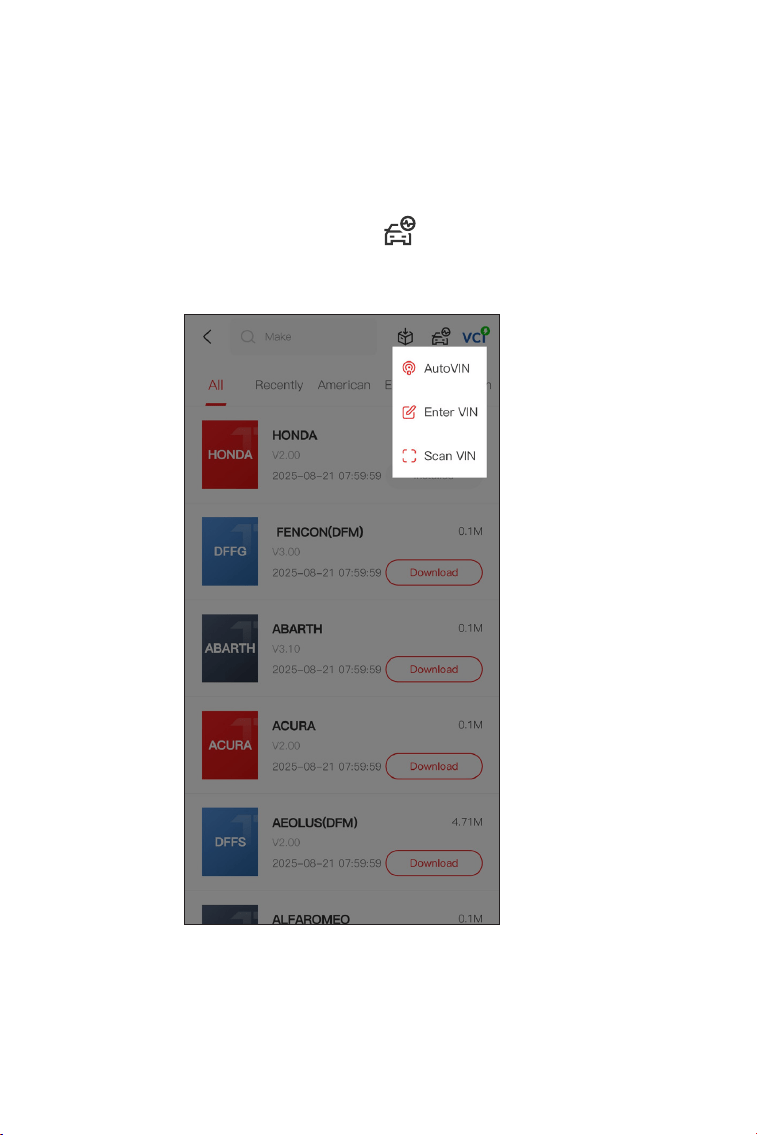

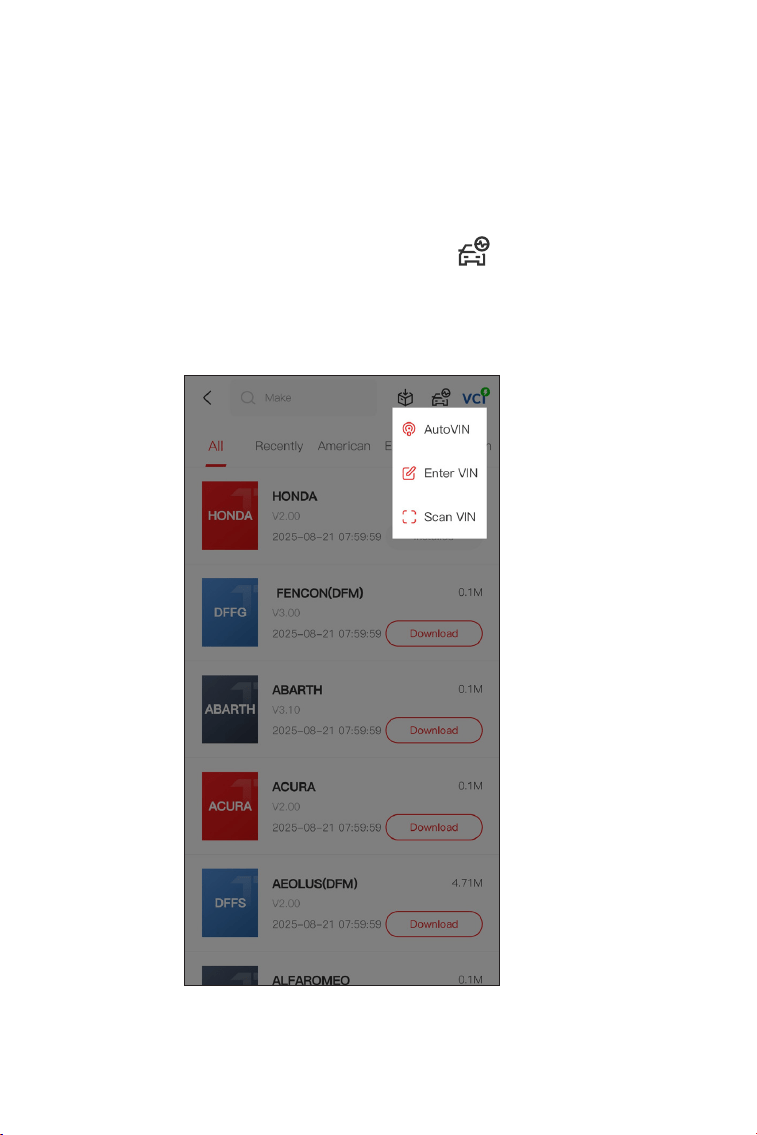

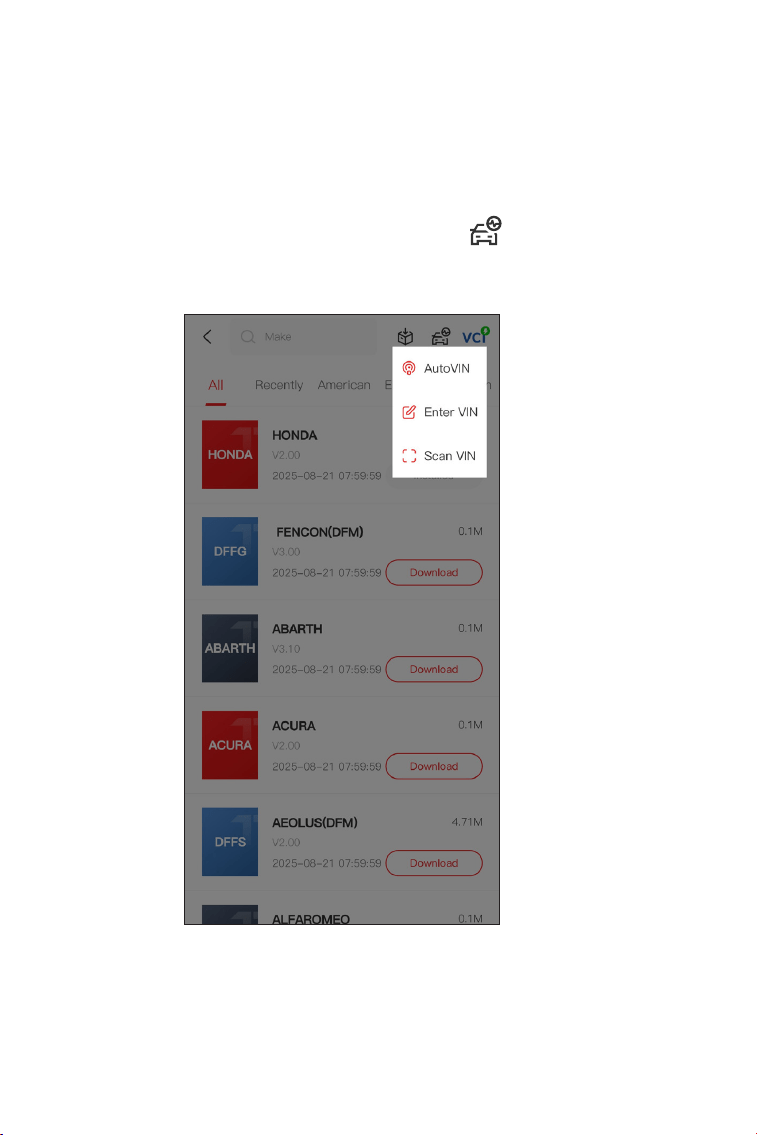

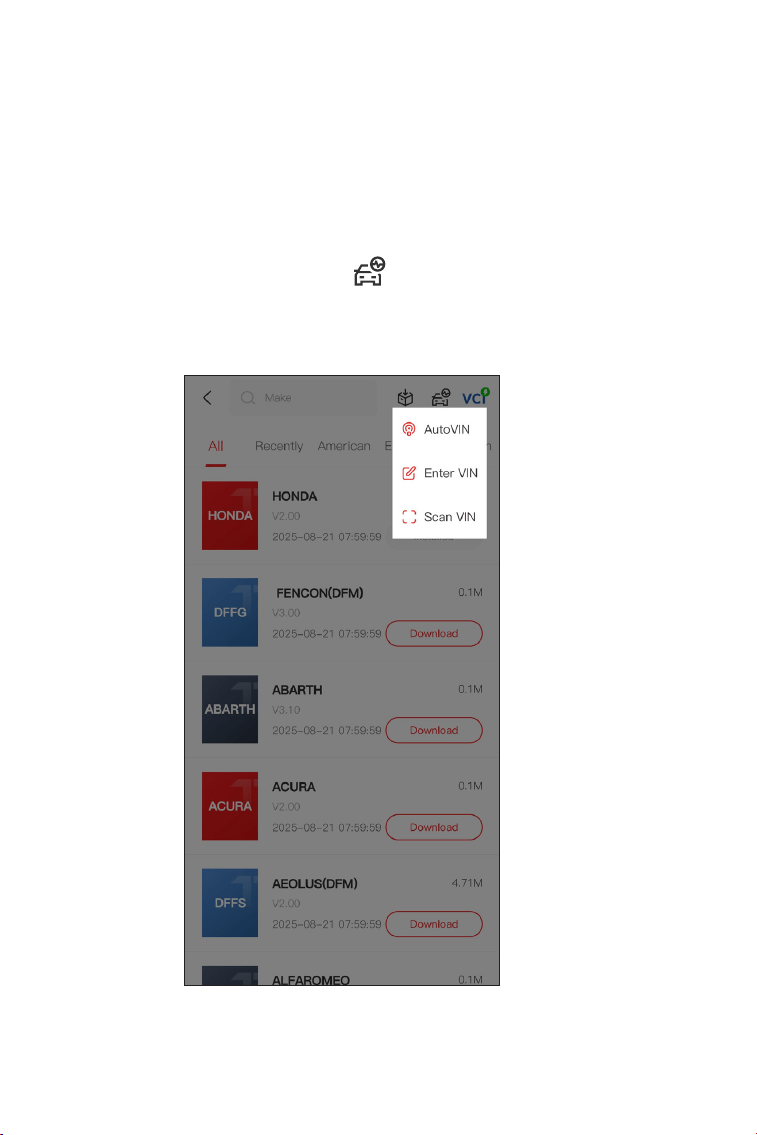

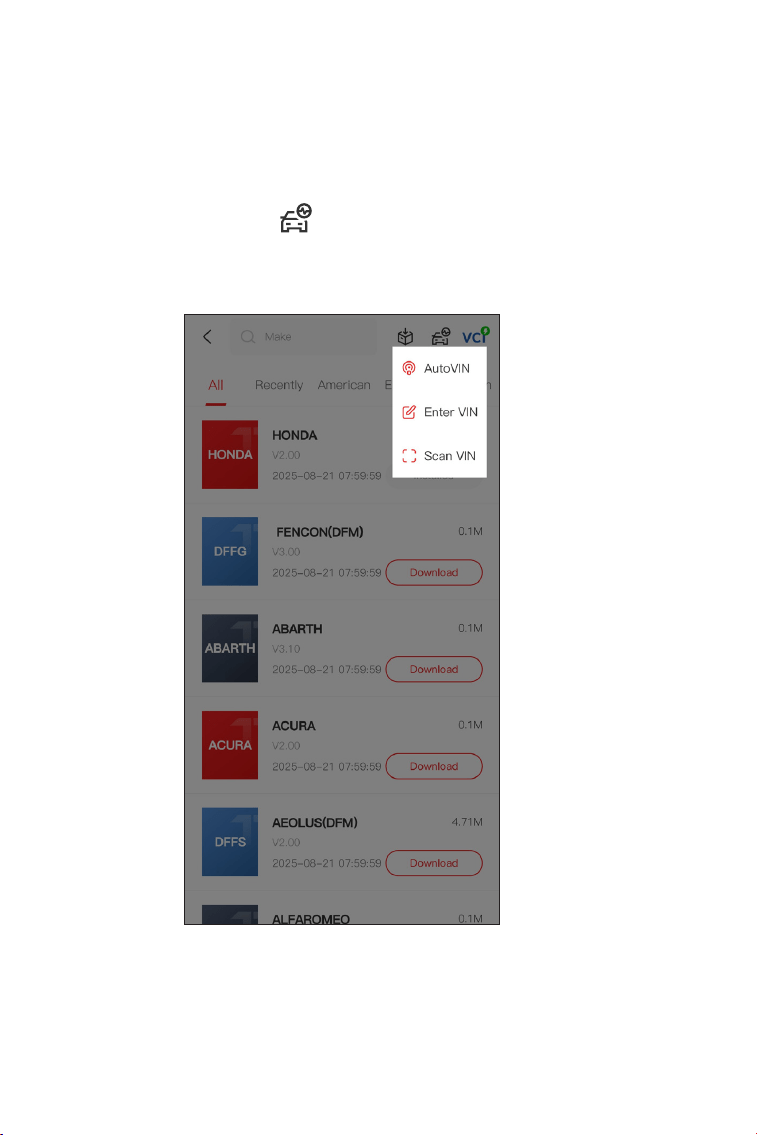

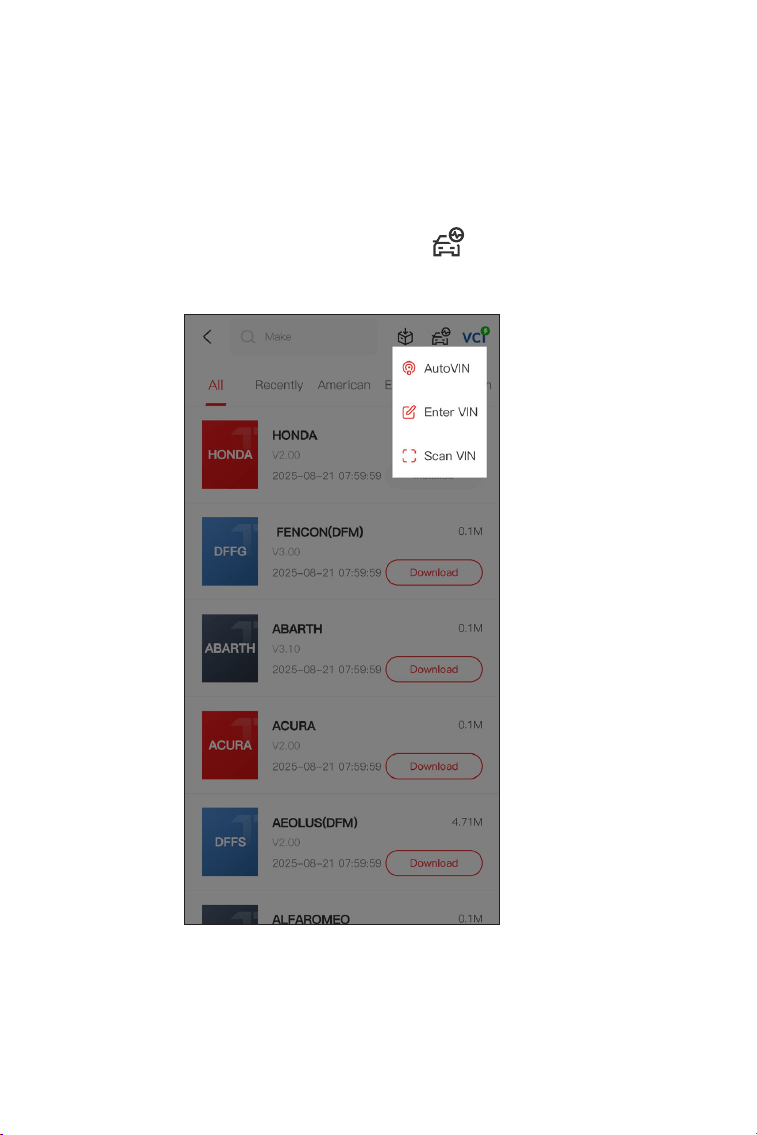

Alternatively, you can tap the icon at the top right of the
screen and select AutoVIN, Enter VIN or Scan VIN to identify the
vehicle.
Figure 4-4
27
AutoVIN - The TopScan automatically reads and decodes the VIN.
Enter VIN - manually enter the VIN.
Scan VIN - tap to scan the VIN characters.

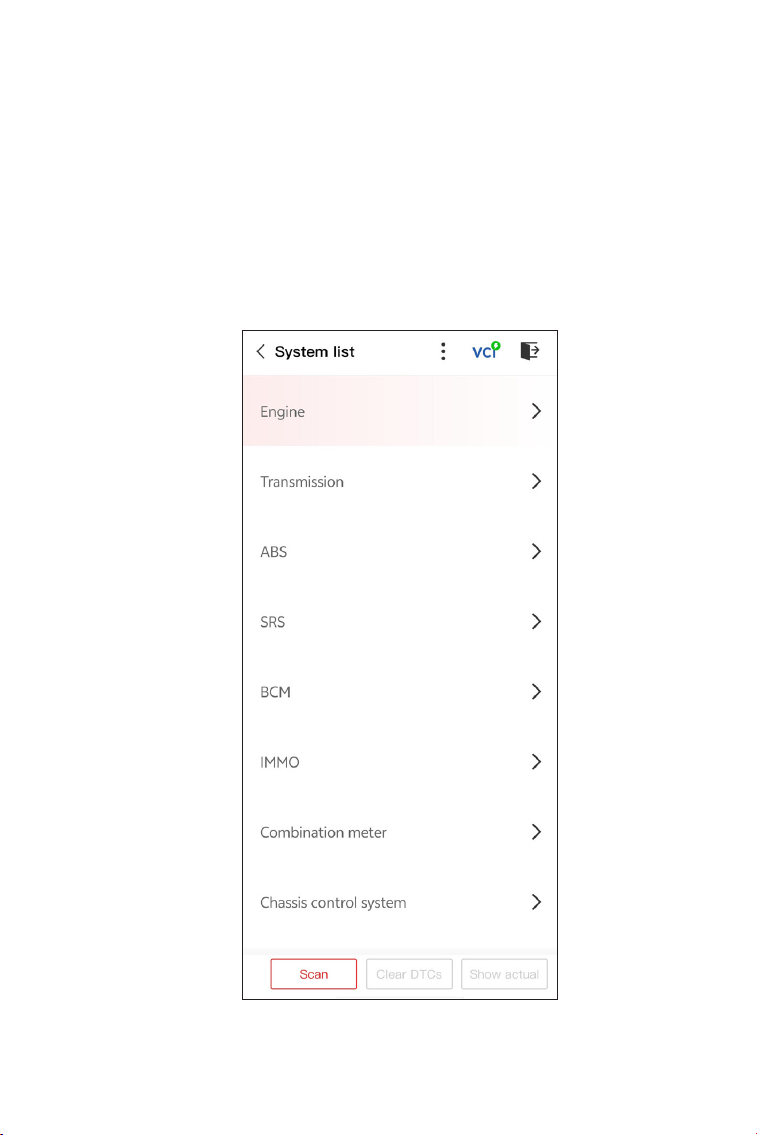

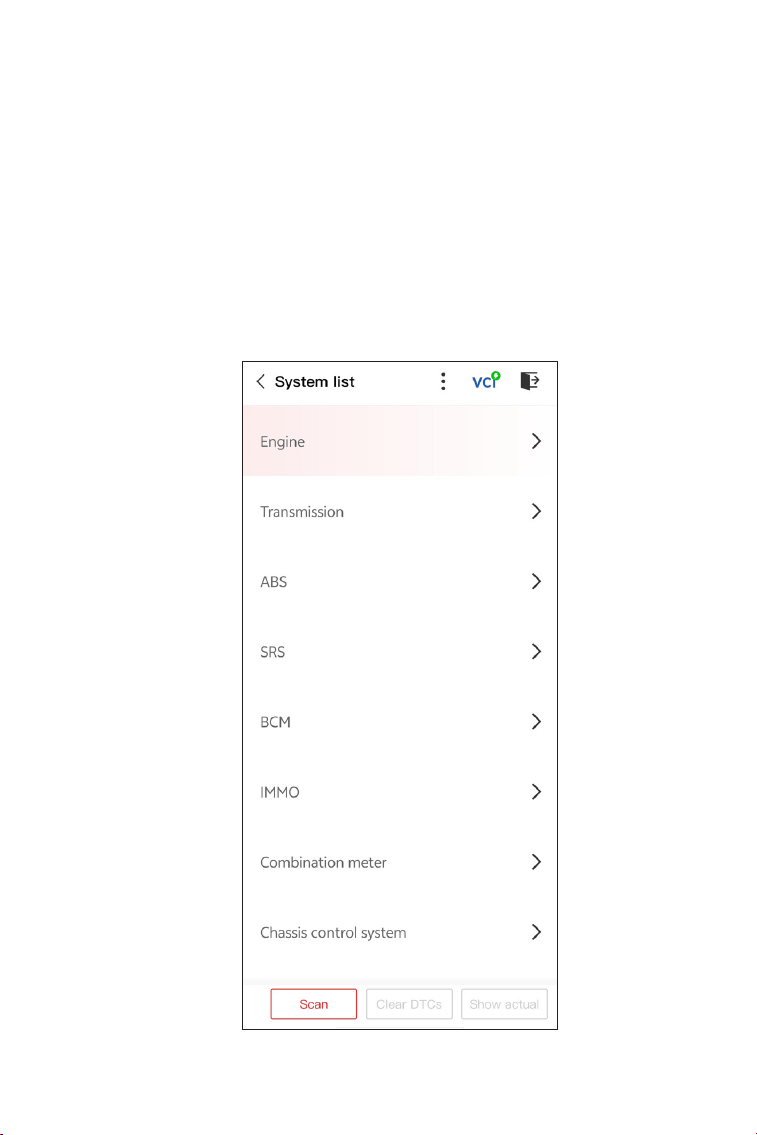

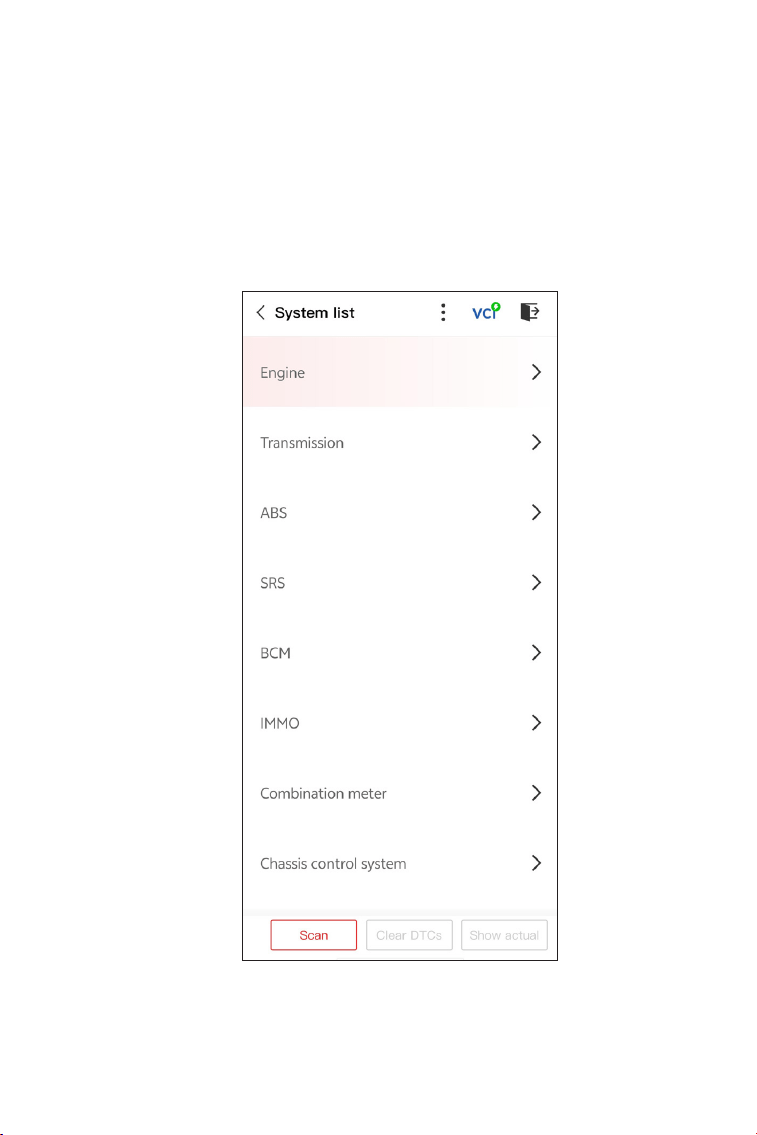

4. A system menu will display after the vehicle is identied.
Figure 4-5
You can either select Scan or tap a vehicle system to open the
function menu for that system.
Note:
Systems may vary by vehicle make, model and year.
28
Figure 4-6

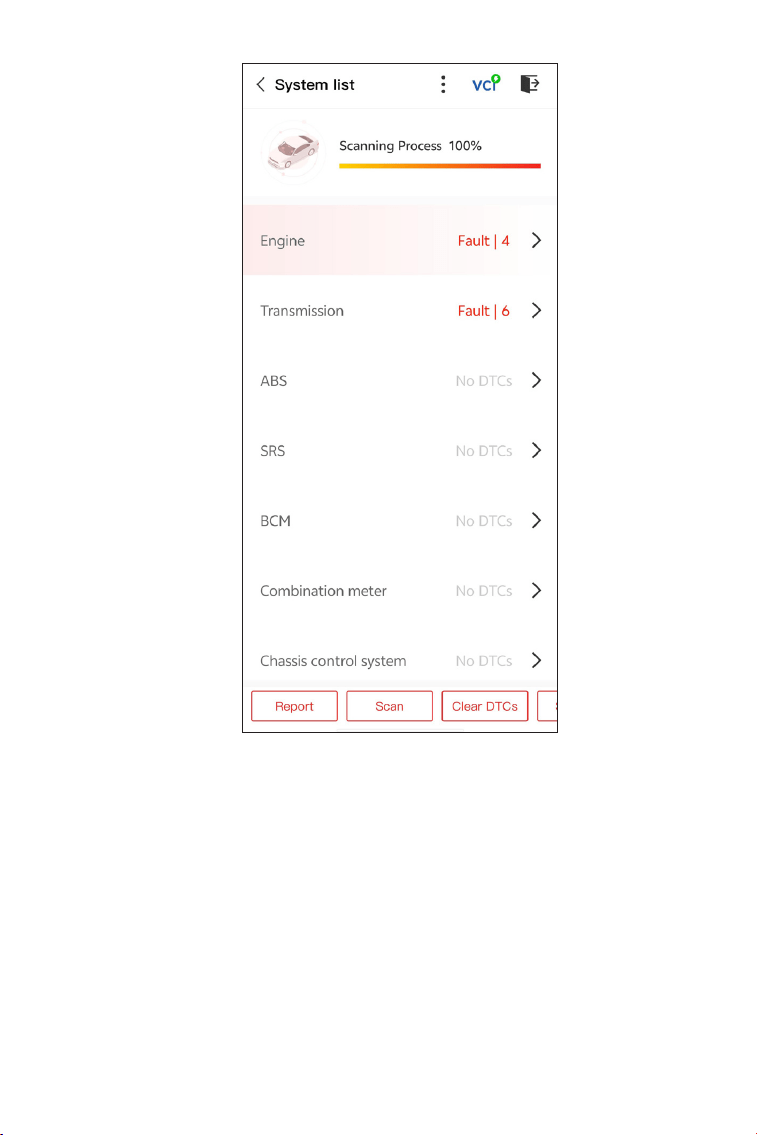

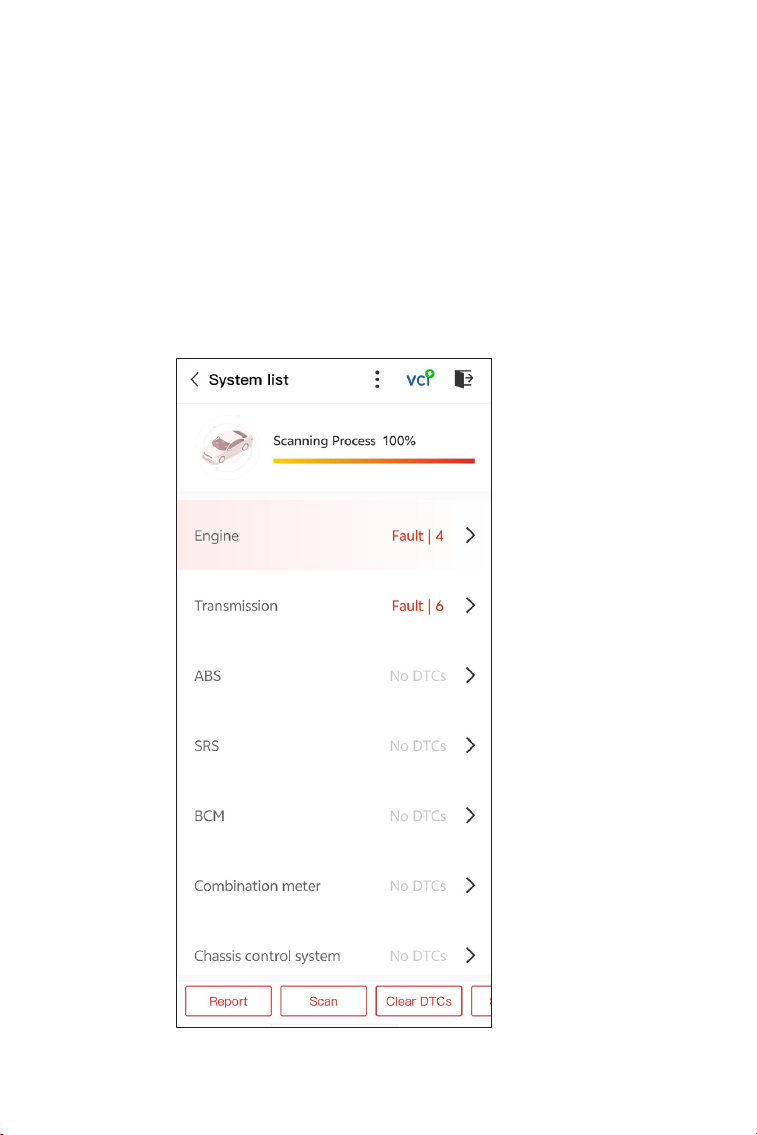

Auto Scan
Auto Scan detects the systems supported by the vehicle and
retrieves DTCs for all of these systems, providing a complete health
check of your vehicle. Performing Auto Scan before and after repair
could help in troubleshooting and validating repairs. Pre and post
scan reports can allow you to record the condition of the vehicle
before and after repair for comparison.
To perform an Auto Scan, tap the Scan button. The
TopScan will start scanning all the systems supported by the
vehicle, and DTC retrieval will be automatically proceeded.
Results are displayed progressively as the systems are scanned.
29
Button Description
Report - tap to save the current scan results in report format. (To
view the saved reports, go to Me > Diagnostic Report.)
Clear DTCs - tap to clear all the DTCs retrieved.
Show All / Show Actual - tap to toggle between showing all
vehicle systems and showing only the supported systems.
Performing Individual System Diagnostics
To access the function menu of a certain system:
From the systems menu, select the desired vehicle system.
Available function options for the system will be displayed. Select a
function to continue.
Figure 4-7
30
Read ECU Information
Tap ECU info in the function menu. Then you can view the version
information of the Electronic Control Unit (ECU) for the currently
selected system.
Read Trouble Code
To retrieve DTC for the currently selected system:

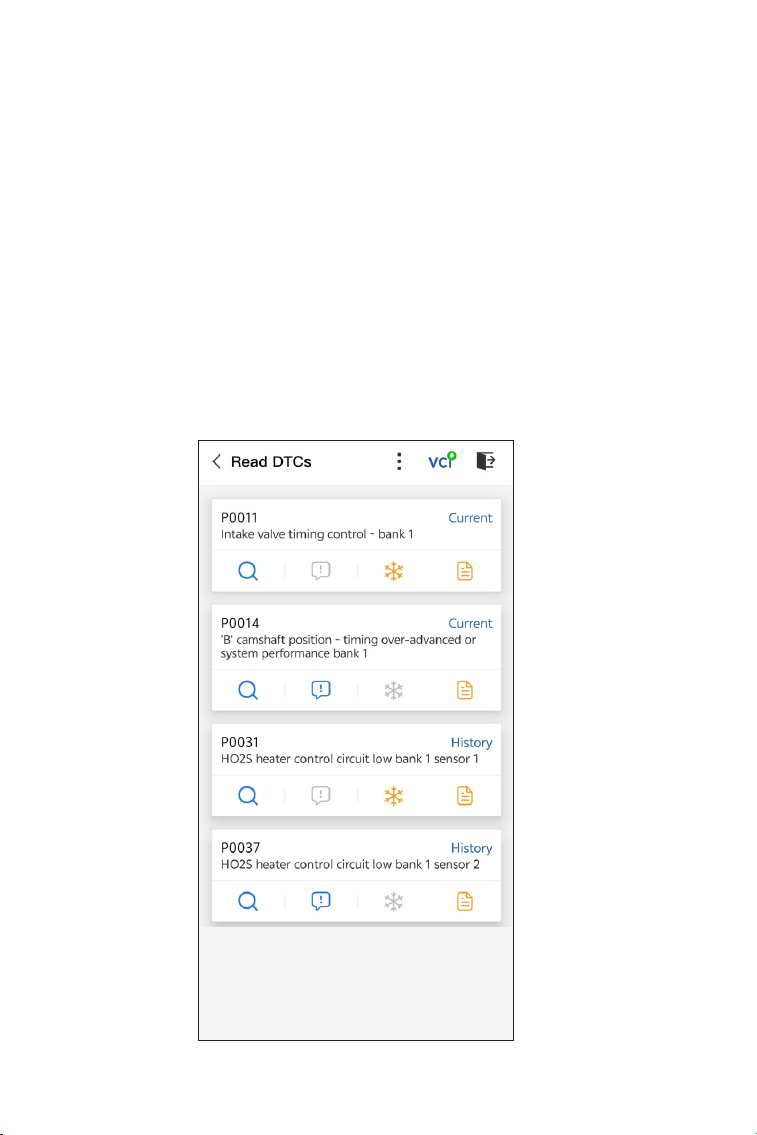

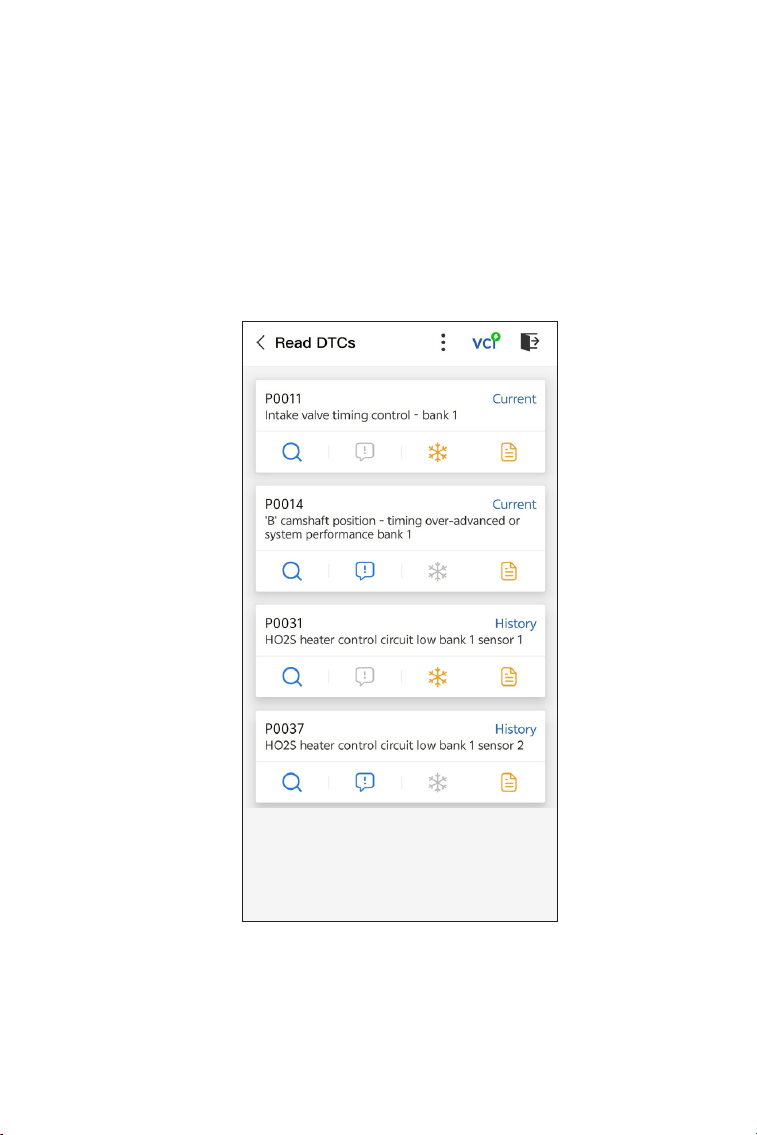

Tap Read DTCs in the function menu. TopScan will communicate
with the ECU and retrieve and display DTCs for the currently
selected system.
Figure 4-8
Note:
Depending on the vehicle make, some functions may not be
available.
31
Icon Description
Button Description
Report - tap to save the results in report format. (To view the saved
reports, go to Me > Diagnostic Report.)
Clear DTCs - tap to clear all the DTCs retrieved.
Clear Trouble Code
To clear DTCs for the currently selected system:
1. Tap Clear DTCs in the function menu.
2. Tap OK when the DTCs are cleared.
Tap to open a window that allows you to search on Google
for more information about the DTC.
When the icon lights up, tap to view the detailed
description of the DTC.
When the icon lights up, tap to view the freeze frame
captured at the time when the DTC occurs.
When the icon lights up, tap to view the instructional
repair measures.
Note:
1. Procedure of clearing DTCs should be performed after the
required repair has been carried out. Once conrmed, DTCs and
freeze data stored in the ECU will be cleared.
2. DO NOT START UP THE ENGINE WHILE CLEARING DTCS.
32
Read Data Stream
To view data stream for the currently selected system:

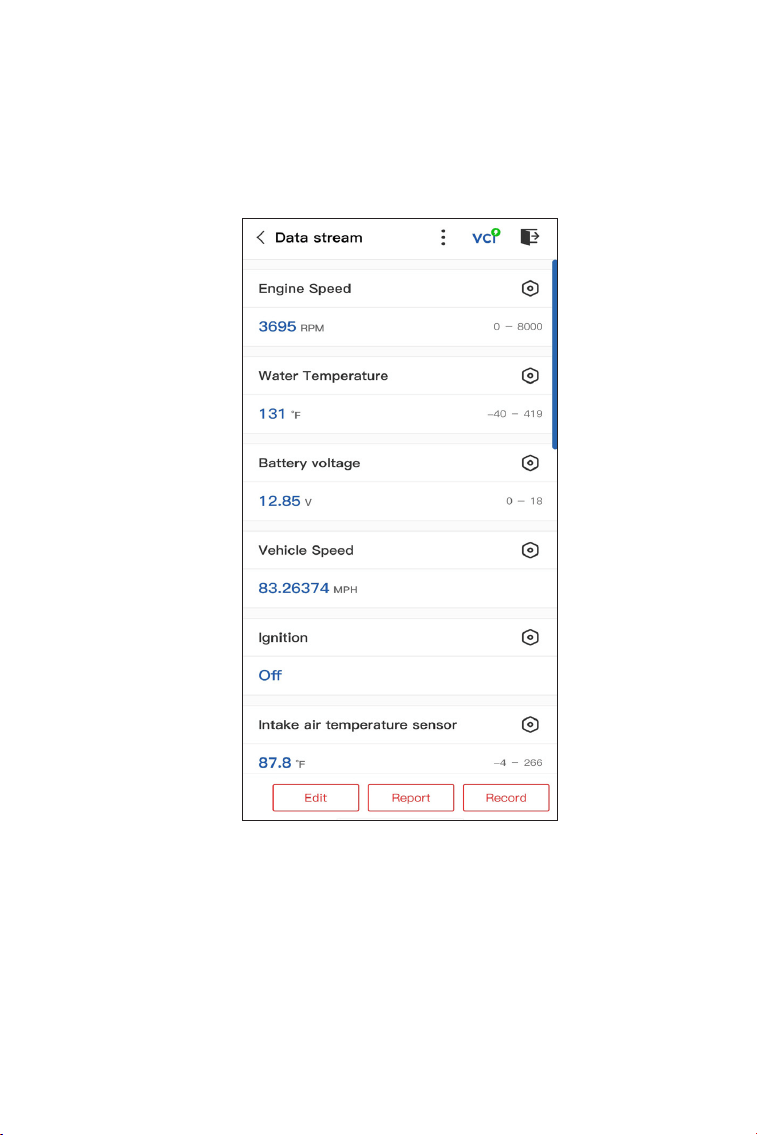

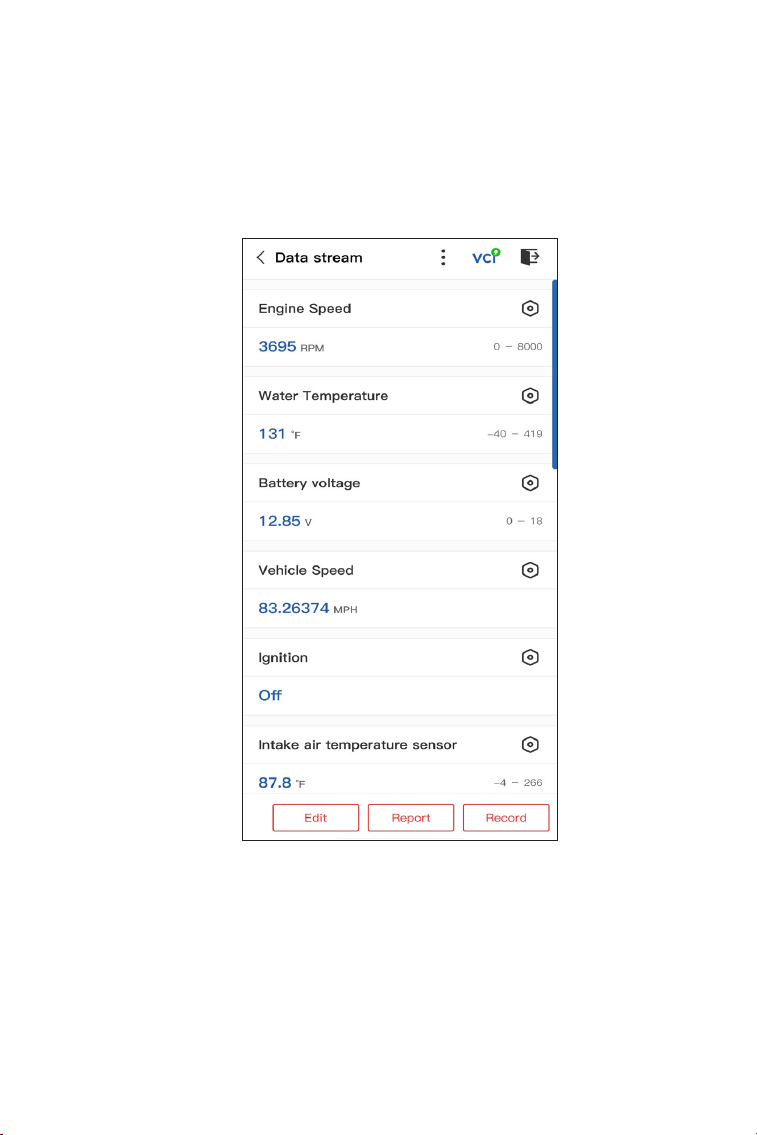

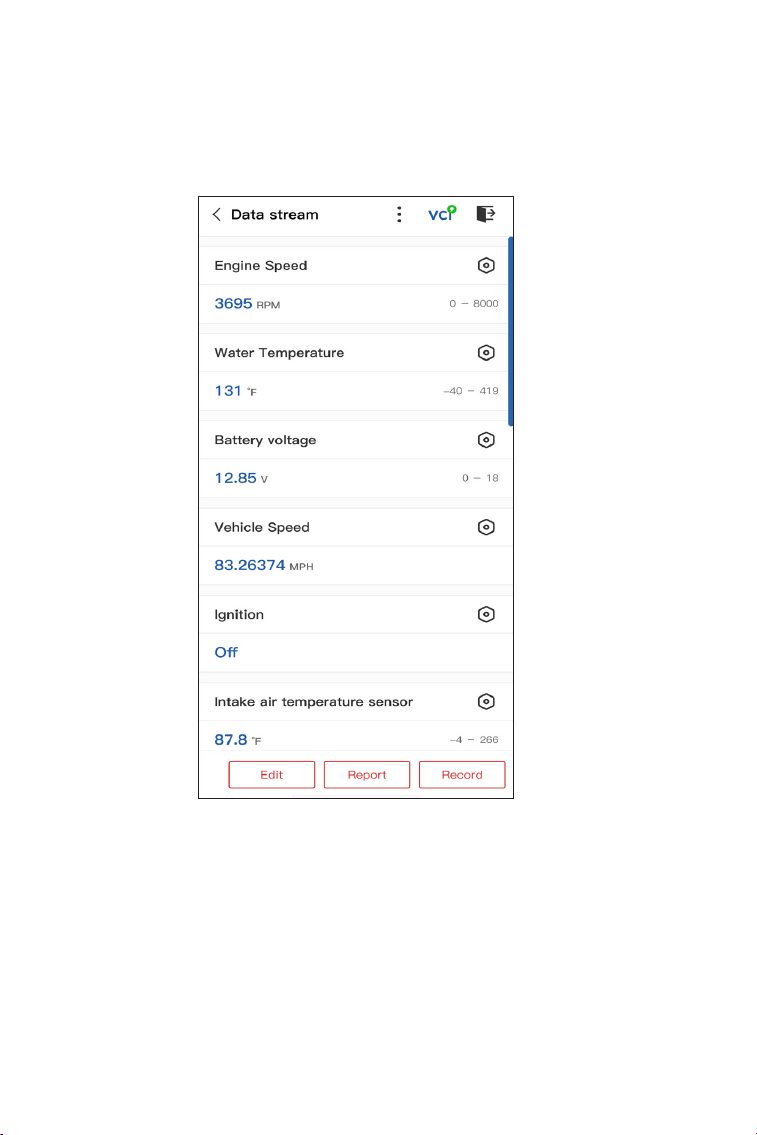

1. Tap Data stream in the function menu.
A data stream list displays.
Button Description
Edit - allows you to customize your data stream list. Select the
check box of the data stream you are interested in viewing and tap
Conrm.
Record - allows you to record and save data stream information
for comparison and analysis. To view the saved data stream
information, go to Me > Data Stream.
Figure 4-9
33
Report - tap to save the current data stream values in report
format. To view the saved reports, go to Me > Diagnostic Report.

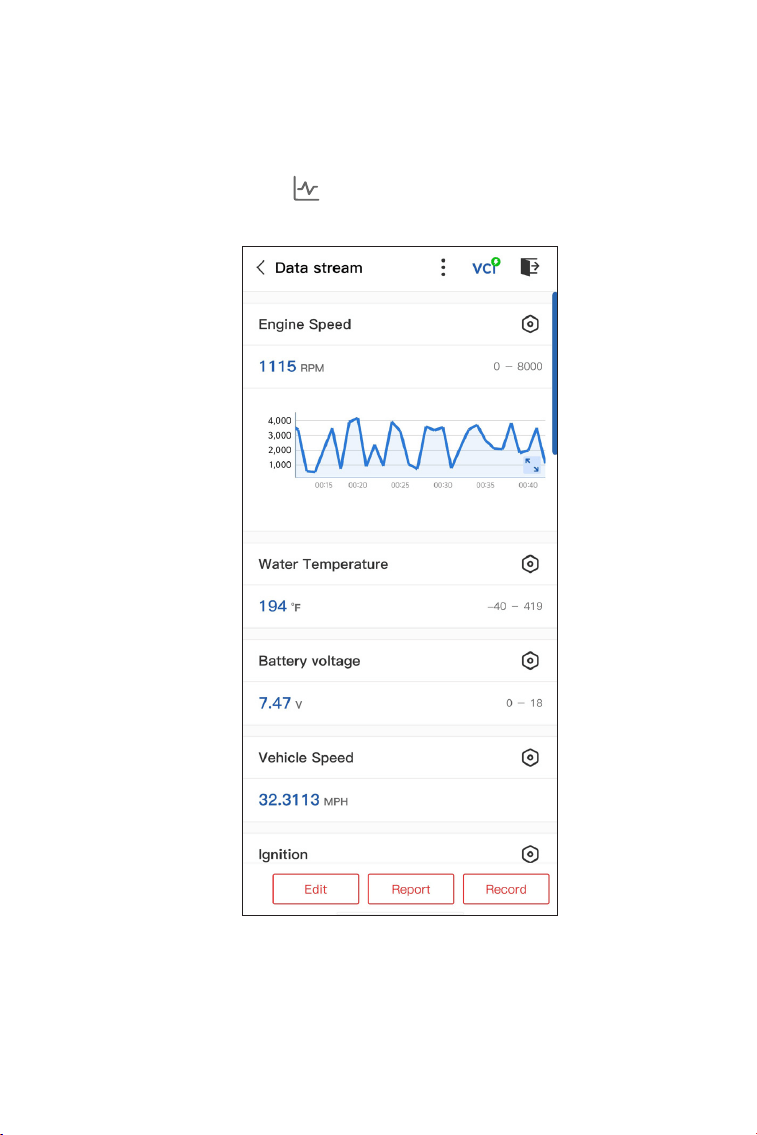

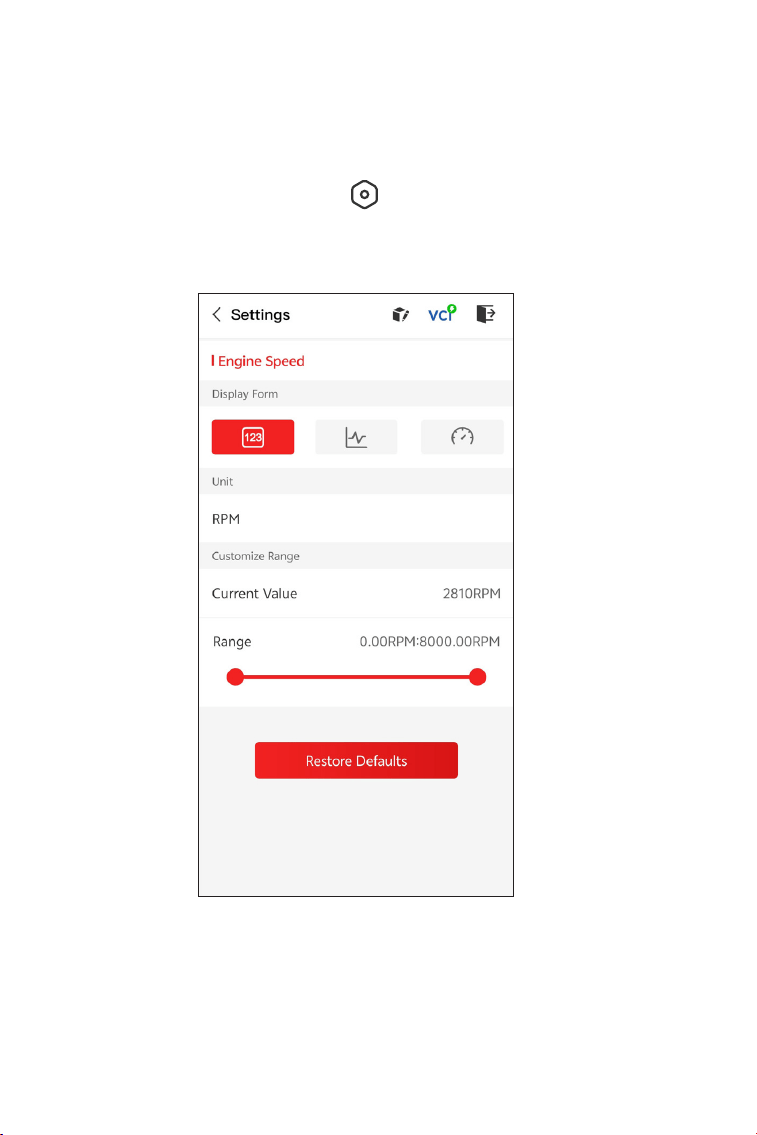

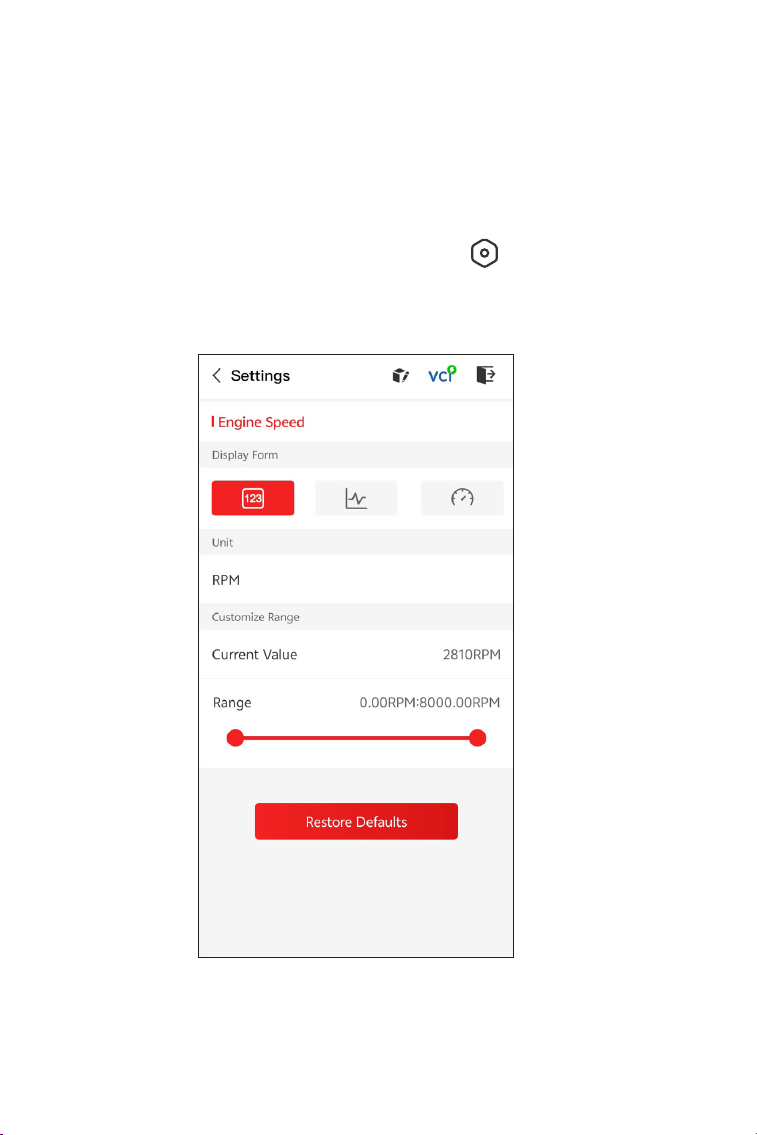

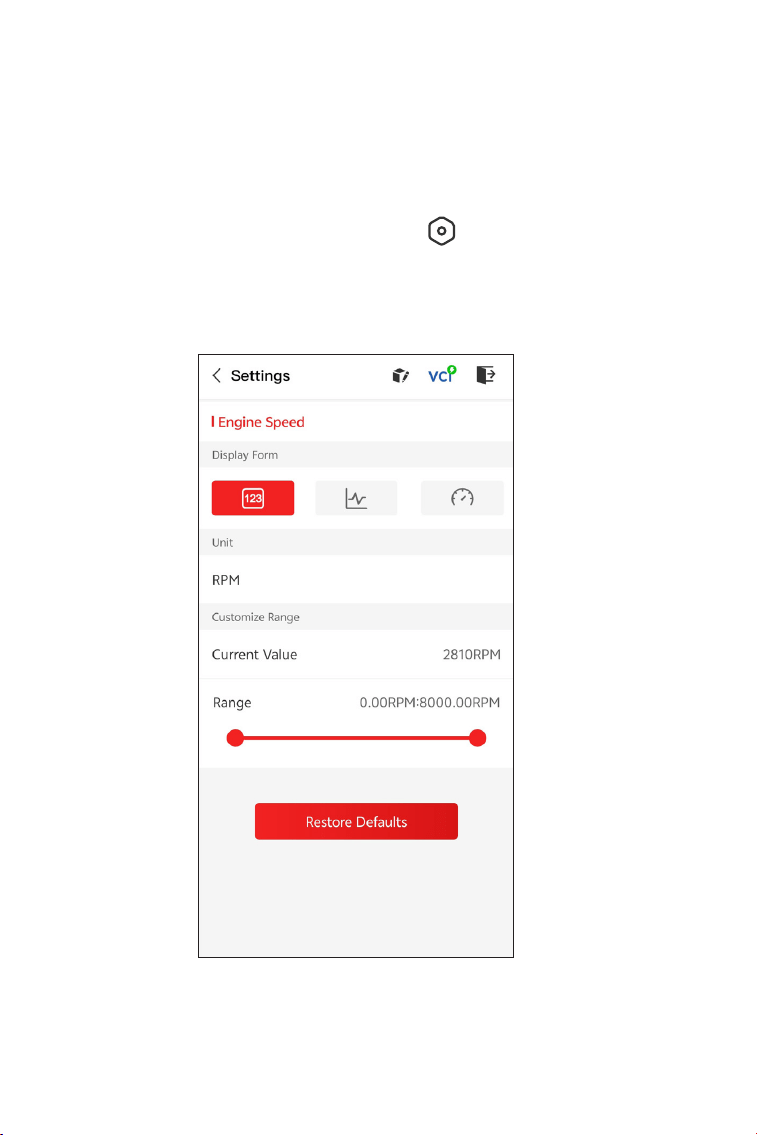

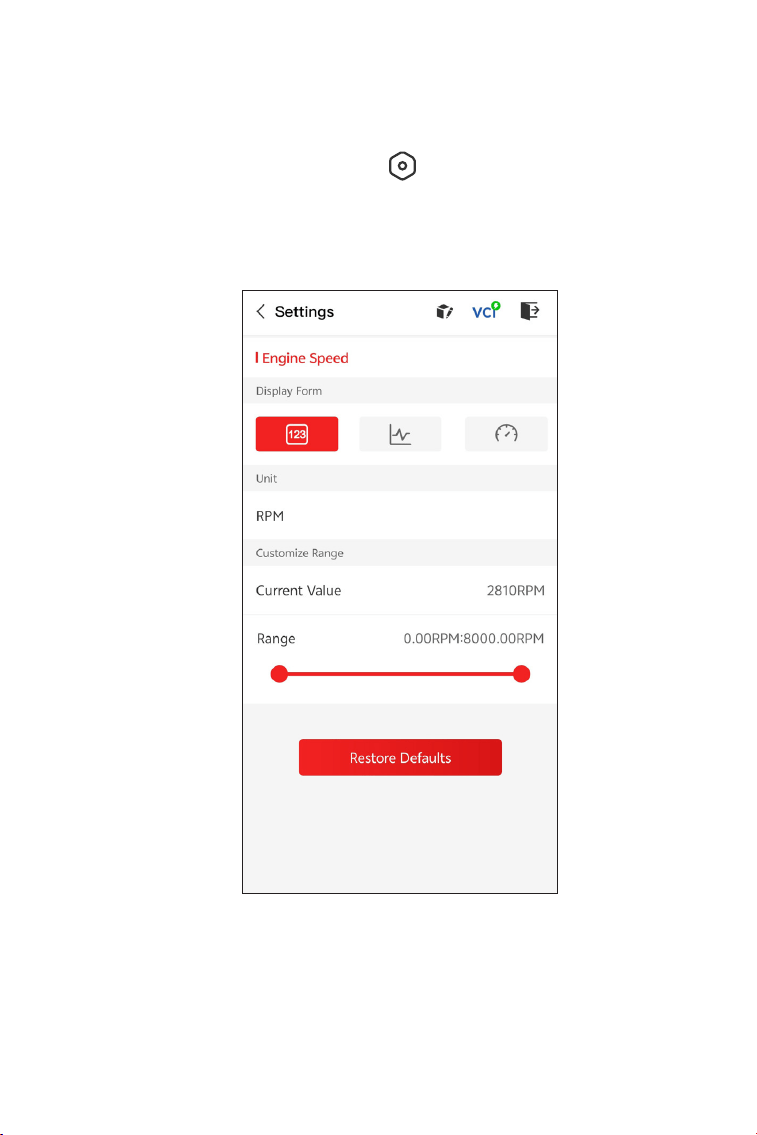

Each entry of the list shows the name and the current value of the
data stream. You can tap the icon at the side of each entry to
enter the setting screen. The data stream can be viewed in value,
graph, or gauge format (see Figure 4-10).
Figure 4-10
34
2. For ease of comparison and observation, the Combine function
is provided which allows up to 4 data streams to be viewed in one
graph.
To access the Combine function:
①
Tap the icon to change the display form, and go back to
the data stream screen.
Figure 4-11
35

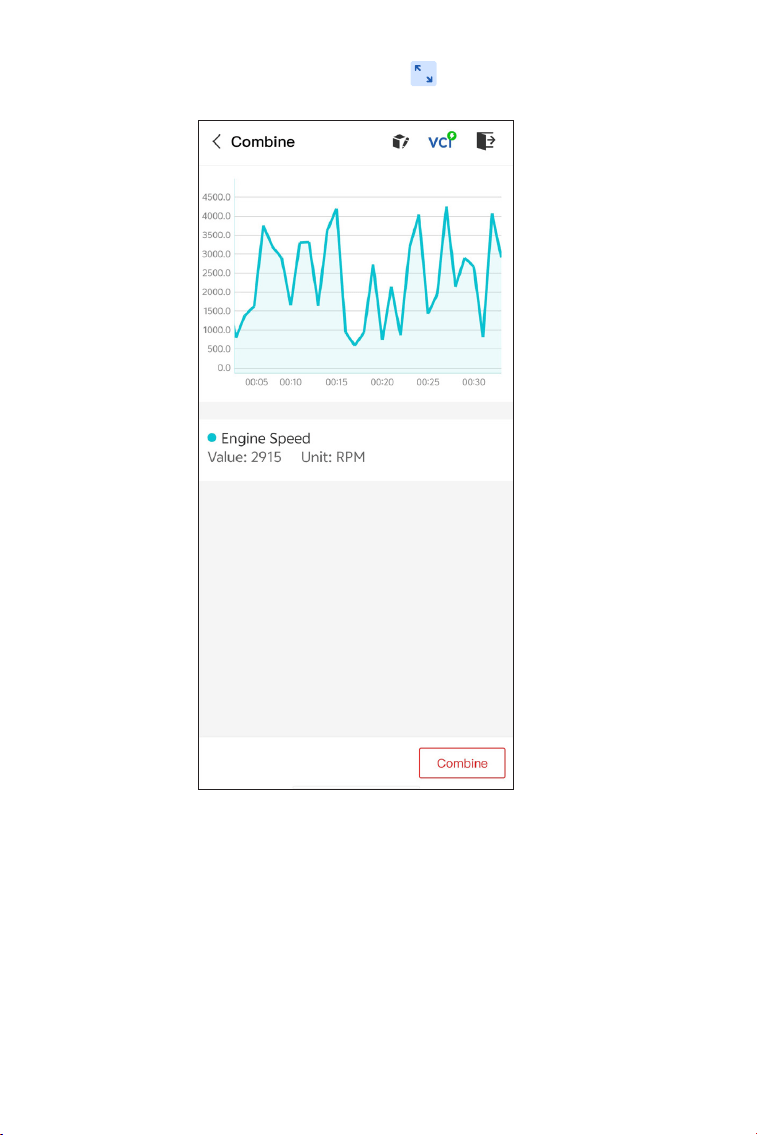

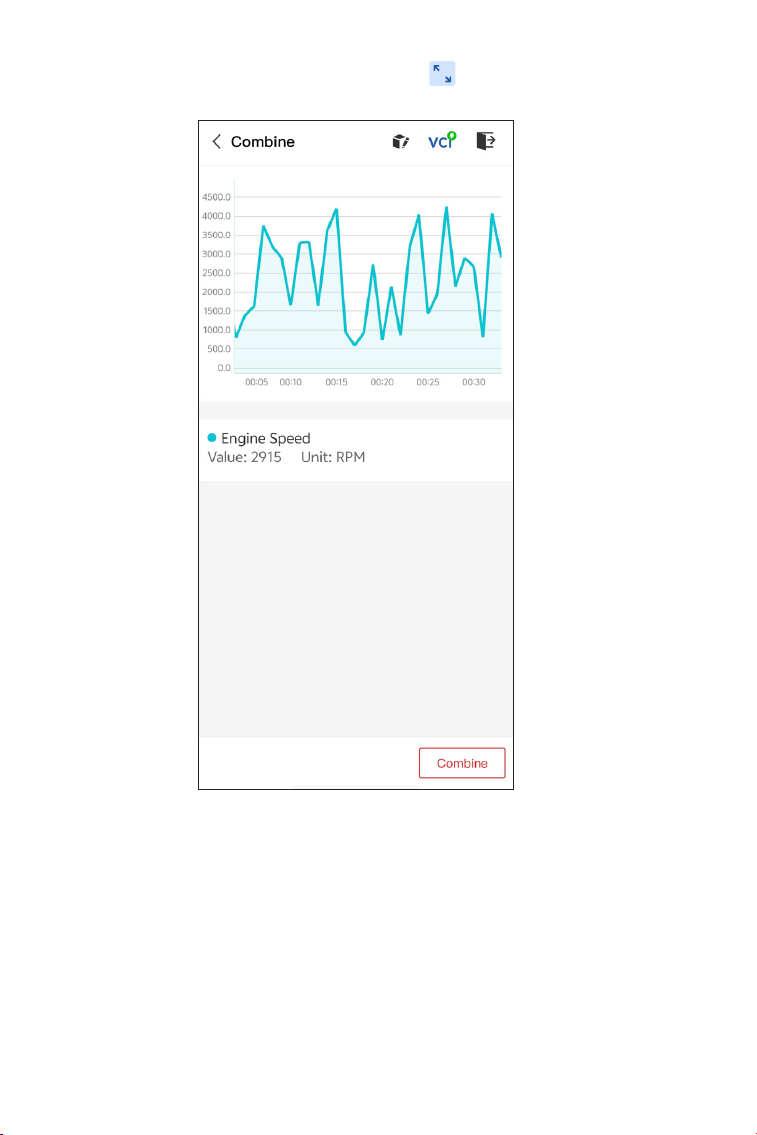

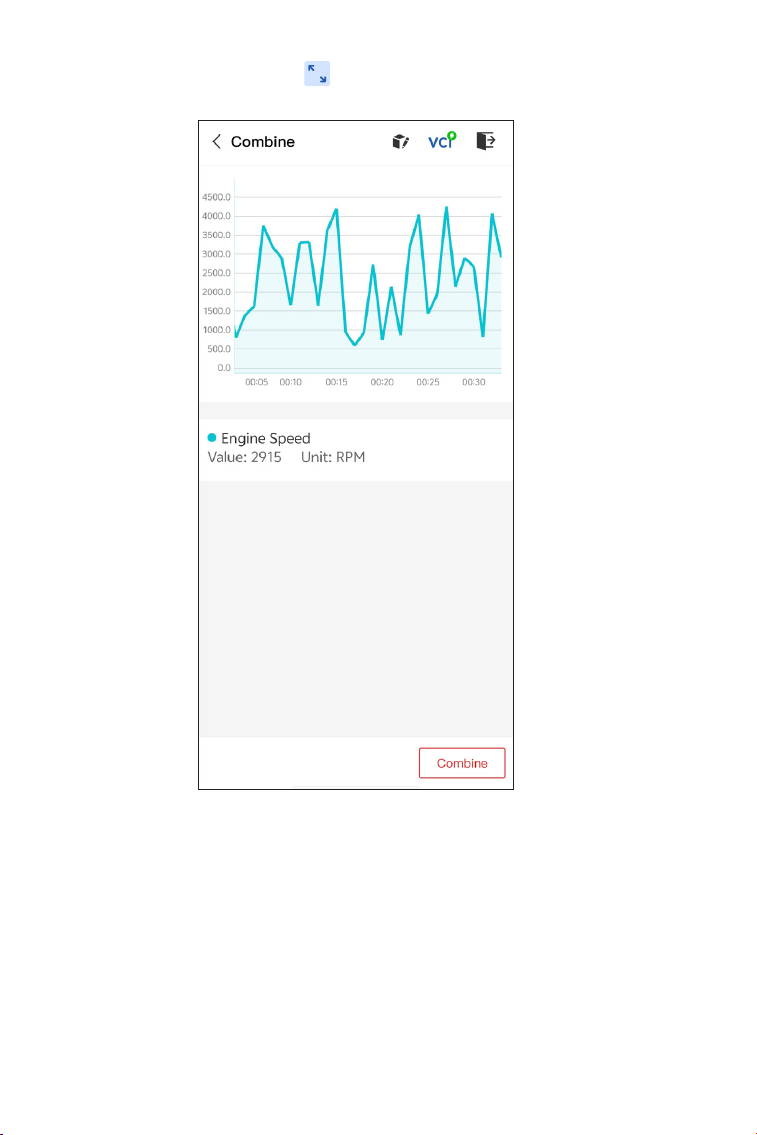

②

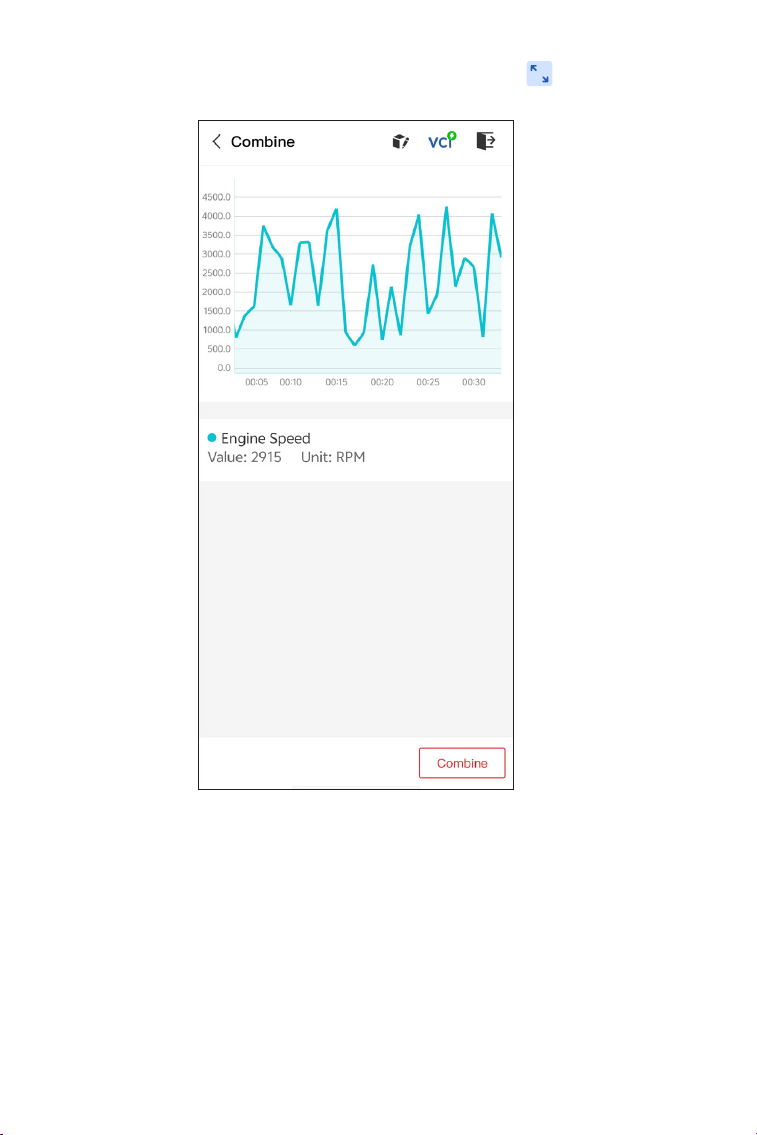

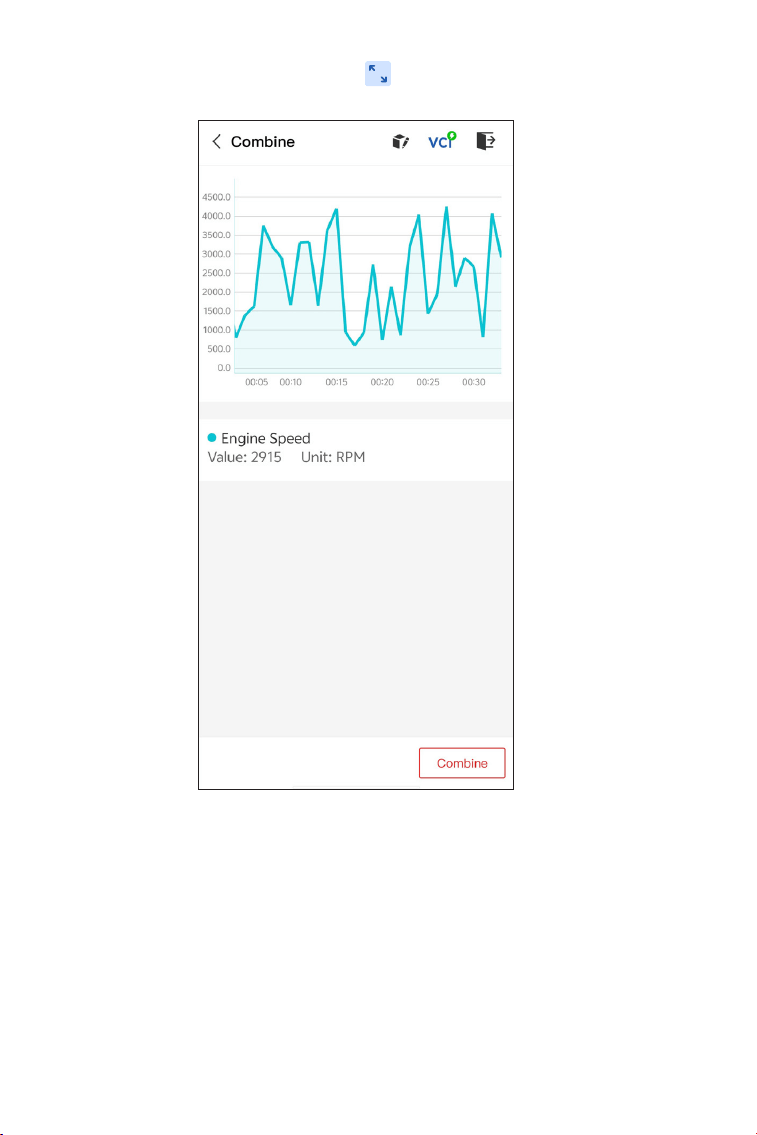

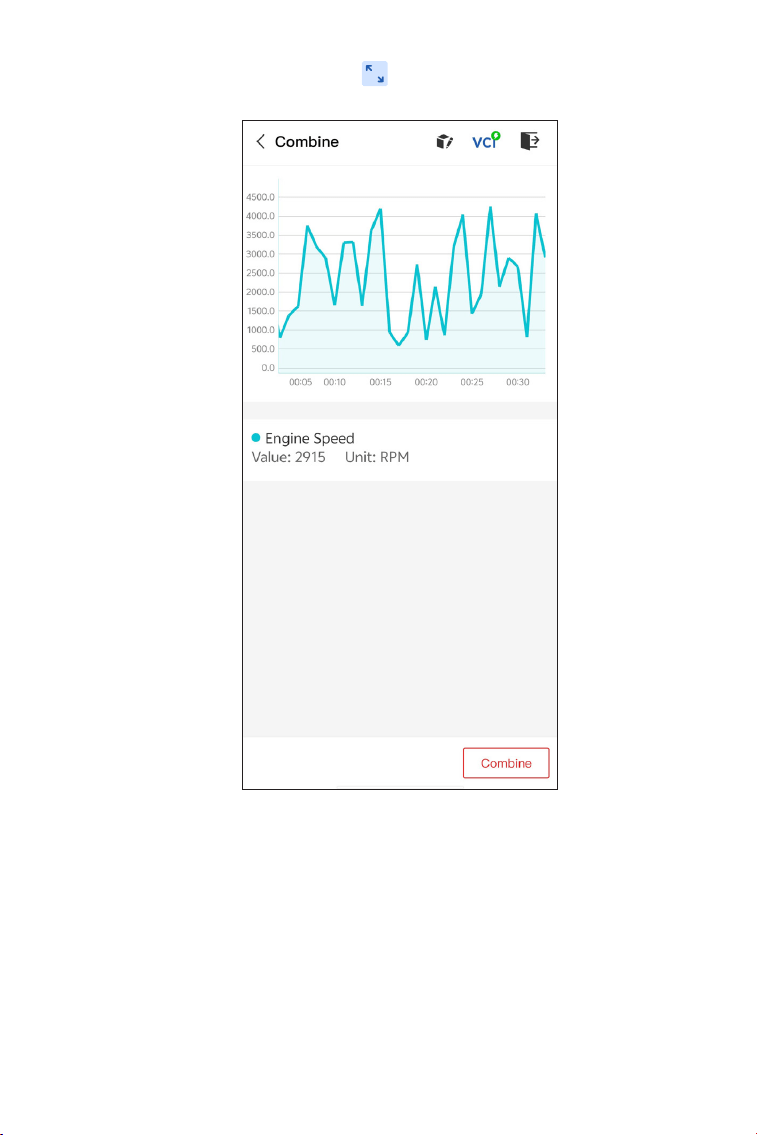

Tap the full screen icon at the right side. The following
screen will appear.
③

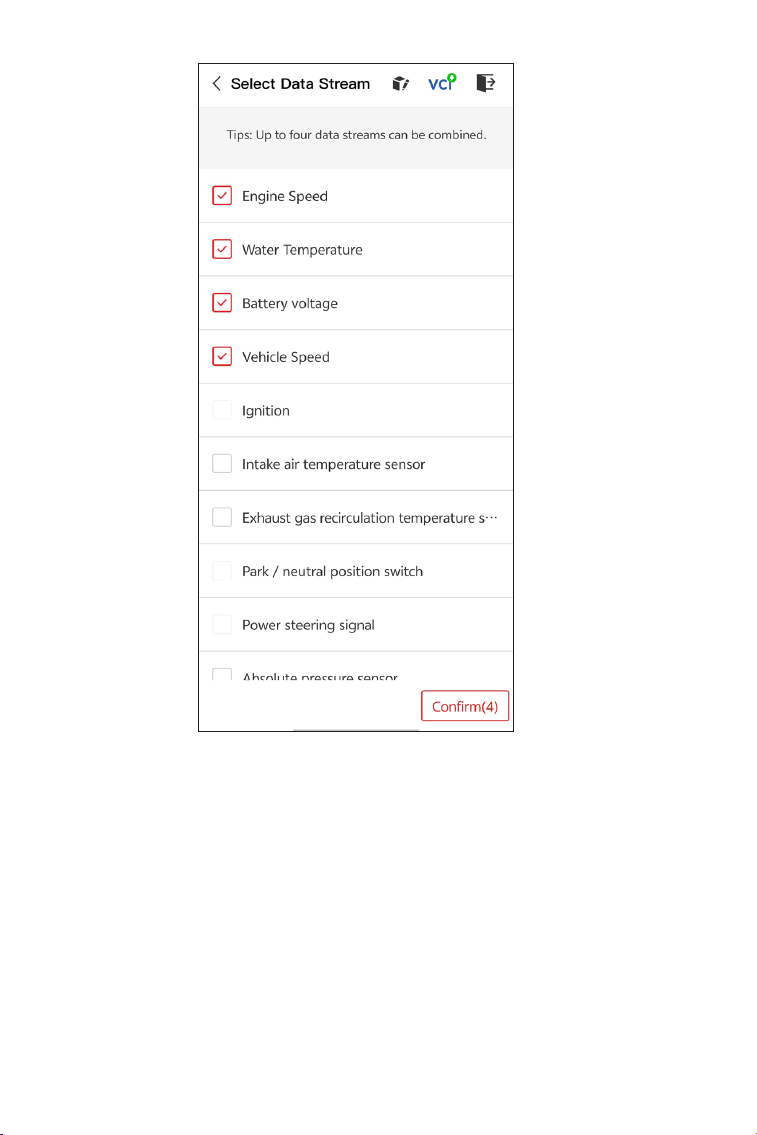

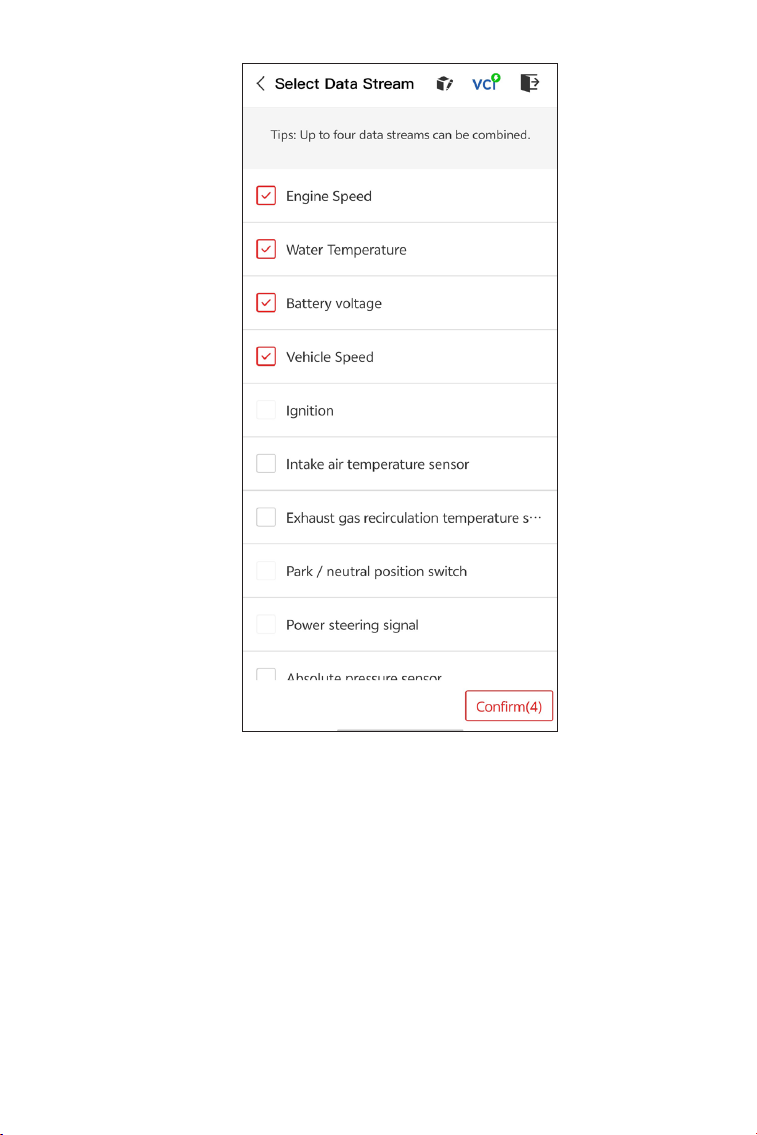

Tap Combine, and select up to four data streams.
Figure 4-12
36
④
Tap Conrm. A combined graph will display.
Note:
IF THE VEHICLE MUST BE DRIVEN TO VIEW THE LIVE DATA
STREAM, ALWAYS HAVE A SECOND PERSON HELPING YOU. DO
NOT WATCH THE DATA STREAM WHILE DRIVING.
Figure 4-13
37
Active Test
- allows you to manually control certain component operations
directly from the app to verify the operations of components.
Note:
Available tests vary by vehicle make, year and model.
4.2.2 EOBD
The EOBD function allows you to perform emission-related
diagnostics for your vehicle.
To perform EOBD Diagnostics:
1. Tap Diagnostics from the home screen. Select EOBD in the
displayed vehicle make list.
2. Select your communication method: Auto Scan or Protocol.
Figure 4-14
38
Auto Scan - The TopScan will automatically communicate with the
vehicle and identify which protocol the vehicle is using.
Protocol - allows you to manually select the communication
protocol.

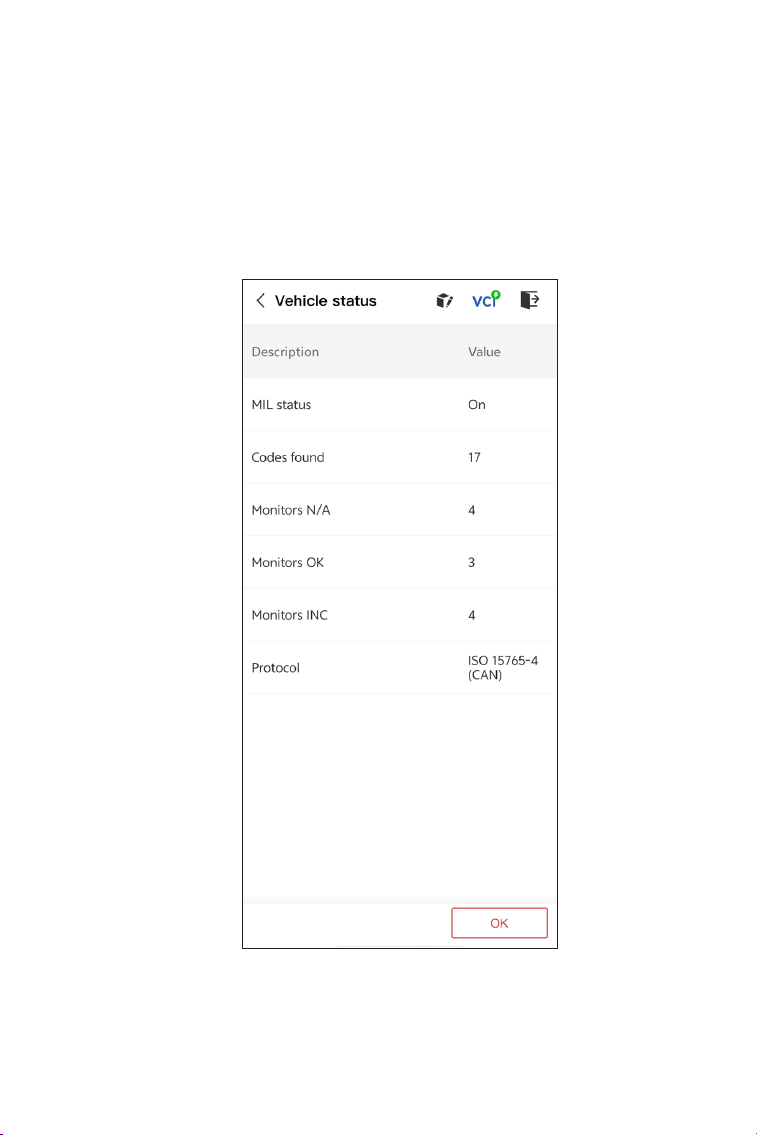

After the communication protocol is conrmed, a vehicle status
screen displays showing the protocol and other status info of your
vehicle.
Figure 4-15
39
3. Tap OK to enter the function menu.
4. Select a function to continue.
Note:
Depending on the vehicle make, some functions may not be
available.
Typical function options may include:
• DTC & Freeze Frame Data
• I/M Readiness
• Live Data
• O2 Sensor Monitoring
• On-Board Monitoring
• Component Testing
• Vehicle Information
Figure 4-16
40
DTC & FFD (Freeze Frame Data)
I/M (Inspection and Maintenance) Readiness
This function helps retrieve and clear DTCs stored in the vehicle's
ECU and displays FFD of the emission-related systems.
1. Read DTCs
This function displays the DTCs retrieved from the emission-related
systems.
2. Clear DTCs
This function allows you to clear the DTCs retrieved from the
emission-related systems.
3. FFD
This function takes a snapshot of the data and operating conditions
when an emission-related fault occurs.
Note:
1. The procedure of clearing DTCs should be performed after the
required repair has been carried out. Once conrmed, DTCs and
FFD stored in the ECU will be cleared.
2. DO NOT START UP THE ENGINE WHILE CLEARING DTCS.
This function checks whether or not the various emission-related
systems on the vehicle are operating properly, and are ready for I/M
testing.
It can also be used to check the monitor running status and to
conrm if the repair of a car fault has been performed correctly.
Live Data
This function displays the real-time live data and parameters from
the vehicle’s ECU.
O2 Sensor Monitor
This function displays O2 sensor monitor test results of the most
recently completed tests from the vehicle’s ECU.
On-Board Monitor
This function displays the test results for emission-related
powertrain components and systems that are not continuously
monitored.
41
The TopScan allows you to instantly send diagnostic feedback
(with logs of diagnostic data automatically attached) while you are
encountering a software problem with the diagnostics operations.
To send diagnostic feedback:
1. Tap the icon and tap the icon located at the top right
corner of any screen in the Diagnostics module.
2. Select the type of problem.
3. Write a description of the problem.
4. Tap Submit to send the feedback.
Component Test
This function helps send control commands to the vehicle's ECU as
a way to test and operate the system parts and components.
Vehicle Information
This function displays a list of information (provided by the vehicle
manufacturer) from the vehicle’s ECU.
The information may include:
• VIN
• Calibration ID (CID)
• Calibration Verication Number (CVN)
4.2.3 Diagnostic Feedback
42
4.3 IMMO (Immobilizer)
4.4 I/M Readiness
4.5 Vehicle Performance Test
IMMO is an optional function allows you to perform IMMO related
functions such as Number of Keys, Read Pin Code, Remote Control
Learning, Add Key, Erase Key and All Key Lost.
Note:
To access the IMMO functions, you need to purchase IMMO software
license (tap Mall in the toolbar of the home screen to order). For
the advanced product version - TopScan Pro, the IMMO function is
included for free for one year.
To perform the IMMO functions:
Tap IMMO from the home screen. Download the IMMO software
according to your vehicle make. Then identify your vehicle to get
access to the function menu. Select a function to continue. Follow
the on-screen instructions to perform the procedures.
Note:
Available functions may vary by vehicle make, year and model.
This function checks whether or not the various emission-related
systems on the vehicle are operating properly, and are ready for I/M
testing.
It can also be used to check the monitor running status and to
conrm if the repair of a car fault has been performed correctly.
Note:
The vehicle should only be considered ready for inspection and
allowed to pass emissions if all required tests have been passed.
Vehicle Performance Test allows you to make accurate
measurements of vehicle acceleration, providing results at intervals
dened by set speed and xed distance measurements.
43
4.5.1 Performing a Vehicle Performance Test
1. Tap Vehicle Performance from the home screen.
2. A warning message appears. Carefully read the message and tap
OK to continue.
Figure 4-17
44
3. The default values for the start and end speeds are 0 MPH and
60 MPH respectively. If you want to change the values, tap the 0-60
MPH button, and tap Edit to set the start and end speeds.
4. Accelerate your vehicle to start the test.
Note:
If you do not reach the end-of-measurement speed, the results will
be automatically reset as soon as the speed of the car is equal to
the start speed.
Figure 4-18
3 4
1
2
45
①
Vehicle Speed
②
Engine Speed
③
Horsepower
④
Torque
Button Description
Start - tap to reset for the next run
Test Report - tap to view the test results
0-60 MPH / (1/4 mi) - tap to toggle between 0-60 MPH result screen
Figure 4-19
3 4
1
2
46
and 1/4 mi result screen.
Edit - tap to set the start and end speeds.
4.5.2 Viewing Test Results

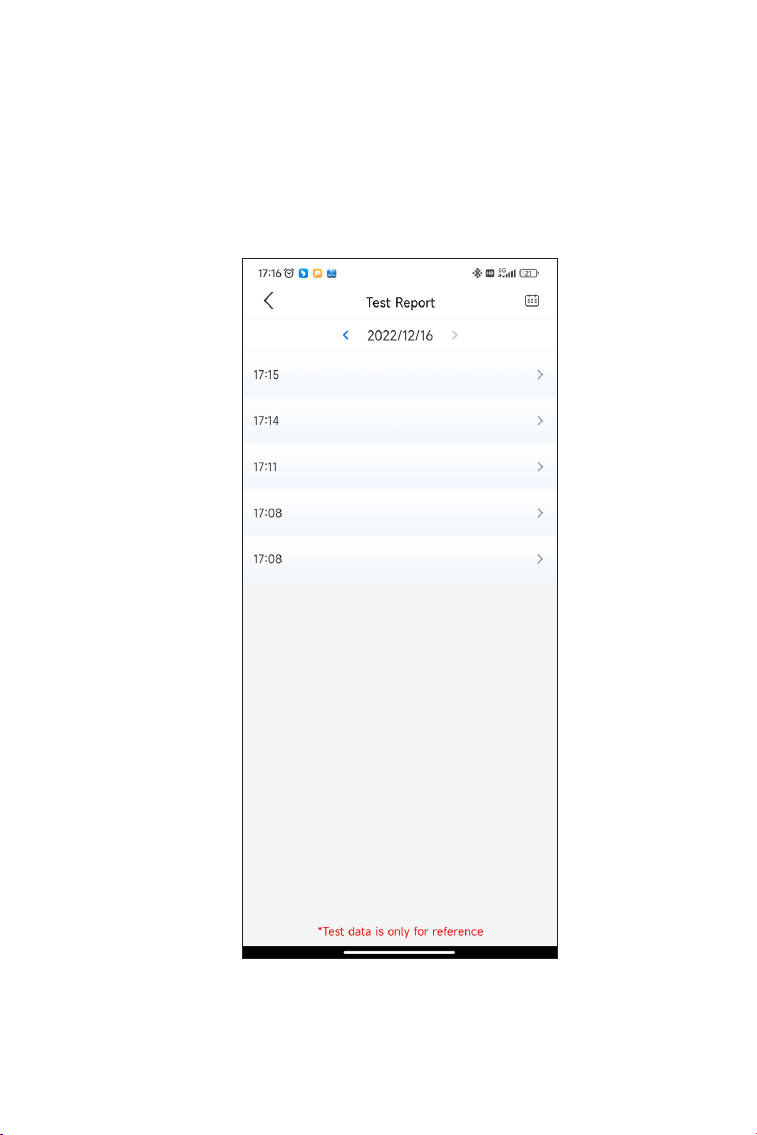

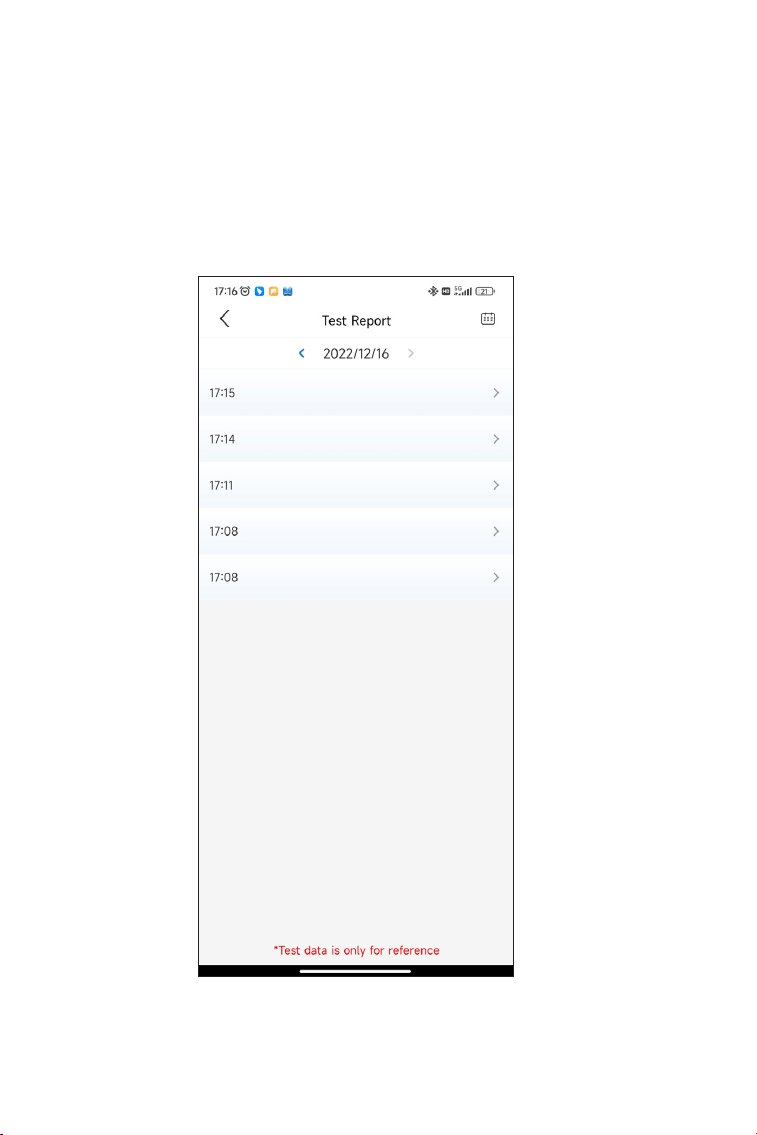

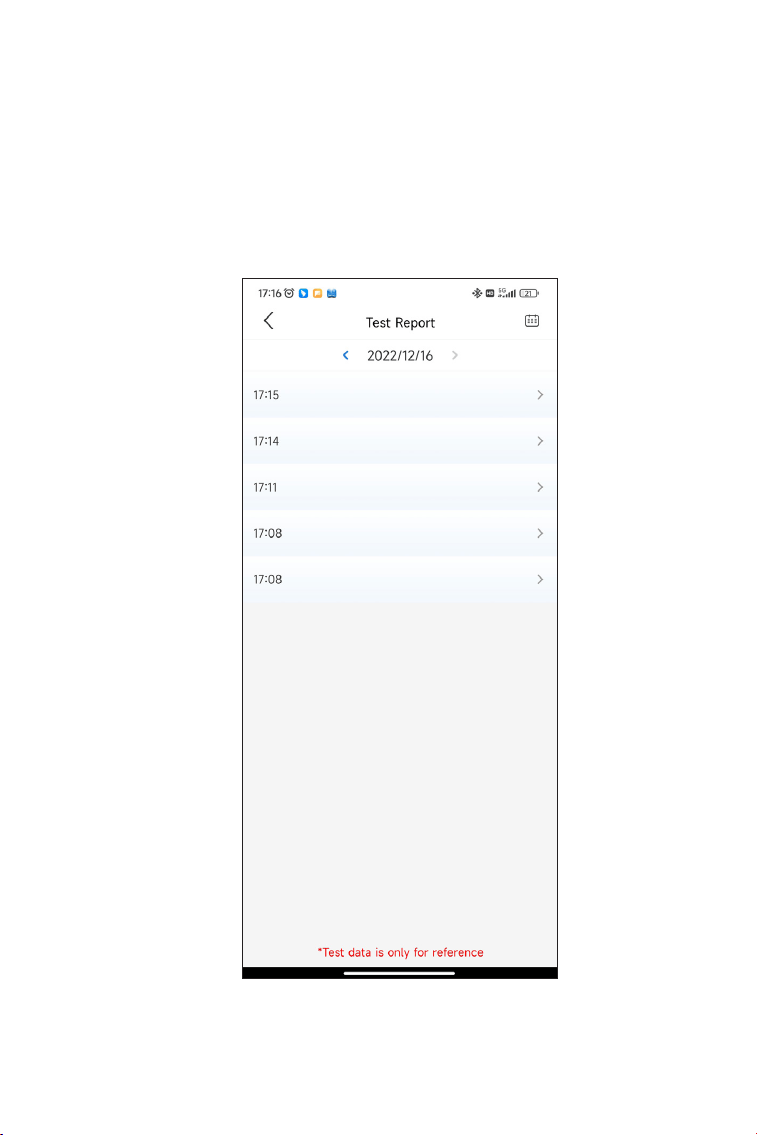

1. From the test screen, tap Test Report. The result screen will appear.
Figure 4-20
47
2. Tap the desired record to view its full content.
Figure 4-21
1/4 mi Test Results - record the elapsed time for a vehicle to travel
a certain distance (60 ft, 330 ft, 1/8 mi, 1000 ft, 1/4 mi), and the
instantaneous speed at each point (see Figure 4-18 and Figure 4-21).
0-60 MPH Test Results - record the elapsed time for a vehicle to
accelerate from 0 to 60 miles per hour (see Figure 4-19). The values
for the start and end speeds can be changed if desired.
Speed Test Results - record the elapsed time for a vehicle to
accelerate to a specic speed (see Figure 4-21).
48
4.8 Maintenance
4.7 T-Darts
4.6 VE Calculator
The TopScan supports 8 special functions, including Oil Reset,
Throttle Adaptation, Electronic Parking Brake (EPB) Reset, Steering
Angle Reset, Diesel Particulate Filter (DPF) Regeneration, Anti-lock
Braking System (ABS) Bleeding, Battery Management System (BMS)
Resets, and Airbag Reset.
For the advanced TopScan Pro version, there are 5 additional special
functions available, which include Injector Coding, Tire Pressure
Monitoring System (TPMS) Reset , Sunroof Initialization, Seat
Calibration, and Window Calibration.
The T-Darts function is used to read transponder information, test
remote control frequency and test IMMO / PKE coil. To access the
T-Darts function, additional hardware (sold separately) is required. To
purchase the T-Darts unit, contact your local dealer.
The VE Calculator allows you to calculate the volumetric efciency
of your vehicle engine, which is one of an important engine
performance parameters.
To calculator the VE:
Tap VE Calculator from the home screen, enter the required values
including Engine Size, Engine Speed, MAF, Intake Air Temp, Number
of Cylinders, and Air Intake Pressure. Then, tap Calculate.
4.8.1 Services Overview
Oil Reset
This function allows you to reset the oil service lamp for the engine
oil life system, which calculates an optimal oil life change interval
depending on the vehicle driving conditions and weather events. Oil
reset is required every time the engine oil is changed.
EPB Reset
This function helps you replace and reset the brake pads.
It needs to be performed in the following cases:
• After the brake pads and brake pad wear sensor are replaced;
• When the brake pad warning light is on;
• After a short circuit in the brake pad sensor is xed;
• After the servo motor is replaced.
49
Steering Angle Reset
If the steering angle sensor is replaced, or the steering angle is
inaccurate or not centered, the steering angle reset function needs
to be performed to nd the relative zero position. With this position
as a reference, the ECU can then calculate the exact angle for left
and right steering.
BMS Reset
After the car battery is replaced, the car battery control unit needs to
be reset. This will clear fault information (such as low battery level) so
that the control unit can match the relevant information of the newly
replaced battery.
ABS Bleeding
When the brake system is opened to replace components such
as brake pump, master cylinder, brake lines or brake uid, air gets
inside, which can lead to a soft brake pedal. ABS Bleeding is required
to restore the rmness of the brake pedal.
Throttle Adaptation
If the ECU is disconnected accidentally, or if the throttle is replaced
or cleaned, then the throttle actuators need to be initialized via the
Throttle Adaptation function. This resets the ECU's data to its initial
state so that the throttle can accurately regulate the air intake.
DPF Regeneration
This function is mainly used for the regeneration of diesel particulate
lters. To keep the lters performing well it removes particles by
means of combustion and oxidation.
Airbag Reset
This function allows you to reset the airbag data to turn off the airbag
light, so that the airbag control module can run normally.
It needs to be performed in the following cases:
• When the airbag deploys;
• When the diagnostic tool reads "Crash data stored";
• When the airbag light is on;
• When relevant DTCs cannot be cleared.
Injector Coding
After replacing injectors, various codes need to be written to
correspond to the code of each cylinder injector. This controls the
quantity of oil injection into each cylinder.
TPMS Reset
After the tire has been reinated or replaced, the tire pressure
50
information needs to be reset via the tire pressure reset function to
resolve the tire pressure fault code.
Sunroof Initialization
This function is used to initialize the sunroof control module
data, set the sunroof lock switch, close the sunroof in case of rain,
check memory function for sliding/tilting sunroofs, gauge outside
temperature threshold, etc.
Seat Calibration
Seat Calibration is necessary when a vehicle's seat, which has
memory functions, is replaced or repaired.
Window Calibration
When a vehicle's battery is disconnected or low on power, or after
the window motor has been replaced, the automatic up and down
functions of the electronic window regulator may fail. If this occurs,
Window Calibration is necessary to initialize the vehicle doors and
windows for normal operation.
51
2. Select a function that you want to perform.
3. Vehicle identication is required before you can access the
function (for more on identication operations, refer to Identifying
the Vehicle on 4.2.1). When it completes, the function menu displays.
4. Follow the on-screen instructions to perform the service reset.
4.8.2 Performing a Service Reset
1. Tap Maintenance from the home screen. A function menu will
display.
Figure 4-22
52
4.9.1 DTC Repair Guide
4.9.2 Technical Service Bulletins
4.9.3 DLC Location
4.9.4 Warning Light Library
The DTC Repair Guide is an experience-based database of generic
OBD-II DTCs, which provides code-specic information, including
popular xes and repair steps for identifying faults.
To use the DTC Repair Guide:
Tap Repair Information > DTC Repair Guide. Enter a DTC in the
search bar to search.
To view technical service bulletins:
Tap Repair Information > Technical Service Bulletins. Select
vehicle make, model, year, system and subsystem, and tap Next. A
list of OEM technical service bulletins issued for the selected vehicle
will display. Tap the desired option to view the full content.
To view DLC location:
Tap Repair Information > DLC Location. Select vehicle make, model
and year, and tap Next. A picture of the DLC location for the selected
vehicle will display.
The Warning Light Library provides information on dashboard
warning lights, including light descriptions, impacts on driving,
typical causes, responsive measures and relevant FAQs.
To use the Warning Light Library:
Tap Repair Information > Warning Light Library. A list of warning
lights will display. Tap the desired option to view the details.
4.9 Repair Information
53
4.10.1 Account Prole
You can tap the prole photo to view and edit the avatar and
nickname. You can also view your Email account and TOPDON ID,
change login password, delete account, and log out to your account
in this page.
4.10.2 Data Stream
4.10 Me
Figure 4-23
54
Allows you to view the saved data stream information.
4.10.3 Diagnostic Report
Allows you to view the saved diagnostic reports.
4.10.4 Coverage List
Allows you to check whether the TopScan is applicable to your
vehicle.
4.10.5 Device Management
Allows you to bind the VCI / T-Darts (sold separately) to your account.
4.10.6 Firmware Update
Allows you to update the VCI rmware if a new version is available.
4.10.7 Uninstall Software
Allows you to uninstall the vehicle-specic Diagnostics, IMMO or
T-Darts software.
4.10.8 User Manual
Allows you to view the user manual of the TopScan or TopScan Moto.
4.10.9 Help and Feedback
Allows you to view the frequently asked questions, customer service
replies, and submit feedback.
4.10.10 Settings
The Settings function provides general setting options including
language setting, unit setting and cache clearing, and allows you to
view the SN, privacy and terms of service, privacy policy, third-party
components, and the contact information of TOPDON. You can also
check for updates in this function.
55
Section 5
Specications
Bluetooth
Operating System Supported
Storage Temperature
Working Temperature
Dimensions
Net Weight
Version: Bluetooth 5.0
Range: 33 feet (10 m)
iOS 11.0 or later
Android 7.0 or later
-4
°F
to 158
°F
(-20
°C
to 70
°C
)
14
°F
to 122
°F
(-10
°C
to 50
°C
)
84.1 × 50.4 × 27.2 mm (3.31 × 1.98 ×
1.07'')
78 g (2.75 oz)
56
Section 6
FAQ
What should I do if a communication error occurs?
Follow the steps below to identify the problem:
1) Check if the ignition is ON.
2) Check if the TopScan is securely plugged into the vehicle’s OBD-
II port.
3) Turn the ignition off. Then, turn it on after 10 seconds and
continue the operation.
4) Check if the vehicle’s control module is defective.
Why do I need to download the diagnostic software after
installing the TopScan app?
Since there are various vehicle manufacturers, different diagnostic
software is required for different makes.
What special functions does the TopScan support?
The TopScan supports 8 special functions, including Oil Reset,
Throttle Adaptation, EPB Reset, ABS Bleeding, Steering Angle
Reset, DPF Regeneration, Airbag Reset, and BMS Reset.
For the advanced product version - TopScan Pro, there are 5
additional special functions available, including Injector Coding,
TPMS Reset, Sunroof Initialization, Seat Calibration, and Window
Calibration.
Do I need to update the rmware before using it for the rst
time?
Yes. Firmware will automatically update to the latest version once
the TopScan is connected with your phone via Bluetooth. You can
also tap Me > Firmware Update to update the rmware manually.
Can multiple devices be bound to one TopScan app account?
Yes.
Q
Q
Q
Q
Q
A
A
A
A
A
57
Section 7
Warranty
TOPDON's One Year Limited Warranty
TOPDON warrants to its original purchaser that the company's
products will be free from defects in material and workmanship for
12 months from the date of purchase (Warranty Period).
For the defects reported during the Warranty Period, TOPDON will
either repair or replace the defective part or product according to its
technical support analysis and conrmation.
TOPDON shall not be liable for any incidental or consequential
damages arising from the device's use, misuse, or mounting.
If there is any conict between the TOPDON warranty policy and
local laws, the local laws shall prevail.
This limited warranty is void under the following conditions:
• Misused, disassembled, altered or repaired by unauthorized stores
or technicians.
• Careless handling and/or improper operation.
Notice:
All information in this manual is based on the latest information
available at the time of publication and no warranty can be
made for its accuracy or completeness. TOPDON reserves the
right to make changes at any time without notice.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Sicherheit steht immer an erster Stelle!
Abschnitt 1 Was ist in der Box?
Abschnitt 2 Produktübersicht
Abschnitt 3 Erste Schritte
Abschnitt 4 Bedienung des TopScan über
die App
Abschnitt 5 Spezikationen
Abschnitt 6 FAQ
Abschnitt 7 Garantie
.......................................
.......................................
.......................................
.......................................
.......................................
.......................................
.......................................
.......................................
Contents
4
5
6
8
21
56
57
58
4
Um Ihre Sicherheit, die Sicherheit anderer und um Schäden am
Produkt und Ihrem Fahrzeug zu vermeiden, LESEN SIE DIESE
ANLEITUNG SORGFÄLTIG DURCH UND STELLEN SIE SICHER,
DASS SIE ALLE SICHERHEITSANWEISUNGEN UND HINWEISE
VOLLSTÄNDIG VERSTANDEN HABEN, BEVOR SIE DAS GERÄT IN
BETRIEB NEHMEN. Sie müssen auch das Servicehandbuch des
Fahrzeugs lesen und die angegebenen Vorsichtsmaßnahmen oder
Anweisungen vor und während jeder Prüfung oder Serviceverfahren
beachten.
Halten Sie sich, Ihre Kleidung und andere Gegenstände von
beweglichen oder heißen Motorteilen fern und vermeiden Sie den
Kontakt mit elektrischen Anschlüssen.
BETREIBEN SIE DAS FAHRZEUG NUR IN GUT BELÜFTETEN
BEREICHEN, da das Fahrzeug bei laufendem Motor Kohlenmonoxid,
ein giftiges Gas, sowie Partikel produziert.
TRAGEN SIE IMMER EINE ZUGELASSENE SCHUTZBRILLE, um
Schäden durch scharfe Gegenstände und ätzende Flüssigkeiten zu
vermeiden.
RAUCHEN SIE NICHT UND VERWENDEN SIE KEINE FLAMMEN IN
DER NÄHE DES FAHRZEUGS, WENN SIE DAS TESTEN. Kraftstoff und
Batteriedämpfe sind leicht entammbar.
VERSUCHEN SIE NICHT, WÄHREND DER FAHRT MIT DEM PRODUKT
ZU INTERAGIEREN. Jede Ablenkung kann zu einem Unfall führen.
Schalten Sie die Zündung aus, bevor Sie das Produkt an den
Data Link Connector (DLC) anschließen oder davon trennen, um
Schäden am Produkt oder an den elektronischen Komponenten des
Fahrzeugs zu vermeiden.
Sicherheit steht immer an erster
Stelle!
5
TopScan
Quick
User
Guide
Schnellstartanleitung
Abschnitt 1
Was ist in der Box?
6
Abschnitt 2
Produktübersicht
1
3
2
7
1. Indikatoren
2. OBD-II 16-Pin-Anschluss
Verbindet den TopScan mit dem DLC des Fahrzeugs.
3. USB-Typ-C-Anschluss
Der TopScan kann über eine externe Stromquelle mithilfe eines
USB-Kabels (nicht im Lieferumfang enthalten) mit Strom versorgt
werden.
Durchgängig blau: Bluetooth
verbunden
Durchgängig rot: eingeschaltet
Grün blinkend: Kommunikation
mit dem Fahrzeug
Bluetooth-
Verbindungsanzeige
Betriebsanzeige
Kommunikationsindikator
8
Abschnitt 3
Erste Schritte
3.1 TopScan App herunterladen
Für iOS: Suchen Sie im App Store nach „TopGuru“, um es
herunterzuladen und zu installieren.
Für Android: Suchen Sie in Google Play nach „TopScan“, um es
herunterzuladen und zu installieren.
Abb. 3-1
Hinweis:
Diese App ist kompatibel mitiOS 11.0 oder höher / Android 7.0 oder
höher.
9
3.2 Registrieren und Anmelden
Öffnen Sie die App und melden Sie sich bei Ihrem TOPDON-Konto
an. (Wenn Sie kein Konto haben, registrieren Sie sich bitte mit Ihrer
E-Mail.)
Aktivieren Sie WLAN, Bluetooth, Kamera und Ortungsdienst für den
App-Zugriff auf Ihrem Telefon.
Abb. 3-2
10
3.3 VCI binden
Sie werden die geführten Schnittstellen der App betreten. Wählen
Sie zuerst CAR.
Binden Sie dann das VCI in einem der folgenden beiden Wege.
Abb. 3-3
11
Abb. 3-4
Tippe auf Scannen zum Aktivieren, um das VCI zu aktivieren (siehe
Abbildung 3-4). Die Seriennummer und der Aktivierungscode
werden automatisch abgerufen. Danach springt die App zur
Startseite über. Führe Schritt 3.4 fort, um weiterzumachen.
3.3.1 Über Code-Eingabe VCI binden
12
Abb. 3-4
①
Befolge die Bildschirmanweisungen, um das TopScan in
die Fahrzeug-DLC einzustecken. Tippe dann auf Weiter (siehe
Abbildung 3-4).
3.3.2 Über Bluetooth-Verbindung VCI binden
13
Abb. 3-5
②
Folgen Sie der Anleitung auf der geführten Benutzeroberäche
und starten Sie den Motor des Fahrzeugs. Klicken Sie dann auf
Weiter (siehe Abbildung 3-4).
14
Abb. 3-6
③
Stellen Sie sicher, dass das LED-Licht auf dem Gerät ständig
rot leuchtet und sucht nach Bluetooth. Sobald eine Verbindung
hergestellt ist, wird das LED-Licht auf dem Gerät ständig blau
leuchten (siehe Abbildung 3-6).
15
Abb. 3-7
④
Wählen Sie Ihr Gerät aus der Liste der gesuchten Bluetooth-
Geräte.
⑤
Nach einer erfolgreichen Bluetooth-Verbindung werden die
Seriennummer (SN) und der Aktivierungscode des VCI automatisch
gelesen. Klicken Sie dann auf Aktivieren (siehe Abbildung 3-7).
Wenn Sie die VCI-Bindung auf der geführten Benutzeroberäche
nicht abgeschlossen haben, können Sie auch die folgenden Schritte
befolgen, um das VCI zu binden.
①
Tippen Sie auf Mich > VCI-Management > .
16
②
Um die Seriennummer und den Aktivierungscode zu
erhalten, scannen Sie bitte den QR-Code auf dem Produkt.
Alternativ tippen Sie auf das
Symbol oben rechts auf
dem Aktivierungsbildschirm, um eine Bluetooth-Verbindung
herzustellen (siehe Abbildung 3-8). Sobald die Bluetooth-Verbindung
zwischen TopScan und Ihrem Telefon hergestellt ist, werden die
Seriennummer und der Aktivierungscode automatisch abgerufen.)
Hinweis:
Der TopScan muss ordnungsgemäß an das DLC des Fahrzeugs
angeschlossen sein, bevor eine Bluetooth-Verbindung hergestellt
werden kann.
③
Tippen Sie dann auf Aktivieren.
Abb. 3-8
17
3.4 Herunterladen der Diagnosesoftware
Wenn Sie die Diagnosefunktion zum ersten Mal verwenden, müssen
Sie die fahrzeugspezische Software herunterladen. Tippen Sie auf
Diagnose vom Startbildschirm aus und laden Sie die benötigte
Software herunter.
Abb. 3-9
18
3.5 TopScan an den DLC des Fahrzeugs anschließen
Um den DLC des Fahrzeugs zu nden, tippen Sie auf
Reparaturinformationen > DLC-Standort, wählen Sie Marke, Modell
und Baujahr des Fahrzeugs aus und tippen Sie auf Nächste. Ein Bild
des DLC-Standorts für das ausgewählte Fahrzeug wird angezeigt.
Hinweis:
Stellen Sie sicher, dass die Zündung immer ausgeschaltet ist, bevor
Sie das Gerät einstecken.
Abb. 3-10
Abb. 3-11
19
Hinweis:
Eine Firmware-Aktualisierungsaufforderung wird angezeigt. Tippen
Sie auf Aktualisieren, um fortzufahren.
3.6 Drehen Sie die Zündung auf die Position "EIN" (siehe
Abbildung 3-12)
3.7 Bluetooth-Verbindung
Wenn Ihr Fahrzeug mit einem schlüssellosen Startsystem
ausgestattet ist und das Zündschloss eine "Motor-Start-Stopp"-Taste
hat (siehe Abbildung 3-13), drücken Sie die "Motor-Start-Stopp"-Taste,
bis sich das Fahrzeug im "EIN"-Modus bendet. Betätigen Sie nicht
die Bremse, während Sie die "Motor-Start-Stopp"-Taste drücken, da
Sie sonst das Fahrzeug starten, anstatt es in die "EIN"-Stellung zu
bringen.
Die Art der Zündung ist je nach Fahrzeugmodell unterschiedlich.
Für weitere Details konsultieren Sie bitte das Servicehandbuch des
Fahrzeugs.
Wählen Sie Ihr Gerät aus der Liste der gesuchten Bluetooth-Geräte
aus.
Tippen Sie auf das Symbol oben rechts auf jedem Bildschirm
mit diesem Symbol, um eine Bluetooth-Verbindung mit dem
TopScan-Gerät herzustellen. Nach erfolgreichem Verbindungsaufbau
ändert sich das Symbol zu .
Sobald Bluetooth erfolgreich gekoppelt wurde, wird die Verbindung
automatisch hergestellt, wenn Sie die App öffnen. Wenn keine
Verbindung besteht, tippen Sie manuell auf das Symbol, um die
Verbindung wiederherzustellen.
ENGINE
START
STOP
Abb. 3-12 Abb. 3-13
20
Abb. 3-14
21
Abb. 4-1
Abschnitt 4
Using the TopScan via the App
4.1 Startbildschirm
1
2
4
3
1. Hauptfunktionen
Wischen Sie nach rechts oder links, um durch die Funktionen zu
navigieren.
Konguriert den TopScan für den
Betrieb als Diagnosetool.
Diagnose
22
2. Wartungsservicefunktionen
Bietet 8 Wartungsservicefunktionen (für die erweiterte
Produktversion – TopScan Pro – stehen 13 Wartungsservicefunktionen
zur Verfügung).
3. Reparaturinformationen
Enthält ein DTC-Reparaturhandbuch, technische Servicebulletins,
eine DLC-Standort- und Warnleuchtenbibliothek, die
Referenzinformationen zur Fahrzeuginspektion, Diagnose und
Reparatur bietet.
Konguriert den TopScan
für den Betrieb als
Schlüsselprogrammiertool.
Ermöglicht den schnellen Zugriff auf
den Status der emissionsrelevanten
Systeme.
Ermöglicht Ihnen,
Beschleunigungstests an Ihrem
Fahrzeug durchzuführen.
Ermöglicht Ihnen, den
volumetrischen Wirkungsgrad (VE)
zu berechnen, um die Motorleistung
zu überprüfen.
Konguriert den TopScan für den
Betrieb als Transponderleser und
Fernfrequenztester.
I/M Bereitschaft
IMMO (Optional)
Fahrzeugleistung
VE-Rechner
T-Darts (Optional)
23
4. Symbolleiste
Wenn Sie dieses Symbol auswählen,
gelangen Sie zum Startbildschirm
zurück.
Ermöglicht den Kauf oder die
Verlängerung Diagnose / IMMO
Softwarelizenz. Für TopScan sind
Einzelkäufe für ein Jahr und
Abonnements (vierteljährlich,
jährlich) verfügbar. TopScan Pro
unterstützt nur Einzelkäufe für ein
Jahr.
Wenn Sie dieses Symbol auswählen,
wird der Nachrichtenbildschirm
geöffnet, womit Sie die
Systemnachrichten und
Benachrichtigungen anzeigen
und die Nachrichteneinstellungen
kongurieren können.
Wenn Sie dieses Symbol auswählen,
wird der Bildschirm „Ich“ geöffnet.
Hier können Sie das Kontoprol,
gespeicherte Datendateien und
FAQ anzeigen, die installierte
Software und Verbindungen zum VCI
verwalten./ T-Darts, suchen Sie nach
der Fahrzeugabdeckung, prüfen Sie,
ob Firmware-Updates verfügbar sind
und greifen Sie auf die allgemeinen
Einstellungen zu.
Heim
Einkaufszentrum
Mich
Nachrichten
Hinweis:
Sie können auf jedem Bildschirm dieser App auf das schwebende
Fenster tippen, um das Online-Chattool zu öffnen. Tippen
Sie dann auf CHAT STARTEN, um mit unserem Kundendienst zu
kommunizieren. Ziehen Sie dieses schwebende Fenster, um es an
eine beliebige Stelle zu verschieben.
4.2 Diagnostik
Mit dem Diagnosemodul können Sie alle unterstützten
Fahrzeugsysteme gleichzeitig (Auto-Scan) nach Diagnose-
Fehlercodes (DTCs) durchsuchen oder ein einzelnes System
auswählen, um Fehlercodes zu lesen, Fehlercodes zu löschen,
24
Abb. 4-2
Um einen Auto-Scan oder eine individuelle Systemdiagnose
durchzuführen, müssen Sie zunächst Ihr Fahrzeug identizieren.
1. Tippen Sie auf Diagnose vom Startbildschirm aus. Eine Liste mit
fahrzeugspezischer Diagnosesoftware wird angezeigt.
4.2.1 Auto-Scan und individuelle Systemdiagnose
Identizierung des Fahrzeugs
Datenstrom zu lesen, Versionsinformationen zu lesen und einen
aktiven Test durchzuführen. Über dieses Modul können Sie auch auf
EOBD und Diagnose-Feedback zugreifen.
25
2. Wählen Sie die Software entsprechend Ihrer Fahrzeugmarke aus
(wenn Sie die Software noch nicht heruntergeladen haben, laden
Sie sie bitte zuerst herunter und installieren Sie sie).
3. Wählen Sie Automatisch / Manuell, um das Fahrzeug zu
identizieren.
Hinweis:
Ein Demonstrationsmodus (DEMO Option auf der Marke -Liste)
hilft Ihnen, sich mit den Diagnosefunktionen vertraut zu machen.
Hinweis:
Wenn Sie diese Seite zum ersten Mal aufrufen, werden in der
oberen rechten Ecke der Seite Schaltächenaufforderungen
angezeigt. Tippen Sie auf Weiter, um fortzufahren.
Abb. 4-3
26
Automatisch
Geben Sie die Fahrgestellnummer manuell ein oder tippen Sie
auf Lesen, um die Fahrgestellnummer zu erfassen, und tippen
Sie dann auf Bestätigen. TopScan wird automatisch die VIN
entschlüsseln, um das Fahrzeug zu identizieren.
Manuell
Wählen Sie die Fahrzeuginformationen manuell aus, um das
Fahrzeug zu identizieren.
Alternativ können Sie auf das Symbol oben rechts auf
dem Bildschirm und wählen Sie AutoVIN, VIN eingeben oderVIN
scannen, um das Fahrzeug zu identizieren.
Abb. 4-4
27
AutoVIN - Der TopScan liest und dekodiert die VIN automatisch.
VIN eingeben - Geben Sie die VIN manuell ein.
VIN scannen - Tippen Sie, um die VIN-Zeichen zu scannen.
4. Nachdem das Fahrzeug identiziert wurde, wird ein
Systemmenü angezeigt.
Abb. 4-5
Hinweis:
Die Systeme können je nach Fahrzeugmarke, Modell und Baujahr
variieren.
28
Auto Scan
Die Auto-Scan-Funktion erkennt die von Ihrem Fahrzeug
unterstützten Systeme und ruft die Fehlercodes (DTCs) für
diese Systeme ab, um eine umfassende Fahrzeugdiagnose
durchzuführen. Die Durchführung eines Auto-Scans vor und nach
einer Reparatur kann bei der Fehlersuche und Validierung von
Reparaturen helfen. Die Vor- und Nach-Scan-Berichte ermöglichen
es Ihnen, den Zustand des Fahrzeugs vor und nach der Reparatur
zu dokumentieren, um einen Vergleich durchzuführen.
Um einen Auto Scan durchzuführen, tippen Sie auf die Scan-
Schaltäche in der unteren Ecke. Der TopScan beginnt mit dem
Scannen der vom Fahrzeug unterstützten Systeme, und die
Fehlercodeabfrage wird automatisch starten.
Die Ergebnisse werden schrittweise angezeigt, während die
Systeme gescannt werden.
Sie können entweder Scan oder tippen Sie auf ein Fahrzeugsystem,
um das Funktionsmenü für dieses System zu öffnen.
29
Abb. 4-6
Tastenbeschreibung
Bericht - tippen Sie auf , um die aktuellen Scanergebnisse im
Berichtsformat zu speichern. (Um die gespeicherten Berichte
anzuzeigen, gehen Sie zu Mich > Diagnosebericht.)
DTCs löschen - tippen Sie auf , um alle abgerufenen DTCs zu
löschen.
Alles anzeigen / Aktuelles anzeigen -Tippen Sie, um zwischen
der Anzeige aller Fahrzeugsysteme und der Anzeige nur der
unterstützten Systeme umzuschalten.
30
Individuelle Systemdiagnosen durchführen
So greifen Sie auf das Funktionsmenü eines bestimmten Systems
zu:
Wählen Sie im Systemmenü das gewünschte Fahrzeugsystem aus.
Verfügbare Funktionsoptionen für das System werden angezeigt.
Wählen Sie eine Funktion aus, um fortzufahren.
Abb. 4-7
Hinweis:
Je nach Fahrzeugmarke sind einige Funktionen möglicherweise
nicht verfügbar.
31
ECU-Informationen lesen
Tippen Sie im Funktionsmenü auf ECU-Info. Dann können Sie
die Informationen zur ECU-Version des ausgewählten Systems
anzeigen.
Fehlercode lesen
So rufen Sie DTC für das aktuell ausgewählte System ab:
Tippen Sie auf DTCs lesen im Funktionsmenü. TopScan wird
mit der ECU kommunizieren, um die aktuellen DTCs (Diagnose-
Fehlercodes) für das ausgewählte System abzurufen und
anzuzeigen.
Abb. 4-8
32
Symbolbeschreibung
Tastenbeschreibung
Bericht - tippen Sie auf , um die DTCs im Berichtsformat zu
speichern. (Um die gespeicherten Berichte anzuzeigen, gehen Sie
zu Mich > Diagnosebericht.)
DTCs löschen - tippen Sie auf , um alle abgerufenen DTCs zu
löschen.
Fehlercode löschen
So löschen Sie DTCs für das aktuell ausgewählte System:
1. Tippen Sie auf Löschen von DTCs im Funktionsmenü.
2. Tippen Sie auf OK, wenn die DTCs gelöscht sind.
tippen Sie darauf, um ein Fenster zu öffnen, in dem Sie
nach weiteren Informationen zum DTC auf Google suchen
können.
Wenn das Symbol aueuchtet, tippen Sie darauf, um die
detaillierte Beschreibung des DTC anzuzeigen.
Wenn dieses Symbol aueuchtet, tippen Sie auf, um das
Standbild anzuzeigen, das zum Zeitpunkt des Auftretens
des DTC aufgenommen wurde.
Wenn dieses Symbol aueuchtet, tippen Sie auf, um die
instruktiven Reparaturmaßnahmen anzuzeigen.
Hinweis:
1. Das Verfahren zum Löschen von DTCs sollte durchgeführt
werden, nachdem die erforderliche Reparatur abgeschlossen
wurde. Nach Bestätigung werden die in der ECU gespeicherten
DTCs und Freeze-Daten gelöscht.
2. STARTEN SIE DEN MOTOR NICHT, WÄHREND SIE DIE DTCS
LÖSCHEN.
33
Datenstrom lesen
So zeigen Sie den Datenstrom für das aktuell ausgewählte System
an:
1. Tippen Sie auf Datenstrom im Funktionsmenü.
Eine Datenstromliste wird angezeigt.
Tastenbeschreibung
Bearbeiten - ermöglicht Ihnen die Anpassung Ihrer
Datenstromliste. Aktivieren Sie das Kontrollkästchen des
Datenstroms, den Sie anzeigen möchten, und tippen Sie auf
Bestätigen.
Aufzeichnen - Tippen Sie auf, um Echtzeit-
Datenstrominformationen für Vergleiche und Analysen
Abb. 4-9
34
aufzuzeichnen und zu speichern. Um die aufgezeichneten
Datenströme anzusehen, gehen Sie zu Mich > Datenstrom.
Bericht - tippen Sie auf , um die aktuellen Datenstromwerte im
Berichtsformat zu speichern. Um die gespeicherten Berichte
anzuzeigen, gehen Sie zu Mich > Diagnosebericht.
Jeder Eintrag der Liste zeigt den Namen und den aktuellen
Wert des Datenstroms. Sie können auf das Symbol neben
jedem Eintrag, um den Einstellungsbildschirm aufzurufen.
Der Datenstrom kann im Werte-, Diagramm- oder Messformat
angezeigt werden (siehe Abbildung 4-10).
Abb. 4-10
35
2. Zum einfacheren Vergleichen und Beobachten steht die
Funktion „Kombinieren“ zur Verfügung, mit der bis zu 4
Datenströme in einem Diagramm angezeigt werden können.
So greifen Sie auf die Funktion „Kombinieren“ zu:
①
Tippen Sie auf das
Symbol, um die Anzeigeform zu ändern
und zum Datenstrom-Bildschirm zurückzukehren.
Abb. 4-11
36
②
Tippen Sie auf das Vollbildsymbol der rechten Seite. Der
folgende Bildschirm wird angezeigt.
③
Tippen Sie auf Kombinieren, und wählen Sie bis zu vier
Datenströme aus.
Abb. 4-12
37
④
Tippen Sie auf Bestätigen. Ein kombiniertes Diagramm wird
angezeigt.
Hinweis:
WENN DAS FAHRZEUG GEFAHREN WERDEN MUSS, UM DEN
LIVE-DATENSTROM ZU SEHEN, SOLLTE IMMER EINE ZWEITE
PERSON DABEI SEIN. BEOBACHTEN SIE DEN DATENSTROM
NICHT WÄHREND DER FAHRT.
Abb. 4-13
Aktiver Test
38
- ermöglicht Ihnen, bestimmte Komponentenvorgänge manuell
direkt aus der App zu steuern, um den Betrieb der Komponenten
zu überprüfen.
Hinweis:
Die verfügbaren Tests variieren je nach Fahrzeugmarke, Baujahr
und Modell.
4.2.2 EOBD
Mit der EOBD-Funktion können Sie eine emissionsbezogene
Diagnose für Ihr Fahrzeug durchführen.
So führen Sie die EOBD-Diagnose durch:
1. Tippen Sie auf Diagnose vom Startbildschirm aus. Wählen Sie
EOBD in der angezeigten Fahrzeugmarkenliste.
2. Wählen Sie Ihre Kommunikationsmethode: Auto-Scan oder
Protokoll .
Abb. 4-14
39
Auto Scan - Dds TopScan kommuniziert automatisch mit dem
Fahrzeug und erkennt, welches Protokoll das Fahrzeug verwendet.
Protokoll - ermöglicht die manuelle Auswahl des
Kommunikationsprotokolls.
Nachdem das Kommunikationsprotokoll bestätigt wurde, wird ein
Fahrzeugstatusbildschirm angezeigt, der das Protokoll und andere
Statusinformationen Ihres Fahrzeugs anzeigt.
Abb. 4-15
40
3. Tippen Sie auf OK, um das Funktionsmenü aufzurufen.
4. Wählen Sie eine Funktion aus, um fortzufahren.
Hinweis:
Je nach Fahrzeugmarke sind einige Funktionen möglicherweise
nicht verfügbar.
Typische Funktionsoptionen können sein:
• DTC- und Freeze-Frame-Daten
• I/M-Bereitschaft
• Live-Daten
• O2-Sensorüberwachung
• On-Board-Monitor
• Komponententest
• Fahrzeuginformationen
Abb. 4-16
41
DTC & FFD (Standbild-Daten)
I/M (Inspektion und Wartung) Bereitschaft
Diese Funktion hilft beim Abrufen und Löschen von DTCs, die
in der ECU des Fahrzeugs gespeichert sind, und zeigt FFD der
emissionsbezogenen Systeme an.
1. DTCs lesen
Diese Funktion zeigt die von den emissionsrelevanten Systemen
abgerufenen DTCs an.
2. DTCs löschen
Mit dieser Funktion können Sie die von den emissionsrelevanten
Systemen abgerufenen DTCs löschen.
3. FFD
Diese Funktion erstellt eine Momentaufnahme der Daten und
Betriebsbedingungen, wenn eine emissionsbezogene Störung
auftritt.
Hinweis:
1. Das Verfahren zum Löschen von DTCs sollte durchgeführt
werden, nachdem die erforderliche Reparatur durchgeführt
wurde. Nach der Bestätigung werden die DTCs und FFDs, die im
Steuergerät (ECU) gespeichert sind, gelöscht.
2. STARTEN SIE DEN MOTOR NICHT, WÄHREND SIE DIE DTCS
LÖSCHEN.
Diese Funktion überprüft, ob die verschiedenen
emissionsbezogenen Systeme des Fahrzeugs ordnungsgemäß
funktionieren und für die I/M-Prüfung bereit sind.
Es kann auch den Betriebsstatus des Monitors überprüfen
und bestätigen, ob die Reparatur eines Autofehlers korrekt
durchgeführt wurde.
Live-Daten
Diese Funktion zeigt die Echtzeit-Live-Daten und Parameter von
der ECU des Fahrzeugs.
O2-Sensor-Monitor
Diese Funktion zeigt die Testergebnisse des O2-Sensor-Monitors
der zuletzt abgeschlossenen Tests der Fahrzeug-ECU an.
On-Board-Monitor
42
Mit dem TopScan können Sie sofort ein Diagnose-Feedback senden
(mit automatisch angehängten Protokollen der Diagnosedaten),
wenn Sie ein Softwareproblem bei den Diagnosevorgängen
feststellen.
So senden Sie ein Diagnose-Feedback:
1. Tippen Sie auf das Symbol und dann auf das Symbol ,
das sich in der oberen rechten Ecke eines beliebigen Bildschirms im
Diagnosemodul bendet.
2. Wählen Sie den Typ des Problems.
3. Schreiben Sie eine Beschreibung des Problems.
4. Tippen Sie auf Senden, um das Feedback zu senden.
Diese Funktion zeigt die Prüfergebnisse für emissionsrelevante
Komponenten und Systeme des Antriebsstrangs an, die nicht
kontinuierlich überwacht werden.
Komponententest
Diese Funktion hilft, Steuerbefehle an die ECU des Fahrzeugs zu
senden, um die Systemteile und -komponenten zu testen und zu
betreiben.
Fahrzeug-Informationen
Diese Funktion zeigt eine Liste von Informationen (die vom
Fahrzeughersteller bereitgestellt werden) aus der ECU des
Fahrzeugs an.
Die Informationen können Folgendes umfassen:
• VIN
• Kalibrierungs-ID (CID)
• Kalibrierungsüberprüfungsnummer (CVN)
4.2.3 Diagnose-Feedback
4.3 IMMO (Wegfahrsperre)
IMMO ist eine optionale Funktion, mit der Sie IMMO-
bezogene Funktionen wie Schlüsselanzahl, PIN-Code lesen,
Fernbedienungslernen, Schlüssel hinzufügen, Schlüssel löschen und
alle Schlüssel verloren ausführen können.
Hinweis :
Um auf die IMMO-Funktionen zugreifen zu können, müssen Sie
eine IMMO-Softwarelizenz erwerben (tippen Sie zum Bestellen auf
43
4.4 I/M-Bereitschaft
4.5 Fahrzeugleistungsprüfung
Diese Funktion überprüft, ob die verschiedenen emissionsbezogenen
Systeme des Fahrzeugs ordnungsgemäß funktionieren und für die I/
M-Prüfung bereit sind.
Es kann auch den Betriebsstatus des Monitors überprüfen und
bestätigen, ob die Reparatur eines Autofehlers korrekt durchgeführt
wurde.
Hinweis:
Das Fahrzeug sollte nur als inspektionsbereit betrachtet und zur
Emissionsprüfung zugelassen werden, wenn alle erforderlichen Tests
bestanden wurden.
Mit dem Fahrzeugleistungstest können Sie die
Fahrzeugbeschleunigung genau messen und Ergebnisse in
Intervallen erhalten, die durch Messungen der eingestellten
Geschwindigkeit und der festen Entfernung deniert sind.
Mall in der Symbolleiste des Startbildschirms). In der erweiterten
Produktversion – TopScan Pro – ist die IMMO-Funktion ein Jahr lang
kostenlos enthalten.
So führen Sie die IMMO-Funktionen aus:
Tippen Sie auf dem Startbildschirm auf IMMO. Laden Sie die IMMO-
Software entsprechend Ihrer Fahrzeugmarke herunter. Identizieren
Sie dann Ihr Fahrzeug, um Zugriff auf das Funktionsmenü zu
erhalten. Wählen Sie eine Funktion aus, um fortzufahren. Folgen
Sie den Anweisungen auf dem Bildschirm, um die Verfahren
durchzuführen.
Hinweis:
Die verfügbaren Funktionen können je nach Fahrzeugmarke,
Baujahr und Modell variieren.
44
4.5.1 Durchführen eines Fahrzeugleistungstests
1. Tippen Sie auf Fahrzeugleistungstest vom Startbildschirm aus.
2. Eine Warnmeldung wird angezeigt. Lesen Sie die Meldung
sorgfältig durch und tippen Sie auf OK um fortzufahren.
Abb. 4-17
3. Die Standardwerte für die Start- und Endgeschwindigkeit sind 0
MPH bzw. 60 MPH. Wenn Sie die Werte ändern möchten, tippen Sie
auf das 0–60 Meilen pro Stunde und tippen Sie auf Bearbeiten um
die Start- und Endgeschwindigkeit einzustellen.
45
Abb. 4-18
3 4
1
2
4. Beschleunigen Sie Ihr Fahrzeug, um den Test zu starten.
Hinweis:
Wenn Sie die Endgeschwindigkeit der Messung nicht erreichen,
werden die Ergebnisse automatisch zurückgesetzt, sobald die
Geschwindigkeit des Fahrzeugs der Startgeschwindigkeit entspricht.
46
①
Fahrzeuggeschwindigkeit
②
Motorgeschwindigkeit
③
Pferdestärken
④
Drehmoment
Tastenbeschreibung
Start - Tippen Sie, um für den nächsten Lauf zurückzusetzen
Prüfbericht - Tippen Sie hier, um die Testergebnisse anzuzeigen
0–60 MPH / (1/4 Meile) - Tippen Sie, um zwischen dem
Ergebnisbildschirm 0–60 MPH und dem Ergebnisbildschirm 1/4
Abb. 4-19
3 4
1
2
47
Meile zu wechseln.
Modier - appuyez pour dénir les vitesses de début et de n.
4.5.2 Testergebnisse anzeigen
1. Depuis l'écran de test, appuyez sur Rapport de test. L'écran de
résultat s'afche.
Abb. 4-20
2. Tippen Sie auf den gewünschten Datensatz, um seinen
vollständigen Inhalt anzuzeigen.
48
Abb. 4-21
1/4 Meile Testergebnisse - Notieren Sie die verstrichene Zeit, die ein
Fahrzeug benötigt, um eine bestimmte Entfernung (60 Fuß, 330 Fuß,
1/8 Meile, 1000 Fuß, 1/4 Meile) zurückzulegen, und die momentane
Geschwindigkeit an jedem Punkt (siehe Abbildung 4-18 und
Abbildung 4-21).
0-60 MPH Testergebnisse - Notieren Sie die verstrichene Zeit,
die ein Fahrzeug benötigt, um von 0 auf 60 Meilen pro Stunde zu
beschleunigen (siehe Abbildung 4-19). Die Werte für die Start- und
Endgeschwindigkeit können bei Bedarf geändert werden.
Ergebnisse des Geschwindigkeitstests - Zeichnen Sie die
49
4.8 Wartung
4.7 T-Darts
4.6 VE-Rechner
Diese Funktion bietet Ihnen 8 Wartungsdienste, darunter Öl
zurücksetzen, Drosselklappenadaption, EPB zurücksetzen,
Lenkwinkel zurücksetzen, DPF-Regeneration, Entlüften des
Antiblockiersystems (ABS), BMS zurücksetzen und Rücksetzen des
Airbags.
Für die erweiterte Version TopScan Pro stehen 5 zusätzliche
Sonderfunktionen zur Verfügung, darunter Einspritzdüsenkodierung,
TPMS zurücksetzen, Schiebedach-Initialisierung, Sitzkalibrierung
und Fensterkalibrierung.
Die T-Darts-Funktion dient zum Lesen von
Transponderinformationen, zum Testen der
Fernbedienungsfrequenz und zum Testen der IMMO-/PKE-Spule. Für
den Zugriff auf die T-Darts-Funktion ist zusätzliche Hardware (separat
erhältlich) erforderlich. Um die T-Darts-Einheit zu erwerben, wenden
Sie sich an Ihren Händler vor Ort.
Mit dem VE-Rechner können Sie den volumetrischen Wirkungsgrad
Ihres Fahrzeugmotors berechnen, der einer der wichtigsten
Leistungsparameter des Motors ist.
So berechnen Sie den VE:
Tippen Sie auf VE-Rechner Geben Sie auf dem Startbildschirm die
erforderlichen Werte ein, darunter Motorgröße, Motordrehzahl, MAF,
Ansauglufttemperatur, Zylinderzahl und Ansaugluftdruck. Tippen Sie
dann auf Berechnen.
4.8.1 Übersicht der Dienstleistungen
Öl zurücksetzen
Diese Funktion ermöglicht es Ihnen, die Ölserviceleuchte für das
Motorölwartungssystem zurückzusetzen. Das Motoröl-Lichtsystem
berechnet ein optimales Ölwechselintervall in Abhängigkeit von den
Fahrbedingungen und den Witterungsbedingungen des Fahrzeugs.
verstrichene Zeit auf, die ein Fahrzeug benötigt, um auf eine
bestimmte Geschwindigkeit zu beschleunigen (siehe Abbildung
4-21).
50
Öl-Zurücksetzen ist bei jedem Motorölwechsel erforderlich.
EPB zurücksetzen
Diese Funktion hilft Ihnen beim Austausch und Zurücksetzen der
Bremsbeläge.
Es muss in den folgenden Fällen durchgeführt werden:
• Die Bremsbeläge und der Verschleißsensor der Bremsbeläge
werden ausgetauscht.
• Die Bremsbeläge-Kontrollleuchte leuchtet.
• Die Bremsbeläge Sensor Schaltung ist kurz, die zurückgewonnen
wird.
• Der Servomotor wird ersetzt.
Lenkwinkel zurücksetzen
Wenn der Lenkwinkelsensor ausgetauscht wird oder der
Lenkwinkel ungenau oder nicht zentriert ist, muss die Funktion zum
Zurücksetzen des Lenkwinkels ausgeführt werden, um die relative
Nullposition zu nden. Mit dieser Position als Referenz kann das
Motorsteuergerät dann den genauen Winkel für das Lenken nach
links und rechts berechnen.
BMS zurücksetzen
Nach dem Austausch der Fahrzeugbatterie muss das Steuergerät
der Fahrzeugbatterie zurückgesetzt werden. Dadurch
werden Fehlerinformationen (wie zum Beispiel eine niedrige
Batteriespannung) gelöscht, damit die Steuereinheit die relevanten
Informationen der neu eingebauten Batterie anpassen kann.
ABS-Blutung
Mit dieser Funktion können Sie Tests durchführen, um die
Betriebsbedingungen des Antiblockiersystems (ABS) zu überprüfen.
Es muss in den folgenden Fällen durchgeführt werden:
• Wenn die ABS-Leitungen Luft enthalten.
• Wenn der ABS-Computer, ABS-Pumpe, Bremshauptzylinder,
Bremszylinder, Bremsleitung oder Bremsüssigkeit ersetzt wird.
Drosselklappenanpassung
Wenn das Steuergerät versehentlich abgeklemmt wird oder
wenn die Drosselklappe ausgetauscht oder gereinigt wird,
müssen die Drosselklappenaktuatoren über die Funktion
Drosselklappenanpassung initialisiert werden. Dies setzt die Daten
des Motorsteuergeräts auf den Ausgangszustand zurück, damit der
Gashebel die Luftzufuhr genau regulieren kann.
DPF-Regeneration
Diese Funktion wird hauptsächlich für die Regeneration von
Dieselpartikelltern verwendet. Damit die Filter gut funktionieren,
51
entfernt er Partikel durch Verbrennung und Oxidation.
Airbag zurücksetzen
Mit dieser Funktion können Sie die Airbagdaten zurücksetzen, um
die Airbagleuchte auszuschalten, damit das Airbagsteuermodul
normal funktionieren kann.
Sie muss in den folgenden Fällen ausgeführt werden:
• Wenn der Airbag ausgelöst wird;
• Wenn das Diagnosetool „Unfalldaten gespeichert“ anzeigt;
• Wenn die Airbagleuchte leuchtet;
• Wenn relevante DTCs nicht gelöscht werden können.
Injektorcodierung
Nach dem Austausch der Einspritzdüsen müssen verschiedene
Codes geschrieben werden, die dem Code der einzelnen
Zylindereinspritzdüsen entsprechen. Dadurch wird die
Öleinspritzmenge in jeden Zylinder gesteuert.
TPMS zurücksetzen
Diese Funktion kann den Reifendruck zurücksetzen und den
Reifendruck-Fehlerindikator ausschalten, wenn die Reifendruck-
Fehlerindikator leuchtet.
Schiebedach-Initialisierung
Mit dieser Funktion können Sie die Daten des Schiebedach-
Steuermoduls initialisieren, den Schiebedach-Verriegelungsschalter
einstellen, das Schiebedach bei Regen schließen, die
Speicherfunktion für Schiebe-/Hebedächer prüfen, die
Außentemperaturschwelle messen usw.
Sitzkalibrierung
Eine Sitzkalibrierung ist erforderlich, wenn ein Fahrzeugsitz mit
Memory-Funktion ausgetauscht oder repariert wird.
Fensterkalibrierung
Wenn die Fahrzeugbatterie abgeklemmt oder schwach ist oder der
Fensterhebermotor ausgetauscht wurde, kann die automatische
Auf- und Ab-Funktion des elektronischen Fensterhebers ausfallen.
In diesem Fall ist eine Fensterkalibrierung erforderlich, um
die Fahrzeugtüren und -fenster für den normalen Betrieb zu
initialisieren.
52
2. Wählen Sie die Funktion, die Sie ausführen möchten.
3. Bevor Sie auf die Funktion zugreifen können, ist eine
Fahrzeugidentizierung erforderlich (weitere Informationen zu
Identizierungsvorgängen nden Sie unter Identizieren des
Fahrzeugs auf 4.2.1). Nach Abschluss wird das Funktionsmenü
angezeigt.
4. Befolgen Sie die Anweisungen auf dem Bildschirm, um das
Service-Reset durchzuführen.
4.8.2 Service-Reset durchführen
1. Tippen Sie auf Wartung auf dem Startbildschirm und ein
Funktionsmenü wird angezeigt.
Abb. 4-22
53
4.9.1 DTC-Reparaturanleitung
Die DTC-Reparaturanleitung ist eine erfahrungsbasierte Datenbank,
die code-spezische Informationen, einschließlich gängiger
Fehlerbehebungen und Reparaturschritte zur Identizierung von
Fehlern enthält.
So verwenden Sie die DTC-Reparaturanleitung:
Tippen Sie auf Reparaturinformationen > DTC-Reparaturanleitung
. Geben Sie zur Suche einen DTC in die Suchleiste ein.
4.9.2 Technische Service-Bulletins
So sehen Sie technische Service-Bulletins:
Tippen Sie auf Reparaturinformationen > Technische Service-
Bulletins. Wählen Sie Fahrzeugmarke, Modell, Baujahr, System und
Subsystem und tippen Sie auf Weiter. Eine Liste der vom Hersteller
herausgegebenen technischen Service-Bulletins für das ausgewählte
Fahrzeug wird angezeigt. Tippen Sie auf das gewünschte Bulletin,
um den vollständigen Inhalt anzuzeigen.
4.9.3 DLC-Standort
Um den DLC-Standort anzuzeigen:
Tippen Sie auf Reparaturinformationen > DLC Standort. Wählen
Sie Fahrzeugmarke, -modell und -jahr aus und tippen Sie auf Weiter.
Ein Bild des OBD-II-Anschlusses (DLC) für das ausgewählte Fahrzeug
wird angezeigt.
4.9.4 Warnlicht-Bibliothek
Die Warnleuchten-Bibliothek bietet Informationen über
Warnleuchten im Armaturenbrett, einschließlich Beschreibungen
der Leuchten, Auswirkungen auf das Fahrverhalten, typische
Ursachen, Abhilfemaßnahmen und relevante FAQs.
So zeigen Sie die Warnleuchten-Bibliothek an:
Tippen Sie auf Reparaturinformationen > Warnlicht-Bibliothek.
Eine Liste der Warnleuchten wird angezeigt. Tippen Sie auf die
gewünschte Warnleuchte, um weitere Informationen anzuzeigen.
4.9 Reparaturinformationen
54
4.10.1 Kontoprol
Sie können auf das Prolfoto tippen, um den Avatar und Spitznamen
anzuzeigen und zu bearbeiten. Auf dieser Seite können Sie auch Ihr
E-Mail-Konto und Ihre TOPDON-ID anzeigen, das Anmeldekennwort
ändern, das Konto löschen und sich von Ihrem Konto abmelden.
4.10.2 Datenstrom
4.10 Ich
Abb. 4-23
55
Ermöglicht Ihnen, die gespeicherten Datenstrominformationen
anzuzeigen.
4.10.3 Diagnosebericht
Ermöglicht Ihnen, die gespeicherten Diagnoseberichte anzuzeigen.
4.10.4 Abdeckungsliste
Hier können Sie prüfen, ob TopScan für Ihr Fahrzeug geeignet ist.
4.10.5 Geräteverwaltung
Ermöglicht Ihnen, VCI/T-Darts (separat erhältlich) an Ihr Konto zu
binden.
4.10.6 Firmware-Aktualisierung
Ermöglicht Ihnen, die VCI-Firmware zu aktualisieren, wenn eine neue
Version verfügbar ist.
4.10.7 Software deinstallieren
Ermöglicht Ihnen, die fahrzeugspezische Diagnose-, IMMO- oder
T-Darts-Software zu deinstallieren.
4.10.8 Benutzerhandbuch
Ermöglicht Ihnen die Anzeige des Benutzerhandbuchs des TopScan
oder TopScan Moto.
4.10.9 Hilfe und Feedback
Ermöglicht Ihnen, häug gestellte Fragen und Antworten des
Kundendienstes anzuzeigen und Feedback zu übermitteln.
4.10.10 Einstellungen
Die Funktion „Einstellungen“ bietet allgemeine
Einstellungsmöglichkeiten, darunter Spracheinstellung,
Einheiteneinstellung und Cache-Löschung, und ermöglicht Ihnen die
Anzeige der Seriennummer, Datenschutz- und Servicebedingungen,
Datenschutzrichtlinie, Komponenten von Drittanbietern und die
Kontaktinformationen von TOPDON. Sie können in dieser Funktion
auch nach Updates suchen.
56
Abschnitt 5
Spezikationen
Bluetooth
Unterstützte Betriebssysteme
Lagertemperatur
Arbeitstemperatur
Abmessungen
Nettogewicht
Version: Bluetooth 5.0
Reichweite: 10 m
iOS 11.0 oder höher
Android 7.0 oder höher
-4°F bis 158°F (-20°C bis 70°C)
14°F bis 122°F (-10°C bis 50°C)
84,1 × 50,4 × 27,2 mm (3,31 × 1,98 ×
1,07 Zoll)
78 g (2,75 oz)
57
Abschnitt 6
FAQ
Wenn ein Kommunikationsfehler auftritt, was soll ich tun?
Führen Sie die folgenden Schritte aus, um das Problem zu
identizieren:
1) Überprüfen Sie, ob die Zündung EIN ist.
2) Überprüfen Sie, ob der TopScan sicher am OBD-II-Anschluss des
Fahrzeugs angeschlossen ist.
3) Schalten Sie die Zündung aus. Schalten Sie ihn dann nach 10
Sekunden wieder ein und setzen Sie den Vorgang fort.
4) Überprüfen Sie, ob das Steuermodul des Fahrzeugs defekt ist.
Warum muss ich nach der Installation der TopScan-App die
Diagnosesoftware herunterladen?
Da es verschiedene Fahrzeughersteller gibt, wird für verschiedene
Marken unterschiedliche Diagnosesoftware benötigt.
Welche speziellen Funktionen unterstützt das TopScan?
TopScan unterstützt 8 spezielle Funktionen, einschließlich Öl
zurücksetzen, Drosselklappenanpassung, EPB zurücksetzen, ABS-
Blutung, Lenkwinkel zurücksetzen, DPF-Regeneration, Airbag
zurücksetzen und BMS zurücksetzen.
Für die erweiterte Produktversion – TopScan Pro – stehen 5
zusätzliche Sonderfunktionen zur Verfügung, darunter Injektor-
Codierun, TPMS zurücksetzen, Schiebedach-Initialisierung,
Sitzkalibrierung und Fensterkalibrierung.
Muss ich die Firmware vor der ersten Verwendung
aktualisieren?
Ja. Die Firmware wird automatisch auf die neueste Version
aktualisiert, sobald der TopScan über Bluetooth mit Ihrem Telefon
verbunden ist. Sie können auch auf Ich > Firmware-Update tippen,
um die Firmware manuell zu aktualisieren.
Können mehrere Geräte an ein TopScan-App-Konto gebunden
werden?
Ja.
Q
Q
Q
Q
Q
A
A
A
A
A
58
Abschnitt 7
Garantie
TOPDONs Einjährige Eingeschränkte Garantie
TOPDON garantiert seinem ursprünglichen Käufer, dass die
Produkte des Unternehmens für 12 Monate ab Kaufdatum frei von
Material- und Verarbeitungsfehlern sind (Garantiezeitraum).
Für die während der Garantiezeit gemeldeten Mängel wird TOPDON
das defekte Teil oder Gerät gemäß seiner Analyse und Bestätigung
des technischen Supports entweder reparieren oder ersetzen.
TOPDON haftet nicht für Neben- oder Folgeschäden, die durch den
Gebrauch, den Missbrauch oder die Montage des Geräts entstehen.
Bei Widersprüchen zwischen der TOPDON-Gewährleistungsrichtlinie
und den örtlichen Regelungen haben die örtlichen Regelungen
bevorzugte Stellung.
Diese eingeschränkte Garantie erlischt unter den folgenden
Bedingungen:
• Missbrauch, Demontage, Änderung oder Reparatur durch nicht
autorisierte Geschäfte oder Techniker.
• Unachtsame Handhabung und Verletzung des Betriebs.
Hinweis: Alle Informationen in dieser Anleitung basieren
auf den neuesten Informationen, die zum Zeitpunkt der
Veröffentlichung verfügbar waren, und es kann keine Garantie
für ihre Genauigkeit oder Vollständigkeit übernommen
werden. TOPDON behält sich das Recht vor, jederzeit ohne
Vorankündigung Änderungen vorzunehmen.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Contents
La sécurité est Toujours la Priorité Absolue !
Section 1 Qu'y a-t-il dans la Boîte ?
Section 2 Présentation du produit
Section 3 Mise en Route
Section 4 Utilisation du TopScan via l'application
Section 5 Spécications
Section 6 FAQ
Section 7 Garantie
.............
.............
.............
.............
.............
.............
.............
.............
4
5
6
8
21
56
57
58
4
Pour votre sécurité, celle des autres et pour éviter tout dommage
au produit et à votre véhicule, LISEZ ET ASSUREZ-VOUS DE BIEN
COMPRENDRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ ET
LES MESSAGES DE CE MANUEL AVANT DE PROCÉDER À UNE
OPÉRATION. Vous devez également lire le manuel d'entretien du
véhicule et respecter les précautions ou les instructions indiquées
avant et pendant toute opération de test ou d'entretien.
Éloignez-vous des pièces mobiles ou chaudes du moteur et évitez
tout contact avec les connexions électriques.
UTILISEZ LE VÉHICULE UNIQUEMENT DANS UN ENDROIT BIEN
VENTILÉ, car le véhicule produit du monoxyde de carbone, un
gaz toxique et nocif, ainsi que des particules lorsque le moteur
fonctionne.
PORTEZ TOUJOURS DES LUNETTES DE PROTECTION
HOMOLOGUÉES pour éviter les dommages causés par les objets
tranchants et les liquides caustiques.
NE FUMEZ PAS ET N'APPROCHEZ PAS DE FLAMMES À PROXIMITÉ
DU VÉHICULE lors des tests. Les vapeurs de carburant et de batterie
sont hautement inammables.
N'ESSAYEZ PAS DE INTERAGIR AVEC LE PRODUIT EN CONDUISANT.
Toute distraction peut provoquer un accident.
ÉTEIGNEZ LE CONTACT AVANT DE CONNECTER OU DÉCONNECTER
LE PRODUIT DU CONNECTEUR DE LIAISON DE DONNÉES (DLC) DU
VÉHICULE pour éviter d'endommager le produit ou les composants
électroniques du véhicule.
La sécurité est Toujours la Priorité
Absolue !
5
TopScan
Quick
User
Guide
Guide rapide de
l'utilisateur
Section 1
Qu'y a-t-il dans la Boîte ?
6
Section 2
Présentation du produit
1
3
2
7
1. Indicateurs
2. Connecteur OBD-II 16 broches
Connecte le TopScan au DLC du véhicule.
3. Port USB Type-C
Le TopScan peut être alimenté par une source d'alimentation externe
à l'aide d'un câble USB (non inclus).
Bleu xe: Bluetooth connecté
Rouge xe: sous tension
Vert clignotant:
communication avec le
véhicule
Indicateur de connexion
Bluetooth
Indicateur
d'alimentation
Indicateur de
communication
8
Section 3
Mise en Route
3.1 Téléchargez l'application TopScan
Pour iOS: recherchez «TopGuru» dans l'App Store pour télécharger
et installer.
Pour Android: recherchez «TopScan» dans Google Play pour
télécharger et installer.
Figure 3-1
Remarque:
Cette application est compatible avec iOS 11.0 ou version ultérieure /
Android 7.0 ou version ultérieure.
9
3.2 S'inscrire et se connecter
Ouvrez l'application et connectez-vous à votre compte TOPDON. (Si
vous n'avez pas de compte, veuillez vous inscrire avec votre email.)
Activez le Wi-Fi, le Bluetooth, l'appareil photo et le service de
localisation pour l'accès à l'application sur votre téléphone.
Figure 3-2
10
3.3 Lier le VCI
Vous allez entrer dans les interfaces guidées de l'application.
Sélectionnez d'abord CAR.
Ensuite, liez le VCI de l'une des deux manières suivantes.
Figure 3-3
11
Figure 3-4
Appuyez sur Scanner pour activer pour activer le VCI (voir
Figure 3-4). Le numéro de série et le code d'activation seront
automatiquement obtenus. Ensuite, l'application passera à la page
d'accueil. Passez à l'étape 3.4 pour continuer.
3.3.1 Liez le VCI via le Scan de Code
12
Figure 3-4
①
Suivez les instructions à l'écran pour brancher le TopScan sur la
DLC du véhicule. Ensuite, appuyez sur Suivant (voir Figure 3-4).
3.3.2 Liez le VCI via la Connexion Bluetooth
13
Figure 3-5
②
Démarrez le moteur du véhicule comme indiqué sur l'interface
guidée. Ensuite, appuyez sur Suivant (voir Figure 3-4).
14
Figure 3-6
③
Assurez-vous que la lumière LED de l'appareil est rouge xe et
cherchez Bluetooth. Une fois connecté, la lumière LED de l'appareil
passera au bleu xe (voir Figure 3-6).
15
Figure 3-7
④
Sélectionnez votre appareil dans la liste des appareils Bluetooth
détectés.
⑤
Après une connexion Bluetooth réussie, le numéro de série (SN)
et le code d'activation du VCI seront lus automatiquement. Ensuite,
appuyez sur Activer (voir Figure 3-7).
Si vous n'avez pas terminé la liaison du VCI sur l'interface guidée,
vous pouvez également suivre les étapes ci-dessous pour lier le VCI.
①
Appuyez sur Moi > Gestion VCI > .
16
②
Pour obtenir le numéro de série et le code d'activation, veuillez
scanner le code QR sur le produit. Vous pouvez également appuyer
sur le
en haut à droite de l'écran d'activation pour établir
une connexion Bluetooth (voir Figure 3-8). Une fois la connexion
Bluetooth entre le TopScan et votre téléphone établie, le numéro de
série et le code d'activation seront automatiquement obtenus.)
Remarque:
Le TopScan doit être correctement branché sur le DLC du véhicule
avant que Bluetooth puisse être connecté.
③
Ensuite, appuyez sur Activer.
Figure 3-8
17
3.4 Téléchargez le logiciel de diagnostic
Vous devrez télécharger le logiciel spécique au véhicule la première
fois que vous utiliserez la fonction de diagnostic. Robinet Diagnostic
depuis l'écran d'accueil et téléchargez le logiciel dont vous avez
besoin.
Figure 3-9
18
3.5 Branchez le TopScan sur le DLC du véhicule
Pour localiser le DLC du véhicule, appuyez sur Informations de
réparation > Emplacement du DLC , sélectionnez la marque, le
modèle et l'année du véhicule, puis appuyez sur Suivant. Une image
de l'emplacement du DLC pour le véhicule sélectionné s'afchera.
Remarque:
Assurez-vous que le contact est toujours ÉTEINT avant de brancher
l'appareil.
Figure 3-10
Figure 3-11
19
Remarque :
Un rappel de mise à jour du micrologiciel s'afchera. Appuyez sur
Mettre à jour pour continuer.
3.6 Mettez le contact sur la position « ON » (voir Figure 3-12)
3.7 Connexion Bluetooth
Si votre véhicule est équipé d'un système de démarrage sans clé
et que le commutateur d'allumage est un bouton « Démarrage
du moteur » (voir Figure 3-13), appuyez sur le bouton « Démarrage
du moteur » jusqu'à ce que la voiture soit en mode « ON ». Ne pas
appuyer sur la pédale de frein tout en appuyant sur le bouton «
Démarrage du moteur », sinon vous démarrerez la voiture au lieu de
la mettre en position « ON ».
La méthode d'allumage varie en fonction du modèle du véhicule.
Consultez le manuel d'entretien du véhicule pour plus de détails.
Sélectionnez votre appareil dans la liste des appareils Bluetooth
recherchés.
Appuyez sur le en haut à droite de n'importe quel écran
avec cette icône pour établir une connexion Bluetooth avec l'unité
TopScan. Une fois la connexion établie avec succès, l'icône
devient .
Une fois le Bluetooth couplé avec succès, la connexion sera
automatiquement établie lorsque vous ouvrirez l'application. S'il
n'est pas connecté, appuyez manuellement sur l'icône pour vous
reconnecter.
ENGINE
START
STOP
Figure 3-12 Figure 3-13
20
Figure 3-14
21
Figure 4-1
Section 4
Utilisation du TopScan via l'application
4.1 Écran d'accueil
1
2
4
3
1. Fonctions principales
Faites glisser votre doigt vers la droite ou la gauche pour vous
déplacer dans les fonctions.
Congure le TopScan pour
fonctionner comme un outil
d'analyse.
Diagnostic
22
2. Fonctions du service de maintenance
Fournit 8 fonctions de service de maintenance (pour la version
avancée du produit - TopScan Pro, 13 fonctions de service de
maintenance sont disponibles).
3. Informations sur la réparation
Comprend un guide de réparation DTC, des bulletins de service
technique, une bibliothèque de localisation DLC et de voyants
d'avertissement, qui fournit des informations de référence sur
l'inspection, le diagnostic et la réparation du véhicule.
Congure le TopScan pour
fonctionner comme un outil de
programmation clé.
Permet d'accéder rapidement à l'état
des systèmes liés aux émissions.
Permet d'effectuer des tests
d'accélération sur votre véhicule.
Vous permet de calculer l'efcacité
volumétrique (VE) pour vérier les
performances du moteur.
Congure le TopScan pour
fonctionner comme lecteur de
transpondeur et testeur de fréquence
à distance.
I/M Prêt
IMMO (facultatif)
Performances du
véhicule
Calculateur VE
Fléchettes en T
(facultatif)
23
4. Barre d'outils
La sélection de cette icône vous
ramène à l'écran d'accueil.
Vous permet d'acheter ou de
renouveler une licence de logiciel
de diagnostic/IMMO. Pour TopScan,
un achat unique pour un an et des
abonnements (trimestriels, annuels)
sont disponibles. TopScan Pro ne
prend en charge que l'achat unique
pour un an.
La sélection de cette icône ouvre
l'écran de message, qui vous permet
d'afcher les messages système, les
notications et de congurer les
paramètres des messages.
La sélection de cette icône ouvre
l'écran Moi, qui vous permet
d'afcher le prol du compte, les
chiers de données enregistrés et la
FAQ, de gérer les logiciels installés
et les connexions à VCI / T-Darts,
de rechercher la couverture du
véhicule, de vérier les mises à jour
du micrologiciel et d'accéder aux
paramètres généraux.
Maison
Centre
commercial
Moi
Messages
Remarque:
Vous pouvez appuyer sur la fenêtre ottante sur n'importe
quel écran de cette application pour ouvrir l'outil de chat en
ligne. Appuyez ensuite sur DÉMARRER LA DISCUSSION pour
communiquer avec notre service client. Faites glisser cette fenêtre
ottante pour la déplacer n'importe où.
4.2 Diagnostics
Le module de diagnostic vous permet d'analyser simultanément
tous les systèmes du véhicule pris en charge (analyse automatique)
pour les codes d'anomalie de diagnostic (DTC) ou de sélectionner
un système individuel pour effectuer la lecture du code d'anomalie,
l'effacement du code d'anomalie, la lecture du ux de données, la
24
Figure 4-2
Pour effectuer un Scan automatique ou un Diagnostic du système
individuel, vous devez d'abord identier votre véhicule.
1. Appuyez sur Diagnostics depuis l’écran d’accueil. Une liste des
logiciels de diagnostic spéciques au véhicule s'afchera.
4.2.1 Scan automatique et Diagnostic du système individuel
Identication du véhicule
lecture des informations de version et le test actif. . Vous pouvez
également accéder à l'EOBD et aux commentaires de diagnostic via
ce module.
25
2. Sélectionnez le logiciel en fonction de la marque de votre
véhicule (si vous n'avez pas téléchargé le logiciel, veuillez d'abord
télécharger et installer le logiciel).
3. Sélectionnez Automatique / Manuel pour identier le véhicule.
Remarque :
Un mode de démonstration (option DEMO dans la liste des
Marques) est disponible pour vous aider à vous familiariser avec les
fonctions de diagnostic.
Remarque:
Lorsque vous accédez à cette page pour la première fois, des
boutons d'invite s'afchent dans le coin supérieur droit de la page.
Appuyez sur Suivant pour continuer.
Figure 4-3
26
Automatique
Saisissez manuellement le VIN ou appuyez sur Lire pour
obtenir le VIN, puis appuyez sur Conrmer. TopScan décodera
automatiquement le VIN pour identier le véhicule.
Manuel
Sélectionnez manuellement les informations sur le véhicule pour
l'identier.
Vous pouvez également appuyer sur l'icône en haut à
droite de l'écran et sélectionner VIN automatique, Enterr le VIN ou
Scanner le VIN pour identier le véhicule.
Figure 4-4
27
VIN automatique - Le TopScan lit et décode automatiquement le
VIN.
Entrer le VIN - entrez manuellement le VIN.
Scanner le VIN - appuyez sur pour scanner les caractères VIN.
4. Un menu système s'afchera une fois le véhicule identié.
Figure 4-5
Remarque :
Les systèmes peuvent varier en fonction de la marque, du modèle
et de l'année du véhicule.
28
Scan automatique
Le Scan automatique détecte les systèmes pris en charge par
le véhicule et récupère les DTC pour ces systèmes, offrant ainsi
un bilan de santé complet de votre véhicule. Effectuer un Scan
automatique avant et après une réparation peut aider à résoudre
les problèmes et à valider les réparations. Les rapports de pré et
post balayage vous permettent d'enregistrer l'état du véhicule
avant et après la réparation pour les comparer.
Pour effectuer un Scan automatique, appuyez sur le bouton
Scan dans le coin inférieur, l'TopScan commencera à scanner les
systèmes pris en charge par le véhicule, et la récupération des DTC
commencera automatiquement.
Les résultats s'afchent progressivement à mesure que les
systèmes sont scannés.
Vous pouvez soit sélectionner Scan, soit appuyer sur un système
du véhicule pour ouvrir le menu des fonctions de ce système.
29
Figure 4-6
Description des boutons
Rapport - appuyez pour enregistrer les résultats du scan en cours
au format de rapport. (Pour voir les rapports enregistrés, allez dans
Moi > Rapport de diagnostic.)
Effacer les DTC - appuyez pour effacer tous les DTC récupérés.
Afcher tout / Afcher réel - appuyez pour basculer entre
l’afchage de tous les systèmes du véhicule et l’afchage
uniquement des systèmes pris en charge.
30
Réalisation d'un diagnostic du système individuel
Pour accéder au menu des fonctions d'un certain système:
Dans le menu système, sélectionnez le système du véhicule
souhaité. Les options de fonction disponibles pour le système
seront afchées. Sélectionnez une fonction pour continuer.
Figure 4-7
Remarque :
Selon la marque du véhicule, certaines de ces fonctions peuvent
ne pas être disponibles.
31
Lire les informations de l'ECU
Appuyez sur Informations sur l'ECU dans le menu des fonctions.
Vous pouvez ensuite voir les informations de version de l'ECU du
système sélectionné.
Lecture des codes de trouble
Pour récupérer le DTC pour le système actuellement sélectionné:
Appuyez sur Lire les DTC dans le menu des fonctions. TopScan
communiquera avec l'ECU et récupérera et afchera les codes
d'anomalie du système actuellement sélectionné.
Figure 4-8
32
Description des icônes
Description des boutons
Rapport - appuyez pour enregistrer les résultats du scan en cours
au format de rapport. (Pour voir les rapports enregistrés, allez dans
Moi > Rapport de diagnostic.)
Effacer les DTC - appuyez pour effacer tous les DTC récupérés.
Effacer les codes de trouble
Pour effacer les DTC du système actuellement sélectionné:
1. Appuyez sur Effacer les DTCs dans le menu des fonctions.
2. Appuyez sur OK lorsque les DTCs sont effacés.
Lorsque cette icône s'allume, appuyez dessus pour ouvrir
une fenêtre qui vous permet de rechercher sur Google
plus d'informations sur le DTC.
Lorsque l'icône s'allume, appuyez sur pour afcher la
description détaillée du DTC.
Lorsque cette icône s'allume, appuyez dessus pour voir
l'instantané gé au moment où le DTC se produit.
Lorsque cette icône s'allume, appuyez dessus pour voir les
mesures de réparation instructives.
Remarque :
1. La procédure d'effacement des DTCs doit être effectuée après la
réparation nécessaire. Une fois conrmé, les DTC et les données
gées stockées dans l'ECU seront effacés.
2. NE PAS DÉMARRER LE MOTEUR PENDANT L'EFFACEMENT DES
DTC.
33
Lire les Données en continu
Pour afcher le ux de données pour le système actuellement
sélectionné:
1. Appuyez sur Données en continu dans le menu des fonctions.
Une liste de données en continu s'afche.
Description des boutons
Modier - vous permet de personnaliser votre liste de ux de
données. Cochez la case du ux de données que vous souhaitez
visualiser et appuyez sur Conrmer.
Enregistrer - appuyez pour enregistrer et sauvegarder
les informations de ux de données en temps réel pour la
Figure 4-9
34
comparaison et l'analyse. Pour voir les ux de données enregistrés,
accédez à Moi > Données en continu.
Rapport - appuyez pour enregistrer les valeurs actuelles des ux
de données en continu au format de rapport. Pour consulter les
rapports enregistrés, accédez à Moi > Rapport de diagnostic.
Chaque entrée de la liste afche le nom et la valeur actuelle du
ux de données. Vous pouvez appuyer sur le icône à côté
de chaque entrée pour accéder à l’écran de réglage. Le ux de
données peut être visualisé sous forme de valeur, de graphique ou
de jauge (voir Figure 4-10).
Figure 4-10
35
2. Pour faciliter la comparaison et l'observation, la fonction
Combiner est fournie et permet de visualiser jusqu'à 4 ux de
données dans un seul graphique.
Pour accéder à la fonction Combiner:
①
Appuyez sur l'icône pour modier le formulaire d'afchage
et revenir à l'écran du ux de données.
Figure 4-11
36
②
Appuyez sur l'icône plein écran
sur le côté droit. L'écran
suivant apparaîtra.
③
Appuyez sur Combiner, puis sélectionnez jusqu'à quatre ux de
données.
Figure 4-12
37
④
Appuyez sur Conrmer. Un graphique combiné s’afchera.
Remarque :
SI LE VÉHICULE DOIT ÊTRE CONDUIT POUR VISUALISER LE FLUX
DE DONNÉES EN CONTINU, AYEZ TOUJOURS UNE DEUXIÈME
PERSONNE POUR VOUS AIDER. NE REGARDEZ PAS LE FLUX DE
DONNÉES EN CONDUISANT.
Figure 4-13
Test actif
38
- vous permet de contrôler manuellement certaines opérations
de composants directement depuis l'application pour vérier le
fonctionnement des composants.
Remarque: Les tests disponibles varient selon la marque, l'année
et le modèle du véhicule.
4.2.2 EOBD
La fonction EOBD vous permet d'effectuer des diagnostics liés aux
émissions pour votre véhicule.
Pour effectuer des diagnostics EOBD:
1. Appuyez sur Diagnostic depuis l’écran d’accueil. Sélectionner
EOBD dans la liste des marques de véhicules afchée.
2. Sélectionnez votre méthode de communication : Scan
automatique ou Protocole.
Figure 4-14
39
Scan automatique - l'TopScan communiquera automatiquement
avec le véhicule et identiera le protocole utilisé par le véhicule.
Protocole - vous permet de sélectionner manuellement le protocole
de communication.
Une fois le protocole de communication conrmé, un écran d'état du
véhicule s'afche afchant le protocole et d'autres informations d'état
de votre véhicule.
Figure 4-15
40
3. Appuyez sur OK pour accéder au menu des fonctions.
4. Sélectionnez une fonction pour continuer.
Remarque :
Selon la marque du véhicule, certaines de ces fonctions peuvent ne
pas être disponibles.
Les options de fonction typiques peuvent inclure :
• DTC & Données gées
• Prêt I/M
• Données en direct
• Moniteur de capteur d'O2
• Moniteur embarqué
• Test des composants,
• Informations sur le véhicule
Figure 4-16
41
DTC & FFD (Données gées)
Prêt I/M
Cette fonction permet de récupérer et d'effacer les DTC stockés
dans l'ECU du véhicule et d'afcher les FFD des systèmes liés aux
émissions.
1. Lire les DTC
Cette fonction afche les DTC récupérés à partir des systèmes liés
aux émissions.
2. Effacer les DTC
Cette fonction vous permet d'effacer les DTC récupérés à partir des
systèmes liés aux émissions.
3. FFD
Cette fonction prend un instantané des données et des conditions
de fonctionnement lorsqu'une défaillance liée aux émissions se
produit.
Remarque :
1. La procédure d'effacement des DTC doit être effectuée après la
réparation nécessaire. Une fois conrmé, les DTC et les FFD stockés
dans l'ECU seront effacés.
2. NE PAS DÉMARRER LE MOTEUR PENDANT L'EFFACEMENT DES
DTC.
Cette fonction vérie si les différents systèmes liés aux émissions
du véhicule fonctionnent correctement et sont prêts pour les tests
I/M.
Elle peut également vérier l'état d'exécution du moniteur et
conrmer si la réparation d'une défaillance de la voiture a été
effectuée correctement.
Données en direct
Cette fonction afche les données en temps réel provenant de l'ECU
du véhicule.
Moniteur de capteur d'O2
Cette fonction afche les résultats des tests du moniteur du
capteur O2 des tests les plus récemment effectués à partir de l'ECU
du véhicule.
42
L'TopScan vous permet d'envoyer instantanément un retour
d'information sur le diagnostic (avec des journaux de données de
diagnostic automatiquement attachés) lorsque vous rencontrez un
problème logiciel avec les opérations de diagnostic.
Pour envoyer un retour d'information sur le diagnostic :
1. Appuyez sur l'icône et appuyez sur l'icône située dans le
coin supérieur droit de n'importe quel écran du module Diagnostics.
2. Sélectionnez le type de problème.
3. Rédigez une description du problème.
4. Appuyez sur Envoyer pour envoyer le retour d'information.
Moniteur embarqué
Cette fonction afche les résultats des tests pour les composants et
systèmes liés aux émissions qui ne sont pas surveillés en continu.
Test des composants
Cette fonction permet d'envoyer des commandes de contrôle à
l'ECU du véhicule an de tester et de faire fonctionner les pièces et
composants du système.
Informations sur le véhicule
Cette fonction afche une liste d'informations (fournies par le
fabricant du véhicule) provenant de l'ECU du véhicule.
Les informations peuvent inclure :
• VIN.
• ID de calibration (CID).
• Numéro de vérication de calibration (CVN).
4.2.3 Retour d'information sur le diagnostic
4.3 IMMO (antidémarrage)
IMMO est une fonction optionnelle qui vous permet d'exécuter
des fonctions liées à IMMO telles que le nombre de clés, la lecture
du code PIN, l'apprentissage de la télécommande, l'ajout de clé,
l'effacement de la clé et la perte de toutes les clés.
Remarque:
Pour accéder aux fonctions IMMO, vous devez acheter une licence
logicielle IMMO (appuyez sur Mall dans la barre d'outils de l'écran
43
4.4 Prêt I/M
4.5 Essai de performances du véhicule
Cette fonction vérie si les différents systèmes liés aux émissions du
véhicule fonctionnent correctement et sont prêts pour les tests I/M.
Elle peut également vérier l'état d'exécution du moniteur et
conrmer si la réparation d'une défaillance de la voiture a été
effectuée correctement.
Remarque :
Le véhicule ne doit être considéré prêt pour le contrôle et autorisé à
passer les émissions que si tous les tests requis ont été réussis.
Le test de performances du véhicule vous permet d'effectuer des
mesures précises de l'accélération du véhicule, en fournissant des
résultats à des intervalles dénis par des mesures de vitesse et de
distance xes.
d'accueil pour commander). Pour la version avancée du produit -
TopScan Pro, la fonction IMMO est incluse gratuitement pendant un
an.
Pour exécuter les fonctions IMMO:
Appuyez sur IMMO depuis l'écran d'accueil. Téléchargez le logiciel
IMMO en fonction de la marque de votre véhicule. Identiez ensuite
votre véhicule pour accéder au menu des fonctions. Sélectionnez
une fonction pour continuer. Suivez les instructions à l'écran pour
effectuer les procédures.
Remarque:
Les fonctions disponibles peuvent varier selon la marque, l'année et
le modèle du véhicule.
4.5.1 Réalisation d'un test de performance du véhicule
1. Appuyez sur Test de performances du véhicule depuis l’écran
d’accueil.
2. Un message d'avertissement s'afche. Lisez attentivement le
message et appuyez sur OK pour continuer.
44
Figure 4-17
3. Les valeurs par défaut pour les vitesses de début et de n sont
respectivement 0 MPH et 60 MPH. Si vous souhaitez modier les
valeurs, appuyez sur le 0-60 mph et appuyez sur Modier pour régler
les vitesses de début et de n.
45
Figure 4-18
3 4
1
2
4. Accélérez votre véhicule pour démarrer le test.
Remarque :
Si vous n'atteignez pas la vitesse de n de mesure, les résultats
seront automatiquement réinitialisés dès que la vitesse de la voiture
sera égale à la vitesse de départ.
46
①
Vitesse du véhicule
②
Régime moteur
③
Puissance
④
Couple
Description des boutons
Commencer - appuyez pour réinitialiser pour la prochaine exécution
Rapport d'essai - appuyez pour afcher les résultats du test
0-60 mph / (1/4 mi) - appuyez pour basculer entre l'écran de
résultats 0-60 MPH et l'écran de résultats 1/4 mi.
Figure 4-19
3 4
1
2
47
Modier - appuyez sur pour dénir les vitesses de début et de n.
4.5.2 Afchage des résultats des tests
1. Depuis l'écran de test, appuyez sur Rapport d'essai. L'écran de
résultat apparaîtra.
Figure 4-20
2. Appuyez sur l'enregistrement souhaité pour afcher son contenu
complet.
48
Figure 4-21
Résultats des tests de 1/4 mi - enregistrer le temps écoulé pour
qu'un véhicule parcoure une certaine distance (60 pieds, 330 pieds,
1/8 mi, 1 000 pieds, 1/4 mi) et la vitesse instantanée à chaque point (voir
Figure 4-18 et Figure 4 -21).
Résultats des tests de 0 à 60 km/h - enregistrer le temps écoulé
pour qu'un véhicule accélère de 0 à 60 miles par heure (voir Figure
4-19). Les valeurs des vitesses de début et de n peuvent être
modiées si vous le souhaitez.
Résultats des tests de vitesse - enregistrer le temps écoulé pour
49
4.8 Maintenance
4.7 Fléchettes en T
4.6 Calculateur VE
Cette fonction vous offre 8 services de maintenance, dont la
réinitialisation de l'huile, l'adaptation des papillons des gaz, la
réinitialisation EPB, la réinitialisation de l'angle de braquage,
la régénération DPF, Purge ABS, la réinitialisation BMS, et
Réinitialisation de l'airbag.
Pour la version avancée de TopScan Pro, 5 fonctions spéciales
supplémentaires sont disponibles, notamment le codage des
injecteurs, la réinitialisation du système de surveillance de la pression
des pneus (TPMS), l'initialisation du toit ouvrant, l'étalonnage du
siège et l'étalonnage des fenêtres.
La fonction T-Darts est utilisée pour lire les informations du
transpondeur, tester la fréquence de la télécommande et tester la
bobine IMMO/PKE. Pour accéder à la fonction T-Darts, du matériel
supplémentaire (vendu séparément) est requis. Pour acheter l'unité
T-Darts, contactez votre revendeur local.
Le calculateur VE vous permet de calculer l'efcacité volumétrique
du moteur de votre véhicule, qui est l'un des paramètres de
performance importants du moteur.
Pour calculer le VE:
Appuyez sur Calculateur VE depuis l'écran d'accueil, saisissez les
valeurs requises, notamment la taille du moteur, le régime moteur,
le débit massique d'air, la température d'admission d'air, le nombre
de cylindres et la pression d'admission d'air. Appuyez ensuite sur
Calculer.
4.8.1 Vue d'ensemble des services
Réinitialisation de l'huile
Cette fonction permet de réinitialiser le témoin de service d'huile
pour le système de durée de vie de l'huile du moteur. Le système de
témoin d'huile du moteur calcule un intervalle optimal de vidange
d'huile en fonction des conditions de conduite du véhicule et des
événements météorologiques. Les réinitialisations d'huile sont
nécessaires à chaque changement d'huile moteur.
qu'un véhicule accélère jusqu'à une vitesse spécique (voir Figure
4-21).
50
Réinitialisation PEB
Cette fonction vous permet de remplacer et de réinitialiser les
plaquettes de frein.
Il doit être effectué dans les cas suivants :
• Les plaquettes de frein et le capteur d'usure des plaquettes de frein
sont remplacés.
• Le voyant des plaquettes de frein est allumé.
• Le circuit du capteur de plaquettes de frein est court-circuité, il est
récupéré.
• Le servomoteur est remplacé.
Réinitialisation de l'angle de braquage
Si le capteur d'angle de braquage est remplacé, ou si l'angle de
braquage est imprécis ou non centré, la fonction de réinitialisation de
l'angle de braquage doit être effectuée pour trouver la position zéro
relative. Avec cette position comme référence, l'ECU peut ensuite
calculer l'angle exact pour les braquages à gauche et à droite.
Réinitialisation BMS
Après le remplacement de la batterie de voiture, l'unité de contrôle
de la batterie de voiture doit être réinitialisée. Cela effacera les
informations de défaut (telles qu'un niveau de batterie faible)
an que l'unité de contrôle puisse correspondre aux informations
pertinentes de la batterie nouvellement remplacée.
Purge ABS
Cette fonction vous permet d'effectuer des tests pour vérier les
conditions de fonctionnement du système de freinage antiblocage
(ABS).
Il doit être effectué dans les cas suivants :
• Lorsque les conduites de l'ABS contiennent de l'air.
• Lorsque l'ordinateur ABS, la pompe ABS, le maître-cylindre de frein,
le cylindre de frein, la conduite de frein ou le liquide de frein sont
remplacés.
Adaptation des papillons des gaz
Si l'ECU est déconnecté accidentellement, ou si le papillon des gaz
est remplacé ou nettoyé, alors les actionneurs de papillon doivent
être initialisés via la fonction d'adaptation des papillons des gaz. Cela
réinitialise les données de l'ECU à son état initial an que le papillon
puisse réguler avec précision l'admission d'air.
Régénération DPF
Cette fonction est principalement utilisée pour la régénération des
ltres à particules diesel. Pour maintenir le bon fonctionnement des
ltres, elle élimine les particules par combustion et oxydation.
51
Réinitialisation des airbags
Cette fonction vous permet de réinitialiser les données de l'airbag
pour éteindre le voyant de l'airbag, an que le module de commande
de l'airbag puisse fonctionner normalement.
Elle doit être effectuée dans les cas suivants:
• Lorsque l'airbag se déploie;
• Lorsque l'outil de diagnostic indique «Données de collision
enregistrées»;
• Lorsque le voyant de l'airbag est allumé;
• Lorsque les codes d'anomalie pertinents ne peuvent pas être
effacés.
Codage de l'Injecteur
Cette fonction peut écrire le code réel de l'injecteur ou réécrire le
code dans l'ECU au code de l'injecteur du cylindre correspondant,
an d'avoir un contrôle plus précis ou de corriger la quantité
d'injection du cylindre.
Il doit être effectué dans les cas suivants :
Après le remplacement de l'ECU ou de l'injecteur.
Réinitialisation de TPMS
Cette fonction est utilisée pour réinitialiser la pression des pneus
et d'éteindre le voyant de défaut de pression des pneus lorsque le
voyant de défaut de pression des pneus de la voiture est allumé.
Initialisation du toit ouvrant
Cette fonction est utilisée pour initialiser les données du module de
commande du toit ouvrant, régler le commutateur de verrouillage
du toit ouvrant, fermer le toit ouvrant en cas de pluie, vérier la
fonction mémoire des toits ouvrants coulissants/inclinables, mesurer
le seuil de température extérieure, etc.
Calibrage du siège
L'étalonnage du siège est nécessaire lorsqu'un siège de véhicule
doté de fonctions de mémoire est remplacé ou réparé.
Calibrage de la fenêtre
Lorsque la batterie d'un véhicule est déconnectée ou faible, ou
après le remplacement du moteur de fenêtre, les fonctions de
montée et de descente automatiques du lève-vitre électronique
peuvent échouer. Si cela se produit, l’étalonnage des fenêtres est
nécessaire pour initialiser les portes et fenêtres du véhicule pour un
fonctionnement normal.
52
2. Sélectionnez la fonction que vous souhaitez effectuer.
3. Identiez le véhicule via le VIN ou la Marque (pour plus
d'informations sur les opérations d'identication, reportez-vous
à l'identication du véhicule dans le 4.2.1). Une fois l'opération
terminée, le menu des fonctions s'afche.
4. Suivez les instructions à l'écran pour effectuer la réinitialisation du
service.
4.8.2 Effectuer une réinitialisation du service
1. Appuyez sur Maintenance depuis l'écran d'accueil et un menu de
fonctions s'afchera.
Figure 4-22
53
4.9.1 Guide de réparation DTC
Le Guide de réparation DTC est une base de données basée sur
l'expérience qui fournit des informations spéciques aux codes, y
compris des correctifs populaires et des étapes de réparation pour
identier les défauts.
Pour utiliser le Guide de réparation DTC :
Appuyez sur Informations sur la réparation > Guide de réparation
DTC . Entrez un DTC dans la barre de recherche.
4.9.2 Bulletins de service technique
Pour consulter les bulletins de service technique :
Appuyez sur Informations sur la réparation > Bulletins de service
technique. Sélectionnez la marque du véhicule, le modèle, l'année, le
système et le sous-système, puis appuyez sur Suivant. Une liste des
bulletins de service technique OEM émis pour le véhicule sélectionné
s'afchera. Appuyez sur le bulletin désiré pour afcher le contenu
complet.
4.9.3 Emplacement du DLC
Pour voir l'emplacement du DLC :
Appuyez sur Informations sur la réparation > Emplacement du
DLC . Sélectionnez la marque du véhicule, le modèle et l'année, puis
appuyez sur Suivant. Une image de l'emplacement du DLC pour le
véhicule sélectionné s'afchera.
4.9.4 Bibliothèque des voyants d'avertissement
La bibliothèque des voyants d'avertissement fournit des informations
sur les voyants d'avertissement du tableau de bord, y compris les
descriptions des voyants, les impacts sur la conduite, les causes
typiques, les mesures à prendre et les FAQ pertinentes.
Pour consulter la bibliothèque des voyants d'avertissement :
Appuyez sur Informations sur la réparation > Bibliothèque de
voyants d'avertissement. Une liste des voyants d'avertissement
s'afchera. Appuyez sur le voyant d'avertissement désiré pour
afcher les détails.
4.9 Informations sur la réparation
54
4.10.1 Prol de compte
Vous pouvez appuyer sur la photo de prol pour afcher et modier
l'avatar et le pseudo. Vous pouvez également consulter votre compte
de messagerie et votre identiant TOPDON, modier votre mot de
passe de connexion, supprimer votre compte et vous déconnecter
de votre compte sur cette page.
4.10.2 Flux de données
4.10 Moi
Figure 4-23
55
Vous permet d'afcher les informations du ux de données
enregistrées.
4.10.3 Rapport de diagnostic
Vous permet d'afcher les rapports de diagnostic enregistrés.
4.10.4 Liste de couverture
Vous permet de vérier si le TopScan est applicable à votre véhicule.
4.10.5 Gestion des appareils
Permet de lier les VCI/T-Darts (vendus séparément) à votre compte.
4.10.6 Mise à jour du micrologiciel
Permet de mettre à jour le rmware VCI si une nouvelle version est
disponible.
4.10.7 Désinstaller le logiciel
Vous permet de désinstaller le logiciel Diagnostics, IMMO ou T-Darts
spécique au véhicule.
4.10.8 Manuel d'utilisation
Permet de consulter le manuel d'utilisation du TopScan ou du
TopScan Moto.
4.10.9 Aide et commentaires
Permet de consulter les questions fréquemment posées, les
réponses du service client et de soumettre des commentaires.
4.10.10 Paramètres
La fonction Paramètres fournit des options de conguration
générales, notamment le réglage de la langue, le réglage de
l'unité et l'effacement du cache, et vous permet d'afcher le
SN, la condentialité et les conditions de service, la politique de
condentialité, les composants tiers et les coordonnées de TOPDON.
Vous pouvez également vérier les mises à jour dans cette fonction.
56
Section 5
Spécications
Bluetooth
Système d'exploitation pris en
charge
Température de stockage
Température de travail
Dimensions
Poids net
Version : Bluetooth 5.0
Portée : 33 pieds (10 m)
iOS 11.0 ou version ultérieure
Android 7.0 ou version ultérieure
-4°F to 158°F (-20°C to 70°C)
14°F to 122°F (-10°C to 50°C)
84,1 × 50,4 × 27,2 mm (3,31 × 1,98 ×
1,07'')
78 g (2,75 onces)
57
Section 6
FAQ
Que dois-je faire en cas d'erreur de communication?
Suivez les étapes ci-dessous pour identier le problème :
1) Vériez si l'allumeur est ON.
2) Vériez si le TopScan est correctement branché sur le port OBD-
II du véhicule.
3) Éteignez l'allumeur. Rallumez-le après 10 secondes et poursuivez
l'opération.
4) Vériez si le module de contrôle de véhicule est défectueux.
Pourquoi dois-je télécharger le logiciel de diagnostic après
avoir installé l'application TopScan?
Étant donné qu'il existe différents constructeurs automobiles,
différents logiciels de diagnostic sont nécessaires pour différentes
marques.
Quelles fonctions spéciales prend en charge l'TopScan ?
L'TopScan prend en charge 8 fonctions spéciales, dont la
réinitialisation de l'huile, l'adaptation des papillons des gaz, la
réinitialisation EPB, Purge ABS, la réinitialisation de l'angle de
braquage, la régénération DPF, Réinitialisation de l'airbag et la
réinitialisation BMS.
Pour la version avancée du produit - TopScan Pro, 5 fonctions
spéciales supplémentaires sont disponibles, notamment Codage
d'injecteur, réinitialisation TPMS, Initialisation du toit ouvrant,
calibrage du siège et calibrage des fenêtres.
Dois-je mettre à jour le micrologiciel avant d'utiliser l'TopScan
pour la première fois ?
Oui. Le micrologiciel se mettra automatiquement à jour vers
la dernière version. Vous pouvez également appuyer sur Moi >
Mise à jour du micrologiciel pour mettre à jour le micrologiciel
manuellement.
Plusieurs appareils peuvent-ils être liés à un compte
d'application TopScan?
Oui.
Q
Q
Q
Q
Q
A
A
A
A
A
58
Section 7
Garantie
Garantie limitée d'un an de TOPDON
TOPDON garantit à l'acheteur initial que les produits de la société
sont exempts de tout défaut matériel et de fabrication pendant 12
mois à compter de la date d'achat (période de garantie).
Pour les défauts signalés pendant la période de garantie, TOPDON
réparera ou remplacera la pièce ou le produit défectueux selon
l'analyse et la conrmation de son support technique.
TOPDON ne sera pas responsable des dommages accessoires ou
indirects résultant de l'utilisation, de la mauvaise utilisation ou du
montage de l'appareil.
S'il y a un conit entre la politique de garantie de TOPDON et les lois
locales, les lois locales prévaudront.
Cette garantie limitée est nulle dans les conditions suivantes :
• Mauvaise utilisation, démontage, modication ou réparation par
des magasins ou des techniciens non autorisés.
• Manipulation négligente et violation des règles de fonctionnement.
Avis : Toutes les informations contenues dans ce manuel sont
basées sur les dernières informations disponibles au moment
de la publication et aucune garantie ne peut être donnée
quant à leur exactitude ou leur exhaustivité. TOPDON se
réserve le droit d'apporter des modications à tout moment
sans préavis.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Contents
¡LA SEGURIDAD ES SIEMPRE LA PRIMERA PRIORIDAD!
Sección 1 ¿Qué hay en la Caja?
Sección 2 Visión General del Producto
Sección 3 Inicio
Sección 4 Uso del TopScan a través de la aplicación
Sección 5 Especicaciones
Sección 6 Preguntas Frecuentes
Sección 7 Garantía
.............
.............
.............
.............
.............
.............
.............
.............
4
5
6
8
21
56
57
58
4
Para su seguridad, la seguridad de los demás y para evitar cualquier
daño al producto y a su vehículo, LEA CUIDADOSAMENTE Y
ASEGÚRESE DE ENTENDER COMPLETAMENTE TODAS LAS
INSTRUCCIONES Y MENSAJES DE SEGURIDAD EN ESTE MANUAL
ANTES DE OPERAR. También debe leer el manual de servicio del
vehículo y observar las precauciones o instrucciones indicadas antes
y durante cualquier procedimiento de prueba o servicio.
Manténgase a sí mismo, su ropa y otros objetos alejados de partes
del motor en movimiento o calientes y evite el contacto con
conexiones eléctricas.
OPERE EL VEHÍCULO SOLO EN UN ÁREA BIEN VENTILADA, ya que el
vehículo produce monóxido de carbono, un gas tóxico y venenoso, y
material particulado cuando el motor está en funcionamiento.
USE SIEMPRE GAFAS DE SEGURIDAD aprobadas para prevenir
daños por objetos alados y líquidos cáusticos.
NO FUME NI TENGA LLAMAS ABIERTAS CERCA DEL VEHÍCULO
durante las pruebas. Los vapores del combustible y la batería son
altamente inamables.
NO INTENTE INTERACTUAR CON EL PRODUCTO MIENTRAS
CONDUCE. Cualquier distracción puede causar un accidente.
APAGUE EL ENCENDIDO ANTES DE CONECTAR O DESCONECTAR
EL PRODUCTO DEL CONECTOR DE ENLACE DE DATOS (DLC) DEL
VEHÍCULO para prevenir daños al producto o a los componentes
electrónicos del vehículo.
¡LA SEGURIDAD ES SIEMPRE LA
PRIMERA PRIORIDAD!
5
TopScan
Quick
User
Guide
Guía Rápida del
Usuario
Sección 1
Qu'y a-t-il dans la Boîte ?
6
Sección 2
Visión General del Producto
1
3
2
7
1. Indicadores
2. Conector OBD-II de 16 pines
Conecta el TopScan al DLC del vehículo.
3. Puerto USB tipo C
El TopScan puede recibir alimentación de una fuente de
alimentación externa mediante un cable USB (no incluido).
Azul jo: Bluetooth conectado
Rojo jo: encendido
Verde intermitente:
comunicación con el vehículo
Indicador de conexión
Bluetooth
Indicador de
encendido
Indicador de comunicación
8
Sección 3
Inicio
3.1 Descargue la aplicación TopScan
Para iOS: busque "TopGuru" en la App Store para descargarla e
instalarla.
Para Android: busque "TopScan" en Google Play para descargarla e
instalarla.
Figura 3-1
Nota:
Esta aplicación es compatible con iOS 11.0 o posterior/Android 7.0 o
posterior.
9
3.2 Registrarse e iniciar sesión
Abra la aplicación e inicie sesión en su cuenta TOPDON. (Si no tiene
una cuenta, regístrese con su correo electrónico).
Habilite el Wi-Fi, el Bluetooth, la cámara y el servicio de ubicación
para acceder a la aplicación en su teléfono.
Figura 3-2
10
3.3 Vincular la VCI
Entrará en las interfaces guiadas de la aplicación. Primero, seleccione
CAR.
Luego, vincula el VCI de una de las siguientes dos maneras.
Figura 3-3
11
Figura 3-4
Toque en Escanear para Activar para activar el VCI (ver Figura
3-4). El número de serie y el código de activación se obtendrán
automáticamente. Luego, la aplicación saltará a la página principal.
Procede al paso 3.4 para continuar.
3.3.1 Vincule el VCI a través del Escaneo de Código
12
Figura 3-4
①
Siga las instrucciones en pantalla para conectar el TopScan al
DLC del vehículo. Luego, toque en Siguiente (ver Figura 3-4).
3.3.2 Vincule el VCI a través de la Conexión Bluetooth
13
Figura 3-5
②
Encienda el motor del vehículo según lo indicado en la interfaz
guía. Luego, toque Siguiente (ver Figura 3-4).
14
Figura 3-6
③
Asegúrese de que la luz LED del dispositivo esté roja sólida y
busque Bluetooth. Una vez conectado, la luz LED del dispositivo
cambiará a azul sólida (ver Figura 3-6).
15
Figura 3-7
④
Seleccione su dispositivo de la lista de dispositivos Bluetooth
encontrados.
⑤
Después de una conexión Bluetooth exitosa, el número de serie
(SN) y el código de activación del VCI se leerán automáticamente.
Luego, toque Activar (ver Figura 3-7).
Si aún no ha completado la vinculación del VCI en la interfaz guía,
también puede seguir los siguientes pasos para vincular el VCI.
①
Pulse Yo > Gestión de VCI > .
16
②
Para obtener el número de serie y el código de activación, escanee
el código QR del producto.
Como alternativa, toque el ícono de
en la parte superior
derecha de la pantalla de activación para establecer una conexión
Bluetooth (consulte la Figura 3-8). Una vez que se establezca la
conexión Bluetooth entre el TopScan y su teléfono, se obtendrán
automáticamente el número de serie y el código de activación.
Nota:
El TopScan debe estar correctamente enchufado al DLC del vehículo
antes de poder conectar el Bluetooth.
③
Luego, toque Activar.
Figura 3-8
17
3.4 Descargue el software de diagnóstico
La primera vez que utilice la función de diagnóstico, deberá
descargar el software especíco del vehículo. Pulse Diagnóstico en
la pantalla de inicio y descargue el software que necesite.
Figura 3-9
18
3.5 Branchez le TopScan sur le DLC du véhicule
Para localizar el DLC del vehículo, toque Información de reparación
> Ubicación del DLC, seleccione la marca, el modelo y el año del
vehículo y toque Siguiente. Se mostrará una imagen de la ubicación
del DLC del vehículo seleccionado.
Nota:
Asegúrese de que el encendido esté siempre OFF antes de conectar
la unidad.
Figura 3-10
Figura 3-11
19
Nota:
Se mostrará una noticación de actualización de rmware. Toca
Actualizar para continuar.
3.6 Gire la llave de encendido a la posición "ON" (ver Figura 3-12)
3.7 Conexión Bluetooth
Si su vehículo está equipado con un sistema de arranque sin llave
y el interruptor de encendido es un botón de "Arranque Parada del
Motor" (ver Figura 3-13), presione el botón de "Arranque Parada del
Motor" hasta que el coche esté en modo "ON". No aplique el freno
mientras presiona el botón de "Arranque Parada del Motor", o iniciará
el coche en lugar de ponerlo en la posición "ON".
El método de encendido varía según el modelo del vehículo.
Consulte el manual de servicio del vehículo para obtener detalles.
Seleccione su dispositivo de la lista de dispositivos Bluetooth
buscados.
Toque el icono de en la parte superior derecha de cualquier
pantalla que tenga este icono para establecer una conexión
Bluetooth con la unidad TopScan. Una vez que la conexión se haya
establecido correctamente, el icono cambiará a .
Una vez que el Bluetooth se haya emparejado correctamente, la
conexión se establecerá automáticamente cuando abra la aplicación.
Si no está conectado, toque manualmente el icono para volver a
conectarse.
ENGINE
START
STOP
Figura 3-12 Figura 3-13
20
Figura 3-14
21
Figura 4-1
Sección 4
Uso del TopScan a través de la aplicación
4.1 Pantalla Principal
1
2
4
3
1. Funciones principales
Deslice el dedo hacia la derecha o hacia la izquierda para desplazarse
por las funciones.
Congura el TopScan para que
funcione como una herramienta de
escaneo.
Diagnóstico
22
2. Funciones de servicio de mantenimiento
Proporciona 8 funciones de servicio de mantenimiento (para la
versión avanzada del producto, TopScan Pro, hay 13 funciones de
servicio de mantenimiento disponibles).
3. Información de reparación
Incluye la Guía de reparación de DTC, los boletines de servicio
técnico, la ubicación de DLC y la Información de reparación de luces
de advertencia, que proporciona información de referencia sobre la
inspección, el diagnóstico y la reparación del vehículo.
Congura el TopScan para que
funcione como una herramienta de
programación de claves.
Proporciona acceso rápido para
vericar el estado de los sistemas
relacionados con las emisiones.
Le permite realizar pruebas de
aceleración en su vehículo.
Le permite calcular la eciencia
volumétrica (VE) para vericar el
rendimiento del motor.
Congura el TopScan para que
funcione como un lector de
transpondedores y un comprobador
de frecuencia remoto.
I/M Readiness
IMMO (opcional)
Rendimiento del
vehículo
Calculadora VE
T-Darts (opcional)
23
4. Barre d'outils
Al seleccionar este icono, volverá a la
pantalla de inicio.
Le permite comprar o renovar la
licencia del software de diagnóstico/
IMMO. Para TopScan, están
disponibles la compra única por un
año y las suscripciones (trimestrales,
anuales). TopScan Pro solo admite la
compra única por un año.
Al seleccionar este icono, se abre la
pantalla de mensajes, que le permite
ver los mensajes del sistema, las
noticaciones y congurar los ajustes
de los mensajes.
Al seleccionar este ícono se abre la
pantalla Yo, que le permite ver el
perl de la cuenta, los archivos de
datos guardados y las preguntas
frecuentes, administrar el software
instalado y las conexiones a VCI/
T-Darts, buscar cobertura del
vehículo, vericar actualizaciones de
rmware y acceder a conguraciones
generales.
Inicio
Centro
comercial
Yo
Mensajes
Nota:
Puedes tocar la ventana otante en cualquier pantalla de
esta aplicación para abrir la herramienta de chat en línea. Luego,
toca INICIAR CHAT para comunicarte con nuestro servicio de
atención al cliente. Arrastra esta ventana otante para moverla a
cualquier lugar.
4.2 Diagnóstico
El módulo Diagnóstico le permite escanear todos los sistemas del
vehículo compatibles a la vez (Escaneo automático) en busca de
códigos de diagnóstico de problemas (DTC) o seleccionar un sistema
individual para realizar las funciones Leer código de problema, Borrar
código de problema, Leer ujo de datos, Leer información de versión
24
Figura 4-2
Para realizar Auto Scan o Diagnóstico de Sistema Individual,
necesita identicar su vehículo primero.
1. Toque Diagnósticos desde la pantalla de inicio. Se mostrará una
lista de software de diagnóstico especíco del vehículo.
4.2.1 Auto Scan y Diagnóstico de Sistema Individual
Identicación del Vehículo
y Prueba activa. También puede acceder a EOBD y a la información
de diagnóstico a través de este módulo.
25
2. Seleccione el software según la marca de su vehículo (si no ha
descargado el software, descárguelo e instálelo primero).
3. Selecciona Automático / Manual para identicar el vehículo.
Nota:
Se proporciona un modo de demostración (opción DEMO en la
lista deMarcas ) para ayudarte a familiarizarte con las funciones de
Diagnóstico.
Nota:
Al ingresar a esta página por primera vez, aparecerán botones de
aviso en la esquina superior derecha de la página. Toque Siguiente
para continuar.
Figura 4-3
26
Automático
Ingresa manualmente el VIN o toca Leer para adquirir el VIN, luego
toca Conrmar. TopScan decodicará automáticamente el VIN
para identicar el vehículo.
Manual
Selecciona manualmente la información del vehículo para
identicarlo.
Alternativamente, puede tocar el ícono de en la parte
superior derecha de la pantalla y seleccionar AutoVIN, Ingresar VIN
o Escanear VIN para identicar el vehículo.
Figura 4-4
27
Auto VIN – el TopScan lee y decodica automáticamente el
Número de Identicación del Vehículo (VIN).
Ingresar VIN – ingrese manualmente el VIN del vehículo para
identicarlo.
Escanear VIN - toque para escanear los caracteres del VIN.
4. Un menú del sistema se mostrará después de que el vehículo
sea identicado.
Figura 4-5
Nota:
Los sistemas pueden variar según la marca, modelo y año del
vehículo.
28
Auto Scan
Auto Scan detecta los sistemas soportados por el vehículo y
recupera los Códigos de Diagnóstico de Problemas (DTC) para
estos sistemas, proporcionando un chequeo completo de la
salud de tu vehículo. Realizar un Auto Scan antes y después de
unareparación podría ayudar en la resolución de problemas y en
la validación de las reparaciones. Los informes de escaneo previo
y posterior te permiten registrar la condición del vehículo antes y
después de la reparación para comparación.
Para realizar un Auto Scan, toca el botón de Scan en la
esquina inferior, el TopScan comenzará a escanear los sistemas
soportados por el vehículo, y la recuperación de DTC comenzará
automáticamente.
Los resultados se muestran progresivamente a medida que se
escanean los sistemas.
Puede seleccionar Escanear o tocar un sistema del vehículo para
abrir el menú de funciones de ese sistema.
29
Figura 4-6
Descripción del Botón
Informe - toca para guardar los DTCs en formato de informe. (Para
ver los informes guardados, ve a Yo > Informe de diagnóstico.)
Borrar DTCs - toca para borrar todos los DTCs recuperados.
Mostrar todo / Mostrar actual - toque para alternar entre
mostrar todos los sistemas del vehículo y mostrar solo los sistemas
compatibles.
30
Realizando Diagnósticos de Sistemas Individuales
Para acceder al menú de funciones de un determinado sistema:
En el menú del sistema, seleccione el sistema del vehículo que
desee.
Se mostrarán las opciones de funciones disponibles para el
sistema. Seleccione una función para continuar.
Figura 4-7
Nota:
Dependiendo de la marca del vehículo, algunas funciones pueden
no estar disponibles.
31
Leer Información de la ECU
Toca Información de la ECU en el menú de funciones. Entonces
puedes ver la información de versión de la ECU del sistema
seleccionado.
Leer Código de Problemas
Para recuperar DTC para el sistema seleccionado actualmente:
Toca Leer DTCs en el menú de funciones. TopScan se comunicará
con la ECU y recuperará y mostrará los DTCs para el sistema
actualmente seleccionado.
Figura 4-8
32
Descripción del Icono
Descripción del Botón
Informe - toca para guardar los DTCs en formato de informe. (Para
ver los informes guardados, ve a Yo > Informe de diagnóstico.)
Borrar DTCs - toca para borrar todos los DTCs recuperados.
Borrar Código de Problemas
Para borrar los DTC del sistema seleccionado actualmente:
1. Toca Borrar DTCs en el menú de funciones.
2. Toca OK cuando los DTCs sean borrados.
Cuando este icono se ilumine, toque para abrir una
ventana que le permite buscar en Google más información
sobre el DTC.
Cuando el ícono se ilumine, toque para ver la descripción
detallada del DTC.
Cuando este icono se ilumine, toque para ver el marco
congelado capturado en el momento en que ocurre el
DTC.
Cuando este icono se ilumine, toque para ver las medidas
de reparación instructivas.
Nota:
1. El procedimiento para borrar los DTCs debería realizarse después
de que la reparación requerida haya sido completada. Una vez
conrmado, los DTCs y los datos congelados almacenados en la
ECU serán borrados.
2. NO ARRANQUES EL MOTOR MIENTRAS BORRAS LOS DTCS.
33
Leer ujo de datos
Para ver el ujo de datos del sistema seleccionado actualmente:
1. Pulse Flujo de datos en el menú de funciones.
Se mostrará una lista de ujos de datos.
Descripción del Botón
Editar - le permite personalizar su lista de ujos de datos.
Seleccione la casilla de vericación del ujo de datos que desea ver
y presione conrmar.
Registro - toca para grabar y guardar información del ujo de
datos en tiempo real para comparación y análisis. Para ver los ujos
Figura 4-9
34
de datos grabados, ve a Yo > Flujo de datos.
Informe - toca para guardar los valores actuales del ujo de datos
en formato de informe. Para ver los informes guardados, ve a Yo >
Informe de diagnóstico.
Cada entrada de la lista muestra el nombre y el valor actual del
ujo de datos. Puede tocar el icono de al costado de cada
entrada para ingresar a la pantalla de conguración. El ujo de
datos se puede ver en formato de valor, gráco o indicador (consulte
la Figura 4-10).
Figura 4-10
35
2. Para facilitar la comparación y la observación, se proporciona la
función Combinar, que permite visualizar hasta 4 ujos de datos en
un gráco.
Para acceder a la función Combinar:
①
Toque el ícono
para cambiar la forma de visualización y
volver a la pantalla de ujo de datos.
Figura 4-11
36
②
Toque el ícono de pantalla completa
en el lado derecho.
Aparecerá la siguiente pantalla.
③
Toque Combinar y seleccione hasta cuatro transmisiones de
datos.
Figura 4-12
37
④
Toque Conrmar. Se mostrará un gráco combinado.
Nota:
SI EL VEHÍCULO DEBE SER CONDUCIDO PARA VER EL FLUJO
DE DATOS EN VIVO, SIEMPRE TEN A UNA SEGUNDA PERSONA
AYUDÁNDOTE. NO MIRES EL FLUJO DE DATOS MIENTRAS
CONDUCES.
Figura 4-13
Prueba activa
38
- le permite controlar manualmente ciertas operaciones de
componentes directamente desde la aplicación para vericar las
operaciones de los componentes.
Nota: Las pruebas disponibles varían según la marca, el año y el
modelo del vehículo.
4.2.2 EOBD
La función EOBD te permite realizar diagnósticos relacionados con
las emisiones para tu vehículo.
Para realizar diagnósticos EOBD:
1. Toque Diagnóstico en la pantalla de inicio. Seleccione EOBD en la
lista de marcas de vehículos que se muestra.
2. Selecciona tu método de comunicación: Auto Scan o Protocolo.
Figura 4-14
39
Auto Scan - el TopScan se comunicará automáticamente con el
vehículo e identicará qué protocolo está usando el vehículo.
Protocolo - permite seleccionar manualmente el protocolo de
comunicación.
Una vez conrmado el protocolo de comunicación, aparece una
pantalla de estado del vehículo que muestra el protocolo y otra
información sobre el estado de su vehículo.
Figura 4-15
40
3. Torque OK pour accéder au menu des fonctions.
4. Selecciona una función para continuar.
Nota:
Dependiendo de la marca del vehículo, algunas funciones pueden
no estar disponibles.
Las opciones de función típicas pueden incluir:
• DTC & Datos de Cuadro Congelado
• Preparación I/M
• Datos en Vivo
• Monitor del sensor de O2
• Monitor a Bordo
• Prueba de Componente
• Información del Vehículo
Figura 4-16
41
DTC & FFD (Datos de Cuadro Congelado)
Preparación I/M
Esta función ayuda a recuperar y borrar los DTCs almacenados en
la ECU del vehículo y muestra los FFD de los sistemas relacionados
con las emisiones.
1. Leer DTCs
Esta función muestra los DTCs recuperados de los sistemas
relacionados con las emisiones.
2. Borrar DTCs
Esta función permite borrar los DTCs recuperados de los sistemas
relacionados con las emisiones.
3. FFD
Esta función toma una instantánea de los datos y condiciones de
operación cuando ocurre una falla relacionada con las emisiones.
Nota:
1. El procedimiento de borrado de DTCs debe realizarse después de
haber efectuado la reparación requerida. Una vez conrmado, los
DTCs y FFD almacenados en la ECU serán borrados.
2. NO ARRANQUES EL MOTOR MIENTRAS BORRAS LOS DTCS.
Esta función verica si los distintos sistemas relacionados con las
emisiones en el vehículo están operando correctamente y están
listos para la prueba I/M.
También puede vericar elestado de funcionamiento del monitor y
conrmar si la reparación de una falla del automóvil se ha realizado
correctamente.
Datos en Vivo
Esta función muestra los datos y parámetros en tiempo real desde
la ECU del vehículo.
Monitor del sensor de O2
Esta función muestra los resultados de las pruebas del monitor del
sensor de O2 de las pruebas más recientes completadas desde la
ECU del vehículo.
Monitor a Bordo
Esta función muestra los resultados de las pruebas para los
componentes y sistemas del tren motriz relacionados con las
emisiones que no se monitorean continuamente.
42
El TopScan le permite enviar instantáneamente retroalimentación
diagnóstica (con registros de datos diagnósticos automáticamente
adjuntos) mientras encuentra un problema de software con las
operaciones de diagnóstico.
Para enviar retroalimentación diagnóstica:
1. Toque el ícono y toque el ícono ubicado en la esquina
superior derecha de cualquier pantalla en el módulo Diagnóstico.
2. Seleccione el tipo de problema.
3. Escriba una descripción del problema.
4. Toque Enviar para enviar la retroalimentación.
Prueba de Componente
Esta función ayuda a enviar comandos de control a la ECU
del vehículo como una forma de probar y operar las partes y
componentes del sistema.
Información del Vehículo
Esta función muestra una lista de información (proporcionada por
el fabricante del vehículo) desde la ECU del vehículo.
La información puede incluir:
• VIN.
• ID de Calibración (CID).
• Número de Vericación de Calibración (CVN).
4.2.3 Retroalimentación Diagnóstica
4.3 IMMO (Inmovilizador)
IMMO es una función opcional que le permite realizar funciones
relacionadas con IMMO, como Número de llaves, Leer código PIN,
Aprendizaje de control remoto, Agregar llave, Borrar llave y Todas las
llaves perdidas.
Nota:
Para acceder a las funciones de IMMO, debe comprar la licencia del
software IMMO (pulse Mall en la barra de herramientas de la pantalla
de inicio para realizar el pedido). Para la versión avanzada del
producto, TopScan Pro, la función IMMO se incluye de forma gratuita
durante un año.
Para realizar las funciones de IMMO:
43
4.4 Preparación I/M
4.5 Prueba de rendimiento del vehículo
Esta función verica si los distintos sistemas relacionados con las
emisiones en el vehículo están operando correctamente y están
listos para la prueba I/M.
También puede vericar el estado de funcionamiento del monitor y
conrmar si la reparación de una falla del automóvil se ha realizado
correctamente.
Nota:
El vehículo solo debe considerarse listo para la inspección y
autorizado para pasar las emisiones si todas las pruebas requeridas
han sido superadas.
La prueba de rendimiento del vehículo le permite realizar mediciones
precisas de la aceleración del vehículo y proporciona resultados en
intervalos denidos por la velocidad establecida y las mediciones de
distancia jas.
Pulse IMMO en la pantalla de inicio. Descargue el software IMMO
según la marca de su vehículo. Luego, identique su vehículo para
obtener acceso al menú de funciones. Seleccione una función
para continuar. Siga las instrucciones en pantalla para realizar los
procedimientos.
Nota:
Las funciones disponibles pueden variar según la marca, el año y el
modelo del vehículo.
4.5.1 Realización de una prueba de rendimiento del vehículo
1. Pulse Prueba de rendimiento del vehículo en la pantalla de inicio.
2. Aparecerá un mensaje de advertencia. Lea atentamente el
mensaje y pulse Aceptar para continuar.
44
Figura 4-17
3. Los valores predeterminados para las velocidades inicial y nal
son 0 MPH y 60 MPH respectivamente. Si desea cambiar los
valores, toque el botón 0-60 MPH y toque Editar para establecer las
velocidades inicial y nal.
45
Figura 4-18
3 4
1
2
4. Acelere su vehículo para comenzar la prueba.
Nota:
Si no alcanza la velocidad nal de la medición, los resultados se
restablecerán automáticamente tan pronto como la velocidad del
automóvil sea igual a la velocidad inicial.
46
①
Velocidad del vehículo
②
Velocidad del motor
③
Caballos de fuerza
④
Par motor
Descripción del botón
Inicio - toque para restablecer para la próxima ejecución
Informe de prueba - toque para ver los resultados de la prueba
0-60 MPH / (1/4 de milla) - toque para alternar entre la pantalla de
Figura 4-19
3 4
1
2
47
resultados de 0-60 MPH y la pantalla de resultados de 1/4 de milla.
Editar - toque para establecer las velocidades de inicio y nalización.
4.5.2 Visualización de los resultados de la prueba
1. En la pantalla de prueba, toque Informe de prueba. Aparecerá la
pantalla de resultados.
Figura 4-20
2. Toque el registro deseado para ver su contenido completo.
48
Figura 4-21
Resultados de la prueba de 1/4 de milla - registre el tiempo
transcurrido para que un vehículo recorra una determinada distancia
(60 pies, 330 pies, 1/8 de milla, 1000 pies, 1/4 de milla) y la velocidad
instantánea en cada punto (consulte la Figura 4-18 y la Figura 4-21).
Resultados de la prueba de 0 a 60 MPH - registre el tiempo
transcurrido para que un vehículo acelere de 0 a 60 millas por hora
(consulte la Figura 4-19). Los valores de las velocidades inicial y nal
se pueden cambiar si se desea.
Resultados de la prueba de velocidad - registre el tiempo
49
4.8 Mantenimiento
4.7 T-Darts
4.6 Calculadora de VE
Esta función le ofrece 8 servicios de mantenimiento incluyendo
Reinicio de Aceite, Adaptación del Acelerador, Reinicio de EPB,
Reinicio del Ángulo de Dirección, Regeneración de DPF, Purga ABS,
Reinicio de BMS, y Reinicio de airbag.
Para la versión avanzada de TopScan Pro, hay 5 funciones especiales
adicionales disponibles, que incluyen codicación de Inyectores,
reinicio del sistema de monitoreo de presión de neumáticos (TPMS),
inicialización del techo corredizo, calibración del asiento y calibración
de ventanas.
La función T-Darts se utiliza para leer información del transpondedor,
probar la frecuencia del control remoto y probar la bobina IMMO/
PKE. Para acceder a la función T-Darts, se requiere hardware
adicional (se vende por separado). Para comprar la unidad T-Darts,
comuníquese con su distribuidor local.
La calculadora de eciencia volumétrica le permite calcular la
eciencia volumétrica del motor de su vehículo, que es uno de los
parámetros importantes de rendimiento del motor.
Para calcular la eciencia volumétrica:
Toque Calculadora VE en la pantalla de inicio, ingrese los valores
requeridos, incluidos el tamaño del motor, la velocidad del motor, el
MAF, la temperatura del aire de admisión, la cantidad de cilindros y
la presión de admisión de aire. Luego, toque Calcular.
4.8.1 Descripción de los Servicios
Reinicio de Aceite
Esta función le permite restablecer la lámpara de servicio del aceite
para el sistema de vida útil del aceite del motor. El sistema de luz de
aceite del motor calcula un intervalo óptimo de cambio de aceite
dependiendo de las condiciones de conducción del vehículo y los
eventos climáticos. Los reinicios de aceite se requieren cada vez que
se cambia el aceite del motor.
transcurrido para que un vehículo acelere a una velocidad especíca
(consulte la Figura 4-21).
50
Reinicio de EPB
Esta función le ayuda a sustituir y restablecer las pastillas de freno.
Debe realizarse en los
siguientes casos:
• Se sustituyen las pastillas de freno y el sensor de desgaste de las
pastillas de freno.
• La luz indicadora de las pastillas de freno está encendida.
• Se produce un cortocircuito en el circuito del sensor de las pastillas
de freno, que se
• Se sustituye el servomotor.
Reinicio del Ángulo de Dirección
Si se reemplaza el sensor del ángulo de dirección, o si el ángulo de
dirección es inexacto o no está centrado, la función de reinicio del
ángulo de dirección necesita ser realizada para encontrar la posición
cero relativa. Con esta posición como referencia, la ECU puede
entonces calcular el ángulo exacto para la dirección izquierda y
derecha.
Reinicio de BMS
Después de que se reemplaza la batería del coche, la unidad de
control de la batería del coche necesita ser restablecida. Esto borrará
la información de fallos (como nivel bajo de batería) para que la
unidad de control pueda emparejar la información relevante de la
batería recién reemplazada.
Purga ABS
Esta función permite realizar pruebas para comprobar las
condiciones de funcionamiento del Sistema Antibloqueo de Frenos
(ABS).
Debe realizarse en los siguientes casos:
· Cuando los conductos del ABS contienen aire.
· Cuando se sustituye el ordenador ABS, la bomba ABS, el cilindro
maestro de freno, el cilindro de freno, el conducto de freno o el
líquido de frenos.
Adaptación del Acelerador
Si la ECU se desconecta accidentalmente, o si el acelerador se
reemplaza o limpia, entonces los actuadores del acelerador necesitan
ser inicializados a través de la función de Adaptación del Acelerador.
Esto restablece los datos de la ECU a su estado inicial para que el
acelerador pueda regular con precisión la admisión de aire.
Regeneración de DPF
Esta función se utiliza principalmente para la regeneración de ltros
de partículas diésel. Para mantener los ltros funcionando bien,
51
elimina partículas mediante combustión y oxidación.
Reinicio de airbag
Esta función le permite restablecer los datos del airbag para apagar
la luz del airbag, de modo que el módulo de control del airbag pueda
funcionar normalmente.
Debe realizarse en los siguientes casos:
• Cuando se despliega el airbag;
• Cuando la herramienta de diagnóstico muestra "Datos de colisión
almacenados";
• Cuando la luz del airbag está encendida;
• Cuando no se pueden borrar los DTC relevantes.
Codicación del inyector
Esta función puede escribir el código real del inyector o reescribir el
código en la ECU al código del inyector del cilindro correspondiente,
para tener un control más preciso o corregir la cantidad de inyección
del cilindro.
Debe realizarse en los siguientes casos:
Después de reemplazar la ECU o el inyector.
Reinicio de TPMS
Esta función puede restablecer la presión de los neumáticos y
apagar el indicador de fallo de presión de los neumáticos cuando la
luz del indicador de fallo de presión de los neumáticos del coche está
encendida.
Inicialización del techo corredizo
Esta función se utiliza para inicializar los datos del módulo de control
del techo corredizo, congurar el interruptor de bloqueo del techo
corredizo, cerrar el techo corredizo en caso de lluvia, vericar la
función de memoria para techos corredizos/inclinables, medir el
umbral de temperatura exterior, etc.
Calibración del asiento
La calibración del asiento es necesaria cuando se reemplaza o repara
el asiento de un vehículo, que tiene funciones de memoria.
Calibración de la ventana
Cuando la batería de un vehículo está desconectada o tiene poca
energía, o después de que se haya reemplazado el motor de la
ventana, las funciones automáticas de subida y bajada del regulador
electrónico de la ventana pueden fallar. Si esto ocurre, la calibración
de la ventana es necesaria para inicializar las puertas y ventanas del
vehículo para que funcionen normalmente.
52
2. Seleccione la función que desea realizar.
3. Identique el vehículo a través de VIN o Marca (para más
información sobre operaciones de identicación, reérase a
Identicación del Vehículoen 4.2.1). Luego vaya a la pantalla para la
función seleccionada que se muestra.
4. Siga las instrucciones en pantalla para realizar el reinicio del
servicio.
4.8.2 Cómo realizar un restablecimiento del servicio
1. Toque Mantenimiento desde la pantalla principal y se mostrará un
menú de funciones.
Figura 4-22
53
4.9.1 Guía de Reparación DTC
La Guía de Reparación DTC es una base de datos basada en
experiencias que proporciona información especíca del código,
incluyendo soluciones populares y pasos de reparación para
identicar fallos.
Para usar la Guía de Reparación DTC:
Toque Información de reparación > Guía de Reparación DTC.
Ingrese un DTC en la barra de búsqueda.
4.9.2 Boletines de Servicio Técnico
Para ver boletines de servicio técnico:
Toque Información de reparación > Boletines de Servicio Técnico.
Seleccione la marca, modelo, año, sistema y subsistema del vehículo
y toque Siguiente. Se mostrará una lista de boletines de servicio
técnico OEM emitidos para el vehículo seleccionado. Toque el boletín
deseado para ver el contenido completo.
4.9.3 Ubicación del DLC
Para ver la ubicación del DLC:
Toque Información de reparación > Ubicación del DLC. Seleccione
la marca, modelo y año del vehículo y toque Siguiente. Se mostrará
una imagen de la ubicación del DLC para el vehículo seleccionado.
4.9.4 Biblioteca de Luces de Advertencia
La Información de reparación de Luces de Advertencia proporciona
información sobre las luces de advertencia del tablero, incluyendo
descripciones de las luces, impactos en la conducción, causas típicas,
medidas de respuesta y preguntas frecuentes relevantes.
Para ver la Información de reparación de Luces de Advertencia:
Toque Información de reparación > Biblioteca de Luces de
Advertencia. Se mostrará una lista de luces de advertencia. Toque la
luz de advertencia deseada para ver los detalles.
4.9 Información de reparación
54
4.10.1 Perl de la cuenta
Puede tocar la foto de perl para ver y editar el avatar y el apodo.
También puede ver su cuenta de correo electrónico y su ID de
TOPDON, cambiar la contraseña de inicio de sesión, eliminar la
cuenta y cerrar sesión en su cuenta en esta página.
4.10.2 Flujo de datos
4.10 Yo
Figura 4-23
55
Le permite ver la información del ujo de datos guardado.
4.10.3 Informe de diagnóstico
Le permite ver los informes de diagnóstico guardados.
4.10.4 Lista de cobertura
Le permite vericar si TopScan es aplicable a su vehículo.
4.10.5 Administración de dispositivos
Le permite vincular el VCI/T-Darts (se vende por separado) a su
cuenta.
4.10.6 Actualización de rmware
Le permite actualizar el rmware del VCI si hay una nueva versión
disponible.
4.10.7 Desinstalar software
Le permite desinstalar el software de diagnóstico, IMMO o T-Darts
especíco del vehículo.
4.10.8 Manual del usuario
Permite ver el manual del usuario de TopScan o TopScan Moto.
4.10.9 Ayuda y comentarios
Permite ver las preguntas frecuentes, las respuestas del servicio de
atención al cliente y enviar comentarios.
4.10.10 Conguración
La función Conguración proporciona opciones de conguración
general, como la conguración del idioma, la conguración de la
unidad y la limpieza de la memoria caché, y permite ver el número
de serie, la privacidad y los términos del servicio, la política de
privacidad, los componentes de terceros y la información de contacto
de TOPDON. También puede consultar si hay actualizaciones en esta
función.
56
Sección 5
Especicaciones
Bluetooth
Sistema operativo compatible
Temperatura de
Almacenamiento
Temperatura de Operación
Dimensiones
Peso neto
Versión: Bluetooth 5.0
Alcance: 33 pies (10 m)
iOS 11.0 o posterior
Android 7.0 o posterior
-4°F to 158°F (-20°C to 70°C)
14°F to 122°F (-10°C to 50°C)
84,1 × 50,4 × 27,2 mm (3,31 × 1,98 ×
1,07'')
78 g (2,75 oz)
57
Sección 6
Preguntas Frecuentes
¿Qué debo hacer si ocurre un error de comunicación?
Siga los pasos a continuación para identicar el problema:
1) Verique si el encendido está en ON.
2) Compruebe si el TopScan está conectado de forma segura al
puerto OBD-II del vehículo.
3) Apague el encendido. Enciéndalo de nuevo después de 10
segundos y continúe la operación.
4) Verique si el módulo de control del vehículo está defectuoso.
¿Por qué necesito descargar el software de diagnóstico
después de instalar la aplicación TopScan?
Dado que hay varios fabricantes de vehículos, se requiere un
software de diagnóstico diferente para las distintas marcas.
¿Qué funciones especiales admiten los TopScan?
TopScan admite 8 funciones especiales, incluyendo Reinicio de
Aceite, Adaptación del Acelerador, Reinicio de EPB, Purga ABS,
Reinicio del Ángulo de Dirección, Regeneración de DPF, Reinicio
de airbag y Reinicio de BMS.
Para la versión avanzada del producto, TopScan Pro, hay 5
funciones especiales adicionales disponibles, que incluyen
Codicación de Inyectores, Reinicio de TPMS, inicialización del
techo corredizo, calibración del asiento y calibración de ventanas.
¿Necesito actualizar el rmware antes de usar el TopScan por
primera vez?
Sí. El rmware se actualizará automáticamente a la última
versión. También puede tocar lo > Actualización de Firmware para
actualizar el rmware manualmente.
¿Es posible vincular varios dispositivos a una cuenta de la
aplicación TopScan?
Sí.
P
P
P
P
P
R
R
R
R
R
58
Sección 7
Garantía
Garantía limitada de un a ño para TOPDON
TOPDON asegura a sus compradores originales que los productos
de la empresa estarán libres de defectos de materiales y mano de
obra durante un período de 12 meses a partir de la fecha de compra
(Período de Garantía).
Para los defectos reportados durante el período de garantía,
TOPDON analizará y conrmará, reparará o reemplazará las piezas o
productos defectuosos de acuerdo con su soporte técnico.
TOPDON no será responsable de ningún daño accidental o
consecuente causado por el uso, mal uso o instalación del dispositivo.
Si hay conictos entre la política de garantía de TOPDON y las leyes
locales, prevalecerán las leyes locales.
Esta garantía limitada no es válida en los siguientes casos:
• Uso indebido, desmontaje, modicación o reparación de tiendas o
técnicos no autorizados.
• Manejo de errores e irregularidades operativas.
Nota: Toda la información contenida en este manual se basa
en la información más reciente disponible en el momento de
su publicación y no garantiza su exactitud o exhaustividad.
TOPDON se reserva el derecho de cambiarla en cualquier
momento sin previo aviso.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Contents
LA SICUREZZA È SEMPRE LA PRIMA PRIORITÀ!
Sezione 1 Contenuto Della Confezione
Sezione 2 Panoramica Del Prodotto
Sezione 3 Inizio
Sezione 4 Utilizzo di TopScan tramite l'app
Sezione 5 Speciche
Sezione 6 FAQ
Sezione 7 Garanzia
.............
.............
.............
.............
.............
.............
.............
.............
4
5
6
8
21
56
57
58
4
Per la tua sicurezza, la sicurezza degli altri e per evitare danni al
prodotto e al tuo veicolo, LEGGI ATTENTAMENTE E ACCERTATI
DI AVER COMPRESO COMPLETAMENTE TUTTE LE ISTRUZIONI
DI SICUREZZA E I MESSAGGI IN QUESTO MANUALE PRIMA DI
UTILIZZARE. Devi anche leggere il manuale di servizio del veicolo
e osservare le precauzioni o le istruzioni indicate prima e durante
qualsiasi test o procedura di assistenza.
Mantieni distanza tra te, i tuoi vestiti e altri oggetti dalle parti mobili
o calde del motore e evita il contatto con connessioni elettriche.
OPERARE IL VEICOLO SOLO IN UN'AREA BEN VENTILATA, poiché il
veicolo emette monossido di carbonio, un gas tossico e velenoso, e
particolato quando il motore è in funzione.
INDOSSA SEMPRE OCCHIALI DI SICUREZZA APPROVATI per
prevenire danni da oggetti appuntiti e liquidi corrosivi.
NON FUMARE O AVERE FIAMME VICINO AL VEICOLO durante i test.
I vapori di carburante e batteria sono altamente inammabili.
NON CERCARE DI INTERAGIRE CON IL PRODOTTO DURANTE LA
GUIDA. Qualsiasi distrazione potrebbe causare un incidente.
SPEGNERE L'ACCENSIONE PRIMA DI COLLEGARE O SCOLLEGARE
IL PRODOTTO DAL CONNETTORE LINK DATI DEL VEICOLO (DLC) per
evitare di causare danni ai componenti elettronici del prodotto o del
veicolo.
LA SICUREZZA È SEMPRE LA
PRIMA PRIORITÀ!
5
TopScan
Quick
User
Guide
Guida Rapida
dell'Utente
Sezione 1
Contenuto Della Confezione
6
Sezione 2
Panoramica Del Prodotto
1
3
2
7
1. Indicatori
2. Connettore OBD-II a 16 pin
Collega il TopScan al DLC del veicolo.
3. Porta USB Type-C
Il TopScan può essere alimentato da una fonte di alimentazione
esterna tramite un cavo USB (non incluso).
Blu sso: Bluetooth connesso
Rosso sso: acceso
Verde lampeggiante:
comunicazione con il veicolo
Indicatore di connessione
Bluetooth
Indicatore di alimentazione
Indicatore di
comunicazione
8
Sezione 3
Inizio
3.1 Scarica l'app TopScan
Per iOS: cerca "TopGuru" nell'App Store per scaricare e installare.
Per Android: cerca "TopScan" in Google Play per scaricare e installare.
Figura 3-1
Nota:
questa app è compatibile con iOS 11.0 o versioni successive / Android
7.0 o versioni successive.
9
3.2 Registrati e accedi
Apri l'app e accedi al tuo account TOPDON. (Se non hai un account,
registrati con la tua e-mail.)
Abilita Wi-Fi, Bluetooth, fotocamera e servizio di localizzazione per
l'accesso all'app sul tuo telefono.
Figura 3-2
10
3.3 Associare il VCI
Entri nelle interfacce guidate dell'App. Seleziona prima CAR.
Poi lega il VCI in uno dei due modi seguenti.
Figura 3-3
11
Figura 3-4
Tocca Scansiona per Attivare per attivare il VCI ( Vedi Figura
3-4). Il numero di serie e il codice di attivazione saranno ottenuti
automaticamente. Quindi l'app passerà alla pagina principale.
Procedi al passo 3.4 per continuare.
3.3.1 Collega il VCI tramite Scansione Codice
12
Figura 3-4
①
Segui le istruzioni sullo schermo per collegare il TopScan al DLC
del veicolo. Poi tocca Avanti ( Vedi Figura 3-4).
3.3.2 Collega il VCI tramite Connessione Bluetooth
13
Figura 3-5
②
Avvia il motore del veicolo come indicato sull'interfaccia guidata.
Poi premi Avanti (vedi Figura 3-4).
14
Figura 3-6
③
Accertati che la luce LED del dispositivo sia rossa costante e
cerca il Bluetooth. Una volta connesso, la luce LED del dispositivo
diventerà blu costante (vedi Figura 3-6).
15
Figura 3-7
④
Seleziona il tuo dispositivo dall'elenco dei dispositivi Bluetooth
cercati.
⑤
Dopo una connessione Bluetooth riuscita, il numero di serie (SN)
e il codice di attivazione del VCI verranno letti automaticamente.
Poi premi su Attiva (vedi Figura 3-7).
Se non hai completato l'associazione del VCI sull'interfaccia guidata,
puoi anche seguire i passaggi seguenti per associare il VCI.
①
Tocca Me > VCI Management > .
16
②
Per ottenere il numero di serie e il codice di attivazione, scansiona
il codice QR sul prodotto.
In alternativa, tocca l'icona
in alto a destra della schermata
di attivazione per stabilire una connessione Bluetooth (vedi Figura
3-8). Una volta stabilita la connessione Bluetooth tra TopScan e il tuo
telefono, il numero di serie e il codice di attivazione verranno ottenuti
automaticamente.)
Nota:
TopScan deve essere correttamente collegato al DLC del veicolo
prima che il Bluetooth possa essere connesso.
③
Quindi, tocca Attiva.
Figura 3-8
17
3.4 Scarica il software di diagnostica
Dovrai scaricare il software specico del veicolo la prima volta che
utilizzi la funzione di diagnostica. Tocca Diagnostica dalla schermata
iniziale e scarica il software di cui hai bisogno.
Figura 3-9
18
3.5 Collega TopScan al DLC del veicolo
Per individuare il DLC del veicolo, tocca Informazioni sulla
riparazione > Posizione del DLC, seleziona marca, modello e anno
del veicolo e tocca Avanti. Verrà visualizzata un'immagine della
posizione del DLC per il veicolo selezionato.
Nota:
Assicurati che l'accensione sia sempre SPENTA prima di collegare
l'unità.
Figura 3-10
Figura 3-11
19
Nota:
Verrà visualizzato un promemoria di aggiornamento del rmware.
Tocca Aggiorna per continuare.
3.6 Girare l'accensione in posizione "ON" (vedere Figura 3-12)
3.7 Connessione Bluetooth
Se il tuo veicolo è dotato di un sistema di avviamento senza chiave e
l'interruttore di accensione è un pulsante "Engine Start Stop" (vedere
Figura 3-13), premi il pulsante "Engine Start Stop" no a quando l'auto
è in modalità "ON". Non premere il pedale del freno mentre premi
il pulsante "Engine Start Stop", altrimenti avvierai l'auto invece di
metterla in posizione "ON".
Il metodo di accensione varia in base al modello del veicolo. Consulta
il manuale di servizio del veicolo per i dettagli.
Seleziona il tuo dispositivo dall'elenco dei dispositivi Bluetooth
ricercati.
Tocca l'icona in alto a destra di qualsiasi schermata con questa
icona per stabilire una connessione Bluetooth con l'unità TopScan.
Dopo che la connessione è stata stabilita correttamente, l'icona
cambia in .
Una volta che il Bluetooth è stato associato correttamente, la
connessione verrà stabilita automaticamente quando apri l'app. Se
non è connesso, tocca manualmente l'icona per riconnetterti."
ENGINE
START
STOP
Figura 3-12 Figura 3-13
20
Figura 3-14
21
Figura 4-1
Sezione 4
Utilizzo di TopScan tramite l'app
4.1 Schermata principale
1
2
4
3
1. Funzioni principali
Scorri verso destra o sinistra per spostarti tra le funzioni.
Congura TopScan per funzionare
come strumento di scansione.
Diagnostica
22
2. Funzioni di servizio di manutenzione
Fornisce 8 funzioni di servizio di manutenzione (per la versione
avanzata del prodotto, TopScan Pro, sono disponibili 13 funzioni di
servizio di manutenzione).
3. Informazioni sulla riparazione
Include la guida alla riparazione DTC, i bollettini di servizio tecnico,
la posizione DLC e la libreria delle spie luminose, che fornisce
informazioni di riferimento su ispezione, diagnostica e riparazione
del veicolo.
Congura TopScan per funzionare
come strumento di programmazione
chiave.
Fornisce un accesso rapido per
vericare lo stato dei sistemi correlati
alle emissioni.
Consente di eseguire test di
accelerazione sul veicolo.
Consente di calcolare l'efcienza
volumetrica (VE) per controllare le
prestazioni del motore.
Consente di congurare TopScan
per funzionare come lettore di
transponder e tester di frequenza
remoto.
I/M Prontezza
IMMO (opzionale)
Prestazioni del
veicolo
Calcolatrice VE
T-Darts (opzionale)
23
4. Barra degli strumenti
Selezionando questa icona si torna
alla schermata iniziale.
Consente di acquistare o rinnovare la
licenza del software di diagnostica/
IMMO. Per TopScan, sono disponibili
l'acquisto singolo per un anno e gli
abbonamenti (trimestrali, annuali).
TopScan Pro supporta solo l'acquisto
singolo per un anno.
Selezionando questa icona si apre
la schermata dei messaggi, che
consente di visualizzare i messaggi di
sistema, le notiche e congurare le
impostazioni dei messaggi.
Selezionando questa icona si apre
la schermata Me, che consente di
visualizzare il prolo dell'account, i
le di dati salvati e le FAQ, gestire il
software installato e le connessioni a
VCI / T-Darts, cercare la copertura del
veicolo, controllare gli aggiornamenti
del rmware e accedere alle
impostazioni generali.
Home
Centro
commerciale
Io
Messaggi
Nota:
Puoi toccare la nestra mobile in qualsiasi schermata di questa
app per aprire lo strumento di chat online. Quindi tocca START
CHAT per comunicare con il nostro servizio clienti. Trascina questa
nestra mobile per spostarla ovunque.
4.2 Diagnostica
Il modulo Diagnostics consente di eseguire la scansione di tutti i
sistemi del veicolo supportati in una sola volta (Auto Scan) per i codici
di errore diagnostici (DTC) o di selezionare un singolo sistema per
eseguire Read Trouble Code, Clear Trouble Code, Read Data Stream,
Read Version Information e Active Test. È inoltre possibile accedere a
24
Figura 4-2
Per eseguire la Auto Scan o la Diagnostica del sistema individuale,
è necessario identicare prima il proprio veicolo.
1. Tocca Diagnostica dalla schermata principale. Verrà visualizzato
un elenco di software diagnostici specici per il veicolo.
4.2.1 Auto Scan e diagnostica di sistema individuale
Identicazione del veicolo
EOBD e Diagnostic Feedback tramite questo modulo.
25
2. Seleziona il software in base alla marca del tuo veicolo (se non hai
scaricato il software, scaricalo e installalo prima).
3 Seleziona Automatico / Manuale per identicare il veicolo.
Nota:
È disponibile una modalità dimostrativa (opzione DEMO sulla lista
Make) per aiutarti a familiarizzare con le funzioni di Diagnostica.
Nota:
Quando si accede a questa pagina per la prima volta, i prompt
dei pulsanti appariranno nell'angolo in alto a destra della pagina.
Toccare Avanti per continuare.
Figura 4-3
26
Automatico
Inserisci manualmente il VIN o tocca Leggi per acquisire il VIN,
quindi tocca Conferma. TopScan decodicherà automaticamente il
VIN per identicare il veicolo.
Manuale
Seleziona manualmente le informazioni del veicolo per identicarlo.
In alternativa, puoi toccare l'icona in alto a destra dello
schermo e selezionare AutoVIN, Inserisci VIN o Scansiona VIN per
identicare il veicolo.
Figura 4-4
27
Auto VIN - l'TopScan legge e decodica automaticamente il
Numero di Identicazione del Veicolo (VIN).
Inserisci VIN - inserisci manualmente il VIN del veicolo per
identicarlo.
Scansiona VIN - tocca per scansionare i caratteri VIN.
4. Dopo aver identicato il veicolo, verrà visualizzato un menu di
sistema.
Figura 4-5
Nota:
I sistemi possono variare a seconda della marca, modello e anno
del veicolo.
28
Auto Scan
Auto Scan rileva i sistemi supportati dal veicolo e recupera i codici
diagnostici (DTC) per questi sistemi, fornendo una completa
verica dello stato di salute del tuo veicolo. Eseguire l'Auto Scan
prima e dopo una riparazione potrebbe aiutare nella risoluzione dei
problemi e nella convalida delle riparazioni. I report pre e post scan
ti consentono di registrare le condizioni del veicolo prima e dopo la
riparazione per confrontarle.
Per eseguire un Auto Scan, tocca il pulsante Scan nell'angolo
in basso, l'TopScan inizierà a eseguire la scansione dei
sistemi supportati dal veicolo, e il recupero dei DTC inizierà
automaticamente.
I risultati vengono visualizzati progressivamente durante la
scansione dei sistemi.
È possibile selezionare Scan o toccare un sistema del veicolo per
aprire il menu delle funzioni per quel sistema.
29
Figura 4-6
Descrizione dei pulsanti
Report - tocca per salvare i risultati attuali della scansione in
formato report. (Per visualizzare i report salvati, vai alla Io >
Rapporto diagnostico.)
Cancella DTC - tocca per cancellare tutti i DTC recuperati.
Mostra tutto / Mostra attuale - tocca per alternare la
visualizzazione di tutti i sistemi del veicolo e quella dei soli sistemi
supportati.
30
Eseguire la Diagnosi del Sistema Individuale
Per accedere al menu delle funzioni di un determinato sistema:
Dal menu di sistema, seleziona il sistema del veicolo desiderato.
Verranno visualizzate le opzioni delle funzioni disponibili per il
sistema. Seleziona una funzione per continuare.
Figura 4-7
Nota:
A seconda della marca del veicolo, alcune funzioni potrebbero non
essere disponibili.
31
Leggere le informazioni sull'ECU
Tocca Informazioni ECU nel menu delle funzioni. Quindi puoi
visualizzare le informazioni sulla versione dell'unità di controllo
elettronica (ECU) per il sistema attualmente selezionato.
Lettura Codici di Errore
Per recuperare DTC per il sistema attualmente selezionato:
Tocca Leggi DTCs nel menu delle funzioni. TopScan comunicherà
con l'ECU e recupererà e visualizzerà i DTC per il sistema
attualmente selezionato.
Figura 4-8
32
Descrizione delle icone
Descrizione dei pulsanti
Report - tocca per salvare i risultati attuali della scansione in
formato report. (Per visualizzare i report salvati, vai alla Io >
Rapporto diagnostico.)
Cancella DTC - tocca per cancellare tutti i DTC recuperati.
Cancellare il Codice di Errore
Per cancellare i DTC per il sistema attualmente selezionato:
1. Toccare Cancella DTCs nel menu delle funzioni.
2 Toccare OK quando i codici di errore sono cancellati.
Quando questa icona si illumina, tocca per aprire una
nestra che ti consente di cercare su Google maggiori
informazioni sul DTC.
Quando l'icona si illumina, toccare per visualizzare la
descrizione dettagliata del DTC.
Quando questa icona si illumina, tocca per visualizzare
l'istantanea congelata catturata al momento in cui si
verica il DTC.
Quando questa icona si illumina, tocca per visualizzare le
misure riparative istruite.
Nota:
1 La procedura di cancellazione dei codici di errore dovrebbe essere
eseguita dopo che la riparazione richiesta è stata completata.
Una volta confermato, i codici di errore e i dati di congelamento
memorizzati nell'ECU verranno cancellati.
2 NON AVVIARE IL MOTORE DURANTE LA CANCELLAZIONE DEI
CODICI DI ERRORE.
33
Leggi usso di dati
Per visualizzare il usso di dati per il sistema attualmente
selezionato:
1. Toccare usso di dati nel menu delle funzioni.
Viene visualizzata una lista di ussi di dati.
Descrizione dei pulsanti
Modica - consente di personalizzare l'elenco dei ussi di dati.
Seleziona la casella di controllo del usso di dati che ti interessa
visualizzare e tocca Conferma.
Registrare - tocca per registrare e salvare informazioni sul usso di
dati in tempo reale per confronto e analisi. Per visualizzare i ussi di
Figura 4-9
34
dati registrati, vai alla Io > Flusso di dati.
Rapporto - tocca per salvare i valori correnti del usso di dati
in formato di report. Per visualizzare i report salvati, vai alla Io >
Rapporto diagnostico.
Ogni voce dell'elenco mostra il nome e il valore corrente del
usso di dati. Puoi toccare l'icona sul lato di ogni voce per
accedere alla schermata delle impostazioni. Il usso di dati può
essere visualizzato in formato valore, graco o indicatore (vedi
Figura 4-10).
Figura 4-10
35
2. Per facilitare il confronto e l'osservazione, è disponibile la
funzione Combine che consente di visualizzare no a 4 ussi di dati
in un graco.
Per accedere alla funzione Combine:
①
Toccare l'icona per modicare il formato di visualizzazione e
tornare alla schermata del usso di dati.
Figura 4-11
36
②
Tocca l'icona a schermo intero
sul lato destro. Apparirà la
seguente schermata.
③
Tocca Combina e seleziona no a quattro ussi di dati.
Figura 4-12
37
④
Tocca Conferma. Verrà visualizzato un graco combinato.
Nota:
SE IL VEICOLO DEVE ESSERE GUIDATO PER VISUALIZZARE IL
FLUSSO DI DATI IN TEMPO REALE, AVERE SEMPRE UNA SECONDA
PERSONA CHE TI AIUTA. NON GUARDARE IL FLUSSO DI DATI
MENTRE GUIDI."
Figura 4-13
Test attivo
38
- consente di controllare manualmente determinate operazioni dei
componenti direttamente dall'app per vericare le operazioni dei
componenti.
Nota:
i test disponibili variano in base alla marca, all'anno e al modello del
veicolo.
4.2.2 EOBD
La funzione OBDII / EOBD ti consente di eseguire diagnostica
correlata alle emissioni per il tuo veicolo.
Per eseguire la diagnosi EOBD:
1. Tocca Diagnostica dalla schermata iniziale. Seleziona EOBD
nell'elenco delle marche di veicoli visualizzato.
2. Seleziona il tuo metodo di comunicazione: Auto Scan o Protocollo.
Figura 4-14
39
Auto Scan - l'TopScan comunicherà automaticamente con il veicolo
e identicherà quale protocollo il veicolo sta utilizzando.
Protocollo - ti consente di selezionare manualmente il protocollo di
comunicazione.
Dopo aver confermato il protocollo di comunicazione, viene
visualizzata una schermata di stato del veicolo che mostra il
protocollo e altre informazioni sullo stato del veicolo.
Figura 4-15
40
3. Toccare OK per accedere al menu delle funzioni.
4. Seleziona una funzione per continuare.
Nota:
A seconda della marca del veicolo, alcune funzioni potrebbero non
essere disponibili.
Le opzioni tipiche delle funzioni potrebbero includere:
• DTC e Dati di Congelamento Frame
• I/M Readiness
• Dati in Tempo Reale
• Monitoraggio a sensore O2
• Monitoraggio a Bordo
• Test dei Componenti
• Informazioni sul Veicolo
Figura 4-16
41
DTC & FFD (Dati di Congelamento Frame)
I/M Readiness
Questa funzione aiuta a recuperare e cancellare i DTC memorizzati
nell'ECU del veicolo e mostra i FFD dei sistemi correlati alle
emissioni.
1 Leggi i DTC
Questa funzione mostra i DTC recuperati dai sistemi correlati alle
emissioni.
2 Cancella i DTC
Questa funzione ti permette di cancellare i DTC recuperati dai
sistemi correlati alle emissioni.
3 FFD
Questa funzione scatta una foto istantanea dei dati e delle
condizioni operative quando si verica un guasto correlato alle
emissioni.
Nota:
1 La procedura di cancellazione dei DTC dovrebbe essere eseguita
dopo che la riparazione richiesta è stata effettuata. Una volta
confermato, i DTC e i FFD memorizzati nell'ECU verranno cancellati.
2 NON AVVIARE IL MOTORE DURANTE LA CANCELLAZIONE DEI
CODICI DI ERRORE.
Questa funzione verica se i vari sistemi correlati alle emissioni del
veicolo stanno funzionando correttamente e sono pronti per il test
I/M.
Può inoltre controllare lo stato di esecuzione del monitor e
confermare se la riparazione di un guasto dell'auto è stata eseguita
correttamente.
Dati in Tempo Reale
Questa funzione visualizza i dati in tempo reale e i parametri dal
modulo di controllo del veicolo ECU.
Monitoraggio a sensore O2
Questa funzione visualizza i risultati dei test di monitoraggio del
sensore O2 dei test più recenti completati dalla centralina del
veicolo.
Monitoraggio a Bordo
Questa funzione mostra i risultati dei test per i componenti
del powertrain correlati alle emissioni e i sistemi che non sono
monitorati continuamente.
42
L'TopScan consente di inviare immediatamente feedback
diagnostico (con registrazioni di dati diagnostici automaticamente
allegati) quando si verica un problema software durante le
operazioni diagnostica.
Per inviare il feedback diagnostico:
1. Toccare l'icona e toccare l'icona situata nell'angolo in
alto a destra di qualsiasi schermata nel modulo Diagnostica.
2. Seleziona il tipo di problema.
3. Scrivi una descrizione del problema.
4. Tocca Invia per inviare il feedback.
Test dei Componenti
Questa funzione aiuta a inviare comandi di controllo all'ECU
del veicolo come modo per testare e far funzionare le parti e i
componenti del sistema.
Informazioni sul Veicolo
Questa funzione visualizza un elenco di informazioni (fornite dal
produttore del veicolo) dall'ECU del veicolo.
Le informazioni possono includere:
• VIN.
• ID di Calibrazione (CID).
• Numero di Verica della Calibrazione (CVN).
4.2.3 Feedback Diagnostico
4.3 IMMO (Immobilizzatore)
IMMO è una funzione opzionale che consente di eseguire funzioni
correlate a IMMO come Numero di chiavi, Leggi codice PIN,
Apprendimento telecomando, Aggiungi chiave, Cancella chiave e
Tutte le chiavi perse.
Nota:
Per accedere alle funzioni IMMO, è necessario acquistare la
licenza software IMMO (tocca Mall nella barra degli strumenti
della schermata iniziale per ordinare). Per la versione avanzata del
prodotto - TopScan Pro, la funzione IMMO è inclusa gratuitamente
per un anno.
Per eseguire le funzioni IMMO:
43
4.4 Preparación I/M
4.5 Test delle prestazioni del veicolo
Questa funzione verica se i vari sistemi correlati alle emissioni del
veicolo stanno funzionando correttamente e sono pronti per il test I/
M.
Può anche vericare lo stato di esecuzione del monitor e
confermare se la riparazione di un difetto dell'auto è stata eseguita
correttamente.
Nota:
Il veicolo dovrebbe essere considerato pronto per l'ispezione e
autorizzato a superare le emissioni solo se tutti i test richiesti sono
stati superati.
Il test delle prestazioni del veicolo consente di effettuare misurazioni
accurate dell'accelerazione del veicolo, fornendo risultati a intervalli
deniti da velocità impostata e misurazioni di distanza sse.
Tocca IMMO dalla schermata iniziale. Scarica il software IMMO
in base alla marca del tuo veicolo. Quindi identica il tuo veicolo
per accedere al menu delle funzioni. Seleziona una funzione
per continuare. Segui le istruzioni sullo schermo per eseguire le
procedure.
Nota:
Le funzioni disponibili possono variare in base alla marca, all'anno e
al modello del veicolo.
4.5.1 Esecuzione di un test delle prestazioni del veicolo
1. Tocca Test delle prestazioni del veicolo dalla schermata iniziale.
2. Viene visualizzato un messaggio di avviso. Leggi attentamente il
messaggio e tocca OK per continuare.
44
Figura 4-17
3. I valori predeniti per le velocità di inizio e ne sono
rispettivamente 0 MPH e 60 MPH. Se vuoi modicare i valori, tocca
il pulsante 0-60 MPH e tocca Modica per impostare le velocità di
inizio e ne.
45
Figura 4-18
3 4
1
2
4. Accelera il tuo veicolo per iniziare il test.
Nota:
Se non si raggiunge la velocità di ne misurazione, i risultati verranno
automaticamente azzerati non appena la velocità dell'auto sarà
uguale alla velocità iniziale.
46
①
Velocità del veicolo
②
Velocità del motore
③
Potenza
④
Coppia
Descrizione pulsante
Avvia - tocca per reimpostare per la corsa successiva
Rapporto test - tocca per visualizzare i risultati del test
0-60 MPH / (1/4 mi) - tocca per passare dalla schermata dei risultati
Figura 4-19
3 4
1
2
47
0-60 MPH alla schermata dei risultati 1/4 mi.
Modica - tocca per impostare le velocità di inizio e ne.
4.5.2 Visualizzazione dei risultati del test
1. Dalla schermata del test, tocca Rapporto test. Apparirà la
schermata dei risultati.
Figura 4-20
2. Toccare il record desiderato per visualizzarne il contenuto
completo.
48
Figura 4-21
Risultati del test 1/4 mi - registra il tempo trascorso da un veicolo
per percorrere una certa distanza (60 ft, 330 ft, 1/8 mi, 1000 ft, 1/4 mi) e
la velocità istantanea in ogni punto (vedi Figura 4-18 e Figura 4-21).
Risultati del test 0-60 MPH - registra il tempo trascorso da un
veicolo per accelerare da 0 a 60 miglia orarie (vedi Figura 4-19). I
valori per le velocità di inizio e ne possono essere modicati se lo si
desidera.
Risultati del test di velocità - registra il tempo trascorso da un
veicolo per accelerare a una velocità specica (vedi Figura 4-21).
49
4.8 Manutenzione
4.7 T-Darts
4.6 Calcolatrice VE
Questa funzione fornisce 8 servizi di manutenzione, tra cui Reset
Olio, Adattamento dell'acceleratore, Reset EPB, Reset Angolo Sterzo,
Rigenerazione DPF, Spurgo ABS, Reset BMS, e Ripristino dell'airbag.
Nella versione avanzata di TopScan Pro sono disponibili 5 funzioni
speciali aggiuntive, tra cui la codica Iniettore, il ripristino del
sistema di monitoraggio della pressione degli pneumatici (TPMS),
l'inizializzazione del tettuccio apribile, la calibrazione dei sedili e la
calibrazione dei nestrini.
La funzione T-Darts è utilizzata per leggere le informazioni del
transponder, testare la frequenza del telecomando e testare la
bobina IMMO/PKE. Per accedere alla funzione T-Darts, è necessario
hardware aggiuntivo (venduto separatamente). Per acquistare l'unità
T-Darts, contattare il rivenditore locale.
La calcolatrice VE consente di calcolare l'efcienza volumetrica del
motore del veicolo, che è uno dei parametri più importanti delle
prestazioni del motore.
Per calcolare la VE:
Tocca Calcolatrice VE dalla schermata iniziale, inserisci i valori
richiesti, tra cui Cilindrata del motore, Regime motore, MAF,
Temperatura aria di aspirazione, Numero di cilindri e Pressione aria di
aspirazione. Quindi, tocca Calcola.
4.8.1 Panoramica dei Servizi
Reset Olio
Questa funzione ti consente di reimpostare la spia del servizio olio
per il sistema di durata dell'olio motore. Il sistema della spia dell'olio
motore calcola un intervallo di cambio olio ottimale in base alle
condizioni di guida del veicolo e agli eventi meteorologici. Il reset
dell'olio è necessario ogni volta che viene cambiato l'olio motore
50
Reset EPB
Questa funzione consente di sostituire e ripristinare le pastiglie del
freno.
Deve essere eseguita nei seguenti casi:
• La pastiglia del freno e il sensore di usura della pastiglia del freno
sono stati sostituiti.
• la spia delle pastiglie dei freni è accesa.
• Il circuito del sensore della pastiglia del freno è in cortocircuito e
viene ripristinato.
• Il servomotore viene sostituito.
Reset Angolo Sterzo
Se il sensore dell'angolo dello sterzo viene sostituito o se l'angolo
dello sterzo è inaccurato o non centrato, è necessario eseguire la
funzione di Reset Angolo Sterzo per trovare la posizione relativa zero.
Con questa posizione come riferimento, l'ECU può quindi calcolare
l'angolo esatto per lo sterzo a sinistra e a destra.
Reset BMS
Dopo la sostituzione della batteria dell'auto, è necessario reimpostare
l'unità di controllo della batteria dell'auto. Ciò cancellerà le
informazioni di errore (come il livello basso della batteria) in modo
che l'unità di controllo possa abbinare le informazioni rilevanti della
batteria appena sostituita.
Spurgo ABS
Questa funzione consente di eseguire test per vericare le condizioni
di funzionamento del sistema frenante antibloccaggio (ABS).
Deve essere eseguita nei seguenti casi:
· Quando l'ABS contiene aria.
· Quando si sostituiscono il computer dell'ABS, la pompa dell'ABS, la
pompa del freno, il cilindro del freno, il tubo del freno o il liquido dei
freni.
Adattamento dell'Acceleratore
Se l'ECU viene disconnesso accidentalmente o se l'acceleratore
viene sostituito o pulito, è necessario inizializzare gli attuatori
dell'acceleratore tramite la funzione di Adattamento dell'Acceleratore.
Questo reimposta i dati dell'ECU al loro stato iniziale in modo che
l'acceleratore possa regolare con precisione l'aspirazione dell'aria.
Rigenerazione DPF
Questa funzione è principalmente utilizzata per la rigenerazione
dei ltri antiparticolato diesel. Per mantenere le prestazioni dei ltri,
rimuove le particelle mediante combustione e ossidazione.
Ripristino dell'airbag
51
Questa funzione consente di reimpostare i dati dell'airbag per
spegnere la spia dell'airbag, in modo che il modulo di controllo
dell'airbag possa funzionare normalmente.
Deve essere eseguita nei seguenti casi:
• Quando l'airbag si apre;
• Quando lo strumento diagnostico legge "Dati di incidente
memorizzati";
• Quando la spia dell'airbag è accesa;
• Quando i DTC rilevanti non possono essere cancellati.
Codica Iniettore
Questa funzione può scrivere il codice effettivo dell'iniettore o
riscrivere il codice nella centralina in base al codice dell'iniettore
del cilindro corrispondente, in modo da controllare con maggiore
precisione o correggere la quantità di iniezione del cilindro.
Deve essere eseguita nei seguenti casi: Dopo la sostituzione della
centralina o dell'iniettore.
Reset TPMS
Questa funzione può azzerare la pressione degli pneumatici e
spegnere la spia di guasto della pressione degli pneumatici quando
la spia di guasto della pressione degli pneumatici dell'auto è accesa.
Inizializzazione tettuccio apribile
Questa funzione è utilizzata per inizializzare i dati del modulo di
controllo del tettuccio apribile, impostare l'interruttore di blocco del
tettuccio apribile, chiudere il tettuccio apribile in caso di pioggia,
controllare la funzione di memoria per i tettucci apribili scorrevoli/
inclinabili, misurare la soglia della temperatura esterna, ecc.
Calibrazione sedile
La calibrazione del sedile è necessaria quando il sedile di un veicolo,
dotato di funzioni di memoria, viene sostituito o riparato.
Calibrazione nestrini
Quando la batteria di un veicolo è scollegata o scarica, o dopo che
il motore del nestrino è stato sostituito, le funzioni automatiche di
salita e discesa del regolatore elettronico dei nestrini potrebbero
non funzionare. In tal caso, la calibrazione dei nestrini è necessaria
per inizializzare le portiere e i nestrini del veicolo per il normale
funzionamento.
52
2. Seleziona la funzione che desideri eseguire.
3. Identica il veicolo tramite il numero di identicazione del veicolo
(VIN) o la marca (per ulteriori informazioni sulle operazioni di
identicazione, consulta l'Identicazione del Veicolo in 4.2.1). Quindi
vai alla schermata in cui viene visualizzata la funzione selezionata.
4. Segui le istruzioni visualizzate sullo schermo per eseguire il reset
del servizio.
4.8.2 Esecuzione di un ripristino del servizio
1. Tocca Manutenzione dalla schermata principale e verrà visualizzato
un menu delle funzioni.
Figura 4-22
53
4.9.1 Guida alla Riparazione dei DTC
Guida alla Riparazione dei DTC è un database basato sull'esperienza
che fornisce informazioni speciche del codice, inclusi rimedi
popolari e passaggi di riparazione per identicare guasti.
Per utilizzare la Guida alla Riparazione dei DTC:
Tocca Informazioni sulla riparazione > Guida alla Riparazione dei
DTC. Inserisci un DTC nella barra di ricerca.
4.9.2 Bollettini di Servizio Tecnico
Per visualizzare i bollettini di servizio tecnico:
Tocca Informazioni sulla riparazione > Bollettini di Servizio
Tecnico. Seleziona marca del veicolo, modello, anno, sistema e
sottosistema e tocca Avanti. Verrà visualizzata una lista di bollettini
di servizio tecnico OEM emessi per il veicolo selezionato. Tocca il
bollettino desiderato per visualizzarne il contenuto completo.
4.9.3 Posizione DLC
Per visualizzare la posizione del DLC:
Tocca Informazioni sulla riparazione > Posizione DLC. Seleziona
marca del veicolo, modello e anno, e tocca Avanti. Verrà visualizzata
un'immagine della posizione del DLC per il veicolo selezionato.
4.9.4 Libreria delle Spie di Avvertimento
La Libreria delle Spie di Avvertimento fornisce informazioni sulle spie
di avvertimento del cruscotto, inclusa la descrizione delle luci, gli
impatti sulla guida, le cause tipiche, le misure da adottare e le FAQ
pertinenti.
Per visualizzare la Libreria delle Spie di Avvertimento:
Tocca Informazioni sulla riparazione > Libreria delle Spie di
Avvertimento. Verrà visualizzata una lista di spie di avvertimento.
Tocca la spia di avvertimento desiderata per visualizzarne i dettagli.
4.9 Informazioni sulla riparazione
54
4.10.1 Prolo account
Puoi toccare la foto del prolo per visualizzare e modicare l'avatar
e il nickname. Puoi anche visualizzare il tuo account e-mail e l'ID
TOPDON, modicare la password di accesso, eliminare l'account e
disconnetterti dal tuo account in questa pagina.
4.10.2 Flusso dati
4.10 Io
Figura 4-23
55
Consente di visualizzare le informazioni salvate sul usso dati.
4.10.3 Rapporto diagnostico
Consente di visualizzare i rapporti diagnostici salvati.
4.10.4 Elenco copertura
Consente di vericare se TopScan è applicabile al tuo veicolo.
4.10.5 Gestione dispositivi
Consente di associare VCI/T-Darts (venduti separatamente) al tuo
account.
4.10.6 Aggiornamento rmware
Consente di aggiornare il rmware VCI se è disponibile una nuova
versione.
4.10.7 Disinstalla software
Consente di disinstallare il software Diagnostics, IMMO o T-Darts
specico del veicolo.
4.10.8 Manuale utente
Consente di visualizzare il manuale utente di TopScan o TopScan
Moto.
4.10.9 Aiuto e feedback
Consente di visualizzare le domande frequenti, le risposte del servizio
clienti e di inviare feedback.
4.10.10 Impostazioni
La funzione Impostazioni fornisce opzioni di impostazione generali,
tra cui impostazione della lingua, impostazione dell'unità e
cancellazione della cache, e consente di visualizzare SN, privacy e
termini di servizio, informativa sulla privacy, componenti di terze parti
e informazioni di contatto di TOPDON. È inoltre possibile controllare
gli aggiornamenti in questa funzione.
56
Sezione 5
Speciche
Bluetooth
Sistema operativo supportato
Temperatura di Conservazione
Temperatura di Lavoro
Dimensioni
Peso netto
Versione: Bluetooth 5.0
Portata: 33 piedi (10 m)
iOS 11.0 o versione successiva
Android 7.0 o versione successiva
-4°F to 158°F (-20°C to 70°C)
14°F to 122°F (-10°C to 50°C)
84,1 × 50,4 × 27,2 mm (3,31 × 1,98 ×
1,07'')
78 g (2,75 once)
57
Sezione 6
FAQ
Cosa devo fare se si verica un errore di comunicazione?
Seguire i passaggi seguenti per identicare il problema:
1) Vericare se l'accensione è ACCESA.
2) Controllare se il TopScan è collegato saldamente alla porta OBD-
II del veicolo.
3) Spegnere l'accensione. Riaccenderla dopo 10 secondi e
continuare l'operazione.
4) Vericare se il modulo di controllo del veicolo è difettoso.
Perché devo scaricare il software di diagnostica dopo aver
installato l'app TopScan?
Poiché ci sono diversi produttori di veicoli, è necessario un
software di diagnostica diverso per i diversi marchi.
Quali funzioni speciali supporta l'TopScan?
TopScan supporta 8 funzioni speciali, tra cui Reset Olio,
Adattamento dell'acceleratore, Reset EPB, Spurgo ABS, Reset
Angolo Sterzo, Rigenerazione DPF, Ripristino dell'airbag e Reset
BMS.
Nella versione avanzata del prodotto, TopScan Pro, sono disponibili
5 funzioni speciali aggiuntive, tra cui la Codica Iniettore, Reset
TPMS, l'inizializzazione del tettuccio apribile, la calibrazione dei
sedili e la calibrazione dei nestrini.
È necessario aggiornare il rmware prima di utilizzare per la
prima volta TopScan?
Sì. Il rmware si aggiornerà automaticamente all'ultima versione
disponibile. È anche possibile toccare lo > Aggiornamento
Firmware per aggiornare manualmente il rmware.
È possibile associare più dispositivi a un account dell'app
TopScan?
Sì.
Q
Q
Q
Q
Q
A
A
A
A
A
58
Sezione 7
Garanzia
Garanzia limitata di un anno di TOPDON
TOPDON garantisce al suo acquirente originale che i prodotti
dell'azienda saranno esenti da difetti di materiale e lavorazione per 12
mesi dalla data di acquisto (Periodo di garanzia).
Per i difetti segnalati durante il periodo di garanzia, TOPDON riparerà
o sostituirà la parte o il prodotto difettoso in base all'analisi e alla
conferma del supporto tecnico.
TOPDON non sarà responsabile per eventuali danni incidentali o
consequenziali derivanti dall'uso, uso improprio o montaggio del
dispositivo.
In caso di conitto tra la politica di garanzia TOPDON e le leggi locali,
prevarranno le leggi locali.
Questa garanzia limitata è nulla nelle seguenti condizioni:
• Usato in modo improprio, smontato, alterato o riparato da negozi o
tecnici non autorizzati.
• Manipolazione negligente e violazione dell'operazione.
Avviso: tutte le informazioni contenute in questo manuale si
basano sulle ultime informazioni disponibili al momento della
pubblicazione e non può essere fornita alcuna garanzia per la
sua accuratezza o completezza. TOPDON si riserva il diritto di
apportare modiche in qualsiasi momento senza preavviso.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Contents
БЕЗОПАСНОСТЬ ВСЕГДА НА ПЕРВОМ МЕСТЕ!
Раздел 1 Что В Коробке?
Раздел 2 Обзор Продукта
Раздел 3 Начало Эксплуатации
Раздел 4 Использование TopScan через приложение
Раздел 5 Технические Характеристики
Раздел 6 Частые Вопросы
Раздел 7 гарантия
.............
.............
.............
.............
.............
.............
.............
.............
4
5
6
8
21
56
57
58
4
В целях вашей безопасности, безопасности других людей, а
также во избежание какого-либо повреждения продукта и
вашего автомобиля ВНИМАТЕЛЬНО ПРОЧТИТЕ И УБЕДИТЕСЬ,
ЧТО ВЫ ПОЛНОСТЬЮ ПОНИМАЕТЕ ВСЕ ИНСТРУКЦИИ ПО
ТЕХНИКЕ БЕЗОПАСНОСТИ, СОДЕРЖАЩИЕСЯ В ДАННОМ
РУКОВОДСТВЕ, ПРЕЖДЕ ЧЕМ НАЧАТЬ ЭКСПЛУАТАЦИЮ. Вы
также должны ознакомиться с руководством по техническому
обслуживанию автомобиля и соблюдать указанные меры
предосторожности или инструкции до и во время любых тестов
или процедур технического обслуживания.
Держите себя, свою одежду и другие предметы подальше от
движущихся или горячих деталей двигателя и избегайте контакта
с электрическими соединениями.
ЭКСПЛУАТИРУЙТЕ АВТОМОБИЛЬ ТОЛЬКО В ХОРОШО
ПРОВЕТРИВАЕМОМ ПОМЕЩЕНИИ, так как при работающем
двигателе автомобиль выделяет монооксид углерода, токсичный
газ, а также твердые частицы.
ВСЕГДА НАДЕВАЙТЕ одобренные ЗАЩИТНЫЕ ОЧКИ, чтобы
предотвратить повреждение острыми предметами и едкими
жидкостями.
Во время теста НЕ КУРИТЕ И НЕ РАЗВОДИТЕ ОГОНЬ
ВБЛИЗИ АВТОМОБИЛЯ. Пары топлива и аккумулятора легко
воспламеняются.
НЕ ПЫТАЙТЕСЬ ВЗАИМОДЕЙСТВОВАТЬ С ПРОДУКТОМ ВО
ВРЕМЯ ДВИЖЕНИЯ. Любая невнимательность может привести к
несчастному случаю.
ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ ПЕРЕД ПОДКЛЮЧЕНИЕМ ИЛИ
ОТСОЕДИНЕНИЕМ УСТРОЙСТВА ОТ РАЗЪЕМА ПЕРЕДАЧИ
ДАННЫХ АВТОМОБИЛЯ (DLC), чтобы предотвратить
повреждение устройства или электронных компонентов
автомобиля.
БЕЗОПАСНОСТЬ ВСЕГДА НА
ПЕРВОМ МЕСТЕ!
5
TopScan
Quick
User
Guide
Краткое руководство
пользователя
Раздел 1
Что В Коробке?
6
Раздел 2
Обзор Продукта
1
3
2
7
1. Индикаторы
2. Разъем OBD-II 16 Pin
Подключает TopScan к DLC автомобиля.
3. Порт USB Type-C
TopScan может питаться от внешнего источника питания с
помощью кабеля USB (не входит в комплект).
Постоянный синий: Bluetooth
подключен
Постоянный красный:
питание включено
Мигающий зеленый: связь с
автомобилем
Индикатор подключения
Bluetooth
Индикатор питания
Индикатор связи
8
Раздел 3
Начало Эксплуатации
3.1 Загрузите приложение TopScan
Для iOS: найдите «TopGuru» в App Store, чтобы загрузить и
установить.
Для Android: найдите «TopScan» в Google Play, чтобы загрузить и
установить.
Рисунок 3-1
Примечание:
это приложение совместимо с iOS 11.0 или более поздней
версией / Android 7.0 или более поздней версией.
9
3.2 Регистрация и вход в систему
Откройте приложение и войдите в свою учетную запись
TOPDON. (Если у вас нет учетной записи, зарегистрируйтесь,
указав свой адрес электронной почты.)
Включите Wi-Fi, Bluetooth, камеру и службу определения
местоположения для доступа приложения на вашем телефоне.
Рисунок 3-2
10
3.3 Привязка VCI
Вы будете войти в управляемые интерфейсы приложения.
Сначала выберите CAR.
Затем свяжите VCI одним из двух следующих способов.
Рисунок 3-3
11
Рисунок 3-4
Нажмите на Сканировать для Активации, чтобы активировать
VCI (см. Рисунок 3-4). Серийный номер и код активации будут
автоматически получены. Затем приложение перейдет на
главную страницу. Перейдите к шагу 3.4 для продолжения.
3.3.1 Привяжите VCI с помощью Сканирования Кода
12
Рисунок 3-4
①
Следуйте инструкциям на экране, чтобы подключить TopScan
к DLC автомобиля. Затем нажмите Далее (см. Рисунок 3-4).
3.3.2 Привяжите VCI с помощью Bluetooth-Соединения
13
Рисунок 3-5
②
Запустите двигатель автомобиля в соответствии с
указаниями на интерфейсе с инструкциями. Затем нажмите
Далее (см. Рисунок 3-4).
14
Рисунок 3-6
③
Убедитесь, что светодиодная лампа на устройстве горит
постоянным красным цветом и ищет Bluetooth. Как только
соединение установлено, светодиодная лампа на устройстве
изменит цвет на постоянный синий (см. Рисунок 3-6).
15
Рисунок 3-7
④
Выберите ваше устройство из списка найденных Bluetooth-
устройств.
⑤
После успешного подключения к Bluetooth, серийный номер
(SN) и код активации VCI будут прочитаны автоматически.
Затем нажмите на Активировать (см. Рисунок 3-7).
Если вы еще не завершили привязку VCI на интерфейсе с
инструкциями, вы также можете следовать следующим шагам
для привязки VCI.
①
Нажмите «Я» > «Управление VCI» > .
16
②
Чтобы получить серийный номер и код активации,
отсканируйте QR-код на изделии.
В качестве альтернативы нажмите значок
в правом
верхнем углу экрана активации, чтобы установить соединение
Bluetooth (см. Рисунок 3-8). После установки соединения
Bluetooth между TopScan и вашим телефоном серийный номер и
код активации будут получены автоматически.)
Примечание:
Перед подключением Bluetooth TopScan необходимо правильно
подключить к DLC автомобиля.
③
Затем нажмите Активировать.
Рисунок 3-8
17
3.4 Загрузите диагностическое программное обеспечение
Вам нужно будет загрузить специфичное для автомобиля
программное обеспечение при первом использовании функции
диагностики. Нажмите «Диагностика» на главном экране и
загрузите необходимое программное обеспечение.
Рисунок 3-9
18
3.5 Подключите TopScan к DLC автомобиля
Чтобы найти DLC автомобиля, нажмите Repair Information >
DLC Location, выберите марку автомобиля, модель и год, затем
нажмите Next. Отобразится изображение местоположения DLC
для выбранного автомобиля.
Примечание:
Перед подключением устройства к розетке убедитесь, что
зажигание выключено.
Рисунок 3-10
Рисунок 3-11
19
Примечание:
Появится запрос обновления прошивки. Нажмите Обновить,
чтобы продолжить.
3.6 Переведите зажигание в положение «ВКЛЮЧЕНО» (см.
рис. 3-12)
3.7 Bluetooth-соединение
Если ваш автомобиль оснащен системой запуска без ключа,
а ключ зажигания представляет собой кнопку «Старт-стоп»
(см. рис. 3-13), нажимайте кнопку «Старт-стоп» до тех пор, пока
автомобиль не перейдет в режим «ВКЛЮЧЕНО». Не нажимайте
на тормоз во время нажатия кнопки «Старт-стоп», иначе вы
заведете автомобиль вместо того, чтобы перевести его в
положение «ВКЛЮЧЕНО».
Способ зажигания зависит от модели автомобиля. Более
подробную информацию смотрите в руководстве по
техническому обслуживанию автомобиля.
Выберите свое устройство из списка найденных устройств
Bluetooth.
Нажмите значок в правом верхнем углу любого экрана
с этим значком, чтобы установить соединение Bluetooth с
устройством TopScan. После успешной установки соединения
значок изменится на .
После успешного сопряжения Bluetooth соединение будет
автоматически установлено при открытии приложения. Если
подключение не установлено, вручную нажмите значок, чтобы
повторно подключиться.
ENGINE
START
STOP
Рисунок 3-12 Рисунок 3-13
20
Рисунок 3-14
21
Рисунок 4-1
Раздел 4
Использование TopScan через приложение
4.1 Главный экран
1
2
4
3
1. Основные функции
Проведите пальцем вправо или влево, чтобы перейти к
функциям.
Настраивает TopScan для работы в
качестве сканирующего прибора.
Диагностика
22
2. Функции технического обслуживания
Предоставляет 8 функций технического обслуживания (для
расширенной версии продукта — TopScan Pro доступно 13
функций технического обслуживания).
3. Информация о ремонте
Включает руководство по ремонту DTC, бюллетени технического
обслуживания, расположение DLC и библиотеку контрольных
ламп, которая содержит справочную информацию по осмотру,
диагностике и ремонту автомобиля.
Настраивает TopScan для
работы в качестве инструмента
программирования ключей.
Обеспечивает быстрый доступ
для проверки состояния систем,
связанных с выбросами.
Позволяет проводить испытания
ускорения на вашем автомобиле.
Позволяет рассчитывать объемную
эффективность (VE) для проверки
производительности двигателя.
Настраивает TopScan для
работы в качестве считывателя
транспондеров и удаленного
частотного тестера.
I/M Готовность
IMMO (опционально)
Характеристики
автомобиля
Калькулятор VE
T-Darts (опционально)
23
4. Панель инструментов
Выбор этого значка возвращает вас
на главный экран.
Позволяет приобретать или
продлевать лицензию на
диагностическое/ИММО
программное обеспечение.
Для TopScan доступна разовая
покупка на год и подписки
(ежеквартальная, годовая). TopScan
Pro поддерживает только разовую
покупку на год.
Выбор этого значка открывает
экран сообщений, который
позволяет просматривать
системные сообщения,
уведомления и настраивать
параметры сообщений.
Выбор этого значка открывает
экран «Я», который позволяет
просматривать профиль учетной
записи, сохраненные файлы
данных и часто задаваемые
вопросы, управлять установленным
программным обеспечением и
подключениями к VCI/T-Darts,
искать покрытие автомобиля,
проверять наличие обновлений
прошивки и получать доступ к
общим настройкам.
Главная
Торговый
центр
Я
Сообщения
Примечание:
Вы можете нажать на плавающее окно на любом экране
этого приложения, чтобы открыть инструмент онлайн-чата.
Затем нажмите НАЧАТЬ ЧАТ, чтобы связаться с нашей службой
поддержки клиентов. Перетащите это плавающее окно, чтобы
переместить его в любое место.
4.2 Диагностика
Модуль диагностики позволяет вам сканировать все
поддерживаемые системы автомобиля одновременно
(автоматическое сканирование) на предмет диагностических
кодов неисправностей (DTC) или выбрать отдельную систему
для выполнения считывания кода неисправности, очистки
кода неисправности, считывания потока данных, считывания
24
Рисунок 4-2
Чтобы выполнить автоматическое сканирование или
диагностику отдельной системы, вам необходимо сначала
идентифицировать свой автомобиль.
1. Нажмите Диагностика на главном экране. Отобразится
список диагностического программного обеспечения для
конкретного автомобиля.
4.2.1 Автоматическое сканирование и диагностика отдельной
системы
Идентификация автомобиля
информации о версии и активного тестирования. Вы также
можете получить доступ к EOBD и диагностической обратной
связи через этот модуль.
25
2. Выберите программное обеспечение в соответствии
с маркой вашего автомобиля (если вы еще не загрузили
программное обеспечение, сначала загрузите и установите
его).
3. Выберите Автоматически / Вручную, чтобы
идентифицировать автомобиль.
Примечание:
Для ознакомления с функциями диагностики предусмотрен
демонстрационный режим (опция ДЕМО в списке марок).
Примечание:
При первом входе на эту страницу в правом верхнем углу
страницы появятся подсказки кнопок. Нажмите «Далее», чтобы
продолжить.
Рисунок 4-3
26
Автоматически
Введите VIN вручную или нажмите «Считать», чтобы получить
VIN, затем нажмите «Подтвердить». TopScan автоматически
расшифрует VIN для идентификации автомобиля.
Вручную
Вручную выберите информацию об автомобиле, чтобы
идентифицировать автомобиль.
Кроме того, вы можете нажать значок в правом верхнем
углу экрана и выбрать Авто-VIN, Введение VIN или Scan VIN,
чтобы идентифицировать транспортное средство.
Рисунок 4-4
Авто-VIN — TopScan автоматически считывает и декодирует
идентификационный номер транспортного средства (VIN).
27
Рисунок 4-5
Примечание:
Системы могут различаться в зависимости от марки, модели и
года выпуска автомобиля.
Введение VIN — введите VIN вручную, чтобы
идентифицировать автомобиль.
Сканировать VIN — нажмите, чтобы отсканировать символы
VIN.
4. После идентификации транспортного средства отобразится
системное меню.
28
Автоматическое сканирование
Автоматическое сканирование обнаруживает системы,
поддерживаемые автомобилем, и извлекает коды
неисправностей для этих систем, обеспечивая полную
проверку работоспособности вашего автомобиля. Выполнение
автоматического сканирования до и после ремонта может
помочь в устранении неполадок и проверке правильности
ремонта. Отчеты о предварительном и последующем
сканировании позволяют записывать состояние автомобиля до
и после ремонта для сравнения.
Чтобы выполнить автоматическое сканирование, нажмите
кнопку сканирования в нижнем углу, TopScan начнет
сканирование систем, поддерживаемых автомобилем, и поиск
DTC начнется автоматически.
Результаты отображаются постепенно по мере сканирования
систем.
Вы можете выбрать «Сканировать» или нажать на систему
автомобиля, чтобы открыть меню функций для этой системы.
29
Рисунок 4-6
Описание кнопки
Отчет — нажмите, чтобы сохранить текущие результаты
сканирования в формате отчета. (Чтобы просмотреть
сохраненные отчеты, перейдите в Я > Диагностический отчет.)
Очистить DTC — нажмите, чтобы очистить все извлеченные
коды неисправностей.
Показать все / Показать фактические данные — нажмите,
чтобы переключиться между отображением всех систем
автомобиля и отображением только поддерживаемых систем.
30
Выполнение диагностики отдельной системы
Чтобы получить доступ к меню функций определенной
системы:
В меню системы выберите нужную систему автомобиля.
Отобразятся доступные параметры функций для системы.
Выберите функцию, чтобы продолжить.
Рисунок 4-7
Примечание:
В зависимости от марки автомобиля некоторые функции могут
быть недоступны.
31
Чтение информации ЭБУ
Нажмите ECU info в меню функций. Затем вы можете
просмотреть информацию о версии электронного блока
управления (ECU) для выбранной в данный момент системы.
Считать код неисправности
Чтобы получить код неисправности для текущей выбранной
системы:
Нажмите «Считать коды неисправностей» в меню функций.
TopScan свяжется с ECU и извлечет и отобразит коды
неисправностей для выбранной в данный момент системы.
Рисунок 4-8
32
Описание значка
Описание кнопки
Отчет — нажмите, чтобы сохранить текущие результаты
сканирования в формате отчета. (Чтобы просмотреть
сохраненные отчеты, перейдите в Я > Диагностический отчет.)
Очистить DTC — нажмите, чтобы очистить все извлеченные
коды неисправностей.
Очистить код неисправности
Чтобы очистить коды неисправностей для выбранной в данный
момент системы:
1. Нажмите Очистить коды неисправностей в функциональном
меню.
2. Нажмите ОК, когда коды неисправностей будут удалены.
Когда загорится этот значок, нажмите, чтобы открыть
окно, которое позволит вам выполнить поиск в Google
для получения дополнительной информации о DTC.
Когда значок загорится, нажмите, чтобы просмотреть
подробное описание кода неисправности.
Когда загорится этот значок, нажмите, чтобы
просмотреть стоп-кадр, снятый в момент
возникновения DTC.
Когда загорится этот значок, нажмите, чтобы
просмотреть инструкции по ремонту.
Примечание:
1. Процедуру очистки кодов неисправностей следует
выполнять после завершения необходимого ремонта.
После подтверждения коды неисправностей и данные о
замораживании, хранящиеся в ECU, будут удалены.
2. НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ ВО ВРЕМЯ ОЧИСТКИ КОДОВ
НЕИСПРАВНОСТЕЙ.
33
Чтение потока данных
Чтобы просмотреть поток данных для выбранной в данный
момент системы:
1. Нажмите «Поток данных» в меню функций.
Отобразится список потоков данных.
Описание кнопки
Изменить — позволяет настраивать список потоков данных.
Установите флажок потока данных, который вы хотите
просмотреть, и нажмите Подтвердить.
Записывать - нажмите, чтобы записать и сохранить
информацию о потоке данных в режиме реального времени
Рисунок 4-9
34
для сравнения и анализа. Чтобы просмотреть записанные
потоки данных, перейдите в Я > Поток данных.
Отчет - нажмите, чтобы сохранить текущие значения потока
данных в формате отчета. Чтобы просмотреть сохраненные
отчеты, перейдите в Я > Диагностический отчет.
Каждая запись в списке показывает имя и текущее значение
потока данных. Вы можете нажать значок сбоку от каждой
записи, чтобы войти в экран настроек. Поток данных можно
просматривать в формате значения, графика или шкалы (см.
рисунок 4-10).
Рисунок 4-10
35
2. Для удобства сравнения и наблюдения предусмотрена
функция «Объединить», которая позволяет просматривать до 4
потоков данных на одном графике.
Чтобы получить доступ к функции «Объединить»:
①
Нажмите значок , чтобы изменить форму отображения,
и вернитесь на экран потока данных.
Рисунок 4-11
36
②
Нажмите на значок полноэкранного режима
справа.
Появится следующий экран.
③
Нажмите «Объединить» и выберите до четырех потоков
данных.
Рисунок 4-12
37
④
Нажмите «Подтвердить». Отобразится объединенный
график.
Примечание:
ЕСЛИ ДЛЯ ПРОСМОТРА ПОТОКА ДАННЫХ В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ НЕОБХОДИМО УПРАВЛЯТЬ
АВТОМОБИЛЕМ, УБЕДИТЕСЬ, ЧТО ВАМ БУДЕТ ПОМОГАТЬ
ВТОРОЙ ЧЕЛОВЕК. НЕ ПРОСМАТРИВАЙТЕ ПОТОК ДАННЫХ ВО
ВРЕМЯ ДВИЖЕНИЯ.
Рисунок 4-13
Активный тест
38
- позволяет вручную управлять определенными операциями
компонентов непосредственно из приложения для проверки
работы компонентов.
Примечание:
доступные тесты различаются в зависимости от марки, года и
модели автомобиля.
4.2.2 EOBD
Функция EOBD позволяет вам выполнять диагностику вашего
автомобиля, связанную с выбросами.
Для выполнения диагностики EOBD:
1. Нажмите «Диагностика» на главном экране. Выберите EOBD в
отображаемом списке марок автомобилей.
Выберите свой способ связи: Автоматическое сканирование
или Протокол.
Рисунок 4-14
39
Автоматическое сканирование — TopScan автоматически
свяжется с автомобилем и определит, какой протокол использует
автомобиль.
Протокол — позволяет вам вручную выбрать протокол связи.
После подтверждения протокола связи отобразится экран
состояния транспортного средства, на котором будет
показан протокол и другая информация о состоянии вашего
транспортного средства.
Рисунок 4-15
40
3. Нажмите OK, чтобы войти в меню функций.
4. Выберите функцию, чтобы продолжить.
Примечание:
В зависимости от марки автомобиля некоторые функции могут
быть недоступны.
Типичные функциональные опции могут включать
• DTC и данные о сохраненных ошибках
• готовность к техосмотру
• реальные данные
• Мониторинг датчика O2
• бортовой монитор
• Тестирование компонентов
• Информация об автомобиле
Рисунок 4-16
41
DTC и FFD (данные о сохраненных ошибках)
Готовность к техосмотру
Эта функция помогает извлекать и очищать коды
неисправностей, хранящиеся в ECU автомобиля, и отображает
FFD систем, связанных с выбросами.
1. Считать DTC
Эта функция отображает коды неисправностей, полученные из
систем, связанных с выбросами.
2. Очистить DTC
Эта функция позволяет вам очистить коды неисправностей,
полученные из систем, связанных с выбросами.
3. FFD
Эта функция делает снимок данных и условий эксплуатации
при возникновении неисправности, связанной с выбросами.
Примечание:
1. Процедуру очистки кодов неисправностей следует
выполнять после проведения необходимого ремонта. После
подтверждения коды неисправностей и FFD, хранящиеся в
ECU, будут очищены.
2. НЕ ЗАПУСКАЙТЕ ДВИГАТЕЛЬ ВО ВРЕМЯ ОЧИСТКИ КОДОВ
НЕИСПРАВНОСТЕЙ.
Эта функция проверяет, правильно ли работают различные
системы автомобиля, связанные с выбросами, и готовы ли они
к тестированию ТО/РТО.
Она также может проверить состояние работы монитора
и подтвердить, правильно ли был выполнен ремонт
неисправности автомобиля.
Реальные данные
Эта функция отображает оперативные данные и параметры из
ECU в режиме реального времени.
Монитор датчика O2
Эта функция отображает результаты последних завершенных
тестов монитора датчика O2 из электронного блока управления
транспортного средства.
Бортовой монитор
Эта функция отображает результаты испытаний компонентов и
систем силовой установки, связанных с выбросами, которые не
подвергаются постоянному мониторингу.
42
TopScan позволяет вам мгновенно отправлять отзывы по
диагностике (с автоматически прикрепляемыми журналами
диагностических данных), когда вы сталкиваетесь с программной
проблемой при выполнении диагностических операций.
Для отправки отзыва по диагностике:
1. Коснитесь значка « », а затем коснитесь значка « »,
расположенного в правом верхнем углу любого экрана модуля
«Диагностика».
2. Выберите тип проблемы.
3. Опишите проблему.
4. Нажмите Отправить, чтобы отправить отзыв.
Тестирование компонентов
Эта функция помогает отправлять управляющие команды в
ECU автомобиля для тестирования и эксплуатации частей и
компонентов системы.
Информация об автомобиле
Эта функция отображает список информации
(предоставленной производителем автомобиля) из ECU
автомобиля.
Информация может включать:
• VIN.
• ID калибровки (CID).
• Номер проверки калибровки (CVN).
4.2.3 Диагностическая обратная связь
4.3 IMMO (Immobilizzatore)
IMMO — это дополнительная функция, которая позволяет вам
выполнять функции, связанные с IMMO, такие как количество
ключей, считывание пин-кода, обучение пульта дистанционного
управления, добавление ключа, стирание ключа и утеря всех
ключей.
Примечание:
Чтобы получить доступ к функциям IMMO, вам необходимо
приобрести лицензию на программное обеспечение IMMO
(нажмите Mall на панели инструментов главного экрана, чтобы
заказать). Для расширенной версии продукта — TopScan Pro —
функция IMMO предоставляется бесплатно на один год.
43
4.4 Готовность к техосмотру
4.5 Тест производительности автомобиля
Эта функция проверяет, правильно ли работают различные
системы автомобиля, связанные с выбросами, и готовы ли они к
тестированию ТО/РТО.
Она также может проверить состояние работы монитора
и подтвердить, правильно ли был выполнен ремонт
неисправности автомобиля.
Примечание:
Автомобиль следует считать готовым к техосмотру и допускать
к выбросам только в том случае, если были пройдены все
необходимые тесты.
Тест производительности автомобиля позволяет вам выполнять
точные измерения ускорения автомобиля, предоставляя
результаты с интервалами, определяемыми установленной
скоростью и фиксированными измерениями расстояния.
Чтобы выполнить функции IMMO:
Нажмите IMMO на главном экране. Загрузите программное
обеспечение IMMO в соответствии с маркой вашего автомобиля.
Затем идентифицируйте свой автомобиль, чтобы получить
доступ к меню функций. Выберите функцию для продолжения.
Следуйте инструкциям на экране для выполнения процедур.
Примечание:
Доступные функции могут различаться в зависимости от марки
автомобиля, года и модели.
4.5.1 Выполнение теста производительности автомобиля
1. Нажмите «Тест производительности автомобиля» на главном
экране.
2. Появится предупреждающее сообщение. Внимательно
прочитайте сообщение и нажмите «ОК», чтобы продолжить.
44
Рисунок 4-17
3. Значения по умолчанию для начальной и конечной скорости
составляют 0 миль в час и 60 миль в час соответственно. Если
вы хотите изменить значения, нажмите кнопку 0-60 миль в час
и нажмите «Изменить», чтобы задать начальную и конечную
скорость.
45
Рисунок 4-18
3 4
1
2
4. Разгоните автомобиль, чтобы начать тест.
Примечание:
Если вы не достигнете конечной скорости измерения, результаты
будут автоматически сброшены, как только скорость автомобиля
сравняется с начальной скоростью.
46
①
Скорость автомобиля
②
Скорость двигателя
③
Мощность в лошадиных силах
④
Крутящий момент
Кнопка Описание
Старт — нажмите, чтобы сбросить настройки для следующего
запуска
Отчет об испытании — нажмите, чтобы просмотреть результаты
испытания
Рисунок 4-19
3 4
1
2
47
0-60 миль/ч / (1/4 мили) — нажмите, чтобы переключиться между
экраном результатов 0-60 миль/ч и экраном результатов 1/4 мили.
Изменить — нажмите, чтобы установить начальную и конечную
скорость.
4.5.2 Просмотр результатов испытания
1. На экране испытания нажмите Отчет об испытании. Появится
экран результатов.
Рисунок 4-20
2. Нажмите на нужную запись, чтобы просмотреть ее полное
содержимое.
48
Рисунок 4-21
Результаты теста 1/4 мили — запишите время, затраченное
транспортным средством на прохождение определенного
расстояния (60 футов, 330 футов, 1/8 мили, 1000 футов, 1/4 мили), и
мгновенную скорость в каждой точке (см. Рисунок 4-18 и Рисунок
4-21).
Результаты теста 0-60 миль в час — запишите время,
затраченное транспортным средством на разгон от 0 до 60
миль в час (см. Рисунок 4-19). Значения начальной и конечной
скорости можно изменить по желанию.
Результаты теста скорости — запишите время, затраченное
49
4.8 Обслуживание
4.7 T-Darts
4.6 Калькулятор VE
Эта функция предоставляет вам 8 услуг по техническому
обслуживанию, включая сброс уровня масла, адаптацию
дроссельной заслонки, сброс EPB, сброс угла поворота рулевого
колеса, регенерацию DPF, Прокачка ABS, сброс BMS, и Сброс
подушки безопасности.
Для расширенной версии TopScan Pro доступны 5
дополнительных специальных функций, в том числе
кодирование форсунок, сброс системы контроля давления
в шинах (TPMS), инициализация люка в крыше, калибровка
сидений и калибровка окон.
Функция T-Darts используется для считывания информации
транспондера, проверки частоты дистанционного управления
и проверки катушки IMMO/PKE. Для доступа к функции T-Darts
требуется дополнительное оборудование (продается отдельно).
Чтобы приобрести блок T-Darts, обратитесь к местному дилеру.
Калькулятор VE позволяет вам рассчитать объемную
эффективность двигателя вашего автомобиля, которая является
одним из важных параметров производительности двигателя.
Чтобы рассчитать VE:
Нажмите «Калькулятор VE» на главном экране, введите
требуемые значения, включая объем двигателя, частоту
вращения двигателя, MAF, температуру всасываемого воздуха,
количество цилиндров и давление всасываемого воздуха. Затем
нажмите «Рассчитать».
4.8.1 Обзор услуг
Сброс уровня масла
Эта функция позволяет сбросить индикатор смены масла в
системе службы моторного масла. Система контроля уровня
моторного масла рассчитывает оптимальный интервал замены
масла в зависимости от условий движения автомобиля и
погодных условий. Сброс уровня масла требуется при каждой
замене моторного масла.
транспортным средством на разгон до определенной скорости
(см. Рисунок 4-21).
50
Сброс EPB
Эта функция поможет вам заменить и переустановить тормозные
колодки.
Это необходимо выполнить в следующих случаях:
• Заменены тормозные колодки и датчик износа тормозных
колодок.
• Горит контрольная лампа тормозных колодок.
• Цепь датчика тормозных колодок короткая, которая
восстанавливается.
• Серводвигатель заменен.
Сброс угла поворота рулевого колеса
Если датчик угла поворота рулевого колеса заменен, или угол
поворота рулевого колеса неточен или не отцентрирован,
необходимо выполнить функцию сброса угла поворота рулевого
колеса, чтобы найти относительное нулевое положение.
Используя это положение в качестве ориентира, ECU затем
может рассчитать точный угол для левого и правого рулевого
управления.
Сброс BMS
После замены автомобильного аккумулятора необходимо
сбросить блок управления автомобильным аккумулятором.
Это очистит информацию о неисправности (например, о
низком уровне заряда аккумулятора), чтобы блок управления
мог сопоставить соответствующую информацию о недавно
замененном аккумуляторе.
Прокачка ABS
Эта функция позволяет выполнять тесты для проверки условий
работы антиблокировочной тормозной системы (ABS).
Это необходимо выполнить в следующих случаях:
• Когда в трубопроводах ABS содержится воздух.
• Когда компьютер ABS, насос ABS, главный тормозной цилиндр,
тормозной цилиндр, тормозная магистраль.или заменена
тормозная жидкость.
Адаптация дроссельной заслонки
Если ECU случайно отсоединен, или если дроссельная заслонка
заменена или очищена, то необходимо инициализировать
приводы дроссельной заслонки с помощью функции адаптации
дроссельной заслонки. Это возвращает данные ECU в
исходное состояние, так что дроссельная заслонка может точно
регулировать подачу воздуха.
Регенерация DPF
Эта функция в основном используется для регенерации
51
дизельных сажевых фильтров. Чтобы обеспечить хорошую работу
фильтров, она удаляет частицы путем сжигания и окисления.
Сброс подушки безопасности
Эта функция позволяет сбросить данные подушки безопасности,
чтобы отключить индикатор подушки безопасности, чтобы
модуль управления подушкой безопасности мог нормально
работать.
Ее необходимо выполнять в следующих случаях:
• При срабатывании подушки безопасности;
• Когда диагностический прибор показывает «Данные об аварии
сохранены»;
• Когда горит индикатор подушки безопасности;
• Когда соответствующие коды неисправностей не могут быть
очищены.
кодировка инжектора
Эта функция может записывать фактический код форсунки или
переписывать код в ЭБУ на код форсунки соответствующего
цилиндра, чтобы более точно контролировать или
корректировать количество впрыска в цилиндр.
Сброс TPMS
Эта функция позволяет сбросить давление в шинах и отключить
индикатор неисправности давления в шинах, когда горит
индикатор неисправности давления в шинах автомобиля.
Инициализация люка
Эта функция используется для инициализации данных модуля
управления люком, установки переключателя блокировки люка,
закрытия люка в случае дождя, проверки функции памяти для
сдвижных/откидных люков, измерения порогового значения
наружной температуры и т. д.
Калибровка сиденья
Калибровка сиденья необходима при замене или ремонте
сиденья автомобиля, имеющего функции памяти.
Калибровка окна
Когда аккумулятор автомобиля отсоединен или разряжен, или
после замены двигателя стеклоподъемника, автоматические
функции подъема и опускания электронного стеклоподъемника
могут выйти из строя. В этом случае калибровка окна необходима
для инициализации дверей и окон автомобиля для нормальной
работы.
52
2. Выберите функцию, которую вы хотите выполнить.
3. Идентифицируйте автомобиль по VIN или марке (подробнее об
операциях идентификации читайте в разделе Идентификация
автомобиля при 4.2.1). Затем перейдите к экрану отображения
выбранной функции.
4. Следуйте инструкциям на экране, чтобы выполнить сервисный
сброс.
4.8.2 Выполнение сброса сервиса
1. Нажмите Обслуживание на главном экране и отобразится
функциональное меню.
Рисунок 4-22
53
4.9.1 Руководство по ремонту DTC
Руководство по ремонту DTC — это база данных, основанная на
опыте, которая предоставляет информацию о конкретном коде,
включая популярные исправления и этапы устранения для
выявления неисправностей.
Как использовать руководство по ремонту DTC:
Нажмите Информация о ремонте > Руководство по ремонту
DTC. Введите DTC в строке поиска.
4.9.2 Бюллетени технического обслуживания
Для просмотра бюллетеней технического обслуживания:
Нажмите Информация о ремонте > Бюллетени технического
обслуживания. Выберите марку автомобиля, модель, год
выпуска, систему и подсистему и нажмите Далее. Отобразится
список бюллетеней технического обслуживания OEM,
выпущенных для выбранного автомобиля. Нажмите на нужный
бюллетень, чтобы просмотреть его полное содержание.
4.9.3 Расположение DLC
Для просмотра местоположения DLC:
Нажмите Информация о ремонте > Расположение DLC.
Выберите марку, модель и год выпуска автомобиля и нажмите
Далее. Отобразится изображение местоположения DLC для
выбранного автомобиля.
4.9.4 Библиотека световых индикаторов
Библиотека световых индикаторов содержит информацию о
световых индикаторах приборной панели, включая описание
лампочек, воздействие на управление автомобилем, типичные
причины, меры реагирования и соответствующие часто
задаваемые вопросы.
Для просмотра библиотеки световых индикаторов:
Нажмите Информация о ремонте > Библиотека световых
индикаторов. Отобразится список световых индикаторов.
Нажмите на нужный световой индикатор, чтобы просмотреть
подробности.
4.9 Информация о ремонте
54
4.10.1 Профиль учетной записи
Вы можете нажать на фотографию профиля, чтобы просмотреть
и изменить аватар и псевдоним. Вы также можете просмотреть
свою учетную запись электронной почты и идентификатор
TOPDON, изменить пароль для входа, удалить учетную запись и
выйти из своей учетной записи на этой странице.
4.10.2 Поток данных
4.10 Я
Рисунок 4-23
55
Позволяет просматривать сохраненную информацию о потоке
данных.
4.10.3 Диагностический отчет
Позволяет просматривать сохраненные диагностические отчеты.
4.10.4 Список покрытия
Позволяет проверять, применим ли TopScan к вашему
автомобилю.
4.10.5 Управление устройствами
Позволяет привязывать VCI / T-Darts (продается отдельно) к
вашей учетной записи.
4.10.6 Обновление прошивки
Позволяет обновлять прошивку VCI, если доступна новая версия.
4.10.7 Удаление программного обеспечения
Позволяет удалять программное обеспечение Diagnostics, IMMO
или T-Darts для конкретного автомобиля.
4.10.8 Руководство пользователя
Позволяет просматривать руководство пользователя TopScan
или TopScan Moto.
4.10.9 Справка и обратная связь
Позволяет просматривать часто задаваемые вопросы, ответы
службы поддержки клиентов и отправлять отзывы.
4.10.10 Настройки
Функция настроек предоставляет общие параметры настройки,
включая настройку языка, настройку единиц измерения и
очистку кэша, а также позволяет просматривать серийный
номер, конфиденциальность и условия обслуживания, политику
конфиденциальности, сторонние компоненты и контактную
информацию TOPDON. Вы также можете проверить наличие
обновлений в этой функции.
56
Раздел 5
Технические Характеристики
Bluetooth
Поддерживаемая
операционная система
Температура хранения
Рабочая температура
Размеры
Версия: Bluetooth 5.0
Радиус действия: 33 фута (10 м)
iOS 11.0 или более поздняя
версия
Android 7.0 или более поздняя
версия
От -4°F до 158°F (от -20°C до
70°C)
От 14 °F до 122 °F (от -10 °C до 50
°C)
84,1 × 50,4 × 27,2 мм (3,31 × 1,98 ×
1,07 дюйма)
57
Раздел 6
Частые Вопросы
Что мне следует делать, если возникает ошибка связи?
Выполните эти действия, чтобы выявить проблему:
1) Проверьте, включено ли зажигание.
2) Проверьте, надежно ли подключен TopScan к порту OBD-II
автомобиля.
3) Выключите зажигание. Затем включите его снова через 10
секунд и продолжайте выполнять действия.
4) Проверьте исправность модуля управления автомобилем.
Зачем мне нужно загружать диагностическое программное
обеспечение после установки приложения TopScan?
Поскольку существуют разные производители автомобилей,
для разных марок требуется разное диагностическое
программное обеспечение.
Какие специальные функции поддерживает TopScan ?
TopScan поддерживает 8 услуг по техническому
обслуживанию, включая сброс уровня масла, адаптацию
дроссельной заслонки, сброс EPB, Прокачка ABS, сброс угла
поворота рулевого колеса, регенерацию DPF, Сброс подушки
безопасности и сброс BMS.
Для расширенной версии продукта TopScan Pro доступны 5
дополнительных специальных функций, включая кодирование
форсунок, сброс TPMS, инициализацию люка, калибровку
сидений и калибровку окон.
Нужно ли мне обновлять прошивку перед первым
использованием TopScan?
Да. Прошивка автоматически обновится до последней версии.
Вы также можете нажать «Я» > «Обновление прошивки»,
чтобы обновить прошивку вручную.
Можно ли привязать несколько устройств к одной учетной
записи приложения TopScan?
Да.
B
B
B
B
B
O
O
O
O
O
58
Раздел 7
гарантия
Гарантия TOPDON на один год
TOPDON гарантирует покупателю, что не будет никаких дефектов
материалов и изготовления продукции TOPDON в течение 12
месяцев (гарантийный срок) с даты покупки. При обнаружении
дефектов в течение гарантийного периода TOPDON проведёт
ремонт или замену дефектных деталей или продуктов после
анализа и подтверждения проблемы своей технической
поддержкой.
TOPDON не несет ответственности за любые случайные или
косвенные убытки, вызванные использованием, неправильным
использованием или установкой прибора.
В случае возникновения противоречий между гарантийной
политикой TOPDON и местным законодательством
преимущественную силу имеют местные законы.
Данная гарантия недействительна в следующих случаях:
Неправильное использование, разборка, модификация или
ремонт специалистами по техническому обслуживанию, не
уполномоченными Topdon.
Небрежное обращение и неправильная эксплуатация.
Примечание. Вся информация в этом руководстве,
показанная на момент публикации, имеет
преимущественную силу, компания не отвечает за ее
точность и полноту.
Topdon оставляет за собой право вносить изменения в
данное руководство в любое время без предварительного
уведомления.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Contents
SEGURANÇA SEMPRE EM PRIMEIRO LUGAR!
Seção 1 O Que tem na Caixa?
Seção 2 Panoramica Del Prodotto
Seção 3 Começando
Seção 4 Usando o TopScan via aplicativo
Seção 5 Especicações
Seção 6 Perguntas Frequentes
Seção 7 Garantia
.............
.............
.............
.............
.............
.............
.............
.............
4
5
6
8
21
56
57
58
4
Para sua segurança, e a segurança dos outros, e para evitar qualquer
dano ao produto e ao seu veículo, LEIA ATENCIOSAMENTE E
ASSEGURE-SE DE QUE VOCÊ ENTENDE COMPLETAMENTE TODAS
AS INSTRUÇÕES DE SEGURANÇA E AS MENSAGENS NESTE MANUAL
ANTES DE INICIAR A OPERAÇÃO. Você também deve ler o manual de
serviço do veículo, e observar as precauções e instruções advertidas
antes e durante qualquer teste ou procedimento de serviço.
Mantenha a si mesmo, a suas roupas e outros objetos longe de
partes quentes ou partes que se movem, e evite o contato com
conexões elétricas.
OPERE O VEÍCULO APENAS EM UMA ÁREA BEM VENTILADA, pois
o veículo produz monóxido de carbono, um gás tóxico e venenoso,
além de partículas em suspensão enquanto o motor está ligado.
USE SEMPRE ÓCULOS DE PROTEÇÃO aprovados para evitar danos
causados por objetos pontiagudos e líquidos cáusticos.
NÃO FUME NEM MANTENHA CHAMAS DE QUALQUER TIPO
PRÓXIMAS AO VEÍCULO durante os testes. O combustível e os
vapores da bateria são altamente inamáveis.
NÃO TENTE INTERAGIR COM O PRODUTO ENQUANTO DIRIGE.
Qualquer distração pode causar um acidente.
DESLIGUE A IGNIÇÃO ANTES DE CONECTAR OU DESCONECTAR O
PRODUTO DO CONECTOR DE LINK DE DADOS DO VEÍCULO (DLC)
para evitar danos ao produto ou aos componentes eletrônicos do
veículo.
SEGURANÇA SEMPRE EM
PRIMEIRO LUGAR!
5
TopScan
Quick
User
Guide
Guia de Usuário
Rápido
Seção 1
O Que tem na Caixa?
6
Seção 2
Visão Geral do Produto
1
3
2
7
1. Indicadores
2. Conector OBD-II de 16 pinos
Conecta o TopScan ao DLC do veículo.
3. Porta USB Tipo C
O TopScan pode ser alimentado por uma fonte de alimentação
externa usando um cabo USB (não incluído).
Azul sólido: Bluetooth
conectado
Vermelho sólido: ligado
Verde piscante: comunicando
com o veículo
Indicador de conexão
Bluetooth
Indicador de energia
Indicador de comunicação
8
Seção 3
Começando
3.1 Baixe o aplicativo TopScan
Para iOS: Procure por "TopGuru" na App Store para baixar e instalar.
Para Android: Procure por "TopScan" no Google Play para baixar e
instalar.
Figura 3-1
Observação:
Este aplicativo é compatível com iOS 11.0 ou posterior / Android 7.0
ou posterior.
9
3.2 Registre-se e faça login
Abra o aplicativo e faça login na sua conta TOPDON. (Se você não
tiver uma conta, registre-se com seu e-mail.)
Habilite Wi-Fi, Bluetooth, câmera e serviço de localização para o
acesso ao aplicativo no seu telefone.
Figura 3-2
10
3.3 Vincular o VCI
Você entrará nas interfaces orientadas do aplicativo. Primeiro,
selecione CAR.
Em seguida, vincule o VCI de uma das duas seguintes maneiras.
Figura 3-3
11
Figura 3-4
Toque em Digitalizar para Ativar para ativar o VCI (consulte a
Figura 3-4). O número de série e o código de ativação serão obtidos
automaticamente. Em seguida, o aplicativo irá para a página inicial.
Prossiga para a etapa 3.4 para continuar.
3.3.1 Vincule o VCI através da Digitalização de Código
12
Figura 3-4
①
Siga as instruções na tela para conectar o TopScan ao DLC do
veículo. Em seguida, toque em Próximo (consulte a Figura 3-4).
3.3.2 Vincule o VCI através da Conexão Bluetooth
13
Figura 3-5
②
Inicie o motor do veículo conforme indicado na interface
orientada. Em seguida, toque em Próximo (consulte a Figura 3-4).
14
Figura 3-6
③
Certique-se de que a luz LED do dispositivo esteja vermelha
sólida e procure por Bluetooth. Uma vez conectado, a luz LED do
dispositivo mudará para azul sólida (ver Figura 3-6).
15
Figura 3-7
④
Selecione seu dispositivo na lista de dispositivos Bluetooth
pesquisados.
⑤
Após uma conexão Bluetooth bem-sucedida, o número de série
(SN) e o código de ativação do VCI serão lidos automaticamente.
Em seguida, toque em Ativar (ver Figura 3-7).
Se você não completou a vinculação do VCI na interface orientada,
também pode seguir os passos abaixo para vincular o VCI.
①
Toque em Eu > Gerenciamento VCI > .
16
②
Para obter o número de série e o código de ativação, escaneie o
código QR no produto.
Como alternativa, toque no ícone
no canto superior direito
da tela de ativação para estabelecer uma conexão Bluetooth (veja a
Figura 3-8). Assim que a conexão Bluetooth entre o TopScan e seu
telefone for estabelecida, o número de série e o código de ativação
serão obtidos automaticamente.)
Nota:
O TopScan deve ser conectado corretamente ao DLC do veículo
antes que o Bluetooth possa ser conectado.
③
Em seguida, toque em Ativar.
Figura 3-8
17
3.4 Baixe o software de diagnóstico
Você precisará baixar o software especíco do veículo na primeira
vez que usar a função de diagnóstico. Toque em Diagnóstico na tela
inicial e baixe o software necessário.
Figura 3-9
18
3.5 Conecte o TopScan ao DLC do veículo
Para localizar o DLC do veículo, toque em Repair Information > DLC
Location, selecione a marca, o modelo e o ano do veículo e toque
em Próximo. Uma imagem da localização do DLC para o veículo
selecionado será exibida.
Nota:
Assegure-se de que a ignição esteja sempre DESLIGADA antes de
conectar a unidade.
Figura 3-10
Figura 3-11
19
Nota:
Um prompt de atualização de rmware será exibido. Toque em
Atualizar para continuar.
3.6 Leve a Ignição até a Posição "ON" (ver Figura 3-12)
3.7 Conexão Bluetooth
Caso o seu veículo seja equipado com um sistema de ignição sem
chave e a chave de ignição for um botão "Parada de Partida do
Motor" (ver Figura 3-13), pressione o botão "Parada de Partida do
Motor" até que o carro esteja no modo "ON". Não ative os freios
enquanto pressionar o botão "Parada de Partida do Motor", ou você
dará a partida no carro ao invés de colocá-lo na posição "ON".
O método de ignição varia de acordo com o modelo do veículo.
Consulte o manual de serviço do veículo para mais detalhes.
Selecione seu dispositivo na lista de dispositivos Bluetooth
pesquisados.
Toque no ícone no canto superior direito de qualquer tela
com este ícone para estabelecer conexão Bluetooth com a unidade
TopScan. Após a conexão ser estabelecida com sucesso, o ícone
muda para .
Assim que o Bluetooth for pareado com sucesso, a conexão será
estabelecida automaticamente quando você abrir o aplicativo.
Se não estiver conectado, toque manualmente no ícone para
reconectar.
ENGINE
START
STOP
Figura 3-12 Figura 3-13
20
Figura 3-14
21
Figura 4-1
Seção 4
Usando o TopScan via aplicativo
4.1 Página Inicial
1
2
4
3
1. Funções principais
Deslize para a direita ou esquerda para navegar pelas funções.
Congura o TopScan para
operar como uma ferramenta de
digitalização.
Diagnósticos
22
2. Funções de serviço de manutenção
Fornece 8 funções de serviço de manutenção (para a versão
avançada do produto - TopScan Pro, há 13 funções de serviço de
manutenção disponíveis).
3. Informações de reparo
Inclui Guia de reparo DTC, Boletins de serviço técnico, Localização
DLC e Biblioteca de luzes de advertência, que fornece informações
de referência sobre inspeção, diagnóstico e reparo de veículos.
Congura o TopScan para
operar como uma ferramenta de
programação principal.
Fornece acesso rápido para
vericação do status de sistemas
relacionados a emissões.
Permite que você execute testes de
aceleração em seu veículo.
Permite que você calcule a Eciência
Volumétrica (VE) para vericar o
desempenho do motor.
Congura o TopScan para operar
como um leitor de transponder e
testador de frequência remoto.
I/M Prontidão
IMMO (Opcional)
Desempenho do Veículo
Calculadora VE
T-Darts (Opcional)
23
4. Barra de ferramentas
Selecionar este ícone retorna você
para a tela inicial.
Permite que você compre ou renove
a licença do software de diagnóstico/
IMMO. Para o TopScan, compra única
por um ano e assinaturas (trimestral,
anual) estão disponíveis. O TopScan
Pro suporta apenas compra única por
um ano.
Selecionar este ícone abre a tela
de mensagens, que permite que
você visualize as mensagens do
sistema, noticações e congure as
congurações de mensagens.
Selecionar este ícone abre a tela
Eu, que permite que você visualize
o perl da conta, arquivos de
dados salvos e FAQ, gerencie o
software instalado e as conexões
com VCI/T-Darts, procure a
cobertura do veículo, verique se há
atualizações de rmware e acesse as
congurações gerais.
Início
Shopping
Eu
Mensagens
Nota:
Você pode tocar na janela utuante em qualquer tela deste
aplicativo para abrir a ferramenta de bate-papo on-line. Em seguida,
toque em INICIAR CHAT para se comunicar com nosso serviço de
atendimento ao cliente. Arraste esta janela utuante para movê-la
para qualquer lugar.
4.2 Diagnósticos
O modo Diagnósticos permite que você escaneie sistemas de
veículos compatíveis Use o (Escaneio Automático) para Códigos
de Problemas de Diagnósticos (DTCs) ou selecione um sistema
individual para executar Ler Código de Problema, Eliminar Código
de Problema, Ler Fluxo de Dados, Ler Informação de Versão, e Teste
24
Figura 4-2
Para executar um Escaneio Automático ou Diagnósticos de
Sistema Individual, você precisa identicar seu veículo primeiro.
1. Toque em Diagnósticos na página inicial. Uma lista de softwares
de diagnóstico especícos do veículo será exibida.
4.2.1 Escaneio Automático e Diagnósticos de Sistema Individual
Identicando o Veículo
Ativo. Você também pode acessar EOBD e Diagnostic Feedback por
meio deste módulo.
25
2. Selecione o software de acordo com a marca do seu veículo (se
você não tiver baixado o software, baixe e instale-o primeiro).
3. Selecione Automático / Manual para identicar o veículo.
Nota:
Um modo de demonstração (DEMO disponível na lista de
Fabricantes) é fornecido para lhe ajudar a familiarizar-se com as
funções de Diagnósticos.
Nota:
Ao entrar nesta página pela primeira vez, os prompts de botão
aparecerão no canto superior direito da página. Toque em Avançar
para continuar.
Figura 4-3
26
Automático
Digite manualmente o VIN ou toque em Ler para adquirir o
VIN, logo toque em Conrmar. TopScan irá automaticamente
decodicar o VIN para identicar o veículo.
Manual
Selecione manualmente a informação do veículo para identicá-lo.
Como alternativa, você pode tocar no ícone no canto superior
direito da tela e selecionar VIN Automático, Digitar VIN ou Escanear
VIN para identicar o veículo.
Figura 4-4
27
VIN Automático - o TopScan lê e decodica automaticamente o
Número de Identicação do Veículo (VIN).
Digitar VIN - digite manualmente o VIN do veículo para identicá-
lo.
Escanear VIN - toque para escanear os caracteres VIN.
4. Um menu do sistema será exibido após o veículo ser identicado.
Figura 4-5
Nota:
Os sistemas poderão variar de acordo com o fabricante do veículo,
modelo e ano.
28
Escaneio Automático
O Escaneio Automático detecta os sistemas compatíveis com o
veículo e recupera DTCs para estes sistemas, fornecendo um exame
de saúde completo de seu veículo. Executar o Escaneio Automático
antes e depois de um conserto poderá ajudar a resolver problemas
e validar consertos. Relatórios pré e pós escaneio permitem que
você registre a condição de seu veículo antes e depois do conserto
para comparação.
Para executar um Escaneio Automático, toque no botão de
Escaneio no canto inferior, o TopScan começará a escanear os
sistemas compatíveis com o veículo, e a recuperação de DTC irá
começar automaticamente.
Os resultados são exibidos progressivamente conforme os sistemas
são escaneados.
Você pode selecionar Digitalizar ou tocar em um sistema do
veículo para abrir o menu de funções desse sistema.
29
Figura 4-6
Descrição do Botão
Relatório - toque para salvar os resultados de escaneio atuais em
formato de relatório. (Para visualizar os relatórios salvos, vá para Eu
> Relatório de Diagnóstico.)
Limpar DTCs - toque para eliminar todas as DTCs coletadas.
Mostrar tudo / Mostrar real - toque para alternar entre mostrar
todos os sistemas do veículo e mostrar apenas os sistemas
suportados.
30
Executando Diagnósticos de Sistema Individual
Para acessar o menu de funções de um determinado sistema:
No menu do sistema, selecione o sistema do veículo desejado.
As opções de funções disponíveis para o sistema serão exibidas.
Selecione uma função para continuar.
Figura 4-7
Nota:
Dependendo do fabricante do veículo, algumas funções podem
não estar disponíveis.
31
Ler Informação de ECU
Toque em Informações da ECU no menu de funções. Então, você
poderá ver a informação de versão ECU do sistema selecionado.
Ler Código de Problema
Para recuperar o DTC do sistema selecionado no momento:
Toque em Ler DTCs no menu de funções.
TopScan se comunicará com o ECU e adquirirá e exibirá os DTCs
para o sistema selecionado atual.
Figura 4-8
32
Descrição do Ícone
Descrição do Botão
Relatório - toque para salvar os resultados de escaneio atuais em
formato de relatório. (Para visualizar os relatórios salvos, vá para Eu
> Relatório de Diagnóstico.)
Limpar DTCs - toque para eliminar todas as DTCs coletadas.
Eliminar Código de Problema
Para limpar DTCs do sistema selecionado no momento:
1. Toque em Eliminar DTCs no menu de funções.
2. Toque em OK quando as DTCs forem eliminadas.
Quando este ícone está aceso, toque-o para abrir uma
janela que permite que você faça uma busca no Google
para obter mais informações sobre o DTC.
Quando o ícone acender, toque para ver a descrição
detalhada do DTC.
Quando este ícone está aceso, toque-o para visualizar os
quadros capturados congelados no momento em que o
DTC ocorreu.
Quando este ícone está aceso, toque-o para visualizar as
instruções para medidas de conserto.
Nota:
1. O procedimento de eliminação de DTCs deve ser executado após
o par requisitado haver sido completado. Uma vez conrmados,
os DTCs e os dados armazenados congelados no ECU serão
eliminados.
2. NÃO DÊ A PARTIDA NO MOTOR DURANTE A LIMPEZA DE DTCS.
33
Ler uxo de dados
Para visualizar o uxo de dados do sistema selecionado no
momento:
1. Toque em Fluxo de dados no menu de funções.
Uma lista de uxos de dados é exibida.
Descrição do Botão
Editar - permite que você personalize sua lista de uxo de dados.
Selecione a caixa de seleção do uxo de dados que você está
interessado em visualizar e toque em Conrmar.
Registro - toque para gravar e salvar informações de uxos de
dados em tempo real para comparação e análise. Para visualizar os
Figura 4-9
34
uxos de dados gravador, vá para Eu > Fluxo de Dados.
Relatório - toque para salvar os valores de uxos de dados atuais
em formato de relatório. Para visualizar os relatórios salvos, vá para
Eu > Relatório de diagnóstico.
Cada entrada da lista mostra o nome e o valor atual do uxo de
dados. Você pode tocar no ícone ao lado de cada entrada
para entrar na tela de conguração. O uxo de dados pode ser
visualizado em formato de valor, gráco ou medidor (veja a Figura
4-10).
Figura 4-10
35
2. Para facilitar a comparação e a observação, a função Combine
é fornecida, o que permite que até 4 uxos de dados sejam
visualizados em um gráco.
Para acessar a função Combine:
①
Toque no ícone para alterar o formulário de exibição e voltar
para a tela do uxo de dados.
Figura 4-11
36
②
Toque no ícone de tela cheia
no lado direito. A tela a seguir
aparecerá.
③
Toque em Combinar e selecione até quatro uxos de dados.
Figura 4-12
37
④
Toque em Conrmar. Um gráco combinado será exibido.
Nota:
CASO O VEÍCULO DEVA SER CONDUZIDO PARA VISUALIZAR O
FLUXO DE DADOS AO VIVO, TENHA SEMPRE UMA SEGUNDA
PESSOA AJUDANTE NÃO ASSISTA AOS FLUXOS DE DADOS
ENQUANTO CONDUZ O VEÍCULO.
Figura 4-13
Teste Ativo
38
- permite que você controle manualmente certas operações de
componentes diretamente do aplicativo para vericar as operações
dos componentes.
Nota:
Os testes disponíveis variam de acordo com a marca, ano e modelo
do veículo.
4.2.2 EOBD
A função EOBD permite que você execute diagnósticos relacionados
a emissões de seu veículo.
Para executar o diagnóstico EOBD:
1. Toque em Diagnostics na tela inicial. Selecione EOBD na lista de
marcas de veículos exibida.
2. Seleciona seu método de comunicação: Escaneio Automático ou
Protocolo.
Figura 4-14
39
Escaneio Automático - o TopScan se comunicará diretamente com
o veículo e identicará qual protocolo o veículo está usando.
Protocolo - permite selecionar manualmente o protocolo de
comunicação.
Após a conrmação do protocolo de comunicação, uma tela
de status do veículo é exibida mostrando o protocolo e outras
informações de status do seu veículo.
Figura 4-15
40
3. Toque em OK para entrar no menu de funções.
4. Selecione uma função para continuar.
Nota:
Dependendo do fabricante do veículo, algumas funções podem não
estar disponíveis.
Opções de funções típicas podem incluir:
• DTC e Dados de quadro congelado
• Prontidão I/M
• Dados ao Vivo
• Monitoramento do sensor de O2
• Monitoramento A Bordo
• Teste de Componentes
• Informação de Veículo
Figura 4-16
41
DTC & FFD (Dados de quadro congelado)
Prontidão I/M
Esta função ajuda a obter e eliminar DTCs armazenados no ECU do
veículo e exibe o FFD de sistemas relacionados a emissões.
1. Ler DTCs
Esta função exibe os DTCs obtidos dos sistemas relacionados a
emissões.
2. Eliminar DTCs
Esta função permite eliminar os DTCs obtidos dos sistemas
relacionados a emissões.
3. FFD
Esta função toma uma captura de tela dos dados e das condições
de operação quando um erro relacionado a emissões ocorre.
Nota:
1. O procedimento de eliminação de DTCs deve ser executado após
o par requisitado haver sido executado. Uma vez conrmados, os
DTCs e FFS armazenados no ECU serão eliminados.
2. NÃO DÊ A PARTIDA NO MOTOR DURANTE A LIMPEZA DE DTCS.
Esta função verica se os diversos sistemas de emissão do veículo
estão operando adequadamente, e se estão prontos para o teste I/
M.
Também pode vericar o status de monitoramento ativo e
conrmar se o conserto de um veículo foi executado corretamente.
Dados ao Vivo
Esta função exibe os dados ao vivo em tempo real e os parâmetros
do ECU do veículo.
Monitor do sensor de O2
Esta função exibe os resultados do teste do monitor do sensor de
O2 dos testes mais recentemente concluídos da ECU do veículo.
Monitoramento A Bordo
Esta função exibe os resultados dos testes para componentes e
sistemas do conjunto motorizado relacionados às emissões que
não são monitorados continuamente.
Teste de Componentes
Esta função ajuda a enviar comandos de controle ao ECU
do veículo como uma maneira de testar e operar as partes e
componentes do sistema.
42
O TopScan permite que você envie instantaneamente feedback
de diagnósticos (com registros de dados de diagnóstico
automaticamente anexados) enquanto você estiver encontrando um
problema de software com as operações de diagnósticos.
1. Toque no ícone e toque no ícone localizado no canto
superior direito de qualquer tela no módulo Diagnóstico.
2. Selecione o tipo de problema.
3. Escreva uma descrição do problema.
4. Toque em Enviar para fazer o envio do feedback.
Informação do Veículo
Esta função exibe uma lista de informações (fornecida pelo
fabricante do veículo) do ECU do veículo.
A informação pode conter:
• VIN.
• ID de Calibração (CID).
• Número de Vericação de Calibração (CVN).
4.2.3 Feedback de Diagnóstico
4.3 IMMO (Imobilizador)
IMMO é uma função opcional que permite que você execute funções
relacionadas ao IMMO, como Número de Chaves, Ler Código PIN,
Aprendizado de Controle Remoto, Adicionar Chave, Apagar Chave e
Todas as Chaves Perdidas.
Nota:
Para acessar as funções do IMMO, você precisa comprar a licença
do software IMMO (toque em Mall na barra de ferramentas da tela
inicial para fazer o pedido). Para a versão avançada do produto -
TopScan Pro, a função IMMO é incluída gratuitamente por um ano.
Para executar as funções do IMMO:
Toque em IMMO na tela inicial. Baixe o software IMMO de acordo
com a marca do seu veículo. Em seguida, identique seu veículo
para obter acesso ao menu de funções. Selecione uma função para
continuar. Siga as instruções na tela para executar os procedimentos.
Nota:
As funções disponíveis podem variar de acordo com a marca, ano e
43
4.4 Prontidão I/M
4.5 Teste de Desempenho do Veículo
Esta função verica se os diversos sistemas de emissão do veículo
estão operando adequadamente, e se estão prontos para o teste I/M.
Também pode vericar o status de monitoramento ativo e conrmar
se o conserto de um veículo foi executado corretamente.
Nota:
O veículo só deve ser considerado pronto para inspeção e permitido
que passe emissões caso tenha passado em todos os testes
requeridos.
O Teste de Desempenho do Veículo permite que você faça medições
precisas da aceleração do veículo, fornecendo resultados em
intervalos denidos por velocidade denida e medições de distância
xa.
modelo do veículo.
4.5.1 Executando um Teste de Desempenho do Veículo
1. Toque em Teste de Desempenho do Veículo na tela inicial.
2. Uma mensagem de aviso aparece. Leia atentamente a mensagem
e toque em OK para continuar.
44
Figura 4-17
3. Os valores padrão para as velocidades inicial e nal são 0 MPH e 60
MPH, respectivamente. Se quiser alterar os valores, toque no botão
0-60 MPH e toque em Editar para denir as velocidades inicial e
nal.
45
Figura 4-18
3 4
1
2
4. Acelere seu veículo para iniciar o teste.
Nota:
Se você não atingir a velocidade nal da medição, os resultados
serão redenidos automaticamente assim que a velocidade do carro
for igual à velocidade inicial.
46
①
Velocidade do veículo
②
Velocidade do motor
③
Potência
④
Torque
Descrição do Botão
Iniciar - toque para redenir para a próxima corrida
Relatório de teste - toque para visualizar os resultados do teste
0-60 MPH / (1/4 mi) - toque para alternar entre a tela de resultados
Figura 4-19
3 4
1
2
47
de 0-60 MPH e a tela de resultados de 1/4 mi.
Editar - toque para denir as velocidades inicial e nal.
4.5.2 Visualizando resultados do teste
1. Na tela de teste, toque em Relatório de teste. A tela de resultados
será exibida.
Figura 4-20
2. Toque no registro desejado para visualizar seu conteúdo completo.
48
Figura 4-21
Resultados do teste de 1/4 de milha - registra o tempo decorrido
para um veículo percorrer uma certa distância (60 pés, 330 pés, 1/8
de milha, 1000 pés, 1/4 de milha) e a velocidade instantânea em cada
ponto (consulte a Figura 4-18 e a Figura 4-21).
Resultados do teste de 0-60 MPH - registra o tempo decorrido para
um veículo acelerar de 0 a 60 milhas por hora (consulte a Figura 4-19).
Os valores para as velocidades inicial e nal podem ser alterados, se
desejado.
Resultados do teste de velocidade - registra o tempo decorrido
49
4.8 Manutenção
4.7 T-Darts
4.6 Calculadora VE
Esta função fornece a você 8 serviços de manutenção incluindo
Reinicialização de Óleo, Adaptação de Acelerador, Reinicialização
de EPB, Reinicialização do Ângulo de Direção, Regeneração de DPF,
ABS Sangramento, Reinicialização de BMS, e Reinicialização do
airbag.
Para a versão avançada do TopScan Pro, há 5 funções especiais
adicionais disponíveis, que incluem Codicação de Injetor,
Reinicialização do sistema de monitoramento da pressão dos pneus
(TPMS), inicialização do teto solar, calibração do assento e calibração
da janela.
A função T-Darts é usada para ler informações do transponder, testar
a frequência do controle remoto e testar a bobina IMMO/PKE. Para
acessar a função T-Darts, é necessário hardware adicional (vendido
separadamente). Para comprar a unidade T-Darts, entre em contato
com seu revendedor local.
A Calculadora VE permite que você calcule a eciência volumétrica
do motor do seu veículo, que é um dos parâmetros importantes de
desempenho do motor.
Para calcular a VE:
Toque em Calculadora VE na tela inicial, insira os valores
necessários, incluindo Tamanho do motor, Velocidade do motor,
MAF, Temperatura do ar de admissão, Número de cilindros e Pressão
de admissão de ar. Em seguida, toque em Calcular.
4.8.1 Visão Geral dos Serviços
Reinicialização de Óleo
Esta função permite que você reinicie a lâmpada de serviço de óleo
para o sistema de vida do óleo de motor. O sistema de luz de óleo
do motor calcula um intervalo de troca de óleo ótimo dependendo
das condições de condução do veículo e eventos climáticos.
Reinicializações de óleo são necessárias a cada vez que o óleo do
motor é trocado.
para um veículo acelerar até uma velocidade especíca (consulte a
Figura 4-21).
50
Reinicialização EPB
A função ajuda si a substituir e redenir as pastilhas de freio.
Deve ser realizado nos seguintes casos:
• As pastilhas de freio e o sensor de desgaste das pastilhas de freio
são substituídos.
• A lâmpada indicadora das pastilhas de freio está acesa.
• O circuito do sensor das pastilhas de freio é curto, que é recuperado.
• O servo motor é substituído.
Reinicialização do Ângulo de Direção
Caso o sensor do ângulo de direção seja substituído, ou caso o
ângulo de direção esteja impreciso ou descentralizado, a função
de reinicialização do ângulo de direção precisa ser executada
para encontrar a posição zero relativa. Usando esta posição como
referência, o ECU poderá então calcular o ângulo exato para direção
à esquerda e à direita.
Reinicialização de BMS
Após a substituição da bateria do carro, a unidade de controle da
bateria do carro precisa ser reiniciada. Isto irá eliminar informação de
erros (tal como nível baixo de bateria) para que a unidade de controle
possa parear a informação relevante da bateria nova.
ABS Sangramento
A função permite realizar testes para vericar as condições de
operação do Anti-bloqueio Frenagem Sistema (ABS).
Deve ser realizado nos seguintes casos:
• Quando as linhas de ABS contêm ar.
• Quando o ABS computador, ABS bomba, cilindro mestre de freio,
cilindro de freio, linha de freio.ou uido de freio é substituído.
Adaptação do Acelerador
Caso o ECU esteja desconectado acidentalmente, ou caso o
acelerador for substituído ou limpado, então os atuadores de
acelerador precisarão ser inicializados através da função Adaptação
de Acelerador. Isto reinicia os dados de ECU ao seu estado inicial,
para que o acelerador possa regularizar com precisão a entrada de
ar.
Regeneração DPF
Esta função é usada principalmente para a regeneração dos ltros
de partículas a diesel. Para manter os ltros funcionando bem, ele
remove partículas através de combustão e oxidação.
Reinicialização do airbag
Esta função permite que você redena os dados do airbag para
desligar a luz do airbag, para que o módulo de controle do airbag
51
possa funcionar normalmente.
Ela precisa ser executada nos seguintes casos:
• Quando o airbag é acionado;
• Quando a ferramenta de diagnóstico lê "Dados do acidente
armazenados";
• Quando a luz do airbag está acesa;
• Quando DTCs relevantes não podem ser limpos.
Codicação de Injetor
A função pode escrever o código real do injetor ou reescrever o
código na ECU para o código do injetor do cilindro correspondente,
de modo a ter um controle mais preciso ou uma quantidade correta
de injeção de cilindros.
Deve ser realizado nos seguintes casos:
Depois que o ECU ou injetor for substituído.
Reinicialização de TPMS
A função pode repor a pressão do pneu e desligar o indicador de
falha de pressão do pneu quando a luz indicadora de falha de
pressão do pneu do carro estiver acesa.
Inicialização do teto solar
Esta função é usada para inicializar os dados do módulo de controle
do teto solar, denir o interruptor de trava do teto solar, fechar o
teto solar em caso de chuva, vericar a função de memória para
tetos solares deslizantes/inclináveis, medir o limite de temperatura
externa, etc.
Calibração do assento
A calibração do assento é necessária quando o assento de um
veículo, que tem funções de memória, é substituído ou reparado.
Calibração da janela
Quando a bateria de um veículo é desconectada ou está com pouca
energia, ou após o motor da janela ter sido substituído, as funções
automáticas de subida e descida do regulador eletrônico da janela
podem falhar. Se isso ocorrer, a calibração da janela é necessária para
inicializar as portas e janelas do veículo para operação normal.
52
2. Selecione a função que deseja executar.
3. Identique o veículo através de VIN ou Fabricante (para saber
mais sobre operações de identicação, consulte Identicando o
Veículo em 4.2.1). Então, vá para a tela para as exibições de função
selecionadas.
4. Siga as instruções na tela para executar o serviço de reinicialização.
4.8.2 Executando uma redenição de serviço
1. Toque em Manutenção na página inicial e um menu de funções
será exibido.
Figura 4-22
53
4.9.1 Guia de Conserto de DTC
O Guia de Conserto de DTC é uma base de dados experimental que
fornece informação especíca por códigos, incluindo consertos
populares e passos de manutenção para identicação de problemas.
Para usar o Guia de Conserto de DTC:
Toque em Informações de reparo > Guia de Conserto DTC. Digite
um DTC na barra de buscas.
4.9.2 Boletins de Serviço Técnico
Para visualizar boletins de serviço técnico:
Toque em Informações de reparo > Boletins de Serviço Técnico.
Selecione o fabricante, modelo, ano, sistema e subsistema do veículo,
e toque em Próximo. Uma lista de boletins de serviço técnico emitida
para o veículo selecionado será exibida. Toque no boletim desejado
para visualizar seu conteúdo completo.
4.9.3 Localização DLC
Para visualizar a localização DLC:
Toque em Informações de reparo > Localização de DLC. Selecione
o fabricante do veículo, modelo e ano, e toque em Próximo. Uma foto
da localização do DLC para o veículo selecionado será exibida.
4.9.4 Biblioteca de Luzes de Alerta
A Biblioteca de Luzes de Alerta fornece informação sobre as luzes do
painel, incluindo descrições das luzes, impactos ao conduzir, causas
típicas, medidas responsivas e perguntas relevantes.
Para visualizar a Biblioteca de Luzes de Alerta:
Toque em Informações de reparo > Biblioteca de Luzes de Alerta.
Uma lista de luzes de alerta será exibida. Toque na luz de alerta
desejada para visualizar mais detalhes.
4.9 Informações de reparo
54
4.10.1 Perl da conta
Você pode tocar na foto do perl para visualizar e editar o avatar e
o apelido. Você também pode visualizar sua conta de e-mail e ID
TOPDON, alterar a senha de login, excluir a conta e sair da sua conta
nesta página.
4.10.2 Fluxo de dados
4.10 Eu
Figura 4-23
55
Permite visualizar as informações do uxo de dados salvos.
4.10.3 Relatório de diagnóstico
Permite visualizar os relatórios de diagnóstico salvos.
4.10.4 Lista de cobertura
Permite vericar se o TopScan é aplicável ao seu veículo.
4.10.5 Gerenciamento de dispositivos
Permite vincular o VCI / T-Darts (vendido separadamente) à sua
conta.
4.10.6 Atualização de rmware
Permite atualizar o rmware do VCI se uma nova versão estiver
disponível.
4.10.7 Desinstalar software
Permite desinstalar o software de diagnóstico especíco do veículo,
IMMO ou T-Darts.
4.10.8 Manual do usuário
Permite que você visualize o manual do usuário do TopScan ou
TopScan Moto.
4.10.9 Ajuda e feedback
Permite que você visualize as perguntas frequentes, respostas do
serviço de atendimento ao cliente e envie feedback.
4.10.10 Congurações
A função Congurações fornece opções gerais de conguração,
incluindo conguração de idioma, conguração de unidade e
limpeza de cache, e permite que você visualize o SN, privacidade e
termos de serviço, política de privacidade, componentes de terceiros
e as informações de contato da TOPDON. Você também pode
vericar atualizações nesta função.
56
Seção 5
Especicações
Bluetooth
Sistema operacional suportado
Temperatura de Funcionamento
Temperatura de
Armazenamento
Dimensões
Peso líquido
Versão: Bluetooth 5.0
Alcance: 33 pés (10 m)
iOS 11.0 ou posterior
Android 7.0 ou posterior
-4°F a 158°F (-20°C a 70°C)
14°F a 122°F (-10°C a 50°C)
84,1 × 50,4 × 27,2 mm (3,31 × 1,98 ×
1,07 polegadas)
78 g (2.75 oz)
57
Seção 6
Perguntas Frequentes
O que eu devo fazer se um erro de comunicação ocorrer?
Siga os passos abaixo para identicar o problema:
1) Verique se a ignição está ligada.
2) Verique se o TopScan está conectado com segurança à porta
OBD-II do veículo.
3) Desligue a chave de ignição. Logo, ligue-a novamente após 10
segundos e continue a operação.
4) Verique se o módulo de controle do veículo está com defeito.
Por que preciso baixar o software de diagnóstico após instalar
o aplicativo TopScan?
Como há vários fabricantes de veículos, diferentes softwares de
diagnóstico são necessários para diferentes marcas.
Qua is funções especiais existem no TopScan?
TopScan oferece 8 funções especiais, incluindo Reinicialização
de Óleo, Adaptação de Acelerador, Reinicialização de EPB, ABS
Sangramento, Reinicialização do Ângulo de Direção, Regeneração
de DPF, Reinicialização do airbag e Reinicialização de BMS.
Para a versão avançada do produto - TopScan Pro, há 5 funções
especiais adicionais disponíveis, incluindo Codicação de Injetor,
Reinicialização de TPMS, inicialização do teto solar, calibração do
assento e calibração da janela.
É necessário atualizar o rmware antes de usar o TopScan
pela primeira vez?
Sim. O Firmware será atualizado automaticamente para a sua
versão mais atual. Você também pode tocar em Eu > Atualização
de Firmware para atualizar o rmware manualmente.
Vários dispositivos podem ser vinculados a uma conta do
aplicativo TopScan?
Sim.
P
P
P
P
P
R
R
R
R
R
58
Seção 7
Garantia
Garantia Limitada de Um Ano TOPDON
A TOPDON garante a seu comprador original que os produtos da
empresa serão livres de defeitos materiais e de confecção por 12
meses a partir da data de compra (Período de Garantia).
Para defeitos reportados durante o Período de Garantia, a TOPDON
irá ou consertar ou substituir o componente ou produto defeituoso
de acordo com a análise e conrmação de seu suporte técnico.
A TOPDON não se responsabiliza por quaisquer danos incidentais ou
consequentes decorrentes do uso, uso indevido ou montagem do
dispositivo.
Se houver qualquer conito entre a política de garantia TOPDON e
as leis locais, as leis locais devem prevalecer.
Esta garantia limitada é anulada sob as seguintes condições:
• Uso indevido, desmontagem, alteração ou consertos por lojas ou
técnicos não autorizados.
• Manejo descuidado e/ou operação indevida.
Aviso: Todas as informações neste manual são baseadas nas
informações disponíveis mais recentes durante o momento de
sua publicação e nenhuma garantia pode ser feita sobre sua
exatidão ou integridade. A TOPDON se reserva o direito de fazer
alterações a qualquer momento sem aviso.
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
Bluetooth Vehicle Diagnostic Dongle I User Manual
Contents
安全は常に最優先です !
セクション１ その箱には何が入っていますか？
セクション 2 製品概要
セクション３ 起動します
セクション 4 アプリ経由で TopScan を使用する
セクション 5 仕様
セクション 6 FAQ
セクション 7 保証
.............
.............
.............
.............
.............
.............
.............
.............
4
5
6
8
21
56
57
58
4
お客様の安全のために、そして製品とお客様の車への損傷を避けるために、
お客様が運転する前に、このマニュアルのすべての安全指示とメッセージを
十分に理解し、注意深く読み、確認してください。また、車両のサービスマ
ニュアルを読み、テストまたはサービス手順の前後に記載された注意事項ま
たは指示を遵守する必要があります。
体、衣服および他の物を動作部品、または熱いエンジンから距離を持ち、電
気接続との接触を避けること。
エンジンが動いているときに車両が一酸化炭素、有毒なガス、および粒子状
物質を作り出すので、風通しのよい区域で車両を動かしなさい。
鋭い物体や腐食性の液体からの損傷を防ぐために、常に承認された安全ゴー
グルを着用してください。
試験時には、車両の近くでの喫煙や炎の使用は避けてください。燃料と電池
の蒸気の可燃性は非常に高いです。
運転中にプルーダクトと対話しようとしないでください。どんな気晴らしで
も事故を引き起こす可能性があります。
製品や車両の電子部品の損傷を防ぐために、車両のデータリンクコネクタ
(DLC) と製品を接続または切断する前に、点火をオフにしてください。
安全は常に最優先です !
5
TopScan
Quick
User
Guide
クイック • マニュアル
セクション
1
その箱には何が入っていますか？
6
セクション
2
製品概要
1
3
2
7
1. インジケーター
2. OBD-II 16 ピン コネクタ
TopScan を車両の DLC に接続します。
3. USB タイプ C ポート
TopScan は、USB ケーブル ( 付属していません ) を使用して外部電源から電
力を供給できます。
青色に点灯 : Bluetooth が接続され
ています
赤色に点灯 : 電源がオンになって
います
緑色の点滅 :
車両と通信中
Bluetooth 接続インジケータ
ー
電源インジケーター
通信インジケーター
8
セクション
3
起動します
3.1 TopScan アプリをダウンロードする
iOS の場合：App Store で「TopGuru」を検索してダウンロードしてインス
トールします。
Android の場合：Google Play で「TopScan」を検索してダウンロードして
インストールします。
図 3-1
注 :
このアプリは iOS 11.0 以降 / Android 7.0 以降に対応しています。
9
3.2 登録とログイン
アプリを開いて、TOPDON アカウントにログインします。( アカウントをお
持ちでない場合は、メールで登録してください。)
お使いの携帯電話でアプリにアクセスできるように、Wi-Fi、Bluetooth、カ
メラ、位置情報サービスを有効にします。
図 3-2
10
3.3 VCI のバインド
アプリのガイド付きインターフェースに入ります。最初に CAR を選択して
ください。
次に、VCI を以下の 2 つの方法のうちの 1 つでバインドしてください。
図 3-3
11
図 3-4
「スキャンして有効化」をタップして VCI を有効化します（図 3-4 参照）。
シリアルナンバーと有効化コードが自動的に取得されます。その後、アプ
リはホームページにジャンプします。3.4 の手順に進んで続けます。
3.3.1 コードスキャンによる VCI のバインド
12
図 3-4
① 画面上の指示に従って、TopScan を車両の DLC に接続します。次に「次
へ」をタップします（図 3-4 参照）。
3.3.2 Bluetooth 接続による VCI のバインド
13
図 3-5
② ガイドされたインターフェースに従って車両のエンジンを起動してくだ
さい。次に「次へ」をタップします（図 3-4 参照）。
14
図 3-6
③ デバイス上の LED ライトが真っ赤な状態であることを確認し、
Bluetooth を検索してください。接続されると、デバイス上の LED ライト
は真っ青な状態になります（図 3-6 参照）。
15
図 3-7
④ 検索された Bluetooth デバイスのリストからあなたのデバイスを選択し
てください。
⑤ Bluetooth 接続に成功すると、VCI のシリアルナンバー（SN）とアクテ
ィベーションコードが自動的に読み取られます。次に「アクティベート」
をタップしてください（図 3-7 参照）。
ガイド付きインターフェース上で VCI のバインドを完了していない場合は、
VCI をバインドするために以下の手順に従うことができます。
① [ 自分 ] > [VCI 管理 ] > [ ] をタップします。
16
② シリアル番号とアクティベーション コードを取得するには、製品上の
QR コードをスキャンしてください。
または、アクティベーション画面の右上にある「 」アイコンをタッ
プして Bluetooth 接続を確立します ( 図 3-8 を参照 )。TopScan と携帯電
話間の Bluetooth 接続が確立されると、シリアル番号とアクティベーション
コードが自動的に取得されます。)
注:
Bluetooth を接続する前に、TopScan を車両の DLC に正しく差し込む必要
があります。
③ 次に、[ アクティベート ] をタップします。
図 3-8
17
3.4 診断ソフトウェアをダウンロードする
診断機能を初めて使用する場合は、車両固有のソフトウェアをダウンロード
する必要があります。ホーム画面から「診断」をタップし、必要なソフトウ
ェアをダウンロードします。
図 3-9
18
3.5 車輌の DLC に TopScan を接続します
車両の DLC を見つけるには、[ 修理情報 ] > [DLC の場所 ] をタップし、車
両のメーカー、モデル、年式を選択して、[ 次へ ] をタップします。選択し
た車両の DLC の場所の写真が表示されます。
注:
ユニットに接続する前に、必ず点火がオフになっていることを確認してくだ
さい。
図 3-10
図 3-11
19
注 :
ファームウェア更新のプロンプトが表示されます。続行するには、[ 更新 ]
をタップします。
3.6 点火を on にします ( 図 3-12 参照 )
3.7 Bluetooth 接続
キーレススタートシステムを搭載しており、イグニッションスイッチが「エ
ンジン始動停止」ボタンの場合 ( 図 3-8 参照 )、「エンジン始動停止」ボタ
ンを「オン」になるまで押してください。「エンジン始動停止」ボタンを押
している間はブレーキをかけないでください。そうしないと、「オン」の位
置に置くのではなく、車を始動させます。
点火方法は車種によって異なります。詳細は車両の取扱説明書を参照くださ
い。
検索された Bluetooth デバイスのリストからデバイスを選択します。
このアイコンが表示されている画面の右上にある「 」アイコンをタ
ップすると、TopScan ユニットとの Bluetooth 接続が確立されます。接続
が正常に確立されると、アイコンが「 」に変わります。
Bluetooth が正常にペアリングされると、アプリを開いたときに接続が自動
的に確立されます。 接続されていない場合は、アイコンを手動でタップして
再接続してください。」
ENGINE
START
STOP
図 3-12 図 3-13
20
図 3-14
21
図 4-1
セクション
4
アプリ経由で TopScan を使用する
4.1 ホーム画面
1
2
4
3
1. 主な機能
右または左にスワイプして機能を移動します。
TopScan をスキャン ツールとして動作す
るように設定します。
診断
22
2. メンテナンス サービス機能
8 つのメンテナンス サービス機能を提供します ( 高度な製品バージョンであ
る TopScan Pro では、13 のメンテナンス サービス機能が利用可能です )。
3. 修理情報
DTC 修理ガイド、技術サービス速報、DLC の場所と警告灯ライブラリが含
まれており、車両の検査、診断、修理に関する参照情報を提供します。
TopScan をキー プログラミング ツール
として動作するように設定します。
排出関連システムのステータスを確認す
るための迅速なアクセスを提供します。
車両の加速テストを実行できます。
容積効率 (VE) を計算してエンジン性能を
確認できます。
TopScan をトランスポンダー リーダーお
よびリモート周波数テスターとして動作
するように設定します。
I/M 準備
IMMO ( オプション )
車両性能
VE 計算機
T-Darts ( オプション )
23
4. ツールバー
このアイコンを選択すると、ホーム画面
に戻ります。
診断 /IMMO ソフトウェア ライセンスを
購入または更新できます。 TopScan に
は、1 年間の単一購入とサブスクリプショ
ン ( 四半期、年次 ) が用意されています。
TopScan Pro は、1 年間の単一購入のみ
をサポートしています。
このアイコンを選択すると、メッセージ
画面が開き、システム メッセージ、通知
を表示したり、メッセージ設定を構成し
たりできます。
このアイコンを選択すると、[ 自分 ] 画面
が開き、アカウント プロファイル、保存
されたデータ ファイル、FAQ を表示した
り、インストールされたソフトウェアや
VCI/T-Darts への接続を管理したり、車両
のカバレッジを調べたり、ファームウェ
アの更新を確認したり、一般設定にアク
セスしたりできます。
フロントペ
ージ
モール
自分
情報
注:
このアプリのどの画面でも、フローティング ウィンドウ をタップ
すると、オンライン チャット ツールが開きます。次に、[ チャットを開始 ]
をタップして、カスタマー サービスと通信します。このフローティング ウ
ィンドウをドラッグして、任意の場所に移動します。
4.2 診断
診断モジュールを使用すると、サポートされているすべての車両システムを
一度にスキャンして ( 自動スキャン )、診断トラブル コード (DTC) を検索し
たり、個々のシステムを選択して、トラブル コードの読み取り、トラブル
コードのクリア、データ ストリームの読み取り、バージョン情報の読み取り、
アクティブ テストを実行したりできます。このモジュールを通じて、EOBD
24
図 4-2
自動スキャンまたは個々のシステム診断を実行するには、まず車両を識別
する必要があります。
1. ホーム画面から診断をタップします。車両固有の診断ソフトウェアのリ
ストが表示されます。
4.2.1 自動スキャンと個々のシステム診断
車両を識別します
および診断フィードバックにアクセスすることもできます。
25
2. 車種別にソフトウェアを選択します（ソフトウェアをダウンロードして
いない場合は、まずソフトウェアをダウンロードしてインストールしてく
ださい）。
3. 自動 / 手動 を選択して車両を識別します。
注:
MAKE リストのデモモードのデモオプションは、診断機能に慣れるのに役
立ちます。
注:
このページに初めてアクセスすると、ページの右上隅にボタンプロンプト
が表示されます。[ 次へ ] をタップして続行します。
図 4-3
26
自動
手動で VIIN を入力するか、読取をタップして VIN を取得し、確認をタッ
プします。TopScan は VIN を自動的にデコードして車両を識別します。
手動
車両を識別するために車両情報を手動で選択します。
あるいは、画面右上の「 」アイコンをタップし、「AutoVIN」、「Enter
VIN」、または「Scan VIN」を選択して車両を識別することもできます。
図 4-4
27
Auto VIN - TopScan は、車両識別番号 (VIN) を自動的に読み取り、デコ
ードします。
Enter VIN - 手動で車両を識別するために車両 VIN を入力します。
Scan VIN - タップして VIN 文字をスキャンします。
4. 車両が識別されると、システムメニューが表示されます。
図 4-5
注 :
システムは、車両のメーカー、モデル、および年によって異なる場合があ
ります。
28
自動スキャン
自動スキャンは、車両でサポートされているシステムを検出し、これらの
システムの DTCs 取得し、車両の完全な健康診断を提供します。修理の前
後に自動スキャンを実行すると、トラブルシューティングと修理の検証に
役立ちます。プリスキャンとポストスキャンレポートでは、修理前と修理
後の車両の状態を記録し、比較することができます。
自動スキャンを実行するには、下の隅にある自動スキャンボタンをタップ
すると、 TopScan が車両がサポートするシステムのスキャンを開始し、
DTC の検索が自動的に開始されます。
結果は、システムがスキャンされるにつれて徐々に表示されます。
「スキャン」を選択するか、車両システムをタップして、そのシステムの
機能メニューを開くことができます。
29
図 4-6
ボタン説明
レポート — をタップすると、現在のスキャン結果がレポート形式で保存
されます。( 保存されたレポートを表示するには、自分 > 診断レポート )
を参照してください。
DTCs のクリア — タップすると、取得したすべての DTCs がクリアされ
ます。
すべて表示 / 実際の表示 — タップすると、すべての車両システムの表示
と、サポートされているシステムのみの表示を切り替えます。
30
個々のシステム診断を行います
特定のシステムの機能メニューにアクセスするには :
システム メニューから、希望する車両システムを選択します。
システムで利用可能な機能オプションが表示されます。続行するには機能
を選択してください。
図 4-7
注:
車両のメーカーによっては、一部の機能を利用できない場合があります。"
31
ECU 情報を読む
機能メニューで ECU 情報をタップします。選択したシステムの ECU バー
ジョン情報を表示できます。
トラブルの読取
現在選択されているシステムの DTC を取得するには :
機能メニューで「DTC の読み取り」をタップします。TopScan は ECU と
通信し、現在選択されているシステムの DTCs を取得して表示します。
図 4-8
32
アイコン説明
ボタン説明
レポート — をタップすると、現在のスキャン結果がレポート形式で保存
されます。( 保存されたレポートを表示するには、自分 > 診断レポート )
を参照してください。
DTCs のクリア — タップすると、取得したすべての DTCs がクリアされ
ます。
トラブル·コードをクリアします
現在選択されているシステムの DTC をクリアするには :
1. 機能メニューで「DTC クリア」をタップします。
2. DTCs がクリアされたら、OK をタップします。
このアイコンが点灯したら、タップしてウィンドウが開き、DTC
に関する詳細情報を Google で検索することができます。
アイコンが点灯したら、タップして DTC の詳細な説明を表示し
ます。
このアイコンが点灯したら、タップして DTC 発生時の静止画を
表示します。
このアイコンが点灯したら、タップして、有益な修理対策を表示
します。
注:
1. DTCs のクリアの手順は、必要な修復が完了した後に実行する必要があ
ります。確認が完了すると、ECT に保存されている DTCs とフリーズデー
タがクリアされます。
2. DTCs をクリアしている間は、エンジンを起動しないでください。
33
データ ストリームの読み取り
現在選択されているシステムのデータ ストリームを表示するには :
1. 機能メニューで [ データ ストリーム ] をタップします。
データストリームリストが表示されます。
ボタン説明
編集 — データ ストリーム リストをカスタマイズできます。表示するデー
タ ストリームのチェック ボックスをオンにして、[ 確認 ] をタップします。
記録 — をタップすると、比較と分析のためにリアルタイムのデータスト
リーム情報を記録して保存できます。記録されたデータストリームを見る
には、自分 > データストリーム。
図 4-9
34
報告 — をタップすると、現在のデータストリームの値がレポート形式で
保存されます。保存されたレポートを表示するには、自分 > 診断レポート。
リストの各エントリには、データ ストリームの名前と現在の値が表示され
ます。 各エントリの横にある「 」アイコンをタップして設定画面
に入ることができます。 データ ストリームは、値、グラフ、またはゲー
ジ形式で表示できます ( 図 4-10 を参照 )。
図 4-10
35
2. 比較と観察を容易にするために、最大 4 つのデータ ストリームを 1 つ
のグラフで表示できる結合機能が提供されています。
結合機能にアクセスするには :
①「 」アイコンをタップして表示形式を変更し、データストリー
ム画面に戻ります。
図 4-11
36
② 右側の全画面アイコン「 」をタップします。 次の画面が表示され
ます。
③「結合」をタップし、最大 4 つのデータストリームを選択します。
図 4-12
37
④「
確認
」をタップします。合成グラフが表示されます。
注:
ライブデータストリームを見るために車両を運転する必要がある場合は、
常に 2 人目の人に手伝ってもらいましょう。運転中はデータストリームを
見ないでください。
図 4-13
38
— 特定のコンポーネント操作をアプリから直接手動で制御して、コンポー
ネントの操作を検証できます。
注 : 利用可能なテストは、車両のメーカー、年式、モデルによって異なり
ます。
4.2.2 EOBD
EOBD 機能を使用すると、車両のエミッション関連診断を実行できます。
EOBD 診断を実行するには :
1. ホーム画面から診断をタップします。表示された車両メーカーリストから
EOBD を選択します。
2. コミュニケーション方法を選択します : 自動スキャンまたはプロトコル。
図 4-14
アクティブ テスト
39
自動スキャン — TopScan は自動的に車両と通信し、車両が使用しているプ
ロトコルを識別します。
プロトコル — 通信プロトコルを手動で選択できます。
通信プロトコルが確認されると、車両のプロトコルやその他のステータス情
報を示す車両ステータス画面が表示されます。
図 4-15
40
3. 「OK」をタップして機能メニューに入ります。
4. 続行する機能を選択します。
注:
車両のメーカーによっては、一部の機能を利用できない場合があります。
典型的な関数オプションには次のものがあります :
• DTC & フリーズフレームデータ
• I/M 準備
• ライブデータ
• O2 センサー モニタリング
• 車載モニター
• コンポーネントテスト
• 車両情報
図 4-16
41
DTC & FFD( フリーズフレームデータ )
I/M 準備
この機能は、車両の ECU に保存された DTCs の取得と消去を支援し、エミ
ッション関連システムの FFD を表示します。
1.DTCs を読取します
この関数は、エミッション関連システムから取得された DTCs を表示しま
す。
2.DTCs を除去します
この機能を使用すると、エミッション関連システムから取得した DTCs を
クリアできます。
3.FFD
この機能は、エミッション関連の障害が発生したときのデータと動作条件
のスナップショットを取得します。
注:
1.DTCs のクリアの手順は、必要な修復が行われた後に実行する必要があり
ます。確認が完了すると、ECU に保存されている DTCs と FFD はクリア
されます。
2.DTCs をクリアしている間は、エンジンを起動しないでください。
この機能は、車両上のさまざまな排ガス関連システムが正常に動作してい
るかどうかを確認し、I/M テストの準備が整っているかどうかを確認しま
す。
また、モニターの走行状態を確認したり、車の故障の修理が正しく行われ
ているかを確認することもできます。
ライブ • データ
この機能は、車両の ECU からのリアルタイムのライブデータとパラメータ
を表示します。
O2 センサー モニター
この機能は、車両の ECU から最近完了したテストの O2 センサー モニタ
ー テスト結果を表示します。
車載モニタ
この機能は、継続的に監視されていないエミッション関連パワートレイン
コンポーネントとシステムのテスト結果を表示します。
部品テスト
この機能は、システム部品およびコンポーネントをテストおよび操作する
方法として、車両の ECU に制御コマンドを送信するのに役立ちます。
42
TopScan を使用すると、診断操作でソフトウェアの問題が発生しているとき
に、診断フィードバックを即座に送信できます ( 診断データのログが自動的
に添付されます )。
診断フィードバックを送信するには :
1. 「 」アイコンをタップし、診断モジュールの画面の右上隅にある「 」
アイコンをタップします。
2. 問題の種類を選択します。
3. 問題の説明を書きます。
4. 送信をタップしてフィードバックを送信します。
車両情報
この機能は、車両の ecu から ( 車両メーカーから提供された ) 情報のリス
トを表示します。
情報には、以下が含まれる場合があります :
• VIN。
• キャリブレーション ID (CID)。
• 校正検証番号 (CVN)。
4.2.3 診断フィードバック
4.3 IMMO（イモビライザー）
IMMO はオプション機能で、キーの数、PIN コードの読み取り、リモート
コントロールの学習、キーの追加、キーの消去、すべてのキーの紛失などの
IMMO 関連機能を実行できます。
注:
IMMO 機能にアクセスするには、IMMO ソフトウェア ライセンスを購入す
る必要があります ( ホーム画面のツールバーの モール をタップして注文し
ます )。上位製品バージョンである TopScan Pro には、IMMO 機能が 1 年間
無料で付属しています。
IMMO 機能を実行するには :
ホーム画面から IMMO をタップします。車両のメーカーに応じて IMMO ソ
フトウェアをダウンロードします。次に、車両を識別して機能メニューにア
クセスします。続行する機能を選択します。画面の指示に従って手順を実行
します。
注:
利用可能な機能は、車両のメーカー、年式、モデルによって異なる場合があ
ります。
43
4.4 I/M 準備
4.5 車両性能テスト
この機能は、車両上のさまざまな排ガス関連システムが正常に動作している
かどうかを確認し、I/M テストの準備が整っているかどうかを確認します。
また、モニターの走行状態を確認したり、車の故障の修理が正しく行われて
いるかを確認することもできます。
注:
車両は検査の準備ができているとみなされ、必要なすべてのテストに合格し
た場合にのみ排出ガスを通過させるべきです。
車両性能テストでは、車両の加速を正確に測定し、設定された速度と固定距
離の測定で定義された間隔で結果を提供できます。
4.5.1 車両性能テストの実行
1. ホーム画面から車両性能テストをタップします。
2. 警告メッセージが表示されます。メッセージをよく読んで、[OK] をタッ
プして続行します。
44
図 4-17
3. 開始速度と終了速度のデフォルト値は、それぞれ 0 MPH と 60 MPH で
す。値を変更する場合は、0-60 MPH ボタンをタップし、[ 編集 ] をタップ
して開始速度と終了速度を設定します。
45
図 4-18
3 4
1
2
4. 車両を加速してテストを開始します。
注:
測定終了速度に達しない場合は、車の速度が開始速度と等しくなるとすぐに
結果が自動的にリセットされます。
46
① 車速
② エンジン回転数
③ 馬力
④ トルク
ボタン説明
開始 -
タップして次回実行のためにリセットします
テストレポート
- タップしてテスト結果を表示します
0-60 MPH / (1/4 マイル )
- タップして 0-60 MPH 結果画面と 1/4 マイル結
図 4-19
3 4
1
2
47
果画面を切り替えます。
編集
- タップして開始速度と終了速度を設定します。
4.5.2 テスト結果の表示
1. テスト画面から、テストレポートをタップします。結果画面が表示されま
す。
図 4-20
2. 目的のレコードをタップして、その全内容を表示します。
48
図 4-21
1/4 マイル テスト結果 - 車両が特定の距離 (60 フィート、330 フィート、
1/8 マイル、1000 フィート、1/4 マイル ) を移動するのにかかる経過時間と、
各ポイントでの瞬間速度を記録します ( 図 4-18 および図 4-21 を参照 )。
0-60 MPH テスト結果 - 車両が時速 0 マイルから 60 マイルまで加速する
のにかかる経過時間を記録します ( 図 4-19 を参照 )。開始速度と終了速度の
値は、必要に応じて変更できます。
速度テスト結果 - 車両が特定の速度まで加速するのにかかる経過時間を記録
します ( 図 4-21 を参照 )。
49
4.8 メンテナンス
4.7 T-Darts
4.6 VE 計算機
この機能は、オイルリセット、スロットル調整、EPB リセット、操舵角度リ
セット、DPF 再生、ABS ブリーディング、BMS リセット、エアバッグリセ
ット含む 8 つのメンテナンスサービスを提供します。
高度な TopScan Pro バージョンでは、インジェクター コーディング、タイ
ヤ空気圧監視システム (TPMS) リセット、サンルーフ初期化、シート キャリ
ブレーション、ウィンドウ キャリブレーションを含む 5 つの追加の特殊機
能が利用できます。
T-Darts 機能は、トランスポンダー情報の読み取り、リモート コントロール
周波数のテスト、および IMMO/PKE コイルのテストに使用されます。T-Darts
機能にアクセスするには、追加のハードウェア ( 別売 ) が必要です。T-Darts
ユニットを購入するには、最寄りの販売店にお問い合わせください。
VE 計算機を使用すると、重要なエンジン性能パラメータの 1 つである車両
エンジンの容積効率を計算できます。
VE を計算するには :
ホーム画面から VE 計算機をタップし、エンジン サイズ、エンジン速度、
MAF、吸気温度、シリンダー数、吸気圧力などの必要な値を入力します。次に、
[ 計算 ] をタップします。
4.8.1 サービス概要
オイルリセット
この機能により、エンジン • オイル • ライフ • システムのオイル • サー
ビス • ランプをリセットすることができます。エンジンオイルライトシス
テムは、車両の走行状況や天候に応じて最適なオイル交換間隔を計算します。
エンジンオイルを交換するたびにオイルリセットが必要です。
EPB リセット
この機能は、ブレーキパッドの交換とリセットに役立ちます。
次の場合に実行する必要があります。
ブレーキパッドとブレーキパッド摩耗センサーが交換されました。
ブレーキパッドインジケーターランプが点灯している。
ブレーキパッドセンサー回路が短絡しているが、回復している。
サーボモーターを交換してください。
操舵角度リセット
ステアリング角度センサを交換した場合、またはステアリング角度が不正確
50
である場合、またはステアリング角度が中心になっていない場合は、相対ゼ
ロ位置を見つけるためにステアリング角度リセット機能を実行する必要があ
ります。ECU は、この位置を基準として、左右のステアリングの正確な角度
を計算することができます。
BMS リセット
車のバッテリーを交換した後、車のバッテリー制御ユニットをリセットする
必要があります。これは、制御ユニットが新たに交換されたバッテリに関す
る関連情報を一致させることができるように、故障情報 ( 例えば、低バッテ
リレベル ) をクリアする。
ABS ブリーディング
この機能により、アンチロックブレーキシステム（ABS）の動作状態を確認
するためのテストを実行できます。
次の場合に実行する必要があります。
• ABS に空気が含まれている場合。
• ABS コンピューター、ABS ポンプ、ブレーキマスタシリンダー、ブレー
キシリンダー、ブレーキライン、またはブレーキフルードを交換した場合。
スロットル調整
ECU が誤って切断された場合、またはスロットルを交換またはクリーニング
した場合は、スロットル適応機能を使用してスロットルアクチュエータを初
期化する必要があります。これにより、ECU のデータが初期状態にリセット
され、スロットルがエアインテークを正確に調整できるようになります。
DPF 再生
この機能は、主にディーゼルパティキュレートフィルターの再生に使用され
ます。フィルターの性能を維持するために、燃焼と酸化によって粒子を除去
します。
エアバッグリセット
この機能を使用すると、エアバッグ データをリセットしてエアバッグ ライ
トをオフにし、エアバッグ コントロール モジュールが正常に動作できるよ
うにします。
次の場合に実行する必要があります :
• エアバッグが展開したとき。
• 診断ツールに「クラッシュ データが保存されました」と表示されたとき。
• エアバッグ ライトがオンのとき。
• 関連する DTC をクリアできない場合。
インジェクターコーディング
この機能は、ECU 内のインジェクター実コードを書き込んだり、対応するシ
リンダーのインジェクターコードにコードを書き換えたりして、シリンダー
噴射量をより正確に制御または修正することができます。
次の場合に実行する必要があります。
ECU またはインジェクターを交換した後。
51
TPMS リセット
この機能は、車のタイヤ空気圧障害インジケーターライトが点灯していると
きに、タイヤ空気圧をリセットし、タイヤ空気圧障害インジケーターをオフ
にすることができます。
サンルーフの初期化
この機能は、サンルーフ制御モジュールのデータを初期化し、サンルーフ ロ
ック スイッチを設定し、雨天時にサンルーフを閉じる、スライド / チルト
サンルーフのメモリ機能をチェックし、外気温のしきい値を測定するなどす
るために使用されます。
シート キャリブレーション
メモリ機能を備えた車両のシートを交換または修理する場合は、シート キャ
リブレーションが必要です。
ウィンドウ キャリブレーション
車両のバッテリーが切断されているか電力が低い場合、またはウィンドウ モ
ーターを交換した後は、電子ウィンドウ レギュレータの自動上下機能が機能
しない場合があります。このような場合は、車両のドアとウィンドウを正常
に動作するように初期化するために、ウィンドウ キャリブレーションが必要
です。
52
2. 実行する機能を選択します。
3. 機能にアクセスするには、車両の識別が必要です ( 識別操作の詳細につい
ては、4.2.1 の「車両の識別」を参照してください )。次に、選択した機能表
示の画面に移動します。
4. 画面の指示に従ってサービスのリセットを実行します。
4.8.2 サービス リセットの実行
1. ホーム画面からメンテナンスをタップすると、 機能メニューが表示 され
ます。
図 4-22
53
4.9.1 DTC 修理ガイド
DTC 修復ガイドは、障害を特定するための一般的な修正や修復手順など、コ
ード固有の情報を提供する経験ベースのデータベースです。
DTC 修復ガイドを使用するには :
修理情報 >DTC 修理ガイドをタップします。検索バーに DTC を入力します。
4.9.2 技術サービス速報
技術サービス情報をご覧になるには :
修理情報 > 技術サービス速報をタップします。車両のメーカー、モデル、年式、
システム、サブシステムを選択し、次へをタップします。選択された車両に
対して発行された OEM 技術サービス速報のリストが表示されます。目的の
速報をタップすると、すべてのコンテンツが表示されます。
4.9.3 DLC 位置
DLC の場所を表示するには :
修理情報 >DLC 場所をタップします。車種、モデル、年式を選択し、次へを
タップします。選択した車輌の DLC ロケーションの画像が表示されます。
4.9.4 警告灯ライブラリ
警告灯ライブラリでは、ダッシュボードの警告灯に関する情報を提供してお
り、灯の説明、運転への影響、一般的な原因、対応策、関連する FAQs など
が含まれます。
警告灯ライブラリを表示するには :
修理情報 > 警告灯ライブラリをタップします。警告灯のリストが表示されま
す。希望する警告ランプをタップすると、詳細が表示されます。
4.9 修理情報
54
4.10.1 アカウント プロフィール
プロフィール写真をタップすると、アバターとニックネームを表示および編
集できます。このページでは、メール アカウントと TOPDON ID を表示し
たり、ログイン パスワードを変更したり、アカウントを削除したり、アカウ
ントからログアウトしたりすることもできます。
4.10.2 データ ストリーム
4.10 自分
図 4-23
55
保存されたデータ ストリーム情報を表示できます。
4.10.3 診断レポート
保存された診断レポートを表示できます。
4.10.4 カバレッジ リスト
TopScan が車両に適用可能かどうかを確認できます。
4.10.5 デバイス管理
VCI / T-Darts ( 別売 ) をアカウントにバインドできます。
4.10.6 ファームウェア更新
新しいバージョンが利用可能な場合は、VCI ファームウェアを更新できます。
4.10.7 ソフトウェアのアンインストール
車両固有の診断、IMMO、または T-Darts ソフトウェアをアンインストール
できます。
4.10.8 ユーザーマニュアル
TopScan または TopScan Moto のユーザーマニュアルを表示できます。
4.10.9 ヘルプとフィードバック
よくある質問、カスタマーサービスの回答を表示し、フィードバックを送信
できます。
4.10.10 設定
設定機能では、言語設定、単位設定、キャッシュクリアなどの一般的な設定
オプションが提供され、SN、プライバシーと利用規約、プライバシーポリシ
ー、サードパーティコンポーネント、TOPDON の連絡先情報を表示できます。
この機能で更新を確認することもできます。
56
セクション
5
仕様
Bluetooth
対応オペレーティング システム
保管温度
使用温度
寸法
正味重量
バージョン : Bluetooth 5.0
範囲 : 33 フィート (10 m)"
iOS 11.0 以降
Android 7.0 以降
-4° F ～ 158° F (-20° C ～ 70° C)
14° F ～ 122° F (-10° C ～ 50° C)
84.1 × 50.4 × 27.2 mm (3.31 × 1.98
× 1.07 インチ )
78 g (2.75 oz)
57
セクション
6
FAQ
通信エラーが発生した場合はどうすればよいですか ?
問題を特定するには、以下の手順に従ってください :
1) 点火がオンになっているか確認してください。
2) TopScan が車両の OBD-II ポートにしっかりと接続されているかどう
かを確認します。
3) 点火をオフにします。10 秒後に再度電源を入れ、操作を続行します。
4) 車両の制御モジュールに欠陥があるかどうかを確認してください。
TopScan アプリをインストールした後、なぜ診断ソフトウェアをダウン
ロードする必要があるのですか ?
さまざまな車両メーカーがあるため、ブランドごとに異なる診断ソフトウ
ェアが必要です。
TopScan はどのような特殊機能に対応していますか ?
TopScan は、オイルリセット、スロットル調整、EPB リセット、ABS ブ
リーディング、操舵角度リセット、DPF 再生、エアバッグリセット、
BMS リセット含む 8 つのメンテナンスサービスを提供します。
上級製品バージョンである TopScan Pro には、インジェクター コーディ
ング、TPMS リセット、サンルーフ初期化、シート キャリブレーション、
ウィンドウ キャリブレーションを含む 5 つの追加の特殊機能が利用でき
ます。
初めて TopScan をご使用になる前に、ファームウェアのアップデートが
必要ですか ?
はい。ファームウェアは自動的に最新バージョンに更新されます。自分 >
ファームウェアアップデートをタップして、手動でファームウェアをアッ
プデートすることもできます。
複数のデバイスを 1 つの TopScan アプリ アカウントにバインドできま
すか ?
はい。
Q
Q
Q
Q
Q
A
A
A
A
A
58
セクション
7
保証
TOPDON の 1 年間の限定保証
TOPDON は、購入日から 12 ヶ月以内（保証期間）に材料とプロセスが欠陥
がないことを元の購入者に保証します。
保証期間内に報告された欠陥について、TOPDON は技術サポートに基づい
て欠陥部品や製品の修理または交換を分析および確認します。
TOPDON は、デバイスの使用、誤用、や取り付けによる付随的または結果
的な損害に対して責任を持っていません。
TOPDON 保証ポリシーと現地の法律は何かの競合がある場合は、現地の法
律に準拠してください。
次の場合は、この限定保証は無効です。
• 無許可店舗や技術者による誤用、取り外し、変更、修理
• 不注意な処理や不適切な操作
知らせこのマニュアルのすべての情報は、出版時に利用可能な最新の情
報に基づいて、正確性や完全性は保証されていません。TOPDON は予
告ないで変更する権利を保持しています。
Scan the QR code for more support!
WWW.TOPDON.COM
@TOPDONOFFICIAL
@TOPDON_OFFICIAL
@TOPDONOFFICIAL
@TOPDONOFFICIAL
+86-755-21612590 (China) +1-833-629-4832 (North America)
+34 930 038 094 (Europe)
