4 4

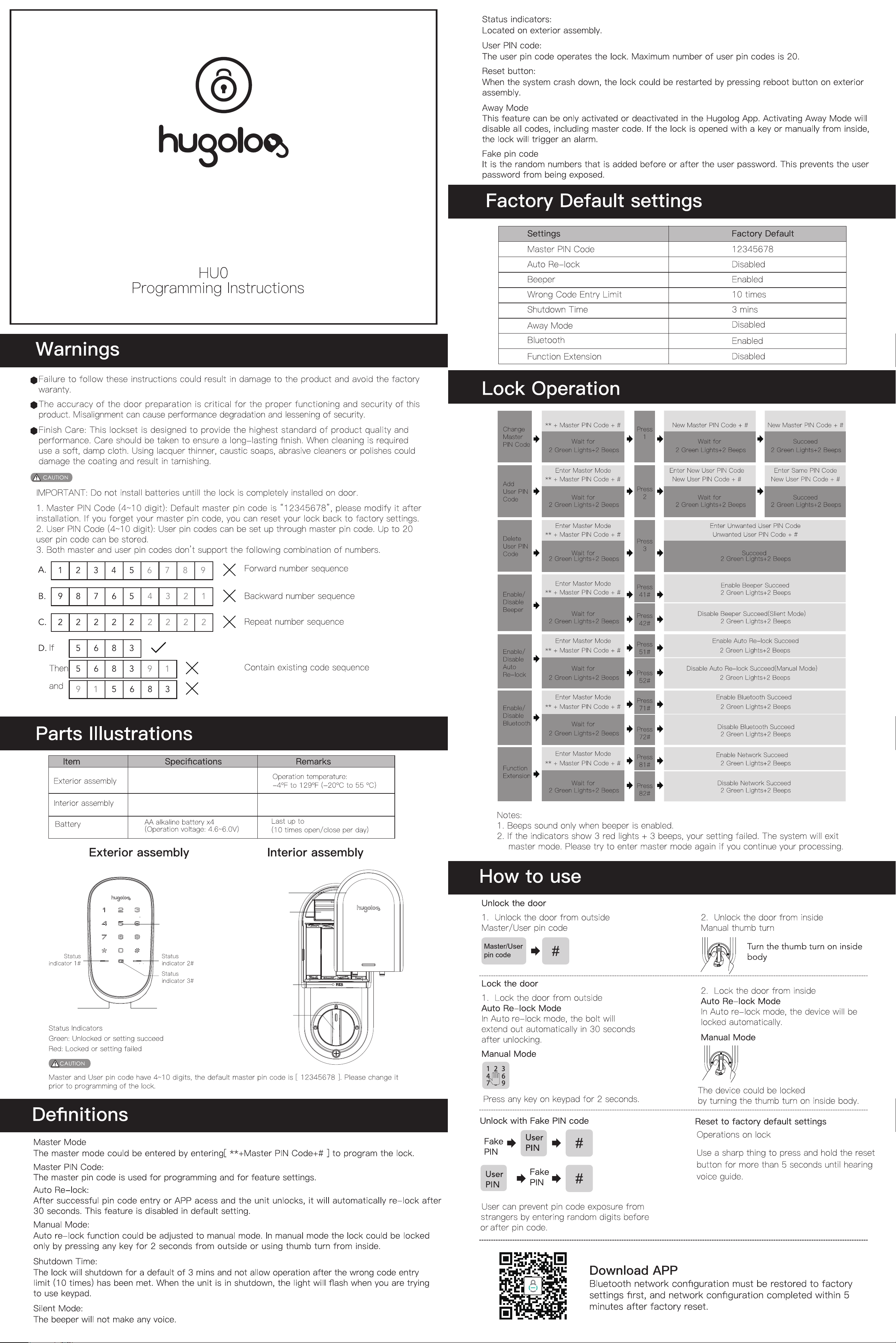

Battery cover
Reset button
Thumb turn
Tapa de la batería
Botón de reinicio
Giro del pulgar
six month
Touchscreen keypad
Micro USB
power port
Reboot
button
131mm(L)x69mm(W)x19mm(H)
5-5/32”x2-23”/32x3/4”
180mm(L)x74mm(W)x47mm(H)
7-4/64”x2-59”/64x1-55/64”
131mm(L)x69mm(W)x19mm(H)
5-5/32”x2-23”/32x3/4”
180mm(L)x74mm(W)x47mm(H)
7-4/64”x2-59”/64x1-55/64”
Wireless module
socket
4 4
Battery cover
Reset button
Thumb turn
Tapa de la batería
Botón de reinicio
Giro del pulgar
six month
Touchscreen keypad
Micro USB
power port
Reboot
button
131mm(L)x69mm(W)x19mm(H)
5-5/32”x2-23”/32x3/4”
180mm(L)x74mm(W)x47mm(H)
7-4/64”x2-59”/64x1-55/64”
131mm(L)x69mm(W)x19mm(H)
5-5/32”x2-23”/32x3/4”
180mm(L)x74mm(W)x47mm(H)
7-4/64”x2-59”/64x1-55/64”
Wireless module
socket
or
Optional Bolt
Faceplate
Important Notice:
Make sure your door is prepared prior to installation.
Please refer to the provided templatefor drilling if
needed.
Door prep
1. 2-1/8” (54mm) hole saw
2. 1” (26mm) boring bit
3. 7/64” (2.5mm) drill bit
4. 3/8” (10mm) drill bit
5. Chisel&Hammer
Micro USB
power port
Reboot
button
Battery cover
Wireless module
socket
Reset button
Thumb turn
hugolog reserves all rights for the final interpretation to this instruction
All design and specifications are subject to change without notice
Exterior assembly Interior assembly
HU04

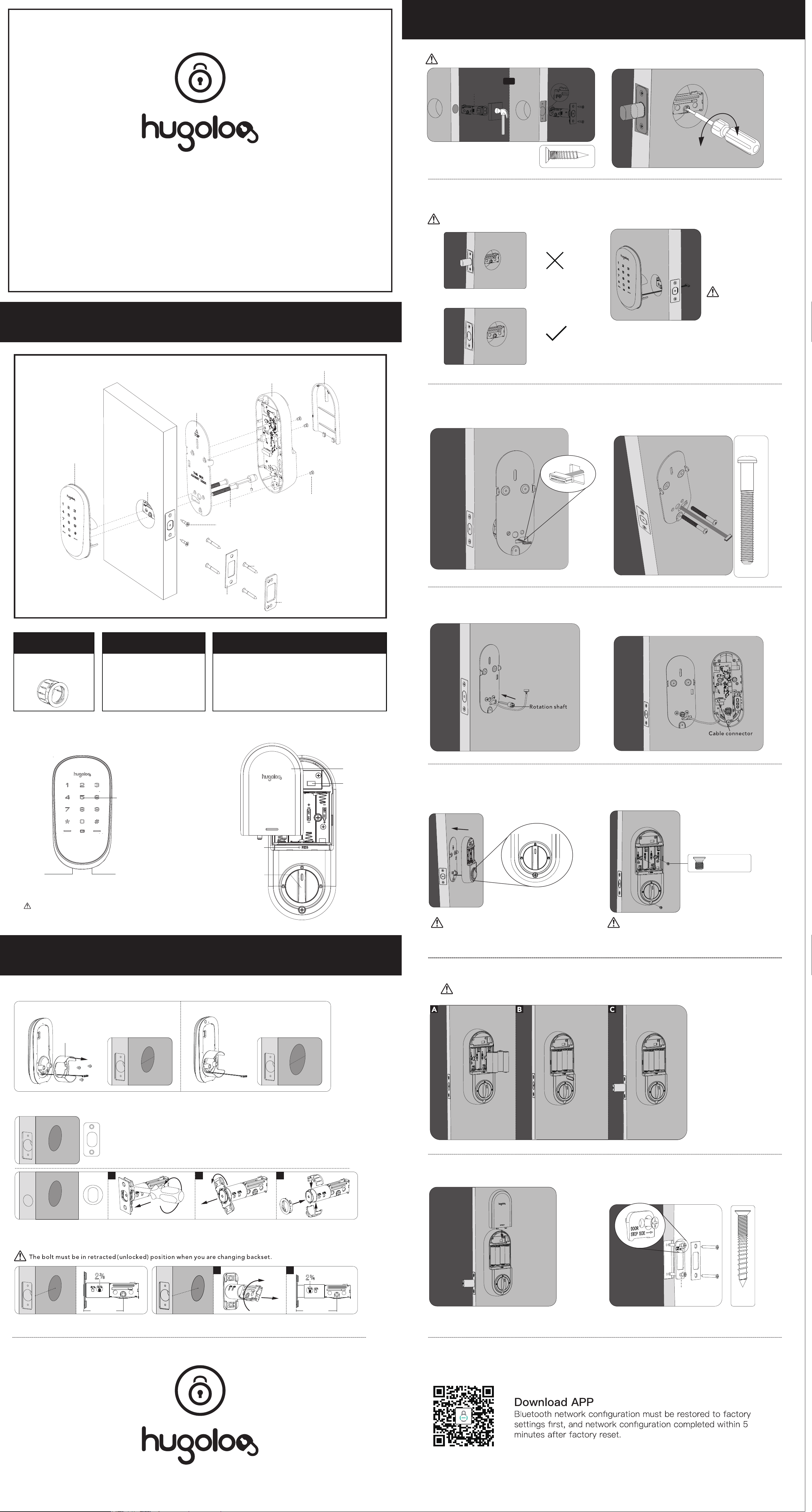

Installation Guide
Installation Guide
B. Change faceplate,if necessary.
No change necessary.
1 2 3
Door
edge
Door
edge
A. Measure the dimension of the hole shown.If the measurement is 1-1/2”(38mm), remove the fire cup.
C. Adjust the deadbolt.
φ2-3/8”
60mm
φ2-3/4”
70mm
1 2
NOTE: Bolt ships with backset in 2-3/8”(60mm) position. If required, turn the bolt case and pull to extend to 2-3/4” (70 mm)backset position. (see picture below)
φ2-3/8”(
60mm)
φ2-3/4”(
70mm)
HU04

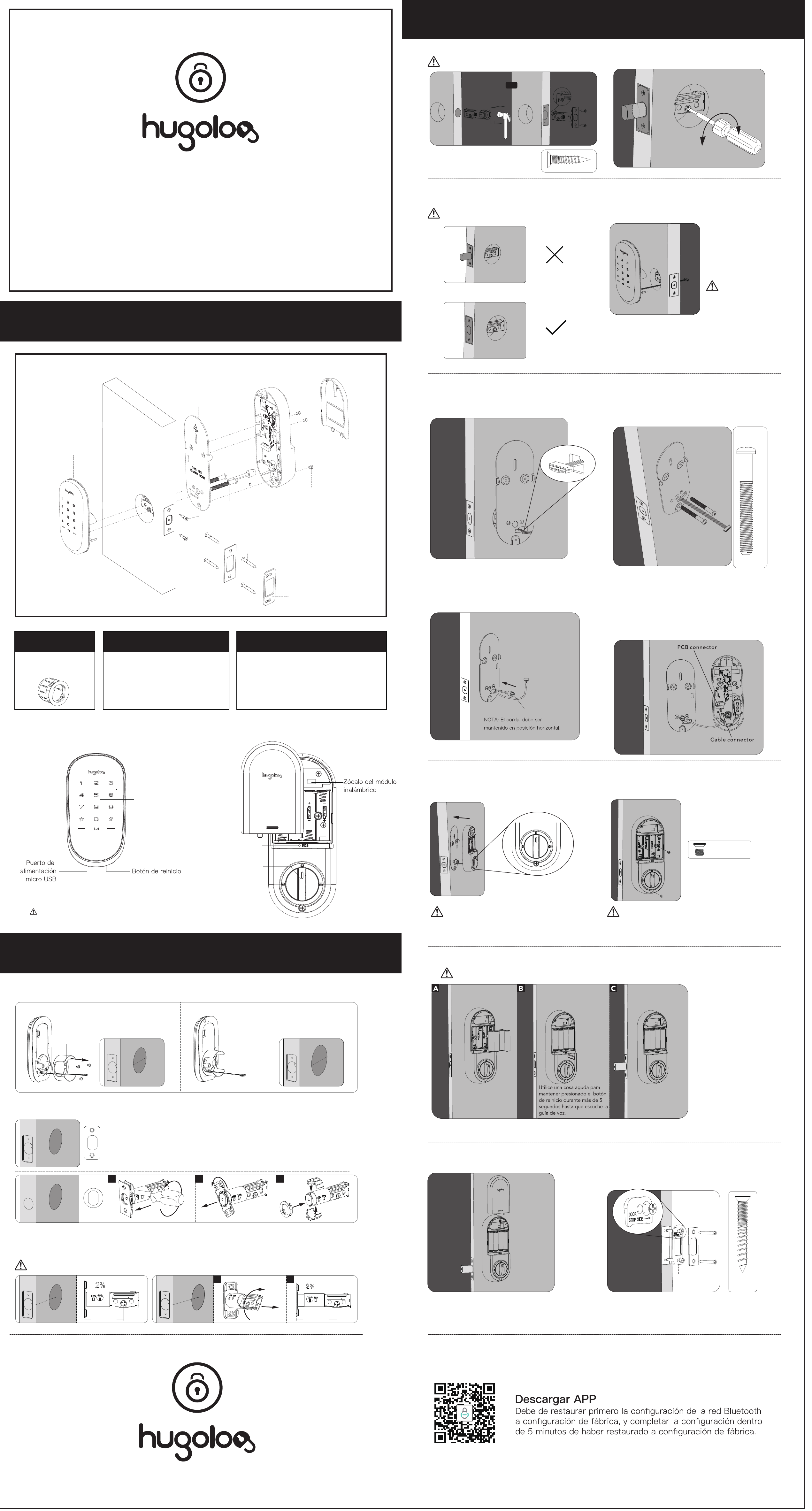

Guía de Instalación
Installation
11. Restablezca la cerradura para conocer la orientación de su puerta.
NOTA: Restablecer el bloqueo antes de su uso es necesario y crucial para que el bloqueo.
Mantenga su cerradura en
desbloquear estado,
inserter 3 AA baterías en
paquete de baterías.
Si éxitoso, el deadbolt se
extenderá por sí mismo
para aprender la
orientación de la Puerta.
Tamaño real
1. Instale la huelga en el marco de la puerta.
NOTA: Asegúrese de permitir que el perno se centre en la punta.
2. Use un destornillador para probar si el cerrojo
funciona suavemente.
Cerrojo
9. Instale el ensamblaje interior en el montaje interior
plato.
10. Asegure con un tornillo a través del interior
montaje en la placa de montaje.
NOTA: Prueba de operación con la tecla de respaldo y el giro del pulgar
antes instalando baterías, vea si el perno funciona sin problemas.
NOTA: La orientación horizontal de la taipiece a medida que inserta el
Escudo interior (el giro del pulgar debe ser vertical)
Tamaño real
4. Mantenga el conjunto exterior al ras de la puerta,
jale la pieza de la llave y el cable a través del
Agujero de la puerta.
3. Asegúrese de que el pestillo esté retraído
(desbloqueado) posición.
NOTA: El perno debe estar en posición retraída (desbloqueada)
antes Instalar el juego de cerraduras.
NOTA: Cable debe de ir por a
traves del agujero debajo de la
puerta.
5. Coloque primero la placa de montaje interior
enrutar el cable y el conector a través del
orificio de cable de la placa de montaje.
6. Asegure ambos conjuntos usando tornillos1/4x65.
Asegúrese de que el exterior El ensamblaje está
alineado verticalmente.
Apriete bien con un destornillador Philips n. ° 2.
Tamaño real
12. Instale la tapa de la batería. 13. Instale la placa de refuerzo y golpee en marco de
la puerta.
Tamaño
real
Placa de refuerzo
Placa frontal de
perno opcional
Partes adicional
Herramientas necesarias
Guía de instalación de cerraduras
Destornillador Phillips n. ° 2
Noticia importante:
Asegúrese de que su puerta esté preparada
antes a la instalación. Consulte la plantilla
provista. para perforar si es necesario.
Preparación de la puerta
1. Sierra de orificio de 2-1 / 8 "(54 mm)
2. Broca aburrida de 1 "(26 mm)
3. Broca de 7/64 "(2.5 mm)
4. Broca de taladro de 3/8 ”(10 mm)
5. Cincel y martillo
Tapa de la batería
Montaje exterior Montaje interior
Guía de Instalación
Montaje exterior
Cerrojo
Montaje interior
Placa de Montaje
Placa de
rotación
Tornillos de montaje(2)
Tornillos de cubierta(3)
Tornillos de golpe/cierre(2)
Strike
Placa de refuerzo
Tornillos de reforzamiento(4)
Tapa de la batería
Teclado
Botón de reinicio
Giro del pulgar
hugolog reserva todos los derechos por la interpretación de estes instrucciones
Todo diseño y specificación estan sujeto a cambios sin notificación
A. Mida la dimensión del orificio que se muestra. Si la medida es de 1-1 / 2 "(38 mm), retire la copa de
fuego.
B. Cambie la placa frontal, si es necesario.
C. Ajuste el cerrojo
φ2-3/8”
60mm
φ2-3/4”
70mm
1 2
No se necesita cambio.
1 2 3
φ1-1/2”
(38mm)
Copa de fuego
Borde
de la
puerta
Borde
de la
puerta
Borde
de la
puerta
B
orde
de la
puerta
Borde
de la
puerta
Nota: El tornillo se envía con el respaldo en una posición de 2-3 / 8 ”(60 mm). Si es necesario, gire la caja del perno y tire para
extenderla a una posición de retroceso de 2-3 / 4 ”(70 mm). (ver fotos abajo)
No se necesita ajuste
φ2-1/8”
(54mm)
Preparando la Instalación
φ2-3/8”(
60mm)
φ2-3/4”(
70mm)
El tornillo debe de estar en la posición retraído(desbloqueado) cuando este cambiando el backset.
Copa de fuego - Borde de la puerta 1-1/2(38mm) Borde de la puerta 2-1/8 (54mm)
7. Coloque el eje de rotación en el orificio en el
interior montaje.
8. Conecte el conjunto de cables al conjunto interior
PCB alineando muescas en la parte superior del
conector del cable a las ranuras en el conector de
PCB. Presione el conector hacia adentro usando
firmemente los pulgares hasta que estén
completamente conectados.
Eje de rotación
400mm
750mm
150mm
Addtional Parts Tool Needed
Lock Installation
#2 Philips screwdrive
Preparing for Installation
Installation
φ1-1/2”
(38mm)
Fire cup
Door
edge
Door
edge
No adjustment needed.
φ2-1/8”
(54mm)
5. Positon the inside mounting plate by first
routing the cable and connector through the
mounting plate’s cable hole.
7. Place rotation shaft in the hole on the inside
assembly.
8. Attach cable assembly to the interior assembly
PCB by lining up notches on top of cable connector
to slots on PCB connector. Press connector in
firmly using thumbs untill commpletely connected.
4. Hold the exterior assembly flush to the door,
pull cable through the door hole.
3. Make sure the bolt in retracted(unlocked)
postion.
NOTE: The bolt must be in retracted (Unlocked) position before
installing the lockset.
NOTE: Cable must go through
door hole under the bolt.
Actual Size
9. Install interior assembly on inside mounting
plate.
11. Reset the lock to learn the orientation of your door.
10. Secure using screw through the interior
assembly onto the mouting plate.
NOTE: Testing operation using backup key and thumb turn before
installing batteries, see if bolt works smoothly.
NOTE: Resetting the lock before use is required and crucial for the lock to operate properly.
NOTE: The horizontal orientation of the taipiece as you insert the
inside escutcheon (thumb turn should be vertical)
Keep your lock in “unlock”
status, insert 4 AA batteries
in battery pack.
Use a sharp thing to press
and hold the reset button
for more than 5 seconds
until hearing voice guide.
If reset is successful, the
latch bolt will extend on
its own to learn the
orientation of the door.
1. Install strike on the door frame.
NOTE: Make sure to allow for the bolt to be centered in the strike.
2. Use a screwdriver to test if deadbolt works
smoothly.
Actual Size
or
strike
12. Install battery cover.
Actual
Size
13. Install reinforcement plate and strike into
door jamb.
reinforcement
Exterior assembly
Bolt
Interior assembly
Battery cover
Mounting plate
Mounting screws(2)
Cover screws(3)
Latch/Strike
Screws(2 )
Reinfocement
Plate
Reinforcement
Screws(4)
Strike
Rotation
Shaft
Actual Size
6. Secure both assemblies using 1/4x50 screws.
Make sure that exterior assembly is vertically aligned.
Tighten securely with a #2 Philips screwdriver.
NOTE: The tailpiece should be
kept in a horizontal position.
Touchscreen keypad
or
Optional Bolt
Faceplate
Important Notice:
Make sure your door is prepared prior to installation.
Please refer to the provided templatefor drilling if
needed.
Door prep
1. 2-1/8” (54mm) hole saw
2. 1” (26mm) boring bit
3. 7/64” (2.5mm) drill bit
4. 3/8” (10mm) drill bit
5. Chisel&Hammer
Micro USB
power port
Reboot
button
Battery cover
Wireless module
socket
Reset button
Thumb turn
hugolog reserves all rights for the final interpretation to this instruction
All design and specifications are subject to change without notice
Exterior assembly Interior assembly
HU04
Installation Guide
Installation Guide
B. Change faceplate,if necessary.
No change necessary.
1 2 3
Door
edge
Door
edge
A. Measure the dimension of the hole shown.If the measurement is 1-1/2”(38mm), remove the fire cup.
C. Adjust the deadbolt.
φ2-3/8”
60mm
φ2-3/4”
70mm
1 2
NOTE: Bolt ships with backset in 2-3/8”(60mm) position. If required, turn the bolt case and pull to extend to 2-3/4” (70 mm)backset position. (see picture below)
φ2-3/8”(
60mm)
φ2-3/4”(
70mm)
HU04
Guía de Instalación
Installation
11. Restablezca la cerradura para conocer la orientación de su puerta.
NOTA: Restablecer el bloqueo antes de su uso es necesario y crucial para que el bloqueo.
Mantenga su cerradura en
desbloquear estado,
inserter 3 AA baterías en
paquete de baterías.
Si éxitoso, el deadbolt se
extenderá por sí mismo
para aprender la
orientación de la Puerta.
Tamaño real
1. Instale la huelga en el marco de la puerta.
NOTA: Asegúrese de permitir que el perno se centre en la punta.
2. Use un destornillador para probar si el cerrojo
funciona suavemente.
Cerrojo
9. Instale el ensamblaje interior en el montaje interior
plato.
10. Asegure con un tornillo a través del interior
montaje en la placa de montaje.
NOTA: Prueba de operación con la tecla de respaldo y el giro del pulgar
antes instalando baterías, vea si el perno funciona sin problemas.
NOTA: La orientación horizontal de la taipiece a medida que inserta el
Escudo interior (el giro del pulgar debe ser vertical)
Tamaño real
4. Mantenga el conjunto exterior al ras de la puerta,
jale la pieza de la llave y el cable a través del
Agujero de la puerta.
3. Asegúrese de que el pestillo esté retraído
(desbloqueado) posición.
NOTA: El perno debe estar en posición retraída (desbloqueada)
antes Instalar el juego de cerraduras.
NOTA: Cable debe de ir por a
traves del agujero debajo de la
puerta.
5. Coloque primero la placa de montaje interior
enrutar el cable y el conector a través del
orificio de cable de la placa de montaje.
6. Asegure ambos conjuntos usando tornillos1/4x65.
Asegúrese de que el exterior El ensamblaje está
alineado verticalmente.
Apriete bien con un destornillador Philips n. ° 2.
Tamaño real
12. Instale la tapa de la batería. 13. Instale la placa de refuerzo y golpee en marco de
la puerta.
Tamaño
real
Placa de refuerzo
Placa frontal de
perno opcional
Partes adicional
Herramientas necesarias
Guía de instalación de cerraduras
Destornillador Phillips n. ° 2
Noticia importante:
Asegúrese de que su puerta esté preparada
antes a la instalación. Consulte la plantilla
provista. para perforar si es necesario.
Preparación de la puerta
1. Sierra de orificio de 2-1 / 8 "(54 mm)
2. Broca aburrida de 1 "(26 mm)
3. Broca de 7/64 "(2.5 mm)
4. Broca de taladro de 3/8 ”(10 mm)
5. Cincel y martillo
Tapa de la batería
Montaje exterior Montaje interior
Guía de Instalación
Montaje exterior
Cerrojo
Montaje interior
Placa de Montaje
Placa de
rotación
Tornillos de montaje(2)
Tornillos de cubierta(3)
Tornillos de golpe/cierre(2)
Strike
Placa de refuerzo
Tornillos de reforzamiento(4)
Tapa de la batería
Teclado
Botón de reinicio
Giro del pulgar
hugolog reserva todos los derechos por la interpretación de estes instrucciones
Todo diseño y specificación estan sujeto a cambios sin notificación
A. Mida la dimensión del orificio que se muestra. Si la medida es de 1-1 / 2 "(38 mm), retire la copa de
fuego.
B. Cambie la placa frontal, si es necesario.
C. Ajuste el cerrojo
φ2-3/8”
60mm
φ2-3/4”
70mm
1 2
No se necesita cambio.
1 2 3
φ1-1/2”
(38mm)
Copa de fuego
Borde
de la
puerta
Borde
de la
puerta
Borde
de la
puerta
B
orde
de la
puerta
Borde
de la
puerta
Nota: El tornillo se envía con el respaldo en una posición de 2-3 / 8 ”(60 mm). Si es necesario, gire la caja del perno y tire para
extenderla a una posición de retroceso de 2-3 / 4 ”(70 mm). (ver fotos abajo)
No se necesita ajuste
φ2-1/8”
(54mm)
Preparando la Instalación
φ2-3/8”(
60mm)
φ2-3/4”(
70mm)
El tornillo debe de estar en la posición retraído(desbloqueado) cuando este cambiando el backset.
Copa de fuego - Borde de la puerta 1-1/2(38mm) Borde de la puerta 2-1/8 (54mm)
7. Coloque el eje de rotación en el orificio en el
interior montaje.
8. Conecte el conjunto de cables al conjunto interior
PCB alineando muescas en la parte superior del
conector del cable a las ranuras en el conector de
PCB. Presione el conector hacia adentro usando
firmemente los pulgares hasta que estén
completamente conectados.
Eje de rotación
400mm
750mm
150mm
Addtional Parts Tool Needed
Lock Installation
#2 Philips screwdrive
Preparing for Installation
Installation
φ1-1/2”
(38mm)
Fire cup
Door
edge
Door
edge
No adjustment needed.
φ2-1/8”
(54mm)
5. Positon the inside mounting plate by first
routing the cable and connector through the
mounting plate’s cable hole.
7. Place rotation shaft in the hole on the inside
assembly.
8. Attach cable assembly to the interior assembly
PCB by lining up notches on top of cable connector
to slots on PCB connector. Press connector in
firmly using thumbs untill commpletely connected.
4. Hold the exterior assembly flush to the door,
pull cable through the door hole.
3. Make sure the bolt in retracted(unlocked)
postion.
NOTE: The bolt must be in retracted (Unlocked) position before
installing the lockset.
NOTE: Cable must go through
door hole under the bolt.
Actual Size
9. Install interior assembly on inside mounting
plate.
11. Reset the lock to learn the orientation of your door.
10. Secure using screw through the interior
assembly onto the mouting plate.
NOTE: Testing operation using backup key and thumb turn before
installing batteries, see if bolt works smoothly.
NOTE: Resetting the lock before use is required and crucial for the lock to operate properly.
NOTE: The horizontal orientation of the taipiece as you insert the
inside escutcheon (thumb turn should be vertical)
Keep your lock in “unlock”
status, insert 4 AA batteries
in battery pack.
Use a sharp thing to press
and hold the reset button
for more than 5 seconds
until hearing voice guide.
If reset is successful, the
latch bolt will extend on
its own to learn the
orientation of the door.
1. Install strike on the door frame.
NOTE: Make sure to allow for the bolt to be centered in the strike.
2. Use a screwdriver to test if deadbolt works
smoothly.
Actual Size
or
strike
12. Install battery cover.
Actual
Size
13. Install reinforcement plate and strike into
door jamb.
reinforcement
Exterior assembly
Bolt
Interior assembly
Battery cover
Mounting plate
Mounting screws(2)
Cover screws(3)
Latch/Strike
Screws(2 )
Reinfocement
Plate
Reinforcement
Screws(4)
Strike
Rotation
Shaft
Actual Size
6. Secure both assemblies using 1/4x50 screws.
Make sure that exterior assembly is vertically aligned.
Tighten securely with a #2 Philips screwdriver.
NOTE: The tailpiece should be
kept in a horizontal position.
Touchscreen keypad
