Summit FFBF174SSIM 30" Wide Bottom Freezer Refrigerator User Manual

30" Top Mount Refrigerator with

Side-Swing Freezer Door

User Manual

FFBF174SSIM

FFBF173SS

FFBF172W

SBF174SSIM

SBF175SS

SBF176W

BEFORE USE, PLEASE READ AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS

Felix Storch, Inc.

An ISO 9001:2015 registered company

770 Garrison Ave

Bronx, New York 10474

www.summitappliance.com

Models:

LBF30171SSIM

LBF30172SS

LBF30173W

Model: _______________________

Serial No.: _______________________

Content

1. Your Refrigerator

Refrigerator Shelf Weight Limitation

2. Important Instructions for Safety

and Environment

2.1 General Safety

2.1.1 HCA Warning

2.1.2 For Product with a Water Disperser

2.2 Intended Use

2.3 Children’s Safety

2.4 Package Information

2.5 Door Swing Specifications

3 Installation

3.1 Before Installation

3.2 Appropriate Installation Location

3.3 Inset Installations

3.4 Electrical Connection

3.5 Adjusting the Feet

3.6 Illumination Lamp

3.7 Door/Drawer Open Warning

3.8 Transportation of the Product

3.9 Connecting the Water Line to the

Water Supply

3.10 Connecting the Water Hose to the

Refrigerator

4. Preparation

4.1 Placing and Installation

4.2 Door Removal

5. Using the Controls

5.1 Control Panel

5.1.1 Freezing Fresh Food

5.1.2 Recommendations for Preserving

Frozen Food

5.1.3 Placing the Food

5.1.4 Deep-Freeze Information

5.1.5 Removing Door Shelves

5.1.6 Glass Shelves

5.1.7 Crisper Bins (in some model)

5.1.8 Deli Drawer

5.1.9 Humidity Controlled Crisper

(Everfresh+)

5.1.10 Odor Filter

6. Maintenance And Cleaning

6.1 Avoiding Bad Odors

6.2 Protecting the Plastic Surfaces

7. Troubleshooting

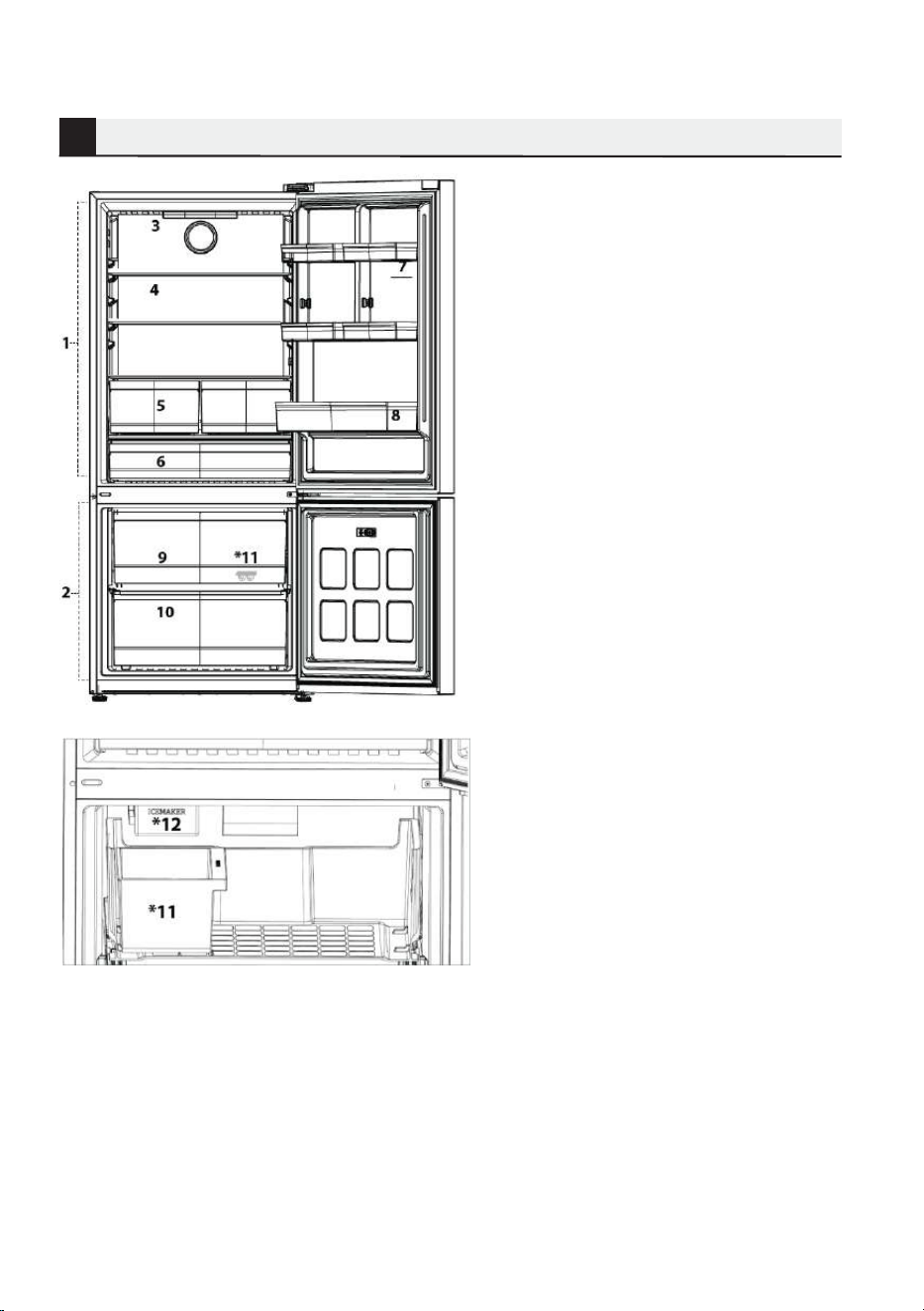

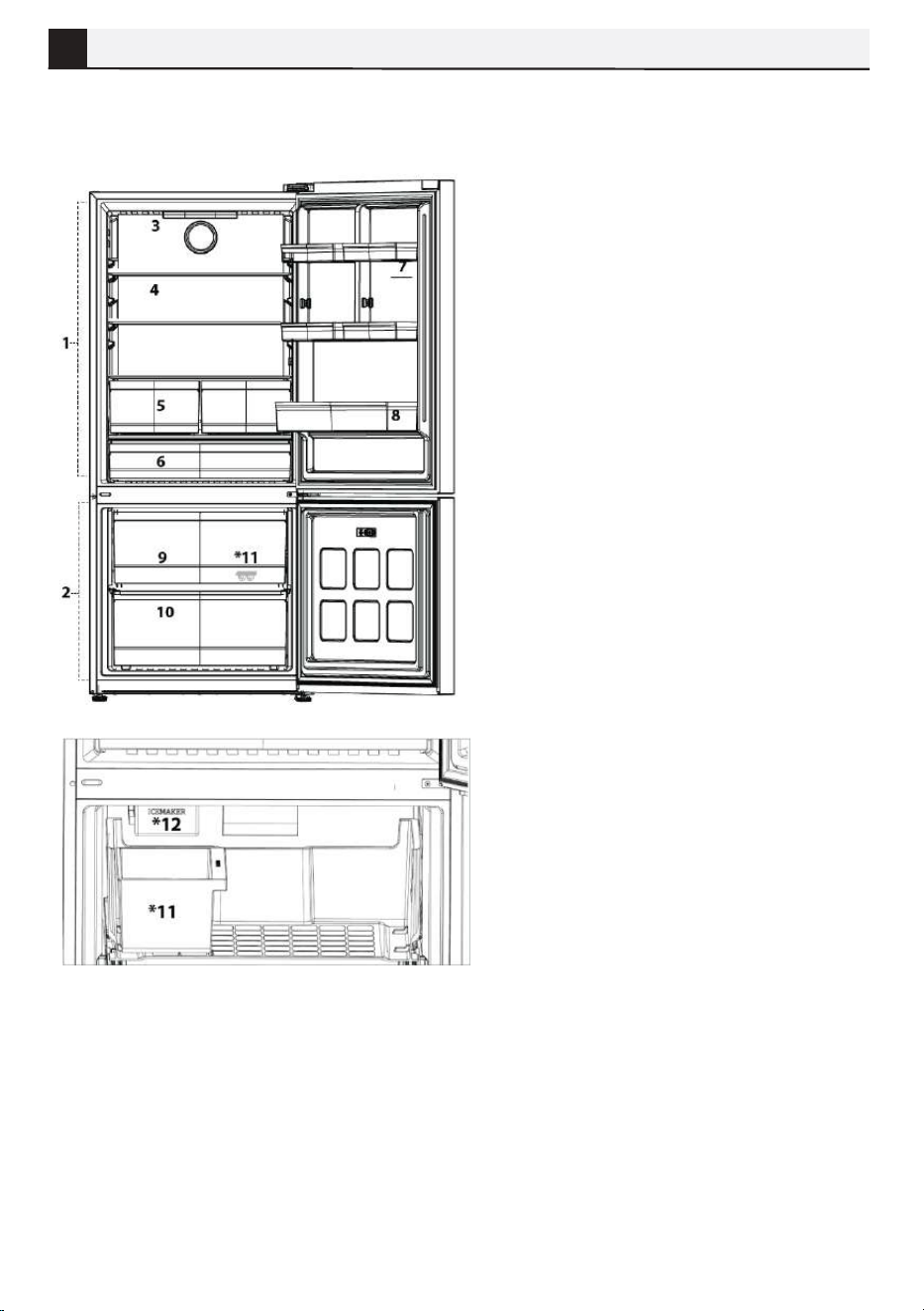

1. Refrigerator Compartment

2. Freezer Compartment

3. Control Panel

4. Adjustable Glass Shelf

5. Crisper

6. Chiller

7. Half Door Shelf

8. Gallon Door Shelf

9. Top Drawer

10. Bottom Drawer

Your Refrigerator

*11. Ice box /Ice tray

*12. Ice-Maker (in Freezer Compartment)

*Feature availability may vary by model.

Storage Capacity Limits

Refrigerator Compartment Shelves: 71 lbs (32 kg).

Chiller Compartment: Up to 61 lbs (27.6 kg).

Crisper Drawer: 32 lbs (14.6 kg).

Half Door Shelf: 4 lbs (1.8 kg).

Gallon Door Shelf: 21 lbs (9.6 kg).

Top Drawer: 111 lbs (50.2 kg).

Bottom Drawer: 85.3 lbs (38.7 kg).

1 - EN

This section contains safety instructions that will help

protect from risk of personal injury or property damage.

Failure to follow these instructions shall void any

warranty.

WARNING : Keep ventilation

openings, in the appliance enclosure

or in the built-in structure, clear of

obstruction.

WARNING : Do not use

mechanical devices or other means to

accelerate the defrosting process,

other than those recommended by

the manufacturer.

WARNING : Do not damage the

refrigerant circuit.

WARNING : Do not use electrical

appliances inside the food storage

compartments of the appliance,

unless they are of the type

recommended by the manufacturer.

2.1 General safety

• This product is intended for use by individuals aged 8

years and older, including those with varying physical,

sensory, or cognitive abilities, provided they have

received appropriate supervision or instruction

regarding safe use of the product and an understanding

of potential risks. The product is not a toy and should

not be used for play. Cleaning and maintenance should

not be performed by children unless they are under

adult supervision.

• Unplug the product if a failure occurs while it is in use.

• If the product malfunctions, it must not be operated

until repaired by a Service Technician. Risk of electric

shock!

• Connect the product to a grounded outlet protected by a

fuse complying with the values on the rating plate. Have

the grounding installation made by a qualified

electrician. Our company shall not be liable for any

damages that or arise when the product is used without

grounding in accordance with the local

regulations.

• Do not tuck the power cord under the product. Do not put

heavy items on the power cord. The power cord should not

be bent, crushed, come into contact with any heat source.

Important Instructions for Safety and Environment

• Never wash the product by spreading or pouring water

onto it! There is the risk of electric shock!

• Never touch the plug with wet hand! Never unplug by

pulling on the cable, always pull out by grabbing the plug.

• Do not plug in refrigerator if the wall outlet is loose.

• Never connect your refrigerator to electricity-saving

systems. Such systems are harmful for the product.

• Unplug the product during installation, maintenance,

cleaning and repairing procedures.

• Always have a Service Technician install the product and

establish its electrical connections. The manufacturer

cannot be held responsible for damage caused by

procedures performed by unauthorized people.

• Do not put bottled and canned liquid beverage in the

freezer compartment. They may burst!

• Never use the parts on your refrigerator such as the

door and drawer as a means of support or step. This will

cause the product to tip over or parts of it get damaged.

• Do not use aerosol sprays near the product since there

is the risk of fire or explosion!

• Flammable items or product that contain flammable

gases (e.g. spray) as well as the explosive materials should

never be kept in the appliance.

• Do not place containers filled with liquid on top of the

product. Spilling water on an electrical component may

cause electric shocks or risk of fire.

• Do not store product (vaccines, temperature-sensitive

medicines, scientific materials and etc.) that require a

precise temperature control in the refrigerator.

• If you will not operate the product for a long period of

time, unplug and unload the food in it.

• Do not overload the product. It may fall when the door

is opened, and cause injury or damage. Similar problems

may occur in case of putting things on top of the product.

• Pay attention not to have your hand or any part of

your body get caught by the moving parts inside the

product.

• The instructions shall include the substance of the

following. This appliance is intended to be used in

household and similar applications such as:

• Staff kitchen areas in shops, offices and other working

environments

• Farmhouses and by clients in hotels, motels and other

residential-type environments

• Bed and breakfast type environments

• Catering and similar non-retail applications

2 - EN

2.1.1 HCA warning

• If your product’s cooling system contains R600a:

This gas is °ammable. Therefore, pay attention to not

damaging the cooling system and piping during usage

and transportation. In the event of damage, keep your

product away from potential ÿre sources that can cause

the product catch a ÿre and ventilate the room in which

the unit is placed.

The type of refrigerant used in your

product can be found on the serial

tag, located on the left side wall,

inside the refrigerator compartment.

WARNING : Never dispose of the

product by ÿre.

2.1.2 For products with a water dispenser

• Pressure for cold water inlet shall be maximum 90 psi

(620 kPa). If your water pressure exceeds 80

psi(550kPa), use a pressure limiting valve in your mains

system. If you do not know how to check your water

pressure, ask for the help of a professional plumber.

• If there is risk of water hammer e˛ ect in your

installation, always use a water hammer prevention

equipment in your installation. Consult Professional

plumbers if you are not sure that there is no water

hammer e˛ ect in your installation.

• Do not install on the hot water inlet.

• Take precautions against of the risk of freezing of the

hoses. Water temperature operating interval shall be

33°F (0.6°C) minimum and 100°F (38°C) maximum.

• Use only potable water.

2.2 Intended use

• This product has been designed for domestic use. It is not

suitable for commercial use and it must not be used out of

its intended use.

• Product must be used only for storing food.

• The manufacturer waives any responsibility arising from

incorrect usage or transportation.

2.3 Children’s safety

• Children must be supervised to prevent them from

tampering with the product.

2.4 Package information

• Packaging materials of the product are

manufactured from recyclable materials in

accordance with our National Environment

Regulations. Do not dispose of the packaging

materials together with the domestic or other

wastes. Take them to the packaging material

collection points designated by the local

authorities. Contact qualified personnel for

disposal.

DANGER: Risk of child entrapment.

Before you throw away your old

refrigerator or freezer:

• Take o˛ the doors.

• Leave the shelves in place so that

children may not easily climb inside.

Important instructions for Safety and Environment

3 - EN

Height-Overall

“A”

Height-TopOf

Cabinet

“B”

(96 / ”)1770mm

(68 / ”)1740mm

Depth-Cabinet

only

“C” “I”

(24 / ”)620mm

Depth-Without

Handles

“D”

Width-Doors Open90°-

FromCabinet

ToHandle"H"

Width-Cabinet

“F”

(27 / ”)700mm

(0 / ”)25mm

64 (29 / ”)756mm

Depth-Door

Open90

“G”

Width-Doors Open130°-

FromCabinetTo

Handle"J"

Depth-Doors

Open130°

“L”

(55 / ”)1403mm

(19 / ”)490mm

(50 / ”)1291mm

Width-Door Open

130 FromCabinet

ToDoor “M”

Door Open130

“K”

(26 / ”)671mm

(49 / ”)1246mm

2.5 Door Swing Specifications

Overall

Top of cabinet

Cabinet

4 - EN

71-11/16”(1820mm)

(786mm)

(650mm)

“

24 ”(620mm)

Cabinet

25 / ”(650mm)

Countertop

Top View

Recessed

electrical outlet

for proper air circulation and

water/electrical connections

1/2’’ on EACH side.

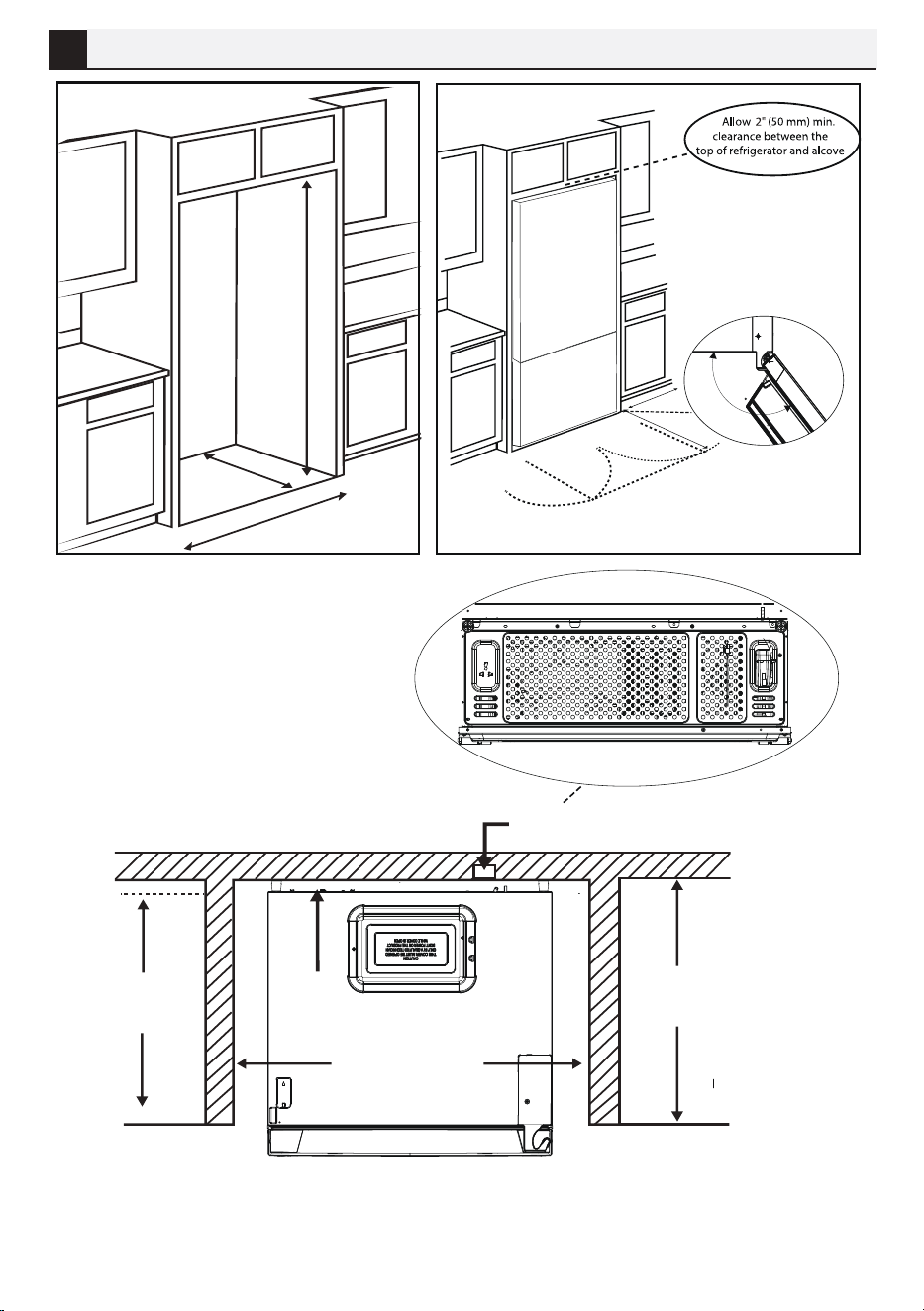

Minimum Clearances - 2” on the top, 1/2”

on each side, and 1 3/16 in the back.

Allow 1 ”

(30 mm) min, clearance at rear

Installation

30 ”(784mm)

20 ”(513mm)

130

5 - EN

• Installation should be performed by an Authorized

Installer with the necessary equipment. If electrical supply

does not meet the listed requirments above, an

Authorized Electrician should make all necessary changes.

•

Make sure that sufficient room is

provided around the

appliance to ensure free air circulation.

• For proper functionality, there should be a gap of at least

1 3/16” (30 mm) between the refrigerator and the rear wall.

To ensure this, attach the gray, rectangular buffers, to be

installed on the top rear of the refrigerator.

These are shipped inside the crisper drawer in the

refrigerator

compartment.

3.1 Before Installation

Preparation of the location and

electrical installation at the place of

installation is the customer's

responsibility.

Plumbing: The refrigerator should

only be connected to the cold water

line.

WARNING : Installation and

electrical connections of the product

must be carried out by the

AuthorizedService Agent. Manufac-

turer shall not be held liable for

damages that may arise from

procedures carried out by unautho-

rised persons.

WARNING : Prior to installation,

visually check if the product has any

defects on it. If so, do not have it

installed. Damaged products cause

risks for your safety.

If two refrigerators are to be installed

side by side, there should be at least 4

cm 1 1/2”distance between them.

3.2 Appropriate installation location

• Install the product at least 12” (30 cm) away from heat

sources such as cooktops, ovens, space heaters, radiators

and stoves at least 2” (5 cm) away from electrical ovens.

Product must not be subjected to direct sun light and

kept in humid places after installation.

• Do not place the product on the materials such as rugs

or carpets.

• Place the product on an even floor surface to prevent

wobbling.

• Do not install the product in places where the

temperature falls below 50°

F/10ºC.

3.3 Inset installations

• If the product will be installed within surrounding

cabinetry or in an alcove, be sure there is adequate air°ow

around the product for proper functionality. This

refrigerator requires at least 2” from the top of the unit to

the ceiling or enclosure, 1/2” on each side and 1 3/16” in the

back.

• the spacer is shipped with the product

3.4 Electrical connection

• 120VAC, 60Hz, Dedicated 15Amp Circuit.

• GFCI outlets will provide added protection, but any

failure of the GFCI could cause food spoilage, which is

not covered by the manufacturer’s warranty.

• Electrical connection must comply with national

regulations.

• Power cable plug must be within easy reach after

installation.

• Do not make connections via extension cables

or multi-plugs.

• Before installing, be sure the opening

measurements are su˝cien t to receive the product

and that the appropriate electrical and plumbing

connections are present.

Max Operating pressure :

Max pressure

for limting valve device

requirement :

620

550

6.2

5.5

Water line pressure values psi kPa bar

Voltage 120V AC

60 Hz

15 A

7 ft.

Frequency

Current

Power cord Lenght

Electrical requirements

Installation

Unscrew before installing the spacer.

Install the spacer and screw.

Rear of unit with installed spacers.

- EN

WARNING : Damaged power

cord must be replaced by the

Authorized Service Agents.

WARNING : If the product has a

failure, it should not be operated

unless it is repaired by the Authorized

Service Agent! There is the risk of

electric shock!

WARNING : First unplug the

product. Product must not be

plugged in when adjusting the feet.

There is the risk of electric shock!

3.8 Transportation of the product

1. Unplug the product before transporting it.

2. Remove water connections.

3. Secure the shelves, accessories, crisper and etc. in

the refrigerator by adhesive tape before repackaging it.

Packaging must be tied with thick tape

or strong ropes and the rules of

transportation printed on the package

must be followed.

WARNING : Packaging materials

are dangerous for the children. Keep

packaging materials in a safe place

away from reach of the children.

Installation

3.5 Adjusting the feet

After moving the refrigerator into place, we recommend

lowering the feet to secure the product in place. You can

also adjust the feet if the product is not balanced. Twist

the feet in the desired direction according to the

illustration below.

3.6 Illumination lamp

Do not attempt to repair the LED illumination lamp

yourself. If the lamp is not working, contact a service

technician. The lamp(s) used in this appliance are not

intended for general room illumination. Their purpose is

to assist in safely and comfortably placing food in the

refrigerator/freezer.

3.7 Door/Drawer Open Warning

An audio warning signal will be given when the

door of your product is left open for 1 minute. This

warning will be muted when the door is closed.

Important Considerations When Relocating the

Refrigerator

1. Your refrigerator should be unplugged. Before

transportation of your refrigerator, it should be

emptied and cleaned.

2. Before it is re-packaged, shelves, accessories,

crisper, etc. inside your refrigerator should be fixed

with adhesive tape and secured against impacts.

Package should be bound with a thick tape or sound

ropes and the transportation rules on the package

should be strictly observed.

3. Original packaging and foam materials should be

kept for future transportations or moving.

7 - EN

Installation

Preparation

3.10 Connecting the water hose to the

refrigerator

• Connect the water line to a water supply valve.

If a valve is not present or you are not sure,

consult a qualified plumber.

3.9 Connecting the water line to the water

supply

1. Slip the union (B) on to the water hose (A)

2. Push the water hose downwards firmly to slip it

onto the water inlet valve (C).

3. Tighten the union (C) by hand to secure it onto

the water inlet valve. Normally, you are not required

to tighten the union with a tool.

However, you can

use a wrench or pliers to tighten the union if there

is a leakage.

WARNING: Connect to potable

water supply only.

WARNING: Fill With Potable

Water Only.

Before Operating the Refrigerator for the First Time

1. Clean the interior of the refrigerator as

recommended in the “Maintenance and Cleaning”

section.

2. Connect the plug of the refrigerator to the wall

socket. When the fridge door is opened, fridge internal

lamp will turn on.

3. When the compressor starts to operate, a sound will

be heard. The liquid and gases sealed within the

refrigeration system may also give rise to noise, even if

the compressor is not running and this is quite normal.

4. Front edges of the refrigerator may feel warm. This is

normal. These areas are designed to be warm to avoid

condensation.

4.1 Placing and Installation

If the entrance door of the room where the

refrigerator will be installed is not wide enough for

the refrigerator to pass through, then carefully

remove the doors of your refrigerator and pass it

sideways through the door.

4.2 Door Removal

To Reverse the Door Swing:

Please refer to the instruction kit included with your unit.

We strongly recommend that this procedure be

performed by a qualified service technician.

For assistance, contact our Customer Service team at

800-932-4267 (Ext. 513) between 9:00 AM and 5:00 PM ET,

or visit our website at summitappliance.com/support

anytime.

1.With the upper door closed, remove the single screw

in the hinge cover.

2.Open the door, take off the hinge cover remove

ambient sensor from cover.

3.Close the upper door and remove the 3 screws

securing the hinge plate and disconnect reed switch

cable.

4.Open the door and tilt it 10-15 degrees and lift it off

the bottom hinge.

8 - EN

Using the Control Panel

5.1 Control Panel

The touch-control panel allows you to set the temperature and manage other functions of the unit. Simply

press the corresponding buttons to adjust settings as needed.

64 8 9 10 11*21 3

1.On/Off Key:

Press and hold for 3 seconds to turn the

unit ON or OFF.

2. Vacation Mode Key:

Press and hold the key for 3 seconds to activate

or deactivate Vacation Mode. When activated, the

vacation symbol will light up, and “—” will appear on

the refrigerator temperature display. Cooling will not

take place in the refrigerator section while this

function is activated. The freezer will maintain its set

temperature.

3. Fresh Food Temperature Setting:

Adjust the temperature in the refrigerator

compartment by tapping the key repeatedly.

Available temperature settings: 46°F, 44°F, 43°F,

41°F, 39°F, 37°F, 36°F, and 34°F. The factory

default is 39°F.

4. Fresh Food Compartment Symbol:

Press to display the current refrigerator compartment

temperature.

5. Fault Condition Indicator :

This indicator will light up if the refrigerator

cannot maintain the proper temperature or if a

component error occurs. An “E” followed by a

number will appear on the display panel.

6. Freezer Compartment Symbol :

Press to display the current freezer compartment

temperature.

7. Ice Maker On Icon:

(Feature availability may vary by model.)

This icon light up when the ice maker is turned ON.

8. Freezer Compartment Temperature

Set Key:

Use this key to adjust the temperature in the freezer

compartment. Available settings: 0°F, -4°F, -6°F, -8°F,

-9°F, and -11°F.

9. QuickFreeze Key:

Use this key to quickly lower the freezer compartment

temperature to -16°F, ideal for freezing large quantities

of fresh food. The “QuickFreeze” icon ( ) will be light

up while this mode is active. Press the key again to

manually deactivate. The system will automatically exit

QuickFreeze mode after 24 hours.

10. Sabbath Mode:

Press and hold this key for 3 seconds to activate

Sabbath Mode. During this mode, the display, alarm, and

interior lights will be disabled. The cooling program will

continue operating according to Sabbath rules. To

deactivate manually, press and hold the key for 3

seconds. Sabbath Mode will automatically deactivate

after 72 hours.

11. Ice Maker On/Off Key:

(Feature availability may vary by model.)

Press and hold this key for 3 seconds to turn the ice

maker ON or OFF. When ON, the “ice cubes” icon will

light up.

9 - EN

5.1.3 Placing the food

5.1.4 Deep-freeze information

You can keep the freshness of food for many months (at

5°F / -15°C or lower temperatures in the deep freeze).

5.1.5 Removing door shelves

You can remove the door shelves to clean them. Push

the desired shelf up to remove it. Do not remove the

door shelf when there is food in it.

5.1.6 Glass shelves

The glass shelves are removable for cleaning. Use

caution when removing them, as they are heavy and

may be fragile.

.1.7 Crisper bins (in some models)

Crisper bins are designed to help you prepare food

for freezing. They can also be used to store food at a

temperature slightly lower than the main

refrigerator compartment, helping to preserve

freshness for longer.

Various frozen food such as meat, fish,

ice cream, vegetables etc.

Food in pans, covered plates and closed

containers

Small and packaged food or beverage

(such as milk, fruit juice, beer etc.)

Vegetables and fruits

Deli products (cheese,butter, salami etc.)

Freezer

compartment

shelves

Fridge

compartment

shelves

Fridge

compartment

door shelves

Fresh zone

compartment

Crisper

Pack the food in an airtight manner to

prevent them from drying even if they

are going to be stored for a short time.

5.1.1 Freezing fresh food

• Always wrap food tightly or place it in covered,

airtight containers before storing it in the freezer.

• Allow hot food and beverages to cool to room

temperature before placing them in the freezer.

• Ensure the food you intend to freeze is fresh and in

good quality.

• Pack food in airtight containers to prevent

dehydration or freezer burn. Even for short-term

storage.

• Use containers that are tear-resistant and capable of

withstanding cold, humidity, oils, and acids. All

containers should be completely sealed and airtight.

• Frozen food should be used immediately after it

thaws and must not be refrozen.

• Do not attempt to freeze excessively large quantities

of food at once. Rapid freezing preserves quality by

ensuring the food freezes completely and evenly.

• Avoid placing warm food directly into the freezer.

This will cause the appliance to run continuously until

the food is frozen solid, reducing energy efficiency

and possibly affecting overall performance.

5.1.2 Recommendations for preserving frozen food

To ensure the quality achieved by the frozen food

manufacturer and food retailer is maintained, follow the

steps listed below:

1. Put packets in the freezer as quickly as possible after

purchase.

2. Make sure that contents of the package are labeled

and dated.

3. Check whether the "Use By" and "Best Before" dates on

the packaging are exceeded or not.

Divided the food into portions

according to your family’s daily or meal

based consumption needs.

Food Storage and Compartment Usage

5.1

Recommended Material for Packaging:

• Cold-resistant adhesive tape

• Self-adhesive labels

• Rubber bands or rings

• Permanent marker or pen

You can increase the internal storage capacity of your

refrigerator by removing one or more of the chiller

compartments.

1. Pull the compartment toward yourself until it stops.

2. Lift the compartment approximately 7/16 inch (1 cm)

upward, then pull it out completely to remove it from its

seating.

10 - EN

5.1.8 Deli Drawer

The Deli Drawer is designed with enhanced cool air

circulation to maintain lower temperatures than the

average refrigerator compartment. This feature helps

preserve the freshness of deli items such as meats and

cheeses.

Note:

If necessary, remove the door shelves before

attempting to remove the Deli Drawer.

5.1.9 Humidity controlled crisper (EverFresh+)

The humidity-controlled crisper helps regulate

moisture levels to keep fruits and vegetables fresher

for longer.

Storage Tips:

• Place leafy vegetables such as lettuce and

spinach laying flat rather than standing on their

roots to reduce moisture loss.

• Store heavy or firm vegetables (like carrots or

cabbage) at the bottom, and place lighter or

more delicate produce (like herbs or lettuce) on

top.

• Do not store vegetables in plastic bags inside

the crisper, as this can cause premature

spoilage.

• Separate vegetables by placing them in

perforated paper bags or other breathable

materials.

• Keep ethylene-producing fruits (such as pears,

apples, peaches, and apricots) away from other

fruits and vegetables, as they can accelerate

spoilage.

5.1.10 Odor filter

Odor filter in the air duct of the fridge compartment

prevents build-up of unpleasant odors in the

refrigerator.

Food Storage and Compartment Usage

5.1

11 - EN

6 Maintenance and Cleaning

• Never use gasoline, benzene, or similar

substances for cleaning purposes.

• Never use any sharp and abrasive tools, soap,

household cleaners, detergent, or wax polish

for cleaning.

• Dissolve one teaspoon of baking soda in 1

pint of water. Soak a cloth with the solution

and wring it thoroughly. Wipe the interior of

the refrigerator with this cloth and dry

thoroughly.

• Make sure that no water enters the lamp

housing and other electrical items.

• If you will not be using the refrigerator for an

extended period, unplug it, remove all food,

clean the interior, and leave the door slightly

open to prevent odors and mold.

• Check regularly that the door gaskets are

clean. If not, clean them.

• To remove door and body shelves, remove all

of its contents.

• Remove the door shelves by pulling them up.

After cleaning, slide them in from top to

bottom to install.

• Never use cleaning agents or water that

contain chlorine to clean the outer surfaces

and chromium coated parts of the product.

Chlorine causes corrosion on such metal

surfaces.

6.1 Avoiding Bad Odors

Our refrigerators are made with materials that do not

cause odors. However, unpleasant smells may occur

if food is not stored properly or if the interior is not

cleaned regularly.

Pay attention to following to avoid this problem:

•

Keeping the refrigerator clean is important

prevent odors. Clean the interior every 15 days

using a solution of baking soda dissolved in

water. Do not use detergents or soap.

•

Keep the food in closed containers.

Microorganisms spreading out from uncovered

containers can cause unpleasant odors.

•

Never keep the food that is past its expiration

date or has spoiled in the refrigerator.

6.2 Protecting the Plastic Surfaces

Do not store liquid oils or oil-based foods in

unsealed containers, as they can damage the

refrigerator’s plastic surfaces. If oil spills or comes

into contact with any plastic part, clean and rinse the

area immediately with warm water.

WARNING: Unplug the

product before cleaning it.

Regular cleaning helps extend the life of the product and reduce common problems.

12 - EN

Troubleshooting

Problem Possible Cause Solution

The unit is not working.

• The power plug is not fully seated.

• The fuse connected to the socket

powering the unit or the main fuse is

blown.

• Plug the outlet completely into the socket.

• Ensure the unit is turned on. A single red light in

the display means the unit is plugged in but not

turned on. Press and hold the power button for

three seconds to turn the unit on.

Condensation on the side wall of

the refrigerator compartments

(MULTI ZONE, COOL,

CONTROL and FLEXI ZONE).

• The door is opened too frequently

• The environment is too humid.

• Liquids are kept in unsealed containers.

• The unit’s door is left open.

• The thermostat is set to low temperature

• Take care not to open the unit door too

frequently.

• Avoid installing the unit in humid environments.

• Keep the liquids in sealed containers.

• Avoid having the door open for long periods.

• Raise the temperature on the thermostat.

The compressor is not working.

• In case of sudden power failure or pulling

the power plug off and putting back on,

the gas pressure in the unit’s cooling

system is not balanced, which triggers

the compressor thermic safeguard.

• Defrosting is active.

• The unit is not plugged in.

• The temperature setting is incorrect.

• The power is out.

• The unit will restart after approximately 6

minutes. If the unit does not restart after this

period, contact technical service.

• This is normal for a fully automatic defrosting

unit. The defrosting is carried out periodically.

• Make sure the power cord is plugged in.

• Select the appropriate temperature setting.

• The unit will continue to operate normally once

the power is restored.

The unit operating noise is

increasing while in use.

• The unit’s operating performance may

vary depending on the ambient

temperature variations.

• This is normal and not a malfunction.

The unit runs too often or for too

long.

• The new unit may be larger than the

previous one.

• The room temperature may be high.

• The unit may have been recently

plugged in, or a new food item is placed

inside.

• Large quantities of hot food may have

been placed inside.

• The doors were opened frequently or

kept open for long periods.

• The freezer or refrigerator compartment

door may be ajar.

• The unit may be set to too low

temperatures.

• The refrigerator compartment or freezer

door washer may be dirty, worn out,

broken, or not properly settled.

• Larger units will run for longer periods.

• The unit will normally run for long periods at a

higher temperature.

• The unit will take longer to reach the set

temperature when recently plugged in or a new

food item is placed inside. This is normal.

• Avoid placing hot food into the unit.

• Avoid opening the doors too frequently.

• Check that the doors are fully closed.

• Raise the temperature and wait for the unit to

reach the adjusted temperature.

• Clean or replace the gasket. Damaged / torn

door washer will cause the unit to run for longer

periods to preserve the current temperature.

The freezer temperature is very

low, but the refrigerator

compartment temperature is

adequate.

• The freezer compartment temperature is

set to a very low degree.

• Raise the temperature for the freezer

compartment and check again.

The refrigerator compartment

temperature is very low, but the

freezer temperature is adequate.

• The refrigerator compartment

temperature is set to a very low degree.

• Raise the temperature for the refrigerator

compartment and check again.

The food items kept in

refrigerator compartment drawers

are frozen.

• The refrigerator compartment

temperature is set to a very low degree.

• Raise the temperature for the refrigerator

compartment and check again.

Many common issues can be easily resolved without a service call. Review the suggestions below to see if your

problem can be fixed quickly and easily.

13 - EN

Troubleshooting

The temperature in the

refrigerator compartment or the

freezer is too high.

• The refrigerator compartment

temperature is set to a very high degree.

• The doors were opened frequently or

kept open for long periods.

• The door may be ajar.

• The unit may have been recently

plugged in, or a new food item is placed

inside.

• Large quantities of hot food may have

been recently placed into the unit.

• Temperature setting of the refrigerator

compartment affects the temperature in the

freezer compartment. Wait until the temperature

of relevant parts reach sufficient level by

changing the temperature of refrigerator

compartment or freezer compartments.

• Avoid opening the doors too frequently.

• Check that the doors are fully closed.

• The unit will take longer to reach the set

temperature when recently plugged in or a new

food item is placed inside. This is normal.

• Avoid placing hot food into the unit.

Shaking or noise.

• The floor is not level or firm.

• Items were placed on top of the unit.

• If the unit shakes when moved, adjust the

leveling feet to stabilize it. Ensure the floor is

leveled and strong enough to support the unit.

• Avoid placing items on top of the unit.

The unit is making a flowing liquid

or spraying sound.

• Liquid and gas circulate as part of the

unit’s cooling system during the

operation.

• This is normal and not a malfunction.

The unit is making a wind blowing

sound.

• The unit uses a fan for the cooling

process.

• This is normal and not a malfunction.

There is condensation on the

unit’s internal walls.

• Hot or humid weather will increase icing

and condensation.

• The doors were opened frequently or

kept open for long periods.

• The door may be ajar.

• This is normal and not a malfunction.

• Avoid opening the doors too frequently

• Check that the doors are fully closed.

There is condensation on the

unit’s exterior or between the

doors.

• The ambient weather may be humid, this

is quite normal in humid weather.

• The condensation will dissipate when the

humidity is reduced.

The interior smells bad.

• The unit is not cleaned regularly.

• Certain containers and packaging

materials may cause an odor.

• The food was placed in unsealed

containers.

• Clean the interior regularly with a sponge and

warm carbonated water.

• Use containers and packaging material free of

odor.

• Keep the food in sealed containers. Remove

expired and/or spoiled foods from the unit.

The door is not closing.

• Food packages may be blocking the

door.

• The unit is not standing in full upright

position on the ground.

• The ground is not level or firm.

• Relocate any items blocking the doors.

• Adjust the feet to level the unit.

• Ensure the floor is leveled and strong enough to

support the unit.

The vegetable bin is jammed.

• The upper section of the drawer may be

obstructed by the food.

• Reorganize the food in the drawer.

The surface of the unit is hot.

• High temperatures may be observed

between the two doors, on the side

panels and at the rear grill while the unit

is operating.

• This is normal and does not require service

maintenance! Use caution when touching the hot

surface.

If you have checked the information above and you still need help with your appliance, call our Customer

Service facility at 800-932-4267 (Ext. 513) between 9:00 AM and 5:00 PM ET or visit our website

summitappliance.com/support at any time. We will do our best to answer your questions.

To order replacement parts, visit our website: summitapplianceparts.com

14 - EN

FCC Notice

The following notice covers the transmitter module

contrained in this product.

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to

Part 15 of the FCC rules. These limits are designed to

provide reasonable protection against harmful

interference in a residental installed. This equipment

generates, uses, and can radiate radio frequency

energy and, if not installed and used in accordance

with the insttructions, may cause harmful interfer-

ence to radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does cause

harmful interference to radion or television reception,

which can be determined by turning the equipment

off and on, the user is encouraged to try to correct

the interference by one ro more of the following

measure

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

the receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV

technician for help.

This device complies with part 15 of the FCC rules.

Operation is sucject to the following two conditions :

(1) This device may not cause harmful interference and

(2) This device must accept any interterence received,

including interference that may cause undesired

operation.

Any changes or modiÿcations in construction of this

device which are not expressly approved by the party

responsible for compliance could void that user’s

authority to operate the equipment.

FCC RF Radiation Exposure Statement

This equipment complies with FCC radiation exposure

limits set forth for an uncontrolled environment. This

transmitter must not be colocated or operating in

conjunction with any other antenna or transmitter.

This equipment should be installed and operated with

a minimum distance of 20 cm (7.8 inches) between the

antenna and your body. Users must follow the speciÿc

operating instructions for satisfying RF exposure

compliance.

Industry Canada Statement

This device contains licence-exempt transmitter(s)

receiver(s) that comply with Innovation, Science

and Economic Debelopment Canada’s licence

exempt RSS(s). Operation is sucject to the

following two conditions :

(1) This device may not cause interference.

(2) This device must accpet any interference,

including interference that may cause undersired

operation of the device.

IC Radiation Exposure Statement

This equipment complies with IC radiation

exposure limits set forth for an uncontrolled

environment.

This equipment should be installed and operated

with a minimum distance of 20 cm (7.8 inches)

between the antenna and your body.

NOTE

• THE MANUFACTURER IS NOT RESPONSIBLE FOR

ANY RADIO OR TV INTERFERENCE CAUSE BY

UNAUTHORIZED MODIFICATION TO THIS

EQUIPMENT. SUCH MODIFICATION COULD VOID

THE USER’S AUTHORITY TO OPERATE THE

EQUIPMENT.

15 - EN

For parts and accessory ordering,

troubleshooting and helpful hints, visit:

www.summitappliance.com/support

FELIX STORCH, INC.

An ISO 9001:2015 registered company

770 Garrison Avenue

Bronx, NY 10474

www.summitappliance.com

CALIFORNIA CARB/SNAP DISCLOSURE

This product uses eco-friendly hydrocarbon refrigerant and fully complies with California CARB

regulations.

However, we are required by California Law to provide the following disclosure statement in every product sold

in California.

"This equipment is prohibited from use in California with any refrigerants on the 'List of Prohibited Substances'

for that specific end-use, in accordance with California Code of Regulations, title 17, section 95374. This

disclosure statement has been reviewed and approved by Felix Storch, Inc. and Felix Storch, Inc. attests,

under penalty of perjury, that these statements are true and accurate."

This product does not use any refrigerants on the 'List of Prohibited Substances'"

For more information go to www.P65Warnings.ca.gov

Note: Nickel is a component in all stainless steel and some other metallic compositions

WARNING: This product can expose you to chemicals including Nickel

(Metallic) which is known to the State of California to cause cancer.

LIMITED WARRANTY

ONE-YEAR LIMITED WARRANTY

Warranty coverage is available within the 48 contiguous United States, along with select areas of

Alaska, Hawaii, and Canada. For locations not covered, consumers can either contact a local provider

or coordinate with Felix Storch, Inc. to find nearby service options, which may qualify for partial

reimbursement.

The warranty for this appliance is valid for one year from the date of purchase, provided the appliance

is operated and maintained according to the instructions included with the product. The warrantor will

cover the cost of factory-specified parts and repair labor needed to correct defects in materials or

workmanship. Service must be performed by a designated service company.

All parts, except the compressor, are warranted for one year against manufacturing defects. Plastic

parts, shelves, and cabinets are produced to commercially acceptable standards but are not covered for

damages incurred during handling or for breakage.

5-YEAR COMPRESSOR WARRANTY

1. The compressor is covered for 5 years.

2. Replacement does not include labor.

ITEMS WARRANTOR WILL NOT PAY FOR:

1. Service calls to correct the installation of your appliance, to instruct you how to use your appliance, to

replace or repair fuses or to correct wiring or plumbing.

2. Service calls to repair or replace appliance light bulbs or broken shelves. Consumable parts (such as

filters) are excluded from warranty coverage.

3. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper

installation, installation not in accordance with electrical or plumbing codes, or use of products not

approved by warrantor.

4. Replacement parts or repair labor costs for units operated outside the 48 contiguous United States,

along with select areas of Alaska, Hawaii, and Canada.

5. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

6. Expenses for travel and transportation for product service in remote locations.

7. The removal and reinstallation of your appliance if it is installed in an inaccessible location or is not

installed in accordance with published installation instructions.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES

CUSTOMER'S SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT

REPAIR AS PROVIDED HEREIN. IMPLIED WARRANTIES, INCLUDING WARRANTIES OF MERCHANTABILITY

OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR. WARRANTOR SHALL NOT BE

LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. SOME STATES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, OR LIMITATIONS ON THE

DURATION OF IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS, SO THESE EXCLUSIONS OR

LIMITATIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU

MAY ALSO HAVE OTHER RIGHTS, WHICH VARY FROM STATE TO STATE.

16 - EN

Réfrigérateur 30" à Congélateur Supérieur avec

Porte de Congélateur à Ouverture Latérale

Manuel d'Utilisation

FFBF174SSIM

FFBF173SS

FFBF172W

SBF174SSIM

SBF175SS

SBF176W

AVANT UTILISATION, VEUILLEZ LIRE ET SUIVRE TOUTES LES RÈGLES DE SÉCURITÉ ET LES

INSTRUCTIONS D'UTILISATION

Felix Storch, Inc.

An ISO 9001:2015 registered company

770 Garrison Ave

Bronx, New York 10474

www.summitappliance.com

Modèles:

LBF30171SSIM

LBF30172SS

LBF30173W

Modèle: _______________________

Numéro de Série: _______________________

Contenu

1. Votre Réfrigérateur

Limitation de Poids des Etagères de

Réfrigérateur

2. Instructions Importantes pour la

Sécurité

et Environnement

2.1 Sécurité Générale

2.1.1 Avertissement HCA

2.1.2 Pour le Produit Avec un Disperseur d'Eau

2.2 Utilisation Prévue

2.3 Sécurité des Enfants

2.4 Informations sur l'Emballage

2.5 Spécifications de l’Ouverture de la Porte

3. Installation

3.1 Avant l'Installation

3.2 Emplacement d'Installation Approprié

3.3 Installations Encastrées

3.4 Branchement Electrique

3.5 Réglage des Pieds

3.6 Lampe d'éclairage

3.7 Avertissement Porte/Tiroir Ouvert

3.8 Transport du Produit

3.9 Raccordement de la conduite d'eau à

l'alimentation en eau

3.10 Raccordement du tuyau d'eau au

réfrigérateur

4. Préparation

4.1 Placement et Installation

4.2 Retrait de La Porte

5. Utilisation des Commandes

5.1 Panneau de Commande

5.1.1 Congélation des Aliments Frais

5.1.2 Recommandations Pour la Conservation

des Surgelés

5.1.3 Placer les Aliments

5.1.4 Informations sur le Congélateur

5.1.5 Retrait des Balconnets de Porte

5.1.6 Étagères en Verre

5.1.7 Bacs a Légumes (dans certains

modèles)

5.1.8 Tiroir a Charcuterie

5.1.9 Bac a Légumes a Humidité Contrôlée

(Everfresh+)

5.1.10 Filtre Anti-Odeurs

6. Entretien et Nettoyage

6.1 Éviter les Mauvaises Odeurs

6.2 Protection des Surfaces Plastiques

7. Dépannage

Votre réfrigérateur

1. Compartiment réfrigérateur

2. Compartiment congélateur

3. Panneau de contrôle

4. Étagère en verre réglable

5. Bac à légumes

6. Refroidisseur

7. demi-porte étagère

8. Étagère de porte de gallon

9. Tiroir du dessus

10. Tiroir inférieur

*11. Glacière / bac à glaçons

*12. Machine à glaçons (dans le

compartiment congélateur)

*La disponibilité des fonctionnalités

peut varier selon le modèle.

Limites de Capacité de Stockage

Clayettes du compartiment réfrigérateur: 32kg (71lb)

Compartiment réfrigérateur: 27,6kg (61lb)

Bac à légumes:14,6kg (32lb)

Demi-clayette de porte: 1,8kg (4lb)

Clayette de porte pour gallon: 9,6kg (21lb)

Tiroir supérieur (en option): 50,2kg (111lb)

Tiroir inférieur: 38,7kg (85,3lb)

1 - FR

Instructions importantes pour la sécurité et l'environnement

Ce chapitre fournit des consignes de sécurité pour

prévenir les blessures corporelles et les dommages

matériels. Le non-respect de ces instructions peut

annuler la garantie du produit.

2.1 Sécurité générale

• Ce produit est destiné aux personnes âgées de 8 ans et

plus, y compris celles présentant des capacités physiques,

sensorielles ou cognitives variables, à condition qu'elles

aient bénéficié d'une supervision ou d'instructions

appropriées concernant son utilisation en toute sécurité et

qu'elles comprennent les risques potentiels. Ce produit

n'est pas un jouet et ne doit pas être utilisé pour jouer. Le

nettoyage et l'entretien ne doivent pas être effectués par

des enfants, sauf sous la surveillance d'un adulte.

• Débranchez le produit en cas de panne pendant son

utilisation.

• En cas de dysfonctionnement, cessez de l'utiliser avant

d'avoir été réparé par un technicien. Risque de choc

électrique!

• Branchez le produit sur une prise avec mise à la terre

protégée par un fusible conforme aux valeurs indiquées sur

la plaque signalétique. Faites effectuer l'installation de la

mise à la terre par un électricien qualifié. Notre société

décline toute responsabilité en cas de dommages résultant

d'une utilisation du produit sans mise à la terre,

conformément à la réglementation locale.

• Ne glissez pas le cordon d'alimentation sous le produit. Ne

posez pas d'objets lourds dessus. Le cordon d'alimentation

ne doit pas être plié, écrasé ou mis en contact avec une

source de chaleur.

• Ne lavez jamais le produit en l'arrosant ou en le versant

d'eau dessus! Risque de choc électrique!

• Ne touchez jamais la prise avec les mains mouillées! Ne

débranchez jamais l'appareil en tirant sur le capuchon du

câble, mais toujours en tirant sur la prise.

• Ne branchez pas le réfrigérateur si la prise murale est mal

fixée.

• Ne connectez jamais votre réfrigérateur à des systèmes

d'économie d'énergie. Ces systèmes sont nocifs pour le

produit.

• Débranchez le produit pendant l'installation, l'entretien, le

nettoyage et la réparation.

• Confiez toujours l'installation et les branchements

électriques à un technicien de maintenance. Le fabricant

décline toute responsabilité en cas de dommages causés

par des personnes non autorisées.

• Ne placez pas de boissons liquides en bouteille ou en

canette dans le compartiment congélateur. Elles pourraient

éclater!

• N'utilisez jamais les pièces de votre réfrigérateur, telles

que la porte et le tiroir, comme support ou marchepied.

Cela pourrait faire basculer le produit ou endommager

certaines parties.

• N'utilisez pas d'aérosols à proximité du produit, car il

existe un risque d'incendie ou d'explosion! • Les articles

inflammables ou les produits contenant des gaz

inflammables (par exemple, des aérosols) ainsi que les

matières explosives ne doivent jamais être conservés dans

l'appareil.

• Ne placez pas de récipients contenant du liquide sur

l'appareil. Un déversement d'eau sur un composant

électrique peut provoquer des décharges électriques ou un

incendie.

• Ne conservez pas de produits (vaccins, médicaments

thermosensibles, matériel scientifique, etc.) nécessitant un

contrôle précis de la température dans le réfrigérateur.

• Si vous prévoyez de ne pas utiliser l'appareil pendant une

période prolongée, débranchez-le et retirez les aliments

qu'il contient.

• Ne surchargez pas l'appareil. Il pourrait tomber à

l'ouverture de la porte et causer des blessures ou des

dommages. Des problèmes similaires peuvent survenir si

vous posez des objets dessus.

• Veillez à ne pas vous coincer les mains ou toute autre

partie du corps dans les pièces mobiles de l'appareil.

• Cet appareil est destiné à être utilisé dans des applications

domestiques et similaires, telles que:

• Cuisines réservées au personnel dans les magasins,

bureaux et autres environnements de travail

• Fermes et par les clients dans les hôtels, motels et autres

environnements résidentiels

• Chambres d'hôtes

• Restauration et applications similaires hors commerce

MISE EN GARDE: Maintenir

dégagées les ouvertures de ventilation dans

l’enceinte de l’appareil ou dans la structure

d’encastrement.

MISE EN GARDE: Ne pas

utiliser de dispositifs mécaniques ou autres

moyens pour accélérer le processus de

dégivrage autres que ceux recommandés

par le fabricant.

MISE EN GARDE: Ne pas

endommager le circuit de réfrigération.

MISE EN GARDE: Ne pas

utiliser d’appareils électriques à l’intérieur du

compartiment de stockage des denrées, à

moins qu’ils ne soient du type recommandé

par le fabricant.

2 - FR

Instructions importantes pour la sécurité et l'environnement

2.1.1 Avertissement concernant le HCA

• Si le système de refroidissement de votre produit

contient du R600a: ce gaz est inflammable. Veillez donc

à ne pas endommager le système de refroidissement et

la tuyauterie pendant l'utilisation et le transport. En cas

de dommage, éloignez votre produit de toute source

d'incendie potentielle et ventilez la pièce où il est placé.

Le type de réfrigérant utilisé dans votre

produit peut être trouvé sur l'étiquette de

série, située sur la paroi latérale gauche, à

l'intérieur du compartiment réfrigérateur.

AVERTISSEMENT : Ne jamais jeter

le produit au feu.

2.1.2 Pour les produits avec distributeur d'eau

• La pression d'arrivée d'eau froide doit être de 620 kPa

(90 psi). Si la pression d'eau dépasse 550 kPa (80 psi),

utilisez un limiteur de pression sur votre réseau. Si vous

ne savez pas comment vérifier la pression d'eau, faites

appel à un plombier professionnel.

• En cas de risque de coup de bélier, utilisez toujours un

dispositif anti-coup de bélier. Consultez un plombier

professionnel si vous n'êtes pas certain de l'absence de

coup de bélier dans votre installation.

• Ne pas installer sur l'arrivée d'eau chaude.

• Prendre des précautions contre le gel des tuyaux. La

plage de température de l'eau doit être comprise entre

0,6 °C (33 °F) et 38 °C (100 °F).

• Utiliser uniquement de l'eau potable.

2.2 Utilisation prévue

• • Ce produit a été conçu pour un usage domestique. Il

n'est pas adapté à un usage commercial et ne doit pas

être utilisé à des fins autres que celles prévues.

• Ce produit doit être utilisé uniquement pour la

conservation des aliments.

• Le fabricant décline toute responsabilité en cas

d'utilisation ou de transport incorrect.

• 2.3 Sécurité des enfants

• Les enfants doivent être surveillés pour éviter qu’ils ne

manipulent le produit.

2.4 Informations sur le paquet

• Les matériaux d'emballage de ce produit sont

fabriqués à partir de matériaux recyclables,

conformément à la réglementation

environnementale nationale. Ne jetez pas les

matériaux d'emballage avec les déchets

ménagers ou autres. Apportez-les aux points de

collecte des emballages désignés par les

autorités locales. Contactez un personnel qualifié

pour l'élimination.

DANGER: Risque de piégeage

d'enfants. Avant de jeter votre

ancien réfrigérateur ou congélateur:

•

Retirez les portes.

• Laissez les étagères en place afin que les

enfants ne puissent pas facilement

grimper à l'intérieur.

3 - FR

2.5 Spécifications de l’Ouverture de la Porte

Hauteur-hors-tout

“A”

Hauteur-Haut de

l'armoire

“B”

(96 / ”)1770mm

(68 / ”)1740mm

Profondeur-

ArmoireSeule

“C” “I”

(24 / ”)620mm

Profondeur-Sans

Poignées

“D”

Largeur - Portes

ouvertesà 90° -

De l'armoire à la

poignée en “H”

Largeur-Armoire

“F”

(27 / ”)700mm

(0 / ”)25mm

(29 / ”)756mm

Profondeur - Portes

ouvertes à 90

“G”

Largeur - Portes

ouvertes à 130° -

Del'armoire à la

poignée “J”

Profondeur Les

portes sont

ouvertes à 130°“L”

(55 / ”)1403mm

(19 / ”)490mm

(50 / ”)1291mm

Largeur - Portes

ouvert 130° -

Armoire

à la poignée “M”

Profondeur-Portes

ouvertes 130

“K”

(26 / ”)671mm

(49 / ”)1246mm

Overall

Top of cabinet

Cabinet

4 - FR

71-11/16”(1820mm)

(786mm)

(650mm)

“

24 ”(620mm)

Armoire

25 / ”(650mm)

Comptoir de

Vue de dessus

Encastré

prise électrique

Permettre 1 ” (30 mm) min, dégagement à l'arrière

pour une bonne circulation de l'air et

branchements eau/électricité

1/2’’ de chaque côté.

Dégagements minimum - 2" sur le dessus, 1/2"

de chaque côté et 1 3/16 à l'arrière.

Installation

30 ”(784mm)

20 ”(513mm)

55/64

130

Prévoyez 2" (50 mm) min.

autorisation

entre le haut du réfrigérateur

et le bas des armoires.

5 - FR

•

L'installation doit être e˛ectuée par un installateur

agréé avec l'équipement nécessaire. Si l'alimentation

électrique ne répond pas aux exigences énumérées ci-

dessus, un électricien agréé doit e˛ectuer toutes les

modiÿcations nécessaires.

•

Assurez-vous qu'il y a su˝samment d'espace autour de

l'appareil pour assurer une libre circulation de l'air.

•

Pour un bon fonctionnement, il doit y avoir un espace

d'au moins 30 mm (1 3/16 po) entre le réfrigérateur et la

paroi arrière. Pour ce faire, fixez les butoirs rectangulaires

gris à installer sur la partie supérieure arrière du

réfrigérateur. Ceux-ci sont livrés à l'intérieur du bac à

légumes du compartiment réfrigérateur.

3.1 Avant l'installation

La préparation de l'emplacement et

l'installation électrique sur le lieu

d'installation sont à la charge du client.

Plomberie : Le réfrigérateur ne doit être

connecté qu'à la conduite d'eau froide.

ATTENTION : L'installation et les

connexions électriques du produit

doivent être e˛ ectuées par l'agent de

service autorisé. Le fabricant ne pourra

être tenu responsable des dommages

pouvant résulter de procédures

e˛ ectuées par des personnes non

autorisées.

ATTENTION : Avant l'installation,

vériÿez visuellement si le produit

présente des défauts. Si c'est le cas, ne

l'installez pas. Les produits endom-

magés présentent des risques pour

votre sécurité

Si deux réfrigérateurs doivent être

installés côte à côte, il doit y avoir au

moins 4 cm 1 1/2” de distance entre

eux.

3.2 Emplacement d'installation approprié

•

Installez le produit à au moins 12 po (30 cm) dessources

de chaleur telles que les tables de cuisson, les fours, les

radiateurs, les radiateurs et les cuisinières à au moins 2

po (5 cm) des fours électriques. Le produit ne doit pas

être exposé à la lumière directe du soleil et conservés

dans des endroits humides après l'installation.

•

Ne placez pas le produit sur des matériaux tels que des

tapis ou des moquettes.

•

Placez le produit sur une surface plane pour éviter les

oscillations.

•

N'installez pas le produit dans des endroits où la

température descend en dessous de 50 °F/10 °C.

3.3 Installations encastrées

•

Si le produit doit être installé dans des armoires environ-

nantes ou dans une alcôve, assurez-vous qu'il y a une

circulation d'air adéquate autour du produit pour un bon

fonctionnement. Ce réfrigérateur nécessite au moins 2"

du haut de l'unité au plafond ou à l'enceinte, 1/2" de

chaque côté et 1 3/16" dans le arrière.

•

l'entretoise est livrée avec le produit

•

Avant l'installation, assurez-vous que l'ouverture

mesures sont su˝san tes pour recevoir le produit et

que les raccordements électriques et de plomberie

appropriés sont présents.

Pression de service max :

Pression maximale

pour dispositif de soupape de

limitation exigence :

620

550

6.2

5.5

Valeurs de pression de la conduite d'eau psi kPa bar

Tension 120V AC

60 Hz

15 A

7 ft.

La fréquence

courante

Longueur du cordon d'alimentation

Exigences électriques

Installation

Dévissez avant d'installer l'entretoise.

Installez l'entretoise et la vis.

Arrière de l'unité avec

entretoises installées.

3.4 Branchement électrique

•

120VAC, 60Hz, Circuit dédié 15Amp.

•

Les prises GFCI o˛r iront une protection supplémen-taire,

mais toute défaillance du GFCI pourrait entraîner une

détérioration des aliments, ce qui n'est pas couvert par la

garantie du fabricant.

•

Le raccordement électrique doit être conforme aux

règlements.

•

La ÿche du câble d'alimentation doit être à portée de

main après l'installation.

•

N'e˛ ectuez pas de connexions via des rallonges ou des

multiprises.

6 - FR

AVERTISSEMENT : Le cordon

d'alimentation endommagé doit être

remplacé par les agents de service agréés.

AVERTISSEMENT : En cas de

défaillance du produit, il ne doit pas être

utilisé à moins qu'il ne soit réparé par le

service après-vente agréé ! Il y a un risque

de choc électrique !

ATTENTION : Débranchez d'abord le

produit. Le produit ne doit pas être

branché lors du réglage des pieds. Il y a

un risque de choc électrique !

3.8 Transport du produit

1. Débranchez le produit avant de le transporter.

2. Retirez les raccordements hydrauliques.

3. Fixez les étagères, les accessoires, le bac à légumes et

etc. dans le réfrigérateur avec du ruban adhésif avant

de le réemballer.

L'emballage doit être attaché avec du

ruban adhésif épais ou des cordes solides

et les règles de transport imprimées sur

l'emballage doivent être respectées.

ATTENTION : Matériaux d'embal-

lage sont dangereux pour les enfants.

Garder matériaux d'emballage dans un

endroit sûr, hors de portée des enfants.

Installation

3.5 Réglage des pieds

Après avoir mis le réfrigérateur en place, nous vous

recommandons d'abaisser les pieds pour ÿxer le produit

en place. Vous pouvez également régler les pieds si le

produit n'est pas équilibré. Tournez les pieds dans la

direction souhaitée selon l'illustration ci-dessous.

3.6 Lampe d'éclairage

N'essayez pas de réparer vous-même la lampe

d'éclairage LED. Si elle ne fonctionne pas, contactez un

technicien de maintenance. La ou les lampes utilisées

dans cet appareil ne sont pas destinées à l'éclairage

général de la pièce. Elles servent à faciliter le rangement

des aliments dans le réfrigérateur/congélateur en toute

sécurité.

3.7 Avertissement de porte/tiroir ouvert

Un signal sonore retentit lorsque la porte de votre

appareil reste ouverte pendant 1 minute. Cet

avertissement est désactivé lorsque la porte est fermée.

Considérations importantes lors du

déplacement du réfrigérateur

1. Votre réfrigérateur doit être débranché. Avant

transport de votre réfrigérateur, il doit être vidé et

nettoyé.

2. Avant qu'il ne soit réemballé, les étagères, les

accessoires, le bac à légumes, etc. à l'intérieur de votre

réfrigérateur doit être ÿxé avec ruban adhésif et

sécurisé contre les chocs. Emballer doit être lié avec un

ruban épais ou des cordes sonores et les règles de

transport sur le colis doivent être strictement observé.

3. L'emballage d'origine et les matériaux en mousse

doivent être conservés pour de futurs transports ou

déménagements.

7 - FR

Avant d'utiliser le réfrigérateur pour la première fois

1. Nettoyez l'intérieur du réfrigérateur comme

recommandé dans la section «Entretien et

nettoyage».

2. Branchez la fiche du réfrigérateur sur une prise

murale. À l'ouverture de la porte, la lampe intérieure

s'allume.

3. Lorsque le compresseur démarre, un bruit se fait

entendre. Le liquide et les gaz contenus dans le

système de réfrigération peuvent également être

bruyants, même si le compresseur est à l'arrêt, ce qui

est tout à fait normal.

4. Les bords avant du réfrigérateur peuvent être

chauds au toucher. C'est normal. Ces zones sont

conçues pour être chaudes afin d'éviter la

condensation.

Installation

Préparation

4.1 Placement et installation

Si la porte d'entrée de la pièce où sera installé le

réfrigérateur n'est pas assez large pour le passage du

réfrigérateur, alors retirez délicatement les portes de

votre réfrigérateur et passez-le

de côté par la porte.

• Connecter la conduite d'eau au robinet d'alimentation

en eau. Si ce robinet est absent de votre appareil ou si

vous n’en êtes pas sûr,contactez un plombier qualiÿé.

1. Faites glisser le raccord union (B) dans le tuyau

d'arrivée d'eau (A).

2. Poussez fermement le tuyau d'arrivée d'eau vers le

bas aÿn qu'il glisse à l'intérieur de la vanne d'arrivée

d'eau (C).

3. Serrez manuellement le raccord union (C) aÿn qu'il

soir correctement ÿxé à la vanne d'arrivée d'eau.

En principe, vous ne devez pas serrer le raccord union

à l'aide d'un outil.Cependant, vous pouvez utiliser une

clé ou des pinces pour le serrer en cas de fuite.

Raccorder

uniquement à un réseau d’alimentation

en eau potable.

Remplir avec

de l’eau potable seulement.

AVERTISSEMENT:

3.10 Raccordement du tuyau d'eau au réfrigérateur

3.9 Raccordement de la conduite d'eau à

l'alimentation en eau

Pour inverser l'ouverture de la porte:

Veuillez consulter le manuel d'instructions fourni

avec votre appareil. Nous recommandons

vivement de confier cette procédure à un

technicien qualifié.

Pour obtenir de l'aide, contactez notre service

client au 800-932-4267 (poste 513) entre 9h et

17h (heure de l'Est) ou consultez notre site web à

l'adresse summitappliance.com/support.

4.2 Retrait de la porte

1. Avec la porte supérieure fermée, retirez la vis

unique du couvercle de la charnière.

2.Ouvrez la porte, retirez le couvercle de la

charnière et retirez le capteur ambiant du

couvercle.

3. Fermez la porte supérieure et retirez les 3 vis

fixant la plaque de charnière et débranchez le

câble du commutateur à lames.

4. Ouvrez la porte et inclinez-la de 10 à 15 degrés,

puis soulevez-la de la charnière inférieure.

8 - FR

Utilisation des commandes

5.1 Panneau de Commande

Le panneau de commande tactile vous permet de régler la température et de gérer les autres fonctions de

l'appareil. Appuyez simplement sur les boutons correspondants pour ajuster les paramètres selon vos besoins.

64 8 9 10 11*21 3

1. Touche Marche/Arrêt :

Appuyez sur le bouton et maintenez-le enfoncé

pendant 3 secondes pour allumer ou éteindre

l'appareil.

2. Touche Mode Vacances :

Appuyez sur la touche et maintenez-la enfoncée

pendant 3 secondes pour activer ou désactiver le

mode Vacances. Une fois activé, le symbole

Vacances s’allume et " — " s’affiche sur l’écran de

température du réfrigérateur. Le réfrigérateur ne

refroidit pas tant que cette fonction est activée. Le

congélateur maintient la température réglée.

3. Réglage de la Température des

Aliments Frais :

Réglez la température du compartiment

réfrigérateur en appuyant plusieurs fois sur la

touche. Réglages de température disponibles : 8 °C,

7 °C, 6 °C, 5 °C, 4 °C, 3 °C, 3 °C et 1 °C. La valeur

par défaut est 4 °C.

4. Symbole du Compartiment

Réfrigérateur :

Appuyez sur cette touche pour afficher la

température actuelle du compartiment réfrigérateur.

5. Indicateur de Panne :

Cet indicateur s’allume si le réfrigérateur ne

parvient pas à maintenir la température adéquate

ou si un composant est défectueux. Un " E " suivi

d’un chiffre s’affiche sur l’écran.

6. Symbole du Compartiment

Congélateur :

Appuyez pour afficher la température actuelle du

compartiment congélateur.

7. Icône "Machine à Glaçons Activée":

(La disponibilité des fonctions peut varier selon le

modèle.)

Cette icône s'allume lorsque la machine à glaçons est

activée.

8. Touche de Réglage de la Température

du Compartiment Congélateur :

Cette touche permet de régler la température du

compartiment congélateur. Réglages disponibles : 0 °C, -4

°C, -6 °C, -8 °C, -9 °C et -11 °C.

9. Touche Congélation Rapide:

Cette touche permet de baisser rapidement la température

du compartiment congélateur à -16 °F, idéale pour congeler

de grandes quantités d'aliments frais. L'icône "Congélation

rapide" ( ) s'allume lorsque ce mode est actif. Appuyez

à nouveau sur la touche pour le désactiver manuellement.

Le système quittera automatiquement le mode

"Congélation rapide" après 24 heures.

10. Mode Sabbat :

Maintenez cette touche enfoncée pendant 3 secondes pour

activer le mode Sabbat. Dans ce mode, l'écran, l'alarme et

l'éclairage intérieur sont désactivés. Le programme de

refroidissement continue de fonctionner conformément aux

règles du Sabbat. Pour désactiver manuellement,

maintenez la touche enfoncée pendant 3 secondes. Le

mode Sabbat se désactivera automatiquement après 72

heures.

11. Touche Marche/Arrêt de la Machine

à Glaçons :

(La disponibilité des fonctions peut varier selon le

modèle.)

Maintenez cette touche enfoncée pendant 3 secondes pour

allumer ou éteindre la machine à glaçons. Lorsqu'elle est

allumée, l'icône Glaçons' allume.

9 - FR

5.1.4 Informations sur le congélateur

Vous pouvez conserver la fraîcheur des aliments

pendant plusieurs mois (à 5°F / -15°C ou à des

températures inférieures dans le congélateur).

5.1.6 Étagères en verre

Les clayettes en verre sont amovibles pour faciliter le

nettoyage. Soyez prudent lorsque vous les retirez, car

elles sont lourdes et peuvent être fragiles.

5.1.7 Bacs à légumes (dans certains modèles)

Les bacs à légumes sont conçus pour vous aider à

préparer les aliments en vue de leur congélation. Ils

peuvent également être utilisés pour conserver les

aliments à une température légèrement inférieure à

celle du compartiment principal du réfrigérateur, ce

qui aide à préserver leur fraîcheur plus longtemps.

Vous pouvez augmenter la capacité de stockage interne de

votre réfrigérateur en retirant un ou plusieurs

compartiments réfrigérés.

1. Tirez le compartiment vers vous jusqu'à ce qu'il

s'arrête.

2. Soulevez le compartiment d'environ 1 cm (7/16 po)

vers le haut, puis tirez-le complètement pour le retirer

de son logement.

5.1.5 Retrait des balconnets de porte

Vous pouvez retirer les balconnets de porte pour les

nettoyer. Poussez la tablette souhaitée vers le haut pour

la retirer. Ne retirez pas le balconnet de la porte lorsqu'il

contient de la nourriture.

Divers aliments surgelés tels que viande,

poisson, crème glacée, légumes, etc.

Aliments dans des casseroles, des assiettes

couvertes et des récipients fermés

Aliments ou boissons petits et emballés (tels

que lait, jus de fruits, bière, etc.)

Légumes et fruits

Produits de charcuterie (fromage, beurre,

salami, etc.)

Congélateur

compartiment

des étagères

Réfrigérateur

compartiment

des étagères

Réfrigérateur

compartiment

étagères de

porte

Zone fraîche

compartiment

Bac à légumes

Emballez les aliments de manière hermétique

pour les empêcher de sécher même s'ils doivent

être stockés pendant une courte période.

5.1.1 Congélation des aliments frais

•

Emballez toujours les aliments hermétiquement ou placez-

les dans des récipients hermétiques avant de les placer au

congélateur.

•

Laissez les aliments et boissons chauds refroidir à

température ambiante avant de les placer au congélateur.

•

Assurez-vous que les aliments à congeler sont frais et de

bonne qualité.

•

Emballez les aliments dans des récipients hermétiques pour

éviter la déshydratation ou les brûlures de congélation, même

pour une conservation de courte durée.

•

Utilisez des récipients indéchirables et résistants au froid, à

l'humidité, aux huiles et aux acides. Tous les récipients doivent

être parfaitement fermés et hermétiques.

•

Les aliments congelés doivent être consommés

immédiatement après décongélation et ne doivent pas être

recongelés.

•

N'essayez pas de congeler de trop grandes quantités

d'aliments en une seule fois. La congélation rapide préserve la

qualité en garantissant une congélation complète et uniforme

des aliments.

•

Évitez de placer les aliments chauds directement dans le

congélateur. Cela entraînerait un fonctionnement continu de

l'appareil jusqu'à ce que les aliments soient complètement

congelés, ce qui réduirait l'efficacité énergétique et pourrait

affecter les performances globales.

5.1.2 Recommandations pour la conservation des aliments

surgelés

Pour garantir la qualité garantie par le fabricant et le détaillant,

suivez les étapes ci-dessous :

Placez les sachets au congélateur le plus rapidement

possible après l'achat.

Vérifiez que le contenu de l'emballage est étiqueté et daté.

Vérifiez si les dates limites de consommation et de durabilité

minimale figurant sur l'emballage sont dépassées.

5.1.3 Placer la nourriture

Divisez la nourriture en portions en fonction

des besoins de consommation quotidiens

ou en fonction des repas de votre famille.

Stockage des aliments et utilisation du compartiment

5.1

• Ruban adhésif résistant au froid

• Étiquettes autocollantes

• Élastiques ou anneaux en caoutchouc

• Marqueur ou stylo permanent

Matériel nécessaires à l'emballage:

10 - FR

5.1.8 Tiroir à Charcuterie

Le tiroir à charcuterie est conçu avec une circulation d'air

frais améliorée pour maintenir des températures plus

basses que dans un compartiment réfrigérateur

standard. Cette fonctionnalité permet de préserver la

fraîcheur des produits de charcuterie tels que la viande et

le fromage.

Remarque:

Si nécessaire, retirez les balconnets de la porte avant de

retirer le tiroir à charcuterie.

Stockage des aliments et utilisation du compartiment

5.1

5.1.9 Bac à légumes à Humidité Contrôlée

(EverFresh+)

Le bac à légumes à humidité contrôlée permet de

réguler le taux d'humidité pour conserver la fraîcheur

des fruits et légumes plus longtemps.

Conseils de Conservation :

• Placez les légumes à feuilles comme la laitue et les

épinards à plat plutôt que sur leurs racines pour

réduire la perte d'humidité.

• Rangez les légumes lourds ou fermes (comme les

carottes ou le chou) au fond, et placez les produits

plus légers ou plus délicats (comme les herbes ou la

laitue) par-dessus.

• Ne conservez pas les légumes dans des sacs en

plastique à l'intérieur du bac à légumes, car cela

pourrait entraîner une détérioration prématurée.

• Séparez les légumes en les plaçant dans des sacs en

papier perforés ou d'autres matériaux respirants.

• Gardez les fruits producteurs d'éthylène (comme

les poires, les pommes, les pêches et les abricots) à

l'écart des autres fruits et légumes, car ils peuvent

accélérer leur détérioration.

5.1.10 Filtre Anti-Odeurs

Le filtre anti-odeurs, situé dans le conduit d'aération du

compartiment réfrigérateur, empêche la formation

d'odeurs désagréables.

11 - FR

Entretien et nettoyage

• N'utilisez jamais d'essence, de benzène ou

de substances similaires pour le nettoyage.

• N'utilisez jamais d'outils tranchants et

abrasifs, de savon, de nettoyants

ménagers, de détergents ou de cire pour le

nettoyage.

• Dissolvez une cuillère à café de

bicarbonate de soude dans 500 ml d'eau.

Imbibez un chiffon de la solution et

essorez-le soigneusement. Essuyez

l'intérieur du réfrigérateur avec ce chiffon et

séchez soigneusement.

• Assurez-vous que l'eau ne pénètre pas

dans le boîtier de la lampe ni dans les

autres appareils électriques.

• Si vous prévoyez de ne pas utiliser le

réfrigérateur pendant une période

prolongée, débranchez-le, retirez tous les

aliments, nettoyez l'intérieur et laissez la

porte entrouverte pour éviter les odeurs et

les moisissures.

• Vérifiez régulièrement la propreté des joints

de porte. Si ce n'est pas le cas, nettoyez-

les.

• Pour retirer les balconnets de la porte et du

corps, retirez tout leur contenu.

• Retirez les balconnets de la porte en les

soulevant. Après le nettoyage, faites-les

glisser de haut en bas pour les installer.

• N'utilisez jamais de produits de nettoyage

ou d'eau contenant du chlore pour nettoyer

les surfaces extérieures et les pièces

chromées du produit. Le chlore provoque la

corrosion de ces surfaces métalliques.

6.1 Éviter les Mauvaises Odeurs

Nos réfrigérateurs sont fabriqués avec des

matériaux inodores. Cependant, des odeurs

désagréables peuvent apparaître si les aliments ne

sont pas conservés correctement ou si l'intérieur

n'est pas nettoyé régulièrement.

Faites attention aux points suivants pour éviter

ce problème:

•

Il est important de garder le réfrigérateur propre

pour éviter les odeurs. Nettoyez l'intérieur tous

les 15 jours avec une solution de bicarbonate de

soude diluée dans de l'eau. N'utilisez ni détergent

ni savon.

•

Conservez les aliments dans des récipients

fermés. La propagation de micro-organismes

provenant de récipients non fermés peut

provoquer des odeurs désagréables.

•

Ne conservez jamais au réfrigérateur des

aliments périmés ou avariés.

6.2 Protection des Surfaces en Plastique

Ne conservez pas d'huiles liquides ni d'aliments à

base d'huile dans des récipients non fermés, car ils

pourraient endommager les surfaces en plastique

du réfrigérateur. En cas de déversement ou de

contact d'huile avec une pièce en plastique,

nettoyez et rincez immédiatement la zone à l'eau

tiède.

AVERTISSEMENT: Débranchez le

produit avant de le nettoyer.

Un nettoyage régulier permet de prolonger la durée de vie du produit et de réduire les problèmes courants.

12 - FR

Dépannage

Problème Cause possible Solution

L'unité ne fonctionne pas.

• La fiche d'alimentation n'est pas bien insérée.

• Le fusible connecté à la prise alimentant

l'appareil ou le fusible principal est grillé.

• Branchez complètement la prise.

• Assurez-vous que l'appareil est allumé. Un seul voyant

rouge sur l'écran signifie que l'appareil est branché, mais

éteint. Appuyez sur le bouton d'alimentation et

maintenez-le enfoncé pendant trois secondes pour

allumer l'appareil.

Condensation sur la paroi latérale des

compartiments du réfrigérateur (MULTI

ZONE, COOL, CONTROL et FLEXI ZONE).

• La porte est ouverte trop fréquemment.

• L'environnement est trop humide.

• Des liquides sont conservés dans des

récipients non scellés.

• La porte de l'appareil est laissée ouverte.

• Le thermostat est réglé sur basse

température.

• Veillez à ne pas ouvrir la porte de l'appareil trop

fréquemment.

• Évitez d'installer l'appareil dans un environnement

humide.

• Conservez les liquides dans des récipients hermétiques.

• Évitez de laisser la porte ouverte trop longtemps.

• Augmentez la température du thermostat.

Le compresseur ne fonctionne pas.

• En cas de coupure de courant soudaine ou de

débranchement puis de rebranchement de la

prise, la pression du gaz dans le système de

refroidissement de l'appareil n'est pas

équilibrée, ce qui déclenche la sécurité

thermique du compresseur.

• Le dégivrage est actif.

• L'appareil n'est pas branché.

• Le réglage de la température est incorrect.

• Il y a une panne de courant.

• L'appareil redémarrera après environ 6 minutes. Si

l'appareil ne redémarre pas après ce délai, contactez le

service technique.

• Ceci est normal pour un appareil à dégivrage entièrement

automatique. Le dégivrage est effectué périodiquement.

• Assurez-vous que le cordon d'alimentation est branché.

• Sélectionnez le réglage de température approprié.

• L'appareil continuera de fonctionner normalement une

fois le courant rétabli.

Le bruit de fonctionnement de l'unité

augmente pendant son utilisation.

• Les performances de fonctionnement de

l’unité peuvent varier en fonction des

variations de température ambiante.

• Ceci est normal et ne constitue pas un

dysfonctionnement.

L'appareil fonctionne trop souvent ou trop

longtemps.

• Le nouvel appareil est peut-être plus grand

que l'ancien.

• La température ambiante est peut-être élevée.

• L'appareil a peut-être été branché récemment

ou un nouvel aliment y a été placé.

• De grandes quantités d'aliments chauds ont

peut-être été placées à l'intérieur.

• Les portes ont été ouvertes fréquemment ou

sont restées ouvertes pendant de longues

périodes.

• La porte du compartiment congélateur ou

réfrigérateur est peut-être entrouverte.

• L'appareil est peut-être réglé sur des

températures trop basses.

• Le joint de la porte du compartiment

réfrigérateur ou congélateur est peut-être

sale, usé, cassé ou mal réglé.

• Les appareils de grande taille fonctionneront plus

longtemps.

• L'appareil fonctionnera normalement pendant de longues

périodes à une température plus élevée.

• L'appareil mettra plus de temps à atteindre la température

réglée s'il vient d'être branché ou si un nouvel aliment y

est placé. Ceci est normal.

• Évitez d'introduire des aliments chauds dans l'appareil.

• Évitez d'ouvrir les portes trop fréquemment.

• Vérifiez que les portes sont bien fermées.

• Augmentez la température et attendez que l'appareil

atteigne la température réglée.

• Nettoyez ou remplacez le joint. Un joint de porte

endommagé ou déchiré prolongera le fonctionnement de

l'appareil pour maintenir la température actuelle.

La température du congélateur est très

basse, mais la température du compartiment

réfrigérateur est adéquate.

• La température du compartiment congélateur

est réglée à un degré très bas.

• Augmentez la température du compartiment congélateur

et vérifiez à nouveau.

La température du compartiment

réfrigérateur est très basse, mais la

température du congélateur est adéquate.

• La température du compartiment réfrigérateur

est réglée à un degré très bas.

• Augmentez la température du compartiment réfrigérateur

et vérifiez à nouveau.

Les aliments conservés dans les tiroirs du

compartiment réfrigérateur sont congelés.

• La température du compartiment réfrigérateur

est réglée à un degré très bas.

• Augmentez la température du compartiment réfrigérateur

et vérifiez à nouveau.

13 - FR

De nombreux problèmes courants peuvent être facilement résolus sans avoir recours à un service après-vente.

Consultez les suggestions ci-dessous pour vérifier si votre problème peut être réglé r

apidement et facilement.

Dépannage

La température dans le compartiment

réfrigérateur ou le congélateur est trop

élevée.

• La température du compartiment réfrigérateur

est réglée à un niveau très élevé.

• Les portes ont été ouvertes fréquemment ou

sont restées ouvertes pendant de longues

périodes.

• La porte est peut-être entrouverte.

• L'appareil a peut-être été récemment branché

ou un nouvel aliment a peut-être été placé à

l'intérieur.

• De grandes quantités d'aliments chauds ont

peut-être été placées récemment dans

l'appareil.

• Le réglage de la température du compartiment

réfrigérateur affecte la température du compartiment

congélateur. Attendez que la température des pièces

concernées atteigne un niveau suffisant en modifiant la

température du compartiment réfrigérateur ou du

compartiment congélateur.

• Évitez d'ouvrir les portes trop fréquemment.

• Vérifiez que les portes sont bien fermées.

• L'appareil mettra plus de temps à atteindre la température

réglée s'il est récemment branché ou si un nouvel aliment

y est placé. Ceci est normal.

• Évitez d'introduire des aliments chauds dans l'appareil.

Tremblements ou bruit.

• Le sol n'est ni plat ni ferme.

• Des objets ont été placés sur l'unité.

• Si l'appareil tremble lors du déplacement, ajustez les

pieds de nivellement pour le stabiliser. Assurez-vous que

le sol est de niveau et suffisamment solide pour supporter

l'appareil.

• Évitez de poser des objets dessus.

L'appareil produit un bruit de liquide qui

coule ou de pulvérisation.

• Le liquide et le gaz circulent dans le cadre du

système de refroidissement de l’unité pendant

le fonctionnement.

• Ceci est normal et ne constitue pas un

dysfonctionnement.

L'appareil émet un bruit de vent.

• L'unité utilise un ventilateur pour le processus

de refroidissement.

• Ceci est normal et ne constitue pas un

dysfonctionnement.

Il y a de la condensation sur les parois

internes de l’unité.

• Un temps chaud ou humide augmentera la

formation de givre et de condensation.

• Les portes ont été ouvertes fréquemment ou

sont restées ouvertes pendant de longues

périodes.

• La porte est peut-être entrouverte.

• Ceci est normal et ne constitue pas un

dysfonctionnement.

• Évitez d'ouvrir les portes trop fréquemment.

• Vérifiez que les portes sont bien fermées.

Il y a de la condensation sur l’extérieur de

l’appareil ou entre les portes.

• Le temps ambiant peut être humide, ce qui est

tout à fait normal par temps humide.

• La condensation se dissipera lorsque l’humidité sera

réduite.

L'intérieur sent mauvais.

• L'appareil n'est pas nettoyé régulièrement.

• Certains contenants et matériaux d'emballage

peuvent dégager une odeur.

• Les aliments ont été placés dans des

contenants non scellés.

• Nettoyez régulièrement l'intérieur avec une éponge et de

l'eau chaude gazeuse.

• Utilisez des récipients et des emballages sans odeur.

• Conservez les aliments dans des récipients hermétiques.

Retirez les aliments périmés et/ou avariés de l'appareil.

La porte ne se ferme pas.

• Des emballages alimentaires peuvent bloquer

la porte.

• L'appareil n'est pas complètement vertical sur

le sol.

• Le sol n'est ni plat ni ferme.

• Déplacez tout objet bloquant les portes.

• Ajustez les pieds pour mettre l'appareil à niveau.

• Assurez-vous que le sol est de niveau et suffisamment

solide pour supporter l'appareil.

Le bac à légumes est bloqué.

• La partie supérieure du tiroir peut être

obstruée par les aliments.

• Réorganiser les aliments dans le tiroir.

La surface de l'appareil est chaude.

• Des températures élevées peuvent être

observées entre les deux portes, sur les

panneaux latéraux et sur la grille arrière

pendant le fonctionnement de l'appareil.

• Ceci est normal et ne nécessite aucun entretien ! Soyez

prudent lorsque vous touchez la surface chaude.

Si vous avez consulté les informations ci-dessus et que vous avez toujours besoin d'aide avec votre appareil,

appelez notre service client au 800-932-4267 (poste 513) entre 9h00 et 17h00 HE ou consultez notre site web

summitappliance.com/support à tout moment. Nous ferons de notre mieux pour répondre à vos questions.

Pour commander des pièces de rechange, visitez notre site Web : summitapplianceparts.com

14 - FR

Avis de la FCC

L'avis suivant concerne le module émetteur contenu

dans ce produit.

Cet équipement a été testé et déclaré conforme aux

limites d'un appareil numérique de classeB,

conformément à la partie 15 des règles de la FCC. Ces

limites sont conçues pour fournir une protection

raisonnable contre les interférences nuisibles dans

une installation résidentielle. Cet équipement génère,

utilise et peut émettre de l'énergie radiofréquence et,

s'il n'est pas installé et utilisé conformément aux

instructions, peut provoquer des interférences

nuisibles aux communications radio. Cependant, il n'y

a aucune garantie que des interférences ne se

produiront pas dans une installation particulière. Si

cet équipement provoque des interférences nuisibles

à la réception radio ou télévision, ce qui peut être

déterminé en éteignant et en allumant l'équipement,

l'utilisateur est encouragé à essayer de corriger

l'interférence par une ou plusieurs des mesures

suivantes

• Réorientez ou déplacez l'antenne de réception.

• Augmenter la distance entre l'équipement et le

récepteur.

• Branchez l'équipement dans une prise sur un circuit

di˛érent de celui auquel le récepteur est connecté.

• Consultez le revendeur ou un technicien radio/TV

expérimenté pour obtenir de l'aide.

Cet appareil est conforme à la partie 15 des règles de la

FCC. Son fonctionnement est soumis aux deux

conditions suivantes :

(1) Cet appareil ne doit pas causer d'interférences

nuisibles et

(2) Cet appareil doit accepter toute interférence reçue,

y compris les interférences pouvant provoquer un

fonctionnement indésirable.

Tout changement ou modiÿcation dans la construc-

tion de cet appareil qui n'est pas expressément

approuvé par la partie responsable de la conformité

pourrait annuler l'autorité de cet utilisateur à utiliser

l'équipement.

Déclaration de la FCC sur l'exposition aux rayonne-

ments RF

Cet équipement est conforme aux limites d'exposition

aux rayonnements de la FCC déÿnies pour un

environnement non contrôlé. Cet émetteur ne doit pas

être colocalisé ou fonctionner en conjonction avec une

autre antenne ou émetteur.

Cet équipement doit être installé et utilisé avec

une distance minimale de 20 cm (7,8 pouces)

entre l'antenne et votre corps. Les utilisateurs

doivent suivre les instructions d'utilisation

spéciÿques pour satisfaire la conformité à

l'exposition aux RF.

Déclaration d'Industrie Canada

Cet appareil contient des émetteurs-récepteurs

exempts de licence qui sont conformes à la licence

d'Innovation, Sciences et Développement

économique Canada

RSS exempté(s). Son fonctionnement est soumis

aux deux conditions suivantes :

(1) Cet appareil ne doit pas provoquer d'inter-

férences.

(2) Cet appareil doit accepter toute interférence, y

compris les interférences susceptibles de

provoquer un fonctionnement non souhaité de

l'appareil.

Déclaration d'exposition aux rayonnements IC

Cet équipement est conforme aux limites

d'exposition aux rayonnements IC déÿnies pour

un environnement non contrôlé.

Cet équipement doit être installé et utilisé avec

une distance minimale de 20 cm (7,8 pouces)

entre l'antenne et votre corps.

REMARQUE

• LE FABRICANT N'EST PAS RESPONSABLE DE

TOUTE CAUSE D'INTERFÉRENCE RADIO OU TV PAR

UNE MODIFICATION NON AUTORISÉE DE CET

ÉQUIPEMENT. UNE TELLE MODIFICATION

POURRAIT ANNULER L'AUTORITÉ DE L'UTILISA-

TEUR À FAIRE FONCTIONNER L'ÉQUIPEMENT.

15 - FR

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, y compris le Nickel

(Métallique) qui est connu dans l’État de Californie pour provoquer le cancer.

Pour plus d’informations, rendez-vous sur www.P65Warnings.ca.gov

Remarque : Le Nickel est un composant de tout l’acier inoxydable et de certaines autres compositions Métalliquess

DIVULGATION CARB/SNAP DE CALIFORNIE

Ce produit utilise un réfrigérant hydrocarboné respectueux de l'environnement et

est entièrement

conforme à

la réglementation California CARB.

Cependant, la loi californienne nous oblige à fournir la déclaration de divulgation suivante dans chaque

produit vendu en Californie.

"Il est interdit d'utiliser cet équipement en Californie avec des réfrigérants figurant sur la ‘Liste des

substances interdites’ pour cette utilisation finale spécifique, conformément au California Code of

Regulations, titre 17, section 95374. Cette déclaration de divulgation a été examinée et approuvée par Felix

Storch, Inc. et Felix Storch, Inc. atteste, sous peine de parjure, que ces déclarations sont vraies et exactes."

Ce produit n'utilise aucun réfrigérant figurant sur la "Liste des substances interdites"

Félix Storch, Inc.

Une société enregistrée ISO 9001:2015

770 Garrison Ave

Bronx, New York 10474

www.summitappliance.com

Pour la commande de pièces et

d'accessoires, le dépannage et des

conseils utiles, visitez :

www.summitappliance.com/support

GARANTIE LIMITÉE

GARANTIE LIMITÉE D’UN AN

La couverture de garantie est disponible dans les 48 États continentaux des États-Unis, ainsi que dans certaines

régions de l’Alaska, d’Hawaï et du Canada. Pour les endroits non couverts, les consommateurs peuvent

soit contacter un fournisseur local, soit coordonner avec Felix Storch, Inc. afin de trouver des options de

service à proximité, lesquelles peuvent donner droit à un remboursement partiel.

La garantie de cet appareil est valable pendant un an à compter de la date d’achat, à condition que l’appareil soit

utilisé et entretenu conformément aux instructions fournies avec le produit. Le garant prendra en charge le coût

des pièces d’origine spécifiées par l’usine et de la main-d’œuvre nécessaire pour corriger les défauts de matériaux

ou de fabrication. Le service doit être effectué par une entreprise de service désignée.

Toutes les pièces, sauf le compresseur, sont garanties pendant un an contre les défauts de fabrication. Les

pièces en plastique, les étagères et les armoires sont fabriquées selon des normes commerciales acceptables,

mais ne sont pas couvertes en cas de dommages subis lors de la manipulation ou de bris.

GARANTIE DE 5 ANS SUR LE COMPRESSEUR

1. Le compresseur est couvert pendant 5 ans.

2. Le remplacement n’inclut pas la main-d’œuvre.

ÉLÉMENTS NON COUVERTS PA

R LE GARANT:

1. Les appels de service visant à corriger l’installation de votre appareil, à vous expliquer son

utilisation, à remplacer ou réparer des fusibles ou à corriger le câblage ou la plomberie.

2. Les appels de service pour réparer ou remplacer les ampoules de l’appareil ou les étagères cassées. Les

pièces consommables (comme les filtres) sont exclues de la couverture de garantie.

3. Les dommages résultant d’un accident, d’une modification, d’une mauvaise utilisation, d’un abus, d’un

incendie, d’une inondation, de catastrophes naturelles, d’une installation incorrecte, d’une installation non

conforme aux codes électriques ou de plomberie, ou de l’utilisation de produits non approuvés par le

garant.

4. Les pièces de rechange ou les coûts de main-d’œuvre pour des appareils utilisés en dehors des 48 États

continentaux des États-Unis, ainsi que dans certaines régions de l’Alaska, d’Hawaï et du Canada.

5. Les réparations de pièces ou de systèmes résultant de modifications non autorisées apportées à l’appareil.

6. Les frais de déplacement et de transport pour le service du produit dans des endroits éloignés.

7. Le retrait et la réinstallation de votre appareil s’il est installé dans un endroit inaccessible ou non

installé conformément aux instructions d’installation publiées.

EXONÉRATION DE GARA

NTIES IMPLICITES ; LIMITATION DES RECOURS

LE SEUL ET UNIQUE RECOURS DU CLIENT EN VERTU DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION DU

PRODUIT TELLE QUE PRÉVUE CI-DESSUS. LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ

MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UNE DURÉE D’UN AN. LE GARANT NE SERA PAS

RESPONSABLE DES DOMMAGES INDIRECTS OU CONSÉCUTIFS. CERTAINS ÉTATS N’AUTORISENT PAS L’EXCLUSION OU LA

LIMITATION DES DOMMAGES INDIRECTS OU CONSÉCUTIFS, NI LES LIMITATIONS DE DURÉE DES GARANTIES IMPLICITES

DE QUALITÉ MARCHANDE OU D’APTITUDE, DE SORTE QUE CES EXCLUSIONS OU LIMITATIONS PEUVENT NE PAS

S’APPLIQUER À VOUS. CETTE GARANTIE VOUS CONFÈRE DES DROITS LÉGAUX SPÉCIFIQUES, ET VOUS POUVEZ

ÉGALEMENT BÉNÉFICIER D’AUTRES DROITS QUI VARIENT SELON L’ÉTAT.

16 - FR

Summit FFBF174SSIM 30" Wide Bottom Freezer Refrigerator

Product's Documents

USE and CARE

Specifications

Summit FFBF174SSIM Questions and Answers
