使用说明书
版本 1.0 2006 年 5 月

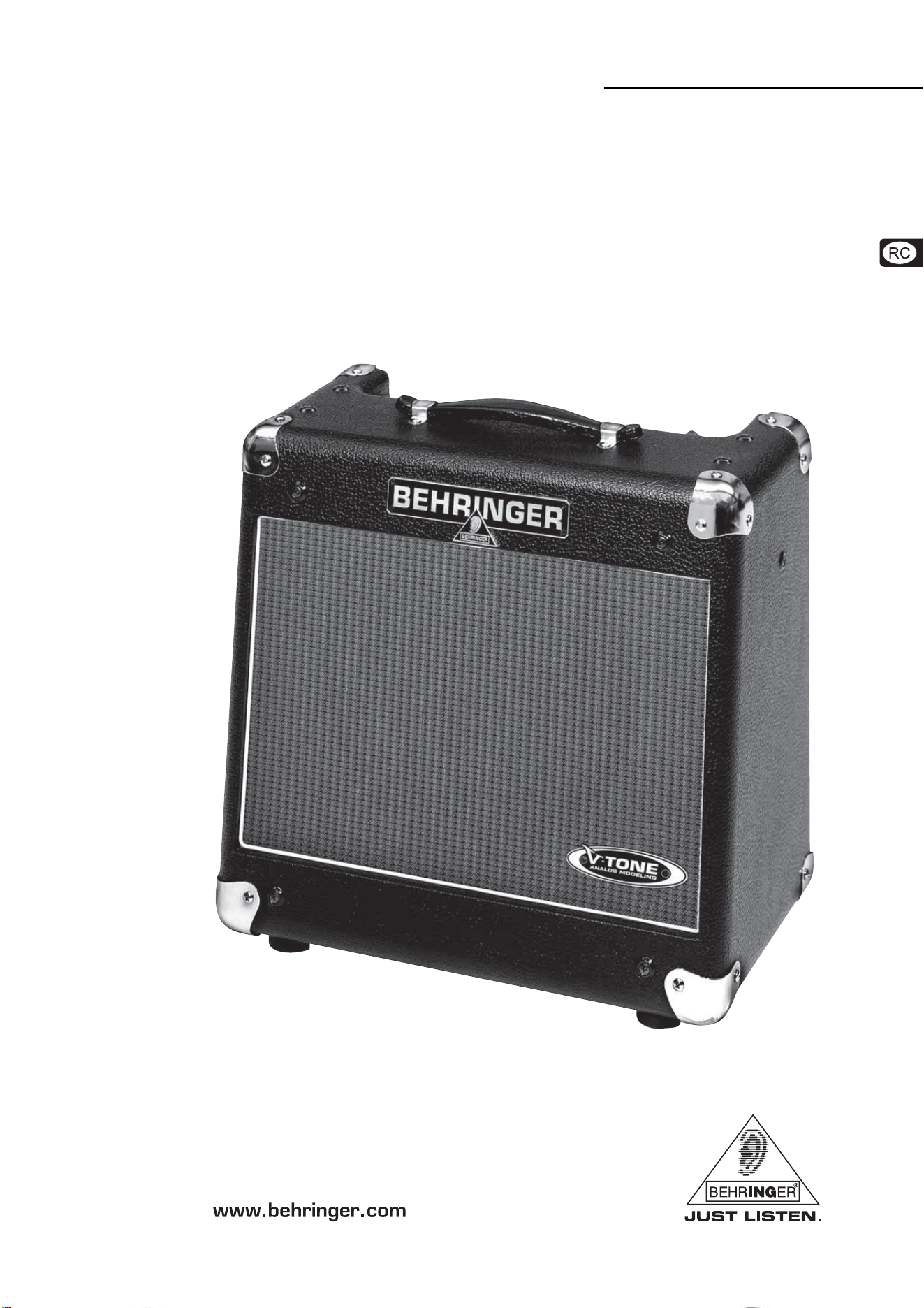

V-TONE GM110
V-TONE GM110
2

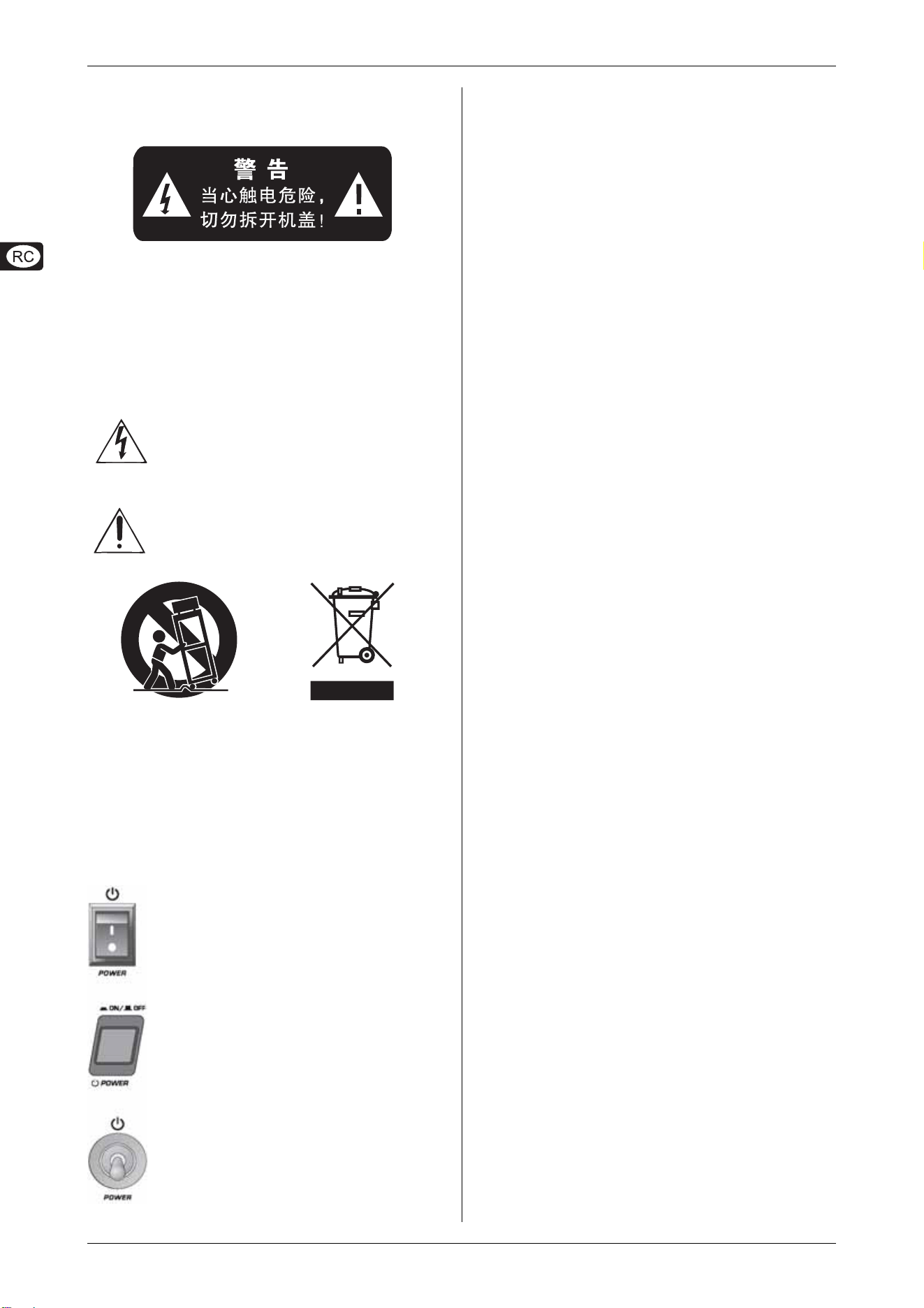

重要的安全说明
注 意：机内无用户可用备件！为了防止触电 , 切勿自行
拆开机盖！必要时需由专业人士维修！
警告：为防止发生火灾或触电危险 , 本机切勿受雨淋
或受潮！
该符号警告用户 --- 禁止推移在最顶端装放有机器而又无
保护措施的可移动机架 , 谨防最顶端的机器跌落给您带
来不必要的人身伤害。为保护您的利益 , 请使用由该制
造厂商所生产或推荐的可移动机架、三角架、脚架，固定
架、控制台等配件。
电源开关的使用说明
详细的安全说明
● 请详细阅读本使用说明书
为了您的安全和能更快地熟练使用这台机器 , 使用前请先
详细阅读并理解本书中所有的安全与使用说明。
● 请妥善保管好本使用说明书
为了您以后能更加方便地使用和保养这台机器 , 请妥善保
管好本使用说明书以供必要时查阅。
● 请遵守所有的警告与注意事项
为了您能更加安全地使用这台机器 , 请遵守在设备上和说
明书中所有的警告与注意事项。
● 请查阅并按照制造厂商的方法来安装本机器 , 请安装它在易
通风散热的地方。请勿阻塞机器上所有的通风散热孔。
不要用诸如报纸、桌布、窗帘等之类的物品覆盖着本机器；
不要将本机器放置在棉被或绒毛很长的地毯上。
● 禁止在靠近水或潮湿的地方使用本机器，如浴缸、
厕所、洗衣桶、厨房的洗菜池、潮湿的地下室、游泳池旁；
禁止将水或其它液体之类的东西滴入或倒入机内；避免在
周围充满易燃易爆气体如汽油站或粉尘等场所使用。
● 不要在靠近热源的地方使用本机器，如加热器、暖气机、
电热炉、大功率放大器等各种易发热设备。
● 请勿将易发生危险的物品放置在机器上。例如装有液
体如化妆品、花瓶之类的物品；裸露的火焰源如点燃的蜡
烛之类的物品；易燃易爆如酒精、
天那水之类的医疗及化学用品等等。
● 请勿用化学溶剂如酒精之类的物品清洁本机器 , 否则
会对机器表面造成损伤 , 必要时请用清洁的干布擦拭。
● 应避免电源线及插头受到损伤或损坏。不要强行拉扯电
源线及其它组件 , 若要移动本装置请拔下电源插头。
● 当打雷或闪电、或较长时间不使用本机器 , 请立即关闭
本机的电源并拔出交流电源插头。
● 注意，当电源开关断开后，音频功率放大器仍与电网电
源连接！为防止发生火灾或触电危险 , 切勿自行拆开机盖进
行维修！必要时请拔下电源插头后再更换元器件或进行维
修！注意，保险丝需用同型号同规格的进行更换！
● 若发生以下异常情况时 , 请立即关闭本机的电源并拔
下电源插头 , 并与当地经销商联系或由专业人士维修。
1) 金属之类或其它异物跌落入机器内；水或其它液体进
入机器内 ; 或被雨淋后。
2) 当电源线或电源插头受到损伤 , 如线芯露出或断线。
3) 机器冒烟、有异味或出现其它异常情况时。
4) 机器跌落在地上后或工作不正常等情况时。
等边三角形中带有的闪电型箭头 , 该符号用来
告诫用户 --- 机内具有危险电压的非绝缘部分 ,
易造成电击的危险。
等边三角形中带有的感叹号 , 该符号用来提醒
用户 --- 机器附件中有重要的操作和保养说明 ,
请查阅使用说明书。
船形开关 --- 按其两边中的任一边来使电源接
通或断开 , 开关上的符号含义以下：
“I”--- 表示接通电源 “ON”;
“0”
( 全极开关才出现 )--- 表示断开电源 “OFF”。
按钮开关 --- 当按下开关的按钮时为接通电源
“ON” ；按出则为断开电源 “OFF”。
拨动开关 --- 拨向上为接通电源 “ON” ；拨向
下为断开电源 “OFF”。
3
1. 介绍
V-TONE GM110
1. 介绍
谢谢你对我们的信任，购买了 V-TONE GM110。GM110 是一款现代
的吉他工作站。这一产品为练习型吉他功放音箱的产品定下了新
的标准。
人们现在对吉他功放的要求非常多。吉他手要能演奏出各种不同
色音色，同时，他也要能在短时间内适应不同的使用场合，如：
家庭录音，录音室，现场演出。因此，我们要给你提供有大量不
同音色的 V-TONE 和不同的连接插口。请你不要担心，你很快就会
学会如何凭感觉来灵活操作 V-TONE 的各种各样的功能。
1.1 DYNAMIZER 技术和模拟功放模块
电子乐器攻放设备之间的质量有很大的不同。同混音和来自母带
的信号不一样，电子乐器信号往往带有很高的音峰值，这些音峰
给功放设备的动态范围提出了很高的要求。功放设备如何处理这
些峰值，是每台功放设备很重要的产品特色。
GM110 配有我们独特的 DYNAMIZER 前置电路。这一电路能使音峰
的音色变得生动有力–即使当功放在它的功率极限上工作的时
候。拥有我们的模拟功放模块，你便拥有了各种正宗的电子管音
色，除此以外，你还能得到就这一功放而言的典型的动态范围。
吉他音色通撤透明，温暖，并带有典型的电子管压缩。即使在失
真很大情况下，吉他的音色仍然保持生动有力。
你还可以随时调整音量的大小，因此，你能将你在排练室中录下
的声音在你家里的录音室里进行混音。
下面向你介绍如何使用本产品的各种控制元件，以便
你对各种功能有所了解。请仔细阅读。阅读后请妥善
曝光，以便今后参阅之用。
1.2 在开始以前
V-TONE GM110 在厂内进行了仔细的包装，以确保安全可靠的运
输。如果发现包装箱还是有损坏，请立即检查机器表面有无损坏。
若发现有损坏时请不要将机器寄回给我们，请务必首先通知
销售商和运输公司，否则索赔权可能会失效。
为了避免过热的现象， 请你注意设备周围的空气流动，也不要将
设备放在会产生热量的产品附近。
请保持充分的空气流通，不要将 GM110 放置在取暖器附近，以避
免机器过热。
在插上电源以前，请仔细检查电源的电压是否正确。
电源插座上的保险丝座有 3 个三角记号。 2 个三角记号相互对
准。
产品所需电压在三角记号旁有表明。 将保险丝座转 180 度， 可
改变所需电压。 注意：出口产品信号，不能改变所需电压， 有些
出口产品型号只能有 120 伏的电压！
如果你将机器调节到另外的电源电压，则必须使用其他的保
险丝。你可在 “ 技术数据 ” 一章中找到正确的数值。
保险丝烧坏时，务必用数值正确的保险丝更换你可在 “ 技术
数据 ” 一章中找到正确的数值。
电源连接， 请使用随货供应的电源线和电源插座。 这一连接方
法符合国际安全标准。
请注意， 所有设备要有接地。为了你的安全，请你不
要去掉接地，或使之失去功能。这一设备在接上电源
时，一定要有完好的接地。由于接地而在 D.I.Out 上
引起的噪音可以通过按下取消接地按钮(GND， )来
解决。
1.3 网上登记
在购买 BEHRINGER 产品之后 , 请您尽可能立即在网站
www.behringer.com （或 www.behringer.de）进行登记 , 并仔细
阅读产品质量担保服务规定。
自产品购买之日起，BEHRINGER 公司为您提供一年
∗
的产品材料
和加工质量担保。保修条件的中文译文您可以从我们的网页
www.behringer.com 下载或电话索取：+65 6542 9313。
您所购买的 BEHRINGER 产品一旦出现故障或损坏，本公司承诺为
您提供及时的产品维修服务。 请您直接与您的 BEHRINGER 特许经
销商联系。 若您的 BEHRINGER 特许经销商不在附近，您也可直接
与本公司的分公司联系。在您所购买的产品的原包装箱里有所有
BEHRINGER 分公司的联系地址 （全球联系信息 / 欧洲联系信息）。
如您所在的国家没有本公司所设的联系处，您可与离您最近的批
发商联系。您可在我们的网页上（www.behringer.com）的技术支
持处，得到批发商的联系地址。
请您在登记时务必写明您购买产品的日期，以便本公司能更快更
有效地为您提供产品质量的担保服务。
衷心感谢您的合作！
∗
对欧洲共同体国家的客户，有其他的规定。
BEHRINGER公司始终尽力确保最高的质量水平。必要的修改将不预
先通知予以实行。因此机器的技术数据和外观可能与所述说明或
插图有所不同。保留对技术数据及外观的改动。此文件所述数据
与文件印刷时相符。图示及引用的公司，机构和出版物及各自的
图标均系各自所有人的注册商标。其引用不构成 BEHRINGER 对其
要求权或商标所有人与 BEHRINGER 的从属关系。任何人参照此处
的描述，照片或声明而引起的损失，BEHRINGER 不对其承担责任。
产品的颜色及技术数据可能有细微的差别。本产品只通过本公司
授权的经销商销售。发行商和销售商不是 BEHRINGER 的代理人，
无权以任何直接或隐含的方式对 BEHRINGER 法律约束。无百灵达
专用音响技术有限公司明确的书面许可，无论用作何种用途，不
得以任何电子的或机械的方式对该手册的任何部分进行复制及传
播，其中包括任何形式的复印和录音。BEHRINGER 为注册商标。
版权所有 © 2006 BEHRINGER Spezielle Studiotechnik GmbH,
Hanns-Martin-Schleyer-Str. 36-38,
47877 Willich-Muenchheide II, 德国
电话 +49 2154 9206 0，传真 +49 2154 9206 4903
4 2. 控制元件
V-TONE GM110
2. 控制元件
2.1 上面
GM110 上
INPUT
( 输入 ) 插口是 6.3 毫米插口，你可将吉
他插入这一插口。请使用单声 6.3 毫米的电线（请在乐器店
里购买这种电线）。
驱动 （
DRIVE）
调节钮控制输入端的音量。这样你能理想地
调节 GM110 的前置电平与输出端的电平，以得到所希望的失
真效果 （根据所选的功放，模式和喇叭组合而定）。
最好使用 DRIVE 调节钮来调节音色。用 MASTER 调节钮来
调节所需音量。
AMP
开关提供 3 种不同的功放模拟。这些功放声音以著名
的古典功放音色为基础。TWEED 的音色名连通透，低音效
果极佳。BRITISH 的中频强劲有力，声音的穿透力极好。
CALIF(ORNIAN) 的音色特别适合歌唱型的主音，它的音色
饱满平衡，并很有自己的特色。
MODE
开关提供3 种不同增益设置(CLEAN, HI GAIN, HOT)。
SPEAKER
开关模拟 2 个古典吉他功放：4x12" 封闭式音箱
(U.K.)，2x12" 开放 式 音箱 (U.S.)。另 外，我 们 还为你
提供了根据 GM110 箱体结构需要的频率响应改进功能
(FLAT)。
在均衡区段中的
LOW
调节钮能降低或提升低音的频率。
MID
调节钮能降低或提升中频的频率。
HIGH
调节钮能降低或提升高频的频率。
用
MASTER
调节钮能控制 V-TONE GM110 的总音量和耳机的
音量。当你打开电源时，或将吉他线与吉他或功放分开时，
MASTER
调节钮应被关闭 （向左扭道低）。
POWER
按键是电源开关。在同电源连接时，电源开关音处在
关闭的位置上。
请注意：电源开关在关闭后，设备并没有完全与电源分离。
如果你长时间不使用这一设备的话，请将电线拔出电源插
座。

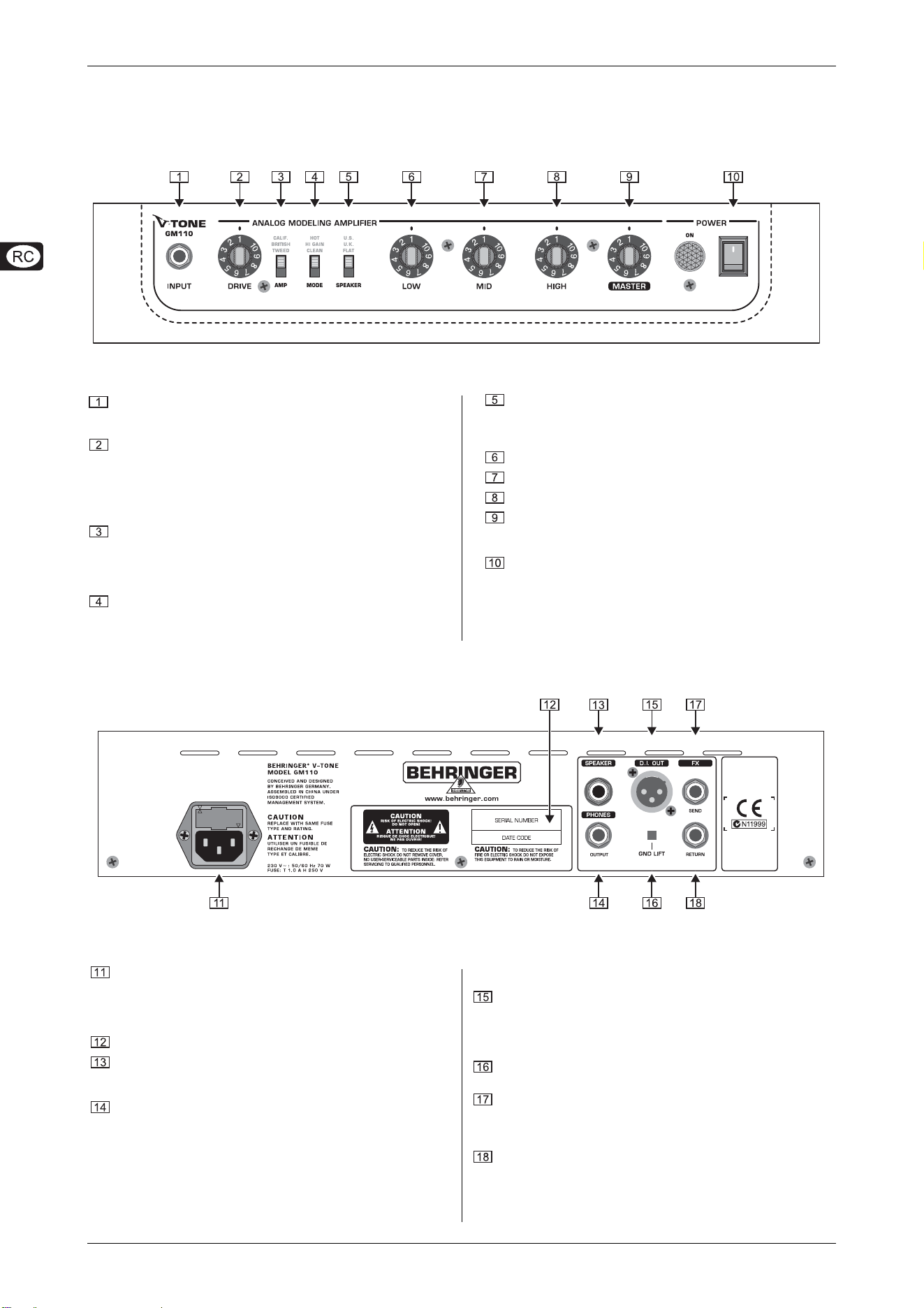

图 2.1 上面的控制元件
2.2 背面
图 2.2 背面的连接口
保险丝座 / 电压选择
：在将电源于设备连接前，请检查当地的
电压是否与设备的电压相符。保险丝需要换掉的话，请使用同
类型的保险丝。有些型号的保险丝座有 2 个不同的位置，可
在 230 伏和 120 伏的电压之间切换。请你注意：当在欧洲
外，使用 120 伏电压时，保险丝的值要加大。
产品序号。
用
SPEAKER
插口，你可另外连接一个音箱。外置音箱的阻抗
应有 4 个欧姆。使用这个插口，内置的喇叭便会变得无声。
有关连接外置音箱其他信息，请参看 4.1. 章节。
通过 6.3 毫米的
PHONES
插口，你可用耳机监听 GM110 的音频
信号。使用这个插口，喇叭便会变得无声。
喇叭对吉他功放音箱的音色有很大的影响，因此，在耳机输出
端和 D.I.OUT 端上的音频之频率响应都有得到改进 （喇叭模
拟）。如果不改进频率响应的话，音色会变得很差。你也能在
FX SEND 的插口上截取还没有抵达功放器的音频信号。
如果耳机的阻抗太低的话，音量大的时候，耳机有时候会有失
真的现象。请使用主调节扭 （MASTER）将音量调小。
在
D.I. OUT
输出端上 （平衡式卡侬插口，你可截取 V-TONE
GM110 的音频信号，并可直接输入调音台进行录音。这时的音
频信号的频率响应已有改进过（喇叭模拟）。 D.I. Out 输出
端上的音量（最大 +22 dBu）可直接输入调音台，可用麦克风
输入端，也可用调音台的线路输入端。
GND LIFT
开关，可用来取消因 D.I. Out 地接而造成的低音
噪声。
FX SEND
是 GM110 串联效果通道的输出端。在此你可插入外
置效果器（如：哇音踏板）。如果你需要更大功率的话，你也
可在这里接上外置末级功放。这时的信号流不会中断。FX
SEND 插口上信号之频率响应已经得到改进。
FX RETURN
是插入的效果器的输出端。如果在此插上电线的
话，信号流便会中断。
请注意：在使用效果设备串联插入通道时，请不要使用 100%
效果信号。否则，便会听不到直接信号。
5
4. 技术指数
V-TONE GM110
3. 音频连接
V-TONE GM110 的输入端和输出端都是单声 6.3 毫米 插口。耳机
输出端和 D.I. Out 端是例外。
请注意：设备的设置和使用只能有专业人员进行。
请注意：所有设备都要有接地。为了你的安全，不要去掉设
备和电源线的接地功能。因接地而造成的低频噪音，可以通
过 GND
(GND， ) 开关 来排除。

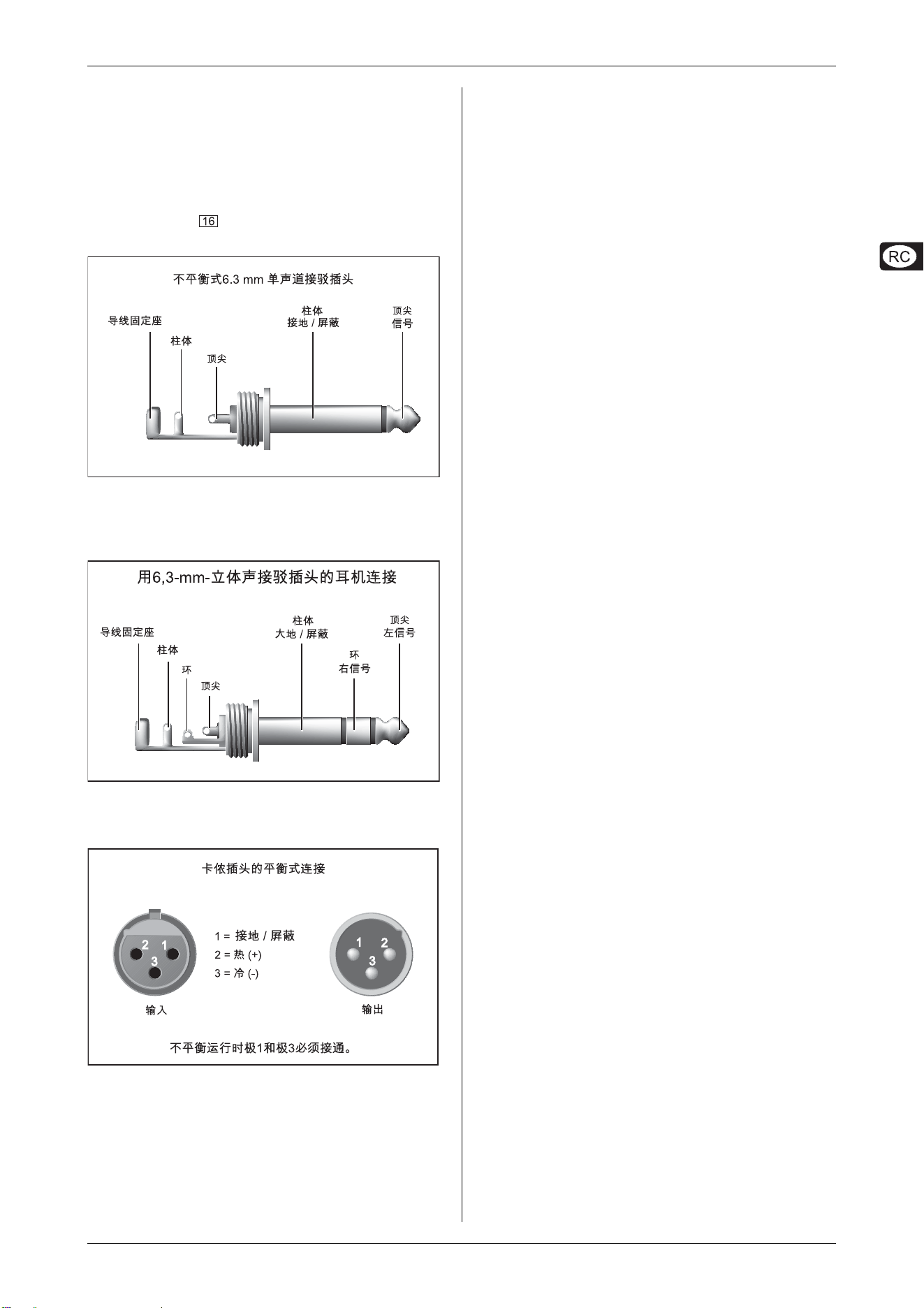

图 4.1: 单声 6.3 毫米插头的电线连接
（Input, FX Send, FX Return, Speaker)
图 4.2: 立体声耳机 6.3 毫米插头
图 4.3: D.I. Out （右）的线路连接
3.1 音箱连接
GM110 配有一个音箱连接口 （单声 6.3 毫米插口）。你能连接一
个外置音箱。为了保证功放器的最大功率，外置音箱的阻抗应是
4 欧姆。阻抗越大，输出功率就会下降。
连接外置音箱，请不要用乐器线材，应该用音箱线材。这
样，你可避免不必要的音色和功率的损失。
4. 技术指数
音频输入端
吉他输入端
插口 单声 6.3 毫米插口
类型 有高频干扰保护的输入端
输入端阻抗 大约 1 M 欧姆， 非平衡式
效果回送
插口 单声 6.3 毫米插口
输入端阻抗 大约 1 M 欧姆， 非平衡式
音频输出端
效果输送
插口 单声 6.3 毫米插口
类型 低欧姆线路电平输出端
输出端阻抗 大约 100 欧姆， 非平衡式
直接注入输出
插口 卡侬
类型 平衡式，低欧姆线路电平输出端
输出端阻抗 大约 100 欧姆
最大输出端电平 +22 dBu
音箱输出端
插口 单声 6.3 毫米插口
负载阻抗 （额定） 4 欧姆
系统指数
功放功率 30 欧姆，4 瓦有效值
喇叭
类型 10" 英寸经典喇叭， BUGERA
TM
喇叭
阻抗 4 欧姆
负载功率 60 瓦 (BUGERA
TM
)
电源
电压 美国 / 加拿大 120 伏交流电，60 赫兹
中国 / 朝鲜 220 伏交流电，50 赫兹
英国 / 澳大利亚 230 伏交流电，50 赫兹
欧洲 230 伏交流电，50 赫兹
日本 100 伏交流电，50 – 60 赫兹
最大负载功率 最大 70 瓦
保险丝 100 - 120 伏交流电 : T 2 A H 250 V
200 - 240 伏交流电 : T 1 A H 250 V
电源插口 标准电源插口
尺寸 / 重量
尺寸 ( 高 X 宽 X 深 ) 大约 15 英寸 （381 毫米）X
14 英寸 （369 毫米）X
9 英寸 （242 毫米）
重量 大约 12.5 公斤
