Technical Support and E-Warranty Certificate www. vevor. com/support
WORKBENCH
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Note:This user manual is
applicable
to the cotton candy machines.
Please read it carefully before use.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
WARNING:
Read this material before using this product. Failure to do so can result
in serious injury.
Assembly precautions
1. Assemble only according to these instructions. Improper assembly can
create hazards.
2. Keep the assembly area clean and well-lit.
3. Keep bystanders out of the area during assembly.
4. Do not assemble when tired or when under the influence of alcohol, drugs
or medication.
5. The product capabilities apply to properly and completely assembled
products only.
6. For additional information regarding the parts listed in the following pages,
please refer to the Assembly Diagram of this manual. Unwrap and separate
all parts in a clean work area.
Use precautions
1. Use with products heavier than the rated weights indicated may result in
instability causing possible injury.
2. Mounts must be attached as specified in assembly instructions. Improper
installation may result in damage or serious personal injury.
3. Make sure that the supporting surface will safely support the combined
weight of the equipment and all attached hardware and components.
4. Use the mounting screws provided and DO NOT OVER TIGHTEN
mounting screws.
5. This product contains small items that could be a choking hazard if
swallowed. Keep these items away from children.
6. This product is intended for indoor use only. Using this product outdoors
could lead to product failure and personal injury.
SAVE THESE INSTRICTIONS
- 3 -
PRODUCT PARAMETERS
Item No.
Maximum
load-bearing
(Top
board/Clap
board）
Product Size
（mm）
Table legs
( whole /
separated)
Dam-
board
Support
feet
Wheel
SKT710*610T
700/540lbs
610*711*660
whole
√
√
×
SKT910*760T
800/620lbs
762*914*660
whole
√
√
×
SKT1220*760T
900/620lbs
762*1219*660
whole
√
√
×
SKT1520*760T
900/620lbs
762*1524*660
whole
√
√
×
SKT610*610J
700/540lbs
610*610*751.6
whole
√
×
√
SKT710*610J
700/540lbs
610*711*751.6
whole
√
×
√
SKT910*760J
800/620lbs
762*914*751.6
whole
√
×
√
- 4 -
PACKING LIST
Item
Part Name
QTY
1
Panel
1 PCS
2
Shelves
1 PCS
3
Table legs
4 PCS
4
Flapper-1
1PCS
5
Flapper-2
1PCS
6
Flapper-3
1PCS
- 5 -
7
Support feet
（
3-inch universal wheels
(2 with brakes)
）
Tip:various to refer the Product
Parameters table
4 PCS
(pre-
installe
d)
8
M6 Allen socket screws
8PCS
9
Φ6 gasket
8PCS
10
M5 screws
13PCS
11
φ5 gasket
13PCS
12
Hex key
1PCS
13
User Manual
1PCS
- 6 -
ASSEMBLY STEP
This is the original instruction, please read all manual instructions carefully before
operating.VEVOR reserves clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there is any| technology or software
updates on our product.
1.Place the Panel mounting hole facing upwards, install the round pipe into the
hole, fix it with M6 socket screws,Φ6 gaskets and have a torque greater than or
equal to 25N.m
2.Install the Shelves according to the height of the hole position you need, fix the
mounting hole with M6 socket socket screws,Φ6 gaskets and the torque is greater
than or equal to 25N.m
- 7 -
3.Install the support feet or wheels
4.After completed the installation, turn the workbench over and adjust the height
of the four support feet (or wheels) to ensure that the four feet are close to the
ground and the workbench is stable
The support feet are
pre-installed before
they leave the factory.
- 8 -

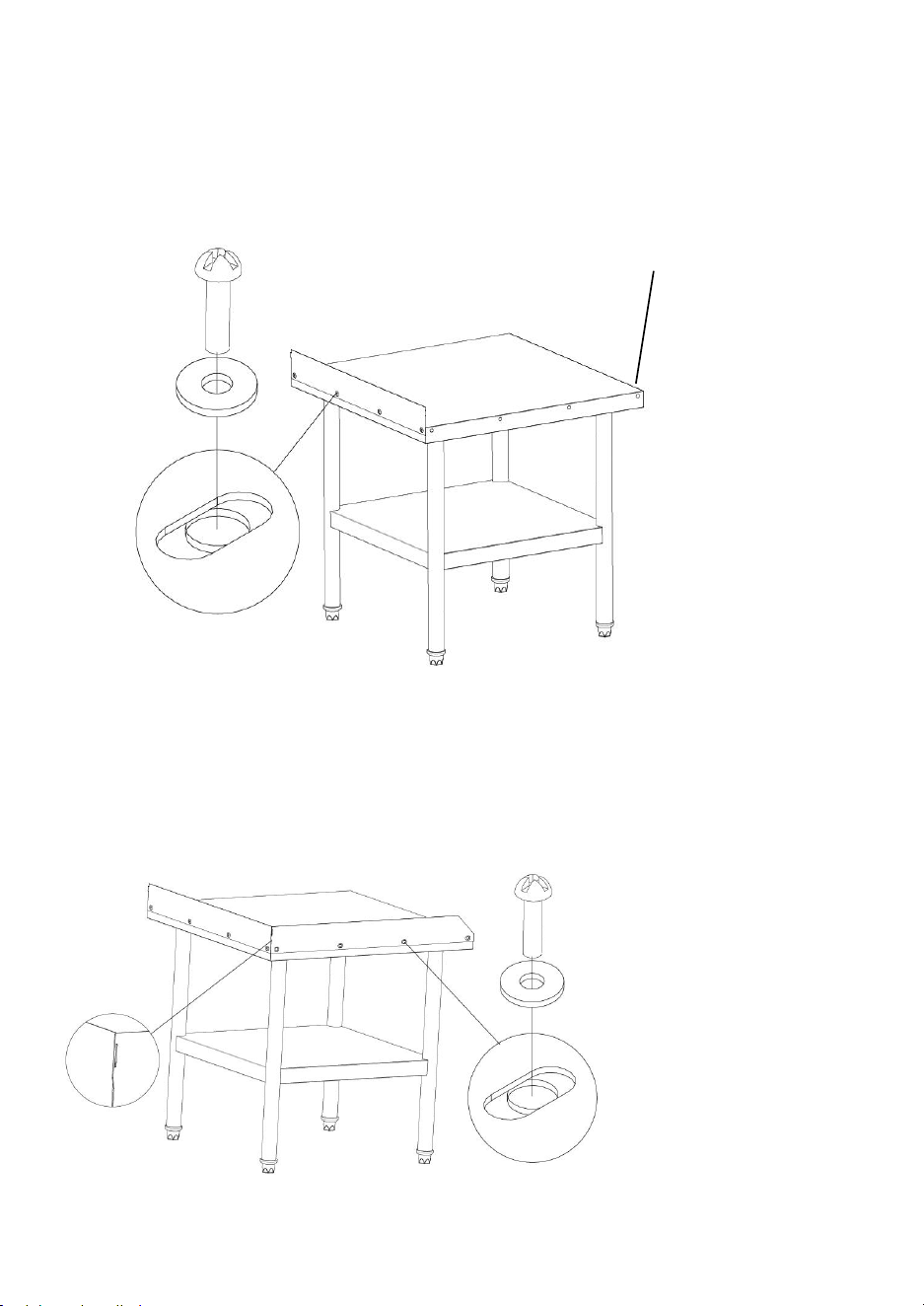

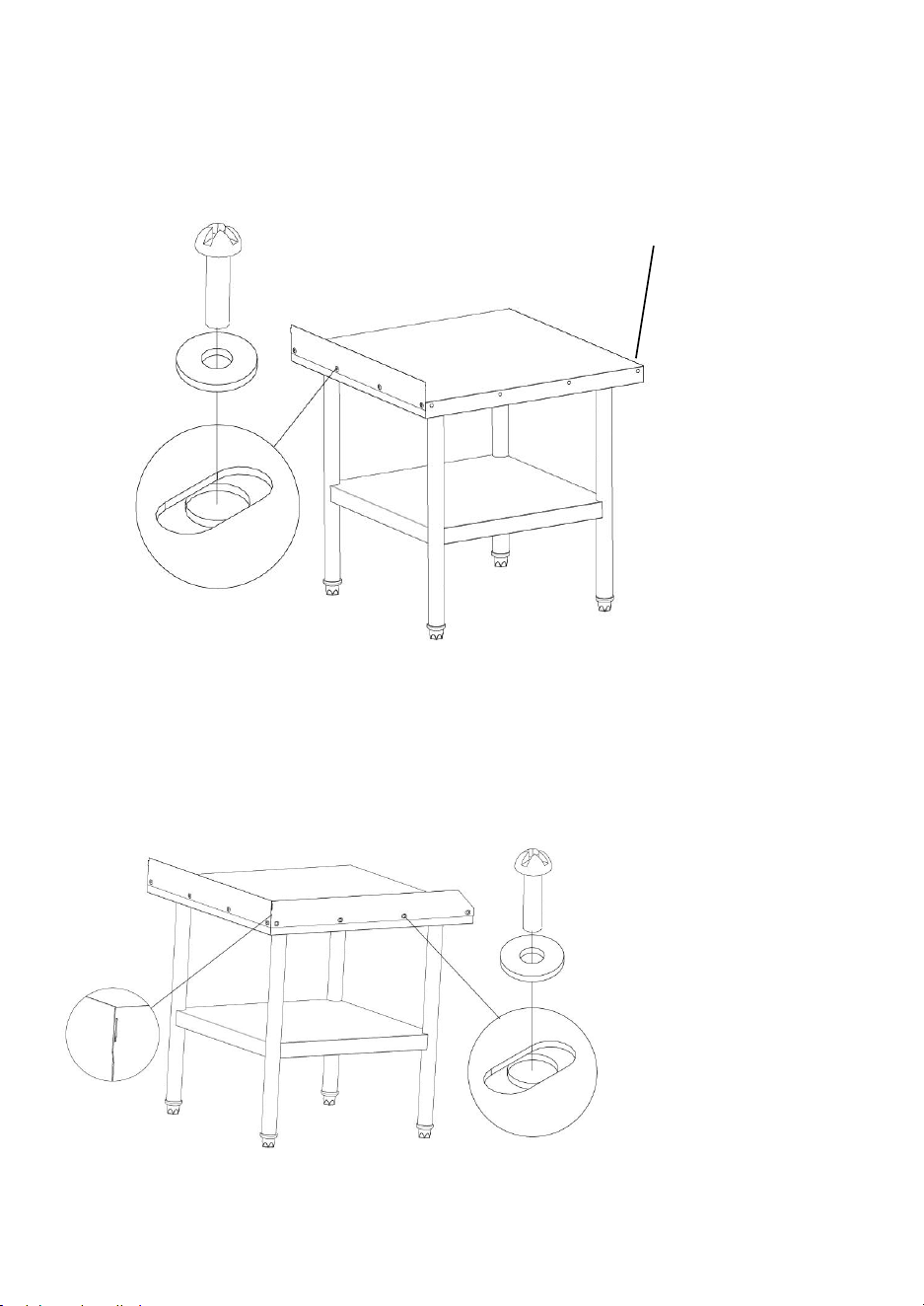

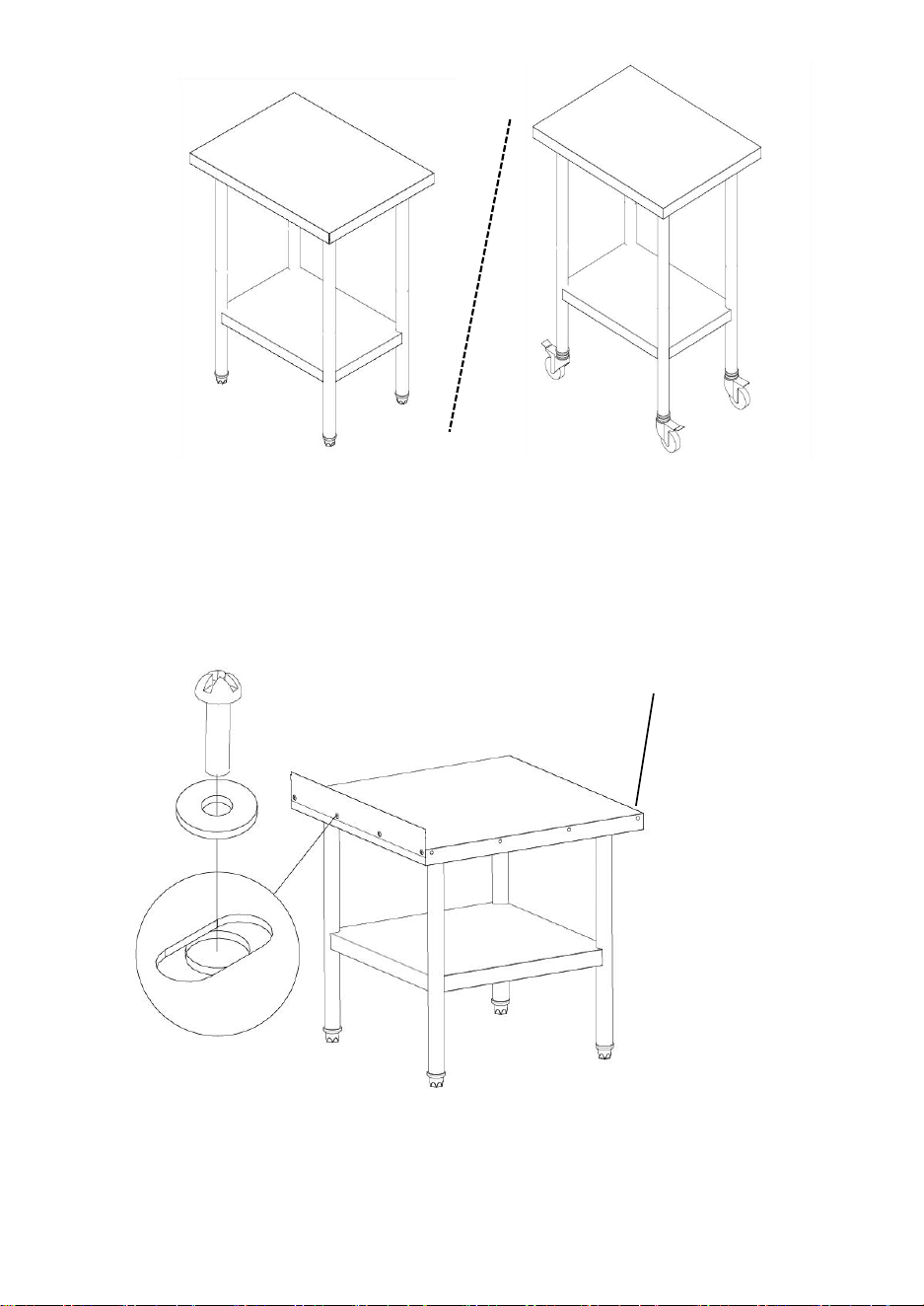

5. Install the flapper-1 on the workbench in the correct orientation (please refer to
the logo direction), then tighten it with M5 screws and φ5 gasket, and fasten the
baffle-1 on the workbench.

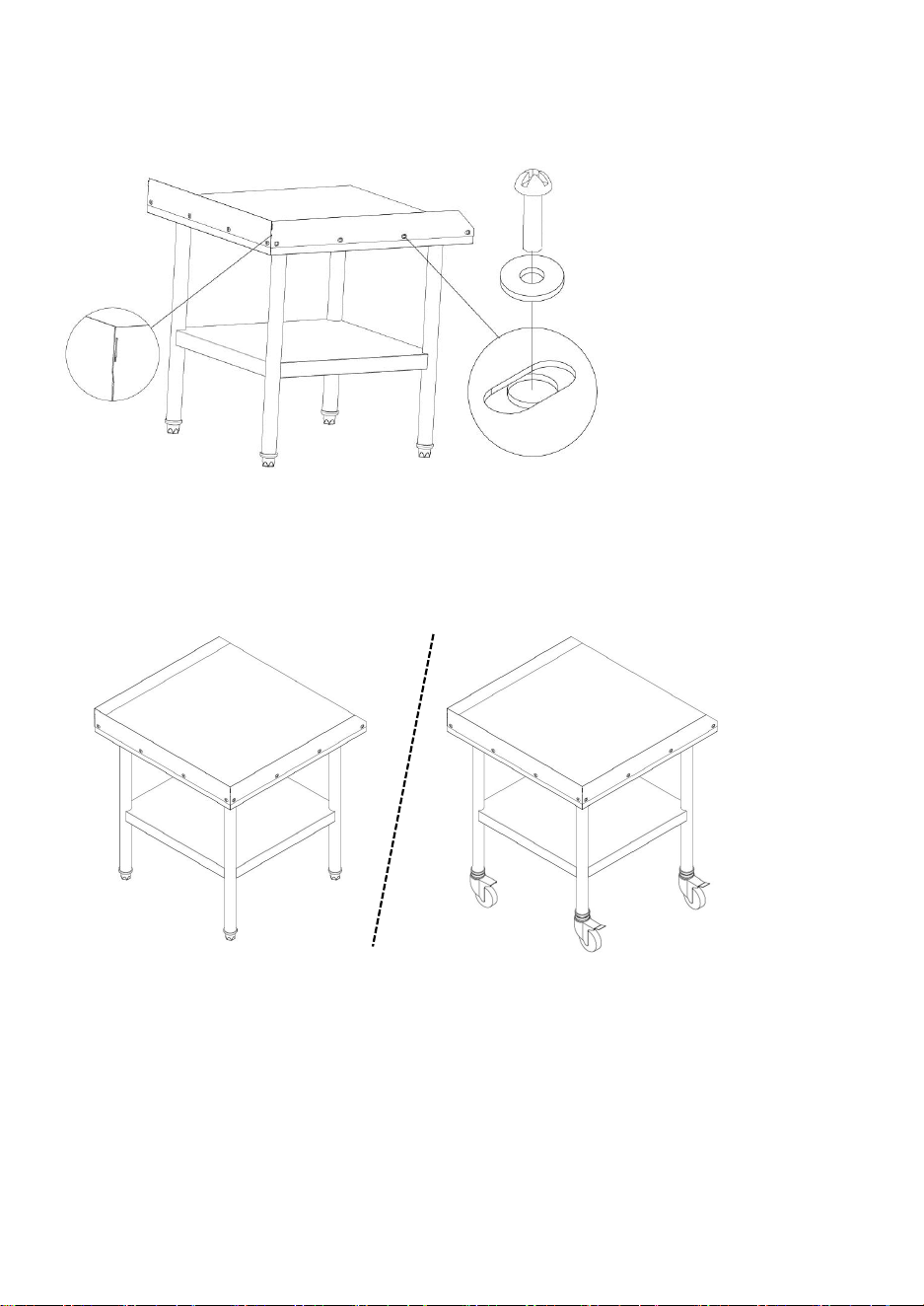

6.
The baffle-2 and the baffle-1 are buckled and correctly placed on the
workbench, and then fastened with
M5 screws and φ5 gasket
, and the baffle
plate 1 is fastened on the workbench. (The installation steps of Bezel-3 are
similar, please refer to this step)
Logo
- 9 -

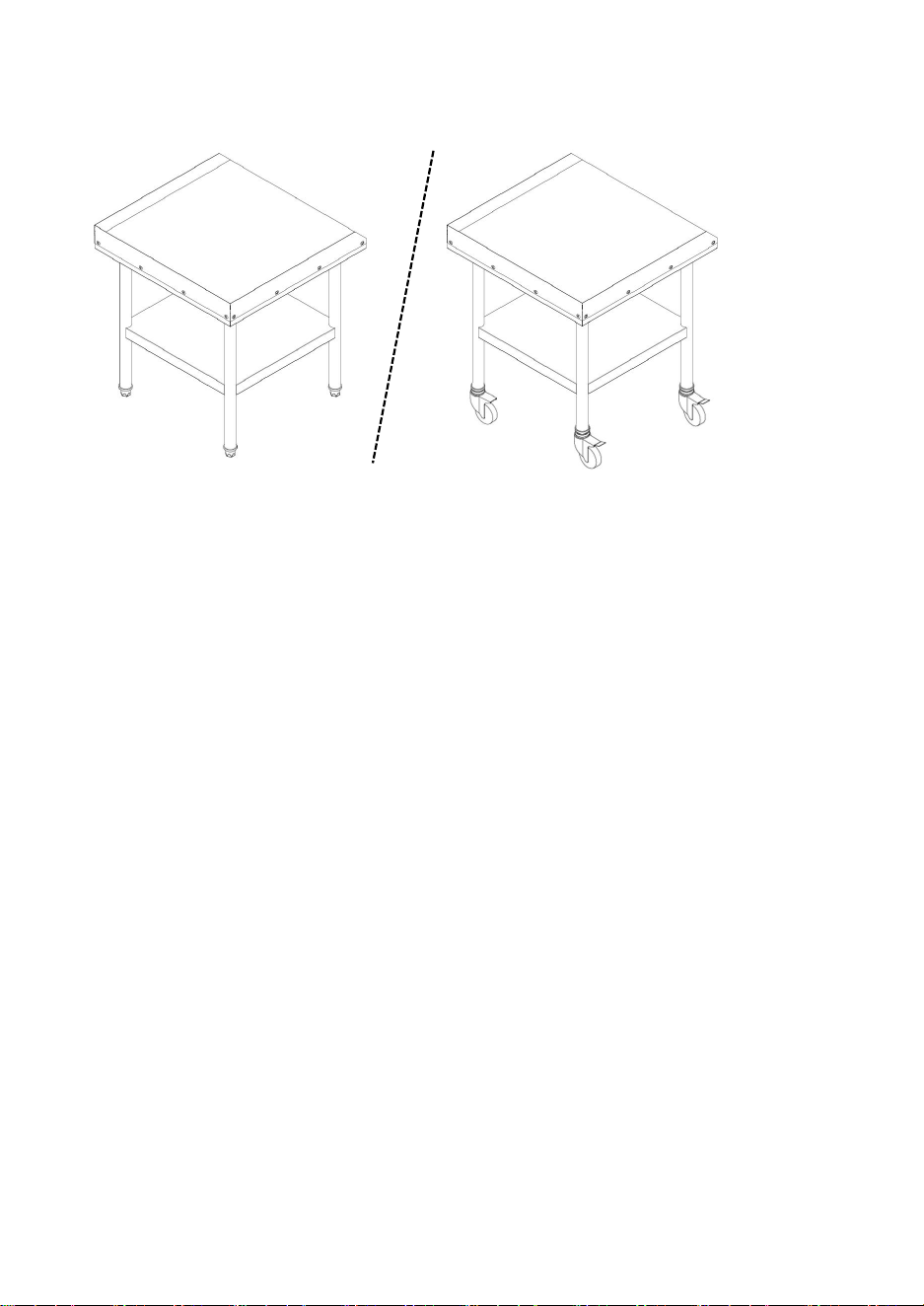

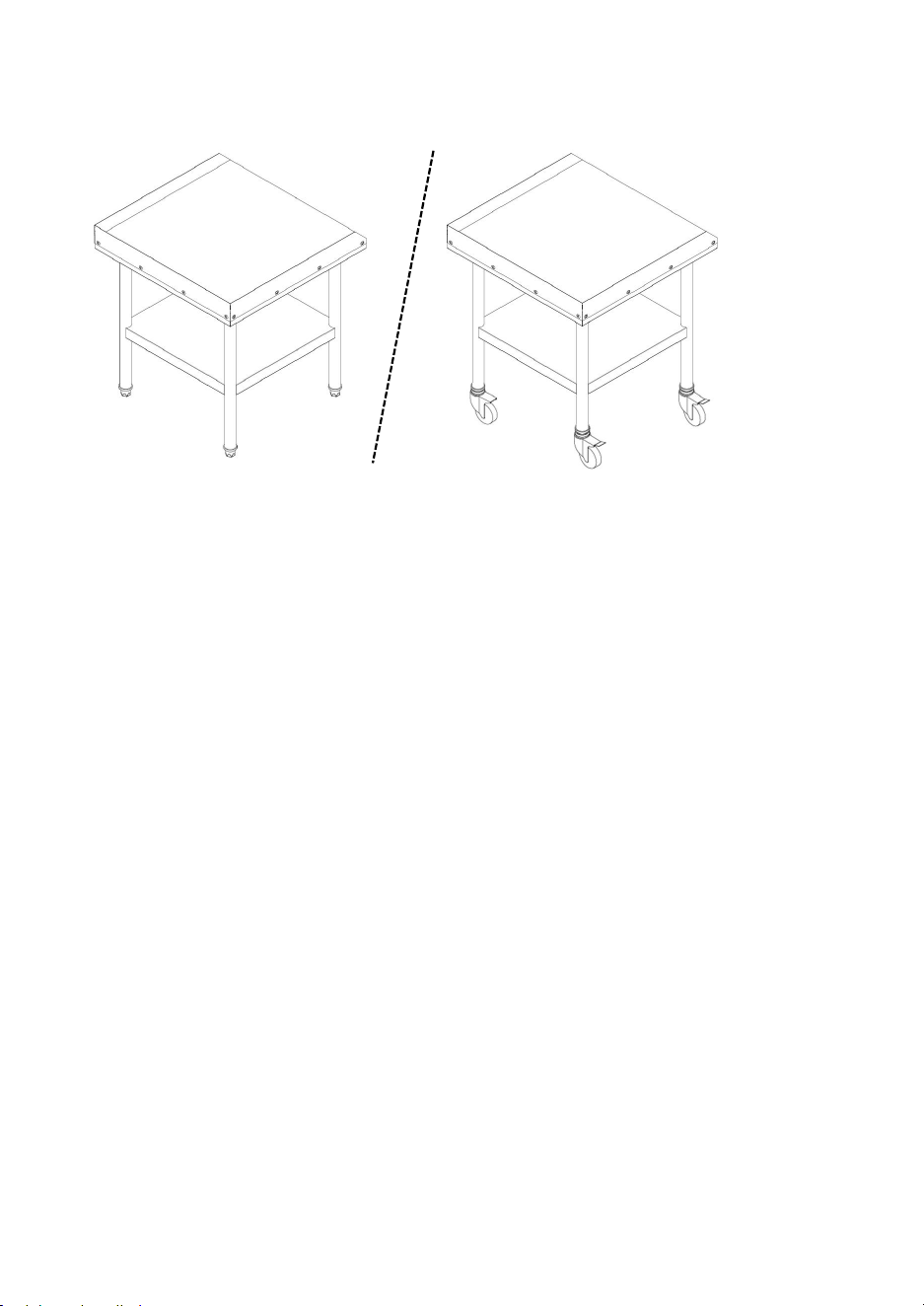

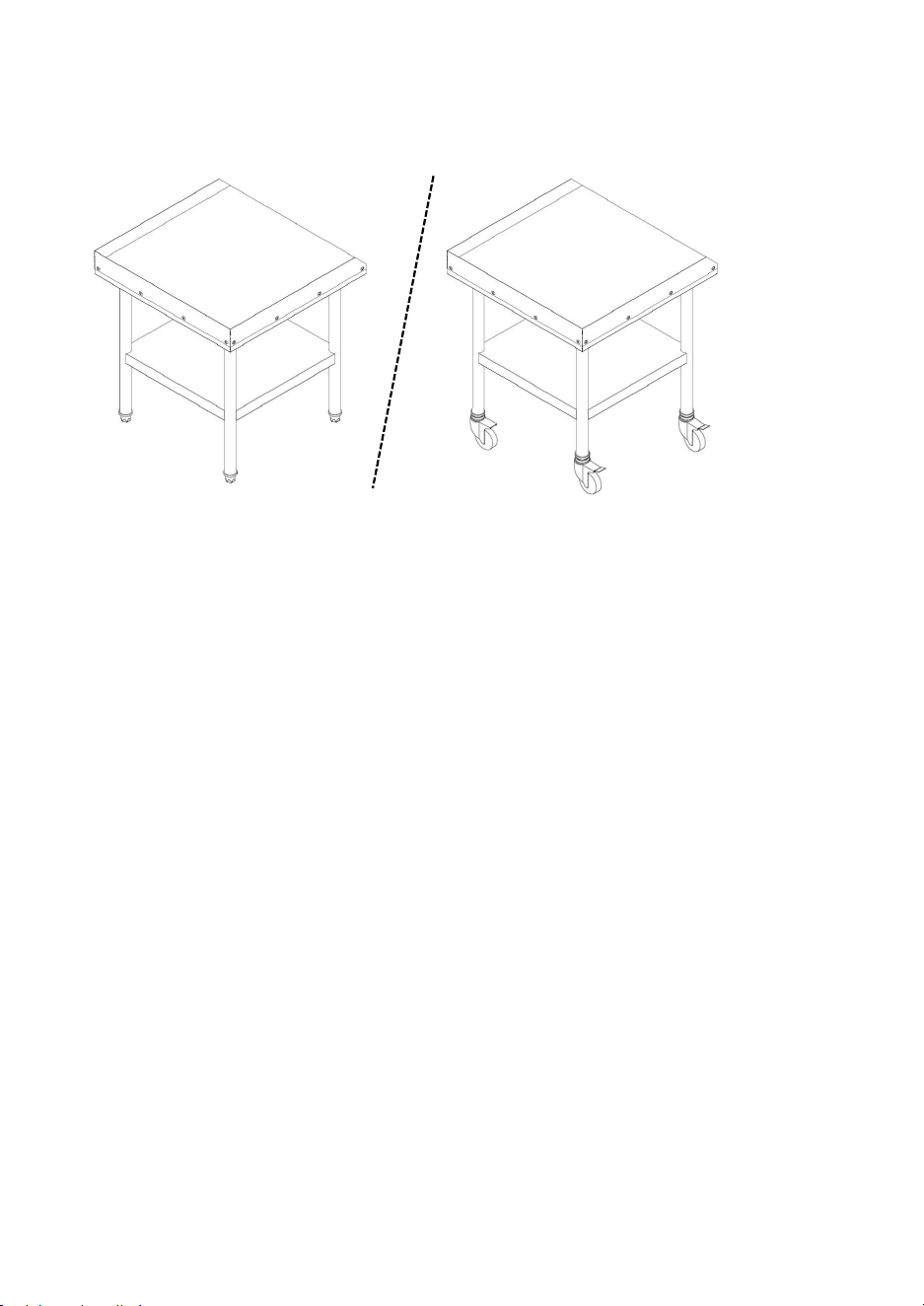

7.Finished product drawing
Note: If the workbench does not need to be moved. Please hold the brakes
on the wheels to ensure that the table does not move.
The workbench has a maximum weight limit, please be careful not to exceed
the maximum weight
- 10 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Techniczny Certyfikat wsparcia i e-gwarancji www . wevor . com/wsparcie
STOŁ WARSZTATOWY
INSTRUKCJA OBSŁUGI
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Uwaga: to użytkownik podręcznik Jest
stosuje się
do the bawełna cukierek
maszyny.
Proszę Czytać To ostrożnie zanim używać.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
OSTRZEŻENIE:
Przeczytaj ten materiał przed użyciem tego produktu. Niezastosowanie
się do tego może spowodować poważne obrażenia.
Środki ostrożności podczas montażu
1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż
może stworzyć zagrożenie.
2. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
3. Podczas montażu trzymaj osoby postronne z dala od obszaru.
4. Nie należy montować, gdy jest się zmęczonym lub pod wpływem alkoholu,
narkotyków lub leków.
5. Możliwości produktu dotyczą wyłącznie produktów prawidłowo i całkowicie
zmontowanych.
6. Dodatkowe informacje dotyczące części wymienionych na kolejnych
stronach można znaleźć w schemacie montażu w niniejszej instrukcji.
Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.
Stosuj środki ostrożności
1. Używanie produktów cięższych niż wskazane wagi znamionowe może
spowodować niestabilność i możliwe obrażenia.
2. Mocowania należy zamocować zgodnie z instrukcją montażu.
Nieprawidłowa instalacja może spowodować uszkodzenie lub poważne
obrażenia ciała.
3. Upewnij się, że powierzchnia nośna bezpiecznie utrzyma łączny ciężar
sprzętu i całego podłączonego sprzętu i komponentów.
4. Użyj dostarczonych śrub montażowych i NIE DOKRĘCAJ ich zbyt mocno.
5. Ten produkt zawiera małe elementy, które w przypadku połknięcia mogą
spowodować ryzyko zadławienia. Trzymaj te przedmioty z dala od dzieci.
6. Ten produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach
zamkniętych. Używanie tego produktu na zewnątrz może prowadzić do
awarii produktu i obrażeń ciała.
RATOWAĆ TE INSTRUKCJE
- 3 -
PRODUCT PARAMETERS
Przedmiot nr.
Maksymalna
nośność
(Deska
górna/deska
klapowa )
Rozmiar
produktu (mm)
Nogi do
stołu
(całe/oddzi
elne)
Deska
tamowa
Stopy
podporo
we
Koło
SKT710*610T
700/540
funtów
610*711*660
cały
√
√
×
SKT910*760T
800/620
funtów
762*914*660
cały
√
√
×
SKT1220*760T
900/620
funtów
762*1219*660
cały
√
√
×
SKT1520*760T
900/620
funtów
762*1524*660
cały
√
√
×
SKT610*610J
700/540
funtów
610*610*751,6
cały
√
×
√
SKT710*610J
700/540
funtów
610*711*751,6
cały
√
×
√
SKT910*760J
800/620
funtów
762*914*751,6
cały
√
×
√
- 4 -
PACKING LIST
Przedmiot
Część Nazwa
ILOŚĆ
Zdjęcie
1
Płyta
1 szt
2
Półki
1 szt
3
Nogi stołu
4 szt
4
Klapa -1
1 szt
5
Klapa -2
1 szt
6
Klapa -3
1 szt
- 5 -
7
Stopy podporowe
（
3-calowe uniwersalne koła
(2 z hamulcami)
）
Wskazówka : różne informacje
dotyczące produktu
Parametry tabela
4 szt
( wstęp
nie
zainstal
owany )
8
M6 Śruby imbusowe
8 szt
9
Uszczelka Φ 6
8szt
10
Śruby M5
13szt
11
Uszczelka φ5
13szt
12
Klucz sześciokątny
1 szt
13
Instrukcja obsługi
1 szt
- 6 -
ASSEMBLY STEP
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne
zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną
interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który
otrzymałeś. Proszę, wybacz nam, że nie będziemy Cię ponownie informować, jeśli
jakieś się pojawią aktualizacje technologii lub oprogramowania naszego produktu.

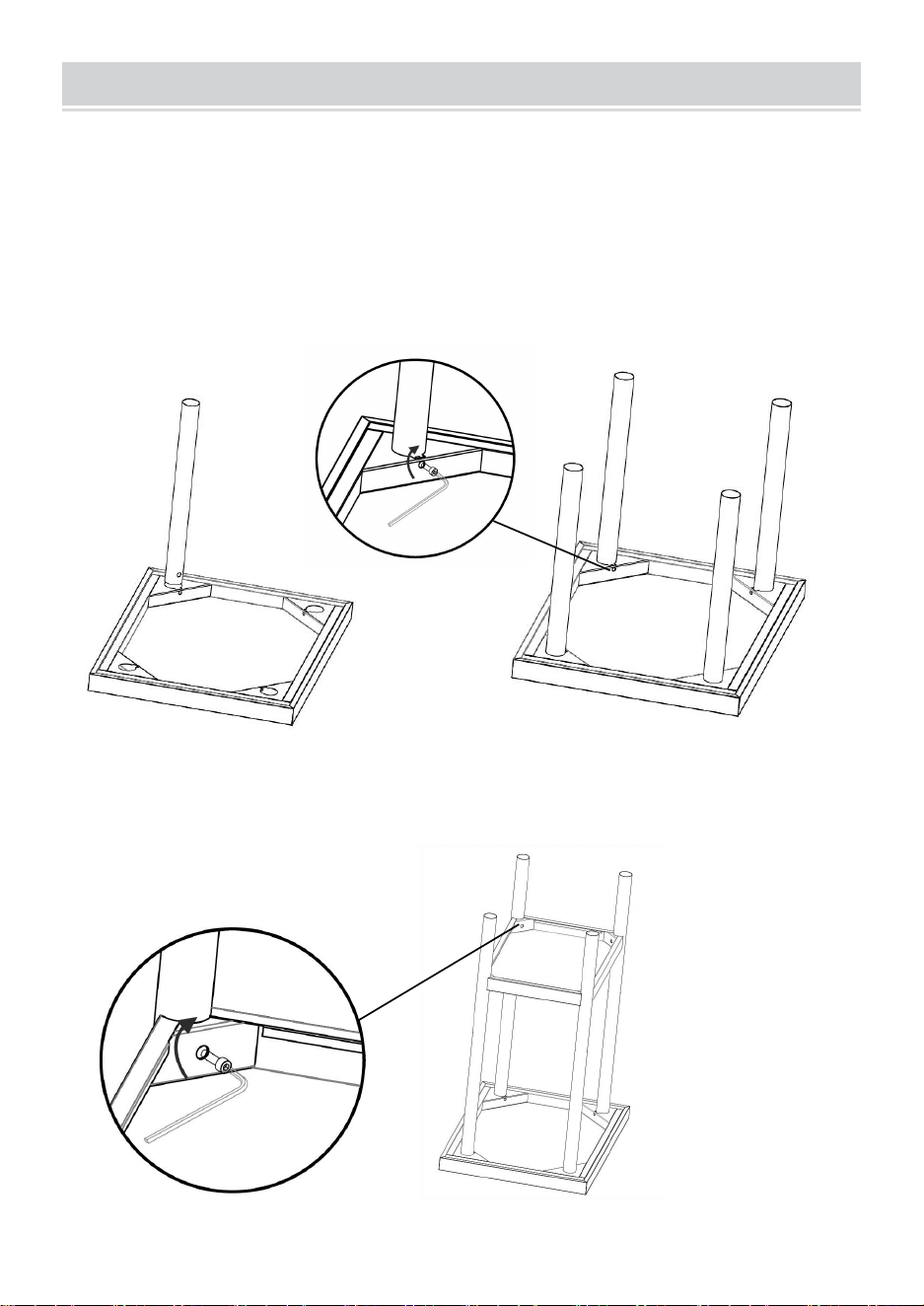

1. Umieść Panel otwór montażowy skierowany do góry, włóż okrągłą rurę do
otworu, przymocuj ją śrubami z łbem gniazdowym M6 , uszczelkami Φ 6 i
dokręć momentem obrotowym większym lub równym 25N.m
2.Zainstaluj Półki w zależności od potrzebnej wysokości otworu, przymocuj otwór
montażowy za pomocą śrub z łbem gniazdowym M6 , uszczelek Φ 6 i momentem
obrotowym większym lub równym 25 N.m
- 7 -
3 . Zamontuj stopy podporowe lub kółka
4. Po zakończeniu montażu obróć stół warsztatowy i wyreguluj wysokość czterech
nóżek podporowych (lub kółek ), aby upewnić się, że cztery nóżki znajdują się
blisko podłoża, a stół warsztatowy jest stabilny
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Zamontuj klapę-1 na stole warsztatowym w odpowiedniej orientacji (patrz
kierunek logo), następnie dokręć ją śrubami M5 i uszczelką φ5 i przymocuj
przegrodę-1 na stole warsztatowym.
6 .
Przegroda-2 i przegroda-1 są zapinane i prawidłowo umieszczane na
stole warsztatowym, a następnie mocowane
śrubami M5 i uszczelką φ5
, a
płyta dopalająca 1 jest mocowana na stole warsztatowym. (Etapy instalacji
Bezel-3 są podobne, zapoznaj się z tym krokiem)
Logo
- 9 -
7. Gotowy rysunek produktu
Uwaga: Jeśli stół warsztatowy nie wymaga przenoszenia. Proszę
przytrzymać hamulce kół, aby mieć pewność, że stół się nie przesunie .
Stół warsztatowy ma ograniczenie maksymalnego ciężaru, należy uważać,
aby go nie przekroczyć
- 10 -
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
szanghaj 200000 CN.
Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Technisch Support- und E-Garantiezertifikat www . vevor . com/support
WERKBANK
BENUTZERHANDBUCH
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Hinweis: Dies Benutzer Handbuch Ist
anwendbar
auf Die Baumwolle Süßigkeiten
Maschinen.
Bitte lesen Es sorgfältig Vor verwenden.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
WARNUNG:
Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.
Andernfalls kann es zu schweren Verletzungen kommen.
Vorsichtsmaßnahmen bei der Montage
1. Montieren Sie es nur gemäß dieser Anleitung. Durch unsachgemäße
Montage können Gefahren entstehen.
2. Halten Sie den Montagebereich sauber und gut beleuchtet.
3. Halten Sie Unbeteiligte während der Montage vom Bereich fern.
4. Nicht aufbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol,
Drogen oder Medikamenten stehen.
5. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig
montierte Produkte.
6. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen
finden Sie im Montagediagramm dieser Anleitung. Packen Sie alle Teile aus
und trennen Sie sie an einem sauberen Arbeitsplatz.
Treffen Sie Vorsichtsmaßnahmen
1. Die Verwendung mit Produkten, die schwerer als das angegebene
Nenngewicht sind, kann zu Instabilität führen und möglicherweise
Verletzungen verursachen.
2. Die Befestigung der Halterungen muss gemäß der Montageanleitung
erfolgen. Eine unsachgemäße Installation kann zu Schäden oder schweren
Verletzungen führen.
3. Stellen Sie sicher, dass die Auflagefläche das Gesamtgewicht der
Ausrüstung und aller angebrachten Hardware und Komponenten sicher
tragen kann.
4. Verwenden Sie die mitgelieferten Befestigungsschrauben und ziehen Sie
die Befestigungsschrauben NICHT zu fest an.
5. Dieses Produkt enthält Kleinteile, die beim Verschlucken eine
Erstickungsgefahr darstellen können. Halten Sie diese Gegenstände von
Kindern fern.
6. Dieses Produkt ist nur für den Innenbereich bestimmt. Die Verwendung
dieses Produkts im Freien kann zu Produktversagen und Verletzungen
führen.
SPEICHERN DIESE ANWEISUNGEN
- 3 -
PRODUCT PARAMETERS
Art.-Nr.
Maximale
Belastbarkeit
(Oberstes
Brett/Klappbr
ett ）
Produktgröße
(mm)
Tischbeine
(ganz /
getrennt)
Dammbre
tt
Stützfüß
e
Rad
SKT710*610T
700/540
Pfund
610*711*660
ganz
√
√
×
SKT910*760T
800/620
Pfund
762*914*660
ganz
√
√
×
SKT1220*760T
900/620
Pfund
762*1219*660
ganz
√
√
×
SKT1520*760T
900/620
Pfund
762*1524*660
ganz
√
√
×
SKT610*610J
700/540
Pfund
610*610*751,6
ganz
√
×
√
SKT710*610J
700/540
Pfund
610*711*751,6
ganz
√
×
√
SKT910*760J
800/620
Pfund
762*914*751,6
ganz
√
×
√
- 4 -
PACKING LIST
Artikel
Teil Name
MENGE
1
Panel
1 Stck
2
Regale
1 Stck
3
Tischbeine
4 Stck
4
Flapper -1
1 STÜCK
5
Flapper -2
1 STÜCK
6
Flapper -3
1 STÜCK
- 5 -
7
Stützfüße
（
3-Zoll- Universalräder
(2 mit Bremsen)
）
Tipp : Verschiedene Hinweise zum
Produkt
Parameter Tisch
4 Stck
( vorinst
alliert )
8
M6 Innensechskantschrauben
8 STÜCK
9
Φ 6 Dichtung
8 Stück
10
M5- Schrauben
13 Stück
11
φ5- Dichtung
13 Stück
12
Sechskantschlüssel
1 Stück
13
Benutzerhandbuch
1 STÜCK
- 6 -
ASSEMBLY STEP
Dies ist die Originalanleitung. Bitte lesen Sie vor der Inbetriebnahme alle
Bedienungsanleitungen sorgfältig durch. VEVOR behält sich eine klare
Interpretation unserer Bedienungsanleitung vor. Das Aussehen des Produkts
hängt von dem Produkt ab, das Sie erhalten haben. Bitte verzeihen Sie, dass wir
Sie nicht noch einmal informieren, wenn es welche gibt| Technologie- oder
Software-Updates für unser Produkt.
1. Platzieren Sie das Panel Das Montageloch muss nach oben zeigen, das runde
Rohr in das Loch einbauen, es mit M6-Innensechskantschrauben und Φ6 -
Dichtungen befestigen und mit einem Drehmoment von mindestens 25 Nm
anziehen
2. Installieren Sie die Stellen Sie die Regale entsprechend der Höhe der benötigten
Lochposition ein. Befestigen Sie das Montageloch mit M6-
Innensechskantschrauben und Φ6 -Dichtungen. Das Drehmoment beträgt
mindestens 25 Nm
- 7 -
3 . Montieren Sie die Stützfüße oder Räder
4. Drehen Sie nach Abschluss der Installation die Werkbank um und stellen Sie
die Höhe der vier Stützfüße (oder Räder ) ein, um sicherzustellen, dass die vier
Füße nahe am Boden sind und die Werkbank stabil steht
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Installieren Sie die Prallplatte 1 in der richtigen Ausrichtung auf der Werkbank
(bitte beachten Sie die Ausrichtung des Logos), ziehen Sie sie dann mit M5-
Schrauben und einer φ5- Dichtung fest und befestigen Sie die Prallplatte 1 auf
der Werkbank.
6 . Die Schallwand 2 und die Schallwand 1 werden gebogen und richtig auf
der Werkbank platziert und dann mit M5-Schrauben und einer φ5- Dichtung
befestigt , und die Schallwand 1 wird auf der Werkbank befestigt. (Die
Logo
- 9 -
Installationsschritte von Bezel-3 sind ähnlich, bitte beachten Sie diesen
Schritt)
7.Zeichnung des fertigen Produkts
Hinweis: Wenn die Werkbank nicht bewegt werden muss. Bitte halten Sie
die Bremsen an den Rädern fest , um sicherzustellen, dass sich der Tisch
nicht bewegt .
Für die Werkbank gilt eine maximale Gewichtsbeschränkung. Bitte achten
Sie darauf, das maximale Gewicht nicht zu überschreiten
- 10 -
- 11 -
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Technique Assistance et certificat de garantie électronique www . vevor . com/support
TABLE DE TRAVAIL
MANUEL DE L'UTILISATEUR
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Remarque : ceci utilisateur manuel est
applicable
à le coton bonbons Machines.
S'il te plaît lire il soigneusement avant utiliser.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
AVERTISSEMENT:
Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut
entraîner des blessures graves.
Précautions de montage
1. Assemblez uniquement selon ces instructions. Un assemblage incorrect
peut créer des dangers.
2. Gardez la zone de rassemblement propre et bien éclairée.
3. Gardez les spectateurs hors de la zone pendant l’assemblage.
4. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l’influence de l’
alcool, de drogues ou de médicaments.
5. Les capacités du produit s'appliquent uniquement aux produits
correctement et complètement assemblés.
6. Pour plus d'informations concernant les pièces répertoriées dans les pages
suivantes, veuillez vous référer au schéma d'assemblage de ce manuel.
Déballez et séparez toutes les pièces dans une zone de travail propre.
Utiliser des précautions
1. L'utilisation avec des produits plus lourds que les poids nominaux indiqués
peut entraîner une instabilité pouvant entraîner des blessures.
2. Les supports doivent être fixés comme spécifié dans les instructions de
montage. Une installation incorrecte peut entraîner des dommages ou des
blessures graves.
3. Assurez-vous que la surface d’appui supportera en toute sécurité le poids
combiné de l’équipement et de tout le matériel et composants attachés.
4. Utilisez les vis de montage fournies et NE SERREZ PAS TROP les vis de
montage.
5. Ce produit contient de petits objets qui pourraient présenter un risque
d'étouffement en cas d'ingestion. Gardez ces articles hors de portée des
enfants.
6. Ce produit est destiné à un usage intérieur uniquement. L'utilisation de ce
produit à l'extérieur pourrait entraîner une défaillance du produit et des
blessures.
SAUVEGARDER CES INSTRUCTIONS
- 3 -
PRODUCT PARAMETERS
Numéro
d'article.
Charge
maximale
(Panneau
supérieur/Pan
neau Clap )
Taille du produit
(mm)
Pieds de
table
(entiers /
séparés)
Barrage
Pieds
d'appui
Roue
SKT710*610T
700/540lbs
610*711*660
entier
√
√
×
SKT910*760T
800/620lbs
762*914*660
entier
√
√
×
SKT1220*760T
900/620lbs
762*1219*660
entier
√
√
×
SKT1520*760T
900/620lbs
762*1524*660
entier
√
√
×
SKT610*610J
700/540lbs
610*610*751.6
entier
√
×
√
SKT710*610J
700/540lbs
610*711*751.6
entier
√
×
√
SKT910*760J
800/620lbs
762*914*751.6
entier
√
×
√
- 4 -
PACKING LIST
Article
Partie Nom
QTÉ
1
Panneau
1 PC
2
Étagères
1 PC
3
Pieds de table
4 PC
4
Clapet -1
1 PCS
5
Clapet -2
1 PCS
6
Clapet -3
1 PCS
- 5 -
7
Pieds d'appui
（
Roues universelles de 3 pouces
(2 avec freins)
）
Astuce : divers pour référencer le
Produit
Paramètres tableau
4 PC
( Pre
installé
)
8
M6 Vis à six pans creux
8 pièces
9
Φ 6
8 pièces
dix
Vis M5
13 pièces
11
Joint φ5
13 pièces
12
Clé hexagonale
1 PCS
13
Manuel de l'Utilisateur
1 PCS
- 6 -
ASSEMBLY STEP
Il s'agit des instructions originales, veuillez lire attentivement toutes les
instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation
claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que
vous avez reçu. Veuillez nous pardonner de ne plus vous informer s'il y en a |
mises à jour technologiques ou logicielles sur notre produit.
1. Placez le panneau trou de montage tourné vers le haut, installez le tuyau rond
dans le trou, fixez-le avec des vis à douille M6 , des joints Φ 6 et ayez un
couple supérieur ou égal à 25N.m
2. Installez le Étagères en fonction de la hauteur de la position du trou dont vous
avez besoin, fixez le trou de montage avec des vis à douille M6 , Φ 6 joints et le
couple est supérieur ou égal à 25N.m
- 7 -
3 . Installez les pieds de support ou les roues
4. Une fois l'installation terminée , retournez l'établi et ajustez la hauteur des
quatre pieds de support (ou roues ) pour vous assurer que les quatre pieds sont
proches du sol et que l'établi est stable.
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Installez le clapet-1 sur l'établi dans la bonne orientation (veuillez vous référer
au sens du logo), puis serrez-le avec des vis M5 et un joint φ5 , et fixez le
déflecteur-1 sur l'établi.
6 .
Le déflecteur-2 et le déflecteur-1 sont bouclés et correctement placés
sur l'établi, puis fixés avec
des vis M5 et un joint φ5
, et le déflecteur 1 est
fixé sur l'établi. (Les étapes d'installation de Bezel-3 sont similaires, veuillez
vous référer à cette étape)
Logo
- 9 -
7. Dessin du produit fini
Remarque : S'il n'est pas nécessaire de déplacer l'établi. Veuillez maintenir
les freins sur les roues pour vous assurer que la table ne bouge pas .
L' établi a une limite de poids maximum, veillez à ne pas dépasser le poids
maximum
- 10 -
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
Shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD
NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Technisch Ondersteuning en e-garantiecertificaat www . kracht . com/ondersteuning
WERKBANK
HANDLEIDING
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Opmerking: dit gebruiker handmatig is
toepasbaar
op de katoen snoep machines.
Alsjeblieft lezen Het voorzichtig voor gebruik.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
WAARSCHUWING:
Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan
dit leiden tot ernstig letsel.
Voorzorgsmaatregelen voor montage
1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren
veroorzaken.
2. Houd de verzamelplaats schoon en goed verlicht.
3. Houd omstanders tijdens de montage uit de buurt.
4. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of
medicijnen.
5. De productmogelijkheden zijn alleen van toepassing op correct en volledig
gemonteerde producten.
6. Voor aanvullende informatie over de onderdelen die op de volgende
pagina's worden vermeld, verwijzen wij u naar het montageschema van
deze handleiding. Pak alle onderdelen uit en scheid ze van elkaar op een
schone werkplek.
Gebruik voorzorgsmaatregelen
1. Gebruik met producten die zwaarder zijn dan het aangegeven nominale
gewicht kan leiden tot instabiliteit en mogelijk letsel.
2. De bevestigingen moeten worden bevestigd zoals aangegeven in de
montage-instructies. Onjuiste installatie kan leiden tot schade of ernstig
persoonlijk letsel.
3. Zorg ervoor dat het ondersteunende oppervlak het gecombineerde gewicht
van de apparatuur en alle aangesloten hardware en componenten veilig kan
dragen.
4. Gebruik de meegeleverde montageschroeven en draai de
montageschroeven NIET TE VAST AAN.
5. Dit product bevat kleine voorwerpen die bij inslikken verstikkingsgevaar
kunnen opleveren. Houd deze voorwerpen uit de buurt van kinderen.
6. Dit product is uitsluitend bedoeld voor gebruik binnenshuis. Als u dit product
buitenshuis gebruikt, kan dit leiden tot productstoringen en persoonlijk letsel.
REDDEN DEZE INSTRICTIES
- 3 -
PRODUCT PARAMETERS
Item nr.
Maximaal
draagvermog
en
(Bovenste
plank/klapbor
d )
Productgrootte
(mm)
Tafelpoten
(heel /
gescheide
n)
Dambord
Steunvo
eten
Wiel
SKT710*610T
700/540 pond
610*711*660
geheel
√
√
×
SKT910*760T
800/620 pond
762*914*660
geheel
√
√
×
SKT1220*760T
900/620 pond
762*1219*660
geheel
√
√
×
SKT1520*760T
900/620 pond
762*1524*660
geheel
√
√
×
SKT610*610J
700/540 pond
610*610*751,6
geheel
√
×
√
SKT710*610J
700/540 pond
610*711*751,6
geheel
√
×
√
SKT910*760J
800/620 pond
762*914*751,6
geheel
√
×
√
- 4 -
PACKING LIST
Item
Deel Naam
AANTAL
Afbeelding
1
Paneel
1 STUKS
2
Planken
1 STUKS
3
Tafelpoten
4 STUKS
4
Flapper -1
1 STUK
5
Flapper -2
1 STUK
6
Flapper -3
1 STUK
- 5 -
7
Steunvoeten
(
3-inch universele wielen
(2 met remmen)
)
Tip : verschillende om naar het product
te verwijzen
Parameters tafel
4 STUKS
( voorge
ïnstalle
erd )
8
M6 Inbusschroeven
8 STUKS
9
Φ 6 pakking
8 STUKS
10
M5- schroeven
13
STUKS
11
φ5 pakking
13
STUKS
12
Inbussleutel
1 stuk
13
Handleiding
1 STUK
- 6 -
ASSEMBLY STEP
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door
voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke
interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is
afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat wij u
niet nogmaals zullen informeren als er iets is| technologie- of software-updates op
ons product.
1. Plaats het paneel montagegat naar boven gericht, installeer de ronde buis in
het gat, bevestig deze met M6 inbusschroeven , Φ 6 pakkingen en heb een
koppel groter dan of gelijk aan 25N.m
2.Installeer de Planken volgens de hoogte van de gatpositie die u nodig hebt,
bevestig het montagegat met M6 inbusschroeven , Φ 6 pakkingen en het koppel is
groter dan of gelijk aan 25N.m
- 7 -
3 . Installeer de steunvoeten of wielen
4. Nadat de installatie is voltooid , draait u de werkbank om en past u de hoogte
van de vier steunpoten (of wielen ) aan om ervoor te zorgen dat de vier voeten
dicht bij de grond zijn en de werkbank stabiel is.
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Installeer de flapper-1 in de juiste richting op de werkbank (raadpleeg de
richting van het logo), draai hem vervolgens vast met M5-schroeven en φ5
pakking , en bevestig de baffle-1 op de werkbank.
6 .
Het keerschot-2 en het keerschot-1 worden vastgemaakt en correct op
de werkbank geplaatst, en vervolgens vastgezet met
M5-schroeven en φ5-
pakking , en de keerplaat 1 wordt op de werkbank bevestigd. (De
installatiestappen van Bezel-3 zijn vergelijkbaar, raadpleeg deze stap)
Logo
- 9 -
7. Afgewerkt producttekening
Let op: Als de werkbank niet verplaatst hoeft te worden. Houd de remmen
op de wielen vast om ervoor te zorgen dat de tafel niet beweegt .
De werkbank heeft een maximaal gewicht. Zorg ervoor dat u het maximale
gewicht niet overschrijdt
- 10 -
- 11 -
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Teknisk Support och e-garanticertifikat www . vevor . se/support
ARBETSBÄNK
ANVÄNDARMANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Obs: Detta användare manuell är
tillämplig
på de bomull godis maskiner.
Snälla du läsa Det försiktigt innan använda sig av.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
VARNING:
Läs detta material innan du använder denna produkt. Underlåtenhet att
göra det kan resultera i allvarliga skador.
Försiktighetsåtgärder vid montering
1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa
faror.
2. Håll monteringsområdet rent och väl upplyst.
3. Håll åskådare borta från området under monteringen.
4. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller
mediciner.
5. Produktegenskaperna gäller endast för korrekt och färdigmonterade
produkter.
6. För ytterligare information om delarna som listas på följande sidor, se
monteringsdiagrammet i denna manual. Packa upp och separera alla delar
på ett rent arbetsområde.
Använd försiktighetsåtgärder
1. Användning med produkter som är tyngre än de angivna märkvikterna kan
resultera i instabilitet som kan orsaka skada.
2. Fästen ska monteras enligt monteringsanvisningen. Felaktig installation kan
leda till skador eller allvarliga personskador.
3. Se till att den stödjande ytan säkert kan bära den kombinerade vikten av
utrustningen och all ansluten hårdvara och komponenter.
4. Använd de medföljande monteringsskruvarna och DRA INTE åt
monteringsskruvarna för hårt.
5. Denna produkt innehåller små föremål som kan utgöra en kvävningsrisk vid
förtäring. Håll dessa föremål borta från barn.
6. Denna produkt är endast avsedd för inomhusbruk. Användning av denna
produkt utomhus kan leda till produktfel och personskada.
SPARA DESSA INSTRIKTIONER
- 3 -
PRODUCT PARAMETERS
Artikelnummer.
Maximal
bärighet
(Toppbräda/Kl
appbräda )
Produktstorlek
（mm）
Bordsben
(hela/separ
erade)
Dam-
board
Stödfött
er
Hjul
SKT710*610T
700/540 pund
610*711*660
hela
√
√
×
SKT910*760T
800/620 pund
762*914*660
hela
√
√
×
SKT1220*760T
900/620 pund
762*1219*660
hela
√
√
×
SKT1520*760T
900/620 pund
762*1524*660
hela
√
√
×
SKT610*610J
700/540 pund
610*610*751,6
hela
√
×
√
SKT710*610J
700/540 pund
610*711*751,6
hela
√
×
√
SKT910*760J
800/620 pund
762*914*751,6
hela
√
×
√
- 4 -
PACKING LIST
Artikel
Del namn
ANTAL
1
Panel
1 PCS
2
Hyllor
1 PCS
3
Bordsben
4 PCS
4
Klaff -1
1 ST
5
Klaff -2
1 ST
6
Klaff -3
1 ST
- 5 -
7
Stödfötter
（
3-tums universalhjul
(2 med bromsar)
)
Tips : olika för att hänvisa produkten
Parametrar tabell
4 PCS
( förinst
allerad )
8
M6 Insexskruvar
8 st
9
Φ 6 packning
8 st
10
M5 skruvar
13 st
11
φ5 packning
13 st
12
Insexnyckel
1 st
13
Användarmanual
1 ST
- 6 -
ASSEMBLY STEP
Detta är originalinstruktionen, vänligen läs alla bruksanvisningar noggrant innan
du använder den. VEVOR reserverar sig för en tydlig tolkning av vår
användarmanual. Utseendet på produkten är beroende av den produkt du fått.
Förlåt oss att vi inte kommer att informera dig igen om det finns något| teknik eller
mjukvaruuppdateringar på vår produkt.
1. Placera panelen monteringshål vänd uppåt, installera det runda röret i hålet,
fixera det med M6 hylsskruvar , Φ 6 packningar och ha ett vridmoment större än
eller lika med 25N.m
2. Installera Hyllor enligt höjden på hålpositionen du behöver, fixera monteringshålet
med M6 hylsskruvar , Φ 6 packningar och vridmomentet är större än eller lika med
25N.m
- 7 -
3 . Montera stödfötterna eller hjulen
4. När installationen är klar , vänd på arbetsbänken och justera höjden på de fyra
stödfötterna (eller hjulen ) för att säkerställa att de fyra fötterna är nära marken
och att arbetsbänken är stabil
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Installera klaff-1 på arbetsbänken i rätt riktning (se logotypens riktning), dra
sedan åt den med M5-skruvar och φ5- packning och fäst baffeln-1 på
arbetsbänken.
6 .
Baffeln-2 och baffeln-1 är spännade och korrekt placerade på
arbetsbänken, och fästs sedan med
M5-skruvar och φ5 packning
, och
baffelplattan 1 fästs på arbetsbänken. (Installationsstegen för Bezel-3 är
liknande, se detta steg)
Logo
- 9 -
7. Ritning av färdig produkt
Obs: Om arbetsbänken inte behöver flyttas. Håll i bromsarna på hjulen för
att säkerställa att bordet inte rör sig .
Arbetsbänken har en maxviktsgräns, var noga med att inte överskrida
maxvikten
- 10 -
Tillverkare: Shanghaimuxinmuyeyouxiangongsi
Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australien
Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Técnico Certificado de soporte y garantía electrónica www . vevor . es/soporte
BANCO DE TRABAJO
MANUAL DE USUARIO
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Nota: Esto usuario manual es
aplicable
a el algodón dulce máquinas.
Por favor leer él con cuidado antes usar.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
ADVERTENCIA:
Lea este material antes de usar este producto. De lo contrario, se
pueden producir lesiones graves.
Precauciones de montaje
1. Ensamble únicamente de acuerdo con estas instrucciones. Un montaje
inadecuado puede crear peligros.
2. Mantenga el área de reunión limpia y bien iluminada.
3. Mantenga a los transeúntes fuera del área durante el montaje.
4. No se reúna cuando esté cansado o bajo la influencia de alcohol, drogas o
medicamentos.
5. Las capacidades del producto se aplican únicamente a productos
ensamblados de manera adecuada y completa.
6. Para obtener información adicional sobre las piezas enumeradas en las
siguientes páginas, consulte el diagrama de montaje de este manual.
Desenvuelva y separe todas las piezas en un área de trabajo limpia.
Use precauciones
1. El uso con productos que pesen más que los pesos nominales indicados
puede provocar inestabilidad y provocar posibles lesiones.
2. Los soportes deben fijarse como se especifica en las instrucciones de
montaje. Una instalación incorrecta puede provocar daños o lesiones
personales graves.
3. Asegúrese de que la superficie de soporte soporte de manera segura el
peso combinado del equipo y todos los herrajes y componentes adjuntos.
4. Utilice los tornillos de montaje proporcionados y NO APRIETE
DEMASIADO los tornillos de montaje.
5. Este producto contiene elementos pequeños que podrían suponer un
riesgo de asfixia si se ingieren. Mantenga estos artículos fuera del alcance
de los niños.
6. Este producto está destinado únicamente para uso en interiores. El uso de
este producto al aire libre podría provocar fallas en el producto y lesiones
personales.
AHORRAR ESTOS INSTRUCCIONES
- 3 -
PRODUCT PARAMETERS
Artículo No.
Carga
máxima
(Tablero
superior/table
ro de
aplausos )
Tamaño del
producto (mm)
Patas de
mesa
(enteras/se
paradas)
tablero de
presa
Pies de
apoyo
Rueda
SKT710*610T
700/540
libras
610*711*660
entero
√
√
×
SKT910*760T
800/620
libras
762*914*660
entero
√
√
×
SKT1220*760T
900/620
libras
762*1219*660
entero
√
√
×
SKT1520*760T
900/620
libras
762*1524*660
entero
√
√
×
SKT610*610J
700/540
libras
610*610*751,6
entero
√
×
√
SKT710*610J
700/540
libras
610*711*751,6
entero
√
×
√
SKT910*760J
800/620
libras
762*914*751,6
entero
√
×
√
- 4 -
PACKING LIST
Artículo
Parte Nombre
CANTIDA
D
Imagen
1
Panel
1 piezas
2
Estantes
1 piezas
3
Patas de mesa
4 piezas
4
Aleta -1
PC 1
5
Aleta -2
PC 1
6
Aleta -3
PC 1
- 5 -
7
Pies de apoyo
(
Ruedas universales de 3 pulgadas
(2 con frenos)
）
Consejo : varios para recomendar el
Producto
Parámetros mesa
4 piezas
( pre
instalad
o )
8
M6 tornillos allen
8 piezas
9
Φ 6
8 Uds.
10
tornillos m5
13 Uds.
11
junta φ5
13 Uds.
12
Llave hexagonal
PC 1
13
Manual de usuario
PC 1
- 6 -
ASSEMBLY STEP
Estas son las instrucciones originales, lea atentamente todas las instrucciones del
manual antes de operar. VEVOR se reserva una interpretación clara de nuestro
manual de usuario. La apariencia del producto estará sujeta al producto que
recibió. Por favor, perdónanos por no volver a informarte si hay alguno |
actualizaciones de tecnología o software de nuestro producto.
1. Coloque el Panel Orificio de montaje hacia arriba, instale el tubo redondo en el
orificio, fíjelo con tornillos de casquillo M6 , juntas de Φ 6 y aplique un torque
mayor o igual a 25 N.m.
2. Instale el Estantes de acuerdo con la altura de la posición del orificio que necesita,
fije el orificio de montaje con tornillos de casquillo M6 , juntas de Φ 6 y el torque es
mayor o igual a 25 N.m
- 7 -
3 . Instale las patas de soporte o las ruedas.
4. Después de completar la instalación, dé la vuelta al banco de trabajo y ajuste la
altura de los cuatro pies de soporte (o ruedas ) para asegurarse de que los cuatro
pies estén cerca del suelo y el banco de trabajo esté estable.
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Instale la aleta-1 en el banco de trabajo en la orientación correcta (consulte la
dirección del logotipo), luego apriétela con tornillos M5 y una junta de φ5 , y fije
el deflector-1 en el banco de trabajo.
6 .
El deflector-2 y el deflector-1 se abrochan y se colocan correctamente en
el banco de trabajo, y luego se fijan con
tornillos M5 y una junta de φ5
, y la
placa deflectora 1 se fija en el banco de trabajo. (Los pasos de instalación
de Bezel-3 son similares, consulte este paso)
Logo
- 9 -
7.Dibujo del producto terminado
Nota: Si no es necesario mover el banco de trabajo. Mantenga los frenos de
las ruedas para asegurarse de que la mesa no se mueva .
El banco de trabajo tiene un límite de peso máximo, tenga cuidado de no
exceder el peso máximo
- 10 -
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREET ASTWOOD
NSW 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
Tecnico Supporto e certificato di garanzia elettronica www . vevor . com/supporto
BANCO DI LAVORO
MANUALE D'USO
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the
major top brands and does not necessarily mean to cover all categories of tools offered by
us. You are kindly reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
SKT710*610T
SKT910*760T
SKT1220*760T
SKT1520*760T
SKT610*610J
SKT710*610J
SKT910*760J
- 1 -
Nota: questo utente Manuale È
applicabile
a IL cotone caramella macchine.
Per favore Leggere Esso accuratamente Prima utilizzo.
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www. vevor. com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
SKT710*610T SKT910*760T SKT1220*760T
SKT1520*760T
SKT610*610J SKT710*610J SKT910*760J
WORKBENCH
- 2 -
SAFETY INSTRUCTIONS
AVVERTIMENTO:
Leggere questo materiale prima di utilizzare questo prodotto. In caso
contrario si potrebbero causare lesioni gravi.
Precauzioni per il montaggio
1. Assemblare solo secondo queste istruzioni. Un montaggio improprio può
creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Tenere gli astanti lontani dall'area durante il montaggio.
4. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o
farmaci.
5. Le funzionalità del prodotto si applicano solo ai prodotti correttamente e
completamente assemblati.
6. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti,
fare riferimento allo Schema di Montaggio di questo manuale. Scartare e
separare tutte le parti in un'area di lavoro pulita.
Usare precauzioni
1. L'uso con prodotti più pesanti del peso nominale indicato può provocare
instabilità con possibili lesioni.
2. I supporti devono essere fissati come specificato nelle istruzioni di
montaggio. Un'installazione non corretta può causare danni o gravi lesioni
personali.
3. Assicurarsi che la superficie di supporto supporti in modo sicuro il peso
combinato dell'apparecchiatura e di tutto l'hardware e i componenti collegati.
4. Utilizzare le viti di montaggio fornite e NON SERRARE
ECCESSIVAMENTE le viti di montaggio.
5. Questo prodotto contiene piccoli oggetti che potrebbero costituire pericolo
di soffocamento se ingeriti. Tenere questi oggetti lontano dalla portata dei
bambini.
6. Questo prodotto è destinato esclusivamente all'uso interno. L'utilizzo di
questo prodotto all'aperto potrebbe causare guasti al prodotto e lesioni
personali.
SALVA QUESTI ISTRUZIONI
- 3 -
PRODUCT PARAMETERS
Oggetto
numero.
Portata
massima
(Pannello
superiore/Pan
nello Clap )
Dimensioni del
prodotto (mm)
Gambe del
tavolo
(intere/sep
arate)
Bacheca
Piedi di
sostegn
o
Ruota
SKT710*610T
700/540
libbre
610*711*660
Totale
√
√
×
SKT910*760T
800/620
libbre
762*914*660
Totale
√
√
×
SKT1220*760T
900/620
libbre
762*1219*660
Totale
√
√
×
SKT1520*760T
900/620
libbre
762*1524*660
Totale
√
√
×
SKT610*610J
700/540
libbre
610*610*751,6
Totale
√
×
√
SKT710*610J
700/540
libbre
610*711*751,6
Totale
√
×
√
SKT910*760J
800/620
libbre
762*914*751,6
Totale
√
×
√
- 4 -
PACKING LIST
Articolo
Parte Nome
QUANTIT
À
Immagine
1
Pannello
1 PZ
2
Scaffali
1 PZ
3
Gambe del tavolo
4 PZ
4
Flapper -1
1 pezzo
5
Flapper -2
1 pezzo
6
Flapper -3
1 pezzo
- 5 -
7
Piedi di sostegno
（
Ruote universali da 3 pollici
(2 con freni)
）
Suggerimento : vari per riferire il
prodotto
Parametri tavolo
4 PZ
( pre
installat
o )
8
M6 Viti a brugola
8 PZ
9
Φ6 guarnizione
8 pezzi
10
Viti M5
13 pezzi
11
guarnizione φ5
13 pezzi
12
Chiave esagonale
1 PZ
13
Manuale d'uso
1 pezzo
- 6 -
ASSEMBLY STEP
Queste sono le istruzioni originali, si prega di leggere attentamente tutte le
istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara
interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al
prodotto ricevuto. Per favore perdonaci se non ti informeremo più se ce ne sono|
aggiornamenti tecnologici o software sul nostro prodotto.
1. Posizionare il pannello foro di montaggio rivolto verso l'alto, installare il tubo
tondo nel foro, fissarlo con viti a brugola M6 , guarnizioni Φ 6 e avere una
coppia maggiore o uguale a 25 N.m
2.Installare il Ripiani in base all'altezza della posizione del foro necessaria, fissare il
foro di montaggio con viti a brugola M6 , guarnizioni Φ 6 e la coppia è maggiore o
uguale a 25 N.m
- 7 -
3 . Installare i piedini o le ruote di supporto
4. Dopo aver completato l'installazione, capovolgere il banco da lavoro e regolare
l'altezza dei quattro piedini di supporto (o ruote ) per garantire che i quattro piedi
siano vicini al suolo e che il banco da lavoro sia stabile
The support feet are
pre-installed before
they leave the factory.
- 8 -
5. Installare il flapper-1 sul banco di lavoro nell'orientamento corretto (fare
riferimento alla direzione del logo), quindi serrarlo con viti M5 e guarnizione φ5 e
fissare il deflettore-1 sul banco di lavoro.
6 .
Il deflettore-2 e il deflettore-1 sono fissati e posizionati correttamente
sul banco da lavoro, quindi fissati con
viti M5 e guarnizione φ5
, e la piastra
del deflettore 1 è fissata sul banco da lavoro. (I passaggi di installazione di
Bezel-3 sono simili, fare riferimento a questo passaggio)
Logo
- 9 -
7. Disegno del prodotto finito
Nota: se non è necessario spostare il banco di lavoro. Si prega di tenere i
freni sulle ruote per garantire che il tavolo non si muova .
Il banco da lavoro ha un limite di peso massimo, fare attenzione a non
superare il peso massimo
- 10 -
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166
Anaheim Place, Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion
House, London Road, Staines-upon-Thames, Surrey,
TW18 4AX
