User Manual

This is the main product document for model 7012-25-04-00-NPT.

The file format is pdf, 112 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
FLOWMETER TEMPERATURE
CONTROLLED WATER COLLECTOR
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain
tools with us compared to the major top brands and does not necessarily
mean to cover all categories of tools offered by us. You are kindly
reminded to verify carefully when you are placing an order with us if you
are actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: 7012-25-02-00-NPT / 7012-25-02-00/ 7012-25-03-00-NPT/
7012-25-03-00 / 7012-25-04-00-NPT / 7012-25-04-00 / 7012-25-05-00-NPT /
7012-25-05-00 / 7012-25-06-00-NPT / 7012-25-06-00 / 7012-25-07-00-NPT /
7012-25-07-00 / 7012-25-08-00-NPT / 7012-25-08-00 / 7012-25-10-00-NPT /
7012-25-10-00 / 7012-25-12-00-NPT / 7012-25-12-00
Have product questions? Need technical support? Please feel free to contact
us: Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions carefully before
operating. VEVOR reserves a clear interpretation of our user manual. The appearance of
the product shall be subject to the product you received. Please forgive us that we won't
inform you again if there are any technology or software updates on our product.
FLOWMETER
TEMPERATURE
CONTROLLED WATER
COLLECTOR
background
- 2 -
FUNCTION
No matter how the system differential pressure changes The flow of each floor
heating branch finally operates stably according to the needs of heat load.
THIS SERIES CONTAINS
Visual dynamic flowmeter for inlet water, with adjustment range of 0 ~ 5L / min;
Return water separator, each branch with stop valve ;
Equipped with automatic exhaust valve function (automatic exhaust requires
manually unscrewing the exhaust cap first);
The water separator bracket is used to fix the water separator in the box or on
the wall;
NPT threaded master valve ( including thermometer )
PARAMETER
PIPE: SUS304 SEALING ELEMENT: EPDM
FLOWMETER: PA PEX: 1/2
SPRING: SUS304 SPECIFICATIONS: 2-12
VALVE: HPB57-3 HANDWHEEL: ABS
background
- 3 -

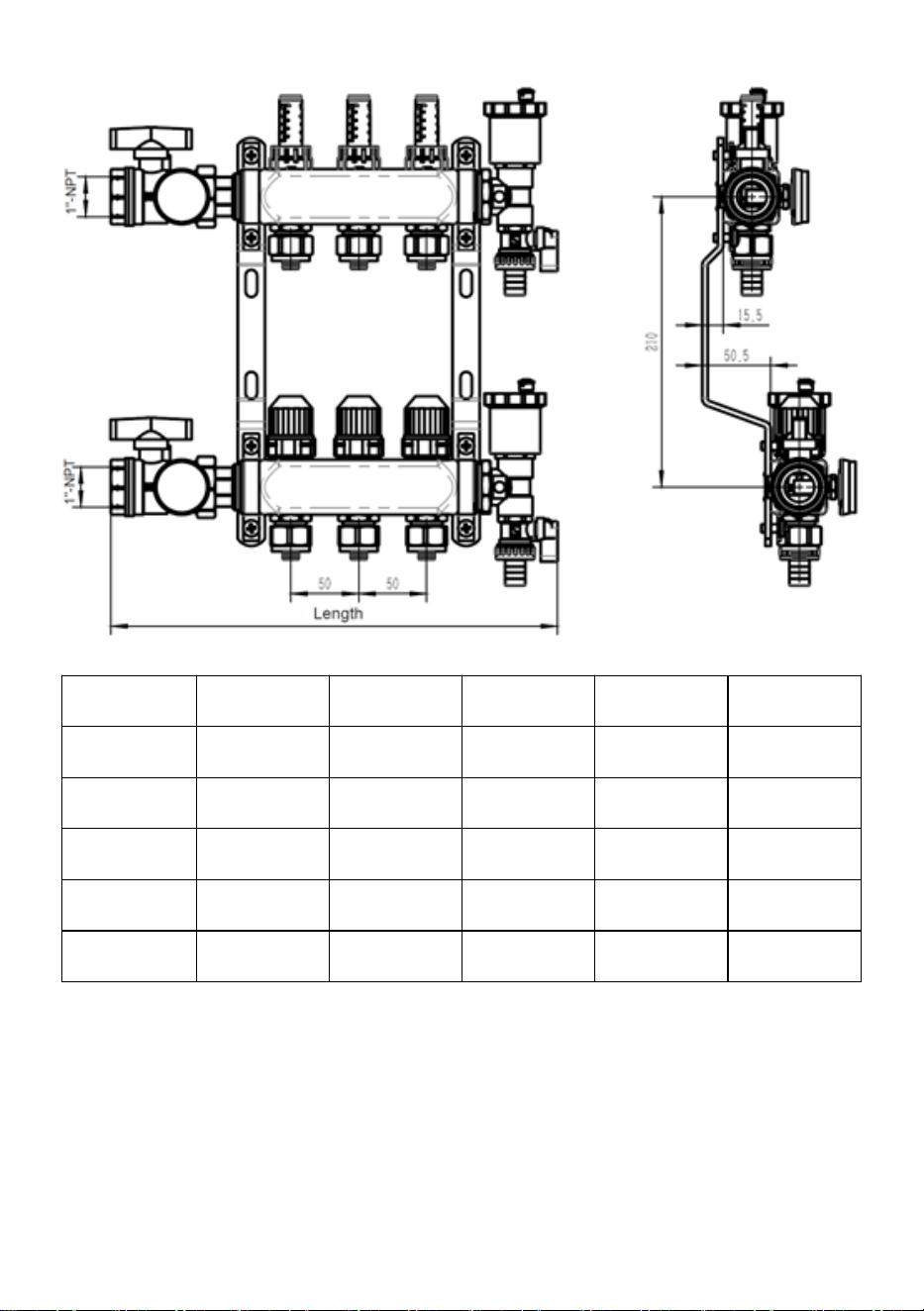

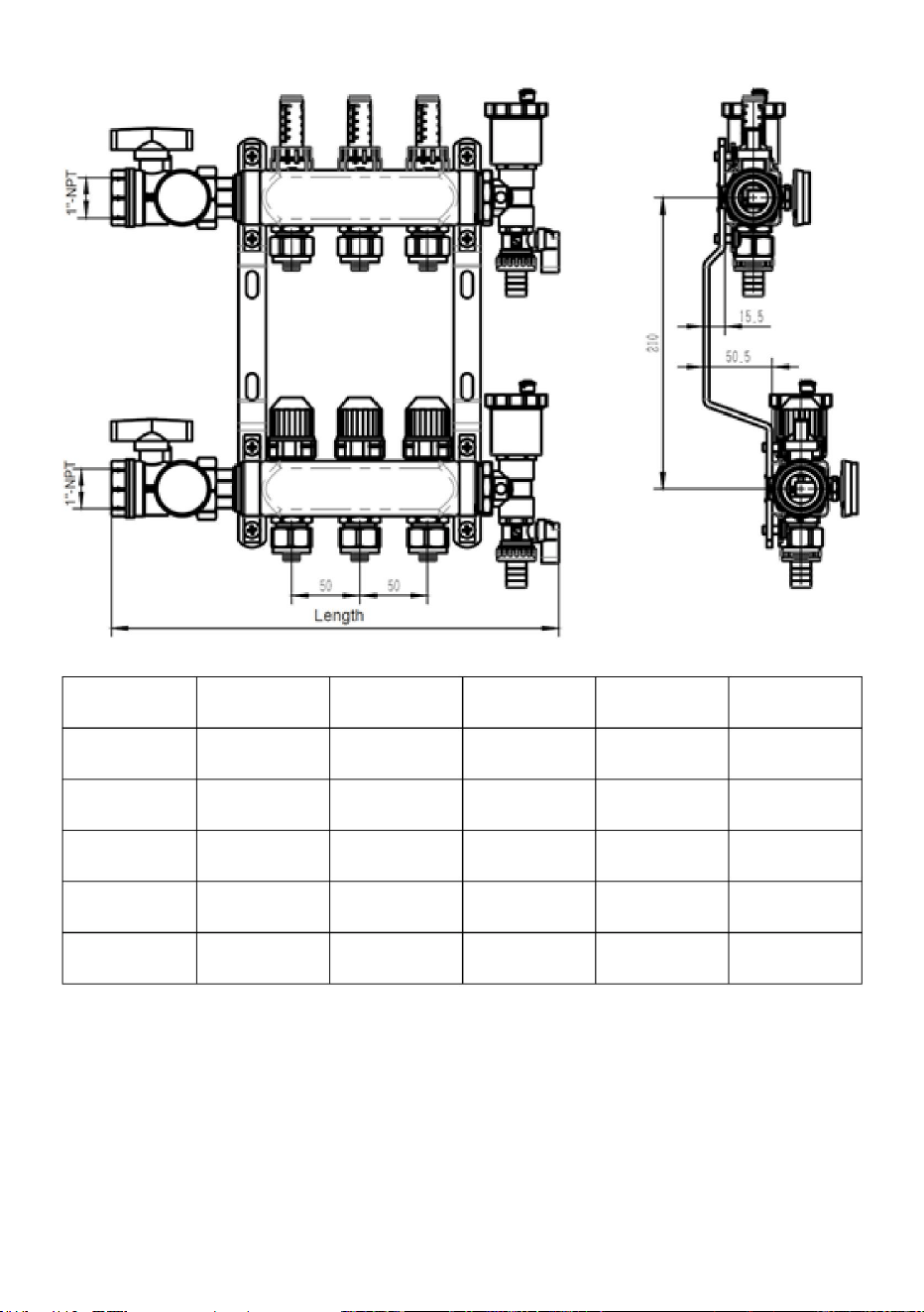

LOOP 2 3 4 5 6
LENGTH 290MM 340MM 390MM 440MM 490MM
WEIGHT 3.35KG 3.85KG 4.35KG 4.85KG 5.35KG
LOOP 7 8 10 12
LENGTH 540MM 590MM 690MM 790MM
WEIGHT 5.85KG 6.35KG 7.35KG 8.35KG
background
- 4 -
COMPONENT CHARACTERISTICS
1. The water inlet branch is equipped with visual flowmeter type stop valve; Each
water flow can be accurately adjusted to prevent water
2. The return water branch is a spring temperature control valve core; Removably
mounted electrothermal actuator.
3. The front end can be equipped with inlet and return water ball valve.
4. The tail end can be equipped with manual / automatic exhaust valve and drain
valve.
5. The bracket can fix the heating manifold in the box or on the wall.
background
- 5 -
USE OF FLOWMETER CHARACTERISTICS

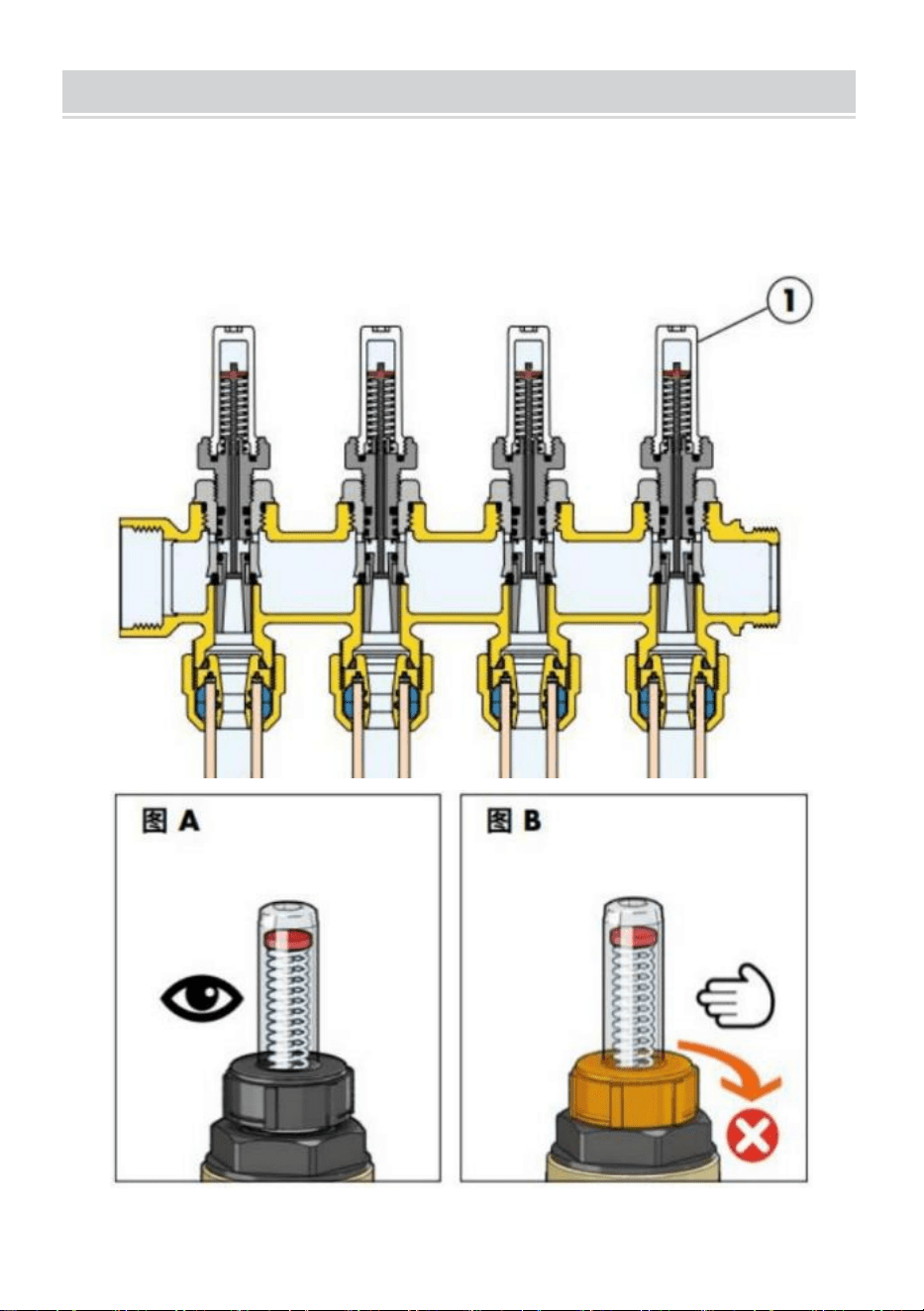

1. The inlet branch is equipped with a visual flowmeter (Fig.1)
Visual flowmeter (Fig.A)
2. During use, the visual flowmeter shall always be fully open (Fig. A); In addition,
the flowmeter can also act as a branch switch (Fig. B)
background
- 6 -
FLOWMETER USAGE METHOD
background
- 7 -

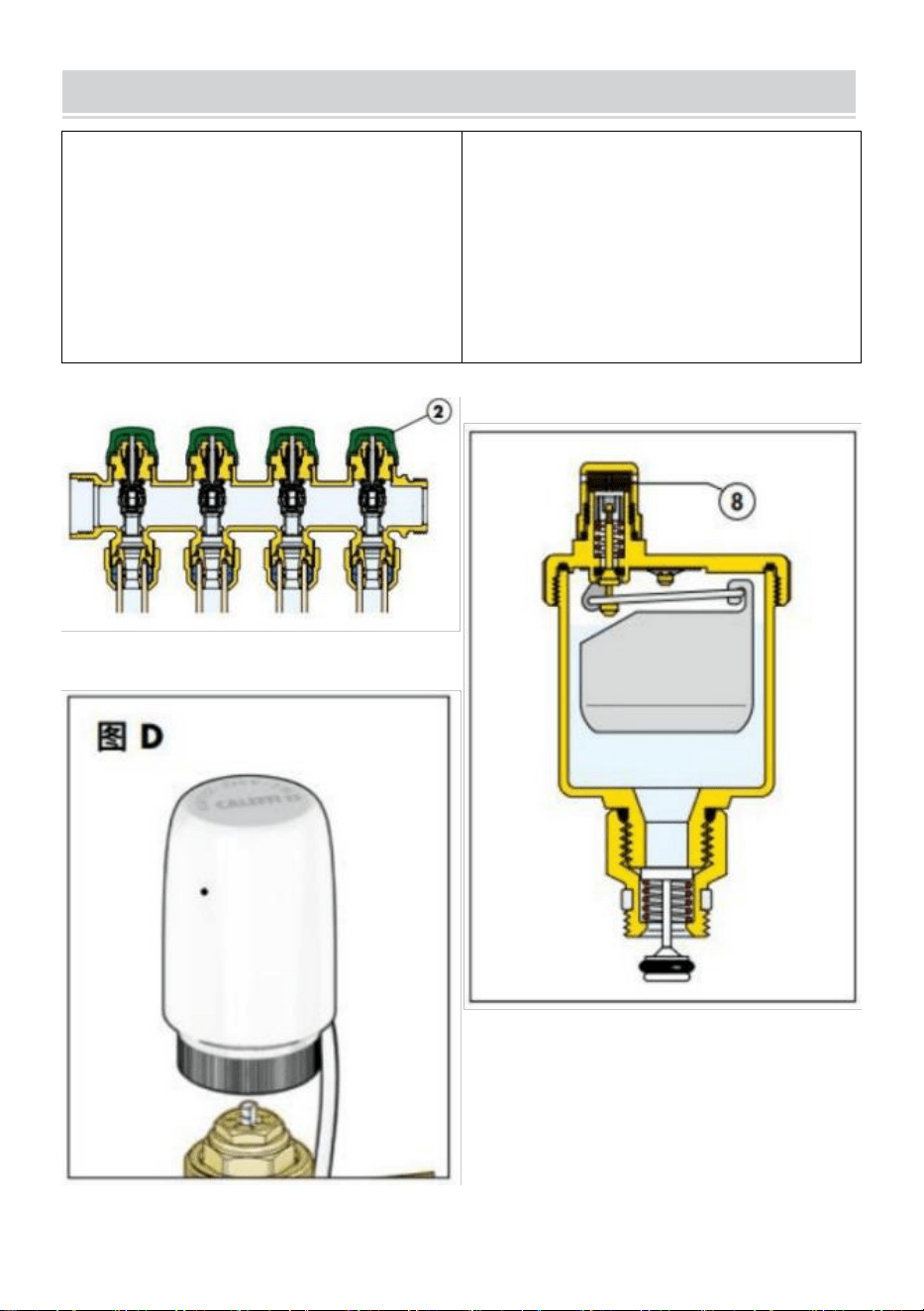

BRANCH RETURN PIPE
The automatic exhaust valve
eliminates the water injection of
the system and the internal storage
during operation in a continuous and
automatic manner In the air. The
hygroscopic exhaust cap (8) can
background
- 8 -
WORKING PRINCIPLE
Visual flowmeter balanced water separator, no matter how the system
pressure changes, the flow of each floor heating branch always operates stably
according to the required flow.
Adjust the branch flow as required.
It can be equipped with electric actuator and temperature controller. When the
temperature controller monitors the change of indoor temperature, it drives the
actuator to keep the indoor temperature

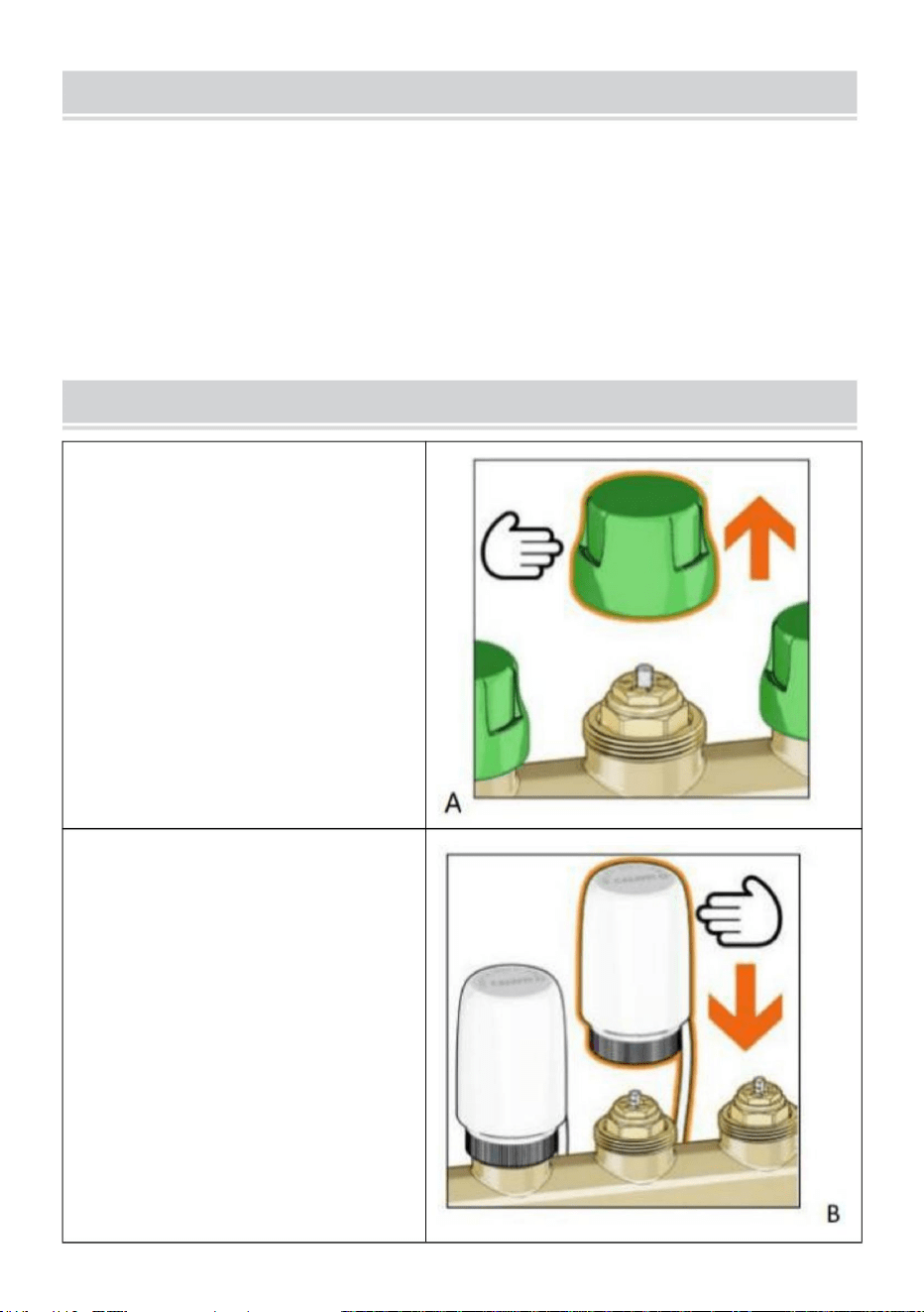

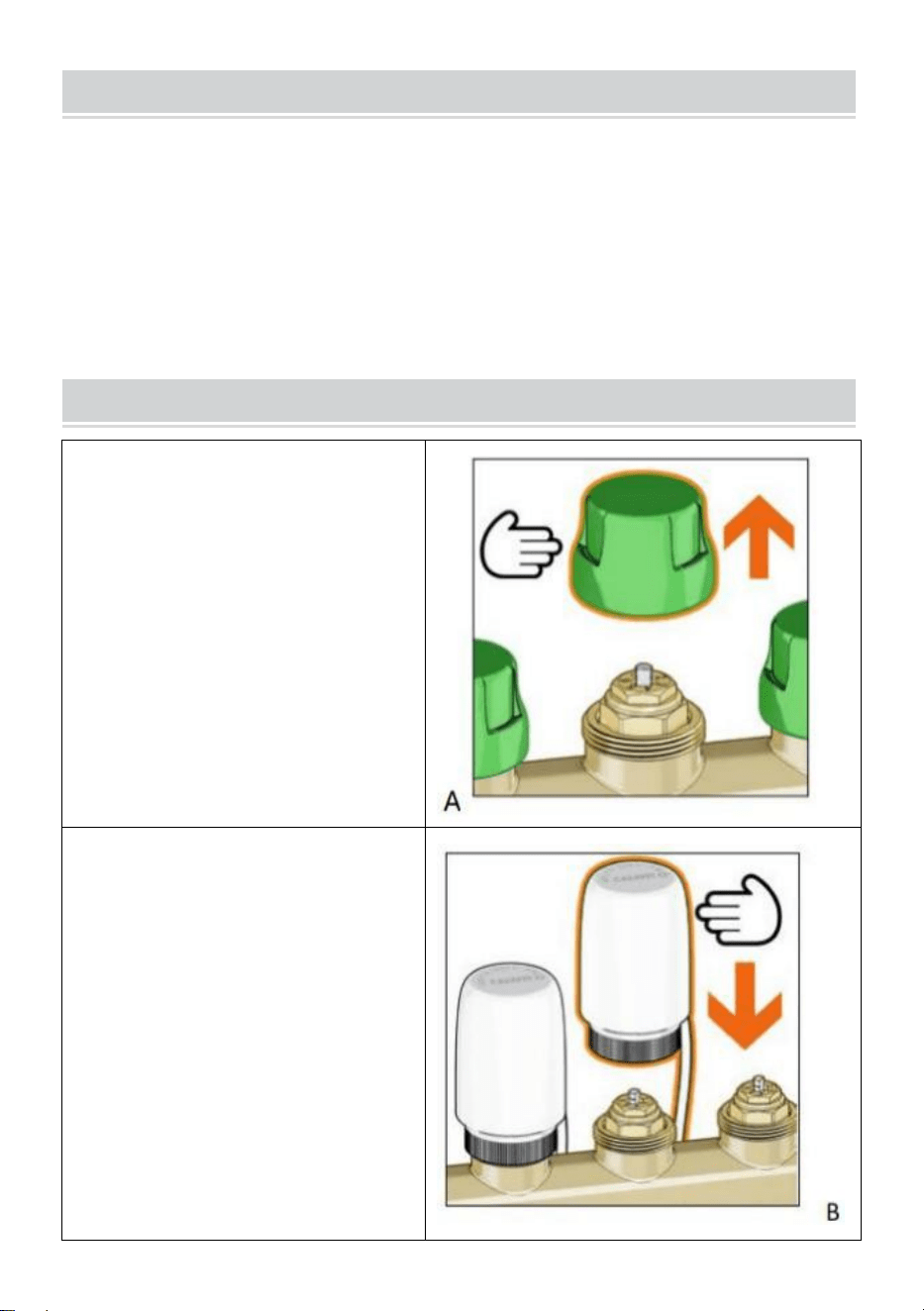

ELECTROTHERMAL ACTUATOR INSTALLATION
Remove the handle from the
valve ( Fig. A)
Install the actuator (Fig.B)
background
- 9 -

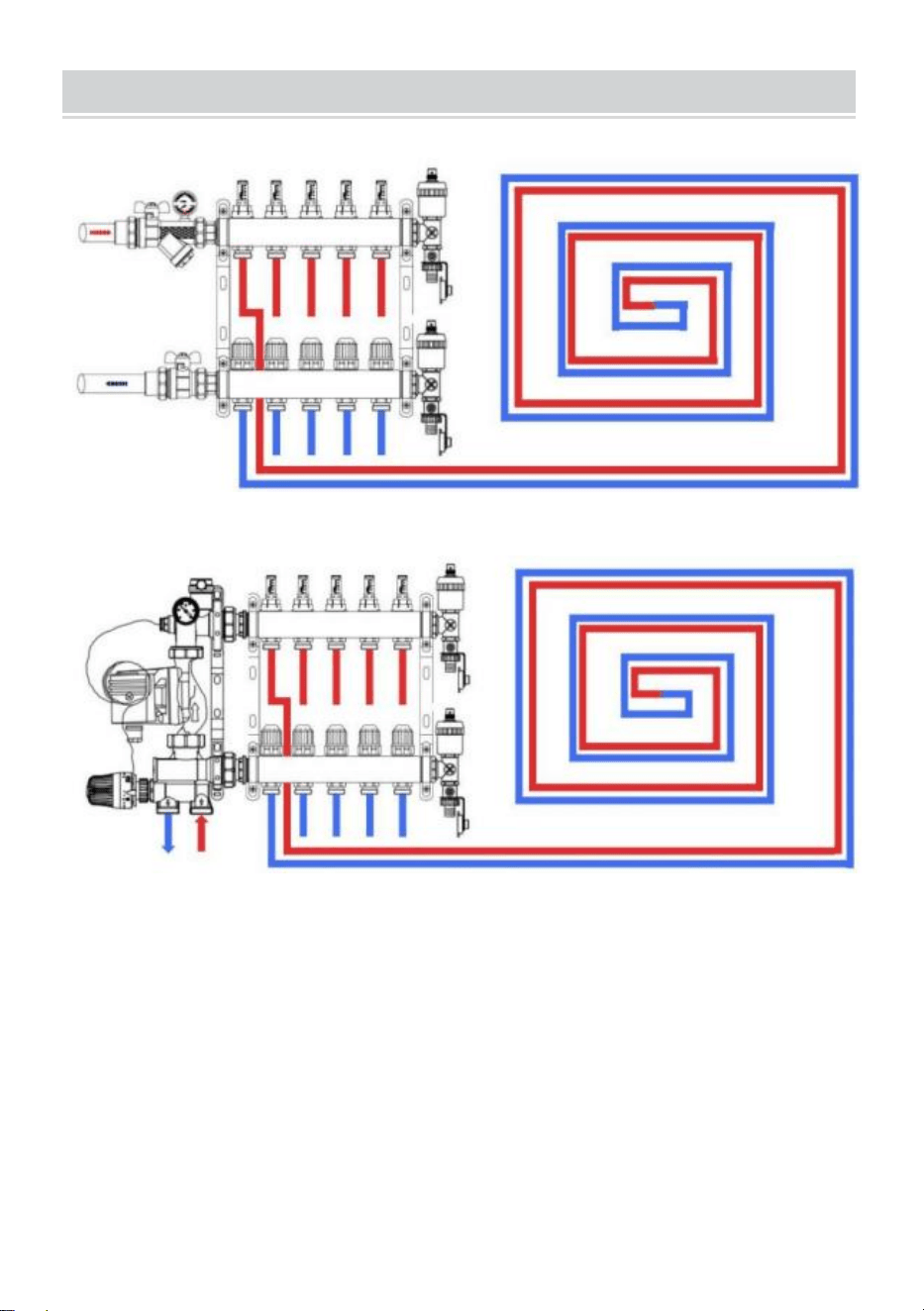

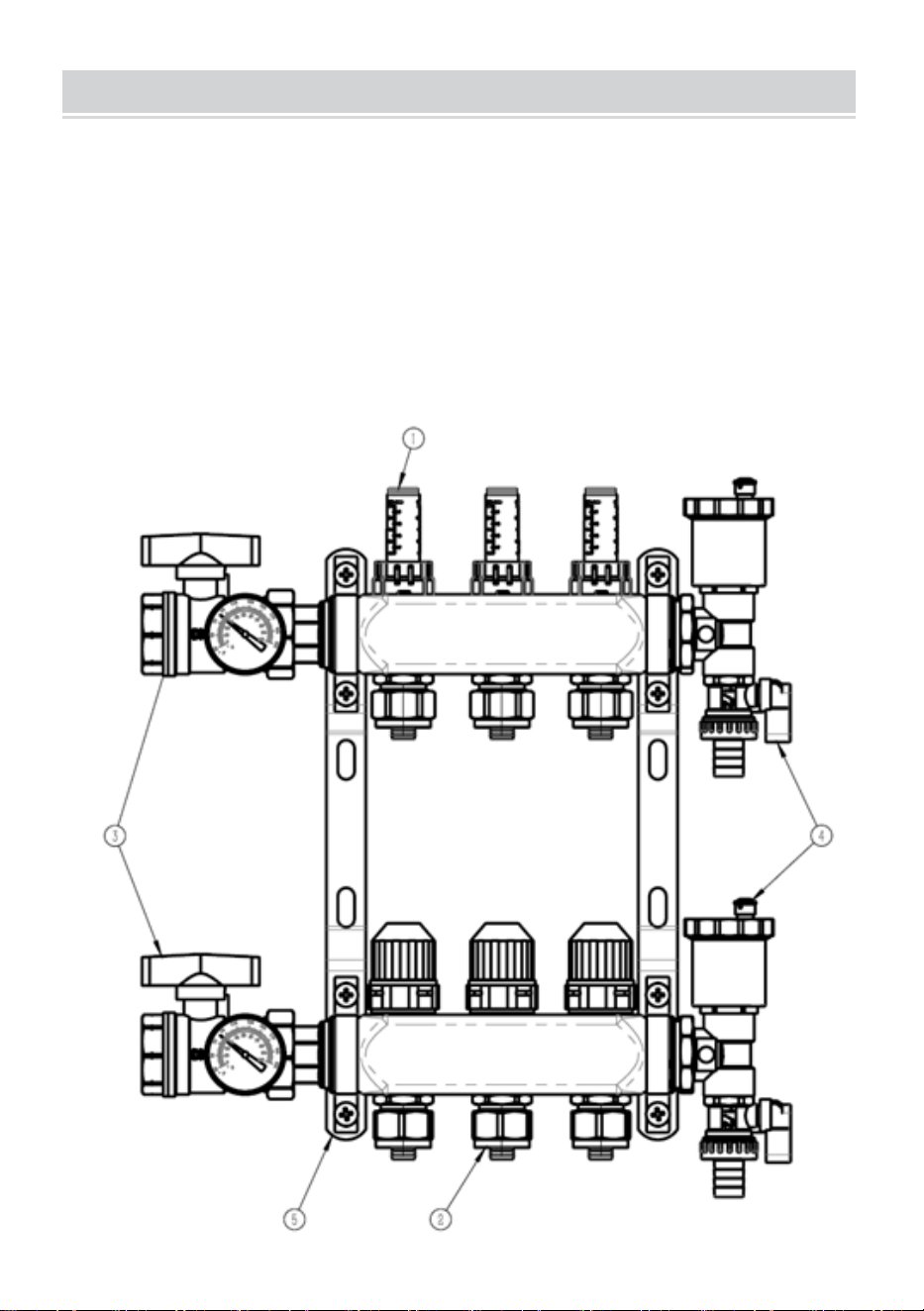

APPLICATION DIAGRAM
background
- 10 -

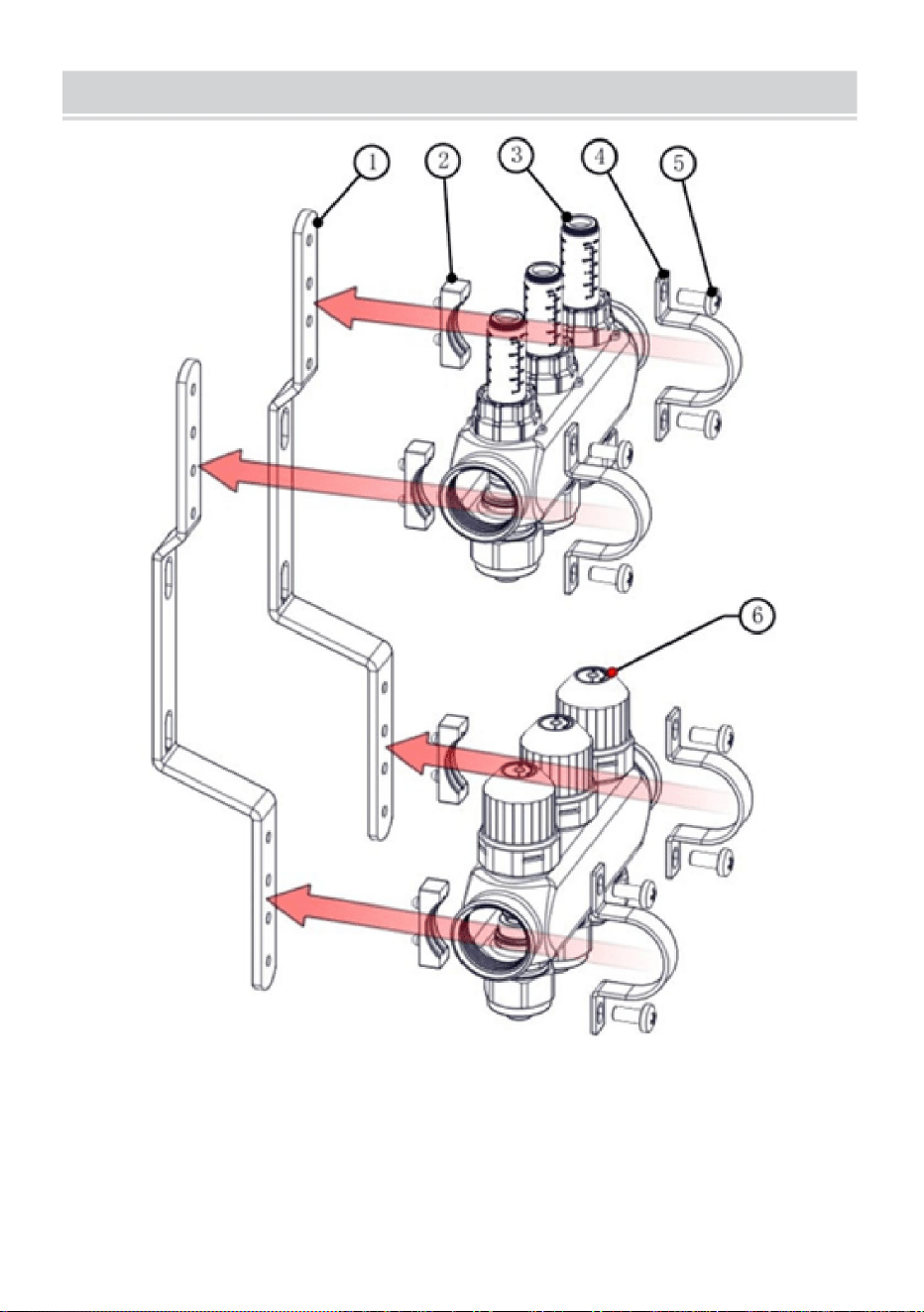

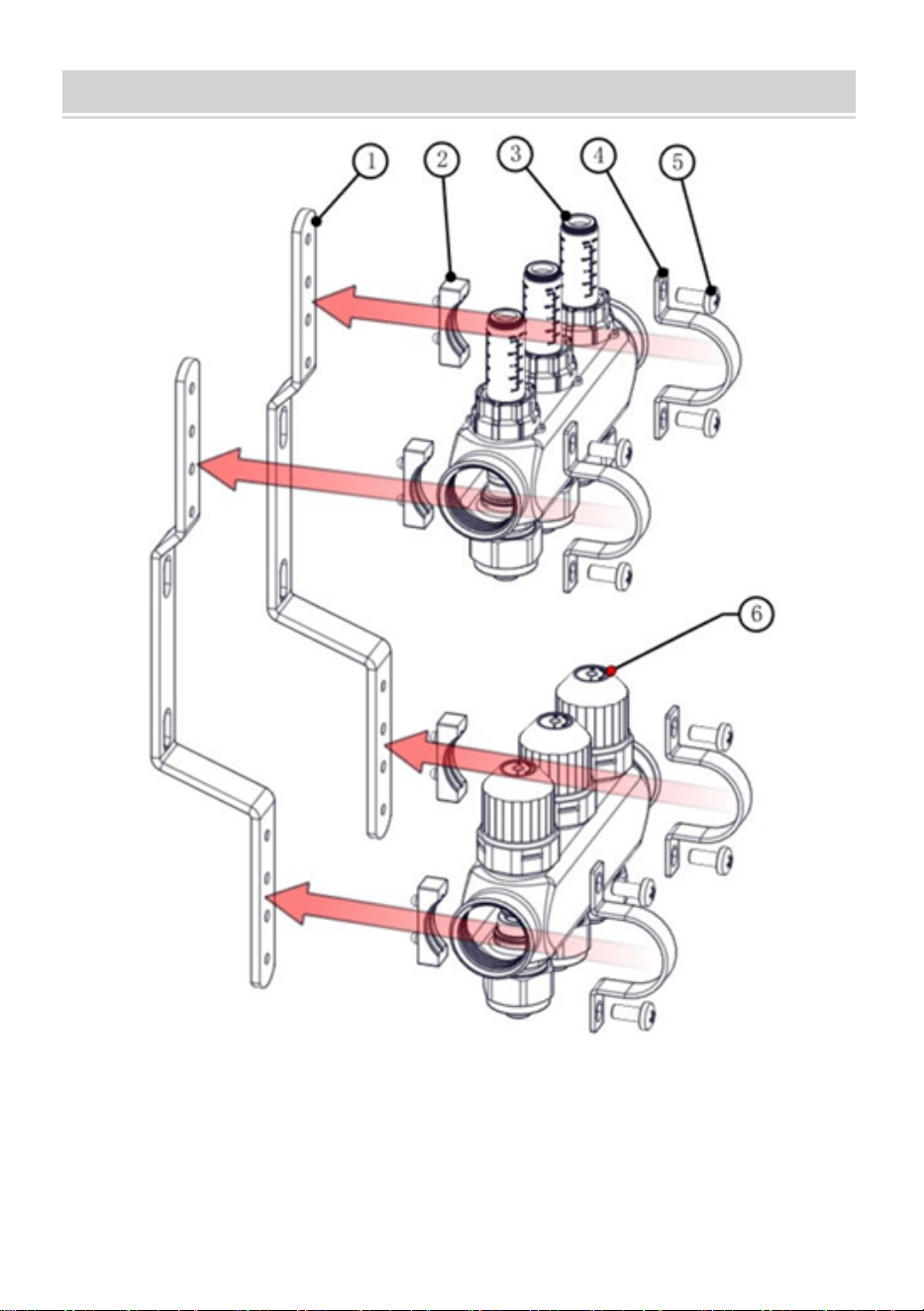

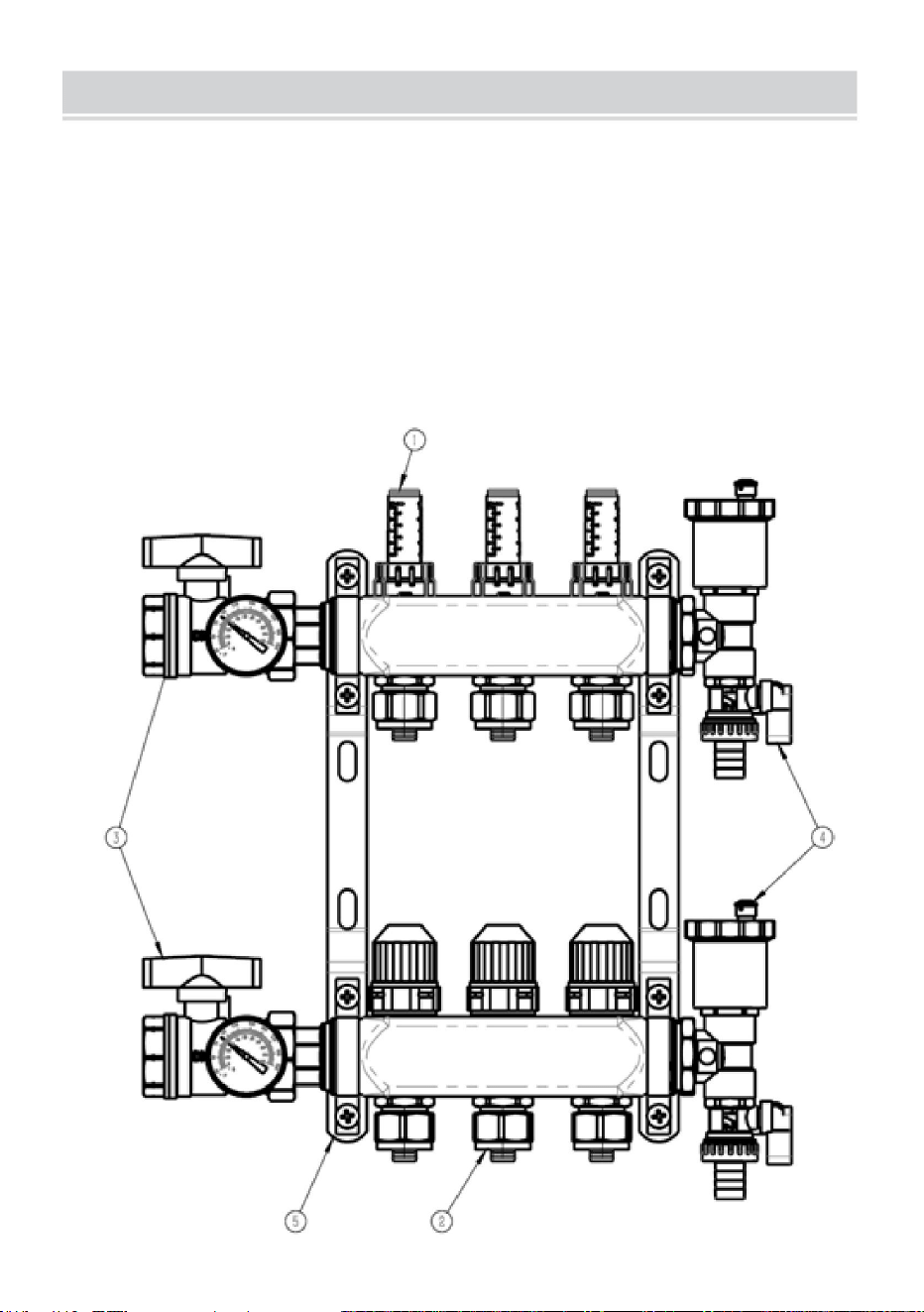

STEP 1
1. Brackets for box or wall mounting
2. Rubber base plate
3. Flowmeter Manifold
4. Fastener
5. Screw
6. Temperature control valve core Manifold
background
- 11 -
STEP 2

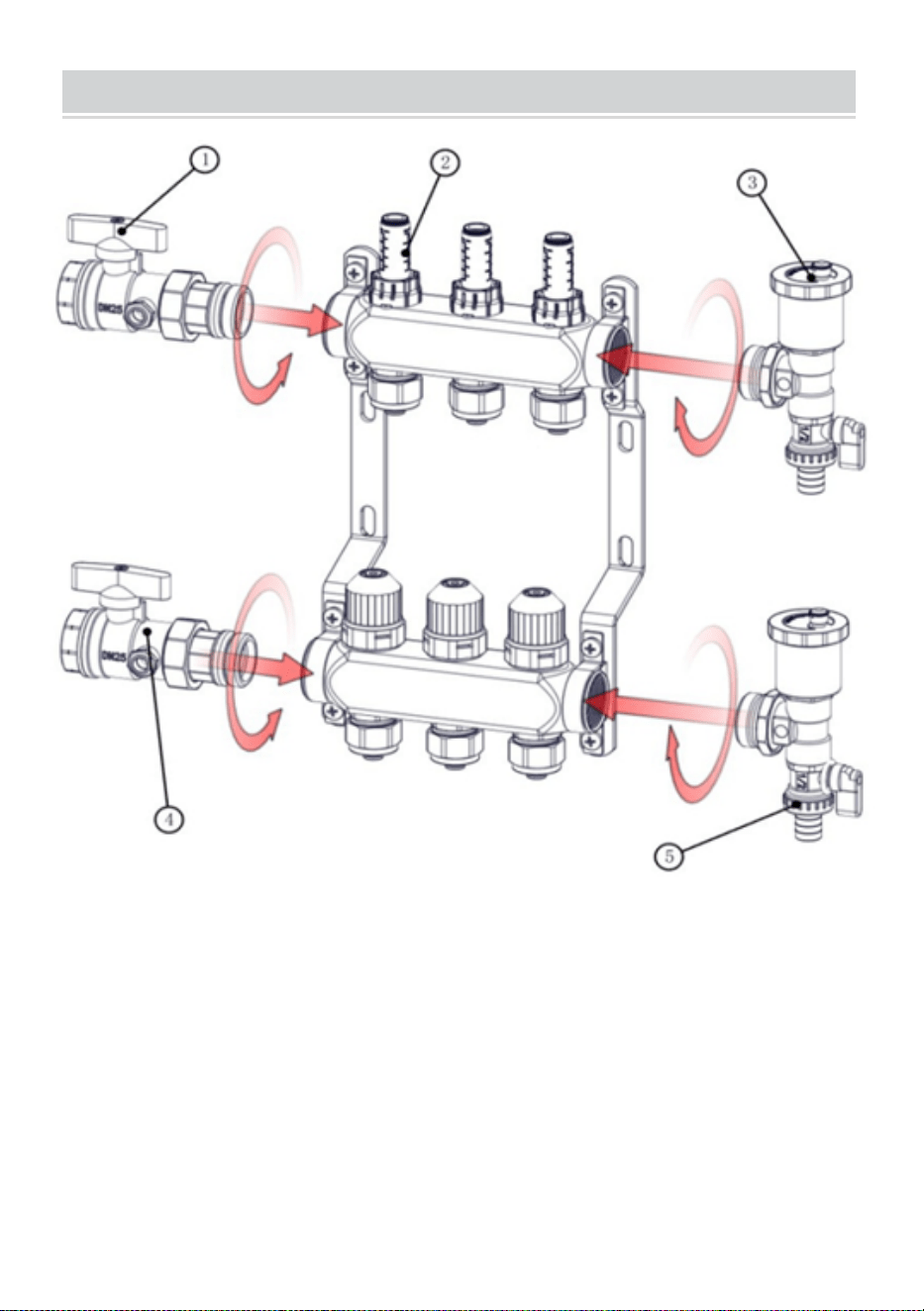

1. Inlet ball valve(Red)
2. Manifold
3. Drain valve(Red)
4. Return ball valve(blue)
5. Drain valve(blue)
background
STEP 3
- 12 -

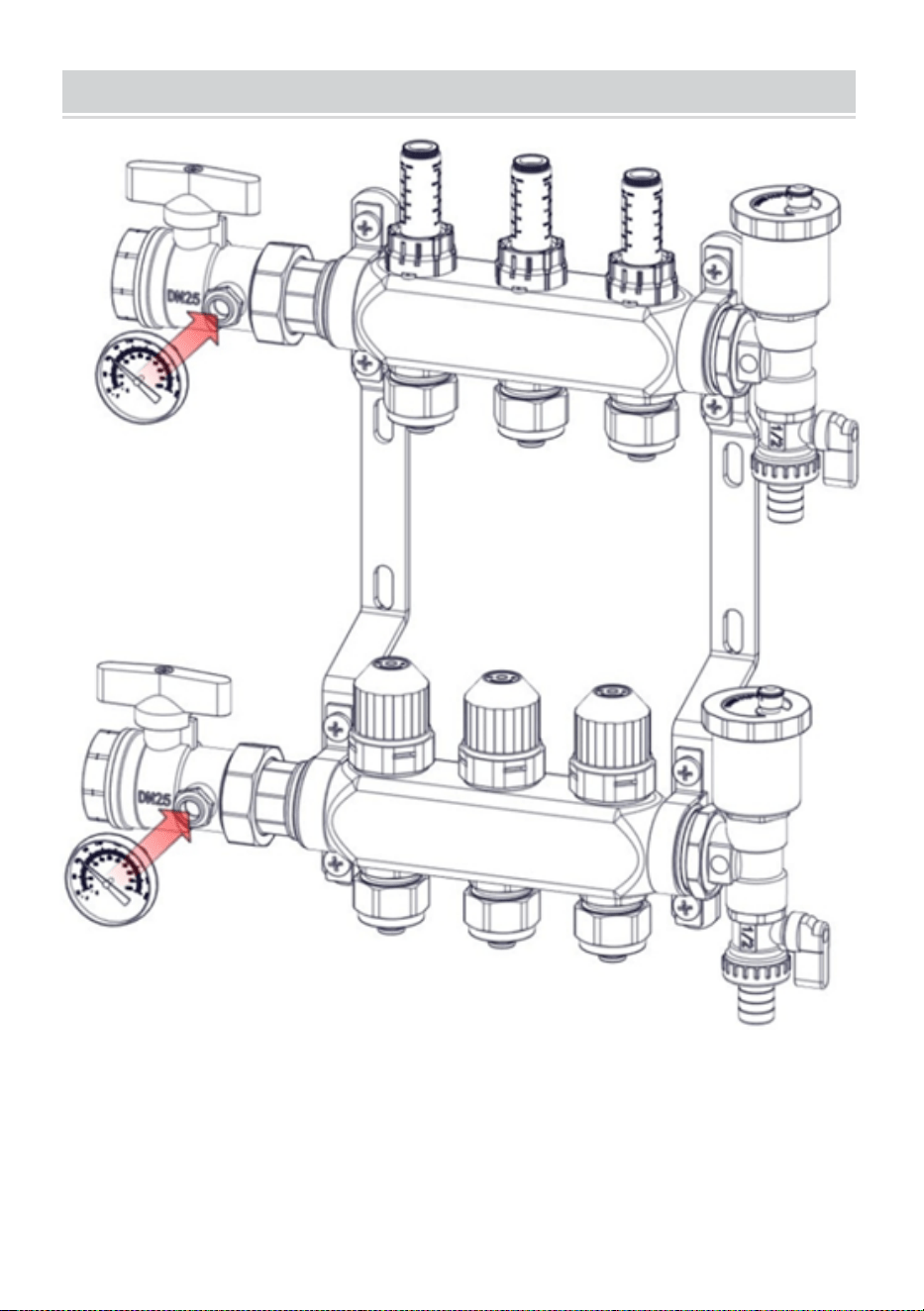

1. Install thermometer
background
